Светофильтр для сварочной маски хамелеон: Какой светофильтр для сварочной маски лучше – пассивный или активный

Какой светофильтр для сварочной маски лучше – пассивный или активный

Светофильтр для сварочной маски предназначен для защиты глаз от коротковолнового, видимого и длинноволнового излучения. Существует несколько разных по структуре материалов, способных отфильтровывать опасный спектр:

• Стёкла с постоянной затемнённостью (часто именуются, как «пассивные светофильтры»).
• Полимерные плёнки.
• Жидкокристаллические светофильтры, меняющие уровень светопропускания в зависимости от интенсивности горения сварочной дуги.

Как работает затемнение в пассивных и активных светофильтрах (Хамелеон)

Светофильтры для сварочной маски первого типа — это классика. В данном случае глаза защищает обычное стекло с добавками меди и никеля. Чем выше содержание примесей, тем меньше светопропускание. Поскольку уровень задержки излучения не меняется, степень затемнения следует подбирать индивидуально. Зависимость между силой тока (I) и пропускающей способностью светофильтра следующая:

Чем выше значение I, тем больше должно быть затемнение.

Для зарубежных светофильтров показатель измеряется в DIN. Для отечественных светопропускание определяют в единицах С. Маркировка С4–С8 соответствует уровню затемнения 9–13 DIN. Чем выше значение DIN (С), тем сильнее затемнение.

Классические светофильтры для маски сварщика имеют всего два преимущества — доступную стоимость и долговечность. Недостатки есть, и их немало.

Новичкам работать с такой защитой непросто. После каждого сварочного цикла нужно поднять маску, поскольку высокий уровень затемнения, рассчитанный на горение дуги, не позволяет рассмотреть проделанную работу в условиях с погасшим электродом.

Поднимать маску придётся всякий раз, когда потребуется проверить сварочный шов, убрать окалину и шлак.

В целом использование классического светофильтра с постоянным затемнением позволяет приглушить яркость дуги, но не адаптируется к переменному свечению. Для работы необходимо иметь несколько стёкол с разным уровнем затемнения, чтобы в процессе сварки использовать оптимальный вариант.

Особенности светофильтра хамелеон

Если говорить коротко, то такие системы избавлены от всех недостатков варианта с постоянным затемнением. Светофильтр хамелеон представляет оптико–электронное устройство, собранное из активных и пассивных фильтров.

• Активный элемент, включающий датчики, жк–плёнки, плату с электронным управлением, автономное питание защищает глаза от видимого излучения сварочной дуги. Мгновенная реакция фильтра со скоростью около 100 мкс исключает повреждение роговицы.
• Пассивная защита из слоя высокотехнологичного полимерного материала предотвращает прохождение коротковолнового и длинноволнового излучения.

Расширенные возможности стекла хамелеон обусловлены жидкокристаллической структурой активного фильтра.

Материал неоднороден, это, по сути, многослойный пирог, в котором кристаллические слои чередуются с пароизоляционными плёнками.

Как только начинается процесс сварки, на смотровое окно подаётся ток от встроенной солнечной батареи и дублирующих литиевых элементов. В результате происходит структурирование кристаллических слоёв. Регулярное расположение частиц блокирует излучение. Чем сильнее разгорается дуга, тем выше подаётся напряжение на экран, и тем сильнее оказывается затемнение. Фотодатчики следят за интенсивностью горения. При угасании разряда процесс идёт в обратном направлении.

В современных светофильтрах с жидкокристаллической структурой может быть от одного до трёх слоёв. Это позволяет надёжно защитить органы зрения от опасного излучения разных диапазонов.

Снаружи на светофильтр маски хамелеон наносят защитный состав, который даже в условиях неработающего фильтра препятствует проникновению УФ– и ИК–волн. С внешней стороны жидкокристаллические системы хамелеон защищены от царапин и сколов слоем полимерного материала. По мере изнашивания, затрудняющего видимость, элемент заменяют на новый.

Инновация появилась на рынке сравнительно недавно — около 25 назад. В первые годы стоимость масок хамелеон была немногим меньше бытового сварочного аппарата. Сегодня цена заметно снизилась, благодаря чему оборудование стало доступным не только профессионалам, но и любителям.

Что выбрать – почему лучше активная защита

В отличие от стёкол с постоянным затемнением (пассивного варианта), у светофильтра хамелеон на порядок больше возможностей.

• Благодаря высокой степени светопропускания на уровне до 4 DIN в условиях до начала горения дуги можно работать, не снимая маску.
• После возникновения дуги срабатывает датчик, и светофильтр затемняется автоматически.
• Светопропускание настраивается в зависимости от мощности излучения.

Для пользователей очень удобно, что светофильтр позволяет работать в условиях отключения сварочного аппарата.

В процессе зачистки шва летящие частицы могут травмировать кожу и глаза. Со сварщиком в маске такого не произойдёт.

Рабочие режимы – важная особенность оптического прибора Хамелеон

• Weld — сварка.
• Grind — отключение активного фильтра для работы с УШМ.
• Cut — затемнение 4–8 DIN (подходит для воздушно–плазменной резки).
• X–Mode — сварка при ярком естественном или искусственном свете с контролем уровня затемнения с помощью датчика магнитного поля дуги.

Помимо перечисленных современные сварочные маски имеют режим Autopilot, позволяющий регулировать уровень светопропускания автоматически.

За своевременное срабатывание отвечают основные регулировки

Delay — регулировка времени выхода светофильтра из затемнённого состояния на уровень нормального светопропускания. Режим помогает справиться с инерционностью нашего зрения. После длительной работы при ярком горении дуги сразу переходить в режим повышенного светопропускания опасно.

Sensitivity — регулирует чувствительность датчиков в зависимости от условий работы. Для сварочных операций на пониженных токах или при недостатке освещения необходимо увеличить чувствительность датчиков, и наоборот, в условиях сильной освещённости чувствительность следует снизить.

*Тонкая настройка срабатывания – неоспоримое преимущество. Однако именно она вызывает затруднения у начинающего сварщика. Именно поэтому нередко новички сначала пользуются стеклами с перманентным затемнением, а позже переходят на более сложные устройства в виде светофильтров хамелеон.

На что обратить внимание при выборе

маски со светофильтром хамелеон

Выбирая защиту, нужно ориентироваться на способ сварки и значение силы тока:

• Для ручной дуговой сварки MMA достаточно характеристик любой маски с фильтром хамелеон в диапазоне светопропускания 9–13 DIN (хватает и любителям, и профессионалам).
• Для аргонодуговой TIG, а также полуавтоматов требуется светопропускание на уровне 5–9 DIN.

Комбинированное решение с мануальной регулировкой позволяет использовать два настраиваемых варианта затемнения для работы в разных условиях:

• 4–8 DIN: используют для режима дуговой сварки, а также для сварочных работ на аппарате TIG.
• 8–13 DIN: применяют в условиях с хорошей освещённостью с высокими сварочными токами.

Более точно сориентироваться по необходимым режимам (степени затемнения) поможет таблица:

Смотровые окна сварочных масок предназначены для защиты органов зрения. Современные светофильтры хамелеон способны это сделать со 100% гарантией. Будучи следующим звеном эволюции для пассивного предшественника (стекла с постоянным затемнением), они постепенно вытесняют его и уже давно считаются лидерами спроса.

Получите 10 самых читаемых статей + подарок!

*

Подписаться

Светофильтр хамелеон для сварочной маски: как работает, как выбрать

Глаза электросварщиков подвергаются целому ряду вредных излучений.

Ещё более усугубляет положение тот факт, что эти излучения поражают органы зрения людей, которые могут случайно оказаться в зоне сваривания. Технология проведения сварочных работ предусматривает установку различных экранов для защиты зрения случайных людей. Защитить глаза сварщика может только светофильтр.

Сварочная дуга имеет три составляющих вредного действия на органы зрения:

• тепловую;
• инфракрасную;
• ультрафиолетовую.

Нельзя не отметить ещё один вредный фактор: дым и брызги раскалённого металла. Для защиты зрения применяются светофильтры. По внешнему виду светофильтры представляют собой очень тёмные цветные стёкла.

Как работает затемнение в светофильтре

Различные виды сварочных работ характеризуются разной степенью яркости и мощностью дуги. Естественно, что каждый вид требует разных стёкол. Затемнённость изменяют введением в состав светофильтра различного количества красящих окислов металлов. От брызг раскалённого металла светофильтры защищают дополнительным слоем полимера.

Для того, чтобы можно было различать светофильтры по степени затемнения, в России стёкла маркируются обозначениями С4, С5, С6, С7 и С8. Где С4 наиболее прозрачное стекло, а С8 – наиболее тёмное. Международная маркировка несколько иная: 9DIN, 10DIN, 11DIN и 12DIN. DIN. Сравнить маркировки стёкол, и определить их взаимозаменяемость поможет таблица:

В Российской Федерации широко распространена практика использования стёкол с неизменяемой затемнённостью размером 110х90 мм. для проведения сварочных работ. Это имеет свои преимущества:

• стёкла стоят дёшево;
• производство и поставка светофильтров отлично налажены;
• замена стекла в маске занимает считанные минуты.

Вышеперечисленные факторы позволяют менять стёкла в случае изменения диаметра электрода, вида сваривания и интенсивности сварочной дуги. Промышленность выпускает светофильтры во всём диапазоне от С4 и до С8. Внешних различий вышеперечисленные образцы не имеют и отличаются только световой проницаемостью. Единственное, что можно отметить, это несколько слабую защиту стёкол С4.

Но время не стоит на месте. Ускорения современной жизни постоянно требуют увеличения темпов производства и повышения производительности труда. С этой точки зрения старые светофильтры безнадёжно проигрывают новому типу стёкол, известных в просторечии под названием «Хамелеон». Многочисленные положительные отзывы о «Хамелеонах» не оставляют сомнений в исключительности их качеств.

Как устроен светофильтр «Хамелеон»

Такие светофильтры, в принципе, можно поставить в любой щиток путём несложных переделок, но лучшим вариантом будет специальная маска, спроектированная и изготовленная под этот светофильтр. Маска состоит из следующих частей:

• пластиковый корпус;
• блок управления;
• светофильтр;
• головное крепление

Корпуса масок делают из пластмасс различного качества. Понятно, что дорогие профессиональные модели делают из пластмасс стойких к нагреванию и не выделяющих неприятные запахи. Модели попроще, для домашнего пользования, не столь устойчивы к нагреву и иногда докучают неприятными запахами, но стоят намного дешевле. В данном случае каждый должен выбрать сам, какую маску приобретать в зависимости от объёмов работ и состояния финансирования.

Вариантов блока управления много. Всё снова определяется стоимостью. Но главные функции присутствуют практически на всех моделях. Блок обеспечивает управление тремя регулировками: светочувствительностью, задержкой затемнения и установкой пропускной способности по свету в зависимости от диаметра электрода и вида сваривания.

Регулятор пропускной способности конструктивно вынесен за пределы внутреннего пространства маски на шнуре наружу. Это сделано для удобства изменения установок. В блоке управления часто ставят фотоэлементы, от которых на свету подзаряжается аккумулятор. Недорогие модели могут работать от сменных батареек.

Основная «фишка» современных масок, конечно же, фильтр «Хамелеон». В этих устройствах светопропускная способность стекла меняется мгновенно в зависимости от количества света, поступающего снаружи. Результатом является постоянная комфортная яркость участка сваривания, которую видит сварщик.

После прекращения процесса горения дуги у сварщика в глазах не наступает кромешная тьма, вынуждающая откидывать маску с лица для того, что осмотреть результаты работы. Это движение сварщик выполняет сотни раз за смену, и избавление от него экономит много сил и времени, чем и определяется одно из главных преимуществ светофильтра «Хамелеон» — повышение производительности труда.

Физические основы и устройство светофильтра «Хамелеон»

Светофильтр состоит из нескольких слоёв. Самым первым слоем снаружи будет защитный слой из полимера, задачей которого является защита жидкокристаллического экрана от разрушения брызгами расплавленного металла. Таких полимерных слоёв может быть несколько. Жидкокристаллические экраны состоят из кристаллов, которые меняют своё пространственное положение в зависимости от яркости освещения.

Причём эти изменения направлены на уменьшение прозрачности при усилении светового потока и увеличения её при ослаблении светового потока. Таким образом, происходит автоматическое поддержание постоянного количества света, проходящего через светофильтр. Изменить светопроницаемость можно подачей напряжения на кристаллы, чем пользуются для установки начальных значений прозрачности светофильтра.

Особенности работы

Светофильтр устанавливается в маску с помощью двух винтов. После предварительной установки параметров, описанной выше, сварщик начинает работу. Загорание дуги воспринимается дуговыми сенсорами, дающими сигнал на затемнение стекла, который мгновенно отрабатывается блоком управления. При затухании дуги происходит обратный процесс: стекло светлеет, и сварщик видит результат сваривания, не откидывая маску назад.

Внимание. По окончанию работ необходимо протирать стекло чистой ветошью и хранить маску при положительных температурах, избегая мест с ярким освещением.

Предварительные настройки и регулировка

У светофильтров «Хамелеон» имеется только одна предварительная настройка: настройка степени затемнения. Величина затемнения устанавливается в зависимости от вида сварки и диаметра электрода. Понятно, что эти факторы являются определяющими для яркости дуги. У большинства разновидностей светофильтров «Хамелеон» регулятор степени затемнения вынесен наружу, но есть экземпляры и с внутренним расположением на самом корпусе фильтра.

Далее, в силу своего опыта и предрасположенностей, сварщик настраивает чувствительность срабатывания затемнения. Она будет зависеть от силы окружающего освещения и времени суток. И последнее, настройка времени затемнения (длительное, короткое или среднее).

Иногда приходится регулировать расстояние между глазами и стеклом. Такая необходимость возникает в случаях неравномерности затемнения. Плохая видимость, мерцание изображения, плохое затемнение могут возникнуть при недобросовестном уходе за фильтром: загрязнении или порче защитного стекла. Низкая чувствительность может возникать при работе в условиях отрицательных температур. Каждый светофильтр имеет свой температурный диапазон. Это нужно обязательно проверить и учесть при приобретении этого изделия.

Где живут «Хамелеоны»

Группа компаний «Кедр», зарекомендовавшая себя поставщиком качественного и надёжного сварочного оборудования в России и странах Евросоюза, возглавляющая рейтинг по объёму продаж, выпускает маски и светофильтры к ним. Наибольшим спросом пользуются светофильтры типа «Хамелеон». Купить такие изделия можно на сайте компании. Интернет-магазин предлагает товар по низкой цене с бесплатной доставкой по Москве.

Самый простой и бюджетный вариант, это светофильтр хамелеон для сварочной маски Кедр К-101 PRIME PROMO. Хороший обзор обеспечивают габариты стекла 115х110х10 мм. Вес фильтра всего 0,13 кг. Подробные характеристики можно посмотреть, перейдя по ссылке

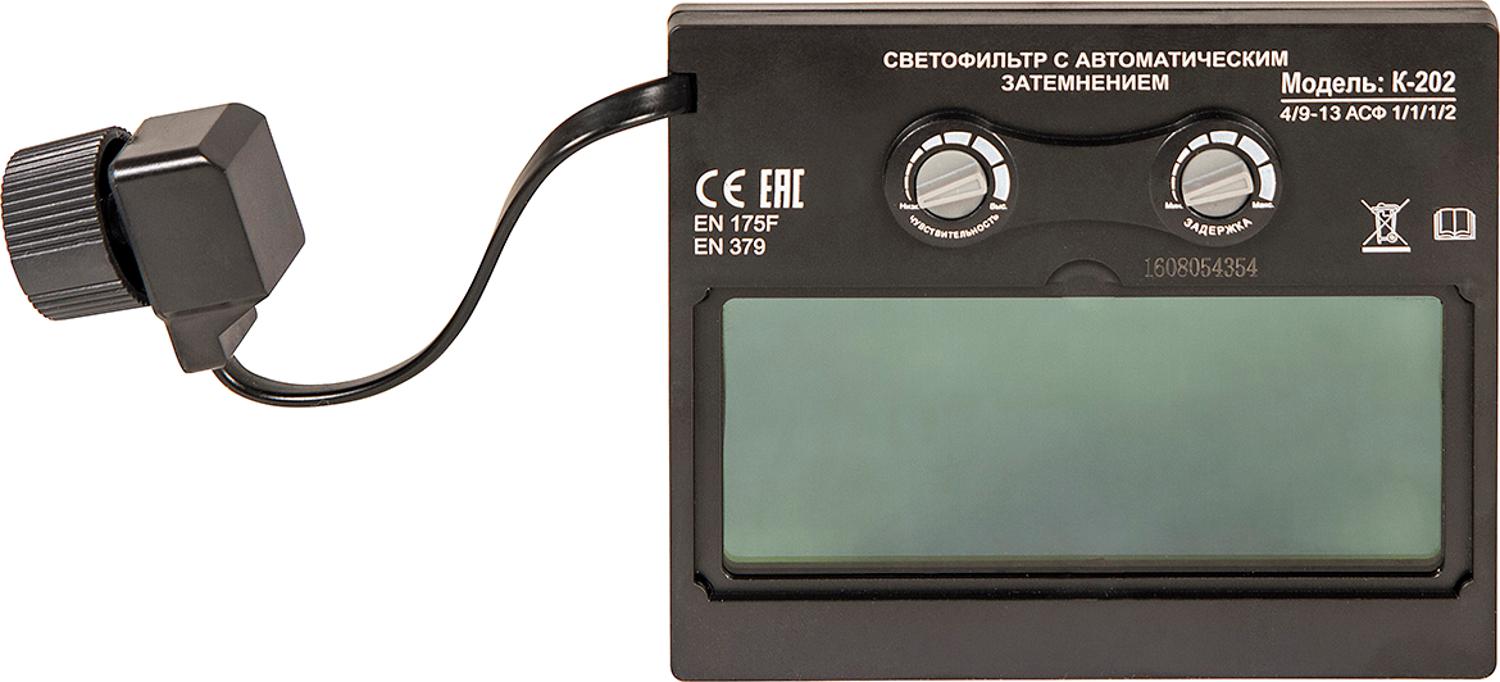

Cветофильтр к маске Кедр К-2DIN. 02DIN. PRIME считается улучшенным вариантом. Оборудован двумя дуговыми сенсорами и имеет оптимальное поле обзора. Внешним регулятором можно настроить автоматическое затемнение в диапазоне от 4 до 13 DIN. Имеет солнечную батарею и аккумулятор. Ознакомиться с его описанием и ценой можно на странице

Светофильтр к маске Кедр К-100 PRIME, это ещё один улучшенный вариант. Имеет автоматическое затемнение фиксированной степени. Надёжно работает в диапазоне температур от -100С до + 400С.

Для маски Кедр К-704 предназначен светофильтр с четырьмя сенсорами дуги и автоматическим затемнением в диапазоне DIN4/5-8/9-13. Фильтр имеет дополнительный режим работы для точной регулировки затемнения. Оснащён солнечной батареей, аккумулятором и литиевой батареей. Фильтр работает в расширенном температурном диапазоне от -100 С до + 600С. Внешний вид, описание, консультации по применению на странице

Класс самозатемняющегося светофильтра

Оптический класс самозатемняющегося светофильтра показывает насколько качественный картридж стоит у Вашей сварочной маски. Картридж имеет многослойную структуру не менее 12 слоев, поэтому — это можно назвать оптической системой. Если на сварочной маске не указан класс, значит ее характеристики низкие и производитель не желает показывать минусы своей маски. С плохой оптикой, конечно нельзя ослепнуть, как например, при отсутствии защиты от ультрафиолета, но можно значительно испортить зрение. Кроме того наблюдение за сварочной ванной сквозь некачественный картридж утомляет сварщика, что приводит к снижению качества выполняемых работ. Оптический класс самозатемняющегося светофильтра представлен 4 цифрами. Эта маркировка должна быть нанесена на самозатемняющийся картридж. Например : 1/1/1/2 EN 379. Что эти таинственные цифры обозначают? Если открыть EN 379, можно понять следующее:

Это примерно тоже самое, когда человек смотрит сквозь очки ему не соответствующие. Картридж имеет многослойное строение. Много преломляющих поверхностей размывают изображение, если стекла имеют хоть малую кривизну. Это как оптика в фотоаппарате. Пластины, должны иметь безупречное качество. От того как Вы видите сварочную ванну зависит и качество сварки. Самая лучшая цифра, это 1, чем значение больше, тем хуже.

• Вторая цифра — это рассеивание света. Самозатемняющийся картридж имеет полости с жидкими кристаллами, которые поляризуют и рассеивают свет. Если кристаллы качественные то и рассевание минимальное. В бытовом плане это можно сравнить, как взгляд через забрызганное стекло. Самая лучшая цифра, это 1, чем значение больше, тем ниже качество.


• Однородность затемнения. В сварочной маске несколько полостей с жидкими кристаллами. Жидкие кристаллы залиты между стеклами, расстояние между которыми очень мало. Даже минимальная неплоскостность стекол приводит к тому, что поляризующий эффект, жидких кристаллов локально снижается. Это приводит к пятнистому затемнению. Самая лучшая цифра — это 1. Чем значение больше, тем равномерность затемнения ниже. Равномерность затемнения можно посмотреть самостоятельно. Выставив тон затемнения на максимум, приблизив картридж к лампе, так, что бы он сработал, можно посмотреть равномерность затемнения. У качественных маскок разницу «на глазок» определить невозможно. Однако очень часто встречаются маски, особенно когда, оптический класс не декларируется, с явными пятнами или того хуже с частичным затемнением.


• Последняя цифра, это угловая зависимость. Проделаем эксперимент. Поставим картридж на 13 тон затемнения. И начнем его наклонять. С увеличением наклона картридж начинает светлеть. Это свойство любого самозатемняющегося светофильтра. Однако для одних это совсем маленький угол, а для других это достаточно значительные углы. Чем меньше угловая зависимость, тем лучше. Выполнить эту характеристику трудно, так как природа затемнения, это поляризация света при помощи жидких кристаллов и в природе этого явления заложено изменение оптических свойств в зависимости от угла. Для снижения угловой зависимости, увеличивают количество слоев жидких кристаллов, а это уменьшает другие характеристики светофильтров. Поэтому 2 — нормальная цифра для большинства картриджей. Картриджи с цифрой 1 практически не доступны для россиян. Картинка за картриджем с низкими угловыми характеристиками, больше 2, при близком расстоянии от глаза, просматриваются, как изображение с полосой, так как при взгляде вверх и вниз изображение высветляется.

Какой оптический уровень требуется для того или иного способа сварки?

• TIG (Вольфрам-аргон). При этом способе сварки необходимо очень четко различать объекты, видеть мельчайшие несплавления, поры и т. д. Поэтому класс фильтра должен быть максимальный:  1/1/1/1; 1/1/1/2; 1/2/1/2.

• MIG-MAG – полуавтоматическая сварка: a) MIG – плавящийся электрод с аргоновой защитой. Обычно сваривают цветные металлы. Поэтому и требования должны быть высокими. Нужно заметить, что скорость процесса выше, чем TIG, поэтому и детали видны не так четко, оптику можно использовать немного более простую: например: 1/1/1/2; 1/2/1/2 b) MAG – плавящийся электрод + активный газ CO₂ или смеси. Сваривают обычно чёрные стали поэтому допустим класс 1/2/2/2.

• MMA – сварка покрытыми электродами. Это целый мир, разнообразных приемов, материалов и технологий.

• Любительская сварка чёрных сталей основными или рутиловыми (для переменного тока) электродами: 1/2/2/2; 1/3/1/2; 1/3/2/2.

• Тоже или сложнее на профессиональном уровне:  1/1/1/2; 1/2/1/2.

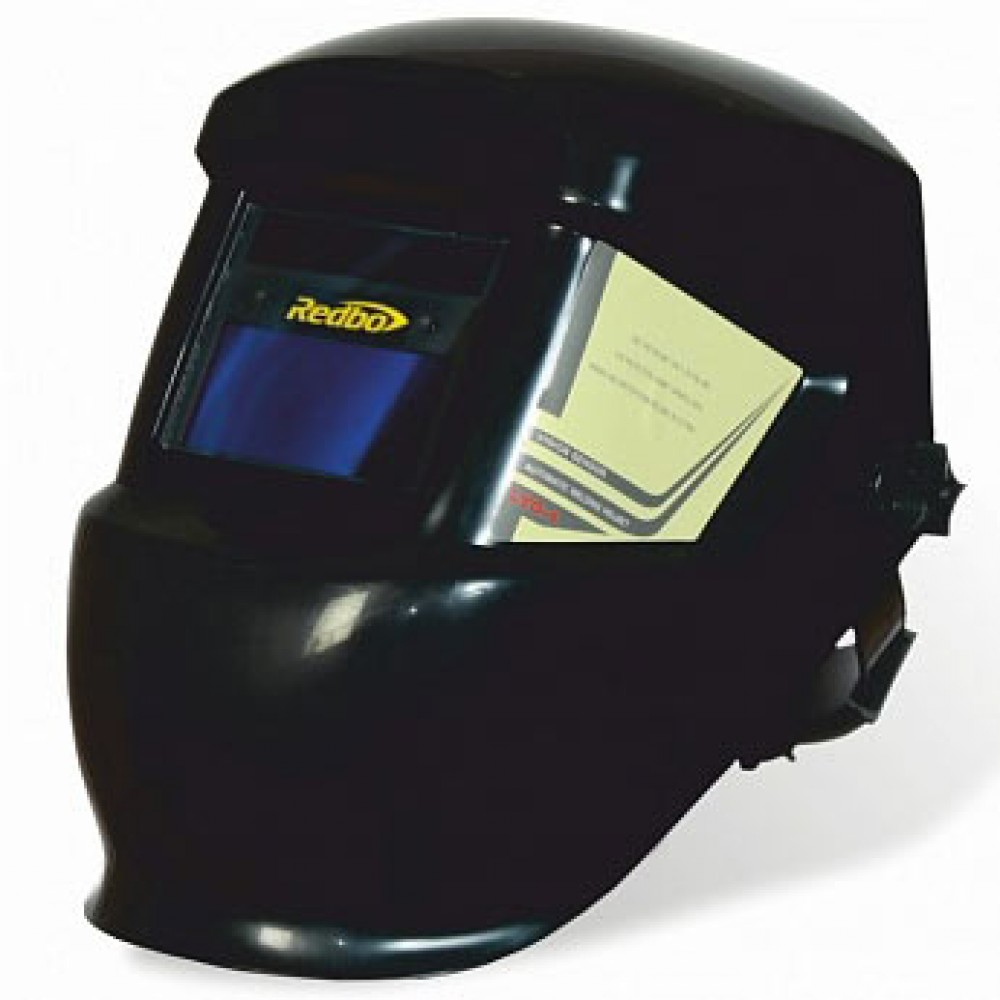

Маски хамелеон

Процесс сварки металлов связан с большим количеством опасных и вредных факторов: ярким свечением электрической дуги, ультрафиолетовым и инфракрасным излучением, раскаленным металлом и шлаком, токсичными аэрозолями и газами. Одно из важнейших средств защиты сварщика от этих факторов — сварочные маски.

ВИДЫ СВАРОЧНЫХ МАСОК
Сварочный щиток. Это самая конструктивно простая маска. Прототипом можно считать маски актеров древнегреческого театра — с их помощью они доносили до зрителей свои эмоции. Представляет собой щиток с затемненным светофильтром, снизу — ручка для удержания. Зачастую такую маску можно найти в комплекте бытового сварочного оборудования. Единственное достоинство — легко отодвинуть от лица и рассмотреть сварочный шов. Недостаток — занимает руку. Если в одной руке находится приспособление для сварки, а в другой — маска, придержать детали или стукнуть по шву уже нечем.

Традиционная маска. Маска имеет систему крепления на голову. До недавних пор этот вид был самым распространенным. Чтобы рассмотреть получившийся результат, маску поднимают, если необходимо продолжить работу, кивком головы опускают. Достоинство — свободная рука, легкость в работе, недостаток — при поднятой маске глаза не защищены, что не очень хорошо, например, при отбивке шлака.

Сварочная маска с подъемным светофильтром. Эта маска гораздо удобнее: при подъеме фильтра глаза все равно защищены пластмассовым щитком, что позволяет тут же начать отбивать шлак или работать «болгаркой».

Маска для специфических работ. Для работ при отсутствии достаточной вентиляции либо с металлами, содержащими вредные вещества (марганец, хром, цинк) для защиты органов дыхания от сварочных дымов и аэрозолей выпускают маски с фильтрацией, конструктивно сходные с противогазами и оснащенные системами подачи воздуха. Существуют также сварочные шлемы с возможностью подачи воздуха извне, в том числе пригодные для выполнения работ под водой.

Конструкция маски подразумевает возможность крепления защитной каски и наушников.

ТИПЫ ЗАЩИТНЫХ ФИЛЬТРОВ
Согласно ГОСТу, помимо затемненного стекла, в состав защитного фильтра должны входить покровное стекло и подложка из оргстекла. Обычно используются светофильтры марок С-4, С-5, С-6, С-7, что по европейской классификации соответствует степени затемнения от 9 до 12 DIN соответственно. Подбирают стекло в зависимости от выполняемых работ, вставляют в маску, далее сварщик примеривается, опускает маску и начинает работу. При правильно подобранном фильтре такая конструкция обеспечивает стабильную защиту глаз в течение всего времени работы. Эти светофильтры дешевы, но не слишком удобны при производстве тонких сварочных работ и создают дополнительные трудности в процессе обучения. Но прогресс не стоит на месте, и на смену этим фильтрам пришли фильтры «хамелеон», о которых мы и поговорим.

УСТРОЙСТВО ФИЛЬТРА «ХАМЕЛЕОН»
Работа такого светофильтра основана на явлении поляризации жидких кристаллов, когда жидкокристаллический слой, находящийся между поляризационными пленками, под воздействием напряжения меняет пространственную ориентацию и блокирует часть проходящего света. В современных фильтрах может использоваться как один (в основном в бюджетных), так и два-три ЖК-слоя, дабы максимально устранить неравномерность затемнения. Также в основной состав входит специальный фильтр, защищающий от излучений в инфракрасной и ультрафиолетовой зоне спектра. Он действует постоянно, независимо от работы ЖК-слоев.

Помимо этого, в корпусе фильтра находятся сенсоры распознавания дуги (чаще всего их два, на тот случай, если один будет закрыт от дуги каким-нибудь предметом), электронный блок с устройствами регулировки и элементы питания (батарейки, аккумуляторы и/или солнечные батареи).

Получившийся блок толщиной не более 10 мм обычно имеет размеры 90х110 мм в соответствии с европейскими нормами, весит не более 100 г и легко встраивается в большинство выпускаемых отечественных и импортных сварочных масок. Для защиты блока маску дополнительно оборудуют пластиковыми светофильтрами изнутри и снаружи.

Основной параметр светофильтра — время срабатывания. Современные «хамелеоны» затемняются менее чем за 1 миллисекунду, что достаточно для гарантированной защиты глаз. Однако это время зависит от температуры окружающей среды. При отрицательной температуре фильтр уже не способен обеспечить должную быстроту затемнения. Нижняя граница применения «хамелеонов» — не более пяти-десяти градусов мороза. Да и хранить их в неотапливаемом помещении зимой не рекомендуется. Однако, если маска принесена «с тепла», можно работать и при более низкой температуре.

Внутри маски при работе все-таки теплее, чем на улице: фильтр «подогревается» от сварочной дуги и от самого сварщика.

ВИДЫ РЕГУЛИРОВОК СВЕТОФИЛЬТРА
Регулировка затемнения. Важный параметр для работы, присутствует почти во всех моделях. В зависимости от выполняемых работ и силы тока сварочная дуга обладает разной яркостью. Чаще всего затемнение фильтра составляет 9-13 DIN (от С-4 до С-8 по ГОСТу). Сам светофильтр в незатемненном состоянии обычно имеет степень затемнения 3-4 DIN. Таблица необходимой степени затемнения фильтра при различных работах приведена ниже.

1. Чувствительность. От ее настройки зависит порог срабатывания маски. Позволяет настроить фильтр на включение/ выключение в зависимости от яркости дуги и светового излучения нагретого металла. Полезна также при работе на ярком солнце, помогая избежать ненужных включений фильтра.

2. Время задержки открытия. Задержка необходима для исключения раннего открытия по окончании сварки, когда дуги уже нет, но раскаленный металл еще ярко светится, а также для предотвращения «мигания» светофильтра при кратковременных паузах.

3. Отключение фильтра. Редко встречающаяся регулировка, требуется в тех случаях, когда сварщик, к примеру, работает еще и УШМ.

4. Существуют и более экзотические регулировки, вроде изменения угла восприятия электрической дуги сенсорами, чтобы исключить срабатывание на искры, летящие сбоку, или «режим сварки прихватками», полезный для быстрой точечной сварки. Но в абсолютном большинстве светофильтров такие опции не применяются ввиду редкой востребованности.

ВЫБОР СВАРОЧНОЙ МАСКИ
Итак, маска состоит из собственно маски и фильтра в ней. Чаще всего она продается в сборе, но возможно купить эти элементы и по отдельности. Поэтому рассмотрим их также отдельно друг от друга.

Сама по себе бытовая сварочная маска — недорогое защитное приспособление, особенно в сравнении со сварочным аппаратом или даже фильтром-«хамелеоном». Но ее роль в защите сварщика весьма велика.

Существуют нормативные документы, которые регламентируют конструкцию маски сварщика: ГОСТ 12.4.035-78 и ТУ 3441-003-07515055-97. Она должна быть изготовлена из токонепроводящего материала, стойкого к брызгам раскаленного металла и искрам, а также защищать от попадания брызг, искр и прямых излучений дуги в ее внутреннее пространство. Практически все представленные на рынке маски соответствуют этим требованиям, а вот защитные щитки, иногда поставляемые «в нагрузку» к сварочным аппаратам, — не всегда. Материал самой маски особого значения не имеет. Чаще всего, особенно в отечественных моделях, используется фибра (электрокартон) либо пластик. Импортные, обычно пластиковые, отличаются более привлекательным дизайном. Редко, для работы в стесненных условиях, используются кожаные маски.

Гораздо важнее для работы в маске ее вес и габариты, а также возможность регулировки «под голову». Помимо регулировок размера наголовника, глубины посадки и угла наклона маски, встречается регулировка расстояния между светофильтром и лицом. Стоит обратить внимание на надежность регулировочных элементов.

В комплект сварочной маски также входят светофильтры из прозрачного пластика (поликарбонат, оргстекло). Это расходные элементы, их заменяют по мере помутнения и исцарапывания. В большинстве случаев они прямоугольные — народные умельцы давно приспособились вырезать запасные фильтры из обложек от компакт-дисков.

В некоторых фирменных масках защитные фильтры имеют более сложную форму. Возможно использование вместо них специальных корректирующих зрение линз (изредка продаются отдельно). Иногда маски изготавливают с дополнительными боковыми прозрачными окошками, увеличивающими угол зрения.

ВЫБОР ФИЛЬТРА
При выборе в качестве фильтра обычного затемненного стекла особых проблем не возникнет (отличаются они в основном только степенью затемнения под разные виды работ), а вот при выборе фильтра-«хамелеон» есть несколько нюансов. Далеко не всегда маска и фильтр производятся под одним товарным знаком. Но даже признанные лидеры в этом производстве предоставляют потребителю возможность выбора между обычным стеклом и «хамелеоном».

В любом случае сначала необходимо убедиться, что между фильтром и маской не проходит свет.

В документации должны быть указаны оптический класс и уровень сертификации светофильтра, а также компания-производитель, страна производства и срок гарантии на изделие. Отсутствие этих данных — показатель того, что данный фильтр сделан известно где, но неизвестно с каким качеством.

Регулировки степени затемнения, чувствительности и времени задержки могут быть (или не быть) ступенчатыми или плавными. Оптимально, если они все присутствуют и при этом все регулируются плавно. Очень полезно, если регулировка затемнения выведена на наружную сторону маски сварщика (как правило, с левой стороны, чтобы можно было поправить затемнение даже непосредственно в ходе работы).

Важный параметр, косвенно характеризующий качество фильтра, — его способность работать при аргонно-дуговой сварке. Если фильтр пригоден для нее, он также будет хорошо работать и при полуавтоматической, и при сварке штучными электродами.

Как правило, для TIG-сварки необходимо наличие всех трех основных регулировок светофильтра.

В процессе выбора стоит также обратить внимание на размеры видимой области (чем больше, тем лучше), количество сенсоров и способ питания (солнечные батареи или встроенные источники тока).

Ну и после этого нужно вспомнить самый главный критерий выбора: «Чтобы самому понравилось».

РЕКОМЕНДУЕМЫЕ НОМЕРА ЗАТЕМНЕНИЯ СОГЛАСНО EN 379:2003 / ГОСТ Р 12.4.035-78
Сварочный ток, А	40	60	70	100	125	150	175	200	225	250	300	350	400	450	500
MMA / сварка штучным электродом	8	8-9	9	9-10	10	10-11	11	11-12	12	12	12-13	13	13	13-14	14
MAG / полуавтоматическая сварка в среде защитных газов	8	8	8-9	9-10	10	10-11	11	11	11-12	12	12	12	12-13	13 13
TIG / сварка вольфрамовым электродом в среде аргона	9	9	9-10	10	10-11	11	11	11-12	12	12	12-13	13-14	14	14	14
MIG / полуавтоматическая сварка в среде защитных газов	8	8	8-9	9	9-10	10	10-11	11	11	11-12	12	12-13	13	13-14	14
MIG / с легкими сплавами	9	9	9	9	9-10	10	10-11	11	11-12	12	12-13	13	13-14	14	14
Дуговая резка	10	10	10	10	10	10	10-11	11-12	12	12-13	13	13-14	14	14-15	15
Плазменная резка	—	—	—	9	9-10	10-11	11-12	12	12	12-13	13	13	13	—	—
Микроплазменная резка	8	8	8	8-9	9-10	10	10-11	11	11-12	12	12	—	—	—	—
В таблице указаны рекомендуемые номера затемнения светофильтров для различных видов сварки. В зависимости от продолжительности непрерывной сварки можно выбирать затемнение на один номер больше или меньше.

Автор: Максим ГРИБОЕДОВ

лето 2010 года

принцип действия и основные параметры

Сварочные маски «хамелеон»: принцип действия и основные параметры

В последнее время среди профессионалов и любителей особой популярностью пользуются сварочные маски типа «хамелеон», с автоматическим светофильтром. Они не просто обеспечивают необходимую защиту лица и шеи от капель расплавленного металла и надежно предохраняют глаза от вредного ультрафиолетового и инфракрасного излучения, но и делают сварочный процесс максимально комфортным. При наличии возможности регулирования основных параметров такая маска подходит для большинства технологий сварки, а также позволяет выполнять сопутствующие работы, например, шлифовку швов. Как работает сварочная маска «хамелеон» и на какие характеристики стоит обратить особое внимание при выборе?

Устройство и принцип действия сварочной маски «хамелеон»

Основная особенность масок-«хамелеонов» – наличие автоматического светофильтра, который при зажигании сварочной дуги практически мгновенно переходит в темное состояние, а после её угасания вновь становится прозрачным. Он представляет собой достаточно сложное электронно-оптическое устройство с многослойной структурой, каждый компонент которой выполняет определенную функцию.

Внешние защитные стекла предохраняют остальные слои от механических повреждений, поляризационные пленки защищают от бликов, специальные УФ- и ИК-фильтры задерживают вредное для глаз излучение, жидкокристаллические ячейки изменяют степень затемнения, фотоэлементы реагируют на изменение освещенности. Управляет работой светофильтра миниатюрный электронный блок, питающийся от встроенного аккумулятора, в свою очередь заряжающегося от солнечных батарей.

Даже при полностью севшей батарее, отключенном вручную питании или неисправности, светофильтр «хамелеона» неплохо защищает глаза благодаря встроенным фильтрам. Так что даже если он вдруг не сработал, сварщик не рискует получить ожог роговицы. В то же время постоянно использовать маску в таком состоянии не стоит – в итоге можно таки наловить «зайчиков». К тому же работать будет попросту некомфортно.

В нормальном режиме работы затемнение при зажигании дуги обеспечивают жидкие кристаллы, которые при подаче напряжения выстраиваются в определенном порядке, блокируя свет. Сигналом для подачи питания служит сработавший от яркой вспышки датчик на базе фотоэлементов, расположенный во фронтальной части фильтра. В современных масках используется несколько жидкокристаллических слоев, что обеспечивает необходимую степень затемнения вне зависимости от того, под каким углом свет падает на фильтр.

Основные параметры сварочной маски типа «хамелеон»

При выборе сварочной маски для определенных видов или условий сварки следует обращать особое внимание на ряд основных характеристик, о которых подробно рассказано ниже. Однако в первую очередь необходимо убедиться в том, что указанные изготовителем данные достоверны. Гарантировать это может лишь наличие у фирмы-производителя сертификата ТР ТС 019/2011 «О безопасности средств индивидуальной защиты». Естественно, лучше покупать маску не на рынке, а в официальных торговых точках, пусть даже там она будет немного дороже. Зато в данном случае куда меньше шансов приобрести подделку.

Оптический класс светофильтра (оптический класс, светорассеяние, гомогенность, угловая зависимость степени затемнения). Фактически это четыре разных показателя, но чаще всего они рассматриваются в комплекте и обозначаются просто как «оптический класс светофильтра», что не мешает при желании определить качество маски по отдельным критериям.  Оптический класс в соответствии со стандартом EN379 обязательно должен быть указан на поверхности светофильтра маски в формате х/х/х/х (оптический класс/светорассеяние/гомогенность/угловая зависимость степени затемнения) или х/х/х (оптический класс/светорассеяние/гомогенность), где х может принимать значения 1, 2 или 3. Чем меньше цифра – тем выше класс отдельного показателя и оптические свойства фильтра в целом. Соответственно на лучших масках обозначение имеет вид 1/1/1/1 или 1/1/1.

Оптический класс (как отдельный показатель) характеризует качество изготовления стекол и сборки фильтра. Чем он выше, тем меньше оптические искажения объекта, наблюдаемого через смотровое окошко маски. Светорассеяние отвечает уже за способность жидкокристаллических ячеек пропускать через себя свет без отклонения. Чем выше светорассеяние – тем выше прозрачность фильтра. Гомогенность определяет равномерность затемнения светофильтра на различных участках. Для первого класса разница не должна превышать  ±0,1 DIN. Угловая зависимость степени затемнения в свою очередь характеризует изменение степени затемнения в зависимости от угла расположения смотрового окна к рабочей поверхности. Во время работы в масках, все параметры которых соответствуют 1-му классу, глаза устают существенно меньше, чем при использовании средств защиты с отдельными показателями 2-го или 3-го, так как им не приходится компенсировать недостатки оптики.

Скорость срабатывания (включения) светофильтра/время затемнения. Этот параметр указывает на скорость реакции светофильтра. Фактически это временной период, за который он переходит из прозрачного состояние в затемненное после зажигания дуги. Минимально допустимым считается время затемнения 1-2 миллисекунды  (0,001-0,002 с). Однако даже современные любительские «хамелеоны» переключаются за 0,1 миллисекунды (0,0001 с или 100 мкс), а профессиональные ещё быстрее – за 0,05 мс (0,00005 с или 50 мкс). Время затемнения имеет особое значение при выполнении точечной сварки, для которой характерен частый поджиг дуги на короткое время.

Скорость срабатывания (выключения) светофильтра/время выключения затемнения. Противоположный предыдущему параметр, обозначающий время перехода из затемненного состояния в прозрачное. Обычно в «хамелеонах» он регулируется в диапазоне 0,2-0,8 с, позволяя подстраиваться под определенный вид работ. Столь большой период по сравнению с временем затемнения объясняется тем, что после угасания дуги сильно нагретый металл продолжает довольно ярко светиться ещё некоторое время.

Степень затемнения. Этот показатель определяет степень защиты глаз от вредного излучения. Указывается как для прозрачного состояния светофильтра (обычно 4 DIN), так и для затемненного (11-13 DIN). Во многих профессиональных масках-«хамелеонах» степень затемнения регулируется в пределах от 9 до 13, а иногда и от 5 до 13 DIN. Это позволяет настроить «прозрачность» по своему желанию для различных технологий и условий сварки, делая маску универсальной.

Чувствительность срабатывания. Определяет реакцию датчиков на излучение различной интенсивности. При слишком высокой чувствительности затемнение может происходить от солнечных бликов, а при низкой – переключение не происходит даже при газовой сварке или дуговой сварке на небольших токах. В большинстве масок-«хамелеонов» предусмотрена плавная регулировка чувствительности.

Выбирая сварочную маску типа «хамелеон», наряду с вышеперечисленными главными параметрами и диапазонами их регулировки, стоит обратить внимание и на такие характеристики, как вес, размер смотрового окна, материал корпуса, количество датчиков, возможность замены элементов питания и светофильтра и т. д.  Также следует учитывать, что параметры изделия могут изменяться в зависимости от температурных условий эксплуатации.

Решаем проблему незатемнения сварочной маски хамелеон

Во время сварочных работ крайне важно обеспечить себя средствами защиты. Во время процесса человек подвергается многим опасностям, таким, как возможность попадания искр и расплавленного металла на лицо и в глаза, вредное воздействие газов и паров расплавленных металлов в дыхательные пути, вредное влияние разного рода излучений и многое другое. Для того, чтобы обезопасить себя от возможных травм, необходимо пользоваться сварочной маской.

Содержание статьи

• Принцип работы сварочной маски хамелеон
• Существующие неисправности. Ремонт сварочной маски хамелеон своими руками
• Как правильно настроить маску хамелеон для сварки? Что нужно помнить при работе?
• Проведение технического обслуживания
• Виды регулировок сварочных масок хамелеон
  • Подготовка под голову
  • Регулировка расстояния от глаз до светофильтра
  • Регулировка степени затемненности
  • Регулировка чувствительности
• Регулировка времени задержки
• В заключение

Принцип работы сварочной маски хамелеон

На рынке можно найти щитки двух видов, с фиксированной степенью затемненности и маски-хамелеон. Маски второго вида отличаются более высокой стоимостью и наличием автоматического светофильтра, который способен реагировать на интенсивность светового излучения, тем самым защищая зрение. Принцип работы маски для сварки хамелеон основан на том, что светофильтр моментально реагирует на световое излучение и, в зависимости от интенсивности последнего, автоматически затемняет световое излучение. Светофильтр для автозатемнения в свою очередь имеет слоистую структуру, в которой слои жидких кристаллов чередуются со специальными пленками. В момент зажигания дуги, кристаллы упорядочиваются в определенном порядке и не пропускают часть света.

схема сварочной маски хамелеон

Основываясь на данном принципе можно эффективно защитит зрение от влияния яркого зрения.

Существующие неисправности. Ремонт сварочной маски хамелеон своими руками

Давайте разберемся в вопросе, почему щиток может не работать. Рассмотрим характерные для сварочной маски неисправности. Часто бывает сварочная маска хамелеон не выполняет свою главную функцию, а именно не понижает уровень светового излучения. Суть проблемы может крыться в севших элементах питания. Сварочную маску хамелеон могут питать как обычные батарейки типа ААА, так и солнечная панель, находящаяся на корпусе. Проще говоря, замена батарейки может решить вопрос неисправности. Если рассматривать первый способ питания щитка энергией, то достаточно просто вставить батарейки в него. В случае питания от аккумулятора необходимо подержать щиток под ярким светом, тем самым зарядить ее.

Но даже после проделанной процедуры можно обнаружить, что щиток все равно не работает. Причина может быть в защитном стекле. Обычно, при данном виде неисправности на стекле видны трещины, сколы и другие механические повреждения. В таком случае необходимо заменить жидкокристаллическое стекло, которое является самым дорогостоящим составляющим в маске. Важно помнить, что новое стекло должно полностью соответствовать предыдущему по всем параметрам.

Светофильтр может моргать. Здесь защитное стекло может быть либо просто загрязнено, либо повреждено. В таком случае лучше сразу менять светофильтр с защитным стеклом.

Ремонт светофильтра сварочной маски самостоятельно лучше не производить. Правильнее будет обратиться к специалистам в сервисный центр. Это будет стоить денег, но в сервисном центре могут точно выявить причину поломки и специалисты без труда ее устранят.

Плохой обзор не благоприятно влияет на зрение, по этому важно правильно закрепить оголовье, установить в рабочем месте хороший источник освещения, удалить пленку с защитного стекла, отрегулировать степень затемнения. При низкой температуре может происходить задержка затемнения. Не стоит использовать маску при температуре ниже – 10 градусов по Цельсию.

Как правильно настроить маску хамелеон для сварки? Что нужно помнить при работе?

Для того, чтобы знать, как настроить маску и как проверить ее работоспособность, лучше обратиться к инструкции по эксплуатации. Важно помнить:

• маска хамелеон не пригодна для плазменной и газовой сварки и резки;
• не стоит оставлять щиток на горячей поверхности;
• картридж светофильтра лучше не разбирать;
• щиток не выдержит сильных ударов;
• в светофильтр нельзя вносить изменения. Позволяется использовать запчасти, которые указываются в инструкции;
• если сварочная маска хамелеон не затемняет изображение, требуется прекратить работу и выявить возможную причину неисправности;
• необходимо предотвращать попадание влаги на светофильтр;
• при очистке щитка не рекомендуется использовать моющие средства и растворители;
• оголовье для надевания может вызвать аллергическую реакцию, необходимо правильно отрегулировать ремни для предотвращения возникновения раздражения кожи;
• для того, чтобы поменять элементы питания, переведите щиток в режим шлифовки. При загорании красной лампочки на светофильтре, необходимо заменить батарейки;
• до начала работы необходимо отрегулировать маску под себя для достижения максимального комфорта. Можно выбрать степень затемнения, время задержки и уровень чувствительности.

Проведение технического обслуживания

Для того, чтобы свести вероятность поломки к нулю, время от времени необходимо производить техническое обслуживание. Минимальный интервал между ремонтами должен составлять один месяц. Для удаления грязи и пыли можно воспользоваться хлопчатой тканью, предварительно увлажненной неагресивной жидкостью. Не стоит использовать маслосодержащие вещества для очистки и абразивные материалы, потому что это может навредить защитному щитку. Все действия по очистке необходимо производить бережно, не стоит сильно надавливать на материал.

Виды регулировок сварочных масок хамелеон

В сварочной маске существует несколько видов регулировок. До начала работы крайне важна настройка всех характеристик. Это необходимо для наиболее эффективного использования маски при работе. Далее приведены следующие виды регулировок.

Подготовка под голову

Крайне важно надежно зафиксировать щиток на голове. Диаметр оголовья можно регулировать при помощи ручки, которая размещена на затылочной части. Процедуру необходимо проводить при надетом на голову щитке, что позволит получить необходимое натяжение. В случае, если наголовник садится высоко или низко, следует поправить его при помощи ремня, проходящего через макушку. Перед началом работы необходимо проверить подгонку щитка. Если он сидит не надежно, нужно произвести повторную регулировку.

Регулировка расстояния от глаз до светофильтра

Маску можно перемещать от глаз и подводить ближе к глазам, ослабив гайки фиксаторы. Расстояние от обоих глаз и светофильтра должно быть равным. Если все сделано правильно, гайки фиксаторы нужно зажать.

Регулировка степени затемненности

В зависимости вида сварки и величины тока по таблице можно выбрать необходимую степень затемнения. Это можно сделать и во время работы при помощи регулятора, который находится на внешней стороне щитка.

Регулировка чувствительности

Есть два вида чувствительности: высокая и низкая. Для большинства случаев можно поставить ручку регулятора в среднее положение.. При работе в режиме TIG при малом значении силы тока необходима максимальная чувствительность. Для оптимальной настройки лучше поставить чувствительность на максимум, а после убавлять ее до того, пока светофильтр не начнет воспринимать световое излучение только со сварочной дуги, а не от внешних источников света (солнце, лампы освещения и другое). Необходимую степень чувствительности также можно выбрать по схеме, где каждому роду сварки характерен свой уровень чувствительности.

Регулировка времени задержки

Регулировка производиться при помощи ручки регулятора, которая находится на внутренней стороне картриджа. Малая задержка подойдет для точечной сврки, а длинная – для сварки с большой силой тока.

В заключение

Щиток с автозатемнением отлично нейтрализует негативное воздействие светового излучения. На рынке существует огромный выбор таких щитков, таких как: сварочная маска Ресанта мс 2, Барс МС-207, Кентавр МС-30Р и многие другие. Щиток необходимо проверить при покупке, иначе можно приобрести бракованный или неисправный щиток. Ремонт сварочной маски хамелеон своими руками стоит производить, если поломка не серьезная. К примеру, заменить элементы питания ил защитное стекло может каждый. Но если неисправность связана с светофильтром, то лучше обратиться в сервисный центр, где поломку быстро выявят и исправят.

Сварочные маски «Хамелеон»

Помните!!! Неправильно подобранная маска «Хамелеон» может серьезно навредить вашему зрению!!!

ВАЖНОЕ!!! При выборе самозатемняющейся маски стоит помнить о самых важных для безопасности сварщика характеристиках: скорость срабатывания (закрытия), надежность и степень затемнения. У большинства встречающихся масок скорость срабатывания достаточно невысокая (от 1/15000 сек. до 1/25000 сек.). Профессиональные маски обычно имеют скорость срабатывания в пределах 1/30000 сек. и регулировку степени затемнения от DIN 9 до DIN 13, что позволяет использовать их для различных видов сварки. Также хорошие маски имеют несколько источников питания — энергия дуги (фотоэлемент) и литиевые аккумуляторы, что обеспечивает надежность срабатывания и долговечность использования.

Профессиональные сварочные маски «хамелеон» серии BET-09P, BET-09N с автоматическими светофильтрами отличаются превосходными оптическими свойствами, скоростным и надежным переключением из светлого режима в темный. Светофильтр автоматически затемняется при зажигании сварочной дуги и автоматически возвращается в исходное состояние (прозрачно) после окончания сварки. Исходное затемнение составляет 4DIN. Степень затемнения регулируется плавно от 9DIN до 13DIN. Маски имеют плавную регулировку времени возврата в исходное состояние и чувствительности.

Сварочные маски «хамелеон» серии BET-09P, BET-09N с автоматическими светофильтрами предназначены для защиты глаз и лица сварщика от излучения сварочной дуги и брызг расплавленного металла. Данные маски могут использоваться при выполнении большинства работ по дуговой сварке, таких как ручная дуговая сварка (MMA), полуавтоматическая сварка электродной проволокой в среде инертного или активного защитного газа (MIG/MAG), а также при выполнении многих видов работ по сварке вольфрамовым электродом в инертном газе (TIG).

Эти маски очень удобны и просты в использовании, обладают большими функциональными возможностями и привлекательной ценой. Данные маски поставляются готовыми к работе. Единственно, что необходимо сделать — это предварительно отрегулировать наголовник маски под свой размер головы и отрегулировать степень затемнения светофильтра в зависимости от условий сварки.

Сварочные маски «хамелеон» серии BET-09P, BET-09N поставляются в нескольких вариантах раскраски. Вы можете решить, какой дизайн маски хамелеона выбрать: «Пламя» (черная, синяя, красная), «Карбон» (черная, синяя, красная) или «Классический» (черная).

Технические характеристики:

• Размер смотрового окошка: 90х40 мм
• Прозрачность в незатемненном состоянии: DIN 4
• Регулировка затемнения: от DIN 9 до DIN 13
• Регулятор регулировки затемнения: снаружи
• Питание: солнечные батареи и две литиевые батареи
• Время срабатывания (закрытие): до 1/30000 сек.
• Время срабатывания на открытие (плавная регулировка): 0,1 – 1 сек.
• Регулировка чувствительности: плавная
• Рабочая температура: от -5С до +55С
• Температура хранения: от -20С до +70С
• Вес: 480г

Как правильно выбрать маску «Хамелеон»?

Несмотря на то, что первые автозатемняющиеся жидкокристаллические светофильтры – «хамелеоны» появились уже около 20-ти лет назад, в нашей стране маски такого типа стали обретать популярность только в последние годы. Сегодня на нашем рынке появилось много различных предложений. при этом цены на некоторые, казалось бы, одинаковые модели полярно разнятся.

При выборе маски «хамелеон», следует обратить внимание на следующие моменты:

• материал корпуса маски
• автоматический светофильтр (скорость его затемнения и надежность работы) в следующем пункте рассмотрим подробнее
• срок гарантии и наличие сервисного центра
• обязательное наличие сертификата

КАК УСТРОЕН СВЕТОФИЛЬТР — «ХАМЕЛЕОН»?

Автоматически затемняемый светофильтр предназначен для защиты глаз сварщика от светового излучения в видимой части спектра: затемнение усиливается автоматически при начале сварки, что позволяет легко управлять процессом сварки без опасности испортить зрение.

Собственно светофильтр состоит из несколько слоев жидких кристаллов, которые находятся между поляризационными пленками. Под напряжением жидкие кристаллы «выстраиваются» в определенном направлении, таким образом блокируя часть поляризованного света.

Следует учитывать тот факт, что большую угрозу при ручной дуговой сварке MMA представляет невидимое излучение в ультрафиолетовом и инфракрасном спектре. Даже не совсем исправный светофильтр – «хамелеон» может обеспечивать достаточную защиту от этих излучений благодаря постоянному УФ, ИК фильтру (защита основана на частичном отражении УФ, ИК лучей специальным слоем – фильтром).

Источником питания светофильтра обычно служат заменяемые батареи (обычно литиевые) и/или солнечные батареи. Лучшим вариантом для питания светофильтра признано совместное использование солнечной батареи и заменяемых батарей.

На что следует обращать внимание при покупке сварочной маски с автозатемняющимся светофильтром «Хамелеон»?

1. Производитель:

• кем и где изготовлен светофильтр, сертифицирован ли товар на территории Беларуси
• срок гарантии, наличие сервисного центра, расходных материалов на маску и т.д.

Отсутствие четкой информации о производителе и отсутствие сертификатов, как правило, говорит о «кустарном» производстве данной маски и возможном низком качестве продукта. Помните, что невидимое излучение может быть гораздо опаснее видимых вспышек, что очень вредно и опасно для зрения!

2. Количество и виды регулировок.

Иногда совсем без регулировок. Иногда с регулировкой затемнения. Профессиональные светофильтры чаще всего имеют три регулировки:

• регулировку затемнения (обычно от 9 до 13 DIN, что соответствует большинству европейских стандартов качества)
• регулировку чувствительностью (можно настроить на защиту от яркого светового излучения нагретого металла или электрода). Данная регулировка рекомендуется для профессиональных сварщиков.
• временем задержки открытия после окончания сварки (чтобы остыл металл и послесвечение не «било» по глазам, а также исключить открытие светофильтра при кратковременных паузах).

3. Подходит ли светофильтр маски «Хамелеон» для ТIG сварки?

Работопригодность для TIG сварки (аргоно-дуговой сварки неплавящимся электродом). Обычно это очень характерный показатель: если светофильтр подходит для TIG сварки, он будет прекрасно работать и при ручной дуговой сварке MMA (штучными электродами), и при MIG/MAG (полуавтоматической) сварке. Но не наоборот: некоторые дешевые хамелеоны «кустарного» производства нестабильно ведут себя при TIG сварке – могут самопроизвольно открываться. Поэтому при TIG сварке рекомендуется наличие всех трех основных регулировок светофильтра, но это не обязательно.

4. Желательно подбирать сварочную маску с достаточными размерами смотрового окошка, которое обеспечить наилучший обзор.

Это основные моменты, которые помогут вам не ошибиться с выбором.

Как работают шлемы с автоматическим затемнением?

Сварочные маски с автозатемнением — благо для сварщиков. Они выполняют гораздо больше работы, когда им не нужно беспокоиться о переворачивании линз вверх и вниз, регулируя шлем в соответствии с количеством света, производимого дугами.

Так как же работают шлемы с автоматическим затемнением?

Шлемы с автоматическим затемнением оснащены фильтрующими линзами с автоматическим затемнением. При активации шлем использует затемненный фильтр №3.

Защита, которую обеспечивает этот оттенок, сравнима с использованием качественных солнцезащитных очков при ярком дневном свете.Несколько датчиков света, размещенных рядом с линзой, помогают определить необходимый оттенок фильтра.

Как только вы зажигаете дугу, датчики активируются и соответственно переключают фильтр линзы.

Что входит в состав сварочного шлема с автозатемнением?

Сварочная маска с автоматическим затемнением состоит из следующих компонентов:

УФ / ИК-фильтр

УФ / ИК-слой защищает сварщика от инфракрасных (ИК) и ультрафиолетовых лучей (УФР) независимо от того, активирована линза или нет.Он состоит из тонкого слоя стекла с несколькими металлическими слоями внутри.

Металлические слои состоят из 5 слоев серебра и 6 слоев оксида алюминия.

Металлические слои фильтруют ИК-излучение, а также защищают жидкокристаллическую панель от теплового повреждения. Для UVR фильтр работает в сочетании с металлическим и поляризационным фильтрами, чтобы защитить сварщика от УФ-излучения.

Стеклянный слой также фильтрует УФ-излучение. Однако УФА-излучение, обладающее большей проникающей способностью, может проходить сквозь стекло.

Для UVA должны присутствовать металлические слои и поляризационные фильтры, чтобы обеспечить оптимальное покрытие.

Поляризационный фильтр

В каске автозатемнения есть три поляризационных фильтра. После каждого слоя, начиная с интерференционного слоя УФ / ИК, идет фильтр.

Все три вместе помогают защитить сварщика от яркого видимого света дуги.

Фильтр сразу после УФ / ИК расположен под углом 90 градусов. Когда они расположены под углом 90 градусов, эти фильтры наиболее темные — они лишь немного темнеют, если расположены на одной линии с другими слоями.

Ячейка с жидкими кристаллами

Между тремя поляризационными фильтрами расположены две жидкокристаллические ячейки (ЖЖК). Когда они стимулируются электричеством, они могут отклонять свет.

Вы даже можете управлять тем, как фильтры поворачивают свет, а также можете сделать так, чтобы фильтр вообще не преломлял свет.

Датчики дуги + датчики света

Датчики света и датчики дуги вместе определяют интенсивность света и соответственно затемняют линзу. В шлеме есть несколько датчиков света и дуги.

Датчики света отфильтровывают лишний свет при стандартных сварочных процедурах, тогда как датчики дуги работают с интенсивным ярким светом, возникающим при сварке дугой.

Перед началом сварки необходимо включить каску. Шлемы с автоматическим затемнением начинаются с третьего оттенка, а во время сварки они могут даже достигать оттенка от 8 до 13, в зависимости от яркости дуги.

Особенности сварочного шлема с автозатемнением

Перед покупкой шлема необходимо учесть несколько факторов, которые помогут вам решить, какой шлем вам подходит.

Зона обзора

Для максимальной производительности область обзора объектива должна быть достаточной. Он должен предоставить вам достаточно информации, чтобы вы могли без особых усилий просмотреть проект, над которым вы работаете.

Для большей легкости и комфорта вам следует выбирать шлемы с линзами с полным покрытием.

Контроль функциональности

Их можно размещать внутри или снаружи шлемов. Они позволяют сварщику регулировать светочувствительность и другие функции шлема.

Чем удобнее они доступны сварщику, тем лучше. Конечно, выбор здесь будет субъективным, поскольку не всех сварщиков устраивает один и тот же дизайн.

Большинство производителей проектируют свои шлемы с внутренним контролем функциональности, чтобы они были защищены даже от сильной жары.

Светочувствительность

Светочувствительность особенно важна. Это то, для чего в первую очередь предназначен шлем. Если световые датчики не распознают и не регулируют шторы в соответствии с освещением, шлем бесполезен.Неисправный датчик освещенности приведет к серьезным повреждениям глаз сварщика из-за яркости дуги.

Регуляторы чувствительности

Основным преимуществом сварочной линзы с автоматическим затемнением является то, что сварщикам не нужно вручную регулировать линзу во время работы. Однако не все глаза одинаково приспосабливаются к интенсивности света.

Некоторым глазам неудобно даже при относительно менее интенсивном освещении, в то время как другие могут справляться с довольно суровыми условиями освещения.Возможность регулировки настройки в соответствии с вашим уровнем комфорта — это вариант, который ищут многие сварщики, поэтому контроль чувствительности имеет важное значение.

Контроль задержки

Элементы управления задержкой позволяют определить, как долго линза будет оставаться темной после прекращения дуги. С помощью большинства регуляторов задержки сварщик может регулировать настройку задержки от 0 до 2 секунд. Для более коротких процессов сварщик может установить таймер задержки на 0,5 секунды. Для более длительных процессов они могут установить таймер задержки до 2 секунд.Это гарантирует, что глаза сварщика успеют приспособиться к яркому свету (или его отсутствию).

Время реакции линзы

Время реакции линзы показывает, как быстро автозатемняющаяся линза переключает оттенки со светлого на темный. Чем быстрее линза настраивается, тем лучше она защищает.

Если вы весь день работаете со сварной дугой, то медленная реакция линзы может вызвать утомление глаз и даже серьезное повреждение. Мы предлагаем вам выбрать шлемы со скоростью реакции до 1/20 000 секунды.

Датчики дуги

Некоторые шлемы с автоматическим затемнением имеют один или два датчика дуги. С такими шлемами повышается вероятность того, что затемняющая линза не станет темнее по мере того, как дуга станет ярче.

Для максимальной защиты глаз следует выбирать каску как минимум с четырьмя датчиками дуги.

Источник питания

В разных шлемах используются разные источники питания — литиевые, перезаряжаемые, сменные и даже солнечные батареи.

Шлемы со сменными батареями имеют тенденцию служить дольше, тогда как шлемы с несменными батареями имеют ограниченный срок службы от 5 до 8 лет.Шлемы, работающие на солнечных батареях, служат еще дольше, но перед сварочными работами их нужно оставить под солнцем не менее суток.

Комфорт и вес шлема

И последнее, но самое главное, примите во внимание вес шлема и то, насколько удобно он сидит. Тяжелые шлемы могут вызвать у вас сильную головную боль и превратить это занятие в кошмар. Плохо подогнанные шлемы, которые продолжают падать, также не идеальны, поскольку они не обеспечивают достаточного покрытия.

Сварка требует внимания к деталям и большой концентрации.Выбор каски, обеспечивающей отличную защиту и комфорт, так же важен для обеспечения хорошего шва, как и набор навыков сварщика.

Какие самые лучшие сварочные маски с автозатемнением на рынке?

Вот несколько моих любимых сварочных шлемов с автозатемнением:

Сварочный шлем 3M Speed ​​Glass 9100

Характеристики:

• Линзы переменного оттенка: 5, 8-13
• Область просмотра: 2,8 x 4,2 дюйма
• Срок службы батареи: 2000 часов

Шлем 3M Speed ​​Glass Welding Helmet включает в себя защиту головы и боковые окна для лучшей защиты и повышенной видимости.

Lincoln Электросварочный шлем 3350

Характеристики:

• Цвет линзы: 5-13
• Область просмотра: 3,74 x 3,34 дюйма
• Время реакции линзы 1/25 000 с

Сварочный шлем Lincoln для электросварки — один из лучших шлемов, доступных на рынке. Их модель 3350 представляет собой шлем на солнечных батареях и обеспечивает непревзойденную защиту.

Miller Electric Digital Elite Сварочная маска

Характеристики:

• Тень линзы: от 3,5 до 8,13
• Область просмотра: 9 × 9 дюймов
• Время реакции линзы: 1/20 000 с

Благодаря длительному времени автономной работы и высокой скорости реакции линз сварочный шлем Miller оправдывает свое название и обеспечивает элитную защиту.

Все упомянутые выше шлемы соответствуют стандартам ANSZI Z87.1 — 2003 (также известный как ANSI Z87 +). Стандарт ANSI свидетельствует о том, что шлем прошел независимое тестирование на предмет безопасности.

Он оценивает их по способности защищать от высокоскоростных летающих объектов, а также от ультрафиолетового излучения.

Все шлемы, соответствующие этому стандарту, обеспечивают 100% фильтрацию ультрафиолетового и инфракрасного излучения независимо от настройки затемнения. Стандарт также проверяет, обеспечивает ли шлем заявленное время реакции линз как при низких, так и при высоких температурах.

Некоторым шлемам требуется время, чтобы переключить шторы при низких температурах, что может нанести вред здоровью глаз сварщика.

Связанные вопросы

Безопасны ли сварочные маски с автоматическим затемнением?

Да, при правильном использовании сварочные маски с автозатемнением безопасны и не повреждают глаза.

Убедитесь, что вы отрегулировали настройки в соответствии с вашим уровнем комфорта. Испытайте их на небольших работах, прежде чем использовать их в более длительных проектах.

Испорчены ли шлемы с автоматическим затемнением?

Это, честно говоря, зависит от вашего конкретного шлема.Некоторым шлемам с солнечными батареями требуется больше времени для зарядки после нескольких лет использования.

Если ваш шлем заржавел или погнулся, вам, вероятно, следует проверить его, не повредит ли он вам глаза при его использовании.

Как проверить сварочный шлем с автоматическим затемнением?

Чтобы узнать, что шлем идеально подходит для вас, сначала проверьте его характеристики. Вам нужно знать, какие номера оттенков он обеспечивает, скорость реакции, вес и сертифицирован ли он.

Выбрав тот, который, по вашему мнению, соответствует вашим потребностям, проведите тест на солнце.Наденьте шлем, как если бы вы собирались что-то сварить.

Затем посмотрите на солнце и обратите внимание, насколько быстро и насколько темнеет ваша сварочная линза.

Вам подойдут некоторые сварочные шлемы с автоматическим затемнением, а некоторые могут вызвать боль в глазах. Вы не узнаете, что лучше для вас, пока не попробуете.

Я советую вам не пропускать солнечные испытания при покупке шлема.

Похожие сообщения:

Как выбрать сварочную маску «Хамелеон»? Сварочные маски «Хамелеон»: конструкция, виды, применение

.

Каждый сварщик не должен забывать о средствах индивидуальной защиты.В процессе сварки искры и брызги расплавленного металла неизбежно попадают в забой. Кроме того, на глаза действует тепловое и инфракрасное излучение. Для защиты от всех этих негативных факторов используйте защитные маски и щиты. Последние менее предпочтительны, так как их нужно держать одной рукой, что не очень удобно. Поэтому поговорим о том, как выбрать сварочную маску «Хамелеон» и в чем ее основные особенности.

Почему хамелеон?

Многие специалисты отмечают, что сварочные маски типа «хамелеон» являются наиболее прогрессивными и хорошо защищают зрение оператора.Это действительно так, благодаря наличию автоматического фильтра. Сам он реагирует на изменение интенсивности свечения. Например, при зажигании дуги она автоматически гаснет, что свидетельствует о начале сварочных работ, при этом глаза оператора будут защищены. В большинстве случаев качественные фильтры имеют слоистую структуру. Слои ЖК-дисплея накладываются друг на друга. При запуске сварки они выстраиваются в правильном порядке и блокируют определенную часть мира, делая работу оператора комфортной и безопасной.Но стоит отметить, что, прежде чем выбирать сварочную маску «хамелеон», нужно разбираться в ее основных параметрах. Поговорим об этом.

Кратко об особенностях стекла

Мы уже немного узнали о том, что маска «Хамелеон» оснащена автоматическим светофильтром. Интересно, что сварщику ничего не нужно делать, так как жидкокристаллические фильтры сами подстраиваются под яркость и интенсивность света. Отсюда и произошло название маски «хамелеон».

Если вы не являетесь профессиональным сварщиком и выполняете подобные работы довольно редко, то вам понадобится однослойный фильтр. Если сварка — ваша повседневная работа, а глаза постоянно находятся под нагрузкой, то необходим многослойный фильтр. Работать в такой маске будет не только безопасно, но и комфортно. Кроме того, затемнение не влияет на обзор и видимость шва оператору. Конечно, светофильтры разные, поэтому цены на внешне одинаковые маски разные.

О конструктивных особенностях

Если разбираться в деталях более подробно конструкция светофильтра, то это многослойное изделие.Каждый слой образован жидкими кристаллами. Между слоями вставляется поляризационная пленка. Когда свет попадает в кристаллы, они выстраиваются в определенном направлении, что позволяет частично блокировать излучение и затемнять его.

Но можно сказать, что маски «Хамелеон» славятся своей защитой от ультрафиолета и инфракрасного излучения. Некоторые модели могут не обеспечивать такой защиты, что связано с наличием или отсутствием дополнительного слоя в светофильтре. Кстати, прежде чем выбирать сварочную маску «Хамелеон», уточняйте скорость затемнения фильтра.Чем он выше, тем больше цена товара. Но стоит отметить, что это очень важная характеристика. Дело в том, что есть маски, фильтр которых срабатывает всего через несколько минут после начала сварки. За это время оператор может получить ожог роговицы. Оптимальной скоростью отклика можно считать 0,00005 секунды. Это обеспечит надежную защиту с самого начала сварки.

Сварочная маска «Хамелеон»: как выбрать подходящую модель

Перед покупкой нужно обратить внимание непосредственно на маску.Он не должен быть пластичным или слишком хрупким. Поэтому часто имеет смысл отдать предпочтение тяжелым маскам. Любая модель должна быть хороша и удобна в надевании и снятии. Любой дискомфорт во время работы может сказаться на качестве сварного шва. Кроме того, наличие светофильтра делает маску сложным электронно-оптическим устройством, поэтому с ней необходимо обращаться осторожно. Не рекомендуется допускать попадания влаги, конденсата и т. Д. Кроме того, механическое повреждение светофильтра делает его неэффективным, и глаза оператора становятся уязвимыми.В принципе, вы уже знаете, какими характеристиками должна обладать сварочная маска «Хамелеон». Как выбрать из всего ассортимента? Здесь нет ничего сложного, для этого необходимо учитывать ряд характеристик.

На что обращать внимание при покупке

Прежде всего, обратите внимание на оптический светофильтр. Этот параметр чрезвычайно важен для защиты зрения. Профессиональными моделями можно считать маски и шлемы, у которых в фильтре есть три фильтра, например 1/1/1/2.Это гарантирует надежную защиту глаз, а также неискаженный обзор. После оптического класса посмотрите скорость отклика, она должна быть не менее 100 микросекунд.

Многие маски сварщика «Хамелеон» (в том числе «Инвертика») имеют разную степень защиты и темноту. Самый оптимальный вариант — когда стекло в нормальном состоянии (не рабочем) полностью прозрачное, а при сварке — темное. Но даже затемненный фильтр не должен содержать помутнения или искажения на своей поверхности.Оптимальный показатель — степень защиты 13 DIN. Одна из полезных функций, которая обязательно должна быть доступна — это плавное затемнение фильтра. Эта опция чрезвычайно полезна в условиях низкой освещенности.

Вес и габариты

В частности, имеет смысл поговорить о подборе размеров окна. Лучшие модели оснащены довольно большим окном, что значительно улучшает обзор сварщика во время работы. Цена на такие модели, конечно, немаленькая, но процесс соединения металлических изделий будет полностью контролироваться оператором.Что касается веса, то он не должен быть слишком маленьким. «Картонные» маски очень быстро выходят из строя из-за своей малой прочности. Толстостенные модели весом более 1 кг покрывают сварщиком, что тоже не к лучшему. Поэтому лучше выбирать золотую середину, скажем, 400-700 грамм. Кстати, прежде чем выбирать маску типа «хамелеон», обратите внимание на крепление. У него должно быть два положения: маска в рабочем состоянии и поднята вверх. По крайней мере, так советуют профессионалы. Это позволит, не снимая маску с головы, по окончании сварочных работ проверить качество шва и сразу продолжить начатую работу.

Сварочные маски «Хамелеон»: конструкция, виды, применение

Конструкция масок в большинстве случаев практически не отличается. У одних моделей окно больше, у других меньше. Конечно, лучше отдать предпочтение первому варианту, так как отзыв в этом случае намного выше. Но увеличение обзора приводит к тому, что фильтр становится более хрупким, поэтому понадобится что-то среднее.

Что касается типа маски, то она выбирается в зависимости от выполняемой сварки.Обычно речь идет о другом сварочном стекле по отношению к номинальному току. В настоящее время в продаже имеются следующие маски: стекло 4-9 DIN — ток до 40 А, стекло 5-11 ток 175А, 6-12-300А, 7-13-500А. Для бытового использования подходят первые две группы. Их сфера применения обычно ограничивается коммунальными услугами, строительством и некоторыми другими отраслями. При этом маски с большим показателем темноты, то есть 3-4 группы, используются в авиастроении, машиностроении, металлургии и так далее.

О касках «Хамелеон»

Не забывайте, что у вас есть возможность купить шлем, а не маску. Обычно используется в суровых условиях. Например, при высоких температурах длительный процесс сварки. Также, если есть опасность получить термический ожог, то необходимо использовать не очки и не маску, а только шлем. Его дизайн полностью повторяет форму мотоциклетного шлема. Но здесь он выполнен из легкого и прочного пластика. Поэтому, если вы не знаете, как правильно выбрать сварочную маску «хамелеон», то обратите внимание, какие работы придется выполнять.Не исключено, что вам понадобится шлем.

Очки для сварки «хамелеон»

При кратковременных сварочных работах, где нет необходимости в дополнительной защите человека, подойдут очки. Такое решение относительно дешево по сравнению с масками и шлемами. Очки дают сварщику отличный обзор, так как представляют собой один большой экран. Что касается параметров защиты стекол, то они не хуже масок и шлемов. Обычно цены начинаются от 800 рублей и выше, что зависит от производителя.Многие потребители для сварки в домашних условиях советуют приобретать очки. Они легкие, удобные и хорошо защищают глаза.

Что говорят профессионалы

Мы уже немного разобрались, что такое маска для сварки «хамелеона». Как выбрать? В этом вам помогут рекомендации и отзывы потребителей и профессионалов. Так, многие советуют приобретать маски «хамелеон» отечественного производства. У них доступная цена и приемлемое качество. Но, по мнению специалистов, это не лучший способ аргонной сварки.Если говорить о китайских товарах, то это дешево, но не слишком надежно. Светофильтры могут срабатывать с задержкой и самопроизвольно открываться. Для профессионалов подходят только качественные европейские товары.

Заключение

Итак, как выбрать лучшую сварочную маску «Хамелеон»? Однозначного ответа дать нельзя. Дело в том, что нужно руководствоваться собственными потребностями. Иногда не нужно что-то слишком дорогое. Стекла с параметрами 5-9 DIN вполне хватает на сварочный ток 40 А.Это будет не очень дорогая покупка. Но для работы в домашних условиях вполне достаточно и такой маски. Если вы профессиональный сварщик, то изделие должно быть соответствующим. Собственно, это все, что можно сказать о том, как выбрать сварочную маску «хамелеон».

p>

3M Speedglas 100V Сварочная маска chameleon — Сварочные маски, оборудование

НОВАЯ сварочная маска 3M ™ Speedglas ™ 100, с фильтром 100 В, 751120

· Глаз и лицо защита с помощью сварочного фильтра 3M ™ Speedglas ™ 100 В

· Пять регулируемых темных оттенки 8-12 и светлый оттенок 3

· Функция задержки, которая устанавливает время открытия от темного к светлому

· Функция блокировки света для при переключении на другие работы, например, шлифование

· Регулируемое оголовье обеспечивает комфорт при длительной работе и удерживает шлем на месте

· Рекомендуется для большинства Сварка MMA, MIG / MAG и TIG с высоким током

· Совместим с большинством Одноразовые противоаэрозольные респираторы 3M

Сварочная маска 3M ™ Speedglas ™ 100, 751120, дюйм черный с автоматическим затемнением с переменным оттенком 8-12 (100-В) с тремя настройки чувствительности, функция задержки и функция блокировки света.

Защитите глаза и лицо во время сварки применения со сварочной маской 3M ™ Speedglas ™ 100, 751120. Наша черная сварка шлем подходит для большинства процессов дуговой сварки, включая MMA, MIG / MAG и сварка TIG с высоким током. Он оснащен сварочным фильтром 3M ™ Speedglas ™. 100-В, который имеет пять регулируемых темных оттенков 8-12, три чувствительности настройки и функция задержки, которая устанавливает время открытия от темного к светлому. Имеет регулируемая подвеска головы с гладкой трещоткой, позволяющая точно затягивание для повышения устойчивости и комфорта.Эта сварочная маска совместима с большинством одноразовых респираторов 3M для улавливания твердых частиц.

Технические характеристики:

Срок службы батареи: АПД до 1500 часов

Тип батареи: АПД: литиевая 3 В

Торговая марка: Speedglas ™

Картридж или фильтр в комплекте: N / A

Темные оттенки: оттенки 8-12

Dark State: переменная 8-12

Особенности: Защита глаз и лица

Тип головного убора: Сварочный шлем

Состояние света: оттенок 3

Количество датчиков: 2

Код товара: 751120

Серия продуктов Speedglas: 100

Тип продукта: Автозатемляющий фильтр

Рекомендуемые отрасли: строительство, горнодобывающая промышленность

Защитная каска в комплекте: Nē

Чувствительность: 3 уровня (TIG> 10A и MIG / MAG, Stick)

Время переключения (светлый-темный): 0.1 мс при 23 ° C

Типичное применение: обработка металлов

УФ / ИК-защита: оттенок 12 (постоянный)

Процесс сварки: шлифовка

Руководство по выбору сварочных шлемов и очков

Сварочные маски и защитные очки обеспечивают личную защиту и защиту лица от яркого света, сварочных брызг и горячего мусора. Они состоят из фильтрующей световой среды и защитного покрытия головы и / или глаз. Сварочные шлемы — это защитные головные уборы, которые надевают для защиты глаз, лица и шеи сварщика от ожогов, ультрафиолета (УФ), искр и тепла.Часто эти сварочные маски надевают во время дуговой сварки. Сварочные очки — это форма защитных очков, которые закрывают или защищают глазницу от твердых частиц, воды или химикатов. Сварочные шлемы и защитные очки используются для предотвращения повреждения глаз сварщика или дугового разряда, болезненного состояния, при котором роговица воспаляется.

Характеристики

Сварочные маски и защитные очки различаются по характеристикам. Продукты с автоматическим затемнением определяют наличие света высокой или низкой интенсивности и регулируют уровень фильтрации, чтобы сварщик чувствовал себя комфортно.Сварочные маски и очки с так называемым «независимым воздухом» предназначены для обеспечения пользователей кислородом, пригодным для дыхания, в системе с замкнутым контуром. Обычно они используются во взрывоопасных средах. Интегрированные световые изделия имеют встроенный источник света. Интегрированные радиоустройства имеют передатчик и приемник для двусторонней связи. Рецептурные / бифокальные продукты предлагают специфические для пользователя функции, утвержденные врачом пользователя, такие как коррекция линз, чтобы помочь сварщику в выполнении работы.

Некоторые сварочные маски и защитные очки являются санитарными или гигиеническими.Остальные вентилируемые. Санитарно-гигиенические изделия предназначены для защиты сварщиков от биологического заражения. Обычно санитарные сварочные шлемы и защитные очки используются в чистых помещениях, для восстановления окружающей среды и в фармацевтике. Также доступны вентилируемые сварочные маски и защитные очки. Есть два основных типа: пассивный и активный. Оба предлагают открытую систему дыхания за счет перфорированных отверстий или воздушных каналов для наружного воздуха. Для принудительной вентиляции используется встроенный (например.г. аккумулятор) источник энергии для перемещения воздуха и может управлять небольшими охлаждающими вентиляторами для производства принудительного воздуха для более комфортного дыхания.

Стандарты

Сварочные маски и очки могут соответствовать или соответствовать различным добровольным или нормативным стандартам. Например, продукты, совместимые с ANSI, соответствуют или превосходят один или несколько стандартов, установленных Американским национальным институтом стандартов. Продукты, соответствующие требованиям OSHA, соответствуют или превосходят требования Управления по охране труда и здоровья правительства США.Продукты, одобренные CSA, соответствуют или превосходят один или несколько стандартов, установленных Канадской ассоциацией стандартов, и имеют международно признанный логотип CSA. Также доступны сварочные маски и защитные очки со знаком CE.

Как работает сварочная маска с автозатемнением

0

Последнее обновление: 20 мая 2021 г.

Давным-давно сварочные шлемы были довольно простыми. У них были затемненные линзы, которые позволяли смотреть на то, что вы свариваете, не напрягая глаз.Однако, чтобы проверить сварной шов при нормальном освещении, их пришлось приподнять.

Сегодня технология стала немного интереснее. Теперь вам не нужно поднимать шлем. Вместо этого многие сварочные маски затемняются автоматически. Это означает, что они темнеют во время сварки и снова светлеют, когда вы этого не делаете.

Хотя эта технология, возможно, произвела революцию в работе многих сварщиков, на самом деле она довольно проста. В этой статье мы рассмотрим, как работают эти шлемы.

---

Основы

Все сварочные маски с автозатемнением имеют спереди какой-то датчик света.Когда этот датчик улавливает свет или темноту, он посылает на линзу сигнал об изменении его оттенка. Таким образом, технология на самом деле очень проста.

Однако при использовании этой технологии многие сварщики сталкиваются с некоторыми проблемами и сложностями. Хотя сегодня эта технология обычно считается обязательной для людей, жизненно важно знать, как ею пользоваться и как правильно за ней ухаживать. В противном случае это может длиться недолго.

Все ли сварочные маски с автозатемнением имеют батарейки?

В значительной степени, да.Есть некоторые, которые работают на только солнечной энергии . Однако это означает, что вам нужно будет выйти на улицу в солнечный день, чтобы использовать их, иначе они не будут работать. Как нетрудно догадаться, по этой причине они не очень популярны.

Вместо этого в большинстве сварочных шлемов есть батарейки, и им немного помогает солнечная панель. Другими словами, они будут вырабатывать свою собственную энергию, находясь на солнечном свете. В противном случае они могут перетянуть аккумулятор. Как вы могли догадаться, это означает, что в какой-то момент вам нужно будет заменить батарею.К счастью, у большинства есть сменные батарейки.

Бывают с неизменяемыми батареями. Когда у них заканчивается заряд, вам придется покупать совершенно новый шлем. Это может стоить вам немного сверхурочных денег, поэтому рекомендуется просто приобрести аккумулятор со сменными батареями впереди.

Изображение предоставлено: YESWELDER, Amazon

Разрушение — Части самозатемняющегося шлема

Шлем с автозатемнением состоит из нескольких основных частей.Они работают вместе, чтобы маска работала. Хотя вам не нужно знать характеристики каждой детали, чтобы использовать один из этих шлемов, он может помочь в устранении неполадок и тому подобных вещах.

УФ / ИК-фильтр

Этот фильтр — самый дальний от глаз слой в большинстве шлемов. Его работа заключается в удалении УФ / ИК-излучения за все раз. Эта часть не активирована и не деактивирована. Он всегда включен и работает.

Он состоит из тонкого куска стекла и множества металлических слоев, состоящих из серебра и оксида алюминия.Эти слои предназначены для поглощения 99% инфракрасного излучения, которое защищает ваши глаза и другие части линзы. Эти слои сами по себе не защищают от большого количества ультрафиолетового излучения, но они работают с другими слоями, чтобы защитить от большей части ультрафиолетового излучения. Они являются первой линией защиты и значительно облегчают работу другим слоям.

Этот фильтр также поглощает свет в синем конце спектра. Вот почему цвета будут слегка зеленоватыми, пока вы носите шлем, а те, кто смотрит на линзу yoru, увидят, что это отражающий фиолетовый цвет.

Поляризационные фильтры

Эти фильтры обычно устанавливаются сразу после УФ / ИК фильтров. Фильтров много и они проложены в разные стороны. В зависимости от того, под каким углом вы смотрите на них, вы можете видеть насквозь или не видеть вообще.

В частности, когда фильтры расположены под углом 90 градусов друг к другу, весь внешний свет перекрывается. Когда фильтры расположены под одинаковым углом, вы можете видеть сквозь них.Другими словами, они делают линзы темнее или светлее в зависимости от того, как вы их перемещаете. Это необходимо для работы автозатемнения линзы. Это , как темнеет и светлеет.

Экран LC

Liquid Crystal Cells, которые часто сокращают до LC, это именно то, на что это похоже — жидкие кристаллы. Когда эти кристаллы лежат плоско, они поворачивают падающий на них свет на 90 градусов. Другими словами, вы не можете видеть сквозь них, потому что они отвлекают свет от ваших глаз.

Однако вы можете стимулировать эти кристаллы электричеством, чтобы они поворачивали свет под разными углами. Это еще один важный слой для правильной работы функции автоматического затемнения.

---

Как все эти слои работают вместе?

Чтобы функция автоматического затемнения работала, все эти слои должны идеально работать вместе. Поляризационные фильтры обычно работают без сбоев. Если электрическая часть маски выйдет из строя, она все равно защитит ваши глаза от самого мощного света.Однако он не затемняется автоматически. Вместо этого он застрянет на оттенке 5 или 6.

Когда все работает правильно, ЖК между поляризационными фильтрами раскручивает свет, направляя его в глаза. Другими словами, поляризационные фильтры всегда отклоняют свет от ваших глаз. При активации LC отменяет это, благодаря чему линза становится светлее. Когда это происходит, шлем имеет оттенок примерно 3.

Когда зажигается дуга, датчик на шлеме распознает увеличение освещенности и выключает ЖК-экран, который затемняет линзу до исходного уровня 5-6 оттенков.

Это все довольно сложно. К счастью, вам не нужно иметь врожденное понимание этого, чтобы пользоваться шлемом. Просто знайте, что слои сдвигаются с помощью электричества в зависимости от количества света, воспринимаемого датчиком. Вот почему линза темнеет или светлеет во время сварки, а также почему в этих шлемах используется электричество.

---

Показанное изображение: Weld House LLC, Flickr

Fast Ship Weld Helmet Маска с фильтром-хамелеоном на солнечной энергии с рисунком терминатора Инструмент сварщика Полнолицевая защита TRQ-HD50-2200DE — Мегапредложение # D13A81

Дешевый шлем для сварки быстрой доставки Маска фильтра-хамелеона солнечной энергии с узором терминатора Инструмент сварщика Полнолицевая защита TRQ -HD50-2200DE Опт.Покупайте качественные сварочные шлемы напрямую у поставщиков профессиональных производителей сварочных шлемов Trqwh. Наслаждайтесь ✓Бесплатная доставка по всему миру! ✓ Распродажа с ограниченным сроком ✓ Легкий возврат.

Fast Ship Сварочный шлем Солнечная энергия Маска-фильтр-хамелеон с узором терминатора Сварочный инструмент Полнолицевая защита TRQ-HD50-2200DE Технические характеристики

• На солнечной энергии Да
• Зона обзора 90 * 40 мм
• Источник питания Солнечная энергия и литиевая батарея
• Время переключения 0,2 мс
• Автозатемнение Да
Размер картриджа
• 110 * 90 * 10 мм
• Номер моделиTRQ-HD50-2200DE
• Фирменное наименование trqwh
• Материал шлема PP
• Чувствительность Фиксированное
• Цвет Защитный BlackWigBlack Terminator Pattern12
• Китай
• Функция шлифования Да
• Выключатель питания Полностью автоматический
• Вес 484 г
• Светлый оттенок DIN4
• Темный оттенок DIN9-13 (вне контроля)
• PriceFactory Оптовая цена
• Сертификат ISO, CE

Fast Ship Power Welmet Helmet Маска с рисунком терминатора W Полнолицевая защита для старшего инструмента TRQ-HD50-2200DE Описание

Покупка Быстрая доставка Сварочный шлем Солнечная энергия Хамелеон Фильтр-маска с узором терминатора Полнолицевая защита инструмента TRQ-HD50-2200DE от поставщика Сварочный шлем Trqwh Магазин профессионального производства с доступной ценой цена и гарантия на Goteborgsaventyrscenter.Вы можете получить экстраординарные предложения () при покупке этого товара в разделе Распродажа сегодня на Алиэкспресс. Таким образом, вам нужно всего лишь заплатить 19,19 долларов США за быстрый корабль Сварочный шлем Солнечная маска с фильтром-хамелеоном с инструментом для сварочного аппарата Terminator Full Face Protector TRQ-HD50-2200DE.

В Goteborgsaventyrscenter мы предлагаем широкий выбор аналогичных сварочных шлемов, так что вы можете найти именно то, что ищете. У нас также есть тысячи Fast Ship Weld Helmet Solar Power Chameleon Filter Mask с полным защитным устройством для сварочного аппарата с рисунком терминатора TRQ-HD50-2200DE Предложения, всегда по разумной цене и хорошему качеству.Кроме того, вы можете выбирать между ценовым диапазоном сварочных шлемов, торговыми марками сварочных шлемов или требованиями к сварочным шлемам, которые, по вашему мнению, являются наиболее важными для вашего любимого продукта.

Fast Ship Weld Helmet Маска с фильтром-хамелеоном для солнечной энергии с устройством для сварки узоров Terminator Full Face Protector TRQ-HD50-2200DE

Сварочный шлем с автоматическим затемнением Подходит для:

Аргонная сварка, TIG, TIG Pulsing, MIG, MAG,

Электрод, плазменная резка и шлифование.

Характеристики сварочного шлема с автоматическим затемнением:

1: Популярный и классический дизайн, внутренняя конструкция сварочного шлема соответствует принципу эргономики

2: Корпус шлема изготовлен из полипропиленового материала, устойчивого к высоким и низким температурам, коррозии устойчивый, огнестойкий, мягкий, легкий, прочный и прочный.

3: Скорое время переключения фильтра с автоматическим затемнением, высокая четкость, широкая зона обзора, небольшие размеры и т. Д.Особенности.

4: Автоматическая сварочная технология SMT, полностью обеспечивающая стабильность и надежность качества продукции.

5: Общая защита процесса от ультрафиолетового (УФ) и инфракрасного (ИК) излучения.

Сварочный фильтр с автоматическим затемнением

Параметр

2 90492

9773 9777 .Ltd

Мы являемся фабрикой в ​​центральной части Китая, в городе Ухань, где есть Башня желтого журавля, многие люди со всего мира любят путешествовать сюда. Вы знаете реку Чанцзян? Наш завод и офис находятся в третьем проекте района Дунху Гаосинь электронного промышленного парка Optic Valley. Мы ориентируемся на производство более 30 лет, особенно на печатных платах, проектирование сварочных фильтров с автоматическим затемнением и исследования — наши преимущества. Мы стремимся производить многофункциональную продукцию.

Наша сварочная маска с автоматическим затемнением, подходящая для аргонодуговой сварки, сварки TIG, импульсной сварки TIG, Mig, Mag, электродов, плазменной резки и шлифования.

TRQ Displace Case

TRQ Сертификат

000

000

000

000

000

000

000

000

000

000 Factory Produce Flow

000

Дешевые сварочные шлемы, покупайте качественные инструменты напрямую из Китая. Поставщики: Fast Ship Weld Helmet Solar Power Chameleon Filter Mask with Terminator Pattern Welder Tool Full Face Protector TRQ HD50 2200DE Наслаждайтесь ✓Бесплатная доставка по всему миру! ✓ Распродажа с ограниченным сроком ✓ Легкий возврат.

Если вам нужны другие товары, относящиеся к Fast Ship Weld Helmet Маска с фильтром-хамелеоном на солнечной энергии с инструментом для сварочного аппарата Terminator Pattern Full Face Protector TRQ-HD50-2200DE , вы можете узнать все это на нашем веб-сайте, так как у нас есть идеальная сварка Продукты для шлемов, которые вы можете искать, сравнивать и покупать в Интернете. У нас также есть много удивительных продуктов, которые вы могли бы видеть из наших аналогичных коллекций: сварочный шлем racal, сварочный шлем kt, никель, никелевая лента, сварщик шлема, сварка маски, сварка шлема, сварщик 18650, сварка стекла, сварочный шлем optiva, ose сварочный шлем, маска сварщика, и многое другое.

На Goteborgsaventyrscenter мы не только предлагаем вам доступную цену и высокое качество сварочных шлемов, мы также намерены дополнить ваши решения и помочь вам в приобретении этого продукта, предоставив вам справедливый Fast Ship Weld Helmet Solar Power Chameleon Фильтр-маска с узором Terminator Welder Tool Полнолицевая защита TRQ-HD50-2200DE отзывы и оценки от реальных покупателей в Интернете.

Параметры фильтра	9055 9055 9055 9055 9055 TRQ-2200 Фильтр 10 мм
Область обзора	90 * 40 мм
Светлый оттенок	DIN4
9049 внешний оттенок
УФ / ИК-защита	DIN16
Время переключения	0.2 мс
Время задержки	0,5 с
Чувствительность	Фиксированный
9055 Литиевый аккумулятор Источник питания 9055 Функция шлифования	Да
Tig, Mig, Mag, Защитный	Да
Количество датчиков	56 9055 9055 9055 Полностью автоматический
Рабочая температура	-10 ℃ ~ + 55 ℃
Температура хода	-20 ℃ ~ +70 Низкая мощность
Нет
Функция проверки мощности	Нет
Батарея Сменная	Нет
9055 9055 9055 9055 9055 9049	Наклейки Шлем, Шлем Spray Pait, Полировальный шлем
Упаковка	4 штуки в коробке, 6 штук в коробке, 20 единиц в коробке
