Сварочная маска хамелеон как работает: Как работает сварочная маска «Хамелеон»? – интернет-магазин ВсеИнструменты.ру - Стройматериалы в Иркутске

Выбор сварочной маски Хамелеон – светофильтр, размеры

Как выбрать сварочную маску Хамелеон

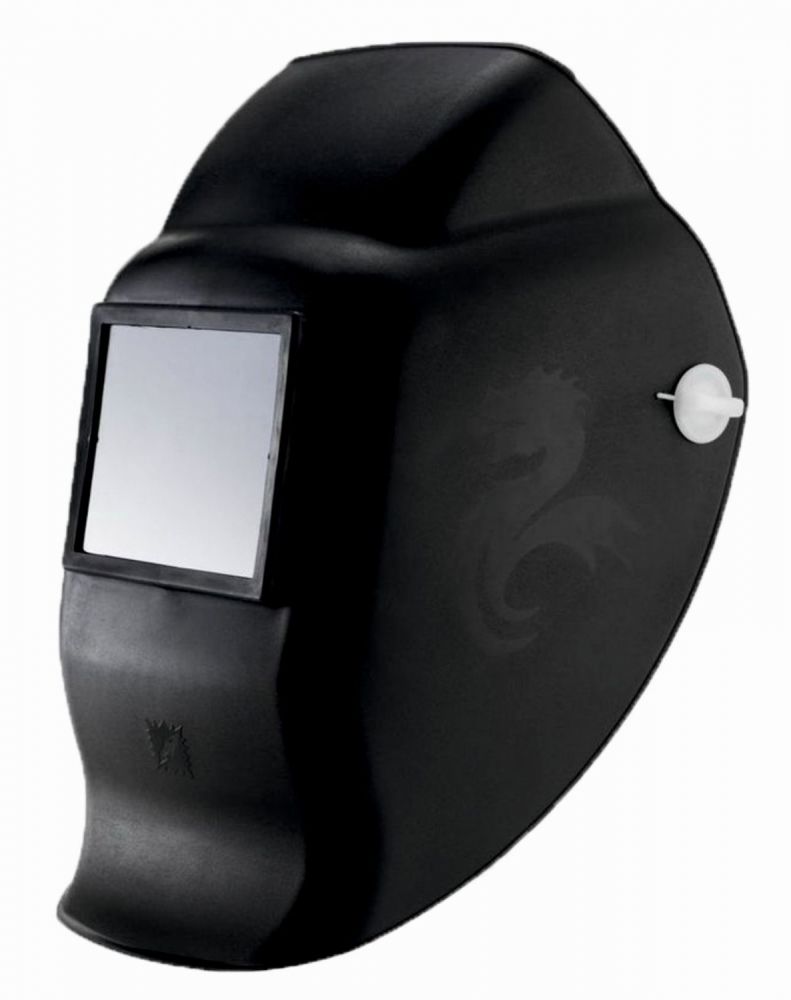

Сварка металла не может осуществляться без специальной маски, которая затемняет вредное излучение от сварочной дуги. Если смотреть на сварку без маски, то можно ослепнуть.

Сегодня рынок предлагает всевозможные модели сварочных масок. Однако наибольшую популярность среди сварщиков заслужили маски Хамелеон, которые умеют автоматически сокращать световой поток при появлении сварочной дуги.

Сварочные маски Хамелеон очень удобны в работе, прежде всего тем, что они дают возможность не отвлекаться от процесса работы. А это, как известно, в первую очередь, влияет на качество и полученный результат. Кроме того, благодаря автоматической маске, здоровье глаз будет всегда под надежной защитой.

Как работает сварочная маска Хамелеон

Принцип работы сварочных масок Хамелеон основан на автоматическом светофильтре, который реагирует на изменение во внешнем освещении. Чтобы проверить работу маски, просто возьмите её и опустите светофильтром вниз, а потом резко поднимите вверх, к солнцу или к лампочке.

При этом можно заметить, как тут же сработает светофильтр, уменьшив количество внешнего освещения.

Самыми важными при этом, остаются время срабатывания светофильтра и степень его затемнения. Здесь все во много зависит, как от типа маски (она может быть использована для разных видов сварки), так и от качества её исполнения. Именно поэтому каждая сварочная маска Хамелеон имеет свои характеристики и особенности, о которых можно прочитать ниже, на сайте ММА сварки mmasvarka.ru.

Как выбрать сварочную маску Хамелеон

Выбирать маску Хамелеон нужно осознанно, если конечно она не предоставляется в качестве подарка к приобретённому сварочному аппарату. Именно от качества автоматической маски будет зависеть защита глаз и удобство при осуществлении сварочных работ. В продаже можно встретить, мягко говоря, некачественные маски, которые не успевают срабатывать, когда зажигается дуга или у них срабатывает ложное затемнение светофильтра.

Поэтому прежде чем купить сварочную маску Хамелеон, следует проверить, что выбирается именно сертифицированное изделие. Что касается светофильтра, то на нем должна обязательно присутствовать маркировка 1/1/1, указывающая на оптический класс. Такой светофильтр не искажает внешние предметы, и предоставляет надежную защиту для глаз.

Размер светофильтра также имеет немалое значение. Однако большой светофильтр, ещё не означает высокое качество, поскольку его края нередко оказываются хрупкими, а цена маски из-за размеров, непомерно завышена. Здесь важно найти золотую середину и определиться с соотношением цена, качество и размеры.

Ни в коем случае нельзя верить тем продавцам, которые говорят, что маска Хамелеон работает без источника питания. Да, в ней есть солнечная панель, однако автоматическая маска работает не от нее, а от небольшой батарейки. Так вот, эта самая батарейка может быть съемной и нет. При наличии несъемного источника питания, заменить его при выходе из строя, увы, не получится.

Еще одним моментом, является работа маски Хамелеон при низкой температуре. Многие дешевые модели не способны работать достаточно качественно уже при температуре в -5 градусов, и это вносит существенные неудобства в их использование.

Поделиться в соцсетях

Ремонт сварочной маски Хамелеон своими руками:виды неисправностей

Несмотря на высокое качество многих изделий, все равно нет вечных вещей и любая техника рано или поздно ломается. Неисправность сварочных масок может возникнуть по многим причинам. Это может неправильное соблюдение температурного режима, механических повреждений, некачественных или бракованных компонентов и так далее. Ремонт сварочной маски хамелеон своими руками может оказаться как достаточно простым, так и весьма сложным делом, в зависимости от того, что именно сломано. Должностная инструкция сварщика любого разряда запрещает использование поврежденной техники, будь то сварочная маска или сварочный трансформатор, поэтому при обнаружении поломки не стоит продолжать пользоваться изделием, а лучше отложить все в ремонт.

Чем более сложная модель маски, тем она удобнее в работе и в то же время, тем больше проблем с ней может возникнуть. Перед ремонтом следует изучить конструкцию и прочие особенности имеющейся маски. Ведь иногда требуется замена каких-либо деталей или элементов, поэтому, следует точно знать, с чем предстоит работа.

Конструкция сварочной маски Хамелеон

Запчасти для сварочных масок хамелеон можно приобрести в тех же местах, где и сами маски, так как с проблемами поломки в рабочих условиях встречаются многие люди.

Виды неисправностей

Очень часто случается такая ситуация, когда сварочная маска хамелеон не работает. В данном случае, скорее всего, проблема кроется в элементах питания. Если все работает от солнечных батарей, то маска может быть попросту посажена полностью и ее нужно подзарядить. Для этого требуется положить ее в солнечное место и потом проверить на работоспособность. Если же работа идет на литиевых батареях, то их также нужно заменить или зарядить, в зависимости от конструкции. Наиболее странным моментом здесь будет повреждение самого блока с элементами питания, так как тогда потребуется его заменять, а это уже дороже и сложнее.

Аккумуляторы в маске Хамелеон

Также могут возникнуть проблема с повреждением стекла. В данном случае выявить поломку достаточно легко, так как на стекле, как правило, наблюдаются трещины или другие механические повреждения. Естественно, что сварочная маска не затемняется в таком случае. Здесь также требуется замена жидкокристаллического стекла, причем его параметры должны точно соответствовать предыдущему. Это один из самых дорогостоящих элементов.

Часто выходят из строя крепления, которые заменяются на аналогичные, или просто прикрепляются заново, уже более надежным способом. Это один из самых простых видов ремонта.

Очень сложным является ремонт платы управления. Здесь не сложно заметить какие-либо неполадки, кроме самых явных. Осуществить ремонт самостоятельно также не всегда получится, поэтому, зачастую приходится пользоваться услугами профессионального сервиса. При поломке этого элемента могут не регулироваться параметры или не срабатывать затемнение, или осветление светофильтра.

Плата управления в маске Хамелеон

Техническое обслуживание

Если вы обнаружили на сварочной маске хамелеон неисправности, то в первую очередь следует прекратить все сварочные работы, которые проводились и нужно отключить оборудование. Затем желательно провести внешний осмотр, для выявления возможных неисправностей и их причин возникновения. Далее, если ничего не помогло, то нужно разобрать изделие, чтобы провести осмотр изнутри.

Чтобы уменьшить вероятность поломки, следует периодически проводить техническое обслуживание. Оно должно проводиться не реже одного раза в месяц. Это помогает удалить грязь и пыль, которые накапливаются в картридже на светофильтре. Для очистки картриджа используется хлопковая чистая ткань, которая увлажняется не агрессивной жидкостью. Запрещается использовать абразивные материалы, растворители и вещества, которые содержат масло. Во время очистки не нужно перегибать электронный шлейф и не нужно сильно давить на материал, чтобы не повредить его.

Может потребоваться извлечение пластин светофильтра. Это нужно для замены, удаления лишних частиц с нее, обслуживания элемента или для снятия защитной пленки, если используется новая маска. Во время обслуживания или когда идет ремонт сварочной маски хамелеон с двумя батарейками, может потребоваться замена элементов питания. Для этого нужно:

Повернуть крышку отсека питания, чтобы он был совмещен со знаком открытого замка на корпусе;
Открыть крышку;
Вынуть элементы питания;
Установить новые, соблюдая полярность элементов.

Техника безопасности

Во время работы следует действовать аккуратно, так как вероятность повреждения для человека здесь минимальная, но вполне возможно навредить самой технике. Для этого все процедуры при протирании и при работе с микросхемами следует делать крайне деликатно, так как можно навредить светофильтру или ломать мелкие детали. Также не нужно использовать масла, и другие агрессивные вещества для обслуживания. После всех процедур технику стоит протереть сухой тряпкой.

Обращение в сервисный центр

Если ремонт сварочной маски хамелеон Ресанта, или какой-либо другой модели от другого производителя кажется невозможным или сложно осуществимым, то не стоит браться за него самостоятельно, так как можно только усугубить ситуацию. Лучше обратиться к специалистам, которые смогут сделать все с гарантией качества и вернут изделие с полной работоспособностью.

Сварочная маска хамелеон

При строительстве дома частенько нужны сварочные работы, сварочный аппарат есть, а вот толковой маски не было. Решено было купить маску хамелеон с как можно большим «окошком». пробежавшись по али и ебайчику была выбран этот шлЁм 🙂 Цена конечно атомная особенно без скидки, а скидка у продавца перманентная 🙂

характеристики с сайта

Viewing Area: 101x94mm
Range of UV/IR protection: DIN 16
Light Shade: DIN 3
Dark Shade: DIN 5-9, 9-13, External control
Power on/off: Automatic
Switching Time (light to dark): 1/30000s
Switching Time(dark to light): 0.1-1.0s,Steplessly adjustable.External control Sensitivity: Low to high, Steplessly adjustable,External control Mode: Weld/Grind, External control Arc sensor:4
Low battery warning flash, ADF Self-check
Power Supply: Two solar cells and lithium batteries, Replaceable
Filter dimension:114*133*10mm Inner protection lens: 97*103.

5mm Outer protection lens:127*138mm Operating Temperature: -10’C—+55*С
Storage Temperature: -20°0+70*C
Materia,Weigh,Frame Size: PA .0.59kgs,350mm*240mm*230mm.

В выбранной маске размер окошка 101×94 мм, что несколько больше обычных 90×30мм или 90×40мм, и аж 4 датчика :). Пообщавшись с продавцом на предмет покупки защитных пленок к этой маске (они большего размера чем обычно и у него в продаже у них не было), продавец неожиданно согласился прислать 5 штучек наружных и 2 внутренних бесплатно :), сделал заказ и стал ждать.
Ждать пришлось 21 день что достаточно неплохо для довольно объемной посылки в РБ. Футбольная команда почтовой службы вдоволь поиграла с посылкой, однако повредить ее не смогла 🙂 — маска пришла целой.

Внутри коробки лежал

мешок

а в мешке собственно
а под мешком лежал пакетик с инструкцией на английском

обещанными пленками (6 больших и 4 маленьких) и бонусной батарейкой CR2050

батарея в самой маске тоже была установлена.

Регулировки на маске вынесены наружу, на левую сторону. Пользоваться ими достаточно удобно.

Левая (далее по фото слева на право) крутелка отвечает за чувствительность, регулируется в широких пределах, можно настроить так что будет срабатывать от света лампочки. Далее переключатель силы затемнения 5-9 или 9-13 DIN, чем больше тем темнее. Затем идет регулятор затемнения, переключатель режима сварка/зачистка и регулятор задержки открытия маски, от практически мгновенного до задержки примерно в секунду. Пользоваться ими довольно удобно на ощупь, но только без толстых перчаток. Внутри маски есть кнопка тест коротая затемняет маску и индикатор разрядки батареи.

как заявляет производитель питание у маски сдвоенное от батареи 2050 и от солнечных элементов по верху и низу маски, посмотрим сколько они протянут 🙂
Крепление к голове пластиковое, пластик мягкий.

Регулировок много, как по размерам головы и по выносу маски, настроить под себя можно легко.

еще крепление

Сфотографировать в работе тяжело, фотоаппарат плохо воспринимает картинку, чтобы хоть как-то показать сделал фото фонаря на 3х XML T6 светодиодах в максимальном режиме:

на словах скажу что работает хорошо, срабатывает быстро и четко.

в плюсы можно добавить:
+ размер окна
+ регулировки оголовья и датчика

в минусы:
— цена
— сложно сказать про защиту от ультрафиолета и ик излучения, продавец говорит что она есть
— редкая батарея CR2050 (чем была бы хуже 2032???)

Маска мне понравилась, покупалась для себя за кровные, для работ по дому и в гараже. Для профессионального использования она вряд ли подойдет из-за возможной слабой защиты IR/UV, сертификаты с сайта это достаточно слабый аргумент, но маски 3M за 300-400$ для домашнего
мастера — по моему перебор.

PS: сорри за беспорядок, обзор писал спонтанно

вместо котика

причины, что делать, возможно ли починить самому

Сварочные работы — задачи повышенной опасности, поэтому человек должен обеспечить себя надежной защитой, чтобы при работе не пострадать.

Очень часто человек страдает от искр при работе с металлом, разных видов излучений, выделяются газы и пары в процессе сварки, разных видов лучеиспускания…

Сварочная маска Хамелеон первый помощник в защите от неприятных последствий в процессе работы.

Содержание статьиПоказать

Особенности при работе с сварочной маской хамелеон

В продаже обычно есть два вида масок: маски, где есть фиксированная степень затемненности и маски, называемые также хамелеон.

Хамелеоны оцениваются дороже, но и отличаются качеством: у них есть автоматический светофильтр, который мгновенно реагирует при интенсивном свечении, чем защищает зрение.

В зависимости от яркости светового излучения, маска Хамелеон мгновенно затемняется, что обезопасит обладателя маски от повреждений глаза.

Структура светофильтра для затемнения слоистая — производитель распределил так, что жидкие кристаллы чередуются со специальной пленкой.

Принцип работы маски можно описать так: кристаллы становятся в таком порядке, что часть света просто не пропускается.

Как можно починить самостоятельно

Главный вопрос — в чем же проблема затемнения. Давайте посмотрим, что чаще всего выходит из строя. Распространенный дефект — маска-хамелеон не затемняет световое излучение, а это ее главная задача.

Одной из первопричин могут быть элементы питания, у которых заряд на нуле.

У маски есть два элемента питания: это стандартные пальчиковые батарейки и солнечная энергия, питание от которой происходит через панель в корпусе. Обычно хватает просто замены батарейки.

Но если замена батареек не помогла, то можно попробовать зарядить от солнечной энергии, оставив маску на небольшой период на солнце или ярком свете.

Но это не основная причина и путь ее решения. Это не один из возможных источников проблемы затемнения. Также может быть проблема с защитным стеклом. Обычно это повреждение видно невооруженным глазом: сколы, трещины, потертости.

Решением этой проблемы обычно является замена мезоморфного стекла, которое одно из самых дорогих элементов маски. Но подойдет только стекло, которое полностью аналогично предыдущему, внимательно проследите за этим.

«Если светофильтр моргает, то проверьте, не загрязнено ли защитное стекло. В худшем случае, оно может быть повреждено. Если оно повреждено, то замене подлежит светофильтр с защитным стеклом.»

С такой проблемой лучше обратиться к мастеру, а не заниматься этим самостоятельно. Сервисный центр вам в помощь. Конечно, это не самый экономный вариант, но так вы будуте знать, что первопричина дефекта выявлена точно и ее знают как устранить.

Во время работы со сварочным аппаратом много факторов влияют на ухудшение зрения, что маска Хамалеон помогает предотвратить, поэтому, при пользовании маской следите за правильностью закрепления оголовья, следите за хорошим освещение, проверьте, чтоб не было защитной пленки на стекле, проследите за уровнем затемнения.

Завышенная и заниженная температура часто влияет на степень затемнения и может быть причиной его задержки. Производитель предупреждает, что при -10с маска Хамелеон может некорректно работать.

Как использовать маску для сварки

Не забудьте перед использованием прочитать руководство по использованию, что может облегчить вам настройки маски для сварочных задач и исключить возникновения проблем затемнения.

Но помните:

маска Хамелеон должна плотно прилегать к голове и не создавать пустот — это даст вам уверенность при работе, что маска не слетит и вы не повредитесь;
для замены элементов электропитания, необходимо перевести щиток на шлифовку. Если загорится красная лампочка — надо менять батарейки;
если вы склонны к аллергии, то проследите, чтоб ремень для надевания не натирал вам места соприкосновения, иначе больше вероятности, что вы можете столкнуться с раздражением на коже;
для очистки заслонки не использовать моющие и средства агрессивной чистки;
светофильтр не ладит с влагой и может выйти из строя;
если вы отметили, что качество затемнения ухудшилось или отсутствует, то прекратить сваривание, пока не выяснится причина неисправности;
заданные настройки для светофильтра лучше не менять. Для его регулировки подходят только запчасти, указанные в инструкции;
к щитку не применять физическую силу;
картридж светофильтра логично отнести к специалисту, чтоб выяснить, что в нем сломалось;
поверхность с повышенной температурой может повредить щиток и вызвать проблемы затемнения;
маска Хамелеон не используется для сварки плазмой или газом.

Как обслуживать

Регулярное обслуживание поможет уберечь аппарат от каких-либо поломок и проблем затемнения в частности. Ремонтировать разумно не чаще одного раза в месяц. Поверхностный уход вы можете обеспечить и сами: для этого достаточно протереть хлопчатой тканью, смоченной в воде.

Маслосодержащие вещества и абразивные материалы не подходят для ухода за щитком, они могут его повредить. Очистка должна происходить без особого применения физической силы.

Как отрегулировать сварочную маску

Существуют два типа регулировки. Важно перед работой настроить все характристики, что повысит эффективность использования. Рассмотрим какие типы регулировки есть у маски Хамелеон.

Фиксация на голову

Щиток должен плотно прилегать к голове. На затылочной части есть ручка, с помощью которой можно отрегулировать нужный диаметр. Все эти манипуляции стоит проводить при надетом на голову щитке, чтоб точнее чувствовать натяжение.

На макушке также есть ремень, который может отрегулировать высоту посадки маски Хамелеон: выше или наоборот — ниже. Обязательно проверьте подгон щитка перед началом варки.

Регулируйте посадку до тех пор, пока не убедитесь, что щиток надежно закреплен на голове.

Какое расстояние надо отрегулировать от глаз до светофильтра

При работе, есть возможность менять фиксирование маски Хамелеон: отдалять и приближать к лицу, ослабив гайки фиксаторы. Следите, чтоб расстояние от глаз не отличалось. Если результат вас устраивает — зажмите крепления.

Корректирование уровня затемнения

Смотря какой вид сварки и какая сила тока используется, есть вариант выбора насколько надо затемнить маску. Даже в течение процесса сваривания можно отрегулировать уровень затемнения на внешней стороне заслонки.

Степень чувствительности

Чувствительность можно распределить на высокую и низкую. Есть возможность установить среднюю чувствительность. Но при сварке TIG надо использовать высокую чувствительность.

Эта самая оптимальная настройка и лучше, если она будет всегда установлена, а в процессе сваривания регулировать и понижать, пока излечение не будет восприниматься только от сварочной дуги, несмотря на источник света.

Это регулируется по схеме, характерной для определенного рода сварки, которой характерен определенный уровень чувствительности.

Отсрочка старта

На внутренней стороне картриджа есть ручка, которая производит регулировку. Для точечной сварки подходит малая задержка, а для длинной — сварка с большой силой тока. Правильная регулировка исключит проблемы затемнения.

Вывод

Автозатемнение контролирует воздействие неблагоприятного излучения. Есть большой выбор щитков этого направления: Forte MC-1000, Кентавр СМ-152, Vitals Professional Thor 2500 LCD…

Не забывайте проверять щиток при покупке, чтоб не приобрести неисправный или бракованный. Только при несерьезной поломке и проблемах затемнения можно производить ремонт самостоятельно.

К таким поломкам можно отнести замену блоков питания или защитное стекло. При поломке светофильтра стоит обратиться в сервисный центр, где замену произведут качественно и быстро.

Ремонт сварочной маски типа «Хамелеон»

Вне зависимости от уровня качества любого изделия, рано или поздно оно все равно сломается или выйдет из строя. Это относится даже ультрасовременным сварочным маскам типа «хамелеон». Существует достаточно много различных факторов, которые могут повлиять на характеристики маски и привести ее в негодность. Например, использование в неподходящей температуре окружающей среды, механическое воздействие, падение изделия и т. д.

В некоторых ситуациях выполнить ремонт сварочной маски типа «хамелеон» в бытовых условиях достаточно просто, но чаще всего это сопоставимо с некоторыми сложностями. Зачастую трудность заключается в поиске неисправной детали. Любой сварщик, вне зависимости от его уровня профессионализма, обязана соблюдать технику безопасности, которая категорически запрещает применение поврежденного оборудования или материала, будь то сам сварочный аппарата или источник питания, или же сварочная маска и расходным материал. При обнаружении поломки в каком-либо изделии, без которого выполнение сварочных работ невозможно выполнить, в обязательном порядке нужно отложить сварку до того момента, когда все необходимые приспособления буду отремонтированы.
В некоторых ситуациях выполнить ремонт сварочной маски типа «хамелеон» в бытовых условиях достаточно просто, но чаще всего это сопоставимо с некоторыми сложностями. Зачастую трудность заключается в поиске неисправной детали. Любой сварщик, вне зависимости от его уровня профессионализма, обязана соблюдать технику безопасности, которая категорически запрещает применение поврежденного оборудования или материала, будь то сам сварочный аппарата или источник питания, или же сварочная маска и расходным материал. При обнаружении поломки в каком-либо изделии, без которого выполнение сварочных работ невозможно выполнить, в обязательном порядке нужно отложить сварку до того момента, когда все необходимые приспособления буду отремонтированы.
Современные маски для сварки могут быть оснащены большим набором дополнительных опций. Естественно, что чем их больше, тем сложнее осуществлять ее ремонт. Множество разнообразных функций изделия, напрямую влияет на увеличение шанса поломки. Если вас настигла поломка сварочной маски, то первым делом нужно полностью изучить ее конструкции и принцип работы. Это поможет без проблем выявить вышедшую из строя часть изделия, для осуществления ее дальнейшего ремонта. Зачастую, некоторые сломанные детали в сварочной маске типа «хамелеон» не подлежат ремонту, в этом случае требуется полная замена сломанной детали.
Современные маски для сварки могут быть оснащены большим набором дополнительных опций. Естественно, что чем их больше, тем сложнее осуществлять ее ремонт. Множество разнообразных функций изделия, напрямую влияет на увеличение шанса поломки. Если вас настигла поломка сварочной маски, то первым делом нужно полностью изучить ее конструкции и принцип работы. Это поможет без проблем выявить вышедшую из строя часть изделия, для осуществления ее дальнейшего ремонта. Зачастую, некоторые сломанные детали в сварочной маске типа «хамелеон» не подлежат ремонту, в этом случае требуется полная замена сломанной детали.

Наиболее часто ломающиеся комплектующие детали в постоянном ассортименте имеются в магазинах, занимающихся реализацией сварочных масок. В связи с этим подбор и покупка новой детали не вызовет сложностей.

Стоит поподробнее рассмотреть детали, из которых состоит сварочная маска типа «хамелеон».
Стоит поподробнее рассмотреть детали, из которых состоит сварочная маска типа «хамелеон».

Корпус изделия.
Регуляторы для изменения настроек (имеются не на всех моделях).
Светочувствительный датчик.
Защитный кожух для шеи.
Панель с датчиками дуги.
Аккумулятор, если их несколько, то используются следующие их типы:
литий-ионный аккумулятор;
солнечная батарея.

Наиболее частые виды поломок

К сожалению проблемы, с работоспособностью сварочных масок типа «хамелеон» возникают достаточно часто. Наиболее подверженным участком являются аккумуляторы. В случае если в качестве основного источника питания является солнечная батарея, то проблема может крыться в банальном отсутствии заряда. Эта проблема решается проще всего, достаточно всего лишь зарядить аккумулятор. Чтобы осуществить это, нужно положить изделие на солнце или же под яркий источник света. Через определенное время нужно проверить работает ли маска. Если источником питания является литий-ионный аккумулятор, то нужно выполнить их зарядку, точно следую инструкции по эксплуатации. Если проблема с помощью заряда аккумуляторов не решена, то в этом случае может потребоваться полная замена элементов питания, что стоит гораздо дороже.

Также в сварочной маске может повредиться стекло. Эту проблему достаточно легко выявить, достаточно всего лишь тщательно изучить стекло на предмет царапин, трещин и т.д. Естественно, что функция автоматического повышения степени затемнения в это случае работать не будет. Замена стекла — это достаточно дорогостоящая процедура.

Также в сварочной маске может повредиться стекло. Эту проблему достаточно легко выявить, достаточно всего лишь тщательно изучить стекло на предмет царапин, трещин и т. д. Естественно, что функция автоматического повышения степени затемнения в это случае работать не будет. Замена стекла — это достаточно дорогостоящая процедура.

Некоторые сварщики встречаются с проблемой крепления. Со временем оно может расшататься, что не позволит крепко фиксировать маску на голове. Их без особых проблем можно заменить, их стоимость относительно недорогая. Этот тип ремонта является одним из самых простых.

Наиболее сложным является процедуры ремонта системной платы. Выявить конкретный вышедший из строя контакт очень сложно. Чтобы починить системную плату потребуется воспользоваться услугами профессионального технического сервиса. Стоит отметить, что эта услуга стоит недешево.

В случае обнаружения дефекта или неисправности в работе сварочной маски, то первым делом нужно прекратить выполнение всех работ, с обязательным отключением всего оборудования. Затем нужно провести тщательный осмотр для выявления дефекта. Если никаких внешних неисправностей обнаружено не было, следует разобрать маску и проверить состояние внутренних компонентов.

Для снижения риска появления неисправности, требуется периодически проводить технический осмотр всего оборудования. Это позволит выявить дефект на ранней стадии, следовательно, исключить шанс полной поломки маски. Рекомендуется выполнять этот процесс не реже одного раза в месяц.

В процессе осмотра нужно очищать маску от накопившейся грязи, как снаружи, так и внутри. Для того чтобы провести чистку картриджа можно использовать простую хлопчатобумажную ткань. Ни в коем случае нельзя использовать никакие растворители. Со шлейфами и системной платой нужно обращаться аккуратно.

Особого внимания требуют датчики света. Для их очистки нужно демонтировать пластины из корпуса и аккуратно выполнить ее чистку. При проведении любой из вышеописанных манипуляций нужно вынимать источники питания, вне зависимости от количества заряда батарей.

Во время самостоятельного ремонта сварочной маски типа «хамелеон» в бытовых условиях нужно выполнять все манипуляции очень аккуратно. Риск получить травмы для организма отсутствует, но вот полностью сломать технику достаточно легко.

Если поломка достаточно серьезная, и вы не уверены в своих силах, то лучше обратится в специализированный сервисный центр. Так как неумелый ремонт не решит вашу проблему, а наоборот только усугубит ее. Стоит отметить, что самостоятельный разбор сварочной маски типа «хамелеон» автоматически исключает возможность дальнейшего ремонта по гарантийному талону.

что это, какую выбрать, ТОП-10

Сварочная маска – обязательная защита для сварщика. В магазинах можно найти много, самых разнообразных видов и особенно выделяется сварочная маска Хамелеон. Она выпускается разными производителями, так что выбор очень богатый. В этой статье дано описание сварочных масок Хамелеон, их преимущества, недостатки и рекомендации по выбору, а также представлено 10 лучших моделей.

Что такое сварочная маска Хамелеон?

Сварочная маска Хамелеон — это маска сварщика, которая благодаря автоматическому светофильтру изменяет степень затемнения по сигналу сенсоров.

Совсем недавно на рынке появились сварочные маски Хамелеон. Еще каких-то 15-20 лет назад они стоили очень дорого из-за особенных светофильтров, но сегодня такую маску может позволить себе каждый сварщик. С виду она похожа на простой щиток для сварки, но при этом имеет и ряд характерных отличий:

Ультрафиолетовое и инфракрасное излучения задерживают специальные защитные слои, пленочные светофильтры;
Особенная конструкция, позволяющая не снимать маску для проверки результата работы, что хорошо экономит время;
Устройство маски – вместо тонированного светофильтра в модели обычно устанавливают жидкокристаллический фильтр, реагирующий на зажигание сварочной дуги.

Важно!

Фильтр маски не поддается механическим повреждениям, потому что защищен окошком из стекла, которое можно заменять по необходимости.

Сварочные маски Хамелеон крайне чувствительны к изменениям состояния дуги, реагируя затенением или осветлением экрана. При этом можно вручную настроить активность затемнения, и отредактировать чувствительность фильтра. Ведь это дело вкуса, кто-то любит быструю реакцию маски, другим она может показаться раздражающей.

Устройство сварочной маски Хамелеон

Такие маски имеют 2 режима работы.

Режим затемнения активен во время сварки. Затемненный экран защищает глаза оператора от насыщенного света и негативного излучения.
Режим осветления включается во время оценки качества работы. Он активируется после того, как работа закончена и позволяет полностью осмотреть место сварки, как получилось выполнить работу, не поднимая маску.

Светофильтр для сварочной маски

Ознакомьтесь также с этими статьями

Светофильтр необходим для защиты от ультрафиолетовых и инфракрасных излучений во время сварки. Автоматические жидкокристаллические светофильтры, что стоят в масках Хамелеон, имеют много достоинств перед простыми аналогами. Маску не нужно постоянно поднимать или опускать, благодаря датчикам светофильтр срабатывает быстро и во время зажигания дуги затемняется, а после окончания работы – осветляется. Это практично и безопасно.

Важно!

Сварочную маску Хамелеон необходимо хранить в темном помещении или шкафу, при нормальной температуре (не жара и не мороз). Перед применением и после работы, ее и экран вытирают чистой тряпочкой, чтобы не портились.

Светофильтр Хамелеон имеет блок питания, датчики обнаружения дуги, возможность управления. Он быстро ставится в маску, работать может от солнечной батареи или сменных батареек (зависит от типа) и может иметь 3 типа регулировки.

Регулировка степени затемнения. Располагается снаружи маски или внутри.
Регулировка чувствительности (как быстро срабатывает затемнение).
Регулировка периода затемнения (долгое, короткое или среднее).

Светофильтр для сварочной маски Хамелеон

Достоинства и недостатки сварочной маски Хамелеон

Маски Хамелеон для сварки пользуются большим спросом благодаря своим положительным качествам.

Абсолютная защита лица, а в некоторых случаях и шеи.
Защита глаз в период появления сварочной дуги – светофильтр моментально срабатывает и затемняет экран.
Возможность настраивать чувствительность, затемнение, период задержки.
Высококачественная защита от УФ и ИК-излучения.
Автоматическая регулировка затемнения позволяет контролировать работу, не поднимая маску.
Вентиляция, имеющаяся в маске, позволяет работать даже в агрессивной среде.
Ударопрочность некоторых моделей.

Но есть в этих масках и некоторые недостатки.

Такую маску необходимо правильно настроить. На это стоит отвести побольше времени, чтобы в будущем не задумываться о каких-то нюансах. Однако не всем сварщикам это по душе, а если маску не настроить, она может сварщика буквально ослепить, если быстро осветлится после окончания сварки.
Стоимость может зашкаливать. Бюджетная сварочная маска Хамелеон недолговечна, а дорогие маски не всегда есть возможность купить.
Такие маски не рекомендуют использовать в минусовые температуры.
Ремонт стоит дорого.
Необходимо правильно хранить.
Если аккумулятор встроенный, то заменить его невозможно.

Какую маску выбрать?

Советуем к прочтению другие наши статьи

В магазинах и на рынке ассортимент сварочных масок Хамелеон просто огромный. Их производством занимаются многие компании, поэтому выбрать есть из чего, но вот на что обращать внимание при покупке?

Маски Хамелеон могут надеваться на голову по-разному. Шлем, к примеру, труднее подобрать под размер головы, но зато он удобней. В любом случае, перед тем как покупать, необходимо примерить покупку на себя, чтобы убедиться в том, что в ней будет комфортно работать.
Скорость переключения режимов – это показатель, который важен для многих сварщиков. Чем быстрее переключаются режимы затемнения и осветления, тем безопасней работа для сварщика. Хотя некоторым операторам это не важно. Тут главное знать, насколько сварочная маска Хамелеон быстро работает и просто к этому приспособиться, но все же этот показатель важно уточнить еще в магазине.
Перед покупкой уточняются все показатели маркировок, характеристик. Они должны соответствовать требованиям, предъявляемым к маске.

Важно!

Степень затемнения бывает разной, но лучше, если она будет не меньше 5 или 6.

Защита светофильтра от брызг есть не во всех масках, но она очень полезна. Лучшая сварочная маска обязательно должна ее иметь.
Ударопрочность – дополнительное качество некоторых моделей Хамелеон. Такие маски не боятся механических повреждений, им не страшны падения. Так что если маска в работе часто, это качество ее обезопасит.
Вес также немало важен. Если щиток будет очень тяжелым, работать будет трудно.

Последний, но не маловажный показатель при покупке сварочной маски Хамелеон – цена. Стоимость такой продукции самая разнообразная. Приобретать самые дешевые защитные маски не рекомендуется, потому как у них обычно плохой светофильтр, который недолго служит. Да и защитные качества не лучшие. Дорогая линейка предназначена больше для профессиональной работы. Средняя ценовая категория – это золотая середина, с оптимальными функциональными особенностями и характеристиками.

Топ-10 сварочных масок Хамелеон

Лучшие сварочные маски хамелеон отличаются высокими качественными характеристиками, превосходными защитными свойствами. Ниже в списке Топ 10 представлены самые популярные и качественные маски для сварки.

FUBAG ULTIMA 5 – 13 Panoramic Red

Лучшая сварочная маска Хамелеон на сегодняшний момент, по опросам клиентов – FUBAG ULTIMA 5 – 13 Panoramic Red. Масса 500 г. Уровень затемнения 5-13 DIN. Размер смотрового окошка – 100х93 мм. Имеется плавная настройка чувствительность и уровня затемнения. Увеличенная скорость автоматической смены экрана в затемнение. 4 оптических сенсора. Заслон от УФ и ИК-излучений. Средняя стоимость 5720 р. Гарантия 2 года.

FUBAG ULTIMA 5 – 13 Panoramic Red

QUATTRO ELEMENTI GAMMA

Вес маски 500 г. Это превосходный вариант по доступной цене для домашней работы, хотя нередко ее приобретают и профессиональные сварщики. Степень затемнения 9-13. Размер смотрового окна 92х42 мм. Через стекло все хорошо видно. Пластик высокого качества, без запаха. Зарядка от литиевой батареи. Гарантия – 1 год. Стоимость средняя – 2020 р.

QUATTRO ELEMENTI GAMMA

FUBAG BLITZ13 Visor

Этот тип Хамелеона имеет фиксированный фильтр. Экран 97х62 мм. Картридж – 133х114х9 мм. Масса – 480 г. На ней имеется 4 сенсора, заслон от УФ и ИК-излучения до 16 DIN. Область светопропускания 9-13 DIN, световой режим 3,5 DIN. Режим затемнения можно регулировать внутри маски, чувствительность внешняя, настраиваемая. Средняя стоимость 7330 р, гарантия – 2 года.

Сварочная маска хамелеон FUBAG BLITZ13 Visor

AURORA SUN-7 Tig Master

Модель весом 500 г, выполнена из качественного пластика. Светофильтр 99х55 мм, есть 4 оптических датчика. Защитные пластины 123,5х99 мм. Оптический класс 1/2/1/1. Рабочая зона светофильтра – 99х55 мм. Маска легко надевается, правильно располагается относительно лица сварщика. Товар имеет сертификат соответствия европейскому стандарту и американскому стандарту ANSI. В комплекте идет запасное защитное стекло и может быть доукомплектовка увеличительным стеклом. Средняя стоимость 4080 р. Гарантия – 1 год.

AURORA SUN-7 Tig Master

FUBAG OPTIMA Team 9-13 Silver 38076

Сварочная маска Хамелеон FUBAG OPTIMA Team 9-13 Silver 38076 – это хороший вариант для тех, кто хочет получить эффективную защиту для лица и роговицы глаз за приемлемую цену. Она очень удобная, весит 500г. Материал конструкции плотный, прочный, благодаря чему оператор защищен от опасных излучений и брызг металла. Размер окна 95х36 мм, размер картриджа – 110х90х9 мм. Настройка затемнения 9-13 DIN. Световой режим 4 DIN. Сенсоров – 2. Имеется настройка чувствительности. Защита от УФ и ИК-излучения до 16 DIN. Средняя стоимость 3000 р. Гарантия – 2 года.

Маска FUBAG OPTIMA Team 9-13 Silver 38076

FUBAG OPTIMA 9 – 13

Сварочная маска FUBAG OPTIMA 9 – 13 – это бюджетный вариант с эффективной защитой. Вес – 500 г. Размер окна 95х36, а картриджа 110х90х9 мм. Можно регулировать чувствительность оптического датчика, отключать фильтр во время шлифовки. Количество сенсоров – 2. Уровень затемнения 9-13 DIN. Стоимость в среднем 2270 р. Гарантия 2 года.

Маска хамелеон FUBAG OPTIMA 9 – 13

WESTER Wh4

Еще один недорогой тип модели Хамелеон, но при этом хорошего качества – WESTER Wh4. Эта маска – одна из самых популярных в магазинах. Весит она всего 430 г. Работает автоматическое затемнение при зажигании сварочной дуги и возвращение к прозрачному стеклу после окончания работы. Размер экрана 90х35 мм. Картридж – 108х50,8х5 мм. Заслон от УФ и ИК-излучений 15 DIN. Уровень затемнения – 11 DIN. Оптических датчика 2. Цена – 1450 р. Гарантия – 1 год.

Сварочная маска хамелеон WESTER Wh4

QUATTRO ELEMENTI DELTA

Для любительской, а не профессиональной деятельности подойдет этот вариант. Маска Хамелеон весит 500 г, сидит на голове удобно, шея даже после долгой сварки не затекает. Размер смотрового экрана 98х35 мм. Рабочее затемнение 3-11 DIN. Настроек нет. Питание – солнечная и литиевая батареи. Имеется ударопрочность. Маска не дорогая, ценой 1450 р в среднем. Гарантия – 1 год.

Маска Хамелеон QUATTRO ELEMENTI DELTA

AURORA S777c(9-13DIN) AMERICAN

Выполнена эта модель из прочного полиэстера. Вес – 400 г. Защитные пластины 115х90 мм. Рабочий размер экрана сварочной маски Хамелеон — 99х45 мм. Уровень затемнения 9-13 DIN. 4 оптических датчика. Этот вариант подойдет как для домашней, так и для профессиональной работы. Средняя цена 3400 р. Гарантия 1 год.

Маска хамелеон AURORA S777c(9-13DIN) AMERICAN

WESTER WH8

Последняя модель маски в перечне 10 лучших – WESTER WH8. Вес маски 500 г. Смотровой экран 90х35 мм. Размер картриджа – 110х90 мм. Имеется постепенная настройка затемнения, чувствительности светофильтра и периода затемнения. Затемнение в открытом режиме 4 DIN, а в режиме сварки – 9-11 DIN. Оптический датчик дуги 2 шт. Хорошая защита от УФ и ИК-излучения – 16 DIN. 2 защитных внешних стекла. Средняя стоимость 2400 р. Гарантия 1 год.

Маска WESTER WH8

Маска сварочная Хамелеон дает максимум возможностей для оператора и упрощает сварку, если правильно ее подобрать и настроить. Она подходит как для профессиональных сварщиков, что работают по этому профилю, так и для любителей, которые часто или редко используют сварку в домашнем ремонте или для строительства.

Маска хамелеон плохо работает

Автор На чтение 12 мин. Опубликовано 12.12.2019

Ремонт маски сварщика Хамелеон

Речь пойдет не о сложном ремонте, а всего лишь о замене батареек в сварочной маске «Хамелеон».
Именно неисправный источник питания является причиной отказа в большинстве случаев.

Основным элементом защиты в маске «хамелеон» является автоматический светофильтр. Он замемняется автоматически сразу после появления дуги, позволяя контролировать начало сварки без ослепления глаз.
Как правило, светофильтр имеет многослойную структуру. Использование нескольких жидкокристаллических слоев позволяет понизить зависимость затемнения от угла падения света.
При зажигании дуги кристаллы выстраиваются в определенном порядке, за счет чего и блокируется часть светового потока.

Для правильной работы светофильтра необходим источник питания. У некоторых моделей это – две батарейки типоразмера ААА, расположенные в специальном отсеке на корпусе фильтра. У других моделей источник питания спрятан внутри корпуса. Как правило, это один-два литиевых элемента напряжением 3 вольта, обладающих очень большим ресурсом.
Хотя логично предположить, что в дешевой маске установлена дешевая батарейка.

Я использую сварочную маску «Ресанта», хотя модель не имеет большого значения. Светофильтры всех моделей имеют один принцип работы и отличаются лишь конструкцией, применяемой элементной базой и наличием или отсутствием регулировок.
Как и многие, я пользуюсь сваркой не ежедневно, а лишь по мере необходимости. И вот в очередной раз, готовясь что-то там приварить, я с огорчением обнаружил, что сварочная маска «Хамелеон» не работает.

При наведении на источник света светофильтр не затемнялся или срабатывал через раз. Будь то солнце, яркая лампа или зажигалка.

Иногда при легком постукивании по маске светофильтр срабатывал. Это наводило на мысль, что где-то плохой контакт, непропай или нечто подобное. Но в первую очередь подумалось о том, что проблема – в питании светофильтра. Села батарейка.

В таких случаях иногда советуют выставить маску на солнце примерно на два часа, чтобы батарейка подзарядилась от встроенной светодиодной панели.

Возможно, так оно и есть. Но ждать каждый раз два часа что-то не хотелось. К тому же неизвестно, каким будет конечный результат. Может, заработает, а может и нет.
Короче, я решил разобраться, в чём там, собственно, дело, и по возможности восстановить работоспособность фильтра.

К маске светофильтр крепится с помощью двух винтов. Открутив винты, извлекаем его.
По периметру корпуса есть узкая щель. Осторожно раздвигая половинки корпуса, разделяем его на две части. Неважно, каким способом вы это сделаете.

Внутри корпуса находится электронная начинка светофильтра и литиевый источник питания. Первым делом надо измерить напряжение на нём. Номинальное напряжение – 3 вольта, но светофильтр исправно работает при понижении напряжения до 2,5 вольт. Впрочем, это лишь предположение, может быть разброс в ту или иную сторону. В моем случае напряжение на выводах батарейки было чуть более двух вольт, при этом уже ничего не работало.

Убедившись, что батарейка «сдохла», приступаем к замене. В моем светофильтре применялся элемент CR2450. Он запаян в плату с двух сторон. Очень аккуратно выпаиваем его и заменяем точно таким же новым.

Если не найдете CR2450, на какое-то время его можно заменить элементом CR2032, он устанавливается на материнские платы компьютера.
Батарейку лучше всего использовать с держателем, при этом облегчается её замена и не придется перегревать «таблетку» при пайке. В крайнем случае можно припаять два вывода. Очень быстро и с хорошим флюсом, чтобы выполнить операцию одним легким движением руки.

Для закрепления батарейки в этом случае можно применить двустороннюю клеящуюся ленту.

После замены источника питания фильтр стал работать исправно, постукивание по маске на его работу никак не влияло. Другое дело – срок службы батарейки. Но в тот момент меня это мало интересовало.

Замена батареек в маске Хамелеон

К сожалению, батарейка CR2032 прослужила недолго. Несмотря на то, что ток потребления измеряется микроамперами, через какое-то время фильтр снова не работал.

Разумеется, вопроса типа «Что делать?» даже не возникало. Надо было установить более мощный источник питания. Наиболее подходящий вариант – два элемента по 1,5в типоразмера АА или ААА. Их можно разместить в специальном батарейном отсеке, который имеется в продаже. У меня такого не было, поэтому пришлось отпилить отсек для батарей от любимого телевизионного пульта.

От печатной платы отпилил ту часть, где находятся контакты для батарей. Всё лишнее (микросхему и обвязку) вычистил, к контактам припаял два многожильных провода. Торец слегка замазал тем, что было под рукой. Получился неплохой батарейный отсек на два элемента АА.

К маске батарейный отсек крепится двумя болтами М2,5. Отверстия просверлены по центру, поэтому крепление не мешает при установке батареек в отсек.
Крепить можно в любом месте. Провода должны быть как можно короче. Я закрепил отсек в верхней части, над головой. В этом случае не нарушается общая балансировка, есть свободный доступ к отсеку для замены батарей. В период простоя можно даже вытащить одну батарейку из отсека.
В целях, так сказать, глобальной экономии.

Во время сварочных работ крайне важно обеспечить себя средствами защиты. Во время процесса человек подвергается многим опасностям, таким, как возможность попадания искр и расплавленного металла на лицо и в глаза, вредное воздействие газов и паров расплавленных металлов в дыхательные пути, вредное влияние разного рода излучений и многое другое. Для того, чтобы обезопасить себя от возможных травм, необходимо пользоваться сварочной маской.

Принцип работы сварочной маски хамелеон

На рынке можно найти щитки двух видов, с фиксированной степенью затемненности и маски-хамелеон. Маски второго вида отличаются более высокой стоимостью и наличием автоматического светофильтра, который способен реагировать на интенсивность светового излучения, тем самым защищая зрение. Принцип работы маски для сварки хамелеон основан на том, что светофильтр моментально реагирует на световое излучение и, в зависимости от интенсивности последнего, автоматически затемняет световое излучение. Светофильтр для автозатемнения в свою очередь имеет слоистую структуру, в которой слои жидких кристаллов чередуются со специальными пленками. В момент зажигания дуги, кристаллы упорядочиваются в определенном порядке и не пропускают часть света.

схема сварочной маски хамелеон

Основываясь на данном принципе можно эффективно защитит зрение от влияния яркого зрения.

Существующие неисправности. Ремонт сварочной маски хамелеон своими руками

Давайте разберемся в вопросе, почему щиток может не работать. Рассмотрим характерные для сварочной маски неисправности. Часто бывает сварочная маска хамелеон не выполняет свою главную функцию, а именно не понижает уровень светового излучения. Суть проблемы может крыться в севших элементах питания. Сварочную маску хамелеон могут питать как обычные батарейки типа ААА, так и солнечная панель, находящаяся на корпусе. Проще говоря, замена батарейки может решить вопрос неисправности. Если рассматривать первый способ питания щитка энергией, то достаточно просто вставить батарейки в него. В случае питания от аккумулятора необходимо подержать щиток под ярким светом, тем самым зарядить ее.

Но даже после проделанной процедуры можно обнаружить, что щиток все равно не работает. Причина может быть в защитном стекле. Обычно, при данном виде неисправности на стекле видны трещины, сколы и другие механические повреждения. В таком случае необходимо заменить жидкокристаллическое стекло, которое является самым дорогостоящим составляющим в маске. Важно помнить, что новое стекло должно полностью соответствовать предыдущему по всем параметрам.

Светофильтр может моргать. Здесь защитное стекло может быть либо просто загрязнено, либо повреждено. В таком случае лучше сразу менять светофильтр с защитным стеклом.

Ремонт светофильтра сварочной маски самостоятельно лучше не производить. Правильнее будет обратиться к специалистам в сервисный центр. Это будет стоить денег, но в сервисном центре могут точно выявить причину поломки и специалисты без труда ее устранят.

Плохой обзор не благоприятно влияет на зрение, по этому важно правильно закрепить оголовье, установить в рабочем месте хороший источник освещения, удалить пленку с защитного стекла, отрегулировать степень затемнения. При низкой температуре может происходить задержка затемнения. Не стоит использовать маску при температуре ниже — 10 градусов по Цельсию.

Как правильно настроить маску хамелеон для сварки? Что нужно помнить при работе?

Для того, чтобы знать, как настроить маску и как проверить ее работоспособность, лучше обратиться к инструкции по эксплуатации. Важно помнить:

маска хамелеон не пригодна для плазменной и газовой сварки и резки;
не стоит оставлять щиток на горячей поверхности;
картридж светофильтра лучше не разбирать;
щиток не выдержит сильных ударов;
в светофильтр нельзя вносить изменения. Позволяется использовать запчасти, которые указываются в инструкции;
если сварочная маска хамелеон не затемняет изображение, требуется прекратить работу и выявить возможную причину неисправности;
необходимо предотвращать попадание влаги на светофильтр;
при очистке щитка не рекомендуется использовать моющие средства и растворители;
оголовье для надевания может вызвать аллергическую реакцию, необходимо правильно отрегулировать ремни для предотвращения возникновения раздражения кожи;
для того, чтобы поменять элементы питания, переведите щиток в режим шлифовки. При загорании красной лампочки на светофильтре, необходимо заменить батарейки;
до начала работы необходимо отрегулировать маску под себя для достижения максимального комфорта. Можно выбрать степень затемнения, время задержки и уровень чувствительности.

Проведение технического обслуживания

Для того, чтобы свести вероятность поломки к нулю, время от времени необходимо производить техническое обслуживание. Минимальный интервал между ремонтами должен составлять один месяц. Для удаления грязи и пыли можно воспользоваться хлопчатой тканью, предварительно увлажненной неагресивной жидкостью. Не стоит использовать маслосодержащие вещества для очистки и абразивные материалы, потому что это может навредить защитному щитку. Все действия по очистке необходимо производить бережно, не стоит сильно надавливать на материал.

Виды регулировок сварочных масок хамелеон

В сварочной маске существует несколько видов регулировок. До начала работы крайне важна настройка всех характеристик. Это необходимо для наиболее эффективного использования маски при работе. Далее приведены следующие виды регулировок.

Подготовка под голову

Крайне важно надежно зафиксировать щиток на голове. Диаметр оголовья можно регулировать при помощи ручки, которая размещена на затылочной части. Процедуру необходимо проводить при надетом на голову щитке, что позволит получить необходимое натяжение. В случае, если наголовник садится высоко или низко, следует поправить его при помощи ремня, проходящего через макушку. Перед началом работы необходимо проверить подгонку щитка. Если он сидит не надежно, нужно произвести повторную регулировку.

Регулировка расстояния от глаз до светофильтра

Маску можно перемещать от глаз и подводить ближе к глазам, ослабив гайки фиксаторы. Расстояние от обоих глаз и светофильтра должно быть равным. Если все сделано правильно, гайки фиксаторы нужно зажать.

Регулировка степени затемненности

В зависимости вида сварки и величины тока по таблице можно выбрать необходимую степень затемнения. Это можно сделать и во время работы при помощи регулятора, который находится на внешней стороне щитка.

Регулировка чувствительности

Есть два вида чувствительности: высокая и низкая. Для большинства случаев можно поставить ручку регулятора в среднее положение.. При работе в режиме TIG при малом значении силы тока необходима максимальная чувствительность. Для оптимальной настройки лучше поставить чувствительность на максимум, а после убавлять ее до того, пока светофильтр не начнет воспринимать световое излучение только со сварочной дуги, а не от внешних источников света (солнце, лампы освещения и другое). Необходимую степень чувствительности также можно выбрать по схеме, где каждому роду сварки характерен свой уровень чувствительности.

Регулировка времени задержки

Регулировка производиться при помощи ручки регулятора, которая находится на внутренней стороне картриджа. Малая задержка подойдет для точечной сврки, а длинная — для сварки с большой силой тока.

В заключение

Щиток с автозатемнением отлично нейтрализует негативное воздействие светового излучения. На рынке существует огромный выбор таких щитков, таких как: сварочная маска Ресанта мс 2, Барс МС-207, Кентавр МС-30Р и многие другие. Щиток необходимо проверить при покупке, иначе можно приобрести бракованный или неисправный щиток. Ремонт сварочной маски хамелеон своими руками стоит производить, если поломка не серьезная. К примеру, заменить элементы питания ил защитное стекло может каждый. Но если неисправность связана с светофильтром, то лучше обратиться в сервисный центр, где поломку быстро выявят и исправят.

Не выбрасывайте сварочную маску «Хамелеон», если она вышла из строя!
Возможно, в ней просто сели батарейки! В видео рассматривается процесс разборки сварочной маски и замены батареек. Сварочная маска китайская и производитель пишет, что она работает только от солнечных батарей, но на самом деле это не так.

Другие публикации от siemens

Мультиметры «True RMS». В чем разница по сравнению с обычными мультиметрами. 0
Что такое «косинус фи»? Подробное объяснение. 0
Диммер. Каким образом он работает и регулирует яркость ламп. 0
Прессклещи ПК-35 и ПК-16У для обжима толстостенных наконечников. Обзор и сравнение. 0

6 Комментариев 6

siemens
23 марта 2017, 21:59 ответил на комментарий Mutny

gen.Vl
27 марта 2017, 23:37 ответил на комментарий Mutny

gen.Vl
27 марта 2017, 23:43 ответил на комментарий А791

Каким бы не был богатым опыт специалиста, и как бы он не был уверен в себе, иногда ему нужно посоветоваться с кем-то. Общение на просторах интернет-сети уже давно стало привычным нам. Разнообразные пользователи сети – будь то профессионал или много знающий любитель – могут выставить в сеть лайфхаки (простые полезные советы на разные темы), которые могут быть с пользой применены для вашего дома.

Какие плюсы пользования ресурсами форума?

Постоянный поток интересной информации о новых идеях построек.
Простые и полезные советы для строительства.
Возможность общения с интересными людьми, опытными мастерами своего дела.
Рекомендации о выборе инструмента или материалов.
Также приятным плюсом является отсутствие рекламы, ведь пользователи такие же потребители, как и вы сами.

На нашем форуме размещены все свежие новости строительства, ведь наши специалисты всегда держат руку на пульсе событий строительства. У нас вы найдете полезную информацию для эксплуатации помещения, инвентаря и так далее. Многие считают полезным делать для дома больше своими руками, ведь это и полезно для здоровья, выгодно экономически, и предоставляет некий моральный комфорт. И возникает логичный вопрос: «Как самому сделать?» Ответы можно получить, полистав наш сайт. Именно после посещения этого форума вы ощутите полностью все плюсы. На этом интернет-ресурсе вы найдете сведения для обустройства дачи своими руками. Но многие из тех рекомендаций можно будет учесть и при обустройстве квартиры. Для осуществления бытовых проектов разного масштаба нужен инвентарь. Для общей консультации посетителей сайта создается обзор инструментов, где информация подана просто и доступно.

10 лучших сварочных шлемов — обзоры и руководство по покупке 2021

Принимая во внимание, что это одна из самых легких моделей Miller Electric, и если принять во внимание все ее полезные функции, вы легко поймете, почему мы поместили ее на верхнее третье место в списке. Как мы уже упоминали, его легкий вес составляет всего 1,13 фунта.

Одной из основных характеристик является режим автоматического затемнения, который мгновенно защищает глаза при обнаружении дуговых сварных швов. Кроме того, он поддерживает сварку, шлифование, режим X и режим резки.В дополнение к этим четырем режимам есть еще четыре датчика дуги, которые помогут вам комфортно работать в различных условиях и ситуациях.

Благодаря сочетанию области обзора девять на девять дюймов и технологии линз с прозрачным светом, эти модели без особых усилий занимают высокие позиции по четкости и способности видеть больше во время работы. Кроме того, шлем Digital Elite оптимизирует контраст как на световом, так и на сварочном фоне. Чтобы повысить эффективность работы, когда вы не выполняете сварку, благодаря более светлому свету изображение будет идеально четким.

Еще одна популярная особенность — это широкие возможности изменения настроек головного убора вместе с поворотным верхом. Этот дизайн, как известно, обеспечивает комфорт и расслабление владельца, легко надевая его / его голову.

Цифровые элементы управления шлема — большой плюс, так как вы можете плавно изменять чувствительность, задержку и оттенок. Также имеется автоматическая регулировка мощности, которая активирует линзы при зажигании сварочной дуги.

Вы можете уточнить у продавца или производителя некоторые интересные аксессуары, такие как крючок для шлема, адаптер для каски, нагрудник шлема и многое другое.Для более увлекательных сварщиков Miller Electric предлагает несколько вариантов цветового оформления, помимо черного, среди которых звезды и полосы, ад, раптор, винтаж и тому подобное.

Если возникнет необходимость, вы можете приобрести дополнительный комплект аксессуаров для освещения шлема, который состоит из двух фонарей, которые можно разместить с каждой стороны, и аналогичных дополнений, которые могут вам понадобиться в этом отношении.

Сварочная маска Resant MC 3 Chameleon.

Основное внимание при выполнении сварочных работ уделяется защите органов зрения.Даже при непродолжительном воздействии яркого дугового света без маски могут возникнуть проблемы со зрением. Самая популярная защита глаз — это различные маски для лица и шлемы. Самым современным средством защиты глаз являются стеклянные маски-хамелеоны. Одна из них — сварочная маска МС-3, выпускаемая под маркой «Ресант».

Система «хамелеон» позволяет сварщику полностью освободить обе руки. Ему не придется отвлекаться на постоянное открывание и закрывание маски. Эта возможность становится доступной благодаря светофильтрам, встроенным в стеклянную конструкцию сварочного шлема.Благодаря им степень затемнения изменяется автоматически в зависимости от интенсивности яркости сварочного аппарата. Датчики света очень чувствительны, поэтому процесс увеличения уровня затемнения происходит мгновенно.

Это свойство очень помогает сварщику в работе. Также ему не придется вслепую заводить сварочную дугу, что может негативно сказаться на заготовке, особенно из тонкого металла. Маску можно использовать с любыми методами и способами сварки. Пластик, который является основным компонентом для создания корпуса изделия, выдерживает воздействие достаточно высоких температур, что защищает лицо сварщика от брызг металла и искр.

Отличительные свойства маски сварочной МС-3

MS-No используется стекло с функцией «хамелеон». Светочувствительные датчики расположены так, что, несмотря на форму лица, они всегда находятся на уровне глаз. Изделие оснащено расширенными возможностями регулировки крепления, что позволяет настроить его для более комфортной работы. Материнская плата маски питается от двух разных батарей: первая — литий-ионная, вторая — солнечная.

Как и другие версии сварочных шлемов этого производителя, в этом используется светофильтр, состоящий из нескольких слоев жидких кристаллов.Ближайший к органам зрения слой имеет дополнительную защиту от всех видов заживлений, возникающих при сварке (ультрафиолет, инфракрасный и др. ). Все остальные слои разделены специальной поляризационной пленкой. Благодаря им есть возможность изменять уровень затемнения при попадании яркого света в поле зрения.

Данная модель маски для сварки, в отличие от масок предыдущего поколения, оснащена возможностью регулировки нескольких параметров, а именно:

уровень диммирования;
время осветления;
время отключения электроэнергии.

Основным отличием от предыдущих версий сварочных шлемов является наличие регулятора чувствительности светового датчика. Что очень полезно, например, когда, потому что яркость от него не такая большая, как от электрической дуги.

Достоинства и недостатки

У каждого товара, независимо от его прямого назначения, есть свои плюсы и минусы. Преимущества сварочной маски МС-3 :

прочный и легкий корпус;
возможность ручной настройки нескольких параметров;
две батареи, работающие параллельно.

недостатки :

отсутствие режима шлифования;
под фильтром имеется бортик, предотвращающий капание металла;
Маска сильно загрязнена.

Сварочная маска МС-3 Ресанта — отличное решение для тех, кто хочет обезопасить себя во время сварки.

Особенности и преимущества:

Назначение: индивидуальная защита лица, шеи, глаз, ушей.
Ваши руки будут полностью свободны, так как маска удобно и надежно сидит на голове.
Светофильтр в принципе аналогичен очкам-хамелеонам. При необходимости диммирование включается и выключается автоматически. Поэтому не нужно постоянно опускать и поднимать маску.
Вы можете установить комфортный уровень оттенка.
Маска отличается особой прочностью и легкостью.
Фильтр питается от сменной батареи и независимого солнечного элемента.

Как работает фильтр

Имеет прямоугольную форму.
Регулировка яркости зависит от установленного рабочего тока сварочного аппарата.
Состоит из 3 слов. Внешний защищает от механических воздействий. Средний (поляризационная пленка + жидкий кристалл) регулирует количество передаваемого света. Другие слои блокируют ультрафиолетовое излучение и поглощают инфракрасное излучение.

Приобретая эту маску, вы получаете 1 год гарантии.

Если вам нужна лучшая защита во время сварки, MC-3 — это то, что вам нужно.

Характеристики

Модель фильтра	TSK-3202
Размеры смотрового стекла (мм)	90×40
Режим шлифования	не
Регулировка чувствительности	есть
Регулировка времени задержки	есть
Ультрафиолетовое пропускание	≤0.00006% при λ = 313нм ≤0,00006% при λ = 365нм
ИК-пропускание	≤0,003% при λ от 780 нм до 1300 нм ≤0,009% при λ от 1300 до 2000 нм
Легкое состояние (DIN)	4
Темное состояние (DIN)	9-13
Время переключения (мс)	0,1 (+ 23C)
Задержка открывания (с)	0,15 / 0,8
Чувствительность датчика	Переменная
Питание (батарея)	Солнечная и литиевая
Вес (г)	490

Основные характеристики

Масса, кг 0. 8

Размеры (Д / Ш / В), см 24/23/33

Доставка по Москве и области

Вы можете приобрести интересующий Вас товар на сумму более 10 000 рублей с бесплатной доставкой со склада в Москве. Доставка осуществляется до подъезда.
При стоимости заказа менее 10 000 рублей стоимость доставки по Москве составит 350 рублей.
Доставка за МКАД рассчитывается по тарифу 30 руб. За 1 км.(при транспортировке на прицепе — 35 руб. за 1 км.).
Экспедитор также предоставит вам все необходимые финансовые и гарантийные документы на товар.

Доставка по России и странам СНГ
Если вы не проживаете в Москве, мы можем отправить вам заказ через транспортную компанию авто, ж / д или авиа.
Стоимость доставки будет рассчитана автоматически для выбранного вами города. В эту стоимость входит пересылка заказа по Москве и транспортировка до склада транспортной компании в выбранном вами городе.Вам нужно будет получить товар с этого склада самостоятельно.

Самовывоз
Складское отделение — Московская область Мытищи, ул. Воронина ул. 16, офис 101
пн-пт, с 9-00 до 18-00

Технические характеристики:
Модель светофильтра: TSK-3202.
Ультрафиолетовое пропускание: ≤0,00006% при λ = 313нм
≤0,00006% при λ = 365нм.
ИК-пропускание: ≤0,003% при λ от 780 нм до 1300 нм
≤0,009% при λ от 1300 до 2000 нм.
Светлый оттенок: 4 DIN.
Темное состояние: 9-13 (DIN).
Время «срабатывания» экрана — фильтра: 0,1 м / с (при температуре окружающей среды 23 ° С).
Время возврата в прозрачное состояние: 0,15 — 0,8 с.
Чувствительность сенсора: переменная.
Размер экрана: 90×40 мм.
Вес: 0,57 кг.

Описание:
Ресанта МС-3 — модель сварочного шлема, предназначенная для защиты лица, глаз и горла оператора-сварщика от неблагоприятного светового излучения. Маска оснащена автоматическим светофильтром, который корректирует прозрачность экрана и реагирует на зажигание дуги. Это не относится к лазерной или газовой сварке. Рекомендуемая температура использования маски Ресант МС-3 не должна выходить за пределы диапазона: -5 º… + 55 ºС. Встроенный регулятор позволяет изменять настройки чувствительности фильтра и времени отклика. Рекомендуется незамедлительно заменить литиевую батарею или зарядить солнечную батарею.

В комплекте:
Защитная маска.
Картонная упаковка.

Особенности и преимущества

Маска МС-3 — это средство индивидуальной защиты глаз, лица, ушей и шеи человека, выполняющего сварочные работы.
Комфортная, надежная и регулируемая насадка прикрепляет маску к голове, освобождая обе руки сварщика.
Управляемый фильтр маски работает по принципу, аналогичному принципу работы очков-хамелеонов, автоматически включает и выключает затемнение в момент зажигания дуги и после этого, что практически избавляет сварщика от необходимости каждый раз поднимать и опускать маску. .
Настройка фильтра позволяет изменять степень максимальной темноты.
Фильтр питается от независимого солнечного элемента, расположенного в верхней части маски, а также от сменной батареи.
Корпус маски изготовлен из специального полимера, что делает ее прочной и легкой.

общее описание

Любые ручные сварочные работы всегда сопровождаются появлением искр, брызг расплавленного металла и сильным световым излучением. Все эли явления способны нанести непоправимый вред коже сварщика и, самое главное, повредить сетчатку и роговицу его глаза. Поэтому использование средств индивидуальной защиты при сварке — обязательное элементарное правило и требование безопасности.Одним из ключевых средств такой индивидуальной защиты является сварочная маска МС-3. Этот продукт специально разработан для эффективной защиты лица, шеи и ушей сварщика от искр и капель расплава металла, а глаза — от яркой вспышки света, содержащей, помимо видимого спектра, сильное ультрафиолетовое и инфракрасное излучение. Этот тип маски состоит из прочного пластикового корпуса со встроенным регулируемым светофильтром, питающимся от солнечной батареи, и специального головного убора, позволяющего удобно закрепить ее на голове сварщика, оставляя его руки свободными.

Корпус сварочной маски сам по себе выполняет защитную функцию для кожи человека в области головы и является непрозрачной основой каркаса всего изделия. Однако для глаз такой защитный материал не подходит. Органы зрения намного более чувствительны и уязвимы, чем кожа, и нуждаются в серьезной защите. В этом случае защита должна позволять сварщику непосредственно наблюдать за процессом сварки. Для этого в сварочной маске установлен светофильтр не на уровне глаз оператора, который позволяет видеть место сварки, но не пропускает вредное излучение и яркий свет.

Конструкция светофильтра

Сварочная маска типа МС-3 имеет прямоугольный светофильтр размером 90х40 мм, который может автоматически затемняться до заданной вручную степени при прохождении через нее яркого светового потока. В то же время регулятор на внутренней стороне позволяет регулировать степень этого затемнения. Как правило, такая регулировка производится в зависимости от установленного на сварочном аппарате значения рабочего тока. Затемнение и очистка светофильтра происходит автоматически в зависимости от появления яркого источника света (сварочной дуги).Сварщику не нужно каждый раз поднимать и опускать щит.

Светофильтр, использованный в конструкции сварочной маски МС-3, собран из нескольких слоев, каждый из которых выполняет свою функцию. Внешний слой состоит из тонкого, но прочного стекла и защищает внутренние слои от механических воздействий. Далее идет несколько слоев поляризационной пленки, между которыми располагаются жидкие кристаллы. Именно эти слои отвечают за силу проходящего света. Именно эти слои обеспечивают управление затемнением, позволяя сварщику получать минимум света для визуального контроля процесса сварки.Затем есть слои, не пропускающие через себя вредное ультрафиолетовое излучение и поглощающие инфракрасный спектр светового излучения. Для питания фильтра используются солнечные и сменные литиевые батареи.

Гарантийный срок на маску сварочную МС-3 составляет 12 месяцев со дня продажи изделия.

ребята написавшие отрицательные отзывы …. Пользуюсь маской 4 года … а таких косяков в принципе не появлялось, все работает от и до … Удивлен, как вы думаете производитель начал гонять халяву или бракованную партию? недостатки

если вы забудете включить маску, то аккумулятор разрядится, при включении и начале сварки нужно несколько раз зажигать искру до начала потемнения, но потом вы стали следить за отключением;) Комментарий

все выше описано

Пожаловаться Помог ли обзор? 0 0

недостатки

Очень маленький диапазон регулировки уровня затемнения, не самый понятный и простой способ сборки, но это займет у вас всего один раз.

Комментарий

Готовил с электродами 2,5, 3 и 3,5 мм. Даже при минимальном уровне темноты ничего кроме дуги не видно, в том числе и рядом с ней, иногда видны контуры нависающих пресетов, т.е. если свариваемые поверхности находятся на версии, иногда видны контуры, если они на чем-то лежат, кроме дуги вообще ничего не видно. Думаю, эта маска предназначена для электродов диаметром 8 мм и более, то есть для промышленной сварки, где от дуги так много света, что все вокруг освещено. Один раз нечаянно выключил и стал готовить, зайчика не поймал, но он был слегка светлый, пришлось немного прищуриться, подумал ну добавлю потемнения немножко и будет больно, но потом обнаружил, что он просто выключен.
По моим ощущениям, в целом кажется, что электроды 4 мм и меньше можно варить просто в темных солнцезащитных очках, а маску вообще можно снимать с прозрачным стеклом, маску нужно носить так, чтобы лицо и волосы делали не горит, он еще горячий и капли металла могут попасть на лицо.

Пожаловаться Помог ли обзор? 3 22

недостатки

Комментарий

Берите, если хотите потерять глаза.

Пожаловаться Помог ли обзор? 21 год 6

Регулировочные ручки выведены. недостатки

Ручки регулировки хлипкие, очень болтаются, страшно повернуть, вдруг ломаются, Светофильтр вроде работает, но непонятно как, диммирование регулируется но не как на МС-2. Светофильтра нет, может, у меня есть, смотрю, а по диагонали он хорошо затемнен, а края просвечивают почти до самой середины.после того, как фильтр потемнел, он снова переключается в световой режим только перед ярким светом, короче работал и оставался темным, до этого была маска МС-2. сработало как надо, пойду поменяю эту маску. Слабая регулировка.

Что такое сварочный шлем? Приварная крышка Weld CAP Преимущества приварной крышки Weld CAP.

Оборудование

При сварке могут быть затронуты все части тела рабочего, органы дыхания и глаза. Поэтому средствами индивидуальной защиты в этих случаях нельзя пренебрегать. В полный комплект сварочного оборудования входит маска, а также специальный костюм, обувь и перчатки

одежда

Современная спецодежда сварщика должна быть легкой и мягкой. ГОСТ предусматривает специальные костюмы, куртки и брюки с маркировкой «Тр». Это означает, что они обеспечивают защиту от искр и расплавленного металла. Традиционные материалы — брезент, брезент, некоторые виды кожи. Все они обработаны специальной пропиткой, которая придает им термостойкость.

По ГОСТу ткань должна выдерживать горение не менее 50 секунд. Цена спецодежды для работы со сваркой напрямую зависит от качества. В российских магазинах такой костюм стоит от 700 до 5-6 тысяч рублей. К тому же придется раскошелиться на защиту рук. В экипировку сварщика должны входить перчатки или перчатки, а также гетры для защиты рук от контакта с нагретыми поверхностями и брызгами расплавленного металла.

В заметке: Комбинезон сварщика изготовлен из хлопчатобумажных тканей, пропитанных специальными химическими соединениями, придающими ткани огнестойкие свойства.
При производстве перчаток, леггинсов, фартуков и даже костюмов для сварки широко применяется сплит — средний слой шкур крупного рогатого скота. В процессе обработки на сплит наносится полимерное покрытие на основе акриловых смол, которое надежно защищает руки от ожогов.

Обувь

Типы обуви для сварщиков также регламентируются ГОСТом. Обычно это ботинки с укороченным голенищем, а также кожаные ботинки с пометкой «Тр».Это говорит о том, что они обладают достаточной степенью защиты от теплового излучения, контакта с нагретыми поверхностями, а также от искр и брызг металла. Кроме того, ботинки должны иметь внешние металлические накладки на носках. Сварщикам категорически запрещается работать в обуви с открытой шнуровкой или металлическими гвоздями в подошве.

Маски

Современные сварочные маски защищают тех, кто их носит, от искр, брызг металла, механического давления, ожогов и поражения электрическим током. И ультрафиолетовые, и инфракрасные лучи доставляют немало хлопот.Поэтому, помимо обычного защитного стекла, в смотровое отверстие маски вставляется специальное стекло — светофильтр.

Есть несколько типов масок: традиционные (фильтры в фиксированном состоянии), с подъемными фильтрами, а также маски автоматического типа («хамелеон»). В первых двух случаях речь идет о так называемых «пассивных» шлемах. В качестве смотрового окошка используют тонированное стекло, которое либо неподвижно закреплено (но тогда объект сварки перед началом работ трудно увидеть), либо откидывается после окончания процесса сварки (материал все равно выгорает, и он смотреть на него без защиты опасно).В любом случае такие изделия не всегда справляются со своей основной задачей — защитить зрение от воздействия ультрафиолетового, теплового, инфракрасного излучения.

«Активные» каски типа «хамелеон» автоматически реагируют на световой импульс от сварки и изменяют степень своего затемнения. Между фильтрующими пленками имеется несколько жидкокристаллических слоев. В начале работы кристаллы выстраиваются в определенном порядке, а часть светового спектра блокируется. Это позволяет контролировать начало процесса сварки, не слепя глаз.

Есть маски «хамелеоны» с вытяжкой воздуха (респиратор). Дым, образующийся при сварке, содержит очень опасные для легких вещества, а постоянная вентиляция с помощью фильтрующего устройства помогает защитить дыхательную систему. Несмотря на то, что такие модели пользуются большим спросом за рубежом, в России они еще не получили должного распространения. Они довольно дорогие, и работать с ними не очень удобно из-за солидного веса и приличных размеров инфракрасного фильтра.Качество фильтра оценивается по четырем критериям: оптический класс, рассеянный свет, однородность и зависимость от угла обзора. Все они должны быть указаны на этикетке кассеты, причем 1 — самый высокий, а 3 — самый низкий. Важно, чтобы фильтр было легко купить и было удобно менять.

Для разных типов сварки требуются отдельные фильтры. Однако если фильтр предназначен для аргонно-дуговой сварки (обозначается tig), то он подходит для работы со стержневыми электродами (ручная дуговая сварка mma), а также для полуавтоматической или автоматической сварки (mig / mag).

Еще один важный показатель — время срабатывания светофильтра в каске. Это должно быть меньше 1 миллисекунды. Этому требованию соответствует большинство моделей. Однако температура окружающей среды также может влиять на время отклика фильтра. Если она упадет ниже -5 ° C, фильтр может начать реагировать медленнее.

У хороших шлемов есть ручки, которые изменяют соотношение тени к силе тока. Наиболее распространены параметры 4-9 DIN, рассчитанные на токи до 40 А. 5-11 DIN выдерживают от 80 до 175 А, 6-12 DIN — от 175 до 300 А и, наконец, 7-13 DIN — от От 300 до 500 А.

При выборе маски многие обращают внимание на размер видимой области. Понятно, что чем он больше, тем удобнее работать. Однако нужно помнить, что такое «окно» сделает шлем более уязвимым.

Крепления на теле маски должны регулироваться как по горизонтали, так и по вертикали. Сам корпус должен быть эргономичным, прочным, из хорошего пластика.

Его вес должен быть от 350 до 450 г. Более легкие модели не защитят должным образом голову сварщика, а тяжелые окажут на нее слишком большое давление.

Сварочные работы связаны с множеством рисков : Высокие температуры, тепловое излучение, летящие искры и брызги, горячие поверхности, токсичные сварочные газы и аэрозоли. Для защиты от всего спектра вредных и опасных факторов сварщик должен использовать специальные и. Для предотвращения вдыхания вредных газов используйте респиратор — многослойную фильтрующую полумаску с клапаном выдоха, зажимом для носа и фиксирующими ремнями или без него. Особенно это будет необходимо при проведении дуговой сварки электродами, при проведении работ в промышленных условиях и при обработке металлов в закрытых помещениях.В других случаях респиратор является дополнительным защитным устройством. Но, вы всегда должны помнить о безопасности.

Важный элемент СИЗ для сварки

Респиратор представляет собой выпуклую полумаску, дизайн который включает в себя следующие предметы :

регулируемые зажимы для носа;
клапанов вдоха;
фильтрующий материал, выполняющий защитную функцию;
двух- или четырехточечная система крепления.

Респираторы обеспечивают защиту от следующих вредных и опасных воздействий:

оксиды, оксиды и аэрозоли;
водяной пар;
сварочного дыма;
газообразных соединений;
промышленная пыль;
светящихся искр и тепла от сварки;
снижает интенсивность неприятных запахов.

Кроме того, респираторы не должны затруднять дыхание и быть совместимыми с маской сварщика.

Перед покупкой рекомендуется примерить полумаску. Он должен плотно прилегать к лицу для надежной защиты. Чувство дискомфорта и давления на голову недопустимо. Внутренний материал должен быть мягким, приятным для тела и не вызывать аллергических реакций.

Видео

Респиратор для сварщика должен иметь класс защиты минимум FFP2, , что предполагает работу в условиях от до 12 ПДК (ПДК) химических элементов и их соединений.Также производители предлагают полумаски с классами защиты FFP1 и FFP3 .

Респираторы первого класса предназначены для работы по шлифовальному камню или дереву, ПДК не превышает 4 единиц. Полумаски третьего класса защитят рабочего от контакта с порошками и биологическими средствами, 50 ПДК.

Важно! Респираторы с классом защиты FFP1 не подходят для сварки, так как не обеспечивают защиту от всех вредных и опасных воздействий.Полумаски третьего класса затрудняют дыхание при металлообработке, поэтому их также нельзя использовать при сварке.

Внимание! Сварочный респиратор не защищает исполнителя от высоких температур и теплового излучения, поэтому необходимо использовать сварочную маску. Также полумаска не обеспечивает защиты от высокотоксичных веществ и агентов, попадающих в организм человека через кожу.

Какие виды сварки требуют такой защиты от сварочного дыма

Количество выделяемых вредных веществ зависит от технологии сварки, типа обрабатываемых материалов и организации рабочего места.Существенные различия в показателях присутствуют при разных типах сварки : электродами, в газовой среде, под флюсом и др. Вне зависимости от вида обработки металла на исполнителя действует достаточно высокий уровень вредных и вредных факторов. Поэтому рекомендуется ВСЕГДА использовать средства защиты органов дыхания.

Будет обычная противопыльная защита от сварочного дыма

Противопылевые респираторы обеспечивают защиту органов дыхания от различных типов пыли, пыли, порошковых удобрений, кислот и щелочей.Подобные типы СИЗ не выполняют весь спектр защитных функций для сварщика … Поэтому их не следует выбирать в качестве замены специальных респираторов. Это может привести к травмам или заболеваниям. Противопылевые полумаски подходят для строительных работ, например, при резке бетона или силикатного кирпича.

Что нужно для сварки цинка

При сварке цинка выделяется оксид цинка, который может нанести краткосрочный и долгосрочный ущерб здоровью. Вдыхание большого количества паров может отравить сварщика.Пары цинка, попадающие в кровоток, вызывают повышение температуры тела, озноб, слабость в теле и тошноту. Острое отравление может привести к нарушению работы печени и кровообращения, а также к возникновению рака. Поэтому при сварке цинка и оцинкованной стали используйте специальный респиратор с противоаэрозольным фильтром … Пример такого средства защиты представлен ниже.

Сварочный респиратор 3М 9925 FFP2, класс 2

Одноразовые и многоразовые

В зависимости от срока службы выделяют респираторы одноразового и многоразового использования. Полумаски первой категории необходимо утилизировать сразу после первого использования, так как закрепленный в модели фильтр забивается, и его невозможно заменить.

Респираторы многоразового использования выдерживают 2 и более рабочих смен. Долгий срок службы обеспечивается наличием сменных поглотителей. Замена должна производиться, когда у исполнителя начинает затрудняться дыхание из-за загрязненного фильтра. После смены абсорбера маска готова к дальнейшему использованию.

Специалистам, которые постоянно используют средства защиты, необходимо выбирать модели многоразового использования. Домашним мастерам и исполнителям периодических работ стоит обратить внимание на респираторы одноразовые, они имеют более доступную стоимость. Уровень надежности сварщика от вредных факторов не зависит от срока службы респиратора. Поэтому при выборе типа масок следует учитывать периодичность, интенсивность и уровень сложности работ.

3M 9928

Северный 7190N99

Полумаска в пластиковой оправе с фильтром в комплекте.
Респиратор удобен при использовании сварочной маски.
Есть возможность поменять фильтр.
Запатентованная система клапанов предотвращает накопление тепла и влаги.
Модель респиратора многоразового использования.

Дополнительно рассмотрим бюджетный вариант одноразового респиратора.

NRZ-0102

Сварочная маска с респиратором

Сварочная маска с респиратором, в отличие от стандартной полумаски, защищает все лицо от вредных воздействий.Поставляемая маска сварщика состоит из
следующих элементов:

Маска сварщика (щиток) со светофильтром и защитным чехлом для плотного прилегания.
Воздуховод (шланг), который соединяет (цанговое соединение) маску с блоком подачи свежего воздуха.
Блок подачи воздуха (турбоагрегат) состоит из вентилятора, фильтра и автономной батареи (блока питания).

Съемный аккумулятор необходимо периодически заряжать с помощью прилагаемого зарядного устройства.В зависимости от модели респиратора источник питания может работать без подзарядки разное время, не менее 8 часов. Аппарат выдерживает около 1000 перезарядок .

В качестве фильтра можно использовать различных материалов .

Современные модели имеют разные уровни расхода воздуха — от 140 до 250 л / мин .

Световой индикатор или датчик звука оповещает сварщика о проблемах, отклонениях от нормального режима, например, об уменьшении расхода воздуха.Это может быть вызвано засорением фильтра или пониженным зарядом аккумулятора.

Наденьте маску и включите подающее устройство непосредственно перед сваркой. Более раннее использование приведет к более быстрой разрядке аккумулятора.

Рассмотрим , как работает маска … Чистый воздух, производимый вентилятором, попадает в фильтр, а затем через шланг под маской прямо в зону дыхания сварщика. Отработанный воздух выходит через обратный клапан.

Большинство моделей дополнительно комплектуются огнестойким ремнем для крепления агрегата, индикатором давления воздуха и сменным фильтром.

Speedglas 9100FX Air

Противогаз для сварщика

Противогаз респираторный представляет собой полнолицевую маску , которая защищает органы зрения и дыхания. Обзор для сварщика дает панорамная линза … Маска крепится к голове рабочего с помощью регулируемых пряжек … Наличие Клапан выдоха устраняет запотевание линзы и эффективно удаляет выдыхаемый воздух. Российские и зарубежные производители предлагают похожие модели масок.

СПИРОТЕК FM9500

Производителей

3M Американская многопрофильная компания с богатой историей, производящая широкий ассортимент уникальной продукции. Предприятие является одним из лидеров рынка по производству защитных устройств для сварщиков.

Компания Восток-Сервис — один из лидеров в области обеспечения населения и промышленных предприятий современной продукцией. Производитель предлагает средства индивидуальной защиты следующих торговых марок: СПИРОТЕК / СПИРОТЕК, OPTEX, I-SPEСTOR.

Где купить

Производители, дилеры, поставщики и специализированные магазины предлагают широкий ассортимент средств защиты органов дыхания. Лидирующие позиции в этом сегменте занимают американские фабрики. Кроме того, исполнителям предоставляется большой выбор продукции российских предприятий.

С предлагаемым списком респираторов и другой продукции для сварки Вы можете ознакомиться в разделе. Торговые компании продают товары оптом и в розницу.Организации активно сотрудничают с физическими лицами, индивидуальными предпринимателями и предприятиями различного профиля.

Обновлено: 16.05.2021

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

Средства индивидуальной защиты при сварочных работах.Маска сварщика как средство индивидуальной защиты Недостатки сварочной маски хамелеонов

Оборудование

При работе сваркой могут поражаться все части тела рабочего, органы дыхания. Поэтому пренебрегать средствами индивидуальной защиты в этих случаях нельзя. В комплект сварочного оборудования входят маска, а также специальный костюм, обувь и перчатки.

одежда

Современная спецодежда сварщика должна быть легкой и мягкой.ГОСТ предусматривает специальные костюмы, куртки и брюки с пометкой «ТР». Это означает, что они обеспечивают защиту от искр и расплавленного металла. Традиционные материалы — брезент, брезент, некоторые типы кожи. Все они обработаны специальной пропиткой, которая придает им термостойкость.

По ГОСТу ткань должна выдерживать горение не менее 50 секунд. Цена спецодежды для работы со сваркой напрямую зависит от качества. В российских магазинах такой костюм стоит от 700 до 5-6 тысяч рублей.Кроме того, зубочистку придется защищать для рук. В оснащение сварщика обязательно входят рукавицы или перчатки, а также краги для защиты рук от контакта с нагреваемыми поверхностями и брызгами расплавленного металла.

В заметке: Спецодежда сварщиков изготавливается из хлопчатобумажных тканей, пропитанных специальными химическими составами, придающими тканям огнестойкие свойства.
При изготовлении перчаток, крах, фартуков и даже костюмов для сварочных работ широко используются звездочки — средний слой шкур крупного рогатого скота.В процессе лечения наносится полимерное покрытие на основе акриловых смол, позволяющее надежно защитить руки от ожогов.

Обувь

Типы обуви для сварщиков также регламентируются ГОСТом. Обычно это ботинки с укороченным голенищем, а также кожаные ботинки с пометкой «TR». Это говорит о том, что они обладают достаточной степенью защиты от теплового излучения, контакта с поверхностями нагрева, а также от искр и брызг металла.Кроме того, обувь должна иметь на носках внешние металлические пластины. Сварщикам категорически запрещается работать в обуви с открытой шнуровкой или металлическими гвоздями в подошве.

Маски

Современные сварочные маски защищают своих владельцев от искр, брызг металла, механического давления, ожогов, поражения электрическим током. Много хлопот доставляют и ультрафиолетовые и инфракрасные лучи. Поэтому в смотровое отверстие маски в дополнение к обычному защитному стеклу — светофильтру — вставляется специальное стекло.

Есть несколько разновидностей масок: традиционный тип (светофильтры в фиксированном состоянии), с подъемными светофильтрами, а также маски автоматического типа («хамелеон»). В первых двух случаях речь идет о так называемых «пассивных» шлемах. В качестве смотрового окошка используют затемненное стекло, которое либо неподвижно закреплено (но тогда до начала работы трудно увидеть объект сварки), либо наклонено вверх после окончания процесса сварки (материал еще остается за рулем, и смотреть на него без защиты все равно опасно).В любом случае такие изделия не всегда справляются со своей основной задачей — защитой зрения от воздействия ультрафиолетового, теплового, инфракрасного излучения.

«Активные» каски типа «хамелеон» автоматически реагируют на импульс света от сварки и изменяют степень его затемнения. Между пленочными фильтрами имеется несколько жидкокристаллических слоев. В начале работы кристаллы выстраиваются в определенном порядке, а часть светового спектра перекрывается. Это позволяет контролировать начало процесса сварки, не закрывая глаза.

Есть маски-хамелеоны, оснащенные воздушным капюшоном (респиратором). Дым от сварочных работ содержит вещества, представляющие большую опасность для легких, а постоянная вентиляция с использованием фильтрующего устройства помогает защитить органы дыхания. Несмотря на то, что такие модели очень востребованы за рубежом, должного распространения в России они не получили. Стоят они довольно дорого, а в работе не очень удобны из-за солидного веса и приличных размеров инфракрасного фильтра.Качество фильтра оценивается по четырем критериям: оптический класс, множественный свет, однородность и зависимость от угла обзора. Все они должны быть указаны на маркировке кассеты, при этом 1 — высшая оценка, а 3 — нижняя оценка. Важно, чтобы фильтр было легко купить и было удобно менять.

Для разных видов сварки нужны отдельные светофильтры. Однако если фильтр предназначен для аргонодуговой сварки (обозначается TIG), то он подойдет как для работы с штучными электродами (ручная дуговая сварка MMA), так и для полуавтоматической или автоматической сварки (MIG / MAG).

Еще один важный показатель — время срабатывания светофильтра в каске. Необходимо, чтобы оно составляло менее 1 миллисекунды. Этому требованию соответствует большинство моделей. Однако на срабатывание светофильтра также может влиять температура окружающей среды. Если она упадет ниже -5 ° C, светофильтр может начать реагировать медленнее.

Каски «Хорошие» оснащены регуляторами, изменяющими отношение степени диммирования к величине сварочного тока. Чаще всего встречаются параметры 4-9 DIN, рассчитанные на ток до 40 А.5-11 DIN выдерживают от 80 до 175 А, 6-12 DIN — от 175 до 300 А и наконец 7-13 DIN — от 300 до 500 А.

При выборе маски многие обращают внимание на размер видимой области. Понятно, что чем больше, тем удобнее работать. Однако необходимо помнить, какое «окно» сделает шлем более уязвимым.

Крепление маски к корпусу должно регулироваться как по горизонтали, так и по вертикали. Сам корпус должен быть эргономичным, прочным из хорошего пластика.

Его вес должен быть от 350 до 450. Модели Lild не защитят должным образом голову сварщика, а сильное давление окажет на нее слишком большое давление.

Не многие рабочие профессии выдерживают сварщиков по степени вредности их труда … Ну гальваника … ну шахты … ну водолазы (они же сварщики!) … ну стекло окна, да стеллары … Многих сварщиков задевают «влияющие факторы», и все они действуют одновременно. Есть и сварочный дым, и радиационный свет, и термическое поражение (брызги, конечно), вредные пары и т. Д.пр.

Выход один, — защищайся! И чем надежнее, тем лучше! В костюмах от Carden основные работающие сварщики еще не были замечены, но набор защитных средств прост и надежен:

Костюм или спецодежда сварщика (в зависимости от кроя).
Фартуки сварочные.
Рукавицы (скалы) и перчатки сварочные.
Ботинки без шнуровки.
Банданы и головные уборы (вполне штатские).
Очки сварочные.

ну и конечно…

Сварочные маски и щиты, в том числе современные «хамелеоны» с электронными блоками.
Системы подачи воздуха в сварочную маску (фильтр на поясе сварщика).

Для особо жестких условий работы выделение вредных газов использует:

Системы принудительной вентиляции с внешним источником притока воздуха. Дороже, но эффективнее.

Сварочные маски, спецодежда, утки и сварочные перчатки производятся разными фирмами и сильно различаются по качеству.Советуем не экономить на расходах на эту статью. Удобно и красиво одетый сварщик добавляет правки себе и окружающим, а надежную защиту от сварочных «утех» — залог хозяйственной работы и высокой производительности. К тому же хорошие вещи служат дольше.

При сварочных работах крайне важно защитить сварщика от негативного воздействия факторов, сопровождающих сварку. Одним из таких факторов является интенсивное излучение излучения в ультрафиолетовой и видимой части спектра, опасное для глаз и кожи сварщика.Чаще всего для этих целей применяют защитные сварочные маски.

Дизайн масок разнообразен. Традиционные механические маски содержат сменные стеклянные светофильтры с разной степенью затемнения для работы с разными сварочными токами и степенями яркости дуги. Корпуса масок изготовлены из огнеупорных пластиков. Они предназначены для максимального увеличения головы, шеи и ушей сварщика и в то же время достаточно прочны и легки, потому что вес маски влияет на утомляемость сварщика.Получил название удобное регулируемое оголовье и хороший обзор.

В последнее время достаточно доступны широкому кругу пользователей сварочные маски хамелеона, в которых используются электронные самоимплантирующиеся светофильтры, срабатывающие в момент зажигания дуги. Электроника позволяет регулировать степень затемнения в пределах доступной каждой данной модели (чаще 9-13дин, что соответствует С5-С9 по отечественной классификации), как если бы у вас был целый набор горных работ разной силы затемнения.Переходя к различным режимам тока (и яркости дуги), вы можете регулировать затемнение, просто слегка повернув ручку на корпусе маски. Для каждого типа сварки и свариваемого материала степень яркости немного различается, и есть таблицы, отражающие соединение типа сварки, силы сварочного тока и степень необходимого затемнения. Для некоторых сварочных процессов (газовая сварка, резка, микроплазменная сварка, сварка аргоном на малых токах и т. Д.) Маски-хамелеоны имеют два режима затемнения 5-9 и 9-13din, но второй охватывает твердую часть сварочных шкафов и практически стандарт.

Иногда в маске-хамелеоне есть регулировка скорости открытия светофильтра, для использования в случаях, когда требуется небольшая задержка, связанная с остаточной светимостью шва после сбора дуги. В некоторых моделях есть возможность регулировки чувствительности светофильтра.

Необходимо учитывать, что температурный режим использования в различных моделях может достигать +55 ° С и более, но редко опускается ниже -10 ° С.

Какую сварочную маску хамелеон купить и по какой цене решать Вам.А вот здоровье, как гласит народная мудрость, купить сложно.

Сварочные работы относятся к категории особо опасных для здоровья. В зоне повышенного риска производственного травматизма получает зрение. Сварочные маски применяются для защиты.

Они служат барьером для оптического излучения, частиц расплавленного металла и теплового воздействия.

Как работает сварочная маска?

При сварочных работах различают несколько видов опасности для здоровья человека:

Частицы горячего металла.
Тепловое излучение.
Оптическое излучение.
Вредные газы.

Таким образом, маска сварщика выполняется из материала, защищающего от воздействия куриного металла и термического фактора.

Светофильтр защищает от оптического излучения (ультрафиолетовых и инфракрасных лучей). В конструкции предусмотрено использование респиратора с защитой от сварочных газов.

Дополнительные возможности:

автоматическая регулировка затемнения стекла, чувствительности;
выключить фильтр;
задержек обнаружения;
удобство фиксации оголовья;
возможность носить очки для коррекции зрения;
система вентиляции;
защита от механических повреждений.

Материал, используемый в качестве фильтрующего экрана в масках, щитках, очках, зависит от производителя и модели.

Самый простой ослабляет действие оптического излучения, а новые технологии предполагают автоматическое отключение электроэнергии, срабатывающее в момент начала сварки.

Темные очки в щитах и очках еще встречаются. Они производятся с добавлением металлов и не могут полностью защитить от воздействия ультрафиолетового и инфракрасного излучения.В таких средствах индивидуальной защиты (СИЗ) можно заниматься сваркой.

Еще один минус стекла — начало начала сварки. Такой светофильтр изначально темный и сквозь него не видно места шва. Поэтому, чтобы «поделиться», сварщик поднимает очки, щит и приступает к работе. В этот момент ловятся «кролики», что приводит к отеку сетчатки или катаракты. Учитывая этот минус, был разработан фильтр «Хамелеон».

«Хамелеоны» представлены в виде комплекса устройств:

Защитная пленка и стекло.Защита от механического воздействия частиц расплавленного металла.
Жидкие кристаллы. Расположен между поляризационными пленками.
Поляризационные пленки.
Инфракрасный и ультрафиолетовый фильтр. Пропускаются только видимые лучи, защищая от вредного воздействия даже в выключенном состоянии.
Датчики (2-4 шт.). Исправить появление электрического поля.
Блок питания (источник напряжения для поляризационных пленок). Литиевые или солнечные батареи, либо комбинированный вариант.
Электронный блок с системой регулирования.

Принцип действия сварочной маски «Гамелион» : Датчики фиксируют внешний вид электродов, передают сигнал на электронный блок, который создает напряжение на поляризационных пленках, и воздействуют на кристаллы. Приземляясь в определенной последовательности, жидкие кристаллы создают необходимое для работы затемнение.

Такие маски способны защитить как в отключенном состоянии от оптического излучения, так и благодаря фильтрам.

Если маска «хамелеон» выбрана качественной, то перед началом эксплуатации светофильтр минимально затемняется, что дает возможность увидеть место сварки и сам инструмент.А еще на момент появления эл. Арджа, автозатемнение.

Виды сварочных масок

Очки

Одним из простых СИЗ сварщика считаются очки.

Конструктивно выделяются три модели.

Открыть . Приобретите очки с боковой защитой, которая тоже является частью конструкции, и отдельным элементом. Светофильтр изготовлен из минерального стекла, поликарбоната. Используется для вспомогательных работ.

Закрыт .Приобретайте защитные очки, удерживая их в желаемом положении с помощью оголовья. Они взбираются вверх головой таким образом, что свет и излучение проникают только через фильтр и защитное стекло.

Согласно спецификациям, закрытые очки имеют функцию вентиляции и защиты от вербовки.

Есть модели со складным светофильтром, позволяющим оценить качество сварного шва.

Хамелеоны . Их можно отнести к улучшенной модели закрытых очков. В этом случае используются жидкокристаллические экраны.Они могут быть автоматическими или с ручной регулировкой.

По общим требованиям Очки должны выполнять следующие функции и иметь характеристики:

Защита от механического воздействия (производственная пыль, частицы горячего металла, искры).
Прочная фиксация на голове с помощью оголовья, поэтому ее ширина должна быть не менее 100 мм.
Светофильтры, соответствующие типу сварки. Использовать газосварочный аппарат ПК невозможно. Эти работы варьируются по интенсивности воздействия ультрафиолета.
Широкий обзор.
Плотно прилегать к лицу, без чрезмерного давления.
Оптимальный оптический класс. Стекло низкого качества грозит потерей остроты зрения.
Вентиляция, которой препятствуют истребительные пленки.
Материал, из которого изготовлено изделие, не должен вызывать зуда, раздражения, аллергии.
Легкий вес. Толщина фильтра до 3 мм.
Возможность замены тормозов, аккумуляторов.

Очки сварочные применяются при малотоннажных и вспомогательных работах.

Эти модели не закрывают лицо от воздействия термического и механического воздействия. Для дополнительной защиты используются кремы с защитой от ультрафиолета.

Щитки и маски

Щитки (они же маски) имеют большую степень защиты, чем очки, и полностью закрывают лицо сварщика.

Различают несколько типов конструктивных особенностей.

С ручкой. При работе необходимо держать панель за лицо.Линзы выполнены из минерального стекла, поликарбоната.

С креплением на каску . Проходит чаще как соседний экран. Для таких откидных створок подойдет определенная разновидность каски. Как правило, производители выпускают целую линейку в комплексе.

На производстве с высоким риском получения механических травм шлем является обязательным СИЗ. В таких случаях используются либо очки сварщика, либо щиты, но не каждая модель крепится к каске. Для этого предусмотрены специальные модели щитов.

С оголовьем . Корректировку моделей следует проводить как на потертости головы, так и на теменной части. Шаг регулировки должен быть до 10 мм. Ширина ленты от 18 мм.

Универсальный . Они имеют в своем дизайне головной замок и ручку.

Требования к защитным экранам сварщиков представлены по точкам, за некоторыми исключениями, связанными с конструктивными особенностями:

Надежная фиксация. В случае оголовья регулировка в двух направлениях (горизонтальное, вертикальное).
Защита шеи.
Расстояние между лбом и косточкой не менее 30 мм.
В условиях увеличенного газового пространства предусмотреть систему принудительной вентиляции.
Легкий вес. До 600 грамм.

Защитные фильтры:

Темное стекло. Изготовлен с добавлением меди и никеля. Максимальная степень потемнения в диапазоне 10 DIN, 11 DIN, 12 DIN. Что соответствует ГОСТу С5 — С7 (применяется при силе тока от 60 до 350 А).Минимальная степень диммирования 9 DIN (ток свыше 30 А).
Полимерные материалы. Имеют разное затемнение, используются в комплексе с защитным стеклом как затемняющий фильтр.
Хамелеон (автопоток). Механизм фильтрации, основанный на поляризации жидких кристаллов, считается профессиональным. Минимальная степень затемнения от 5 DIN до 7 DIN. Максимум более 13 DIN.

Характеристики светофильтров отображаются в маркировке, которая указывается цифрами через дробь.

Например: 1/1/1/1, где

Первая цифра — это оптический класс. Отвечает за четкость изображения. Зависит от защитного стекла, пленок, сборки.
Второй — это рассеяние света. Показывает насколько мутной будет картинка. Зависит от качества оптических кристаллов.
Третье — однородность. Равномерное затемнение.
Четвертый — угловая зависимость. Показывает степень затемнения под углом зрения.

Чем выше цифры в маркировке, тем хуже то или иное качество светофильтра.

Для масок-хамелеонов предусмотрены три типа системы автоматического затемнения:

Отключение происходит автоматически до желаемого уровня защиты при возникновении сварочной дуги.
С ручной регулировкой. Модели затемняются от минимального значения до максимального, когда возникает сварочная дуга, но сварщик имеет возможность регулировать степень затемнения.
С автоматическими установками. Усовершенствованная модель, которая также регулирует градационный шифр в зависимости от освещения, создаваемого сварочной дугой.

Еще одна важная характеристика — время переключения. Светофильтры начинают работать медленнее при минусовых температурах.

При низких температурах время переключения может составлять> 100 мкс, то при интенсивной работе негативно сказывается на зрении.

Три жестких диапазона переключения:

≤ 50 мкс — для интенсивной работы;
51 — 75 мкс — средняя интенсивность;
76 — 100 мкс — бытовое использование.

Чем меньше скорость переключения, тем меньше вероятность негативного воздействия сварки на прицел.

В масках «Хамелеон», в зависимости от модели, есть 2 типа настройки: внутренняя и внешняя. Однозначно, внешний удобен и позволяет изменять параметры, не снимая масок в процессе работы.

Функции сварочных масок:

Система включения / выключения. С его помощью экономится аккумулятор или заряд аккумулятора. А при отключении появляется режим «Шлифовка». Обзорное стекло становится прозрачным. Это особенность не всех масок.

Регулировка затемнения. В ручном режиме Исправьте автоматические настройки.

Регулировка чувствительности . Порог зависит от места работы.

В помещении чувствительность высокая, на открытой солнечной площадке снижена, так как срабатывает на солнечный свет.

Регулировка времени задержки . По окончании сварки швы и смежные кромки продолжают излучать невидимый ИК-спектр. Поэтому при резком переключении на обратный режим зрение сварщика подвергается воздействию вредных факторов.

Система вентиляции . Функция обязательна во всех масках. Предотвращает запотевание и создает комфорт для сотрудника. Изделия для работы в закрытых, загазованных помещениях предусмотрены для раздельной приточной вентиляции с регулированием подачи воздуха. В Masked есть система фильтрации.

Ряд моделей оснащены дополнительной подсветкой.

Для всех типов СИЗ важны параметры смотрового окна.

Преимущества

Каждый конструктивный вид имеет ряд преимуществ.

Преимущества сварочных стекол:

Легкий вес, минимальные габариты.
Используется для сварки в ограниченном пространстве.
Широкий ассортимент. Модели подбираются под тот или иной вид сварки и ее интенсивность.
Появление моделей с фильтрами «Хамелеон» значительно расширяет область применения.
СИЗ с подъемным механизмом позволяет контролировать качество сварного шва.
Используются в комплекте со средствами защиты головы и органов дыхания.

Щитки универсальные, ручные:

Полная защита лица сварщика от оптического излучения, механических и термических воздействий.
Легкая замена светофильтров.
Доступность для бытового использования.
Простая конструкция дает возможность контролировать качество работы.

Футболки на каске:

Предполагается использовать в зонах, где высока вероятность получения механических травм.
Есть товары с подъемным механизмом.
Не нужно держать руку.

Преимущества сварочных масок с оголовьем:

Возможность плотной фиксации за счет регулировки ремней.
Полная защита от оптического излучения, термического и механического воздействия.
Не нужно держать руку.
Механизм подъемно-фиксирующего щита.
Удобный доступ к замене светофильтров и защитных очков — возможность использовать маски для разных видов сварки.

Преимущества Hamelion Welding:

Полная защита лица.
Полная защита органов зрения при появлении сварочной дуги.
Регулировка чувствительности, диммирования, времени задержки позволит настроить оптимальные под определенный тип, интенсивность, место сварки, а также под конкретного сотрудника.
Принудительная вентиляция предполагает работу в агрессивной среде.
Автоматическая регулировка затемнения дает возможность контролировать процесс работы и качество шва, не снимая / поднимая СИЗ.
Регулировка оголовья максимально комфортно фиксирует маску под индивидуальные особенности строения головы сварщика.
Модели обеспечивают защиту шеи от оптического излучения, механического и термического воздействия.

В некоторых моделях предусмотрена функция отключения / переключения, которая полностью устраняет затемнение, что позволяет использовать оборудование и при резке металла, и при шлифовании.

Проблемы

Недостатки точек сварки:

Отсутствует полная защита лица от термического воздействия, ультрафиолета, частиц расплавленного металла.
В моделях с затемненными очками велика вероятность получить ожог роговицы. Поскольку светофильтр затемнен, то перед началом процесса сварки видимость зоны сварки минимальна и на работника прицеливается приподнятый светофильтр.

Недостатки ручной и универсальной сварочных масок:

Как и в случае с очками, большая вероятность получения ожога роговицы при прицеливании.
Процесс сварки сложен, так как экран приходится держать одной рукой.

Недостатки бортов на каске:

Вероятность получения ожога роговицы в момент появления сварочной дуги.
Ограниченная регулировка по размеру лица сварщика, вероятность неплотного прилегания.

Недостатки сварочных масс хамелеон:

Температурный диапазон работы от -10 до + 50 ° С. При минусовых температурах использование не рекомендуется. Увеличится время переключения, снизится качество затемнения.
Нельзя хранить на солнце и в помещениях без отопления, высока вероятность устройства.
В моделях со встроенными аккумуляторами нет возможности их замены.
Дорогой ремонт.
Высокая цена. Это касается профессиональных моделей с системой принудительной вентиляции.
Неправильная вентиляция приведет к выходу из строя блока управления светофильтром (окисляются контакты).

Как выбрать сварочную маску?

Перед выбором определитесь со следующими данными:

Интенсивность использования.Поможет определиться, в каком модельном ряду выбрать модель: бытовую или профессиональную.
Где будет использоваться маска. На открытых площадках или в затемненном помещении.
Вид на сварку. СИЗ органов зрения для газовой сварки не подходит для электросварки.
Сила тока, используемая при электросварке. Влияет на размеры затемнения светофильтра.
Вероятность сильного механического воздействия извне. Требуется противоударный чехол-маска.

Для редкого использования подойдет обычная маска или очки.

При выборе обратите внимание на такие показатели:

оптический класс;
светорассеяние;
однородность;
угловая зависимость;
обзорная зона;
защита от механических воздействий;
опора посадки;
при коррекции зрения возможность ношения оптических очков под СИЗ; Сертификация
(защита от подделки).

Важная маркировка:

E — электросварка,
G — газовая сварка,
In — вспомогательные работы,
C — маркировка светофильтров «хамелеон».

Если планируется интенсивная работа, лучше присмотреться к маскам хамелеона.

Выбирая средство защиты органов зрения и дыхания, следует обратить внимание на ряд вариантов.

Источники питания. Как правило, бывает две — литиевая и солнечная батареи. При разряженном аккумуляторе служат световой или звуковой сигнал. А в случае полного разряда одного из источников, второй продолжает питать светофильтр и при работе он не отключится.Важно обратить внимание на возможность замены аккумуляторов.

Функция включения / выключения . Такой вариант увеличивает срок службы и блока питания, и самого фильтра и вентиляции. В выключенном состоянии можно работать в режиме шлифовки.

Расположение блока регулировки. Желательно, чтобы он был на лицевой маске. Это позволяет изменять настройки, не прерывая работу.

Система фильтрации. Обеспечивает комфорт при работе и свободу дыхания. Если сварка производится в помещениях с загрязненной атмосферой, выбирается маска с системой принудительной вентиляции.

Количество датчиков влияет на скорость отклика.

Регулировка чувствительности, времени открытия, затемнения, угла обзора, режима шлифования обеспечивают дополнительный комфорт при работе и расширяют область применения маски.

Перед окончательным выбором следует примерить маску, проверить регулировку оголовья, оценить площадь смотрового окна.Это поможет определить комфортность ПП.

Обязательно запрашивайте сертификат, уточняйте гарантийный срок и место ремонта оборудования. Уточняйте информацию о наличии дополнительных комплектующих и сроках их доставки.

Обратите внимание на маркировку светофильтра и самого корпуса.

Лучшее — это оборудование, обеспечивающее комфортные условия труда.

Если брать основные характеристики, то маркировка светофильтра должна быть 1/1/1/2 (оптический класс, однородность, светорассеяние).

Выбор дизайна зависит от личных предпочтений. Главное, выбрать изделие, которое обеспечит плотную посадку, и не позволит проникать оптическому излучению в зазоры. Обязательно обратите внимание на вентиляцию.

Как пользоваться?

Перед началом работ рекомендуется проверить исправность светофильтра с помощью зажигалки. Если произошло отключение электроэнергии, значит, оборудование исправно. Нет — обратитесь в службу электроснабжения.
Нельзя использовать «хамелеона» без защитного внутреннего и внешнего стекла.
Если на светофильтре и защитном стекле образовались царапины и трещины, пользоваться оборудованием нельзя.
После использования протрите устройство мягкой тканью. Использование абразива не допускается.
Маску хамелеона следует хранить в темном отапливаемом сухом помещении.
Своевременно заменять блоки питания.

Нарушение данных правил хранения может привести к неисправности жидкокристаллического светофильтра.

Гарантия

Гарантийный срок Оборудование зависит от производителя и составляет от 12 до 24 месяцев.

Ремонт и замена оборудования производятся при наличии паспорта на маску, талона и чека, поэтому обязательно сохраните документы.

Условия гарантии распространяются на заводской брак, что подтверждает сервисное обслуживание.

В противном случае ремонт платный.

Гарантия не распространяется:

при поломках в результате неправильной эксплуатации;
при попытке самостоятельного ремонта;
поломки, образовавшиеся при неправильном хранении.

Замена фильтров, защитных стекол и литиевых аккумуляторов может производиться самостоятельно.

Неисправность

Если рассматривать изделия с обычными затемненными стеклами, большинство неисправностей возникает из-за механического воздействия. В таких случаях его заменяют светофильтром или защитным стеклом (в зависимости от модели).

В случае с масками «Хамелеон» все сложнее. Выделяют следующие проблемы:

светофильтр сильно затемнен,
затемнения не происходит;
степень затемнения не регулируется.

Если проблема не решена, обратитесь в сервисный центр за гарантийным случаем.

Запасные части следует покупать у производителя, другие модификации могут не подойти.

Производители сварочных масок

Группа компаний Аврора, специализирующаяся на выпуске различной техники, в том числе сварочного оборудования и принадлежностей к нему. Находится в бюджетном сегменте. Имеет обширные сервисные центры. Гарантия 1 год со дня продажи через розничную сеть.При ремонте гарантийный срок продлевается.

Элитек. Торговая Марка: Обработка бюджетных изделий. Используется для производства мощности заводов-партнеров. Имеет более 200 сервисных центров в России и за рубежом. Гарантийный срок 1 год.

Foxweld. Европейская фирма. Специализируется на выпуске сварочного оборудования. Бюджетный вариант. Обширная сеть сервисных центров. Гарантийный срок от 6 месяцев.

Fubag. Европейская компания, специализирующаяся на выпуске профессионального оборудования, в том числе сварочного.Гарантия 2 года.

Интерскол. Российский производитель Инструмент для общего пользования. Ассортимент сварочных масок невелик. Гарантия 1 год.

Патриот. Американский бренд. Размещает заводы по всему миру, в том числе в России и Китае. Гарантийный срок 1 год.

PRORAB. Российская фирма, заказы размещаются на заводах в Китае. Любительская экипировка, бюджетный вариант. Гарантия 1 год.

Quattro Elementi. Европейская фирма. Производство сварочного и насосного оборудования. Гарантийный срок 1 год.

Сварог. Российское представительство Shenzhen Jasic Technology Co., Ltd. Направление — сварочное оборудование. Линия достаточно широкая. Средний ценовой сегмент. Гарантийный срок 1 год.

Ударник. Российский производитель. Направление Сварочное оборудование. Бюджетный вариант для любителей. Гарантийный срок 1 год.

Росом. Российское производство специализируется на выпуске средств индивидуальной защиты для промышленных предприятий. Светофильтры производятся по запатентованной швейцарской технологии. Средний ценовой сегмент.Гарантийный срок 1 год.

3М. Специализация Товары для профессионалов и любителей, СИЗ. Линейка для защиты при сварке: от бюджетных вариантов до премиум-класса. Гарантия 1 год.

Союз. . Русская фирма с заводами в Китае. Специфика бытовых инструментов. Гарантия 1 год.

СПЕЦ. . Российская фирма. Упор делается на бытовой инструмент. Гарантия 1 год.

Вестер. . У этого бренда британские корни. Направление Сварочное оборудование, в том числе профессиональное.Гарантия до 3-х лет.

Безопасность сварочных работ зависит от качества фильтра и, основные претензии к ним: малый срок службы и сложность ремонта. Не стоит гнаться за невысокой ценой, если для интенсивного использования требуется средство защиты органов зрения.

видов, как это работает, как выбирать, производители
Сварочные работы относятся к особо опасным для здоровья. В зону повышенного риска производственной травмы попадает зрение.сварочная маска, используемая для его защиты.
Они служат барьером для оптического излучения, частиц расплавленного металла и тепла.
Содержание:
Как сварочная маска?
Типы сварочных масок
Преимущества
Проблемы
Как выбрать сварочную маску?
Как пользоваться?
Гарантия
неисправности
Производители сварочных масок
Как работает сварочная маска?
При выполнении сварочных работ выявлен ряд опасностей для здоровья человека:
Частицы расплавленного металла.
Тепловое излучение.
Оптическое излучение.
Вредные газы.
Таким образом, маска сварщика изготовлена из материала, который защищает от воздействия горячего металла и теплового фактора.
Фильтр защищает от оптического излучения (ультрафиолетовых и инфракрасных лучей). В конструкции предусмотрено использование респиратора с защитой от сварочных газов.
Дополнительные возможности:
автоматическая регулировка затемнения стекла, чувствительности;
вне фильтра;
отложенное открытие;
удобная фиксация оголовья;
возможность носить очки для коррекции зрения;
система вентиляции;
защита от механических повреждений.
Материал, используемый в качестве фильтрующего экрана в масках, щитках, защитных очках, зависит от производителя и модели.
Простейшее оптическое излучение для ослабления, в то время как новые технологии требуют автоматического затемнения, срабатывает в начале сварки.
Тонированные стекла в тарелках и стаканах пока встречаются. Они производятся с добавлением металлов и не могут полностью защитить от воздействия ультрафиолетового и инфракрасного излучения. В таких средствах индивидуальной защиты (СИЗ) заниматься сваркой можно недолго.
Еще один минус стеклоподъемника — начало сварки. Такой фильтр вначале темный и его не видно сквозь место шва. Поэтому для «прицеливания» сварщик поднимает стаканы, тарелку и начинает операцию. В этот момент просто пойманы «зайчики», которые приводят к отеку сетчатки или катаракте. Учитывая этот негатив, разработан фильтр «Хамелеон».
«Хамелеон» представлен в виде сложных устройств:
Защитная пленка и стекло.Защита от механического воздействия частиц расплавленного металла.
Жидкие кристаллы. Расположены между поляризационными пленками.
Поляризационная пленка.
Инфракрасный и ультрафиолетовый фильтр. Пропускают только видимые лучи, защищая его от вредного воздействия даже в выключенном состоянии.
Датчики (2-4 шт.). Запишите возникновение дуги.
Блок питания (источник напряжения для поляризационных пленок). Литиевые батареи или солнечная или комбинированная версия.
Электронный блок с системой управления.
Принцип действия сварочной маски «Хамелеон» : Датчики фиксируют возникновение дуги, передают сигнал на электронный блок, который генерирует напряжение на поляризационной пленке, и воздействуют на кристаллы. Выстраиваясь в определенной последовательности, жидкий кристалл создает необходимое для работы затемнение.
Такие маски могут защищать и снимать состояние оптического излучения через фильтры.
Если маска «Хамелеон» выбрать качество, то до начала минимального фильтра будет темным, что дает возможность видеть место сварки и сам инструмент.И в это время электрическая дуга автоматически гаснет.
Типы сварочных масок
очки
Сварщиком считается один простой СИЗ в виде очков.
По конструкции всего три модели.
открыто . Комплектуются защитные очки с боковой защитой, которые и являются частью конструкции, и отдельным элементом. Фильтр изготовлен из минерального стекла, поликарбоната. Они используются для вспомогательных операций.
закрыто .Герметичные защитные очки, удерживаемые на месте с помощью наголовной ленты. Они изгибают надглазницу так, чтобы свет и излучение проходили только через фильтр и покровное стекло.
Согласно техническим требованиям закрытые защитные очки имеют функцию вентиляции и запотевания.
Есть модели со складным светофильтром, позволяющим оценить качество шва.
хамелеоны . Их можно отнести к улучшенной модели защитных очков. В этом случае используйте ЖК-экраны.Они могут управляться автоматически или вручную.
Согласно общим требованиям очки должны выполнять следующие функции и иметь характеристики:
Защита от механических воздействий (промышленная пыль, частицы раскаленного металла искровыми электродами).
Надежная фиксация цвета с помощью наголовного скотча, поэтому его ширина должна быть не менее 100 мм.
Фильтры, соответствующие виду сварки. СИЗ нельзя использовать газосварщиками сварщиками.В этих работах различается интенсивность УФ-воздействия.
Широкий обзор.
Придерживайтесь вечеринки без излишнего давления.
Оптимальный оптический класс. Некачественное стекло грозит потерей остроты зрения.
Вентиляция, предотвращающая запотевание фильтров.
Материал, из которого изготовлено изделие, не должен вызывать зуда, раздражения, аллергии.
Легкий вес. Толщина цветного светофильтра до 3 мм.
Наличие замены стекол, аккумуляторов.
Очки сварщика используются для малоинтенсивных и вспомогательных работ.
Эти модели не закрывают лицо от теплового и механического воздействия. Для дополнительной защиты используйте крем с защитой от ультрафиолета.
Щитки и маски
Щитки (они маскируют) имеют большую степень защиты, чем защитные очки и анфас сварщика.
Несколько различных типов конструктивных особенностей.
С ручкой. При работе со сварочным аппаратом Необходимо держать щиток за лицевую поверхность.Линзы изготовлены из минерального стекла, поликарбоната.
С креплением на шлем . Выполняется чаще в виде соседнего экрана. Для этих досок подходят определенные виды шлемов. Обычно производители выпускают целую линейку в комплексе.
На производствах с высоким риском механических травм необходима каска СИЗ. В таких случаях используйте защитные очки или щитки сварщика, но не все модели устанавливаются на каску. Для этой специальной модели есть откидные створки.
повязка на голову .Корректировку модели следует проводить и по окружности головы, и теменной части. шаг регулировки должен быть до 10 мм. Лента шириной 18 мм.
Универсальный . Они имеют в своей конструкции наголовное крепление и рукоять.
Требования, предъявляемые к сварщику закрылков к точкам, за некоторыми исключениями, связанными с конструктивными особенностями:
Прочная фиксация. В случае оголовья регулировка в двух направлениях (горизонтальное, вертикальное).
Защитите свою шею.
Расстояние между лбом и шлемом не менее 30 мм.
Условия повышенной загазованности для обеспечения системы принудительной вентиляции.
Легкий вес. До 600 грамм.
Фильтры для досок:
Тонированные стекла. Производится с добавлением меди и никеля. Максимальная степень потемнения в пределах 10 DIN, 11 DIN, 12 DIN. Это соответствует СОСТОЯНИЮ C5 — C7 (приложено при токе от 60 до 350 А). Минимальная степень затемнения 9 DIN (сила тока 30 А).
Полимерные материалы. Они имеют разную степень затемнения в сочетании с защитным стеклом в качестве затемняющего фильтра.
Хамелеон (АВТО). Механизм фильтрации, основанный на поляризации жидких кристаллов, считается профессиональным. Минимальная степень затемнения от 5 до 7 DIN DIN. Максимум более 13 DIN.
Характеристики фильтров отображаются на маркировке, которая обозначается цифрами через дробь.
Например: 1/1/1/1, где
Первая цифра — оптический класс.Отвечает за ясность. Это зависит от защитного стекла, сборки пленки.
Второе — рассеяние света. Это показывает, насколько картина будет мутной. Это зависит от оптического качества кристаллов.
Третье — единообразие. Равномерность затемнения.
Четвертое — угловая зависимость. Показывает степень затемнения угла обзора.
Чем больше число на этикетке, тем хуже или хуже качество цветового фильтра.
Маски для «Хамелеона» обеспечивают три вида производительности системы автоматического затемнения:
Затемнение происходит автоматически до желаемого уровня защиты в случае возникновения сварочной дуги.
С ручной регулировкой. Модели независимо регулируются от минимального значения до максимального при дуговой сварке, но имеют возможность регулировать степень затемнения.
С автоматическими настройками. Усовершенствованная модель, которая также регулирует шифр градации в зависимости от освещения, создаваемого сварочной дугой.
Еще одна важная характеристика — время переключения. Фильтры начинают потихоньку работать при минусовых температурах.
Производители не рекомендуют использовать устройства при температуре -10 ° C и ниже.
При низких температурах время переключения может составлять> 100 мс, что отрицательно сказывается на зрении при интенсивной работе.
Есть три диапазона смен:
≤ 50 мс — для интенсивных работ;
51 — 75 микросекунд — средняя интенсивность;
76 — 100 мс — бытовое использование.
Чем меньше скорость переключения, тем меньше вероятность негативного влияния сварки на зрение.
В облике «Хамелеон», в зависимости от модели, бывает 2 типа регулировки: внутренняя и внешняя.Однозначно, внешний удобный и позволяет изменять параметры, не снимая маску во время работы.
Функциональные сварочные маски:
система включения / выключения. С помощью аккумулятора или аккумуляторной батареи. При отключении появляется режим «притирка». Линза становится прозрачной. Такая функция — это вовсе не маски.
Регулировка затемнения. автоматических настроек настраиваются вручную.
регулировка чувствительности .Порог зависит от места работы.
Чувствительность в помещении, установленная на высоком уровне на солнечном месте, снижена из-за срабатывания солнечных бликов.
Регулировка времени задержки . По завершении сварки шов и прилегающие кромки продолжают излучать невидимый ИК-спектр. Поэтому резкое переключение в режим заднего обзора сварщика может быть опасным.
Система вентиляции . Функция обязательна во всех масках. Предотвращает запотевание и обеспечивает комфорт сотруднику.В изделиях для использования в закрытых, загрязненных помещениях предусмотрена отдельная принудительная вентиляция с регулировкой расхода воздуха. Предоставляются маски и система фильтрации.
Ряд моделей оснащены дополнительной подсветкой.
Для всех типов СИЗ важны параметры смотрового окна.
Преимущества
Каждый вид имеет список конструктивных преимуществ.
Преимущества сварочных точек:
Легкий вес, минимальные габариты.
Используется для сварки в ограниченном пространстве.
Широкий ассортимент. Модели подбираются под конкретный вид шва и его интенсивность.
Появление моделей с фильтрами «Хамелеон» значительно расширит область применения.
СИЗ с подъемным механизмом позволяют контролировать качество сварки.
Использование в комплекте с защитой головы и респираторной системой.
Щитки универсальные, ручные:
Полная защита лица сварщика от оптического излучения, механических и тепловых воздействий.
Простая замена фильтров.
Доступность для бытового использования.
Простая конструкция дает возможность контролировать качество работы.
Козырьки для шлема:
Предназначено для использования в местах, где высока вероятность получения механических травм.
Есть товары с подъемным механизмом.
Вам не нужно держать его за руку.
Преимущества оголовье сварочной маски:
Надежно закрепите, отрегулировав ремни.
Полная защита от оптического излучения, термических и механических воздействий.
Не требуется поддерживать руку.
Механизм подъема и запирания козырька.
Удобный доступ к замене фильтров и защитных стекол — возможность использовать маски для разных видов сварки.
Преимущества сварочных масок Хамелеон:
Полная защита лица.
Полная защита глаз при возникновении дуги.
Регулировка чувствительности, диммирования, времени задержки позволит установить оптимальные настройки под определенный тип, интенсивность шва, а также под конкретного сотрудника.
Принудительная вентиляция предполагает работу в агрессивной среде.
Автоматическая регулировка затемнения дает возможность контролировать производительность процесса и качество сварного шва без снятия / подъема СИЗ.
Максимально удобная регулировка оголовья под маской учитывает индивидуальные особенности строения головы сварщика.
Модели предполагают защиту шеи от оптического излучения, механического и теплового воздействия.
В некоторых моделях предусмотрена функция открывания / закрывания, которая полностью убирает затемнение, что позволяет использовать оборудование и для металлорежущих и шлифовальных работ.
Проблемы
Недостатки точек сварки:
Отсутствие полнолицевой защиты от тепла, ультрафиолета, частиц расплавленного металла.
В моделях с тонированными стеклами велика вероятность получить ожог роговицы.Поскольку фильтр темный, видимость зоны сварного шва минимальна, и перед сваркой работник снимает прицельный фильтр поднятым.
Недостатки ручной и универсальной сварочных масок:
Как и в случае с очками, велика вероятность ожога роговицы зрения.
Сам процесс сварки сложен, ведь экран приходится держать одной рукой.
Недостатки щитков на каски:
Вероятность получения ожога роговицы в момент возникновения дуги.
Ограничение контроля размеров привариваемых лиц с вероятным разрывом.
Недостатки сварочных масок-хамелеонов:
Диапазон рабочих температур от -10 до + 50 ° С. Не подходит для использования при отрицательных температурах. Увеличится время переключения, снизится качество затемнения.
Нельзя хранить на солнце и в неотапливаемых местах, велика вероятность выхода прибора из строя.
Для моделей со встроенными аккумуляторами возможности их замены нет.
Дорогостоящий ремонт.
Высокая цена. Это касается профессиональных моделей с системой принудительной вентиляции.
Неправильная вентиляция приводит к выходу из строя блока управления фильтром (окисление контактов).
Как выбрать сварочную маску?
Перед выбором следует определиться со следующими данными:
Интенсивность использования. Помогите определиться, какую линейку выбрать модель: потребительскую или профессиональную.
Где будет использоваться маска.На открытом воздухе или в затемненном помещении.
Сварочный процесс. СИЗ органов зрения для газовой сварки не подходят для сварки.
Сила тока, используемая при электросварке. Влияет на скорость затемнения фильтра.
Вероятность сильного механического воздействия извне. Требуется ли противоударная маска для тела.
Для редкого использования подходящей обычной маски или защитных очков.
При выборе обратите внимание на такие показатели:
Оптический класс;
светорассеяние;
однородность;
Угловая зависимость;
смотровая площадка;
защита от механических воздействий;
комфортная посадка;
для коррекции зрения, возможность носить СИЗ для оптических очков;
Сертификация (защита от подделок).
Важно Кодовое обозначение:
E — электросварка,
G — газовая сварка,
B — вспомогательные работы,
C — маркировка фильтров «хамелеон».
Если вы планируете интенсивную работу, лучше всего присмотреться к маске «Хамелеон».
При выборе средств защиты глаз и дыхательных путей следует обратить внимание на ряд вариантов.
Источники питания. Как правило, есть две — литиевые батареи и солнечные.Когда они подают световой или звуковой сигнал о разряженном аккумуляторе. А в случае полного разряда на один источник, второй продолжает питать фильтр и при работе он не отключится. Важно обратить внимание на наличие сменных батарей.
Включение / выключение функции . Эта опция увеличивает срок службы и мощность, а также фильтра и вентиляции. В выключенном состоянии можно работать в шлифовальном режиме.
Блок настройки местоположения. Желательно, чтобы он был на лицевой стороне маски.Это позволит настраивать параметры, не отрываясь от работы.
система фильтрации. Обеспечивает комфорт при работе и свободу дыхания. Если сварка проводится в загрязненном воздухе, выбирайте маску с системой принудительной вентиляции.
Количество датчиков Влияет на быстродействие.
Регулировка чувствительности, время открытия режима шлифования угла затемнения, обеспечивают дополнительный комфорт во время работы и расширяют сферу применения маски.
Перед окончательным выбором следует примерить маску, проверить регулировку оголовья, оценить площадь смотрового окна. Это поможет определить комфортность использования СИЗ.
Обязательно запросите справку, укажите гарантийный срок и какой будет ремонт техники. Запросите информацию о наличии аксессуаров и сроках их доставки.
Обратите внимание на маркировку фильтра и корпуса.
Лучшее — это оборудование, которое обеспечит комфортные условия труда.
Если брать основные характеристики фильтра, то маркировка должна быть 1/1/1/2 (оптический класс, однородность, светорассеяние).
Выбор дизайна зависит от личных предпочтений. Главное — выбрать изделие, обеспечивающее плотное прилегание, и не позволяющее оптическому излучению проникать в зазоры. Обязательно обратите внимание на вентиляцию.
Как пользоваться?
Перед тем, как начать, рекомендуется проверить исправность цветного светофильтра при помощи зажигалки.Если произошло отключение электроэнергии, значит, оборудование исправно. Нет — проверьте исправность блока питания.
Нельзя использовать «Хамелеон» без защитного внутреннего и внешнего стекла.
Когда на цветном фильтре и защитном стекле образуются царапины и трещины, оборудование использовать нельзя.
После использования протрите устройство мягкой тканью. Не используйте абразивные материалы.
Маску «Хамелеон» следует хранить в темном, сухом, подогреваемом месте.
Своевременно заменять блоки питания.
Нарушение правил хранения может привести к неисправности жидкокристаллического цветного фильтра.
Гарантия
Гарантийный срок на оборудование зависит от производителя и составляет от 12 до 24 месяцев.
Ремонт и замена оборудования производятся при наличии паспорта на маску и прохождения проверки, поэтому обязательно сохраните документ.
Условия гарантии распространяются на производственные дефекты, что подтверждает сервисная служба.
В противном случае ремонт платный.
Гарантия не распространяется:
Повреждения в результате неправильного использования;
при попытке ремонта;
Повреждения, образовавшиеся при неправильном хранении.
Замена фильтров, защитных стекол и литиевых аккумуляторов может производиться самостоятельно.
неисправности
Если рассматривать изделия с обычным тонированным стеклом, то большинство неисправностей связано с механическим воздействием. В таких случаях замените фильтр или защитное стекло (в зависимости от модели).
В случае с маской «Хамелеон» сложнее. Имеются следующие проблемы:
фильтр сильно засорен,
нет затемнения;
степень потемнения не регулируется.
Для начала рекомендуется зарядить маску, выставив на солнце, либо сменить литиевые батарейки.
Если проблема не исчезнет, обратитесь в сервисный центр для получения гарантии.
При гарантийном сроке желательно проверить контакты.Недорогие маски часто запечатываются или окисляются.
Запасные части необходимо покупать у производителя, другие модификации могут не подойти.
Производители сварочных масок
Аврора — группа компаний, специализирующаяся на производстве различного оборудования, в том числе сварочного оборудования и принадлежностей. Находится в бюджетном сегменте. Имеет обширные сервисные центры. Гарантия 1 год со дня продажи в розничной сети. При ремонте гарантийный срок продлевается.
Элитек. Бренд, производящий бюджетную продукцию. Используется для производства завода-партнера. Имеет более 200 сервисных центров по России и за рубежом. Гарантийный срок 1 год.
FoxWeld. Европейская фирма. Он специализируется на производстве сварочного оборудования. Бюджетный вариант. Разветвленная сеть сервисных центров. Гарантийный срок 6 месяцев.
FUBAG. Европейская компания, специализирующаяся на профессиональном производстве оборудования, в том числе сварочного.Гарантия 2 года.
Интерскол. Российский производитель инструмента для общественного пользования. Ассортимент сварочных масок небольшой. 1 год гарантии.
Патриот. Американский бренд. Размещает растения по всему миру, в том числе в России и Китае. Гарантийный срок 1 год.
Прораб. Российские твердые заказы размещаются на заводах в Китае. Любительская экипировка, бюджетный вариант. 1 год гарантии.
quattro Elementi. Европейская фирма. Производство сварочного и насосного оборудования. Гарантийный срок 1 год.
Сварог. Российский представитель компании Shenzhen Jasic Technology CO., LTD. Направление — сварочное оборудование. Ассортимент достаточно широк. Средний ценовой сегмент. Гарантийный срок 1 год.
Ударник. Российский производитель. Направление сварочного оборудования. Бюджетный вариант для любителей. Гарантийный срок 1 год.
РОСОМЗ. Российское производство, специализирующееся на производстве средств индивидуальной защиты для промышленных предприятий. Фильтры производятся по запатентованной швейцарской технологии.Средний ценовой сегмент. Гарантийный срок 1 год.
3М. Специализированные товары для профессионалов и любителей, СИЗ. Линия защиты для сварки, от бюджетных вариантов- до премиум-класса. 1 год гарантии.
Союз . Российская компания с заводами в Китае. Специфика бытовых инструментов. 1 год гарантии.
Спецификация . Российская фирма. Акцент делается на повседневный инструмент. 1 год гарантии.
Вестер . У этого бренда британские корни.Направление сварочное оборудование, в том числе профессиональное. Гарантия до 3-х лет.
Сварка Безопасность зависит от качества фильтра, и к нему приходят основные претензии: небольшой срок службы и сложность ремонта. Не стоит гнаться за невысокой ценой, если вы хотите защитить тела средства для интенсивного использования.
Как работают сварочные маски с автозатемнением?
Сварка — это работа, при которой вы всегда должны помнить о технике безопасности. Помимо возможности получения ожогов, вашей основной заботой должна быть защита глаз от сильной дуги с помощью надлежащего сварочного шлема.
Ваш стандартный шлем требует, чтобы вы поднимали и закрывали его во время работы, что может стать утомительным и привести к проблемам, если вы забудете опустить его в нужное время. Альтернативой является сварочный шлем с автоматическим затемнением.
Возможно, вы видели это, но задались вопросом, как работают сварочные маски с автоматическим затемнением? Незнание того, как они работают, может заставить вас списать их на уловку или причуду, но как только вы узнаете о них больше, вы увидите, насколько они могут быть полезны.
Во-первых, вам необходимо понять линзу, используемую в этом типе шлема, его элементы и то, как эти элементы работают для затемнения маски.
Разрушение самозатемняющейся сварочной линзы
Разборка примера линзы с автозатемнением
Сварочная линза в сварочном шлеме с автозатемнением состоит из нескольких различных компонентов. Каждый компонент необходим для обеспечения полной защиты от инфракрасного / ультрафиолетового света дуги. Сварочные линзы с автозатемнением состоят из трех компонентов:
Поляризационный фильтр
УФ / ИК-интерференционный фильтр
ЖК-ячейка
Поляризационный фильтр
Поляризационный фильтр несколько раз появляется в слоях линзы.Эти фильтры затемняют свет. Движение этих фильтров меняет степень затемнения света. Во время работы со шлемом вы будете перемещать эти фильтры, чтобы обеспечить необходимую защиту.
УФ / ИК-интерференционный фильтр
Интерференционный фильтр УФ / ИК находится на внешней стороне объектива. Он помогает уменьшить попадание попадания в линзу за счет удаления УФ- и ИК-лучей. Работает постоянно. Автоматическая регулировка объектива не влияет на его работу.
Фильтр сам содержит много слоев.Он включает слои серебра, оксида алюминия и стеклянной подложки. Металлические слои будут отражать вредный свет, в то время как различные слои служат дополнительными фильтрами для удаления света и предотвращения попадания тепла на остальную часть линзы. Слишком сильный нагрев может повредить другие слои и сделать их менее эффективными.
Слой ЖК-клеток
ЖК или жидкокристаллические ячейки помогают задерживать свет. Как и поляризационный фильтр, слои ЖК-ячейки будут отражать свет в зависимости от их расположения.Электризация этого слоя позволит дополнительно манипулировать тем, как он может перемещаться и изменять свет, попадающий в линзу, поэтому ваш сварочный шлем имеет электрический компонент. Вам нужна эта мощность или заряд, чтобы активировать слои ЖК-ячейки.
Некоторые заметки
Обратите внимание, что не все объективы имеют одинаковую конструкцию. Часто это зависит от производителя. Критическим моментом линзы и ее компонентов является способность задерживать и поглощать свет.
Также должен быть способ манипулировать компонентами, чтобы разрешить автоматическое изменение защиты.
Когда сварочный шлем с автоматическим затемнением выключен, он должен позволять вам четко видеть без затенения или с очень минимальным затемнением, даже если некоторые ограничения по свету сохранятся. После включения он должен быстро реагировать на потемнение и обеспечивать защиту.
Компоненты должны правильно выполнять свою работу, чтобы обеспечить эффективную автоматическую работу шлема. Таким образом, не имеет значения точные компоненты, важнее то, что они работают эффективно.
Как работает объектив? Собираем вместе
Компоненты линзы работают вместе, создавая эффект автоматического затемнения шлема.Это начинается с того, что вы зажигаете дугу.
Вам необходимо убедиться, что ваш шлем включен. Помните, что слоям ЖК-ячейки требуется электричество, чтобы перемещать их в нужные места.
При зажигании дуги датчики дуги на шлеме обнаруживают вспышку и активируют изменения в поляризационных фильтрах и слоях ЖК-ячейки. Слои ЖК-ячейки будут скручиваться, чтобы отражать больше света. Вы заметите немедленное изменение уровня затемнения при корректировке светочувствительности.
Когда вы прекращаете сварку, те же датчики дуги, которые улавливают дугу, заметят недостаток света и внесут изменения, чтобы осветлить линзу.
У каски есть функция безопасности, обеспечивающая защиту в случае выхода шлема из строя. Это происходит из-за установки по умолчанию поляризационных фильтров в выравнивании. Они также находятся под углом, который несколько затемняет линзу еще до того, как вы активируете шлем. Это дает фиксированный оттенок.
Поляризационные фильтры работают с фильтрами с ЖК-ячейками под определенным углом, отражая свет и слегка затемняя линзу в выключенном положении.
Пока ваш шлем надет, вам не нужно ничего делать, чтобы линза потемнела. Вы можете предварительно установить уровень оттенка в зависимости от ваших потребностей и предпочтений. Шлем будет знать, насколько затемнить в зависимости от ваших настроек.
Связанное чтение: Руководство по расцветке линз сварочного шлема
Насколько быстро работают автозатемняющиеся линзы сварочной маски?
Автозатемняющиеся линзы сварочного шлема эффективны только в том случае, если они достаточно быстрые, чтобы активироваться до экспонирования. Так как же быстро происходит автоматическое затемнение сварочных шлемов?
Хорошая новость в том, что технология автоматического затемнения намного быстрее, чем ваши руки в сценарии ручного переворачивания.Но в зависимости от выбранного вами сварочного шлема время реакции линзы или время, прошедшее между обнаружением дуги и активацией, могут сильно различаться. Впрочем, широко в тысячных долях секунды.
Большинство технологий автоматического затемнения активируются в пределах от 1/25 000 до 1/10 000 секунды, согласно этикеткам продуктов. В самом медленном режиме это намного меньше одной миллисекунды. Для справки, одна миллисекунда — это время, необходимое камере для вспышки.
Связанное чтение : Сварочные маски с лучшей технологией автоматического затемнения
Скорость переключения — то есть, насколько быстро меняется оттенок — также различается, но происходит это так быстро, что ваш глаз не сможет отличить одно время реакции от другого, если время реакции меньше 200 микросекунд.
Как узнать, не работает ли объектив
Обычно вы можете определить, работают ли датчики и электроника неправильно, поскольку вы увидите очень яркую вспышку, когда начнете сварку. Его по-прежнему безопасно использовать благодаря пассивным УФ / ИК-фильтрам в объективе.
Самый простой способ проверить объектив, чтобы убедиться, что функция автоматического затемнения работает, — это выйти на улицу и посмотреть на солнце. Ваш сварочный шлем должен мгновенно среагировать, чтобы защитить вас. Если нет, значит, у вас проблема.
Заключение
Как работают сварочные маски с автоматическим затемнением? Это действительно увлекательный ответ, поскольку вы начинаете узнавать о различных частях линзы и о том, как они работают вместе, чтобы обеспечить вам эффективную защиту от сварочных дуг, с которыми вы работаете в течение дня.
Эти каски обеспечат вам постоянную защиту. Они уменьшают необходимость переворачивать маску вверх и вниз.
Даже если вы в данный момент не занимаетесь сваркой, они могут защитить вас, когда вы перемещаетесь по рабочему месту и проходите мимо других сварщиков, или если вы выходите на улицу на яркое солнце.
Прочтите по теме: Как очистить линзу сварочного шлема — 3 совета
Как работают автозатемняющие фильтры 3M для сварочных шлемов | AWS — Блог | Новости техники безопасности при сварке | AWS | Австралия
Сварочные маски с автоматическим затемнением
Сварочные маски с автоматическим затемнением были разработаны для облегчения и повышения безопасности защиты при сварке. Если вы всегда можете хорошо видеть, необходимость постоянно поднимать сварочную каску уменьшается. Это, в свою очередь, означает снижение вероятности получения травм от инородных тел, таких как сварочные искры и металл, а также снижение потенциального воздействия вредного УФ / ИК-излучения из-за случайного зажигания дуги или воздействия дуговой сварки других людей поблизости.
Но как они работают?

Какие компоненты входят в состав сварочной линзы с автоматическим затемнением?
Существует ряд различных элементов, которые объединяются для создания автозатемняющих фильтров 3M для сварочных шлемов. Давайте посмотрим на каждый из элементов, а затем на то, как они работают в сочетании, чтобы защитить ваши глаза от вредного ультрафиолетового / инфракрасного (УФ / ИК) излучения.
1) УФ / ИК-интерференционный фильтр:
УФ / ИК-фильтр эффективно устраняет значительный уровень УФ / ИК-излучения, даже если линза с автоматическим затемнением (ADL) не активирована.УФ / ИК-фильтр состоит из множества металлических слоев (5 слоев серебра, 6 слоев оксида алюминия) и тонкой стеклянной подложки. С помощью металлических слоев фильтр имеет способность отражать и поглощать 99,9% ИК-излучения в диапазоне оттенков ADL. Это помогает не только защитить глаза пользователя от вредного излучения, но и защитить жидкокристаллические панели от любых тепловых повреждений из-за высоких температур во время сварки. Защита от ультрафиолета, предлагаемая ADL, является результатом работы металлических слоев в сочетании с поляризационными фильтрами, что позволяет линзе поглощать 99.9997% вредного УФ-излучения в пределах своего цветового диапазона. Стекло поглощает вредное УФ-В-излучение (тип, вызывающий солнечные ожоги), а поляризационные фильтры и УФ / ИК-фильтр удаляют УФ-А излучение, которое может проникать сквозь стекло, но его труднее обнаружить. Именно эти металлические слои, когда они объединены, придают автоматически затемняющимся сварочным линзам металлический отражающий пурпурный цвет, как это видно на сварочных шлемах Speedglas.

2) Поляризационные фильтры:
Поляризационные фильтры затемняют видимый свет при использовании в сочетании с УФ / ИК фильтрами и LCC.Как видно на изображении выше, ближайший к УФ / ИК-фильтру поляризатор перпендикулярен двум другим поляризаторам. Когда два поляризатора расположены под углом 90 градусов, они будут самыми темными. Напротив, когда поляризаторы расположены в одной ориентации, свет будет лишь немного темнеть. По сути, степень затемнения света зависит от того, в какую сторону он перемещается.

3) Жидкокристаллические ячейки ЖК-ячейки (LCC):
Жидкокристаллические элементы
обладают способностью включать свет.В горизонтальном положении жидкокристаллические ячейки поворачивают свет на 90 градусов. Однако при воздействии электричества можно управлять тем, насколько сильно LCC изгибает свет.

Итак, как работают линзы с автоматическим затемнением?
Теперь, когда вы понимаете компоненты, вот как они все работают вместе, чтобы дать вам работающий ADL! Используя изображение выше, вы заметите, что 2 поляризационных фильтра, ближайших к глазу сварщика (правая часть диаграммы), выровнены в одном направлении.Когда сварочная линза выключена, жидкие кристаллы между поляризационными фильтрами изгибают поляризованный свет на 90 градусов, что означает, что линза будет казаться темной (около тени 5-6). Это встроенная функция безопасности, которая защищает глаза от очень яркого света в случае выхода из строя автозатемнения линз.
И наоборот, при включении жидкокристаллическая ячейка между первыми двумя поляризаторами раскручивает поляризованные световые волны, заставляя линзу опускаться до светлого оттенка 3 перед зажиганием дуги.
