Стяжка теплоизоляционная: ООО «ПетроПерлит» — Легкая теплоизоляционная стяжка пола М-100 UNIMIX

ООО «ПетроПерлит» — Легкая теплоизоляционная стяжка пола М-100 UNIMIX

Легкая теплоизоляционная стяжка пола М-100 – сухая напольная смесь, состоящая из портландцемента, легкого теплоизоляционного заполнителя вспученного перлита и фракционированного песка, модифицированная специальными добавками. При смешивании с водой образует пластичную растворную смесь.









Особые свойства

• Теплоизоляция
• Звукоизоляция
• Снижение плотности раствора
• Снижение нагрузки на фундамент

• для выравнивания и устранения перепадов уровня пола от 20 до 100мм с попутным усилением теплозащитных и звукоизоляционных свойств

• для внутренних работ (в помещениях с нормальной и повышенной влажностью)

Рабочие основания:

Бетонные, железобетонные

Не рекомендуется использовать на окрашенных, пластиковых и деревянных поверхностях.

Технические данные:

Цвет	серый
Максимальный размер зерен заполнителя	2,5 мм
Насыпная плотность	не более 1100 кг/м³
Количество воды для затворения 1кг сухой смеси	0,26-0,30 л
Марка по подвижности	Пк3
Время использования готовой растворной смеси	до 1 ч
Выход растворной смеси из 1 кг сухой смеси	0,9 л
Толщина слоя	10-100 мм
Расход сухой смеси на м² при толщине слоя 10 мм	10-12 кг
Предел прочности при сжатии	не менее 10 МПа
Предел прочности на растяжение при изгибе	не менее 2,5 МПа
Предел прочности сцепления с основанием (бетон)	не менее 0,6 МПа
Коэффициент теплопроводности	не более 0,31 Вт/(м*оС)
Возможность ходить, при температуре (20±2)0C и влажности 60%	через 48 часа
Температура растворной смеси, основы и окружающей среды	от +5 до +30оС
Температура раствора в процессе эксплуатации	до+60оС

Способ применения

Подготовка основы

Основание должно быть прочным, несущим, без сквозных трещин, очищенным от масел, жира, пыли, цементного молочка, красок, высолов и других, ослабляющих сцепление веществ. Основание до нанесения растворной смеси должно выстояться не менее 1 месяца. Марка по прочности основания должна быть не ниже М200. Во время заливки и в течение первых трех суток, при проведении внутренних работ, в помещении не должно быть сквозняков, относительная влажность воздуха не менее 60%. При толщине покрытия более 50 мм рекомендуется армирование металлической сеткой. Перед нанесением растворной смеси поверхность основы обработать водным раствором грунтовки упрочняющей основание UNIMIX. Перед обработкой дисперсией основа должна быть очищена от пыли при помощи пылесоса. Пористые и очень сухие поверхности следует обработать дисперсией 2 раза. Обработка дисперсией улучшает сцепление выравнивающей смеси с основой, предотвращает быстрое впитывание воды из смеси в основу, а также уменьшает образование воздушных пузырей на поверхности выравнивающего слоя. Дисперсия наносится щеткой или с помощью распылителя. Следует избегать образования пропусков и лужиц. Нанесение растворной смеси может быть начато только после полного высыхания дисперсии.

Приготовление растворной смеси производить механическим способом (миксер, дрель со специальной насадкой) путем постепенного добавления сухой смеси в заранее отмеренное количество чистой воды комнатной температуры до получения однородной массы. Перемешивание производится не более 3 минут. Для обеспечения однородности растворной смеси при замесе желательно использовать содержимое мешка полностью за один прием затворения.

Внимание! Полученный раствор должен отстояться не менее 5 минут, после повторного перемешивания растворная смесь готова к применению.

Передозировка воды и дополнительное введение воды после перемешивания не рекомендуется.

Порядок работы

Перед применением, необходимо разбить площадь на технологические участки с выставлением маячковых направляющих. Через сутки после заливки при толщине 30-50 мм рекомендуется нарезать деформационные швы через каждые 5 м.

При необходимости получения более гладкой поверхности следует использовать

«Ровнитель для пола универсальный UNIMIX» или «Ровнитель для пола финишный UNIMIX».

Не подлежит окрашиванию и использованию без напольного покрытия.

В качестве напольного покрытия могут быть использованы: керамическая плитка, паркет, линолеум, ковролин, ламинат. В нормальных условиях (температура +200С влажность не менее 60%) укладывать керамическую можно через 7 суток. Укладка иных видов напольного покрытия производится в соответствии с инструкциями изготовителя данного напольного покрытия относительно допустимых показателей влажности.

Очистка инструмента и меры предосторожности

Инструменты должны быть вымыты сразу после окончания работы. Не следует выливать раствор и воду после промывки инструментов в канализационные трубы.

Смесь поставляется в бумажных мешках весом 30 кг.

Сухие смеси следует хранить в упакованном виде, избегая увлажнения и обеспечивая сохранность упаковки, в крытых сухих складских помещениях с относительной влажностью воздуха не более 60 %.

Гарантийный срок хранения: 6 месяцев с даты изготовления.

Срок годности: 12 месяцев с даты изготовления.

Меры безопасности

Предохранять глаза и органы дыхания во время перемешивания сухой смеси. Избегать прямого соприкосновения растворной смеси с кожей, слизистыми и глазами. В случае попадания сухой и растворной смесей в глаза, на кожу и слизистые необходимо промыть их большим количеством воды и при необходимости обратиться к врачу.

Продукция прошла радиационный контроль и разрешена к использованию во всех видах гражданского строительства (Аэфф<370 Бк/кг: I класс материалов по НРБ-99-СП 2.6.1.758-99)

Отклонение от массы нетто в соответствии с ГОСТ Р 8.579-2001

Теплоизоляционная стяжка «Тепловер Стяжка» П-400 35л. (шт.)

Теплоизоляционная подготовка для полов Тепловер П-450 применяется для утепления или выравнивания с эффектом утепления и звукоизоляции полов внутри помещении



Теплоизоляционная подготовка для полов ТЕПЛОВЕР П-450

ПРИМЕНЕНИЕ Тепловер П-450

Теплоизоляционная подготовка для полов «Тепловер»^тм П-450 — готовая к применению модифицированная сухая смесь на основе цемента и природных теплоизоляционных заполнителеи – вермикулита и перлита. Применяется для утепления или выравнивания с эффектом утепления и звукоизоляции полов внутри помещении. Раствор наливается с последующим разравниванием на бетонные или иные основания. Для придания высоких эксплуатационных характеристик поверхность, после высыхания, покрывается защитным слоем цементнои стяжки либо керамическои плиткои.

ПОДГОТОВКА ПОВЕРХНОСТИ для стяжки Тепловер П-450

Поверхность пола должна быть подготовлена так же, как и при заливке обычнои цементнои стяжки (удалена пыль и остатки других растворов). На поверхности пола должны быть установлены маяки для нанесения необходимои толщины теплоизоляционного слоя.

ПРИГОТОВЛЕНИЕ РАСТВОРА Тепловер П-450

Содержимое одного мешка сухои смеси весом 15 кг позволяет получить около 35 литров  теплоизоляционнои массы, готовои к применению. С этои целью в чистыи сосуд, объемом не менее 50л, влить 12 литров воды, затем высыпать все содержимое мешка. Перемешать электрическим высокооборотным миксером до получения однороднои массы. Допускается применение бетоно-растворосмесителя с последующим обязательным перемешиванием высокооборотным электросмесителем. По мере необходимости добавить небольшое количество воды.

 УСЛОВИЯ И СПОСОБ ПРИМЕНЕНИЯ стяжки Тепловер П-450

Температура окружающеи среды и поверхности в момент нанесения и в течение последующих 72 часов не должна быть ниже +5°С. До момента полного высыхания слои теплоизоляции следует защитить от воздеиствия потоков воды. Теплоизоляционная подготовка для полов «Тепловер»^тм выливается из сосуда непосредственно на изолируемую поверхность. Необходимую текучесть массы можно получить добавлением небольшого количества воды. Для выравнивания поверхности допускается применение штукатурных и малярных инструментов. После удаления горизонтальных маяков места их крепления также должны быть заполнены теплоизоляционнои массои «Тепловер»^тм.

 СРОКИ И УСЛОВИЯ ХРАНЕНИЯ Тепловер П-450

Сухие теплоизоляционные смеси «Тепловер»^тм необходимо хранить в оригинальнои закрытои упаковке. Мешки защищать от влаги и воздеиствия прямых солнечных лучеи. Гарантииныи срок хранения — 12 месяцев с даты выпуска, указаннои на упаковке.

 ТЕХНИКА БЕЗОПАСНОСТИ со стяжкои Тепловер П450

Смесь содержит цемент, которыи при смешивании с водои образует щелочь. Необходимо избегать попадания раствора в глаза или на кожу. Желательно работать в резиновых перчатках. В случае попадания раствора в глаза или на кожу, необходимо промыть их водои.

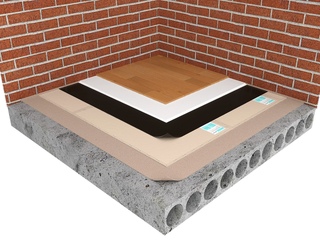

Монтаж звуко-теплоизоляционных плит в полах с плавающей стяжкой

Шаг 1. Подготовка

Перед тем как приступить к работам по тепло-, звукоизоляции, необходимо выровнять основание. Выравнивающие стяжки выполняются, если поверхность неровная. Для ребристых и пустотелых плит достаточно заделать стыки цементно-песчаным раствором. Толщина выравнивающей стяжки должна быть достаточной для закрытия неровностей на несущем основании.

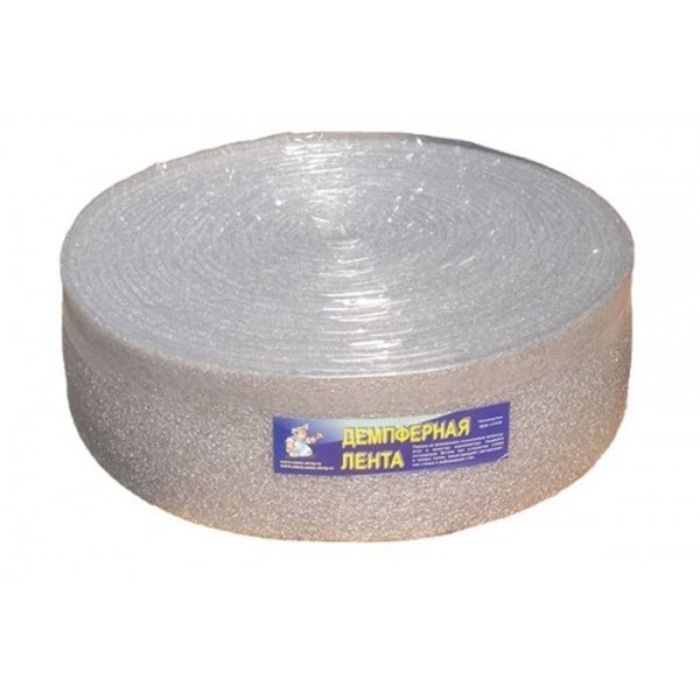

Для ликвидации мостиков звука по периметру пола устанавливаются полосы, нарезанные из плит ТЕХНОФЛОР СТАНДАРТ, на высоту, превышающую высоту стяжки.

Выравнивание пола, монтаж полос из каменной ваты по периметру:

Шаг 2. Монтаж тепло-, звукоизоляции

Плиты ТЕХНОФЛОР СТАНДАРТ плотно укладываются между собой с разбежкой швов 600 мм и в один слой.

Укладка плит ТЕХНОФЛОР СТАНДАРТ:

<

При необходимости передвижения по плитам ТЕХНОФЛОР используются подкладки из сплошного основания.

Шаг 3. Стяжка

Поверх звукоизоляционных плит возможно устройство сборной или цементно-песчаной стяжки.  Плиты сборной стяжки необходимо раскладывать с разбежкой швов.

Толщина мокрой стяжки должна быть не менее 50 мм. Толщина сухой стяжки — не менее 20 мм.

Устройство сборной стяжки

В целях исключения «мокрых» процессов и ускорения производства работ рекомендуется применять сборные стяжки из ГВЛ, ДСП и ЦСП или из фанеры.

Уложить влагозащитную полиэтиленовую пленку поверх плит с нахлестом на стены и перехлестом полотен между собой 100–150 мм.

Пароизоляцию следует завести на высоту стяжки и закрепить к стене с помощью скотча. Особенно это касается мокрой стяжки, чтобы избежать попадания влаги в слой теплоизоляции.

Проклеить стыки в местах перехлеста полотен пароизоляции.

Для этого используется акриловая или бутилкаучуковая двусторонняя лента.

Необходимо уложить плиты ГКЛ/ЦСМ в 2 слоя поверх плит ТЕХНОФЛОР, соблюдая разбежку швов. Стяжка должна примыкать к заранее нарезанным и установленным полосам из каменной ваты ТЕХНОФЛОР.

ВАЖНО! При устройстве сборной стяжки не допускается примыкание листов ГВЛ/ЦСМ к стенам. Плотное примыкание может привести к образованию «звуковых мостиков» и ухудшить звукоизоляционные свойства пола.

Разбежка швов сухой стяжки и звукоизоляционных плит:

Закрепить плиты между собой при помощи самонарезающих винтов.

ВАЖНО! Толщина стяжки должна быть не менее 50 мм.

Между собой плиты сухой стяжки крепятся при помощи саморезов. Длина саморезов не должна превышать общей толщины двух слоев сборной стяжки, так как при наличии пароизоляционного слоя под стяжкой недопустимо прокалывать пленку саморезами. В случае устройства сухого пола толщиной 20 мм саморезы используют толщиной 19 мм. Шаг крепления саморезов составляет не более 300 мм

Соединение двух листов сухой стяжки при помощи самореза:

Устройство цементно-песчаной стяжки

Устройство стяжки по упругому тепло-, звукоизоляционному слою из каменной ваты следует выполнять из:

1. Бетона класса не ниже В15.
2. Раствора цементно-песчаной строительной смеси напольной, прочностью на сжатие не ниже 20 МПа.

Наименьшая толщина цементно-песчаной или бетонной стяжки должна быть:

• при укладке ее по плитам перекрытия – 20 мм,
• по теплои звукоизоляционному слою – 40 мм.

Толщина стяжки для укрытия трубопроводов (в том числе и в обогреваемых полах) должна быть не менее чем на 45 мм больше диаметра трубопроводов.

В случае укладки цементно-песчаной стяжки установка маяков и устройства слоя стяжки производится после укладки полиэтиленовой пленки. Полосы из плит ТЕХНОФЛОР, установленные в местах примыкания к стенам, следует при этом защитить от замачивания.

Прочность сцепления (адгезия) стяжек на основе цементного вяжущего на отрыв с бетонным основанием в возрасте 28 суток должна быть не менее 0,6 МПа. Прочность сцепления затвердевшего раствора (бетона) с бетонным основанием через 7 суток должна составлять не менее 50% проектной. В помещениях, при эксплуатации которых возможны перепады температуры воздуха (положительная и отрицательная), в цементно-песчаной или бетонной стяжке необходимо предусматривать деформационные швы, которые должны совпадать с осями колонн, швами плит перекрытий, деформационными швами в подстилающем слое. Деформационные швы должны быть расшиты полимерной эластичной композицией.

В стяжках обогреваемых полов необходимо предусматривать деформационные швы, нарезаемые в продольном и поперечном направлениях.

Швы прорезаются на всю толщину стяжки и расшиваются полимерной эластичной композицией. Шаг деформационных швов должен быть не более 6 м.

Шаг 4. Финишное покрытие пола

В качестве финишного покрытия пола можно применять любые виды материалов:

• ламинат;
• плитку;
• линолеум;
• паркетная доска.

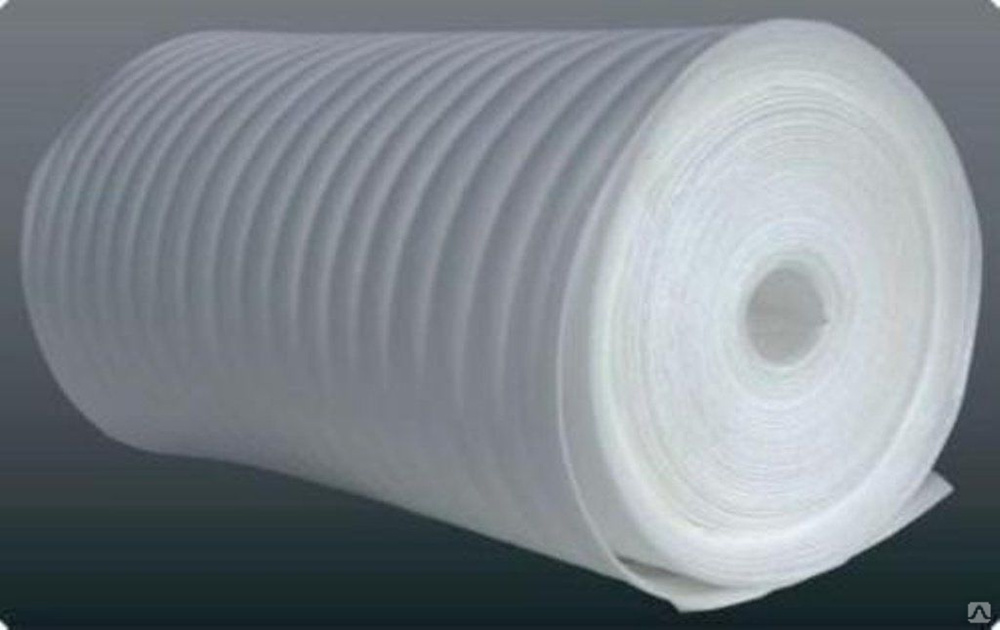

В начале раскатываем подложку перед укладкой ламината.

Укладка подложки под финишное покрытие пола:

Далее производим монтаж планок ламината. Торцевые части звукоизоляционных плит ТЕХНОФЛОР СТАНДАРТ, оставленные после укладки пола по периметру помещения подрезаются при помощи ножа.

Подрезка звукоизоляционных плит по периметру на уровне чистого пола при установке узкого плинтуса допускается подрезка звукоизоляционных плит на уровне стяжки. Главное — обеспечить отсутствие жесткого соединения финишного покрытия пола со стеной. В таком случае ламинат не должен доходить до стены с расстоянием 10 мм.

Укладка ламината с зазором до стены 10 мм (в случае подрезки звукоизоляционных плит по периметру на уровне стяжки).

Далее крепим плинтус к стене, скрывая им получившийся зазор.

Крепление плинтуса:

Была ли статья полезна?

Стяжка теплоизоляционная Palafloor-307, 12 кг

Название:

Выберите категорию:Все Строительная химия» Производство цемента»» Интенсификаторы помола цемента» Производство бетона»» Товарный бетон»»» Суперпластификаторы»»» Пластификаторы»»» Воздухововлекающие добавки»»» Стабилизаторы»»» Ускорители схватывания и твердения»»» Замедлители схватывания и твердения»»» Противоморозные добавки»»» Добавки на основе микрокремнезёма»»» Ингибиторы коррозии»»» Смазки для опалубки, средства для очистки и защиты оборудования »»» Средства по уходу за бетоном»» Железобетонные изделия»»» Суперпластификаторы»»» Пластификаторы»»» Воздухововлекающие добавки»»» Стабилизаторы»»» Ускорители схватывания и твердения»»» Добавки на основе микрокремнезёма»»» Ингибиторы коррозии»»» Смазки для опалубки, средства для очистки и защиты оборудования »»» Средства по уходу за бетоном»» Вибропрессованные изделия»»» Пластификаторы»» Торкретбетон»»» Суперпластификаторы»»» Стабилизаторы»»» Ускорители схватывания и твердения»»» Замедлители схватывания и твердения»»» Добавки на основе микрокремнезёма»»» Смазки для бетоноводов, средства для очистки и защиты оборудования »» Строительные растворы»»» Воздухововлекающие добавки»»» Противоморозные добавки»»» Эмульсии»»» Пластификаторы»» Высокотехнологичный бетон»»» Суперпластификаторы»»» Ингибиторы коррозии»»» Добавки на основе микрокремнезёма»»» Добавки, снижающие усадку бетона»» Специальные решения»»» Поровыводящие добавки»»» Пенообразователи»»» Ингибиторы коррозии»»» Замедлители схватывания и твердения поверхностного слоя »»» Добавки, снижающие усадку бетона»»» Добавки на основе микрокремнезёма»»» Добавки для подводного бетонирования»»» Огнезащитные составы»» Каталог материалов»»» Суперпластификаторы»»» Пластификатор»»» Воздухововлекающие добавки»»» Стабилизаторы»»» Противоморозные добавки»»» Ускорители схватывания и твердения»»» Замедлители схватывания и твердения»»» Добавки на основе микрокремнезёма»»» Ингибиторы коррозии»»» Смазки для опалубки, средства для очистки и защиты оборудования » Ремонт и Защита бетонных конструкций»» Очистные сооружения»»» Ремонт бетона»»» Защита арматуры»»» Ремонт трещин»»» Защита металлоконструкций»»» Защита бетона»»» Герметизация швов»» Мосты»»» Ремонт бетона»»» Защита бетона»»» Ремонт трещин»»» Защита арматуры»»» Анкеровка арматуры»»» Герметизация швов»»» Усиление конструкций»»» Защита металлоконструкций»» Ремонт бетона»»» Адгезионные составы»»» Ремонтные составы наливного типа»»» Ремонтные составы для ручного нанесения»»» Ремонтные составы для нанесения методом торкретирования »»» Составы для защиты арматуры»» Защита бетона»»» Гидрофобные пропитки»»» Упрочняющие пропитки»»» Защитные покрытия»»» Составы для защиты арматуры» Полы и напольные покрытия»» Решения для электронной промышленности»»» Антистатическое текстурное покрытие»»» Антистатическое эластичное покрытие стойкое к химическому воздействию»»» Антистатическое электропроводящее самовыравнивающееся покрытие »»» Металлический упрочнитель для бетонных полов»»» Антистатическое самовыравнивающееся покрытие»»» Антистатическое самовыравнивающееся покрытие стойкое к химическому воздействию »»» Промежуточный токопроводящий слой в системах антистатических напольных покрытий »»» Цветное финишное покрытие на основе водной дисперсии эпоксидной смолы »» Решения для чистых помещений»»» Гладкое цветное самовыравнивающееся покрытие»»» Самовыравнивающееся покрытие с низким уровнем молекулярной эмиссии»»» Самовыравнивающееся покрытие стойкое к химическому воздействию »»» Антистатическое самовыравнивающееся покрытие с низким уровнем молекулярной эмиссии»» Решения для сухих производственных зон»»» Контроль за влажн. основания перед укладкой напольных полимер. покрытий, вкл. свежеуложенный бетон »»» Водно-дисперсионное цветное паропроницаемое покрытие »»» Жесткое цветное самовыравнивающееся покрытие»»» Жесткое высоконаполненное цветное покрытие»»» Жесткое текстурное цветное покрытие»»» Жестко-эластичное цветное самовыравнивающееся покрытие»»» Самовыравнивающееся покрытие стойкое к химическому воздействию »»» Самовыравнивающееся эластичное покрытие стойкое к химическому воздействию»»» Цветное высокрнаполненное покрытие с быстрым набором прочности »»» Покрытие для применения в зонах с тяжелыми условиями эксплуатации»»» Покрытие для применения в зонах со среднетяжелыми условиями эксплуатации »»» Самовыравнивающаяся стяжка на цементной основе для промышленных полов »»» Жидкий упрочнитель бетонной поверхности»»» Сухой упрочнитель для бетонных полов»» Решения для влажных производственных зон»»» Контроль за влажностью основания перед укладкой напольных полимерных покрытий, вкл. свежеулож. бетон»»» Жесткое высоконополненное цветное покрытие»»» Жесткое текстурное цветное покрытие»»» Цветное высоконаполненное покрытие с быстрым набором прочности »»» Покрытие для применения в зонах с тяжелыми условиями эксплуатации»»» Покрытие для применения в зонах со среднетяжелыми условиями эксплуатации »» Решения для пищевых производств»»» Жесткое цветное самовыравнивающееся покрытие»»» Цветное высоконаполненное эластичное покрытие с быстрым набором прочности »»» Жестко-эластичное цветное самовыравнивающееся покрытие»»» Покрытие для применения в зонах с тяжелыми условиями эксплуатации»»» Покрытие для применения в зонах со среднетяжелыми условиями эксплуатации»» Решения для химической и фармацевтической промышленности »»» Самовыравнивающееся покрытие стойкое к химическому воздействию»»» Самовыравнивающееся эластичное покрытие стойкое к химическому воздействию »»» Самовыравнивающееся покрытие с низким уровнем молекулярной эмиссии»»» Покрытие для применения в зонах с тяжелыми условиями эксплуатации»»» Покрытие для применения в зонах со среднетяжелыми условиями эксплуатации »» Решения для торговых центров, складских и логистических комплексов »»» Жесткое цветное самовыравнивающееся покрытие»»» Жесткое высоконаполненное цветное покрытие»»» Жесткое текстурное цветное покрытие»»» Самовыравнивающееся покрытие стойкое к химическому воздействию »»» Самовыравнивающееся эластичное покрытие стойкое к химическому воздействию »»» Сухой упрочнитель для бетонных полов»»» Самовыравнивающаяся стяжка на цементной основе для промышленных полов»»» Жидкий упрочнитель бетонной поверхности»» Решения для автомобильных парковок»»» Жестко-эластичное цветное высоконаполненное покрытие»»» Цветное высоконаполненное эластичное покрытие с быстрым набором прочности »»» Жестко-эластичное цветное высоконаполненное покрытие»»» Жесткое высоконополненное цветное покрытие»»» Цветное высоконаполненное покрытие с быстрым набором прочности »»» Высоконаполненное эпоксидно-цементное покрытие»»» Сухой упрочнитель для бетонных полов»»» Жесткое высоконополненное цветное покрытие»»» Цветное высоконаполненное покрытие с быстрым набором прочности»»» Сухой упрочнитель для бетонных полов»»» Высоконаполненное эпоксидно-цементное покрытие»» Решения для коммерческих и общественных зданий»»» Водно-дисперсионное цветное паропроницаемое покрытие »»» Гладкое декоративное покрытие»»» Самовыравнивающееся эластичное покрытие. (Sika-ComfortFloor) »»» Самовыравнивающееся эластичное покрытие со свойствами шумоизоляции (Sika-ComfortFloor Pro) »»» Самовыравнивающееся декоративное эластичное покрытие (Sika-ComfortFloor Decorative) »»» Самовыравнивающееся декорат.эластичное покр. со свойств. шумоизол.(Sika-ComfortFloor Decorative Pro)»»» Самовыравнивающееся декоративное покрытие»»» Жесткое высоконополненное цветное покрытие»»» Сухой упрочнитель для бетонных полов»»» Самовыравнивающаяся стяжка на цементной основе для промышленных полов »»» Жидкий упрочнитель бетонной поверхности»» Продуктовая линейка напольных покрытий»»» Цементные полы»»» Покрытия»»» Антистатические полы / покрытия»»» Жидкие упрочнители»»» Грунтовки»»» Пропитки» Подливочные и анкеровочные составы»» Подливочные составы»»» На цементной основе»»» На эпоксидной основе»»» На основе ПММА»» Анкеровочные составы»»» На цементной основе»»» На эпоксидной основе» Герметизация швов»» Фасадные швы»»» Однокомпонентные полиуретаны»»» Однокомпонентные гибриды полиуретанов»» Швы в полах»»» Однокомпонентные полиуретаны»»» Однокомпонентные полиуретаны (самонивелирующиеся)»» Швы на кровле»»» Однокомпонентные гибриды полиуретанов»» Резервуары с питьевой водой»»» Однокомпонентные полиуретаны»» Многостороннее использование»»» Однокомпонентные полиуретаны»» Инженерные сооружения»»» Однокомпонентные полиуретаны»» Швы для внутреннего интерьера»»» Однокомпонентные силиконы»»» Однокомпонентные полиуретаны»»» Однокомпонентные гибриды полиуретанов» Защитные покрытия»» Антикоррозионная защита металлоконструкций»»» Защита от атмосферной коррозии»»» Защита гидротехнических сооружений»»» Защита сооружений транспортной инфраструктуры»»» Защита внутренней поверхности резервуаров и труб»»» Защита технологического оборудования» Кровельные материалы»» Открытые неэксплуатируемые кровли»»» Системы с механическим креплением Sarnafil»»» Системы с механическим креплением Sikaplan»»» Клеевые системы Sikaplan»»» Системы жидких мембран для открытых неэксплуатируемых кровель »» Балластные кровли с гравием»»» Системы свободной укладки мембран Sarnafil Отделочные материалы» Фасад»» Подготовка грунта»» Фасадные штукатурки»» Фасадные краски»» Декоративные профили»» Теплоизоляционные системы»» Санирование и ремонт» Интерьер»» Подготовка грунта »» Интерьерные штукатурки»» Интерьерные краски »» Декоративные покрытия »» Стеклобои» Акустические потолки»» Акустические панельные системы»» Акустические штукатурные системы»» Акустические ремонтные краски» Защита бетона»» Восстановление бетона»» Защита бетонной поверхности» Наливные полы»» Подготовка грунта»» Покрытия»» Запечатывание»» Вспомогательные продукты Клеи Arlok Клея и ремонтные составы от Eurocol» Клеи»» Клеи для гибких напольных покрытий»»» Фиксации»»» Клеи для ПВХ и виниловых покрытий»»» Клеи для текстильных покрытий»»» Клеи для натурального линолеума»»» Клеи для резиновых покрытий»»» Контактные клеи»» Клеи для паркета»» Клеи для керамической плитки»»» Клеи цементные для плитки»»» Клеи дисперсионные для плитки»» Клеи для токопроводящих покрытий»» Клеи для искусственной травы» Сухие строительные смеси»» Самовыравнивающиеся смеси»» Cоставы для ремонта и стяжки» Грунтовки» Вспомогательные материалы для укладки покрытий Искусственная трава» Greenfields» Italgreen Модульные ПВХ покрытия» Bergo» Sport Court» ЮгСпецЗащита Спортивные ПВХ покрытия Спортивный паркет Акриловые наливные полы Резиновые покрытия (Искусственный каучук) Полиуретановые системы Ковровые покрытия» Brintons» Lano Коммерческий линолеум» Gerflor» Forbo Flooring Ковровая плитка» DESSO Покрытие Flotex» Flotex Sottsass» Flotex Colour» Flotex Vision» Flotex Linear Натуральный линолеум» Forbo Marmoleum» Armstrong Специальные покрытия» Сценический линолеум Harlequin Грязезащитные покрытия» EMCO» Coral Материалы для устройства и ремонта кровли» Неэксплуатируемая (мягкая кровля)» Эксплуатируемая кровля Подвесные потолки Rockfon» Модульные потолки»» Панели дизайн класса белого цвета»» Декоративные панели дизайн класса»» Белые панели»» Специализированные панели Ковровая плитка Interface Спортивные инвентари» Футбол»» Блиндажи» Баскетбол» Волейбол» Хоккей на траве» Бег» Прыжок Подвесные потолки Armstrong Подвесные потолки AMF

Производитель:ВсеAMFArmstrongBERGOBrintonsBSWCoralDessoDiasen SrlDUOLEMCOEurocolEuropaForboGerflorGerflor -TaraflexGreenfieldsHarlequinHAROInterfaceItalgreenLanoPlasteco MilanoPolytanPulasticRBSIRefturfRockfonSIKASportCourtSTOUniversal SportVivaturfелбе блу лайнПолибилдРосПлощадкиЮгСпецЗащита

Новинка: Всенетда

Спецпредложение: Всенетда

Результатов на странице: 5203550658095

Найти

6 лучших стяжек для пола

Обновлено: 19. 02.2021 18:42:52

*Обзор лучших по мнению редакции expertology.ru. О критериях отбора. Данный материал носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

Во всех современных частных домах и зданиях для выравнивания пола используется стяжка. Она представляет собой цементно-песчаный состав с разными добавками. С помощью материала удается не только подготовить основание под финишную отделку, но создать слой тепло- и звукоизоляции. На российском рынке представлен богатый ассортимент смесей от разных производителей. При выборе материала эксперты рекомендуют обратить внимание на несколько характеристик стяжки.

Как выбрать стяжку для пола

1. Область применения. Цементно-песчаные составы отличаются устойчивостью к разным негативным воздействиям. Поэтому большинство из них могут применяться для работы внутри и снаружи зданий. Но степень морозостойкости часто ограничивается -30. ..-35°С, что ограничивает их область использования для северных регионов. У некоторых смесей преобладает водостойкие свойства, такие продукты идеально подойдут для ванных комнат и санузлов. Самые экологичные стяжки рекомендуется покупать для отделки спальных и детских комнат.
2. Толщина слоя. Каждый производитель указывает оптимальную толщину одного слоя стяжки. Если требуется просто выровнять плиту перекрытия, то можно воспользоваться тонкослойными смесями (10-100 мм). А вот когда в стяжке необходимо спрятать трубопроводы или теплый пол, то требуется состав с максимальной толщиной покрытия до 250-300 мм.
3. Время высыхания. В некоторых помещениях требуется не просто быстро выровнять пол. Он должен моментально высохнуть, чтобы по покрытию можно было ходить. Одним из таких помещений является санузел. Для таких случаев лучше выбрать состав со временем высыхания 3-4 ч. На стадии возведения дома можно потерпеть и несколько суток. А вот полностью стяжка набирает прочность дольше, обычно продолжать отделку можно только через 3-28 суток.
4. Вес стяжки. Некоторые несущие конструкции не способны выдержать дополнительную нагрузку от бетонного покрытия. В этом случае следует присмотреться к сверхлегким составам, в которых роль наполнителя играет пеностекло.
5. Звуко- и теплоизоляция. Некоторые производители вводят в состав стяжки наполнители, которые придают покрытию звуко- и теплоизоляционные свойства. Несмотря на более высокую стоимость материала, покупка его может стать экономически более выгодной.
6. Жизнеспособность раствора. Когда заливать готовым раствором нужно большие площади, то важным будет такой показатель стяжки, как жизнеспособность смеси. В небольших комнатах можно справиться за 30-40 минут, а на производственных площадках это время возрастает до нескольких часов.
7. Расход смеси. Сконцентрировавшись на стоимости стяжки, следует узнать и о расходе материала. Нередко дешевые составы расходуются в большом объеме, а впоследствии еще и усаживаются. Поэтому покупка более дорогостоящего материала может в итоге стать более выгодным мероприятием.

Мы включили в наш обзор 6 лучших стяжек для пола. Все составы широко представлены в строительных магазинах России, их высоко оценили эксперты и отечественные пользователи.

Что лучше стяжка или наливной пол

Тип выравнивающего покрытия	Достоинства	Недостатки
Стяжка	+ приемлемая цена + выравнивает большие перепады (от 300 мм) + универсальность применения + прочность и долговечность	— выравнивание осуществляется с помощью дополнительных приспособлений — качество поверхности низкое — большая толщина слоя (не менее 10 мм)
Наливной пол	+ простота выравнивания + можно делать своими руками + высокое качество покрытия	— высокая цена — покрытие не подлежит реставрации — выравнивание небольших перепадов

Рейтинг лучших стяжек для пола

Читайте также: 10 лучших терморегуляторов для теплых полов

Weber Vetonit 6000, 25 кг

Рейтинг: 4. 9

Произвести базовое выравнивание пола с высоким уровнем качества позволяет стяжка Weber Vetonit 6000. Производитель рекомендует делать толщину слоя в диапазоне 10-250 мм. Состав считается универсальным, его можно применять в жилых домах или общественных заведениях. С помощью цементно-песчаной смеси допускается устраивать «теплый пол». Благодаря быстрому высыханию (3 ч) стяжка оптимально подойдет для наиболее посещаемых помещений. Укладку напольных покрытий допускается осуществлять спустя 15 ч. Эксперты высоко оценили выравнивающие способности российского состава, отдав ему лавры победителя нашего рейтинга.

Пользователям понравилась быстрое высыхание и набор прочности, малую усадку, отсутствие трещин и отслоений.

Достоинства

• универсальность применения;
• широкий диапазон толщин;
• быстрое высыхание;
• высокая прочность.

Недостатки

• не обнаружены.

Стяжка пола быстротвердеющая Боларс, 25 кг

Рейтинг: 4.8

Отличными техническими характеристиками обладает быстротвердеющая стяжка для пола Боларс. Выравнивающий слой достаточно быстро высыхает, примерно через 5 ч по стяжке можно ходить. Несколько уступает состав лидеру рейтинга в толщине слоя (10-100 мм). Производитель рекомендует создавать монолитные покрытия, стяжки на разделительном слое, плавающие конструкции. Смесь может применяться в помещениях с разным уровнем влажности, с перепадами температур. Проводить строительные работы следует при температуре +5..+30°С, а вот эксплуатировать созданное покрытие можно в диапазоне -40…+60°С. Финишную отделку допускается производить через 3-14 суток.

Пользователей устраивает прочность стяжки, устойчивость к влаге, перепадам температур. Только не все основания удается выровнять с помощью одного слоя.

Достоинства

• влагостойкость;
• устойчивость к перепадам температур;
• высокая прочность;
• быстрое высыхание.

Недостатки

• небольшой слой.

Perfekta Фиброслой, 25 кг

Рейтинг: 4.7

Усиленная базовая стяжка Perfekta Фиброслой предназначена для выравнивания напольных оснований, укрытия трубопроводов, создания плавающих конструкций. Эксплуатационные характеристики сохраняются в широком диапазоне температур (-50…+70°С), покрытие имеет отличный показатель морозостойкости (50 циклов). Рекомендуемая толщина одного слоя составляет 10-120 мм, при добавлении щебня этот показатель можно увеличить до 350 мм. В отличие от лидеров рейтинга смесь дольше сохнет, ходить по ней разрешается только через 12 ч. Благодаря высокой прочности на стяжку допускается укладывать бетонную и каменную плитку.

По мнению экспертов, стяжка заслуживает третье место за прочность, возможность работы полусухим способом. Пользователи недовольны только длительностью высыхания.

Достоинства

• армирована фиброволокнами;
• широкая сфера применения;
• стойкость к перепадам температур;
• морозостойкость.

Читайте также: 7 лучших производителей пробковых полов

Axton, 25 кг

Рейтинг: 4.6

Выравнивать напольные основания в помещениях с высокой влажностью лучше всего с помощью стяжки Axton. Она быстро набирает прочность, при этом покрытие не трескается и не дает усадку. Что касается толщины одного слоя, то производитель рекомендует не выходить на пределы 10-80 мм. Состав подойдет не только для ванн и санузлов, но и уличных конструкций. Проигрывает состав призерам рейтинга в длительности высыхания, только через сутки можно ходить по выровненной поверхности. Эксперты отмечают хорошие шумо- и теплоизоляционные свойства стяжки.

Пользователи хвалят состав за легкое выравнивание, мелкую фракцию камней, хорошие влагостойкие качества. К недостаткам следует отнести небольшой слой, возможность укладки только при температуре +5…+25°С.

Достоинства

• влагостойкость;
• хорошая шумо- и теплоизоляция;
• экономичный расход;
• мелкие фракции камней.

Недостатки

• долго сохнет;
• ограниченная температура применения.

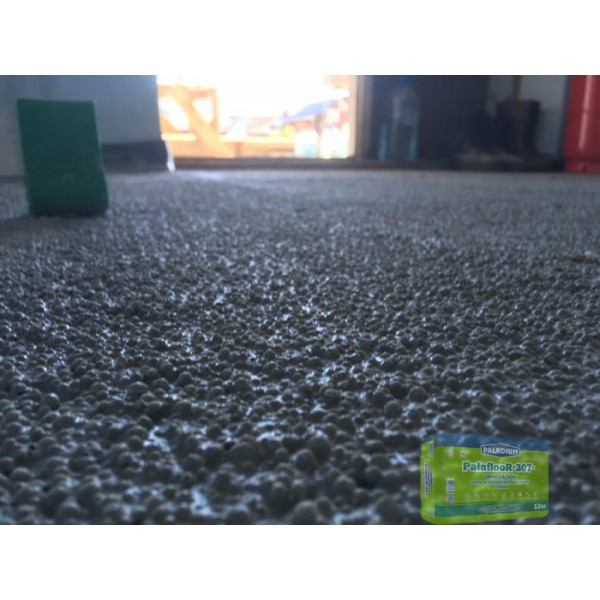

Стяжка пола теплоизоляционная Paladium Palafloor-307, 12 кг

Рейтинг: 4.5

Одновременное выравнивание пола и его утепление удается сделать с помощью стяжки Paladium Palafloor-307. Этот сверхлегкий состав на основе цемента и пеностекла обладает отменными звуко- и теплоизоляционными качествами. Продукт заслужил внимание экспертов своей экологичностью, поэтому он подойдет для детских комнат, помещений для отдыха, столовых и кухонь. Толщина одного слоя находится в широком диапазоне 20-300 мм, но за счет небольшой массы допускается реставрировать ветхое жилье, устраивать перекрытия домов.

Занять более высокое место в нашем рейтинге стяжке не позволила высокая цена, длительное время высыхания (48 ч). Отечественные строители довольны качеством стяжки, легкостью выравнивания, теплоизоляционными свойствами.

Достоинства

• шумо- и теплоизоляция;
• экологичность;
• небольшой вес;
• широкий диапазон толщин.

Недостатки

• высокая цена;
• длительное высыхание.

Пескобетон М-300 РУСЕАН

Рейтинг: 4.4

Для больших объемов строительных работ выгоднее всего использовать отечественную стяжку для пола М-300 РУСЕАН. Она реализуется по самой привлекательной цене, при этом эксперты обращают внимание на хорошие технические параметры. С помощью состава рекомендуется выравнивать перепады высот до 150 мм, он подойдет для создания системы теплого пола. Заслуживает похвалы и прочность покрытия, поэтому пескобетон подойдет для отделки офисных и общественных зданий. Выравнивающий слой выдерживает мороз до -35°С.

Обойти конкурентов в рейтинге составу не позволила крупные фракции камня (5 мм), что потребует дополнительной шлифовки после высыхания. Очень долго стяжка набирает прочность (до 28 суток), хотя укладывать финишную отделку допускается спустя 10 дней.

Достоинства

• низкая цена;
• широкая сфера применения;
• морозостойкость;
• большая толщина слоя.

Недостатки

• долго набирает прочность;
• крупная фракция камней;
• высокий расход.

Оцените статью
	Всего голосов: 0, рейтинг: 0

Внимание! Данный рейтинг носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

Сухие смеси для стяжки пола в мешках.

Будет ли пол красивым и долговечным, без трещин, во многом зависит от того, на чем мы его устроим. Стяжка пола является несущим и покрывающим слоем, под которым распределяются вода, канализация и нагревательные трубы. Важнейшими особенностями хорошего основания являются долговечность и надёжность. Важно, чтобы поверхность не разрушалась, например, из-за веса, который действует локально на пол. Еще одна важная особенность — выравнивание или равномерность стяжки, которая определяет конечный результат.

Цементная стяжка или на гипсовой основе?

Цементная стяжка — имеет плотную или пластичную консистенцию, укладывается вручную или механически, а эффективность укладки составляет около 200 м2 в сутки. Она может использоваться как внутри, так и снаружи, во влажных, или сухих помещениях, подверженных различным нагрузкам. Вы можете сделать пол с уклоном. Связующим в этих стяжках является цемент, который подвержен усадке, поэтому они должны быть надлежащим образом расширены. Примерная прочность цементной стяжки составляет 20-25 МПа. Цементная смесь особенно удобна, когда необходима большая толщина стяжки для теплого пола.

Гипсовая стяжка — имеет жидкую консистенцию и самовыравнивающиеся свойства, что гарантирует равномерность распределения раствора. Её недостатком является невозможность сделать наклон. Поскольку ангидрит — безводный сульфат кальция — является гигроскопичным веществом, такую ​​стяжку нельзя использовать на открытом воздухе, например, в качестве основания для балконов или террас или во влажных помещениях. Однако преимуществом гипсовой стяжки является возможность укладки ее на большие поверхности без компенсационных швов. Её приблизительная прочность составляет 20-40 МПа.

Из чего складывается цена стяжки пола.

Когда мы хотим снизить затраты,то выбираем самую грубую и простую цементную базу. Когда мы заботимся о времени или у нас есть ограниченная толщина стяжки, то конечно раствор на гипсовой основе будет высыхать быстрее, ещё можно сделать более тонкий слой. Гипсовая стяжка имеет более высокий коэффициент теплопроводности, чем цемент (ангидрит — 1,4-2, цемент 1,2 Вт / (мК), она также, менее пористая, поэтому будет лучше воздействовать на напольное отопление. Но так, как цементная стяжка более универсальна, может укладываться толстым слоем до 200 мм, потому, что в её составе более дорогие ингредиенты, то и цена на такой вид смеси выше, чем на гипсовую. Ну и, конечно, прежде чем купить стяжку пола, необходимо изучить состояние поверхности, вычислить необходимую толщину до нескольких миллиметров, от этого так же зависит расход смеси на м2.

смеси, блоки, плитка.ООО «Мир керамзита»

Основные преимущества

Ввиду достаточной собственной прочности не требует дополнительного слоя сверхпрочной стяжки. Экономит время проведения работ по сравнению с обычными стяжками на пенополистирольной основе. Теплоизоляционный пол ВИПОЛЬ имеет более легкий вес, сверхнизкий расход (1,1–1,3 кг на 1 м² при слое 1 мм), дает минимальную нагрузку на фундаменты и обеспечивает лучшую тепло- и звукозащиту по сравнению с теплоизоляционными бетонами. Используется для любых внутренних и наружных работ по теплозвукоизоляции цементного, бетонного или монолитного пола.

Экологически чистый материал. В отличие от стяжек на основе пенополистирольных гранул, не содержит горючих и токсичных материалов, может применяться в местах с повышенными требованием к пожаробезопасности. Наносится ручным и механизированным способом.

Применяется как тепло-, звукоизоляционный материал для утепления пола балконов, лоджий, веранд и других мест, где необходимо обеспечить теплоизоляцию основания для дальнейшей пешей нагрузки. Отличный материал для тепловой защиты и шумоизоляции пола в квартире на любых этажах. Идеальная теплоизоляция пола первого этажа. Небольшой удельный вес  делает его отличной теплоизоляцией деревянного или каркасного дома, высотного дома, более чем в 2 раза снижая нагрузки на стены и фундаменты по сравнению с обычной цементной стяжкой.

Стяжка VIPOL  также используется:

Подготовка основания

Бетонное или цементное основание должно иметь «возраст» не менее 28 суток, температуру не ниже + 5°С. Все конструкционные швы, стыки, трещины, отверстия должны быть заделаны. Поверхность основания должна быть очищена от пыли, грязи, масляных и битумных пятен, краски и т.д. Перед проведением работ, основание необходимо смочить водой либо прогрунтовать.

Приготовление раствора

Содержимое мешка полностью высыпать в ведро с водой, согласно расчетным показателям, и размешать в течение 6-8 минут до приобретения раствором плотного, вязкого, однородного состояния. Полученный раствор выдержать 5-10 минут и снова перемешать. Приготовленный раствор рекомендуется использовать в течение 4 часов.

Применение

На подготовленную поверхность установить маяки с нужным интервалом. Готовый раствор нанести на основание слоем 20-300 мм и выровнять правилом по маякам. В период работы и твердения пола, не допускать сквозняков, попадания прямых солнечных лучей, резкой смены температурно-влажностного режима. Температура воздуха и основания должна быть от + 5°С до + 30°С. Ходить по покрытию можно не ранее, чем через 48 часов.

Для обеспечения необходимой прочности под пешую нагрузку рекомендуемая толщина финишного слоя стяжки ВИПОЛЬ должна составлять не менее 30мм для жестких напольных покрытий (мозаичной плитки, паркетной доски, ламината и т.п.) и не менее 40 мм для мягких напольных покрытий (ковролин, линолеум, пробковые покрытия и т.п.). Керамическая плитка и керамогранит укладываются на основании без предварительного создания финишного слоя.

Диатонитовая стяжка Diasen — Изоляционная стяжка пола из пробки и извести

Где ее использовать

Диатонитовая стяжка Diasen может использоваться на полах новых построек или реконструкций, включая исторические или памятники архитектуры. В основном наносится на бетонные плиты или на заполнители из уплотненного пеностекла с грунтом под ним.

Типичная укладка первого этажа состоит из следующих слоев:

• Половые доски, плитка или ковер
• Диатонитовая стяжка (толщиной 40-200 мм)
• Геотекстильная дышащая мембрана
• Компрессоры из пеностекла (глубина 100-200 мм)
• Геотекстильная дышащая мембрана
• Грунт

Ее также можно использовать на деревянных или металлических поверхностях или изоляционных панелях, загрунтованных Diasen Aquabond Primer.Эти поверхности склонны к расширению и перемещению, поэтому в стяжку из диатонита необходимо встроить армирующую сетку из нержавеющей стали или оцинкованной стали, чтобы уменьшить эффекты перемещения. Подходящий тип и толщина арматурной сетки должны быть рассчитаны инженером-строителем на основе предполагаемого использования пола и нагрузки на него. Возможно, вас заинтересует статья в Conservation & Heritage Journal.

Назначение

Диатонитовая стяжка улучшает тепловые характеристики пола и сохраняет его воздухопроницаемость.Он регулирует влажность и противостоит плесени благодаря щелочности на основе извести. Он очень работоспособен, его можно смешивать в бетономешалке и наносить вручную, или его можно распылить на пол с помощью штукатурной машины.

Смешанная стяжка имеет отличную рабочую консистенцию благодаря обогащению натуральными волокнами. Волокна помогают стяжке сохранять форму и обеспечивают прочность после схватывания.

Типичная глубина нанесения составляет 50-60 мм в один слой; большая толщина может быть достигнута при использовании нескольких слоев.После этого на диатонитовую стяжку можно нанести половицы, плитку или ковролин.

Диатонитовая стяжка может использоваться в сочетании с полом с подогревом. Трубы отопления должны быть установлены поверх стяжки и не должны быть заделаны в диатонитовую стяжку.

Минимальная глубина стяжки поверх трубы должна быть не менее 30 мм.

Как это работает

Диатонитовая стяжка может быть смешана прямо из мешка с чистой водой для получения однородной смеси с отличной удобоукладываемостью.

Материалы, из которых изготовлена ​​диатонитовая стяжка, делают ее легкой, простой в эксплуатации и отличным изолятором. Она сохнет намного быстрее, чем традиционная стяжка на основе извести.

Он обладает превосходной низкой теплопроводностью, поэтому независимо от того, используется ли он поверх бетонной плиты или в сочетании с заполнителями из пеностекла с голым грунтом под ним, он обеспечивает превосходные тепловые преимущества и комфорт для жителей здания.

Почему нам это нравится

Диатонитовая стяжка состоит только из натуральных материалов и соответствует критериям LEED, что означает, что ее можно использовать в проектах со строгими экологическими требованиями, а также в исторических и охраняемых зданиях.

Он негорючий и не выделяет дыма, поэтому повысит пожарную безопасность здания.

Изоляция пола — Зачем нужна изоляция? Какая у-ценность?

Изоляция пола

Я Энди Паркин, управляющий директор отмеченной множеством наград Speed ​​Screed, и сегодня я хотел бы обсудить изоляцию пола.

Изоляция полов — это требование строительных норм для большинства домов.

Эффективным решением для защиты вашего здания от потерь тепла является установка утеплителя пола.

Типы полов

Прежде чем мы углубимся в изоляцию полов, важно понимать типы полов. Есть два основных типа полов.

• Подвесные перекрытия
• Сплошные полы

Изоляция подвесных полов

Первым делом необходимо определить, есть ли у вас подвесной пол или нет. Если под самой половицей есть пустота, значит, у вас есть подвесной пол (деревянный подвесной пол).Подвесные полы без утепления вызывают большие потери тепла.

Подвесные балочные и блочные перекрытия потребуют влагонепроницаемых мембран и изоляции.

Изоляция сплошных полов

Когда дело доходит до твердых полов, они не так склонны к потере тепла. Твердые полы, естественно, обладают большей изоляцией, чем подвесные. Благодаря отсутствию пустот твердые полы удерживают больше тепла и не пропускают его. Однако, чтобы соответствовать строительным нормам, необходима изоляция либо под бетонной плитой перекрытия, либо между бетонной плитой и стяжкой пола.

Влага всегда должна контролироваться, и влагонепроницаемая мембрана необходима.

Типы утепления полов

На рынке представлен широкий ассортимент изоляционных материалов для полов, изготовленных из разных материалов, с разным термическим сопротивлением и прочностью.

Значения R

Сопротивление изоляции пола теплопроводному потоку измеряется ее термическим сопротивлением или значением R. Просто чем выше значение R, тем лучше изоляционные свойства.Чем толще у вас изоляция, тем пропорционально увеличивается коэффициент сопротивления R.

Значение R варьируется от продукта к продукту, поэтому, пожалуйста, имейте это в виду, выбирая конкретное значение u для вашей сборки.

EPS

Пенополистирол, или более известный как EPS, производится из небольших шариков пенопласта. Тепло используется для расширения бусинок и их склеивания, создавая таким образом структуру с закрытыми ячейками. Имея различную прочность, его также можно разрезать на нужную глубину.Что очень полезно при использовании в качестве заполнения пустот. EPS — очень «бюджетная» марка изоляционных материалов.

XPS

Экструдированный полистирол представляет собой структуру с закрытыми ячейками, которая имеет гладкую поверхность со всех сторон, в отличие от изоляции EPS, которая имеет больше текстуры ячеек. Благодаря гладкой поверхности плит это препятствует проникновению воды.

PIR

Обычно известная как «жесткая доска», PIR-панель обычно облицована алюминиевой фольгой. Эта фольга обеспечивает дополнительные изоляционные свойства и, таким образом, улучшает удержание тепла.

Изоляционные плиты

Изготовленные из гибких материалов, они обычно легкие и удерживают тепло внутри конструкции. Примером может служить Rockwool. Часто используется между деревянными балками и поверх бетона.

Я надеюсь, что это дало вам общее представление об утеплении пола, однако, если вам нужны расчеты стоимости или просто общие советы, пожалуйста, свяжитесь с нами, мы будем рады помочь.

Термостойкая стяжка для внутренних и наружных работ до 1400 ° C

Vitcas ^® Heatproof Screed — это цементоподобный материал, который обеспечивает защитное покрытие для уязвимых материалов, которые могут быть повреждены под воздействием тепла.С максимальной температурой обслуживания. 1400 ° C, этого более чем достаточно для любого домашнего камина и многих других применений. Жаростойкая стяжка — это полностью смешанный цемент с максимальным размером зерна 5 мм, который следует смешивать только с водой до консистенции затирки.

Приложение :

Новая кирпичная кладка и поверхность ; дайте материалу основы полностью высохнуть перед нанесением стяжки Vitcas Heatproof Screed. Старая поверхность ; Чтобы обеспечить максимальную фиксацию жаропрочной стяжки, разгребите все швы раствора на глубину примерно 12.5 мм (1/2 дюйма) и при необходимости сделайте шероховатую кирпичную или каменную кладку острым инструментом. Удалите отслоившийся материал щеткой. Для всех применений используйте чистые инструменты и смешайте Heatproof Screed с холодной водопроводной водой, перемешивая до густой консистенции затирки. Не рекомендуется добавлять цементный краситель / пигмент. Слегка смочите поверхность. Верхнего предела толщины материала, наносимого за одно нанесение, нет. Затиркой на место. Если возможно — используйте для работы деревянную раму. Для заливки огнеупорного кирпича на замену сначала смажьте форму (обычно деревянную) растительным маслом, а затем залейте ее шпателем.Упакуйте материал в форму как можно сильнее, в идеале с помощью вибрации, если таковая имеется.

Шлифованной поверхности необходимо дать застыть в течение 24 часов, желательно, чтобы стяжка оставалась прохладной и влажной, а примерно через 6 часов покрыть стяжкой полиэтиленом или влажной тряпкой. Затем стяжке необходимо дать высохнуть естественным путем в течение 48 часов, прежде чем начинать нагревание. Теперь кирпичи можно вынимать из форм.

Сушка и отверждение: Предварительный нагрев стяжки необходим, чтобы высушить всю излишнюю влагу, которая удерживается внутри.Если не высушить эту влагу до того, как стяжка подвергнется воздействию высоких температур, это может привести к ее разрушению, а в некоторых тяжелых случаях повышение давления может привести к разрушению стяжки. Для достижения наилучших результатов предварительно нагрейте стяжку с помощью очень горячего электрического камина или тепловентилятора, помещенного в решетку. Как вариант, зажгите огонь из бумаги и картона в центре камина и постарайтесь, чтобы пламя не касалось стяжки. Поддерживайте этот предварительный нагрев в течение нескольких часов, в течение которых следует использовать противопожарную защиту.После предварительного нагрева можно разжечь обычный огонь, хотя в течение первых 2 часов следует использовать противопожарную защиту. Не покрывайте жаростойкую стяжку каким-либо материалом до завершения процесса предварительного нагрева и первого обжига.

Если вам нужна помощь в определении количества продукта для покупки, вы можете использовать Калькулятор количества Vitcas

Хранение: Держите неиспользованный материал сухим и храните в сухом прохладном месте вдали от детей и домашних животных.

Лиапор

Выравнивающая шпатлевка с клеевым слоем выравнивает значительные перепады высоты и подходит для изготовления стабильных слоев.Вяжущие вещества, такие как цемент, предотвращают последующее осаждение или уплотнение слоя.
Цементные заливки Liapor, такие как теплоизоляционный бетон Liapor, обеспечивают отличную звуко- и теплоизоляцию, например, при использовании в сплошных или арочных полах, и гарантируют надежную, стабильную и легкую основу для всех последующих конструкций полов. С одной стороны, внутренняя структура заполненных воздухом пор керамзита помогает предотвратить передачу шума, в то время как, с другой стороны, структура связанного липорового наполнителя без мелких частиц поглощает звук.

Под стяжкой

При использовании под плавающей стяжкой теплоизоляционный бетон Liapor помогает поглощать звук шагов, компенсируя неровности и обеспечивая оптимальные значения теплоизоляции. Благодаря этой выравнивающей шпатлевке стяжка может быть равномерно нанесена на идеально ровную поверхность. Это предотвращает появление трещин, которые могут образоваться при сушке стяжек разной толщины. Кроме того, эта выравнивающая шпатлевка очень легкая и обеспечивает впечатляющую несущую способность.Это означает, что во время ремонта это означает, что уровень пола можно поднять на необходимую высоту без превышения значений несущей способности здания. Даже при нанесении толстыми слоями теплоизоляционный бетон Лиапор надолго сохраняет свою форму.

Погрузочно-разгрузочные работы

Эта связанная выравнивающая шпатлевка проста и интуитивно понятна в использовании. От 150 до 200 кг цемента достаточно для затвердевания одного кубического метра лиапора. При смешивании с водой важно, чтобы теплоизоляционный бетон Лиапор не оставался сухим и «жаждущим». В то же время слишком много воды отделит цемент от гранул лиапора. После того, как заливка нанесена, ее просто нужно выровнять с помощью линейки или дополнительно утрамбовать теркой. Менее чем через час изоляционный бетон начинает схватываться. И уже через 24 часа по нему можно ходить. Любая последующая работа может быть выполнена быстро и без долгих ожиданий.

Приложения

Эта связанная выравнивающая шпатлевка предлагает множество преимуществ при переоборудовании, расширении и новых конструкциях.Его можно использовать в качестве заполнителя для сплошных полов, перекрытий из деревянных балок (например, для перекрытий в местах расположения балок), плит перекрытий для подвалов и арочных потолков. Однако теплоизоляционный бетон Лиапор можно также использовать для выравнивания уклонов под террасами и балконами, в качестве армирующего, изолирующего заполнения пустот в деревянных каркасных конструкциях, в качестве утеплителя для наклонных крыш или в качестве основы для напольных покрытий из плитки или керамогранита.

Стяжка полов и теплый пол

Стяжка полов и теплый пол — практическое руководство

Как поставщик гарантии, мы наблюдаем рост количества претензий, связанных с комбинацией систем теплого пола (UFH) и стяжки пола.Поскольку система UFH встроена в стяжку, любые проблемы с системой UFH или стяжкой будут влиять на обе, и их устранение может быть дорогостоящим и разрушительным. Возникшие проблемы включают неравномерное рассеивание тепла в системе UFH, растрескивание или обрушение стяжек, растрескивание напольной плитки и раствора, а также неровные полы. Эти проблемы обычно возникают из-за проблем при проектировании или установке системы UFH или стяжки, или их комбинации. В этой публикации мы приводим рекомендации по основным соображениям при проектировании и установке систем UFH, встроенных в стяжки пола.

Причины отказа теплого пола

В большинстве случаев отказы связаны с одной из следующих причин:

• Несоблюдение планировки этажа на ранней стадии.
• Несоблюдение отделки пола на ранней стадии.
• Неправильная установка системы UFH или стяжки.
• Недостаточное время высыхания стяжки.
• Неправильная смесь стяжки.
• Чрезмерная влажность стяжки.
• Движение в конструкции пола.
• Неправильный ввод в эксплуатацию или проектирование систем теплого пола.

Проектирование и установка системы UFH

Схема контуров ультрафильтрации

При компоновке контуров теплого пола следует учитывать установки, которые предполагают проникновение в пол. Расчет теплого пола должен быть обеспечен к первому этапу ремонта.

Максимальная температура поверхности пола

BS EN1264-2 [1] ограничивает максимальную температуру поверхности пола до 29 ° C или 27 ° C, если предлагается облицовка пола.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет для обеспечения совместимости всех компонентов.

BS8203 Свод правил по укладке эластичных напольных покрытий гласит: При использовании со многими напольными покрытиями пол с подогревом может вызвать проблемы, если температура на границе между черным полом и полом превышает 27 ° C или подвержена резким колебаниям температуры. .

Если предлагается эластичное напольное покрытие: «температура никогда не должна превышать согласованный максимум 27 ° C на нижней стороне напольного покрытия (линия клея).Примечание. Разработчики UFH могут называть это температурой раздела.

Первичный трубопровод

Основным трубопроводом является трубопровод, по которому горячая вода подается от основного источника тепла в накопитель горячей воды (ГВС), радиаторы и коллекторы системы теплого пола. Строительные нормы и правила требуют, чтобы был изолирован только первичный трубопровод, ведущий к емкостному водонагревателю. Однако наилучшей практикой было бы изолировать все первичные трубопроводы. Потери тепла из коллекторов теплого пола также могут способствовать снижению эффективности системы. Способы решения этой проблемы включают изоляцию коллекторов или размещение их внутри изолированного корпуса.

Узлы коллектора

Узлы коллектора обычно состоят из нескольких портов, каждый порт соединен с одним контуром подогрева пола. Регулирование температуры может быть достигнуто в каждой отдельной комнате, поскольку каждая комната обычно обслуживается своим собственным портом на коллекторе. Важно, чтобы коллекторы можно было вводить в эксплуатацию для настройки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться по центру дома, чтобы облегчить простую компоновку контуров трубопроводов, и располагаться так, чтобы обеспечить легкий доступ.

Маркировка

Должна быть нанесена правильная маркировка, чтобы обеспечить эффективный осмотр, ввод в эксплуатацию, техническое обслуживание и ремонт системы теплого пола.

Поддержание потока воды

Следует избегать любых резких изгибов контуров трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды. Если необходимы отводы на 90 °, следует использовать металлический каркас.

Предотвращение утечек

Для простоты обслуживания и ремонта все стыки между коллектором и контурами трубопроводов должны располагаться выше уровня стяжки. Стыки ни в коем случае нельзя заделывать в стяжку.

Надежное крепление

Для того, чтобы любые изгибы петель трубопроводов не были слишком резкими, коллекторы должны располагаться на соответствующей высоте над полом и должны быть надежно прикреплены к стене.

Установка полов с подогревом

Контуры теплого пола не следует устанавливать до тех пор, пока не будут установлены все внешние двери и окна, а имущество не будет водонепроницаемым, что обеспечит защиту установки от повреждений из-за замерзания контуров трубопроводов в холодную погоду .

Схема контуров трубопроводов

BS EN 1264 предоставляет руководство по проектированию и определению размеров системы. Расстояние между трубопроводами должно быть равномерным, но локально может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла.Для предотвращения потерь тепла от пола к стенам требуется утепление кромки пола.

Макет

Наиболее подходящий макет для конкретного приложения должен быть подтвержден производителем системы. Петли трубопроводов теплого пола можно разложить по нескольким схемам, в зависимости от способов крепления и формы помещения.

Петли трубопровода не должны доходить до края перекрытий и под плинтусами.

Изоляция пола

Чтобы свести к минимуму тепловые потери от системы теплого пола, необходимо утеплить полы.

Цокольные этажи

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с соответствующими региональными строительными нормами с учетом конкретной формы и размера пола.

Промежуточные этажи

Хотя Строительные нормы и правила обычно не требуют, чтобы промежуточные этажи в домах были изолированы для предотвращения потерь тепла, при установке полов с подогревом необходимо установить изоляцию для направления потока тепла вверх.

Отделка пола над полом с подогревом

Для обеспечения адекватной теплоотдачи система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

• Отделочные работы из камня и керамической плитки подвержены риску образования трещин из-за высыхания стяжек или из-за расширения и сжатия труб теплого пола. Чтобы противостоять этому, можно использовать соответствующую развязывающую мембрану.
• Из-за теплового расширения и сжатия натуральная древесина склонна к растрескиванию при использовании над системами теплого пола, поэтому следует соблюдать осторожность при указании ширины и толщины плиты.
• Инженерные плиты из твердой древесины расширяются и сжимаются меньше, чем плиты из цельной древесины, что означает, что они менее подвержены повреждениям.
• Следует избегать использования войлочной или полиуретановой подложки под коврами.
• Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После того, как контуры теплого пола проложены, установка должна быть испытана давлением.Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], это давление должно быть в два раза больше рабочего давления. Хотя BS EN 1264-4 [4] требует испытаний при минимальном давлении 6 бар, поставщики систем теплого пола обычно рекомендуют проводить испытания при давлении, вдвое превышающем это значение, в течение 24 часов. Перед укладкой стяжки следует провести испытания под давлением, чтобы можно было провести ремонтные работы без нарушения работы.

Расчет и установка стяжки

Стяжка Тип

Стяжка обычно бывает либо полусухой формулы, которая наносится вручную и затем затирается до финишного покрытия, либо жидкой, текучей смеси, которая перекачивается в нужное место и на заданную глубину.

Из них:

• Модифицированный полусухой цемент
• Цемент самовыравнивающийся модифицированный
• Самовыравнивающиеся модифицированные нецементные
• Ангидрит
• Носить гранолит

Соотношение воды, добавляемой к порошку для самовыравнивающейся стяжки, имеет решающее значение, поскольку слишком большое количество воды приведет к появлению трещин.

Самовыравнивающиеся стяжки при правильном нанесении будут иметь более быстрое время высыхания / отверждения, чем традиционные стяжки.

Большинство стяжек применяется в качестве плавающих стяжек, так как это наиболее практично для укладки поверх теплых полов и изоляционных материалов. Стяжка кладется поверх разделительной мембраны, которая будет наноситься поверх слоя теплого пола. Для этого метода требуется минимум 75 мм покрытия, в противном случае произойдет растрескивание.

Основные меры по предотвращению проблем с стяжкой пола

• Основание должно быть ровным, без карманов или выступов, чтобы толщина стяжки оставалась равной
• Изоляция должна быть плотно стыкована и выровнена по уровню
.
• Стяжки необходимо правильно перемешать
• По стяжке нельзя ходить во время высыхания
• Нельзя строить в холодные периоды (ниже 5 ° C)
• Потребуются деформационные швы
• Деформационные швы также необходимы, если размеры пролета превышают 40 м2
• Стяжка должна быть готова к установке любой напольной плитки
• Время высыхания:
  • Для цементных выравнивающих стяжек следует отвести один день на каждый миллиметр толщины для первых 50 мм, после чего следует увеличивать время на каждый миллиметр выше этой толщины (BS 8204)
  • Полимер-модифицированные стяжки: строго следуйте спецификациям и рекомендациям производителя.
    • Допустимое время высыхания должно быть рассчитано для предполагаемой глубины стяжки с учетом имеющихся условий окружающей среды e.грамм. Температура и влажность
    • Время высыхания полимерцементных стяжек потенциально может отличаться от времени высыхания цементных стяжек
    • Все субподрядчики, занимающиеся отделкой стяжки и пола (включая установку систем теплого пола), должны соблюдать требования к установке и не отклоняться или менять материалы
    • По стяжке нельзя ходить, пока она полностью не затвердела
    • Слишком раннее нанесение отделки поверхности на стяжку приведет к выходу из строя

Примечание. Содержание влаги в выравнивающих стяжках, на которые должны быть уложены определенные полы, и методы измерения содержания влаги приведены в стандартах BS 5325, BS 8201, BS 8203 и BS 8425.

• Обеспечение компенсационного шва по периметру кромочной полосы — уровень плитки
• UFH Тестирование и ввод в эксплуатацию системы
• Испытание на влагостойкость стяжки, на которой предлагается напольная плитка
• Подготовка стяжки под финиш
• Нанесение клея методом двойного склеивания
• Полный контакт плитки и клея
• Соблюдение заводских правил при укладке полов
• Информация для конечного пользователя

Обеспечение подвижных швов в стяжке пола или плитке

Деформационные швы должны быть предусмотрены:

• Межкомнатные пороги
• Если размеры пролета превышают 40 м2 с максимумом 8 м с одной стороны
• В местах, где имеются швы в конструкции основания пола или происходит изменение пролета e. грамм. балочные и блочные перекрытия
• Между независимо регулируемыми зонами нагрева
• Между отапливаемыми и неотапливаемыми участками стяжки
• Дополнительные стыки следует рассматривать в областях с высоким тепловым усилением, например. большие зимние сады или стеклянный атриум

Устройство деформационных швов

• Стыки пролета следует формировать с использованием жестких формирователей стыков, где это возможно, которые могут быть размещены на этапе подготовки и останутся на месте во время работы.В идеале формирователь швов должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход высоты между пролетами
• Все стыки в стяжке должны отражаться от любого последующего приклеенного напольного покрытия
• Расположение стыков должно быть определено до установки стяжки, и должны быть проведены консультации между всеми сторонами, включая главного подрядчика, установщика теплого пола, установщика готового напольного покрытия и установщика стяжки, чтобы определить подходящие места
• Деформационные швы должны быть выполнены через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться с обеих сторон шва
• Шов следует заполнить подходящим гибким наполнителем и наклеить фирменную защитную полосу, чтобы закрыть шов. Запрещается использовать раствор
• Они не должны перекрываться каким-либо упругим, текстильным или другим приклеиваемым покрытием пола
• Крышки деформационных швов могут быть заподлицо, монтироваться на поверхности или закладываться в строительный раствор и металл, металл с резиновым вкладышем или ПВХ

Труба напольного отопления, проходящая через компенсатор

Типовая крышка компенсатора

Обеспечение компенсационного шва по периметру кромочной полосы

При установке системы теплого пола:

• Стяжки должны быть изолированы по всем краям, примыканиям и колоннам для обеспечения возможности движения из-за тепловых нагрузок
• При определении минимальной толщины краевой полосы, необходимой для расширения, необходимо соблюдать рекомендации производителя как для стяжки пола, так и для облицовки плиткой.Обычно это 6-15 мм
• Стык закрывается плинтусом
• Эти стыки необходимо оставить пустыми или заполнить сжимаемым материалом
• Никогда не наносите раствор на деформационные швы

Полы с подогревом (UFH) Испытания и ввод в эксплуатацию

• Системы UFH должны быть введены в эксплуатацию до нанесения отделки пола. Это добавит к общему времени до нанесения какой-либо отделки пола. Примечание: если отделка пола установлена ​​до включения и ввода в эксплуатацию УФН, любая остаточная влага в полу переместится на поверхность стяжки и потенциально может вызвать расслоение отделки пола
• Опрессовка системы не является вводом системы в эксплуатацию.Источник тепла должен быть на месте и работать, чтобы обеспечивать правильную температуру
• Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя утвержденными установщиками. Требуется акт ввода в эксплуатацию

Испытания на влагостойкость стяжки, где предлагается облицовка пола

• Испытания на влагостойкость должны проводиться после ввода в эксплуатацию системы UFH, но до укладки плитки.
• Испытание на влажность проводится с использованием подходящего одобренного метода, например, гигрометра для пола или испытания карбидной бомбы.Из-за возможных неточностей использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец
.
• Основание считается достаточно сухим, если относительная влажность, измеренная гигрометром / датчиком для настольного монтажа, составляет 75% или менее. При использовании гигрометра для пола следует обратиться к разделу «Проверка влажности» в стандартах BS5325, BS8203, BS8425 и BS8201
.
• Обогрев системы UFH должен быть отключен за 96 часов до проведения любых испытаний гигрометром.
• Гигрометр должен оставаться на месте до тех пор, пока не установится полное равновесие.Обычно считается, что это 72 часа, но может быть больше для толстых секций и значительно дольше для бетона, плавающего под давлением

Подготовка стяжки под отделку

• Верхняя поверхность стяжки может нуждаться в насечке, шлифовании или шпонке для подготовки к нанесению грунтовки и клея для укладки плитки.
• Шлифовка, шпонка и т. Д. Поверхности стяжки позволяет проникать грунтовкам. Он также является «ключом» к клею для захвата
.
• Перед нанесением грунтовки поверхность должна быть очищена от грязи и мусора.
• Любые грунтовки и клеи нельзя наносить до тех пор, пока стяжка полностью не затвердеет и не высохнет.Время высыхания зависит от типа стяжки
• Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размерам, плоскими, без провалов и возвышений, прочными, чистыми и не содержать цементного молока, красок, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии

Нанесение гибкого клея методом двойного склеивания

Крепление плитки должно выполняться в соответствии с практическими правилами BS 5385 и BS 8000 по укладке настенной и напольной плитки.

• Необходимо соблюдать спецификации производителя плитки для крепления. грамм. Плитка из травертина может потребовать двойного приклеивания. Этот способ крепления может также потребоваться для плитки большого размера
• Может потребоваться двойное приклеивание (нанесение клея на нижнюю сторону плитки, а также на основу)
• Клей необходимо использовать в соответствии с рекомендациями производителя.
• Клей необходимо прижать плиткой, чтобы обеспечить полное сцепление.
• При укладке плитки следует избегать больших пустот
• Полы нельзя открывать для движения транспорта до тех пор, пока клей не затвердеет.

Полный контакт плитки и клея

• Клей необходимо прижать плиткой, чтобы обеспечить полную адгезию и твердое покрытие без образования пустот.
• Метод тонкого слоя с использованием клея и зубчатого шпателя: убедитесь, что есть полный контакт между клеем и основанием плитки

Соблюдение производственного процесса при укладке напольного покрытия

Следует соблюдать все соответствующие рекомендации производителей, которые определяют сроки их выполнения i.э .:

• Удаление цементного молочка с помощью шлифовки для получения ключа для грунтовки и / или клея
• Ввод в эксплуатацию теплых полов до начала облицовки плиткой
• Дать системе UFH остыть в течение не менее 48 часов перед началом укладки плитки
• Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
• Обеспечение того, чтобы время от завершения стяжки до начала укладки плитки было рассчитано и соблюдается
• Убедитесь, что плиточный клей затвердел до того, как по плите будут ходить (обычно 12-24 часа в зависимости от условий окружающей среды).
• Убедитесь, что система UFH не включается в течение как минимум 48 часов после завершения укладки плитки

Передача системы UFH

Строительные нормы и правила требуют, чтобы жильцам была предоставлена ​​информация, позволяющая им эффективно использовать системы, установленные в их домах.Это должно включать:

• Инструкции производителя на продукцию
• Зоны обогрева: должны быть включены четкие чертежи плана этажа, показывающие, как недвижимость разделена на зоны контроля.
• Программаторы и термостаты: для интерфейса управления должна быть предоставлена ​​информация и руководство по эксплуатации.
• Характеристики системы: Для жителей важно понимать ключевые различия между системами UFH и более традиционными системами отопления.Хотя пол может быть не теплым, система может работать с оптимальными настройками. Если система UFH встроена в стяжку, всегда будет задержка между включением системы UFH и повышением температуры в помещении. Важно сообщить о последствиях этого жителям

Обратите внимание: были приняты все меры, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам.Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

Стяжка кровли и пола — Hoben International

Легкие бетоны и стяжка из сверхлегкого вспененного перлита могут использоваться для уменьшения потерь тепла через полы. Обычно первые этажи возводятся из плотного бетона, покрытого плотной стяжкой; вторые этажи над гаражами и автостоянками также обычно строятся из плотного бетона и стяжки, дающей небольшую теплоизоляцию. Стяжка, содержащая перлит, может снизить теплопроводность с 1,04 до 0,15–0,25 Вт / м ° C.

Преимущества

Стандартный бетон и стяжка имеют плотность от 2000 до 2200 кг / м3. Плотность перлитного бетона и стяжки составляет от 600 до 1050 кг / м3, что улучшает термический КПД, а также снижает вес окончательной конструкции. Однако следует отметить, что легкие бетоны и стяжки подвержены износу и, следовательно, должны быть защищены соответствующим покрытием для предотвращения вдавливания и пыления.

Приложения

Перлитовый бетон и стяжки идеально подходят для:

• Кровельные настилы над настилом из металлопрофиля.
• Над плотной бетонной кровлей и плитами перекрытия.
• Сэндвич-конструкция.
• Основания для бассейнов.
• Загоны для свиней и станки для опороса.
• Любая другая установка, требующая легкого бетона с прочностью на сжатие не более 8 н / мм ² для бетона и 13 н / мм ² для стяжки.

Производительность

Типичные свойства легких бетонов и стяжек:

3 ) 750 600

Пропорции объема смеси (цемент: перлит)	1: 3	1: 4	1: 5
Консистенция смеси для стяжки
Насыпная плотность	1200	1100	1000
Прочность на сжатие во влажном состоянии в течение 28 дней (н / мм 2 )	13	12	11
10643	10643 Плотность стяжки			1000	900
Теплопроводность.при 1% (об. / об.) воды (м / м ºC)	0,25	0,24	0,21
Бетонная смесь консистенции
Насыпная плотность в исходном состоянии (кг / м 3 )	1000	950	900
Прочность на сжатие в течение 28 дней (н / мм 2 )	8	6	4
Плотность стяжки после высыхания в печи	900	900
Теплопроводность. при 1% (об. / об.) воды (в / м o C)	0,21	0,20	0,18
Смесь текучей консистенции
Насыпная плотность в исходном состоянии (кг / м 3 )	900	800	700
Прочность на сжатие в течение 28 дней (н / мм2)	2	1,5	1
Плотность стяжки после высыхания в печи	750	750
Теплопроводность.при 1% (об. / об.) воды (в / м o C)	0,18	0,17	0,15

Все испытаны в соответствии с требованиями BS EN 1015, часть 11.

Противопожарная защита

Все бетоны и стяжки являются негорючими в соответствии с определением в BS 475 Часть 4 1970 и спроектированы для Класса 0 в соответствии с требованиями Строительных норм.

Необходимые материалы

Вспученный перлит марок Р321 и Р35 подходит для бетона, а марки Р15 и Р321 — для стяжки. Все марки поставляются в тяжелых пластиковых мешках экономичного класса, вмещающих номинально 100 л (3,5 фут3) и весом от 8 до 10 кг в зависимости от марки. Цемент должен быть обычным портландцементом и соответствовать стандарту BS EN 197, часть 1. В холодную погоду или когда требуется более быстрое затвердевание, чем обычно, можно использовать портландцемент быстрого твердения. Рекомендуется воздухововлекающая добавка, соответствующая требованиям стандарта BS EN 934, часть 2.

Сайт смешивания

Важно, чтобы вспученный перлит, цемент и воздухововлекающая добавка были точно дозированы, а время перемешивания тщательно контролировалось.Значения прочности, приведенные в этом техническом паспорте, получены при испытании стяжки методами BS EN 1015, часть 11. На практике прочность в сухом состоянии, вероятно, будет выше.

Бетономешалка барабанного типа со свободным падением подходит для перемешивания. Сначала добавьте в миксер большую часть необходимой воды, затем воздухововлекающую добавку, а затем цемент. Перемешайте до образования кашицы, затем добавьте перлит. Время перемешивания после добавления перлита должно быть как можно короче.Для получения необходимой консистенции можно добавить дополнительную воду.

Размещение площадки

Бетон или стяжку следует уложить, выровнять, затем покрыть полиэтиленовой мембраной и дать затвердеть не менее 18 часов. Не следует использовать силовое уплотнение. Поверхность потребуется покрыть либо традиционной цементно-песчаной стяжкой, либо мастичным асфальтом, либо смолистой стяжкой собственных марок. На внешних плоских настилах крыши рекомендуется предусмотреть вентиляционные отверстия, особенно там, где покрытие представляет собой войлочный или мастичный асфальт.

Спецификация

Рекомендуется, чтобы за укладку бетонной смеси и покрытия или стяжки отвечало только одно предприятие, и в спецификации должно быть указано:

«Для бетона (или стяжки) класса ….. смешивается по объему с обычным портландцементом плюс воздухововлекающая добавка до ….. консистенции и укладывается на толщину ….. мм. После схватывания и отверждения в течение ….. дней на него следует нанести ….. толщину ….. мм.«

Как улучшить звуко- и теплоизоляцию в стяжке пола

Звуко- и теплоизоляцию пола в жилом помещении можно значительно улучшить, установив плавающую стяжку для повышения звуко- и теплоизоляции пола.

При укладке нового пола очень полезно установить в пол звуко- и теплоизоляцию. Однако необходимо обеспечить устойчивость основания, поскольку плавающая стяжка не имеет соединения с остальной частью здания.Толщина слоя стяжки 35 мм и изоляционного слоя ок. 30 мм означает разницу в высоте не менее 65 мм.

Таким образом, создается соответствующий высокий уровень при переходе в другие комнаты. Изоляционный слой для звуко- и теплоизоляции пола может состоять из минеральной ваты, жесткого пенопласта или пробки. Важно, чтобы стяжка ни в какой точке не касалась стены или пола, иначе звукопоглощающий эффект будет исключен. Через 8 дней раствор для стяжки затвердел.

Изоляционный слой улучшает теплоизоляцию. Отсутствие какой-либо связи с остальной частью конструкции исключает передачу звука в соседние или расположенные ниже помещения.

Изоляционный материал защищен от восходящей влаги. слоем масляной или битумной бумаги с перекрытием 10 см.

Изоляционный слой должен закрываться бесшовно, чтобы при укладке отсутствует соединение стяжки с черным полом.

Вокруг стяжки используется кромочная планка из жесткого пенопласта. поверхность.Она везде должна быть выше следующей стяжки.

Стяжка наносится во влажном состоянии между планками. и распределяется линейкой.

Рейки снимаются и стыки заполняются, когда масса затянулся. Пластины протектора предотвращают появление следов.

В конце наносят гладилку с легким давлением на поверхность до тех пор, пока все отверстия и пузыри не закроются.

Герхард Рихтер — писатель и преподаватель в профессиональных технических училищах, специализирующийся на плотницких работах, сантехнике, механике и строительстве.
