Строительные леса — это… Что такое Строительные леса?
Строительные леса на фасаде зданияСтроительные леса — временное вспомогательное сооружение для размещения рабочих или материалов при выполнении строительных, монтажных и других работ. Применяются как снаружи, так и внутри здания. Чаще всего строительные леса собираются из унифицированных металлических и деревянных элементов.
В прошлом использовались допускавшие лишь однократное применение строительные леса из круглого или вчерне обработанного леса — откуда они и получили своё название.
В конструктивном отношении современные строительные леса представляют собой пространственную каркасную систему, выполненную из стандартных металлических элементов, что допускает их использование независимо от очертаний сооружений и рельефа местности.
Типы
Существуют следующие типы строительных лесов:
Рамные леса
Предназначены для строительных и монтажных работ любой сложности. В основе конструкции таких лесов лежит пространственный металлический каркас из вертикальных рам, соединённых между собой горизонтальными и диагональными связями, закреплёнными на рамах при помощи флажковых замков. Преимущества рамных лесов — это небольшой вес, лёгкость монтажа. Недостатки рамных лесов — невозможность монтажа на фасадах со сложной геометрией.
Клиновые леса
Данный тип лесов получил своё название благодаря особому способу крепления элементов – клиновое соединение. Клиновые леса имеют простую конструкцию, в состав которой входят диагональные и горизонтальные элементы, вертикали, лестницы, настилы.
Вертикальные элементы таких лесов представляют собой трубу, на которой установлены фланцы круглой формы с отверстиями.
Штыревые леса
Это не самый распространённый тип строительных лесов. В собранном положении представляют собой металлоконструкцию, состоящую из стоек, ригелей, связей, башмаков и узлов соединений. Данный тип лесов был распространён в советское время, благодаря простоте производства и незамысловатой конструкции. Для его изготовления требуется только труба и пруток определённого диаметра. Минус — на их монтаж идёт много металла и соответственно они тяжелее других типов лесов, плюс — выдерживают большие нагрузки (например при каменной кладке).
Башенные(передвижные) леса или вышки-туры
(строительные туры) Разновидность рамных строительных лесов, в которых несколько секций, поставленных друг на друга, размещены на передвижном основании.
Хомутовые леса
Такие леса считаются универсальными, но чаще всего используются именно для сложных объектов. Хомутовые леса не имеют строгих геометрических размеров, в связи с этим можно устанавливать различный шаг стоек, менять ярусную высоту, менять размеры рабочей зоны. Данные леса применяются для зданий и сооружений с нестандартной конфигурацией. Форма данных лесов меняется в широких пределах, как в плане, так и по высоте. Крепление между элементами лесов осуществляют при помощи поворотных и неповоротных хомутов. В настоящее время в России хомутовые леса постепенно вытесняются рамными и клиновыми лесами.
Чашечные леса (Cup Lock)
Стандарты
- ГОСТ 24258—88 Средства подмащивания.
- ГОСТ 27321—87 Леса стоечные приставные для строительно-монтажных работ.
Литература
dic.academic.ru
что это, для чего и где используется
Строительные леса представляют собой временные сооружения (из металлоконструкций или деревянных настилов), которые используются в строительных и отделочных работах. Такие временные конструкции хороши тем, что их собирают и разбирают непосредственно на строительных площадках, перемещая при надобности вдоль возводимых (вновь отстраиваемых, ремонтируемых, реставрируемых) стен. К тому же строительные леса являются достаточно удобной временной конструкцией, влезая на которую, можно быстро подкрасить деревянные оконные рамы, сделать откосы дверных и оконных проемов, перекрасить или побелить стены.
Однако в последнее время застройщики предпочитают использовать не стандартные громоздкие строительные леса, а именно сооружения со съемными подмостями. Такие системы конструктивно «приличнее» смотрятся, особенно в случаях, когда строительство того или иного объекта затягивается, а необходимость в лесах все возрастает, к тому же подобные сооружения имеют более легкий вес и более удобные съемные элементы для переноса, что способствует снижению веса конструкций.
Кстати, благодаря этому фактору, не только застройщики, но и многие дачники, а также владельцы частных домов и загородных коттеджей стремятся приобрести именно строительные леса со съемными подмостями – ведь для того, чтобы подкрасить фронтоны кровли или обновить фасадную отделку, может потребоваться в большинстве случаев не просто стремянка, а что-нибудь «посерьезнее». Хотя и не такое громоздкое, чего не под силу сдвинуть одному.
В последнее время довольно популярным вариантом исполнения съемных подмостей являются подмости на «конвертах» (пример такой конструкции показан на фото ниже). Благодаря простоте их конструкции, можно с легкостью выполнить несложные работы «на высоте»: покраску, побелку, реставрирование поверхностей, мойку окон, установку откосов и наличников и т.п.

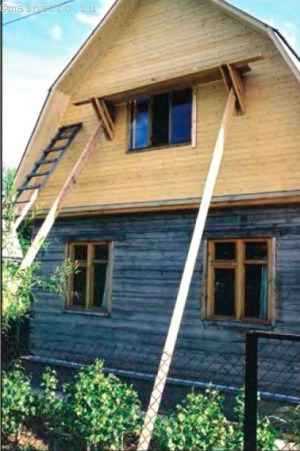

фото. Подмости на «конвертах». С их помощью вы легко выполните любую работу на высоте
Почему данный вариант является одним из популярных?
Потому что его можно соорудить и самостоятельно. А еще потому, что для сооружения затрачивается не так много строительного материала. Ну, и плюс ко всему: простота и удобство монтажа/демонтажа конструкции заключаются в отсутствии таких необходимых в других случаях жестких связях (стяжке). Отсюда следует вывод, что подобные строительные леса можно без проблем устанавливать в любом требуемом месте на строительном участке. По окончании строительных работ эти леса попросту демонтируются и оставляются до «лучших времен» где-нибудь в уголке сарая.
Из чего состоят строительные леса с «конвертами»?
Как следует из названия, ключевой фигурой тут будет «конверт», который представляет собой опорную площадку в форме треугольника (отсюда и название – «конверты»). Опоры можно изготовить из каких-либо пиломатериалов, например, обрезной доски. Доску при этом необходимо подобрать прочную, сечением минимум 50х50 мм. (см. рис №1).

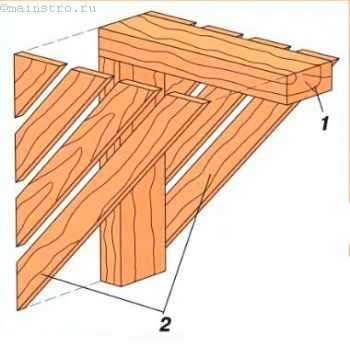

Рис. 1, Опорная площадка-«конверт». 1 — Г-образный кронштейн; 2 — укосины.
Далее, технология изготовления опорной площадки предполагает сооружение Г-образных кронштейнов – доски сбиваются внакладку, затем обшиваются по бокам деревянными же рейками.
Что касается размеров, то тут следует рассчитывать на безопасную эксплуатацию сооружения. К примеру, на опорной площадке не очень большого размера особо не развернешься, к тому же придется часто передвигать такие строительные леса, да и настил может оказаться не очень-то и удобным. А если взять подмости большой площади, то существует вероятность образования травмоопасной ситуации: может произойти отрыв конвертов от стены. Поэтому размер площадки придется просчитывать из таких соображений: 350-400 мм принимается размер горизонтальных площадок подмостей – это среднее значение размера человеческой ноги. На такую полку можно становиться полной ступней, и при этом не бояться сверзнуться с высоты.
Итак, подмости установлены, вся площадка закреплена, но… все равно чего-то не хватает. Оказывается, не хватает высоты, чтобы можно было дотянуться до верхних уровней фасада дома. Однако это не проблема: можно устроить настил на нужной отметке своими руками. Для этого вам понадобится еще пара подпорок (можно взять обычную обрезную доску 150х50 мм). Перед тем, как их установить, нижние части подпорок делают острыми для того, чтобы они твердо упирались в грунт, а верхние концы слегка скашивают по контуру «конвертного» угла для плотного примыкания (как показано на рис №2).

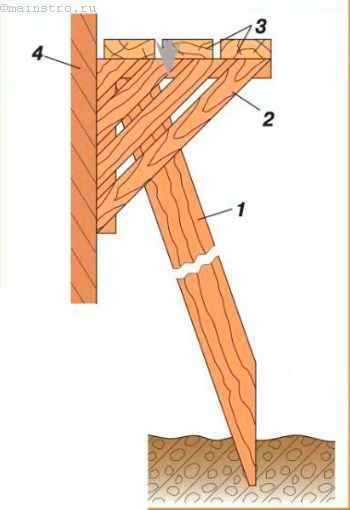

Рис. 2 Установка подмостей: 1 — подпорка-слега; 2 — «конверт»; 3 — доски настила; 4 — опорная поверхность.
После того, как настил из «конвертов» поднимается на требуемую отметку
Теперь можно поднимать сам настил. Доски устанавливаются на нужной высоте и прибиваются к теперь уже горизонтальной «полке» кронштейнов. Тут крепежные элементы – гвозди – можно загонять в материал полностью для придания большей прочности конструкции.
Совет: чтобы гвозди легче было демонтировать, их можно загонять в материал через тонкие рейки-прокладки, которые в последующем попросту расщепляются гвоздодером. Таким образом, ваши строительные леса уже готовы!
Существует еще один вариант сооружения съемных подмостей, строительные леса которых являются не менее удобными в эксплуатации. А сооружаются такие подмости не сложнее предыдущих (см. рис №3) с применением таких же подручных средств – например, толстой обрезной доски.

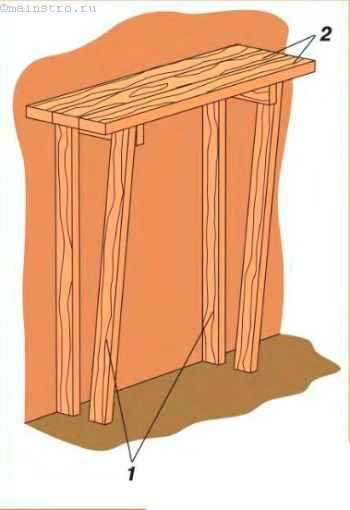

Рис.3. Подмости на стойках: 1 — стойки; 2 — доски настила.
Сначала также заостряются нижние «конечности» подмостей, которые затем прикапываются в грунт. Верхние же части прислоняются к стенам дома и фиксируются длинными гвоздями. После этого наверх нужно поднять доски для устройства настила, которые затем прибиваются к перемычкам. Следует помнить, что при более надежном креплении вы получите достаточно надежный и жесткий щит.
Когда работы закончен, собственноручно изготовленные строительные леса убираются либо в сарай, либо в гараж. При этом не забывайте о том, что при изготовлении таких подмостей желательно проверять на прочность каждый из узлов конструкции.
mainstro.ru
О нас — Строительная компания ООО «ЛиС»
Основные направления нашей деятельности:
- Усиление фундаментов зданий и сооружений.
- Строительство торгово-развлекательных центров.
- Строительство объектов промышленного значения.
- Тепловые сети.
- Инженерные сети (газоснабжение, наружный водопровод и канализация).
- Кабельные системы электроснабжения до 35 кВ.
- Системы связи и телекоммуникаций, в том числе ВОЛС, базовые станции, башни связи высотой до 75 м.
- Телефонная канализация, устройство линейно-кабельных сооружений.
- Системы оповещения, видеонаблюдения и интегрированные системы безопасности.
- Автоматизированные системы контроля, управления и диспетчеризации (АСКУД).
- Технические средства организации дорожного движения (ТСОДД), включая АСУДД.
- Системы наружного освещения, в том числе высокомачтовые опоры (ВМО).
- Земляные работы, в том числе ГНБ.
Высокий уровень и качество предоставляемых услуг виден на каждом из его этапов начиная от технико-экономического обследования, выбора оптимального для Заказчика технического решения, проведения предпроектных процедур и проектирования до строительства и сдачи в эксплуатацию, с дальнейшим его эксплуатационно-техническим обслуживанием.
Сотрудничество с нашей компанией принесет вам комфорт и удовлетворение в реализации поставленных целей потому, что надежность, качество и эффективность – это неотъемлемые условия нашей работы.
Воспользуйтесь нашими услугами и вы будете абсолютно уверены: все необходимые работы по проектированию, строительству и эксплуатационному обслуживанию объектов и сооружений будут выполнены своевременно, аккуратно и в строгом соответствии с существующим законодательством.
Мы готовы к плодотворному сотрудничеству. Будем рады ответить на интересующие вас вопросы и обсудить условия контракта по телефону, электронной почте, а также при личной встрече в нашем офисе.
xn—-btbtlwkb.xn--p1ai
Строительная лиса. Как АПЛ возвела защиту против «Лестера» — Чемпионат Англии 2016-2017 — Футбол
Чемпионство «Лестера» объяснялось не только идеями Клаудио Раньери и их грамотным исполнением, но и тактической недальновидностью остальных тренеров Премьер-лиги. Конкуренты «лис» слишком долго приспосабливались к их сильным сторонам, но даже после смены инструкций полагались лишь на сдерживание атакующей угрозы в лице Джейми Варди и Рияда Мареза.
Когда реализация у этих двоих упала с космических до вполне приемлемых показателей, порыв партнеров подхватили защитники. Во второй части сезона «Лестер» не пропустил сразу в 11 матчах, тогда как в первой – всего в четырех. Адекватного ответа на такую трансформацию у команд АПЛ просто не нашлось.
Ближе всех к разгадке оборонительного ребуса «Лестера» подобрался, как ни странно, «Челси». К декабрьскому матчу Жозе Моуринью подошел со шпаргалкой: отсмотрел все главные наработки «лис» в атаке, раздал памятки игрокам, убедился, что план не работает, и пустился во все тяжкие. При счете 2:0 в пользу «Лестера» португалец перевел команду с 4-2-3-1 на необычную схему 3-6-1 с квадратом в центре поля. Это немедленно поменяло ход игры в пользу синих, о чем свидетельствует острота созданных моментов до и после решения Жозе.
Неожиданный ход Моуринью указал на потенциальную слабость «Лестера»: команда Раньери обороняется по схеме 4-4-2-0, что при помощи дисциплинированных Варди и Синдзи Окадзаки дает ей сразу четырех игроков в середине поля. Поменяв расстановку, Моуринью сопоставил силы на этом участке, а при смещениях Педро численное преимущество и вовсе переходило к «Челси» (5 на 4).
На вопрос, почему соперники «Лестера» не прочли этот намек Моуринью, есть как минимум два ответа. Во-первых, при всем перевесе «Челси» во втором тайме им не удалось даже сыграть вничью – соответственно, результат мог повлиять на восприятие игры со стороны коллег Жозе. Во-вторых, на следующий день после встречи Моуринью был уволен, что отодвинуло обстоятельства самого матча на второй план.
Статус действующего чемпиона и приток тренерского таланта в АПЛ начинают менять ситуацию. Когда «Лестер» потерял Н’Голо Канте, Раньери отказался от покупки схожего по качествам игрока. Умные парни из селекционного отдела рассмотрели в продаже Канте возможность придать команде особенности, которые ей пригодятся против закрытых соперников. Тренд на такую манеру игры против «Лестера» прорисовывался всю вторую половину сезона.
Продвинутая статистика, подготовленная экспертом Analytics FC Бобби Гардинером, указывает на то, что «Лестер» адаптируется к чуть менее заточенному на контратаки футболу. Так, на 4% увеличилось количество передач поперек или назад – то есть, тех, что не продвигают команду к чужим воротам; средняя длина передач «Лестера» сократилась примерно с 19 метров до 17.
Еще более убедительное доказательство этой новизны скрывается за показателями нападающих. Если в прошлом сезоне пара страйкеров в лице Варди и Окадзаки выбивала в сумме 2,9 отбора и перехвата в среднем за игру, то свежий дуэт Варди и Ислама Слимани гораздо менее ориентирован на помощь полузащитникам – всего 1,5 отбора и перехвата в среднем за игру.
Пассивность нападающих приводит к плохой вертикальной компактности (компактности между полузащитой и нападением) «Лестера». «Саутгемптон» легко разыгрывает мяч, пользуясь большинством.
Без поддержки форвардов середину поля патрулируют только два центральных полузащитника. Топы прочувствовали этот момент, стряхнули пыль с конспекта Моуринью и принялись создавать численный перевес в уязвимой зоне «Лестера». Олицетворением этой идеи стали результаты против двух команд, наиболее явно напиравших на центр поля – с общим счетом 2:8 лисы уступили «Ливерпулю» и «Манчестер Юнайтед».
В первом случае «Лестеру» досталось от общей заточенности Юргена Клоппа на перегрузки: с привлечением инвертированных вингеров по схеме 4-3-2-1 у «красных» в центре поля было сразу на трех игроков больше. «Мы сумели забить, но, к сожалению, потеряли оборонительную схему – «Ливерпуль» расположил слишком много футболистов против нашей полузащиты», – сокрушался Раньери после разгрома на «Энфилде».
На «Олд Траффорд» чемпионов ждали долгожданные изменения от Жозе Моуринью, наконец исключившего из состава Уэйна Руни. Вместо него португалец выпустил в зоне десятки Хуана Мату и дал задание Джесси Лингарду смещаться с фланга в центр. Карта моментов «Юнайтед» в той игре иллюстрирует эффективность такого подхода: большинство шансов «дьяволы» создали из полуфлангов, которые не покрывали Дринкуотер и Амарти.
Два эпизода пугающей идентичности иллюстрируют эти проблемы. В обоих защитникам, привыкшим обороняться низко, приходилось покидать свою зону. Оба раза соперники пользовались свободным пространством, возникшим в результате этого движения защитников.
Пример 1
«Ливерпуль» имеет преимущество в центре поля, Морган и Хут выдвигаются, чтобы соотнести силы.
В итоге оба защитника оголяют свою зону, в которую чуть позже ворвется Старридж.
Пример 2
Полузащитники «Лестера» пустились в прессинг, компенсируя пассивность нападающих.
«Саутгемптон» разбил давление и получил свободу в центре поля. Морган и Хут снова выдвинулись со своих позиций, Остин воспользовался этим, открывшись в зоне немца.
В первом случае «Ливерпуль» организовал победный (второй по счету) гол в ворота «Лестера», во втором «Саутгемптон» получил, пожалуй, лучший момент в игре. Оба момента роднит, что передачи были выполнены из центральной зоны без сопротивления – представить нечто подобное в прошлогоднем «Лестере» было практически невозможно.
Другие тексты Вячеслава Палагина:
Играй по моим правилам. Как судьи вершат тактическую революцию в АПЛ
Почувствуй нашу любовь. Что стоит за прогрессом Стерлинга
www.eurosport.ru
Главная — Строительная компания ООО «ЛиС»
Компания «ЛиС» занимается всеми видами земляных работ ( в том числе ГНБ), строительством и проектированием инженерных сетей и коммуникаций, комплексов связи, освещения, электроснабжения и водоснабжения, усилением фундаментов зданий и сооружений, а также технической эксплуатацией разнородных телекоммуникационных систем.
Визитная карточка Компании ЛиС — профессионализм и строгое соблюдение взятых на себя обязательств.
ЛиС традиционно гарантирует безупречное качество работ, четкое выполнение требований в специфике работ наших заказчиков и партнеров, профессионализм и эффективность на каждом этапе сотрудничества, что достигается благодаря сформированной команды высококлассных специалистов, имеющих серьезный практический опыт в осуществлении строительной и проектной деятельности, технической эксплуатации телекоммуникационных систем на объектах различной степени сложности и ответственности.
ЛиС одна из немногих компаний, осуществляющая строительную, проектную деятельность, техническую эксплуатацию телекоммуникационных систем не только в Санкт-Петербурге и Ленинградской области, но и за ее пределами, в том числе в местах, малоприемлемых для проведения работ, в отсутствии жилых массивов и коммуникаций.
Серьезный кадровый и технический потенциал позволяет нам динамично развиваться и удерживать лидирующие позиции в соответствующей сфере предоставления услуг. Основными принципами компании являются профессионализм, своевременность и качество предоставления услуг. Все виды предлагаемых услуг прошли лицензирование в соответствии с законодательством Российской Федерации о саморегулируемых организациях.
За относительно короткое время нам удалось аккумулировать большой практический опыт в строительстве сетей, комплексов связи и телекоммуникаций, инженерных сетей и коммуникаций, а также выполнения технической эксплуатации разнородного телекоммуникационного оборудования и проектной деятельности.
Нашими заказчиками и партнерами являются многие крупные и социально важные компании, подтверждающие наш высокий уровень предоставления услуг:
ООО «Террикон»
ЗАО «Метроподземстрой»
ООО «СМУ-13 Метрострой»
ЗАО «СМУ-11 Метрострой»
ФКП «Дирекция КЗС-Росстроя»
ФКУ «Федеральное управление автомобильных дорог «Северо-Запад» имени Н.В. Смирнова Федерапьного дорожного агенства» (ФКУ «Севзапуправтодор»)
СЗФ ЗАО «АтомСтройЭкспорт»
ОАО «Ордена Трудового Красного Знамени Трест «Спецгидроэнергомонтаж»
ОАО «Метрострой»
ЗАО «Компакт»
ЗАО «Экономико-Финансовая Энергетическо-Строительная корпорация»
ЗАО «Энергостройинвест»
ЗАО «Бизнес Компьютер Центр» (ЗАО «BCC»)
ООО «Сименс»
ООО «Эдванс»
ЗАО «Стройкрансервис»
ОАО «Третий Парк»
ЗАО «Морская Лига»
ООО «Инвестстрой»
ЗАО «Элтел»
ООО «Трансстроймеханизация»
ЗАО «Петербургские дороги»
ООО ДСК «Зеленый Град»
Проектные организации:
ОАО «Ленморниипроект»
ЗАО «Энергопроект»
ОАО «Ленгидропроект»
ЗАО «Институт «Стройпроект»
ООО «ГЕО-ПРОЕКТ»
xn—-btbtlwkb.xn--p1ai
семь котов и строительная лиса
Крыминформ. На официальном сайте Крымского моста появился блог, первый пост которого в честь международного дня кошек рассказывает о шести кошках и лисе, живущих на стройке. Блог ведётся от лица Крымского моста и его кота Мостика.
Пост на тему «Коты на стройке века» рассказывает истории появления на стройке шести кошек — Васьки, Маруси, Ассоли, Бегемота, Рыжего, Белки, и лисы Елизаветы.
«Я – Крымский мост. Пока мой проект готовили, я порядочно обжился: завёл кота, начал вести блог. Мой кот Мостик тоже активен в соцсетях, у него уже много читателей… Сегодня в международный день кошек я решил рассказать вам и о других котах, которые живут на стройке. Рассказываю не с целью создания конкуренции, а только ради справедливости и информированности населения, другими словами, – чтобы наш кот Мостик не зазнался», – говорится на странице.
Так, чёрного кота Ваську строители нашли на складе, излечив все его страхи и агрессию докторской колбасой, говорится в посте. «После сильного шторма строители нашли на складе прячущегося от непогоды чёрного кота. Он был сильно напуган, на всех рычал и никого к себе не подпускал. Но, как показывает жизнь, не родился ещё тот кот, который может устоять перед парой кусочков колбасы. Местная «Докторская» излечила кошачьи страхи и агрессию, и кот остался жить у нас. Сейчас Васька отлично ловит мышей и курсирует по стройке во всех направлениях, опровергая примету про перебежавшего дорогу чёрного кота».
Кошка Маруська попала на стройку котёнком и оказалась в женском коллективе сотрудниц лаборатории качества бетона, где её прозвали артисткой. По версии моста, она вполне может получить «Оскар» от сварщиков.
«Артисткой её зовут потому, что она может давать лапу (как правило, не просто так, а в обмен на что-нибудь вкусное) и умеет по-собачьи вилять хвостом. Думаю, рано или поздно она растопит сердца наших сварщиков, и они сделают Марусе «Оскар». А ещё по поведению Маруси можно предсказывать погоду: если она спит на спине – будет тепло, если сворачивается клубком – к похолоданию, а если царапает стену – будет шторм», – говорится в посте.
На острове Тузла поселилась трёхцветная кошка Ассоль, которая ждет своего кошачьего принца. «Два месяца назад мостовики привезли ее с материка, где отбили от напавшей на неё собаки. С первыми лучами солнца кошка убегает на берег, сидит там весь день и смотрит на горизонт. Возможно, когда-нибудь к ней приплывёт кошачий принц на корабле с алыми парусами и заберёт её в волшебную кошачью страну… Жалко, что кошки дальтоники», — пишет мост.
А из Сочи на стройку прибыл кот Бегемот, у которого уже есть опыт работы в строительстве, так как он принимал участие в подготовке к олимпиаде.
«Дружит с мостовиками, которые считают его своим талисманом, – когда Бегемот на площадке, работать как-то легче. Одним словом, ждём, когда Бегемота внесут в штатное расписание. Имя Бегемот получил не по Булгакову, а за своё олимпийское спокойствие – он легко может спать рядом с работающим экскаватором или гидравлическим молотом».
Есть на стройке и рыжий кот. По словам Крымского моста, у него сложный характер, и с лопатой животное обращаться не умеет, но легко отбивает провиант у местных лис.
«Сейчас Рыжий, поддерживая свой статус охранника, продолжает нести службу на стройке. Регулярно патрулирует территорию – особенно места, где хранятся продукты, и так же регулярно получает свой паёк», — сказано в первой записи блога.
На борту плавучего крана строителей живёт кошка Белка. Она запрыгнула туда, когда судно проходило техосмотр в крымском доке, и завоевала доверие строителей, убив заползшую на борт змею. Теперь она гуляет по палубе и пускает волны позитива в сторону строителей, которые с плавкрана погружают сваи в акваторию Керченского пролива.
И дополняет пантеон животных Крымского моста лиса Елизавета. «Она единственный представитель собачьих, которого терпит Мостик. Кормят Елизавету по-царски: рыба, креветки, каша с молоком (да так кого угодно можно приручить). Рыжая привыкла к мостовикам, берет хлеб с руки и не стесняется позировать перед фотокамерами. Как истинный охотник может по следам найти любой грузовик», – говорится в посте.
Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!
smallivingworld.ru
Клиновые леса
Общие сведения о клиновых лесах
1. Особенности клиновых лесов
2. Строительные клиновые леса: параметры
3. Подбор и расчёт лесов
4. Составляющие детали клиновых лесов
5. Последовательность сборки клиновых лесов
Строительные клиновые леса
Особенности клиновых лесов
Помимо клинового соединения в таких конструкциях лесов может применяться и крепёж шарнирного типа. Благодаря этому данный вид пристенных конструкций имеет широкую область использования. Так они с успехом применяются:
— для выполнения кладочных работ из каменных материалов и кирпича;
— для проведения реставрационных операций на фасадах;
— для производства любых работ внутри зданий;
— в кораблестроительной отрасли;
— при выполнении работ связанных с нефте- и газодобычей;
— для сооружения эстрадных-концертных подиумов и различных трибун.
ЛСК особенно часто используются при выполнении реставрации фасадов. Такая их популярность объясняется тем, что сама конструкция лесов довольно лёгкая, и поэтому она обеспечивает максимальную сохранность фасадов.
Клиновые леса: крепёжные элементы
Строительные клиновые леса: параметры
Все несущие элементы конструкции лесов производятся из высокопрочной углеродистой стали М20. Максимальные характеристики несущего элемента:
— длина или высота 100 м;
— диаметр трубы 483 мм и 570 мм;
— толщина стенок 2-3,5 мм;
— нагрузки на несущий элемент – 350 кг/м².
Все несущие детали конструкции скрепляются посредством опорных дисков и клинового элемента. В результате собранная конструкция представляет собой ярусы, расположенные один над другим. При этом один ярус имеет габариты 2х1 м, где больший показатель – это высота. При необходимости ярусы располагаются с шагом 50 см, чаще применяется шаг от 100 до 300 см. Чем выше нагрузка на конструкцию, тем большим должен быть шаг. Ярусы перекрываются дощатым настилом толщиной 4 см. Причём для досок должна использоваться древесина не меньше второго сорта. Настил должен быть обработан антисептиками и антипиренами.
Леса клиновые
Подбор и расчёт лесов
Чтобы правильно сконструировать и соорудить конструкцию лесов, необходимо использовать нормативную документацию, которая позволяет рассчитать нагрузки на данный вид сооружений и подобрать необходимую прочность несущих элементов. Для этих целей лучше использовать строительную методическую документацию № 12-25.2006. Помимо этого применяются различные ГОСТы.
Строительные клиновые леса – это продукция, производство и продажа которой должна выполняться с сертификатами соответствия. Чтобы проверить, насколько изготовленные леса соответствуют требованиям нормативных документов, необходимо провести испытания по приёмке и сдаче их в эксплуатацию. Причём соответствующие проверки должны проводиться в отношении каждого несущего элемента конструкции. Только после таких испытаний на изделие выдаётся соответствующий сертификат и ставится его марка.
Составляющие детали клиновых лесов
Главный элемент конструкции лесов – это вертикаль, а вернее стойка. Длина этого элемента зависит от потребности заказчика в тех или иных лесах. Она может быть длиной от 500 мм до 4 метров. Сама стойка – это труба с дисковыми опорами и 8-ю отверстиями для монтажа. Все отверстия должны быть заданных размеров и правильной формы. Каждая дисковая опора отстоит от другой на 100 см. К одной опоре можно прикрепить 8 связей:
| Вид связи | Назначение, особенности, габариты |
| Горизонталь | Связь, укомплектованная с обоих концов замковым соединением с невыпадающим клиновым элементом. Крепится к вертикалям. Длина элемента зависит от шага яруса |
| Диагональ | Данная связь служит для повышения прочности всего соединения. Деталь имеет замковые соединения на концах элемента, аналогичные горизонтальным. По пожеланиям заказчика длина связи может быть от 75 см до 3 м |
| Подпятник или башмак | Деталь, которая монтируется под вертикаль |
| Домкратная опора | Также устанавливается под вертикаль в случае неровности поверхности |
| Анкерная связь | Крепёжный регулирующийся элемент, необходимый для закрепления лесов к поверхности сооружения |
| Стеновой элемент | Опора для закрепления к поверхности стены |
| Ограждения | Поручни, необходимые для защиты работников на ярусах |
Последовательность сборки клиновых лесов
Клиновые леса монтируются и демонтируются согласно паспортным данным конструкции. Для каждого объекта составляется своя схема сборки. Весь процесс контролируется прорабом. Леса собираются на заранее подготовленной и утрамбованной поверхности, с которой выполнен водоотвод.
Клиновые леса собираются в такой последовательности:
1. После трамбовки грунта и организации водоотведения на поверхности земли монтируются опорные башмаки. Каждый башмак ставится на подстилающую доску толщиной 5 см. Все работы ведутся согласно подготовленной схеме монтажа.
Клиновые леса: начало сборки
2.Затем в каждый башмак устанавливаются стоечные элементы. При этом они монтируются парами, длинные с короткими. По периметру стойки скрепляются горизонталями. Стыковка стоек и горизонталей должны выполняться строго под 90°. Для соблюдения точности в процессе монтажа используют отвесы и уровни.
Клиновые леса: промежуточный этап сборки
3. Далее установленные стоечные элементы доращиваются посредством стоечных деталей с максимальной длиной. Для повышения надёжности всей конструкции используются диагональные связи, которые монтируются в шахматном порядке.
4.После установки стоек на заданной высоте, которая указана в паспортных документах к изделию (но не больше 2500 см), закрепляем горизонтали. Теперь необходимо прикрепить вертикальные элементы к стенам сооружения. Для этого используем многоразовые анкера и крюки.
5. Теперь пришла очередь выполнить настил из досок. Кроме этого выполняется монтаж бортовой доски настила. Высота борта должна быть не меньше 1,5 см. Затем крепим верхний край лестницы посредством зацепов с крюками. Лестницу фиксируем на горизонтальной балке конструкции. Низ лестницы устанавливается на грунт или доски настила. По правилам сборки лесов в конструкции должно использоваться не менее двух лестниц. При значительной ширине лесов лестницы монтируются через каждые 40 м.
Клиновые леса: завершающий этап сборки
Таким образом собираем клиновые леса, пока не достигнем требующейся нам высоты. В пролётах лесов по краям конструкции необходимо выполнить монтаж диагональных связей к вертикалям. На всех ярусах необходимо установить поручни для рабочих. Их высота должна быть не ниже 1100 см. Стойки конструкции крепятся к стенам сооружения согласно паспортным данным.
Строительные клиновые леса (общий вид после монтажа):
Клиновые леса
Если вам не нужны клиновые леса в постоянное пользование, то лучшим вариантом является аренда подобного оборудования. Есть множество фирм, занимающихся подобными услугами. Вам достаточно лишь посетить склад и выбрать нужное оборудование. Чтобы выбрать наиболее подходящую и добросовестную компанию, предоставляющую аренду на леса, стоит почитать отзывы в сети. Средняя цена за аренду в России от 200 до 600 руб за м.кв. в зависимости от габаритов.
