PAROC Linio 15 — Paroc.ru

Пожаро-технические характеристики

Группа горючести
СвойстваЗначениеСтандарт
Пожарные характеристики, ЕвроклассA1 EN 13162:2012 + A1:2015 (EN 13501-1)
Тление
СвойстваЗначениеСтандарт
Тление (беспламенное горение)NPD EN 13162:2012 + A1:2015
Другие пожарные характеристики
СвойстваЗначениеСтандарт
ГорючестьНГ ГОСТ 30244-94

Теплотехнические характеристики

Сопротивления теплопередаче
СвойстваЗначениеСтандарт
Термическое сопротивление Смотри приложениеEN 13162:2012 + A1:2015
Заявленная теплопроводность λD0,037 Вт/м*К EN 13162:2012 + A1:2015
Декларируемый допуск отклонения по толщине, TT5 EN 13162:2012 + A1:2015 (EN 823)
Теплопроводность
СвойстваЗначениеСтандарт
Расчетная теплопроводность в условиях эксплуатации А0,038 Вт/м*К СП 23-101-2004, прил. Е
Расчетная теплопроводность в условиях эксплуатации Б0,040 Вт/м*К СП 23-101-2004, прил. Е
Прямой индекс звукоизоляции воздушного шума
СвойстваЗначениеСтандарт
Удельное сопротивление продуванию потоком воздуха AF
R
NPD EN 13162:2012 + A1:2015 (EN 29053)

Влагостойкость

Влагопронецаемость
СвойстваЗначениеСтандарт
Водопоглощение при кратковременном погружении, WS, Wp≤ 1 кг/м² EN 13162:2012 + A1:2015 (EN 1609)
Долгосрочное водопоглощение при частичном погружении WL(P), Wlp≤ 3 кг/м² EN 13162:2012 + A1:2015 (EN 12087)
Паропроницаемость
СвойстваЗначениеСтандарт
Заявленная сопротивление паронепроницанию, ZNPD EN 13162:2012+A1:2015
Коэффициент сопротивления паропроницанию, декларируемое значение, MU, (µ)1 EN 13162:2012 + A1:2015 (EN 12086)

Звуковые свойства

Индекс акустического поглощения
СвойстваЗначениеСтандарт
Звукопоглощение
NPD
EN 13162:2012 + A1:2015 (EN ISO 354)
Impact Noise Transmission Index (for Floors)
СвойстваЗначениеСтандарт
Динамическая жесткость SDNPD EN 13162:2012 + A1:2015 (EN 29052-1)

Механические свойства

Прочность при сжатии
СвойстваЗначениеСтандарт
Прочность на сжатие при 10% деформации, CS(10), σ1030 кПа EN 13162:2012 + A1:2015 (EN 826)
Заявленный предел прочности при сжатии CS(Y), σmNPD EN 13162:2012 + A1:2015 (EN 826)
Точечная нагрузка PL(5)NPD EN 13162:2012 + A1:2015 (EN 12340)

СвойстваЗначениеСтандарт
Заявленная сжимаемость CPNPD EN 13162:2012 + A1:2015
Растяжение
Свойства
Значение
Стандарт
Предел прочности на рястяжение перпендикулярно лицевым поверхностям, TR, σmt15 кПа EN 13162:2012 + A1:2015 (EN 1607)

Выбросы

Выделение вредных веществ в воздух рабочей зоны
СвойстваЗначениеСтандарт
Выделение вредных веществNPD EN 13162:2012 + A1:2015

Стойкость

Сохранение прочности на сжатие при длительной эксплуатации/старении
СвойстваЗначениеСтандарт
Ползучесть при сжатии CC(i1/i2/y)σc, XctNPD EN 13162:2012 + A1:2015 (EN 1606)

Стойкость показателей горючести при нагревании, воздействии климата, старении

Пожаротехнические параметры минеральной ваты не изменяются со временем.

Евроклассификация продукции относится к органическим соединеним, количество которых не увеличивается со временем.

Стойкость показателя термического сопротивления при нагревании, воздействии климата, старении

Теплопроводность минеральной ваты не изменяется со временем. Опыт демонстрирует стабильность структуры минеральной ваты, между волокнами материала содержится атмосферный воздух.

Изоляция строительных конструкций

вернуться на главную страницу

ГЛАВНОЕ МЕНЮ РАЗДЕЛА «ИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ»

Изоляционные материалы для строительства

В нашей стране при возведении зданий и сооружений все большее распространение и применение находят новые современные изоляционные материалы. Их использование позволяет придавать конструкциям необходимые свойства для улучшения эксплуатационных качеств отдельных конструкций, а также сооружений и зданий в целом.

Мы рассмотрим следующие виды изоляционных материалов:

ГИДРОИЗОЛЯЦИЯ

Гидроизоляция применяется для предотвращения проникновения воды (влаги, сырости) в строительные конструкции. Всем известный пример, гидроизоляция для защиты фундаментов от грунтовых вод, гидроизоляция пола в ванне и т.п. В качестве гидроизоляции используются рулонные и мастичные материалы.

ТЕПЛОИЗОЛЯЦИЯ

Теплоизоляция применяется для уменьшения теплопроводности различных конструкций, таких как стены, чердачное перекрытие, полы и т.п. Теплоизоляционные материалы изготавливаются на специализированных заводах и поставляются в виде матов, плит и т.п.

ПАРОИЗОЛЯЦИЯ

Пароизоляция используется в ограждающих конструкциях для предотвращения проникновения в материал пара, который содержится в воздухе и при перепаде температур может конденсироваться. Пароизоляцию производят специализированные заводы и выпускают продукцию в виде рулонных материалов, различных пленок и лакокрасочных покрытий.

ЗВУКОИЗОЛЯЦИЯ

Звукоизоляционные материалы (звукоизоляционные системы) используются при возведении ограждающих конструкций для уменьшения уровня шума, проникающего через материал ограждающих конструкций в помещение. Звукоизоляционные материалы поглощают шум за счет свое структуры, которая может быть волокнистая, ячеистая или зернистая.

ВИБРОИЗОЛЯЦИЯ

В данном разделе мы будем рассматривать материалы, которые используют для изоляции и защиты строительных конструкций от вибраций, вызванной работой технологического оборудования. Виброизоляция.

Изоляция строительных конструкций



Нормативная литература

:

ГОСТ 20022.1.90 Защита древесины;  СТ СЭВ 4867.84 Звукоизоляция ограждающих конструкций;  СП 61.13330.2012 Тепловая изоляция оборудования и трубопроводов;  СП 51.13330.2011 Защита от шума;  СП 41. 103.2000 Проектирование тепловой изоляции оборудования и трубопроводов;  СП 28.13330.2012 Защита строительных конструкций от коррозии;  СНиП 41.03.2003 Тепловая изоляция оборудования и трубопроводов;  СНиП 23.02.2003 Теловая защита зданий;  СНиП 23.02.2003 Защита от шума;  СНиП 12.01.2004 Организация строительства;  СНиП 3.04.03.85 Защита строительных конструкций и сооружений от коррозии;  СНиП 3.04.01.87 Изоляционные и оделочные покрытия;  Постановление №80 Безопасность труда в строительстве ч.1;  Постанволение №123 Безопасноть труда в строительстве;  ГОСТ Р 52804 .2007 Защита бетонных и железобетонных конструкций от коррозии;  ГОСТ Р 51943.2002 Экраны акустические для защиты от шума транспорта;  ГОСТ Р 9.316.2006 Покрытия термодиффузионные цинковые;  ГОСТ 31384.2008 Защита бетонных и железобетонных конструкций от коррозии;  ГОСТ 30693.2000 Мастики кровельные и гидроизоляционные;  ГОСТ 30547.97 Материалы рулонные кровельные и гидроизоляционные;  ГОСТ 21.513.83 Антикоррозийная защита конструкций зданий и сооружений;  ГОСТ 12. 3.016.87 Работы антикоррозийные;  ГОСТ 9.304.87 Покрытия газотермические;  ВСН 32.81 Инструкция по устройству гидроизоляции конструкций мостов


Справочная литература:




1. Общие сведения

Ограждающие конструкции зданий и сооружений из пористых материалов (бетон, кирпич и др.) при длительном воздействии грунтовых и атмосферных влияний поглощают и удерживают воду в порах. Насыщенные влагой материалы теряют свои эксплуатационные качества – понижается их прочность, долговечность, водонепроницаемость.

Металл адсорбирует по своей поверхности влагу, которая под действием кислорода приводит к коррозии, сокращающей срок службы и прочность металлических конструкций. Поэтому все строительные конструкции, и особенно подверженные воздействием влаги, защищают покрытиями из гидроматериалов. Такие покрытия называют гидроизоляцией, а работы по их устройству – гидроизоляционными.




Можно уменьшить гидроизоляционные работы путем строительства дренажа, глиняных замков, понижения уровня грунтовых вод, планировки территории, устройства отмосток, упрочнения грунтов цементацией, битумизацией, силикатизацией и др.




Гидроизоляция подразделяется на пластическую, жесткую и футеровку.

Пластическая — обмазочная, окрасочная, оклеечная, литая, проникающая.

Жесткие — цементно-песчаная, асфальтовая, упругие покрытия и штукатурки и листовые покрытия.

Футеровка — это облицовка поверхности строительных конструкций кислотостойкими мастичными материалами и штучными изделиями.

Перед нанесением гидроизоляции выполняют подготовку поверхностей:
Для поверхностей из бетонных конструкций:
— очистку поверхности от грязи;

— снятие бугров и других неровностей;

— срезку выступающих концов арматуры;

— заделку углублений и раковин цементным раствором;

— просушивание поверхностей;

— грунтовку.

Для поверхностей из кирпича дополнительно выполняют:

— очистку поверхностей пескоструйным аппаратом;

— увлажнение поверхностей для удаления мелких пылеватых частиц.

Для металлических конструкций выполняют следующие подготовительные процессы:

— снятие окалины и ржавчины;

— устранение различных масел с помощью щеток, скребков или пескоструйным аппаратом.

При подготовке кирпичных и бетонных поверхностей под штукатурную гидроизоляцию для лучшего сцепления производят их насечку.

Просушивание осуществляют электровоздуходувками, калориферами, лампами и установками инфракрасного излучения.

Перед нанесением битумных и окрасочных составов поверхность  грунтуют составом 1:3 битум — соляркой (иногда за 2 раза).

Деревянные конструкции после очистки остругивают, трещины и вмятины зашпаклевывают.

Металлические конструкции очищают металлическими щетками.

Применяют также химический метод очистки (преобразователь ржавчины).

При назначении типа гидроизоляции необходимо учитывать:

— требуемую сухость изолируемого помещения;

— трещиностойкость изолируемых поверхностей;

— величину гидростатического напора воды;

— температурные и механические воздействия;

— агрессивность внешних вод;

— имеющийся выбор гидроизоляционных материалов.



2. Обмазочная и окрасочная гидроизоляция

Обмазочная гидроизоляция — это сплошной водонепроницаемый слой или несколько слоев остывшей битумной мастики толщиной 2-4мм, нанесенной на поверхность конструкции, а окрасочная изоляция — более тонкий слой (0,2—0,8 мм).

Наносят вручную или механизированным способом.

Обмазочную гидроизоляцию применяют главным образом для защиты от капиллярной влаги.

Доставляют мастику в бачках или автогудронаторах до 5т.

Окрасочные составляющие изготавливают из этинолевого лака, с распушенным асбестом и пигментами красителя и наносят на огрунтованную поверхность тем же лаком в 3слоя.

Можно наносить при температуре до – 20°С.



3. Оклеечная гидроизоляция

Оклеечная гидроизоляция — сплошной водонепроницаемый ковер из гнилостойких рулонных или гибких листов, материалов, наклеенных в 1- 4 слоя на изолируемые горизонтальные, наклонные, вертикальные поверхности специальными мастиками или клеями:

— мастики битумные — для рубероида, бризола и других материалов на основе битума;

— специальные клеи и эпоксидные смолыдля полихлорвиниловыхи других пластмассовых ленточных и листовых материалов.

Наклеивают на сухую огрунтованную поверхность, на вертикальные поверхности наклейку ведут снизу вверх по 1,2-1,5 м.




При высоком уровне грунтовых вод и большом ее давлении оклеечную гидроизоляцию защищают футеровкой из кирпича




4. Проникающая  гидроизоляция

Проникающая гидроизоляция предназначена для объемной гидроизоляции водопроницаемого пористого материала. Принцип действия основан на проникновении в пористую структуру приповерхностной зоны изолируемого материала растворов рабочих веществ и их фиксации в толще материала в виде нерастворимых химических соединений, заполняющих поры с вытеснением из них жидкости.

Введение в состав приникающей гидроизоляции специальных компонент позволяет проводить дополнительную модификацию свойств обрабатываемого материала:

— предотвращение коррозионных процессов в арматурных элементах железобетонного основания;

— восстановления технических характеристик «старого» бетонного камня;

— подавление плесени и грибковых образований;

— повышение химической стойкости материала.

Применяется в виде суспензий – наносится как окрасочная гидроизоляция, или в виде сухих смесей, которые после затворения наносятся как штукатурка.



5. Литая асфальтовая изоляция и штукатурка

Литую гидроизоляцию выполняют путем розлива или залива в полость между изолированной поверхностью здания и защитной стенкой горячего асфальтового раствора или мастики.

Наносят слоем 10 – 40 мм.

Литую изоляцию часто используют в качестве подстилающего слоя под устройство наливных полов.

Литую гидроизоляцию вертикальных поверхностей устраивают путем поярусной, высотой 20 – 40 см, заливки в полость между изолируемой поверхностью и ограждающей стенкой.

Литая гидроизоляция не должна иметь трещин, раковин и расслоений.

При необходимости горизонтальные и вертикальные гидроизоляционные покрытия защищают слоем раствора.

Штукатурная изоляция может быть цементно-песчаная и асфальтовая.

Цементно-песчаная представляет собой слой затвердевшего и прочно сцепившегося с изолируемой поверхностью раствора, имеющего повышенную плотность.

Надежность изоляции повышается при армировании металлическими сетками или стеклотканевыми материалами.

Для растворов применяют водонепроницаемый безусадочный цемент или портландцемент с уплотняющими добавками – церезитом, хлорным железом, жидким стеклом, алюминатом натрия, битумными и латексными эмульсиями.

Цементно-песчаную гидроизоляцию наносят растворонасосом слоями по 8 – 10 мм при общем слое 20 – 30 мм. На верхнем накрывочном слое устраивают железнение. Либо выполняют торкретирование.

Асфальтовую штукатурную изоляцию применяют для защиты конструкций от капиллярной влаги, а также там, где требуется повышение прочности покрытия.

Выполняют в виде сплошного покрытия, образуемого из горячих асфальтовых мастик или растворов либо холодных эмульсионных мастик и паст.

Горячие мастики наносят при tо +160°С +180оС. Наносятся асфальтометами под давлением сжатого воздуха 4атм.

Холодные мастики наносятся диафрагмовыми насосами.



6. Жесткая гидроизоляция

Листовые гидроизоляционные покрытия — это сплошные (сварные) водонепроницаемые ограждения строительных конструкций из стальных или пластмассовых листов.

Стальные листы  —  применяют при больших гидротехнических напорах, когда надо обеспечить постоянную сухость помещений в условиях высоких температур и динамических нагрузок, а также в небольших помещениях, имеющих сложную конфигурацию.

Например, в насосных станциях, углубленных котельных. Применяют стальные или алюминиевые листы толщиной 2 – 6 мм.

Устраивают изоляцию изнутри, иногда снаружи сооружения.

Пластмассовые  —  поливинилхлоридные или виниловые покрытия.

Применяют главным образом для защиты конструкций от агрессивных сред (резервуары и др.)

Гидроизоляцию из пластмассовых листов выполняют сваркой листов,  выкроенных по форме изолируемой конструкции.



7. Антикоррозийная защита

Различают такие основные виды антикоррозийной защиты: футеровку, гуммирование, газопламенное напыление, гидрофобизацию, металлизацию.

Футеровка выполняется штучным материалом — кирпичом, каменным литьем и т.д.

Отличается от обычной кладки тем, что она обладает значительно более высокой плотностью.

Большое внимание уделяют устройству подстилающих слоев под футеровку, обеспечивающих повышенную плотность и химическую стойкость покрытия.

Делают их из обмазочной или окрасочной изоляции, а при более агрессивных средах применяют оклеечную изоляцию.

Кислотоупорные бетоны — используемые для футеровки, укладывают также, как и обычные. Особенно высокую герметичность футеровочные бетонные покрытия приобретают после наклеивания на их поверхность листов винипласта.

Гуммирование поверхностей осуществляется сырой рулонной резиной, резиновым каучуком, синтетическим каучуком, нейритом и тиоколовым герметиком с последующей вулканизацией покрытия. Гуммирование сырой резиной: очищают и обезжиривают поверхность, сначала грунтуют, т.е. наносят на нее тонкий слой резинового клея, затем покрывают рулонной сырой резиной и подвергают тепловой обработке (вулканизируют). Резина при этом образует сплошное покрытие толщиной2-4 мм.

Газопламенное напыление — производят порошкообразным термопластом, который наносятна поверхность, нагретую до + 100о , + 180° С,специальной форсункой через воздушно — ацетиленовое пламя под давлением сжатого воздуха. Порошок термопласта при этом расплавляется и при ударе о поверхность уплотняется, образуя сплошное покрытие. Напыление делают тонкими слоями с интервалами 20—40 минут.

Гидрофобизацию  —  применяют для защиты бетонных, железобетонных и оштукатуренных поверхностей от воздействия влаги. Для этого используют чаще всего кремнийорганическую эмульсию, которая после высыхания образует прочную водостойкую пленку. Гидрофобный водный раствор наносят краскораспылителем в два три слоя с небольшими перерывами.

Флюатирование — выполняют растворами магниевых флюатов с помощью распылителей (до прекращения впитывания).

Металлизация — заключается в нанесении антикоррозийного покрытия на предварительно подогреваемую поверхность стальных изделий распылением расплавленного цинка или алюминия струей воздуха.



8. Тепло- и звукоизоляция конструкций

Общие сведения

Теплоизоляция различных ограждающих конструкций предназначена для обеспечения заданных тепловых режимов зданий, сооружений, установок, трубопроводов.

Тепловые режимы могут иметь разное назначение:

— для уменьшения тепловых потерь ограждающими строительными конструкциями;

— для обеспечения нормального технологического процесса внутри холодильников, специальных складов и т.д.

Ужесточение требований по строительной теплотехнике, по повышению теплозащитных свойств зданий требуют кардинальных решений по резкому повышению сопротивления теплопередаче ограждающих конструкций.


Повысить теплоизоляционные свойства наружных стен можно несколькими способами: утеплить их снаружи, заложить теплоизоляцию в толщу стены, утеплить с внутренней стороны или возводить конструкции из теплоизоляционно-конструкционных материалов


Теплоизоляционные материалы для оборудования и трубопроводов должны иметь γ ≤ 400-500 кг/м3, а для ограждающих конструкций зданий γ < 700 кг/м3.

Кроме того материалам должна быть свойственна высокая огне- и температуроустойчивость, механическая прочность, низкая водопоглащаемость, биостойкость, антикоррозийность, воздухо- и газоводонепроницаемость.

Как и все материалы и конструкции они должны быть индустриальными и экономичными.

Все теплоизоляционные покрытия состоят из таких элементов: антикоррозийного слоя, предохраняющего изолированные поверхности от действия агрессивной среды; теплоизоляционного слоя; деталей крепления — каркаса, сетки, шпилек, бандажей и т. п.;покровного защитного слоя, предохраняющего изоляцию от механических повреждений; паро- и гидроизоляционного слоев, предохраняющих от увлажнения; оклейки, обшивки, окраски, увеличивающихмеханическую прочность изоляции и придающих ей нужный цвет и хороший внешний вид.

По способу и технологии монтажа теплоизоляционные покрытия делят на:

— засыпные;

— мастичные;

— литые;

— обволакивающие;

— сборно-блочные;

— вакуумные.

Поверхность сначала готовят: чистят от грязи и раковины, устанавливают  крепежные детали, затем наносят изоляцию и защитный слой.



Засыпная теплоизоляция

Засыпную изоляцию устраивают по горячим и холодным поверхностям.

Для засыпки используют волокнистые, порошкообразные и зернистые материалы – минеральную и стеклянную вату, пенопласт, вспученные перлит и вермикулит, пемзу, шлаки, золы.

Если вышерасположенными конструкциями теплоизоляция изолирована от атмосферных воздействий, то поверх ее достаточно выполнить защитное покрытие – слой цементно-песчаной или асфальтовой стяжки.

Достоинства – простота устройства, малая трудоемкость, низкая стоимость.

Недостатки – малая механическая прочность, малая сопротивляемость вибрации, оседание изоляции со временем и оголение верхних слоев.



Мастичная теплоизоляция

Данный тип изоляции обычно используют для изоляции трубопроводов с горячими и холодными поверхностями.

Для получения качественной изоляции необходимо, чтобы изолируемые поверхности имели свою рабочую температуру.

Мастики приготавливают из асбозурита, новоасбозурита, асботрепела, совелита, ньювеля и других порошкообразных, зернистых и волокнистых материалов.

Мастики должны быть однородны, пористы и пластичны.

Мастику наносят на сетки из проволоки в несколько слоев.

Мастику можно наносить как вручную, так и с использованием пневмонагнетателей.

После полного высыхания изоляцию оклеивают тканью и окрашивают.

Достоинства: простота устройства, монолитность, возможность производить работы на поверхностях любой конфигурации.

Недостатки: большая трудоемкость, длительность производства работ, нестабильность свойств используемых материалов.



Литая теплоизоляция

Литая теплоизоляция предназначена для промышленных печей, холодильников, котлоагрегатов и осуществляют обычно из пенобетонной ячеистой массы.

Специальную пеномассу укладывают при горизонтальных поверхностях в опалубку слоями на высоту до 25 см.

На выполненное изоляционное покрытие укладывают рогожу, маты, регулярно поливая водой, обеспечивая нормальный температурно-влажностный режим.

При вертикальных изолируемых поверхностях пенобетон наносят методом торкретирования по металлической сетке.

В результате получают изоляцию заданной толщины и конфигурации, плотно прилегающий к изолируемой поверхности , без трещин, раковин и других дефектов.

Работы выполняют при температуре не ниже + 10°С.

Процесс схватывания осуществляется в течении 5 суток.

Достоинства — простота, монолитность, высокая механическая прочность, пористость.

Недостатки — большая продолжительность процесса, невозможность производства при низких температурах.



Обволакивающая теплоизоляция

Для данного типа характерно применение гибких материалов и изделий: прошивных матов, минерального войлока, шнура и подобных материалов.

Минеральный войлок наматывают путем накалывания и насаживания на шпильки.

Покровный слой крепят на те же шпильки.

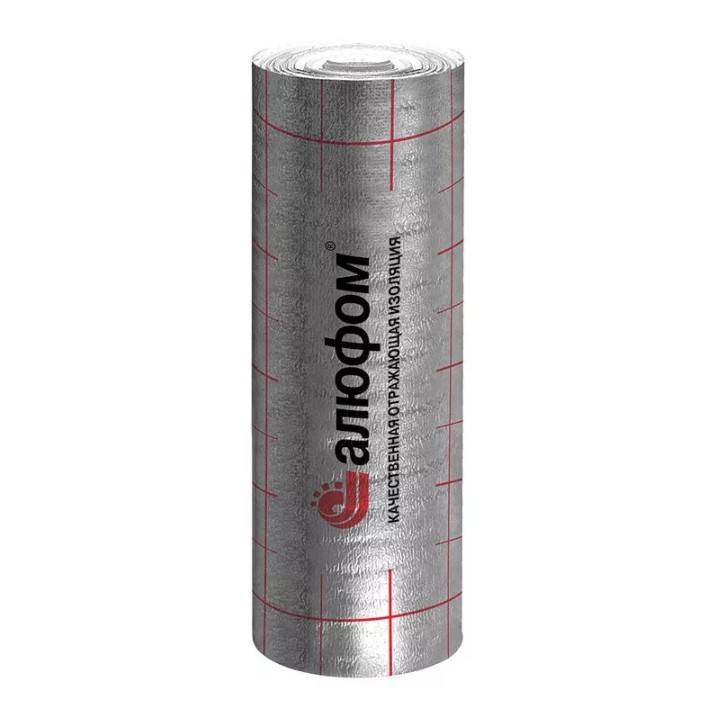

Комбинированную изоляцию выпускают в виде рулонов.

Она включает в себя алюминиевую фольгу с наклеенным на нее минеральным войлоком.

Достоинство изоляции в том, что она практически не требует дополнительных креплений, благодаря фольге гарантируется толщина защитного слоя в любом месте сечения, имеется возможность наносить изоляцию в несколько слоев.

Достоинства высокая степеньиндустриальности, простота устройства и нанесение на любую поверхность.

Недостаток боится вибрации, непостоянство объема.



Сборно-блочная изоляция

Выполняют из сборных изделий – блоков, скорлуп, плит, кирпича и т.п., изготовленных на заводах теплоизоляционных материалов.

Изделия укладывают с перевязкой на холодные или горячие поверхности насухо или по мастичной подмазке.

Изделия крепят проволокой, бандажами, штырями и крючками.

После крепления устраивают покровный слой, например, штукатурят, обклеивают и красят.

Достоинства – индустриальность, стандартность, сборность, хорошая механическая прочность.

Недостатки – многошовность, сложность нанесения на фасонные части.



Вакуумная изоляция

Применяют в установках глубокого холода, аппаратах для хранения и транспортирования дорогостоящих жидкостей (неона, дейтерия, водорода, гелия и др.).

Такая изоляция может быть вакуумной, вакуумно-порошковой и вакуумно-многослойной.

Основана на использовании малой теплопроводности вакуумированного пространства, заключенного между изолируемой поверхностью и окутывающим ее кожухом.



9. Обеспечение звукоизоляции конструкций при возведении и отделке зданий

Одним из важнейших факторов, оказывающих негативное воздействие на нервную систему человека, являются акустические и вибрационные воздействия. Нормативные требования к звукоизоляции регламентированы в СНиП 23-03-2003 «Защита от шума и кустика». Эффективная защита помещений от шума предполагает использование специальных материалов, структура которых, способствует поглощению или ослаблению звуковых колебаний.

Самое главное требование, высокое качество строительно-монтажных работ с тщательной заделкой всех сопряжений, примыканий, проходов трубопроводов и электропроводки.


Особые требования к звукоизоляции помещений предъявляют к: киноконцертным залам, звукозаписывающим студиям и культовым сооружениям




10. Особенности производства изоляционных работ в зимних условиях

Технологические требования по производству работ в зимнее время обусловлены в основном физико-механическими свойствами материалов:

— асфальтовые мастики подогревают до температуры + 70° — 80ºС;

— в помещениях, где производят изоляцию, поддерживают температуру +10°С — + 15°С, а химически-стойкими лаками + 18° — 20°С;

— в мастики добавляют ускорители твердения: хлористые соли, сульфат магния, денатурат, этиловый спирт, но они снижают водоустойчивость покрытия;

— антикоррозийные покрытия делают только при положительной температуре;

— теплоизоляцию выполняют зимой в условиях, исключающих увлажнение , при дожде или снегопаде производство работ запрещено.



11. Техника безопасности при изоляционных работах

— нужна специальная спецодежда при изоляционных работах;

— горячие мастики носить только в закрытых ведрах и бачках и заполнять на ¾ емкости;

— чтобы не попала вода во время варки битумных мастик;

— антикоррозийные работы вести в закрытых помещениях, но вещества взрываемы, поэтому исключены металлические инструменты, чтобы случайно не возникла искра;

— воздухообмен делают 4-х кратный.


Строительная изоляция ISOVER

Строительная изоляция ISOVER предназначена для тепло- и звукоизоляции всех типов зданий и сооружений и включает материалы из стекловолокна и каменной ваты. Все материалы объединены в группы по функциональному назначению и подробно описаны в соответствующих разделах.

ISOVER KL 35

Мягкая изоляция из стекловолокна в плитах. Материал сжат в упаковке в 2 раза. Предназначен для теплоизоляции стен, полов, перекрытий, скатных кровель всех типов зданий – там, где изоляция не испытывает нагрузки. Используется в вентилируемых двухслойных системах внешнего утепления зданий. Применяется также для звукоизоляции в перегородках.

ISOVER RKL

Полужесткая ветрозащитная изоляция из стекловолокна в плитах. Плита с обеих сторон покрыта стеклохолстом. По длинной стороне имеет шпунтованную форму кромок. Используется в качестве ветрозащиты во внешних стенах, мансардах и продуваемых полах как при капитальном, так и при ремонтном строительстве. Применяется в двухслойных системах утепления в сочетании с легкими материалами ISOVER серий KT и KL.

ISOVER OL-KA (OL-K-30 + OL-P)

Жесткая двухслойная изоляция из стекловолокна. Состоит из плит разной плотности. Верхняя плита OL-K-30 облицована стеклохолстом и имеет шпунтованные кромки. Материал предназначен для плоских крыш в качестве двухслойной системы утепления.

ISOVER DACHOTERM G

Жесткая гидрофобизированная изоляция в плитах из минерального волокна на основе базальтовых пород. Обладает высокой нагрузочной способностью. Используется для теплоизоляции плоских крыш совместно с материалом ISOVER DACHOTERM SL в cоставе двухслойной системы утепления.

ISOVER OL-E

Жесткая, устойчивая к нагрузкам изоляция из стекловолокна в плитах. Предназначена для утепления наружных стен в системах вентилируемых фасадов, фасадов с оштукатуриванием (с толстослойной штукатуркой), трехслойных бетонных и железобетонных панелей (сэндвич-панели).

ISOVER VENTITERM

Жесткая изоляция в плитах из минерального волокна на основе базальтовых пород. Материал гидрофобизирован. Предназначен для утепления наружных стен в системах вентилируемых фасадов.

ISOVER FASOTERM PF

Жесткая гидрофобизированная изоляция в плитах из минерального волокна на основе базальтовых пород. Обладает не только хорошими теплотехническими характеристиками, но и высокой устойчивостью к нагрузке. Предназначена для утепления фасадов с оштукатуриванием (с тонкослойной штукатуркой).

ISOVER OL-E

Жесткая устойчивая к нагрузкам изоляция из стекловолокна в плитах. Предназначена для утепления наружных стен в системах вентилируемых фасадов, фасадов с оштукатуриванием (с толстослойной штукатуркой), трехслойных бетонных и железобетонных панелей (сэндвич-панели).

ISOVER FLO

Жесткая устойчивая к нагрузкам изоляция из стекловолокна в плитах. Покрыта с двух сторон стеклохолстом. Предназначена для борьбы с ударным шумом.

ISOVER SK-C

Легкая объемная полоса из стекловолокна, покрытая с обеих сторон стеклохолстом и обработанная силиконом. Используется для теплоизоляции и герметизации соединений в стенах, потолках и полах (главным образом, в бревенчатых домах), а также в дверных и оконных рамах.

ISOVER REK

Полужесткая изоляция из стекловолокна в плитах, покрытая с одной стороны стеклохолстом, а с другой – алюминиевой фольгой. Плиты имеют шпунтованную форму кромок по длинной стороне. Применяются в качестве дополнительного слоя изоляции при проведении ремонтных работ, а также в качестве паробарьера при утеплении стен и потолков

Изоляция «Brane» — надежная защита.

Строительная изоляция из легких и прочных полимерных материалов. По низким ценам в РДС Строй.

Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/news/10-09-2018-izolyatsiya-brane-nadezhnaya-zashchita/

Применение качественных материалов — это инвестиции в Ваше будущее, повышение долговечности ваших домов, дорог, искусственных ландшафтов. Поэтому в строительстве очень невыгодно применять не «добротные» материалы, особенно учитывая тот факт, что стоимость строительной изоляции несоизмерима со стоимостью самих конструкций, срок службы которых намного больше.

Изоляционные материалы «Brane» обеспечивают защиту строительных конструкций, как на протяжении всей жизни здания, так и во время строительства. Будучи изготовленными из прочных и лёгких полимерных материалов строительная изоляция «Brane» применяется как ветрозащита, гидро- и пароизоляция, при землеустройстве — для разделения, фильтрации и дренажа.

РДС Строй рекомендует

Продукцию «Brane» для ветрозащиты, гидро- и пароизоляции строительных конструкций


Преимущества изоляции «Brane»
  • технологичность и экономичность;
  • высокие физико-механические характеристики;
  • высокая паропроницаемость;
  • экологичность;
  • оптимальные габариты и вес;
  • УФ-стабильность и длительный срок эксплуатации.
Каталог изоляции «Brane»

Ветро-, влагозащитная паропроницаемая мембрана «Brane A» применяется для защиты утеплителя и внутренних элементов стен и кровель от конденсата и ветра в зданиях всех типов. С наружной стороны материал имеет гладкую водоотталкивающую поверхность, внутренняя сторона — с шероховатой структурой.

Защищает конструкцию здания и утеплитель от ветра и влаги из внешней среды, обеспечивает выветривание водяных паров из утеплителя и предотвращает проникновение конденсата. Применение паропроницаемой мембраны позволяет сохранить теплозащитные характеристики утеплителя и продлить срок службы всей конструкции.

С-000058478

Вес, кг: 7.7

В наличии: 30 шт.

Отложить

В сравнение


Пароизоляция «Brane B» применяется в качестве паробарьера для защиты утеплителя и других элементов строительной конструкции от насыщения парами воды изнутри помещения в зданиях всех типов. Материал имеет двухслойную структуру: одна сторона гладкая, другая — с шероховатой поверхностью для удерживания капель конденсата и последующего их испарения.
Позволяет сохранять теплоизолирующие свойства утеплителя и продлевает срок службы всей конструкции. Материал препятствует образованию конденсата, грибковому заражению и коррозии элементов конструкции; защищает внутреннее пространство здания от проникновения частиц волокнистого утеплителя.

С-000058480

Вес, кг: 4.9

В наличии: 42 шт.

Отложить

В сравнение

Универсальная многослойная пароизоляция «Brane D» — универсальный влаго-, паронепроницаемый материал. Представляет собой полипропиленовую ткань с односторонним антиконденсатным покрытием, удерживающим влагу на материале и предотвращающим ее попадание на утеплитель и элементы конструкции. Благодаря высокой прочности материал способен выдерживать значительные механические усилия в процессе монтажа, может нести снеговую нагрузку.
«Brane D» используется как универсальная пароизоляция во всех случаях, когда необходимо защитить ограждающие конструкции и утеплитель от воздействия водяных паров изнутри помещения.
Материал применяется как подкровельная гидроизоляция в утепленных кровлях для защиты от атмосферной влаги, ветра и снега, проникающих в местах неплотной укладки кровли. В конструкции перекрытий и стен применяется в качестве пароизоляции.

С-000042749

Вес, кг: 7.35

В наличии: 21 шт.

Отложить

В сравнение


С уважением,

Команда интернет-маркетинга компании «РДС Строй»

#Стройматериалы для профессионалов


Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/news/10-09-2018-izolyatsiya-brane-nadezhnaya-zashchita/

НеоСтром — техническая и строительная изоляция от производителя

Для функционирования инженерных систем нужны специализированные материалы, которые повышают энергоэффективность, защищают поверхности и помогают реализовывать технологические процессы.

Техническая изоляция решает задачи теплоизоляции, звукоизоляции, демпфирования и энергосбережения. Она имеет длительный срок службы и сохраняет свойства неизменными при эксплуатации на высокотемпературном оборудовании и трубопроводах, механических, химических внешних воздействиях. В отличие от строительной теплоизоляции, техническая используется на объектах с повышенными требованиями к характеристикам материалов.

Области применения техизоляции

Техническая изоляция рекомендуется для всех областей промышленного производства и гражданского строительства — в инженерных коммуникациях и не только. Сферы использования:

  • Сетевые трубопроводы отопления, водоснабжения, водоотведения.
  • Промышленные трубопроводы технологического назначения.
  • Трубопроводы систем вентиляции и кондиционирования, вентканалы.
  • Технологическое котельное, паровое оборудование, резервуары, емкости.
  • Холодильные установки, системы охлаждения, теплообменное оборудование.

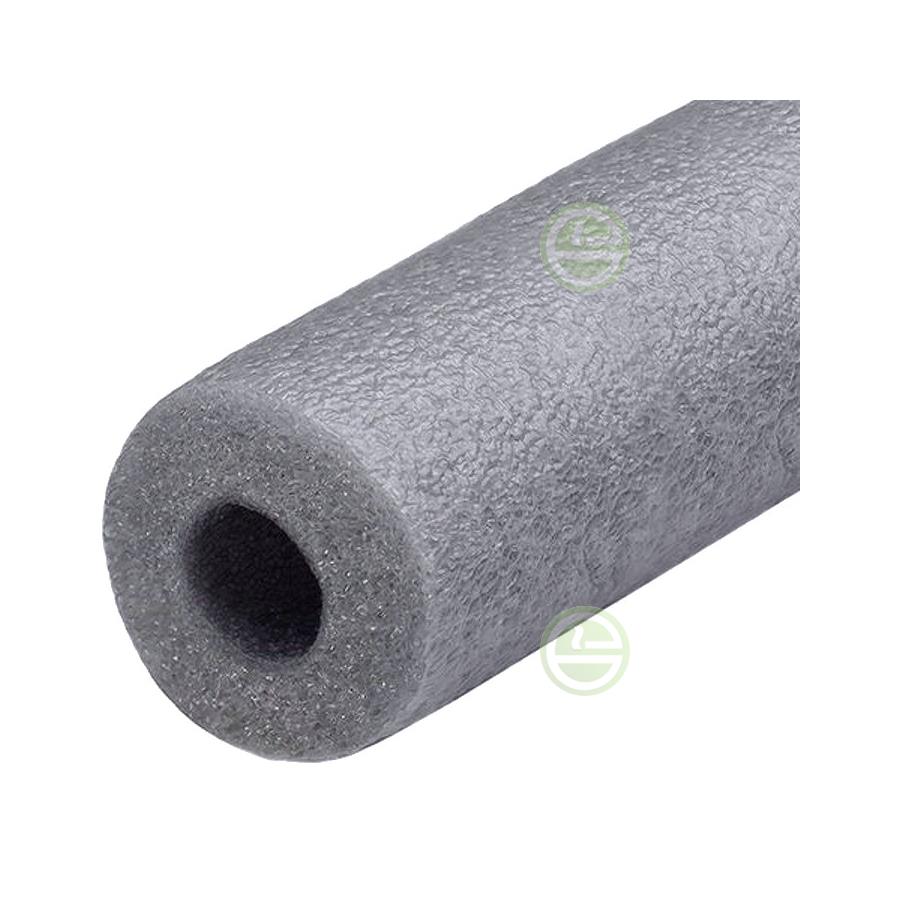

С 2000 г. мы предлагаем материалы на основе вспененного полиэтилена для технической изоляции трубопроводов и других поверхностей с отрицательными и положительными температурами. Наша изоляция применяется для уличного монтажа и внутри зданий, проста в установке, не утяжеляет конструкции.

Преимущества использования

Техизоляция от компании «НеоСтром» продлевает срок службы инженерных систем, снижает энергозатраты, повышает безопасность. Ключевые задачи техизоляции:

  • Экономия энергоносителей, сокращение теплопотерь в трубопроводах и оборудовании.
  • Защита поверхностей от образования конденсата и коррозии, промерзания, механических повреждений.
  • Обеспечение безопасности персонала при обслуживании и эксплуатации высокотемпературных систем и конструкций.
  • Ослабление шума от работающих коммуникаций для акустического комфорта в доме или на производстве.
  • Поглощение вибраций, ударных нагрузок и компенсация температурных расширений.

Компания «НеоСтром» предлагает купить техническую изоляцию на основе вспененного полиэтилена напрямую от производителя. Всегда в наличии на складе широкий выбор жгутов, матов НПЭ, рулонов и трубной теплоизоляции для защиты медных и стальных трубопроводов больших и малых диаметров. Также предлагаем скорлупы и отводы ППУ разных размеров.

Мы работаем только с оптом. Приглашаем дилеров по теплоизоляционным материалам на выгодных условиях сотрудничества. Цена технической изоляции за погонный метр зависит от типоразмера и объема поставки. Чтобы получить консультацию и заказать техническую изоляцию – звоните +7 (495) 739-53-53.

Чем отличается строительная изоляция от технической

Как выяснила Национальная энциклопедии строительства ProfiDom.com.ua, существуют серьезные различия между понятиями «строительная теплоизоляция» и «техническая теплоизоляция», хотя многие считают, что это одно и то же

Строительная изоляция

По информации журналистов ProfiDom.com.ua, строительная изоляция применяется для утепления зданий и сооружений при температуре окружающей среды. Сырьем для производства строительной изоляции служат: стеклянный бой, кварцевый песок, известняк, доломит и базальтовые породы до 30%, шлаки доменные и металлургические.

Получаемая строительная теплоизоляция имеет короткие волокна и низкий модуль кислотности 1,4-1,6 (ДСТУ Б В.2.7-94-2000), гигроскопична, не выдерживает вибрации, имеет низкую химическую стойкость и малую механическую прочность.

В качестве связующих добавок используются фенолоформальдегидные смолы. (Международное агентство по изучению рака (МАИР) ПРЕСС-РЕЛИЗ № 153 от 15 июня 2004 г. классифицировало формальдегид, как вещество, вызывающее раковые заболевания у человека.)

Для придания водоотталкивающих свойств используются эмульсии силиконов, технических и минеральных масел. При укладке такой теплоизоляции на высокотемпературные поверхности, связующее выгорает при температуре от +100 до + 200 °С.

Воздействие температуры и вибрации ведет к разрушению теплоизоляционного слоя (осыпанию), увеличению теплопроводности на изолируемом оборудовании, вызывая теплопотери. Учитывая низкие эксплуатационные характеристики применение строительной теплоизоляции объектах теплоэнергетики и промышленном оборудовании нецелесообразно.

Техническая теплоизоляция

В свою очередь, как отмечают журналисты ProfiDom.com.ua, применяется для изоляции тепловых коммуникаций и высокотемпературного оборудования на объектах теплоэнергетики, горно-металлургического комплекса, коксохимии.

Сырье для производства технической изоляции служит природный базальт.

Техническая изоляция химически инертна, обладает низкой теплопроводностью и высоким модулем кислотности 4,2-4,5. Техническая теплоизоляция изготавливается в виде матов прошивных, картона, шнуров, с постоянной температурой применения от 450 °С до 850°С.

Выдерживает высокие температуры и вибрацию в течении длительного времени без изменения первоначальных свойств и характеристик. Учитывая отсутствие фенолформальдегидных связующих и гидрофобизирующих добавок, техническая изоляция из базальта, при нагреве, не выделяет вредных веществ.

Источник

7 типов зеленой изоляции для новых и существующих зданий

Когда дело доходит до теплоизоляции зданий, варианты могут быть огромными, особенно для владельцев, которые хотят уменьшить свой углеродный след, повысить R-ценность, претендовать на экологические сертификаты или обеспокоены об асбесте.

К счастью, огромное количество типов изоляции означает, что существует множество альтернатив, от натуральных материалов до переработанных материалов.

Целлюлозное волокно

Целлюлоза составляет клеточные стенки и волокна растений, включая хлопок и 30 процентов дерева, из которого можно сделать бумагу.Изоляция из целлюлозного волокна также является самой старой формой изоляции, и ее можно добавлять в закрытые стены и чердачные полы без отделки в виде насыпной, плотной набивки или мокрого распыления.

Обычно изготавливается из переработанной газетной бумаги — от 75 до 85 процентов переработанного материала — изоляция из целлюлозы часто сильно обрабатывается антипиренами, такими как борная кислота, бура или сульфат аммония. Эти химические вещества являются эффективными антипиренами и могут помочь уменьшить количество вредителей без вредных побочных эффектов для человека.

Недорогой и содержащий наибольшее количество переработанного материала среди всех промышленных изоляционных материалов, к недостаткам целлюлозного волокна относится тот факт, что оно оседает до 20 процентов, что может вызвать зазоры, оно должно оставаться сухим и тяжелее стекловолокна. Однако для большинства строительных проектов эти условия не являются проблемными.

Изоляция из целлюлозного волокна, не содержащая формальдегида, асбеста, стекловолокна и минеральной ваты, ежегодно уносит сотни тонн бумаги со свалок.Он также работает как эффективный глушитель шума, уменьшая передачу звука между стенами.

[Связано: Разоблачение 6 мифов об акустике на рабочем месте ]

Жесткая пробка

В отличие от пластичных изоляционных материалов, пробка представляет собой полужесткий материал, который обычно на 100% состоит из пробки. Пробка, сделанная из внешней коры дубов, достигших возраста 18 лет, является полностью естественным и возобновляемым ресурсом, поскольку удаление коры не вредит дереву и со временем восстанавливается.Сбор урожая может происходить каждые девять лет на протяжении примерно 200-летнего срока жизни дерева.

Благодаря тем же геотермальным свойствам, что и окна с двойным остеклением, воздух, который заполняет пространство между ячейками пробки, делает его отличным изолятором — обычно коэффициент R составляет 3-4 на дюйм в зависимости от толщины.

Джинсовая ткань

Форма из целлюлозного волокна (хлопок), джинсовая изоляция содержит те же преимущества, что и переработанная бумага. Изготовленная из обрезков и вырезок с предприятий по производству джинсовой ткани, переработанная джинсовая изоляция может использоваться вместо стекловолокна или войлока из минеральной ваты между открытыми стропилами крыши, потолочными балками и стеновыми стойками.

Эта экологически чистая изоляция имеет акустические характеристики выше среднего (около 30 процентов), снижает передачу звука и повышает качество звукопоглощения, а также обеспечивает высокие тепловые характеристики между R-13 и R-30.

Его часто обрабатывают боратом для обеспечения огнестойкости класса А и зарегистрированными EPA ингибиторами грибка для защиты от плесени, грибка и вредителей.

Более того: используемые натуральные хлопковые волокна на 100% пригодны для вторичной переработки, замыкая цикл жизненного цикла.

Стекловолокно

Стекловолокно хорошо известно в строительной индустрии благодаря своей прочности и легкости. Состоящий из тонких стекловолокон, он задерживает воздушные карманы, обеспечивая терморегуляцию пространства и изолируя от передачи звука между полами и стенами. По некоторым оценкам, стекловолокно может снизить затраты на электроэнергию до 40 процентов.

[Читайте также: Как школьный округ сократил расходы на энергию на 62 процента ]

Огнестойкий, легкий и податливый, губчатый материал на протяжении десятилетий использовался в строительстве в качестве изоляционного материала.

Однако, поскольку материал состоит из очень тонких осколков стекла, Международная ассоциация сертифицированных домашних инспекторов предупреждает о нескольких опасностях использования стекловолоконной изоляции, в том числе:

  • Частицы, попадающие на кожу, могут застревать в порах, вызывая зуд, сыпь и раздражение.
  • Частицы, переносимые воздухом, попадают в дыхательные пути, вызывая кашель, носовое кровотечение и, в худшем случае, попадают в легкие, что, как считается, представляет опасность для здоровья.

Легкость, с которой волокна могут отделиться от ватина, высока, поэтому любое нарушение может привести к попаданию частиц в воздух. Перед удалением старого ватина рекомендуется увлажнить изоляцию.

При наличии надлежащего оборудования стекловолокно может стать экономичным и простым решением проблем изоляции. В последние годы произошли технологические достижения, которые позволили изготавливать даже изоляцию из стекловолокна более экологически безопасными способами. EcoBatt от Knauf Insulation использует 48% переработанных стеклянных бутылок, связанных термореактивной смолой.

Минеральная вата

Обладая превосходной огнестойкостью и акустическими характеристиками, изоляция из минеральной ваты фактически не содержит органических соединений, таких как вата. Вместо этого он создается путем прядения или вытягивания расплавленного минерала, стекла, промышленного шлака и горной породы до тех пор, пока он не станет волокнистым материалом.

Широко используется в Европе и Канаде, исследования показывают, что он задерживает воздух, создавая исключительные тепловые свойства, снижающие количество энергии, потребляемой зданием.

Минеральная вата, подходящая как для деревянных, так и для стальных зданий, обычно состоит из более чем 90% минеральных волокон и скреплена связующими веществами, такими как фенолоформальдегид, что может быть проблематичным для тех, кто хочет уменьшить использование формальдегида и летучих органических соединений.

Мицелий

Подобно пробке, изоляция мицелия представляет собой природный материал — гриб, связанный вместе и обеспечивающий коэффициент сопротивления R около 3 на дюйм.

[Связано: Учет шума и вибрации в зданиях смешанного назначения ]

Жесткие блоки изготавливаются путем переплетения корневых нитей гриба в контролируемых условиях.Материал использовался только в течение короткого времени, но постоянно изобретаются новые применения.

В отличие от утеплителя из полистирола, мицелиевый утеплитель выдерживает нагревание без добавок. Наряду с тем фактом, что его производство относительно недорогое, производители мицелия, в том числе Ecovative Design, считают, что его можно использовать в ряде строительных проектов.

Уловка? Он еще не совсем готов к использованию в качестве утеплителя. Но в ближайшее десятилетие это будет многообещающим для строительной отрасли.

Шерсть

Иногда возвращение к природе может быть лучше, чем альтернативы, созданные руками человека. С шерстяной изоляцией натуральный возобновляемый ресурс не только не содержит летучих органических соединений, но и аминокислоты в шерсти могут необратимо связываться с формальдегидом и другими загрязнителями, фильтруя воздух и улучшая качество воздуха в помещении.

При установке, как и другие податливые материалы, без необходимости защиты, шерстяные войлоки оцениваются по R-3,6 на дюйм, а неплотное наполнение — по R-4,3 на дюйм.

Утеплитель из ваты и войлока обеспечивает звукопоглощение и передачу.

Несмотря на то, что шерсть не поддерживает рост плесени и минимизирует конденсацию, сохраняя коэффициент теплопередачи во влажном состоянии, она впитывает и выделяет влагу из окружающего воздуха, поэтому при покупке шерстяного утеплителя следует оговорить местоположение здания.

Что касается окончания срока службы: как натуральный материал, при использовании без добавок, как и в продуктах таких компаний, как Havelock Wool, его можно компостировать.


Две выбранные статьи для чтения:

[Полное] Полевое руководство по изоляции для металлических конструкций

Давайте развеем миф о том, что металлические постройки предназначены только для краткосрочного использования.

На самом деле все наоборот.

Металлические здания, давно ставшие стандартом для складов, распределительных центров и промышленных объектов, стали включать в себя коммерческие офисные здания, магазины розничной торговли и даже жилые дома.

Почему?

Потому что металлические конструкции все чаще признаются надежными, экологичными, энергоэффективными и экономичными… если они должным образом изолированы.

При проектировании металлического здания может возникнуть соблазн отказаться от изоляции. Действительно ли необходима изоляция? Разве металлические здания не известны своей прочностью и неприхотливостью? То, что сегодня кажется простой стратегией сокращения затрат, на самом деле может создать еще больше проблем в будущем. Читайте дальше, чтобы узнать больше о металлической изоляции зданий.


Основные причины для утепления металлических зданий

При проектировании металлического здания у строителей и подрядчиков может возникнуть соблазн отказаться от изоляции.

Действительно ли необходима изоляция? Разве металлические здания не известны своей прочностью и неприхотливостью?

Ну да.

Когда дело доходит до металлических зданий, изоляция решает две важные задачи: стабилизация внутренней температуры конструкции и предотвращение проникновения или накопления влаги посредством конденсации .

Когда дело доходит до температуры , изоляция металлических зданий важна, потому что металл является гораздо лучшим проводником тепла, чем дерево. Это означает, что все становится жарче или холоднее, быстрее. Контролируя скорость теплопередачи по всему зданию с помощью теплоизоляции, можно лучше контролировать колебания температуры и сокращать потребление энергии.

Что касается влажности , когда температура заметно меняется между внешней и внутренней температурами, образуется конденсат. Влага способствует росту нездоровой плесени и плесени, особенно вредных для людей, страдающих аллергией.Без надлежащей практики обслуживания здания влага также может вызвать ржавчину и коррозию здания, чего не хочет ни один домовладелец или владелец бизнеса.

Чтобы компенсировать это, большинство изоляционных материалов из стекловолокна включает в себя замедлитель парообразования, который представляет собой облицовку, которая предотвращает или замедляет поток влаги через изоляцию, к которой она прикреплена. Низкая «проницаемость» указывает на превосходный замедлитель образования пара. Кроме того, обычно требуется, чтобы замедлители образования пара были огнестойкими.

Но подождите, это еще не все!

В зависимости от того, как конструкция будет использоваться и где она будет расположена, шум может быть поводом для беспокойства.Например, если строение будет использоваться в качестве клуба или форума для проведения мероприятий, может быть полезно рассмотреть звуковые последствия использования здания для соседних владений.

Правильная изоляция ограничит шумовое загрязнение (и недовольных соседей). Утеплитель также обладает способностью поглощать внутренние звуки, которые разносятся по всему зданию. Что особенно полезно, если у вас весь день работает громкая техника.

Еще одно преимущество теплоизоляции здания состоит в том, что она предотвращает проникновение нежелательных тварей на территорию.Изоляция оказалась основным сдерживающим фактором для грызунов и птиц. Защищая каждую щель вашего здания, вы оставляете мало возможностей для вторжения дикой природы.

В общем, хорошая изоляция металлическими зданиями будет иметь следующие преимущества / особенности:

  1. Высокое значение R (термический разрыв)
  2. Устранение конденсации
  3. Излучающий тепловой барьер
  4. Не подвержен влиянию влажности
  5. Пароизоляция
  6. Легко установить
  7. Не допускать гнездование грызунов, птиц и клопов
  8. Признан ICCES и аттестован Energy Star

Типы стекловолоконной изоляции

Сегодня доступно множество вариантов строительных изоляционных материалов, и новые технологии, а также давно забытые идеи привлекают внимание общественности, поскольку тепловое сопротивление и экономия энергии становятся все более важными при проектировании экологически чистых зданий.

Для наших целей наиболее распространенным типом изоляции в металлических или стальных зданиях является стекловолокно, которое доступно в нескольких формах:

• Одеяло (часто называемое рулонами или ватином): Минеральные волокна минеральной ваты или обработанного стекловолокна составляют изоляцию войлока и одеяла. Batt очень недорогой, но для полной эффективности его нужно устанавливать осторожно. Некоторые версии имеют основу из лучистого барьера, лучший вариант для металлических зданий. Изоляция полотна представляет собой рулонный утеплитель, нарезанный определенной ширины и длины.И войлок, и одеяло имеют R-значение R-3 на дюйм. Утеплитель из войлока и одеяла недороги и широко доступны практически в любом крупном магазине, что делает его повсеместным на стройплощадках от побережья до побережья. Поскольку металлические постройки не имеют пароизоляции, вам нужно будет выбрать утеплитель одеяло с ламинированной облицовкой.

• Сыпучий наполнитель — это изоляция, состоящая из рыхлых волокон или волокнистых гранул. Изоляция вдувается в полости здания, как струя воды из шланга.Он может быть более дорогостоящим, чем другие типы изоляции, но он может попасть в углы и места, куда может не поместиться одеяло. Его также можно установить без нарушения рам или отделки.

«Жесткие плиты» из пеноматериала подходят для любого климата, выдерживая даже самые высокие температуры. Этот вид изоляции, обычно изготовленный из полиуретана, стекловолокна или полистирола, доступен с различными характеристиками и может быть очень эффективным для гашения шума, а также для защиты от тепла и влаги.Значение R может варьироваться от R-4 до R-8 в зависимости от толщины реза.

Установить относительно легко для непрофессионала. Если вы планируете использовать этот тип изоляции, обязательно сообщите об этом поставщику металлоконструкций, чтобы можно было сделать необходимые приспособления, такие как более длинные крепежные детали и увеличенные длины панелей.

При этом: Стекловолокно не водонепроницаемо. Фактически, он теряет эффективность своих изоляционных свойств под воздействием влаги.Чтобы этого не произошло, облицовочные материалы приклеиваются к рулонам или войлокам из стекловолокна, которые служат в качестве пароизоляции (или замедлителя парообразования). Облицовочный материал действует как пароизоляция или замедлитель парообразования и защищает утеплитель от влаги. R-значение стекловолокна (или способность противостоять тепловому потоку) зависит от его толщины.

Однако он теряет эффективность своего R-значения при воздействии влаги. Почему?

Рулоны или войлоки из стекловолокна являются примером изоляции с открытыми порами.Пряди тканого волокна содержат сотни воздушных карманов, а воздух, как мы все знаем, является отличным изолятором. Когда эти воздушные карманы заполняются влагой, стекловолокно теряет способность действовать как изолятор. (Точно так же стекловолокно также теряет часть своего R-значения, если оно сжимается, поскольку все меньше и меньше воздушных карманов действует как изоляция.)

И это только верхушка айсберга. Повреждение из-за влаги также может привести к росту плесени и повреждению ржавчины, что повлечет за собой обширный и трудоемкий ремонт вашего предприятия.

Стекловолокно можно восстановить, если дать ему полностью высохнуть и убедиться, что он восстановил свою полную толщину. Но более эффективным подходом было бы в первую очередь надлежащее уплотнение пароизоляции. [Вы можете узнать больше о мифах об изоляции из стекловолокна здесь.]

Влага имеет возможность попадать туда, где есть:

  • дыры или разрывы в облицовке
  • Соединения изоляции не выполнены должным образом
  • Недостаточное уплотнение вокруг таких предметов, как сантехника и электрические приборы

Использование правильного клея может показаться наименее важной деталью в грандиозной схеме строительства здания.Но на самом деле это важнейшее звено в устойчивом металлическом строительстве. Без надлежащей герметизации изоляция теряет свою эффективность.

Из-за плохой изоляции расходы на коммунальные услуги возрастают, и вы рискуете нанести значительный долгосрочный ущерб своему зданию или оборудованию и имуществу внутри. И никто не хочет заниматься проблемами такого масштаба, особенно когда их легко избежать.

Лучшие изоляционные ленты на 2020 год

4 Преимущества металлической изоляции зданий

С момента появления в 1938 году изоляционного материала из стекловолокна он оставался лучшим изоляционным материалом для коммерческого и жилищного строительства.На протяжении многих лет изоляция из стекловолокна доказала свою способность делать здания более энергоэффективными, снижать затраты на коммунальные услуги и повышать комфорт жителей. Эти и другие важные атрибуты дали ему новую жизнь в качестве ведущего изоляционного материала во многих современных проектах зеленого строительства.

Вот почему:

1. Влагостойкость

При воздействии влаги изоляция из стекловолокна не впитывает и не удерживает воду. Если изоляция из стекловолокна намокнет во время или после установки, установщики должны визуально осмотреть ее со всех шести сторон на предмет загрязнения.

Если на материале отсутствуют видимые дефекты, установщики должны тщательно высушить его, чтобы восстановить его полное R-значение. После того, как область, окружающая изоляцию, также будет осмотрена, очищена и полностью высушена, изоляция из стекловолокна может быть переустановлена ​​и восстановит свое первоначальное значение R-Value1.

Важно отметить, что изоляция из стекловолокна должна иметь пароизоляцию, чтобы быть эффективной. Весь конденсат должен собираться между внешней стеной и пароизоляцией, поскольку воздействие влаги снижает эффективность стекловолоконной изоляции.Чтобы этого не произошло, важно выбрать пароизоляцию с достаточной степенью проницаемости и убедиться, что барьер должным образом герметизирован подходящим клеем для предотвращения утечки.

2. Огнестойкость

Стекловолоконная изоляция, изготовленная из песка и переработанного стекла, является негорючей природой и остается таковой на протяжении всего срока службы изделия. Не требует дополнительной антипиреновой химической обработки.

Многие строительные нормы и правила также признают изоляцию из стекловолокна в качестве приемлемого средства защиты от огня в деревянных и стальных стеновых конструкциях.

3. Акустический контроль

Изоляция из стекловолокна — это естественно звукопоглощающий материал, который значительно снижает передачу звука в стенах, потолке, полу и системах отопления, вентиляции и кондиционирования воздуха. Первый дюйм стекловолоконной изоляции в полости здания может увеличить значение класса звукопередачи (STC) сборки на три или четыре пункта в некоторых конструкциях. Каждый дополнительный дюйм может дополнительно повысить рейтинг STC на два пункта2.

4. Вторичное содержание

В период с 1992 по 2000 год промышленность по производству стекловолоконной изоляции переработала более 8 миллиардов фунтов (3.6 миллиардов кг) стеклянной тары до и после потребителя, устраняя необходимость в миллионах кубических футов площадей для захоронения отходов3.

Изоляция из стекловолокна в значительной степени состоит из переработанного стекла, при этом некоторые изоляционные материалы из войлока, рулона и насыпного наполнителя содержат до 80% переработанного стекла4. Другой основной ингредиент стекловолоконной изоляции, кварцевый песок, является обильным, естественно возобновляемым ресурсом, ограничивающим воздействие на окружающую среду в производственном процессе

Изоляция из стекловолокна

сочетает в себе несколько экологических характеристик в одном продукте и при этом имеет очень конкурентоспособную цену по сравнению с другими изоляционными материалами.После 70 лет на рынке это отличный выбор с проверенной репутацией. В рамках этого растущего рынка мы предлагаем различные изоляционные ленты и защитные пленки, идеально подходящие для профессионалов в области строительства металлических зданий.


Как выбрать лучшую изоляцию из стекловолокна

Большинство изоляционных покрытий, используемых в металлических зданиях, доступны только в двух цветах — белом или черном.

Белая облицовка была специально разработана, чтобы придать внутренней стороне яркий законченный вид, поскольку в металлических зданиях обычно нет материала внутренних стен (например, гипсокартона).

Черная облицовка в основном используется для таких областей, как крыши или потолки, которые не должны быть в центре внимания, поскольку их использование более рентабельно, чем окрашивание белого материала.

На рынке есть несколько вариантов, и каждый будет иметь свои подробные спецификации. Но следует учитывать три основных фактора:

  • Технологичность: температурный режим для монтажа
  • Проницаемость: скорость, с которой водяной пар проходит через
  • Прочность: насколько хорошо он выдержит физические нагрузки, не рвется и не рвется

Самые популярные изоляционные покрытия от Alpha, E&H и Lamtec, такие как WMP®-VR, — белая армированная полипропиленом облицовка, которая отлично подходит для химически агрессивных сред; или WMP®-VR-R, , который является , рекомендованным для использования в условиях высокой влажности внутри помещений, где стены подвергаются интенсивному движению.Один из наших фаворитов — WMP®-50, в два раза прочнее, чем WMP®-VR-R, и отлично работает в условиях мороза до -40º F.

Как всегда, вы всегда должны быть уверены, что выбираете правильную изоляционную ленту ECHOtape для шва любого из них.


Как сделать ваше металлическое здание более эффективным

По мере того, как все больше и больше архитекторов и строителей осознают очевидные преимущества использования металла в качестве строительного материала, все больше внимания уделяется его уникальным требованиям к изоляции.Несмотря на все свои хорошо известные преимущества, металл не освобождает от необходимости применять такие же хорошие методы изоляции, как и любая другая конструкция. Следование передовым методам, изложенным выше, поможет, как и герметизация утечек и стыков с помощью ленты.

Имейте в виду следующие советы:

  • Чтобы обеспечить наилучший результат при изоляции металлических зданий, прочная теплоизоляционная лента поможет сформировать необходимый пароизоляционный слой. Предотвращение потерь тепловой энергии — это результат правильной установки изоляции.
  • Для металлических зданий, возводимых в зонах, подверженных экстремальным температурам, изоляционная лента с покрытием из алюминиевой фольги, предназначенная для выдерживания температур в любом конце диапазона, включая холодную погоду, является решением.
  • Лента
  • с двойным покрытием и высокоэффективным клеем неоценима в общих усилиях по укреплению здания, чтобы выдержать стихии.

В общем, все больше и больше архитекторов, подрядчиков и дизайнеров открывают для себя преимущества металлических строительных решений.

В плане конструктивных альтернатив, эффективности, долговечности и устойчивости в поддержку усилий LEED металл не похож ни на один другой. Он стареет намного лучше, чем традиционные строительные материалы. Он не крошится, его основания не скрипят, его стены не расширяются и не коробятся. Когда его оболочка будет хорошо запечатана, металл будет просто двигаться вперед; доказывая прочную структуру и инвестиции на десятилетия вперед.

Изоляция зданий | Центр и сеть климатических технологий

Изоляция — это средство экономии энергии, которое обеспечивает сопротивление тепловому потоку.Естественно, тепло перетекает из более теплого помещения в более прохладное. Утепляя дом, можно уменьшить потери тепла в зданиях в холодную погоду или климат и уменьшить излишки тепла в более теплую погоду или климат. Утепление дома дает несколько преимуществ, таких как экономия энергии, экономия затрат и повышенный комфорт. Препятствиями на пути принятия мер по энергосбережению могут быть разделение стимулов, относительно высокие инвестиционные затраты, а также время и усилия, необходимые для реализации энергосбережения. Существует несколько типов изоляции от потерь тепла в холодном климате, каждый со своими техническими характеристиками и финансовыми затратами и преимуществами.Меры по изоляции, как правило, являются одними из наиболее эффективных с точки зрения затрат мер по экономии энергии.

Введение

Утепляя дом, можно уменьшить потери тепла в зданиях в холодную погоду или климат и уменьшить излишки тепла в более теплую погоду или климат. Таким образом, изоляция ограничивает потребность в обогреве или охлаждении дома. Тепловые потери или излишки тепла возникают из-за разницы между температурой внутреннего и наружного воздуха. Естественно, тепло течет из более теплого помещения в более прохладное, и температуры сходятся к равновесной температуре, физическому явлению, основанному на таких механизмах, как передача (поток тепла через материалы) и вентиляция (поток тепла через воздух).Изоляция направлена ​​на снижение скорости этого сближения температур, чтобы уменьшить потребность в нагреве или охлаждении.

В этом описании технологии основное внимание уделяется изоляции от потерь тепла, но есть некоторые ссылки на изоляцию для охлаждения.

Существует несколько видов изоляционных мероприятий. Ниже описаны меры по утеплению жилых домов:

Изоляция стен, крыши и чердака, пола и грунта

Изоляция стен, крыши и пола может быть выполнена путем прикрепления изоляционного материала к стене, крыше или полу, как внутри, так и снаружи, e.грамм. с помощью изоляционных плит. Различные материалы для стен, крыш и полов требуют различных мер по утеплению. Здания могут, например, иметь полые стены, состоящие из двух «обшивок», разделенных полым пространством. Это пространство уже обеспечивает некоторую изоляцию, но может быть заполнено дополнительным изоляционным материалом, например. пена для дальнейшего улучшения изоляционного эффекта. Утеплитель для плоских крыш отличается от утеплителя для более крутых крыш.

Полы обычно делаются из дерева или бетона, каждый из которых требует особых изоляционных мер.Другим вариантом снижения потерь тепла на землю является изоляция почвы, например, путем размещения изоляционного материала на почве в так называемом «подвальном помещении» (очень низкий подвал).

Возраст здания является важным фактором, определяющим тип изоляции и способ ее установки, например если утеплитель кладут снаружи или внутри конструкции.

Утеплитель окон и дверей

Окна и входные двери сильно влияют на потребности здания в отоплении и охлаждении.Новые материалы, покрытия и конструкции привели к значительному повышению энергоэффективности новых высокоэффективных окон и дверей. Новые высококачественные окна могут быть в шесть раз более энергоэффективными, чем более старые окна более низкого качества (Pew Center, 2009). Некоторые из последних разработок, касающихся улучшенных окон, включают многократное остекление, использование двух или более окон из стекла или других пленок для изоляции и покрытия с низким коэффициентом излучения, уменьшающие поток инфракрасной энергии из здания в окружающую среду (Pew Center, 2009). .Следует уделять внимание не только самому окну, но и оконной раме, которая может существенно повлиять на уровень изоляции окна.

Трещины уплотнения

Еще одна изоляционная мера, которая снижает потери тепла, — это заделка трещин в «оболочке» здания. Трещины вызывают проникновение холодного воздуха снаружи или утечку теплого воздуха наружу. Полосы или другой материал можно использовать для заделки трещин в движущихся частях, таких как окна и двери, а также в местах, где различные части конструкции прикреплены друг к другу.

Осуществимость технологий и производственные потребности

Повышение теплоизоляции технически возможно почти для всех зданий, хотя наиболее эффективно добавить теплоизоляцию на этапе строительства. Из-за разнообразия мер изоляции подходящий вариант обычно доступен почти для каждого здания, поскольку в большинстве зданий есть возможности для улучшения изоляции. Наряду с техническими требованиями, человеческие предпочтения в отношении комфорта и эстетики также играют роль, т.е.грамм. для окон лучшая изоляция идет с более низкой инсоляцией, т. е. меньшим количеством света.

На практике целесообразность мер по утеплению во многом зависит от текущего технического состояния жилища. В частности, уже установленная изоляция ограничивает дополнительную изоляцию. Это связано с физическим пространством, оставшимся для изоляции, и пригодностью существующей конструкции (например, наличие полой стены или достаточной ширины полости, достаточно места в раме для установки лучше изолированных, но обычно более толстых окон, достаточно места для ползания под полом), но также потому, что действует закон убывающей отдачи: каждый дополнительный слой изоляции дает меньшую экономию энергии, чем предыдущий.

Уровень изоляции, который может быть достигнут с помощью различных изоляционных материалов, т. Е. Величина изоляции, обычно выражается как R-значение. Значение R указывает на сопротивление изоляционного материала тепловому потоку. Чем выше значение R, тем лучше изоляция стены, крыши или пола. Для окон используется значение U, математически другое, но аналогичное значению R. В отличие от значения R, чем ниже значение U, тем лучше изоляция окна. В таблице 1 представлены типичные значения изоляции стен, крыши, пола и окон (стекла и рамы) в голландских зданиях в зависимости от их возраста.

Тип изоляции

Теплопотери и типовые форматы изоляции

Год постройки: Rc (м2xK / Вт), U (Вт / м2xK), ширина изоляционного материала (см):

Полость стены и прочая изоляция стен (внутри / снаружи)

<1975

5 см> Rc = 1,61 8 сантиметров> Rc = 2,36 (только выход / дюйм)

> 1975

5 см> Rc = 1,61 7 см> Rc = 2,11 8 сантиметров> Rc = 2,36 (только выход / дюйм) 10 см> Rc = 2,86 (только выход / дюйм)

Изоляция крыши

<1975

3 см> Rc = 0,97 8 см> Rc = 2,22

> 1975

5 см> Rc = 1,47 10 см> Rc = 2,72

Утеплитель пола

<1975 3 см> Rc = 0,90

8 см> Rc = 2,15

> 1975 5 см> Rc = 1,40

10 см> Rc = 2,65

Утеплитель окон

Двойное остекление: U = 2,8

Стекло HR ++: U = 1,2

Таблица 1: Типовые значения изоляции стен, крыши, пола и окон (стекла и рамы) в голландских зданиях в зависимости от их возраста

Состояние технологии и ее будущий рыночный потенциал

Изоляционные меры против потери тепла являются обычной практикой в ​​странах с частыми холодами, где они применяются при строительстве новых зданий, а также при ремонте зданий.Старые здания обычно имеют гораздо более низкий уровень изоляции, чем новые, которые в странах ОЭСР обычно строятся в соответствии с последними требованиями к энергоэффективности. Остается большой технический потенциал для повышения уровня изоляции существующего жилого фонда с использованием отработанных технологий. Многие меры по изоляции также будут рентабельными из-за экономии затрат на электроэнергию.

В США, например, более 60% односемейных жилых домов оцениваются как «недостаточно изолированные», т.е.е. за счет повышения уровня изоляции домовладельцы могут сократить расходы, избежать выбросов парниковых газов и улучшить микроклимат в помещениях (Pew Center, 2009).

На рисунке 1 показаны потенциальная экономия энергии, затраты и препятствия для различных типов мер изоляции.

Общие препятствия, по которым эти меры не реализуются, включают: высокие начальные инвестиционные затраты, отсутствие вариантов финансирования для предварительных инвестиций, время и усилия, необходимые для проведения мер по реконструкции в существующих зданиях, относительно длительный срок окупаемости некоторых мер, отсутствие знания и осведомленность, а также раздельные стимулы, i.е. лица, принимающие решения, которые могут / должны принять решение об уровне изоляции в здании и оплатить более высокие первоначальные затраты, — это не те люди, которые извлекут выгоду из более низких затрат на энергию для отопления и / или охлаждения.

Правительства в различных регионах мира приняли меры по снижению этих барьеров, включая обязательные стандарты энергоэффективности, сертификацию зданий, добровольную маркировку и финансовые стимулы для стимулирования инвестиций в усиление изоляции и другие меры по энергосбережению в зданиях.Более того, правительства, гражданское общество и промышленные организации используют информационные кампании для повышения осведомленности и знаний о вариантах энергосбережения в зданиях. В ЕС Директива об энергетических характеристиках зданий (EPBD) является основной нормативной базой, предписывающей использование энергетических этикеток для европейских зданий. В других регионах, таких как США и некоторые азиатские страны, больше внимания уделяется сочетанию обязательного регулирования (например, Строительного кодекса по ведению переговоров об энергетике для коммерческих зданий в Индии) и добровольной маркировки (например,грамм. рейтинговая система домов, отвечающих требованиям Energy Star, США) (Levine et al., 2007).

Как технология может способствовать социально-экономическому развитию и охране окружающей среды

Изоляция приводит к экономии энергии, что снижает спрос на ископаемое топливо и связанные с ним выбросы парниковых газов и другие воздействия на окружающую среду. Подсчитано, что улучшение уровня изоляции существующего жилого фонда может снизить потребности в отоплении в два-четыре раза (Levine et al., 2007). В новых домах, построенных в соответствии с новейшими технологиями и дизайном в различных странах с холодным климатом, для отопления используется всего 10% энергии, чем в домах, построенных в соответствии с местными национальными строительными нормами (Levine et al., 2007).

Для стран с более мягкими зимами, где по-прежнему требуется отопление, как это имеет место во многих развивающихся странах, умеренный уровень изоляции по разумной цене уже может снизить потребности в отоплении более чем на половину от нынешнего уровня и, кроме того, может способствовать для снижения температуры в помещении летом (Levine et al., 2007). Если нет кондиционера, более низкие температуры летом улучшают комфорт в помещении или, если используется кондиционер, приводят к дополнительной экономии энергии.

Финансовые потребности и затраты

Инвестиционные затраты на изоляцию здания и связанная с этим экономия на энергозатратах играют важную роль в принятии решений об уровне изоляции в здании.

Однако часто домовладельцы не осведомлены об экономических преимуществах мер по изоляции.

В таблице 2 показаны средние сроки окупаемости мер по изоляции, добавленных к существующим зданиям в Нидерландах.

Тип изоляции:

Среднее время окупаемости

Изоляция полости стены

3 года

Другая изоляция стен (внутри / снаружи)

от 3 до 11 лет

Изоляция крыши

от 4 до 9 лет

Утеплитель пола

от 5 до 11 лет

Утеплитель окон

от 14 до 23 лет

Герметизация трещин

+/- 1 год

Таблица 2: Оценка среднего срока окупаемости изоляционных мероприятий в Нидерландах (PRC Bouwcentrum, 2010)

Инвестиционные затраты и сроки окупаемости различных мер по утеплению значительно различаются.Хотя в некоторых случаях инвестиционные затраты могут быть высокими, а время окупаемости превышает 8 лет, другие меры изоляции являются одними из наиболее экономичных вариантов снижения затрат на электроэнергию в зданиях и сокращения выбросов парниковых газов.

Статус рынка Механизма чистого развития

[Эта информация любезно предоставлена ​​UNEP Risoe Center Carbon Markets Group.]

Методология CDM AMS-II.E .: Меры по энергоэффективности и переходу на другое топливо для зданий открывают возможность включения проектов, которые улучшают изоляцию зданий в рамках CDM.По состоянию на январь 2011 года в портфеле МЧР находится 4 проекта, использующих эту методологию, один из которых был зарегистрирован и ССВ выданы.

Список литературы

  • Левин М., Д. Юрге-Форсац, К. Блок, Л. Генг, Д. Харви, С. Ланг, Г. Левермор, А. Монгамели Мехлвана, С. Мирагедис, А. Новикова, Дж. Риллинг, Х. Ёшино, (2007). Жилые и коммерческие здания. В изменении климата 2007: смягчение. Вклад Рабочей группы III в Четвертый доклад об оценке Межправительственной группы экспертов по изменению климата [Б.Мец, О. Дэвидсон, П. Р. Бош, Р. Дэйв, Л. А. Мейер (редакторы)], Cambridge University Press, Кембридж, Соединенное Королевство и Нью-Йорк, Нью-Йорк, США.
  • Центр Пью по глобальному изменению климата (2009 г.). Climate TechBook: Building Envelope. Доступно по адресу [1]
  • PRC Bouwcentrum (2010). Актуализация инвестиционных затрат на мероприятия по энергосбережению в существующих жилищах, март 2010 г.
  • WBCDS (2008). Энергоэффективность в зданиях — Реалии и возможности бизнеса. Доступно по адресу [2]

Принадлежность автора: Центр энергетических исследований Нидерландов (ECN), Политические исследования

Важность теплоизоляции жилых и коммерческих зданий

Опубликовано: мар.2017 | Id: BAE-1410

К Р. Скотт Фрейзер

Если ранжировать преимущества различных энергетических проектов, выполненных для экономии затрат на энергию, в здания, добавление утеплителя часто находится в верхней части списка. Единственные другие проекты которые обычно приближаются к выгоде по сравнению с затратами, закрывают очень большие воздушные зазоры. в доме.К счастью, многие проекты изоляции могут быть выполнены домовладельцем, если они может и хочу вложить немного пота в капитал. В этом информационном бюллетене обсуждаются некоторые из основных вопросы, которые следует изучить при рассмотрении проекта изоляции.

Основы изоляции

Основная идея использования строительной теплоизоляции достаточно проста для понимания.Кто угодно кто использовал пенопластовый холодильник для пикника, знает, что лед останется замороженным внутри слой пены намного дольше, чем если бы он был просто в полиэтиленовом пакете. Пена сопротивляется перемещение тепла от теплого снаружи холодильника к более холодному внутреннему. Холодно не убегает, потому что на самом деле нет ничего, что можно было бы идентифицировать как единое целое из «холодного». Есть только тепло, а тепло всегда идет из мест, где больше тепла. в места с меньшей температурой.Способность пены или любого материала сопротивляться движению. тепла описывается его коэффициентом сопротивления теплопередаче, или значением «R». Это значение R, которое можно увидеть на рулонах изоляции в строительном магазине. Как вы можете представьте, что «R» имеет некоторые странные единицы: футы 2 · ° F · час / британские тепловые единицы. В основном вы можете видеть, что R-значение исследует скорость, с которой движется тепло. через стену или потолок.Более высокое значение «R» означает, что проходит меньше тепла. через материал. Металл с хорошей проводимостью, такой как медь, будет иметь очень низкое значение R. а изолятор, такой как пенопласт, будет иметь высокое значение R.

В некоторых строительных материалах вместо R. просто инверсия «R» — значение, и оно показывает, насколько легко тепло может проходить через поверхность.Окна часто оцениваются по U-значению вместо R-значения, но концепция та же. В этом информационном бюллетене используются R-значения.

Толщина изоляции

Изоляция обычно оценивается как имеющая определенное значение R на дюйм или некоторую заданную толщину. например ¾ дюйма.Значение R увеличивается линейно или постоянной скоростью по мере увеличения толщины. увеличивается. Например, если один дюйм изоляционного материала из стекловолокна имеет R-значение 3,2, то два дюйма того же войлока из стекловолокна будут иметь значение R 6,4 и вдвое больше изоляционной способности толщины в один дюйм. Различные изоляторы будут имеют разные R-значения, и эти разные сопротивления могут складываться, если они многослойные вместе.Типичная стена может иметь облицовку из кирпича, пароизоляции, ДСП, Утеплитель из стекловолокна, гипсокартон и даже слой лепнины / краски. Там бы должно быть не менее 1 шести значений R, сложенных вместе, чтобы рассчитать общее значение R для этой стены (см. рисунок 1). Толщина изоляции является одним из основных факторов, влияющих на качество материала. способность противостоять тепловому движению.

Рисунок 1. Схема, показывающая сэндвич-изоляцию стен из различных материалов с температурой внутри (Tin) и температуры снаружи (Tout) в холодный день.

Изоляционный материал

Другим важным фактором способности конструкции удерживать тепло внутри или снаружи является фактическое материал утеплитель.Интересно, что существует параллель между теплопроводностью и электрическая проводимость. Такие металлы, как медь, являются отличными проводниками электричества и тепла. Из большинства пластиков получаются хорошие электрические и теплоизоляторы. Мертвый воздух — хороший теплоизолятор как вакуум (термос). Захваченные газы, такие как воздух или аргон, плохо нагреваются проводники (хорошие изоляторы) и используются в некоторых окнах. Вся строительная изоляция в какой-то степени использует это свойство.Изоляция из стекловолокна — это действительно воздух между волокнами. Пенопласт, как с открытыми, так и с закрытыми порами, имеет крошечные пузырьки. или проходы, которые задерживают воздух или газы, и это препятствует движению тепла.

Многие материалы были изучены, и их изоляционные свойства хорошо известны (Таблица 1).У разных материалов могут быть самые разные изоляционные свойства.

Если известно значение R, ожидаемые температуры и площадь стены или потолка, количество тепла, которое пройдет за определенное время, можно рассчитать, используя следующее уравнение:

Q = UA∆T или Q = (A∆T) / R, где: Q = движение тепла, A = площадь стены или потолка, ∆T = температура отличие внутри и снаружи конструкции

Рассчитывается текущее движение тепла через стену и R-значение изоляции изменяется на большее число (более толстый или другой материал) и пересчитывается.В разница в теплопередаче — это количество энергии, сэкономленное от нагревателя или кондиционер, поддерживающий такую ​​же температуру. Это в основном то, как энергоаудит программное обеспечение прогнозирует экономию энергии и связанных с этим затрат от добавления изоляции в здание. Таким же образом подрядчик должен определять размер отопления и охлаждающее оборудование для здания. Давайте посмотрим на расчет, сравнивающий старые, устоявшиеся изоляция по сравнению с новыми ватными покрытиями из стекловолокна на чердаке:

Пример: Изолированный потолок на чердаке без кондиционирования, 1500 кв. Футов, старая изоляция на ½-дюймовой фанере. (R = 0.62).

  • Начальные условия (отопительный сезон): Старая ячеистая изоляция установлена ​​на R = 7, всего потолок R = 7,62
  • Q = UA∆T или Q = (A∆T) / R Где: Q = движение тепла, A = площадь стены или потолка, ∆T = температура разница внутри и снаружи
  • Площадь 1 500 квадратных футов стекловолокна толщиной 1 дюйм, 70F внутри и 30F снаружи (чердак)
  • Q = (1500 квадратных футов x 40F) / 7.62 = 7 874 БТЕ / час
  • Заменить на стеклопластиковые (R-32), 70F внутри и 30F снаружи
  • Qnew = (1500 квадратных футов x 40 футов) / (32,62) = 1839 британских тепловых единиц / час

Обратите внимание, что добавленная изоляция немедленно снизила потери тепла на 300 процентов (7 874 БТЕ / час до 1839 БТЕ / час).Если это представляет собой всю конструкцию дома, включая стены, Счета за отопление снизятся до четверти по сравнению с предыдущими. Этот показывает важность изоляции. Если толщина изоляции изменяется в В приведенном выше примере быстро достигается точка, когда все больше и больше изоляции не обеспечивает такие большие скачки в экономии энергии. Это означает, что в какой-то момент покупать больше изоляция не помогает, но от 90 до 95 процентов преимуществ было достигнуто не тратя больше.

Если этот пример используется для получения тепла летом с чердаком 120 F:

  • Qold = 9842 БТЕ / час (тепловыделение, с которым должен бороться кондиционер)
  • Qnew = 2299 БТЕ / час
  • Q Разница = 7,543 БТЕ / час (это более полутонны охлаждения, которое сейчас не требуется)

Для типичного сезона отопления и охлаждения в Оклахоме это экономия затрат на отопление. около 130 долларов в год и экономия на охлаждении около 235 долларов в год2.Через 20 лет Период, это экономия 7300 долларов — только на улучшение теплоизоляции чердака. Если домовладелец сам этот проект, а материалы стоят 1500 долларов, окупаемость составит около 4 года, что хорошо для проекта по благоустройству дома. Убедитесь, что изоляция в остальная часть дома в хорошем состоянии (стены, двери, окна), и экономия могла бы быть выше.

Таблица 1. Изоляционные свойства различных материалов (Министерство энергетики США).

Тип материала R-стоимость Стоимость квадратного фута Стоимость квадратного фута за R-стоимость
Стекловолокно 13 $ 0.От 20 до 0,40 доллара США 0,02
(толщина от 3,5 до 12 дюймов) 30 0,60–1,00 долл. США 0,03
Сыпучий наполнитель, например стекловолокно, целлюлоза и минеральная вата 30 $ 0.45 к 1,35 долл. США 0,03
(толщина от 8 до 23 дюймов) 50 0,75–2,25 $
Пенополиуретан с открытыми ячейками (толщиной 3,5 дюйма) 12,6 $ 1.От 70 до 2,50 долл. США 0,17
Пенополиуритан с закрытыми ячейками (толщиной 1 дюйм) 6,5 1,30–2,00 долл. США 0,25
Пенополистирол (толщина 1 дюйм) 3,8 — 4,4 $ 0.От 20 до 0,35 доллара США 0,07
Панель из экструдированного пенополистирола (толщиной 1 дюйм) 5 0,40–0,55 долл. США 0,1
Плита из пенополиизоцианурата (толщиной 1 дюйм) 6,5 $ 0.От 60 до 0,70 доллара США 0,1
Хлопок 3,5 0,12–0,22 долл. США 0,05
Минеральная вата, минеральная вата 4 0,18–0,33 долл. США 0.06

Движение водяного пара

Помимо контроля температуры, внутренний комфорт конструкции зависит от в некоторой степени от способности контролировать движение влаги и влажности через структура. Здания испытывают внутренние водные нагрузки из-за душа, приготовления пищи, покраски. и люди.Этот водяной пар (вместе с другими парами и парами) должен покинуть строительство в какой-то степени. Во внешней среде может быть более высокая концентрация водяного пара. В этом случае пар будет пытаться проникнуть в здание. Высокая влажность в внутреннее убранство зданий может привести к проблемам со здоровьем и комфортом. Это также может облегчить рост плесени в интерьере здания.

Некоторые из описанных здесь изоляционных материалов могут действовать как пароизоляционные движение воды.Другие просто замедляют движение воды (полупроницаемость) и некоторые позволяют влаге проходить непосредственно через изоляцию. Правильное размещение пара барьеры зависят от местного климата и внутреннего использования здания. Всегда консультируйтесь с профессионалом при установке пароизоляции. Как правило, установка утеплителя не рекомендуется. с пароизоляцией в здании, в котором уже есть пароизоляция, потому что это может задерживают влагу между слоями строительных материалов, где она может разрушить стены и потолки.

Типы и стоимость изоляции

Потребителю или подрядчику доступны различные изоляционные материалы. У каждого есть свои плюсы и минусы. Разберем несколько типов изоляционных материалов.

Стекловолокно: Этот материал существует уже некоторое время.Это относительно недорого, а домовладельцы могут установить это сами. Проблема в том, что его нужно разрезать на очень точные детали и формы, чтобы покрыть область, которую он пытается изолировать. Это может стать довольно утомительно для пространств необычной формы и углов вокруг деревянных балок. Летучие мыши должны плотно укладывается во все помещения — протечек нет. Установить утеплитель из стеклопластика несложно, но это может быть зудящая, горячая работа.За несколько лет стекловолокно может осесть и отслоиться. его начальное значение R составляет примерно 3,5 на дюйм толщины. Из таблицы 1 мы видим что стеклопластиковые войлоки — один из наименее дорогих способов обеспечить изоляцию (при во-первых) примерно по цене 0,02–0,05 доллара за R-ценность.

Cellulous: Этот материал часто представляет собой мелко измельченную газету.Материал просто выдувается свободно в пространство, где это необходимо (чердак или стены). Обычно это не домовладельца, потому что требуется специальное оборудование для доставки материала через воздуходувка и шланги. Цена на изоляцию низкая, в зависимости от поставщик (приблизительно 0,04 доллара США за R-стоимость на квадратный фут установленной площади). Один из целлюлозных Преимущество заключается в том, что мелкие частицы имеют тенденцию закупоривать утечки воздуха в местах необычной формы.Время установки может составлять несколько минут после того, как все настроено, просто взорвите материал в чердак на нужную глубину. Некоторые недостатки рыхлой целлюлозы включают: Неосторожное нанесение может привести к тому, что измельченный материал может покрыть различные необходимые форточки на чердаке (софит и др.). Сильный ветер может сдвинуть изоляцию и уйти большие неизолированные площади потолка (решают заборы вокруг форточки).Материал подлежит заселению. Значительная часть R-ценности изоляции связана с ее толщиной. и воздух внутри. Поскольку изоляция оседает и становится более тонким слоем с со временем его R-значение падает. Сыпучая целлюлоза очень подвержена такому осаждению и необходимо проверять каждые несколько лет.

Пенопласт с закрытыми порами: В последние десятилетия набирает популярность изоляционная пена, наносимая распылением.Пена распыляется на поверхности расширяется и затвердевает, затем обрабатывается и покрывается различными покрытиями (или оставлен открытым). При правильном нанесении пена полностью закроет практически любую поверхность. и может легко наноситься на нижнюю сторону поверхностей. R-значение закрытой ячейки пена довольно высока на дюйм изоляции — около 6,5 на дюйм. Это очень привлекательно преимущества, так как движение воздуха снаружи эффективно останавливается.Это означает влажность, или водяного пара, движение в пространство также прекращается. Приложение довольно быстрое после настройки. К недостаткам можно отнести высокую начальную стоимость примерно в три раза выше. чем изоляция из стекловолокна (около 0,16-0,25 доллара за R-значение на квадратный фут установленного). Некоторые из более тонких проблем включают в себя то, что что-то под пеной полностью закрыто. инкапсулированы и склеены.Например, проводку нужно выкопать из пенопласта, чтобы работать. Пена также может скрыть повреждения от воды, которые в противном случае могли бы быть пятнистый3.

Пена с открытыми порами: Это очень похоже на пену с закрытыми порами, но отличается тем, что маленькие пузырьки в пены открыты друг другу.Это снижает значение R примерно до 4,2 на дюйм и позволяет влаге проходить через материал. Как правило, стоимость пенопласта с открытыми порами примерно вдвое меньше пены с закрытыми порами. Приложение очень похоже на закрытую ячейку как и некоторые из преимуществ и недостатков. Пена — хороший выбор, если хочется превратить чердак в жилое. Необычные формы поверхностей на чердаке относительно легко герметизируются при нанесении распылением.

Пенопласты: Эти готовые плиты могут иметь высокие значения теплоизоляции (R). Их довольно легко обрабатывать и устанавливать, и, безусловно, заслуживают внимания домовладельца, желающего попробовать установить утеплитель самостоятельно. Однако их стоимость, как правило, выше, чем рыхлая целлюлоза, стекловолокно или пена для распыления.

Полиизоциануратная плита (ISO): Это предварительно изготовленная плита из жесткого пенопласта, обычно с алюминиевой бумажной основой. ISO или плата PIR имеет очень высокое значение R от примерно 6,2 до 7,2 на дюйм толщины. Цена является относительно высоким и соответствует некоторым аэрозольным пенам по цене в долларах за R-ценность. Некоторые из преимуществ платы PIR заключаются в том, что она относительно компактна на количество изоляция.Изоцианат с ребрами легко обрабатывать и прикреплять к вертикальным поверхностям. ISO не выделяет много пыли, и установка достаточно чиста для такой операции. Этот материал — хороший кандидат для рукодельниц. С другой стороны, как стекловолокно войлок, точные геометрические детали должны быть вырезаны, чтобы заполнить пустоты и сделать пробелы устойчивыми к воздушному потоку. При правильной установке материал ISO может действовать как пароизоляция.

Пенополистирол (EPS): Это жесткий пенополистирол, но без основы. Эту плату часто используют в утепленных бетонные формы. Подумайте о недорогом охладителе из белой пены или чашке для кофе, и это будет наверное ЭПС. Материал обладает хорошими изоляционными свойствами (коэффициент сопротивления R составляет 4 дюйма на дюйм). толщины), однако платы довольно дорогие.Доски легко ломаются при неправильном обращении. В общем, плиты EPS поглощают и пропускают водяной пар. через. Поэтому они не считаются пароизоляцией. Платы EPS самый дешевый из готовых пенопластов.

Экструдированный пенополистирол (XPS): Прочнее пенополистирола и также является пенопластом.Этот материал может иметь или не иметь облицовка. Коэффициент R, равный 5 на дюйм изоляции, помещает его между плитами EPS и ISO. в его способности к термическому сопротивлению. Этот материал замедляет, но не останавливает воду пар от прохождения, следовательно, это не пароизоляция, а пароизоляция. В Плата XPS также имеет тенденцию быть дорогостоящей (около 0,23 доллара за R-value за установленный квадратный фут).

Другие изоляционные материалы: На рынке иногда встречается множество других изоляционных материалов.В качестве утеплителя здания можно использовать хлопок, овечью шерсть, минеральную вату и различные пластмассы. Это нечасто, и у домовладельца, вероятно, возникнут проблемы с поиском подрядчика. установить эти материалы.

Сводка

Изоляция — очень простая мера энергоэффективности.Старые дома с небольшим количеством или без изоляция может значительно выиграть от добавления изоляции. Существующие дома с стекловолокно или рыхлая осевшая клетчатка могут выиграть от дополнительной теплоизоляции чтобы восстановить толщину (и R-значение). Изоляция, такая как проникновение избыточного воздуха, это основная мера по повышению энергоэффективности / энергосбережения, которую необходимо решить в первую очередь, прежде чем пробуются любые другие, более интересные и дорогие проекты.Окупаемость могла стоит затраченных усилий.

Артикул:

Руководство по утеплению дома

Какую жесткую изоляцию мне выбрать?

р.Скотт Фрейзер, PhD, PE, CEM
, специалист по энергетике штата Оклахома

Была ли эта информация полезной?
ДА НЕТ

5 самых распространенных строительных изоляционных материалов

Знаете ли вы, что изоляция вашего здания может сократить ваши счета за электроэнергию вдвое? Будь то дом, склад или офисное здание, дополнительная изоляция является ключом к повышению эффективности вашего обогрева и охлаждения.Прежде чем вы решите, какой продукт вам подходит, ознакомьтесь с наиболее распространенными изоляционными материалами, их термическим сопротивлением или R-значением, а также с тем, что они могут привнести в ваш проект.

Стекловолокно

Стекловолокно — один из самых распространенных изоляционных материалов в строительстве. Сделанный в основном из переработанного стекла, он используется как на коммерческом, так и на жилом рынке по множеству причин. Благодаря эффективному вплетению тонких стекол в изоляционный материал, стекловолокно эффективно снижает теплопередачу.Стекловолокно — это превосходный и доступный негорючий изоляционный материал со значением R от R-2,9 до R-3,8 на дюйм.

Целлюлоза

Изготовленная из переработанной бумаги целлюлоза сегодня является одним из самых экологически чистых изоляционных материалов в отрасли. Этот изолятор почти не содержит кислорода, что делает его чемпионом по снижению потенциального ущерба от огня. R-значения целлюлозы варьируются от R-3,1 до R-3,7.

Минеральная вата

Минеральную вату можно разделить на две категории изоляционных материалов — минеральную вату, изготовленную из базальта, и шлаковую вату, изготовленную из шлака сталелитейных заводов.Минеральная вата негорючая и не требует добавок, чтобы сделать ее огнестойкой. Этот экологически чистый изоляционный материал имеет коэффициент сопротивления R от R-2,8 до R-3,5.

Пенополиуретан

Пенополиуретан

огнестойкий и эффективный изоляционный материал. Эти пены содержат газ, не содержащий хлорфторуглеродов (не содержащих CFC), что помогает минимизировать риски для озонового слоя. А если вы ищете превосходный вариант звукоизоляции, полиуретан — отличный выбор.Эти пены имеют R-значение R-6,3 на дюйм.

Полистирол

Полистирол — это прозрачный водостойкий изоляционный материал из термопласта. В отличие от большинства изоляторов, полистирол имеет отчетливо гладкую поверхность. Этот изоляционный материал можно разрезать на блоки, что делает его отличной альтернативой для утепления стен. Поскольку полистирол легко воспламеняется, его необходимо покрыть огнезащитным составом. Более дорогие варианты имеют R-ценность R-5,5.

Итог? Когда дело доходит до выбора наилучшего изоляционного материала для вашего проекта, у вас есть все необходимое.Не позволяйте огромному количеству вариантов ошеломить вас. Если вы не уверены, какой изолятор подходит для вашей собственности, обратитесь к профессиональному поставщику строительных материалов. Они не только укажут вам правильное направление, но и предоставят ценную информацию, чтобы обеспечить успешную изоляцию.

Если вы являетесь подрядчиком, застройщиком или занимаетесь на выходных самостоятельно, доверьте Pro-Line Construction все свои потребности в изоляции. Мы предлагаем полный спектр изоляционных материалов высочайшего качества от всех ведущих производителей.

Свяжитесь с одним из наших экспертов по изоляционным материалам в Pro-Line Construction сегодня, чтобы получить рекомендации и цену на нужную вам продукцию. Ни один заказ не является слишком большим или слишком маленьким. Pro-line доставляет товары куда угодно, и у нас есть поставщики изоляции:

Thermal Design, Inc. — Системы изоляции стальных зданий

Продукция / Системы изоляции / Simple Saver System®

Более 30 лет мы разрабатываем и продвигаем системы изоляции с высоким коэффициентом сопротивления R в металлических зданиях.

Мы считали, что должен быть лучший способ изоляции без традиционных методов с таким большим сжатием изоляции. Мы никогда не изолируем наши дома таким образом, так зачем же заставлять изолировать ваше металлическое здание таким образом? Simple Saver System® — недорогой и эффективный метод создания пространства, необходимого для полной заданной толщины изоляции на крышах и стенах.

Значения эффективности крыши Simple Saver

Система Simple Saver Roof System — это запатентованная система изоляции тканевой подкладки, которая сводит к минимуму сжатие изоляции и изолирует проводящие прогоны от внутреннего кондиционированного воздуха.Тканевая подкладка Syseal® охватывает всю ширину и длину пролета и поддерживается сеткой из стальных лент с покрытием UVMAX®, установленных под прогонами. Это создает пространство равномерной глубины для полной толщины изоляции между прогонами. Верхний слой изоляции накидывается на прогоны и сжимается при прикреплении металлических кровельных панелей.

90.1-2004
и 2007
IECC 2009
и 90.1-2010
IECC 2012, IECC 2015
и IECC 2018
90.1-2013 и 2016
(CZ 0 только для 90.1-2016)
Климатическая зона

1-7

8

1

2-5

6-7

8

1

2-5

6

7-8

0-3

4-5

6

7

8

Предписывающий U-фактор 0.065 0,049 0,065 0,055 0,049 0,035 0,044 0,035 0,031 0,029 0,041 0,037 0,031 0,029 0,026
R19 + R11
Винт
(без термоблока)
U-0.044 R-22.7 Есть Есть Есть Есть Есть Нет Есть Нет Нет Нет Нет Нет Нет Нет Нет
R19 + R11
Постоянный шов
(без термоблока)
U-0.040 Р-25.0 Есть Есть Есть Есть Есть Нет Есть Нет Нет Нет Есть Нет Нет Нет Нет
R19 + R11
Постоянный шов
(с термоблоком)
U-0.035 Р-28.6 Есть Есть Есть Есть Есть Есть Есть Есть Нет Нет Есть Есть Нет Нет Нет
R25 + R11
Постоянный шов
(с термоблоком)
U-0.031 Р-32.3 Есть Есть Есть Есть Есть Есть Есть Есть Есть Нет Есть Есть Есть Нет Нет
R30 + R11
Постоянный шов
(с термоблоком)
U-0.029 Р-34,5 Есть Есть Есть Есть Есть Есть Есть Есть Есть Есть да да да Есть Нет
R25 + R11 + R11
Постоянный шов
(с термоблоком)
U-0.026 R38.5 Есть Есть Есть Есть Есть Есть Есть Есть Есть Есть Есть Есть Есть Есть Есть

Двухслойные кровельные системы

В новых строительных проектах наиболее распространенным вариантом, безусловно, является двухслойная Simple Saver.Нижний слой стекловолокна устанавливается параллельно и между прогонами, а верхний слой стекловолокна устанавливается перпендикулярно и поверх прогонов. Верхний слой стекловолокна между листами крыши и прогонами служит термическим разделением для уменьшения теплопроводности в дополнение к блоку термической прокладки, если он применяется в кровлях со стоячим фальцем. Двухслойные системы используются в крышах со шурупами, фальцевых крышах с термоблоками или без них. Дополнительные многослойные системы также могут быть получены с помощью нескольких толстых слоев стекловолокна между прогонами (когда имеется пространство для полости) и верхним слоем, установленным перпендикулярно прогонам.

Однослойные кровельные системы

Очень толстый слой стекловолоконной изоляции можно установить параллельно и между прогонами и использовать в однослойной крыше Simple Saver, если он должным образом заполняет пространство пустот. Если для нового строительства выбрана однослойная система, мы рекомендуем, чтобы изоляция из стекловолокна контактировала с нижней частью металлического листа крыши. Однослойные системы более распространены в крышах с привинчивающейся крышкой, чем в крышах со стоячим фальцем, у которых есть дополнительное пространство для зажимов над прогонами.Учитывая, что верхний слой из стекловолокна отсутствует, Thermal Design рекомендует нашу ленту из вспененного материала Quik-Stop ™ с термическим разделением между листом крыши и прогоном для уменьшения теплопроводности.

Системы продувки

Учитывая, что Simple Saver System представляет собой подвесную опорную кровельную систему для изоляции, она обеспечивает возможность использования ряда изоляционных материалов, таких как выдувная изоляция или целлюлоза. Выдувные системы заполняют трещины и щели внутри полости, что помогает достичь максимальных тепловых характеристик и значительно увеличивает производительность установки при модернизации.Для систем с обдувом может потребоваться специальное оборудование и опыт монтажа. Учитывая, что верхний слой из стекловолокна отсутствует, Thermal Design рекомендует нашу ленту из вспененного материала Quik-Stop ™ с термическим разделением между листом крыши и прогоном для уменьшения теплопроводности. Свяжитесь с Thermal Design для получения более подробной информации о применении и аренде воздуходувного оборудования.

Значения производительности Simple Saver Wall

Система Simple Saver Wall System — это высокоэффективная система изоляции для металлических стен зданий, которая максимизирует неизолированную изоляцию стекловолокна металлического здания в пространстве полости, позволяя стекловолокну сохранять полную расчетную толщину.Тканевая подкладка Syseal® состоит из большой детали нестандартного размера, которая аккуратно вписывается в каждую область стены, изолируя изоляцию и токопроводящие пояса от внутреннего кондиционируемого пространства. Ткань герметизируется, а затем механически закрепляется с помощью стальных лент с покрытием UVMAX® с самосверлящимися застежками соответствующего цвета по периметру и на промежуточных поясах. Систему Simple Saver обычно оставляют открытой для внутренней отделки.

* В таблице ниже показаны общие предложения.Решения для более высоких значений R доступны по запросу. свяжитесь с нами по телефону 800.255.0776.

СТЕНА: СИСТЕМА ПРОСТОЙ ЗАЩИТЫ (ОДНОСЛОЙ И ДВОЙНОЙ)
R-ценность Р-25 * Р-30 * Р-32,4 * Р-25 + Р-10 Р-30 + Р-16
U-фактор U-0.059 U-0,052 U-0,049 U-0,047 U-0,039
Установлено
R-value
Р-16.9 Р-19.2 Р-20.4 Р-21.3 Р-25.6

Монтаж стены Simple Saver на разных стадиях завершения (показана дополнительная металлическая облицовочная панель).

90.1-2004
и 2007
IECC 2009
и 90.1-2010
IECC 2012, IECC 2015
и IECC 2018
90.1-2013
и 90.1-2016
Климатическая зона

1-6

7-8

1-2

3-4

5-6

7-8

1-3

4-8

0-3

4-5

6

7

8

Предписывающий U-фактор 0.113 0,057 0,093 0,084 0,069 0,057 0,079 0,052 0,094 0,0.060 0,0.050 0,0.044 0,0.039
R-25 U-0.059 Р-16.9 Есть Нет Есть Есть Есть Нет Есть Нет Есть Есть нет нет Нет
R-30 U-0,052 R-19.2 Есть Есть Есть Есть Есть Есть Есть Есть Есть Есть Нет Нет Нет

Тестирование и моделирование тепловых характеристик

Thermal Design, Inc.за последние два десятилетия потратил значительное количество времени и исследований на методы изоляции и ожидаемые характеристики металлических крыш и стеновых конструкций. Начиная с 2005 года, Технологический центр зданий в Национальной лаборатории Ок-Ридж (ORNL) в Ок-Ридже, штат Теннесси, провел испытания в стационарном защищенном термостате в своем крупномасштабном климатическом симуляторе (LSCS) на системе Simple Saver System® от Thermal Design, а также на других устройствах. методы утепления металлических зданий. В техническом центре Johns Manville в Литтлтоне, штат Колорадо, были проведены дополнительные испытания защищенных горячих ящиков и расширенные типы сборки.Испытания проводились в соответствии с ASTM C-1363, «Стандартный метод испытаний тепловых характеристик строительных конструкций с помощью устройства с подогревом».

На основе проведенных исследований и предварительных испытаний компания Thermal Design, Inc. имеет возможность выполнять моделирование методом конечных элементов с высокой степенью достоверности для определения тепловых характеристик аналогичных установленных сборок. Пожалуйста, свяжитесь с отделом Thermal Design Research (800.255.0776 или напишите по адресу [email protected]), чтобы узнать о моделировании вашего проекта.

Руководство по проектированию и инструкции

Thermal Design предоставляет подробные индивидуальные проектные чертежи систем изоляции, предусмотренных в каждом здании. Предусмотрены конкретные места расположения ремешков и застежек, расстояние между отсеками, размеры ткани, а также точные размеры и размещение изоляции. Thermal Design предоставляет некоторые из наиболее подробных инструкций по монтажу систем в отрасли для сборных металлических зданий с C- или Z-прогонами или балочными балками. Также доступны инструкции для каркасов столбов или жестких стеновых конструкций.Для обеспечения безопасной и эффективной установки важно следовать полным инструкциям производителя по установке Simple Saver System®.

Металлические Изоляционные материалы для зданий | Сервисные партнеры

Существует широкий ассортимент металлических изоляционных материалов для зданий, соответствующих вашим потребностям, включая изоляцию из стекловолокна, облицовки и барьеры, системы облицовки, систему ELAMINATOR и изоляцию из жестких плит.

Изоляционное одеяло из стекловолокна

Стекловолоконная изоляционная система обычно используется в металлических зданиях для изоляции крыши и стен.Он доступен в широком диапазоне типов для различных применений, в том числе без облицовки и без облицовки. При облицовке он обеспечивает эффективный пароизоляционный слой, а без облицовки он используется над системой футеровки или в качестве второго слоя над ламинированной изоляцией.

Облицовки и барьеры

Металлическая изоляция зданий доступна как с облицовкой, так и с барьерами, обеспечивающими лучистый тепловой барьер или пароизоляцию. Они важны для изоляции крыш и стен металлических зданий, поскольку они позволяют обнажить изоляцию.Кроме того, они обеспечивают светоотражающую способность, что снижает потребность в дополнительном освещении.

Линейные системы

Металлические изоляционные облицовочные системы для зданий бывают самых разных типов, в том числе с защитой от падения и без защиты от падения. Они могут обеспечить чистый, законченный вид и получить более высокие значения R для изоляции крыш конкретных металлических зданий. Кроме того, они помогают повысить производительность.

Система ELAMINATOR

Система ELAMINATOR от Owens Corning — это металлическая облицовочная изоляционная система для крыш в крупных проектах, в том числе площадью 50 000 квадратных футов и более.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
