Столешница для слесарного верстака: как выбрать столешницу для верстака АСПроф - Стройматериалы в Иркутске

как выбрать столешницу для верстака АСПроф

Выбираем оптимальный вариант столешницы в зависимости от вида слесарных работ.

Время чтения: 6 минут

Содержание статьи:

Идеальный верстак должен полностью соответствовать задачам своего владельца. Именно поэтому серия слесарных верстаков АСПроф включает в себя более 200 вариантов исполнения, которые различаются по размерам, количеству тумб и наличию дополнительных опций. Кроме того, для каждого верстака серии предлагается на выбор 4 варианта столешницы:

из оцинкованного металла и плиты МДФ;
из оцинкованного металла и фанерной плиты;
из стального листа и фанерной плиты;
из фанерной плиты.

Чтобы вам было проще сделать правильный выбор, мы расскажем про особенности каждой столешницы в этой статье.

1. Столешница из оцинкованного металла и плиты МДФ

Это базовая столешница верстаков серии АСПроф.

Ее толщина составляет 24 мм и складывается из:
— плиты МДФ толщиной 22 мм;
— оцинкованного металлического листа толщиной 1 мм + 1 мм на проклейку для надежности.

Столешница выдерживает до 1500 кг распределенной нагрузки, что позволяет спокойно расположить на ней одновременно, например, 3 двигателя автомобиля ЗИЛ-130 весом 440 кг каждый.

Лайфхак. Если вы собираетесь делать верстак самостоятельно, то для изготовления столешницы используйте сочетание деревянной подложки и металлической поверхности: это позволит увеличить допустимую нагрузку на стол, а также сделает его более устойчивым к механическим повреждениям.

Базовая столешница подойдет для большинства слесарных операций:

измерения и разметки,
завинчивания и отвинчивания, сборки,
сверления отверстий,
опиливания,
нарезания резьбы.

Лайфхак: Если вам требуется измерить деталь с точностью до 0,01 мм, то это следует делать на специальной жесткой и износостойкой поверочной плите: ее использование помогает исключить влияние неровной поверхности на результат измерения

Несмотря на прочную конструкцию базовой столешницы, некоторые виды работ, например, рубка металла, для нее не подходят. Это обязательно стоит учесть в процессе выбора и при необходимости рассмотреть другие варианты исполнения столешницы.

2. Столешница из оцинкованного металла и фанерной плиты

Этот вид столешницы является аналогом базовой, только вместо плиты МДФ используется более мощная фанерная плита. Общая толщина столешницы равна 32 мм и состоит из:

— фанерной плиты толщиной 30 мм;

— оцинкованного металлического листа толщиной 1 мм + 1 мм на проклейку для надежности.

Использование более прочного материала в виде листа фанеры позволило увеличить максимально

допустимую нагрузку на столешницу до 2000 кг.

Это значит, что она спокойно выдержит 2 двигателя от «Камаза» весом по 900 кг. На ней вы можете выполнять те же самые слесарные работы, что и на базовой, но общий вес располагаемых на ней деталей может быть больше.

3. Столешница из стального листа и фанерной плиты

Самая прочная столешница в серии верстаков АСпроф состоит из:
— стального листа толщиной 5 мм;
— фанерной плиты толщиной 30 мм.

Такая столешница выдержит до 3000 кг распределенной нагрузки: это примерно равно весу двух колесных пар грузового вагона или весу африканского лесного слона. Слон, конечно, вряд ли окажется на вашем предприятии, но можете быть уверены, что на ней вы можете выполнять

абсолютно любые слесарные операции: от сборки до ударных работ молотком.

4. Столешница из фанерной плиты

Выше описывались столешницы, при изготовлении которых используется сочетание деревянной подложки и металлического листа. Но, в некоторых случаях, требуется особый бережный подход к деталям: и такой вариант столешницы в серии верстаков АСПроф также предусмотрен.

Столешница из фанерной плиты выделяется среди других видов столешниц отсутствием верхнего металлического слоя. Если быть точнее, то она изготавливается из двух фанерных плит толщиной по 15 мм, что позволяет за счет слоистости обеспечить

допустимую нагрузку до 2000 кг.

Этот вид столешницы подходит в основном для измерительных и сборочных операций, но такие виды слесарных работ, как сверление отверстий могут повредить ее.

Главное преимущество этой столешницы в том, что она не сможет оцарапать детали, которые будут на ней обрабатываться.

Заключение

Для удобства предлагаем вам наглядную таблицу, с помощью который вы быстро определите, какой тип столешницы верстака АСПроф вам подходит: для каждого типа столешниц зеленым цветом отмечены допустимые операции, а красным цветом отмечены те, которых следует избегать.

Материал столешницы	Толщина столешницы, мм	Максимальная распределенная нагрузка на столешницу, кг	Виды допустимых слесарных операций
Материал столешницы	Толщина столешницы, мм	Максимальная распределенная нагрузка на столешницу, кг	Измерение и разметка	Опиливание	Завинчивание, отвинчивание. Сборка.	Сверление отверстий	Нарезание резьбы	Клепка	Рубка и разрезание металла	Пайка и лужение	Ударные работы
Оцинкованный металл + МДФ	24	1500
Оцинкованный металл + фанера	32	2000
Сталь + фанера	35	3000
Фанера	30	2000

Все модели слесарных верстаков серии АСПроф смотрите в каталоге на нашем сайте. Если у вас остались вопросы, то обращайтесь к нашим менеджерам: они профессионально проконсультируют вас вне зависимости от сложности вопроса!

Если вы сомневаетесь, нужен вам верстак или рабочий стол, то ответ подскажет наша статья. Также вам может быть интересна статья с рекомендациями по выбору качественного инструментального шкафа. Для тех, кто обустраивает бытовые помещения на промышленных предприятиях, мы подготовили статьи с правилами

организации раздевалок и помещений для сушки одежды. А безопасность на производстве вам поможет обеспечить соблюдение правил хранения пожароопасных отходов.

5 советов по выбору слесарного верстака

Основные требования к слесарному верстаку

Сложно представить себе работу мастера по обработке металла без специального рабочего стола. Верстак делает трудовой процесс более производительным, комфортным и безопасным. Прежде, чем мы перейдем к изучению разновидностей слесарных верстаков, необходимо немного затронуть теорию и вспомнить, какими вообще бывают верстаки.

Кроме слесарных, есть еще и столярные верстаки. Они предназначены только лишь для работы с деревом, потому к нашей теме не имеют вообще никакого отношения. Интерес могут вызвать универсальные верстаки. Они получают столешницу из плотной фанеры с обшивкой из стального листа. На такой поверхности можно работать как с металлом, так и с некоторыми деревянными деталями. Часто под универсальным верстаком подразумевают складную конструкцию, которую очень полюбили владельцы небольших гаражей.

Если упростить, то верстак – это рабочий стол, выполненный в соответствии с рядом требований. Слесарный верстак должен быть:

прочным и надежным, чтобы выдерживать нагрузки, которые предполагает ваша деятельность;
функциональным и эргономичным. Рабочее место должно отвечать росту мастера и при необходимости быть оборудовано местами хранения;
устойчивым. На верстаке выполняются достаточно серьёзные работы, часто речь идет о больших нагрузках, при этом требуется высокая степень точности. Именно поэтому рабочее место должно быть неподвижным;
долговечным. Качественный слесарный верстак прослужит не менее пары десятков лет.

Чтобы отвечать всем перечисленным выше требованиям, верстаки имеют специфическую конструкцию. Каркас выполняется из прочного толстого металла, дополняется мощной столешницей. Лучший вариант – это плита МДФ толщиной до 30 мм с покрытием из толстой оцинкованной стали. Такая конструкция выдержит и высокие нагрузки, и даже удары молотком, перенесёт сварку. Более того, оцинкованная столешница хорошо переносит контакт с бензином, маслом, растворителями и многими другими агрессивными веществами, она проста в уходе, достаточно легко очищается от грязи. Для дополнительной защиты ее покрывают слоем порошковой краски.

Некоторые верстаки получают бортики с трех сторон, которые препятствуют падению мелких предметов с поверхности. В наличии может быть и перфорированный экран, который служит для закрепления массы необходимых инструментов, например, отверток, ножниц, пил, молотков и прочих мелочей, которые при работе должны быть буквально под рукой. Остальные инструменты и документацию можно хранить под столешницей, в специально предназначенных для этого тумбочках, ящиках, выдвижных полках. Конструкция этой нижней части верстака может сильно отличаться – выбор строится на собственных требованиях и специфике инструментов, которые необходимо хранить. Как правило, секции для хранения делают достаточно прочными – они способны выдерживать до 35 кг. Если необходимо будет хранить документацию, обратите внимание, чтобы одна из секций закрывалась на замок.

Если габариты и конфигурация – это вопрос личных предпочтений, то качество верстака – это общее требование всех мастеров.

Верстаки от производителя в Санкт-Петербурге

При выборе обратите внимание на продукцию , которая занимается производством и продажей слесарных станков, а с ассортиментом продукции можно ознакомиться на странице https://region-peterburg.ru/verstaki/. Производитель использует износоустойчивые сплавы, осуществляет антикоррозийную обработку деталей и учитывает все нормы трудовой безопасности. Компания предлагает верстаки различных размеров, с местами хранения и без них, есть усиленные конструкции, при необходимости возможно изготовление верстака на заказ, есть доставка по России.

Виды слесарных верстаков

Слесарные верстаки различаются по нескольким параметрам. Для классификации используются следующие характеристики:

количество рабочих мест;
наличие мест для хранения;
материал изготовления столешницы;
способ установки.

При выборе оборудования нужно также обращать внимание на габариты и массу.

Наличие мест для хранения

Еще одним критерием для классификации выступает количество тумб в конструкции. Производители предлагают следующие виды верстаков:

бестумбовые;
однотумбовые;
двухтумбовые;

Первый тип представлен простой столешницей на металлических стойках. В них не предусмотрены места для хранения инструмента или заготовок. Но такие изделия обладают небольшим весом, их можно перемещать, поэтому они используются в домашних мастерских или гараже. В качестве дополнительных мест для размещения инструмента можно использовать защитный экран, на который навешивается все необходимое для работы.

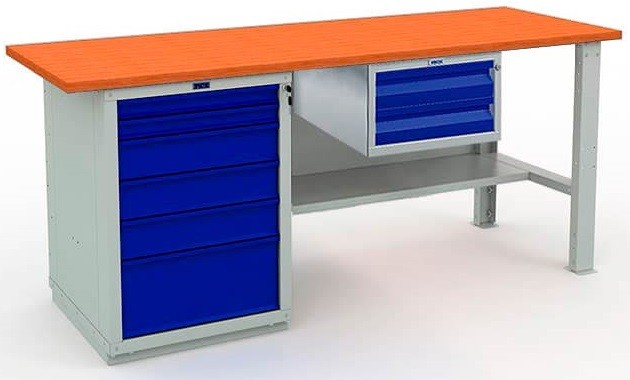

В однотумбовых конструкциях есть одно место для хранения инструмента, расположенное с края стола. Это могут быть выдвигающиеся ящики либо шкафчик с распашными дверцами. Оставшееся свободное место под столешницей используется для организации полок. Компактные размеры позволяют устанавливать однотумбовые верстаки в небольших помещениях.

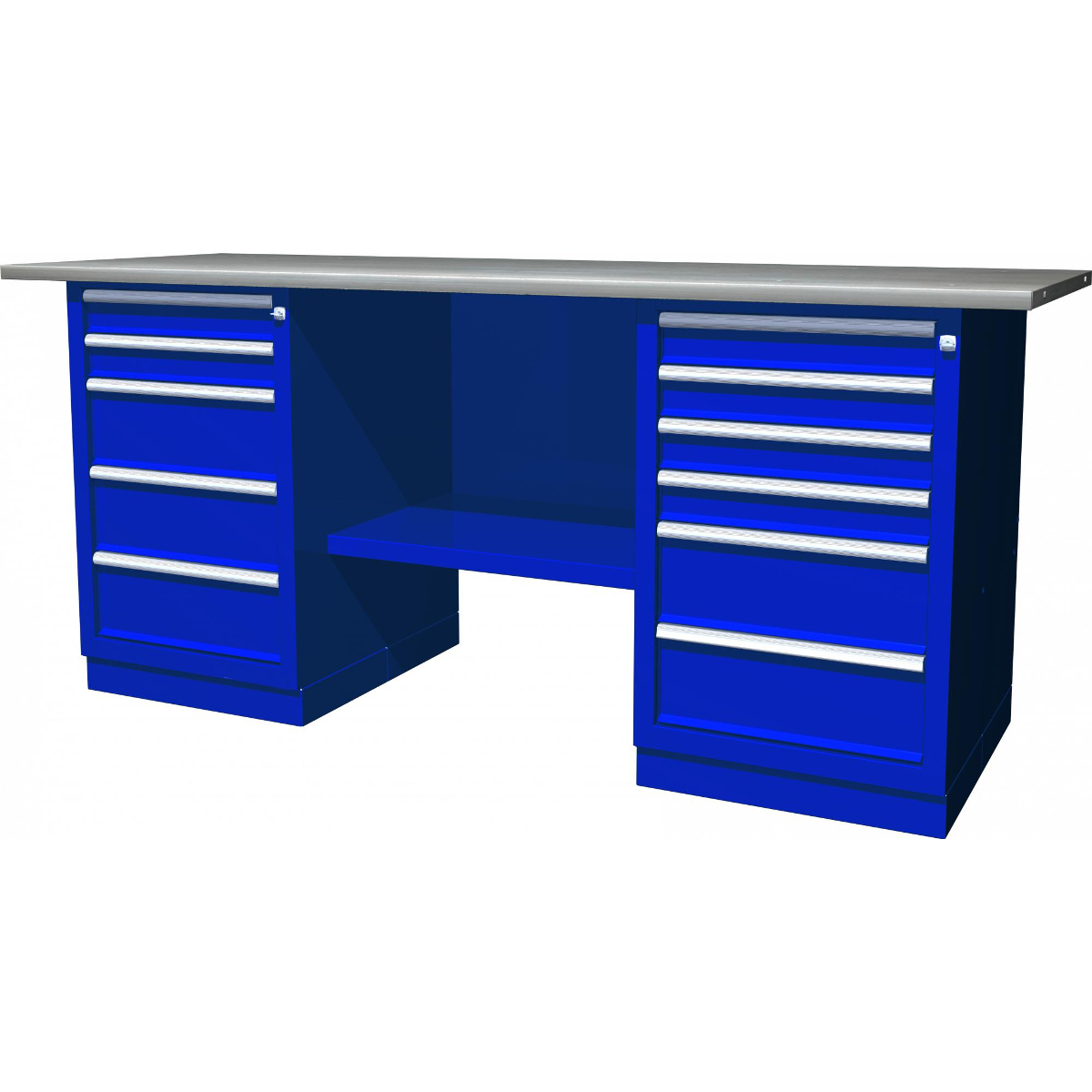

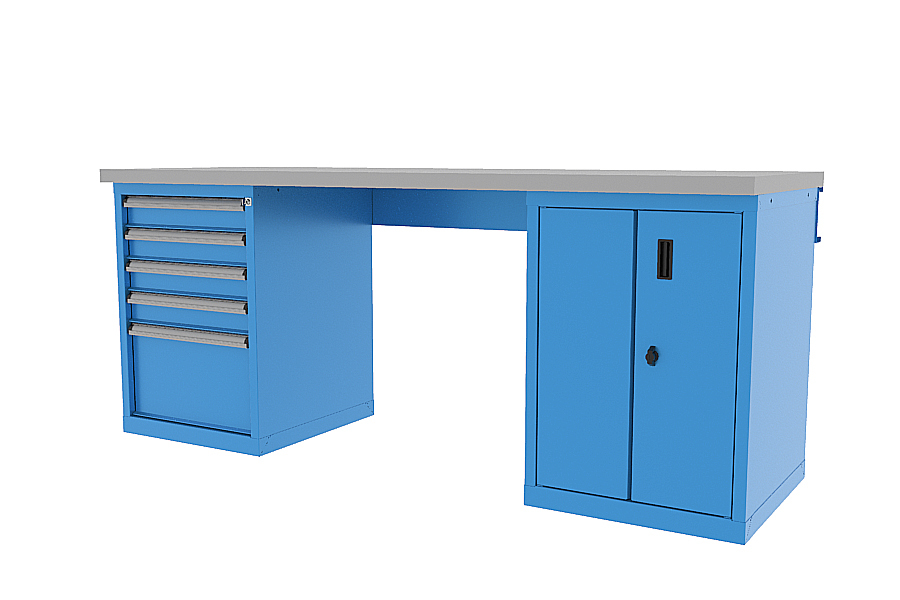

Третий вид верстаков укомплектован двумя тумбами по бокам столешницы. Места хранения оборудуются выдвижными ящиками, в которых можно размещать большое количество инструмента или крепежа.

Ящики в тумбочках должны полностью выдвигаться, чтобы обеспечить доступ к деталям и инструментам. Прочные направляющие позволят максимально загружать места хранения.

Материал изготовления столешницы

Виды слесарного верстака различаются по материалу изготовления столешниц, которые могут быть:

деревянными;
обшитыми металлом.

В первом случае столешницы выполняются из прочных пород дерева или МДФ большой толщины. Они применимы при выполнении несложных слесарных работ. Поверхность покрывается металлическим листом с оцинковкой, которая предотвращает повреждения столешницы агрессивными веществами.

Конструкции со столешницей из металла считаются наиболее прочными и устойчивыми. Верстак с обшитой металлом столешницей имеет большой вес, поэтому не смещается под большими нагрузками, однако стоит дороже.

Способ установки

По способу монтажа верстаки бывают:

стационарные;
передвижные.

Стационарные устанавливаются на постоянное место с помощью креплений. Оборудование используют в промышленном производстве. Это полномасштабная конструкция с местами для хранения и защитным экраном.

Передвижные модели появились недавно. Они представляют собой небольшие, но прочные верстаки с ящиками, снабженные колесиками. В некоторых изделиях предусмотрен перфорированный экран для защиты. Оборудование легко перемещается не только по мастерской, но и вне помещения.

Для каких видов работ предназначен верстак?

Функциональность верстака зависит от его оснащенности. Для производств и мастерских часто нужны приспособления, которые позволяют справиться с широким спектром задач, а в гараже можно обойтись верстаком, предназначенным только для конкретных функций.

Вот основные функции, для которых предназначен верстак:

разметка;
гибка и резка;
сверловка;
нарезка резьбы;
гравировка;
рассечение;
клепка;
полировка, притирка и доводка.

Естественно, чтобы качественно произвести ту или иную операцию, кроме верстка понадобится еще и специфический инструмент. Верстак – это лишь прочная рабочая поверхность и способ организовать хранение многочисленных приспособлений.

Набор слесарных инструментов будет зависеть от задач, которые выполняет мастер, но в 99,9% случаев рабочее место не обходится без слесарных тисков. Этот инструмент крепится на столешнице верстака и предназначается для фиксации различных заготовок и деталей, чтобы с ними можно было удобно работать. Тиски изготавливаются из стали или чугуна, пластины, как правило, делают из стали. В работе слесаря применяются разные виды тисков, но наибольшей популярностью пока пользуются параллельные тиски.

Размер слесарного верстака

В зависимости от размера и количества рабочих мест слесарные верстаки бывают:

При выборе слесарного верстака важно учитывать и его высоту. Оптимальной высоты не существует – все зависит от роста мастера. Правильным будет верстак, если мастер, кладя локоть на параллельные тоски, пальцами упирается себе в подбородок. Если речь идет о стуловых тисках, то рука должна упираться в подбородок, когда пальцы сомкнуты в кулак. Высота верстаков колеблется от 92 до 112 см. Если вы берете верстак себе в гараж, и знаете, что за ним будете работать только вы, или кто-то такого же роста, как вы, то можно смело останавливаться на изделии с нерегулируемой высотой.

Когда речь идет о производственном цехе, т.е. предполагается, что за одним рабочим местом могут быть разные мастера, имеет смысл обратить внимание на верстаки с регулируемой высотой. Специальная конструкция ножек позволяет регулировать высоту столешницы в пределах 5-25 см. Это удобнее, чем организовывать настил около верстака, чтобы мастеру низкого роста было удобно за верстаком.

Не забывайте о том, что существуют одноместные передвижные верстаки, которые позволяют организовать мобильное рабочее место, а в некоторых случаях это бесценная возможность.

Требования к самодельному верстаку

Качественно построенный верстак должен быть не просто удобным, но и весьма практичным для мастера. Стол в гараж, выполненный своими руками, должен в полной мере отвечать ряду следующих требований:

Должная высота столешницы. Мастер, производя предварительные расчеты, должен ориентироваться на собственный рост. Наиболее оптимальна та высота конструкции, при которой спина и мышцы плечевого пояса не испытывают нагрузки в течение длительной работы. Размеры верстака, выполненного своими руками, лучше отображать на чертеже.

Над столешницей и в подстолье обязательно должны быть источники освещения. Расположением электропроводки можно заниматься самостоятельно лишь при наличии соответствующего опыта и умений.

Все лампы необходимо заключать в защитные сетчатые каркасы, которые позволят избежать механических повреждений. Также важно вывести несколько розеток, находящихся в зоне доступности.

Над розетками обязательно устанавливается защитный козырек, который предотвратит попадание в электросети любых жидкостей, в том числе, горючих растворов. Располагать верстак лучше у широкого оконного проёма, откуда будет поступать достаточное количество естественного света.

Верстак для гаража, изготовленный своими руками, должен иметь в области подстолья нескольких отсеков, полок, крючков для размещения инструментария. Необходимо сделать несколько отсеков закрытого типа, и хранить в них материалы, аксессуары, съёмные диски для болгарки, свёрла.

Поверхности данных инструментов могут быть чувствительны к действию химических составов. Также закрытые полки понадобятся для хранения мелких деталей, колющих предметов, режущих инструментов, горючих жидкостей.

Особые требования предъявляются к качеству столешницы. Учитывая характер ремонтных и отделочных работ поверхность столешницы должны выдерживать значительный вес, действие агрессивных химических жидкостей, устойчива к влаге. Все деревянные поверхности в процессе изготовления конструкции подвергают пропитке антисептиком и антипиретиком.

Отдельные установки (например, автоматически пилы) устанавливают на должном расстоянии от остальных предметов (зажимы, рубанки, струбцины).

Для мобильных конструкций приобретают надежные крепления и поворотную фурнитуру, которая подлежит тщательному контролю в течение эксплуатации. Для хранения складных конструкций-верстаков можно изготовить специальный чехол, защищающий столешницу от механических повреждений.

Конфигурация и места для хранения

У слесарных дел мастера под рукой должна быть масса инструментов, потому верстаки оборудуются местами хранения. По типу конфигурации и расположению мест хранения слесарные верстаки можно поделить на:

бестумбовые. Под столешницей нет мест хранения, максимум – открытая полка. Такие верстаки занимают минимум места, подходят для гаражей;
однотумбовые. Место хранения расположено только с одной стороны под столом. Это может быть большой ящик с распахивающейся дверцей, несколько выдвижных ящиков одного или разных размеров, или тумба с выдвижным ящиком. Оставшееся место под столом либо пустует, либо используется для организации открытой полки. Однотумбовые верстаки отлично подходят для помещений, стесненных в площади. Они позволяют хранить достаточное количество инструмента, но при этом остаются компактными;
двухтумбовый верстак предполагает размещение мест хранения с двух сторон под рабочей столешницей. Компоновка может быть разной. Чаще всего используются выдвижные ящики и тумбы, реже встречаются ящики типа карусель;
трехтумбовый верстак по размеру сопоставим с двухтумбовым, но в нем вместо свободного пространства присутствует еще одна часть для хранения вещей. Если инструмента очень много, и важно, чтобы он всегда оставался буквально под рукой, то обратите внимание на такие модели.

Выдвижные ящики можно укомплектовать лотками, чтобы удобно было хранить метизы. Вместо специальных лотков можно использовать старые добрые банки, которые уже давно поселились во всех гаражах страны и отлично справляются с задачей сортировки и хранения мелкого крепежа.

Важно обратить внимание на конструкцию выдвижных ящиков. Они должны выдвигаться полностью, чтобы обеспечить доступ к самым отдаленным углам. Кроме того, направляющие должны быть достаточно прочными, чтобы выдержать возможный вес инструмента.

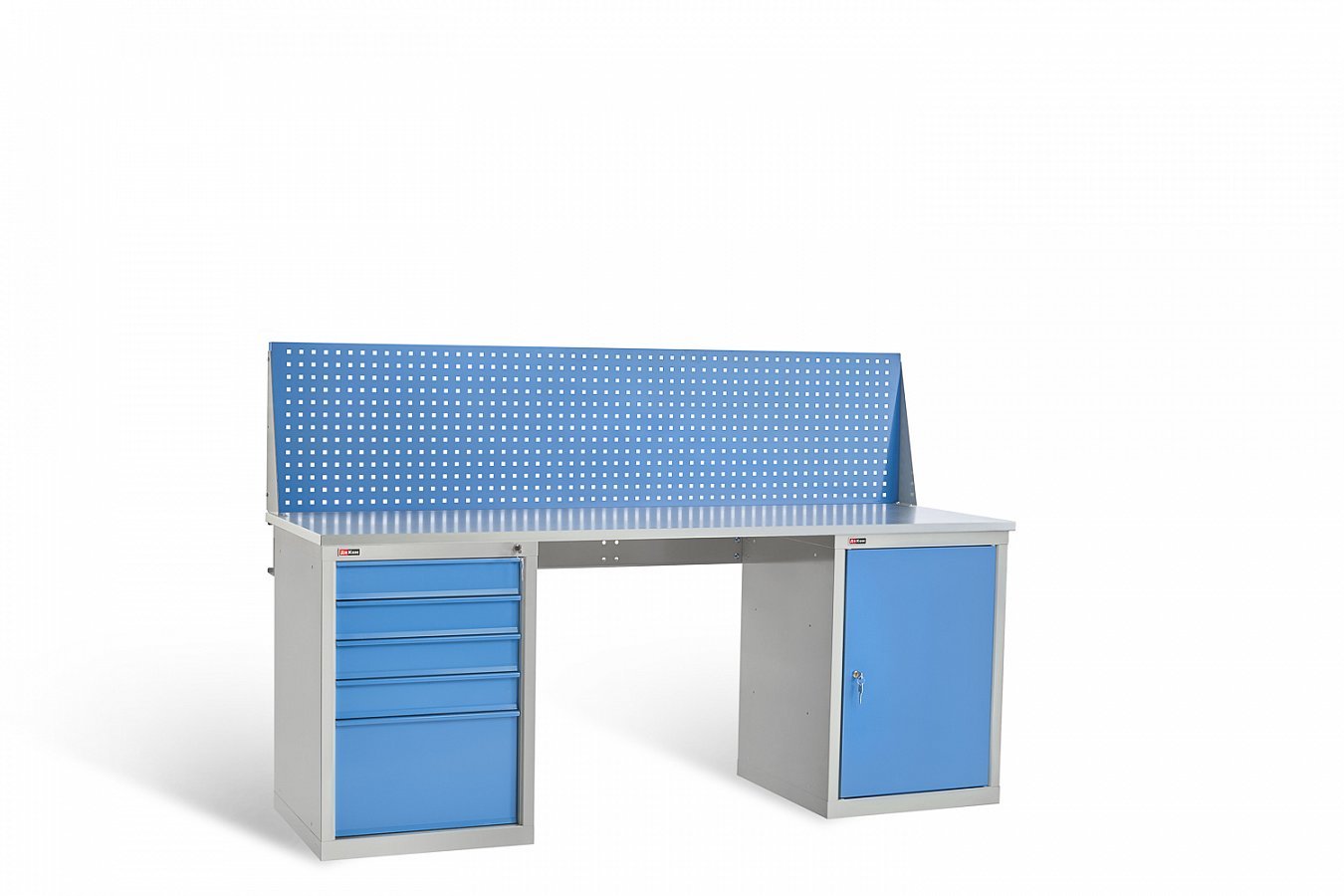

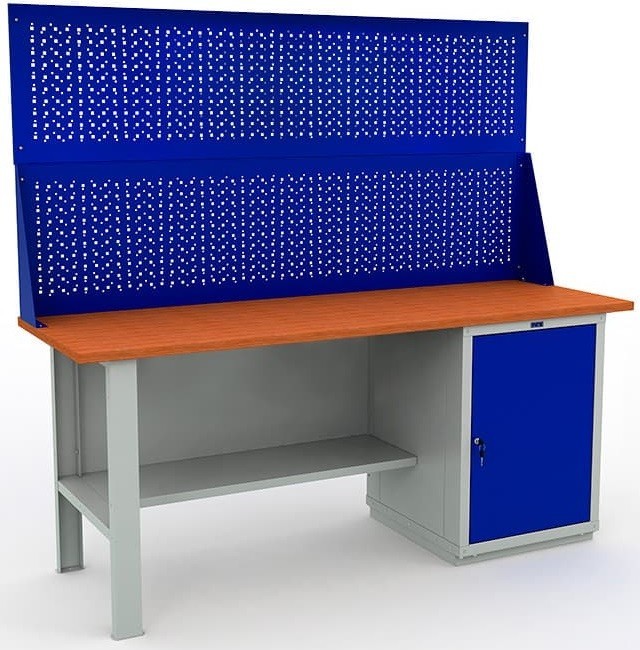

Дополнительное место хранения можно организовать при помощи перфорированного экрана. На него достаточно просто навешать полочки, держатели, крючки и прочие приспособления для хранения инструмента. К экрану можно прикрепить и лампу. Все отвёртки, плоскогубцы, ключи и прочие мелочи будут перед глазами. При необходимости полочки легко перевесить и модифицировать систему хранения.

Верстак слесарный металлический своими руками

Все знают, что гараж является местом для стоянки и хранения автомобиля. А для хорошего хозяина это еще и небольшая домашняя мастерская, в которой обязательно должен быть верстак слесарный металлический. Своими руками сделать такое многофункциональное приспособление совсем несложно. Поэтому наличие в гараже верстака сразу говорит о хорошем отношении хозяина к проведению различных слесарных работ. Все, кто любит подолгу заниматься различными сварочными или ремонтными операциями, прекрасно знают, что без слесарного металлического верстака практически не обойтись.

Основные разновидности верстаков

На верстаках можно обрабатывать детали и изделия из различного материала, поэтому по функциональному предназначению их можно классифицировать следующим образом:

Верстаки слесарные металлические служат для обработки деталей из металла. Основой их является жесткий металлический каркас и столешница, на которой располагаются тиски. Прочность такого приспособления достаточно высокая, чтобы выдерживала даже сильный удар кувалдой.
Столярный верстак по своей конструкции мало чем отличается от слесарного. Удобство работы обеспечивается специальной регулировкой высоты стола, а также наличием упоров для обработки древесины.
Верстак плотницкий отличается от предыдущих устройств большими размерами, что позволяет работать с крупными изделиями (оконные рамы, дверные блоки). Для увеличения производительности такой верстак может оборудоваться циркулярной пилой.

Конструктивные особенности

Любая разновидность верстака может быть универсальной, т. е. можно на них производить различные виды работ. А вот по конструктивному исполнению их можно разделить на следующие виды:

По количеству рабочих мест слесарные металлические верстаки могут быть одно- или многоместными. На крупных промышленных предприятиях используют многоместные конструкции, общая длина которых выбирается в зависимости от количества рабочих мест. Длина одноместного верстака слесарного металлического для гаража не превышает двух метров.
По количеству тумб устройство условно делят в основном на одно- и двухтумбовые верстаки. Тумбы располагаются слева или справа от рабочего места. Есть устройства и без тумб, которые не оборудованы полочками и ящичками. Внешне они похожи на обычный стол.
По прочности верстаки делятся на устройства обычные и усиленные. Столешница обычного рабочего стола изготавливается из металлического листа толщиной до 5 мм. При устройстве усиленного верстака применяется лист толщиной до 10-30 мм.

Несколько правил устройства верстака

Можно приобрести готовое оборудование в торговой сети, но за это придется отдать немало денег, да и функциональность порой может не удовлетворить хозяина. Поэтому многие рачительные владельцы гаража предпочитают сделать верстак слесарный металлический своими руками.

При изготовлении верстака необходимо будет учесть некоторые правила и советы бывалых слесарей:

Располагать оборудование следует поближе к электрической розетке, так как часто во время работы понадобится применять инструменты, требующие подключения к сети. Самым лучшим вариантом является установка над столешницей блока электрических розеток.
При изготовлении оборудования нужно применять материалы с достаточным запасом прочности.
Для хранения инструмента и дополнительных приспособлений рекомендуется предусмотреть несколько ящичков и полочек.
По высоте размеры верстака слесарного металлического определяются в индивидуальном порядке. Для расчета этого параметра нужно прижать руки к туловищу, а ладони установить параллельно полу. Зазор от ладони до пола и будет нужной высотой стола.
Крышка верстака слесарного металлического должна иметь идеально ровную поверхность, ширина которой — не более 600 мм, чтобы мастер мог доставать инструмент в любой точке стола.
Желательно сделать одну из боковых частей стола выступающей на 250 мм, чтобы работать режущим инструментом.
Для устойчивости всей конструкции к ножкам стола привариваются площадки, под которые подкладывают прокладки из войлока, чтобы уменьшить шум при работе.
Установка ящичков делается так, чтобы выпадение их было невозможным.
Центр тяжести верстака слесарного металлического должен быть ниже столешницы, поэтому массивные и тяжелые приспособления нужно располагать на нижних полках.

Изготовление металлической конструкции

Для того чтобы правильно выполнить все операции по изготовлению верстака, желательно составить эскиз с основными размерами всех деталей. Фото верстака слесарного металлического есть в нашей статье, но лучше производить изготовление оборудования, основываясь на конкретных размерах и планировке гаража.

Технологический процесс изготовления верстака можно условно разделить на три этапа: сборка каркаса, устройство столешницы и установка дополнительных приспособлений.

Сборка каркаса

Для изготовления каркаса применяется профильная металлическая труба, а вот ребра жесткости делают из уголка. Из него же и устраивается кронштейн для надежной фиксации ящиков и полок.

Все детали металлического слесарного верстака надежнее всего соединять методом сварки. Можно операции по креплению частей стола производить с помощью болтового соединения, но такая технология более трудоемкая, да и требует при эксплуатации постоянного контроля и подтяжки соединительных узлов.

Этапы сборки каркаса:

Из двух труб длиной около двух метров и двух коротких (0,6 м) сваривается каркас стола.
Затем привариваются боковые трубы для ножек.
Между ними нужно закрепить перемычки, чтобы увеличить прочность конструкции.
Далее привариваются к каркасу все направляющие для ящиков и усиливаются их каркасы перемычками.

В принципе, каркас верстака можно считать готовым, а следующим этапом будет изготовление столешницы.

Столешница для слесарного верстака

Крышка стола считается основной частью верстака, именно она в процессе эксплуатации испытывает самые большие нагрузки.

Для слесарного верстака применяют металлические листы, которые газовым сварочным резаком разрезают на две плиты определенного размера для столешницы и подверстачья. Все возникшие неровности с помощью молотка аккуратно выравнивают, при этом в случае необходимости подогревают края листа резаком.

Далее остается только приварить эти элементы к каркасу верстака.

Существует еще и комбинированный способ изготовления столешницы. В этом случае укладывается ряд досок по периметру каркаса, а затем накрываются доски металлическим листом.

Установка дополнительных приспособлений

При выполнении любых слесарных работ часто необходимо зажимать деталь в определенном положении. Именно для этих целей и делаются верстаки слесарные металлические с тисками.

В настоящее время можно приобрести тиски различных размеров, поэтому вопрос подготовки места крепления этого приспособления нужно решать только после его приобретения. Крепить тиски из-за большого веса к столешнице не рекомендуется, для этих целей нужно положить прокладку между плоскостью тисков и столом. В прокладке, как и в крышке стола, просверливаются отверстия под крепление.

На этом же этапе производится установка всех полок и ящиков для хранения инструмента. Главное — продумать правильно систему выдвижения ящиков, чтобы избежать травмы при их выпадении.

Правила эксплуатации верстака

Срок эксплуатации такого оборудования практически является неограниченным. Ухода особого тоже не требуется, достаточно лишь:

Инструменты после окончания работы убирать на соответствующие места.
Обязательно нужно удалять стружку с поверхности столешницы при помощи веника и совка, после чего ее протирают ветошью.
Пятна краски или масла удаляют ветошью, предварительно пропитанную растворителем или бензином.
Для защиты от коррозии периодически поверхности всех частей верстака нужно окрашивать.
Все приборы и электроинструменты после завершения работы нужно обязательно отключить от сети.

Конечно, для изготовления металлического верстака понадобятся знания и умение пользоваться сварочным оборудованием. Но с экономической и функциональной точки зрения самостоятельно сделанное оборудование принесет его хозяину немало положительных эмоций.

Слесарный верстак своими руками | Строительный портал

Для качественной работы плотникам, столярам и слесарям рекомендуется грамотно организовать рабочее место, и для этой цели лучше всего подходит самодельный столярный верстак с закрепленными на нем специальными тисками и защитным устройством. Верстаки являются основой крупных предприятий, небольших промышленных производств и домашних мастерских. А что собой представляет данное оборудование, и как можно собрать станок своими руками, вы узнаете, ознакомившись с нижеизложенной информацией.

Содержание:

Предназначение слесарного верстака
Конструкция слесарного верстака
Тиски для закрепления заготовок
Разновидности губок тисков
Классификация слесарных верстаков
Изготовление слесарного верстака своими руками

Предназначение слесарного верстака

Каждый хозяин знает, что при работе с любым материалом возникает необходимость его качественного закрепления, потому что в противном случае он может быть легко испорчен при непосредственной обработке. Предназначаются для этих целей верстаки для оснастки рабочих мест по обработке различного материала, в частности древесины и производных дерева, которые закрепляется с помощью размещенных на крышке устройства тисков.

Верстак представляет собой специальный стол, который предназначается для ручной обработки изделий из разных материалов, поэтому является основным рабочим местом мастера. Верстаки бывают столярными и слесарными. Кроме того, существуют ещё и плотничие верстаки, рабочий стол которых имеет длину в 6 метров и ширину в 1 метр, а также упоры для обрабатываемых заготовок.

Верстаки в производстве отличаются тем, что бывают металлическими и деревянными. Если вы являетесь столяром, то вам стоит установить деревянный верстак, а если вы слесарь или автомеханик, то вам подойдет только металлическая конструкция. Конструкция деревянных и металлических верстаков зачастую разборная, что позволяет легко их перевозить.

Слесарные верстаки предназначаются для слесарно-сборочных, доводочных, рихтовочных, регулировочных, монтажных, наладочных и прочих работ. Достаточно широка область применения данного оборудования – от небольших помещений подсобного характера и частного сектора до крупных промышленных предприятий, автосервисов и станций технического обслуживания автомобилей. Надежная конструкция слесарного верстака может дополнительно оснащаться тисками, различными приспособлениями и осветительными узлами для обработки и ремонта изделий.

Данное оборудование предназначается для более эффективного использования рабочего места, поэтому при его изготовлении учитываются особенности планировки помещений и специфика производства. Если нет достаточного пространства для установки большого верстака, вам стоит отдать предпочтение однотумбовому слесарному верстаку, который, к слову сказать, сможет поместиться даже в небольшом гараже и даже на балконе.

Конструкция слесарного верстака

Конструкция столярного верстака отличается высокой прочностью и функциональностью: на столешнице станка можно закреплять обрабатываемые изделия, в специальных ящиках держать инструменты, высота слесарных верстаков может регулироваться в соответствии с ростом человека.

Основными элементами столярного верстака являются доска-столешница и основание, которое называется подверстачьем. Столешница изготавливается из твердых пород (бука, ясеня и дуба), а подверстачье – преимущественно из сосны. Ширина столешницы столярных верстаков доходит до 500 миллиметров, а толщина может колебаться от 60 до 80 миллиметров, зависимо от назначения станка. Основание бывает стационарным и разборным.

Сборно-разборная конструкция слесарных верстаков позволяет минимизировать транспортные затраты, обеспечивая удобство перевозки оборудования на дальние расстояния, а возможность установки на месте позволяет выбрать самую оптимальную конфигурацию верстака. Верстаки обычно делают на стальных, чугунных, сварных или трубчатых ножках.

К металлическому каркасу крепятся доски, а для защиты верстака от износа и повреждений, и чтобы в щели не проваливались мелкие инструменты и детали, его поверхность принято обивать кровельным железом, фанерой, алюминием или же линолеумом. С боков и спереди крышки согласно чертежу слесарного верстака установлены бортики, чтобы детали с нее не скатывались.

Под крышкой стола размещаются ящики, в которых содержится слесарный инструмент, схемы и детали, которые подлежат обработке. В каждом верстаке имеются не меньше двух ящиков, которые разделены перегородками. Также не маловажной деталью выступает защитный экран, который принято использовать, когда нужно рабочее место изолировать от случайного вылета стружки во время слесарной работы, к примеру, при рубке металла.

Для подсоединения к верстаку механизированных инструментов проводят силовую электрическую линию и устанавливают розетки. Для проведения слесарных работ на производстве возле объектов используют верстаки, которые оснащены роликами, благодаря чему с места на место свободно и легко передвигаются.

Тиски для закрепления заготовок

В устройстве столярных верстаков имеются тиски для закрепления заготовок. На столешнице для удобства обработки расположены и несколько пазов, в которые вставляются специальные клинья, что позволяют закрепить брусья. Перед тем, как сделать слесарный верстак, нужно поинтересоваться, какие бывают тиски для них.

Зависимо от характера работы, используются стуловые или ручные тиски, а также с параллельными губками. Свое название стуловые тиски получили от методики их крепления на деревянном основании в форме стула, они были в дальнейшем приспособлены для крепления на верстаках. Стуловые тиски редко используются и только для грубых тяжёлых работ, которые связаны с применением ударных нагрузок, — при гибке, рубке или клёпке.

Тиски с ручным приводом или параллельными губками бывают трёх типов: неповоротные, поворотные и инструментальные со свободным ходом губки передней. Поворотные тиски способны поворачиваться на угол не меньше 60 градусов. Для увеличения срока полезной службы таких тисков к рабочей части губок принято прикреплять винтами стальные пластины с сетчатой насечкой. Размеры губок составляют 80 и 140 миллиметров.

Неповоротные тиски имеют основание, при помощи которого они закрепляются к крышке верстака болтами, подвижную и неподвижную губку. Рабочие части губок для увеличения срока эксплуатации делают сменными в форме призматических пластинок с насечкой из инструментальной стали. Ширина губок, установленных на неповоротных тисках, – 80 и 140 миллиметров.

Специальные или универсальные тиски используются для зажима небольших заготовок или деталей. Инструменты этого типа закрепляются на рабочей поверхности при помощи болтов, головки которых введены в пазы стола. Специальные тиски способны поворачиваться в горизонтальной и вертикальной плоскостях, что позволяет устанавливать заготовку почти в любом положении. Один минус универсальных тисков — недостаточная жесткость фиксации.

Разновидности губок тисков

Губки тисков, как правило, изготавливают из твердой стали со специальной насечкой, благодаря чему способны прочно удерживать деталь, когда она обрабатывается. Чтобы обрабатываемая поверхность детали не повредилась губками тисков, на них закреплены сменные нагубники, что изготовлены из мягкого металла.

Выделяют различные виды губок:

гладкие, что обеспечивают точную фиксацию обработанных деталей и не портят поверхности;
губки с насечками — фиксируют необработанные заготовки жестко;
специальные губки — фиксируют какие-либо определенные детали оптимально;
упругие губки — обеспечивают максимально возможную площадь зажима, распределяя равномерно нагрузку на хрупкие детали.

По степени свободы губки бывают:

стандартными — всегда параллельны верстаку или столу;
поворотными — параллельны верстаку, но могут поворачиваться в рабочей плоскости;
наклонными — поворачиваются в одной из плоскостей;
глобусными — наклоняются и поворачиваются в любую сторону.

Классификация слесарных верстаков

Слесарные верстаки бывают одно- и двухместными, одно- и двухтумбовыми. Одноместный слесарный верстак является самым удобным в использовании и, как правило, имеет длину 1200-1500 миллиметров, ширину 700-800 миллиметров, высоту 800—900 миллиметров.

Верстаки многоместные принято устанавливать в слесарных цехах и на больших слесарных участках. Длина двухместного стола достигает 2800—3500 миллиметров. Расстояние между тисками на многоместных верстаках доходит до 1250—1500 миллиметров. Таким образом, размеры многоместного слесарного верстака отличаются только длиной.

Также выпускаются слесарные верстаки одно- и двухтумбовые, бестумбовые и усиленные варианты. Однотумбовый верстак изготавливается из высококачественной стали толщиной 0,9 — 1,5 миллиметров. Подобные столы оснащаются оцинкованной или деревянной столешницей, навесными держателями инструмента и защитной перфорированной панелью.

Отличие слесарного одно- и двухтумбового слесарного верстака невелико. Благодаря двум тумбам размещение материалов и инструментов становится более удобным. Сегодня можно приобрести и усиленный верстак, который отличается металлической столешницей толщиной 5 миллиметров. Все компоненты верстака друг с другом соединяются болтовыми соединениями.

Изготовление слесарного верстака своими руками

Сделать своими руками верстак, удивить всех друзей и идеально для себя организовать рабочее место мечтает любой мастер. Некоторые мастера пренебрегают созданием чертежа, выполняют все «на глаз», а потом детали подгоняют в процессе работы друг к другу. Данный подход не является профессиональным, потому что чертеж позволяет представить себе верстак, экономично нарезать материалы, немного модифицировать конструкцию при необходимости и скруглить углы столешницы.

Подготовительные работы

Проблем с поиском материала для создания слесарного верстака обычно не возникает, потому что данный вид мебели делают из дерева — очень простого и податливого в обработке материала. Для столешницы рекомендуется использовать сухие доски толщиной не больше 50 миллиметров, а шириной не больше 150 миллиметров. Эти же доски пригодятся для ниш с инструментами. Обработайте материал огнебиозащитным составом для избегания его возгорания.

Еще нужно подготовить нержавеющий металл в листах толщиной 2 миллиметра, который позже будет прикрывать древесину рабочей поверхности. Из данного металла нужны ещё три полоски: 1 в длину по столу и 2 по ширине. Из них изготавливают бортики, защищающие от искр. Для защиты слесарного верстака от коррозии необходимо покрыть металлические части конструкции специальной краской.

Габариты слесарного верстака

После этого определите размещение верстака. Самым удачным решением будет наличие в этом месте источника света и розетки. Если слесарный участок плохо освещается, установите слесарный верстак вблизи окон так, чтобы через них естественное освещение падало прямо или слева от рабочего места под углом.

Перед изготовлением слесарного верстака рекомендуется составить детальный чертеж слесарного верстака или верстака столярного с местами расположения на нем всех нужных элементов. Первым делом продумайте размещение тисков. Для правши тиски необходимо устанавливать слева, если вы являетесь левшой, то с противоположной стороны. Кроме того, можно спланировать размещение нескольких клиньев, которые помогают в обработке заготовок.

Затем необходимо определиться с главным размером слесарного верстака — высотой. Чтобы узнать его высоту, необходимо проделать несложные действия: встать на пол с опущенными руками вдоль тела, а потом согнуть их в локтях, чтобы ладони смотрели при этом «в пол», как будто облокачиваясь на стол. Длина до ладоней от пола и является высотой слесарного верстака.

После этого следует выбрать габариты столешницы – ширину и высоту. Чем длиннее будет столешница, тем удобнее работать на слесарном верстаке. Поэтому если материалы и место позволяют – экономить не стоит. Так как изготавливают чаще всего верстак на одну рабочую зону, достаточно 1,5 метра длины.

Ширину слесарного верстака необходимо выбрать такой, чтобы получилось дотянуться до инструментов, которые лежат на противоположном конце от работника. Каждый раз всем телом облокачиваться на столешницу с размещёнными инструментами, деталями и гвоздями, чтобы достать до какой-то отвертки не безопасно. Для крышки стола ширины в 50-60 сантиметров будет достаточно.

Если в работе вы часто используете лобзик, то стоит продумать расположение дощечки для пиления, которая за край верстака должна выступать на 20 сантиметров, что позволяет комфортно пилить фанеру. Используется для такого столика дощечка, что имеет длину 250 миллиметров и ширину 120 миллиметров. Выпилите на одной из граней клинообразный вырез. Его расстояние в самом широком месте должно составлять 50 миллиметров. Сделайте в углу выреза отверстие диаметром в 1 сантиметр. Дощечку закрепите шурупами или сделайте съемной, при этом соединяя струбциной.

Модернизация старого стола

Если вы решили, что не сможете обойтись без верстака, вам нужно решить, из чего изготовить его, и узнать цену верстака слесарного самодельного. Для работы вы можете использовать пиломатериалы, чтобы сделать конструкцию «с нуля», что будет дороже, а можете за основу взять какой-нибудь стол и произвести модернизацию. Этот бюджетный вариант является удобным, однако вы должны понимать, что не все столы получится легко переделать в рабочее место. К примеру, кухонный стол может очень быстро расшататься, поэтому требует многочисленных переделок.

Чтобы сделать своими руками слесарный верстак без больших трудозатрат, рекомендуется использовать письменный стол, желательно изготовленный из массива. Самым лучшим решением является стол с тумбами. Если столешница у него не является очень прочной, то вы можете ее заменить на более надежную. Можете для этого использовать строганные бруски, которые имеют сечение 30 на 60 миллиметров и длину полтора метра. Вам потребуется для столешницы около 30 брусков. Все бруски ошкурьте и склейте в щит.

Щит после высыхания клея еще раз зачистите и для надежности скрепите поперечными рейками. Далее столешницу поместите на основу стола и закрепите уголками. Естественно, это только заготовка верстака. Дальше на усмотрение сделайте дополнительные ящики для инструментов, приготовьте место для крепежа тисков и установите упорный брус для строгания заготовок.

Слесарный верстак «с нуля»

Если в наличии нет столов, которые вы сможете использовать как основу, слесарный верстак своими руками можно изготовить «с нуля». В среднем рост человека составляет 180 сантиметров, поэтому по высоте верстак должен составлять примерно 95 сантиметров. Но в вопросе высоты стола рекомендуется ориентироваться на собственный рост.

Каркас верстка можно сварить из профильной трубы и металлических уголков, или сколотить из деревянных брусьев. Размеры каркаса сделайте больше на 15-20 сантиметров габаритов самой столешницы. Стоит дополнительно предусмотреть для надежности распорки между ножками. Такую функцию может выполнять и полочка внизу, где будут впоследствии размещаться крупногабаритные инструменты, детали, лаки и краски. Так как хороший слесарный верстак не должен шататься, нужно продумать методику крепления к полу ножек станка.

Основу столешницы сделайте следующим образом. Используйте в качестве материала для ножек бруски, что имеют сечение 10 на 10 сантиметров. Соедините их между собой поперечинами в два яруса: сделайте первый ярус на высоте 10 сантиметров над уровнем пола, закрепите второй на уроне верхушек ножек. Помните, столешница должна крепиться таким способом, чтобы ее края на 10 сантиметров выступали для возможности крепления тисков.

Для сооружения выдвижных ящиков установите под верхними поперечными брусьями такие полозья, как применяются для выдвижных досок в компьютерных столах. В этих ящиках вы сможете хранить гвозди, шурупы и сверла. Для большей устойчивости укрепите конструкцию поперечными откосами.

Таким образом, вы ознакомились с устройством слесарного верстака поближе и знаете, что качественный слесарный верстак выдерживает нагрузки до 200 килограмм. Самыми востребованными считаются профессиональные верстаки, которые отличаются большими габаритами и имеют место для расположения инструментов — разные полочки и приспособления, тумбочки и выдвижные ящики, которые закрываются на замок. Но такие установки дорого вам обойдутся. Поэтому обратите внимание на инструкцию по изготовлению самодельного слесарного верстака.

Типы слесарных верстаков — какие бывают верстаки? — статья «Сейф-Видео»

Слесарный верстак представляет собой специальный стол, который предназначен для выполнения работ с металлическими деталями. Оборудование используется как в промышленных условиях, так и в домашних мастерских. Типы слесарных верстаков различаются в зависимости от специфики выполняемых операций.

Назначение

Слесарный верстак используется при обработке деталей из металлов и сплавов. Конструкция предназначена для выполнения широкого круга операций:

нанесение резьбы;
гравировка;
подрезание деталей;
клепка;
сверление отверстий;
гибка и резка;
сборка механизмов.

Для работы на верстаке необходимы специальные инструменты. Одним из самых нужных приспособлений являются тиски. С помощью инструмента, закрепленного на столе, фиксируются детали или заготовки.

Конструкция слесарного верстака

В отличие от столярного верстака слесарный должен быть более прочным, с крепкой столешницей, поскольку подвергается повышенным нагрузкам. Каркас оборудования производится из уголка или профилированной трубы. Основным элементом является столешница, на которой производятся слесарные работы. К ней предъявляются особые требования по прочности и долговечности.

Поскольку работа с металлическими изделиями включает в себя резку и сверление, верстаки снабжаются защитными экранами, чтобы летящие искры и мелкие частицы не повредили окружающие предметы. На перфорированных экранах размещаются инструменты, наиболее востребованные при выполнении операций.

Виды слесарных верстаков

количество рабочих мест;
наличие мест для хранения;
материал изготовления столешницы;
способ установки.

При выборе оборудования нужно также обращать внимание на габариты и массу.

Наличие мест для хранения

бестумбовые;
однотумбовые;
двухтумбовые;

Материал изготовления столешницы

Виды слесарного верстака различаются по материалу изготовления столешниц, которые могут быть:

деревянными;
обшитыми металлом.

Способ установки

По способу монтажа верстаки бывают:

стационарные;
передвижные.

Делаем верстак своими руками. Столярный верстак своими руками

Верстак слесарный — рабочий стол широкого назначения. Он позволяет выполнять слесарные, ремонтные, электромонтажные работы, обработку различных материалов. Верстак должен быть в любой домашней мастерской. Мастера предпочитают конструировать его своими руками, чтобы сделать его максимально удобным для себя.

гайки и винты;
напильник и молоток;
краска кистью.

Устройство слесарного верстака представляет собой жесткую металлическую основу (из уголков или квадратной трубы). Для оформления столешницы лучше использовать брус 50мм. Поверх него набивается стальная пластина толщиной до 6 мм. Для скрепления всех металлических деталей используйте сварку, но можно вкрутить и болты.

Монтаж каркаса верстака и основания для столешницы

Прежде чем приступить непосредственно к сборке, внимательно посмотрите на подготовленный чертеж. Еще раз убедитесь, что размеры будущего верстака вписываются в размеры помещения, где будет стоять ваш слесарный инструмент (гараж, сарай или мастерская).Установка стола начинается с создания каркаса:

Из уголка вырежьте 4 ножки одинакового размера.
Соедините их сверху горизонтальными балками из того же материала. Используйте сварку. В результате должен получиться прямоугольник (вид сверху) заданного размера.
Дополнительно сделать линию жесткости, еще раз скрепив таким же образом ноги горизонтальными перемычками примерно в 15 см от пола.
Если у вас тумба с ящиками сбоку под крышкой верстака, то приварите для нее пару дополнительных опор.

После этого можно приступать к сборке столешницы:

сделать отверстия по периметру горизонтальных металлических перекладин для болтовых соединений;
нарезать доски по длине стола;
уложите их друг к другу без зазоров и зазоров, зафиксируйте в этом положении;
проделайте отверстия в дереве так, чтобы они совпадали с отверстиями в углу.

Консультации. С верхней стороны досок отверстия следует расширить. Головки болтов будут углубляться в них так, чтобы деревянная поверхность столешницы оставалась ровной.

Завершающий этап сборки верстака

Столешница будет готова после металлической обшивки. Для этого просто вырежьте из подготовленного листа фрагмент необходимого размера и закрепите его на деревянном основании с помощью саморезов. Учтите, что после их вкручивания на металле могут остаться заусенцы. Они должны быть просто подшиты файлом.

Если вы предусмотрели в конструкции верстака ящики или полки, используйте простую технологию их изготовления. В качестве материала подойдет обычная фанера 15 мм. Ящики собираются с помощью болтов. На одну приходится порядка 15-20 штук. К уголку прикрепить полки проще, а вот для ящиков придется дополнительно покупать направляющие планки – салазки. Они приварены к раме.

Этой же фанерой можно обшить бока стола и сделать ширму с его спинки. Для большей устойчивости мастера рекомендуют прикрепить к нижней части опор прямоугольники или кусочки уголка. Сварочный аппарат поможет в этом деле.При необходимости прикрутите тиски к верстаку. Наконец, покрасьте все стальные конструкции металлической краской, чтобы предотвратить ржавчину.

Сделать верстак для слесарных работ не очень просто, но вполне возможно, если подойти к делу ответственно. Но вы убедитесь, что ни один покупной стол не может сравниться по качеству с изделием ручной сборки.

Как сделать верстак: видео

Наверняка каждому мужчине в юности на уроках труда не раз приходилось изготавливать из дерева некий предмет, простаивающий не один час для такого приспособления.

И вот, став взрослым, и создавая красивые и практичные изделия из дерева, вы задумались о приобретении собственного столярного верстака. Мой вам совет — не тратьте деньги, а потратьте немного личного времени, получив взамен качественное «рабочее место».

Так что же такое «столярный верстак»? Он устойчивый, прочный (часто из дерева), назначение которого заключается в обработке всевозможных изделий с помощью ручного и электроинструмента.

Если вы серьезно задумались над изготовлением верстака, то стоит обратить внимание, что их существует несколько видов:

Деревянный или металлический?

Прежде всего, перед тем, как приступить к созданию собственного верстака, следует подумать, из какого материала он будет изготовлен.Деревянное основание будет уместно, если предполагаемая рабочая зона не занимает много места.

Идеальным вариантом для столешницы будет ламинированная ДСП или прессованная фанера. … Для стационарного образца подойдет сочетание гнутых деревянных планок и металла.

Совет : в качестве основы также хорошо подойдет старый ненужный стол или качественная дверца из цельного полотна.

Изготавливать верстак из металла нежелательно, приемлемым компромиссом будет деревянная крышка и металлическая обшивка каркаса.

Лучше всего использовать не один-два тиска, а как можно больше. С помощью одних без особых усилий скрепляют длинные доски, а другие подходят для крепления мелких деталей.

Размеры и чертеж

Прежде чем приступить к изготовлению, необходимо продумать его конструкцию и размеры, назначение. Для изготовления деталей и сборки стола потребуется сделать чертеж. Указываем все данные на нем с точностью до миллиметра. Далее вам придется часто пользоваться чертежом в процессе изготовления отдельных элементов и при сборке изделия.

Совет : при составлении чертежа ориентируйтесь на размер столешницы в 1600х800 и высоту 870 мм.

Инструменты

Какой набор инструментов понадобится мастеру:

Конечно, список может варьироваться в зависимости от того, какой материал вы решите выбрать для основания верстака , и какой он будет конструкции.

каталожный номер : Крайне важно определить высоту верстака в самом начале.Опытный мастер сможет изготовить приспособление с регулируемой высотой, остальным рекомендуется ориентироваться на расстояние от крайней точки согнутой в локте руки до пола.

Как это сделать?

Изготовление

Этот процесс проходит в несколько этапов, первый из которых это сборка основания . Далее следует установка столешницы и установка всего необходимого оборудования.

Готовим вертикальные опоры и перемычки, сверлим сквозное отверстие в турнике.Затем на болт со стороны паза накручиваем гайку и шайбу. Посередине столешницы устанавливаем перемычки (между ними будут ящики), к ним крепятся рейки. Крышка верстака будет закреплена болтами.

Основой верстака является деревянный каркас (для их изготовления рекомендуется использовать мягкую древесину: липу или сосну), крепления которого должны отвечать всем требованиям по жесткости и устойчивости. Именно поэтому между ножками вашего рабочего стола следует расположить перемычку в горизонтальном виде, а по всей длине установить царгу.Их необходимо закрепить на безопасном расстоянии от пола (50 см). Такой запас места может пригодиться в будущем, а на дне верстака легко можно разместить небольшие полочки или ящики.

Далее переходим к этапу конструкции столешницы … Это можно сделать с нескольких досок, но в этом случае их нужно тщательно обработать, очистить от мусора и опилок. Его размеры должны превышать ширину и длину основания. … Это решение необходимо для вашего удобства.Это позволяет легко очищать рабочую зону. Столешница крепится к доскам, расположенным с противоположной стороны создаваемого верстака. Установка брусков просто невозможна без нескольких канавок (прорезей, стыков), расположенных в основании.

Созданную нами рабочую поверхность закрываем тисками . Для этого сооружаем фанерную прокладку с изнаночной стороны, карандашом или ручкой отмечаем, где будут будущие отверстия. Сверлим их, крепим тиски с гайками.

Когда создадим упоры, подгоним их по высоте, разместим на достаточно большом расстоянии от тисков.Такой уход обеспечит гарантированную надежность, а вы будете уверены, что заготовки останутся на поверхности, не упав на пол.

Мы их тоже конструируем, их можно закрепить на опоре нижнего пространства.

Начало работы с направляющими для ящиков , которые позже будут служить хранилищем для всех инструментов и крупных предметов. Для них берем заднюю часть верстака, делаем углубления.

К основанию столешницы прибиваем пару поперечных брусков, для них пазы оставлять преждевременно.Планки крепим к перемычкам горизонтально, они будут служить для процесса выдвижения ящиков.

Прикрепляем столешницу к основанию болтами … Стамеской делаем углубления, сверлим указанные места, после чего там появятся болты. Нужно, чтобы их головки не причиняли травм, поэтому они были надежно спрятаны в столешнице.

Сборка

К конструкции необходимо прикрепить определенное количество тисков. Для них заранее готовятся проемы, под которыми впоследствии закрепляются небольшие фанерные прокладки.

Будьте осторожны, поставьте тиски на тот же уровень , чтобы предотвратить разрушение верстака.

Расставляем точки крепления, после чего можно заняться креплением инструментов. Для этого идеально подходит фурнитура.

Важно : Никогда не рекомендуется ставить тиски близко к углам стола, иначе есть риск поломки инструмента.

Несущие элементы легко сделать своими руками. Для этого просто закрепите готовые упоры, либо просверлите небольшие отверстия определенного размера.

Внимание: не желательно использовать болты в качестве упоров, они могут повредить детали, а штифты ненадежны. Создайте прямоугольники, они послужат идеальными и надежными креплениями. Закрепите блок на конце верстака.

Учитывайте тот факт, что на столе впоследствии будут располагаться довольно тяжелые и массивные вещи, такие как:

деревянные струбцины;
токарное оборудование;
фрезерный элемент;
дрель (стационарная).

Поэтому так важно убедиться в надежности креплений и продумать все варианты удобства, чтобы в будущем не пришлось жалеть о расположении тех или иных устройств.

Отделка

Готовое изделие можно обработать шлифовальной машиной. После этого покрываем всю поверхность рабочего стола олифой в качестве защитного и грунтовочного слоя под краску … Так вы избавите себя от попадания осколков, снизите риск получения травм.

В конечном итоге у основания закрепите уголки (болтами).

Такую конструкцию правильнее будет установить в зоне естественного освещения, то есть у окна. Обеспечьте дополнительное освещение рабочего места , также не забывайте, что рядом с верстаком должны быть розетки, в такой ситуации вас может «спасти» удлинитель. Самое комфортное времяпрепровождение за верстаком будет, если стол не слишком высокий, а свет падает слева или сверху.

Фото

Создание мебели – индивидуальный процесс. У вас вполне может получиться что-то красивое и удобное:

Полезное видео

Пошаговый процесс изготовления подробно описан в следующем видео:

Заключение

Появившись в хозяйстве , он станет незаменимым помощником, и со временем вы сами в этом убедитесь. Во-первых, верстак своими руками – это существенная экономия денежных средств.Во-вторых, вы, как специалист, приобретаете практические навыки. В-третьих, у вас всегда будет «под рукой» удобный стол, на котором вы сможете создавать интересные и полезные в быту предметы.

В контакте с

Для рачительного хозяина рабочий стол – незаменимый атрибут гаража, сарая или пристройки к дому. Конечно, столярный верстак можно приобрести. Но если это продукт известного бренда, то он достаточно дорогой. Кроме того, неизвестно, будет ли он полностью соответствовать всем запросам мастера.Дешевые столы долго не прослужат — точно.

Самое рациональное решение, если вы действительно хотите иметь самый удобный и универсальный столярный верстак, это сделать его своими руками. Разобравшись с оптимальными размерами, чертежами, особенностями подбора материалов и рядом других вопросов, станет ясно, что для любого мужчины в этом нет ничего сложного.

Выбор верстака проект

С этого нужно начать. Любой рабочий стол изготавливается для каких-то определенных целей и помещений.Столярный верстак – это обобщенное название. Один нужен только для работ по дереву на приусадебном участке (например, при строительстве или капитальном ремонте), другой собирается для повседневных работ из мелких деталей, причем из разных материалов. В зависимости от специфики использования и места установки определяются его конструктивные особенности, размеры, чертеж.

Вариант А — переносной верстак (передвижной). Такой рабочий стол чаще всего собирается своими руками для небольших помещений (пристройка, гараж), со сложной планировкой, и основное его предназначение – выполнение мелких работ с мелкими деталями.Относительно небольшой вес конструкции позволяет легко перемещать ее при необходимости на другой сегмент. Как правило, максимум, чем можно оснастить такой верстак, – это некрупные тиски и наждак. Это позволит частично использовать столярный стол для мелких слесарных работ.

Вариант Б — стационарный верстак.

Его отличительной чертой является массивность. Такие столярные столы в основном нужны тем, кто часто занимается распиловкой (распиливанием) пиломатериалов – мерных досок, бруса или бревен.На практике мастера-любители устанавливают их на участке только на период строительства дома или хозяйственной постройки. После завершения работы их используют нечасто — для «черновых» технологических операций. Для частного дома такой верстак нужен, а вот для гаража (учитывая небольшие размеры ящика) вряд ли подойдет.

Вариант Б – по сути, это промежуточная (сборная) конструкция (болтовая). Преимущество его в возможности модифицировать что-то в любой момент, модифицировать в зависимости от решаемых задач.Но существенным недостатком является сложность сборки. А если на таком верстаке установлены вибрационные механизмы (тот же электро/точилка), то его придется постоянно приводить в порядок (подтягивать все крепления).

Для хозяйственных целей лучше всего домашнему мастеру подойдет стол по варианту А. Мобильным его называют чисто условно, лишь из-за сравнительно небольшого веса. Если для него выделено конкретное место в сарае или гараже, ничто не мешает хозяину закрепить ноги на полу (залить бетоном, «закрепить» большими шурупами и так далее).Своими руками — как душе угодно.

Составление чертежа столярного верстака

Если верстак собирается для бытового использования, то есть рекомендуемые линейные параметры (в см), на которые можно ориентироваться. Но это не аксиома, поэтому мастер сам волен что-то менять, по своему усмотрению.

Длина — не менее 180.
Ширина рабочей поверхности — 90±10.
Высота верстака — 80±10 (с учетом толщины столешницы).Определяя этот параметр, нужно ориентироваться на собственный рост. Вряд ли работа с деревом будет эффективной и принесет удовлетворение, если вам придется постоянно сутулиться или, наоборот, приподниматься на цыпочки.

На что обратить внимание:

Количество и тип отсеков в тумбе-столе. Это могут быть открытые ящики, выдвижные ящики или ящики с дверцами, полки. Другое дело, нужны ли они мастеру?
Чтобы было удобнее работать с образцами разной длины, в столешнице стоит просверлить несколько «прорезей» для установки ограничителей.
Для фиксации заготовок желательно иметь на верстаке пару зажимных приспособлений (струбцины или винтовые тиски). Оптимальная ширина их «челюстей» 170 ± 5 мм.
Расположение рабочего стола. В зависимости от уровня освещенности определяется количество светильников, закрепленных на верстаке (и над ним). Но для «точечной» подсветки необходимо хотя бы пару штук, по краям столешницы.

Если владелец левша, то это тоже следует предусмотреть.Все типовые чертежи, размещенные в Интернете, рассчитаны на мастеров, у которых «рабочая» рука правильная. Поэтому вам придется размещать на столе дополнительное оборудование по принципу «зеркального отражения».

Пример чертежа верстака

Подбор материалов

Нарезной брус.

Он пойдет на раму (каркас) верстака. Сечение выбирается в соответствии с габаритами конструкции. Для большой таблицы — не менее 100 х 100.Если компактно, для универсального использования можно ограничиться заготовками 100 х 70 (50). Они также идеально подходят для различных джемперов. Доска. Для столешницы ее минимальная толщина составляет 50. Здесь нужно подумать, как эффективнее использовать верстак. Например, чтобы сделать его действительно универсальным, одну его часть можно специально приспособить для слесарных работ, то есть с металлами. В этом случае целесообразно взять более массивную доску (например, «шестидесятку») и оббить небольшой сегмент столешницы листовым металлом.Это лишь одна из идей, которую вы можете реализовать самостоятельно при определении конструктивных особенностей верстака.

Рабочий стол не установлен в жилом помещении. А в цеху обязательно будут перепады температуры и влажности. Именно поэтому для изготовления верстака рекомендуется древесина – граб, бук, дуб… Единственный недостаток такого решения – дороговизна материалов. Можно выбрать вариант подешевле – клен, лиственница. Эти породы довольно твердые.Хотя для столешницы самодельного верстака, если не планируется проводить никаких «ударных» работ, иногда берут образцы плит (ДСП, ОСВ). В принципе, любой хороший хозяин может легко определить, что ему больше подходит.

Нельзя использовать слишком пористую древесину. Даже его качественная обработка антисептиками и маслами только повысит влагоотталкивающие свойства, но не добавит дереву прочности.

Крепеж

Болты. Особых сложностей с ними нет.Они должны быть достаточно длинными, чтобы поместиться под шайбу, пружину и гайку сзади. С другими типами застежек сложнее.
Гвозди. Сколько их целесообразно использовать при сборке верстака своими руками (а такие рекомендации встречаются довольно часто), каждый определит самостоятельно. Но стоит сделать ряд замечаний.

Во-первых, гвоздь, особенно большой, легко раскалывает древесину, особенно если она пересушена.
Во-вторых, загнать его строго вертикально вряд ли получится, учитывая длину ножки и прочность дерева, из которого сделан верстак.
В-третьих, сложность разборки. Например, если необходимо отремонтировать рабочий стол с заменой комплектующей. Не всегда удается вытащить туго забитый «мощный» гвоздь.

Саморезы. Для небольшого верстака лучший выбор. Наиболее «проблемные» места можно дополнительно усилить металлическими полосами, уголками, пластинами. Главное правильно подобрать длину ножки застежки. Существует правило, согласно которому она должна быть не менее чем в 3 раза больше толщины скрепляемой детали.В противном случае прочность соединения под вопросом.

Инструкция по сборке столярного верстака

В процессе изготовления рабочего стола своими руками мастер должен постоянно, на каждом этапе контролировать углы и уровни. Малейший перекос даже в одном месте — и все придется начинать сначала.

Изготовление деталей верстака

Это легко сделать по имеющимся на чертеже размерам.
Каждый образец тщательно полируется.
В зависимости от породы древесины подбирается пропиточный состав и производится обработка деталей для защиты их от гниения и насекомых-древоточцев.
Сушка. На этом стоит акцентировать внимание. Инициировать этот процесс с помощью искусственного нагрева нельзя, иначе заготовки начнут деформироваться – гнуться, скручиваться. Влага должна испаряться только естественным путем – в помещении с комнатной температурой и хорошей вентиляцией.

Сборка базовой рамы (основания верстака)

Частично об особенностях крепления уже сказано — саморезы + усиливающие элементы.Но все же основной способ крепления – соединение «шип-паз» с посадкой на столярный клей. Но крепежи только добавляют прочности всей конструкции верстака. Но это практикуется только для массивных столов, которые не планируется в дальнейшем разбирать (стационарные варианты).

Здесь следует учитывать степень ремонтопригодности верстака. Если она находится в помещении с хорошими условиями, вряд ли древесина быстро начнет гнить.В таких случаях клеевые швы вполне оправданы. Для рабочих столов, которые находятся в холодных сараях, неотапливаемых боксах и уж тем более под открытым небом, нежелательна «посадка» на клей. Частичный ремонт не получится, и придется собирать раму заново.

Дополнительную надежность конструкции можно обеспечить установкой различных перемычек — диагональных, горизонтальных. Все это продумывается еще на этапе составления чертежа, хотя есть возможность внести «доработку» в процессе монтажа.

Столешница

Это самая нагруженная часть верстака, и ее желательно сделать съемной. При этом несложно (при значительных повреждениях) заменить 1 – 2 доски.

Ширина столешницы подбирается так, чтобы ее поверхность несколько выходила за периметр рамы. В противном случае работать на таком верстаке будет неудобно. Да и закрепить съемными тисками уже не получится.
Стороны досок тщательно отшлифованы.Если не добиться точной подгонки образцов, то не избежать появления зазоров.
Заготовки укладывают лицевой стороной вниз (на плоское основание) и скрепляют брусками. Их размещают перпендикулярно осевым линиям досок, а толщина последних позволяет втягивать их толстыми саморезами. В крайнем случае, в некоторых точках легко просверлить утопленные фаски.

Чтобы столешница была съемной, ее крепят к раме с помощью металлических уголков.
После его изготовления производится дополнительная шлифовка лицевой части. Для продления срока службы рабочую поверхность целесообразно обработать пропиточными средствами (древесным маслом, олифой).

Оборудование верстака

На каком этапе и что именно нужно сделать решается в зависимости от модификации рабочего стола и выбранного чертежа. Например, тот же порок. Их можно приобрести и легко прикрепить к краю верстака.Люди, имеющие опыт столярного дела, изготавливают зажимные приспособления своими руками.

В принципе, у человека, «дружащего» с простейшим инструментом, не должно возникнуть сложностей при сборке столярного верстака. Единственная рекомендация – перед тем, как приступить к составлению чертежа, следует внимательно просмотреть все фотографии рабочих столов, имеющиеся в Интернете.

Даже если у них нет размеров, определиться с ними несложно. Но с большой долей вероятности можно утверждать, что появятся новые, интересные идеи.Ведь есть складной верстак, что очень удобно в небольшом ящике или сарае. А ознакомившись с комплектацией стола, конструктивными особенностями различных моделей, вы сможете придумать что-то свое, оригинальное. Ведь прелесть сборки своими руками в отсутствии каких-либо канонов. Только креатив + знание вопроса.

Если основными инструментами кузнеца являются молот и наковальня, то для плотника нет ничего более «родного», чем его верстак.Именно он для людей, работающих с деревом, может быть одновременно и раскройной площадкой, и сборочным столом, упором и подставкой, устройством для хранения инструмента и даже, если угодно, небольшим столярным станком, а иногда средство заработка. В этой статье рассказывается, как сделать столярные столы своими руками. Представленные в ней инструкции, фотографии и чертеж помогут смонтировать эту конструкцию даже новичку.

Ося участник FORUMHOUSE

Первым делом после постройки мастерской нужно сделать себе стол.Фактически, стол похож на верстак. Это стол для работы — примерки, сборки мелких вещей из дерева (табуретки, полки и т.д.) я буду называть его сборочным столом.

Вообще-то второе название верстака «сборка». Но, как вы уже поняли, его назначение выходит далеко за рамки сборочных операций. Поэтому конструкция многофункционального верстака в столярной может быть достаточно замысловатой (см. чертеж ниже), а на ее разработку (при отсутствии опыта) можно потратить столько же времени, сколько уходит на проектирование самой столярной мастерской.

Общее описание столярного верстака

В основе любого столярного верстака, независимо от количества операций, которые предполагается выполнять с его помощью, всегда лежит обычный деревянный стол. Именно на нем мастер будет заниматься столярными работами, сверлить детали, обрабатывать поверхности, собирать деревянные безделушки в одну сложную конструкцию и удивлять окружающих своим мастерством.

Хороший прочный стол — это основа. А все остальное — тиски, струбцины, инструментальные ящики и крепеж — все это неизменные атрибуты самой полезной столярной мастерской.

Верстак проект

Чтобы сделать столярный верстак своими руками, необходимо предварительно разобраться с оптимальными для вас его параметрами.

Первое и самое главное, на что следует обратить внимание при разработке проекта будущего верстака – на его высоту. Ведь вам придется долго работать на него. И вы можете быстро устать, стоя за слишком высоким или слишком низким верстаком.

Размеры верстака для работы подобраны так, чтобы можно было работать стоя и не сутулясь.Для человека среднего роста высота стола должна быть в пределах 70…90 см. Но лучше ориентироваться на особенности собственной анатомии. Оптимально, если верхний срез ног будет на уровне ваших опущенных рук. Когда к этой высоте добавятся несколько сантиметров (толщина крышки верстака), вы поймете, что работать стоя за таким столом одно удовольствие.

Оптимальная высота столярного стола для стоячей работы для человека среднего роста 70-90 см.

Крышку верстака, как и рабочую поверхность, лучше всего сделать из массива дерева или фанеры. Есть люди, которые используют для этих целей материалы ДСП, легкие листы ДСП и т.п. Мы настоятельно не рекомендуем вам брать с них пример. Это плохой проект – ведь нагрузки на поверхность конструкции могут быть достаточно ощутимыми, и ДСП в таких условиях быстро выйдет из строя.

Ося участник FORUMHOUSE

5 лет назад от соседки получил в подарок 2 листа фанеры.Было решено использовать его в конструкции верстака. Размер верстака определился сразу — резать такой лист было жалко. Опыт показал, что лишних сантиметров за столом не бывает. Высота определялась высотой ладоней от пола и составляла 850 мм.

В идеале самодельный верстак должен иметь на крышке специальный лоток для хранения инструментов и деревянных заготовок, задействованных в работе, а также специальные отверстия (гнезда) для клиньев и гребенок.С помощью клиньев и (или) гребенок детали и заготовки будут закрепляться на поверхности стола. Именно на крышке должны быть установлены вспомогательные зажимы (тиски) для фиксации обрабатываемого пиломатериала.

Размеры верстака могут варьироваться в зависимости от размеров вашей мастерской. Но, как показывает практика, оптимальные размеры крышки равны – 700 мм в ширину и 2000 мм в длину.

Опоры (ножки) верстака можно изготовить из деревянного бруса 120*120 мм, не более.Этого будет вполне достаточно, чтобы конструкция была устойчивой и не расшатывалась под действием грубой физической силы.

Верстак в сборе

Как показывает практика, сделать верстак несложно. Сборка верстака ничем не отличается от сборки обычного деревянного стола. Вертикальные опоры скрепляются между собой с помощью вертикальных досок и саморезов. Рабочую поверхность также следует закрепить к опорам с помощью саморезов.

При сборке верстака избегайте использования гвоздей для соединения деталей.Ведь это впоследствии может привести к быстрому расшатыванию верстака и даже к перекосу его несущего каркаса.

В целях экономии места в столярной мастерской некоторые умельцы изготавливают самодельный складной верстак. Он настенный. Этот тип установки предполагает, что столярные работы будут выполняться только при необходимости.

CartmanSr член FORUMHOUSE

Раньше в стесненных условиях у меня был верстак — ламинированная плита МДФ толщиной 24 мм, размерами 1200х2200.Он имел незначительные модификации, такие как: отверстия и пазы для крепления ручного фрезера и циркулярки, металлический каркас скрытого монтажа с резьбовыми отверстиями для крепления линеек, а также гайки-усики снизу, расположенные в местах крепления ручного рубанка и сверлильный станок из дрели с коромыслом. Столешница крепилась к стене на трех петлях. В нерабочее время он поднимался вертикально и закреплялся на стене. Под доской, тоже навесной, два треугольника из той же доски.Она укладывалась в них при работе.

Такая конструкция – отличный выход из ситуации, когда внутреннее пространство мастерской сильно ограничено. Но такой столярный стол не выдерживает интенсивных нагрузок, и изготовить его самостоятельно можно только в исключительных случаях.

После того, как вы соберете каркас и рабочую поверхность изделия, простой столярный стол можно считать готовым. Но для того, чтобы он превратился в полноценный верстак и начал столярные работы, его функционал нужно немного расширить, добавив в конструкцию специализированное оборудование.

С учетом особой специфики деятельности рабочий стол плотника должен быть оснащен соответствующим оборудованием. А если нужные инструменты всегда под рукой, то это отличный показатель. А конструктивные элементы самого верстака помогут правильно расположить приспособления, крепеж и электроинструмент.

Задний и передний зажимы

Задние и боковые (передние) винтовые зажимы – это элементы, без которых ни один верстак просто не сможет выполнять свое основное назначение.Поэтому эту часть конструкции следует возводить в первую очередь.

Зажим задний предназначен для фиксации пиломатериала при строгании. Как показано на схеме, его тиски перемещаются по переднему краю верстака, позволяя надежно фиксировать заготовку с помощью ходовых винтов.

Боковой винтовой зажим (который из-за особого расположения многие называют фронтальным) выполняет ту же функцию, что и задний зажим. И эти элементы отличаются друг от друга только своим расположением.Вот чертежи столярного стола своими руками.

В том-то и дело, что при постройке верстака необходима нижняя полка (особенно на передвижном верстаке). Инструмент используется много, на улице во время работы ставить его некуда. И в мастерской тоже неудобно — лазить туда-сюда по шкафам и полкам. Складывайте один и тот же инструмент 10 раз в час. ..

Подставку можно приспособить для хранения электроинструмента. Для большего удобства здесь можно установить шкафы и полки для мелких деталей, приспособлений и ручного инструмента.

Изготовив верстак, в котором есть все перечисленные элементы, можно приступать к столярной деятельности. В процессе дальнейшей работы вам могут понадобиться дополнительные приспособления. А вот о том, какие варианты применить и какие элементы добавить, каждый мастер вполне может догадаться сам.

Вы можете узнать из нашей предыдущей статьи о том, из которого впоследствии можно будет делать различные изделия на своем столярном верстаке. Ознакомиться с практическими идеями по поводу , вы можете в соответствующем разделе нашего форума.С ним может ознакомиться любой посетитель FORUMHOUSE, посетив специальную тему, созданную для обсуждения.

Конструктивные особенности
Типы верстаков
Материал изготовления
Подготовительный этап
Инструменты и материалы
Инструкции по сборке

Столярный верстак, или токарный станок, представляет собой массивный, устойчивый, стационарный или переносной рабочий стол. На нем ручным или электрическим оборудованием обрабатываются заготовки различных размеров.Для обеспечения надежной фиксации инструмента столешница снабжена технологическими отверстиями.

Конструктивные особенности

Верстаки для домашних мастерских должны быть удобны в эксплуатации, иметь полки, ящики. Дизайн:

опорная рама с четырьмя опорами;
столешница из дерева или металлического листа;
Тумбочка (одна или несколько) для хранения аксессуаров, запчастей.

Прикроватные тумбочки устанавливаются по краям рабочей поверхности, часто снабжены полками, выдвижными ящиками.

В гараже или мастерской, где будет установлен столярный стол, должна быть розетка для включения стационарного светильника направленного света. Светильник обычно монтируется на стену или непосредственно на рабочую поверхность — верстак.

Типы верстаков

Таблицы:

В первом случае конструкция состоит из металлического или деревянного каркаса и деревянной столешницы. Не подходит для металлических заготовок, где для токарной обработки используется машинное масло: деревянный верстак впитает маслянистую жидкость.Кроме того, металлическая стружка быстро приводит крышку в негодность.

Второй вариант — универсальный верстак. Столешница из оцинкованного железа подходит для работы с деревом и металлом. Конструкция более устойчивая, прочная, выдерживает повышенное давление. Его можно использовать для заточки, шлифовки, пиления, резки заготовок. Верстак может быть монолитным и разборным .Чертеж самодельного верстака представлен на изображении.

Материал изготовления

Для изготовления самодельного столярного верстака вам понадобится обрезная доска или листовой металл.Металлический стол более устойчив к механическим воздействиям, но его сложно собрать.

Для изготовления металлического верстака необходимо составить чертеж с указанием размеров отдельных элементов. При сборке складного или цельного верстака из доски вам понадобится обычный набор инструментов.

Металлический образец тяжелый, деревянный образец не очень вынослив. Вы можете совместить эти два материала в одном изделии: сделать рабочий стол из дерева, укрепить столешницу тонким листом железа.

Подготовительный этап

Для начала необходимо определиться с формой и размерами верстака, выбрать место для его установки. Чтобы рабочее место всегда было хорошо освещено, свет должен падать слева или прямо . Часто на поверхности верстака монтируют розетки с удлинителем.

Длина столешницы должна быть достаточной для обработки заготовок, размещения инструментов.

Оптимальные параметры ширины 50-60 см.Один край стола обычно используется для работы с циркулярной пилой и другими электроинструментами. Поэтому там фиксируется предохранительная планка с выступом на 20-30 см.

Удобство во время работы зависит от высоты верстака. Для того чтобы определить этот параметр, нужно встать прямо, согнуть руки в локтях. Расстояние от пола до согнутых в локтях рук оптимально для стационарного или складного верстака.

Инструменты и материалы

Потребуется:

сварочный аппарат;
с пильным кругом, предназначенным для резки металла;
дрель, отвертка;
, рулетка
, комплект электродов;
для резки фанеры.

Материалы (редактирование) :

Металлический уголок, стальная полоса толщиной 4 мм.
Листовая сталь толщиной 2 мм. Из него изготовлены направляющие ящиков, крышка столешницы.
Деревянная доска толщиной 50 мм, шириной 25 см для рабочей поверхности.
Фанера толщиной 15 мм. Предназначен для ящиков, стенок верстака.
Крепеж: саморезы по металлу, анкерные болты, шурупы.
Квадратная трубка 2 мм.
Краска для окраски деревянных и металлических поверхностей.

Столешница, полки и полоски стали пригодятся для изготовления обрезных досок из обрезных досок.

Инструкции по сборке

Для начала из металлического уголка делаются 4 одинаковые ножки. Опоры в верхней части соединяются с аналогичным уголком при помощи сварочного аппарата. Конструкция должна быть 50 х 100 см. Для придания столу дополнительной жесткости куски уголка приваривают на высоте 10-15 см от пола. При желании можно предусмотреть стойки, служащие креплениями для ящиков, полок.

Деревянные доски необходимо уложить на каркас, плотно зафиксировав болтами, предварительно снабдив металлический каркас и сами доски технологическими отверстиями для крепежа.

Деревянные столешницы не выдерживают больших нагрузок. Для защиты используйте оцинкованное железо подходящего размера. Его закрепляют поверх досок саморезами.

При резке кромки металла часто покрываются заусенцами. В целях безопасности рекомендуется стачивать их напильником.

Для большей устойчивости ножки в нижней части могут быть снабжены металлическими пластинами с отверстиями для креплений. Также рекомендуется прикрутить верстак к полу. Металлический щит часто устанавливают со стороны конструкции, примыкающей к стене. На нем удобно размещать мелкие инструменты.

МЕТАЛЛИЧЕСКИЙ ВЕРСТАК СЛЕСАРНОГО: СТОЛЫ С ТИСАМИ ДЛЯ ГАРАЖА, СТОЛ НА ДВОЙНОЙ СТОЛБЕ ДЛЯ СЛЕСАРНЫХ РАБОТ И ДРУГИЕ ВИДЫ. КАК ВЫБРАТЬ?

Пин

Твитнуть

Отправить

Правильная организация рабочего места слесаря очень важна.Под рукой должны быть не только все необходимые инструменты, но и качественная подставка для заготовки. Чтобы мастеру не приходилось работать на коленях или на полу, ему просто необходим хороший верстак.

Сегодня на рынке представлено множество различных продуктов этого типа.

Рассмотрим в статье, как выбрать металлический слесарный верстак.

Особенности модели

В отличие от столярных моделей, слесарные верстаки выполнены на металлическом каркасе и имеют металлическую столешницу. Предназначены для работы с различными видами металлов. При необходимости верстак можно дополнить различными настольными инструментами (тиски, наждак).

Задний перфорированный экран позволяет разместить большое количество инструментов, которые всегда должны быть под рукой. Благодаря сменным креплениям задний экран можно постоянно пополнять или менять положение инструмента.

Вес верстака важен, так как при работе с ударным или режущим характером стол не должен двигаться или вибрировать.Если это все же произошло, то стол необходимо прикрепить к полу анкерными болтами или винтами с шестигранной головкой. В ножках предусмотрены необходимые для этого отверстия.

Верстак слесарный металлический имеет множество преимуществ:

долговечность — на некоторые модели производители дают гарантию до 10 лет, а срок службы самого изделия гораздо дольше;
прочность — современный верстак отличается высокой прочностью и выдерживает вес от 0. от 5 до 3 тонн;
простота конструкции – очень важный показатель, так как при необходимости простое устройство так же просто ремонтировать;
изделие имеет водонепроницаемое покрытие, устойчивое к коррозии;
В отличие от деревянных изделий, металлический верстак не обрабатывается различными смолами и маслами, что делает его более безопасным в использовании.

Несмотря на все достоинства, даже такое изделие, как слесарный верстак, имеет свои недостатки:

широкая столешница, которую не всегда удобно размещать в гаражах средних размеров;
полы должны быть идеально ровными, иначе весь стол будет шататься.

Типы и характеристики

На сегодняшний день существует огромное количество металлических слесарных верстаков любой конструкции, размера и оснащения. В зависимости от размера может быть:

одностоечный;
двухстоечный;
трехстоечный;
четырехстоечный.

В зависимости от размеров верстака на него можно поставить деталь определенного веса и размера. Причем, чем больше сам верстак, тем более массивную заготовку можно на нем разместить.

В зависимости от количества опор изделие имеет определенные размеры. Верстак с одной опорой не может быть такой же длины, как верстак с четырьмя опорами, так как он будет очень неустойчивым и слишком легким. На таком изделии нельзя выполнять работу с тяжелой заготовкой.

Каждый из перечисленных типов верстаков предназначен для определенного вида деятельности. Небольшие модели могут размещаться в частных гаражах и мастерских, иногда на небольших производствах.

Модели с двумя стойками подходят как для использования в гараже, так и для небольших и средних производств.
Трех- и четырехстоечные могут использоваться в среднем и тяжелом производстве. Более того, у них может быть 2 и более мест работы, что не всегда удобно.

Отдельного внимания заслуживают тумбы. Могут быть различной конструкции в виде ящиков или дверей. Как правило, тиски и другой тяжелый инструмент крепятся с той стороны, где расположены ящики с выдвижным механизмом.Конструкция самих ящиков позволяет размещать в них тяжелые металлические предметы (сверла и метизы). Дополнительный вес позволяет зажимному инструменту и самому верстаку оставаться неподвижными даже при рывках.

Очень важной характеристикой любого верстака является его высота. Хотя производители выпускают продукцию со средней высотой столешницы 110 см, она может подойти не всем. Для людей высокого роста этого может быть мало, а для невысоких мастеров — слишком высоко.Оптимальной высотой для пользователя будет такая, при которой ладонь полностью упирается в столешницу, при этом спина и рука не сгибаются.

Производители

Сегодня слесарные верстаки производят многие — от крупных фирм с мировым именем до гаражных мастеров. Рассмотрим несколько известных производителей с сертифицированной продукцией.

MEIGENZ

Данная компания была основана в 2006 году, и всего за несколько лет своей деятельности зарекомендовала себя как производитель хороших и надежных стеллажных систем и металлической мебели … Продукция отличается высоким качеством и востребована в некоторых отраслях.

Инженеры и дизайнеры создают продукцию исходя из пожеланий и сферы применения своей продукции потребителями. Производство описываемой компании осуществляется сразу по нескольким направлениям.

Металлическая мебель.
Шкафы для бумаг.
Промышленное оборудование. Организация производит специализированное оборудование для крупных предприятий, среди такой продукции — большие слесарные системы, слесарные верстаки, инструментальные шкафы больших размеров и грузоподъемности, различный нестандартный инвентарь.

«Металл Лайн»

Крупная компания, занимающаяся производством и реализацией большого количества металлической мебели. В их ассортименте такие позиции, как:

архивные шкафы;
мебель медицинская;
шкафы для бухгалтерской деятельности;
шкафы секционные;
шкафы-купе;
шкафы для документов;
шкафы сушильные;
сейфы;
стойки;
;
шкафы для инструментов;
тележки для инструментов.

Продукция этой компании производится на профессиональном оборудовании и отличается высоким качеством, подтвержденным сертификатами. Широкий ассортимент продукции позволяет выбрать модель для конкретных целей в разных ценовых категориях.

«КМК Завод»

Предприятие молодое, хотя история его начинается в 90-х годах прошлого века. Именно тогда была основана небольшая мастерская по производству различной металлической мебели. Сегодня продукция этого предприятия успешно конкурирует с такими именитыми производителями, как Aiko, Bisley.

За годы работы фирма создала множество различных предметов металлической мебели. Это были:

шкафы учета;
модульные раздевалки;
Панели для хранения оружия;
шкафы сушильные;
почтовых ящиков;
верстаки металлические.

Завод создан для обеспечения потребителя качественной продукцией и обновления существующего ассортимента продукции на российском рынке. Главной отличительной чертой продукции этой компании является ее расширенный функционал и высокое качество при лояльных ценах , не завышенных наличием дорогого бренда.

Критерии выбора

Как бы это странно не звучало, но при выборе слесарного верстака для себя нужно точно знать, что на нем будет ремонтироваться, и где он будет использоваться. Вы можете понять, что не все верстаки одинаковы.

Верстак для мелкой и точной работы (пайка, сборка радиодеталей) должен быть максимально удобным и не занимать лишнего места. Для таких задач желательно иметь большое количество небольших ящиков.В целом для такого занятия достаточно стола длиной не более 1,2 м и шириной 80 см.

Для гаражных мастеров все зависит от рода их деятельности и максимального размера и веса деталей, которые планируется ремонтировать на конкретном верстаке. Многие считают, что чем больше рабочая поверхность, тем лучше, и покупать нужно самый большой и тяжелый верстак. Отчасти это так, но только если у вас огромная мастерская, в которой этот «монстр» не занимает все рабочее пространство.

Преимущество огромного стола очевидно — с ним вы не будете испытывать постоянной нехватки рабочего места или ящиков для хранения инструментов. На одном столе достаточно места, чтобы заниматься двумя делами одновременно.

При выборе для себя верстака исходите из:

размера помещения, в котором он будет располагаться;
вид деятельности;
необходимое дополнительное оборудование.

Если в вашей мастерской мало источников света, то можно сразу присмотреться к моделям, где эта проблема уже решена.

Следует помнить, что не существует идеальных верстаков , которые подойдут любому мастеру, чем бы он ни занимался. Каждый специалист выбирает модели под себя и свои нужды, и чтобы ваш верстак служил долго, лучше приобретать его у известных производителей, которые дадут гарантию на свою продукцию.

О том, как сделать металлический слесарный верстак в гараж своими руками, смотрите в следующем видео.

Пин

Твитнуть

Отправить

Верстак своими руками: столярный, слесарный, в гараже

Ремонт автомобиля – дело сложное и хлопотное.Чтобы облегчить эту работу и создать благоприятные условия, вам обязательно понадобится сделать слесарный стол. Чертежи и схемы для этого могут быть разными, но принцип, как построить удобный верстак для гаража своими руками, один. Устройство должно быть компактным и не занимать много места.

Лучше всего построить сборный верстак, чтобы его можно было сложить или убрать. Простую конструкцию можно сделать полностью из дерева. Этот недорогой материал довольно легко найти и очень легко обрабатывать.Но у деревянных изделий есть недостаток – они имеют свойство подгорать. Чтобы сделать менее опасный и максимально надежный слесарный верстак, необходимо изготовить самодельную конструкцию из металла. Однако из-за простоты и легкости конструкции большинство автомобилистов чаще всего выбирают дерево.

Необходимые материалы:

бруски деревянные;
различных досок;
петли;
гвоздей;
.

Для начала необходимо определиться с местом для сооружения слесарного стола.Если площадь достаточно длинная, то верстак лучше установить у задней стены напротив ворот. Это даст возможность заниматься работой, пока машина находится в гараже. При таком расположении верстака боковые проходы останутся пустыми, что будет очень удобно при ремонте автомобилей. Когда в комнате больше свободного места по ширине, то оптимальным вариантом установки будет сбоку. Для российских моделей на левой стенке, а для иномарок на правой, что обеспечит более безопасный въезд и выезд автомобиля из гаража.

Простая модель

Для этого вам понадобятся инструменты:

отвертка или отвертка;
обычная дрель или скоба;
;
простой уровень;
маленькая рулетка;
острый топор;
.

Самодельный слесарный стол сконструировать и установить в гараже несложно. Но сначала нужно определиться с местом, а потом выбирать материал. Для сооружения простого верстака отлично подойдут любые доски и деревянные бруски.Это лучший способ, где требуются довольно скромные знания на школьном уровне. К тому же денежные затраты будут не так велики, так как для сборки такого стола можно использовать старые бруски и доски. Так как древесина легко и быстро обрабатывается, на изготовление деревянного верстака уйдет совсем немного времени.

Когда подготовка завершена, и подходящий материал найден, то следует в первую очередь приступить к возведению каркаса. Для этого нужно сделать замеры будущего стола в гараже на месте и вырезать по ним 4 бруска для кровати.Из них два длинных будут располагаться вдоль стены, а короткие – перпендикулярно. Далее нужно сделать ножки. Высота верстака в гараже должна быть чуть ниже пояса для идеальных условий работы.

После того, как все стержни будут вырезаны, они соединяются в раму. Это несложно сделать с помощью простых гвоздей или шурупов. Далее вся конструкция переворачивается на ножки и устанавливается плотно прижатой к стене. Наконец, подготовленные доски прибиваются поверх гвоздей и простой деревянный верстак готов к работе.Нередко многие автолюбители закрывают верх стола жестью или листовой сталью. Это не только повышает прочность, но и повышает безопасность в случае возникновения пожара при проведении различных сварочных работ.

Складной верстак

Обычно в целях экономии гаражные постройки делают небольшими по объему. В небольшом здании с ограниченным пространством редко бывает достаточно свободного места для размещения слесарного стола. В случае, когда длина и ширина гаража не позволяет установить какое-либо устройство, здесь используется складная конструкция.Преимущество этого способа в том, что в обычном собранном состоянии убирается весь стол и полностью освобождается место, но есть и недостаток. Для работы на складном верстаке часто придется выгонять машину из гаража, что очень неудобно при ремонте автомобилей.

Складной деревянный верстак имеет самую простую и дешевую конструкцию. Поэтому такая конструкция потребует минимум материалов и времени. Сначала нужно выбрать лучшее место в гараже. Затем сделайте правильные замеры рулеткой и начертите по ним простой рисунок или начертите схему от руки. С его помощью будет легко рассчитать количество и расход материалов. Для этого отлично подойдут любые деревянные бруски и старые доски.

Сначала изготовьте столешницу . Подготовленные бруски размечают рулеткой и отпиливают по размеру ручной пилой. Затем их складывают прямоугольником в виде коробки и скрепляют между собой гвоздями. Далее распиливаются доски одинаковой длины, прибиваются к брускам, и столешница считается готовой.К нему саморезами крепятся сразу две петли и прикручиваются к стене гаража на уровне пояса.

У вас получится интересный столик, который в одном положении будет висеть на стене, а в другом подниматься и устанавливаться горизонтально. Чтобы зафиксировать столешницу в рабочем положении, нужно сделать ножки. Для этого отрезаем ручной пилой два одинаковых бруска, которые с помощью шурупов прикручиваем к свободным углам кровати на петлях. В таком положении каждая ножка стола, как и вся конструкция складного верстака, также будут легко складываться.

Самодельное металлическое оборудование

Для этого потребуются материалы:

уголок металлический;
резка железных труб;
;
болты, винты, гайки;
петли или шарниры.

Каждый автолюбитель старается сделать все устройства в своем гараже надежными и безопасными в работе. Хотя деревянный слесарный стол очень легко и быстро собирается, эта конструкция не очень прочная. Часто наверху устанавливается дополнительное новое оборудование – это наждак, тиски, сверлильный станок.Для этого требуется достаточно прочное и устойчивое основание. В этом случае для строительства используется железо, которое намного прочнее дерева. Металлическая конструкция верстака не только отлично выдерживает любые нагрузки, но и совершенно не боится огня.

Чтобы построить металлический слесарный стол, вам нужно подготовить все материалы. Это может быть железный уголок или швеллер, обрезки труб и листовая сталь. При строительстве также нужно найти инструмент для работы с металлом:

сварочный аппарат;
;
обычная отвертка;
мощный молот;
.

Верстак металлический в гараж устанавливается с учетом свободного места. Его необходимо сделать таким образом, чтобы оставалось достаточно свободного места для ремонта автомобиля. На узком и слишком маленьком слесарном столе сложно разместить дополнительное оборудование. Поэтому желательно сделать его максимального размера, который позволит установить не только тиски и наждак, но и другие приспособления. Например: небольшой сверлильный станок или токарный станок.

Процесс сборки

Строительство верстака всегда начинается сверху — столешницы.От железного уголка или швеллера болгаркой отпиливали мелкие кусочки по размеру стола. Затем на ровном полу они складываются в прямоугольник и соединяются сваркой. Внутри между бортами также устанавливаются дополнительные распорки, которые сделают раму намного прочнее. Верх столешницы обычно делается из кусков жести или листовой стали. Их ровно укладывают на каркас будущего стола и по периметру делают сквозные отверстия под болты или саморезы дрелью.

Когда столешница полностью готова, приступают к сооружению опор. Для прочных ножек стола обычно используют металлические трубы. Их вырезают болгаркой на уровне пояса и приваривают к четырем углам изготовленной площадки. Чтобы опоры не расходились в разные стороны при большой нагрузке, их скрепляют между собой профильным уголком или швеллером. Затем стол переворачивается и плотно прижимается к наиболее удобной стене гаража. Верстак готов и можно приступать к ремонту.Но на этом строительство не заканчивается, а продолжает оснащаться дополнительным оборудованием – тисками, наждаком и другими приспособлениями.

Как бороться с вибрацией и помехами

При ударах молотком и станками возникает вибрация на верстаке. За это время все инструменты и ремонтные детали начинают двигаться и падать со стола. Приходится тратить много времени на поиски, что особенно раздражает каждого автолюбителя. Справиться с этим недостатком очень просто: по краю всего периметра столешницы приваривают небольшой бортик из уголка или металлической ленты.

Чтобы на верстаке всегда был порядок, необходимо оборудовать место, где будут храниться все инструменты и оставшиеся после ремонта детали. Лучший способ убрать ненужные инструменты — установить стеллаж. Его следует закрепить на стене чуть выше стола. Обычно стеллаж делают из листа металла, на него устанавливают полки. А еще желательно сделать крючки, на которых будут висеть инструменты. Очень удобно, когда они перед глазами и не мешают в работе.

Часто выдвижные ящики делают для хранения авторемонтных запчастей и различного крепежа. Они также могут легко вместить большие инструменты, которые занимают много места на полках. Для этого внизу стола устанавливаются дополнительные стойки и направляющие из металлического уголка. Сами ящики выполнены из листового железа в виде ящиков с одной ручкой. После установки стеллажей и ящиков удастся справиться с мешающим удобной работе беспорядком.

Опция складывания

Бывает ситуация, когда место в гараже не позволяет сделать хороший верстак.В этом случае лучше всего выбрать складной вариант, для которого не нужно много места. На свободном пространстве нужно просто сварить из металла простую коробку в виде сундука, а к ней на петлях прикрепить крылья. По мере необходимости их всегда будет легко открыть, что значительно увеличит площадь стола.

Перед началом строительства необходимо вырезать болгаркой 12 одинаковых уголков по размеру свободного места. Затем с помощью варки соберите каркас в виде куба и прикрепите сверху плоский лист жести или листовой стали.Вы получите небольшой столик, который отлично подойдет для мелкого ремонта. Чтобы сделать его длиннее, нужно сделать дополнительные металлические крылья. Их размеры должны совпадать с одной стороны рамы.

Сначала нужно срезать болгаркой 4 уголка, которые будут соответствовать краям стола. Затем сложите их в квадрат и скрепите с помощью обычной электросварки. На получившийся каркас следует положить лист железа, а затем ровно обрезать края. Далее просверлите дрелью сквозные отверстия по всему периметру, вставьте туда болты и затяните гайками.Чтобы крыло легко поднималось и опускалось, нужно прикрепить 2 петли.

С помощью сварочного аппарата это делается очень просто. Один конец шарнирных петель соединяется с крылом, а другой — с основной рамой. Зафиксировать подвижную плоскость в горизонтальном положении несложно. Стоит только сделать две ножки из металлических труб и прикрепить их к свободным углам крыла на петлях.

Часто бывает, что увеличенной площади стола катастрофически не хватает.В этом случае не составит труда сделать еще один дубликат и прикрепить его к противоположной стороне рамы. В этом случае вы получите длинный рабочий стол. Если сбоку приделать дополнительное крыло, то такая конструкция прекрасно впишется в угол гаража. Преимущество складного металлического верстака заключается в том, что его конфигурацию всегда можно изменить по желанию каждого автолюбителя.

Хочу сварить верстак в гараже. Слесарь, как в мастерской.
На нем и варить, и точить, и тиски вкручивать, и инструменты в ящики складывать.

Мне удалось визуализировать свои намерения. Я долго перебирал разные варианты компоновки и прикидывал размеры. Думаю, я нашла лучший вариант для себя.

Металлические детали синего цвета, а деревянные детали желтого цвета.
Столешница будет изготовлена из доски толщиной 50мм, опоясанной уголком 50х50х4 и обшитой 2мм листом металла. Каркас верстака будет сварен из профильной трубы 60х40х2. Ребра жесткости будут сварены из уголка 40х40х4. Полки и боковые панели будут изготовлены из досок толщиной 30 мм.Из полосы 40х4 будут сделаны направляющие для крепления боковых панелей. Ящики будут сварены из металла толщиной 2 мм и установлены на мощные салазки.

На закупку металла договорились с Дикимом заказать Газель на двоих, чтобы меньше платить, и в субботу в 8:30, чтобы не растягивать на весь день, поехали на склад металла .

Погода была слякотная и с холодным ветром. Грузчик в рваном армейском бушлате, видимо, страдающий похмельным синдромом, вынес мокрый металл на разделку.Рядом, в луже, валялся грязный перевозчик с подсоединенной к нему мясорубкой. Отрезанные куски металлопроката шлепнулись в слякотную лужу. Заказанная «Газель» ждала неподалеку. Становилось светло.

Не считайте меня маньяком, но приехав в гараж, я помыл водой и вытер насухо грязные, ржавые куски свежекупленного металла. В любом случае, очистите его перед покраской, так как с ним будет приятнее работать.

В то суровое январское утро было куплено:
1.Уголок 50х50х4 6,4 метра
2. Труба 60х40х2 24 метра
3. Уголок 40х40х4 6,75 метра
4. Полоса 40х4 8 метров
Всего 121 килограмм металла на 4000 руб.
Сейчас я сварю свой верстак.

Резка основных частей рамы заняла два вечера, всего пять часов.
Всего получается, что каркас верстака будет состоять из 45 сваренных деталей.
На бирках указано, что это и куда приварить.

Теперь можно смело отложить все дела на второй план и отдаться густой, зловонной, липкой трясине каждодневной бесперспективной рутины.

Приварные кронштейны для панели инструментов над верстаком.

И приварили основу для самодельной столешницы.

Базовые поперечины столешницы приварены заподлицо с уголком. Для этого в поперечинах делаются фигурные вырезы. Вот небольшой рисунок как это выглядит:

А пока обварил кронштейны панели инструментов.

Ленточные прокладки толщиной 4 мм усилили нагруженные соединения.

Приварены 24 кронштейна для боковых панелей. Панели будут фанерными — дешевле металлических и лучше смотрятся.

Кронштейны придают дополнительную жесткость всей конструкции.

Я хочу покрыть столешницу металлическим листом толщиной 4 или 5 мм. На Московском проспекте есть контора, которая сразу режет листы металла в размер. Мне нужен лист 2200х750.
Если взять лист 2500х1250, то хороших кусков будет два (2200х500 и 300х1250) или (2500х500 и 750х300), которые тоже можно нарезать на нужные размеры.
Если такие штуки кому-то пригодятся, то [b] давайте кооперироваться, а то дороговато для одного.

Ящики изготовлены из фанеры 15 мм. Собран на винты 80мм. Каждая коробка содержит 20 винтов. Получилось добротно, как я люблю.

Размер каждой коробки 0,6м х 0,7м х 0,2м

Полозья крепились сваркой. Я научился приваривать жесть 1 мм к полосе 4 мм электродом 3 мм на токе 100 ампер. Это как поместить 3-литровый автомобильный двигатель V8 в кухонный комбайн.Просто TIG поленился расчехлить. Более того, он надежно так держится.

Сейчас думаю над разными вариантами фасадов.

На этом стадия сварки завершена. Впереди столярные и малярные работы. Еще одна маленькая деталь — слесарная и электропроводящая.

Покраска каркаса самодельного верстака.
Спросил у продавца совета по хорошей краске.
— Вау, какая хорошая краска, мамой клянусь! — ответил он, протягивая банку краски по ржавчине с металлической стружкой за 500 рублей.

Столешницу обшил обрезной доской 150х40. Доски крепил к каркасу саморезами 4,0х35. Всего я использовал 60 саморезов.

Я слегка отшлифовал поверхность, чтобы лист металла лег плотнее.

Я говорил о защите дерева от огня. Пропитанная древесина не может поддерживать горение сама по себе.
При нагревании пропитанной древесины образуется расплавленная пленка, которая не горит и ограничивает доступ кислорода к поверхности.Производитель моей пропитки заявил 1-ю группу огнезащитной эффективности – высшую.

Конечно, это не позволяет сваривать металл непосредственно на поверхности верстака. Доски все равно если не загорятся, то обгорят. Для организации сварочного поста планирую приварить съемную решетку, которая надежно защитит поверхность столешницы от термического воздействия.

После высыхания накрою столешницу уже подготовленным листом металла 4мм.

Столешницу я покрыл листом металла толщиной 4 мм. Лист притягивался к деревянному основанию рядами саморезов со скрытой головкой. Столешница монументальная.

Я закрыл дополнительные отверстия в раме верстака фанерными щитами толщиной 10 мм.
На фото покрасочный цех.

Прописал на столешницу постоянных жителей — шлифовальный станок и тиски. На здоровенной столешнице они теряются.

1) Чем лучше всего покрыть голый металл на столешнице? Я склоняюсь к преобразователю ржавчины, который создает прочную защитную пленку и легко обновляется при необходимости. У вас есть идеи получше?
2) Где я могу получить крепкий стул с регулируемой высотой?

П.С. Думаю, читающим эту ветку будет интересно — буржуйский сайт с кучей идей по сварным столам и прочим сварным: http://www.pinterest.com/explore/welding-table/ Перейдите по ссылкам, чтобы найти процесс делает все представленное.

Тем не менее решился и намазал столешницу преобразователем ржавчины. Мазать нужно тонким ровным слоем.

Пока сохнет столешница доделал полки в левом ящике

Ну в общем замазать столешницу было не плохой идеей. Пленка действительно получилась, как будто покрыта лаком. Правда, прикрыт он не очень аккуратно, но восстановить его действительно легко. пленка легко растворяется новой порцией преобразователя и снова высыхает, скрывая все старые повреждения.

Из большого — осталось сделать панель для инструментов и разместить на ней крепления для всего-всего-всего.
Хочу повесить лист фанеры или цельный мебельный щит толщиной 15 мм и размером 2,2 метра х 1 метр. Если у кого есть, предлагаю обмен на лист металла 4мм 2,2 метра х 0,5 метра (слева от столешницы).

Ну, собственно, для чего это…

Тест пройден

Класс! Вам больше не придется ютиться с ручным электроинструментом на табуретках, раскладывать инструменты, крепежные детали, отвертки, метчики и рулетки по всем имеющимся полочкам и закоулкам вокруг и искать их, забывая, куда вы их положили — все есть в одном месте и под рукой.

Я установил панель инструментов. Твердая фанера толщиной 21 мм.

4 Уголки 50x50x4 плюс 21 мм фанеры плюс 16 болтов 8×40 одинаково повесить десятки килограммов инструментов без страха перед ломанием чего-либо

выдвижных фронтов из остатков 21-й фанеры

.
Верстак мечты готов. Кое-где что-то вышло криво, но результатом я очень доволен.

Вес нетто верстака превысил 200 кг.Площадь столешницы 1,65 кв.м, площадь панели инструментов 2,2 кв.м. Суммарный объем левой и правой тумбы составляет почти один кубический метр. Особенность верстака в том, что за ним можно сидеть при работе с TIG, а столешница, покрытая 4мм листом металла, не боится механических повреждений. Просторные полки, ящики и панель позволяют удобно хранить почти все мои инструменты, обеспечивая удобный быстрый доступ к ним.
Вот самодельный верстак мечты.
Думаю, мои правнуки еще будут над ним работать.

П.С. А после небольшой доработки получается отличная гардеробная)) -816- http://gazeta-v. ru/catalog/detail/192_vizazhist_i_fotograf/15464_grimernyy_stol_svoimi_rukami/

Ну и чтобы поставить точку в проекте, еще немного фотографии.

Саморезы вкручиваются и выкручиваются быстро и легко (если есть отвертка, конечно).

Со временем добавлю ключи, держатели для дрелей и отверток, держатель для бумажных полотенец, дополнительное освещение.К счастью, на двух квадратных метрах есть где развернуться. Я сделал классную вещь. Доволен аки слоном.

Сначала маленькие тиски не выдержали нагрузки и лопнули.

Взамен установлены более мощные тиски. С одной стороны на них пятиконечная звезда, с другой — цифры 1958 — вероятно, год выпуска. Так им 56 лет? Надеюсь, они прослужат мне так же. Вообще, хорошие тиски — гордость мастера.

На фото видно, что столешница не сильно выступает за габариты стола. Поэтому при креплении тисков к болтам не получится подлезть снизу, чтобы закрутить гайку. Это то, что я намеревался. Тиски и точилка крепятся к столешнице анкерными болтами. Выглядит аккуратно и держится смертельно.

Во-вторых, оказалось, что глубокие ящики в правом шкафу не очень удобны. Их лучше было сделать меньше.Я придумаю какие-то органайзеры внутри них.

Остальное получилось отлично. Все инструменты находятся в одном месте, видны и всегда готовы. На большой столешнице также достаточно места для разложения.

Некоторые товары из этого блога вы можете приобрести в нашей группе ВКонтакте:

Столярным верстаком принято называть стол особой конструкции с твердой и прочной поверхностью, позволяющей крепить к нему различные приспособления и механизмы.Кроме того, поверхность такого стола должна быть приспособлена для жесткого крепления к нему дополнительного стационарного оборудования (например, циркулярной пилы или небольшого фрезера), используемого для обработки таких распространенных материалов, как дерево или металл.

Перед изготовлением столярного верстака своими руками желательно ознакомиться с основными требованиями к этому устройству, а также с некоторыми наиболее популярными вариантами конструкции.

Строительные требования

Рабочие характеристики стола верстака:

Его высота, регулируемая под рост пользователя, позволяет работать в комфортных условиях, не наклоняясь, сохраняя при этом достаточно удобное положение.Для людей среднего роста это значение может колебаться от 70 до 90 см.
Размеры столешницы, выбранные из соображений возможности размещения на ней всех необходимых инструментов, а также с учетом размеров обрабатываемых заготовок.
Комплект приспособлений, устанавливаемых на верстак, определяемых необходимостью выполнения определенных операций и предусматривающих наличие нескольких упоров и зажимов (винтовых тисков).
Адаптация «под руку» своему владельцу, который может быть левшой.

Наиболее подходящим для самостоятельного изготовления является вариант сборного верстака, состоящего из каркасного основания с установленной на нем столешницей. Длина такой конструкции обычно не превышает 2 метров (при ширине столешницы около 80-100 см).

Перед началом работы следует определиться, будет ли ваш верстак стационарным устройством, или он должен быть разборным (разборным).

Выбор материала

Наиболее подходящим материалом для изготовления стационарного верстака является дерево, из которого изготавливается опорное основание с опорными рамами, а также сама столешница.Для изготовления рам лучше всего подойдет стандартный строганный брус сечением 100×70 мм. В качестве вспомогательных перемычек, повышающих жесткость основания каркаса, можно использовать тот же брус, но несколько меньшего сечения (например, 100×50 мм).

Столешница верстака может быть изготовлена из хорошо обструганных и плотно подогнанных досок, толщиной не менее 5 см. Кроме того, для ее изготовления понадобится готовое цельное полотно (старая цельная дверь, например) или выкройка заготовки под размер стола из ЛДСП с надежным и долговечным покрытием.

При выборе материала предпочтение следует отдавать твердым породам дерева, таким как бук, дуб или клен.

Сборка конструкции

Изготовление верстака начинается со сборки рамы-основы, на которую впоследствии устанавливается столешница выбранного вами типа. Порядок выполняемых операций в этом случае следующий:

В первую очередь собираются несущие боковины, оборудуются в виде двух каркасных конструкций из бруса сечением 100×70 мм.
Затем эти рамы соединяются в верхней части двумя продольными балками, которые вместе с верхними поперечинами рам служат опорами для столешницы. (Обратите внимание, что для надежного крепления отдельных элементов друг к другу в описываемой нами конструкции лучше всего использовать классическое соединение «шип в паз» с обязательной проклейкой мест стыка).
Нижние части опорных рам скреплены продольными перемычками из бруса 100×50 мм, которые монтируются на уровне 15–20 см от пола.(Для их крепления лучше всего использовать болтовое соединение, заглубленное в корпус бруска).
В процессе изготовления опор каркаса в заготовках сначала готовят пазы и шипы, после чего вся конструкция собирается в один прием (после нанесения клея на стыки).

В процессе сборки особое внимание необходимо уделить очередному рабочему моменту, от которого зависит качество всего последующего монтажа. При подготовке основания верстака на каждом этапе выполняемых работ необходимо следить за соответствием размеров отдельных элементов проектным данным, а также контролировать горизонтальность их установки с помощью строительного уровня.

В случае изготовления столешниц из строганных досок последние должны быть плотно подогнаны одна к другой, чтобы не образовывались щели, в которых обычно скапливается мусор. Его размеры должны быть несколько больше (на 1,5–2 см) размеров опорного основания, образованного рамами и продольными брусьями, что гарантирует удобство размещения вспомогательного оборудования на столе.

При сборке столешницы доски прибивают или прикручивают саморезами к поперечным брускам, расположенным на ее обратной плоскости.В самом основании для этих брусков необходимо подготовить специальные пазы. Поверхность готовой столешницы сначала тщательно ошкуривают, а затем обрабатывают защитным раствором (обычно для этой цели используют олифу). Для фиксации на основании дополнительно можно использовать специальные металлические уголки.

В отношении установки рабочих приспособлений и механизмов (тисков, упоров и др.) на верстак можно сказать следующее:

Рабочие тиски удобнее всего разместить в торце столешницы, заранее подготовив небольшое углубление для крепежа в месте установки.С тыльной стороны стола в зоне крепления необходимо предусмотреть фанерную прокладку для защиты поверхности от повреждений.
Кроме того, на поверхности столешницы должны располагаться специальные упоры, фиксирующие заготовку в рабочей зоне и облегчающие работу с ней. На деревянную столешницу удобнее всего монтировать прямоугольные упоры (колышки), регулируемые по высоте к обрабатываемой заготовке и надежно фиксирующие ее.
Иногда упоры делаются путем простого наращивания столешницы из брусков подходящей толщины, закрепленных по ее краю и закрытых с обратной стороны ограничительной планкой.

В случае, если в гараже или мастерской не хватает места, можно сделать складной верстак, состоящий из столешницы, складывающейся к стене, и специальной складной рамы.

Эта конструкция очень легко разбирается и в сложенном виде занимает очень мало места. При его изготовлении следует обратить внимание на то, чтобы ширина опорных ножек складного верстака не превышала половины длины столешницы (чтобы они не мешали друг другу при складывании).

Также необходимо убедиться, что верхняя поперечина на опорах расположена ниже борта с креплением шарнира столешницы откидывающегося стола. Материалом для изготовления складного верстака может стать любая монолитная заготовка из ДСП.

Несущие рамы конструкции выполнены из брусков 100×40 миллиметров, сочленение которых выполнено с помощью заранее подготовленных металлических пластин, закрепленных к стойкам и перемычкам с помощью болтов соответствующего размера.

Видео

В этом видео показан процесс сборки столярного верстака:

Фото

Любому сварщику или токарю необходимо рабочее место, где можно работать с металлом: обрабатывать, затачивать, резать, шлифовать. Для этих целей понадобится слесарный верстак. Основным отличием слесарного верстака от столярного верстака является металлическая поверхность, тогда как столярный верстак изготавливается в основном из дерева.

Основные нюансы

Большинство домашних мастеров предпочитают не покупать верстак, а делать его своими руками. Во-первых, металлический верстак, сделанный своими руками, будет стоить значительно дешевле покупного. Во-вторых, при изготовлении конструкции есть возможность реализовать свои идеи, и, наконец, если все сделать правильно, то качество самодельного верстака будет в разы лучше, чем у покупного. С помощью несложных манипуляций с металлом, небольшого количества инструментов и навыков сварки и резки можно получить вполне приличный стол.

При изготовлении верстак следует разделить на составные части (для более удобной сборки) и учесть важные нюансы:

Верстак своими руками

Для начала необходимо определиться, где будет располагаться верстак и к чему его можно будет крепить. Если строение угловое, то лучший вариант в этом случае – начать строительство с самих стен, при этом они должны быть прочными.

Этот вариант хорош тем, что поправок в конструкцию можно внести по ходу , но если мастер неопытный, то лучше использовать другой вариант.Оптимальное решение – изготовление верстака по готовым чертежам. Конечно, стоимость такого варианта в разы выше, но размеры и материал уже подобраны и указаны на чертеже, что значительно облегчает работу.

Основание изготовлено из 35 уголка с толщиной стенки 5 мм. Из такого материала получается устойчивая структура. В качестве рабочей поверхности используется лист толщиной 3 мм, под листом присутствуют доски толщиной 60 мм, что обеспечивает еще большую жесткость конструкции.Обвязку стола можно сделать из более тонкого уголка, так как нагрузка на него минимальна, а доски можно использовать от 20 мм. Что касается остальных полок, то в качестве поддона используется фанера, толщина которой колеблется от 10 до 20 мм. Ящики изготовлены из стали толщиной 2 мм. Для изготовления слесарного верстака размеры указаны ниже.

Высота и ширина стола для тисков могут быть изменены и отрегулированы в соответствии с вашими потребностями. Также потребуются следующие материалы:

Уголок 35 мм, толщина стенки не менее 5 мм.
Уголок 20 мм для рамы.
Для опорных ножек необходимо изготовить пластины из кусков листовой стали для крепления верстака к полу.
Фанера.
Брусок 60 на 40.

После того, как каркас готов, необходимо очистить металл. Затем, во избежание коррозии металла, конструкцию необходимо покрыть грунтовкой по металлу в 2 слоя и только потом приступать к покраске. Деревянные элементы также необходимо загрунтовать и по возможности покрыть лаком. Обработанная таким образом древесина прослужит долго, не будет впитывать влагу и гнить.

Когда доски высохнут, их можно укладывать на готовую конструкцию. Целесообразно в начале и в конце каждой доски просверлить отверстия и прикрепить их к основанию с помощью саморезов по металлу. Лист, который будет служить своеобразным щитом от ударов молотка, необходимо уложить на доски и закрепить болтами или саморезами к доскам. Листы фанеры необходимо уложить на все полки и закрепить любым способом. Следующий шаг – изготовление самих ящиков из листового металла.

После изготовления листа металла по чертежу его стороны следует загнуть и обварить. У вас должна получиться следующая конструкция:

Приварите ручку выдвижного ящика к передней части. Перед установкой нужно загрунтовать и покрасить так же, как и сам каркас. Вставьте готовые ящики в верстак.

Следует отметить, что на этом верстаке нет места для ног. Это, конечно, не совсем удобно, но с другой стороны, инструментов и заготовок можно положить гораздо больше.К такому верстаку можно сразу прикрепить тиски, сверлильный станок и другое оборудование.

Стол слесарный

Для тех, у кого мало места для верстака, подойдет вариант, сочетающий в себе небольшой стол слесаря с элементами верстака . На таком столе можно разместить самое необходимое слесарное оборудование. Конструкция выглядит так:

Такой стол можно сделать в мастерской из уголка 60 х 60 или 70 х 70.Углы нужно сварить между собой, чтобы получился своеобразный прямоугольник. На дно стола можно положить доски или фанеру, но перед этим нужно просверлить отверстия в нижних частях уголка для крепления стола к полу.

Желательно загрунтовать и покрасить конструкцию. Если стол будет стоять в сухом отапливаемом помещении, то в целях экономии можно не обрабатывать поверхность. Для столешницы необходим лист толщиной 6-7 мм, под который следует уложить доски для гашения вибрации от ударов молотка и работы электроинструментом.Лист крепится болтами или саморезами по металлу.

Все размеры сугубо индивидуальны и подбираются мастером самостоятельно.

Эта конструкция хороша тем, что занимает мало места, а сделать ее сможет даже начинающий слесарь.

Эта версия состоит из квадратной трубы и уголка. Каркас делается из квадратной трубы, а уголок придаст конструкции необходимую жесткость и используется для окантовки.

Инструменты для изготовления верстака:

Сварочный аппарат.
Шлифмашина с отрезными дисками.
Квадраты.
Рулетка.
Фанера, трубы угловые и квадратные.
Шурупы и направляющие для ящиков.
Саморезы по металлу и анкера.
Краска для дерева и металла.
Стальной лист.

Конструкцию необходимо сварить так, чтобы на ее верхнюю поверхность можно было приварить вторую часть уголков, в которой будут располагаться доски под столешницей.

Теперь можно приступить к изготовлению каркаса из уголков для столешницы.Уголки необходимо разрезать на две части, длиной 2000 мм. Также понадобятся два уголка по 750 мм. Все это нужно приварить так, чтобы доски под столешницей легли в пазы уголка.

Для того, чтобы приварить обрешетку для инструмента, вам потребуется два уголка по 2000 мм и 4 уголка по 950 мм. Для усиления каркаса следует закрепить уголки длиной 950 мм посередине и два по бокам. Панель можно приварить к столешнице следующим образом:

Следующим шагом будет усиление конструкции уголками.Это необходимо сделать, как показано на рисунке:

Пришло время делать ящики из фанеры. Сам процесс несложный: фанеру следует распилить электролобзиком на заготовки, а затем скрутить саморезами. Ящики могут располагаться по обеим сторонам стола, а их количество может быть от двух до трех. К ящикам необходимо прикрепить направляющие, но перед этим с каждой стороны следует прикрепить по две металлические планки, к которым будут крепиться направляющие.

После того, как все комплектующие будут готовы, можно приступать к укладке досок на верстак.Доска должна быть не тоньше 50 мм и длиной 2190 мм. Если длинных досок в хозяйстве не найти, то можно обойтись короткими 74 см. Перед укладкой доски следует обработать «антикором», чтобы продлить срок их службы. Металлическую конструкцию необходимо загрунтовать и покрасить. Поверх досок необходимо закрепить стальной лист.

В самом конце устанавливаются ящики, а подставка для инструментов обшивается фанерой.

Последним шагом является заземление верстака во избежание поражения электрическим током.К столешнице можно сразу прикрепить тиски, шлифовальную машинку и различные приспособления. При желании допускается прокладка кабелей для розеток и дополнительного освещения, что сделает работу еще более комфортной.

Как показала практика, изготовление слесарного верстака довольно кропотливое занятие, которое несет финансовые затраты, но от работы на таком столе мастер получит только положительные эмоции. Работать будет намного проще благодаря тому, что все инструменты будут под рукой.

Большинство домашних мастеров, составляющих основную массу подписчиков и посетителей нашего сайта, в той или иной степени уже решили проблему организации своего рабочего места, обустроив удобные верстаки в своих мастерских и на балконе.

Но есть и те, кто присматривается к домашнему рукоделию, пробует эту универсальную профессию, включающую в себя множество специальностей, которая становится очень полезным хобби для семьи.

В первую очередь эта статья для них, но возможно она будет полезна и тем, кто уже нашел себя в роли самоделки и, определившись с основными видами работ, может грамотно приступить к обустройству домашнего верстака для мастерской своими руками.

Верстаки для мастерских

Верстак — это стол для выполнения различных специализированных работ по обработке различных материалов. Соответственно, в зависимости от того, с каким материалом вам придется работать и какие операции проводить, верстаки отличаются друг от друга размерами, конфигурацией и материалом изготовления. По виду обрабатываемых материалов верстаки подразделяются на:

столярные изделия;
слесарей;
вместе взятых.

Исходя из конструктивных особенностей к ним добавляются следующие типы:

Верстаки складные универсальные

выпускаются разными фирмами с разным перечнем функций, и отличительной чертой, прежде всего, является их мобильность. Поэтому, если перевести свой опыт домашнего мастера на денежные знаки за пределами своей квартиры или двора своего дома, то можно либо выбрать универсальный складной верстак заводского изготовления, либо, проанализировав ряд конструктивных особенностей той или иной модели, изготовить это сами.

А вот для домашней мастерской подойдут более массивные верстаки и тут возможны три варианта:

с возможностью выполнения ряда слесарных операций;
верстак слесарный с возможностью выполнения ряда столярных операций;
Верстак комбинированный.

Сразу отметим, что последний вариант не является лучшим решением, так как не позволяет в полном объеме выполнять как столярные, так и слесарные виды работ, а лишь относительно приспособлен для их производства, поэтому первые 2 варианта, на наш взгляд, предпочтительнее.Именно такие варианты мы и рассмотрим на примерах для самостоятельного изготовления.

Изготовление простого гаражного верстака своими руками

Самым простым верстаком для домашней мастерской будет достаточно мощный стол с небольшим набором дополнительных функций: ящики, полки и т. п. для хранения инструментов и остатков.

Хорошо, если есть возможность его незначительной трансформации для выполнения работ по металлу или дереву, но об этом ниже.

Для создания такого верстака возьмем деревянные бруски 40х80 и вырежем 4 ножки: 2 шт.длина 700 мм, 2 шт. длиной 750 мм и 2 нижние перемычки длиной 500 мм. Для 2-х верхних перемычек одинаковой длины мы использовали имеющийся в хозяйстве брус 40х100.

Так же пойдет на верхнюю обвязку основания нашего верстака спереди, длиной 1400мм внизу и 1600мм вверху. А сзади используем обрезную доску 40х150х1600, но все длинные заготовки нам понадобятся позже.

Если у вас есть инструмент для соединения пальцев, используйте его, как мы.

Если нет, то сделайте их вручную или соедините детали встык, используя накладные металлические крепления.

Соберите боковые стойки, как показано на фото ниже.

После этого можно приступать к сборке всей кровати.

Центральная перемычка внутри кровати, изготовленная из того же бруса 40х80, закрепленная на небольших деревянных кронштейнах 40х40х180, помимо усиления конструкции, служит упором для двух тумбочек с ящиками от старых письменных столов, которые мы решили использовать в нашем верстаке .

Для рабочей поверхности верстака мы также использовали имеющуюся поверхность из ламинированного ДВП. Мы прикрутили доску к передней кромке на металлические пластины, которые защитят ее кромку от отслаивания в процессе эксплуатации. Он же послужит основой для крепления небольших слесарных тисков с зажимом.

Прикрепили рабочую поверхность к станине на металлические уголки и получили достаточно мощный универсальный верстак для домашней мастерской.

Изготовление столярного верстака с доработкой для слесарных работ

Если вы в основном работаете с деревом, то логично было бы сделать столярный верстак и внести некоторые конструктивные модификации для слесарных работ.

Традиционный столярный верстак для мастерской имеет отработанную веками конструкцию, практически не претерпевшую существенных изменений до наших дней. Его основу составляет массивная станина на шиповых соединениях, использующая клинья для стягивания в случае высыхания, мощная (часто штабелированная) столешница с углубленным поддоном для сбора стружки и инструментов и двумя тисками-зажимами для крепления заготовок.

Размеры такого верстака выбираются в зависимости от максимальной длины заготовок, которые будут на нем обрабатываться.Если вы собираетесь делать деревянные двери самостоятельно, то длина верстака должна быть не менее 2,5 м, а ширина не менее 0,8 м, иначе ваша работа на нем превратится в каторгу. Верстак моего дедушки — лучшего столяра в районе не менее чем на 50 км во все стороны — был 3000х1000 и он сказал, что ему нужно сантиметров 20 в ширину, чтобы делать большие рамы для веранд.

Размеры школьного столярного верстака 1200 х 500 х 750. Если размеры в плане вас устраивают, и вы готовы потратить на него около 13 тысяч рублей, то высоту можно отрегулировать, прикрутив бруски соответствующего размера к ногам.Но можно рассмотреть и альтернативные варианты.

По сути, это вариации на тему одного и того же столярного верстака для мастерской с разными материалами столешницы, наличием или отсутствием ящиков, полок и разных механизмов тисков. Теперь по порядку:

1. Каркас изготавливаем из сухого соснового бруса 40-50 х 80-100 мм, рассчитывая высоту на свой рост. Если ваш верстак будет установлен в помещении, где не будет резких перепадов влажности, то соединение его элементов можно выполнить любым удобным способом, хоть и встык с использованием фиксирующих металлических пластин и уголков.

2. Столешницу можно изготовить из готовых клееных деревянных щитов, продающихся в большинстве строительных супермаркетов, или склеить из строганных блоков толщиной не менее 50 мм самостоятельно с помощью клея ПВА, соорудив несложное зажимное приспособление. Важно помнить, что верхняя сторона будущего верстака должна быть максимально ровной. Также для столешницы можно использовать толстослойную фанеру, но торцы ее все же желательно обклеить деревянными рейками из дуба, бука или ясеня.

3.Для фиксации прижимных механизмов дно столешницы верстака наращивается брусками соответствующего размера. Наиболее популярны следующие зажимные приспособления:

— винт столярный ходовой с двумя направляющими чешского производства Tr 24*5, 390/205 по цене около 3 тыс. руб.

Испанские тиски для столярных работ Piher, 150 мм, стоимость ок. 2 тысячи рублей;

Также можно изготовить какое-то свое подобие, используя шпильку диаметром 14 — 16 мм, которая конечно не передаст такие усилия как тиски, но сделает Ваш зажим крайне экономичным и ремонтопригодным, за счет своей низкой Стоимость;

Или сделать еще более простое зажимное приспособление из тех же штифтов, но из-за отсутствия направляющих поставить 2 таких зажима на одни тиски.

4. Отверстия для стопорных штифтов выполнены в двух направлениях напротив ходового винта тисков. Также полезно сделать их параллельными друг другу по всей поверхности столешницы для уверенной фиксации негабаритных изделий.

5. Закрепите столешницу верстака к основанию на крепких металлических уголках и, если вы не планируете ее передвигать, закрепите с их помощью к полу.

И вы успешно выполнили первое задание варианта верстака, описанного в этом разделе статьи.

Теперь несколько вариантов приспособлений для выполнения слесарных работ на таком верстаке.

Самый простой из них — изготовить пластину из стали толщиной 3 — 5 мм с рамой из стального уголка, хранящуюся отдельно от верстака или прикрепленную к нему на петлях и опускаемую при необходимости на столешницу.
Главный атрибут слесарного верстака — слесарные тиски. В этом случае мы рекомендуем использовать тиски с креплениями, не требующими прохода через верхнюю часть верстака.

Можно, конечно, подогнать отверстия под упоры для крепления тисков, но с толстой накладкой можно обойтись и без этого. Также интересен вариант крепления слесарных тисков непосредственно к столешнице столярного верстака с помощью переходной опорной планки и мощного зажима.

И при этом накладка не должна производиться по всей площади верстака. Вариантов много, выбор за вами.

Модификация слесарного верстака для столярных работ

Часто, особенно если в хозяйстве есть машина и гараж, основным верстаком является слесарь.

Мы не будем рассматривать в этой статье процесс его изготовления, а расскажем о простых способах его приспособления для столярных работ, тем более, что это совсем не сложно. Для полноценного использования вашего слесарного верстака в качестве столярного вам потребуется разобрать слесарные тиски, и изготовить несколько несложных приспособлений.

Рассмотрим их подробнее.

1. Из первой картинки ниже при доработке слесарного верстака нас будет интересовать в первую очередь боковой упор (1), который несложно сделать съемным. А вместе с отверстиями для штифтов (14) по переднему торцу верстака (а это может быть цельная съемная конструкция) и подходящим клином мы получим простое и надежное приспособление для крепления доски к верстаку . Можно просто сделать деревянную накладку, закрепленную утопленными струбцинами, с показанным всем набором креплений заготовки, и понимать, что уровень рабочей поверхности поднимется на ее толщину, что можно компенсировать соответствующей высотой с лестницей у верстак.

Про задний упор и говорить нечего, он просто выполняет опорную функцию для длинных заготовок.

2. Можно изготовить строгальную доску с универсальным упором, показанным на втором рисунке. Увеличив высоту упора (или изменив ее в зависимости от высоты обрабатываемого бруска) и прикрутив брусок с нижней стороны до упора к правому краю верстака, получим простейшее приспособление, превращающее слесарный верстак в столярный верстак.

3. Чуть более сложная накладка с достаточно мощным вариантом закрепления заготовки также позволяет решить эту проблему. Единственное, что мы бы рекомендовали в этом случае, так это также вкрутить упор с правой стороны и выбрать толщину не менее 50-70 мм для более надежного крепления передних штифтов и достаточной глубины замка и хомута.

Способ установки двух последних рубанков на верстак показан на схеме:

Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже.Будем рады общению с вами 😉

Размеры перфорированного столярного стола. Верстак для гаража и дома своими руками

Любому сварщику или токарю необходимо рабочее место, где можно работать с металлом: обработка, заточка, резка, шлифовка. Для этих целей понадобится слесарный верстак. Основным отличием слесарного верстака от столярного верстака является металлическая поверхность, тогда как столярный верстак изготавливается в основном из дерева.

Основные нюансы

Большинство домашних мастеров предпочитают не покупать верстак, а делать его своими руками. Во-первых, металлический верстак, сделанный своими руками, будет стоить значительно дешевле покупного. Во-вторых, при изготовлении конструкции есть возможность реализовать свои идеи, и, наконец, если все сделать правильно, качество самодельного верстака будет в разы лучше, чем у покупного. С помощью несложных манипуляций с металлом, небольшого количества инструментов и навыков сварки и резки можно получить вполне приличный стол.

Верстак своими руками

Уголок 35 мм, толщина стенки не менее 5 мм.
Уголок 20 мм для рамы.
Для опорных ножек необходимо изготовить пластины из кусков листовой стали для крепления верстака к полу.
Фанера.
Брусок 60 на 40.

Следует отметить, что на этом верстаке нет места для ног. Это, конечно, не совсем удобно, но с другой стороны, инструментов и заготовок можно положить гораздо больше.К такому верстаку можно сразу прикрепить тиски, сверлильный станок и другое оборудование.

Стол слесарный

Все размеры сугубо индивидуальны и подбираются мастером самостоятельно.

Эта конструкция хороша тем, что занимает мало места, а сделать ее сможет даже начинающий слесарь.

Инструменты для изготовления верстака:

Сварочный аппарат.
Шлифмашина с отрезными дисками.
Квадраты.
Рулетка.
Фанера, трубы угловые и квадратные.
Шурупы и направляющие для ящиков.
Саморезы по металлу и анкера.
Краска для дерева и металла.
Стальной лист.

Конструкцию необходимо сварить так, чтобы на ее верхнюю поверхность можно было приварить вторую часть от уголков, в которой будут располагаться доски под столешницей.

Следующим шагом будет усиление конструкции уголками. Это необходимо сделать, как показано на рисунке:

Пришло время делать ящики из фанеры. Сам процесс несложный: фанеру следует распилить электролобзиком на заготовки, а затем скрутить саморезами. Ящики могут располагаться по обеим сторонам стола, а их количество может быть от двух до трех. К ящикам необходимо прикрепить направляющие, но перед этим с каждой стороны следует прикрепить по две металлические планки, к которым и будут крепиться направляющие.

В самом конце устанавливаются ящики, а подставка для инструментов обшивается фанерой.

Последним шагом является заземление верстака во избежание поражения электрическим током. К столешнице можно сразу прикрепить тиски, шлифовальную машинку и различные приспособления. При желании допускается прокладка кабелей для розеток и дополнительного освещения, что сделает работу еще более комфортной.

У домашнего мастера должно быть комфортное место, это залог не только удобства и скорости работы, но и безопасности. Качественные верстаки европейского производства подобны промышленному оборудованию, китайские и кустарные не надежны. Однако хороший верстак можно сделать своими руками, ведь, по сути, это стол, оснащенный различными креплениями, упорами и местом для хранения инструментов.

Верстак проект

Высота верстака зависит от роста его владельца; в нем должно быть удобно стоять, не наклоняясь для выполнения основных операций. Для среднего роста это обычно 70-90 см. Конфигурация верстака и необходимые приспособления и приспособления зависят от того, какие операции на нем часто выполняются, но стоит предусмотреть несколько упоров и пару винтовых тисков или струбцин (). Также нужно учитывать, какой рукой работает владелец верстака.

Компоновка верстака — первый вариант

Ширина и длина верстака зависят от площади мастерской, удобно если длина верстака не менее 2 метров, а ширина 80-100 см.Удобно, если под верстаком монтируются ящики или шкафы для хранения инструментов и расходных материалов.

При проектировании верстака нужно учитывать, будет ли он постоянно устанавливаться в мастерской или постоянно собираться и разбираться. Во втором случае целесообразно будет облегчить конструкцию за счет материала меньшей толщины. В разборном верстаке можно сделать отвинчивающуюся столешницу, а можно предусмотреть откидные ножки.

Верстак лучше ставить у окна; также требуется дополнительное местное освещение. Обеспечьте несколько электрических розеток для оборудования непосредственно рядом с верстаком. Все провода вблизи рабочей зоны необходимо заключить в короб или гофрированную трубу.

Выбор материалов

Оптимальный материал для верстака – строганный брус, из которого будет изготовлен каркас каркаса и ножки. Для ножек можно взять размером 100*70 мм, а для перемычек – 100*50 мм. Столешницу можно сделать из ровных досок толщиной 5 см. Также его можно сделать из цельного листа, например, старой глухой двери или ЛДСП с достаточно прочным покрытием.Для верстака лучше выбирать твердые породы дерева, желательно бук, дуб или клен. Более толстые бруски и доски сделают верстак более тяжелым, устойчивым и более удобным для работы.

Крепеж для изготовления верстака подбирается с учетом того, будет ли он сборным или разборным. Пригодятся саморезы, гвозди и гайки и болты.

Прежде чем построить верстак, нужно взять в руки тиски. Удобно, если их 2 — с правой стороны и слева спереди. В первом можно фиксировать длинные доски, а во втором зажимать короткие детали. Самая универсальная ширина челюсти 175 мм.

Схема второго варианта верстака

Строим верстак. База

Верстак изготавливается в 2 этапа: сборка основания и установка. На каждом этапе и при каждой операции необходимо контролировать размер деталей и ровность их установки с помощью уровня.

Основание представляет собой каркас из балок, скрепленных таким образом, чтобы конструкция была максимально жесткой.Для этого между ножками верстака укладывается горизонтальная перемычка, а посередине по длине предусмотрена царга. Перемычки и царга ящика располагаются в 40-50 см от пола, тогда на них можно установить полки для хранения инструмента. Выровняйте балки для основания с помощью соединения «шип-паз», приклеив его. В местах, где это невозможно, используются саморезы. Если предполагается, что верстак будет разбираться, то можно соединить части опорной рамы с помощью металлических уголков. Обычно сначала подготавливают пазы и шипы, согласно чертежу, а затем собирают всю конструкцию сразу, промазывая стыки столярным клеем и фиксируя струбцинами.

Хороший вариант для стационарного верстака, если одну или несколько частей опорной рамы можно прикрутить к стене, так конструкция будет еще надежнее. Прочность можно увеличить, используя диагональные перемычки или клиновидные вставки между ножками и верхней частью каркаса из того же бруса, которые крепятся саморезами.Узкие концы верхней рамы также необходимо перекрыть.

Настольные и полезные гаджеты

Если столешница сооружается из отдельных досок, то их нужно хорошо подогнать друг к другу, чтобы в щели не попадал мусор. Размер столешницы должен быть на несколько сантиметров больше основания для удобства обращения и уборки. Доски прибиваются или прикручиваются к 3 брускам, расположенным поперек досок на задней части столешницы. В основании нужно предусмотреть пазы для этих брусков.

Столешница из досок несколько раз тщательно ошкуривается и покрывается защитным раствором, лучше маслом или олифой, во избежание травм от сколов при дальнейшей работе. Столешница прикручена к основанию на металлические уголки.

К готовой столешнице крепятся тиски, под которые необходимо предусмотреть углубление в торце столешницы, чтобы вертикальная пластина составляла с ней одну плоскость. На нижней стороне верстака также требуется фанерная прокладка.Губы тисков должны быть на одном уровне с поверхностью столешницы. Применив тиски, разметьте места для отверстий и закрепите их болтами и гайками (подойдет М12). Отверстия для головок болтов необходимо предварительно профрезеровывать так, чтобы они полностью входили в них. Тиски не должны располагаться в самом углу, чтобы не сорвать его при большой нагрузке.

Кроме тисков на верстаке необходимо предусмотреть упоры. Закрепить готовые можно, просверлив в столешнице отверстие необходимого диаметра, или сделать их самостоятельно.Использовать болты или круглые штифты вместо упоров не стоит, так как болты могут повредить заготовки своей головкой, а штифты недостаточно хорошо фиксируют детали.

Легче сделать прямоугольные упоры, или штифты, регулируемые по высоте для разных деталей, и надежно их зафиксировать. Для них нужно проделать отверстия в столешнице или нарастить ее брусками подходящей толщины, прикрутив к ее краю, а с другой стороны закрыть бруском. Гнезда должны располагаться на половине расстояния от хода тисков, чтобы можно было зажать любую заготовку.

Сами колышки вырезаны из твердых пород дерева, можно сделать их с «пружиной», которая прикручивается к основанию, а можно просто прямоугольной формы. Прямоугольные упоры можно немного расширить вверх, тогда они будут надежнее фиксироваться в гнездах.

Построить столярный верстак своими руками задача не из легких, но зато это рабочее место сможет долго служить хозяину, обзаводиться полезными деталями и приспособлениями и адаптироваться под конкретные потребности каждого мастера.

Гараж – это не только постройка для хранения автомобиля и различной утвари. Его можно использовать для ремонта автомобиля и других изделий. В этом случае не обойтись без хорошего слесарного верстака. Его можно собрать своими руками, но важно понимать особенности его конструкции и учитывать ошибки, которые часто допускают при сборке подобных конструкций. В статье будет рассказано о требованиях к хорошему верстаку и дана идея для самостоятельной сборки.

Ошибки сборки

Важно хорошо понимать, чего нельзя делать при проектировании и сборке металлического верстака. Первым делом стоит обратить внимание на место, где будет установлен слесарный верстак. Часто при заливке пола в гараже руководствуются правилом «и так сойдет». Но это приводит к большим перепадам плоскости, что негативно сказывается на слесарном верстаке. Например, некоторые умельцы, решившие сделать себе слесарный верстак на восьми-шести опорах, сталкиваются с тем, что после установки половина опор находится в воздухе, а сам верстак бросает из стороны в сторону.

За таким слесарным верстаком работать очень неудобно, постоянно теряются мелкие детали. Выходом из этой ситуации может стать строительство регулируемых опор. В этом случае в нижней части устанавливаются мощные болты, которые позволят выровнять скамейку в горизонтальном положении. Еще одним вариантом будет предварительная подготовка поверхности. Для этого снимается часть уже залитой стяжки и заливается новая, которая выравнивается четко по горизонту.В этом случае не нужно будет изготавливать дополнительные детали для опор стола слесаря.

Еще одно решение этой ошибки — уменьшить количество опор до 4 штук. Это облегчит получение правильного положения даже на неровных поверхностях. При правильном проектировании и строительстве каркаса проблем с устойчивостью всей конструкции быть не должно. Дополнительно в нижней части слесарного верстака сооружается полка или несколько полок для хранения расходных материалов и инструмента.Один из них должен быть как можно ближе к поверхности пола. В этом случае тяжелый инструмент, который можно разместить на нем, будет выполнять роль балансира для всего каркаса.

Нюансы конструкции

Всегда есть возможность избежать сборки слесарного стола своими руками. В этом случае можно купить дешевый ширпотреб или товар, которым пользовался мастер. Но каждый из этих вариантов имеет существенные недостатки. В первом случае нет гарантии, что такой слесарный верстак прослужит долго, так как дешевые варианты собираются из отходов производства, а не из качественного материала.Бывшие в употреблении изделия могут иметь отличные прочностные характеристики и привлекательный дизайн, но не всегда могут соответствовать специфическим требованиям гаража, в котором их предстоит установить. Поэтому лучшим выходом будет собрать собственную конструкцию по разработанному чертежу.

Существует несколько факторов, позволяющих собрать наиболее удобную конструкцию для ваших нужд в сантехнических работах. При проектировании важно учитывать:

высоту;
ширина;
глубина;
прочность.

Первым и одним из важнейших факторов является правильный выбор высоты будущей слесарной конструкции. Если верстак окажется ниже требуемого, то будет большая нагрузка на спину, так как работать придется в согнутом состоянии. Если высота слесарного верстака слишком велика, вам придется напрягать ноги и руки, чтобы дотянуться до деталей. Идеальный вариант, когда столешница находится на уровне пупка. При этом предплечья и кисти идеально ложатся на плоскость и нет необходимости напрягать спину.

Строгих правил относительно ширины слесарного верстака нет. Все зависит от того, какие продукты будут на ней размещены. В классическом варианте ширина подбирается под рост человека. При этом, стоя посередине, можно дотянуться до любой точки на верстаке. Глубина изделия должна быть такой, чтобы не приходилось наклоняться, чтобы достать лежащий в глубине предмет. Обычно достаточно 50 или 60 см. Особое внимание следует уделить прочности конструкции.С этим показателем нельзя переборщить, так как на слесарном верстаке приходится работать тяжелыми инструментами и иногда сильно ударять по деталям.

Совет! Конструкция верстака для слесарных работ должна выполняться только из металла. Деревянные конструкции не в состоянии выдержать требуемую нагрузку, даже если подобрать лиственные породы и обшить их металлом.

Изготовление своими руками

Для образца для самостоятельного изготовления можно взять стол с двумя боковыми тумбами.У этого стола четыре ножки. На месте одной тумбы можно соорудить полки для удобного доступа, а на другой установить выдвижные ящики, в которых удобно хранить мелкие вещи. Для реализации всего проекта вам потребуется следующий материал:

профильная труба размером 6×4 см;
уголок 5×5 см;
листовой металл для столешниц.

Необходимо подготовить горизонтальные балки из профильной трубы. Вам понадобится три или четыре из них.Длина будет зависеть от личных потребностей, но обычно достаточно двух метров. Стойки подбираются по собственной высоте, как описано выше. Делаются они из той же профилированной трубы, вам понадобится четыре штуки. Толщина стенки профильной трубы ложно не менее 2 мм.

Дополнительно готовят десять заготовок каркаса стола слесаря под полки и ящики. Можно ориентироваться на размеры, которые приведены выше. Для укрепления конструкции понадобятся укосины, которые будут закреплены по углам.Из купленного уголка готовятся вертикальные стойки, на которых будет закреплена подставка для ручного инструмента. Вам понадобится четыре таких стойки. Их высота обычно составляет 2 метра.

Внимание! Для завершения всего проекта верстака потребуется около 225 метров квадратных труб. Уголок для стоек займет 8 метров, а шины толщиной 4 мм и шириной 40 мм уйдут около 10 метров.

Квадратная труба сама по себе не обладает требуемой вязкостью разрушения.Именно поэтому по периметру верстака приваривается металлический уголок. Благодаря правильному расположению уголка получается каркас, в который будет легко уложить металлический лист, выполняющий роль столешницы. Верх верстака не обязательно делать из толстого листового металла, так как его стоимость может быть довольно высокой. Другим вариантом будет укладка прочных досок, покрытых более тонким листовым металлом. Такая конструкция лучше поглощает звук при ударе и имеет меньшую отдачу.

Совет! Дополнительно между доской и металлическим листом столешницы верстака можно разместить слой резины, который будет выполнять роль амортизатора.

Сборка каркаса

Сборка конструкции слесарного верстака не представляет сложности при наличии навыков работы со сварочным аппаратом. Благодаря подготовленным деталям все становится просто и понятно. Лучшим решением будет использование полуавтоматической, а не дуговой сварки. При этом материал нагревается до необходимой температуры и не выгорает от электрода. Швы аккуратные и прочные.

Первым делом нужно сделать прямоугольную основу для конструкции слесарного верстака.Для этого потребуется две заготовки, длина которых равна глубине стола, и две заготовки, длина которых равна ширине верстака. Концы обрезаются болгаркой под углом 45 градусов для обеспечения идеального примыкания узла. Заготовки верстака раскладывают на ровной горизонтальной поверхности. Изначально их нужно закрепить мелкими прихватками и при необходимости подрезать. Далее на конструкцию наносится полный шов. В этом случае необходимо будет сделать проходку с другой стороны.

Следующим шагом будет установка четырех стоек слесарного верстака. Их приваривают к подготовленному каркасу. Они должны располагаться вертикально. После этого выполняется нижняя обвязка с трех сторон. На этом же этапе привариваются вертикальные стойки под подставку для инструмента, которая будет располагаться над слесарным верстаком. Следующий шаг – установка рамок для ящиков и полок, как видно на фото выше. При этом между ними закрепляется дополнительная перекладина, но она приваривается со смещением к середине, чтобы было удобно стоять за слесарным верстаком.

Финишная работа

Когда каркас готов, сверху можно приварить уголок для столешницы слесарного макета. Доска вырезается по полученным размерам и укладывается в пазы. Перед этим его необходимо обработать антисептиком и антипиренами, чтобы он не загорелся во время работы на верстаке. Особенно это касается тех случаев, когда две детали свариваются на слесарном верстаке или работают инструментом, от которого летят искры.После укладки доски на верстак можно положить металлический лист, как видно на фото. Листы фанеры прикручиваются к высоким вертикальным стойкам, в которых просверливаются отверстия для инструмента.

Чтобы инструмент не рассыпался по бокам, необходимо зашить стенки, используя фанеру или другой подходящий материал. В тумбочке слева встраиваются держатели для перегородок, которые будут выполнять роль полочек. Справа в верстаке согласно чертежу намечаются ящики, которые можно собрать из доски, которая была подложена под столешницу верстака.

Металл подвержен коррозии от влаги, поэтому поверхность необходимо защитить краской. Перед покраской необходимо зачистить раму слесарного верстака болгаркой и обезжирить ее. После этого наносится слой грунтовки. После полного высыхания каркас верстака покрывается финишным слоем эмали. Это должна быть краска, устойчивая к температурным и механическим воздействиям.

Обычно на слесарном верстаке находятся тиски и небольшая наковальня.Для них может быть предусмотрена дополнительная база. Такие модули крепятся на слесарном верстаке слева, чтобы к ним был удобный доступ, и они не мешали основной работе. Еще одним важным устройством слесарного верстака является освещение. Его следует устанавливать сверху так, чтобы он не перекрывал голову и руки мастера. В качестве источников света для слесарного верстака можно использовать светодиодные прожекторы. Некоторые из них устанавливаются стационарно, а некоторые должны перемещаться по плоскости верстака.В этом случае можно будет подобрать оптимальный угол освещения.

Перед началом работы на новом слесарном верстаке его необходимо максимально нагрузить, чтобы обеспечить устойчивость, о чем говорилось выше. Некоторые владельцы дополнительно фиксируют опорные стойки к бетонному основанию с помощью анкерных болтов. Видео со сборкой еще одного варианта слесарного стола ниже.

Резюме

Как видите, конструкцию стола слесаря можно собрать самостоятельно.Помощь может потребоваться при проведении сварочных работ, так как это требует специальных навыков и умений. Второй человек может помочь со сборкой, когда необходимо удерживать свариваемые детали.

Столярный верстак своими руками может сделать каждый домашний мастер. На эту работу уходит много времени, но выгода от оборудованного рабочего места покрывает и трудозатраты, и вложения в стройматериалы. В этой статье вы найдете полную информацию по самостоятельному изготовлению верстаки для столярных работ.

Столярный верстак — оптимизация рабочего пространства

Удобная рабочая поверхность пригодится любому мастеру. А плотнику больше, чем другим специалистам, нужно хорошо оборудованное рабочее место. Ведь ему придется возиться с крупногабаритными заготовками, длина которых достигает 3 метров, и в этом случае без грамотно спроектированной рабочей зоны не обойтись. Даже упрощенный складной верстак позволяет обрабатывать брус или доски и собирать изделия из полученных заготовок.Большая столешница с упорами дает возможность фиксировать пиломатериал в любом положении, обрабатывая не только поверхности, но и кромки бруса или доски. Специальные тиски помогут зафиксировать заготовки во время распиловки, сверления или соединения нескольких элементов.

Кроме того, в ящиках и на полках верстака можно хранить детали будущих изделий, инструменты и всякие бытовые предметы. Причем не только столярный вариант из дерева, но и слесарный верстак, собранный на основе стальных уголков, можно превратить в удобное хранилище.В то же время мастер, не слишком знакомый со строительством, может изготовить столярный верстак своими руками, упорядочив и оптимизировав пространство в рабочем помещении. Для этого нужны общие чертежи или понимание конструкции верстака, строительные материалы и пошаговая инструкция по сборке. Все это вы найдете ниже в тексте.

Разновидности и устройство верстаков столярных

В современном столярном деле применяют только три схемы конструкции верстака.Во-первых, мобильная версия — это переносная конструкция, которую можно установить даже на балконе. Пригодится такая модель и тем мастерам, которые хотят получить универсальный верстак для слесарных и столярных работ. Главное преимущество этого варианта – небольшие размеры, главный недостаток – небольшая площадь для хранения. В такую таблицу не поместишь все инструменты.

Во-вторых, стационарный верстак — это вариант полноценной мастерской. Для размещения этой модели необходимо просторное помещение, но она поместится и в большой гараж.Этот верстак может быть как деревянным, так и стальным — на нем можно собрать любую конструкцию, ведь вам не нужно ее переносить. Главный плюс модели – широкий функционал, помноженный на обширное место для хранения. Главный минус — размер и потребность в большом количестве стройматериалов.

В-третьих, модульная конструкция — верстаки данного типа занимают промежуточное положение между стационарными и мобильными вариантами. Конструкция модели позволяет наращивать и укорачивать стол, ножки и другие элементы.Поэтому главным преимуществом этого варианта является сочетание оптимальных габаритов и функциональности. И главный недостаток – сложная конструкция. Соорудить модульный верстак из металла своими руками не так просто, а с деревом у вас могут возникнуть проблемы.

В итоге стационарный вариант следует признать оптимальной моделью для самостоятельного строительства, так как мобильный не дает всех преимуществ, а модульный слишком сложен при сборке. При этом, независимо от принадлежности к одной из разновидностей, любой верстак содержит следующие конструктивные элементы:

Опора (станина, станина) — система вертикальных и горизонтальных балок, удерживающих столешницу, заготовки и инструменты.
Рабочая поверхность (столешница) — на языке профессионалов этот элемент называется верстаком. В нем выполнены все необходимые пазы и пазы под упоры, которые пригодятся для фиксации обрабатываемых заготовок. Поэтому такая доска должна быть массивной и надежной.
Передние тиски и коробка по своей сути являются огромными прижимными блоками, конкурирующими с зажимами. Фиксируют заготовки под углом к плоскости рабочего стола, прижимая их к боковым граням столешницы.Причем у складного верстака только одни тиски, а у стационарного как минимум пара прижимных блоков.
Полки — это складские помещения, которые располагаются под столешницей.

И все эти детали, за исключением некоторых частей прижимного блока из металла (винты и гайки), собраны из дерева, что упрощает подбор конструкционных материалов для конструкции верстака.

Какие материалы необходимы для сборки — подготовка к работе

Строить столярный или слесарный верстак своими руками можно только при наличии следующих материалов:

Фанерный лист толщиной 18-20 миллиметров и габаритный размеры 2. 5 × 1,25 метра. И старайтесь выбирать идеально ровный лист, без пузырей и провалов на поверхности – он пойдет на столешницу.
Балка 10×10 и 6×6 сантиметров. Из этих элементов будет собираться каркас, поэтому нам потребуется около 4 метров «десятки» (для ножек и перекладин) и не менее трех метров «шестерки» (для элементов усиления). При этом старайтесь выбирать брус без сучков и трещин.
Планки длиной 2 метра — пригодятся при сборке столешницы.И по завершению их можно.

Дополнительно нам потребуются следующие инструменты: дрель с пером и сверла обычные, пила дисковая (циркулярная), струбцины, клей Момент (по дереву), угольник, уровень, болты с гайками и мебельные шурупы с защита от коррозии. После того, как все эти материалы и инструменты будут закуплены и доставлены к месту размещения и сборки, вы сможете построить верстак из дерева своими руками, опираясь на нашу пошаговую инструкцию.

Сборка своими руками — пошаговая инструкция

Прежде чем делать, попробуйте прочитать эту инструкцию от начала до конца, прокручивая в голове все описанные ниже этапы сборки. Если вы понимаете всю процедуру, то изготовление верстака своими руками займет минимум вашего личного времени. Более того, наши пошаговые инструкции рассчитаны на людей с минимальным опытом столярного дела. Ну а сам процесс сборки выглядит следующим образом.

На первом этапе мы собираем стол.Для этого лист фанеры укорачиваем до 1,52 метра циркулярной пилой и делим на две части. В итоге в руках мастера остаются две заготовки размерами 1,52×0,61 метра. Они послужат основой для столешницы. А остальные 0,98×1,25 нам пригодятся в будущем. Следующий шаг – склеивание массива стола верстака из двух фанерных заготовок. Для этого нужно смазать их поверхности клеем и, складывая фанерные доски, стянуть их струбцинами, а на центральную часть можно положить 30-килограммовый груз.Причем три 1,5-метровые доски необходимо подложить под фиксаторы, обеспечив плотное прилегание при укладке по длинной кромке листа.

Кроме того, необходимо учитывать тот факт, что при склеивании листы фанеры должны соединяться выпуклыми сторонами (при нахлесте), иначе весь массив развернется в дугу, что нежелательно. Далее переходим к армированию клеевой доски 36 мм. Для этого нам нужно вырезать из остатков фанерного щита полоски шириной 15 сантиметров и приклеить их по периметру, с обратной стороны столешницы.В итоге должен получиться стол толщиной 54 мм, состоящий из трех слоев фанеры толщиной 18 мм. Причем полоски усилителя будут играть роль ребер жесткости.

После этого нарезаем массив до размеров 1,5×0,6 метра. Этот шаг позволит обрезать торцы, удалив накладки и выступы, образовавшиеся при сборке столешницы из трех слоев фанеры. Сама резка осуществляется циркулярной пилой при слабой подаче инструмента. Циркуляр нужно очень медленно нажимать на фанеру, иначе у вас будут рваные края.Следующий этап – сборка вертикальных элементов кровати. Для этого мы распилили луч 10×10 сантиметров на четыре отрезка длиной 0,9 метра. Получаем вертикальные опоры. А в качестве выступов (нижняя стяжка между вертикальными балками) и царг (верхняя стяжка) будем использовать брусок 6×6 сантиметров, вырезав в ножках соответствующие пазы. Места крепления прожекторов и царг следует промазать клеем и укрепить болтами или саморезами.

Далее надо установить вертикальные опоры в месте расположения верстака и собрать всю раму, стянув их между собой горизонтальными продольными стяжками.Их можно сделать из бруса 6×6 сантиметров, скрепленного в шип или внахлест, на болты или саморезы.

На нижние стяжки уложим полки из полутораметровых досок, а на верхние — столешницу. Поэтому перед креплением стяжек мы должны отследить вертикаль и горизонталь собранной кровати. В противном случае стол будет наклонен. Столешница крепится к станине саморезами 8 мм, шляпки которых необходимо утопить в отверстия, просверленные перьевой дрелью.Перед креплением стол притягивается к верхним продольным стяжкам и боковым брусьям струбцинами.

На этом сборка стола завершена, и можно переходить к установке тисков. Тем более, что сделать столярные тиски для верстака своими руками под силу не каждому. Поэтому мы предлагаем новичкам обратить внимание на готовые модели, установка которых происходит в следующей последовательности: крепим к торцу стола неподвижную губку тисков, закрепляем на ней резьбовой элемент. Продеваем две резьбовые направляющие через отверстия в подвижной губке, ввинчиваем их в неподвижную губку. Вставляем ручки в головки направляющих, вращая которые можно перемещать подвижную часть тисков к неподвижной.

После завершения этапа установки тисков вы можете использовать верстак по своему усмотрению. Причем круглые или прямоугольные отверстия для упоров можно вырезать в столешнице по мере необходимости, располагая их как угодно.

Наверняка каждому мужчине в юности на уроках труда не раз приходилось возиться с тем или иным предметом из дерева, простаивая не один час за таким приспособлением.

И вот, став взрослым, и создавая красивые и практичные изделия из дерева, вы задумались о приобретении собственного столярного верстака. Мой вам совет — не тратьте деньги зря, лучше потратьте немного личного времени и получите взамен качественное «рабочее место».

Деревянный или металлический?

Размеры и чертеж

Совет : при составлении чертежа ориентируйтесь на размер столешницы в 1600х800 и высоту 870 мм.

Инструменты

Какой набор инструментов понадобится мастеру:

Как это сделать?

Изготовление

Далее переходим к этапу Конструкции столешницы . Это можно сделать с помощью нескольких досок, но в этом случае их необходимо тщательно обработать, очистить от мусора и опилок. Его размеры должны превышать ширину и длину основания. … Это решение необходимо для вашего удобства.Это позволяет легко очищать рабочую зону. Столешница крепится к доскам, расположенным с противоположной стороны создаваемого верстака. Установка брусков просто невозможна без нескольких канавок (прорезей, стыков), расположенных в основании.

Мы их тоже конструируем, их можно закрепить на опоре нижнего пространства.

Сборка

К конструкции необходимо прикрепить определенное количество тисков.Для них заранее готовятся проемы, под которыми впоследствии закрепляются небольшие фанерные прокладки.

Будьте осторожны, поставьте тиски на тот же уровень , чтобы предотвратить разрушение верстака.

Важно : Никогда не рекомендуется ставить тиски близко к углам стола, иначе есть риск поломки инструмента.

деревянные струбцины;
токарное оборудование;
фрезерный элемент;
дрель (стационарная).

Отделка

В конечном итоге у основания закрепите уголки (болтами).

Фото

Создание мебели – индивидуальный процесс. У вас вполне может получиться что-то красивое и удобное:

Полезное видео

Пошаговый процесс изготовления подробно описан в следующем видео:

Заключение

Появившись в хозяйстве , он станет незаменимым помощником и со временем вы сами в этом убедитесь. Во-первых, верстак своими руками – это существенная экономия денежных средств.Во-вторых, вы, как специалист, приобретаете практические навыки. В-третьих, у вас всегда будет «под рукой» удобный стол, на котором вы сможете создавать интересные и полезные в быту предметы.

В контакте с

Ключевые принципы выбора лучшего верстака

Качество работы мастера определяется не только его профессионализмом, но и его инструментами и оборудованием. Большинство деталей и материалов следует обрабатывать на столе, и, конечно же, для этих работ лучше иметь специальный верстак.Обычно мужчины считают свой верстак святая святых, стремясь сделать его удобным и упорядоченным.

Основные виды

Современные верстаки можно разделить на три вида: столярные, слесарные и универсальные модели. Последняя группа предназначена для работы как с деревом, так и с металлом. Хотя есть модели, которые способны трансформироваться и также считаются универсальными. Остальные верстаки весьма специфичны. Стол, предназначенный для слесарных работ, обычно имеет металлическую или покрытую металлической столешницей, тогда как их столярные аналоги чаще всего оснащаются рабочими столами из дерева или МДФ.

На самом деле столы из металлоконструкций можно использовать для дерева и можно считать универсальными. Что касается столярного верстака, то для металлических деталей он не удобен и не надежен. Деревянное покрытие впитывает масло с металлических деталей и в него может застревать металлическая стружка, повреждая поверхность. Кроме того, столярные верстаки менее прочны и могут быть опасны для слесаря, особенно если обрабатываемые детали большие и твердые, создающие высокое давление на рабочий стол.
Важные советы по выбору подходящего верстака

Прежде чем выбрать верстак в каталоге Triace, определитесь, для каких операций он предназначен.Если вы мастер на все руки, выбирайте универсальную прочную модель. Но стоит признать, что даже самая прочная скамья требует бережного отношения. И деревянные, и металлические материалы не выдерживают постоянной избыточной влажности и близости к отопительным приборам. Кроме того, не забывайте ухаживать за поверхностью, очищая ее от металлоконструкций и древесных отходов.

Если у вас небольшая мастерская или вы делите ее с гаражом, примите это во внимание. Присмотритесь к небольшим эргономичным моделям или трансформерам, которые можно сложить и хранить где-нибудь в углу.

Еще один важный нюанс – вес обрабатываемых материалов. Различные модели верстаков имеют разные ограничения по весу. Некоторые скамьи для домашнего использования выдерживают нагрузку не более 100 кг. Прочие промышленные модели имеют грузоподъемность 1000 кг и более. Но помните, что чем ниже допустимый уровень, тем мобильнее верстак. Если вы привыкли менять расположение своего рабочего места, сверхпрочная скамья может стать проблемой.
Посетите онлайн-каталог Triace, и вы заметите, что функции рабочего места не лежат только на его рабочем столе.Вы можете сделать его идеальным местом для хранения ваших инструментов, расходных материалов и оборудования. Магазин Triace предлагает идеальные верстаки с вместительными ящиками и другими дополнениями, позволяющими держать самые важные вещи под рукой. Если у вас много инструментов или они постоянно теряются, такая работа — единственный способ решить проблему. Скамейки Sealey могут комплектоваться одной или несколькими тумбами с различным расположением полок и ящиков.

Также было бы очень удобно оборудовать рабочее место задней панелью, выполняющей одновременно защитные и складские функции.Такая панель защитит стену за верстаком от повреждений. Кроме того, многочисленные перфорации в нем очень удобны для хранения инструментов и оборудования. Также можно установить различные полочки, держатели или крючки для отверток, гаечных ключей, рулеток и других принадлежностей.
Последняя мысль

Для большинства мужчин верстак — это не просто стол для обработки деталей. Верстак – это «сердце» мужского творчества, самореализации и гордости. Это место, где приходит вдохновение, даря расслабление и удовлетворение.Именно поэтому верстаки Sealey чрезвычайно популярны как в частных мастерских, так и на предприятиях. Они известны своей долговечностью и удобством.

Интернет-магазин Triace предлагает самые популярные верстаки Sealey, которые прослужат вам десятилетиями. Если вы все еще сомневаетесь в нужной вам модели, то смело обращайтесь к нашим менеджерам, чтобы сделать правильный выбор.

Верстак столярный самодельный. Изготовление столярного верстака своими руками. Изготовление и сборка боковины

Большинство домашних мастеров, составляющих основную массу подписчиков и посетителей нашего сайта, в той или иной степени уже решили проблему организации своего рабочего места, обустройства удобных верстаков в своих мастерских и на балконе.

В первую очередь эта статья для них, но, возможно, она будет полезна и тем, кто уже нашел себя в роли DIY и, определившись с основными видами работ, может грамотно приступить к обустройству домашнего верстака для домашнего мастера. мастерская своими руками.

Верстаки для мастерских

Верстак — это стол для выполнения различных специализированных работ по обработке различных материалов.Соответственно, в зависимости от того, с каким материалом вам предстоит работать и какие операции выполнять, верстаки отличаются друг от друга размерами, конфигурацией и материалом изготовления. По виду обрабатываемых материалов верстаки делятся на:

столярные изделия;
слесарей;
вместе взятых.

Исходя из конструктивных особенностей к ним добавляются следующие типы:

Верстаки складные универсальные

выпускаются разными фирмами с разным перечнем функций, и отличительной чертой, прежде всего, является их мобильность.Поэтому, если перевести свой опыт домашнего мастера на денежные знаки за пределами своей квартиры или двора своего дома, то можно либо выбрать универсальный складной верстак заводского изготовления, либо, проанализировав ряд конструктивных особенностей той или иной модели, изготовить это сами.

А вот для домашней мастерской подойдут более массивные верстаки и тут возможны три варианта:

Верстак столярный с возможностью выполнения ряда слесарных операций;
верстак слесарный с возможностью выполнения ряда столярных операций;
Верстак комбинированный.

Сразу отметим, что последний вариант не является лучшим решением, так как не позволяет в полной мере выполнять как столярные, так и слесарные виды работ, а лишь относительно приспособлен для их производства, поэтому первые 2 варианта, на наш взгляд , являются предпочтительными. Рассмотрим эти варианты на примерах для самостоятельного изготовления.

Изготовление простого гаражного верстака своими руками

Самым простым верстаком для домашней мастерской будет достаточно мощный стол с небольшим набором дополнительных функций: ящики, полки и т.д.для хранения инструментов и остатков.

Для создания такого верстака возьмем деревянные бруски 40х80 и вырежем 4 ножки: 2 шт. длина 700 мм, 2 шт. длиной 750 мм и 2 нижние перемычки длиной 500 мм. Для 2-х верхних перемычек одинаковой длины использовали имеющийся в хозяйстве брус 40х100.

Так же пойдет на верхнюю обвязку основания нашего верстака спереди, длиной 1400мм внизу и 1600мм вверху.А сзади используем обрезную доску 40х150х1600, но все длинные заготовки нам понадобятся позже.

Если у вас есть инструмент для соединения пальцев, используйте его, как мы.

Если нет, то сделайте их вручную или соедините детали встык, используя накладные металлические крепления.

Соберите боковые стойки, как показано на фото ниже.

После этого можно приступать к сборке всей кровати.

Центральная перемычка внутри кровати, изготовленная из того же бруса 40х80, закрепленная на небольших деревянных кронштейнах 40х40х180, помимо усиления конструкции, служит упором для двух тумбочек с выдвижными ящиками от старых письменных столов, которые мы решили использовать в нашем верстаке .

Для рабочей поверхности верстака мы также использовали имеющуюся у нас поверхность из ламинированного ДВП. Мы прикрутили доску к передней кромке на металлические пластины, которые защитят ее кромку от отслаивания в процессе эксплуатации. Он же послужит основой для крепления малых слесарных тисков с зажимом

Изготовление столярного верстака с доработкой для слесарных работ

Традиционный столярный верстак для мастерской имеет отработанную веками конструкцию, практически не претерпевшую существенных изменений до наших дней. В его основе массивная станина на шиповых соединениях, использование клиньев для стягивания в случае высыхания, мощная (часто штабелированная) столешница с углубленным поддоном для сбора стружки и инструмента и два тисков-зажимов для фиксации заготовок.

По сути, это вариации на тему того же столярного верстака для мастерской с различными материалами для столешниц, наличием или отсутствием ящиков, полок и различных механизмов тисков. Теперь по порядку:

1. Каркас изготавливаем из сухого соснового бруса 40-50 х 80-100 мм, рассчитывая высоту на свой рост. Если ваш верстак будет установлен в помещении, где не будет резких перепадов влажности, то соединение его элементов можно выполнить любым удобным способом, хоть впритык, используя фиксирующие металлические пластины и уголки.

2. Столешницу можно изготовить из готовых клееных деревянных щитов, продающихся в большинстве строительных супермаркетов, или склеить из строганных блоков толщиной не менее 50 мм самостоятельно с помощью клея ПВА, соорудив несложное прижимное приспособление. Важно помнить, что верхняя сторона будущего верстака должна быть максимально ровной. Также для столешницы можно использовать толстослойную фанеру, но торцы ее все же желательно обклеить деревянными рейками из дуба, бука или ясеня.

— винт столярный ходовой с двумя направляющими чешского производства Tr 24*5, 390/205 по цене около 3 тыс. руб.

Испанские тиски для столярных работ Piher, 150 мм, стоимость ок. 2 тысячи рублей;

Также можно сделать какое-то свое подобие, используя шпильку диаметром 14 — 16 мм, которая конечно не перенесет такие усилия как тиски, но сделает Ваш зажим крайне экономичным и ремонтопригодным, за счет своей дешевизны ;

4. Отверстия для стопорных штифтов выполнены в двух направлениях напротив ходового винта тисков. Также полезно делать их по всей поверхности столешницы параллельно друг другу для уверенной фиксации габаритных изделий.

И вы успешно выполнили первое задание варианта верстака, описанного в этом разделе статьи.

Теперь несколько вариантов приспособлений для выполнения слесарных работ на таком верстаке.

Самый простой из них — изготовить пластину из стали толщиной 3 — 5 мм с рамой из стального уголка, хранящуюся отдельно от верстака или прикрепленную к нему на петлях и опускаемую при необходимости на столешницу.
Главный атрибут слесарного верстака — слесарные тиски. В этом случае мы рекомендуем использовать тиски с креплениями, не требующими прохода через верхнюю часть верстака.

Можно, конечно, подогнать отверстия для упоров под крепления тисков, но с толстой накладкой можно обойтись и без этого. Также интересен вариант крепления слесарных тисков непосредственно к столешнице столярного верстака с помощью переходной штанги-стойки и мощного зажима.

И при этом не перекрывать всю площадь верстака. Вариантов много, выбор за вами.

Модификация слесарного верстака для столярных работ

Часто, особенно если в хозяйстве есть машина и гараж, основным верстаком является слесарь.

В этой статье мы не будем рассматривать процесс его изготовления, а о простых способах мы расскажем вам о его приспособлении для столярных работ, тем более, что это совсем не сложно. Для полноценного использования вашего слесарного верстака в качестве столярного, вам потребуется разобрать слесарные тиски, и изготовить некоторые нехитрые приспособления.

Рассмотрим их подробнее.

1. Из первой картинки ниже при доработке слесарного верстака нас будет интересовать в первую очередь боковой упор (1), который несложно сделать съемным.А вместе с отверстиями для штифтов (14) по переднему торцу верстака (а это может быть цельная съемная конструкция) и подходящим клином получаем простое и надежное приспособление крепления доски к верстаку. Можно просто сделать деревянную накладку, закрепленную утопленными струбцинами, с показанным всем набором креплений заготовки, и понимать, что уровень рабочей поверхности поднимется на ее толщину, что можно компенсировать соответствующей высотой с лестницей у верстак.

Про задний упор и говорить нечего, он просто выполняет опорную функцию для длинных заготовок.

2. Вы можете изготовить строгальный станок с универсальным упором, показанным на втором рисунке. Увеличив высоту упора (или изменив ее в зависимости от высоты обрабатываемого бруска) и прикрутив брусок к правому краю верстака с нижней стороны, получим простейшее приспособление, поворачивающее слесарный верстак в плотницкую.

3. Чуть более сложная накладка с достаточно мощной опцией закрепления заготовки также позволяет решить эту проблему. Единственное, что мы бы рекомендовали в этом случае, так это также вкрутить упор с правой стороны и выбрать толщину не менее 50-70 мм для более надежного крепления передних штифтов и достаточной глубины замка и зажима.

Способ установки двух последних рубанков на верстак показан на схеме:

Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже.Будем рады общению с вами 😉

Все фото из статьи

Выполняя столярные работы в своем доме, любой мастер-любитель должен иметь для них удобное приспособление. Это обеспечит комфорт и безопасность вашей деятельности, а также значительно интенсифицирует ее.

Наша статья посвящена тому, как сделать столярный станок своими руками.

Типовая настольная конструкция

Столярный верстак

, по сути, представляет собой массивный и чрезвычайно устойчивый рабочий стол, на котором обрабатываются деревянные заготовки различных размеров.Чем больше приспособление, тем более тяжелые и габаритные элементы можно на нем обрабатывать.

При этом на нем можно работать ручными инструментами: пила, стамеска, скоба и др., а также механическими: электролобзиком, рубанком, дрелью и др.

Расположение элементов

Верстак для работы с деревом имеет следующие типовые элементы.

Рабочая поверхность (столешница, крышка) из досок. Они должны быть сухими и толщиной не менее 5 – 6 см.Оптимальный вариант – использовать масло с пропиткой: дуба, граба, бука. В противном случае покрытие быстро изнашивается.
На лицевой стороне столешницы установлены тиски для фиксации заготовок.

Внимание! Если длина верстака будет более одного метра, лучше всего прикрепить пару разных тисков для обработки мелких и крупных предметов. Большие тиски можно сделать из дерева, а маленькие – из металла.

Опоры (ножки) обычно изготовляют из древесины мягких пород: липы, сосны, клена и др.Они сопрягаются друг с другом продольно расположенными планками. Так конструкция обретает прочность и устойчивость.
С фиксацией на опорах в пространстве под крышкой верстака можно разместить выдвижные или наглухо закрепленные полки, ящики или тумбы для инструментов.
На лицевой стороне столешницы перед изготовлением верстака по дереву следует просверлить отверстия для установки клиньев, струбцин и других приспособлений для фиксации габаритных заготовок.
Сделайте канавку на задней стороне крышки для мелких деталей.

Каждому мастеру по работе с деревом или для отделочных манипуляций необходимо удобное рабочее место. Чтобы выполнить всю работу максимально качественно, можно быстро соорудить качественный и недорогой верстак своими руками под свои нужды .

Устройство и назначение столярного верстака

Верстак представляет собой устойчивый, прочный рабочий стол, предназначенный для обработки различных изделий с помощью ручного или электроинструмента. Чем больше размеры такого стола, тем тяжелее и крупнее можно на нем обрабатывать детали.

Типовая схема верстака:

Решив сделать верстак своими руками, необходимо изучить все возможные конструкции столов, их чертежи и только потом определиться с выбором.

Простой стационарный верстак сделать несложно, но он будет «привязан» к конкретному месту. Может использоваться для обработки массивных деревянных заготовок и тяжелых досок.

Мобильный рабочий стол имеет небольшие габариты (около 80х70 см), вес около 30 кг и одни тиски.Предназначен для работы с некрупными изделиями и мелкого ремонта.

Композитный верстак , соединенный болтами, поэтому легко разбирается. Однако сделать его своими руками достаточно сложно.

Составляем проект верстака

Рабочий стол столярный должен иметь такие размеры, чтобы на нем было удобно работать.

Высота стола напрямую зависит от роста владельца, которому должно быть удобно стоя выполнять любые операции.Для среднестатистического человека верстак может быть высотой от 70-90 см.

Длина и ширина верстака зависит от площади помещения, в котором он будет установлен. Очень удобен стол шириной 80-100 см и длиной не менее двух метров.

Требуемые крепления и конфигурация стола должны зависеть от того, какой рукой будет работать мастер, и какие операции он будет выполнять на верстаке.

Верстак лучше всего устанавливать у окна, но дополнительное освещение все равно потребуется.Кроме того, рядом с рабочим местом должны быть предусмотрены розетки.

Стол разборный конструкции можно уменьшить за счет небольшой толщины материала. В таком верстаке можно сделать складные ножки или откручивающуюся столешницу.

Верстак своими руками. Чертежи. Видео-инструкция

Стационарный верстак можно установить не только в помещении, но и во дворе собственного дома или дачи.

Изготовление основания

В первую очередь следует изготовить каркас из их балок своими руками и скрепить его таким образом, чтобы основание было максимально жестким.

Чаще всего сначала по чертежу делаются пазы , и только потом собирается вся конструкция. При этом все стыки проклеиваются и фиксируются хомутами. Если верстак разборный, то все части каркаса можно соединить с помощью металлических уголков.

Чтобы сделать стационарную конструкцию еще более надежной, несколько частей опорной рамы можно закрепить на стене. Повысить устойчивость столярного верстака можно клиновидными вставками или диагональными перемычками.Они вкручиваются между верхней частью рамы и ножками и сделаны из того же материала, что и основание стола.

Делаем столешницу с различными креплениями

Размер крышки верстака должен быть на несколько сантиметров больше основания конструкции, тогда за ней будет удобно работать.

Доски крепятся металлическими уголками к трем перекладинам, расположенным с обратной стороны столешницы. Для этих брусков заранее необходимо сделать пазы.
Затем доски тщательно подгоняются друг к другу, шлифуются и покрываются защитным раствором. Рекомендуется использовать олифу или масло.

В торце столешницы делается углубление под тиски . При этом вертикальная пластина должна составлять с ней одну плоскость. Кроме того, вам понадобится фанерная прокладка, которую нужно будет расположить внизу верстака.

Тиски прикладывают к их расположению, и отмечают место для отверстий.В готовое углубление вставляются тиски и крепятся болтами и гайками к столешнице так, чтобы их выступы были заподлицо с поверхностью столешницы.

Также на столярном верстаке необходимо соорудить упоры, которые можно купить или сделать своими руками. Не рекомендуется использовать в качестве упоров круглые штифты или болты, так как штифты плохо фиксируют детали, а головка болта может повредить заготовку.

Достаточно просто можно сделать колки или прямоугольные упоры … С их помощью можно будет надежно зафиксировать детали любого размера. Такие упоры изготавливаются из массива дерева. Их можно сделать просто прямоугольными, вытянутыми вверх или вырезать электролобзиком и сделать «пружиной».

В столешнице можно сделать отверстия для колышков или нарастить ее брусками необходимой толщины, прикрутить их к краю стола и закрыть с другой стороны бруском. Для фиксации какой-либо детали гнезда должны располагаться на расстоянии половины хода тисков друг от друга.

Стационарный верстак готов, теперь на нем можно работать. Однако если места для установки рабочего стола не хватает, то можно сделать разборный столярный верстак.

Верстак разборный своими руками — устройство

Порядок изготовления такого стола аналогичен описанному выше. Основное его отличие в том, что для него требуется болтовых соединений .

Преимущество такого верстака не только в том, что в процессе его эксплуатации можно легко заменить любые детали … Так, например, каждый стол со временем расшатывается, и гораздо проще просто подтянуть на нем крепежные болты, чем укреплять новыми шурупами и гвоздями.

Конечно, построить верстак своими руками — задача не из легких. Но при хорошей работе можно в итоге получить отличное и удобное рабочее место с различными устройствами, для которых работа будет приносить радость.

Мастера издавна стремились обустроить рабочее место максимально комфортно и, говоря современным языком, эргономично, что считалось залогом не только быстрой и эффективной работы, но и безопасности.В связи с этим помещения, предназначенные для ремонтно-ручного производства, заполнялись всевозможными столами, полками и ящиками, исходным материалом для изготовления которых было дерево. С течением времени дешевеющий металл постепенно вытеснил дерево со строительной арены и стал использоваться для изготовления станков. металлическая мебель и различное вспомогательное оборудование, особенно актуальное в строительной мастерской. Так как товары, предлагаемые магазинами, зачастую не соответствуют указанным характеристикам, а иногда и находятся на одном уровне с промышленным оборудованием, в нашей статье мы поделимся простыми советами и расскажем, как сделать деревянный верстак своими руками.

Основное назначение и типовые характеристики верстака

Верстак вне зависимости от своих конструктивных особенностей представляет собой рабочий стол, обязательно отличающийся массивными габаритами и устойчивостью, и предназначенный для обработки конструкций и изделий самых разных габаритов. При конструировании столярного верстака важно помнить, что размеры обрабатываемых изделий напрямую зависят от габаритов верстака, при этом обработка изделий практикуется как ручным способом, так и с применением электроинструмента – дрели и электрорубанка.Типовая компоновка стандартного столярного верстака состоит из следующих элементов:

Рабочая поверхность, для изготовления которой используется цельная доска, толщина которой не менее 60 мм. Для изготовления крышки специалисты советуют отдавать предпочтение твердой древесине, такой как дуб или бук, при использовании которых не придется периодически менять рабочую поверхность верстака, благодаря высокой износостойкости материала.
Тиски, предназначенные для закрепления заготовок.Они устанавливаются на лицевой поверхности крышки. Массивные верстаки предусматривают установку нескольких тисков, отдельно предназначенных для крепления мелких и крупных деталей. Большие тиски изготавливают из дерева, при выборе тисков небольших габаритов предпочтение лучше отдать металлическим конструкциям.
Скамейные опоры предназначены для повышения устойчивости общей конструкции, которые соединяются между собой продольными планками. Для их изготовления целесообразно использовать хвойные породы, липу или сосну.
В пространстве под верстаком на опорах можно установить ящики, предназначенные для инструментов и любых других рабочих принадлежностей.

Верстак столярный: виды конструкции

При разработке проекта верстака важно учитывать его конструктивные особенности, будет ли он установлен стационарно в мастерской или будет представлен мобильной конструкцией. Если вы предпочитаете мобильную конструкцию, лучшим решением будет облегчить ее, используя используемый материал, который должен быть меньшей толщины. Мобильный верстак также можно дооснастить складной столешницей и складными ножками.В связи с перечисленными особенностями существует три типа верстаков:

Верстак передвижной, предназначенный для мелких ремонтных работ и манипуляций с деревянными заготовками;
Стационарный верстак для обработки массивной древесины и тяжелых досок. Прост в изготовлении, но «привязан» к одному месту;
Складной или «верстак-трансформер» удобен своей разборной конструкцией, что облегчает процесс замены его отдельных частей, а также повышает мобильность всей конструкции.О том, как сделать выдвижной верстак, вы можете узнать в специализированных руководствах.

Верстак столярный или слесарный: отличия

Помимо представленной выше классификации, верстаки различаются по своему назначению. Имеются столярные и слесарные верстаки. Поскольку создание слесарного верстака сопряжено с рядом сложностей, в этом руководстве мы расскажем, как сделать столярный верстак своими руками.

Размеры и расположение верстака

В процессе создания верстака важно правильно выбрать для него место.Он должен находиться в непосредственной близости от источников естественного света, если таковые имеются. Полезны также локальные источники света. Нельзя забывать и об электрических розетках, которые тоже должны быть возле верстака. Все провода в рабочей зоне желательно заключить в гофротрубу или короб.

Прежде чем приступить к возведению верстака, специалисты рекомендуют определить его окончательную высоту. Для этого опустите руки вниз, затем расположите ладони параллельно полу. Расстояние между полом и ладонями и есть та самая высота рабочего стола, которая для вас наиболее удобна.Так как самодельные верстаки часто рассчитаны на одно рабочее место, стол имеет длину 1,5 м и ширину 0,8 м.

Как сделать верстак видео

Как сделать верстак в гараж: подбор материалов

Подбор материала для изготовления верстака – важный этап всех работ, от которого зависит конечная прочность и устойчивость возводимой конструкции. Прежде чем сделать столярный верстак, поговорим о рациональном выборе материалов, необходимых для его изготовления.По мнению специалистов, для строительства верстака оптимальным материалом будет строганный брус, из которого можно сделать каркас каркаса и ножки.

Идеальные размеры строганного бруса:

для ножек — 100х70 мм;
для перемычек — 100х50 мм;

Для столешницы лучше выбирать доски толщиной 5 см, либо сплошное полотно, например, старая деревянная дверь или ДСП, отличающееся ламинированной поверхностью. Важно знать, что предпочтение лучше отдавать твердым породам дерева, таким как дуб, клен и бук.

Как сделать рабочий стол? Секвенирование

Изготовление верстака включает несколько этапов, основными из которых являются:

Основание в сборе;
Установка столешниц;
Установка оборудования на верстак.

Основание в сборе

Основание, как конструктивный элемент верстака, представляет собой деревянный каркас, крепление которого осуществляется таким образом, чтобы конструкция отвечала всем требованиям жесткости и устойчивости.Для этих целей необходимо предусмотреть установку горизонтально расположенной перемычки между ножками верстака, а посередине по всей длине конструкции важно установить царгу ящика. И перемычки, и царга закрепляются на расстоянии 40-50 см от пола. Впоследствии их можно будет использовать не только для усиления конструкции, но и для установки полочек и ящиков для подручных инструментов. При сооружении основания бруски фиксируются посредством соединения «шип-паз», а в тех местах, где это невозможно, используются саморезы.Предпочтительно предварительно подготовить пазы и шипы, согласно имеющемуся чертежу, и только потом проклеивать стыки балок столярным клеем.

Если вы строите стационарный верстак, одну или несколько частей каркаса можно прикрепить к стене, что еще больше укрепит окончательную конструкцию.

Изготовление и установка столешницы

Продумывая этапы изготовления столешницы, нельзя забывать, что она должна быть немного больше основания.Из заранее подготовленных толстых досок сколачивают массивный щит ранее указанных размеров, для крепления которого используют длинные гвозди, вбитые с внутренней стороны досок. Используемые доски предварительно подгоняют друг к другу, чтобы предотвратить попадание мусора в имеющиеся щели. Для установки столешницы исключается использование материалов, для изготовления которых использовалась прессованная стружка, так как они не отвечают требованиям по ее устойчивости. К столешнице прибивается несколько поперечных брусков, для чего в основании необходимо предусмотреть пазы.К этим перемычкам с помощью саморезов крепятся горизонтально ориентированные рейки, которые нужны для выдвижения ящиков.

Столешница крепится к основанию болтами. Для этого в верхней части опорных брусков с помощью стамески делают углубление, а в столешнице сверлят отверстия под болты, головки которых утапливают в крышке, просверлив в столешнице углубления соответствующего диаметра. Во избежание травм от падающей стружки в процессе последующей работы столешницу несколько раз ошкуривают и покрывают олифой.

Монтаж оборудования

К установленной столешнице крепятся тиски, для установки которых должны быть предусмотрены углубления в торце столешницы. В месте установки тисков с нижней стороны столешницы крепится фанера. При установке тисков их сначала прикладывают, отмечают место их крепления, а затем закрепляют гайками и болтами. Помните, что тиски не должны находиться на краю, который будет смещать силу тяжести во время работы.

Помимо тисков классическим оборудованием для верстака являются деревянные струбцины, стационарная высокомощная дрель, некоторые виды токарного оборудования, фрезерный элемент. На дачном участке также нелишним будет установить болгарку и циркулярку. При установке оборудования на верстак важно учесть все детали удобства и безопасности, а также проверить прочность всех креплений. Если оборудование работает от электрической сети, важно правильно рассчитать мощность одновременно подключаемого оборудования, а также правильно провести само подключение.

Как спроектировать и построить универсальный верстак?

В данной статье не был подробно рассмотрен процесс изготовления слесарного верстака, а также не объяснено как сделать железный верстак в связи со сложностью этого процесса, однако считаем необходимым рассмотреть вариант совмещения слесарного и столярного верстаков , что особенно важно в условиях загородных домов и участков.

Для этого делается такой же верстак, как описано в инструкции, но немного увеличена площадь рабочей поверхности.Иногда для этого также может потребоваться усиление основания с помощью дополнительных элементов каркаса. Когда столешница установлена, одна половина закрывается листом тонкой нержавейки, который крепится саморезами. В идеале покрывают не только верхнюю часть столешницы, но и ее торцевые элементы.

Столярный верстак своими руками может сделать каждый домашний мастер. На эту работу уходит много времени, но выгода от хорошо оборудованного рабочего места покрывает как трудозатраты, так и вложения в стройматериалы.В этой статье вы найдете полную информацию по самостоятельному изготовлению верстаки для столярных работ.

Столярный верстак — оптимизация рабочего пространства

Кроме того, в ящиках и на полках верстака можно хранить детали будущих изделий, инструменты и всякие бытовые предметы. Причем не только столярный вариант из дерева, но и слесарный верстак, собранный на основе стальных уголков, можно превратить в удобное хранилище.В то же время мастер, не слишком разбирающийся в строительстве, может сделать столярный верстак своими руками, упорядочив и оптимизировав пространство в рабочем помещении. Для этого вам понадобятся общие чертежи или понимание конструкции верстака, строительные материалы и пошаговая инструкция по сборке. Все это вы найдете ниже по тексту.

Разновидности и устройство верстаков столярных

В современном столярном деле применяют только три схемы конструкции верстака.Во-первых, мобильная версия — это переносная конструкция, которую можно установить даже на балконе. Такая модель пригодится и тем мастерам, которые хотят получить универсальный верстак для слесарных и столярных работ. Главное преимущество этого варианта – небольшие размеры, главный недостаток – небольшая площадь для хранения. В такую таблицу не поместишь все инструменты.

Во-вторых, стационарный верстак — это вариант полноценной мастерской. Для размещения этой модели требуется просторное помещение, но она поместится и в большой гараж.Этот верстак может быть как деревянным, так и стальным — на нем можно собрать любую конструкцию, ведь вам не нужно ее переносить. Главным преимуществом модели является ее широкий функционал, помноженный на обширное место для хранения. Главный минус — размер и потребность в большом количестве стройматериалов.

В-третьих, модульная конструкция — верстаки данного типа занимают промежуточное положение между стационарными и мобильными вариантами. Конструкция модели позволяет наращивать и укорачивать столярный стол, ножки и другие элементы.Поэтому главным преимуществом этого варианта является сочетание оптимальных габаритов и функциональности. И главный недостаток – сложная конструкция. Соорудить модульный верстак из металла своими руками не так просто, а с деревом у вас могут возникнуть проблемы.

Опора (станина, станина) — система вертикальных и горизонтальных балок, удерживающих столешницу, заготовки и инструменты.
Рабочая поверхность (столешница) — на языке профессионалов этот элемент называется верстаком. В нем сделаны все необходимые пазы и выемки под упоры, полезные для фиксации обрабатываемых заготовок. Поэтому такая доска должна быть массивной и надежной.
Передние тиски и коробка представляют собой огромные прижимные блоки, конкурирующие с зажимами. Фиксируют заготовки под углом к плоскости рабочего стола, прижимая их к боковым граням столешницы.Причем у складного верстака только одни тиски, а у стационарного как минимум пара прижимных блоков.
Полки — это складские помещения, которые располагаются под столешницей.

Какие материалы необходимы для сборки — подготовка к работе

Строить столярный или слесарный верстак своими руками можно только при наличии следующих материалов:

Фанерный лист толщиной 18-20 миллиметров и габаритный размеры 2.5 × 1,25 метра. И старайтесь выбирать идеально ровный лист, без пузырей и провалов на поверхности – он пойдет на столешницу.
Балка 10×10 и 6×6 сантиметров. Из этих элементов будет собираться каркас, поэтому нам потребуется около 4 метров «десятки» (для ножек и перекладин) и не менее трех метров «шестерки» (для элементов усиления). При этом старайтесь выбирать брус без сучков и трещин.
Планки длиной 2 метра — пригодятся при сборке столешницы.И по завершению их можно.

Сборка своими руками — пошаговая инструкция

Перед тем, как это сделать, попробуйте прочитать эту инструкцию от начала до конца, прокручивая в голове все описанные ниже этапы сборки. Если вы понимаете всю процедуру, то изготовление верстака своими руками отнимет у вас минимум личного времени. Более того, наша пошаговая инструкция рассчитана на людей с минимальным опытом столярного дела. Ну а сам процесс сборки выглядит следующим образом.

На первом этапе собираем стол.Для этого лист фанеры укорачиваем до 1,52 метра циркулярной пилой и делим на две части. В итоге мастер держит две заготовки размерами 1,52×0,61 метра. Они послужат основой для столешницы. А остальные 0,98×1,25 нам пригодятся в будущем. Следующий этап – склейка массива стола верстака из двух фанерных заготовок. Для этого нужно смазать их поверхности клеем и, складывая фанерные доски, стянуть их струбцинами, а на центральную часть можно положить 30-килограммовый груз.Причем три 1,5-метровые доски необходимо подложить под фиксаторы, обеспечив плотное прилегание при укладке по длинной кромке листа.

Кроме того, нужно учитывать тот факт, что при склеивании листы фанеры должны соединяться выпуклыми сторонами (при нахлесте), иначе весь массив развернется в дугу, что нежелательно. Далее переходим к армированию 36мм клееного массива. Для этого нам нужно нарезать из остатков фанерного щита полоски шириной 15 сантиметров и приклеить их по периметру, с обратной стороны столешницы.В итоге должен получиться стол толщиной 54 мм, состоящий из трех слоев фанеры толщиной 18 мм. Причем полоски усилителя будут играть роль ребер жесткости.

После этого нарезаем массив до размеров 1,5×0,6 метра. Этот шаг позволит обрезать торцы, убрав накладки и выступы, образовавшиеся при сборке столешницы из трех слоев фанеры. Сама резка осуществляется циркулярной пилой при слабой подаче инструмента. Циркуляр нужно рисовать очень медленно по фанере, иначе вы получите рваные края.Следующий этап – сборка вертикальных элементов кровати. Для этого мы распилили луч 10×10 сантиметров на четыре отрезка длиной 0,9 метра. Получаем вертикальные опоры. А в качестве выступов (нижняя стяжка между вертикальными балками) и царг (верхняя стяжка) будем использовать брус 6×6 сантиметров, вырезав соответствующие пазы в ножках. Места крепления прожекторов и царг следует промазать клеем и укрепить болтами или саморезами.

Далее надо установить вертикальные опоры в месте расположения верстака и собрать всю станину, стянув их между собой горизонтальными продольными стяжками.Их можно сделать из бруса 6×6 сантиметров, скрепив в шип или внахлест, на болты или саморезы.

На нижние стяжки уложим полки из полутораметровых досок, а на верхние — столешницу. Поэтому перед креплением стяжек мы должны отследить вертикаль и горизонталь собранной кровати. В противном случае стол будет наклонен. Столешница крепится к станине саморезами 8 мм, шляпки которых нужно утопить в отверстиях, просверленных перовым сверлом.Перед креплением стол притягивается к верхним продольным раскосам и боковинам струбцинами.

На этом сборка стола завершена, и можно переходить к установке тисков. Тем более, что сделать столярные тиски для верстака своими руками под силу не каждому. Поэтому новичкам предлагаем обратить внимание на готовые модели, установка которых происходит в следующей последовательности: к торцу стола крепим стационарную губку тисков, закрепляем на ней резьбовой элемент.Продеваем две резьбовые направляющие через отверстия в подвижной губке, ввинчиваем их в неподвижную губку. Вставляем ручки в головки направляющих, вращая которые можно перемещать подвижную часть тисков к неподвижной.

Деревянный столярный верстак своими руками чертежи.Расширяем возможности мастерской, изготовив столярный верстак своими руками

Если вы любите работать руками, то верстак будет очень кстати. Такую конструкцию можно сделать из металла самостоятельно. Он будет состоять из столешницы, закрепленной на металлическом каркасе.

Конструктивные особенности изделия

Верстак металлический может быть столярным или слесарным. Первая разновидность достаточно проста в изготовлении, но на поверхности столешницы можно будет работать исключительно с деревянными деталями.Этот вариант изделия предполагает наличие покрытия из дерева или обработанного линолеумом. Если попробовать работать с металлической заготовкой на столярном верстаке, покрытие впитает масла, а металлическая стружка повредит поверхность. Столярные верстаки изготавливаются из дерева, поэтому они не такие устойчивые по сравнению с металлическими.

В гараже чаще всего используются слесарные конструкции. С помощью такого оборудования можно работать с металлическими заготовками. Такой предмет мебели в мастерской универсален.Перед началом работы важно определиться, будет ли столешница одноместной или многоместной.

Металлический верстак состоит из пьедестала, крышки и стола. Предпоследний элемент должен быть снабжен трехслойными бортиками. Металлоконструкции изготавливаются с использованием МДФ или толстого фанерного листа, который дополнительно обшивается металлическим листом. Важно устранить любые острые углы, которые могут быть на столешнице, чтобы предотвратить травмы. Важно снабдить стол ящиками, которые понадобятся вам для хранения инвентаря.Вам необходимо оснастить эти компоненты направляющими, которые предотвратят случайное падение. Если есть необходимость защитить стену, на которой будет установлен стол, на нее можно установить специальный экран.

Ножки должны иметь большую площадь поверхности, а также обладать отличной прочностью. Они дополнительно укреплены друг с другом в нижней части. На стыке рекомендуется разместить полку для лаков, крупногабаритных инструментов и аксессуаров. Чаще всего стальные верстаки оснащаются двумя дисками, имеющими стопорные устройства.Важно наличие прижимного винта.

Подготовка перед началом работы

Металлический верстак может иметь совершенно разные размеры, однако, как наиболее оптимальный, можно использовать ширину 60 см, при этом длина может быть эквивалентна 1,5 метрам. Каркас рекомендуется делать из профильной трубы или Розетки и источники света располагать возле стола. Для резки металла лучше всего использовать болгарку. Подготовьте металлические уголки толщиной 3 см. Их размеры должны быть 40 х 40 мм.Также подойдут стальные профили сечением 30 х 50 миллиметров. Металлическая полоса понадобится для крепления рабочего стола к раме.

При изготовлении металлического верстака столешницу изготавливают, как правило, из сухих досок, толщина которых составляет 50 миллиметров, при этом ширина этого элемента может варьироваться от 100 до 150 миллиметров. В процессе работы вам понадобится оцинкованный металл толщиной 2 миллиметра. Полоски из того же материала понадобятся для формирования бортов, которые защитят от искр.Длина одной такой полосы должна быть эквивалентна длине рабочей поверхности.

Работы по изготовлению верстака

Если вы решили сделать чертежи металла, рекомендуется подготовиться заранее. Детали вырезаются по размеру, и нужно соединить их между собой при помощи сварки. Если нет необходимости в установке дополнительных полок, то конструкцию необходимо усилить ребрами жесткости, которые нужно сделать из того же уголка. Их следует устанавливать, отступив 10 см от поверхности пола.На такое же расстояние спотыкается вниз от края столешницы. Такую же манипуляцию проводят с центральной частью стола. К ножкам приварены стальные пластины квадратного сечения, чтобы обеспечить их более высокую высоту.

Особенности сборки

Чертеж металлического верстака, который представлен в статье (см. фото выше), позволит правильно выполнить работу. После того, как основная конструкция собрана, можно приступать к работе над каркасом. Используя квадратные стальные уголки со стороной 50 миллиметров, нужно сформировать каркас.Его длина должна быть на 20 см больше, чем габариты конструкции. Это необходимо для фиксации тисков. Затем в месте, где будет укрепляться рабочий стол на основной конструкции, следует приварить стальные полосы, при этом на них устанавливается конструкция из уголков. Помимо прочего, защитные экраны нужно будет усилить.

Если вы решили изготовить металлический верстак своими руками, в уголке, который используется для жесткости, а также в столешнице, к которой будут крепиться доски, следует просверлить отверстия.Чаще всего для этого используют саморезы с потайными шайбами. На следующем этапе столешницу можно покрыть листовым металлом, который укрепляется саморезами в просверленных заранее отверстиях. Полки можно покрасить или обработать огнезащитным составом. Для обеспечения более комфортной работы деталь можно жестко зафиксировать. Для этого используются тиски, которые имеют параллельные губки. Все обработанные элементы можно зафиксировать.

Наконец

Как известно, металлический верстак очень боится влаги и коррозии.Для того, чтобы продлить срок службы изделия, можно обработать его специальной краской, предназначенной для работы по металлу. Это сделает конструкцию еще более привлекательной внешне.

Гараж – многофункциональное помещение. В нем можно ставить и ремонтировать автомобили, конструировать и изготавливать различные вещи и механизмы своими руками.

Если человек любит проводить время в гараже, занимаясь ремонтными работами, необходимо правильно оборудовать свое рабочее место. Верстак представляет собой многофункциональный рабочий стол, на котором можно обрабатывать различные материалы, выполнять слесарные, электромеханические и сборочные работы.Также в конструкции верстака можно продумать полки и ящики для хранения инструментов и других предметов.

Типы верстаков

Верстаки изготавливаются для обработки металла (слесарные) и дерева (столярные). Конструкции отличаются материалом столешницы. У слесарных моделей столешница обязательно должна быть металлической, так как работа с металлом предполагает использование машинного масла и других жидкостей, которые могут оставить следы на деревянной поверхности.

Также при обработке металлических деталей часто требуется усилие, применение острого инструмента, поэтому верстак лучше всего оснастить металлической столешницей.

Верстаки столярные
предназначены для работы с деревом, поэтому они не такие прочные и функциональные, как слесарные модели.

Верстак строительный

Если оформление рабочего стола в гараж делается своими руками, то в первую очередь нужно тщательно продумать каждую деталь, прикинуть, где будут размещаться инструменты, какие работы будут выполняться на верстаке. От этого зависит модель стола в гараж.

Стандартные модели часто оснащены ящиками, которые могут быть выполнены из дерева или металла.Также конструкцию стола можно дополнить полками, силовым щитом для подвесного инструмента, который всегда будет под рукой. Но самое главное, верстак должен быть устойчивым, прочным и надежным.

Инструмент

Болгарка с кругом для резки металла и шлифовальным диском.

Сварочный аппарат и электроды. Спецодежда и средства защиты для сварки.

Отвертка.
Лобзик для резки фанеры.

Материалы (редактирование)

Уголок 50 мм на 50 мм, толщина 4 мм, длина 6,4 м.

Квадратная труба 60 мм на 40 мм, толщина 2 мм, длина 24 м.

Уголок 40 мм на 40 мм, толщина 4 мм, длина 6,75 м.

Лента стальная шириной 40 мм, толщиной 4 мм, длиной 8 м.

Стальной лист для столешницы 2200 мм на 750 мм. Толщина 2 мм.

Стальной лист для изготовления держателей ящиков. Толщина 2 мм.

Деревянные доски для столешницы.Толщина 50 мм.

Фанера для изготовления ящиков и для боковых и задней стенок стола. Толщина 15 мм

Направляющие для ящиков.

Шурупы для сборки фанерных ящиков.

Саморезы по металлу.

Анкерные болты.

Краска для дерева и металла.

Верстак, который будет изготовлен из этих материалов, имеет довольно внушительные размеры: длина стола 220 см, ширина 75 см. Общий дизайн и большая столешница позволяют разместить тиски и, например, наждак или другие инструменты на разных концах стола.

Первым шагом в изготовлении верстака является разрезание существующего материала на элементы. Профильная труба предназначена для изготовления каркаса. Стальной уголок предназначен для создания ребер жесткости. Его разрезают на куски и из него формируют силовой каркас. Также стальной уголок нужен для окантовки столешницы, на которую будут укладываться доски.

Полоса стальная предназначена для изготовления направляющих, на которые будут крепиться боковые панели. Также этот материал пойдет на кронштейны для крепления ящиков и фанеры.

Ящики стола изготовлены из фанеры.

Вторым этапом является сварка силового каркаса верстака. Сначала привариваются элементы столешницы – 2 трубы длиной 2200 мм и 2 трубы по 750 мм. Каркас следует сварить так, чтобы поверх него можно было приварить еще один каркас из уголков, в который будут укладываться доски столешницы. Для усиления столешницы требуется через 40 см приварить еще несколько стальных труб, которые будут выполнять роль ребер жесткости.

Затем по краям верстака привариваются 4 боковые ножки.Их длина составляет 900 мм. Между стойками ввариваются силовые перемычки, усиливающие конструкцию.

После того, как базовая рама готова, можно приступать к сварке конструкции для ящиков. Для этого из стальных труб формируются квадратные рамы, которые привариваются к столешнице с обеих сторон стола. Рамы усилены продольными ребрами жесткости.

Третий этап — изготовление каркаса столешницы. Для изготовления каркаса необходимы два стальных уголка, длиной 2200 мм и еще два уголка длиной 750 мм.Конструкция сваривается так, что внутри нее лежат деревянные доски.

Каркас из уголка укладывается на каркас из труб и сваривается. Получается усиленная столешница, высотой 8 см с внутренними ребрами жесткости.

Металлический каркас верстака почти готов, осталось приварить обрешетку панели для крепления инструмента. Для этого потребуется один металлический уголок длиной 2200 мм и 4 уголка длиной 950 мм. Два элемента крепятся по бокам конструкции и два посередине для усиления.Ящик для инструментов приварен к столешнице.

Каркас из уголков и труб готов. Можно приступать к укреплению конструкции. К боковинам стола привариваются кронштейны, которые вырезаются из стальной полосы. Всего нужно 24 детали. В середине каждого кронштейна просверливается отверстие. С помощью этих отверстий боковая и задняя стенки фанерного стола будут крепиться к металлическому каркасу верстака.

Четвертый этап – изготовление ящиков письменного стола.Фанера разрезается на заготовки, которые скручиваются саморезами. Количество ящиков зависит от того, что будет храниться в столе. Если есть мелкие детали, то можно соорудить 3 ящика, если большие — то 2. Все зависит от личных предпочтений.

Выдвижные ящики можно расположить по обеим сторонам стола, на одну половину можно установить выдвижные конструкции, а на другую обычные открытые полки.

После сборки ящиков между боковинами секций ящика нужно приварить металлические планки с отверстиями.К этим отверстиям изнутри будут прикреплены направляющие для направляющих ящика.

Пятый этап — укладка досок в каркас столешницы. Доски толщиной 50 мм разрезают на заготовки определенной длины. Если в наличии имеется длинная доска, то потребуется три заготовки шириной 245 мм и длиной 2190 мм. Если длинных досок нет в наличии, можно разложить заготовки поперек стола. Для этого древесину шириной 205 мм распиливают на 10 кусков длиной 740 мм.

Перед размещением дерева в каркасе стола его необходимо обработать антисептическим раствором. Это защитит материал от гниения и порчи жуками.

Затем обязательно нужно покрасить всю металлическую конструкцию верстака. Это защитит металл от коррозии. Лучше всего использовать атмосферостойкий и антикоррозийный вариант покрытия. Сварочные швы должны быть окрашены особенно тщательно. Металлические перепады и неровности перед покраской рекомендуется тщательно очистить.Это можно сделать с помощью угловой шлифовальной машины с металлическим диском.

После высыхания конструкции можно приступать к укладке досок на столешницу. Их не следует вбивать слишком плотно в раму. Это связано с тем, что дерево имеет свойство расширяться и усыхать при изменении температуры и влажности. Между досками лучше оставить небольшой зазор в несколько миллиметров. Поверхность дерева необходимо отшлифовать, чтобы облегчить укладку листового металла поверх дерева.Доски по всему периметру стола прикручиваются к каркасу саморезами.

Шестой этап – крепление верхнего стального листа. Его можно приварить к столешнице, но внутри конструкции находится древесина, которая может воспламениться в процессе сварки. Поэтому лучше всего прикрепить стальной лист скрытыми шурупами к деревянным доскам. Предварительно металл необходимо покрасить с обеих сторон преобразователем ржавчины. Этот укрывной материал выглядит как прозрачное лакокрасочное покрытие, легко восстанавливается и надежно защищает металл от ржавчины.Также можно покрасить металлическую столешницу краской, которой был покрыт каркас. Это будет красиво, но со временем краска может поцарапаться и стол будет выглядеть не слишком новым.

Последний этап — установка ящиков на направляющие и крепление фанеры к боковым стенкам, полкам и силовому щиту перед столом. Эту работу можно назвать отделкой верстака. После того, как работа с фанерой окончена, ее необходимо покрыть составом, который защитит материал от воздействия окружающей среды.Также не стоит забывать о конструкции силового щитка для инструментов. К нему можно прикрепить специальные крючки или саморезы, на которые будут подвешиваться нужные вещи.

Для того, чтобы было удобно работать за верстаком, к силовому щиту можно прикрепить специальный светильник с подставкой-гибкой. При этом можно дополнительно направить поток света в нужное место.

Видео — Процесс изготовления верстака

Установка тисков на слесарный верстак

Тиски — непременный атрибут слесарного верстака.К самой столешнице не рекомендуется крепить зажимной инструмент весом в несколько десятков килограммов. Между металлом стола и инструментом лучше всего поместить металлическую прокладку толщиной 1 см. В прокладке необходимо просверлить отверстия для анкерных болтов. Затем в тех же местах просверлите отверстия одинакового размера в столешнице. Вся конструкция скреплена анкерными болтами.

Требования безопасности к самодельному верстаку

Если площадь гаража не слишком велика, то можно сделать стол меньшего размера для сантехнических работ своими руками.Но, стоит знать, что вся конструкция должна быть устойчивой, не раскачиваться и не сдвигаться с места при небольших усилиях.
Рабочее место должно быть организовано так, чтобы ничто не мешало человеку. При работе с тисками все лишние инструменты должны быть удалены со столешницы.
Углы и выступающие части стола не должны быть слишком острыми и иметь режущие кромки.
После ремонтных работ за верстаком нужно очистить рабочее место от металлической стружки, капель масла и других материалов.
Если самодельный верстак изготовлен правильно, то он легко выдерживает нагрузку в 200 кг.

Фанера для щита

Видео — Верстак в гараж своими руками

Верстаки для мастерских

Верстак — это стол для выполнения различных специализированных работ по обработке различных материалов.Соответственно, в зависимости от того, с каким материалом вам придется работать и какие операции проводить, верстаки отличаются друг от друга размерами, конфигурацией и материалом изготовления. По виду обрабатываемых материалов верстаки подразделяются на:

столярные изделия;
слесарей;
вместе взятых.

Исходя из конструктивных особенностей к ним добавляются следующие типы:

Верстаки складные универсальные

выпускаются разными фирмами с разным перечнем функций, и отличительной чертой, прежде всего, является их мобильность.Поэтому, если вы конвертируете свой опыт домашнего мастера в денежные знаки за пределами своей квартиры или двора своего дома, вы можете либо выбрать универсальный складной верстак заводского изготовления, либо, проанализировав ряд конструктивных особенностей той или иной модели, изготовить его себя.

А вот для домашней мастерской подойдут более массивные верстаки и тут возможны три варианта:

с возможностью выполнения ряда слесарных операций;
верстак слесарный с возможностью выполнения ряда столярных операций;
Верстак комбинированный.

Сразу отметим, что последний вариант не является лучшим решением, так как не позволяет в полной мере выполнять как столярные, так и слесарные виды работ, а лишь относительно приспособлен для их производства, поэтому первые 2 варианта, на наш взгляд , являются предпочтительными. Именно такие варианты мы и рассмотрим на примерах для самостоятельного изготовления.

Изготовление простого гаражного верстака своими руками

Для создания такого верстака берем деревянные бруски 40х80 и вырезаем 4 ножки: 2 шт. длина 700 мм, 2 шт. длиной 750 мм и 2 нижние перемычки длиной 500 мм. Для 2-х верхних перемычек одинаковой длины мы использовали имеющийся в хозяйстве брус 40х100.

Так же пойдет на верхнюю обвязку основания нашего верстака спереди, длиной 1400мм внизу и 1600мм вверху.А сзади используем обрезную доску 40х150х1600, но все длинные заготовки нам понадобятся позже.

Если у вас есть инструмент для соединения пальцев, используйте его, как мы.

Если нет, то сделайте их вручную или соедините детали встык с помощью накладных металлических креплений.

Соберите боковые стойки, как показано на фото ниже.

После этого можно приступать к сборке всей кровати.

Изготовление столярного верстака с доработкой для слесарных работ

— винт столярный ходовой с двумя направляющими чешского производства Tr 24*5, 390/205 по цене около 3 тыс. руб.

Испанские тиски для столярных работ Piher, 150 мм, стоимость ок. 2 тысячи рублей;

Также можно изготовить какое-то свое подобие, используя шпильку диаметром 14 — 16 мм, которая конечно не перенесет таких усилий как тиски, но сделает Ваш зажим крайне экономичным и ремонтопригодным, за счет своей дешевизны ;

И вы успешно выполнили первое задание варианта верстака, описанного в этом разделе статьи.

Теперь несколько вариантов приспособлений для выполнения сантехнических работ на таком верстаке.

Самый простой из них — изготовить пластину из стали толщиной 3 — 5 мм с рамой из стального уголка, хранящуюся отдельно от верстака или прикрепленную к нему на петлях и опускаемую при необходимости на столешницу.
Главный атрибут слесарного верстака — слесарные тиски. В этом случае мы рекомендуем использовать тиски с креплениями, не требующими прохода через верхнюю часть верстака.

Можно, конечно, подогнать отверстия под упоры для крепления тисков, но с толстой накладкой можно обойтись и без этого. Также интересен вариант крепления слесарных тисков непосредственно к столешнице столярного верстака с помощью переходной штанги-стойки и мощного зажима.

И при этом накладка не должна производиться по всей площади верстака. Вариантов много, выбор за вами.

Модификация слесарного верстака для столярных работ

Часто, особенно если в хозяйстве есть машина и гараж, основным верстаком является слесарь.

Рассмотрим их подробнее.

1. Из первой картинки ниже при доработке слесарного верстака нас будет интересовать в первую очередь боковой упор (1), который несложно сделать съемным.А вместе с отверстиями для штифтов (14) по переднему торцу верстака (а это может быть цельная съемная конструкция) и подходящим клином мы получим простое и надежное приспособление для крепления доски к верстаку . Можно просто сделать деревянную накладку, закрепленную утопленными струбцинами, с показанным всем набором креплений заготовки, и понимать, что уровень рабочей поверхности поднимется на ее толщину, что можно компенсировать соответствующей высотой с лестницей у верстак.

Про задний упор и говорить нечего, он просто выполняет опорную функцию для длинных заготовок.

2. Вы можете изготовить фуговальную доску с универсальным упором, как показано на втором рисунке. Увеличив высоту упора (или изменив ее в зависимости от высоты обрабатываемого бруска) и прикрутив брусок с нижней стороны до упора к правому краю верстака, получим простейшее приспособление, поворачивающее слесарный верстак в столярный верстак.

Способ установки двух последних рубанков на верстак показан на схеме:

Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже.Будем рады общению с вами 😉

Каждому мастеру необходимо удобное рабочее место для работы с деревом или для отделочных манипуляций. Чтобы сделать всю работу максимально качественно, можно быстро построить качественный и недорогой верстак своими руками под свои нужды.

Устройство и назначение столярного верстака

Верстак представляет собой устойчивый, массивный рабочий стол, предназначенный для обработки различных изделий с использованием ручного или электроинструмента.Чем больше размер такого стола, тем тяжелее и крупнее можно на нем обрабатывать детали.

Типовая схема верстака:

Мобильный рабочий стол имеет небольшие габариты (около 80х70 см), вес около 30 кг и одни тиски. Предназначен для работы с некрупными изделиями и мелкого ремонта.

Композитный верстак соединен болтами, поэтому его можно легко разобрать. Однако сделать его своими руками достаточно сложно.

Составляем проект верстака

Верстак должен иметь такие размеры, чтобы на нем было удобно работать.

Высота стола напрямую зависит от роста владельца, которому должно быть удобно стоя выполнять любые операции.Для среднестатистического человека верстак может быть высотой от 70-90 см.

Верстак своими руками. Чертежи. Видео-инструкция

Стационарный верстак можно установить не только в помещении, но и во дворе собственного дома или дачи.

Изготовление основания

Чтобы сделать стационарную конструкцию еще более надежной, несколько частей опорной рамы можно закрепить на стене. Повысить устойчивость столярного верстака можно клиновидными вставками или диагональными перемычками.Они ввинчиваются между верхней частью рамы и ножками и сделаны из того же материала, что и основание стола.

Делаем столешницу с различными креплениями

Доски крепятся металлическими уголками к трем перекладинам, расположенным с обратной стороны столешницы. Для этих брусков заранее необходимо сделать пазы.
Затем доски тщательно подгоняются друг к другу, шлифуются и покрываются защитным раствором. Рекомендуется использовать олифу или масло.

Также на столярном верстаке необходимо соорудить упоры, которые можно купить или сделать своими руками. В качестве упоров не рекомендуется использовать круглые штифты или болты, так как штифты плохо фиксируют детали, а головка болта может повредить заготовку.

Верстак разборный своими руками — устройство

Хороший верстак в гараже позволяет выполнять различные работы по металлу и дереву за короткое время.Здесь хранятся различные инструменты и мелкие детали. Говоря простым языком, это специальный стол, на котором можно изготавливать токарные и слесарные изделия.

Помимо столешницы могут быть многоярусные конструкции из полок и подвесных контейнеров для хранения гвоздей, шурупов и гаек.

Сделать универсальный верстак достаточно просто. Главное в этом деле подготовить проект и подробные чертежи будущего изделия. В процессе создания необходимо соблюдать порядок каждого действия.

Самостоятельное изготовление такой конструкции позволит сэкономить приличную сумму. Кроме того, индивидуальный проект помогает изготовить конструкцию исходя из параметров вашего помещения.

Разновидности верстака

Есть несколько типов верстака. Каждый из них имеет некоторые характерные черты. В свою очередь они делятся на:

Слесарь. Предназначен для работы с металлом. Столешница такого изделия изготовлена из высокопрочного металлического сплава.Это из соображений безопасности. В процессе работы на железе могут присутствовать искры.

Кроме того, использование смазочных материалов может оставить следы на поверхности дерева. Железная основа не требует особого ухода.

Столяр. Его поверхность выполнена из массива дерева. Столярный верстак используется для деревообработки. Эти изделия не обладают высокой прочностью и универсальностью, в отличие от слесарных.

Универсальный стол имеет в своей конструкции металлическую и деревянную столешницу.На чертеже верстака показано устройство зоны столярных работ.

Что входит в конструкцию верстака?

Если изделие изготавливается самостоятельно, то важно продумать каждую мелочь. Дополнительные полки и вместительные подвесные контейнеры помогут вам рационально использовать это изделие. Стандартная модель содержит множество ящиков для хранения крупногабаритных инструментов.

Самодельный стол может иметь как металлическую, так и деревянную системы хранения.Дополнительный металлический щит позволяет хранить здесь небольшие подвесные инструменты. Ножовки и молотки теперь будут на одном месте.

Как сделать верстак своими руками?

Предлагаем вашему вниманию подробную инструкцию, как сделать верстак. Изготовление столярного стола происходит в несколько этапов. В первую очередь необходимо подготовить все инструменты и материалы.

Для этого вам понадобится:

ножовка;
или набор отверток разного диаметра;
столярный угольник;
уровень;
;
гаек;
;
детальный чертеж изделия;
.

Из материалов необходимо подготовить:

бруски для поддержки. Размер каждого элемента должен быть 110 х 110 мм. В процессе выбора необходимо обратить особое внимание на состояние древесины. Трещин и сучков здесь быть не должно;
листов фанеры толщиной 30 мм;
досок для каркаса.

Когда все необходимые предметы подготовлены, можно приступать к рабочему процессу. Он включает в себя следующие этапы:

Начальным действием будет строительство нижней рамы, в которой разместятся инструменты и слесарный станок.Для этого доски отпиливаются до нужного уровня. Затем они соединяются друг с другом с помощью саморезов. В итоге у вас должна получиться прямоугольная форма.

Посередине устанавливается распорная планка. В дальнейшем это уменьшит сопротивление готового изделия в процессе работы, вам понадобится небольшая деревянная доска.

Опорные ножки стола крепятся болтами. Для этого в плоскости рамы делаются сквозные отверстия.Для надежности рекомендуется сделать от 6 до 8 ножек по всему периметру.

Для придания жесткости изделию необходимо сделать нижнюю полку. Внизу каждой ножки отмечают 25 см. Затем сюда крепятся длинные деревянные планки. В дальнейшем на их поверхность будет закреплена панель из ДСП. Она будет выступать в качестве основы.

Когда основная часть каркаса завершена, приступаем к установке верхней столешницы. Здесь вам понадобится ножовка.Он удаляет ненужные части платы.

Оргалит поможет защитить поверхность деревянной столешницы. Это прочный материал, предназначенный для рабочей зоны.

Для увеличения системы хранения можно использовать дополнительный металлический щит, который крепится к задней части столярного стола. В опорных досках делаются сквозные отверстия. После этого металлическая основа фиксируется болтами. На фото верстака своими руками запечатлена последовательность каждого действия.
