Сварочное стекло для защиты глаз сварщика – его маркировка и диоптрии

При сварке металлов происходят мощные инфракрасное и ультрафиолетовое излучения, активно образуются лучи видимого света. Интенсивность потока тем выше, чем выше ток в рабочей зоне дуги.

Видимый свет превышает максимальную норму в десятки тысяч раз. Ультрафиолетовое излучение от сварки без вреда для глаз можно переносить от 6 с до 45 с, в зависимости от расстояния и силы тока дуги.

Действие ИК лучей заметно не сразу, но они тоже наносят большой вред. Уменьшить ущерб здоровью может защитное стекло, применение которого для сварщика совершенно необходимо. Об этом однозначно напоминают правила безопасной работы.

Способы затемнения

Главная функция сварочного стекла заключается в сокращении интенсивности лучевых потоков, попадающих в глаза. Вариантов достижения такого результата несколько.

Самый простой способ – затемнить стекло для сварочной маски. Для уменьшения пропускной способности в стеклянную массу в процессе производства добавляют примеси металлов: меди или никеля.

Метод давно известный, но не очень удобный для сварщика. В начале работы человек вообще почти ничего не видит через такое стекло. Затем, когда дуга разгорается, видимость становится хорошей.

Гораздо удобнее в работе светофильтр, меняющий пропускную способность в зависимости от интенсивности излучения. Сварочные стекла с возможностью светофильтра в начале работы бывают светлыми, затем, по мере увеличения тока дуги, постепенно затемняются. Саморегулирующийся светофильтр называют хамелеоном.

Действие «хамелеонов»

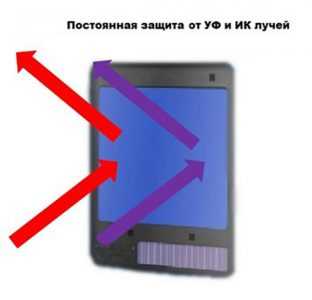

Возможность применения для сварки стекла хамелеона определяются его строением. Самонастраивающиеся стекла состоят из нескольких слоев:

  • поляризационная пленка отражает световое излучение дуги;
  • основным является жидкокристаллический слой, молекулы которого способны поворачиваться под разным углом в зависимости от интенсивности светового потока;
  • следующий слой понижает интенсивность УФ и тепловых (ИК) лучей;
  • внешнее защитное стекло предохраняет от механических ударов и огня, обладает высокими огнеупорными характеристиками.

При минимальном освещении затемнение сварочных очков равно 4 DIN. После разгорания электрической дуги затемнение может увеличиваться до 13 DIN. Скорость затемнения у различных сварочных стекол отличается.

У лучших моделей время, через которое фильтр реагирует, составляет 10-5секунды. Максимальный временной интервал реагирования хамелеона на сварку составляет 0,033 секунды. Это тоже хороший показатель, позволяющий существенно снизить нагрузку на глаза сварщика.

Оптические очки

Для выполнения особо тонких операций либо для обычной работы, выполняемой сварщиком с проблемным зрением, применяются оптические очки. Они увеличивают изображение.

Проблема актуальна не потому, что в профессию приходят люди с плохим зрением, а потому, что оно портится со временем. В результате опытный сварщик-виртуоз, который может сделать филигранную работу, имеет пониженную остроту зрения. На выручку приходит встроенная в маску оптика.

Максимум возможностей у оптических стекол для сварки – 3 диоптрии. Сварочные стекла имеют стандартную форму, размеры. Они хорошо подходят для всех масок.

Рынок защитных стекол для сварщиков постоянно развивается. При выборе следует учитывать специфику предстоящего процесса, уровень зрения сотрудника.

Важная информация заложена в маркировке сварочного изделия. Вникнув в суть обозначений можно подобрать оптимальную модель, позволяющую качественно выполнять работу и защитить глаза.

О чем говорят обозначения

Национальная и международная оценка степени затемнения отличаются. В России показатели варьируются теоретически от С1 до С13. На практике применят сварочные стекла с обозначениями от С4 до С8, возможностей которых вполне хватает для всех видов сварки.

В международных стандартах ситуация аналогичная. Теоретически существуют показания для сварочных стекол от 7 DIN до16 DIN. Практически используют стекла со значениями от 8 DIN до14 DIN.

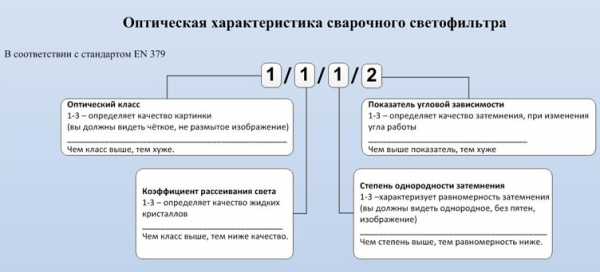

Больше информации содержит маркировка. Она включает чаще всего 4 цифры.

Первая цифра определяет оптические характеристики стекла. Они зависят от исходного и вспомогательного материалов. Принадлежность к 1 классу говорит о том, что объект через стекло виден четко без искажений.

Вторая цифра характеризует способность жидких кристаллов изменить ориентацию в пространстве в ответ на увеличение светового потока. Если на втором месте указана 1, при работе происходит быстрое затемнение, через которое четко без помутнений видна рабочая зона.

Третья цифра – показатель однородности сварочного стекла. Исходное сырье является смесью. При некорректных технологиях масса может быть плохо гомогенизирована. Полученное стекло будет неоднородным. Грубо говоря, по центру через него видно хорошо, а по бокам или углам хуже. 1 класс – гарантия отличного качества.

Последняя четвертая цифра – специфический показатель стекла для сварочных масок. Если указана цифра 1, значит, стекло начнет затемняться при попадании на него светового луча под любым углом. Это важно для стабильной работы. Сварщик не должен думать о том, в какую позу, под каким углом к рабочей зоне ему встать, чтобы стекло затемнилось.

Если нужна качественная защита глаз, следует приобретать продукцию с маркировкой, сделанную известными производителями. В таком деле крайне важен специальный опыт. Производителям-дилетантам на рынке защитной продукции не место.

Дополнительные обозначения

Особенно пунктуальные производители иногда указывают помимо основной информации на сварочных стеклах дополнительные сведения. Такая маркировка содержит буквы и цифры:

  • У – это первая буква от слова «упрочненные». Если на сварочных стеклах есть такая буква, то они выдержат механический удар твердых частичек, летящих с энергией до 0,6 Дж;
  • Г-1 обозначают стекла как для сварщиков, так и его помощников при выполнении электросварки на открытых пространствах;
  • Г-2 пишут на продукции для газосварщиков при работе средней мощности;
  • Г-3 информирует о предназначении стекол для сварщиков, выполняющих мощную сварку;
  • буквой Д обозначают стекла для доменщиков. Но это отдельная тема.
  • П обозначает продукцию для рабочих прокатных станов;
  • В – 1 говорит, что стекла предназначены для вспомогательной работы, не связанной со сваркой, которая выполняется при ярком солнце;
  • В-2 говорит о том, что сварочные стекла используют для вспомогательных работ при любых видах сварки, выполняемых как на улице, так и в цехе.

Учитывая всю приведенную информацию, получив дополнительно консультацию от представителя производителя или поставщика, можно грамотно выбрать нужные защитные стекла.

Выбор автоматических светофильтров

Защитные сварочные очки выпускают не один десяток лет. Поколения сварщиков пользовались такими и были довольны, сваривали корпуса космических кораблей и атомных подводных лодок. Современные очки совершеннее, пользоваться ими гораздо удобнее.

Тем не менее, профессионалы выбирают маски с автоматическими светофильтрами. Возможности этого оснащения велики, преимущества неоспоримы.

Автоматический светофильтр надежно зафиксирован на маске. Крепление выполняется просто отверткой и 2 винтами. Источником энергии являются солнечные или обычные батарейки, всегда имеющиеся в продаже. Популярны модели с двумя видами батареек, встроенными в одной маске. Наличие 3 регуляторов существенно упрощает управление.

Снаружи на маске или слева вверху на самом фильтре находится регулятор интенсивности затемнения. Вторым регулятором можно выставить требуемую чувствительность – значение интенсивности лучей, с которого начнется затемнение.

Для работы на улице в солнечный день можно выбрать один показатель, для ночной сварки – другой. Третий регулятор позволяет выставить время, через которое начнется затемнение.

Совокупность всех возможностей автоматического светофильтра обеспечивает удобные условия для безопасной работы.

Для удачного выбора модели нужно оценить все потенциальные нагрузки, возможные виды работ; проверить уровень зрения у сварщика.

Защитные стекла должны быть комфортными. Неправильно выбранные параметры затемненности, диоптрии могут спровоцировать постепенное ухудшение зрения; привести к нарушению технологии сварочных работ, в худшем случае – вызвать повреждения сетчатки, роговицы глаз.

svaring.com

Сварочные стекла маркировка


Описание стёкол для сварки — Справочник сварщика

www.vse-o-svarke.org

Светофильтры для масок

Основным компонентом сварочной маски является установленный в ней светофильтр для защиты органов зрения отИК и УФ-излучения сварочной дуги. От того, насколько правильно подобраны его параметры в зависимости от применяемого сварочного режима, зависят степень защиты и усталость глаз в процессе работы.

Основным параметром, характеризующим светофильтр для сварочной маски, является степень затемнения. Он определяет степень ограничения светового потока, интенсивность которого зависит от метода сварки и указывается в маркировке. Обозначения С-3, С-4, С-5, С-6, С-7, С-8 соответствуют затемнению 8, 9, 10, 11, 12, 13 DIN по европейской классификации. При выборе степени затемнения стекла для маски сварщика учитывается значение применяемого сварочного тока. Например, при ТИГ-сварке необходимо использовать стекла с таким затемнением:

  • 15…40А — 9…10 DIN;
  • 40…175А — 11…12 DIN;
  • 175…250А — 13 DIN.

Современные технические решения позволяют избежать подбор светофильтра для сварочной маски по степени затемнения. Для этого применяется автоматический светофильтр, изменяющий свою пропускную способность в зависимости от интенсивности светового потока. Принцип его работы основан на блокировке поляризованных световых лучей жидкокристаллическим пластинами. В состав автоматического светофильтра для маски входят пакет из оптических слоев и экономичная электрическая схема управления с датчиками освещенности, расположенными на уровне глаз. Такая конструкция обеспечивает стабильную защиту зрения при горении дуги и постоянный визуальный контроль рабочей зоны без подъема маски.

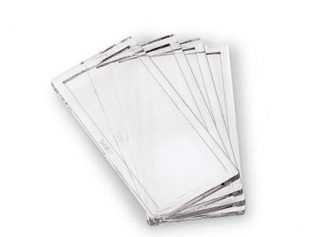

В разделе представлены прозрачные стекла из поликарбоната, затемненные стекла и стекла для маски сварщика «хамелеон» различных размеров. Предлагаемые автоматические светофильтры содержат:

  • плавную регулировки степени затемнения от 9 до 13 DIN, что позволяет применять в любых сварочных режимах;
  • 3-х ступенчатую регулировку чувствительности сенсоров для разной освещенности рабочего места;
  • регулировку задержки перехода в светлое состояние от 0.1 — 0.8 с;
  • переключатель «шлифовка» с затемнением 4 DIN.

Безотказность автоматических светофильтров обеспечивает комбинированное питание от литиевых батарей и солнечных элементов. Все представленные изделия имеют широкий угол обзора, высокую степень прозрачности и полное отсутствие геометрических искажений, отличаются устойчивостью к механическим воздействиям и выгодной ценой.

При выборе и покупке светофильтра необходимо учитывать, что более высокая стоимость автоматических фильтров по сравнению с обычными затемненными стеклами компенсируется повышением эффективности сварочных работ и снижением утомляемости зрения. Консультанты компании «СВАРБИ» готовы оказать помощь при выборе нужного светофильтра для создания безопасных и комфортных условий труда.

www.svarbi.ru

ПОИСК

Статьи Рисунки Таблицы О сайте Реклама

Сварочное стекло выполняет значимую роль при выполнении сварочных работ. В этом случае стоит задача не только в видимости участка сварки, от которого напрямую зависит и качество сделанной работы. От хорошего и правильно выбранного сварочного стекла зависит и здоровье сварщика. В этой статье мы поговорим о сварочных стеклах и их размерах.

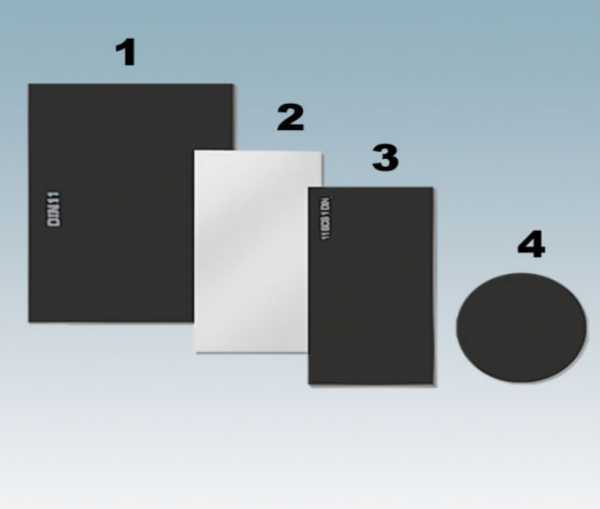

Прежде всего, следует знать, как устроено сварочное стекло. Их изготавливают по принципу «слоёного пирога». Так, между так называемыми поляризационными плёнками, присутствует несколько жк-слоёв. Именно они под воздействием электрического тока «строятся» в определенном порядке, блокируя при этом часть излучения, исходящего из области сварки.

Сейчас мы говорим о современных сварочных стеклах для сварочных щитков по типу «хамелеон». При выборе стекол следует учитывать такие особенности степень затемнения, которая зависит от угла падения света, и время срабатывания стекла, которое как правило короче 0,001 с, чего вполне достаточно для того чтобы защитить глаза.

Перед выбором также следует обратить внимание на производителя стекла. У качественных стекол идет маркировка от производителя. А вот некачественные стекла, как правило, вообще никак не маркируются.

Сварочные стекла хамелеон, или не имеют регулировок вообще, или имеет только одну регулировку, с помощью которой можно устанавливать степень затемнения. Однако в профессиональных стеклах есть три параметра для регулирования и настройки стекла, это:

  • — время задержки отключения после того как сварка закончена;
  • — чувствительность;
  • — и степень затемнения.

Обратите внимание, что сварочные стёкла для ТИГ-сварки могут использоваться и для полуавтоматических сварок МИГ/МАГ, и в ММА. Однако стёкла, которые подходят для этих режимов, уже не подходят для ТИГ-сварки.

Что касается размера стекла, то, конечно, чем большим будет размер, тем лучше будет для сварщика. Однако если у Вас уже есть сварочная маска, размер стекла необходимо измерить для того, чтобы приобрести подходящее.

Таблица 435 Защитные стекла (светофильтры) для электросварки
    Стекла защитные для электросварки [c.197]

    При электросварке сварщики обязаны закрывать лицо щитком или маской со вставленными в них защитными стеклами. [c.92]

    При дуговой электросварке необходимо заземлять кожухи и корпусы сварочных машин и пользоваться специальными защитными стеклами темного цвета для предохранения глаз сварщика от действия электрической дуги и щитками для защиты лица от ожогов, а также надевать кожаные или резиновые рукавицы для защиты рук от ожогов. [c.580]

    Дуговая электросварка связана с интенсивным излучением, которое может оказывать губительное действие на зрение, поэтому сварщики должны работать в защитных шлемах с темными стеклами необходима также защита от искр. Участки, где производится сварка, должны быть ограждены ширмами, чтобы вредное излучение не действовало на зрение людей, находящихся в зоне работ. [c.419]

    Должна соблюдаться безопасность при электросварке. Кроме общих мер электробезопасности должна быть предусмотрена защита глаз и лица сварщика от световой радиации. Защитные шлемы или щитки должны иметь стекла-светофильтры. Светофильтры подбираются по характеру выполняемых работ. Защиту Окружающих людей от влияния радиации обеспечивают установкой щитов или устройством кабин для сварщиков. Для защиты от вредных газов рекомендуется устройство местных отсосов при производстве работ в стационарных условиях, а также общеобменной вентиляции. [c.463]

    Маска для электросварщика. Чтобы вести электросварку, человек надвигает на лицо защитную маску с темным стеклом. Но вот окончен шов. Нужно посмотреть, что делать дальше. Тут сдвигай маску на затылок через плотное, почти черное стекло многого не разглядишь… Одна западногерм

www.samsvar.ru

Маркировка светофильтров для сварочных масок


Как правильно выбрать сварочную маску хамелеон среди всего многообразия?

Принципиально маски можно разделить на две группы — с постоянным затемнением светофильтра и с автоматически изменяющимся — «хамелеоны». Вне зависимости от типа светофильтра, у всех масок светофильтр защищен обычным стеклом для сварочной маски или прозрачным пластиком.

То есть, по сути, сварщик смотрит через два стекла: затемняющий светофильтр и защитное стекло. Защитные стекла являются расходным материалом и заменяются по мере износа (загрязнения, царапания и т.п.). Светофильтры для сварочных масок также заменяемы, но они в меньшей степени подвержены износу.

Светофильтры бывают разной степени затемнения, которая зависит от сварочных токов. Маркируются степени затемнения либо по отечественному стандарту ОСТ, либо по зарубежному DIN. Существует таблица соответствия стандартов отечественных и зарубежных.

Примерное соответствие степени затемнения по ОСТ 21-6-87 и по EN 169 (DIN)

Маркировка светофильтра по EN 169 (DIN)8-99-101010-1111-1212-1313-14
Маркировка светофильтра по ОСТ 21-6-87C-3C-4C-5C-6C-7C-8C-9

Тем не менее, у каждого человека — свои особенности зрения. Поэтому более точный подбор степени затемнения в зависимости от зрения должен происходить по тому принципу, чтобы четко видеть сварочную ванну и ее границы. Важно, чтобы картина не выглядела ярким белым пятном. Предварительный осмотр при выборе вы можете сделать в магазине, попросив продавца вставить батарейки в шлем. Просто взгляните на солнце через окно и оцените скорость и качество срабатывания фильтра.

Виды сварочных масок или как выбрать хамелеон?

Самый простой и дешевый вариант — маска из картона со специальной пропиткой.

Картонная защита сварщика

Основные ее преимущества — это цена, надежность и простота применения. Регулировка размера наголовника примитивна. На боковых поверхностях есть регулировка, позволяющая сделать так, чтобы либо маска свободно двигалась вниз-вверх и падала из верхнего положения на лицо при кивке головой, либо чтобы она не падала из верхнего положения, если необходимо.

Размер светофильтра может быть и больше, чем у данной модели — есть несколько стандартных размеров. Следующий вариант — маска из пластика.

Пластиковая защита сварщика евростандарт

У модели, изображенной на фото 5, размер стекла больше почти в 2 раза. Но, как уже говорилось выше, размеры светофильтра бывают разные, и это не связано с материалом корпуса.

Наголовник для пластиковой сварочной маски

На внутренней стороне наголовника есть мягкая наклейка, предотвращающая возникновение царапин на коже. Регулировка размера наголовника более удобная за счет вращающейся ручки. Регулировки на внешних боковых поверхностях аналогичны картонному варианту.

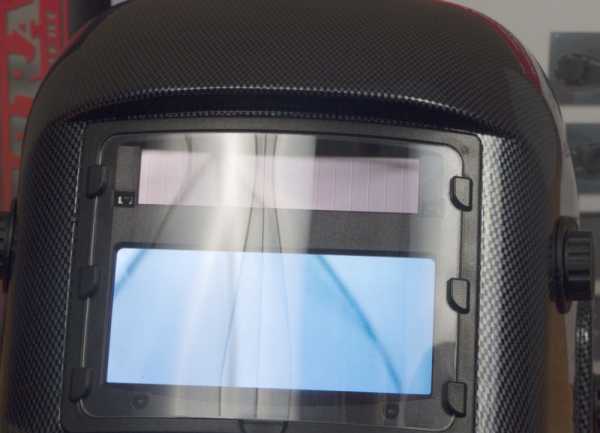

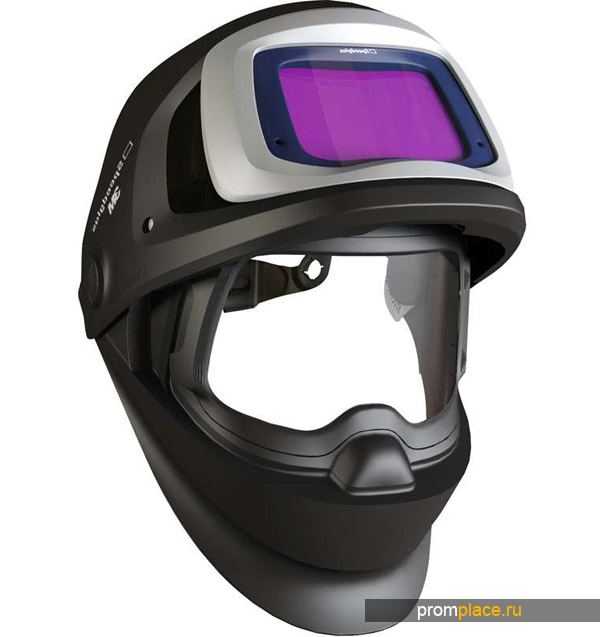

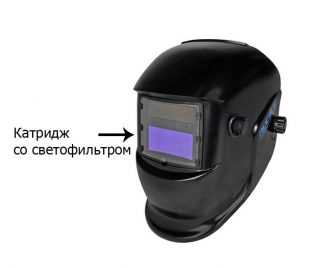

Самый современный и дорогой вариант — пластиковая маска с автоматически затемняющимся светофильтром «хамелеон».

Сварочная маска с автозатемнением

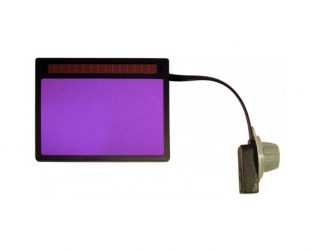

«Хамелеоном» называется не маска, а светофильтр. Точнее, это целая система с датчиками и с регулировками степени затемнения светофильтра, порога срабатывания, времени срабатывания светофильтра от начала зажигания дуги, времени, которое проходит до осветления стекла после окончания сварки. Количество и функциональность регулировок могут варьироваться на разных моделях «хамелеонов». 

Наголовник у таких масок обычно более удобный и мягкий, с множеством регулировок. Защитное стекло, находящееся перед светофильтром, бывает именно стеклянным или же полимерным.

Светофильтр — «хамелеон» требует батарейки или аккумуляторов для своей работы. В передней его части находятся фотоэлементы, срабатывающие от зажигания дуги. Таких фотоэлементов должно быть хотя бы 2, а лучше — 4, чтобы не возникло ситуации, когда единственный фотоэлемент загорожен чем-либо от дуги, дуга зажглась, а стекло не затемнилось — так можно серьезно повредить глаза.Выбирая маску «хамелеон» обратите внимание на наличие магнитного датчика, который, воспринимая электромагнитное излучение дуги, позволяет более точно улавливать момент зажигания дуги. Эта функция может быть полезна на очень малых токах, когда точности срабатывания фотоэлемента может быть недостаточно.

Помните, «хамелеон» стоит в 10-20 раз дороже предыдущих вариантов. Следовательно, прежде чем решить какую сварочную маску выбрать, необходимо определиться с видом производимых работ, поскольку наличие дополнительных функций, которые не будут востребованы, попросту приведут к бессмысленному удорожанию столь удобного девайса.

У дорогих масок бывают дополнительные функции, например налобный фонарик для работы в условиях плохой освещенности.

Важное предупреждение. В случае неправильной настройки «хамелеона» можно повредить глаза. Например, при установленном слишком большом времени срабатывания можно «словить светлячков» (на жаргоне сварщиков это означает получить ослепление светом дуги за счет взгляда на нее без защиты глаз).

Таким образом, нужно, чтобы стекло для сварочного девайса затемнялось как можно раньше и оставалось темным некоторое время после окончания горения дуги. Несмотря на то, что время затемнения светофильтра обычно составляет миллисекунды, в момент зажигания дуги глаза лучше закрывать, чтобы избежать их повреждения.

Важно выбирать качественный шлем хамелеон, так как дешевые светофильтры — «хамелеоны» не обладают должной точностью срабатывания. Также в дешевых шлемах страдают точность настроек и соответствие реального затемнения заявленному в характеристиках. Таким образом, на маске типа «хамелеон» экономить не стоит. При ограниченном бюджете от покупки «хамелеона» лучше вообще отказаться и купить обычную маску с постоянным затемнением.

Существует функционально «промежуточный» вариант между хамелеоном и маской с постоянным затемнением — это обычная защита лица с поднимающимся светофильтром. Лучше, чтобы это была модель, где после откидывания светофильтра остается еще одно дополнительное стекло — таким образом, очень удобно отбивать шлаковую корку и работать «болгаркой», не меняя маску и не надевая очки, а просто подняв светофильтр, когда погаснет сварочная дуга. Эти маски не очень распространены, но найти их можно, и это удобный и одновременно доступный по цене вариант.

Для сварщиков, использующих маски с постоянным затемнением, существует прием, позволяющий видеть детали через темный светофильтр: можно подсветить непосредственно рабочее поле лампой-переноской. Только не следует подносить лампу совсем близко (2-З см) к месту зажигания дуги, так как от попадания искр лампа может лопнуть. Достаточно расположить ее на расстоянии 15-20 см — света в таком случае обычно хватает.

www.samsvar.ru

Стекло для сварочной маски — что нужно знать, как выбрать?

Безопасность сварщика — это первое о чем следует позаботиться, приступая к работе. Большую часть защиты обеспечивает стекло, через которое мастер смотрит на рабочую зону. На нем не должно быть никаких повреждений, царапин или тем более трещин. Если смотровое окно имеет дефекты, его следует как можно быстрее заменить.

В большинстве случаев, защитные стекла для сварочной маски имеют одинаковые свойства и размеры. Исключениями являются только сложные модели щитков, на которые требуется устанавливать особое стекло.

Содержание статьи:

Параметры стекол для маски

Сварочные стекла можно охарактеризовать по четырем основным признакам. Они влияют на качество изображение, затемненность и пр. По современным стандартам, параметры изделия указываются на внешней стороне маски. Они представлены в виде 4 цифр через дробь. Это цифры от 1 до 3. Единица означает самый высокий показатель.

  1. Оптический класс. Этот параметр отвечает за качество изображения. Здесь роль играет материал из которого сделано стекло и пленка, наклеенная поверх него. Если параметр отмечен единицей, значит через стекло все видно четко. Если двойкой — значит встречаются искажения. Если тройкой — значит стекло нечеткое полностью.
  2. Рассеивание света. Такой параметр очень важен для масок с фильтром “Хамелеон”. Он показывает качество жидких кристаллов, используемых в фильтре. Если он обозначен “1” — значит в маске будет чистая картинка, если “2” — значит будут искажения, а если “3” — значит изображение будет мутным.
  3. Гомогенность. Этот показатель отвечает за равномерность затемнения стекла и то, какие перепады могут возникать в разных зонах смотрового окна. Особенно наглядно подобный эффект можно увидеть при возникновении дуги. Итак, “1” означает, что максимальный перепад будет составлять не больше 0,1 DIN, “2” — 0,2 DIN, “3” — 0,3 DIN.
  4. Зависимость затемнения от угла. Параметр показывает зависимость затемнения фильтра, от угла падения вспышки. Если он равен единице — значит зависимость минимальна. Максимальная зависимость обозначается тройкой.

Таким образом, перед тем, как купить маску, следует обратить внимание на параметры, указанные на ней. Разумеется, лучше всего выбирать щиток, имеющий наилучшие показатели. Это обеспечит четкое изображение и максимальную защиту зрения.

Размеры стекол и материал изготовления

Большинство масок имеют стандартный размер стекла — 110х90 мм, но иногда встречаются и нестандартные размеры. Убедитесь, что в комплектации таких масок имеются запасные стекла, тогда вам не придется искать нестандартный элемент, что может быть очень проблематично.

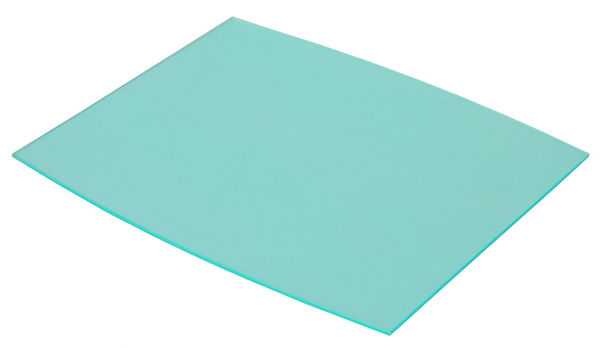

В сварочных масках используются поликарбонатные стекла. Они имеют повышенную прочность и способны выдерживать большие температуры. Поликарбонат отличается от обычного стекла, тем что он менее хрупкий и более стойкий к различным воздействиям, в том числе механическим.

Как выбрать стекло для маски?

Если случилось так, что вам требуется приобрести новое стекло для вашего щитка, нужно внимательно отнестись к его выбору. На рынке сейчас можно найти очень много вариантов. Они имеют различные параметры. Самое первое, на что стоит обратить внимание — это размер стекла. Может случиться так, что оно будет больше или наоборот, меньше чем нужно, и не подойдет к маске. После этого нужно решить какой тип стекла вам нужен — простое или хамелеон. В зависимости от типа, будет меняться и цена. “Хамелеон” стоит дороже, поскольку имеет более сложную технологию и лучше защищает глаза. Простое стекло с затемнением не очень удобно в использовании, потому что приходится поджигать дугу отвернувшись, и постоянно его менять для разных типов работ. С “хамелеоном” вы прекрасно будете видеть рабочую зону и не придется постоянно поднимать маску, чтобы посмотреть на шов.

Главным параметром “Хамелеона”, является время срабатывания фильтра. В зависимости от модели, оно может сильно отличаться. Максимальная скорость срабатывания составляет 33-тысячных секунды. Это довольно много, профессиональные фильтры работают со скоростью от 0,0001 с. и быстрее. Чем быстрее затемняется стекло, тем лучше защищено зрение сварщика. Этот параметр зависим от температуры. На холоде датчики могут работать медленнее.

Наилучшим выбором стекла, является “хамелеон”. С ним можно выполнять любые типы работ и ваши руки останутся свободными. Средний параметр затемнения для такого стекла в обычном состоянии равен 4 DIN. В рабочем состоянии он должен составлять 9 — 13 DIN. Некоторые стекла не могут обеспечить такое затемнение, из-за чего их нельзя применять при работе с толстыми электродами и мощной сваркой.

Также обратите внимание на источники питания стекла. Лучше всего, чтобы оно имело два автономных источника. Как правило, это солнечная батарея и литиевые батарейки.

Заключение

Выбор стекла для сварочной маски следует делать исходя из ваших нужд и вида работ. Почти во всех масках используется стандартный размер стекла. Остальные параметры подбираются по вашему усмотрению и необходимости. Чем качественней стекло и его фильтр, тем дороже обойдется вам стекло и тем лучше будут защищены ваши глаза.



instrument-blog.ru

Светофильтры для сварки

Наличие светофильтра при проведении сварочных работ — весьма необходимо, поскольку возникающая дуга представляет собой весьма опасное для сетчатки глаза излучение, включающее в себя весь диапазон световых волн, особенно опасным из которых является ультрофиолетовое. Именно наличие большого количества ультрафиолета обуславливает ожог сетчатки и возникающие в дальнейшем боли и рези — эффект « песка в глазах ». И если при небольшом ожоге сетчатки можно обойтись вполне традиционными средствами чтобы снять боль (к примеру, капля новокаина или ледокаина), то большие ожоги провоцируют потерю зрения, что недопустимо. Для защиты глаз при проведении сварочных работ используются различные светофильтры для сварки . Наибольшее распространение получили статичные затемненные стекла — они применяются достаточно давно. В зависимости от применяемой разновидности сварки применяются свои, предназначенные только для выполняемых работ стекла. Ниже представлена сравнительная таблица по применению светофильтров для разных типов сварки, при разной силе тока (именно от этих параметров и зависит яркость сварочной дуги). Соответствие Российских стандартов европейским: С3=8 DIN, C4=9 DIN, C5=11 DIN, C6=12 DIN, C7=12 DIN, C8=13 DIN
Вид сварки Сварочный ток, А
1 2,5 5 10 15 20 30 40 60 80 100 125 150 175 200 225 250 275 300 360 400 450 500 более
Ручная дуговая 9 10 11 12 13 14
MIG,тяжелый сплав 10 11 12 13 14
MIG, легкий сплав 10 11 12 13 14 15
TIG 9 10 11 12 13 14
MAG 10 11 12 13 14 15
Плазменная резка 11 12 13
Микроплазм. резка 6 7 8 9 10 11 12 13 14 15

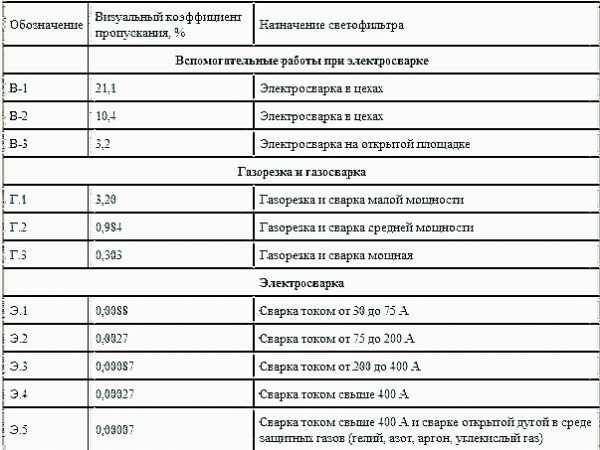

Ниже рассмотрена маркировка и применяемость:
— В-1. Коэффициент пропускания составляет 21%. Предназначается для проведения электросварки в закрытых помещениях. Для этого же вида работ предназначаются и стекла с маркировкой В-2 и В-3, отличием которых является светопропускная способность, составляющая 10% и 3% соответственно. Стоит отметить, что В-3 может применяться при проведении работ на открытых площадках.
— Г1, Г2 и Г3 — предназначаются для проведения работ с использованием газосварочного и газорежущего оборудования. Предполагаются при работе в горелками и резаками малой, средней и большой мощности соответственно.
— Серия Э1 — Э5. Предполагает работу с электросварочным оборудованием и выбирается в зависимости от применяемого сварочного тока.
Стекла серии Э1 — Э5 и их применяемость:
— Э1 — при использовании в процессе работы сварочного тока от 30 до 70 Ампер.
— Э2 — при использовании сварочного тока от 75 до 200 Ампер.
— Э3 — при использовании сварочного тока от 200 до 400 Ампер.
— Э4 — при использовании сварочного тока от 400 Ампер.
— Э5 — при использовании сварочного тока свыше 400 А, а также при работе открытой дугой в среде защитных газов, в том числе при использовании TIG сварки. Встречающаяся маркировка С5 — С8 также позволяет работать светофильтрам с электродуговой сваркой при использовании тока от 50 до 500А. В последнее время все большее распространение получают сварочные маски типа «хамелеон» . Преимущества их налицо. Автоматически затемняющееся стекло позволяет в значительной мере повысить эффективность работы сварщика, как, впрочем, и безопасность. Теперь сварщику нет необходимости отвлекаться на придерживание маски, а также на открывание и закрывание стекла, в случае использования маски с откидным стеклом. При выборе маски такого типа, необходимо убедиться в наличии регулировок, если маска будет использоваться для сварочных работ с использованием TIG оборудования. Узнать количество ЖК слоев. Идеально,если их количество от 3 и больше. Ну и, конечно, стоит выбирать маску именитого производителя с имеющейся маркировкой, где указаны данные сертификации (оптический класс и уровень сертификации).

Кроме статьи «Светофильтры для сварки» смотрите также:

nanolife.info

Виды и отличия защитных стекол для сварки



В современном мире стекла выполняют огромное количество различных функций. Их применяют в качестве строительных материалов, сырья для изготовления посуды и украшений, в авиационной и автомобильной промышленностях. Поэтому существует очень много марок данного вещества, которые будут способны охватить столь широкий круг отраслей.



Стекло сварочное используется при изготовлении защитных масок для работников, занимающихся соединением металлических элементов при помощи теплового воздействия. Оно необходимо, так как во время работы искры разлетаются во все стороны, и органы зрения, а также лицо могут серьезно пострадать.



Виды защитных стекол для сварочных масок





  • •    время задержки отключения светофильтра после окончания работы;
  • •    чувствительность функционального элемента к разным параметрам яркости;
  • •    быстрота реакции затемнения при превышении допустимого порога.



Защитные стекла для сварочных масок имеют много параметров, но основными являются перечисленные. Еще стоит учитывать, что важную роль играет размер области обзора. Чем он будет больше, тем соответственно удобнее работать, но и риск будет выше. Поэтому стоит выбирать золотую середину. Только для ювелирной работы может понадобиться самый большой обзор.




В остальных случаях опытному сварщику достаточно и небольшой щелочки. То же самое можно сказать и о степени затемнения. Чем выше будет сила тока при работе аппарата, тем более темное нужно стекло. Соответственно и видимость будет ухудшаться пропорционально. Значит нужно внимательно изучить технические характеристики прибора, чтобы приобрести для него наиболее подходящую модель.

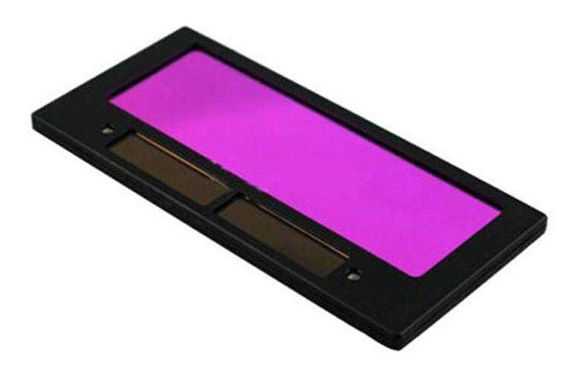

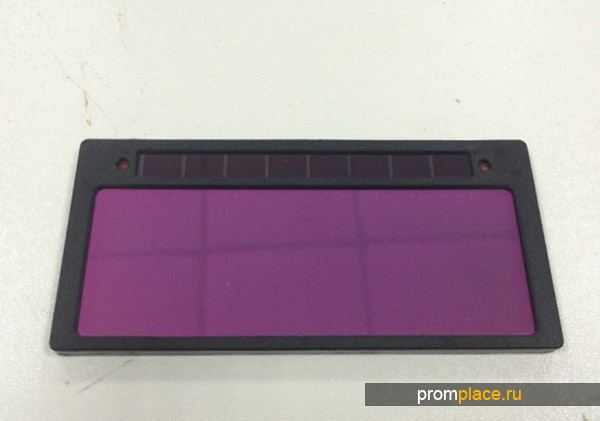

Самыми лучшими на рынке являются стекла для сварочных масок хамелеон. Они получили такое название за свое свойство автоматически затемнять видимую для глаз область, когда на них попадает освещение определенной интенсивности. Причем уходит на эту процедуру не более 0,0001 секунды, так что глаза сварщика гарантированно не пострадают.


Человек даже не успеет ничего понять, но главное не растеряться в этой ситуации. Свет может «погаснуть» в любой момент, так что нужно держать аппарат в том же положении, в каком он был до этого. Любые движения могут привести к порче деталей или нанесению себе травмы. Восстановление прозрачности произойдет автоматически, сразу же после прекращения действия негативного фактора.




Существует специальная маркировка сварочных стекол, которая позволит сделать максимально релевантный потребностям выбор. Список марок, доступных на рынке:



  • •    ТС-1. Предназначено для работы на открытой местности в безоблачный день при ярком солнце. Также может использоваться для защиты вспомогательных рабочих в цехах и других производственных помещений без естественного источника света.
  • •    ТС-2. Используется газосварщиками при работе на открытой местности при любых погодных условиях. Также подходит для вспомогательных рабочих при осуществлении электросварки на открытой местности.
  • •    ТС-3. Предназначается для газовой сварки и кислородной резки металла. Также может применяться при осуществлении дуговой или плазменной сварки и при работе на металлургическом заводе около доменной печи во время строжки и выплавке при температурах не выше 1500 градусов по Цельсию.
  • •    ТС-4. Может использоваться при сварке электрическим агрегатом с силой тока до 180 Ампер. Для более мощных аппаратов уже необходимо стекло для сварочного щитка с более выраженной степенью затемнения и пониженной светопропускаемостью.
  • •    ТС-5, 6, 7. Являются наиболее распространенными видами, потому что подходят для большинства технологических операций. Сила тока не должна превышать 220 Ампер.
  • •    ТС-8 и выше. Представляют собой специальные стекла, которые используются при работе в нестандартных ситуациях, требующих особого подхода.



Отличия защитных стекол для сварки









Основным преимуществом является возможность автоматической защиты органов зрения при изменении условий работы. Устаревшие стекла, которые получались путем добавления в состав обычного материала примесей металлов и их соединений, не обладали таким достоинством, поэтому были полностью вытеснены с рынка.

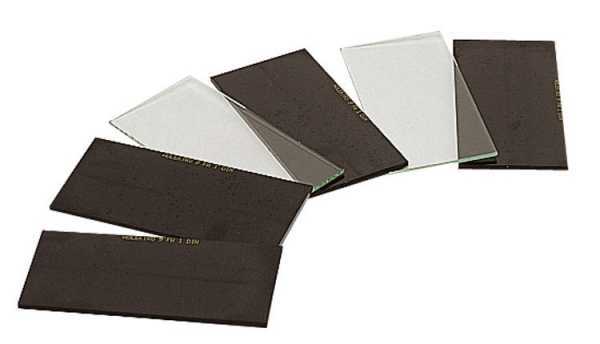

Сварочные поликарбонатные стекла изготавливаются из специальных полимеров, которые также способны затемнять обзор при увеличении интенсивности освещения. Но в них это происходит не настолько быстро и не так эффективно, поэтому данный тип подходит не для всех видов работ. Зато отличается высокой пластичностью и стойкостью к ударному воздействию. Также важно отметить, что во многих масках используются комбинированные материалы, что позволяет получить отличный результат.

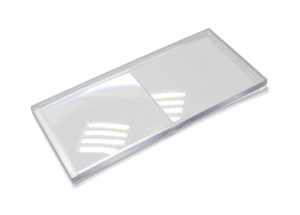

Для мастеров, обладающих плохим зрением, предусмотрены сварочные стекла с диоптриями. Их использование позволит отказаться от необходимости использования очков, поверх которых уже надевается маска. В любом случае это было очень неудобно, потому что приходилось все время присматриваться к детали, а очки мешали маске плотно прилегать к лицу. Степень увеличения зависит от линз, так что все подбирается в индивидуальном порядке.


Цены на сварочные стекла формируются, исходя из марки и технических особенностей материала.

promplace.ru

Светофильтры для сварочных масок — советы по выбору

Работа сварщика травмоопасна и для защиты используется специальное снаряжение, огнеупорные одежда, обувь и перчатки. Но, главное — это защита зрения. Для этого используют маски со специальными затемненными стеклами — светофильтрами.

В этой статье мы рассмотрим основной элемент сварочной маски. Какие бывают виды защиты зрения. И как выбрать светофильтры для сварочных масок при покупке.

Виды светофильтров по назначению

В зависимости от работ используются различные виды светофильтров. Стекло для маски сварщика по своему назначению бывает нескольких видов.

  • Светофильтры для подсобных работников при электросварке.
  • Для работы с газосварочным и резочным оборудованием.
  • Светофильтры для электросварщиков.

Для подсобников защита зрения обеспечивается стеклами с различным затемнением, вставленные в очки.

При работе с газосварочным оборудованием также используют светофильтры, изготовленные из затемненного желто-зеленого стекла с затемнением от С6. Вправляют их в защитные очки.

Светофильтры для работы с электросваркой имеют многие степени защиты, как от яркого излучения дуги, так и от ультрафиолетового и инфракрасного спектров.

Важным свойством любых защитных стекол сварщика является стойкость к механическому и термическому воздействию (осколки шлака, брызги расплавленного металла).

Зачем использовать светофильтры

При работе сварки электрическая дуга дает очень яркое свечение, которое просто ослепляет человека. Вспышка света такой силы способна нанести ожоги поверхности глаза (как говорят сварщики — поймать «зайчика»), продолжительное или частое повторение таких бликов приводят к очень болезненному раздражению («песок в глазах»). Если свет такой силы будет воздействовать на роговицу постоянно, то это приведет к полной потере зрения. Это первая причина, по которой используют защиту при сварочных работах.

Также без использования светофильтров невозможно просто контролировать сварочный процесс, а при достаточном затемнении прекрасно видно, что происходит в сварочной ванной.

Во время сваривания деталей электросваркой выделяется и другое излучение в ультрафиолетовом и инфракрасном спектрах. Они, также как и яркий свет, «сажают» зрение, хоть и не так интенсивно.

И напоследок, брызги расплавленного металла и раскаленного шлака тоже представляют опасность для глаз.

Стекло защитное для масок отличается в основном по степени затемнения.

Виды светофильтров для электросварки

Сегодня используют два основных вида фильтров для работы с электросварочным оборудованием и один специальный.

  • Светофильтры с постоянным затемнением.
  • Фильтры со сменным затемнением (хамелеон).
  • Диоптрическая линза для сварочных масок.

С постоянным затемнением

Еще 10 лет назад такая защита была единственной в арсенале сварщиков. Светофильтры с постоянным затемнением изготавливаются из стекол с добавлением в них меди или никеля. Это делается для снижения пропускной способности света. Также внешняя поверхность может быть зеркальная, для отражения лучей.

Степень затемнения — главный показатель светофильтра. Существует две их классификации: западная (DIN) и отечественная (С). Степени определяют по маркировкам, указанным непосредственно на светофильтре.

Фильтры подбирают в зависимости от силы тока, с которым придется работать. Чем больше ампер, тем более затемненным должен быть светофильтр на маске.

Положительными качествами светофильтров с постоянным затемнением являются их дешевизна и прочность.

Со сменным затемнением

Главное неудобство работы со светофильтрами с фиксированным затемнением — это то, что через них ничего не видно. А кроме самого процесса варки металла, сварщику нужно постоянно осматривать шов, удалять шлак и зачищать соединение. Для этого постоянно нужно маску снимать.

Чтобы избежать таких неудобств, используют автоматические светофильтры для сварочной маски — хамелеоны.

Их принцип работы построен на автоматическом затемнении стекол за несколько тысячных долей секунды до зажигания дуги.

Хамелеон — сложная система, в основе которой лежит жидкокристаллический экран. Кристаллы при изменении яркости (светонапряжения) меняют последовательность расположения, что снижает светопропускную способность.

Защитное стекло хамелеон может состоять из 1-3 таких экранов, плюс обязательно защитный экран, не пропускающий УФ и ИФ типы излучения. И, конечно же, слой полимера, защищающий систему от брызг расплавленного металла.

Функциональность обеспечивается индивидуальным источником питания, работающего от солнечных панелей.

Маска с такими фильтрами позволяет, не снимая ее, проводить различные манипуляции, кроме самого сварочного процесса. Стоят они дороже, по сравнению с защитными стеклами с фиксированным затемнением.

Диоптрические линзы

Такие линзы используют для работников с проблемным зрением, либо при сварке очень мелких деталей или тонколистового металла.

Они позволяют увеличить изображение для удобного контроля сварочного процесса.

Как правило, диоптрические линзы производят в универсальном размере, чтобы их можно было установить на большинство защитных масок.

Материалом для такого вида стекол является специальный оптический пластик, который безвреден для зрения.

Линзы подбирают индивидуально, в зависимости от своего зрения. Максимальный их показатель 3 диоптрии. Устанавливаются они в средину защитной маски.

Как выбрать светофильтры

Маски со светофильтрами подбирают зависимо от того, с каким оборудованием придется работать.

Главное, это не покупать дешевые светофильтры или маски без маркировок. Если недостаточно денег, то лучше приобрести фильтры с постоянным затемнением, чем хамелеон сомнительного производства и качества.

Светофильтры с фиксированным затемнением выбирают в зависимости от силы тока, с которой работают, и номера электрода.

Чтобы фильтры были более универсальны, лучше всего приобрести их с затемнением не ниже чем 9-10 DIN (от С4 и выше). Но учитывайте следующее — если придется работать с электродом двойкой, то слишком большое затемнение будет мешать контролировать сварочный процесс.

Для выбора хамелеона нужно руководствоваться несколькими факторами:

  • Активная степень затемнения (лучше не ниже 9).
  • Скорость затемнения (обычно около 0,10000 секунды).
  • Скорость просветления фильтра.

 Выбор различных стекол для защитных масок сегодня просто обширный. Но обязательно светофильтр для маски сварщика должен быть промаркирован, должны быть указаны его параметры.

Приобретая диоптрические линзы, руководствуются параметрами своего зрения и самой сварочной маски (могут быть незначительные отклонения в размерах). Главное — наличие у сварочных щитков крепления соответствующего такой оптике, иначе будет невозможно установить такое оборудование.

А что Вы думаете по поводу прочитанного материала? Какие фильтры лучше и удобней: постоянные или хамелеоны? Если у Вас есть опыт в выборе различных светофильтров для сварочных масок, поделитесь им в блоке комментариев к этой статье.

wikimetall.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
