Слоистая кладка с использованием эффективного утеплителя: описание технологии, преимущества и недостатки

описание технологии, преимущества и недостатки

При создании энергоэффективного дома используются разные новые технологии. Одной из них является слоистая кладка, которая предусматривает наличие утеплительной прослойки. Это максимально снижает тепловые потери, что позволяет сэкономить расходы на обогреве помещения. В статье речь пойдёт об особенностях кладки, её преимущества и недостатках.

Описание технологии слоистой кладки

Слоистую кладку ещё называют трёхслойной, что обусловлено конструктивными особенностями. Её устройство включает:

• несущую стену из кирпича или другого материала;

• теплоизоляционный слой;

• облицовку из кирпича.

В процессе монтажа создаётся воздушный зазор (2-5 см) между облицовочной кладкой и утеплителем для предотвращения образования конденсата и преждевременной порчи теплоизолятора. Для обустройства равномерной воздушной прослойки рекомендуется устанавливать по всему теплоизоляционному настилу фиксирующие шайбы. Их проверяют уровнем для соблюдения горизонтальности облицовочной кладки.

imgonline-com-ua-Resize-eDgFRCM1uhZDSKUimgonline-com-ua-Resize-eDgFRCM1uhZDSKU

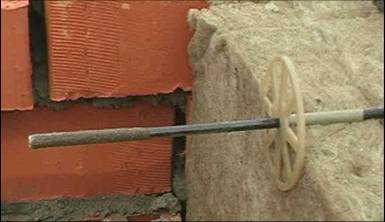

Через каждые 4-5 рядов производится связка конструкции с помощью закладных элементов. Они выполняются из прутов, диаметр которых равен 4,5-6 мм. Допускается использование арматуры из следующих материалов:

• стали;

• стеклопластика;

• базальтопластика.

Предпочтение стоит отдавать двум последним вариантам ввиду их низкой теплопроводности.

В верхней и нижней части стены обустраиваются продухи – специальные отверстия для отвода влаги. На 10 м2 поверхности стены предусмотрено 35-38 см2 отверстий. Их следует располагать ближе к цоколю и карнизам со стороны облицовочной кладки.

Фундамент в слоистой кладке является единым для внешней и внутренней стенки. Вместо кирпича допускается использование различных блоков, но со стороны фасада поверхности должны иметь защитный слой из штукатурки или облицовочного материала.

imgonline-com-ua-Resize-xoiKzzPXmJesAimgonline-com-ua-Resize-xoiKzzPXmJesA

Теплоизоляционный слой в кладке

В качестве теплоизолятора можно использовать в принципе любой утеплитель, но специалисты рекомендуют отдавать предпочтение базальтовой вате. Благодаря высокой стойкости к влаге, низкой теплопроводности в доме всегда будет комфортный микроклимат. Оптимальный показатель плотности составляет 140 кг/м3.

Пенополистирол и минеральная вата также применяются в трёхслойной кладке, однако нужно учесть, что первый материал обладает низкой стойкостью к огню, а второй – к воздействию влаги. Эти факторы предопределяют сохранность конструкции при нестандартных ситуациях в процессе эксплуатации. Полистирол к тому же плохо пропускает пары, то есть препятствует нормальной циркуляции воздуха, что при недостаточной вентиляции провоцирует развитие плесени и грибка в жилище. На устранение недостатков уходит много нервов и средств, проще продумать всё на этапе возведения стен.

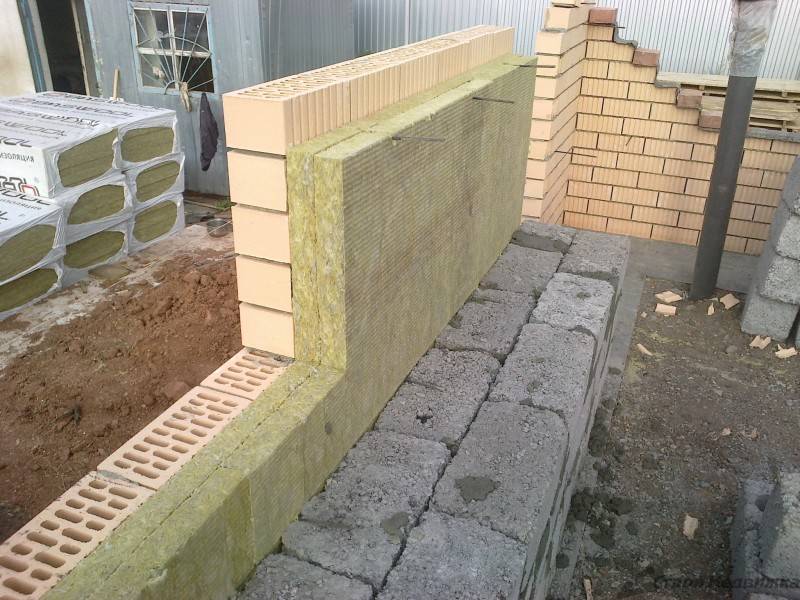

Согласно правилам монтажа теплоизоляционный слой обустраивается как можно плотнее к несущей стенке. Это предотвратит образование так называемых открытых зон.

imgonline-com-ua-Resize-qre8jIe3mvYmoimgonline-com-ua-Resize-qre8jIe3mvYmo

Преимущества и недостатки трёхслойной кладки

Трёхслойная кладка набирает обороты популярностью, что объясняется следующими преимущественными характеристиками:

• конструкция обладает невероятной прочностью, является сейсмоустойчивой;

• тепловые потери сводятся к минимуму;

• каждый слой конструкции способен пропускать пары лучше предыдущего, что обеспечивает хорошую циркуляцию воздуха в помещении;

• долговечность;

• презентабельный вид постройки при условии использования качественной облицовки.

imgonline-com-ua-Resize-3FRdqzCGZEteGkimgonline-com-ua-Resize-3FRdqzCGZEteGk

Недостатков у слоистой кладки не так уж и много. Монтажные работы требуют от мастера определённых знаний и опыта, поэтому новичок вряд ли справится с задачей. Но основным и существенным минусом является недолговечность стены. К кирпичным слоям претензий быть не может, при соблюдении технологического процесса они простоят более века.

К сожалению, этого нельзя сказать об утеплителе. При надлежащей укладке и наличии вентиляционного зазора базальтовая вата может прослужить до 30 лет, после чего её необходимо заменять. Здесь уж каждый застройщик взвешивает все плюсы и минусы технологии, соотносит теплосберегающие качества дома с капитальным ремонтом конструкции после 25-30 летней эксплуатации.

Посмотрите видео «Трехслойная кирпичная кладка»



        Поделиться:
ТТК. Устройство слоистой (многослойной) кирпичной кладки,

1. ОБЛАСТЬ ПРИМЕНЕНИЯ


Типовая технологическая карта (ТТК) составлена на устройство слоистой (многослойной) кирпичной кладки.

ТТК предназначена для ознакомления рабочих и инженерно-технических работников с правилами производства работ, а также с целью использования при разработке проектов производства работ, проектов организации строительства, другой организационно-технологической документации.

2. ОБЩИЕ ПОЛОЖЕНИЯ


При создании энергоэффективного дома используются разные новые технологии. Одной из них является слоистая кладка (рис.1), которая предусматривает наличие утеплительной прослойки. Это максимально снижает тепловые потери, что позволяет сэкономить расходы на обогреве помещения.

Рис.1. Слоистая кладка


Описание технологии слоистой кладки

Слоистую кладку ещё называют трёхслойной, что обусловлено конструктивными особенностями. Её устройство включает:

— несущую стену из кирпича или другого материала;

— теплоизоляционный слой;

— облицовку из кирпича.

Материалы и конструктивные решения

В качестве теплоизоляционного материала в конструкции слоистой кладки часто используют засыпку из гранулированной минеральной ваты, плиты из каменной ваты или пенопласта (рис.2).

Рис.2. Теплоизоляционный материал из пенопласта

Трёхслойная кладка


Одной из разновидностей утеплённой стены является трёхслойная кирпичная кладка (рис.3). Конструкция её выглядит следующим образом:

1. Внутренняя стена из кирпича, шлакоблоков, газобетона и т.д. Выполняет несущую функцию для межэтажных перекрытий и кровли здания.

2. Утепление кирпичной кладки. Утеплитель помещается во внутренние полости-колодцы между наружной и внутренней стенами. Защищает внутреннюю стену от промерзания в холодное время года.

3. Наружная стена с облицовкой из кирпича. Выполняет декоративные функции, придавая фасаду дополнительную эстетику.


Рис.3. Трехслойная стена в разрезе:

1 — внутренняя отделка; 2 — несущая стена здания; 3 — утеплитель между кирпичной кладкой; 4 — вентиляционный зазор между внутренним утеплителем и облицовочной стеной; 5 — наружная стена с облицовкой из кирпича; 6 — внутреннее армирование, соединяющее внутреннюю и внешнюю стену


При использовании стержней (металлических или стеклопластиковых) в качестве связей между верстами минераловатные плиты просто накалываются на них. Дополнительного крепления не требуется (рис.4).


Рис.4. Трехслойная кирпичная кладка с утеплителем. В качестве связей используются стержни:

1 — внутренняя часть кирпичной стены; 2 — минеральная вата; 3 — наружная часть кирпичной стены; 4 — связи


В такой конструкции появляется возможность устроить воздушный зазор между утеплителем и наружной верстой для лучшего вывода влаги из несущей стены и утеплителя.

При использовании теплоизоляционного слоя между внутренней и наружной верстами должны быть предусмотрены гибкие связи. Ранее они выполнялись из стальной арматуры, сейчас — из щелочестойкого стеклопластика. Этот вариант предпочтителен из-за меньшей теплопроводности стеклопластиковых стержней. Теплопроводность связей оказывает сильное влияние на тепловую однородность конструкции. Замена стальных гибких связей на стеклопластиковые позволяет снизить толщину теплоизоляционного слоя на 5-10%.

Типовые решения устройства слоистых кладок можно разделить на два вида: с устройством воздушного зазора и без него (рис.5). Устройство воздушного зазора позволяет более эффективно удалять влагу из конструкции, т.к. избыточная влага из несущей стены и утеплителя будет сразу уходить в атмосферу. В то время как в конструкции без воздушного зазора пар будет проходить и через облицовочный кирпич. При этом воздушный зазор увеличивает общую толщину стены, а, следовательно, и фундамента; увеличится длина гибких связей.


Рис.5. Схема слоистой кладки:

А — без воздушного зазора; Б — с воздушным зазором


Кирпичная кладка с утеплителем внутри, как и прочие строительные технологии, имеет свои плюсы и минусы. К её положительным качествам следует отнести:

Меньший объём кладки, что позволяет уменьшить сметную стоимость за счёт экономии на количестве строительного материала.

Меньший вес постройки, что даёт возможность использовать более лёгкие и недорогие фундаменты.

Высокие теплоизоляционные показатели, позволяющие сохранять тепло в зимнее время.

Улучшенная звукоизоляция. Теплоизоляционный слой позволяет значительно снизить уровень шума, что особенно актуально, если здание находится на центральной улице с интенсивным дорожным движением.

Внешние стены, облицованные декоративным кирпичом, не нуждаются в дополнительной декоративной отделке.

Среди минусов многослойных стен можно указать:

Большую трудоёмкость, связанную с утеплением, по сравнению с кирпичной кладкой в 3-3,5 кирпича.

Трёхслойные стены не дают возможность периодической замены утеплителя, в то время как срок его службы всегда короче срока службы кирпичных стен.

Выбор утеплителя


В качестве теплоизолирующего материала может применяться широкий ассортимент утеплителей, которые отвечают рекомендациям СНиП.

Во-первых, показатель теплопроводности материала должен быть таким, чтобы обеспечить защиту внутренних помещений при максимальных минусовых показателях, свойственных для данного региона.

Ознакомиться с теплоизолирующими показателями утеплителя можно в инструкции от производителя на его упаковке или в таблицах технических характеристик СНиП. Сравнив эти показатели с зимними минимумами температур, можно вычислить необходимую толщину слоя утеплителя.

Во-вторых, утеплитель должен обладать достаточной паропроницаемостью. Иначе влага будет скапливаться внутри него, что приведёт к потере им теплоизоляционных качеств.

И, в-третьих, внутренний утеплитель должен быть огнестойким. Благодаря своей негорючести, он не только не будет поддерживать горение, но и создаст огнезащитную прослойку внутри кладки.


Минеральная вата

Рис.6. Минеральная плита


Многочисленное семейство утеплителей, созданных на основе минеральных волокон, обладают отличными теплосберегающими характеристиками. Изготавливаются они методом взбивания в центрифуге расплавленных минералов: стекла, базальта, шлака и т.д. Низкий уровень теплопередачи в данном случае достигается за счёт высокой пористости материала — воздушные прослойки не позволяют холоду проникать сквозь минвату.

Минеральный утеплитель абсолютно не горюч, но очень боится сырости. При намокании он почти полностью теряет свои теплосберегающие свойства, поэтому при его укладке необходимо позаботится об устройстве эффективной гидроизоляции.


Пенополистирол


Вспененный полистирол — ещё один часто применяемый в трёхслойной кладке теплоизоляционный материал (рис.7).

Рис.7. Листы пенополистирола


Производят его методом насыщения воздухом жидкого полистирола, который после застывания приобретает вид пористых круглых гранул. Для заполнения колодцев в стене он может использоваться в форме листов или в качестве насыпного материала. Он гораздо меньше минваты боится сырости, но в отличие от неё горюч, поэтому стены, утеплённые пенополистиролом, следует беречь от открытого огня. Даже если пожар не повредит кирпичной кладке, он вызовет выгорание и расплавление пенополистирола внутри неё. Для замены утеплителя придётся производить трудоёмкие и дорогостоящие работы по демонтажу облицовочной части стены.


Насыпные утеплители


В частном строительстве иногда трёхслойная кладка производится с засыпкой внутренних колодцев различными минеральными заполнителями: шлаком, керамзитом и т.д. Подобная методика несколько дешевле и проще, нежели укладка минплиты или листов пенополистирола, но эффективность её гораздо ниже. Связано это с более низкими показателями теплозащиты шлака и керамзита.

Шлак очень гигроскопичен — склонен впитывать в себя и удерживать влагу, что может послужить причиной увеличения его теплопроводности и преждевременного разрушения прилегающих слоёв кирпича.

3. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ


Технология кладки с утеплителем (рис.8):

1. Кладка облицовочного слоя до уровня связей;

2. Монтаж теплоизоляционного слоя, производится таким образом, чтобы верх его был выше облицовочного слоя на 5-10 см;

3. Кладка несущего слоя до следующего уровня связей;

4. Установка связей и протыкание их через утеплитель. Если горизонтальные швы несущего и облицовочного слоев стены, в которых ставятся связи, не совпадают более, чем на 2 см в несущем слое кирпичной кладки, связи размещают в вертикальном шве;

5. Кладка по одному ряду кирпича в несущей части стены и облицовочном слое.

Рис.8. Последовательность монтажа

Установка связей


Внутренняя и наружная части трехслойной кирпичной стены связываются между собой специальными закладными деталями — связями. Они выполняются из стеклопластика, базальтопластика или стальной арматуры диаметром 4,5-6 мм. Предпочтительнее использовать связи из стеклопластика или базальтопластика из-за большей теплопроводности стальных связей.

Эти связи также выполняют функцию крепежа плит утеплителя (утеплитель просто накалывают на них). Их устанавливают в процессе кладки в несущую стену на глубину 6-9 см с шагом 60 см по горизонтали и 50 см по вертикали из расчета в среднем 4 штыря на 1 м.

Для обеспечения равномерного вентилируемого зазора по всей площади утеплителя на стержни крепят фиксирующие шайбы (рис.9).

Рис.9. Установка связей с фиксирующими шайбами


Плиты утеплителя устанавливают с перевязкой швов вплотную друг к другу, чтобы между отдельными плитами не было щелей и зазоров. На углах здания создают зубчатое зацепление плит, чтобы избежать образования мостиков холода.

4. ТРЕБОВАНИЯ К КАЧЕСТВУ РАБОТ

4.1. Контроль и оценку качества работ при производстве работ по устройству слоистой (многослойной) кирпичной кладки следует выполнять в соответствии с требованиями нормативных документов:

— СП 48.13330.2011 Организация строительства. Актуализированная редакция СНиП 12-01-2004;

— СП 70.13330.2012 Несущие и ограждающие конструкции

Слоистая кладка с утеплителем: оптимальное решение для современного малоэтажного строительства

Какой вариант утепления дома считать оптимальным в текущих условиях? Рынок предлагает множество вариантов, мы рассмотрим наиболее выгодный их них.

Нормы теплозащиты ограждающих конструкций закреплены ГОСТами. И нормы эти достаточно жесткие. Так что обеспечить требуемый уровень теплопотерь с однослойными стенами и разумной толщиной стен попросту невозможно. Сегодня соответствуют ГОСТам лишь многослойный стены с утеплителем. Для малоэтажного строительства особой популярность пользуется так называемая слоистая кладка.

Что такое слоистая кладка

Стена здесь состоит из трех слоев —  собственно стенового материала (кирпич, пенобетонные блоки, железобетон), утеплителя (минвата или пенополистирол), и облицовки (керамические, силикатные или бетонные кирпичи, сайдинг).

Толщина утеплителя рассчитывается исходя из свойств самого утеплителя, теплопроводности стенового материала и климатической зоны строительства. Показателен пример – слой минеральной ваты толщиной 10 см соответствует по теплопроводности кирпичной стене толщиной полтора метра!

Между утеплителем и облицовкой организуется вентилируемый зазор.

Преимущества слоистой кладки – экономия стенового материала, эстетичный внешний вид, меньший вес дома (экономия на фундаменте), экономия внутреннего пространства (тонкие стены), возможность строительства в любое время года.

Кроме того, облицовочного кирпича на рынке представлено множество расцветок и типов, так что дом можно сделать действительно неповторимым на вид.

Требования к утеплителю

Утеплитель – важнейший элемент конструкции слоистой кладки. Его замена после постройки дома практически невозможна, так что монтажу утеплителя следует уделить особое внимание.

По свойствам теплопроводности идеально подходят минвата и пенополистирол.

Утеплитель пенополистирол дешевле, но используют обычно (когда делают по уму) минвату. Здесь играет свою роль высокая паропроницаемость у минваты и низкая – у пенополистирола.

Теперь подробнее. В доме будут жить люди. А в выдыхаемом людьми воздухе всегда содержатся частички водяного пара. В свою очередь кирпич (как и пенобетон) обладает хорошей паропроницаемостью, и таким образом пар естественным образом выводится из помещения. Только вот в случае использования пенополистирола пар будет оседать в виде влаги на стыке стена-утеплитель, разрушая их и снижая теплоизоляционные свойства утеплителя.

Таким образом, использовать пенополистирол допустимо лишь в случае пароизоляции стен дома, т.е. нельзя допускать проникновение пара в материал стены. Но таким образом достигается эффект «парилки», и с повышенной влажностью в доме справится только грамотная и эффективная вентиляция. То есть сэкономив на утеплителе, придется потратится на продвинутую вентиляцию.

Наоборот, если теплоизоляция имеет коэффициент паропроницаемости выше, чем материал стен, то пар будет свободно удаляться из нее, и испаряться в воздушном зазоре.

Единственный случай, когда допустимо использование пенополистирола – стена из железобетона, которая практически не «дышит».

А вот минераловатный утеплитель обязательно должен быть пропитан в массе гидрофобизирующими добавками, которые обеспечивают низкое водопоглощение материала. Влага, как бы хорошо ни была продумана облицовка, все равно попадет на утеплитель.

Кроме того, утеплитель не должен со временем «усаживаться», иначе в воздушном пространстве образуются «мостики холода». Высокой сжимаемостью, к примеру, обладает известная с советских времен стекловата.

Утеплитель должен быть негорючим, поскольку при пожаре огонь может попасть на него через дверные и оконные проемы и распространиться на все помещения дома. Свойством негорючести сегодня обладают почти все минваты на рынке.

Важность вентиляционного зазора

Воздушный, или по-другому вентиляционный зазор – обязательный элемент слоистой кладки. Как было сказано выше, влага различными путями может попасть в утеплитель, и без этого зазора ей просто некуда будет испаряться. В вент зазоре необходимо организовать движение воздуха, т.е. сделать отверстия для притока воздуха в нижней и верхней части зазора.

Таким образом, залог успеха слоистой кладки стен – правильный расчет толщины утеплителя, выбор его марки и грамотный монтаж всех слоев стены. Данное решение является сегодня оптимальным для строительства дома постоянного проживания.

Утеплители Ursa| УРСА П20

Утеплители Ursa| УРСА П-30

ИЗОЛАЙТи ИЗОЛАЙТ-Л от Изорок — легкие утеплители широкого спектра применения

Утеплитель для стен — слоистая кладка. Утеплитель для дома.

Теплоизоляция наружных стен зданий из кирпича всегда была и остается одним из важнейших требований в строительстве. В последнее время нормативные значения толщины стен стали даже больше, чем ранее. Например, теперь требуется, чтобы толщина кирпичной кладки наружной стены в доме из пустотелого кирпича составляла не менее 1,5 метров, если же кирпич цельный, то толщина стены должна быть увеличена до 2 метров. Такие требования делают строительство ограждающих стен из кирпича совершенно экономически невыгодным. Как всегда, при поиске решения этой задачи, специалисты нашли вариант, который не только полностью устраняет проблему толстой дорогостоящей кирпичной кладки, но и имеет значительные преимущества. Этим решением оказалась многослойная кладка, которая состоит из тонкой кирпичной стены, слоя теплоизоляции и облицовочного кирпичного слоя. Эта многослойность имеет прекрасный внешний вид, не требует много времени для возведения, а стоит дешевле, чем другие варианты строительства теплых наружных стен.

Эта многослойная конструкция, ее еще называют колодцевой кладкой, имеет три основных слоя:

  1. Кирпичная стена, которая является несущей и называется внутренней верстой.
  2. Утеплитель для стен.
  3. Декоративная стена, выполненная из облицовочных фасадных материалов, которая называется наружной верстой.

Устройство изоляции в трехслойной слоистой кладке

Соединение наружной и внутренней стены производится с помощью специальных закладных. Они представляют собой гибкие арматурные соединения из прочной стали или пластика на основе базальта или стекла, который не подвержен негативному воздействию щелочей.

Уже давно в частном жилищном строительстве самым популярным материалом для возведения несущих стен является красный кирпич. Его кладут на раствор из песка и цемента, толщиной в 1,5-2 кирпича. В последнее время традиционный красный кирпич заменяют крупными блоками, которые также производятся из обожженной глины, но имеют большие размеры. Также вместо кирпича используют сверхплотные газоблоки. Несущая способность стен из этих материалов очень хорошая, ее вполне хватает для частных домов. Кроме того, такие стены имеют более высокую степень теплозащиты. Однако, основная функция несущих стен – удерживать конструктивные элементы дома. Функция теплоизоляции принадлежит утеплителям, обычно утеплитель для дома — это плиты из базальтовой ваты.

Также для заполнения прослойки утепления применяют пенополистирол (пенопласт), минераловатный утеплитель и мелкозернистые сыпучие материалы, такие как эковата из бумаги или вата в гранулах. Рассмотрим преимущества и недостатки различных утеплителей.

1. Сыпучий или засыпной утеплитель для стен. Им заполняют пространство между несущей стеной и облицовкой при помощи специального оборудования, создающего давление. Такой способ не застрахован от появления полостей, не заполненных утеплителем, из-за зависания ватных гранул у стен. При засыпании нет гарантии заполнения полости одинаковой плотности утеплителем, от этого вата проседает и образуются не утепленные участки. Если произошло неравномерное заполнение, то исправить положение дел будет практически невозможно.

2. Пенопласт. Этот недорогой материал часто используют в качестве утеплителя именно из-за его невысокой цены. Также используется экструдированный пенополистирол, цена которого выше. Однако, оба этих вида пенополистирола не имеют защиты от огня и выделяют токсические вещества при горении. Еще одним недостатком пенопласта является отсутствие влагопроницаемости, что ведет к сырости стен и росту плесневых грибков.

3. Плиты из минеральной ваты. Это материалы, изготовленные на основе базальта, к ним относятся ЭКОВЕР СТАНДАРТ, ИЗБА СТАНДАРТ, ТЕХНОБЛОК СТАНДАРТ. Обладают неоспоримыми преимуществами по сравнению с другими утеплителями. Они пожароустойчивы и гидрофобизированы. Утеплитель для дома из минеральной ваты базальтового происхождения не накапливают влагу, имеют высокую плотность, которая не дают им возможность деформироваться. Эти плиты на протяжении всего срока эксплуатации не проседают. При необходимости их можно поджать, защищая стену от потоков холодного воздуха, проходящего через щели.

Устройство изоляции в трехслойной слоистой кладке

Мы дали рекомендации в отношении утеплителя наружных стен, теперь поговорим о технологии возведения стены слоистой конструкции. При создании слоя облицовки из кирпича, его необходимо армировать и скреплять с несущей стеной гибкими закладными. Установка закладных производится при возведении стены, они укрепляются в несущей части стены в углублениях до 90 мм на расстоянии не более 60 см в горизонтальном направлении и не более 50 см – в вертикальном. На 1 кв.м. размещается 4 штыря. Связующие элементы из базальто- или стеклопластика более предпочтительны, чем стальные, поскольку последние создают мостики холода в стене и подвержены коррозии.

Когда связи закреплены, можно укреплять утеплитель для стен ЭКОВЕР СТАНДАРТ, ИЗБА СТАНДАРТ, ТЕХНОБЛОК СТАНДАРТ. Их нужно устанавливать вразбежку с зацеплениями в угловых частях дома. Это позволяет избежать образования мостиков холода. Связи желательно снабдить шайбами-фиксаторами из пластика, которые не дадут возможности образоваться не вентилируемым влажным местам. Воздушный слой должен достигать мм в толщину. Далее, после отступа этого расстояния от минераловатного утеплителя, возводится стена из облицовочного кирпича. Эта стена является самонесущей, до 2 этажа опирающейся на фундамент, а далее – на несущий пояс основной несущей стены. Облицовочная стена должна иметь отверстия для свободной вентиляции в каждых 20 кв.м. поверхности стены. Это обеспечивается за счет не заполнения некоторых вертикальных швов раствором или установкой специальных вентиляционных коробок. Через отверстия, находящиеся в нижней части стены также отводится образующийся конденсат.

Устройство изоляции в трехслойной слоистой кладке

Ваш дом будет действительно теплым, если его слоистые наружные стены будут возводить профессионалы с применением высокотехнологичных качественных утеплителей ЭКОВЕР, ИЗБА и ТЕХНОНИКОЛЬ. Эти материалы продлят срок службы Вашего дома, а также обеспечат его теплозащиту и экономию энергии на обогрев в холодное время года. Кроме того, утеплитель для дома из минераловатных плит надежно защищает несущую стену дома, не давая к ним проникать влаге, закрывая от воздействия ветра и других неблагоприятных атмосферных воздействий. Этот утеплитель имеет незначительный вес и не утяжеляют конструкцию, освобождая фундамент от избыточной нагрузки.

Устройство изоляции в трехслойной слоистой кладке

← Назад к списку готовых решений

инструкция, фото и видео-уроки, цена

Кирпичные дома возводят уже несколько сотен лет, причем многие делают это своими руками. Именно кирпич является самым распространенным строительным материалом и в настоящее время. Выпускается как полнотелый, так и пустотелый типы кирпича.

Фото - кирпичная кладка

Фото – кирпичная кладка

Раньше практически все дома имели толщину стен порядка 1м, что было связано с отсутствием в те времена утеплителя. Как раз с кирпичной кладки с утеплителем  началось массовое возведение теплых зданий и сооружений.

Кирпич в настоящее время служит только для обеспечения необходимой прочности зданию. За сохранение тепла в помещениях сейчас отвечает утеплитель. Как правильно выбрать утеплитель под кирпичную кладку будет рассказано ниже (читайте также о преимуществах утеплителя Роквул Лайт Баттс Скандик).

Утеплитель Роквул Лайт Баттс Скандик: оптимальное решение для теплоизоляции зданий

Утеплитель между стенами

Трудность тепловой изоляции как изнутри, так и снаружи заключается в появлении конденсата. Вода негативно воздействует не только на теплозащиту, но и на всю конструкцию постройки.

Толщина применяемого слоя утеплителя зависит от ряда факторов, таких как:

  • местонахождение постройки;
  • материал стен;
  • толщина стен;
  • тип применяемого утеплителя.

Современное строительство регламентируется положениями СНиП 23-02-2003, в которых точно указано необходимое количество утеплителя.

Типы кирпичной кладки

Существует 2 типа кирпичной кладки по расположению утеплителя:

  • кладка с внутренним слоем;
  • кладка с наружным слоем.

Внутреннее утепление

Колодцевая кладка

Технология работ по колодцевой кладке, следующая:

  1. на фундамент, покрытый слоем гидроизоляции, укладывают 2 ряда кирпичей вплотную;
  2. формируют 2 кирпичные стенки на расстоянии 13-14 см друг от друга;
  3. через каждые 3 кирпича по горизонтали делают поперечные диафрагмы;
  4. для объединения двух стен в одну систему используют связки из проволоки;
  5. расстояние между кирпичами диафрагмы устанавливают порядка 2,5 см;
  6. оконные и дверные проемы выкладывают вплотную;
  7. закрывают колодцы также кладкой вплотную;
  8. последний ряд кирпичей выполняет функцию опоры, на него укладывают основания стропил и балок перекрытия;
  9. выполняют гидроизоляцию с помощью рулонного материала.
Колодцевая кладка

Колодцевая кладка

Получившиеся в результате колодцы, обычно заполняют утеплителем или легким бетоном, керамзитом, шлаком и т.п. Засыпной материал утрамбовывают через каждые полметра засыпки. Применение некоторых материалов требует установки противоусадочной диафрагмы.

Колодцевая кладка с утеплителем по сути является трехслойной конструкцией, то есть это слоистая кладка с использованием эффективного утеплителя, в случае заполнения колодцев утеплителем.

Колодцевая кладка с утеплителем

Колодцевая кладка с утеплителем

Плюсами  являются:

  • небольшая толщина и вес;
  • огнестойкость;
  • хороший внешний вид;
  • возможность монтажа в любое время года.

Минусы:

  • высокая трудоемкость работ;
  • высокий объем скрытых работ;
  • необходимость постоянного контроля за состоянием утеплителя;
  • низкая теплотехническая однородность из-за включений бетона;
  • наличие мостиков холода;
  • плохая ремонтопригодность.

Инструкция по внутреннему утеплению с применением минеральной ваты:

  1. плиты минеральной ваты  укладывают по всему периметру стены;
  2. в кирпичную стену монтируют специальные анкеры;
  3. закрепляют плиты на этих анкерах;
  4. возводят вторую стену, оставляя зазор между утеплителем и стеной;
  5. затирают и выравнивают швы.

Довольно часто вместо той же минеральной ваты или пенополистирола в колодцевой кладке применяют воздушные зазоры. Утепление стен между кирпичной кладкой в этом случае не производится. Следует иметь в виду, что ширина воздушной прослойки не должна превышать 5-7 см. Эффективность такого способа значительно хуже, чем с применением эффективного утеплителя.

Утепление изнутри помещения

При утеплении кирпичного дома изнутри теплоизолирующий слой  размещается на внутренней стороне стены.

Утепление кирпичного дома изнутри: наиболее эффективные меры по сохранению тепла

Внутреннее утепление

Применение внутреннего утепления допустимо только в редких случаях:

  • когда нет возможности изменять внешний вид фасада здания;
  • когда за стеной находится неотапливаемое помещение или шахта лифта, где провести утепление нереально;
  • когда такой вид утепления заложен в проекте здания изначально и рассчитан правильно.

Внимание! Главная проблема при внутреннем утеплении проявляется в том, что сами стены от этого не становятся теплее, а начинают еще больше промерзать. Связано это с тем, что точка росы смещается на внутреннюю часть стены.

Что происходит при внутреннем утеплении:

  • в холодное время года стеновые конструкции попадают в «зону отрицательных температур»;
  • постоянные перепады температуры приводят к разрушению материалов, из которых сделаны стены;
  • внутренняя часть стен из-за охлаждения накапливает влагу;
  • получаются  благоприятные условия для образования плесени.

Важно! Для внутренней теплоизоляции нельзя применять волокнистые утеплители, так как они способны поглощать значительное количество влаги и как следствие теряют свои свойства.

Если есть необходимость в выполнении внутреннего утепления, то выполняют его так:

  • рабочая поверхность тщательно подготавливается, снимается любое покрытие, вплоть до кирпичей;
  • обрабатывают стены антисептическими средствами и грунтуют;
  • поверхность выравнивают;
  • укрепляют и наносят утеплитель;
  • монтируют каркас под гипсокартон или другую отделку;
  • выполняют окончательную отделку, оставляя зазор между утеплителем и слоем отделки.
Окончательная отделка

Окончательная отделка

Также в этом случае следует соблюдать целый ряд требований:

  • обязательно наличие пароизоляционного слоя;
  • толщина утеплителя может превышать расчетные величины. Но ни в коем случае не быть меньше;
  • пароизоляция внутреннего утепления требует наличия принудительной вентиляции;

Наружное утепление

Утепление кирпичных стен снаружи получило распространение в последнее время. Никакие нормативные документы, включая  СНиП 23-02-2003 и ТСН 23-349-2003 не запрещают теплоизоляцию конструкций как снаружи, так и изнутри, в колодцевой кладке.

Утепление кирпичных стен снаружи своими руками

Утепляем  снаружи

Плюсами наружного утепления являются:

  • хорошая теплоизоляция;
  • вывод точки росы наружу здания;
  • сохранение объема утепляемого помещения;
  • возможность проведения работ без нарушения привычного ритма жизни внутри.

Минусы тоже есть:

  • более высокая цена  материалов и работ;
  • изменение внешнего вида фасада;
  • возможность проведения работ исключительно в теплое время года.

При наружном размещении теплоизолирующего слоя порядок работ с минеральной ватой следующий:

  1. возводят кирпичную стену;
  2. наносят на нее клеевой состав;
  3. анкерами крепят плиты утеплителя;
  4. наносят армирующий состав;
  5. закрепляют армирующую сетку;
  6. наносят слой штукатурки;
  7. заканчивают утепление окраской и облицовкой.

Работы с пенополистиролом, этапы:

  1. приклеивают пенополистирол специальным составом;
  2. дополнительно крепят его анкерами;
  3. все углы закрывают металлическим уголком;
  4. все стыки затирают и заклеивают монтажной лентой;
  5. затирают фасад слоем штукатурки.
Работы с пенополистиролом

Работы с пенополистиролом

Вентилируемые фасады

Данный тип наружного утепления применяют как на  уже построенных зданиях, так и на вновь строящихся. Монтаж вентилируемого фасада можно проводить и зимой.

Порядок работ такой:

  1. на фасад устанавливают слой пароизоляции;
  2. сверху монтируют обрешетку из деревянных брусков или металлических профилей;
  3. в обрешетку устанавливают слой теплоизолятора;
  4. поверх утеплителя укладывают слой ветрозащиты;
  5. закрепляют облицовку, в виде вагонки, сайдинга, фасадных панелей.
Вентилируемые фасады

Вентилируемые фасады

Правильное утепление пластиковых окон

Правильное утепление пластиковых окон

Правильное утепление лоджии

Правильное утепление лоджии

Важно!  Не следует экономить на качестве утеплителя и материалах, иначе потом потратите значительно больше на отопление!

Вывод

Оптимальным вариантом является наружное утепление, однако когда нет возможности проведения наружных работ, не стоит пренебрегать внутренним утеплением. Следует соблюдать все требования, указанные на материалах, чтобы получить хороший эффект. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Недостатки колодцевой кладки и всех остальных систем наружной отделки по утеплителю (слоистых стен): athunder — LiveJournal Теплоизоляционные материалы в России применяют не так давно, поэтому даже 10-20-летней практикой успешного утепления стен могут похвастаться единицы. При этом самыми популярными на рынке стали пенополистиролы, минеральные ваты и пенопулиуретан. Но популярность их вызвана скорее не качеством данных материалов, а огромными маркетинговыми бюджетами. Рядовой потребитель и не задумывается о таких проблемах, как:

  • намокание минеральной ваты, приводящее к значительному падению эффективности,

  • запирание влаги экструдированным пенополистиролом, приводящее к появлению грибков и плесени.

Но даже если отбросить эти недостатки, остаются вопросы экологичности, долговечности и пожаробезопасности.

К сожалению, экологически чистые утеплители тоже не лишены недостатков. Например, пеностекло или эковата в колодцевой кладке могут привести к таким же проблемам с фасадом, что и полистирол. Все дело в том, что фасадный материал в слоистой стене оказывается оторван от внутренней теплой стены утеплителем (теплоизоляционным материалом). В результате в в холодное время фасадный материал намокает под дождем и не успевает высохнуть. А на долговечность очень сильно влияют именно циклы заморозки и разморозки, для которых огромное значение имеет количество влаги в материале. Ведь влага расширяется при заморозке и приводит к деформации.

А поскольку фасадный материал оказывается оторванным от теплой стены, то, в отличии от однородной стены, тепловая инерция и пропускание тепла стеной уже не помогают внешнему слою не промерзать. В результате фасадный слой проходит больше циклов заморозки/разморозки, разрушаясь значительно быстрее. Причем количество переходов через 0 градусов может увеличиться в 10 и даже более раз.

Об этом говорят профессионалы:


С.А. Галунов:
«…Дальше, что я бы хотел сказать, российский климат сильно отличается от европейского. Соответственно, кирпич, который в данных конструкциях применяется в качестве облицовки, интенсивно увлажняется не только за счет паропереноса, но и в основном за счет внешних атмосферных воздействий. А поскольку внутренним теплом этот кирпич не подогревается, он имеет количество циклов замораживания-оттаивания, которое на самом деле очень сложно посчитать. Если ориентироваться на то, что конструкции начинают разрушаться на 3-й или 5-й год, то в течение года они проходят где-то порядка 15-20 циклов замораживания-оттаивания, причем достаточно серьезного…

В.Г. Гагарин:
«…Однако в последние годы на объектах, возведенных с использованием технологии слоистых кладок, стали происходить обрушения различных по площади фрагментов кирпичной облицовки. Согласно статистическим данным за минувшие пять лет по Москве и Подмосковью было зафиксировано более 420 отказов фасадных систем подобного рода. В ряде случаев к возникновению аварийных ситуаций привели ошибки, допущенные на стадии проектирования. В основном же причинами развития деструктивных процессов в наружной части кладки явились грубые нарушения технологии монтажа.
По итогам обследования, проводившегося в рамках реализации городской программы ремонта фасадов каркасно-монолитных жилых домов, возведенных по данной технологии, в аварийном состоянии на сегодняшний день находится 36 объектов. И, судя по всему, это не предел. Специалисты считают, что в ближайшие 5-6 лет количество «проблемных» домов может резко возрасти. Только в течение 2008 года в столице было зафиксировано 4 случая выпадения кирпича из лицевого слоя.
Участившаяся практика отказов стеновых систем в виде колодцевых кладок поставила под сомнение вопрос о возможности их дальнейшего применения в массовом строительстве….»
(http://old.stroi.mos.ru/nauka/d26dr10866m8.html
Статьи из научных изданий
Журнал «Технологии строительства» №1, 2009 22.06.2009
Слоистые кладки в каркасно-монолитном домостроении)

Безусловно после прочтения таких мнений хочется вспомнить старые кирпичные заборы и неотапливаемые хозяйственные помещения в полкирпича. Другое дело, можно ли найти еще такой кирпич.

Но вопрос, стоит ли применять колодцевую кладку, остается открытым. Но это касается конечно только таких стен, в которых тепловое сопротивление стен приводит к тому, что температура на внешней поверхности опускается ниже нуля. Либо материалы поверхностного слоя должны выдерживать сотни циклов заморозки/разморозки, чтобы прослужить достаточно долго.

Конечно можно сделать стену однородной. И здесь опять становимся перед дилеммой. Если это будет полнотелый кирпич, то звукоизоляция и тепловая инерция будут на хорошем уровне. Но чтобы обеспечить теплопроводность на высоком уровне, потребуется слишком толстая стена и слишком массивный фундамент. Более тонкой можно сделать стену из пенобетона, газобетона, газосиликата, но у каждого из этих материалов свои недостатки.

А вы бы хотели дом из какого материала?

Кирпичная кладка с утеплителем внутри: технологияУстройство трехслойной кирпичной кладкиДом с утеплённой кладкой

Кирпич является самым распространённым материалом для возведения несущих стен. Он с успехом применяется как в многоэтажном промышленном строительстве, так и в частной малоэтажной застройке. Единственный недостаток кирпича – низкие теплоизоляционные качества. Чтобы решить эту проблему, производится дополнительное утепление стен. Кирпичная кладка с утеплителем внутри даёт возможность построить тёплый дом при минимальных затратах времени и финансов.

Минусы кладки без утепления

Ещё совсем недавно вопрос теплоизоляции кирпичных построек решался простым способом – увеличением толщины стены. Так, для средней полосы обычной являлась толщина стен в 3 – 3,5 кирпича, а в северных регионах она могла достигать 1 — 1,5 м. Это связано с высоким коэффициентом теплопроводности кирпича, что обуславливает большие теплопотери.

Устройство трехслойной кирпичной кладкиСравнительный анализ материалов

Кладка стен такой толщины была вынужденной мерой в отсутствие эффективных и недорогих теплоизоляционных материалов. Другим фактором, способствующим применению технологии «толстых стен» в советское время, была относительная дешевизна кирпича. Это позволяло упрощать технологию кладки за счёт отказа от использования теплоизоляционных материалов.

Однако в последнее время подобный подход становится слишком расточительным с финансовой точки зрения: помимо затрат на кирпич возрастают расходы на обустройство усиленных фундаментных оснований.

Ещё одна проблема, с которой можно столкнуться, устраивая кирпичную кладку без теплоизоляции – смещение точки росы внутрь помещений.

В строительстве точка росы – это точка внутри или снаружи уличных стен здания, где охлаждаемый пар, содержащийся в воздухе, начинает конденсироваться. Превращение пара в росу происходит при соприкосновении тёплого воздуха с холодными поверхностями.

Устройство трехслойной кирпичной кладкиРасположение точки росы при различной конструкции стен.

Наиболее предпочтительным вариантом является нахождение точки росы снаружи здания, в этом случае конденсирующаяся влага будет попросту испаряться под действием ветра и солнца. Гораздо хуже, если точка росы смещена внутрь помещений. Сырость, образующаяся на внутренних поверхностях стен, отрицательным образом влияет на микроклимат в доме, становясь источником повышенной влажности и причиной появления грибка и плесени.

Не утеплённые стены в зимние морозы охлаждаются на всю свою толщину, в результате конденсация пара происходит на их внутренних поверхностях.

В районах, где в холодное время года устанавливаются минусовые температуры, технология кладки кирпича с утеплителем является единственно приемлемой.

Трёхслойная кладка

Одной из разновидностей утеплённой стены является трёхслойная кирпичная кладка. Конструкция её выглядит следующим образом:

  1. Внутренняя стена из кирпича, шлакоблоков, газобетона и т.д. Выполняет несущую функцию для межэтажных перекрытий и кровли здания.
  2. Утепление кирпичной кладки. Утеплитель помещается во внутренние полости-колодцы между наружной и внутренней стенами. Защищает внутреннюю стену от промерзания в холодное время года.
  3. Наружная стена с облицовкой из кирпича. Выполняет декоративные функции, придавая фасаду дополнительную эстетику.

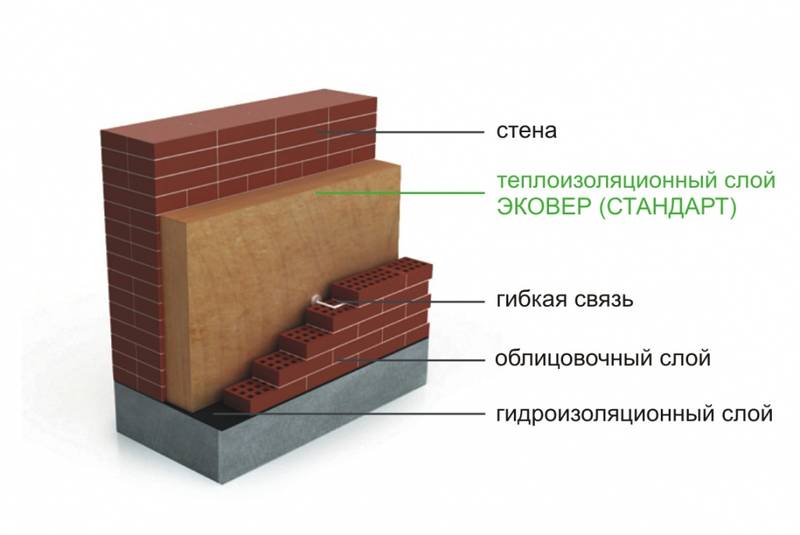

Устройство трехслойной кирпичной кладкиТрехслойная стена в разрезе

На рисунке:

№1- внутренняя отделка.

№2 – несущая стена здания.

№3 – утеплитель между кирпичной кладкой.

№4 – вентиляционный зазор между внутренним утеплителем и облицовочной стеной.

№5 – наружная стена с облицовкой из кирпича.

№6 – внутреннее армирование, соединяющая внутреннюю и внешнюю стену.

Кирпичная кладка с утеплителем внутри, как и прочие строительные технологии, имеет свои плюсы и минусы. К её положительным качествам следует отнести:

  • Меньший объём кладки, что позволяет уменьшить сметную стоимость за счёт экономии на количестве строительного материала.
  • Меньший вес постройки, что даёт возможность использовать более лёгкие и недорогие фундаменты.
  • Высокие теплоизоляционные показатели, позволяющие сохранять тепло в зимнее время.
  • Улучшенная звукоизоляция. Теплоизоляционный слой позволяет значительно снизить уровень шума, что особенно актуально, если здание находится на центральной улице с интенсивным дорожным движением.
  • Внешние стены, облицованные декоративным кирпичом, не нуждаются в дополнительной декоративной отделке.

Среди минусов многослойных стен можно указать:

  • Большую трудоёмкость, связанную с утеплением, по сравнению с кирпичной кладкой в 3 – 3,5 кирпича.
  • Трёхслойные стены не дают возможность периодической замены утеплителя, в то время как срок его службы всегда короче срока службы кирпичных стен.

Выбор утеплителя

В качестве теплоизолирующего материала может применяться широкий ассортимент утеплителей, которые отвечают рекомендациям СНиП.

Во-первых, показатель теплопроводности материала должен быть таким, чтобы обеспечить защиту внутренних помещений при максимальных минусовых показателях, свойственных для данного региона.

Ознакомиться с теплоизолирующими показателями утеплителя можно в инструкции от производителя на его упаковке или в таблицах технических характеристик СНиП. Сравнив эти показатели с зимними минимумами температур, можно вычислить необходимую толщину слоя утеплителя.

Во-вторых, утеплитель должен обладать достаточной паропроницаемостью. Иначе влага будет скапливаться внутри него, что приведёт к потере им теплоизоляционных качеств.

И, в-третьих, внутренний утеплитель должен быть огнестойким. Благодаря своей негорючести, он не только не будет поддерживать горение, но и создаст огнезащитную прослойку внутри кладки.

Минеральная вата

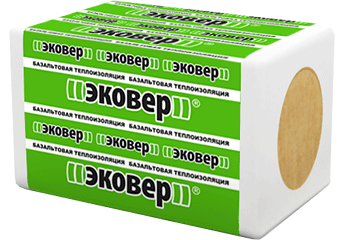

Устройство трехслойной кирпичной кладкиМинеральная плита

Многочисленное семейство утеплителей, созданных на основе минеральных волокон, обладают отличными теплосберегающими характеристиками. Изготавливаются они методом взбивания в центрифуге расплавленных минералов: стекла, базальта, шлака и т.д. Низкий уровень теплопередачи в данном случае достигается за счёт высокой пористости материала — воздушные прослойки не позволяют холоду проникать сквозь минвату.

Минеральный утеплитель абсолютно не горюч, но очень боится сырости. При намокании он почти полностью теряет свои теплосберегающие свойства, поэтому при его укладке необходимо позаботится об устройстве эффективной гидроизоляции.

Пенополистирол

Вспененный полистирол – ещё один часто применяемый в трёхслойной кладке теплоизоляционный материал.

Устройство трехслойной кирпичной кладкиЛисты пенополистирола

Производят его методом насыщения воздухом жидкого полистирола, который после застывания приобретает вид пористых круглых гранул. Для заполнения колодцев в стене он может использоваться в форме листов или в качестве насыпного материала. Он гораздо меньше минваты боится сырости, но в отличие от неё горюч, поэтому стены, утеплённые пенополистиролом, следует беречь от открытого огня. Даже если пожар не повредит кирпичной кладке, он вызовет выгорание и расплавление пенополистирола внутри неё. Для замены утеплителя придётся производить трудоёмкие и дорогостоящие работы по демонтажу облицовочной части стены.

Насыпные утеплители

В частном строительстве иногда трёхслойная кладка производится с засыпкой внутренних колодцев различными минеральными заполнителями: шлаком, керамзитом и т.д. Подобная методика несколько дешевле и проще, нежели укладка минплиты или листов пенополистирола, но эффективность её гораздо ниже. Связано это с более низкими показателями теплозащиты шлака и керамзита.

Шлак очень гигроскопичен – склонен впитывать в себя и удерживать влагу, что может послужить причиной увеличения его теплопроводности и преждевременного разрушения прилегающих слоёв кирпича.

Кладка трёхслойных стен

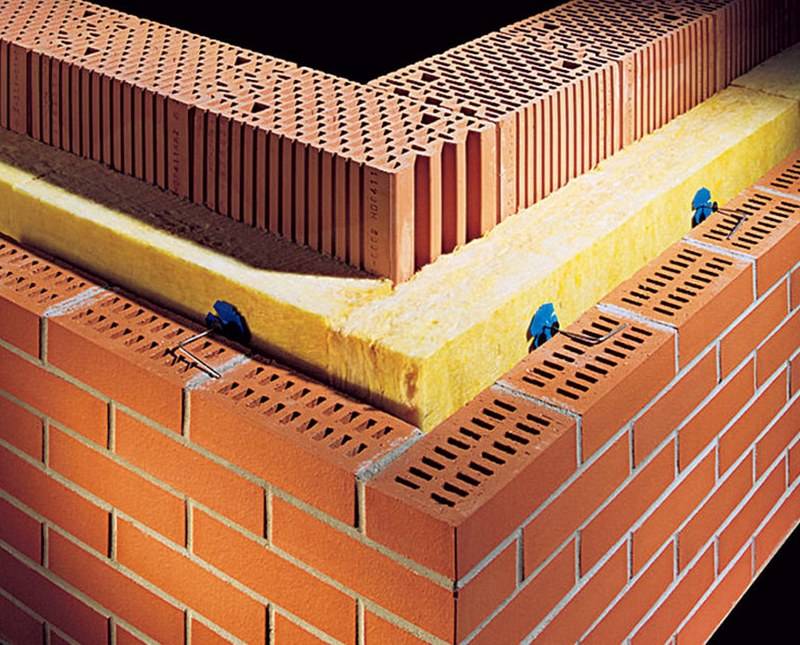

Устройство трехслойной кирпичной кладкиУстройство колодцев в кладке

Кладка стены с утеплением выполняется в несколько этапов.

  1. Кладка внутренней стены. Производится по тем же технологиям, что и кладка обычной несущей стены из полнотелого кирпича, либо строительных блоков. В зависимости от минимальных зимних температур может иметь толщину в 1 или 1,5 кирпича.
  2. Кладка внешней стены с облицовкой. Выполняется таким образом, чтобы между ней и внутренней стеной оставался зазор, необходимый для укладки или засыпки утеплителя — колодец. Между собой 2 стены могут соединяться либо связями из анкерных болтов и арматуры, либо кирпичной перевязкой, осуществляемой через определённые промежутки.
  3. Гидроизоляция нужна для защиты утеплителя от сырости, так как полностью предотвратить поступление влаги сквозь кирпич невозможно.
  4. Заполнение колодцев засыпным утеплителем производится по достижении стен высоты 0,8 – 1 м. Листовой и рулонный утеплитель крепится к внутренней стене при помощи дюбелей-грибов с широкой пластиковой шляпкой, после чего он закрывается внешней облицовочной кладкой.

Для сооружения гидроизоляционного слоя не рекомендуется применять «глухие» материалы, такие как рубероид. Это исключит возможность свободного газообмена между внешней средой и внутренними помещениями дома. Во внешней стене через каждые 0,5 – 1 м следует оставлять вентиляционные продухи – незаполненные раствором вертикальные швы между кирпичами.

Трёхслойная кладка кирпича позволяет решить множество проблем, возникающих при эксплуатации жилья в зимнее время. Процесс возведения таких стен показан на представленном ниже видео.

90000 90001 90002% PDF-1.7 % 3996 0 obj > endobj xref 3996 122 0000000016 00000 n 0000007296 00000 n 0000007622 00000 n 0000007676 00000 n 0000007809 00000 n 0000008168 00000 n 0000008207 00000 n 0000008272 00000 n 0000009167 00000 n 0000009990 00000 n 0000010607 00000 n 0000010878 00000 n 0000011587 00000 n 0000011844 00000 n 0000012463 00000 n 0000012950 00000 n 0000013201 00000 n 0000013787 00000 n 0000014176 00000 n 0000065302 00000 n 0000096289 00000 n 0000131205 00000 n 0000133856 00000 n 0000149756 00000 n 0000150014 00000 n 0000150393 00000 n 0000197241 00000 n 0000332659 00000 n 0000332734 00000 n 0000332814 00000 n 0000332946 00000 n 0000333003 00000 n 0000333143 00000 n 0000333200 00000 n 0000333340 00000 n 0000333397 00000 n 0000333511 00000 n 0000333568 00000 n 0000333682 00000 n 0000333739 00000 n 0000333950 00000 n 0000334007 00000 n 0000334131 00000 n 0000334257 00000 n 0000334407 00000 n 0000334464 00000 n 0000334695 00000 n 0000334752 00000 n 0000334848 00000 n 0000334972 00000 n 0000335185 00000 n 0000335242 00000 n 0000335406 00000 n 0000335540 00000 n 0000335723 00000 n 0000335779 00000 n 0000335901 00000 n 0000336021 00000 n 0000336208 00000 n 0000336264 00000 n 0000336398 00000 n 0000336518 00000 n 0000336667 00000 n 0000336723 00000 n 0000336819 00000 n 0000336975 00000 n 0000337091 00000 n 0000337147 00000 n 0000337269 00000 n 0000337325 00000 n 0000337435 00000 n 0000337491 00000 n 0000337591 00000 n 0000337647 00000 n 0000337749 00000 n 0000337805 00000 n 0000337862 00000 n 0000337992 00000 n 0000338049 00000 n 0000338237 00000 n 0000338294 00000 n 0000338482 00000 n 0000338539 00000 n 0000338596 00000 n 0000338653 00000 n 0000338829 00000 n 0000338886 00000 n 0000339018 00000 n 0000339075 00000 n 0000339132 00000 n 0000339189 00000 n 0000339337 00000 n 0000339394 00000 n 0000339451 00000 n 0000339509 00000 n 0000339631 00000 n 0000339689 00000 n 0000339823 00000 n 0000339881 00000 n 0000340057 00000 n 0000340115 00000 n 0000340265 00000 n 0000340323 00000 n 0000340465 00000 n 0000340523 00000 n 0000340581 00000 n 0000340639 00000 n 0000340817 00000 n 0000340875 00000 n 0000340933 00000 n 0000340991 00000 n 0000341127 00000 n 0000341185 00000 n 0000341321 00000 n 0000341379 00000 n 0000341529 00000 n 0000341587 00000 n 0000341733 00000 n 0000341791 00000 n 0000341849 00000 n 0000007062 00000 n 0000002799 00000 n trailer ] / Prev 13020633 / XRefStm 7062 >> startxref 0 %% EOF 4117 0 obj > stream hX {\ LSs.gy> | N 90003.90000 Masonry Wall Insulation. What is Reflective Insulation? Insulation that forms enclosed air spaces. The insulation layers include a special grade of Aluminum. 90001 90002 Presentation on theme: «Masonry Wall Insulation. What is Reflective Insulation? Insulation that forms enclosed air spaces. The insulation layers include a special grade of Aluminum.» — Presentation transcript: 90003 90004 1 Masonry Wall Insulation 90005 90006 90007 90004 2 What is Reflective Insulation? Insulation that forms enclosed air spaces.The insulation layers include a special grade of Aluminum. Aluminum foil has the properties of High reflectivity and Low emissivity that block up to 97% of radiant energy, so heat transfer through radiation is effectively eliminated. Emissivity (or Emittance) refers to the ability of a material’s surface to emit or transmit radiant energy. All materials have an emittance that ranges from zero to one. The lower the emittance of a material, the lower the heat (infra-red radiant energy) radiated from its surface.A black body (flat black painted metal) would have a high emittance close to 1.0. Aluminum foil has an emittance of 0.03 — 0.05 Reflectivity (or Reflectance) refers to the fraction of incoming radiant energy that is reflected from the surface. 90009 90006 90007 90004 3 HIGH-PERM VERSION (NOT A VAPOR RETARDER) … Recommended in Hot, humid climates such as Florida. Masonry Wall Insulation Installed on Wood or Metal Furring Class B Flammability Rating should not be left exposed generally covered by Drywall 90013 90006 90007 90004 4 AA2 Vapor Shield for installation over wood or metal R-4.1 3/4 «Wood Furring R-4.6 7/8» Metal Hat Channel R-5.1 1-1 / 2 «Wood Furring 90017 90006 90007 90004 5 90021 90007 90004 6 Masonry Wall Insulation Installed on Wood or Metal Furring HIGH-PERM VERSION (NOT A VAPOR RETARDER) … Recommended in Hot, humid climates such as Florida. VR Plus has a Class A Flammability Rating that in most building applications can be left Exposed 90024 90006 90007 90004 7 VR Plus Shield for installation over Wood or Metal R-5.0 7/8 «Metal Hat Channel R-7.0 1-1 / 2» Wood or 1-5 / 8 «Metal Framing 90028 90006 90007 90004 9 Masonry Wall Insulation Installed on Wood or Metal Furring HIGH-PERM VERSION (NOT A VAPOR RETARDER) … Recommended in Hot, humid climates such as Florida. M-Shield has a Class A Flammability Rating that in most building applications can be left Exposed New! White Facing 90032 90006 90007 90004 10 M-Shield for installation over Wood or Metal R-4.1 3/4 «Wood Furring R-4.6 7/8» Metal Hat Channel R-5.1 1-1 / 2 «Wood Furring 90036 90006 90007 90004 11 AA2 Vapor Shield Hi-Perm, VR Plus Shield Hi-Perm and M-Shield AA2 Vapor Shield Hi-Perm, VR Plus Shield Hi-Perm and M-Shield Are also available with Integral Tape Tab seam, for attaching to metal framing. 90040 90006 90007 90004 12 Reflective Insulation — Study changes Performance Perception Reflective Insulation is the most cost-effective insulation system for block-wall construction: Adequate thermal performance Low cost per R-Value Greater energy savings and payback … due to lower installation cost and greater annual savings in heating and cooling expenses.Study conducted by R & D Services, Cookeville, TN This study included: ►Weather data from 5 Florida cities, which included Jacksonville, Panama City, Orlando, Tampa and Miami. ►Samples of 5 different one-story masonry block-wall structures were used, each constructed with a distinct insulation system. Block-Wall Structures used … Wall-1: [Base Case = ¼ «stucco, 8-inch block, ¾» furring, ½ «gypsum] Wall-2: added AA2 Vapor Shield Hi-Perm (One Reflective Air Space) Wall-3: added ¾ «Foam Board cut between furring Wall-4: added VR Plus Shield Hi-Perm (Two Reflective Air Spaces) Wall-5: added ¾» Foam on Block tacked with ¾ «furring to block While both structures using the Reflective Insulation outperformed the other samples in the study, VR Plus Shield Hi-Perm showed the best value in calculated simple pay back.90044 90006 90007.90000 Fuzzy Comprehensive Evaluation Method of Masonry Structure Safety Based on Grey Clustering Theory 90001 90002 A comprehensive method for quantitatively appraising the safety rating of masonry structure is proposed which is able to reflect the difference in the same safety level. The analytic hierarchy process (AHP), fuzzy theory, and the grey clustering theory were applied based on the fuzzy-grey characteristics and the structural safety factors of the building system. A four-layer safety evaluation model of masonry structure considering its structural features was established by using AHP method and a three-level fuzzy comprehensive evaluation model was elaborated.Then, the weight coefficient vector of each layer was calculated according to the expert experience and existing research results. Based on the grey clustering method and the fuzzy evaluation model, the evaluation matrix of every layer was established. Finally, this method was applied to a practical masonry structure. Not only the result was in agreement with the appraisal result according to Chinese standard method, but also it quantitatively evaluates the safety grade of every factor in every layer.90003 90004 1. Introduction 90005 90002 Despite the huge technological improvement, innovative materials, and building systems used all over the world, the masonry structure still represent one of the most widely used building systems worldwide. In the history of China, the Great Wall was one of the greatest masonry structures. In 1996 року, China became the biggest country for producing brick, which means that, at that time, most of the residential buildings in China were masonry structure and some of them are still used now.In Europe, masonry arches and barrel vaults are quite used for centuries in different kinds of constructions, such as monuments but also in common residential buildings and bridges [1]. Masonry church is another kind of ancient building everywhere in Europe [2], not to mention the historical masonry towers and other ancient masonry buildings [3-6]. 90003 90002 These historic masonry buildings have to be more accurately and efficiently maintained and restored nowadays, as some of them are historical heritage or they are subject to more complex loading actions or their useful life is expanded to accommodate more intensive use.For example, the masonry arch bridges carry more traffic loads nowadays than the loads for which they were designed. Consequently, it is a great of importance to evaluate the safety of these masonry buildings to find the potential dangerous factors in order to better maintain or restore them periodically. 90003 90002 Structural safety evaluation concludes the safety evaluation under seismic action and normal loading. Up to now, people living in the existing unreinforced masonry buildings still die after an earthquake, so that most of researches are focused on evaluating their seismic vulnerability [1-6].Many methods to evaluate the masonry structures ‘seismic resistance were proposed, such as the FE upper bound limit analysis approach proposed method by Milani [2], which has been widely used on arch bridge and churches. Focus also concentrated on strengthening the masonry structure, such as using composites materials [1]. However, less research can be found on the methods for evaluating the safety under normal loading, which is closer to our daily life. 90003 90002 In China, the present prevailing safety evaluating method under normal loading is based on the reliability rating standard (GB50292-1999) [7], which only qualitatively grades the safety of the existing structure into several levels.There are other two methods proposed by C.-M. Liu and X.-L. Liu [8] and Gu et al. [9]. The former is a method combining quantitative and qualitative assessment and the latter one is a substructural evaluation method. However, the result of the standard method is unable to reflect the difference in the same safety level, while it is too difficult to apply the other two methods to practical structure because of their complicated evaluating procedures. In 2016, a method based on fuzzy analytic hierarchy process was put forward by Lin et al.[10]. This method is able to quantitatively evaluate the safety level ranging from the basic factor to the whole structure. However, the field data in this method were applied in his model directly after being processed by the standard method, which is ambiguous and subjective. 90003 90002 Analytic Hierarchy Process (AHP), which was proposed by Thomas Saaty during the 1970s, is a famous method for decision making in many fields including engineering [11-13]. It is able to help the decision maker to find out the most important factors that should be prioritized by using mathematics.On the other hand, the architectural structure system is a kind of grey system [14, 15], of which parts information is clear while the rest is unclear [16-18]. For example, the structural safety factors such as structural failure criteria, structural damage parts, and resistance index are ambiguous and grey. For the unclear information, the grey clustering method is able to quantitatively divide them into the correct category by establishing a whitening function. It has been proved that the combined application of fuzzy mathematical method and grey clustering method on the structural assessment is not only objective but also quantitative [19-21].Therefore, based on papers of Lin et al. [10] and Qiu [22], this paper proposed a modified method which applied grey clustering theory to process the field data obtained from any existing masonry building and then combines AHP to assess the masonry structural safety in a more objective and accurate way. 90003 90004 2. The Proposed Method 90005 90002 In this part, a hierarchical evaluation model was firstly constructed, which divided the factors that affect the masonry structure safety into four layers.Based on the hierarchical model, the judgment matrix of each level was determined based on expert experiences and the characteristic of masonry structure, while the weight coefficient vectors were calculated based on the judgment matrix. Then, the evaluation matrix was determined by using grey method. Finally, the comprehensive rating vector of each layer factors was calculated by fuzzy linear transformation using the three-level comprehensive evaluation method, which is a mathematical transformation coping with the weight coefficient vector and the evaluation matrix.90003 90004 2.1. Establishment of Fuzzy Comprehensive Evaluation Model 90005 90022 2.1.1. Safety Evaluation Model of Masonry Structure 90023 90002 In order to reduce the personal influence, a hierarchical model was constructed by using AHP based on [11] as shown in Figure 1. In this model, the factors influencing the masonry structure were divided into four layers according to the standard (GB50292-1999) [7]. Target layer stands for the whole structure; subunit layer stands for the units composed of the whole structure; subpoint layer stands for the structural members and factor layer stands for the factors influencing the safety of the structural members.90003 90026 90027 90022 2.1.2. Principles of Fuzzy Comprehensive Evaluation Method 90023 90002 According to the standard (GB50292-1999) [7], the safety grades of the factor layer, subpoint layer, subunit layer, and the target layer can be divided into grades,, 90003.90000 Sealing and Insulating Rim Joists 90001 90002 Rim Joists can Leak more than Windows 90003 90004 90005 90006 90004 For many homes, the rim joist is one of the major sources of heat loss and air infiltration. The rim joist area above the foundation can cause more air leakage into the home than all the windows combined. The DIY project of sealing the rim joist is one of the best things that can be done to make the home more energy efficient. It is important to also seal and insulate the top of the concrete wall where the sill plate sits.It’s the simplest and least expensive basement area to insulate, and will bring the highest return on your investment. 90006 90002 Rim Joists let in more than Air 90003 90004 Spiders, bugs, and even mice find the rim joist an attractive place to enter the home. The wooden rim or band joist area is where the house’s wooden structure rests on the concrete foundation. This area is notorious for gaps and cracks. 90006 90002 Health Issues can Start in the Basement 90003 90004 A house breathes from the basement up.Typically three quarters of the air infiltration comes from the basement. The air entering or exiting the rim joist area can contain high levels of moisture, increasing the likelihood of mold growth and rot in this area. So if there are mold problems in the basement, this can affect the air quality throughout the house. 90006 90004 90018 90019 Caution: 90020 After sealing your rim joist area and eliminating air infiltration into the basement, it is important to check the combustion appliances for proper makeup air.Make sure that the appliances are not back drafting to prevent carbon monoxide poisoning. 90021 90006 90002 Building Codes Related to Rim Joist Installation 90003 90004 If you are not planning on finishing the basement or drywalling the ceiling, building codes require that all exposed rigid foam products and spray foam products be covered with a 15 minute thermal barrier, unless it has a fire rating such as Thermax fire rated insulation board . The 15 minute thermal barrier can be achieved by covering with 1-1 / 2 «mineral fiber or ½» drywall glued to the foam board.Check with the local building official. 90006 90027 How To: Seal and Insulate Using Rigid Foam Board Insulation 90028 90004 90030 90006 90004 A do-it-yourself friendly method for sealing and insulating the rim joist or band joist area is to use rigid foam up against the rim joist. This method can be hundreds of dollar less than the cost of using the commercially applied spray foam. Just cut the foam board slightly smaller than the area to be sealed and finish up with expanding spray foam.This is an effective method for air sealing this area while still being easy on the pocket book. 90006 90004 In cold, humid, or mixed climates, the foam board thickness needs to be 2 «thick to stop the condensation in the rim joist area. If the foam board is properly sealed, additional fiberglass insulation can be added to obtain a higher r-value. Because the air infiltration has been stopped, the fiberglass should not have mold problems. More moderate climates may use 1 «foam board, but please check with the local building official.90006 90004 90006 90004 90039 90006 90002 Installation Tips 90003 90004 Rigid foam board is easily cut with a long snap off blade utility knife. Figure on leaving a gap of ¼ «- ½» all the way around. Make sure to taper the cut around the edges so that there is plenty of room to get the expanding foam around the edges. Dry fit the rigid foam board pieces. 90006 90004 Prior to placing the foam board in place, run a bead of expanding foam along the bottom of the rim joist cavity. Place the foam board against the rim joist and seal around the remaining edges with the spray foam.If there are problems with the board staying in place, a bead of foam board adhesive can be placed on the back side of the panel. Make sure to seal around any pipes or other penetrations with the expanding foam to provide an air seal. 90006 90004 Use caution with the expanding spray foam. It is impossible to remove from your hands or clothing. Use protective eyewear. If you are using the spray foam with the straw applicator, you may find it helpful to attach flexible vinyl tubing as an extension over the straw.Since the can has to be upside down to maintain flow, this makes working in the rim joist area easier. 90006 90004 90018 It is best practice to install InSoFast panels right up to beginning of a rim joist and fully seal the remaining space according to its receding geometry. You can use scrap panels of InSoFast to fill in these spaces and seal any other gaps with spray foam. 90021 90006 90004 The video below is an in-depth demonstration for how to cut and install InSoFast panels near the rim joists at the top of a wall 90006 90004 90056 90057 90006 90027 How To: Seal and Insulate Using Spray Foam Insulation 90028 90002 How Spray Foam Works 90003 90004 90064 90065 90066 90065 Commercially applied spray foam is considered to be the best way to seal the rim joist area.The spray foam easily fills in and seals all the cracks and openings in the rim joist or band joist area. It is generally installed by a professional insulation contractor with the necessary mixing equipment. 90006 90004 The polyurethane spray foam is a two-part compound. Part A is isocyanate and a mixture of polyols and additives and Part B is the catalysts. The chemicals are heated and mixed at the job site as the foam is sprayed from a high-pressure gun. 90006 90002 Health and Safety Concerns 90003 90004 While spray foam is a great product, there can be some major concerns.An improperly installed spray foam job can result from not following the manufacturer’s recommendations, including the mixing temperature, applying too thick of a layer, and not following proper ventilation practices. 90006 90004 It is important to note when dealing with chemical off-gassing of a two part spray foam system, all occupants must vacate the building or wear proper ventilation. According to manufacturers, the ingredients are harmful at the time of application, but when cured properly it is an inert material that should not have any dangerous off-gassing.90006 90004 Do not exceed 2 «of thickness in a single pass. If the spray foam is applied in a thicker layer, the chemicals may fail to cure properly and may continue to off-gas into the home. 90006 90004 90080 90006 90002 Keeping Spray Foam Affordable 90003 90004 There are two way to reduce material costs. First install a layer of rigid foam insulation and cover over and seal with spray foam. Another option is to apply a 2 «layer of spray foam followed with fiberglass insulation. The spray foam provides the necessary air barrier while eliminating condensation and the fiberglass boosts the insulation value.90006 90004 Do-it-yourself spray foam kits can be purchased. Extreme care must be taken with spray foam. A respirator, full body suit, gloves, and eye protection are required. 90006 90027 Avoid Fiberglass Insulation 90028 90002 Fiberglass Does not Meet Current Codes for Rim Joist Insulation 90003 90004 90093 90006 90004 Insulating the rim joist or band joist area with fiberglass insulation is no longer recommended by building professionals and does not meet current building codes for air sealing.90006 90004 Because fiberglass easily allows air to travel through, it is a very poor choice for insulating the drafty rim joist area. It is almost impossible to get a proper air seal in this tight space. The recommendation is that fiberglass insulation be removed from the rim joist area and replaced with a more effective insulation and vapor barrier system. 90006 90002 More Fiberglass Equals More Mold 90003 90004 One of the main problems with fiberglass insulation is that it does not restrict air flow.Without a vapor barrier at the rim space, there is relatively warm, moist air passing through the fiberglass insulation, hitting cooler air, and then condensing at the rim joist. 90006 90004 Over time the fiberglass filters out the dust traveling through. When moisture is added, mold can spread throughout the fiberglass and spread to the wood due to the lack of vapor barrier. This condition is often worsened by adding more fiberglass insulation which almost ensures that the area will not dry out.90006 .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
