Дома из сип панелей от производителя СИП 47

Что такое SIP- панель (сэндвич-панель)?

Это строительный материал, который представляет собой трехслойную конструкцию. В центре панели располагается слой пенополистирола. С краёв же могут располагаться другие материалы, например, OSB, ЦСП, СМЛ. Почему же эти плиты сейчас так стремительно набирают популярность в строительстве?

СИП панели, благодаря центральному слою из пенополистирола, практически не поглощают влагу. Также они прочны и долговечны.

Именно поэтому вам не стоит сомневаться в выборе материала для строительства дома из сип панелей. Наш завод SIP47 предоставляет большой выбор СИП панелей для любых видов зданий. Каждый клиент сможет подобрать себе нужный набор панелей и построить из них дом.

Почему же стоит приобрести СИП панели именно у нашего завода?

  • Компания использует в работе самое современное оборудование во всей Ленинградской области и Санкт-Петербурге.
    Вся произведенная продукция имеет сертификаты качества и соответствия. Дома из сип панелей строятся очень быстро – до 3-х месяцев под ключ. Такой короткий срок объясняется тем, что на участке строителям остаётся собрать дом из готовых деталей, размеры которых идеально раскроены по чертежам на нашем заводе.
  • Дома из сип панелей, позволяют экономить на энергопотреблении. К примеру, СИП- панель толщиной 174 мм заменяет кирпичную кладку толщиной в три метра! Получается, расходы на отопление снизятся в 2-3 раза.
  • Наша компания предоставляет огромный выбор СИП панелей из самых различных материалов – OSB, ЦСП, СМЛ. Каждый может выбрать себе нужные размеры и материалы панелей для будущего дома.
  • Только у нас вы найдете лучшее соотношение качество/цена – самые низкие цены на материалы и услуги профессионалов – строителей, проектировщиков и инженеров. При этом мы не экономим на качестве материалов и работы, это позволяет получить качественно построенный дом даже с ограниченным бюджетом.
  • Поскольку конечный вес дома из сип панелей получается небольшим, то фундамент можно делать менее глубоким, это позволит сэкономить до 20% от общей стоимости дома.

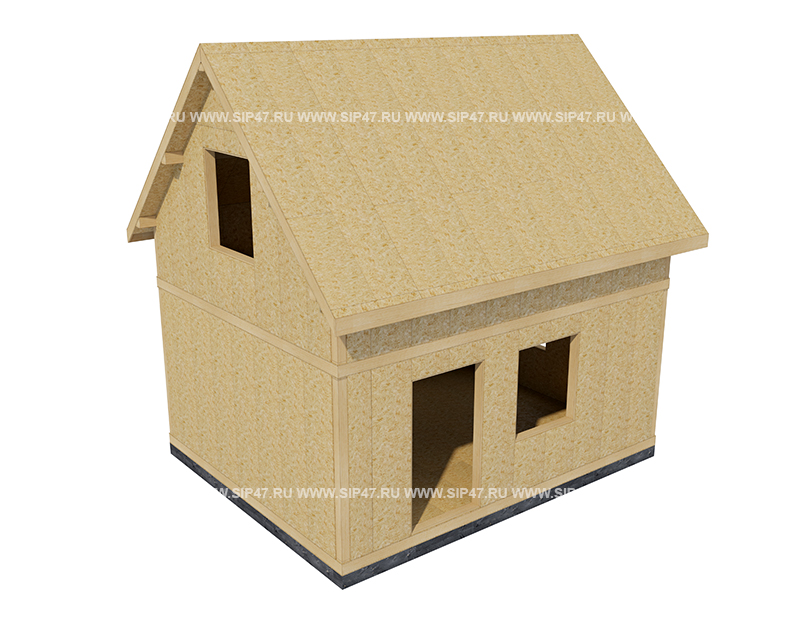

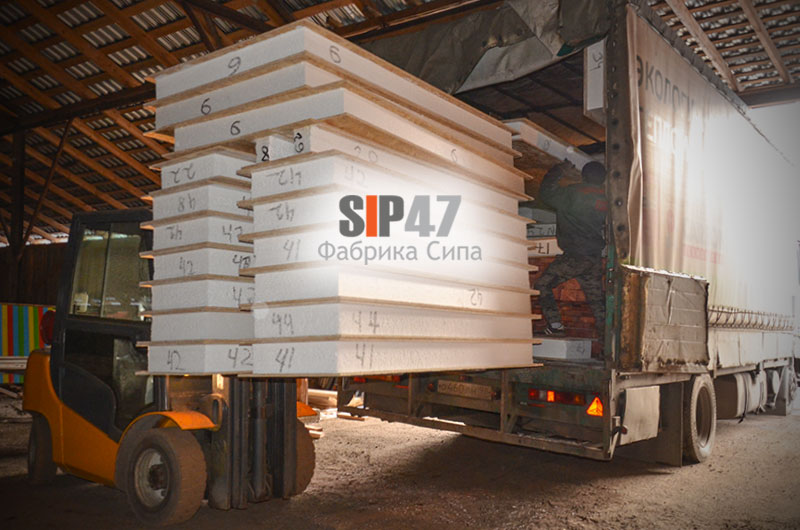

Наша компания производит готовые комплекты для строительства дома из сип панелей. Их архитектурный дизайн предельно продуман, но в тоже время собрать такой дом можно самому. Вот основные преимущества нашей компании SIP47 — Фабрика Сипа

Мы готовы в любой момент помочь вам со строительством дома из сип панелей. Вам лишь нужно сделать заказ у нас на домокомплект или СИП панели.

Татьяна Сипа ВКонтакте, Санкт-Петербург, Россия, id14720195

SIP-Панели
Производство и продажа СИП-панелей (OSB, ЦСП, СМЛ), многоквартирные дома, административные здания, магазины, коттеджи, танхаусы, бани, гаражи, пристройки, дома из сип панелей, строительство домов из сип панелей, более 200 типовых проектов. тел завода: 8(812)942-88-28

Свайный фундамент в СПб и ЛО «ФУНДАМЕНТ ГРАД»
Строительство фундамента под ключ. Собственный парк спецтехники. Квалифицированный персонал в штате с опытом более 5 лет. Расширенная официальная гарантия. Скидки от партнеров!

Дом на Колесах
Музей интересной мысли «Дом на колесах» на территории арт-пространства «Дом с Самолетом» — это уникальное место, которое не оставит равнодушным ни взрослого, ни ребенка. Наши экспонаты хранят в себе много тайн и секретов, они способны перенести вас в прошлое и рассказать о жизни, которая была много лет назад. К нам можно просто прийти на экскурсию. Ну а если Вы хотите провести мероприятие: День Рождения, встречу друзей, корпоратив и т.д., то мы с радостью поможем реализовать ваши намерения. В нашем штате есть прекрасные аниматоры, ведущие, повара и кондитеры, а также специалисты по сложным робототехническим механизмам. По всем вопросам Вас с радостью проконсультирует наш Администратор. Звоните: по вопросам посещения Дома и экскурсиям: +7 (921) 344-544-0 Как добраться: -Электричкой с Балтийского вокзала до станции «Сергиево», далее пешком около 1 км -Маршрутные автобусы 635,486 от м. Ветеранов(остановка «5ка») — Автобус 200 от м. Автово, до кольца, далее пешком около 1 км.

ЛОМОЛЕНОБЛ | LOMOLENOBL.

RU
Районная интернет-газета: всё об общественной, политической и культурной жизни, развлечениях, услугах и отдыхе в Ломоносовском районе. Это мы пробуем лаваши на заправках, прыгаем в аэротрубу и перелезаем через любой забор, чтобы показать вам всё, что может быть интересно! #аннино #виллози #большаяижора #лаголово #руссковысоцкое #низино #пеники #лебяжье #копорье #лопухинка #гостилицы #оржицы #новоселье #горбунки #разбегаево #кипень #келози #витино #глухово #ропша #олики #телези #михайловка #мухоловка #яльгелево #мандарин #подсолнухи #ломрайон #ломоносовский #ленинградскаяобласть #ленобласть #афиша #события #острый #репортаж #огонь

Афиша событий Петербурга
Регулярно задаешься вопросом куда пойти в Петербурге? В сообществе «Афиша Петербурга» мы повествуем о всех мероприятиях, событиях и анонсах города на Неве. Создаем повестку дня, выходных, недели Петербуржцев🌊

47news — все новости Ленинградской области
Это сообщество новостного портала 47News. Здесь собраны самые «горячие», самые важные, самые актуальные и самые интересные новости. Мы знаем о Ленинградской области почти все и готовы рассказать, но хотим знать еще больше и готовы Вас услышать. Создавайте новости с нами, создавайте новости сами. Наш адрес: [email protected] В группе запрещены: Реклама. Оскорбления. Экстремизм.

💎 Ювелирные Тренды 💎
Ювелирные украшения — это искусство. Чарующее, необыкновенное, захватывающее. Прикоснувшись к этому драгоценному миру, хочется погружаться все глубже и глубже. Затаив дыхание.. На этой страничке: актуальные тенденции, самобытные бренды, интересные новости, талантливые дизайнеры, кратко и продуктивно о ювелирном. #high #jewelry #trend

Проекты домов Z500 Россия
Международная компания с представительствами в 22 странах. Архитектурное бюро Z500 Россия является официальным представителем европейского архитектурного бюро Z500. На сегодняшний день мы предоставляем каталог проектов частных домов из более 900 готовых проектов домов, которые отличаются европейским дизайном, простотой решения и своей оригинальностью.

ДОК «Калевала»
ДОК «Калевала» – лидер по производству ОСП в России

Сборка домов из панелей сип


Технология сборки домов из СИП панелей

Современные СИП панели — не только материал с очень высокими показателями сохранения тепла, долговечный, прочный, но и качественный, удобный строительный конструктив, позволяющий буквально в течение нескольких дней на подготовленном основании закончить создание сооружения. При этом сборка домов может проводиться без применения специальной техники, вручную, силами всего нескольких людей.

Подготовка основания

Для строительства домов из СИП панелей должен быть оборудован фундамент. Поскольку конструкция достаточно легкая, чаще всего применяют:

  • столбчатый фундамент;
  • ленточную конструкцию из железобетона;
  • свайный винтовой фундамент.

Последний вариант наиболее выгоден, поскольку идеален для строительства домов на любых почвах, гарантирует отсутствие проблем со вспучиванием грунта при промерзании. Свайный фундамент создается очень быстро при применении специального оборудования, но может быть смонтирован и вручную.

Техника строительства дома

Будем предполагать, что сборка домов из панелей СИП производится согласно заранее разработанного проекта строительства, снабженного инструкцией. Конструктивы при этом поставляются в готовом виде, нужных размеров, с проемами дверей и окон. Это наиболее часто встречающийся вариант, который выбирают рачительные хозяева.

В этом случае нет никаких задержек времени, гарантируется сопряжение SIP элементов стен между собой.

В случае если владелец будущего дома из панелей SIP предпочитает действовать полностью самостоятельно, согласно проектной документации производится подготовка необходимых элементов. Сборка «вживую», когда после установки одного элемента только начинается подготовка следующего — практически не встречается.

Начало строительства

Начало строительства домов из SIP конструктивов — сборка основания, расположенного на фундаменте. Обычно оно представляет собой конструкцию из бруса. Сборка производится в несколько этапов:

Важно знать:  Строительство второго этажа из СИП панелей

  • формируется обвязка периметра будущего дома;
  • устанавливаются и закрепляются промежуточные перекладины (в продольном направлении), которые опираются на стойки или столбы фундамента.

Будем считать, что по технологии строительства предполагается сборка пола первого этажа из СИП панелей. Это не только ускоряет производство работ, но и позволяет избежать перерасхода бруса. Такой подход имеет свои недостатки, однако применяется весьма часто.

Настил пола первого этажа

Инструкция по сборке пола первого этажа из СИП панелей выглядит следующим образом:

  • укладывается первая панель СИП в поперечном направлении, по короткой размерности фундамента. Размер элемента выбирается с таким расчетом, чтобы при размещении в торце обвязочной доски общий габарит соответствовал фундаменту;
  • можно соединять панели между собой по системе шип паз. На сегодня допускается сборка пола до 6 метров по длине панели, однако существуют и решения с повышенной прочностью, допускающие габарит 15 метров;
  • если сборка должна гарантировать максимальную прочность, стоит прокладывать промежуточный соединительный брус или доску между панелей СИП;
  • после укладки поверхности по периметру готового пола устанавливается обвязочная доска, повышающая прочность.

Все соединения при сборке запениваются. Панели соединяются между собой саморезами, нижняя поверхность пола домов из СИП конструктивов гидроизолируется с помощью битумной мастики. Если применялись промежуточные доски или брус, они также крепятся саморезами к обвязочной доске. Инструкция по сборке пола из СИП панелей весьма проста, на практике вся работа делается за несколько часов.

Сборка стен первого этажа

Главное, с чего начинается инструкция по монтажу панелей СИП первого этажа домов — установка направляющей, бруса 100 мм. Он прикручивается к фундаменту, анкерными болтами, прямо сквозь конструктивы пола там, где будут размещаться стены.

Эта работа должна проводиться с максимальной аккуратностью, чтобы гарантировать, что даже при погрешностях отрезки элементов стены, общее направление СИП панелей будет соблюдаться. Правильность установки бруса проверяется по инструкции к проекту и с помощью шаблонов.

Важно знать:  Дом с гаражом из СИП панелей

Сборка производится в следующем порядке:

  • собирается угол первого этажа. Сначала устанавливается одна СИП панель. Надежно фиксируется к направляющему брусу. Точность установки постоянно проверяется;
  • монтируется вторая СИП панель под прямым углом. Соединение с первой тщательно запенивается. Точность угла должна быть идеальной — он будет задавать направление и отвечать за точность размещения остальных SIP конструктивов;
  • сборка стен домов — установка последующих СИП панелей — производится с помощью системы шип-паз. Элементы прикрепляются к направляющему брусу и соединяются друг с другом саморезами.

Технология сборки первого этажа из SIP панелей также проста. Потребуется больше контроля и внимательности, однако работы не представляют сложности. При соединении СИП элементов стены дома под непрямыми углами направление и реальные размерности каждого конструктива поможет определить либо инструкция к проекту, либо уложенный направляющий брус.

Сборка первого этажа завершается запениванием периметра по верху и установкой в технологический паз панелей обвязочной доски. Она придает дополнительную прочность всей конструкции из СИП элементов и будет работать как место для крепления верхних конструктивов.

Второй и последующий этажи

Технология сборки второго этажа ничем не отличается от первого. Настилается пол, при этом SIP конструктивы крепятся длинными саморезами к обвязочной доске, расположенной в торце стен первого этажа. Если следовать такой инструкции, перекрытие будет работать как средство обеспечения прочности всего строения, связывая все стены между собой.

Крыша

Если крыша собирается из СИП панелей, она не будет нуждаться в стропилах и прочих конструкционных элементах, которые призваны обеспечивать прочность. На практике укладывают опорный брус — мауэрлат, располагаемый по периметру будущей кровли. Он прикручивается к обвязочной доске последнего этажа.

Важно знать:  Межэтажные перекрытия в доме из СИП панелей

Технология укладки крыши из СИП панелей также не предусматривает особых сложностей:

  • производится сборка фронтонов. Процесс аналогичен установке первой СИП панели первого этажа — все нужно делать аккуратно, элемент крепится к мауэрлату;
  • между двух фронтонов по верху устанавливается опорный коньковый брус;
  • на мауэрлат и коньковый брус укладываются СИП панели и крепятся к ним болтами.

Технология сборки поверхности крыши аналогична созданию пола первого этажа. Хотя СИП панели обладают достаточной прочностью, при создании кровли рекомендуется использовать соединительную доску, чтобы гарантировать хорошую жесткость и высокое сопротивление при действии порывов ветра.

Заключение

Ничего сложного в технологии сборки дома из СИП конструктивов найти не удалось. Методика проста, требует только аккуратности и внимательности. Все соединения должны запениваться, после сборки все зазоры между СИП панелями больше 3 мм промазываются водостойким полимерным клеем, что гарантирует высокие эксплуатационные показатели строения.

Сборка внутренних перегородок из СИП панелей меньшей толщины также не представляет сложности и производится согласно инструкции для стен — применяя направляющий брус, контролируя установку под точным углом, а также — тщательно запенивая все соединения. Применять соединительную доску между отдельными СИП элементами при этом инструкция не предусматривает. Прочности системы шип-паз с лихвой хватает для межкомнатных внутренних перегородок.

Facebook

Twitter

Вконтакте

Google+

Похожие статьи:

Сборка дома из СИП-панелей

Монтируя дом из СИП, строители ориентируются на схему сборки, которая подготавливается на предварительном этапе. Утвержденная в компании TERMOVILLA технология сборки дома строго отработана и гарантирует высокую надежность всей конструкции.

Цокольное перекрытие

Приступая к сборке, мы заботимся о гидроизоляции, так как деревянные элементы строения обязательно нужно изолировать от его металлических и бетонных частей. Это делается перед началом укладки нижнего обвязочного бруса. Гидроизолирующий слой из водонепроницаемого материала наносят на фундамент, а поверх него уже и укладывают нижний обвязочный брус.

При возведении каркаса, стен и перекрытий используются балки (могут применяться двутавровые балки перекрытия), непосредственно СИП-панели и крепеж. Установку обвязочного бруса производят в соответствии с чертежами в нулевой уровень, который определяется с помощью нивелира. Этот этап работ требует особого внимания, так как от него напрямую зависит качество сборки всего дома. Крепеж нижнего обвязочного бруса к фундаменту производится при помощи анкерных болтов, расположенных по центру обвязочного бруса, при шаге 500 мм. Головки болтов заподлицо утапливаются в верхнюю грань обвязки.

После этого на нижнем обвязочном брусе мы монтируем цокольное перекрытие из деревянных лаг и SIP-панелей. Лаги укладывают в пазы, подготовленные в СИП-панелях. Монтаж СИП-панелей производится следующим образом: сначала устанавливают угловую панель. К ней с другой стороны крепят следующую панель. Так выкладывается и сращивается по длине весь крайний ряд. После этого в боковой паз вставляют соединительный брус, к которому затем последовательно приращивают панели, и приступают к сборке следующего ряда. При этом важно строго придерживаться плана монтажа цокольного перекрытия.

Перед монтажом СИП-панелей все пазы в пенополистироле обрабатывают монтажной пеной. При соединении панелей с деревянными лагами перекрытия и брусом вставок используют шурупы по дереву. Лаги и соединительный брус соединяют по длине саморезами по дереву. Цокольное перекрытие к нижнему обвязочному брусу крепят сквозь соединительный брус шурупами с шестигранной головкой. Торцы полностью закрывают брусом.

Монтаж стен из СИП-панелей

Когда цокольное перекрытие готово, то переходят к монтажу стен из СИП-панелей на первом этаже. Начинают с нижней обвязки стен первого этажа, которую осуществляют также строго по разработанной схеме монтажа. Зазоры между обвязками по толщине равны OSB-плитам, являющимся частью СИП-панели. Это учитывается при подготовке схемы монтажа, которого затем неукоснительно придерживаются строители, дабы не возникло каких-либо проблем при сборке. Нижнюю обвязку первого этажа крепят к цокольному перекрытию с помощью саморезов при шаге 400 мм. Для упрощения монтажа и увеличения прочности нижняя обвязка даётся без разрывов в местах для дверных проёмов. Лишь после сборки стен первого этажа в ней делаются вырезы под дверные проёмы.

После подготовки нижней обвязки приступают к монтажу стен из СИП-панелей. Стены состоят непосредственно из панели и деревянного каркаса. В ходе монтажа также ориентируются на схему и маркировку стен, сделанную на производстве. Сначала устанавливают 2 угловые панели, проверяя их вертикальность с помощью уровня. Затем двумя саморезами к нижней обвязке крепят крайнюю стойку, закрывающую торец стены. К ней крепят стеновые СИП-панели. Стойка должна войти в сделанную в слое пенополистирола выборку, обработанную монтажной пеной. SIP-панель крепят к обвязке и стойке шурупами по дереву с обеих сторон панели при шаге 150 мм. Стойка и панель с другой стороны угла крепятся аналогично. Угловые панели стягивают друг с другом саморезами-глухарями при шаге 500 мм.

Последовательная установка всех остальных стоек и перегородок из СИП-панелей по периметру и для внутренних помещений ведётся так же — от первого угла в обе стороны. Стойки крепят к наружным стенам с помощью саморезов при шаге 400 мм, и двумя саморезами к нижним обвязкам. Панели крепят к нижним обвязкам и стойкам шурупами при шаге 150 мм. Места Т-образных стыков и углы между несущими стенами стягивают саморезами-глухарями при шаге 500 мм. Все выборки в слое пенополистирола обрабатывают монтажной пеной.

Заранее выбирают последний угол, на котором закончится монтаж стен из СИП-панелей первого этажа. В выборку СИП-панели вставляют последнюю стойку, закрывающую торец стены. К стойке пришивают шурупами панель и с помощью саморезов-глухарей стягивают последний угол при шаге 500 мм. После сборки стен первого этажа обрабатывают монтажной пеной верхние выборки в SIP-панелях и вкладывают в них верхнюю обвязку. К стойкам первого этажа она крепится саморезами, а панели первого этажа крепятся с обеих сторон к верхней обвязке с помощью шурупов при шаге 150 мм.

Монтаж стен из СИП-панелей остальных этажей производят аналогично. Балки перекрытия дома из СИП на чердаке и между этажами, а также другие элементы перекрытий собирают аналогично цокольному перекрытию.

Выберите оптимальную конструкцию и материалы

В компании TERMOVILLA у заказчика есть возможность выбирать особенности конструкции дома и различные материалы. Мы согласуем с заказчиком толщину панелей для наружных стен, толщину цокольных и балок межэтажных перекрытий, которая может быть 124 мм, 174 мм или 224 мм. Можно выбрать также и тип межэтажных перекрытий — использовать блочные либо перекрытия по деревянным балкам; стропильную либо панельную конструкцию крыши. Возможность такого выбора позволяет заказчикам не только реализовать свои идеи, но и планировать бюджет строительства в зависимости от своих финансовых возможностей.

Монтаж сип панелей инструкция

Инструкция по сборке дома из сип панелей. СИП Дома выпускаются на заводе СИП 47 домокомплектом, то есть набором элементов доски и сип панелей, изготовленных с высокой точностью на основании выбранного заказчиком проекта. Домокомплект из сип панелей остается только собрать на строительной площадке подобно детскому конструктору. Все изделия промаркированы, и к набору элементов прилагается монтажная схема, руководствуясь которой следует производить монтаж сип панелей. Перед началом работ нужно изучить монтажную схему и проверить полноту комплектации.

Для того чтобы лучше понимать особенности монтажа, необходимо иметь представление о СИП-панелях.

Конструкция панелей и их типовые размеры

СИП панель (структурно изолированная панель) представляет собой строительное изделие, включающее две плиты ОСП (ориентированно-стружечные) со вставкой из утеплителя – пенополистирола (ППС) между ними, соединенных и спрессованных с помощью специального клея под давлением 20 тонн. Такое строение позволяет панелям выполнять двойную функцию – они служат не только для тепло- и звукоизоляцией ограждающих конструкций, но и способны выдерживать значительные сжимающие и изгибающие нагрузки. Поэтому эти изделия подходят для строительства любых видов зданий. Применяются для стен, перегородок, в качестве плит перекрытий и покрытия крыши.

Типовые габариты СИП-панелей

Толщина варьируется в таких размерах от 68 мм до 244 мм. Часто применяемая сип панель толщиной 174 мм (при толщине ППС 15 см, OSB 12 мм) ширина 1,250 м; длина от 2,5 м до 2,8 м. Для возведения ограждающих стен применяются сип панели стандарт 17,4 см, для перекрытий и крыш – толщиной 17,4 — 22,4 см. Изделия в 12,4 см толщиной используются для перегородок в доме.

Сип панели легкие – не более 20 кг/м2, что позволяет устанавливать их силами двух, трех людей и без применения крана, а также легко обрабатываются и кроятся с помощью ручного электроинструмента.

Порядок сборки СИП дома

Сборка СИП дома состоит в последовательном выполнении следующих операций:
  • Устройства фундамента и установки нижней обвязки;
  • Монтажа цокольного перекрытия;
  • Установки стен 1-го этажа;
  • Сборки междуэтажных перекрытий и стен следующих этажей в случае 2—3-х этажного дома;
  • Монтажа чердачного перекрытия, мансарды, СИП крыши.

Устройство фундамента и установка нижней обвязки

Фундаменты могут быть монолитные ленточные, свайные, и конструкция в виде монолитной ребристой плиты. Тип фундамента следует выбирать на основании свойств грунтов, залегающих в основании сооружения на участке строительства. При выборе типа фундамента рекомендуется использовать свайный фундамент – наиболее подходящий по простоте устройства, относительно низкой стоимости, возможности применения при большинстве видов грунтовых условий и удобству совмещения с основанием конструкции сборного СИП дома.

Для опирания обвязки по верху стальных труб, выступающих над поверхностью грунта, устанавливаются специальные оголовки с горизонтальной металлической пластиной, или может быть уложена стальная балка из швеллера полками вверх. В последнем случае обвязочный брус крепится к стальной балке анкерами через 50 см. После погружения в грунт винтовых свай, они объединяются нижним обвязочным или опорным брусом сечением 200х200 мм, являющимся несущей основой всей конструкции СИП дома. Обвязочный брус крепится к каждой свае саморезами «глухарями», имеющими диаметр до 12 мм.

Обвязочный брус предварительно должен быть пропитан огнебиозащитным составом, а между его нижней поверхностью и опорными пластинами оголовков настилается прокладка из битуминизированной бумаги, рубероида или других рулонных гидроизоляционных материалов. В случае укладки опорного бруса на металлическую балку или на ленточный или плитный фундамент гидроизоляция должна быть проложена под всей нижней поверхностью бруса. Обвязочный брус устанавливается точно по разметке, соответствующей планировке СИП дома и его монтажной схеме.

На углах и пересечениях элементы бруса объединяются между собой врезками-скобами и крепятся саморезами 8х180 мм. В том случае, когда опорный брус укладывается на горизонтальную бетонную поверхность фундаментов других типов, он крепится анкерными болтами, которые должны быть заглублены в тело фундамента не менее, чем на 100 мм с шагом по длине в 500 мм.

Монтаж перекрытия цоколя

После установки и закрепления к фундаменту нижнего опорного бруса на него монтируется СИП перекрытие, включающее: деревянные балки-лаги, соединительные вставки между панелями из бруса сечением не менее 50х150 мм и сип панели перекрытий. Лаги устанавливаются в пазы, имеющиеся в каждой сип панели по периметру. Вначале укладывается первая сип панель перекрытия на любом из углов, паз на торце наполняется пеной из монтажного баллона. В этот паз вставляется короткий соединительный брус сечением 50х150, который крепится через обшивку из ОСП-плиты шурупами диаметром 3,5 мм и длиной 40 мм по дереву через 15 см по длине. Затем пропенивается паз на торце второй сип панели, и она стыкуется с первой сип панелью. При этом выступающая часть соединительного бруса входит в паз второго изделия и также скрепляется шурупами для работы по дереву через обшивку. После соединения и закрепления первого ряда цокольных сип панелей перекрытия между собой по крайнему пролету сип дома, расположенному возле торцевой стены, устанавливается лага-балка по всей длине пролета. Перед этим пазы изделий снова заполняются монтажной пеной и балка задвигается в этот паз. Последующая сборка панелей, соединительных брусков и установка лаг производится аналогично, пока не образуется одна сплошная плоскость сип перекрытия. Для крепления деревянных балок к плоским изделиям перекрытия используются шурупы для работы по дереву диаметром 4,2 мм длиною 75 мм. В местах, определенных схемой монтажа, устанавливаются усиленные балки, брус. Все перекрытие скрепляются через лаги к обвязочному брусу саморезами размером 8 х 280 мм. Образовавшиеся открытые торцы сип перекрытия первого этажа дома зашиваются доской, имеющего сечение 100 на 150 мм, со всех сторон.

Установка стен 1-го этажа

Конструкция первого этажа дома из сип панелей представляет собой каркас, состоящий из деревянных стоек и стеновых СИП деталей, закрепленных к нижнему обвязочному брусу, стойкам, и скрепленных между собой. На начальном этапе сборки ограждающих конструкций стен первого этажа сип домокомплекта, на сплошное цокольное перекрытие кладутся доски под каждую стену сечением 25х150 мм, раскладка которых должна соответствовать проектной планировке и монтажной схеме. Обвязочные доски прикрепляются самонарезающими шурупами диаметром 4,2 мм и длиною 75 мм к перекрытию через каждые 40 см. Разметка под укладку обвязки должна быть выполнена с максимальной точностью без отклонений от схемы, чтобы не вызвать затруднений в дальнейшем. Следует обратить внимание, что между краем цокольного перекрытия должны остаться просветы, которые совпадают по толщине с обшивкой сип панели из плиты ОСП – 12 мм, что указывается в монтажной схеме. Обвязочные доски укладываются без разрывов в местах, соответствующих расположению проемов для установки дверей в целях повышения точности и скорости их установки. В дальнейшем, после монтажа сип панелей стен, в этих местах делаются вырезы, поэтому при размещении саморезов необходимо это учитывать. Основной этап сборки стен можно начать с любого угла СИП дома, где сначала устанавливается вертикальная стойка, имеющая поперечное сечение 100 на 150 мм, которая прикрепляется к нижней обвязочной доске двумя самонарезающими шурупами диаметром 4,2 мм и длиной 7,5 мм, к ней монтируется первая панель . Дальше на одной из угловых сип панелей заполняется монтажной пеной боковой паз, затем изделие ставится в проектное положение с креплением к стойке. При этом стойка должна плотно войти в боковой паз сип панели. После проверки вертикальности положения элемента посредством отвеса или уровня, панель прикрепляется к обвязочной доске по нижней кромке и стойке оцинкованными шурупами для работы по дереву диаметром 3,5 мм и длиной 40 мм с каждой стороны снизу и по боковой кромке через 15 см. Таким же образом устанавливаются еще один вертикальный брус и второе плоское стеновое изделие, примыкающее с другой стороны к углу дома. После проверки вертикальности оба угловых стеновых изделия дополнительно закрепляются друг к другу посредством конструкционных саморезов диаметром 8 мм и длиной 200 мм с шагом 50 см по высоте.Начиная от первых угловых сип панелей, в каждую сторону последовательно монтируются стойки и рядовые сип панели наружных и внутренних стен. Перед монтажом каждого элемента боковые пазы пропениваются, сип панели прикрепляются по боковым кромкам к вертикальным брусьям и снизу к обвязке шурупами диаметром 3,5 мм и длиною 40-45 мм через каждые 15 см с обеих сторон. На угловых узлах и Т-образных стыках стен изделия дополнительно сшиваются конструкционнными-саморезами диаметром 8 мм и длиною 230 мм через каждые 50 см по высоте. Установка стен завершается на одном из углов, в обратном порядке к операции монтажа первого угла – в боковую кромку последней СИП панели, предварительно заполненную полиуретановой пеной, вставляется вертикальный брус, закрывающий торцевую часть стены. СИП панель прикрепляется к вертикальному брусу и обвязке саморезами диаметром 3,5 мм и длиною 40-45 мм с шагом в 15 см с обеих сторон. Далее производится стягивание двух угловых сип панелей конструкционными-саморезами диаметром 8 мм и длиною 230 мм с шагом 50 см по высоте. Последняя операция по установке стен – соединение их верхней обвязочной доской. Для этого пазы на верхних торцах установленных сип панелей заполняются полиуретановой пеной, после чего в них закладывается обвязочная доска сечением 25х150 мм, которая крепится саморезами диаметром 4,2 мм и длиной 75 мм к вертикальным стойкам, затем к ней прикрепляются все стеновые сип панели шурупами диаметром 3,5 мм и длиной 40-45 мм с каждой стороны с шагом 15 см.

Монтаж верхних этажей

Если дом из сип панелей многоэтажный, то после сборки конструкций первого этажа производится монтаж междуэтажного перекрытия. Все операции производятся аналогично монтажу цокольного перекрытия. Затем выполняется монтаж второго этажа в точно такой же последовательности, как монтаж конструкций первого этажа СИП дома. Далее все повторяется на следующем этаже.

Монтаж чердачного перекрытия, мансарды, СИП крыши

Завершающим этапом производится монтаж чердачного перекрытия, после чего сооружается крыша. При устройстве мансардного этажа используются стеновые сип панели сложной формы – трапециевидные и треугольные, на которые опираются детали стропильной крыши. Крыша включает каркас, состоящий из стоек, стропил, прогонов, мауэрлата, элементов ендов и ребер на переломах, а также специальных СИП панелей покрытия крыши. Эти изделия, в том случае, когда крыша не двухскатная, тоже могут иметь как прямоугольную, так и более сложную геометрическую форму – трапециевидную или треугольную, поэтому сначала следует внимательно рассмотреть монтажную схему и наметить порядок сборки. В том случае, когда последний этаж СИП дома не мансардный, то вначале устанавливается мауэрлат из бруса, имеющего сечение 100х150 мм поверх плоскости чердачного перекрытия по периметру стен. Затем стойки 100х100 мм, объединяемые коньковым брусом размером 100х150 мм и стропила размером 40х200 мм, опирающиеся на конек верхним концом и нижней частью на мауэрлат.

Если СИП кровля сложной конфигурации, то каркас дополняется промежуточными прогонами и деталями устройства ендов и ребер на внешних углах пересечений плоскостей кровли. Мауэрлат, коньковый брус, прогоны и другие детали могут иметь трапециевидное сечение, которое им придают при изготовлении домокомплекта на заводе в целях точной подгонки всех элементов кровли друг к другу. Все элементы каркаса кровли сплачиваются между собой оцинкованными саморезами 8х280 мм, по одному в каждой точке крепления. При необходимости в некоторых местах используются металлические соединительные пластины-накладки с отверстиями для шурупов. После сборки несущего каркаса крыши производится монтаж кровельных сип панелей, которые крепятся к силовым элементам аналогично конструкции креплений, используемых при сборке перекрытий. При необходимости кромки некоторых панелей можно обрезать при помощи электроинструмента под определенными углами на стройплощадке, например, когда нужно сформировать коньковый узел стыковки двух панелей.

Если вас затрудняет понимание данной инструкции по монтажу сип дома, то мы рекомендуем вам обратиться к специалистам СИП 47-Фабрика Сипа.

Как собирают дома из СИП панелей

СИП панель – это строительный материал, внутри которого находится слой утеплителя, а наружная часть представляет собой слой из ОСП.

Утеплители

Внутри панели могут располагаться разные виды утеплителей, у каждого из которых свои преимущества и недостатки:

  1. Пенопласт (долговечный и экологически чистый, водонепроницаемый, устойчивый к воздействию УФ-лучей, но не устойчивый к огню).
  2. Минеральная вата (почти не горит, но в то же время не оказывает вредного влияния на здоровье, устойчива к воздействию внешних факторов, кроме воды и влаги).
  3. Пенополиуретан (практически не проводит тепло, но быстро горит).

Схема сборки СИП панелей

Панель может быть разной толщины, что напрямую зависит от толщины используемого утеплителя. Стандартные размеры СИП панели (В*Ш*Д): 174*1250*2500.

Для возведения стен домов часто используют материал с покрытием из OSB плиты. Причем существует 4 типа OSB плит, которые отличаются по показателям прочности и влагостойкости:

  • 1 – Плиты первого класса стоят дешевле всего, но не подходят для монтажа деталей, которые будут испытывать серьезную нагрузку. Влагостойкость этих плит также низкая.
  • 2 – Влагостойкость этих плит также невелика, но прочность значительно выше по сравнению с первым классом. При возведении домов такие панели могут использоваться только для монтажа внутренних конструкций.
  • 3 – Оптимальный класс плит для строительства домов. Они идеально подходят и для строительства фасадов и для внутренних перегородок. При строительстве небольших малоэтажных построек их можно использовать даже при возведении перекрытий и крыши.
  • 4 – Прочный и влагостойкий материал, который подходит для возведения домов в сложных условиях, что касается нагрузки и влажности.

Преимущества домов из СИП панелей

Благодаря следующим преимуществам строительство домов из СИП панелей набирает популярность:

  1. Экономия на фундаменте, благодаря небольшому весу панелей.
  2. Оптимизация расходов, благодаря низкой стоимости материала относительно других видов стройматериалов.
  3. Легкость монтажа, благодаря замковой сборке, ровности и большой площади панелей.
  4. Внешняя и внутренняя отделка также облегчаются.

Недостатки

  1. Сип-панели на основе пенопласта и минеральной ваты не так долговечны, как панели на основе полистирола. Со временем полезные свойства сип-панелей снижаются.
  2. В домах необходимо предусмотреть качественную вентиляцию.

Проект здания

Коробка дома — схема

Здания из СИП панелей строят по готовому проекту, снабженному расчетами и чертежами. Готовый проект можно заказать в специализированной компании, там же можно заказать и строительство самого дома или положиться на собственные силы.

Затем следует заказать необходимое количество СИП панелей, желательно с небольшим запасом. Не следует забывать о разных конструктивных элементах и вспомогательных материалах. Все элементы после доставки на участок проверяют на соответствие характеристик, в частности целостность, размеры, ровность.

Порядок сборки

Сип-панели отличаются легкостью, поэтому при монтаже панелей не потребуется помощь тяжелой строительной техники.

В первую очередь приступают к монтажу фундамента. Для домов из СИП панелей оптимально подходит винтовой фундамент. Но окончательное решение о типе фундамента принимают в зависимости от особенностей грунта, местности, причем разводку коммуникаций (водоснабжения, электричества, отопления) необходимо сделать еще до заливки фундамента, заложив конструктивные элементы. Закончив строительство фундамента, необходимо сделать обвязку из деревянного опорного бруса. Проверив все параметры уровнем, выставив углы, в бетонной поверхности фундамента делают отверстия перфоратором и закрепляют брус анкерами 12 мм на расстоянии от соседних креплений 1-2 м. На каждый брус должно приходиться не менее 3 крепежных элементов. Если делают ростверк из деревянного бруса, необходимо стянуть его конструктивные элементы шпильками М10 на расстоянии 30 см от каждой сваи.
При этом могут образоваться неровности, которые устраняются с помощью рубанка.
На сваи, под ростверк, необходимо подложить куски рубероида. Затем ростверк прикрепляют к сваям с помощью шпилек М10.
Под гайки и шайбы делают углубления.
После монтажа брус обрабатывают отработкой или битумной мастикой. Затем, чтобы защитить деревянные элементы от повреждений, тем же веществом обрабатывают нижнюю часть панелей перекрытия.
Сборка дома начинается с укладки первого перекрытия – первую панель кладут на обвязочный брус и прихватывают саморезами к обвязочному брусу.
Торец панели смачивают водой, запенивают.
Устанавливают соединительный брус (лагу).
Закрепляют его саморезами.
Внешние торцы панелей после сборки первого перекрытия смачивают водой, запенивают и устанавливают доску – закрепляют саморезами.
Перед установкой стеновых панелей необходимо закрепить закладную доску. Ее обрабатывают пеной и устанавливают по периметру перекрытия.
Закрепляют ее саморезами 280 мм.
Потом монтируют первую стеновую панель. С двух сторон панель закрепляют саморезами к закладной доске.
Вертикальность монтажа должна быть выверена по уровню. Перед монтажом второй стеновой панели необходимо закрепить соединительный брус. Стыки обязательно пропенивают. Саму панель крепят к брусу саморезами.
Угловые панели стягивают между собой саморезами Spax 240 мм либо «глухарями» с шагом 15 см. Аналогичным образом устанавливают межкомнатные перегородки.
После сборки межкомнатных перегородок приступают к монтажу перекрытия – устанавливают балки, создавая временное крепление саморезами. В лестничном пролете устанавливают опору бруса.
На балки укладывают листы ОСП и закрепляют, согласно инструкции.
Дальнейшую сборку дома производят аналогично первому этажу.
Торцы стен, примыкающих к фронтонам, должны быть спилены под углом. Затем устанавливают балки на фронтоны. Балки также должны быть спилены, согласно уклону крыши.
Устанавливают коньковый брус.
Выпиливают его под необходимым углом.
Торцы фронтонов перед укладкой панелей покрывают уплотнительным материалом.
После возведения стен и установки балок переходят к монтажу крыши. Это делают по чертежам, учитывая маркировку на панелях. Если вынос крыши небольшой, то сначала на фронтон укладывают первую панель длиной чуть более ширины одного ската крыши, вторую располагают так, что она опирается длинной стороной на фронтон, а короткой на первую панель. Если предусмотрен значительный вынос крыши, то крайний ряд составляют из небольших панелей, между которыми вставляют дополнительные брусья, причем угловая панель должна состоять из двух треугольников, чтобы вставить брус по диагонали.
Между собой панели скрепляют с помощью соединительного бруса, а торцы закрывают доской. На коньке панели скрепляют друг с другом.

Таким образом собирают дома из СИП панелей. Вся работа (в зависимости от размеров дома) проводится в считанные дни.

Россети Урал — ОАО “МРСК Урала”

Согласие на обработку персональных данных

В соответствии с требованиями Федерального Закона от 27.07.2006 №152-ФЗ «О персональных данных» принимаю решение о предоставлении моих персональных данных и даю согласие на их обработку свободно, своей волей и в своем интересе.

Наименование и адрес оператора, получающего согласие субъекта на обработку его персональных данных:

ОАО «МРСК Урала», 620026, г. Екатеринбург, ул. Мамина-Сибиряка, 140 Телефон: 8-800-2200-220.

Цель обработки персональных данных:

Обеспечение выполнения уставной деятельности «МРСК Урала».

Перечень персональных данных, на обработку которых дается согласие субъекта персональных данных:

  • — фамилия, имя, отчество;
  • — место работы и должность;
  • — электронная почта;
  • — адрес;
  • — номер контактного телефона.

Перечень действий с персональными данными, на совершение которых дается согласие:

Любое действие (операция) или совокупность действий (операций) с персональными данными, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу, обезличивание, блокирование, удаление, уничтожение.

Персональные данные в ОАО «МРСК Урала» могут обрабатываться как на бумажных носителях, так и в электронном виде только в информационной системе персональных данных ОАО «МРСК Урала» согласно требованиям Положения о порядке обработки персональных данных контрагентов в ОАО «МРСК Урала», с которым я ознакомлен(а).

Согласие на обработку персональных данных вступает в силу со дня передачи мною в ОАО «МРСК Урала» моих персональных данных.

Согласие на обработку персональных данных может быть отозвано мной в письменной форме. В случае отзыва согласия на обработку персональных данных.

ОАО «МРСК Урала» вправе продолжить обработку персональных данных при наличии оснований, предусмотренных в п. 2-11 ч. 1 ст. 6 Федерального Закона от 27.07.2006 №152-ФЗ «О персональных данных».

Срок хранения моих персональных данных – 5 лет.

В случае отсутствия согласия субъекта персональных данных на обработку и хранение своих персональных данных ОАО «МРСК Урала» не имеет возможности принятия к рассмотрению заявлений (заявок).

Дома из SIP(СИП) панелей

15 причин, почему нужно обратиться именно к нам

Полностью открытая смета

Точный расчет всех материалов и работ, окончательная цена! Вам не нужно переживать за то чтобы мы «умели укладываться в смету», многолетний опыт работы на строительном рынке и работа с проверенными поставщиками, не даст Вам повода усомниться в окончании строительства вашего объекта в соответствии со сметой, а не подменой материалов на более низкого качества, как у «умельцев укладываться в смету»!
Подробнее

Свой проектный отдел

Архитекторы и конструктора в штате компании СипМонтаж! Поможем реализовать даже самые смелые замыслы! Воплотим любые архитектурные мечты, любой стиль! От бани до гостиничного комплекса или многоквартирного дома! Проектируем в соответствии со строительными нормами и правилами! Собственный альбом технических решений разработанный конструкторами компании! Использование расчетных программ и моделирование дает возможность проектировщикам определить точечные нагрузки в любой части строения, это очень важно при проектировании фундамента, чтобы нагрузки правильно перераспределялись на фундамент! В Северо-Западном и Центральном регионе никто из строительных компаний такого не предоставит клиенту!
Подробнее

Виртуальное проектирование

Наша компания единственная на рынке (в северо-западном регионе) кто предлагает виртуальное проектирование загородного дома. Виртуальное проектирование– это прогресс в технологии, который позволит пройтись по Вашему будущему дому, оценить площади комнат, расставить мебель как нужно именно Вам, решить нюансы с балками, окнами, а также увидеть разницу между полноценным и мансардным этажом. Достаточно проработанный эффект погружения в виртуальную реальность и высокое качество картинки окунет Вас в реальное пространство уже существующего дома, но существующего только в виртуальности. Пока на Вас одет шлем Вы можете менять местами окна, двери, стены, увеличивать или уменьшать площади до тех пор, пока виртуальный дом, не будет соответствовать всем критериям Вашего идеального гнёздышка. Всё, что Вы не сможете увидеть на бумаге, Вы увидите у нас, в виртуальном мире. Спроектируйте и постройте идеальный дом с нами!
Подробнее

Свое производство

Современное оборудование, своя рампа по изготовлению клееных конструкций, два пресса для сип панелей, клеенаносящая машинка, деревообрабатывающий четырехсторонний, двухсторонний станок и рейсмус, форматный станок, станки раскроя и выборки, любой диаметр и угол распила! Используем только сухой, камерной сушки, строганный антисептированный пиломатериал! Отдел технического контроля, каждая единица продукции, приходящая и выпускаемая с завода СипМонтаж проверяется ОТК! Всё это дает нам возможность делать качественные домокомплекты из сип панелей полного цикла по доступной цене!
Подробнее

Все виды наружной отделки

Являемся дилерами компаний, производящих многие типы наружной отделки (Docke, ТехноНиколь, Каньон, Ceresit, Асахи, ЛСР)!
Подробнее

Большой опыт

Опытная команда профессионалов с многолетним стажем, занимаемся производством, проектированием и строительством домов с 2008 года. Более 10 лет на рынке!
Подробнее

Поэтапная оплата

Составляется график платежей на все время строительства! Этапы строительства привязаны к платежам, Вам не придется платить за «воздух», увидели и приняли этап работ — оплатили. Все честно!

Высокое качество, продуманное до мелочей

Строим по строительным стандартам качества, используем только качественные материалы, соответствующие СНиП и ГОСТу, предоставляем сертификаты и гарантию на материалы и работы! Сип панели СипМонтаж сертифицированы по системе ГОСТ Р
Подробнее

Строительство и контроль

Строим по всей России, соблюдая строительные нормы и правила! Высокий уровень качества строительства на каждом этапе,благодаря постоянному штату своих монтажных бригад, а также специалистов технического надзора, имеющие профильное образование.
Подробнее

Фотоотчеты

Следите за ходом строительства, если нет возможности лично находиться на стройке. Не реже одного раза в неделю выкладываем отчёт о ходе строительства объектов.
Подробнее

Всегда на связи

Получаете оперативные ответы на все Ваши вопросы, и решение всех возникающих задач!

Общий комплекс услуг

Строительство дома под ключ! От проекта до заселения!
Подробнее

Оптимальные сроки

Без лишних простоев, качественно и в срок!

Все технологии строительства

Дерево, бетон, газобетон, кирпич! Расскажем про каждый материал все плюсы и минусы, покажем образцы у нас в офисе, прокатим по строительным объектам, не будем убеждать и настаивать на выборе материала! Выберите сами! Построим из того, что Вы хотите!
Подробнее

Довольные клиенты

Это наша работа, дарить людям счастье загородной жизни и мы это делаем с удовольствием! Отзывы клиентов можете наблюдать в конце каждого фотоотчета о строительстве объекта, который завершен!
Подробнее

Отличия провода СИП 5 от СИП 4

Что означает аббревиатура СИП? Это сокращение расшифровывается как – самонесущий изолированный провод. Именно провод, а не кабель как некоторые ошибочно его называют.
Изготавливать его должны по ГОСТ 31946-2012 (скачать).

СИП всегда состоит из алюминиевых жил или из алюминиевого сплава (фазные проводники), либо стального сердечника и алюминиевой оболочки (нулевой несущий проводник). Провода СИП никогда не бывают медными. Минимальное его сечение начинается от 16мм2.

Это абсолютно не новое изобретение, как считают некоторые, и известно оно уже более 50 лет.
Впервые СИП был применен в странах Северной Америки, а затем в Западной Европе еще в 1960-х годах.

Преимущества использования СИП

По сравнению с голыми ЛЭП у самонесущего изолированного провода просто масса преимуществ:

  • высокая надежность

Из-за сплошной изоляции, исключены межфазные короткие замыкания и последующие обрывы провода. Соответственно на линии уже не будет наблюдаться такой печальной картины как многочисленные счалки в пролетах.

  • можно применять опоры меньших габаритных размеров

Например, вместо опор СВ-110 и СВ-95 брать стойки СВ-85. Или вообще использовать деревянные.

  • расстояния от СИП до зданий и сооружений уменьшены по сравнению с голыми ВЛ-0,4кв

Соответственно появляется больше вариантов использования ЛЭП в плотной жилой застройке.

  • реконструкцию эл.сетей можно проводить с одновременной подвеской СИП на высоковольтных ЛЭП, существующих ВЛ-0,4кв, а также линий связи. Все это дает заметную экономию на опорах.
  • обеспечение большей безопасности не только для персонала обслуживающего СИП, но и для потребителей, птиц и животных
  • меньшие потери при передаче электроэнергии благодаря малому индуктивному сопротивлению

К примеру, для провода сечением 70мм2 индуктивное сопротивление у СИП, меньше почти в 4 раза!

  • меньшая пожароопасность. Отсутствуют схлесты, значит нет искр при коротких замыканиях.
  • применяя специальный комплект инструмента можно обслуживать СИП под напряжением, не прерывая подачу эл.энергии потребителям

  • для надежной эксплуатации не требуется сплошная вырубка деревьев в охранной зоне ЛЭП. Даже при монтаже новой линии габариты просеки значительно уменьшаются в размерах.
  • безаварийная работа при соблюдении правильного обслуживания от 30 лет и более
  • доступность прокладки СИП по фасадам зданий
  • нет лишних затрат на траверсы, изоляторы, крюки, колпачки, хомуты к траверсам
  • безопасность работ вблизи линий СИП сторонних механизмов

Вероятность того, что автокран работающий в охранной зоне ЛЭП коснется стрелой проводов и окажется под напряжением минимальна.

Разновидности и марки проводов СИП

На сегодняшний день распространены четыре основные системы СИП:

  • система пришедшая из Финляндии под названием Амка или современное обозначение СИП-1

В жилах СИП присутствует один неизолированный проводник, который одновременно является и несущим проводом. Еще встречается разновидность данной марки СИП-1А.

  • Более модернизированная система Торсада, другое наиболее привычное нам название – СИП-2. Здесь несущий проводник уже изолирован. Необходимо это для применения в районах с загрязненным климатом для защиты нулевой жилы. Также ранее он назывался СИП-2А. На сегодня СИП-2 и СИП-2А абсолютные аналоги, о чем и говорят производители (ссылка).

Главное отличие СИП-1А от СИП-1 и СИП-2 заключается в материале изоляции провода.

У СИП-1А изоляция более дешевая и выполнена из термопластичного полиэтилена, а в СИП-1, СИП-2 из сшитого полиэтилена с улучшенными качествами термостойкости. Соответственно возрастают и допустимые токи нагрузки.

  • высоковольтный провод марки СИП-3

Для линий электропередач до 35кв включительно. Провода уже не скручены в один жгут и идут по отдельности на каждую фазу.

  • четырех проводная система СИП 4. Сюда же входят его разновидности СИП 5, СИПс 4, СИПн 4, СИПт 4.

Здесь механическую нагрузку несут все 4 провода одновременно. И нулевой и фазные проводники изолированы, и нагрузка на них распределяется поровну.

Особенности разных марок самонесущих изолированных проводов

Провод СИП 4

технические характеристики и отличия

Жилы СИП состоят из скрученных алюминиевых проводников с последующим уплотнением. Все жилы одинакового сечения и с одинаковой изоляцией. Каждая жила покрыта изоляцией из светостабилизированного или термопластичного полиэтилена.

Маркировка СИП

Фазная маркировка обязательно наносится на изоляцию. Она осуществляется либо при помощи цветной продольной риски или полосы, либо с помощью цифровой маркировки.

Из личного опыта эксплуатации советую лучше приобретать СИП с цифровой маркировкой, хоть он и менее распространен.

Однажды приобрел провод, где маркировка была выполнена сплошными тонкими цветными линиями. Через 3 года эксплуатации весь СИП, который висел на улице, а это более 300 метров, пришел в негодность.

СИП попросту полопался и растрескался, именно по цветной полосе на всем протяжении линии. Сама черная изоляция была как новая. Видимо была продукция некачественного завода изготовителя. Но думаю, что с цифрами на изоляции, такого бы не произошло.

Проблема была именно в некачественном красителе, который имел обычные свойства и не защищал от ультрафиолетового воздействия оболочку провода.

  • Возможные сечения жил для СИП-4 от 16 до 150мм2.
  • Максимальное число жил в жгуте – 6шт

Все основные технические параметры — сечения, максимальные нагрузки по току, сопротивления, вес провода СИП-4 представлены в таблицах ниже:

Гололедооборазование на проводах СИП

Гололедообразование и налипание снега именно на проводах СИП-4 сведено к минимуму. Если мокрый снег или гололед все же налипает на провод, то в течении короткого периода времени происходит его автоматический сброс. Это достигается за счет нарушения состояния равновесия от дополнительной нагрузки, в виде налипшего льда и снега.

Вот короткое видео, наглядно показывающее гололедообразование на СИП-3 и его отсутствие на СИП-4, причем провода подвешены на одних и тех же опорах!

Сопротивление изоляции у СИП-4 должно быть одинаковым у всех жил и составлять не менее 0,5 мОм.

Испытание СИП 4 проводится мегаомметром на 1000 Вольт. Испытываются все фазные жилы между собой и на нулевую жилу. Высоковольтные заводские испытания проводов осуществляют в воде, напряжением от 2,5кВ до 4кВ в зависимости от марки СИП.

Разновидности СИП-4

Для повышенных нагрузок с сохранением прежнего сечения, можно воспользоваться проводом СИПс-4. У него изоляция выдерживает большую температуру нагрева. Соответственно и номинальный пропускной ток за счет этого увеличивается. Буква «с»-обозначает светостабилизированный сшитый полиэтилен.

В продаже можно встретить несколько разновидностей проводов СИП-4. Самые распространенные из них:

  • указанный ранее СИПс-4

С изоляцией из сшитого полиэтилена или более по научному – атмосферостойкого полиэтилена с поперечными молекулярными связями. Кроме повышенных нагрузок по току, он еще и испытывается большим высоким напряжением, чем другие марки СИП.

Высоковольтное испытания для СИПс-4 производится U=4кв. Остальные марки должны выдерживать высокое напряжение не менее 2,5кв. Более того, СИПс-4 из сшитого полиэтилена более устойчив по своим физическим свойствам к продавливанию.

Буква ”н”- означает не распространяющий горение. Его нужно покупать для монтажа СИП внутри помещений.

Буква ”т” – это термопластичный полиэтилен. Она означает, что в случае короткого замыкания и нагреве до температуры плавления, изоляция жилы ”не потечет”, а перейдет в вязко-текучее состояние. После отключения КЗ и остывания, изоляция вновь должна вернуть свою форму.

Провод СИП 1

технические характеристики и отличия

СИП-1 состоит из алюминиевых многопроволочных токоведущих жил круглой формы. Нулевая жила выполняет роль несущего проводника. Изготавливается она из стального сердечника, вокруг которого уплотненными повивами расположены проволоки из алюминия или алюминиевого сплава.

Сверху ТОЛЬКО токопроводящих жил нанесена изоляция из светостабилизированного полиэтилена. Нулевая жила остается голой, не изолированной.

Все изолированные жилы скручены вокруг нулевой. Провод СИП-1 может быть как двухжильным, так и четырех жильным, сечением до 240мм2. Также в СИП-1 могут быть вплетены провода с дополнительными изолированными жилами до 25мм2, предназначенными например для уличного освещения.



Провод СИП 2

технические характеристики и отличия

В проводах СИП-2 нулевая несущая жила также изготавливается из стального сердечника с алюминиевыми проводами снаружи. Отличие СИП-2 от СИП-1 заключается в наличии изоляции на нулевой несущей жиле. У фазных жил изоляция одинакова и выполнена из светостабилизированного сшитого полиэтилена.

Таблица технических характеристик, токи нагрузки, вес, активное сопротивление для СИП-2:

Провод СИП 3

технические характеристики и отличия

СИП-3 выпускается сечением от 25мм2 до 240мм2. Изоляция у него выполнена из сшитого полиэтилена. Внутри жилы идет стальной сердечник, вокруг которого повиты алюминиевые проволоки.

Сип-3 рассчитанный для подвески на ВЛ напряжением до 20кв, имеет толщину изоляции в 2,3мм. У проводов рассчитанных для монтажа на ВЛ-35кв, изоляция уже больше – толщиной 3,5мм.

Провод СИП 5

технические характеристики и отличия от СИП 4

СИП-5 очень сильно похож на СИП-4. Даже специалист не сразу отличит эти марки проводов. Главное его отличие – другая изоляция жил. А именно – силанольносшитый светостабилизированный полиэтилен.

У данного материала масса преимуществ:
  • Температура нагрева без потери основных изоляционных свойств больше – 90-130 градусов в течение 8 часов.
  • Кратковременная температура перегрева при коротком замыкании – 250 градусов.
  • Такая изоляция обладает ”памятью”. То есть, после деформации при сдавливании или перегреве она способна вернуть свое первоначальное состояние.
  • Лучшая устойчивость к пониженным температурам. Соответственно менее капризен при прокладке в морозы и риск повредить изоляцию при монтаже и изгибах минимален.

Выпускается также СИП-5 с маркой “нг”, что означает – не горючий. Выбирайте именно этот вариант СИП, если вам необходимо его завести внутрь дома, непосредственно до щитовой или в сам счетчик.

Остальные марки СИП категорически запрещено прокладывать внутри зданий, и следует всегда делать переход с СИПа на медный кабель на фасаде дома или внутри распредшкафа на наружней стене.

Как лучше выполнить такой переход можно ознакомиться в статье ”Соединение проводов СИП” и ”Подключение СИП к автомату”.

Затраты на монтаж линии проводом СИП

Как уже говорилось, у самонесущих проводов масса преимуществ перед обычными голыми воздушными линиями электропередач. Причем это не только выгодно по надежности, но и эффективно с экономической точки зрения. Применяя новые технологии и арматуру, трассы линий можно спроектировать совсем по другим схемам.

Вот сравнительная таблица затрат на монтаж воздушной линии 0,4кв протяженностью 1км с помощью голых проводов и марок СИП различных систем. Анализ был проведен ЗАО НИЦ ”СтарИнфо” (взято отсюда).

В таблице указаны затратная часть в процентном соотношении на каждые элементы ВЛ и непосредственно на сам монтаж. А в конце подведен итог. Опять же в процентах показана разница стоимости монтажа той или иной системой. Затраты на монтаж воздушной ВЛ-0,4кв голыми проводами, условно взяты за 100%.

Затраты4Ах70СИП-1 3х70+95СИП-2 3х70+95СИП-4 4х70
Провод23,4%43,24%47,28%39,45%
Опоры27,78%23,39%21,51%24,39%
Линейная арматура5,42%6,27%6,29%7,89%
Подготовка трассы5,42%0,93%0,85%0,97%
Монтажные работы29,95%18,68%17,17%19,48%
Прочие затраты8,03%7,49%6,9%7,82%
Всего100%100%100%100%
Затраты4Ах70СИП-1 3х70+95СИП-2 3х70+95СИП-4 4х70
Разница в стоимости монтажа
(исходя из затрат на ВЛ-0,4кв)
100%106,91%
(+6,91%)
116,26%
(+16,26%)
102,5%
(+2,5%)

Как видно из итоговых результатов переход с воздушной линии на СИП-4 не является труднозатратным мероприятием и сопоставим со строительством такой же ВЛ голыми проводами. Зато в дальнейшей эксплуатации, все преимущества которыми обладает самонесущий изолированный провод, будут только экономить ваши средства и ресурсы.

Статьи по теме

OSRAM BP96-00224J / 69375 / BULB 47 / P-VIP 120 / 1.0 E23H ЗАВОДСКАЯ ОРИГИНАЛЬНАЯ ЛАМПА ТОЛЬКО ДЛЯ ТЕЛЕВИЗОРОВ SAMSUNG HL-P4674WX —


Цена: 61 доллар.76 + $ 67,99 перевозки
Особая функция Немедленное включение
Мощность 120 Вт
Марка OSRAM
Размеры изделия ДхШхВ 5 х 5 х 5 дюймов
Вес предмета 8 унций

  • Работает со следующими моделями Samsung:
  • HL-M507W, HL-M617WS, HL-M617WS / XAA, HL-N437, HL-N467WX / XAA, HL-N507W, HL-N507WX, HL-N507WX / XAA, HL-P5674W, HL-R677W
  • ЭТО ЛАМПОЧКА ДЛЯ ЛАМПЫ BP96-00224J В КОЖУМ НЕ ВКЛЮЧЕН КОРПУС
› См. Дополнительные сведения о продукте

OSRAM BP96-00224J / 69375 / BULB 47 / P-VIP 120/1.0 ЗАВОДСКАЯ ЛАМПОЧКА E23H ТОЛЬКО ДЛЯ ТЕЛЕВИЗОРОВ SAMSUNG HL-N567W —


Цена: 89 долларов.99 +45,99 $ перевозки
Особая функция Немедленное включение
Мощность 120 Вт
Марка OSRAM
Размеры изделия ДхШхВ 5 х 5 х 5 дюймов
Вес предмета 8 унций

  • Работает со следующими моделями Samsung:
  • HL-M507W, HL-M617WS, HL-M617WS / XAA, HL-N437, HL-N467WX / XAA, HL-N507W, HL-N507WX, HL-N507WX / XAA, HL-P5674W, HL-R677W
  • ЭТО ЛАМПОЧКА ДЛЯ ЛАМПЫ BP96-00224J В КОЖУМ НЕ ВКЛЮЧЕН КОРПУС
› См. Дополнительные сведения о продукте

Войти или зарегистрироваться в VIP клубе

]]]]]]]]>]]]]]]>]]]]>]]>]]]]]]]]>]]]]]]>]]]]>]]>]] ]]]]]]>]]]]]]>]]]]>]]>]]]]]]]]>]]]]]]>]]]]>]]> перейти к содержанию
  • НАЗАД
  • ОНЛАЙН МАГАЗИН
  • Самые популярные среди женщин
  • Самые популярные среди мужчин
  • Подарки для нее
  • Подарки для него
  • Избранное дизайнера
  • Узнайте больше

Новые поступления.Новые предложения. Ежедневно. Магазин 24/7>


Быть VIP-персоной выгодно

Награды, скидки и многое другое.
Плюс, это бесплатно.

ПРИСОЕДИНЯЙСЯ СЕЙЧАС

1.
Получите ранний доступ к сезонным распродажам.

2.
Score приглашает на VIP-мероприятия.

3.
Получите доступ к большему количеству дизайнерских брендов класса люкс сразу и воспользуйтесь быстрой бесплатной доставкой *.

4.
Распечатайте предложения только для VIP-клиентов или сохраните избранные и выкупите их со своего телефона.

Stream MONXX — ПАДЕНИЕ (Mega VIP) от MONXX

MONXX — ПАДЕНИЕ (Mega VIP) Вышел сейчас на VIP-EP «World Of Wonk» Купить / Стрим: https: // create.ffm.to/wowvipep Связаться с MONXX: www.instagram.com/monxxuk www.twitter.com/monxxbeats www.facebook.com/monxxdubstep www.monxxofficial.com

Так красиво

Комментарий Рена

это расход !!!!!

вкуснятина

объясните разницу

@ user-242544616: ВЫКЛЮЧИТЕ ЕБАТЬ

Лучшая песня, которую я слышал сегодня.И я слышал около 100, ищущих новый материал для Dj. Monxx за мега выигрыш

Невероятно.

🔥🔥🔥🔥

Комментарий Glum

невероятный расход

моя душа любит это

Комментарий Pacx

так чисто

Другой больной стиль

Phat

ЁОООООО

больной

Комментарий Zonk

Perfect🔥

Brooooo

Буквальный ОГОНЬ !!!!!

Давай гооооо

flavaaa

Мне приходилось гадить 4 дня, но эта смесь заставила меня упасть сильнее, чем орехи кинг-конга на персики принцессы в голову

Brooooo

да

💦

⚠️⚠️⚠️

ждал, чтобы это упало с момента твиттер-клипа.НЕ разочарован <3

начнем цепочку Pog.

Комментарий MC

Мы хотим олдскульных монахов, я хочу буквально слышать отвратительную канализационную мразь

блин, я буквально работал над треком с этим вокалом lol

Комментарий от n / a

Я ждал этого

Резиновые формованные изделия и экструзии — vip

Компания VIP-Polymers имеет обширные производственные возможности для литья под давлением и компрессионного формования.Наши услуги включают проектирование инструментов, изготовление образцов для утверждения и производственный процесс с использованием различных смесей, смешанных на месте.

Компания VIP-Polymers, производственная площадь которой составляет более 150 000 кв. Футов, является ведущим поставщиком специализированных промышленных уплотнений и резинотехнических изделий для малых и больших объемов производства.

У нас есть несколько прессов для литья под давлением мощностью от небольшой до 630 тонн, а также прессы для литья под давлением мощностью до 500 тонн.

Кроме того, у нас есть ряд прессов для трансферного формования, формования полос и стыковочных прессов.

VIP-Polymers располагает современными научно-исследовательскими лабораториями для разработки резинотехнических материалов, отвечающих самым строгим требованиям.

Специальные резиновые материалы разрабатываются и тестируются в лабораториях VIP-Polymers для всех продуктов.Образцы для испытаний отбираются из всех производственных циклов и подвергаются строгим проверкам качества, чтобы гарантировать соответствие спецификациям.

VIP-Polymers имеет собственное производство резиновых смесей для производства резиновых материалов. Необработанный натуральный каучук поставляется напрямую из традиционных стран Дальнего Востока, таких как Малайзия и Индонезия. Эти натуральные первичные материалы и другие ингредиенты перерабатываются под компьютерным контролем в определенные составы резины для удовлетворения требований к продукту.

VIP-Polymers также имеет оборудование для непрерывной вулканизации и экструзии со специализированными стыковочными прессами.

Доступно исключительно в Mercedes-Benz Draper


Исключительное обслуживание. VIP-награды.

Карта VIP Service Rewards дает вам уникальные преимущества обслуживания, которые можно найти только в Mercedes-Benz of Draper. Эта эксклюзивная программа не только сэкономит вам деньги на текущее обслуживание, но и обеспечит получение требуемой стоимости и роскоши, которую вы заслуживаете на протяжении всего срока владения Mercedes-Benz.

Преимущества нашей программы вознаграждения за VIP-обслуживание *

  • Бесплатный трансфер и доставка с предварительной записью по запросу
  • Получите бесплатную * Услугу A при покупке TWO Service A 10 000 миль обслуживания. Это включает:
    • Синтетическое моторное масло и замена масляного фильтра
    • Проверка и коррекция накачивания шин
    • Проверка компонентов тормозной системы
    • Сброс счетчика техобслуживания
    • Все проверки и корректировки уровня жидкости зависят от рекомендованных заводом-изготовителем интервалов обслуживания для года и модели вашего автомобиля.
    • Дилер добавил: Проверка уровня жидкости и доливка
  • Бесплатный ремонт спущенной шины
  • Бесплатный ремонт сколов лобового стекла
  • Бесплатные тесты батарей
  • Бесплатная доливка жидкости
  • Бесплатные батарейки для дистанционного ключа
  • Бесплатные автомойки *
  • Бесплатная проверка состояния / выбросов
  • Бесплатное продление регистрации на месте
  • Бесплатная перестановка шин (в некоторых моделях)

Активируйте свою VIP-карту вознаграждений сегодня

Чтобы активировать VIP-услуги, посетите наш отдел обслуживания в Draper или позвоните нам по телефону (801) 222-4400.

Тогда мы приглашаем вас посетить нас, чтобы убедиться, что ваш автомобиль работает с максимальной производительностью.

Качество обслуживания соответствует качеству автомобиля

Большой опыт работы с Джонатаном Тотом в сервисной службе. Он держал меня в курсе состояния моего назначения на обслуживание и давал мне честное мнение по некоторым техническим вопросам, которые у меня были.Приятно видеть, как качество обслуживания соответствует качеству автомобиля.


5,0

2018-07-05T11: 01: 17 + 00: 00

Большой опыт работы с Джонатаном Тотом в отделе обслуживания. Он держал меня в курсе состояния моего назначения на обслуживание и давал мне честное мнение по некоторым техническим вопросам, которые у меня были. Приятно видеть, что качество обслуживания соответствует качеству автомобиля.

https://www.mbdraper.com/testimonials/the-quality-of-the-service-matches-the-quality-of-the-automobile/

Очень впечатлен с командой обслуживания

Я купил свою машину у другого продавца подержанных автомобилей.У меня были некоторые вещи, которые нужно было починить, и я отнес их в дилерский центр Mercedes, чтобы посмотреть. Сервисный отдел нашел время, чтобы объяснить всю работу, которая требовалась на моей машине. И они держали меня в курсе услуг, которые я им поручил. Я очень впечатлен сервисной командой.


5,0

2018-07-05T10: 58: 23 + 00: 00

Я купил машину у другого продавца подержанных автомобилей. У меня были некоторые вещи, которые нужно было починить, и я отнес их в дилерский центр Mercedes, чтобы посмотреть.Сервисный отдел нашел время, чтобы объяснить всю работу, которая требовалась на моей машине. И они держали меня в курсе услуг, которые я им поручил. Я очень впечатлен сервисной командой.

https://www.mbdraper.com/testimonials/very-impressed-w-the-service-team/

Выполнено быстрее, чем ожидалось

Отличный опыт с моим последним обслуживанием. Я ждал, когда он будет завершен, и они сделали это меньше, чем обещанные 2 часа. Вдобавок, не спрашивая, они отшлифовали краской гаражных ворот со стороны задней двери, когда мой сын загнал машину в гараж.


5,0

2018-07-05T10: 48: 47 + 00: 00

Мне очень понравилось последнее техническое обслуживание. Я ждал, когда он будет завершен, и они сделали это меньше, чем обещанные 2 часа. Вдобавок, не спрашивая, они отшлифовали краской гаражных ворот со стороны задней двери, когда мой сын загнал машину в гараж.

https://www.mbdraper.com/testimonials/done-in-less-time/

Приятное обслуживание

Я действительно впечатлен! Несколько месяцев назад я получил свой первый Мерседес и обратился в автосалон по поводу незначительных проблем.Я должен сказать, что это отличная обстановка, и обслуживание — одно из лучших, что я испытал. Я работал с Тейлором (консультантом по обслуживанию), и он сделал все возможное, чтобы сделать это приятным опытом. Я точно клиент на всю жизнь. Чистые помещения и расслабляющий зал ожидания.


5,0

2018-07-05T10: 56: 47 + 00: 00

Я очень впечатлен! Несколько месяцев назад я получил свой первый Мерседес и обратился в автосалон по поводу незначительных проблем. Я должен сказать, что это отличная обстановка, и обслуживание — одно из лучших, что я испытал.Я работал с Тейлором (консультантом по обслуживанию), и он сделал все возможное, чтобы сделать это приятным опытом. Я точно клиент на всю жизнь. Чистые помещения и расслабляющий зал ожидания.

https://www.mbdraper.com/testimonials/enjoyable-service-experience/

Идеальное обслуживание на Sprinters


Ребята, вы действительно лучшие. У меня было 2 спринтера, и вы их обоих отлично обслужили. Я даже пытался пойти куда-нибудь еще, чтобы сэкономить, считая, что представительства всегда самые дорогие…. тупой …. Ты всегда вовремя. Моя установка всегда чистая, и вы всегда были правы с предложением и фактической ценой. К тому же с Крисом Би так приятно работать. Спасибо за заботу о моих детях.




5,0

2018-07-05T10: 54: 39 + 00: 00

Ребята, вы действительно лучшие. У меня было 2 спринтера, и вы их обоих отлично обслужили. Я даже пытался пойти куда-нибудь еще, чтобы сэкономить, считая, что представительства всегда самые дорогие…. тупой …. Ты всегда вовремя. Моя установка всегда чистая, и вы всегда были правы с предложением и фактической ценой. К тому же с Крисом Би так приятно работать. Спасибо за заботу о моих детях.

https://www.mbdraper.com/testimonials/perfect-service-on-sprinters/

_ _ _
* Только автомобили и микроавтобусы Mercedes-Benz имеют право на участие в программе вознаграждений VIP-обслуживания и дополнительных услуг для текущих клиентов службы Mercedes-Benz.

* Цена, объявленная на Услугу A / Услугу B, включает в себя все компоненты, требуемые заводом-изготовителем.Пожалуйста, обратитесь к вашей брошюре по техническому обслуживанию, чтобы получить полный список услуг, требуемых заводом-изготовителем, и подробную информацию о конкретных интервалах для года и модели вашего автомобиля. (Действительно для MY09-новее).

Mercedes-Benz Draper 40.541374, г. -111,898320.

Crescent Commons — Дизайн-проект для VIP

VIP Structures рада объявить о начале строительства в Crescent Commons в Кортленде, штат Нью-Йорк. Crescent Commons — это адаптивное повторное использование исторической фабрики Crescent Corset стоимостью 16 миллионов долларов.Здание площадью 150 000 квадратных футов, составляющее целый квартал Мэйн-стрит, в основном пустует и разрушается на протяжении десятилетий. По завершении строительства в нем будет 41 000 квадратных футов коммерческих офисных площадей, более половины из которых уже сданы в аренду, и 47 квартир в стиле лофт с такими удобствами, как гостиная, тренажерный зал и частный двор. Этот проект является партнерством девелопера Дэвида Ямана из Кортленда и некоммерческой организации Housing Visions из Сиракуз. Он получил грантовую поддержку от Empire State Development, National Grid и города Кортленд.

Это проектно-конструкторский проект для VIP Structures. VIP Architectural Associates (VIPAA) — архитектор проекта. Команды дизайнеров и строителей VIP работали в тесном сотрудничестве, чтобы предоставить клиентам высококачественный дизайн в рамках их строительного бюджета. VIPAA тесно сотрудничала с Управлением по сохранению исторических памятников штата Нью-Йорк (SHPO), чтобы гарантировать, что проект соответствует Стандартам Министерства внутренних дел по реабилитации и, следовательно, имеет право на получение как федеральных налоговых льгот, так и налоговых льгот штата.Дизайн VIPAA оптимизирует доход от аренды для клиентов: окончательный проект предусматривает большее количество квартир, чем они думали изначально, а планировка основного этажа позволяет в будущем застроить дополнительные квадратные метры на нижнем уровне, что частично ниже класса. Дочерняя компания VIP, IPD Engineering, предоставляла структурные, механические и электротехнические услуги.

Крис Тревизани, директор по развитию Housing Visions, сказал: «Мы очень рады, что взяли на себя такую ​​большую и сложную застройку, как Crescent Commons с VIP.Их широкий спектр талантов и опыта оказался неоценимым в получении этой разработки, имеющей право на получение исторических кредитов, и, в конечном итоге, разработанной в очень сжатые сроки и в рамках бюджета ».

«VIP — это воплощение универсального подхода к строительной отрасли. Было приятно иметь дело с профессиональным персоналом VIP, — сказал Дэвид Яман из David Yaman Realty Services.

Ожидается, что проект будет завершен летом 2018 года. Чтобы узнать больше, посетите Empire State Development.

Способ доставки: Design-Build
Владелец: Crescent Commons, LLC (партнерство между David Yaman Realty Services и Housing Visions)
Общий размер: 100000 SF
Строительство: VIP Structures, Inc.
Архитектор: VIPAA (Боб Гарнер)
Инженер: IPD Engineering (Al Daniels)
Руководитель проекта: Джим Херр (предварительное строительство), Стив Капелла (строительство)
Руководитель проекта: Кристин Стивенс
Руководитель проекта : Билл Кадье
Представитель по работе с клиентами: Винс Реймонд

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
