ГОСТ 1145-80
ГОСТ 1145-80
(CT СЭВ 2327-80)
Группа Г32
ШУРУПЫ С ПОТАЙНОЙ ГОЛОВКОЙ
Конструкция и размеры
Countersunk head wood screws.
Construction and dimensions
Дата введения 1982-01-01
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
РАЗРАБОТЧИКИ
В.Г. Вильде, Р.В. Жирова, Т.М. Хлопунова, Т.Е. Юрченко
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.06.80 № 3274
3. Стандарт полностью соответствует СТ СЭВ 2327-80
4. ВЗАМЕН ГОСТ 1145-70
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Проверен в 1990 г. Постановлением Госстандарта от 29.03.91 № 406 снято ограничение срока действия
7. ПЕРЕИЗДАНИЕ (октябрь 1997 г.) с Изменениями N 1, 2, утвержденными в декабре 1981 г., марте 1991 г. (ИУС 3-82, 6-91)
1. Настоящий стандарт распространяется на шурупы с потайной головкой с диаметром стержня от 1,6 до 10 мм.
Стандарт полностью соответствует CT СЭВ 2327.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 1, 2).

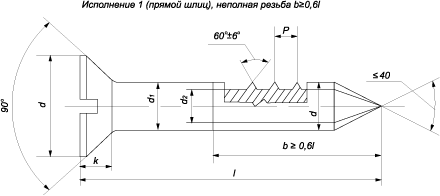

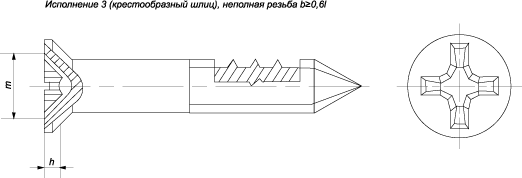

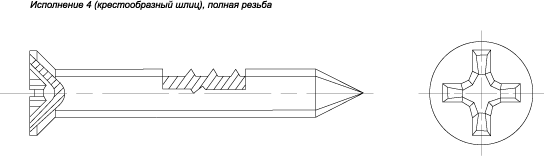

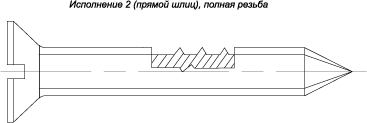

2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл. 1 и 2.
Чертеж
.
____________________
* Размеры для справок.
Таблица 1
мм
Диаметр резьбы (пред. откл. ) | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 | |
Внутренний диаметр резьбы , не более | 1,1 | 1,4 | 1,7 | 2,1 | 2,4 | 2,8 | 3,5 | 4,2 | 5,6 | 7,0 | |
Шаг резьбы (пред. откл. ± 0,2 ) | 0,8 | 1,0 | 1,25 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3,5 | 4,5 | |
Диаметр головки | 3,0 | 3,8 | 4,7 | 5,6 | 6,5 | 7,4 | 9,2 | 11,0 | 14,5 | 18,0 | |
Высота головки , не более | 0,96 | 1,2 | 1,5 | 1,65 | 1,93 | 2,2 | 2,5 | 3 | 4 | 5 | |
Номер крестообразного шлица | — | 0 | 1 | 2 | 3 | 4 | |||||
Диаметр крестообразного шлица | — | 2 | 2,7 | 2,8 | 4,0 | 4,3 | 4,6 | 6,5 | 7,5 | 9,7 | |
Глубина крестообразного шлица , не более | — | 1,1 | 1,4 | 1,5 | 1,7 | 2,0 | 2,3 | 2,7 | 3,7 | 4,6 | |
Глубина вхождения калибра в крестообразный шлиц | не более | — | 1,2 | 1,55 | 1,7 | 2,0 | 2,3 | 2,6 | 3,3 | 4,3 | 5,4 |
не менее | — | 0,9 | 1,25 | 1,4 | 1,5 | 1,8 | 2,1 | 2,8 | 3,8 | 4,9 | |
Таблица 2
мм
|
| |||||||||
|
|
|
|
|
|
|
|
|
| |
7 | — | — | — | — | — | — | — | |||
10 | — | — | — | — | — | |||||
13 | — | — | — | |||||||
16 | — | — | — | — | ||||||
(18) | — | — | — | — | ||||||
20 | — | — | Стандартные длины | — | — | |||||
(22) | — | — | — | — | ||||||
25 | — | — | — | — | ||||||
30 | — | — | — | — | — | |||||
35 | — | — | — | — | — | — | ||||
40 | — | — | — | — | — | — | ||||
45 | — | — | — | — | — | — | — | |||
50 | — | — | — | — | — | — | ||||
60 | — | — | — | — | — | — | ||||
70 | — | — | — | — | — | — | — | |||
80 | — | — | — | — | — | — | — | |||
90 | — | — | — | — | — | — | — | |||
100 | — | — | — | — | — | — | — | |||
Примечание. Длины шурупов, заключенные в скобках, применять не рекомендуется.
Пример условного обозначения шурупа исполнения 1, диаметром мм, длиной мм из низкоуглеродистой стали без покрытия:
Шуруп 1 — 3 х 20 ГОСТ 1145-80
То же, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным
Шуруп 1 — 3 x 20.016 ГОСТ 1145-80
То же, исполнения 2, из коррозионностойкой стали, без покрытия
Шуруп 2 — 3 х 20.2 ГОСТ 1145-80
(Измененная редакция, Изм. № 2).
3. Шлицы прямые — по ГОСТ 24669, крестообразные — по ГОСТ 10753.
(Измененная редакция, Изм. № 2).
3а. Диаметр гладкой части стержня должен быть не менее диаметра под накатку резьбы или не превышать номинального значения наружного диаметра резьбы шурупа.
(Введен дополнительно, Изм. № 2).
4. Технические требования — по ГОСТ 1147.
5. Теоретическая масса шурупов указана в приложении 1.
6. Допускается при необходимости обеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1 января 1980 г., по согласованию с потребителем изготовлять шурупы с допусками по приложению 2.
ПРИЛОЖЕНИЕ 1 (справочное). Масса стальных шурупов
ПРИЛОЖЕНИЕ 1
Справочное
|
| |||||||||
|
|
|
|
|
|
|
|
|
| |
7 | 0,09 | 0,14 | 0,21 | — | — | — | — | — | — | — |
10 | 0,12 | 0,20 | 0,30 | 0,42 | 0,57 | — | — | — | — | — |
13 | 0,16 | 0,25 | 0,39 | 0,56 | 0,75 | 0,97 | 1,45 | — | — | — |
16 | — | 0,31 | 0,48 | 0,69 | 0,93 | 1,20 | 1,81 | — | — | — |
18 | — | — | 0,54 | 0,77 | 1,04 | 1,35 | 2,06 | 2,89 | — | — |
20 | — | — | 0,60 | 0,86 | 1,16 | 1,51 | 2,30 | 3,24 | — | — |
22 | — | — | 0,66 | 0,95 | 1,28 | 1,66 | 2,54 | 3,58 | — | — |
25 | — | — | 0,75 | 1,08 | 1,46 | 1,89 | 2,90 | 4,10 | — | — |
30 | — | — | — | 1,30 | 1,75 | 2,28 | 3,51 | 4,97 | — | — |
35 | — | — | — | — | 2,05 | 2,66 | 4,11 | 5,84 | — | — |
40 | — | — | — | — | 2,34 | 3,05 | 4,72 | 6,70 | — | — |
45 | — | — | — | — | — | 3,43 | 5,30 | 7,57 | — | — |
50 | — | — | — | — | — | 3,82 | 5,93 | 8,43 | 14,75 | — |
60 | — | — | — | — | — | 4,59 | 7,14 | 10,16 | 17,80 | — |
70 | — | — | — | — | — | — | 8,35 | 11,90 | 20,85 | — |
80 | — | — | — | — | — | — | — | 13,63 | 23,90 | 36,97 |
90 | — | — | — | — | — | — | — | 15,36 | 26,96 | 41,72 |
100 | — | — | — | — | — | — | — | 17,09 | 30,01 | 46,47 |
Примечание. Для определения массы шурупов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.
ПРИЛОЖЕНИЕ 2 (cправочное). ДОПУСКИ ДЛЯ ШУРУПОВ С ПОТАЙНОЙ ГОЛОВКОЙ ПО СИСТЕМЕ ЕСДП СЭВ и ОСТ
ПРИЛОЖЕНИЕ 2
Справочное
| |
|
|
h24 | В |
j17 | СМ |
Текст документа сверен по:
официальное издание
Шурупы: Сб. ГОСТов. —
М.: ИПК Издательство стандартов, 1998
ГОСТ 1145-80
(CT СЭВ 2327-80)
Группа Г32
ШУРУПЫ С ПОТАЙНОЙ ГОЛОВКОЙ
Конструкция и размеры
Countersunk head wood screws.
Construction and dimensions
Дата введения 1982-01-01
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
РАЗРАБОТЧИКИ
В.Г. Вильде, Р.В. Жирова, Т.М. Хлопунова, Т.Е. Юрченко
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.06.80 № 3274
3. Стандарт полностью соответствует СТ СЭВ 2327-80
4. ВЗАМЕН ГОСТ 1145-70
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Проверен в 1990 г. Постановлением Госстандарта от 29.03.91 № 406 снято ограничение срока действия
7. ПЕРЕИЗДАНИЕ (октябрь 1997 г.) с Изменениями N 1, 2, утвержденными в декабре 1981 г., марте 1991 г. (ИУС 3-82, 6-91)
1. Настоящий стандарт распространяется на шурупы с потайной головкой с диаметром стержня от 1,6 до 10 мм.
Стандарт полностью соответствует CT СЭВ 2327.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 1, 2).
2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл. 1 и 2.
Чертеж
.
____________________
* Размеры для справок.
Таблица 1
мм
Диаметр резьбы (пред. откл. ) | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 | |
Внутренний диаметр резьбы , не более | 1,1 | 1,4 | 1,7 | 2,1 | 2,4 | 2,8 | 3,5 | 4,2 | 5,6 | 7,0 | |
Шаг резьбы (пред. откл. ± 0,2 ) | 0,8 | 1,0 | 1,25 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3,5 | 4,5 | |
Диаметр головки | 3,0 | 3,8 | 4,7 | 5,6 | 6,5 | 7,4 | 9,2 | 11,0 | 14,5 | 18,0 | |
Высота головки , не более | 0,96 | 1,2 | 1,5 | 1,65 | 1,93 | 2,2 | 2,5 | 3 | 4 | 5 | |
Номер крестообразного шлица | — | 0 | 1 | 2 | 3 | 4 | |||||
Диаметр крестообразного шлица | — | 2 | 2,7 | 2,8 | 4,0 | 4,3 | 4,6 | 6,5 | 7,5 | 9,7 | |
Глубина крестообразного шлица , не более | — | 1,1 | 1,4 | 1,5 | 1,7 | 2,0 | 2,3 | 2,7 | 3,7 | 4,6 | |
Глубина вхождения калибра в крестообразный шлиц | не более | — | 1,2 | 1,55 | 1,7 | 2,0 | 2,3 | 2,6 | 3,3 | 4,3 | 5,4 |
не менее | — | 0,9 | 1,25 | 1,4 | 1,5 | 1,8 | 2,1 | 2,8 | 3,8 | 4,9 | |
Таблица 2
мм
|
| |||||||||
|
|
|
|
|
|
|
|
|
| |
7 | — | — | — | — | — | — | — | |||
10 | — | — | — | — | — | |||||
13 | — | — | — | |||||||
16 | — | — | — | — | ||||||
(18) | — | — | — | — | ||||||
20 | — | — | Стандартные длины | — | — | |||||
(22) | — | — | — | — | ||||||
25 | — | — | — | — | ||||||
30 | — | — | — | — | — | |||||
35 | — | — | — | — | — | — | ||||
40 | — | — | — | — | — | — | ||||
45 | — | — | — | — | — | — | — | |||
50 | — | — | — | — | — | — | ||||
60 | — | — | — | — | — | — | ||||
70 | — | — | — | — | — | — | — | |||
80 | — | — | — | — | — | — | — | |||
90 | — | — | — | — | — | — | — | |||
100 | — | — | — | — | — | — | — | |||
Примечание. Длины шурупов, заключенные в скобках, применять не рекомендуется.
Пример условного обозначения шурупа исполнения 1, диаметром мм, длиной мм из низкоуглеродистой стали без покрытия:
Шуруп 1 — 3 х 20 ГОСТ 1145-80
То же, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным
Шуруп 1 — 3 x 20.016 ГОСТ 1145-80
То же, исполнения 2, из коррозионностойкой стали, без покрытия
Шуруп 2 — 3 х 20.2 ГОСТ 1145-80
(Измененная редакция, Изм. № 2).
3. Шлицы прямые — по ГОСТ 24669, крестообразные — по ГОСТ 10753.
(Измененная редакция, Изм. № 2).
3а. Диаметр гладкой части стержня должен быть не менее диаметра под накатку резьбы или не превышать номинального значения наружного диаметра резьбы шурупа.
(Введен дополнительно, Изм. № 2).
4. Технические требования — по ГОСТ 1147.
5. Теоретическая масса шурупов указана в приложении 1.
6. Допускается при необходимости обеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1 января 1980 г., по согласованию с потребителем изготовлять шурупы с допусками по приложению 2.
ПРИЛОЖЕНИЕ 1 (справочное). Масса стальных шурупов
ПРИЛОЖЕНИЕ 1
Справочное
|
| |||||||||
|
|
|
|
|
|
|
|
|
| |
7 | 0,09 | 0,14 | 0,21 | — | — | — | — | — | — | — |
10 | 0,12 | 0,20 | 0,30 | 0,42 | 0,57 | — | — | — | — | — |
13 | 0,16 | 0,25 | 0,39 | 0,56 | 0,75 | 0,97 | 1,45 | — | — | — |
16 | — | 0,31 | 0,48 | 0,69 | 0,93 | 1,20 | 1,81 | — | — | — |
18 | — | — | 0,54 | 0,77 | 1,04 | 1,35 | 2,06 | 2,89 | — | — |
20 | — | — | 0,60 | 0,86 | 1,16 | 1,51 | 2,30 | 3,24 | — | — |
22 | — | — | 0,66 | 0,95 | 1,28 | 1,66 | 2,54 | 3,58 | — | — |
25 | — | — | 0,75 | 1,08 | 1,46 | 1,89 | 2,90 | 4,10 | — | — |
30 | — | — | — | 1,30 | 1,75 | 2,28 | 3,51 | 4,97 | — | — |
35 | — | — | — | — | 2,05 | 2,66 | 4,11 | 5,84 | — | — |
40 | — | — | — | — | 2,34 | 3,05 | 4,72 | 6,70 | — | — |
45 | — | — | — | — | — | 3,43 | 5,30 | 7,57 | — | — |
50 | — | — | — | — | — | 3,82 | 5,93 | 8,43 | 14,75 | — |
60 | — | — | — | — | — | 4,59 | 7,14 | 10,16 | 17,80 | — |
70 | — | — | — | — | — | — | 8,35 | 11,90 | 20,85 | — |
80 | — | — | — | — | — | — | — | 13,63 | 23,90 | 36,97 |
90 | — | — | — | — | — | — | — | 15,36 | 26,96 | 41,72 |
100 | — | — | — | — | — | — | — | 17,09 | 30,01 | 46,47 |
Примечание. Для определения массы шурупов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.
ПРИЛОЖЕНИЕ 2 (cправочное). ДОПУСКИ ДЛЯ ШУРУПОВ С ПОТАЙНОЙ ГОЛОВКОЙ ПО СИСТЕМЕ ЕСДП СЭВ и ОСТ
ПРИЛОЖЕНИЕ 2
| |
|
|
h24 | В |
j17 | СМ |
Текст документа сверен по:
официальное издание
Шурупы: Сб. ГОСТов. —
М.: ИПК Издательство стандартов, 1998
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШУРУПЫ С ПОТАЙНОЙ ГОЛОВКОЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 1145-80
(СТ СЭВ 2327-80)
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ШУРУПЫ С ПОТАЙНОЙ ГОЛОВКОЙ Конструкция и размеры Countersunk head wood screws. |
ГОСТ (СТ СЭВ 2327-80) |
Дата введения 1982-01-01
1. Настоящий стандарт распространяется на шурупы с потайной головкой с диаметром стержня от 1,6 до 10 мм.
Стандарт полностью соответствует CT СЭВ 2327.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 1, 2).
2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл. 1 и 2.
_________________
* Размеры для справок.
Таблица 1
мм
|
Диаметр резьбы d (пред. откл. h14) |
1,6 |
2 |
2,5 |
3 |
3,5 |
4 |
5 |
6 |
8 |
10 |
|
|
Внутренний диаметр резьбы d2, не более |
1,1 |
1,4 |
1,7 |
2,1 |
2,4 |
2,8 |
3,5 |
4,2 |
5,6 |
7,0 |
|
|
Шаг резьбы Р (пред, откл. ± 0,2 Р) |
0,8 |
1 |
1,25 |
1,25 |
|||||||
ГОСТ 1145-80. Шуруп саморез. Шурупы ГОСТ 1145-80.
- Статус заказа
- Как заказать
- Как оплатить
- Как получить товар
Корзина
- Личный кабинет
- Вход
- Регистрация
- +7 (800) 700-52-26
- +7 (812) 346-52-26
- [email protected]
- Контакты
- Крепеж
Анкеры
Анкерные болты
Анкерные гильзы
Забивные анкера
Клиновые анкера
Рамные анкера
Химические анкера
Дюбели
Распорные
Фасадные
Дюбель-гвозди
Для теплоизоляции
Рамные
С крюками и кольцами
Для гипсокартона
Для листов и пластин
Метрический крепеж
Болты
Винты
Шпильки резьбовые
Установочные винты
Гайки
Шайбы
Кольца
Штифты
Шплинты
Саморезы, шурупы
Саморезы по дереву
Саморезы по металлу
Шурупы по бетону
Саморезы универсальные
Саморезы кровельные
Шурупы специального назначения
Заклепки
Заклепки вытяжные
Заклепки резьбовые
Заклепки забивные (под молоток)
Инструмент для заклепок
Гвозди
Строительные гвозди
Винтовые гвозди
Ершеные гвозди
Кровельные гвозди
Финишные гвозди
Скобы строительные
Перфорированный крепеж
Уголки перфорированные
Пластины перфорированные
Опоры и держатели
Для столбов
Монтажные профили перфорированные
Ленты перфорированные
Кронштейны
Нержавеющий крепеж
Болты нержавеющие
Винты нержавеющие
Винты установочные нержавеющие
Гайки нержавеющие
Шайбы нержавеющие
Штифты нержавеющие
Шурупы и саморезы нержавеющие
Стопорные кольца нержавеющие
Крепеж DIN
Каталог DIN с иллюстрациями
Шурупы и саморезы
Болты
Винты
Шпильки
Гайки
Шайбы
Штифты
Заклепки
Такелажные изделия
Крепеж ГОСТ
Каталог ГОСТ с иллюстрациями
Шурупы и саморезы
Болты
Винты
Шпильки
Гайки
Шайбы
Штифты
Заклепки
Такелажные изделия
Крепеж ISO
Каталог ISO с иллюстрациями
Шурупы и саморезы
Болты
Винты
Гайки
Шайбы
Штифты
Заклепки
Такелажные изделия - Такелаж
Канаты
Тросы для растяжек
Канаты грузоподъемные
Тросы нержавеющие
Цепи
Цепи негрузоподъемные
Цепи грузоподъемные
Стропы
Стропы текстильные
Стропы канатные
Стропы цепные
Комплектующие для строп
Грузоподъемный такелаж
Рым-болты Codipro
Рым-гайки Codipro
Рым-болты, рым-гайки
Крюки
Монтажные блоки
Талрепы
Вертлюги
Скобы такелажные
Карабины
Коуши
Зажимы троса
Нержавеющий такелаж
Тросы нержавеющие
Зажимы нержавеющие
Скобы такелажные нержавеющие
Карабины нержавеющие
Карабины отцепные нержавеющие
Карабины швартовные нержавеющие
Коуши нержавеющие
Вертлюги нержавеющие
Талрепы нержавеющие
Рым крепеж нержавеющий
Цепи и звенья нержавеющие
Такелаж общего назначения
Тросы
Цепи
Рым-болты
Рым-гайки
Талрепы
Скобы
Зажимы
Коуши
Карабины
Вертлюги
Крючки и кольца
Такелажные блоки - Грузоподъемное оборудование
Стяжные ремни
Кольцевые и с крюками
JET RSA
Захваты
Для металлопроката
Строительные
Для бочек и баков
Магнитные
Лебедки ручные
Рычажные тяговые
Рычажные ручные
Барабанные
Червячные
Театральные
Лебедки электрические
Строительные
Тяговые
Тали ручные
Цепные
Рычажные
Тали электрические
Каретки для тали
Домкраты
Домкраты бутылочные
Гидравлические бутылочные
Подкатные
Реечные - Инструмент
Ручной инструмент
Ключи
Отвертки
Плоскогубцы, клещи, ножницы
Молотки
Топоры и колуны
Режущие расходные материалы
Круги отрезные
Круги шлифовальные
Диски алмазные
Диски пильные
Чашки алмазные
Пилки для лобзиков
Полотна для сабельных пил
Электроинструмент
Перфораторы
Отбойные молотки
Шуруповерты, дрели, гайковерты
УШМ (болгарки)
Штроборезы, бороздоделы
Электролобзики
Сабельные пилы
Цепные пилы
Скобосшиватели (гвоздозабиватели)
Оснастка и насадки
Буры
Пики и долота
Свёрла
Биты
Средства защиты и хозинвентарь
Перчатки и рукавицы
Защитные очки и маски
Каски строительные
Скотч, изолента и клейкая лента
Ножницы, ножи и лезвия
Карандаши, маркеры, мелки
Химия и аксессуары
- Исполнение 1 (прямой шлиц), неполная резьба b≥0,6l.
Исполнение 2 (прямой шлиц), полная резьба*.
Исполнение 3 (крестообразный шлиц), неполная резьба b≥0,6l.
Исполнение 4 (крестообразный шлиц), полная резьба*.
* Исполнение 3 и 4 применяется при производстве шурупов с l≤22 мм.
Близкие аналоги (ISO, DIN, EN ISO):
|
Стандарт |
Наименование |
Примечание |
DIN 97 |
Шуруп с потайной головкой и прямым шлицем |
ГОСТ 1145-80 (исполнение 1) соответствует DIN 97. Существуют незначительные различия в параметрах. |
DIN 7997 |
Шуруп с потайной головкой и крестообразным шлицем |
ГОСТ 1145-80 (исполнение 3) соответствует DIN 7997. Существуют незначительные различия в параметрах. |
DIN 7982 (ISO 7050) |
Шуруп (саморез) с потайной головкой и крестообразным шлицем |
ГОСТ 1145-80 (исполнение 4) соответствует DIN 7982 (ISO 7050), форма C (с заостренным концом). Существуют различия в параметрах. |
DIN 7972 (ISO 1482) |
Шуруп (саморез) с потайной головкой и прямым шлицем |
ГОСТ 1145-80 (исполнение 2) соответствует DIN 7972 (ISO 1482), форма C (с заостренным концом). Существуют различия в параметрах. |
ГОСТ 1145-80 (общие параметры шурупов):
|
Параметры шурупа |
Номинальный диаметр резьбы, d |
|||||||||
|
1,6 |
2 |
2,5 |
3 |
3,5 |
4 |
5 |
6 |
8 |
10 |
|
|
Шаг резьбы, P |
0,8 |
1 |
1,25 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3,5 |
4,5 |
|
d2, максимум |
1,1 |
1,4 |
1,7 |
2,1 |
2,4 |
2,8 |
3,5 |
4,2 |
5,6 |
7 |
|
D |
3 |
3,8 |
4,7 |
5,6 |
6,5 |
7,4 |
9,2 |
11 |
14,5 |
18 |
|
k |
0,96 |
1,2 |
1,5 |
1,65 |
1,93 |
2,2 |
2,5 |
3 |
4 |
5 |
|
R1 |
2,6 |
3,2 |
4 |
4,8 |
5,6 |
6,4 |
8 |
9,6 |
12,8 |
16 |
|
R2 |
1,3 |
1,6 |
2 |
2,4 |
2,8 |
3,2 |
4 |
4,8 |
6,4 |
8 |
|
Номер крестообразного шлица* |
— |
0 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
4 |
|
Диаметр крестообразного шлица m* |
— |
2 |
2,7 |
2,8 |
4 |
4,3 |
4,6 |
6,5 |
7,5 |
9,7 |
|
Глубина крестообразного шлица h, не более* |
— |
1,1 |
1,4 |
1,5 |
1,7 |
2 |
2,3 |
2,7 |
3,7 |
4,6 |
* Характеристики крестообразного шлица (исполнение 3, 4).
Все параметры в таблице указаны в мм.
|
Длина шурупа l, мм |
Теоретическая масса 1000 шт. шурупов, кг. при номинальном диаметре резьбы d |
|||||||||
|
1,6 |
2 |
2,5 |
3 |
3,5 |
4 |
5 |
6 |
8 |
10 |
|
|
7 |
0,09 |
0,14 |
0,21 |
|
|
|
|
|
|
|
|
10 |
0,12 |
0,20 |
0,30 |
0,42 |
0,57 |
|
|
|
|
|
|
13 |
0,16 |
0,25 |
0,39 |
0,56 |
0,75 |
0,97 |
1,45 |
|
|
|
|
16 |
|
0,31 |
0,48 |
0,69 |
0,93 |
1,20 |
1,81 |
|
|
|
|
18 |
|
|
0,54 |
0,77 |
1,04 |
1,35 |
2,06 |
2,89 |
|
|
|
20 |
|
|
0,60 |
0,86 |
1,16 |
1,51 |
2,30 |
3,24 |
|
|
|
22 |
|
|
0,66 |
0,95 |
1,28 |
1,66 |
2,54 |
3,58 |
|
|
|
25 |
|
|
0,75 |
1,08 |
1,46 |
1,89 |
2,90 |
4,10 |
|
|
|
30 |
|
|
|
1,30 |
1,75 |
2,28 |
3,51 |
4,97 |
|
|
|
35 |
|
|
|
|
2,05 |
2,66 |
4,11 |
5,84 |
|
|
|
40 |
|
|
|
|
2,34 |
3,05 |
4,72 |
6,70 |
|
|
|
45 |
|
|
|
|
|
3,43 |
5,30 |
7,57 |
|
|
|
50 |
|
|
|
|
|
3,82 |
5,93 |
8,43 |
14,75 |
|
|
60 |
|
|
|
|
|
4,59 |
7,14 |
10,16 |
17,80 |
|
|
70 |
|
|
|
|
|
|
8,35 |
11,90 |
20,85 |
|
|
80 |
|
|
|
|
|
|
|
13,63 |
23,90 |
36,97 |
|
90 |
|
|
|
|
|
|
|
15,36 |
26,96 |
41,72 |
|
100 |
|
|
|
|
|
|
|
17,09 |
30,01 |
46,47 |
Дополнительную информацию о технических характеристиках шурупа можно получить у менеджеров компании.
Изображение | Наименование по DIN и размеры | DIN | ГОСТ | ISO |
| Шуруп саморез с полукруглой головкой с буртиком и крестообразным шлицем для листового металла | DIN 968 | ||
| Винты самонарезающие с невыпадающими плоскими шайбами (комбинированные) | DIN 6901 | ||
| Винт самонарезающий, резьбовыдавливающий Taptite, цилиндрическая головка со сферой, крестообразный шлиц Pz | DIN 7500 C | ||
| Винт самонарезающий, резьбовыдавливающий Taptite, шестигранная головка с фланцем | DIN 7500 D | ||
| Винт самонарезающий, резьбовыдавливающий Taptite, потайная головка шлиц Pz | DIN 7500 M | ||
| Винт шуруп самонарезающий с шестигранной головкой с фланцем | DIN 7504 К | ||
| Шуруп саморез с длинным буром, шестигранная головка с фланцем | DIN 7504 К | ||
| Винт шуруп самонарезающий с полукруглой уменьшенной головкой | DIN 7504 M (N) | ||
| Винт шуруп самонарезающий с потайной головкой | DIN 7504 P | ||
| Винт самонарезающий с шестигранной головкой, диаметр от 3 до 8, длина от 8 до 50 | DIN 7513 A | ||
| Винт самонарезающий с цилиндрической головкой, диаметр от 2,5 до 8, длина от 6 до 50 | DIN 7513 B | ||
| Винт самонарезающий с потайной головкой, диаметр от 2,5 до 8, длина от 6 до 50 | DIN 7513 F | ||
| Винт самонарезающий с полупотайной головкой, диаметр от 2,5 до 8, длина от 6 до 50 | DIN 7513 G | ||
| Винт самонарезающий с крестообразным шлицем Ph, форма А — линзообразная головка, форма D — потайная головка, форма E — полупотайная головка. | DIN 7516 A | ГОСТ 10621-80 | |
| Саморез шуруп, винт самонарезающий по дереву с цилиндрической головкой со шлицем и полной резьбой диаметр от 2,2 до 8, длина от 6,5 до 70 | DIN 7971 | ISO 1481 | |
| Саморез шуруп, винт самонарезающий по дереву с потайной головкой со шлицем и полной резьбой диаметр от 2,2 до 6,3, длина от 6,5 до 70 | DIN 7972 | ISO 1482 | |
| Саморез шуруп, винт самонарезающий по дереву с полупотайной головкой со шлицем и полной резьбой диаметр от 2,2 до 6,3, длина от 6,5 до 70 | DIN 7973 | ISO 1483 | |
| Саморез шуруп для тонких металлических листов, шестигранная головка, форма С — заострен; диаметр от 2,2 до 8, длина от 6.5 до 70 | DIN 7976 | ISO 1479 | |
| Саморез шуруп (винт самонарезающий) для тонких металлических листов, с крестообразным шлицем Pz, Ph, полукруглая (линзообразная) головка; диаметр от 2.2 до 8, длина от 6.5 до 70, форма С — с заостренным концом | DIN 7981 | ГОСТ 10621-80 | ISO 7049 |
| Саморез шуруп (винт самонарезающий) для тонких металлических листов, профиль Torx, полукруглая (цилиндрическая со сферой) головка, форма С — с заостренным концом | DIN 7981 | ГОСТ 10621-80 | ISO 7049 |
| Саморез шуруп (винт самонарезающий) для тонких металлических листов, с крестообразным шлицем Pz, Ph, потайная головка, форма С — заострен; диаметр от 2.2 до 6.3, длина от 6.5 до 70 | DIN 7982 | ГОСТ 10619-80 | ISO 7050 CH |
| Саморез шуруп (винт самонарезающий) для тонких металлических листов, с крестообразным шлицем Pz, Ph, полупотайная головка, форма С — заострен; диаметр от 2.2 до 6.3, длина от 6.5 до 70 | DIN 7983 | ГОСТ 10620-80 | ISO 7051 CZ |
ГОСТ 11473-75
ГОСТ 11473-75
Группа Г32
Срок действия с 01.01.71
до 01.01.2002*
_______________________________
* Ограничение срока действия снято
по протоколу N 7-95 Межгосударственного Совета
по стандартизации, метрологии и сертификации
(ИУС N 11, 1995 год). — Примечание «КОДЕКС».
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
РАЗРАБОТЧИКИ
И.Н.Недовизий, Р.В.Жирова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.11.75 N 3736
3. Срок проверки 1994 г., периодичность проверки 5 лет
4. Стандарт полностью соответствует СТ СЭВ 2330-89.
5. ВЗАМЕН ГОСТ 11473-65
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
7. ПЕРЕИЗДАНИЕ январь 1993 г. С ИЗМЕНЕНИЯМИ 1, 2, утвержденными в декабре 1981 г., в мае 1990 г. (ИУС 3-82, 8-90)
8. ПРОВЕРЕН в 1989 г. Срок действия продлен до 2002 г. (Постановление Госстандарта СССР N 1090 от 04.05.90)
1. Настоящий стандарт распространяется на шурупы с шестигранной головкой диаметром от 6 до 20 мм.
2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл.1 и 2.
1, 2. (Измененная редакция, Изм. N 1, 2).
Таблица 1
мм
| 6 | 8 | 10 | 12 | 16 | 20 | |
| 2,6 | 3,5 | 4,5 | 5,0 | 6,0 | 7,0 | |
, не более | 4,2 | 5,6 | 7,0 | 9,0 | 12,0 | 15,0 | |
10 | 13 | 16 | 18 | 24 | 30 | ||
4 | 5,3 | 6,4 | 7,5 | 10 | 12,5 | ||
, не менее | 10,9 | 14,2 | 17,6 | 19,9 | 26,2 | 33,0 | |
, не менее | 8,7 | 11,5 | 14,5 | 16,5 | 22,0 | 27,7 | |
не менее | 0,15 | 0,20 | |||||
не более | 0,5 | 0,8 | |||||
Примечание. Для изделий, спроектированных до 01.01.91, допускается применять шурупы с размерами, указанными в приложении 2.
Пример условного обозначения шурупа с шестигранной головкой диаметром 8, длиной 40 мм из низкоуглеродистой стали, без покрытия:
Шуруп 8х40 ГОСТ 11473-75
То же, из коррозионностойкой стали, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным:
Шуруп 8х40.2.016 ГОСТ 11473-75
Таблица 2
мм
Длина шурупа | Диаметр шурупа | ||||||
Номин. | Пред. откл. | 6 | 8 | 10 | 12 | 16 | 20 |
20 | ±1,05 | — | — | — | — | — | |
25 | — | — | — | — | |||
30 | — | — | — | ||||
35 | ±1,25 | — | — | — | |||
40 | Стандартные длины | — | — | ||||
45 | — | — | |||||
50 | — | — | |||||
60 | ±1,50 | — | |||||
70 | |||||||
80 | |||||||
90 | ±1,75 | ||||||
100 | |||||||
110 | — | ||||||
120 | — | ||||||
140 | ±2,00 | — | |||||
160 | — | — | |||||
180 | — | — | — | ||||
200 | ±2,30 | — | — | — | |||
2а. Допускается изготовлять шурупы с уменьшенными размерами под ключ по ГОСТ 24671.
(Введен дополнительно, Изм. N 1).
2б. Диаметр гладкой части стержня должен быть равным диаметру под накатку резьбы или не превышать наружного диаметра шурупа.
2в. Радиус под головкой — по ГОСТ 24670.
2г. Допускается изготавливать шурупы с резьбой до головки, а также с лункой на торцовой поверхности головки.
2д. Вариант исполнения головки устанавливает изготовитель.
2б, 2в, 2г, 2д. (Введены дополнительно, Изм. N 2).
3. Технические требования — по ГОСТ 1147.
4. Теоретическая масса шурупов дана в приложении.
ПРИЛОЖЕНИЕ 1 (справочное). Теоретическая масса стальных шурупов
ПРИЛОЖЕНИЕ 1
Справочное
Длина шурупа , мм | Теоретическая масса 1000 шт. стальных шурупов, кг номинальным диаметром , мм | |||||
6 | 8 | 10 | 12 | 16 | 20 | |
20 | 5,01 | — | — | — | — | — |
25 | 5,77 | 11,2 | — | — | — | — |
30 | 6,53 | 12,5 | 20,5 | — | — | — |
35 | 7,29 | 13,9 | 22,7 | — | — | — |
40 | 8,05 | 15,2 | 24,8 | 36,1 | — | — |
45 | 8,81 | 16,6 | 26,9 | 39,4 | — | — |
50 | 9,57 | 17,9 | 29,0 | 42,6 | — | — |
60 | 11,09 | 20,6 | 33,3 | 49,1 | 94 | — |
70 | 12,61 | 23,3 | 37,6 | 55,6 | 106 | 175 |
80 | 14,12 | 26,1 | 41,8 | 62,1 | 117 | 193 |
90 | 15,64 | 28,8 | 46,1 | 68,6 | 129 | 211 |
100 | 17,16 | 31,5 | 50,3 | 75,0 | 140 | 228 |
110 | — | 34,2 | 54,6 | 81,5 | 152 | 248 |
120 | — | 36,9 | 58,8 | 88,0 | 164 | 266 |
140 | — | 42,3 | 67,3 | 101,0 | 187 | 302 |
160 | — | — | 75,9 | 114,0 | 210 | 338 |
180 | — | — | — | 126,9 | 233 | 375 |
200 | — | — | — | 139,9 | 256 | 411 |
Примечание. Масса шурупов из латуни равна массе шурупов указанной в таблице, умноженной на коэффициент 1,08.
(Измененная редакция, Изм. N 2).
ПРИЛОЖЕНИЕ 2 (справочное). Допускаемые размеры шурупов
ПРИЛОЖЕНИЕ 2
Справочное
мм
10 | 17 | 18,7 | 15,5 |
12 | 19 | 20,9 | 17,2 |
(Введено дополнительно, Изм. N 2).
Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1993
Какие винты вы должны использовать в вашем следующем проекте?
Легко быть сбитым с толку. Винты, несомненно, являются наиболее универсальными крепежными элементами, используемыми в деревообработке, но есть много вариантов. Шурупы по дереву удобны для быстрого создания зажимных приспособлений и зажимных форм, соединения деталей шкафа и мебели, монтажа крепежа и отделки и многого другого.Винты образуют прочные соединения между деталями, изготовленными из массива дерева, фанеры и других листовых материалов, без необходимости резки столярных изделий. От автора до привода, от точки до резьбы, от покрытия до покрытия, наш автор дает вам полное представление о вариантах, доступных в мире современных винтов. или клеи (и в отличие от клеевых соединений, винты съемные, так что вы можете разобрать все, что вы собрали). Винты также хороши для армирования деталей, собранных с помощью традиционных столярных изделий — например, для закрепления шипов в их пазах.
Выбор правильного шурупа для дерева раньше был простым. Выберите цинковый или латунный винт нужного размера и длины для работы. Но технологические разработки в строительстве и производстве изделий из древесины породили широкий спектр новых винтов в последние десятилетия. Есть так много вариантов, это положительно заставит вашу голову вращаться!
Я написал эту статью и снял это видео , чтобы служить коротким учебником по дереву шурупами. Тщательное изучение различных частей винта — материала, из которого он изготовлен, конструкции его головки, стиля привода, острия и резьбы, покрытий и покрытий, защищающих его от коррозии, — даст вам лучшее понимание всей конструкции и технология, которая входит в производство
каждого винта.Надеемся, что это исследование поможет вам в следующий раз, когда вам нужно будет выбрать правильные винты для данного проекта.
Типы винтов и материалы
Шурупы для старой стали с конической сталью изготовлены из относительно слабой стали, поэтому их пазы имеют тенденцию деформироваться и выпирать. Стержни шурупов для гипсокартона часто защелкиваются при движении с амбициозной силой. Из множества материалов изготавливаются шурупы — латунь, бронза, алюминий и т. Д.- стальные шурупы являются наиболее полезными для деревообработки и интерьерных проектов DIY. Они сильны, доступны по цене и легко доступны в широком диапазоне размеров. Но старомодные конические стальные шурупы могут быть неудобны. Многие плотники перешли на недорогие шурупы для гипсокартона, когда они стали доступны несколько десятилетий назад. Шурупы для гипсокартона, изготовленные из более твердой стали, которая может проникать сквозь стеновые плиты и шпильки, быстро и без необходимости в предварительно просверленных направляющих отверстиях. Тем не менее, они относительно хрупкие и ломаются, когда подвергаются воздействию высоких движущих сил или напряжений, что делает их плохим выбором для проектов, требующих прочного строительства.
Первоначально разработанные для строительной и деревообрабатывающей промышленности, производственные винты, а также строительные и настиловые винты изготовлены из углеродистой стали, подвергнутой термообработке для обеспечения хорошего баланса твердости и ударной вязкости. К счастью, винт другого типа в значительной степени заменил традиционные конические и гипсокартонные винты. «Производственные винты» имеют острые и достаточно прочные точки и нити, чтобы проникать в самые твердые породы дерева и искусственные материалы — даже некоторые металлы. Их головки и хвостовики достаточно долговечны, чтобы выдерживать высокий крутящий момент, создаваемый во время движения с помощью дрели или ударного привода, и могут выдерживать удары, которым может подвергаться мебель или детали шкафа с винтовыми соединениями.Винты из закаленной стали таких марок, как GRK Fasteners ™, SPAX®, PowerPro ™ и Sabre Drive ™, часто продаются как «строительные винты» или «многоцелевые винты».
Лучшие винтовые материалы для устойчивости к ржавчине и коррозии — это силиконовая бронза и нержавеющая сталь. (Латунные винты, показанные вторыми слева, также работают на открытом воздухе, но тускнеют и не так прочны, как силиконовая бронза.) Если они не имеют специального покрытия / покрытия для наружного применения, винты из закаленной стали не особенно устойчивы к атмосферным воздействиям, и их лучше всего использовать для внутренних проектов.Палубные винты — это, в основном, производственные винты, которые были покрыты металлом и / или покрыты для повышения их коррозионной стойкости. Они отлично подходят для наружных проектов, таких как игровые домики или палубы. Для еще большей устойчивости к ржавчине и коррозии два лучших винтовых материала — силиконовая бронза и нержавеющая сталь. Более слабые, чем обычные стальные винты, винты из хромированной нержавеющей стали бывают двух популярных марок: нержавеющая сталь 305 подходит для применений, где покрытые настиловые винты не имеют достаточной коррозионной стойкости, в то время как марка 316 (иногда называемая морской нержавеющей сталью) лучше всего подходит для проектов, которые подвергаются воздействию соленого воздуха или в областях, где возможна сильная коррозия.
Тип головки
Винты с головками, которые погружаются заподлицо (или почти заподлицо) с рабочей поверхностью, слева направо: выступающая головка, триммерная головка, плоская головка и овальная головка. Независимо от материала, размера или длины винта, форма его головки оказывает существенное влияние на то, насколько хорошо он работает в любом конкретном применении. Конструкции головок можно разделить на две группы: те, которые тонут в одном месте с рабочей поверхностью, и те, которые гордятся этим. В первой группе винты с триммерной головкой и винты с буртиком имеют головки, предназначенные для автоматического погружения заподлицо во все материалы, кроме самых твердых (например,г., палисандр, черное дерево). Винты с буртиком вбивают быстро и обладают хорошей удерживающей способностью большинства материалов. Винты с полукруглой головкой — хороший выбор, когда вам нужно лишь умеренное удерживающее усилие и вы не хотите, чтобы головка застежки была слишком заметной. При ввинчивании в предварительно просверленные отверстия они являются лучшим выбором, чем финишные гвозди, для установки дверных косяков или монтажа накладок и молдингов: винты подрезной головки с меньшей вероятностью раскалывают тонкие или деликатные деревянные детали.
Нижняя сторона головок (слева направо) головки SPAX MULTI, головки воронки Quickscrews и R4 GRK имеет выступы или зазубрины, которые врезаются в поверхность для создания своего собственного углубления.Традиционные винты с плоской и овальной головкой придают проектам хороший чистый вид, но требуют конической выемки для головок, просверленных с помощью зенковки. Напротив, большинство производственных винтов с плоской головкой являются самозатягивающимися: они создают свое собственное углубление, которое позволяет головке сидеть на одном уровне. Уникальные винты Quickscrews с «воронкой головкой», разработанные для использования с фанерованной фанерой и покрытыми листовыми материалами, такими как меламин, имеют двойные зубцы с очень тонкими зубцами, которые режут на тонкие поверхности, не разрывая их.
Среди типов головок винтов, которые гордятся рабочей поверхностью, — это традиционные винты с круглой головкой, с цилиндрической головкой и с цилиндрической головкой. Каждый из них имеет относительно небольшую головку с плоским дном, которая опирается на поверхность заготовки. Это обеспечивает разумное удержание в лиственных породах, но у более мягких пород более мелкие головки имеют тенденцию раздавливать древесину на поверхности. Когда соединенные детали нагружены, эффективная фиксация винта уменьшается. Винты с большими головками обеспечивают большую площадь контакта с рабочей поверхностью и большую устойчивость к проникновению и протяжке.
Головки винтов, которые гордятся поверхностью, включают: (переднюю) круглую головку; (слева направо, средний ряд) сковорода, заполнитель, ферма; и (задний ряд) шайба, супер шайба, фланец и пластина. Винты с ферменной головкой (так называемые винты с «грибовидной головкой») имеют головку, очень похожую на винт с цилиндрической головкой, но только общая головка является более плоской и большей по диаметру. Это отличный выбор для монтажа крепежа, такого как выдвижные ящики, где требуется хороший контакт с крепежом, но нужна головка винта, чтобы она не прилипала слишком далеко.Винты с полукруглой головкой выглядят как обычные винты с полукруглой головкой, под которыми установлены маленькие шайбы. Увеличенная площадь поверхности на нижней стороне головы предотвращает их слишком глубокое погружение, особенно при движении с силовыми приводами.
Винты с соответствующим названием «супер-омыватель» имеют шайбы еще большего диаметра. Они превосходны, когда две части соединены, но должны оставаться регулируемыми, например, прикреплять переднюю часть ящика к ящику ящика. Винты с плоской головкой (и с фланцевыми головками) имеют большие плоские монетоподобные головки.Большинство вафельных головок, включая винты FastCap® «PowerHead», не только большие, но и очень тонкие, что обеспечивает им отличную удерживающую способность и низкий профиль.
СМОТРЕТЬ: ВИДЕО — WoodScrews 101
Тип привода
Шурупы и шурупы для дерева включают в себя (слева направо): Outlaw, Posisquare (комбо), TORX (звезда), Robertson (квадрат), Phillips и традиционные слоты (которые наиболее подвержены выходу из строя: водитель выскальзывает из головка винта, искажающая прорезь).Если только они не строят старинную мебель, немногие деревообрабатывающие предприятия все еще используют традиционные шурупы для дерева с конической головкой и шлицевыми головками, так как они имеют тенденцию легко соскальзывать с отвертки или отвертки и легко «выжиматься», особенно при движении с помощью дрели или ударного инструмента ,
Традиционная коническая винтовая (левая) резьба и хвостовик имеют одинаковый диаметр; резьбы производственного винта больше. Тем не менее, многие деревообрабатывающие компании до сих пор используют винты с головкой Phillips, которые начали выпускаться в 1930-х годах и стали популярными, потому что их выемка с крестообразным шлицем автоматически центрируется на кончике отвертки.Они имеют тенденцию скрываться, особенно при использовании с мощными драйверами. Но малоизвестный факт заключается в том, что Генри Филлипс разработал свои винты, чтобы сделать это специально! Чтобы ускорить производство автомобилей, использование кулачка помогло предотвратить чрезмерное затягивание винтами с крестообразной головкой с помощью ранних приводов, которые не имели возможности регулировки ограничения крутящего момента. Сегодняшние плотники уменьшают тенденцию к выходу из строя, тщательно устанавливая сцепления на своих силовых приводах. POZIDRIV®, современный вариант привода Phillips, был разработан для сохранения центрирования при одновременном снижении выхода из строя.Это хороший выбор для более крупных / длинных винтов, которые требуют большого крутящего момента при врезании в твердые материалы.
Несмотря на то, что существуют десятки современных стилей привода, которые можно найти на винтовых крепежах (шестигранник, полидривер, головка гаечного ключа и т. Д.), В последние десятилетия особенно популярными стали два типа: квадрат Робертсона и звездообразные приводы TORX®. Квадратный привод «Робертсон» был разработан в Канаде в начале 1900-х годов, но нежелание Питера Л. Робертона выдавать лицензии на его винты промышленным пользователям (например, Генри Форду) не позволило ему стать популярным в Соединенных Штатах.Только в последние десятилетия такие компании, как интернет-магазин крепежных изделий, McFeely начали продавать их деревообрабатывающим предприятиям. Приводные винты TORX с характерным шестиконечным звездообразным рисунком появились в конце 60-х годов и быстро стали популярным крепежом для производства, который использовался во всем, от автомобилей до мотоциклов и бытовой электроники. Большинство деревообрабатывающих крепежей с приводом TORX — это шурупы, но стиль привода также набирает популярность для универсальных строительных и корпусных винтов. Драйверы Robertson выпускаются в шести размерах, но драйверы № 1 (зеленый), № 2 (красный) и № 3 (черный) используются для шурупов от 3 до 14 размера.Драйверы TORX выпускаются в двух десятках разных размеров (от T1 до T100), но драйверы T15, T20 и T25 охватывают наиболее распространенные шурупы.
Работа одной рукой, которая возможна с квадратными или звездообразными приводами, позволяет вам ввинчивать винты в места на расстоянии вытянутой руки. Приводы Robertson и TORX обладают двумя качествами, которые делают их отличным выбором для деревообрабатывающих предприятий, использующих силовые приводы: прилегание к рукоятке и сопротивление кулачку. Приспособление для подгонки — это способность головки и выемки диска образовывать временное соединение.После того, как вы установите квадратный или звездообразный винт на наконечник долота, вы можете управлять им без необходимости удерживать винт. Это не только освобождает вашу лишнюю руку, но и позволяет ввинчивать винты во все труднодоступные места. Диски TORX и Robertson имеют глубокие выемки, в которые плотно входит головка водителя. Углубление имеет почти вертикальные боковые стенки, что означает, что для удержания водителя требуется минимальное давление на водителя. Это не только значительно снижает вероятность выхода из строя, но также снижает износ и повреждение водителя.
Стоит упомянуть еще два стиля винтовых приводов: Pozisquare® и Outlaw drive. Pozisquare (также известный как комбинированный привод) представляет собой гибрид, который объединяет в своем углублении с одной головкой винта крестообразный наконечник № 2 и квадратный № 2. Вы можете использовать биты Филлипса или Робертсона, чтобы управлять ими, но специальный бит Pozisquare (комбо) дает вам лучшую посадку и сопротивление выбега. Новый парень из блока, Outlaw Fasteners, собрал более $ 100 тыс. С помощью Kickstarter и создал собственную линию уникальных винтов для колод. Трехъярусное углубление с шестигранной головкой обеспечивает 18 точек контакта для супер-посадки, практически без кулачка.Вместо использования их специального драйвера, винты Outlaw можно приводить в движение с помощью обычного шестигранного драйвера.
Скрытие или закрывание головок винтов
могут обеспечить красивую декоративную деталь в проекте: представьте ряд блестящих латунных винтов, пересекающих край шкафа из орехового дерева или шкатулку из красного дерева. Но когда вы не хотите показывать головки винтов, скрывать их или закрывать их — это оба варианта. Самый простой способ сделать так, чтобы винты с плоской головкой исчезли, — это вставить их в отверстия с отверстиями, увенчанные деревянными заглушками, которые соответствуют заготовке.Вы можете сверлить контрольные отверстия и цековки в отдельных шагах или использовать специальный бит, который выполняет обе задачи одновременно. Система Pro Plug® от Starborn Industries — это очень хороший набор, разработанный для того, чтобы сделать весь процесс быстрым и простым. Он включает в себя специальную зенковку / зенковку, наконечник флакона с клеем, предназначенный для нанесения клея в отверстия, шурупы и конические деревянные заглушки (доступно для дюжины различных пород дерева).
Если вы предпочитаете усиливать наличие крепежа, а не полностью его скрывать, лучше всего использовать декоративные куполообразные или кнопочные заглушки или винтовые крышки.Вы можете увидеть разнообразие на фото ниже. Декоративные деревянные заглушки вклеиваются в зенкованные отверстия и могут придать приятную деталь, не затягивая винты. Отверстия для отверстий в стиле мастера (доступны на сайте www.rockler.com) имеют размеры, подходящие для отверстий 3/8 дюйма, но они имеют квадратные головки с вершинами в форме пирамиды, которые напоминают точеные концы от маленьких до шипов, традиционно используемые в мебели в стиле миссии. , Для современного стиля работы по дереву, попробуйте металлические заглушки, доступные в различных металлических концах. Мне очень нравится внешний вид черных анодированных алюминиевых штекеров на светлой деревянной поверхности.Недорогой и быстрый в установке пластиковый колпачок с винтовой крышкой FastCap имеет небольшие выступы, которые защелкиваются в выемках с головками квадратного привода, с плоской головкой. Белые колпачки идеально подходят для маскировки винтов в меламиновых шкафах, и вы можете снять колпачки, если вам понадобится разобрать деталь в будущем.
Винтовые точки и резьбы
Острая точка шнека типа 17, встречающаяся на большинстве производственных винтов, позволяет винту быстро проникать в большинство пород дерева без необходимости предварительно просверленного направляющего отверстия.Шпилька с резьбой по дереву имеет очень большую задачу. Они должны проколоть поверхность дерева, затем затянуть винт, чтобы дерево не раскололось и не раскололось. После приведения в движение нити должны крепко удерживать винт в дереве, чтобы он не вытягивался и не позволял соединяемым деталям разъединяться, даже если они напряжены. Шнек для старой школы старой школы нуждается в пилотном отверстии, когда его заделывают во все материалы, кроме самых мягких: их наконечники относительно тусклые, а их мелкие нити не обладают большой удерживающей способностью.
В отличие от этого, производственные, строительные и монтажные винты имеют очень острые точки и резьбу, которые больше в диаметре, чем хвостовик самого винта. Это позволяет им проникать в большинство материалов без необходимости пробного отверстия, что дает огромную экономию времени при их установке! Нет ни одной области разработки шурупов для дерева, в которой за последние годы появилось больше инноваций, чем дизайн резьбы и остриев. Давайте подробно рассмотрим обе функции:
Точка
Хорошая винтовая точка быстро врезается в поверхности, не сверленные пилотом, быстро вытягивая винт и создавая входное отверстие для хвостовика и резьбы винта.Для выполнения этой работы большинство винтов для производства / строительства / настила полагаются на шнеки типа 17. Эта острая игла проникает даже в самые твердые материалы — и в ваши пальцы, поэтому будьте осторожны при обращении с ними! Самонарезающая канавка прямо за острием прорезает отверстие в поверхности, направляя осколки вверх по хвостовику винта. Это помогает затянуть винт, одновременно уменьшая внешнее давление, которое может привести к расколам и вздутию. Вместо рифленого шнека некоторые строительные шурупы SPAX оснащены штифтом 4CUT ™ с квадратным концом, который отталкивает древесные волокна по мере того, как винт приводится в движение вместо их раскалывания.
Темы
Современные конструкции с винтовой резьбой (слева направо): QuickCutter, ведущая спираль, поперечная нарезка, Hi-Lo, CEE, реверс и евро-винт. После того, как острие затянуло деревянный шуруп в материале, дело за нитками, чтобы продолжить вбивать его до конца. Традиционно считается, что винты с тонкой резьбой лучше всего подходят для твердых пород дерева — дуба, вишни, клена , береза и т. д. — в то время как винты с крупной резьбой лучше удерживают и удерживают в хвойных, фанерных и композитных листовых изделиях (ДСП, МДФ и т. д.)). Тем не менее, новые конструкции резьбы изменили правила и сделали многие производственные / конструкционные винты пригодными для использования в широком диапазоне материалов и применений.
Некоторые резьбы, в том числе QuickCutter ™, ведущая спираль и поперечная резьба, предназначены для уменьшения крутящего момента, необходимого для привода винта. В некоторых специализированных винтовых резьбах часть с накатанной буртиковой резьбой чуть выше обычной резьбы винта слегка увеличивает отверстие при вращении винта, что позволяет винту легче вращаться, помогая увеличить силу зажима между соединяемыми деталями. ,Вот некоторые из новых конструкций резьбы и их предполагаемые преимущества:
Резьба QuickCutter (винты для производства быстрых винтов): Глубокая резьба и удлиненная канавка над острием.
Свинцовая спиральная нить (винты с головкой воронки): Спиральная нить чуть выше кончика быстро втягивает винт в древесину.
Резьба с поперечной нарезкой (наружные шурупы Power Pro): Конструкция с двойной резьбой, со стандартной наружной резьбой и внутренней резьбой, которая помогает уменьшить трение в основании винта.
Резьба Hi-Lo (винты Rockler Hi-lo; винты Kreg® Hi-lo с карманными отверстиями): Винт с двойной резьбой с более грубой, острой наружной резьбой и более тонкой внутренней резьбой. Создает многоцелевой винт, который обеспечивает хорошую удерживающую способность и меньше раздира по всей древесине и листовым материалам.
Резьба CEE ™ (винты GRK R4 ™ и RSS ™; винты деки вне закона): Плечо с накаткой чуть выше обычной резьбы винта.
Зубчатая резьба на винте снижает необходимый крутящий момент и расщепление, а также позволяет вину развиваться и поддерживать высокую прочность на отрыв.Участок с обратной резьбой (винты настила Cap-Tor xd Starborn): Участок с обратной резьбой непосредственно под головкой винта настила помогает предотвратить образование ямок и грибов (приподнятая область вокруг головки винта). Подобная обратная резьба на деревянных шурупах SPAX из нержавеющей стали помогает предотвратить отклонение винта при высыхании пиломатериалов.
Euro винтовая резьба: Меламин, ДСП и МДФ известны своей плохой удерживающей способностью при соединении обычными винтами.В 1970-х годах немецкий производитель оборудования Hafele представил негабаритные винты Confirmat специально для сборки готовой к сборке мебели и шкафов в европейском стиле. Подтверждающие (или аналогичные крепежные элементы Firmit) действуют как резьбовые стальные штифты, образуя прочное, жесткое стыковое соединение между деталями.
Резьба W-Cut ™ (GRK RSS и винты шкафа) и зубчатая резьба (винты Saberdrive и SPAX): Пилообразный зубчатый край, врезанный в резьбы, предназначен для прорезания дерева, как лезвие дисковой пилы.
Покрытие и покрытия
На последнем этапе производства большинство стальных шурупов для дерева получают какое-либо покрытие (металлургический процесс, выполняемый для шурупов с голым металлом) или покрытие (наносится либо на шурупы с голым металлом, либо на уже покрытые металлом шурупы). Винты покрыты металлом и / или имеют покрытие по трем причинам.
Металлические покрытия и синтетические покрытия обеспечивают шурупам с различной степенью защиты от коррозии и окрашивания древесины, в которую они вбиваются.1. Предотвратить коррозию
Обычные стальные винты быстро ржавеют при воздействии влаги. Покрытие не только защищает сам винт от ржавчины, но и предотвращает образование ржавчины на винте от образования пятен вокруг него. Наиболее распространенным покрытием на шурупах для дерева является блестящий цинк, в значительной степени декоративная отделка, которая обеспечивает лишь небольшую степень коррозионной стойкости. У цинковых винтов может развиться тусклая белая коррозия («белая ржавчина»), если она не защищена прозрачным покрытием или цветным хроматом, таким как желтый цинк.Винты из ярко-золотисто-желтого цинка имеют более высокую коррозионную стойкость, чем светло-цинковые, поэтому такое покрытие часто встречается на строительных винтах. Черное оксидное покрытие (черный фосфор) защищает стальные винты от ржавчины, окрашивающего дерево, но обеспечивает небольшую защиту от серьезной коррозии.
Процессы гальванизации, например гальваника и горячее погружение, традиционно обеспечивают винты наилучшей защитой от ржавчины, но современные настиловые и строительные винты также доступны с высокотехнологичными покрытиями или комбинациями гальванического покрытия / покрытия для наружной среды:
Blue-Kote ™ (винты с крестообразным шлицем Kreg): синие винты с тремя антикоррозийными слоями; атмосферостойкий.
Шурупы для дерева NoCoRode PLUS Pro-Master (продаются McFeely): почти в 20 раз более устойчив к коррозии, чем стандартное желтое цинкование; хорошо работают с большинством наружных лесов.
с эпоксидным покрытием: Винты Starborn Deckfast® с эпоксидным покрытием обеспечивают коррозионную стойкость и выпускаются в четырех цветах (серый, зеленый, красный и желто-коричневый) для соответствия обработанной древесине.
Climatek ™: Покрытие GRK, состоящее из шести слоев цинка и полимеров; одобрен для использования с сильно коррозийной древесиной, обработанной давлением.
HCR ™: SPAX Шурупы «высокой коррозионной стойкости» SPAX имеют систему двойного барьерного покрытия с электрически нанесенным субстратом и запатентованным органическим верхним покрытием, предназначенным для продления срока службы шнека даже при использовании с обработанным пиломатериалом.
Керамическое покрытие Weather Maxx ™ Bronze: винтов марки Power Pro с многослойными покрытиями на основе цинка и полимеров. Рекомендуется для использования с пиломатериалами, обработанными ACQ, CA и CCA, а также кедром и красным деревом, где они не испачкают древесину.
2. Улучшение внешнего вида
Доступны другие варианты цвета, кроме серебристого ярко-цинкового. Винты с латунным покрытием имитируют цельные латунные винты, но они прочнее и стоят дешевле. Винты с черным оксидным покрытием хорошо сочетаются с проектами в современном стиле.
Чтобы помочь скрыть крепежные детали без утопления и заглушки, некоторые винты поставляются с головками, покрытыми эпоксидной краской. Белые или песочные (коричневые) головки соответствуют цвету белого или миндального меламинового материала.Винты Starborn HEADCOTE® из нержавеющей стали имеют головки, окрашенные в соответствии с обычно используемыми пиломатериалами, а также ПВХ и композитными материалами.
3. Уменьшить трение
Чем лучше смазывающая поверхность винта, тем легче им управлять и тем меньше энергии требуется для его ввинчивания. Скользкие винты также с меньшей вероятностью могут выскользнуть, сломаться или застрять при встрече с сучками или плотным зерном.
Вы можете смазывать винты самостоятельно, потерев их свечой или пчелиным воском, прежде чем их приводить в движение, но гораздо проще купить винты, уже обработанные смазочным покрытием.Berenson покрывает как простые, так и оцинкованные винты тонким восковым покрытием, что снижает трение и не оставляет следов. Приводные винты Square-X и винты Highpoint имеют специально разработанные сухие покрытия, которые облегчают вождение и предотвращают коррозию поверхности (рекомендуется только для внутренних работ). Для наружных работ строительные винты FastenMaster TrussLOK® имеют антифрикционное покрытие, нанесенное поверх антикоррозийного эпоксидного покрытия.
Смотреть ВИДЕО: Шурупы по дереву 101
,Что такое шуруп для дерева? (с картинками)
Шуруп для дерева используется для соединения двух кусков дерева вместе. Изготовленный из стали, деревянный винт обычно имеет головку, предназначенную для использования с обычной шлицевой или крестовой отверткой. Простой метод идентификации шурупа по металлу — посмотреть на хвостовик шурупа. Шуруп для дерева будет иметь пустой хвостовик под головкой и над резьбовой областью, в то время как металлический винт, как правило, имеет тонкую резьбу, идущую от острия винта до самой головки, без какой-либо пустой или гладкой области.Материалы, используемые для изготовления винта, могут быть из обычной стали, латуни или алюминия — оцинкованная сталь или сталь с адгезивным покрытием — другие варианты.
Примером обычного шурупа для дерева является винт с задержкой, имеющий грубую резьбу и шестигранную головку.Резьба этого типа шурупа предназначена для врезания в стенки предварительно просверленного отверстия. Винт обычно не используется для сверления собственного отверстия; однако некоторые специальные винты предназначены именно для этого. При попытке вкрутить шуруп для дерева в положение без предварительного сверления направляющего отверстия, дерево обычно трескается, и винт обычно не удерживается так же, как винт, вбиваемый в направляющее отверстие.При использовании направляющего отверстия резьбы винта могут кусаться, не мешая древесной щепе в отверстии.
Шуруп для дерева обычно имеет головку, которую можно использовать со стандартной шлицевой отверткой.Одним из типов шурупов, который безупречно работает без направляющего отверстия, является винт для гипсокартона. Много раз, шуруп для гипсокартона ошибочно принимают за шуруп для дерева, хотя они не совпадают. Винт для гипсокартона представляет собой очень грубый винт с резьбой, который предназначен для ввинчивания в дерево без направляющего отверстия.Этот тип винта не предназначен для структурной прочности, и при этом он не сделан, чтобы надежно скрепить два куска дерева вместе. Гипсокартонный винт больше похож на скобу в том смысле, что он крепит покрытие к деревянной стене. Имея резьбу по всей длине винта, он не может в достаточной степени сжать два куска дерева вместе.
Хотите автоматически сэкономить время и деньги месяца? Пройдите 2-минутный тест, чтобы узнать, как начать экономить до 257 долларов в месяц.
Чистый хвостовик шурупа позволяет шурупу свободно вращаться внутри самого внешнего куска дерева и плотно прижимает к нему внутренний кусок, с помощью того, чтобы резьбовой конец захватил дерево и потянул. Полностью резьбовой винт типа гипсокартона имеет резьбу, которая затягивает внутренний кусок дерева и не позволяет винту свободно вращаться, в то время как концевые резьбы захватывают и тянут древесину.Это приводит к тому, что винт становится очень тугим, однако древесина может оставаться отдельно.
,Размеры шурупов для дерева
Обычный винт с выступающей головкой врезается в мягкую древесину,
но это останется немного выше поверхности в твердой древесине. Некоторая горлица
винты имеют острые кончики под головками, чтобы срезать древесину под головкой,
ты водишь винт. Этот тип потянет вровень даже в твердой древесине. Круглая голова
Винты имеют плоское дно, поэтому их не нужно утоплять. Округлые
верх простирается над поверхностью дерева. Винты с полукруглой головкой обычно используются для
крепление оборудования.Винты с полукруглой головкой похожи на винты с полукруглой головкой, но
голова сплющена сверху, поэтому она не выступает так сильно над поверхностью.
Типы отверток
Винты обычно доступны с углублениями в головках, чтобы соответствовать следующим
Отвертка трех типов: с прямым лезвием, крестообразным шлицем и квадратным (рис. 10-8).
Винты, которые используют отвертку с прямым лезвием, часто называют щелевой головкой
винты. Это самый старый тип винта.Винты с шлицевой головкой работают нормально, когда
Вы вбиваете винты вручную, но их трудно использовать с силой
отвертка.
Винт с крестообразной головкой имеет крестообразное углубление в головке. Этот тип намного легче управлять с помощью отвертки, потому что бит не спрыгивает Головка винта так же легко. Винты с крестообразной головкой становятся все более популярными все больше и больше людей используют электрические отвертки.
Винт с квадратной головкой имеет квадратное углубление в своей головке.Хотя это не так широко доступный как винт с крестообразной головкой, он становится все более популярным среди деревообрабатывающие, потому что это предлагает еще лучшее сцепление для бит отвертки. Существует несколько других типов отверток, но в настоящее время они в основном используется в промышленных приложениях.
Типы ниток
Традиционный рисунок с резьбой по дереву — это старый дизайн, основанный на
в основном об ограничениях резьбонарезного оборудования столетней давности.Оно имеет
два недостатка. Во-первых, требуется двухступенчатое пилотное отверстие, один размер для
резьбовая часть и немного большее по размеру отверстие для хвостовика. Во-вторых,
Резьба довольно мелкая, поэтому удерживающая сила винта ограничена.

|
