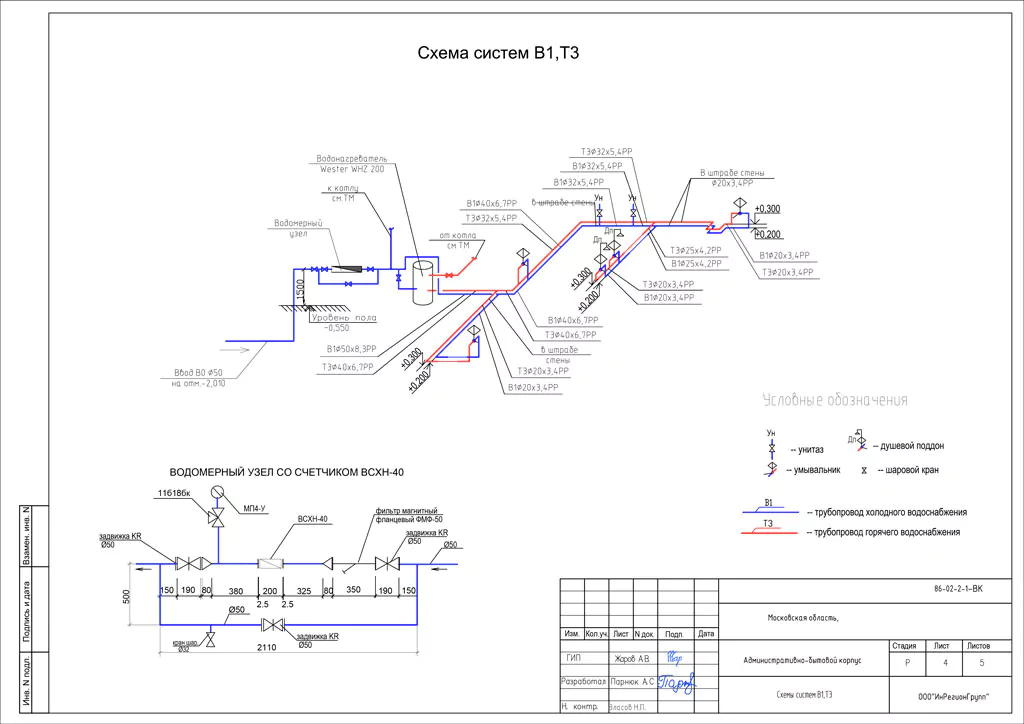

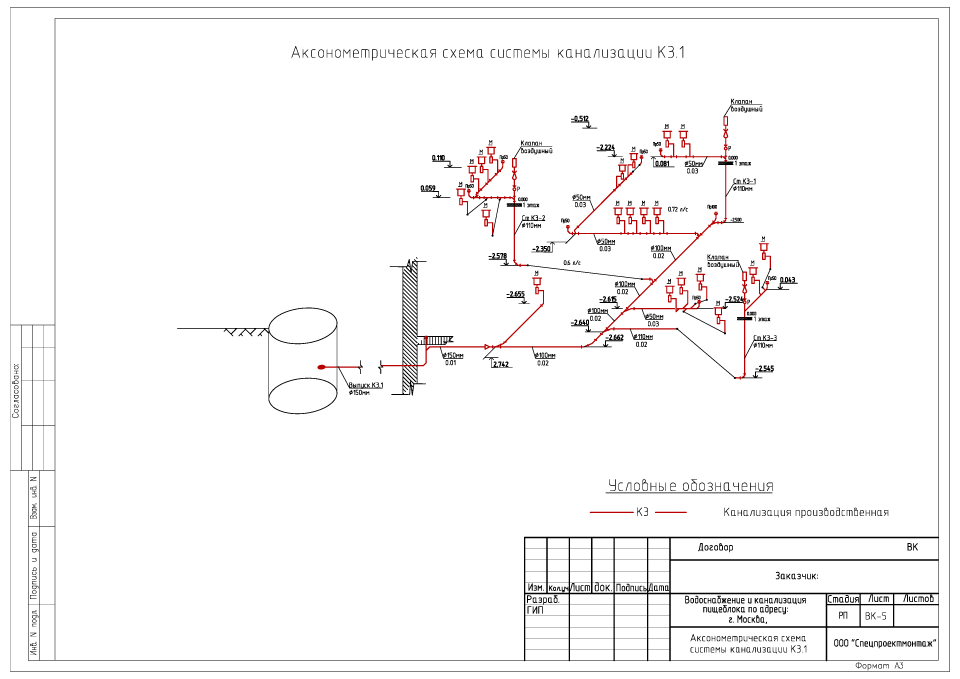

Схема гвс и хвс частного дома: Схема водоснабжения дома: система водоснабжения загородного дома - Стройматериалы в Иркутске

Водоснабжение частного дома: цены, виды, монтаж

Водоснабжение частного дома из скважины – это один из наиболее удобных способов обеспечения комфорта в повседневный жизни.

Как создать собственный водопровод? К счастью, опыт организации подачи воды в загородных домах сегодня достаточно богат.

Типичная схема водоснабжения частного дома включает в себя такие элементы, как:

источник воды (колодец или скважина)
устройство для подачи воды в систему (насос или насосная станция)
гидро-аккумулятор генерирующий работу насосной станции
система водопроводных труб, наружных и внутренних
необходимые сантехнические приборы

Рассмотрим каждую систему более детально

Колодец

Для автономной работы данной системы необходимо пробурить колодец, глубиной от 6 м-10 м. В данную систему водоснабжения входит:

Колодец

насосная станция, обеспечивающая подачу воды в трубопровод
реле давления предназначенное для автоматизации подачи воды
трубы ПНД, фитинги, греющий кабель для монтажа системы водоснабжения которые прокладываются в траншеи на глубине 1,8 -2 м
обратный клапан для стимулирования стабильной работы водоснабжения
бойлер обеспечивающий горячее водоснабжение
точки потребления (сантехнические приборы)
труба ПП, краны, тройники для монтажа труб ГВС и ХВС
фильтр грубой очистки воды
счетчик учета расхода воды

Скважина

Для автономной работы данной системы необходимо пробурить скважину.

Глубина скважины зависит от определенного района, где планируется бурение. Так как водоносный слой бывает на разной глубине, то скважина может быть глубиной от 11 до 50 м.

В данную систему водоснабжения входит:

Скважина

кессон — обеспечивающий удобную эксплуатацию скважины
адаптер скважин использующийся в том случае если на участке высокий уровень грунтовых вод
скважинный насос обеспечивающий подачу воды в трубопровод
гидро-аккумулятор для генерации работы насоса
оголовок скважины для удобного эксплуатирования и обслуживания

реле давления предназначенное для автоматизированной подачи воды
датчик сухого хода для безопасной работы насоса
трубы ПНД, фитинги, греющий кабель для монтажа системы водоснабжения, прикладывающиеся в траншеи на глубине 1,8 -2 м
обратный клапан для стимулирования стабильной работы водоснабжения
бойлер обеспечивающий горячее водоснабжения
точки потребления (сантехнические приборы)
труба ПП, краны, тройники для монтажа труб ГВС и ХВС
фильтр грубой очистки холодной воды
счетчик учета расхода воды

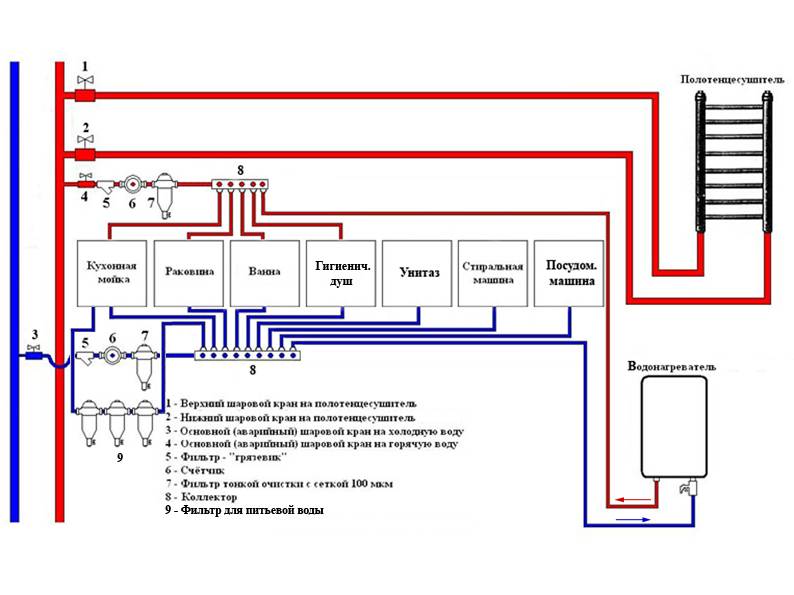

Разводка труб водопровода в ванной и туалете частного дома, квартиры

Один из этапов устройства ХВС и ГВС — разводка труб в ванной и туалете, санузле и кухне. С целью подключения раковины, мойки, унитаза, других сантехнических приборов выполняется разветвление холодной (горячей) воды, поступающей в жилье трубопроводом. Внутренняя трассировка проводится скрытым или открытым методом по тройниковой (последовательной) либо коллекторной (параллельной) схеме.

Варианты разводки труб водоснабжения в квартире, частном доме

Открытая разводка труб водоснабжения в квартире или частном доме предусматривает горизонтальную и вертикальную прокладку коммуникаций наружным методом. При закрытом варианте трубопроводы «зашиваются» в стены либо короба.

Сравнительные плюсы и минусы открытого и закрытого способов:

прокладывать коммуникации снаружи дешевле, проще и быстрее;
в случае протечки открытый участок легче ремонтировать;
внешний вид с трубами, спрятанными в стену, более эстетичный.

При тройниковой схеме все сантехнические приборы подключаются последовательно. Такая разводка менее затратная, но по ходу эксплуатации возникают проблемы с напором. Параллельная схема сравнительно практичней, но из-за использования коллектора — узла с одним подводом и несколькими выпусками — общий метраж труб значительно больший.

Трубопроводы, в соответствии со СНиП 2.01.01, другими нормами и правилами, оснащаются фитингами и запорной арматурой, оборудуются счетчиками, гасителями гидроударов, фильтрами, подключаются к водонагревателям.

Заказать разводку труб в ванной и туалете — недорого

Компания «ИП Ершов» (Екатеринбург) по невысокой стоимости выполняет разводку труб водоснабжения в квартире, приватном доме, коттедже, на даче. Полностью проводит монтаж систем ГВС и ХВС. Закажите звонок или оставьте заявку! Мы, с учетом ваших требований, профессионально выполним проект, произведем гидравлический расчет, подберем качественные материалы.

Перед монтажными работами согласуем смету.

Нужна консультация специалиста?

Звоните +7 (343) 271-03-53, +7 (982) 717-03-53
Или оставьте заявку и мы перезвоним Вам в течение 5 минут!

Как сделать горячее водоснабжение в частном доме своими руками

Горячее водоснабжение в частном доме – вещь вполне обыденная. Тем не менее, его устройство до сих пор остается тайной, которая известна немногим. Поэтому стоит разобраться и понять преимущества и недостатки той или иной системы горячего водоснабжения.

Что вы узнаете

Основные виды ГВС

По принципу своего действия систему горячего водоснабжения делят на:

Проточнуя систему.
Систему с накопительным бойлером.

Они отличаются накоплением горячей воды. В первом случае оно не происходит, вода нагревается по мере необходимости, во втором система ГВС содержит специальную емкость с горячей водой.

Горячее водоснабжение: Проточная система

Видов проточного водонагревателя много, это может быть газовая колонка, двойной контур системы отопления, электрический нагреватель или теплообменник, подключенный к общей сети отопления.

В момент начала потребления система включается и начинает нагревать воду. Соответственно, как только потребности в ней нет, система перестает работать. Соответственно, достоинства и недостатки у такой системы следующие:

Малый объем нагреваемой воды. Подогревается только та вода, которая используется для работы, а остальная остается холодной. Это позволяет экономить на расходах и является одним из неоспоримых плюсов.
Постепенное включение. Горячая вода потечет из крана только после того, как из трубы вся холодная вода. При большом расстоянии между краном и нагревателем это может быть значительный объем. При этом она уже была нагрета при прошлом использовании, но остыла. Это нерациональный расход теплоэнергии.

Неполное включение. Проточные водонагреватели обладают нижним порогом включения. То есть, если расход горячей воды меньше определенного минимума, они просто не включаются. Поэтому расход воды возрастает, что опять приводит к дополнительным потерям.
При максимальном потреблении вода нагревается лишь на определенное значение. Каждый проточный нагреватель обладает показателем нагрева, он обычно указывается как +20, +25 или например +40. Это означает, что за время прохождения водой через прибор, её температура вырастает на указанную температуру. То есть, если в системе холодного водоснабжения температура была 10 градусов, а показания нагревателя +45, то горячая вода будет иметь температуру в 55 градусов.

Высокое потребление энергии. Для быстрого нагревания воды требуется большая потребляемая мощность. Обеспечение водой душа требует мощность водонагревания в 18 КВт, а параллельное использования душа и мойки на кухне требует уже 28 КВт нагревателя. Не каждая система частного дома рассчитана на такие нагрузки, а учитывая стоимость электроэнергии, и не каждый кошелек выдержит.

Чтобы снизить влияние недостатков, стоит рассмотреть следующую схему: практически каждое место расхода горячей воды должно быть оборудовано собственным проточным нагревателем, чтобы минимизировать время его включения и объем оставляемой воды.

Кроме этого, такая мера позволит не зависеть пользователям друг от друга при совместном пользовании горячей водой.

Выбор проточного водонагревателя

Прежде чем приступить к выбору модели следует узнать о следующих показателях: душ или ванная расходует примерно 9 л горячей воды в минуту, а мойка примерно 4,2. Дальнейший расчет прост – суммируются показатели всех точек расхода воды, которые обеспечивает данный водонагреватель и получаем его мощность.

Например. Если водонагреватель обеспечивает санузел, то ему требуется вод для душа и умывальника. Соответственно, его показатели должны быть 9+4,2=13,2 л/мин.

При выборе конкретной модели необходимо смотреть не только на производительность, но и на разность температур. Она должна обеспечивать нагрев до 55 градусов. Этот момент часто умалчивается продавцами, и акцент делается на производительности, поэтому узнать про него требуется отдельно.

Кроме рабочего объема необходимо знать еще и минимальный размер включения – показателем, обозначающим минимальное проходящее количество воды, при котором нагреватель включится. Оптимально, если он будет всего 1,1 литра.

Система с накопительным бойлером

Все большую популярность в настоящее время получает система с накопительным баком. Он представляет собой дополнительный бак, служащий хранилищем горячей воды и содержит внутри нагревательный элемент. Кроме этого, обычно он дополнительно подключается к системе отопления в качестве второго контура нагрева и получает дополнительно тепло оттуда. Это позволяет экономить на прямых расхода подогрева воды и уменьшать потери тепла. Такая система называется бойлером косвенного подогрева.

Вода забирается из верхней части бойлера, на смену ей приходит новая вода, поступающая из водопровода. Так как плотность холодной воды выше, то она располагается внизу емкости, которая соединена с теплообменником. Попадая в него, холодная вода нагревается и уменьшает свою плотность. За счет этого она поднимается и перетекает в верхнюю часть бойлера, а на смену её приходит новая порция холодной воды. Такая естественная циркуляция позволяет обходиться без использования дополнительных насосов.

Кроме этого, есть различные системы водоснабжения, использующие накопительный бак в качестве основного элемента.

Бойлер с проточным нагревателем

Такая система содержит три основных элемента: бойлер, проточный водонагреватель и насос. При расходе горячей воды в бойлер подается холодная, из водопровода. С помощью насоса она забирается из нижней части бойлера, прогоняется через проточный водонагреватель и возвращается обратно, но уже в верхнюю часть емкости. Это позволяет всегда иметь запас горячей воды и не зависеть от колебаний потребления. Поэтому такая схема набирает все большую популярность в современном мире.

К положительным качествам также относится возможность быстро получить горячую воду сразу после включения системы и пользоваться её на протяжении долгого времени. Быстрое нагревание позволяет уменьшить объем бака, по сравнению с системой косвенного нагрева, а запас горячей воды в баке дает возможность долгое время пользоваться горячей водой в случае отключения электроэнергии. Также стоит отметить возможность использовать водонагреватель малой мощности – накопительный бак компенсирует этот недостаток.

Газовые бойлеры

В домах с центральным отоплением или квартирах выгодно устанавливать газовые котлы. В этих условиях они обеспечивают экономию, при таком же уровне производительности. Газовые бойлеры бывают двух видов – с открытой камерой сгорания и с закрытой. Это позволяет использовать их в квартире без использования дополнительных коммуникаций, так как мощность сопоставима с мощностью газовой плиты. А она не требует устройство дополнительного дымоотвода.

Так же как и в газовом котле, поджог газа обеспечивается дежурным фитилем, который горит все время и бесполезно сжигает газ, электронным поджигом, использующим батарейки или же, гидродинамическим поджигом. Он срабатывает при открытии крана холодной воды. Течение вращает маленькую турбину, которая зажигает газ в горелке.

Размер бойлера

При выборе бойлера обычно руководствуются следующими цифрами – минимальный уровень комфорта пользования горячей водой обеспечивает 20 -30 литров горячей воды в сутки на одного человека. Нормальный уровень комфорта обеспечивается 30 – 60 литрами, а повышенный 60 – 100. Это нормы на одного, для семьи из нескольких человек эти цифры умножаем на количество членов. Например, семья из четырех человек должна быть обеспечена минимум 80 – 120 литрами горячей воды в сутки. Этого хватит, чтобы проводить минимальные гигиенические процедуры.

При этом необязательно чтобы сам объем бойлера был таким. Достаточно чтобы его производительность перекрывала потребности в семьи в горячей воде.

Система с циркуляцией

При больших размерах дома протяженность труб от бойлера до точки потребления может быть больше 10 метров. В этом случае ждать пока стечет холодная вода и начнет идти горячая не очень удобно, поэтому используется система с циркуляцией горячей воды.

Для этого монтируется замкнутый контур горячей воды, который обеспечивает доступ к нему из любой точки дома. Все точки расхода подключены к нему и располагаются не более чем за 1,5 – 2 метра от трубопровода.

В кольцевой контур врезается циркуляционный насос, который обеспечивает движение горячей воды. Проходя полностью весь круг, вода остывает и возвращается обратно в бойлер, где вновь нагревается. Это позволяет сократить время ожидания горячей воды до одной-двух секунд и уменьшает потери в напоре воды.

Недостатком такой системы является наличие дополнительных трат на функционирование насоса и компенсацию потерь тепла. Но их можно сократить, дополнительно утеплив бойлер и трубы кольцевого контура и используя автоматику для регулировки работы насоса.

Система с рекуператором и солнечным коллектором

Для уменьшения расходов на обогрев дома и нагрев воды в Европе давно используют различные сберегающие технологии. К ним можно отнести систему рекуператора и солнечного коллектора.

Так как горячая вода не успевает остыть во время её использования и стекает в канализацию горячей, то это неоправданные потери тепла. Чтобы их снизить, на точки расхода воды устанавливается система рекуперации. Она представляет собой теплообменник, часто выполненный в виде змеевика, устанавливаемый на канализационную трубу. Стекающая горячая вода нагревает окружающую среду и как следствие теплообменник. К этому теплообменнику подключена холодная вода из водопровода, которая затем попадает в бойлер.

Благодаря такой схеме работы, горячая вода забираемая из системы горячего водоснабжения частично нагревает холодную, приходящую ей на замену и этим компенсирует расходы.

Дополнительную экономию позволит получить использование солнечного коллектора. Несмотря на кажущуюся малую эффективность, он дает значительную экономия в перспективе. В солнечном коллекторе вода нагревается на 5-7 градусов, затем нагревается на 5-7 градусов в рекуператоре. Имея в водопроводе температуру воды в 10 градусов, на входе в бойлер она уже будет 20 – 25 градусов. То есть нагревать необходимо не на 45, а всего на 30 – 35 градусов, что дает до 25% экономии энергии на нагрев. В перспективе такая экономия позволяет не только окупить расходы по установке дополнительного оборудования, но и снизить расходы в целом.

Полезные советы

При возведении нового здания имеет смысл сразу установить накопительный бойлер емкостью свыше 100 литров. Он обеспечит комфорт проживания без необходимости переделок в дальнейшем.

Если домом пользуются нечасто, например дачей, то устанавливать накопительную систему нет смысла, достаточно проточного нагревателя. При этом компактное расположение точек расхода в таких зданиях обеспечит удобство в процессе эксплуатации.

При большой семье можно установить дополнительную емкость в системе накопительного водоснабжения. Бак на 30 литров с дополнительным электроподогревом, служащим для компенсации теплопотерь позволит компенсировать перепады расхода воды при большом количестве домочадцев.

При покупке газового бойлера предпочтение стоит отдавать уже готовым комплектам котел – бойлер. Их параметры уже подобраны друг для друга, такая связка будет оптимально расходовать тепло.

При твердотопливном обогреве дома, имеет смысл использовать теплонакопительный бак для создания вторичного контура горячего водоснабжения. Это позволит существенно сократить расходы электроэнергии.

При температуре в 55 градусов и выше, из воды начинают активно выпадать соли. Они забивают просвет труб и ухудшают ток воды. Это особенно важно для проточных нагревателей, которые нагревают большие объемы на маленькой протяженности трубы. Если вода содержит больше 140 мг примесей на литр воды, то проточные водонагреватели нельзя использовать – они слишком быстро выходят из строя и перестают нагревать воду.

Видео «Как сделать горячее водоснабжение в частном доме»

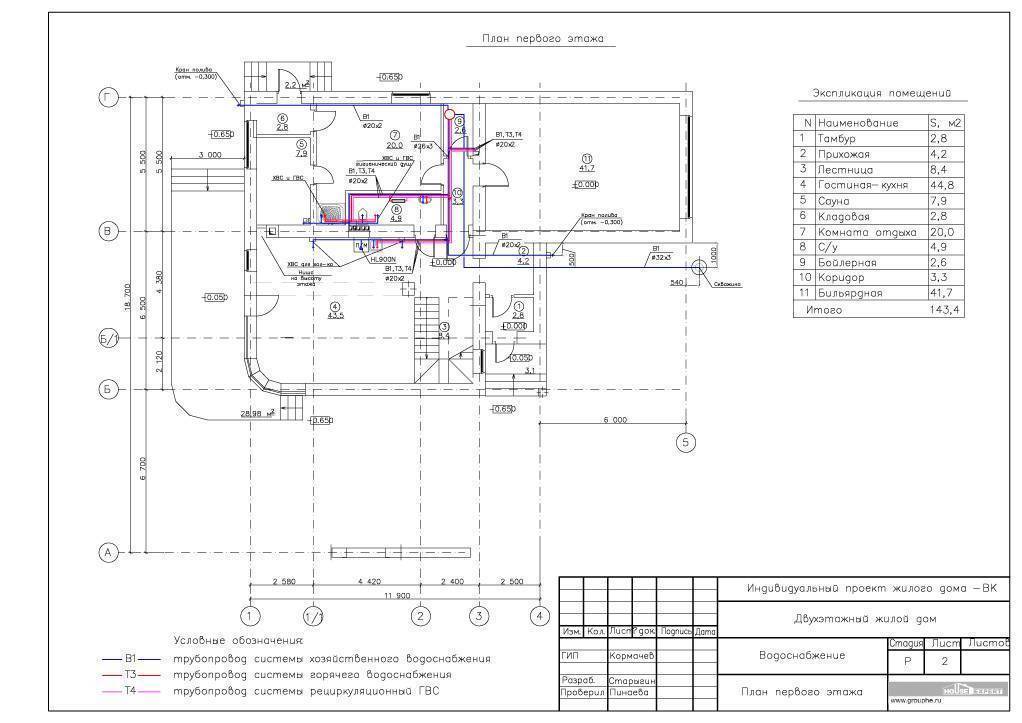

Проект отопления и горячего водоснабжения частного дома

Добрый день! Прошу рассмотреть предложенную архитектором схему отопления и горячего водоснобжения в полутороэтажном частном доме из Поротерма-51 150кв.м в Московской области.

Есть подозрение, что схема сильно избыточна и можно было бы значительно съэкономить на оборудовании и дальнейшей эксплуатации.

Газ в поселке есть, но вполне возможно, что к моменту вселения в дом

его еще не будет, поэтому надо предусмотреть резервную схему на первый период проживания до подключения газа (которая потом будет как резервная на случай перебоев с газом). По отоплению для этого предполагался твердотопливный котел (в пояснительной записке про него нет, т.к. пока есть сомнения на счет него

), а для горячей воды электрический бойлер.

Пояснительная записка по отоплению:

Источником тепла для возводимого здания является ИТП (бойлерная помещение 2) расположенный на 1 этаже здания в осях Б-В/3-4. Теплоносителем в контуре отопления является вода с параметрами 80 — 50°С

Проектом предусматривается 2-х трубная закрытая тупиковая система отопления. Система отопления 1-го этажа имеет 2 контура. Контур Т1 протяжённостью 30м.пог. и контур Т2 протяжённостью 32м.пог. Система отопления мансардного этажа имеет 1 контур Т3 протяжённостью 29м.пог..

В качестве нагревательных приборов предусматриваются стальные панельные радиаторы фирмы «Kermi» с нижней и боковой подводкой, встроенным терморегулятором. Для лестничной клетки предусматриваются приборы без регулирующей арматуры.

Магистральные трубопроводы, стояки системы отопления и поэтажная разводка предусмотрены из полипропиленовых труб Д.20мм и стояки на мансардный этаж Д.25мм..

Для приборов с нижним подключением трубопроводы прокладываются полах этажей. Трубопроводы изолируются материалом на основе вспененного каучука толщиной 13 мм.

На поэтажных трубопроводах, отопления предусмотрена установка автоматических балансировочных клапанов фирмы «Oventrop».

Регулирование теплоотдачи нагревательных приборов осуществляется установкой индивидуальных термостатических вентилей.

Удаление воздуха – через воздушные краны в приборах отопления, и через автоматические воздухоотводчики в верхних точках системы. Слив системы – в нижних точках.

Проектом предусматривается устройство водяных «тёплых полов» в помещениях 01; 07; 08.

Пояснительная записка по горячему водоснабжению:

Проектом предусмотрено автономное горячее водоснабжение здания.

Система горячего водоснабжения предусмотрена с принудительной циркуляцией по магистралям и стоякам.

Приготовление горячей воды предусмотрено в помещении бойлерной

Расчетный расход и напор на нужды горячего водоснабжения обеспечивается насосами холодного водоснабжения.

Магистральные и разводящие трубопроводы горячего водоснабжения прокладываются в полах и в штробах по стенам и открытым способом по стенам, стояки – открытым способом по стенам.

Магистральные трубопроводы, стояки горячего водоснабжения выполняются из полипропиленовых армированных труб Д.25мм, разводка и подводки к санитарным приборам выполняются из полипропиленовых труб д20мм .

Предусмотрена запорная арматура, которая устанавливается:

● на ответвлениях питающих накопительные баки;

● на стояках;

● на поэтажных подводках к санузлам;

● на ответвлениях для приготовления горячей воды.

Любой трубопровод или стояк оснащается запорной задвижкой со сливным устройством в самой низкой точке для того, чтобы позволить частичное отключение одного из трубопроводов, не закрывая всю распределительную сеть.

Предусмотрена изоляция от тепловых потерь следующих трубопроводов горячего водоснабжения «Энергофлекс Супер» толщиной 13мм:

— магистральных трубопроводов;

— стояков;

— трубопроводов, прокладываемых в полах и штробах.

Приготовление горячей воды предусмотрено при помощи газового водонагревателя, в помещении бойлерной. Накопительно-распределительные ёмкости для ХВС и ГВС устанавливаются в помещении бойлерной.

Спецификация оборудования:

1 шт Котёл отопления газовый одноконтурный мощностью 27кВт1 шт Твердопопливный резервный котел1 шт Газовый водонагреватель1 шт Электрический бойлер 300л или более (резервное горячее водоснабжение)1 шт Накопительная ёмкость 300л или более3 шт Радиаторы стальные панельные с нижней подводкой 22тип 500х500мм8 шт Радиаторы стальные панельные с нижней подводкой 22тип 500х600мм3 шт Радиаторы стальные панельные с нижней подводкой 22тип 500х800мм1 шт Коллекторная группа радиаторного отопления1 шт Коллекторная группа «тёплых полов»1 шт Группа безопасности30 м. пог. Труба РР армированная PN25 Д. 25мм160 м. пог. Труба РР армированная PN25 Д. 20мм200 м. пог. Труба полиэтиленовая Д. 16мм1 шт Бак расширительный мембранный 30-40л1 Комп. Трубы дымохода газового котла (нержавейка)1 Комп. Трубы дымохода газового водонагревателя (нержавейка)6 шт Насос циркуляционный (90-120Вит)30 м. кв. Подложка для тёплого пола1 шт Коллекторный шкаф 500х600мм

Наши вопросы:

1. Что в нашем случае лучше один двухконтурный котел или котел и водонагреватель отдельно?

2. Оптимален ли выбор резервной системы (твердотопливный котел и электрический бойлер) или можете посоветовать что-то лучше?

3. Как можно оценить примерную стоимость оборудования и дальнейшей эксплуатации для различных вариантов? (может какие-то примеры расчетов посоверуете)

4. Просьба перепроверить теплорасчет по помещениям (представлен на прикрепленных чертежах), есть сомнения в его правильности.

5. Просьба указать на прочие недостатки в проекте.

Дополнительная информация:

— ЛИШНИХ ДЕНЕГ ПЛАТИТЬ НЕ ХОТИМ

— в семье есть мерзляки (комфортная температура не менее 22град)

— на втором этаже будет ванна (в плане того, чтобы хватало горячей воды на нее)

— желательно, чтобы задержка горячей воды после включения крана не была больше нескольких секунд

[PDF] СИСТЕМА ПОДАЧИ ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ ВВЕДЕНИЕ

1 ВВЕДЕНИЕ СИСТЕМЫ ПОДАЧИ ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ Системы горячего и холодного водоснабжения в зданиях используются для мытья, приготовления пищи и т. Д.

СИСТЕМА ПОДАЧИ ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ

ВВЕДЕНИЕ

Системы горячего и холодного водоснабжения в зданиях используются для мытья, приготовления пищи, уборки и других специальных функций. Холодная вода для зданий также известна как питьевая вода. В некоторые страны поставляются непитьевые продукты; это не для питья или приготовления пищи.Системы водоснабжения должны быть спроектированы и установлены в соответствии с рекомендациями BS 6700, Правилами водоснабжения, соответствующими нормативными актами, подзаконными актами, другими соответствующими британскими стандартами и рекомендациями производителей. Водные правила интерпретируются в Руководстве по водным правилам Консультативной схемы водного регулирования, которое предоставляет помощь в применении правил. Устав водных ресурсов был заменен с момента создания отдельных компаний водоснабжения в Великобритании. Правила водоснабжения (водоснабжения) 1999 года вступили в силу в июле 2000 года.Правила применяются только в Англии и Уэльсе. Шотландия ввела новые законодательные акты, налагающие аналогичные требования в Шотландии. В Северной Ирландии будут действовать аналогичные правила. Информацию о медицинских помещениях можно найти в Техническом меморандуме по здравоохранению HTM 2027. Ответственность за соблюдение Водных правил изначально лежит на владельцах или арендаторах недвижимости.

ИСТОЧНИКИ ВОДОСНАБЖЕНИЯ Большинство зданий могут получать воду из магистрали Управления водоснабжения (D.О. Служба водоснабжения в Н. 1

Общественное водоснабжение в Северной Ирландии поступает из озера Лох-Ней и различных водохранилищ по всей стране. Лох-Ней — большое внутреннее пресноводное озеро, в которое впадает и выходит несколько рек. В некоторых частях Великобритании вода подается из скважин, но в одном или двух случаях они оказались загрязненными.Для потребления человеком вода лучшего качества обычно поступает прямо из земли, а не из ручья или пруда, которые подвержены вероятному загрязнению воздуха. В случае озера Лох-Ней сток с сельскохозяйственных угодий приносит в него фосфаты из удобрений. Это означает, что часть процесса очистки воды должна снижать уровень фосфата до приемлемого предела. Вырытый колодец обычно бывает достаточно большого диаметра, чтобы в него мог войти человек с лопатой, а глубина от 3 до 6 метров является обычной для этой Северной Ирландии.В некоторых странах колодец намного глубже для доступа к пластам водоносной породы. В таких обстоятельствах может оказаться более экономичным «затопить» ствол скважины. Скважина небольшого диаметра пробивается буровой установкой — ровно настолько, чтобы в нее могли войти механический насос и нагнетательная труба. В типичной скважине используется многоступенчатый центробежный насос, доставляющий достаточное количество воды с глубины от 30 до 60 метров. Большинство современных скважин облицованы сборными бетонными хвостовиками, а скважины — стальными трубами. В Северной Ирландии обильные дожди, а геология недр не позволяет широко использовать артезианские скважины.Поэтому поверхностные воды, будь то естественные или искусственные водоемы, являются нашим основным источником питьевой воды. В более засушливых регионах мира инженер должен изучить наиболее экономичный метод получения подходящего источника воды для бытового и промышленного использования.

ГЛАВНАЯ ВОДА В ЗДАНИЯ Водопроводные сети можно разделить на три категории: (1) Магистральные магистрали: они несут воду из источника (резервуар, насосная станция и т. Д.) В район без снабжения потребителей в пути. (2) Вторичная сеть: распределительная сеть, питаемая от магистральной магистрали и обеспечивающая подключения потребителей в районе.(3) Сервисные трубы: ответвления от вторичной сети, обслуживающие отдельные помещения. Важно, чтобы источник питьевой воды не подвергался загрязнению. Не должно быть взаимного или перекрестного соединения водопровода с любым другим водопроводом. 2

Обратные клапаны или запорные клапаны не считаются пригодными для предотвращения перекрестного загрязнения. Конструкция водопровода должна быть устроена таким образом, чтобы исключить возможность обратного сифонации или обратного сифона в водную систему из любого выхода. Подключение к сети Подключение к магистрали или вторичной магистрали обычно выполняет только компания водоснабжения. Подключение служебного трубопровода к магистральной магистрали не является нормальной практикой. Подключения к вторичной сети могут быть выполнены под давлением для соединения труб диаметром 50 мм и ниже, тогда как для больших труб требуется отключение магистрали. Водопроводные трубы монтируются водопроводной компанией от магистрали до границы (хряща) помещения, которое будет снабжаться. На этом этапе предусмотрен запорный клапан, позволяющий изолировать систему водоснабжения помещения от сети. На рисунке ниже показано типичное подключение к водопроводной сети для бытового или промышленного потребителя.Часто бывает нормально установить счетчик, чтобы поставщики воды могли взимать со всех клиентов плату за объем использованной воды.

Подводящую к зданию трубу следует держать на минимальной глубине около 760 мм, чтобы избежать повреждений от мороза и тяжелых транспортных средств. Ямка клапана может быть специально сделанной пластиковой камерой с крышкой, управляемой ключом. Иногда его размещают на пешеходной дорожке для облегчения доступа, если требуется аварийная изоляция.

На приведенной выше диаграмме показан входящий водопровод в здание.Труба имеет муфты, чтобы можно было перемещать трубу или оседать в здании.

КАЧЕСТВО ВОДЫ Для питья и стирки важно иметь воду хорошего качества. Это достигается рядом с источником, поддерживая чистоту резервуаров и очистных сооружений по всей распределительной сети. В Северной Ирландии частные источники водоснабжения могут иметь проблемы с жесткостью или быть кислыми, если они поступают из торфяных нагорий. Обычная жесткая вода не представляет опасности для здоровья, но может вызвать накопление накипи в бойлерах и системах горячего водоснабжения, а также жесткая вода плохо вспенивает мыло.4

ПРОСТАЯ ХИМИЯ ВОДЫ Вода — это химическое соединение. Это жидкость, которая кипит при 100 ° C и замерзает при 0 ° C и состоит из молекул воды. Каждая молекула содержит два атома водорода, соединенных с одним атомом кислорода. Имеет химическую формулу h30. Это отличный растворитель, поэтому обычная питьевая вода содержит растворенные вещества, такие как железо (Fe), марганец (Mn), кальций (Ca), магний (Mg), сульфат (S04) и фторид (F). Он также будет содержать растворенные газы, включая кислород (02), азот (N) и диоксид углерода (C02).Многие из вышеперечисленных минералов необходимы для здоровья и правильного роста нашего организма, но их содержание необходимо тщательно контролировать, как и возможное содержание вредных бактерий. Присутствие этих минералов обычно придает воде гораздо более приятный вкус, чем в случае «чистого» соединения. Способность дождя растворять газы, присутствующие в атмосфере, приводит к образованию слабых кислот, например —

h30 + C02 h30 + S02 h30 + C03

h3C03, углекислота h3S03, сернистая кислота h3C04, серная кислота

В проникающих слоях почвы вода растворяет карбонаты, хлориды и сульфаты кальция и магния. Он также может растворять аммиак, оксиды кремния и железа. Количество каждого из этих растворенных материалов зависит от толщины и типа слоев, через которые проходит вода, и от растворимости материала. Присутствие кислот в дождевой воде увеличивает ее способность растворять многие материалы. В дополнение к химическим веществам вода может также содержать микроорганизмы, например бактерии, паразиты, вирусы и водоросли. Уровень pH природной воды варьируется от 6,0 до 8,0 и зависит от типа породы, через которую проходит вода.В некоторых регионах он может быть ниже 4,0, например, из-за кислотных дождей. Шкала pH от 0 до 14 измеряет кислотность и щелочность. Чем ниже значение, тем более кислая вода.

pH менее 7 pH более 7

—

раствор кислотный раствор щелочной

ЖЕСТКАЯ И МЯГКАЯ ВОДА Мягкая вода содержит мало растворенных твердых частиц или не содержит их. Часто бывает коричневатого или желтоватого цвета. С другой стороны, жесткая вода будет иметь высокое содержание солей кальция или магния. Мягкая дождевая вода, которая просачивается через определенные типы пластов породы, например, мел или известняк, таким образом «затвердевает». При взбалтывании мыльного раствора жесткая вода не образует пены, тогда как мягкая вода легко пенится. В таблице ниже жесткая и мягкая вода подразделяются на несколько классов в зависимости от жесткости.

Жесткую воду можно разделить на два типа — ВРЕМЕННАЯ и ПОСТОЯННАЯ. Временную твердость можно удалить путем нагревания до температуры выше 60 ° C, тогда как постоянную твердость необходимо удалить химическими методами.Временная жесткость может привести к образованию отложений накипи на трубах отопления, котлах, чайниках и т. Д.

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ Физические свойства воды относительно легко измерить, а некоторые легко наблюдаются. 1. ТЕМПЕРАТУРА — это важно, поскольку она может оказывать заметное влияние на другие свойства — скорость химических реакций, растворимость, вкус и т. Д. 2.

ЦВЕТ — чистая вода в больших объемах имеет бледно-зелено-голубой оттенок. Однако взвешенное в воде вещество может изменить видимый цвет.Использование хлорирования при очистке воды обычно удаляет все следы исходного цвета.

3. СОДЕРЖАНИЕ ТВЕРДЫХ веществ — твердые вещества могут присутствовать в суспензии или растворе, либо в том и другом. Более крупные взвешенные твердые частицы обычно осаждаются довольно быстро, тогда как более мелкие твердые частицы могут потребовать добавления химикатов для их удаления. Мутность воды — это мутный вид из-за присутствия очень мелких твердых частиц, например, когда присутствуют глина и / или водоросли. 6

ВКУС — чистая вода не имеет особенно приятного вкуса, как и водопроводная вода часто из-за использования хлорсодержащего дезинфицирующего средства. С другой стороны, вода, содержащая растворенные естественным образом соли, может иметь довольно приятный и сладкий вкус. С другой стороны, присутствие органических производных соединений (водоросли, торф) может привести к неприятному вкусу.

ДЕЗИНФЕКЦИЯ Этот процесс уничтожает вредные организмы в воде, так что при использовании воды в бытовых целях не происходит заражения болезнями. Обычно это достигается хлорированием, то есть добавлением хлора в воду. Организмы в воде, которые может потребоваться уничтожить путем дезинфекции, включают бактерии, вирусы и простейшие. Устойчивость этих организмов к воздействию дезинфекции зависит от типа присутствующего организма. Сам по себе хлор является очень сильным окислителем, и уровень его дозировки должен строго контролироваться, в противном случае у потребителя возникнут проблемы со вкусом и запахом при поставке.Альтернативный метод дезинфекции — использование озона (O3). Однако это очень дорогой метод, если он применяется в больших масштабах. Озон должен производиться в точке обработки, и его производство связано с использованием большого количества электроэнергии, и его стерилизующий эффект не такой стойкий, как у хлора. Дезинфекция — это, как правило, последний шаг в процессе лечения.

ДРУГИЕ ФОРМЫ ОБРАБОТКИ ВОДЫ Вышеупомянутые методы очистки воды представляют собой общее руководство по шагам, которые могут быть применены для получения питьевой воды. Качество воды и, следовательно, требования к ее очистке могут сильно различаться в зависимости, например, от природы источника. Поэтому не существует единой стандартной системы очистки воды. У каждой воды будут свои требования. Некоторые из других возможных типов лечения кратко упомянуты ниже.

(A)

РАЗМЯГЧЕНИЕ ВОДЫ

Жесткая вода образуется из источника, в котором присутствует мел или известняк. Жесткая вода затрудняет получение мыльной пены и приводит к образованию отложений в чайниках или трубах с горячей водой.Жесткую воду можно смягчить, добавив известь или карбонат натрия, что приведет к образованию осадка, который можно удалить фильтрацией. В качестве альтернативы жесткая вода может быть пропущена через ионообменные смолы, которые эффективно удаляют соединения, которые изначально вызвали жесткость. 7

(B)

УДАЛЕНИЕ ЖЕЛЕЗА И МАРГАНЦА

Следы железа и марганца можно найти во многих водах. Утюг, хотя и не является вредным в небольших количествах, может придавать воде горький привкус и вызывать образование коричневых пятен на белье. Присутствие марганца также может вызвать проблемы со вкусом, и он может реагировать с хлором с образованием нежелательной черной слизи. Комбинация хлора и извести с последующей фильтрацией в настоящее время является обычной обработкой для удаления марганца.

(C)

ДОБАВЛЕНИЕ ФТОРИДА

Добавление фторида в воду было предметом многочисленных общественных дебатов. В настоящее время общепринято, что добавление фторида в небольших количествах к воде эффективно для уменьшения кариеса.Фторид в форме кремнефтористоводородной кислоты можно добавлять в воду после завершения всех других форм обработки.

(D)

УДАЛЕНИЕ ВКУСА, ЗАПАХА И ОРГАНИЧЕСКОГО УДАЛЕНИЯ

Активированный (т.е. термически обработанный) уголь в порошкообразной (PAC) или гранулированной (GAC) форме все чаще используется при очистке воды для удаления вкуса, запаха и органических веществ. . Его можно добавлять (как PAC) на различных этапах обработки, но чаще всего применяется в качестве фильтров, содержащих GAC, перед этапом дезинфекции.

(E)

PH CORRECTION

При необходимости, например, в районах с мягкой водой, pH воды регулируется добавлением щелочи. Можно использовать лайм и соду. Цель регулировки pH — сделать воду неагрессивной для металлических трубопроводов как в распределительной сети, так и в доме.

(F)

НОВЫЕ РАЗРАБОТКИ

Водное хозяйство разрабатывает новые процессы, например, sirofloc, мембранную фильтрацию. В процессе Sirofloc используется тонкоизмельченный магнетит для притягивания твердых частиц (в том числе коллоидного цвета).Сам магнетит удаляется магнитным способом.

РЕЗЮМЕ Вода может быть умягчена несколькими альтернативными методами; Базовый метод обмена, добавление извести-соды и использование ингибиторов. В бытовых установках используется метод обмена основанием, и вода пропускается через среду, называемую «цеолитом», которая превращает соли кальция в воде в соли натрия. Для промышленных предприятий вода может быть смягчена добавлением извести или соды. В этом процессе необходимо удалить большие объемы осадка.Добавки, такие как «Калгон», могут использоваться для удаления «шерсти» в котлах, и они могут рассматриваться как ингибиторы, а не как настоящие умягчители. Вода содержит растворенные и взвешенные твердые частицы, которые представляют собой мелкие частицы мусора животных и растений. Вода из мела или соленых пластов может содержать более 1000 p.pm. (частей на миллион) твердых веществ, тогда как вода из горных источников может содержать менее 50 частей на миллион. (частей на миллион). Вода на очистных сооружениях фильтруется и стерилизуется «хлором», чтобы уменьшить вредное воздействие бактерий в воде.Следует учитывать значение pH воды, то есть ее кислотность или щелочность. Мягкие кислые воды получают из твердых нерастворимых горных пород или торфяных нагорий, они имеют pH менее 7,0 и могут вызвать коррозию труб и резервуаров, если их не пропустить через цилиндр, заполненный известняком для нейтрализации кислотности. Вода с pH более 7,0 является щелочной и не разрушает металлы.

ХРАНИЛИЩЕ ХОЛОДНОЙ ВОДЫ

Хранение воды в жилищах обычно требуется для удовлетворения 24-часового спроса, то есть, если подача прекращается, будет подача холодной воды на 24 часа.Расход холодной воды в любом здании зависит от:  

Использование воды Количество обслуживаемых потребителей.

На схеме ниже показан типичный резервуар для хранения воды.

Для бытового использования, в отличие от промышленного, требования к хранению на душу населения изложены в Своде правил (Великобритания) CP310 и перечислены в сопроводительной таблице A8 на следующей странице. Практика распределения хранилищ для каждой арматуры или прибора используется реже, поскольку потребление воды больше зависит от количества людей, чем от количества приборов.

МАТЕРИАЛЫ Пластиковые резервуары и резервуары из стеклопластика используются для небольших установок, например, в домах. Они изготавливаются как единое целое, что снижает риск утечки. Стеклопластик (армированный стекловолокном) и оцинкованная сталь Секционные панельные резервуары используются для более крупных установок. Они собираются на месте с прокладками между панелями и мембранами внутри, чтобы сделать их водонепроницаемыми. Резервуары из стеклопластика (GRP) должны соответствовать BS7491, части 1, 2 и 3.

УСТАНОВКА БАКОВ Типичный резервуар показан ниже.

Важно, чтобы в резервуарах не было застойных участков, а входные и выходные отверстия должны быть на противоположных концах, чтобы обеспечить сквозной поток воды, как показано ниже.

Рекомендуется сбалансированный поток воды в резервуары и из резервуаров, что достигается путем установки входных и выходных отверстий на одном уровне и с одинаковой длиной трубопроводов. Это гарантирует, что одинаковое количество воды поступает в каждый резервуар через шаровой кран. Показанные выше резервуары соединены общей выпускной трубой или коллектором.Каждый резервуар должен иметь отдельный шаровой кран и поплавок, а также отдельную сливную трубу для перелива. Резервуары необходимо периодически очищать от пыли и скопившейся грязи, и для этой цели используется дренаж с клапанами. Можно также рассмотреть возможность использования поплавкового клапана замедленного действия для обеспечения большего обтекания воды.

Правила водоснабжения (качества воды) разрешают подавать холодную воду с температурой до 25 ° C, хотя в нормальных условиях она будет значительно ниже 18 ° C, но цель должна состоять в том, чтобы поддерживать температуру ниже 20 ° C. ° C, насколько это практически возможно для ограничения микробиологического роста.Это достигается путем изоляции всех резервуаров, трубопроводов, арматуры и клапанов. Резервуары и трубопроводы также изолированы для уменьшения конденсации. Кроме того, все трубопроводы следует располагать вдали от теплых зон, таких как помещения для растений и теплые места на крыше. Трубопроводы нельзя прокладывать через горячие каналы или рядом с источниками тепла, такими как радиаторы и бойлеры.

РАСЧЕТ ТРЕБОВАНИЙ К ХРАНЕНИЮ ХОЛОДНОЙ ВОДЫ Служба общественного здравоохранения предоставляет данные для расчета требований к хранению холодной воды для различных зданий. В таблице 2.2 приведены требования к хранению в течение 24 часов в зависимости от различных фитингов, например: Душ 140-230 литров, ванна 900 литров, туалет 180 литров, умывальник 90 литров, умывальник 90-180 литров, писсуар 110 литров. Если водохранилище должно быть расположено в каждом жилом доме, это должно быть обеспечено резервуаром для хранения холодной воды, установленным в пространстве под крышей или аналогичной области, с резервуаром для воды объемом не менее 227-300 литров. Бачок должен быть защищен от мороза и рассчитан на поддержание качества воды. Таблица 2.3 дает рекомендуемый минимальный объем хранения холодной воды для систем горячего и холодного водоснабжения, как показано ниже.

BS6700 (2006) также дает Рекомендуемые минимальные запасы холодной воды для бытовых нужд (горячие и холодные выходы) в Таблице 1.

Пример 1 В доме с 1No. Баня, 1н. Раковина, 1No умывальника, 1No. Душ и 1 туалет. Объем хранилища холодной воды можно определить с помощью Таблицы 2. 2, как описано выше. Использование минимальных требований к хранению для 24-часовой подачи холодной воды дает; Ванна = 900 литров, Раковина = 90 литров, Раковина = 90 литров, Душевая кабина = 140 литров, WC = 180 литров.Итого = 1400 литров. Эти 1400 литров — слишком много места для дома. В более старой (1986 г.) таблице B4.2 указано, что в доме имеется хранилище из расчета 90 литров на человека в течение 24 часов. Требуемое хранение = 90 x 5 человек = 450 литров Из таблицы A11 руководства Института сантехники ближайший размер бака — SCM 680, фактическая вместимость которого составляет 491 литр до водопровода, 680 литров — это номинальный объем бака. Размеры этого прямоугольного резервуара составляют 1092 мм x 864 мм x 736 мм в высоту. В таблице A12 показан эквивалентный резервуар в виде круглой цистерны из полиэтилена или полипропилена.14

Цистерна в этом случае будет PC 100 с фактическим объемом 455 литров и высотой 760 мм. В разделе 2.4.3.1 Руководства G (2004) указано, что объем внутреннего хранилища составляет 227–300 литров. Типичный круглый резервуар для хранения показан ниже.

Воздушный сосуд показан на приведенной выше схеме на трубопроводе водопроводной воды к резервуару. Это используется для уменьшения гидравлического удара, как показано ниже.

Потребление холодной воды в зданиях зависит от количества жителей.Для большинства жилищ достаточно емкости для холодной воды объемом 227 литров.

ПРИМЕР 2 Для определения размера резервуара (ов) для хранения холодной воды для коммерческого / промышленного здания обычно применяемый метод основан на Таблице 2.3 в руководстве CIBSE G (2004), как показано выше. Например, для отеля с максимальным количеством человек 50, запас воды будет: 135 x 50 = 6750 литров. Самый большой объем бака из оцинкованной стали в таблице А11 Института сантехники составляет 3364 литра. Следовательно: 2No. Можно использовать стальные резервуары объемом 3364 литра каждый, что дает общую емкость по воде: 2 x 3364 = 6728 литров. Размеры каждого резервуара (A11): длина 2438 мм, ширина 1524 мм, высота 1219 мм.

ПРИМЕЧАНИЕ: В здании можно иметь систему хранения холодной воды, хотя это не обеспечит безопасность подачи холодной воды. Это означает, что в здании нет бака для хранения холодной воды. Не будет возможности круглосуточного хранения, так что, если водопровод будет отключен, туалеты не смогут смыть, а другие предметы сантехники станут неработоспособными. Это возможно только в небольшом здании, где водопроводная система надежна и не отключается регулярно, а вода не требуется по важным причинам.Система без хранения не рекомендуется для коммерческих зданий, но была опробована в некоторых домашних системах. Отсутствие накопления воды в здании дает некоторые преимущества: во-первых, нет риска повреждения от мороза, а во-вторых, меньше риск роста бактерий, переносимых водой.

ПОЛУЧЕНИЕ И ХРАНЕНИЕ ГОРЯЧЕЙ ВОДЫ Горячая вода используется для мытья и приготовления пищи. Требуемая температура составляет около 45oC. Вода обычно создается в сосуде с более высокой температурой (от 55 ° C до 65 ° C) и смешивается с холодной водой через смесительные краны или смесительные клапаны.Лучше хранить воду при температуре, намного превышающей температуру тела (37oC), чтобы снизить риск роста бактерий и других заболеваний, передающихся через воду.

Системы горячего водоснабжения можно разделить на два основных типа: 1. Локальные системы 2. Центральные системы Местные системы горячего водоснабжения можно подразделить на проточные и накопительные водонагреватели:

 Проточные — электрические с мощностью от 0,02 литра. / с и 0,05 л / с, электрическая нагрузка от 3 до 12 кВт.

 Накопительные водонагреватели — для горячей воды объемом от 7 до 70 литров, с электронагревательными элементами мощностью 3 кВт.

ЦЕНТРАЛЬНЫЕ СИСТЕМЫ Обычно состоят из бойлера или водонагревателя, соединенного циркуляционным трубопроводом с большим резервуаром-хранилищем. Комбинация этих двух параметров будет пропорциональна, чтобы обеспечить адекватное обслуживание точек водозабора в соответствии с заранее заданной схемой использования. Например, в больнице может быть постоянная потребность в горячей воде в течение всего дня, и в этом случае, вероятно, уместно использовать небольшую емкость с быстрым периодом восстановления (большая мощность котла).И наоборот, для спортивного павильона, где может возникнуть единственная внезапная потребность после игры, может быть достаточно большой емкости хранения и длительного периода восстановления (небольшая мощность котла). В большинстве центральных систем используется водонагреватель (и) косвенного нагрева, поскольку в системах прямого нагрева может потребоваться частая очистка, поскольку внутри бойлеров накапливается накипь. При использовании непрямой системы воздух из первичной и вторичной систем должен отводиться отдельно — через первичную воду. Питающий и расширительный (F & E) бак и вторичная горячая вода через.Цистерна для хранения холодной воды. Типичная ОТЕЧЕСТВЕННАЯ система показана ниже.

ТРАДИЦИОННАЯ СИСТЕМА ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ ИЛИ БЕЗ ДАВЛЕНИЯ ДЛЯ ДОМА 18

На приведенной выше диаграмме показан водонагреватель косвенного нагрева, известный как косвенный, поскольку горячая вода из котла (первичная циркуляция) не вступает в прямой контакт с горячей водой в цилиндре (вторичная циркуляция) — эта вода используется для мытья и приготовления пищи. Накопитель горячей воды, косвенный змеевик и трубопроводы изготовлены из меди.Для этого можно использовать «пластиковые» трубопроводы, и полибутилен чаще всего устанавливается, особенно в скрытых местах. На выпускной трубе горячей воды в верхней части цилиндра требуется вентиляционное отверстие, чтобы обеспечить расширение воды и предотвратить повышение давления в цилиндре при нагревании. Температура воды в баллоне должна контролироваться в соответствии со строительными нормами. См. Раздел «УПРАВЛЕНИЕ». Это достигается с помощью погружного термостата в цилиндре или накладного термостата, который включает и выключает насос или регулирующий клапан.Альтернативный метод управления — использование клапана с термостатическим управлением, чувствительная головка которого находится на цилиндре.

СИСТЕМА ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ БЕЗ ДАВЛЕНИЯ С НАСОСОМ ДЛЯ ДУША 19

Поскольку поток воды из душевой лейки зависит от напора воды между уровнем воды в резервуаре и выпускным отверстием для душа, то сначала будет недостаточный поток. напольный душ. В бытовых установках используются два метода преодоления плохого потока воды в душевых; 

Подайте давление во всей системе горячего водоснабжения (см. Бытовые системы горячего и холодного водоснабжения под давлением).



Установить душевой насос; он установлен в системе горячего водоснабжения (HWS) и системе подачи холодной воды (CWS) на смесительный клапан душа. Отдельный душевой насос может быть установлен в потолочном пространстве или горячем прессе, или комбинированный блок со смесительным клапаном может быть установлен в душевой зоне. Обычно это более дешевый вариант, поскольку баллоны под давлением стоят до 6 раз дороже, чем баллоны без давления.

ЦИЛИНДРЫ ГОРЯЧЕЙ ВОДЫ В бытовых помещениях горячая вода хранится в медных емкостях.В более крупных установках можно использовать медные цилиндры с более толстыми стенками или стальные цилиндры с медной футеровкой. Тонкостенные медные баллоны не выдерживают большого давления, поэтому в системах с водой под давлением используются сосуды из нержавеющей стали. На фотографиях ниже показаны некоторые альтернативные водонагреватели для хранения горячей воды.

Еще один способ классифицировать системы горячего водоснабжения — это системы накопления или системы без накопления. Системы хранения есть; Накопитель горячей воды непрямого действия, как показано выше. Емкость для хранения, работающая на прямом газе или масле.Емкость-накопитель с электрическим обогревом

Системы без хранения; Центральное отопление Комбинированные котлы, обеспечивающие мгновенную подачу горячей воды по запросу. Пластинчатые теплообменники, которые используются для больших потребностей в горячей воде. Проточные водонагреватели; газовый или электрический. Кожухотрубные теплообменники накапливают немного горячей воды, но используются в основном для быстрого нагрева.

РАСЧЕТ ТРЕБОВАНИЙ К ХРАНЕНИЮ ГОРЯЧЕЙ ВОДЫ Объем емкостного водонагревателя следует рассчитывать в соответствии с BS 6700.Температура воды для хранения не должна превышать 65oC. В жилых домах емкость обычно должна быть из расчета 45 литров на человека и 200 литров для электроустановок в непиковый период. Количество горячей воды, которое должно храниться в водонагревателе, можно найти в таблице 2.7 и 2.8 руководства G Раздел 2 (2004). Для бытовых установок обычно достаточно баллона объемом около 120 литров. Также BS6700 (2006) дает данные о требованиях к хранению горячей воды в разделе 5.3 — Услуги горячего водоснабжения. В следующей таблице содержится информация от BS6700.

РАСЧЕТ МОЩНОСТИ КОТЛА, НЕОБХОДИМОЙ ДЛЯ НАГРЕВА ЦИЛИНДРА ГОРЯЧЕЙ ВОДЫ Количество тепла, требуемого от котельной:

H = 3600

mx Cp x (t горячей — t холодной) / Часы нагрева x КПД x

Где;

H = необходимое количество тепла или мощность котла (кВт) m = масса воды в баллоне (кг). 1 кг воды = 1 литр Cp = Удельная теплоемкость воды (4,187 кДж / кг ° C) t hot = температура горячей воды (около 60 ° C) t холодная = температура холодной питательной воды обычно принимается равной 10 ° C Часы нагрева = Допуск 1.От 5 до 3 часов для стандартного цилиндра до нагрева

. КПД

обычно принимается за 0,9, так как водонагреватели

3600

Для преобразования часов в секунды.

изолированный.

ПРИМЕР 1 Рассчитайте мощность котла, необходимую для нагрева 120-литрового водонагревателя за 1,5 часа. Температура горячей воды составляет 60oC, а температура холодной подачи — 10oC. H

м x Cp x (t горячая — t холодная) / Часы нагрева x КПД x 3600

120 кг x 4.187 x (60-10) / 1,5 x 0,9 x 3600

5,17 кВт

Пример 2 Рассчитайте мощность котла, необходимую для нагрева 120-литрового водонагревателя за 1,5 часа. Температура горячей воды составляет 55 ° C, а температура холодной подачи 10 ° C. H

mx Cp x (t горячая — t холодная) / Часы нагрева x Эффективность x 3600

120 кг x 4,187 x (55-10) / 1,5 x 0,9 x 3600

4.65 кВт

Пример 3 Рассчитайте мощность котла, необходимую для нагрева 500-литрового водонагревателя для дома престарелых за 2,0 часа. Температура горячей воды составляет 65 ° C, а температура холодной подачи 10 ° C. H

mx Cp x (t горячая — t холодная) / Часы нагрева x Эффективность x 3600

500 кг x 4,187 x (65-10) / 2,0 x 0,9 x 3600

17,77 кВт

БЫТОВЫЕ ГОРЯЧИЕ И ХОЛОДНЫЕ СИСТЕМЫ ДАВЛЕНИЯ

Для обеспечения необходимого давления горячей и холодной воды в сантехнических приборах (особенно душевых) используется невентилируемая система.

СИСТЕМА ГОРЯЧЕГО ДАВЛЕНИЯ ПОД ДАВЛЕНИЕМ Для подачи горячей воды под давлением он может быть обеспечен комбинированным бойлером (см. Раздел «Отопление») или баллоном под давлением, как показано ниже. Иногда это называют системой горячего водоснабжения без вентиляции.

Цилиндр с горячей водой под давлением имеет внутри обычный непрямой змеевик для нагрева воды для стирки и приготовления пищи от бойлера. Баллон должен выдерживать увеличение давления воды по сравнению с системой без давления.Это означает, что баллон действительно представляет собой сосуд высокого давления из нержавеющей стали, который выдерживает двойное рабочее давление. Также требуется расширительный бак, чтобы вместить объем расширения, поскольку вода нагревается от 10 ° C до примерно 65 ° C. Этот расширительный бак иногда встроен в кожух, который включает цилиндр и изоляцию. Типичный баллон под давлением показан ниже.

СИСТЕМА ХОЛОДА ПОД ДАВЛЕНИЕМ Нет проблем с подачей холодной воды под давлением в дом, поскольку можно использовать систему водоснабжения и прокладывать ее по трубопроводу.Редукционный клапан (PRV) для раковины, ванны, раковины, душа и туалета. Это показано на диаграмме выше; Напорная или невентилируемая система горячего и холодного водопровода для дома. Клапан понижения давления (PRV) необходим для снижения давления с 3 до 1,5 бар. Этого давления достаточно для работы бытовых сантехнических приборов. Если давление слишком высокое, повышается вероятность утечки, используется больше воды, и вода может брызгать обратно из бассейнов.

ИЗОЛЯЦИЯ Всегда рекомендуется устанавливать запорные клапаны на каждом сантехническом приборе как для горячего, так и для холодного обслуживания.Это означает, что локальное обслуживание может быть легко выполнено. Можно использовать недорогие шаровые краны на четверть оборота.

ХОЛОДНАЯ ВОДА ДЛЯ ВЫСОТНЫХ ЗДАНИЙ Если напор воды в магистрали недостаточен для подачи воды на верхние этажи высотных зданий, то, вероятно, потребуется подавать воду на верхнюю часть здания. Напор воды в водопроводе можно легко рассчитать по следующей формуле:

xgxh

p / ( xg)

 gh

= = =

Давление воды (Н / м2 или Па) Для преобразования из бар давления — 1 бар = 100000 Н / м2 или Па.Плотность воды (1000 кг / м3) Ускорение свободного падения (9,81 м / с2) Напор (м)

Перестановка дает;

Где;

ПРИМЕР 1 Для давления воды 3,4 бар эквивалентный напор будет; h

p / (xg)

3,4 x 100 000 / (1000 x 9,8)

34,66 метра

Это означает, что водопровод может доставляет воду на высоту 34,66 метра. На этой высоте не было бы потока воды из трубы, и мы не принимали во внимание сопротивление трубы и фитинга.Чтобы преодолеть эти трудности, необходима система повышения давления воды. Для приблизительного пересчета бар давления в напор умножьте его на 10.

Пример 2 Рассчитайте приблизительно напор воды в резервуаре, если давление составляет 4 бара. Ответ:

4 бара x 10

Примерно 40 метров напора.

Это можно сравнить с точным ответом; 40,775 метров.

ПОВЫШЕНИЕ ДАВЛЕНИЯ Оборудование для повышения давления можно разделить на три категории: 1.Пневматическая система, как показано на следующей странице, в основном регулируется давлением. 2. Прерывистая насосная система, управляемая поплавковым выключателем. 3. Непрерывно работающая насосная система, которая является полезным приложением для небольших систем и полагается для своего управления на тщательный выбор характеристик насоса и небольшой сброс давления от нагнетания к всасыванию.

ХОЛОДНАЯ ВОДА ДЛЯ ВЫСОТНЫХ ЗДАНИЙ

ПНЕВМАТИЧЕСКОЕ УСИЛЕНИЕ Типичная пневматическая система повышения давления холодной воды показана ниже.В системе пневматического наддува воздушная подушка под давлением поддерживается в верхней части сосуда высокого давления. Когда кран открыт, воздух может расширяться за счет вытеснения воды из цилиндра по трубопроводу. Этот процесс может продолжаться до тех пор, пока уровень воды не упадет до заданного значения, когда насосы будут включены, чтобы снова поднять уровень. Питьевая вода забирается из сосуда под давлением, хотя питьевая вода может подаваться прямо на нижние этажи, где давление в сети достаточно.В системе форсированной воды принимаются меры по обеспечению чистоты воды. Закачиваемый воздух фильтруется, чтобы предотвратить проникновение пыли и насекомых, а емкость сосуда остается достаточно небольшой, чтобы предотвратить застой — вирусные заболевания могут распространяться, когда бактериям позволяют размножаться во влажных, застойных и теплых условиях. Для жилых помещений объем воды между высоким и низким уровнями обычно составляет не более 4,5 литров на одно жилище. Для квартир высотой около 15 этажей возможна упрощенная система, показанная ниже.Система, представленная ниже, отличается от предыдущей конструкции, главным образом тем, что небольшая питьевая вода подается посредством увеличенного участка трубы над уровнем самой высокой квартиры. Эта увеличенная секция позволяет воде течь в краны питьевой воды без использования насоса, пока секция не станет пустой.

Для зданий высотой более 10 этажей необходимо учитывать балансировку давления на отдельных водозаборных соединениях с помощью диафрагм или путем размещения системы трубопроводов в вертикальных зонах с редукционными клапанами.Для очень высоких зданий может потребоваться промежуточное водохранилище и дополнительное насосное оборудование. На приведенном ниже рисунке показана типичная система холодного водоснабжения с добавлением воды для многоэтажного здания, такого как многоквартирный дом или апартаменты.

СИСТЕМА ХОЛОДНОЙ ВОДЫ ПОД ДАВЛЕНИЕМ ДЛЯ ВЫСОТНЫХ ЗДАНИЙ

СИСТЕМА ГОРЯЧЕЙ ВОДЫ ДАВЛЕНИЕ Следующие системы могут использоваться для производства горячей воды под давлением в коммерческих зданиях. 

Используйте накопитель с горячей водой под давлением, аналогичный бытовой системе под давлением, как показано ниже.



Используйте систему с насосом или наддува, как показано ниже.



Используйте пластинчатый теплообменник (см. Раздел «Теплообменники в термальных жидкостях» в примечаниях).

На схеме ниже показана система с горячей водой под давлением, в которой используются души, напорные из водопровода.

Альтернативная система, использующая подкачивающие насосы, показана ниже.

ЗАМЕЧАНИЯ ПО ПРОЕКТИРОВАНИЮ СИСТЕМЫ           

Постановление о строительстве. G3 (английский) требует, чтобы упакованные блоки были сертифицированы BBA.Предохранительный клапан устанавливается на заводе. Установите обратный клапан (NRV) на подаче водопроводной воды (MWS), чтобы избежать обратного потока. Увеличение объема составляет около 4% при нагревании воды. Предохранительный клапан расширения и предохранительные клапаны температуры должны иметь дренаж. Ограничитель расширения не должен открываться при нормальных условиях. Выключатель высокой температуры автоматически отключает основной источник тепла. Установить на 95 ° C. Температура и сброс давления установлены на 95 ° C. Слив через предохранительные клапаны должен быть на видном месте, предпочтительно за пределами здания, с непрерывным падением, макс.Длина 9 метров. Рекомендуется встроенный антивакуумный клапан. Выключатели высокого и низкого давления системы необходимы и должны быть подключены к системе управления котлом для отключения котла.

РАЗМЕР КОММЕРЧЕСКИХ СИСТЕМ ГОРЯЧЕЙ ВОДЫ В больших системах горячего и холодного водоснабжения всегда будет повышенное давление одним из методов, ранее описанных в разделе «Коммерческая холодная вода» примечаний. Размеры труб можно подбирать с использованием обычных рабочих характеристик труб.

ПРИМЕР 1 Размер и конструкция трубопроводов HWS и оборудования в системе, показанной ниже.Данные здания: Здание представляет собой спортивный зал — территория — душевой блок. Предоставленная информация:

1. Каталог калориферов: Albion 2. Каталог мембранных сосудов: Brefco 3. Руководство по герметичным системам: SEVA (Ассоциация герметичных расширительных сосудов) 4. 4. Каталог душевых: Mira 415

ПРЕДЛАГАЕМЫЙ ПРОЦЕСС ПРОЕКТИРОВАНИЯ 1. Выберите рабочее давление системы из каталога баллонов и каталога душа. 2. Выберите тип цилиндра. 3. Размер водонагревателя (водонагревателя) 4. Размер первичных труб LTHW F & R.5. Определите размер трубопроводов системы горячего водоснабжения (HWS) 6. Установите все давления на чертеже. 7. Выберите максимальное рабочее давление или настройку предохранительного клапана. 8. Рассчитайте содержание воды в системе. 9. Размер расширительного бака 10. Полный чертеж.

ДАВЛЕНИЕ В ЦИЛИНДРЕ ГОРЯЧЕЙ ВОДЫ Из каталога для душа (MIRA 415) расход смесительных клапанов должен составлять: 9 л / мин при давлении 1,0 бар. Выберите класс Albion, рабочий напор =

метра = давление бар

Скажем, рабочее давление внутри цилиндра составляет бар.

Размер резервуара с горячей водой Из каталога для душевых (MIRA 415) расход смесительных клапанов должен составлять: 9 л / мин при давлении 1,0 бар. Предполагается, что все души будут работать одновременно. Предположим, что время восстановления цилиндра составляет 1 час. Каждый сеанс душа длится 10 минут. Также между сеансами душа будет 20 минут. Общий расход ГВС из баллона: 9 л / мин. х 6 шт. = 54 л / мин. Если в среднем сеанс душа длится 10 минут, то: 54 л / мин x 10 минут = 540 литров. В час будет два сеанса душа.Общий объем необходимого хранилища = 540 литров x 2 = 1080 литров. Эта вода будет генерироваться при температуре 60-65 ° C, а для душа может потребоваться около 45 ° C, таким образом, 70% воды при 60 ° C можно смешать с 30% холодной воды при 10 ° C.

—

000

30%

0.7

70%

Таким образом, емкость накопителя горячей воды составляет: 1080 литров x 70% = 756 литров. Стоит отметить, что если время восстановления можно сократить вдвое, то размер накопителя горячей воды также уменьшится вдвое. Время восстановления зависит от выхода первичной обмотки. В каталоге Albion указано:

Ссылочный номер

Объем, литры,

Размеры:

Мощность и расход первичного тепла:

Таким образом, размер трубы для первичной подачи и возврата составляет: (На основе макс.падение давления 300 Па / м.) Из таблицы размеров труб C4.14 подойдет размер трубы.

РАЗМЕР РАСШИРИТЕЛЬНОГО СОСУДА Содержание воды в системе: Используйте приведенную ниже таблицу для определения общего содержания воды в системе. Трубопровод:

Объем баллона

литра

Общее содержание воды в системе

литра

Коэффициент допуска = (Максимальное рабочее давление — Минимальное входное давление) / максимальное рабочее давление Коэффициент допуска = Размер емкости = (Содержание воды в системе — Коэффициент расширения) / Коэффициент приемлемости.Размер емкости

литра

ПРЕДОТВРАЩЕНИЕ МЕРТВЫХ НОГ В СИСТЕМАХ ГОРЯЧЕЙ ВОДЫ Мертвые ноги возникают в системах горячего водоснабжения, где вода не движется в течение определенного периода времени. Чаще всего мертвые ноги возникают ночью, когда не используется горячая вода, а содержимое труб и приборов остывает. Когда на следующее утро выходы горячей воды открываются, более холодная вода сливается до того, как горячая вода достигнет выхода. Это может занять некоторое время, если речь идет о протяженных трубопроводах.Еще одна трудность с мертвыми ногами заключается в том, что когда вода охлаждается до 20–45 ° C, она становится более восприимчивой к росту бактерий, и ночь дает достаточно времени для размножения возможных бактерий. Это происходит даже в том случае, если трубопровод изолирован. Чтобы избежать мертвых ног в сантехнических системах, есть два общих подхода; 1. Установите вторичную обратную трубу. 2. Постоянно поддерживайте температуру воды с помощью электронагревателя.

ПРЕДОТВРАЩЕНИЕ БАКТЕРИАЛЬНОГО РАЗВИТИЯ Бактерии можно найти повсюду, и при их размножении они могут причинить вред.Следующее может привести к значительной колонизации, и этого следует избегать:  грязь, окалина, ржавчина, водоросли, органические частицы и ил в цистернах и калориферах  Температура хранения и / или распределения в диапазоне 20-45oC.  Большие объемы статической воды или малое соотношение использования воды к объему системы.

ЛЕГИОНЕЛЛОЗ 

Легионелла ассоциируется с инфекциями дыхательных путей у людей. Заболевание называется легионеллезом.

По степени тяжести болезнь варьируется от болезни легионеров, острой тяжелой пневмонии, до лихорадки Понтиак, легкой непневмонической гриппоподобной инфекции.Legionella pneurnophila серогруппы 1 является наиболее частой причиной инфицирования человека.

МЕСТОПОЛОЖЕНИЯ ЛЕГИОНЕЛЛЫ Лаборатория общественного здравоохранения провела исследование присутствия легионеллы в водных системах и обнаружила легионеллу в 60% всех искусственных систем водоснабжения. Это поразительный результат, который показывает, что инженеры не должны останавливаться на достигнутом при проектировании систем водоснабжения. Места риска есть; градирни, системы горячего водоснабжения, гидромассажные ванны с гидромассажем и клинические увлажнители воздуха в респираторном оборудовании, овощные спреи для супермаркетов, природные гидромассажные ванны, фонтаны и почвенный компост.В Великобритании почти все основные вспышки легионеллы были связаны с градирнями и крупными системами водоснабжения.

УСЛОВИЯ ВЫЖИВАНИЯ И РОСТА Температура — самый важный фактор в выживании и росте легионелл. Микроорганизмы могут расти при температуре 20-45 ° C, оптимальная температура для роста и вирулентности составляет 36 ° C. Легионелла может выжить при температуре ниже 20 ° C, но не может расти, а при температуре выше 60 ° C легионелла быстро погибает.Влажность также является важным фактором, учитывая способность Legionella выживать в аэрозолях. По мере увеличения влажности способность Legionella к выживанию возрастает. Питательные вещества, поступающие в водные системы из водопроводных материалов или органических веществ, также могут способствовать росту легионелл. Образование биопленок в водных системах обеспечивает защиту от неблагоприятных условий, таких как концентрация биоцидов и сила сдвига воды. Более того, присутствие других микроорганизмов, в зависимости от присутствующего типа, увеличивает способность Legionella к выживанию.

СИСТЕМЫ И БАКИ ДЛЯ ХРАНЕНИЯ ХОЛОДНОЙ ВОДЫ В резервуарах и трубах для хранения холодной воды должна храниться вода с температурой ниже 20 ° C. Системы хранения холодной воды и резервуары должны быть промыты, протестированы и продезинфицированы, если необходимо, перед вводом в эксплуатацию в соответствии с «Правилами водоснабжения (водоснабжения) 1999 года». Все системы хранения холодной воды и все резервуары для хранения следует тщательно очищать не реже одного раза в год.

Если используется непрерывная дезинфекция, следует вести официальный журнал, а показания эффективности дезинфекции в системе хранения холодной воды записывать ежедневно.Не реже одного раза в неделю группа технического обслуживания должна проверять и подписывать журнал регистрации, а в случае падения уровня дезинфекции ниже минимального эффективного уровня принимать соответствующие меры. Плановая профилактика Система ежедневных проверок цеха хлорирования

ИСПЫТАНИЕ ВЫХОДОВ В течение одной недели в году следует проводить тщательную проверку выпускных отверстий для очень горячей и холодной воды, включая все термостатические смесительные клапаны и т. Д., И сохранять соответствующий журнал. В случае выхода холодной воды они должны показывать концентрацию хлора 1-2 мг / л в течение одной минуты после слива сточных вод.В случае выхода горячей воды они должны показывать температуру от 50 до 60 ° C в течение одной минуты после слива. При подключении к дозирующему насосу должна быть достигнута концентрация хлора 1-2 мг / л. Все термостатические смесительные клапаны, душевые лейки, краны-распылители и т. Д. Должны быть проверены путем спуска горячей воды в отходы без регистрации температуры в течение как минимум одной минуты, а затем спуска холодной воды на отходы, когда концентрация хлора составляет 1-2 мг / л хлора. сила должна быть достигнута.

УСТАНОВКА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА Влажные градирни следует заменить конденсаторами с воздушным охлаждением или конденсаторами с воздушным охлаждением.Увлажнители должны быть паровыми, а не водяными.

РЕЗЮМЕ Чтобы свести к минимуму риск заражения легионеллой: избегайте брызг воды, избегайте температуры воды, которая может стимулировать рост легионеллы и других микроорганизмов, избегайте застоя воды, не используйте материалы, которые могут содержать бактерии или обеспечивать питательные вещества для роста , поддерживать чистоту во всех системах, использовать методы очистки воды и обеспечивать правильную и безопасную работу и техническое обслуживание системы удаления отходов и установки.

РАЗМЕР ТРУБЫ ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ

В приведенной ниже таблице приведены данные о загрузке единиц оборудования.

S.NO

ЖИЛЫЕ И КВАРТИРЫ

РАЗГРУЗОЧНЫЕ УСТАНОВКИ

Унитаз ПРОМЫВНАЯ ЦИСТЕРНА (БАК)

Умывальник

МОЙКА

ДУШ (С ФОРСУНКОЙ)

ОБЩЕСТВЕННАЯ ВАННА

ОФИСЫ 1

000

000 туалет

000

000 туалет

000

000 туалет

000

000 туалет

000

000 туалет

000

000 туалет

000

000 туалет

000

000 туалет 3

ШКОЛЫ И ПРОМЫШЛЕННЫЕ ЗДАНИЯ 1

ПРОМЫВКА ДЛЯ Унитаза

УМЫВАТЕЛЬ

РАКОВИНА

для расчета расхода воды

в секунду диаграмму на следующей странице.

Нагрузочное устройство 40

Таблица, приведенная ниже, предназначена для выбора размера трубы.

РАЗМЕР ТРУБЫ ХОЛОДНОЙ ВОДЫ БЕЗ НАПОРНОГО ДАВЛЕНИЯ Метод аналогичен методу L.T.H.W. размер трубы, за исключением того, что доступное давление обеспечивается не насосом, а напором резервуара. Чем выше резервуар находится над выпускными отверстиями, тем больше напор будет доступен для проталкивания воды через выпускные отверстия и преодоления сопротивления трубопровода.

ДОСТУПНАЯ ГОЛОВКА Имеющаяся головка создает давление воды, и это давление воды используется для преодоления сопротивления трения трубы и создания скоростного давления для потока воды на выходе.p1 — p2 = сопротивление трению + скоростное давление Или, h2 — h3 = потеря напора в трубе из-за трения + скоростной напор Где

p = h =

давление (Н / м2) напор (м)

На практике, чтобы Чтобы избежать дополнительных расчетов скоростного давления, обычно рассчитывают имеющееся давление, учитывая разницу в уровнях между дном резервуара для хранения и высотой точек водозабора. Потери давления в системе — это потери на трение в трубопроводе и потери давления на скорости через санитарную арматуру, такую как краны, шаровые краны бачка и душевые лейки.Скорость потери напора через арматуру следующая: Краны на колонне 1 м Душевая головка 1,5 м Шаровой кран 1 м

РАСХОД ВОДЫ Расход холодной воды для сантехнических приборов для небольших установок можно найти в таблице ниже.

В более крупных и сложных зданиях, где установлено много сантехнических приборов, следует учитывать одновременную потребность в таблицах Руководства B (1986) B4.20 и B4.21

Размер трубы Процедура 1.

Разделите систему на секции.

Вычислить единицы спроса, если одновременный спрос эффективен.

Оцените скорость потока в каждой секции.

Оценить диаметр трубы.

Измерьте длину участка трубы для секции.

Рассчитайте длину трубы, равную сопротивлению фитингов.

Рассчитайте эффективную длину трубы.

Определите потерю давления из-за трения для трубы

Рассчитайте давление на трение.

10.

Рассчитайте суммарное потребляемое давление.

ПРИМЕР 1 Определите подходящий размер трубы для показанной ниже системы. ДАННЫЕ Фитинги включают следующее; выход из цистерны или большого судна, 3No. Отводы, 1 шт. Задвижка, 1No. Отвод 15 мм. Длина участка составляет 8 метров, необходимо использовать медную трубу. Расход для смесителя для мойки 15 мм, указанного в таблице выше, составляет 0,2 л / с. Давление, необходимое для проталкивания воды через трубопровод и кран, исходит от напора воды над краном.Приведенная ниже формула показывает соотношение между давлением и напором.

P Где; P = r = g = м / с2) h =

xgxh

давление (Н / м2) плотность (1000 кг / м3 для воды) ускорение свободного падения (9,81 напор (м)

Следовательно: P = 19 620 Н / м2

1000 x 9,81 x 2,0

Сопротивление потоку от арматуры и трубопроводов.

ПРИМЕР 2 Определите подходящие размеры труб для показанной ниже системы.Здание представляет собой трехэтажный дом престарелых.

ДАННЫЕ Должна использоваться медная труба. Расходы должны быть получены из таблицы выше.

ОТВЕТ: Из приведенной выше таблицы расход для частной ванны составляет 0,3 л / с. Размеры труб, расход и давление указаны на рисунке ниже.

ПРИМЕР 3 Определите подходящие размеры труб для показанной ниже системы. Здание представляет собой трехэтажную гостиницу.

ДАННЫЕ Должна использоваться медная труба.Данные о расходах и одновременном потреблении можно получить из справочника.

РАЗМЕР ГЛАВНОЙ ВОДЫ

ПРОЦЕДУРА ОПРЕДЕЛЕНИЯ ТРУБЫ 1. Обратитесь к секции трубы.

2. Рассчитайте скорость потока по таблице ниже. 3. Оцените скорость потока в каждой секции. 4. Оцените диаметр трубы по таблицам размеров труб.

5. Измерьте длину участка трубопровода по чертежам. 6. Рассчитайте длину трубы, равную сопротивлению фитингов. Общая эквивалентная длина фитинга = Эквивалентная длина x коэффициент потери давления z (дзета).7. Рассчитайте эффективную длину трубы.

8. Определите потерю давления из-за трения по таблицам.

9. Рассчитайте давление, потребляемое из-за трения (Па) = эффективная длина трубы (м) x потеря давления из-за трения (Па / м)

10. Рассчитайте общее потребляемое давление = потеря на трение + потеря статического давления 11. Определите давление в начале раздела. 12. Рассчитать давление в конце раздела = Давление в начале раздела — Общее потребляемое давление Если давление в конце раздела меньше максимально допустимого падения давления, мы можем принять этот размер трубы.

13. Определите необходимое давление в конце секции, это может быть минимальное давление, необходимое для оконечного оборудования.

14. Если доступное давление в конце секции больше или равно давлению, требуемому в конце секции, то размер трубы правильный.

РАСХОД ВОДЫ Расход холодной воды для сантехнических приборов для небольших установок можно найти в таблице ниже. В более крупных и сложных зданиях, где одновременно установлено много сантехнических приборов, следует учитывать потребности в таблицах Руководства B (1986) B4.20 и B4.21.

РАСЧЕТ ТРАНСФЕРНОГО НАСОСА Для определения размера насоса требуются два элемента; 

РАСХОД ЖИДКОСТИ



РАЗВИВАЕМОЕ ДАВЛЕНИЕ

РАСХОД ЖИДКОСТИ Рассчитайте емкость верхнего водяного бака. Например, размер резервуара составляет 5 метров, ширина 3 метра и высота 3 метра. Кубический метр = длина x ширина x высота. Выньте пространство для обслуживания воздушного зазора на высоте 30 см. CM = 5 X 3 X 2,7 CM = 40,5 Следовательно, 1 кубический метр = 1000 литров 40 500 литров. Требование наполнения резервуара водой составляет 1 час.1 час = 60 минуэтов 1 минуэт = 60 секунд F = литры / минуэты F = 40500/60

F = 675

F = литры / секунды F = 675/60 F = 11,25 л / с Как указано выше, мы получили 11,25 л / с — скорость потока.

ПРИМЕЧАНИЕ: Для преобразования литров в имп. Галлон литров делить на 4,5. Для конвертации литров в нас. Галлон литров делится на 3,78.

РАЗРАБОТАННОЕ ДАВЛЕНИЕ

Давление, которое должен развивать насос, должно равняться падению давления в системе.Обычно это можно найти в таблицах размеров труб. Расход жидкости также можно найти в таблицах размеров труб или в других данных. Добавьте 20% запаса к давлению насоса, чтобы обеспечить расширение в будущем и снижение эффективности системы. Проектировщик должен быть осторожен при добавлении запаса к давлению насоса, поскольку слишком большое давление может привести к «перекачке» в открытых системах и другим проблемам. В некоторых каталогах насосов вместо давления указаны единицы измерения напора.

ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ДЛЯ ПЕРЕКАЧИВАЮЩЕГО НАСОСА Общий объем бытового резервуара для хранения _______ галлонов на основе __ часов времени заполнения. Требуемый расход составляет ____ галлонов в минуту через ___ дюйм диаметром.(диаметр ____ мм) Труба с потерей трения ____ / 1 м прямого участка трубы. 1

Потеря напора из-за линейной длины трубы Общая длина трубопровода

= = =

____ м ____ м x ____ / 1 м ____ м

= =

____ ном. ____ м прямого участка

Потеря напора в коленах Всего шт. локтей Каждый локоть эквивалентен

Следовательно, потеря головы через локти = =

____ x____m ____m

Потеря головы через тройникитройников

____ ном.

Каждый тройник соответствует

____ м прямого участка трубы

Следовательно, потеря напора через тройники

= =

____ x____ м ____ м

Всего клапанов

____ ном.

Каждый клапан соответствует

____ м прямого участка трубопровода

Следовательно, потеря напора через клапан

= =

____ x____ м ____ м

Потеря напора через клапаны

Требуется статический напор

____ м

Разница по высоте между уровнем насоса во всасывающем баке на уровне земли и наивысшем накопительном баке.6

Полный напор, необходимый насосу Потеря напора из-за линейной длины трубы

____ м

Потеря напора через колена

____ м

Напор через тройники

____2 м потери через клапаны

____ м

Требуемый статический напор

____ м

Требуемый общий напор

____ м

Пропускная способность

____2 галлонов в минуту Напор

____ бар

Выбранная производительность рабочего и резервного насоса

@ ____ м

ПРИМЕЧАНИЕ. Потери на трение в фитингах указаны на следующей странице.Потери на трение по линейной длине трубы могут быть получены из указанной выше таблицы размеров трубы. Статический напор достигается с высоты здания. 56

Приблизительные потери на трение для фитингов из ПВХ и ХПВХ при эквивалентной длине в метрах прямой трубы для воды можно найти в таблице ниже: Эквивалентная длина потерь на трение — метр прямой трубы Номинальный размер фитинга 15 мм 20 мм 25 мм 32 мм 40 мм 50 мм 63 мм 90 мм 100 мм 150 мм 200 мм 250 мм 300 мм Колено 90o, длинная стреловидность 0,457 0,609 0,762 1.158 1,219 1,737 2,103 2,407 3,657 радиус

5,486

6,705

7,924

9,753

2,438

3,230

4,114

4,72

4,114

4,72

Скорость потока 5,029

5,334

6,096

Тройник Расход 1,219 1,524 1,828 2,133 2,438 3,657 4,572 4,876 6,705 Отвод

9,966 14,935 17,373 20,421

Колено 90o, стандартное 1.097 1,371 1,615 2,042 2,286 2,621 острый внутренний радиус 45o Коленчатые клапаны

3,383 3,992

0,243 0,335 0,426 0,548 0,640 0,792 0,944 1,219 1,554 0,10 0,121 0,182 0,243. Адаптер

4,267

РАСЧЕТ РАСХОДА БУСТЕРНОГО НАСОСА: рассчитайте расход, используя таблицу единиц нагрузки и график расхода, приведенные ниже. S.NO 1 2 3 4 5 6

ЖИЛЫХ И ПЛОСКИХ Унитазах ПРОМЫВКА (БАК) УМЫВАЛЬНИК ВАННА ДУШ (С ФОРСУНКОЙ) ОБЩЕСТВЕННАЯ ВАННА

ГРУЗОВЫЕ БЛОКИ 2 1½ 10 5 3 22

ОТДЕЛЕНИЯ 1 2

ОТДЕЛЕНИЕ УМЫВАТЕЛЬ ЦИСТЕРН

2 3

ШКОЛЫ И ПРОМЫШЛЕННЫЕ ЗДАНИЯ 1 2 3

УМЫВАТЕЛЬ СМЫВАЮЩИЙ Унитаз Раковина ЛАБОРАТОРИИ

2 3 1

ПРИМЕР В многоэтажном здании с подачей воды, от трех до четырех этажей в котором будет вся бытовая техника.ВОДЯНОЙ ШКАФ —— 24 НЕТ УМЫВАЛЬНИК ———- 30 НЕТ ВАННА ————— 24 БДУ КУХОННАЯ РАКОВИНА ——- — 10 NOS

С использованием вышеупомянутого графика и таблицы №

приборов

№

1 2 3 4

Санузел Умывальник Ванна Кухонная мойка

24 30 24 10

Загрузочная единица 2 1 1/2 10 5

Всего единиц загрузки 48 45 240 50 383 SAY 400

Из приведенного выше графика требуемый расход составляет 3,9 л / с.

ДАВЛЕНИЕ: для бустерного насоса немного отличается от перекачивающего насоса на диаграмме ниже.

ПРОХОДНАЯ ЛИНИЯ

На приведенной выше диаграмме общая высота здания составляет 31,5 метра, включая уровень резервуара. Поскольку было замечено, что 1 бар = 10,2 метра, в соответствии с этим общее конечное давление системы составляет 31,5, деленное на 10,2. Следовательно, ответ будет 3,08 бара на конце трубы, который находится на уровне земли. А на четвертом этаже — 1,71 бара. ПРИМЕЧАНИЕ: удовлетворительное давление при использовании приборов составляет 1,5 бара — минимальное удовлетворительное давление. Как мы заметили, минимальное удовлетворительное давление равно 1.5 баров. А на четвертом этаже оно достигает 1,71 бар, то есть с четвертого по первый этаж может быть обеспечена гравитационная линия для удовлетворительного давления. Но с нижней крыши до пятого этажа давления удовлетворения не будет. Чтобы получить удовлетворительное давление, используйте подкачивающие насосы, чтобы поднять воду до удовлетворительного уровня. Для расчета напора подкачивающего насоса используйте формулы, аналогичные перекачивающему насосу, за исключением статического напора, потому что подкачивающий насос на крыше будет иметь положительный статический напор.

НАПОРНАЯ ТРУБА

ФИКСИРОВАННЫЙ ЗАЖИМ

СКРЫТАЯ ТРУБКА ДЛЯ ГОРЯЧЕЙ ВОДЫ

СКРЫТАЯ ТРУБА ДЛЯ ХОЛОДНОЙ ВОДЫ

ТИПОВОЕ УСТАНОВКА A ДЛЯ ОТКРЫТОГО ТРУБОПРОВОДА И ПОДКЛЮЧЕНИЯ

9000 ВХОДНОЙ ПОДКЛЮЧЕНИЕ

9000 ВХОДНОЙ ТРУБОПРОВОД

METER ROOM

Элементы общественного водоснабжения — питьевая вода и здоровье

По сути, систему водоснабжения можно описать как состоящую из трех основных компонентов: источника водоснабжения, обработки или обработки воды и раздача воды пользователям.Вода из источника подается на очистные сооружения по трубопроводам или акведукам под давлением или через открытый канал. После очистки вода поступает в распределительную систему напрямую или транспортируется в нее по подающим трубопроводам.

Качество и очистка сырой воды

Качество поверхностных вод варьируется. Как правило, такие воды содержат микроорганизмы, а также неорганические и органические твердые частицы и растворенные твердые вещества. Также они могут иметь нежелательный цвет, вкус и запах.Поверхностные воды подвержены загрязнению сточными водами городов, промышленными отходами, сельскохозяйственными стоками и отходами животных и птиц. Температура поверхностных вод колеблется в зависимости от климатических изменений.

Хотя подземные воды также подвержены загрязнению в результате деятельности человека, они часто прозрачны, бесцветны и содержат более низкие концентрации органических веществ и микроорганизмов, чем поверхностные воды, из-за естественной фильтрации, осуществляемой за счет просачивания воды через почву. песок или гравий.И наоборот, содержание минералов, включая ионы кальция и магния, которые вносят основной вклад в «жесткость воды», может быть выше в грунтовых водах, чем в близлежащих поверхностных водах. В целом минеральный состав грунтовых вод отражает минеральные характеристики почвы в данной местности. Со временем качество грунтовых вод обычно остается более постоянным, чем качество поверхностных вод. Температура подземных вод также более постоянна, обычно приближаясь к среднегодовой температуре региона, а не постоянным колебаниям, отражающимся в температуре поверхностных вод.

Чтобы грунтовые воды стали приемлемыми для общественного водоснабжения, может потребоваться только дезинфекция для обеспечения надлежащей защиты здоровья. С другой стороны, может возникнуть необходимость удалить некоторые нежелательные компоненты из воды и / или снизить другие до приемлемых пределов, в зависимости от типа загрязнения, применимых критериев или стандартов и / или желания пользователей. Поверхностные воды обычно требуют более тщательной очистки, чем грунтовые воды. Обработка неочищенной воды может включать коагуляцию, осаждение, фильтрацию, умягчение и удаление железа в дополнение к дезинфекции.

Коррозионная активность поверхностных и подземных вод широко варьируется в зависимости от их pH, жесткости и других характеристик. Некоторые воды могут также содержать растворенные минералы, которые откладываются внутри трубопроводов, что приводит к образованию накипи. Сильно агрессивные неочищенные воды можно обрабатывать для снижения этого свойства в сочетании с другими необходимыми видами очистки. Температура очищенной воды обычно такая же, как и у сырой воды. Незначительные изменения могут быть вызваны температурой окружающего воздуха во время пребывания на очистных сооружениях.Высокая температура воды ускоряет коррозионное действие и снижает вязкость воды.

Распределение воды

Та часть общественной системы водоснабжения, которая транспортирует воду от очистных сооружений к пользователям, называется распределительной системой. Физические аспекты, такие как дизайн, конструкция. и эксплуатация таких систем может иметь важное влияние на качество воды. Сложность и требования к этим системам делают их наиболее дорогостоящим элементом в системе водоснабжения.

Во избежание возможного загрязнения и в связи с тем, что она доставляется потребителям под давлением, очищенная или готовая вода транспортируется по трубопроводам или трубам, а не по открытым каналам. В дополнение к сети соединяющихся магистралей или труб, системы распределения воды обычно включают в себя хранилища, клапаны, пожарные гидранты, служебные соединения с объектами пользователей и, возможно, насосные станции. Способность распределительной системы доставлять достаточное количество воды для удовлетворения текущих и прогнозируемых потребностей бытовых, коммерческих и промышленных пользователей и обеспечивать необходимый поток для противопожарной защиты зависит от пропускной способности трубопроводной сети системы.Во всех системах, кроме самых крупных. расход, необходимый для тушения крупного пожара, обычно является основным фактором, определяющим требования к количеству воды, которая должна храниться, размеру магистрали в системе и поддерживаемому давлению. Стандарты противопожарного потока требуют минимального остаточного давления воды 20 фунтов на квадратный дюйм манометра (фунт / кв. Дюйм) во время потока. Обычной практикой является поддержание давления от 60 до 75 фунтов на квадратный дюйм в промышленных и коммерческих зонах и от 30 до 50 фунтов на квадратный дюйм в жилых районах. Магистрали и трубы распределительной системы должны быть спроектированы таким образом, чтобы выдерживать такое давление.

Расход в системах распределения воды можно регулировать самотеком или давлением (перекачивание). Часто в системах коммунального водоснабжения используется комбинация того и другого. В гравитационных системах вода запирается в стратегически важных местах, достаточно возвышенных, чтобы создать рабочее давление, необходимое для перемещения воды в точки спроса. Когда повышенное заполнение или хранение нецелесообразно, необходимое рабочее давление обеспечивается насосами внутри системы. В этих системах давления , насосы обычно расположены на очистных сооружениях и, возможно, внутри распределительной системы.В комбинированных системах часто предусматривается сооружений для хранения воды с оборудованием для перекачки. Этот тип системы обеспечивает хранение воды в периоды наименьшего спроса, обеспечивая при этом наличие достаточного количества воды для удовлетворения пикового спроса. Обычно вода закачивается прямо в распределительную систему. Количество воды, превышающее потребность, автоматически поступает в хранилище или резервуар. Система также может быть спроектирована так, чтобы насосы напрямую снабжали водохранилище; вода, в свою очередь, может поступать в распределительную систему под действием силы тяжести.

Резервуары могут располагаться в начале распределительной системы, т.е. сразу после очистки воды, или в промежуточной точке системы. Сохраненная вода может использоваться для удовлетворения изменяющихся потребностей или для выравнивания скорости потока или рабочего давления в системе. Резервуары можно разделить на подземные, наземные, надземные или стоячие. Подземный резервуар или бассейн, открытый или закрытый, может находиться на уровне или ниже уровня грунта и образовываться путем выемки грунта или насыпи.Такие резервуары принято облицовывать бетоном, гунитом, асфальтом или асфальтовой мембраной или бутилкаучуком. Напорная труба состоит из цилиндрической оболочки с плоским днищем, опирающейся на фундамент на уровне земли. Надземный резервуар — это резервуар, поддерживаемый над землей структурным каркасом. Сталь и дерево использовались при строительстве стояков и надземных резервуаров, которые обычно закрываются. Предпочтительно использовать закрытые резервуары для очищенной воды, поскольку вода в открытых резервуарах подвержена воздействию падающей пыли, переносимых пылью микроорганизмов и сажи; заражению животными, в том числе птицами и людьми; и рост водорослей.Может возникнуть необходимость контролировать рост водорослей и микробной слизи в открытых распределительных резервуарах путем добавления в воду сульфата меди и / или хлора. Кроме того, обычно считается, что для обеспечения адекватной дезинфекции во всей распределительной системе должно быть достаточное количество остаточного хлора. В большой распределительной системе может потребоваться повторное хлорирование воды. Часто это делается на распределительных резервуарах.

Подробный план распределительной системы и ее характеристики потока зависят от обслуживаемой территории и ее топографии, плана улиц, местоположения источника снабжения и других переменных.Независимо от типа системы, обычно имеется по крайней мере одна первичная питающая линия или передающая магистраль, по которой транспортируется большое количество готовой воды от очистных сооружений и / или насосных станций в определенное место в системе. Если система распределения большая, может быть более одной магистрали передачи, каждая из которых обслуживает конкретную географическую область в рамках всей системы. Затем этот поток распределяется локально пользователям через серию постепенно уменьшающихся труб или магистралей.Обслуживаемые здания подключаются к электросети небольшими трубами, называемыми служебными линиями или соединениями.

Эта сеть соединительных труб различных размеров обычно проектируется как сеть с серией петель, чтобы избежать тупиков. В результате получается циркуляционная система, способная подавать воду во все точки внутри системы, поддерживая обслуживание, даже если секция должна быть снята для обслуживания и ремонта или если часть системы должна быть выведена из эксплуатации из-за загрязнения.Для этого все распределительные системы должны иметь достаточное количество, типы и размеры клапанов, чтобы можно было изолировать разные секции.

Сети обычно изготавливаются из чугуна, высокопрочного чугуна, стали, железобетона, пластика или асбестоцемента. Тип используемой трубы определяется соображениями стоимости, местными условиями и требуемым размером трубы. Материал трубопроводов для коммуникаций, то есть бытовых соединений, может быть оцинкованным кованым железом, свинцом, оцинкованной сталью, медью, пластиком, чугуном или ковким чугуном.Из них наиболее широко используется медь. Свинец, медь, цинк, алюминий и такие сплавы, как латунь, бронза и нержавеющая сталь, также могут использоваться в дополнение к черным металлам в насосах, небольших трубах, клапанах и других приспособлениях. Покрытия могут использоваться для предотвращения коррозии и / или уменьшения шероховатости труб. Например, железные и стальные трубы и фитинги часто облицовываются цементным раствором и / или битумным материалом. Пластиковые трубы также могут использоваться в системах водоснабжения, особенно в бытовых соединениях.Термопластические материалы, используемые в пластиковых трубах, включают поливинилхлорид (ПВХ), полиэтилен (PE), акрилонитрил-бутадиен-стирол (ABS), полибутилен (PB) и пластик, армированный стекловолокном (FRP).

Трубопроводы, используемые в распределительной системе, производятся разной длины в зависимости от материала и размера, и их необходимо соединять. С трубами из заданного материала используются несколько типов соединений. Соединения для чугунных или высокопрочных чугунных труб могут быть раструбными, механическими, фланцевыми, резьбовыми или вставными (резиновая прокладка).Во многих соединениях, таких как раструб и втулка, необходимо заполнить пространство, образовавшееся при соединении двух концов трубы. В случае чугунной трубы, например, пространство может быть заполнено или заделано пенькой или джутом, а затем залито свинец в стык для завершения герметизации. Таким образом, материалы, используемые для соединений, включают свинец и заменители свинца, соединения серы, смеси цементных растворов и резину вместе с асбестом, коноплей, джутом и другими веществами, применяемыми в качестве набивки. Секции стальной трубы могут быть соединены сваркой, резиновыми прокладками, резьбой или механическим соединением.Отрезки асбестоцементной трубы обычно соединяются вставным соединением и резиновым кольцом. Пластиковые трубопроводы обычно имеют вставные или роликовые соединения, в то время как развальцованные, компрессионные, зажимные или растворные соединения используются с линиями обслуживания.

Пропускная способность магистральных и небольших труб является функцией их размера и длины, давления и сопротивления потоку, то есть внутреннего трения, изгибов или поворотов трубы, стыков, регулирующих клапанов и других устройств. Внутренняя поверхность трубы, независимо от материала, из которого она изготовлена, обеспечивает сопротивление потоку воды.Например, новая стальная труба и труба из чугуна или ковкого чугуна без футеровки имеют примерно одинаковое сопротивление, в то время как у чугуна или чугуна с шаровидным графитом, асбестоцемента и пластика сопротивление несколько меньше. Отложения, вызванные бугорками, ржавчиной и отложениями различных солей, таких как осадки железа и марганца, также увеличивают сопротивление потоку воды.

Считается, что образование бугорков является результатом коррозионного воздействия воды на металлические трубы. Бугорки, образованные скоплением продуктов коррозии, часто напоминают ракушки.Микроорганизмы посредством своих биохимических реакций также участвуют в коррозии и образовании бугорков. В последнем процессе могут участвовать сульфатредуцирующие бактерии. Рост других микроорганизмов, включая железобактерии, вызывает накопление биологической слизи, что также способствует сопротивлению трению. В распределительной системе эти события могут привести к ухудшению качества воды, подаваемой пользователям.

Обзор установленной инженерной практики, относящейся к надлежащему проектированию, строительству и эксплуатации распределительных систем, выходит за рамки настоящего отчета.Однако следует признать, что случайные или случайные события, такие как разрыв трубы, или ситуации, приводящие к перекрестным соединениям или обратному сифонированию, могут серьезно повлиять на химическое или бактериологическое качество воды в распределительных системах и, таким образом, на подаваемую воду. пользователям. перечисляет несколько недавних инцидентов этого типа и их последствия.

ТАБЛИЦА II-1

Некоторые недавние происшествия, вызванные гидравлическими проблемами в распределительных системах и их последствиями.

На качество воды в распределительных системах также могут влиять перекрестные соединения, которые могут представлять собой любое прямое или косвенное физическое соединение или конструктивное устройство, которое позволяет не питьевой воде или воде сомнительного или заведомо плохого качества попадать или обратным потоком в воду. питьевое водоснабжение (Ангеле, 1974).Схема, при которой безопасная водная система физически присоединяется к системе, содержащей небезопасную воду или сточные воды, считается прямым подключением. Если устройство таково, что небезопасная вода может быть выдувана, засосана или иным образом отведена в безопасную систему, соединение считается косвенным. Загрязненная вода может попасть в питьевую систему либо через систему распределения, либо через дефект в водопроводной системе пользователя. Перекрестные связи. вместе с обратным потоком или обратным сифонированием являются наиболее важными факторами защиты распределительной системы от загрязнения.Обратный отток происходит, когда в питьевой или безопасной системе давление ниже атмосферного; в этой ситуации атмосферное давление в небезопасной системе будет направлять поток в сторону частичного вакуума, связанного с безопасной системой. Предотвращение обратного потока может быть достигнуто с помощью вакуумных прерывателей, предназначенных для впуска воздуха для разрушения любого вакуума в водопроводной магистрали или трубе, поворотных соединений, которые позволяют подключаться либо к источнику питьевой воды, либо к другому источнику воды, но не к обоим одновременно. , воздушные зазоры и устройства предотвращения противотока пониженного давления, т.е.е. устройство, по крайней мере, с двумя независимо действующими обратными клапанами, разделенными автоматическим предохранительным клапаном перепада давления.

Подход к исследованию

Хотя качество воды в системе водоснабжения может быть приемлемым сразу после очистки, оно может ухудшиться еще до того, как достигнет потребителей. Это может быть результатом химических или биологических преобразований.

Общественные системы водоснабжения дезинфицируют, чтобы обезвредить инфекционных агентов, защитить пользователей от возможного повторного заражения и контролировать последующий рост микробов, которые могут повлиять на качество воды.По этим причинам обычной практикой является добавление хлора в воду для обеспечения остаточной концентрации, которая будет сохраняться до тех пор, пока вода не достигнет потребителя. Однако небольшие количества хлора или потеря остаточного хлора в системе распределения могут привести к повторному росту микробов и / или развитию слизи, что, в свою очередь, может повлиять на мутность воды или вызвать проблемы со вкусом и запахом. Например, истощение растворенного кислорода в результате микробной активности может способствовать производству сероводорода сульфатредуцирующими бактериями.Кроме того, микробное производство или высвобождение продуктов метаболизма, например эндотоксинов или внеклеточных продуктов водорослей, может напрямую влиять на здоровье пользователей. Имеются данные, свидетельствующие о том, что на коррозию трубопроводов из стали, чугуна и высокопрочного чугуна без покрытия может в значительной степени влиять микробная активность. Таким образом, микроорганизмы могут изменять качество воды в распределительных системах до того, как она достигнет пользователей.

Коррозия металлов может не только изменить свойства поверхности трубы, но также привести к образованию растворимых продуктов коррозии, которые, в свою очередь, могут повлиять на качество воды.Также существует вероятность того, что некоторые компоненты чугуна, асбестоцемента, бетона, пластика и других материалов труб могут вымываться в воду. Образование накипи и отложений на стенках труб в периоды низкоскоростного потока может привести к высвобождению или повторному суспендированию связанных материалов при увеличении скорости воды.

В этом отчете рассматриваются факторы или потенциальные условия, связанные с системами распределения воды, и их влияние на качество воды, с особым вниманием к их возможному влиянию на здоровье пользователей коммунального водоснабжения.Обсуждения сосредоточены на готовой воде, то есть изменениях качества, происходящих между моментом, когда вода покидает очистную установку, и тем временем, когда она достигает пользователей. Химический контроль на очистных сооружениях рассматривается только потому, что он влияет на изменение качества готовой воды в системе распределения. Рассмотрев и оценив эти условия или факторы, влияющие на ухудшение качества воды в распределительных системах, и, в некотором смысле, определив, что известно, а что неизвестно, комитет смог дать рекомендации относительно процедур контроля и определить существующие потребности в исследованиях.

Подробное рассмотрение физической надежности или целостности коммунальной системы водоснабжения выходит за рамки настоящего отчета. Тем не менее, важно понимать, что качество воды в распределительных системах может пострадать, если система не будет спроектирована, построена и обслуживаться в соответствии с принятой инженерной практикой. Например, перекрестное соединение в системе вместе с обратным потоком или обратным сифоном, которое позволяет небезопасной воде или даже сточным водам попадать в систему, представляет собой наиболее серьезный источник потенциального загрязнения.Такое изменение качества воды может создать прямой риск для здоровья пользователей или сделать воду неприемлемой с эстетической точки зрения. Утечки или механические разрывы в трубопроводах распределительной системы могут иметь такой же эффект. В этом разделе следует уделить внимание надлежащим процедурам ремонта или, в этом отношении, установке трубопровода, например, необходимости надлежащей дезинфекции новой или отремонтированной распределительной трубы перед ее вводом в эксплуатацию. Кроме того, насосное оборудование должно соответствовать требованиям системы, и должны быть в наличии резервные блоки, готовые к немедленному вводу в эксплуатацию при необходимости.Низкоскоростной поток, при котором вода имеет продолжительный контакт с трубами, также может вызвать ухудшение качества воды. Тупики в распределительной системе или слишком большой размер труб или магистралей могут способствовать этому застою. Наконец, следует отметить, что открытые распределительные или обслуживающие резервуары в системе также могут привести к загрязнению воды до того, как она попадет к пользователям. Опять же, важность наличия правильно спроектированной и эксплуатируемой системы распределения, поскольку она связана с надежностью, невозможно переоценить.Персонал водоснабжения должен постоянно следить за дефектами и проблемами, связанными с системами распределения, поскольку они могут повлиять на качество воды. Например, каждая коммунальная система водоснабжения нуждается в постоянной программе контроля перекрестных соединений. Рассматривая надежность распределительной системы, было бы уместно указать, что поставщики воды несут юридическую ответственность в случае болезни или смерти в результате неисправности системы.

1 Введение | Системы распределения питьевой воды: оценка и снижение рисков

EPA.2002c. Анализ пробелов в инфраструктуре чистой воды и питьевой воды. Вашингтон, округ Колумбия: EPA.

EPA. 2005a. Обследование потребностей инфраструктуры питьевого водоснабжения. EPA 816-R-05-001. Вашингтон, округ Колумбия: Управление водных ресурсов EPA.

EPA. 2005b. Фактоиды: статистика питьевой воды и грунтовых вод за 2003 год. EPA 816-K-05-001. Вашингтон, округ Колумбия: Управление водных ресурсов EPA.

Фудзивара М., Дж. М. Манваринг и Р. М. Кларк. 1995. Питьевая вода в Японии и США: цели конференции. In: Управление качеством питьевой воды. Р. М. Кларк и Д. А. Кларк (ред.). Ланкастер, Пенсильвания: Technomic Publishing Company Inc.

Григг, Н. С. 2005a. Письмо в редакцию: проектирование систем водораспределения будущего. J. Amer. Водопроводные работы доц. 97 (6): 99–101.

Григг, Н.С. 2005b. Оценка и обновление систем распределения воды. J. Amer. Водопроводные работы доц. 97 (2): 58–68.

Гриндлер, Б. Дж. 1967. Вода и права на воду: трактат о законах воды и смежных проблемах: восточный, западный, федеральный.Том 3. Индианаполис, Индиана: Компания Аллана Смита.

Ханке, С. Х. 1972. Ценообразование на городскую воду. Стр. 283–306 В : Государственные цены на общественные товары. С. Мушкин (ред.). Вашингтон, округ Колумбия: Городской институт.

Офис страховых услуг. 1980 г. График пожарной безопасности. Нью-Йорк: Управление страховых услуг.

Якобсен, Л. 2005. Водный район долины Лас-Вегаса. 18 апреля 2005 г. Представлено в комитет СРН по системам распределения коммунального водоснабжения.Вашингтон.

Jacobsen, L., and S. Kamojjala. 2005. Полные системные модели и интеграция с ГИС. In: Proceedings of the AWWA Annual Conference and Exposition, Сан-Франциско, Калифорния.

Jacobsen, L., S. Kamojjala и M. Fang. 2005. Интеграция гидравлических моделей и моделей качества воды с другими коммунальными системами: тематическое исследование. In: Proceedings of the AWWA Information Management and Technology Conference, Denver, CO.

Йоханнесен, Дж., К. Киннер и М.Велардес. 2005. Двойные системы распределения: опыт водного района на ранчо Ирвин. 13 января 2005 г. Представлено в комитет СРН по системам распределения коммунального водоснабжения. Ирвин, Калифорния.

Кирмейер, Г., У. Ричардс и К. Д. Смит. 1994. Оценка систем распределения воды и связанных с этим исследовательских потребностей. Денвер, Колорадо: AwwaRF.

ЛеШевалье, М., Р. Гуллик и М. Карим. 2002. Потенциал риска для здоровья от проникновения загрязняющих веществ в систему распределения из-за скачков давления.Черновик белой книги о системе распространения. Вашингтон, округ Колумбия: EPA.

Ли, С. Х., Д. А. Леви, Г. Ф. Краун, М. Дж. Бич и Р. Л. Кальдерон. 2002 г. Эпиднадзор за вспышками болезней, передающихся через воду, в США, 1999–2000 гг. MMWR 51 (№ SS-8): 149.

Леви Ю., С. Пернетт, О. Вейбл и Л. Киен. 1997 г. Демонстрационная установка спутниковой обработки в системе распределения с использованием ультрафильтрации и нанофильтрации. Стр. 581–595 В : Материалы конференции AWWA по мембранной технологии.Новый Орлеан, Луизиана.

Mayer, P., W. B. DeOreo, E. M. Opitz, J. C. Kiefer, W. Y. Davis, B. Dziegielewski и J. O. Nelson. 1999. Конечное использование воды в жилых домах. Денвер, Колорадо: AwwaRF.

Мале, Дж. У. и Т. М. Вальски. 1991. Системы распределения воды: Руководство по поиску и устранению неисправностей. Челси, Мичиган: Lewis Publishers, Inc.

Мур, Б. К., Ф. С. Кэннон, Д. Х. Мец и Дж. Де Марко. 2003. Структура пор GAC в Цинциннати во время полномасштабной обработки / реактивации. J. Amer. Водопроводные работы доц.95 (2): 103–118.

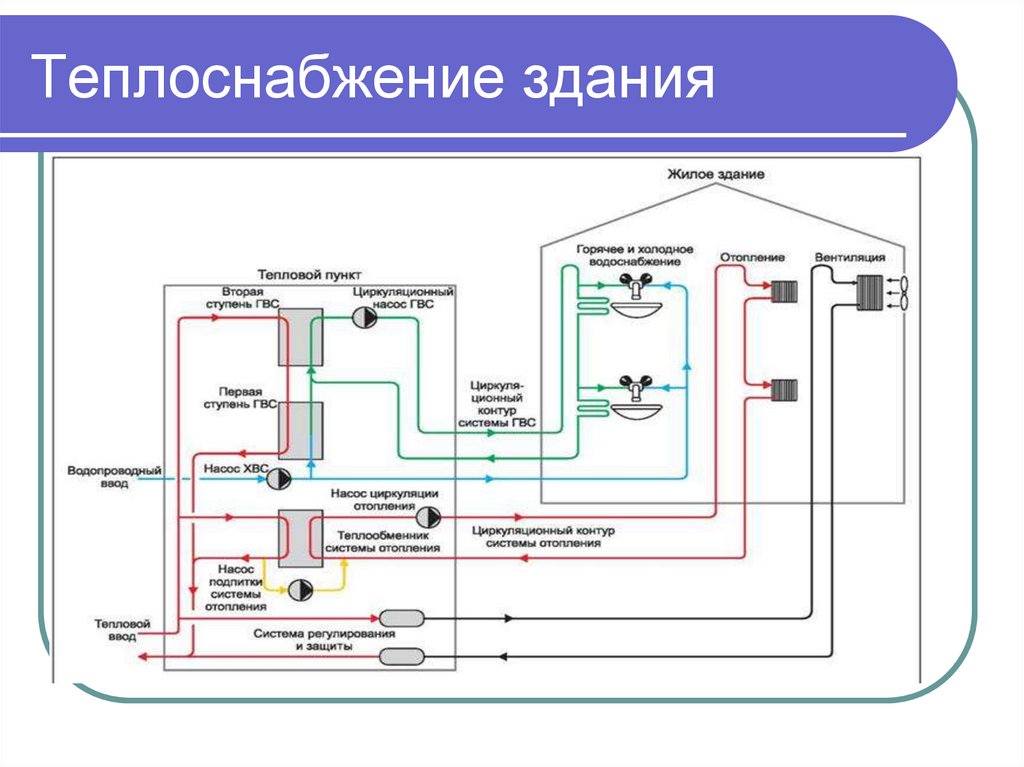

Горячая вода — Проектирование зданий

Горячая вода — это важная служба здания, используемая для стирки, уборки, питья, приготовления пищи, отопления и т. Д. Для нагрева воды требуется энергия, а тип системы горячего водоснабжения, установленной в здании, напрямую влияет на ее энергопотребление. Основными соображениями при проектировании являются тип топлива, которое будет использоваться, будет ли горячая вода генерироваться локально или централизованно, и будет ли она храниться или генерироваться по запросу.

Двумя компонентами типичной системы горячего водоснабжения являются:

Вода и трубопроводы, используемые для этих двух систем, не смешаны, хотя обе имеют одни и те же компоненты.

Бойлеры могут использоваться для нагрева воды для подачи в систему центрального отопления, горячего водоснабжения или и того, и другого. Котлы обычно работают на сетевом газе, но они также могут работать на сжиженном нефтяном газе (СНГ), древесине, угле, масле или электричестве.

Системы электрического отопления обычно нагревают резервуар горячей воды за ночь, используя непиковое электричество, и хранят его для использования в течение дня.Погружные водонагреватели — это электрические водонагреватели, которые нагревают воду в водонагревателях аналогично чайнику. Они могут обеспечить горячей водой здания , а также могут использоваться в качестве резервных котлов.

Подробнее см .: Котлы.

Тепловые насосы также могут использоваться внутри страны или в коммерческих целях для обеспечения горячей водой . Тепловые насосы передают тепло от источника с более низкой температурой, такого как воздух, земля или вода, к источнику с более высокой температурой.

Для получения дополнительной информации см .: Тепловые насосы.

Микро-ТЭЦ или микрокомбинированное производство тепла и электроэнергии — это мелкомасштабное производство тепла и электроэнергии из единого источника энергии. Микро-ТЭЦ становится все более распространенным явлением в жилых домах, где их можно установить как прямую замену газовым котлам, поскольку блоки микро-ТЭЦ (иногда называемые котлами ТЭЦ) похожи по размеру и форме на обычные бытовые котлы и могут быть напольным или подвесным.

Для получения дополнительной информации см .: Микро-ТЭЦ.

Централизованное энергоснабжение (DE) — это процесс отопления и / или охлаждения группы зданий от центральной (ых) станции (станций) по производству тепловой энергии через сеть трубопроводов распределения жидкости.Он широко используется в городских условиях, включая жилые, коммерческие, муниципальные, правительственные и промышленные здания. Он также широко используется в университетах и больницах, где вокруг кампуса расположено множество отдельных зданий. Централизованное энергоснабжение является альтернативой более традиционной установке индивидуальных систем отопления или охлаждения в каждом здании.

Для получения дополнительной информации см .: Районное энергоснабжение.

Другие формы отопления горячая вода включают солнечные тепловые панели, геотермальную энергию и так далее.

Как выполнить проектирование системы водоснабжения в зданиях с помощью сантехника

С помощью сантехника мы попытались облегчить задачи, которые, хотя и не являются чрезвычайно сложными, часто утомительны и подвержены ошибкам при выполнении анализа и проектирования водопровода. системы электроснабжения в зданиях.

В этом руководстве мы представляем шаги по созданию сети узлов и труб, которые программа использует для проектирования системы водоснабжения, которая будет снабжать жилую квартиру.

Разделы в этом руководстве:

1 Схема проектирования системы водоснабжения

Первым шагом перед тем, как начать проектирование системы водоснабжения с помощью сантехника, является создание эскиза трубопроводов и арматуры в системе.

Определение пути, даже если оно является частью проекта системы водоснабжения, в основном зависит от мнения проектировщика, архитектурной конфигурации здания и стандартов по сантехнике в стране происхождения.

Здесь мы решили создать следующую схему:

С изометрической проекцией:

В отношении этих цифр мы выделяем различные аспекты:

Для целей программы узел — это элемент, находящийся на стыке двух труб (как тройник, как в случае узлов N1 и N3 в сети холодного водоснабжения и N2 для обеих сетей). Узел также считается точкой, в которой вы должны поставить сантехнику в сети (оставшиеся узлы в схеме). Нет необходимости определять узел в направлении изменения горизонтальных или вертикальных труб, если только не требуется изменить диаметр труб.
Узел Riser — это точка подключения, где предполагается, что это будет вертикальная подающая труба (водопроводный стояк) здания или, если водопроводная сеть обслуживается прямой подачей из общественной системы, она соответствует дому ниже по течению. точка водомера. В целях расчета и проектирования здесь вы указываете давление подачи (режим расчета) или где программа рассчитает минимальное давление, необходимое для удовлетворения рабочего давления наихудшего приспособления водопроводной сети.
Каждому узлу присваивается уникальное имя или метка. В примере это было присвоено узлам с приспособлениями, их сокращения, а именно: «La» санузел, «Lt» для лотка для белья и т. Д.

Хотя проектируемая система водоснабжения имеет сеть горячего водоснабжения, а сеть холодной воды необходима только в том случае, если арматура получает оба источника, укажите уникальное имя для узла.

Аналогично, в точках перекрытия двух сетей нет необходимости создавать два узла, как в случае узлов N2 и Htr (нагреватель).

2 Определение проектных свойств приспособлений

Основой метода HUNTER при проектировании систем водоснабжения является определение арматуры в каждой арматуре. В «Сантехнике» доступные приборы уже имеют предопределенные значения для этого параметра, которые пользователь может изменить в Диспетчере приборов:

Помимо столбцов с описанием и изображением приспособления, существуют следующие столбцы:

Крепежные элементы (общая, холодная и горячая вода) Колонны.

Соответствует приспособлениям, используемым методом Hunter в частных и общественных системах водоснабжения. В соответствии с опцией, выбранной в поле «Занятость» вверху, сантехник будет использовать соответствующие групповые значения.

Обратите внимание, что значения в Total F.U. Столбец будет использоваться для расчета вероятного расхода для труб в водопроводном стояке , если он существует в проекте. Проектирование системы внутреннего водоснабжения будет выполнено с использованием значений столбцов Холодное F.У. и Хот Ф. в соответствующих сетях.

Колонна минимального давления

Здесь необходимо указать минимальное рабочее давление , необходимое для работы каждого приспособления .

Как правило, стандарты сантехники устанавливают минимальное значение для всех выходных отверстий сантехники, в зависимости от того, являются ли они приспособлениями для резервуаров или сливных клапанов, но при разработке «Сантехника» мы выбрали установку различных давлений в соответствии с характеристиками каждого сантехнического приспособления. В любом случае пользователь может изменить эти значения.

Колонна минимального диаметра

В зависимости от характеристик каждого приспособления диаметр подающей трубы приспособления может варьироваться, поэтому именно в этом столбце пользователь должен выбрать диаметр подающей трубы приспособления. Предполагается, что этот диаметр одинаков как для труб холодной, так и для горячей воды.

На следующем рисунке он выделен для случая кухонной мойки (Ks) в нашем примере, подводящие трубы для арматуры:

Одно из предупреждений, которое водопроводчик покажет в случае, если диаметр трубы системы водоснабжения (синие и красные линии на предыдущем изображении) меньше минимального диаметра, указанного для трубы подачи арматуры, следующее:

, чтобы пользователь мог внести изменения, необходимые для исправления ситуации.

Колонна с геометрической высотой

Для расчетов систем водоснабжения сантехник представит два значения давления в каждом узле:

Давление на узле перед подачей прибора (если он установлен) и давление на выходе (где прибор будет подсоединен), которое должно быть больше или равно указанному значению в Мин. Столбец давления в диспетчере приспособлений.

На рисунке мы соотносим значения давления, представленные в таблице узлов, с его положением в системе водоснабжения:

Колонна длины трубы.

В этот столбец добавлена возможность не только устанавливать длину подводящих труб к арматуре, но также можно указать фитинги, которые на них устанавливаются (колена и т. Д.). В технических характеристиках этих приспособлений будет не только рассчитана эквивалентная длина и соответствующие потери напора в этих участках труб, но также будут учтены при составлении списков материалов.

Длина и аксессуары, указанные в этом столбце (а также минимальный диаметр и геометрическая высота), будут считаться одинаковыми для обеих линий подачи к арматуре (холодной и горячей воды).

Чтобы получить доступ к диалоговому окну «Установленные фитинги в ответвлениях труб», нам нужно будет навести курсор на ячейку приспособления, которое мы хотим изменить, и нажать кнопку «Эквивалентные длины»:

Первая строка зарезервирована для указания длины трубы в подающем стояке приспособления. Эту строку нельзя удалить из таблицы.

В следующих строках указывается тип и количество установленных фитингов в стояке подачи светильников.В нашем примере, для приспособления для кухонной мойки (Ks), у нас будет только изгиб на 90 ° плюс прямая длина трубы.

Чтобы добавить фитинги в таблицу «Установленные» , необходимо выбрать их в таблице Доступные фитинги и нажать кнопку «Добавить»:

Вы также можете дважды щелкнуть выбранный фитинг, чтобы добавить его в список установленных.

Чтобы исключить или уменьшить количество установленного аксессуара , процесс аналогичен:

Эта процедура определения значений в таблице приборов должна быть действием, которое происходит только один раз (когда мы начинаем использовать программу), обычно потому, что большая часть задействованных здесь данных регулируется некоторыми сантехническими стандартами.

Сохранение изменений в файле конфигурации сантехника

Чтобы сохранить изменения, внесенные в таблицы, такие как «Крепления», «Фитинги» (эквивалентные длины) и диаметры, делая их доступными для новых проектов, которые мы создаем, вы должны выбрать меню «Параметры настройки» → «Сохранить конфигурацию » в меню «Пуск»:

При использовании этой опции в приложении будут сохранены опции и единицы расчета, указанные на вкладке «Конфигурация».

Таким образом, при создании нового проекта проектирования системы водоснабжения таблицы и конфигурации будут соответствовать Стандартам и критериям проектирования проектировщика.

В случае, если вы хотите восстановить параметры по умолчанию, включенные в Сантехник ; вы можете использовать опцию Восстановить таблицы (см. рисунок выше), при этом все внесенные изменения отменяются. Эта опция доступна только для новых проектов.

3 Задание параметров в таблицах диаметров и эквивалентных длин фитингов в проекте

Еще один аспект перед созданием сетей в Plumber — определить свойства труб, которые будут использоваться , и, если мы решим использовать метод эквивалентной длины фитингов для расчета потерь напора, их соответствующие значения должны быть указаны в Менеджер по фурнитуре.

Первоочередной задачей, поскольку от этого зависит несколько факторов, является обеспечение того, чтобы были введены номинальный и внутренний диаметр (последний используется для гидравлических расчетов), , доступный для типа трубы, используемой в проекте. , поэтому чтобы сантехник мог сделать правильный выбор в зависимости от диаметров, полученных при расчете.

Независимо от метода определения размеров труб, выбранного пользователем в «Сантехнике», процедура состоит в том, чтобы получить расчетный диаметр и на основании этого выбрать значение номинального диаметра, наиболее близкое к значению выше или ниже, как указано в таблице диаметров проекта.

Здесь мы указываем этапы и характеристики этих двух вариантов, поэтому мы предлагаем вам проверить это.

4 Создание системы водоснабжения в сантехнике

Одной из выдающихся особенностей «Сантехника» является способность содержать несколько систем водоснабжения с разными характеристиками в рамках одного проекта . Это дает возможность выполнить проектирование стояка, назначив каждому из его узлов одну или несколько систем водоснабжения в проекте, имитируя реальную ситуацию в многоуровневых зданиях.

После создания нового проекта в службе «Сантехник», первое, что вам нужно сделать, это создать новую систему водоснабжения. :

На вкладке «Проект» программы нажмите кнопку «Создать водопроводную сеть»:

Справа от кнопки «Создать водопроводную сеть» мы также найдем кнопки для удаления или редактирования фактических свойств водопроводной сети, обсуждаемых ниже.

При нажатии кнопки Create Water Network откроется редактор свойств Water network Properties Editor , свойства которого мы выделяем на рисунке:

Таким образом, при назначении свойств и нажатии ОК, чтобы закрыть редактор , новая водопроводная сеть будет активна в Списке проектов:

В таблице узлов активной водной сети есть только один узел: узел стояка.Это имя по умолчанию, присвоенное тому, что будет источником системы, но в любом случае вы можете изменить. Этот узел не может быть удален из проекта, потому что вокруг него будет определяться давление, необходимое в случае нахождения в расчетных условиях или, в случае условия расчета, когда давление подачи будет фиксироваться пользователем.

Как перейти от расчетного состояния системы водоснабжения к расчетному?

Когда вы поместите курсор в строку узла стояка и нажмете кнопку «Редактировать узел» , вы увидите диалоговое окно «Данные узла».В нем, помимо текстового поля для редактирования имени узла, вы найдете активный флажок с текстом: Расчет давления.

Когда этот флажок установлен, мы говорим программе рассчитать необходимое давление в узле источника, чтобы соответствовать рабочему давлению самого неблагоприятного приспособления системы водоснабжения. Это расчетное условие.

Если не выбрано , вам будет представлено текстовое поле, в котором вы должны ввести известное давление на этот узел. Это условие расчета в сантехнике:

5 Добавление узлов

Вкладка «Проект», панель «Сети» , содержит необходимые кнопки для создания, удаления и редактирования компонентов проекта . На этом уровне будут активны только кнопки New Node и Edit Node.

Когда нажимает кнопку New (Node), редактор данных узла отображает с двумя свойствами, которые нужно назначить:

При создании узлов будет назначена метка по умолчанию, состоящая из префикса, который был определен в разделе «Создание водной сети» (Редактор свойств водной сети), плюс соответствующий номер.

В этом примере после добавления узлов в соответствии с нашим эскизом у нас будет следующая Таблица узлов:

Удаление и редактирование узлов

С узлами, созданными в нашем проекте , можно получить доступ к параметрам редактирования узлов, поэтому щелкните соответствующую строку и нажмите кнопку «Изменить» или, выбрав строку (щелкнув ее заголовок), перейдите к параметру «Стереть». Оба параметра на панели «Сети», в группе «Узлы», на вкладке «Проект».

Следует иметь в виду, что, исключив узел из реальной системы водоснабжения в проекте, он также исключит трубы, если это так, подключенные к этому узлу.

6 Создание труб водопровода

Сантехник настроен на обработку отдельно сети холодной воды от горячей воды , хотя, в конце концов, это одна и та же сеть водоснабжения. Возможно выполнение проектирования сетей водоснабжения, которые подают только холодную воду; поэтому строительство трубопровода для горячей воды в проекте не является обязательным.

Особенность этого разделения заключается в том, что является источником системы холодного водоснабжения, это Узел, который мы ранее определяли как стояк. А в случае системы горячего водоснабжения источником будет соответствующий водонагреватель.

Необходимо, чтобы пользователь имел в виду следующие аспекты:

Если в проекте есть трубы с горячей водой (нижняя правая таблица на вкладке «Узлы и трубы» в главном окне «Сантехника»), должен быть хотя бы один узел с нагревателем, связанным в таблице узлов.
По крайней мере, одна из труб в сети горячего водоснабжения должна иметь в качестве верхнего узла узел с водонагревателем, назначенным (поскольку он является источником этой системы).
В сети холодного водоснабжения также должна быть труба, конечный узел которой подводится к узлу с соответствующим водонагревателем (для возможности подачи горячей воды в сеть).
Программа рассчитает , исходя из длины и диаметра, назначенных в Диспетчере приспособлений для водонагревателя, потери напора , вызванные прохождением воды со стороны холодной воды водонагревателя к входу горячей воды. сеть.

Перед выполнением расчета системы водоснабжения, сантехник проверит введенные данные, чтобы убедиться, что выполнено большинство предыдущих предварительных условий. .В противном случае он выдаст пользователю соответствующее сообщение и остановит расчет.

Добавление новых труб будет производиться с помощью кнопок на панели Networks вкладки Project:

При выборе этой опции (Новая труба холодной или горячей воды) будет представлено диалоговое окно Данные трубы , в котором необходимо установить, какой из ранее созданных узлов в проекте будет стартовым, а какой Конечный узел этого участка трубы.

Важно, во время определения начального и конечного узлов каждой секции трубы, принять во внимание, что начальный узел находится выше по потоку от трубы (принимая во внимание, конечно, направление потока в сети. ) и конечный узел, расположенный ниже по потоку. Это гарантирует, что результаты будут соответствовать открытой или разветвленной сети, что характерно для большинства систем водоснабжения в зданиях.

В этом редакторе мы найдем опцию «Расчет диаметра », которая по умолчанию активна (отмечена), чтобы диаметр секции трубы был рассчитан автоматически .Если по какой-либо причине или критерию пользователя необходимо указать диаметр, чтобы программа не изменяла его, эту опцию необходимо деактивировать (снять флажок), чтобы отобразить список доступных номинальных диаметров в проекте для выбора желаемого диаметра:

Самая важная часть в этом редакторе (не только если у вас есть возможность рассчитать потери методом эквивалентной длины, но и установить списки материалов проекта) — это кнопка Lengths , в которой мы можем укажите, как мы видели ранее, фитинги для установки на этом участке трубы:

Обратите внимание на предыдущий рисунок, что по умолчанию создается фитинг в каждой секции трубы: тройник , предполагая, что большая часть созданных ответвлений будет снабжать сантехническую арматуру.

В отношении вышеупомянутого номера важно, чтобы пользователь в тех секциях, которые соответствуют конечным ответвлениям (как в случае секции N3-Gh3 нашего примера системы водоснабжения) , изменил этот тройник на 90 ° Локоть.

Кроме того, в диалоговом окне «Данные трубы» вы найдете флажок с текстом «Приспособления для снабжения с промывочным клапаном», который по умолчанию отключен. Назначение этой опции состоит в том, чтобы позволить пользователю определить, какие трубы поставляют арматуру с промывочным клапаном , и в этом случае сантехник определит вероятный расход, используя соответствующие значения из метода HUNTER.

В нашем примере нет арматуры с промывочным клапаном, поэтому для мы оставим опцию отключенной для всех труб.

Наконец, у нас будут следующие таблицы труб:

Удаление и редактирование каналов

Как и в случае с узлами, мы можем редактировать строки, помещая курсор в любую ячейку соответствующей строки и нажимая кнопку «Редактировать».

Чтобы удалить канал , принимая во внимание, что он удалит все поставляемые им трубы, выберите строку (щелкнув ее заголовок) и нажмите кнопку «Стереть»:

В группе кнопок, связанных с трубопроводами в каждой системе водоснабжения (холодной или горячей воды), найдет кнопку, которая позволяет нам напрямую получить доступ к информации о длинах труб и установленных на них фитингов:

7 Результаты проектирования системы водоснабжения

На этом уровне у нас есть вся информация, необходимая сантехнику для выполнения расчета или проектирования системы водоснабжения.Только удостовериться нужно:

Если вы проектируете , то есть: Если вы хотите определить минимальное давление, необходимое в источнике системы водоснабжения (узел стояка), необходимо включить опцию Расчет давления в вышеупомянутом узле (отмечено).
Если вы хотите рассчитать сеть , то есть знать, какие реальные давления в узлах и сантехнических приспособлениях, вы должны указать давление в узле Riser, для которого вы должны отключить опцию Расчет давления этого узла.

Таким образом, остается только нажать кнопку Фактическая водная сеть на панели расчетов (вкладка Проект) и, в случае отсутствия проблем с предоставленными данными, будет показано следующее окно с предупреждением:

, с помощью которого мы узнаем, что решение было достигнуто в расчете.

Давайте посмотрим на результаты:

Требуемое давление на источнике системы водоснабжения (узел стояка)

Давления, рассчитанные как на узле, так и на выходе поставляемого приспособления, если применимо, будут представлены в таблице узлов.Мы увидим предупреждающий символ в виде флажка, который сообщает нам, что расчет (т. Е. Давление, рассчитанное для исходного узла) было выполнено в соответствии с минимальным рабочим давлением прикрепленного к нему приспособления (как указано в Приспособлениях). Менеджер):

Просматривая остальное давление на выходе в узлах с подключенной сантехникой (как в сетях холодного, так и горячего водоснабжения), вы увидите, что он удовлетворен тем, что его значение больше указанного в таблице приспособлений водопровода. Сеть (Менеджер приспособлений).На следующем рисунке это сравнение выполнено для кухонной мойки (Ks) и душа (Sh):

Диаметры в отводах труб.

Когда расчет будет завершен, мы сможем увидеть, что номинальный диаметр был назначен трубам (те, в которых была сохранена опция «Расчет диаметра») , в соответствии с тем, что указано в Менеджере диаметров проекта.

Кроме того, таблицы труб обновлены, чтобы представить результаты каждого из параметров гидравлического расчета.В нашем примере , сохранив все трубы с включенной опцией «Расчет диаметра» , мы получаем следующий результат:

Следует отметить, что наблюдается постоянное уменьшение диаметров по мере удаления от стояка, за единственным исключением, что появляется для труб N3-Gh3 и Sh-Gh3, предупреждающие значки. Чтобы получить подробную информацию об этих предупреждениях, необходимо дважды щелкнуть по ним, чтобы просмотреть сообщение:

В этом случае нам указывается, что диаметр подающей трубы приспособления для садового шланга больше, чем диаметр ответвления, питающего его от водопроводной сети , что противоречит общим рекомендациям по гидравлическому проектированию.

Для устранения этого предупреждения мы могли установить, редактируя указанные трубы, диаметром 19,05 мм , равным диаметру трубы подачи садового шланга. В случае ответвления N3-Gh3:

После внесения изменений мы должны снова нажать кнопку «Рассчитать фактическую сеть водоснабжения», чтобы обновить результаты.

При выполнении вышеупомянутого изменения мы увидим корректировку давления в сети водоснабжения (и других параметров).

Таким образом, не выводя никаких дополнительных сообщений об ошибках или предупреждениях, мы готовы визуализировать оставшиеся результаты расчета.

Таблица размеров приспособлений, расчет вероятного расхода и диаметров

Эта таблица, , которая не редактируется напрямую , является той, которая появляется, когда мы выбираем вкладку «Диаметры» в главном окне сантехника:

Здесь мы увидим, среди других параметров, расчетный диаметр, полученный программой , выбранный номинальный диаметр и скорость потока для внутреннего диаметра, связанного с этим номинальным диаметром.

Когда расчетная скорость потока для выбранного номинального диаметра любой трубы выходит за пределы диапазона 0.6 и 3 м / с, в этой ветке будет отображаться значок предупреждения, чтобы уведомить пользователя об этой ситуации. Этот диапазон, вообще говоря, устанавливается как «рекомендуемый» при проектировании систем водоснабжения в зданиях.

Это случай ответвлений Gh3-N3 и Gh2-Sh, которые имеют скорости ниже 0,60 м / с из-за модификации, которую мы выполняли ранее в Таблицах труб.

Таблица расчета эквивалентных длин труб

Третья вкладка в главном окне сантехника содержит расчет эквивалентных длин в каждой секции трубы , представляющий для каждой секции фитинг, количество, частичную эквивалентную длину и, наконец, общую эквивалентную длину:

Эта таблица, как и предыдущая, не редактируется напрямую, и представляет последние два столбца только в том случае, если выбранный метод расчета потерь напора (вкладка Конфигурация → панель расчета потерь напора) соответствует Эквивалентной длине.

По поводу гидравлического дизайна и все! Всего за несколько кликов мы сделали проект системы водоснабжения с сантехником.

Наконец, давайте посмотрим на список материалов, нажав кнопку Списки материалов на вкладке «Результаты» → панель «Материалы»:

Здесь в отдельных группах отображаются сантехника, трубы и фитинги для холодной воды и соответствующие элементы для системы горячего водоснабжения.

Из Таблицы перечня материалов, а также с другими таблицами расчетов и результатов проектирования системы водоснабжения с помощью сантехника, можно распечатать, а также экспортировать в Microsoft® Excel, так же, как и с любыми другими. другая программа для Windows®.

Установка нового подключения к водопроводу | Справка

Мы проведем опрос, чтобы предоставить точную цену, включая любые потребности в управлении трафиком, и вы получите ее в течение 14–28 календарных дней. Оплатите предложение полностью сразу или в течение 180 дней онлайн, по телефону или по почте.

После полной оплаты вам нужно будет организовать прокладку новой подающей трубы от внутреннего запорного клапана до согласованной точки входа. Все трубы с внутренним диаметром 50 мм (внешний диаметр 63 мм) должны быть хлорированы.

Заполните этот шаблон окончательным подтвержденным почтовым адресом, подтвержденным Royal Mail и местными властями. Это позволит нам создать платежный аккаунт для вашей собственности. Это также позволит нам определить местонахождение вашей собственности, если закончится вода.

При прокладке новых водопроводных труб, к которым мы будем подключаться, вам необходимо соблюдать Правила водоснабжения (водопроводная арматура) 1999 г. Вы должны убедиться, что:

Трубопровод находится на высоте от 750 мм до 1350 мм ниже уровня земли.
Трубопровод проходит от границы до того места, где он входит в здание, причем оба конца воздуховода загерметизированы.
Внутри собственности установлен внутренний запорный кран.
Трубопровод соответствует размеру, указанному в нашем предложении.

Сантехники с хорошей репутацией должны знать требуемые стандарты. Если сантехник, которого вы используете, является участником схемы утверждения, у него будет сертификат соответствия, и нам не нужно будет проверять работу. В противном случае нам нужно будет проверить и убедиться, что работа соответствует Водным нормам.Чтобы организовать проверку Водного Регламента, позвоните нам. Мы назначим дату и проведем проверку, как правило, в течение семи дней после того, как вы свяжетесь с нами.

Вам нужно будет присутствовать при осмотре, а траншею оставить открытой. Осмотр охватывает трубопровод от границы собственности до внутреннего запорного клапана. Обычно это занимает около получаса или больше, если нужно проверить более одного соединения, и вы сразу узнаете, проехали ли вы. Если вы потерпели неудачу, вам нужно будет связаться с нами, чтобы организовать повторную проверку.

Когда вы полностью оплатите предложение и пройдете проверку, мы назначим дату подключения. Это может занять до трех месяцев, потому что нам часто нужно получить разрешение, прежде чем проводить работы на дороге, пешеходной дорожке или на частной земле.

Само подключение может занять до четырех дней. Обратите внимание, что если нам нужно работать на чужой земле, нам также потребуется разрешение землевладельца.

Когда мы закончим, можете включать питание. Если вас там нет, мы оставим его выключенным на всякий случай.Затем мы засыпаем траншею и расчищаем дорогу и пешеходную дорожку.

Если это новая поставка, мы подтвердим детали и создадим вашу новую учетную запись. Если подключается небытовая недвижимость, сначала необходимо назначить продавца для этого участка.

Водоснабжение — Совет Западного Лотиана

Большинство домов и предприятий в Западном Лотиане имеют водопровод от компании Scottish Water. Некоторые дома, расположенные дальше от основных городов и деревень, могут иметь собственное водоснабжение.

Водопроводная вода

За качество питьевой воды, подаваемой из водопровода, отвечает компания Scottish Water. По вопросам, касающимся качества водопроводной воды и водоснабжения, в первую очередь обращайтесь в компанию Scottish Water. Если проблема не исчезнет, обратитесь в регулятор качества питьевой воды.

Свинец в системах водоснабжения

В Шотландии свинец в естественных концентрациях не встречается в значительных концентрациях в наших системах водоснабжения. Проблема возникает, когда питьевая вода контактирует со свинцовыми водопроводными трубами, свинцовыми резервуарами, свинцовыми паяными соединениями на медных трубах или латунными фитингами и кранами низкого качества, особенно в течение длительного времени (например.грамм. ночь / выходные / праздничные дни). Это может привести к высокому содержанию свинца в питьевой воде.

Если вы подозреваете, что у вас могут быть свинцовые трубы, Совет рекомендует вам провести дальнейшие работы с целью установить, присутствует ли свинец, и предпринять шаги по их замене. Грантов на замену свинцовых труб нет.

В качестве краткосрочной меры вы можете принять следующие меры предосторожности для защиты своего здоровья:

Всегда берите воду для питья и приготовления пищи непосредственно из водопроводного крана.Обычно это кран холодной воды у кухонной мойки.
Никогда не используйте воду для питья или приготовления пищи из горячего крана. Теплая вода увеличивает количество свинца, поглощаемого водопроводом.
Прежде чем использовать воду для питья или приготовления пищи, первым делом откройте водопроводный кран, чтобы смыть всю воду, оставшуюся на ночь. Вы также должны сделать это, если вода не использовалась весь день (например, когда вы на работе), и всегда перед приготовлением грудного ребенка из бутылочки.(Обычно для смыва этой воды достаточно двух минут. Однако, если длина вашей водопроводной трубы превышает среднюю, вам нужно подождать, пока вода не пройдет через нее).

Информацию о последствиях воздействия свинца на здоровье можно найти на веб-сайте NHS Inform.

Водопроводные трубы

Не все водопроводные трубы в здании принадлежат компании Scottish Water. Часть его будет принадлежать собственнику дома. Квартиры могут принадлежать всем собственникам.Информацию о том, как решить, кому принадлежат какие части водопроводной трубы, см. В разделе «Ответственность за водопровод» в Шотландии.

В некоторых необычных обстоятельствах, когда дома исторически были связаны с бизнесом, имуществом или местными властями, может быть один запас для нескольких отдельных домов. В этих случаях ответственность за всех трубопроводов после клапана Scottish Water «Тоби» будет разделена между владельцами домов.

В квартирах отключено водоснабжение

В квартирах часто бывает вентиль на первом этаже, который позволяет перекрывать воду во всем здании.Это полезно в экстренных случаях, и рекомендуется, чтобы все жители знали, где это находится.

Иногда это отключается по ошибке владельцем, который не понимает, что он перекрывает воду для всего блока. В этих случаях Служба гигиены окружающей среды может заставить войти, чтобы снова включить воду. Если это необходимо, владельцу собственности, где была отключена вода, будет выставлен счет за все сопутствующие расходы.

Водоснабжение частного дома: цены, виды, монтаж

Колодец

Скважина

Разводка труб водопровода в ванной и туалете частного дома, квартиры

Варианты разводки труб водоснабжения в квартире, частном доме

Заказать разводку труб в ванной и туалете — недорого

Как сделать горячее водоснабжение в частном доме своими руками

Основные виды ГВС

Горячее водоснабжение: Проточная система

Выбор проточного водонагревателя

Система с накопительным бойлером

Бойлер с проточным нагревателем

Газовые бойлеры

Размер бойлера

Система с циркуляцией

Система с рекуператором и солнечным коллектором

Полезные советы

Видео «Как сделать горячее водоснабжение в частном доме»

Проект отопления и горячего водоснабжения частного дома

[PDF] СИСТЕМА ПОДАЧИ ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ ВВЕДЕНИЕ

Элементы общественного водоснабжения — питьевая вода и здоровье

Качество и очистка сырой воды

Распределение воды

ТАБЛИЦА II-1

Подход к исследованию

1 Введение | Системы распределения питьевой воды: оценка и снижение рисков

Горячая вода — Проектирование зданий

Как выполнить проектирование системы водоснабжения в зданиях с помощью сантехника

Разделы в этом руководстве:

1 Схема проектирования системы водоснабжения

2 Определение проектных свойств приспособлений

Крепежные элементы (общая, холодная и горячая вода) Колонны.

Колонна минимального давления

Колонна минимального диаметра

Колонна с геометрической высотой

Колонна длины трубы.

Сохранение изменений в файле конфигурации сантехника

3 Задание параметров в таблицах диаметров и эквивалентных длин фитингов в проекте

4 Создание системы водоснабжения в сантехнике

Как перейти от расчетного состояния системы водоснабжения к расчетному?

5 Добавление узлов

Удаление и редактирование узлов

6 Создание труб водопровода

Удаление и редактирование каналов

7 Результаты проектирования системы водоснабжения

Требуемое давление на источнике системы водоснабжения (узел стояка)

Диаметры в отводах труб.

Таблица размеров приспособлений, расчет вероятного расхода и диаметров

Таблица расчета эквивалентных длин труб

Установка нового подключения к водопроводу | Справка

Водоснабжение — Совет Западного Лотиана

Водопроводная вода

Свинец в системах водоснабжения

Водопроводные трубы

В квартирах отключено водоснабжение

Добавить комментарий Отменить ответ
