У мамы истекал срок поверки счетчика на электричество. Она спросила у меня совета, какой ей установить, а я решила сначала проверить все суммы. Расскажу, как вела расчеты и что в итоге посоветовала маме.

Какие бывают счетчики

Электрический счетчик — это прибор, который учитывает, сколько электроэнергии вы расходуете. Сколько сжег электричества — столько он и покажет на табло в киловатт-часах. Затем за эти киловатт-часы нужно будет заплатить энергоснабжающей организации по своему тарифу.

Тарифы бывают разные. Во-первых, они зависят от региона. Например, в Москве по однотарифному счетчику придется заплатить 4,87 Р за киловатт-час, а в Истринском районе Московской области — 3,89 Р. Во-вторых, сами счетчики могут иметь разные тарифы.

Расскажу об этом подробнее. Тарифы устанавливаются обычно на год, в некоторых регионах с 1 июля, в некоторых — с 1 января.

В статье я буду использовать тарифы, которые действовали в марте 2020 года в Москве

Однотарифный счетчик все время работает только по одному тарифу. Его показания не зависят от времени суток. Киловатт-час электроэнергии будет стоить одинаково и днем, и ночью.

Самые дешевые однотарифные счетчики даже не имеют дисплея. Показания в таком случае отображаются по старинке — на вращающихся колесиках Их принцип работы не такой, как у многотарифных, поэтому они и дешевле

Двухтарифный счетчик — это счетчик, где тариф зависит от времени суток. Прибор показывает на экране расход киловатт-часов в двух разных временных интервалах, Т1 и Т2, а также общий расход.

Стандартные временные интервалы:

Т1 — с 7:00 до 23:00;
Т2 — с 23:00 до 7:00.

У двухтарифных счетчиков есть дисплей.

А еще такой счетчик при желании можно подключить на один тариф, тогда он будет работать как однотарифный

Трехтарифный — такой же счетчик, как и двухтарифный, но временных интервалов у него три:

Т1 — с 7:00 до 10:00 и с 17:00 до 21:00;

Т2 — с 23:00 до 7:00;
Т3 — с 10:00 до 17:00 и с 21:00 до 23:00.

Двухтарифные и многотарифные счетчики имеют дисплеи, на которых показания по разным временным интервалам сменяют друг друга. Затем счетчик показывает общий расход.

Еще у счетчиков есть такие параметры, как номинальный и максимальный токи. Обычная благоустроенная квартира — это не производственное предприятие с большим энергопотреблением. Большинство современных электросчетчиков рассчитано на ток силой от 5 до 60 А.

Если нагрузка будет меньше 5 А — это номинальный ток, — то прибор будет выдавать погрешность и неизвестно, кто от этого выиграет. Если все потребители в квартире будут потреблять больше 60 А — это максимальный ток, — прибор может выйти из строя.

Но для обычной квартиры это маловероятно, поэтому на эти параметры можно не обращать внимания.

Это самый дешевый трехтарифный счетчик из «Леруа Мерлена». Жаль только, что отзывы у него не очень хорошие. Люди пишут, что он по умолчанию запрограммирован на один тариф и его надо перепрограммировать на три

Тарифы

Стоимость электроэнергии для потребителя зависит от тарифов. Тарифы зависят от региона и времени суток.

Региональные тарифы раз в год утверждают органы исполнительной власти в сфере ценообразования. Эти органы называются по-разному: в Москве — Департамент экономической политики и развития города Москвы, в Санкт-Петербурге — Комитет по тарифам Санкт-Петербурга, в Екатеринбурге — Региональная энергетическая комиссия. На их сайтах можно посмотреть текущие тарифы:

Пик — время самой большой и дорогой нагрузки на электросеть, когда большинство людей находятся дома и используют электроприборы: кипятят чайник, сушат волосы феном, заряжают устройства и так далее. Обычно это время, когда люди собираются на работу или приходят с нее. Полупик — время, когда энергии потребляют тоже много, но не так, как в пиковые часы. В ночные часы энергопотребление падает, поскольку большинство отдыхает.

Энергоснабжающие компании устанавливают самые высокие тарифы в период пиковой нагрузки. Чтобы стимулировать людей использовать электроэнергию в другие часы и тем самым перераспределять потребление, они снижают тарифы на полупиковые часы и ночное время.

Немного инфографики с сайта Мосэнергосбыта: потребление электроэнергии возрастает в мае и январе, во время долгих каникул. Люди больше времени проводят дома, готовят еду, постоянно кипятят чайник Есть еще пик в сентябре: это время возвращения с дачи

Расскажу, что влияет на стоимость киловатт-часа:

Населенный пункт. Для разных местностей могут устанавливаться разные тарифы внутри одной области. В сельских местностях тариф обычно ниже.

Использование многотарифного счетчика. Если установлен многотарифный счетчик, стоимость киловатт-часа зависит от времени суток. Потребление в пиковое время стоит намного дороже, чем в ночное. Таким образом государство пытается сбалансировать нагрузку на сети.
Газификация дома. Для домов, которые нельзя газифицировать, тариф на электроэнергию ниже. Это социальная поддержка от государства для тех, кто расходует электричество не только для освещения и работы техники, но и для приготовления еды, отопления и нагрева воды.

Приведу тарифы для Москвы, которые я использовала в своих расчетах. Если дом газифицирован, применяются тарифы для домов с газовыми плитами, даже если не пользуетесь газом. Дальше нужно смотреть на конкретный тариф в зависимости от типа установленного счетчика.

Для двухтарифного счетчика указаны два числа: стоимость киловатт-часа в разные временные интервалы, их обозначают Т1 и Т2. В трехтарифном счетчике добавляется еще третий интервал, Т3.

Тарифы для газифицированных домов в Москве с сайта Мосэнергосбыта Тарифы для негазифицированных домов в Москве

Кто и за чей счет должен менять счетчики

Срок эксплуатации счетчиков, который заявляет изготовитель, обычно составляет 30 лет.

Но это не значит, что со счетчиками можно 30 лет ничего не делать. Периодически их нужно поверять, то есть проводить процедуру, которая подтвердит точность показаний. Поверка требуется обычно каждые 10 лет для трехфазных и каждые 16 лет для однофазных счетчиков. Но бывают счетчики с межповерочным интервалом 8 лет. Периодичность поверки указана в паспорте устройства.

Поверка стоит недешево: за однофазный однотарифный счетчик — от 2500 Р, за трехфазный однотарифный — от 3500 Р.

Когда покупаете новый счетчик, обращайте внимание на межповерочный интервал. Чем он больше, тем реже надо будет тратиться на поверку. Например, у этого счетчика межповерочный интервал — 16 лет

Если счетчик сломался, его сняли или закончился срок эксплуатации или поверки, это приравнивается к отсутствию счетчика. Для таких квартир устанавливают повышенные в полтора раза тарифы на электричество. Чтобы вновь платить по нормальным тарифам, жильцам нужно заменить счетчик или поверить его.

Счетчик меняют жильцы за свой счет. По закону собственник обязан сам содержать принадлежащее ему имущество. Счетчик тоже относится к этому имуществу, даже если установлен не в квартире, а на лестнице. Просто в этом случае проще обслуживать его и снимать показания.

У моей мамы подходил срок поверки старого счетчика. Ей позвонили из УК и напомнили об этом. Время поверки поджимало, и мама занялась заменой самостоятельно.

Проще сразу поставить многотарифный счетчик

Дмитрий Назаренко

главный специалист отдела учета энергоресурсов АО «КМА-энергосбыт»

Если потребитель электроэнергии — обычный человек, который днем работает, а ночью спит, выгоды от многотарифного электросчетчика не будет. Многие стараются сэкономить за счет стирки белья или мойки посуды после 23:00 — по низкому тарифу. Но лично я против такого. Во-первых, шум от стиральных и посудомоечных машин может мешать и вам, и соседям. Во-вторых, если в это время вы уже спите, то полноценно контролировать процесс не можете.

Если вдруг случится протечка воды и вы затопите соседей, придется делать ремонт не только у себя, но и у них. И экономия 20—40 Р в месяц на электроэнергии будет просто ничтожной на фоне предстоящих затрат.

Чтобы упростить себе задачу, можно поступить гораздо проще: сразу поставить многотарифный счетчик. Разница в ценах небольшая. Например, между однофазным однотарифным и многотарифным разница примерно 600—700 Р, между трехфазным однотарифным и многотарифным — 1000—1500 Р.

Как правило, многотарифные счетчики электроэнергии продают сразу настроенными под часовой пояс, в котором проживает потребитель. В противном случае уточняйте у продавца, какое сейчас время на счетчике. Если это не ваш часовой пояс — придется дополнительно доплачивать, чтобы настроить реальное время. Что касается установки и подключения счетчика к электрической сети, то разницы никакой нет. Тот, кто заявляет, что установить многотарифный электросчетчик дороже, банально хочет раскрутить заказчика на дополнительные деньги.

У потребителя с многотарифным счетчиком есть выбор, по какому тарифу оплачивать электроэнергию. То есть если вас не устраивает тариф, дифференцированный по времени суток, вы всегда можете перейти на обычный тариф без дифференциации. Необходимо лишь написать соответствующее заявление в свою УК — или гарантирующему поставщику, если у вас прямой договор. Со следующего месяца вы уже сможете платить по-другому. Также всегда можно и вернуться, ограничений нет.

27 декабря 2018 года приняты поправки в ФЗ «Об электроэнергетике», и с 1 июля 2020 года в новых домах или при замене счетчиков будут устанавливать только интеллектуальные счетчики электроэнергии, которые позволяют в том числе вести многотарифный учет. Затраты по установке таких счетчиков перенесут на энергосбытовые компании, которые включат их в тариф на электроэнергию, поэтому в конечном счете заплатят за это обычные потребители. Так что выбор между установкой однотарифного и многотарифного счетчика скоро отпадет сам собой. Но в любом случае потребитель сам выбирает, как оплачивать электроэнергию: по простому тарифу или дифференцированному по времени суток. Менять это вы вправе хоть несколько раз в год.

Сколько стоит поставить многотарифный счетчик

Многотарифный счетчик — это технически более сложный прибор, чем однотарифный. Мастера говорят, что подключать его сложнее и дольше, поэтому его установка дороже. Счетчик оплачивается отдельно. Его стоимость в установку не входит.

Устанавливать счетчик самостоятельно нельзя. Это имеет право делать только человек с соответствующими допусками к работе с электроприборами. Если заказать установку частной фирме, потом все равно придется вызывать специалиста из энергоснабжающей организации, чтобы он его опломбировал. Услуга опломбировки счетчика бесплатна. Но надо понимать, что специалист не придет к вам на следующий день после заявки, в среднем ждать приходится 3—4 дня.

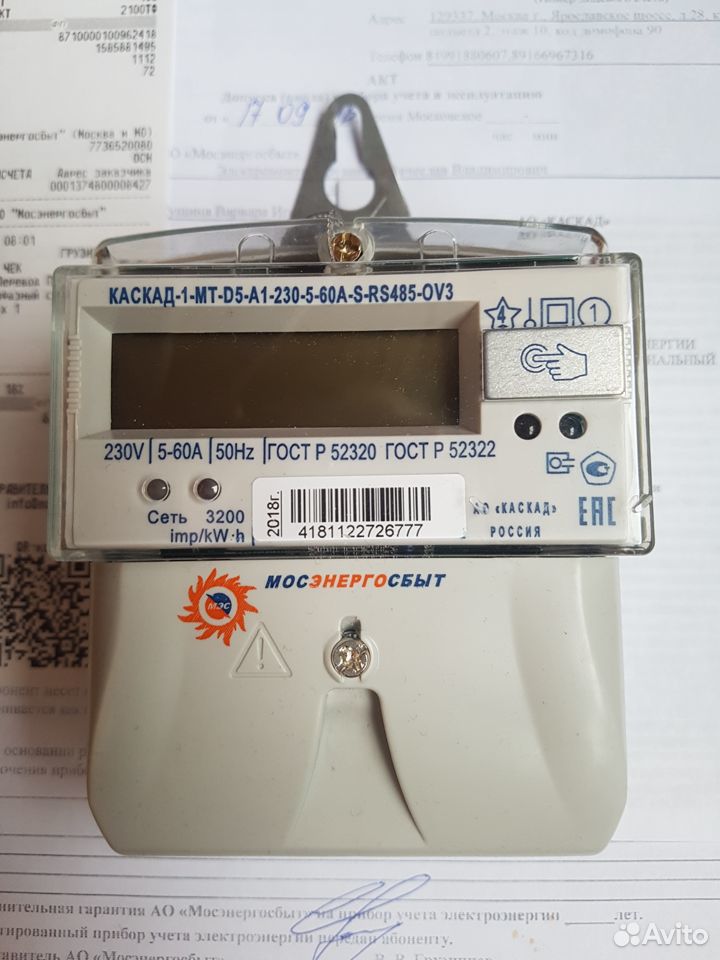

Мама не стала поверять старый счетчик, а купила новый. Оказалось, что так мы сэкономили деньги, поскольку старый счетчик занижал показания. Выяснилось это опытным путем: после замены счетчика показания выросли. Если бы мы стали поверять старый счетчик и вскрылось, что он занижал показания, его пришлось бы ремонтировать или заменять.

Чтобы установить счетчик, мама позвонила в Мосэнергосбыт. Ей предложили оставить заявку на замену счетчика в личном кабинете потребителя на сайте Мосэнергосбыта. Ей хотелось сделать все за один раз, поэтому она не стала обращаться в частную компанию, хотя это было бы дешевле.

Чтобы оставить заявку, нужно зарегистрироваться на сайте и заполнить форму на замену счетчика. После этого с вами связывается сотрудник Мосэнергосбыта и договаривается по времени Цены на монтаж и демонтаж от частников. За замену счетчика придется заплатить от 1550 Р Еще немного тарифов от частных фирм

Анализ электропотребления по трем абонентам

Меня смущало, что многотарифный счетчик в Мосэнергосбыте намного дороже однотарифного. И установка тоже дороже. Зная, что мама платит за электричество не так уж много, я решила проанализировать данные потребления нескольких человек и рассчитать, сколько экономит многотарифный счетчик по сравнению с обычным и как быстро это окупится.

Для этого я взяла данные по расходам электроэнергии трех абонентов, у которых установлены многотарифные счетчики. Так получилось, что у этих людей оказался разный образ жизни и, как следствие, разное электропотребление. Я все это свела в таблицу и рассчитала, сколько бы они заплатили, если бы у них был однотарифный счетчик. Чтобы ход моих мыслей был понятен, расскажу также об образе жизни каждого абонента из примера.

Я провела расчеты для трех абонентов за 2019 год и все свела в подробную таблицу. Для расчета срока окупаемости я взяла разницу в 3500 Р — это сумма, на которую многотарифный счетчик дороже однотарифного. Ее я разделила на ту экономию, что получилась от использования многотарифного счетчика

Абонент № 1 — это я. Я живу с мужем и двумя детьми в трехкомнатной квартире. У меня постоянно кто-то бывает дома, каждую ночь я включаю посудомоечную машину, днем запускаю стиральную. Стиральную машину я бы тоже включала ночью, но она установлена рядом со спальней и мешает мне спать. В квартире нет газа, зато есть индукционная плита. Еще я постоянно кипячу чайник, поскольку люблю горячий чай. Телевизор мы не смотрим, но пару часов в день работаем за компьютером.

Я очень люблю, когда много света. В комнате, где я нахожусь, люстры включены почти весь день, поэтому мы много тратим на освещение. Лампочки у нас разные: есть энергосберегающие, а есть обычные. Я не меняю старые галогенные лампочки, пока они не перегорят.

У меня двухтарифный счетчик, поэтому я знаю, сколько и по какому тарифу расходую. Я решила посчитать, сколько бы я потратила денег, если бы счетчик был однотарифный. Для этого я просуммировала показания за 2019 год и умножила их на тариф по однотарифному счетчику.

Двухтарифный счетчик:

2859 кВт⋅ч × Т1 (5,35 Р/кВт⋅ч) + 794 кВт⋅ч × Т2 (1,5 Р/кВт⋅ч) = 16 486,65‬ Р

Однотарифный счетчик:

(2859 кВт⋅ч + 794 кВт⋅ч) × Т1 (4,65 ‭Р/кВт⋅ч) = 16 986,45 Р

Получалось, что многотарифный счетчик экономит мне 499,8 Р в год. Дальше я учла стоимость самого многотарифного счетчика и его установку. Самый простой многотарифный счетчик дороже однотарифного на 3500 Р — он окупится за семь лет.

В 2017 году у меня родился второй ребенок и я стала больше стирать, готовить и, соответственно, тратить электроэнергии по дневному тарифу Т1. Я решила повторить расчет для большего периода и сняла показания по счетчикам за декабрь 2016 года. Выходило, что многотарифный счетчик экономит мне 717 Р в год. То есть я стала тратить больше электроэнергии по дорогому тарифу — и срок окупаемости вырос.

В таком виде можно посмотреть данные по переданным показаниям приборов учета электроэнергии на сайте Мосэнергосбыта. Это данные по абоненту № 1 — мне

Абонент № 2 живет один в двухкомнатной квартире. Он пару раз в неделю включает стиральную машину, посудомоечной пользуется редко. Три-четыре дня в неделю этот человек уходит с утра из дома и отсутствует по 10—12 часов. Остальные дни в основном сидит дома и смотрит телевизор. Завтраки и ужины готовит в пиковый тариф. Плита у него электрическая, но не индукционная. Счетчик трехтарифный. Считаем.

Трехтарифный счетчик:

510 кВт⋅ч × Т1 (5,58 Р/кВт⋅ч) + 370 кВт⋅ч × Т2 (1,5 Р/кВт⋅ч) + 730 кВт⋅ч × Т3 (4,65 Р/кВт⋅ч) = 6795,3‬ Р

Однотарифный счетчик:

(510 кВт⋅ч + 730 кВт⋅ч + 370 кВт⋅ч) × Т1 (4,65 ‭Р/кВт⋅ч) = 7486,5 Р

Получается, что трехтарифный счетчик помог бы ему сэкономить 691,2 Р в год. Срок окупаемости счетчика для этого абонента — 5 лет. Посчитала так:

3500 Р / 691,2 Р в год

Переданные показания приборов учета электроэнергии по абоненту № 2

Абонент № 3 живет один в двухкомнатной квартире и пять дней в неделю ходит на работу. Иногда пользуется стиральной машиной, посудомойки у него нет. Есть газовая плита и электрический чайник. Этот человек любит полуночничать — допоздна сидит за компьютером или смотрит телевизор. Считаем.

Трехтарифный счетчик:

404 кВт⋅ч × Т1 (6,57 Р/кВт⋅ч) + 361 кВт⋅ч × Т2 (2,13 Р/кВт⋅ч) + 567 кВт⋅ч × Т3 (5,47 Р/кВт⋅ч) = 6524,7‬ Р

Однотарифный счетчик:

(404 кВт⋅ч + 567 кВт⋅ч + 361 кВт⋅ч) × Т1 (5,47 ‭Р/кВт⋅ч) = 7286,04 Р

Получается, что трехтарифный счетчик помог бы сэкономить 761,34 Р в год. Срок окупаемости счетчика для этого абонента — 4,6 года:

3500 Р / 761,34 Р в год

Переданные показания приборов учета электроэнергии по абоненту № 3

За сколько лет окупится многотарифный счетчик при таком потреблении

	Абонент № 1 — 7 лет	Абонент № 2 — 5 лет	Абонент № 3 — 4,6 года
Расход по Т1 за год	2859 кВт⋅ч	510 кВт⋅ч	404 кВт⋅ч
Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтарифного)	5,35 Р/кВт⋅ч	5,58 Р/кВт⋅ч	6,57 Р/кВт⋅ч
Расход по Т2 за год	794 кВт⋅ч	730 кВт⋅ч	567 кВт⋅ч
Тариф Т2 (это ночное время)	1,5 Р/кВт⋅ч	1,5 Р/кВт⋅ч	2,13 Р/кВт⋅ч
Расход по Т3 за год	0 кВт⋅ч	370 кВт⋅ч	361 кВт⋅ч
Тариф Т3 (это полупик для трехтарифного счетчика)	0 Р/кВт⋅ч	4,65 Р/кВт⋅ч	5,47 Р/кВт⋅ч
Расход за год	3653 кВт⋅ч	1610 кВт⋅ч	1332 кВт⋅ч
Тариф однотарифного счетчика	4,65 Р/кВт⋅ч	4,65 Р/кВт⋅ч	5,47 Р/кВт⋅ч
Стоимость по многотарифному счетчику за 2019 год	16 486,65 Р	6795,3 Р	6524,7 Р
Стоимость по однотарифному счетчику за 2019 год	16 986,45 Р	7486,5 Р	7286,04 Р
На сколько больше пришлось бы заплатить за год по однотарифному счетчику	499,8 Р	691,2 Р	761,34 Р

Абонент № 1 — 7 лет

Расход по Т1 за год

2859 кВт⋅ч

Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтарифного)

5,35 Р/кВт⋅ч

Расход по Т2 за год

794 кВт⋅ч

Тариф Т2 (это ночное время)

1,5 Р/кВт⋅ч

Расход по Т3 за год

0 кВт⋅ч

Тариф Т3 (это полупик для трехтарифного счетчика)

0 Р/кВт⋅ч

Расход за год

3653 кВт⋅ч

Тариф однотарифного счетчика

4,65 Р/кВт⋅ч

Стоимость по многотарифному счетчику за 2019 год

16 486,65 Р

Стоимость по однотарифному счетчику за 2019 год

16 986,45 Р

На сколько больше пришлось бы заплатить за год по однотарифному счетчику

499,8 Р

Абонент № 2 — 5 лет

Расход по Т1 за год

510 кВт⋅ч

Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтарифного)

5,58 Р/кВт⋅ч

Расход по Т2 за год

730 кВт⋅ч

Тариф Т2 (это ночное время)

1,5 Р/кВт⋅ч

Расход по Т3 за год

370 кВт⋅ч

Тариф Т3 (это полупик для трехтарифного счетчика)

4,65 Р/кВт⋅ч

Расход за год

1610 кВт⋅ч

Тариф однотарифного счетчика

4,65 Р/кВт⋅ч

Стоимость по многотарифному счетчику за 2019 год

6795,3 Р

Стоимость по однотарифному счетчику за 2019 год

7486,5 Р

На сколько больше пришлось бы заплатить за год по однотарифному счетчику

691,2 Р

Абонент № 3 — 4,6 года

Расход по Т1 за год

404 кВт⋅ч

Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтарифного)

6,57 Р/кВт⋅ч

Расход по Т2 за год

567 кВт⋅ч

Тариф Т2 (это ночное время)

2,13 Р/кВт⋅ч

Расход по Т3 за год

361 кВт⋅ч

Тариф Т3 (это полупик для трехтарифного счетчика)

5,47 Р/кВт⋅ч

Расход за год

1332 кВт⋅ч

Тариф однотарифного счетчика

5,47 Р/кВт⋅ч

Стоимость по многотарифному счетчику за 2019 год

6524,7 Р

Стоимость по однотарифному счетчику за 2019 год

7286,04 Р

На сколько больше пришлось бы заплатить за год по однотарифному счетчику

761,34 Р

Выяснилось, что за счет многотарифных счетчиков мои абоненты сэкономят от 500 до 760 Р за год. Срок окупаемости счетчика получился от 4,6 до 7 лет, что немало. В то же время это больше половины от межповерочного периода, но меньше половины от заявленного срока эксплуатации. Но не все приборы служат столько, сколько заявлено. Некоторые ломаются, так и не успев окупиться. У счетчиков, как и у всех приборов, есть гарантийный срок. Обычно это 36—42 месяца с момента производства.

Для третьего абонента я тоже посчитала экономию за более длительный срок — за 32 месяца, поскольку именно тогда ему установили многотарифный счетчик. Срок окупаемости счетчика остался прежним: 5 лет. Видимо, абонент № 3 очень стабилен в своих привычках. По абоненту № 2 не сохранилось старых показаний, чтобы посчитать расход за больший срок, а посмотреть их на сайте Мосэнергосбыта можно только за один год.

Что в итоге я посоветовала маме

После всех расчетов я посоветовала маме не брать трехтарифный счетчик, а рассмотреть двухтарифное или однотарифное подключение. Вот какие аргументы у меня были:

Мама мало пользуется мощными электрическими приборами, основной расход будет приходиться на пиковое время нагрузки.
Двухтарифный счетчик обходится примерно на 1500 Р дешевле, чем трехтарифный, поэтому он окупится быстрее.
Пик по трехтарифному счетчику стоит дороже, чем по однотарифному или двухтарифному. Поскольку мама завтракает и ужинает, а значит, кипятит чайник, использует микроволновую печь, духовку и другие приборы в пиковое время, многотарифный счетчик ей невыгоден.

Мама решила поставить самый простой однотарифный счетчик. Все это обошлось в 3500 Р: 900 Р стоил самый примитивный счетчик, 2600 Р — установка со скидкой по социальной карте.

3500 Р

потратила моя мама на установку однотарифного счетчика

За счет чего можно сэкономить с многотарифным счетчиком

Но и с многотарифным счетчиком можно экономить. Расскажу о своих наблюдениях.

Классы энергопотребления. Стиральные и посудомоечные машины, а также холодильники бывают разных классов энергопотребления: A++, A+, A, B, C. Классы для всех приборов одинаковые по маркировке: A++ — это самый энергосберегающий класс, C — самый затратный. Сейчас производится в основном техника класса A+ и A, классы B и C еще придется поискать. У меня вся техника класса А, поэтому все дальнейшие расчеты буду приводить для него.

За счет покупки техники класса A+ или A++ можно сэкономить. Но речь идет о небольших суммах, поэтому нет смысла ради этой экономии покупать технику с лучшим классом энергопотребления. Например, разница в энергопотреблении между классом A, который у меня сейчас, и классом A+ — всего 11%. Если бы я купила стиральную машину класса A+, при моих объемах стирок сэкономила бы 14,3 Р в месяц, или ‭171,6‬ Р в год. Это совсем немного.

Самые энергозатратные приборы. Основные потребители электроэнергии — это бытовая техника. Обычно это электрический чайник, посудомоечная и стиральная машины. В среднем стиральная машина за цикл стирки потребляет столько же, сколько микроволновая печь, которая час работает на максимальной мощности. Холодильник потребляет столько же, сколько лампочка накаливания.

Вот небольшой список основных приборов, которые мы используем в быту. Возможно, он пригодится, чтобы понять, с каким из них вы тратите больше всего.

Сколько киловатт-часов потребляют бытовые приборы за час работы

Утюг	2,5 кВт⋅ч
Электрический чайник	2 кВт⋅ч
Посудомоечная машина	0,9 кВт⋅ч
Микроволновая печь	0,8 кВт⋅ч
Стиральная машина с загрузкой 3 кг	0,54 кВт⋅ч
Телевизор 75 дюймов	0,21 кВт⋅ч
Лампочка накаливания	0,04 кВт⋅ч
Холодильник класса А	0,04 кВт⋅ч
Холодильник класса А+	0,03 кВт⋅ч

Утюг

2,5 кВт⋅ч

Электрический чайник

2 кВт⋅ч

Посудомоечная машина

0,9 кВт⋅ч

Микроволновая печь

0,8 кВт⋅ч

Стиральная машина с загрузкой 3 кг

0,54 кВт⋅ч

Телевизор 75 дюймов

0,21 кВт⋅ч

Лампочка накаливания

0,04 кВт⋅ч

Холодильник класса А

0,04 кВт⋅ч

Холодильник класса А+

0,03 кВт⋅ч

Расход электроэнергии можно посмотреть в карточках товаров интернет-магазинов.

Расход для стиральных машин обычно указывают на 1 килограмм за 1 час работы. Для расчета расхода за цикл стирки надо умножить это число на вес и время работы

Ночной и дневной запуск. Приведу примерный расчет затрат на запуск посудомоечной машины днем и ночью.

Посудомоечная машина с классом энергопотребления А имеет заявленный расход около 0,9 кВт⋅ч в час. Средняя мойка занимает 2 часа 40 минут — примерно 2,67 часа, на сокращенную программу я не ставлю. Расход электроэнергии за мойку такой:

0,9 кВт⋅ч/ч × 2,67 ч = 2,4 кВт⋅ч

Расход электроэнергии за месяц:

2,4 кВт⋅ч × 30 раз = 72 кВт⋅ч

При двухтарифном счетчике за месяц работы посудомоечной машины днем придется заплатить:

72 кВт⋅ч × 5,35 Р/кВт⋅ч = 385 Р

Ночные мойки посуды обойдутся дешевле:

72 кВт⋅ч × 1,5 Р/кВт⋅ч = 108‬ Р

Получается, я экономлю 277 Р в месяц за счет того, что запускаю посудомоечную машину ночью. Это больше половины экономии от двухтарифного счетчика за месяц. Если бы я запускала посудомоечную машину днем, двухтарифный счетчик был бы мне совсем неинтересен. Стоимость двухтарифного счетчика — 1500 Р, если начать стирать по ночам, он окупится быстрее за счет изменения режима.

Стиральная машина с классом энергопотребления А имеет заявленный расход 0,18 кВт⋅ч/кг за час, за цикл я стираю 3—4 кг. Стирка длится 1 час 30 минут.

Расход электроэнергии за стирку при загрузке 3 кг:

0,18 кВт⋅ч/кг⋅ч × 3 кг × 1,5 ч = 0,81 кВт⋅ч

Стиральная машина у меня глубиной 45 см, поэтому в нее не всегда помещается даже комплект постельного белья. С двумя детьми я стираю вещи каждый день, поэтому расход электроэнергии за месяц получается следующим:

0,81 кВт⋅ч × 30 раз = 24,3 кВт⋅ч

При двухтарифном счетчике за месяц дневных стирок придется заплатить:

24,3 кВт⋅ч × 5,35 Р/кВт⋅ч = 130 Р

Ночные стирки обойдутся дешевле:

24,3 кВт⋅ч × 1,5 Р/кВт⋅ч = 36,45 Р

То есть ночная стирка сэкономит мне 94 Р в месяц.

Таким образом, запускать технику ночью выгодно, но экономия получается не колоссальная. В процентном соотношении от моего общего расхода — 20%.

Светодиодные лампочки. Если сравнивать обычную лампочку накаливания мощностью 40 Вт и энергосберегающую лампочку мощностью 5 Вт, получается, что первая потребляет в час на 0,035 кВт⋅ч больше.

По тарифу Т1 (5,35 Р/кВт⋅ч) для двухтарифного счетчика во время пиковой нагрузки, когда чаще всего и включают лампочки, этот перерасход обходится в 0,187 Р/ч:

0,035 кВт⋅ч/ч × 5,35 Р/кВт⋅ч = 0,187 Р/ч

Для однотарифного счетчика этот перерасход обходится в 0,17 Р/ч:

0,035 кВт⋅ч/ч × 4,87 Р/кВт⋅ч = 0,17 Р/ч

Если энергосберегающая лампочка стоит на 100 Р дороже, чем обычная, ее покупка окупается за следующий срок:

100 Р / 0,17 Р/ч = 588 часов для однотарифного счетчика

100 Р / 0,187 Р/ч = 535 часов для двухтарифного счетчика. И чуть быстрее для трехтарифного

Но поскольку энергосберегающие лампочки сейчас все больше и больше приближаются по цене к галогенным, они окупаются еще быстрее. Так что если покупать энергосберегающие лампочки — тоже можно экономить.

Как экономить на оплате электроэнергии

C многотарифным счетчиком можно уменьшить счет за электроэнергию, но он подходит не всем. Если человек весь день дома, он платит по высокому тарифу. Это сводит всю экономию на нет.
Любителям полуночничать стоит задуматься об установке двухтарифных счетчиков. Они стоят меньше трехтарифных, а ночной киловатт-час намного дешевле дневного.
Устанавливать многотарифный счетчик дороже, чем однотарифный. Эта разница окупается не так быстро, как хочется.
Если тратите много электроэнергии в пиковое время — выгоднее поставить однотарифный или двухтарифный счетчик. Именно это я и посоветовала маме. С трехтарифным относительно двухтарифного ей пришлось бы переплачивать по 1 Р за каждый киловатт-час во время пиковых нагрузок.

Трехтарифный счетчик: преимущества и недостатки

На уплату счетов за электроэнергию может уходить значительная часть семейного бюджета. Чтобы сэкономить хоть немного денежных средств, многие предприимчивые домовладельцы прислушиваются к советам управляющих компаний и решают установить в своем жилище трехтарифный счетчик.

Такое устройство, в отличие от обычного учетчика электроэнергии, регистрирует энергопотребление дифференцированно, то есть в разные промежутки времени. Почему это может быть выгодным с экономической точки зрения и как же все-таки сократить расходы за коммунальные платежи? Постараемся разобраться.

Кому это необходимо?

Очевидно, что потребление электроэнергии происходит неравномерно. Чтобы хоть как-то сократить расходы, связанные с содержанием оборудования, и подтолкнуть пользователей создавать равномерную нагрузку в течение суток, специалисты предложили жителям устанавливать трехтарифный счетчик электроэнергии.Все дело в том, что ночью, когда большая часть жителей городов и поселков спит, нагрузка на обслуживающую подстанцию минимальная. Утром, в районе 7 часов утра, когда люди начинают просыпаться, наступает так называемый утренний пик. Он продолжается до 10-11 часов дня. Затем энергопотребление снижается до средней величины и остается практически неизменным до вечернего пика – того момента, когда люди начинают приходить с работы. Вечерний пик продолжается с 17-18 до 23 часов.

Волнообразный характер потребления электричества отражается на работе электрической подстанции: утром и вечером она функционирует на полную мощность, днем – на оптимальном уровне, а ночью практически бездействует. В результате неравномерно распределенной нагрузки ускоряется износ механизмов, а следовательно, увеличиваются эксплуатационные затраты.

Дифференцированный учет

Для минимизации эксплуатационных расходов было предложено использовать трехтарифный счетчик. Суть его использования состоит в том, что учет энергопотребления ведется дифференцированно, то есть отдельно регистрируется количество потребленных ресурсов днем, ночью, в утренний и вечерний пики.

Стоимость «дневного», «ночного» и «пикового» кВт энергии разная. Дневной тариф обычно соответствует стоимости одного кВт электричества при обычном учете. Стоимость ночного на 50-70% ниже, а вот во время утреннего и вечернего максимума цена электроэнергии обычно самая высокая и может быть даже на 70% выше дневной.

Вы, уменьшая потребление утром и вечером, но увеличивая нагрузку на энергосеть ночью, сможете немало сэкономить. Это и является главным плюсом использования трехтарифного счетчика, который будет фиксировать не только количество использованной энергии, но и время потребления.

Когда многотарифный счетчик выгоден?

Расчет по трехтарифному счетчику электроэнергии будет выгодным только в том случае, если будет выполняться неравенство:Здесь П_н, П_д, П_п – соответственно потребление ночью, днем и во время пиковой нагрузки (утром и вечером), П_к – суммарное энергопотребление за сутки, Ц_н, Ц_ди Ц_п – стоимость электроэнергии в соответствующее время суток, Ц_о – цена одного кВт электричества при однотарифном расчете.

Для получения существенной экономии придется изменить свой распорядок дня. Например, запускать стиральную и посудомоечную машины в ночное время, а утром и вечером по возможности отказаться от включения некоторых бытовых приборов.

Нельзя забывать, что трехтарифный счетчик должен еще окупиться. Рассчитать срок окупаемости (без учета инфляции) несложно. Для этого необходимо разделить стоимость прибора на сумму, которую он позволяет сэкономить за месяц. По усредненным расчетам этот срок составляет до 12-16 месяцев.

Плюсы и минусы

Говорить о преимуществах и недостатках многотарифного учета электроэнергии можно только в том случае, если сравнивать его с двух- и однотарифной системой расчета. В первом случае удается добиться значительной экономии денежных средств и сокращения срока окупаемости. Во втором разница может быть не столь заметна ввиду того, что трехтарифный счетчик стоит в 3-4 раза дороже обычного.Важно помнить, что стоимость одного кВт электроэнергии в разных регионах различна. Так, в городе разница между «дневной» и «ночной» ценой может составлять 50-70%, а вот за пределами городской черты, в дачных поселках или в деревне этот показатель находится на уровне 5-10%.

Обслуживание многотарифных счетчиков

Говоря о расходах, нельзя не коснуться темы обслуживания приборов. Все трехтарифные счетчики представляют собой сложные электронные устройства, которые перед вводом в эксплуатацию не только подключаются к энергосистеме, но и программируются – для каждого циферблата вводится тот временной диапазон, в течение которого он должен регистрировать показания.

Очевидно, что выполнять подобные процедуры могут только сотрудники специализированной компании, например, «Мосэнерго». Трехтарифный счетчик, как и стандартный регистрирующий прибор, нуждается в проверке раз в 16 лет.

В конструкции этих устройств имеются литиевые батарейки, которые сохраняют выставленные настройки в случае отключения электричества. Их работоспособности едва ли хватит на временной промежуток между проверками. Поэтому будьте готовы, что в середине срока вам придется вызывать специалистов для замены батареек.

Способы увеличения экономии

Основным способом повышения экономии при многотарифной системе расчета остается изменение своего распорядка дня. По возможности старайтесь стирать, заряжать сотовые телефоны, включать кондиционеры и использовать другие бытовые приборы исключительно в ночное время.

Переоборудовать свое жилище – еще один способ экономии, если вы намереваетесь установить трехтарифный счетчик. Тарифы за потребление электричества в квартирах, в которых установлена электроплита, на 50-60% ниже, нежели в домах с газовыми горелками. При этом вы сможете экономить не только на электроэнергии, но и на газе.

Помните, что на трехтарифный счетчик время тарифов устанавливается законодательным органом отдельно в каждом регионе на один год вперед, и оно отличается от временных интервалов, установленных для двухтарифных приборов. Не забывайте принимать это во внимание при расчете экономии денежных средств.

Замена счетчиков электроэнергии ПАО «Саратовэнерго»

Согласно ГК РФ Статья 543. обязанность по своевременной замене прибора учёта (ПУ) лежит на собственнике жилого помещения.

Контроль над этой задачей осуществляет электроснабжающая организация. Замена счётчиков электричества может проводиться только после подачи письменного заявления на замену ПУ в данную организацию. При себе необходимо иметь паспорт и документ о праве собственности.

По приезде уполномоченное лицо энергоснабжающей организации снимает последние показания прибора и удаляет пломбу. Начиная с этого момента и до введения нового ПУ в эксплуатацию, стоимость потребляемой электрической энергии (ЭЭ) будет рассчитываться по нормативам.

Стоит отметить, что вне зависимости от причины замены, работы по установке нового оборудования всегда оплачивает собственник помещения.

Устанавливать новый счётчик должен квалифицированный специалист, так как неопытный человек может не только допустить ошибки при подключении, но и полностью сломать ПУ.

Когда монтаж нового счётчика будет завершён, необходимо подать письменное заявление на опломбирование счётчика в энергоснабжающую компанию. Специалист составит акт приёмки, в котором указываются:

тип и модель ПУ;
заводской номер;
текущие показания.

Далее, проверяющий опломбирует новый счётчик, после чего можно будет начинать его эксплуатацию. С этого момента оплата потребляемой ЭЭ будет взиматься согласно показаниям нового ПУ.

Наиболее целесообразным вариантом станет замена старого счётчика ЭЭ на новый специалистами ПАО «Саратовэнерго», которые могут произвести замену ПУ и составить необходимые документы с дальнейшей передачей информации в сбытовую организацию за один выезд.

Заказать монтаж, а также выбрать новый счётчик вы можете по ссылке.

Новый однофазный счетчик электроэнергии E31 412-200 — Модульное оборудование (A-Z Low Voltage Products navigation)

Счетчик E31 412-200 предназначен для измерения и учета потребленной электроэнергии в однофазных сетях с номинальным напряжением 220В и частотой 50 Гц.

Внешний вид:

Компактный корпус занимает всего 5 модулей на DIN-рейке.
Оригинальный дизайн счётчика гармонично сочетается с модульной гаммой АББ, что дает возможность сборки щитов учёта в едином стиле.
Эстетичный внешний вид продукта гарантирует узнаваемость в точках продаж.
Наличие длинной клеммной крышки для монтажа (аксессуар).

Особенности конструкции:

Современное решение от АББ, разработанное и произведённое в России и для российских условий.
Класс точности счётчика – 1.
Межповерочный интервал – 16 лет.
Средний срок службы – 30 лет.
Счётчик оснащён оптическим портом, интерфейсом EIA-485 с встроенным блоком питания, оптическими и электрическими испытательными выходами активной энергии, электрическим испытательным выходом встроенных часов, а также шунтовым датчиком тока.
Диапазон рабочих температур от -40°С до +70°С.
Степень защиты — IP51.

Преимущества:

Конструкция счётчика позволяет проводить прямое измерение тока вплоть до 80 Ампер.
Поддержка коммуникационного протокола Modbus RTU.
Возможность установки до 4-х тарифов, с отдельным расписанием для выходных и праздничных дней.
Счётчик полностью соответствует требованиям международных и российских стандартов. Счётчик внесён в Госреестр Средств Измерений.
Электронная пломба клеммной крышки, датчик тока в цепи нулевого провода, а также неразборная конструкция счётчика обеспечивают защиту от попыток хищения электроэнергии.
Функционал счётчика полностью удовлетворяет требованиям сегментов жилого и коммерческого строительства.

Измерение и хранение данных:

Счётчик позволяет измерять среднеквадратичные значения тока и напряжения, частоту питающей сети, активную мощность, фактор активной мощности.
Сохраняет в памяти значения активной энергии на начало месяца нарастающим итогом и по тарифам, максимальные усредненные значения мощности на начало месяца нарастающим итогом и по тарифам, профиль нагрузки.
Возможно применение счётчика в составе АИИС КУЭ.
Эффективный мониторинг потребления электроэнергии с журналом событий, сохраняющим измеренные значения вплоть до 12 месяцев.
Специально разработанное ПО позволяет существенно экономить время при программировании счётчика.

Как снять показания счетчика Меркурий 200

Купить Меркурий 200

Технические характеристики счетчиков Меркурий 200 • Снять показания счетчика Меркурий 200 • Поверка счетчиков Меркурий 200 • Габаритный чертеж счетчика Меркурий 200 • Схемы подключения счетчиков Меркурий 200

Меркурий 200 технические характеристики

Базовое значение тока 5 А

Максимальное значение тока 60 А

Номинальное значение напряжения 230 В

Частота сети (50+1) Гц

Пределы допускаемой основной относительной погрешности счетчиков соответствуют классу точности 1 согласно ГОСТ Р 52322

Стартовый ток (чувствительность) Счетчик Меркурий 200 начинает регистрировать показания при значении тока 20 мА при коэффициенте мощности, равном единице.

В счетчике функционирует импульсный выход основного передающего устройства. При переключении счетчика в режим поверки этот выход функционирует как поверочный. Переключение телеметрия/поверка осуществляться по команде от интерфейса.

Постоянная (передаточное число) счетчика соответствует 5000 имп/кВт-ч или 10000 имп/кВт-ч

В состоянии «замкнуто» сопротивление выходной цепи передающего устройства не превышает 200 Ом

В со-стоянии «разомкнуто» не менее 50 кОм. Предельно допустимое значение тока, которое выдерживает выходная цепь передающего устройства в состоянии «замкнуто», не превышает 30 мА. Предельно допустимое значение напряжения на выходных зажимах передающего устройства в состоянии «разомкну¬то» не менее 24 В

Отсчет потребляемой энергии ведется по жидкокристаллическому индикатору (ЖКИ). На ЖКИ счетчика может отображаться:

номер текущего тарифа «Т1», «Т2», «Т3», «Т4»

значение потребляемой электроэнергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в кВт-ч

текущее значение активной мощности в нагрузке в кВт (справочное значение)

текущее время

текущая дата

число, месяц, год

значение потребляемой электроэнергии с начала эксплуатации на первое число каждого из предыдущих 11 месяцев по каждому тарифу и сумму по всем тарифам (данные учета электроэнергии отображаются в целых единицах кВтч)

время переключения тарифных зон (тарифное расписание на текущий день)

Счетчик обеспечивают программирование и считывание с помощью компьютера через интерфейс связи следующих параметров:

индивидуального адреса

группового адреса

тарифного расписания и расписания праздничных дней:

текущего времени (часы, минуты, секунды)

даты (числа, месяца, года)

флага разрешения перехода с «летнего» времени на «зимнее» и обратно

чтение мощности нагрузки

флага разрешения коррекции времени кнопками счетчика

передаточного числа импульсного выхода

скорости обмена

разрешение циклической индикации и управление ей

числа действующих тарифов

лимита мощности

лимита энергии за месяц

Счетчик выполняет функцию управления нагрузкой. Управление нагрузкой осуществляется импульсным выходом (контакты 10, 11) путем перевода в соответствующий режим по команде интерфейса CAN (RS-485). Управление нагрузкой осуществляется исполнительным механизмом, состояние которого определяется состоянием импульсного выхода. Нагрузка отключена состояние контактов 10, 11 «замкнуто», нагрузка подключена состояние кон-тактов 10, 11 «разомкнуто»

Точность хода часов при нормальной температуре (20±5°С) не более + 0,5 с/сут. Точность хода часов при отключенном питании и в рабочем диапазоне температур не превышает + 5 с/сут

Активная и полная мощность, потребляемая цепью напряжения счетчика при номинальном напряжении, нормальной температуре и номинальной частоте не превышает 2 Вт и 10 В-А соответственно

Полная мощность, потребляемая цепью тока счетчика при базовом токе, номинальной частоте и нормальной температуре, не превышает 2,5 B-A

Начальный запуск счетчика. Счетчик начинает нормально функционировать не позднее чем через 5 с после того, как к его зажимам будет приложено номинальное напряжение

Отсутствие самохода. При отсутствии тока в последовательной цепи и значении напряжения, равном 1,15 ином, испытательный выход счетчика не создает более одного импульса в течение времени, равного 4,4 мин

Счетчик выдерживает кратковременные перегрузки током, превышающим в 30 раз максимальный ток с допустимым отклонением от 0 % до минус 10 % в течение одного полупериода при номинальной частоте. При этом изменение погрешности счетчика при базовом токе и коэффициенте мощности, равном единице, не превышает +1,5 %

Счетчик устойчив к провалам и кратковременным прерываниям напряжения

Изоляция между всеми соединенными цепями тока и напряжения с одной стороны, «землей» и соединенными вместе вспомогательными цепями с другой стороны, при закрытом корпусе счетчика и крышке зажимов выдерживает в течение 1 мин воздействие напряжения переменного тока, величиной 4 кВ (среднее квадратичное значение) частотой 45-65 Гц

Изоляция между соединенными между собой последовательной и параллельной электрическими цепями счетчика и «землей» выдерживает десятикратное воздействие импульсного напряжения одной, а затем другой полярности пиковым значением 6 кВ

Установленный предельный рабочий диапазон температур от минус 40 до плюс 55 °С

Предельный диапазон хранения и транспортирования от минус 45 до плюс 70 °С

Средняя наработка счетчика на отказ не менее 150000 часов

Средний срок службы счетчика до капитального ремонта 30 лет

Конструктивные параметры счетчика:

масса не более 0,6 кг

габаритные размеры 156х138х58 мм.

Меркурий 200 снять показания

Значения учтенной энергии по тарифным зонам могут быть считаны как с индикатора, с помощью кнопок на передней панели, так и через интерфейс

Считывание информации с ЖКИ с помощью кнопок

На ЖКИ отображаются:

номер текущего тарифа «Т1», «Т2», «Т3», «Т4»

значение потребляемой электроэнергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в кВт-ч

текущее значение активной мощности в нагрузке в кВт (справочное значение)

текущее время

текущая дата — число, месяц, год

значение потребляемой электроэнергии с начала эксплуатации на первое число каждого из предыдущих 11 месяцев по каждому тарифу и сумму по всем тарифам (данные учета электроэнергии отображаются в целых единицах кВтч)

время переключения тарифных зон (тарифное расписание на текущий день). Выбор указанных режимов индикации осуществляется посредством клавиатуры управления, состоящей из двух кнопок: « ⊂⊃ » и «ВВОД»

Меркурий 200 режимы индикации

Существует два режима индикации:

режим отображения индикации накопленной энергии по текущему тарифу

циклический режим индикации

Режим отображения индикации накопленной энергии по текущему тарифу

При включении счетчика на жидкокристаллическом индикаторе (далее ЖКИ) появляется количество энергии, потребленное по текущему тарифу за все время функционирования счетчика. Эта величина индицируется в кВт-ч, с дискретностью 0, 01 кВт-ч (два знака после запятой). Справа от этого числа указываются единицы, в которой выражена, показываемая величина (кВт ч). Номер текущего тарифа показан слева (Т1 — первый тариф, Т2 — второй, Т3 — третий, Т4 — четвертый). В верхней части ЖКИ находятся курсоры, которые индицируют работу счетчика. При накоплении определенного количества энергии (эта величина не нормирована) курсор сдвигается вправо, таким образом, чем больше нагрузка, тем быстрее движется курсор. Индикатор работы счетчика действует во всех режимах.

При нажатии на клавишу «ВВОД» циклически изменяется номер тарифа, по которому индицируется величина накопленной энергии. После последнего тарифа (если счётчик четырехтарифный, то после четвертого, если трехтарифный — после третьего, если двухтарифный — после второго) индицируется сумма накопленной энергии по всем действующим тарифам, при этом слева индицируется номер, показываемого тарифа, а если индицируется сумма, то в нижней части появляется надпись «Сумма».

Если на клавиши не происходит нажатие более, чем 30 с, то счетчик возвратится в исходное состояние (это касается в том числе и режимов, описанных далее).

Меркурий 200 индикация мощности нагрузки

При нажатии клавиши «⊂⊃» происходит переход к индикации мощности нагрузки, подключенной к счетчику. Мощность индицируется в киловаттах, о чем свидетельствует надпись справа: «кВт». Кроме того, индицируется текущий тариф.

Меркурий 200 индикация текущего времени

При повторном нажатии клавиши «⊂⊃» происходит переход к индикации текущего времени. Текущее время индицируется в формате «часы минуты секунды». Справа горит надпись «с» (секунды), а слева индицируется текущий тариф. При необходимости можно изменить время с дискретностью 1 мин в пределах плюс-минус 30 минут. Для этого необходимо нажать необходимое число раз клавишу «ВВОД». При каждом нажатии время увеличивается на 1 мин. При изменении времени на 30 мин. при следующем нажатии произойдет уменьшение времени на 60 мин и при дальнейших нажатиях будет увеличиваться на 1 мин. Величина, на которую было откорректировано время, запоминается и в следующий раз возможно изменение на 30 мин не относительно нового времени, а относительно первоначального времени. При смене календарного года запомненное значение сбрасывается и опять становится возможной корректировка на плюс-минус 30 мин относительно текущего времени. Таким образом, в течение года невозможно изменить время более чем на 30 мин.

Примечание: Эксплуатирующие организации могут отключить возможность изменения времени с клавиатуры.

ВНИМАНИЕ! Невозможно изменение времени, которое влечет за собой изменение даты.

Меркурий 200 индикация текущей даты

При следующем нажатии клавиши «⊂⊃» происходит переход к индикации текущей даты. В этом режиме индицируется текущая дата в формате «дата месяц год» (две последние цифры). Слева индицируется текущий тариф.

Меркурий 200 индикация потребленной энергии на начало месяца

При следующем нажатии клавиши «⊂⊃» происходит переход к индикации накопленной энергии на первое число месяца. В начале каждого месяца счетчик запоминает показания по каждому из действующих тарифов с нарастающим итогом. Эта информация хранится в течение 11 месяцев. Для того чтобы получить эту информацию необходимо сначала установить необходимый тариф. 5-й режим соответствует первому тарифу, 6-й — второму, и т.д. Последний режим соответствует суммарным показаниям по всем действующим тарифам.

Переход к следующему режиму осуществляется нажатием клавиши «⊂⊃» Номер тарифа или «Сумма» индицируется слева. Справа индицируется «кВт ч». При входе в этот режим индицируются показания на начало текущего месяца. Мигающие цифры показывают месяц, на начало которого показывается накопленная энергия. При нажатии на клавишу «ВВОД» индицируются показания на начало предыдущего месяца. При дальнейших нажатиях месяц сменяется предыдущим.

Таким образом, можно просмотреть показания за последние 11 месяцев. Цифры после запятой для показаний в этом режиме отбрасываются. Более точная информация доступна через последовательный интерфейс. Например, для вычисления накопленной энергии за 4-й месяц по заданному тарифу, необходимо после выбора соответствующего тарифа, вычесть из показаний на начало 5-го месяца показания на начало 4-го месяца.

Меркурий 200 индикация тарифного расписания

При следующем нажатии клавиши «⊂⊃» происходит переход к индикации тарифного расписания текущего дня. Нажатие клавиши «ВВОД» приводит к перебору тарифного расписания текущего дня.

Меркурий 200 циклический режим индикации

Управление переключением стандартный/циклический производится по интерфейсу.

Циклически могут отображаться:
учтенная энергия по тарифам Т1…Т4

сумма по тарифам

мощность нагрузки

время и дата

Любой из этих параметров может быть включен в цикл индикации или убран. Время индикации программируется по интерфейсу. При нажатии «⊂⊃» счетчик переходит к индикации потреблённой энергии на начало месяца и тарифного расписания. При отсутствии нажатия более 30 с осуществляется переход в циклический режим.
Меркурий 200 работа с интерфейсом CAN или RS-485
Счетчик может работать в составе автоматизированных систем контроля и учёта электроэнергии, имеет встроенный интерфейс. Обмен по каналу CAN (RS-485) производится двоичными байтами на скорости от 600 до 9600 Бод.
Счетчик в составе системы всегда является ведомым, т.е. не может передавать информацию в канал без запроса ведущего, в качестве которого выступает управляющий компьютер. Управляющий компьютер посылает адресные запросы счётчикам в виде последовательности двоичных байт, на что адресованный счётчик посылает ответ в виде последовательности двоичных байт. Число байт запроса и ответа не является постоянной величиной и зависит от характера запроса.
Для программирования счетчика и считывание данных по интерфейсу используется программное обеспечение «COUNTER», работающее в операционной среде Windows и поставляемое предприятием-производителем по отдельному заказу на магнитном носителе. При помощи этой программы обеспечивается программирование и считывание следующих параметров:
индивидуального адреса

группового адреса

тарифного расписания и расписания праздничных дней

текущего времени (часы, минуты, секунды)

даты (числа, месяца, года)

флага разрешения перехода с «летнего» времени на «зимнее» и обратно

чтение мощности нагрузки

флага разрешения коррекции времени кнопками счетчика

передаточного числа импульсного выхода

скорости обмена

разрешение циклической индикации и управление ей

числа действующих тарифов

лимита мощности

лимита энергии за месяц

Для работы по интерфейсу необходимо:
подсоединить счетчик к компьютеру через преобразователь сигналов «Меркурий 221» к порту RS-232 персонального компьютера (ПК)

запомнить номер СОМ-порта, используемого при подключении

запустить программу «COUNTER»

Установка и считывание группового и индивидуального адреса
Откройте вкладку «В счетчик». На экране появится следующее окно:
Наберите номер счетчика (текущий индивидуальный адрес). Наберите групповой адрес и нажмите кнопку «Запись». Наберите сетевой номер (новый индивидуальный адрес) и нажмите кнопку «Назначить». Для чтения группового адреса откройте вкладку «От счётчика», перед Вами появится окно:
Наберите номер счетчика (новый индивидуальный адрес) и нажмите кнопку «Групповой номер».
Запись и считывание тарифного расписания и расписания праздничных дней
Откройте вкладку «Тарифы». Перед вами появится следующее окно:
Введите номер счетчика. Нажмите кнопку «Запись». Перед Вами появится следующее окно:
Установите тарифное расписание и расписание праздничных дней. После этого нажмите кнопку «В счетчик». Затем закройте это окно, нажав кнопку «Выход» и возвратитесь к предыдущему окну. Нажмите кнопку «Опрос», выберите определённый день и месяц и проверьте тарифное расписание и расписание праздничных дней.
Задание тарифного расписания
В сутках может быть до восьми точек смены тарифа. Каждая точка смены тарифа характеризуется временем начала и номером тарифа. Тарифное расписание задаётся для каждого месяца отдельно. В каждом месяце выделяются рабочие, субботние, воскресные и праздничные дни. Для каждого из этих типов дней задаются тарифные зоны. Максимальное количество праздничных дней в году — 16.
Сначала выберите месяц, для которого будете устанавливать тарифное расписание. Выберите вкладку «Рабочие дни». Двойным нажатием на первую зону вызовите диалог установки времени начала зоны и номера тарифа, соответствующего этой зоне. Установите время начала зоны и номер тарифа и нажмите кнопку «Установить». Автоматически в графе статус появится «*», индицирующая, что данная зона активизирована. Далее установите время и номер тарифа для второй зоны. Время начала каждой следующей зоны должно быть больше времени начала предыдущей зоны. Установите все необходимые зоны. Если необходимо выключить зону — нажмите кнопку «Удалить». Аналогично установите тарифные зоны для субботних, воскресных и праздничных дней. При необходимости, если расписание должно быть одинаковым для всех месяцев — нажмите кнопку «Установить на все месяцы».
Во вкладке «Праздники» двойным нажатием на дате выберите праздничные дни. Их не может быть больше 16-ти. После того, как всё тарифное расписание установлено, Вы можете при помощи кнопки «В счётчик» записать его в электросчётчик или в группу электросчётчиков или при помощи кнопки «Сохранить в файл» — сохранить тарифное расписание в файл. При помощи кнопки «Открыть из файла» можно загрузить сохраненные ранее тарифные расписания.
Существует возможность частичной проверки правильности записи тарифного расписания в счетчик. Для этого закройте окно «Тарифы» и на программной вкладке «Тарифы» нажмите кнопку «Опрос (Время переключения тарифов)», предварительно выбрав интересующий день недели и месяц из выпадающего меню в правом нижнем углу окна программы.
Запись и считывание текущего времени и даты
Откройте вкладку «В счетчик», перед вами появится окно, изображённое на рисунке 2. Нажмите кнопку «Запись» и запишите в счетчик текущее время и дату. Затем откройте вкладку «От счетчика» (рисунок 3) и, нажав кнопку «Дата/Время», проверьте текущее время и дату.
Чтение мощности нагрузки
Откройте вкладку «Нагрузка», появится окно
Нажмите кнопку «Чтение мощности» и прочитайте значение мощности нагрузки.
Циклическая индикация и управление ей
Откройте вкладку «В счетчик», установите необходимые флажки в окна «+Т1, +Т2, +Т3, +Т4, +Сумма, +Вт, +Время, +Дата». Нажмите кнопку «Запись».
Запись и чтение лимита мощности и лимита энергии
Откройте вкладку «Нагрузка», для чтения лимитов энергии и мощности нажмите кнопку «Чтение» в соответствующей панели. Для записи наберите необходимые величины в окнах и нажмите кнопки «Запись» в соответствующих панелях.
Методика поверки Счетчиков Меркурий 200 АВЛГ.411152.020 РЭ1

Настоящая методика составлена с учетом требований Приказа Минпромторга России от 02.07.2015 г№ 1815, РМГ 51-2002, ГОСТ 8.584-2004, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 и устанавливает методику первичной, периодической и внеочередной поверки счетчиков, а также объём, условия поверки и подготовку к ней.
Модификации счетчиков, на которые распространяется настоящая методика поверки, приведены в таблице 1.
Таблица 1

Модификации счетчика

Дополнительные функции

Меркурий 200.02

интерфейс CAN

Меркурий 200.04

отключение нагрузки интерфейс CAN PLC-модем

Меркурий 200. 05

отключение нагрузки интерфейс RS-485 PLC-модем

При выпуске счетчиков из производства и ремонта проводят первичную поверку. Первичной поверке подлежит каждый экземпляр счетчиков.
Интервал между поверками — 16 лет.
Периодической поверке подлежат счетчики, находящиеся в эксплуатации или на хранении по истечении интервала между поверками. Внеочередную поверку производят в случае:
повреждения знака поверки (пломбы) и в случае утери формуляра

ввода в эксплуатацию после длительного хранения (более половины межповерочного интервала)

проведения повторной юстировки или настройки, известном или предполагаемом ударном, магнитном, радиочастотном или ином воздействии на счетчик, известном или предполагаемом несанкционированном вскрытии корпуса счетчика или неудовлетворительной его работе

продажи (отправки) потребителю, нереализованного по истечении срока, равного половине межповерочного интервала

Выполняемые при поверке операции, а также применяемые при этом средства поверки указаны в таблице 2. Последовательность операций проведения поверки обязательна.
Таблица 2

Наименование операции

Номер пункта

Обязательность проведения поверки

Наименование средств поверки, технические характеристики

При первичной поверке

При периодической (внеочередной) поверке

1 Внешний осмотр

6.1

^Да

^Да

2 Подтверждение соответствия программного обеспечения (ПО)

6. 2

^Да

^Да

Персональный компьютер с операционной системой Windows XP и выше с установленным программным обеспечением «Конфигуратор счетчиков Меркурий». Преобразователь интерфейсов Меркурий 221.

3 Проверка условий поверки

6.3

^Да

^Да

3.1 Температура окружающего воздуха

6.3.1

^Да

^Да

Термометр: диапазон измерений от 0 до 40 °С.

3.2 Относительная влажности воздуха

6.3.1

^Да

^Да

Гигрометр: диапазон измерения относительной влажности от 30 до 100 %;

3.3 Атмосферное давление

6.3.1

^Да

^Да

Барометр-анероид М67: диапазон измерения от 79990 до 105320 Па с погрешностью ± 160 Па.

3.4 Внешние магнитные поля

6. 3.1

^Да

^Да

По ГОСТ 31819.21

3.5 Параметры сети (напряжение, частота, форма кривой)

6.3.2

^Да

^Да

Установка для поверки однофазных счётчиков электрической энергии автоматизированная УАПС-2

4 Проверка электрической прочности изоляции

6.4

^Да

^Да

Установка для испытания электрической прочности изоляции УПУ-10 пост. и перем. напряжением 0 — 4000 В

5 Опробование

6.5

^Да

^Да

Установка для поверки

6 Проверка метрологических характеристик счетчика

6.6

^Да

^Да

однофазных счетчиков электрической энергии автоматизированная УАПС-2: номинальное напряжение 230 В, ток (0,001-100)А.

Частотомер Ч3-64: погрешность измерения 10^-7. Персональный компьютер с операционной системой Windows c последовательным портом RS-232. Технологическое приспособление RS-232 — PLC Тестовое программное обеспечение «BMonitor»

6.1 Определение основной относительной погрешности

6.6.1

^Да

^Да

6.2 Проверка стартового тока (чувствительности) и отсутствия самохода

6.6.2

6.6.3

6.6.4

^Да

^Да

6. 3 Проверка точности хода часов внутреннего таймера

Примечания
Допускается проведение поверки с применением средств поверки, не указанных в таблице, но обеспечивающих определение и контроль метрологических характеристик поверяемых счетчиков с требуемой точностью.

Средства поверки должны быть поверены и иметь действующее клеймо поверки.

Требования безопасности
При проведении поверки должны быть соблюдены требования «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».

Требования к квалификации поверителей
Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

Все действия по проведению измерений при проверке счётчиков электроэнергии и обработки результатов измерений проводят лица, изучившие настоящий документ, руководство по эксплуатации используемых средств измерений и вспомогательных средств поверки.

Условия поверки и подготовка к ней
Порядок представления счетчиков на поверку должен соответствовать требованиям Приказа Минпромторга России от 02.07.2015 г. № 1815.

При проведении поверки должны соблюдаться следующие условия:
Температура окружающего воздуха, °С………………………………………… 23 ± 2
Относительная влажность воздуха, %…………………………………………… от 30 до 80
Атмосферное давление, мм рт. ст………………………………………………… от 630 до 795
Внешние магнитные поля…………………………………………………………….. по ГОСТ 31819.21
Частота измерительной сети, Гц………………………………………………….. 50 ± 0,3
Форма кривой напряжения и тока измерительной сети………………….. синусоидальная
Коэффициент искажения не более…………… ………………………………….. 2 %
Отклонение номинального напряжения………………………………………… ± 1,0 %
Поверка должна производиться на аттестованном оборудовании с применением средств поверки, имеющих действующее клеймо поверки.

Подготовка к поверке
Перед проведением поверки следует выполнить следующие подготовительные работы:
проверить наличие и работоспособность основных и вспомогательных средств поверки, перечисленных в таблице 2

проверить наличие действующих свидетельств о поверке (аттестации) и оттисков поверительных клейм у средств поверки

проверить наличие заземления всех составных частей поверочной схемы

подготовить средства поверки к работе в соответствии с руководством по эксплуатации и проверить их работоспособность путём пробного пуска.

Проведение поверки
Внешний осмотр
При внешнем осмотре должно быть установлено соответствие счетчика следующим требованиям:
лицевая панель счетчика должна быть чистой и иметь чёткую маркировку в соответствии с требованиями конструкторской документации

во все резьбовые отверстия токоотводов должны быть ввёрнуты до упора винты с исправной резьбой

на крышке зажимной колодки счетчика должна быть нанесена схема подключения к электрической сети

в комплекте счетчика должен быть формуляр

На лицевую часть панели счетчика должно быть нанесено офсетной печатью или другим способом, не ухудшающим качества:
условное обозначение типа счетчика: «Меркурий 200. 02» или «Меркурий 200.04» или «Меркурий 200.05»

класс точности по ГОСТ 8.401

условное обозначение единиц учёта электрической энергии

постоянная счетчика

номер счетчика по системе нумерации предприятия-изготовителя

базовый и максимальный ток

номинальное напряжение

номинальная частота энергосети

товарный знак предприятия-изготовителя

год изготовления счетчика

знак утверждения типа по ПР 50.2.009

испытательное напряжение изоляции (символ С2 по ГОСТ 23217)

ГОСТ 31818.11-2012, ГОСТ 31819.21-2012

условное обозначение подключения счетчиков к электрической сети по ГОСТ 25372

знак [□] ГОСТ 25874

графическое изображение единого знака обращения продукции на рынке государств-членов таможенного союза ЕАС

Сделано в России

Подтверждение соответствия программного обеспечения (ПО)
Метрологически значимой частью является встроенное программное обеспечение (ВПО) прибора. ВПО прибора имеет следующие идентификационные признаки:
Наименование программного обеспечения «Меркурий 200»

Идентификационное наименование программного обеспечения «Меркурий 200.txt»

Номер версии (идентификационный номер) программного обеспечения 1.3

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) 3DB2

Алгоритм вычисления цифрового идентификатора программного обеспечения CRC16.

Для проверки соответствия ПО предусмотрена процедура идентификации. Проверка может быть выполнена следующим способом. Подключите счетчик к компьютеру. Включите питание персонального компьютера. Запустите программу конфигурирования приборов учета «Конфигуратор счетчиков Меркурий» версии не ниже 1.7.60. Нажать кнопку «Соединить». После соединения со счетчиком открывается вкладка «Служебная», на которой отобразятся идентификационные данные счетчика. Вывод об аутентичности ВПО принимается по результатам сравнения отображаемых идентификационных данных с выше приведенными.
Проверка условий поверки
Проверка условий окружающей среды производится измерительными приборами, приведёнными в таблице 2. Параметры сети (напряжение, частота, форма кривой) гарантируются установкой для поверки однофазных счетчиков электрической энергии автоматизированной УАПС-2.
Проверка электрической прочности изоляции
При проверке электрической прочности изоляции испытательное напряжение подают, начиная с минимального или со значения рабочего напряжения. Увеличение напряжения до испытательного значения следует производить плавно или равномерно ступенями за время (5 — 10) с. Результат проверки считают положительным, если электрическая изоляция выдерживает в течении одной минуты напряжение переменного тока 4 кВ (среднеквадратическое значение) частотой 50 Гц между соединёнными вместе контактами счетчика 1, 2, 3, 4, 5 и контактами 10-11, соединёнными с «землёй»
Проверка функционирования счетчиков
Проверку функционирования необходимо проводить на измерительной установке во время десятиминутного самопрогрева. При этом проверяются:
считывание и запись информации по интерфейсу

функционирование жидкокристаллического индикатора (ЖКИ)

проверка функционирования PLC-модема.

Для обмена информацией со счетчиками с помощью IBM РС предприятие изготовитель (по отдельному заказу) предоставляет на магнитных носителях тестовое программное обеспечение «Конфигуратор счетчиков Меркурий». Подключить цепи последовательного интерфейса счетчика через преобразователь сигналов «Меркурий 221» к порту RS-232 персонального компьютера (ПК). Подключить счетчик к установке УАПС-2 в соответствии с приложением А. Установить в параллельных цепях счетчика напряжение 230 В. На индикаторе должны отображаться:
номер текущего тарифа

значения активной электроэнергии по текущему тарифу с начала эксплуатации счетчика в кВт-ч

При последовательном нажатии кнопки «ВВОД» на передней панели счетчика на ЖКИ последовательно должна отображаться пиктограмма тарифа Т1, Т2, Т3, Т4 и соответствующие ему значение учтенной электроэнергии по обозначенному тарифу. При пятом нажатии на кнопку «ВВОД» должно отобразиться суммарное значение потребленной электроэнергии по всем четырем тарифам от начала эксплуатации счетчика, при этом должна загореться пиктограмма «СУММА». Через 30 с после последнего нажатия кнопки «ВВОД», на индикаторе должна установиться пиктограмма текущего тарифа и соответствующее ему значение учтённой электроэнергии.
Проверка функционирования интерфейса.
Для проверки функционирования интерфейса необходимо:
подсоединить к порту USB персонального компьютера преобразователь сигналов «Меркурий 221»

включить счетчик и компьютер

запустить программу «Конфигуратор счетчиков Меркурий»

Открыть вкладку «Параметры связи». На экране должно появиться окно, изображённое на рисунке 1

Рисунок 1
Выбрать тип счетчика «Меркурий 200», сетевой адрес, тип интерфейса, скорость обмена, номер порта. Нажать кнопку «Соединить».
Далее используя вкладки «Время» (рисунок 2), «Индикация» (рисунок 3), «Энергия» (рисунок 4), «Тарифы» (рисунок 5) и т.д. и кнопки «Прочитать», «Записать» запрограммировать и считывать другую информацию.

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5
Проверка функционирования суммирующего устройства
Подключить цепи питания счетчика к установке УАПС-2. Установить на установке УАПС-2 напряжение 230 В. Ток в нагрузке отсутствует. Запишите показания потреблённой электроэнергии. Далее установить на установке ток 10 А при коэффициенте мощности 1,0. При этом должно происходить увеличение значения потреблённой электроэнергии. По истечении 15 мин запишите показания потреблённой электроэнергии. Разница в показаниях должна быть в пределах от 545 до 575 Вт-ч.
Если все описанные действия завершились успешно, то ЖКИ счетчика функционирует нормально.
Проверка функционирования PLC-модема
При проверке работы счетчика с PLC-модемом необходимо собрать схему согласно приложения Б. Убедиться, что адрес PLC-модема установлен верно. Запустить программу «BMonitor». Включить технологическое приспособление (концентратор «Меркурий-225») и счетчик. Сконфигурировать концентратор. Через время не более 5 мин на экране монитора персонального компьютера (ПК) в соответствующем разделе (окне) программы «BMonitor» должно появиться значение накопленной энергии в кВт-ч в соответствии с текущим режимом работы счетчика. Сравнить эти показания с показаниями на ЖКИ счетчика. Если они совпадают, то PLC-модем функционирует нормально.
Определение основной относительной погрешности
Основную относительную погрешность счетчика определяют методом непосредственного сличения на установке УАПС-2. Перед началом поверки прогрейте счетчик в течении 10 минут. Последовательность испытаний, информативные параметры входного сигнала и пределы допускаемого значения основной погрешности приведены в таблице 3.
Таблица 3

Номер испытания

Параметры входных сигналов

Допускаемое значение погрешности, %

Число учитываемых периодов УАПС-2

напряжение, В

сила тока, А

cos ф

класс точности 1

класс точности 2

1

230

0,051б

1,0

±1,5

±2,5

2

2

230

0,11б

1,0

±1,0

±2,0

2

3

230

1б

1,0

±1,0

±2,0

20

4

230

51б

1,0

±1,0

±2,0

20

5

230

I_max

1,0

±1,0

±2,0

99

6

230

0,11б

0,5инд

±1,5

±2,5

2

7

230

0,11б

0,8емк

±1,5

±2,5

2

8

230

0,21б

0,5инд

±1,0

±2,0

4

9

230

0,21б

0,8емк

±1,0

±2,0

4

10

230

1б

0,5инд

±1,0

±2,0

10

11

230

1б

0,8емк

±1,0

±2,0

99

12

230

51б

0,5инд

±1,0

±2,0

10

13

230

51б

0,8емк

±1,0

±2,0

99

14

230

I_max

0,5инд

±1,0

±2,0

80

15

230

I_max

0,8емк

±1,0

±2,0

99

Результаты испытаний считаются положительными, и счетчик соответствует классу точности, если во всех измерениях погрешность находится в пределах допускаемых значений погрешности, приведённых в таблице 3.
Проверка стартового тока (чувствительности)
Проверку стартового тока проводят на установке УАПС-2 при номинальном напряжении (230 В), коэффициенте мощности, равном единице, и значении тока 0,02 А и 0,025 А для счетчиков класса точности 1 и 2 соответственно. Перед началом проверки необходимо перевести импульсный выход счетчика в режим поверки. Результаты проверки считаются положительными, если погрешность измерения электроэнергии находится в пределах ± 50 %. Время измерений не должно превышать 10 мин.
Примечание — Перед началом испытаний счетчики должны быть выдержаны 10 мин.
Проверка отсутствия самохода
Испытание на отсутствие самохода проводят после приложения фазного напряжения 264,5 В и при отсутствии фазного тока. Перед началом проверки необходимо перевести импульсный выход счетчика в режим поверки. При этом необходимо контролировать с помощью секундомера период мигания светового индикатора потребляемой мощности счетчика на установке УАПС-2. Результат испытания считается удовлетворительным, если испытательный выход счетчика создаёт не более одного импульса в течение времени, равного 4,4 мин и 3,5 мин для счетчиков класса точности 1 и 2 соответственно.
Проверка точности хода часов внутреннего таймера
Импульсный выход счетчика подключить к частотомеру по схеме на рисунке

С помощью программы «Конфигуратор счетчика Меркурий 203», перевести импульсный выход счетчика в режим поверки частоты кварца. Измерить период с относительной погрешностью не хуже 10^-7 (измерение проводить по спаду).
Рассчитать точность хода часов без коррекции по формуле:
Тч = 86400 • (tист – tизм) / tист
где tист – период, равный 1/4096 Гц; tизм – измеренный период
Рассчитать точность хода часов с учетом коррекции по формуле: Т = 86400/К + Тч, где К — коэффициент коррекции, считанный из счетчика
Результаты испытаний считаются положительными, если точность хода часов лучше ± 0,5 с
Оформление результатов поверки
Положительные результаты поверки удостоверяются знаком поверки, наносимым давлением на навесную пломбу или специальную мастику и записью в формуляре, заверяемой подписью поверителя и знаком поверки (оттиск), в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815. Если по результатам поверки счетчик, признан непригодным к применению, выписывается извещение о непригодности к применению.
Схема подключения счетчиков «Меркурий 200» к ПЭВМ при записи информации в счетчик
Схема проверки функционирования PLC-модема

Габаритный чертеж счетчика Меркурий 200

Схемы подключения счетчиков Меркурий 200
Схема подключения счетчиков МЕРКУРИЙ-200 к сети 230 В
Примечание: Номинальное напряжение, подаваемое на телеметрический выход (конт. 10 и 11), равно 12 В (предельное — 24 В).Номинальная сила тока этого выхода — 10 мА (предельная — 30 мА).
Схема подключения счетчиков Меркурий 200 к ПЭВМ при записи информации в счетчик
Примечание: Схема используется для счетчиков с внешним питанием

Примечание: Схема используется для счетчиков с внешним питанием от преобразователя
п) -1)]
M = общий ежемесячный платеж по ипотеке
P = основная сумма кредита
r = ваша ежемесячная процентная ставка. Кредиторы предоставляют вам годовую ставку, поэтому вам нужно разделить эту цифру на 12 (количество месяцев в году), чтобы получить ежемесячную ставку. Если ваша процентная ставка составляет 5%, ваша ежемесячная ставка будет 0,004167 (0,05 / 12 = 0,004167).
n = количество платежей в течение срока кредита. Умножьте количество лет в сроке ссуды на 12 (количество месяцев в году), чтобы получить общее количество выплат по ссуде. Например, фиксированная ипотека на 30 лет будет иметь 360 выплат (30×12 = 360).
Эта формула поможет вам вычислить, сколько дома вы можете себе позволить. Использование нашего ипотечного калькулятора облегчит вам работу и поможет решить, вкладываете ли вы достаточно денег или можете или должны скорректировать срок кредита.Всегда полезно оценивать покупки у нескольких кредиторов, чтобы убедиться, что вы получаете лучшую из доступных сделок.
Чем может помочь ипотечный калькулятор
Покупка дома — это самая крупная покупка, которую большинство людей совершит в своей жизни, поэтому вам следует тщательно подумать о том, как вы собираетесь ее финансировать. Предварительная установка бюджета — задолго до того, как вы начнете смотреть на дома — поможет вам не влюбиться в дом, который вы не можете себе позволить. Вот где может помочь простой ипотечный калькулятор, подобный нашему.
Выплата по ипотеке включает четыре компонента, которые вместе известны как PITI (произносится как «жалость»): основная сумма, проценты, налоги и страхование. Многие покупатели жилья знают об этих расходах, но не готовы к скрытым расходам домовладения. К ним относятся сборы ассоциации домовладельцев (ТСЖ), страхование частной ипотечной ссуды, текущее обслуживание, более крупные счета за коммунальные услуги и капитальный ремонт.
Калькулятор ипотечной ссуды с банковской ставкой может помочь вам учесть сборы PITI и ТСЖ, но не другие расходы, поэтому убедитесь, что ежемесячный платеж, который он рассчитывает для вас, не является абсолютным максимумом из того, что вы можете себе позволить.Важно иметь в своем бюджете некоторую амортизацию на случай непредвиденных или чрезвычайных расходов. Вы также можете настроить сумму кредита и первоначального взноса, процентную ставку и срок кредита, чтобы увидеть, как эти переменные влияют на ваш ежемесячный платеж. Ваша конкретная процентная ставка будет зависеть от вашего общего кредитного профиля и отношения долга к доходу, или DTI, который представляет собой сумму всех ваших долгов и нового платежа по ипотеке, деленную на ваш валовой ежемесячный доход. Более низкий кредитный рейтинг и более высокий DTI могут сделать вас более рискованным заемщиком в глазах кредиторов.Как правило, чем более рискованным вы кажетесь на бумаге, тем выше будет ваша процентная ставка.
Как решить, сколько дома вы можете себе позволить
Если вы не уверены, какая часть вашего дохода должна идти на жилье, следуйте проверенному правилу 28/36 процентов. Большинство финансовых консультантов согласны с тем, что люди должны тратить не более 28 процентов своего валового дохода на жилье (т.е. выплаты по ипотеке) и не более 36 процентов своего валового дохода на общую сумму долга, включая выплаты по ипотеке, кредитные карты, студенческие ссуды. , медицинские счета и тому подобное.
Вот пример того, как это выглядит:
Джо зарабатывает 60 000 долларов в год. Это общий ежемесячный доход в размере 5000 долларов США в месяц.
5000 долларов x 0,28 = 1,400 долларов США ежемесячного платежа по ипотеке (PITI)
Общие ежемесячные выплаты Джо по ипотеке — включая основную сумму, проценты, налоги и страховку — не должны превышать 1400 долларов в месяц. Это максимальная сумма кредита примерно 253 379 долларов США.
Вы можете претендовать на ипотеку с коэффициентом DTI до 50 процентов для некоторых кредитов, но у вас может не хватить места для маневра в вашем бюджете для других расходов на проживание, выхода на пенсию, чрезвычайных сбережений и дискреционных расходов, если вы слишком сильно растянетесь.Кредиторы не принимают во внимание эти статьи бюджета, когда предварительно одобряют получение ссуды, поэтому вы должны сами учесть эти расходы в своей картине доступности жилья.
Знание того, что вы можете себе позволить, может помочь вам предпринять следующие шаги с финансовой точки зрения. Последнее, что вы хотите сделать, — это получить 30-летний жилищный заем, который слишком дорог для вашего бюджета, даже если кредитор готов одолжить вам деньги.
Следующие шаги
Калькулятор ипотеки — это трамплин, который поможет вам оценить ежемесячный платеж по ипотеке и понять, что он включает.Ваш следующий шаг после игры с числами: получите предварительное одобрение ипотечного кредитора.
Подача заявки на ипотеку даст вам более определенное представление о том, сколько дома вы можете себе позволить после того, как кредитор проверит вашу занятость, доход, кредит и финансы. У вас также будет более четкое представление о том, сколько денег вам нужно будет принести к заключительному столу.
О наших таблицах ставок по ипотеке
Приведенная выше информация о ипотечном кредите предоставлена или получена Bankrate.Некоторые кредиторы предоставляют Bankrate условия своего ипотечного кредита в рекламных целях, и Bankrate получает компенсацию от этих рекламодателей (наши «Рекламодатели»). Условия других кредиторов собираются Bankrate посредством собственного исследования доступных условий ипотечного кредита, и эта информация отображается в нашей таблице ставок в соответствии с применимыми критериями. В приведенной выше таблице список Рекламодателя можно идентифицировать и отличить от других списков, поскольку он включает кнопку «Далее», которую можно использовать для перехода на собственный веб-сайт Рекламодателя или по номеру телефона Рекламодателя.
Каждый рекламодатель несет ответственность за точность и доступность своих собственных рекламируемых условий. Банковская ставка не может гарантировать точность или доступность любого срока займа, указанного выше. Тем не менее, Bankrate пытается проверить точность и доступность рекламируемых условий посредством процесса обеспечения качества и требует от Рекламодателей согласия с нашими Положениями и условиями и соблюдения нашей Программы контроля качества. Щелкните здесь, чтобы ознакомиться с критериями ставок по кредитным продуктам.
Рекламодатели
могут размещать на своем веб-сайте условия займа, отличные от тех, которые рекламируются через Bankrate.com. Для получения ставки Bankrate.com вы должны идентифицировать себя перед Рекламодателем как клиент Bankrate.com. Обычно это делается по телефону, поэтому вам следует искать номер телефона рекламодателя, когда вы переходите на его веб-сайт. Кроме того, кредитные союзы могут потребовать членства.
Если вы ищете ссуду на сумму более 424 100 долларов, кредиторы в определенных местах могут предоставить условия, отличные от тех, которые указаны в таблице выше.Вы должны согласовать с кредитором свои условия в отношении запрашиваемой суммы кредита.
Условия кредита (годовая процентная ставка и примеры платежей), приведенные выше, не включают суммы налогов или страховых взносов. Сумма вашего ежемесячного платежа будет больше, если включены налоги и страховые взносы.
Если вы использовали Bankrate.com и не получили рекламируемые условия займа или иным образом недовольны своим опытом работы с любым Рекламодателем, мы хотим получить известие от вас. Пожалуйста, нажмите здесь, чтобы оставить свои комментарии в Службе контроля качества банковских ставок.
Гарантия качества
Сравнивайте цены с уверенностью. Ставки точны и доступны на дату, видимую для клиентов Bankrate. Представьте себя потребителем Bankrate, чтобы получить процентную ставку Bankrate.com.
О банкротстве
Рекомендации по банковской ставке
Полезные калькуляторы и инструменты
Ипотечный калькулятор: альтернативное использование
Большинство людей используют ипотечный калькулятор для оценки выплаты по новой ипотеке, но его можно использовать и для других целей.
Вот еще несколько вариантов использования:
Планируется досрочно погасить ипотеку.
Воспользуйтесь функцией «Дополнительные выплаты» ипотечного калькулятора Bankrate, чтобы узнать, как можно сократить срок и сэкономить больше в долгосрочной перспективе, выплачивая дополнительные деньги в счет основной суммы кредита. Вы можете вносить эти дополнительные платежи ежемесячно, ежегодно или даже однократно.
Чтобы рассчитать экономию, нажмите ссылку «Амортизация / График платежей» и введите гипотетическую сумму в одну из категорий платежей (ежемесячно, ежегодно или разово), затем нажмите «Применить дополнительные платежи», чтобы узнать, сколько процентов вы получаете. Я в конечном итоге заплату и назначу новую дату выплаты.
Решите, стоит ли ARM рисковать.
Более низкая начальная процентная ставка ипотеки с регулируемой ставкой, или ARM, может быть заманчивой. В то время как ARM может быть подходящим для некоторых заемщиков, другие могут обнаружить, что более низкая начальная процентная ставка не сократит их ежемесячные платежи так сильно, как они думают.
Чтобы получить представление о том, сколько вы действительно сэкономите на начальном этапе, попробуйте ввести процентную ставку ARM в ипотечный калькулятор, оставив срок 30 лет.Затем сравните эти выплаты с выплатами, которые вы получаете, когда вводите ставку для обычной 30-летней фиксированной ипотеки. Это может подтвердить ваши первоначальные надежды на преимущества ARM — или дать вам реальную проверку того, действительно ли потенциальные преимущества ARM перевешивают риски.
Узнайте, когда нужно отказаться от частного ипотечного страхования.
Вы можете использовать ипотечный калькулятор, чтобы определить, когда у вас будет 20 процентов собственного капитала в вашем доме.Это магический номер для требования, чтобы кредитор отказался от требований частного ипотечного страхования. Если при покупке дома вы вложили меньше 20 процентов, вам нужно будет ежемесячно вносить дополнительный сбор в дополнение к регулярному платежу по ипотеке, чтобы компенсировать риск кредитора. Как только у вас будет 20 процентов капитала, эта комиссия уйдет, а это означает, что в вашем кармане будет больше денег.
Просто введите первоначальную сумму ипотеки и дату закрытия и нажмите «Показать график погашения».Затем умножьте исходную сумму ипотеки на 0,8 и сравните результат с ближайшим числом в крайнем правом столбце таблицы амортизации, чтобы узнать, когда вы достигнете 20-процентного собственного капитала.
Помощь калькулятора ипотеки
Использование онлайн-калькулятора ипотеки может помочь вам быстро и точно спрогнозировать ежемесячный платеж по ипотеке с помощью всего лишь нескольких фрагментов информации. Он также может показать вам общую сумму процентов, которые вы заплатите в течение срока действия вашей ипотеки.Для использования этого калькулятора вам понадобится следующая информация:

Цена дома — Это сумма в долларах, которую вы ожидаете заплатить за дом.

Первоначальный взнос — Первоначальный взнос — это деньги, которые вы даете продавцу дома. Снижение по крайней мере на 20 процентов обычно позволяет избежать ипотечного страхования.

Сумма ипотеки — Если вы получаете ипотеку на покупку нового дома, вы можете узнать это число, вычтя свой первоначальный взнос из стоимости дома.Если вы рефинансируете, это число будет непогашенным остатком по ипотеке.

Срок ипотеки (лет) — Это срок ипотеки, которую вы рассматриваете. Например, если вы покупаете дом, вы можете выбрать ипотечный кредит на 30 лет, который является наиболее распространенным, поскольку он позволяет снизить ежемесячные платежи за счет увеличения срока погашения более чем на три десятилетия. С другой стороны, рефинансирующий домовладелец может выбрать ссуду с более коротким сроком погашения, например, 15 лет.Это еще один распространенный термин ипотеки, который позволяет заемщику сэкономить деньги, выплачивая меньшую сумму процентов. Однако ежемесячные выплаты по ипотечным кредитам на 15 лет выше, чем по ипотечным кредитам на 30 лет, поэтому для домашнего бюджета это может быть большим затруднением, особенно для тех, кто впервые покупает жилье.

Процентная ставка — Оцените процентную ставку по новой ипотеке, проверив таблицы ставок по ипотеке Bankrate для вашего района. Когда у вас есть прогнозируемая ставка (ваша реальная ставка может отличаться в зависимости от вашей общей финансовой и кредитной картины), вы можете подключить ее к калькулятору.

Дата начала ипотеки — Выберите месяц, день и год, когда начнутся выплаты по ипотеке.
Процентный калькулятор
Укажите любые два значения ниже и нажмите кнопку «Рассчитать», чтобы получить третье значение.

Калькулятор процентов общими фразами

Калькулятор процентной разницы

Калькулятор процентного изменения
Укажите любые два значения ниже и нажмите кнопку «Рассчитать», чтобы получить третье значение.
В математике процент — это число или отношение, представляющее долю от 100. Это часто обозначается символом «%» или просто как «процент» или «pct». Например, 35% эквивалентно десятичной дроби 0,35 или
.
Формула процента
Хотя процентную формулу можно записать в разных формах, по сути, это алгебраическое уравнение, включающее три значения.
P × V ₁ = V ₂
P — процентное значение, V ₁ — первое значение, которое будет изменяться процентным соотношением, а V ₂ — результат процентного отношения, действующего на V ₁.Предоставленный калькулятор автоматически преобразует введенный процент в десятичное число для вычисления решения. Однако, если вычислить процентное значение, возвращаемое значение будет фактическим процентом, а не его десятичным представлением.
EX: P × 30 = 1,5
При решении вручную формула требует процентного значения в десятичной форме, поэтому решение для P необходимо умножить на 100, чтобы преобразовать его в процент. По сути, это то, что делает калькулятор выше, за исключением того, что он принимает значения в процентах, а не в десятичной форме.
Формула процентной разницы
Процентная разница между двумя значениями рассчитывается путем деления абсолютного значения разницы между двумя числами на среднее значение этих двух чисел. Умножение результата на 100 даст решение в процентах, а не в десятичной форме. Обратитесь к уравнению ниже для пояснения.
Разница в процентах = × 100
Формула процентного изменения
Увеличение и уменьшение в процентах рассчитывается путем вычисления разницы между двумя значениями и сравнения этой разницы с начальным значением.Математически это включает использование абсолютного значения разницы между двумя значениями и деление результата на начальное значение, по сути, вычисление того, насколько изменилось начальное значение.
Калькулятор процентного увеличения выше вычисляет увеличение или уменьшение определенного процента входного числа. Он в основном включает в себя преобразование процента в его десятичный эквивалент и либо вычитание (уменьшение), либо добавление (увеличение) десятичного эквивалента от и до 1, соответственно.Умножение исходного числа на это значение приведет либо к увеличению, либо к уменьшению числа на заданный процент. Обратитесь к примеру ниже для пояснения.
EX: 500 увеличено на 10% (0,1)
500 × (1 + 0,1) = 550
500 уменьшено на 10%
500 × (1 — 0,1) = 450
Рассчитать затраты | Финансовая помощь и стипендии
Ориентировочный сертификат COA включает следующие компоненты:
Стоимость обучения
Все студенты-резиденты и иногородние студенты KU платят по ставке за кредитный час.Поскольку стандартные ставки платы за обучение устанавливаются ежегодно Попечительским советом Канзаса, будущие стандартные ставки платы за обучение неизвестны.
Сборы
Обязательные сборы в кампусе оплачиваются всеми студентами за вспомогательные услуги и программы, такие как здоровье, отдых, транспорт и студенческие мероприятия. Плата за курс представляет собой дополнительную плату за каждый кредитный час, которая варьируется в зависимости от школы для поддержки академических программ и обучения в этой конкретной школе. Кроме того, такие программы, как инженерное дело, юриспруденция и аптека, включают специальные или дифференцированные сборы.
Комната и питание
Студенческое общежитие KU предлагает ряд вариантов и ставок, а программа «Финансовая помощь и стипендии» может предложить оценку стоимости жизни в районе Лоуренса, независимо от того, какой вариант проживания выберет студент.
Книги, транспорт и прочие расходы
Оценка материалов зависит от школы. Прочие расходы фиксируются ежегодно ФАС.
Корректировка сертификата подлинности
Корректировка сертификата подлинности может быть возможна, если ваши расходы увеличиваются из-за одного или нескольких из следующих недискреционных расходов:
Медицинские / стоматологические расходы / расходы на инвалидность для учащегося
Уход за детьми
Технологии
Дополнительные необходимые расходы на образование
Дополнительные транспортные расходы
Расходы на жилье и / или питание и кров для иждивенцев
Прочее
Корректировка позволяет, но не гарантирует, что будет предоставлена дополнительная финансовая помощь.Если ваш запрос приводит к повышению права на получение помощи, вы можете получить дополнительную помощь при наличии средств и запросить увеличенные ссуды (за исключением ссуд Федерального прямого управления, размер которых ограничен федеральным законодательством). Однако в случае уменьшения права на получение финансовой помощи может потребоваться погашение, отмена или сокращение помощи.
Запросы на корректировку бюджета оцениваются только после проверки исходного FAFSA и всех подтверждающих документов. Оценка может занять две-три недели.Чтобы запросить корректировку бюджета, войдите на портал FAFSA для KU и нажмите кнопку «Запрос».
Принципы эпидемиологии | Урок 3
Мера центрального местоположения предоставляет единственное значение, которое суммирует все распределение данных. Напротив, мера частоты характеризует только часть распределения. Показатели частоты сравнивают одну часть распределения с другой частью распределения или со всем распределением. Общие частотные меры — это отношения , пропорции и скорости .Все три частотные меры имеют одинаковую базовую форму:
10 ⁰ = 1 (все, что возведено в 0-ю степень, равно 1)
10 ¹ = 10 (все, что возведено в 1-ю степень, является самим значением)
10 ² = 10 × 10 = 100
10 ³ = 10 × 10 × 10 = 1000
Таким образом, дробь (числитель / знаменатель) может быть умножена на 1, 10, 100, 1000 и т. Д. Этот множитель зависит от меры и рассматривается в каждом разделе.
Отношение — это относительная величина двух величин или сравнение любых двух величин.Он рассчитывается путем деления одной переменной шкалы интервалов или соотношений на другую. Числитель и знаменатель не обязательно должны быть связаны. Таким образом, можно сравнить яблоки с апельсинами или яблоки по количеству посещений врача.
Метод расчета коэффициента
Количество или скорость событий, предметов, человек
пр. в одной группе

Количество или скорость событий, предметов, человек
и т. д. в другой группе
После деления числителя на знаменатель результат часто выражается как результат «к единице» или записывается как результат «: 1.”
Обратите внимание, что в некоторых соотношениях числитель и знаменатель представляют собой разные категории одной и той же переменной, например, мужчины и женщины или лица в возрасте 20–29 лет и 30–39 лет. В других соотношениях числитель и знаменатель представляют собой совершенно разные переменные, такие как количество больниц в городе и численность населения, проживающего в этом городе.
ПРИМЕР: Расчет отношения — разные категории одной и той же переменной
В период с 1971 по 1975 год, в рамках Национального обследования здоровья и питания (NHANES), 7 381 человек в возрасте 40–77 лет были включены в последующее исследование.(1) На момент включения в исследование каждый участник исследования был классифицирован как страдающий диабетом или не страдающий диабетом. В течение 1982–1984 гг. Было зарегистрировано, что зачисленные участники либо умерли, либо были живы. Результаты резюмируются следующим образом.
Участник
Первоначальная регистрация
(1971–1975)
Погибло при наблюдении
(1982–1984)
Мужчины с диабетом
189
100
Мужчины, не страдающие диабетом
3,151
811
Женщины с диабетом
218
72
Женщины без диабета
3 823
511
Из мужчин, включенных в последующее исследование NHANES, 3151 не страдали диабетом и 189 были диабетиками.Рассчитайте соотношение мужчин, не страдающих диабетом, к мужчинам, страдающим диабетом.
Соотношение
= 3,151 ⁄ 189 × 1 = 16,7: 1
Свойства и использование соотношений
Коэффициенты — это общие описательные меры, используемые во всех областях. В эпидемиологии коэффициенты используются и как описательные меры, и как аналитические инструменты. В качестве наглядной меры отношения могут описывать соотношение мужчин и женщин среди участников исследования или отношение контролей к случаям (например, два контроля на случай). В качестве аналитического инструмента можно рассчитать коэффициенты возникновения болезни, травмы или смерти между двумя группами.Эти показатели отношения, включая отношение рисков (относительный риск), отношение ставок и отношение шансов, описаны далее в этом уроке.
Как отмечалось ранее, числители и знаменатели отношения могут быть связаны или не связаны. Другими словами, вы можете использовать соотношение для сравнения количества мужчин в популяции с количеством женщин или для сравнения количества жителей в популяции с количеством больниц или долларами, потраченными на безрецептурные препараты. лекарства.
Обычно значения числителя и знаменателя отношения делятся на значение одного или другого, так что либо числитель, либо знаменатель равняется 1.0. Таким образом, соотношение не диабетиков к диабетикам, указанное в предыдущем примере, с большей вероятностью будет указано как 16,7: 1, чем 3 151: 189.
ПРИМЕРЫ: Расчет соотношений для различных переменных
Пример A: В городе с населением 4 000 000 человек имеется 500 клиник. Рассчитайте соотношение клиник на человека.
500 ⁄ 4 000 000 × 10 ⁿ = 0,000125 клиник на человека
Чтобы получить более понятный результат, вы можете установить 10 ⁿ = 104 = 10 000.Тогда соотношение станет:
0,000125 × 10 000 = 1,25 клиники на 10 000 человек
Вы также можете разделить каждое значение на 1,25 и выразить это соотношение как 1 клиника на каждые 8000 человек.
Пример B: Уровень младенческой смертности в Делавэре в 2001 году составлял 10,7 на 1000 живорождений. (2) Уровень младенческой смертности в Нью-Гэмпшире в 2001 году составлял 3,8 на 1000 живорождений. Рассчитайте отношение младенческой смертности в Делавэре к младенческой смертности в Нью-Гэмпшире.
10.7 ⁄ 3,8 × 1 = 2,8: 1
Таким образом, в 2001 году уровень детской смертности в Делавэре был в 2,8 раза выше, чем в штате Нью-Гэмпшир.
Обычно используемое эпидемиологическое соотношение: соотношение смертей и случаев заболевания
Отношение числа смертей к числу заболевших — это количество смертей, связанных с определенным заболеванием, в течение определенного периода, деленное на количество новых случаев этого заболевания, выявленных в течение того же периода. Он используется как мера тяжести заболевания: соотношение смертей к числу случаев бешенства близко к 1 (то есть почти все, кто заболевает бешенством, умирают от него), тогда как соотношение смертей к числу случаев бешенства холод близок к 0.
Например, в США в 2002 г. было зарегистрировано в общей сложности 15 075 новых случаев туберкулеза. (3) В том же году 802 смертельных случая были связаны с туберкулезом. Отношение числа случаев смерти от туберкулеза к числу заболевших в 2002 г. можно рассчитать как 802 1/15 075. Разделение числителя и знаменателя на числитель дает 1 смерть на 18,8 новых случаев. Деление числителя и знаменателя на знаменатель (и умножение на 10 ⁿ = 100) дает 5,3 смерти на 100 новых случаев. Оба выражения верны.
Обратите внимание, что, по-видимому, многие из умерших изначально заразились туберкулезом несколько лет назад. Таким образом, многие из 802 в числителе не входят в число 15 075 в знаменателе. Следовательно, соотношение смертей к числу заболевших — это соотношение, а не пропорция.
Пропорции
Определение пропорции
Доля — это сравнение части с целым. Это тип отношения, в котором числитель включен в знаменатель. Вы можете использовать пропорцию, чтобы описать, какая доля пациентов клиники дал положительный результат на ВИЧ или какой процент населения моложе 25 лет.Доля может быть выражена в виде десятичной дроби, дроби или процента.
Метод расчета пропорции
Количество лиц или событий с
особая характеристика Общее количество лиц или событий, из которых
числитель — это подмножество
× 10 ⁿ
Для пропорции 10 ⁿ обычно равно 100 (или n = 2) и часто выражается в процентах.
ПРИМЕР: Расчет пропорции
Пример A: Рассчитайте долю мужчин в последующем исследовании NHANES, которые были диабетиками.
Числитель = 189 мужчин с диабетом
Знаменатель = Общее количество мужчин = 189 + 3151 = 3340
Доля = (189 ⁄ 3,340) × 100 = 5,66%
Пример B: Рассчитайте долю смертей среди мужчин.
Числитель = количество смертей среди мужчин
= 100 смертей среди мужчин с диабетом + 811 смертей среди мужчин без диабета
= 911 смертей среди мужчин
Обратите внимание, что числитель (911 смертей среди мужчин) является подмножеством знаменателя.
Знаменатель = все смерти
= 911 случаев смерти среди мужчин + 72 случая смерти среди женщин с диабетом + 511 случаев смерти среди женщин без диабета
= 1494 случая смерти
Пропорция = 911 ⁄ 1,494 = 60.98% = 61%
Ваша очередь: Какую долю всех участников исследования составляли мужчины? (Ответ = 45,25%)
Свойства и использование пропорций
Пропорции — это общие описательные меры, используемые во всех областях. В эпидемиологии пропорции чаще всего используются как описательные меры. Например, можно рассчитать долю лиц, включенных в исследование, среди всех, кто имеет право на участие («коэффициент участия»), долю детей в деревне, вакцинированных от кори, или долю лиц, заболевших среди всех пассажиров круиза. корабль.
Пропорции также используются для описания количества заболеваний, которые можно отнести к конкретному воздействию. Например, на основе исследований курения и рака легких официальные лица здравоохранения подсчитали, что более 90% случаев рака легких связаны с курением сигарет.
В пропорции числитель должен быть включен в знаменатель. Таким образом, количество яблок, разделенное на количество апельсинов, не является пропорцией, а количество яблок, разделенное на общее количество фруктов всех видов, является пропорцией.Помните, что числитель всегда является подмножеством знаменателя.
Доля может быть выражена в виде дроби, десятичной дроби или процента. Утверждения «заболела пятая часть жителей» и «заболели 20 процентов жителей» эквивалентны.
Пропорции можно легко преобразовать в пропорции. Если в числителе будет число женщин (179), посетивших клинику, а в знаменателе — все посетители клиники (341), то доля женщин, посетивших клинику, составит 179 ⁄ 341, или 52% (чуть больше половины). .Чтобы преобразовать в соотношение, вычтите числитель из знаменателя, чтобы получить количество пациентов клиники, не являющихся женщинами, т. Е. Количество мужчин (341 — 179 = 162 мужчины). Таким образом, соотношение женщин и мужчин можно рассчитать по формуле пропорция как:
Соотношение = 179 ⁄ (341 — 179) × 1
= 179 ⁄ 162
= соотношение женщин и мужчин 1,1 к 1
И наоборот, если числитель и знаменатель отношения вместе составляют генеральную совокупность, соотношение можно преобразовать в пропорцию. Вы должны сложить числитель и знаменатель отношения, чтобы сформировать знаменатель пропорции, как показано в примерах последующих исследований NHANES (представленных ранее в этом уроке).
Особый тип эпидемиологической пропорции: пропорциональная смертность
Пропорциональная смертность — это доля смертей в определенной популяции в течение определенного периода времени, вызванных разными причинами. Каждая причина выражается как процент от всех смертей, а сумма причин составляет 100%. Эти пропорции не являются коэффициентами, потому что знаменатель — это все смерти, а не размер популяции, в которой произошли смерти. В таблице 3.1 перечислены основные причины смерти в США в 2003 г. для людей всех возрастов и для лиц в возрасте от 25 до 44 лет с разбивкой по количеству смертей, пропорциональной смертности и рангам.
Таблица 3.1 Число, пропорциональная смертность и ранжирование смертей от основных причин смерти, для всех возрастов и возрастной группы 25–44 лет — США, 2003 г.
All_Ages Возраст 25–44 года
Номер
В процентах
Рейтинг
Номер
В процентах
Рейтинг
All_causes
2,443 930
100
128 924
100
Болезни сердца
684 462
28 1
16 283
12.6 3
Злокачественные новообразования
554 643
22,7 2
19 041
14,8 2
Цереброваскулярные заболевания
157 803
6,5 3
3 004
2,3 8
Хронические заболевания нижних дыхательных путей
126,128
5.2 4
401
0,3 *
Несчастные случаи (непреднамеренные травмы)
105 695
4,3 5
27 844
21,6 1
Сахарный диабет
73 965
3 6
2,662
2,1 9
Грипп и пневмония
64 847
2.6 7
1,337
1 10
Болезнь Альцгеймера
63 343
2,6 8
0
0 *
Нефрит, нефротический синдром, нефроз
33 615
1,4 9
305
0,2 *
Септицемия
34 243
1.4 10
328
0,2 *
Умышленное членовредительство (самоубийство)
30 642
1,3 11
11 251
8,7 4
Хроническая болезнь печени и цирроз печени
27 201
1,1 12
3 288
2,6 7
Нападение (убийство)
17096
0.7 13
7,367
5,7 5
ВИЧ-инфекция
13 544
0,5 *
6 879
5,3 6
Все прочие
456 703
18,7
29 480
22,9
Источники данных: Центры по контролю и профилактике заболеваний.Сводка болезней, подлежащих уведомлению, США, 2003 г. MMWR 2005; 2 (№ 54).
Хойерт Д.Л., Кунг Х.С., Смит Б.Л. Смерти: предварительные данные за 2003 год. Национальные отчеты о статистике естественного движения населения; т. 53 № 15. Хяттсвилл, Мэриленд: Национальный центр статистики здравоохранения 2005: стр. 15, 27.
Как показано в таблице 3.1, пропорциональная смертность от ВИЧ составляла 0,5% среди всех возрастных групп и 5,3% среди лиц в возрасте 25–44 лет. Другими словами, на ВИЧ-инфекцию приходилось 0,5% всех смертей и 5,3% смертей среди 25–44-летних.
Оценка
Определение ставки
В эпидемиологии частота — это мера частоты, с которой событие происходит в определенной популяции в течение определенного периода времени. Поскольку показатели ставят частоту заболевания в разрез с размером населения, показатели особенно полезны для сравнения частоты заболевания в разных местах, в разное время или среди разных групп людей с потенциально разным размером населения; то есть ставка — это мера риска.
Для неэпидемиолога рейтинг означает, насколько быстро что-то происходит или происходит. Спидометр автомобиля показывает скорость или скорость движения автомобиля в милях или километрах в час. Эта скорость всегда указывается за некоторую единицу времени. Некоторые эпидемиологи ограничивают использование термина «скорость» аналогичными показателями, выражаемыми в единицу времени. Для этих эпидемиологов коэффициент описывает, насколько быстро болезнь возникает в популяции, например, 70 новых случаев рака груди на 1000 женщин в год.Этот показатель дает представление о скорости, с которой болезнь возникает в популяции, и, по-видимому, подразумевает, что эта модель имела место и будет продолжаться в обозримом будущем. Этот показатель составляет заболеваемости , описанный в следующем разделе, начиная со страниц 3-13.
Другие эпидемиологи используют термин «коэффициент» более свободно, имея в виду пропорции с количеством случаев в числителе и численностью населения в знаменателе в качестве коэффициентов. Таким образом, показатель атаки — это доля населения, у которой развивается болезнь во время вспышки.Например, у 20 из 130 человек после пикника развился понос. (Альтернативная и более точная фраза для показателя частоты приступов — процент заболеваемости .) Уровень распространенности — это доля населения, которая имеет состояние здоровья в определенный момент времени. Например, в марте 2005 г. в округе А было зарегистрировано 70 заболевших гриппом. Коэффициент летальности — это доля людей, заболевших гриппом, которые умирают от него. Например, одна смерть от менингита среди населения округа А.Все эти меры являются пропорциями, и ни одна из них не выражается в единицах времени. Поэтому некоторые не считают эти показатели «истинными» показателями, хотя терминология широко используется.
В таблице 3.2 приведены некоторые общие эпидемиологические показатели в виде соотношений, пропорций или показателей.
Таблица 3.2 Эпидемиологические меры, классифицированные по соотношению, пропорции или скорости
Состояние
Коэффициент
Пропорции
Оценка
Заболеваемость
(Болезнь)
Коэффициент риска
(Относительный риск)
Соотношение ставок
Отношение шансов
Распространенность периода
Уровень атаки
(доля заболеваемости)
Частота вторичного приступа
Точечная распространенность
Относимая доля
Уровень заболеваемости в человеко-время
Смертность
(Смерть)
Отношение смертей к числу случаев
Пропорциональная смертность
Общий коэффициент смертности
Уровень смертности
Уровень смертности от конкретных причин
Возрастной коэффициент смертности
Уровень материнской смертности
Уровень младенческой смертности
Наталити
(Рождение)
Общий коэффициент рождаемости
Общий коэффициент рождаемости
Ссылки (этот раздел)
Клейнман Дж. С., Донахью Р. П., Харрис М. И., Финукейн Ф. Ф., Маданс Дж. Х., Брок ДБ.Смертность среди диабетиков в национальной выборке. Am J Epidemiol 1988; 128: 389–401.
Arias E, Anderson RN, Kung H-C, Murphy SL, Kochanek KD. Смерти: окончательные данные за 2001 год. Национальные отчеты о естественном движении населения; т. 52 нет. 3. Хяттсвилл, Мэриленд: Национальный центр статистики здравоохранения, 2003 г .; 9: 30–3.
Центры по контролю и профилактике заболеваний. Сообщается о туберкулезе в Соединенных Штатах, 2003 г. Атланта, Джорджия: Департамент здравоохранения и социальных служб США, CDC, сентябрь 2004 г.
Рациональный скрининг недорогих противоэлектродов для сенсибилизированных красителями солнечных элементов
Происхождение активности Pt-электрода и предположения
Чтобы начать рациональный скрининг электрокаталитической активности материалов CE, важно выяснить происхождение отличных характеристик Платиновый электрод для восстановления трииодида с целью определения ключевого параметра, влияющего на каталитическую эффективность.Реакция восстановления трийодида, протекающая на КЭ, может быть записана как: I ₃ ^— (золь) + 2e ^— → 3I ^— (золь), и общий консенсус механизма реакции можно описать следующим образом:
I ₃ ^— (раствор) ↔I ₂ (раствор) + I ^— (раствор) (I)
I ₂ (раствор) + 2 * → 2I * (II)
I * + e ^— → I ^— (золь) (III)
, где * представляет собой свободный участок на поверхности электрода, а золь означает раствор ацетонитрила.Реакция в растворе, I ₃ ^— (золь) ↔I ₂ (золь) + I ^— (золь), была проверена как обычно быстрая и считается находящейся в равновесии ²¹. Последующая реакция восстановления йода (IRR: стадии (II) и (III)), происходящая на границе раздела жидкость-твердое тело, то есть диссоциация I ₂ на два поверхностных атома I (I *) при адсорбции на поверхности электрода и удаление I * посредством одноэлектронного переноса с образованием сольватированного I ^— (золь) будет определять общую электрокаталитическую активность.Здесь мы сначала исследовали эти две элементарные реакции на границе раздела Pt (111) и CH ₃ CN, CH ₃ CN / Pt (111) (см. Дополнительное примечание 1 для модели расчета). Для моделирования среды межфазного раствора в поверхностную пластину было введено несколько слоев ацетонитрила с плотностью 0,79 г · см ⁻³, при этом влияние напряжения на электроде на свойства материала было учтено путем настройки работы выхода Pt электрода ^{. 22} (см. Дополнительные рисунки S1 и S2).При адсорбции на границе раздела CH ₃ CN / Pt (111) молекула иода может легко диссоциировать на два атома I *, которые расположены предпочтительно на вершине атомов Pt на расстоянии d (Pt-I) = 2,62. Å, что приводит к увеличению энергии адсорбции 0,52 эВ на границе раздела CH ₃ CN / Pt (111) (см. Дополнительное примечание 2). Для одноэлектронного восстановления I * до сольватированного I ^— (золь) было обнаружено переходное состояние с удлиненным d (Pt-I) = 4,20 Å, что давало барьер всего 0.39 эВ при U _экв. = 0,61 В против SHE ²³, в пользу кинетической осуществимости. Стандартное изменение свободной энергии Гиббса для полуреакции (I ₂ (sol) + 2e ^— → 2I ^— (sol)) также было рассчитано, экзотермическое на 0,40 эВ (см. Дополнительное примечание 3). Следовательно, можно ожидать, что IRR будет легко протекать на границе CH ₃ CN / Pt (111).
После получения основных кинетических и термодинамических данных, мы использовали микрокинетику для оценки частоты оборота двухстадийной реакции I ₂ (золь) + 2e ^— → 2I ^— (золь) при установившемся режиме. состояние, результаты которого показывают, что IRR определяется двумя важными параметрами, а именно: барьером диссоциации I ₂ ( E _a ^dis) и барьером десорбции I * ( E _a ^des).Кроме того, установлено, что E _a ^dis и E _a ^des связаны с энергией адсорбции I ( E _ad ^I): E _a ^dis линейно с E _ad ^I с отрицательным наклоном ( E _a ^dis = α ₁ E _ad ^I _{α ₁ <0, типичное соотношение Бренстеда – Эванса – Поланьи), тогда как E _a ^des увеличивается линейно по мере увеличения E _ad ^I ( E _a ^des = α ₂ E _ad ^I + β ₂, α ₂> 0) на Pt (111) при различных напряжениях на электродах (см. Дополнительный рис.S2). Таким образом, ясно, что сила связывания I на Pt (111) играет решающую роль в определении каталитической активности в реакции I ₂ (золь) + 2e ^— → 2I ^— (золь) ( см. подробности кинетического анализа в дополнительном примечании 4 и дополнительном рисунке S3). Эти две линейные зависимости обеспечивают кинетическую основу для определения энергии адсорбции I в качестве фундаментального свойства рационального экранирования, что согласуется с правилом контроля скорости, полученным ранее ^24,25.Другими словами, энергия адсорбции атома I на поверхности катализатора может быть хорошим дескриптором каталитической активности: количественно, если энергия адсорбции I слишком велика, десорбция I * в I ^— (золь) будет трудно протекать термодинамически, ограничивается большим полным изменением свободной энергии Гиббса реакции (I * + e ^— → I ^— (золь)), и, таким образом, общая активность ограничена; при слабой адсорбции I диссоциация молекул I ₂ затруднена.}
На основании расчетов теории функционала плотности (DFT) мы исследовали адсорбцию атома I на более чем 20 материалах-кандидатах, включая оксиды, карбиды, нитриды и сульфиды металлов, как показано на рис. 1a (см. Подробности на дополнительном рис. S4. и дополнительная таблица S1). Можно видеть, что материалы, описанные в литературе, такие как WO ₃, CoS, NiS, FeS и TiN, обладают энергией адсорбции, близкой к энергии адсорбции Pt ^12,13,14,18. С другой стороны, из неуказанных соединений можно ожидать, что Cr ₂ O ₃ и Ta ₂ O ₅ будут менее активными из-за слишком сильного связывания M – I (M = Cr ³⁺ , Ta ⁵⁺), тогда как такие соединения, как TiO ₂, MnO ₂, SnO ₂, CeO ₂, ZrO ₂, La ₂ O ₃, Al _{2 Можно ожидать, что} O ₃ и Ga ₂ O ₃ обладают ограниченной активностью из-за их низкой связывающей способности по отношению к I (являющейся эндотермической для диссоциации I ₂).Ta ₂ O ₅, TiO ₂ и CeO ₂ были выбраны для экспериментального тестирования, и эти предсказания подтвердились (см. Дополнительный рисунок S5 и дополнительную таблицу S2). Интересно, что Fe ₂ O ₃ (012) демонстрирует почти идентичную энергию адсорбции I с Pt (111) на границе раздела ацетонитрил / электрод, что указывает на то, что он может быть каталитически активным.
Рис. 1: Расчетная энергия адсорбции атома I на различных соединениях и каркасе для оценки подходящего диапазона E _ad ^I.
( a ) Расчетная энергия адсорбции атома I в газовой фазе или в растворителе CH ₃ CN с использованием метода DFT. Красные треугольники указывают на активные материалы, о которых сообщают; пустые квадраты представляют материалы, о которых не сообщалось, которые, как предполагалось, были менее каталитически активными. Для материалов, на которых адсорбция атома йода эндотермична, эффекты растворителя больше не учитывались. ( b ) Демонстрация модели оценки расстояния для подходящих электродов с точки зрения энергии адсорбции атома I. T Δ S _I2 — член поправки на энтропию I ₂ в газовой фазе, Δ μ _I2 — разность химических потенциалов молекулы I ₂ между газовой фазой и CH ₃ Растворитель CN при 298 K и Δ G ₀ представляет собой изменение свободной энергии Гиббса для полуреакции I ₂ (золь) + 2e ^— → 2I ^— (золь).
Создание и применение структуры скрининга
Получив результаты выше, мы можем установить количественную или полуколичественную основу для оценки подходящего диапазона E _ad ^I для активных материалов CE .Кинетически предпочтительно, если свободная энергия Гиббса последовательной многоступенчатой реакции, происходящей на твердой поверхности катализатора, постепенно уменьшается, обеспечивая протекание всей реакции в прямом направлении ²⁶. Что касается IRR, он требует следующих химических потенциалов, в которых μ _e — химический потенциал электрона, а μ _{Ι *} определяется как ²⁶
, где θ _{I *} и θ _* представляют собой покрытия адсорбированного I * и свободного центра * на поверхности катализатора, соответственно; представляет собой стандартный химический потенциал компонентов I * и может быть легко получен из энергии адсорбции I из DFT с необходимой термической поправкой.Cheng and Hu ²⁶ предположили, что член, зависящий от покрытия, RT ln θ _{I *}/ θ _* будет лежать в небольшом диапазоне на лучшем катализаторе (примерно 0,06–0,12 эВ при 298 K ) и был определен как ε . Следуя тому же подходу, мы можем получить теоретические границы для энергии адсорбции атома I на хорошей поверхности электрода (см. Дополнительное примечание 5):
, в котором поправочный член энтропии I ₂ в газовой фазе при T = 298 K (относительно газообразного I ₂ при 0 K), представляет собой разность химических потенциалов молекулы I ₂ между газовой фазой и растворителем CH ₃ CN при 298 K, а Δ G ₀ () представляет собой Изменение свободной энергии Гиббса полуреакции I ₂ (раствор) + 2e ^— → 2I ^— (раствор).Следует отметить, что для наглядности мы пренебрегли незначительным вкладом концентрации I ₂ и I ^— в растворе (~ 0,02 эВ, оцененная из условий эксперимента) в свободную энергию. Уравнение (2) устанавливает две границы для адсорбции I: нижняя граница требует, чтобы сила связи между электродом и атомом I была настолько сильной, чтобы диссоциативная адсорбция I ₂ была экзотермической по свободной энергии Гиббса, тогда как верхняя граница обеспечивала последующая десорбция протекает также экзотермически, как показано на рис.1b. Стоит отметить, что изменение свободной энергии Δ G ₀ зависит от напряжения на электроде U , которое определяет электронный химический потенциал μ _e ( μ _e = eU по сравнению с ОНА). Когда (-0,06 В относительно SHE), Δ G ₀ достигает приблизительно максимума и, таким образом, обеспечивает максимальную верхнюю границу для E _ad ^I в соответствии с уравнением (2). Поэтому для включения мы оценили диапазон изменения E _и ^I при условии U = -0.06 В относительно SHE, что дает диапазон от 0,33 до 1,20 эВ для хороших катализаторов. Используя этот диапазон для повторной оценки вышеупомянутых материалов CE, мы можем увидеть полезность диапазона адсорбции для фильтрации катализатора, как показано на рис. 1. Некоторые материалы CE, такие как CoS, MoC, MoN, FeS, NiS, WC и WO. ₃, как известно экспериментально, являются хорошими катализаторами (рис. 1a, красные треугольники) и имеют E _ad ^I в пределах диапазона, что подтверждает осуществимость этой стратегии.Например, согласно теоретическим расчетам, E _ad ^I CoS (0,59 эВ) близок к таковому для Pt (0,52 эВ). Гретцель и его коллеги нанесли электрохимические наночастицы CoS на пленку PEN / ITO, чтобы получить высокоэффективный не содержащий платины CE ¹². Эффективность преобразования энергии достигла того же уровня, что и у Pt-CE DSC, что хорошо согласуется с теоретической стратегией скрининга, показанной в этой работе. Для материалов, активность которых еще предстоит проверить, включая TiO ₂, MnO ₂, SnO ₂, CeO ₂, ZrO ₂, La ₂ O ₃, Al ₂ O ₃, Ga ₂ O ₃, Cr ₂ O ₃ и Ta ₂ O ₅, E _ad ^I вне оптимального диапазона ( Инжир.1а, черные квадраты), что указывает на то, что их активность может быть низкой. На двух типичных поверхностях α-Fe ₂ O ₃, Fe ₂ O ₃ (012) и Fe ₂ O ₃ (104), E _и ^I 0,51 и 0,42 эВ, соответственно, и они находятся в пределах этого расчетного диапазона для подходящих материалов CE.
Сравнение активности α-Fe
₂ O ₃ и Pt-электрода
Для дальнейшей оценки активности Fe ₂ O ₃ был проведен подробный расчет методом DFT для всего пути реакции IRR, включая реакция барьеров диссоциации I ₂ и удаления I * в I ^— (золь) проводилась на границе раздела CH ₃ CN / Fe ₂ O ₃ (012) и CH ₃ CN / Fe ₂ O ₃ (104) соответственно.Модель интерфейса CH ₃ CN / Fe ₂ O ₃ (012) показана на рис. 2d. На обеих границах раздела обнаружено, что молекулы I ₂ могут диссоциировать напрямую, и образованные атомы I располагаются на поверхности пятикоординированных поверхностных ионов Fe ³⁺ (рис. 2e), тогда как барьер десорбции I * из расчетная поверхность для растворителя CH ₃ CN должна составлять всего 0,18 и 0,08 эВ на поверхностях (012) и (104) соответственно. Переходное состояние десорбции I * на границе раздела CH ₃ CN / Fe ₂ O ₃ (012) показано на рис.2е, со значительно удлиненной длиной связи Fe – I (4,12 Å) по сравнению с исходной длиной связи Fe – I (2,72 Å) в адсорбционной конфигурации. Связывающие свойства связи Fe – I в переходном состоянии также были исследованы на основании разницы в плотности заряда и анализа заряда Бадера (см. Дополнительный рис. S6), что указывает на характеристику ионной связи между Fe ³⁺ и ионоподобным I ( с 0,69 е от заряда Бейдера). Кинетически, как показано на фиг. 2g, общие стандартные профили свободной энергии на обеих поверхностях Fe ₂ O ₃ (012) и (104) не имеют особенно высоких точек.Следовательно, можно ожидать, что Fe ₂ O ₃ (012) и Fe ₂ O ₃ (104) будут демонстрировать кинетически хорошие характеристики для реакции восстановления I ₃ ^—. Кроме того, уровень энергии на краю зоны проводимости Fe ₂ O ₃ (012) был рассчитан как более высокий относительно положения равновесного потенциала I ₃ ^— / I ^—, что указывает на способность Fe ₂ O ₃ к переносу электрона на I ₃ ^— (см. дополнительный рис.S7). Для дальнейшего сравнения мы рассчитали профиль реакции I ₂ + 2e ^— → 2I ^— на границе раздела CH ₃ CN / Pt (111) и соответствующую модель интерфейса, конфигурацию адсорбции I * и переходное состояние десорбции I * проиллюстрированы на рис. 2a – c. Сравнивая полный профиль энергии реакции Fe ₂ O ₃ с профилем на Pt электроде (рис. 2g), две поверхности Fe ₂ O ₃ имеют более низкие кажущиеся барьеры, что позволяет предположить более высокую каталитическую активность для йода восстановление на α-Fe ₂ O ₃ CEs можно было ожидать.
Рис. 2: Связанные структуры, участвующие в профилях IRR и энергии.
( a — c ) Поверхностная структура Pt (111) в присутствии растворителя CH ₃ CN, адсорбционная структура I и структура переходного состояния. ( d — f ) Для поверхности α-Fe ₂ O ₃ (012) аналогично a — c . ( г ) Энергетические профили всей реакции ХЭ на Pt (111), Fe ₂ O ₃ (104) и Fe ₂ O ₃ (012) соответственно, которые были рассчитаны при U = 0.61 В против ОНА.
Характеристики α-Fe
₂ O ₃ и КЭ в исходном состоянии
Для проверки этих теоретических предсказаний чистая фаза Fe ₂ O ₃ была синтезирована простым модифицированным гидротермальным методом с использованием железа (III ) нитрат нонагидрат Fe (NO ₃) ₃ · 9 H ₂ O и водный раствор гидроксида натрия в качестве предшественника и агента, регулирующего реакцию, соответственно ²⁷. Все дифракционные пики типичной рентгенограммы (см. Дополнительный рис.S8) хорошо сочетаются с кристаллической структурой фазы α-Fe ₂ O ₃ (пространственная группа: R-3c , JCPDS № 84-0310). Типичные электронные микроскопические изображения наночастиц α-Fe ₂ O ₃ и электродных пленок (поперечное сечение) показаны на рис. 3a. Были сформированы квадратные частички, и эти нанокристаллы α-Fe ₂ O ₃ в основном экспонировались гранями (012) и (104). На увеличенном изображении просвечивающей электронной микроскопии показаны плоскости (012) и (104) с шагом решетки 2.68 Å и межфазный угол 85 ° (ссылка 28). Чтобы подтвердить каталитическую активность α-Fe ₂ O ₃, впоследствии в качестве материалов КЭ для изготовления ДСК использовали предварительно приготовленный порошок α-Fe ₂ O ₃.
Рис. 3. Кривые фототока – напряжения и графики Найквиста по результатам измерения импеданса.
( a ) Изображения наночастиц α-Fe ₂ O ₃ и электродных пленок (поперечное сечение), полученные с помощью сканирующей электронной микроскопии, и изображения наночастиц α-Fe ₂ O ₃, полученные с помощью просвечивающей электронной микроскопии .Масштабная шкала 5 нм. ( b ) Кривые фототока – напряжения ( Дж – В ) ДСК с разными КЭ: α-Fe ₂ O ₃ (синяя линия) и Pt (красная линия), которые были измерены в темноте и при освещении воздушной массой 1,5 Гс при полном солнечном свете (100 мВт · см ⁻²). ( c ) Графики Найквиста для симметричных ячеек с двумя идентичными CE α-Fe ₂ O ₃ (синий) или Pt (красный). Ячейки были измерены в диапазоне частот от 100 МГц до 1 МГц, а амплитуда переменного тока была установлена на уровне 10 мВ.Соответствующая схема показана на вставке.
Фотоэлектрические данные
На рис. 3b показаны кривые фототок – напряжение ( Дж – В ) для DSC и графиков Найквиста спектроскопии электрохимического импеданса (EIS) для фиктивных ячеек, соответственно. Фотоэлектрические параметры показаны в таблице 1. Как показано на рис. 3b, плотность фототока короткого замыкания ( Дж _sc), напряжение холостого хода ( В, _oc) и коэффициент заполнения DSC на основе α-Fe ₂ O ₃ CE равно 15.92 мА · см ⁻², 784 мВ и 0,56, соответственно, что дает общую эффективность преобразования энергии (Eff.) 6,96%, что заметно сравнимо с таковой у ДСК с Pt CE (7,32%). Результаты показывают, что α-Fe ₂ O ₃ обладал превосходной каталитической активностью по восстановлению окисленного трииодида до иодида. Наблюдаемое низкое значение J _sc с α-Fe ₂ O ₃ CE может быть связано с высоким сопротивлением переносу электронов из-за используемой толстой пленки (см. Дополнительный рис.S9). Интересно, что после замены Pt CE на α-Fe ₂ O ₃ CE наблюдалось более высокое напряжение холостого хода ( В, _oc) с улучшением на 25 мВ. Фотоэлектрические результаты показывают, что α-Fe ₂ O ₃ проявляет Pt-подобное каталитическое поведение.
Таблица 1 Фотоэлектрические параметры ДСК с различными противоэлектродами и смоделированные данные из спектров EIS.
Электрохимическая импедансная спектроскопия
Для дальнейшего исследования электрохимических характеристик электродов α-Fe ₂ O ₃ измерения EIS проводились с симметричными ячейками, изготовленными с двумя идентичными электродами (CE // электролит // CE) при 20 ° С.Графики Найквиста (рис. 3c) иллюстрируют характеристики импеданса, на которых можно наблюдать два полукруга в высокочастотной (слева) и низкочастотной (справа) областях. Высокочастотный отрезок на действительной оси (ось Z ‘) представляет собой последовательное сопротивление ( R _s). Полукруг в высокочастотных областях возникает из-за сопротивления переносу заряда ( R _ct) ²⁹. В отличие от Pt, можно наблюдать более крупный R _s и меньший R _ct α-Fe ₂ O ₃. R _s в основном состоит из объемного сопротивления α-Fe ₂ O ₃, сопротивления подложки из стекла SnO ₂ (FTO), легированного фтором, контактного сопротивления и так далее. Существенная разница R _s между α-Fe ₂ O ₃ (15,8 Ом) и Pt (10,5 Ом) очевидна. Объемное сопротивление, проводимость α-Fe ₂ O ₃ и адгезив между α-Fe ₂ O ₃ и подложкой FTO должны отвечать за его более высокое значение R _s.Что касается фотоэлектрических характеристик и данных подбора EIS, можно сделать вывод, что R _ct CE является основным фактором в работе DSC, что предполагает каталитическую активность для восстановления трииодида ³⁰. В таблице 1 R _ct α-Fe ₂ O ₃ составляет 2,3 Ом, и это значение намного меньше, чем R _ct Pt (3,4 Ом), которое может быть одним важная причина того, что эффективность преобразования энергии ДСК с использованием α-Fe ₂ O ₃ CE сравнима с эффективностью Pt CE.Таким образом, подтверждена высокая каталитическая активность α-Fe ₂ O ₃, и была получена более высокая скорость восстановления трииодида на α-Fe ₂ O ₃ CE. Эквивалентная схема, использованная для соответствия экспериментальным данным EIS, показана на вставке к рис. 3c. В схеме моделирования, используемой для имитации установки EIS, левый полукруг, состоящий из R _ct, C _dl и Z _w, представляет CE ^12,31. Подобные схемы использовались для моделирования углеродистых систем ранее ³². C _dl обозначает емкость двойного слоя на границе электрод / электролит из-за накопления ионов на поверхности электрода. C _dl указывает свойство поверхности материалов ¹⁶. В случае этих двух материалов CE значение C _dl α-Fe ₂ O ₃ составляет 5,8 мкФ, что указывает на аналогичную площадь поверхности по сравнению с Pt (6,3 мкФ). Z _w означает импеданс Варбурга, который возникает из-за ограничений массопереноса из-за диффузии пары трииодид / йодид в электролитах ¹⁴.
Электрохимические характеристики
Хорошо известно, что циклическая вольтамперометрия (см. Дополнительный рисунок S10) и измерение тафелевой поляризации являются мощными методами электрохимической характеризации. На рис. 4а показаны тафелевские поляризационные кривые симметричных ячеек. Они показывают плотность тока ( Дж, ) как функцию напряжения ( U ) при 20 ° C для окисления / восстановления трииодида до иодида. Наклон касательной к кривой α-Fe ₂ O ₃ выше, чем у кривой Pt, что указывает на то, что α-Fe ₂ O ₃ показывает большую плотность тока обмена ( Дж ₀ ), что также хорошо согласуется со значениями EIS в терминах следующего уравнения (3) ^12,33.
Рис. 4. Кривые тафелевой поляризации и графики Аррениуса Log R _ct и Log J _o в зависимости от температуры.
( a ) Вольт-амперные характеристики симметричных (CE // IL // CE) ячеек, изготовленных с двумя идентичными α-Fe ₂ O ₃ и Pt-электродами при 20 ° C. ( b ) Сопротивление переносу заряда — температура (левая ордината) и данные о плотности тока обмена и температуре (правая ордината) в координатах Аррениуса с различными КЭ: α-Fe ₂ O ₃ (синяя линия) и Pt (Красная линия).
, где R — газовая постоянная, T — температура, F — постоянная Фарадея и n — количество электронов, участвующих в электрохимическом восстановлении трииодида на электроде.
Эти результаты подтверждают, что каталитическая активность α-Fe ₂ O ₃ достаточна, чтобы катализировать восстановление трииодида до иодида ²¹. Для дальнейшего исследования каталитической активности электродных материалов мы тщательно изучили тенденцию к изменению сопротивления переносу заряда и плотности тока обмена при различных температурах.На рис. 4b показано логарифмическое сопротивление передачи изменения (Log R _ct) — температура (левая ордината) и логарифмическая плотность тока обмена (Log J ₀) — данные температуры (правая ордината) в координатах Аррениуса. . Плотность обменного тока, Дж ₀, рассчитанная по данным импедансной спектроскопии, составила 5,3 и 3,6 мА см ⁻² при 20 ° C для α-Fe ₂ O ₃ CE и Pt CE, соответственно. По сравнению с Pt катализаторами, α-Fe ₂ O ₃ демонстрирует лучшую каталитическую активность в отношении восстановления трииодида, что согласуется с теоретическим результатом, приведенным на рис.2г. Плотность обменного тока ( Дж, ₀) показывает температурную зависимость (рис. 4b, правая ордината) в соответствии с уравнением Аррениуса (4) ¹²:
, где I ₀ — плотность обменного тока при T = бесконечно; E _a — энергия активации. Эти результаты демонстрируют, что реакция электрохимического восстановления трийодида на КЭ α-Fe ₂ O ₃ сравнительно усиливается, что хорошо согласуется с теоретическими расчетами.Следовательно, можно ожидать, что α-Fe ₂ O ₃ заменит дорогую Pt в DSC в качестве многообещающего катализатора CE.
Калькулятор углеродного следа | Изменение климата
Поделиться:
[+] Ваши текущие выбросы от бытовой энергетики
Обогрев Какой основной источник тепла в вашем доме? Выберите источник Природный газ Электричество Топливо НефтьPropane
Коммунальное хозяйство Введите свой среднемесячный счет или другие данные для каждого источника энергии, используемого в вашем доме.
Щелкните значки ниже для каждого среднего показателя в США
Расчетные фунты CO ₂ / год
[+] Уменьшите выбросы вредных веществ
Отопление и охлаждение Расчетная годовая экономия
Бесплатно
Включите термостат кондиционера летом, ℉
$ 0
0 фунтов CO ₂
Бесплатно
Уменьшите термостат отопления зимними ночами до ℉
$ 0
0 фунтов CO ₂
Освещение Расчетная годовая экономия
$
Замените лампы накаливания на лампы ENERGY STAR®.
$
0 фунтов CO ₂
Источник питания и настройки Расчетная годовая экономия
Бесплатно
Включите функции управления питанием на вашем компьютере Выберите OneWill DoWill Not DoAlready Done
$
0 фунтов CO ₂
$
Увеличьте потребление зеленой энергии в вашем доме на
$
0 фунтов CO ₂
Стирка и сушка Расчетная годовая экономия
Бесплатно
Стирать одежду в холодной воде. Выберите OneWill DoWill Not DoAlready Done
$
0 фунтов CO ₂
Бесплатно
Используйте бельевую веревку или сушилку вместо сушилки. Выберите OneWill DoWill Not DoAlready DoneВся моя прачечная50% моей прачечной20% моей прачечной10% моей прачечной
$
0 фунтов CO ₂
Продукты ENERGY STAR Расчетная годовая экономия
Замените следующие продукты моделями ENERGY STAR
$$
Холодильник Выберите OneWill DoWill Not DoAlready Done
$
0 фунтов CO ₂
$$$
Печь или котел Выберите OneWill DoWill Not DoAlready Done
Примечание. Применяется только в том случае, если вашим основным источником тепла является природный газ или мазут.
$
0 фунтов CO ₂
$$$
Окна Выберите OneWill DoWill Not DoAlready Done
$
0 фунтов CO ₂
Продолжить транспорт [+] Ваши текущие выбросы от транспорта
Транспортные средства Расчетное количество CO ₂ Выбросы
Сколько автомобилей у вашей семьи? 012345
Текущее обслуживание Расчетная годовая экономия
$
Регулярно проводите техническое обслуживание вашего автомобиля (а). Выберите OneDo Not DoAlready Done
[+] Уменьшите выбросы вредных веществ
Техническое обслуживание Расчетная годовая экономия
$
Регулярно проводите техническое обслуживание вашего автомобиля (а). Выберите OneWill DoWill Not Do
$ 0
0 фунтов CO ₂
Автомобиль 1:
Бесплатно
Сократите количество пройденных миль: Майлз В годВ неделю
$ 0
0 фунтов CO ₂
$$$
Заменить автомобиль 1 на тот, который получит: миль на галлон
$ 0
0 фунтов CO ₂
Автомобиль 2:
Бесплатно
Сократите количество пройденных миль: Майлз В годВ неделю
$ 0
0 фунтов CO ₂
$$$
Заменить машину 2 на ту, которая получит: миль на галлон
$ 0
0 фунтов CO ₂
Автомобиль 3:
Бесплатно
Сократите количество пройденных миль: Майлз В год в неделю
$ 0
0 фунтов CO ₂
$$$
Заменить машину 3 на ту, которая получит: миль на галлон
$ 0
0 фунтов CO ₂
Автомобиль 4:
Бесплатно
Сократите количество пройденных миль: Майлз В годВ неделю
$ 0
0 фунтов CO ₂
$$$
Заменить машину 4 на ту, которая получит: миль на галлон
$ 0
0 фунтов CO ₂
Автомобиль 5:
Бесплатно
Сократите количество пройденных миль: Майлз В годВ неделю
$ 0
0 фунтов CO ₂
$$$
Заменить машину 5 на ту, которая получит: миль на галлон
$ 0
0 фунтов CO ₂
Вернуться к энергии дома Продолжать тратить [+] Ваши текущие выбросы из отходов [+] Уменьшите выбросы вредных веществ Вернуться к транспорту Продолжить отчет Сообщения об ошибках
Сначала выберите основной источник тепла.
У вас должна быть запись для ежемесячного счета «+ heatSource +».
У вас должна быть запись в ежемесячном счете за электроэнергию.
Сначала введите средний ежемесячный счет за основной источник тепла.
Пожалуйста, сначала завершите Текущее обслуживание.
Пожалуйста, заполните сначала данные выше. Обслуживание.
Поскольку от этого числа зависит экономия на обслуживании, введите число и повторите обслуживание, чтобы просмотреть пересмотренную примерную годовую экономию.
Пожалуйста, сначала заполните приведенные выше данные о транспортных средствах. (Уменьшить)
Повторите попытку или используйте другой почтовый индекс.
Ваш углеродный след
Годовые выбросы CO ₂ (фунты)
Новая сумма после
Ваши запланированные действия:
0
* для семьи из 0 человек в почтовом индексе 00000
Начать сначала Посмотреть свой отчет Сделайте выбор во всех разделах и полях калькулятора, чтобы улучшить свои результаты.
Поздравляем! Вы заполнили все разделы калькулятора.
Углеродный след вашей семьи
Просмотр расчетных годовых выбросов CO ₂ (фунты) от …
Ваш CO ₂ Выбросы ниже, чем у U.С. средний.
Продолжайте в том же духе!
Новая сумма после ваших запланированных действий
Ваши запланированные действия равны:
Экономия
галлона газа
или
Посадка
деревья
или
Переработка
тонн отходов
Поделиться этим!
Расскажите друзьям, что вы делаете для сокращения выбросов CO ₂
Небольшие действия Добавить
Если бы 100 ваших друзей предприняли эти действия, за 5 лет их семьи избежали бы [#] фунтов выбросов, эквивалентных выбросам от сжигания [#] галлонов бензина.
Если вы выполните все новые действия, которые вы выбрали: Экономия в долларах CO ₂ Сокращение
Уменьшите термостат отопления зимними ночами на 0 ℉ $ 0 0 фунтов.
Поднимите термостат кондиционера летом на 0 ℉ $ 0 0 фунтов.
Заменить 0 ламп накаливания на лампы ENERGY STAR $ 0 фунтов.
Включите на компьютере функции управления питанием $ 0 фунтов.
Стирать одежду в холодной воде $ 0 фунтов.
Используйте бельевую веревку или сушилку вместо сушилки для 0 белья $ 0 фунтов.
Замените холодильник на модели ENERGY STAR $ 0 фунтов.
Замените печь или котел на модели ENERGY STAR $ 0 фунтов.
Замените окно на модели ENERGY STAR $ 0 фунтов.
Используйте экологически чистую энергию для 0% вашей электроэнергии 0 фунтов.
Регулярное техническое обслуживание автомобилей $ 0 0 фунтов.
Уменьшите количество миль, которое вы проезжаете на Транспортном средстве 1 $ 0 0 фунтов.
Замените Транспортное средство 1 на то, которое получает MPG $ 0 0 фунтов.
Уменьшите количество миль, которое вы проедете на Транспортном средстве 2 $ 0 0 фунтов.
Замените Автомобиль 2 на тот, который получает MPG $ 0 0 фунтов.
Уменьшите количество миль, которое вы проедете на Транспортном средстве 3 $ 0 0 фунтов.
Замените Автомобиль 3 на тот, который получает MPG $ 0 0 фунтов.
Уменьшите количество миль, которое вы проедете на Транспортном средстве 4 $ 0 0 фунтов.
Замените Автомобиль 4 на тот, который получает MPG $ 0 0 фунтов.
Уменьшите количество миль, которое вы проедете на Транспортном средстве 5 $ 0 0 фунтов.
Замените Автомобиль 5 на тот, который получает MPG $ 0 0 фунтов.
Переработка 0 фунтов.
Ваш расчетный итог: $ фунтов.
Выполнив все действия, которые вы уже делаете: Экономия в долларах CO ₂ Редукция
Уменьшение термостата отопления зимними ночами на 0 ℉ тест $ 0 0 фунтов.
Поднимите термостат кондиционера летом на 0 ℉ $ 0 0 фунтов.
Заменить 0 ламп накаливания на лампы ENERGY STAR $ 0 фунтов.
Включите на компьютере функции управления питанием $ 0 фунтов.
Стирать одежду в холодной воде $ 0 фунтов.
Используйте бельевую веревку или сушилку вместо сушилки для 0 белья $ 0 фунтов.
Замените холодильник на модели ENERGY STAR $ 0 фунтов.
Замените печь или котел на модели ENERGY STAR $ 0 фунтов.
Замените окно на модели ENERGY STAR $ 0 фунтов.
Регулярное техническое обслуживание автомобилей $ 0 0 фунтов.
Уменьшите количество миль, которое вы проезжаете на Транспортном средстве 1 $ 0 0 фунтов.
Замените Транспортное средство 1 на то, которое получает MPG $ 0 0 фунтов.
Уменьшите количество миль, которое вы проедете на Транспортном средстве 2 $ 0 0 фунтов.
Замените Автомобиль 2 на тот, который получает MPG $ 0 0 фунтов.
Уменьшите количество миль, которое вы проедете на Транспортном средстве 3 $ 0 0 фунтов.
Замените Автомобиль 3 на тот, который получает MPG $ 0 0 фунтов.
Уменьшите количество миль, которое вы проедете на Транспортном средстве 4 $ 0 0 фунтов.
Замените Автомобиль 4 на тот, который получает MPG $ 0 0 фунтов.
Уменьшите количество миль, которое вы проедете на Транспортном средстве 5 $ 0 0 фунтов.
Замените Автомобиль 5 на тот, который получает MPG $ 0 0 фунтов.
Переработка 0 фунтов.
Используйте экологически чистую энергию для 0% вашей электроэнергии 0 фунтов.
Ваш расчетный итог: $ фунтов.
Для получения дополнительной информации
Посетите эти веб-сайты, чтобы узнать больше об изменении климата и о том, как уменьшить углеродный след.
Если вы введете свое ежемесячное потребление в тысячах кубических футов, вы получите более точную оценку. Если вы введете доллары, наши расчеты предполагают, что вы заплатите 10 долларов.68 / тысяча кубических футов.
23 доллара в месяц — это в среднем в США для семьи из одного человека.
3071 фунтов CO ₂ — это примерно средний показатель для семьи из одного человека за год.
Если вы введете среднее значение в киловатт-часах, вы получите более точную оценку. Если вы вводите доллары, наши расчеты предполагают, что вы платите 11,9 цента за кВтч.
44 доллара в месяц — это в среднем в США для семьи из одного человека.
5 384 фунтов CO ₂ — это примерно среднее значение для семьи из одного человека за год.
Если вы введете свое среднемесячное потребление мазута в галлонах, вы получите более точную оценку. Если вы вводите доллары, наши расчеты предполагают, что вы платите 4,02 доллара за галлон.
72 доллара в месяц — это в среднем в США для семьи из одного человека.
4848 фунтов CO ₂ — это примерно среднее значение для семьи из одного человека за год.
Если вы введете ежемесячное потребление пропана в галлонах, вы получите более точную оценку. Если вы вводите доллары, наши расчеты предполагают, что вы платите 2,47 доллара за галлон.
37 долларов в месяц — это в среднем в США для семьи из одного человека.
2243 фунта CO ₂ — это примерно среднее значение для семьи из одного человека за год.
В среднем «зеленая» энергия стоит примерно на 2 цента за киловатт-час больше, чем обычная энергия.
Несмотря на то, что это газ, CO ₂ измеряется в единицах массы, таких как фунты, килограммы и тонны. Ниже приведены некоторые полезные сравнения, чтобы рассмотреть выбросы CO ₂ в контексте *:
100 фунтов CO ₂ = выбросы от сжигания 5 галлонов бензина
500 фунтов CO ₂ = выбросы от сжигания 244 фунтов угля
1000 фунтов CO ₂ = выбросы от сжигания 1.1 барр. Масла
* Эквиваленты взяты из калькулятора эквивалентов парниковых газов EPA.
Программируемый термостат может автоматизировать включение кондиционера за вас. Чтобы узнать больше, посетите страницу программируемых термостатов Министерства энергетики США.
Вы можете рассчитать экономию для вашего термостата кондиционера, только если вы указали текущее потребление электроэнергии в разделе выше.
Программируемый термостат может автоматизировать выключение тепла за вас.Чтобы узнать больше, посетите страницу программируемых термостатов Министерства энергетики США.
240 миль в неделю (12 480 миль в год) — это примерно среднее значение в Соединенных Штатах на одно транспортное средство.
Если вы не знаете, сколько топлива у вашего автомобиля, вы можете посмотреть его на сайте www.fueleconomy.gov. Среднее значение по стране составляет 21,4 мили на галлон.
11 141 фунт выбросов CO ₂ — это примерно средний показатель для одного транспортного средства за год.
Посетите страницу fueleconomy.gov «Как держать автомобиль в форме» для получения дополнительной информации.
Ищите возможности совмещать поездки, работать на дому, пользоваться автопарком или программой совместного использования поездок, пользоваться общественным транспортом, если таковой имеется, или путешествовать на велосипеде или пешком, а не на машине.
Чтобы сравнить экономию топлива различных транспортных средств, посетите сайт fueleconomy.gov.
692 фунта эквивалента CO ₂ в год — это примерно средний показатель для домохозяйства из 1 человека.Выбросы, связанные с отходами, рассчитываются на основе количества людей в вашем доме.
Переработка — это только один из способов сократить выбросы отходов. Просмотрите свой отчет, чтобы узнать больше.
Чтобы заполнить калькулятор, сделайте выбор во всех полях или введите ноль, чтобы указать, что вы не будете предпринимать никаких действий.
Чтобы заполнить калькулятор, сделайте выбор во всех полях или введите ноль, чтобы указать, что вы не будете предпринимать никаких действий.
Переработка может не сэкономить вам деньги (если вы не сможете выкупить свои бутылки), но это легко и определенно экономит ресурсы. Интересный факт: переработка только одной банки позволяет экономить энергию, достаточную для просмотра телевизора в течение трех часов!
Использование Green Power может не сэкономить деньги, но оно позволяет избежать вредных выбросов и снизить углеродный след.
Ваше местное коммунальное предприятие или другой поставщик электроэнергии может предложить экологически чистую энергию в качестве опции.Если вы покупаете часть или всю электроэнергию в качестве зеленой, введите здесь процентное значение. Чтобы узнать о зеленой энергии, посетите https://www.epa.gov/greenpower/gpmarket/index.htm.
Саудовская Аравия утроила ставку НДС в рамках жесткой экономии, чтобы противостоять спаду нефти, вирус
Марва Рашад, Давиде Барбушия
РИЯД / ДУБАЙ (Рейтер) — Саудовская Аравия утроит налог на добавленную стоимость и приостановит выплату пособий на проживание для государственных служащих, это заявил в понедельник, стремясь укрепить финансы, пострадавшие от низких цен на нефть, поскольку пандемия коронавируса обрушивает мировой спрос на его экспортные товары.
Исторически сложившиеся сокращения добычи нефти, согласованные Эр-Риядом и другими крупными производителями, оказали лишь ограниченную поддержку ценам после того, как они упали из-за избыточного предложения, вызванного войной за долю на нефтяном рынке между королевством и его коллегой-нефтяным титаном — Россией.
Саудовская Аравия, крупнейший в мире экспортер нефти, также серьезно пострадала от мер по борьбе с новым коронавирусом, которые, вероятно, снизят темпы и масштабы экономических реформ, начатых Crown Price Мохаммедом бен Салманом.
«С 1 июня будет приостановлено выплата пособия на прожиточный минимум, а налог на добавленную стоимость будет увеличен до 15% с 5% с 1 июля», — сказал министр финансов Мохаммед аль-Джадаан.
«Эти меры болезненны, но необходимы для поддержания финансовой и экономической стабильности в среднесрочной и долгосрочной перспективе … и для преодоления беспрецедентного кризиса коронавируса с наименьшим возможным ущербом», — добавил он в заявлении.
Меры жесткой экономии были приняты после того, как королевство объявило дефицит бюджета в размере 9 миллиардов долларов в первом квартале.
Министр сказал, что ненефтяные доходы были затронуты приостановкой и снижением экономической активности, в то время как расходы выросли из-за незапланированной нагрузки на сектор здравоохранения и инициатив, предпринятых для поддержки экономики.
ТРУДНЫЕ ВРЕМЯ
«Все эти проблемы привели к сокращению государственных доходов, оказали давление на государственные финансы до уровня, с которым трудно справиться в будущем без воздействия на экономику в целом в среднесрочной и долгосрочной перспективе, что требует дополнительных сокращений расходов и мер поддержки. стабильность ненефтяных доходов », — добавил он.
Правительство отменило и приостановило некоторые операционные и капитальные расходы для некоторых государственных учреждений и сократило ассигнования на некоторые инициативы и проекты реформ на общую сумму 100 миллиардов риалов (26 долларов США).6 миллиардов), говорится в сообщении.
Акции Саудовской Аравии резко упали в начале торгов в понедельник после объявления, но в течение дня они частично восстановились.
«Эти радикальные меры подчеркивают серьезность проблем, стоящих перед королевством», — сказал Джеймс Рив, главный экономист Samba Financial Group. Но он добавил, что эти меры стали сигналом рынкам, «что власти готовы сделать жесткий выбор, чтобы удержать дефицит в определенных пределах».
Валютные резервы центрального банка упали в марте самыми высокими темпами за последние 20 лет и до самого низкого уровня с 2011 года, в то время как доходы от продажи нефти за первые три месяца года упали на 24% по сравнению с годом ранее до 34 миллиардов долларов.
«Реформы положительны с фискальной точки зрения, так как необходима большая корректировка. Однако утроение НДС вряд ли так сильно поможет в 2020 году с учетом ожидаемого падения потребления », — сказала Моника Малик, главный экономист Abu Dhabi Commercial Bank.
Она сказала, что не изменила свой прогноз дефицита в 16,3% ВВП на этот год, что уже учитывает более значительное, чем ранее объявленное сокращение расходов.
Согласно официальным данным, опубликованным в декабре, в государственном секторе занято около 1,5 миллиона саудовцев.
В 2018 году король Саудовской Аравии Салман приказал ежемесячно выплачивать 1000 риалов (267 долларов США) каждому государственному служащему, чтобы компенсировать им рост стоимости жизни.
СТАБИЛЬНОСТЬ
Был сформирован комитет для изучения всех финансовых пособий, выплачиваемых государственным служащим и подрядчикам, и который представит рекомендации в течение 30 дней, говорится в заявлении.
В конце 2015 года, когда цены на нефть упали с рекордных максимумов, королевство урезало щедрые бонусы, сверхурочные и другие льготы, которые когда-то считались обычными льготами в государственном секторе.
В стране без выборов и с политической легитимностью, частично основанной на распределении доходов от нефти, способность граждан адаптироваться к таким реформам имеет решающее значение для стабильности.
«Утроение НДС проверит пределы баланса между доходами и потреблением, поскольку экономика погружается в глубокую рецессию. Этот шаг повлияет на потребление, а также может снизить ожидаемые доходы », — сказал Джон Сфакианакис, эксперт по Персидскому заливу из Кембриджского университета.
«Это меры в пользу жесткой экономии и увеличения доходов, а не в интересах роста», — сказал он.

Модификации счетчика	Дополнительные функции
Меркурий 200.02	интерфейс CAN
Меркурий 200.04	отключение нагрузки интерфейс CAN PLC-модем
Меркурий 200. 05	отключение нагрузки интерфейс RS-485 PLC-модем

Наименование операции	Номер пункта	Обязательность проведения поверки		Наименование средств поверки, технические характеристики
Наименование операции	Номер пункта	При первичной поверке	При периодической (внеочередной) поверке	Наименование средств поверки, технические характеристики
1 Внешний осмотр	6.1	^Да	^Да
2 Подтверждение соответствия программного обеспечения (ПО)	6. 2	^Да	^Да	Персональный компьютер с операционной системой Windows XP и выше с установленным программным обеспечением «Конфигуратор счетчиков Меркурий». Преобразователь интерфейсов Меркурий 221.
3 Проверка условий поверки	6.3	^Да	^Да
3.1 Температура окружающего воздуха	6.3.1	^Да	^Да	Термометр: диапазон измерений от 0 до 40 °С.
3.2 Относительная влажности воздуха	6.3.1	^Да	^Да	Гигрометр: диапазон измерения относительной влажности от 30 до 100 %;
3.3 Атмосферное давление	6.3.1	^Да	^Да	Барометр-анероид М67: диапазон измерения от 79990 до 105320 Па с погрешностью ± 160 Па.
3.4 Внешние магнитные поля	6. 3.1	^Да	^Да	По ГОСТ 31819.21
3.5 Параметры сети (напряжение, частота, форма кривой)	6.3.2	^Да	^Да	Установка для поверки однофазных счётчиков электрической энергии автоматизированная УАПС-2
4 Проверка электрической прочности изоляции	6.4	^Да	^Да	Установка для испытания электрической прочности изоляции УПУ-10 пост. и перем. напряжением 0 — 4000 В
5 Опробование	6.5	^Да	^Да	Установка для поверки
6 Проверка метрологических характеристик счетчика	6.6	^Да	^Да	однофазных счетчиков электрической энергии автоматизированная УАПС-2: номинальное напряжение 230 В, ток (0,001-100)А. Частотомер Ч3-64: погрешность измерения 10^-7. Персональный компьютер с операционной системой Windows c последовательным портом RS-232. Технологическое приспособление RS-232 — PLC Тестовое программное обеспечение «BMonitor»
6.1 Определение основной относительной погрешности	6.6.1	^Да	^Да
6.2 Проверка стартового тока (чувствительности) и отсутствия самохода	6.6.2 6.6.3 6.6.4	^Да	^Да
6. 3 Проверка точности хода часов внутреннего таймера	6.6.2 6.6.3 6.6.4	^Да	^Да

Номер испытания	Параметры входных сигналов			Допускаемое значение погрешности, %		Число учитываемых периодов УАПС-2
Номер испытания	напряжение, В	сила тока, А	cos ф	класс точности 1	класс точности 2	Число учитываемых периодов УАПС-2
1	230	0,051б	1,0	±1,5	±2,5	2
2	230	0,11б	1,0	±1,0	±2,0	2
3	230	1б	1,0	±1,0	±2,0	20
4	230	51б	1,0	±1,0	±2,0	20
5	230	I_max	1,0	±1,0	±2,0	99
6	230	0,11б	0,5инд	±1,5	±2,5	2
7	230	0,11б	0,8емк	±1,5	±2,5	2
8	230	0,21б	0,5инд	±1,0	±2,0	4
9	230	0,21б	0,8емк	±1,0	±2,0	4
10	230	1б	0,5инд	±1,0	±2,0	10
11	230	1б	0,8емк	±1,0	±2,0	99
12	230	51б	0,5инд	±1,0	±2,0	10
13	230	51б	0,8емк	±1,0	±2,0	99
14	230	I_max	0,5инд	±1,0	±2,0	80
15	230	I_max	0,8емк	±1,0	±2,0	99

Участник	Первоначальная регистрация (1971–1975)	Погибло при наблюдении (1982–1984)
Мужчины с диабетом	189	100
Мужчины, не страдающие диабетом	3,151	811
Женщины с диабетом	218	72
Женщины без диабета	3 823	511

	All_Ages			Возраст 25–44 года
	Номер	В процентах	Рейтинг	Номер	В процентах	Рейтинг
All_causes	2,443 930	100		128 924	100
Болезни сердца	684 462	28	1	16 283	12.6	3
Злокачественные новообразования	554 643	22,7	2	19 041	14,8	2
Цереброваскулярные заболевания	157 803	6,5	3	3 004	2,3	8
Хронические заболевания нижних дыхательных путей	126,128	5.2	4	401	0,3	*
Несчастные случаи (непреднамеренные травмы)	105 695	4,3	5	27 844	21,6	1
Сахарный диабет	73 965	3	6	2,662	2,1	9
Грипп и пневмония	64 847	2.6	7	1,337	1	10
Болезнь Альцгеймера	63 343	2,6	8	0	0	*
Нефрит, нефротический синдром, нефроз	33 615	1,4	9	305	0,2	*
Септицемия	34 243	1.4	10	328	0,2	*
Умышленное членовредительство (самоубийство)	30 642	1,3	11	11 251	8,7	4
Хроническая болезнь печени и цирроз печени	27 201	1,1	12	3 288	2,6	7
Нападение (убийство)	17096	0.7	13	7,367	5,7	5
ВИЧ-инфекция	13 544	0,5	*	6 879	5,3	6
Все прочие	456 703	18,7		29 480	22,9

Состояние	Коэффициент	Пропорции	Оценка
Заболеваемость (Болезнь)	Коэффициент риска (Относительный риск) Соотношение ставок Отношение шансов Распространенность периода	Уровень атаки (доля заболеваемости) Частота вторичного приступа Точечная распространенность Относимая доля	Уровень заболеваемости в человеко-время
Смертность (Смерть)	Отношение смертей к числу случаев	Пропорциональная смертность	Общий коэффициент смертности Уровень смертности Уровень смертности от конкретных причин Возрастной коэффициент смертности Уровень материнской смертности Уровень младенческой смертности
Наталити (Рождение)			Общий коэффициент рождаемости Общий коэффициент рождаемости

Обогрев	Какой основной источник тепла в вашем доме?	Выберите источник Природный газ Электричество Топливо НефтьPropane

Коммунальное хозяйство	Введите свой среднемесячный счет или другие данные для каждого источника энергии, используемого в вашем доме.
	Щелкните значки ниже для каждого среднего показателя в США

	Отопление и охлаждение		Расчетная годовая экономия
Бесплатно	Включите термостат кондиционера летом,	℉	$ 0	0 фунтов CO ₂
Бесплатно	Уменьшите термостат отопления зимними ночами до	℉	$ 0	0 фунтов CO ₂

	Источник питания и настройки		Расчетная годовая экономия
Бесплатно	Включите функции управления питанием на вашем компьютере	Выберите OneWill DoWill Not DoAlready Done	$	0 фунтов CO ₂
$	Увеличьте потребление зеленой энергии в вашем доме на		$	0 фунтов CO ₂

	Стирка и сушка		Расчетная годовая экономия
Бесплатно	Стирать одежду в холодной воде.	Выберите OneWill DoWill Not DoAlready Done	$	0 фунтов CO ₂
Бесплатно	Используйте бельевую веревку или сушилку вместо сушилки.	Выберите OneWill DoWill Not DoAlready DoneВся моя прачечная50% моей прачечной20% моей прачечной10% моей прачечной	$	0 фунтов CO ₂

	Продукты ENERGY STAR		Расчетная годовая экономия
	Замените следующие продукты моделями ENERGY STAR
$$	Холодильник	Выберите OneWill DoWill Not DoAlready Done	$	0 фунтов CO ₂
$$$	Печь или котел	Выберите OneWill DoWill Not DoAlready Done Примечание. Применяется только в том случае, если вашим основным источником тепла является природный газ или мазут.	$	0 фунтов CO ₂
$$$	Окна	Выберите OneWill DoWill Not DoAlready Done	$	0 фунтов CO ₂

	Текущее обслуживание		Расчетная годовая экономия

$	Регулярно проводите техническое обслуживание вашего автомобиля (а).	Выберите OneDo Not DoAlready Done

	Автомобиль 1:

Бесплатно	Сократите количество пройденных миль:	Майлз В годВ неделю	$ 0	0 фунтов CO ₂
$$$	Заменить автомобиль 1 на тот, который получит:	миль на галлон	$ 0	0 фунтов CO ₂

	Автомобиль 3:

Бесплатно	Сократите количество пройденных миль:	Майлз В год в неделю	$ 0	0 фунтов CO ₂
$$$	Заменить машину 3 на ту, которая получит:	миль на галлон	$ 0	0 фунтов CO ₂

Если вы выполните все новые действия, которые вы выбрали:	Экономия в долларах	CO ₂ Сокращение
Уменьшите термостат отопления зимними ночами на 0 ℉	$ 0	0 фунтов.
Поднимите термостат кондиционера летом на 0 ℉	$ 0	0 фунтов.
Заменить 0 ламп накаливания на лампы ENERGY STAR	$	0 фунтов.
Включите на компьютере функции управления питанием	$	0 фунтов.
Стирать одежду в холодной воде	$	0 фунтов.
Используйте бельевую веревку или сушилку вместо сушилки для 0 белья	$	0 фунтов.
Замените холодильник на модели ENERGY STAR	$	0 фунтов.
Замените печь или котел на модели ENERGY STAR	$	0 фунтов.
Замените окно на модели ENERGY STAR	$	0 фунтов.
Используйте экологически чистую энергию для 0% вашей электроэнергии		0 фунтов.
Регулярное техническое обслуживание автомобилей	$ 0	0 фунтов.
Уменьшите количество миль, которое вы проезжаете на Транспортном средстве 1	$ 0	0 фунтов.
Замените Транспортное средство 1 на то, которое получает MPG	$ 0	0 фунтов.
Уменьшите количество миль, которое вы проедете на Транспортном средстве 2	$ 0	0 фунтов.
Замените Автомобиль 2 на тот, который получает MPG	$ 0	0 фунтов.
Уменьшите количество миль, которое вы проедете на Транспортном средстве 3	$ 0	0 фунтов.
Замените Автомобиль 3 на тот, который получает MPG	$ 0	0 фунтов.
Уменьшите количество миль, которое вы проедете на Транспортном средстве 4	$ 0	0 фунтов.
Замените Автомобиль 4 на тот, который получает MPG	$ 0	0 фунтов.
Уменьшите количество миль, которое вы проедете на Транспортном средстве 5	$ 0	0 фунтов.
Замените Автомобиль 5 на тот, который получает MPG	$ 0	0 фунтов.
Переработка		0 фунтов.
Ваш расчетный итог:	$	фунтов.

Выполнив все действия, которые вы уже делаете:	Экономия в долларах	CO ₂ Редукция
Уменьшение термостата отопления зимними ночами на 0 ℉ тест	$ 0	0 фунтов.
Поднимите термостат кондиционера летом на 0 ℉	$ 0	0 фунтов.
Заменить 0 ламп накаливания на лампы ENERGY STAR	$	0 фунтов.
Включите на компьютере функции управления питанием	$	0 фунтов.
Стирать одежду в холодной воде	$	0 фунтов.
Используйте бельевую веревку или сушилку вместо сушилки для 0 белья	$	0 фунтов.
Замените холодильник на модели ENERGY STAR	$	0 фунтов.
Замените печь или котел на модели ENERGY STAR	$	0 фунтов.
Замените окно на модели ENERGY STAR	$	0 фунтов.
Регулярное техническое обслуживание автомобилей	$ 0	0 фунтов.
Уменьшите количество миль, которое вы проезжаете на Транспортном средстве 1	$ 0	0 фунтов.
Замените Транспортное средство 1 на то, которое получает MPG	$ 0	0 фунтов.
Уменьшите количество миль, которое вы проедете на Транспортном средстве 2	$ 0	0 фунтов.
Замените Автомобиль 2 на тот, который получает MPG	$ 0	0 фунтов.
Уменьшите количество миль, которое вы проедете на Транспортном средстве 3	$ 0	0 фунтов.
Замените Автомобиль 3 на тот, который получает MPG	$ 0	0 фунтов.
Уменьшите количество миль, которое вы проедете на Транспортном средстве 4	$ 0	0 фунтов.
Замените Автомобиль 4 на тот, который получает MPG	$ 0	0 фунтов.
Уменьшите количество миль, которое вы проедете на Транспортном средстве 5	$ 0	0 фунтов.
Замените Автомобиль 5 на тот, который получает MPG	$ 0	0 фунтов.
Переработка		0 фунтов.
Используйте экологически чистую энергию для 0% вашей электроэнергии		0 фунтов.
Ваш расчетный итог:	$	фунтов.
