Трёхфазный счётчик Меркурий 230 схема подключения: через трансформаторы тока

Многие люди покупают себе обновленные модели счетчиков для дома. Одним из самых популярных является трехфазный счетчик «Меркурий 230». Что это за устройство, какими техническими характеристиками, плюсами и минусами обладает, каков его принцип работы и как осуществить подключение электросчетчика «Меркурий 230» через трансформаторы тока? Об этом и другом далее.

Трёхфазный счётчик «Меркурий 230»

Это усовершенствованный прибор, имеющий телеметрический вывод со специальным интерфейсом, который нужен, чтобы обмениваться информацией. На приборе ставится электронная пломба для автоматической диагностики возникающих проблем. Это прямоточный агрегат для подсчета электрической энергии в трехпроводной и четырехпроводной сети. Его можно подключить прямым или трансформаторным методом.

Трехфазный счетчик «Меркурий 230»

Обратите внимание! При подключении трансформатора можно делать считывания энергии на предметах, имеющих высокую нагрузку.

Трехфазный счетчик обладает жидкокристаллическим дисплеем, куда поступают данные в киловаттах и часах. Оснащен восемью разрядами. Первые шесть цифр указывают на целые значения, а последние — на сотые. Погрешность в 1,0 киловатт. Температура работы от −40 до +55 градусов Цельсия.

Электросчетчик однофазный и трехфазный предназначен для работы дома и в условиях промышленности. Бывает индукционным или электронным. Последний более точный, поскольку не оснащен вращающимися деталями. Преобразует сигнал с измерительных устройств.

Достоинства и недостатки

Аппарат способен замерять мощность с разностью потенциалов, током по фазам, частотой сети и мощности по фазам. Обладает максимальной защитой и журналом событий. Учитывает электрическую энергию в любом направлении, передает данные расхода энергии по каждой из фаз. Имеет в себе архив мощности. Учитывает потери энергии и магнитное воздействие. Контролирует качество электрической энергии. Измеряет энергию, как за сутки, так и за год.

Может быть запрограммирован под новый тариф.

Что касается недостатков, то основной минус — это некачественный корпус. По отзывам пользователей, часто у него ломается индикация нагрузки.

Простота использования как одно из преимуществ

Технические характеристики

Электронный счетчик «Меркурий 230» — устройство, имеющее повышенную точность и надежность. Нарабатывает около 150 000 часов. Работает исправно в течение 30 лет. Гарантия — 3 года. Номинальный ток — 5 ампер, а базовая сила тока — 10 ампер. Наиболее токовое значение — 60 ампер. Фазное напряжение — 230 вольт, а частота — 50 герц. Имеет несколько режимов импульсных выходов: основной с поверочным. Отличается тем, что не способен создавать больше, чем 1 импульс за 10 минут при отсутствии тока. Прибор прочен и надежен.

Обратите внимание! Объясняется высокой мощностью электрической сети из-за большого скопления электроприборов.

Полные сведения о технических характеристиках аппарата

Принцип работы

Счетчик учитывает активную и реактивную электроэнергию и мощность в трех и четырехфазных сетях переменного тока с помощью измерительных трансформаторов по суточным зонам, учитывая энергопотери и передавая эту информацию через цифровые интерфейсные каналы пользователю.

Важно понимать, что счетчик «Меркурий» бывает прямого, косвенного и полукосвенного подключений. В первом случае прибор подключается к сети, во втором и третьем случае используется трансформатор.

Принцип работы счетного оборудования на схеме

«Меркурий 230»: схема подключения

Как подключить трехфазный счетчик «Меркурий 230» правильно — важный вопрос. Поскольку существует три разновидности трехфазного счетчика, то есть и три способа подключения. Правильная установка — строгое соблюдение последовательности проводного соединения, которые отличаются друг от друга цветом. Первая фаза голубая или синяя, вторая — оранжевая или коричневая, третья — фиолетовая, а нулевая — зеленая. Есть прямое подсоединение и при помощи нескольких токовых трансформаторов.

Популярная схема подключения через трансформатор

Полукосвенное включение

Такой вариант используется там, где у объектов энергопотребления мощность больше 60 киловатт. Токовые трансформаторы, которые используются по схеме, обладают электрическими проводами, а не первичными обмотками.

Прибор фиксирует напряжение, которое появляется при протекании тока по вторичной обмотке.

Схема полукосвенного подключения

Прямое подключение

При прямом подключении счетчик подсоединяется только к электролинии. Все что нужно, это присоединить кабель к входу и выходу оборудования. Коммутация проводом при этом очень важна. При монтаже стоит принимать во внимание имеющиеся ограничения. Прямое включение следует использовать тогда, когда сеть рассчитана на 100 ампер. При этом мощность должна быть больше 60 киловатт. Ток в счетчике будет равен 92 ампер.

Стоит указать, что если в квартире будет стандартный набор бытовой техники, к примеру, поставлен кондиционер со стиральной машиной, телевизором и холодильником, то подобную схему можно использовать. Если будет еще и электрический котел, то от нее стоит отказаться.

Схема прямого подключения

Косвенное включение

Косвенное включение в быту не используется. Оно предназначено только для промышленных предприятий, к примеру, атомных, гидравлических и тепловых электрических станций. Шины, отходящие от генераторной установки, ставятся вместе с токовыми трансформаторами. Данные от трансформаторных клемм идут на учетный прибор, который фиксирует то, сколько было выработано электроэнергии. Потом энергия идет через части распределительных устройств к проводам и приборам сети.

Схема косвенного подключения

Какие бывают ошибки при подключении и как их не допустить

Ошибки при подключении бывают лишь в том, что были неправильно соединены друг с другом контакты. Неправильно выбраны и подсоединены фазы к считывающему аппарату. Основная причина этому — отсутствие опыта работы с электрооборудованием и схемы, а также отсутствия полного следования представленной к считывающему аппарату инструкции.

Обратите внимание! Чтобы избежать ошибок, рекомендуется только внимательно читать руководство или же вызывать мастера, который не только поставить трехфазный счетчик, но и поможет его настроить под имеющиеся и действующие тарифы.

Вызов мастера в помощь при подключении аппарата во избежание появления ошибок

В целом, трехфазный счетчик «Меркурий 230» — усовершенствованный аппарат, благодаря которому показания за коммунальные услуги считывать намного проще. Он имеет свои достоинства и недостатки. Работает очень просто. Подключается полукосвенно, прямо и косвенно. Ошибок при подключении не возникает лишь в том случае, если подобными вещами занимается профессиональный мастер или человек, разбирающийся в электросхемах. Поэтому момент подключения лучше доверить специалистам.

Схемы подключения проводных интерфейсов к электросчетчикам Меркурий.

Из личного. Недавно в отпуске ехал из Анапы в Н.Новгород и где-то под Рязанью после полуночи один навигатор показал налево, а второй направо. Сначала поехал по первому и в час ночи оказался в глухой заброшенной деревне без каких-либо дорог и людей. Включил второй и еще полчаса ездил без интернета и связи по лесу. Это я к тому, что доверять лучше людям… (правда ночью в лесу я их найти не мог), а вы, если будут сложности в подключениях интерфейсов, можете позвонить 8-909-283-34-16 или лучше написать vladrusanov@gmail.
com

Сегодня рассмотрим многообразие схем подключений интерфейсов счетчиков, по возможности с фотографиями и картинками. Начнем с того, что в счетчиках Меркурий бывают всего два вида проводных интерфейсов RS485 (промышленный стандарт) и CAN (немного забытый интерфейс, среди производителей счетчиков есть только у Меркуриев), у них всего два сигнальных провода А и В, но клеммники и подписи счетчиках расположены по разному. Вообще если будете стоять перед выбором счетчика с проводным интерфейсом, то советую лучше использовать счетчики с RS485 — это надежней и универсальней.

Во всех случаях для подключения вам понадобиться:

— преобразователь интерфейсов USB-RS485/CAN (модель VR-002), он позволяет меняя между собой А и В подключаться к обоим видам интерфейсов (драйверы Windows).
— Программное обеспечение Универсальный конфигуратор счетчиков Меркурий или TaskGroup
—————————————————————————————————————————

Меркурий-200.
Этот счетчик делается только с CAN интерфейсом, причем питание интерфейса здесь только внешнее. Подключаться только так как на схеме!

Подключение CAN:
1 — (GND)
2 — (A)
3 — (B)
4 — (+5V)

Чтобы начать работать по интерфейсу с этим счетчиком надо его включить, т.е. обязательно надо подать 220(В) на силовые клеммы счетчика.

В конфигураторе вписываем сетевой адрес (для Меркурий-200 он равен 6 последним цифрам серийного номера, если посмотрите на картинку, то в моем случае это 238249), галочка Эхо должна быть снята и жмем «Соединить».


—————————————————————————————————————————

Меркурий-230.
Один из самых распространенных трехфазных счетчиков с большим количеством модификаций. Нас в принципе интересуют только три буквы в его обозначении, отвечающие за интерфейсы счетчика.

Наличие встроенного питания проводного интерфейса связи обозначается буквой S, например Меркурий-230 ART-02 PQRSIN. Если данная буква присутствует, то для подключения к счетчику достаточно будет двух сигнальных проводов А и В, а если ее нет, то необходимо подключать еще внешнее питание интерфейса как на картинке.

Встроенный интерфейс CAN обозначается буквой C:
— например Меркурий-230 ART-00 CN или Меркурий-230 ART-01 CLN

Подключение CAN:
23 — (+5V)
24 — (B)
18 — (GND)
19 — (A)



У трехфазных счетчиков сетевой адрес обычно равен трем последним цифрам серийного номера, но если число будет больше 240, то двум цифрам. В нашем случае счетчик имеет серийный номер 17654267, значит сетевой адрес равен 67 (но даже если вы его не знаете, то можно при индивидуальном подключении обратиться к этому счетчику по адресу 0. Если же на одном интерфейсе сидит группа счетчиков по нулевому адресу обращаться нельзя, они тогда все попытаются ответить и посылка будет сбойной).

Пароль с завода у User — 111111, для Admin — 222222, галочка Hex установлена.


Встроенный промышленный RS485 интерфейс обозначается буквой R:
— например Меркурий -230 ART-02 RN или Меркурий-230 ART-02 PQRSIN

Подключение RS485:

23 — (+5V)
24 — (A)
18 — (GND)
19 — (B)

Для этой модификации счетчика внешнее питание не обязательно подавать, т.к. оно там есть, но я нарисовал его специально, чтобы рассказать маленькую хитрость. Если на счетчик не подать 220-380 Вольт, то обычно с ним работать нельзя, но если подать на такой счетчик (с буквой S) внешнее питание интерфейса, даже не подавая высокое напряжение, то он станет доступен из конфигуратора.


Серийный номер равен 06239697, берем последние 3 цифры — это 697, число больше 240, значит его сетевой адрес равен двум последним цифрам серийного номера, т.е. 97.

Пароль с завода у User — 111111, для Admin — 222222, галочка Hex установлена.


—————————————————————————————————————————

Меркурий-206.
Современный однофазный счетчик пришедший на смену Меркурий-200. Единственно, что неоднократно озвучивалось руководству — нет нормальных кнопок (функции оптической кнопки оптопорта работают, но на мой взгляд это от лукавого средство) и подсветки ЖК дисплея. Удешевление не должно ухудшать эргономику работы со счетчиком. Во всем остальном счетчик содержит максимум возможных функций, особенно те модификации которые могут хранить профиль мощности, параметры контроля электроэнергии и встроенное реле, актуальные параметры при автоматизации.

Из производства на данный момент выходят счетчики только с RS485 интерфейсом, он обозначается буквой R, например Меркурий-206 PRNO. Встроенное питание интерфейса обозначается буквой S, обычно его нет.

Подключение RS485:
7 — (+5V)
8 — (A)
9 — (B)
10- (GND)


Для работы через проводные интерфейсы обязательно подключение счетчика с силовой сети 220(В).

У Меркурий-206 сетевой адрес с завода равен серийному номеру, поэтому по нашему фото сетевой адрес будет 18049831.

Меркурий-233.
Счетчик снятый с производства, но достаточно много выпускающийся в свое время, в котором можно было устанавливать дополнительные интерфейсные модули. Например по одному интерфейсу RS485 подключен GSM-модем и по нему опрашивает счетчик энергосбыт, а по второму RS485 владелец счетчика может получать данные в автоматизированную систему учета данных. Также на борту всегда присутствует оптопорт и можно получать например профили мощности без вскрытия клеммной коробки.

У счетчиков Меркурий-233 может быть до двух модулей RS485, но как минимум один из них всегда есть, питание интерфейса в обоих случаях встроенное, так что подключать RS485 интерфейс нужно двумя проводами А и В как на рисунке.

Подключение первого RS485:
19 — (A)
17 — (B)

Подключение второго RS485 (на картинке внизу его по факту нет, но клеммник стоит и я поэтому решил показать где он подключается при наличии):
27 — (A)
25 — (B)

Как мы видим, серийный номер у этого трехфазного счетчика равен 05348592, значит т. к. последние три цифры больше 240, то сетевой адрес равен 92. Меркурий-234.
Счетчик вышедший взамен Меркурий-233, обладает большим количеством модификаций и является одним из самых современных трехфазных счетчиков. В нем всегда есть один проводной RS485 и может добавляться второй в виде встроенного модуля.

Если запутаетесь, то подключаться нужно к клемме XT4 так:
14 — (A) Data+
15 — (B) Data-

Data+ соответсвует клемме А преобразователя интерфейсов USB-RS485/CAN (модель VR-002), а Data- соответствует клемме В.


Как уже писал, в этом счетчике бывает еще дополнительны модуль со вторым RS485 (буква R в абревиатуре, например Меркурий-234 ART-03 PB.R), который можно использовать для технического учета или для передачи показаний в энергосбыт. Подключать его нужно к клемме XS1 как на нижестоящем рисунке:
У счетчика на фото серийный номер 15576414, последние три цифры 414, т.е. больше 240, значит сетевой адрес будет равен последним двум цифрам — 14. Запускаем конфигуратор.

Меркурий-236.
DIN-реечный малогабаритный электросчетчк с большим функционалом, профилями мощности, слежением за параметрами электроэнергии. Подходит для автоматизации, может содержать проводной RS485, оптопорт, PLC-1 и реле. На мой взгляд лучшая замена Меркурий-231.

Подключение первого RS485:
15 — (A)
16 — (B)

Меркурий-203.2T.
В отличии от Меркурий-200 он содержит журнал событий, профиль мощности и реле. Также в нем есть проводной RS485 интерфейс, не требующий внешнего питания и подсветку дисплея.

Подключение первого RS485:
7 — (A) Data+
6 — (B) Data-


У Меркурий-203.2Т сетевой адрес равен серийному номеру счетчика, поэтому в нашем случае это будет 08258331.

На сегодня все! Удачи!
Советуем прочитать про опрос счетчиков в умном доме

Схема подключения трехфазного счетчика к сети 220 и 380 Вольт

Добрый день, дорогие читатели сайта Сам Электрик! В этой статье описываются схемы подключения трехфазного счетчика электроэнергии в электросеть и даются советы по монтажу. Рекомендуем не только изучить предоставленные электросхемы, но и просмотреть видео уроки, на которых описывается технология электромонтажа и остальные, немаловажные нюансы.

Предварительный этап

Подключение электрического счетчика (ЭС) является заключительным этапом электромонтажных работ. Перед установкой трехфазного ЭС необходимо прежде всего иметь монтажную схему. Прибор необходимо проверить на наличие пломб на винтах кожуха. На этих пломбах должен быть указан год и квартал последней проверки и печать поверителя.

При подсоединении проводов к зажимам лучше сделать запас 70-80 мм. В дальнейшем подобная мера позволит произвести замер потребляемой мощности/тока и перемонтаж, в случае если схема была собрана неверно.

Каждый провод необходимо зажимать в клеммной коробке двумя винтами (на фото ниже их хорошо видно). Верхний винт затягивается первым. Перед затягиванием нижнего нужно убедиться, что верхний провод зажат, предварительно подергав его. Если при подключении счетчика используется многожильный провод, то его необходимо предварительно опрессовать наконечником.

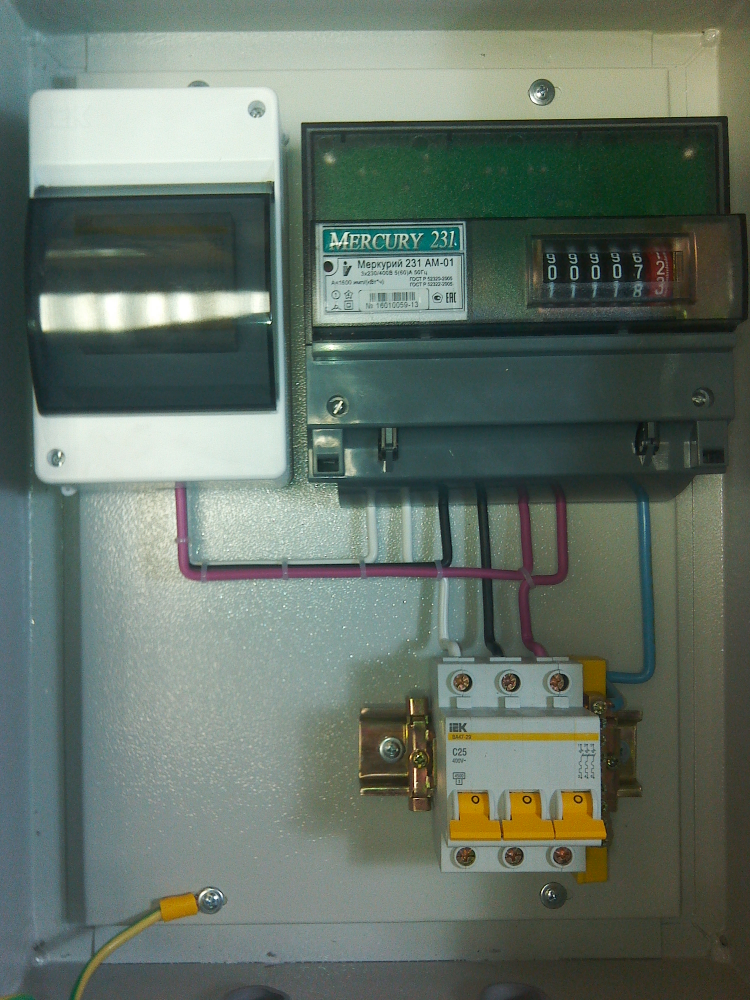

Рисунок 1 – ТС Меркурий 231

Далее будут рассмотрены типовые схемы подключения трехфазного счетчика в электросеть.

Прямое (непосредственное) включение

Это наиболее простая схема монтажа. При непосредственном включении ТС включается в сеть без измерительных трансформаторов (рисунок 2). Чаще всего такой метод монтажа используется в бытовых сетях для учета электроэнергии, где присутствуют мощные установки с номинальным током от 5 до 50 А, в зависимости от типа проводки (от 4 до 100 мм2). Рабочее напряжение здесь, как правило, 380 В. При подключении провода к трехфазному счетчику необходимо соблюдать цветовой порядок: 1-я фаза А должна быть на проводе желтого цвета, фаза В – на зеленом, С – на красном. Нулевой провод N должен быть синего цвета, а заземляющий РЕ – желто-зеленого. Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику. (ПУЭ Глава 7.1, п. 7.1.64).

Рисунок 2 – Непосредственное включение ТС в сеть

Краткая видео инструкция подключения трехфазного счетчика приведена на этом ролике:

Электромонтаж трехфазной модели

Включение в однофазную цепь

Прежде чем описывать эту схему подключения счетчика к сети 380 Вольт необходимо дать краткое описание отличий трехфазного напряжения от однофазного. В обоих видах используется один нулевой проводник N. Разность потенциалов между каждым фазовым проводом и нулем равна 220 В, а по отношению этих фаз друг к другу – 380 В. Такая разность получается из-за того, что колебания на каждом проводе сдвинуты на 120 градусов (рисунки 3 и 4).

Рисунок 3 – Колебания напряжения

Рисунок 4 – Распределение напряжения по фазам

Однофазное напряжение используется в частных домах, на даче, а также в гаражах. В таких местах потребляемая мощность редко превышает 10 кВт. Это также позволяет использовать на участке более дешевые провода с сечением 4 мм.кв., т. к. потребляемый ток ограничен 40 А.

Для мощных электроприемников рекомендуется использовать трехфазное электроснабжение во избежание перекоса фаз выше номинального значения. При установке счетчика рекомендуется проверить несимметрию нагрузки токоизмерительными клещами. Распределение нагрузок между фазами сети освещения общественных зданий должно быть, как правило, равномерным; разница в токах наиболее и наименее нагруженных фаз не должна превышать 30 % в пределах одного щитка и 15 % — в начале питающих линий. (п. 9.5 СП 31-110)

Принципиальная схема подключения трехфазного счетчика в однофазную сеть (ОС) встречается не так часто, поскольку в таких случаях используются однофазные приборы учета. В большинстве случаев схема аналогична электросхеме прямого включения, но фазы 2 и 3 не подключаются (подсоединение происходит на одну фазу). Кроме того, после монтажа могут возникнуть проблемы с поверяющими организациями.

Также о возможных проблемах работы трехфазных электросчетчиков при присоединении к двухпроводной сети можно посмотреть на этом видео:

Подсоединение счетчика к сети 220 Вольт

Подключение через трансформаторы тока

Максимальный ток счетчика электроэнергии, как правило, ограничен значением 100 А, поэтому применить их в мощных электроустановках невозможно. В этом случае подключение к трехфазной сети идет не напрямую, а через трансформаторы. Это также позволяет расширить диапазон измерения приборов учета по току и напряжению. Однако, основная задача входных трансформаторов – уменьшить первичные токи и напряжения до номинальных значений для ЭС и защитных реле.

О том, как выбрать трансформаторы тока для счетчика, читайте в статье: https://samelectrik.ru/pravilnyj-vybor-transformatora-toka-dlya-schetchika.html.

Полукосвенное

При подключении счетчика через трансформатор необходимо следить за порядком присоединения начала и конца обмоток трансформатора тока, как первичной (Л1, Л2), так и вторичной (И1, И2). Аналогично нужно следить за правильность включения трансформатора напряжения. Общую точку вторичных обмоток трансформаторов необходимо заземлять.

Назначение контактов трансформатора тока:

  • Л1 — вход фазной (силовой) линии.
  • Л2 — выход фазной линии (нагрузка).
  • И1 — вход измерительной обмотки.
  • И2 — выход измерительной обмотки.

Рисунок 5 – Десятипроводная схема подключения через ТТ

Такой тип включения электросчетчика в сеть 380 Вольт позволяет разделить цепи тока и напряжения, что повышает электробезопасность. Минусом данной электрической схемы трехфазного подсоединения счетчика является большое количество проводов, необходимых для подключения ЭС.

Звезда

Такой тип подключения счетчика электроэнергии с заземлением к сети 380 В требует меньшего количества проводов. Включение по схеме звезда достигается объединением вывода И2 всех обмоток ТТ в одну общую точку и подсоединением к нулевому проводу (рисунок 6).

Рисунок 6 – Включение трансформаторов «звездой»

Недостатком этого способа подключения электросчетчика в сеть 380 Вольт является ненаглядность схемы соединений, что может усложнить проверку включения для представителей энергоснабжающих компаний.

Косвенное

Такая схема подключения трехфазного счетчика используется на высоковольтных присоединениях. Такой тип непрямого присоединения используется в большинстве случае лишь на крупных предприятиях и приведен лишь для ознакомления (рисунок 7).

Рисунок 7 – Косвенное включение

В этом случае используются не только трансформаторы тока, но и трансформаторы напряжения. Для трехфазного подключения необходимо заземлять общую точку трансформаторов тока и напряжения. Для минимизации погрешности измерений, если присутствует несимметрия фазовых напряжений необходимо, чтобы нулевой проводник сети был связан с нулевым зажимом счетчика.

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Подробное объяснение

Предложенные в статье электросхемы являются типовыми. В случае если возникает необходимость, схему подключения счетчика всегда можно посмотреть в паспорте ЭС. Надеемся, что информация была для Вас интересной и полезной!

Как подключить электросчетчик правильно? Схема

Эпоха однообразных электросчетчиков прошла, теперь существует огромное разнообразие приборов учета, отличающихся друг от друга своими неповторимыми элементами дизайна. Но что остается неизменным и стабильным у  любого электросчетчика, так это  схема подключения проводов.

В этой статье мы рассмотрим подключение электросчетчика прямым способом. Существует еще один способ подключения счетчика — подключение через трансформаторы тока, которые используются в основном в производственных предприятиях, где потребление тока – средние и большие по мощности. Трансформаторы тока, как бы охраняют трехфазный электросчетчик, чтобы он от перегрузки не вышел из строя.

трансформаторы тока

В домашних условиях, трансформаторы тока используются в редких, исключительных случаях, так как ток протекает, как правило, в нормальных пределах счетчика.

В быту электросчетчики используются самые распространенные с номиналом 5-15А,  5- 40А, 5-60А, 5-80А. Устанавливая электросчетчик, учитывайте суммарную мощность потребителей. Если расход будет составлять при одновременно включенных приборах порядка 7 кВт, счетчик можно установить на 5-40А, но  лучше поставить на 5-60А.

Подключить электрический счетчик, независимо электронный  или электромеханический, сможет любой и всякий. Откуда такая уверенность?

Производитель, реализуя продукцию, в обязательном порядке, вместе с паспортом на прибор учета вложит в упаковку сопроводительную аннотацию, о том, как правильно подключить счетчик. А как быть с подключением старого электросчетчика?  Возможно, бумаги уже давно где- то затерялись. Не беспокойтесь, возьмите крышку для закрытия клемм счетчика и вы увидите на внутренней стороне тисненую схему, схему подключения электросчетчика.

Для наглядности, я подготовил пару схем подключения однофазного и трехфазного счетчика.

Рекомендуем ознакомиться со следующими похожими статьями по электрическим счетчикам:

Подключение однофазного электросчетчика

подклкючение однофазного счетчика

Подключение трехфазного электросчетчика

подключение трехфазного счетчика

Оцените качество статьи:

Электрический счетчик – подключение, устройство, принцип работы

Электрический счетчик – это измерительный прибор, предназначенный для учета количества израсходованной потребителем электроэнергии. Измеряется потребляемая электрическая мощность в кВт×час или А×час.

По принципу действия и устройству электрические счетчики бывают: электромеханические, гибридные и электронные (статические), показан на фотографии.

Как самостоятельно выбрать счетчик для дома

Несмотря на кажущуюся сложность выбора для замены или установки нового электрического счетчика, домашнему электрику будет сделать это просто, если ознакомиться с основными критериями выбора.

Типы счетчиков по принципу работы

До недавних пор для учета расхода электроэнергии устанавливались только индукционные механические (электромеханические) счетчики. В них, потребляемый ток протекает через измерительную катушку медного провода, возбуждая магнитное поле. Это поле, воздействуя на диск, заставляет его вращаться со скоростью пропорциональной величине потребляемого тока. Через систему шестеренок вращательное движение передается на счетное устройство.

На смену электромеханическим счетчикам пришли гибридные, которые встречаются в двух конструктивных исполнениях: Индукционный электронный и Электронный механический.

В индукционном электронном счетчике, как и в механическом, имеется катушка, вращающая диск. Вращаясь, он воздействует на сенсор, который вырабатывает импульсы, поступающие на электронное устройство с цифровым дисплеем.

В электронном механическом счетчике все наоборот. Датчиком тока служит твердотельный элемент, как в статическом счетчике, а счетное устройство установлено механическое, как в индукционном счетчике.

В настоящее время вышеупомянутые счетчики вытесняются современными статическими счетчиками, не имеющие механических деталей. В качестве датчиков расхода электроэнергии в них применяется твердотельный электронный элемент, с которого сигнал подается на электронный блок с цифровым дисплеем.

Выбор счетчика по принципу работы

В таблице приведены основные технические характеристики счетчиков учета электрической энергии. Для установки в квартире или доме подойдет любой из них. Поэтому при выборе нужно исходить из объема и времени суток потребления электроэнергии.

Если в ночное время электроэнергия потребляется в незначительных объемах, то лучшим выбором будет Индукционный механический или Индукционный электронный счетчик, так как недорогой, надежный, долговечный и практически не потребуется нести затраты на его ремонт.

Стоит отметить, что индукционные счетчики, в отличии от электронных имеют меньшую чувствительность, и если ток потребления мал, например, включен только на зарядку сотовый телефон, то счетчик считать не будет.

Хотя Статические счетчики в два раза дороже и менее надежны, но если в ночное время суток потребляется более 30% электроэнергии, то они быстро себя окупают и дают хорошую экономию, так как в них заложена функция тарификации. Это когда есть возможность вести учет потребляемой электроэнергии в ночное и дневное время отдельно. Стоимость ночной электроэнергии существенно ниже.

Поставляющие электроэнергию компании тоже заинтересованы в установке статических электронных счетчиков по причине избыточных мощностей в ночное время и исключения снижения показаний индукционных счетчиков с помощью магнитов и укладкой в горизонтальное положение.

На основании вышеизложенного можно сделать вывод, что для частного жилья подойдет однофазный двухпроводный электрический счетчик любого принципа работы, рассчитанный на напряжение 220 В и ток 60 А (максимальная мощность определяется умножением величины тока на напряжение и составит 13,2 кВт).

Мощность потребления электроприборами

Теоретическую максимальную мощность, которая будет потребляться в случае включения одновременно всех электроприборов в квартире не сложно подсчитать по данным приведенной в таблице. Для этого нужно сложить мощности всех имеющихся электроприборов. Но такой случай маловероятен.

Для более точного расчета теоретической суммарной мощности потребления электроприборами ее нужно взять из этикеток или инструкций по эксплуатации на них. Мощность указывается в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Электрическая схема подключения


электрического однофазного счетчика

На чертеже изображена электрическая схема щитка и квартирой электропроводки. Электрический счетчик обычно устанавливается в электрическом щитке вместе с автоматическими выключателями и УЗО.

На однофазный счетчик электрическая энергия подается из электросети через щиток, установленный в подъезде дома. В щитке на каждую квартиру устанавливается отдельный автоматический выключатель и с него провода идут непосредственно на счетчик. Один провод называется фазой, второй – нулем, а третий – заземлением.

В квартирах и домах старой постройки электропроводка прокладывалась без заземляющего провода. Он непосредственно в работе электропроводки участие не принимает и предназначен исключительно для повышения безопасности при эксплуатации электроприборов.

Согласно ГОСТ Р 52320-2005 на корпусе счетчика рядом с клеммами для подключения проводов обязательно должна быть нанесена схема его подключения. На фотографии это табличка желтого цвета.

Согласно правил фазный провод L, идущий от электросети, подключается к первому (левому на фотографии) зажиму клеммы. А со второго подается в бытовую электропроводку. Третий и четвертый контакты клеммы соединены внутри счетчика между собой и предназначены для подключения нулевого провода N.

Трехфазный счетчик подключается по такому же принципу. На первый контакт подается фаза А, а со второго – снимается. На третий подается фаза В, а с четвертого выходит. На пятый подается фаза С, а с шестого снимается. Нулевой провод N подается и снимается соответственно с седьмого и восьмого контакта.

Внимание! Перед работой по замене или установке счетчика необходимо отключить подачу на него напряжения отключением автоматического выключателя в распределительном щитке на лестничной площадке и проверить отсутствие фазы на подводящих проводах с помощью индикатора фазы.

Устройство электросчетчика

У знакомого в счетчике перестал работать дисплей. Вызвал электрика и тот недолго думая, заменил счетчик новым. В результате мне для изучения устройства попал этот электроприбор.

Лицевая панель счетчика фиксировалась на трех защелках. После ее снятия открылась картина, как на фотографии. Вся электрическая схема счетчика собрана на печатной плате с двухсторонним монтажом. С лицевой стороны припаян дисплей, кнопки управления и батарейка типа CR2032 на напряжение 3 В, такие же устанавливаются в компьютерах. Батарейка необходима для сохранения настроек и показаний счетчика в случае пропадания электроэнергии.

Батарейка является узким местом в счетчике, так как срок ее годности составляет около 10 лет. Если она выйдет из строя, то настройки день-ночь и показания счетчика при пропадании электроэнергии обнулятся. Батарейка приварена к клеммам, которые впаяны в плату. Для замены батарейки придется заняться пайкой паяльником.

Печатная плата зафиксирована на четырех защелках и легко снимается. Все остальные элементы схемы распаяны на обратной стороне печатной платы. Пайки выполнены аккуратно, следов флюса нет. Качество изготовления счетчика Меркурий мне понравилось.

Измерительным датчиком потребляемой электроэнергии служит шунт, представляющий собой металлическую пластину с калиброванным сопротивлением очень малой величины. При протекании через шунт тока на нем, согласно Закона Ома, происходит падение напряжения, которое подается на микропроцессор.

Аналоговый сигнал микропроцессором преобразуется в цифровой, который запоминаются, и текущие показания потребленной электроэнергии выводятся на дисплей. На фотографии шунт имеет цвет меди.

Решил попробовать отремонтировать счетчик. Измерял величину напряжения на выводах электролитического конденсатора блока питания, оно составило 3,5 В. С учетом установленного конденсатора на 25 В, напряжение явно было ниже нормы.

Блок питания имеет бестрансформаторную схему на токоограничительном конденсаторе. Проверка конденсаторов и диодов показала их исправность. Пришлось на выводы последнего электролитического конденсатора подать со стационарного БП напряжение 5 В с ограничением по току 300 мА.

Прощупывание пальцами элементов схемы выявило, что левый нижний угол микропроцессора сильно нагревается. Стало понятно, что он неисправен, и устранить такую неисправность в домашних условиях не представляется возможным.

Крепление счетчика в щитке на DIN-рейке

В электрическом щитке все современные установочные электрические изделия, такие как счетчик, автоматы, УЗО и другие, крепятся легко съемным способом на DIN-рейке, которую электрики еще называют монтажной рейкой.

DIN-рейка имеет ширину 35 мм и согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» обозначается Т35. Ранее DIN-рейки изготавливались из алюминиевого сплава, как на фотографии. Современные – из листовой стали методом штамповки.

Некоторые модели счетчиков комплектуются своими DIN-рейками. Например, электросчётчик «Меркурий 200», который установлен в моей квартире, в комплекте имел нестандартную DIN-рейку, хотя посадочное место для крепления имело стандартный размер, 35 мм, что позволяет крепить его и на стандартной DIN-рейке.

Установленный в щитке счетчик опломбирован и снять его можно, только после снятия пломбы и крышки. Под ней находятся два прямоугольных отверстия (на фотографии указаны стрелками). Для снятия счетчика нужно в эти отверстия одновременно вставить лезвия двух плоских отверток, подвижные защелки выйдут из зацепления DIN-рейки, и отвести нижний край счетчика от стенки щитка.

Как надежно подключить провода к счетчику

Надежность работы всей квартирной электропроводки зависит от качества подключения проводов к счетчику. Тут по неопытности домашние электрики могут допустить ошибку.

Если не оставлена достаточная длина оголенного конца провода при снятии изоляции, то она попадет под зажимную планку клеммы и со временем приведет к нарушению контакта, что приведет к нестабильной подачи электроэнергии в квартирную электропроводку.

Надежность подключения проводов к клеммам счетчика можно повысить, если концы проводов согнуть, как показано на фотографии. При таком подключении площадь соприкосновения провода с клеммой увеличится вдвое.

На фотографии показан вид на клеммы со стороны ввода проводов. Для подключения проводов к счетчику нужно отвинтить винт клеммы, вставить провод до упора и закрутить винт с достаточным усилием.

При заводе провода в отверстие клеммы можно не попасть в него, поэтому после затягивания винта нужно с достаточным усилием потянуть за провод, чтобы убедиться в надежности его закрепления.

Порядок пломбировки счетчика

Согласно требованиям ПУЭ, счетчик, для исключения хищения электроэнергии, должен быть опломбирован. Поэтому, перед заменой старого или отказавшего счетчика, необходимо пригласить представителя поставщика электроэнергии для составления Акта о снятии пломб. В случае аварийной ситуации, например, прекратилась подача электроэнергии в квартиру или дом по вине отказа счетчика, следует обратиться в аварийную службу. Их электрики имеют право срывать пломбы с оформлением акта.

Сразу после самостоятельной установки счетчика в щиток по причине ремонта, поверки или замены, повторно приглашается уполномоченное лицо поставщика электроэнергии для пломбировки счетчика. Нужно будет предъявить Акт о снятии пломбы из аварийной службы и Паспорт на электросчетчик. На фотографии видна пломба желтого цвета.

При установке электросчетчика следует соблюдать следующие правила. Подающие электроэнергию из подъезда в квартиру провода не должны иметь соединений. Электросчетчик должен быть установлен на высоте от 0,4 до 1,7 м и подлежит пломбировке вне зависимости от того в квартире он стоит или подъезде дома.

Автоматический выключатель, включенный в электропроводку перед электросчетчиком, пломбируется только в случае, если он установлен в квартире. Конструкция автоматического выключателя, установленного перед счетчиком в квартире должна предусматривать возможность его пломбировки.

Новый Mercury Alpha-1 Gen II OutDrive 2022 года, встречное вращение — 3 129,00 долларов США

Alpha-1 Gen II Противовращательный привод SternDrive/OutDrive; Оригинальный Mercruiser OEM NEW

НОВИНКА Alpha-1 Gen II с обратным вращением SternDrive / OutDrive. (Показан с установленным на опциональном транце и опциональном пропеллере).

Доступен со следующими передаточными числами:
Деталь № 5111200TP: 1,47:1
Деталь № 5111300TP: 1,62:1
Деталь № 5111400TP: 1,81:1
Деталь № 5111600TP: 2.00:1

Доступный для применения с одним и двумя двигателями, эффективный гидродинамический профиль Alpha One обеспечивает очень небольшое сопротивление, что означает лучшие характеристики лодки и экономию топлива. Такие функции, как встроенный водяной насос и шарниры с постоянной смазкой, позволяют вам тратить меньше времени на техническое обслуживание и больше времени проводить на лодке. Предназначен для лодок, способных развивать скорость до 65 миль в час, с газовыми двигателями мощностью до 300 л.с. и дизельными двигателями мощностью до 150 л.с. Сильный. Универсальный. Надежный.

Возможна отправка ТОЛЬКО в пределах континентальной части США предприятиям, имеющим вилочный погрузчик или погрузочную площадку.

Оплата банковским переводом, наличными, PayPal, дебетовой или кредитной картой.

ДОБАВЬТЕ 4% К ОБЩЕЙ СТОИМОСТИ ПРИ ОПЛАТЕ ЧЕРЕЗ PAYPAL. ДОБАВЬТЕ 6% К ОБЩЕЙ СТОИМОСТИ ПРИ ОПЛАТЕ КРЕДИТНОЙ ИЛИ ДЕБЕТОВОЙ КАРТОЙ.

Технические характеристики

Состояние New
Производитель Mercury
Модельный год 2022-PY
Модель Alpha-1 Gen II Outdrive Counter Rotation
Розничная Цена $ 3 971.45
Цена $ 3,129,00
Color Black
VIN # ALPHA-1 GEN II CR SternDrive / OutDrive
Артикул 5111_00TP Alpha-1 Gen II CR
Дополнительная информация о ценах

Возможна отправка ТОЛЬКО в пределах континентальной части США на предприятие, имеющее вилочный погрузчик или погрузочную площадку.

Оплата наличными, Zelle или банковским переводом.

ДОБАВЬТЕ 4% К ОБЩЕЙ СТОИМОСТИ ПРИ ОПЛАТЕ ЧЕРЕЗ PAYPAL.
ДОБАВЬТЕ 6% К ОБЩЕЙ СТОИМОСТИ ПРИ ОПЛАТЕ КРЕДИТНОЙ ИЛИ ДЕБЕТОВОЙ КАРТОЙ ТОЛЬКО В МАГАЗИНЕ.



ЗАПРОСИТЬ ЦЕНУ



*Цена, если она указана, не включает государственные пошлины, налоги, дополнительное оборудование, установку или какие-либо финансовые расходы (если применимо). Окончательная фактическая цена продажи будет варьироваться в зависимости от выбранных опций или аксессуаров.
ПРИМЕЧАНИЕ. Модели с ценой «Запросить цену» всегда включаются в поиск с нулевой стоимостью, независимо от фактической стоимости.

Что делать, если разбился ртутный термометр

Если у вас есть вопросы о возможных последствиях для здоровья после контакта с разбитым термометром, , позвоните своему врачу или в местный токсикологический центр по телефону 1 (800) 222-1222.

На этой странице:


Определение наличия ртути в вашем нецифровом термометре температуры

В новых нецифровых термометрах температуры часто используется спирт или нетоксичное соединение, похожее на ртуть.



Спросите:

  • Жидкость в термометре любого цвета, кроме серебра? Тогда это скорее всего алкоголь.
  • Это серебро? Тогда это может быть ртуть или, возможно, не ртутное вещество.

Ртуть представляет собой жидкий металл со свойствами, отличными от большинства веществ. Маленькие капли объединятся в более крупную сферу, которая будет катиться по плоской поверхности и разбиваться на более мелкие капли при падении или приложении давления.Необходимо соблюдать осторожность, чтобы не рассыпать ртуть и не дать ей скатиться в труднодоступное место.

Если внутри термометра находится бумажная калибровочная полоска со словами «без ртути», тогда жидкость в термометре не является ртутью. Если вы НЕ видите слов «без ртути», то предположим, что жидкость содержит ртуть. Марка безртутного термометра.


Уборка разливов ртути

Что НИКОГДА не делать после разлива ртути

  • Никогда не используйте пылесос для уборки ртути . Вакуум выбрасывает ртуть в воздух и увеличивает воздействие.
  • Никогда не используйте веник для уборки ртути . Он разбивает ртуть на более мелкие капли и распространяет их.
  • Никогда не сливайте ртуть в канализацию . Он может застрять в сантехнике и вызвать будущие проблемы во время ремонта сантехники.При сбросе он может вызвать загрязнение септика или очистных сооружений.
  • Никогда не ходите, если ваша обувь может быть загрязнена ртутью . Загрязненная одежда также может распространять ртуть.

Подготовка к очистке разбитого ртутного термометра

ПРИМЕЧАНИЕ. Эти инструкции также применимы к разливам из других источников, если пролитое количество меньше или близко к количеству в термометре (см. люминесцентные лампы). Если количество пролитой ртути больше, чем указано в термометре, посетите нашу страницу Что делать, если вы пролили больше ртути, чем указано в термометре.

  • Пусть все остальные покинут зону; не позволяйте никому идти через ртуть на пути к выходу. Убедитесь, что все домашние животные удалены с территории. Откройте все окна и двери наружу; закрыть все двери в другие части дома.
  • НЕ ПОЗВОЛЯЙТЕ детям помогать вам убирать разлив.
  • Mercury можно легко удалить со следующих поверхностей: дерева, линолеума, плитки и любых подобных гладких поверхностей.
  • Если пролитие происходит на ковер, шторы, обивку или другие впитывающие поверхности, эти загрязненные предметы следует выбросить в соответствии со способами утилизации, описанными ниже. Отрежьте и удалите только пораженную часть загрязненного ковра для утилизации.

Предметы, необходимые для ликвидации небольшого разлива ртути:

  1. Пластиковые пакеты с замком-молнией (от 4 до 5 при необходимости)
  2. Мешки для мусора (толщиной от 2 до 6 мил)
  3. Резиновые, нитриловые или латексные перчатки
  4. Бумажные полотенца
  5. Картон или ракель
  6. Пипетка
  7. Клейкая лента или крем для бритья и небольшая кисть
  8. Фонарик или небольшой рабочий фонарь
  9. Дополнительно: порошок серы
    • Не волнуйтесь, если у вас его нет.
    • Сера связывается с ртутью и облегчает очистку. Иногда его можно найти в отделах садоводства в хозяйственных магазинах, рядом с удобрениями или с садовыми пестицидами и фунгицидами. У фармацевтов тоже может быть.

Инструкции по очистке от разлива ртути

  • Наденьте перчатки.

  • Если есть осколки стекла или острые предметы, соберите их с осторожностью. Положите все сломанные предметы на бумажное полотенце.Сложите бумажное полотенце и положите в пакет с застежкой-молнией. Закрепите сумку и наклейте на нее этикетку в соответствии с указаниями местного отдела здравоохранения или пожарной охраны.

  • Найдите видимые шарики ртути. Используйте ракель или картон, чтобы собрать шарики ртути в маленькие ртутные шарики. Используйте медленные подметающие движения, чтобы ртуть не вышла из-под контроля. Возьмите фонарик, держите его под небольшим углом близко к полу в затемненной комнате и ищите дополнительные блестящие шарики ртути, которые могут прилипнуть к поверхности или в небольших трещинах поверхности.

Примечание: Меркурий может перемещаться на поразительные расстояния по твердым и плоским поверхностям, поэтому при поиске обязательно осмотрите всю комнату, включая любые трещины в полу.

  • Используйте пипетку, чтобы собрать шарики ртути. Медленно и осторожно выдавите ртуть на влажное бумажное полотенце. В качестве альтернативы можно использовать два куска картонной бумаги, чтобы скатать шарики ртути на бумажное полотенце или в пакет. Поместите бумажное полотенце в пакет с застежкой-молнией и закрепите его.Не забудьте пометить сумку в соответствии с указаниями местного отдела здравоохранения или пожарной охраны.

  • После того, как вы удалите более крупные шарики, нанесите крем для бритья на маленькую кисть и аккуратно нанесите точки на пораженный участок, чтобы подобрать более мелкие трудноразличимые шарики. В качестве альтернативы используйте клейкую ленту, например клейкую ленту, чтобы собрать любые оставшиеся мелкие осколки стекла (очень медленно отрывайте ленту от пола, чтобы шарики ртути не прилипали к ленте). Поместите малярную кисть или клейкую ленту в застежку-молнию. мешок и безопасный.Не забудьте пометить сумку в соответствии с указаниями местного отдела здравоохранения или пожарной охраны.

  • ДОПОЛНИТЕЛЬНЫЙ ЭТАП: ДОПОЛНИТЕЛЬНО использовать имеющуюся в продаже порошкообразную серу для поглощения гранул, которые слишком малы, чтобы их можно было увидеть. Сера делает две вещи:

    • Облегчает видимость ртути, так как цвет может измениться с желтого на коричневый; и
    • Он связывает ртуть, чтобы ее можно было легко удалить, и препятствует испарению любой недостающей ртути.

Где взять порошкообразную серу? Иногда его можно найти в отделах садоводства в хозяйственных магазинах, рядом с удобрениями или с садовыми пестицидами и фунгицидами. Она также может быть в аптеках.​

Примечание. Порошкообразная сера может окрашивать ткани в темный цвет. При использовании порошкообразной серы не вдыхайте порошок, так как он может быть умеренно токсичным. Кроме того, пользователи должны прочитать и понять информацию о продукте перед использованием.

  • Поместите все материалы, использованные для очистки, включая перчатки, в мешок для мусора.Поместите все шарики ртути и предметы в мешок для мусора. Поместите мешок для мусора снаружи в безопасное место и пометьте его в соответствии с указаниями местного отдела здравоохранения или пожарной охраны.

  • Обратитесь в местный отдел здравоохранения, муниципальный орган по отходам или местную пожарную службу, чтобы узнать, как провести надлежащую утилизацию в соответствии с местными, государственными и федеральными законами.

  • После очистки:

    • Не забывайте хорошо проветривать помещение снаружи (т.например, открытые окна и работающие вентиляторы во внешних окнах) в течение как минимум 24 часов после успешной очистки. Вы можете запросить услуги подрядчика, у которого есть контрольное оборудование для обнаружения паров ртути. Обратитесь в местное агентство по охране окружающей среды или здравоохранения, чтобы узнать о подрядчиках в вашем регионе.

    • Продолжайте держать домашних животных и детей вне зоны очистки.

    • Если вы заболели, немедленно обратитесь за медицинской помощью.Посмотреть информацию о воздействии на здоровье паров металлической ртути . Для получения дополнительной информации о воздействии на здоровье Агентство по регистрации токсических веществ и заболеваний (ATSDR) публикует Заявление общественного здравоохранения о ртути, в котором также представлена ​​информация о воздействии на здоровье, связанном с воздействием паров металлической ртути.

Если у вас есть дополнительные вопросы, то позвоните в местный токсикологический центр по телефону 1 (800) 222-1222.

Проект «Меркурий» – Совет по исследованиям в области социальных наук (SSRC)

Информационные сети, которые доносят рекомендации общественного здравоохранения до населения, являются одними из наиболее важных элементов реагирования на вспышки заболеваний. Однако в сегодняшней информационной экосистеме точная информация не доходит до всех и везде. Вирусное распространение ложной и дезинформации широко признано серьезной и растущей угрозой общественной безопасности и эффективному реагированию на пандемию.

Проект «Меркурий», который отсылает к древнеримскому богу сообщений и коммуникации Меркурию, будет финансировать исследователей для открытия новых, основанных на фактах, основанных на данных инструментов, методов и вмешательств для противодействия ложной и дезинформации, а также для поддержки распространения и получение достоверной медицинской информации. Эти решения станут важным ресурсом для социальных сетей и технологических компаний, а также для глобальных политиков, поскольку они создают информационную экосистему, которая поддерживает обмен точной и эффективной информацией о здоровье.

Проект «Меркурий» будет предоставлять исследовательские гранты в течение трехлетнего периода исследователям и организациям с целью:


а) оценки причинно-следственного воздействия недостоверной и дезинформации на онлайн и офлайн результаты в контексте Пандемия Covid-19, включая медицинские, экономические и/или социальные последствия, различные воздействия на социально-демографические группы и количественную оценку глобальных издержек этих воздействий;

b) оценка причинно-следственных воздействий интерактивных или офлайн-вмешательств в США, Африке, Азии, Латинской Америке и Карибском бассейне для увеличения использования вакцин против Covid-19 и других рекомендуемых мер общественного здравоохранения путем противодействия ложной и дезинформации , включая вмешательства, нацеленные на производителей или потребителей ложной и дезинформации или повышающие доверие к надежной информации.

Проект «Меркурий» также предоставит ряд мероприятий по обмену исследованиями и разработке политики для грантополучателей и других приглашенных организаций, чтобы обеспечить более эффективное политическое и нормативное реагирование на текущие и будущие чрезвычайные ситуации в области общественного здравоохранения. Работа консорциума заложит основу для политики, основанной на данных, и регулятивных вмешательств, позволяющих создать более здоровую информационную среду.


Предстоящее событие

Присоединяйтесь к нам 14 февраля 2022 г. в 12:30 по восточноевропейскому времени для обсуждения темы «Создание защиты общественного здравоохранения от дезинформации », организованной Фондом Рокфеллера.Среди докладчиков доктор Вивек Х. Мурти , главный хирург США; Анна Харви , президент Исследовательского совета по социальным наукам; Клэр Уордл , основательница First Draft; Sergio Cecchini , специалист по управлению инфодемией, Региональное бюро ВОЗ для Африки; и Брюс Геллин , руководитель отдела глобальной стратегии общественного здравоохранения Фонда Рокфеллера.

Полная информация о событии

Запись будет доступна после завершения мероприятия.

Предупреждающие звуковые сигналы системы Mercury Marine Smartcraft и Guardian

Морская система оповещения Mercury

Внешняя система предупреждения включает звуковой сигнал внутри лодки. Предупреждающий звуковой сигнал может быть расположен внутри пульта дистанционного управления или подключен к замку зажигания.

a — Звуковой сигнал внутри пульта дистанционного управления

b — Звуковой сигнал подключен к замку зажигания

ПРЕДУПРЕЖДАЮЩИЕ СИГНАЛЫ

Когда переключатель с ключом повернут в положение «ВКЛ», звуковой сигнал включится на мгновение, чтобы проверить, работает ли звуковой сигнал.

Предупреждающий звуковой сигнал будет издавать непрерывный звуковой сигнал или прерывистые короткие звуковые сигналы. Это предупредит оператора и поможет определить перечисленные ниже ситуации. Для визуального отображения конкретных функций двигателя и дополнительных данных о двигателе см. Информация о продукте SmartCraft ниже.

Звуковой сигнал

Функция

Звук

Описание

Запуск

Один звуковой сигнал

Нормальный тест системы

Низкий запас масла…Подробнее

Четыре гудка каждые 2 минуты

Низкий уровень масла в маслобаке, установленном на двигателе.Заполните масляный резервуар, установленный на двигателе, вместе с выносным масляным баком. См. Топливо и масло .



Звуковой сигнал

Функция

Звук

Описание

Вода в топливе

Четыре гудка каждые 2 минуты

Вода в водоразделительном топливном фильтре достигает максимального уровня. Воду можно удалить из фильтра.

См. Техническое обслуживание – Топливная система для снятия фильтра.

Проблема с системой охлаждения

Непрерывный

Система защиты двигателя активирована. Предельная мощность зависит от уровня перегрева. Включите подвесной двигатель в нейтральное положение и проверьте, не выходит ли постоянный поток воды из контрольного отверстия водяного насоса. Если вода не выходит из индикаторного отверстия водяного насоса или поток прерывистый, остановите двигатель и проверьте водозаборные отверстия на наличие препятствий.Систему Guardian необходимо СБРОСИТЬ, прежде чем двигатель будет работать на более высоких оборотах. Перемещение рычага дроссельной заслонки обратно в положение холостого хода приводит к сбросу системы.

Уровень масла критически низкий

Непрерывный

Система защиты двигателя активирована. Мощность будет ограничена. Критически низкий уровень масла в маслобаке, установленном на двигателе. Заполните масляный резервуар, установленный на двигателе, вместе с выносным масляным баком.

Неисправность масляного насоса

Непрерывный

Система защиты двигателя активирована.Мощность будет ограничена. Предупреждающий звуковой сигнал активируется, если масляный насос когда-либо перестанет работать от электричества. В двигатель не подается смазочное масло.



Звуковой сигнал

Функция

Звук

Описание

Превышение скорости двигателя

Непрерывный

Предупреждающий звуковой сигнал активируется всякий раз, когда частота вращения двигателя превышает максимально допустимое число оборотов в минуту. Система ограничивает частоту вращения двигателя в пределах допустимого диапазона. Превышение скорости двигателя указывает на состояние, которое необходимо исправить. Превышение скорости может быть вызвано неправильным шагом винта, высотой двигателя, углом дифферента и т. д.

Датчик вне диапазона

Непрерывный

Система защиты двигателя активирована. Мощность будет ограничена.

Прерывистый звуковой сигнал

СИСТЕМА ЗАЩИТЫ ДВИГАТЕЛЯ

Система защиты двигателя отслеживает важные датчики двигателя на наличие любых ранних признаков проблем.Система будет реагировать на проблему, издавая непрерывный звуковой сигнал и/или уменьшая мощность двигателя, чтобы обеспечить защиту двигателя.

Если активирована система Guardian, уменьшите скорость дроссельной заслонки. Звуковой сигнал выключится, когда скорость дроссельной заслонки окажется в допустимых пределах. Обратитесь за помощью к своему дилеру.

ПРОДУКТ SMARTCRAFT

Для этого подвесного двигателя можно приобрести комплект инструментов системы Mercury SmartCraft. Некоторые из функций, которые будут отображаться на приборной панели, включают обороты двигателя, температуру охлаждающей жидкости, напряжение аккумуляторной батареи, расход топлива и часы работы двигателя.

Комплект инструментов SmartCraft также поможет в диагностике Engine Guardian. Пакет инструментов SmartCraft будет отображать критические данные аварийных сигналов двигателя и потенциальные проблемы.

Aga — MMCFDR23-BLK — Встраиваемый холодильник Marvel Mercury с французской дверью

Индивидуальные регуляторы температуры
  • Независимая регулировка температуры холодильника и морозильной камеры.
Ящик для хранения с 12 температурными режимами
  • Выберите один из 9 предустановленных вариантов (например, «Готово к подаче», «Сыр», «Белое/игристое вино», «Пиво», «Рыба/моллюски»), а также три настраиваемых параметра, чтобы ваши блюда оставались при идеальной температуре для подачи и сохранения свежести.
Полностью консольные регулируемые стеклянные полки
  • Полностью стеклянные полки могут быть расположены в различных гибких конфигурациях для размещения широких и высоких предметов.
Трехуровневая система организации
  • Будьте хорошо организованы с нашей трехуровневой системой организации морозильной камеры. Три вместительные корзины со съемными перегородками и плавным выдвижением. А корзины в верхней части являются съемными, что позволяет вам сконфигурировать пространство по мере необходимости, чтобы аккуратно разместить большие или маленькие предметы.
Системы фильтрации
  • Наша чистая система фильтрации обеспечивает циркуляцию чистого отфильтрованного воздуха по всему салону, предотвращая перенос запахов. Кроме того, свежий лед легко доступен.
Внутреннее освещение театрального типа
  • Мягкое переходное светодиодное освещение постепенно освещает салон ярким светом, когда вы открываете дверь. Идеально подходит для ночных походов к холодильнику!
Ящики для фруктов с регулируемой влажностью
  • Ящики для фруктов и овощей с плавным скольжением имеют регулируемый контроль влажности и минимальные колебания температуры, что позволяет дольше сохранять даже самые нежные фрукты и овощи.
Встроенная система сигнализации
  • Чтобы сохранить температурную целостность содержимого вашего холодильника, вы будете уведомлены о любых перебоях в подаче электроэнергии, если дверца будет приоткрыта в течение пяти минут и если температура внутри шкафа превысит 56 градусов в течение более 20 минут.
Атрибуты
Высота корпуса 70
Система разморозки Незамерзающий
Тип дозатора Нет
Ледогенератор Да
Количество дверей 3
Стиль Глубина счетчика
Тип полок Стекло
Ширина 35. 62
Цвета
По умолчанию Черный глянец
по умолчанию
Торговая марка Ага
Категория Охлаждение
Цвет Черный глянец
Группа Бытовая техника
Подкатегория Французская дверь
Внешний вид
Крышки дверных петель Да
Встроенное электронное управление Да
Профессиональные двери и дизайн ручек Да
Внутренние элементы морозильной камеры
1 Стойки для откидных проволочных дверей
Выдвижные корзины для заморозки 2 полноразмерных с разделителями и 1 полуширинный
Общий
Дополнительная функция Режим субботы (сертифицирован Star-K)
Подключенная нагрузка (номинал кВт) при 115 В 1. 02
Глубина (включая ручку) 29-1/2 дюйма
Глубина (при открытых дверях на 90 градусов) 42-9/16 дюймов
Глубина (с полностью выдвинутым ящиком) 44-1/2 дюйма
Внешний вид Боковые стенки из нержавеющей стали с покрытием, устойчивым к отпечаткам пальцев: Да
Внутренние элементы морозильной камеры Автоматический льдогенератор
Высота (с петлями и роликами 3/8 дюйма) 70 дюймов
Минимальная требуемая цепь (ампер) 15
Место подключения источника питания Правый нижний задний
Внутренние элементы холодильного оборудования Система сигнализации температуры / Сигнализация приоткрытой двери / Сигнализация сбоя питания: Да
Вес брутто (прибл. ) 378 фунтов.
Номинальное напряжение 115 В/60 Гц/15 или 20 А
ГАРАНТИЯ Ограниченная гарантия 1 год на все детали и работы
Место впуска воды Левый нижний задний
Ширина 35-5/8 дюйма
Охлаждение Внутренние элементы
2 выдвижные полки для банок 2
Прозрачный, 1/2 галлона, регулируемый дверной бункер 3
Прозрачный, галлон, регулируемые дверные корзины 2
Хрустящий левый с контролем влажности Да
Контролируемая влажность Right Crisper Да
Блокировка прозрачного мусорного бака Да
Ящик для хранения с 12 температурными режимами Да
Театральное многоуровневое освещение Светодиод
Вода и лед / Фильтрация воздуха Да
Расположение водяного фильтра Внизу слева
Полка для вина Да
Вместимость
Полка морозильной камеры 7. 7 кв. футов.
Объем морозильной камеры 6,9 куб. футов
Полка для свежих продуктов 18,72 кв.фута
Объем свежих продуктов 15,2 куб. футов
Общая вместимость 22.1 куб. футов
Общая площадь полки 26,45 кв. футов.

Расширенная гарантия может сэкономить вам сотни, а иногда и тысячи долларов на неожиданном ремонте. Вы можете связаться с нами или посетить наш магазин для получения дополнительной информации.

Позвольте нашей команде организовать профессиональную доставку и установку вашей новой покупки. Могут применяться некоторые ограничения.

Предупреждение о предложении 65 для жителей Калифорнии

Более высокие уровни содержания ртути в организме человека связаны с повышенным риском развития диабета — ScienceDaily

Новое исследование показало, что более высокие уровни воздействия ртути на молодых людей увеличивают риск развития диабета 2 типа в более позднем возрасте на 65 процентов.Исследование, проведенное под руководством эпидемиолога Школы общественного здравоохранения Индианского университета в Блумингтоне Ка Хе, впервые установило связь между ртутью и диабетом у людей.

Исследование рисует сложную картину питания, поскольку основным источником ртути для человека является употребление в пищу рыбы и моллюсков, почти все из которых содержат следы ртути. Рыба и моллюски также содержат нежирный белок и другие питательные вещества, такие как магний и полиненасыщенные жирные кислоты омега-3, что делает их важными для здорового питания.

В исследовании, опубликованном в начале журнала Diabetes Care , люди с самым высоким уровнем ртути также вели более здоровый образ жизни — более низкие индексы массы тела и меньшая окружность талии, больше упражнений — по сравнению с другими участниками исследования. Они также ели больше рыбы, что может свидетельствовать о здоровом питании или более высоком социально-экономическом статусе. Факторы риска диабета 2 типа включают избыточный вес.

Исследование, в котором приняли участие 3875 мужчин и женщин, установило связь между уровнем ртути и риском диабета 2 типа после учета образа жизни и других диетических факторов, таких как магний и полиненасыщенные жирные кислоты омега-3, которые могли противодействовать воздействию ртути.

Эти результаты, сказал Хе, указывают на важность выбора рыбы с низким содержанием ртути, такой как креветки, лосось и сом, и исключения рыбы с более высоким содержанием ртути, такой как рыба-меч и акула. Это подчеркивается в рекомендациях FDA и EPA по потреблению рыбы, особенно беременным женщинам или женщинам детородного возраста, а также маленьким детям.

«Вполне вероятно, что общее воздействие потребления рыбы на здоровье может отражать взаимодействие питательных веществ и загрязняющих веществ в рыбе.Таким образом, при изучении любого из этих питательных веществ и загрязняющих веществ, таких как ртуть, следует учитывать смешение с другими компонентами в рыбе», — написали он и авторы в исследовании. «В текущем исследовании связь между воздействием ртути и заболеваемостью диабетом была существенно усилена после контроля. для приема LCn-3PUFA (омега-3) и магния.»

Участники исследования были набраны из Бирмингема, Алабама, Окленда, Калифорния, Чикаго и Миннеаполиса, а затем наблюдались в течение 18 лет в рамках исследования развития риска коронарных артерий у молодых людей. Он, заведующий кафедрой эпидемиологии и биостатистики в Школе общественного здравоохранения IU в Блумингтоне, является главным исследователем вспомогательного исследования CARDIA Trace Element Study, которое финансируется Национальным институтом здравоохранения.

Источник истории:

Материалы предоставлены Университетом Индианы . Примечание. Содержимое можно редактировать по стилю и длине.

Воздействие ртути связано с повышенным риском развития диабета — Consumer Health News

ПОНЕДЕЛЬНИК, 8 апреля 2013 г. (HealthDay News) — Молодые люди с более высоким уровнем ртути в организме могут столкнуться с 65-процентным повышенным риском развития диабета 2 типа позже в жизни, предупреждает новое исследование.

Выводы, которые первыми связывают ртуть и диабет у людей, вызывают тревогу с точки зрения питания, потому что употребление рыбы и моллюсков является основным источником ртути для людей, добавили исследователи.

Они отметили, что почти вся рыба и моллюски содержат следы ртути, но они также содержат нежирный белок и другие важные питательные вещества, такие как магний и полиненасыщенные жирные кислоты омега-3, которые могут противодействовать воздействию ртути.

В исследовании приняли участие почти 3900 мужчин и женщин в возрасте от 20 до 32 лет, у которых не было диабета в 1987 году и которое наблюдалось до 2005 года.У них измеряли уровень ртути в ногтях на ногах и проверяли их на диабет в течение периода исследования. Связь между уровнем ртути и риском диабета 2 типа была установлена ​​после того, как исследователи учли ряд факторов образа жизни и питания.

По сравнению с другими участниками, люди с самым высоким уровнем ртути вели более здоровый образ жизни (более низкий уровень жира в организме, меньший размер талии и более высокий уровень физической активности), а также ели больше рыбы.

Заключения, опубликованные недавно в журнале Diabetes Care , выдвигают на первый план потребность людей выбирать морепродукты, которые, как известно, имеют низкий уровень ртути, сказал руководитель исследования Ка Хе, эпидемиолог из Школы общественного здравоохранения Университета Индианы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
