размеры, таблицы и цена, виды, как выбрать

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Рынок крепёжных изделий, предназначенных для фиксации различных конструктивных элементов, изготовленных из разнообразных материалов, достаточно обширен. Это винты и анкера, болты и шпильки, а также кронштейны и прочие элементы крепления. При монтаже изделий и конструкций из пиломатериалов достаточно часто используются саморезы по дереву.

Размеры, таблица и цена этих изделий, особенности использования на разных материалах – эти вопросы обсудим в этой публикации HomeMyHome.ru.

Саморезы по дереву различаются по типоразмерам и материалам, используемым при изготовлении

Содержание статьи

Преимущества и недостатки

Саморезы по дереву – это тот вид крепежа, с которым знаком практически каждый пользователь, вне зависимости от места и региона проживания, вида деятельности и места работы. Это обусловлено простотой использования, разнообразием типоразмеров и низкой стоимостью. Кроме этого, к достоинствам использования саморезов по дереву можно отнести такие показатели, как:

  • надёжность фиксации «в теле» деревянной конструкции обеспечивается наличием резьбы, посредством которой саморез вворачивается, не разрывая волокна дерева, как это происходит в случае использования гвоздей;
  • многопрофильность− возможность использования для крепления различных деревянных конструкций и изделий из плитных материалов, изготавливаемых из отходов деревообрабатывающих производств, в различных отраслях промышленности и строительства;
  • разнообразие конструктивных особенностей, таких как форма резьбы и канавки на шляпке, а также наличие фрезы на кончике самореза (на некоторых марках), позволяет использовать, применяя различные виды инструмента, на разных типах материалов без повреждения целостности их конструкции;
  • наличие шлицов под шляпкой позволяет «утопить» саморез в деревянной конструкции без выполнения дополнительных операций (зенкование) и повреждения последней.

Виды резьбы у саморезов различного назначения и области их применения

Недостатками саморезов по дереву являются:

  • возможность использования только для монтажа конструкций, обладающих малой массой, что обусловлено прочностью металла, из которого они изготавливаются;
  • модели, оснащённые пресс-шайбой, а также универсального применения, при затягивании могут повреждать фиксируемый материал;
  • при монтаже конструкций достаточной толщины, а также при использовании специальных видов саморезов (мебельное производство – конфирматы) необходимо выполнение предварительного просверливания отверстий, что увеличивает трудоёмкость выполняемых работ.

Саморезы – конфирматы, используемые в мебельном производстве и для соединения конструкций, изготавливаемых из плитных материалов (ДСП, МДФ и т.д.)

Виды саморезов по дереву

Промышленностью выпускаются различные виды крепежа, предназначенные для разных типов материалов, при этом саморезы по дереву, кроме этого, классифицируются по таким показателям, как характер обработки наружной поверхности и форма, по типу резьбы и геометрические размеры.

По характеру обработки наружной поверхности

В качестве сырья, используемого при изготовлении саморезов данного типа, используется углеродистая и нержавеющая сталь, а также латунь. Для придания прочности и износостойкости конечному продукту в процессе производства поверхность самореза обрабатывается специальными химическими составами в ходе таких операций, как:

  • фосфатирование – обработка фосфатами, в результате поверхность самореза приобретает чёрный цвет;
  • оксидирование – обработка магнитной окисью, в результате получается изделие чёрного цвета с незначительным блеском.
К сведению! Фосфатированные и оксидированные саморезы имеют чёрный цвет, что позволяет достаточно просто, чисто визуально, определить их тип.

Оксидированные саморезы по дереву

Кроме чёрных изделий, производители выпускают марки саморезов с дополнительным антикоррозийным покрытием:

  • оцинкованные – получаются путём нанесения слоя цинка, который в зависимости от его химического состава может быть серебристого или жёлтого цвета;
  • желтопассированные – данные изделия, кроме оцинкования, подвергаются обработке хромовой кислотой, в результате чего получается изделие жёлтого цвета.

Точка зрения эксперта

Дмитрий Холодок

Технический директор ремонтно-строительной компании «ИЛАССТРОЙ»

Задать вопрос

«Крепёж чёрного цвета предназначен для использования в неагрессивных средах, что обусловлено его низкой устойчивостью к коррозии. Оцинкованные саморезы не ржавеют, а желтопассивные аналоги, кроме этого, отличаются значительной прочностью и стойкостью к механическим воздействиям».

Оцинкованные саморезы по дереву

По форме

Данный вид крепёжных изделий выпускается производителями для различных целей использования, что приводит к отличиям, выражающимся в форме самореза, а именно:

  • С пресс-шайбой. Пресс-шайба является головкой самореза данного типа. Её основное предназначение − плотное прижатие листовых материалов, при этом без проникновения в собираемые изделия. Как правило, конструкции данного типа изготавливаются из углеродистой стали с последующим оцинкованием поверхности.

Саморез с пресс-шайбой

  • С шестигранной головкой. Данная конструкция крепежа имеет ещё одно название – «глухарь» и предназначена для сборки крупных и тяжёлых конструкций. Для закручивания изделий данного типа используются гаечные ключи и иной слесарный инструмент, соответствующий размерам шестигранной головки. Данный тип саморезов может быть использован при креплении деревянных конструкций к бетонным и кирпичным основаниям, а также для установки различного технологического и бытового оборудования на деревянных поверхностях.

Элементы крепления с шестигранной головкой

Важно! При использовании элементов крепления с шестигранной головкой для облегчения их вкручивания необходимо предварительно выполнить засверливание в месте установки самореза сверлом меньшего, чем у него диаметра.
  • Для кровельных работ. Данный тип саморезов может быть оснащён сверловым окончанием или быть без него, упрощающим выполнение монтажных работ на кровле, а также шестигранной шляпкой и двойной шайбой, изготовленной из металла и резины.  Шайба служит для предотвращения попадания влаги под кровельное покрытие и обеспечивает эластичность соединения, что необходимо для продолжительной эксплуатации кровли.

Кровельные саморезы выпускаются разного цвета и различной длины

  • Конфирматы. Этот тип саморезов используется при изготовлении мебели и отличается наличием тупого конца в своей конструкции. Для вворачивания крепежа данного типа используются шестигранники, соответствующие размеру углубления, выполненного в шляпке самореза.
По типу резьбы

Тип резьбы является одним из основных различий между разными видами саморезов. Всего существует три типа резьбы:

  • широкий шаг;
  • маленький шаг;
  • двухзаходовая резьба.

Саморезы с разным шагом резьбы используются на различных вид

Саморезы по дереву (шсгд)- черные и желтые, wikiСтатья

Саморезы гипсокартон-дерево ГД — универсальный крепеж. Строения, конструкции из дерева применяются издревле и до нынешних времен выработан крепеж, в наибольшей степени отвечающий особенностям крепления.

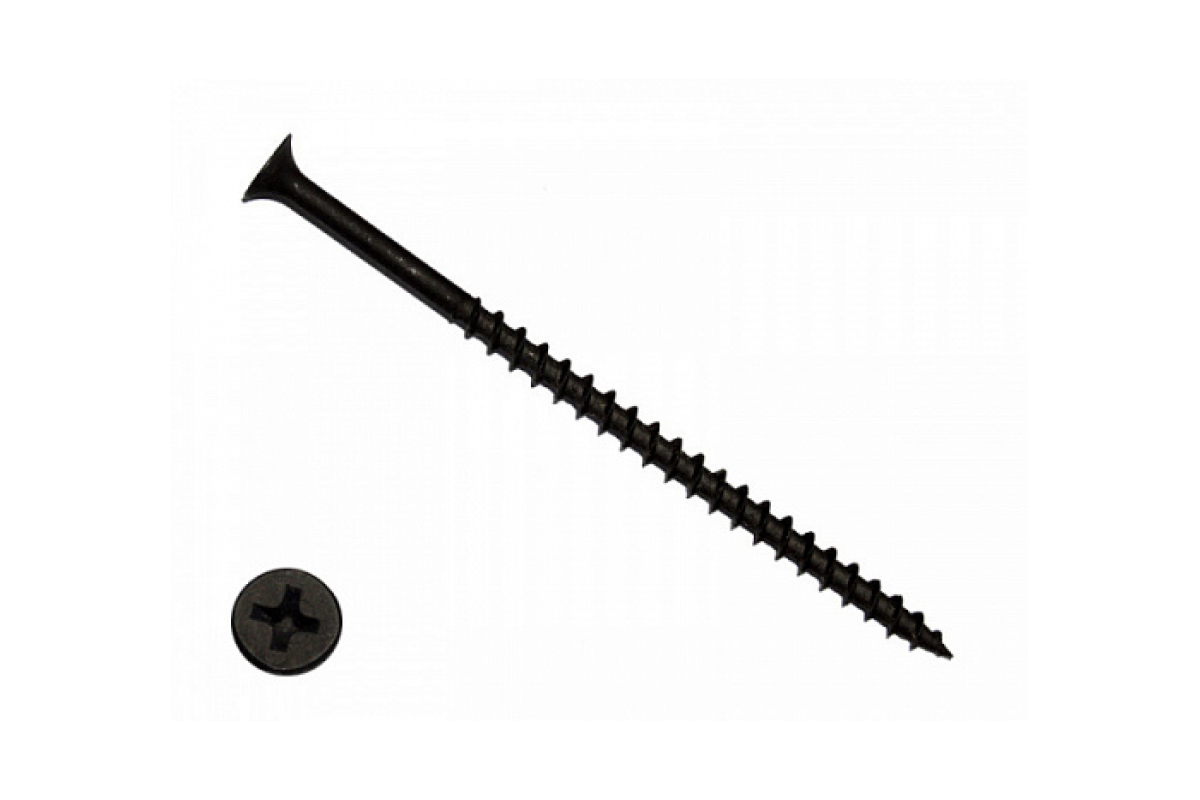

Черные саморезы — конструктивные особенности саморезов ГД

  • острый наконечник
  • крупная резьба или по-другому «редкий шаг»
  • потайная голова

Острый наконечник позволяет монтировать метиз без предварительного сверления.

Где же можно применить фосфатированный саморез?

Область применения саморезов шсгд широка и особенно они используются для внутренних работ: установка ГКЛ, пластиковых листов, различных обрешеток к деревянному основанию. Объём работы диктует условия к строительным метизам и характерный острый наконечник является важным фактором в пользу самореза ГД, так как позволяет экономить время на монтаже. Породы древесины при этом используют чаще нетвердые из-за целесообразности и характера работы, а значит фосфатированный саморез идеально подходит.

Крупная резьба также способствует ввинчиванию без усилий. Но главная причина использования редкого шага на стержне самореза — это особенности скрепляемых материалов.

ГКЛ и древесина имеют менее плотную структуру. Если использовать, например, саморезы гипсокартон-металл, имеющие частый шаг, то при ввинчивании резьба будет часто разрезать древесину; область вокруг образуемого отверстия станет еще более рыхлой особенно под воздействием нагрузок, которые будут применяться к узлу. Через короткое время надо будет закреплять его вновь и уже в другом месте, так как локальное отверстие будет непригодно для монтажа.

Если порода древесины, как рабочей поверхности, более твердая обычно используемых, то лучше иногда сделать отверстие под отверстие. Это предупредит от растрескивания породу. При этом отверстие следует выполнять меньше диаметра самореза, чтобы метиз ввинчивался в рабочую поверхность и был надежно закреплен в ней, держа конструкцию.

Резьба на саморез ГД может быть нанесена на всю длину стержня изделия или частично. Саморезы длиной до 55 мм производят с полной резьбой; от 65 до 75 мм — длина резьбы составляет 50 мм; более 90 мм — длина резьбы равна 60 мм.

Как резюме, крупная резьба самореза ГД позволяет идеально соединять элементы из мягких и рыхлых материалов: ГКЛ, дерево, древесные материалы ДСП, ДВП, МДФ.

Саморезы черные по дереву имеют потайную головку, что позволяет «утопить» метиз на пару миллиметров.

В итоге поверхность будет ровной, без выступов, готовой для шпатлевки и другого при отделочных работах. Головка имеет крестообразный шлиц Ph4, широко распространенный в строительных работах. Достаточно иметь отвёртку или шуруповёрт с соответствующей насадкой, чтобы прикрутить саморез дерево металл.

Саморез по дереву желтый — различные покрытия такого крепежа

Саморез ГД производят из углеродистой стали с антикоррозионным покрытием. Данный сплав железа с углеродом без примесей обладает повышенной прочностью.

В настоящее время оптимальными решениями по покрытию являются
  • нанесение защитной плёнки, состоящей из фосфатов металлов
  • обработка цинком белым или жёлтым

«Чёрные» саморезы получаются за счет фосфатного слоя на металлическом изделии, который улучшает сцепление лакокрасочного покрытия с крепежом. Саморез ГД фосфат — лучший вариант при работах под покраску. Наша компания предлагает купить саморезы по дереву оптом и мелким оптом, возможна доставка по России. Если саморезы покрыть битумным лаком, то их защитные характеристики возрастают, и они применимы в условиях повышенной влажности. Под действием растворов щелочей и кислот фосфатная плёнка разрушается.

«Жёлтые» саморезы имеют привлекательный блеск и могут применяться с учетом этих декоративных особенностей крепежных изделий. В основе процесса оцинковки лежит технологический метод окисления верхнего слоя метиза (4-20 мкм) цинком. Оксид цинка выступает в роли пассивного покрытия, защищая металл от дальнейшего окисления путём проникновения кислорода.

При выборе размера самореза ГД применяется формула:
оптимальная длина самореза, L мм = толщина прикрепляемого материала ГКЛ, мм + (20-25) мм

Чем тоньше саморезы по дереву оцинкованные (диаметр стержня), тем легче он ввинчивается в дерево, но это также сказывается на прочности конструкции.
Нагрузки, которым подвержен саморез, работают на срез и изгиб.

Ниже приведена краткая таблица для выбора размера анодированного самореза ГД в зависимости от воздействия массы прикрепляемого изделия
Масса
прикрепляемого
изделия, кг
Дерево ГКЛ
1,0 3 х 25 3 х 16
5,0 3 х 30 3 х 16 *
10,0 3 х 25 3 х 16 *
20,0 4 х 50 4 х 16 *
30,0 5 х 50 4 х 16 *
50,0 6 х 60 -
75,0 8 х 100 -
100,0 10 х 120 -

Как видно из таблицы, * конструкции более 5 кг прикрепляются после установки дюбели для ГКЛ и не приемлимы, если прикрепляемая конструкция превышает 50 кг. Наиболее популярные саморезы по дереву 35 мм, 40 мм, 75 мм, 100 мм, 150 мм  и 200 мм. Это связано с повышенной хрупкостью гипсокартона, разрушающегося под действие больших нагрузок. В то же время саморезы обладает большим запасом прочности и используются для скрепления деревянных элементов, нагружаемых во время эксплуатации. Здесь можно посмотреть полную таблицу веса и размеров саморезов по дереву.

Существует ли ГОСТ на саморезы по дереву?

В отечественной системе стандартизации существуют следующие нормативы: ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» и ГОСТ 10618-80 «Винты самонарезающие для металла и пластмассы. Общие технические условия». Практически весь крепеж производится на азиатских заводах, которые придерживаются стандартам, необходимым для получения Сертификата соответствия. При ввозе в РФ саморезы должны иметь подтверждение, что изделия соответствуют требованиям нормативных документов.

Общие характеристики самореза ГД

Размер самореза 3,5 3,9 4,2 4,8
Длина самореза L, мм от 16 до 55 от 65 до 70 от 65 до 90 от 90 до 150
Длина резьбы самореза Lt, мм от 9 до 50 50 от 50 до 60 60
Радиус головки R, мм 4,50-5,00 4,50-5,00 4,50-5,00 4,50-5,00
Верхняя кромка головки k, мм 0,7 0,7 0,7 0,8
Глубина шлица Q, мм 2,65-2,94 2,65-2,94 2,65-2,94 2,65-3,18
Внутренний диаметр стержня d, мм 2,20-2,40 2,40-2,60 2,60-2,80 3,20-3,40
Наружный диаметр стержня D, мм 3,65-4,00 3,80-4,20 4,35-4,75 4,90-5,35
Шаг резьбы P, мм 2,80 2,80 3,20 3,20
Диаметр головки A, мм

таблица желтых, размеры оцинкованных, ГОСТ, виды с большой шляпкой, длина черных, какие бывают, вес

Саморез по дереву – это крепежный элемент, который предназначен для монтажа отделочных и строительных материалов малой твердости и плотности.

К таким материалам можно отнести дерево, а также разнообразные искусственные материалы. При помощи таких изделий реально выполнить монтаж ДВП, ДСП и ОСП. Еще их можно задействовать для крепления пластика и гипсокартона. В этом случае многие люди долго ходят по магазинам в поиске саморезов для крепления гипсокартона, даже не подозревая, что в действительности такими элементами являются саморезы по дереву, размер которых 3,5 х25 мм.

Характеристика саморезов по дереву

Саморезы по дереву ГОСТ 1145-80 могут производиться двух видов: с крупной или мелкой резьбой. В качестве материала применяют углеродистую сталь с дальнейшим нанесением фосфата. Благодаря этому удается предохранить изделие от коррозии и повысить сцепку поверхности шляпки крепежа с облицовочными материалами.

Каков ГОСТ кровельных саморезов по металлу со сверлом можно узнать здесь.

Отличить крепеж по дереву от других саморезов можно по конусообразной головке, форма которой напоминает крест.

Именно это позволило осуществлять крепеж, выполняя полное утопление в материале. Такое преимущество позволяет получить идеальную поверхность, на которой отсутствуют какие-либо неровности.

Как крепить профнастил на крыше саморезами фото и другие данные можно узнать из статьи

Главной особенностью таких саморезов остается более крупный шаг резьбы, наконечник острый и узкий. У резьбы вид спирали, которая проходит от головки до кончика изделия. Такие особенности отличают саморезы по дереву от саморезов для более плотных материалов. Такая конструкция элемента позволили вкручивать их в материал без дополнительного сверления. Но многое будет зависеть от размера пиломатериала по ГОСТу.

О том какие соморезы нужны для профиля и гипсокартона можно узнать из данной статьи.

На видео  рассказывается о размерах саморезов по дереву:

Если вы решили отправиться в магазин и прикупить необходимые крепежные элементы, то стоит придерживаться четкого правила, согласно которому приобретенные саморезы по дереву позволят получить качественное и долговечное крепление. При выборе метиза учитывайте основание, к которому будет выполняться монтаж материала. Если вам необходимо прикрутить пластик или листы гипсокартона к основе из дерева, то саморезы по дереву – это самый подходящий вариант. При монтаже деревянного материала к металлической поверхности, то здесь не обойтись без саморезов по металлу.

Коме перечисленных достоинства самореза по дереву, имеется еще один очень важный.

Так как такие изделия применяют при выполнении отделочных работ, то все они обладают скрытой или потайной головкой. После того, как саморез будет вкручен в материал, то на поверхности будут отсутствовать различные выступления. Это позволяет седлать участок крепления незаметным.

Саморезы по дереву – это популярные изделия, без которых очень сложно сегодня выполнить крепеж отделочных материалов к основанию из дерева. При выборе этого продукта стоит обязательно принимать во внимание условия, в которых будет эксплуатироваться саморез и прикрепленный материал. Если это ванная или кухня, то покупать саморезы стоит с нанесенным на них слоем фосфата. Тогда вы можете быть абсолютно спокойным, ведь никакая коррозия им не страшна.

Как подобрать размер отвертки или биты для самореза. Таблица

Для качественной и уверенной работы с крепежом, имеющим внутренний шлиц, важно правильно подобрать инструмент — ручную отвертку или биту для шуруповерта. Размер рабочего профиля инструмента должен точно соответствовать размеру рабочего профиля в шляпке метиза. Самые распространенные саморезы, шурупы и винты чаще всего имеют прямой или крестовый шлиц, размер которого напрямую связан с диаметром ножки крепежа.

Ниже приведены таблицы соответствия диаметра метиза и размера отвертки (биты).

Крепежные изделия под шлицевую отвертку, биту — SL (Slotted).

Винты

1. Винты с низкой цилиндрической головкой и прямым шлицем DIN 84, ГОСТ 1491-80, EN ISO 1207.

Таблица 1

 Диаметр винта, d, мм  М1,2  М1,4  М1,6  М1,8  М2  М2,5  М3  М3,5  М4  М5  М6  М8  М10
 Диаметр головки, dk, мм  2,3  2,6  3  3,4  3,8  4,5  5,5  6  7  8,5  10  13  16
 Ширина шлица, n, мм  0,3  0,3  0,4  0,4  0,5  0,6  0,8  1,0  1,2  1,2  1,6  2,0  2,5
 Размер отвертки SL, мм  0,3х2,0  0,4х2,5  0,5х3  0,6х3,5  0,8х4  1х5,5  1,2х6,5  1,2х8  1,6х10  2х12  2,5х14

2. Винты с прямым шлицем с цилиндрической скругленной головкой DIN 85, ГОСТ 17473-80, EN ISO 1580.

Таблица 2

 Диаметр винта d, мм  М1,6  М2  М2,5  М3  М3,5  М4  М5  М6  М8  М10
 Диаметр головки dk, мм  3  4  5  6  7  8  10  12  16  20
 Ширина шлица n, мм  0,4  0,5  0,6  0,8  1,0  1,2  1,2  1,6  2  2,5
 Размер отвертки SL, мм  0,4х2,5  0,5х3  0,6х3,5  0,8х4  1х5,5  1,2х6,5  1,2х8  1,6х10  2х12  2,5х14

3. Винты потайной головкой и полупотайной головкой и прямым шлицем: ГОСТ 17475-80, DIN 963, EN ISO 2009, DIN 964, EN ISO 2010, ГОСТ 17474-80.

Таблица 3

 Диаметр винта d, мм  М1,2  М1,4  М1,6  М1,8  М2  М2,5  М3  М3,5  М4  М5  М6  М8  М10
 Диаметр головки dk, мм  2,3  2,6  3  3,4  3,8  4,7  5,6  6,5  7,5  10  9,2  14,7  18
 Ширина шлица n, мм  0,3  0,3  0,4  0,4  0,5  0,6  0,8  0,8  1,0  1,2  1,2 2  2,5
 Размер отвертки SL, мм  0,3х2  0,4х2,5
 0,5х3
 0,6х3,5  0,8х4  1х5,5  1,2х8  1,6х10  2х12  2,5х14

4. Винты установочные под шлицевую отвертку с цилиндрическим концом (цапфой) и плоским концом: DIN 417, EN ISO 7435, DIN 427, EN ISO 2342.

Таблица 4

 Диаметр резьбы d, мм  М2.5  М3  М3.5  М4  М5  М6  М8  М10  М12
 Ширина шлица n, мм  0,4  0,4  0,4  0,6  0,8  1,0  1,2  1,6  2
 Размер биты SL, мм  0,4х2  0,4х2  0,4х2,5  0,6х3  0,8х4  1,0х5  1,2х6. 5  1,6х8  1,6х8

Саморезы по металлу

1. Саморезы (шурупы) по металлу с полукруглой (цилиндрической) головкой и прямым шлицем DIN 7971, EN ISO 1481.

Таблица 5

 Диаметр самореза d, мм  2,2  2,9  3,5  3,9  4,2  4,8  5,5  6,3
 Диаметр головки dk, мм  4,2  5,6  6,9  7,5  8,2  9,5  10,8  12,5
 Ширина шлица n, мм  0,6  0,8  1  1  1,2  1,2  1,6  1,6
 Размер биты SL, мм  0,6х3,5  0,8х4  1х5,5  1х5,5  1,2х8  1,2х8  1,6х10  1,6х10

2. Саморезы для листового металла с потайной и полупотайной головкой и прямым шлицем: DIN 7972, EN ISO 1482, DIN 7973, EN ISO 1483.

Таблица 6

 Диаметр самореза d, мм  2,2  2,9  3,5  3,9  4,2  4,8  5,5  6,3
 Диаметр головки dk, мм  4,3  5,5  7,3  7,5  8,4  9,5  10,8  12,4
 Ширина шлица n, мм  0,5  0,8  1,0  1,0  1,2  1,2  1,6  1,6
 Размер биты SL, мм  0,5х3  0,8х4  1,0х5,5  1,0х5,5  1,2х8  1,2х8  1,6х10  1,6х10

Крепежные изделия под крестовую отвертку, биту — PH (Phillips) и PZ (Pozidriv).

Винты

1. Винты с линзообразной цилиндрической головкой и крестообразным шлицем PH, PZ: DIN 7985, ГОСТ 17473-80, EN ISO 7045.

Таблица 7

 Диаметр резьбы, d, мм  М1,6  М1,8  М2  М2,5  М3  М3,5  М4  М5  М6  М8  М10
 Диаметр головки, dk, мм  3,2  3,5  4,0  5,0  6,0  7,0  8,0  10,0  12,0  16,0  20,0
 Размер (номер) крестовой отвертки  0  0  1  1  1  2  2  2  3  4  4

2. Винты с потайной и полупотайной головкой и крестом PH, PZ: DIN 965, ГОСТ 17475-80, EN ISO 7046 и DIN 966, ГОСТ 17474-80, EN ISO 7047.

Таблица 8

 Размер резьбы, мм  М1.6  М1.8  М2  М2.5  М3  М3.5  М4  М5  М6  М8  М10
 Размер (номер) крестовой отвертки  0  0  0  1  1  2  2  2  3  4  4

Саморезы для листового металла

1. Саморезы с полукруглой головкой под крестообразную отвертку (биту) PH и PZ: DIN 7981, ГОСТ 10621-80, EN ISO 7049.

2. Саморезы потайные под крестообразную отвертку (биту) PH и PZ: DIN 7982, ГОСТ 10619-80, EN ISO 7050.

3. Саморезы полупотайные под крестом PH и PZ: DIN 7983, ГОСТ 10620-80, EN ISO 7051.

Таблица 9

 Диаметр резьбы самореза, мм  2,2  2,9  3,5  3,9  4,2  4,8  5,5  6,3
 Размер (номер) крестовой отвертки  1  1  2  2  2  2  3  3

Шурупы по дереву

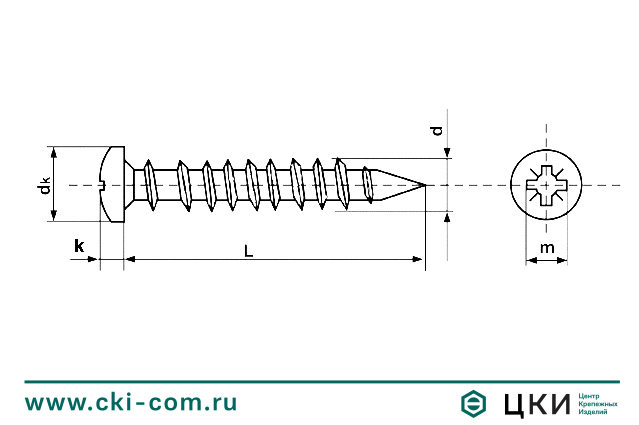

1. Шурупы с полукруглой головкой, шлиц PH, PZ: DIN 7996.

2. Шурупы с потайной и полупотайной головкой, шлиц PH, PZ: DIN 7997, DIN 7995.

Таблица 10

 Размер резьбы шурупа, мм  2  2,5  3  3,5  4  4,5  5  5,5  6  7  8
 Размер (номер) крестовой отвертки  0  1  1  2  2  2  2  3  3  3  4

3. Универсальные саморезы по дереву, гипсокартону со шлицем PH и PZ (черные, желтые, оцинкованные)

Таблица 11

 Диаметр резьбы, A, мм
 2,5  3,0  3,5  3,8  4,2  4,5  4,8  5,0  6,0
 Размер отвертки (биты) Ph/PZ, номер
 1  1  2  2  2  2  2  2  3

Как читается маркировка бит и отверток?

Тип и размер жала бит (отверток) обозначается двумя цифрами, например, Ph3, PZ2. В этой маркировке инструмента заложена информация о том, для работы с каким размером крепежа он предназначен.

Для примера рассмотрим отвертку Ph4.

PH — рабочий профиль крест Phillips
2 — номер отвертки

Под номером предусматривают определенный диапазон диаметров крепежа, с которым бита может работать. В данном примере это саморезы размера 3.1 — 5 мм.

Таблица 12. Соотношение номера биты с наружной резьбой крепежа.

 № отверток PH и PZ  Диаметр крепежной детали, мм
 0  до 2
 1  2,1 — 3
 2  3,1 — 5
 3  5,1 — 7
 4  от 7,1

Шлицевые отвертки имеют буквенную маркировку SL с указанием ширины и толщины шлица. Некоторые производители указывают только ширину.

Например: SL 0.6х3.5 или SL 2.0

Таблица 13. Типовые размеры наконечников шлицевых бит.

 Ширина наконечника, мм  2  2.5  3  3.5  4  4.5  6  5.5  6, 6.5, 7  8  9
 Толщина наконечника, мм  0.3-0.4  0.4  0.5  0.5-0.6  0.6  0.6  0.8  0. 8-1.0  1.0-1.2  1.2-1.6  1. 4-1.6

Если размер отвертки или насадки на шуруповерт подобран правильно, то инструмент сидит в шлице плотно и без люфтов. Плотная посадка исключает риск слизывания рабочих граней, способствует лучшей передаче крутящего момента и гарантирует превосходный конечный результат сборки.

Статьи о продукции 31.01.2020 09:20:31

Обзор инструмента. Виды и размеры саморезов

Все фотографии кликабельны, для детального просмотра щёлкните по фото.

Саморезы разные

Саморезы – вещь просто необходимая в строительстве, без неё не обойтись, если вы решили повесить полку, шкаф, картину, собрать мебель, построить дом. Видов саморезов достаточно много, как и строительных материалов, для которых они предназначены. Рассмотрим самые распространённые.Для закручивания потребуются отвертки или биты для шуруповёрта.

Саморезы по дереву.

Чёрные саморезы по дереву

Главной их отличительной особенностью является редкий шаг резьбы. Расстояние между витками резьбы заметно больше, чем, к примеру, у саморезов по металлу. Это обусловлено тем, что дерево само по себе менее плотное и твердое, чем железо. Могут быть черного, белого, золотистого цветов, в зависимости от цвета материала с которым вы работаете. Чаще всего применяется черный цвет. Если же следует прикрутить, к примеру, мебельную петлю желтого цвета, конечно лучше взять саморез в тон.

Длина саморезов. От самых коротких 11мм, так называемых семечек, свое название они получили из-за своего небольшого размера, примерно с семечку подсолнечника, до самых длинных 200мм.
Подбирать саморез нужно так, чтобы соединение деталей было плотным. К примеру, если вы скрепляете два бруска на 50мм, возьмите саморез длиной минимум 75мм, можно и 90мм.

Диаметр саморезов. Саморезы черного цвета (самые часто используемые) имеют диаметр 3,5мм, 4,2мм, что позволяет закручивать их без предварительного засверливания.
Желтые имеют диаметр от 2,5 – 6мм.



Обзор профи шуруповёрта Hitachi

Отверстия под саморезы потребуются, если диаметр самореза 4,5мм и выше. Если брусок или заготовка тонкие, можно просверлить дырку и для 4мм метиза.
Для 4,5мм потребуется отверстие 3мм-3,5мм, в зависимости от плотности дерева.
Под 5мм саморез нужно отверстие 3,5мм-4мм.
Для 6мм – 4,5мм, тогда деревянная заготовка не даст трещину. Используйте обычное сверло по металлу, так как сверл по дереву с шагом 0,5мм не бывает.
Слишком большое отверстие тоже не стоит высверливать, иначе плотность сцепления будет низкой.
Для чёрных потребуется отвертка с разъемом PH №2, или такая же бита. Для жёлтых

Жёлтые саморезы по дереву

бита PZ №1,№2 или №3, в зависимости от диаметра самореза.

Саморезы по металлу.

Чёрные саморезы по металлу

Как правило, имеют частый шаг, расстояние между витками резьбы очень маленькое, в отличие от саморезов по дереву. Частый шаг требуется для плотного материала, чтобы сцепление было надёжным.
Черные саморезы для металла имеют диаметр 3,5мм. Если прикручиваете тонкую жесть, то можно предварительно не засверливаться. Если же толщина заготовки 2мм и более нужно сделать отверстие примерно 2,8-3мм.
Имеют разъём PH №2.

Саморезы с прессшайбой оцинкованные острые(разъём PH №2).

Саморезы с прессшайбой острые

Позволяют крепить листовой металл до 0,9мм без просверливания отверстия. Также подходят для крепления дерева.
Большая шляпка позволяет плотнее прижимать закрепляемый материал, служит как шайба. Имеют диаметр 4,2мм, длина от самых коротких на 13мм, до самых длинных на 64мм.

Саморезы с прессшайбой со сверлом.

Саморезы с прессшайбой со сверлом

Такими можно крепить металл до 2мм, без просверливания отверстия. На конце расположено сверло, он как бы сам для себя высверливает дырку и закручивается.
Для таких потребуется бита PH №2.

Кровельные саморезы.

Кровельные саморезы

Предназначены для крепления кровельных материалов, как видно из названия. Диаметр 4,8мм и 6,3мм. Длина от 19мм до 100мм. Бывают разного цвета, в зависимости от цвета материала, синие, коричневые, просто оцинкованные.
Для таких потребуется бита с внутренним шестигранником на 8мм, если диаметр самореза 4,8мм, и 10мм, если диаметр метиза 6,3мм.
Имеет резиновую прокладку, чтобы крыша не дала течь.

Саморез мебельный (конфирмат).

Мебельные саморезы (конфирмат)

Применяется при сборке мебели, длина 50мм, требует предварительного засверливания. Для него есть специальное сверло, на два диаметра, так как его толщина сначала одного размера, к концу идёт утолщение.
Потребуется шестигранный ключ на 4мм, если будете крутить вручную, или же бита под шуруповёрт – HEX 4.



Шуруп с шестигранной головкой(называют иногда глухарь).

Шуруп с шестигранной головкой

Такой отлично подойдет для тяжеловесных конструкций, там, где нужна особая прочность. Предназначен для дерева, имеет толщину 6мм-10мм. Обязательно перед тем, как закрутить, высверлить под него отверстие. Для 6мм шурупа – 4,5мм, для 8мм – 6мм, для 10мм – 7,5мм-8мм.
Для закручивания таких саморезов потребуется гаечный ключ, шляпка имеет шестигранную форму диаметром 10мм, 13мм, 17мм, в зависимости от толщины самореза.

Если используете саморез с дюбелем, то подбирайте дюбель так, чтобы его диаметр был примерно в два раза больше диаметра самореза. К примеру, если саморез 3,5мм — дюбель 6. Если 4мм или 4,5, то дюбель 8мм.
Отверстие в стене делайте в размер диаметра дюбеля.

Саморезы: виды, выбор, особенности, область применения

Саморезы относятся к разновидности крепежных элементов, состоящие из стержня с острой резьбой и крутящейся головки. Широко используются в строительстве и различаются по: размеру, материалу, форме, назначению.

Для определенного типа работ применяются разные саморезы. Поэтому следует более детально изучить их предназначение.

Основные виды

Ассортимент продукции саморезов стремится к бесконечности. Но если разобраться в назначении каждого из них, то все становится понятно. По способу применения разделяются на саморезы для работ с:

  • Древесиной.
  • Гипсокартоном.
  • Металлом.
  • Сэндвич-панелями.
  • Оконными профилями.

Также существуют универсальные метизы. Каждый из этих саморезов имеет различия по материалу, покрытию, конструкции. Об этом будет описано ниже.

По материалу делятся на изделия из латуни и стали (углеродистой или легированной). Латунное покрытие является сплавом меди с дополнительными компонентами (например, оловом, цинком, свинцом, железом). Такой материал обеспечивает защиту от коррозии, устойчив к низким температурам. Также отличается немагнитными свойствами.

Нержавеющий крепеж обеспечивает повышенную защиту от коррозии за счет большого содержания хрома. Метиз из нержавейки прочный, надежный, огнестойкий. За счет добавления легирующих элементов в нержавеющую сталь (никеля, серы, молибдена) получается крепеж из легированной стали. Такой материал повышает механические и химические свойства изделия. Крепежи из углеродистой сталиполучаются путем добавления углерода. За счет этого изделия более пластичные и хорошо деформируются.

Покрытие чаще всего делается оцинкованное (желтого и серебристого цвета) или черное (оксидированное или фосфатированное).

Саморезы производятся из закаленной стали и обрабатываются для дополнительной защиты от коррозии. За счет этого метизы выпускаются разных цветов.

Конструкция метизов отличается по:

  • Резьбе.
  • Головке.
  • Шлицу.
  • Концу изделия.
  • Размеру.

По резьбе классифицируются на частый и редкий шаг. Для мягких материалов предпочтительнее применять редкий.

По верхней части (шляпке или головке) делятся на потайные, в форме цилиндра, полусферы, шестигранника, а также полукруглые. В торце шляпки находится шлиц. Если головка потайная, то для гаечного ключа вместо углубления имеется внешняя боковая поверхность самореза. Поэтому форма инструмента и шлица должны совпадать. Разновидности шлицев:

  • Крестообразный.
  • Прямой.
  • Комбинированный.
  • Внутренний или наружный шестигранник.
  • Квадратный.
  • Звезда шестиконечная.

Конец самореза может быть сверловой или острый.  Сверловой используется с твердыми материалами, а острый – с мягкими.

По дереву

Таблицы размеров крепежных винтов и таблицы преобразования

Размер винта №8 составляет 0,164 доли дюйма. Диаметры, перечисленные в таблице ниже, указаны в долях дюйма, поэтому диаметр №12 не превышает 1/4 дюйма.

Более подробную таблицу с количеством резьбы можно найти ниже вместе с размерами сверл для метчика.
Подробные таблицы размеров винтов.
Размер сверла для винтов и метчиков

Размеры крепежных винтов


Номер размера

000 00 0 1 2 3 4 5 6 8 10 12

Диаметр

.034 0,047 0,060 . 073 . 086 0,099 .112 .125 .138 . 164 .190 ,216

Диаметр отверстия

0,040 .053 0,066 0,080 .094 .107 .120 .133 .146 .173 .198 ,224




Десятичные и миллиметровые эквиваленты дробной части Части дюйма
Дробь Десятичное Миллиметр Фракция Десятичное Миллиметр Фракция Десятичное Миллиметр
1 1. 0000 25,4000 21/32 0,6562 16,6687 5/16 0,3125 7,9375
63/64 0,984 25,0031 41/64 0,6406 16,2719 19/64 0,2969 7,5406
31/32 0.9688 24.6062 5/8 0,6250 15.8750 9/32 0,2812 7,1437
61/64 0,9531 24. 2094 39/64 0.6094 15,4781 17/64 0,2656 6,7469
15/16 0.9375 23,8125 19/32 0,5938 15.0813 1/4 0,2500 6.3500
59/64 0,9219 23,4156 37/64 0,5781 14,6844 15/64 0,2344 5,9531
29/32 0. 9062 23. 0187 9/16 0,5625 14,2875 7/32 0,2188 5,5563
57/64 0,8906 22,6219 35/64 0,5469 13,8906 13/64 0,2031 5,1594
7/8 0,8750 22.2250 17/32 0,5312 13,4937 3/16 0,1875 4,7625
55/64 0,8594 21,8281 33/64 0,5156 13. 0969 11/64 0,1719 4.3656
27/32 0,8438 21.4312 1/2 0,5000 12,7000 5/32 0,1562 3,9688
53/64 0,8281 21.0344 31/64 0,4844 12.3031 9/64 0,1406 3,5719
13/16 0,8125 20,6375 15/32 0. 4688 11,9062 1/8 0,1250 3,1750
51/64 0,7969 20,2406 29/64 0,4531 11,5094 7/64 0,1094 2,7781
25/32 0,7812 19,8438 7/16 0,4375 11.1125 3/32 0,0938 2,3812
49/64 0,7656 19,4469 27/64 0,4220 10,7188 5/64 0,0781 1,9844
3/4 0,7500 19. 0500 13/32 0,4062 10,3187 1/16 0.0625 1,5875
47/64 0,7344 18,6531 25/64 0,3906 9,9219 3/64 0,0469 1,1906
23/32 0,7188 18,2563 3/8 0,3750 9,5250 1/32 0,0312 0. 7937
45/64 0,7031 17,8594 23/64 0,3594 9. 1281 1/64 0,0156 0,3969
11/16 0,6875 17,4625 11/32 0,3438 8,7312
43/64 0.6719 17.0656 21/64 0,3281 8,3344
Версия 3. 7.8

Винты — метрические и дюймы

Метрические винты и их приблизительно английские эквиваленты:

Метрические дюймовые
Диаметр
0 (мм) 9 9017 8 50
(мм) Номинальный размер
шт.
Длина
(дюйм)
3 12 4 1/2
3 20 4 3/4
3 25 4 1
3,5 12 6 1/2
3,5 16 6 5/8
3,5 20 6 3/4
3.5 25 6 1
3,5 30 6 1 1/4
4 20 8 3/4
4 25 8 1
4 30 8 1 1/4
4 40 8 1 1/2
4 45 8 1 3/4
4 50 8 2
4 60 8 2 1/2
4 70 8 2 3/4
5 30 10 1 1/4
5 40 10 1 1/2
5 10 2
5 60 10 2 1/2
5 70 10 2 3/4
5 80 10 3
5 90 10 3 1/2
5 100 10 4
6 50 12 2
6 60 12 2 1/2
6 70 12 2 3/4
6 80 12 3
6 90 12 3 1/2
6 100 12 4

Пример из таблицы e: M4 x 60 приблизительно соответствует # 8 x 2 1/2

Шурупы для дерева — крепеж Mart


Нажмите на тип головы выше, чтобы продолжить покупки…

Винты по дереву используются для крепления дерева к дереву или прикрепления предметов к дереву и обеспечивают приятный законченный вид. Они стягивают деревянные части вместе, когда они затягиваются, что может сделать зажим ненужным, и их легче удалить, чем гвозди, поэтому можно демонтировать целые сборки или приспособления с относительной скоростью. Хотя боковое сопротивление (сдвиг) может быть лишь немного лучше, чем забитые гвозди аналогичного размера, шурупы для дерева обеспечивают большее сопротивление извлечению. Например, обычный гвоздь 20d (20 пенни ) (диаметр 0,192 дюйма) имеет расчетное значение усилия вытягивания 42 фунта / дюйм проникновения в боковые волокна древесины с удельным весом 0.48 (например, Дуглас Фир, Юг). Для сравнения, шуруп для дерева № 10 (диаметр 0,190 дюйма) имеет расчетное значение извлечения, равное 124 фунтам / дюйм проникновения резьбы при тех же условиях. В таблице 1 перечислены распространенные типы и стили шурупов для дерева.

Таблица 1. Шурупы для дерева. Список распространенных типов и стилей шурупов по дереву.

Шурупы по дереву

Плоская головка
  • Phillips, латунь
  • Phillips, нержавеющая сталь 304 (18-8)
  • Phillips, оцинкованная
  • Прорези, латунь
  • Прорезь, нержавеющая сталь 304 (18-8)
  • оцинкованная, шлицевая
  • Квадратный привод, оцинкованный

Филлипс

Прорезанный

Овальная головка
  • Phillips, оцинкованная
  • оцинкованная, шлицевая

Филлипс

Прорезной

Круглая головка
  • Phillips, оцинкованная
  • Прорези, латунь
  • оцинкованная, шлицевая

Филлипс

Прорезанный

РЕЗЬБА и ТОЧКА
Винты по дереву имеют резку с острым гребнем, крупную и широко расставленную резьбу (см. Таблицу 2, где указано количество резьб на дюйм для каждого размера винта).Будучи винтами с нарезанием резьбы, они образуют собственную сопрягаемую резьбу во время установки — гайка или резьбовое отверстие не требуются. Острие буравчика позволяет шурупам легко врезаться в дерево: «Острие буравчика — это конус с резьбой, обычно имеющий угол от 45 до 50 градусов». Стандартная резьба — правая, поэтому для установки поверните винт по часовой стрелке.

Винты с нарезанной резьбой имеют конусообразную форму, и примерно две трети их длины имеют резьбу, а оставшаяся одна треть — это участок хвостовика без резьбы, прилегающий к головке, называемый корпусом.Саморезы по дереву с накатанной резьбой не имеют конической формы и имеют резьбу «как минимум в четыре раза больше основного диаметра винта или две трети номинальной длины винта, в зависимости от того, что больше». Для винтов с нарезанной резьбой диаметр вершины резьбы не больше диаметра корпуса, а диаметр корпуса больше, чем у винтов такого же размера с накатанной резьбой. Для винтов с накатанной резьбой диаметр вершины резьбы больше диаметра корпуса, а диаметр корпуса меньше, чем у винтов того же размера с нарезанной резьбой.Говорят, что корпус без резьбы помогает предотвратить разделение двух деревянных частей при их соединении винтами.

РАЗМЕРЫ
Шурупы по дереву имеют диаметр от # 0 до # 24; чем больше число, тем больше размер и, в отличие от калибра проволоки, # 0 — это самый маленький размер винта. Обычно доступны размеры от №2 до №14. Размер числа не имеет отношения к какому-либо измерению — используйте Таблицу 2, чтобы определить базовый диаметр в дюймах.

ДЛИНА
Диапазон длин от 1/4 «до 6»; 5 дюймов или около того — это самый длинный типичный винт, и винты большего размера предлагаются с большей длиной.Размеры менее 1 дюйма — с шагом 1/8 дюйма; длина от 1 дюйма до 3 дюймов измеряется с шагом 1/4 дюйма; длина шурупов более 3 дюймов увеличивается на 1/2 дюйма. Шурупы по дереву измеряются так же, как и другие шурупы: «Длина крепежа с головкой — это расстояние от пересечение наибольшего диаметра головки с опорной поверхностью до точки экстремальной …»(опорная поверхность является частью головы, которая контактирует с поверхностью сопряжения). Для плоских головок, длина измеряется от верхней части головы к кончика нити; измерить овальные головки от самого большого диаметра точки, где верхний купол соответствует конической опорной поверхности к-резьбовой наконечник, а круглые головки измеряются из-под головы до кончика винта.

СТИЛИ ПРИВОДОВ
Типы приводов включают шлицы, крестообразные (Phillips) и квадратные углубления. Из-за тенденции к выпадению кулачка (отверточная насадка выскальзывает или выкручивается из выемки привода) винты с шлицевой головкой часто не используются с силовыми драйверами (вероятность повреждения головки винта, отвертки или повреждения деревянной поверхности слишком велика) . Следовательно, используйте шурупы для дерева с крестообразным шлицем и квадратным хвостовиком с силовыми драйверами, но с ручным приводом с шлицевыми головками (квадратный привод более устойчив к кулачку, чем крестообразный).Размеры отвертки приведены в таблице 3.

ТИПЫ ГОЛОВКИ
Распространены три типа головок: плоская (потайная), овальная (потайная) и круглая. Угол наклона (коническая опорная поверхность) плоских и овальных головок составляет 82 °. Хотя стандарт ANSI B18.6.1-1981 (R2003) предоставляет спецификации для полукруглых головок, шурупов по дереву с полукруглой головкой в ​​основном не существует. Плоские головки, вероятно, наиболее популярны, потому что их голова в потайном состоянии находится заподлицо с сопрягаемой поверхностью. Кроме того, винты с плоской головкой можно легко скрыть, используя пластиковую крышку соответствующего цвета; Если головка достаточно утоплена, можно использовать шпатлевку или деревянную пробку (см. ниже).Овальные и круглые головы считаются декоративными и часто остаются открытыми. См. Таблицу 2 для получения сводной информации о средних диаметрах головки.

Таблица 2. Размеры шурупов по дереву, размеры, диаметр головки и резьба на дюйм. Размеры шурупа по дереву, номинальные размеры и средний диаметр головки в десятичных и дробных дюймах, а также количество резьбы на дюйм. (Примечание. Дробный размер — это десятичный размер, округленный до ближайшего 64-го.)
Шуруп для дерева Размеры, размеры, диаметр головки и резьба на дюйм
Номинал
Винт
Размер
Резьба
на
дюймов
Базовый диаметр
винта
Средний диаметр головки
Плоские и овальные Круглый
Десятичный Фракция десятичный Фракция десятичный Фракция
0 32 0.060 1/16 0,109 7/64 0,106 7/64
1 28 0,073 5/64 0,135 9/64 0,130 1/8
2 26 0,086 3/32 0,160 5/32 0,154 5/32
3 24 0. 099 3/32 0,185 3/16 0,178 11/64
4 22 0,112 7/64 0,210 13/64 0,202 13/64
5 20 0,125 1/8 0,236 15/64 0,227 7/32
6 18 0.138 9/64 0,262 17/64 0,250 1/4
7 16 0,151 5/32 0,287 9/32 0,275 9/32
8 15 0,164 5/32 0,312 5/16 0,298 19/64
9 14 0.177 11/64 0,337 11/32 0,323 21/64
10 13 0,190 3/16 0,363 23/64 0,347 11/32
12 11 0,216 7/32 0,414 13/32 0,395 25/64
14 10 0. 242 15/64 0,480 31/64 0,443 7/16
16 9 0,268 17/64 0,515 33/64 0,491 31/64
18 8 0,294 19/64 0.602 19/32 0,539 17/32
20 8 0.320 5/16 0,616 39/64 0,587 19/32
24 7 0,372 3/8 0,724 23/32 0,683 16/11

МАТЕРИАЛЫ И ОТДЕЛКА
Обычными материалами являются незакаленная сталь (обычно оцинкованная), нержавеющая сталь, латунь и силиконовая бронза. Цинкование обеспечивает умеренную коррозионную стойкость стали.Латунь обеспечивает лучшую защиту, а силиконовая бронза и нержавеющая сталь известны своей превосходной защитой от коррозии. Нержавеющая сталь и силиконовая бронза обычно рекомендуются, если шурупы будут использоваться с древесиной, обработанной консервантом под давлением, такой как «ACQ» (четвертичная щелочная медь) — проверьте местные строительные нормы и обратитесь за рекомендациями к поставщику пиломатериалов. (Горячеоцинкованные шурупы также можно использовать с обработанной древесиной, но гальваника не является обычным способом отделки шурупов по дереву.) В морской среде «нержавеющая сталь подвержена потенциально серьезному воздействию точечной коррозии при погружении в соленую воду без свободного кислорода», что делает кремниевую бронзу предпочтительным материалом, поскольку нержавеющей стали требуется кислород для самовосстановления, коррозии. стойкая пленка оксида хрома. С точки зрения физической прочности сталь, нержавеющая сталь и кремниевая бронза прочнее латуни (латунь характеризуется как мягкий материал). Сталь является магнитной, нержавеющая сталь может быть слегка магнитной, а латунь и кремниевая бронза, будучи цветными (не железными), немагнитны. Саморезы по дереву из нержавеющей стали, латуни и силиконовой бронзы дороже стали.

ОБОЗНАЧЕНИЕ
Шурупы по дереву обычно описываются следующим образом:

  • Номинальный размер (число от # 0 до # 24; # 0 является наименьшим)
  • Длина винта (в дюймах; инструкции по измерению см. Выше)
  • Тип привода (шлицевой, крестообразный или квадратный)
  • Тип головки (плоская или овальная с потайной головкой или круглая)
  • Название крепежа (шуруп)
  • Материал (сталь, нержавеющая сталь, латунь и кремниевая бронза)
  • Защитное покрытие (оцинковка, если сталь)

Примеры:

  • Винт по дереву с круглой головкой и шлицем # 10 x 1 1/2 «, латунь
  • Винт для дерева с плоской головкой и крестообразным шлицем № 4 x 7/8 «, оцинкованный (поскольку цинкование обычно означает, что крепежный элемент изготовлен из стали, слово» сталь «часто опускается в описании)
Таблица 3. Отверстия для деревянных винтов и размеры зенковки и размеры отвертки. Размеры отверстий и зенковок для шурупов по дереву в дюймах, а также размеры отвертки. Используйте отвертку Phillips №3 для плоских и овальных головок №10 и биту №2 для круглых головок №10. (ПРИМЕЧАНИЕ: Размер пилотного отверстия в корпусе — это средний диаметр корпуса винта, основанный на типе винта с нарезанной или накатанной резьбой, округленный до ближайшего 64-го; размер зенковки — это максимальный диаметр головки, округленный до ближайшего восьмого [# 0 и # 24, округленный до ближайшего 4-й].)
Размеры направляющих отверстий и зенковки для шурупов и отвертки
Винт
Размер
Размер направляющего отверстия без конуса Столешница —
Размер мойки
Размер отвертки
Корпус
(разрез)
Кузов
(катанный)
Мягкое дерево Твердая древесина Филипс Квадрат
0 1/16 3/64 1/64 1/32 1/4 0
1 5/64 1/16 1/32 1/32 1/4 0
2 5/64 1/16 1/32 3/64 1/4 1
3 3/32 5/64 3/64 1/16 1/4 1 0
4 7/64 3/32 3/64 1/16 1/4 1 0
5 1/8 3/32 1/16 5/64 3/8 2 1
6 9/64 7/64 1/16 5/64 3/8 2 1
7 5/32 1/8 1/16 3/32 3/8 2 1
8 5/32 1/8 5/64 3/32 3/8 2 2
9 11/64 9/64 5/64 7/64 3/8 2 2
10 3/16 5/32 3/32 7/64 1/2 3FO / 2R 2
12 7/32 11/64 7/64 1/8 1/2 3 3
14 15/64 13/64 7/64 9/64 5/8 3 3
16 17/64 13/64 9/64 5/32 5/8 3
18 19/64 15/64 9/64 3/16 3/4 4
20 5/16 1/4 11/64 13/64 3/4 4
24 3/8 19/64 3/16 7/32 1 4

ПИЛОТНЫЕ ОТВЕРСТИЯ И ПЕРЕГОРОДКА
Чтобы предотвратить раскалывание древесины, рекомендуется пилотное отверстие подходящего размера (см. Таблицу 3, где указаны размеры пилотных отверстий без конуса в мягкой и твердой древесине).По поводу глубины пилотных скважин мнения расходятся. Один источник предлагает вам просверлить пилотное отверстие от половины до двух третей глубины установки шурупа в мягкой древесине. В твердой древесине вам, скорее всего, нужно будет просверлить отверстие на столько глубиной, сколько продлится резьба. Другой источник рекомендует, чтобы глубина была равна длине корпуса плюс три четверти длины резьбы в мягких и средне-твердых породах древесины, а корпус плюс полная длина резьбы в чрезвычайно твердой древесине. Также рекомендуется использовать пчелиный воск, парафин, кусковое мыло или восковую пасту для смазки шурупов по дереву при установке в твердую древесину (обязательно удалите все открытые остатки перед нанесением отделки по дереву).Утверждается, что поверхностная смазка винта не оказывает заметного влияния на окончательное сопротивление извлечению.

Если вы используете конические сверла, следуйте рекомендациям производителя относительно размера и глубины пилотного отверстия. Слишком глубокое сверление конического отверстия может ухудшить удерживающую способность винта, поскольку меньшее количество резьбы может полностью войти в дерево.

Используйте зенковку 82 ° для создания потайной выемки (скошенного отверстия) для плоских и овальных головок. Диаметр корпуса зенковки должен быть равен или больше диаметра головки, чтобы обеспечить однородную опорную поверхность (рекомендуемые размеры зенковки см. В Таблице 3).Доступны специальные сверла, которые просверливают пилотное отверстие и углубление с потайной головкой за одну операцию. Для каждого размера винта требуется своя бит.

РЕЗЮМЕ
Шурупы по дереву приведены в Таблице 4.

Шурупы и саморезы по дереву

Отличительной особенностью саморезов и шурупов по дереву является наличие у данных крепёжных изделий острого наконечника и резьбы с более редким шагом. Шурупы и саморезы по дереву можно разделить в зависимости от их назначения, а точнее от свойств и размеров материала, который требуется прикрепить к деревянной конструкции. Выделяют следующие основные виды саморезов и шурупов по дереву:

  1. Кровельные саморезы.
  2. Саморезы для крепления гипсокартонных листов.
  3. Саморезы для крепления гипсоволоконных плит.
  4. Саморезы для крепления металлических профилей.
  5. Универсальные шурупы.
  6. Шурупы для крепления лаг и реек.
  7. Саморезы для крепления листовых материалов (с шестигранной головкой и пресс-шайбой).

Размеры и характеристики саморезов из пунктов 1,2,3,4 можно узнать, перейдя по соответствующей ссылке, а характеристики и размеры остальных описаны ниже по тексту.

Универсальные шурупы по дереву

Применяются для крепления элементов из разных материалов к конструкциям из дерева, фанеры, ДСП, ОСП и т.п. Потайная форма головки данного изделия после вкручивания полностью утапливается в материале смонтированного элемента и обеспечивает ровную поверхность в точках монтажа. Острый наконечник и особенность резьбы, выполненной под углом 40°, обеспечивают надежное соединение деталей между собой. Антикоррозийное покрытие обеспечивает использование универсальных шурупов по дереву, как для внутренних, так и для наружных работ. В тандеме с дюбелем может применяться для монтажа элементов из разных материалов к конструкциям из более твёрдого материала (бетон, пенобетон, кирпич).

потайная
Pozydriv Pz1, Pz2 или Pz3 в зависимости от диаметра шурупа)
разреженный шаг
острый
Сталь С1022
желтопассивированный или оцинкованный
Универсальный шуруп предназначен для соединения элементов деревянных конструкций, ДСП, ДВП и других материалов. Допускается комбинирование с дюбелем.

Таблица 1. Размеры и технические характеристики универсальных шурупов по дереву

2,5 4,70-6,05 1,40 2,10 2,25-2,55 1,10-1,50 1,10 1,50 Pz1 1,00
3,0 5,70-6,05 1,80 2,35 2,75-3,05 1,50-1,90 1,35 1,50
3,5 6,64-7,05 2,00 2,60 3,20-3,55 1,75-2,15 1,60 1,80 Pz2 2,00
4,0 7,64-8,05 2,35 2,80 3,70-4,05 2,02-2,50 1,80 2,00 3,00
4,5 8,64-9,05 2,55 3,00 4,20-4,65 2,22-2,70 2,00 2,20 4,40
5,0 9,64-10,05 2,85 3,20 4,70-5,05 2,52-3,00 2,20 2,50 6,10
6,0 11,57-12,05 3,35 3,60 5,70-6,05 3,22-4,05 2,60 Pz3 11,00

Таблица 2.

Длина и вес универсальных шурупов по дереву
2,5 3,0 3,5 4,0 4,5 5,0 6,0
12 0,35 0,40 0,59 0,88
16 0,46 0,54 0,74 0,94 1,43 1,75
20 0,60 0,66 0,88 1,23 1,52 1,92
25 0,70 0,80 1,11 1,44 1,70 2,29
30   0,95 1,27 1,65 2,10 2,67 4,07
35   1,15 1,47 1,87 2,42 3,00
40   1,24 1,63 2,10 2,75 3,41 5,13
45   1,43 1,85 2,32 3,00 3,60 5,63
50     2,04 2,55 3,36 4,10 6,10
60       3,10 3,95 4,80 7,25
70       3,60 4,30 5,50 8,25
80         4,70 6,37 9,27
90           7,15 10,37
100           7,65 11,59
120           9,00 13,00
160             15,00
200             18,00

Шурупы по дереву для крепления деревянных лаг и реек

Применяются для крепления деревянных лаг и реек, сборки перекрытий крыш, потолков, полов, а также для крепления тяжелых предметов (в том числе с помощью пластмассовых или металлических универсальных дюбелей). Следует учитывать, что перед вкручиванием данного крепёжного изделия следует просверлить отверстие в точке монтажа, диаметром равным внутреннему диаметру резьбы.

шестигранная
без шлица
разреженный шаг
острый
Сталь С1022
оцинкованный
Шурупы предназначены для крепления деревянных конструкций, обеспечивают надежное и прочное соединение. Допускается комбинирование с дюбелем.

Таблица 3. Размеры и технические характеристики шурупов по дереву для крепления деревянных лаг и реек

Номинальный диаметр, мм Размер головки под ключ, мм Da наружный диаметр резьбы, мм Ds диаметр основания, мм S размер головки под ключ, мм E размер по граням головки, мм K высота головки, мм
4,0 7,00 5,00 4,00 7,00 7,50 2,80
5,0 8,00 6,00 5,00 8,00 8,63 3,50
6,0 10,00 7,20 6,00 10,00 10,89 4,00
8,0 13,00 10,20 8,00 13,00 14,2 5,50
10,0 17,00 12,20 10,00 17,00 18,72 7,00
12,0 19,00 15,20 12,00 19,00 20,88 8,00
16,0 24,00 19,20 16,00 24,00 26,17 10,00
20,0 30,00 24,40 20,00 30,00 32,94 13,00

Таблица 4.

Длина и вес шурупов для деревянных лаг и реек
4,0 5,0 6,0 8,0 10,0 12,0 16,0 20,0
16 1,71 2,92
20 2,01 3,42 5,02
25 2,41 4,02 5,82 11,50
30 2,81 4,62 6,62 12,90 23,60
35 3,11 5,12 7,42 14,20 25,80 36,20
40 3,51 5,82 8,22 15,60 28,00 39,20
45   6,43 8,94 16,90 30,00 42,10
50   7,03 9,64 18,20 32,10 45,40 84,10
55     10,50 19,60 34,30 48,60 89,70
60     11,20 20,90 36,50 51,80 94,90 165,00
65     12,00 22,20 38,50 54,70 99,50 174,00
70     12,75 23,60 40,70 57,80 107,00 182,00
75     14,00 25,00 42,90 61,00 112,00 192,00
80     14,36 26,50 45,20 64,50 118,00 201,00
90     16,00 29,40 49,90 71,00 130,00 220,00
100     17,52 32,00 54,00 77,10 138,00 238,00
110     19,10 35,00 58,50 83,40 152,00 253,00
120     20,70 37,60 63,00 89,50 163,00 275,00
130       40,40 68,00 95,00 175,00 293,00
140       43,20 72,00 100,00 187,00 317,00
150       46,60 77,00 106,00 198,00 328,00
160       48,80 81,00 112,00 209,00 348,00
170       51,40 85,00 117,00   366,00
180       53,43 89,00 122,70   385,00
190       56,60 93,00 132,00   404,00
200       59,56 96,00 142,20   421,00
220         100,00 154,00
240         108,00 165,10
260           177,70
280           190,30
300           202,90

Саморезы для крепления листовых материалов к деревянным конструкциям

Применяются для крепления металлопрофиля к конструкциям из дерева, фанеры, ДСП, ОСП и т. п. Шестигранная форма головки, усиленная пресс-шайбой, обеспечивает лучшую фиксацию монтируемых элементов. Острый наконечник и шаг резьбы допускают вкручивание изделия в дерево без предварительного сверления. Антикоррозийное покрытие допускает использование саморезов как для внутренних, так и для наружных работ. В тандеме с дюбелем может применяться для монтажа элементов из разных материалов к конструкциям из более твёрдого материала (бетон, пенобетон, кирпич).

шестигранная с пресс-шайбой
прямой
редкий шаг
острый
Сталь С1022
оцинкованный
Предназначены для крепления металлопрофиля к деревянным конструкциям. Шестигранная головка с пресс-шайбой усиливает фиксацию скрепляемых материалов. Допускается комбинирование с дюбелем.

Таблица 5. Размеры, технические характеристики и вес саморезов для крепления листовых материалов

4,8×13 12,85 — 13,15 2,35 — 2,45 4,70 — 4,90 3,75 — 3,85 10,10 — 11,00 2,80 — 3,00 1,14 — 1,37 1,32 — 1,88 7,75 — 7,92 450 — 750 240 — 450 4,50 1,96
4,8×19 17,95 — 20,05 3,02
4,8×25 23,95 — 26,05 3,82
4,8×38 36,95 — 39,05 4,62
4,8×51 49,95 — 52,05 5,80


универсальный и ШУЖ, обзор желтопассированных моделей из цинка 6х50 мм, 4х70 мм, 4х80 мм и других размеров

В строительных магазинах мы наблюдаем огромное количество различных саморезов, они могут совпадать по размерам и отличаться по цвету. У непрофессионала сразу возникает вопрос, в чем же их отличия, кроме цвета и стоимости. В этой статье мы постараемся объяснить, почему нужно выбирать надежные крепежи желтого цвета.

Особенности

Саморезы желтые можно поделить на два вида: оцинкованные и желтопассированные. Первые – это отдельный тип нержавеющих саморезов, изготовленных из проволоки, покрытой сплавом цинка. Оцинкованные метизы обладают более высокой стоимостью в отличие от их фосфатированных собратьев. Слой цинка не боится влажности и очень хорошо противостоит ржавчине.

Саморез желтопассированный также создают из высокоуглеродистой стальной проволоки, ее покрывают цинком и дополнительно обрабатывают хромовой кислотой.

Рассматриваемые саморезы отличаются следующими достоинствами:

  • очень высокая сопротивляемость коррозийным процессам, возможность использования практически в любых условиях;
  • привлекательный внешний вид;
  • устойчивостью к механическим нагрузкам и повреждениям.

Они обладают единственным минусом – это высокая цена. Саморезы желтые прекрасно скрепляют дерево и материалы на его основе, также можно их использовать для крепления листового металла. Однако, если не обращать внимания на цену, данный вид крепежа более привлекателен и универсален, чем черные разновидности.

Обзор моделей

Такие самонарезные шурупы делятся на несколько подвидов, рассмотрим основные.

  • По дереву. При работе с древесиной и материалами на ее основе обычно применяются саморезы с широким шагом резьбы. Это помогает сохранить структуру и не дать ей повредиться или треснуть.
  • Универсальные (ШУЖ). Расшифровка данного термина – «шуруп универсальный желтого цвета». Изготовлен он из высокоуглеродистой стали, на нем нарезается средняя резьба, поэтому подходит для различных видов поверхностей и имеет острые наконечники, так как ему приходится проходить через материалы различной плотности. Обычно в шляпке имеется шлиц крестообразного вида, поэтому вкрутить шуруп можно даже с помощью обычной отвертки под крест. Они могут соединять между собой дерево и пластмассу. Если нужно прикрепить металл, то следует просверлить отверстие в нем предварительно перед вкручиванием.
  • Крепеж для полов и паркета. Так как обычные саморезы могут нанести повреждение при фиксации паркетных панелей или половых досок, то рекомендуется применять специальные половые крепления. В их конструкции предусмотрено специальное самозасверливающееся острие, которое аккуратно проходит через мягкие слои древесины, не деформируя их. В предварительном просверливании нет необходимости.

Таблица размеров

Если заранее узнать толщину поверхностей, которые будут между собой скрепляться, и параметры саморезов, то будет несложно подобрать нужные для каждого вида работ.

Все основные параметры для метизов желтого цвета указаны в ГОСТ 1145-80.

Там есть специальная таблица, в которой указано все – вплоть до шага резьбы и диаметра шляпок. Подробнее ознакомиться с такой информацией можно, изучив документ.

Представляем вашему вниманию основные размеры, на которые нужно обращать внимание в магазинах, все данные указаны в мм.

Самыми широко распространёнными и популярными считаются универсальные желтопассированные саморезы с потайной головкой 6х50 мм, 4х70 мм, 4х80 мм, 6х60 мм, 3х50 мм.

Сфера применения

При выборе метизов следует подумать об условиях, в которых они будут находиться в дальнейшем. Благодаря особому антикоррозийному покрытию желтые саморезы рекомендуется применять в помещениях с повышенной влажностью и при работах на улице.

Саморезы желтого цвета считаются декоративными. Также они прекрасно подходят в тех случаях, когда крепежи должны соответствовать фурнитуре.

Например, при сборке мебели, при креплении дверных петель или других элементов, имеющих соответствующий золотистый цвет.

Благодаря разнообразию размеров такой крепеж широко применяется, встретить их можно везде: в ванной, на кухне и во многих других местах.

О том, как выбрать саморезы по дереву, смотрите в следующем видео.

Саморезы по дереву – размеры, таблица, характеристики, цена

Чтобы соединить между собой и зафиксировать элементы сборных конструкций, используют различные виды крепежных деталей. Сегодня мы выясним, какие саморезы нужны для профиля из металла, который используют для монтажа гипсокартона, при проведении кровельных работ. Чтобы узнать, какой лучше использовать метиз, нужно точно знать:

Требования к крепежам для профнастила

Оцинкованные кровельные саморезы относятся к категории премиум

Установка шурупов для профнастила осуществляется без подготовки отверстий. Поэтому к производству саморезов выдвигается ряд требований:

  • Наличие наконечника, проникающего без труда в металл.
  • Материал изготовления – оцинкованная сталь, которая способна выдерживать длительный контакт с водой без окисления.
  • Наличие латексного уплотнителя, резинки или неопрена для герметизации отверстия.
  • Размеры крепежа подбираются больше на 2 мм бруса обрешётки и кровельного металлического листа.
  • Длина элементов составляет 19-250 мм с диаметром 4,8-6,3 мм.
  • Шурупы для фиксации профиля для конька – 4,8х60 мм.
  • Производители окрашивают оголовки саморезов в цвет кровельного покрытия, чтобы визуально спрятать места креплений.

Крепёжные элементы из оцинкованной стали относятся к премиальной группе. Расход шурупов на 1 м² листа составляет 9-10 штук. При торцевом монтаже понадобиться в ~2 раза больше саморезов.

Как отличить саморезы для дерева

От шурупов, которые устанавливаются в уже существующее отверстие с внутренней резьбой, саморезы отличаются тем, что такое отверстие они нарезают для себя сами, «выгрызая» в материале канавки собственной резьбой в форме треугольника с острым углом. Резьба у них достаточно глубокая, чтобы по мере вхождения в дерево или другой материал обеспечивать нарезку ответных углублений, а также плотное и надёжное сцепление с ними.

Ещё одним отличием является гораздо более острый и длинный кончик, чем у болтов или шурупов, который облегчает прохождение самореза через тело скрепляемой детали. И если шуруп можно легко вкрутить обычной отвёрткой, то для монтажа самонарезных метизов нужен электрический инструмент – шуруповёрт или аккумуляторная отвёртка. Благодаря большой крутящей силе они легче справляются с сопротивлением материалов, чем ручной инструмент.

Шуруповёрт – основной инструмент при использовании саморезовИсточник

Разберёмся, какие бывают саморезы по материалу применения, чтобы научиться отличать предназначенные для дерева.

Всего существует 3 больших группы таких метизов: по дереву, по металлу и универсального назначения. Друг от друга они отличаются шагом резьбы.

  • Саморезы по металлу имеют частую и низкую резьбовую нарезку.
  • У саморезов по дереву она редкая и высокая, что позволяет им хорошо закрепляться в волокнах древесины, тогда как частая резьба их просто разрывает.

Отличия хорошо заметны при сравненииИсточник

  • Универсальные метизы могут иметь среднюю или двухзаходную резьбу с чередованием редких и частых витков. С их помощью соединяют детали из дерева и металла либо используют при работе с очень твёрдыми сортами древесины.

Универсальный саморез с двухзаходной резьбойИсточник

Как правильно выбрать саморез по нагрузке. WikiСтатья

Одним из самых популярных крепежных материалов уже давно являются саморезы. Они удобны и просты в монтаже, обеспечивают высокую прочность соединения и подходят для самых различных поверхностей. Саморез можно ввернуть даже без сверления.

Особенности и типы саморезов

Сегодня существует огромное количество строительных материалов, а значит, и разновидностей саморезов. Например, они различаются по типам поверхностей, для которых предназначаются. Есть классификация по нагрузке и другим параметрам.

Саморез представляет собой приспособление для крепежа в форме стержня. Он имеет головку для завинчивания и резьбу. Одновременно с передачей крутящего момента происходит нарезка резьбы в соединяемых материалах.

Изготавливают саморезы из латуни, а также нержавеющей или углеродистой стали. С учетом особенностей скрепляемых материалов и уровня нагрузки саморезы подбирают по шагу резьбы:

  • средний шаг характерен для универсальных изделий
  • частый шаг (резьба в 2 захода) служит для прикрепления к металлу не более 0,9 мм толщиной, дюбель при этом не требуется
  • редкий шаг подходит для материалов, отличающихся мягкостью вроде асбеста или пластика
  • средний шаг с профилем-елочкой используют при забивании в дюбеля, установленные в кирпич или бетон
  • ассиметричный шаг – это вариант для современных мебельных конструкций из разнообразных материалов
  • переменный шаг с насечкой обеспечивает прикрепление к кирпичу или бетону без монтажа дюбеля
  • винт-саморез вида конфирмат позволяет крепко соединять мебельные детали из древесины либо ДСП с высокой точностью

Саморезы отличаются огромным запасом прочности как на изгиб, так и на срез. Основная задача заключается в надежном креплении к стенам. Здесь нужно учитывать, что для материалов более пористой структуры требуются длинные и толстые дюбеля. Это дает возможность обеспечить большую площадь зацепления.

ТОП товаров из нашего каталога

Кровельные саморезы: виды, характеристики, типоразмеры, советы по выбору Кровельные саморезы: виды, характеристики, типоразмеры, советы по выбору Кровельные саморезы: виды, характеристики, типоразмеры, советы по выбору Кровельные саморезы: виды, характеристики, типоразмеры, советы по выбору Кровельные саморезы: виды, характеристики, типоразмеры, советы по выбору

В зависимости от уровня нагрузки на каждый саморез при креплении изделия типоразмер элементов будет разным. Если отверстие расположено горизонтально, крепеж работает на срез. В этом случае подойдут дюбели наружного диаметра 8-10 мм, их необходимо заглубить на 3-5 см в стену.

Более прочное крепление обеспечивается за счет большего заглубления (до 8-10 см). При вертикальном соединении нагрузка направлена вниз, поэтому здесь подойдут дюбели с поперечными насечками и распорными крылышками.

Подбирая саморез по нагрузке, следует учитывать и материал:

  • при нагрузке менее 1 кг для крепления к обычному кирпичу или дереву можно взять саморез 3х25, к кафелю, бетону и гипсокартону – 3х16
  • если нагрузка составляет 1-5 кг, саморез 3х25 подойдет для кирпича, кафеля и пористого бетона, 3х20 – для обычного бетона, 3х30 – для дерева
  • нагрузка в 5-10 кг требует использования саморезов 4х25 для кирпича, кафеля и дерева, 4х20 – для обычного бетона и 4х30 – для пористого
  • с нагрузкой до 20 кг справятся саморезы 4х50 (дерево, кафель, кирпич), 4х40 (обычный бетон), 4х70 (пористый бетон)
  • при нагрузке до 30 кг потребуются саморезы 5х50 для обычного бетона и дерева, 5х70 – для кирпича, пористого бетона и кафеля
  • нагрузка до 50 кг обеспечивается креплением обычного бетона и дерева саморезами 6х60, кирпича и кафеля – 6х80, пористого бетона – 6х90
  • для нагрузки до 75 кг необходимы саморезы 8х80 (обычный бетон), 8х100 (дерево, кафель, кирпич), 8х140 (пористый бетон)
  • при нагрузке до 100 кг нужно использовать саморезы 10х100 для обычного бетона, 10х120 для дерева, 10х140 для кирпича, 10х160 для пористого бетона и кафеля

При возникновении сомнения в выборе крепежных материалов лучше взять саморезы большего типоразмера.

Спасибо, Ваш вопрос отправлен.

Задать вопрос

Спасибо! Ваш вопрос будет доступен после модерации.

Конструкция саморезов по металлу

Основным отличием саморезов по металлу является частая невысокая резьба, которая усиливает сцепление с плотным твердым основанием. У саморезов для дерева и другого мягкого материала, наоборот, высокий гребень резьбы с широким шагом. Саморезы для скрепления материалов разной плотности, например, гипсоволокна и металлопрофиля, производят с двухзаходной резьбой – чередующимися высокими и низкими витками.

Ещё одним принципиальным отличием саморезов по металлу является бóльшая толщина тела и высокая поверхностная твердость, которая предохраняет изделие от деформации при вкручивании в металл.

Виды в зависимости от назначения и используемого материала

Все саморезы, применяемые при устройстве кровли, можно разделить на два основных вида: по дереву и по металлу. Рассмотрим более подробно основные отличия.

Саморезы по металлу

Как правило, такие изделия имеют больший диаметр. Также, соответствии с ГОСТ, они снабжена более частой резьбой, что облегчает процесс работы. Саморезы по металлу плохо держатся в деревянной обрешетке, именно поэтому при работах с древесиной не используются.

Также стоит упомянуть про наличие особых лезвий на конце, они по своему виду напоминают сверло. Благодаря им, саморезы с легкостью можно зафиксировать без предварительного сверления. Таким образом предупреждается деформация металлического полотна и повреждения в местах монтажа.

На заметку! Размеры могут быть самыми разнообразными. Длину выбирают в соответствии с толщиной и длиной волны кровельного элемента.

Изделия по дереву

Саморезы по дереву имеют редкую резьбу и меньший диаметр. Вкрутить такое изделие в металл, разумеется, можно, но это совершенно не обосновано. Иногда поступают следующим образом: в металле проделывают предварительно отверстие и вкручивают саморез, но только в том случае, если поверхность, к которой производится монтаж, деревянная.  Используется при этом метод сквозной фиксации.

Монтаж к деревянному основанию

Характеристики саморезов по дереву

Окрашенные и оцинкованные метизы

При устройстве финишного покрытия кровли с использованием металлочерепицы и некоторых иных листовых материалов, применяют окрашенные саморезы. Они придают кровле более законченный и эстетически привлекательный вид. Помимо этого, дополнительный слой из краски повышает долговечность изделий и защищает их от коррозии. Подбирать необходимо метизы в соответствии с маркировкой, во избежание различий в оттенке саморезов и кровельного покрытия.

Основные принципы подбора крепежа для работ с металлопрофилем

Чтобы соединение было прочным, нужны высококачественные крепежи. При их выборе рекомендуется учитывать следующие критерии:

Кровельные саморезы: виды, характеристики, типоразмеры, советы по выбору Виды саморезов под дереву, металлау, для ГКЛ, размеры, вес, выбор Кровельные саморезы: виды, характеристики, типоразмеры, советы по выбору Виды саморезов под дереву, металлау, для ГКЛ, размеры, вес, выбор Кровельные саморезы: разновидности по металлу, дереву, характеристики
  • Цвет. Все изделия в одной коробке должны быть одинакового цвета. Это гарантирует, что партия изготовлена из одного сырья и имеет однородное покрытие, что обеспечивает одинаковые показатели прочности и стойкости к коррозии.
  • Для стержня, диаметр головки и шаг резьбы у одной партии должны быть одинаковыми.
  • Острые и сверловые концы не должны иметь зазубрин и других дефектов.
  • На шляпке должен быть симметричный шлиц, асимметрия указывает на брак.
  • Продукция, изготовленная в заводских условиях, маркируется.

Размер и расход кровельных саморезов

При монтаже профлистов применяются самонарезающие винты следующих диаметров: 4.8 мм, 5.5 мм, 6.3 мм. Для определения длины крепежа следует учесть высоту волны профнастила и толщину кровельного материала. Специалисты пользуются следующим правилом: длина резьбовой части самореза должна быть приблизительно на 3 мм больше суммарной ширины скрепляемых кровельных элементов. И последний вопрос, который волнует начинающих строителей: сколько саморезов на лист профнастила необходимо? Для закрепления одного профлиста на прямом участке кровли потребуется 6-8 саморезов с шагом установки не менее полуметра. В местах соединения двух полотен шаг уменьшают для надежного противостояния ветровым нагрузкам.

Статьи о продукции Обновлено: 16:42:53 С условиями обработки персональных данных ознакомлен(а)

Как правильно выбрать саморезы для кровли из металлочерепицы

Купить качественный крепеж для сборки металлочерепичной крыши не так просто, как может показаться начинающему кровельщику. Первая и самая основная проблема заключается в том, что рынок строительных материалов переполнен саморезами самого разного качества, чаще всего не очень высокого.

Поэтому при выборе крепежа необходимо обращать внимание на основные признаки:

  • Геометрия сверла, стержня с резьбой и головки;
  • Наличие защитного цинкового покрытия;
  • Качество окраски;
  • Состояние подкладочной шайбы и резинки;
  • Качество металла.

Понятно, что понять, насколько качественный металл, без специальных инструментов и опыта довольно сложно. Поэтому приходится приобретать пробную партию, чтобы убедиться в том, что основные признаки качества выполняются.

Совет! Не стоит особо надеяться на высокую цену саморезов, зачастую салоны продают по баснословным ценам подделки фирменных.

Если ориентироваться на бренд, то лучше всего брать Gunnebo или Normand, сделанный в Польше или Румынии. Ими крепят финские и шведские модели металлочерепицы.

Качество стали самореза

Производство крепежа для металлочерепицы основано на штамповке и обкатке стальной проволоки. Чем мягче металл, тем на дольше хватает пуансона и матрицы, поэтому подделывать крепеж лучше всего из низкоуглеродистой стали. Кроме того, сталь подвергают термической обработке и закалке перьев сверла. Закаленная сталь намного тверже низкоуглеродной проволоки – катанки, которой в изобилии хватает на оптовых складах.

Чтобы убедиться в качестве стали самореза, достаточно зажать его в пассатижах и тернуть на абразивном круге электроточила. В случае если крепеж для металлочерепицы выполнен по технологии, то появится сноп ярко-желтых искр. Если стержень не искрит, то, скорее всего, это подделка.

Иногда мастера просто пытаются раздавить пассатижами резьбу на стержне, если профиль сминается, то качество металла считается низким.

Геометрия винта

Перед покупкой нужно проверить точность размеров стержня. Для этого достаточно осмотреть и сравнить длину резьбы и перьевого сверла десятка наугад выбранных саморезов. Если среди отобранных образцов обнаружились экземпляры с разными размерами режущей кромки или высоты профиля резьбы, то, скорее всего, данная партия получена смешением качественных и низкосортных винтов.

Некоторые кровельщики-шабашники предпочитают перебирать и сортировать купленную партию, отделяя качественные и некачественные саморезы. Первые идут на самые ответственные участки металлочерепицы, вторыми крепят перехлесты и часть доборных элементов. Способ не самый лучший, так как резко снижается качество крепежа, и одновременно увеличивается расход саморезов на 1м2 металлочерепицы.

Однозначно подлежат выбраковке экземпляры, у которых головка не перпендикулярна оси стержня. При определенном навыке такой крепеж еще можно завернуть в лист металлочерепицы, но уплотняющая резинка будет прижиматься неравномерно, и точка крепления будет протекать.

Еще одна проблема, с которой приходится сталкиваться при выборе винтов для металлочерепицы, относится к форме и размерам перьевого сверла. Диаметр сверла должен быть на 0,8 мм меньше срединной линии, то есть это 3,3 мм. Если диаметр равен 4,5-4,8 мм, то саморез не будет держать металлочерепицу на крыше и под небольшим усилием просто выйдет из обрешетки.

Оцинковка и покраска

При выборе крепежа обычно обращают внимание на прочность слоя краски и цинка. Последний должен быть блестящим, прочно удерживаться на резьбе и не стираться пальцами рук или резинкой.

Краска должна сохраняться без отслаивания и трещин даже после установки на металлочерепице. Качество лакокрасочного слоя должно быть настолько высоким, что выдерживать без трещин изгиб шайбы.

Последним проверяют качество уплотняющей прокладки. Резинка должна быть в меру жесткой и упругой, чтобы обеспечивать герметичность точки крепежа на металлочерепице и одновременно не быть раздавленной при вворачивании самореза в стальной лист.

Саморезы кровельные по металлу | Размеры и виды

От правильности монтажа кровли, прежде всего зависит срок ее службы. Использование качественного основного материала, доборных и черновых изделий, а также правильный подбор крепежа позволяет придерживаться инструкций и технологии работ.

При монтаже кровли используются кровельные саморезы с резиновой прокладкой различных размеров. Длина самореза зависит от места крепления, изделия и толщины стали, если используется металлические элементы.

Например, для крепления планок ветровых и торцевых используются саморезы кровельныепо металлу со сверлом с диаметром 50 мм. А для крепления металлических листов кровли – 38 мм.

Интересно! Расход саморезов для профнастила составляет примерно 5 – 7 штук на 1 м2, а для черепицы – 10 – 15, в зависимости от конструкции крыши.

Для соединения мест соприкасания гибкой черепицы и обрешетки под кровлю используются кровельные саморезы с увеличенным сверлом и с буром. Что позволяет увеличить нагрузку на крепежный элемент.

Размеры кровельных саморезов и другие технические характеристики

Рынок строительных материалов, именно для кровельных работ, предлагает нам два варианта кровельных саморезов – по дереву и по , в отличие от вторых имеет меньший диаметр, и не всегда такой же тип сверла.

Для того, чтобы вы могли сопоставить вес кровельных саморезов с их длиной, мы разместили сравнительную таблицу всех видов данного крепежа.

Представленная таблица кровельных саморезов по металлу содержит всевозможные размеры крепежа для монтажа кровельного покрытия.

Совет! При закупке черновых материалов, для монтажа кровли, лучше закупаться максимально и в одном месте – строительный рынок, оптовый магазин. Это позволит существенно сэкономить на начальном этапе.

Саморезы для кровли окрашенные и цинк

Помимо размеров кровельных саморезов по металлу следует также классифицировать крепеж на две очевидные категории:

  • саморезы кровельные оцинкованные;
  • кровельные саморезы окрашенные Ral.

В отличие от цветного крепежа, цинковый саморез проходит до стадии обработки антикоррозийным покрытием, когда окрашенный принимает еще две стадии изготовления.

Цинковые саморезы, зачастую, используются для крепления фасонных изделий из цинка (конек, планки), когда сама крыша возводится из крепеж может использоваться практически при любом материале, за исключением ондулина и наплавляемой кровли и изготавливается в различных цветах, среди которых пользуются популярностью:

  • зеленый – ral 6005;
  • вишневый  – ral 3005;
  • синий – ral 5005;
  • белый – ral 9003;
  • шоколадно – коричневый – ral 8017.

Посетив любой сектор частных домов, мы с уверенностью можем сказать, что популярным цветом кровли является – коричневый, следовательно саморез кровельный ral 8017 (шоколад) используется чаще всего.

Крепление кровельных саморезов

Прежде чем переходить к вопросу – как крепить кровельные саморезы, нужно отметить то, что перерасход саморезов уменьшает герметичность и деформирует кровельный маетриал. И наоборот, недостаточное количество крепежа может способствовать невыдерживанию ветровых нагрузок.

Крепление кровельных саморезов производится в  нижнюю часть волны листа, строго в обрешетку;

Вкручивание производится строго перпендикулярно листовому материалу крыши;

В середине листа кровельные саморезы вкручиваются в шахматном порядке, когда по краям – в каждую волну.

Для того, чтобы быть полностью уверенным в правильном исполнении монтажа – запросите инструкцию у официальных представителей, где вы закупаете кровельный материал.

Какие саморезы выбрать для металлочерепицы?

Поделитесь если вам понравилось:

Похожие материалы

Разновидности по типу резьбы

Для каждого типа древесины используется саморезы с определенным шагом резьбы. Все зависит от типа крепежа, платности древесины, и ее типа.

Широкий шаг

Широкий шаг применяется для мягких пород древа. Также используют для монтажа МДФ, гипсокартона и других видов древесно-волокнистых плит.

Маленький шаг

Маленький шаг применяют для древесины твердых пород (дуб, ясень, береза). Также применятся мелкий шаг и для монтажа металлических конструкций.

Двухзаходовая резьба

Данный тип резьбы используют для крепежа изделий из разной плотности, например крепеж ДСП к дереву.

Сравнение

Саморезы по металлу обычно подвергаются процедуре оксидирования или фосфатирования для увеличения сопротивляемости агрессивной среде. Саморезы, предназначенные для крепления деревянных изделий, оксидируются значительно реже, к тому же у них меньше разновидностей, чем у саморезов по железу. Как правило (но не всегда), они в среднем длиннее и имеют резьбу по всему стержню – от кончика до шляпки. Они часто используются без предварительного высверливания канала в соединяемых деталях, особенно если те изготовлены из дерева мягких пород. А вот, например, при работе с древесно-стружечной плитой высверливание обязательно, так как в противном случае, скорее всего, саморез может сломаться (не забываем, у него тонкий стержень) или из плиты выкрошится фрагмент, и придется начинать работу в другом месте.

Саморезы для крепления металлочерепицы

Саморезы по металлу часто производятся со сверлом на конце, в этом случае предварительное высверливание не требуется. В первую очередь если производятся работы с профилями для крепления гипсокартона: там металл тонкий, и такого наконечника вполне достаточно для просверливания металла. То же касается саморезов для крепежа профнастила и металлочерепицы (особенно если они крепятся на деревянное основание). Если же приходится соединять с помощью саморезов довольно толстые элементы (например, уголки, швеллеры или балки), где толщина металла миллиметра три и более, то тут, скорее всего, без высверливания не обойтись. В противном случае прочности самореза просто не хватит, чтобы просверлить канал в довольно толстом слое железа.

Несколько советов по использованию саморезов

Саморез – это один из наиболее распространенных во всем мире крепежных элементов. Эти простые, но очень эффективные метизы используют для соединения деталей из дерева, полимерных материалов, стали, цветных металлов и их сплавов.

Кроме этого, самонарезающие винты помогают обеспечить надежное и при этом разборное соединение абсолютно разных материалов, например пластика и древесины, гипсокартона и стали. Несмотря на то, что пользоваться саморезами умеют все, есть некоторые тонкости, которые не знакомы большинству домашних мастеров.

Мы приготовили несколько интересных советов, которые помогут сделать работу с этими метизами проще, эффективнее и безопаснее.

Безопасность при выполнении работ

С первого взгляда может показаться, что вкручивание саморезов не таит в себе никаких неприятностей и единственное чего стоит опасаться, так это слизанных шлицов.

Виды саморезов и крепежей по металлу со сверлом – Токарь Мастер Лучшие кровельные саморезы: рейтинг производителей, виды, применение и определение качества Кровельные саморезы по металлу размеры – Саморезы кровельные – размеры в таблице, цена и технические характеристики – Сервис-Инструмент Виды саморезов под дереву, металлау, для ГКЛ, размеры, вес, выбор Саморезы по металлу: размеры, цена, ГОСТ, вес, диаметр, длина

Вы будете удивлены, когда узнаете, что ежегодно десятки тысяч людей во всем мире получают серьезные травмы при работе с этими метизами.

Проблемы, связанные с нарушениями техники безопасности, неисправностью инструментов или банальной невнимательностью, могут быть самыми различными, начиная от ссадин и порезов и заканчивая проникающими ранениями конечностей и повреждениями глаз.

Чтобы избежать неприятностей при работе с винтами такого типа, необходимо соблюдать несколько несложных правил:

  • Всегда используйте исправный инструмент. Это касается не только сетевых и аккумуляторных шуруповертов, но и обычных отверток;
  • При работе с шуруповертом всегда применяйте защитные очки. Саморез, вкручиваемый с усилием, при нештатной ситуации может отлететь в любую сторону;
  • Применяйте перчатки, чтобы защитить руки от уколов и порезов в процессе работы;
  • Всегда внимательно исследуйте место, куда планируете вкручивать саморез. Работая в незнакомой обстановке, можно попасть крепежом в электрическую проводку, кабель, пластиковую трубу водоснабжения или отопления;
  • В процессе работы храните метизы в специальном кармане на рабочем поясе, коробке или другой емкости. В этом случае вероятность потери острого изделия значительно снижается.

Перечисленных выше мер безопасности вполне достаточно, чтобы обезопасить себя во время работы.

Как выбрать саморезы правильно

Итак, для того, чтобы правильно выбрать саморезы, которых сегодня продается просто несчетное количество, необходимо обратить первым делом на ход резьбы.

  • Ход резьбы саморезов, может быть как частый, так и редкий.
  • Частый ход саморезов предназначен для того, чтобы их вкручивать в металлические поверхности.
  • Редкий ход саморезов, предназначен для того, чтобы их вкручивать в мягкие поверхности, такие как пластик, гипс, дерево.
  • Универсальные саморезы — это те, которые можно вкручивать куда угодно. Если вы не знаете что купить, то покупайте именно универсальные саморезы.
  • Существуют также специальные саморезы, которые предназначены для определенных задач. Классический пример — это метизы с граненой головкой, который нужны для монтажа кровельных материалов.

Саморез для профнастила: какой выбрать, рассчитать количество и вкрутить

Такой строительный материал, как профнастил пользуется широкой популярностью. Из профильных листов изготавливают заборы и иные виды ограждений. Профлист используется для обшивки крыши, стен строения и так далее. Для крепления листов используются специальные крепежные элементы – саморезы для профнастила. Какие существуют разновидности крепежей, как правильно подобрать, рассчитать и закрепить саморез, читайте далее.

Крепежи для профильных листов

Особенности элементов крепления

Следует отметить, что кровельные саморезы по металлу со сверлом, размеры которых подбираются отдельно для каждого вида работ, имеют разные эксплуатационные свойства. Приспособления используются при необходимости скрепления деталей из материалов разного вида (металл и древесина).

Саморезы со сверлом обычной конструкции имеет одну режущую кромку, расположенную по длине тела метиза. Технологический процесс предусматривает вкручивание элемента в предварительно подготовленное отверстие, установка метиза осуществляется с помощью специального приспособления — биты для саморезов.

Выбирая стальной саморез кровельный, размеры которого зависят от толщины материала и деревянной обрешетки, внимание следует уделить на защитное покрытие изделия. Срок службы метиза обеспечивает оцинковка горячим способом, защитный слой увеличивает сопротивление металла к ржавлению от воздействия атмосферных осадков, тем самым увеличивая эксплуатационный период метиза в среднем до 5 лет.

Шурупы по металлу

Несмотря на то что тема статьи заключается в описании саморезов по дереву, для начала необходимо небольшое внимание уделить их собратьям, которые предназначаются для крепления металла. Это нужно для того, чтобы человек, пришедший в строительный магазин, не бросался покупать первый попавшийся саморез, а знал отличия одного от другого.

Перепутать винт по металлу с другими видами шурупов будет очень трудно, если знать, как они выглядят. Изготавливаются они из качественного металла, а витки на столбике располагаются очень близко. Малое межгребневое пространство позволяет лучше сцеплять шуруп с твёрдой металлической поверхностью. Винты обычно изготавливаются угольно чёрными или оксидированными.

Цена будет несколько выше, чем у шурупа для крепления деревянного материала. Диаметр стержня может составлять от 3,5 до 5 мм. Чем длиннее будет ствол, тем соответственно и толще изделие. Чтобы разобраться с размерами саморезов для металла, можно изучить следующую таблицу.

Длина в миллиметрахШаг резьбы в миллиметрах
10,0−50,05,0
60,0−100,010,0
110,0−120,015
125,0−220,020

Все данные в таблице являются ориентировочными. Некоторые производители не обращают внимание на ГОСТ и самостоятельно обозначают параметры своих изделий. Именно поэтому при покупке нужно ориентироваться на конкретные задачи. Чтобы соединить детали, которые выполняются из тонкой жести, то необязательно приобретать дрель, чтобы сделать какой-то отверстие. Если толщина заготовки гораздо больше, то сначала следует просверлить отверстие, в диаметр которого поместится винт.

Винт с пресс-шайбой выполняется из оцинкованной стали и используются для крепления металла, который имеет толщину примерно в 0,9 мм и меньше. Существуют также и белые саморезы по дереву. Это одинаковый крепёжный элемент, который имеет широкое функциональное назначение. Шайба, что располагается сверху метиза, будет обеспечивать хорошее прижатие нескольких элементов. В продаже имеются как короткие, так и длинные саморезы.

Винты, состоящие из нижнего сверла, верхней шайбы и ствола, необходимо использовать для крепления металла, который имеет толщину в 2 мм, перед креплением сверлом проделывается необходимое отверстие. Пользоваться такими саморезами очень удобно. Можно сэкономить большое количество времени и выполнить при этом качественное соединение.

Эта информация позволит не спутать саморез по металлу с собратьями по дереву, о которых подробно будет рассказываться ниже.

Классификация

Саморезы классифицируются на отдельные группы зависимо от разных критериев — типа головки и покрытия, вида наконечника, материала.

По типу головки

Виды крепежа:

  1. Саморезы по металлу с прессшайбой. Предназначены для соединения металлических листов толщиной до 1 см. Благодаря крупной шляпке детали надежно фиксируются.
  2. Полусферические. Крупные крепежные элементы, которые предназначены для фиксации разных металлических заготовок.
  3. Крестообразные. Считаются самыми надежными, универсальными. Для закручивания можно использовать стандартные крестовые биты к шуруповерту. Плотно входят в материал, не нарушая его структуру.
  4. Саморезы с прямым шлицом. Подобные крепежные элементы чаще применяются для соединения деревянных деталей.
  5. Шестигранная головка. Вкручиваются в разные материалы. Для закручивания понадобится специальный ключ или бита для шуруповерта.
  6. Потайная головка. Чтобы закрутить саморез, необходимо заранее просверлить дырку меньшего диаметра. Важно, чтобы шляпка плотно прилегала к материалу, не выступала наружу.
  7. Уменьшенная потайная шляпка. Головка небольшого диаметра. Ее легко спрятать в соединяемом материале.

По типу наконечника

Зависимо от типа наконечника, выделяется несколько видов крепежных элементов:

  1. Саморезы по металлу со сверлом. Наконечник у таких крепежей представляет собой сверло, состоящее из двух перьев. Подходит для закрепления металлических листов толщиной до 2 мм.
  2. Крепежные элементы с острым наконечником. На стержне присутствует резьба для удобного вкручивания. Подходит для закрепления листов металла толщиной до 0,9 мм.

По типу покрытия

Виды саморезов:

  1. Фосфатированные — черные метизы. Изготавливаются из углеродистой стали. Проходят дополнительную обработку фосфатами. Подходят для крепежа деталей, находящихся в условиях с повышенным уровнем влажности.
  2. Оксидированные — изготавливаются из углеродистой стали, имеют черный цвет. На металлические поверхности наносится защитная пленка.
  3. Оцинкованные — для изготовления применяется углеродистая сталь. Поверхности покрываются слоем цинка. Применяются для монтажа металлических деталей снаружи, внутри помещений.
  4. Оцинкованные желтые — изделия похожие на стандартные оцинкованные крепежи, но отличающиеся видом.
  5. Без покрытия — подходят для работ внутри помещений при нормальном уровне влажности.

По материалу

Материал:

  1. Углеродистая сталь — сплав на основе углерода и железа, который не дополняется сторонними примесями. Выделяются высоким показателем прочности.
  2. Латунь — сплав на основе меди и цинка. Для изменения технических характеристик может добавляться марганец, свинец, никель, олово, железо. Крепежи из латуни выделяются высоким показателем износоустойчивости, надежности. Материал невосприимчив к длительному воздействию влаги, перепадам температуры.
  3. Нержавеющая сталь — материал, который содержит около 10,5% хрома. У нержавейки повышенный показатель прочности. Материал устойчив к образованию ржавчины.

Документы, регламентирующие производство саморезов по дереву

В качестве документа, регламентирующего производство саморезов по дереву, в настоящее время выступает ГОСТ1145-80 (СТ СЭВ 2327-80) «Шурупы с потайной головкой. Конструкция и размеры (с Изменениями N 1, 2)». В данном документе определены геометрические размеры и форма шляпки, масса изделий и их качественные характеристики, а также характеристики шлица (номер, радиус, глубина). Кроме этого, ГОСТ регламентирует маркировку саморезов, что значительно упрощает выбор нужного крепёжного элемента по каталогу для конкретных вариантов использования.

Виды саморезов под дереву, металлау, для ГКЛ, размеры, вес, выбор Какие бывают саморезы по дереву: разновидности, особенности и сфера применения Кровельные саморезы размеры, виды, основные характеристики и особенности применения Виды саморезов под дереву, металлау, для ГКЛ, размеры, вес, выбор Саморезы кровельные по металлу размеры таблица – размеры и вес саморезов по ГОСТу в таблице, оцинкованные варианты по дереву, расход продукции на кровлю — Мини гостиница «Отель А»

стандартные, самые длинные, с прессшайбой, видео-инструкция по выбору своими руками, фото и цена – Ремонт своими руками на m-stone.

ru

Содержание:

Виды саморезов по технологии изготовленияРазновидности по типу резьбыТаблица размеров

Во всех видах ремонтных и строительных работ, при отделке различных помещений, в производстве мебели и других конструкций широко используются различные виды саморезов. Чем отличаются саморезы по дереву от других типов, каких размеров они бывают, расскажет статья.

Саморезом называется универсальный крепежный элемент в виде металлического стержня со шляпкой и наружной резьбой. При ввинчивании в скрепляемые материалы острый край резьбовой спирали самостоятельно формирует в материале внутреннюю резьбу, что обеспечивает надежное соединение.

Существует несколько разновидностей саморезов, выбор зависит от конкретного назначения. Основные параметры, по которым различают данный вид крепежа, это технология изготовления (определяет устойчивость к коррозии), величина шага резьбовой спирали (отличается для разных материалов) и размер.

2

Классификация саморезов по дереву – облегчим муки выбора

Саморезов придумали великое множество: по металлу, по дереву, кровельные, для работы с гипсокартоном, ГВЛ, пластиком и т. п. Но и в одной подгруппе они могут отличаться. К примеру, только метизов для работы с деревом существует несколько видов:

Черные оксидированные – предназначены для эксплуатации в легких условиях.Желтые и белые. Отличаются от своих черных аналогов более частой резьбой, углом её наклона (45 гр.) и защитным покрытием, придающим им желтоватый или белый цвет. Применяются для работы с твердыми породами дерева или ДСП.Саморезы «глухарь» – их отличают более солидные размеры и головка под ключ – шестигранник. Как правило, они используются при сборке мебели.

Считается, что оксидированное покрытие черного самореза накладывает некоторые ограничения на его использование – только в сухих местах. Желтые и белые саморезы, по мнению производителей, более привлекательны внешне, а цинковое покрытие обеспечивает надежную защиту. По факту среди мастеров, более популярны черные саморезы. И дело не только в цене (желтый или белый крепеж процентов на 20 дороже).

Как показывает практика, саморезы желтого цвета по срокам эксплуатации не многим превосходят черные. А более мелкая резьба не всегда обеспечивает надежную фиксацию заготовок. Но если дизайн изделия имеет первоочередное значение, лучше все же воспользоваться желтым или белым крепежом – внешний вид у них более эстетичный.

Основы

Сначала следует чётко для себя выяснить, что любой винтовой элемент будет предназначаться для определённой цели и иметь свою маркировку. Специалисты обращают особое внимание на то, что при работе с металлом нужно использовать только металлический оксидированный саморез, а с кровлей — кровельный винт. Такие разграничения являются основой базовой квалификации этого инструмента. Крепёжные винты могут различаться по размеру, виду и по форме шляпок, а также у каждого своя цена.

Если говорить о ГОСТах, то для самореза по дереву ГОСТ — 1145−80.

В следующей статье мы раскроем все секреты правильной затяжки болтов динамометрическим ключом.

Шуруп — саморез. Откуда возникает путаница

Чем же отличается шуруп от самореза? Предлагаю заглянуть в ГОСТ 27017-86, который дает следующее определение шурупу:

Шуруп — крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия.

Как следует из документа датированного 1986 годом, использование данного типа крепежа предполагало предварительное сверление отверстия и ограничивало материал скрепляемых элементов деревом или пластмассой. Для этого типа шурупов используется латунь, малоуглеродистые стали (Ст1, Ст2, Ст3, 10кп) или коррозионностойкие стали без гальванических покрытий. Как крепежное изделие классический шуруп малопопулярен, но и сегодня все ещё встречается как дешевая альтернатива саморезам.

Саморез — это новый виток эволюции крепежных изделий. Формально он соответствует определению из ГОСТа, которое мы приводили выше, но имеет существенные контсруктивные отличия (форма шлица, витка, резьбы и наконечника) и изготавливается из высококачественных сталей с короззионностойкими покрытиями.

Как следует из названия, саморез может самостоятельно нарезать резьбу и используется без предварительного сверления отверстий. Саморезу по плечу не только дерево и пластик, но металлы, бетон, кирпич и т. д. Учитывая разнообразие крепежных изделий полезно знать их размеры и классификацию. Ниже приведены удобные таблицы к каждому из типов.

Пример расшифровки

Шуруп 1 – 4×25 ГОСТ 1145-80

Шуруп диаметром 4 мм, длиной 25 мм из низкоуглеродистой стали, без гальванического покрытия

Стандартизованная маркировка выглядит так, но на практике все намного проще. На коробке, которую вы возьмете с полки будет написано только назначение саморезов и их размеры.

2.Виды саморезов

Материал изготовления саморезов

Углеродистая сталь – это сплав железа с углеродом без каких-либо примесей. Отличается повышенной прочностью.Нержавеющая сталь – сталь с содержанием хрома не менее 10.5%!,(MISSING) что делает ее корозионностойкой и очень прочной, саморез из нержавейки никогда не покроется ржавчиной и имеет практически неограниченный срок службы, к тому же, они самые дешёвые. Изделия из нержавеющей стали так же обладают гигиеническими свойствами, что позволяет использовать их даже в медицине. Латунь – это медный сплав с добавлением цинка, иногда олова, никеля, свинца, марганца или железа. Латунные саморезы зарекомендовали себя как очень надёжные и износостойкие. К тому же, латунь обладает немагнитными свойствами, антикоррозионными свойствами и устойчива к воздействию низких температур.

Покрытие самореза

Фосфатированные (чёрного цвета) саморезы изготавливаются из углеродистой стали с последующей обработкой фосфатами. Используются в помещениях с повышенной влажностью.Оксидированные (чёрного цвета). Эти саморезы изготавливаются из углеродистой стали с нанесением защитной оксидной плёнки. Подходят для использования в помещениях с нормальной влажностью.Оцинкованные саморезы также изготавливаются из углеродистой стали, с последующим нанесением цинкового покрытия. Подходят для использования как внутри помещения, так и снаружи.Оцинкованные жёлтые саморезы отличаются от предыдущих только цветом, их используют, в основном, для дверных петель декоративного золотого цвета, так как они визуально менее заметны на их фоне. Без покрытия. Используются для внутренних работ при нормальной влажности.

Конструкция самореза

Головка (1)

Это верхняя часть самореза, с помощью неё осуществляется крутящий момент. Бывает различных форм:

Потайная головка самореза после закручивания полностью утопает и не выступает над закрепляемым материалом.Полупотайная головка имеет плавный переход от стержня к резьбе и при закручивании утопает как в материале, так и в ответной части. Это позволяет прилагать большее усилие при закручивании.Полукруглая имеет большую прижимаемую поверхность, благодаря которой прочнее удерживает закрепляемый элемент.Полукруглая с пресс-шайбой используется для крепления листовых материалов, имеет увеличенную площадь несущей поверхности и уменьшенную высоту.Усечённый конус («блошка») используется для крепления металлических профилей, листового металла, гипсокартонных плит.Такие саморезы имеют фосфатное покрытие.Шестигранная головка позволяет закручивать саморез с помощью электроинструмента со специальной насадкой. Цилиндрическую головку имеют саморезы, которые вкручиваются в предварительно просверленное отверстие.

Резьба (2)

Редкая. Саморезы с редкой резьбой использует для крепления мягких материалов без применения дюбеля, например для древесины, гипса, пластика, асбеста. Возможные диаметры резьбы – 3.5-5.0 мм, длина – от 16 до 150 мм.Средняя резьба является универсальной, предназначена для всех видов креплений. Диаметр резьбы от 3.0 до 6.0 мм, длина – от 12 до 220 мм.Средняя с профилем в виде елочки используется для крепления к бетонной или кирпичной поверхности методом забивания в дюбель. Диаметр резьбы – 5.0, 7.5 мм, длина – 40, 50, 60, 70 мм.Частая резьбы используется для крепления к металлическим листам толщиной до 0.9 мм без использования дюбеля, но с предварительным засверливанием, может иметь сверло на наконечнике. Диаметры резьбы 3.0 – 8.0 мм, длина – от 12 до 200 мм.Ассиметричная резьба предназначена для крепления элементов мебели, выполненных из дерева, ДСП, фанеры. Необходимо предварительное засверливание. Диаметр резьбы – 5.0, 7.5 мм, длина – 40, 50, 60, 70 мм.

Наконечник (3)

Острый наконечник применяется для соединения мягких материалов, его остроты вполне достаточно, чтобы начать закручивание просто воткнув его в поверхность.Сверловой наконечник применяют для работ с металлом, при закручивании сначала происходит высверливание отверстия на поверхности металла, а потом, непосредственно, стяжка двух элементов.

Шлиц (4)

Это углубление специальной формы та торце головки.

Прямой и крестообразный вариант шлица – это самые распространённые варианты, чтобы закрутить такой саморез, достаточно иметь подходящую отвёртку или шуруповёрт с соответствующей насадкой.Шестигранный шлиц может быть наружным или внутренним. Наружный закручивают специальным ключом с насадкой, что позволяет прилагать большее усилие для стяжки элементов. Внутренний – обычным шестигранником, подходящего размера. Так же во внутренний шестигранник, который используется для крепежа мебельных элементов,  можно вставить специальную пластиковую заглушку под цвет изделия, чтобы саморез не портил эстетичный вид. Torx – разновидность шлица в виде шестиконечной звезды. Закручивается специальным ключом, либо шуруповёртом с соответствующей насадкой.

Применение: полезные советы

Надеемся, что небольшая инструкция по обращению с крепежами окажется полезной читателю при сборке своими руками разнообразных деревянных конструкций.

Саморез по дереву 35 мм идеален для крепления гипсокартона к деревянной обрешетке. Крепежные элементы вкручиваются с шагом 15 — 20 см после разметки по поверхности ГКЛ положения брусков; головки утапливаются в гипсокартон примерно на миллиметр и при шпаклевании  швов заделываются гипсовой шпаклевкой.

ГКЛ часто крепят к деревянной обрешетке.

Черные саморезы по дереву 35 миллиметров длиной прекрасно подойдут и для обшивки деревянного каркаса фанерой или ОСП. Отверстия под них в листовом материале предварительно засверливаются диаметром, равным наружному диаметру резьбы крепежа. Затем отверстия раззенковываются сверлом, диаметр которого равен размеру шляпки.
Саморез по дереву 51 мм длиной подойдет при двухслойной обшивке гипсокартоном деревянного каркаса перегородки во время крепления второго слоя. Двойная обшивка необходима в небольших помещениях с высокой проходимостью.
Саморезы по дереву 75 мм и более длиной нельзя вкручивать в деревянные детали без предварительного засверливания отверстий меньшим на 1 — 1,5 миллиметра диаметром. В противном случае есть риск расколоть дерево по волокнам.
Если вам предстоит вкрутить в плотную древесину саморез по дереву 100 мм и более длиной, предварительного засверливания может оказаться недостаточно. Шуруповерт просто не сможет провернуть метиз на последних витках. Здесь поможет простая хитрость: капните в предварительно засверленное отверстие немного любого масла (для швейных машин, минерального или даже отработки).
Фанера толщиной более 15 мм может соединяться под прямым углом встык, без уголков или брусков; причем такое соединение будет заметно прочнее, чем с использованием тех же мебельных уголков. В плоскости одной из деталей засверливаются отверстия, равные диаметру самореза; в торце второй детали — диаметром на 1 — 1,5 мм меньше.

Размер метизов зависит от толщины соединяемых деталей: для 15 мм подойдет 51-миллиметровый крепеж; саморез по дереву 75 мм длиной можно использовать с фанерой в 22 миллиметра.



Толстую фанеру можно соединять встык.

Для заделки утопленных шляпок на лицевых поверхностях деталей можно использовать акриловую шпаклевку по дереву; однако ее трудно подобрать точно в тон древесине. Куда практичнее другой способ: смешайте оставшиеся после засверливания опилки с небольшим количеством клея ПВА — и вы получите замазку, которая после схватывания клея будет в точности соответствовать цвету делали.

На фото — компоненты прочной шпаклевки, точно соответствующей тону древесины.

Как фиксируются саморезы

Обычно саморезы, благодаря острому окончанию и резьбе, сами насверливают себе отверстие, в котором прекрасно фиксируются. Все современные крепежи имеют специальную смазку, которая во время трения растапливается. Это позволяет саморезу легче входить в древесину. Чтобы закрутить саморез, нужно выполнить несколько действий:

наметить на материале шилом или небольшим сверлом точку;установить туда острый кончик самореза;начать осторожно закручивать, пока саморез плотно не войдёт в материал;быстро с максимальным усилием вкрутить саморез;в конце сбавить скорость, чтобы не повредить материал или головку крепежа.

Правильная глубина фиксации саморезов

Под конфирмат необходимо заранее просверлить отверстие нужного вам диаметра.

Саморезы для металла с заострённым концом

Внешний вид остроконечных саморезов по металлу сильно напоминает классические шурупы СССР-овских времён. Изготавливаются они из хорошего (высококачественного) металла и обладают частыми резьбовыми витками – межгребневое расстояние маленькое. Это сделано специально, чтобы улучшить сцепление винта с твёрдым материалом.

Чаще всего, диаметр саморезов по металлу варьирует в размерном диапазоне 3,50-5,00 мм, причём его значение увеличивается по мере удлинения винта.

Изготовители выпускают такие крепежи со следующими параметрами:

Читайте также:  Арболит – блочный облегчённый материал для экологичных, утеплённых, малоэтажных построек. Характеристики, состав, достоинства и недостатки, нюансы строительства

— длина от 10,0 до 50,0 мм с резьбовым шагом 5,0 мм;

— от 60,0 до 100,0 мм с шагом в 10,0 миллиметров;

— от 110,0 до 120,0 мм с резьбой 15 мм – довольно редкая разновидность;

— от 125,0 до 220,0 мм с нарезкой 20,0 мм.

Однако приведённые данные ориентировочные, поскольку мест производства саморезов велико и каждый производитель сам регулирует параметры изделий. Например, можно встретить вариант 4,0×150,0 мм.

Для фиксации 2-х миллиметрового метала (конечно, учитывая компонентный состав листа) необходимости в предварительном создании отверстия нет, острый конец саморезного винта сделает его сам. Однако, при большей толщине нужно высверливать проход с диаметром меньше чем у самореза на 2,4–3,3 мм. Такая методика придаст более плотное сцепление крепежа с деталью.

Саморезы для металла производят из твёрдых сортов высококачественной стали. В продажу они поступают с оцинкованным или оксидированным покрытием.

Цвет остроконечных саморезных винтов по металлу преимущественно чёрный, металлический или золотистый.

Разновидности по типу резьбы

Еще одним важным параметром выбора саморезов является шаг резьбовой спирали. Здесь выделяют три основных вида, их можно увидеть в таблице ниже:

При работе с деревянными конструкциями обычно применяются саморезы с редким шагом резьбы. Именно такое строение позволяет максимально сохранить структуру скрепляемых материалов. Для этой же цели, прежде чем ввинтить саморез в дерево, в нем предварительно просверливается отверстие меньшего диаметра, чем сам винт (диаметр измеряется по резьбе). Некоторые мастера дополнительно смачивают изделие маслом для облегчения ввинчивания и уменьшения разрушительного воздействия на дерево. Ввинчивается крепеж при помощи отвертки соответствующей формы или шуруповерта.

Помимо цвета и резьбы, стоит обратить внимание на строение головки самореза. Как правило, предназначенные для работы с деревом саморезы имеют плоскую или слегка вогнутую шляпку, которая полностью входит в скрепляемый материал и не выступает над его поверхностью. Такой тип еще называют потайным. Некоторые разновидности закрываются сверху декоративной кнопкой в цвет материала (например, при сборке мебели).

Обратите внимание:  Сэндвич панели для оконных откосов

1

Саморезы – что нужно знать об этих метизах?

Классический саморез – это крепеж в виде стержня из металла, с нанесенной на него резьбой. При работе он вкручивается в присоединяемую деталь, образуя в ней резьбу и притягивая её. В отличие от классических винтов и шурупов резьба не покрывает саморез полностью, а сам он изготавливается из более прочного материала и в дальнейшем еще и закаливается. Сегодня крепеж этого типа используется практически во всех сферах жизни: домашнем хозяйстве, строительстве, ремонте, производстве, изготовлении сувениров, декоративных подделок и даже картин.

На строительном рынке хватает новых материалов, начиная от сибита, термоблоков и заканчивая сэндвич-панелями. Но в России традиционно популярен такой стройматериал, как дерево. Изделия из него традиционно занимают верхние строки рейтинга в списке строительных и поделочных материалов. Неудивительно, что пользуются спросом и саморезы по дереву.

Ключевое отличие саморезов, предназначенных для крепления деревянных изделий, – широкий шаг резьбы

Как видите, это крепеж черного цвета в виде металлического стержня с нанесенной на него резьбой, не доходящей до шляпки. В работе метиз вворачивается в заготовку, нарезая резьбу и притягивая ее.

Метиз (сокращение от «металлические изделия») – обобщенное название всех изделий из металла, в том числе и саморезов.

Ключевое отличие саморезов, предназначенных для крепления деревянных изделий, – широкий шаг резьбы. У метизов, предназначенных для работы с металлом резьба более мелкая. Широкая резьба разрушает волокна, обеспечивая надежную фиксацию заготовок. Впрочем, для работы с твердыми породами дерева рекомендуется использовать крепеж с мелкой резьбой (применяющийся для крепления металлических изделий). Кроме того, существуют и широко применяются саморезы для работы с пластиком, МДФ, ДСП и т. п.

В строительных магазинах найдутся саморезы для любой цели. Но такое многообразие начинающего мастера может поставить в тупик. Попробуем ему помочь. На ценнике (или в прайс-листе) наименование изделия, как правило, дается в таком формате – 3×70 мм. Первая цифра 3 обозначает диаметр резьбы (дается в мм), а 70 – это длина самореза от его острия до торца головки.

Впрочем, многие магазины снабжают свои витрины наглядной информацией. Но если её там нет, всегда можно воспользоваться специальной таблицей:

Как видите, такая таблица помогает сделать выбор. Кстати, длина саморезов не упоминается намеренно – этот параметр определяют исходя из конкретных задач. К примеру, крепеж длиной в 7 см не стоит использовать для соединения двух деталей общей толщиной в 3 см.

Рекомендуем

Крепеж для зеркала на стенуХимический анкерСаморезы по гипсокартону

Шурупы по металлу

Несмотря на то что тема статьи заключается в описании саморезов по дереву, для начала необходимо небольшое внимание уделить их собратьям, которые предназначаются для крепления металла. Это нужно для того, чтобы человек, пришедший в строительный магазин, не бросался покупать первый попавшийся саморез, а знал отличия одного от другого.

Перепутать винт по металлу с другими видами шурупов будет очень трудно, если знать, как они выглядят. Изготавливаются они из качественного металла, а витки на столбике располагаются очень близко. Малое межгребневое пространство позволяет лучше сцеплять шуруп с твёрдой металлической поверхностью. Винты обычно изготавливаются угольно чёрными или оксидированными.

Цена будет несколько выше, чем у шурупа для крепления деревянного материала. Диаметр стержня может составлять от 3,5 до 5 мм. Чем длиннее будет ствол, тем соответственно и толще изделие. Чтобы разобраться с размерами саморезов для металла, можно изучить следующую таблицу.

Длина в миллиметрахШаг резьбы в миллиметрах
10,0−50,05,0
60,0−100,010,0
110,0−120,015
125,0−220,020

Все данные в таблице являются ориентировочными. Некоторые производители не обращают внимание на ГОСТ и самостоятельно обозначают параметры своих изделий. Именно поэтому при покупке нужно ориентироваться на конкретные задачи. Чтобы соединить детали, которые выполняются из тонкой жести, то необязательно приобретать дрель, чтобы сделать какой-то отверстие. Если толщина заготовки гораздо больше, то сначала следует просверлить отверстие, в диаметр которого поместится винт.

Винт с пресс-шайбой выполняется из оцинкованной стали и используются для крепления металла, который имеет толщину примерно в 0,9 мм и меньше. Существуют также и белые саморезы по дереву. Это одинаковый крепёжный элемент, который имеет широкое функциональное назначение. Шайба, что располагается сверху метиза, будет обеспечивать хорошее прижатие нескольких элементов. В продаже имеются как короткие, так и длинные саморезы.

Винты, состоящие из нижнего сверла, верхней шайбы и ствола, необходимо использовать для крепления металла, который имеет толщину в 2 мм, перед креплением сверлом проделывается необходимое отверстие. Пользоваться такими саморезами очень удобно. Можно сэкономить большое количество времени и выполнить при этом качественное соединение.

Эта информация позволит не спутать саморез по металлу с собратьями по дереву, о которых подробно будет рассказываться ниже.

Шпаргалка домашнему мастеру

Следующие таблицы помогут сориентироваться при выборе необходимого крепежа.

Различаем изделие по типу резьбы

Саморезы различаются по частоте витков. Малый шаг позволяет применять крепеж для металлических деталей. Шурупы с редкой резьбой предназначены для материалов, имеющих невысокую плотность. Сюда попадают: асбест, гипс, пластик и прочее. По внешнему виду можно классифицировать саморезы следующим образом:

Шаг резьбы

Целевое назначение

Средний

Универсальные саморезы. Предназначаются для крепления объектов из любых материалов (являются самыми распространенными).

Частый, с резьбой в двойной заход

Разработаны для прикрепления к металопрофилю толщиной до 0.9 мм без применения дюбилей (необходима предварительная подготовка отверстия, выпускаются со сверлом на наконечнике, обладают высокой стоимостью).

Редкий

Саморезы для прикрепления деталей из мягких материалов (дерева, пластика гипса, асбеста, и так далее) без применения дюбелей.

Средний, с профилем елочка

Саморезы для ввинчивания в железобетонные или кирпичные объекты строений методом вбивания в дюбель.

Несимметричный

Саморезы для скрепления элементов современной мебели из дерева, ДСП, фанеры и т. п. (необходимо предварительное сверление отверстия диаметром 4,5 или 7 мм соответственно).

Чередующийся с насечками

Саморезы для прикрепления к железобетонным или кирпичным деталям строений без дюбеля (нагели), (ввинчивается в отверстие диаметром 6 мм глубиной на 15 мм превышающей погружающуюся часть самореза).

Все дело в шляпе

По форме шляпки можно определить целевое назначение самореза. Зависимость между этими параметрами приведена в таблице:

Вид шляпки

Особенности и целевое назначение

Потайная

После ввинчивания шляпка полностью утапливается в закрепляемом объекте без выступа.

Профиль — полусфера

Прочно удерживает прикрепляемую деталь благодаря увеличенной площади прижимной шляпки.

Профиль — полусфера с малой пресс шайбой

Обладает большей площадью рабочей поверхности шляпки и заниженной ее высотой. Используется при монтаже листовых материалов.

Малая потайная

Имеет малую рабочую площадь и пологий переход от шляпки к стволу с резьбой. При монтаже фиксируется как в стационарном объекте, так и в прикрепляемой части. Позволяет в процессе монтирования прикладывать значительно большее усилие, чем в случае с обычной потайной шляпкой.

Профиль — полусфера с большой прессшайбой

Обладает большей рабочей прижимной площадью и заниженной высотой шляпки. Целевое назначение – прикрепление листовых деталей малой плотности.

Шестиугольная

Конфигурация шляпки, позволяет закручивать саморезы меньшими усилиями, достигая сильное прижатие скрепляемых предметов.

Воронкоподобная потайная с утолщением на теле стержня

Позволяет замаскировать соединение. Дает возможность закрыть шляпку декоративной пластиковой крышкой. Ввинчивается специфическим ключом (4 мм).

Тот факт, что затрачено много усилий для вкручивания еще не говорит о титанических муках, которые придется пережить, если возникнет необходимость вывинтить саморез. Поэтому каждый раз, когда советуют «навечный» метод, стоит подумать о целесообразности. Производители предлагают разнообразные саморезы, отличающиеся металлом, из которого они изготовлены. Стоимость также варьируется. Чтобы не переплачивать нужно дать объективную оценку нагрузке, которой будет подвергаться крепежный узел. Если речь идет о «гвоздике» для картины на деревянной стене, не имеет смысла тратиться на дорогостоящие шурупы.

Инструмент для вкручивания применяется как ручной, так и электрический. Зачастую достаточно отвертки. Этот способ не позволит добиться высокой производительности труда, если речь идет о профессиональной работе и больших объемах крепежа. Для работы оптимален всем знакомый шуруповерт.

3. Назначение

Универсальный саморез имеет потайную головку с крестообразным шлицом и острым наконечником. Имеет оцинкованное покрытие. Может использоваться как снаружи, так и внутри помещения, подходят для отделки во влажных помещениях. Применяется для крепежа дерева, фанеры, ДСП, листового металла (с предварительной сверловкой), искусственного камня и прочих материалов. Имеют длину от 12 до 200 мм, диаметр резьбы от 3 до 6 мм.Для древесины. Саморезы по дереву используют для соединения фанеры,  древесины, а также их разновидностей. Крепёж деревянных изделий с помощью саморезов намного прочнее, чем крепёж, выполненный гвоздями, это обуславливается наличием резьбы. Даже спустя долгое время самопроизвольного выкручивания самореза никогда не произойдёт, как бывает с гвоздями. При правильном монтаже вы никогда не испортите материал, так как завинчивание самореза происходит более плавно, а острый наконечник задаёт направление, используя гвоздь можно расколоть деревянную поверхность, нечаянно попав между волокнами. Саморезы по дереву бывают разных размеров, в зависимости от толщины соединяемых элементов, но все они будут иметь отличительные особенности: потайная или полукруглая головка с крестообразным шлицом, редкий шаг резьбы и острый наконечник. В основном для крепления деревянных элементов используют чёрные или жёлтые саморезы. Выбирайте такую длину самореза, чтобы при скручивании двух элементов, резьба вошла во второй не менее, чем на ¼ часть толщины древесины, тогда ваше крепление будет надёжным и сможет выдерживать нагрузки.Для гипсокартона. Гипсокартон может крепиться либо к специальным металлическим профилям, либо к деревянному каркасу, в зависимости от материала будут иметь  различия и саморезы, необходимые для монтажа. Для крепления к металлическим профилям следует выбирать саморез с частым шагом резьбы и сверлом на конце, тогда вам не придётся делать предварительную засверловку, что значительно сократит время монтажа. Для крепления к дереву выбирайте саморез с редким шагом резьбы и острым концом. Перед закручиванием воткните острый конец в гипсокартон примерно на глубину 1 мм. Какой бы способ монтажа вы не выбрали, саморезы для гипсокартона будут иметь общие черты: чёрный цвет, который говорит о коррозионной стойкости благодаря оксидному или фосфатному покрытию, потайная головка, которая должна утопать на 1 мм в лист, крестообразный шлиц, чтобы вы могли закрутить саморез не только шуроповёртом, но и отвёрткой.Для металлических профилей и листового металла. Саморезы по металлу имеют острый или сверловой наконечник и головку в виде пресс-шайбы, что увеличивает площадь прилегания и обеспечивает более плотное прижатие листовых элементов друг к другу. Преимущества сверлового наконечника заключается в отсутствии необходимости предварительного просверливания, саморезы и так достаточно легко вкручиваются в твёрдую поверхность металла, исключая при этом образование сколов или царапин. Саморезы со сверловым наконечником очень прочные и могут выдерживать большие нагрузки, а также обладают антикоррозионными свойствами. Шаг резьбы у таких крепёжных элементов редкий, что позволяет обойтись без использования специальных бит или свёрл. Саморезы с острым наконечником имеют частый шаг резьбы, что позволяет хорошо скрепляться материалам различной плотности. Их используют в основном для крепления древесины к металлу, толщиной до 2 мм. Они также обладают антикоррозионными свойствами и высокими показателями прочности. Для соединения металлических изделий применяют также саморезы со сверловым наконечником и шестигранной головкой или саморезы с усечённым конусом («блошки») и сверловым наконечником. «Блошки» применяют для толщины металла не более 2 мм. Шестигранные саморезы очень удобно закручивать с помощью ключа.  Чтобы правильно подобрать длину самореза, необходимо знать толщину детали, которую вы хотите прикрепить к основанию и прибавить к этой толщине 10 мм. Так как для надёжности и прочности крепежа, саморез должен войти в основу на глубину не менее 10 мм. Диаметры резьбы самореза по металлу – 3.5 – 5.0 мм с шагом 0. 5 мм.Для оконного профиля. Отдельной категории саморезов именно для пластиковых окон, как таковых, нет, но очень часто необходимо прикрепить тот же профиль для откосов, или ту же ручку. Производители пластиковых окон, в дополнение к различной фурнитуре, кладут оцинкованные саморезы с потайной головкой и острым концом. Но из практики, данный вид саморезов не самый удобный – острый конец соскальзывает, царапает при этом пластик, или вовсе прокручивается после монтажа, поэтому опытные монтажники советуют использовать саморезы со сверлом на конце. Их не уводит при закручивании, оконная рама не портится и они намного легче вкручиваются. Размер саморезов обуславливается толщиной того, что вы хотите прикрутить к окну. Например, если речь идёт о пластиковом, тонком профиле для будущих откосов, то лучше использовать маленькие «блошки» со сверлом на конце и головкой в виде пресс-шайбы, если ручку – то со скрытой головкой с крестообразным шлицом. Для надежного крепления достаточно не более 2-3 мм захода резьбы в оконный профиль. По бетону. Для того, чтобы прикрутить что-либо к бетону или кирпичу, необходимо учитывать, что при монтаже саморез будет подвергаться очень большим нагрузкам. Для работ по бетону выбирайте саморез из оцинкованной стали с острым концом и крестообразным или шестиконечным шлицом. Диаметр резьбы должен быть не менее 7.5 мм, возможная длина  саморезов по бетону – 50-200 мм. Если основа рыхлая, то можно обойтись без предварительной сверловки, при твёрдой основе необходимо сделать предварительное глубокое отверстие.Для профнастила. Чтобы закрепить металлочерепицу и металлопрофиль, выбирают оцинкованные саморезы, визуально схожие с шурупами. Головка таких саморезов имеет шестигранную форму, покрыта полимерным материалом различных цветов, что позволяет подобрать саморез в один цвет с металлочерепицей. Также в комплекте с такими саморезами имеется неопреновая шайба с резиновой прокладкой, которая плотно прилегает к кровле и предотвращает попадание влаги в отверстие. Диаметр таких саморезов от 4.8 до 6. 3 мм, а длина – от 190 до 250мм.

Размеры

Стандартные размеры саморезов по дереву — свои для каждой разновидности.

Фосфатированные, с потайными  головками и крестовыми шлицами

Диаметр, ммДлина, мм
3,516
19
25
32
35
41
45
51
55
3,864
70
4,2



70
76
89
4,889
95
102
127
152

Эти изделия наиболее востребованы при ремонте.

Желтые и белые с потайными головками и крестообразным шлицем

Диаметр, ммДлина, мм
312 — 40
3,512 — 50
412 — 70
4,516 — 80
520 — 120
630 — 200

С потайной головкой и прямым шлицем

Размеры этих изделий производители указывают несколько необычным способом: для них приводятся отдельно диаметр головки и собственно самореза.

Диаметры могут сочетаться в таких вариантах:

16*8;
12*6;
10*5;
9*4,5;
8*4;
7*3,5;
6*3;
5*2,5;
4*2;
3,2*1,6.

Крепеж с прямым шлицем.

С шестигранной головкой

Самые длинные саморезы по дереву относятся именно к этой категории. Вот список типоразмеров крепежных элементов:

Диаметр, ммДлина, мм
530
630 — 150
835 — 200
1040 — 260
12100 — 300

Саморезы по дереву 200 мм с шестигранной головкой могут использоваться для сборки стропильной системы и крепления лаг к балкам.

С прессшайбой

Максимальные размеры саморезов с прессшайбой по дереву сравнительно невелики в силу специфики их применения: они предназначены прежде всего для крепления с деревянному основанию тонких листовых материалов.

Как правило, они производятся с цинковым покрытием.

Диаметр, ммДлина, мм
4,213
14
16
19
25
32
41
51
75

Отличие самореза по дереву от самореза по металлу

Главная разница между ними заключается в шаге резьбы. У самореза по дереву шаг больше. Нужно это, чтобы крепёж лучше сидел в материале, так как дерево мягче металла. Остальные отличия, например, наличие специального сверла у самореза по металлу.

Как выглядит саморез по дереву и металлу

Но что будет, если по ошибке купить саморезы по дереву, да ещё и оптом? Для работы по металлу они будут просто непригодны – при закручивании сломаются, погнутся. Если всё-таки повезёт, и удастся поставить на место непослушный саморез, то держать место крепления как следует он не будет, в силу того, что его конструкция не предназначается для такого веса монтируемого изделия.

Заключение

В рамках представленной статьи описаны наиболее часто применяемые разновидности саморезных винтов. Вариантов существует много, поэтому необходимо стараться подбирать именно те крепежи, которые предназначены для скрепления конкретных материалов!

        Поделиться:

Рекомендуем прочитать:

Утеплитель для стен внутри дома – советы по выбору материала и технологии работ…

Газосиликатный блок: особенности материала и специфика работы с ним…

Флоковое покрытие стен – новинка на рынке строительства…

Какую грунтовку под обои выбрать – подробный гайд по материалам…

Стеклоткань: технические характеристики, виды, специфика использования…

Утеплитель пеностекло: полный обзор с описанием особенностей, характеристик, недостат…

При какой температуре можно заливать бетон в различное время года?…

Плитка терраццо (фото): виды, технология производства, плюсы и минусы, укладка…

Эластичный бетон: характеристики и виды

Источники:

  • https://kvartirnyj-remont. com/samorezy-po-derevu-razmery-tablica.html
  • http://obustroen.ru/instrumenty-i-oborudovanie/metizy/samorezy-po-derevu.html
  • https://instrument.guru/osnastka/samorezy-i-bolty-po-derevu-raznovidnosti-i-tablitsa-razmerov.html
  • http://bydom.ru/news/read/razmery-samorezov.-markirovka.-tablicy.html
  • http://remstroiblog.ru/karina_vajlo/2017/11/20/4-soveta-kak-vyibrat-samorezyi-vidyi-samorezov-razmeryi-naznachenie/
  • https://rubankom.com/obrabotka/kreplenie/shurup/1015-razmer-samorezov-po-derevu
  • https://homius.ru/samorezyi-po-derevu.html
  • https://nastroike.com/stroitelnye-materialy/588-vidy-samorezov-kharakteristiki-osobennosti-svojstva-primenenie-rekomendatsii-spetsialistov

размеры, таблица, виды шурупов и их назначение

Саморезы по дереву входят в огромную армию элементов крепления. Их функции важны, а места использования обширны. Любому мужчине будут интересны особые случаи, когда применяют саморезы по дереву, размеры, таблица с основными параметрами. Дочитайте до конца, и вы будете знать не только эту информацию, но и чем винты по дереву отличаются от шурупов по металлу. А также, почему у крепежей разная резьба.

Саморез для дереваИсточник essvebel.by

Достоинства саморезов

У самореза есть шляпка с шлицами под отвёртку и стержень с резьбой. Именно последняя и выступает главнейшей характеристикой метиза. Так сокращённо начали называть металлическое изделие для крепежа. А пришли они в нашу страну в конце прошлого столетия, на смену универсальному советскому шурупу.

Использование саморезов для крепежа по дереву обусловлено целым рядом преимуществ:

  • У соединения обеспечивается отличная прочность и достаточная жёсткость.
  • В отличие от забивания гвоздей ткани древесины не разрываются, а остаются целыми.
  • Изделие многопрофильное. Применяется как на деревянных конструкциях, так и плитных изделиях из отходов деревообработки.
  • Для жёсткости крепления нет нужды использовать дополнительные прокладки под шляпку, а сам форма последней позволяет утапливать метиз в поверхность древесины заподлицо без предварительного зенкования.
  • Форма резьбы, а также фреза на кончике у некоторых саморезов позволяет без нарушения целостности конструкции скреплять особо плотные виды древесины.
Саморез с буромИсточник elektrikadeshevo.ru
  • Разнообразные канавки на шляпке подходит к большому количеству инструмента. Как к ручному, так и электрическому. И даже пневматическому.
  • Все метизы можно многократно использовать, если их целостность не нарушена.
  • Благодаря нанесённому на стержень специальному воску процесс закручивания в древесину проходит легко и быстро.

Серьёзный недостаток у самореза по дереву единственный. Калёная сталь на стержне не способна удержать большие массы. А со временем становится ещё и ломкой. Поэтому от ударных нагрузок может лопнуть. И это произойдёт незаметно, поскольку снаружи ничего видно не будет.

Ещё можно отметить повышение трудоёмкости работ при применении некоторых видов саморезов. Например, для того, чтобы вкрутить конфирмат для мебели, придётся просверлить для него отверстие.

Виды саморезов

Параметры, отличающие виды саморезов по дереву:

  • способность сопротивления ржавчине;
  • шаг спирали;
  • характер головки.
Декоративные шляпкиИсточник goskrep.ru

В силу того, что мало кто знает об отличиях между метизами, происходит неправильный выбор крепежа. Соединение деталей не имеет достаточной жёсткости. Часто стержень изделия просто ломается, из-за того, что он просто не предназначен для такой нагрузки.

Технология изготовления

Лучшими саморезами считаются, сделанные из латуни или нержавейки. В изготовлении остальных участвует углеродистая сталь. И хоть у неё повышена прочность, здесь много нюансов.

Стальные саморезы делятся на:

  • Фосфатированные. Имеют матовый чёрный цвет и обладают самой низкой устойчивостью к коррозии. Хоть выступают и самым дешёвым крепежом, легко вкручиваются как в дерево, так и металл. Используются только в тех местах, которые не имеют высокой влажности.
  • Оксидированные. Такие же черные, но уже блестящие. И сопротивляемость к влаге немного повыше, чем у предыдущих.
  • Хромированные. Из-за серебристого окраса и неспособности ржаветь, часто используются для крепежа декоративных деталей.
  • Оцинкованные. Могут быть жёлтого или серебристого цвета. Это зависит от цинкового сплава. Из-за последнего совершенно не боятся коррозии и могут быть использованы в любых помещениях и на улице.
Оцинкованный саморезИсточник s-be.ru
  • Жёлтопассивированные. Обрабатываются сразу двумя способами. Цинковым сплавом и хромовой кислотой. Из-за этого приобретают антикоррозийные свойства и стойкость к механическим воздействиям. Часто используются для крепежа фурнитуры в мебели.

По цвету самореза уже легко определить степень его стойкости к влаге и крепость стержня. Отсюда легко понять, что метизы чёрного цвета качественно способны крепить только лёгкие детали в сухих помещениях. Например, гипсокартон к деревянной обрешётке в жилой комнате. Цвет покрытия на диаметр самореза не влияет.

Все остальные виды (по цвету) могут нести свою службу на улице. В этом случае действует метод распознавания качества по ценовому признаку. Чем выше стоимость у самореза, тем он надёжнее, как крепёж.

Тип резьбы

Следующим различительным признаком является частота витков. Чем мельче шаг резьбы, тем легче вкрутить саморез в плотный материал. Вплоть до металла. А чем больше шаг, тем для более пористой структуры древесины нужно применять крепёж.

Саморез для материала с малой плотностьюИсточник скидкагид.рф
Какие саморезы по дереву лучше: какие они бывают и как выбрать подходящие метизы

Поэтому классифицировать метизы можно по шагу:

  • Средний говорит об универсальности. При желании можно использовать на любых материалах.
  • Двухходовая резьба применяется для присоединения к металлическому профилю.
  • Редкий делают для древесины с малой плотностью. И саморез можно вкручивать и в пластик, и в гипс.
  • Средний, с ёлочным профилем, разработали для бетона и кирпичных стен.
  • Несимметричный обычно применяют при мебельной сборке.

Редкий шаг применяют, чтобы по максимуму сохранить структуру древесины. Многие мастера даже предварительно смачивают саморез маслом и высверливают под него отверстие, хоть он и способен войти в структуру дерева без особого труда. А все это делается, чтобы уменьшить разрушительное воздействие на волокна.

Типы саморезов классифицируются также и по вариантам резьбы:

  • Полная, до самой шляпки, повышает стойкость к продольным нагрузкам.
  • Фреза у шляпки помогает полностью и глубоко утопить метиз под поверхностью.
  • Если резьба заканчивается острым наконечником, то с помощью таких шурупов можно проводить регулировку детали.
Регулировочный саморезИсточник nohoho.ru
  • Так называемый флюгер имеет на конце бур и это избавляет от предварительного просверливания поверхности.

Форма шляпки

Головка самореза сразу говорит о его целевом назначении:

  • Потайная нужна, чтобы крепёж не выделялся над поверхностью.
  • Меньшая по площади потайная шляпка необходима для возможности приложить большее усилие.
  • Полусфера, из-за того, что шляпка имеет повышенную площадь, способствует более плотному прижиму.
  • С малой шайбой повышает рабочую площадь шляпки и применяется для крепежа листовых материалов.
  • С большой шайбой нужна для крепления тех же листов, но с малой плотностью.
  • Шестиугольная позволяет прилагать меньше усилий, благодаря использованию рычажных инструментов.
  • Потайная воронкообразная допускает закрыть соединение пластиковой декоративной заглушкой.
Саморез с потайной шляпкойИсточник cloudinary.com

Подбирая форму шляпки необходимо подумать о двух факторах. В первую очередь анализируют будущую нагрузку на соединении. Исходя из этого оценивают целесообразность установки мощного крепления. Это помогает сэкономить средства там, где вполне будет достаточно простого шурупа.

Ещё размышляют о возможной необходимости откручивания крепежа. Поэтому бывает лучше отказаться от метизов, соединяющих детали на века.

Про то, какие бывают виды саморезов и их назначение, смотрите в этом видеоролике:

Отличие метизов по дереву от их собратьев по металлу

Основное и единственное различие только в шаге резьбы. Поскольку все виды саморезов по металлу изготавливаются по тем же технологиям. Резьба имеет частые и мелкие витки. Это объясняется высокой плотностью металла. Если шаг будет больше, то закрутить саморез будет, практически, невозможно.

У метиза по дереву также попадается мелкая резьба. Но это говорит о применении в более плотной древесине. Например, в дубе или буке. А вот для деревьев, называемых железными, вообще нужен особый крепёж. Большой шаг резьбы подходит для осины, липы и сосны. Плотность там самая небольшая.

Но метизы по металлу часто имеют на окончании резьбы специальное перо. Оно помогает высверливать металл и тем самым способствует быстрейшему сцеплению резьбы с материалом. Правда и для деревянных поверхностей выпускается специальный саморез, который называется флюгер. У него также в наличии подобный бур. А остроконечные саморезы присутствуют в каждом виде.

В этом видео показана разница между метизами:


Как вкрутить саморез в металл или дерево, чем лучше пользоваться – отвёрткой или шуруповёртом

Коротко о главном

Правильная подборка самореза для крепления двух деталей зависит от:

  • технологии изготовления;
  • шага и варианта резьбы;
  • формы шляпки.

Сопоставив информацию с положением, в котором придётся саморезу находиться долгое время, делается выбор в пользу одного из видов. Во внимание непременно берётся окружающая влажность. Также обязательно учитывается будущая нагрузка, которая будет влиять на крепление.

Саморезы и шурупы — техническая документация

Одним из направлений нашей работы является поставка саморезов и шурупов широкого ассортимента производства Китай.

Саморезы представлены различных наименований:

Саморезы различаются так же по конструкции и делятся на:

По размерам саморезы отличаются диаметром стержня, которому соответствует ряд значений длины. Стандартные диаметры саморезов по дереву и металлу такие: 3,5 мм, 3,8мм, 4,2 мм, 4.8мм. Таким образом, обозначение самореза состоит из диаметра и длины, например, так:

3,5х76 или 4,8х152мм

Купить саморезы и шурупы можно в нашем интернет магазине. Для этого Вам поможет информация по весу, размеру саморезов и другим характеристикам. В случае возникновения вопросов, пожалуйста, свяжитесь с нами по многоканальному телефону: (812) 400-00-80 и менеджеры посоветуют какие саморезы лучше выбрать для ваших целей.

Таблица для расчета веса саморезов ГД и ГМ за 1000 штук











Размер, мм

Вес, кг

3,5х16

0,80

3,5х19

0,91

3,5х25

1,08

3,5х32

1,25

3,5х35

1,43

3,5х41

1,69

3,5х45

1,83

3,5х51

2,00

3,5х55

2,38

3,8х64

2,64

4,2х75

3,50

4,2х89

4,04

4,8х100

6,20

4,8х110

6,70

4,8х127

8,07

4,8х152

9,20

Примечание: фактический вес саморезов может отличаться в ту или иную сторону от теоретического.



Таблица для расчета веса саморезов ММ за 1000 штук



Размер ММ, мм

Вес, кг

4,2х13

1,15

4,2х16

1,33

4,2х19

1,44

4,2х25

1,80

4,2х32

2,19

4,2х38

2,49

4,2х41

2,64

4,2х51

3,23

Примечание: фактический вес саморезов может отличаться в ту или иную сторону от теоретического.



Таблица для расчета веса кровельных саморезов за 1000 штук





Размер, мм

Вес, кг

4,8х29

5,16

4,8х35

5,67

4,8х51

5,92

4,8х60

7,58

4,8х65

8,15

4,8х70

8,42

4,8х80

9,46

5,5х19

5,14

5,5х25

5,70

5,5х32

6,45

5,5х38

7,10

5,5х51

8,85

6,3х19

7,94

6,3х25

8,78

6,3х32

10,60

6,3х38

11,80

6,3х51

12,88

6,3х80

17,84

6,3х152

29,30

Примечание: фактический вес саморезов может отличаться в ту или иную сторону от теоретического.


Таблица для расчета веса универсальных саморезов за 1000 штук



















Размер, мм

Вес, кг



Размер, мм

Вес, кг

2,5х12

0,33



4,5х25

1,82

2,5х16

0,39



4,5х30

2,20

2,5х25

0,58



4,5х35

2,52

3,0х10

0,39



4,5х40

2,75

3,0х12

0,43



4,5х45

3,12

3,0х16

0,56



4,5х50

3,30

3,0х20

0,62



4,5х60

3,95

3,0х25

0,78



4,5х70

4,60

3,0х30

0,92



4,5х80

5,24

3,0х35

1,06



5,0х20

1,92

3,0х40

1,21



5,0х25

2,32

3,5х16

0,72



5,0х30

2,73

3,5х20

0,87



5,0х35

3,12

3,5х25

1,02



5,0х40

3,38

3,5х30

1,21



5,0х45

3,70

3,5х35

1,38



5,0х50

4,16

3,5х40

1,58



5,0х60

4,80

3,5х45

1,82



5,0х70

5,52

3,5х50

2,02



5,0х80

6,32

4,0х12

0,85



5,0х90

7,00

4,0х16

0,98



5,0х100

7,70

4,0х20

1,17



5,0х120

9,13

4,0х25

1,40



6,0х30

3,85

4,0х30

1,62



6,0х40

5,02

4,0х35

1,87



6,0х45

5,52

4,0х40

2,08



6,0х50

6,03

4,0х45

2,33



6,0х60

7,22

4,0х50

2,60



6,0х70

8,26

4,0х60

3,12



6,0х80

9,30

4,0х70

3,44



6,0х90

10,40

4,0х80

3,95



6,0х100

11,45

4,5х16

1,20



6,0х120

12,53

4,5х20

1,50



6,0х140

16,00

Примечание: фактический вес саморезов может отличаться в ту или иную сторону от теоретического.

Шурупы для дерева — Крепеж Март


Нажмите на тип головы выше, чтобы продолжить покупки…

Шурупы для дерева используются для крепления дерева к дереву или прикрепления предметов к дереву и придают приятный законченный вид. Они стягивают деревянные детали вместе по мере их затягивания, что может сделать ненужным зажим, и их легче удалить, чем гвозди, поэтому можно демонтировать целые сборки или демонтировать приспособления с относительной скоростью. Хотя боковое сопротивление (сдвигу) может быть лишь немного лучше, чем у забивных гвоздей аналогичного размера, шурупы обеспечивают большее сопротивление выдергиванию.Например, обычный гвоздь 20d (20 пенни ) (диаметром 0,192 дюйма) имеет расчетную нагрузку на отрыв 42 фунта/дюйм при проникновении в боковые волокна древесины с удельным весом 0,48 (например, Дугласовой пихты). , Юг). Для сравнения, шуруп №10 (диаметром 0,190 дюйма) имеет расчетное усилие извлечения 124 фунта/дюйм. проникновения резьбы в тех же условиях. В таблице 1 перечислены распространенные типы и типы шурупов для дерева.

Таблица 1. Шурупы для дерева. Список распространенных типов и стилей шурупов для дерева.

Шурупы для дерева

Плоская головка
  • Филипс, латунь
  • Крестообразный крест, нержавеющая сталь 304 (18–8)
  • Крестообразный крест, оцинкованный
  • Щелевой, латунь
  • Щелевой, нержавеющая сталь 304 (18-8)
  • Щелевой, оцинкованный
  • Квадратный привод, оцинкованный

Крестообразный

Щелевой
Овальная головка
  • Крестообразный крест, оцинкованный
  • Щелевой, оцинкованный

Крестообразный

Щелевой
Круглая головка
  • Крестообразный крест, оцинкованный
  • Щелевой, латунь
  • Щелевой, оцинкованный

Крестообразный

Щелевой

РЕЗЬБА и НАКОНЕЧНИК
Шурупы для дерева имеют острые вершины, крупную, широко расставленную резьбу (количество витков на дюйм для каждого размера шурупа см. в Таблице 2).Будучи винтами резьбонарезного типа, они создают свою собственную ответную резьбу во время установки — гайка или резьбовое отверстие не требуются. Наконечник с буравчиком позволяет легко вкручивать шурупы в древесину: «Наконечник с буравчиком представляет собой конус с резьбой, обычно имеющий угол при вершине от 45 до 50 градусов». Резьба стандартная правосторонняя, поэтому для установки поворачивайте винт по часовой стрелке.

Винты с нарезанной резьбой имеют коническую форму и около двух третей их длины имеют резьбу, а оставшаяся треть представляет собой часть хвостовика без резьбы, примыкающую к головке, называемую корпусом.Шурупы для дерева с накатанной резьбой не имеют конической формы и имеют резьбу «не менее четырехкратного диаметра основного шурупа или двух третей номинальной длины шурупа, в зависимости от того, что больше». У винтов с нарезанной резьбой диаметр вершины резьбы не больше диаметра тела, а диаметр тела больше, чем у винтов того же размера с накатанной резьбой. У винтов с накатанной резьбой диаметр вершины резьбы больше диаметра тела, а диаметр тела меньше, чем у винтов того же размера с нарезанной резьбой.Говорят, что корпус без резьбы помогает предотвратить разделение двух деревянных частей при их свинчивании.

РАЗМЕРЫ
Шурупы диаметром от № 0 до № 24; чем больше число, тем больше размер и, в отличие от калибра проволоки, № 0 — это наименьший размер винта. Обычно доступны размеры от № 2 до № 14. Числовой размер не имеет отношения к какому-либо измерению — используйте Таблицу 2 для определения основного диаметра в дюймах.

ДЛИНА
Длина от 1/4″ до 6″; 5 дюймов или около того — самая длинная из обычно встречающихся, и винты большего размера предлагаются для большей длины.Размеры менее 1 дюйма указаны с шагом 1/8 дюйма; длина от 1 до 3 дюймов измеряется с шагом 1/4 дюйма, а винты длиннее 3 дюймов увеличивают длину на 1/2 дюйма. Шурупы для дерева измеряются так же, как и другие винты: «Длина крепежного изделия с головкой — это расстояние от пересечения наибольшего диаметра головки с опорной поверхностью до крайней точки…» (опорной поверхностью называется та часть головки, которая соприкасается с привалочной поверхностью). Для плоских головок длина измеряется от вершины головки до кончик резьбы; овальные головки измеряют от точки наибольшего диаметра, где вершина купола соприкасается с конической опорной поверхностью, до резьбового кончика; круглые головки измеряют от под головкой до кончика винта.

МОДЕЛИ ПРИВОДОВ
Типы приводов включают шлицевые, крестообразные (Phillips) и прямоугольные. Из-за склонности к выскальзыванию (отвертка выскальзывает или выкручивается из паза привода) шурупы со шлицем часто не используются с силовыми отвертками (слишком велика вероятность повреждения головки винта, отвертки или повреждения поверхности дерева) . Следовательно, используйте шурупы для дерева с крестообразным шлицем и квадратным хвостовиком с силовыми отвертками, но винты с ручным шлицем (квадратный хвостовик более устойчив к выворачиванию, чем крестообразный).Размеры бит драйвера указаны в таблице 3.

ТИПЫ ГОЛОВОК
Распространены три типа головок: плоские (потайные), овальные (потайные) и круглые. Угол наклона (коническая опорная поверхность) плоской и овальной головок составляет 82°. Хотя стандарт ANSI B18.6.1-1981 (R2003) содержит спецификации для цилиндрических головок, шурупов с цилиндрической головкой практически не существует. Плоские головки, вероятно, самые популярные, потому что их головка, когда она утоплена, находится на одном уровне с сопрягаемой поверхностью. Кроме того, винты с плоской головкой можно легко скрыть с помощью пластиковой крышки, подобранной по цвету; можно использовать наполнитель или деревянную пробку, если головка достаточно утоплена (см. ниже).Овальные и круглые головы считаются декоративными и часто остаются открытыми. См. таблицу 2 для сводки средних диаметров головок.

Таблица 2. Размеры шурупов по дереву, размеры, диаметры головок и резьбы на дюйм. Размеры шурупов по дереву, номинальные размеры и средние диаметры головки, в десятичных и дробных дюймах, и количество витков на дюйм. (Примечание. Дробный размер — это десятичный размер, округленный до ближайшего 64-го.)

Шурупы по дереву Размеры, размеры, диаметр головки и резьба на дюйм

Номинал
Винт
Размер
Резьба
на
Дюйм
Базовый диаметр
винта
Средний диаметр головки
Плоский и овальный Раунд
Десятичный Дробь Десятичный Дробь Десятичный Дробь
0 32 0.060 1/16 0,109 7/64 0,106 7/64
1 28 0,073 5/64 0,135 9/64 0,130 1/8
2 26 0,086 3/32 0,160 5/32 0,154 5/32
3 24 0.099 3/32 0,185 3/16 0,178 11/64
4 22 0,112 7/64 0,210 13/64 0,202 13/64
5 20 0,125 1/8 0,236 15/64 0,227 7/32
6 18 0.138 9/64 0,262 17/64 0,250 1/4
7 16 0,151 5/32 0,287 32 сентября 0,275 32 сентября
8 15 0,164 5/32 0,312 5/16 0,298 19/64
9 14 0.177 11/64 0,337 32.11 0,323 21/64
10 13 0,190 3/16 0,363 23/64 0,347 32.11
12 11 0,216 7/32 0,414 13/32 0,395 25/64
14 10 0.242 15/64 0,480 31/64 0,443 7/16
16 9 0,268 17/64 0,515 33/64 0,491 31/64
18 8 0,294 19/64 0,602 19/32 0,539 17/32
20 8 0.320 5/16 0,616 39/64 0,587 19/32
24 7 0,372 3/8 0,724 23/32 0,683 16/11

МАТЕРИАЛЫ И ОТДЕЛКИ
Обычными материалами являются незакаленная сталь (обычно оцинкованная), нержавеющая сталь, латунь и кремнистая бронза. Цинкование обеспечивает умеренную коррозионную стойкость стали.Латунь обеспечивает лучшую защиту, а кремниевая бронза и нержавеющая сталь известны своей превосходной защитой от коррозии. Нержавеющая сталь и кремниевая бронза обычно рекомендуются, если винты будут использоваться с древесиной, обработанной консервантом под давлением, такой как «ACQ» (щелочная медь четвертичная) — проверьте местные строительные нормы и правила и обратитесь к поставщику пиломатериалов за рекомендациями. (Винты с горячим цинкованием также можно использовать с обработанной древесиной, но цинкование не является обычной отделкой для шурупов.) В морской среде «нержавеющие стали подвержены потенциально серьезной точечной коррозии при погружении в соленую воду без свободного кислорода», что делает кремнистую бронзу предпочтительным материалом, поскольку нержавеющей стали необходим кислород для самовосстановления, коррозии. устойчивая пленка оксида хрома. С точки зрения физической прочности сталь, нержавеющая сталь и кремнистая бронза прочнее латуни (латунь характеризуется как мягкий материал). Сталь является магнитной, нержавеющая сталь может быть слабомагнитной, а латунь и кремнистая бронза, будучи цветными (не из железа), немагнитны.Шурупы из нержавеющей стали, латуни и кремниевой бронзы дороже стали.

ОБОЗНАЧЕНИЕ
Шурупы обычно обозначаются следующим образом:

  • Номинальный размер (число от № 0 до № 24; № 0 наименьший)
  • Длина винта (в дюймах; инструкции по измерению см. выше)
  • Тип привода (шлицевой, крестовой или квадратный)
  • Тип головки (плоская или овальная с потайной головкой или круглая)
  • Название крепежа (шуруп)
  • Материал (сталь, нержавеющая сталь, латунь и кремнистая бронза)
  • Защитная отделка (оцинкованная, если сталь)

Примеры:

  • Шуруп для дерева со шлицем и круглой головкой #10 x 1 1/2″, латунь
  • Шуруп для дерева с плоской головкой и крестообразным шлицем #4 x 7/8″, оцинкованный (поскольку цинкование обычно означает, что крепеж сделан из стали, слово «сталь» часто опускается в описании)
Таблица 3.Размеры направляющих отверстий и зенкеров для шурупов по дереву и размеров отверток. Размеры направляющих отверстий и зенкеров для шурупов по дереву в дюймах, а также размеры отверток. Используйте отвертку Phillips #3 для плоских и овальных головок #10 и бит #2 для круглых головок #10. (ПРИМЕЧАНИЕ. Размер направляющего отверстия в корпусе представляет собой средний диаметр корпуса винта, основанный на типе винта с нарезанной или накатанной резьбой, округленный до ближайшей 64-й; а размер зенковки представляет собой максимальный диаметр головки, округленный до ближайшей 8-й [№ 0 и № 24 округляется до ближайшего 4].)
Размеры направляющих отверстий и зенковок для шурупов по дереву и размеров отверток
Винт
Размер
Неконическое направляющее отверстие, размер Столешница
Мойка Размер
Размер бит драйвера
Корпус
(вырез)
Корпус
(катаный)
Мягкая древесина Твердая древесина Филипс Площадь
0 1/16 3/64 1/64 1/32 1/4 0
1 5/64 1/16 1/32 1/32 1/4 0
2 5/64 1/16 1/32 3/64 1/4 1
3 3/32 5/64 3/64 1/16 1/4 1 0
4 7/64 3/32 3/64 1/16 1/4 1 0
5 1/8 3/32 1/16 5/64 3/8 2 1
6 9/64 7/64 1/16 5/64 3/8 2 1
7 5/32 1/8 1/16 3/32 3/8 2 1
8 5/32 1/8 5/64 3/32 3/8 2 2
9 11/64 9/64 5/64 7/64 3/8 2 2
10 3/16 5/32 3/32 7/64 1/2 3FO/2R 2
12 7/32 11/64 7/64 1/8 1/2 3 3
14 15/64 13/64 7/64 9/64 5/8 3 3
16 17/64 13/64 9/64 5/32 5/8 3
18 19/64 15/64 9/64 3/16 3/4 4
20 5/16 1/4 11/64 13/64 3/4 4
24 3/8 19/64 3/16 7/32 1 4

НАПРАВЛЯЮЩИЕ ОТВЕРСТИЯ И ЗЕНКОВАНИЕ
Чтобы предотвратить расщепление древесины, рекомендуется использовать направляющее отверстие соответствующего размера (см. Таблицу 3 для размеров неконических направляющих отверстий в мягкой и твердой древесине).Существуют разные мнения относительно глубины направляющих отверстий. Один источник предлагает вам просверлить направляющее отверстие от половины до двух третей глубины заделки шурупа в мягкой древесине. В твердой древесине вам, скорее всего, придется просверлить отверстие на всю глубину резьбы. Другой источник рекомендует, чтобы глубина равнялась длине тела плюс три четверти длины резьбы в мягкой и средней твердости древесины, а тело плюс полная длина резьбы в очень твердой древесине. Также рекомендуется использовать пчелиный воск, парафин, кусковое мыло (которое не содержит глицерин, который гигроскопичен, поэтому впитывает влагу) или пастообразный воск для смазывания шурупов при установке в твердую древесину (не забудьте удалить все выступающие остатки перед нанесение покрытия на дерево).Утверждается, что поверхностная смазка винта не оказывает существенного влияния на предельное сопротивление вытягиванию.

Если вы используете конические сверла, следуйте рекомендациям производителя в отношении размера и глубины пилотного отверстия. Слишком глубокое сверление конического отверстия может снизить удерживающую силу шурупа, поскольку в древесине может быть полностью зацеплено меньше резьбы.

Используйте зенкер 82°, чтобы создать углубление с потайной головкой (скошенное отверстие) для плоских и овальных головок. Диаметр корпуса зенковки должен быть равен или больше диаметра головки, чтобы обеспечить однородную опорную поверхность (предлагаемые размеры зенкеров см. в Таблице 3).Доступны специальные биты, которые просверливают пилотное отверстие и углубление с потайной головкой за одну операцию. Для каждого размера винта требуется отдельная бита.

ОБЗОР
Шурупы приведены в таблице 4.

Таблица 4. Типичные характеристики шурупов. Краткое изложение типичных характеристик шурупов по дереву, включая размеры, типы головок, способы завинчивания, материалы и отделку.
Шуруп Типичные характеристики
Атрибут Характеристика(и)
Описание застежки Крепеж с головкой и наружной резьбой
для дерева
Общее имя(я) Шуруп для дерева
Доступные диаметры #0 (0.от 060 дюймов до # 24 (0,372 дюйма)
Тип(ы) резьбы Накатка резьбы с острым гребнем,
Крупный шаг
Резьба на дюйм 32 (#0) до 7 (#24)
Направление резьбы Правый
Тип(ы) наконечника Буравчик
Доступные длины от 1/4″ до 6″
Система измерения Дюймовая серия
Общий тип привода Щелевой, крестообразный и квадратный
Общие типы головок Плоские и овальные с потайной головкой (82°) и
Круглые
Общий класс (не применимо)
Общие материалы Сталь, нержавеющая сталь, латунь и
Кремниевая бронза
Общая отделка Оцинкованная (только сталь)
Примечание(я) Размеры некоторых винтов отличаются
из-за различий между нарезанной резьбой
и накатанной резьбой

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Деревянные дюбели, которые соответствуют соседней поверхности или изготовлены из контрастного типа дерева, могут использоваться для скрытия винтов с плоской головкой, раззенкованной примерно на 1/4 дюйма.Заглушки с плоской головкой можно шлифовать заподлицо; заглушки и кнопки с круглой головкой предназначены для декоративного элемента. Обычные заглушки с плоской головкой с торцевым шлифованием впитывают слишком много пятен, если их предварительно не загерметизировать — рассмотрите возможность использования вместо них заглушек с торцевым шлифованием. Для наилучшего соответствия сделайте свои собственные заглушки, используя резак для заглушек и кусок дерева из проекта.

Пластиковые крышки куполообразной формы, доступные в различных цветах, скрывают потайные головки Phillips и плоские головки с квадратным хвостовиком. Потайные чистовые шайбы можно использовать с плоскими и овальными головками, а также плоские шайбы с круглыми головками.Стопорные шайбы не используются с шурупами.

Иногда вместо шурупов по дереву используются шурупы для листового металла (также известные как саморезы) с полной резьбой, а не с конусностью. Винты с плоской головкой для листового металла, особенно с крестообразным шлицем, обычно поставляются с упакованными цилиндрическими болтами, угловыми скобами, накладками, петлями, ремонтными пластинами, универсальными тягами и другими крепежными элементами. Считается, что сопротивление вытягиванию шурупов для листового металла типа А примерно на 10% выше, чем у шурупов по дереву того же диаметра и длины резьбы.В более плотной древесине, такой как дуб, он увеличивается примерно до 16% и снижается примерно до 5% в большей степени в более легкой древесине, такой как красное дерево.

Прочие крепежные изделия с резьбой для дерева…

  • Шурупы со стяжкой — это мощные шурупы для дерева, они доступны в больших размерах, как по диаметру, так и по длине, и обычно имеют шестигранную головку для обеспечения более высокого крутящего момента при установке.
  • Акустические шурупы с запаздыванием имеют резьбу по дереву напротив плоского конца с отверстием. Используемые в приложениях для связывания проволоки, таких как подвесные потолки, они также популярны для направления проволоки.
  • Шурупы-дюбели представляют собой шпильки с резьбой для шурупов, используемые для соединения деревянных деталей и соединений встык.
  • Подвесные винты имеют резьбу по дереву на одном конце и резьбу машинного винта на другом для крепления шестигранной гайки или накидной гайки.

Распечатанные справочные таблицы и информация о шурупах для дерева…

FF:WDSCRWS v2.3a

Какой крепеж лучше для деревянного забора?

Какой крепеж лучше для деревянного забора?

Крепеж имеет решающее значение для долговечности и эстетики вашего деревянного забора.Есть много видов крепежа на выбор. Как узнать, что купить? В этом посте мы внесем ясность и поможем вам принять обоснованное решение о крепеже для вашего забора и применения. Мы разделим его на три категории: материал крепежа, гвозди или шурупы и длина крепежа.

Материал

Материал крепежа будет определяться типом дерева, из которого вы строите забор. Некоторые крепежные материалы и породы дерева плохо сочетаются друг с другом, вызывая неблагоприятные реакции, ухудшающие внешний вид и структурную целостность забора.Используйте нашу информацию в качестве ориентира и ознакомьтесь с рекомендациями производителя крепежа на совместимость с древесиной, с которой вы работаете.

Кедр

Для заборов из кедра используйте крепеж из нержавеющей стали, двойного горячего цинкования или с полимерным покрытием. Не используйте оцинкованную сталь — цинк в крепежных элементах может реагировать с кислотами кедра и создавать полосы коррозии.

Сосна, обработанная давлением

Для обработанной под давлением древесины крайне важно использовать совместимые крепежные детали, поскольку консерванты, используемые в процессе обработки под давлением, могут неблагоприятно вступать в реакцию с некоторыми материалами и вызывать коррозию крепежных элементов.С деревянными ограждениями Outdoor Essentials®, обработанными под давлением, используйте крепежные элементы из оцинкованной горячим способом, нержавеющей стали, с полимерным покрытием, кремниевой бронзы или меди. Эти крепежи различаются по цене и долговечности, поэтому выберите тот, который лучше всего подходит для вашего применения.

Существует множество консервантов, используемых для обработки давлением, и они различаются в зависимости от компании, занимающейся обработкой древесины. Вы можете узнать, какие консерванты используются в вашем деревянном заборе, обработанном под давлением, прочитав концевую бирку, которая обычно прикрепляется к концу изделий из дерева.Чтобы убедиться, что вы используете правильный крепежный материал для своего забора, следуйте рекомендациям производителя крепежа.

Необработанная сосна

Оцинкованная сталь или другие крепежные детали допустимы для использования с деревянными ограждениями, не обработанными давлением. Поскольку древесина не подвергается обработке давлением, вам не нужно беспокоиться о том, что крепежный материал плохо отреагирует на древесину.

Вот полезная таблица с рекомендуемыми креплениями в зависимости от материала деревянного забора.

Что лучше – гвозди или шурупы?

Вопрос «гвозди или шурупы» на самом деле является вопросом предпочтений.У каждого есть свои плюсы и минусы. Гвозди устанавливаются быстрее, чем шурупы, что означает меньшую трудоемкость для вас или вашего строителя (что может привести к более низкой стоимости установки). Однако гвозди с большей вероятностью, чем шурупы, со временем расшатываются. С другой стороны, шурупы крепят забор лучше, чем гвозди. Они также облегчают доработку, если вам нужно заменить поврежденный пикет. Вы можете использовать как гвозди, так и шурупы на деревянном заборе — некоторые строители прикрепляют штакетники к опорным рейкам с помощью гвоздей, а затем прикрепляют опорные рейки/панели к столбам с помощью шурупов.

Длина крепежа

Независимо от того, используете ли вы шурупы или гвозди, длина имеет решающее значение для успеха вашего забора. Чтобы прикрепить предварительно собранные панели или опорные перекладины к стойкам, мы рекомендуем использовать гвозди от 18d до 20d или винты длиной от 3-1/2 до 4 дюймов. Чтобы прикрепить отдельные пикеты к опорным рейкам, мы рекомендуем гвозди от 8d до 10d, гвозди с круглым стержнем 1-1/2 дюйма или длинные винты от 1-1/4 дюйма до 1-3/4 дюйма.

Таким образом, чтобы приобрести правильный крепеж для вашего проекта деревянного забора:

  • Выберите крепежный материал, совместимый с типом дерева, из которого вы строите
  • Решите, хотите ли вы строить с помощью гвоздей или шурупов
  • Найдите нужную длину крепежа для вашего применения

Существует множество вариантов крепежа, но решение может быть простым, если вы хорошо разбираетесь в древесине, с которой работаете, и знаете, как вы хотите построить забор.

Нужно купить деревянный забор? Найдите деревянный забор Outdoor Essentials в ближайшем магазине!

Размеры и характеристики стяжных болтов

Шурупы с шестигранной головкой: Размеры (ASME B18.2.1-1996)

Диаметр базового продукта

Нажмите на размер, чтобы выбрать товар

Количество витков на дюйм   Диаметр корпуса или плеча (E) Ширина под ключ (F) Ширина по углам (G) Высота головки (H) Длина плеча (S)
Макс. Мин. Базовый  Макс. Мин. Макс. Мин. Базовый Макс. Мин. Мин.
#10 .1900 11 .199 .178  32 сентября .281 .271 .323 .309 1/8 .140 .110 .094
1/4 .2500 10 .260 .237  7/16 .438 .425 .505 .484 11/64 .188 .150 .094
5/16 .3125 9 .324 .298  1/2 .500 .484 .577 .552 7/32 .235 .195 .125
3/8 .3750 7 .388 .360  9/16 .562 .544 .650 .620 1/4 .268 .226 .125
7/16 .4375 7 .452 .421 5/8  .625 .603 .722 .687 19/64 .316 .272 .156
1/2 .5000 6 .515 .482 3/4 .750 .725 .866 .826 32.11 .364 .302 .156
5/8 .6250 5 .642 .605 15/16 .938 .906 1,083 1,033 27/64 .444 .378 .312
3/4 .7500 4-1/2 .768 .729 1-1/8  1,125 1.088 1,299 1,240 1/2 .524 .455 .375
7/8 .8750 4 .895 .852 1-5/16 1,312 1,269 1,516 1,447 37/64 .604 .531 .375

 * Нажмите на базовый диаметр продукта, чтобы найти продукты.

Винты с запаздыванием: допуск по длине
Номинальный размер винта Номинальная длина винта
До 6 в Более 6 лет
1/2 и меньше
+/- 0,12 +/- 0,25
Более 1/2 +/- 0.25 +/- 0,25



Шурупы: рабочие и механические характеристики

Описание

Полнотелый болт с шестигранной головкой, разнесенной резьбой и буравчиком.

Приложения

Сталь с гальваническим покрытием Цинк: Для обработки дерева в неагрессивных средах

Сталь, горячее цинкование: Для использования в агрессивных средах

Нержавеющая сталь: Обладает превосходной коррозионной стойкостью по сравнению с болтами из оцинкованной стали.

Материал

Сталь: AISI 1006-1022 или эквивалентная сталь

Нержавеющая сталь: 18-8 нержавеющая сталь

Термическая обработка

Нержавеющая сталь: Прочность аустенитных сплавов повышается за счет деформационного упрочнения в процессе производства крепежных изделий, как видно из приведенных ниже характеристик твердости.Единственной термической обработкой, обычно доступной для аустенитных нержавеющих сплавов, является отжиг, который проводится при температуре приблизительно 1900 градусов (F) до абсолютно мягкого состояния и обычно не является термически обратимым.

Твердость

Сталь: Rockwell B70-B100

Нержавеющая сталь: 100 000–125 000 фунтов на кв. дюйм

Минимальная длина резьбы

Минимальная длина резьбы должна быть равна 1/2 номинальной длины винта плюс .50 дюймов или 5,00 дюймов, в зависимости от того, что короче. Винты, слишком короткие для этой формулы, должны навинчиваться как можно ближе к головке.





Шурупы с шестигранной шайбой и полной резьбой: размеры (низкоуглеродистые и класс 5)

Диаметр винта

Количество витков на дюйм

Высота головки (H) Ширина под ключ (F) Диаметр шайбы (C) Толщина шайбы Большой диаметр
Макс. Мин.  Макс. Мин. Макс. Мин. Макс. Мин. Макс. Мин.
1/4 10 .190 .172 .437 .429 .625 .610 .060 .050 .260  .237
5/16 9 .230 .200 .437 .429 .625 .610 .060 .050 .324 .298
5/16-высокая головка 9 .312 .300 .437 .429 .625 .610 .060 .050 .324 .298



Шурупы с шестигранной шайбой и полной резьбой: эксплуатационные и механические характеристики (низкоуглеродистый и класс 5)

Описание

Крепежная деталь с полной резьбой, разнесенным шагом резьбы, коническим наконечником и цельной шестигранной шайбой с зазубринами на верхней поверхности.

Приложения

Специально разработан для крепления направляющих и флажковых кронштейнов гаражных ворот к косякам деревянных дверей.

Материал

AISI 1018 или эквивалентная сталь

Допуск по длине

+/- .012

Дополнительные ресурсы




Загрузить шурупы PDF





Магазин сопутствующих товаров

Шурупы по дереву
Шурупы для гипсокартона
Болты с шестигранной головкой

Что это такое и как их использовать?Эти чрезвычайно прочные крепления обычно используются для соединения тяжелых пиломатериалов или других тяжелых материалов, которые несут интенсивную нагрузку.

Эти шурупы отличаются от обычных шурупов для дерева, саморезов или шурупов для листового металла. По сравнению с большинством обычных шурупов стяжные шурупы имеют массивный размер. Большинство стягивающих винтов имеют длину не менее одного дюйма и толщину ¼ дюйма.

Например, шурупы для дерева используются при соединении приложения только с деревянными материалами. Эти шурупы для дерева имеют крупную резьбу, но эта резьба не охватывает длину шурупа.Обычные шурупы для дерева ввинчиваются, когда они входят в древесину, тогда как шурупы с запаздыванием требуют, чтобы сначала просверлили отверстие. Винты с затяжкой также используют гайку, чтобы добавить дополнительную прочность и безопасность, чтобы помочь скрепить вещи. Шурупы с запаздыванием, используемые для приложений с интенсивными нагрузками, могут выдерживать гораздо большую нагрузку, чем обычные шурупы для листового металла или дерева.

Чтобы установить стяжные винты, в первую очередь необходимо убедиться, что все материалы, задействованные в приложении, выровнены. Чтобы удерживать материалы на месте после их выравнивания, используйте зажимы.Как только все будет закреплено, просверлите направляющее отверстие, используя сверло немного меньшего диаметра, чем стягивающий винт, который будет использоваться. При сверлении отверстия обязательно просверлите всю область, где в конечном итоге будет находиться винт.

Шурупы с затяжкой

также доступны только с шестигранными головками, в то время как более распространенные шурупы для дерева и листового металла доступны с несколькими типами головок. При единственном варианте с шестигранной головкой для установки винта потребуется гаечный ключ или трещотка. Для окончательного затягивания стягивающего винта можно использовать правую отвертку и электрическую дрель.Винт с шестигранной головкой спроектирован таким образом, поскольку крепежные детали с шестигранной головкой предназначены для удержания в приложениях, где необходим большой крутящий момент. Винты с затяжкой имеют острые концы резьбы и доступны в исполнении из стали/цинка, нержавеющей стали и стали/горячеоцинкованной стали.

Для получения дополнительной информации о шурупах, их использовании или способах их установки свяжитесь с нами по адресу [email protected]

Чтобы узнать больше о покупках, нажмите здесь.

» Винт с шестигранной головкой

Шурупы с шестигранной головкой

— это большие шурупы для дерева.Хотя для описания этого изделия часто используется термин «лаговой болт», технически это шуруп, поскольку лаги устанавливаются в древесину путем вращения шестигранной головки. Лаговая резьба глубже и острее, чем национальная грубая резьба, поскольку она предназначена для вбивания в древесину, а не для использования с гайкой. Импортные винты с шестигранной головкой обычно поступают из Азии, имеют буравчик и соответствуют требованиям ASTM A307 Grade A. Portland Bolt может производить винты с запаздыванием, соответствующие другим спецификациям ASTM или когда проект требует винтов с запаздыванием отечественного производства.

Производство

Portland Bolt производит винты с затяжкой диаметром от 1/2″ до 1-1/2″ в соответствии с большинством спецификаций ASTM, AASHTO и SAE. Можно создать специальную оснастку для изготовления головок нестандартных размеров или головок болтов с названием и/или логотипом вашей компании.

Если не указано иное, нестандартные шурупы, производимые Portland Bolt, будут иметь полуконусное острие, а не буравчик или конусовидное острие. Точка не нужна, так как перед установкой необходимо просверлить направляющее отверстие размером почти с диаметр корня стягивающего винта.Кроме того, наконечник буравчика предназначен для винтов малого диаметра, поэтому их можно устанавливать без направляющего отверстия. Винты с запаздыванием, диаметры которых указаны в таблице выше, не требуют бурового наконечника, так как для установки больших винтов без предварительного сверления направляющего отверстия потребуется слишком большой крутящий момент. Без пилотного отверстия головки саморезов часто ломаются до правильной установки лаг.

Обычный нестандартный шуруп производства Portland Bolt предназначен для радиального армирования клееных балок.Эти шурупы с полной резьбой, иногда называемые «стежковыми болтами», часто имеют длину в несколько футов и предотвращают расслоение слоев клееного многослойного бруса с течением времени.

На складе

Диаметр: 1/2″ – 3/4″
Сорт: ASTM A307
Длина: макс. 18″
Происхождение: Импорт
Отделка: Гладкое и горячее цинкование

Стандартная длина резьбы

Минимальная длина резьбы должна быть равна половине номинальной длины винта плюс 1/2 дюйма или 6 дюймов, в зависимости от того, что меньше.Для очень длинных стягивающих винтов следует учитывать длину резьбы, превышающую стандартную.

Примечание. Шурупы с шестигранной головкой диаметром более 3/4″ и все винты с четырехгранной головкой редко доступны на рынке в качестве стандартного товара.

Размеры шестигранника

Щелкните таблицу, чтобы открыть чертеж
Болт Диаметр Д Ф Х Темы Пер Дюйм Размер резьбы
Диаметр корпуса Ширина поперек Квартиры Голова Высота Шаг Т Ф Т Д Т Р
Макс. Мин. Квартира В Корень Глубина из Тема Корень Диаметр
1 2 0.515 0,482 3 4 11 32 6 0,167 0,072 0,064 0,371
5 8 0,642 0,605 15 16 27 64 5 0.200 0,086 0,077 0,471
3 4 0,768 0,729 1 1 8 1 2 4 1 2 0,222 0,096 0,085 0,579
7 8 0.895 0,852 1 5 16 37 64 4 0,250 0,108 0,096 0,683
1 1,022 0,976 1 1 2 43 64 3 1 2 0.286 0,123 0,110 0,780
1 1 8 1,149 1,098 1 11 16 3 4 3 1 4 0,308 0,133 0,119 0,887
1 1 4 1.277 1,223 1 7 8 27 32 3 1 4 0,308 0,133 0,119 1,012
1 3 8 1.404 1,346 2 1 16 29 32 3* 0.333 0,143 0,128 1,119
1 1 2 1,531 1,469 2 1 4 1 3* 0,333 0,143 0,128 1,244
Размеры в соответствии с ASME B18.2.1 1996
* ASME предоставляет данные о размерах только для стягивающих винтов диаметром 1¼ дюйма.Для винтов с запаздыванием диаметром более 1¼ дюйма используется нестандартный шаг резьбы.

Шурупы для приклада

Длина (дюймы) Диаметр
3/8″ 1/2 дюйма 5/8″ 3/4″ 1″
Обычная Оцинк. Обычная Оцинк. Обычная Оцинк. Обычная Оцинк. Обычная Оцинк.
1 11375 11376
1 1 4 11377 11378
1 1 2 11379 11380 18904 18905
1 3 4 11381 11382
2 11383 11384 11413 11414 11447 11448
2 1 2 11385 11386 11415 11416 11449 11450 19575
3 11387 11388 11417 11418 11453 11454 11489 11490
3 1 2 11389 11390 11419 11420 11455 11456 11491 11492
4 11391 11392 11421 11422 11457 11458 11493 11494
4 1 2 11393 11394 11423 11424 11459 11460
5 11395 11396 11425 11426 11461 11462 11497 11498
5 1 2 11397 11398 18906 18907 18908 18909
6 11399 11400 11429 11430 11465 11466 11501 11502
7 11403 11404 11433 11434 11469 11470 11505 11506
8 11407 11408 11437 11438 11471 11472 11509 11510
9 11439 11440 11473 11474 11511 11512
10 11411 11412 11441 11442 11475 11476 11513 11514
11 18910 18911 18913 18914
12 18902 18903 11445 11446 11479 11480 11517 11518 17140
14 18266 18267 11481 11482 11521 11522
16 18268 18269 19597 19545 11525 11526
18 18270 18271 19693 19694 11529 11530
20 18915 18916
Эти размеры легко доступны на рынке, и Portland Bolt хранит многие из них в различных количествах.Если вам нужен размер, которого нет в списке, Portland Bolt изготовит его.

14.02.2019

Screw-Bolt+™ (с шестигранной головкой) | DEWALT

:
  1. Главная / механические анкеры / винтовые анкеры / винтовой болт+ / Screw-Bolt+™ (с шестигранной головкой)

Распечатать

Анкер Screw-Bolt+ представляет собой цельный анкер для тяжелых условий эксплуатации с готовой шестигранной или плоской головкой (потайной).Он прост в установке, легко идентифицируется и полностью снимается. Запатентованная конструкция резьбы, предназначенная для использования со стандартными сверлами ANSI, снижает крутящий момент при установке и повышает производительность. Стальная резьба вдоль корпуса анкера врезается в отверстие во время установки, чтобы обеспечить зацепление со шпонкой и уменьшить расстояние между краями и расстоянием. Болт Screw-Bolt+ доступен с гальваническим или механически оцинкованным покрытием. Подходящие базовые материалы включают обычный бетон.

Читать меньше См. сведения о продукте Создать отчет об отправке CAD/BIM-модели
ФАЙЛЫ САПР ФАЙЛЫ BIM

Чертежи архитектурных САПР продукта.
Форматы загрузки: PDF — файл Adobe Acrobat; DWG — AutoCAD 2000 или более поздней версии; DXF — файл обмена чертежами R12 или более поздней версии.

Архитектурные файлы BIM продукта.
Форматы загрузки: PDF — файл Adobe Acrobat; RFA — семейство Autodesk Revit.

DWG DXF PDF

Посмотреть видео про винт+болт+

(с шестигранной головкой)

Установка анкера Screw-Bolt+™

Это видео познакомит вас с правильной процедурой установки анкеров DEWALT® Screw-Bolt+™

.

Особенности и характеристики

ХАРАКТЕРИСТИКИ

  • Предназначен для сверл со стандартным допуском ANSI
  • Запатентованная конструкция резьбы обеспечивает закаленную резьбу для нарезания резьбы в высокопрочном бетоне
  • Низкий крутящий момент при установке в бетоне и кирпичной кладке
  • Универсальный продукт для бетона и цементной/полнотой кладки
  • Зубья храпового механизма на нижней стороне головки с шестигранной шайбой фиксируются на приспособлении
  • Может быть установлен ближе к свободному краю, чем традиционные распорные анкеры
  • Полностью съемный и повторно устанавливаемый в то же отверстие (см.DEWALT.com)
  • Быстрая установка с помощью ударного гайковерта, но также возможна установка вручную
  • Диаметр, длина и идентификационная маркировка выбиты на головке каждого анкера
  • Цельная, готовая конструкция головки

Характеристики

Общее применение и использование

ПРИЛОЖЕНИЯ

  • Стеллажи, стеллажи и погрузочно-разгрузочные работы
  • Опорные ригели и накладки на пороги
  • Барьеры, ограждения и временные опоры
  • Остекление и оконные приспособления
  • Модернизация, ремонт и техническое обслуживание
  • Ограждение и перила
  • Бетон с трещинами и без трещин
  • Сейсмическая и ветровая нагрузка

Разрешения и списки

СЕРТИФИКАТЫ

  • Международный совет по нормам и правилам, Служба оценки (ICC-ES), ESR-3889 для бетона.
  • Международный совет по нормам, Служба оценки (ICC-ES), ESR-4042 для кирпичной кладки.
  • Код
  • Соответствует Международным строительным нормам/Международным жилищным нормам: 2018 IBC/IRC, 2015 IBC/IRC, 2012 IBC/IRC и 2009 IBC/IRC
  • Испытано в соответствии с ACI 355.2, ASTM E488 и ICC-ES AC193 для использования в конструкционных работах в бетоне в соответствии с положениями о проектировании ACI 318 (метод расчета прочности)
  • Оценка и квалификация аккредитованной независимой испытательной лабораторией для распознавания в бетоне с трещинами и без трещин, включая сейсмические и ветровые нагрузки (анкеры категории 1)
  • Оценено и сертифицировано аккредитованной независимой испытательной лабораторией на предмет чувствительности и надежности против хрупкого разрушения, например.г. водородное охрупчивание

Брошюры и руководства

Техническая страница

Последнее обновление: 11.11.21
Размер файла: 2.13Mb

Посмотреть PDF

Брошюра

Последнее обновление: 26.04.21
Размер файла: 6.21Мб

Посмотреть PDF

Технический бюллетень

Анкеры Screw-Bolt+™ в бетоне, повторно используемые в тех же отверстиях

Последнее обновление: 26.09.19
Размер файла: 100,88 КБ

Посмотреть PDF

Технический бюллетень

Вариант замены анкера Screw-Bolt+™ для анкера Wedge-Bolt®+

Последнее обновление: 21.08.19
Размер файла: 105.14кб

Посмотреть PDF

Продать Лист

Последнее обновление: 03.03.21
Размер файла: 3.13Mb

Посмотреть PDF

Руководство по выбору

Последнее обновление: 28.09.21
Размер файла: 3.62Мб

Посмотреть PDF {{#unless Скрыть сравнение}} Сравнить продукт {{/пока не}} {{#if Является Аксессуаром}} Посмотреть серию {{еще}} {{#если КупитьСейчас}} купить сейчас {{еще}} Посмотреть продукт {{/если}} {{/если}}

Крепеж — Шведская древесина

Гвозди

Крепление гвоздями традиционно является наиболее распространенным способом соединения древесины в зданиях.Есть все виды различных типов и классов ногтей. Завинчивание увеличилось в последние годы и сегодня используется для крепления листового материала и несущих конструкций. Структурные крепления используются в сочетании с гвоздями или шурупами и позволяют передавать усилия.

При наружном использовании гвозди, шурупы и крепежные детали должны быть защищены от коррозии или изготовлены из нержавеющей стали.

На что обратить внимание перед забиванием гвоздей:

  • Будут ли гвозди подвергаться воздействию влаги?
  • Что такое субстрат?
  • Какие материалы должны быть закреплены на месте?
  • Будет ли поверхность шпаклевана или окрашена?
  • Опасность расщепления.

Всегда используйте горячеоцинкованные круглые проволочные (каркасные) гвозди при монтаже наружной облицовки, если не указано иное. Гвозди из нержавеющей стали используются в особо уязвимых местах, а также для прибивания наружной облицовки из твердой древесины, перекрашенных деревянных поверхностей и древесины, обработанной сульфатом железа или обработанной под давлением. Предварительное сверление может потребоваться при групповом забивании гвоздей вблизи торцовой древесины и в твердую древесину.

При забивании молдингов и т.п., которые также будут заполняться и окрашиваться, следует использовать гвозди с гвоздями.Всегда используйте штифтовые гвозди для потайного забивания.

Во избежание гальванической коррозии листовой металл, такой как медь и алюминий, следует крепить на место с помощью гвоздей или винтов из того же основного материала или из нержавеющей стали. Всегда используйте горячеоцинкованные гвозди на открытом воздухе, а также гвозди и шурупы из нержавеющей стали в особо уязвимых местах.

Горячее цинкование толщиной более или равной 50 мкм (микрометров) соответствует классу коррозионной активности C4. Марка нержавеющей стали A2 соответствует классу коррозионной активности C4, а A4 соответствует классу коррозионной активности C5.

Винты

Шурупы бывают различных форм и размеров, специально предназначенные для крепления ДСП, гипсокартона, молдингов, наружной и внутренней облицовки, настила, структурных креплений и половиц. Шурупы для несущих конструкций могут иметь метрическую резьбу машинного болта или резьбу шурупа по дереву. Винты используются для крупномасштабных конструкций и для крепления структурных креплений. Для сборки конструкций из клееного бруса и CLT используются специальные крепежные элементы, такие как сквозные болты.

Винты на выбор

Резьба
Резьба, специально предназначенная для дерева.Шурупы для крепления панелей или настила имеют участок без резьбы под головкой, равный толщине устанавливаемого материала, для обеспечения надежного крепления к основанию. Полная резьба: (гипсокартон).

Наиболее распространенная отделка
Внутренняя часть: гальванопокрытие, фосфатирование, желтое цинковое покрытие, белое порошковое покрытие. Внешний вид: Отделка, соответствующая соответствующему классу коррозионной активности с предполагаемым сроком службы, горячее цинкование, нержавеющая сталь класса A2, A4 или A5.

Головка
Коническая головка: часто с ребрами под головкой для зенкования шурупа в дереве/ДСП/фанере/МДФ/ХДФ.Стеклярус: для внутренних работ из гипсокартона. Шестигранная головка с внутренним приводом, при необходимости может комбинироваться с шайбой.

Отвертка
Шлиц, крестообразный (Philips и Pozidrive), квадратный, шестигранный, звездообразный.

Острие
Винты с нестандартным острием сверления не требуют предварительного сверления.
Самопробивающий штифт: для гипсокартона и ДСП.
Нарезка волокна: используется для твердых материалов, таких как ДСП.
Тупой: острие гвоздя имеет меньший риск расколоть древесину, чем острие с резьбой.



Сравнение забивания гвоздей и завинчивания

  • Повышенное усилие отрыва с винтами.
  • Гвозди мягче шурупов и могут компенсировать небольшие движения в древесине, не раскалывая ее.
  • Разборка упрощается с помощью винтов.
  • Избегайте привинчивания шурупов или гвоздей на расстоянии менее 100–150 мм от торцевой поверхности древесины.
  • При необходимости крепления на расстоянии менее 100–150 мм от торцовой древесины:
    — предварительное сверление при забивании гвоздями.
    — при завинчивании использовать саморезы.
  • Следует избегать прибивания наружной облицовки с помощью пистолета для гвоздей, так как гвозди могут легко войти слишком глубоко в доски, позволяя влаге проникнуть вокруг шляпки гвоздя. Это также относится к винтам, которые закручены слишком глубоко.


Рис. 108 Шляпки гвоздей



Типы винтов, примеры

Примеры винтов, внешний вид зависит от поставщика.





Автобусная остановка, Васаплан, Умео.



Примеры соединений с помощью универсальных винтов

Используется как для более легких, так и для более тяжелых конструкций, например. зимние сады, навесы, напольные конструкции и каркасы залов. Нерезьбовая часть универсальных шурупов должна лежать в сечении бруса.

Первичная-вторичная балка
Соединение с помощью линейных угловых универсальных винтов.



Ферма крыши
Соединение универсальными винтами.





Прогон-стропил
Соединение универсальными шурупами.



Шип
Соединение с помощью линейных угловых универсальных винтов.



Стойки-порог
Соединяются универсальными винтами с крестообразными углами.



Клееные конструкции – стойки и балки
Соединяются крестообразными, угловыми универсальными винтами и линейными универсальными винтами.



Правильный выбор гвоздя при строительстве из дерева

Информация таблицы является общей. Отделка ногтей, размеры и т. д. могут различаться у разных производителей. Ознакомьтесь с инструкциями производителя гвоздей. В случае противоречивой информации инструкции производителя имеют преимущественную силу перед таблицей 41 .

Все размеры указаны в мм, если не указано иное.

Стол 41   Направляющая для гвоздей

Пропустить стол

Толщина и материал, забиваемый в деревянную раму (мм)

Общая отделка

Тип и размеры гвоздей (мм)

Максимальное межосевое расстояние между гвоздями (мм)

Требуются гвозди (№./м 2 )

Разное

Внутренний











Пол: Половые балки ок. 600











22

Пол из ДСП

Гальванопокрытие 6)

Гвоздь с кольцевым стержнем 2.8 × 60

Панели для гвоздей с макс. 300 по всему телу и макс. 150 на стыках по всем краям, поддерживаемым шпильками. 1)

ок. 25



13

Пол из гипсокартона

Гальванопокрытие 6)

Зубчатый гвоздь для гипсокартона 2,4 × 35

150 по краям и 200 посередине гипсокартонной панели. 1)

20–22

Расстояние между рядами гвоздей макс. 600. 1)

14

Половая доска

Горячее цинкование 7)

Гвоздь 2,0 × 50

400

ок. 25

Гвоздь перекошен под углом 45° на шпунтовой стороне доски. 2)

20–22

Половая доска

Горячее цинкование 7)

Бред гвоздь 2.3 × 60

600

ок. 15

Гвоздь перекошен под углом 45° на шпунтовой стороне доски. 2)

25

Половая доска

Горячее цинкование 7)

Гвоздь 2,3 × 60

600

ок. 15

Гвоздь перекошен под углом 45° на шпунтовой стороне доски. 2)

30

Половая доска

Горячее цинкование 7)

Гвоздь 2,8 × 75

600

ок. 15

Гвоздь перекошен под углом 45° на шпунтовой стороне доски. 2)

Стены и крыши











12–15

Внутренняя облицовка

Горячее цинкование 7)

Штифт для ногтей 1.7 × 40

600

ок. 17

Электрооцинкованные гвозди оставят грязь на облицовке.

21

Внутренняя облицовка

Горячее цинкование 7)

Гвоздь 2,0 × 50

600

ок. 17

Электрооцинкованные гвозди оставят грязь на облицовке.

12

Молдинги

Гальванопокрытие 6) , латунь, желтое цинковое покрытие, белое порошковое покрытие

Гвоздь 1,4 × 30

400

ок. 3 на погонный метр



13

Гипсокартон обычный, 1 слой

Гальванопокрытие 6)

Зубчатый гвоздь для гипсокартона 2.4 × 35

150 по краям и 200 посередине гипсокартонной панели. 1)

20–22

Расстояние между рядами гвоздей макс. 450 для ширины доски 900 и макс. 600 для ширины доски 1200. 1)

13

Обычный гипсокартон, 2 слоя

Гальванопокрытие 6)

Зубчатый гвоздь для гипсокартона 2.4 × 50

150 по краям и 200 посередине гипсокартонной панели. 1)

20–22

Расстояние между рядами гвоздей макс. 450 для ширины доски 900 и макс. 600 для ширины доски 1200. 1)

11

ОСП

Гальванопокрытие 6)

Гвоздь с кольцевым стержнем 2,3 × 35

150 по краям и 300 посередине панели. 1)

20–22

Расстояние между рядами гвоздей макс. 600. 1)

12

ДСП/фанера

Гальванопокрытие 6)

Гвоздь с зазубринами 2,0 × 35

100 по краям и 150–200 посередине панели. 1)

30–32

Расстояние между рядами гвоздей макс.600. 1)

19

ДСП/фанера

Гальванопокрытие 6)

Гвоздь с зазубринами 2,0 × 50

100 по краям и 150–200 посередине панели. 1)

30–32

Расстояние между рядами гвоздей макс. 600. 1)

19

ХДФ/МДФ

Гальванопокрытие 6)

Гвоздь Брэда зазубренный 2.0 × 40

75–100 по краям и 175–200 посередине панели. 1)

38–40

Расстояние между рядами гвоздей макс. 600. 1)

22

Интервал

Горячее цинкование 7)

Проволочный гвоздь 2,8 × 75

400 3)

7–11

2 гвоздя в каждой опорной точке.

28

Интервал

Горячее цинкование 7)

Проволочный гвоздь 2,8 × 75

400 3)

7–11

2 гвоздя в каждой опорной точке.

Внешний











Терраса и забор











22

Настил

Нержавеющая сталь (A4) 8)

Гвоздь с кольцевым стержнем 2.3 × 45

400

ок. 47/24



28

Настил

Нержавеющая сталь (A4) 8)

Гвоздь с кольцевым стержнем 2,5 × 60

600

ок. 35/17



34

Настил

Нержавеющая сталь (A4) 8)

Гвоздь с кольцевым стержнем 3.1 × 75

600–800

ок. 35/17



22

Пикет

Горячее цинкование 7) , нержавеющая сталь (A4) 8)

Проволочный гвоздь 2,8 × 75 Каркасный гвоздь 2,8 × 55

ок. 20–58 за погонный метр

2 гвоздя в каждой точке пересечения.Количество гвоздей из расчета на 2 поперечные шпильки.

34

Поручень/поручень

Нержавеющая сталь (A4) 8)

Проволочный гвоздь 2,8 × 100 Гвоздь с кольцевым стержнем 2,8 × 75

400

ок. 4 на погонный метр



Стена











45

Шпильки

Горячее цинкование 7)

Проволочный гвоздь 3.4 × 100

ок. 6 на погонный метр

5)

9

Гипсокартон для наружных работ

Горячее цинкование 7)

Гвоздь 2,5 × 25

150 по краям и 200 посередине гипсокартонной панели. 1)

20–22

Расстояние между рядами гвоздей макс.450 для ширины доски 900 и макс. 600 для ширины доски 1200. 1)

28

Рейка для гвоздей для наружной облицовки

Горячее цинкование 7)

Проволочный гвоздь 2,8 × 75

600

ок. 9

2 гвоздя в каждой точке пересечения. 5)

34

Рейка для гвоздей для наружной облицовки

Горячее цинкование 7)

Проволочный гвоздь 3.4 × 100

600

ок. 9

2 гвоздя в каждой точке пересечения. 5)

22

Наружная облицовка

Горячее цинкование 7) , нержавеющая сталь (A4) 8)

Гвоздь каркасный 2,8 × 48

ок. 35

Для прибивания планки ≥ 28

Каркасный гвоздь 2.8 × 55

Для забивания планки ≥ 34

22

Плата на плате

Горячее цинкование 7) , нержавеющая сталь (A4) 8)

Гвоздь каркасный 2,8 × 70

ок. 35

Для прибивания планки ≥ 28

Гвоздь каркасный 2,8 × 75

Для забивания планки ≥ 34

22

Защитная планка

Горячее цинкование 7) , нержавеющая сталь (A4) 8)

Каркасный гвоздь 2.8 × 70

ок. 15

Для прибивания планки ≥ 28

Гвоздь каркасный 2,8 × 75

Для забивания планки ≥ 34

22

Угловая доска

Горячее цинкование 7) , нержавеющая сталь (A4) 8)

Фиксирующий гвоздь 2,8 × 75 Штифтовой гвоздь 2.3 × 60

600, 150

ок. 3 на погонный метр, ок. 8 на погонный метр

Прикрепите к стене каркасными гвоздями. Прибейте угловые доски с помощью гвоздей.

22

Наличник

Горячее цинкование 7) , нержавеющая сталь (A4) 8)

Гвоздь каркасный 2,8 × 75

ок.30



Крыша











20

Обшивка

Горячее цинкование 7)

Проволочный гвоздь 2,3 × 60

15–20

4)

23

Обшивка

Горячее цинкование 7)

Проволочный гвоздь 2.8 × 75

15–20

4)



Рубероид

Горячее цинкование 7)

Гвоздь 2,8 × 20

ок. 30

2)

25

Контробрешетка

Горячее цинкование 7)

Проволочный гвоздь 1.7 × 40

250

ок. 10



25

Обрешетка

Горячее цинкование 7)

Проволочный гвоздь 2,8 × 75

310–375

ок. 20

1 гвоздь в каждой точке пересечения.

45

Самонесущая рейка

Горячее цинкование 7)

Проволочный гвоздь 3.4 × 100

310–375

ок. 20

2 гвоздя в каждой опорной точке.

45

Коньковая доска

Горячее цинкование 7)

Проволочный гвоздь 4,0 × 125

1 200

ок. 2 на погонный метр

2 гвоздя в каждой ферме крыши.



Нижний и внешний ряд плитки

Нержавеющая сталь (A4) 8)

Проволочный гвоздь 2,8 × 100 Гвоздь с кольцевым стержнем 2,8 × 75

ок. 2

2)



Коньковая плитка

Нержавеющая сталь (A4) 8)

Проволочный гвоздь 3.4 × 100

ок. 3 на погонный метр

2)

22

Обшивка карниза

Горячее цинкование 7) , нержавеющая сталь (A4) 8)

Гвоздь каркасный 2,8 × 55

15–20



22

Лицевая панель

Нержавеющая сталь (A4) 8)

Проволочный гвоздь 2.3 × 60 Гвоздь с кольцевым стержнем 2,3 × 50

200

ок. 6 на погонный метр



22

Баржборд

Горячее цинкование

Проволочный гвоздь 2,8 × 75

150

ок. 8 на погонный метр

Гвоздь в виде зигзага.

.
  1. Согласно инструкции производителя материала (гипсокартон, ОСП, ДСП и т.д.).Различное расстояние между центрами по краям и в средних рядах. Любые требования к стабилизации рамы или противопожарной защите могут потребовать более близкого расстояния между центрами и, возможно, большего количества слоев панелей.
  2. Согласно инструкции производителя материала (гипсокартон, ОСП, ДСП и т.д.).
  3. Расстояние между центрами может варьироваться, поэтому соблюдайте требования, касающиеся огнестойкости и устойчивости к разрушению при наступании.
    Межцентровое расстояние между панелями в качестве подложки под гипсокартон в потолках не должно превышать 400 мм во влажных или неотапливаемых помещениях.
  4. Обшивка 95 или шире должна быть прибита двойными гвоздями.
  5. Закрепите, как показано на рисунке.
  6. Гальванопокрытие = мин. Внешний слой 5 мкм (микрометров). Гальваническое цинкование в соответствии с SS-EN ISO 2081.
  7. Горячее цинкование = мин. Внешний слой толщиной 50 мкм (микрометров), соответствующий классу коррозионной активности C4. Горячее цинкование в соответствии с SS-EN ISO 1461.
  8. Нержавеющая аустенитная сталь A4 в соответствии с SS-EN 10088-5.



Правильный выбор шурупа для дерева при строительстве из дерева

Информация таблицы является общей.Отделка винтов, размеры и т. д. могут различаться у разных производителей. Ознакомьтесь с инструкциями производителя винтов. В случае противоречивой информации инструкции производителя имеют преимущественную силу перед таблицей 42 .

Все размеры указаны в мм, если не указано иное.



Таблица 42   Винтовая направляющая

Пропустить стол

Толщина и материал, ввинчиваемый в деревянную раму (мм)

Общая отделка 5)

Мин.длина (мм)

Максимальное расстояние между центрами винтов (мм)

Требуемые винты (кол-во/м 2 )

Разное

Внутренний













Этаж: Балки ок.600













22

Пол из ДСП

Электрогальваническое покрытие 6) , фосфатирование 7)

50

200

ок. 18

1) 2)

13

Пол из гипсокартона

Электрогальваническое покрытие 6) , фосфатирование 7)

30

300

ок.15

Головка стекляруса 1) 2)

14

Половая доска

Электрогальваническое покрытие 6) , фосфатирование 7)

28

400

ок. 25

Специализированный винт 1)

20–22

Половая доска

Электрогальваническое покрытие 6) , фосфатирование 7)

44

600

ок.15

Специализированный винт 1)

25

Половая доска

Электрогальваническое покрытие 6) , фосфатирование 7)

47

600

ок. 15

Головка стекляруса 1)

30

Половая доска

Электрогальваническое покрытие 6) , фосфатирование 7)

62

600

ок.15

Головка стекляруса 1)

Стена/потолок













12–15

Внутренняя облицовка

Электрогальваническое покрытие 6) , фосфатирование 7)

30

600

ок.17

1)

21

Внутренняя облицовка

Электрогальваническое покрытие 6) , фосфатирование 7)

40

600

ок. 17

1)

12

Молдинг/наличник

Гальванопокрытие 6) , желтое или белое порошковое покрытие

25

400

ок.3 на метр

1)

13

Гипсокартон обычный, 1 слой

Электрогальваническое покрытие 6) , фосфатирование 7)

30

3)

18–20

Головка горна

13

Жесткий гипсокартон, 1 слой

Электрогальваническое покрытие 6) , фосфатирование 7)

32

3)

3)

Головка стекляруса 1) 4)

12

ДСП/фанера

Электрогальваническое покрытие 6) , фосфатирование 7)

28

3)

18–20

1) 2)

12

ХДФ/МДФ

Электрогальваническое покрытие 6) , фосфатирование 7)

35

3)

18–20

1) 2)

12

Цементно-стружечная плита

Электрогальваническое покрытие 6) , фосфатирование 7)

35

3)

3)

1) 2)

19

ДСП/фанера

Электрогальваническое покрытие 6) , фосфатирование 7)

40

3)

3)

1) 2)

19

ХДФ/МДФ

Электрогальваническое покрытие 6) , фосфатирование 7)

40

3)

3)

1) 2)

Внешний













22

Настил

8)

40

400

ок.47/24

1) 2) 5)

28

Настил

8)

51

600

ок. 35/17

1) 2) 5)

34

Настил

8)

70

600–800

ок.35/17

1) 2) 5)

22

Наружная облицовка

8)

48

600

ок. 35

1) 5)

22

Доска на доске/обрешетке

8)

65

600

ок.35/15

1) 5)

28

Планка для гвоздей

8)

55

600

ок. 15

1) 5)

34

Рейка для гвоздей для наружной облицовки

8)

70

600

ок.15

1) 5)

9

Гипсокартон для наружных работ

8)

30

3)

18–20

Плоская головка

  1. Частичная резьба. Ближайший к головке гладкий стержень, по крайней мере, равный толщине ввинчиваемого материала.
  2. Ребра под головкой, вырезать и зенковать шуруп для дерева легче в твердых материалах.
  3. В соответствии с инструкциями производителя винтов. Различное расстояние между центрами по краям и в средних рядах.
  4. Любые требования к стабилизации рамы или противопожарной защите могут потребовать более близкого расстояния между центрами и, возможно, большего количества слоев панелей.
  5. Специальные винты для жесткого гипсокартона.
  6. Классы коррозионной активности варьируются от C1 до CX, см. таблицы 43, 44 и 45, стр. 141 .
  7. Гальванопокрытие = мин. Внешний слой 5 мкм (микрометров).
  8. Фосфат = мин. 48-часовой тест в солевом тумане.
  9. Нержавеющая сталь (A4) для C4 или одобренный тип отделки C4 для нормального наружного климата (например, цинк/никель).



Таблица 43   Внутренняя среда с классом коррозионной активности

Пропустить стол

В помещении

Уровень коррозионной активности окружающей среды

Класс коррозионной активности 1)

Отапливаемые помещения с чистым воздухом: офисы, магазины, школы, гостиницы и т. д.

Очень низкий

С1

Неотапливаемые здания, в которых может образовываться конденсат: склады, складские помещения, спортивные залы и т. д.

Низкий

С2

Производственные объекты с повышенной влажностью и некоторыми загрязнителями воздуха: пищевые производства, прачечные, пивоваренные заводы, молокозаводы и др.

Средний

С3

Химические производства, плавательные бассейны, прибрежные верфи и верфи и т. д.

Высокий

С4

Здания или зоны с почти постоянной конденсацией и высоким уровнем загрязнения воздуха

Очень высокий

С5

Промышленные помещения с повышенной влажностью и агрессивной атмосферой

Экстремальный

СХ

1) Классы коррозионной активности в соответствии с SS-EN ISO 12944-2.

Таблица 44   Наружная среда с классом коррозионной активности

Пропустить стол

На открытом воздухе

Уровень коррозионной активности окружающей среды

Класс коррозионной активности 1)

Очень низкий

С1

Атмосфера с низким уровнем загрязнения.Сельская местность

Низкий

С2

Городская и промышленная атмосфера, умеренные уровни диоксида серы. Прибрежные районы с низким уровнем соли

Средний

С3

Промышленные и прибрежные районы с умеренным уровнем соли

Высокий

С4

Промышленные зоны с повышенной влажностью и агрессивной атмосферой, а также прибрежные зоны с повышенным содержанием солей

Очень высокий

С5

Морские районы с высоким уровнем соли и промышленные районы с экстремальной влажностью и агрессивной атмосферой, а также тропические и субтропические среды

Экстремальный

СХ

1) Классы коррозионной активности в соответствии с SS-EN ISO 12944-2.



Таблица 45   Материалы и покрытия для каждого класса коррозионной активности

Пропустить стол

Фиксатор/застежка

Материал/отделка

Класс коррозионной активности 1)

В помещении

На открытом воздухе

Гвозди, шурупы, дюбели, болты с гайками и шайбами, скобы и структурные крепления или гвоздевые пластины

необработанный

С1





Электрогальваническое покрытие 2) 5–25 мкм (микрометров)

С2





Оцинкованный по методу Сендзимира 3) Z275

С2





Горячее цинкование 4) ≥ 45 мкм (микрометров)

С4

С4



Нержавеющая сталь A2 5)

С4

С4



Нержавеющая сталь A4 6)

С5

С5



Нержавеющая сталь A5 7)

СХ

СХ



Специальное покрытие 8) толщиной в соответствии с рассматриваемой системой покрытия

С3–С4

С3–С4

  1. Класс коррозионной активности в соответствии с SS-EN ISO 12944-2.
  2. Гальваническое цинкование в соответствии с SS-EN ISO 2081.
  3. Оцинкованный по методу Сендзимира в соответствии с SS-EN 10346. Применяется для структурного крепежа и гвоздевых пластин.
  4. Горячее цинкование в соответствии со стандартом SS-EN ISO 1461.
    Поверхностная обработка гвоздей для наружного применения должна представлять собой горячее цинкование толщиной 50–55 мкм в соответствии с SS-EN ISO 1461, таблица 3. Некоторые виды древесины, такие как западная Красный кедр (Thuja plicata) должен иметь крепления из нержавеющей стали марки A4. Крепеж из нержавеющей стали марки А4 следует использовать при монтаже наружных неокрашенных деревянных фасадов.Горячеоцинкованные крепежные детали могут оставлять полосы цинка, если на них не нанесена краска. Структурные крепления толщиной > 5,0 мм должны быть оцинкованы методом горячего погружения для обеспечения самовосстановления.
  5. Нержавеющая аустенитная сталь A2 в соответствии с SS-EN 10088-5.
  6. Нержавеющая аустенитная сталь A4 в соответствии с SS-EN 10088-5.
  7. Нержавеющая аустенитная сталь A5 в соответствии с SS-EN 10088-5.
  8. Специальное покрытие с документацией по долговечности и ожидаемому сроку службы от аккредитованного органа по сертификации.

При оценке климатического воздействия на крепеж из нержавеющей стали альтернативные классы коррозионной активности можно найти в приложении A стандарта SS-EN 1993-1-4, в котором указаны подходящие типы стали для особо сложных условий, таких как плавательные бассейны и автомобильные туннели. .

При выборе классов коррозионной активности всегда следует указывать ожидаемый срок службы крепежа.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
