Розетки трехфазные силовые с заземляющим контактом

Трехфазная розетка предназначена для подключения потребителей электрической энергии к сети напряжением 380 вольт. Следует заметить, что трехфазные розетки активно используются также для подключения мощных однофазных потребителей, например, кухонных плит или варочных поверхностей. Большинство таких электроприборов способно работать от напряжения 380 или 220 вольт, при этом в обоих случаях используется трехфазный разъем. Разница заключается только в схеме подключения.

Конструкция

Поскольку подключение потребителей к сети напряжением 380 вольт предусматривает использование трех фазных проводов (L1, L2, L3), а также нулевого (N) и защитного (PE) провода, то конструкция трехфазного разъема существенно отличается от двухполюсных устройств, предназначенных для подключения однофазных потребителей.

Нужно заметить, что термины «трехфазная» и «трехполюсная» не являются синонимами. Каждый полюс устройства представляет собой независимый путь прохождения электрического тока.

Поэтому обыкновенная двухполюсная розетка на 220В, оборудованная заземляющим контактом, является трехполюсной.

Основными составными частями силовой розетки, рассчитанной на напряжение 380 вольт, являются:

1. Основание корпуса.
2. Защитная крышка.
3. Механизм.
4. Уплотнительное кольцо.

В настоящее время используются электрические трехфазные разъемы с четырьмя или пятью контактами игольчатого либо ножевого типа. Выбор той или иной модели такого оборудования осуществляется, исходя из особенностей подключаемого потребителя.

Для подключения трехфазных электрических двигателей в сеть 380В, а также прочих симметричных нагрузок может быть использован трехжильный провод. Для подсоединения потребителей, создающих несимметричную нагрузку, используется розетка с пятью выводами, оборудованная нулевым и заземляющим контактом.

Существуют также устройства на 380 вольт, имеющие 7 разъемов (каждая фаза имеет собственный ноль, а также общий заземляющий проводник), такие устройства применяются в помещениях, где необходимо обеспечить очень высокий уровень электробезопасности.

Незначительные изменения в конструкции трехфазных розеток могут быть внесены, исходя из их мощности, назначения, а также степени защиты от пыли и влаги. Существуют розетки с защитными шторками, наклонные на 380 вольт, устройства, оборудованные заглушкой, плоские, влагозащищенные и т.д.

Порядок монтажа

Основные правила, которые следует соблюдать при установке такого устройства, остаются такими же, как и при монтаже двухполюсной розетки, предназначенной для работы в сети напряжением 220 вольт.



Порядок действий при этом может быть следующим:

• Перед выполнением любых работ в электропроводке следует отключить напряжение на вводном электрическом щитке.
• Для подключения подходящих проводов от сети напряжением 380В к силовой розетке ее необходимо разобрать. Для этого следует открутить болты, расположенные на лицевой части корпуса изделия и снять его крышку.
• Основание закрепляется на стене. Для того чтобы добиться ровного расположения корпуса устройства следует использовать строительный уровень. Способ крепления зависит от материала стены, на которую устанавливается розетка.
• Выполняется заведение питающего силового кабеля в основание устройства. В случае открытой прокладки такого кабеля он должен быть заключен в гофрированную трубку. Для скрытой прокладки следует предварительно выполнить штробление стен. Любые работы с элементами электрической сети напряжением 380 вольт можно проводить только при отключенном питании. Перед заведением кабеля в розетку на гофрированную трубку надевается уплотнительное кольцо, которое и вставляется в соответствующие пазы, расположенные на основании корпуса.
• С каждой жилы силового кабеля снимается изоляция на расстоянии 10 мм от ее конца.
• Выполняется подключение жил силового кабеля к клеммам розетки. Для некоторых потребителей электроэнергии важным условием нормальной работы является соблюдения правильного порядка чередования фаз. Это означает, что следует очень внимательно следить за правильностью подключения фазных проводов к контактам розетки. Изоляция жилы защитного заземления имеет желтый цвет с зеленой полосой. Большинство моделей трехфазных розеток имеет на своем корпусе маркировку, позволяющую однозначно определить, к какому разъему необходимо подключать тот или иной провод. Фазы обозначаются символами L1 (белый цвет изоляции провода), L2 (черный или черно-белый), L3 (синий).

Совет! При неправильном подключении электродвигателя в момент подачи напряжения он начнет вращаться в противоположную сторону. Чтобы устранить эту неисправность достаточно поменять местами две соседние фазы в розетке.

• Устанавливается защитная крышка.
• Проверяется правильность функционирования устройства путем подключения к нему потребителя и подачи напряжения.

Выбор трехфазной розетки

Перед покупкой розетки на 380В следует четко определиться, каким техническим и эксплуатационным характеристикам она должна соответствовать.

Основными параметрами устройств на 380 вольт являются:

• Номинальный ток. Значение этого параметра определяется исходя из совокупной мощности подключаемых к устройству потребителей. Стандартными значениями номинальных токов для розеток на 380В являются: 16, 32, а также 64 А.

Важно! При подключении трехфазных потребителей одинаковой мощности в сеть 380В по схеме «звезда» или «треугольник» токи, протекающие через них, будут разными. Это следует учитывать при выборе розетки, а также  сечения соединительных проводов.

• Фазный ток, протекающий в электрической цепи при подключении потребителя в сеть 380В по схеме «звезда» (наиболее распространенный способ подключения), равен:

где cosφ – коэффициент мощности, определяемый свойствами потребителя.

• Количество и тип контактов. На сегодняшний день многие потребители, подключаемые к трехфазной сети напряжением 380 вольт, поставляются без электрической вилки. Однако в некоторых случаях приходится подбирать розетку под уже имеющуюся вилку.
• Степень защищенности корпуса устройства от пыли и влаги (IP). Этот параметр чрезвычайно важен для изделий, устанавливаемых на открытом воздухе или в помещениях с повышенной влажностью. В этих случаях лучше всего использовать устройства, имеющие степень защищенности не ниже IP44.
• Для подключения переносного электрооборудования следует обратить внимание на кабельные трехфазные розетки в мобильном исполнении.

Монтаж трехфазной розетки в сеть 380В не слишком отличается от установки однофазного двухполюсного устройства и может быть выполнен даже неспециалистом. Однако для обеспечения правильной работы потребителей следует обращать повышенное внимание на схему соединения проводов в этих устройствах. Кроме того, выполнять любые работы по установке или ремонту электротехнического оборудования следует только при отключенном питании. Напряжение 380В является опасным для жизни, поэтому перед выполнением любых действий с элементами электропроводки обязательно следует убедиться в его отсутствии.

какой она бывает, и какой она должна быть

Трехфазные розетки и вилки встречается в основном в домах с электрическими плитами советской застройки второй половины двадцатого века. Но когда речь идёт о профессиональном оборудовании, силовых электромоторах или нагревателях, станках и технике использующих в работе три фазы различают множество разновидностей устройств используемых для их подключения.

В повседневной жизни обыватель редко сталкивается с необходимостью получать от сети напряжение 380 вольт, которое образуется в результате сдвига синусоиды на одну треть в каждой из трёх фаз по 220 вольт, в результате чего получают указанное значение.
На самом деле, в каждый многоквартирный дом и жилой массив подведено указанное напряжение. Так что, где бы ни находился потребитель – если там есть электричество, значит, то велика вероятность, что там есть три фазы и возможность подключения к сетям 380 вольт.

Устройство трёхфазной сети

Каждая розетка 380в состоит, как минимум из 4 контактов: к ней подходит три фазных провода и один нулевой. Напряжение между фазами составляет 380 вольт. Напряжение 220В получается если мерить его между любой из фаз и нолем. Каждая из фаз способна нести нагрузку не менее, чем в три с половиной тысячи ватт, а соединённые вместе они могут обеспечить питанием нагрузку до десяти с половиной киловатт и больше, в зависимости от необходимости.

В каждой из трёх фаз, по сравнению с предыдущей, присутствует перемещение синусоиды на показатель равный одной трети периода, что в сумме даёт общую синусоиду напряжения 380 вольт. Как пользоваться мультиметром для измерения напряжения обязательно прочитайте статью на нашем сайте.

Подобные показатели необходимы, в первую очередь, для подачи питания на электродвигатели, которые могут применяться в самых разных областях. Очевидные примеры такого применения: лебедки, поднимающие и опускающие лифтовые кабины; токарные и другие станки; системы вентиляции и многое другое.

Важно знать: 3 х фазная розетка может, при необходимости, использоваться для получения однофазного тока напряжением 220 вольт. Для этого необходимо на вилке, подключаемой к ней, подсоединить два контакта: ноль и любую из трёх фаз. Таким образом, будет получено необходимое напряжение.

Области применения

Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.

Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.

Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая. Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.

Основные виды трехфазных розеток

Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:

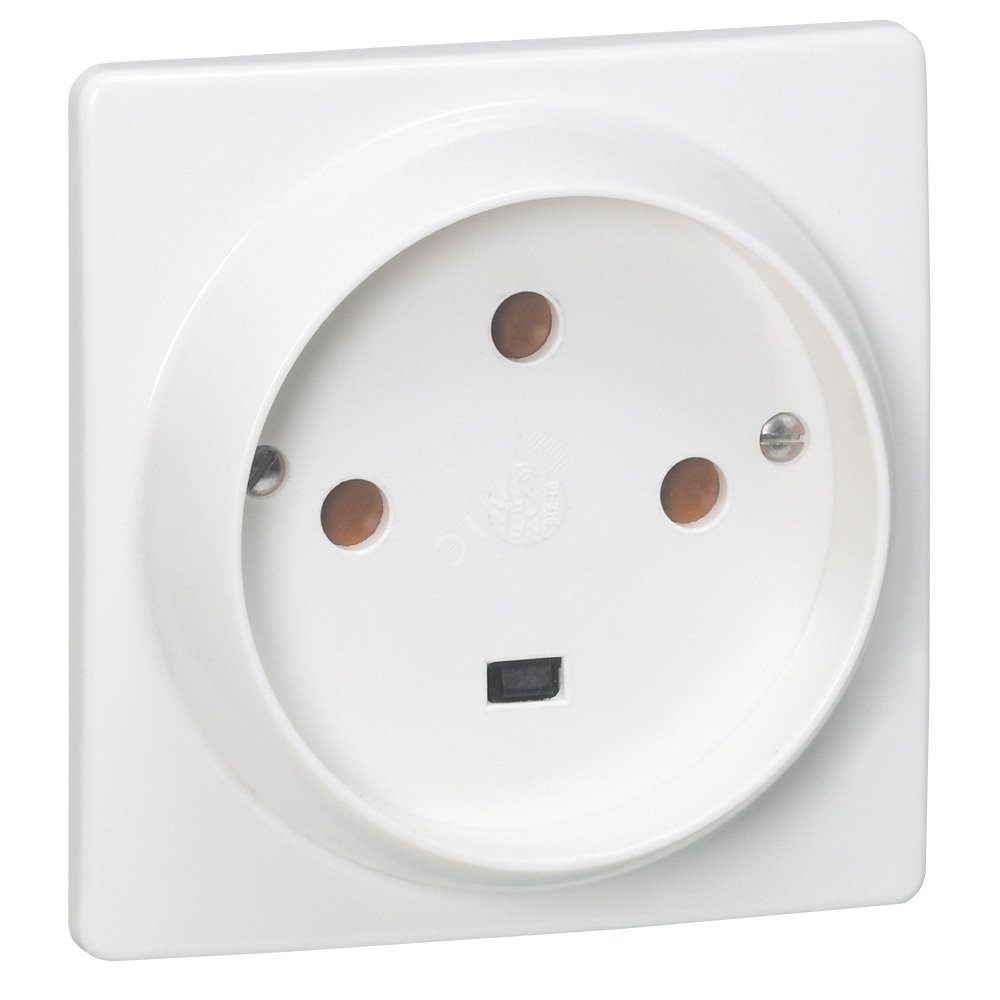

• Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;

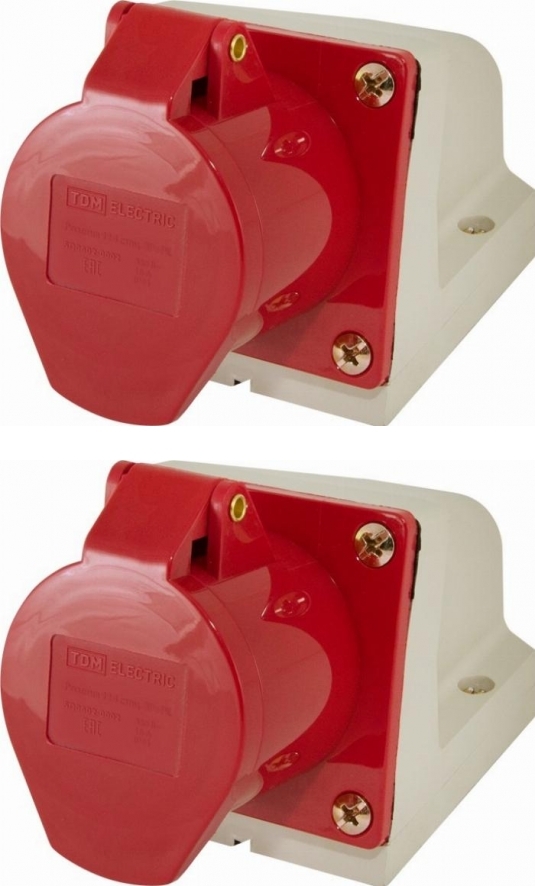

• Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;


Обратите внимание: розетка на 380 вольт является объектом повышенной опасности, поэтому любые подключения к ней должны выполняться специалистами, всё подключаемое оборудование лучше всего заземлять, а на линию подводящую питание к розетке необходимо поставить дополнительное оборудование, для защиты конечного потребителя от поражения током, например дифференциальный автомат.

• Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;

• Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;

• Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;
• Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
• Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.

Суммируя вышесказанное можно заключить, что розетка на 380 вольт поставляется в следующих исполнениях: настенные – накладные и встраиваемые; переносные – одно, двух, трёх лучевые; с индексами влагозащиты IP 20, IP44 и IP67; на 16, 32, и 63 ампера предельно допустимой силы тока.
Краткий обзор розеток видео обязательно смотрите ниже:

Заключение

Важно понимать, что проводить любые работы связанные с риском поражения электрическим током, имеет право только персонал, прошедший обучение, сдавший нормативы по технике безопасности, и работающий в соответствии с нарядом на работы.

Указанный специалист должен быть укомплектован всем необходимым для работы, иметь специальные одежду и инструмент, кроме того, работы проводятся в составе бригады, состоящей из нескольких человек.

Только так можно быть полностью уверенным в безопасности проводимых работ. Не имея всего вышеперечисленного, категорически запрещается приближаться к объектам под напряжением и самостоятельно проводить электротехнические работы, нарушая данное правило, вы полностью перекладываете на себя всю ответственность за возможные последствия. Поэтому ни при каких обстоятельствах не проводите данные работы самостоятельно.

Трехфазная розетка: подключение, установка, проверка фаз

Не так давно, трехфазный ввод на объект потребителя считался прерогативой промышленных предприятий. Хотя, если разобраться детально в схемах энергоснабжения многоквартирных домов, выяснится, что жильцы получают заветный 220 вольт именно от трехфазного щита питания. Наверняка, многие из вас замечали, что при аварии на электрической магистрали питание может пропадать не во всем доме сразу, а как бы в шахматном порядке. При этом, в разговорах среди ремонтников звучит фраза: «вторую фазу выбило…».

Это означает, что потребители в многоэтажке распределены на три группы (как правило, с равномерной нагрузкой). На объект заведен трехфазный силовой кабель (четырех жильный, без учета отдельной шины рабочего заземления) с общим прибором учета и единым автоматом. На выходе 3 линии с напряжением 380 вольт между ними, и рабочий нуль. Далее, по каждому из трех направлений, прокладывается двухжильный силовой провод (без учета рабочего заземления), на котором между фазой и нулем привычные 220 вольт.

Поскольку потребители в своих поквартирных распределительных щитках имеют доступ только к одной фазе, такое электропитание к трехфазному все-же не относится.

Однако есть жилые дома (включая многоквартирные), в которых вводной щиток выглядит так же, как на предыдущей иллюстрации. Например, дома, в которых нет природного газа. Зачастую в квартирах устанавливаются трехфазные электроплиты. Три фазы могут понадобиться в помещениях с электрическим водонагревателем или отопительным котлом. Такое электрооборудование тоже может использовать три фазы с напряжением 380 вольт.

Для чего применяется электропитание с повышенным напряжением

По той же причине, по которой магистральные линии электропередач работают под напругой 10 тысяч вольт. Чтобы обеспечить определенную нагрузку (мощность электроприбора), есть два пути: повысить силу тока при пониженном напряжении, либо напротив: повышая вольтаж, можно снизить ток в цепи. Для экономии силовых кабелей, рациональнее подавать потребителю 380 вольт вместо 220.

Выгода очевидна: сила тока ниже, меньше греются провода, их сечение можно уменьшить. Равно как и коммутирующие устройства рассчитаны на меньший ток.

Соответственно, для подключения конечных электроустановок, в помещении должна быть трехфазная розетка.

Важно! Если у вас в доме установлена розетка на 3 фазы, подключать к ней мощные однофазные потребители без специально коммутации входных клемм запрещено!

При этом возникает перекос нагрузки, это негативно сказывается на работе генерирующих устройств, и может вывести из строя защитную автоматику.

Разновидности трехфазных розеток

В отличие от однофазных, розетки на 3 фазы различаются не только по степени защиты, и способу монтажа.

1. Защита может быть от поражения электрическим током, а еще от пыли и влаги. Система IP** определяет, насколько корпус противостоит внешней среде. Первая цифра (пыль) может быть от 0 до 6, вторая цифра (влага, вода) от 0 до 9. То есть, маркировка IP-69 означает полную герметичность розетки.
2. Количество разъемов определяется способом подключения потребителя. Для схемы «звезда» потребуется минимум 5 гнезд. Три фазы, рабочий нуль и защитное заземление.
   Это самая распространенная схема. Конфигурация разъемов имеет несколько стандартов, устанавливаемых производителем. Розетки такого типа необходимо покупать в паре с вилкой. Розетки и вилки разных брендов могут не подойти друг к другу.Вот так выглядит пяти контактный комплект от «Legrand»:При подключении по схеме «треугольник», рабочий нуль не нужен. В розетке будет 4 контакта: три фазных, и защитная земля. Розетка может выглядеть так:

   или вот так:

   Кроме того, есть качественные комплекты, выполненные еще по ГОСТ СССР, с рядным расположением разъемов.

   Теоретически, такие розетки могут работать и по схеме «звезда», если защитное заземление проведено по отдельной линии, в обход розетки. Но это небезопасно: нет уверенности, что «земля» подключена правильно.

   Самое безопасное подключение трехфазной розетки — на 7 контактов. Это вариант для схемы «звезда», но на каждую фазу есть свое защитное заземление. Такой способ набирает популярность в странах Евросоюза, но практическое применение для трехфазных электроустановок сомнительно.

3. По способу монтажа есть три основных модификации:
   • Трехфазная розетка скрытой установки. Монтажная коробка прочно монтируется в стену, розетка устанавливается заподлицо.Не путать с понятием «розетка трехместная для скрытой установки» в данном случае речь идет о комплекте из 3 однофазных розеток в одном корпусе.
   • Накладная розетка. Для домашней установки не самый удобный вариант: слишком громоздкая.
   • Для уличного монтажа. Такие комплекты как правило имеют защиту не ниже IP-67.

Правильно подключаем к вводному устройству

В первую очередь, разберемся с цветовой маркировкой. Силовой кабель для трехфазного подключения может иметь европейские цвета, или соответствовать Правилам устройства электроустановок. В первом случае фазы маркируются коричневым, белым (серым) и черным цветом оболочки. Во втором — (что маловероятно для жилых домов), желтым, зеленым и красным. Общее у кабелей одно: равно как и в однофазной системе, рабочий нуль будет синим (голубым), а защитное заземление желтым с зеленой полосой по длине провода.

После трехфазного прибора учета (электросчетчика), должен быть установлен четырехполосный автомат. Именно на 4 линии: поскольку и фазы, и нуль при необходимости должны отключаться.

Важно! Защитное заземление заводится в розетку без возможности его разрыва коммутационным устройством (автоматом)!

В принципе, привязка конкретных линий к номерам контактов никакими инструкциями не определена. Каждый пользователь сам определяет, как именно подключить трехфазную розетку.

По негласным правилам, на четырех контактной розетке (к примеру), рабочий нуль располагается справа.

А на 5-контактной (с защитным заземлением) в центре.

Для уличной розетки с защитой от попадания пыли и влаги, так же существует типовая схема разводки линий.

И все-же, трехфазные потребители соединяются с точкой питания индивидуально, универсальности быть не может. Если вы вводите в эксплуатацию электроплиту — на входной коммутационной колодке есть несколько вариантов организации питания: на 220 или 400 вольт.

По умолчанию могут быть установлены перемычки, которые приведут к короткому замыканию между фазами. Поэтому сначала следует изучить инструкцию к электроустановке, а затем планировать расположение контактов в розетке.

Установки с трехфазными электромоторами имеют свой порядок питания. Опять же возвращаемся к основному правилу: никакой универсальности.

Проверка фаз с помощью мультиметра

Если розетка уже имеется, но при этом вы не знаете расположение линий на контактах, можно легко определить их назначение, кроме номеров фаз. Делается это с помощью тестера.

Между любыми фазными контактами должно быть напряжение 380 вольт. Между рабочим нулем и каждой из фаз — 220 вольт. Аналогичный показатель получится и между защитным заземлением с фазами. При этом, определить, где «нуль», а где «земля» (в розетках с 5 контактами) достаточно сложно.

1. Если силовой кабель имеет стандартную маркировку, необходимо вскрыть корпус розетки, и убедиться, что «земляной» провод (соответствующего цвета) соединен с «правильным» контактом с одной стороны, и шиной рабочего заземления с другой стороны (в распределительном щитке).
2. При невозможности определить провод визуально, проверяем разницу в потенциале для «нуля» и «земли».

Важно! Данный способ работает лишь в случае, когда заземление организовано согласно Правилам устройства электроустановок, и не имеет физической связи с рабочим нулем.

Кстати, при объединении «нуля» и «земли» эксплуатация электроустановок вообще запрещена.

Суть метода: если произвести замеры с коротким интервалом сначала между фазой и «нулем», а затем между фазой и «землей», во втором случае напряжение будет немного ниже. Это связано с тем, что линия между защитным заземлением и фазой проходит через физическую землю (грунт), где сопротивление выше, чем у кабеля нулевой шины.

Установка розетки

В принципе, монтаж любого типа (скрытая, накладная) мало чем отличается от однофазной розетки. Однако есть важная особенность:

В силовых розетках на 3 фазы, количество контактов больше, чем в обычных. Сила прижима существенно выше. Для извлечения вилки потребуется приложить больше усилий: если крепление недостаточно надежное — есть риск просто вырвать розетку из стены. Поэтому для установки подобных изделий следует применять надежные дюбели большого диаметра, или анкерные соединения.

При монтаже такой розетки на гипсокартонную стену (без несущего капитального основания), следует установить усиливающую накладку площадью, вдвое превышающую диаметр розетки.

При подключении проводов к разъемам, не допускается слабина затяжки, или перекос фиксирующих элементов. По возможности, концы проводников надо подготовить: облудить или загильзовать многожильный проводник, или установить контактные клеммы.

Если не выполнить эти требования — по одной из фаз может возникнуть просад напряжения (по причине плохого контакта), что может привести к выходу из строя электроустановки.

Видео по теме

Зачем нужны силовые розетки

Полезная информация

Большинство современных электроприборов используют для своего питания сети с напряжением в 220 вольт, чего вполне достаточно для их эффективной работы. Тем не менее, особо ресурсозатратное оборудование, вроде систем электрического обогрева требуют напряжения в 380 вольт, которое подводится в дом специальными трехфазными кабелями.

Чтобы обезопасить себя от чрезмерного перегрева розеток и вилок при пиковых нагрузках используются силовые розетки, рассчитанные на подобные условия эксплуатации. Электрофурнитура Legrand, ориентированная на решение подобных задач, отличается отменным качеством, поэтому использовать именно ее в подобных целях будет наиболее целесообразным. Чаще всего используются розетки со следующим номинальным током:

• 20 А для умеренного использования приборов с высоким энергопотреблением;
• 32 А для питания более мощного оборудования.

Существуют специальные розетки «Легранд», которые способны удовлетворить подобные потребности, правда конструктивно они достаточно сильно отличаются от традиционного варианта на 220 вольт. В первую очередь это касается количества контактов, которых может быть от трех до пяти. Первые три из них — силовые, к которым также могут добавляться «ноль» и заземление. За счет этого стоит учитывать, что к подобным розеткам необходимы соответствующие вилки на три контакта.



Специалисты интернет-магазина «Профэлектро» отмечают, что одним из самых важных требований при подборе следует считать максимальный пропускной ток, при котором корпус розетки не начинает нагреваться. Чем выше этот показатель, тем надежнее розетка в процессе активной регулярной эксплуатации. Огромную роль также играет площадь соприкосновения всех силовых контактов, поскольку чем выше этот показатель, тем надежнее конструкция самой розетки.

Не стоит экономить и на соответствующих вилках, поскольку их устойчивость к температурным перегревам должна быть не ниже, чем у самого источника питания. Силовые розетки Legrand купить сейчас можно по вполне адекватной цене, но сохранить их целостность при чрезмерных нагрузках помогут специальные автоматические выключатели.

Они предотвращают резкие скачки напряжения и короткие замыкания, разрывая электрическую цепь, тем самым защищая не только саму электрофурнитуру, но и все бытовые электроприборы и оборудование, запитанные в сеть.

17.09.2018

Трехфазная розетка

Если вы не электрик, то вам привычно видеть простые однофазные розетки, которые используются в быту. Их вполне хватает для повседневной работы. Напряжение однофазных розеток 220В. Но, электрики и более опытные пользователи знают, что существует и трехфазная розетка, напряжение которой 380В. Чаще всего трехфазные розетки и вилки используются на производстве, где повышенные нагрузки. Хотя, в быту такие розетки тоже нашли применение.

Все зависит от бытовых приборов, которые используются. Чаще всего они подключаются к стандартной розетке 220В. Но, иногда для плиты, для бытового станка, электродолбилки и подобных электрических приборов нужны трехфазные розетки с 380В напряжением. В чем их особенность? Какова схема подключения трехфазной розетки? Как ее можно подключить? Какие виды разъемов бывают? Ответы на эти вопросы можно найти в нашей статье.

Схема подключения

Не зря она называется трехфазной, ведь электропитание происходит через 3 фазы и нейтраль (N). Фазы обозначают L1, L2, L3. При всем этом, львиная доля потребления равномерно распространится по одной фазе. Специально для нагрузки на три фазы нужно создать выделенную группу. Фото, что находится ниже, показывает трехфазную схему в помещении, работающем от сети 380В.

Сперва входная часть оборудуется 40 амперным трехполюсным автоматом. Дальше к нему направляют три жилы: черную, красную и коричневую. Как видно на фото, справа вверху располагается счетчик. Понятно, что он тоже должен быть трехфазным. Синим проводом обозначен ноль. Он тоже подключается к счетчику, после чего идет от выхода из него на специальную шину (N) нуля. Дальше от шины ноль распределяется группе освещения, розеток и фазной нагрузки.

Система подключения имеет две группы розеток и группу освещения. Каждая эта группа имеет свою фазу. Цепочка трехфазная выделяется самостоятельной линией. Самая простая схема подключаемого оборудования включает в себя соединение цепи через автомат и выводом ее на группы розеток. А благодаря подходящим вилкам, розетка может передавать трехфазную нагрузку.

Сегодня доступно большое количество видов трёхфазных розеток, о которых мы поговорим позже. Если говорить о нагрузке, то на 1 киловатт нужно 2,5 А. В том случае, когда система подключения имеет УЗО, важно точно рассчитать нагрузку.

Как она устроена

Основное отличие изделий в их дизайне. Неизменным остается одно – разъемы имеют 4 и более контакта. Меньше – никогда. Три из них – это фазные, а четвертый является заземляющим. На фото ниже изображена вилка и разъем под нее ней. В совокупности образуется разъемный контакт. В такой разъем можно подключать бытовые приборы с идентичными вилками.

Существуют разъемы, которые имеют несколько гнезд для вилки. Вот их отличия:

1. Чтобы подключить так называемую треугольную схему, потребуется 4 разъема. А именно защитный ноль (РЕ), и три фазы (А, В, С).

2. Если схема подключения вилки сделана по принципу «звезды», то понятно, что потребуется пять гнезд. Это тот же защитный ноль (РЕ), ноль, и фазы А, В, С.

3. При необходимости надежной защиты от поражения электрическим током, используют целых 7 гнезда. Здесь будет три фазы А, В, С, три ноля и один защитный ноль (РЕ).


Разъем, имеющий четыре контакта, применяется исключительно в схеме подключения «треугольник». Использования пяти контактов допустимо при этом же «треугольнике» и при подключении «звездой». К определенным клеммам можно подключить электропитание. Вот и все, теперь разъем можно включать бытовые приборы.

Обратите внимание! Есть электроплиты, которые работают только от сети 380В. Розетка для электроплиты должна быть соответствующей. Из этого видео вы узнаете, как выполнить подключение подобной электроплиты.

Если говорить о проводах, что подключаются к разъему, то минимально допустимый диаметр – 2,5 мм². Если же в помещении будут повышенные нагрузки, то диаметр выбирают до 6 мм².

Ниже приводятся разновидности изделий по некоторым признакам:

1. Способ монтажа.
2. Устойчивость к окружающей среде.
3. Назначение.

Что касается способа установки, то можно отметить такие изделия:

• открытого типа. Самый простой вид коробки, которые видны на стенах и фиксируются именно к ней через саморезы. Они используются для внешней проводки, которая не предполагает проход в стене. Их еще называют накладными. Эти силовые розетки можно монтировать как в самом помещении, так и снаружи его;

• силовые розетки закрытого типа. Их используют при скрытой проводке. Особенность монтажа в том, что коробку утапливают в стену. Выполнить работы по монтажу немного сложнее, так как в стене приходится делать отверстие и устанавливать подрозетник. Зато изделия менее заметны и удобны в эксплуатации.


Теперь рассмотрим степень защиты и устойчивости перед внешней средой. Эти силовые розетки определяются значением IP и имеют дополнительные две цифры. Цифра, что стоит первой, говорит об уровне защиты от нежеланных частиц, таких как пыль, мусор, песок и т. д. Эти показатели определяются шкалой от 0 до 6. Чем меньше показатель, тем хуже защищенность изделия. Что касается второй цифры, то она говорит о ее степени защиты от влаги. Здесь шкала немного другая: она начинается с 0 и заканчивается 8. Уровень защиты тоже определяется от низкого к высокому. Если продукция имеет показатель второй цифры 8, то ее можно даже использовать в воде. Одной из практичных и популярных трехфазных розеток является модель IP44. Она качественно защищает розетку как от пыли, так и от влажности.

Теперь рассмотрим их назначение. Они могут делаться без заземления. Их подключают к прибору без контакта заземления. Если же прибор оснащен контактом, то подключать его можно посредством разъема СЕЕ 7/5 с упругими боковыми контактами СЕЕ 7/4. К тому же в продаже можно найти трехфазные розетки с пластиковыми защитными шторами. Они открываются только тогда, когда штырьки вилки направлены в розетку равномерно.

Обратите внимание! Некоторые разъемы могут быть оснащены выталкивателями вилки, таймером или системой УЗО.

Теперь давайте рассмотрим, как подключить трехфазную розетку.

Технология подключения трехфазной розетки

Если с подключением розетки на 220В сможет справиться каждый, то вот для работы с трехфазной розеткой нужно иметь подробную инструкцию. Ведь здесь уже не можно менять местами фазу и ноль. Подключение трехфазной розетки выполняется следующим образом:

1. Для начала потребуется отключить напряжение на щитке. Затем нужно проверить, нет ли в проводах напряжения, используя индикаторную отвертку.
2. Дальше на провод надевается сама розетка и фиксируется на стене.
3. Провода оголяются, чтобы можно было выполнить соединение.
4. На контакты розетки L1, L2 и L3 нужно подключить фазы А, В и С.

5. Дальше ноль подключается к N контакту (голубой провод).
6. Заземление подключается к РЕ (зелено-желтый провод).
7. Теперь можно подавать электропитание, протестировать фазу и измерить напряжение на клеммах.

Что касается вилки, то она подключается так:

1. Для начала ее нужно разобрать, направить туда гибкий кабель.
2. В ней есть соответствующие штырьки, к которым и подключается фаза, ноль и защита.
3. Кабель фиксируется, вилка собирается обратно.

Подробнее о том, как подключить трехфазную розетку, вы можете узнать из этого видео.

Заключение

Теперь вы знаете, как именно можно подключить трехфазную розетку и использовать ее. Эту работу должен выполнять квалифицированный электрик. Лучше не рисковать, чтобы не наделать ошибок. Но, все же, если вы уверены в своих силах и готовы самостоятельно сделать все с ноля, то, придерживаясь правил безопасности, вы сможете это сделать.

Силовая розетка — рекомендации по выбору и установке розетки своими руками

Для подключения бытовых приборов, имеющих как стандартный, так и более высокий параметр потребляемой мощности, используются силовые розетки. Это в полной мере относится к стиральным машинам, утюгам, котельному оборудованию или электроплитам. Но параметр мощности оказывает влияние на тип такого устройства.

А какие виды розеток существуют, в чем их особенности, мы расскажем в нашей статье.

Краткое содержимое статьи:

Назначение и конструкция

Любую силовую розетку можно рассматривать как электрический разъем. В нем конструктивно предусмотрены контакты, которые соединяются и разъединяются. Именно благодаря им происходит подключение потребителей к электросети. Разъемы могут быть однофазными или трехфазными. В последнем случае ограничивающим параметром тока будет 380 В.

Среди существующих типов в наибольшей степени популярностью пользуются штепсельные разъемы. Для изготовления силовых конструкций используется пластик сверхвысокого качества, что видно на фото силовых розеток. Материал должен быть не только прочным, но и обеспечивать стойкость к процессу горения.

Дополнительно устройства отличаются и такими свойствами:

• антикоррозийная защита металлических компонентов;
• защита от проникновения внутрь пыли, воды, влаги, бензина;
• влагостойкость и сохранение работоспособности при широком разбросе температур.

В разъемах штепсельного типа кабель, обеспечивающий прохождение тока, фиксируется специальной скобой. Она имеет округлую форму и отличается гибкостью. Соединения обеспечиваются использованием клемм из луженой меди.

Особенность состоит в том, что внутренние контакты обустроены стандартно, разноцветные провода соотносятся с разными параметрами напряжения. Поэтому ошибиться в подключении достаточно сложно.

Разновидности устройств

В зависимости от характеристик электросети в доме можно использовать однофазные или трехфазные модели. Популярностью пользуются разъемы, которые имеют разное число контактов, например:

• земля, фаза, ноль;
• 3 фазы с нолем;
• земля, 3 фазы и обязательный ноль.

Существующие виды силовых розеток позволяют использовать разъемы в переносном и стационарном исполнении. Дополнительно выделяются и другие варианты устройств.

Способ установки

Розетки могут монтироваться в открытом виде или скрытом. В первом случае накладная коробка будет ставиться непосредственно на стену. Такой вариант подходит при наличии электропроводки открытого типа, что часто встречается в деревянных или влажных помещениях. Возможен монтаж и на улице.

Устройства скрытого типа предполагают необходимость предварительного обустройства ячейки внутри стены, куда будет закреплена конструкция. Место для подрозетника бурится дрелью с коронкой. Все провода располагаются в канале, который обустраивается штробированием стен. Чаще всего в жилых домах и квартирах мы сталкиваемся именно с этим решением.

Уровень защищенности

Если вы хотите узнать, как выбрать силовую розетку, то целесообразно обратить внимание на еще один важный параметр – устойчивость к внешним факторам. Следует подбирать и маркировку. Например, в часто используемом классе защиты IP44 первая цифра – это уровень защиты от пыли (меняется в пределах 0-6), а вторая – влагоустойчивость (диапазон 0-8).

Особенности конструктивного исполнения

Наиболее простым технологическим решением являются конструкции, рассчитанные на переменный ток без заземления. Силовые розетки с заземлением имеют не только отверстия под стандартную вилку, но и специальный штекер, выполняющий функции заземлителя. Он может также находиться и сбоку в виде контактов.

При использовании данной модели соединение заземляющих контактов происходит до момента прикосновения силовых элементов и штекеров вилки.

В конструкции может быть предусмотрена особая защитная система. Например, в некоторых моделях предусмотрены специальные шторки на отверстиях под вилку. Они открываются только в том случае, если входят два штыря одновременно. Удобно использование разъемов со встроенными в корпус выталкивателями, активизирующимися при нажатии на кнопку.

Иногда производители устанавливают специальный таймер, на котором можно задать время соединения или размыкания контактов. Не теряют популярности и модификации с УЗО – это прекрасное решение для зон с высоким уровнем ответственности по электротехническому параметру.

Стандарты и эксплуатация

Длительность периода пользования розетками зависит от числа фактически реализованных циклов «включение-выключение». Для качественных изделий этот параметр равен 100 тыс. циклов, а низкокачественные могут не продержаться и 20 тыс. Имеется особенности и в типе контактного механизма.

Самым надежным считается пружинный тип с контактными лапками. Возможно использование и зажимов. Они могут быть ускоренными и двойными. Использовать быстрозажимный вариант легче, но и стоить он будет на порядок выше.

Учитываются также и существующие стандарты. Если в обычных розетках, популярных ранее, использовался диаметр вилочного отверстия 4 мм, то у евророзеток он составляет 4,8 мм.

Выбор и подключение

Прежде чем начинать подключение силовой розетки своими руками, целесообразно оценить, насколько верно вы выбрали тип и вид устройства.

Во внимание принимают несколько параметров:

• Во-первых, это место установки и особенности электропроводки, способ ее укладки.
• Во-вторых, важно рассчитать требуемый номинал.
• В-третьих, наличие заземляющей защиты.
• Ну и, в-четвертых, стоимость розетки и качество ее исполнения.

В дополнение к силовым разъемам приобретаются и активно используются разнообразные аксессуары – удлинители, разветвители, приспособления для защиты детей, переходники и адаптерные устройства.

Электропитание сначала поступает на разъемы, а затем с вилки снимается на точку потребления. Зажимы с клеммами винтового типа позволяют обеспечить надежное соединение проводки с контактами.

Выбирать кабель для силовой розетки можно с проводкой гибкого типа. Но если вы работаете с многожильной проводкой, то контакты надо регулярно обслуживать, оценивая их состояние. Поэтому часто рекомендуется заменить лужение наконечниками.

Следует избегать чрезмерного разогрева контактов. Для этого учитывают номинал тока. Его величина определяется площадью сечения жилы и соединительных контактов.

Монтаж розетки для электроплиты

Силовые блоки розеток, которые ставятся для питания требовательного к мощности оборудования, должны выбираться с учетом высоких параметров электробезопасности.

Стандартные розетки ориентируются на ток в 10 или 16А. При подключении более мощного тока произойдет разогрев контактов. Чтобы этого не произошло, необходимо использовать устройства на 32А с кратковременной нагрузкой 40А для мощности потребления менее 7 кВт и 63А, если потребляемая мощность превышает 7 кВт.

Наилучшим решением при подключении электроплиты и других мощных агрегатов будет трехфазное питание. Если вы берете силовые розетки на 3 фазы, то в них будет до 5 контактов.

Разбираясь с тем, как установить силовую розетку для плиты, следует остановить выбор на накладной конструкции с использованием медного многожильного кабеля с сечением каждой жилы 3х4 мм. Подключение на разъем и вилку производится по установленной схеме. Кабель должен проходить через защитное автоматическое устройство в 40А.

Если вы столкнулись с отсутствием контура заземления, то кабель нужно «подвесить» на специальную конструкцию из металла в электрощите. А вот соединение на металлический корпус щита или заземление на нулевой провод не допускается. Контакты должны быть зачищены и защищены от окисления.

Рекомендуется использование технологии лужения или обжимки латунной гильзой. Чтобы не допустить окисления и последующего замыкания, все контакты должны иметь прочное крепление, исключающее перегрев.

С силовыми разъемами мы сталкиваемся постоянно. Их монтаж требует знаний в области электротехники. Особенно это касается установки розеток под мощное электрооборудование. Именно поэтому рекомендуется делегировать эти функции специалистам.

Фото силовых розеток

Трехфазная розетка: схемы подключения

В силовых линиях широко используется трехфазная розетка, составляющая вместе с вилкой единый разъем. Розетка оборудовано как минимум тремя контактами для подключения фаз и дополнительными контактами для рабочего нуля и заземления. Поскольку такие розетки используются в силовых трехфазных линиях и подключаются к мощным устройствам, через их контакты постоянно проходят высокие токи. Площадь сечения этих контактов должна быть большой, чтобы они могли выдерживать постоянные значительные нагрузки.

Общие сведения о трехфазных розетках

Современная промышленность выпускает два основных вида контактных разъемов. Первый вариант с 4 контактами используется для передачи электроэнергии к нагрузке, подключенной по схеме «треугольник». Это широко распространенная розетка трехфазная с заземляющим контактом, в которой установлены 3 фазных контакта и 1 – заземления. Второй тип разъемов оборудован 5 контактами и подключается по схеме «звезда». В этих устройствах 3 контакта являются фазными, а 2 остальных используются в качестве рабочего нуля и заземления.

С целью обеспечения повышенной защиты от поражения электрическим током используются специальные трехфазные розетки и вилки с 7 контактами. В них каждой фазе соответствует свой рабочий ноль, для чего оказываются задействованными 6 контактов, а 7-й контакт является заземлением. В данной схеме подключения на каждой фазе устанавливается собственное устройство защитного отключения.

Как правило, силовые разъемы используются на линиях, питающих стационарное и переносное оборудование повышенной мощности, используемое в промышленности, строительстве, на транспорте и других областях. Материалом корпусов служит противоударный каучук или пластик на основе полиамидных смол. Он обладает высокой устойчивостью к перепадам температур в пределах от -40 до + 125 градусов, а также к воздействию повышенной влажности и активных веществ. Дополнительная защита от случайных прикосновений, воздействия неблагоприятных внешних условий обеспечивается с помощью герметизирующих откидывающихся крышек или заглушек.

Корпуса трехфазных розеток могут изготавливаться в различных вариантах. Основными модификациями являются монтажные розетки, розетки с заглушкой, наружные, тройные и наклонные розетки с заглушками и без заглушек, а также плоские устройства для электрических щитов.

Трехфазные линии, питающие мощные нагрузки, подключаются к разъемам, способным работать при высоком рабочем напряжении от 440 до 600 В и при токе 30-40 А. Большие нагрузки возникают под действием высокого линейного межфазного напряжения 380 вольт.

Провода и кабели, по которым питание поступает к розетке, также рассчитываются на большие токи и высокое напряжение. Это достигается за счет большой площади сечения и качественной изоляции проводников. Подключение трехфазных розеток может производиться по различным схемам. Данная процедура достаточно сложная и ответственная, поэтому для ее выполнения рекомендуется привлекать только квалифицированных специалистов.

Схема подключения трехфазной розетки

Схема подключения выбирается в соответствии с используемыми бытовыми приборами. Большинство из них подключаются к обычным розетками на 220 В. Однако, существует оборудование, для которого может понадобиться именно трехфазная розетка.

На входе устанавливается трехполюсный автоматический выключатель на 40 ампер. К нему подключаются три фазных и один нулевой провод. После автомата устанавливается такой же трехфазный счетчик. Далее фазы распределяются по нагрузкам, в том числе к ним подключаются и розетки трехфазные силовые. Для прокладки линий внутри помещений применяются провода и кабели только с медными жилами. В наружных сетях допускается использование кабельно-проводниковой продукции с алюминиевыми жилами.

Схема подключения предусматривает наличие разноцветной изоляции, промаркированной в соответствии с их назначением.

• Желто-зеленым цветом обозначается заземляющий провод РЕ
• Голубым цветом – нулевой рабочий провод
• Фазные провода L1, L2 и L3 могут обозначаться любыми цветами, чаще всего – красным, черным и белым.

Эта маркировка является обязательной для всех стандартных многожильных проводников. Если подключается розетка трехфазная 16А с 4 контактами, в этом случае в схеме отсутствует заземляющий провод, а вместо заземление оборудования выполняется его зануление. Такое подключение известно, как TN-C система, объединяющая защитный и нулевой проводники по всей длине электрической цепи.

В соответствии с целевым использованием, силовые розетки могут быть подключены по отдельности, каждая из которых отходит от силового щита или целыми группами по шлейфовой схеме. Подобная схема требует обязательного соблюдения полярности при подключении контактов. В противном случае, при разной полярности контактов, роторы электродвигателей будут вращаться в разных направлениях, в результате агрегаты очень быстро выйдут из строя.

Как подключить трехфазную розетку

После рассмотрения теории можно переходить к непосредственным практическим действиям. Стандартное подключение трехфазной розетки рекомендуется рассматривать на примере типового силового устройства. Такая розетка оборудуется защитной крышкой и применяется для наружного монтажа на поверхности стен. Независимо от производителей, все они являются стандартными и подключаются одними и теми же способами. Трехфазные силовые разъемы используются не только с промышленным оборудованием, но и в домашних условиях для подключения водонагревателей, электрических котлов, тепловентиляторов и других мощных приборов.

Подключение трехфазной розетки выполняется в несколько этапов. Прежде всего она разбирается на отдельные части, путем откручивания крепежных винтов, расположенных с лицевой стороны. Таким образом, в конструкцию розетки входит основание, внутренний механизм, защитная крышка и уплотнительное кольцо. Кроме того, комплект дополняется резиновой заглушкой, применяемой для скрытой подводки силового кабеля. Он входит в розетку через отверстие, находящееся в основании, куда и вставляется эта заглушка. В ней под кабель проделывается отверстие нужного диаметра.

Основание розетки закрепляется на стене, в заранее выбранном месте. Выравнивание производится с помощью уровня, а места крепежных отверстий, расположенных по углам разъема, отмечаются карандашом или маркером. Крепление основания выполняется в соответствии с материалом стен, где оно будет установлено. Большинство перегородок сделаны из кирпича, поэтому для устройства отверстия понадобится перфоратор. На деревянных или гипсокартонных стенах для креплений можно использовать только саморезы, без каких-либо дополнительных отверстий.

После того как основание надежно зафиксировано в стене, начинается подготовка вводного силового кабеля. Он прокладывается до самой розетки и заводится в основание. Сечение кабеля выбирается по проекту или в соответствии с мощностью подключаемого оборудования. Еще до подключения трехфазной розетки, электрическая сеть должна быть обесточена. Конец кабеля нужно отметить таким образом, чтобы гофрированная труба заходила в розетку на 20-30 мм, а сами жилы – на 80-100 мм.

Перед подключением, на гофрированную трубку заранее надевается уплотнительное кольцо, которое входит в конструкцию розетки. Далее оно регулируется таким образом, чтобы обеспечивался свободный вход в пазы, расположенные в основании. При этом, гофра не должна быть излишне натянута или сжата.

На следующем этапе выполняется непосредственное подключение кабеля. С этой целью снимается защитная изоляция так, чтобы от края уплотнительного кольца ее оставалось около 30-40 мм. После этого жилы кабеля располагаются в определенном порядке и с каждой из них также снимается изоляция на расстояние примерно 10-12 мм. Необходимо учесть, что заземляющая жила делается немного короче относительно других, а изоляции нужно снять больше. Наиболее оптимальную длину жил можно подобрать, путем установки в основание механизма розетки. Тогда будет хорошо видно, на какую длину их отрезать.

Все кабельные жилы распределяются по клеммам розетки в соответствии с нанесенной маркировкой. В ней обозначены места подключения фазных, нулевого и заземляющего проводников. После установки проводников в клеммы, их нужно хорошо зафиксировать крепежными болтами. По окончании монтажа устанавливается защитная крышка, и трехфазная розетка готова к работе.

Как подключить трехфазную розетку к сети 220

Очень часто в быту используются мощные электрические плиты, потребляющие ток в пределах 40-50 ампер. Как правило, такое оборудование подключается к выделенным линиям электропитания. Подключение может выполняться напрямую от вводных клемм, расположенным на задней стенке плиты, или через специальные силовые разъемы, состоящие из розетки и вилки.

Чаще всего используется второй вариант, который считается более удобным. Если нет желания ломать кафельную плитку для скрытой проводки, может быть использована розетка накладная трехфазная, наилучшим образом подходящая для подключения. Ее номинальный ток должен быть не менее 32 А.

В первую очередь кабель подключается к самой электроплите по схеме, расположенной справа на задней стенке устройства. На ней схематично обозначена клеммная колодка, расположенная рядом, куда будут подключаться проводники. Фазные контакты соединяются общей перемычкой. Вторая перемычка соединяет контакты нуля. Последний, шестой контакт предусмотрен для подключения заземляющего провода. Обычно перемычки уже заранее установлены, однако на всякий случай рекомендуется проверить их наличие.

Подключение к вилке нужно производить внимательно. Верхний контакт обычно предусмотрен для заземляющего провода. Два других – фаза и ноль, которые могут подключать любой провод. Самое главное, чтобы в силовой розетке все провода были расположены таким же образом. В противном случае неправильное подключение вызовет короткое замыкание.

4-контактные промышленные 3-фазные электрические вилки и розетки

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, с помощью которой вас можно будет идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику, обновляя эту страницу.Вам следует время от времени проверять эту страницу, чтобы убедиться, что вас устраивают любые изменения.

Что собираем

Мы можем собирать следующую информацию:

• ФИО и должность
Контактная информация
• , включая адрес электронной почты
• демографическая информация, такая как почтовый индекс, предпочтения и интересы
• другая информация, относящаяся к опросам клиентов и / или предложениям

Что мы делаем с информацией, которую собираем

Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

• Ведение внутреннего учета.
• Мы можем использовать информацию для улучшения наших продуктов и услуг.
• Мы можем периодически отправлять рекламные сообщения о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может вас заинтересовать, используя указанный вами адрес электронной почты.
• Время от времени мы можем связываться с вами по электронной почте, телефону или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации.Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили соответствующие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт. Файлы cookie позволяют веб-приложениям реагировать на вас как на человека.Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.
В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие — нет.Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш веб-сайт может содержать ссылки на другие интересные веб-сайты.Однако после того, как вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Следовательно, мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются данным заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

• всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
• , если вы ранее согласились с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любой момент изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам о своем желании.

Если вы считаете, что какая-либо информация о вас, которую мы храним, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

Электрические аксессуары | Адаптер Quick 220

Преобразователь напряжения Quick 220

Преобразователь напряжения Quick 220

Позволяет легко запитать оборудование 220В от обычных бытовых розеток 115В или 120В. Чтобы использовать преобразователь, подключите его к двум обычным бытовым розеткам, подключите оборудование на 220 В и приступайте к работе. Доступ к источнику питания 220 В становится простым, быстрым и безопасным без тепла и веса повышающего трансформатора.
Как записывать видео
Скачать руководство

Номер детали	Цена
540-0213-00	$ 314.00 долларов США
540-0333-00 (включая адаптер 30A на 20A)	$ 378.00 долларов США
540-0283-00 (ТОЛЬКО адаптер с 30 А на 20 А)	$ 84.00 долларов США

Блок переключения диапазонов

Позволяет легко подключать 220V 3HP Rasp, THE BOSS, THE EDGE и Miroir от бытовых печей / кухонных розеток.Отключает питание 2 цепей, защищенных автоматическим выключателем на 20 А. Удобно питает как вашу машину, так и пылесос или другие аксессуары. Чтобы использовать коммутационную коробку для плиты / кухонной плиты, подключите ее к обычной домашней розетке, подключите удлинитель 220 В и начните использовать. Вы также можете пропустить 110 В через коммутационную коробку, используя удлинитель Quad Box.

Номер детали	Цена
540-0421-00	$ 414,75 долл. США

Коммутационная коробка сушилки

Позволяет легко запитать рашпиль 220V 3HP, THE BOSS, THE EDGE и Miroir от бытовых сушильных розеток.Отключает питание 2 цепей, защищенных автоматическим выключателем на 20 А. Удобно питает как вашу машину, так и пылесос или другие аксессуары. Чтобы использовать коммутационную коробку сушилки, подключите ее к общей розетке бытовой сушилки, подключите удлинитель 220 В и начните использовать. Вы также можете пропустить 110 В через коммутационную коробку, используя удлинитель Quad Box.

Номер детали	Цена
540-0422-00	414,75 долл. США

110 Квадроцикл

Используйте удлинитель на 110 В для квадроцикла, чтобы подключить стандартное оборудование на 110 В от вашей плиты / кухонной плиты или сушильного блока на 20 А.

Номер детали	Цена
540-0423-00	$ 152,25 $

---

Переходник с трехфазного на однофазный

Переходная вилка с 3 на 1 фазу

Позволяет подключать одну фазу к трехфазной линии.

Номер детали	Цена
540-0099-00	105 долларов США

Шнур адаптера диапазона 40A

Шнур адаптера диапазона 40A

Позволяет легко получить доступ к источнику питания 220 В от бытовой розетки.

Номер детали	Цена
540-0051-00	$ 102.00 долларов США

Кабель WerkMaster 10-3

10 3 Кабель

Высококачественный кабель и разъемы длиной 50 футов. Подходит в качестве удлинителя для ваших Viper XT, Raptor XT и TITAN XT.

Номер детали	Цена
540-0033-00	290 долларов.25 долларов США

WerkMaster 10-4 Cable

10 4 Кабель

Высококачественный кабель и разъемы длиной 50 футов. Подходит в качестве удлинителя в жилых помещениях, где требуется трехфазное питание для Raptor XT и TITAN XT.

Номер детали	Цена
540-0034-00	326,00 долл. США

WerkMaster 8-4 Cable

8-4 Кабель

Кабель для тяжелых условий эксплуатации.Высококачественный кабель и разъемы длиной 50 футов. Подходит в качестве удлинителей в коммерческих приложениях, где для вашего COLOSSOS XT

требуется трехфазное питание.

Номер детали	Цена
540-0263-00	$ 819.00 долларов США

Marinco M5100P9 | Источник питания для рыбного хозяйства

Для использования с береговыми шнурами питания 100A, 120 / 208V.
• Желтые водонепроницаемые заглушки Amaplast имеют уплотнительные прокладки, стопорное кольцо для соединения с соответствующей розеткой Marinco # M5100R9

Тяжелые с технической стороны…

Почему звезда в 3-фазном Y (3ØY) питании? *

Трехфазное питание позволяет коммунальным предприятиям передавать больше мощности по меньшим и менее дорогостоящим проводам.

В большинстве домов используется однофазное питание, при котором используется одно переменное напряжение, подаваемое по двум проводам под напряжением и одному нейтральному проводу.
Напряжение между двумя горячими проводами составляет 240 В переменного тока (для вашей духовки, сушилки или кондиционера), а между горячим и нейтральным проводами — 120 В переменного тока (для всего остального).

Большинство коммерческих предприятий подключено к трехфазной сети, которая состоит из трех однофазных напряжений переменного тока, разделенных друг от друга на 120 электрических градусов (треть цикла).
Трехфазное питание обычно составляет 208 вольт и 480 вольт (обычно используется более крупными коммерческими предприятиями).
Эти системы подают питание по трем горячим проводам, где напряжение на любых двух горячих проводах составляет 208 В переменного тока или 480 В переменного тока.

Существует два типа цепей, используемых для поддержания одинаковой нагрузки на трех проводах под напряжением в трехфазной системе — Delta и Wye , со ссылкой на форму описывающих их схем подключения:
Конфигурация Delta показывает три фазы соединены треугольником (буква «Дельта»), тогда как конфигурация звезда (или «звезда») показывает, что все три нагрузки подключены к центральной нейтральной точке, поэтому схема подключения выглядит как буква «Y».

Трехфазные системы Delta имеют четыре провода — три горячих и один заземляющий.
Трехфазные системы «звезда» имеют пять проводов, — три «горячих», одну нейтраль и один заземляющий.

В то время как и треугольные, и звездообразные системы измеряют 208 В или 480 В переменного тока (3-фазный) между любыми двумя горячими проводами, звездообразные системы также измеряют 120 или 277 В переменного тока (однофазный) между любым отдельным горячим проводом и нейтралью.
Другими словами, в то время как системы Delta могут обеспечивать только одно напряжение, дополнительный нейтральный провод системы звезды позволяет обеспечивать два разных напряжения и питание как трехфазных однофазных устройств , так и .
Например, многие коммерческие объекты используют освещение на однофазном токе 120 или 277 вольт, а более крупные нагрузки HVAC работают на более высоком токе 208 или 480 вольт, причем обе эти системы доступны от одной и той же электрической службы, соединенной звездой.

Delta используется для передачи электроэнергии на большие расстояния, потому что прокладывать дополнительный нейтральный провод все эти мили дорого.
Итак, электростанции получают электроэнергию в конфигурации «Дельта», но обычно распределяют ее своим клиентам в конфигурации «звезда».
Вот почему распределительные трансформаторы электростанций обычно подключаются по схеме треугольник → звезда.
В конфигурации «звезда» создается нейтральный провод, который позволяет клиентам управлять одно- и трехфазными нагрузками от одной и той же электрической сети.
Обратите внимание, что устройства с соединением по схеме «треугольник», такие как большие двигатели или нагреватели, которым не нужна нейтраль, могут получать питание от источника «звезда», просто опуская нейтраль.

* Большая часть этой информации любезно предоставлена ​​Майклом Сальвадором в блоге The Right Signals от Belden Inc., 31.12.13.

Что подразумевается под однофазным или трехфазным подключением? — Энергид

Переменный электрический ток, которым питается ваш дом, может подаваться через различные типы подключения:

• 2-проводное: однофазное подключение
• 3- или 4-проводное: трехфазное подключение

У каждого типа подключения есть свои преимущества. С однофазной системой легче сбалансировать электрические нагрузки сети.С другой стороны, трехфазное соединение больше подходит для потребления здания, которое включает в себя мощные машины (например, помещения самозанятого подрядчика) или лифт, для которого требуется трехфазная система. . Фактически, он может нести в три раза больше мощности .

Как мне узнать, подключен ли мой дом к однофазному или трехфазному соединению?

Достаточно взглянуть на сервисную электрическую панель . Вы увидите либо 2, либо 3 или 4 провода.

2-проводное: однофазное подключение

Если это однофазное соединение, в вашу электрическую сервисную панель входят два провода:

• черный или красный провод под напряжением
• синий «нейтральный» провод

Эти два провода разделяет разность напряжений 230 В.

3- или 4-проводное: трехфазное подключение

Если это трехфазное соединение, в вашу электрическую сервисную панель входят 3 или 4 провода, в зависимости от того, что ваш электрик смог установить с имеющейся электросетью.

• три провода под напряжением: черный, красный, коричневый или серый
• синий «нейтральный» провод

Это позволит ему правильно распределить силовые кабели вашего дома в зависимости от типа подключения для поддержания баланса электрической сети.

В большинстве случаев разница напряжений в 230 В отделяет каждый провод под напряжением от нейтрали, в то время как разница напряжений между двумя проводами под напряжением составляет 400 В .Это позволяет питать как бытовые кабели напряжением 230 В, так и устройства, требующие 400 В (например, автомобильное зарядное устройство).

Обратите внимание, что в некоторых домах 3 фазы 3 x 230 В, . Напряжение 230 В отделяет каждый провод под напряжением, нейтральный провод отсутствует.

Нужны ли мне специальные розетки, если мое здание подключено по трехфазной схеме?

Да, но только для устройств, работающих в трехфазном режиме , таких как двигатель лифта или коммерческая печь.Это круглые 4-контактные разъемы + заземление, подключенные к 5 проводам : 3 провода под напряжением + нейтраль + заземление.

Для остальных розеток подходит стандартная модель 2 пин + земля. Эти розетки имеют 2 провода и заземление : 2 провода под напряжением (трехфазное напряжение 400 В) или 1 провод под напряжением + нейтраль (трехфазное напряжение 230 В).

Нейтральный и заземляющий провода: не путать!

Если ваша электрическая система была установлена ​​правильно, нейтральный провод будет синего цвета .Это дает возможность получить необходимое напряжение между двумя выводами.

Его не следует путать с желтым и зеленым заземлением . Это позволяет передавать электрический ток от неисправного устройства или кабеля на землю, защищая вас от поражения электрическим током.

Можно ли увеличить мощность однофазного подключения или поменять на трехфазное?

При необходимости мощность вашего однофазного подключения может быть увеличена максимум до 63 А.В некоторых конкретных случаях вам действительно может потребоваться переключиться на трехфазный режим, например, если вы хотите, чтобы ваш электромобиль заряжался быстрее.

Разъем распределения между трехфазным и однофазным (770-640)

Разъем распределения

WINSTA ® MIDI с типом защиты IP20

5-контактный разъем распределения WINSTA ® MIDI позволяет выполнять сборку одножильных и одножильных проводов. Съемные установочные соединители WAGO полезны, когда спецификации повторяются или распределяются по заданному шаблону, например, для установки решетчатого или скрытого освещения.

Цветовая кодировка и механическое кодирование вставного установочного разъема обеспечивают безошибочный монтаж отдельных компонентов, в том числе защиту от несоответствия. Съемный установочный соединитель обеспечивает защиту от прикосновения с компонентами под напряжением в соответствии со степенью защиты IP20. Благодаря цветовой кодировке и механической кодировке A вставных установочных разъемов MIDI WINSTA ® вы можете четко различать различные схемы. Этот вставной установочный разъем можно использовать для электрических токов до 25 А.Таким образом, продукт также подходит для нагрузок большой мощности. Наша линейка продуктов WINSTA ® MIDI обеспечивает полную гибкость при установке приложений. Благодаря технологии пружинного соединения Push-in CAGE CLAMP®, он гарантирует экономию времени, безошибочную установку и предлагает индивидуальную настройку для удовлетворения всех требований к установке.

Технология пружинных зажимов Push-in CAGE CLAMP® — вставной монтаж вместо трудоемких резьбовых соединений!

Система съемных соединений WINSTA® идеально приспособлена к строгим требованиям, предъявляемым к установке в зданиях.Это делает электрическую установку подключаемой и, следовательно, более быстрой, надежной и безошибочной. Использование этой предварительно собранной системы сокращает время сборки и сокращает количество ошибок при установке на строительной площадке. Теперь вы также можете сократить расходы на установку без ущерба для безопасности и качества: вставной установочный разъем WINSTA ® MIDI с фиксирующим рычагом снижает потребность в обслуживании и предотвращает ненужные простои.

• эффективная защита от несоответствия
• простые схемы
• с кодировкой A для большого количества приложений
• готовы к установке и немедленному использованию
• удобная установка и ввод в эксплуатацию

страница с информацией о контуре заземления

3-х фазное распределение

Наиболее распространенный способ распределения высокой мощности по зданию — трехфазный. система.Эта трехфазная система имеет преимущества, заключающиеся в том, что она экономит медную проводку. и очень подходит для привода мощных электродвигателей. Проводка спроектирован таким образом, чтобы отбор мощности от каждой фазы быть примерно равным. Это делается путем подключения всех мощных нагрузок к все три фазы и распределяя все меньшие нагрузки в конечном итоге на эти три фазы.

Трехфазное питание имеет три «горячих» провода, выход на 120 градусов. фазы друг с другом. Обычно они используются для больших двигателей. потому что он более «эффективен», обеспечивает немного больший пусковой крутящий момент, и потому, что моторы проще и, следовательно, дешевле.Трехфазная проводка обычно используется в распределении электроэнергии, потому что мощность может быть с немного меньшим количеством меди, чем с однофазным распределение (особенно при хорошо сбалансированной нагрузке).

Питание идет от энергокомпании через 4 тока. несущие провода: 3 фазных провода и нулевой провод. Если ток точно согласован во всех фазах, в нулевом проводе нет тока. Нейтральный провод подключается к заземлению здания в центральной электросети. распределительная панель, где находится основная шина заземления здания.

От главного центрального распределительного щита идет 5 проводов. к субпанелям. 4 токоведущих провода — это 3 фазных провода и нейтраль. провода. Защитное заземление — это отдельный провод, который также идет к центральному шина заземления как нейтральный провод. Разница нейтрали и безопасности заземленные провода — это то, что нейтральный провод действительно проводит ток при нормальной работе (разница токов, взятых из каждой фазы), но защитное заземление не пропускать ток при нормальной работе. Это разделение гарантирует, что в при нормальной работе весь защитный заземляющий провод находится под потенциалом заземления здания.Эта 5-проводная система проводки в основном хороша и используется в большинстве здания и места, где могут возникнуть проблемы с контурами заземления.

Все распределения трехфазного напряжения внутри здания должен выполняться с использованием 5-проводной системы, чтобы избежать заземления. проблемы разницы. Распределение однофазной мощности следует выполнять по 3-х проводной системе. Провода защитного заземления должны быть связаны между собой звездным или древовидным образом.

Трехфазное распределение в Европе

Трехфазное распределение очень распространено в больших домах. (офисы, магазины, фабрики и т. д.) где потребляется много энергии и большие моторы, вполне вероятно, присутствуют. В Финляндии и во многих других странах 3-фазное распределение (230 В между фазой и землей) и 400 В от фазы к фазе) очень часто встречается даже в дома меньшего размера (типичный дом в Финляндии имеет трехфазное основное питание 3x25A).

Трехфазное питание, которое чаще всего используется в постоянно подключенных электрических сетях. оборудование, такое как электрические печи и большие двигатели. В обычном жилом в домах обычно нет розеток для трехфазного питания.В местах, где требуется электрооборудование, потребляющее больше мощности, чем то, что доступно от одной сетевой розетки, обычно Доступны 3-фазные разъемы. Примеры таких мест: стройплощадки, фабрики, места где крупный электроинструмент используются и развлекательные заведения (для большой системы громкой связи и освещения). Наиболее распространенная трехфазная розетка, которую вы можете увидеть, — это трехфазная розетка на 16 ампер, 400 В (напряжение между фазами) розетка, в которой используется круглый красный разъем CEE 17. Другие популярные модели этот же круглый красный разъем подходит для 32A, 63A и 125A.

Трехфазное распределение в США

Скорее всего, вы столкнетесь с трехфазной цепью, которая показывает 110 вольт между любым током и землей и 208 вольт между любые две горячие. Эти 3-фазные распределения обычно используются в место, где есть большие двигатели или иным образом большой расход электричества. Примеры таких мест — фабрики, большие магазины, большие офисные дома и подобные здания.

Получение трехфазного питания в вашем доме в США может быть до смешного дорого или невозможно.Жилые дома обычно подключаются с использованием «нормальной проводки 220/110», где есть два провода под напряжением 110 В (180 градусов по фазе друг с другом) и у них общий нейтральный провод. Обычные электрические розетки — это провода между одним проводом под напряжением 110 В и общим нулевым проводом. Некоторые сильноточные нагрузки (кондиционер и т. Д.) Подключены между двумя фазными проводами, чтобы они получали полное напряжение 220 В.

Розетки с заземлением

Хотя изначально вы можете предположить, что трехконтактные шнуры по своей сути лучше, из-за их способности вводить несколько заземлений в аудиосистему, на самом деле они служат для дальнейшего усложнения проблем с заземлением.Трехконтактные заземленные розетки лучше для электробезопасности. Розетки с заземлением они также хороши при распределении электроэнергии. и аудио проводка хорошо спроектирована и сконструирована.

Трехпроводная система, которую видит пользователь, на самом деле основана на трех фазовое распределение, в котором используется 5-проводная система. В 5-проводной системе есть 3 провода под напряжением, 1 нейтральный провод и 1 заземляющий провод. В В обычной 3-проводной розетке используется только один из 3-х проводов под напряжением.

Типичная офисная настенная розетка имеет три электрических соединения, которые «горячий», «нейтральный» и «заземляющий» провода.Вся оргтехника требует работают только горячий и нейтральный провода. Третий или заземляющий провод соединены с открытыми металлическими частями оборудования. В рамках здания заземлены все электрические розетки. подключены друг к другу и подключены к водопроводу. Этот гарантирует, что все электрическое оборудование с открытыми металлическими частями имеет эти части, электрически связанные друг с другом и с открытыми металлическими приспособлениями в здании, например, водопроводная арматура.

Горячий и нейтральный провода взаимозаменяемы, насколько это возможно. обеспокоенный.Оба являются силовыми проводами. Один из силовых провода заземлены в целях безопасности.

Заземленное оборудование

Заземленное оборудование, подключенное к сетевому напряжению, имеет три провода, идущие к оборудованию: фаза, нейтраль и земля. Провод под напряжением — это один из фазных проводов от 3-х фазной распределительной сети. системы. Нейтральный и заземляющий провода такие же, как в трехфазном распределении. системы. Нагрузка оборудования подключается между токоведущим и нулевым проводами. как на картинке ниже:

Здесь два верхних провода — это фаза и нейтраль.Нет большая разница, какой из них живой, а какой нейтральный потому что современное оборудование устроено так, что это не имеет значения. В некоторых странах разъем питания разработан таким образом, чтобы вы всегда знали какой провод имеет напряжение, а какой — нейтраль. В некоторых странах (например Финляндия) силовой разъем спроектирован так, что его можно поставить к разъему двумя способами.

Третий провод (самый нижний) — провод заземления. Провод заземления идет к металлическому корпусу оборудования и служит для обеспечения безопасности пользователя.Когда металлический корпус плотно соединен с землей через заземляющий провод, затем, если в оборудовании что-то не так (например, сломанный изолятор или утечка воды внутри оборудования) вы просто вместо того, чтобы подавать на корпус смертельное напряжение, взорвите предохранитель.

Система заземления тщательно разработана, чтобы обеспечить безопасность пользователю. Это включает в себя цветовую кодировку, обозначающую безопасность провод заземления никогда не смешивается с другим проводом (в настоящее время провод защитного заземления должен быть всегда желто-зеленого цвета в Европе).Электрические разъемы должны быть спроектированы так, чтобы защитное заземление подключается раньше других контактов и отключается последним. При подключении провод заземления к соединителям провод к нему должен быть немного длиннее, чем то, что идет на другие контакты, поэтому, если кабель ослабнет, он последний, который теряет связь,

Разъемы, используемые в заземленном оборудовании

Сетевой разъем для США

Шнур питания, используемый в большинстве современного электронного оборудования, имеет трехконтактный штекер (NEMA 5-15).Разъем имеет место для двух плоских контактов питания. для токоведущих и нулевых проводов, а третий круглый контакт заземлен. В настоящее время настенная розетка Typican в США представляет собой заземленную розетку на 15 А. Правильно установленная розетка всегда должна располагаться вертикально относительно заземляющего штыря. под двумя параллельными пазами для лезвий.

Существует также версия сетевого разъема на 20 А, который используется в Некоторое тяжелое оборудование, для которого недостаточно 15 А при напряжении 120 В.

Многие новостройки в США оборудованы «изолированной землей». сосуды.Обычно они узнаваемы, потому что они яркие оранжевый и на лице отмечен треугольник. В основном эти розетки имеют отдельный «зеленый провод» заземления оборудования, а провод идет обратно прямо к панели автоматического выключателя, не подвергаясь подключен к чему-либо еще. Изолированные розетки заземления устанавливаются в надежда на то, что в здании генерируется электрический шум или другие части оборудования, не будут мешать работе деликатного компьютера к ним подключено оборудование.

Черный (горячий) провод идет к латунному или медному винту, который подсоединен к правому (меньшему) слоту. Белый (нейтральный) провод идет к серебряному или хромированному винту, который подсоединен к левому (большему) слоту.Оголенный провод (земля) идет к зеленому винту отдельного пути заземления. Эти подключения всегда должны выполняться квалифицированным электриком!

Разъем IEC

Разъем IEC — это стандартный международный сетевой разъем, используемый в оборудовании. например, компьютеры, принтеры, факсы и многое другое заземленное оборудование, которое есть съемный шнур питания. Один и тот же разъем используется как в 120 В, так и в Оборудование 230 В. Разъем может выдерживать напряжение до 250 В и ток. до 10А.

ЩУКО

Финляндия, Швеция, Германия и многие другие страны Европы используют сетевой разъем SCHUKO (CEE 7/7) в заземленном оборудовании.Разъем имеет два контакта для проведения токоведущих и нулевых проводов (ток до 16 А).

Заземление чаще всего выполняется с помощью небольших металлических деталей. по бокам на разъеме (вы можете увидеть один возле темпа где уходит проволока и еще одна с противоположной стороны). Там это также отверстие для отдельного заземляющего штыря, используемого в некоторых странах.

Сетевой разъем с заземлением для Великобритании

Возможно, самая распространенная электрическая розетка в мире представляет собой трехконтактный сетевой разъем британского типа (BS 1363).Этот разъем используется в Великобритании, Ирландии и большинстве стран мира. страны, которые когда-то были частью Британской империи. Это делает этот сетевой разъем может быть той вилкой, которая используется в большинстве стран.

Этот разъем разработан таким образом, что его можно установить только в стене. с одной стороны, так что закон знает, какой штифт какой. Толталли-металл штырь (вверху на картинке) — штырь заземления. Те булавки, у которых есть часть из них оскорблены живые и нейтральные контакты. Особенностью проводки, используемой в Великобритании, является наличие предохранителя. находится внутри сетевой вилки.Размер этого предохранителя предназначен для защиты провод оборудования от перегрева при коротком замыкании (размер предохранителя определяется размером провода оборудования), потому что главный предохранитель, который питает многие электрические розетки, обычно довольно большие (до 30А). Максимальный ток, который может быть снят с одного розетка 13А.

Незаземленное оборудование

Многие мелкие домашние электронные устройства и световое оборудование предназначены для использование внутри дома не используйте заземление. Это оборудование построено используя двойную изоляцию или изолирующий кожух, чтобы исключить опасность Таким образом предотвращается поражение электрическим током.Незаземленное подключение к источнику питания нужны только живые и нулевые провода.

Разъемы, используемые в незаземленном оборудовании

Самый распространенный разъем в мелкой электронике в Европе — это так называемый разъем EURO и стандартизирован в EN 50 075. Этот разъем разработан таким образом, чтобы его можно было использовать в большинстве регионов Европы. Сетевые разъемы EURO обычно выдерживают только 2,5 ампер тока. Обычно разъем представляет собой формованный штекер, который постоянно подключен. к кабелю и вилке можно купить только с кабелем, входящим в комплект.

Штепсельная вилка, используемая в США

Вилка Ungrounde довольно часто используется при слабом освещении и бытовая электроника, такая как телевизоры, видеомагнитофоны и т. д.

В настоящее время многие устройства с двумя контактами имеют один контакт шире, чем Другие. Это для того, чтобы устройство могло положиться (не гарантировано!) на одном конкретном проводе нейтральный, а другой горячий. Это особенно выгодно в осветительных приборах, где оболочка должна быть нейтральной (предохранительной) или другими устройствами, которые хотят иметь приблизительный ориентир на землю (например, некоторые радиостанции).

Устанавливается много телевизионных и стереокомпонентов, а также бытовая техника. с поляризованными вилками, которые имеют более широкую лопатку для нейтрального провода сетевого шнура. В некоторых устройствах «байпасный конденсатор» подключается между белым (нейтральный) провод и заземление шасси оборудования. Конденсатор предлагает относительно низкий импеданс на высоких частотах (например, генерируется радиостанциями и CB. радио) тем самым обеспечивая им «короткий путь» к земле, чтобы для устранения этого типа помех и предлагает высокий импеданс на низкие частоты (через него проходит не так много сетевого тока, поэтому не представляет значительной опасности поражения электрическим током).Нейтральный провод не очень хорошо заземлен на радиочастотах, поэтому это соединение может вызвать больше проблем, чем решить. Иногда конденсатор связи от нейтрали до корпуса может быть до 0,1 мкФ, а если нейтраль и под напряжением по какой-то причине поменяны местами, вы можете получить более 4 мА тока, протекающего на чемодан для оборудования. Такая компоновка, при которой фазный и нейтральный провода по-другому обращаются внутри оборудования не рекомендовано международными правила техники безопасности в течение длительного времени, но это разрешено практикой в ​​США.

Если вы определите, что у вас есть горячее шасси с системой, подключенной таким образом, решение состоит в том, чтобы просто переверните вилку (если можете). Переворачивание вилки может иногда решают проблемы с помехами. В некоторых случаях в бестрансформаторных потребительских приемниках, где Корпус был подключен к нейтральной стороне поляризованной вилки переменного тока через 0,1 мкф конденсатор. Так как в сети нейтраль заземлена, создать небольшой потенциал между корпусом усилителя и (расширенной) сетью земля. Если поблизости от того же цепи, потенциал может возрасти, если проводимость ухудшилась по разным причинам.

Томи Энгдал <[email protected]>

Вилки, розетки и соединители для промышленных предприятий

IEC 60309 (ранее IEC 309 ) — это международный стандарт Международной электротехнической комиссии для «вилок, розеток и соединителей для промышленных целей». Максимальное напряжение, разрешенное стандартом, составляет 690 В постоянного или переменного тока; максимальный ток 250 А; и самая высокая частота — 500 Гц. Диапазон температур от -25 ° C до 40 ° C.

IEC 60309-1 определяет общие функциональные требования и требования безопасности для промышленных силовых соединителей любого вида. В стандарте IEC 60309-2 указан ряд разъемов сетевого питания с круглыми корпусами, а также разным количеством и расположением контактов для различных применений. IEC 60309-3 касался соединителей для использования во взрывоопасных газовых средах, но был отменен в 1998 году. IEC 60309-4 касается коммутируемых розеток и блокировок соединителей. В Великобритании этот стандарт был впервые принят как BS 4343: 1968 и с тех пор заменен его европейским эквивалентом EN 60309: 1999, внесенным в каталог в системе BSI как BS EN 60309: 1999.В Великобритании эти вилки часто называют Commando, промышленные вилки CEE, формы CEE или просто вилки CEE.

>> Скачать PDF (4.38MB)

Цветовая идентификация

Кабели с разъемами 3P + N + E

Вилки и розетки IEC 60309 обозначаются цветом. Национальные электросети во всем мире почти всегда основаны на частоте 50 Гц или 60 Гц, поэтому цветовая кодировка относится к напряжению.Фактически, наиболее распространенными цветовыми кодами являются желтый 110 В, синий 230 В и красный 400 В. Цветовой код черного 500 В часто встречается на кораблях.

Для более высоких частот выше 60 Гц (до 500 Гц) используются зеленые разъемы. Для любого другого напряжения и частоты используется серый корпус. Это дает следующую цветовую кодировку:

Диапазон напряжения	Диапазон частот	Код цвета
020–025 В	0050/60 Гц	фиолетовый
040–050 В	0050/60 Гц	Белый
100–130 В	0050/60 Гц	Желтый
200–250 В	0050/60 Гц	Синий
380–480 В	0050/60 Гц	Красный
500–690 В	0050/60 Гц	Черный
–	> 60–500 Гц	зеленый
Ничего из вышеперечисленного		Серый

---

Ключ

32 А 400 В 3P + N + E

Совместная вилка 16 А и настенная розетка

Разъемы

IEC 60309-2 производятся во многих вариантах, спроектированных таким образом, что вилку одного типа можно вставлять только в розетку того же типа.Различные номинальные токи (например, 16 A, 32 A, 63 A и 125 A) отличаются разным диаметром круглого корпуса.

Различные комбинации напряжения и частоты различаются расположением контакта заземления (или пластикового выступа, называемого второстепенным шпоночным пазом , для разъемов без контакта заземления), как показано в следующей таблице. Штырь заземления может находиться в одном из двенадцати мест, расположенных с интервалом 30 ° по кругу, на котором лежат все штыри. На различные позиции ссылаются с точки зрения открытой стороны розетки; Положение «6 часов» (180 °) находится под тем же углом, что и основная шпоночная канавка , и ориентировано вниз.Основной шпоночный паз — это выступ на корпусе вилки, который совпадает с выемкой на розетке. Штырь заземления имеет больший диаметр, чем другие штыри, что предотвращает вставку вилки неправильного типа в розетку.

Расположение штифта заземления	Конфигурация контактов (P: питание; N, нейтраль; E, земля или земля;)
	P + N + E, 2P + E	3P + E	3P + N + E
60 ° / 2 часа	> 50 В, 300–500 Гц, зеленый корпус	> 50 В, 300–500 Гц, зеленый корпус	> 50 В, 300–500 Гц, зеленый корпус
90 ° / 3 часа	50–250 В постоянного тока	380 В 50 Гц 440 В 60 Гц	220/380 В 50 Гц 250/440 В 60 Гц
120 ° / 4 часа	, желтый корпус, 100–130 В перем. Тока	, 100–130 В переменного тока, желтый корпус	57–75 / 100–130 В переменного тока желтый корпус
150 ° / 5 часов	277 В 60 Гц	600–690 В переменного тока черный корпус	347–400 / 600–690 В переменного тока черный корпус
180 ° / 6 часов	200–250 В переменного тока синий корпус	380–415 В переменного тока, красный корпус	200–240 / 346–415 В перем. Тока красный корпус
210 ° / 7 часов	480–500 В AC черный корпус	480–500 В AC черный корпус	277–288 / 480–500 В переменного тока черный корпус
240 ° / 8 часов	250 В постоянного тока
270 ° / 9ч	380–415 В переменного тока, красный корпус	200–250 В переменного тока синий корпус	120–144 / 208–250 В переменного тока синий корпус
300 ° / 10 ч		> 50 В, 100–300 Гц, зеленый корпус
330 ° / 11ч		440–460 В 60 Гц, красный корпус	250–265 / 440–460 В 60 Гц, красный корпус

• Также существует версия с шестью фазами плюс земля (6P + E).

---

Заглушки общие

Наиболее распространенные типы вилок: желтый 2P + E CEE, синий 2P + E CEE, желтый 3P + E CEE, синий 3P + E CEE и красный 3P + N + E CEE. Цвет корпуса соответствует региональному распределению электроэнергии: 110/120 В = желтый, 230/240 В = синий или 400 В = красный.

Штепсельная вилка 400 В с переключением фаз

3P + N + E, 6 часов

красный штекер 3P + N + E, 6h (180 °) является наиболее распространенным разъемом, так как он позволяет подключаться к широко распространенной трехфазной сети питания 400 В, которая достигает многих жилых помещений.Наиболее распространенные номиналы — 16 A, 32 A и 63 A — только в некоторых случаях используются более высокие характеристики 125 A и 200 A. На строительных площадках в Центральной Европе большая часть кабельных систем оснащена этой трехфазной розеткой типа , так как однофазное напряжение — 230 Вольт, которое можно использовать для других устройств.

Пять контактов расположены по кругу, причем разъем заземления E должен быть толще и длиннее, чем контакты сети. Если смотреть на гнездо, предполагается, что три горячих контакта L1, L2, L3 повернутся по часовой стрелке; я.е., чтобы сначала они располагались в порядке L1, затем L2 и L3 в последнюю очередь. Поскольку некоторые домашние электропроводки не подтверждают это предположение (из-за чего некоторые двигатели могут вращаться в обратном направлении), многие машины на строительных площадках оснащены вилкой для переключения фаз, которая позволяет поменять местами два контакта.

Трехфазные асинхронные двигатели (соединение треугольником) не нуждаются в нейтральном проводе для работы, поэтому существует также четырехконтактный вариант вилок IEC 60309 для трехфазного питания. Из-за их обычного возникновения его часто называют фермерским трехфазным (нем. «Bauerndrehstrom»).Хотя на самом деле это не разрешено стандартом, в некоторых схемах подключения к четырехпроводному кабелю подключается пятиконтактная розетка, так что нейтральный контакт N не подсоединяется. В этом случае 230 В между фазой и нейтралью недоступно, но оборудование на 400 В с его обычной пятиконтактной вилкой можно подключить без адаптера.

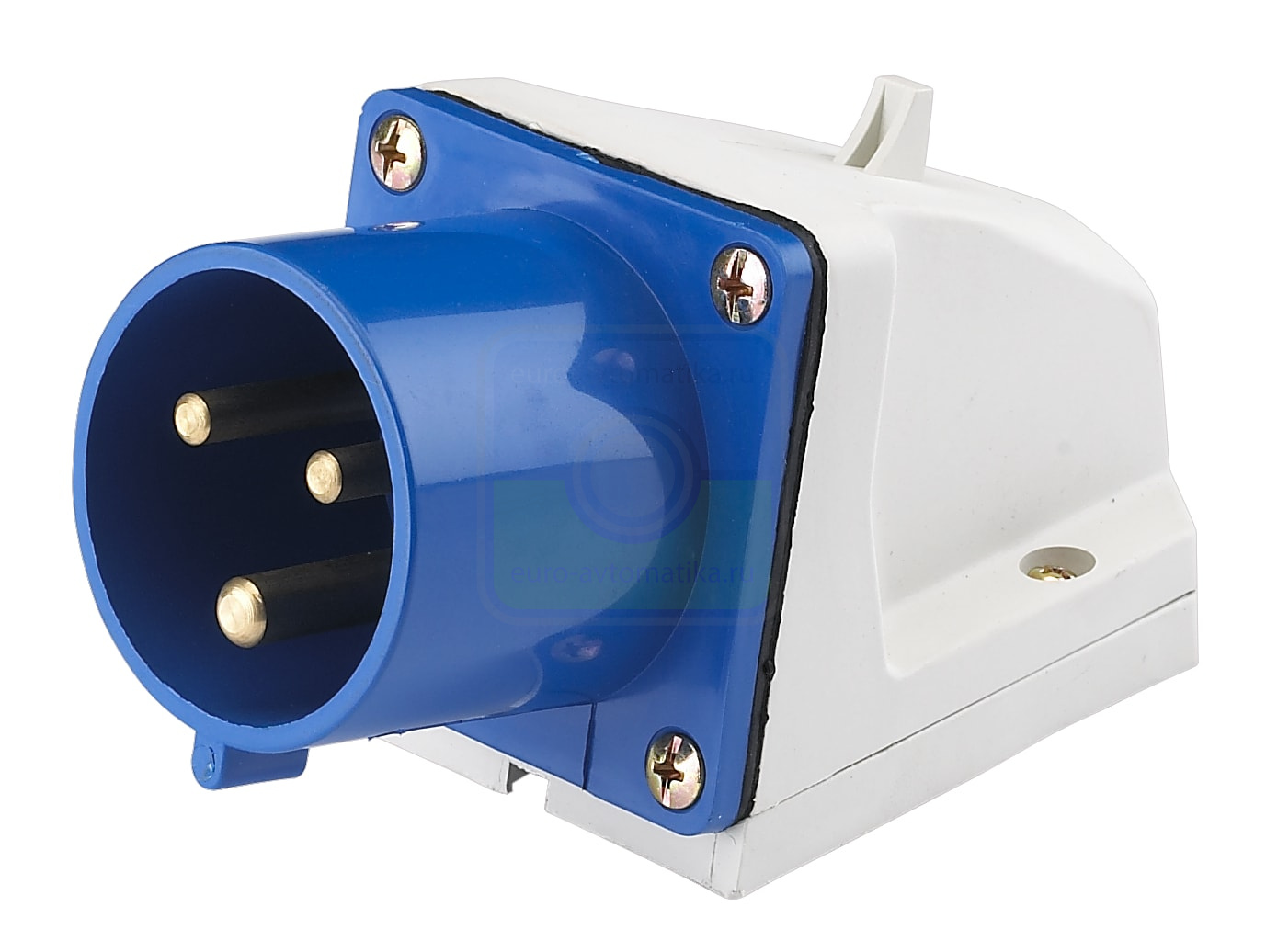

P + N + E, 6 часов

16 А 2P + E 230 В вилка

Синяя вилка P + N + E, 6h (180 °) — это однофазный разъем, который особенно распространен в кемпинговых транспортных средствах и розетках, которые можно найти в стоянках для автоприцепов и пристанях для яхт по всей Европе, включая Британские острова.Розетка для дома на колесах почти повсеместно заменила другие домашние вилки на 230 В, поскольку они по своей природе безопасны в соответствии со стандартом IP44. Когда розетки устанавливаются взглядом вниз, система разъемов достигает IP53, что позволяет безопасно использовать на открытом воздухе при любых погодных условиях.

P + N + E, 4 часа

Желтый штекер P + N + E, 4h (120 °) — это однофазный разъем, который широко используется на Британских островах. Этот тип сокета использовался с MK Commando, что привело к тому, что все разъемы IEC 60309 позже стали называться Commando socket .

3P + N + E, 9ч.

16 A 240 В 3P + E + N 9h вилка и розетка

Синий штекер 3P + N + E, 9h (270 °) — это трехфазный разъем, доступный в зонах с питанием от сети как 110 В, так и 240 В. Он широко используется в наружном освещении мероприятий и в аудиоэнергетике в качестве безопасной замены разъемов NEMA. В Соединенных Штатах он обычно используется не для трехфазного питания, а для разводки верхнего плеча «треугольник» для электроэнергии с расщепленной фазой (неизвестно в Европе).Это позволяет выбрать однофазное питание переменного тока с напряжением 110/120 В между фазой и нейтралью или 220/240 В между фазой и фазой. Поскольку для этих двух режимов не требуется три фазы, доступен нестандартный желтый четырехконтактный разъем, рассчитанный на однофазную нагрузку 110/120 или 220/240 В.
