Разница между вилками RJ-11 и RJ-12: распиновка, стандарты разъемов

Registered Jack (на английском языке, читается как «ар-джей») — это стандартизированный физический сетевой интерфейс, который включает в себя две части разъема («штекер» и «розетка») и их описание в виде схемы коммутационной конструкции. Используется для обеспечения подключения устройство телекоммуникации. Данные стандарты включают RJ-11, RJ-14, RJ-25, RJ-45S и т. д. Обычно данные имена стандарта неправильно используется для обозначения разъемов.

RJ11 RJ12 — разница и сходство

Данные стандарты имеют некоторые сходства и различия:

  1. RJ11 и RJ12 используют одинаковый разъем на 6 слотов.
  2. Различие RJ11 и RJ12 просматривается исключительно в числе контактных проводников. В RJ12 применяются все три пары контактов, в отличие от него в RJ11 из 6 имеющихся слотов 2 не используются.
Внешние отличия разъемов
  1. RJ11 также как и RJ12 чаще всего применяется в телефонных системах. Однако RJ12 встречается и в других конфигурациях.
  2. RJ11 распространен в жилых домах, в то время как RJ12 встречается там не часто, за исключением крупных компаний.
  3. Для обоих разъемов используют специальные обжимные инструменты для установки серии RJ. Существуют универсальные обжимные клещи, которые позволяют обжимать различные разъемы RJ-11, RJ-12, RJ-45, 4P4C, и инструмент для обжима, который обжимает только разъем определенного типа.
Инструменты для обслуживания кабелей данного типа

Стандарты разъемов

Даже при видимом сходстве данные разъемы имеют различия в стандартах.

RJ-11

Под интерфейсом RJ11 выпускается 6-позиционная 2-контактная вилка. В современной практике она также может представлять собой 2-контактный и 4-контактный разъем (называемые RJ11 и RJ14, хотя вряд ли кто-нибудь знает последнее имя). В приборах с аналоговым принципом действия в любом случае используются только 2 центральных контакта.

RJ-11

RJ-12

Наиболее значимая отличительная черта заключается в том, что RJ11 действительно существует, в то время как популярное название RJ12 по факту заменяет RJ25.

Существует большая разница между тем, что говорится, и интерфейсом, который фактически применяется.

RJ12 соответствует стандарту электропроводки 6P6C. Из этого следует, что в разъеме также имеется 6 проводов, занимающих все доступные контакты.

Обжимается любая вилка с 6 позициями с помощью одним и тем же прибором. Матрица содержит все 6 позиций и используется только для того, чтобы касаться меньшего числа проводников на вилке. Позиции с краю матрицы при этом не совершают какого-либо полезного действия. Из этого следует вывод, что лучше использовать 6-контактные заглушки для более равномерного изнашивания вилки, но на самом деле крайние положения матрицы всегда несут больший износ, чем те, что находятся в центральном положении.

Важно! Если такая вилка должна быть вставлена ​​в 8-позиционное гнездо, необходимо выбрать вилку с хорошо продуманной пластиковой конструкцией боковины.

RJ-12

Цель использования

Несмотря на наличие некоторых отличительных черт, эти два 2 стандарта применяются в одних и тех же системах связи. Однако RJ12 также используется в других конфигурациях. В системах с телефонами с тональным набором и АТС небольшого размера можно эффективно применять два его «лишних» контакта. RJ12 пока еще не набрал популярности, и с ним плотно работают только монтажники, которые сотрудничают с телефонными сетями крупных компаний. В свою очередь RJ11 имеет относительно обширную область применения, потому что стандарт монтируется для большинства телефонов и телефонных кабелей. Для RJ12 распиновка кабеля ничем не отличается от кабеля для RJ-11.

RJ 11 распиновка кабеля

Наиболее популярный разъем — RJ-11. Для работы телефонных сетей используются всего лишь 2 его контакта. RJ-12 получил свое название из-за внешней схожести с RJ-11. На самом деле, данный разъем по официальной классификации — это RJ-12.

РАЗНИЦА МЕЖДУ RJ11 И RJ14 И RJ25 И RJ12 В СТРУКТУРИРОВАННЫХ КАБЕЛЯХ | СРАВНИТЕ РАЗНИЦУ МЕЖДУ ПОХОЖИМИ ТЕРМИНАМИ — ТЕХНОЛОГИЯ

RJ11 против RJ14 против RJ25 против RJ12 в структурированных кабеляхRJ 11 и RJ12 — это два разных стандарта структурированной кабельной разводки.

RJ11 — это тип проводки 6P4C, а RJ12 — стандарт подкл

RJ11 против RJ14 против RJ25 против RJ12 в структурированных кабелях

RJ 11 и RJ12 — это два разных стандарта структурированной кабельной разводки. RJ11 — это тип проводки 6P4C, а RJ12 — стандарт подключения 6P6C. RJ — это аббревиатура от Registered Jack. Семейство RJ имеет множество стандартов, таких как RJ9, RJ11, RJ12, RJ13, RJ14, RJ45, RJ48, RJ15, RJ61, RJ71 и другие. Последние 2 цифры указывают стандарты проводки. 6P4C разъем аббревиатуры для 6-позиционного 4 проводника. Таким образом, RJ 11 подпадает под стандарт 6 положений 4 проводника, тогда как RJ12 подпадает под стандарты 6 положений 6 проводников.

RJ11

RJ 11 — это стандарт проводки, который в основном используется в телефонных системах. RJ11 — это стандарт проводки 6P4C, в котором только 4 проводника (провода) подключены к физическому разъему, а 2 слота или позиции на розетке свободны. Это означает, что через этот разъем можно подключить 2 телефона.

Все RJ11, RJ14 и RJ25 используют физический разъем 6P6C, но количество проводов или проводов различается. RJ11 обычно подключается к 2 проводам, RJ14 подключается к 4 проводам, а RJ25 подключается к 6 проводам, соответственно, позволяя 1, 2 или 3 телефонные линии соответственно.

Кабели RJ11 обычно продаются как 6P4C с 4-мя проводами (2 парами), идущими от центральной распределительной коробки, но только одна линия используется через одну пару, а другая пара остается свободной для будущего использования при необходимости.

RJ12

RJ12 — это стандарт проводки 6P6C, 6 позиций розетки будут заняты 6 проводниками или проводами. Обычные домашние телефоны используют RJ11, а корпоративные АТС используют ключевые телефоны, или цифровые телефонные системы обычно используют RJ12. В некоторых телефонах мы можем настроить 3 телефонные линии (3 CO линии), чтобы оператор отвечал на 3 разные телефонные линии. Эти типы телефонов обычно подключаются через RJ12 или RJ25.

В зависимости от наших потребностей мы можем выбрать RJ11, RJ12, RJ14 и RJ25. Но в основном домашние соединения — RJ11.

Разница между RJ11, RJ12, RJ14 и RJ24

1. Все RJ11, RJ14, RJ25 и RJ12 используют один и тот же физический разъем.

2. RJ 11 соединяется с однопарным кабелем (2 проводника), двойной парой RJ14 или 4 проводниками, RJ12 и RJ25 соединяет 3 пары или 6 проводников соответственно для проведения 1, 2 или 3 телефонных линий.

3. RJ11 обычно используется в домашних соединениях и устройствах, тогда как RJ12 в основном используется в корпоративной проводке.

Разница между вилками rj-11 и rj-12: распиновка, стандарты разъемов

Цель использования

Несмотря на наличие некоторых отличительных черт, эти два 2 стандарта применяются в одних и тех же системах связи. Однако RJ12 также используется в других конфигурациях. В системах с телефонами с тональным набором и АТС небольшого размера можно эффективно применять два его «лишних» контакта. RJ12 пока еще не набрал популярности, и с ним плотно работают только монтажники, которые сотрудничают с телефонными сетями крупных компаний. В свою очередь RJ11 имеет относительно обширную область применения, потому что стандарт монтируется для большинства телефонов и телефонных кабелей. Для RJ12 распиновка кабеля ничем не отличается от кабеля для RJ-11.

RJ 11 распиновка кабеля

Наиболее популярный разъем — RJ-11. Для работы телефонных сетей используются всего лишь 2 его контакта. RJ-12 получил свое название из-за внешней схожести с RJ-11. На самом деле, данный разъем по официальной классификации — это RJ-12.

Стандарты разъемов

Даже при видимом сходстве данные разъемы имеют различия в стандартах.

RJ-11

Под интерфейсом RJ11 выпускается 6-позиционная 2-контактная вилка. В современной практике она также может представлять собой 2-контактный и 4-контактный разъем (называемые RJ11 и RJ14, хотя вряд ли кто-нибудь знает последнее имя). В приборах с аналоговым принципом действия в любом случае используются только 2 центральных контакта.

RJ-11

RJ-12

Наиболее значимая отличительная черта заключается в том, что RJ11 действительно существует, в то время как популярное название RJ12 по факту заменяет RJ25. Существует большая разница между тем, что говорится, и интерфейсом, который фактически применяется.

RJ12 соответствует стандарту электропроводки 6P6C. Из этого следует, что в разъеме также имеется 6 проводов, занимающих все доступные контакты.

Обжимается любая вилка с 6 позициями с помощью одним и тем же прибором. Матрица содержит все 6 позиций и используется только для того, чтобы касаться меньшего числа проводников на вилке. Позиции с краю матрицы при этом не совершают какого-либо полезного действия.

Из этого следует вывод, что лучше использовать 6-контактные заглушки для более равномерного изнашивания вилки, но на самом деле крайние положения матрицы всегда несут больший износ, чем те, что находятся в центральном положении.

Важно! Если такая вилка должна быть вставлена ​​в 8-позиционное гнездо, необходимо выбрать вилку с хорошо продуманной пластиковой конструкцией боковины. RJ-12

RJ-12

Оцените статью:

Разница между RJ11 и RJ14 и RJ25 и RJ12 в структурированных кабелях (Технологии)

RJ11 против RJ14 против RJ25 против RJ12 в структурированной кабельной сети

RJ 11 и RJ12 — два разных стандарта в структурированной кабельной системе. RJ11 — это тип подключения 6P4C, а RJ12 — стандарт подключения 6P6C. RJ является аббревиатурой от зарегистрированного Джека. Семейство RJ имеет множество стандартов, таких как RJ9, RJ11, RJ12, RJ13, RJ14, RJ45, RJ48, RJ15, RJ61, RJ71 и другие. Последние 2 цифры обозначают стандарты проводки.

6 Аббревиатура разъема P4C для 6-контактного проводника. Итак, RJ 11 подпадает под 6 позиций 4 стандарта проводников, тогда как RJ12 подпадает под 6 позиций 6 стандартов проводников.

RJ11

RJ 11 — это стандарт проводки, который в основном используется в телефонных системах. RJ11 является стандартом проводки 6P4C, где только 4 провода (провода), подключенные к физическому разъему, и 2 слота или места на разъеме свободны. Это означает, что через этот разъем можно подключить 2 телефона. RJ11, RJ14 и RJ25 используют физический разъем 6P6C, но количество проводников или проводов различается. RJ11 обычно соединяется с 2 проводами, RJ14 соединяется с 4 проводами и RJ25 соединяется с 6 проводами соответственно, позволяя соответственно 1, 2 или 3 телефонных линии.

Кабели RJ11, как правило, продаются как 6P4C с 4 проводами (2 пары), идущими от центральной распределительной коробки, но через одну пару используется только одна линия, а другая пара остается свободной для использования в будущем при необходимости.

RJ12

RJ12 — это стандарт 6P6C, 6 позиций разъема будут заняты 6 проводами или проводами. Обычные домашние телефоны, использующие RJ11, и корпоративные АТС, использующие ключевые телефоны, или Digital Phone Systems, как правило, используют RJ12. В некоторых телефонах мы можем настроить 3 телефонных линии (3 внешних линии), чтобы оператор отвечал на 3 разные телефонные линии. Эти типы телефонов обычно подключаются через RJ12 или RJ25.

В зависимости от наших потребностей мы можем выбрать RJ11, RJ12, RJ14 и RJ25. Но в целом домашние соединения RJ11.

Разница между RJ11, RJ12, RJ14 и RJ24

1. RJ11, RJ14, RJ25 и RJ12 используют один и тот же физический разъем.

2. RJ 11 подключается с помощью однопарного кабеля (2 провода), RJ14 — двойной пары или 4 проводника, RJ12 и RJ25 — 3 пары или 6 проводников, соответственно, для переноса 1, 2 или 3 телефонных линий. .

3. RJ11 обычно используется в домашних соединениях и бытовой технике, тогда как RJ12 в основном используется в корпоративных сетях.

Виды и типы коннекторов RJ



Коннектор RJ — давайте разберемся что обозначает это название. Дословно его можно трактовать так — соединительный стандартизированный разъем. Аббревиатура RJ расшифровывается как “Registered Jack”.

Вместе с развитием технологий и появлением огромного количества различного оборудования возникла необходимость в создании единого универсального интерфейса для организации соединения между устройствами. Лучше всего с этой задачей смогли справится именно коннекторы на базе нескольких токопроводящих контактов, способные одновременно передавать информационные электрические импульсы по нескольким каналам. В то же время, практичное и простое строение коннекторов RJ позволило производить их совсем не дорого и использовать повсеместно. Это и стало залогом популярности интерфейса RJ.



Строение коннекторов RJ



Все виды коннекторов RJ по строению очень близки друг к другу и представляют собой пластиковый корпус с одной стороны которого запрессованы контактные вставки покрытые позолотой толщиной 50 мкм. Бывают варианты и с тоньшим слоем позолоты. Дело в том, что толщина слоя золотого покрытия влияет как на качество передачи электрического информационного импульса, так и на количество возможных подключений. В общем, не стоит выбирать разъемы с толщиной позолоты менее 50 мкм. Такая экономия выльется в уменьшенный рабочий ресурс и ухудшенные показатели скорости передачи данных.

Сверху расположена фиксирующая защелка (язычок). Именно она отвечает за фиксацию коннектора в порте и за разъединение разъема и порта путем нажатия на защелку.



С задней стороны находится отверстие для подачи кабеля витая пара при обжиме. Внутри корпуса, ближе к передней части расположены ножи c технологией IDC. Виды ножей для коннекторов RJ бывают трех видов:

  • для одножильных проводников
  • для многожильных
  • универсальные

Также, следует обратить внимание на качество пластика корпуса. Иногда, для удешевления производства при отливе коннекторов используют полимерное вторичное сырье. В итоге, на прозрачном корпусе можно увидеть трещины и размытости или вовсе разглядеть замутненный слабопрозрачный материал вместо идеально прозрачного бесцветного пластика. Использование подобных коннекторов может закончится в самом начале их рабочей карьеры — на процессе обжима, т.к. часто они рассыпаются на части или трескаются при давлении обжимного инструмента.



Модификации коннекторов RJ



Если разбирать данный вид соединительного оборудования по модификациям, в первую очередь нужно разобраться с количеством позиций и контактов. В маркировке изделий всегда указывается параметры обозначающиеся буквами Р и С.

P — количество позиций (пазов для размещения позолоченных контактов)

С — фактическое количество контактов

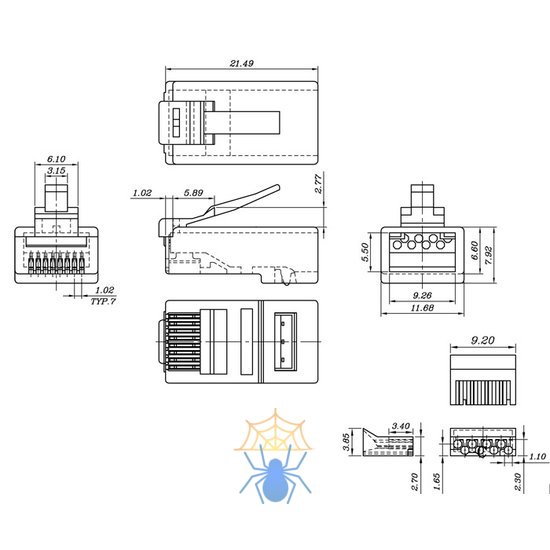

Таким образом коннектор RJ-45 8Р8C выглядит вот так:



Исходя из данных параметров, виды коннекторов RJ можно разделить на:

  • RJ 11 (4Р4С) — устанавливаются в телефонные трубки и некоторые другие устаревшие устройства
  • RJ 12 (6P4C и 6Р6С) — используются в телефонных аппаратах и некоторых моделях сетевых устройств
  • RJ 45 (8P6C и 8Р8С) — стандартные коннектора для патч-кордов, сетевых, мультимедийных, игровых, компьютерных и других устройств





Экранированные и неэкранирорванные



Коннекторы RJ-45, в свою очередь, также бывают экранированными. В отличии от неэкранированных собратьев, у них имеется защитный экран из тонкого металла от электромагнитных наводок и помех.   Маркируются такие изделия как STP или FTP

Стоит понимать, что использовать коннекторы FTP следует только в экранированных сетях где все компоненты имеют такую защиту и заземление. Иначе экранированный коннектор будет также исправно исполнять свою функцию передачи данных, но защитить Вашу сеть от помех исходящих от мощного оборудования или силовых кабелей не сможет.



Категория коннекторов RJ



Каждый вид коннекторов имеет свою сетевую категорию. Этот параметр, во-первых, дает знать с каким оборудованием и кабелем его можно использовать, а во-вторых, указывает на скоростные параметры передачи данных которые он может поддерживать.

Категории и коннекторы:

  • RJ-45 — категория 5е, 6
  • RJ-11, RJ-12 — категория 3

Все что нужно знать о сетевых категориях — здесь



Перейти в раздел коннекторы



Разъемы серии RJ

Разъемы изготовлены из прозрачного пластика, внутри встроены контакты в виде ножей, которые при обжиме с помощью специального инструмента прорезают изоляцию проводника.

Существуют несколько видов разъемов серии RJ: 4P4C, RJ-11 6P2C и 6P4C, RJ-12 6P6C, RJ-45 8P8C, 10P10C:

Разъем 4P4C, другое название RJ-9, применяется в основном для подключения телефонных трубок к телефонным аппаратам, это самые малогабаритные разъемы из серии RJ, имеют четыре ламели и четыре контакта.

Разъемы RJ-11, данные разъемы используются для соединения телефонных кабелей и подключения стационарных телефонов, вилки RJ-11 бывают двух видов: двух контактные, маркируются 6P2C и четырех контактные маркируются 6P4C.

Разъемы RJ-12, другое название RJ-25, имеют шесть контактов, маркируются 6P6C, применяются в основном для подключения системных телефонов с шести контактным разъемом.

Для монтажа разъемов RJ-11 и RJ-12, применяют плоский телефонный кабель четырех или шести жильный, также можно использовать двух парный UTP кабель «витая пара».

Разъемы RJ-45, имеют восемь контактов, маркируются 8P8C, предназначены для соединения телекоммуникационного оборудования: компьютеры, розетки, сетевые коммутаторы, патч-панели. Данные разъемы подразделяются несколько видов, в зависимости от используемого кабеля:

Разъемы RJ-45 для одножильного кабеля, где проводник имеет цельную токопроводящую жилу.

Разъемы RJ-45 для многожильного кабеля, где проводник состоит из нескольких проводников переплетенных между собой.

Разъемы RJ-45 универсальные, контакты данных разъемов имеют три ножа, что позволяет их использовать, как для одножильного, так и многожильного кабеля.

Внешне разъемы RJ-45 для разного кабеля ничем не отличаются, различие в расположении ножей контактов, которые прорезают изоляцию кабеля.

Отличие универсального разъема RJ-45 от разъема для одножильного и многожильного кабеля.

Экранированные разъемы RJ-45 применяются с экранированным FTP кабелем «витая пара», для защиты от наводок и радиопомех.

Разъемы RJ-45 со вставкой, вставка упрощает монтаж разъема на кабель.

Разъемы RJ-45 6 категории со вставкой, применяются в сетях Fast Ethernet и Gigabit Ethernet, скорость передачи данных до 1Гбит/с.

Разъемы RJ-45 6 категории со вставкой.

Разъемы 10P10C, другое название RJ-50, имеют десять контактов, используются для управления источниками бесперебойного питания, сканеров штрих кодов, в медицинской аппаратуре.

Для разъемов RJ-45 и 10P10C существуют резиновые колпачки с различной цветовой маркировкой, которые предотвращают перегиб кабеля и его дальнейшее повреждение.

Для монтажа разъемов серии RJ применяется специальный обжимной инструмент. Существуют универсальные обжимные клещи, они позволяют обжимать все виды разъемов RJ-11, RJ-12, RJ-45, 4P4C, так же есть обжимной инструмент, который обжимает только один определенный тип разъема.

Разъемы серии RJ в нашем каталоге

Инструмент для обжима разъемов RJ в нашем каталоге

Ждем вас в наших торговых офисах.

RJ 45 RJ 11 розетки и коннекторы. Устройство и применение. Работа

RJ-45 RJ-11 – это стандартизированные буквенные обозначения, под которыми выпускаются вилки и розетки для подключения сетевых устройств. RJ расшифровывается как Registered Jack и переводится как сетевой интерфейс стандартного вида. Подобные стандарты были созданы и запатентованы организацией Bell Labs более 52 лет тому назад. Именно в тот период возникла необходимость унификации применяемых разъемов и упрощения подключения разнообразного оборудования.

Разработками Bell Labs заинтересовалось американское агентство по связи, вследствие чего компания смогла массово распространить свои устройства. В результате в телефонных сетях активно стали применяться вилки и розетки под стандартным обозначением RJ-11. Их используют для двухпроводных телефонных устройств. RJ-45 же применяются для создания локальных вычислительных сетей.

Виды
Коннекторы RJ применяются с витой парой и телефонными кабелями:

  1. RJ 45 – с сетевыми кабелями — 8 позиций и 8 контактов.
  2. RJ 11 – с телефонными кабелями — 4 позиции и 4 контакта.

По форме подключаемого кабеля:
  • Круглой формы: универсальный, одножильный и многожильный.
  • Плоской формы: одножильный и универсальный.

Классифицируются компьютерные коннекторы и по категориям. Они выбираются в зависимости от расстояния кабеля, по которому передаются данные, без искажения, в том числе скорости передачи информации.

Для оборудования в быту и офисах обычно применяют следующие виды коннекторов:
  • RJ-45 Cat.5 – используются для создания сетей 100BASE-TX для скоростей порядка 100 Мбит в секунду в полосе частот на уровне 125 МГц;

  • RJ-45 Cat.5е – представляют более современный вариант, который передает информацию сразу по двум парам со скоростью порядка 100 Мбит в секунду. При передаче по четырем парам скорость составляет 1000 Мбит в секунду;

  • RJ-45 Cat.6 – используются для создания сетей типа «Fast Ethernet» или «Gigabit Ethernet». Подобные устройства способны обеспечить передачу информации до 1000 Мбит в секунду.

Коннекторы RJ-45 RJ-11
 в зависимости от типа установки делятся на:
  • Внешние. Используются при необходимости размещения устройства на поверхности стены. У данного прибора имеется коннектор, в котором имеются ножевые контакты. Когда провод вдавливается в них, то происходит пробивание изоляции вплоть до жилы. В результате можно быстро и легко выполнить установку.

  • Внутренние. Подобные изделия в большей части случаев устанавливаются в монтажной коробке с углублением в стену. Коннектор здесь можно легко снять, чтобы произвести установку. После монтажа подрозетник зажимается винтом, выполненным из пластика. Чтобы обеспечить длительный срок службы, корпуса изделий RJ-45 RJ-11 производятся из прочных технополимеров, устойчивых к ультрафиолетовым лучам.

Коннекторы также могут быть следующих видов:
  • Оптические коннекторы, которые используются для соединения оптически-волоконных кабелей.
  • Коаксиальные коннекторы, которые используются для соединения коаксиальных проводов.
RJ-45 RJ-11. Устройство

Корпус RJ коннектора выполнен из пластика, внутри у него находятся ножи-контакты, которые имеют напыление, чаще всего золотое. В компьютерных сетях, где применяется витая пара из 4-х жил, задействуется разъем RJ-45. Он маркируется обозначением «8p8c». Число контактов данного разъема зависят от вида используемого кабеля. Для соединения экранированного кабеля применяются экранированные коннекторы. У последних кожух выполнен из металла, он соединяется непосредственно с экраном кабеля. Экранированные коннекторы применяются лишь с экранированным оборудованием.

В телефонных системах в большинстве случаев применяются коннекторы RJ-11. В указанных изделиях количество жил только 4. По этой причине невозможно использовать телефонную розетку в качестве компьютерной.

Коннектор получается литьем под давлением, в него запрессовываются одиночные контакты. При их производстве также предусматриваются съемные либо интегральные компоненты, необходимые для получения требуемых электрических характеристик, в том числе механической прочности крепления к кабельным изделиям. Контакты вилки проектируются так, чтобы в них можно было легко установить жесткий инсталляционный либо гибкий многопроволочный кабель.

Принцип действия

Компоненты RJ-45 RJ-11

 выполнены по схеме «тяни-толкай»: один конец имеет розетку, другой – вилку. Фиксируется вилка в розетке с помощью защелки, находящейся на стороне, обратной поверхности монтажа контактов. Вилка на кабель устанавливается посредством обжимного инструмента, специально созданного для данной операции.

Монтаж RJ-45 выполняется обжимом, при котором происходит вдавливание проводов из металла заостренными концами в провод, благодаря чему удается обеспечить плотность контакта. Обжимку может выполнить любой, даже тот, у которого отсутствует опыт. Распиновка выполняется в соответствии с цветами проводов. Для соединения витой пары требуется тщательно соблюдать цветовые сочетания, соответствующие конкретному номеру на корде.

Для создания подключения потребуются кабели под названием (Раскладка и обжимка здесь «витая пара»), они могут состоять из 4 и 8 жил. Они переплетены между собой. Витая пара передает сигнал между источниками. Однако для передачи данных на расстояние более ста метров потребуется использование усилителей. Для решения конкретной задачи требуется выполнять определенную распиновку по цветовому сочетанию. К примеру, при монтировании двух видов оборудования, следует обеспечить очередность цветов, как на одном конце провода, так и на другом. Для обжатия можно использовать не только обжимной инструмент, но также подручные средства. Однако в то же время важно сохранить целостность проводов, чтобы изделия RJ-45 RJ-11 нормально работали.

Применение

RJ-11 в большинстве случаев применяется для подключения стационарных телефонов или факсов. Конструкция разъемов имеет шесть позиций для контакта, но RJ-11 занимает лишь 4 позиции, тогда как RJ-12 до 6 контактов.

RJ 45 в большинстве случаев применяется для организации локальных и вычислительных сетей. Его конструкция имеет 8 контактных ножей. Пары проводов в RJ 45 скручены между собой, чтобы возможные помехи действовали одинаково на кабель. Дешевизна и простота монтажа изделий RJ 45 обеспечили распространенность и популярность данного стандарта. Сегодня при помощи этого способа организуется большинство локальных сетей по всему миру.

В зависимости от назначения здания RJ-45 RJ-11

 могут использоваться в следующих типичных помещениях:
  • Серверные помещения.
  • Аудитории.
  • Офисы.
  • Электронные библиотеки.
  • Интернет-клубы.
  • Дома и квартиры.
  • Мастерские по ремонту компьютерного оборудования.
  • ИТ-магазины.
  • Охранные и специализированные помещения и так далее.
Как выбрать
  • Розетки и коннекторы RJ-45 RJ-11 выполнены по единому стандарту. Поэтому конструктивно они имеют общую базу и выполнены из схожих материалов. Естественно, что качество этих материалов могут различаться. Это все зависит от конкретного производителя. То же самое влияет и на цену изделий. То есть можно существенно переплатить за бренд, но также можно приобрести розетки и вилки, которые по качеству не будут уступать брендовым, но будут по цене значительно ниже. Здесь каждый сам решает, что лучше выбрать.
  • По числу разъемов розетки могут быть одинарными, двойными или терминальными на 4-9 разъемов. К тому же имеются определенные виды комбинированных изделий. В подобных модулях даже бывают предусмотрены дополнительные виды интерфейсов, к примеру, HDMI или USB. Однако для подключения одного компьютера или телефона вполне хватит одинарного разъема. Терминальные устройства часто используются для офисных помещений, где много компьютеров и телефонов.
  • Для домашнего и даже офисного использования вполне хватает устройств, передающих данные со скоростью до 100 Мбит в секунду. Такие изделия имеют категорию 3. Категория 5e имеет скорость порядка 1000 Мбит в секунду. Для категории 6 доступны 10 Гбит в секунду, однако кабель при этом не должен превышать длины в 55 метров.
  • Выбирать стоит и по принципу крепления. Для компьютерной разводки кабелей предусмотрены накладные и внутренние изделия. У внутренней розетки контакты углубляются в стену, у наружных изделий контакты располагаются на поверхности стены. Для скрытой розетки обязательно должен быть предусмотрен защитный «кожух» из пластика, где закреплен клеммник. Внешняя розетка устанавливается на стену с помощью накладной панели.

  • Лучше всего покупать изделия для скрытого монтажа. Подобные устройства по завершении работ смотрятся красивее, они не будут портить дизайн интерьера. Вместе с тем следует знать, что для их установки потребуется нарушить целостность стены. Поэтому указанные розетки лучше всего приобретать до проведения ремонта. Если же Вам не хочется проводить ремонтные работы, связанные с установкой розеток, то лучше присмотреться к внешним устройствам.
  • При выборе розеток и коннекторов следует присмотреться к продукции проверенных компаний. Большинство розеток имеют пронумерованные контакты, что позволит без проблем произвести монтаж. Если же Вы проглядели этот нюанс или в продаже имеются только изделия без нумерации, то придется смотреть на цветовые сочетания. Оранжевые, черные, белые и зеленые контакты являются положительными. Синие, желтые и красные контакты являются отрицательными.
Похожие темы:

Разница между RJ11 и RJ12 (со столом) — спросите любую разницу

Телефон был одной из главных инноваций, которые человечество испытало в 20-м веке. Это революционное устройство сделало возможным двустороннюю связь с молниеносной скоростью. Однако ранние телефоны были связаны с телефонными линиями с помощью лент. Эти соединения были некачественными и часто легко рвались.

Нововведение в виде именного домкрата позволило решить эту проблему. Соединение с зарегистрированным гнездом было устойчивым, и все телекоммуникационные компании приняли его стандартный формат.Rj11 и Rj12 — очень распространенные разъемы, часто используемые в большинстве телекоммуникационных систем. С виду они оба выглядят одинаково. По этой причине многие люди не видят разницы между ними.

RJ11 против RJ12

Разница между Rj11 и Rj12 заключается в том, что Rj11 представляет собой соединительный разъем, который создает мостовое соединение для одиночной телефонной линии, которая использует плоский кабель для проводных телефонных и модемных соединений, а Rj12 — соединительный разъем. который связывает центральную телефонную систему с одиночными телефонными линиями через линейную цепь, в которой используются специальные стандартные 6-плоские ленточные кабели RJ12 для централизованной телефонной сети в офисах.


Таблица сравнения RJ11 и RJ12 (в табличной форме)

Параметр сравнения Rj11 Rj12
Что это такое? соединение для одиночной телефонной линии Разъем для подключения к центральной телефонной системе с одиночными телефонными линиями через линейную цепь.
Полная форма Зарегистрированный разъем 11 Зарегистрированный разъем 12
Разъем 6P2C и 6P4C 6P6C
Кабель Плоский кабель для пятен Специализированный RJ12 6-плоские стандартные кабели
Используется в Бытовые телефонные и модемные соединения Офисы для централизованной телефонной сети

Полная форма Rj11 — это зарегистрированный разъем 11.Это соединительный разъем, который создает мостовое соединение для одной телефонной линии. Гнездо подключения Rj11 — аналоговая система. Это соединительное гнездо передает через него электрические сигналы низкого напряжения. Rj11 используется для двухстороннего подключения. Через него он может как передавать, так и принимать электрические сигналы низкого напряжения.

В этом гнезде используется разъем 6P2C. Он имеет шесть слотов для ношения соединений. Однако не все гнезда этого гнезда используются для проводки. В большинстве случаев для мостового соединения используются только два слота посередине.Однако четыре слота 6P4C используются, когда низкое напряжение подается на индикаторную лампу телефона.

Гнездо Rj11 было разработано в 70-х годах, чтобы произвести революцию в телекоммуникационных системах. Это охватываемая часть соединительной системы. Гнездо, необходимое для установки гнездовой секции, совместимой с Rj11, для установления соединения. Этот разъем упрощает соединение между двумя линиями. Не все кабели предназначены для использования с разъемом Rj11. К разъему Rj11 можно подсоединить только плоский кабель с 2-4 медными проводами, а для обеспечения постоянного соединения требуется инструмент для обжима.

Гнездо Rj11 было принято всеми телекоммуникационными компаниями по всему миру. Гнездо смогло стандартизировать систему телекоммуникационных соединителей во всем мире. Даже в этот цифровой век все проводные телефоны и модемы коммутируемого доступа используют этот разъем.

Мы нашли для вас лучшие предложения на Amazon

Полная форма Rj12 — это зарегистрированный разъем 12. Это разъем для подключения к центральной телефонной системе с одиночными телефонными линиями через линейную цепь.Это штекер, который подключается только к гнезду Rj12 для установления соединения.

Rj12 использует разъем 6P6C. Он имеет шесть слотов для ношения подключения, и все шесть слотов используются для связи. Для разъемов Rj12 используются специальные 6-плоские ленточные стандартные кабели RJ12. Этот кабель содержит шесть тонких медных кабелей, через которые передаются и принимаются электрические сигналы.

В этом стандартном ленточном кабеле все шесть медных проводов имеют цветовую маркировку. Это белый, черный, красный, зеленый, желтый и синий цвета.В отличие от других систем износа, Rj12 совершенно другая и сложная. Специалист по кабелю должен установить систему износа меди в правильном порядке, чтобы она работала.

Разъем Rj12 стал популярным в 80-е годы, когда различным корпоративным офисам требовалась централизованная телефонная сеть для частного использования. Этот разъем позволяет легко настроить локальную сеть в офисе с телефонами. Даже в эту цифровую эпоху многие офисы используют этот разъем для настройки своей системы внутренней связи.

Мы нашли для вас лучшие предложения на Amazon
Предварительный просмотр Продукт
Заглушка Monoprice RJ12 6P6C, круглая цельная, 50 шт. / Упаковка (107271) Проверить цену на Amazon
(2 шт. В упаковке) 2 Ноги RJ12 6P6C Data Cable, 24-дюймовый модульный шнур для передачи данных (черный — прямая проводка) Проверить цену на Amazon

Основные различия между RJ11 и RJ12
  • Rj11 — это соединительный разъем, который создает мостовое соединение для одиночной телефонной линии, а Rj12 — это разъем для подключения к центральной телефонной системе с одиночными телефонными линиями через линейную цепь.
  • Полная форма Rj11 — это зарегистрированный разъем 11. С другой стороны, полная форма Rj12 — это зарегистрированный разъем 12.
  • Как правило, Rj11 использует стандартный разъем 6P2C для стандартного телефонного соединения. Он использует разъем 6P4C только тогда, когда требуется низкое напряжение питания для подачи на индикаторную лампу телефона. Но для разъема Rj12 всегда используется разъем 6P6C.
  • В разъеме Rj11 используется плоский кабель с пятнами, который содержит два тонких медных провода. Однако для гнезда Rj12 требуются специальные стандартные 6-плоские ленточные кабели RJ12; он содержит шесть тонких медных проводов с цветовой кодировкой.
  • Гнездо Rj11 используется в обычном бытовом проводном телефонном и модемном подключении. Но гнездо Rj12 используется только для централизованных телефонных сетей в офисах.

Домкрат с зарегистрированным изобретением стал поистине революционным событием. Этот разъем принес стандартизацию в телекоммуникационную отрасль. До появления зарегистрированных домкратов отдельные части каждой телефонной компании отличались от других. Зарегистрированное гнездо установило единый стандарт для всех телефонных компаний.

Упрощенный дизайн Rj11 был поистине великолепен.Легко подключается ко всем телефонным розеткам. Это также была очень прочная конструкция для обычных домашних телефонов и модемов. Для подключения используется обычный плоский кабель. Этот кабель содержит два тонких медных провода для двусторонней аналоговой связи.

Однако конструкция Rj12 очень сложна. Для этого разъема требуются специальные стандартные 6-плоские ленточные кабели RJ12. Этот кабель поставляется с медным проводом с шестью цветными кодами, и техник должен уложить все цветные провода в правильном порядке для правильного подключения.Обычно этот домкрат не используется в обычных домах. Вместо этого он используется в большинстве офисов для централизованной системы телефонной связи.


Последнее обновление на 2021-05-25 / Партнерские ссылки Amazon / Изображения из API рекламы продуктов Amazon

RJ11 Разъемы RJ12 — это отличительная черта

Разъемы

RJ11 и RJ12 — это разъемы для трапецеидальных искажений, используемые в качестве разъемов при создании локальных сетей в домах и офисах, для настройки телефонных сетей и т. Д.Учитывая, что многие электронные устройства, такие как компьютеры, требуют данных, эти разъемы необходимы для подключения телекоммуникационных портов к устройствам. Гнезда Keystone — это, по сути, разъемы женского типа, которые устанавливаются на настенной панели или патч-панели.

Каждый из этих домкратов для трапецеидальных искажений имеет стандартные размеры, что упрощает их использование. Каждая конструкция, размер разъема и другие спецификации предназначены для разных приложений. Используя правильный разъем для трапецеидального искажения, вы можете легко подключать различные электронные и электрические устройства.Два из этих гнезд для трапецеидальных искажений называются RJ11 и RJ12.

Гнезда Keystone RJ11 и RJ12

Гнезда RJ11 и Rj12 Keystone идеально подходят для использования при установке или расширении телефонной линии для подключения телефона, модема или факса к другой комнате. Эти домкраты бывают безинструментальной конструкции, что гарантирует их использование без специального оборудования или даже отвертки. Вместо этого они поставляются с небольшим пластиковым зажимным шарниром сзади, который можно поднять, чтобы вставить кабель, а затем опустить, чтобы он надежно удерживал кабель на месте.

Высококачественные гнезда для трапецеидальных искажений RJ11 и RJ12 также включают пластиковый ключ, который служит для дополнительной фиксации кабеля на месте. Большинство моделей разъемов RJ 11 и RJ12 поставляются со схемами подключения и цветными обозначениями, которые помогут вам вставить правильный кабель в соответствующий слот. Перед покупкой разъема RJ11 или RJ12 необходимо убедиться, что размер разъема и проводки соответствуют вашим потребностям.

RJ11 4-проводной

Это 4-проводное гнездо RJ11 цвета слоновой кости или белого цвета с четырьмя проводниками.Его можно установить на настенную пластину, и для его установки не требуются инструменты — даже инструмент для пробивки отверстий. Лучше всего использовать его для голосовых приложений при подключении телефонных линий.

Модульные вилки RJ11 6P4C

Модульный штекер RJ11 можно использовать вместо телефонных штекеров или для изготовления индивидуальных телефонных шнуров. На разъемах RJ11 есть обжимка, и изделие предназначено для сплошных телефонных линий. Позолоченные разъемы обеспечивают передачу сигналов без искажений и сводят к минимуму риск коррозии.Имеется четыре проводника, и этот продукт можно использовать в домах и офисах для кабельных систем голосовой связи.

Разъем RJ12 Keystone с 6 проводниками

Разъем RJ12 Keystone с 6 проводниками используется для легкой установки телефона. Он бывает белого цвета или цвета слоновой кости и устанавливается с помощью настенной пластины. Конструкция без инструмента гарантирует, что его легко исправить без перфоратора. Вместо этого можно просто вставить провода и нажать. У этого гнезда 6 проводников.

Модульные вилки RJ12 6P6C для твердых

Модульные вилки RJ12 6P6C for Solid можно использовать для изготовления индивидуальных телефонных шнуров или замены сломанной телефонной вилки.Имеет обжим на разъемах RJ12. Позолоченные контакты обеспечивают минимальное искажение сигналов и устойчивы к коррозии. Имеется шесть проводников, и гнездо можно использовать в домах и офисах для голосовых и телефонных приложений.

Адаптер Triplex Jack

Адаптер Triplex Jack — это адаптер, который можно использовать для подключения трех телефонов или аналогичных устройств к одной телефонной линии. Имеет три гнезда и один штекер. Он изготовлен из ударопрочного пластика и имеет четыре проводника.Он используется для телефонных и голосовых приложений, в основном в офисах. Этот разъем доступен в цвете слоновой кости.

Разъемы

RJ11 и RJ12 в основном используются для обеспечения простых в использовании подключений Plug and Play для голосовых и телефонных кабелей в домах и офисах. Установив эти разъемы, можно с легкостью подключать к портам различные устройства, требующие больших объемов данных. При покупке этих домкратов необходимо четко понимать размер и конфигурацию. Установить их относительно просто, поскольку они рассчитаны на меньшее использование инструментов.Вы можете просто вставить кабель и закрыть ключ для надежного удержания. Опять же, никаких инструментов не требуется!

8 Различия между RJ9, RJ10, RJ11, RJ12, RJ14, RJ25, RJ45 и RJ48

Зарегистрированный разъем (RJ) — это стандартизированный телекоммуникационный сетевой интерфейс для подключения оборудования для передачи голоса и данных к предоставляемой услуге местным оператором связи или оператором дальней связи. Соответственно, зарегистрированные домкраты в основном называются буквами RJ, за которыми следуют две цифры, выразить тип.

RJ9, RJ10, RJ11, RJ12, RJ14, RJ45 и RJ48 — все обжимные соединители с золотыми контактами, используемые для телекоммуникации, сети и иногда низковольтное управление освещением Приложения. Разница заключается в количестве позиций, доступных на разъем и количество фактически присутствующих контактов. Очевидно, где там Чем больше позиций, тем больше размер разъема. Хотя эти стандарты являются юридическими определениями в США, используются некоторые интерфейсы по всему миру.

RJ9 / RJ10 / RJ22

Разъем

RJ9 представляет собой 4-х позиционный 4-проводной штекер. Его обычно заканчивается на 4-жильном фигурном телефонном кабеле и используется для подключения телефонную трубку к телефонной трубке. RJ 9 — это не тот разъем, который вам понадобится. то и дело попадаются. Иногда его обозначают как RJ10 или RJ22, а также имеет уникальный тип конфигурации.

Что вам нужно Знайте о RJ9

  • RJ 9 — это не тот разъем, с которым вы столкнетесь время от времени.Иногда его обозначают как RJ10 или RJ22, и он также имеет уникальный тип конфигурации.
  • 4 позиции, 4 проводника.
  • В основном используется в качестве кабеля телефонной трубки.
  • Так как телефонные трубки / гарнитуры не подключаются напрямую в общедоступную сеть, у них нет конкретного зарегистрированного гнезда код.
  • Обратите внимание: RJ 9 не является официальным разъемом.

RJ11

Registered Jack -11 — это телефонный интерфейс, использующий кабель витой пары проводов и модульное гнездо с двумя, четырьмя или шестью контактами. RJ-11 — это общий разъем для подключения телефона к стене и трубку в телефон. Кабели RJ11 может удерживать шесть проводов для трех телефонных линий, а их номенклатура технически RJ11, RJ14 или RJ25 в зависимости от количества линий.

Что вам нужно Знайте о RJ11

  • RJ 11 чаще всего используется для телефона и модемные соединения и имеет два типа конфигурации.
  • 6 позиций, 4 проводника.
  • Используется в ADSL, модемах, телефонах, установлении мостовое соединение в телефонных линиях.
  • RJ11 — аналоговое телефонное соединение.
  • RJ 11 использует только четыре из шести доступных слотов.
  • Может поддерживаться пропускная способность до 24 Мбит / с.
  • RJ11 соединяет 4 провода.
  • RJ11 имеет компактную квадратную форму.

RJ12

RJ 12 — это разъем для подключения центрального телефона. система с одиночными телефонными линиями через линейную цепь. RJ12 использует 6P6C разъем. Он имеет шесть слотов для подключения, и все шесть слотов используются для коммуникация. Для RJ12 используются специальные 6-плоские ленточные стандартные кабели RJ12. разъемы. Этот кабель содержит шесть тонких медных кабелей и передает и получает через него электрические сигналы. В этом стандартном ленточном кабеле все шесть медные провода имеют цветовую маркировку. Эти цвета: белый, черный, красный, зеленый, желтый. и синий.

Что вам нужно Знайте о RJ12

  • RJ 12 — разъем для подключения центральная телефонная система с одиночными телефонными линиями через линейную цепь.
  • 6 позиций, 6 проводов
  • Используется в телефонных системах.
  • RJ12 использует все шесть слотов.
  • RJ12 используется для централизованных телефонных сетей в офисе.
  • RJ12 требует специализированной 6-плоской ленты RJ12 стандартные кабели; он содержит шесть тонких медных проводов с цветовой кодировкой.

RJ14

Разъем

RJ14 имеет 6 позиций, в которых 4 установлены. В контакты 2, 3, 4 и 5. Используется для подключения к двум аналоговым телефонным аппаратам. линий. Для подключения используется 4 провода.Используется для соединения двух телефонов. Это использует тип разъема 6P4C.

Что вам нужно Знайте о RJ14

  • RJ14 использует шестипозиционный четырехпроводной (6P2C) модульный домкрат.
  • RJ 14 выглядит точно так же, как RJ11, за исключением того, что RJ14 имеет еще две тонкие медные полоски, размещенные в канавках под штекер, чем RJ11.
  • Обычно используется для двухполосной службы.
  • RJ14 часто используется, когда у вас несколько линий ведущий к одному телефонному аппарату.
  • Также часто используется соединение RJ14 который проходит через распределительную коробку и затем разделяется на два соединения RJ, которые ведут к двум отдельным телефонным аппаратам.
  • Для проводки RJ14 можно использовать все разъемы кроме 6P2C, так как у него нет необходимых точек соприкосновения.
  • Если вы будете устанавливать телефонные системы, используйте оба соединения RJ11 и RJ14, лучше получить разъемы и кабели 6P4C которые имеют две витые пары.

RJ45

RJ45 — это тип разъема, обычно используемый для Ethernet. сети.Он похож на телефонную розетку, но немного шире. Поскольку Ethernet кабели имеют разъем RJ45 на каждом конце, иногда кабели Ethernet называемые кабелями RJ45. «45» просто обозначает количество интерфейс стандартный. Каждый разъем RJ45 имеет восемь контактов, что означает RJ45. кабель содержит восемь отдельных проводов. Если вы внимательно посмотрите на конец Кабель Ethernet, вы можете увидеть восемь проводов разных цветов. Четыре из провода сплошного цвета, а остальные четыре зачищены.Этот разъем чаще всего подключается к концу кабеля CAT5, который подключается между сетевая карта компьютера и сетевое устройство, например сетевой маршрутизатор. RJ45 кабели могут быть подключены двумя разными способами. Одна версия называется Т-568А и другой — Т-568Б.

Что вам нужно Знайте о RJ45

  • RJ — это соединение для передачи данных телефонной компании, которое устарело уже много лет.
  • 8 позиций, 8 проводов.
  • RJ45 используются в сети, где один подключается компьютеры или другие сетевые элементы друг к другу.
  • Они обычно используются в сетевой проводке, например как CAT5e / CAT6.
  • Разъемы RJ45 немного больше, чем RJ11.
  • В основном используется с кабелями Ethernet.
  • Вы не можете подключить разъем RJ45 к RJ11 интерфейс / порт / слот, однако вы можете сделать наоборот (вам следует избегать этого так как это может повредить порт RJ45).
  • Пропускная способность до 10 Гбит / с по Ethernet может быть поддерживается.
  • RJ 45 соединяет 8 проводов.
  • RJ45 длиннее и прямоугольнее.
  • Его можно подключить двумя способами: T568A и T568B, которые используются для подключения кабеля витой пары к разъему. интерфейс.

RJ48

Registered Jack 48 — это интерфейс передачи данных, использует кабель из витых пар и 8-контактный модульный разъем. Он использует тот же вилка и розетка такие же, как RJ45, но имеют другие выводы. RJ48C обычно используется для T1 и использует контакты 1, 2, 4 и 5. RJ48X — это вариант, который содержит закорачивая блоки в гнезде, чтобы создать петлю для поиска и устранения неисправностей. при отключении от сети.RJ48S использует контакты 1, 2, 7 и 8 и обычно используется для скорости 56 кбит / с. цифровые линии.

Что вам нужно Знайте о RJ48

  • Это 8P8C (8 позиций, 8 проводов) тип разъема.
  • Используется для соединения линий T1, E1 и J1.
  • Используется в коммуникационной проводке и данных среды.

RJ61

RJ61 — это физический интерфейс, часто используемый для завершения витая пара. Он использует восьмипозиционный, восьмипроводной (8P8C) модульный разъем.Эта распиновка предназначена только для использования в многоканальном телефоне; RJ61 не подходит для использования с высокоскоростными данными, потому что контакты для пар 3 и 4 слишком широко разнесены для высоких частот сигналов.

Плоский восьмижильный серебристо-сатиновый кабель традиционно используется с четырехлинейными аналоговыми телефонами и гнездами RJ61, также непригоден для использования с высокоскоростной передачей данных. Кабельная проводка витой пары требуется для приложений передачи данных. Соединительный кабель для передачи данных с витой парой, используемый с три стандарта данных не являются прямой заменой кабеля RJ61, потому что RJ61 пары 3 и 4 будут разделены между разными витыми парами соединительных кабелей, что приведет к перекрестные помехи между голосовыми линиями 3 и 4, которые могут быть заметны для длинного патча кабели.

Разница Между R11 и RJ45

ОСНОВА ДЛЯ СРАВНЕНИЯ RJ 11 RJ45
Описание RJ11 — это кабельный соединитель, используемый в телефонных аппаратах, линиях ADSL и модемные кабели и т. д. Гнезда RJ45 используются в сети, где один соединяет компьютеры или другие сетевые элементы друг к другу.
Провода RJ11 — это 4-слотовый разъем. RJ45 — это восьмислотовый разъем.
Стандарт электропроводки RJ11 — это стандарт проводки 4P4C и стандарт проводки 6P4C, что означает, что это имеет 6 позиций по 4 проводника. RJ45 — это стандарт проводки 8P8C. Это означает, что также есть 8 проводов которые заканчиваются в разъеме, занимая все доступные слоты.
Размер RJ11 физически меньше по размеру, чем RJ45. Физически больше, чем RJ11.
Пропускная способность Может поддерживаться пропускная способность до 24 Мбит / с. Может поддерживаться пропускная способность до 10 Гбит / с по Ethernet.
Форма Компактный, квадратной формы. Более длинные, более прямоугольные.

Разница Между R11 и RJ 12

ОСНОВА ДЛЯ СРАВНЕНИЯ RJ11 RJ12
Описание RJ11 — это соединительный разъем, который создает мостовое соединение для единая телефонная линия. RJ12 — это разъем для подключения к центральной телефонной системе. с одиночными телефонными линиями через линейную цепь.
Разъем RJ11 использует стандартный разъем 6P2C для стандартного телефона. связь. Используется только 6P4C разъем, когда требуется низкое напряжение питания, чтобы отправить на индикаторную лампу Телефон. Разъем RJ 12 всегда использует разъем 6P6C.
Кабель Разъем RJ11 использует плоский кабель с пятнами, который содержит два тонких медных кабеля. провода. Для гнезда RJ12 требуются специальные стандартные 6-плоские ленточные кабели RJ12; Это содержит шесть тонких медных проводов с цветовой кодировкой.
Используйте Разъем RJ11 используется в обычном бытовом проводном телефоне и модеме. соединения. Разъем RJ12 используется только для централизованных телефонных сетей в офисах.

Разница Между RJ 11 и RJ 14

RJ11 RJ14
RJ11 использует только 2 провода. RJ14 использует 4 провода.
RJ11 вмещает только один телефон. RJ14 может вместить два телефона.
RJ11 может использовать как разъемы 6P4C, так и 6P2C. RJ14 может использовать только разъемы 6P4C.

Сделай сам | Телефонные кабели | ShowMeCables.com

Современные телефонные шнуры используются в течение длительного времени и практически не претерпели изменений с момента их изобретения в 1970-х годах.Найти телефонные шнуры в магазине сегодня может быть непросто; многие магазины перестали продавать телефонные кабели, так как многие люди сейчас пользуются только сотовыми телефонами. Это особенно актуально для спиральных телефонных шнуров. Поскольку эти кабели становятся все более редкими, иногда их лучше отремонтировать, чем заменить. В других случаях пользователям может потребоваться кабель, не имеющий стандартной длины.

Существуют некоторые вариации с различными доступными разъемами, а также различные схемы подключения (называемые распиновкой ) для меньших проводов внутри основного шнура.В этом руководстве рассказывается, как прикрепить разъем к концу оголенного телефонного кабеля, а также узнать о разнице контактов проводки.

Шаг 1. Сбор припасов

Есть несколько простых принадлежностей, которые потребуются для установки или ремонта. Ключевыми компонентами являются неизолированный телефонный кабель и разъемы правильного типа. Можно использовать три основных типа разъемов. RJ12 является наиболее распространенным и используется на плоских линейных шнурах, которые соединяют базу телефона со стеной. RJ11 — это более старая версия RJ12, и они того же размера. Разница в том, что RJ11 использует четыре внутренних провода (называемых проводниками ), а RJ12 — шесть. RJ12 обратно совместим с RJ11, но RJ11 не будет работать с RJ12.

Спиральные шнуры телефонной трубки используют меньший разъем под названием RJ9 или RJ22 (оба названия относятся к одному и тому же). Они физически меньше, чем RJ11 / RJ12, и используют четыре проводника.

Помимо разъемов, потребуется всего несколько инструментов.Модульный обжимной аппарат необходим в любом сценарии. Маленькие ножницы также пригодятся для обрезки лишней проволоки. Тестеры также могут быть полезны после сборки / ремонта кабеля, чтобы убедиться, что он работает правильно. Тестеры также отлично подходят для точного определения проблемы с поврежденным кабелем, например для определения конкретного провода внутри кабеля, который неисправен.

Шаг 2: снятие куртки

Большинство обжимных инструментов, используемых для телефонных кабелей, оснащены лезвием для снятия изоляции.В противном случае вы захотите использовать ножницы, чтобы аккуратно снять куртку. При использовании ножниц убедитесь, что не повредили проводники (если проводники действительно повреждены, отрежьте их и начните заново). Открытый провод должен быть примерно такой же длины, как и разъем, в который они будут входить.

Шаг 3: Присоединение разъема

Вставьте разъем над оголенными проводниками, совместив каждый провод с одним из металлических штырей (называемых контактами , ) внутри разъема.Существует два разных способа подключения плоских шнуров: прямой и обратный . Прямые кабели имеют цветные провода в одинаковом порядке с обеих сторон кабеля. Прямые выводы используются для сигналов данных, как в факсимильном аппарате. Обратные кабели имеют цвета в одном порядке на стороне A и в противоположном порядке на стороне B. Обратные выводы используются для голосовых сигналов, как в телефоне.

Прямая распиновка (слева) против обратной (справа)

Убедитесь, что провода касаются контактов.Если они не касаются или почти не соприкасаются, сигнал не будет проходить через кабель и не будет работать. В этом случае существующий соединитель необходимо отрезать (его нельзя использовать повторно) и заменить новым блоком.

Шаг 4: Обжим разъема

Вставьте разъем в обжимной инструмент и плотно сожмите, чтобы убедиться, что разъем надежно прикреплен к кабелю.

(дополнительно) Шаг 5: Тестирование кабеля

Вставьте телефонный кабель в тестер и нажмите кнопку запуска, чтобы начать проверку.Если все индикаторы загорелись зеленым, кабель полностью исправен. Если один или несколько индикаторов загорелись красным, этот конкретный проводник не подключается. В случае выхода кабеля из строя может возникнуть одна из двух основных проблем. Во-первых, вышедший из строя проводник не касается контакта. Это также может произойти, если они недостаточно касаются друг друга, что делает сигнал слишком слабым для работы. Если это произойдет, отрежьте разъем и попробуйте еще раз.

Другая потенциальная проблема — повреждение кабеля. Если в кабеле имеется перегиб или он слишком сильно согнут, проводники могут быть повреждены и стать непригодными для использования.Повреждение может быть видно снаружи, в этом случае поврежденную часть кабеля необходимо отрезать. Если это сделает кабель слишком коротким или поврежденное место не может быть обнаружено, вместо него потребуется заменить кабель.

Видеогид:

* Примечание. В приведенном ниже руководстве используются разъемы EZ-RJ12 / RJ11. Эти гнезда позволяют любому дополнительному проводу проходить через конец разъема и обрезаться после его подключения. Обычные разъемы RJ12 и RJ11 этого не делают.Длина проводов должна быть равна (или очень близка) длине соединителя до установки при использовании обычных соединителей.

Разница между RJ11 и RJ14 и RJ25 и RJ12 в структурированной кабельной системе

Автор: Эндрю

RJ11 против RJ14 против RJ25 против RJ12 в структурированных кабелях

RJ 11 и RJ12 — это два разных стандарта структурированной кабельной разводки.RJ11 относится к типу проводки 6P4C, а RJ12 — к стандарту проводки 6P6C. RJ — это аббревиатура от Registered Jack. Семейство RJ имеет множество стандартов, таких как RJ9, RJ11, RJ12, RJ13, RJ14, RJ45, RJ48, RJ15, RJ61, RJ71 и другие. Последние 2 цифры указывают стандарты подключения. 6P4C разъем аббревиатуры для 6-позиционного 4-проводника. Таким образом, RJ 11 подпадает под 6 позиций стандарта 4 проводников, тогда как RJ12 подпадает под стандарты 6 положений 6 проводников.

RJ11

RJ 11 — это стандарт проводки, который в основном используется в телефонных системах.RJ11 — это стандарт проводки 6P4C, в котором только 4 проводника (провода) подключены к физическому разъему, а 2 слота или позиции на розетке свободны. Это означает, что через этот разъем можно подключить 2 телефона. Все RJ11, RJ14 и RJ25 используют физический разъем 6P6C, но количество проводов или проводов различается. RJ11 обычно подключается с помощью 2 проводов, RJ14 подключается к 4 проводам, а RJ25 подключается к 6 проводам, соответственно, позволяя использовать 1, 2 или 3 телефонные линии соответственно.

Кабели

RJ11 обычно продаются как 6P4C с 4 проводами (2 пары), идущими от центральной распределительной коробки, но только одна линия используется через одну пару, а другая пара остается свободной для будущего использования при необходимости.

RJ12

RJ12 — это стандарт проводки 6P6C, 6 позиций розетки будут заняты 6 проводниками или проводами. В обычных домашних телефонах используется RJ11, а в корпоративной АТС с ключевыми телефонами или в цифровых телефонных системах обычно используется RJ12. В некоторых телефонах мы можем настроить 3 телефонные линии (3 CO линии), чтобы оператор отвечал на 3 разные телефонные линии. Эти типы телефонов обычно подключаются через RJ12 или RJ25.

В зависимости от наших потребностей мы можем выбрать RJ11, RJ12, RJ14 и RJ25.Но в основном домашние соединения — RJ11.

Разница между RJ11, RJ12, RJ14 и RJ24

1. Все RJ11, RJ14, RJ25 и RJ12 используют один и тот же физический разъем.

2. RJ 11 соединяется с однопарным кабелем (2 проводника), двойной парой RJ14 или 4 проводниками, RJ12 и RJ25 соединяет 3 пары или 6 проводников соответственно для проведения 1, 2 или 3 телефонных линий.

3. RJ11 обычно используется в домашних соединениях и бытовой технике, тогда как RJ12 в основном используется в корпоративной проводке

RJ11, RJ12, RJ22, модульная вилка

Разъемы

RJ11, RJ12 и RJ22 используются почти в каждой телефонной сети и установке сети передачи данных.Префикс «RJ» относится к зарегистрированному разъему и представляет собой стандартизованный аппаратный интерфейс для телекоммуникационного оборудования. RJ11, как правило, является наиболее распространенным типом модульных вилок из трех найденных здесь; эта модульная вилка, как и другие модульные вилки, предназначена для эффективной передачи голосовых или аналоговых сигналов для телефонной связи. Кроме того, Primus Cable поставляет разъемы RJ11 (6-контактный, 4-контактный), разъемы RJ12 (6-контактный, 6-контактный) и разъемы RJ22 (4-контактный, 4-контактный) для приложений телефона и передачи данных.

Более пристальный взгляд | Продукты, которые мы рекомендуем

Модульная вилка RJ11 для круглых и многожильных проводов неизменно пользуется популярностью у монтажников. Эта модульная вилка поставляется в различных количествах, чтобы соответствовать спецификациям вашего приложения, если вы выбрали лучший вариант. Вы можете заметить, что разъемы RJ11 и RJ12 очень похожи, только RJ12 использует все шесть позиций, а RJ11 — только четыре. Разъемы RJ12 могут использовать больше линий, чем RJ11. Штекеры RJ22 имеют всего четыре контакта и, как правило, используются только для подключения телефонных трубок к телефонным соединениям.

Наш сплошной UTP-кабель CAT3 Plenum является ярким примером нашей цели по предоставлению исключительного выбора телекоммуникационного оборудования. Этот телефонный кабель, в частности, идеально подходит для прокладки в помещениях или воздушных пространствах; Обычно используемый для сетей 10Base-T и 100Base-T, этот кабель и наши дополнительные телекоммуникационные продукты могут быть идеальными для вашего приложения.

Нужна дополнительная информация?

Представители Primus Cable готовы помочь вам с любыми дальнейшими вопросами.Мы стремимся найти ответы на ваши вопросы, зная наши продукты и предлагая свой опыт, чтобы вы остались довольны. Поверьте, наша команда готова помочь любым возможным способом.

Благодарим вас за интерес и за посещение веб-сайта Primus Cable.

Если у вас есть какие-либо вопросы, позвоните нам по телефону (951) 824-1571 или напишите нам по адресу [email protected]
Разъемы

Rj11 и Rj12 — какой из них лучше?

Разъемы Rj11 и Rj12 широко используются для различных устройств.Они могут отличаться по ряду физических аспектов. Но какой разъем самый лучший и почему?

В настоящее время на рынке представлено большое количество разъемов, и если вы мало о них знаете, выбор одного из них для использования может оказаться сложной задачей. Есть длинные, некоторые короткие, некоторые прозрачные, а некоторые непрозрачные.

Разъемы Rj11 и Rj12 — это два разъема, которые очень похожи друг на друга. Важно отметить, что даже их функциональность тоже очень похожа.Многие люди не могут выбрать между двумя разъемами для своих подключений.

Итак, что отличает эти два разъема? Чем отличаются их функции? В этой статье мы подробно рассмотрим каждый разъем, опишем их характеристики и перечислим их плюсы и минусы. Вы сможете решить, что подходит вашим приложениям и потребностям.

Добро пожаловать!

В чем разница между разъемами Rj11 и Rj12?

Категория

Rj11

Rj12 (Победитель)

Форма

Площадь

Площадь

Использование

ASDL, телефонные линии, модемы

Системные телефоны

Конфигурация

6P4C (6 позиций, 4 точки подключения) / 6P2C (6 позиций, 2 точки подключения)

6P6C (6 позиций, 6 точек подключения)

Пропускная способность

24 Мбит / с

Не разглашается

Rj11 vs.Разъемы Rj12 — как они сравниваются?

Форма и размеры

Разъем Rj11 — это небольшое устройство, компактное и квадратное по форме. Он имеет ширину 9,6 мм.

Rj12 также такой же компактный и квадратный, и, за исключением дополнительных точек подключения, их почти невозможно отличить друг от друга. Rj12 имеет ширину 9,6 мм.

Использование / применение

Rj11 — это разъем, который идеально подходит для телефонных линий и модемов линий ASDL.Это небольшой разъем, способный обрабатывать максимум 4 провода одновременно, что делает его непригодным для кабелей с 8 проводами.

Rj12 имеет аналогичную конструкцию и диаметр. Однако он может одновременно обрабатывать 6 проводов. По этой причине он в основном используется в качестве разъема для системных телефонов.

Конфигурация

Коннектор Rj11 обычно имеет 2 типа конфигурации, и было бы идеально подтвердить ту, которая вам нужна, перед покупкой. Одна из его конфигураций — 6P2C (6 позиций и 2 точки подключения).Этот тип разъема не может справиться с тяжелой передачей, поскольку у него низкая пропускная способность. Этот конфигурационный разъем 6P2C идеально подходит для таких приложений, как телефонные линии.

Другой разъем Rj11 имеет конфигурацию 6P4C. Это означает, что он имеет 6 позиций и 4 точки подключения. Это дает ему лучшую способность обрабатывать больше проводов за раз, что делает его идеальным для модемных кабелей.

Разъем Rj12, в отличие от Rj11, имеет только один тип конфигурации. Он имеет конфигурацию 6P6C, что означает, что он имеет 6 позиций и 6 точек подключения.Это делает его идеальным разъемом для системных телефонов.

Пропускная способность / скорость передачи

Rj11 может передавать только со скоростью до 24 Мбит / с. Это довольно мало, и это основная причина, по которой его нельзя использовать в качестве разъема для кабеля Ethernet.

Скорость и полоса пропускания разъема Rj12 не указаны, но он также не может использоваться в качестве разъема Ethernet, что означает, что оба параметра довольно низкие.

Обзор разъемов Rj11 и Rj12

Разъем Rj11

Этот разъем обычно представляет собой компактное устройство квадратной формы.Он сделан из прозрачного прозрачного пластика, что делает его довольно интересным для просмотра, так как вы можете видеть провода, подключенные через него. Он довольно маленький и весит всего 0,16 унции. Он имеет диаметр 9,66 мм и может одновременно подключать не более 4 проводов.

Этот разъем обычно бывает двух конфигураций. Первая конфигурация — это конфигурация 6P2C. Этот тип разъема имеет 6 позиций и 2 точки подключения. Этот тип разъема позволяет одновременно подключать не более двух проводов.

Этот разъем также может иметь конфигурацию 6P4C. Это означает, что он имеет 6 позиций и 4 точки подключения и, следовательно, может одновременно обслуживать 4 провода.

Этот разъем обычно имеет контакты, сделанные из меди. Однако они покрыты золотом, чтобы предотвратить ржавчину. Это покрытие также увеличивает эстетическую ценность разъема.

Этот разъем легко подсоединяется к кабелю, а также легко терминироваться.

Плюсы

  • Поставляется в двух типах конфигурации
  • Легко присоединяется и прекращается
  • Штифты из чистой меди, покрытые золотом для предотвращения коррозии
  • Подходит для низкоскоростных трансмиссий

Минусы

  • Это не идеальный разъем для многожильных кабелей

Посмотреть цену на Amazon

Разъем Rj12

Как и разъем Rj11, Rj12 представляет собой компактный разъем квадратной формы.На самом деле трудно отличить их друг от друга, и вам, возможно, придется проявить энтузиазм, чтобы добиться успеха. Это также прозрачное устройство, на которое приятно смотреть. Он имеет диаметр 9,6 мм, но может обрабатывать больше проводов, чем Rj11. Он также довольно легкий и весит всего 0,16 унции.

Этот разъем поставляется только в одной конфигурации. Он имеет конфигурацию 6P6C, что означает, что он имеет 6 позиций и 6 точек подключения. Он может одновременно обрабатывать до 6 проводов. Это дает ему возможность передавать большие объемы данных.Этот разъем идеально подходит для системных телефонов.

Разъем Rj12 имеет медные контакты, используемые для передачи электромагнитных импульсов. Они покрыты золотом, чтобы не ржаветь. Это также придает ему лучший вид.

Плюсы

  • Возможность одновременного подключения до 6 проводов
  • Его штифты покрыты золотом для предотвращения коррозии
  • Имеет хорошую эстетическую ценность

Минусы

  • Поставляется только в одной конфигурации типа

Посмотреть цену на Amazon

Заключение

Разъемы Rj11 и RJ12 имеют очень похожие характеристики, что затрудняет их различение, не глядя на них внимательно.Однако они предназначены для разных приложений и применений. Они оба хорошо сложены и просты в использовании.

Вердикт: Итак, что лучше — Rj11 или Rj12?

Ну правда в том, что оба эти разъема предназначены для разных приложений. Они также очень похожи, и единственное, что их отличает, — это их конфигурация. По этой причине RJ12 кажется лучшим исполнителем. Он может одновременно удерживать 6 медных проводов, что означает, что он может обрабатывать больше и быстрее передачи.

Rj11 неплохо себя зарекомендовал, и тот факт, что он имеет 2 типа конфигурации, хорошо, но он по-прежнему уступает RJ12.

Часто задаваемые вопросы
  1. Совместим ли разъем RJ12 с аналоговыми модемами?

Да, разъем RJ12, который я разработал, совместим как с аналоговыми, так и с цифровыми модемами.

  1. Можно ли использовать разъем Rj11 для подключения кабеля Ethernet?

Нет, он может не подходить из-за своей конфигурации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
