Разновидности лесов строительных: Виды строительных лесов и их характеристики

Строительные леса. Виды, описание и особенности использования. – LESTEP

Как и все вышеописанные строительные леса, «jack pump» также имеет свои недостатки. Это и ограничение по высоте производимых работ,  и ограничения по весовой нагрузке. Но в  малоэтажном индивидуальном  строительстве  эти недостатки  не критичны. Высота использования до 12-13 метров, что соответствует высоте в коньке самых распространенных домов. Весовая нагрузка между столбами 300 кг, что вполне хватает для двух мастеров, некоторого запаса отделочных материалов на рабочем столе и мелкого инструмента.  Сборка и приведение из транспортного в рабочее состояние от 20 минут. Минимальное место для хранения, возможность перевозки легковым автомобилем. Это еще не все преимущества. Ввиду легко изменяемой высоты платформы для ходьбы и рабочего стола, на отделочные, монтажные работы затрачивается меньше физических и временных ресурсов. Удобство беспрепятственного прохода вдоль рабочей стены и удобство монтажа длинномерных деталей по горизонтали по достоинству оценили зарубежные строители.

Об этом свидетельствует неисчезающий спрос на покупку механических лесов-домкратов.

Производство этих простых и эффективных механических лесов организовано теперь и у нас в стране под разными марками: «Лестеп», «Футлифт», просто «Механические леса».  В наших условиях применение механических лесов очень разнообразно. Это обусловлено уже сложившимся очень емким рынком строительных услуг в частном малоэтажном строительстве. Утепление наружных стен, шлифовка бревен в срубе, конопатка, покраска, монтаж винилового сайдинга — все это неполный перечень производимых работ с высокой скоростью и комфортом при помощи механических лесов-домкратов. Отдельного внимания заслуживает применение механических лесов-домкратов при устройстве кровельного покрытия, монтаже и ремонте водосточных желобов, когда применение вышки-туры неудобно в силу своих конструктивных особенностей, а штатные строительные леса нет возможности смонтировать из-за стесненных условий.

Сборно-разборное приставное оборудование для обеспечения доступа к объектам в процессе строительства пользуется огромной популярностью на современном рынке. Ежегодно спрос на строительные леса и вышки-туры возрастает на значительный процент, и конца этому не предвидится, так как расширение, обустройство, реставрация поселков, городков и мегаполисов из года в год лишь набирает обороты.

Типы лесов строительных

Практически любое строительство требует применения специальных инструментов, техники и оборудования. Все это должно быть у тех компаний, которые занимаются возведением разного рода построек. Без соответствующего оснащения невозможно добиться хороших результатов, а иногда и вообще осуществить процесс.

В наше время найти и купить можно все, но от этого не становится легче. Ведь нужно не ошибиться с выбором. О подделках и некачественной продукции не идет речь.

Даже среди хороших товаров непросто определить именно то, что требуется. К строительному оборудованию всегда прилагаются нужные документы, такие как гарантия и соответствие ГОСТам.

Как выбрать строительные леса

Для каждого типа помещения существуют свои особенности возведения, поэтому инструменты и техника могут потребоваться разные. Но ни одно строительство, ремонт или реконструкция не обойдутся без такого важного элемента как леса строительные.

Они нужны как для наружных работ по отделке здания, так и для внутренних ремонтных операций. Современные модели бывают разными, отличаются конструкцией и функциями, что позволяет решать множество задач.

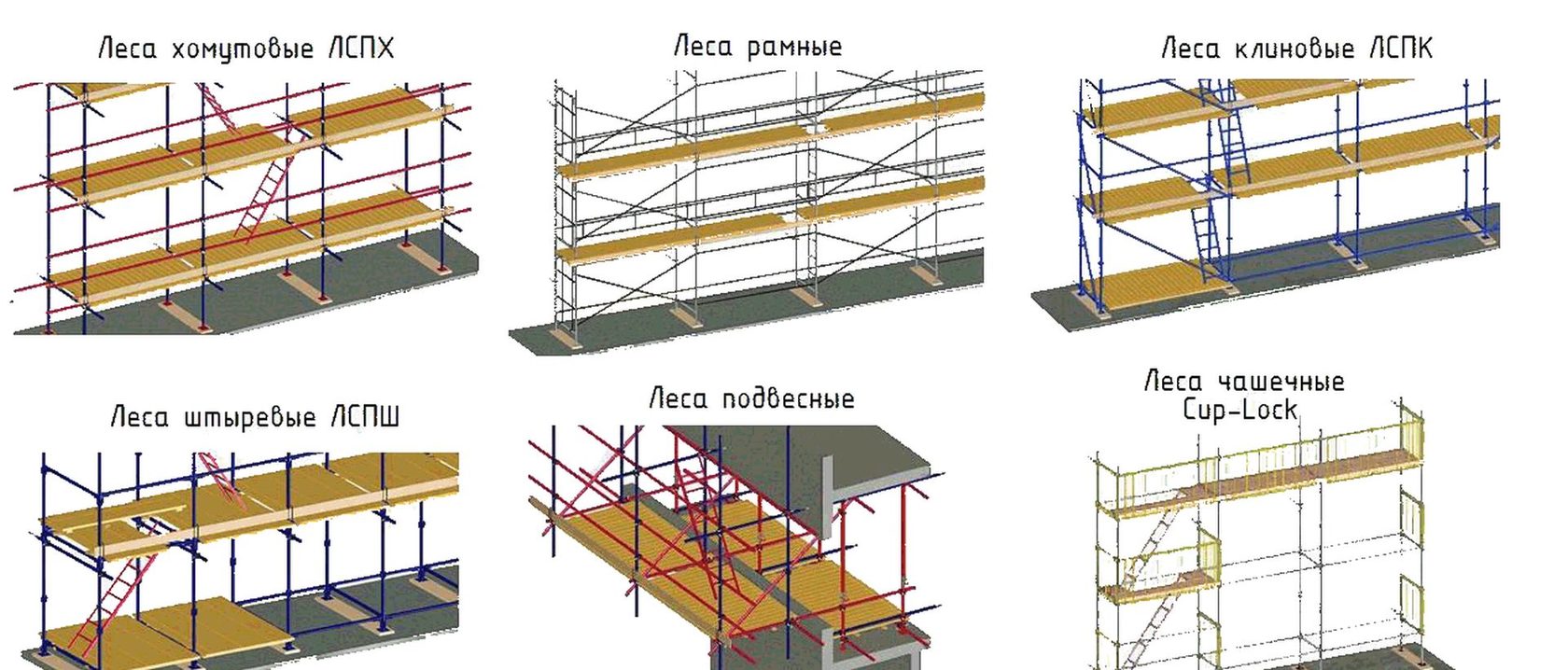

Существуют леса:

✔ хомутовые;

✔ рамные;

✔ клиновые;

✔ штыревые.

Хомутовые леса

Первый вид применяется в тех случаях, когда объект строительства имеет какую-либо сложную или нестандартную форму, есть выступающие элементы, наклонные фасады, особая конфигурация, много балконов.

Хомутовые типы строительных лесов являются самым многофункциональным и универсальным вариантом. Это все благодаря его пространственному каркасу, из-за специальной структуры которого можно устанавливать их в каком угодно виде.

Их можно поставить по периметру здания любой формы, менять схему сборки конструкции как по высоте, так и по ширине.

Существует возможность корректировать высоту яруса, увеличивать и уменьшать дистанцию между рядами и шаг стоек.

Недостатками такого решения можно назвать отсутствие бортов, что уменьшает безопасность, а также увеличивает вероятность падения инструмента и материалов. Также существуют некоторые сложности с монтажом, так как форма таких изделий обычно нестандартная. Некоторые элементы поддаются деформации при сборке, что позже влияет на безопасность их повторного использования.

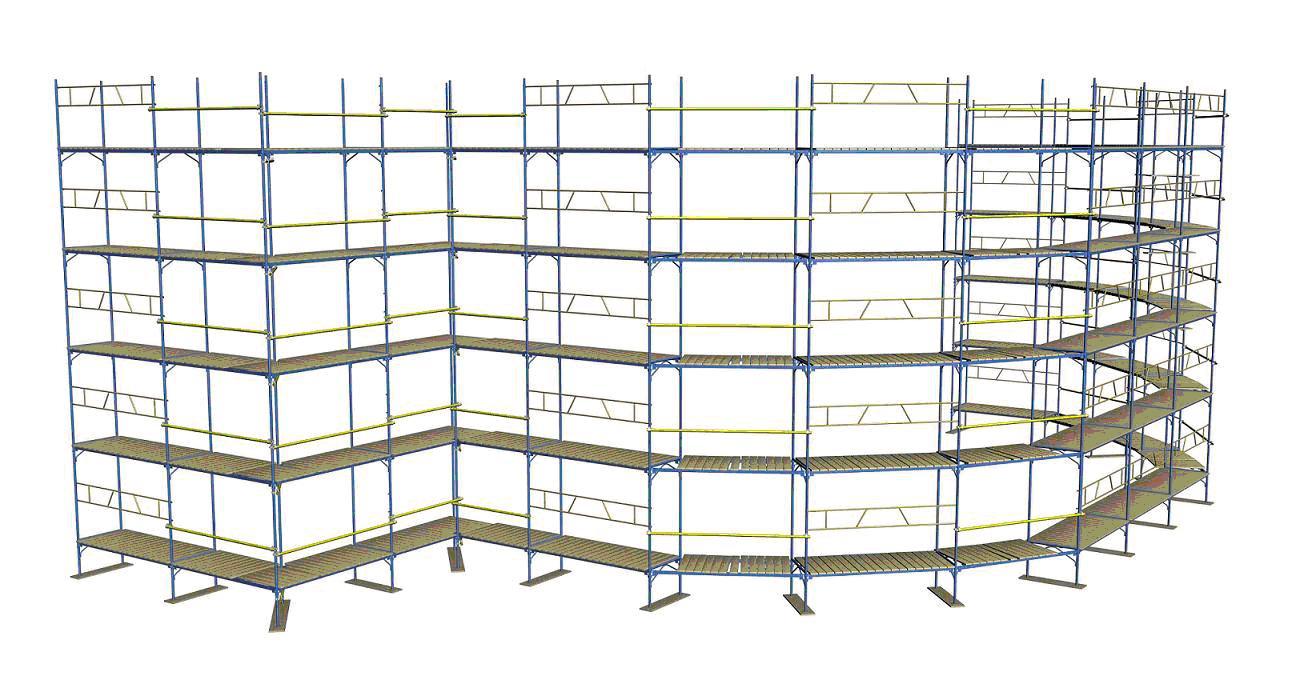

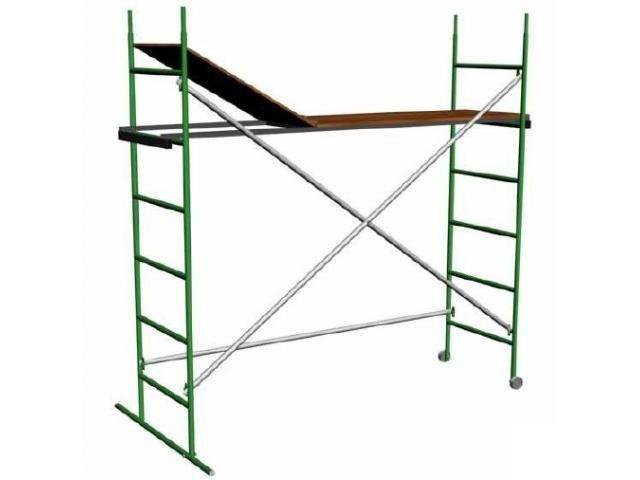

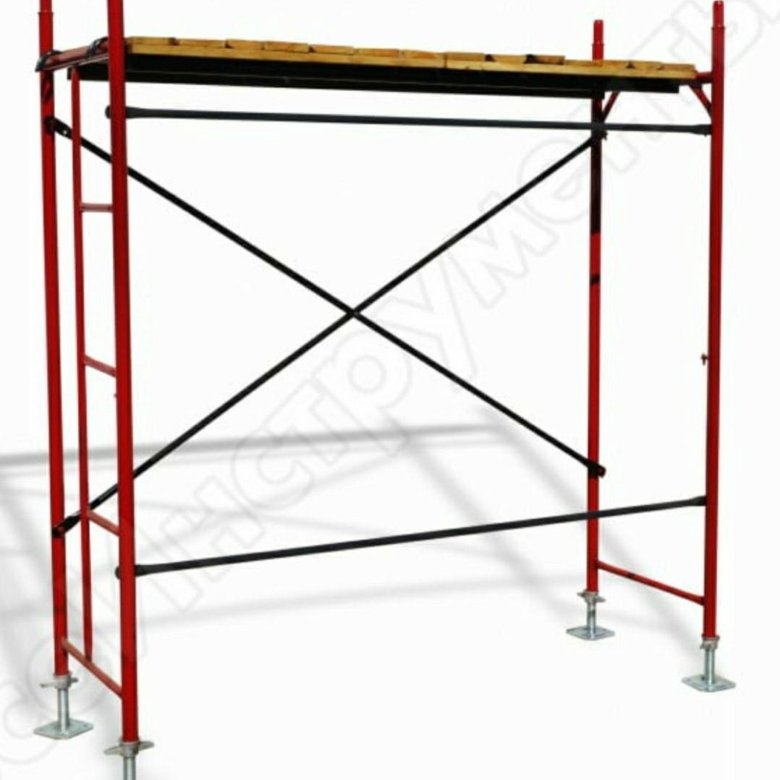

Рамные леса

Рамные типы лесов строительных отличает их маленькая металлоемкость, небольшой вес, отсутствие сложных составляющих, множество комплектующих и деталей. Они очень просты в эксплуатации, монтаже и демонтаже, а также отличаются дешевизной.

Такой тип используется на площадках, где нет особо сложных условий, при строительстве простых невысоких зданий и сооружений. Главным образом их применяют при монтаже, декорировании, реставрации, отделке поверхностей стен.

Клиновые леса

Клиновые леса чаще всего задействуются в тех случаях, когда необходима постройка высокого объекта. Они крайне удобны в работе. Сборка происходит быстро и удобно, сама конструкция получается легкой. Именно такие модели подойдут для возведения мостов и при постройке небоскребов.

Но здесь очень важна ровность поверхности объекта. Если существуют выступающие элементы, то клиновые строительные леса проигрывают хомутовым в удобстве.

Штыревые леса

Варианты штыревого типа используют для осуществления всех видов строительных или ремонтных работ на высоте не более шестидесяти метров. В случае кладки стен камнем допустимая величина будет составлять не больше двадцати метров. Эксплуатационные качества изделий довольно высокие.

Такой тип конструкции применяется уже давно. Основным преимуществом является возможность стыковаться с другими типами строительных лесов, что иногда крайне необходимо.

В работе над постройкой со сложной геометрией такое решение окажется не очень удобным, но добавить к нему хомутовый элемент будет проще простого. Штыревые леса очень долговечны, особенно если создать им защитный слой. Это может быть горячая оцинковка, полимерное или лакокрасочное покрытие.

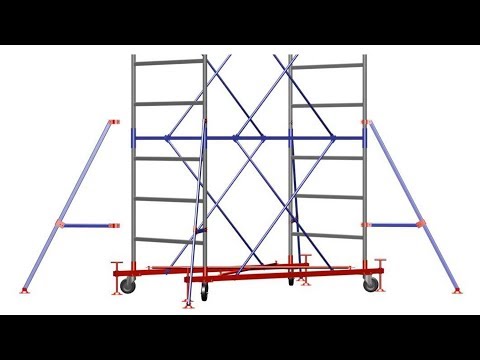

Видео: Сборка лесов строительных клиновых

Как правильно выбрать строительные леса, виды, типы и описание строительных лесов компании Версона в Москве

Для выполнения фасадных работ на высоте не обойтись без специального оборудования, каким являются строительные леса. Необходимо учитывать, что выбор влияет на качество работы, быстроту выполнения и безопасность рабочих. Но как определить, какой именно тип или вид строительных лесов необходим?

Основные виды, типы, описание строительных лесов и их отличия друг от друга

Характеристика	Рамные	Клиновые	Хомутовые	Штыревые	Чашечные
Max высота, м	60	80	60	60	100
Max нагрузка на настил кгс/м 2	200	500	250	250	200
Область применения	Отделочные работы	Отделочные работы, кирпичная кладка	Отделочные работы, кирпичная кладка (на высоте до 20 метров)	Отделочные работы, кирпичная кладка	Отделочные работы, кирпичная кладка
Диаметр и толщина стенки трубы, мм	42 х 1,5 (высота до 40 метров)	48 х 3	48 х 3,5	48 х 3,5 (ЛСПШ-40)	—
	42 х 2 (высота до 60 метров)			60 х  3,5 (Э-507)
Возможность использования на объектах сложных форм(купола церквей, ёмкости и т. д.)	нет	нет	есть	нет	нет
Вес среднего комплекта (Высота 10м,  Длина 15м, настил на один ярус), кг	776.4	1467.3	2379.8	1619.4	—
Цена среднего комплекта, руб/м2	188.3	776.4	682.2	678.5	—

Из данной таблички можно увидеть какие строительные леса имеют минимальный вес и соответственно минимальную цену, а какие наоборот, поэтому важно знать для каких работ они будут использоваться.

ООО «Версона» в Москве (тел. +7 (495) 725-91-31) предлагает такие типы строительных лесов: рамные, клиновые, хомутовые и штыревые. Рассмотрим их более подробно.

Рамные

Основной отличительной особенностью, а заодно и главным преимуществом данного оборудования является его лёгкость. Небольшой вес рамных лесов достигается за счёт малого диаметра труб и толщин стенок (стандартные трубы выполняются диаметром 42 мм, с толщиной стенки 1,5 мм). Немаловажным фактором является так же малый вес соединительных элементов и материал рабочей поверхности. Так как материалом настилов является древесина, а не металл (как в клиновых лесах) конструкция получается достаточно лёгкой. Как следствия небольшого веса оборудования: для его доставки можно заказывать машину значительно меньшей грузоподъёмности и габаритов, чем например для штыревых лесов; малый вес элементов даст возможность рабочим осуществлять монтаж в кратчайшие сроки.

Отметим основные преимущества рамных лесов:

1. сравнительно малый вес элементов, а значит и всей конструкции;
2. небольшая металлоёмкость и как следствие самая низкая цена;
3. малое количество элементов, следовательно, быстрый монтаж и демонтаж;
4. простой и долговечный замок для соединения элементов — залог надёжности и безопасности.

К сожалению, не бывает преимуществ без недостатков и рамные леса тут не исключение. Главный недостаток таких конструкций это невысокая грузоподъёмность (нагрузка на рабочую поверхность), она не может превышать 200 кг на квадратный метр. Этим обусловлена область их применения, в первую очередь реставрационные и отделочные работы фасадов зданий и реже внутренних помещений. Так же, в отличие от хомутовых лесов, рамные могут устанавливаться только по прямой вдоль фасада здания, и отклонения недопустимы.

Клиновые

Данный тип строительного оборудования позволяет использовать его для работ широкого спектра, начиная от отделочных работ фасадов зданий, кирпичной и каменной кладки, как опорно-каркасную систему для опалубки, заканчивая каркасом для концертных площадок и кораблестроения.

Параметр, который отличает клиновые леса от схожего оборудования это нагрузка на рабочую поверхность, которая составляет 500 кг/м² (это в 2 раза больше чем нагрузка штыревых лесов Э-507). Такое высокое значение данного параметра достигается за счёт использования усиленных металлических настилов, каркасом для которых служит профилированная труба. Нельзя не отметить и малый вес конструкции, стойки, горизонтали и диагонали выполняются из труб с толщиной стенки 1,5 и 2мм.



Описание сравнения хомутовых и клиновых лесов.

Комплект хомутовых высотой 30м, длиной 60м, с настилами и ограждениями на 1 ярус весит 18783 кг.

В то время как комплект клиновых лесов тех же параметров весит 12414 кг.

Это несомненно является плюсом, при заказе грузового автомобиля для доставки лесов.

Итак, обобщим все преимущества клиновых лесов:

• высокая поверхностная нагрузка — до 500 кг/м², позволяет использовать их для кирпичной кладки;
• малый вес конструкции, следовательно, экономия при транспортировке;
• небольшой вес отдельных элементов и простая конструкция соединительных элементов обеспечивает лёгкость при монтаже;
• благодаря особенностям фланцев конструкция может огибать препятствия.

Недостатком данной конструкции является недостаточная многозадачность. То есть, если хомутовые леса можно собирать в любой конфигурации, без труда регулируя высоту яруса и угол поворота, то клиновые имеют чёткие рамки — шаг яруса может быть 0. 5, 1 или 2 метра, а угол поворота ограничен числом отверстий под клинья.

Хомутовые

Данный тип строительных лесов имеет одно значительное оличие от своих собратьев, заключается оно в том, что эти леса можно использовать при отделке строений сложных форм, как по высоте, так и по фасаду. Например при ремонте церквей, покраске ёмкостей цилиндрических форм или отделке арок зданий используются только хомутовые леса.

Следующим преимуществом данного оборудования является его простота. Номенклатура элементов минимальна, за счёт того что в вертикальном и горизонтальном направлении леса собираются из труб одинакового диаметра, а соединяются с помощью хомутов. Благодаря этому преимуществу хомутовые леса можно компактно размещать на складе, в отличие от рамных, которые из-за громоздких рам занимают много свободного места.

Ещё один плюс этих лесов это многозадачность, они могут использоваться как для ремнтно-отделочных работ на высоте от 40 до 60 метров, так и для каменной кладки (как клиновые и штыревые Э-507) на высоте до 20 метров. Оптимальной с точки зрения цены является высота 40 метров, так как для неё используется меньше всего вертикальных элементов, следующей по затратам идёт 60-ти метровая высота (высотные работы) и самой дорогой является высота в 20 метров (для каменной кладки).

Итак, упорядочим основные преимущества хомутовых лесов:

1. Хомутовое соединение, которое позволяет использовать их для объектов сложных форм;
2. Малое количество элементов, и как следствие экономия складского места;
3. Многозадачность, что позволяет совершать широкий спектр работ.

Штыревые

Данный вид строительнрых лесов, как и все остальные, имеет свою отличительную черту —  большую толщину стенок элементов и, как следствие, высокий вес всей конструкции. Его можно использовать как для отделочных работ, так и для кирпичной кладки.

Наиболее важная характеристика при покупке лесов это максимальная поверхностная нагрузка на рабочую поверхность, которая, для данного оборудования, составляет 250 кг/м², это немногим больше чем нагрузка на рамные, но благодаря грамотному распределению нагрузок, которую можно посмотреть в Паспорте, этого достаточно для того, чтобы установить на рабочую площадку паллет силикатного кирпича, ящик с раствором и рабочего с инструментом.

Опишем преимущества штыревых лесов

• высокая поверхностная нагрузка, что вкупе с грамотным расположением материала позволяет использовать оборудование даже для кирпичной кладки;
• вследствие высокого веса и наличия дополнительных элементов леса имеют повышенную устойчивость;
• простота – вся конструкция собирается из стоек, ригелей и связей, которые снабжены штырями и без труда собираются даже неопытными рабочими.

Эти леса имеют и недостатки, и самый большой из них это цена. Так как трубы имеют толщины стенок 2,5-3 мм конструкция имеет большой вес, а из этого складывается и стоимость.

Как следствие из-за большого веса возникает необходимость заказывать машину большей грузоподъёмности, чем например для рамных или клиновых конструкций.

Следующий недостаток это невозможность использования их для ремонта зданий сложных форм, эти леса могут устанавливаться только строго по прямой, вдоль фасада.

Чашечные

Леса чашечного типа применяют при: строительных, штукатурных, монтажных работах, кирпичной кладке, восстановлении и отделке фасадов зданий.

Чашечные леса представляют из себя достаточно жесткую каркасную конструкцию, которую можно быстро смонтировать и демонтировать.

В комплект этих лесов дополнительно входят настилы, стеновые упоры, ограждения, регулировочные опоры.

Виды строительных лесов

Строительные хомутовые леса – это временные конструкции, которые собираются на строительной площадке как снаружи, так и внутри здания. Предпочтение отдается, все-таки, наружным работам, потому что хомутовые леса обладают универсальной крепежной конструкцией. Хомуты фиксируют основные элементы и позволяют менять и регулировать высоту ярусов, ширину шага лесов и их настилов. Для защиты рабочих стандартно используются перекладины, перила и защитные сетки. Для удобства работы используются лестницы и деревянные настилы. По правилам техники безопасности осуществляется заземление хомутовых лесов и установка громоотвода. При разработке проекта обязательно просчитывается нагрузка на хомутовые леса в стандартных положениях и при использовании дополнительного веса.

Для ремонтных и строительных ремонт, в том числе и для каменной кладки, профессиональные строители используют несколько видов строительных лесов: штыревые леса и рамные, клиновые и хомутовые леса. Штыревые леса отличаются от других видов хорошими показателями нагрузки (около 200 кг на один метр). Достигается такой показатель особенностями конструкции. Конструкция штыревых лесов собирается в горизонтальной плоскости: горизонтальные элементы крепятся к вертикальным элементам с помощью штырей. Отсюда и название лесов. Максимальная высота штыревых лесов до 40 метров. Жесткость лесов увеличивается за счет диагональных раскосов. Часто штыревые леса этого типа используют для кладки кирпича или природного камня.

Рамные леса – это самый ходовой тип строительных лесов. У всех остальных типов он выигрывает по двум объективно важным показателям – невысокая цена и простота установки и демонтажа. Легкая и прочная конструкция может достигать высоты до ста метров, поэтому чаще других рамные леса используют при строительстве и для фасадных работ на многоэтажных зданиях. Конструкция рамных лесов представляет собой скрепленные специальным образом секции, рамы из металлических труб любого диаметра и расположенный внутри секций настил. Строители любят использовать этот вид лесов еще из-за небольшого веса, ведь для настила выбирают деревянные пластины, а не металлические.

Клиновые леса появились гораздо раньше – еще в древние времена, но вторую жизнь обрели в России позже штыревых. Их конструкция была доработана на основе хомутовых и рамных лесов. Можно смело сказать, что благодаря этому они объединили в себе все лучшее. Минусы остались в прошлом. Правда, появился один новый недостаток. Это высокая цена клиновых лесов по сравнению с другими представленными на строительном рынке вспомогательными конструкциями. Ну а главным достоинством можно назвать простоту в сборке. Эти клиновые леса можно поставить за считанные часы. И сделать это способен даже неподготовленный человек.

Клино-хомутовые комбинированные леса – это и есть тот самый компромисс. Они вобрали в себя все лучшее от вспомогательных строительных конструкций, речь о которых шла выше. А именно – безопасность, прочность, надежность и универсальность. С помощью клино-хомутовых комбинированных лесов можно вести строительные работы на большой высоте. При этом они могут быть установлены практически под любым углом к стенам здания. Т. е. можно обходить стороной неудобные портики, арки и балконы.

Как при возведении многоэтажных зданий жилого фонда, так и при промышленном строительстве необходимы специальные конструкции, благодаря которым можно было бы с легкостью подняться на необходимую высоту и произвести необходимые манипуляции по выполнению поставленных задач. Для таких работ можно предложить чашечные леса системы Cup-Lock или как попросту их называют чашка-замок. Этот вид строительных конструкций зарекомендовал себя с положительной стороны. И на протяжении многих лет исправно служит на всех стройках нашей страны. Отличительными особенностями этих лесов является, конечно, их крепления вертикалей и горизонталей между собой. Это универсальное соединения позволяет с легкостью монтировать чашечные леса на самых сложных участках, а также использовать их в качестве объемной опалубке.

Второе название рамных лесов – леса Вишнева, они могут быть горизонтальными и вертикальными. Названы они были в честь ведущего советского инженера, который и занимался их разработкой. Горизонтальные леса инженера Вишнева подходят для проведения реставрационных работ. Поэтому иногда их называют петербуржскими – что неудивительно, ведь в этом городе множество старинных зданий, над восстановлением которых строители из различных компаний трудятся круглый год. Конструкция рамных лесов очень проста (все гениальное – просто). Они состоят из рам разного размера. Одни (горизонтальные и вертикальные) играют роль стен и перекрытий, другие (диагональные) используются для укрепления.

Опытные и профессиональные мастера скажут, что при постройке срубов с мансардой или полноценным вторым этажом очень полезной вещью будут выступающие консольные леса или так называемые. Такой тип лесов в смете строительства часто проходит под названием дополнительный стеновой материал. Что они из себя представляют? В качестве основы выступающих консольных лесов берутся стеновые брусья, которые устанавливаются не как вертикальные столбы, а именно, как выступающие из стен консоли, дополнительные элементы или перекрытия. На эти консоли потом выкладываются перекрытия и устанавливаются необходимые фиксаторы и стабилизаторы для устойчивости. Такая конструкция позволяет беспрепятственно доставлять элементы крыши и этажные перекрытия на высоту. А по окончании строительных работ консоли обрезаются по уровню стен. Остатки консолей можно использовать для постройки приусадебных конструкций (столов или скамеек).

Еще один из подвидов строительных конструкций из металлических труб и элементов крепления являются струнные леса, точнее этот подвид относится к подвесным конструкциям, которые сейчас незаменимы на любой стройке. Основной отличительной особенностью таких лесов является тот фактор, что нет необходимости возводить систему конструкции с земли так сказать с нулевого уровня, а достаточно закрепить специальными растяжками на необходимой для работе высоты.

Опорные леса это еще один незаменимый атрибут строительного оборудования. Можно сказать, что эта конструкция в равной степени относится как к подвиду строительных лесов, так и к подвиду опалубки. Одним словом это строительная опалубка (объемная опалубка), которая состоит из разных элементов металлических лесов. Опорную опалубку можно соорудить из клиновых, рамочных, штыревых, чашечных и хомутовых лесов, все они, конечно, обладают своими бесспорно эксклюзивными положительными характеристиками, но одно следует сказать, что без системы опорной опалубки сейчас не возможно обойтись ни в одной стройке.

Карнизные леса это идеальный вариант для реставрации мостовых сводов. Такая конструкция прочная и надежная благодаря специальным креплениям деталей. Следует помнить, что рассчитывать нормативные нагрузки на такие карнизные леса следует по ППР, также по этому документу необходимо производить монтаж и демонтаж подвесных лесов. Благодаря большому диапазону перемещения карнизные леса адаптируется к самым разнообразным формам мостов, дорожных развязок и т.д

Передвижные леса эта уникальная конструкция, которая обладает всеми преимуществами от строительных лесов, и дополняются колесной опорной базой. Такая особенность этих перекатных подмостей позволяет с легкостью перемещать конструкцию в необходимую рабочую зону. Что в значительной степени увеличивает скорость выполнения строительных работ и упрощает сам процесс строительства и реставрации. Ведь если бы речь была о простых лесах, то их бы приходилось периодически собирать и разбирать чтобы переместить из одной площадки на другую. Другое дело передвижные леса — легкие, маневренные, надежные и просты в эксплуатации.

Виды строительных лесов. Преимущества и недостатки разных типов строительных лесов.

Виды строительных лесов

Строительные леса используются при наружных работах: монтаж фасадных систем, их утепление и покраска, установка оконных отливов, кирпичная кладка и реставрационные работы. При внутренних: оштукатуривание или покраска стен и потолков, прокладка инженерных коммуникаций на больших высотах, установка осветительных приборов.

В зависимости от конструктивных особенностей и способа монтажа, строительные леса подразделяются на:

• штыревые
• рамные
• клиновые
• хомутовые

Штыревые леса – являются родоначальниками всех моделей. Вертикальные стойки наращиваются в высоту по раструбной системе, вставляясь друг в друга, без использования дополнительного крепежа. На каждой вертикальной стойке приварены раструбы, в которые вставляются горизонтальные и диагональные связи, для придания конструкции дополнительной жесткости.

Настил лесов выполняется деревянными щитами. Для перемещения между ярусами, используются навесные лестницы.

Плюсы: легкость монтажа.

Минусы: малая максимальная высота – 60м; малая допустимая нагрузка – 250 кг/м²; возможность использования только на фасадах правильной геометрической формы; требуют ровной площадки для монтажа.

Рамные леса обладают усовершенствованной конструкцией, что позволяет монтировать их значительно быстрее штыревых. Принцип сборки такой же: вертикальная рама верхнего яруса, «труба в трубу» соединяется с рамой нижнего яруса. Горизонтальные и диагональные связи крепятся к вертикальным рамам при помощи флажкового замка.

Могут комплектоваться наклонными лестницами. В зависимости от типа работ используются деревянные или стальные настилы.

Плюсы: легкий и быстрый монтаж; максимальная высота лесов до 100м; максимальная нагрузка на настил – 400кг/м².

Минусы: использование только на фасадах правильной геометрической формы.

Клиновые леса получили свое название за специфику соединения горизонтальных и диагональных связей с дисками вертикальных стоек. Подобное соединение, значительно увеличивает устойчивость лесов. Диск с отверстиями, позволяет изменять угол расположения лесов по отношению к зданию, что значительно расширяет область их применения. Связи имеют неразъемные клиновые крепления, причем клин не имеет возможности из него выпасть.

Плюсы: быстрый и легкий монтаж; максимальная высота – 100м; возможность использования на фасадах сложной геометрической формы.

Хомутовые леса являются в настоящий момент самыми универсальными. Элементы лесов, соединены между собой на поворотных хомутах.

Эта конструкция позволяет подстроится под любую геометрию фасада и под любые перепады ландшафта. Данный тип лесов, незаменим при реконструкции сложных архитектурных исторических памятников.

Плюсы: использование на фасадах любой геометрической формы; высота использования – 100м; могут использоваться совместно с лесами любого типа.

Минусы: сложный и долгий монтаж.

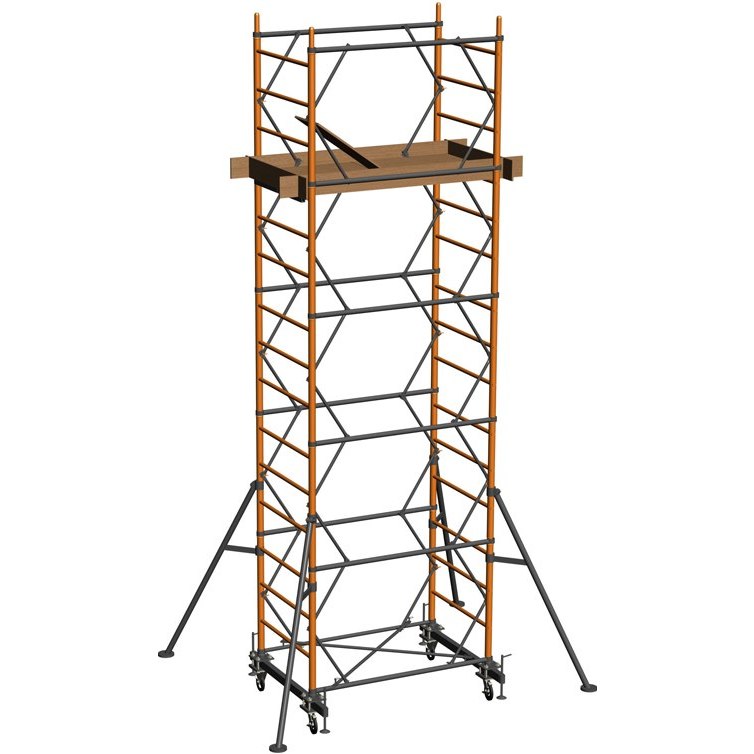

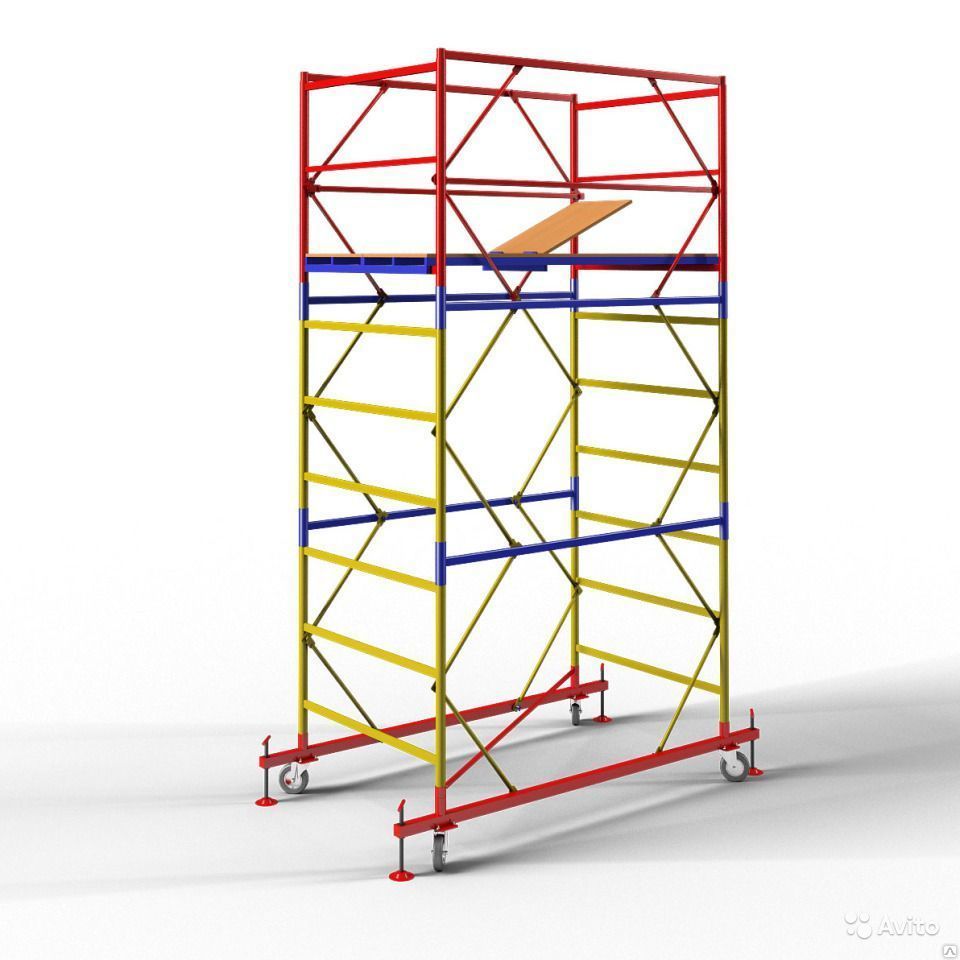

К разновидности лесов можно отнести и вышку-тура. Как вариант, ее можно составить из элементов рамных или клиновых лесов. Отличительной особенностью вышки, является колесная основа, которая позволяет ее перемещать, не прибегая к разборке. Данная вышка незаменима при внутренних отделочных работ, на объектах высотой до 12м.

Независимо от типа лесов, их необходимо крепить к строительным конструкциям. Осуществляется это при помощи крюков и распорных анкерных болтов.

Учитывая, что наибольшей жесткостью конструкции обладают клиновые и хомутовые леса, для реставрации зданий, лучше использовать их. Элементов крепления для этих лесов требуется меньше, а значит и меньшими будут повреждения объекта.

В комплект лесов входят опорные «пятки» либо винтовые опоры(при неровности опорной поверхности), ограждения для обеспечения безопасности, заземление. А в зимнее время, при необходимости проведения наружных малярных или штукатурных работ, леса защищают от внешней среды и тепловыми пушками обеспечивают необходимую для работы температуру.

Виды и особенности строительных лесов, изготовление приставных лесов

Они используются как с внутренней, так и снаружной стороны зданий. Деревянные строительные леса изначально применялись лишь однократно. Конструкция новейших инструментов с пространственно-каркасной системой из металлических деталей позволяет эксплуатировать их много раз, независимо от особенностей места и формы постройки.

Без строительных лесов сегодня практически не обходится ни одна стройка. Они применяются в фасадных работах, судостроительстве, судоремонте, самолетостроении, при ремонте водоналивных и водонапорных башен, при плановом улучшении транспортировочных танкеров, крейсеров и иного водного транспорта. Без них невозможно нормальное функционирование нефтяной отрасли — леса позволяют произвести внутреннюю гуммировку и внешнюю антикоррозийную обработку нефтеналивных емкостей.

Классификация

Строительные леса классифицируются на группы по варианту соединения между собой различных деталей конструкции. Всего выделяют 4 вида инструментов:

• Хомутовые леса. Профессиональное строительное орудие, сборка которого выполняется при помощи хомутовых креплений. Такие конструкции применяются исключительно на больших объектах.
• Рамные леса. Зафиксированная рама со стойками и диагоналями, закрепленными между собой узловым способом. Легкие и дешевые инструменты. Используются, преимущественно, для покраски и отделки поверхностей.
• Клиновые леса. Детали такой конструкции скреплены соединением клинового вида. Данное оборудование отличается простотой установки и разбора, способностью выдерживать повышенные нагрузки. Как правило, клиновые леса эксплуатируются на объектах, где необходимо размещение тяжелых материалов.
• Штыревые леса. Несложный механизм, элементы которого соединены штырями. Такое оборудование легко устанавливается и разбирается. Используется, в большинстве случаев, при отделочных работах.

Особенности выбора

Целесообразность приобретения готовых лесов для многих является актуальным вопросом — ведь данный инструмент можно сделать самостоятельно. Оптимальный выбор зависит от учета таких факторов, как трудозатраты и материальная составляющая. Так, цены на готовые секции всегда выше, чем стоимость материалов, необходимых для самостоятельного изготовления оборудования. Выгода становится еще более очевидной, если применять для этих целей оставшиеся после строительства доски и брус.

Что касается трудозатрат, то масса готовых секций, выполненных из стали, существенно ниже деревянных самодельных. Установка и разборка стальных инструментов — удобный и простой процесс, что нельзя сказать о самодельных механизмах, вес которых в несколько раз выше. Сборка, разборка и перенос конструкций собственного изготовления — дело достаточно сложное и трудоемкое.

Лучшим решением может стать аренда готовых секций. Это обеспечит экономию финансов и времени.

Изготовление приставных лесов

В индивидуальном строительстве при самостоятельном устройстве лесов оптимальным вариантом является простое деревянное рамное приспособление. Оно позволяет провести самые разные отделочные мероприятия, не требующие серьезных нагрузок на механизм лесов. Далее будет представлен общий процесс производства лесов с ориентировочными габаритами (точные размеры мастер выбирает индивидуально).

Основные этапы работ:

• Формирование конверта (опорных рам со связями) — основного элемента конструкции. Число рам рассчитывается исходя из длины стены, к которой приставляются леса. Конверты сооружаются путем Г-образного соединения двух досок длиной и шириной 100 и 30 см (соответственно). Полученный кронштейн следует оббить по бокам 20-мм укосинами — это обеспечит механизму большую жесткость. Общая ширина полочки в 100 см является достаточной для безопасности отделочных работ.
• Монтаж опорных стоек в угловую область конвертов (после предварительного заострения нижних концов стоек).
• Подъем готовогомеханизма на требуемую высоту. Заостренный конец опорной стойки погружается в землю и укрепляется доской — для большей устойчивости лесов.
• Закрепление держателей на стеновой поверхности стандартными гвоздями.
• Укладка на держатели настила из досок подходящей длины.

Строительные лесасобственного производства готовы! Их стоимость зависит от габаритов и материала изготовления, но почти во всех случаях она будет меньше, чем цена готового оборудования.

Рекомендуем

Строительные леса: виды, инженерные особенности конструкции, используемого материала, области использования

Строительные леса – это временная инженерная система, без которой очень сложно представить стройку. Эксплуатация строительных лесов позволяет выполнить не только целый ряд монтажных и отделочных работ. Как показывает практика, продажа строительных лесов дает возможность купить инженерную конструкцию по вполне демократичным ценам. Но прежде чем приступать к выбору, следует разобраться, из чего состоят строительные леса, каковы виды строительных лесов, а также какие основные материалы используются при их производстве.

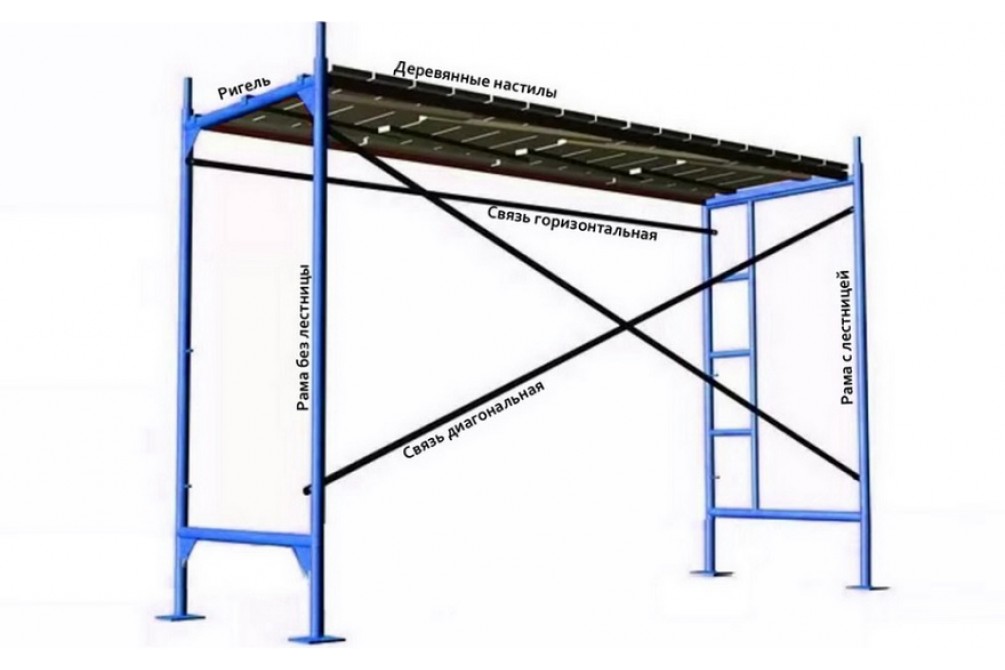

Составляющие лесов

Строительные леса (их конструкция) состоит непосредственно из настилов, соединенных между собой. Для удобства перемещения работников временная своеобразная постройка оборудуется специальными перилами. Своеобразные ограждения, как правило, выполняются из древесины. В зависимости от объема и сложности выполняемых работ, сооружения могут иметь несколько ярусов. В этом случае между своеобразными этажами оборудуется специальная лестница. Как в случае с малоэтажным строительством, так и при использовании сооружений для отделочных или монтажных работ высотных зданий качество сборки остается на высшем уровне. Выбор основного стройматериала временных инженерных сооружений зависит не только от бюджета компании, но и от особенностей выполняемых работ.

Основные виды строительных лесов

Виды строительных лесов в настоящее время отличаются своим разнообразием. Здесь все зависит не только от используемого материала, но и от особенностей сборки.

Из чего чаще всего собирают каркас:

1. Древесина. Деревянные настилы по праву являются одними из самых распространенных на современных стройках. Важно отметить, что строительство рамной конструкции предполагает использование только высокопрочных пород дерева. Размер площадки зависит от сложности работ. Важно отметить, что стойки деревянной системы, как правило, изготовлены из стали. Такие сооружения используют при отделке фасадов малоэтажных зданий.
2. Металл. Металлические конструкции отличаются большей прочностью и надежностью. Стяжка их, как правило, выполняется промышленным образом. Наибольшую популярность приобрели сооружения рамного типа. Выбор типа сборки (клиновая, ключевая или при помощи штырей) зависит от особенностей работ. Наличие фиксаторов и ограждений отражается на безопасности работ. В любом случае, металлические инженерные системы надежно крепятся к зданию.

Монтаж

Стоит отметить, что монтаж временных строительных сооружений требует тщательной подготовки. Площадку необходимо не только тщательно утрамбовать, но и разровнять. Если речь идет о монтаже сооружений из стали, то здесь дополнительно необходимо организовать отвод дождевых вод. Только после того как будет выполнена качественная и полноценная подготовка, можно приступать к сборке инженерных конструкций.

Модульные системы, как показывает практика, отличаются большей мобильностью и удобством при транспортировке и хранении, тогда как рамные конструкции выдерживают большую нагрузку. Стоимость инженерных систем временного использования состоит не только непосредственно из самой цены устройства, но и из оплаты услуг монтажа. Как правило, компании предлагают, как сборку, так и последующий демонтаж.

ТБ — главный критерий при возведении любой конструкции

Вне зависимости от того, какой именно вид лесов для стройки, монтажа или отделки будет выбран, важно помнить, что основным критерием в любом случае остается безопасность рабочих.

Мы готовы помочь в выборе башенных кранов. Доставим и установим кран на ваш объект.

Если возникли вопросы, то смело обращайтесь по телефону: 0 800 08 09 588

Пишите на электронную почту: [email protected]

Задавайте вопросы в Facebook

Также советуем посмотреть видеоблог нашей компании, где вы узнаете много нового и интересного — YouTube

Назад

Типы строительных лесов, используемых в строительстве

Строительные леса — это временные конструкции, используемые для поддержки строительных рабочих и материалов во время строительства, ремонта или очистки инфраструктуры. Существует 8 различных типов строительных лесов, в том числе:

Одиночные леса

Леса одинарные используются при кладке кирпича. Он состоит из стандартов, бухгалтерских книг, фиксаторов и скоб для обеспечения стабильности и долговечности. Одиночные леса устанавливаются параллельно стене на расстоянии примерно 1.2 метра.

Двойные леса

Как и одинарные леса, двойные леса используются при кладке камня. Структура получила свое название от двухрядных строительных лесов, соединенных вместе, чтобы создать более прочный каркас. Сравнивая два типа строительных лесов, некоторые строители предпочитают использовать двойные леса, потому что они прочнее и стабильнее.

Алюминиевые леса

Алюминиевые леса стали популярны среди строителей благодаря своему весу и портативности.Алюминиевые леса легко собираются и обычно используются для малярных работ, монтажа и ремонта электрических кабелей.

Стальные леса

Когда дело доходит до различных типов систем строительных лесов, стальные леса всегда занимают лидирующую позицию, особенно по своей безопасности и долговечности. Стальные леса напоминают одиночные леса, за исключением того, что материал лесов заменен на сталь вместо оригинального бамбука или древесины. Стальные леса можно использовать на любом строительном объекте, чтобы обеспечить безопасность работы на любой высоте.

Нужно нанять строительные леса для вашего следующего проекта? Поставщики iSeekplant находятся по всей Австралии!

Строительные леса Kwikstage

Строительные леса Kwikstage предназначены для различных целей. Изготовленный из оцинкованной стали, он может принимать форму возводимой конструкции. Строительные леса Kwikstage обычно используются для угловых зданий или направленных мостов.

Строительные леса

Вышки-подмости, также известные как запатентованные подмости, изготовлены из стали и оснащены специальными соединениями и рамами.Этот тип строительных лесов полезен строителям, которым требуется работать на высоте с очень высокой поверхностью строительных лесов.

Консольные леса

Консольные леса — это отдельные строительные леса, расположенные под углом к ​​зданию. Консольные леса строятся, когда препятствия мешают возведению строительных лесов с земли. Эти строительные леса имеют ограниченное использование и требуют различных проверок перед установкой.

Строительные леса на эстакаде

Используемые в основном в закрытых помещениях для ремонта, покраски и электромонтажных работ, эстакады опираются на подвижные лестницы, похожие на треножник.Когда дело доходит до различных типов строительных лесов и их использования, эстакады имеют ограниченное использование высотой 5 метров.

Нужно арендовать строительные леса?

После того, как вы определились, какой тип строительных лесов вам нужен для вашего строительного проекта, свяжитесь с iSeekplant, чтобы арендовать строительные леса сегодня! У нас есть поставщики по аренде строительных лесов, расположенные по всей Австралии в Брисбене, Сиднее, Канберре, Перте, Мельбурне, Аделаиде и Дарвине. Просто воспользуйтесь инструментом получения расценок iSeekplant, и мы предоставим вам лучшие доступные расценки! Вы также можете позвонить нам по телефону 1300 691 921 или написать нам по электронной почте projects @ iseekplant. com.au.

Подпишитесь на блог iSeekplant, чтобы быть в курсе последних новостей и проектов строительной отрасли в Австралии!

Типы строительных лесов, используемых в строительстве

🕑 Время чтения: 1 минута

Что такое строительные леса?

Строительные леса — это временная конструкция, поддерживающая первоначальную конструкцию, а рабочие использовали ее в качестве платформы для проведения строительных работ. Типы строительных лесов различаются в зависимости от типа строительных работ.Строительные леса изготавливаются из дерева или стали. Он должен быть устойчивым и прочным, чтобы выдерживать рабочих и другие расположенные на нем строительные материалы.

Типы строительных лесов, используемых в строительстве:

Ниже приведены типы строительных лесов :

1. Одиночные леса
2. Двойные леса
3. Консольные леса
4. Подвесные леса
5. Козловые леса
6. Стальные леса
7. Запатентованные леса

1.

Одиночные леса

Одиночные подмости обычно используются для кирпичной кладки и также называются подмостями под кирпич. Одиночные леса состоят из стандартов, ригелей, бревен и т. Д., Которые расположены параллельно стене на расстоянии около 1,2 м. Расстояние между эталонами от 2 до 2,5 м. Ригели соединяют эталоны с интервалом по вертикали от 1,2 до 1,5 м. Кусочки вынимаются из дыры, оставленной в стене, на один конец ригелей. Путлоги размещаются с интервалом 1.От 2 до 1,5 м.

2. Двойные леса

Двойные леса обычно используются для каменной кладки, поэтому их еще называют каменными лесами. В каменных стенах трудно проделать в стене отверстия для подстилки. Итак, строятся два ряда строительных лесов, чтобы сделать его прочным. Первый ряд находится на расстоянии 20-30 см от стены, а второй — на расстоянии 1 м от первого ряда. Затем размещаются путлоги, которые поддерживаются обоими фреймами. Для усиления предусмотрены грабли и поперечные распорки.Это также называется независимыми лесами.

3. Консольные леса

Это тип строительных лесов, в которых стандарты поддерживаются серией игл, и эти иглы вынимаются через отверстия в стене. Это называется лесами однокамерного типа. В другом типе иглы продвигаются внутрь полов через отверстия, и это называется независимыми или двойными каркасными лесами. Следует соблюдать осторожность при строительстве консольных лесов.

Обычно консольные леса используются в таких условиях, как

• Когда земля не соответствует стандартам,
• Когда земля у стены должна быть свободна от движения транспорта,
• Когда верхняя часть стены находится в стадии строительства.

4. Подвесные леса

В подвесных лесах рабочая площадка подвешивается к крыше с помощью тросов, цепей и т. Д., его можно повысить или понизить до необходимого нам уровня. Этот вид строительных лесов используется для ремонтных работ, указателей, малярных работ и т. Д.

5.

Строительные эстакады

В строительных лесах эстакада рабочая платформа поддерживается на передвижных треногах или лестницах. Обычно это используется для работ внутри помещения, таких как покраска, ремонт и т. Д., На высоте до 5 м.

6. Стальные леса

Стальные леса состоят из стальных труб, скрепленных вместе стальными стяжками или фитингами.Его очень легко построить или разобрать. Он имеет большую прочность, большую долговечность и более высокую огнестойкость. Это неэкономично, но повышает безопасность рабочих. Таким образом, он широко используется в настоящее время.

7. Запатентованные строительные леса

Запатентованные леса состоят из стали, но оснащены специальными соединениями, рамами и т. Д., Это готовые леса, доступные на рынке. В лесах этого типа рабочая площадка установлена ​​на кронштейнах, которые можно регулировать до необходимого нам уровня.

Виды строительных лесов в строительстве — Forever Scaffolding and Tech.

Cont

Мы уже обсуждали строительные леса в целом в других блогах. Но, тем не менее, многих людей сбивает с толку типы строительных лесов, используемых в строительной отрасли. Итак, в этом блоге рассказывается о типах строительных лесов, используемых в строительной отрасли, особенно в ОАЭ. Итак, этот блог поможет читателям выбрать тип строительных лесов, необходимых для их работы.

Основные типы строительных лесов, используемых в строительной отрасли, следующие.

• Одиночные леса или кирпичные леса
• Двойные леса или независимые леса г
• Консольные леса
• Подвесные леса
• Лестницы или эстакады Передвижные леса
• Лестницы или эстакады Передвижные леса
• Трубы и зажимы для строительных лесов
• Системные леса (Cuplock, Kwikstage, лестничная башня и т. Д.)
  • Cuplock строительные леса
  • Kwikstage Scaffolding
  • Лестничная башня
• Каркас и подпорка
• Крепежные леса
• строительные леса
• Опалубка
• Другое оборудование (ножничный подъемник, люльки..etc)

Одиночные леса — Тип строительных лесов.

Одиночные или кирпичные леса

Этот тип строительных лесов состоит из единой структуры стандартов, регистров и журналов, соединенных вместе. Итак, нам нужно построить Единые леса, используя стандартные бухгалтерские книги, протоколы и т. Д. При кладке из кирпича часто предпочтительнее одинарные леса. Вертикальная мембрана называется «стандарт», а горизонтальная мембрана — «legder».Мы должны прочно закрепить вертикальные балки в земле параллельно строящейся стене. В старину использовались эти штандарты из дерева или бамбука. Но сейчас мы используем стальные трубы как «стандарт». Размещение «эталонов» или «вертикалей» на расстоянии около 1,2 метра от стены. Расстояние между эталонами от 2 до 2,5 метров.

Используя «бухгалтерские книги», мы соединяем «стандарты» с интервалом по вертикали примерно от 1,2 до 1,5 метра.«Пуговицы» соединяют строительные леса со стеной через отверстие, проделанное в стене, с интервалом от 1,2 до 1,5 метра. Если строительные леса высокие, закрепляем распорки как дополнительную опору и для устойчивости строительных лесов. Необходимо закрепить «скобы» по диагонали по «эталонам». Эти типы строительных лесов не используются в строительной отрасли, как правило, в наши дни.

Двойные или независимые леса

Этот вид строительных лесов очень популярен при каменных кладках.Так что люди называют это лесами Мэйсона. Эти леса обычно прочнее одиночных. Таким образом, они обеспечивают лучшую опору для строительных работ по сравнению с одиночными лесами. Двойные леса — более популярный выбор для многих строительных работ. Другое название этого типа строительных лесов — «независимые леса».

• Двойные леса — Тип строительных лесов
• Двойные леса

В лесах этого типа нет необходимости делать отверстия в стене, как в случае одинарных лесов.Здесь закрепляем на земле 2 ряда «стандартов». , Первый ряд стандартов находится на расстоянии от 20 до 30 см от стены. Второй ряд стандарта находится немного дальше от стены, обычно на расстоянии примерно 1,5 метра от первого ряда. Используя реестры, мы связываем стандарты друг с другом. Кроме того, установка фрамуг и поперечных распорок делает леса более прочными и долговечными. Этот тип строительных лесов более предпочтителен в строительной отрасли.

C

Antilever Scaffolding — Тип строительных лесов

Обычно консольные леса более полезны в таких условиях, как:

Консольные леса — Тип строительных лесов

• Когда земля не способна поддерживать стандарты,
• В случаях, когда земля у стены должна быть свободна от движения транспорта,
• Когда верхняя часть стены находится в стадии строительства.

Другое название этого типа строительных лесов — «Игольчатые леса», потому что «игла» поддерживает всю структуру строительных лесов. Иглу часто делают из дерева. «Игла» закреплена со всех сторон, чтобы конструкция лесов не опрокидывалась. Существует два типа консольных лесов: одинарные и двухрамные или независимые. В случае «одноблочного типа» поддержка стандартов осуществляется с помощью цепочки игл.Эти иглы вытаскиваются через отверстия в стене. Во втором типе мы поддерживаем иглы внутри полов через отверстия.

Использование консольных лесов — лучший вариант в некоторых ситуациях; например, если мы столкнемся с какими-то препятствиями, которые мешают нам возвести леса с земли. Например, нам может потребоваться построить консольные леса на оживленной улице. Эти типы строительных лесов используются в строительстве в соответствии с конкретными требованиями.

Подвесные леса

Для работы на высоте иногда удобнее и экономичнее подвесить рабочую площадку над землей. Это верно для некоторых работ, например, для окраски высотных зданий, чем для поддержки их с земли. Это особенно актуально при высоте более 30 метров. В лесах этого типа использование тросов или цепей помогает нам подвесить платформу к крыше. Таким образом, мы можем поднимать и опускать платформу с помощью этих цепей или веревок.

• Подвесные леса — Тип строительных лесов
• Подвесные леса — Тип строительных лесов

Эти подмости бывают трех типов — фиксированные, приводимые в действие шкивами и приводимые в действие лебедкой.

· Подвесные леса со шкивами и т. Д.

Это как помосты для мытья окон и маляров зданий.

· Подвесные леса с приводом от лебедки.

Это тяжелые платформы, подвешенные на тросах с временных выносных опор.Мы используем внешние краны для управления этой такелажной установкой.

Строительные леса эстакады — Тип строительных лесов

Лестницы или эстакады

В этих строительных лесах мы поддерживаем рабочую платформу на передвижных треногах или лестницах. Этот тип строительных лесов удобен для легких работ и обычно переносится. В основном используются для работы внутри помещения, для различных целей, например, для покраски, ремонта и т. Д., На высоте до 5 метров. У них есть регулируемые ножки, поэтому их высоту можно изменять в зависимости от ситуации.

Мобильные леса — Тип строительных лесов

Роликовые или передвижные леса:

Подмости передвижные ing — это подмости, которые устанавливаются на колеса или ролики. Итак, мы можем переместить его в соответствии с нашими требованиями. Мобильные подмости доступны разной высоты, их очень легко собирать и демонтировать. Этот тип строительных лесов особенно полезен для определенных работ, когда рабочим необходимо очень часто менять положение работ.Например, строительные работы, такие как малярные и штукатурные работы и т. Д.

Алюминиевые передвижные леса и стальные передвижные вышки доступны на рынке, в том числе в ОАЭ.

Строящиеся леса из труб и зажимов — типы строительных лесов

Строительные леса из труб и зажимов — Тип строительных лесов

Это один из старейших видов стальных лесов, также может называться трубчатыми лесами. Он состоит из двух частей, трубок и зажимов или стяжек.Этот вид строительных лесов очень популярен из-за простоты сборки и разборки. Эта система очень гибкая, так как мы можем разместить вертикали там, где они вам нужны. Таким образом, можно построить строительные леса любой нестандартной формы. Мы предпочитаем изготавливать леса из труб и зажимов для любых построек неправильной формы или внутри растений и т. Д. Строить леса этого типа очень просто. Соединяем вертикальные трубы и горизонтальные трубы с помощью угловых зажимов или стяжек. Для соединения диагональных трубок с лесами используются поворотные зажимы или соединители.Это помогает повысить устойчивость каркаса.

Системные леса

Иногда мы называем это модульными лесами. Строительные леса этого типа не так гибки, как трубчатые. Потому что компоненты для этих строительных лесов представляют собой сборные вертикали и горизонтали. Мы должны систематически соединять эти компоненты, чтобы построить строительные леса. Преимущество модульных систем в том, что они не требуют высокой квалификации для их монтажа, поскольку места соединений фиксированы.По этой причине строительные леса этого типа широко используются при строительстве.

Строительные леса

Systems, вероятно, являются наиболее часто используемым типом строительных лесов в ОАЭ и во всем мире. У разных производителей есть разные типы системных лесов с повторяющейся структурой.

Фактически, название «Системные леса» — это общий термин, который включает в себя множество различных типов строительных лесов.

Некоторые из наиболее популярных типов систем строительных лесов:

• Строительные леса Cuplock
• Сценические леса Kwik
• Лестничная башня

Система строительных лесов Cuplock — Типы строительных лесов в строительстве

Система строительных лесов Cuplock является сверхпрочной системой и обычно изготавливается из стали. Это очень популярная модульная система строительных лесов, которая используется в ОАЭ и во всем мире. Это из-за его простого и уникального механизма блокировки. Эти леса очень просты в установке, они быстра и экономичны. По этой причине строительные леса с системой Cuplock уже много лет пользуются большим спросом, особенно в ОАЭ. Потому что это экономит время и деньги. Эта система строительных лесов предпочтительна даже во всем мире для изготовления различных конструкций. Поэтому строители предпочитают этот тип строительных лесов для строительных, ремонтных или ремонтных работ.Система Cuplock является идеальным решением для фасадных лесов, конструкций птичьих клеток, лестниц, опорных конструкций, мобильных вышек и т. Д.

Основными компонентами строительных лесов с замком типа Cuplock являются стандарты, ригели, транец и опорная плита. Названия вертикальной мембраны и горизонтальной — Standard и Ledgers соответственно. У «гроссбухов» на обоих концах есть лезвия. «Стандарт» имеет запирающуюся чашку по всей длине через каждые 50 см друг от друга. Эта стопорная чашка имеет 2 элемента: нижнюю чашку и верхнюю чашку.

• Леса Cuplock — Тип строительных лесов

Стандартные и ригели доступны разной длины. Горизонтальные «ригели» соединяются с вертикальными «стандартами» на запорной чашке. Таким образом, вся структура может быть завершена путем соединения «стандартных» и «регистров» по ​​горизонтали и вертикали.

Система строительных лесов Kwikstage — Типы строительных лесов в строительстве

Эта система очень похожа на систему строительных лесов Cuplock.Основными базовыми компонентами являются стандарты, ригели, базовый домкрат и приставные доски. Стандарты и бухгалтерские книги представляют собой «вертикальные» и «горизонтальные» трубы, такие же, как в системе Cuplock. Единственное отличие — в системе запирания. Здесь стандарты имеют V-образные фитинги вместо чашки в системе cuplock. В эту V-образную фурнитуру вписываются ригели. На фрамугах также используются V-образные фитинги для фиксации системы и соединения внутренних и внешних стандартов. Этот вид строительных лесов также очень популярен в строительстве.

• Леса Kwickstage — Тип строительных лесов

Леса для доступа к лестнице — Тип строительных лесов

Лестница Башня — Типы строительных лесов в строительстве

Лестничная башня используется для доступа к главной платформе строительных лесов для работы, так как это более безопасно, чем использование лестницы. Таким же образом лестничная башня может работать независимо от собственной платформы для небольших работ, таких как установка света и т. Д. Рабочие могут носить с собой инструменты и оборудование вверх по лестнице, что безопаснее, чем поднимать их по лестнице.Большинство производителей строительных лесов создают специальные компоненты для строительства лестниц.

Кроме того, подмости Башня могут использоваться для временного доступа к высокому уровню здания для любых срочных работ. Как показано на прилагаемом рисунке, люди сооружают стальную лестницу для доступа и соединяют ее с подмостками. Forever Scaffolding and Tech. Cont.Co. специализированная компания по поставке и ремонту лестничных клеток.

Каркасные и опорные леса

Каркасные и опорные леса — Тип строительных лесов

Строительные леса этого типа состоят из каркасов, распорок, досок и оснований.Эти подмости очень легкие и могут быть установлены очень быстро без большого опыта, потому что каждая часть соединяется в заранее закрепленном месте. Важно отметить, что строительные леса этого типа не так прочны, как системные. Таким образом, многие крупные проекты не предпочитают эти строительные леса в своих проектах. Известные компании в ОАЭ не используют эти леса из соображений безопасности.

Строительные леса для подъема на мачту

Мачтовые подъемные леса аналогичны подвесным.Но, не повешенный на проводах. Здесь леса могут подниматься и опускаться по неподвижной конструкции мачты, закрепленной на земле.

• Подъемные леса на мачте — Тип лесов
• Подъемные леса на мачту — Тип лесов

Эти леса очень полезны, особенно когда рабочий должен нести тяжелый груз. Конструкция для подъема на мачту может увеличиваться до различной высоты для многоэтажных зданий. Поскольку мачтовый подъемник не требует значительного пространства у основания конструкции, многие строители выбирают его для проектов с ограниченной площадью земли.Такие леса обычно используются при строительстве многоэтажных домов.

Опалубка Система опор

Как уже говорилось, опорные системы — это временная конструкция, которую мы используем для поддержки постоянной конструкции, такой как здание или мост. Эта конструкция с опалубкой удерживает жидкий бетон до тех пор, пока он не превратится в твердое тело, которое сможет поддерживать себя. Ниже представлено изображение опоры для здания.

Строительные леса прочие

Помимо вышеперечисленных типов строительных лесов, существует другое оборудование, обеспечивающее рабочую площадку на высоте для различных работ. Это оборудование может быть с приводом от одного или вручную. Он отлично подходит для краткосрочных проектов, охватывающих небольшую площадь. Например, автовышки, стреловые и ножничные подъемники, люльки, стулья, клетки, скипы и т. Д. (Без механического привода). Если вы находитесь в ОАЭ и ищете компанию по производству строительных лесов для своих работ, вы можете связаться с нами.

Заключение

Если вы не можете решить, какие леса подходят для вашей работы, не беспокойтесь. Вы можете связаться с одной из ведущих компаний по производству строительных лесов в ОАЭ, и они могут помочь вам в этом вопросе.Известные подрядчики по строительству строительных лесов, такие как Forever Scaffolding и Tech.Cont в ОАЭ, предоставляют строительные леса в аренду. Они также могут помочь вам в установке и демонтаже строительных лесов в соответствии с законодательными требованиями в отношении строительных лесов в ОАЭ.

Типы строительных лесов и разные типы строительных лесов для строительных работ

Что такое строительные леса?

Строительные леса также известны как подмости или подмости. Это временная возвышенная конструкция на внешней стороне конструкции, предназначенная для рабочих работ и перемещения материалов с одного места на другое.Они состоят из деревянных досок и металлических труб. Постановка используется там, где трудно добраться для выполнения такой задачи, как штукатурные работы. Хотя это временное сооружение, оно требует строгих мер безопасности и предосторожности.

Детали различных строительных лесов: —

• Несущее основание для подиума: опорный домкрат или пластина.
• Вертикальный элемент с соединительными муфтами: стандарт.
• Горизонтальная скоба: бухгалтерская книга.
• Несущий элемент горизонтального поперечного сечения, удерживающий обрешетку: ригель.
• Поперечный элемент распорки: диагональная распорка.
• Элемент настила из досок для изготовления рабочей площадки: планка.
• Фитинг, используемый для соединения компонентов: Муфта.
• Для привязки подмостей к конструкции: Стяжка подмостей.
• Для увеличения ширины рабочих платформ: Кронштейны.

Типы строительных лесов: —

Для разных работ требуются разные строительные леса.Некоторые типы строительных лесов приведены ниже:

1- Подмостки: —

Козловые подмости имеют подвижную треножную систему лестниц. Козлы обычно используются для домашних работ, таких как покраска, ремонт. Это используется только для внутренних работ, потому что эти леса можно поднять только до 5 метров. Это также известно как «Лестничные леса».

2- Стальные леса:

Стальные леса состоят из стальных труб или столбов, которые соединяются с помощью соединительных муфт.Стальные леса очень легко установить и легко снять. Этот тип строительных лесов немного дороже, но с ними безопасно работать во время строительства на стройплощадке, и они используются чаще всего. Сталь обеспечивает лучшую прочность, долговечность и огнестойкость и поэтому используется для больших конструкций.

3- Запатентованные строительные леса:

Запатентованные леса также изготавливаются из стали, но их изготавливают заранее и доставляют на место для установки. Им нужны специальные приспособления и муфты, чтобы соответствовать строительным лесам.В запатентованных лесах рабочая стойка устанавливается на опорах и может регулироваться на необходимом уровне.

4- Подвесные леса:

Подвесные леса — это те, на которых рабочая платформа подвешивается или подвешивается с помощью тросов, цепей или любой другой нежесткой подвесной опоры. Обычно они используются для малярных или ремонтных работ, потому что платформу можно в любой момент отрегулировать до необходимого уровня.

5- Консольные леса:

Это также известно как игольчатый каркас.Он не пользуется большой популярностью, так как требует различных проверок перед установкой. В этой системе строительных лесов ряд игл, вынутых из отверстий в стене, используются для поддержки стандартов. Это известно как строительные леса с одним каркасом.

Существует еще один тип консольных лесов, в которых иглы вставляются в пол с помощью отверстий, он известен как строительные леса с двойным каркасом или независимые подмости.

6- Одиночные леса:

Одиночные леса используются в основном для кирпичной кладки и также называются лесами каменщика.Это самый старый метод строительства строительных лесов, который до сих пор пользуется большой популярностью. Компоненты, необходимые для этих лесов, — это стандарты, бревна, ригели, которые крепятся к стене на расстоянии 1,2 метра. Регистры соединяют стандарты на вертикальном расстоянии от 1,2 до 1,5 метров, тогда как расстояние между стандартами составляет от 2 до 2,5 метров, а Путлоги фиксируются на расстоянии от 1,2 до 1,5 метров.

7-двойные леса:

Это также известно как Строительные леса Каменщика или Независимые леса, поскольку они в основном используются для каменных работ. Поддерживать заглушки для каменной кладки очень сложно, потому что в каменных стенах невозможно проделать отверстия, поэтому двойные леса собираются вместе, чтобы создать прочную конструкцию для строительных работ. Первый ряд находится на расстоянии 20–30 см от стены, а второй — на расстоянии 1 метра от первого ряда. Путлоги ставятся с опорой на обе рамки.

8- Строительные леса Kwikstage:

Эти леса изготовлены из оцинкованной стали.Его очень легко установить, а также легко разложить. Следовательно, он используется как для крупных, так и для мелких строительных работ. Kwikstage Scaffold создает безопасную систему блокировки, прочную рабочую платформу и долговечен.

Правила крепления лесов

1. Все леса должны быть сконструированы в соответствии с инструкциями производителя,
2. Все открытые стороны и торцы платформ должны быть оборудованы ограждениями,
3. Должен быть безопасный доступ к подмосткам,
4. Не используйте поперечные распорки как средство доступа.
5. Для проектирования строительных лесов из труб и муфт, превышающих стандартные пределы, следует обратиться к лицензированному профессиональному инженеру,
6. Все строительные леса следует устанавливать, перемещать и демонтировать под наблюдением компетентного лица.

Посетите наш канал для получения дополнительной информации.

Советы по обучению

4 ВИДА ЛЕСОВ, ОБЫЧНО ИСПОЛЬЗУЕМЫЕ В СТРОИТЕЛЬСТВЕ

Строительные леса — это временная жесткая конструкция из неподвижных материалов, бамбука или древесины.Основная цель строительства строительных лесов — создать платформу, на которой каменщик может работать на разной высоте. Строительные леса также помогают поднимать материалы для непосредственного использования на разную высоту.

Следующие 4 типа строительных лесов обычно используются в строительных работах.

1. Строительные леса для укладчика кирпича или одинарные леса
2. Строительные леса Каменщика или двойные леса
3. Стальные или трубчатые леса
4. Игольчатые леса или консольные леса

1.Одиночные строительные леса / строительные леса из кирпичного слоя

Строительные леса из слоев кирпича или одинарные леса

В лесах этого типа ряд вертикальных элементов из бамбука или дерева (обозначенных как Стандарты ) прочно закреплены в земле в ряд параллельно стене здания. Расстояние между двумя стандартами обычно составляет от 2,4 до 3 м.

Эти стандарты соединены с каждым продольным горизонтальным элементом (обозначенным как Ledgers ).Ригели привязаны к стандартам на каждом подъеме от 120 см до 150 см (т. Е. От 4 футов до 5 футов). Крепление веревкой используется для привязки стандарта к ригелям.

Заглушки , , , (или поперечные горизонтальные элементы) размещаются на расстоянии 120 см по горизонтали таким образом, чтобы один конец опирался на ригели, а другой конец удерживался в отверстиях в стене. Канатная стяжка используется для крепления гвоздей с ригелями.

Если высота строительных лесов очень велика, для сохранения устойчивости иногда используются диагональные элементы (обозначенные как Раскосы ).Подтяжки крепятся крест-накрест по диагонали со стандартами с помощью троса.

2. Двойные леса / Строительные леса каменщика

Двойные леса

Этот тип строительных лесов обычно используется при каменной кладке. Он прочнее строительных лесов из кирпича.

Основные различия между лесами для каменщика и каменными лесами заключаются в следующем:

• При кладке кирпичных лесов в грунт крепится однорядный стандарт. Но в случае каменных лесов в грунт крепятся два ряда штандартов.Первый ряд стандартов крепится вплотную к стене, второй — на расстоянии 1,5 м от первого ряда. Вот почему они называются двойными лесами.
• При кладке кирпичных лесов один конец путлог крепится к стене. Но в двойных подмостках к стене не крепятся шпагаты. Журналы размещения поддерживаются на обоих концах бухгалтерских книг. Поэтому строительные леса полностью независимы от поверхности стены. И нет необходимости делать отверстие на поверхности стены.

Иногда предусмотрены грабли для предотвращения соскальзывания строительных лесов со стены.

3. Стальные или трубчатые леса

Способ возведения стальных лесов аналогичен строительным лесам каменщика и каменщика. Основные отличия:

• Вместо древесины используются стальные трубы диаметром от 40 м до 60 мм.
• Вместо троса для крепления используются специальные типы стальных пар.
• Стандарты не крепятся к земле, а на опорной плите

Разрыв между двумя стандартами подряд обычно не превышает 2.От 5 м до 3 м. Эти стандарты закрепляются на квадратной или круглой стальной пластине (известной как Base Plate ) с помощью сварки.

Ригели размещаются через каждые 1,8 м подъема. Длина заготовок обычно составляет от 1,2 м до 1,8 м.

Преимущества стальных лесов следующие:

• можно установить или демонтировать быстрее по сравнению с деревянными лесами. Это помогает сэкономить время строительства.
• прочнее пиломатериалов.Следовательно, это экономично в долгосрочной перспективе.
• Он имеет более огнестойкость емкость
• Больше подходит и безопасно для работы на любой высоте.

4. Игольчатые леса / консольные леса

Игольчатые подмости

Игольчатые подмости или консольные подмости требуются в следующих случаях

• Когда невозможно закрепить штандарт в земле
• Когда строительство ведется на обочине оживленной улицы
• Когда строительные работы ведутся на очень высоком уровне в случае высотного здания

В лесах этого типа вместо крепления стандарта к земле они размещаются на некоторой высоте над уровнем земли. Площадка, на которой размещены стойки, называется игла . Игла представляет собой деревянную консольную конструкцию, выступающую из отверстий в стене.

Для предотвращения подъема иглы внутренний конец иглы поддерживается распорками, зажатыми между иглами и головками.

Выступающий наружу конец иглы поддерживается наклонной стойкой, которая опирается на подоконник.

Стыки между наклонной стойкой и иглой зажимаются при помощи фиксаторов .

Типы строительных лесов — Designing Buildings Wiki

Чтобы помочь в разработке этой статьи, нажмите «Редактировать эту статью» выше.

Строительные леса обычно состоят из простых повторяющихся систем труб, соединений и досок, которые обеспечивают временную безопасную рабочую платформу для таких видов деятельности, как; строительство, обслуживание, ремонт, доступ, осмотр и так далее.

Есть два основных типа строительных лесов:

• Отдельно стоящие подмости, такие как независимые башни,
• Независимые привязные подмости, например каркасы, привязанные к прилегающей конструкции.

Более подробные описания ряда типов лесов приведены ниже.

Строительные леса для каменщиков, также известные как строительные леса, состоят из внешнего ряда вертикальных элементов (стандартов), соединенных вместе ригелями, закрепленными с помощью угловых соединителей. Они поддерживают поперечные ригели (или заглушки), которые встраиваются в стыки основания кирпичной кладки по мере выполнения работ. Этот тип строительных лесов подходит только для новых работ в кирпиче или блоках.

Для получения дополнительной информации см. Отверстия путлог.

Состоит из двух рядов стандартов, каждая из которых соединена вместе с регистрами.Ригели поддерживают поперечные ригели. Строительные леса устанавливаются независимо от здания, но привязаны к нему через определенные промежутки времени. Внутренний ряд следует устанавливать как можно ближе к зданию. Опорная плита предоставляется для каждого ряда стандартов.

Рабочая площадка — это плоская или обшитая ровная поверхность, с которой можно проводить работы. Он должен обеспечивать безопасное рабочее пространство с достаточной прочностью, чтобы выдерживать нагрузки рабочих и материалов. Все рабочие платформы, возводимые над уровнем земли, должны быть оборудованы бортиком и ограждением.

Это тип независимых строительных лесов, которые обычно используются для внутренних работ в больших зданиях, таких как залы, церкви, музеи и т. Д. Обычно он используется только на одном уровне, как правило, для обеспечения легкого доступа к потолкам и перекрытиям. Он состоит из параллельных рядов стандартов, соединенных регистрами в обоих направлениях и поддерживающих единую рабочую платформу.

Подмости этого типа подвешиваются к основной конструкции в одном положении с помощью тросов или стальных цепей.Они похожи на подмости для птичьей клетки, но имеют то преимущество, что под платформой остается свободное пространство. Это делает его подходящим подмостком для таких зданий, как театры, кинотеатры, помещения, которые должны оставаться в рабочем состоянии, и т. Д.

Подмости этого типа состоят из рабочей платформы, которая подвешивается к верхней части конструкции с помощью консольных балок или выносных опор, которые могут поднимать и опускать платформу. Таким образом можно получить доступ для легких работ по техническому обслуживанию, мытья окон и т. Д.Для этой цели обычно высотные здания оборудуют стационарной системой опор на уровне крыши.

Это тип независимых лесов, которые устанавливаются на консольных балках и прикрепляются к зданию только одним концом. Другая сторона оставлена ​​висеть или открыта. Этот тип строительных лесов эффективен тем, что обеспечивает доступ к участкам, добраться до которых было бы трудно или нерентабельно с помощью системы строительных лесов, возводимых с уровня земли. Рабочие, работающие на консольных лесах, должны быть оснащены ремнями безопасности.

Также известные как передвижные вышки-подмости, этот тип подмостей собирается из предварительно сформированных компонентов каркаса и оснащается колесами, которые позволяют перемещать их из одного места в другое. Обычно они используются на площадках, где доступ к нескольким участкам требуется для выполнения легких работ по техническому обслуживанию, или где традиционные леса должны преодолевать слишком большое расстояние, чтобы быть практичным.

Объяснение всех различных типов систем строительных лесов

Строительные леса — это временная конструкция, сцена или приподнятая платформа, которые служат для поддержки строительных и ремонтных работ на высоте.С развитием строительной индустрии и появлением множества различных стилей архитектуры используются различные типы строительных лесов.

В этой статье мы рассмотрим различные типы строительных лесов, которые используются в промышленности.

Типы систем лесов

Модульные леса

Модульные означают использование одного или нескольких различных модулей или независимых единиц для формирования основы. Затем эта база используется для создания чего-то гораздо большего и сложного.

Модульные леса очень эффективны в ситуациях, когда фасад здания является сложным и не позволяет использовать обычные леса. Такие подмости можно установить с любой стороны здания, и они обеспечивают большую гибкость.

Системные леса

Согласно Министерству труда США, системные леса означают строительные леса, состоящие из столбов с фиксированными точками соединения, которые принимают направляющие, опоры и диагонали, которые могут быть соединены между собой на заранее определенных уровнях.

Проще говоря, в системных подмостях используются вертикальные, горизонтальные и диагональные стойки и трубы. На вертикальной стойке расположены фиксированные точки соединения, к которым можно легко подсоединить горизонтальную или диагональную трубу. В системных строительных лесах используется защелкивающийся механизм, который значительно ускоряет их возведение по сравнению с трубчатыми лесами.

В чем разница между модульными и системными лесами?

Модульные и системные леса идентичны, за исключением названия. Их также называют сборными лесами.Это связано с тем, что компоненты уже изготовлены и разработаны именно для той цели, для которой они предназначены. В системных, модульных или сборных строительных лесах отсутствуют незакрепленные компоненты, что делает их идеальным выбором. Доказано, что это рентабельно и экономично по времени, поэтому в настоящее время он чрезвычайно популярен.

Строительные леса Cuplock и kwikstage являются одними из наиболее часто используемых модульных систем строительных лесов на сегодняшний день. Ringlock также является еще одним типом модульных строительных лесов.Они надежны, универсальны и минимизируют время, затраты и энергию, когда дело доходит до их сборки.

Источник: www.modern-scaffolding.com

Трубчатые леса

Трубчатые леса также называют стальными лесами, трубными и зажимными лесами, трубами и фитингами или трубными и соединительными лесами. Это традиционная система строительных лесов, которая до сих пор используется многими из-за полной гибкости, которую она обеспечивает.

В то время как модульные системы строительных лесов состоят из компонентов, которые спроектированы и подходят только для той цели, для которой они предназначены, трубчатые леса допускают бесконечные вариации в положении стандартов. Следовательно, его можно полностью адаптировать к обстоятельствам.

Трубки и фитинги соединяются между собой с помощью хомутов и муфт. По сравнению с современными лесами, леса из труб и зажимов требуют гораздо больше времени и труда.

Источник: www.yamseng.in

Подвесные леса

Как видно из названия, подвесные леса — это те, которые подвешиваются или подвешиваются к подвесной конструкции, например к потолку. Он идеален в ситуациях, когда задействованы очень высокие конструкции, а для возведения обычных строительных лесов потребуется ненужное время, деньги и энергия.

Подвесные леса обычно приводятся в действие и поддерживаются тросами. Существует восемь типов подвесных лесов, включая контактные, поплавковые, многоуровневые, стулья Ботсвэна и самые популярные подмости-качалки.

Источник: www.site-safety.com

Одиночные леса

Одиночные леса включают в себя систему строительных лесов путлог и в основном используются при кирпичной кладке. Это система строительных лесов, которая использует строящуюся конструкцию в качестве опоры.

Источник: www.bedroomfurniture.club

Консольные леса

Консольные леса идеальны в ситуациях, когда поверхность земли не позволяет установить обычную систему строительных лесов. Это также известно как игольчатые леса, потому что иглы служат основой для строительных лесов. Иглы выступают из стены здания, на котором установлена ​​рабочая площадка.

Источник: www.pinterest.com Источник: www.theconstructor.org

Передвижные леса

Передвижные или передвижные леса представляют собой переносные рабочие платформы, которые можно легко переместить в нужное место.Мобильные подмости устанавливаются на колесиках, чтобы рабочие могли выполнять задачи, требующие частой смены положения. Некоторые из них включают мобильные башни, лифты джиннов и квадратную башню.

Источник: www.freiheitskytech.com

эстакады

эстакады используются для легких работ. У них есть регулируемые ножки, поэтому их высоту можно изменять в зависимости от ситуации.

Источник: www. quickally.com.au

Подъемники

Подъемники отлично подходят для краткосрочных проектов, охватывающих небольшую территорию.Они либо приводятся в действие, либо приводятся вручную на необходимую высоту с помощью конструкции под ними. Они в основном используются для проектов ремонта и обслуживания. Однако в некоторых строительных проектах также используются канатные дороги, если задача может быть выполнена в короткие сроки. Некоторые примеры включают ножничные подъемники, автовышку и стреловой подъемник.

Источник: www.aerialplatforms.co.uk

Заключение

Разница между различными типами строительных лесов существует в основном из-за способа соединения компонентов.С постоянно меняющимися формами и конструкциями, строительные леса претерпевают соответствующие изменения.

Иногда становится настолько запутанным определить, какой тип строительных лесов используется, что даже инженеры не могут решить. Лучший способ — оценить рассматриваемую конструкцию, а затем выбрать для нее наиболее подходящие строительные леса.
