Разметка участка под фундамент: этапы и рекомендации (видео)

Разметка фундамента представляет собой процесс переноса размеров планируемой постройки с чертежей на участок.

Разметку на участке под фундамент необходимо производить точно и четко, используя для этого все необходимые предметы: лазерный дальномер, гидроуровень, рулетка, отвес и т. д.

Разметка под фундамент должна проводиться точно и грамотно, поскольку качество выполнения этой работы повлияет на ровность фундамента и постройки на нем.

Выполнив разметку фундамента правильно и точно, можно избежать многих ошибок в дальнейшем строительстве здания.

Прежде чем разметить участок под фундамент дома, необходимо:

  • разработать проект строительства, без которого правильная разметка, а тем более постройка, будет невозможна;
  • провести подготовительные работы, от которых будет зависеть удобство и правильность действий в процессе разметки участка.

Подготовка участка застройки к разметке под фундамент

Схема разметки фундамента на участке.

  1. Необходимо очистить участок застройки от ветхих построек, мусора, ненужных кустарников и деревьев. После этого площадку необходимо выровнять по горизонтали, то есть удалить все ямы и бугры.
  2. Теперь следует подготовить проезд для транспорта для доставки строительного материала и вывоза строительного мусора. Желательно после расчистки проезда засыпать его гравием, чтобы облегчить доступ к строительной площадке во время дождя.
  3. Далее необходимо обеспечить место для складирования строительных материалов. Оно должно быть расположено таким образом, чтобы не мешать строительству дома. Не обязательно возводить специальное строение для этой цели. Достаточно сделать временный навес.
  4. Не менее важно позаботиться и о защите строительного материала. Для этого рекомендуется установить забор. Его можно сделать временным из недорогих материалов, а можно возвести сразу капитальный забор, который и в дальнейшем будет ограждать участок.
  5. Для организации строительства также понадобятся вода, электричество, временное жилье и туалет.
  6. Теперь можно приступать к разметке участка застройки, выносу запроектированного дома в натуру и подготовке участка к устройству фундамента.

Разметка фундамента при помощи отвеса.

Для выполнения этих работ потребуются такие инструменты:

  • деревянные колья;
  • шнур;
  • отвес;
  • рулетка;
  • лазерный дальномер;
  • лазерный нивелир;
  • гидроуровень;
  • обрезки арматуры.

Вернуться к оглавлению

Этапы разметки фундамента

Вернуться к оглавлению

Этап первый — начало разметки

Вбивается первый колышек, который будет находиться ближе всего к границам территории. Таким образом будут соблюдены требования СНиП. Далее от этого колышка необходимо отложить расстояние, которое будет равно длине фундамента. Эта линия должна быть параллельна фронтальной границе либо какому-то другому ориентиру. Аналогично вглубь участка отмеряется перпендикулярный отрезок, равный ширине фундамента.

Построенный угол должен быть равен 90°. Проверить это поможет лазерный нивелир. Если этого прибора нет, можно использовать угольник, стороны которого должны быть минимум 1 м. Можно также воспользоваться теоремой Пифагора (квадрат гипотенузы равен сумме квадратов катетов)или так называемым правилом египетского треугольника, в соответствии с которым треугольник со сторонами 3, 4 и 5 имеет прямой угол, образованный меньшими сторонами.

Схема разметки внутренних границ фундамента.

На практике это выглядит таким образом: нужно отрезать шнур длиной 12 м, сделать отметки через 3 м от начала и через 4 м от первой отметки, отметку 3 м следует зафиксировать колышком. Далее начало шнура нужно закрепить на одной линии разметки, а отметку 4 м сделать перпендикулярно ей. Оставшаяся часть шнура должна соединиться с началом, тогда угол между меньшими отрезками будет прямым. В противном случае следует подкорректировать колышки.

При разметке участка под фундамент удобнее брать такие размеры сторон треугольника, чтобы полученное в уравнении число было целым, например 3х4х5 или 6х8х10.

Аналогично размечаем остальные стороны. Если диагонали прямоугольного в плане фундамента равны, то его углы прямые.

Вернуться к оглавлению

Этап второй — разметка внутренних границ

Когда разметка внешнего контура фундамента будет закончена, приступаем к размете внутренних его границ. Рекомендуется делать толщину фундамента минимум 40 см. Именно это расстояние необходимо отмерить от его внешних границ, зафиксировав колышками его внутреннюю границу.

Если у дома имеются внутренние несущие стены, их разметка делается аналогичным образом. В каждом имеющемся квадрате или прямоугольнике необходимо проверить равенство диагоналей.

Схема поэтапной разметки фундамента.

Если форма фундамента сложная, например Г-образная или имеет ниши, чтобы проверить правильность их углов, необходимо разделить его на квадраты и прямоугольники и каждый проверять по отдельности. Если стены дома располагаются не под прямым углом, то нужно обозначить контур, а после этого вычесть или прибавить прямоугольный треугольник.

Когда разметка участка под фундамент будет окончена, все размеры еще раз проверяют и закрепляют колышки.

К данной работе необходимо отнестись с особой ответственностью, поскольку даже небольшая погрешность в разметке может привести к ошибке во время возведения фундамента, которую исправить может быть очень сложно.

Вернуться к оглавлению

Этап третий — обноска фундамента

Производится обноска фундамента. Обноска является эталоном контрольного замера. Для этого все контуры конструкции переносятся на поверхность участка. Необходимо удалить верхний слой земли и заклубиться на размер штыка лопаты. Обноска теперь будет контролировать размеры.

Обноска представляет собой деревянные столбики, которые попарно вбиваются в землю на расстоянии 1,5-2 м от угла фундамента. Когда шнур будет натягиваться, благодаря обноске будет образовываться правильный контур одной из плоскостей вертикали. Каждая плоскость вертикали должна иметь свою пару столбиков. Все горизонтальные планки столбиков должны быть прибиты на одном уровне. Высота обноски является высотой основания здания. Отметка глубины траншеи ведется от обноски. Поэтому весь ее периметр должен быть одинаковым, несмотря на рельеф и визуальный уклон.

Правила разметки одинаковы для всех типов фундамента и не зависят от материалов, траншеи и присутствия цокольного этажа. Придерживаясь этих рекомендаций, участок под фундамент можно разметить самостоятельно.

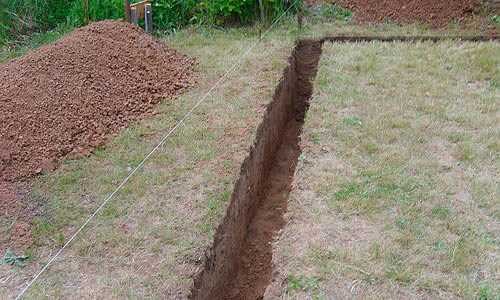

По окончании этих работ можно приступать к выкапыванию траншеи и установке опалубки.

moifundament.ru

Разметка участка под строительство. | ГЛАВНАЯ

Разметка участка под строительство.

    Разметка участка под строительство дома — процесс, с которого начинается любая стройка. На эту тему я уже писал статью, ознакомиться с ней Вы можете здесь…

    Две основные вещи, которые нам нужно сделать при начальной разметке  участка — это:

   1) Определить положение дома относительно основного ориентира (это может быть соседский дом, забор, дорога и т.п.). Делается это при помощи обычной рулетки.

    2) Определить положение нулевой отметки дома. Здесь Вам  обязательно понадобится нивелир (простой оптический или лазерный) и конечно умение им пользоваться.

    За нулевую отметку практически всегда проектировщики принимают уровень чистого пола первого этажа. Но скажу сразу, удобнее брать за нулевую отметку верхний уровень чернового перекрытия первого этажа (будь то железобетонные плиты, монолитные перекрытия, либо перекрытия по деревянным балкам). Об этом кстати хорошо рассказано в видео, которое я и хочу предложить Вам к просмотру в данной статье.

    Также здесь хорошо озвучен самый главный момент, на который нужно обратить внимание при разметке участка — это правильное исследование рельефа строительной площадки. Обратите внимание, что нулевая отметка дома была поднята выше самой высокой точки участка, с учётом, что впоследствии дом будет обсыпан. Это очень разумно и поможет Вам избежать неприятностей с талыми и дождевыми водами в весенне-осенний периоды.

    Помимо этого в данном видео Вы ознакомитесь ещё с несколькими важными моментами…

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Рулонная гидроизоляция фундамента.

  • Монолитная бетонная плита как основание фундамента из блоков ФБС.

  • Как произвести утепление фундамента более эффективно.

  • Фундаменты. Основные типы, их применение и технология возведения.

  • Как построить дом на старом фундаменте?

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…
Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

stroyu-dom-sam.ru

Разметка участка под строительство дома и типичные ошибки

Прежде чем приступить к строительству дома на участке, необходимо определиться:
— какого типа дом будет возведен на купленной земле. Это может зависеть от типа почвы на участке. Например на торфяниках очень тяжелый дом ставить где то не целесообразно, хотя и можно…
— планируете ли вы проживать в доме круглогодично, или только сезонно — весной, летом и осенью…
— из какого материала планируется возводить дом: из кирпича/блоков, бруса/бревна или же каркасно/щитовой…

Определившись с этими моментами, нарисовав план будущего строения (а возможно и распланировав другие постройки на участке) можно потихоньку приступать к началу постройки дома.

Касаясь вопроса планировки дома и построек, хотелось бы затронуть тему расположения дома на самом участке, поскольку он затрагивает вопрос разбивки участка строительства.
Многие совершают ошибку, заключающуюся в несоблюдении так называемой «красной линии», которая ограничивает ваш участок.

Однозначного ответа что это такое — «красная линия», почему то никто сказать не может — даже местные архитекторы по разному отмечают эту линию на картах.
На тематических форумах разбито немало копий на эту тему.

Можно взять за правило, что красная линия ограничивается периметром вашего участка — тогда вы не ошибетесь точно.

Это будет справедливо для относительно больших участков, на которых нет особых проблем с расположением будущего дома на участке… чего не скажешь о «небольших» участках в 6 соток… да еще находящихся среди застроенных соседей.
В этом случае соблюдение норм и СНиПов по возведению дома может быть очень проблематичным делом.

В любом случае, несоблюдение красной линии может привести в дальнейшем к проблемам с соседями и даже к сносу построенного дома.

Лучше всего, конечно же, перед строительством получить разрешение на оное и получить согласованные бумаги в местной архитектуре, заодно получив все точки выноса для постройки будущего дома.
Однако это стоит денег и, зачастую, не малых.
К примеру расстояние между домом и границей с соседом должна составлять не менее 3-х метров, причем расстояние это меряется не от вашей стены дома, а от свеса крыши.

Расстояние от дома до проезжей части — не менее 5 метров… Что тоже иногда выполнить крайне сложно.

При разбивке участка под строительство дома первое, что необходимо сделать — найти нулевую точку на участке — нулевой уровень.
И уже от нее производить все последующие разметки.

Разметку будущего дома на участке следует производить с помощью геодезических приборов…

Разбивка здания на участке — важная и ответственная процедура, от точного выполнения которой в большой степени зависит безупречность работы конструкций всего сооружения. Проектная разметка дает основные характерные точки здания. Обычно их обозначают колышками и вбитыми в них гвоздями. Точки выносятся проектировщиком с помощью геодезических приборов.

Сделав точную разметку, старайтесь не потерять эти отметки и не передвигать их — иначе в процессе строительства будут проблемы.


Был один случай, когда зять разметил рулеткой свой будущий дом, а начав строительство с ужасом обнаружил, что все размеры не сходятся на 30 см!!!
Оказалось, что его любимая теща случайно перерубила метр. И чтобы не расстраивать любимого зятя — склеила рулетку (укоротив ее таким образом на 30 см) и ничего ему об этом не сказала.


Так что помимо всего прочего — следите внимательно за используемым инструментом — он должен быть исправен!!!

Перед возведением стен дома еще раз внимательнейшим образом проверьте фундамент на соответствие размеров.
Перед началом кладки стены расширить фундамент еще есть возможность, а вот после — уже нет, что приведет к очень опасным последствиям в дальнейшем.

www.snthouse.ru

Основные этапы разметки земельного участка под строительство дома

Разметка земельного участка – ответственная часть строительства, которая выполняется после получения разрешений и согласованного проекта. Теоретически этот этап выполняется в соответствии с чертежами, хотя на практике не редки случаи, когда готовый проект предстоит «вписать» в существующий земельный участок. Поэтому разметка участка зависит от объективных условий и может выполняться как с изменением существующего рельефа, так и при органичном включении дома в существующий ландшафт.

Перенос границ участка в «натуру» выполняется с использованием геодезических инструментов: теодолитов, нивелиров, рулеток, реек. Основной задачей геодезических работ является точный перенос границ с плана на участок и обозначение колышками – вехами. Вехи необходимо установить по углам, а если планируется забор, то на этапе разметки рекомендуется согласовать столбики по оси, которые будут служить основой для монтажа ограждения, с владельцами соседних участков.

Вынос границ выполняется в 2-х плоскостях: вертикальной, горизонтальной. В горизонтальной определяется положение осей (дома, хозяйственных построек), размеры фундамента (длина, ширина). В вертикальной – глубина ям под основу дома (фундамент). Кроме того, обязательно определить точку подвода электроэнергии и оборудовать участок временным электрощитом.

Разметка участка: полезные советы

Идеальный вариант – выполнение геодезических работ по индивидуальному проекту, в котором лучшее место для дома определено на основе результатов инженерно-геологических изысканий. В этом случае планово-высотная привязка включает 2 этапа:

  1. Разбивка осей дома (вынос проекта в «натуру»), по которым впоследствии выполняется разработка грунта для котлована.
  2. Определение высотной отметки — разметка участка с вынесением нулевой отметки (уровень чистого пола) первого этажа. Точное определение этой отметки – залог правильно проведения дальнейших расчетов, поскольку все остальные отсчеты выполняются со знаком +/- (вверх/вниз).

Линии застройки отмечают колышками: вбивают по углам, натягивают между ними шнур и размечают прямой угол при помощи треугольника с катетами. После первого угла необходимо продолжить разметку по линии застройки до нужной длины, нанести прямой угол и разметить остальную длину. Разбивка осей дома выполняется с использованием теодолита или большого угольника и рулетки: сначала необходимо определить углы, забить колышки, сделать обноску по углам и на месте пересечения осей.

Более сложный случай – необходимость самостоятельного определения лучшего места под дом. В этом случае необходимо учесть не только стиль планировки участка, но и оборудование систем водоснабжения, дренажа, канализации, форму участка, характеристики грунтов и уровень грунтовых вод. Кроме того, обязательно соблюдать строительные стандарты: отступить от второстепенной до «красной линии» 6 м, от главной – 3м.

Читайте также:

samostroyechka.ru

Как сделать разметку участка под фундамент?

Строительные работы начинаются после подготовки проектной документации. И самым первым этапом здесь будет вынос чертежа фундамента в натуру, т.е. разметка на участке фактического месторасположения постройки. Малейшая ошибка при этом может привести к тяжелейшим последствиям, поскольку диспропорции в размерах основания и его неправильное размещение не позволят выдержать требования проекта. Исправить положение зачастую возможно, но это приведет к колоссальным материальным затратам. Поэтому размечать положение и размеры фундамента следует с максимальной аккуратностью и пониманием сути процесса.

Разметка своими руками: что для нее необходимо?

Помимо детального строительного проекта, понадобятся знания геометрии на уровне седьмого класса средней школы, а также набор материалов и инструментов:

  • отрезки железной арматуры, длина которых позволяла бы надежно зафиксировать их в грунте;
  • нейлоновый шнур;
  • отвес;
  • строительный уровень;
  • рулетка, длина которой позволит в один прием промерить самую длинную стену;
  • большой угольник.

    Инструменты для разметки

Наличие лазерного построителя не является обязательным условием, однако с его применением разметка фундамента упростится на порядок.

Подготовительные работы.

Перед началом разметки необходимо выполнить следующее:

  • очистить участок от кустарника, деревьев, мусора и высокой травы;
  • выявить место с максимально ровной поверхностью, при размещении на котором удалось бы без проблем подвести коммуникации и выполнить все требования СНИП;
  • продумать варианты доставки материалов на стройку при выбранном месторасположении дома.

Кроме того, для удачного выбора места под фундамент нужно принимать во внимание геологические особенности участка: тип и состав почвы, глубина промерзания, пучинистость и уровень грунтовых вод.

Тачка для выноса мусора

Разметка внешнего контура фундамента.

Данная процедура потребует выполнения следующих действий:

  • в точке, где планируется ближайший к границе угол постройки, вбивается металлический штырь;
  • параллельно передней границе участка, от штыря откладывается проектная ширина фронтальной части фундамента;
  • вбивается второй штырь;
  • по направлению в глубину участка и перпендикулярно получившемуся отрезку откладывается вторая линия, равная проектной длине боковой части фундамента.

После этого будет необходимо проверить перпендикулярность получившихся линий. Имея лазерный построитель, можно установить его на угол и визуально убедиться в точности выполненных работ.

Если построителя нет, то можно воспользоваться обычным шнуром и рулеткой. Согласно теореме Пифагора, треугольник с длинами сторон в 5, 4 и 3 метра является прямоугольным.

Учитывая данный факт, можно выполнить следующее:

  • взять отрезок шнура длиной 12 м;
  • на расстояниях в 3 и 4 м от каждого из концов шнура делаются отметки маркером;
  • концы шнура соединяют на одном из углов проверяемой разметки;
  • отрезки шнура до меток в 3 и 4 м растягиваются вдоль образующих угол разметочных линий;
  • если гипотенуза получившегося треугольника окажется в натяг, то разметка была произведена правильно.

В том случае, когда при попытке натяжения «катетов» длины «гипотенузы» не хватает или она оказывается излишней, то разметка фундамента была произведена неправильно.

Проверив один угол внешней разметки, переходят к построению следующего, продолжая вплоть до замыкания контура.

Качество разметки фундаментов прямоугольной формы можно проверить еще более простым способом. Достаточно измерить длины диагоналей. Если они равны, то получился прямоугольник.

Свойство равных диагоналей в прямоугольнике можно использовать и при разметке оснований сложной формы. Для этого план фундамента следует разделить на участки прямоугольной формы и при работе последовательно проверять качество разметки каждого из них.

Внутренний контур стены и разбивка несущих стен.

В индивидуальном строительстве наибольшее распространение имеют надежные ленточные фундаменты. При выполнении разметки под них потребуется разметить положение внутренних стенок основания, а также границы фундаментных лент под внутренними несущими стенами.

Ширина стенок ленточного фундамента задается проектом. Узнав данную величину, внутри внешнего контура основания на металлических штырях натягиваются шнуры внутреннего контура. Отступ от внешнего контура будет соответствовать толщине фундаментной ленты.

Внутренний контур стены и разбивка несущих стен.

Применение обносок.

Разметочные линии фундамента определяют его контур и толщину стенок, однако при проведении работ полагаться лишь на них одних крайне нежелательно, поскольку очень легко повредить шнур или сместить колышек.

Поэтому в строительной практике принято использовать обноски. По своей сути обноски – это крепления для шнуров, натянутых по линиям, повторяющим контуры траншеи. В отличие от угловых штырей контура разметки, обноски устанавливаются снаружи будущего фундамента, на расстоянии в 1.5-2 м.

Конструктивно обноски состоят из трех элементов: пары колышков и поперечной доски. Высота колышков выбирается такой, чтобы их можно было надежно закрепить в грунте. Над уровнем земли колышек должен возвышаться как минимум на высоту надземной части строящегося фундамента.

К колышкам прибивается перекладина, верхний срез которой должен совпадать по высоте с планируемым срезом фундаментной ленты или свайного поля. Для перекладины можно использовать доску толщиной 20-40 мм, имеющую хотя бы одну абсолютно ровную сторону. Прибивается перекладина с наружной стороны колышков. Высота расположения верхней грани перекладины определяется проектом фундамента.

Обноска

Для каждой из стен устанавливается собственная пара обносок. При этом верхние срезы их горизонтальных перекладин выставляются в одной плоскости. Для этого применяют либо трубчатый гидроуровень, либо лазерный построитель.

В перекладины обносок забиваются гвозди, между которыми натягивается шнур. Каждый из шнуров расположен строго над линиями основной разметки фундамента. Контроль положения шнуров обноски выполняется вертикальным отвесом ил лазерным построителем. Проверять нужно в двух точках, поблизости от каждой из обносок.

В итоге получается дублирующая сеть из натянутых шнуров, полностью повторяющая собой выполненную ранее основную разметку, но закрепленная на вынесенных за пределы рабочего участка опорах. Ели в хоте строительства фундамента шнуры основной разметки будут смещены или повреждены, будет нетрудно восстановить их, ориентируясь на шнуры обноски.

Использовать обноску можно не только при устройстве ленточного или открытого столбчатого фундамента. Она пригодна и для обустройства фундамента с ростверком. В этом случае между колышками обносок прибивается вторые горизонтальные перекладины. Они точно так же выравниваются по горизонту, но выставляются чуть выше, в плоскости поверхности ростверка.

Особенно полезны обноски при возведении свайного или столбчатого фундамента. Они помогают правильно разбить оси вертикальных опор или винтовых свай. Для этого между обносками натягивается шнур, проходящий над центрами опор.

Устройство обноски

Шнуры обносок, равно как и шнуры основной разметки, перед началом строительных работ можно убрать, предварительно сделав нужные отметки на грунте. Однако при выкапывании траншеи или установке свай очень легко сбить эти отметки. Поэтому рекомендуется как можно чаще натягивать обносочные шнуры для контроля за правильностью ведения работ. Чем чаще будут производиться подобные проверки, тем менее трудоемким станет исправление ошибок.

Чтобы не ошибиться с разбивкой фундамента на местности, нужно еще на этапе планирования работ как можно тщательнее разобраться с проектной документацией и уяснить все архитектурные особенности. В дальнейшем это поможет на объекте не совершить фатальных ошибок и подготовить такую разметку, по которой можно без труда обустроить геометрически правильный фундамент нужных размеров.

fundamentdomov.ru

конструкции, виды оснований, инструкция по шагам, особенности монтажа

От правильной разметки зависит устойчивость и целостность строения. Грунт под фундаментом имеет свойство усаживаться, это может привести к разрушению постройки в ближайшем будущем. Первым и одним из самых важных этапов при построении дома является разметка участка под фундамент.

Разновидности конструкций

Как известно фундамент — это основа каждого дома. В зависимости от типа и состава почвы и его применения различают несколько видов. Его основная задача — переносить тяжесть дома на грунт.

Что в первую очередь нужно сделать при строительстве:

  1. Провести анализ почвы.
  2. Сделать качественную планировку. Как разметить участок под фундамент, особенности работ и расчеты — это первый и важнейший этап работ.
  3. Сделать гидроизоляцию, для этого применяется столбчатый или свайный фундаменты
  4. Приобрести качественные материалы.

Виды фундамента

Ранее использовали один основной тип фундамента — бетонный, им выложена добрая половина советских построек. Сейчас же есть дома совсем без фундамента. В основном безфундаментные здания строятся для хозпостроек. Построить дом без основы можно одним из простых способов. Способ заключается в сооружении основания из столбов-опор, на этих опорах и будет держаться постройка.

Ограждение участка под строительство

Различают такие виды конструкций:

  • Ленточный. Это фундаментальная конструкция в форме ленты, вкопанная в основу здания. Ленточный фундамент кладут для того, чтобы достать до трудносжимаемого участка земли. Ширина зависит от веса дома, чем больше ширина фундамента, тем менее будет давление на землю. Глиняная почва или почва с подземными водами не является проблематичной для монтажа ленточного фундамента. Не рекомендуется такая «подошва» при особо неравномерной структуре грунта.
  • Фундамет-плита представляет собой заасфальтированную площадь. Нагрузка при такой конструкции минимальная, но при этом она наиболее подвергается разрушению из всех типов сооружений.
  • Столбчатый и свайный фундамент. Эти два вида схожи, но не одинаковы. Они предназначены для самых сложных почв (для болотистых местностей). Такие фундаменты закладываются с помощью забивания и вкручивания свай в землю.
  • Комбинированные типы — фундамент с цокольным этажом. Для этого вырывается котлован, в нем монтируют стены цокольного этажа, следом заливается пол.
  • Столбчатый. Производится посредством расположения столбов по углам, и районам пересечения стен. При таком фундаменте нельзя строить цокольный этаж.
  • Монолитный фундамент употребляется при постройке нетяжелых деревянных конструкций.
  • Плиточный — это один из монолитных фундаментов, в качестве пола часто применяют монолит.
  • Плавающий фундамент применяется на насыпных грунтах и местности с обильными грунтовыми водами.
  • Винтовой фундамент. Состоит из винтовых свай, предназначен для почв с грунтовыми водами и оползнями.

Подготовка земли под фундамент

Подготовка участка к разметке

Перед осуществлением работ следует позаботиться о наличии инструментов. Для разметки своими руками понадобятся:

  • Металлическая рулетка.
  • Проволока из бечевки или стали.
  • С десяток деревянных кольев.
  • Отвес и гидроуровень.
  • Арматурные обрезки
  • Лазерный дальнометр и нивелир.

Перед тем как отметить расположение строений на почве постройки, необходимо подготовить строительный проект и подготовить площадку. Проект должен составляться с учетом размера постройки, особенности почвы, толщины будущих стен, наличия цокольного этажа, размещения канализации и вида стройматериала для застройки. Стандартная технология укладки подразумевает сохранение прямоугольности.

Плотность грунта, качество материала и глубины траншеи влияет на конструкцию фундамента — вертикальный (глубина до 1 метра), с уклоном (глубина более 1 м).

При подготовке участка нужно очистить площадку от мусора, выровнять поверхность, для этого выравнивается почва, удаляются все ямы и бугры.

Стоит изначально подготовить хорошее место хранения для стройматериала, а также предусмотреть место для складирования отходов — его следует расположить так, чтобы обеспечить возможность подъезда транспорта для вывоза мусора. Непосредственно в процессе монтажа понадобятся вода и электроэнергия, обеспечение этих и подобных благ цивилизации будет обязательным.

Внешние границы

Организация рабочего процесса по разметке участка под фундамент проходит в несколько этапов. Первой в списке идет начало разметки. Разметка участка — это очень важный процесс, при несоблюдении определенных правил и пропорций может возникнуть погрешность, которая в будущем способна привести к разрушению постройки.

Пошаговая инструкция:

  1. Первый колышек вбивается следующим образом: чтобы он располагался наиболее близко границе площадки. От первого колышка отмеривается ровная линия по длине, она обязана проходить параллельно фронтальной границе. Таким же образом отмеривается линия по ширине.
  2. Получившийся угол должен равняться 90 градусам. Чтобы проверить правильный ли получился угол, нужно использовать лазерный реливер. При отсутствии подобного прибора, можно воспользоваться альтернативным угольником, имеющим стороны не меньше одного метра.
  3. Вертикальная отметка выполняется своими руками на случай монтажа сборной блочной конструкции. Для этого подготавливается несколько реек-раскладок, со специальными делениями, стандартный шаг равен 20 сантиметрам.

Обозначение границ фундамента

Рейки вбиваются по всем наружным углам, они должны быть в вертикальном положении. Раскладки погружаются в грунт до момента, когда первая метка (нулевая) не выйдет на поверхность фундамента. Для проверки можно применить теорему Пифагора — треугольник, имеющий стороны 3,4, 5, имеет прямой угол, который образовывается за счет примыкания меньших сторон к большей. Практически эта работа проводится таким образом:

  • Берется шнур длиной 12 метров.
  • От начала веревки делается отметка на первых 4 м, затем отмечается каждые 3 м.
  • Шнур крепится на первой линии разметки, участок, где отмечены первые четыре метра, нужно сделать перпендикулярно началу шнура.
  • Оставшийся конец веревки должен скрепляться с началом, таким образом, получившийся угол между меньшими по длине частями будет прямым.
  • Если концы веревки не соединились, то есть погрешность в расчетах, в таком случае нужно корректировать величину участка и перемещать колышки.
  • Для фундаментной разметки участка лучше подбирать правильную (целую) величину угла.

Внутренние границы

Начинать разметку внутреннего контура следует только после осуществления внешней контурной разметки. По рекомендации специалистов, оптимальная толщина фундамента — минимально 40 сантиметров. Толщина отмеривается от внешних границ, внутренние границы фиксируются колышком.

  1. Если у сооружения есть внутренние несущие стены, внешняя и внутренняя разметка производится подобным способом. Для того чтобы уменьшить давление на грунт при разметке каждого имеющегося угла, нужно проверять равенство диагоналей квадрата.

    Рытьё траншеи по линии границы

  2. При других, более сложных формах фундамента (Г-образных) — каждую нишу и плоскость требуется отдельно проверять на соответствие диагоналей и правильность углов. При другой планировке здания, когда стенки размещены не под прямым углом, следует обозначить контур здания и добавить или вычесть прямоугольный треугольник (обозначение необходимо для дальнейшей разметки и обнесения).

Заключительный шаг — обнесение внутренних границ.

Последним этапом является обноска границ. При этом все расчетные данные будущего построения отмечаются на поверхности площадки. Перед обнесением удаляется верхний земляной слой.

  • Обнесение выполняется деревянными рейками, они монтируются в грунт по ширине на расстоянии — полтора, два м. от угла. При натяжении шнура, полученное обнесение формирует контур из плоскостей, одна плоскость должна захватывать несколько столбиков.
  • Планки обязаны быть приколочены по одному уровню. От высоты обноски зависит длина основания сооружения. Правильное обнесение — одного размера, с учетом склона и рельефности поверхности, так как высота фундамента измеряется от основания в глубине траншеи до обнесения.
  • Основной порядок разметок одинаков для многих фундаментов независимо от величины траншеи, конструкции фундамента.

Соблюдая инструкции, вполне возможно смонтировать разметку самостоятельно.

Особенности монтажа

При планировке создания общего котлована выемку земли лучше осуществлять машинным способом (экскаватором). Ручной метод будет слишком длительным. Этапы работ производятся в том же порядке, что и для ручной обработки грунта.

Необходимо учесть о следующие моменты:

  • Граница траншеи должна быть превышать величину фундамента, специалисты рекомендуют отступать от каждой стены на полметра.
  • Обноска шнуром может препятствовать передвижению техники, поэтому ее следует хорошо закрепить. Для этого границы отсыпаются песком или по всему периметру нужно набить примечательные колья.
  • Контроль за выемкой котлована должен осуществляться обязательно, так как экскаватор ковшом, вероятно, захватит лишнюю часть участка.
  • После размещения обноски на уровне натягивается шнур, от которого с помощью отвеса можно проконтролировать наружную фундаментную сторону при монтаже.
  • На уровне основания котлована натягивают шнур либо проволоку. Это необходимо для точной укладки подушки под блоки.
  • После того, как разметка участка под фундамент окончена, можно приступать к монтажу последнего.

nafundamente.ru

Подготовка и разметка участка под фундамент дома

Строю с нуля » Строительство

Строительство фундамента для собственного небольшого домика дело не особо трудное и под силу любому не ленивому человеку.

Вы можете сделать проект самостоятельно и сэкономить значительную сумму средств. Нужно только к вашему мастерству прибавить чуточку знаний.

При разметке большого участка земли под фундамент крайне важно выдержать прямоугольность, зная основные принципы разметки и используя некоторые приемы, сделать это будет несложно и вполне по силам даже одному человеку.

Как правильно сделать разметку под фундамент

  1. Прежде всего, на участке, где будет возводиться фундамент для дома, необходимо:
  2. Снять плодородный слой земли на глубину 15-20 см. и выровнять площадку под строительство;
  3. Определить расположение фундамента и разбить его с помощью шпагата и большого угольника;
  4. Затем по осям забить колышки или куски арматуры и проверить диагонали с каждого угла. Если они равны по длине, значит, разметка под фундамент произведена правильно. Если нет – выровнять углы;
  5. На расстоянии одного метра от колышков вкопать столбы, к ним прибить доски (обноску) примерно на уровне 80 см  от земли. В ребра досок вбить гвозди и натянуть шпагат таким образом, чтобы он проходил по центру фундамента прямо под вбитыми нами колышками;
  6. После этого приступить к извлечению грунта из траншеи. Фундамент необходимо класть сразу же после выемки грунта, так как земля, высыхая, будет осыпаться и ее придется снова удалять из траншеи.
  7. В зависимости от глубины и плотности грунта стенки траншеи под фундамент делают или вертикальными (при глубине до 1 метра) или с небольшим уклоном (при глубине более 1 метра).

Глубина заложения фундамента зависит от уровня грунтовых вод на участке, глубины промерзания грунта и его вида.

P.S. А на десерт предлагаю посмотреть видео-ролик: Правильная разбивка участка

Поделитесь в социальных сетях!

stroyusnulya.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
