Шуруп — саморез. Откуда возникает путаница

Чем же отличается шуруп от самореза? Предлагаю заглянуть в ГОСТ 27017-86, который дает следующее определение шурупу:

Шуруп — крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия.

Как следует из документа датированного 1986 годом, использование данного типа крепежа предполагало предварительное сверление отверстия и ограничивало материал скрепляемых элементов деревом или пластмассой. Для этого типа шурупов используется латунь, малоуглеродистые стали (Ст1, Ст2, Ст3, 10кп) или коррозионностойкие стали без гальванических покрытий. Как крепежное изделие классический шуруп малопопулярен, но и сегодня все ещё встречается как дешевая альтернатива саморезам.

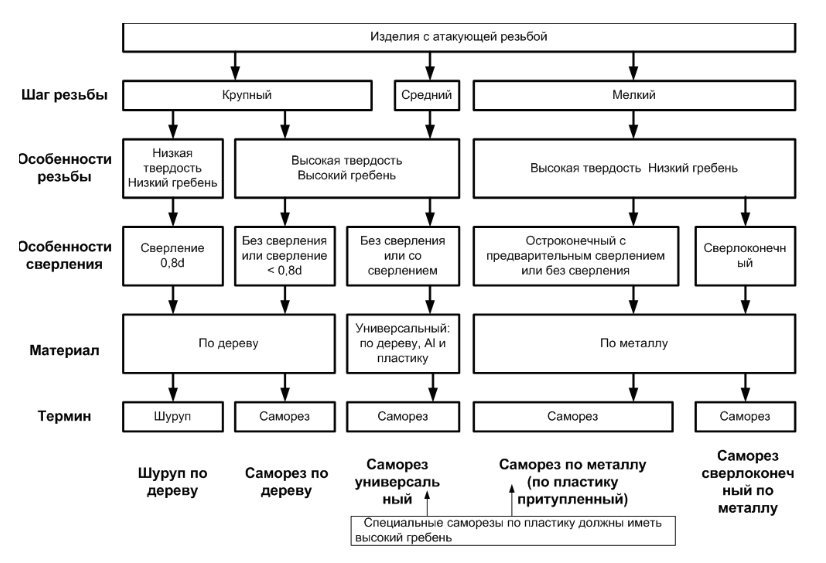

Саморез — это новый виток эволюции крепежных изделий. Формально он соответствует определению из ГОСТа, которое мы приводили выше, но имеет существенные контсруктивные отличия (форма шлица, витка, резьбы и наконечника) и изготавливается из высококачественных сталей с короззионностойкими покрытиями.

Как следует из названия, саморез может самостоятельно нарезать резьбу и используется без предварительного сверления отверстий. Саморезу по плечу не только дерево и пластик, но металлы, бетон, кирпич и т.д. Учитывая разнообразие крепежных изделий полезно знать их размеры и классификацию. Ниже приведены удобные таблицы к каждому из типов.

Пример расшифровки

Шуруп 1 – 4×25 ГОСТ 1145-80


Шуруп диаметром 4 мм, длиной 25 мм из низкоуглеродистой стали, без гальванического покрытия

Стандартизованная маркировка выглядит так, но на практике все намного проще. На коробке, которую вы возьмете с полки будет написано только назначение саморезов и их размеры.

Стандартные размеры саморезов — шурупов

Размер шурупа-самореза определяется всего двумя величинами: длиной и диаметром.

Универсальные шурупы

Изготавливаются как правило с неполной резьбой. Используются для дерева, ДСП и др. мягких материалов. Самонарезающие свойства невысокие. По стандартам ГОСТ 1144-80, 1145-80, 1146-80 выпускаются диаметрами 1.6, 2.0, 2.5, 3.0, 4.0, 5.0, 6.0, 8.0, 10.0 мм и длиной 13, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110, 120 мм.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
2.5 10 3.0 10 3.5 10 4.0 13 5.0 16
13 13 13 16 20
16 16 16 18 25
18 18 18 20 30
20 20 20 22 35
22 22 22 25 40
25 25 25 30 45
30 30 40 50
40 45 60
50 70

Саморезы для дерева, ДСП, ДВП, пластмасс

Один из самых распространенных саморезов. Используется при монтаже в дюбели. Бывает с оцинкованным покрытием (белого цвета) или с оцинковкой и хроматным пассивированием (желтого цвета), иногда обрабатывается фосфатом.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм  Ø,мм длина,мм
3.0 10 3.5 10 4.0 12 4.5 16 5.0 16 6.0 30
12 12 16 20 20 40
16 16 20 25 25 45
20
20
25 30 30 50
25 25 30 35 35 60
30 30 35 40 40 70
40 35 40 45 45 80
  40 45 50 50 90
  45 50 60 60 100
  50 60 70 70 120
    70 80 80 140
    90 160
    100 180
    120 200

Шуруп-глухарь с шестигранной головкой

DIN 571 и ГОСТ 11473-75. Предназначен для крепления лаг, реек и прочих задач в которых необходима усиленная фиксация.  Как правило выпускается оцинкованный.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
6.0 30
8.0
40 10 40 12 100
40 50 50 120
50 60 60 140
60 70 70 160
70 80 80 180
80 90 90 200
100 100 100 230
120 120 120 250
160 140 140 280
180
160 160 300
180 180
200 200
220

Шурупы для крепления к металлам

Шурупы по DIN 7981, DIN 7982, DIN 7982

Визуально похожи на универсальные, но отличаются материалами изготовления, углом захода и углом профиля резьбы (до 60 градусов).

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
3.5 13 3.9 13 4.2 13 4.8 16 5.5 16 6.3 16
16 16 16 19 19 19
19 19 19 22 22 22
22 22 22 25 25 25
25 25 25 32 32 32
32 32 32 38 38 38
38 38 38 45 45 45
  45 45 50 50 50
  50 50 60 60 60
70 70 70
80 80
Шурупы по DIN 7504

Конструктивно практически полностью идентичны остроконечным шурупам по металлу DIN 7981, 7982, 7983 (см. табл. выше). Ключевое отличие — наконечник выполняющий функцию сверла.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
3.5 13 3.9 13 4.2 13 4.8 16 5.5 22 6.3 22
16 16 16 19 25 25
19 19 19 22 32 32
22 22 22 25 38 38
25 25 25 32 45 45
32 32 38 50 50
38 38 45
50

Саморезы для листового металла и изделий на металлической основе

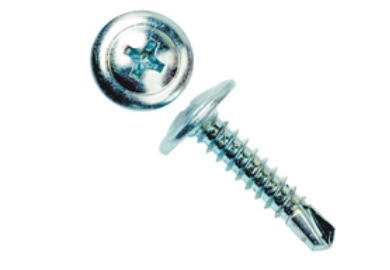

Саморезы с прессшайбой

Встречаются в продаже как со сверлом (для металла толщиной до 2мм) так и острым наконечником ( предназначен для металла до 0.9мм). Стандартные диаметры 4.2 (4.0) мм и длина – 13, 14 , 16,
18, 19, 22, 25, 32, 41, 51 мм.

Саморез с полуцилиндрической головкой («клоп»)

Аналогично предшественнику бывает как острый так и со сверлом. Размерная линейка у данного самореза отсутствует и встречается он в единственном размерном варианте:

С острым наконечником – 3.5 х 11

С наконечником-сверло – 3.8 х 11

Саморезы с шестигранной головкой

Предназначены для работы с листовым металлом без предварительной подготовки отверстия. Обеспечивают усиленное крепление. От одного производителя к другому возможны вариации размеров продукции данного сегмента крепежных элементов. В таблицах ниже приведены самые популярные.

С острым наконечником.

Для листов металла до 0.9 мм.

Ø,мм длина,мм Ø,мм длина,мм
4.2 13 4.8 14
19 5.0 19
25 25
38 38
  51
Cо сверлом (DIN 7504-K)

Для металла большой толщины (5мм и более). Длина наконечника — сверла определяет мах. толщину листового металла.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
4.2 19 4,8;5,0 14 5.5 19 6.3 19
21 19 25 25
25 25 32 32
32 38 38 38
45 51 45
51 64 51
64 76 64
76 76
  90
102
127
    152

Саморезы для гипсокартона

Когда монтируют листы гипсокартона на металлический профиль, применяют саморезы с частой резьбой. Для крепежа на деревянное основание используется саморез с крупной однозаходной резьбой (см. рис). Ранее мы упоминали про универсальные крепежные элементы. Они держат хорошо, но если есть возможность использовать специальные, лучше сделать именно так. Для монтажа гипсокартонных плит на деревянную обрешетку или металлический профиль до 0.9 мм без предварительного сверления предназначены саморезы следующих размеров:

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
3.5 19 3.8 64 4.2 70 4.8 90
25 76 95
32 102
35 110
41 127
45 152
51
55

Для крепления гипсокартона к основательному металлическому профилю (от 0.9мм до 2мм) целесообразно использовать саморез — бур с наконечником — сверло.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
3.5 25 4.2 60 4.8 89
32 66 102
41 76
48

Саморезы для крепления гипсоволоконных плит

Подробнее про листы ГВЛ читайте здесь >>>

Изготавливаются с потайной конической уменьшенной головкой, крестообразный шлиц, двухзаходную резьбу переменного профиля и острый наконечник.Размеры крепежных изделий для монтажа на деревянный каркас или профиль из металла с толщиной менее 0.9 выглядят так: Ø 3.9 мм с длинами 19, 25, 30, 45 мм.

Саморезы для крепления плит и листов ДСП, ДВП, фанеры

Размеры самой фанеры в этом материале >>>

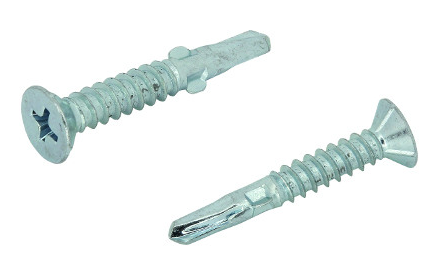

Как правило это оцинкованные шурупы (FLUGEL) размером 5.0 х 36

Встречаются с потайной конической головкой и насечками для раззенковки потайного отверстия (DIN 7504P) с размерами:

Ø длина,мм
4.2 от 25 до 110
4.8
5.5
6.3

Кровельные саморезы

При монтаже кровли целесообразно применять стандартные оцинкованные саморезы. Они не поддаются коррозии. Таблица с размерной линейкой выглядит так:

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
4,80 20 5,50 19 (20) 6,30 19 (20)  7,00 122
29 25 25 142
35 32 32 162
38 38 (40) 38 (40) 177
50 51 (50) 50
60 64 (62) 60
70 76 (78) 70
80 100 80
115 90
130 100
150 130
180 150
235 175
200
235

Выпускаются кровельные саморезы с окрашенными головками. Краска создает дополнительную защиту от воздействия внешних факторов. И они не портят экстерьер крыши, так как «выбираются» по цвету.

Шурупы и саморезы специального назначения

Конфирматы

Конфирмат или «евро-винт» – это отдельная категория крепежа. Он разработан для сборки мебельных панелей. Изготавливается с различными защитно — декоративными покрытиями (чаще оцинковка). Шаг резьбы – редкий. Задача – стянуть детали друг к другу. Головка имеет характерное отличие. Для ввинчивания необходим специальный шестигранник.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
5.0 40 6.5 50 7.0 40
50 50
60
70
Шурупы по бетону

Вкручиваются в заранее высверленное отверстие. Перфоратором пользоваться не рекомендуется. Отсюда трудоемкость процесса. Перед ввинчиванием нужно капнуть машинного масла — это немного облегчит процедуру. Вид крепежа, что называется «навечно». Выдерживают высокие нагрузки (до 100кгс). Бывают: Ø 7.5 мм. Длина: 50, 70 (72), 80, 90, 100, 120, 130, 140, 150, 160,180, 200,… мм.

Оконные саморезы

Подготовка отверстия не требуется. Работают как «усилители» окон и имеют следующие размеры: Ø 3.9 мм, длины: 13, 16, 19, 22, 25, 32, 35, 40 (38), 45 мм.

Рамные шурупы

Большие шурупы обладающие высокой прочностью. Вкручиваются в дюбель и иногда идут в комплекте с ним.

Юстировочные шурупы

Характерная особенность — вторая резьба. Первая резьба (как правило более мелкая) необходима для крепления к основе, вторая служит для монтажа подконструкции.

Популярны шурупы шурупы ∅6 мм и длиной: 60, 70, 80, 90, 100, 110, 120, 130, 145 мм.

Шурупы для строительных лесов

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
8.0 80 10.0 160 12.0 90
100 120
120 160
  190
  230
300
350
Шурупы-гвозди

Шурупы для подвесов

Очень удобны в быту, например на таком крепеже у нас уже несколько лет в коридоре городской квартиры висит детская качелька. Время на установку и снятие — буквально 1 секунда! Единого стандарта на размеры этого элемента не существует и каждое производство формирует размерную линейку на собственное усмотрение.

Шпаргалка домашнему мастеру

Следующие таблицы помогут сориентироваться при выборе необходимого крепежа.

Различаем изделие по типу резьбы

Саморезы различаются по частоте витков. Малый шаг позволяет применять крепеж для металлических деталей. Шурупы с редкой резьбой предназначены для материалов, имеющих невысокую плотность. Сюда попадают: асбест, гипс, пластик и прочее. По внешнему виду можно классифицировать саморезы следующим образом:

Шаг резьбы

Целевое назначение

Средний

Универсальные саморезы. Предназначаются для крепления объектов из любых материалов (являются самыми распространенными).

Частый,
с резьбой в двойной
заход

Разработаны для прикрепления к металопрофилю толщиной до 0.9 мм без применения дюбилей (необходима предварительная подготовка отверстия,
выпускаются со сверлом на наконечнике, обладают высокой стоимостью).

Редкий

Саморезы для прикрепления деталей из мягких материалов (дерева, пластика гипса, асбеста, и так далее) без применения дюбелей.

Средний, с
профилем елочка

Саморезы для ввинчивания в железобетонные или кирпичные объекты строений методом вбивания в дюбель.

Несимметричный

Саморезы для скрепления элементов современной мебели из дерева, ДСП, фанеры и т. п. (необходимо предварительное сверление отверстия диаметром 4,5 или 7 мм соответственно).

Чередующийся с насечками

Саморезы для прикрепления к железобетонным или кирпичным деталям строений без дюбеля (нагели), (ввинчивается в отверстие диаметром 6 мм глубиной на 15 мм превышающей погружающуюся часть самореза).

Все дело в шляпе

По форме шляпки можно определить целевое назначение самореза. Зависимость между этими параметрами приведена в таблице:

Вид шляпки

Особенности и целевое назначение

Потайная

После ввинчивания шляпка полностью утапливается в закрепляемом объекте без выступа.

Профиль — полусфера

Прочно удерживает прикрепляемую деталь благодаря увеличенной площади прижимной шляпки.

Профиль — полусфера с малой пресс шайбой

Обладает большей площадью рабочей поверхности шляпки и заниженной ее высотой. Используется при монтаже листовых материалов.

Малая потайная

Имеет малую рабочую площадь и пологий переход от шляпки к стволу с резьбой. При монтаже фиксируется как в стационарном объекте, так и в прикрепляемой части. Позволяет в процессе монтирования прикладывать значительно большее усилие, чем в случае с обычной потайной шляпкой.

Профиль — полусфера с большой прессшайбой

Обладает большей рабочей прижимной площадью и заниженной высотой шляпки. Целевое назначение – прикрепление листовых деталей малой плотности.

Шестиугольная

Конфигурация шляпки, позволяет закручивать саморезы меньшими усилиями, достигая сильное прижатие скрепляемых предметов.

Воронкоподобная потайная с утолщением на теле стержня

Позволяет замаскировать соединение. Дает возможность закрыть шляпку декоративной пластиковой крышкой. Ввинчивается специфическим ключом (4 мм).

Тот факт, что затрачено много усилий для вкручивания еще не говорит о титанических муках, которые придется пережить, если возникнет необходимость вывинтить саморез. Поэтому каждый раз, когда советуют «навечный» метод, стоит подумать о целесообразности. Производители предлагают разнообразные саморезы, отличающиеся металлом, из которого они изготовлены. Стоимость также варьируется. Чтобы не переплачивать нужно дать объективную оценку нагрузке, которой будет подвергаться крепежный узел. Если речь идет о «гвоздике» для картины на деревянной стене, не имеет смысла тратиться на дорогостоящие шурупы.

Инструмент для вкручивания применяется как ручной, так и электрический. Зачастую достаточно отвертки. Этот способ не позволит добиться высокой производительности труда, если речь идет о профессиональной работе и больших объемах крепежа. Для работы оптимален всем знакомый шуруповерт.

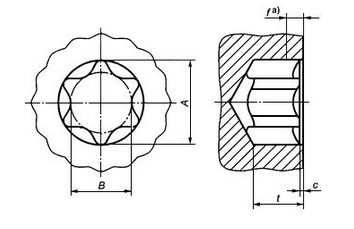

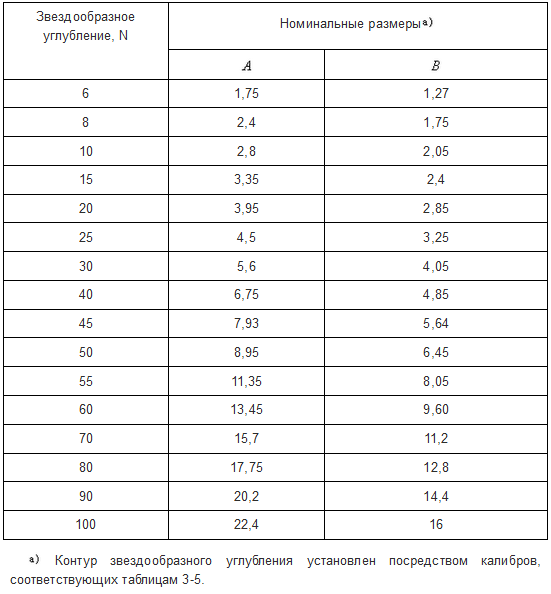

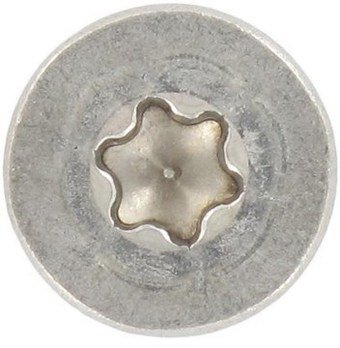

Шлиц — смайл 🙂 Невероятно, но факт

Японский завод Komuro Seisakusho выпустил партию крепежа с нестандартным шлицом в виде смайла. Автор забавной идеи — дизайнер Yuma Kano. К сожалению, на отечественном рынке новинка пока не представлена.

Надеемся, что теперь вы раз и навсегда разобрались с вопросом назначения и размеров крепежных элементов. Будем признательны за рекомендации, критику и обнаруженные неточности. Контакты администрации сайта: [email protected]







Распродажа (-53%):

Отраслевая энциклопедия. Окна, двери, мебель

Размеры шурупов определяются двумя параметрами – диаметром и длиной. Диаметр шурупа (самореза) это диаметр окружности выступов его резьбы. Шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.5, 3.0(2.9), 3.5, 3.8(3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм. Это не означает, что шурупы всех типов выпускаются всех диаметров, в зависимости от типа и области применения назначается определенный порой достаточно ограниченный ряд. Наиболее широкий ряд диаметров имеют универсальные шурупы. Так шурупы с потайной головкой по ГОСТ 1145-80 и полукруглой по ГОСТ 1144-80 имеют ряд диаметров: 1.6, 2.0, 2.5, 3.0, 3.5, 4.0, 5.0, 6.0, 8.0, 10.0 мм, универсальные оцинкованные саморезы производства Юго-Восточной Азии – 3.0, 3.5, 4.0, 4.5, 5.0, 6.0 мм. Специализированные шурупы и саморезы имеют более узкие ряды диаметров. Так саморезы для гипсокартона (черные с рожковой головкой) – 3.5, 3.8, 4.2, 4.8 мм, шурупы с шестигранной головкой по дереву («глухари») – 6.0, 8.0, 10.0, 12.0 мм, а саморезы по бетону вообще выпускаются только диаметрами 7.5 мм и т.д. Перечень наиболее распространенных шурупов и саморезов с их особенностями и рядами размеров приведен ниже. Длины шурупов и саморезов нормализованы и практически во всем мире имеют одинаковый размерный ряд: 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. При этом следует помнить, что длины шурупов (саморезов) с потайными головками определяются по их полной длине, а с выпуклыми головками – по расстоянию от нижнего края головки до конца наконечника (по длине стержня). Естественно, что существует определенная корреляция между диаметром и длиной шурупа, и шурупы одного диаметра выпускаются с ограниченным рядом длин.

Выбор диаметра и длины шурупа определятся требуемой нагрузкой, которое должно выдерживать соединение, размерами соединяемых деталей и др. факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, указанные в каталогах или на упаковке дюбелей. Если такие рекомендации отсутствуют, то диаметр шурупа можно выбрать из следующего условия – шуруп должен быть на 1…3 номера в ряду диаметров меньше диаметра дюбеля. Для дюбеля 4 мм можно использовать шурупы мм, для дюбеля 5 мм – 4 мм, для 6 мм дюбеля – 4…5, для дюбеля 8 мм – 5…6.0 мм; 10 мм – 6…8 мм; 12 мм – 8…10 мм; 14 мм – 10…12 мм. Естественно, чем больше диаметр шурупа – тем прочнее соединение, однако требуемый крутящий момент при этом возрастает, и применение толстого шурупа может ограничиваться возможностями инструмента, прочностью головки шурупа, жесткостью материала дюбеля и его конструкцией, твердостью материала, в который устанавливается дюбель, качеством подготовки отверстия и т.д. Длина шурупа выбирается исходя из длины дюбеля и толщины прикрепляемого изделия.

Шуруп при закручивании в дюбель должен выходить из вершины последнего на некоторое расстояние. Минимальную длину шурупа можно рассчитать по формуле:


Lш=Lд+S+dш ,


где Lд – номинальная длина дюбеля;


S – толщина прикрепляемой детали;


dш – диаметр шурупа. Для «тупых» шурупов (с углом наконечника 40о) этого достаточно, для остроконечных шурупов (саморезов) длину требуемого шурупа необходимо увеличить, дабы весь его наконечник вышел из дюбеля при закручивании. Соответственно и отверстие под дюбель должно сверлиться с учетом длины вворачиваемого шурупа, в среднем на 10 мм больше длины дюбеля.

Источник

Автор — Клементьев С. В., кандидат технических наук, доцент

Вклад участников

Колупаев Сергей

Шуруп:определение,виды,размеры,фото,типы головок | Строительные материалы

Для непосвященного человека и саморез, и шуруп будет «винтиком», однако специалист знает принципиальное различие в данных крепежных изделиях. В данной статье рассмотрим основные характеристики популярных видов крепежа: шурупы и саморезы.

В строительстве применяется очень большое количество крепежного материала, такого как саморезы, винты, шурупы, и болты.

Самое популярное применение имеют саморезы, которые потихоньку вытесняют со строительного рынка такой крепеж как шурупы.

Определение шурупа и самореза

Шуруп — крепежный инструмент в виде стержня с острой резьбой и головкой. Стержень шурупа делится на два участка – верхний участок без резьбы и нижний участок, который ближе к концу инструмента содержит винтовую резьбу. Головка может быть разной формы в зависимости от функций, которые она выполняет: шестигранная, полукруглая или потайная.

Саморез – крепежное изделие в виде стержня с головкой и специальной наружной резьбой. Могут дополнительно иметь такие элементы, такие как бур, фрезы и канавки для вывода стружки, которые значительно повышают скорость и качество выполняемых работ.

Как использовать шурупы и саморезы

На практике чаще всего применяются шурупы и саморезы с плоской (потайной) головкой ГОСТ 1145–80 или их аналоги по европейскому стандарту. Чтобы найти ответ на вопрос: требуется ли для самореза предварительная подготовка отверстия, рассмотрим пример. Вам необходимо закрутить саморез, размеры которого 3,5×25 мм. Сквозь гипсокартон в профиль сверлить не нужно, так как крепеж легко войдет и закрутится. Если такой же саморез вам нужно закрутить в железный швеллер толщиной 10 мм, придется обязательно сверлить. В предварительно подготовленное отверстие он закрутится легко и не повредившись. Один и тот же элемент крепления был использован и как саморез, и как шуруп.

Выбор типоразмера определяется нагрузкой, которую будет выдерживать соединение и размерами деталей. Выбирая диаметр элемента крепления вворачиваемого в пластмассовый распорный дюбель, стоит помнить, что диаметр шурупа должен быть на 1–3 номера меньше диаметра дюбеля. Длина крепления определяется исходя от длины дюбеля и толщины прикрепляемого изделия.

Часто метизные изделия продаются по весу, хотя при планировке ремонта или строительства исходными данными является не вес, а количество крепежа, которое вы можете рассчитать самостоятельно.

Разновидности шурупов

Классифицируются эти крепежные элементы так же, как и саморезы: Вид шляпки: полукруглая, потайная, шестигранная, квадратная. Однако стоит отметить, что саморезы имеют больший диапазон шляпок, поэтому спектр их применения шире. По форме наконечника: тупой (применяется при стяжке мебели или пластмасс), острый. Резьба стержня: однозаходная (крупная, частая, мелкая), двухзаходная (одинаковой или переменной высоты). Шлицы. Как и у саморезов, они могут быть крестообразными, прямыми, шестигранными. После вышеуказанного описания обоих изделий можно соединить воедино полученные данные и провести сравнительный анализ, который покажет, чем отличается шуруп от самореза. Это поможет определиться, какой элемент больше подойдет в том или ином случае.

Размеры саморезов и шурупов

Основными для шурупов и саморезов являются два размера: диаметр и длина.

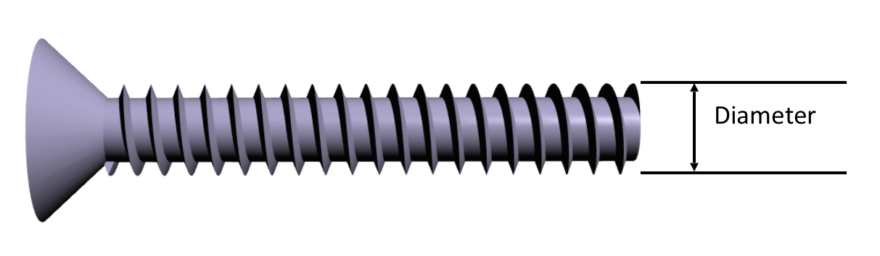

За номинальный диаметр шурупа или самореза принимается диаметр окружности выступов его резьбы.
В настоящее время шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.2, 2.5, 3.0 (2.9), 3.5, 3.8 (3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.

При этом следует иметь в виду, что саморез того или иного типа вовсе не обязательно выпускается всех возможных диаметров. Наиболее широкий ряд производимых диаметров имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды.
Длина самореза или шурупа измеряется по разному для потайной и выпуклой головки изделия. Для потайной за номинальную длину принимается полная длина изделия, а для выпуклой – расстояние от опорной поверхности головки до конца самореза.Длины шурупов и саморезов нормализованы и имеют одинаковый размерный ряд: 4.5, 6.5, 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. Естественно, что шурупы одного диаметра выпускаются с ограниченным рядом длин.

Выбор диаметра и длины шурупа определятся в первую очередь нагрузкой, которую должно выдерживать соединение, а кроме того размерами соединяемых деталей, материалом установки и другими факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей. Дело в том, что с одной стороны, чем больше диаметр шурупа – тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает. И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза.
Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля,(Lд) толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля.
Для классических шурупов (с углом на конце 400) этого достаточно, но для остроконечных саморезов длину требуемого шурупа необходимо увеличить, чтобы весь его наконечник вышел из дюбеля при закручивании.

Конструктивное исполнение шурупов (саморезов)

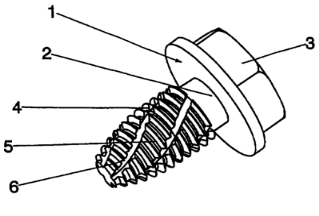

Основные конструкционные элементы шурупа:

  • Головка (Часть крепежа для образования опорной поверхности и передачи крутящего момента остальным частям конструкции)
  • Шлиц (Специальное углубление в головке шурупа, служащее для передачи крутящего момента от инструмента)
  • Стержень
  • Резьба стержня
  • Наконечник

Типы головок шурупа

  1. Коническая – предназначена для утапливания крепежа в материал.
  2. С насечками потайная – используется для крепежа дерева.
  3. Рожковая – используется для крепления гипсокартона.
  4. Полупотайная – используется для крепления дерева, ДСП, металла и пластика.
  5. Галетная (малая и большая) – используется с шабой для крепления листов металла.
  6. Полусферическая – используется для монтажа стальных фурнитур.
  7. Полуцилиндрическая – используется в мебельном производстве и для крепления листа стали.
  8. Шестигранная – крепеж с шестигранной головкой для закручивания ключом или специальной насадкой.
  9. Плоская – используется для монтажа деревянных и металлических конструкций.

Чем шуруп отличается от самореза: различия

Внешне эти крепежные элементы могут быть очень похожи, однако признаков отличия у них немало: Шуруп является не таким прочным изделием, как саморез, который выполнен из более стойких сплавов и применяется для крепления большого числа материалов. В их число входят изделия из металла или бетона. Поэтому диапазон применения саморезов более широк, в отличие от шурупов.

В то же время, твердые сплавы не всегда удобны при выполнении некоторых работ. Например, многие мастера заметили, что при работе с плотными материалами иногда головки саморезов просто срезаются. Это доставляет некоторые неудобства во время работы. В то время как шуруп, выполненный из мягкого материала, не ломается, а просто гнется. Его легче заменить новым. Также существенная разница имеется в технологии изготовления этих крепежных материалов.

Все саморезы проходят термическую обработку и покрываются специальными составами. Еще одно главное отличие, показывающее, чем шуруп отличается от самореза, состоит в том, что его не вкрутить без предварительного сверления отверстия. Это стоит учитывать при проведении монтажных работ. Если присмотреться, то можно наглядно увидеть, чем шуруп отличается от самореза. Это высота резьбы и её шаг. Кроме этого, у самореза резьба покрывает его цилиндрическую часть полностью. Еще одно внешнее отличие в кончиках. У самореза он всегда острее. Однако в редких случаях встречаются и шурупы такого плана.

По дереву

Наиболее часто используемым не только на производстве, но и в быту является шуруп по дереву. Существует множество видов, типоразмеров и форм шурупов, предназначенных для выполнения различных технологических операций, связанных с древесиной. А вот наверно самым востребованным у населения и в быту являются так называемые саморезы по дереву. Наиболее ходовые типоразмеры и удельный вес приведен в сводной таблице.

Диаметр, мм Длина, мм Масса, кг на 1000 штук
3,50 16,00 1,000
3,50 19,00 1,091
3,50 25,00 1,359
3,50 32,00 1,672
3,50 35,00 1,806
3,50 41,00 2,073
3,50 45,00 2,252
3,50 51,00 2,520
3,50 55,00 2,699
3,50 64,00 3,145
3,50 65,00 3,145
3,90 64,00 3,709
3,90 70,00 4,040
4,20 70,00 4,516
4,20 76,00 4,892
4,20 90,00 5,770
4,80 90,00 8,427
4,80 95,00 8,427

Материал покрытия стальных стержней этих саморезов по дереву делают трех видов, а именно:

  • фосфатное,
  • желтый цинк,
  • белый цинк.

Как открутить шуруп с сорванными гранями

В ситуации, когда при вкручивании или выкручивании шурупа прокрутились грани и стандартным инструментом провернуть его больше невозможно, в случае, если головка погружена не полностью и хоть немного выступает над поверхностью, то можно попробовать выкрутить её с помощью хороших пассатижей. Для этого необходимо губками слесарного инструмента сильно сжать выступающую часть головки шурупа и медленно начать выкручивать стержень.

Если же шуруп вкручен в поверхность заподлицо и «намертво», то без повреждения простым способом извлечь его не представляется возможным. То необходимо прибегнуть к проверенному методу и воспользоваться специальным приспособлением таким, как экстрактор для выкручивания шурупов.

Виды саморезов под дереву, металлау, для ГКЛ, размеры, вес, выбор

Шурупы, винты, болты — эти типы крепежа используется давно, но есть еще саморезы. Что это такое и в чем их особенности? Какие бывают виды саморезов, как их выбирать?

Чем саморез отличается от шурупа

Содержание статьи

Давайте начнем с определений. Шуруп — это крепежный элемент с нанесенной на стержень наружной резьбой. При соединении деталей, наружная резьба шурупа совмещается с внутренней резьбой на отверстии в детали или деталях. Так что под установку шурупа необходимо заранее просверлить отверстие. От винта шуруп отличается тем, что имеет плавное сужение на конце и более редкие витки резьбы.

Разница между саморезом и шурупом

Чем отличается саморез от шурупа: резьбой и материалом

А теперь внимание. Саморез — это сокращенное от «самонарезной шуруп». Отличается тем, что для установки не требует наличия заранее просверленного отверстия. При вкручивании он сам нарезает требуемые канавки. Отсюда и термин — самонарезной. А чтобы саморез мог сам «вгрызаться» в материал, резьба у него треугольная, с острыми краями и, как правило, более «глубокая». Итак, саморез — это разновидность шурупа, который сам просверливает отверстие в материале по мере закручивания.

Что такое саморез и чем он отличается от шурупа

Саморез — это шуруп, который сам себе бурит отверстие

Если говорить о разнице между саморезами и шурупами, то саморез имеет более вытянутый и острый край. С такой формой проще «вгрызаться» в материал. Для установки саморезов обычно применяют шуруповерт, который позволяет проделать большой объем работ, в отличие от использования обычной отвертки. Преодолевать сопротивление материала при нарезании отверстия непросто.

Виды саморезов

Делят саморезы по области применения. Они бывают универсальные, по дереву, металлу. Это три основные и большие группы. Есть еще более узкоспециальные — по бетону, гипсокартону (ГКЛ) и гипсоволоконным листам (ГВЛ). Есть отдельные группы для оконного профиля и кровельных материалов.

Однако учтите, что если говорят о саморезах по металлу, имеется в виду листовой металл или профили из него. И то, в листах большой толщины часто предварительно сверлят отверстия. Так проще и быстрее установить крепеж, особенно, если качеством он не блещет.

Виды саморезов: по применению, по металлу, головке, размерам

Видов саморезов очень много. Так какие выбрать?

Мало того, в древесине тоже под саморезы часто сверлят отверстия. В плотной древесине — типа дуба — это почти непреложное правило. Плотность такой древесины высокая и иначе процесс идет слишком медленно. В мягкой древесине отверстия под установку саморезов сверлят по другой причине — чтобы не треснуло дерево. Когда саморезы ставят практически на краю, это возможно. Вот и страхуются. В любом случае, диаметр отверстия под установку самореза должен быть на 1-2 мм меньше диаметра крепежа. Только при таком условии и устанавливать будет несложно, и прочность соединения будет нормальной.

Есть еще универсальные саморезы. Но это не значит, что они «для всего». Это значит, что они оптимальны, когда надо соединить древесину и металл. А для соединения металл-металл, дерево-дерево — лучше брать свой узкопрофильный крепеж.

По дереву и металлу — разница

Чем отличаются саморезы по дереву и металлу? В первую очередь — разным шагом резьбы. Для установки в дерево резьба более редкая. Этого вполне достаточно, чтобы закрепиться в волокнистой структуре. Саморез по металлу имеет более плотные витки резьбы. Еще разница в применяемом для изготовления крепежа металле.

Отличие саморезов по дереву и металлу

В чем разница между саморезами по дереву и металлу. Первое, что бросается в глаза — плотность резьбы. Второе — диаметр штыря, третье — высота профиля резьбы

Еще саморезы по металлу могут иметь не просто сужение с нанесенной резьбой, а дополнительные плоскости — сверло. Такой крепеж может сверлить отверстия в листовом металле до 5 мм толщиной. Чтобы край самореза не скользил по поверхности металла (да и дерева тоже), точку установки «накерняют». При помощи пробойника и молотка оставляют небольшую вмятину. Совсем не обязательно пробивать металл. Достаточно того, что винт самореза опустится в углубление.

Металл и способ обработки

Саморезы делают из углеродистой стали, нержавеющей и латуни. В подавляющем большинстве случаев используем мы саморезы из углеродистой стали. Они не такие дорогие как из нержавейки, но вполне долговечные, если правильно подобрать. Однако стальные саморезы могут быть разных цветов: белого, желтого и черного. Окраску они получают после обработки. Черные получают при оксидировании и фосфатировании, желтые — при анодировании, а белые — это обычно оцинкованные. Еще есть желтые оцинкованные.

РАзный цвет - разный способ обработки металла

Надо еще и способ обработки металла иметь в виду

Какого цвета саморезы лучше выбрать? Смотря для какого материала. Если для древесины, лучший выбор — анодированные. Это желтые. Да, они значительно дороже черных. Но черные оксидированные ржавеют и оставляют потом потеки на древесине. Для металла это некритично, так как обычно места соединения прокрашивают, чтобы не ржавели. Но есть еще такой момент: черные оксидированные саморезы могут быть ломкими. Если вы его при установке «перекрутите», то головка может отлететь. Мало того, что это может случиться при установке, то же происходит и при нагрузке. Например, когда черными оксидированными саморезами прикрутили к лагам настил пола. Доски, как известно, выгибаются и усыхают. И это приводит к возникновению повышенных нагрузок на крепеж. И шляпки у черных саморезов часто отлетают. Это можно заметить при переборке пола. А также по тому, что некоторые доски начинают выгибаться или сильнее раскачиваться и скрипеть. Шляпки поотламывались и крепеж не держат.

Для установки металлического листового материала имеет смысл брать оцинкованные саморезы. Не будет конфликта покрытий и химических реакций. В таком случае берут обычно белые. Желтые используют из соображений эстетики — при установке дверных петель, замков, ручек и другой подобной фурнитуры желтого цвета.

Виды саморезов: головка и шлиц

Еще саморезы делят по типам головки. Видов много, но стоит помнить, что есть потайные, полупотайные и выступающие (полусферические, полуцилиндрические и т.д.). Также есть с шестигранными головками. Их применяют для установки кровельного материала, поликарбоната, крепления материалов на заборы, обшивки каркасов. В общем там, где важна жесткая фиксация. Именно саморезы с шестигранными головками обычно комплектуются уплотнительными шайбами с резиновыми прокладками.

Головки саморезов: виды и профили

Виды головок саморезов

Саморезы с потайными головками при установке прячутся в древесину. При этом не надо предварительно сверлить отверстия большего диаметра под шляпку. Чтобы заходила шляпка «как по маслу», берите потайные головки с насечками.

Каие шлицы могут быть на саморезах

Виды шлиц на саморезах. Имеет смысл брать те, под которые у вас есть инструмент

На шляпках выполнено углубление под инструмент — это и есть шлиц. Этот параметр выбираем исходя из имеющегося инструмента или бит. Их — биты — можно, конечно, купить, но об этом стоит подумать заранее. И приобретать тогда и крепеж и биты. Если говорить о том, какой шлиц лучше, то на данный момент считается лучшим Torx (торкс), так как он лучше всего передает крутящий момент. Это важно при работе с жестким материалом.

Выбор длины саморезов

Для выбора длины самореза существует несколько правил, которые применяют в разных ситуациях. При сплочении/соединении двух не очень массивных деталей, работают следующие правила подбора:

  • Чтобы вы не соединяли, острый конец самореза не должен торчать с другой стороны соединяемых деталей. То есть, в любом случае он должен быть короче соединяемых деталей. Причем, считается, что максимальная прочность будет, если до края нижней детали останется не менее 5-6 мм. Вот и считайте. Какой должна быть длина самореза

    Длину самореза подбирают в зависимости от скрепляемых деталей

  • С другой стороны, минимально саморез должен входит в нижнюю деталь не менее чем на 1/3 от толщины прикрепляемой детали. То есть, если крепите, скажем брус 100*100 мм, то минимальная длина самореза должна быть на 1/3 длиннее. Для этого бруса минимальная длина самореза 100 + 100/3 = 133 мм. Берут ближайшее большее. Если крепите доску 28 мм толщиной, то минимальная длина самореза 28 +28/3 = 37 мм (обычно выбирают 42 мм).

Если какую-то тонкую деталь крепят к массивному основанию, работает другое правило. Тогда длина крепежа должна быть в 2-2,5 раза длиннее прикрепляемой детали. Так надо подбирать длину самореза, если крепите что-то к стене, скажем, или к бетонному полу. В таком случае, чтобы закрепить ту же доску 28 мм к стене, длина крепежа — 56-70 мм. Вот такая вот разница.

Размеры саморезов: наиболее применимые варианты

Как выбрать длину саморезов, вроде должно быть понятно. Теперь о том, какими они вообще бывают. Здесь ситуация запутанная. Ни винты, ни саморезы не имеют общего стандарта. Есть несколько нормативов «затертых» годов выпуска, в которых прописаны размеры самонарезных винтов некоторых типов.

  • ГОСТ 1145-80. Самонарезные винты с потайной головкой.
  • ГОСТ 1144-80. Шурупы с полукруглой головкой.
  • ГОСТ 1146-80. Шурупы с полупотайной головкой.

Дело сегодня обстоит так, что каждый производитель выпускает собственные «линейки». Ориентируются они, понятное дело, на спрос. Ну, а параметры головок обычно делают в соответствии с тем или иным ГОСТом. Это хоть как-то стабилизирует ситуацию. Иногда и сортамент — диаметры и длины тоже делают по стандарту. В таком случае в описании саморезов указывают диаметры, в которых они вообще выпускаются, а потом идет приписка: соответствует такому-то ГОСТу. Это значит, что головки соответствуют указанному нормативу, а также, что соответствует сортамент.

Диаметры и длины саморезов с потайной головкой ГОСТ 1145-80 и полупотайной головкой ГОСТ 1146-80

Диаметр самореза, ммДлины самореза, ммДиаметр самореза, ммДлины самореза, мм
1,6 7, 10, 13 4,013, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60
2,07, 10, 13, 165,013, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70
2,57, 10, 13, 16, (18), 20, (22), 25, 6,0(18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
3,010, 13, 16, (18), 20, (22), 25, 308,0 50, 60, 70, 80, 90, 100
3,510, 13, 16, (18), 20, (22), 25, 30, 35, 4010,080, 90, 100

Как же тогда выбирают саморезы по длине и диаметру? Высчитывают/определяют длину, которая нужна, определяются с типом головки. Потом смотрят диаметры и делают окончательный выбор. Сразу скажем, что для древесины принцип «толще — значит лучше» не работает. Это можно применить для металла. Для древесины лучше более тонкие, но с хорошей резьбой и из хорошего металла. Вот это идеальный вариант.

Длина и диаметры саморезов, к сожалению, не стандартизованы

Если параметры саморезов у производителя «свои», они указываются в описании

Но этого недостаточно. В магазине обычно предлагают до десятка вариантов одного размера, но разных производителей. И если с металлом и типом обработки определиться более-менее просто, то выбрать какой марки брать сложно. Есть, конечно, проверенные, но они стоят дорого. Хотя, если взять дешевые, в брак может уходить 30-50%. Какой брак? То гнутся, то шляпки отлетают. Это не всегда, но часто. Если вам «повезет» нарваться на такой крепеж, то получится, что купить «дорогие» было бы не дороже. Ну, или не намного дороже.

Длины и диаметры саморезов с полукруглой головкой по ГОСТ 1144-80

Диаметр самореза, ммДлины стержня в ммДиаметр самореза, ммДлины стержня в мм
1,6 7, 10, 13 4,013, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60
2,0 7, 10, 13, 165,013, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70
2,5 7, 10, 13, 16, (18), 20, (22), 256,0(18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
3,0 10, 13, 16, (18), 20, (22), 25, 308,050, 60, 70, 80, 90, 100
3,5 10, 13, 16, (18), 20, (22), 25, 30, 35, 4010,0 80, 90, 100

Теперь сравните две таблицы. Они составлены по разным ГОСТам. Как видите, диаметры и длины совпадают. Вот это и облегчает жизнь. Если при производстве крепежа придерживались стандарта и по соотношению диаметра/длины, то все просто. Если же нет, то производитель в описании саморезов прикладывает таблицу с размерами (как на рисунке выше).

Как выбрать саморезы по дереву

Не стоит для крепления древесины использовать саморезы по металлу или универсальные. Универсальные хороши, когда надо скрутить дерево и металл. А при скручивании двух деревяшек они работают хуже. В том смысле, что специализированный крепеж будет держать древесину лучше. То есть, рассматриваем только саморезы по дереву. Поверьте, будет из чего выбирать.

Как выбрать саморезы по дереву

Саморезы по дереву лучше желтые (да, дорогие) или белые (чуть дешевле)

Как уже сказали, саморезы по дереву имеют более редкую резьбу с более высоким профилем (канавки между витками глубже). Применяются они не только для древесины, но и для всех видов листовых материалов: ГВЛ, фанеры, ОСБ (ОСП), ДВП и ДСП. Теперь о том, когда какие лучше работают.

Резьба и другие «навороты»

Сперва надо выбрать тип шляпки. Потайная или с прессшайбой, цилиндрическая, полусферическая — подбирайте исходя из того, какое именно соединение вам надо осуществить. Рекомендуют также выбирать шлиц типа TORX, так как он лучше всего передает крутящий момент от электроинструмента. Далее по порядку.

  • Надо определиться с тем, должна быть резьба нанесена на весь стержень или нет. Если вам надо скрепить два деревянных куска и плотно притянуть их друг к другу, берите саморез с неполной резьбой. Это значит, что под шляпкой должна быть зона без резьбы. Длина равна толщине прикрепляемой детали или немного больше. За счет этой зоны и происходит «притягивание» одной детали к другой. Отличия саморезов по дереву

    Как выбрать саморезы по дереву: несколько фишек для быстрой и качественной работы

  • Чтобы облегчить вкручивание в твердые породы или листовой материал, есть саморезы по дереву с фрезой или мельницей. Фреза есть только на саморезах с неполной резьбой. Выглядит она как несколько насечек винтового типа, которые нанесены перед началом резьбы. Насечки размягчают древесину, после чего саморез лучше «идет».
  • Вообще, саморезы по дереву имеют более тонкое острие и этим предотвращают растрескивание древесины. Но есть и специальные «примочки» против растрескивания. Это могут быть:
    • канавки;
    • режущие грани в виде насечек на теле винта;
    • насечки на нескольких нижних витках резьбы.

Нужны ли эти навороты или это впустую потраченные деньги? Насчет неполной резьбы — это не новость. «Садится» одна деталь на другую гораздо плотнее. А остальные попробуйте. Только на собственном опыте поймете, работает это или нет, и что конкретно вам больше подходит.

И практический совет по выбору саморезов по дереву. Важно, чтобы резьба шла сразу от самого кончика. Если первый виток слишком далеко или кончик тупой — не берите. Будет сплошное мученье, а не работа.

Выбор саморезов по металлу

Виды саморезов по металлу более многочисленны, так что разбираться и разбираться. Их точно не делают из латуни — слишком мягкий металл. Саморезы по металлу делают из углеродистой и нержавеющей стали. Присутствуют все типы головок, шлицы тоже почти все в наличии. Наконечников есть два типа — с острым концом и буром. Еще их делят по области применения — для внутренних помещений и для улицы. Отличаются они толщиной защитного слоя. Для улицы покрытие должно быть толще. Рассмотрим самые распространенные виды саморезов по металлу.

Винты самонарезные с прессшайбой для крепления листового металла

Наиболее популярные виды саморезов по металлу

Саморезы с прессшайбой (семечки)

Отличаются головкой — она широкая и плоская. По ее краю сформирован валик, который и прижимает детали. Этот тип метизов применяют не только для крепления листового металла и изделий из него (к примеру, собирают каркас для гипсокартона). Его же можно использовать, если надо закрепить пластик, фанеру или ДВП к деревянным брускам, металлическому или деревянному каркасу. Плоская и широкая головка хорошо прижимает материалы в месте соединения.

Внешний вид саморезов с прессшайбой

Так выглядят саморезы с прессшайбой

Если посмотрите внимательно на головку крепежа на фото справа, увидите, что часть имеет скругленную и практически плоскую форму. Таких, кстати, большинство в магазинах и на рынке. Но это не лучший вариант этого крепежа, хоть и дешевый. Очень мало достойной продукции такого вида. Часто шлиц мелкий, металл без обработки, который ломается или гнется. Но самое главное то, что даже белые оцинкованные саморезы имеют очень тонкий слой оцинковки — 3 мкм. Он быстро разрушается и металл начинает ржаветь.

Размеры и вес саморезов с прессшайбой

Саморезы с прессшайбой выпускают только в одном диаметре — 4,2 мм, а вот длина может быть разной

Если посмотрите на более дорогие саморезы по металлу с прессшайбой (на фото слева), у них головка трапециевидная. Она более высокая, что позволяет сделать более глубокий шлиц. Их еще называют «усиленные». Качество такого крепежа гораздо выше. Более глубокий шлиц способствует тому, что лучше передается крутящий момент. Это дает возможность даже без увеличения размеров самореза плотнее притянуть детали. За счет чего? За счет того, что усиленная конструкция выдерживает больший крутящий момент.

Размеры саморезов по металлу с прессшайбой разнообразием не радуют. Обычно есть только диаметр 4,2 мм, а длина может быть 13, 16, 19, 25, 32, 38, 41, 50, 57, 75 мм. Вес упаковки зависит от количества штук. Он же может быть одним из критериев оценки качества. Во всяком случае, плотности металла и того, насколько точно выдержаны размеры. Потому что очень часто стержень делают не 4,2 мм, а 3,8-4,0 м, также и по длине. И толщина шляпки меньше. В общем, обращайте внимание на вес саморезов.

Саморезы для профилей ГКЛ

Это небольшие метизы черного цвета. Размеры разнообразием не балуют. Есть один диаметр — 3,5 мм и две возможные длины — 9,5 и 11 мм. За мелкие размеры их называют «клопы». Делают их из стали с цинковым покрытием или с фосфатированием. Головка — усеченный конус, шлица крестообразная. На нижней стороне головки может быть нанесена насечка. Она служит для торможения — начинает цепляться за рельеф на саморезе, что отключает вращение шуруповерта.

Специальные метизы для металлических профилей

Внешний вид и чертеж

Винт есть остроконечный, есть с винтом. Несмотря на малые размеры, сверлят они металл до 0,9 мм толщиной, а крепеж с буром — до 2,0 мм. Но это, если они нормального качества. Обратите внимание, что этот крепеж рассчитан на применение в помещениях. На улице он быстро начинает ржаветь, поэтому снаружи его не используйте.

Черные саморезы для крепления ГКЛ к каркасу

Каркас под гипсокартон собирают при помощи «клопов» или саморезов с прессшайбами. Сами листы крепят к каркасу при помощи черных саморезов с потайной головкой и острым концом. Делают из фосфатированной стали, есть и оцинкованные. Собственно, это саморезы по дереву или металлу. Какие же брать, чтобы прикрепить ГКЛ? Зависит от того, какой каркас собрали. Для деревянных брусков берете по дереву, для профилей — по металлу.

Чем крепить ГКЛ к каркасу

Так выглядят саморезы для крепления листов гипсокартона к каркасу

Если обшиваете гипсокартоном обычное жилое помещение, черные фосфатированные саморезы — неплохой выбор. Если каркас собран в ванной, кухне, туалете, лучше берите оцинкованные. При повышенной влажности черные быстро ржавеют, потом головки отлетают.

Размеры саморезов по ГКЛ и их вес

Наиболее ходовые размеры саморезов по гипсокартону, которые крепят к деревянной обрешетке

Какие размеры саморезов для крепления гипсокартона? Оптимальные диаметры — 3.8, 4.0 и 4.2 мм. Длина может быть 16, 19, 25, 32, 35, 41. 45, 51, 55, 61, 65, 70 и т.д. до 100 мм. Какая же длина самореза нужна, чтобы прикрепить лист ГКЛ к профилю? Пользуйтесь универсальным правилом: удвоенная длина прикрепляемого материала. Если крепите гипсокартон толщиной 12 мм, то саморез не короче 25 мм. Длиннее можно? Можно, но зачем?

Кровельные саморезы

Это тип крепежа для наружных работ. Это значит, что защитный слой более толстый. Кровельные саморезы легко отличить по внешнему виду. У них шестигранная головка и уплотнительная шайба. Шайба может быть резиновой или силиконовой. Силиконовая намного долговечнее, но и дороже. Хорошая резина, кстати, тоже десятки лет может не трескаться. Вот только определить хорошая она или нет сложно.

Кровельные саморезы бывают разных видов и предназначены они для крепления разных материалов к разным по жесткости каркасам. Есть такие виды кровельных саморезов:

Какие кровельные саморезы лучше

Виды саморезов для кровли и область их использования

  • Остроконечные. Предназначены для крепления мягкого материала к деревянной обрешетке.
  • С коротким винтом. Этот тип для фиксации металлического листового материала к древесине.
  • С длинным винтом. Это для фиксации металл-металл. Чаще применяется для крепления профлиста к каркасу забора.

Длина и диаметр кровельных саморезов разных типов

Вид кровельного самореза Диаметр кровельного самореза, мм Длинны кровельного самореза, мм
Остроконечный 4,8 и 5,5 25, 38, 50, 65, 80 .
С коротким винтом 5,5 и 6,3 19, 25, 32, 38, 51, 64, 76, 102, 127 мм
Для 6,3 мм есть еще 70, 80, 90, 102, 130, 150 и 170 мм
С длинным винтом 5,5 и 6,325, 32, 38, 51 мм

Кровельные саморезы делают из оцинкованной стали. И лучше если цинкование гальваническое. Такое покрытие более долговечное. Поверх оцинковки иногда еще наносится краска. Цвет — в тон с покрытием. Шайбы делают или тоже оцинкованными или из алюминиевого сплава. Шайба, как говорили, имеет уплотнение из резины или силикона. Резина лучше EPDM, она и на открытом воздухе не теряет эластичности долгое время. Ходовые размеры кровельных саморезов приведены в таблице.

таблица. Как определить размер самореза для подрозетников? Универсальные размеры. Какими они бывают?

Ассортимент крепежных элементов, представленный в современных строительных магазинах, поражает воображение. Огромное количество изделий всевозможных форм, цветов и размеров различного назначения, которые продаются как объемными пакетами или коробками, так и поштучно. Не стали исключением и саморезы, давно уже потеснившие с полок и даже практически заменившие собой привычные старым ремонтам гвозди.

Но для того чтобы не растеряться и подобрать правильную деталь крепежа, стоит знать, для чего предназначен каждый из них, начиная от самых маленьких, заканчивая массивными металлическими саморезами с пластиковыми дюбелями в комплекте.

Какие бывают?

Как и у любого крепежного элемента, у самореза размерами являются их диаметр и длина. Для того чтобы при покупке в разных магазинах покупатель не приобрел по одной и той же маркировке разные изделия, все саморезы должны соответствовать определенным размерным стандартам. Для европейских производителей это:

  • DIN – немецкий стандарт;
  • ISO – международный стандарт;
  • ГОСТ – отечественный стандарт.

Во многом эти три норматива совпадают, хотя и имеют собственные нюансы. Производитель в описании товара обязан указывать характеристики в соответствии с одним из них. А для того чтобы было проще стандартизировать саморезы по типоразмерам, их подразделяют на несколько видов.

По дереву

Основным отличием таких саморезов является достаточно крупный шаг резьбы. Объясняется это невысокой плотностью и твердостью древесины, что позволяет выпускать более тонкие и длинные метизы (от слов «металлические изделия»). Их длина колеблется в широком диапазоне от 11 до 200 мм, а диаметр – от 2,5 до 6 мм. Чем дерево тверже, тем больший размер крепежного элемента приходится подбирать. Чаще всего саморезы для работы по дереву называют универсальными. При домашнем ремонте, чтобы закрепить плинтусы, коробки подрозетников или повесить полку на стену, достаточно самых недорогих саморезов с пластиковыми дюбелями.

В тех случаях, когда материал слишком плотный, перед креплением на саморез делают засверливание отверстия. Для того чтобы не испортить конструкцию, следует внимательно подбирать диаметр сверла. Сделать это можно с помощью небольшой таблицы.

По металлу

Саморезы для работы с металлом несколько отличаются от тех, что предназначены для деревянных конструкций. Их длина колеблется в диапазоне всего от 9,5 до 75 мм, а диаметр начинается от 3,5 мм и заканчивается уже на 4,2 мм.

Самые мелкие саморезы, которые обычно используются для скрепления гипсокартонных профилей, строители часто называют «семечки».

С прессшайбой

Такие элементы можно назвать универсальными, ведь они используются для крепления дерева, металла, пластика, сайдинга и многих других материалов. Их отличительной особенностью является большая шляпка, которую и называют прессшайбой. С ее помощью получается плотнее прижать закрепляемую конструкцию, не использую дополнительных шайб. Их длина – от 13 до 64 мм, а диаметр – всегда 4,2 мм.

Кровельные

Саморезы, которыми крепят полосы профлиста, металлочерепицу и другие виды кровли, имеют длину от 19 до 100 мм, а диаметр стержня – от 4,8 до 6,3 мм. Вместо обычной шляпки имеют крупную шайбу с резиновой прокладкой, которая не пропускает воду, что очень важно при устройстве кровли. Однако их часто используют и для крепления других конструкций, например, забора из профлиста или металлической дверной коробки гаража.

Мебельные

Такие саморезы называются «конфирматы», используются они при сборке различной мебели. Их длина составляет от 40 до 70 мм, а диаметр – от 4,72 до 6,05 мм. Такие саморезы всегда требуют предварительного просверливания намеченных отверстий специальным конфирматным сверлом; закручивают их специальным шестигранником, а не обычной отверткой.

«Глухари»

Такой крепеж применяется для монтажа тяжеловесных конструкций, где особенно нужна высокая прочность и надежность, например, при строительстве межэтажных перекрытий. Их длина обычно составляет 40 мм, а диаметр начинается от 6 и заканчивается на 10 мм. Шестигранную головку закручивают обычным гаечным ключом или специальной насадкой для шуруповерта.

Чтобы еще больше увеличить надежность такого крепления, используют пластмассовый дюбель.

Как определить?

Выучить на зубок все типоразмеры саморезов достаточно сложно, а кроме того, в этом нет никакой необходимости. Мебель или другие предметы интерьера зачастую продаются уже с подходящим крепежом, а чтобы узнать, какой саморез купить для того или иного строительного материала, достаточно посмотреть на его резьбу.

По типу резьбы различают следующие варианты.

В целом для подбора правильного размера самореза необходимо придерживаться нескольких простых правил.

  1. Длина метиза должна быть такой, чтобы прошить присоединяемый элемент насквозь и закрепиться в основе.
  2. Особое внимание длине самореза стоит уделить при выборе крепежа для деревянных конструкций. Крепление должно проходить насквозь детали и входить в заготовку не более чем на 1/3 от ее толщины в тех случаях, если она не закреплена уголками, и на 1/4, если закреплена.
  3. Цена самореза напрямую зависит от его длины, поэтому использование более длинных, чем это необходимо, креплений нерационально с точки зрения экономии.
  4. Чем тяжелее саморез, тем тяжелее общий вес конструкции. На это можно не обращать внимания при единичном использовании, но в определенных случаях строитель может использовать до нескольких сотен тысяч саморезов на конструкцию, а в таком случае их суммарный вес будет значительным.

Для того чтобы подобрать дюбель к саморезу, можно обратиться к продавцу магазина или воспользоваться следующей табличкой.

Как подобрать?

Мало просто определить правильные размеры необходимого крепежа – на самом рынке или в онлайн-магазине необходимо выбрать качественный саморез из всего многообразия вариантов. Для этого достаточно внимательно осмотреть предложенный товар.

Если он качественный, то будет соответствовать следующим критериям.

  1. Одна цветовая гамма всей партии. Цвет всех изделий, даже расфасованных по упаковкам, не должен отличаться даже по оттенку. Если цвет отличается, это говорит о разной обработке и условиях изготовления.
  2. Один размер. Изделия из одной партии не должны иметь различий в размерах, видимых человеческому глазу.
  3. Одна резьба. Расстояние между соседними витками резьбы качественного метиза всегда одинаковое.
  4. Один шлиц. Углубление в головке под отвертку на всех саморезах партии должно быть одинакового размера и глубины.
  5. Маркировка. Все заводские изделия имеют маркировку в виде заглавных букв латинского алфавита. Если ее нет, лучше не покупать такой товар.

В том случае, когда выбранный в магазине крепеж соответствует всем вышеописанным правилам, его можно смело использовать при монтаже конструкции любой сложности. Ведь качественное изделие сделает легче даже самый изнуряющий и затяжной ремонт.

О том, как выбрать саморез по дереву, смотрите в следующем видео.

черные и желтые саморезы, таблица их типоразмеров. Как выбрать длину самореза? ГОСТ

При проведении ремонтных, отделочных и строительных работ, а также в мебельном производстве используются особые крепёжные элементы – саморезы по дереву. Какими бывают их размеры и как подобрать наиболее подходящий – читайте в статье.

Стандартные

Типоразмеры универсальных саморезов измеряются двумя величинами – это длина и диаметр. Их стержень имеет неполную винтовую резьбу и меньшие самонарезающие характеристики.

Размеры саморезов по дереву измеряются по ГОСТам 1144-80, 1145-80, 1146-80.

Габариты разных видов

Для работы с деревом используются крепежи с редкой резьбой. Именно такая структура помогает не повреждать скрепляемые детали. Также мастера иногда промазывают материал маслом для более лёгкого вкручивания и уменьшения разрушающего воздействия на древесину. Существует и двухзаходный или переменный шаг резьбы – применяется для материалов, имеющих плотную структуру. В твёрдой и плотной древесине практически всегда отверстия под саморезы высверливают заранее. Это делается для того, чтобы процесс шёл быстрее. Для мягкого же типа существует другая причина: если крепёж будет устанавливаться близко к краю, подготовленное отверстие не даст материалу треснуть.

Материалы для изготовления самонарезающих винтов – это углеродистая сталь, нержавеющая сталь и латунь. Большей популярностью пользуются крепежи из углеродистой стали, они имеют невысокую цену и при правильном выборе прослужат довольно долго. После определённого вида обработки метизы приобретают свой цвет.

  • Чёрные. Получают процессом оксидирования – это окислительно-восстановительная реакция, благодаря которой на поверхности изделия остаётся оксидная плёнка, либо процессом фосфатирования, когда на поверхности создаётся слой малорастворимых фосфатов цинка, железа или марганца.
  • Жёлтые – получают при процессе анодирования, это электрохимическая реакция, в процессе которой на поверхности образуется оксидная плёнка.
  • Белые – это оцинкованные метизы.

По виду окончания крепежи бывают острые или со сверлом. Острые предназначены для мягких материалов, а те, которые имеют сверло, для более плотных либо для металлов толще 1 миллиметра. Также существуют метизы и без окончания, используются при сборке мебели. Размерные параметры крепежа зависят от вида и величины скрепляемых деталей. Таблица размеров очень большая, включает в себя больше 30 видов. Длина изделий варьируется от 13, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110 и до 120 мм. Диаметр наружной винтовой резьбы в миллиметрах – 1.6, 2.0, 2.5, 3.0, 4.0, 5.0, 6.0, 8.0 и 10.0.

Самонарезной шуруп должен быть максимально длинный для того, чтобы он мог насквозь пройти первую деталь и зайти во вторую хотя бы на одну четверть (или больше) от её толщины. Такое крепление можно называть надёжным. Самые маленькие саморезы по дереву в народе ещё называют семечками, так как их форма напоминает семена подсолнечника. Самонарезающие винты для крепления профиля гипсокартона – маленькие крепежи, за свой размер они получили название «клопы». Выпускают оцинкованными с крестообразным шлицем. На обратной стороне головки имеются нарезы для торможения шуруповёрта. Размер диаметра – 3.5 миллиметра, а длина стержня – 9.5 и 11 миллиметров.

С потайной головкой и прямым шлицем

Используются для деталей, которые должны плотно прилегать друг к другу. Предварительно высверливать пазы не нужно, так как специальная форма шляпки позволяет метизу полностью «зайти» в дерево. Углубление для инструмента на головке – это шлиц. Он может быть прямым, крестообразным, антивандальным, шестигранным.

Используются в производстве мебели и для листовой обшивки.

Жёлтые и белые с крестообразным шлицем

Жёлтые и белые (иначе цветные) саморезы применяются для закрепления различных деталей к дереву с предварительной подготовкой отверстий. Не поддаются процессу коррозии. Для производства используется сталь мягкого типа, готовые изделия оцинковывают. Саморез имеет острый конец и потайную головку. Чаще всего данными метизами крепят дверную фурнитуру.

С шестигранной головкой

Очень похож на стандартный болт, отличается более широким шагом резьбы и заострённым концом. Для вкручивания применяют ключи на 10, 13 и 17 миллиметров. Используются в основном при работе с материалом для кровли, для фиксации каких-либо деталей на забор и т. д. Шестигранные крепежи обычно укомплектованы специальными прокладками из резины для уплотнения.

С прессшайбой

Их главное отличие – это широкая и плоская головка, по краю которой есть специальный выступ для лучшего прижима деталей. У него достаточно широкая сфера применения, подойдёт для металлов, пластика, фанеры, ДВП. Размерная сетка метизов с прессшайбой небольшая, диаметр у всех один – 4.2 миллиметра. Длина варьируется от 13, 16, 19, 25, 32, 38, 41, 50, 57 до 75 миллиметров. Очень часто на рынке встречаются саморезы низкого качества. Отличить их можно по шляпке – она скруглена и почти плоской формы, соответственно, шлиц неглубокий. Металл таких изделий никак не обрабатывается и при работе может погнуться или сломаться. Даже саморезы, имеющие цинковое покрытие, быстро приходят в негодность и поддаются коррозии, так как слой оцинковки очень тонкий. Также и размер диаметра таких крепежей может быть 3.8–4.0 вместо заявленных 4.2.

Саморезы высокого качества стоят на порядок выше. Их шляпка выполнена в виде трапеции и имеет глубокий, выраженный шлиц. Также их могут называть усиленными. Данные метизы намного лучше передают вращательный момент.

Как подобрать?

При выборе самонарезающих шурупов для дерева не стоит останавливаться на крепежах по металлу или универсальных. Узкопрофильные метизы скрепят деревянную конструкцию лучше, а универсальные оптимальны для соединения металлических и деревянных поверхностей. Для начала нужно выбрать тип головки самореза, главный момент здесь – это соединение, которое предстоит сделать. Далее, тип шлица. Самые популярные виды углублений на головке – это TORX. Они лучше всего принимают крутящий момент от инструмента.

Вид резьбы – по всему винтовому стержню или нет. Для соединения двух деревянных деталей подойдёт метиз с неполной резьбовой нарезкой. Длина должна соответствовать размеру элемента, который необходимо прикрутить. Под шляпкой находится зона без резьбы, и благодаря ей и происходит плотное прилегание материалов одного к другому. Для облегчения вкручивания в плотную древесину рекомендуется брать крепежи, имеющие фрезу или мельницу. Ею оснащены только метизы с неполной винтовой нарезкой. Она представляет собой несколько нарезов, расположенных в начале резьбы. Они помогают «размягчить» деревянную поверхность.

Обязательно нужно уделять внимание размеру диаметра и длине винтового стержня, чтобы не допустить растрескивания дерева при работе. Немаловажный момент – это то, откуда резьба берёт начало, она должна быть с самого конца. Далеко расположенный виток свидетельствует о том, что конец не заострён и затуплен. Работа с такими крепежами принесёт немало проблем.

Выбор по цвету также зависит от материала, с которым предстоит работать. Для дерева лучше всего подходят жёлтые саморезы, но они имеют более высокую цену. Чёрные крепежи имеют ряд минусов: они подвержены коррозии, и на деревянной поверхности могут возникнуть разводы. Это не так критично для металлов, потому что место скрепления можно прокрасить. Также чёрные метизы достаточно хрупкие – если их перекрутить, может отломиться шляпка. Примером послужит половой настил. Доски имеют свойство усыхать и прогибаться, из-за этого нагрузка на самонарезающий винт повышается, головка отламывается. Поэтому деревянный пол начинает скрипеть.

Если при соединении присутствует металлический материал, подойдут саморезы с цинковым покрытием. Также стоит учитывать, как будет вкручиваться метиз: в подготовленное отверстие или нет.

О том, как правильно выбрать саморез по дереву, смотрите в следующем видео.

Саморезы и шурупы | ЦКИ

Отличия саморезов и шурупов

ГОСТ 27017-86 определяет шуруп как крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия. Из этого определения становится ясно, что шуруп вворачивается в предварительно подготовленное отверстие и используется для крепления на деревянных или пластмассовых основах. Такие шурупы, изготавливаемые обычно из малоуглеродистых сталей (Ст1, Ст2, Ст3, 10кп), реже из коррозионностойких сталей без покрытия и из латуней, традиционно выпускались и выпускаются отечественной метизной промышленностью и поныне.


Однако уже давно на российском рынке появились крепежные изделия, которые по формальному определению соответствуют термину «шуруп», но имеют существенные отличия:

  • принципиально усовершенствованы их основные конструктивные элементы: головки, резьбы на стержне, концы и шлицы;
  • использованы высококачественные стали и сплавы с современными защитно-декоративными покрытиями.



В результате существенно расширились функциональные возможности этих изделий:

  • стала возможна их установка без предварительного сверления отверстий, что существенно упрощает и ускоряет процесс монтажа закрепляемых изделий;
  • расширился круг материалов, в которые можно устанавливать эти изделия: к дереву и пластмассе добавились стали, алюминиевые и медные сплавы, композиционные материалы, бетон, кирпич.


Столь значительные отличия новых изделий от шурупов потребовали появления специального термина. И такие изделия стали называть самонарезающими винтами, короче – саморезами.




Основные конструктивные элементы шурупов или саморезов это:

  • головка – часть крепежного изделия, имеющего стержень, служащая для передачи крутящего момента и образования опорной поверхности;
  • шлиц – углубление специальной формы в торце головки, служащее для передачи крутящего момента от инструмента;
  • стержень с резьбой;
  • конец.


Основные типы головок саморезов и шурупов

Использование того или иного типа головки определяется условиями и особенностями монтажа. Наиболее часто употребляются следующие типы головок:

  • шестигранная – с плоской опорной поверхностью, выступающая над плоскостью установки; применяется в основном на шурупах больших размеров или при креплении к металлическим основам, то есть в случаях, когда требуется передача значительных крутящих моментов;
  • полукруглая – с плоской опорной поверхностью, выступающая над плоскостью установки;
  • цилиндрическая со сферой, с плоской опорной поверхностью, выступающая над плоскостью установки;
  • потайная – с конической опорной поверхностью, утапливающаяся в плоскость установки;
  • потайная – с конической опорной поверхностью и зенкующими кромками на ней, утапливающаяся в плоскость установки; зенкующие кромки подготавливают углубление под установку изделия «в потай»;
  • полупотайная – с конической опорной поверхностью, частично выступающая над плоскостью установки; часто используется в декоративных целях;
  • потайная рожковая – с вогнутой опорной поверхностью, утапливающаяся в плоскость установки; незаменима при креплении гипсокартонных плит, т.к. обеспечивает легкое и надежное заглубление самореза «в потай» без предварительной раззенковки;
  • плоская с прессшайбой – с опорной поверхностью, выступающая над плоскостью установки;
  • в виде колец и крючков разной конфигурации, выступающих за плоскость установки;
  • в виде стержня с метрической резьбой, выступающим за плоскость установки.




Основные типы шлицов саморезов

Существуют следующие типы шлицов саморезов:




Основные размеры шлицов саморезов Phillips, Pozidrive, TORX

Каждый из основных типов шлицев также различается и по размерам. При этом для каждого типа шлица образуется стандартизованный и пронумерованный ряд:

  • шлицы Phillips: Ph0, Ph2, Ph3, Ph4, Ph5;
  • шлицы Pozidrive: Pz0, Pz1, Pz2 Pz3, Pz4;
  • шлицы TORX: T (или TX) 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.

Иначе расположенные кромки шлица Pz образуют более устойчивое сцепление c инструментом, которое уменьшает его износ, снижает вероятность «срыва». Это дает возможность приложить большее крутящее усилие к инструменту.



Российская версия шлица TORX по ГОСТ Р ИСО 10664-2007 (размеры указаны в мм)





Для каждого типа шлица и его размера (номера) требуется строго соответствующий инструмент: отвертка или бита. В противном случае возможен быстрый износ или даже разрушение элементов привода.




Основные типы резьбы саморезов

В зависимости от того, какие материалы необходимо соединить, выбирают саморез с тем или другим типом резьбы. При этом учитываются следующие традиционные для резьб количественные характеристики:

  • диаметр;
  • шаг;
  • количество заходов.


Но кроме них существенное влияние на самонарезающие свойства изделия оказывает угол при вершине профиля резьбы α. Чем меньше указанный угол, тем легче закручивается изделие, легче формируется резьба в отверстии, выше самонарезающие свойства.


Традиционные шурупы, выпускаемые отечественной промышленностью (ГОСТ 1144 -80, ГОСТ 1145-80), имеют этот угол равным 60º, как у метрической резьбы.

Современные саморезы изготавливаются с углом α=45º и меньше. Особенно эффективны такие острые резьбы при установке изделий в сравнительно мягкие материалы: дерево, ДСП, пластик и т.п

Саморезы же, предназначенные для вворачивания в металл (DIN 7976, 7981…7983), изготавливаются с большими углами (в основном 60º) для повышения прочности нитки резьбы у основания профиля. Кроме того режущая кромка изделия подвергается специальной упрочняющей термообработке, что обеспечивает твердость на ней 450HV.
Саморезы по металлу относятся к высоко стандартизованным изделиям и их резьбы изготавливаются по стандартам ISO 1478, EN 2478, DIN 7970. В чертежно-конструкторской документации перед диаметром их резьбы ставятся буквы ST (SCREW THREADS).

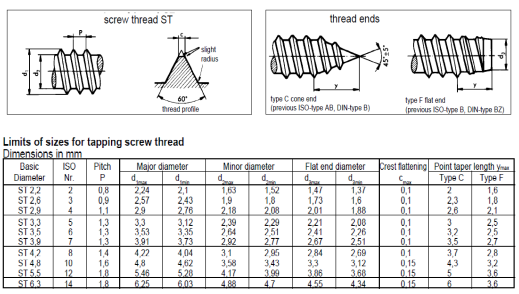

В таблице представлены основные размеры для острого (тип C) и притупленного (тип F) концов.

Для уменьшения времени закручивания в дерево, а также для предотвращения растрескивания древесины используются специальные насечки на резьбе, создающие дополнительные режущие кромки, и собственно волнообразная режущая кромка резьбы.






Основные типы концов саморезов

В зависимости от технологии установки, саморез следует выбирать с тем или иным концом. Наиболее распространены шурупы с традиционным острым концом, которые могут отличаться друг от друга величиной угла захода β. Понятно, что с его уменьшением облегчается внедрение стержня в материал, и увеличиваются самонарезающие свойства изделия.


У традиционных шурупов (по ГОСТ 1144-80, ГОСТ 1145-80, ГОСТ 1146-80) этот угол составляет 40о.

У популярных саморезов по гипсокартону (т.н. «черных») он значительно меньше: 26…280.
У широко распространенных универсальных еще меньше: 20…300.


Для повышения самонарезающих свойств применяются специальные конструкции конца.

Наиболее эффективны в этом плане саморезы с буром (сверлоконечные). Они действуют при установке, как последовательно работающие сверло и саморез. Сперва сверло создает в материале основы отверстие, а затем в него вворачивается саморез. Таким образом, установка происходит как единая операция ввинчивания.

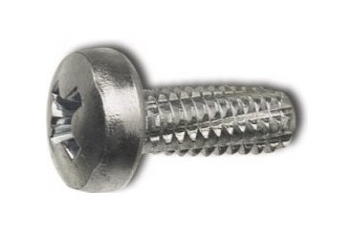

Резьбонарезающий винт имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.



Конец на трехгранном стержне с заходной часть и плавным сбегом резьбы характерен для так называемого резьбовыдавливающего винта. Его вворачивают в гладкое отверстие, в котором он сам раскатывают соответствующую резьбу. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом.




Конец сверлоконечного шурупа типа Flügel, предназначенного для крепления дерева к металлу, имеет специальные крылышки на переходной части от сверлильного острия к резьбе. Они проделывают отверстие в древесине и срезаются на металлической поверхности. Далее наружная резьба шурупа формирует в металле ответную резьбу.



Размеры саморезов и шурупов

Основными для шурупов и саморезов являются два размера: диаметр и длина.

За номинальный диаметр шурупа или самореза принимается диаметр окружности выступов его резьбы.
В настоящее время шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.2, 2.5, 3.0 (2.9), 3.5, 3.8 (3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.



При этом следует иметь в виду, что саморез того или иного типа вовсе не обязательно выпускается всех возможных диаметров. Наиболее широкий ряд производимых диаметров имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды.

Длина самореза или шурупа измеряется по разному для потайной и выпуклой головки изделия. Для потайной за номинальную длину принимается полная длина изделия, а для выпуклой – расстояние от опорной поверхности головки до конца самореза.


Длины шурупов и саморезов нормализованы и имеют одинаковый размерный ряд: 4.5, 6.5, 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. Естественно, что шурупы одного диаметра выпускаются с ограниченным рядом длин.




Выбор диаметра и длины шурупа определятся в первую очередь нагрузкой, которую должно выдерживать соединение, а кроме того размерами соединяемых деталей, материалом установки и другими факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей. Дело в том, что с одной стороны, чем больше диаметр шурупа – тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает. И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза.

Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля,(Lд) толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля.

Для классических шурупов (с углом на конце 400) этого достаточно, но для остроконечных саморезов длину требуемого шурупа необходимо увеличить, чтобы весь его наконечник вышел из дюбеля при закручивании.





Понравился материал? Eye Eye

Таблицы размеров крепежных винтов и таблицы преобразования

Размер винта №8 составляет 0,164 доли дюйма. Диаметры, перечисленные в таблице ниже, указаны в долях дюйма, поэтому диаметр №12 не превышает 1/4 дюйма.

Более подробную таблицу с количеством резьбы можно найти ниже вместе с размерами сверл для метчика.
Подробные таблицы размеров винтов.
Размер сверла для винтов и метчиков

Размеры крепежных винтов


Номер размера

000 00 0 1 2 3 4 5 6 8 10 12

Диаметр

.034 0,047 0,060 0,073 .086 0,099 .112 .125 .138 . 164 .190 ,216

Диаметр отверстия

0,040 .053 0,066 0,080 .094 .107 .120 .133 .146 . 173 .198 ,224




Десятичные и миллиметровые эквиваленты дробной части Части дюйма
Фракция Десятичное Миллиметр Фракция Десятичное Миллиметр Фракция Десятичное Миллиметр
1 1.0000 25,4000 21/32 0,6562 16,6687 5/16 0,3125 7,9375
63/64 0,984 25,0031 41/64 0,6406 16,2719 19/64 0,2969 7,5406
31/32 0.9688 24.6062 5/8 0,6250 15.8750 9/32 0,2812 7,1437
61/64 0,9531 24.2094 39/64 0.6094 15,4781 17/64 0,2656 6,7469
15/16 0.9375 23,8125 19/32 0,5938 15.0813 1/4 0,2500 6.3500
59/64 0,9219 23,4156 37/64 0,5781 14,6844 15/64 0,2344 5,9531
29/32 0.9062 23.0187 9/16 0,5625 14,2875 7/32 0,2188 5,5563
57/64 0,8906 22,6219 35/64 0,5469 13,8906 13/64 0,2031 5,1594
7/8 0.8750 22,2250 17/32 0,5312 13,4937 3/16 0,1875 4,7625
55/64 0,8594 21,8281 33/64 0,5156 13.0969 11/64 0,1719 4.3656
27/32 0.8438 21,4312 1/2 0,5000 12,7000 5/32 0,1562 3,9688
53/64 0,8281 21.0344 31/64 0,4844 12.3031 9/64 0,1406 3,5719
13/16 0.8125 20,6375 15/32 0,4688 11,9062 1/8 0,1250 3,1750
51/64 0,7969 20,2406 29/64 0,4531 11,5094 7/64 0,1094 2,7781
25/32 0.7812 19,8438 7/16 0,4375 11.1125 3/32 0,0938 2,3812
49/64 0,7656 19,4469 27/64 0,4220 10,7188 5/64 0,0781 1,9844
3/4 0.7500 19.0500 13/32 0,4062 10,3187 1/16 0,0625 1,5875
47/64 0,7344 18,6531 25/64 0,3906 9,9219 3/64 0,0469 1,1906
23/32 0.7188 18,2563 3/8 0,3750 9,5250 1/32 0,0312 0,7937
45/64 0,7031 17,8594 23/64 0,3594 9.1281 1/64 0,0156 0,3969
11/16 0.6875 17,4625 11/32 0,3438 8,7312
43/64 0,6719 17.0656 21/64 0,3281 8,3344
Версия 3.7.8
.Руководство по размерам отверток

(с диаграммами)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Вы когда-нибудь смотрели на набор отверток и думали: «Их больше, чем мне когда-либо понадобится», только чтобы прочитать отзывы и узнать, что они неполные?

Получение набора, который имеет наиболее нужные вам размеры, часто может быть более важным, чем покупка «полного набора», в котором отсутствуют один или два основных размера.Но как узнать, есть ли у вас все необходимые размеры? Читайте дальше, чтобы узнать больше о различных размерах отверток, доступных для пяти наиболее распространенных форм головок винтов.

Отвертка с плоской головкой Размеры

slotted tip slotted tip

Обычно называемые шлицевой отверткой, они имеют клиновидное лезвие, которое сразу же узнает любой ребенок. Вы можете часто использовать шлицевую отвертку для работы с головками с немного большим пазом или даже с крестообразными головками (или другими крестообразными) в крайнем случае.

К сожалению, способ измерения отверток с плоской головкой может быть неприятным, так как редко указывается толщина наконечника. Хорошей новостью является то, что ширина наконечника и длина хвостовика указаны в предоставленных измерениях. Эти размеры представлены как ширина по длине (например, 1/8 ″ x 4 ″).

Длина хвостовика влияет на то, поместится ли отвертка в более глубокую выемку (идеально подходит для работы в автомобиле) или она лучше всего работает там, где очень мало места для вашей руки.Обратите внимание, что длина ручки пропорциональна длине стержня, поэтому у приводов с коротким стержнем также есть короткие ручки.

См. Также: Детали отвертки

Таблица прецизионных размеров со шлицами

Ширина наконечника (SAE) Ширина наконечника (метрическая)
0,8 мм
1 мм
1,2 мм
1,5 мм
1.8 мм
2 мм
3/32 « 2,5 мм
1/8″ 3 мм
3,5 мм
5/32 « 4 мм

Таблица стандартных размеров с прорезями

Ширина наконечника (SAE) Ширина наконечника (метрическая система)
3/16 дюйма
4,5 мм
5 мм
7/32 « 5.5 мм
6 мм
1/4 « 6,5 мм
5/16″
3/8 «

Размер отвертки Phillips

phillips tip phillips tip Этот популярный крестообразный привод стал стандартом во многих странах. Менее склонный к проскальзыванию, чем шлицевые отвертки, конструкция все еще имеет некоторые проблемы с высоким крутящим моментом, которые с тех пор были решены в более новых крестообразных конструкциях. Как и в случае шлицевых отверток, в прецизионная работа, являющаяся основным элементом ноутбуков и другой электроники.

В некоторой степени отвертки Phillips можно использовать с любым крестообразным винтом, хотя существует повышенный риск выпадения кулачка и повреждения головки. Частично это связано с тем, что размер драйвера Phillips определяется числовым кодом, а не британской системой мер / SAE, и он может поместиться на два-пять размеров головки выше собственного.

Таблица прецизионных размеров Phillips

Phillips # Ширина наконечника (метрическая) Подходит для винтов
# 0000 1 мм
# 000 1.5 мм
# 00 2 мм
# 0 2,5 мм 0-1
# 1 3 мм 2-4

Phillips Таблица стандартных размеров

Phillips # Ширина наконечника (метрическая) Подходят для размеров винтов
# 2 3,5 мм 5-9
# 3 5 мм 10-14, 16
# 4 6 мм 18, 20, 24
# 5 8 мм 5/8 «и 3/4»
(крепежные винты)

Размер отвертки Pozidriv

Pozidriv tip Pozidriv tip Этот винтовой привод часто называют улучшенной версией привода Phillips.Вместо заостренного наконечника Phillips, сужающихся боковых сторон и закругленных углов у Pozidriv есть тупой наконечник, параллельные боковые стороны и дополнительное маленькое ребро между каждым пазом. Это позволяет усилить захват между битой и застежкой.

Хотя вы можете вставить биту Phillips в крепеж Pozidriv, она, скорее всего, выйдет из строя, прежде чем вы сможете полностью затянуть ее. Бита Pozidriv не поместится в застежку Phillips. На битах Pozidriv есть пометка «PZ» и пять стандартных размеров.

Таблица размеров Pozidriv

Размер # Шурупы по дереву Машинные / самонарезающие винты Метрические винты
# 0 # 0, # 1 # 0, # 1 M1.6, M2
# 1 # 2, # 3, # 4 # 2, # 3, # 4 M2.5, M3
# 2 # 5 до # 9 # 5 до # 10 M3,5, M4, M5
# 3 # 10 до # 16 # 12 (или 1/4 «, 5/16») M6
# 4 # 18 до # 24 от 5/16 «до 1/2» M8, M10

Отвертка с шестигранной головкой Размеры

hex tip hex tip Шестигранные ключи названы потому, что они имеют гладкий шестигранный хвостовик и без головы.Эти отвертки, которые чаще называются шестигранными ключами, иногда бывают с L-образным хвостовиком без ручки, имеют несколько выдвижных размеров с центральной ручкой (как швейцарские армейские ножи) или даже с шаровидным наконечником.

Измерения для шестигранных ключей выполняются через AF (сокращение от «поперек квартиры»). Например, чтобы измерить ключ без маркировки, вы должны измерить расстояние между двумя противоположными концами. Это позволяет легко определить ключ, необходимый для конкретного винта с шестигранной головкой, когда вы не уверены в размере.

Таблица размеров шестигранных ключей

Ширина наконечника (SAE) Ширина наконечника (метрическая)
,7 мм
,9 мм
3/64 « 1,2 мм
1,3 мм
1,5 мм
1/16 « 1,6 мм
5/64″ 2 мм
3/32 « 2,4 мм
2.5 мм
7/64 « 2,8 мм
3 мм
1/8″ 3,2 мм
9/64 « 3,5 мм
5 / 32 « 4 мм
11/64″ 4,4 мм
4,5 мм
3/16 « 4,8 мм
5 мм
13 / 64 « 5,2 мм
7/32″ 5.5 мм
15/64 « 6 мм
1/4″ 6,4 мм
7 мм
5/16 « 8 мм
9 мм
3/8 « 9,5 мм
10 мм
1/2″ 12,7 мм

Отвертка Робертсон Размеры

robertson tip robertson tip Популярны как в строительстве, так и в В электрических полях привод Робертсона (обычно называемый квадратным приводом) более распространен в Канаде, чем в США, из-за проблем с лицензированием, возникших ранее в его истории.Теперь, когда срок действия первоначальных патентов и лицензионных ограничений истекает, винты Робертсона приобретают все большую популярность во всем мире.

Как и в отвертках Phillips, в приводах Robertson используется система нумерации. Однако их отличает то, что все размеры имеют цветовую кодировку для удобства использования.

Таблица размеров Robertson

Цветовой код Размер # Подходит для винтов
Оранжевый # 00 1-2
Желтый # 0 3- 4
Зеленый # 1 5-7
Красный # 2 8-10
Черный # 3 12, 1/4 «
Коричневый # 4 5/16 «, 3/8»

Размер отвертки Torx

torx tip torx tip Привод Torx, который иногда называют звездообразным из-за его округлой формы с шестигранной звездой, разработан для работы при более высоких крутящих моментах и ​​более длительного срока службы по сравнению с другими популярными типами отверток.Это сделало их довольно популярными как в электронной, так и в автомобильной промышленности. Их также можно использовать в качестве экстренной замены шестигранным приводам, хотя существует более высокий риск повреждения головы.

В приводах Torx используется система нумерации, основанная на расстоянии между двумя противоположными точками. В отличие от других измерительных систем с отверткой, на отвертке Torx одинаковые числа применимы как к шкале SAE, так и к метрической шкале. Вы можете определить размер, требуемый для произвольного винта, измерив ширину паза и сравнив его с таблицей размеров Torx.

Таблица размеров Torx

Размер Torx Ширина (SAE) Ширина (метрическая)
T1 .031 « .81 мм
T2 .036 « .93 мм
T3 .046″ 1,10 мм
T4 .050 « 1,28 мм
T5 .055″ 1,42 мм
Т6 .066 « 1,70 мм
T7 .078″ 1,99 мм
T8 .090 « 2,31 мм
T9 .098″ 2,50 мм
T10 .107 « 2,74 мм
T15 .128″ 3,27 мм
T20 .151 « 3,86 мм
T25 .173″ 4.43 мм
T27 ,195 « 4,99 мм
T30 ,216″ 5,52 мм
T40 ,260 « 6,65 мм
T45 .306 « 7,82 мм
T50 .346″ 8,83 мм
T55 .440 « 11,22 мм
T60 .519″ 13,25 мм
T70 .610 « 15,51 мм
T80 .690″ 17,54 мм
T90 .784 « 19,92 мм
T100 .871″ 22,13 мм

Похожие сообщения:

.

американских размеров винтов | BS Stainless Limited

Американские размеры винтов | BS Stainless Limited 0 06
ДИАМЕТР РЕЗЬБЫ
Размер Ближайшая фракция дюймов Миллиметр
# 1,5
# 1 5/64 0,07 1,8
# 2 3/32 0,08 2,0
# 3 1 7/64 1 7/64 0,09 2,3
# 4 7/64 0,11 2,8
# 5 1/8 0.12 3,1
# 6 9/64 0,13 3,3
# 8 5/32 0,16 4,2
# 10 3/16 3/16 0,19 4,8
# 12 7/32 0,21 5,5
# 14 1/4 0.24 6,3

image-6

,

Размер винта панели переключателя и расстояние между ними

Ищете панель переключателя с винтами, разнесенными на определенную длину? Найдите наиболее распространенные варианты размещения винтов и решения для нестандартных установок.

Винт к краю пластины Размеры

Поскольку существует множество размеров пластин — стандартные, негабаритные, широкие, узкие и т. Д. — расстояние от отверстия для винта до края пластины может варьироваться.

Если у вас ограниченное пространство вокруг розетки или выключателя, вы захотите убедиться, что размеры пластины будут работать в вашем приложении.

Вот размеры от центра отверстия для винта до края пластины для плат переключателей нескольких размеров:

Standard Screw Spacing

Tall Plate Spacing

Midsize Cover Spacing

Oversize Wallplate Spacing

Narrow Wall Plate Spacing

Узкие крышки переключателя 1,5 дюйма

Thin Cover Plate Spacing

Крышки для узких переключателей под 2 дюйма

Skinny Cover Spacing

Small Switchplate Spacing

Smaller Switch Cover Spacing

2.Узкие лицевые панели 5 дюймов

Trimmed Edge Switch Plate Spacing

1 бандажные узкие крышки

Shifted Edge Plate Spacing

Крышки с двумя полуобрезанными панелями

Triple Shifted Edge Cover Spacing

3 полукольца с узкими пластинами

4 Device Trimed Edge Plates

Размеры и типы винтов

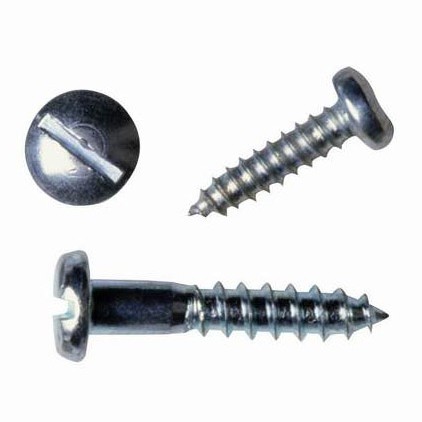

Стандартные винты с шлицевой головкой известны как винты 6-32 с овальной головкой. Они имеют прорезь в слегка закругленной верхней части (за исключением специальных винтов) и бывают разной длины.

Screw Sizes

Два наиболее распространенных размера винтов для настенной пластины — 5/16 дюйма и 1/2 дюйма. Почему они разные?

Размер винта зависит от устройства и расположения отверстий. Длина винтов включает 5/16 дюйма (0,31 дюйма), 1/2 дюйма (0,5 дюйма), 3/4 дюйма (0,75 дюйма), 1 дюйм (1,0 дюйма) 1-1 / 2 дюйма (1,5 дюйма). ) и 2 дюйма (2,0 дюйма). Обратите внимание, что традиционно самый короткий винт имел длину 0,25 дюйма, но теперь по умолчанию используется длина 5/16 дюйма.

Винты с защитой от взлома

Spanner head tamperproof screws for switchplates

В некоторых случаях используются уникальные винты с необычной головкой, которые затрудняют снятие винтов.Эти защищенные от взлома винты требуют специальных отверток для установки или удаления.

Купить Гаечный ключ.


All Types of Electrical Switch Cover Screws

Длина винта

Первое, основы

Длина промежутка между отверстиями для винтов на плате переключателя зависит от отверстия устройства. Это распространение одинаково независимо от того, где на тарелке находится отверстие. Ниже приведены все стандартные места размещения винтов и типы плат переключателей, с которыми они используются.

Расстояние между центрами — Расстояние между отверстиями под винты измеряется от центра одного отверстия до центра другого (сверху вниз на вертикально ориентированной крышке; расстояние между каждым винтом слева направо на многожильном блоке) стандартная пластина размером 1-13 / 16 дюймов). На плитах переключателей отверстие имеет конусообразную выемку, позволяющую разместить поверхность винта с куполообразной головкой 6/32 заподлицо с поверхностью. Фактическое отверстие в нижней части этого конуса всего 3/16 дюйма в поперечнике, хотя углубленная область составляет около 5/16 дюйма в диаметре.

Ширина винта остается постоянной — Обратите внимание, что ширина винта не меняется на негабаритных или узких пластинах — это стандартное измерение независимо от размера крышки. На пластинах переключателей с несколькими группами ширина между устройствами (слева направо) будет 1-13 / 16 дюймов.

Отверстия под винт соответствуют устройству — Расположение отверстия под винт определяется устройством, которое будет помещено в это конкретное положение.

Strap Mount

Сменный, блок или ремешок — 3.812 дюймов или 3-13 / 16 дюймов — настенные пластины с таким размером включают крышки клапанов Decora, пластины переключателей Despard и многие настенные пластины низкого напряжения. Винты для настенной пластины, входящие в комплект для этих отверстий, имеют длину от 1/4 «до 5/16». Короткая длина 1/4 дюйма была традиционным выбором, поэтому они не заходили в электрическую коробку или поверхность стены за отверстиями для винтов, однако теперь предпочтительнее более новая длина 5/16 дюйма, потому что она обеспечивает небольшую дополнительную длину для захвата коробки. , Используйте винты 1/4 дюйма в случаях, когда за ремешком устройства остается очень маленький зазор, например, при использовании с грязевым кольцом.


Strap Mount Screws Installed

При креплении на ремешке пластина ввинчивается в дальние концы ремешков устройства. Поскольку эти ремни обычно сидят близко к стене или прямо на стене за ремнями, винты должны быть короткими — от 1/4 до 5/16 дюймов в длину.

На изображении показан вид сверху распределительной коробки с кулисным переключателем Decora и крышкой.


Round Cover Plate

Крепление для большой потолочной коробки — 3,5 дюйма или 3-1 / 2 дюйма — это расстояние используется на круглых накладках для больших (4 дюйма) круглых или восьмиугольных потолочных коробок.Магазин круглых накладок на потолочные коробки. Стандартные винты — длина 1/2 «.


Box Mount


Screw Placement for Box Mount Plates

Монтажная коробка имеет разворот 3,218 дюйма и устанавливается в распределительную коробку. Стандартные винты 1/2 дюйма являются стандартными.

На изображении показан вид сбоку на глухую пластину, вкручиваемую непосредственно в язычок распределительной коробки.


Round Switch Plate

Крепление для небольшой потолочной коробки — 2,75 дюйма или 2-3 / 4 дюйма — это расстояние используется для небольших (3.25 дюймов) круглые или восьмиугольные потолочные коробки. Эти пластины обычно имеют круглую форму. Крышки для небольших потолочных коробок. В комплект входят винты для коммутационной панели стандартной длины 1/2 дюйма.


Device Mount

Крепление устройства — 2,38 дюйма или 2-3 / 8 дюйма — на этом расстоянии устройство устанавливается в электрическую коробку, а пластина ввинчивается в ремешок или корпус электрического устройства. Встречается на настенных переключателях и крышках одиночных выходных отверстий 1,4 дюйма. Стандартные винты ½ дюйма входят в стандартную комплектацию и поставляются с пластинами для монтажа устройств.


Example of Device Mount Cover Plate

Установка крепления устройства — на рисунке показан тумблер света и установка крышки сбоку.


Center Mount


Screw Sizes

Центральные монтажные пластины устанавливаются с помощью одного винта в центре электрического устройства. Стандартные винты ½ дюйма являются стандартными для дуплексных пластин, 1 дюйм — стандартными для круглых пластин, для которых требуется монтажная лента.

На изображении показано, как крышка привинчивается к центру выходного отверстия дуплексера.


Specialty Hole Spacing


Odd Screw Hole Spacing


Special Switch Plate Screw Spacing


Unusual Electrical Box Screw Spacing


Large Doorbell Covers with Specialty Screw Spread


Outdoor Box Covers

Наибольшее расстояние между винтами составляет 6,625 дюйма.

Эти пластины закрывают коробки для громкоговорителей дверного звонка, которые больше не используются.


Blank Switch Plate No Holes

Без отверстий для винтов — Стеновые пластины без отверстий являются предпочтительным выбором, когда у вас есть нестандартное применение, такое как необычно расположенные винты, будь то с уникальным размахом или для размещения не по центру на ограниченном количестве пластин.Это дает вам максимальную гибкость при проектировании компоновки против балок или шкафов, или когда требуется крышка для индивидуального оборудования. Просверлите собственные отверстия или сделайте вырез в механической мастерской. На титульной странице пустой настенной панели доступно множество размеров. В комплект этих пластин не входят винты, их необходимо заказывать отдельно. При необходимости купите стандартный размер винта для настенного переключателя или длинные винты для переключателя. Примечание: эта коммутационная панель без отверстий не то же самое, что настенная пластина «без винтов» (ниже).


Screwless wall plate cover by Touchplate

Безвинтовые настенные пластины — Для безвинтовых крышек выключателей света на самом деле требуются две отдельные пластины — одна с отверстиями для винтов и защелкивающаяся накладка без них, и, следовательно, обычно дороже.Кромки обычно имеют возврат на 90 градусов (острые квадратные края), а не более удобный для пользователя край со скосом 45 градусов.

Здесь можно купить безвинтовые крышки. Доступен в различных размерах с отверстиями для качания, которые можно преобразовать с помощью вставок, доступных для покупки здесь.


Outlet Cover Screw Spacing

Пользовательские параметры

Если вам нужны отверстия для винтов необычной формы на панели переключателей и их количество, возможно, лучше всего изготовить крышки настенной панели на заказ.Пожалуйста свяжитесь с нами.

Далее: Получите помощь по отраслевым терминам — прочтите нашу статью о терминологии панели переключателей и устройств.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
