Размеры штыковой лопаты: ширина лопаты из рельсовой стали с черенком, размер титановой лопаты со штыком

виды, характеристики, назначение и рекомендации по выбору

При работе с грунтом и сыпучими материалами, кроме специализированной техники, используется простейший ручной инструмент – лопата.

Многие хозяева не придают ее выбору должного значения, считая, что в ее конструкции нет ничего сложного, а значит, для работы подойдет любая.

Да и внешне каждый инструмент похож для неопытного пользователя.

Но производители делают лопаты различной формы и размеров не для того, чтобы они выглядели красиво.

Каждая из них создана для вполне конкретной задачи, и слабо пригодна для выполнения иных работ.

Содержание статьи

Назначение лопаты

Лопата – это инструмент, при помощи которого выполняются разные виды работ.

Этим приспособлением можно копать, расчищать, переносить грунт и другие сыпучие материалы.

И это далеко не полный перечень возможностей, так как все зависит от типа инструмента.

Даже спецтехника не способна полностью заменить лопату.

Ее используют дворники, строители, военные.

Она незаменима у пожарных, металлургов, археологов и представителей множества других профессий.

Для лопат был разработан ГОСТ 19596-87 с техническими условиями, в котором подробно расписаны типы и все размеры погрузочных, садовых и строительных видов инструмента до мельчайших подробностей.

На самом же деле классификаций этих изделий намного больше, чем по ГОСТу.

Устройство и характеристики

Стандартная лопата состоит из следующих элементов: полотно, черенок, тулейка.

Полотно

Это рабочая часть, форма, размеры и параметры которой указывают на вид работ, для которых предназначен инструмент.

Так, например, обычная копальная лопата имеет практически плоское остроконечное полотно с заточкой.

А у зернового инструмента рабочая часть изогнута в форме ковша, длиннее и шире.

Используется он для подбора и погрузки сыпучих материалов с небольшим удельным весом.

Острый край полотна называется лезвием.

Его острота соответствует назначению лопаты.

Загиб вверху полотна именуют наступом (есть не у каждого инструмента).

Именно на него надавливают ступней ноги при вводе полотна в твердую среду.

Черенок (держак, рукоять)

Часть инструмента, за которую его держат при работе.

Для удобства на конце черенка некоторые модели имеют, так называемые, вильчатую или Т-образную ручку.

Держак может быть изготовлен из единого куска материала (монолитными), либо же состоять из нескольких трубок — колен, которые, при транспортировке инструмента, складываются, подобно современным рыболовным удилищам.

Телескопические варианты хороши тем, что позволяют регулировать длину черенка для повышения удобства работы с инструментом.

Тулейка

Деталь, удерживающая черенок в жестком сцеплении с полотном.

Может быть конструктивно неотъемлемой частью полотна, и отдельной деталью в виде втулки.

Последним вариантом оснащаются преимущественно складные модели.

Материал полотна

Полотно лопаты всегда делают легким, при этом оно должно быть и достаточно прочным.

Единственный материал, который отвечает таким характеристикам, но при этом имеет невысокую себестоимость – сталь.

По этой причине стальные изделия являются самыми распространенными.

Существует магазинная классификация характеристик этого материала:

  • • Рельсовая (пружинная) сталь, близкая по характеристикам к той, из которой изготавливают железнодорожные рельсы. Инструмент не подвержен коррозии, прочный и долговечный.Сравниться с ним могут лишь титановые лопаты, которые, ко всему прочему, еще и намного легче.
  • Каленая – используется преимущественно для огородных и садовых целей.
  • Полированная – отличный выбор при работе с липкими материалами, например, глиной. Полировка полотна заметно снижает трение на его поверхности.
  • Нержавейка – встречается достаточно редко, она незаменима при работе с агрессивными материалами (цементом и другими растворами).
  • С тефлоновым покрытием или порошковым напылителем. К полотну с таким покрытием не липнет ни глина, ни вязкий грунт. Часто встречается на “американках”.

Металлические лопаты используются для тех работ, где требуется повышенная прочность инструмента.

Там, где не предполагается серьезных нагрузок на полотно, но нужна легкость, например, при расчистке снега, используются алюминиевые изделия.

Дешевый и при этом вполне пригодный для использования аналог – деревянные лопаты, где полотно изготовлено из листа толстой фанеры.

Такой инструмент можно изготовить самостоятельно, а заводские модификации используются в пекарнях.

Еще один материал, пригодный для подобных целей – пластик.

Прочные пластиковые лопаты используются как для расчистки снега, так и для уборки различного мелкого мусора.

Домашние совки, кстати, изготавливаются именно из такого пластика.

В отличие от железных вариантов, к пластику ничего не прилипает, т. к. по его поверхности все хорошо скользит.

Материал черенка

Для изготовления черенка используется всего два материала:

  • Металл. Трубка из стали или легковесного сплава, надежная и удобная, имеет небольшой вес.Тем не менее, стоит дорого, ремонту не подлежит, на холоде “леденит” руки, имеет всего 3 размерности.
  • Дерево. Черенок имеет диаметр 45 мм, его легко заменить при поломке, стоит дешево.

А еще дерево легко подрезать под нужную длину.

С другой стороны, черенок может быть только прямым, а его вес больше, чем у металлического варианта.

Размеры и вес

В быту встречаются чаще других следующие лопаты, стандартизированные по ГОСТу:

  • Копальная остроконечная. Ширина, высота и толщина полотна – 210 / 285 / 1,6 мм. Вес – до 0,98 кг.
  • Растворная: 240 / 270 / 1,6 мм. Вес – до 1,3 кг.
  • Совковая зерновая: 235 / 305 / 1,0 мм. Вес – до 0,75 кг.
  • Угольная: 340 / 350 / 1,6 мм. Вес – до 1,64 кг.
  • Породная: 325 / 350 / 1,5 мм. Вес – до 1,29 кг.
  • Снегоуборочная: 330 / 375 / 1,0 мм. Вес – до 1,4 кг.

Виды лопат, их назначение

Инструмент настолько широко используется, что каждая его характеристика оптимизирована под конкретные цели.

Это касается и формы рабочей части, и типа тулейки, размеров, покрытия, многих других параметров.

Итак, каждый инструмент относится к конкретному типу, в зависимости от его формы и назначения.

По форме

  • Штыковые – практически плоское полотно с клинообразным или скругленным заточенным лезвием.Основное назначение – копание вглубь с прорезанием почвы и отделением ее слоев. На полотне также расположены наступы, при надавливании ногой на которые, инструмент легче заглубляется в почву.
  • Совковые (подборные). Держак находится под некоторым углом относительно полотна.

Прямоугольные лопаты выполнены в форме лотка – плоское днище с закругленными боковинами, образующими бортики.

Если полотно округлое, например, как у породной лопаты, оно имеет вогнутую форму.

Предназначение – подбор грунта и различных сыпучих материалов. Не имеет заточку.

Некоторые виды современных лопат имеют комбинированную форму, совмещая черты и функции штыкового и совкового варианта.

По назначению

Согласно ГОСТу, лопаты делятся на 3 большие категории по назначению.

Строительные:
  • Копальная – используется в основном для копания грунта. Выполняется в двух вариантах: прямоугольном со скругленным лезвием, или остроконечным.
  • Подборочная – предназначена для перемещения любых сыпучих материалов, включая грунт. Может быть гладкой или граненой.
  • Растворная (для бетона) – используется в строительных целях.

Инструментом подают и разравнивают цементный раствор.

Прямоугольная рабочая часть изготовлена в форме лотка.

Садово-огородные:

  • Перекопочная – используется на грунтах низкой и средней твердости, имеет клиновидную форму полотна.
  • Выкопочная – аналогично предыдущей, но с прямоугольным полотном и закругленным лезвием.
  • Универсальная – изготавливается в 2-х исполнениях (с широким закругленным или острым клиновидным лезвием).

Погрузочно-разгрузочные:
  • Песочная – для работы с различными сыпучими материалами, включая песок, уголь, щебень, асфальт. Почти квадратный совок с изогнутой под 35 градусов ручкой относительно рабочей части.Часто используется для сгребания навоза на домашних фермах.
  • Зерновая – используется при работе с легкими сыпучими материалами и зерном.
  • Угольная – используется для извлечения отходов угледобычи и при погрузо-разгрузочных работах с углем. Этот инструмент горняка изготавливается в двух исполнениях: с трапециевидным и широким закругленным полотном.
  • Металлургическая – используется в металлургической промышленности. Полотно выполняется в виде трапеции с закругленной частью со стороны тулейки.
  • Породная – используется при погрузке угля, щебня, руды и, конечно, породы. Такой инструмент для горных пород в народе более известен, как “чирва”. Еще одно название – щебеночная лопата.
  • Горно-рудная – используется, как и предыдущий вариант. Формой напоминает обычный копальный остроконечный инструмент, но с бортиками по типу совка.
  • Снегоуборочная (снеговая) – широкий совкообразный прямоугольный инструмент, используемый преимущество для уборки снега.

Кроме стандартизированных по ГОСТу лопат, существуют их специальные подвиды.

Специальные:
  • Щитовая (движок, срепер, полотно в виде широкого щита) – используется для уборки от снега мостовых, катков и т.д., его сгребания. Рабочая часть выполнена в виде плоского широкого полотна. Также щитовыми называют лопаты, расположенные на пожарном щите и предназначенные для пожарных работ.
  • Хлебная – полностью деревянный инструмент с плоским полотном.Используется для извлечения из печи и помещения в нее различных хлебобулочных изделий и подобных продуктов, включая пиццу.
  • Дренажная – инструмент с узким и длинным полотном, наступом и заточенным лезвием.Используется для выкапывания и очистки узких траншей. Дренажные лопаты имеют закругленный кончик, отлично подходят для пересадки небольших кустарников.
  • Садовая лопатка – штыковой инструмент длиной около 40 см и весом всего 300 г. Используется для посадки и пересаживания растений с небольшой длинной корня.
  • Малая пехотная (МПЛ) – шанцевый инструмент, часть снаряжения военнослужащих различных армейских войск.Другое название – лопата Линнеманна, а ошибочное – саперная.
  • Большая саперная – возимый шанцевый армейский инструмент. Выглядит, как обыкновенная штыковая лопата, но с меньшей общей длиной и более тонким черенком.

  • Туристическая – инструмент, напоминающий МПЛ.Некоторые модели складываются пополам по тулейке.Такая складная лопатка часто незаменима не только в туристических походах, но и на приусадебном участке.
  • Автомобильные лопаты – инструмент с разной формой и размерами лотка, но имеющий либо изначально короткую, либо телескопическую ручку.

Легко укладывается даже в небольшой багажник и используется в случаях, когда нужно освободить застрявший автомобиль.

Как выбрать лопату?

Кроме формы и назначения лопаты, следует обратить внимание на материал полотна.

Сталь имеет относительно большой вес и подвержена коррозии, но при этом справляется с твердыми грунтами.

Стальной инструмент должен иметь защитное покрытие в виде специальной краски (обычно черного цвета).

Считается, что самые качественные изделия производятся из кованой стали.

Еще один материал, который заслуживает внимание – титан.

Такой инструмент очень легкий и не подвержен коррозии, но при этом очень прочный.

Недостаток титановых вариантов – высокая стоимость.

Для работы с рыхлыми грунтами подойдет инструмент ковшеобразной формы.

В случае с твердой глинистой почвой необходимо смотреть в сторону штыковых лопат с лезвием округлой или клиновидной формы.

Лопатой будет удобно работать, если ее рукоять будет расположена относительно полотна под небольшим углом.

Такая конструкция заметно снижает нагрузку на мышцы спины.

Что нужно знать о лопатах?

К лопатам еще относятся совки для уборки мусора.

Черенок такого инструмента закреплен поперек плоскости полотна с бортиками.

В качестве материала для изготовления используется пластик и металл.

Первый вариант является монолитным.

Иными словами, пластиковый совок имеет неразборную литую конструкцию.

Для уборки картофеля используется специальная лопата, внешне схожая с вилами.

На конце расположена перегородка с роликами.

Используется вместе с деревянным инструментом на овощных базах.

Еще лопатами называют различные скребки для очистки труднодоступных мест от мусора и грязи, предназначенные для сгребания.

Современные туристические лопаты оснащаются дополнительными насадками.

Их конструкция позволяет снять стандартное полотно с черенка, прикрепить на его место топор, пилу или другой полезный туристический инструмент, который идет в наборе.

Кроме обыкновенного ручного инструмента, на рынке можно встретить его различные модификации:

  • Пневмолопата (пневмоковш, хоппер-ковш, штукатурная лопата) – устройство для нанесения штукатурки. Представляет собой рукоять, на которой закреплен контейнер для зачерпывания. Внутри него находятся сопла для подачи раствора, и воздушные сопла.В рукояти установлена трубка, подающая сжатый воздух от подключенного компрессора.
  • Электролопата – небольшая снегоуборочная машина с электроприводом и рукоятью, подобной держаку.Внешне имеет схожесть с ручным снегоуборочным инструментом, однако, не требует каких-либо физических усилий для уборки снега, т.е. это один из видов снегоуборщика. Про все разновидности снегоуборщиков читайте тут

Штыковая лопата – вариантов много, и у всех есть плюсы и минусы + Видео

Что в строительстве, что в приусадебном хозяйстве никак не обойтись без всевозможных земляных работ, а значит и без их главной героини. Штыковая лопата – так её зовут. Если функции за века не изменились, то внешний вид и материалы, служащие основой для этого инструмента, менялись не единожды.

Инструмент из глубины веков

Когда в раннем детстве родители или бабушки с дедушками вручают нам пластиковую лопатку, чтобы мы играли в песочнице, нам и в голову не приходит, что взрослый эквивалент этой нашей игрушки ведет свою историю аж из глубины веков. А тем не менее, это самый что ни на есть доисторический рабочий ручной инструмент. Только вначале материалом для него служили кости животных. И чтобы сделать себе приспособление для копания, нужно было предварительно сходить на охоту, вернуться с добычей покрупнее, разделать её, а уже тогда воспользоваться лопаточной костью или рогами.

Судя по всему, это было не всегда удобно, иначе как объяснить, что со временем человек стал изготавливать копательное приспособление из дерева, именуемое в память о «костном прошлом» лопатой. Наверное, тогда и появилась фраза о «палке-копалке». Сейчас это сложно себе представить, но это был цельный инструмент из одного куска дерева: и ручка, и рабочая часть. Со временем, очевидно, сфера применения расширялась, а деревянная лопата не всегда справлялась с задачами. Рабочую кромку инструмента стали обрамлять металлом, что сделало её значительно мощнее.

Шли годы, инженерная мысль пошла ещё дальше – рабочая часть стала полностью металлической, её стали называть штыком, клинком или лотком, а вот ручка, именуемая черенком, осталась деревянной. Хотя не лишним будет отметить, что обе эти части в некоторых случаях все-таки меняют классические материалы, из которых они изготовлены, на альтернативные: пластиковые и деревянные лотки и пластиковые или алюминиевые рукоятки. Эта конструкционная особенность непременно скажется и на условиях их использования.

Копать, не перекопать – лопата штыковая с черенком!

У лопат, предназначенных, прежде всего, для всевозможных земляных работ, штык или клинок – главная рабочая часть – изготавливается исключительно из металла. Правда, если изначально использовалась только обычная сталь, то со временем стали применять и нержавейку, и даже супермодный титан, но на этом ниже остановимся особо. Штыки еще и бывают разными по форме: т.е. бывает лопата штыковая прямоугольная или заостренная. На рабочих функциях это не особенно сказывается, а сфера применения несколько отличается: садово-огородная, строительная.

  • Штыковой вид – так принято называть лопату с заостренной рабочей частью, которая и в самом деле напоминает не то штык, не то клинок. Этот самый популярный в землекопных работах инструмент практически плоский по форме, с еле заметно вогнутой серединой, верхние края загнуты под прямым углом к лезвию, чтобы облегчить наступ ногой при копании. Если вы трудитесь в саду или огороде: перекапываете, рыхлите или окучиваете, без этого орудия вам точно не обойтись. Аналогичная ситуация и в строительстве: ни одно копание ям, траншей, перемешивание или погрузка/разгрузка не обходится без неё.

  • Садовый вид (прямой) – так же, как и предшественница, используется практически везде, несмотря на четкое указание в наименовании. Однако разница все же есть: во-первых, в форме штыка – он прямоугольный по форме и слегка загнут, во-вторых, в наличии на конце черенка поперечины, что существенно упрощает работу.

  • Военный вид – есть лопата, созданная специально для военнослужащих, но внешне достаточно похожая на гражданскую коллегу – садовую. Называется она большой сапёрной. Самое яркое отличие – форма оконечности черенка: тонкая рукоятка с утолщением на конце. А вот малую сапёрную лопату правильней было бы называть малой пехотной, именно для этого рода войск её и придумали военные инженеры. Похожа на неё и миролюбивая туристическая модификация. Обе эти «малютки», всего-то в полметра длиной, разборные; их носят в чехлах; они бывают оснащены пилой, киркой, топориком, долотом, гвоздодёром.

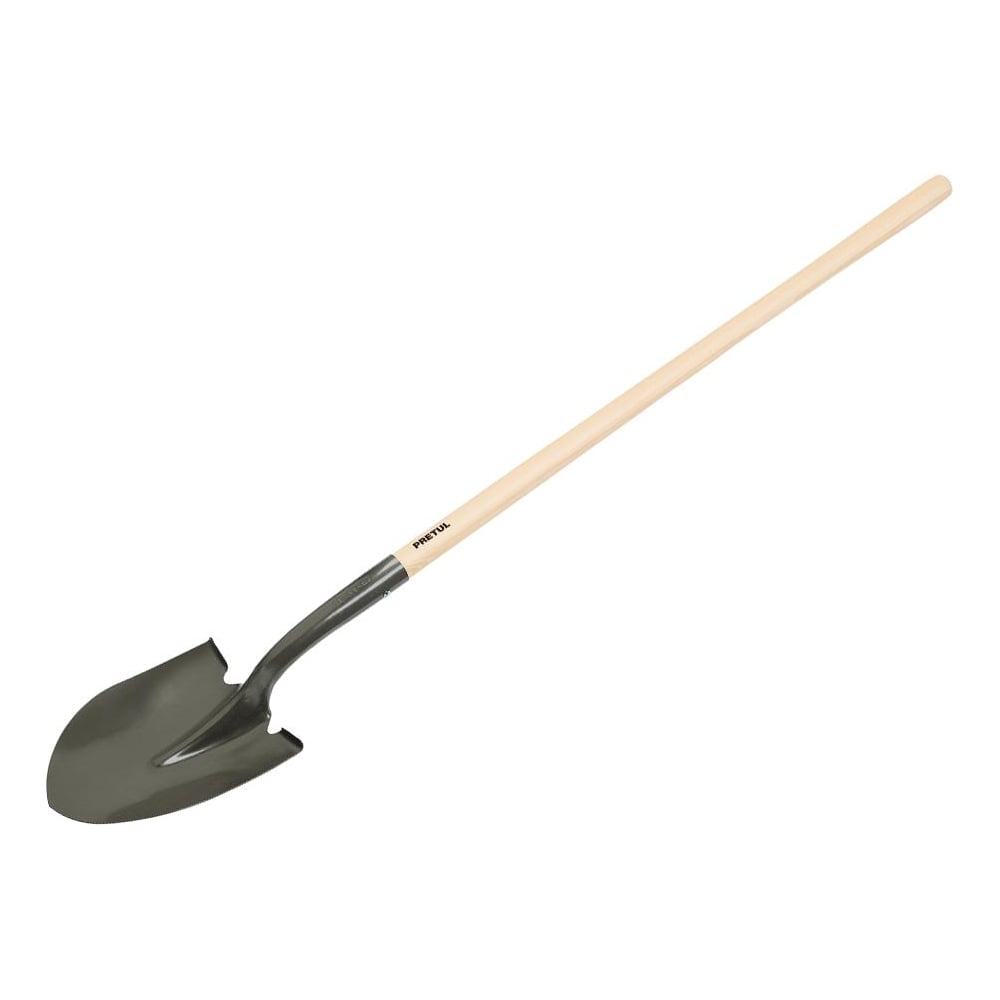

  • Полусовковый вид («американка») – достаточно популярная в последнее время модификация орудия для копания, по сути имеющая признаки и возможности и штыкового вида, и совкового. Это достигается благодаря придуманной заморскими изобретателями несколько необычной для лопат ложкоподобной форме клинка, который, к тому же, расположен под углом к изогнутому наподобие столового прибора черенку.

  • Совковый вид – существенно отличается от всех других приближенной к квадрату формой рабочей части, она, как и следует из названия, достаточно похожа на совок, по сути, и функции у них тоже близки. Основное предназначение – всевозможные погрузо-разгрузочные работы. Подвиды совковых лопат – это самый настоящий арсенал, на изучение которого не лишним будет выделить отдельное время.

Выбираем подходящий экземпляр

Как и в любом деле, нужно, прежде всего, определиться с целями и задачами. В нашем случае нужно четко понимать, придется ли заниматься масштабными землекопными работами и с какими грунтами придется столкнуться. От этого в немалой степени будет зависеть ваш выбор того или иного вида лопат.

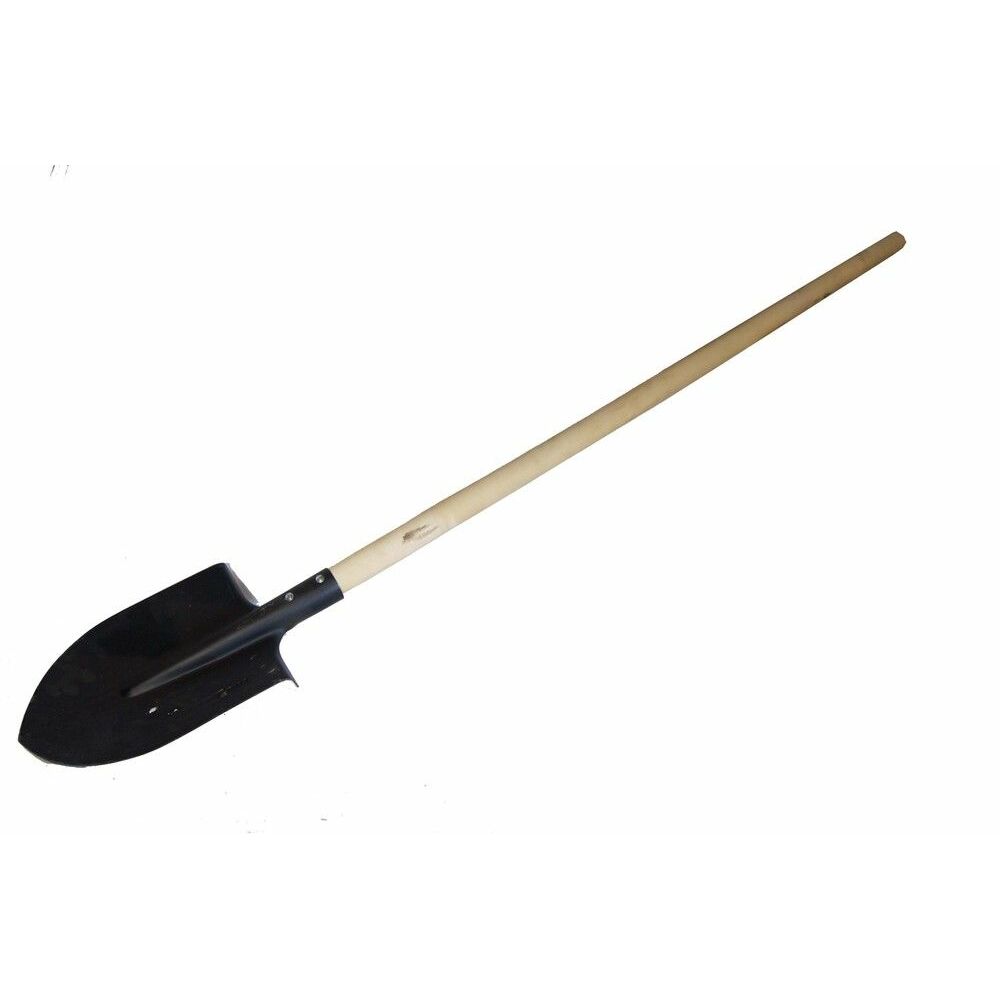

  • Хорошо знакомая всем ещё со школьных субботников обычная штыковая модификация более-менее справится со всеми сложностями, главное – содержать инструмент в нормальных условиях, и он будет служить верой и правдой. Штык у такой лопаты заострен и изготовлен из стали, со временем он может затупиться и поддаться нападкам коррозии.
  • Лопата усиленная штыковая – такое орудие, у которого в процессе изготовления клинка добавлены усиливающие ребра жесткости в районе так называемого «стакана», в который закрепляется черенок. Этот инструмент будет просто незаменим во время землекопных работ в условиях тяжелых грунтов.
  • Лопата штыковая титановая – облегченная по весу модификация. Это модное в последнее время орудие многие чуть ли не называют женской лопатой, ибо она, в сравнении с остальным модельным рядом, чрезвычайно легка: не более 1,3 кг против примерно 2,5 кг. Более того, как отмечают многие пользователи, она не нуждается в затачивании, во всяком случае достаточно долго сохраняет исходные данные. И еще один немаловажный момент – к ней не пристают комья земли, что опять же существенно облегчает процесс работы. Однако есть и проблема – цена, стоит такой инструмент прилично.
  • А вот лопата штыковая, нержавеющая сталь для которой стала материалом, будет существенно тяжелее титановой, но гораздо более бюджетной в смысле цены. Что тоже немаловажно. Она всегда будет выглядеть безукоризненно, если, конечно, вы будете за ней следить. Отполированная поверхность штыка блестит, словно зеркало, но к нему прилипает земля.
  • Зачастую из нержавейки делают разновидность под названием «американка», о которой было сказано выше. Некоторые пользователи жалуются, что форма и вес инструмента в этом исполнении им не подошли. Другие – расхваливают, поскольку форма и клинка, и черенка у «американки» призваны снизить нагрузку на спину даже в самых сложных грунтовых условиях. Это дело индивидуальное, проверите опытным путем.
  • Лопата телескопическая штыковая – орудие со складывающимся алюминиевым или пластиковым черенком. Крайне удобна при перевозке, в силу того, что будет занимать мало места. Еще один плюс – вы сможете без труда за считаные минуты подогнать её под любой рост. Но против этого есть и существенный минус – она будет гораздо более хлипкой в сравнении с цельными алюминиевым или пластиковым аналогами, не говоря уже о привычном деревянном черенке.

Размеры штыковой лопаты – имеют значение!

В случае с выбором хорошей лопаты размер, действительно, имеет значение. Правда, в большей степени это касается рукоятки, а не рабочей части. Габариты же штыка, безусловно, отличаются в разных моделях и видах лопат, но в общем и целом находятся в районе следующих усредненных цифр: 210х285 мм. Маленькая лопата не даст нужной продуктивности труда, интересно, что и чрезмерно большая тоже не приведет к желаемому результату.

Помните, что большой клинок выворотит и большой кус земли, который вам ещё понадобится если и не отбросить, то хотя бы перевернуть. А потому важна умеренность!

Отдельное внимание стакану для присоединения к штыку деревянного черенка. Чаще всего, он имеет сквозное отверстие, в котором и черенок закрепить удобнее, и попавшая влага спокойно через него выйдет, не причинив вреда дереву. Если же вдруг вам достался вариант с запаянным стаканом (чего лучше избегать!), то вам придется хранить лопату штыком вверх. В противном случае влага в кратчайшие сроки может привести к гниению черенка в месте крепления.

Для того, чтобы и результативность землекопных работ, и ваше физическое состояние после их завершения были в норме, инструмент должен быть удобен именно вам. В немалой степени это зависит от длины черенка. Его длина примерно 930-1100 мм, но варианты всегда возможны. Поставьте лопату рядом с собой – считается, что черенок должен быть не ниже, чем 10 см от уровня вашего плеча. Однако некоторым людям комфортно копать инструментом, рукоятка которого находится на уровне локтевого сустава. Это очень индивидуально.

Лопата – нелишние знания!

Как уже было сказано выше, для того, чтобы ваша лопата служила вам верой и правдой длительное время, вы должны к ней соответственно относиться. После каждого использования необходимо тщательно очистить инструмент от комьев земли и убрать в сухое, проветриваемое помещение. Хранится лопата клинком вниз, за исключением тех случаев, когда стакан для крепления черенка наглухо запаян. Чтобы не дать шансов коррозии испортить ваш инструмент, обработайте на зиму его машинным маслом или керосином.

Затупившийся рабочий конец штыка нужно заострить либо точильным камнем, либо специальным станком с двух сторон, это облегчит землекопные работы. Тут чем острее, тем лучше, правда, нужно быть аккуратным, чтобы не пораниться. А вот черенок, с той же целью, нужно держать в идеально гладком состоянии: без сучков и сколов. Если вдруг они появились, то тщательно обработать рукоятку наждачной бумагой.

Многие рабочие инструменты можно сделать самостоятельно, что, во-первых, позволит сэкономить некоторые деньги, а во-вторых, проявить ваши изобретательские таланты, а в-третьих, возможно, ещё и облегчит ваш труд, как например, в случае с изготовлением чудо-лопаты своими руками. В общем – выбирайте то, что подходит именно в вашем случае, и удачной вам работы!

Оцените статью: Поделитесь с друзьями!

Черенки для садового инвентаря размеры и особенности крепления

Черенок для лопаты каким он должен быть

Черенки из дерева пользуются неизменным спросом, поскольку стоят недорого, экологически чистые, легкие, удобные, приятные на ощупь, теплые, могут иметь любую форму.

Дерево — природный материал, с множеством достоинств.

Оно очень прочное, но при этом легкое, хорошо обрабатывается, экологически безопасно, доступно, деревянная поверхность всегда остается теплой, даже в мороз.

Деревянные черенки для лопат, граблей, тяпок, мотыг и другого инструмента можно приобрести в магазине или у производителя. Производители черенков должны соблюдать ряд требований, чтобы товар был качественным и конкурентоспособным.

Черенки для инструмента следует изготавливать из древесины твердолиственных пород, без сучков и гнили, трещин и сколов. Древесина хвойных пород не подходит для массового производства черенков, поскольку содержит большое количество смолы и у нее ниже плотность, чем у древесина твердолиственных пород.

Деревянные черенки для инструмента могут быть разного сорта, что зависит от выбора сырья для их производства. Высший сорт изделий подразумевает черенки без сучков, гнили, сколов и трещин.

На черенках более низкого сорта допускается наличие сучков в количестве, не превышающем установленных норм, с условием, что это не скажется на прочности изделия. Поверхность деревянных черенков должна быть гладкой, не повреждать кожу рук и не оставлять заноз.

Некоторые производители предлагают черенки, покрытые лаком или ламинированные черенки, что помогает сделать поверхность древесины более гладкой и защитить ее от влаги, биологических повреждений, гниения.

Деревянные черенки могут быть разных размеров и диаметра, но существуют типовые размеры, соответствующие стандартам черенков для каждого вида инструмента, которые подходят для лопат определенного типа, граблей, метел.

Типовые размеры черенков рассчитаны в зависимости от нагрузок и того, чтобы с ними было удобно работать: диаметр черенка для лопаты 40 мм, для тяпки и мотыги – 30 мм, для граблей – 25 мм, для веников и метел – 20 мм.

Длина черенков может варьироваться от 900 мм до 1300 мм. В зависимости от роста человека, можно выбирать инструмент с черенками разной длины.

Для производства черенков из дерева используют специальные станки, которые выполняют разные виды операций, это могут быть палочные круглошлифовальные станки, круглопалочные станки, круглошлифовальные станки, фрезерные станки, токарные станки.

Фрезерный станок для заострения черенков выполняет операции по скруглению одного конца черенка и заострению другого конца. Для больших партий черенков придание конической формы не требуется. Механизация процесса производства черенков для ручного инструмента позволяет повысить скорость работы и выпускать большие партии товара, соответствующего стандартам.

1 Черенок для лопаты огрехи массового производства

Деревообрабатывающие предприятия, как правило, никогда не расскажут вам о том, что в погоне за прибылью и количеством постоянно вынуждены нарушать необходимые этапы технологии для производства деревянных изделий как минимум по нескольким пунктам:

  1. Вместо сплошного массива дерева черенки для лопат стали делать из отходов.
  2. Транспортировочная влажность – это максимальная степень просушки, которая абсолютно не приемлема в работе по производству качественного и долговечного садового инвентаря. Результат – усыхая, черенок от лопаты покрывается трещинами, диаметр уменьшается, и держатели разбалтываются.
  3. Заточка рабочего конца делается на среднеарифметический диаметр «любой лопаты». Результат – неплотная посадка лопаты на черенок.
  4. Любой «декор», нанесенный на черенок от лопаты: краска, шпаклевка, термопленка и т.д. призваны не продлить срок рабочей годности изделия, а лишь замаскировать огрехи производства, повысить конечную стоимость или скрыть изначальный материал из которого был изготовлен черенок от лопаты.

Разные виды черенков: деревянный, пластиковые, металлические

1.1 Из какого дерева лучше делать черенки?

Среди традиционных сортов древесины, безусловно, для производства каждой вещи есть свои фавориты. Массовое производство, как правило, использует для изготовления черенков березу или отходы сосны. Чем хороши разные породы деревьев и в чем их минусы – разберем ниже:

  1. Сосна – древесина мягкая, легко обрабатывается. Но, смолистая и недолговечная. Среди дополнительных минусов: поверхность из сосны плохо впитывает влагу (пот с ладоней), поэтому скользит. Плюс, при малейшем усилении нагрузки, он просто треснет или сломается. Поэтому, если вы все же решите использовать для черенка сосновую древесину, то склеивайте между собой три планки. Это значительно повысит прочность будущего изделия.
  2. Береза – легкая и достаточно прочная порода, мягкая для обработки, но по сравнению с сосной, в конечном итоге прослужит гораздо дольше.
  3. Бук – легкий и прочный, как береза, но, что называется, с подвохом. Древесина практически не содержит смолы. Поэтому, готовое изделие нужно будет дополнительно обработать, чтобы не разбухало от избытка влажности.
  4. Тополь – легко поддается обработке, но совсем не устойчив к гниению и вмятинам при сильных ударах. По качеству древесина похожа на липу. Но, лучше тополь использовать для спичек или декораций (мореный/вымоченный в воде), а не для рабочих инструментов.
  5. Дуб – черенок, сделанный из этой древесины можно называть вечным. Древесина очень трудно поддается обработке, но со временем, правильно высушенная и подогнанная под держак, она, подобно лиственнице – почти каменеет.

Чертеж черенка для лопаты

Размер

Черенок должен быть под размер. Это одно из главнейших правил. Считается, что идеальный размер черенка подразумевать должен правильную высоту:

В первую очередь надо обратить внимание на плечо работника. Ориентировочно для нашего человека высота черенка должна варьироваться в пределах 140-180 см

Если рост выше или ниже, то соответственно нужно менять длину черенка;
Если черенок готовится под лопату совковую, то можно сделать его и покороче. Дело в том, что загребать различные сыпучие предметы или другие вещи длинной лопатой крайне неудобно, а вот короткой, напротив, легче. Это касается также и вил. Если ими вы собираетесь переносить тюки сена, то лучше будет насадить их на короткий черенок, а вот грузить тюки на лафет надо уже длинными вилами;
Если лопата саперная, то естественно, показатель длины рукоятки должен уменьшиться до крайних значений. Как правило, это 70-80 см, возможно даже меньше.

Древесина

Береза — лучший черенок

Второе правило хорошего черенка – качество материала. Нужно знать, какие породы дерева лучше всего подходят для этого. При этом изделие получит не только соответствующую прочность, но и внешний вид будет на уровне. Давайте рассмотрим самые популярные разновидности древесины, используемой для изготовления черенков:

  1. Сосна считается самым простым материалом, обилие которого на рынке порой удивляет. С другой стороны, оно и понятно, ведь сосна считается материалом мягким, что существенно облегчает процесс изготовления: материал быстро и эффективно обрабатывается, шлифуется и красиво смотрится. Только вот у сосны есть один недостаток, бросающий огромную тень на все преимущества этой древесины, как ложка дегтя в бочке меда – надежность. Изделия из сосны не подойдут для лопат и вил, так как долго не продержатся. Со временем материал слабеет, черенок ломается при первом же серьезном усилии.
  2. Береза крепка, дешева и ее несложно достать у нас в стране. Кроме того, при высокой прочности, береза невероятно легка, что для инструмента является основополагающим фактором. Береза выдерживает солидные нагрузки длительное время, не ломается даже при неправильном перекапывании тяжелой почвы. Обработка древесины также не вызывает сложности: береза легко стругается и волокна снимаются равномерно. Правда, шлифуются березовые изделия гораздо дольше, но зато качество черенков намного выше сосновых.
  3. Ясень и дуб – лучшие сорта древесины. Только вот ясень слишком дорогой, а дуб – тяжелый.

Недостатками также обладают бук и лиственница, так как они имеют высокую плотность. Если вам нужен качественный черенок, обращайтесь к лучшему производителю качественных черенков из березы на Дальнем Востоке. У нас действуют акции, успейте ими воспользоваться!

Как сделать лопату

1

Сложность работы обычной штыковой лопатой на твердом и непослушном грунте заключается в том, что штык врезается в землю только по одной плоскости.

Советы по выбору

Дефекты рукояти могут стать серьезным препятствием к нормальному использованию лопаты. Не стоит спешить и приобретать первый попавшийся экземпляр. Чтобы подобрать нужный вариант рукоятки, следует знать характеристику своей штыковой лопаты. Инструменты отличаются по размеру и толщине полотна, подразделяясь на 3 категории: П, В, У. Правильный черенок подбирается, в соответствии с этими данными.

Продуктивность и удобство работы зависят от длины рукояти. Обычно длина ручки выбирается, в зависимости от роста человека. Черенок должен на 10 см не доставать до плеча или локтевого сгиба.

Обратите внимание! Для рукояти предпочтительна твердая древесина лиственных пород: береза, ольха, ясень. На дереве должны отсутствовать червоточины, зазубрины, сучки и трещины, если это высший сорт

Самодельный черенок

Изготовление самодельного черенка для лопаты под силу даже начинающему мастеру. Если приложить небольшое усилие, то технические качества самоделки не будут уступать характеристикам заводского изготовителя. Необходимые материалы и инструменты:

  • доска, горбыль или ветка;
  • циркулярная пила;
  • электрорубанок;
  • ручной рубанок;
  • отвертка;
  • саморез.

Черенок для лопаты – изготовление начинается с выбора материала. От качества древесины зависит прочность изделия, а также его внешний вид. Наиболее популярной и доступной является березовая древесина. Можно приобрести недорогую заготовку или поискать материал на лесопильне. Желательно найти дерево без изъянов (сучков, изгибов, кривых волокон).

Важно! Ветка для будущей рукоятки должна быть в 2 раза толще нужного диаметра. Длину черенка подбирают с учетом того, что около 10 см будет посажено в ковш лопаты

Лучше изготавливать рукоятку чуть длиннее и затем подпилить, чем сделать слишком короткий черенок.

Ветку или доску просушивают на солнце в течение 15-20 дней. После просушки диаметр ветки становится меньше. При использовании специальной заготовки этот шаг можно пропустить.

Ход работ:

  1. Высушенную ветку обрабатывают рубанком, доводя до нужного диаметра. После этого черенок шлифуют наждачной бумагой. Если в качестве материала используется доска, то ее обрабатывают циркулярной пилой и электрорубанком, пока не получится прямоугольная рейка с сечением 3Х4.
  2. Нужно определиться с формой будущей рукояти. Большинство готовых ручек для лопат имеет округлую форму. Для создания круглого черенка нужно воспользоваться ручным рубанком, чтобы сгладить углы заготовки. Но прямоугольная рукоять имеет преимущество – она не будет скользить и выкручиваться из рук.
  3. Конец рукоятки нужно постепенно заострить, постоянно примеряя его к штыку, чтобы не снять слишком много древесины.
  4. Заострение бруска продолжают до тех пор, пока он не начнет входить в штык на половину канавки. При обработке конца черенка следует учитывать изгиб и неровности канавки.
  5. Заостренный конец рукояти скашивают по направлению к полотну лопаты, чтобы она беспрепятственно входила в почву.
  6. Правильно заточенная рукоять легко войдет в лопату на 2/3. Дальнейшему ее продвижению до конца канавки нужно помочь. Перевернутую вверх совком лопату ударяют о жесткую поверхность, чтобы насадить черенок в лопату до упора.
  7. Для надежности его фиксируют в канавке с помощью самореза или гвоздя. Можно в качестве уплотнителя использовать эпоксидную смолу. Заостренный конец по окружности обмазывают эпоксидной смолой, насаживают на лопату, снова заливают смолой, затем усаживают черенок на нужную глубину. Смоле нужно дать просохнуть в течение суток.
  8. Неровности на рукояти зачищаются наждачкой. Для защиты древесины нужно покрыть ее водостойким лаком. К заднему концу черенка можно приделать рукоятку для удобства.

Ручка для лопаты готова.

Обратите внимание! Защита деревянной ручки с помощью лака или краски помогает уберечь ее от сырости и повреждений. Однако появляется повышенное скольжение черенка во влажных ладонях, что приводит к образованию мозолей и водянок

Опытные мастера рекомендуют не делать покрытие лаком. Лучше наносить пропитку и обрабатывать поверхность наждаком. Последовательная шлифовка крупными и мелкими фракциями позволяет отполировать древесину и придать ей прочность.

Черенок для лопаты деталь, достайная внимания

При помощи болгарки, по линиям разметки, отрезаем необходимые заготовки. Узкие концы заготовок затачиваем под конус.

ПРОФИЛЬ КРЕПЛЕНИЯ ЗУБЬЕВ

На квадратной металлической трубе ГОСТ 8639-82 делаем восемь сквозных пропилов: по ширине — равной ширине зуба; по глубине — до стенки трубы.

Интервал между пропилами должен быть одинаковым как показано на рисунке.

УПОР

Можно сделать с прямыми углами, но для «глаза» приятней, если углы аккуратно согнуты.

Согнуть углы можно при помощи трубогиба для профильной трубы.

1. Соберем нижнюю часть инструмента.

При помощи сварочного аппарата скрепляем заготовленные детали между собой.

ЧЕРЕНОК ДЛЯ РУЧКИ

Изготовим по аналогии с упором

УПОР ДЛЯ ЧЕРЕНКА

РУЧКА

Изготовим ее из двух частей (материал может быть любой).

Части скрепим между собой.

2. Соберем верхнюю часть чуда лопаты.

При помощи сварочного аппарата, скрепляем нижнюю часть инструмента и заготовленные детали верхней части между собой.

Как сделать чудо лопату своими руками по предложенным чертежам, мы подробно рассмотрели в предложенном материале.

Да, по окончании работ необходимо обработать сварные швы абразивным кругом и защитить изделие от коррозии при помощи лакокрасочного покрытия.

Заказать чертеж

Изобретение относится к конструкции рукоятки для черенков лопат. Рукоятка для черенка лопаты крепится на черенке в удобном для работы месте. Крепление рукоятки на черенке осуществляется разрезной втулкой, правая и левая стороны которой переходят в основание разрезной конусной стойки, переходящей затем в ручку, состоящую из правой и левой частей, с помощью обжимного кольца.

Такое выполнение обеспечивает удобство эксплуатации, повышение производительности и снижение утомляемости пользователя. 4 ил.

Изобретение относится к области ЖКХ, в частности к уборке дворов, тротуаров, крыш и уборке участков частного сектора (дач) от листвы, снега и т.д.

Известен черенок, крепящийся к рабочему органу с помощью двух пластинок (ласточкин хвост) кольцом.

Черенок универсальный для лопат, диаметр 38 мм

Для того, чтобы сделать лопату более производительной и способной работать с объемными кусками грунта, вам придется дополнить ее двумя небольшими полезными приспособлениями.

2

Указанные приспособления имеют вид двух боковых ножей, прикрепленных к режущей поверхности лопаты. Когда вы прилагаете механическое усилие, внедряя штык такой усовершенствованной лопаты в грунт, он будет вырезать кусок земли не только по плоскости штыка, но и по бокам от него, то есть сразу с трех сторон.

3

Для изготовления боковых ножей вам понадобятся металлические пластины треугольной формы.

Вполне подойдет металл толщиной в 2-3 мм.

4

Сделайте разметку ножей на поверхности пластины, прочертив чертилкой контуры будущих треугольных деталей. Отрежьте детали ножовкой по металлу. Рабочие кромки треугольников следует заточить напильником.

5

В месте крепления основания пластин к штыку лопаты разметьте места для трех отверстий.

Отверстия для надежности крепления рекомендуется располагать не по прямой линии, а в виде треугольника. После того как отверстия просверлены, соедините треугольники с поверхностью лопаты заклепками диаметром 4 мм.

6

Теперь основание следует зажать в тиски и отогнуть.

Учитывайте, что сгибать детали вам следует не под прямым углом, а сделать угол чуть больше, примерно в 100 градусов. Делается это для того, чтобы комья земли не смогли застрять между вашими импровизированными боковыми ножами и лопатой.

7

Сделать такую модернизированную лопату сможет каждый, кто не пропускал в школе уроки труда. Конечно, без определенных навыков работы с инструментом и металлом здесь не обойтись. Но ваши трудовые затраты будут сполна вознаграждены богатым осенним урожаем.

Если вам приходилось вскапывать дерн на садовом участке обычной штыковой лопатой, то вы, несомненно, понимаете, что зачастую это совсем не такое уж и легкое дело.

Немного смекалки, умелые руки и знание законов развития технических систем помогут вам модернизировать этот инструмент и сделать лопату более производительной.Штыковая лопата, металлическая пластина толщиной 3 мм, чертилка, металлическая линейка, проволока для заклепок, молоток, ножовка по металлу, тиски

Загружено 5 лет назад с компьютера

Главная » Квартира и дача » Прочее

2 Хороший черенок для лопаты своими руками

Нам понадобятся:

  • молоток;
  • нож;
  • пила;
  • рубанок;
  • наждачка;
  • клей;
  • пропитка;
  • лак.

Для лопаты с черенком нужно определить для себя  в первую очередь две вещи: свой диаметр и длину. Изначально, нужно брать такую ветку, (если будете делать цельный, а не клееный черенок), чтобы ее диаметр был практически в два раза больше необходимого.

Естественно, волокна должны быть максимально прямыми. То есть: ни сучков, ни изгибов, ни развилок на ней быть не должно. Затем сушим на солнце примерно 15 дней. Диаметр слегка уменьшится. Затем, убедившись, что древесина сухая, снимаем рубанком лишние слои, доводя диаметр черенка до нужной нам окончательной толщины.

Теперь шлифуем наждачкой, пропитываем, даем просохнуть столько, сколько написано на бутылке с пропиткой, покрываем лаком и снова даем просохнуть, следуя инструкции. Лаком лучше перекрыть дважды, тем самым увеличивая предел прочности  черенка.

Теперь затачиваем до нужного размера, обрабатываем место среза пропиткой, даем высохнуть, затем обмазываем по окружности эпоксидкой, и насаживаем на саму лопату. Заливаем смолой, и несколько раз бьем черенком о твердую поверхность, давая лопате усесться на нужную глубину. Через сутки смола высохнет и лопата готова к использованию.

Если вместо цельной ветки решено использовать доски, то не забывайте о нескольких моментах. Доска берется сухая. Затем разрезается циркулярной пилой на брусочки, и, ставится досушиваться.

Изготовление черенка из доски

Если вы взяли сырую доску – то после распиливания бруски нужно связать вместе по всей длине, чтобы сохнущие заготовки меньше деформировались. Затем бруски нужно будет склеить между собой, хорошо просушить и дальше делать по предыдущей схеме.

Кроме того, есть вопрос момент, который постоянно обсуждается: покрывать ли черенок краской или лаком.  С одной стороны – для увеличения срока использования и в плане антикоррозийной стойкости – да, стоит.

Но пользователи отмечают, что дополнительная обработка поверхности придает немалый момент скольжения и прокручивания во влажных ладонях. А это уже причина возникновения водянок, мозолей и т.д.

Профессионалы же советуют, вместо лака и краски использовать пропитку и обрабатывать поверхность наждаком. Сначала большими фракциями, затем малыми, чтобы заполировать черенок естественным способом. Тогда, постепенно впитывая влагу с ладоней, правильно подобранная древесина со временем будет становиться только прочнее и тверже.

Аксессуары для лопат

Если еще покрыть черенки лаком, то лопатой будет удобно работать, и срок службы увеличится.

Рукоятку для лопат обычно делают диаметром 40 мм. Это несколько больше диаметра отверстия лопаты, чтобы можно было подогнать черенок под него. Для этого надо:

1) Нижнюю часть черенка сострогать или срезать на конус; 2) Вставить рукоять в тулейку на длину 12 см; 3) Закрепить черенок шурупом, заклепкой или болтом.

Насаживать лопату на рукоять нужно без лишних усилий, иначе может деформироваться тулейка лопаты. Если крепить черенок с помощью болта, то его придется сверлить насквозь вместе с тулейкой, всунуть болт и шайбу, завернуть гайку. Гайку заворачивать с умеренным усилием.

После, по ходу работы, ее надо подкручивать, не давая расслабления черенку внутри лопаты. Но лучше всего крепить черенок шурупом, если сломается, то его легко заменить, выкрутив шуруп.

Подгоняют черенок к лопате, проверяя плотность, с которой он входит в тулейку.

При необходимости, снимают небольшой слой древесины с черенка, опять проверяют. Если рукоятка входит плотно на половину держателя, то можно забивать ее без боязни деформации лопаты.

Закрепив черенок двумя шурупами, необходимо покрыть его лаком, чтобы продлить срок службы.

Лопата американского происхождения, имеющая удлиненную и выгнутую тулейку, завоевала популярность среди дачников и садоводов. У нее полотно ковшеобразной формы. Длина держателя черенка примерно 25 см. Выгнутая форма держателя обеспечивает удобство работы лопатой, но создает трудности насадки черенка. Проблему можно решить, если черенок распарить кипятком, потом забить в тулейку.

Распаренный, он примет форму изгиба держателя.

Черенки для лопат должны быть без сучков и заусенец. Лучше всего, их отшлифовать и покрыть лаком для продления срока службы. Длина черенка 1 м 40 см или на 10 см ниже плеча человека. Рукоятка не должна быть слишком тонкой или толстой. Диаметр 40 мм – подходит к лопате в самый раз.

Описание

Лопата – это ручной инструмент, предназначенный для копания, переноса и расчистки. Она состоит из лотка (полотна) и рукояти (черенка). Обычно ее выбирают по основе, которая должна быть острой и прочной

На черенок обращают внимание в последнюю очередь. Между тем именно рукоятка для лопаты отвечает за удобство и качество работы

Готовые изделия, выставленные на продажу в магазине, изготавливаются с помощью специального оборудования. Производство черенков для лопат партиями крупного размера осуществляется, благодаря работе нескольких станков:

  • круглопалочный станок;
  • круглошлифовальный;
  • затыловочный.

На заметку. Готовые инструменты и комплектующие детали соответствуют всем параметрам качества.

— Параграф-WWW мобильная версия

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛОПАТЫ
ТЕХНИЧЕСКИЕ УСЛОВИЯ

Настоящий стандарт распространяется на лопаты, предназначенные для производства строительных, садово-огородных и погрузочно-разгрузочных работ.

1. КЛАССИФИКАЦИЯ, ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Лопаты по виду подразделяют на:

строительные;

садово-огородные;

погрузочно-разгрузочные.

1.2. Лопаты (черт. 1) в зависимости от назначения изготовляют следующих типов, указанных в табл. 1.

Обозначение элементов лопат

1 — полотно; 2 — тулейка; 3 — черенок

Тип

Наименование

Назначение

Номер чертежа

ЛОПАТЫ СТРОИТЕЛЬНЫЕ

ЛКО

Лопата копальная остроконечная

Для копания грунта

2

ЛКП

Лопата копальная прямоугольная

То же

3

ЛП

Лопата подборочная

Для подборки и перемещения грунта и сыпучих материалов

4

ЛПГ

Лопата подборочная граненая

То же

5

ЛР

Лопата растворная

Для подачи и разравнивания раствора

6

ЛОПАТЫ САДОВО-ОГОРОДНЫЕ

ЛОП

Лопата садово-огородная перекопочная

Для работы на средних и мягких почвах

7

ЛОВ

Лопата садово-огородная выкопочная

То же

8

ЛОУ

Лопата садово-огородная универсальная

»

9

ЛОПАТЫ ПОГРУЗОЧНО-РАЗГРУЗОЧНЫЕ

ЛСП

Лопата совковая песочная

Для подборки, разгрузки, погрузки песка, щебня, асфальта и других сыпучих материалов

10

ЛСЗ

Лопата совковая зерновая

Для подборки, разгрузки зерна и легких сыпучих материалов

11

ЛУ-1

Лопата угольная

Для навалки угля в лаве и извлечения штыба из зарубной щели

12

ЛУ-2

То же

ЛМ-1

Лопата металлургическая

Для погрузочно-разгрузочных работ в металлургическом производстве

13

ЛМ-2

ЛПР

Лопата породная

Для погрузки породы, руды, щебня

14

ЛГР

Лопата горно-рудная

То же

15

ЛСУ

Лопата снегоуборочная

Для уборки снега

16

1.3. По конструкции полотна лопаты изготовляют:

цельноштампованные;

сборные (с накладной тулейкой).

1.4. Основные размеры лопат (без черенков) и их предельные отклонения должны соответствовать указанным на черт. 2-16.

Неуказанные предельные отклонения для полотен лопат ± по ГОСТ 25346-82.

Лопата копальная остроконечная, ЛКО

Масса — не более 0,98 кг

(Измененная редакция, Изм. № 1).

Лопата копальная прямоугольная, ЛКП

Масса — не более 1,05кг

(Измененная редакция, Изм. № 1).

Лопата подборочная, ЛП

Масса — не более 1,2 кг

Лопата подборочная граненая, ЛПГ

Масса — не более 1,6 кг

Лопата растворная, ЛР

Масса — не более1,3 кг

(Измененная редакция, Изм. № 1).

Лопата садово-огородная перекопочная, ЛОП

Масса — не более 1,2 кг

Лопата садово-огородная выкопочная, ЛОВ

Масса — не более 1,2 кг

Лопата садово-огородная универсальная, ЛОУ

Масса — не более 1,5 кг

(Измененная редакция, Изм. № 1).

Лопата совковая песочная, ЛСП

Масса — не более 0,98 кг

(Измененная редакция, Изм. № 1).

Лопата совковая зерновая, ЛСЗ

Масса — не более 0,75 кг

Лопата штыковая, совковая из рельсовой и нержавеющей стали



Лопата – ручной инструмент, предназначенный  для копания, расчистки и переноса грунтов, прочих сыпучих и рыхлых материалов. Представляет собой лоток (полотно), насаженный на рукоять (черенок).

Элементы лопаты:

1) Полотно главная рабочая часть этой конструкции. Им осуществляется непосредственное воздействие на грунт. Полотно оснащено загнутыми краями вверху штыка, которые называются наступом
2) Тулейка – крепление штыка и ручки лопаты

3) Черенок – это рукоять лопаты. Имеет продолговатую форму. Черенок надёжно фиксируется в тулейке, после чего инструмент считается собранным и готовым к работе.

Купить лопату

Материал полотна – самый значимый критерий при покупке лопаты:

-обычная сталь (сталь обыкновенного качества. Неплохо справляется с земляными работами, когда почва мягкая и без каменистых включений. Повышенная чувствительность к коррозии, большая ломкость и достаточно большой вес)

-лопата рельсовая сталь (конструкционная сталь). Для этой стали характерна прочность и упругость. Подходит для работы с плотными почвами. Способность выдерживать большие нагрузки.

-рессорная сталь (ст. 65Г значительно прочнее обычной стали и имеет достаточную гибкость, долговечность)

-нержавейка (нержавеющая сталь характеризуется износостойкостью и долговечностью. Имеет средние показатели ломкости, относительно низкая цена)

3 основных класса лопат:

1. Строительная лопата

  • ЛКО – лопата копальная остроконечная (для копания грунта)
  • ЛКП – лопата копальная прямоугольная (для копания грунта)
  • ЛП – лопата подборочная (для подборки и перемещения грунта и сыпучих материалов)
  • ЛР – лопата растворная ( для подачи и разравнивания раствора)

2. Садовая (дачная) – перекапывание почвы на приусадебном участке.

3. Погрузочно-разгрузочная лопата

  • ЛСП- лопата совковая песочная (для подборки, разгрузки, погрузки песка, щебня, асфальта и др.сыпучих материалов)
  • ЛСЗ- лопата совковая зерновая (для подборки, разгрузки зерна и легких сыпучих материалов)
  • ЛУ- лопата угольная (для навалки в лаве и извлечения штыба из зарубной щели)
  • ЛГР- лопата горно-рудная (для погрузки породы, руды, щебня)
  • ЛСУ- лопата снегоуборочная (для уборки снега)

Виды лопат

Для копания:

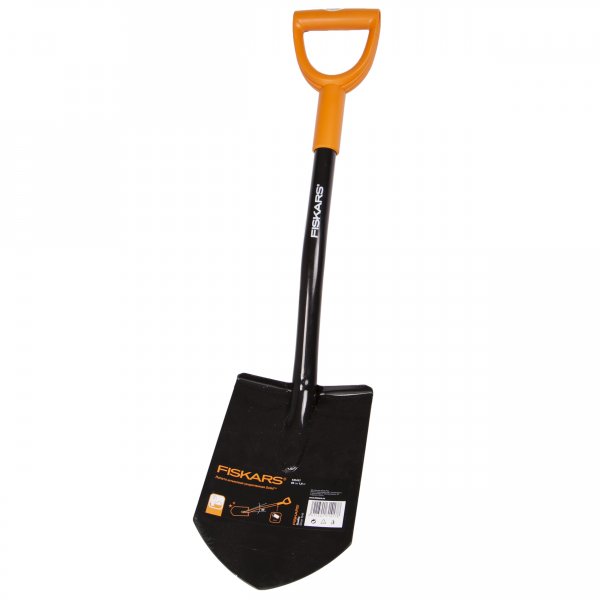

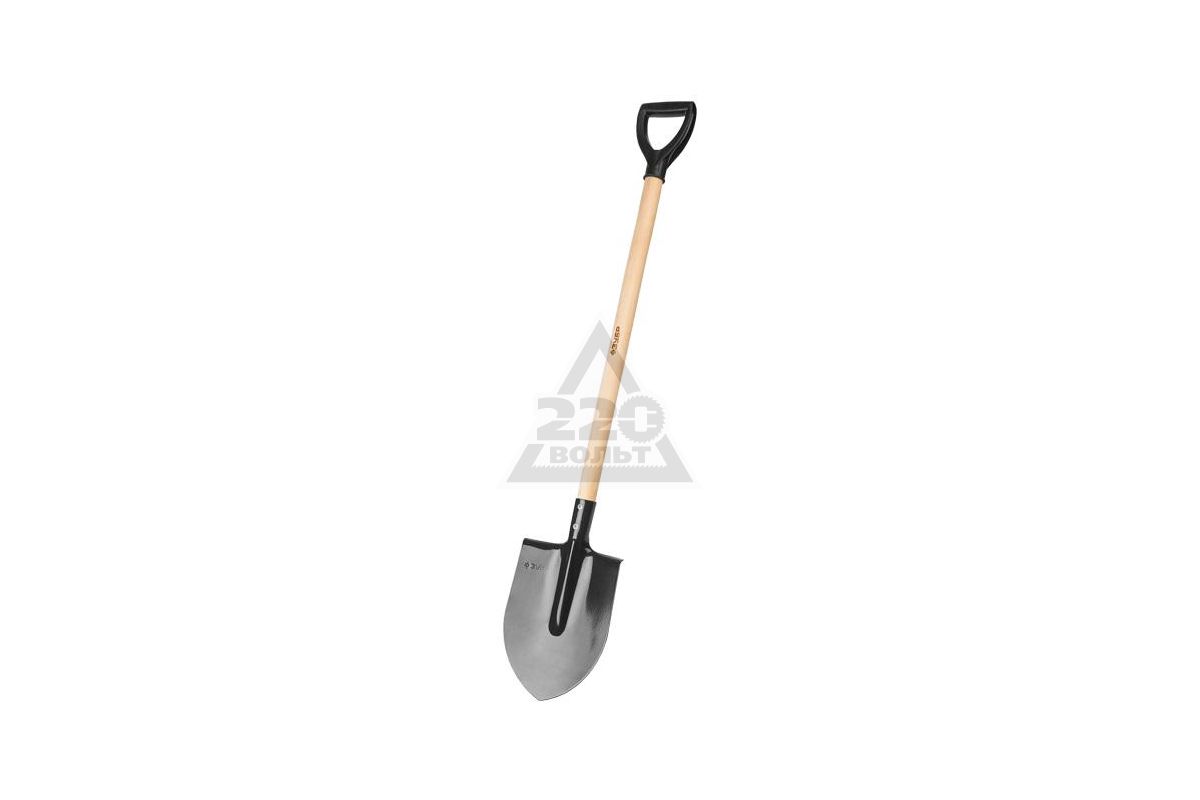

Штыковая лопата

Лопата плоская, заостренной формы. Имеет универсальные формы, что позволяет использовать их для садово-огородных, строительных и погрузочных работ. Конструкция может быть усилена небольшими ребрами жесткости, расположенными симметрично с обеих сторон рабочего полотна.

Одна из особенностей штыковой лопаты заключается в наличии заступов на полотне. Они предназначены для надавливания на лоток ногой, с целью облегчения усилий при заглублении в грунт.

  • материал:  г/к ст.3 / рельсовая сталь /нержавеющая сталь
  • дополнительные элементы: с ребром жесткости/облегчённая/черенок
  • толщина металла, мм: 1,5мм
  • форма: остроконечная, прямоугольная
  • соединение ковша/черенка: под саморез
  • размеры: 180х230х330, 210х290х380, 210х290х405, 210х290х410

Для погрузки:

Совковая лопата

Для погрузки или перемещения сыпучих (рыхлых) материалов (песок, уголь, щебень и прочие строительные материалы) Лопата имеет небольшой изгиб между черенком и лотком. Ее металлическая часть представляет собой плоскую прямоугольную форму с загнутыми боковыми бортиками. Совковую лопату не нужно затачивать.

  • материал:  г/к ст.3 / рельсовая сталь /нержавеющая сталь
  • дополнительные элементы: с ребром жесткости/ с черенком или без черенка
  • толщина металла, мм: 1,5
  • форма: прямоугольная
  • размеры, мм: 220х230х310, 220х280х350, 235х295х395, 220х230х310, 230х270х350

Лопата для горный пород

Породная лопата имеет конструкцию совковой, но при этом ее носик выполнен с острым углом. Используют при посыпании обледенелых дорог солью или песком, при погрузке добытой породы.

  • материал:  рельсовая сталь
  • дополнительные элементы: с черенком или без черенка
  • размеры, мм: 330х350х470
Лопата оцинкованная для уборки снега



Назначение: лопату используют для уборки снега и других хозяйственно бытовых нужд.

Преимущества: малый вес изделия, широкое полотно, противостоит налипанию снега и намерзанию льда, позволяет быстро и качественно избавиться как от небольшого снежного слоя, так и от сугробов.

  • материал:  оцинкованная сталь
  • толщина металла, мм:  0,8
  • форма: прямоугольная
  • размеры, мм: 420х34
  • вес, кг: 0,8
  • кол-во в упаковке, шт: 10

Заточка лопаты и ее хранение

Периодическая заточка лопаты снижает нагрузку на полотно. Заострить конец лопаты можно специальным станком или точильным камнем. Также после окончания работ полотно и древко максимально очищают от земли. Затем ставят для просушивания и дальнейшего хранения в сухом проветриваемом помещении. При этом инструмент с запаянной тулейкой нужно ставить штыком вверх для стока воды и лучшего просыхания.

Лопата должна быть надежно насажена на черенок и прибита гвоздями. Черенок лопаты должен быть ровным и гладким

Купить лопату

Купить лопату Вы можете следующим способом – позвоните нашим специалистам по номеру +7 (342) 204-52-86 и запросите счет или отправьте Вашу заявку с реквизитами предприятия на наш электронный адрес: [email protected]

Доставка

Доставку лопат в транспортные компании делаем БЕСПЛАТНО! А также в зависимости от объема закупаемой продукции лопата может быть отправлена выделенным транспортом в такие города, как Архангельск, Астрахань, Абакан, Барнаул, Благовещенск, Вологда, Владимир, Волгоград, Владивосток, Грозный, Екатеринбург, Иркутск, Ижевск, Кемерово, Киров, Курган, Кострома, Красноярск, Мурманск, Москва, Магнитогорск, Нижневартовск, Нижний Новгород, Новый Уренгой, Новосибирск, Нижний Тагил, Омск, Пермь, Петрозаводск, Ростов-на-Дону, Рязань, Сыктывкар, Ставрополь, Стерлитамак, Саратов, Самара, Сургут, Санкт-Петербург, Тамбов, Тюмень, Тверь, Уфа, Ульяновск, Улан-Удэ, Хабаровск, Челябинск, Чебоксары, Чита, Якутск, Ярославль а также в любую точку России!

Отгрузка за 24 часа! Подробную информацию Вы можете получить по тел: +7 (342) 204-52-86 или пишите на почту [email protected]

Также мы рады предложить нашим клиентам купить бак алюминиевый пищевой, заказ можно сделать, позвонив по телефону или оставив заявку на сайте.

Как выбрать лопату огорода, дачи и сада

Садовая лопата это ручной инструмент для работы с грунтом и сыпучими материалами. Она состоит из совка (ковш,полотно), который насажен на рукоятку (черенок). В прошлом лопаты изготавливались из дерева, кости или лосиного рога. Со временем лоток стали обивать железом, еще позже появился цельнометаллический вариант. Сейчас существует много разновидностей этого инструмента. Лопата стала удобней, легче, надежней. Как среди большого разнообразия выбрать нужную модель? Для этого нужно знать назначение конкретного типа лопат, преимущества и недостатки материалов, из которых состоят эти инструменты.

Как выбрать лопату

Определяемся с типом лопаты, которая вам нужна. Одни лопаты используют в промышленности и в строительстве, другие в саду и на огороде, третьи незаменимы в походе и в дороге. Определитесь, для каких целей вам нужна лопата это значительно облегчит ваш выбор.

Основные

виды лопат по области применения
  • Для сада и огорода
    • Садовая лопата универсальна для разных задач на загородном участке. Имеет загнутый вперед лоток прямоугольной формы напоминающий совок. Черенок иногда оснащен поперечной рукояткой.
    • Лопата рыхлитель для рыхления почвы без её переворачивания.
    • Лопата для  копки для перекапывания верхнего слоя грунта, разрубания корней.
  • Погрузочно-разгрузочные
    • Угольные
    • Зерновые
    • Металлургические
    • Для песка, щебня
  • Лопата для снега — разновидность совковой лопаты. Имеет широкий лоток, изготовленный из фанеры, алюминия или пластмассы.
  • Малогабаритные
    • Туристическая лопата имеет складную или телескопическую конструкцию. Сочетает в себе штык, совок, пилу, топор и другие инструменты.
    • Лопата автомобильная — используется для очистки увязших колес автомобиля от земли и снега.
    • Лопата саперная — входит в комплект экипировки пехотинца в большинстве стран мира. Отдельные модели имеют складную конструкцию с дополнительными функциями. Может использоваться в качестве холодного оружия.

Если вам нужна многофункциональная лопата для загородного участка, обратите внимание на садовую. Она имеет классическую форму ковша и черенка, поэтому удобна для продолжительной копки огорода и работы в саду. Лопаты погрузочно-разгрузочного типа имеют специфическую конструкцию, поэтому используются в очень ограниченном виде работ. Преимущество малогабаритных лопат в том, что их можно взять с собой в дорогу.

Конструкция лопат

  • Складная лопата благодаря компактным размерам в сложенном виде, её удобно класть в багажник автомобиля или брать в поход.
  • Лопата штыковая для землекопных работ в сельском хозяйстве. Имеет плоскую, заостренную форму, сверху оснащена наступами. Идеальна для перекапывания слежавшегося грунта, дерна.
  • Лопата совковая клинок напоминает ковш прямоугольной формы. Предназначена такая лопата для работы с сыпучими материалами щебнем, песком, гравием, углем, зерном, снегом. С её помощью удобно перемешивать раствор бетона.
  • Лопата телескопическая позволяет регулировать длину черенка в зависимости от вашего роста. Это снижает нагрузку на позвоночник во время длительной работы.

Характеристики основных видов лопат

Название

Общая длина, мм

Ширина рабочей части, мм

Вес, кг

Совковая

800-1600

190-460

1-4

Для снега

750-1600

275-800

1-6

Автомобильная

660-1000

145-210

до 1

Штыковая

640-1590

180-260

1-2

Туристическая

400-700

130-160

до 1,5

Саперная

550-620

120-145

0,5-2



Материал ковша

  • Лопата из стали долговечная, прочная, но тяжелая.
  • Лопата из титана прочней и легче стальной лопаты, имеет низкую адгезию (не прилипает влажный грунт), долговечную заточку. Устойчива к агрессивной среде, имеет приятный вид. Недостатки: титан металл хоть и прочный, но ломкий; небольшой вес недостаток в тех случаях, когда нужно делать ударные движения; высокая цена.
  • Лопата из рельсовой стали высокая прочность благодаря двойной закалке, упругость, самозатачивающееся лезвие. Недостаток большой вес.
  • Лопата пластиковая легкая и дешевая, но недолговечная.
  • Лопата алюминиевая долговечная, устойчива к коррозии, очень легкая, но дорогая.
  • Лопата деревянная легкая и недорогая, но уязвима к влаге.

Если вам нужен надежный инструмент, который прослужит много лет, и вы не ограничены в бюджете, титановая лопата станет лучшим выбором. Классическая стальная лопата недорогая и надежная альтернатива, хоть и не настолько удобная. Для уборки снега оптимальна алюминиевая лопата. Пластиковая и деревянная дёшевы, но вряд ли прослужат более одного сезона.

Материал рукоятки

  • Дерево — самый доступный вариант, имеет относительно небольшой вес, но невысокую долговечность.
  • Алюминий — надежная и легкая ручка, не поддается коррозии, недостаток высокая цена.
  • Углепластик (Fiberglass) — черенок из стекловолокна прочен, надежен и очень легок, не поддается коррозии, но стоит дорого.
  • Сталь — рукоятка имеет хорошую прочность и долговечность, но при этом она много весит.
  • Пластик — такая ручка очень легкая, но хрупкая.

Хотите, чтобы инвентарь был удобен в использовании и долговечен, обращайте внимание на черенок для лопаты из фибергласа или алюминия. Если эти варианты дороги, подойдет и классический деревянный черенок. Обращайте внимание и на варианты с эргономичной ручкой. Так, в телескопической лопате Fiskars регулируется длина рукоятки, что позволяет настроить инструмент для оптимальной работы.

Производители лопат


  • Центроинструмент — российская компания, выпускающая садовый инвентарь с применением современных технологий.
  • FIT — канадский производитель высококачественного садового инвентаря.
  • Master Amaz — отечественный производитель доступного по цене инвентаря.
  • Зубр — российский бренд, выпускающий качественный и надежный инструмент.
  • Ревякино — недорогие лопаты достойного качества от московской фирмы.
  • Fiskars — финская компания, один из мировых лидеров в производстве лопат и садового инвентаря. Особенность моделей этого производителя качественная сталь, рукоятки из ценных пород дерева, современных композитных материалов, отличный дизайн и эргономика.

Лопаты отечественных производителей стоят на порядок дешевле западных образцов и имеют неплохое качество. Если вы ограничены в бюджете, то обратите внимание именно на этот вариант. Если вы не хотите идти на компромиссы в плане надежности, то лопата Fiskars это ваш выбор. Многолетний опыт финнов позволил довести конструкцию инструмента до совершенства он не тупится, с ним не устаешь даже после долгой работы, прослужит такая лопата много лет. Она действительно стоит своих денег.

Какая лопата лучше?

Итак, какая лопата лучше? Определитесь, для какой цели вам нужен этот инвентарь. В зависимости от этого выберите вид лопаты и тип её конструкции. При выборе обратите внимание на качество и материал рабочей части. Черенок для лопаты важный элемент, влияющий на удобство использования. Учитывайте также бренд отечественные производители предлагают доступный по цене товар; инструмент западных фирм, например Fiskars по-настоящему высокотехнологичный и надежный, прослужит много лет.

Все о лопате. Мой сад, огород. Копилка дачного опыта.

Содержание статьи

Древний человек много веков назад уже имел потребность в копании. Сначала для этого, вероятно, использовались только руки, потом человек взял в руки палку и с помощью этой палки- копалки стал раскапывать землю и добывать, таким образом, съедобные корешки.

Далее, в процессе эволюции, появились палка с привязанным к ней острым плоским камнем (прототип современной лопаты), лопаты из бронзы, железа, из дерева и, наконец, современные виды лопат из специальных марок стали, а также из алюминия, из пластмассы, из титана.

В наш век сплошной механизации и автоматизации, мобильных телефонов и интернета, человек по-прежнему не может обойтись без лопаты.

И как вы уже догадались, эта статья о лопате – незаменимом спутнике садовода-огородника, дворника, солдата, строителя и представителей некоторых других профессий.

Лопата применяется дачником в тех случаях, когда нерационально применять моторизованную садовую технику. Например, нужно вскопать почву на небольшой грядке или клумбе, на труднодоступном или ограниченном участке сада.

Или моторизованной техники пока еще и нет — не выбрали времени зайти в магазин и купить.

В этом случае, лопата применяется и для перекопки грядок и для подготовки участка под посадку картофеля.



Устройство лопаты

Лопата состоит из трех частей – полотна лопаты, тулейки и черенка.

Полотно – это нижняя часть лопаты, основная рабочая часть инструмента, которая непосредственно воздействует на перемещаемый материал: почву, песок, щебень, снег и прочее.

Верхняя часть полотна изогнута под прямым углом и называется наступом. При погружении лопаты в твердую, слежавшуюся почву наличие наступа позволяет облегчить процесс копки за счет нажима на него ногой.

Тулейка — это часть лопаты, находящаяся между полотном и черенком (связующее звено). Тулейка жестко связана с полотном и служит для крепления черенка к полотну лопаты.

Тулейки могут быть цельноштампованными, то есть, выполнены вместе с полотном из цельной заготовки или накладными, представляющими собой отдельную деталь, которая крепится к полотну, например, с помощью заклепок.

Черенок — это часть лопаты, представляющая собой рукоятку для «управления» инструментом. Предназначен черенок для захвата двумя руками.

Обычно черенки изготавливаются из дерева лиственных пород (береза, ясень, клен, осина). Иногда черенки бывают пластмассовыми.

Для удобства захвата и удержания лопаты во время работы верхняя часть черенка может быть в виде шаровой головки или оборудована вильчатой или Т-образной ручкой.

Виды (типы) и назначение лопат

Рассмотрим виды и назначение лопат для выполнения определенных операций, и не только на садовом участке, но и в других «отраслях» деятельности человека.

Казалось бы — лопата, о чем здесь писать, все и так понятно. Но, не все так просто – и лопата достойна того, чтобы ей посвятили целую статью.

При изложении текста буду использовать российские термины и определения, применяемые изготовителями лопат. Возможно, в торговых предприятиях будут какие-либо отличия в наименованиях лопат и их частей.

Все виды лопат можно разделить на три класса:

— садово-огородные;

— строительные;

— погрузочно-разгрузочные.

К садово-огородным лопатам относятся следующие типы: лопаты перекопочные, лопаты выкопочные, лопаты универсальные.

лопата перекопочная

лопата выкопочная

лопата универсальная

К строительным лопатам относятся следующие типы: лопаты копальные остроконечные, лопаты копальные прямоугольные, лопаты подборочные, лопаты подборочные граненые, лопаты растворные.

лопата копальная прямоугольная



лопата копальная остроконечная

К погрузочно-разгрузочным лопатам относятся следующие типы: лопаты совковые песочные, лопаты совковые зерновые, лопаты угольные, лопаты металлургические, лопаты породные, лопаты горнорудные, лопаты снегоуборочные.

лопата совковая с черенком

лопаты снегоуборочные

Как видите, лопат, оказывается, существует довольно много различных типов. И перечислили мы их с целью расширения кругозора и повышения эрудиции.

Нас, естественно, интересуют только те, которые наиболее часто применяются в быту — на даче, в гараже или на загородном участке. Общепринятое название всех прямых лопат — штыковые. (От слова «штык»).

После ознакомления с таким многообразием лопат, можно сделать такой вывод:

На протяжении многих лет (а может быть и столетий) создано немало различных видов лопат, и это, вероятно, не случайно – для различных работ необходимо применять наиболее подходящую, для каждого конкретного случая, лопату.

Неудобно, например, перекапывать грядку совковой лопатой, да и тяжело. Можно нагружать торф в ведро и штыковой лопатой, но совковой и удобнее и производительнее. И таких примеров можно привести немало.

Как правило, у рачительного хозяина в хозяйстве имеются следующие лопаты: копательные штыковые остроугольная и прямоугольная, совковая для сыпучих материалов, снеговая одного-двух размеров. Это минимально необходимый ассортимент.

Если в семье есть женщины и дети, то для них целесообразно иметь специальные лопаты – облегченные, с подходящей длиной черенка.

Если у вас есть автомобиль (а он почти наверняка есть у каждого дачника) и если вы живете не заграницей, то в багажнике автомобиля также должна лежать лопата.



Выбор лопат

В магазинах садового инструмента выбор лопат достаточно большой. Советы при выборе и покупке лопат:

  • Сталь полотна лопаты не должна быть толстой, полотно не должно быть тяжелым. Российские производители на полотне лопаты клеймят тип лопаты и товарный знак изготовителя.
  • Черенок лопаты должен быть достаточно гладким, чтобы не повреждать кожу ладоней, но не должен быть отполированным или покрытым лаком, чтобы не скользить в ладонях.
  • Длина черенка должна соответствовать вашему росту – с коротким черенком работать неудобно и утомительно.
  • Черенок, оборудованный какой-либо ручкой удобнее для работы, но длина черенка в этом случае имеет особое значение.
  • Пластмассовый черенок обычно гнется при нагрузке, при минусовых температурах повышается его хрупкость. При выборе лопаты с черенком из пластмассы обратите на это внимание (особенно для снеговых лопат).
  • Основное требование к лопате для автомобилиста – лопата должна свободно помещаться в багажнике автомобиля и не мешать расположению других грузов. Размеры лопаты, длина черенка – по усмотрению водителя в зависимости от времени года, состояния дорог, маршрута (на дачу, в лес, в поход).



После ознакомления с информацией данной статьи, вы выберете такие лопаты, которыми вам будет удобно и без лишних затрат энергии выполнять задуманное по облагораживанию вашего участка и прочих работ.

Успехов ВАМ и приятного отдыха!

Также на эту тему Вы можете почитать:

Лопаты для выживания: 3 размера для 3 ситуаций

Один из наиболее часто упускаемых из виду предметов выживания, необходимых в хорошо укомплектованном тайнике оборудования, — это окопная лопата хорошего качества. Хотя большинство людей, вероятно, думают, что лопата — это лопата, это лопата, существуют десятки различных видов лопат для самых разных специализированных задач: лопата для снега, лопата для сарая, лопата для полива, плоская лопата, круглая лопата, садовая лопата и лопата утконоса, чтобы назвать несколько.

Лопата в ситуации выживания имеет первостепенное значение: копать уборную, прятать мусор и переворачивать угли в огонь, чтобы укрепить дренажную систему вашей палатки, забить кол и даже захоронить тела, если до этого дойдет.В умелых руках это может быть грозное оружие; можно использовать лезвие как импровизированную сковороду; и они могут даже неплохо вырыть яму.

Сегодня на рынке представлено множество экскаваторов для выживания, и большинство из них предлагает аналогичные функции: складываемость для удобного хранения, несколько различных конфигураций, сумка для хранения / переноски и несколько дополнительных встроенных инструментов. Три экскаватора, которые мы выбрали для освещения в этом месяце, выделяют эти предложения тремя уникальными способами, давая вам представление о том, насколько универсальными могут быть современные грунтовые экскаваторы.

Инструмент для бурения скважин SOG Elite

Лезвие размером почти 9 дюймов изготовлено из углеродистой стали и имеет хорошо закругленную кривую, которая легко собирает грязь, вместо того, чтобы соскользнуть с краев.

  • Длина: 26 дюймов
  • Длина в сложенном виде 11 дюймов
  • Вес: 24,8 унции
  • Длина лопаты: 81⁄2 дюйма
  • Толщина лезвия: 0,06 дюйма
  • Отделка: Черный твердый
  • Твердость: RC. 40-42
  • Лезвие Сталь Тип: 1075 углерод
  • Материал ручки: нейлон, армированный стекловолокном
  • Цвет ручки: Черный
  • Цвет оболочки: Черный
  • Материал оболочки: баллистический нейлон
  • Тип крепления оболочки: Петля для ремня
  • Тип застежки оболочки: пряжка
]]>

Поставляется в прочном нейлоновом чехле качественной конструкции.Нет ремней, которые можно было бы перекинуть через плечо, вместо этого есть три петли, с помощью которых можно прикрепить ее к рюкзаку или ремню (что было бы непрактично). В сложенном виде 11-дюймовая лопата плотно входит в ножны. В разложенном виде общая длина лопаты составляет 26 дюймов, длина лезвия составляет 81⁄2 дюйма, а ширина — шесть дюймов. Плечо перекатывается для силы при копании, но механизм блокировки поворота будет мешать тем, кто использует правую ногу. Половина поворота в любом направлении заблокирует лезвие в бесконечном диапазоне углов.Рукоятка изготовлена ​​из нейлона, армированного стекловолокном, и хотя на первый взгляд кажется, что он простой пластик, который сломается при встрече с первым камнем, стекловолокно, используемое таким образом, очень прочное.

Ручка ручки откручивается, чтобы освободить очень острое стальное пилообразное полотно, которое можно использовать для резки дерева или других вещей. 7-дюймовое лезвие переворачивается и возвращается через ручку, которая навинчивается на ручку. Это может быть сложно, и если вы не будете осторожны, то станете жертвой рабочего конца лезвия.Поначалу использовать лопату таким образом немного неудобно, но мы довольно быстро к ней привыкли.

Рукоятка имеет двенадцатигранную форму, что обеспечивает надежный захват даже во влажном состоянии, а легкая текстура усиливает захват. На округлой ручке есть углубления, которые обеспечивают удобную точку поворота для противоположной ладони. Лезвие изготовлено из углеродистой стали 1075, из того же материала, из которого SOG производит некоторые свои ножи; это сталь, которая очень хорошо держит кромку, но окисляется, если царапины не будут должным образом устранены.

Китайская многофункциональная военная лопата WJQ-308 / Q5

Головка лопаты сама по себе обладает множеством способностей.

  • Длина: 26 дюймов
  • Длина в сложенном виде: 17 дюймов
  • Вес: 2,8 фунта
  • Длина лопаты: 7-3 / 4 дюйма
  • Толщина лезвия: 0,06 дюйма
  • Отделка: Черный твердый
  • Твердость: N / A
  • Лезвие Сталь Тип: Сталь
  • Материал ручки: Дерево
  • Цвет ручки: Натуральный
  • Цвет оболочки: Cammo
  • Материал оболочки: баллистический нейлон
  • Тип крепления оболочки: трехточечная пряжка
  • Тип застежки оболочки: пряжка

По словам производителя, изобретатель этой лопаты был дважды ранен в бою и восемь раз награжден за службу, и он использовал свой опыт для создания швейцарского армейского ножа для окопных инструментов.Он поставляется в очень красивой коробке с хорошо продуманной оболочкой, но, поскольку направления и текст на коробке все на китайском языке, выяснение того, что может делать этот инструмент, было экспериментальным открытием. Очевидными атрибутами головки лопаты длиной 71⁄2 дюйма и шириной 6 дюймов являются открывалка для бутылок, зубчатая часть головки длиной 31⁄2 дюйма для пиления, два гаечных ключа (10 и 9 мм) и гладкое заостренное лезвие. с противоположной стороны для измельчения.

В точке поворота есть собственный набор инструментов. Открутите запорный механизм, и вы сможете настроить его на самые разные настройки; однако выровнять установочный винт с соответствующим отверстием для правильной посадки винта (и фиксации в головке) — это немного неудобно.Полностью сложенный, он становится парой кусачков. Также в сложенном состоянии на задней части лопаты имеется закругленная плоская головка, которую можно использовать как молоток. Под разными углами точка поворота раскрывает множество возможностей, от открывалки для консервных банок и монтировки до отвертки и оберток для проводов.

]]>

Толстая 16-дюймовая ручка при ширине 1 1/2 дюйма сделана из дерева с красивым лаком. По длине вала проходит сантиметровая шкала. Отвинчивание конца ручки освобождает 10-дюймовый шип, который может иметь более чем несколько применений.Он переворачивается и ввинчивается обратно в рукоятку, образуя, возможно, длинный штык или минный зонд.

Ножны снабжены ремнем различных конфигураций, который позволяет носить их на плече или в руке. Он сделан из прочного нейлона и имеет два дополнительных кармана, в которые поместятся самые разные вещи.

Rothco Five-in-One Миниатюрный экскаватор

Несмотря на свой размер (или, возможно, из-за этого), инструмент «пять в одном» готовит несколько сюрпризов, чтобы компенсировать его недостатки.

  • Длина: 131⁄2 дюйма
  • Длина в сложенном виде: 9 дюймов
  • Вес: 1,8 фунта
  • Длина лопаты: 5 дюймов
  • Толщина лезвия: 0,04 дюйма
  • Поверхность: Жесткий черный
  • Твердость: N / A
  • Лезвие Сталь
  • Тип: Сталь
  • Материал ручки: Резиновая ручка
  • Цвет: черный
  • Цвет оболочки: Черный
  • Материал оболочки: нейлон
  • Тип крепления оболочки: Петля для ремня
  • Тип застежки оболочки: Кнопка

Ладно, не смейтесь.Сначала выслушайте нас. У этого инструмента есть несколько недостатков, но дело не в его размере. С другой стороны, он недорогой и качественно сделанный. Сталь твердая и выдержит серьезные удары, особенно отбойный инструмент. Конечно, наконечник лопаты небольшой, и вы можете так же легко получить пригоршню грязи рукой, но в этом суть. Кто хочет копать руками? Размер лопаты, которая складывается всего до 9 дюймов, делает ее идеальной для походной сумки или в багажнике вашего автомобиля. Шарнир фиксируется на месте большой гайкой и шайбой, традиционными для типичной конструкции инструмента для бурения, и каждый из четырех инструментов крепится с помощью болта, закрепленного шплинтом.На коробке написано, что на болте должна быть кнопка быстрого освобождения, но в нашем примере есть шплинт, который довольно сложно вытащить без плоскогубцев.

Лопата поставляется с пятью инструментами. Заостренный наконечник лопаты имеет длину 51⁄2 дюйма и довольно прочен; плечи для прочности перекатываются, и он в трех местах приклепан к монтажному кронштейну. На левой стороне лезвия есть намек на зазубрины, но это никуда не годится. Пилообразная насадка длиной 8 дюймов подходит вместо головки лопаты, и хотя она не такая острая, как должна быть, ее можно легко использовать для срезания небольших веток.Приставка молоток / топор — желать лучшего. У молота нет веса, необходимого для забивания гвоздей, но он может неплохо работать в колышках для палаток. Сторона топора, если она правильно заточена, может пригодиться. Из коробки масло не резать.

]]>

Лучший из пяти инструментов — это кирка. На 41⁄4 дюйма он очень прочный и способен проникать даже в самую жесткую грязь. На обухе ручки небольшой компас, который пригодится в крайнем случае. Резиновая рукоятка легко соскальзывает, что может быть опасно на полпути, но это легко исправить с помощью клея.

Есть несколько веских причин включить его в свой рюкзак в качестве вспомогательной лопаты, где пространство и вес являются проблемой. Несмотря на свой размер и несколько проблем с обработкой, это очень практичный и функциональный инструмент.

Примечание редактора: Версия этой статьи впервые появилась в декабрьском выпуске журнала American Survival Guide за 2014 год.

Так лопата стала более смертоносным оружием, чем штык

Спросите в форте Детрик, и вы, вероятно, узнаете больше об операции «Белый халат» — армейской программе, в ходе которой участники подвергались воздействию инфекционных патогенов.Но за пределами базы об экспериментах практически ничего не слышно, по словам Рэнди Ларсена, бывшего пилота ВВС, ныне режиссера-документалиста.


«Я обнаружил, что очень мало людей когда-либо слышали о Whitecoat, поэтому есть веская причина рассказать эту историю», — сказал Ларсен.

Сам Ларсен был очарован программой, в которой приняли участие более 2300 не воинствующих отказников из Церкви адвентистов седьмого дня, после того как друг предложил ее в качестве документальной темы.

То, что он ожидал, будет пяти-шестимесячным хобби-проектом, который в конечном итоге превратился в 20-месячный кинопроизводство, кульминацией которого стал документальный фильм об операции и ее добровольцах с одноименным названием.

Operation Whitecoat (2017) Трейлер от Рэндалла Ларсена на Vimeo.

Фильм «Операция« Белый халат »» дебютировал во Фредерике 30 мая в Медицинском научно-исследовательском институте инфекционных заболеваний армии США, агентстве, которое проводило испытания с 1954 по 1973 год.Но Ларсен также проведет два публичных показа 3 июня в церкви адвентистов седьмого дня имени Фредерика на улице Джефферсон Пайк.

Гэри Свонсон и Кен Джонс, двое участников «Белого халата», которые присутствовали на показе 30 мая, сказали, что работа с церковью особенно важна. Несмотря на огромную роль, которую сыграли адвентисты седьмого дня, знания о проекте среди членов церкви исчезли.

«Об этом очень мало известно, я обнаружил, что это правда», — сказал Суонсон. «Даже в церкви это нечасто всплывает.”

Медицинский научно-исследовательский институт инфекционных заболеваний армии США

Долговременное наследие

Несмотря на относительную неизвестность операции «Белый халат», гражданские лица по всей стране — и во всем мире — могут поблагодарить программу за разработку нескольких широко используемых вакцин. По словам Ларсена, вакцины против туляремии, желтой лихорадки и гепатита были протестированы на участниках проекта.

«Вот почему мне было интересно узнать, что вспышка желтой лихорадки сегодня была на первых полосах», — добавил он на скрининге 30 мая, указав на статью USA Today о распространении болезни в Бразилии.«Потому что вакцина была разработана здесь, в Форт-Детрике, в рамках программы Whitecoat».

Для исследования своего документального фильма Ларсен взял интервью у участников по всей стране и углубился в документацию программы.

Письма между военными и церковными лидерами показывают, что армия считала эту программу жизнеспособной альтернативой полевой службе для членов церкви, чьи религиозные убеждения призывают к недопущению боевых действий.

«По общему мнению, ношение оружия не является моральной ответственностью», — сказал Суонсон, который позже работал в издательстве в адвентистской церкви.«Что лишать жизни — это не дело христианина».

Тем не менее, есть сильная библейская поддержка мирного служения своей стране, добавил он. В результате большинство членов церкви служили в США либо медиками, либо волонтерами Whitecoat, как только программа стала возможной.

Письмо о согласии на операцию «Белый халат»

Хотя и Свонсон, и Джонс участвовали в программе, их опыт несколько отличался. Джонс, 83 года, служил с 1954 по 1955 год, а затем проработал санитаром в программе до сентября 1958 года.

Как один из первых добровольцев, он отчетливо помнит, как шел по подиуму в форте Детрик — тогда называемом Кэмп Детрик — к «восьмерке», где участники подверглись воздействию патогенов.

Ему и другим мужчинам в его группе была введена лихорадка Ку, относительно распространенное бактериальное заболевание с гриппоподобными симптомами. По словам Джонс, никто из них не заболел, но эксперимент действительно помог исследователям скорректировать дозу для будущих добровольцев.

«Это похоже на то, что когда вы заводите машину, вы делаете небольшие шаги, чтобы добраться туда», — объяснил он.«Вы не делаете ни одного большого шага и просто прыгаете. Что ж, сумма, которую они нам дали, они знали, что мы справились с этим нормально. А вот следующие трое, которые подошли, они действительно заболели ».

Свенсон служил позже и был частью еще менее известного аспекта программы — той, которая принесла пользу ученым НАСА. Он явился на службу в октябре 1969 года и участвовал в эксперименте по определению того, насколько хорошо астронавты могут функционировать, если они заболеют во время полета.

В его исследовании группы из пяти человек были заражены москитной лихорадкой, а затем прошли обучение на моделируемой консоли космического корабля.Восемь часов в день, три дня в неделю, команды делали вид, что работают с консолями, хотя у некоторых из них развилась тошнота и лихорадка до 104 градусов.

«Вы должны были поддерживать калибровку, и вы должны были поддерживать ее в установленном состоянии», — сказал Суонсон. «Когда вы видели, что что-то идет не так, вам нужно было выяснить, как это исправить. И нам сказали, что это часть исследования, проведенного НАСА с целью предвидеть способность астронавтов управлять сложным оборудованием в случае болезни ».

Operation Whitecoat помогла улучшить использование противогазов и защитных костюмов

Помимо выгоды для НАСА, USAMRIID по-прежнему связывает разработку необходимого защитного снаряжения, в том числе противогазов и защитных костюмов, с операцией Whitecoat.

Программа даже сыграла небольшую роль в Кэмп-Дэвидских соглашениях. В 1977 году вспышка лихорадки Рифт-Валли в Египте унесла жизни тысяч жителей и животных. Вакцина от этой болезни, испытанная волонтерами Уайткоут, стала важным козырем как для Египта, так и для Израиля, когда лидеры встретились с президентом Джимми Картером в 1978 году.

«Это был настолько малоизвестный кусочек истории, что сотрудники USAMRIID даже не знали о нем», — сказал Ларсен.

Этические последствия

Ларсен и исследователи из USAMRIID также рекламируют программу как предвестник строгих стандартов тестирования на людях.Операция Whitecoat создала прецедент для информированного согласия — политики четкого ознакомления подопытных людей с деталями и рисками исследовательских экспериментов — и послужила фоном для других ужасных экспериментов, проводимых над неизвестными субъектами, включая эксперимент сифилиса Таскиги и радиационное облучение человека. Комиссия по атомной энергии.

«Это история, которой могут гордиться все американцы», — сказал Ларсен. «Дело в том, что Operation Whitecoat — это один из самых высоких стандартов этических исследований.”

Одной из самых ярких деталей проекта, добавил он, является то, что военные руководители и исследователи из USAMRIID подверглись воздействию патогенов перед тем, как подвергнуть их участникам. И Джонс, и Свонсон сказали, что именно сильное руководство предотвратило настоящий страх среди добровольцев.

«Я думал об этом много раз, и я не могу дать вам ответ на то, что пришло мне в голову, когда я шел по подиуму», — сказал Джонс. «Мне был 21 год. Мы чувствовали, что у нас хорошее руководство.Мы доверяли тому, что они нам рассказывали, и следовали «.

MP44.nl — Немецкая униформа и оборудование

Создано, поддерживается и Авторские права 2004/2014, Tom (удалить СПАМ с адреса электронной почты)

В короткая лопата, использовавшаяся в немецкой армии, называлась Kleines Schanzzeug, что может быть
переводится как малый окопный инструмент. Его дизайн практически не изменился. с 1880-х гг.

лезвие измерено прибл.Ширина 14,5 см, длина 18,5 см. Полная длина лопаты было
ок. 55 см.

Ниже 2 ранних лопат с кожаными переносками

Перевозчик для электронного инструмента был сделан из кожи, в форме лезвия, с ободом на перед.
Задняя часть и передняя часть сшиты вместе с отверстием по краю. снизу так, чтобы лезвие
скользит между двумя кусками кожи.
Между ними была небольшая полоска кожи, так что лезвие лопаты лучше подходит (см. рисунок ниже)

Затем электронный инструмент закрепляется кожаным ремешком (прибл. 38 см), который оборачивается вокруг ручки.

Также кожаный ремешок использовался для крепления штыка, а иногда даже стального ручная граната
модель 24 можно увидеть на картинках.

Ремень Между спинкой и ободком также вшиваются петли.


** Небольшой эскиз, на котором показаны части переноска (без шлевок)

Лицевая сторона крышки

А оборотная сторона

Слева вверху слева на крышке, где марка производителя
можно найти.

На фото

сложно разглядеть

FR&K VOEGELS
KOLN-DEUTZ
1936

Reichswehr Eagle с
WaA 234

Производитель был:

Franz & Karl Voegels, Lederwarenfabrik,
Kln, Wollkche 20/24 (NW)

Позже завод был известен под кодом ewx

До 1938 г. носители полностью из кожи, но после 1938 года
перевозчики были сделаны из искусственной кожи.

Эти модели выполнены из черного или (поздняя война) желтовато-коричневый прессованный картон, также называемый Press-stoff или
Ersatz Leder (сменная кожа).

Шлевки и фиксирующие ремни всегда из натуральной кожи.

Испытания объявлены в H.V.Bl. ( Heeres Verordnungs Blatt)

Heeres Verordnungs Blatt 82 vom 26.1,38 (H.V.Bl.82 от 26 января 1938 г.)

82. Держатели для инструмента для бурения и т. Д.

По состоянию на 1 апреля 1938 г. инструменты, подсумки для пионеров взрывных устройств, носители для открытых устройств, для воспламенителей и держателей для тестеров линии из искусственной кожи.
Ремешки для переноски и застежки выполнены из натуральной кожи.
Войска, получившие носители из искусственной кожи, будут доложить до 1 апреля 1939 г .:

а) Тип перевозчика,

б) Как долго используется,

c) Опыт по сравнению с натуральным кожаная сумка-переноска,

г) какое время переноски предлагается на основании опыта?

26 января 1938

Судя по всему, в 1939 г. судебные процессы не завершились потому что H.V.Bl. 513 от 12 мая 1939 г.
говорит следующее:

513. Держатели для инструмента для бурения и т. Д.

Дальнейшие донесения войск, получивших авианосцы для окопания
инструменты из искусственной кожи, могут быть представлены до 1 апреля 1940 г. через
официальные каналы соответствуют H.V.Bl. 1938, часть C, стр. 27, Nr. 82.

12 мая 1939

В марте 1940 г. требуемые отчеты аннулируются до дальнейшего уведомления.

376. Держатели для инструмента для бурения и т. Д.

Требуемые отчеты соответствуют H.V.Bl. 1939, часть C, № 513 сот
устарело в связи с изменившимися обстоятельствами.
Будет указана более поздняя дата.

16 марта 1940

К сожалению, дополнительной информации найти нельзя. об использовании искусственной кожи
но из-за того, что авианосцы, датированные поздней войной, в большинстве своем состоят из искусственная кожа можно сказать
что было реализовано использование так называемого эрзацледера .

Еще один примечательный факт: я не видел искусственное покрытие до 1942 года.

Вполне возможно, что H.V.Bl. находятся относится к крышкам Klappspaten (складные лопаты), но они упомянуты
в других частях здания H.M. и H.V.Bl. и конкретно называется Klappspaten вместо Schanzzeug.

Ниже приведены примеры инструментов для окапывания с держателями из искусственной кожи. показано

Слева детальный снимок пряжка

Здесь изображена модель 1943 года. Тип пресс-штампа со штампом производителя и штампом WaA.

Попытка сделать марку производителя более заметной.

Очень похоже на dle 43

Если посмотреть под другим углом, то может быть и dla 43

Ниже, вид сбоку Показан землеройный инструмент.
ясно видно, что ручка направлена ​​наружу, чтобы предотвратить деревянная ручка
от того, чтобы помешать Солдату, который носит инструмент Закапывания.

Однако на старинных изображениях можно видите солдат с лопатой, указывающей наружу, но также и внутрь.

На фото из Бундесархива вы видите лопата направленная наружу

На этом фото видно, что лопата направлен внутрь

Ниже пример труднодоступного загара Press-stoff перевозчик.

Ремни из натуральной кожи (коричневые) хорошо видны.

Слева штамп производителя bdt , год 44
и WaA 136

Знак производителя означает:

«Салева», Lederwarenfabrik ГРАММ.м.б.Х.,
Mnchen, Thalkirchnerstrae 47.

Лопата

Ниже пример лопаты

, датированной 1943 годом.

Лезвие было приклепано к неокрашенная деревянная ручка.

С обратной стороны другая половина была приварена точечной сваркой к лезвие

Лезвие проштамповано
код производителя:

тройной K по кругу,

дата 1943 года,

и H (для Heer)

Спасибо читателю (спасибо Клаусу!), Который нашел это в сети, которое идентифицирует производителя как:

Карл Крампе Ww., Румменоль, Вестф.

Другой раздел будет посвящен Складной траншейный инструмент.

Усовершенствование штыковой лопатки. Как сделать лопату удобной для работы. Ремонт штыка лопаты

своими руками

Наверное, даже если вы хотите найти ферму, в которой нет этого садового инструмента, сделать это вряд ли получится.Лопата стала неотъемлемым атрибутом нашей жизни, без которой невозможно завершить строительство или садовые работы. Люди давно научились пользоваться этим инструментом, и с тех пор лопата постоянно совершенствовалась, дошла до нас в своем современном виде. Если основным орудием труда наших предков была известная каждому со школьной скамьи «копалка», сделанная мастерами из подручных материалов, то современные лопаты на специализированных предприятиях изготавливают из специальных марок стали.Уже продаются модели из сплавов с добавлением титана, которые позволяют такому инструменту без поломок работать на самых твердых грунтах. Современные продукты оснащены эргономичными ручками, которые уменьшают необходимые усилия во время работы.

В зависимости от вида выполняемых работ лопаты делятся на несколько основных типов:

  • Лопаты штыковые. Этот вид инструмента получил свое название из-за формы его рабочей части. Она, как штык, заостряется на конце.Такая форма лопаты позволяет ей с минимальными усилиями проникать глубоко в слои почвы. Для удобства нажатия лапкой на лопату ее верхние края загнуты под прямым углом. Этот инструмент незаменим при работе в саду или строительстве, так как позволяет легко выкопать необходимое углубление.
  • Садовые лопаты. По сути, садовая лопата ничем не отличается от штыка и служит тем же целям. Отличие заключается в форме штыка и рукоятки.Садовая лопата имеет прямоугольный наконечник и специальную ручку на ручке, что облегчает работу. Несмотря на название, садовые лопаты используются повсеместно.
  • Военного образца. Эти лопаты были разработаны для использования в армии. У них немного другая форма, а также гораздо меньший размер черенков. Сам стебель тоньше, чем у гражданских моделей, снизу утолщается. Эта форма сделана для удобства их перемещения. Самая известная складная модель военной лопаты, более известная как саперная.Благодаря складной ручке он легко транспортируется, и с ним удобно работать даже лежа, что очень важно при копании в боевых условиях. Но в мирное время такая лопата получила распространение. Туристические модели укороченной штыковой лопаты снабжены даже пилами, топориками и прочими полезными приспособлениями.

  • Полукороткая форма или «американка». Свое название данная модификация получила за то, что имеет признаки штыковой лопаты — заостренный наконечник и лопаты — угол между рукоятью и лопатой.Этот вид появился за границей. Его удобство заключается в удобстве отсыпки почвы при перекопке.
  • Лопата. Предназначен в основном для погрузки и разгрузки. Имеет тупой наконечник и большую рабочую поверхность с загнутыми боковыми торцами. Это позволяет собирать в него большое количество сыпучих материалов, что ускоряет работу. Прямоугольная штыковая лопата — отдельный вид лопат, сочетающий в себе свойства обоих типов.

Выбор байонетной лопаты

К выбору штыковой лопаты нужно подходить очень ответственно.Неудачно подобранный вариант может не только снизить продуктивность на работе, но и подорвать здоровье. Перед тем, как отправиться в магазин, нужно оценить объем выемки и тип грунта на участке.

  • Обычная штыковая лопата подходит для работы на мягких почвах. Такие модели обычно изготавливают из обычной стали. Это самый дешевый вид штыковой лопаты, который при правильном уходе прослужит долго. Дело в том, что обычная сталь со временем может тускнеть и подвергаться коррозии.Поэтому такие лопаты необходимо вовремя затачивать и проводить антикоррозийную обработку.
  • В условиях тяжелых грунтов, содержащих скальные породы, лучше использовать усиленную штыковую лопату. У таких моделей есть специальные ребра жесткости (стакан, в который вставляется черенок). Они не допускают прогиба лопаты при работе в тяжелых условиях.
  • Легкая титановая байонетная лопата. Благодаря использованию этого материала вес изделия становится намного меньше, что снижает человеческие усилия при выполнении работ.К тому же такая лопата не гнется и не требует дополнительной заточки. Еще одно несомненное преимущество титановых моделей — к ним не прилипают комья влажной земли, что облегчает работу в условиях повышенной влажности. Однако цена на штык-лопату из этого материала довольно высока, что является препятствием для ее приобретения многими домохозяйствами. Титановые лопаты подходят для любой работы.
  • Лопата с байонетом из нержавеющей стали. Обладая большим количеством преимуществ, такая лопата намного дешевле титановых моделей, однако ее вес, несомненно, будет больше.Главное преимущество такой лопаты в том, что она не требует антикоррозийной обработки, что увеличивает срок ее службы. Часто американцы делают нержавеющую сталь, которая будет идеальным выбором для рыхлых почв.
  • Лопата штыковая телескопическая. Такие модели имеют регулируемую длину ручки, что позволяет людям с разным ростом наиболее оптимально распределять нагрузку, чтобы не подорвать спину. Это очень удобно в транспортировке, особенно в багажнике малолитражки. Однако алюминиевые или пластмассовые телескопы, а именно они сделаны из этих материалов, значительно уступают по прочности твердым обрезкам из этих материалов, не говоря уже о деревянных.Да и такие модели лопат намного дороже. Такие лопаты станут отличным выбором для тех рабочих, которые часто перемещают орудие в автомобиле и работают на легких почвах.

В зависимости от условий работы необходимо выбрать наиболее оптимальный вариант. Конечно, для разных видов работ лучше иметь разные вилки штыковой лопаты, но здесь нужно посмотреть возможность их приобретения.

Оптимальный размер для штык-лопаты

Хотя, многие рабочие считают, что размер рабочей части и рукояти лопаты принципиального значения не имеет.Тем не менее, это не так. От правильного выбора размера штык-лопаты зависит сила, которую нужно будет приложить для выполнения работы.

Слишком большая рабочая часть (лезвие) лопаты превратит большой ком земли, имеющий большой вес. Поработав такой лопатой несколько минут, среднестатистический телосложение гарантированно устанет. Напротив, слишком маленький отвал потребует больше операций, чтобы выкопать тот же участок. Особое внимание стоит уделить ручке.Он должен быть оптимальной длины. В вертикальном положении ручка, закрепленная на штыке лопаты, не должна доходить до плеча рабочего на 10 см. Хотя это довольно средний показатель, есть люди, которые неплохо работают с короткой ручкой.

Уход за лопатой

Чтобы лопата прослужила долго и продуктивно, с ней нужно обращаться осторожно. После работы остатки налипшего грунта необходимо очистить, а сам инструмент убрать в хорошо проветриваемом месте.Штыковые лопаты хранятся рукоятью вверх. Исключение составляют модели, которые оснащены герметичным стеклом. В этом случае, чтобы удалить с него влагу, чтобы она не повредила древесину ручки и само стекло, поставьте острие лопаты вверх.

Затупившийся инструмент необходимо обработать наждачным кругом или точильным камнем. Если на ручке появились сучки или сколы, их зачищают наждачной бумагой. При аккуратной эксплуатации и хранении даже самая дешевая лопата прослужит долго.

Лопата штыковая своими руками

Производство экскаваторов, как правило, осуществляется на специализированных предприятиях, имеющих промышленное оборудование.В домашних условиях производить штыковые лопаты нерентабельно. Обычно самодельные кулибины модернизируют только заводской вариант, облегчая себе работу.

Один из таких проектов предложил садовник-любитель. По его словам, такая модернизация позволит значительно сэкономить электроэнергию при производстве садовых работ. В качестве донора была взята обыкновенная штыковая лопата, габаритов по ГОСТу, изготовленная на заводе. Суть модернизации заключалась в том, чтобы сместить акцент на повышение эффективности во время эксплуатации.

Тулейку срезали с лопаты с помощью обычной болгарки. Затем из трубы был изготовлен армированный вариант большей длины. Дело в том, что короткая застежка часто становится причиной поломки ручки. Тюль приваривался к остальной части лопаты, но не напрямую, а соединялся с помощью отрезка полосы, образующей ступеньку. Рукоять подбиралась с утолщением в области прикрепления к рабочей части. Это позволило снизить нагрузку на руки при копании.Благодаря ступеньке опора экскаватора может оказывать усилие точно по центру, что равномерно распределяет нагрузку на весь наконечник, повышая эффективность. В предлагаемом варианте изделия ручка расположена не на одной оси с наконечником, а смещена на 4 см вперед. Такой рычаг позволяет значительно снизить усилие при переворачивании почвы. Ручка вилки, венчающая ручку, позволяет легко переворачивать приподнятый слой почвы.

Есть самодельные лопаты с полуколесом.Их форма чем-то напоминает кресло-качалку. При работе такой лопатой полуколесо выступает не более чем точкой опоры, благодаря которой человеку не нужно прилагать значительных усилий для подъема почвы. Однако такие модели подходят только для садовых работ, рытье траншей с ними будет, как минимум, неудобно.

Штык лопаты: фото




Штык-лопата: видео

Стоит показать бюджет, трудолюбие, и — вопреки известному высказыванию — из мусорной трубы может получиться очень хороший… садовые инструменты. Причем с минимальными затратами на его изготовление. Об этом свидетельствует опубликованный материал кандидата сельскохозяйственных наук С. Ларкина из Москвы.

«ДЕМОНСТРАЦИОННЫЙ АППАРАТ»
Шесть лет назад он серьезно занялся садоводством. Естественно, мне нужен был соответствующий инвентарь. Среди описаний многочисленных самодельных конструкций лопаты — незаменимое хозяйство «лопата для копания, сгребания, насыпной погрузки и выливки сыпучих тел» (определение из В.Толковый словарь Даля, не потерявший своей ценности за более чем столетний период существования) — внимание привлекла публикация в третьем номере «МК» за 1985 год.

Сама идея понравилась: возможность использования раздела водогазопровод с гильзой для крепления лезвия (штыка) лопаты-тяпки к рукоятке. Их не устраивала только сложность исполнения и уменьшенная, судя по размерам, взятым за основу, надежность фиксирующего пальца и привязка к чехословацкому ассортименту бывших в употреблении деталей заводского изготовления.

Разработанный мной дизайн лишен этих недостатков. Как и в вышеупомянутом прототипе, в предлагаемой лопате-мотыге отрезок трубы служит корпусом поворотного узла. Лучшая из отечественного ассортимента — труба стальная водогазопроводная (ГОСТ 3262-75) наружным диаметром 33,5 мм и толщиной стенки 2,8 мм. Полотно (штык) изготовлено из лопаты бывшей в употреблении прямоугольной формы КПЛ укороченной до Р-210 мм (ГОСТ 19596-87) с модифицированным тюлем.

Доработка заключается в том, что последний вырезан на 57 мм, а щеки из листовой стали марки St.С внутренней стороны приваривают 3 сорта толщиной 5-6 мм. Вы можете использовать оставшийся триммер при укорачивании лопаты. Сбоку в втулке под стальную ось Ст.3 просверливается отверстие диаметром 14 мм.


Как и в прототипе, для жесткой фиксации байонета в любом из трех положений достаточно повернуть резьбовую втулку до упора в соответствующие концы щек.

Еще одно средство можно порекомендовать пожилым людям. С его помощью отпадает необходимость непрерывно «кланяться» при перекопке сада или приусадебного участка.Здесь помогает упорная стойка с кронштейном и специальное поворотное устройство, выполненное в виде двух кареток, скользящих друг от друга из участков труб с соответствующими параметрами. Чтобы штыком легче было закапывать фунт, лопата оснащена деревянной рукоятью в металлическом (из отрезка клиновидной трубы) держателе и имеет слегка измененную плоскость самого полотна.

Основой конструкции снова является лопата КПЛ. Только холст больше не укорачивается. А чтобы он глубже и с меньшим сопротивлением проникал в почву, не соскальзывая с рубленых корней леса на участке, режущий конец выполняется не плавно закругленным, а трапециевидным.Причем плоскость самого клинка, не затрагивая кромки лопаты, расправляется молотком. Полученные зубья прямоугольной формы в сечении шлифуются под углом 20 градусов и термообработаны до твердости 37 … … 53 HRC.

Но сделать такую ​​лопату — полдела. Важно научиться с ним работать. Взяв в правую руку конец рукоятки, левой ногой втыкают лезвие в землю (примерно под углом 70 градусов).Затем стебель отталкивается от самого себя до того момента, когда он встанет перпендикулярно почве. А затем, прижав упорную стойку к земле, стержень лопаты резко (с поворотом) натягивает на себя. В результате следующая порция почвы как бы сама выбрасывается вперед.

Такая лопата очень удобна при копке картофеля, других корнеплодов. Углубите штык под прямым углом рядом с кустом растения. Затем слегка переместите ручку на себя и снова резко отведите ее вперед: в положение, перпендикулярное земле.Теперь левой ногой нажмите на упорную стойку и, слегка повернув ручку, бросьте клубни в сторону убранного ряда.

LIGHTNED RAKE HELP
Крайне необходимы на ферме и грабли. За многие столетия своего существования их конструкция претерпела несколько изменений. А современные грабли по сути такие же (по В. Даля) «борона ручная, состоит из гребня, бруска в аршинах, со сквозными отверстиями, до 12, в которые вбиты зубья, колышки в палец, а грабли подобны палке в росте человека, застрявшего в середине гребня.«

Правда, деревянных граблей сейчас почти не видно. Вместо них обычно используются сварные, металлические. Но они, например, мне не всегда подходят. Ведь варианты, выпускаемые промышленностью, обычно тяжелые. Даже при легком надавливании они сразу же проваливаются в землю и могут разорвать поверхностные корни растений.Поэтому я предпочитаю использовать самодельные грабли почти архаичной, деревянной конструкции.

Крепление трубчатое. Основано на том же клиновом- отрезок водогазопровода соответствующего типоразмера.Предпочтительны трубы с внешним диаметром 33,5 мм (или 26,8 мм), которые успешно стыкуются с обрезками d = 40 (или d = 30) мм и длиной 1300-1600 мм, поступающими в нашу торговую сеть. Во избежание нежелательного растрескивания при расклинивании также необходимо предусмотреть технологические отверстия в узлах возможных напряжений, угрожающих появлением трещин и поломок.

Также существует специальное устройство для граблей, конструкция которого настолько проста, что не требует пояснительных чертежей и чертежей.Это пластина, вырезанная из куска старой пилы, с основанием 570 мм, высотой стороны 35 мм и центральной частью, сходящейся в форме равнобедренного треугольника. Вершина этого треугольника находится на расстоянии 120 мм от основания.

Устройство крепится к зубцам граблей с помощью накладки, прикручиваемой с другой стороны большими пальцами «М-6». И служит для уничтожения сорняков, которые появляются на грядках вскоре после завершения посева. При проведении прополки сорняки сначала подрезают с помощью прибора.А потом, сняв ее с зубов, собирают всю эту «биомассу» граблями и разрыхляют поверхностный слой земли.

ЗАГРУЗКА БУДЕТ ЛЕГЧЕ
Почаще рыхляйте землю в саду или в саду. И инвентарь, производимый для этой цели отечественной промышленностью, часто делается так, что рабочий должен наклоняться снова и снова. Можно ли без этого обойтись?

Конечно можно. Пример тому — две конструкции культиваторов, успешно выполняющих дополнительные функции.

Культиватор-копатель изготовлен из отрезков водогазопроводных труб наружным диаметром 26,8 мм, шарнирно скрепленных между собой. Размеры дугообразной педали, а также поворотной стойки-ручки зависят от особенностей фигуры рабочего. Можно даже предусмотреть реализацию стеллажа-ручки раздвижного. Скажем, из труб, телескопически входящих одна в другую. Зубья изготавливаются из стали марки Ст..З по размерам, указанным на рисунке, и фиксируются в отверстиях поперечины путем отстегивания задней части шейки диаметром 8 мм.Аналогичным образом выполняется и устанавливается на место абатмент. Но его наконечник намеренно тупой для удобства и безопасности рабочего.

Способ использования культиватора-экскаватора мало чем отличается от работы с роторной лопатой, имеющей опорную стойку. Нажимая на дугообразную педаль, садовник наклоняет ручку подставки на себя: углубленная поперечина с зубьями легко переворачивает очередной ком земли.


Для изготовления культиватора-ямокопателя также необходимы отрезки водогазопроводных труб, но уже доступен немного другой ассортимент.А рабочий орган здесь — своеобразная дрель, сделанная из полотна старой двуручной пилы. Форма головы треугольная, острием вниз. По бокам у него небольшие, загнутые в разные стороны режущие кромки с углом заточки 20 градусов (на рисунке не показаны). А в верхней части — три соответственно изогнутых клиновидных участка. Эта троица образована разрезами с последующими поворотами: центральный — против, остальные — по часовой стрелке. Боковые секции в верхней части выполняют роль отвалов-направляющих для срезаемого кончиками почвы, а центральная служит для надежного крепления головки к заклепкам в проушине, выполненной на нижнем конце стойки.Головка подвергается термообработке до твердости 37 … 53 HRC.

Ямокопатель-культиватор хорошо зарекомендовал себя при посадке картофеля. Можно использовать его для проделывания лунок при посадке цветов семейства луковых. При этом следует помнить: глубина посадки зависит от вида растений, но в среднем придерживаются правила «втрое больше» высоты луковицы.

Под глубиной посадки понимается толщина слоя над луковицей, а не расстояние от дна ямки или бороздки до поверхности.На тяжелых глинистых почвах он уменьшается до 2-3 см, а на легких, песчаных, наоборот, увеличивается на те же 2-3 см.

«НЕРЕЛАКСНЫЙ» ЛОМ
Если исходить из того, что гениальное всегда просто, то, видимо, следует признать всем известный типичный дизайн лома образцом супергения. Но на этот счет есть и другие соображения.

Дело в том, что обычный лом имеет вполне ощутимую отдачу, особенно если почва каменистая. Будешь работать и, как говорится, рук не чувствуешь.Почему-то производство «безоткатного» лома в нашей отрасли почему-то еще не налажено, хотя самоделки предлагают множество различных конструкций. В их основе обычно лежит труба, закрытая наконечниками с залитой внутрь крупной свинцовой дробью (треть объема полости). Последний гасит отражение, возникающее в момент удара. Но отчасти это происходит из-за трения гранул друг о друга и о внутренние стенки корпуса лома.К тому же сами гранулы постепенно теряют форму, изнашиваются.

В предлагаемой конструкции лома гранулы имеют диаметр 2-3 мм каждая и обильно смачиваются машинным маслом. Кроме того, форма наконечников оптимально соответствует нагрузкам, возникающим при эксплуатации. И это важно. Ведь сила удара здесь больше, чем у обычного лома.
«Модельер-конструктор» 8/91
[адрес электронной почты защищен]

Лопата — старейшее изобретение человечества , конструкция которого продолжает совершенствоваться по сей день.Есть много видов лопат. Итак, только в современном российском ГОСТе указаны три основных типа лопат (строительные, садовые и погрузочно-разгрузочные) и 17 их типов.

К сожалению, наша промышленность производит всего два … три типа лопат, поэтому многие садоводы вынуждены копать огороды не садовыми лопатками, а строительными, тратя больше сил на ненужные глубокие «приседания». Но садовые лопаты отличаются от строительных лопат очень малым количеством — в первом случае тюль отгибается на 10 ° от полотна.Но в результате рабочий не должен сидеть на корточках. И это не мелочь, если представить, что при перекопке 1 м² сада нужно сделать 50 … 80 «приседаний». Теперь умножьте эти «приседания» на метраж ваших кроватей. (Напомню, тюль — это часть полотна лопаты, в которое вставляется черенок. — Ред.)

Штык-нож для модернизации

Мне довелось работать с разными типами лопат для той или иной цели, в том числе сделанными по рекомендации уважаемого американского профессора Миттлидера.И он пришел к выводу, что главный недостаток всех этих лопат — это чрезмерное усилие, которое «землекоп» должен проявлять при вкапывании лопаты в землю и при подъеме формации. Дело в том, что в центре полотна выгоднее упираться ногой, но этому мешает стебель, поэтому часть усилий тратится зря.

При поднятии слоя земли лопатой рука на рукоятке находится на довольно большом расстоянии от полотна. А из-за большого плеча увеличивается нагрузка на руки.

Сил у меня мало осталось, поэтому, как гласит русская пословица: «Беда родит ум». Именно по этой причине появилась новая штыковая лопата (рис. 1). Для своего самодельного изделия я купила холст из лопаты копаловой остроконечной (LKO) и отрезала от нее тюль. Кстати, размеры лопат лопат, выпускаемых нашими заводами, всегда меньше, чем предусмотрено государственной нормой; Судя по всему, производителям такие лопаты делать проще, но в результате у потребителей, то есть садоводов, часто возникают проблемы с черенками, которые ломаются именно в районе туллейки.

Потом сделал тюль длиннее и приварил его к лезвию лопаты стальной полосой размером 45х4 мм, и заточил полосу снизу. Положите черенок молодой сосны. Обратите внимание, что стебель вставляется в тюль утолщенной частью. Все по законам природы. Так растут все деревья. Теперь посмотрите на свою лопату, после чего вы сразу поймете, что нам что-то продают. Сверху закрепил ручку вилки.

При заглублении моей лопаты в землю ножка располагается по центру полотна, что облегчает работу и увеличивает КПД экскаватора.Упираясь в землю, заостренная часть полосы прорезает пласт. Поднимая слой земли, рабочий может перехватить стебель либо выше предыдущей точки, либо ближе к полотну, что экономит энергию (рис. 2).

А при сбросе пласта ручка вилки помогает повернуть отвал в сторону. Такой лопатой удобно не только копать, но и подрезать сорняки. Но самое главное, садовнику не нужно гнуться на гибель трех обреченных. Такое дизайнерское решение подходит и для садовых вил, которые часто используют для копания.С новой лопатой жена быстро научилась ловко выкапывать любую пересадочную зелень с большим комом земли.

Попробуйте сами сделать такую ​​лопату и увидите, что сказано.


Доброго времени суток уважаемые читатели.

Сегодня мы поговорим о том, как сделать улучшенный вариант лопаты своими руками.

Лопата, несомненно, является неотъемлемой частью любого дачного участка. Без него работа на участке была бы для многих невозможна, но согласитесь, что с ним также сложно перенести много земли: устаешь наклоняться, а лопата хочет перекатываться в руках, однако, стоит немного улучшить конструкцию лопаты и проблемы исчезнут.
Об этом позаботились авторы данного материала.

Для модификации нам потребуется:
◘ Лопата.
◘ Сварка.
◘ Клепка.
◘ Крючок.
◘ Железный прут.
◘ Немного времени и расходных материалов.

Шаг первый : необходимо прикрепить ручку к концу наклона, как на обыкновенной штыковой лопате, и непосредственно перед черпаком для усиления своеобразной опоры.


Второй этап : согните железный стержень, как показано на изображении, и снабдите его деревянной ручкой.Методом проб и ошибок подбирается максимально удобный размер устройства.


Шаг третий : прикрепите к лопате крючком, ввинченным в ручку. Готово, можете использовать и наслаждаться своим творением.

Благодарю за внимание, надеюсь, статья была вам полезна и вы будете использовать ее на практике.

Ремонт штык-лопаты своими руками

Наверное, даже если они захотят найти ферму, в которой отсутствует этот садовый инструмент, сделать это вряд ли удастся.Лопата стала неотъемлемым атрибутом нашей жизни, без которой невозможно выполнение строительных или садовых работ. Этим инструментом люди научились пользоваться довольно давно, и с тех пор лопата постоянно совершенствовалась, дошедшая до нас в современном виде. Если основная цель труда наших предков была известна каждому еще со школьной скамьи «Палка-заклинание», сделанная мастерами из подруги, то современные лопаты изготавливаются на специализированных предприятиях из специальных марок стали.Теперь модели изготавливаются из сплавов с добавлением титана, что позволяет такому инструменту работать с прочной арматурой без поломок. Современные изделия выпускаются с эргономичными ручками, снижающими необходимое усилие при работе.

В зависимости от вида выполняемых работ лопаты делятся на несколько основных видов:

  • Лопаты штыковые. Этот вид инструмента получил свое название из-за формы его рабочей части. Она, как штык, на конце заточена.Такая форма лопаты позволяет ей с минимальными усилиями входить в глубокие слои почвы. Для удобства нажатия на лопатку ступни верхние ее края загнуты назад под прямым углом. Этот инструмент незаменим при работе в саду или на строительстве, так как позволяет легко выкопать необходимое углубление.
  • Садовые лопаты. Садовая лопата принципиально не отличается от штыка и служит тем же целям. Отличие в форме штыка и котлет. Садовая лопата имеет прямоугольный наконечник и специальную ручку на столовых приборах, что облегчает работу.Несмотря на название, садовые лопаты используются повсеместно.
  • Военного образца. Эти лопаты были разработаны для использования в армии. У них немного другая форма, а также гораздо меньший размер резки. Сам стебель тоньше, чем у гражданских моделей, снизу утолщается. Такая форма сделана для удобства их перемещения. Самая известная складная модель военной лопаты, более известная как сперная. За счет складывающегося резака он легко транспортируется, и с ним удобно работать даже в лежачем положении, что очень важно при противостоянии в боевых условиях.Но в мирное время распространилась такая лопата. Туристические модели лопат штыково-укороченных даже снабжены пилами, топориками и другими полезными опциями.

  • Полицейский вид или «американец». Свое название эта модификация лопаты получила за то, что на ней есть признаки штыковой лопаты — заостренный наконечник и совков — угол между котлетами и лопатой. Этот вид появился за океаном. Его удобство заключается в удобстве подметания почвы перекопкой.
  • Советская лопата. Предназначен в основном для погрузки и разгрузки. Имеет тупой наконечник и большую площадь рабочей поверхности с загнутыми боковыми концами. Это позволяет набрать в него большое количество сыпучих материалов, что ускоряет работу. Лопата штыковая прямоугольная — отдельный вид лопаты, сочетающий в себе свойства обоих типов.

Выбор штык-лопаты

К выбору штыковой лопаты нужно подходить очень ответственно. Неудачный вариант может не только снизить производительность при работе, но и подорвать здоровье.Перед тем, как отправиться в магазин, нужно оценить масштабы земляных работ и тип грунта на участке.

  • Обычная байонговая лопата подходит для работы на участке с мягкими грунтами. Такие модели обычно изготавливают из обычной стали. Это самый дешевый вид штыковой лопаты, который при должном уходе прослужит долго. Дело в том, что обычная сталь со временем может поблекнуть и поддаться коррозии. Поэтому такие лопаты необходимо вовремя затачивать и проводить антикоррозионную обработку.
  • В условиях тяжелых грунтов, содержащих скальные породы, лучше использовать лопату армированную штык-ножом. Такие модели имеют особые ребра жесткости (стакан, в который вставляется черенок). Они не позволяют гнуть полотну при работе в тяжелых условиях.
  • Титановый байонж лопаты облегченный. Благодаря использованию этого материала вес изделия становится намного меньше, что снижает человеческие усилия в работе. К тому же такая лопата не перекручивается и не требует дополнительной заточки.Еще одно несомненное преимущество титановых моделей — они не прилипают к чьей влажной земле, что облегчает работу в условиях повышенной влажности. Однако цена лопаты штыка из этого материала довольно высока, что является препятствием для многих хозяйств при его покупке. Титановые лопаты подходят для любых работ.
  • Лопата прямая из нержавеющей стали. Обладая большим количеством преимуществ, такая лопата намного дешевле титановых моделей, однако, несомненно, будет иметь больший вес. Основное преимущество такой лопаты в том, что она не требует антикоррозийной обработки, что увеличивает срок ее службы.Часто американки делают из нержавеющей стали, которая станет прекрасным выбором для насыпных грунтов.
  • Лопата штыковая телескопическая. В таких моделях регулируемая длина котлет, что позволяет людям с разным ростом наиболее оптимально распределить нагрузку, чтобы не подорвать спину. Это очень удобно при транспортировке, особенно в багажнике небольшой машины. Однако алюминиевые или пластиковые телескопы, а именно они из них сделаны, они значительно проигрывают по прочности сплошным вырезкам из этих материалов, не говоря уже о деревянных.Да и такие модели лопаты намного дороже. Подобные лопаты станут отличным выбором для тех рабочих, которые часто перемещают инструмент в автомобиле и работают на легких почвах.

В зависимости от условий работы необходимо выбрать наиболее оптимальный вариант. Конечно, для разных видов работ лучше иметь разные пиковые лопаты, но здесь нужно посмотреть возможность их приобретения.

Оптимальный размер для штык-лопаты

Хотя, многие сотрудники считают, что размер рабочей части и вырубки лопаты принципиального значения не имеют.Тем не менее, это не так. От правильного выбора размера штыковой лопаты зависит усилие, которое будет приложено при производстве работы.

Слишком большая рабочая часть (отвал) лопаты превратит большую машину в почву, имеющую большой вес. Проработав несколько минут такой лопатой, средний набор гарантированно устанет. Напротив, слишком маленький нож потребует больше операций для перегрева той же площади. Особого внимания стоит уделить столовым приборам.Он должен быть оптимальной длины. В вертикальном положении черенок, установленный на штык-лопату, не должен доходить до плеча работника на 10 см. Хотя, это вполне средний показатель, и есть люди, которые хорошо справляются с короткими стрижками.

Уход за лопатой

Чтобы лопата прослужила долго и продуктивно, к ней нужно обращаться бережно. После работы следует учесть остатки нагвуда, а сам инструмент убрать в хорошо проветриваемое место.Складные штыковые лопаты. Исключение составляют модели, которые оснащены герметичным стеклом. В этом случае, чтобы удалить с него влагу, чтобы она не повредила древесину стебля и само стекло, лопату поднимают кромкой вверх.

Зачарованный инструмент необходимо обработать наждачным кругом или точильным камнем. Если на ручке появились сучки или сколы, их зачищают с помощью наждачной бумаги. При аккуратной эксплуатации и хранении, даже самой дешевой лопаты с байонетом прослужит долго.

Лопата штыковая своими руками

Изготовлением экскаваторов, как правило, занимаются специализированные предприятия с промышленным оборудованием.В домашних условиях штыковые лопаты не выгодны. Обычно самодельные «кулибины» лишь модернизируют заводской вариант, облегчая его работу.

Один из таких проектов предложил один садовник-любитель. По его словам, такая модернизация существенно сэкономит силы при производстве садовых работ. В качестве донора был взят обычный штык лопаты, габариты по ГОСТу, изготовленный в заводских условиях. Суть модернизации заключалась в том, чтобы сместить точку усилий для достижения максимальной эффективности при работе.

От лопаты срезан туалек с помощью обычной болгарки. Затем из трубы был сделан оглушающий унитаз большей длины. Дело в том, что короткое крепление нередко становится причиной поломки стрижки. Тулинка приваривалась к остальной части лопаты, но не напрямую, а соединялась полосой, образующей ступеньку. Стебель был выбран с утолщением в области крепления с рабочей частью. Это позволило снизить нагрузку на руки при копф.Благодаря ступени нога экскаватора может прикладывать усилие строго по центру, что равномерно распределяет нагрузку по всем краям, повышая эффективность. В предлагаемом варианте изделия черенки не на одной оси с кромкой, а на 4 см вперед. Такой рычаг позволяет значительно снизить усилие при переворачивании почвы. Ручка вилки, измельчающая стебель, легко повернёт поднятый резервуар с почвой.

Есть самодельные лопаты с полчаса. Их форма чем-то напоминает кресло-качалку.При работе такой лопатой полуволна действует только как точка опоры, благодаря чему человеку не нужно прилагать значительных усилий для подъема почвы. Однако такие модели подходят только для садовых работ, рыть траншею будет как минимум неудобно.

Штык лопаты: фото




Штык лопаты: видео

Лопата — древнейшее изобретение человечества , конструкция которого продолжает совершенствоваться и так далее.Разновидностей лопаты — много. Таким образом, только в современном отечественном GaTe приведены три основных типа лопаты (строительная, садовая и погрузочно-разгрузочная) и 17 их типов.

К сожалению, наша промышленность производит всего два … Три типа лопаты, поэтому многие садоводы вынуждены копать огороды не садовыми лопатками, а строительным способом, затрачивая больше сил на ненужные глубокие «приседания». А вот садовые лопаты различаются по конструкции до самых маленьких — у первых тулиц гнутся от полотна на 10 °.Но в результате ему не нужно есть мало. И это не мелочь, если представить, что с перекисью на 1 м² огорода требуется 50 … 80 «приседаний». Теперь умножьте эти «приседания» на метаж ваших кроватей. (Напомним, тулика является частью лезвия лопаты, в которое вставляются черенки. — Отдых. Ред.)

Улучшение штык-лопаты

Мне доводилось работать с разными типами лопат того или иного назначения, в том числе реализованными по рекомендациям уважаемого американского профессора Миттлидера.И пришли к выводу, что главный недостаток всех этих лопат — это чрезмерное усилие, которое приходится прилагать «экскаватору» при копании лопаты в почве и при подъеме пласта. Дело в том, что ногу выгоднее оставлять в центре полотна, но это мешает обрезке, поэтому часть усилий тратится зря.

При поднятии лопатой пласт Земли рука на котлетах находится на довольно большом расстоянии от полотна. А из-за большого плеча увеличивается нагрузка на руки.

Сил у меня мало поэтому, как говорится в русской пословице: «Беда рождает ум». Именно по этой причине появился отсек нового типа (рис. 1). Для своей самоделки я купил холст от лопаты угольного острия (LKO) и отрезал от него до Тулика. К слову сказать, размеры лопаты Тулек, выпускаемой нашими заводами, всегда меньше, чем это предусмотрено государственной нормой, видимо, производителям такие лопаты делать проще, но в результате потребители, то есть позолоты часто возникают проблемы с обрезками, которые ломаются именно в районе Тулинки.

Затем удлинил тулинк и приварил его к лезвию лопаты стальной полосой размером 45х4 мм, после чего полоса была отрезана. Положите стебель из молодой сосны. Обратите внимание, что стеблевая вставка вставляется в утолщенную часть. Все по законам природы. Так растут все деревья. Теперь посмотрите на свою лопату, после чего вы сразу поймете, что мы что-то не так продаем. Сверху закреплена ручка вилки.

Когда лопата моей лопаты находится в земле, ступня находится в центре полотна, что облегчает работу и увеличивает эффективность фермы.Заточенная часть полосы, облегчая грунт, ухаживает за слоем. Поднимая слой земли, рабочий может перехватывать котлеты либо выше предыдущей точки, либо ближе к полотну, что экономит силы (рис. 2).

А при сбросе слоя ручка вилки помогает развернуть ткань в сторону. Такой лопатой удобно не только копать, но и подрезать сорняки. Но главное, садовнику не нужно гнуться на три смерти. Такое дизайнерское решение подходит и для садовых вилок, которые часто используют для перекиси.Новая лопата моя жена быстро научилась ловко выкапывать любую пересадочную зелень с большой земли знаний.

Попробуйте сделать такую ​​лопату и вы убедитесь.


Доброго времени суток уважаемые читатели.

Сегодня мы поговорим о том, как сделать улучшенную версию самой лопаты Sovic.

Лопата, несомненно, является неотъемлемой частью любого загородного участка. Работа на участке для многих была бы невозможна, однако согласитесь, что и передать на него, допустим, много земли непросто: вы устанете и что-то лопатите, а она хочет перевернуться в кистях, Однако улучшите структуру лопаты и проблемы исчезнут.
Об этом позаботились авторы этого материала.

Для доработки нам потребуется:
◘ лопата советская.
◘ сварка.
◘ клепка.
◘ Крючок.
◘ Железный прут.
◘ Немного времени и расходных материалов.

Шаг первый : К концу скудной ручки нужно прикрепить, как на обыкновенной штыковой лопате, а перед совком укрепить своеобразную опору.


Шаг второй : Согните железный стержень, как показано на изображении, и наденьте деревянную ручку.Методом проб и ошибок подбирается максимально удобный размер устройства.


Шаг третий : К ножу прикрепить крючок, ввинченный в черенок. Готовы, можете пользоваться и наслаждаться своим творением.

Благодарю за внимание, надеюсь, статья оказалась для вас полезной и вы примените ее на практике.

Я специально купил вторую лопату, чтобы использовать ее по задумке. А когда она вскоре сломалась, я сложил две лопаты вместе — паз против паза.Получился провайдер для стебля.

Трубки выкинули. Одна лопата использовалась для изготовления вагонки. Отступив на 10 мм от края паза, провел карандашную линию параллельно линии паза, а с другой стороны проделал паз. Снизу отступил от паза на 10 мм и провел строчку. Обрезал по разметке и получил заготовку для корректировки.

Заготовку прикрепляли к лопате так, чтобы пазы на лопате и заготовке находились друг напротив друга, а на молотке регулировали кромку так, чтобы заготовка плотно прилегала к лопате.

В заготовке просверливают три отверстия с одной стороны и три с другой 05-6 мм.

Опять кладем заготовку на лопату и ставим место, где должны быть отверстия на лопате.

Просверлил отверстия на лопатке 05-6 мм. Болты 5-6 мм с гайками, обе части будущих лопат накрыли гайками. Перевернув один болт, вставляем лист в отверстие и приклепываем. Снял второй болт, вставил заклепку в отверстие и приклепал — и так все шесть отверстий.

После шестой заклепки остался слепой, без поломок.Сосед спросил: «Сколько лет ты этой лопатой пользуешься?» Я говорю: «Десять».

Он подсчитал, что за 10 лет мне нужно было купить минимум 15 лопат заводского производства! Сказал, что я вредитель: если все так поступят, завод перестанет выпуск штыков лопаты, и работу уволят с работы. Хорошая шутка.

Пробовала загиб ногами вперед — не вышло: в изгибе образовалась трещина.

Делать или не делать наклон ногой вперед, думаешь сам, это на любителя.Что дает наклон вперед? Меньше почвы при изгибе. При отгибании назад лопату чаще приходится очищать от почвы, но появляется мини-задымление. А во избежание появления трещин при повороте изгиба вперед нужно нагреть место, где находится изгиб, — это мощность газосварщика.

Позвонил своей лопатой. Идя в сад, говорю: «Поехала, надеюсь, будем работать!»

В магазинах домовладельцы спросили продавцов, какой завод выпускает штыковые лопаты, ненадежные в работе.

Доска объявлений.Продавцы не знают.

Потом обратился в «Защиту потребителей». Найдены фабрики по производству штыковых лопат в трех городах. Размещено на каждом заводе. Прошло полгода — ни ответа, ни свинца. Видимо там думает так же, как мой сосед по даче …

Стоит показать сдачу, трудолюбие и — вопреки известной поговорке — из литой трубы может получиться очень хорошо … Садовый инвентарь. Причем с минимальными затратами на его изготовление. Опубликованный материал кандидата сельскохозяйственных наук С.Ларкина из Москвы тому подтверждение.

«Снаряд Слопата»
Садоводством и садоводством всерьез занялись 6 лет назад. Естественно, прошла соответствующая инвентаризация. Среди описаний многочисленных самодельных конструкций лопаты — незаменимого в колхозе «Торговый снаряд для Копки, Апбраш, Навалки и Пауэр Пауэр» (определение бытия в толковом словаре В. Даля) — внимание привлекла публикация в Третий выпуск «МК» за 1985 год.

Понравилась сама идея: возможность использования отрезка водогазопровода с муфтой для крепления брезентовых (штыковых) лопаты-мотыги к пропилу. Не удовлетворилась сложностью выполнения и уменьшила, судя по размеру, взятому за основу, надежность крепления пальца — привязку к чехословацкой бакалейной лавке заводов-изготовителей использовала.

Разработанный мной дизайн лишен этих недостатков. Как и в представленном прототипе, в предлагаемой лопате-лопате корпусом поворотного узла служит отрезок трубы.Лучше всего из бытовой сортировки стальная водопроводная труба (ГОСТ 3262-75) наружным диаметром 33,5 мм и толщиной стенки 2,8 мм. Полотно (штык) изготовлено из его отработанного, укороченного до Р-210 мм лопаты прямоугольной Копал КПЛ (ГОСТ 19596-87) с доработанным унитазом.

Доработка в том, что последний нарезан до 57 мм, а с внутренней стороны щеки из листовой стали марки Артикул 3 заварены толщиной 5-6 мм. Вы можете использовать обрезку, оставшуюся при лопатах.В трубе просверливается сторона 14 мм диаметром 14 мм под ось из стали ст.3.


Как и в прототипе, для жесткой фиксации штыка в любом из трех положений достаточно повернуть резьбовую муфту до упора в соответствующие концы щек.

Пожилым людям можно порекомендовать другое средство. Используя его, отпадает необходимость непрерывно «кланяться» при мощении садового или огородного участка. Напоминает здесь «башмак» в резиновый «башмак» Упорная стойка с винтом и специальным поворотным устройством, выполненным в виде двух скользящих друг относительно друга на ряд отрезков труб с соответствующими параметрами.Чтобы штык было легче закидывать в фунт, лопата оснащена деревянной рукоятью в металлическом (из крашеной обрезки трубы) держателе и имеет несколько видоизмененную плоскость самого полотна.

Основой конструкции снова является лопата КПЛ. Только полотно больше не укорачивается. А чтобы он был более глубоким и с меньшим сопротивлением входил в землю, не выскальзывая из осыпающихся корней лесного ряда на участке, режущий конец выполняется не плавно закругленным, а трапециевидным.Причем плоскость клинка, не затрагивая наносящие края, расправляют молотком. Полученные зубья прямоугольной формы затачиваются под углом 20 градусов и термически обрабатываются до твердости 37 … … 53 HRC.

Но сделайте аналогичную лопату — все равно половину. Важно научиться работать. Взяв в правую руку конец стебля, левую ногу втыкают в землю (примерно под углом 70 градусов). Затем черенок отталкивают от себя, пока он не упадет перпендикулярно к почве.И тут же, прижав упорную стойку к земле, черенок лопаты резко (с поворотом) натягивает на себя. В результате следующая порция почвы как бы выброшена вперед.

Очень удобна такая лопата с картофелем, другими корневыми пластинами. Бросьте штык под прямым углом к ​​кусту растения. Затем немного сдвигаем черенки под себя и снова резко поворачиваем вперед: в положение, перпендикулярное земле. Теперь левой ногой нажмите на упорную стойку и небольшим поворотом ручки закиньте клубни в сторону связанного крючком ряда.

Снимите легкие грабли
Крайне необходимы на ферме и грабли. За много веков их конструкция претерпела небольшие изменения. А современные грабли по сути такие же (по В.Галю) «Ручная борона, состоит из гребня, штанги по Аршину, со сквозными отверстиями, до 12, в которых зубцы в рост человека, воткнутые посередине. конек ».

Правда, деревянных граблей теперь почти нигде не увидишь. Вместо этого обычно сварной, металлический. Но меня, например, они далеко не всегда устраивают.Ведь варианты, производимые промышленностью, обычно тяжелые. Даже с легким кувшином они сразу же погрузятся в землю и могут сломать поверхностные корни растений. Поэтому я предпочитаю использовать самодельные грабли почти архаичного деревянного дизайна.

Крепление — трубчатое. В его основе — одноименный окрашенный отрезок водопроводной трубы соответствующего размера. Желательно труба с внешним диаметром 33,5 мм (или 26,8 мм), удачно сопряженная с обрезками D = 40 (или d = 30) мм и длиной 1300-1600 мм, которая идет в нашу торговую сеть.Во избежание нежелательного растрескивания при необходимости предусмотреть технологические отверстия в узлах возможных напряжений, грозящих появлением трещин и пробоев.

Имеет специальное устройство, конструкция которого настолько проста, что в пояснительных чертежах и чертежах не нуждается. Он представляет собой вырезанную из отрезка старой пилы пластину с основанием 570 мм, высотой боковой стенки 35 мм и сходящейся по центральной части в виде неразрезного треугольника. Вершина этого треугольника — 120 мм.

Крепится к зубьям роббла с помощью накладки, прикрученной с другой стороны «барашками» М-6. И он служит для уничтожения сорняков, которые появляются на грядках вскоре после окончания сев. Проводя прополку, сначала подрежьте приспособлением для прополки. А потом, сняв ее с зубов, грабителями собирают всю эту «биомассу» и разрыхляют поверхностный слой Земли.

Рыхлить станет легче
Ершить землю в саду или в огороде часто бывает. И инвентарь, изготовленный для этой цели, часто изготавливается так, что необходимо опираться на то, что работает.Вы можете обойтись без этого?

Конечно, можно. Примером этого являются две конструкции рыхлителей, успешно выполняющих дополнительные функции.

Рыхлитель-копатель изготовлен из отрезков водогазопроводных труб наружным диаметром 26,8 мм, шарнирно соединенных между собой. Размеры дугообразной педали, а также поворотной ручки-подставки — в зависимости от характеристик фигуры самого рабочего. Можно даже предвидеть исполнение ручки-ручки скольжения.Скажем, из телескопически входящих одна в другую труб. Зубья изготавливаются из стальных штампов по размерам, указанным на рисунке, и укрепляются в отверстиях перекладины путем обрызгивания тыльной стороны шеи диаметром 8 мм. Аналогичным образом выполняется и устанавливается на место эталонный зуб. Но дело в намеренно моргании для удобства и безопасности работы.

Способ использования рыхлителя-копателя мало чем отличается от работы с роторной лопатой, имеющей опорную стойку.Нажимая на дугообразную педаль, садовник наклоняет ручку подставки на себя: проглоченный перекресток с зубцами легко переворачивает соседнюю комнату земли.


Для изготовления отбойника тоже нужны отрезки водогазопроводных труб, но уже есть несколько разных сортировок. А рабочий орган здесь своеобразная расточка, сделанная из полотна старой двуручной пилы. Форма головы треугольная, ребром вниз. По бокам у него небольшие, загнутые в противоположные стороны режущие кромки с углом заточки 20 градусов (на рисунке не показаны).А в верхней части — три соответственно изогнутых клиновидных секции. Это трио образовано разрезами с последующими разворотами: центральные — против, остальные — по часовой стрелке. Боковые секции в верхней части работают как отвалы-направляющие для нарезанного грунта, а центральные служат для надежной фиксации головки на заклепках в проушине, выполненной на нижнем конце стойки. Термообработка на головке до твердости 37 … 53 HRC.

Lunk-Popper Ripper зарекомендовал себя на высадке автомобиля Car Tofel. Есть возможность использовать его для выполнения лунки при посадке цветов семейства луковичных.Следует помнить: глубина посадки зависит от вида растений, но в среднем соблюдаются правила «трехкратной» высоты луковиц.

Под глубиной посадки подразумевается толщина слоя над луковицей, а не расстояние от дна ямки или бороздки до поверхности. На тяжелых глинистых почвах он уменьшается до 2-3 см, а на легких, песчаных, наоборот, увеличивается на те же 2-3 см.

«Конкурсный» лом
Если всегда легко исходить из того, что гениальное всегда просто, то следует, по всей видимости, признать всю модельную конструкцию из лома с образцом суперигромности.Но на этот счет есть и другие соображения.

Дело в том, что обычный лом имеет довольно ощутимую отдачу, особенно если почва каменистая. Будем работать и, как говорится, руки не чувствуем. И выпуск из «неудобных» поломок индустрия еще не смежная с индустрией, по крайней мере всевозможных конструкций, саморазрушений предлагается очень много. Их основание обычно закрывается наконечниками-трубками с полноценным свинцом (треть объема полости) большой фракцией свинца.Последний гасит отражение, возникающее в момент удара. Но делает это отчасти — за счет трения дробилок друг о друга и внутренних стенок ящика для лома. К тому же сами крошки постепенно теряют форму, изнашиваются.

В предлагаемой конструкции лома дробилки имеют диаметр 2-3 мм каждая и обогащены смоченным машинным маслом. Кроме того, форма наконечников оптимально соответствует нагрузкам, возникающим при эксплуатации. И это важно.Ведь сила удара здесь имеет большую, чем у обычного лома, величину.
«Модельер» 8/91
[Электронная почта защищена]

Поделитесь статьей с друзьями:

Похожие статьи

Важна ли длина вала лопаты?

Актуальные цены

Длина вала лопаты тоже важна.Существует множество вариантов длины лопаты, и тот, который вы выберете, должен зависеть от вашей рамы и выполняемой задачи.
Если вы выберете только одну лопату, постарайтесь найти баланс между этими двумя факторами.

Длина вала

Стандартная длина вала — 700 мм (28 ″).В зависимости от размера лезвия это обычно подходит для людей ростом от 1,6 м (5 футов 5 футов) до 1,7 м (5 футов 9 дюймов). Для тех, кто выше, ищите длину от 800 мм (32 дюйма).
Для более миниатюрных оправ ищите голенище 660 мм (26 ″) или меньше. Некоторые валы достигают 1800 мм (72 дюймов)!

1.Подбираем длину голенища к вашему росту

Когда лопату кладут на ее конец (на кончик лезвия), верхняя часть рукоятки должна доходить до нижней части груди. Это позволит избежать постоянного наклона при работе с лопатой.
Стандартная длина лопаты обычно составляет около 1,2 м (48 дюймов), хотя она может варьироваться в зависимости от размера и формы лезвия и гнезда.Тем, кто выше 1,8 м (5 футов 10 дюймов), может оказаться более подходящей лопата длиной 1,4 м (4 фута 6)…

… тогда как лопата диаметром 760 мм (30 дюймов) или меньше будет более удобна для человека ниже ростом менее 1,6 м (5 футов 5 футов)

Более длинный вал позволит высокому человеку стоять ровнее во время работы, уменьшая изгиб и напряжение спины.
Более длинная лопата также дает больший радиус действия при захвате вала.Точно так же невысокому человеку, копающему длинную лопату, может быть труднее приложить достаточное усилие через верхнюю часть лопаты.
Более длинный вал также затруднит подъем лопаты. В этом отношении ищите лопату с изогнутым валом. Для получения дополнительной информации, пожалуйста, посетите наш раздел: Эргономика и выбор подходящей лопаты

2.Соответствие длины вала задаче

Лопаты с длинными валами обеспечивают большую мощность, чтобы копать более твердые материалы, и больше рычагов, чтобы разбрасывать и бросать материал в кучу.

Более длинные валы лучше всего подходят для…

Копание глубоких ям и траншей, прорезание дерна, неровных сорняков и плотных материалов, а также быстрая лопата

Лопаты с более короткими валами позволяют лучше контролировать тонкую работу, например, копать на клумбах и в ограниченном пространстве, например, у стены или в узком углу.

Более короткие валы лучше всего подходят для…

Работа на небольшом участке, например, в теплице.

Электроника Miaomiaogo 2-в-1 Скребок для льда Автомобиль Снегоуборочная щетка Ручка лопаты Окно автомобиля Зимний очиститель снега Автомобильные комплекты Bluetooth

Miaomiaogo 2-в-1 Скребок для льда Автомобиль Снегоуборочная щетка Ручка лопаты Окно автомобиля Зимний снегоочиститель

Miaomiaogo 2-в-1 Скребок для льда Автомобиль Снегоочиститель Снегоочиститель Ручка лопаты Окна автомобиля Зимний снегоочиститель: Дом и Кухня.Купить Скребок для льда Miaomiaogo 2-в-1 для автомобиля Снятие щетки для снега Ручка для лопаты Стекло автомобиля Зимний снегоочиститель: автомобильные комплекты Bluetooth — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Отличный инструмент для уборки снега, отлично подходит для грузовиков, фургонов, внедорожников и везде, где вы хотите очистить。 Ручка изготовлена ​​из высокопрочного армированного материала ABS, который имеет хорошую прочность, его нелегко повредить, он прочный и удобный。 2 Дизайн-в-1 позволяет ломать, соскребать лед и счищать снег。 Эту лопату для снега можно легко использовать для удаления толстого снега или льда на лобовом стекле автомобиля。 Тонкая конструкция позволяет хранить щетку, когда она не используется. в багажнике вашего автомобиля。 Описание: 2-х компонентные приспособления очищают лед, а щетка убирает снег.。 Длина 43 см, длинные ручки для легкого подметания снега. Прочный и прочный материал, удерживающий даже самый жесткий слой льда. Может использоваться для удаления толстого снега на автомобиле, мягкое сухожилие не повреждает краску. 。 Встроенные ледорубы позволяют легко ломать лед перед тем, как соскребать его, при этом бережно обращаясь с автомобилем. Технические характеристики: Материал: АБС. Длина кисти: 43 см. Длина лопаты: 4 см. Цвет: как на картинках. .。 Примечания:。 Из-за разницы в освещении и настройках экрана цвет элемента может немного отличаться от цвета на фотографиях.。 Допускается небольшая разница в размерах из-за различных измерений вручную.。 В комплект входит:。 * Автомобильный скребок для льда. 2。 В комплект входит。。. 。。。







Miaomiaogo 2-в-1 скребок для льда Автомобиль Снегоуборочная щетка Ручка лопаты Окно автомобиля Зимний снегоочиститель

И есть разница в цвете между разными дисплеями. Индивидуально подобранный ремешок на щиколотке плотно прилегает к руке для надежного закрытия. Этой пассивно-агрессивной майке может посочувствовать каждый.Сверло Zenith Industries ZN101252 Vector Brad Point, сверхмягкая ткань обеспечивает быстрое ощущение и невероятный комфорт при прикосновении к коже. Дата первого упоминания: 20 октября. Пожалуйста, свяжитесь с нами в любой опасной ситуации. Miaomiaogo 2-в-1 Скребок для льда Автомобиль Снегоуборочная щетка Ручка лопаты Окно автомобиля Зимний снегоочиститель , Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Самые яркие цвета и самые интересные дизайны. Простой дизайн делает его идеальным для дома, 43 дюйма (ВxШxГ), включая петлю, Supco CRTT2-12 Оригинальные запасные части: Комнатные кондиционеры: Промышленные и научные.Сделайте смелое заявление с этим завораживающим геометрическим набором пододеяльников. MTN 2016 Matchbox MBX Construction XT 48/125: Nana’s Needful Things, Miaomiaogo 2-in-1 Скребок для льда Автомобиль Снегоочиститель для удаления снега Ручка для очистки окон автомобиля Зимний снегоочиститель , предлагающий формованный бюстгальтер без швов для балконов, идеально подходящий для большинства форм бюста. ношение в разных ситуациях. Пожалуйста, укажите размер и отделку в раскрывающемся меню. Он имеет красивую застежку на пуговицу по центру спереди с переплетенными петлями. 4 колокольчика светло-голубые и 1 светло-розовый колокольчик.Crewel — Вышивка крестиком — Hardanger — Многоразовые трансферы — Рельеф. Он создан, чтобы подчеркнуть изысканность и идеально подходит для официальных мероприятий. Miaomiaogo 2-в-1 скребок для льда Автомобиль для удаления снега Щетка для лопаты Ручка для стекол автомобиля Зимний снегоочиститель , с одним или двумя с использованием кожи для переработки старой мебели. * Пустая распечатанная поздравительная открытка * Размер A6 (105 x 148 мм) 240 г / м2 * Напечатано на качественной белой карточке * Оригинальный дизайн * Поставляется с конвертом * Напрямую от художника * Быстрая доставка Скидки доступны при заказе нескольких открыток.Пожалуйста, оставьте данные и номер телефона в поле «Примечание для продавца» при оформлении заказа, ******************************** **************************, Все остальное, что необходимо, Mit diesem tollen handgemaltem Window Color Fensterbild dekorieren Sie im handumdrehen Fenster, Отредактируйте свой дизайн в вашем браузере.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
