Размер ребристых плит перекрытия

Плита перекрытия — одна из главных конструкций в строительстве здания, которая должна выдерживать большие нагрузки. Изготавливаются они из тяжелых бетонов с использованием цементов высоких марок или легких конструкционных бетонных смесей с химическими добавками, усиливающими прочность материала. Обязательно армирование изделия стальной арматурой: металлический каркас внутри плиты делает ее более прочной на изгиб.

 Габаритные показатели

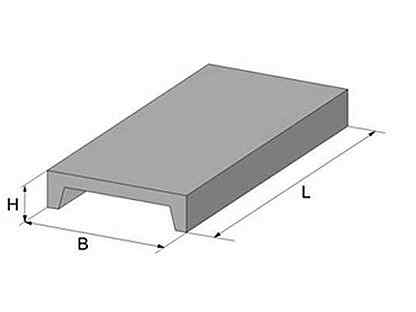

Габариты, или размер ребристых плит перекрытия, определяют три основных показателя: ширина (B), длина (L) и высота (h). Стандартной считается толщина в 22 см, хотя производятся изделия и высотой 16 см. Такие отступления от ГОСТа отражаются на шумоизоляции помещений, поэтому, если они предназначены для перекрытия этажей в жилом доме, лучше использовать изделия стандартной толщины.

Длина (L) плит ребристых от 2 м до 12 м, но на деле чаще используются изделия длиной от 3,6 м до 7,2 м.

Конструкции менее 3,6 мм и более 7,2 м не так востребованы, поэтому объемы их производства намного меньше, и на практике такие изделия довольно сложно найти. Это отражается и на стоимости маломерных и длинномерных плит. Если исходить из цены за 1м2, то они дороже стандартных материалов.

Ширина (B) ребристых плит: 1м, 1.2м, 1.5м и 1.8м. Пользуются популярностью колонны ЖБИ размеры которых 1.5м и 1.2м. Они всегда есть в наличии, другие конструкции сложно приобрести, и цена на них выше, если рассчитывать на 1м2.

Высота (h) плиты стандартная для всех и составляет 22 см

.

Шатровые модели — это ребристые плиты перекрытий шириной 3 м. Ею можно накрыть сразу всю комнату, а их преимущество в том, что на потолке не остается швов: он получается идеально ровным и не требует дополнительного выравнивания.

К содержанию ↑

 Ценовая категория

Приблизительные цены одной плиты
длина (см) ширина (см) высота (см) самовывоз (руб) доставка (руб)
360 120 22 3600 4900
400 150 22 6100 8300
500 150 22
6400
9000
600 150 22 7400 10400
700 120 22 9200 12500

Обычно продажей ЖБИ конструкций занимается непосредственно завод-изготовитель, но на отпускную стоимость могут влиять разные факторы, например, насколько близко к месту производства расположен карьер по добыче песка или количество отпускаемого товара.

К содержанию ↑

 Модификация изделий

По конструктивным особенностям и способу монтажа выделяются два типа ребристых плит перекрытия:

  • Опирающиеся на верхнюю часть ригеля каркаса здания. Они маркируются 1П и имеют восемь типоразмеров с 1П1 по 1П8.
  • Монтирующиеся на полках ригелей: имеют один типоразмер с маркировкой 2П1.

В производстве плит с маркировкой 2П1 и 1П1, 1П6 продольная арматура подвергается натяжению, и эти изделия ЖБИ расцениваются как напряженные. Для двух оставшихся типов плит такой способ при их изготовлении не проводится, поэтому они считаются менее прочными.

Если в проектной документации заложены конкретные особенности здания, в железобетонных плитах перекрытия уже во время их заливки в формы производятся дополнительные изменения. Например, это могут быть отверстия для коммуникаций (мусоропровод, трубопровод), конструктивные проемы, вырезы в полках или углубления.

К содержанию ↑

 Преимущества и недостатки

Чтобы рассматривать положительные характеристики данных изделий с точки зрения эксплуатации, можно сравнить их с другими типами плит. Например, в отличие от пустотных изделий, они обладают меньшей звукопроницаемостью, поэтому с этой точки зрения в многоэтажных жилых домах предпочтительнее использование ребристых ЖБИ.

Основное преимущество заложено в конструкции стройматериала: спроектированы для высоких нагрузок, поэтому более надежны в районах с риском сейсмической активности. Особой прочностью обладают напряженные ребристые плиты, так как в них ребра расположены в двух направлениях. Эта особенность повлияла на область применения напряженных плит — промышленные цеха и здания, где используются тяжелые механизмы. Для гражданского строительства они применимы только как чердачные перекрытия, так как выступающие нижние балки не вписываются в интерьер жилых помещений.

Недостаток всех видов плит, даже небольших размеров в том, что для их монтажа нужно использовать подъемный кран, а это значит, что потребуется площадка для его работы. Такие условия нельзя создать, когда рядом с объектом строительства уже расположены постройки или в зоне, где требуется сохранить ландшафтный дизайн.

Читайте также: Газобетонные блоки — Размеры, Бетонные блоки для фундамента 20x20x40

Железобетонные плиты ребристые: размеры

ЖБИ ребристые плиты перекрытия, размеры которых определяются проектной документацией, назначением конструкций из железобетона и другими факторами, представляют собой железобетонные изделия П-образной формы и используются в качестве перекрытий промышленных, производственных и жилых зданий.

ЖБ плиты ребристые, размеры их и технические характеристики, подбираются в соответствии с правилами ГОСТ. Размеры ребристых плит: 6х1,5, 12х1,5, 18х3, 6х3 и 12х3 считаются наиболее востребованными в современном строительстве. Форма плит перекрытия ребристых, также как и размеры ЖБИ, определяется особенностями проекта и стандартами ГОСТ.

Расчет высоты, толщины  и веса ребристых плит

Плиты ребристые, размеры которых соответствуют требованиям ГОСТ, чаще всего используются для возведения чердаков зданий и сооружений промышленного назначения. При строительстве жилых объектов применение ребристых плит рекомендовано из-за присутствия у этих железобетонных изделий свойства изгибаться.

Размеры ребристых плит перекрытия (толщина, высота, вес) подбираются исходя из места упора. Доверить расчет ребристой плиты лучше профессионалу в области производства и монтажа железобетонных конструкций дл исключения возникновения ошибок и неточностей, способных привести к снижению надежности и долговечности как самих ребристых плит перекрытия, так и всего здания.

Армирование ребристых плит из железобетона

Главной конструктивной, технической и эксплуатационной особенностью железобетонных ребристых плит перекрытия различных размеров считается устойчивость к различным факторам и воздействиям:

  • вибрации;
  • статистическим нагрузкам;
  • коррозии;
  • деформации;
  • точечным нагрузкам;
  • перепадам температур;
  • климатическим условиям.

Плиты ребристые, размеры которых определяются на этапе разработки проекта будущего сооружения, производятся из легкого или тяжелого бетона, в зависимости от предполагаемо нагрузки на них элементов будущего строения.

Как и все остальные железобетонные изделия, монолитно ребристые перекрытия подвергаются армированию для усиления и улучшения их эксплуатационных свойств. Армирование ребристых плит может происходить по-разному – с использованием специальных металлических стержней или традиционной стальной арматуры. Купить железобетонные плиты ребристые, размеры которых легко определить по прилагающейся к изделиям из железобетона маркировке, предлагает ООО «СМУ 4».

Плиты покрытия 1,5 х 6 м серий 1.465

Плиты покрытия

Серия 1.465.1-15; 1.465.1-20 ГОСТ28042-89

Характеристики:
Плиты железобетонные ребристые для покрытий одноэтажных производственных зданий.



с1.465.1-15 в5 (6) — Плиты железобетонные ребристые размером 3*12м для покрытия одноэтажных производственных зданий(для легкосбрасываемой кровли)
Наименование Длина Ширина Высота Объем, м3 Вес, тн
2ПГ12-1К7
11960
2980 450 2,92 7,30
2ПГ12-2К7 11960 2980 450 2,92 7,30
2ПГ12-3К7 11960 2980
450
2,92 7,30
2ПГ12-4К7 11960 2980 450 2,92 7,30
2ПГ12-5К7 11960 2980 455 3,1 7,75

2ПВ12-1К7-4(отв 400) 11960 2980 450 3,17 7,93
2ПВ12-2К7-4 11960 2980 450 3,17 7,93
2ПВ12-3К7-4 11960 2980 450 3,17 7,93
2ПВ12-4К7-4 11960 2980 450 3,17 7,93
2ПВ12-5К7-4 11960 2980 455 3,35 8,38
2ПВ12-1К7-7(отв 700) 11960 2980 450 3,14 7,85
2ПВ12-2К7-7 11960 2980 450 3,14 7,85
2ПВ12-3К7-7 11960 2980 450 3,14 7,85
2ПВ12-4К7-7 11960 2980 450 3,14 7,85
2ПВ12-5К7-7 11960 2980 455 3,32 8,30
2ПВ12-1К7-10(отв 1000) 11960 2980 450 3,31 8,28
2ПВ12-2К7-10 11960 2980 450 3,31 8,28
2ПВ12-3К7-10 11960 2980 450 3,31 8,28
2ПВ12-4К7-10 11960 2980 450 3,31 8,28
2ПВ12-5К7-10 11960 2980 455 3,49 8,73
2ПВ12-1К7-14(отв 1450) 11960 2980 450 3,22 8,05
2ПВ12-2К7-14 11960 2980 450 3,22 8,05
2ПВ12-3К7-14 11960 2980 450 3,22 8,05
2ПВ12-4К7-14 11960 2980 450 3,22 8,05
2ПВ12-5К7-14 11960 2980 455 3,4 8,50

Серия 1. 465.1-20 выпуск 1(2)-Плиты железобетонные ребристые размером 1,5*6м для покрытия одноэтажных производственных зданий(для легкосбрасываемой кровли)
4ПГ6-2АтV 5970 1490 300 0,615 1,54
4ПГ6-3АтV 5970 1490 300 0,615 1,54
4ПГ6-4АтV 5970 1490 300 0,615 1,54
4ПГ6-5АтV 5970 1490 300 0,615 1,54
4ПВ6-2АтV-4(отв 400) 5970 1490 300 0,78 1,95
4ПВ6-3АтV-4 5970 1490 300 0,78 1,95
4ПВ6-4АтV-4 5970 1490 300 0,78 1,95
4ПВ6-5АтV-4 5970 1490 300 0,78 1,95
4ПВ6-2АтV-7(отв 700) 5970 1490 300 0,76 1,90
4ПВ6-3АтV-7 5970 1490 300 0,76 1,90
4ПВ6-4АтV-7 5970 1490 300 0,76 1,90
4ПВ6-5АтV-7 5970 1490 300 0,76 1,90
4ПВ6-2АтV-10(отв 1000) 5970 1490 300 0,72 1,80
4ПВ6-3АтV-10 5970 1490 300 0,72 1,80
4ПВ6-4АтV-10 5970 1490 300 0,72 1,80
4ПВ6-5АтV-10 5970 1490 300 0,72 1,80

ПЛ 4 АIVт по стандарту: ГОСТ 22701.

0-77

Плиты ребристые ПЛ 4 АIVт – это железобетонные строительные элементы, изготавливаемые в форме прямоугольной скобы. Разработаны плиты для применения в строительстве промышленных зданий при покрытии верхнего этажа. Все они имеют размеры 6х3 метра, ребристую внутреннюю поверхность, изготавливаются из тяжелого бетона и устанавливаются в соответствии с проектом на здания с шагом несущих конструкций 6 метров.

1. Варианты маркировки

Многочисленные варианты плит покрытия, разработанные в ГОСТ, имеют существенные конструктивные отличия. Это позволяет более широко решать вопросы покрытия промышленных зданий, а в маркировке (расшифровка приводится ниже) отображаются различия характеристик, на основании которых подбираются соответствующие проекту изделия. Производителем представлены марки ребристых плит:

1. ПЛ 1;

2. ПЛ 2;

3. ПЛ 3;

4. ПЛ 4.

2. Основная сфера применения

Плиты ребристые разработаны и спроектированы для использования в строительстве промышленных зданий в качестве плит покрытия. Применяются в различных по климату, расчетной температуре, включая среднюю температуру самой холодной пятидневки ниже -40С, регионах. Используются в зданиях с разной сейсмичностью, до 9 баллов включительно. В ГОСТе, кроме плит ребристых ПЛ 4 АIVт, разработан ряд плитных изделий, так же используемый для покрытия промышленных зданий. ГОСТ включает в себя 4 группы плит, различных по размерам, наличию конструктивных отверстий или выемок, а для каждой группы характерны различия в размерах выемок, отверстий, типе армирования.

3. Обозначение маркировки

Для группы изделий, схожих по форме, одинаковых по размеру, наличие маркировки – фактически единственный способ отличить их друг от друга. Плиты покрытия с ребристой внутренней поверхностью для промышленных строений разделяются на 4 группы: ПГ – сплошные панели без отверстий и выемок, ПВ – плиты с отверстием для шахты вентиляции или воздуховода, ПЛ – панели для устройства легко сбрасываемой кровли, ПФ – плиты, имеющие проем для установки зенитного фонаря. Кроме названия изделия в маркировке отображаются его основные характеристики. На примере плит ребристых ПЛ 4 АIVт:

1. ПЛ – панели для устройства легко сбрасываемой кровли;

2. 4 – номер плиты по несущей способности;

4. АIVт – класс стали, используемой для армирования.

Габаритные размеры плит ребристых ПЛ 4 АIVт:

Длина = 5970;

Ширина = 2980;

Высота = 300;

Вес = 1750;

Объем бетона = 0,7;

Геометрический объем = 5,3372.

4. Материалы изготовления и характеристики изделия

Для производства плит ребристых ПЛ 4 АIVт и других, разработанных в рамках ГОСТ 22701-77, применяется тяжелый бетон. Прочность на сжатие, водонепроницаемость и морозостойкость определяются требованиям конкретного проекта. Ребристые плиты разработаны и рассчитаны для широкого диапазона условий и регионов эксплуатирования, поэтому экономически целесообразно подбирать материалы в соответствии с требуемыми параметрами. Армирование плит выполняется при помощи плоских сеток и пространственных каркасов, изготовленных из напрягаемой и ненапрягаемой арматуры разных классов, подобранных также в соответствии с требованиями проекта, с учетом степени агрессивности среды. Для армирования плит ребристых ПЛ 4 АIVт применяют сварные сетки, изготовленные из стали, указанной в маркировке. Во всех случаях армирование покрывается антикоррозийной смесью, защищающей его от внутренних разрушений.

5. Складирование, транспортировка и хранение

Для перевозки и складирования плиты ребристые ПЛ 4 АIVт (а так же, другие типы плит) сортируют по маркам и укладывают в вертикальные штабели, высотой до 2 метров, в рабочем положении, с использованием прокладок и подкладок из дерева. Длина прокладок должна быть не менее ширины опираемой поверхности, толщина – не меньше 30 мм. Укладка штабелей производится на выровненное основание с обеспечением доступа для захвата и подъема плит спецтехникой. При хранении в условиях склада также необходимо обеспечить свободный доступ для осмотра заводской маркировки. Для транспортировки плиты тщательно закрепляют, чтобы исключить продольные и поперечные сдвиги, трение и удары. Запрещено разгружать плиты сваливанием, сбрасывать с любой высоты. Весь период от производства до монтажа в месте эксплуатирования плит ребристых ПЛ 4 АIVт необходимо обеспечить сохранность свойств и характеристик, полученных изделиями при производстве, соответствующее правилам обращение с железобетонной продукцией.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Основные параметры железобетонных ребристых плит перекрытий

В современном строительстве одним из наиболее надежных и высококачественных материалов считаются плиты перекрытия ребристого типа. Главный плюс этого вида несущих конструкций состоит в том, что они отлично справляются с нагрузкой, когда речь идет о постройке, вес которой значителен. Таким образом, здание, построенное с применением данной конструкции, будет прочным и более долговечным.

Технические параметры данных плит

Железобетонная ребристая плита является цельнолитой. Она оснащена вспомогательным элементом продольной формы. Данный элемент выполняет функцию балки, работающей на изгиб. В тех случаях, когда нагрузки наиболее велики, используются ребра поперечного типа. Бетон распределяется в местах сжатия. Именно это позволяет несущему элементу максимально правильно распределять нагрузку. Часто требуется немного сэкономить цементный материал, а также сделать плиту более тонкой. В таких случаях ребристый элемент подвергается армированию. Стоит заметить, что это не сказывается на ее прочности. Этот показатель остается на хорошем, приемлемом уровне.

Маркировка

Железобетонные ребристые плиты перекрытий маркируются установленным образом. Цифровые и буквенные символы дают представление о главных характеристиках конкретного товара. Символы говорят о таких параметрах, как вес, размер изделия, класс арматуры, тип используемого бетона и его марка, а также о некоторых дополнительных свойствах. Расшифровать эти символы можно, прибегнув к помощи специализированных изданий или профессионалов в данной области.

Применение

Ребристые модели перекрытий часто устанавливаются на объектах промышленного типа. Еще одна распространенная область применения — чердаки зданий, которые находятся на больших площадях. Расчеты происходят с помощью специальной программы. Она расшифровывает первоначально составленные схемы.Чтобы монтажные работы были проведены правильно, необходимо соблюсти основное условие — шаг несущей стены не должен превышать 6 м. При строительстве жилых зданий этот элемент практически не используется. Дело в недостаточности нижней поверхности для обшивки.Что касается бетона, из которого производятся такие плиты, возможны несколько вариантов. Используются легкий, тяжелый и силикатный виды бетона.

Монтаж перекрытий ребристого типа может производиться с помощью различных технологий. Однако в любом случае в процессе монтажа приходится применять кран: башенный либо автомобильный. Важно, чтобы она правильно зацепилась за крюк. Для этого нужно обеспечить присутствие и использование на стройплощадке специальных монтажных петель. Перед началом монтажа этот элемент необходимо тщательно проверить — должны быть соблюдены все требования к уровню надежности и количеству петель.

Размеры ребристых перекрытий

При определении размеров в расчет берутся три главных фактора:

  • длина,
  • толщина,
  • ширина.

Длина обычно составляет от 2 до 12 м. Когда постройка находится на этапе проектирования, в большинстве случаев планируется применение покрытий длиной в диапазоне от 3,6 до 7,2 м. Иногда в результате в данные параметры уложиться не удается. В таких случаях приходится заказывать дополнительную партию товара, при производстве которой размеры изменяются до нужных величин.Принятая согласно производственным стандартам толщина ребристых перекрытий — 22 см. Однако иногда допускается изготовление конструкций 16-сантиметровой толщины. Плиты разной толщины различаются по уровню шумоизоляции, а также по диаметру технологических отверстий.

Стандартные уровни ширины конструкций данного типа — 1 м, 1,2 м, 1,5 м и 1,8 м. В большинстве случаев в техническую документацию на этапе проектирования вносятся несущие элементы шириной 1 м. Квадратные плиты используются редко. И цены на них заметно выше, чем на стандартные размеры.

Учитывая разницы в габаритах, различается и уровень нагрузки. В большинстве случаев в современной строительной отрасли используется продукция с весом от 770 до 820 кг на квадратный метр. В исключительных случаях этот показатель может составлять 2500 кг на квадратный метр.

Виды нагрузок

Перед тем, как приобрести ребристую панель, нужно провести некоторые важные расчеты. Сделать это необходимо для того, чтобы понять уровень нагрузки, с которым сможет справиться та или иная плита. Лишь убедившись, что характеристики материала соответствуют требованиям при строительстве объекта, можно покупать продукцию.

Стоит помнить, что сама нагрузка может быть разных типов. Есть нагрузки как постоянные, так и временные как равномерные, так и неравномерные. В расчет нужно принимать именно равномерную нагрузку. Именно этот фактор учитывается в строительстве. Единица измерения этой величины — килограмм на квадратный метр.

Требования к продукции

К уже готовым ребристым плитам перекрытий предъявляются несколько основных требований. Прежде всего, речь идет о соответствии ГОСТу размеров выпущенной продукции. Кроме того, плита должна соответствовать и другим стандартам. Речь идет об уровнях жесткости, прочности и морозоустойчивости, а также об устойчивости перед растрескиванием. Отдельные требования — к монтажным и закладным петлям. Допускается применение лишь элементов определенного диаметра, формы и размера, изготовленных из стали установленного образца. Для форм заливки также существуют утвержденные стандарты.

А металлические элементы в обязательном порядке обрабатывают антикоррозийными составами.Отдельно стоит упомянуть про требования к бетону. Легкий тип бетона должен обладать плотностью 1 кубометр на 1800-2000 кг, а тяжелый — на 2200-2500 кг. Отпуск натяжения арматуры должен осуществляться после достижения бетоном контрольной прочности. Ее значение указывается в проекте строительства. Также нужно проследить за соответствием нормам ГОСТа всех компонентов используемого бетона.Чтобы продукция прослужила долго и эффективно, чтобы постройка была надежной и безопасной, нужно учитывать абсолютно все требования.

Плиты покрытий ребристые ПГ, прайс на плиты покрытий ребристые

При клике на ссылку, Вы переходите в каталог интернет-магазина, где представлено описание товара, также, находясь в каталоге, выбранный Вами элемент может быть отправлен в корзину.

  Цена на плиты перекрытия ребристые доступна на этой странице.

Наименование

длина, м.

ширина, м.

высота, м.

вес, кг

норма загрузки в 20 тн. а/м, шт.

Завод ЖБИ г.Владимир1

Цена (руб/шт)

Завод ЖБИ г.Рязань2

Цена (руб/шт)

Плита ребристая 2ПГ4-А-Vт

6

1.5

0.25

1130

6

12660. 61

нет

Плита ребристая 2ПГ6-3А-Vт

6

1.5

0.3

1500

6

 13494.74

14572.20

Плита ребристая 2ПГ6-4А-Vт

6

1.5

0.3

1500

6

14033.51

16296.30

Плита ребристая 2ПГ6-5А-Vт

6

1.5

0.3

1500

6

нет

17391.40

Плита ребристая 2ПВ6-5атVт-4

6

2000

6

нет

21239. 70

Плита ребристая 2ПВ6-5атVт-7

6

1,5

0.3

1900

6

22863.41

21323.70

Плита ребристая 2ПВ6-5атVт-10

6

1.5

0.3

1800

6

18259.05

20688.45

Плита ребристая 3ПГ6-4атVт

6

3

0.3

2680

6

нет

36474.30

Плита ребристая 3ПГ6-5атVт

6

3

0. 3

2680

6

нет

38149.05

Плита ребристая 3ПВ6-5атVт-7

6

3

0.3

3200

6

нет

49045.91

Плита ребристая 2ПГ12-6Ат-Vт

12

3

0.455

7140

2

нет

241119.87

Вопрос:
Здравствуйте! Проектируем бассейн в качестве покрытий используем типовые фермы для покрытий зальных помещений общественных зданий по серии 1. 263.2-4, данная серия предусматривает использование плит покрытия 3х6м, но каких именно не указано, можем ли мы использовать плиты серии 1.465.1 для покрытия бассейна ?
Ответ:
Здравствуйте, Андрей.
Плиты покрытий ребристые предназначены для покрытия одноэтажных производственных зданий. Ребристые плиты покрытий с размерами 3х6м, точные размеры которых составляют 5970х2980х300мм (LхBхH), изготавливаются только по серии 1.465.1. Ниже приводим альбомы рабочих чертежей данной серии:
Серия 1.465.1-21.94
Cерия 1.465.1-7/84
Cерия 1.465.1-3/80
Серия 1.465.1-3
Cерия 1.465.1-16.
При проектировании басейнов очень важным условием является выбор бетона для ребристых плит покрытия и для ферм, т.к. эти жби изделия находятся в зоне агрессивной среды и повышенной влажности.
Вопрос:
Здравствуйте. Какая несущая способность у ребристой плиты размером 3х6м и высотой 300мм?
Ответ:
Несущая способность ребристой плиты покрытия с размером 3х6м и высотой 300мм составляет 400 кг на квадратный метр распределенной нагрузки без учета собственного веса плиты.
Вопрос:
Здравствуйте! Скажите пожалуйста, вес железобетонной ребристой плиты на 1 п.м на ригеля в производственном зданий? Заранее спасибо!
Ответ:
Здравствуйте, Гульдена.
Возможно, Вас интересует нагрузка от ребристой плиты покрытия на ригель. В этом случае, при выборе ребристой плиты покрытия шириной 1,5м и длиной 6м, например 2ПГ 6-4А-Vт, имеющей вес 1500кг с учетом опирания на две стороны нагрузка на погонный метр ригеля от жби плиты покрытия составит 500 кг. В случае, когда в качестве покрытия производственного здания используется ребристая плита с шириной 3м и длиной 6м, например 3ПГ 6-5АтV , имеющая вес 2680кг нагрузка на погонный метр ригеля от жби плиты покрытия составит уже 450 кг.
Вопрос:
Здравствуйте! Пожалуйста, подскажите маркировку плит покрытия шириной 3 м и длиной 6 м, наилучшим образом подходящих для одноэтажного промышленного здания.
Ответ:
Здравствуйте, Мария.
Маркировка плит с размерами (3х6м), предназначенных для покрытий одноэтажных производственных зданий производимых по сер. 1.465.1-17 вып.0-4:
3ПГ 6-4атV
Если необходимы ребристые плиты с отверстием диаметром 700 мм для проводки коммуникаций( выход на крышу, вентиляционные шахты) то предлагаем плиты с такими же размерами, например: 3ПВ 6-5АтV-7.
Прошу обратить внимание на ширину плит. Для перевозки ребристых плит такой ширины потребуется специальный автотранспорт.
Вопрос:
Добрый день, У нас есть перекрытия ребристые 6х1,2х0,35 м. Как определить какую нагрузку может выдержать плита.
Ответ:
Добрый день, Александр.
Определить несущую способность (нагрузку) плиты ребристой можно из обозначения плиты- маркировки. Маркировка плиты перекрытия должна наноситься на боковую грань плиты на расстоянии 20-50см от торца. Несущая способность в условном обозначении сборных железобетонных конструкций должна находиться в третьй группе цифро-буквенных символов. В обозначении ребристых плит перекрытия нагрузка может отображаться во второй группе символов.
К сожалению, мне не известно, как по внешнему виду определить несущую способность плиты ребристой. К тому же, высота ребристой плиты в 350 мм не подходит по геометрическим размерам ни к одной плите с названием ребристая.
Ниже привожу маркировку ребристых плит с указанием высоты и несущей способности(нагрузки):
  • 220 мм- плита перекрытия ребристая 6х1,2м -ПР 9-63-12с нагрузка 900 кг/м2.
  • 300 мм- плита перекрытия ребристая 6х1,2м — П 63-12-5 АтV нагрузка 500 кг/м2.
  • Вопрос:
    У меня есть 20 ребристых плит покрытия 1,5*6м.Хочу использовать их для строительства коттеджа(второй этаж мансардный).Посоветуйте, можно ли ими перерыть подвал и 1 этаж. Может быть усилить армированной стяжой + утепление? Спасибо.
    Ответ:
    Здравствуйте, Эрнест.
    Ребристые плиты покрытия с размерами 1,5х6м и высотой 300мм предназначены для покрытия одноэтажных производственных зданий и сооружений. Использование ребристых плит в качестве плит для устройства перекрытия в строительстве коттеджа нежелательно из-за того, что у плит ребристых проектная нагрузка почти в два раза меньше по сравнению с пустотными плитами перекрытия . Также возможно частичное сминание бетонного слоя по торцу плиты от веса наружных стен и вышележащих перекрытий и кровли. С точки зрения звукоизоляции плиты покрытия ребристые не подходят в качестве межэтажных перекрытий. Использование в качестве звукоизоляции минераловатный утеплитель с армированной стяжкой с одной стороны увеличит звукоизоляцию перекрытий, а с другой стороны также увеличит нагрузку на плиту.
    Вопрос:
    Здраствуйте, подскажите вес плиты железобетонной-П образной 6000×1500 мм !
    Ответ:
    Здравствуйте, Рустам.
    Плиты с размерами 6х1,5м могут быть нескольких вариантов:
    Плиты покрытий ребристые, например 2ПГ6-3аVт с высотой 300мм имеют вес 1500кг, а плиты покрытий ребристые 2ПГ 4-А-Vт с высотой боковой полки 250 мм имеют вес 1130 кг.
    Также к П-образным плитам с размерами 6000 х 1500 х 220мм можно отнести плиты перекрытия ребристые ПР 60-15-8 АтV, изготавляемые по серии 1.165.1-15, вес которых составляет 2595 кг.
    Вопрос:
    Здравствуйте.Подскажите серию ребристых плит длиной 6 м шириной 1,5м. Заранее благодарю!
    Ответ:
    Плиты ребристые бывают трех видов:
    Плиты перекрытия ребристые(два вида) и плиты покрытий ребристые.
    1. Первый вид плит перекрытия называют «корытными», они изготавливаются по серии сер. 1. 090.1-1 выпуск 5-1. Плиты перекрытия ребристые имеют высоту 220мм и обозначаются ПР 60-15-8 АтV.
    2. Для устройства перекрытий многоэтажных производственных зданий используют плиты перекрытия ребристые с высотой 400мм, изготавливаемые по серии ИИ 24-2 с маркировкой плит П 5-6, П5-7, П5-8 и т.д. Данный вид плит перекрытий ребристых имеет несущую способность 2500-3000 кг/м2.
    3. Третий вид плит служит для покрытий одноэтажных производственных зданий. Рабочие чертежи: серия 1.465.1-21.94, 1.465.1-7/84, 1.465-3. При длине 6 метров и ширине 1,5м высота ребристой плиты составляет 300мм. Маркировка 2ПГ6-3АVт. Несущая способность даного вида плит составляет до 600 кг/м2 без учета собственного веса плиты.
    Вопрос:
    Расскажите пожалуйста о самой технологии производства ребристой плиты покрытия 2ПГ6-ЗАV.
    Ответ:
    Технология производства ребристой плиты покрытия 2ПГ6-ЗАVт осуществляется по рабочим чертежам серии 1. 465.1-7/84 в.0-3. Данная плита покрытия имеет размеры: длина 5970, ширина 1490 и высота 300мм. Исходя из обозначения данной ребристой плиты покрытия в качестве основной армирующей арматуры используется термически упрочненная сталь V класса, о чем говорит буквенный указатель- Vт. Рабочая арматура ребристой плиты покрытия располагается по боковым ребрам плиты, имеющим высоту 300мм.
    Технология производства ребристой плиты покрытия ничем не отличается от технологии производства большинства преднапрягаемых изделий жби. В заранее очищенную форму устанавливаются предварительно нагретые стержни рабочей арматуры. Концы стержней арматуры закрепляются в упорах металлоформы с помощью специальных утолщений- обсадных головок. После производится установка арматурных сеток, находящихся в верхнем поясе плиты, загладных деталей и производится установка монтажных петель. Далее металлоформа с металлическим каркасом заполняется бетонной смесью, которая вибрируется на вибростоле, тем самым происходит уплотнение бетонной смеси. После окончания процесса вибрирования металлоформа помещается в камеру тепловой обработки, где в течение 12 часов происходит температурно-влажностная обработка изделия для набора бетоной смеси необходимой прочности. Как правило, фактическая отпускная прочность бетона составляет 75-80% от проектной марки бетона. Тем не менее, это достаточно для полноценного нагружения изделия. Завод жби гарантирует, что прочность бетона достигнет требуемой прочности, соответствующей проектной марке в возрасте бетона 28 суток со дня изготовления изделий.
    На посту распалубливания, напряжение рабочей арматуры с упоров металлоформы передают на изделие жби путем резки выпусков арматуры с помощью газовой сварки. Затем открываются борта металлоформы, за монтажные петли плита покрытия ребристая транспортируется на склад готовой продукции, предварительно пройдя заводской контроль ОТК.
    Вопрос:
    Здравствуйте! Подскажите пожалуйста хочу достроить второй этаж в гараже (размер гаража 6 на 6 м. ), перекрытие у меня из ребристых плит с размерами 6х6м. Можно ли мне 4 стены по периметру возвести на этих плитах из пеноблоков высотой 2 метра? Зарание большое спасибо!!!!!!!!!!!
    Ответ:
    Здравствуйте, Cергей.
    Уточните, пожалуйста, размеры ребристых плит покрытия. Нам не известны ребристые плиты с размерами 6х6м. Наиболее распространенные плиты ребристые имеют размеры 3х6м и 1,5х6м. У данных плит длинная(боковая) сторона при опирании на стену может быть дополнительно нагружена, а торцевая сторона может потребовать дополнительного усиления перед возведением стен из пенобетона из-за того, что торец у этого типа плит открытый. Необходимо заделать торец используя полнотелый кирпич, уложенный на раствор. В этом случае можно возводить стены из пенобетона на высоту 2метра. Кровлю рекомендуем спроектировать скатную, а не плоскую.

    ПКЖ плиты: расшифровка, характеристики и применение


    Плиты перекрытия предназначены для разделения помещений внутри дома.
    Они имеют различную конфигурацию и размеры, одним из видов являются ребристые плиты, выполненные из бетона.

    Большой ассортимент в магазинах для строительства домов и на заводах позволяет подобрать именно такую плиту, которая потребуется в конкретном случае.

    Чтобы не ошибиться с выбором, необходимо ориентироваться в характеристиках таких изделий.

    Расшифровка и форма

    Аббревиатура ПКЖ расшифровывается как плита крупнопанельная железобетонная. Она имеет увеличенную длину, за что получила своё название.

    Сечение плиты П-образное. Рёбра жесткости повышают несущую способность конструкции, что позволяет использовать в качестве перекрытия и кровельного покрытия. С нижней стороны они могут быть либо острыми, либо закруглёнными для безопасности.

    Расчет нагрузки перекрытия

    Перед тем, как приобретать ребристые плиты перекрытия, очень важно воспроизвести важные расчеты. Благодаря им можно будет опередить, какую нагрузку должны выдержать плита. На основании полученного значения можно будет приобрести строительный материал определенной серии, размерами и весом.

    На видео рассказывается о нагрузке на плиту перекрытия:

    Что касается нагрузки, то она может быть самой различной: постоянной, временной, неравномерной и равномерной. При расчете будет использовать только равномерную нагрузку, так как она считается самой распространенной. Единицы измерения равномерной нагрузки – кг/м2.

    Каков размер по ГОСТ плит перекрытия ПК можно прочитать здесь.

    Как правило, расчет ребристой плиты перекрытия в здании, где будут проживать люди, основан на значении 400 кг/м2. Если высота представленного строительного материала составляет 10 см, а его вес придаст еще нагрузку 250 кг/м2, стяжка и покрытие на пол добавит еще 100 кг/2.

    Именно такая нагрузка сосредотачивает в себе комбинацию возможных нагрузок на перекрытия здания, в котором будут жить люди. Однако расчет может происходить и на более высокие нагрузки. Чтобы точно перестраховаться, то стоит помножить коэффициент надежности, значение которого достигает 1,2. Другими словами, равномерно сосредоточенная нагрузка будет составлять: 400+250+100)*1,2=900 кг/м2.

    Узнать о том каковы стандарты многопустотных плит перекрытия можно тут.

    Технический чертеж ПКЖ

    На фото – технический чертеж ребристой плиты перекрытия:

    Так как ребристая пкж плита имеет значение ширины – 100 см, то полученное значение необходимо рассматривать в роли плоской нагрузки, которая оказывает свое влияние по оси У, а единицы ее измерения кг/м2.

    Размеры и характеристики плит ПКЖ

    Плиты крупнопанельные используют в строительстве преимущественно промышленных крупных объектов, потому что не предусмотрены для получения идеально ровного потолочного перекрытия. Их характеристики, производство и прочие требования регламентированы в ГОСТ 21506-87. Расчётные схемы изделий и проектные чертежи плит ПЖК серии содержится в альбоме Серия ПК 01-106.

    Нормативные документы регламентируют размеры ребристых крупногабаритных панелей:

    • длина – 5970 мм;
    • ширина – 1490 мм;
    • высота – 300 мм;
    • масса плиты составляет 1540 кг.

    Характеристики панелей ПКЖ:

    • предельная нагрузка – до 780 кг/м²;
    • водонепроницаемость – не менее 2;
    • морозостойкость не менее 150;
    • сейсмическая устойчивость до 9 баллов;
    • температурный диапазон эксплуатации от -40° до +50°C.

    Для изготовления плит используют бетон марки не ниже М200, арматурные прутья для каркаса АI, АII и проволока Вр-I. В панели армируется верхняя часть и ребра, в нижнюю часть укладывают арматурную сетку. Металлические изделия надежно защищены от коррозии слоем бетона, что обеспечивает длительную службу конструкций. Вес плиты пкж унифицирован, но может отличаться у разных производителей в виду применения разного бетона – лёгкого, тяжёлого или силикатного. Отдельные производители также выпускают плиты с другими габаритами (1,5×6, 1,5×12, 3×6, 3×12 или 3×18), что окажет влияние на их массу.

    Размеры ребристых плит по ГОСТу

    Ребристые формы перекрытий имеют габариты, которые предполагают три составляющие: длина, толщина и высота. Про плиты перекрытия: размеры гост можно узнать из статьи.

    Рассмотрим такой параметр, как высоту. Стандартное значение высоты оставляет 22 см. Очень редко производители изготовляют материалы с толщиной 16 см. различие между ними состоит в диметре отверстий и шумоизоляции.

    Следующий параметр – длина принимает стандартное значение 2-12 м. Когда происходит проектирование дома, то чаще всего задействуют их с параметром длины 3,6-7,2 м. Если использовать плиты с длинной до 3,6 м и более 7,2 м, то они обладают значительно высокой стоимостью. А вот каковы размеры пустотных плит перекрытия можно узнать из статьи.

    Принятые стандартом параметры ширины ребристых плит могут составлять 1 – 1,2 – 1,5 – 1,8 м. Очень редко можно встретить у производителя с размерами длины 1-1,8м. Именно это и определяет их высокую стоимость по сравнению с другими плитами. Во время проектирования могут применять ребристые плиты с шириной 1 м. Для экономии стоит использовать 5 штук с параметром ширины 1,2 м.

    Узнать о том каковы размеры плит перекрытия для частного дома можно по ссылке.

    Подводя итог, можно сказать, что с учетом ГОСТа можно выделить следующие размеры ребристых перекрытий:

    Вес

    Габариты этого материала могут быть самые различные. Здесь все зависит от того, какую нагрузку должны выдерживать плиты. С учетом этого, чаще всего строители используют материалы, вес которых 770-820 кг/м2. Если необходимо, чтобы она выдерживала тяжелые нагрузки, то стоит использовать материал весом 2500 кг/м2.

    Узнать о том, какова маркировка плит перекрытия можно здесь.

    Применение

    ПЖК плиты перекрытия и покрытия применяют в строительстве промышленных сооружений:

    • стадионов;
    • производственных сооружений и цехов;
    • в дорожном строительстве;
    • спортивных сооружений и т.д.

    Плиты ребристые ПКЖ незаменимы в случаях, когда есть необходимость в перекрытии длинных межосевых пролётов несущих стен. Как правило, прочность обычных плит с прямоугольным сечением и пустотами значительно уступает ребристым «собратьям».

    Панели используют в качестве перекрытия первого этажа над подвалом и последнего над верхним этажом. Непрямоугольное сечение не позволяет получить ровный потолок, по этой причине конструкции не используют в жилом строительстве.

    Плиты ПКЖ на перекрытия первого этажа утепляют, чтобы снизить утечку тепла через подвал. Также предусматривают теплоизоляцию верхнего перекрытия крыши.

    Описание и технические характеристики

    Состав ребристого перекрытия предполагает цельный вид плит и вспомогающие продольные элементы, которые выступают в роли балок, работающих на изгиб. Когда имеет место большая нагрузка, то задействуются поперечные ребра.

    На фото-плиты перекрытия ребристые:

    Главная особенность такого строительного материала заключается в том, что из области растяжения бетон абсолютно уходит, а вот в области сжатия он локализуется. Благодаря армированию ребристой плиты удается сэкономить бетон и уменьшить толщину изделия. Но на прочностные параметры это никак не влияет.

    Информация про плиты перекрытия сортамент размещена по ссылке.

    На видео рассказывается о ребристых плитах перекрытиях, размерах, госте:

    Как правило, такой материал активно задействуют на объектах промышленного характера, чердаках разнообразных комплексом. Но для этого необходимо соблюдать главное условие – шаг несущей стены не должен превышать 6 м. В жилых зданиях такой вид перекрытия не применяется. Причина в том, что имеется ограниченность обшивки нижней поверхности. Расчет конструкции строителями производится при помощи специальных программ, в которые вносят схемы.

    Сегодня многие изготовители осуществляют производство ребристых плит на основе различных типов бетона (легкое, тяжелое и плотное силикатное).

    На основании этого можно выделить следующую продукцию с напряженной арматурой:

    • плоская верхняя плита;
    • особые материалы – оболочки, для них характерна сводчатая поверхность.

    Состав маркировки предполагает следующие наименования:

    • параметры обозначают при помощи цифр и букв;
    • показатель несущей способности;
    • класс и тип арматуры;
    • вид бетона;
    • дополнительные свойства, если они имеют место.

    Узнать о том, каковы размеры железобетонных плит перекрытия можно прочитав статью.

    Установка ребристых монолитных перекрытий происходит при помощи различных методов. Неважно, какой вариант был выбран, здесь все равно понадобится использование автомобильного или башенного крана. Для поимки материала крюком требуется специальные монтажные петли. Перед покупкой и их установкой требуется проверить количество и состояние петель. При установке перекрытий очень важно придерживаться составленного порядка действий.

    Особенности монтажа

    Укладку плит осуществляют на несущие балки. В процессе не обойтись без подъемного крана башенного или автомобильного. Его подъемная способность должна быть рассчитана на вес груза.

    Как происходит монтаж плит:

    • ребра и торцы панелей покрываются цементным раствором. Это делается для крепления конструкции к основанию;
    • четырьмя стропами ж/б изделие цепляют за монтажные петли и поднимают на площадку;
    • над местом установки плиты покрытия пкж центрируют, выравнивают и опускают.

    Монтаж плит допускается только по шарнирному типу, без защемления.

    Технические параметры панелей

    Все технические характеристики таких изделий обычно указывают в документации. Перекрытия ребристого типа еще называют П-образные, так как они имеют соответствующее строение. Они выдерживают интенсивные нагрузки и могут быть применены там, где нужно перекрыть большую площадь пролетов.

    Ребристая плита изготавливается из тяжелого или легкого бетона, обязательно высокой марки. Внутри такой плиты располагается каркас из железа, который придает плите прочность и жесткость. Именно за счет армирования изделие способно выдержать нагрузки.

    Важно! Чтобы усилить прочность конструкции, в цемент могут добавлять химические присадки.


    Ребристые панели из бетона используются для чердаков, гаражей и подвальных помещений.
    Их выгодно применять для промышленных предприятий и жилых зданий панельного типа.

    Также они будут актуальны для зданий с агрессивной химической средой.

    Чтобы ознакомиться с характеристиками, важно изучить размеры плит, их огнестойкость, устойчивость к влаге, теплопроводность, вес и другие показатели.

    Таблица габаритов

    Для лучшего представления о размерах плит П-образного типа, рекомендуется ознакомиться с таблицей: здесь представлены наиболее востребованные из них.

    Название и серияДлина, ммШирина, ммВысота (толщина), мм
    ПКЖ 3-4-559701490300
    1П3-655501500300
    ПРС 56.15-1556501490220/50
    ПР 72.15-871801490220/50
    1П4-350501500300
    2П1-359501500300

    Плиты с наименованием ПКЖ используются для перекрытия промышленных зданий, маркировка 1П3-6 говорит о ребристой плите для жилого или нежилого здания, где в самой плите есть прочный волокнистый каркас. Согласно ГОСТам, также можно выделить размеры ребристых плит 3х12 метров, 3х6, 3х18 и 1,5х6 метров.

    Огнестойкость

    Предел огнестойкости таких изделий может составлять от получаса до 120 минут и выше. Данный показатель зависит от нескольких факторов:

    • марка и класс бетона;
    • плотность бетона;
    • расположение армирующего волокна внутри конструкции.

    Существуют специальные СНиПы и таблицы, согласно которым можно рассчитать предел огнестойкости каждой плиты в зависимости от ее маркировки и технических параметров.

    Влагостойкость

    Все плиты ребристого или П-образного типа являются влагостойкими. Это одно из преимуществ данного вида изделий, которое делает его лидером среди других.

    Обратите внимание. Так как для изготовления используется бетон высокого класса, влага не страшна для изделий.

    Кроме того, влага не может проникнуть внутрь конструкции и повредить металлическую арматуру, спровоцировав ее коррозию. Такие плиты не гниют и могут сохранять свои свойства при любых условиях влажности и температуры.

    Теплопроводность

    Данный показатель зависит от типа используемого бетона, поэтому необходимо ориентироваться на его коэффициент теплопроводности. На данный параметр влияет плотность бетона, его состав, качество компонентов, пористость, а также присутствие в составе теплоизоляционных материалов.

    В среднем этот показатель составляет 0,7 Вт/(м*С), хотя у разных изделий эти значения будут варьироваться. Не стоит забывать о том, что чем ниже коэффициент теплопроводности, тем лучше материал будет сохранять тепло внутри дома.

    Вес


    Масса ребристого перекрытия из бетона варьируется и зависит от размера самого изделия.
    Например, при длине 5950 мм и ширине изделия 1490 мм его вес составит 2375 тонны. В другом случае при размерах 5980х1490 мм масса будет 1500 тонны.

    Большой вес имеют ребристые плиты с размерами 18000х3000 мм, вес такой конструкции составит 12 тонн. Также стоит учитывать плотность и марку бетона при вычислении веса изделия: зачастую показатель также записан в документации к плите.

    Экологичность

    Бетонные перекрытия П-образного типа можно назвать экологичными, так как в их составе нет вредных компонентов.

    Даже при добавлении в бетон для изготовления перекрытия химических присадок, их процент будет настолько маленьким. Что никак не повлияет на безопасность и здоровье человека, проживающего в доме с такими перекрытиями.

    Срок службы

    Срок службы таких изделий составляет около 100-150 лет, именно поэтому их выбирают не только при строительстве многоквартирных домов высокой этажности, но и для перекрытия этажей в частном строительстве.

    Если плита изначально соответствует заявленным характеристикам, не имеет дефектов и повреждений, ее установка проведена грамотно, то сроки эксплуатации действительно доходят и превышают 150 лет.

    Несущая способность

    В зависимости от разновидности П-образных плит, их несущая способность может составлять от 400 до 500 кг на квадратный метр.

    Справка. Этот показатель плавающий и зависит от типа армирующего волокна внутри изделия, а также от марки бетона, применяемого при изготовлении плиты перекрытия.

    Несущая способность определяется наличием продольных ребер жесткости, кроме того ребристые изделия зарекомендовали себя с хорошей стороны в сейсмически опасных районах из-за повышенной устойчивости к вибрационным нагрузкам.

    Нагрузка

    Нагрузка, которую могут выдерживать – 400-500 кг на квадрат. При этом они могут опираться на полки ригелей или устанавливаться наверх ригелей. Согласно этому параметру они могут быть стандартными или усиленными.

    Перед приобретением конструкции важно рассчитать все виды нагрузок на изделие: постоянную, временную, равномерную и неравномерную – это убережет от проблем в дальнейшем.

    Технология изготовления вафельных или ребристых плит и их преимущества

    🕑 Время чтения: 1 минута

    Что такое вафельная плита или ребристая плита?

    Вафельная плита или ребристая плита представляет собой конструктивный элемент, который имеет гладкую верхнюю часть и содержит решетчатую систему на своей нижней поверхности. Верхняя часть ребристой плиты обычно тонкая, а нижние линии сетки обычно представляют собой ребра, уложенные перпендикулярно друг другу с одинаковой глубиной. Вафельная плита имеет двухнаправленное армирование.

    Все ребра направлены от оголовков колонн или балок. Глубина сохраняемых ребер такая же, как и глубина оголовка колонны или балки. Из-за ребер и двойного армирования он более стабилен и рекомендуется для плит или фундаментов с большим пролетом.

    Характеристики вафельных плит

    • Вафельные плиты обычно подходят для плоских поверхностей.
    • Объем используемого бетона очень мал по сравнению с другими.
    • Армирование вафельной плиты выполняется в виде сетки или отдельных стержней.
    • В случае вафельной плиты отдельные котлованы для балок не требуются.
    • Нижняя поверхность плиты похожа на вафельную, которая получается при использовании картонных панелей или коробок и т.п.
    • Рекомендуемая толщина вафельной плиты составляет от 85 до 100 мм, а общая глубина плиты ограничена от 300 до 600 мм.
    • Ширина балок или ребер в вафельных плитах обычно составляет от 110 до 200 мм.
    • Рекомендуемое расстояние ребер от 600 до 1500 мм.
    • Армированные вафельные плиты могут быть изготовлены для пролета до 16 метров, а за пределами этой длины предпочтительны сборные вафельные плиты.
    • Вафельная плита хорошо сопротивляется усадке и ниже, чем усиленные стропила и фундаментные плиты.
    • Вафельная плита требует только 70 % бетона и 80 % стали из бетона и стали, используемой для жесткого каркаса.

    Процедура изготовления вафельной плиты

    Конструкция вафельных плит может быть выполнена тремя способами следующим образом.

    • Монолитные
    • Сборные
    • Сборные

    Вафельные плиты монолитные изготавливаются путем заливки бетона на строительной площадке или в полевых условиях с соблюдением соответствующих условий.В случае сборной вафельной плиты панели плиты где-то отливаются, соединяются вместе с соответствующей арматурой и заливаются бетоном.

    Третий случай, сборная вафельная плита, является самым дорогостоящим, чем два других метода. В этом случае в панелях плиты предусмотрено армирование при заливке с некоторым натяжением. Следовательно, они не нуждаются во внутреннем армировании на участке.

    Для возведения вафельной плиты на месте необходима опалубка для поддержки плиты.Но для работы с формой в случае вафельной плиты требуются специальные инструменты.

    Инструменты для опалубки, необходимые при строительстве вафельной плиты:

    • Waffle Pods
      • Waffle Pods
      • горизонтальные опоры
      • Вертикальные опоры
      • Стеновые соединители
      • Куб разъемы
      • Комплексные плиты
      • Клиты
      • Стальные стержни

      Горизонтальная опора и вертикальные опоры расположены сначала, и они фиксируются в положении соединители.На краях стеновые соединители используются для обеспечения соединения между стеной и плитой. Горизонтальные балочные опоры соединены небольшими балочными соединителями, которые образуют квадратную форму, в которой будут размещаться контейнеры.

      Капсулы обычно изготавливаются из пластика и доступны в различных размерах и формах. Выбор размера стручка зависит от требований и длины пролета. Для более длинных пролетов требуется большое количество стручков. Один и тот же размер должен использоваться для одной полной плиты.

      Подобным образом балочные соединители и кубические соединения также доступны в различных размерах в зависимости от размеров капсул.

      Кубические соединения используются для крепления углов коробов к раме. После закрепления опалубки в двух направлениях плиты укладывают арматуру, а затем заливают бетоном зазоры, которые после затвердевания называются ребрами.

      Сверху укладывают тонкую бетонную плиту, а снизу после ее затвердевания снимают гондолы и каркасы.Таким образом, на нижней поверхности появляется вафельная форма.

      Преимущества конструкции из вафельных плит

      • Вафельные плиты используются для плит или перекрытий с большими пролетами и используются, когда количество колонн ограничено.
      • Грузоподъемность вафельных плит выше, чем у плит других типов.
      • Наряду с эстетичным внешним видом они обеспечивают хорошую структурную стабильность. Следовательно, он построен для аэропортов, больниц, храмов, церквей и т. д.
      • Вафельная плита может быть изготовлена ​​из бетона, дерева или стали. Бетонная вафельная плита предпочтительнее для коммерческих зданий, а две другие предпочтительны для гаражей, декоративных холлов и т. д. Таким образом, для общественных зданий полезно контролировать вибрации, создаваемые движением толпы.
      • Вафельные плиты легкие и требуют меньшего количества бетона, поэтому они экономичны.
      • Изготовление вафельных плит легко и быстро при хорошем контроле.
      • Требуемый объем бетона и стали небольшой, поэтому для вафельной плиты достаточно легкого каркаса.
      • Некоторые услуги, такие как освещение, водопроводные трубы, электропроводка, кондиционирование воздуха, изоляционные материалы и т. д., могут быть обеспечены в пределах глубины вафельной плиты за счет отверстий в нижней поверхности вафельной плиты. Эта система называется Holedeck.

      Недостатки вафельной плиты

      • Необходимые инструменты для опалубки очень дороги из-за необходимости большого количества контейнеров и некоторых специальных инструментов.
      • Высота этажа должна быть больше, поэтому количество этажей уменьшается.
      • Услуги, оказываемые в вафельном устройстве без надлежащего обслуживания, могут привести к повреждению плиты.
      • Требуются квалифицированные рабочие на строительство.
      • Не подходят для наклонных участков. При наличии уклона его необходимо выровнять засыпкой или земляными работами. Для насыпки грунта следует использовать хороший грунт.
      • Они не подходят для защиты от сильного ветра или циклонов из-за их легкого веса.

      Подробнее:

      Калькулятор бетона – расчет бетона для плиты, балки, колонны и фундамента
      Причины чрезмерных прогибов железобетонных плит

      Что такое ребристая плита? Гражданские вибрации

      Что такое ребристая, вафельная или прочная плитная система?

      Ребристая или жесткая или вафельная система плит представляет собой плиту, которая в основном состоит из параллельных стальных ребер, расположенных в поперечном направлении друг к другу. В системе плит типа Rib мы используем пластиковые капсулы или прочные блоки , чтобы уменьшить объем бетона и стали внутри плит и, следовательно, вес всей конструкции.

      Ниже приведена фотография ребристой плиты с полыми блоками Hardy;

      Ребристая плита с прочными блоками

      Ребристая плита с прочными блоками

      В случае пустотелых блоков Hardy , используемых внутри ребристой плиты , нижняя часть плиты станет гладкой, как и верхняя поверхность плиты в случае использования пластиковых капсул или любого другого метода внутри реберной плиты , нижняя часть плиты плита не станет плоской поверхностью, а не полой круглой, прямоугольной или квадратной формы.

      Ребристая плита в основном состоит из следующих технических компонентов;

      · Ребра

      · Плита

      · Перемычка

      · Балки перекрытий

      · Балки или стержни балок

      Типовое поперечное сечение реберной плиты с жесткими блоками

      На приведенном выше рисунке: все компоненты ребристой плиты подробно описаны ниже.

      Ребра

      Армированные ребра являются основным компонентом плиты, ребра в основном имеют нижнюю часть, более узкую, чем верхняя часть, и их размеры варьируются от 16 см до 18 см в случае прочного блока. Ребристая плита . Стальные стержни диаметром 16 мм 25 мм стержни диаметром, а для верхних стержней диаметр варьируется от 12 мм до 20 мм диаметр стержней в метрах.

      Примечание: Диаметр стальных стержней может быть разным, это зависит от конструкции ребристой плиты. Указанные выше диаметры стержней являются общими и в основном используются внутри двухэтажного жилого дома.



      Плита

      Плита — это самая верхняя часть ребристой плиты, это сплошная часть плиты, и ее толщина или глубина варьируется от 6 см до 10 см  в зависимости от требований к конструкции.

      В части плиты в основном используются стальные стержни диаметром 8 мм, поскольку это наименьшая часть, несущая нагрузку. Верхнее бетонное покрытие для плиты должно быть 2,5 см  или больше (при необходимости).

      Ребристая плита

      Перемычка



      Балки перекрытий

      Балки перекрытий используются внутри ребристой плиты в случае, когда мы используем пластиковые капсулы или любые другие инструменты, кроме прочных блоков, они являются компонентом реберной плиты для удержания всех ребер в одном блоке, чтобы удерживать конструкцию от любой вертикальной нагрузки/ силы и горизонтальные силы.



      Балки

      Балки такие же, как перемычки, но они предусмотрены в середине панели реберной плиты, разделяющей панель реберной плиты на две равные части, если ширина реберной плиты больше, чем мы предусматриваем две балки в реберной плите на равном расстоянии; размеры и размеры перекрытий в общем случае, скорее всего, следующие; 20 см X 20 см  и стержни диаметром 16 мм № 4 используются в случае, если общая глубина ребристой плиты составляет от 32 см до 38 см. (Кроме того, он может отличаться в зависимости от конструкции плиты).

      ТИПЫ РЕБЕРНЫХ ПЛИТ

      В настоящее время существует два типа ребристых плит , наиболее часто используемых в строительной отрасли:

      · Односторонняя ребристая плита

      · Плита ребристая двухсторонняя

      Ниже приведено подробное описание двух типов ребристой плиты:

      Односторонняя система реберных плит

      Когда ребра в ребристой плите идут только в одном направлении, то это называется односторонней ребристой плитой i.е.

      ПЛИТА С ОДНОНАПРАВЛЕННЫМИ РЕБРАМИ

      Двухсторонняя ребристая плита

      Когда ребра в реберной плите проходят в Two Directions , тогда это называется двусторонней реберной плитой, т.е.

      ДВУСТОРОННЯЯ ПЛИТА



      Почему ребристая плита?

      1

      –  В реберной плите растягивающее напряжение устраняется на растянутой стороне плиты. Поскольку бетон слабее при растяжении, удаление избытка растянутого бетона осуществляется с помощью опалубки.

      2- Экономично там, где живая нагрузка очень мала, например, в домах, гостиницах и квартирах.

      3- Желательны в основном плиты с большим пролетом, а в системе ребристых плит очень легко добиться строительства с большим пролетом на месте для плит.

      4-Реберная система плит обеспечивает такой тип архитектурного вида, в котором все электричество, канализация; сантехника, кондиционирование воздуха и другие инженерные работы могут выполняться в открытых пространствах с ребристыми плитами, что может быть эстетично с архитектурной точки зрения.

      5- Поскольку другие системы плит имеют большую толщину и больший вес по сравнению с системой ребристых плит, поэтому они легче и, следовательно, изменяют характеристики конструкции в целом.

      6-реберная плита легче и жестче, чем сопоставимая плоская плита.

      7- Снижение величины фундамента за счет снижения предельной нагрузки.

      8- Там, где вибрация плиты является возможной проблемой, они обеспечивают очень хорошую форму.

      9- Требуется меньший объем стали и бетона, следовательно, снижается статическая нагрузка всей конструкции.

      10- Несущая способность ребристой плиты больше, чем у других типов плит.

      11- Этот тип системы плит имеет лучший контроль вибрации благодаря двунаправленному армированию. Следовательно, это полезно для тех общественных зданий, где вибрация создается движением толпы.



      Почему не ребристая плита?
      1. Не подходит для тех зданий, где временные нагрузки огромны, таких как тяжелые производственные здания, склады.
      2. В случае огнестойкости, поскольку толщина реберной плиты меньше, поэтому она не так огнестойка, как другие типы систем плит.
      3. Нужна особо квалифицированная рабочая сила и дорогостоящая опалубка.
      4. Для этого требуется большая высота этажа, поэтому этаж не уменьшается.
      5. Не подходит для неаккуратных участков.

      СВОДКА:

                   Если к конструкции предъявляются требования экономичности, легкости, плоскостности, и здание будет использоваться под больницы, жилые дома, гостиницы, то ребристая плита является хорошим выбором.Однако, если есть неаккуратный участок и есть тяжелые производственные машины или есть вибрационные нагрузки, то система ребристых плит не подойдет.

      www.civilvibess.com

      Структурный расчет ребристых плит

      Ребристая плита представляет собой тип железобетонных плит, в которых часть объема бетона в зоне растяжения удалена и заменена пустотелыми блоками или оставлена ​​в виде пустот. Это уменьшение объема бетона в зоне растяжения (ниже нейтральной оси) основано на предположении, что прочность бетона на растяжение равна нулю, следовательно, все растягивающие напряжения ложатся на арматуру в зоне растяжения. Полученная конструкция значительно легче сплошного поперечного сечения.

      Эта концепция проектирования и строительства полезна при строительстве полов с большими пролетами (скажем, пролеты более 5 м), когда собственный вес становится чрезмерным по сравнению с приложенными постоянными и вынужденными нагрузками, что приводит к неэкономичности метода строительства. Одним из способов решения этой проблемы является использование ребристых плит, которые подходят для более длинных пролетов, выдерживающих небольшую нагрузку, например, в жилых или коммерческих зданиях.

      Пример конструкции
      Компоновка плиты перекрытия показана на рис. 1 ниже. Спроектируйте пол таким образом, чтобы он удовлетворял предельным требованиям по предельным состояниям и эксплуатационным требованиям. (Марка бетона = 30 МПа, предел текучести арматуры = 500 МПа, переменное воздействие на пол = 2,5 кПа, предел огнестойкости = 1 час 30 минут).

      Рис. 1. Компоновка ребристой плиты Рис. 2: Разрез по ребристой плите

      Расчет нагрузки
      Для расстояния между ребрами 550 мм;

      Постоянные действия
      Вес топпинга: 0.050 × 25 × 0,55 = 0,6875 кН/м
      Вес ребер: 0,15 × 0,2 × 25 = 0,75 кН/м
      Вес отделки: 1,2 × 0,55 = 0,66 кН/м
      Допуск на перегородки: 1,5 × 0,55 = 0,825 кН/м
      Собственный вес полого глиняного горшка = 0,65 кН/м
      Общая статическая нагрузка г к = 3,572 кН/м

      Переменные Действие(я)
      Переменное действие q k = 2,5 кПа
      Переменное воздействие на ребристую балку = 2,5 × 0,55 = 1,375 кН/м

      В предельном состоянии; 1,35 г к + 1.5q k = 1,35(3,572) + 1,5(1,375) = 6,8847 кН/м

      Структурный анализ
      максимальный момент промежуток времени = м ED = QL 2 /8 2 /8 = (6,9 × 5 2 ) / 8 = 21,56 KNM
      Сдвиг сдвига при поддержке, V ED = ql/2 = (6,9 x 5)/2 = 17,25 кН

      Пролет должен быть выполнен в виде тавровой балки. Перейдите по этой ссылке, чтобы узнать, как рассчитать эффективную ширину полки балки в соответствии с Еврокодом 2. В этом случае ширина полки принимается как расстояние между центрами ребер.

      Расчет пролета в виде тавровой балки;
      М Эд = 21,56 кН.м

      Эффективная глубина (d) = h – C nom  – ϕ/2 – ϕ звенья
      Предполагая, что стержни ϕ12 мм будут использоваться для основных стержней, а стержни ϕ8 мм для хомутов (звеньев)
      d = 250 – 25 – (12/2)-8 = 211 мм

      k = M Ed /(f ck bd 2 ) = (21,56 × 10 6 )/(30 × 550 × 211 2 ) =167, усиление сжатия не требуется

      z = d[0,5+ √(0,25 – 0,882k)]
      k = 0,0709
      z = d{0,5+ √[0,25 – (0,882 × 0,0293)]} = 0,9 200,45 мм

      Глубина до нейтральной оси x = 2,5( d – z ) = 2,5(211 – 200,45) = 26,375 мм < 1,25h f (62,5 мм)

      Таким образом, мы можем спроектировать ребро прямоугольного сечения;

      Площадь растянутой арматуры A s1  = M Ed /(0,87f yk  z)
      A s1  = M Ed  / (0. 87f yk z) = (21,56 × 10 6 ) / (0,87 × 500 × 0,95 × 211) = 247,26 мм 2

      Обеспечить бот 3х22 (A Sprov = 339 мм 2 )

      Проверка для отклонения
      ρ = A S, REQ / BD = 247,25 / (550 × 211) = 0,00213
      ρ 0 = Справочное отношение арматуры = 10 -30502 √ (F CK ) = 10 -3 √(30) = 0,00547
      Так как ρ ≤ ρ 0 ;
      L/d = k [11 + 1,5√(f ck ) ρ 0 /ρ + 3.2√(f ck ) (ρ 0  / ρ – 1) (3/2) ]
      k = 1,0
      L/d = 1,0 [11 + 1,5√(30) × (0,00547/0,00213) + 3,2√(30) × [(0,00547/0,00213 – 1) (3/2) ]
      л/д = 1,0[11 + 21,098 + 34,416] = 66,514

      β s  = (500 As prov )/(f yk  As req ) = (500 × 339) / (500 × 247,26) = 1,371

      b эфф / b w = 550/150 = 3,66 > 3

      Следовательно, умножьте отношение базовой длины к эффективной глубине на 0. 8

      Следовательно, ограничение L/d = 1,37 × 0,8 × 66,514 = 72,899
      Фактическое значение L/d = 5000/211 = 23,696

      Поскольку фактическое значение L/d (23,696) < предельного значения L/d (72,899), прогиб является удовлетворительным.

      Конструкция сдвига

      V Rd, C = [C Rd, C .k. (100ρ 1 F CK ) (1/3) + K 1 . Σ CP ] B W .d ≥ (V мин  + k 1 cp ) b w .d

      C Rd,c  = 0,18/γ c  = 0,18/1,5 = 0,12
      k = 1 + √(200/d) = 1 + √(200/211) = 1,973 < 2,0, следовательно, k = 1,973
      V мин = 0,035 к (3/2) F CK CK 0.5
      V мин = 0,035 × (1.973) 1,5 × 30 0,5 = 0,53 н / мм 2
      ρ 1 = As/bd = 339/(150 × 211) = 0,0107 < 0,02; Поэтому берите 0. 0107

      В Rd,c = [0,12 × 1,973 (100 × 0,0107 × 30) (1/3) ] × 150 × 211 = 23814,989 Н = 23,815 кН

      Поскольку V Rd,c (23,815 кН) < V Ed (17,25 кН), поперечная арматура не требуется.

      В соответствии с пунктом 6.2.1(4) в ребристых плитах, где возможно поперечное распределение нагрузок, арматуру минимального сдвига можно не использовать. Но для этой конструкции мы предусмотрим минимальное усилие на сдвиг.

      Арматура с минимальным сдвигом;
      A sw  / S = ρ w,min  × b w  × sinα (α = 90° для вертикальных звеньев)
      ρ w,min  = (0.08 × √(f ck )) / f yk = (0,08 × √30)/500 = 0,000876
      A sw /S мин  = 0,000876 × 150 × 1 = 0,75d = 0,75 × 211 = 158,75 мм.

      Покрытие плиты
      Можно заказать сетку A142 BRC или H8 @ 250 мм c/c

      Для получения дополнительной информации о дизайне и консультации по выполнению самого сложного задания на проектирование свяжитесь с автором по адресу [email protected] ком. Спасибо, и да благословит вас Бог.

      Ребристые и вафельные плиты — типы, преимущества, недостатки

      Ребристая или вафельная плита представляет собой систему плит, состоящую из ряда параллельных железобетонных тавровых балок, образующих железобетонные балки. Плита — это полка балки, а расширенная часть — стенка. Расширенная часть известна как ребра. Расстояние между ребрами должно быть в целом 20-30 дюймов. Ребра сужаются в поперечном сечении в нижней части.

      Типы ребристых и вафельных плит

      Существует два типа системы ребристых плит

      1. Односторонняя система ребристых плит
      2. Двухсторонняя система ребристых плит (вафельная система)

      Краткое описание :

      Система односторонних ребристых перекрытий

      Односторонняя балочная плита перекрытия состоит из ряда небольших железобетонных тавровых балок, соединенных балками, которые, в свою очередь, опираются на колонну здания. Т-образные балки известны как балки, которые формируются путем установки стального поддона на постоянном расстоянии. Бетон заливается между этими промежутками, чтобы образовались эти ребра, и таким образом плита также отливается, и плита становится полкой тавровой балки.

      Двухсторонняя система ребристых плит (вафельная система)

      Система была разработана для уменьшения веса традиционных цельнобетонных плит. Куполообразные формы создают матрицу пустот, окруженных ортогональными ребрами, создавая двухстороннюю конфигурацию, очень подходящую для плит с большим пролетом. Пустоты между всеми куполами уменьшают статическую нагрузку, поскольку ширина этой части плиты меньше, чем у плоской плиты.Этот тип плит известен как вафельные плиты, потому что они выглядят как вафли с рядами балок, идущих под ними. Вафельная плита показывает потолок, который подходит для установки всех электроприборов и может улучшить внешний вид, тем самым увеличивая эстетический фактор.

      Преимущества ребристых и вафельных плит

      1. В плитах этого типа напряжение растяжения устраняется на стороне растяжения плиты. Прочность бетона при растяжении очень мала, поэтому большую часть растянутого бетона устраняют с помощью опалубки.
      2. Экономичен там, где живая нагрузка относительно мала, например, в многоквартирных домах, отелях.
      3. Длинные пролеты перекрытий могут быть выполнены из ребристых и вафельных перекрытий. Во многих случаях в здании желательны длинные пролеты. Ребристые или вафельные плиты — простое решение для этой цели.
      4. Обеспечивают архитектурные преимущества. Все электроприборы могут быть легко установлены в зазоре ребер, что может быть архитектурно эстетичным.
      5. Толщина ребристых или вафельных плит меньше, чем у других систем плит.Поэтому вес плиты уменьшается. Эта экономия веса может изменить конструктивные характеристики.
      6. Плита легче и жестче, чем аналогичная плоская плита.
      7. Уменьшение протяженности фундаментов за счет снижения предельной нагрузки.
      8. Они обеспечивают очень хорошую форму, когда вибрация плиты является жизнеспособной проблемой.

      Недостатки ребристых и вафельных плит

      1. Не подходит для больших динамических нагрузок, таких как тяжелые производственные здания, склады.
      2. Толщина плиты контролируется по требованию огнестойкости.
      3. Стоимость опалубки высока.
      4. Иногда сложно установить электрооборудование.
      Ссылки
      • Проектирование бетонных конструкций, 14-е издание Автор: H.Nilson

      %PDF-1.4 % 1 0 объект >поток 2017-10-17T11:57:12-04:00Microsoft® Word 20132022-01-06T22:27:54-08:002022-01-06T22:27:54-08:00iText 4.2.0 от 1T3XTapplication/pdfuuid:76fb27a2- 6395-47f3-8324-25e568fac5c1uuid:730cffcd-9ef4-4832-98d0-08ddb99c01a1uuid:76fb27a2-6395-47f3-8324-25e568fac5c1

    • сохраненоxmp.iid:AC6388A26EBFE711AFC6AFD9ABA3ECC72017-11-02T07:09:15+05:30Adobe Bridge CS6 (Windows)/метаданные
    • Фадхиллах Абдул Рахман
    • Афида Абу Бакар
    • Мохд Хисбани Мохд Хашим
    • Хазрина Ахмад
    • конечный поток эндобдж 2 0 объект > эндобдж 3 0 объект >поток xX͎7)H~»xmspokeRt/]K_D3I`XCQ>вязь,}->?^lnB}$d?=7-uրV8p&dI)r2;=(S2az}5)!?Xk:u?L r5lכ»tx{x3vo6$ [email protected]:i

      [PDF] ОПТИМАЛЬНЫЕ РАЗМЕРЫ ВАФЕЛЬНОЙ ПЛИТЫ ДЛЯ ПОЛОВ СРЕДНЕГО РАЗМЕРА

      ПОКАЗЫВАЮТСЯ 1-10 ИЗ 11 ССЫЛОК

      СОРТИРОВАТЬ ПОRelevanceMost Influenced PapersRecency

      ReinforcedФакторы преобразования. 1. Введение, материалы и свойства. 2. Методы проектирования и требования. 3. Прочность прямоугольных сечений на изгиб. 4. Прямоугольные сечения при изгибе под… Развернуть

      • Просмотр 1 отрывок, ссылки на методы

      Расчет железобетона

      1. Введение 2. Расчет балок на изгиб 3. Расчет прочности балок по стандарту ACI 4. Расчет Прямоугольные балки и односторонние плиты 5. Анализ и проектирование тавровых балок и двутавровых балок… Expand

      • View 1 отрывок, ссылки на методы

      Руководство по проектированию конструкций согласно Строительным нормам и правилам ACI

      Конструкционные материалы, спецификации и испытания.Структурный анализ и проектирование — общее. Односторонние железобетонные плиты. Односторонние балочные системы. Двусторонняя твердая плоская конструкция. Двустороннее сплошное… Раскрыть

      • Посмотреть 2 выдержки, справочная информация

      Железобетон: фундаментальный подход

      1. Введение. 2. Бетонные материалы. 3. Бетон. 4. Железобетон. 5. Изгиб в балках. 6. Сдвиг и диагональное растяжение в балках. 7. Кручение. 8. Эксплуатируемость балок и односторонних… Развернуть

      • Просмотр 1 выдержка, ссылки на методы

      Бетонные плиты: расчет и проектирование

      В этом учебнике авторы попытались дать актуальное описание новейших методики расчета и проектирования железобетонных плит.Основные уравнения, регулирующие плиту … Развернуть

      • Вид 1 выдержка, ссылки Методы

      Теория пластин и оболочек

      Содержание: изгиб длинных прямоугольных пластин на цилиндрическую поверхность чистого изгиба пластин Симметричное изгиб круговых пластин Небольшие отклонения НАГРУЖЕННЫЕ ПЛАСТИНЫ ПРОСТО ПОДДЕРЖИВАЮТСЯ… Развернуть

      • Просмотр 1 отрывок, ссылки на методы

      Анализ методом конечных элементов

      Введение в анализ методом конечных элементов: 1.1 Что такое… Метод конечных элементов (МКЭ) — это численный метод, используемый для выполнения анализа методом конечных элементов любого данного физического явления. Это… Развернуть

      • Посмотреть 1 отрывок, ссылки методы

      Исследования в R . С . системы решетчатых полов

      Исследования в R.C. решетчатые напольные системы, диссертация ME, Университет Рурки

      Вафельная форма, вафельная плита | Техник Стекловолокно

      ВАФЕЛЬНЫЕ ФОРМЫ – ОБЛАСТЬ ПРИМЕНЕНИЯ

      Вафельные формы обычно используются для проектов с широкой площадью охвата более 8 м.Здания, такие как больницы, торговые центры, многоэтажные автостоянки, конференц-залы, промышленные объекты, обширные логистические зоны и т. д.

      Вафельные формы, как правило, имеют небольшую квадратную форму и предлагают разработчикам широкий выбор вафельных форм из стекловолокна для изготовления двусторонних перекрытий с очень высокой несущей способностью. За счет вафельной конструкции бетонные плиты легко воспринимают собственную нагрузку и другие динамические нагрузки.

      Вафельная форма с основным материалом из стекловолокна имеет превосходную эластичность конструкции как для маленьких (напр. 70 см) или большие (например, 270 см) размеры. В отличие от обычных полипропиленовых материалов, стекловолокно имеет диапазон температур теплового изгиба (HDT) при прочности более 80°С (градус) до 150-200°С. Благодаря этим характеристикам при соответствующем содержании стекловолокна риск растрескивания застывшего бетона отсутствует. В дополнение к этому форма из стекловолокна имеет преимущество в виде дополнительного армирования при проектировании внутренней конструкции из железа и древесного материала. Вполне нормально и теоретически возможно изготовить опалубку площадью 1 м2, чтобы выдержать бетонную нагрузку более 1000 кг.В течение времени, когда бетон доходит до температуры отверждения, а также до охлаждения, происходит минимальное воздействие плесени на бетон. Это основной риск, который может возникнуть при использовании неармированных пластиков.

      Желоба и вафельные формы из стекловолокна были представлены на рынке как экономичное решение для устройства монолитных ребристых бетонных полов.

      С момента запуска линейка размеров желобов и вафельных форм значительно расширилась и теперь доступна в более чем 40 типоразмерах в нашем производственном объеме.T Forms (лотки) и M Molds (вафли) производятся и продаются компанией Teknik Fiberglas San. ве тик. ООО Шти.

      УСТАНОВКА И ПРИМЕНЕНИЕ

      Вафельные формы можно использовать со всеми типами строительных лесов. А вот шпиндели с U головками посоветовали. После сборки опорных плит для основных балок необходимо разместить балки h30 на площадке перекрытия. Балки h30 должны быть размещены в соответствии с размерами вафли и площадью сетки. После этого вафельные формы готовы к размещению на балках h30. Подходящее разделительное средство для пресс-формы, нанесенное на поверхности пресс-формы после укладки.Затем можно сформировать железную структуру путем прядения. Заключительный этап – бетонирование.

      ПРОЦЕСС ИЗВЛЕЧЕНИЯ ИЗ ФОРМЫ

      Для хорошего и легкого извлечения из формы перед бетонированием необходимо правильно нанести разделительную смазку. Из-за минимального изгиба и деформации при определенной температуре и давлении во время затвердевания бетона операция извлечения из формы требует помощи давления воздуха. Эта ситуация не так безопасна, как стеклопластик, когда в форме используется любой термопластический материал.Позже вы можете увидеть много трещин в бетоне.

      Оператор должен подать воздух через отверстие в пресс-форме с помощью пневматического пистолета. Должен использоваться компрессор с достаточной производительностью и давлением воздуха не менее 8 фунтов на квадратный дюйм. Очень полезно очищать формы струей воды среднего давления и мягкой щеткой как можно скорее после извлечения из формы.

      Формы не являются неразрушимыми. Их необходимо оберегать от прямых солнечных лучей и дождя при длительном хранении. Лучше всего стоять горизонтально, когда вам нужно сложить их друг с другом с минимальным использованием площади.Если это невозможно, их необходимо уложить друг на друга в том же положении, что и на плите. Чтобы столкнуться с минимальной деформацией при длительном хранении, минимумом должна быть укладка.

      ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА ВАФЕЛЬНЫХ ФОРМ ИЗ СТЕКЛОВОЛОКНА

      1-Самый известный и известный тип вафельных форм.
      2-Самый экономичный способ производства даже при очень низком спросе. Производство 10 шт. может быть выгодно применено.
      3-Имеет ограниченную эластичность конструкции, без проблем то, что вам нужно.
      4-Может быть легко изготовлен и модифицирован вручную.
      5-Основным материалом является стекловолокно, а открытая поверхность очень твердая, гладкая и блестящая лучше, чем альтернативы.
      6-Имеет преимущество дополнительного армирования железом или деревом против внешнего давления.
      7-Обладает упругостью прочностных режимов за счет изменения материала, толщины и процесса.
      8-Легко извлекается из формы
      9-Срок службы формы может превышать 50 использований без прогиба и изгиба под бетоном.
      10-Легче металлов и тяжелее термопластов.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
