Размеры листа металлочерепицы: Размеры металлочерепицы для кровли: основные технические параметры

Размеры металлочерепицы для кровли — высота волн, стандартный размер листа

Металлочерепица широко используется для крыш скатного типа частных домов и общественных учреждений с углом наклона кровли более 11-12°. Крыша долгие годы будет защищать дом от холода и дождя и останется эстетически красивой только при условии правильного выбора размеров материала. В этом случае стандартными параметрами ширины и длины не обойтись.

Содержание

  1. Ширина и длина листов: важные термины

  2. Особенности монтажа с учетом размеров металлочерепицы

  3. Доборные элементы

  4. Видео

Ширина и длина листов: важные термины

Высчитывая необходимое количество металлочерепицы для крыши, покупатель обязательно столкнется с рядом новых понятий. Именно эти значения определят сколько листов необходимо, какой длины и ширины они должны быть:

  • Полная длина листа металлочерепицы. Представляет собой расстояние между горизонтальными кромками листа. Значение колеблется от полуметра до 6 м. Многие застройщики ошибочно полагают, что чем длиннее, тем экономичнее и проще будет монтаж. Но на практике такая экономия приведет к необходимости использовать специальную технику для подъема листов на крышу или необходимо будет нанять сразу несколько бригад для работ. С очень маленькими листами процесс монтажа будет еще более трудным и долгим. Оптимальный выбор – длина листа 4 м.

  • Полная ширина. Расстояние между вертикальными кромками. Производители выпускают стандартные листы металлочерепицы шириной в 1160 мм и 1190 мм.

  • Ширина полезная. Та часть листа, которая покрывает кровлю без расстояния необходимого на нахлест. В случае с металлочерепицей листы укладываются внахлест и по ширине и по длине, что уменьшает рабочую длину и ширину.

  • Величина нахлеста по ширине. Это расстояние, которое закроет находящийся сбоку от первого листа лист. Размер нахлеста – 60-80 мм.

  • Величина нахлеста по длине листа металлочерепицы. Размер немного больше чем в случае с шириной и составляет от 110 до 140 мм.

Важно: нахлесты по длине или по ширине защищают кровлю от протечек, поэтому эти два размера должны строго соблюдаться при проведении монтажных работ.

  • Толщина листа, высчитывается в зависимости от типа стропильной системы и всего сооружения. С толстыми листами проще работать, они дольше служат, но оказываются большую нагрузку на несущие стены. Тонкие листы при неправильном монтаже могут деформироваться, но такая кровля гораздо легче.

  • Высота волны и шаг между волнами. Шаг в случае с металлочерепицей показатель стандартный – 185 мм. Высота волны от 50 до 70 мм. Чем больше высота, тем лучше, но и дороже сам материал. Материал с большой высотой обладает высокой жесткостью, а значит и более долговечен.

Какие бывают размеры металлочерепицы? Листовой материал разных фирм может отличаться по многим параметрам. Таблица с примерами представлена ниже.

Производитель

Полная длина, мм

Нахлест по длине, мм

Полезная длина, мм

Полная шир, мм

Нахлест по ширине, мм

Полезная шир, мм

Металлпрофиль

3650; 2250; 1200; 500

150

3500; 2100; 1050; 350

1190

90

1100

Grand Line

3630; 2230; 1180; 480

130

3500; 2100; 1050; 350

1180

80

1100

Stynergy

3630; 2230; 1180; 480

130

3500; 2100; 1050; 350

1180

80

1100

Finish Profiles

3600; 2200; 1150; 450

100

3500; 2100; 1050; 350

1185

85

1100

Poimukate

3630; 2230; 1180; 480

130

3500; 2100; 1050; 350

1180

80

1100

Интерпрофиль

3620; 2220; 1170; 470

120

3500; 2100; 1050; 350

1160

60

1110

Mera System Anna

3620; 2220; 1170; 470

120

3500; 2100; 1050; 350

1140

90

1050

Mera System Eva

3620; 2220; 1170; 490

120

3500; 2100; 1050; 300

1160

80

1080

Pelti ja Rauta

3630; 2230; 1180; 480

130

3500; 2100; 1050; 350

1180

80

1100

Weckman

3630; 2230; 1180; 480

130

3500; 2100; 1050; 350

1190

90

1100

Ruukki® Adamante

3650; 2250; 850

150

3500; 2100; 700

1153

28

1125

Ruukki® Finnera

705

45

660

1190

5

1140

Особенности монтажа с учетом размеров металлочерепицы

Размеры листа металлочерепицы строго зависят от площади кровли. Именно от полученных результатов подпирают самый оптимальный вариант длины. В случае, когда кровля имеет сложную форму, размер листов может быть подкорректирован – лишнее просто отрезается. Резка производится исключительно профессиональным оборудованием, предназначенным для данных целей. Иначе коррозии в местах среза не избежать

Важно: металлочерепица для крыши — материал не симметричный, каждый лист имеет свой верх и низ. Данная особенность существенно усложняет процесс монтажа, особенно ломанной кровли, так как переворачивать листы металлочерепицы на кровле не получится.

Доборные элементы


Параметры доборных элементов, как и размеры металлочерепицы для кровли, могут быть разных размеров. Вычисляют их параметры следующим образом:

  • Элементы, закрывающие конек и расположенные в месте стыков ребер, высчитываются по следующей формуле: общая длина конька с ребрами + 8-9% (нахлест).

  • Нижняя эндова, расположенная в месте соединения внутренних скатов кромок рассчитывается по формуле: длины кромок (сходящихся) + 10% (нахлест).

  • Карнизная планка, проходящая по всему контуру карнизной части равно строго длине контура карниза.

  • Торцевая планка равна сумме длин всех торцов кровли.

  • Полоса-уплотнитель, установленная в местах стыка коньков, берется с 10% запасом.

Видео

ПроизводительПолная длина, ммНахлест по длине, ммПолезная длина, ммПолная шир, ммНахлест по ширине, ммПолезная шир, мм
Металлпрофиль3650; 2250; 1200; 5001503500; 2100; 1050; 3501190901100
Grand Line3630; 2230; 1180; 4801303500; 2100; 1050; 3501180801100
Stynergy3630; 2230; 1180; 4801303500; 2100; 1050; 3501180801100
Finish Profiles3600; 2200; 1150; 4501003500; 2100; 1050; 3501185851100
Poimukate3630; 2230; 1180; 4801303500; 2100; 1050; 3501180801100
Интерпрофиль3620; 2220; 1170; 4701203500; 2100; 1050; 3501160601110
Mera System Anna3620; 2220; 1170; 4701203500; 2100; 1050; 3501140901050
Mera System Eva3620; 2220; 1170; 490 1203500; 2100; 1050; 300 1160 801080
Pelti ja Rauta 3630; 2230; 1180; 480 130 3500; 2100; 1050; 350 1180 801100
Weckman 3630; 2230; 1180; 480 130 3500; 2100; 1050; 3501190 90 1100
Ruukki® Adamante 3650; 2250; 850 150 3500; 2100; 7001153 281125
Ruukki® Finnera 70545 660 1190 5 1140
Добавить комментарий

Размеры листа металлочерепицы для кровли, длина и ширина, шаг волны

Размер листа металлочерепицы – это основной показатель, на который нужно ориентироваться при расчете материалов для обустройства крыши. Понятие включает не только общую длину, ширину, но и другие параметры, от которых зависят затраты, сложность монтажа и долговечность кровельного покрытия.

Оглавление:

  1. Обзор популярных производителей
  2. Толщина черепицы
  3. Площадь листов
  4. Габаритные характеристики плит
  5. Критерии выбора

Кровельный материал имеет внешнее сходство с натуральной керамической облицовкой.

Размеры металлочерепицы разных производителей

Производством занимаются не только крупные компании, строго контролирующие продукцию на соответствие стандартным размерам. На рынке часто встречаются изделия мелких предприятий, которым удалось приобрести дешевое прокатное оборудование б/у. По этой причине листы от разных производителей могут отличаться не только габаритами, но и особенностями стыкования между собой.

ПроизводительДлина, мШирина, м
Металлопрофиль0,50/1,20/2,25/3,651,190
Grand Line0,48/1,18/2,23/3,631,180
Интерпрофиль0,47/1,17/2,22/3,621,160
Stynergy0,48/1,18/2,23/3,631,180
Poimukate0,48/1,18/2,23/3,631,180
Finish Profiles0,45/1,15/2,20/3,601,185
Pelti ja Rauta0,48/1,18/2,23/3,631,180
Ruukki Adamante0,85/2,25/3,651,153
Ruukki Finnera0,7051,190
Weckman0,48/1,18/2,23/3,631,190
Mera System Anna0,47/1,17/2,22/3,621,14
Mera System Eva0,49/1,17/2,22/3,621,16

Выбор толщины материала

Это важный показатель, который влияет на прочность крыши, ее долговечность и устойчивость к нагрузкам. Согласно общепринятым нормам, металлочерепица выпускается толщиной 0,4-0,6 мм. Некоторые изготовители используют стальной прокат с меньшими или большими стандартными параметрами. Толщину обычно указывают на обратной стороне профиля. Ее можно проверить самостоятельно, воспользовавшись микрометром.

  • Варианты 0,35-0,40 мм отличаются слабой прочность и склонностью к искривлению во время перевозки, монтажа и эксплуатации. Тонкий металл поддается ускоренной коррозии, срок его службы незначительный. Имеет низкую цену и ограниченное применение. 0,45 мм можно использовать для кровли на временных постройках, беседках, верандах, для навесов и козырьков. А 0,35-0,40 мм вряд ли подойдут даже для этих целей.
  • Металлочерепица 0,6-0,8 мм отличается повышенной прочностью и надежностью. Меньше деформируется при перевозке и монтаже, а стыковочные швы практически не видны. Обратной стороной является увеличение нагрузки на сооружение в 2-2,5 раза в сравнении со стандартными вариантами. К недостаткам относится также высокая цена и сложность крепления.
  • Из листовой стали 0,45-0,60 мм делают черепицу стандартных параметров отличного качества. Гарантийный срок эксплуатации составляет не менее 15 лет.

В процессе изготовления наносят слой защитного полимера с добавлением красящего пигмента, благодаря этому готовый профиль обычно немного толще рулонной стали.

Полезная площадь

Торцевые части каждого полотна имеют участки, предназначенные для перехлеста. Разница между их величиной и общими размерами составляет полезную площадь листа металлочерепицы. Все производители и добросовестные продавцы обычно указывают на товаре оба параметра.

Габаритные характеристики

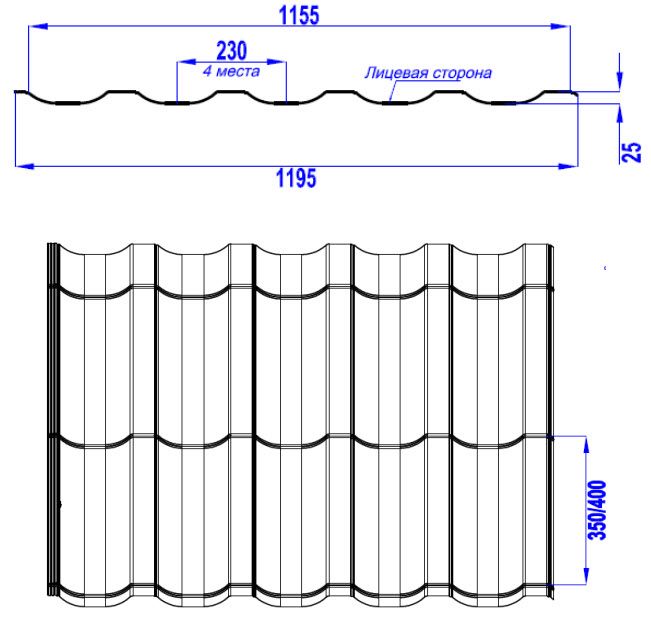

При калькуляции в расчет принимают длину, ширину, высоту профиля и шаг волны.

1. Ширина.

Геометрическая ширина – это расстояние между кромками без припуска для нахлестки. При изготовлении используется оцинкованная сталь холодного проката. Поскольку на любом металлургическом заводе она производится по единой технологии, общая ширина имеет незначительные вариации. На практике встречаются размеры от 1,115 до 1,190 метров. Стандартным значением считается 1,180 м. Это допустимый диапазон для российского ГОСТа. Международные стандарты более требовательны к разности параметров.

Полезная (рабочая) ширина практически у всех изготовителей – 1,110 м. Профилированный материал монтируется с нахлестом верхнего листа на нижний. Такой метод укладки обеспечивает герметичность и повышенную прочность крыши, а также хорошую устойчивость к атмосферным нагрузкам (снег, ветер).

Величина нахлестки определяется разностью общей и полезной ширины. При наклоне ската кровли свыше 15° вертикальное расстояние между рядами составляет 6-8 см. На более пологой системе нахлест увеличивается до 10-12 см, что существенно уменьшает полезную площадь.

2. Длина.

Определяет число поперечных стыковых соединений. На рынке встречаются варианты с диапазоном от 0,4 до 3,65 метров. Самая надежная крыша получается из листов, соответствующих длине ската. Это способствует снижению отходов материала и уменьшению количества монтажных креплений, что в итоге приводит к экономии строительного бюджета.

По требованию заказчика производители могут изготовить профили длиной до 6-8 метров. Но прежде чем решиться купить такой материал, нужно помнить, что использование изделий протяженностью свыше 4,5 м вызывает немало трудностей:

  • усложняется доставка;
  • растет вероятность нарушения облицовки стен при подъеме на крышу;
  • возрастает риск деформации и механического повреждения при переносе и монтаже.

Целесообразно заказывать полотна около 4 метров, но только если они соответствуют длине ската.

3. Высота профиля.

Величина параметра зависит исключительно от модели металлочерепицы и уровня технического оснащения производства. Стандартные размеры находятся в диапазоне от 1,2 до 8 см. По высоте профиля все изделия условно делят на 3 класса:

  • 1,2-2,8 см – эконом.
  • 3-5 см – средний.
  • 5-8 см – элитный.

Наиболее эстетично выглядит кровля с ярко выраженным рельефом (высота от 50 мм). Она надежна в эксплуатации, поскольку легко справляется с бурными ливневыми потоками при сильном порывистом ветре.

4. Шаг волны.

Этим термином принято называть расстояние между верхними точками профиля, расположенными по соседству. Оптимальный размер шага составляет 18,3-18,5 см. Такая металлочерепица обладает достаточной жесткостью, чтобы выдерживать функциональные нагрузки средней тяжести: массу людей, снежный покров, ураганный ветер.

Чем больше шаг, тем ниже жесткость и меньше полезная длина.

Советы по выбору

1. Масса профилированной черепицы напрямую связана с ее размерами: длиной, шириной и толщиной полотна. Вес покрытия оказывает давление на стропильную систему, конструктив и фундамент. Общая масса и габариты должны учитываться при расчетах еще на стадии проекта.

2. От ширины и длины листов зависит удобство погрузки и транспортировки. Полотна по 0,5 м можно без труда привезти на багажнике или прицепе легкового авто.

3. При покупке нужно обращать внимание на качество штамповки. Если черепица изготавливались на устаревшем оборудовании, то профильные волны будут неплотно прилегать друг к другу. Это негативно сказывается на функциональности и долговечности кровли.

4. Для обустройства крыши лучше купить материал, производимый одной фирмой.

5. Одним из показателей высокого качества является одинаковая толщина нанесения декоративно-защитного слоя.

6. Толщина напыления оказывает дополнительное влияние на эксплуатационные свойства и цену. Чем больше защитный слой, тем выше устойчивость к механическим повреждениям и цена.

Размеры листа металлочерепицы для кровли: ширина, толщина

При выборе строительного материала покупатель обращает внимание на многие параметры и один из важнейших — размер. Размеры листа металлочерепицы — это не только длина и ширина. Есть еще ряд значений, на которые требуется обращать внимание. Эти параметры во многом определяют характеристики изделия.

Размер металлической черепицы как параметр

В последние годы металлочерепица прочно вошла в разряд востребованных материалов для устройства кровли строений различного назначения. Выбирая подобный материал, строители и хозяева в первую очередь обращают внимание на размеры металлочерепицы. Основные значения этого показателя пишутся на продаваемом товаре. Там указываются — ширина, длина и толщина листа. Но, кроме этого, важно знать такие параметры размера, как полезная ширина, полезная длина, высота волны или профиля и шаг между волнами.

Ширина

Размер листа по ширине считается постоянным параметром для всех производителей. Это связано с тем, что на изготовление металлочерепицы в основном берется прокат холоднокатаной оцинкованной стали в рулонах. Производители такого металла применяют практически одинаковые технологии проката и похожее оборудование.
Основным считается размер 1180 мм. Но возможны и незначительные отклонения. Минимальной шириной листа является 1160 мм, максимальной — 1190 мм. Иностранные фирмы, выпускающие металлочерепицу, соблюдают определенные стандарты ISO, предъявляющие требования к производству, качеству и реализации продукции. Российские ГОСТы менее требовательны. Поэтому существует некоторое различие в размерности материалов. При всех различиях в фактической ширине изделия, есть показатель, который является постоянным для большинства марок выпускаемой сегодня металлочерепицы — это полезная ширина листа. Она составляет 1100 мм. В определении размера металлочерепицы есть такое понятие, как нахлест. Он необходим при монтаже кровли для предотвращения протечек воды и измеряется по ширине с обеих сторон. Разница между фактической шириной и нахлестом — это полезная (или рабочая) ширина металлочерепицы для крыши.

Длина

Длина у такого кровельного покрытия, как металлическая черепица, может быть разной.
Производители выпускают набор, так называемых, стандартных листов с определенной длиной, которая колеблется от 500 мм до 3650 мм. В то же время технология допускает изготовление изделий до 8000 мм длины. В результате полученного опыта при монтаже кровли специалисты рассчитали оптимальную длину металлочерепицы. Она составляет 4000 мм.
  • Материальные затраты на покрытие крыши такими листами ниже. Это связано с тем, что нахлеста будет меньше и в результате получится больше полезной площади металлочерепицы на площадь крыши.
  • Уменьшаются затраты расходных материалов необходимых для крепления, таких как саморезы.
  • Рабочие затрачивают меньше усилий на подъем листов для монтажа кровли, потому что этих листов меньше. Работы проводятся за меньшее время и в результате снижается себестоимость работ.
  • Такой размер по длине является оптимальным при погрузочных работах, а также для обеспечения условий хранения этой продукции.
И, тем не менее, большинство производителей готовы под заказ потребителя нарезать листы любой длины. Решая, какой размер металлочерепицы выбрать, заказчик должен помнить о том, что излишне большая длина может привести к изгибам и механическому повреждению листа, что в дальнейшем может сказаться на эксплуатации крыши.
Выбирая продукцию, не следует забывать о том, что длина у металлочерепицы, так же как и ширина, имеет два размера — фактический, от кромки до кромки и полезный (или рабочий). Полезная длина определяется как разница между фактическим размером листа и нахлестом с обеих сторон по длине.
Нахлест по длине в среднем составляет порядка 100–150 мм. Хотя, надо иметь в виду, что эти параметры зависят от конкретного производителя.

Толщина

Стандартные размеры металлочерепицы предполагают толщину листа для монтажа крыши 0,4–0,6 мм. В то же время на заводах-изготовителях в целях экономии допускают к производству сталь толщиной 0,35 мм. Другие же производители используют наоборот более толстый прокат, с толщиной до 0,8 мм.
  1. Конечная толщина листа зависит, в том числе, от количества слоев защитного и покрасочного покрытия, которые нанесены на исходный стальной лист.
  1. Оптимальная толщина изделия — 0,45–0,5 мм. Это объясняется тем, что гарантийный срок службы изделия из такой стали — 13–15 лет.
  2. Чем меньше толщина проката, тем меньше срок службы, а для металлочерепицы толщиной 0,35 мм появляется опасность повреждений листов при транспортировке и монтаже кровли.
  3. Более толстая металлочерепица, у которой толщина листа составляет 0,8 мм, будет более прочная. Однако такие листы будут в два раза тяжелее стандартных аналогов. Кроме того, это скажется и на конечной стоимости продукции, по причине большей себестоимости.

Волна или профиль

Волна, а, вернее, высота и шаг волны — это тоже характеристики, определяющие размерность металлочерепицы. Высота колеблется от 12 до 80 мм. Все, что выпускается с данной характеристикой в пределах 12–30 мм, считается бюджетным вариантом. К элитной продукции относится металлочерепица с высотой волны от 50 мм и больше. При монтаже крыши такое покрытие смотрится более эффектно.
Кроме того, оно лучше удерживает потоки воды при ливневом дожде и ураганном ветре. Шаг волны ведущими производителями в среднем соблюдается в пределах 183–185 мм. Это оптимальный размер для сохранения жесткости металлической черепицы. Он достаточен и при монтаже кровли. Рабочим удобно работать с саморезами, монтируя кровельное покрытие.

Размер и вес

Размер и вес металлочерепицы неразрывно связаны между собой. Причем вес изделия напрямую зависит от его размера. В первую очередь на вес влияют длина и толщина лист. Чем они больше, тем тяжелее продукция. Это, в свою очередь, сказывается на производительности и себестоимости работ. Кроме того, вес окончательно смонтированной кровли влияет на прочность конструкции дома. Это надо учитывать на этапе планирования строительства. В то же время по удельному весу металлочерепица находится в выигрышном положении перед другими кровельными материалами.
У металлочерепицы этот показатель составляет 4–5 кг на 1 кв. метр площади.
А для шифера он составляет порядка 15 кг на один квадратный метр.

Размер и экономика строительства

Когда для покрытия крыши выбирается металлочерепица, размер имеет решающее значение. Специалист сразу рассматривает такие характеристики, как полезная длина и ширина. Грамотный профессионал, используя параметры, определяющие размер листа, просчитает оптимальный, наиболее выгодный для заказчика вариант по количеству листов и их размерности по всем пунктам.
  • Делается это исходя из характеристики скатов крыши и ее конфигурации.
  • Анализируется прочность несущих стен и фундамента.
  • Из предлагаемого ассортимента материалов для монтажа кровли, выбирается оптимальная марка металлочерепицы.
Листы должны быть достаточно прочными и долговечными, но в то же время легко подниматься на крышу и монтироваться с минимальными нахлестами и максимальным использованием полезных размеров, таких как ширина и длина. Правильный выбор размеров в итоге приводит к наиболее экономичному использованию средств на строительство.
Также смотрите видео по теме:

размеры листа, характеристика и классификация

Металлочерепица — это материал, использующийся для покрытия крыш и изготавливающийся из тонколистового металла. В качестве металла может быть использована сталь, медь или алюминий. Металлочерепица по виду идентична классической черепице.

Металлочерепица для покрытия скатных крыш с углом наклона более четырнадцати градусов в условиях неагрессивной или слабоагрессивной внешней среды. Температура применения от минус до плюс пятидесяти градусов. Если черепица используется под воздействием более агрессивной среды, то применяется черепица с более устойчивым покрытием и особой технологией её монтажа.

Впервые стальной лист, профилированный и стилизованный под керамическую черепицу, выпустила финская компания Rannila (Раннила). В начале девяностых годов металлочерепица быстро стала популярной у отечественных архитекторов и строителей благодаря простоте монтажа, прекрасному внешнему виду, высокой надежности и невысокой стоимости.

Марки и виды

За последние несколько лет наиболее популярным кровельным материалом в покрытии крыш жилых и промышленных сооружений стала металлочерепица.

Для того, чтобы правильно ориентироваться в разнообразии видов металлочерепицы от разных производителей, необходимо научиться правильно читать ее классификационное обозначение.

Классификация металлочерепицы отражает следующие показатели:

По видам и материалам покрытия проката:

  • Оцинкованный (О)
  • Органическое (ЛКПЦ)
  • Алюмоцинковое (АЦ)
  • Алюмокремниевое (АК)
  • Электролитическое цинковое (ЭОЦП)
  • Из цинкового сплава (ТЦ)

По виду защитного декоративного покрытия:

  • Без защитного декоративного покрытия
  • Лакокрасочное (Лк)
  • Полимерное
  • Пластизол (PVC)
  • Полиэстер (PE)
  • Поливинилденфторид (PVDF) и акрил (AK)
Схема покрытия металлочерепицы защитно-декоративными слоями

По способу покрытия:

  • Одностороннее (С)
  • Двустороннее (Д)

По типу профиля:

  • «Макси» (Мкс)
  • «Монтеррей» (Мнт)
  • «Супер Монтеррей» (СМнт)
  • «Элит» (Эл)
  • Трапециевидный (ТРп)

Кроме этих характеристик, покрытие различается по цветовой гамме и виду — глянцевое или матовое.

Эти показатели в условном обозначении располагаются в следующем порядке: буквенное обозначение профиля, тип профиля, длина и ширина профильного листа, толщина металлопроката, вид металлопроката, вид покрытия, способ нанесения покрытия, цвет. Используя знание условного обозначения, потребитель легко определится во всем его разнообразии при выборе.

Стандартный размер листа металлочерепицы

Размер листа металлочерепицы для крыши поставляется длиной от 0,5 до 6 метров и шириной от 1,16 до 1,19 метров.

Важной характеристикой является высота волны. Наиболее распространенной является металлочерепица Рукки с высотой волны 50 миллиметров. Величина шага, как правило, стандартная и составляет 185 миллиметров.

Более высокая черепица, от 50 до 70 миллиметров, относится к группе «Элит» и стоимость её гораздо выше.

Важнейшим показателем, характеризующим металлочерепицу, является её защитное декоративное покрытие, от которого зависит долговечность крыши и её внешний вид.

Металлочерепица покрывается специальным декоративным полимерным покрытием, несущим и защитные свойства. Толщина металлопроката варьируется от 0,37 до 0,75 миллиметров. Для защитных свойств лист, с двух сторон оцинковывается, покрывается грунтом и полимерным покрытием.

Металлочерепица Кантри из меди или алюминия обладает лучшими антикоррозийными свойствами, имеет больший срок службы, но её стоимость очень высока, в связи с чем, её применение мало распространено.

Оптимальная толщина металлочерепицы от 0,5 миллиметров. Более тонкая черепица очень требовательна к монтажу и качеству выполняемых работ, которые следует выполнять с большой осторожностью во избежание поломки черепицы.

В настоящее время разрабатываются новые виды покрытия, различных добавок в существующие покрытия, позволяющие при уменьшенной толщине слоя добиться высоких защитных свойств.

Защитные декоративные покрытия тоже разнообразны и выбираются исходя из области применения черепицы, и как правило, не применяются в чистом виде. Производитель использует различные их комбинации, не раскрывая состава.

Среди всех кровельных материалов металлочерепица занимает одно из первых мест по своей популярности. И это неспроста. Достаточная прочность, устойчивость к атмосферным явлениям, широкий выбор расцветок, легкость монтажа, малый вес и значительный срок службы — все это делает металлочерепицу очень привлекательной при выборе материала для покрытия крыш в индивидуальном строительстве.

Металлочерепица настолько популярный материал, что ее можно приобрести в любом городе РФ. Напрямую от производителей металлочерепица в Екатеринбурге продается такими фирмами как ООО «Кровля Изоляция», Компания «Спецсталь», Компания «СТРОЙГИД ЕКАТЕРИНБУРГ» и другими.

По приемлемым ценам продается металлочерепица и в Перми. Прочитав данную статью вы узнаете о самых лучших фирмах, которые действует на пермском рынке.

Видео: технические параметры металлочерепицы «Монтеррей», «Каскад», «Памир», «Дюна»

Рекомендуем к просмотру видео, в котором рассказывается о характеристиках самой приобретаемой металлочерепицы.

Металлочерепица и размеры листа: длина и ширина

На сегодня большая часть строителей и собственников при благоустройстве крыше останавливает свой выбор на таком кровельном материале, как металлочерепица. Крыша из металлочерепицы довольно экономична, обладает всеми необходимыми защитными свойствами и выглядит очень красиво за счёт имитации черепичной текстуры и богатой цветовой палитры.

Металлическая кровля гармонично вписывается в практически любой проект дома загородного типа, выдерживает достаточные нагрузки, в том числе и вес человеческого тела, хорошо отводит осадки, является достаточно надёжной и долговечной.

Чаще всего при выборе материала собственник сталкивается с трудностями определения оптимальных размеров, так как расчёт металлочерепицы включает в себя не только длину и ширину листа, но и некоторые другие параметры, которые необходимо учитывать. Среди этих параметров можно выделить следующие:

  • Длина листа (полная) – представляет собой длину от кромки до кромки, которая может варьироваться от полуметра до шести метров. Несмотря на такую значительную вариативность, в строительстве малоэтажных домов чаще всего применяют листы длиной до четырёх с половиной метров. Это связано с тем, что слишком большой лист может вызвать большие трудности с транспортировкой и монтажом вплоть до серьёзных повреждений, а чересчур маленькие листы зачастую превращают процесс работы в затяжное мучение.
  • Ширина листа (полная) – в отличие от длины, ширина листа металлочерепицы, как правило, стандартизирована и составляет примерно одну целую и две десятых метра (точнее от 1,16 до 1,19 м).
  • Ширина листа (полезная) – рассчитывается обязательно с учётом нахлёста. Вообще металлический шифер укладывается всегда только внахлёст, причём как по ширине, так и по длине. Поэтому в расчёт необходимого количества всегда следует закладывать величину нахлёста.
  • Нахлёст (в длину) – составляет от десяти до тринадцати сантиметров.
  • Нахлёст (в ширину) – обычно меньше нахлёста в длину и составляет семь – восемь сантиметров. Важно помнить, что без нахлёстав обойтись никак нельзя, и в этом случае экономия может сыграть с излишне рачительным хозяином весьма дурную шутку. Металлочерепица хорошо защищает от влаги, однако в стыках эта защита сводится почти на нет, что, в свою очередь, предотвращает выполненных по всем правилам «нахлёст».
  • Толщина листа – выбор толщины листа во многом зависит от допустимой нагрузки на стропильную систему и фундамент дома. Чем меньше разрешённый параметр, тем тоньше должен быть лист металлочерепицы. С другой стороны, если в конструкции дома предусмотрены достаточные нагрузки, то лучше выбирать металлический профиль потолще, так как это, во-первых, упрощает работу и защищает от неожиданных дефектов материала, появляющихся в процессе монтажа, а во-вторых увеличивает срок службы кровли из-за большей толщины полимерного слоя.
  • Шаг волн листа – шагом называют расстояние между центральными точками на соседних гребнях или впадинах металлочерепичных «волн». Стандартный шаг волны составляет один метр и восемьдесят пять сантиметров.
  • Высота волн листа – это высота самого гребня, у менее дорогостоящей металлочерепицы она составляет меньше пяти сантиметров, у более дорогостоящей – может достигать семи сантиметров. От шага и высоты волн зависит функционал листа металлочерепицы и его защитные свойства.

При выборе металлочерепицы для организации кровли в доме загородного типа лучше всего выбирать лист длиной четыре или четыре с половиной метра. Это защитит от излишней потери полезной площади на нахлёстах, а также упростит монтаж. При расчётах лучше округлить все получившиеся параметры в большую сторону, так как лишнее впоследствии можно с лёгкостью убрать, а вот докупать материал уже труднее и дольше по времени.

Обычно добросовестные производители и продавцы указывают размеры листа металлочерепицы прямо на самом листе. Более того, они обязаны озвучить размеры необходимых нахлёстов и полезную площадь.

Ещё один важнейший момент: лист металлочерепицы имеет свой низ и свой верх, и укладывать его верх ногами или задом наперёд нельзя. Кроме того, следует помнить, что это не гибкий материал, и он плохо подходит для сложных фигурных крыш с большим количеством мелких деталей. На таких крышах его монтаж очень трудоёмок и удельный процент отходов слишком высок. А вот для двухскатных или четырёхскатных крыш металлочерепица – идеальный вариант.


Длина металлочерепицы для кровли

Оглавление статьи:

Размеры листа металлочерепицы (длина, ширина, толщина, вес) и как правильно рассчитать рабочую площадь?

11.12.2016 19,224 Просмотров

Металлочерепица – современный кровельный материал, представляющий собой изготовленные методом холодной штамповки листы алюминия, меди или, чаще всего, оцинкованной стали, имитирующие по фактуре керамическую черепицу.

Для защиты от пагубного воздействия атмосферных явлений листы покрывают слоем полимерных материалов.

С каждым годом объем продаж металлочерепицы растет, она все чаще используется как в муниципальных, так и в индивидуальных строительных проектах.

Попробуем разобраться в причинах такой популярности, разновидностях и особенностях использования этого материала. В этой статье вы узнаете размер листа металлочерепицы для крыши и другие технические характеристики.

Металлочерепица: размеры листа и технические характеристики

Когда говорят о геометрических размерах листа, подразумевают три параметра: ширину, длину и толщину. А теперь рассмотрим ГОСТ металлочерепицы.

Итак, размеры металлочерепицы для кровли:

  1. Ширина116-119 см, рабочая ширина металлочерепицы около 110 см;
  2. Длина листа металлочерепицы от 50 до 900 см;
  3. Толщина металлочерепицы колеблется в зависимости от вида от 0. 4 до 0.6 см.

Ширина металлочерепицы для крыши любых видов, марок и длин, как правило, находится в пределах от 116 до 119 см. Это очень просто объяснить – производитель привязывает ширину листа металлочерепицы к ширине сырья, которым, в данном случае, является лист металла.

Лист металлочерепицы же формируют на прокатных станах металлургических предприятий, где применяется унифицированное оборудование со стандартными размерами валков.

Куда большее разнообразие можно встретить, взглянув на перечень возможных длин. Металлопрокат, поступающий на заводы по производству металлочерепицы, может иметь длину до 9 метров – это снижает затраты на погрузку и транспортировку. Разумеется, монтаж кровли из листов такого размера был бы крайне затруднительным.

Поэтому листы, поступающие в продажу, значительно короче. Длина металлочерепицы устанавливается изготовителем и может быть произвольной, но чаще всего применяют одну из стандартных величин листа (все размеры – плюс-минус 3 см):

  • сверхмалый – 50 см;
  • малый – 120 см;
  • средний – 225 см;
  • большой – 360 см;
  • очень большой – 450 см.

Многие фирмы также предоставляют услуги резки листов по длине в соответствии с потребностями заказчика. Один самых популярных на сегодня видов металлочерепицы — Монтеррей.

Металлпрофиль: размеры металлочерепицы

Под толщиной металлочерепицы понимают обычно толщину металлического ее слоя. Если предыдущие два показателя характеризовали исключительно удобство монтажа, то толщина металлочерепицы для кровли является еще и эксплуатационным параметром.

Она должна обеспечивать оптимальный баланс между надежностью конструкции и ее массой. Этому условию соответствует толщина листа в 0,5 мм, она же является самой распространенной. Металлочерепицу меньших толщин используют в малых подсобных конструкциях, больших – в случае кровли разреженного каркаса большой площади и при условии высокой прочности несущих стен.

Высота волны металлочерепицы и профиль листа

Волной металлочерепицы называют состоящую из условных ячеек вертикальную линию, а размерами волны – расстояния между центрами соседних ячеек двух волн (шаг) и расстояние от нижней до верхней точки одной ячейки (высота).

Большинство производителей используют один из двух стандартных шагов волны – 185 мм или 350 мм.

Размер волны металлочерепицы находится в пределах:

  • от 20 до 30 мм – малая стандартная высота;
  • от 30 до 50 мм – средняя стандартная высота;
  • от 50 до 70 мм – большая высота (обычно – только у дорогих разновидностей).

Под профилем листа понимают характерный узор, образованный ячейками волн, определенный уникальный рисунок. Профиль разрабатывается дизайнерским отделом производителя и может быть абсолютно любом. Единственное требование к профилю металлочерепичного покрытия – соответствие Вашим эстетическим взглядам.

Достоинства и недостатки

К основным преимуществам металлочерепицы можно отнести:

  • относительно малую стоимость;
  • большой срок службы;
  • малый удельный вес;
  • стойкость к воздействию атмосферных явлений;
  • привлекательный внешний вид;
  • пожарную безопасность.

Малая стоимость кровли отчетливее всего проявляется в сравнении с основным ее историческим конкурентом – черепицей керамической. Механизация производства, возможность одновременного функционирования большого количества производственных линий и доступность применяемых материалов и технологий делают металлочерепицу малозатратным в изготовлении материалом.

А учитывая надежность готового продукта, прочность и стойкость к воздействиям, очевидно, что в соотношении стоимости к сроку службы металлочерепица оставляет далеко позади все остальные кровельные материалы.

  1. Срок службы. Этот важнейший показатель может существенно различаться в зависимости от примененных материалов (важно качество как металла, так и полимеров), от толщины и профиля листа, а также от внешних факторов. Большинство производителей указывают на комфортную эксплуатацию в течение 10-25 лет, но качественная металлочерепица ведущих марок способна выполнять свои функции и более полувека.
  2. Удельный вес. Под удельным весом понимается отношение массы листа кровельного материала к его площади. Усредненное значение веса 1м 2 для металлочерепицы составляет около 6 кг/м 2 . Такое низкое значение говорит об удобстве монтажа материала и практически полном отсутствии дополнительных нагрузок на несущие конструкции кровли и фундамент.
  3. Износостойкость. Стойкость к воздействию атмосферных явлений проявляется у металлочерепицы различных марок по-разному. Первостепенным фактором тут является качество полимерного покрытия, на которое возложена защита металлического слоя от коррозии и механических повреждений. Качественные полимеры стойки к агрессивным средам, ультрафиолетовому излучению, ударным нагрузкам (например, граду). Они не теряют форму и внешний вид даже в самых экстремальных климатических зонах.

Но как раз внешний вид и является часто камнем преткновения для людей, задумывающихся о приобретении кровельных материалов, но не имеющих в этом должного опыта. Они ожидают какого-то суррогата керамической черепичной крыши, не осознавая, что та давно отошла на второй план не только по качеству, но и по дизайну.

Современная металлочерепица изготавливается симметрично и аккуратно, а совершенство технологических процессов позволяет имитировать любые формы. Так что металлочерепица подойдет даже для проектов с четко выраженным ретро-стилем.

В случае с пожарной безопасностью все более чем очевидно. Ни один из компонентов металлочерепицы не способен гореть, тлеть, как-либо способствовать возникновению или распространению пламени.

Однако нельзя отрицать и очевидные недостатки металлочерепицы. К ним относятся:

  • перерасход материала при монтаже;
  • быстрый износ при повреждении верхнего слоя;
  • сравнительно низкая шумоизоляция;
  • опасность схода снежных пластов.

Было бы несправедливо не заметить, что тот же недостаток свойственен почти всем кровельным материалам, за исключением, разве что, керамической черепицы.

  1. Самым распространенным видом повреждения верхнего слоя (полимера) являются сколы, трещины и отслоения в результате механических повреждений, например, при транспортировке, резке листа или закреплении его на каркасе. В местах, где полимерный слой нарушен, как правило, быстро возникает коррозия, что чревато потерей не только эстетических свойств, но и герметичности кровли.
  2. Свойства шумоизоляции покрытия – вопрос спорный. Шумоизоляция будет действительно крайне низкой, если монтировать листы напрямую к каркасу. Тогда каждая капля дождя, не говоря уже о граде, будет гулко звучать под кровлей. Однако при использовании шумоизолирующей подложки и соблюдении технологий монтажа металлочерепицы, шумоизоляция сооружения ни в чем не будет уступать любому другому виду кровли.

Из-за специфичной формы поверхности листа возможен сход снежных пластов, что может быть опасно для жизни и здоровья окружающих. Решить эту проблему очень просто – достаточно использовать снегозадерживающую фурнитуру.

Доборные элементы

Доборными элементами называют детали кровли, не выполняющие назначения кровельного материала, но необходимые для его фиксации, выполнения стыков и поворотов, вывода дополнительных конструкций, обеспечения герметичности, отвода излишка атмосферных осадков. Основными видами доборных элементов являются:

  • конек (коньковая планка) – профиль в форме уголка, карниза, полукруга или сложной формы, устанавливающийся на стыке листов металлочерепицы на верхнем гребне;
  • торцевая планка – профиль в форме уголка или сложной формы, закрывающий фронтовые и тыльные ребра кровли;
  • планки внешних и внутренних углов – профили в форме уголка или сложной формы, предназначенные для выполнения поворотов металлочерепицы под соответствующим углом;
  • планка ендовы – профиль сложной формы, обеспечивающий нижний стык крыльев кровли, а также отвод излишка осадков из этого стыка;
  • отлив – профиль в форме широкого швеллера или полукруга, располагающийся водь откоса кровли и выполняющий функцию отвода дождевой воды;
  • планка снегозадержателя – профиль треугольной формы, препятствующий сползанию снежных пластов;
  • заглушки – фигурные изделия из листового металла, обеспечивающие герметизацию стыков прямых поверхностей с поверхностями сложной формы.

Кроме того, некоторые источники указывают в качестве доборных элементов лестницы, люки, карнизы, колпаки, дымники, даже утеплитель и саморезы. Конечно, все это необходимо при монтаже кровли, но как классифицировать данные позиции – вопрос спорный.

Данное покрытие — материал будущего, превосходящий большинство конкурентов по экономическим, эргономическими и эксплуатационным показателям. Надеемся, наша статья оказалась полезной для изучения основных параметров металлочерепицы, ее свойств и видов.

Полезное видео

Технические размеры листа в видео формате:

О чем говорят размеры металлочерепицы

Как и любой строительный материал, металлочерепица характеризуется определенными размерами . Ее базовые габариты необходимо учитывать при расчете расхода материалов для кровли. Кроме того этот вид кровельного покрытия отличается разнообразием выбора различных форм профиля, которые во многом определяют визуальный облик и эстетическую привлекательность дома.

Базовые параметры

Полная ширина листа

Это ширина листа, измеряемая от кромки до кромки. Для изготовления металлочерепицы используется холоднокатаная оцинкованная сталь с полимерным покрытием, изготовленная в соответствии с ГОСТ Р 52246—2016. Также полная ширина листа металлочерепицы определяется геометрическими параметрами и глубиной профиля. В большинстве случаев она варьируется в относительно небольших пределах от 1100 до 1200 мм.
Полезная (рабочая) ширина листа.

Ширина листа металлочерепицы , определяемая по разнице полной ширины и нахлеста по ширине. Внахлест листы укладываются при монтаже кровельного покрытия, чтобы оно не пропускало влагу.

Длина листа

В общем случае может варьироваться: компания «Металл Профиль» выпускает металлочерепицу с длиной листа от 500 до 8000 мм. Часто говорят, что идеальная кровля получается в том случае, если длина листа металлочерепицы выбрана равной длине ската. Это действительно минимизирует количество обрезков при монтаже и потребность в крепеже, но работа с листами большой длины имеет определенные особенности и сопряжена с некоторыми рисками, к которым необходимо подготовиться. Прежде всего, следует предусмотреть возможность заезда на площадку длинномерного транспорта и подготовить место для складирования длинных листов металлочерепицы . Также нужно помнить, что их сложнее поднимать наверх и крепить, поэтому понадобится большее число монтажников.

Если людей не хватает, повышаются риски травматизма и повреждения кровельного материала. Наконец, если длинный лист получает повреждения в процессе эксплуатации, то его замена также будет сложнее и дороже. Чтобы сэкономить на обрезках и максимально упростить монтаж, раскладку кровельного покрытия следует предварительно просчитывать. Оценочный расчет по необходимому количеству материалов для кровли вам поможет сделать калькулятора на сайте Компании Металл Профиль.

Но для более точного и предметного расчета стоит обратиться к менеджерам Компании Металл Профиль, которые смогут помочь вам сделать максимально верный просчет, чтобы монтаж проходил с минимальным числом подрезок.
В некоторых случаях можно вообще обойтись набором стандартных длин, которые всегда есть на складе: 0,5; 1,18; 2,25 и 3,65 м. Такой заказ не нужно ждать, как правило, он отгружается день в день.

Профилирование металлочерепицы обусловлено как эстетическими параметрами, от которых зависят внешний вид кровли и его сочетаемость с архитектурой дома, так и эксплуатационными требованиями. В частности, профилированные листы приобретают способность выдерживать снеговые и ветровые нагрузки без деформации. При этом очень важны качество и точность профилирования, поэтому продукция компании «Металл Профиль» производится на самых современных производственных линиях.

Профиль металлочерепицы характеризуется формой и размерами волны:

  • Глубина профиля – расстояние от основания до вершины волны;
  • Шаг профиля – расстояние между верхними точками соседних волн;
  • Высота ступеньки – возвышение каждого следующего ряда волн над предыдущим;
  • Длина ступеньки – расстояние между двумя ступеньками.

Чем больше высота профиля и ступеньки, тем более выражен рельеф. А значит, кровля выглядит значительно эффектнее, металлочерепица обладает большей жесткостью и способна удержать и направить потоки воды во время дождя с сильным ветром. Поэтому для протяженных скатов и южных регионов рекомендуется выбирать более рельефную металлочерепицу. Компания «Металл Профиль» выпускает нескольких разновидностей профиля металлочерепицы , отличающиеся различной геометрией. В их числе как распространенные виды, которые сегодня можно встретить у большинства производителей, так и оригинальные разработки.

Наиболее распространенный профиль металлочерепицы с классической формой волны. По некоторым данным, был самым первым, появившимся одновременно с этим видом кровельного покрытия и фактически ставший его синонимом.

  • Глубина профиля – 25 мм;
  • Шаг профиля – 183,3 мм;
  • Высота ступеньки – 14 мм;
  • Длина ступеньки – 350 мм;
  • Ширина листа – 1190 мм;
  • Полезная ширина – 1100 мм.

Размеры металлочерепицы ЛАМОНТЕРРА Х

ЛАМОНТЕРРА с увеличенной до 21 мм высотой ступеньки. Кровельное покрытие становится за счет этого более рельефным и выразительным. ЛАМОНТЕРРА Х с увеличенной до 400 мм длиной ступеньки. Такая геометрия делает рельеф кровельного покрытия более всего похожим на рельеф классической глиняной черепицы. Оригинальный профиль, отличающийся строгими геометрическими формами и прямым ровным рисунком, благодаря чему он напоминает плитку шоколада. Подчеркнет индивидуальность и подойдет домам как в классическом стиле, так и в стиле Hi Tech. Металлочерепица Каскад имеет целых двадцать ребер жесткости, что делает ее чрезвычайно устойчивой к снеговым нагрузкам и оптимальной для применения в северных регионах, Сибири и т.д.

  • Глубина профиля – 22,5 мм;
  • Шаг профиля – 274 мм;
  • Высота ступеньки – 22,5 мм;
  • Длина ступеньки – 350 мм;
  • Ширина листа – 1180 мм;
  • Полезная ширина – 1120 мм.

Размеры металлочерепицы МОНТЕРРОСА

Этот профиль своим названием обязан эксклюзивной форме волны, геометрия которой напоминает рельеф горного массива. Придает кровле особую выразительность и выделяет дом на фоне других построек. Большой выбор вариантов сочетания длины и высоты ступеньки позволяет подобрать наиболее привлекательную конфигурацию и добавить дому индивидуальности. В процессе производства листов используется технология 3D-реза, благодаря чему после монтажа горизонтальные стыки становятся практически незаметны. Двойная капиллярная канавка обеспечивает герметичность вертикального нахлеста. Особая геометрия продольного нахлеста позволяет использовать материал без лишнего металла в замке и минимизировать количество обрезков. Выпускается с полимерными покрытиями класса «премиум» и «премьер».

  • Глубина профиля – 42 мм;
  • Шаг профиля – 277,5 мм;
  • Высота ступеньки – 25, 30 или 35 мм;
  • Длина ступеньки – 350 или 400 мм;
  • Ширина листа – 1170 мм;
  • Полезная ширина – 1110 мм.

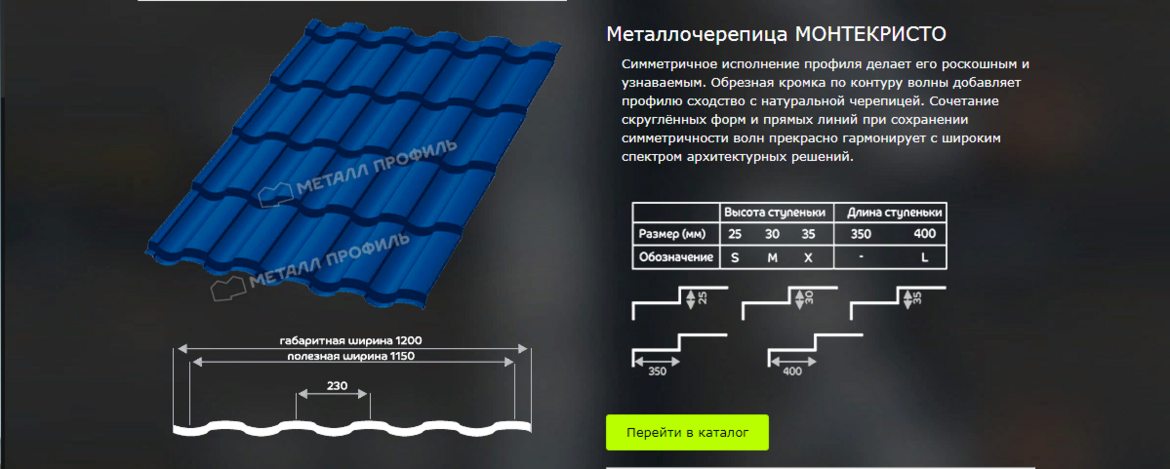

Размеры металлочерепицы МОНТЕКРИСТО

Оригинальный симметричный профиль, который невозможно спутать ни с каким другим. Как и Монтерроса, отличается вариативностью сочетания длины и высоты ступеньки. Обрезная кромка по контуру волны делает металлочерепицу Монтекристо похожей на глиняную, но при этом она гораздо более выразительная, чем различные варианты стандартного ЛАМОНТЕРРА. Сочетание скруглённых форм и прямых линий прекрасно гармонирует со множеством архитектурных стилей и дизайнерских решений.

  • Глубина профиля – 24 мм;
  • Шаг профиля – 230 мм;
  • Высота ступеньки – 25, 30 или 35 мм;
  • Длина ступеньки – 350 или 400 мм;
  • Ширина листа – 1200 мм;
  • Полезная ширина – 1150 мм.

Размеры металлочерепицы ТРАМОНТАНА

Еще одно оригинальное кровельное покрытие Компании Металл Профиль с несколькими вариантами высоты ступеньки. Усиленный профиль металлочерепицы Трамонтана делает ее особо устойчивой к ветровым нагрузкам, включая порывистые и ураганные ветры.

  • Глубина профиля – 25 мм;
  • Шаг профиля – 230 мм;
  • Высота ступеньки – 25, 30 или 35 мм;
  • Длина ступеньки – 350 или 400 мм;
  • Ширина листа – 1195 мм;
  • Полезная ширина – 1155 мм.

Каких размеров бывают листы металлочерепицы для крыши

Выбору подходящего материала для будущей кровли обязательно предшествует внимательное изучение и сопоставление положительных качеств, недостатков, характерных свойств всех конкурирующих в этом сегменте товаров. Если вас заинтересовала предложенная тема, значит количество «за» в пользу металлочерепицы перевесило. Теперь необходимо переходить на следующий уровень – зная размеры листа металлочерепицы для крыши, нужно правильно определиться с объемом закупаемого материала и метражом сопутствующих доборных элементов.

Какие размеры являются расчетными?

Имитирующий фактуру выложенной керамической черепицы, листовой материал из оцинкованной стали получают холодной штамповкой с последующим нанесением защиты из полимерных материалов. На выпускаемых изделиях производитель указывает основные линейные показатели – длина, ширина – определяющие их площадь. Указанные параметры получают измерением расстояния между кромками листа. Каждый такой размер металлочерепицы называется «полным».

Однако, полные размеры не являются основными при определении необходимого количества листового материала. Опытные строители и специалисты-кровельщики отталкиваются при расчетах от «полезных» размеров листа. Для получения герметичного настила повышенной прочности с отличной устойчивостью к ветровым нагрузкам и давлению снежного покрова, металлочерепица монтируется с частичным перекрыванием (нахлестом) соседних листов по длине и ширине. Разница габаритного размера и величины соответствующего нахлеста является полезным размером. Эти размеры определяют площадь, которую способны перекрыть приобретенные листы.

Ширина кровельного листа

Эта величина определяется шириной сырья – рулонной стали. Требования стандарта ISO являются основными для европейских производителей металлочерепицы. Отечественный ГОСТ предъявляет к изделиям свои определенные требования. Поэтому ширина листов может варьироваться в небольших пределах. При этом полезная ширина почти всех марок составляет 1100 мм.

Длина производимых изделий

Ассортимент каждого производителя предполагает наличие листов различной длины. Зная размер скатов, подбирают листы нужной длины для уменьшения числа поперечных нахлестов при их монтаже. Наиболее распространены изделия от 480 до 3650 мм с нахлестом в 120-150 мм. Необходимость применения более длинных листов (до 8 м) решается при заказе материала у местного производителя, который сразу порежет их в нужный размер.

Листы максимальной длины создают определенные сложности:

  • Транспортировка материала конечному потребителю усложняется.
  • Подъем на высоту производиться с использованием приспособлений и направляющих. При этом возрастает риск повреждения стеновой отделки.
  • В ветреную погоду работа становится невозможной из-за большой «парусности» материала.
  • Незначительные отклонения от геометрии на большой длине являются причиной монтажных зазоров, открывающих доступ влаге к утеплительному «пирогу» крыши. Геометрическая погрешность возникает при производстве. Деформации – при транспортировке, неправильном хранении, подъеме на высоту.
  • Для работы нужно привлекать дополнительных помощников.

Наиболее комфортно работать с листами до 4 м. Если длина ската крыши не превышает этого значения, монтаж выполняется без поперечного нахлеста. Получаемые преимущества – экономно, быстрее, конструкция кровли более жесткая и прочная.

Полезная информация! Металлочерепица, имеющая большие размеры листа, невыгодна для монтажа на непрямоугольных скатах. Возникает необходимость ручной резки профиля, увеличивается объем отходов материала. При расчетах следует учитывать наличие у производителя листов разной площади с одинаковым профилем.

Приведенная таблица с данными полезных и полных размеров, поперечных и продольных нахлестов металлочерепицы известных марок поможет в проведении необходимых расчетов.

Производственная марка Стандартный размер листа (полный), мм Размер листа для расчетов (полезный), мм Нахлест при монтаже по длине, мм Нахлест при монтаже по ширине, мм
Finish Profiles 3600х1185; 2200х1185; 1150х1185; 450х1185. 3500х1100; 2100х1100; 1050х1100; 350х1100. 100 85
Grand Line 3630х1180; 2230х1180; 1180х1180; 480х1180. 3500х1100; 2100х1100; 1050х1100; 350х1100. 130 80
Mera System Anna 3620х1140;
2220х1140;
1170х1140;
470х1140.
3500х1050;
2100х1050;
1050х1050;
350х1050.
120 90
Mera System Eva 3620х1160;
2220х1160;
1170х1160;
490х1160.
3500х1080;
2100х1080;
1050х1080;
350х1080.
120 80
Pelti ja Rauta 3630х1180;
2230х1180;
1180х1180;
480х1180.
3500х1100;
2100х1100;
1050х1100;
350х1100.
130 80
Poimukate 3630х1180;
2230х1180;
1180х1180;
480х1180.
3500х1100;
2100х1100;
1050х1100;
350х1100.
130 80
Ruukki Adamante 3650х1153;
2250х1153;
850х1153.
3500х1125;
2100х1125;
700х1125.
150 28
Ruukki Finnera 705х1190 660х1140 45 50
Stynergy 3630х1180;
2230х1180;
1180х1180;
480х1180.
3500х1100;
2100х1100;
1050х1100;
350х1100.
130 80
Weckman 3630х1190;
2230х1190;
1180х1190;
480х1190.
3500х1100;
2100х1100;
1050х1100;
350х1100.
130 90
Интерпрофиль 3620х1160;
2220х1160;
1170х1160;
470х1160.
3500х1100;
2100х1100;
1050х1100;
350х1100.
120 60
Металлпрофиль 3650х1190;
2250х1190;
1200х1190;
500х1190.
3500х1100;
2100х1100;
1050х1100;
350х1100.
150 90

Табличные данные указывают на определенный разброс в основных линейных размерах – длина и ширина. Также существуют отличия и в других параметрах, даже в представленной линейке одного производителя. Поэтому очень важно выполнять запланированные кровельные работы всего здания материалом одной фирмы, одного профиля.

Другие важные параметры черепицы

  1. Толщина черепицы с учетом необходимых слоев защитного покрытия колеблется в пределах 0,35-0,8 мм; оптимальные размеры – 0,4-0,6 мм. Значения данного параметра определяют срок службы, стоимость, выдерживаемую нагрузку и удельный вес изделия.
  2. Высота профиля – размер между верхней и нижней точками условной продольной ячейки листа – своя у каждого производителя и представленной модели. Условно ее можно поделить на классы: эконом, средний, элитный с соответствующей высотой профиля – 12-28 мм, 30-50 мм, 50-80 мм.
  3. Шаг волны – расстояние на условном поперечном разрезе между соседними вершинами или впадинами профилированного листа. 183-185 мм – оптимальный шаг волны металлочерепицы. Возможны и большие значения, но жесткость листа с таким шагом снижается.

Важно! Для крыш с большими скатами рекомендуется применение листов с высокой волной. Они более прочные, выдерживают и отводят ливневые потоки воды даже при ураганном ветре. Наиболее удобным для укладки надежной конструкции, и поэтому наиболее распространенным, считается асимметричный профиль применяемой металлочерепицы.

Доборные элементы

Эти детали не являются кровельным материалом, но без них трудно выполнить стык и поворот уложенной металлочерепицы, надежно ее зафиксировать, обеспечить герметичность, отвести атмосферные осадки. Назначение основных доборных элементов следующее:

  1. Конек для металлочерепицы служит защитой верхнего стыкового гребня сходящихся листов.
  2. Отлив отводит воду по линии откоса кровли.
  3. Планка ендовы нужна для обеспечения качественного стыка крыльев кровли и отвода из его зоны осадков.
  4. Торцевая планка защищает ребра кровли (тыльные и фронтонные).

Данные изделия имеют стандартные размеры. Чтобы определить рабочую длину элемента, нужно отнять величину предусмотренного монтажного нахлеста.

С учетом понимания, что стандартные линейные размеры выпускаемой металлочерепицы не являются основными при расчете кровли, возможность ошибок и неточностей снижается. Определив полезный размер листа и учитывая другие важные параметры приобретаемого изделия, можно правильно рассчитать количество необходимого кровельного материала.

У многих производителей и их региональных представительств существует бесплатная услуга по составлению оптимальной схемы укладки металлочерепицы на конкретный скат крыши (точные его размеры предоставляет заказчик). Полученные точные размеры металлочерепицы для кровли обеспечиваются дальнейшей порезкой материала в производственных условиях. Пренебрегать данной услугой не стоит, хотя бы в целях проверки своих расчетов.


Рабочий размер металлочерепицы

Если вы читаете эту статью, значит вы уже достаточно подкованный строитель и знаете, что рабочий размер металлочерепицы и ее основной размер – это не одно и то же. Ну или, как минимум, вас смутило наличие двух значений ширины листа на сайте кровельного материала. Причем значения эти отличаются.

Так в чем же разница и какие показатели брать за основу, чтобы не ошибиться? Давайте вместе разберемся в этой статье.

  1. Немного теории о размерах
  2. Зачем учитывать полный и рабочий размеры
  3. Рабочие размеры разной черепицы
  4. Монтеррей
  5. Супермонтеррей
  6. Каскад и МаксиКаскад
  7. Андалузия
  8. Сицилия
  9. Венеция
  10. Монтекристо
  11. Монтерроса
  12. Трамонтана
  13. Макси
  14. Продольный рабочий размер

Немного теории о размерах

Когда делаешь кладку из блоков или обшиваешь стенку гипсокартоном, то длина стены рассчитывается как сумма длин блоков или листов в ряду. Плюс еще ширину клеевого шва между блоками нужно добавить. То есть длина стены будет равна длине блоков, выложенных в ряд, с увеличением на толщину всех межблочных швов.

Но кровельный материал – совсем другое дело. А отличие кроется в том, что листы кровли укладываются не в стык, как стеновые изделия, а в нахлест. Делается это для того, чтобы кровля не пропускала осадки. Ведь если на крыше будут стыки, то в них устремиться вода и будут протечки.

Металлическая кровля не исключение: чтобы остановить влагу каждый новый лист на ней укладывается поверх предыдущего примерно на половину волны. Длина нахлеста составляет от 6 до 9 см.

Почему не делают нахлест меньшего размера, например, 1-2 см. Все просто. Помимо того, чтобы закрыть стык и защитить крышу от прямого попадания капель дождя, нахлест призван защитить кровлю еще и от проникновения косого дождя при сильном ветре.

Как, по-вашему, такая особенность влияет на итоговую ширину уложенных листов? Правильно! Суммарная ширина листов уменьшается.

Все еще думаете почему такое происходит? Проведите простой эксперимент. Возьмите 3 обычных листка для принтера формата А4 и уложите их встык. Ширина одного листка 210 мм. Таким образом, общая их протяженность будет 630 мм.

А теперь уложите ту же бумагу друг на друга с перехлестом 30 мм. Смотрите, а ведь длина уменьшилась до 570 мм. Это произошло потому, что из трех листков только последний лежит во всю свою ширину, а два других видны лишь частично. Вот эта видимая их часть и есть рабочий размер.

То же самое происходит с металлической черепицей. И, как видите, рабочий размер меньше основного как раз на ширину перехлеста.

Зачем учитывать полный и рабочий размеры

К сожалению, посчитать ширину кровли зная только ее полный (габаритный) размер невозможно.

Для того, чтобы точно вычислить ширину ската, состоящего из определенного количества листов, обязательно нужно знать оба размера материала.

Общая протяженность при этом вычисляется по формуле:

Ш = ШЛп + ШЛр * КЛ, где

Ш — ширина ската,

ШЛп — ширина листа полная,

ШЛр — ширина листа рабочая,

КЛ — количество листов.

Нужно рассчитать ширину кровли из 8 листов Монтеррей. Рабочая их ширина равна 1100 мм, полная ширина 1190 мм.

Производим расчет: Ш = 1190 + 1100 * 7 = 8890 мм.

Для сравнения, если считать только по габаритному размеру в 1190 мм, то ширина кровли будет 9520 мм. Как видите, ошибка может составлять более 600 мм.

Рабочие размеры разной черепицы

Монтеррей

Ширина этой популярной черепицы составляет 1190 мм. При этом наложение одного листа на другой равно 90 мм.

Таким образом, рабочий размер металлочерепицы Монтеррей равен 1100 мм.

Внешний вид и размеры металлочерепицы Монтеррей

Супермонтеррей

Ничем не отличается от младшего собрата – все те же 1100 мм рабочки при 1190 мм общей.

Размеры черепицы СуперМонтеррей

Каскад и МаксиКаскад

Полезно используемая ширина Каскада и МаксиКаскада равна 1050 мм, а общий размер 1139 мм.

Габариты черепицы Каскад и МаксиКаскад

Андалузия

Ширина листа Андалузии:

  • рабочая 1000 мм;
  • полная 1116 мм.

Размеры материала Андалузия

Сицилия

Размеры рабочей части Сицилии составляют 1125 мм при габаритной ширине 1185 мм.

Информация о габаритах металлочерепицы Сицилия

Венеция

Металлочерепица Венеция имеет следующие размеры:

  • полезная ширина 1090 мм;
  • габаритная ширина 1160 мм.

Внешний вид и характеристики черепицы Венеция

Монтекристо

Черепица Монтекристо обладает полной шириной 1200 мм, а рабочей 1150 мм.

Информация о размерах черепицы Монтекристо

Монтерроса

Рабочая ширина кровельного покрытия Монтерроса 1110 мм, габаритная 1170 мм.

Внешний вид и габариты металлочерепицы Монтерроса

Трамонтана

Черепица Трамонтана имеет следующие значения ширины:

  • рабочая — 1155 мм;
  • габаритная — 1195 мм.

Черепица Трамонтана размеры

Макси

Рабочая ширина мталлочерепицы Макси 1100 мм, габаритная 1190 мм.

Металлопокрытие Макси

Продольный рабочий размер

Думаете рабочий и основной размеры листов металлочерепицы отличаются только по ширине? Как бы не так! То же правило касается и их длины.

Но применимо это только в одном случае – если кровельный скат состоит из двух и более рядов материала.

Мотивация та же – исключить протечки. Для этого каждый верхний ряд заходит с определенным напуском на предыдущий нижний.

Значение продольного нахлеста обычно составляет 100-150 мм и зависит от угла кровли: чем круче скат, тем меньше можно делать нахлест. И, напротив, для пологого ската величина перекрытия рядов должна быть максимальной.

А вы знаете зачем нужен межрядный нахлест листов? Дело в том, что листы металла очень плотно прилегают друг к другу и расстояние между ними часто близко к нулю. Этим стремится воспользоваться капиллярный эффект — способность воды подниматься вверх между близко расположенными стенками. Данное явление похоже на то, как чай полностью пропитывает кусочек рафинада. Однако способности вертикального подъема не бесконечны и достаточно лишь обеспечить необходимую высоту, чтобы его остановить. Именно для этого и служит перехлест.

В большинстве случаев, при заказе кровли компании-продавцы автоматически рассчитывают основную длину листов, чтобы обеспечить необходимое их наложение. При этом суммарная рабочая длина листов будет меньше их общей длины на величину наложения.

Как это выглядит? Берем счет и смотрим. Длина нашего ската, например, 6 метров. А в счете нам продают два листа, один из которых 3 метра, а другой 3,15 метра. То есть суммарно 6,15 метра, что длиннее кровли на 15 см. Увидели такое – не смущайтесь – это и есть отличие рабочей и основной длины.

Кстати, все вышесказанное подходит и для другого популярного материала — профлиста.

Надеемся, что эта статья была полезна для вас.

С уважением к вам и вашему дому информационный портал ПрофСовет.

Размеры листа металлочерепицы: толщина, ширина и длина

Размеры листа металлочерепицы — технические параметры, без которых невозможно рассчитать требуемый расход материалов для устройства кровли. Помимо этого они определяют вид транспорта для доставки, особенности погрузки-выгрузки, сложность монтажа. У потенциальных покупателей существуют даже некоторые заблуждения на этот счет, которые мы попытаемся развеять в нашей статье.

Основные типоразмеры

К базовым параметрам металлочерепицы относятся размеры листа и характеристики профиля. Все российские производители изготавливают продукцию следующих типоразмеров:

  • толщина — 0,4-0,6 мм;
  • полная ширина — измеряется между двумя кромками, находится в пределах 1000-1200 мм, для модульных черепиц 500-600 мм;
  • полезная (рабочая) ширина — из полной вычитается размер нахлеста 60-90 мм;
  • длина листа — от 500 до 8000 мм;
  • нахлест по длине — 100-150 мм для защемления листов по горизонтали между рядами.


К геометрическим характеристикам относятся:

  • глубина профиля — промежуток от нижней до верхней точки волны;
  • шаг профиля — интервал между осями соседних выступов;
  • высота ступеньки — перепад между 2 рядами волн;
  • длина ступеньки — размер между торцами 2 смежных гребней.


Импортная продукция может несколько отличаться от отечественной по размерам. Собственно говоря, строгих стандартов по форме и размерам нет и у нас. В ГОСТ Р 58153-2018 по этому поводу говорится, что форму профиля и размеры листов металлочерепицы устанавливаются самим предприятием-изготовителем в технической документации и регулируются сортаментом.

ГОСТ лишь утверждает нормативы по качеству стали и допустимые предельные отклонения. Поэтому у наших производителей металлочерепица имеет разные параметры, и с продукцией других изготовителей они не совпадают. Чтобы избежать несостыковок, при покупке кровельных материалов нужно заказывать весь объем у одной фирмы, так же как и доборные элементы.

Шаг укладки черепицы принимается равным длине ступеньки. Обычно это 350 мм, но есть виды с другими параметрами — 300 или 400 мм. В любом случае шаг назначается исходя из геометрии профиля.

Длина листа: какую выбрать

Многие полагают, если черепица производится длиной до 8 метров, то на свою крышу нужно покупать цельные листы. Мотивацией служит отсутствие горизонтальных стыков, что якобы лучше для сохранения герметичности кровли, а также быстрая скорость монтажа.

Но специалисты утверждают: такое мнение ошибочно. Длинный лист сложнее упаковывать, перевозить и переносить, а укладку могут производить только опытные монтажники.

Металлочерепица — гибкий материал. При больших прогибах листа возникают деформации и изменения формы за счет растяжения отдельных участков. Как следствие — несовпадение при монтаже продольных замков. Кромки расходятся и неплотно примыкают друг к другу. Это не только заметно, но и ухудшает защитные функции кровли. Приходится дополнительно прибивать края металлочерепицы, чтобы не оставалось щелей.

Доставка листов длиной свыше 4 м — это отдельный вопрос. Гораздо дешевле и проще найти транспорт для более коротких изделий. К тому же переносить лист длиной 6-8 м — это не то же самое, что 3-4 м.

Поэтому рекомендуется заказывать материалы не более 4 м. Кстати, информация для тех, кто боится горизонтальных стыков — при монтаже они закрываются сверху наплывающим замком и становятся абсолютно невидимыми.

Толщина: почему не стоит покупать слишком тонкую металлочерепицу

Толщина листа металлочерепицы — показатель его жесткости и устойчивости к коррозии. Чем она больше, тем лучше материал сопротивляется деформациям и сохраняет форму.

Понятно, что тонкий металл — не самый лучший выбор для крыши дома или другого ответственного объекта. Удар градиной, веткой дерева или случайно залетевшим камнем оставит вмятину и испортит вид. К тому же деформированная тонкая сталь быстро ржавеет, поскольку на декоративно-защитном покрытии образуются микротрещины — открытые ворота для проникновения влаги.

В настоящее время кровельный материал производится в диапазоне от 0,4 до 0,5 мм. Но в продаже встречаются дешевая китайская продукция толщиной 0,35 мм. Ее можно порекомендовать разве что для покрытия сарая или бытовки.

Для жилого дома и другого ответственного объекта оптимально использовать металлочерепицу толщиной 0,5 мм. Она более жесткая, устойчивая к прогибам и долговечная. А при монтаже листов нет «расхлестов» — видимых продольных стыков, которые часто можно заметить на кровлях из слишком тонкой черепицы.

Ширина: как учесть нахлест при расчете количества листов

Поскольку при монтаже элементы накладываются друг на друга, реальная ширина листа металлочерепицы уменьшается на величину нахлеста. При расчете кровельного материала учитывается именно полезная ширина, поэтому производитель дает информацию о ней в технической документации.

Чтобы рассчитать необходимое количество листов, нужно знать ширину ската (расстояние между крайними стропилами плюс фронтонный свес) и, если рядов будет несколько, его длину.

Тогда:

N= Ш ската / Ш раб. листа с округлением в большую сторону.

Если крыша разноскатная, на каждый скат количество считается отдельно. Пока точное число листов не установлено, обрешетку по краям отпиливать не рекомендуется.

О маркировке

Искать размеры листа и параметры профиля в маркировке не стоит. В ней указываются:

  • наименование предприятия-изготовителя;
  • номер партии;
  • класс качества металлочерепицы;
  • толщина стали;
  • вид и толщина покрытия;
  • дополнительные сведения (по согласованию с заказчиком).

Остальную информацию вы сможете узнать непосредственно у продавца.

Заключение

Размеры листа металлочерепицы необходимы, чтобы точно подсчитать расход материала. Учитывается только рабочая (полезная) ширина. Длину лучше предусмотреть в пределах 3-4 м. В этом случае перевозка и монтаж не вызовут проблем. Толщина для ответственных строений должна быть не менее 0,45 мм, тогда кровля будет устойчивой к нагрузкам и долговечной.

Какие размеры листа металлочерепицы бывают – стандартная ширина, длина, высота материала

Поскольку для правильного перекрытия крыши требуется рассчитать количество материала, следует знать его стандартные размеры, а также ряд параметров, которые могут повлиять на срок службы кровли и удобство кровельных работ. В данной статье речь пойдет о том, какие бывают размеры кровельной металлочерепицы, и как они влияют на итоговый вес всей конструкции.

Какие данные учитываются при расчете материала

Металлочерепица – это кровельный материал, который по внешнему виду напоминает стандартную мелкофракционную глиняную черепицу, но изготовлен из стали. Благодаря специальному оборудованию для производства металлочерепицы, сталь принимает необходимую форму и размер.

Поскольку в настоящее время производством кровельных материалов занимаются и крупные, и мелкие компании, характеристики и размеры металлочерепицы могут несколько отличаться, поэтому нужно быть готовыми к тому, что изделия разных марок могут не состыковаться между собой. Безусловно, вся продукция производится согласно параметрам, указанным в технических стандартах. Однако большие промышленные предприятия могут обеспечить большую точность выработки, тогда как мелкие фирмы пользуются, зачастую, более дешевым подержанным оборудованием, которое не всегда позволяет выполнить точные замеры.

Таким образом, разница в размерах черепицы для кровли предполагает детальное изучение перед покупкой таких характеристик материала:

  • ширины и длины полотен;
  • значений полезной длины и ширины;
  • высоты волны;
  • расстояния между профилями.

Полезная и фактическая ширина металлочерепицы

Разница в фактической ширине листа металлочерепицы для крыши от разных производителей довольно невелика, поскольку для изготовления материала используется оцинкованная холоднокатаная сталь, которая производится по всему миру по одним и тем же стандартам на сходном оборудовании.

Следовательно, в продаже можно найти листы металлочерепицы с фактической шириной в рамках 1115-1190 мм, однако, стандартной считается размер черепицы для крыши в 1180 мм ширины. Стоит отметить, что подобный разбег разрешен лишь российскими ГОСТами, который в отличие от международного стандарта ISO не предъявляет жестких ограничений.

Однако расчет расхода материала зависит больше от полезного размера металлочерепицы, который составляет, как правило, 1100 мм ширины.

Монтаж листовой металлочерепицы следует выполнять с нахлестом одного полотнища на другое. Именно величина этого нахлеста и определяет разбег между фактической и полезной площадью листа металлочерепицы. Данный тип укладки позволяет сделать швы герметичными, улучшить сопротивляемость материала снеговым и ветровым нагрузкам, защитить от влаги.

Стандартный размер вертикального нахлеста находится в пределах 60-80 мм, если уклон крыши более 15º. Если же крыша более покатая, то нахлест увеличивают до 100-120 мм – это сокращает полезную площадь материала, что важно для расчетов.

Длина листа материала для кровли

Стоит отметить, что размеры листов металлочерепицы для кровли могут либо существенно облегчить его монтаж, либо создать некоторые сложности. В частности, от такого параметра, как длина полотна, зависит количество швов по вертикали. С производственных линий в продажу поступает листовая металлочерепица с длиной от 400 мм до 3650 мм.

Наиболее приемлемой считается такая длина листа, которая соответствует размеру скатов – в таком случае получается монолитное и надежное покрытие с минимальным количеством стыков. Более того, при таком подходе практически нет отходов, а расход креплений для монтажа кровельного материала получается минимальным.

Обратите внимание, что если в вашем регионе есть предприятия, производящие металлочерепицу, можно заказать листы с длиной в 6 м или даже в 8 м. Тем не менее, при выборе материала с длиной более 4,5 м, вы неминуемо столкнетесь с некоторыми осложнениями.

Могут возникнуть такие трудности:

  • слишком длинные листы довольно сложно транспортировать;
  • при подъеме на высоту кровельный материал может задеть и повредить отделку стен здания;
  • возможна деформация или механические повреждения листов металлочерепицы в процессе транспортирования и подъема к месту монтажа.

В тех случаях, когда стыковка отдельных полотен будет производиться по длине, для расчета расхода материала потребуется вычислить полезную длину. Этот показатель будет зависеть от шага волны, поскольку нахлест обычно делается в одну волну.

Таким образом, есть смысл заказывать у поставщика нарезку материала по длине скатов только в тех случаях, когда размеры листа металлочерепицы будут находиться в пределах 4 метров.

Высота волны и ее шаг

Когда речь идет о размерах металлочерепицы для кровли, значение имеет такой важный параметр, как высота волн и расстояние между ними.

В разных марках материала от различных изготовителей значения высоты металлочерепицы для кровли могут колебаться в пределах 12-80 мм.

Различают три группы изделий по данному параметру:

  1. Высота волны металлочерепицы – 12-28 мм – эконом класс.
  2. Профиль высотой в 30-50 мм – изделия среднего класса.
  3. Волны с высотой в 30-50 мм – у продукции класса элит.

Обратите внимание, что кровельный материал с высотой профиля более 50 мм считается наиболее надежным и крепким – он позволяет отводить с крыши большой поток воды во время шквальных ветров с дождем. К тому же, выглядит такое покрытие очень эффектно.

Под шагом волны подразумевают расстояние, на котором находятся две соседние верхние точки профиля. Приемлемым принято считать шаг в 183-185 мм. Изделия с такими параметрами способны хорошо переносить стандартные ветровые и снеговые нагрузки, а также выдерживают вес человека, передвигающегося по покрытию во время ремонта или обслуживания кровли.

Материалы с более длинным шагом отличаются меньшей жесткостью. Кроме того, такая форма укорачивает рабочую поверхность листа металлочерепицы, что может привести к дополнительным расходам, если используются короткие листы материала.

Стоит отметить, что крайне важно перед покупкой проверить качество штамповки профильных листов. Если волны плотно прилегают друг к другу, значит, кровля получится качественной. Неплотное прилегание может быть связано с приобретением материалов от разных производителей, а также использованием устаревшего оборудования. Такой материал не сможет надежно защищать кровлю.

Толщина листов для крыши

Толщина металлочерепицы влияет, в первую очередь, на прочность и долговечность материала. Как правило, выпускаются изделия со стандартной толщиной оцинкованного железа в 0,4-0,6 мм. Однако в некоторых случаях можно встретить изделия из стали тоньше, чем 0,4 мм, либо толще 0,6 мм.

В процессе выбора подходящего материала стоит учитывать такие нюансы:

  • Металлочерепица, изготовленная из стали толщиной в 0,35-0,4 мм может быть повреждена в ходе ее перевозки, установки, а также в процессе пользования кровлей. Кроме того, такая сталь быстрее начнет окисляться и ржаветь, так что вряд ли стоит рассчитывать на длительный срок эксплуатации, тем более, если внешнее покрытие также очень тонкое.
  • Достаточно прочную и качественную металлочерепицу изготавливают из рулонной оцинкованной стали с толщиной в пределах 0,45-0,6 мм. Срок службы такой кровли составит около 15 лет. Если оценивать материал с позиции отношения цена – качество, то это наиболее предпочтительный вариант.
  • Изготовленная из стали с толщиной в 0,7-0,8 мм металлочерепица будет очень надежным кровельным покрытием, однако, она весит почти вдвое больше предыдущей категории и оказывает значительную нагрузку на стропильную систему. Кроме того, подобные изделия обойдутся значительно дороже, а их укладка выполняется несколько сложнее.

В конечном итоге размер металлочерепицы для крыши по толщине будет несколько отличаться от первоначальных значений оцинкованной стали, поскольку на материал наносят защитное полимерное покрытие. От толщины этого слоя, к слову, будет зависеть качество кровельного материала и его долговечность, а, значит, и цена.

Обратите внимание, что в качественной продукции толщина декоративного покрытия одинакова по всей площади металлочерепицы.

Взаимосвязь между размерами и весом кровельного материала

Безусловно, общая масса кровли будет зависеть не только от размера металлочерепицы для крыши — длины и ширины листа, но и от толщины использованного металла. Поскольку одной из основных составляющих нагрузки на стропильную систему является именно масса кровельного материала, полученные данные должны приниматься в расчет при проектировании здания.

Стоит отметить, что ввиду относительно небольшой массы металлочерепицы, ее с успехом применяют для ремонта крыш с шиферным или рубероидным покрытием.

Правильно определить итоговую массу конструкции, исходя из размеров листа металлочерепицы, важно для тех, кто занимается перекрытием крыши самостоятельно.

Общий размер материала определяет:

  • уровень сложности выполнения работ по укладке материала;
  • возможность подъема на высоту без посторонней помощи или спецтехники;
  • простоту и невысокие затраты на перевозку к месту строительства – если длина полотна не превышает 5 метров, оно свободно поместится на легковой автоприцеп.

Если монтаж кровли выполнять из небольших листов металлочерепицы, потребуется больше времени для работы, расход материала будет выше, да и креплений потребуется значительно больше, за счет увеличения числа продольных и вертикальных стыков. Однако привлечение специалистов или техники не потребуется – все можно сделать самостоятельно.

Таким образом, от подбора оптимального размера металлочерепицы зависит не только качество и удобство работ, но и стоимость материалов.

0 0 голоса

Рейтинг статьи

Размеры листа металлочерепицы и доборных элементов

Производители выпускают металлочерепицу для крыши разных размеров. Стальной прокат покрывают полимерным покрытием и профилируют на заводе, придают листам волнообразную форму. Требования к линейным параметрам и точности геометрии изложены в разделе 5.3 документации ГОСТ Р 58153-2018.

Содержание статьи

Размеры листа металлочерепицы: стандартные параметры

При проведении расчетов для определения количества материала для крыши, разработке дизайнерских проектов обязательно учитывают размеры листов металлочерепицы. От одних линейных параметров зависят эксплуатационные характеристики, а от других – внешний вид и удобство работы с кровельным покрытием.

Общая и полезная ширина (от 457 до 1155 мм)

Этот параметр в целом определяется шириной стального проката. Окончательное значение присваивается производителем после профилирования. После придания листу нужной формы даже из однотипных рулонов стали получаются изделия с разными показателями. Это объясняется разной высотой профиля.

Два способа измерений:

  1. Общая ширина. Это расстояние от одного края до другого. Имеет значение при доставке кровельного материала к месту застройки, когда требуется подобрать соответствующий транспорт.
  2. Полезная ширина. Листы металлочерепицы укладывают с нахлестом друг на друга. Чтобы при расчетах определить их количество, учитывают рабочую величину – без напуска.

Справка! Стандартная ширина листов у большинства производителей составляет чуть больше 1 м, но также встречаются модели с нестандартными габаритами. К примеру, металлочерепица «Испанская дюна» от ОЗЛК приблизительно в два раза уже и имеет скрытое крепление.

Длина листов (от 40 см до 8 м)

Подбирается индивидуально с учетом конфигурации крыши. Для уменьшения количества стыков длину металлочерепицы соотносят с размерами ската. Перед заказом измеряют расстояние от конька до карниза с учетом выпуска. Производитель изготавливает в заводских условиях листы нужной длины.

Часто продаются готовые изделия в нескольких вариантах нарезки, которые допускается соединять друг с другом, укладывая внахлест. Такой способ поставки пользуется меньшей популярностью у застройщиков, так как увеличивает сроки проведения монтажных работ.

Толщина стали (от 0,4 до 0,7 мм)

Из всех размеров металлочерепицы при выборе важную роль играет толщина, от которой зависит срок службы материала и способность выдерживать механические нагрузки. В пункте 5.1.6 документации ГОСТ Р 58153-2018, что этот параметр не должен быть меньше 0,5 мм. Однако многие производители продолжают использовать тонкую сталь для изделий экономкласса.

Толщина металлочерепицы определяет сферу эксплуатации. В таблице приведены основные величины.

Толщина в миллиметрах Сфера применения
0,4 Больше подходит для крыш подсобных строений с небольшим периодом эксплуатации. Легко повреждается при механических воздействиях.
0,45 Может применяться на капитальных строениях с крутыми скатами, где снеговая нагрузка на кровельное покрытие не слишком велика.
0,5 Предназначается для капитальных объектов с любым уклоном крыши. Выдерживает высокие нагрузки при эксплуатации и во время монтажа.
0,6-0,7 Имеет дополнительный запас прочности, поэтому подходит для крупных строительных объектов с длительным сроком службы.

Примечание! Толщину металлочерепицы определяет стальная основа, которая измеряется вместе с цинковым слоем. Остальную часть составляет полимерное покрытие, не превышающее 25-200 мкм.

Высота волны (от 20 до 63 мм)

Особое значение с точки зрения жесткости и дизайна имеет высота волны металлочерепицы. Это расстояние в поперечном разрезе между двумя точками – самой нижней и самой верхней. От высоты профиля зависит жесткость листа. Чем выше значение, тем лучше. При этом увеличивается и цена.

Изменение высоты профиля влияет на внешний вид крыши дома. Для небольших скатов больше подходят мелкоформатные волны. Рельефная металлочерепица с высоким профилем смотрится более выразительно на больших крышах.

Шаг волны (350 или 400 мм)

При устройстве обрешетки обязательно учитывают шаг волны металлочерепицы, который обычно составляет 350 или 400 мм. Доски опорной конструкции устанавливают на этом расстоянии друг от друга. Перегиб ступени должен находиться примерно в центральной части доски по ширине.

Стандартные размеры металлочерепицы для крыши разных производителей

Крупные производители имеют обширный набор станков для профилирования, поэтому предлагают клиентам сразу несколько моделей металлочерепицы. Размеры листов, изготовленные даже на одном предприятии, отличаются по нескольким параметрам, имеют разную форму.

Таблица с размерами металлочерепицы в миллиметрах. Условные обозначения:

  • ПШ – полезная ширина;
  • ВВ – высота волны;
  • ШВ – шаг волны.
Производитель Серия ПШ ВВ ШВ
Grand Line Classic 1100 23,5 350
Kamea 1085 20 350
Kredo 1125 28,5 350
Kvinta Plus 1150 20 350
Modern 1100 23 350
Quadro Profi 1080 25 350
Ruukki Adamante 1125 55 350
Elite 1025 60 400
Monterrey 1100 39 350
«Металл Профиль» «Монтерроса» 1110 25/30/35 350/400
«Монтекристо» 1150 25/30/35 350/400
«Трамонтана» 1155 25/30/35 350/400
«Ламонтерра» 1100 25 350
«Ламонтерра XL» 1100 25 400
«Монкатта» 1120 22,5 350
Poimukate Tilipoimu 1100 44 350
Kruunukate 1040 64 400
ОЗЛК «М-Люкс» 1100 24 150/350/450
«Испанская Дюна» 457 30,5 350
«АРС-Пром» «Каскад» 1100 25 350
«Европа» 1010 44 350
КСП «Крона» 1100 35 350
«Джокер» 1075 35 350
Weckman Europa 1000 63 350
Type 1 1025 58 350
Type 2 1050 47 350
Type 4 1100 39 350

Дополнение! Независимо от размеров металлочерепицы, при измерении диагоналей допускается расхождение не более 2 мм.

Размеры доборных элементов металлочерепицы

Кровля из металлочерепицы не ограничивается одними листами. Для аккуратного оформления карнизных и фронтонных свесов, а также других сложных мест предусмотрены доборные элементы. Размеры комплектующих деталей могут отличаться, все зависит от производителя, но в большинстве случаев они соответствуют тем значениям, которые указаны в таблице.

Доборные элементы металлочерепицы имеют следующие размеры.

Наименование Значение в миллиметрах
Плоский конек 115х115х2000

150х150х2000

200х200х2000

Карнизная планка 100х80х2000

100х69х2000

100х85х2000

Торцевая планка 100х80х2000

120х95х2000

100х50х2000

Нижняя ендова 300х300х2000

298х298х2000

Верхняя ендова 150х150х2000

115х115х2000

76х76х2000

Нижняя планка примыкания 260х122х2000

255х122х2000

160х130х2000

Верхняя планка примыкания 250х147х2000

250х150х2000

Планка снегозадержателя 115х80х2000

90х50х2000

115х75х2000

Важно! При выборе размеров комплектующих элементов учитывают величину зазоров в местах стыков. Широкие профили позволяют скрывать большие швы между скатами и другими поверхностями.

Для пользователей

Учитывайте размеры металлочерепицы при расчетах. Сначала определитесь с типом профиля и производителем. При вычислениях за основу берите не полную, а рабочую ширину листа. При устройстве обрешетки учитывайте шаг волны. Устанавливайте доски на этом расстоянии по центральной оси. Подбирайте высоту профиля в соответствии с габаритами крыши.

Стандартные размеры листового металла

Листовой металл доступен в различной толщине, измеренной в калибре.

Изображение предоставлено SimoneN/Shutterstock.com

Листовой металл обычно измеряется в калибре, вес которого зависит от толщины и типа материала. Цифры будут различаться в зависимости от типа материала и будут постепенно увеличиваться по мере утончения листа (за исключением цинкового листа, который здесь не обсуждается). Здесь представлены таблицы для алюминия, стали, нержавеющей стали и оцинкованного стального листа толщиной от 1/64 до 1/4 дюйма. Номера калибров продолжаются как в более толстых, так и в более тонких секциях, но эти диаграммы охватывают наиболее распространенные диапазоны. Диаграммы включают дробные, десятичные и метрические размеры для справки.

Калибр

для алюминия основан на шкале Брауна и Шарпа (американский калибр проволоки), а для сталей — на стандартной шкале производителей. Листовая сталь в Англии имеет другую систему размеров.

Датчики

изначально были разработаны для волочения проволоки, поскольку не существовало точного метода определения диаметра.Провода протягивались через все более тонкие матрицы, и каждой матрице присваивался номер. Когда появилась возможность тянуть более толстые провода, пришлось присвоить новые номера калибра. Поскольку нет. 1 уже был установлен, нет. В игру вступили 0 (один балл), 00 (два балла) и т. д.

Датчики листового металла

В таблице 1 ниже приведены наиболее распространенные размеры листового металла для алюминия, стандартной листовой стали, нержавеющей стали и оцинкованной стали. Также указан вес квадратного метра материала.

Таблица 1 — Размеры листового металла, включая толщину и вес на квадратный фут

Дюймы

Десятичный

мм

Манометр

Вес/фут 2

Алюминий









1/64 дюйма.

0,015925 дюйма









.0201



24

0,284 фунта



.0226



23

. 319



.0253



22

.357



.0285



21

.402

1/32

.03125

.794 мм







.031496

.800







.0320



20

.452



.0359



19

.507



.03937

1.000







. 0403



18

.569



.0453



17

.639

3/64

.046875

1.190







.0508



16

.717



.0571



15

.806

1/16

.0625

1,587







.063









. 0641



14

.905



.0720



13

1,016

5/64

.078125

1,984







.07874

2.000







.0808



12

1,140



.0907



11

1,280

3/32

.09375

2,381







. 0

2.500







.1019



10

1,438

7/64

.109375

2,778







.1144



9

1,614



.11811

3.000





1/8

.1250

3,175







.1285



8

1,813



. 137795

3.500





9/64

.140625









.1443



7

2,036

5/32

.15625

3,968







.15748

4.000







.1620



6

2,286

11/64

.171875

4,365







. 177165

4.500







.1819



5

2,567

3/16

.1875

4,762







.19685

5.000





13/64

.203125

5,159







.2043



4

2,883



.216535

5,5





7/32

. 21875

5,556







.2294



3

3,237

15/64

.234375

5,953







.23622

6.000





1/4

.250

6.350







.2576



2

3,635



.2893



1

4.083











Сталь











. 0149



28

.608

1/64

.015625

.396







.015748

.400







.0179



26

.730



.0209



25

.853



.023622

.600







.0239



24

.975



. 0269



23

1,097



.027559

.700







.0299



22

1,220

1/32

.03125

.794







.031496

.800







.0329



21

1,342



.035433

.900







. 0359



20

1,465



.03937

1.000







.0418



19

1,705

3/64

.046875

1.190







.047244

1.200







.0478



18

1,950



.0538



17

2,195



. 059055

1.500







.0598



16

2,440

1/16

.0625

1,567







.0673



15

2,746



.0747



14

3,047

5/64

.078125

1,984







.07874

2.000







. 086614

2.200







.0897



13

3,659

3/32

.09375

2,381







.0

2.400







.0

2.500







.1046



12

4,267



.106299

2.700





7/64

. 109375

2,778







.11811

3.000







.1196



11

4,879

1/8

.125

3,175







.1345



10

5.487



.1495



9

6.099

5/32

.15625

3,968







. 15748

4.000







.1644



8

6.707



.1793



7

7.315

3/16

.1875

4,762







.188967

4.800







.1

4.900







.1943



6

7,927

13/64

. 203125

5,159







.2092



5

8,534



.2242



4

9.146



.23622

6.000







.2391



3

9,754

1/4

.25

6.350















Нержавеющая сталь











. 0156



28

.649

1/64

.015625

.396







.015748

.400







.0187



26

.778



.0219



25

.911



.023622

.600







.0250



24

1,040



. 027559

.700







.0281



23

1,169



.0312



22

1,298

1/32

.03125

.794







.031496

.800







.0344



21

1,432



.035433

.900







. 0375



20

1,561



.03937

1.000







.0437



19

1,819

3/64

.046875

1.190







.047244

1.200







.0500



18

2,081



.0562



17

2,339



. 059055

1.500





1/16

.0625

1,567

16

2,601



.0703



15

2,926



.0781



14

3.250

5/64

.078125

1,984







.07874

2.000







.086614

2.200







. 0937



13

3,899

3/32

.09375

2,381







.0

2.400







.0

2.500





7/64

.109375

2,778







.1094



12

4,553



.11811

3.000





1/8

. 125

3,175

11

5.202



.1406



10

5.851



.1562



9

6.500

5/32

.15625

3,968







.15748

4.000







.1719



8

7,154

3/16

.1875

4,762

7

7.803



. 188967

4.800







.1

4.900







.2031



6

8.452

13/64

.203125

5,159







.2187



5

9.101



.2344



4

9,755



.23622

6.000





1/4

. 25

6,35

3

10.404











Оцинкованная сталь











.0142



31

.579

1/64

.015625

.396







.0157



30

.640



.015748

.400







. 0172



29

.702



.0187



28

.763



.0202



27

.824



.0271



26

.855



.023622

.600







.0247



25

1,008



.027559

.700







. 0276



24

1,126



.0306



23

1,248

1/32

.03125

.794







.031496

.800







.0336



22

1,371



.035433

.900







.0366



21

1,493



. 03937

1.000







.0396



20

1,615



.0456



19

1,860

3/64

.046875

1.190







.047244

1.200







.0516



18

2.105



.0575



17

2,346



. 059055

1.500





1/16

.0625

1,567







.0635



16

2,590



.0710



15

2,896

5/64

.078125

1,984







.0785



14

3.202



.07874

2.000







. 086614

2.200







.0934



13

3.810

3/32

.09375

2,381







.0

2.400







.0

2.500







.1084



12

4.422

7/64

.109375

2,778







. 11811

3.000







.1233



11

5.030

1/8

.125

3,175







.1382



10

5,638

5/32

.15625

3,968







.1532



9

6.250



.15748

4.000







. 1681



8

6,858

3/16

.1875

4,762





Резюме

В этой статье представлен краткий обзор стандартных размеров листового металла для алюминия, стандартной стали, нержавеющей стали и оцинкованной стали.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Изделия из других металлов

Больше из Металлы и изделия из металла

Таблица размеров листового металла

Калибровочные (или калибровочные) размеры представляют собой числа, указывающие толщину куска листового металла, с более высоким номером, относящимся к более тонкому листу. Эквивалентная толщина различается для каждого калибра стандартные, которые разрабатывались исходя из веса листа для данного материала.Производители Standard Gage обеспечивает толщину для стандартной стали, оцинкованной стали и нержавеющей стали. Браун и калибр Шарпа, также известный как американский калибр проволоки (AWG), используется для большинства цветных металлов, таких как Алюминий и латунь. В Великобритании бирмингемский манометр (BG) используется для различных металлов и не должен путают с бирмингемским калибром проводов (BWG), который используется для проводов. Наконец, существует стандарт для цинка в более высокий номер калибра указывает на более толстый лист.Приведенную ниже таблицу можно использовать для определения эквивалента толщина листа в дюймах или миллиметрах для номера калибра из выбранного стандарта размера калибра. Вес на единицу площади листа также можно увидеть в фунтах на квадратный фут и килограммах на квадратный метр.

Стандарт калибра: Стандартная стальОцинкованная стальНержавеющая стальАлюминийЦинкBirmingham Gage


Толщина Вес на площадь
Манометр в мм фунт/фут² кг/м²
3 0. 2391 6,073 9,754 47,624
4 0,2242 5,695 9,146 44,656
5 0,2092 5,314 8,534 41,668
6 0.1943 4.935 7.927 38.701
7 0.1793 4,554 7.315 35.713
8 0.1644 4,176 6,707 32,745
9 0,1495 3,797 6,099 29,777
10 0,1345 3,416 5,487 26,790
11 0.1196 3.038 4.879 23.822
12 0.1046 0.1046 4,267 4,267 20.834
13 0. 0897 +2,278 3,659 17,866
14 0,0747 1,897 3,047 14,879
15 0,0673 1,709 2,746 13,405
16 0.0598 1.519 2,440 11.911
17 0,0538 1.0538 2.195 2,716 10.716
18 0.0478 +1,214 1,950 9,521
19 0,0418 1,062 1,705 8,326
20 0,0359 0,912 1,465 7,151
21 0.0329 0,836 1.342 6.553
22 0,0299 0.0299 0,759 1.220 5.955
23 0. 0269 0,683 1,097 5,358
24 0,0239 0,607 0,975 4,760
25 0,0209 0,531 0,853 4,163
26 0.0179 0.455 0,730 0.565
27 0.0164 0.0164 0.417 0.669 3.267
28 0.0149 0,378 0,608 2,968
29 0,0135 0,343 0,551 2,689
30 0,0120 0,305 0,490 2,390
31 0.0105 0.267 0.267 0.428
32 0.246 0.246 0,246 1.932
33 0. 0090 0,229 0,367 1,793
34 0,0082 0,208 0,335 1,633
35 0,0075 0,191 0,306 1,494
36 0.0067 0,170 0.273 1.335
37 0,0064 0,163 0.261 1,275
38 0.0060 0.152 0.245 1.195
Толщина Вес на площадь
Манометр в мм фунт/фут² кг/м²
8 0,1681 4.270 6,858 33,482
9 0,1532 3,891 6,250 30,514
10 0,1382 3,510 5,638 27,527
11 0,1233 3. 132 5.030 24.030 24.559
12 0.1084 2.753 4.422 4222 21.591
13 0.0934 +2,372 3,810 18,603
14 0,0785 1,994 3,202 15,636
15 0,0710 1,803 2,896 14,142
16 0.0635 1.613 2,590 12.648 12.648
17 0,0575 1.461 2.346 11.453
18 0.0516 +1,311 2,105 10,278
19 0,0456 1,158 1,860 9,083
20 0,0396 1,006 1,615 7,888
21 0.0366 0. 930 1.493 7.290
22 0,0336 0.0336 0,853 1.371 6.692
23 0.0306 +0,777 1,248 6,095
24 0,0276 0,701 1,126 5,497
25 0,0247 0,627 1,008 4,920
26 0.0217 0.551 0.551 0.885 40022
27 0.0202 0.513 0.824 4.023
28 0.0187 0,475 0,763 3,725
29 0,0172 0,437 0,702 3,426
30 0,0157 0,399 0,640 3,127
31 +0,0142 0,361 0,579 2,828
32 0,0134 0,340 0,547 2,669
Толщина Вес на площадь
Манометр в мм фунт/фут² кг/м²
0000000 0. 5000 12.700 20,808 101,594
000000 0,4686 11,902 19,501 95,213
00000 0,4375 11,113 18,207 88,894
0000 0.4063 10.320 10.320 16.909 82.555
000 0.3750 9.525 9.525 15.606 76.195
00 0,3438 8,733 14,308 69,856
0 0,3125 7,938 13,005 63,496
1 0,2813 7,145 11,707 57.157
2 0.2656 6.746 11.053 11.053 53.966
3 0.2500 6.350 +10,404 50,797
4 0,2344 5,954 9,755 47,627
5 0,2187 5,555 9,101 44,437
6 0,2031 5. 159 80028 8.452 41.267
7 0.1875 4,763 7.863 38.098
8 0.1719 4,366 7,154 34,928
9 0,1562 3,967 6,500 31,738
10 0,1406 3,571 5,851 28,568
11 0.1250 3.175 5.202 25.398 25.398
12 0.1094 2.779 4.553 22.229
13
13 0.0937 2,380 3,899 19,039
14 0,0781 1,984 3,250 15,869
15 0,0703 1,786 2,926 14,284
16 0. 0625 1.588 2.601 12.699
17 0,0562 1.0562 1.427 2,339 11.419
18 0.0500 1,270 2,081 10,159
19 0,0437 1,110 1,819 8,879
20 0,0375 0,953 1,561 7,620
21 0.0344 0.874 1.432 6.932
22 0,0312 0,792 1.298 6.339
23 0.0281 0,714 1,169 5,710
24 0,0250 0,635 1,040 5,080
25 0,0219 0,556 0,911 4,450
26 0. 0187 0.475 0.778 3,800
27 0,0172 0.0172 0.437 0.716 3.495
28 0.0156 0,396 0,649 3,170
29 0,0141 0,358 0,587 2,865
30 0,0125 0,318 0,520 2,540
31 0.0109 0.277 0,277 0,254
32 0,259 0,259 0,224 2,073
33 0.0094 0,239 0,391 1,910
34 0,0086 0,218 0,358 1,747
35 0,0078 0,198 0,325 1,585
36 0,0070 0. 178 0.291 1.422
37 0,0066 0,168 0.275 1,341
38 0.0062 0.157 0.258 1.260
0.1819
Толщина Вес на площадь
Манометр в мм фунт/фут² кг/м²
000000 0,5800 14.732 8,185 39,962
00000 0,5165 13,119 7,289 35,587
0000 0,4600 11,684 6,492 31,694
000 0,4096 10.404 5.780 28.222
00 0. 3648 9.266 5.148 5.148 25.135
0 0.3249 8,252 4,585 22,386
1 0,2893 7,348 4,083 19,933
2 0,2576 6,543 3,635 17,749
3 0.2294 5.827 3.237 15.806
4 0.2043 5.189 2,883 14.076
5
+4,620 2,567 12,533
6 0,1620 4,115 2,286 11,162
7 0,1443 3,665 2,036 9,942
8 0.1285 3.264 1.813 80024
9 0. 1144 2.906 1.614 7.882
10 0.1019 2,588 1,438 7,021
11 0,0907 2,304 1,280 6,249
12 0,0808 2,052 1,140 5,567
13 0.0720 1.829 1.016 1.016 4961
14 0,0641 1.628 0,905 4.417
15 0.0571 1,450 0,806 3,934
16 0,0508 1,290 0,717 3,500
17 0,0453 1,151 0,639 3,121
18 0.0403 1.024 0.569 0.569 2.777
19 0. 0359 0.0912 0.507 2,474
20 0.0320 0,813 0,452 2,205
21 0,0285 0,724 0,402 1,964
22 0,0253 0,643 0,357 1,743
23 0.0226 0.574 0.319 1.557
240055
24 0.0201 0.511 0.284 1.385
25 0.0179 0,455 0,253 1,233
26 0,0159 0,404 0,224 1,096
27 0,0142 0,361 0,200 0,978
28 0.0126 0.320 0.178 0.178 0,868
29 0. 287 0.287 0,159 0,779
30 0.0100 0,254 0,141 0,689
31 0,0089 0,226 0,126 0,613
32 0,0080 0,203 0,113 0,551
33 0.0071 0.180 0.18 0,100 0,489
0,0063 0,160 0.089 0.434
35 0.0056 0,142 0,079 0,386
36 0,0050 0,127 0,071 0,345
37 0,0045 0,114 0,064 0,310
38 0.0040 0.102 0.056 0.276
39 0. 0035 0,089 0.049 0.241
40 0.0031 0.079 0.044 0.214
Толщина Вес на площадь
Манометр в мм фунт/фут² кг/м²
28 1.0000 25.400 37,152 181,392
27 0,5000 12,700 18,576 90,696
26 0,3750 9,525 13,932 68,022
25 0,2500 6.350 9.288 488 45.348
24 0.1250 3.175 4.644 4,644 22.674
23 0. 1 тысяче +2,540 3,715 18,139
22 0,0900 2,286 3,344 16,325
21 0,0800 2,032 2,972 14,511
20 0.0700 1.778 2.601 12.697 12.697
19 0,0600 1.524 2.229 10.884 10.884
18 0.0550 1,397 2,043 9,977
17 0,0500 1,270 1,858 9,070
16 0,0450 1,143 1,672 8,163
15 0.0400 1.016 1.016 1.486 7.256
14 0.0360 0,914 1.337 6.530
13 0. 0320 0,813 1,189 5,805
12 0,0280 0,711 1,040 5,079
11 0,0240 0,610 0,892 4,353
10 0.0200 0.508 0.508 0.508 0.743
0,0180 0.457 0.669 3,265
8 0.0160 0,406 0,594 2,902
7 0,0140 0,356 0,520 2,539
6 0,0120 0,305 0,446 2,177
5 0.0100 0.254 0.254 0.372 1.814
4 0.0080 0.203 0.297 1.451
3 0. 0060 0,152 0,223 1,088
2 0,0040 0,102 0,149 0,726
1 0,0020 0,051 0,074 0,363
Толщина
Манометр в мм
0000000 0.6666 +16,932
000000 0,6250 15,875
00000 0,5883 14,943
0000 0,5416 13,757
000 0,5000 12,700
00 0.4452 11.308 11.308
0 0.3964 10.069
1 0.3532 8.971
2 0,3147 7,993
3 0,2804 7,122
4 0,2500 6,350
5 0,2225 5,652
6 0. 1981 5.032
7 0.1764 4.481
8
8 0,1570 3.988
9 0.1398 3,551
10 +0,1250 3,175
11 0,1113 2,827
12 0,0991 2,517
13 0,0882 2,240
14 14 0.0785 1.994
15 0,0699 1.0699 1,775
16 0.0625 1.588
17 0,0556 1,412
18 0,0495 1,257
19 0,0440 1,118
20 0,0392 0,996
21 0.0349 0. 886
22 0,0312 0.0312
23 0.0278 0.06
24 0.0247 0,627
25 0,0220 0,559
26 0,0196 0,498
27 0,0174 0,442
28 0,0156 0,396
29 0.0139 0.353
30 0,0123 0,0123 0.312
31 0,0110 0.279
32 0,0098 0,249
33 0,0087 0,221
34 0,0077 0,196
35 0,0069 0,175
36 0,0061 0.155
0,0054 0. 137 0.137
38 0,0048 0.122
39 0.0043 0,109
40 0,0038 0,097
41 0,0034 0,086
42 0,0030 0,076
43 0,0027 0,069
44 0.0024 0.061 0,061
45 0.0021 0.053
46 0.0019 0.048
47 0,0017 0,043
48 0,0016 0,041
49 0,0013 0,033
50 0,0012 0,030
51 0,0011 0,027
52 0,0010 0,024

Вернуться к началу

Все числа, которые имеют значение

Размер имеет значение для проекта проектирования листового металла. Знание правильных цифр — и того, что разумно, а что нет — может быть разницей между успехом проекта и провалом . Будьте готовы и имейте под рукой таблицу размеров листового металла, когда в следующий раз будете рассчитывать спецификации!


Вы можете использовать эти диаграммы, чтобы выяснить, что средний продавец предложит вам по цене. Помните, что деталь стандартного размера стоит меньше, чем деталь нестандартного размера.

Таблица размеров листового металла: 3 важных термина

Вот как читать эти бесплатные графики, а также ссылка для скачивания, если вы хотите сразу перейти к ней:

1.Датчик

Калибр

 — это число, указывающее толщину листового металла, при этом более высокое число относится к более тонкому листу. Стандарты калибровочных размеров разрабатываются исходя из веса листа для данного материала.

Обычно по мере увеличения номера толщины толщина уменьшается .



2.

Толщина

Толщина металлического листа влияет на возможность его резки. Толщина может сильно различаться.



Самые тонкие листы называются «фольга» или «лист», а куски толще 0.25” называются “тарелками”. Как правило, более высокий калибр означает более тонкий лист. Поскольку детали формируются из одного листа металла, конструкции должны иметь одинаковую толщину.



Чтобы изделие не деформировалось и не растрескалось, убедитесь, что любые внутренние радиусы изгиба не менее чем в 1 раз превышают толщину материала .

3. Масса

В Соединенных Штатах производители листового металла измеряют вес по фунтов на квадратный фут . (В метрической системе используются килограммы на квадратный метр.) Это число указывает на вес листа с этим конкретным калибром.

Таблица оцинкованной стали

Если у вас есть толщина листа, вы можете использовать ее для определения других полезных вещей, таких как вес. Но не беспокойтесь — мы вычислили их для вас и поместили в удобную форму диаграммы!


Посмотрите пример ниже для оцинкованной стали:


Получить их все ниже — в полноразмерных PDF-файлах


Для вашего удобства мы собрали все необходимые данные, включая калибр, толщину и вес металлов, которые вы используете чаще всего.Не стесняйтесь распечатать его для справки или поделиться им с коллегами-инженерами.

Бесплатная загрузка включает:

  • Обычная сталь
  • Оцинкованная сталь
  • Алюминий
  • Нержавеющая сталь

Будьте осторожны: датчик, используемый, например, для оцинкованной стали, не подойдет для нержавеющей стали, и наоборот.


Есть другие вопросы о размерах листового металла? Есть необычные требования к толщине? Ваш производитель листового металла может решить дилеммы проектирования для вас или даже предложить альтернативу в соответствии с вашими спецификациями калибра.

Таблица размеров листового металла

— Металлические супермаркеты

При работе с листовым металлом обычно используется термин «калибр». Например, человек, незнакомый с системой калибров, может не понять, что имеется в виду под сталью калибра 18. Чтобы помочь, в этом блоге объясняется система размеров и представлена ​​​​диаграмма размеров листового металла.

Как используются датчики листового металла?

Калибры

используются для определения толщины листового металла. Датчики не являются ни стандартными, ни метрическими, и значения не зависят от этих систем измерения.Таблицу преобразования размеров можно использовать для определения фактической толщины листового металла в дюймах или миллиметрах. Например, сталь 18 калибра, согласно таблице преобразования калибра, составляет 0,0478 дюйма или 1,214 миллиметра. Номер манометра «18» не имеет отношения к фактическим измерениям.

В настоящее время используется несколько различных систем калибров с определенными обозначениями калибров, используемыми для определенных типов металлов. Например, в одной системе калибра сталь 18 калибра имеет толщину 0,0478 дюйма, а алюминий 18 калибра имеет толщину 0,0478 дюйма.Толщина 0403 дюйма. Из-за разной толщины следует использовать калибровочную таблицу, чтобы убедиться, что металл соответствует требуемым размерам.

История системы датчиков

Калибровочная система имеет долгую историю в производстве металлов. Скорее всего, он возник в британской проволочной промышленности до того, как стандартная и метрическая системы измерения получили широкое распространение. В то время калибры использовались для описания диаметра вытягиваемой металлической проволоки. С тех пор он остается распространенным методом обозначения толщины как проволоки, так и листового металла.

Таблицы размеров листового металла

Чтобы определить, какой размер металла вам нужен, используйте эти таблицы размеров листового металла:

Перейти к: Таблица калибров
из углеродистой стали
Таблица калибров из алюминия
Таблица калибров из нержавеющей стали
Таблица калибров из оцинкованной стали
Таблица калибров из латуни
Таблица калибров из меди
или загрузите версию для печати

Таблица калибров из углеродистой стали
*
Манометр
Номер
Дюймы ММ
7 . 1793 4,554
8 .1644 4,175
9 .1495 3,797
10 .1345 3,416
11 .1196 3,038
12 .1046 2,656
14 .0747 1,897
16 .0598 1.518
18 .0478 1,214
20 .0359 .911
22 . 0299 .759
24 .0239 .607
26 .0179 .454
28 .0149 .378



Таблица размеров алюминия*
Манометр
Номер
Дюймы ММ
7 .1443 3,665
8 .1285 3,264
9 .1144 2,906
10 . 1019 2,588
11 .09074 2,305
12 .08081 2,053
14 .06408 1,628
16 .05082 1.291
18 .04030 1,024
20 .03196 .812
22 .02535 .644
24 .02010 .511
26 .01594 . 405
28 .01264 .321
30 .01003 .255



Таблица калибров из нержавеющей стали
*
Манометр
Номер
Дюймы ММ
8 .17187 4,365
9 .15625 3,968
10 .14062 3,571
11 .125 3,175
12 . 10937 2,778
14 .07812 1,984
16 .0625 1,587
18 .050 1.270
20 .0375 .9525
22 .03125 .7937
24 .025 .635
26 .01875 .476
28 .01562 .396
30 .0125 .3175



Таблица калибров из оцинкованной стали
*
Манометр
Номер
Дюймы ММ
8 . 1681 4,269
9 .1532 3,891
10 .1382 3,510
11 .1233 3.1318
12 .1084 2,753
14 .0785 1,9939
16 .0635 1,6129
18 .0516 1.310
20 .0396 1,005
22 .0336 .853
24 . 0276 .701
26 .0217 .551
28 .0187 .474
30 .0157 .398



Таблица калибров для латуни*
Манометр
Номер
Дюймы ММ
7 .1443 3,665
8 .1285 3,264
9 .1144 2,906
10 . 1019 2,588
11 .09074 2,305
12 .08081 2,053
14 .06408 1,628
16 .05082 1.291
18 .04030 1,024
20 .03196 .812
22 .02535 .644
24 .02010 .511
26 .01594 . 405
28 .01264 .321
30 .01003 .255



Таблица размеров меди*
Манометр
Номер
Дюймы ММ
7 .180 4,572
8 .165 4.191
9 .148 3,759
10 .134 3,404
11 . 120 3,048
12 .109 2,769
14 .083 2,108
16 .065 1.651
18 .049 1,245
20 .035 .889
22 .028 .711
24 .022 .559
26 .018 .457
28 .014 .356
30 . 012 .305

* Фактическая толщина зависит от допусков.

Металлические супермаркеты

Metal Supermarkets — крупнейший в мире поставщик мелких партий металла с более чем 100 обычными магазинами в США, Канаде и Великобритании. Мы являемся экспертами в области металлов и предоставляем качественное обслуживание клиентов и продукцию с 1985 года.

В супермаркетах металлов мы поставляем широкий ассортимент металлов для различных применений. Наш склад включает в себя: мягкую сталь, нержавеющую сталь, алюминий, инструментальную сталь, легированную сталь, латунь, бронзу и медь.

У нас есть широкий ассортимент форм, включая стержни, трубы, листы, пластины и многое другое. И мы можем порезать металл по вашим точным спецификациям.

Посетите сегодня один из наших более чем 100 офисов в Северной Америке.

Калибры и грузы для листового металла

Свойства медной проволоки AWG
Размеры центрирующего сверла
Размер сверла и десятичные эквиваленты
Таблица имперских отводов
Размеры шпоночного паза
Точки плавления
Таблица метрических метчиков
Размеры уплотнительных колец
Трубная резьба
Экстракторы винтов
Весы и калибры для листового металла
Винты с головкой под торцевой ключ
Расчет конусности
Конические штифты
Размеры конического хвостовика
Размеры шайб
Проволочные калибры
Размеры шурупов

Радиусы изгиба и минимальные размеры изгиба для расчета из листового металла

Категория Толщина Минимальный изгиб Радиус изгиба
Алюминий 20 Калибр (0. 032″ | 0,81 мм) 0,2 дюйма | 5,08 мм 0,035″ | 0,89 мм
Алюминий Калибр 20 (0,032 дюйма | 0,81 мм) 0,375″ | 9,52 мм 0,055″ | 1,4 мм
Алюминий Калибр 20 (0,032 дюйма | 0,81 мм) 0,265″ | 6,73 мм 0,04 дюйма | 1,02 мм
Алюминий 20 Калибр (0.032″ | 0,81 мм) 0,55″ | 13,97 мм 0,03 дюйма | 0,76 мм
Алюминий Калибр 20 (0,032 дюйма | 0,81 мм) 0,2 дюйма | 5,08 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 20 (0,032 дюйма | 0,81 мм) 0,265″ | 6,73 мм 0,062 дюйма | 1,57 мм
Алюминий 20 Калибр (0.032″ | 0,81 мм) 0,5″ | 12,7 мм 0,06″ | 1,52 мм
Алюминий Калибр 20 (0,032 дюйма | 0,81 мм) 0,5″ | 12,7 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 20 (0,032 дюйма | 0,81 мм) 0,265″ | 6,73 мм 0,07″ | 1,78 мм
Алюминий 20 Калибр (0. 032″ | 0,81 мм) 0,2 дюйма | 5,08 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 20 (0,032 дюйма | 0,81 мм) 0,2 дюйма | 5,08 мм 0,035″ | 0,89 мм
Алюминий Калибр 20 (0,032 дюйма | 0,81 мм) 0,265″ | 6,73 мм 0,05″ | 1,27 мм
Алюминий 20 Калибр (0.032″ | 0,81 мм) 0,265″ | 6,73 мм 0,045″ | 1,14 мм
Алюминий Калибр 20 (0,032 дюйма | 0,81 мм) 0,175″ | 4,44 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 20 (0,032 дюйма | 0,81 мм) 0,2 дюйма | 5,08 мм 0,04 дюйма | 1,02 мм
Алюминий 20 Калибр (0.032″ | 0,81 мм) 1,375 дюйма | 34,92 мм 0,4 дюйма | 10,16 мм
Алюминий Калибр 20 (0,032 дюйма | 0,81 мм) 0,265″ | 6,73 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 18 (0,040 дюйма | 1,02 мм) 0,2 дюйма | 5,08 мм 0,045″ | 1,14 мм
Алюминий 18 Калибр (0. 040″ | 1,02 мм) 0,2 дюйма | 5,08 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 18 (0,040 дюйма | 1,02 мм) 0,5″ | 12,7 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 18 (0,040 дюйма | 1,02 мм) 0,265″ | 6,73 мм 0,062 дюйма | 1,57 мм
Алюминий 18 Калибр (0.040″ | 1,02 мм) 0,5″ | 12,7 мм 0,24 дюйма | 6,1 мм
Алюминий Калибр 18 (0,040 дюйма | 1,02 мм) 0,5″ | 12,7 мм 0,125″ | 3,17 мм
Алюминий Калибр 18 (0,040 дюйма | 1,02 мм) 0,18″ | 4,57 мм 0,04 дюйма | 1,02 мм
Алюминий 18 Калибр (0.040″ | 1,02 мм) 0,55″ | 13,97 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 18 (0,040 дюйма | 1,02 мм) 0,2 дюйма | 5,08 мм 0,035″ | 0,89 мм
Алюминий Калибр 18 (0,040 дюйма | 1,02 мм) 0,2 дюйма | 5,08 мм 0,045″ | 1,14 мм
Алюминий 18 Калибр (0. 040″ | 1,02 мм) 1,375 дюйма | 34,92 мм 0,45″ | 11,43 мм
Алюминий Калибр 18 (0,040 дюйма | 1,02 мм) 0,5″ | 12,7 мм 0,06″ | 1,52 мм
Алюминий Калибр 18 (0,040 дюйма | 1,02 мм) 0,2 дюйма | 5,08 мм 0,045″ | 1,14 мм
Алюминий 18 Калибр (0.040″ | 1,02 мм) 0,375″ | 9,52 мм 0,045″ | 1,14 мм
Алюминий Калибр 18 (0,040 дюйма | 1,02 мм) 0,2 дюйма | 5,08 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 18 (0,040 дюйма | 1,02 мм) 0,265″ | 6,73 мм 0,04 дюйма | 1,02 мм
Алюминий 18 Калибр (0.040″ | 1,02 мм) 0,265″ | 6,73 мм 0,07″ | 1,78 мм
Алюминий Калибр 18 (0,040 дюйма | 1,02 мм) 0,265″ | 6,73 мм 0,05″ | 1,27 мм
Алюминий Калибр 18 (0,040 дюйма | 1,02 мм) 0,265″ | 6,73 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 16 (0. 051″ | 1,30 мм) 0,5″ | 12,7 мм 0,125″ | 3,17 мм
Алюминий Калибр 16 (0,051 дюйма | 1,30 мм) 0,225″ | 5,71 мм 0,045″ | 1,14 мм
Алюминий Калибр 16 (0,051 дюйма | 1,30 мм) 0,2 дюйма | 5,08 мм 0,035″ | 0,89 мм
Алюминий Калибр 16 (0.051″ | 1,30 мм) 0,265″ | 6,73 мм 0,062 дюйма | 1,57 мм
Алюминий Калибр 16 (0,051 дюйма | 1,30 мм) 0,255″ | 6,48 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 16 (0,051 дюйма | 1,30 мм) 0,5″ | 12,7 мм 0,05″ | 1,27 мм
Алюминий Калибр 16 (0.051″ | 1,30 мм) 0,2 дюйма | 5,08 мм 0,045″ | 1,14 мм
Алюминий Калибр 16 (0,051 дюйма | 1,30 мм) 0,225″ | 5,71 мм 0,045″ | 1,14 мм
Алюминий Калибр 16 (0,051 дюйма | 1,30 мм) 0,5″ | 12,7 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 16 (0. 051″ | 1,30 мм) 0,305″ | 7,75 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 16 (0,051 дюйма | 1,30 мм) 0,265″ | 6,73 мм 0,05″ | 1,27 мм
Алюминий Калибр 16 (0,051 дюйма | 1,30 мм) 0,375″ | 9,52 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 16 (0.051″ | 1,30 мм) 0,375″ | 9,52 мм 0,05″ | 1,27 мм
Алюминий Калибр 16 (0,051 дюйма | 1,30 мм) 0,265″ | 6,73 мм 0,053 дюйма | 1,35 мм
Алюминий Калибр 16 (0,051 дюйма | 1,30 мм) 0,265″ | 6,73 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 16 (0.051″ | 1,30 мм) 0,265″ | 6,73 мм 0,035″ | 0,89 мм
Алюминий Калибр 16 (0,051 дюйма | 1,30 мм) 0,55″ | 13,97 мм 0,03 дюйма | 0,76 мм
Алюминий Калибр 16 (0,051 дюйма | 1,30 мм) 0,265″ | 6,73 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 16 (0. 051″ | 1,30 мм) 0,2 дюйма | 5,08 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 16 (0,051 дюйма | 1,30 мм) 0,5″ | 12,7 мм 0,125″ | 3,17 мм
Алюминий Калибр 16 (0,051 дюйма | 1,30 мм) 0,265″ | 6,73 мм 0,053 дюйма | 1,35 мм
Алюминий Калибр 16 (0.051″ | 1,30 мм) 0,5″ | 12,7 мм 0,05″ | 1,27 мм
Алюминий Калибр 16 (0,051 дюйма | 1,30 мм) 0,2 дюйма | 5,08 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 14 (0,064 дюйма | 1,63 мм) 0,55″ | 13,97 мм 0,03 дюйма | 0,76 мм
Алюминий 14 Калибр (0.064″ | 1,63 мм) 0,265″ | 6,73 мм 0,062 дюйма | 1,57 мм
Алюминий Калибр 14 (0,064 дюйма | 1,63 мм) 0,265″ | 6,73 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 14 (0,064 дюйма | 1,63 мм) 0,385″ | 9,78 мм 0,04 дюйма | 1,02 мм
Алюминий 14 Калибр (0. 064″ | 1,63 мм) 0,265″ | 6,73 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 14 (0,064 дюйма | 1,63 мм) 0,5″ | 12,7 мм 0,045″ | 1,14 мм
Алюминий Калибр 14 (0,064 дюйма | 1,63 мм) 0,32 дюйма | 8,13 мм 0,04 дюйма | 1,02 мм
Алюминий 14 Калибр (0.064″ | 1,63 мм) 0,5″ | 12,7 мм 0,22″ | 5,59 мм
Алюминий Калибр 14 (0,064 дюйма | 1,63 мм) 0,5″ | 12,7 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 14 (0,064 дюйма | 1,63 мм) 0,265″ | 6,73 мм 0,035″ | 0,89 мм
Алюминий 14 Калибр (0.064″ | 1,63 мм) 1,375 дюйма | 34,92 мм 0,4 дюйма | 10,16 мм
Алюминий Калибр 14 (0,064 дюйма | 1,63 мм) 0,375″ | 9,52 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 14 (0,064 дюйма | 1,63 мм) 1,5″ | 38,1 мм 1,225 дюйма | 31,11 мм
Алюминий 14 Калибр (0. 064″ | 1,63 мм) 0,265″ | 6,73 мм 0,062 дюйма | 1,57 мм
Алюминий Калибр 14 (0,064 дюйма | 1,63 мм) 0,5″ | 12,7 мм 0,125″ | 3,17 мм
Алюминий Калибр 14 (0,064 дюйма | 1,63 мм) 1,5″ | 38,1 мм 1,2 дюйма | 30,48 мм
Алюминий 14 Калибр (0.064″ | 1,63 мм) 0,5″ | 12,7 мм 0,125″ | 3,17 мм
Алюминий Калибр 14 (0,064 дюйма | 1,63 мм) 0,2 дюйма | 5,08 мм 0,045″ | 1,14 мм
Алюминий Калибр 14 (0,064 дюйма | 1,63 мм) 0,265″ | 6,73 мм 0,04 дюйма | 1,02 мм
Алюминий 14 Калибр (0.064″ | 1,63 мм) 0,2 дюйма | 5,08 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 14 (0,064 дюйма | 1,63 мм) 0,265″ | 6,73 мм 0,035″ | 0,89 мм
Алюминий Калибр 14 (0,064 дюйма | 1,63 мм) 0,5″ | 12,7 мм 0,05″ | 1,27 мм
Алюминий 14 Калибр (0. 064″ | 1,63 мм) 0,375″ | 9,52 мм 0,06″ | 1,52 мм
Алюминий Калибр 14 (0,064 дюйма | 1,63 мм) 0,2 дюйма | 5,08 мм 0,035″ | 0,89 мм
Алюминий Калибр 14 (0,064 дюйма | 1,63 мм) 0,2 дюйма | 5,08 мм 0,035″ | 0,89 мм
Алюминий 14 Калибр (0.064″ | 1,63 мм) 0,265″ | 6,73 мм 0,053 дюйма | 1,35 мм
Алюминий Калибр 12 (0,081 дюйма | 2,06 мм) 0,3 дюйма | 7,62 мм 0,0622″ | 1,58 мм
Алюминий Калибр 12 (0,081 дюйма | 2,06 мм) 0,275″ | 6,98 мм 0,051″ | 1,3 мм
Алюминий 12 Калибр (0.081″ | 2,06 мм) 0,5″ | 12,7 мм 0,055″ | 1,4 мм
Алюминий Калибр 12 (0,081 дюйма | 2,06 мм) 0,5″ | 12,7 мм 0,125″ | 3,17 мм
Алюминий Калибр 12 (0,081 дюйма | 2,06 мм) 0,275″ | 6,98 мм 0,062 дюйма | 1,57 мм
Алюминий 12 Калибр (0. 081″ | 2,06 мм) 0,5″ | 12,7 мм 0,125″ | 3,17 мм
Алюминий Калибр 12 (0,081 дюйма | 2,06 мм) 0,375″ | 9,52 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 12 (0,081 дюйма | 2,06 мм) 0,3 дюйма | 7,62 мм 0,04 дюйма | 1,02 мм
Алюминий 12 Калибр (0.081″ | 2,06 мм) 0,275″ | 6,98 мм 0,051″ | 1,3 мм
Алюминий Калибр 12 (0,081 дюйма | 2,06 мм) 0,3 дюйма | 7,62 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 12 (0,081 дюйма | 2,06 мм) 1,375 дюйма | 34,92 мм 0,375″ | 9,52 мм
Алюминий 12 Калибр (0.081″ | 2,06 мм) 0,5″ | 12,7 мм 0,045″ | 1,14 мм
Алюминий Калибр 12 (0,081 дюйма | 2,06 мм) 1,5″ | 38,1 мм 1″ | 25,4 мм
Алюминий Калибр 12 (0,081 дюйма | 2,06 мм) 1,375 дюйма | 34,92 мм 0,375″ | 9,52 мм
Алюминий 12 Калибр (0. 081″ | 2,06 мм) 0,5″ | 12,7 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 12 (0,081 дюйма | 2,06 мм) 0,275″ | 6,98 мм 0,04 дюйма | 1,02 мм
Алюминий Калибр 12 (0,081 дюйма | 2,06 мм) 0,375″ | 9,52 мм 0,04 дюйма | 1,02 мм
Алюминий 12 Калибр (0.081″ | 2,06 мм) 0,275″ | 6,98 мм 0,04 дюйма | 1,02 мм
Алюминий 11 Калибр (0,091″ | 2,31 мм) 0,5″ | 12,7 мм 0,04 дюйма | 1,02 мм
Алюминий 11 Калибр (0,091″ | 2,31 мм) 0,375″ | 9,52 мм 0,04 дюйма | 1,02 мм
Алюминий 11 Калибр (0.091″ | 2,31 мм) 0,5″ | 12,7 мм 0,045″ | 1,14 мм
Алюминий 11 Калибр (0,091″ | 2,31 мм) 1,375 дюйма | 34,92 мм 0,375″ | 9,52 мм
Алюминий 11 Калибр (0,091″ | 2,31 мм) 1,375 дюйма | 34,92 мм 0,24 дюйма | 6,1 мм
Алюминий 11 Калибр (0. 091″ | 2,31 мм) 0,5″ | 12,7 мм 0,125″ | 3,17 мм
Алюминий 11 Калибр (0,091″ | 2,31 мм) 0,375″ | 9,52 мм 0,062 дюйма | 1,57 мм
Алюминий 11 Калибр (0,091″ | 2,31 мм) 0,375″ | 9,52 мм 0,04 дюйма | 1,02 мм
Алюминий 11 Калибр (0.091″ | 2,31 мм) 0,5″ | 12,7 мм 0,11″ | 2,79 мм
Алюминий 11 Калибр (0,091″ | 2,31 мм) 0,5″ | 12,7 мм 0,05″ | 1,27 мм
Алюминий 11 Калибр (0,091″ | 2,31 мм) 1,375 дюйма | 34,92 мм 0,375″ | 9,52 мм
Алюминий 11 Калибр (0.091″ | 2,31 мм) 0,375″ | 9,52 мм 0,05″ | 1,27 мм
Алюминий 11 Калибр (0,091″ | 2,31 мм) 0,375″ | 9,52 мм 0,04 дюйма | 1,02 мм
Алюминий 11 Калибр (0,091″ | 2,31 мм) 0,5″ | 12,7 мм 0,125″ | 3,17 мм
Алюминий 11 Калибр (0. 091″ | 2,31 мм) 0,375″ | 9,52 мм 0,062 дюйма | 1,57 мм
Алюминий 11 Калибр (0,091″ | 2,31 мм) 0,375″ | 9,52 мм 0,045″ | 1,14 мм
Алюминий 11 Калибр (0,091″ | 2,31 мм) 0,5″ | 12,7 мм 0,05″ | 1,27 мм
Алюминий 11 Калибр (0.091″ | 2,31 мм) 0,5″ | 12,7 мм 0,05″ | 1,27 мм
Алюминий 11 Калибр (0,091″ | 2,31 мм) 0,375″ | 9,52 мм 0,04 дюйма | 1,02 мм
Алюминий 10 Калибр (0,102 дюйма | 2,59 мм) 0,5″ | 12,7 мм 0,125″ | 3,17 мм
Алюминий 10 Калибр (0.102″ | 2,59 мм) 0,5″ | 12,7 мм 0,07″ | 1,78 мм
Алюминий 10 Калибр (0,102 дюйма | 2,59 мм) 1,5″ | 38,1 мм 1,1 дюйма | 27,94 мм
Алюминий 10 Калибр (0,102 дюйма | 2,59 мм) 0,5″ | 12,7 мм 0,078″ | 1,98 мм
Алюминий 10 Калибр (0. 102″ | 2,59 мм) 0,5″ | 12,7 мм 0,125″ | 3,17 мм
Алюминий 10 Калибр (0,102 дюйма | 2,59 мм) 0,5″ | 12,7 мм 0,045″ | 1,14 мм
Алюминий 10 Калибр (0,102 дюйма | 2,59 мм) 0,5″ | 12,7 мм 0,04 дюйма | 1,02 мм
Алюминий 10 Калибр (0.102″ | 2,59 мм) 0,375″ | 9,52 мм 0,062 дюйма | 1,57 мм
Алюминий 10 Калибр (0,102 дюйма | 2,59 мм) 0,5″ | 12,7 мм 0,04 дюйма | 1,02 мм
Алюминий 10 Калибр (0,102 дюйма | 2,59 мм) 0,375″ | 9,52 мм 0,062 дюйма | 1,57 мм
Алюминий 10 Калибр (0.102″ | 2,59 мм) 0,5″ | 12,7 мм 0,045″ | 1,14 мм
Алюминий 8 Калибр (0,1285″ | 3,26 мм) 0,5″ | 12,7 мм 0,05″ | 1,27 мм
Алюминий 8 Калибр (0,1285″ | 3,26 мм) 0,5″ | 12,7 мм 0,045″ | 1,14 мм
Алюминий 8 Калибр (0. 1285″ | 3,26 мм) 1,375 дюйма | 34,92 мм 1″ | 25,4 мм
Алюминий 8 Калибр (0,1285″ | 3,26 мм) 0,5″ | 12,7 мм 0,125″ | 3,17 мм
Алюминий 8 Калибр (0,1285″ | 3,26 мм) 1,375 дюйма | 34,92 мм 0,375″ | 9,52 мм
Алюминий 8 Калибр (0.1285″ | 3,26 мм) 1,375 дюйма | 34,92 мм 0,375″ | 9,52 мм
Алюминий 8 Калибр (0,1285″ | 3,26 мм) 0,5″ | 12,7 мм 0,04 дюйма | 1,02 мм
Алюминий 8 Калибр (0,1285″ | 3,26 мм) 1,375 дюйма | 34,92 мм 0,225″ | 5,71 мм
Алюминий 8 Калибр (0.1285″ | 3,26 мм) 0,5″ | 12,7 мм 0,102″ | 2,59 мм
Алюминий 8 Калибр (0,1285″ | 3,26 мм) 1,375 дюйма | 34,92 мм 0,375″ | 9,52 мм
Алюминий 8 Калибр (0,1285″ | 3,26 мм) 0,5″ | 12,7 мм 0,04 дюйма | 1,02 мм
Алюминий 8 Калибр (0. 1285″ | 3,26 мм) 0,5″ | 12,7 мм 0,055″ | 1,4 мм
Алюминий 8 Калибр (0,1285″ | 3,26 мм) 0,5″ | 12,7 мм 0,05″ | 1,27 мм
Алюминий 8 Калибр (0,1285″ | 3,26 мм) 0,5″ | 12,7 мм 0,125″ | 3,17 мм
Алюминий (0,188″ | 4.78 мм) 1,375 дюйма | 34,92 мм 0,125″ | 3,17 мм
Алюминий (0,188″ | 4,78 мм) 1,375 дюйма | 34,92 мм 0,17″ | 4,32 мм
Алюминий (0,188″ | 4,78 мм) 0,75″ | 19,05 мм 0,12″ | 3,05 мм
Алюминий (0,188″ | 4,78 мм) 1.375 дюймов | 34,92 мм 0,375″ | 9,52 мм
Алюминий (0,250″ | 6,35 мм) 1,375 дюйма | 34,92 мм 0,22″ | 5,59 мм
Алюминий (0,250″ | 6,35 мм) 1,375 дюйма | 34,92 мм 0,13″ | 3,3 мм
Алюминий (0,250″ | 6,35 мм) 1,375 дюйма | 34,92 мм 0. 19 дюймов | 4,83 мм
Алюминий (0,250″ | 6,35 мм) 1,375 дюйма | 34,92 мм 0,375″ | 9,52 мм
Алюминий (0,250″ | 6,35 мм) 1,5″ | 38,1 мм 0,95″ | 24,13 мм
Алюминий (0,250″ | 6,35 мм) 1,375″ | 3,49 мм 0,17″ | 0,43 мм

Стальной лист и плита | Фрезерованная стальная пластина и листовой металл США

Стальная пластина и листовой металл

Стальной листовой металл часто изготавливается из холоднокатаного или горячекатаного листового металла.Каждый вариант имеет свои эксклюзивные преимущества

Горячекатаный стальной лист и плита

В горячей прокатке используются крупные слитки и редукционная прокатка, что не только повышает эффективность производства, но и создает условия для увеличения скорости прокатки и достижения непрерывного и автоматизированного процесса прокатки. Горячекатаная сталь и листовой прокат доступны как стандартные горячекатаные или горячекатаные P&O. Общие спецификации горячекатаной стали включают HR A36, HR A1011 и HR A1018.
Преимущества
  • Повышенная пластичность
  • Многочисленные приложения
  • Дешевле, чем холодная прокатка
  • Высокая производительность
  • Обеспечивает более шероховатую поверхность, чем холоднокатаная сталь
  • .
  • Легко сверлить, формовать и сваривать

Холоднокатаный стальной лист и плита

Холоднокатаная сталь нагревается и охлаждается так же, как горячекатаная сталь, но затем подвергается дальнейшей обработке с использованием отжига или дрессировки для повышения прочности на растяжение и предела текучести.Дополнительные трудозатраты и время на обработку увеличивают стоимость, но позволяют уменьшить допуски на размеры и предоставляют широкий спектр вариантов отделки. Эта форма стали имеет более гладкую поверхность и используется в тех случаях, когда требуется особое состояние поверхности и допуск на размеры. Общие спецификации для стали CR включают ASTM A653, ASTM A879 CQ, ASTM A1008 и CQ SAE 1008.
Преимущества
  • Выдерживает более жесткие допуски, чем горячекатаная сталь
  • До 20 % прочнее горячекатаной стали
  • Улучшенная обработка поверхности
  • Эстетично

Пластина из высокопрочной стали

Разница между стальным листом и стальным листом заключается в их калибре или толщине.Толщина листового металла включает стальной лист толщиной 5 мм или более. Стальной лист часто используется в строительстве или конструкционных целях из-за его универсальности с низкими эксплуатационными расходами.
Преимущества
  • Стойкий к коррозии
  • Прочность
  • Отношение прочности к весу

Применение стальных пластин и листового металла

Прочные, адаптируемые и простые в работе стальные листы и плиты могут использоваться для создания нескольких различных типов продуктов и конструкций. Общие области применения стальных пластин и листов включают:
  • Строительство
  • Автомобили и транспорт
  • Морские контейнеры
  • Кровля
  • Бытовая техника
  • Тяжелое оборудование

IMS — ваша местная компания по поставкам стали и металлов

Имея шесть офисов, расположенных в Южной Калифорнии и Аризоне, IMS является поставщиком металла с полным спектром услуг, который понимает, что вам нужно.Наш ассортимент металлических изделий включает в себя широкий спектр металлических форм и широкий выбор сплавов. Мы предлагаем следующие преимущества:
  • Звонок в тот же день
  • Доставка по городу на следующий день
  • Цена со скидкой при больших объемах
  • Изготовление металла по индивидуальному заказу
  • Сертификат ISO 9001

Загрузить котировки цен конкурентов

Теперь IMS позволяет напрямую загружать цены конкурентов непосредственно через наш портал оформления заказа и доставки. Загрузите цены ваших конкурентов, и мы сделаем все возможное, чтобы соответствовать или превзойти их цены и сроки выполнения заказа.

IMS оборудована для обработки заказов любого размера

В IMS мы обеспечиваем непревзойденную доставку на следующий день или получение в тот же день в любом из наших удобных мест. Имея шесть офисов и более 400 000 квадратных футов складских площадей, мы хорошо оснащены для обработки заказов любого размера. Мы хорошо работаем со всеми типами клиентов, начиная от продажи одной детали в наших магазинах и заканчивая доставкой металлолома на ваш адрес грузовиками.Независимо от того, являетесь ли вы крупным поставщиком по государственному заказу или сварочным цехом, состоящим из одного человека, мы обеспечим вас.

Консультации экспертов по вопросам поставок стали и металлов

IMS гордится своими сотрудниками, которые знают толк в металле. Однако мы не в состоянии юридически или профессионально давать технические консультации. Мы рады ответить на любые вопросы, которые мы можем бесплатно.

Добавить комментарий

Ваш адрес email не будет опубликован.
