Ниже мы приводим подробное описание, конструкции, характеристики и размеры рамных строительных лесов. В «ДОТЯНИТЕСЬ ДО НЕБЕС» Вы можете купить строительные леса различного типа по самым выгодным ценам в Туле и области, а также заказать аренду строительных лесов на выгодных условиях. Осуществляем доставку по всей России. Условия бесплатной доставки уточняйте по телефонам.

Характеристики и стоимость строительных конструкций различного типа и условия аренды узнайте здесь:

Распродажа б/у деревянных настилов для строительных лесов 1,05 м*0,95 м.

Характеристика строительных лесов рамных приставных ЛРП

Высота этажа — 2 м
Шаг стоек вдоль стены — 3 м
Ширина этажа — 1 м
Распределенная нагрузка — 200 кг/м2
Диаметр трубы — от 30 мм до 48 мм
Максимальная высота установки лесов — до 100 м

Строительные рамные леса ЛРП представляют собой конструкцию, собираемую из следующих элементов: вертикальных рам, диагональных и горизонтальных связей, ограждений рамных лесов, настилов, элементов анкерного крепления строительных рамных лесов. Рамы у рамных лесов имеют высоту 2 м, ширина рамы — 1 м (по спецпроекту возможны и другие варианты исполнения рам). Рамы строительных рамных лесов наращивают друг над другом до необходимой высоты, методом соединения «труба в трубу». Для устойчивости рамы связывают между собой диагональными и горизонтальными связями. На рамах предусмотрены флажковые замки (для крепления диагональных и горизонтальных связей). Настилы рамных лесов изготавливают из досок, пропитанных антисептиком. Для защиты от атмосферных электрических разрядов многие строительные рамные леса оборудуются молниеприемником и заземлением. Применяя дополнительные элементы, стало возможно устанавливать рамные леса строительные на наклонную поверхность, способную огибать выступающие элементы. Облегченный вариант рамных лесов марки ЛРП очень удобен для малоэтажного строительства и внутренних работ. Благодаря уменьшенному весу рамной конструкции, леса легко и быстро монтируются. Рамные леса изготавливаются в соответствии с требованиями нормативных документов на строительные рамные леса и средства подмащивания. Они хорошо зарекомендовали себя в эксплуатации. Рамные леса ЛРП монтируют на высоту до 100 м. Шаг стоек вдоль стены и ширина рабочего настила определяются размерами горизонтальной рамы, принимающей на себя рабочую нагрузку. Наиболее удобны в работе леса с горизонтальными рамами размером 1х2 м. Ширина рамы обеспечивает достаточную зону проведения работ, быстрый монтаж и уменьшение количества деталей. Рама легка, не вызывает трудностей при монтаже и имеет хорошие прочностные характеристики. Конструкция рамных лесов проста и надежна. В опорные башмаки (опоры) вставляются стойки рам, имеющие флажковые замки для крепления диагональных и горизонтальных связей. Стойки рам стыкуются между собой с помощью патрубков по принципу «труба в трубу». Соединение достаточно надежно, так как для изготовления патрубков используются качественные трубы. Строительные рамные леса с горизонтальными рамами применяются при строительстве зданий и сооружений; выполнении штукатурных работ; реставрации фасадов зданий и внутренней отделке помещений и др. Конструкция лесов рамных с горизонтальными рамами в отличие от других конструкций имеет следующие преимущества: быстрый монтаж-демонтаж каркаса; надежность и простота сборки; маленькая номенклатура комплектующих деталей; совместимость с другими видами строительнах лесов.

Рамные строительные леса ЛРП 2000-30

Рамные леса данной серии очень удобны при ремонтных и штукатурных работ. Отдельные элементы имеют небольшой вес и достаточно легко собираются. Идеально подходят для котеджного и малоэтажного строительства. Благодаря небольшой цене и высокой надёжностью облегченные леса ЛРП 2000-20 широко применяются в строительной сфере.

Максимальная высота установки лесов, м.

30

Кратность лесов фасада по длинне, м

1,5 / 2 / 2,5 / 3

Шаг рабочего яруса по высоте, м

2

Глубина конструкции, м

1

Колличество ярусов настилов (не менее, шт. )

3

Несущая труба, мм.

30*30*1,5

Нагрузка на леса при каменной кладке, кг/м2

200

Рамные строительные леса ЛРП 2000-40

Очень распространенный вид лесов. На сегодняшний день, пожалуй, самый популярный среди строителей. Данная конструкция великолепно воплотила в себе оптимальное соотношение цены и универсальности. Такие строительные леса можно использовать для выполнения практически любых видов работ. Многолетний опыт производства металлических контрукций позволил нашему предприятию изготавливать продукцию высокого качества по разумным ценам.

Конструкторским отделом нашей компании была разработана подвесная консоль с роликовым механизмом для подъема и спуска различных строительных грузов (инструмент, мусор, сухие смеси, отделочные материалы, лакокрасочные покрытия) Крепится такая консоль к трубе с помощью хомута.

Максимальная высота установки лесов, м.

40

Кратность лесов фасада по длинне, м

1,5 / 2 / 2,5 / 3

Шаг рабочего яруса по высоте, м

2

Глубина конструкции, м

1

Колличество ярусов настилов (не менее, шт.)

3

Несущая труба, мм.

42*1,5

Нагрузка на леса при каменной кладке, кг/м2

200

Рамные строительные леса ЛРП 2000-60

Строительные леса с вертикальными рамами успешно используются на всех строительных площадках нашей страны. Благодаря своим конструктивным особенностям и использованию дополнительных элементов на базе хомутовых лесов, появилась возможность монтировать рамочные леса в самых труднодоступных местах.

Максимальная высота установки лесов, м.

60

Кратность лесов фасада по длинне, м

1,5 / 2 / 2,5 / 3

Шаг рабочего яруса по высоте, м

2

Глубина конструкции, м

1

Колличество ярусов настилов (не менее, шт.)

3

Несущая труба, мм.

42*2

Нагрузка на леса при каменной кладке, кг/м2

200

Рамные строительные леса ЛРП 2000-100

Стационарные леса рамочного типа ЛРП 2000-100 изготавливаются из электросварной трубы диаметром 48 мм. , и толщиной стенки 3 мм. Рамные леса этой серии устанавливаются на высоту 100 метров, но следует учесть что при монтаже лесов на высоту выше 60 метров или при ведении строительных работ связанных с кирпичной или каменной кладкой диагональные связи необходимо устанавливать в каждую ячейку собираемой конструкции.

Максимальная высота установки лесов, м.

100

Кратность лесов фасада по длинне, м

1,5 / 2 / 2,5 / 3

Шаг рабочего яруса по высоте, м

2

Глубина конструкции, м

1

Колличество ярусов настилов (не менее, шт.)

3

Несущая труба, мм.

48*3

Нагрузка на леса при каменной кладке, кг/м2

200

Рамные строительные леса.

Цена
Рамные строительные леса цена в СПб
ВЫБЕРИТЕ ПОДХОДЯЩИЙ КОМПЛЕКТ СТРОИТЕЛЬНЫХ РАМНЫХ ЛЕСОВ
или отправьте запрос на леса по вашим параметрам с указанием:
-высота
-длина вдоль фасада
-количество ярусов с настилами
-необходимость крепления лесов к фасаду
Высота 4 м, Длина 3 м
Площадь 12 кв м
Подробнее
Высота 4 м, Длина 6 м
Площадь 24 кв м
Подробнее
Высота 6 м, Длина 6 м
Площадь 36 кв м
Подробнее
________________________________________________________________________________________________________
Высота 6 м, Длина 9 м
Площадь 54 кв м
Подробнее
Высота 8 м, Длина 6 м
Площадь 48 кв м
Подробнее
Высота 8 м, Длина 9 м
Площадь 72 кв м
Подробнее

ВАШЕМУ ВНИМАНИЮ
Если размеры комплектов лесов (высота, длина, площадь) вам не подходят,
отправьте запрос на почту или позвоните по телефону (812) 958-03-26
и уточните высоту, длину и количество рабочих ярусов с ригелями и деревянными настилами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАМНЫХ ЛЕСОВ.
1. Максимальная высота сборки рамных лесов:
     — ЛРСП-40 — до 40 м
     — ЛРСП-60 — до 60 м
     — ЛРСП-100 — до 100 м
2. Шаг установки ярусов с настилами по высоте — 2.0 м

3. Ширина яруса — 1.0 м
4. Шаг установки вертикальных рам вдоль стены — 2.0   3.0 м
5. Диаметр трубы вертикальных рам:
     — ЛРСП-40   — 42*1.5 мм
     — ЛРСП-60   — 48*1.8 мм
     — ЛРСП-100 — 48*2.5 мм
6. Максимальная нагрузка — до 200 кг/кв м.

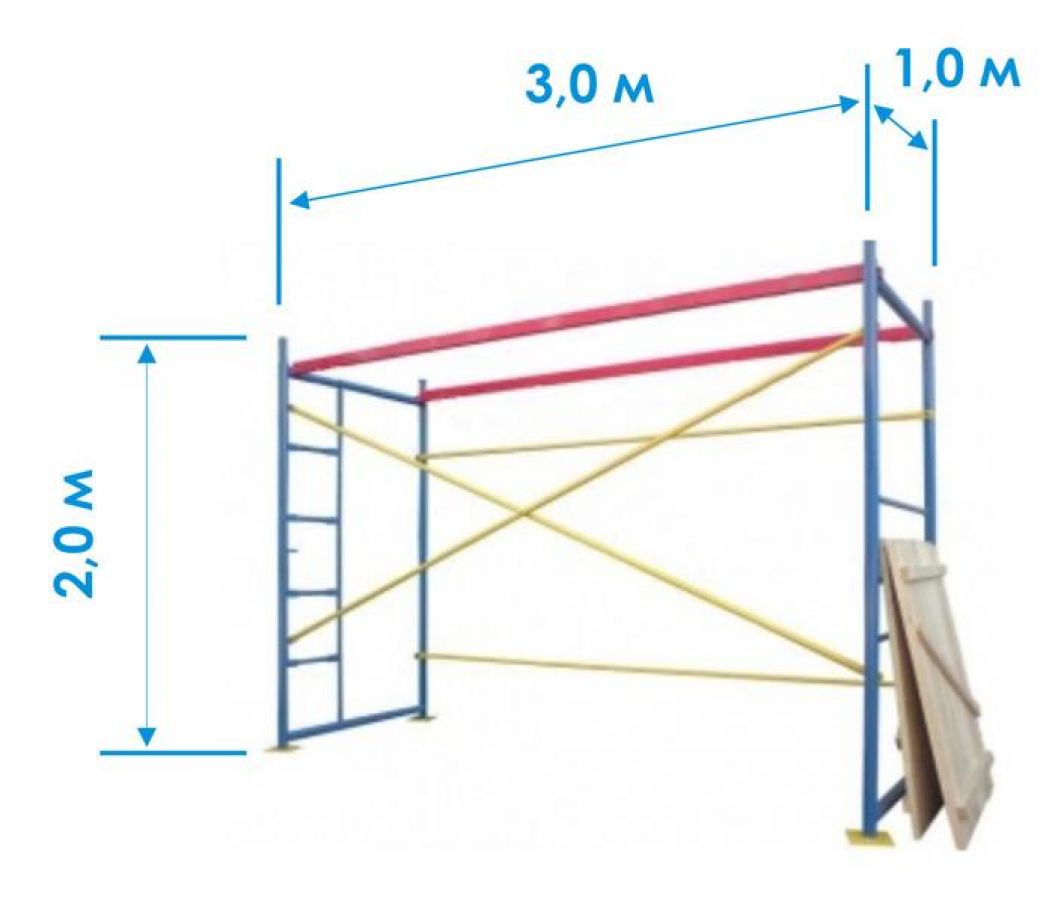

      Секция лесов                  Общая конструкция               Ригель и щиты                Металлические ригеля

ФОТО СТРОИТЕЛЬНЫХ РАМНЫХ ЛЕСОВ


ОТПРАВИТЬ ЗАЯВКУ на расчет рамных лесов можно ЗДЕСЬ.
Укажите, пожалуйста:
1. Максимальную высоту, на которой будут проводиться работы.

2. Длину комплекта лесов вдоль фасада.
3. Количество рабочих ярусов с деревянными настилами (можно в процентах).
4. Необходимо ли вам крепление лесов к фасаду.
5. Если необходима доставка, укажите адрес доставки и срок поставки.
6. Необходима ли вам фасадная защитная сетка.

МОНТАЖ и ДЕМОНТАЖ может выполнить наша бригада, имеющая большой опыт данных работ.
Стоимость монтажа и демонтажа строительных лесов зависит от характера объекта, сроков выполнения объема работ.
Заявку на монтаж и демонтаж можно отправить

ЗДЕСЬ.

Паспорт     Сертификат     Схема крепления     Элементы лесов

Строительные леса купить в СПб не дорого по низким ценам. Доставка по всем регионам РФ. Аренда от 1 рубля за 1 кв м.
Легкость монтажа и демонтажа, надежность и низкая стоимость – главные преимущества строительных лесов и самые распространенные из них — рамные строительные леса — цена на которые наиболее бюджетна.. Строительные рамные леса предназначены для всех видов фасадных работ. Монтаж и демонтаж не требует специальных навыков и специальных инструментов и производится силами обычной бригады строителей.

Рамы с лестницей и рамы без лестницы собираются по вертикали методом «труба в трубу», соединяясь между собой с помощью диагональных и горизонтальных связей в единое целое. В качестве настилов используются металлический ригель и настил деревянный.
Выровнять конструкцию по горизонтали можно с помощью двух видов опор винтовых

             Купить винтовые опоры можно ЗДЕСЬ.
       320 мм                   385 мм
Подниматься на рабочие ярусы можно в местах, где установлены рамы с лестницей или в специально оборудованных местах с наклонными лестницами.



Купить наклонную лестницу можно ЗДЕСЬ.

Вы можете строительные леса купить в СПб в комплекте с креплением к фасаду. Наши специалисты рассчитают оптимальную и безопасную схему крепления лесов к фасаду.
Выполняем все виды ППР по монтажу строительных лесов с привязкой к вашему объекту.
Позвоните нам, если вам необходимо купить леса строительные — и цена СПб вас приятно удивит!

ЭЛЕМЕНТЫ КРЕПЛЕНИЯ ЛЕСОВ

1. Кронштейн крепления (30 см или 60 см) и анкерный болт (120 мм) — самый популярный, мобильный и не дорогой вариант крепления лесов, обеспечивающий безопасность всей конструкции.


Купить кронштейн и анкерный болт можно ЗДЕСЬ.

2. Пластиковый дюбель, шуруп-кольцо, неповоротный хомут 48х48 мм и анкерная труба с крюком (длина трубы 0.55 м, 0.8 м или 1,5 м) представляют собой самую надежную систему крепления рамных, клиновых, хомутовых строительных лесов к фасаду, обеспечивая полное безопасное и устойчивое положение лесов на все время их использования.
Все элементы лесов имеют небольшой вес, что так же облегчает их монтаж и демонтаж.

Купить эти элементы крепления лесов можно ЗДЕСЬ.

У нас Вы всегда можете купить леса строительные СПб по самой низкой стоимости или взять леса строительные в аренду.

Опытная бригада выполнит монтаж и демонтаж лесов.

Показатель цены строительных лесов — стоимость 1 кв м.
Цена формируется из расчета следующих вариантов наполнения рабочими настилами:
1 кв м строительных лесов без настилов.
1 кв м строительных лесов с двумя и более ярусами настилов.
1 кв м строительных лесов с полным комплектом настилов.

Леса строительные

Леса строительные купить по выгодным ценам в компании «Авантаж»

При строительстве многоэтажных зданий различного назначения необходимо использование специального строительного оборудования. Строительные леса необходимы для размещения рабочих, оборудования и строительных материалов в процессе возведения и внутренней отделки стен и перекрытий верхних этажей, а также для прокладки коммуникаций и отделки фасадов. Компанией «Авантаж» осуществляется продажа строительных лесов по выгодным ценам – все для безопасной и качественной кладки стен или для выполнения реконструкции здания. Строительные леса купить или взять в аренду, уточнить цены на строительные леса можно у нас.

Леса строительные представляют собой устойчивые прямоугольные конструкции. Все элементы этих конструкций надежно свариваются или закрепляются. Безопасное перемещение по лесам возможно благодаря наличию ограждений, лестниц и настилов.

Строительные леса — разновидности

По типу сборки, а также диаметру и длине металлических труб, идущих на изготовление строительных лесов, выделяют несколько типов данного оборудования. На сайте можно подобрать и купить леса строительные алюминиевые: рамные, хомутовые или штыревые, которые идеально подойдут для кладки стен, ремонтных или отделочных работ в высотных зданиях любой конструкции.

Если в поисковой системе вы запрашиваете «куплю строительные леса», то вы наверняка уже знаете точно, какой высоты и жесткости вам необходимы данные приспособления. Расчетные размеры лесов и максимальная нагрузка зависят от этажности возводимого здания, его площади, а также от специфических условий проведения работ.

Леса строительные рамные высотой 60, 100 или 200 метров собираются из стальных рам, связанных между собой горизонтальными и диагональными стальными элементами, прикрепленными резьбовыми флажковыми соединениями. Это легкий и недорогой вариант, который обеспечит безопасность ваших работников, удобное и качественное выполнение строительных, монтажных или ремонтных работ.

Леса строительные штыревые, как и рамные, легко собираются и разбираются, экономя время и силы рабочих. Но основными элементами этого оборудования являются не рамы, а стальные штыри, которые вводятся в полые трубки-проушины, приваренные к металлическим вертикальным стойкам, выполненным из трубчатых элементов диаметром 58 или 47 мм. Их высота, как правило, не превышает 40 метров. Леса строительные трубчатые выдерживают нагрузки до 200 кг/м2 и отличаются высокой устойчивостью даже при сильном ветре и непогоде.

Леса строительные хомутовые универсальны, они представляют собой прочный, устойчивый и в то же время регулируемый каркас, металлические стойки и ригеля которого надежно закрепляются между собой поворотными и глухими хомутами и резьбовыми болтами. Подобная конструкция высотой до 80 метров выдержит нагрузки до 250 кг/м2 и станет надежной опорой для работников, даже если здание возводится на наклонной плоскости.

Возможны также комбинации разных типов строительных лесов. Каждый посетитель нашего сайта может подобрать вариант, наилучшим образом приспособленный под дизайн здания или особенность выполняемых работ.

Покупать леса строительные лучше всего в специализированных компаниях, чтобы иметь уверенность в надежности сборки и качестве элементов конструкции: портиков, настилов, ограждений, лестниц и т.п.

Сотрудничайте с профессионалами

Компания «Авантаж», расположенная в Екатеринбурге, предлагает разнообразное строительное оборудование, в том числе и леса строительные по ценам производителя. Мы предоставляем удобную возможность выбрать подходящие леса строительные и купить по выгодным ценам, не отрываясь от основной деятельности. Заказ можно оформить прямо на сайте или позвонив нам по телефону.

Если вы не занимаетесь строительством профессионально и на постоянной основе и покупать строительные леса нецелесообразно, в нашей компании доступна услуга «аренда строительных лесов» недорого. Составленный договор будет гарантом нашей компетентности и обоюдно выгодных условий.

Если же строительство – ваша основная деятельность, тогда вариант леса строительные купить по ценам ниже рыночных, станет выгодным капиталовложением. Данные приспособления обеспечат высокое качество и большую скорость выполняемых работ, а также обезопасят ваших работников от несчастных случаев, а вас — от внеплановых штрафов. Купить леса строительные вы можете в компании «Авантаж». Мы гарантируем удобную и выгодную доставку по Екатеринбургу и области.

Строительные леса купить или взять в аренду вы можете на нашем сайте. Для этого вам необходимо выбрать подходящий вариант и рассчитать число секций конструкции в соответствии с их размерами. При точном расчете нужно учитывать наружную площадь возводимого или ремонтируемого здания, а также рост рабочих. При необходимости рассчитать размеры строительных лесов вам помогут наши профессионалы, связаться с которыми можно по горячей линии.

С компанией «Авантаж» вам больше не нужно тратить время на поиск подходящей фирмы, в которой вы сможете выгодно и быстро арендовать или купить леса строительные, а также другое оборудование для качественного выполнения строительных работ, реконструкции и ремонта.



Более подробную информацию по видам строительных лесов можно получить в следующих разделах сайта:

ПАСПОРТ СТРОИТЕЛЬНЫЕ ЛЕСА ЛСР 40


Леса строительные приставные рамные ЛРС 40

1. Назначение изделия

Леса рамные приставные ЛРС-40 предназначены для отделочных и ремонтных работ на фасадах зданий высотой до 40 метров, и нормативной поверхностной нагрузкой до 200 кг. На распределённый квадратный метр. Леса ЛРС-40 изготовлены в соответствии с ТУ 5225-001-38525343-2013.

2. Техническая характеристика ЛРС-40.

Леса ЛРС-40 изготовлены из стальной трубы диаметром 42мм с порошковой окраской. В строительных лесах ЛРС-40 сборка производится методом труба в трубу, используются рамы с вальцовкой, что обеспечивает жёсткость и надежность конструкции.

Максимальная высота лесов 40 метров
Высота яруса 2 метра
Шаг яруса вдоль стены 2 или 3 метра
Ширина яруса 1 метр
Количество ярусов настила, не менее 1 рабочий
Нормативная поверхностная нагрузка 200 кг/м2
Рама ЛРС- 40 изготовлена из круглой трубы Ø 42 мм
Связь горизонтальная/диагональная
Труба  Ø 25 мм
Размер между осей – горизонтальная связь 3050 мм
Размер между осей – диагональной связи 3292 мм
Ригель изготовлен из профильной трубы 60х30 мм

Примечание: При установке лесов ЛРС40 в случаях, когда устанавливается узкая колонна строительных лесов, для обеспечения жесткости конструкции крепление к стене осуществлять в каждой секции конструкции и устанавливать диагонали в каждой ячейке.

Нагрузку при этом производить по спец. проекту ППР

3. Конструкция лесов ЛРС-40

Леса рамные приставные ЛРС-40 представляют собой пространственную каркасно-ярусную систему, смонтированную из трубчатых элементов: рам с лестницами, без лестниц, рам с торцевым ограждением, установленных в опорные башмаки или винтовые домкраты, соединённые между собой диагональными и горизонтальными связями, при помощи флажковых

фиксаторов. На опорную рамную конструкцию устанавливаются ригеля 2 м. или 3м. при фасадных работах. На ригеля укладываются деревянные щиты настилы, изготовленные из доски

20-25 мм. со специальным фиксирующим от опрокидывания замком. По желанию заказчика настилы обрабатываются огнеупорной пропиткой.

4. Элементы лесов и их описание

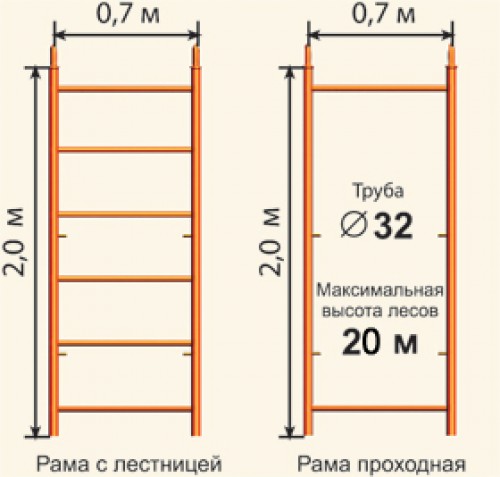

Рама без лестницы

Рама без лестницы ЛРС-40 изготовлена из электросварной трубы 42мм. Имеет габаритные размеры – высота — 2000 мм, ширина — 1000 мм. На раму приварены 4 флажковых фиксатора. Рама без лестницы является основным элементом и служит для наращивания лесов до необходимой высоты.

Рама с лестницей

Рама с лестницей ЛРС-40 изготовлена из трубы, 42 мм. Имеет габаритные размеры – высота — 2000 мм, ширина — 1000 мм. Является основным элементом и служит для наращивания лесов до необходимой высоты. На рамах предусмотрены замки с фиксатором для крепления диагональных стяжек и связей. Рама с лестницей является также межэтажным переходом для рабочих для их вертикального перемещения.

Горизонталь



Связь горизонтальная изготовлена из трубы 25 мм. Имеет габариты – длина 3050 мм, длина 2000мм. Служит для связи вертикальных рам и обеспечения необходимой дистанции между ними.

Диагональ диагональная стяжка

Связь диагональная изготовлена из трубы 25мм. Имеет габариты – длина 3292 мм, длина 2000 мм. Служит для обеспечения устойчивости и жесткости каркаса в горизонтальной плоскости, крепятся к рамам с помощью флажковых соединений.

Ригель

Ригель изготовлен из профильной трубы 60х30мм. Имеет габариты — длина 3065 мм, длина 2000 мм. Служит опорой для укладки деревянного настила. Ригели настилов навешиваются с помощью кронштейнов на верхние связи смежных рам на ярусах, предусмотренных под настилы. Сначала укладываются металлические ригеля, а затем укладывается деревянный настил.

Башмак опорный

Башмак опорный. Имеет габариты – 120*120 мм, O 40 мм, масса 0,9 кг Служит основанием нижнего ряда вертикальных рам лесов, принимает на себя вертикальные нагрузки от лесов и передает их на грунт посредством дополнительных деревянных подкладок.

Настил деревянный

Настил деревянный. Имеет габариты – ширина 1000 мм, длина 980 мм, масса 20 кг, изготавливается из досок 2-го сорта, расстояние м/у досками до 100мм, толщиной 20-25мм. Служит для горизонтального перемещения рабочих и принятия нагрузок, возникающих от бригад рабочих и строительно-отделочных материалов.

Анкерный кронштейн

Кронштейн — служит для крепления строительных лесов. Изготавливается из полосы 25*4 мм.

Крепление конструкции лесов к стене происходит с помощью кронштейнов и анкера, крайние стойки рам анкируют через 4 метра, внутренние стойки рам анкируют через 6 метров в шахматном порядке. Анкерные болты в комплекте с кронштейнами не поставляются.

Винтовой домкрат

Регулируемая опора — винтовой механизм, предназначенный для выравнивания вертикальных элементов строительных лесов. Необходим, при монтаже конструкций с небольшими неровностями опорной площадки. Комплектуется по письменной заявке заказчика строительных лесов.

5. Порядок сборки.

1. Монтаж и демонтаж лесов должен производиться под руководством ответственного производителя работ, который должен:

— изучить конструкцию лесов;

— составить схему установки лесов для конкретного объекта, согласно ППР;

— составить перечень потребных элементов;

— произвести согласно перечню приемку комплекта лесов со склада с отбраковкой

поврежденных элементов.

— знать и использовать всю нормативную документацию, связанную с техникой безопасности в строительстве СНиП 12 -03-2001.

2. Рабочие, монтирующие леса, предварительно должны быть ознакомлены с конструкцией и проинструктированы о порядке монтажа и способах крепления лесов к стене.

3. Леса должны монтироваться на спланированной и утрамбованной площадке, с которой должен быть предусмотрен отвод воды. Площадка под леса должна быть горизонтальной в продольном и поперечном направлениях. Она должна быть огорожена от возможного наезда строительной техники в зону установки фасадных лесов. Категорически запрещаетсяустанавливать леса на обледеневшее или неочищенное от снега основание.

4. Монтаж лесов следует производить, начиная от угла здания, соблюдая при этом последовательность установки отдельных элементов.

I Этап.

На подготовленной утрамбованной площадке установить деревянные подкладки толщиной не менее 40 мм, и башмаки согласно ППР проекту производства работ.

II Этап.

Установить на подпятники две смежные рамы первого яруса, соединить их горизонталями

и диагоналями связями в шахматном порядке.

Внимание!!! Вертикальные рамы следует устанавливать строго по уровню.

Аналогично монтируем следующие рамы строительных лесов до необходимой длинны.

III Этап.

Согласно ППР произвести крепление лесов к стене, при этом необходимо четко соблюдать вертикальность рам.

IV Этап.

Установить ригеля и деревянные настилы (металлические настилы) на первый рабочий ярус. При необходимости установить монтажный или дополнительный ярус. При укладке настила проверяются прочность закрепления и отсутствие возможности сдвигов. Зазоры между досками настила принимают не более 100 мм. Выступы досок за поверхность щита не должны превышать 30 мм. щиты настила могут быть соединены по длине внахлестку.

V Этап.

Установить рамы второго яруса, соединить их горизонтальными и диагональными связями, диагонали установить в шахматном порядке. В некоторых случаях для придания жесткости конструкции установка диагоналей осуществляется в каждой ячейке.

VI Этап.

Крепление (анкеровка) лесов к стене осуществить пробками или крюками с втулками посредством анкерных кронштейнов в шахматном порядке. Крайние стойки должны быть закреплены через 2 метра, внутренние через 4 метра, в шахматном порядке. В некоторых случаях для придания жесткости конструкции крепление лесов к стене осуществляется в каждой ячейке.

Повторяя эти этапы, набрать необходимую высоту лесов.

ВНИМАНИЕ !!!

Леса устанавливать четко по отвесу. Монтаж диагональных связей и крепление лесов к стене производить одновременно с монтажом лесов.

При установке лесов для каменной кладки наращивание их производится постепенно по мере возведения кладки стен здания. Укладку настилов и установку перил производить одновременно. В лесах для отделочных работ допускается укладывать щиты настила в шести ярусах, а для каменных только на двух верхних ярусах. Демонтаж лесов допускается лишь после уборки с настилов остатков материалов, инвентаря и инструментов. До начала демонтажа лесов производитель работ обязан осмотреть их и проинструктировать рабочих о последовательности и приемах разборки, а также о мерах, обеспечивающих безопасность работ. Демонтаж лесов следует начинать с верхнего яруса в последовательности, обратной последовательности монтажа. Демонтированные элементы перед перевозкой рассортировать. Крупногабаритные элементы связывать в пакеты. Произвольное сбрасывание элементов лесов категорически запрещается.

Для защиты от атмосферных электрических разрядов леса оборудуются заземлением, соединенным с рамой при помощи шины. Элементы заземления поставляются по отдельному заказу.

6 . Эксплуатация лесов

1. Металлические рамочные леса могут быть допущены в эксплуатацию только после окончания их монтажа но не ранее с дачи их по акту лицу, назначенному для приемки главным инженером строительства с участием работника по технике безопасности.

2. Осуществляется проверка при приемке установленных лесов в эксплуатацию следующих моментов:

—  соответствие собранного каркаса монтажным схемам и правильность сборки узлов;

—  правильность и надежность крепления лесов к стене;

—  правильность и надежность опирания лесов на основание

—  правильность установки молнии приемников и заземления лесов;

—  обеспечение отвода воды от лесов.

Важно! Обратите особое внимание на вертикальность стоек и надежность крепления лесов к стене!

1. Состояние лесов должен ежедневно проверять перед началом смены производитель работ или мастер, руководящий работами.

2. Настилы и лестницы лесов рекомендовано систематически очищать от мусора, остатков материалов, снега, наледи, а зимой посыпать песком.

3. Нагрузки на настилы лесов в процессе их эксплуатации не могут превышать пределов, указанных в паспорте.

4. Важно соблюдать следующие правила при подаче материалов на леса башенным краном непосредственно к рабочим местам:

— чтобы избежать ударов грузом по лесам, следует сначала производить подъем груза и

передвижение крана, а затем поворот стрелы и плавное опускание груза;

— на лесах должен находиться сигнальщик, который регулирует подачу грузов подачей сигналов

крановщику.

Каркас стационарного подъемника, при подаче материалов на леса, должен крепиться к стене независимо от лесов.

7. Указание мер безопасности

Рамные строительные леса необходимо надежно закрепить к стене по всей высоте. Исключено произвольное снятие крепления лесов к стене.

— У настила лесов должна быть ровная поверхность.

— Подъем людей на леса и спуск с них должен осуществлять исключительно по лестницам.

— На лесах следует вывесить плакаты со схемами перемещения людей, размещения грузов, а также величин допускаемых нагрузок.

— Запрещается подача на леса груза, превышающего допустимый, проектом.

— Установка защитных устройств необходима во избежание повреждений стоек, расположенных у проездов.

— Линии электропередач, расположенные ближе 5 м от лесов необходимо снять или заключить в деревянные короба.

— Леса необходимо надежно заземлить и оборудовать грозозащитным устройством.

— Категорически запрещается доступ людей в зону ведения работ, не занятых на этих работах, при монтаже и демонтаже лесов.

— При монтаже полых коробчатых, трубчатых конструкций принимают меры против попадания и скопления в них воды.

— Леса, расположенные вблизи проезда транспортных средств, ограждают отбойными брусками с таким расчетом, чтобы они находились на расстоянии не ближе 0,6 м от габарита транспортного средства.

— При совпадении точек крепления с проемами в стене леса крепят к несущим конструкциям стенам, колоннам, перекрытиям с внутренней стороны здания при помощи различных приспособлений и устройств. Не следует крепить леса к балконам, карнизам, парапетам.

— Леса допускаются к эксплуатации после испытаний. При испытании лесов нормативной нагрузкой оцениваются их прочность и устойчивость, надежность настила и ограждений, заземления. Леса должны находиться под контрольной нагрузкой не менее 2 ч.

— Ввод лесов в эксплуатацию допускается после приемки комиссией, назначаемой руководителем строительной организации, и регистрируется в журнале учета по ГОСТ 26887-86. Если леса не использовались в течение месяца, то они допускаются к эксплуатации после приемки упомянутой комиссией. Леса следует эксплуатировать в соответствии с инструкцией предприятия-изготовителя и требованиями СНиП 12-03-2001.

— Рабочие должны быть ознакомлены с правилами работы на лесах, со схемами нагрузок, содержащими сведения о допустимых грузах и порядке их размещения.

Следует предусмотреть меры, чтобы обеспечить безопасный спуск людей с рабочего места при возникновении аварийной ситуации.

Кроме требований мер безопасности настоящего паспорта необходимо также выполнять требования СНиП 12-03-2001 Безопасность труда в строительстве и ПОТ РМ-012-2000 Межотраслевые правила по охране труда при работе на высоте.

8. Стандартная схема крепления лесов.

При сборке строительных лесов ЛРС-40 для придания жесткости конструкции, крепление лесов к стене осуществляется крайние рамы через 2 метра, внутренние через 4 метра в шахматном порядке, допускается крепление (анкеровка) в каждой ячейке и к каждой раме по всей площади лесов.

q = 200 кг/м2

Pp ≤ P доп., где Р доп. = 2600кгс.

9. Транспортирование и хранение

Транспортирование лесов может осуществляться транспортом любого вида в соответствии с действующими для данного вида транспорта правилами перевозки грузов).

1. Элементы лесов должны быть рассортированы по видам риге ль, стойка, связь и т.д. и связаны в пакеты проволокой диаметром не менее 4 мм в две нитки со скруткой не менее 2-х витков, перед транспортированием, при этом мелкие детали следует упаковать в ящики.

2. Сбрасывать элементы с транспортных средств при разгрузке запрещается.

3. Хранение лесов должно осуществляться по группе хранения ОЖ4 в соответствии с ГОСТ 15150-69.

4. В случае длительного хранения элементы лесов укладываются на подкладки, исключающие соприкосновение их с грунтом.

5. Металлические поверхности лесов, не имеющие лакокрасочных покрытий, при длительном хранении должны подвергаться консервации солидолом С по ГОСТ 4366 – 75 или другой равноценной смазкой.

Гарантии изготовителя.

ООО «ГРУППА ПРОФИ» гарантирует соответствие рамных строительных лесов ЛРС-40 требованиям настоящего паспорта при соблюдении потребителем условий эксплуатации, транспортирования и хранения.

Срок гарантии 12 месяцев со дня поступления потребителю.

Дата выпуска ________________________

Комплектовочная ведомость

Наименование элемента Количество, шт
Рама с лестницей
Рама без лестницы
Связь горизонтальная
Связь диагональная
Балка-ригель
Опора
Щит настила
Анкерный кронштейн

Внимание: количество кронштейнов, настилов и лестничных маршей, а также наличие

бортовых досок определяет заказчик строительных лесов согласно ППР для каждого объекта.



Отношение высоты к ширине основания для передвижных подмостей с/без выносных опор.

10 марта 2004 г.

Дэвид А. Бошам, президент
Industrial Design Associates
40106 Roshani Drive
Temecula, CA 92591

Re: Отвечает ли конструкция выносной опоры передвижных лесов требованиям 29 CFR 1926.46.4 .

Уважаемый г-н Бошан!

Это ответ на ваше письмо от 30 декабря 2002 г. в Управление по охране труда (OSHA), а также на несколько бесед с моими сотрудниками.Ваш запрос касается соответствия конструкции выносных опор вашим передвижным лесам с фиксатором, используемым в строительстве. Прошу прощения за задержку с завершением этого письма.

Вопрос: Соответствуют ли представленные мной проекты передвижных лесов со стопорными штифтами применимым строительным требованиям OSHA в отношении отношения высоты к ширине основания для поддерживаемых лесов? 1

Ответ

I. Справочная информация

Во-первых, обратите внимание, что OSHA не утверждает и не поддерживает продукты.Кроме того, переменные условия труда на рабочих местах и ​​возможные изменения или неправильное применение безопасного в других отношениях продукта могут легко создать опасные условия, не зависящие от производителя. Тем не менее, при необходимости, мы пытаемся дать работодателям некоторые рекомендации, чтобы помочь им оценить, подходят ли продукты для использования, и обеспечить ли защиту, требуемую OSHA.

Раздел 1926.451(c)(1) гласит:

Критерии для поддерживаемых лесов . (1) Подмости на опорах с отношением высоты к ширине основания ( включая опоры выносных опор, если они используются ) более четырех к одному должны быть защищены от опрокидывания с помощью растяжек, связей, распорок или эквивалентных средств… [Выделение добавлено.]

В 1983 году OSHA объяснило, что для целей отношения высоты лесов к ширине основания Агентство использует «общую высоту» по отношению к меньшему размеру основания. OSHA продолжает использовать взаимосвязь между общей высотой и наименьшим размером основания для расчета отношения высоты к ширине основания. Как заявило Агентство в письме 1983 года 2

. . . отдельно стоящие леса считаются безопасными, если общая высота в четыре раза меньше минимального или наименьшего размера основания.[Выделение добавлено.]

На основании предоставленной вами информации мы не смогли рассчитать общую высоту строительных лесов. Однако с учетом размеров ширины ваших материалов мы рассчитали максимально допустимую высоту лесов для использования без ограничений.

В ваших материалах описаны три модели строительных лесов типа «шпилька». Номинально они имеют длину 4 фута и ширину 26 дюймов, длину 6 футов и ширину 29 дюймов и длину 7 футов и ширину 40 дюймов. Мы будем называть их соответственно 4-футовыми, 6-футовыми и 7-футовыми моделями.

II. Использование лесов, когда на них никого нет во время их перемещения

Без использования выносных опор
В приведенной ниже таблице показано, на какой высоте в соответствии с положением OSHA об ограничениях (§1926. 451(c)(1)) требуется указанная модель лесов, при использовании без выносных опор необходимо фиксировать (оттяжками, связями, распорками или аналогичными средствами) для предотвращения опрокидывания.





Модель
(без выносных опор)
Общая высота*, при которой требуется фиксация
4 фута       (ширина 26 дюймов) больше 8.668 футов
6 футов       (шириной 29 дюймов) более 9,668 футов
7 футов       (ширина 40 дюймов) более 13,332 футов
* включая вертикальные стойки, ограждения, ролики и т. д.


Использование выносных опор
Если (в качестве примера) пользователь добавил двухфутовые выносные опоры в каждом углу и перпендикулярно длинной стороне базовой секции лесов, ширина основания увеличилась бы до такой степени, что становится больше номинальной длины.Поскольку устойчивость лесов оценивается по наименьшему размеру и поскольку номинальная длина в этом сценарии становится наименьшим размером, максимальная высота без ограничений не должна превышать номинальную длину в четыре раза.

Наш анализ показывает изменения базовой геометрии на всех трех моделях. Добавление ваших аутригеров увеличивает ширину на 4 фута и фактически создает новую длину для каждой модели. 4-футовые леса становятся 4 фута на 6,167 фута; 6-футовые леса становятся 6 футов на 6,417 футов.; 7-футовые леса становятся 7 футов на 7,333 фута. Выбор наименьшего размера обеспечивает следующую ширину: 4-футовые леса составляют 4 фута; 6-футовые леса составляют 6 футов; 7-футовые леса — это 7 футов.

В приведенной ниже таблице показано, на какой высоте в соответствии с положением об ограничениях OSHA (§1926.451(c)(1)) указанная модель лесов при использовании с выносными опорами, как описано выше, должна быть закреплена (с помощью растяжек, привязок, распорок или аналогичных средств). средства) для предотвращения опрокидывания.













Модель
(с использованием выносных опор, как описано выше)
Общая высота*, при которой требуется фиксация
4 фута       (шириной 4 фута) более 16 футов
6 футов       (шириной 6 футов) более 24 футов
7 футов       (шириной 7 футов) более 28 футов
* включая вертикальные стойки, ограждения, ролики и т. д.


III. Использование подмостей, когда работник находится на них во время их перемещения

Передвижные подмости должны соответствовать более строгому соотношению высоты к ширине основания, если рабочие остаются на подмостках во время движения. Раздел 1926.452(w)(6) запрещает перемещение передвижных лесов с находящимися на них работниками, если не выполняются определенные требования. Одним из таких требований является §1926.452(w)(6)(ii), в котором говорится:









Отношение высоты к ширине основания лесов во время движения составляет два к одному или меньше, если только леса не спроектированы и не сконструированы в соответствии с национальными требованиями к испытаниям на устойчивость или превосходят их, например, перечисленные в пункте [w] Приложения A к этой части (ANSI/SIA A92.5 и А92.6). [Выделение добавлено.]

Предоставленные вами материалы не указывают на то, что вы спроектировали и построили строительные леса со стопорными штифтами в соответствии с «национально признанными требованиями к испытаниям на устойчивость» или превосходят их. Если бы они на самом деле не были спроектированы таким образом, высоту, указанную в таблицах выше, пришлось бы уменьшить, чтобы соответствовать соотношению 2:1 для использования подмостей, когда они перемещаются с рабочими на них.

Обратите внимание, что в соответствии с §1926.452(w)(6)(iii), когда рабочий едет на строительных лесах,

Рамы выносных опор, при использовании, [должны быть] установлены с обеих сторон лесов. 3





Если вам нужна дополнительная информация, свяжитесь с нами по факсу (202-693-1689) по адресу: Министерство труда США, OSHA, Управление строительных стандартов и рекомендаций. Вы также можете связаться с нами по почте в Департаменте труда США, OSHA, Office of Construction Standards and Guidance, Room N3468, 200 Construction Avenue, N.W., Washington, D.C. 20210, хотя мы будем получать корреспонденцию по почте с задержкой.

С уважением,

Рассел Б.Суонсон, директор
Управление строительства










1 В своем письме вы указали, что ваш вопрос намного шире, чем этот , т. е. . Соответствуют ли ваши проекты всем применимым требованиям OSHA к лесам, используемым в строительстве. Многие из этих требований относятся к способу использования строительных лесов и воздействующим на них нагрузкам. Поэтому невозможно прокомментировать адекватность конструкции строительных лесов без ссылки на конкретную информацию об использовании.Короче говоря, в свете этого и с учетом ограниченного объема представленной информации мы можем прокомментировать только применимые требования к соотношению ширины основания к высоте. [ вернуться к тексту ]










2 Письмо Агентства от 13 октября 1983 г. Джона Б. Майлза, директора Управления полевых операций, мистеру Бадду. [ вернуться к тексту ]










3 Отметим, что на представленных чертежах аутригерная рама изображена только с одной стороны лесов. Однако наши расчеты в таблицах были основаны на использовании аутригеров с обеих сторон. [ вернуться к тексту ]






Прочные строительные леса для превосходной работы Вдохновляющие коллекции

Выберите из беспрецедентного множества строительных лесов размера на Alibaba.com. Эти предметы отлично подходят для таких случаев, как Хэллоуин, тематические вечеринки и даже для посещения тематических парков. Строительные леса размера , представленные на сайте, изготовлены надежными брендами, которые используют качественные материалы и производят качественную продукцию.Эти строительные леса размера доступны во всех размерах, от миниатюрных до больших. Эти предметы невероятно интересны как детям, так и взрослым. Леса размера

на Alibaba.com включают повязки на голову, предметы одежды и предметы, которые вызывают чувства определенных персонажей и точно представляют их. Леса размера , предлагаемые на сайте, включают в себя обычных мифологических существ, телевизионных персонажей, супергероев и книжных персонажей. Эти леса размером бывают забавными и причудливыми, а также страшными конструкциями в зависимости от случая, для которого они предназначены.Они доступны в вариантах, подходящих в качестве подарков для шуток, и гиперреалистичных, которые могут использовать косплееры и те, кто хочет создавать правдоподобные костюмы. Их могут использовать, в частности, сотрудники парков развлечений и организаторы дней рождений.

размеры строительных лесов , доступных на сайте, тщательно разработаны, чтобы быть безопасными для всех. Они сделаны из качественных материалов, которые не вызывают никаких повреждений или зуда. Эти строительные леса размера удобны в носке и просты в использовании.Леса размера предлагаются в различных привлекательных и ярких дизайнах, которые обязательно привлекут внимание.

Поднимите свое чувство стиля и удовольствия с помощью забавных и привлекательных строительных лесов размера от Alibaba. com. Эти товары идеально подходят для поставщиков строительных лесов размера , которые хотят закупать большие количества оптом. При очень демократичных ценах эти товары обязательно придутся по вкусу покупателям.

%PDF-1.4 % 1 0 объект > эндообъект 6 0 объект /Заголовок /Предмет /Автор /Режиссер /Ключевые слова /CreationDate (D:20220106125337-00’00’) /ModDate (D:20070109100012-08’00’) >> эндообъект 2 0 объект > эндообъект 3 0 объект > эндообъект 4 0 объект > эндообъект 5 0 объект > ручей Adobe Акробат 6.0 Подключаемый модуль захвата бумаги2004-09-15T11:34:52-07:00Adobe Acrobat 6.02007-01-09T10:00:12-08:002007-01-09T10:00:12-08:00uuid:5cf864a0-7d79-4d97 -b80d-4077933883abuuid:404a7b94-a00b-11db-8baa-0016cbc8ed78application/pdf конечный поток эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект > эндообъект 19 0 объект > эндообъект 20 0 объект > эндообъект 21 0 объект > эндообъект 22 0 объект > эндообъект 23 0 объект > эндообъект 24 0 объект > эндообъект 25 0 объект > эндообъект 26 0 объект > эндообъект 27 0 объект > эндообъект 28 0 объект > эндообъект 29 0 объект > эндообъект 30 0 объект > эндообъект 31 0 объект > эндообъект 32 0 объект > эндообъект 33 0 объект > эндообъект 34 0 объект > эндообъект 35 0 объект > эндообъект 36 0 объект > /ProcSet [/PDF /Text /ImageC /ImageB /ImageI] >> эндообъект 37 0 объект > ручей xڝXK6W+zAEhoEV0N6tQ |qf3˦(>?N~rSNu. $’4S?ϥ1Ije0]ɛ1.xǺ8&»!e0],4?**bO08 k=z Hi!au+x(‘Ir̉CvxgӦ86M\I

Трехмерный каркас с точной микроархитектурой и микротекстурами поверхности

https://doi.org/10.1016/j.bimaterials.2009.05.023Получить права и контент

Резюме

Трехмерная (3D) структура, включающая точно определенную микроархитектуру и микротекстуры поверхности, предназначенная для представления конкретных физических сигналов клеткам и тканям, может служить эффективным каркасом в различных приложениях тканевой инженерии и регенеративной медицины.Мы сообщаем о методе изготовления, основанном на микрообработке и мягкой литографии, который позволяет разрабатывать трехмерные каркасы как с точно спроектированной архитектурой, так и с индивидуальной топографией поверхности. Техника изготовления лесов состоит из трех ключевых этапов, начиная с микроизготовления формы с использованием фоторезиста на основе эпоксидной смолы (SU-8), за которым следует двустороннее формование одного слоя полидиметилсилоксана (ПДМС) с использованием механического приспособления для точного управления движением. ; и, наконец, выравнивание, укладка и склеивание нескольких слоев PDMS для получения трехмерной структуры.Этот метод был использован для изготовления каркасов 3D Texture и 3D Smooth PDMS, где топография поверхности включала столбики диаметром/высотой 10 мкм и гладкие поверхности соответственно. Потенциальная полезность трехмерных микрокаркасов и роль топографии поверхности были впоследствии исследованы 90 299 in vitro 90 300 с комбинированной гетерогенной популяцией стволовых клеток взрослого человека и полученных в результате клеток-предшественников, которые в совокупности называются клетками-предшественниками соединительной ткани (CTP), в условиях стимуляция остеобластического фенотипа.Изучение CTP костного мозга, культивированных на каркасе 3D Texture в течение 9 дней, выявило трехмерный рост клеток и увеличение количества клеток по сравнению с таковыми на каркасе 3D Smooth . Кроме того, экспрессия мРНК щелочной фосфатазы была выше на каркасах 3D Texture , в то время как экспрессия мРНК остеокальцина была сопоставима для обоих типов каркасов.

Ключевые слова

ключевых слов

Микро-архитектура

Микрофабрикация

Microfabrication

Microfobles

Леса

Соединительная ткань-предшествующие клетки

BiOMEMS

Рекомендуемые статьи Статьи (0)

Copyright © 2009 Elsevier Ltd.

Рекомендуемые статьи

Ссылки на статьи

Свод правил Калифорнии, раздел 8, раздел 1644. Металлические леса.

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобства пользователя, и не делается никаких заявлений или гарантий, что информация является текущим или точным. См. полный отказ от ответственности на https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 4. Приказы о безопасности строительства
Статья 22. Леса — различные типы



(а) Общие.

(1) Металлические леса должны быть спроектированы таким образом, чтобы выдерживать все стационарные, временные и ветровые нагрузки. которым они будут подвергаться.

(2) Никакое оборудование металлических лесов, которое сломано или изношено до такой степени, что его сечение структурно ослаблено.

(3) Все стационарные опоры лесов, включая опоры аутригеров, должны опираться на опорных плитах, доступных у производителя для этой услуги. Каждая база плита должна иметь опору, достаточную для восприятия нагрузки и предотвращения горизонтального движение. Когда леса или аутригеры опираются на землю или мягкий материал, опорная плита должна опираться и крепиться к эквиваленту 2 дюймов с помощью Деревянная основа размером 10 на 10 дюймов.

Примечание. Кусок фанеры для наружных работ размером 1 1/8 дюйма на 10 дюймов на 10 дюймов может использоваться вместо упомянутого выше деревянного основания.

(4) Доски платформы не должны размещаться на ограждениях для увеличения высоты.

(5) Металлические леса должны быть надежно привязаны к зданию или сооружению с помощью с помощью железной проволоки № 12 с двойной петлей или железной проволоки № 10 с одинарной петлей или эквивалент с интервалами, не превышающими 30 футов по горизонтали, и при условии следующее:

(A) Требуются стяжки на свободных концах лесов, когда высота площади подмостей в 3 раза превышает наименьший базовый размер.Остальные стяжки первого ряда необходимы при высоте площадки подмостей в четыре раза меньше наименьшего базового размера.

(B) Стяжки для последующих уровней должны быть установлены с интервалом 26 футов по вертикали, с последним галстуком не дальше от вершины, чем в четыре раза меньше наименьшего базового размера.

(C) В качестве альтернативы должны быть установлены растяжки или выносные опоры. используется для предотвращения опрокидывания или опрокидывания.

(D) Ветровая нагрузка.Когда строительные леса частично или полностью закрыты, должны быть предприняты меры предосторожности для обеспечения частоты и адекватности крепления галстуков леса к зданию.

(6) Надежно прикрепленные перила, предоставленные изготовителем лесов, или другой материал, эквивалентный по прочности стандартным деревянным перилам размером 2 на 4 дюйма. из «отборного пиломатериала» (см. определение), должны быть установлены на открытые стороны и концы рабочих платформ на высоте 7 1/2 футов или более над уровнем земли.Вершина рельс должен располагаться на высоте не менее 42 дюймов и не более 45 дюймах, измеренных от верхней поверхности верхнего рельса до уровня платформы. Средняя рейка должна быть установлена ​​примерно посередине между верхней рейкой и Платформа.

Примечание. Также могут потребоваться бортовые или боковые экраны. (См. Раздел 1621.)

(A) Х-образная распорка допускается в качестве верхнего поручня, если пересечение «X» находится на высоте 45 дюймов (плюс-минус 3 дюйма) над работой. платформе, при условии, что горизонтальный рельс установлен в качестве среднего рельса между 19 и 25 дюймов над рабочей платформой. Максимальное расстояние по вертикали между Элементы раскоса «X» на стойках не должны превышать 48 дюймов.

(B) Х-образная распорка допускается в качестве промежуточного поручня, если пересечение «X» находится на высоте от 20 до 30 дюймов над рабочей платформой.

Исключения:

(1) Перила с той стороны строительных лесов каменщиков и каменщиков не требуются прилегает к строящемуся объекту при условии, что стена выше соседняя рабочая площадка.

(2) Для отверстий в концевых перекладинах менее 3 футов железная проволока с двойной обмоткой не менее Толщина калибра № 12 или проволочный трос с минимальным диаметром не менее 1/4 дюйма допускается при условии, что проволока или трос надежно закреплены.

(7) Доски платформы должны быть изготовлены из материала размером 2 дюйма на 10 дюймов или шире и из такой длины, чтобы они перекрывали ригели с каждого конца не менее чем на 6 дюймов.

Доска не должна перекрывать незакрепленный конец другой доски.

Рабочая площадка должна покрывать все пространство между стойками лесов, за исключением открытой площадки под задними перилами.Такая открытая площадь не должна превышать 10 дюймов в ширину.

Внутренний край рабочей платформы должен находиться на расстоянии не более 16 дюймов от стена здания или сооружения, кроме лесов, используемых каменщиками и каменщики, платформы которых должны простираться в пределах 7 дюймов от отделка фасада здания или сооружения, на котором выполняются работы.

(8) Все лестницы, используемые для доступа, должны соответствовать лестницам, статья 25. Когда только часть ширины металлического каркаса лесов соответствует шагу лестницы, затем эти рамы должны быть установлены таким образом, чтобы получилась непрерывная лестница. снизу вверх, с лестничными сторонами рамы в вертикальной линии.

(b) Каркасы из труб и муфт.

(1) Легкие трубчатые и соединительные леса должны иметь все стойки, ригели, ленты. и крепление из стальных труб с номинальным диаметром 2 дюйма. Посты должны располагаться на расстоянии не более 6 футов друг от друга на 10 футов по длине лесов. Другой используемые конструкционные металлы должны быть рассчитаны на эквивалентную нагрузку. Нет разнородные металлы должны использоваться вместе.

(2) Леса из труб и соединителей средней грузоподъемности должны иметь все стойки, ленты и раскос номинальным 2-дюймовым O.Д. стальные трубы. Расстояние между столбами не более 6 футов друг от друга на 8 футов по длине лесов должны иметь бухгалтерские книги номинальной Стальная трубка с наружным диаметром 2 1/2 дюйма. Столбы на расстоянии не более 5 футов друг от друга на 8 футы по длине лесов должны иметь ребра номинальным диаметром 2 дюйма. Д. стальные трубы. Другие конструкционные металлы, если они используются, должны быть рассчитаны на то, чтобы нести эквивалентная нагрузка. Разнородные металлы не должны использоваться вместе.

(3) Леса из труб и соединителей для тяжелых условий эксплуатации должны иметь стойки, ленты и распорки. номинальным диаметром 2 дюйма O.D. стальная труба с расстоянием между стойками не более 6 футов на 6 футов 6 дюймов. Другие конструкционные металлы, если они используются, должны быть рассчитаны нести эквивалентную нагрузку. Разнородные металлы не должны использоваться вместе.

(4) Леса из труб и соединителей должны быть ограничены по высоте и рабочим уровням. допустимым в таблицах 1, 2 и 3. Чертежи и спецификации всех каркасы из труб и соединителей сверх ограничений, указанных в таблицах 1, 2 и 3, должны быть спроектирован инженером-строителем, зарегистрированным в настоящее время в штате Калифорния.

(5) Все леса из труб и соединителей должны быть сконструированы и возведены для поддержки 4-кратные максимальные предполагаемые нагрузки, указанные в таблицах 1, 2 и 3, или как изложенные в спецификациях инженером-строителем, зарегистрированным в настоящее время в Калифорния.


Таблица 1


Изображение 1 (1,5″ X 3,5″) Недоступно для автономной печати на STP или факс


Таблица 2


Изображение 2 (1. 5″ X 3,75″) Недоступно для автономной печати на STP или факс


Таблица 3


Изображение 3 (1,25″ X 3,75″) Недоступно для автономной печати на STP или ФАКС


(6) Столбы должны быть точно расставлены, установлены на подходящих основаниях и обслуживаться. отвес.

(7) Ленты должны быть установлены по длине лесов, расположенных на обоих внутренние и внешние столбы на одинаковой высоте. Ленты должны быть заблокированы к внутренней и внешней стойкам на одинаковой высоте.Ленты должны быть заблокированы для формирования непрерывных длин и соединенных с каждой стойкой. Нижние ленты должны располагаться как можно ближе к основанию. Ленты размещаются не более чем 6 футов 6 дюймов по центрам.

(8) Ригели должны быть установлены поперек между стойками и должны быть надежно соединены со стойками, несущими ленточный соединитель. При непосредственном соединении с ленты, муфта должна располагаться как можно ближе к стойкам.

(9) Ригели должны быть не менее 4 дюймов, но не более 12 дюймов длиннее, чем расстояние между постами или расстояние между лентами.

(10) Распорки должны быть установлены по ширине лесов не менее каждый третий набор постов по горизонтали и каждая четвертая лента по вертикали. Такой Раскосы должны проходить по диагонали от внутренней и внешней лент вверх к следующие внешние и внутренние ленты.

(11) Продольные диагональные связи на внутреннем и внешнем рядах опор должны устанавливаться под углом примерно 45 градусов к основанию первого наружный столб вверх до крайней вершины лесов.Где продольный позволяет длина лесов, такое крепление должно быть продублировано, начиная с каждый пятый пост. Таким же образом должны быть установлены продольные диагональные связи. быть установлен от последней стойки, простираясь назад и вверх по направлению к первой стойке. Если условия не позволяют прикрепить эту распорку к стойкам, она может быть прикреплены к лентам.

(c) Трубчатые сварные каркасные леса.

(1) Леса с металлическими трубчатыми рамами, включая принадлежности, такие как раскосы, кронштейны, фермы, винтовые опоры, лестницы и т.д., должны быть спроектированы, построены и возведены для безопасной поддержки в четыре раза максимальной номинальной нагрузки. Производитель строительных лесов Инструкции по монтажу должны соблюдаться на всех установках.

(2) Расстояние между панелями или рамами должно соответствовать прикладываемым нагрузкам.

(3) Панели или рамы должны быть скреплены горизонтальными связями, поперечными связями, диагональная распорка или любая их комбинация для скрепления вертикальных элементов вместе в поперечном направлении, а поперечные распорки должны быть такой длины, чтобы автоматически придайте квадратную форму и выровняйте вертикальные элементы так, чтобы возведенные леса всегда были вертикальными, квадратный и жесткий.Все соединения раскосов должны быть надежными.

(4) Ножки панели или рамы должны быть установлены на регулируемых основаниях или на простых основаниях, на глиняных подоконниках или других основаниях, достаточных для поддержки максимально ожидаемого нагрузка.

(5) Панели или рамы должны располагаться друг над другом с помощью соединения или укладочные штифты, чтобы обеспечить правильное вертикальное выравнивание ножек.

Примечание. Если промежуточный выступ препятствует вертикальному укладыванию ножек, выступ можно использовать в качестве основания при условии, что будет обеспечена такая же безопасная установка.

(6) Там, где может произойти подъем, панели должны быть скреплены вертикально штифтами. или другие эквивалентные подходящие средства.

(7) Чертежи и спецификации для всех рамных лесов высотой более 125 футов. над опорными плитами должен быть спроектирован инженером-строителем, зарегистрированным в настоящее время В Калифорнии.


<Общие материалы (GM) — ссылки, аннотации или таблицы>


Примечание: Цитируемый орган: Раздел 142. 3 Трудового кодекса. Ссылка: Раздел 142.3, Трудовой кодекс.


ИСТОРИЯ

1. Отмена и новый раздел подан 11-14-75; вступает в силу на тридцатый день после этого
(регистр 75, № 46).

2. Поправка к подразделу (a)(6), поданная 8-3-76 в связи с чрезвычайной ситуацией; действует с
подачи (регистр 76, № 32).

3. Сертификат соответствия 10-8-76 (регистр 76, № 41).

4. Изменение подано 3-19-79; вступает в силу на тридцатый день после этого (Реестр 79,
Нет.12).

5. Поправка к подразделу (а)(5), поданная 9-5-79; с тридцатого дня
после этого (регистр 79, № 36).

6. Поправки к подразделам (а)(4) и (а)(5), поданные 1-17-80; действующий
на тридцатый день после этого (регистр 80, № 3).

7. Поправка к подразделу (а)(7), поданная 10-5-81; с тридцатого дня
после этого (регистр 81, № 41).

8. Изменение подано 24.07.87; оперативный 8-23-87 (регистр. 87, № 33).

9. Поправка к подразделу (a)(6) Исключения, поданные 28.10.98; оперативный 11-27-
98 (регистр 98, № 44).

10. Поправка к подразделу (a)(6)(B), поданная 28 февраля 2006 г.; оперативный 30-30-2006
(Реестр 2006 г., № 9).

Вернуться к статье 22 Содержание


Дом — строительные леса нон-стоп

Мы производим три линии строительных лесов прямо здесь, в США.

Мы знаем, что каждый проект кладки уникален.Не существует универсальной системы подъемных лесов. Мы используем наш более чем 25-летний опыт работы в качестве подрядчиков по каменной кладке для разработки и усовершенствования наших трех проверенных систем строительных лесов.

Строительные леса Non-Stop Heavy-Duty

идеально подходят для коммерческих каменных работ высотой до 552 футов.

Нон-стоп строительные леса для стандартных условий эксплуатации идеально подходят для жилых и небольших коммерческих зданий высотой до 24 футов.

Подъемные леса Non-Stop Workhorse

отлично подходят для внутренних перегородок и облицовки жилых помещений высотой до 16 футов.


Здесь, в Non-Stop Scaffolding, мы не просто копируем строительные леса, мы изобретаем строительные леса. Кладочные леса Non-Stop — это результат нашего более чем 25-летнего опыта работы в качестве крупного коммерческого подрядчика по каменной кладке и более 42-летнего опыта прислушивания к нашим клиентам и соответствующих инноваций. Мы изобрели строительные леса из каменной кладки, которые ваши рабочие могут легко разобрать и разобрать. Мы встроили функции заработка денег, которые другие ребята не понимают, но ВЫ ДОЛЖНЫ ИМЕТЬ:

НАЧАТЬ НА ЗЕМЛЕ И НИКОГДА НЕ ДВИЖАТЬСЯ


Начните стену С ЛЕСА.Вы установите строительные леса Non-Stop до того, как будет уложен первый блок. Каменщики и строители остаются на эшафоте, пока не будет возведена стена. Никогда больше вы не будете строить стену высотой 5 футов только для того, чтобы остановиться и переместить свою команду на другую стену, пока рабочие строят леса на первой. Если вы подсчитаете свои трудозатраты во время этих ненужных перерывов, Non-Stop окупит себя только за счет одной этой функции.

НАИБОЛЕЕ ДОСТУПНАЯ МОЩНОСТЬ


Чтобы стена всегда была на высоте пояса, вам понадобится пуленепробиваемая лебедка с огромным усилием крутящего момента.Non-Stop легко провернуть — вы можете поставить поддон с 12-дюймовым блоком с разъемной поверхностью и провернуть его одной рукой! Тендеры никогда не уклоняются от работы, потому что она их утомляет, как и в других системах. Они просто ухаживают за каменщиками в течение примерно 20 минут и проворачивают в течение 3 минут (повтор), а ваши каменщики остаются на уровне пояса, и у них никогда не заканчиваются материалы.

ПОЖИЗНЕННАЯ ГАРАНТИЯ, БЕЗ ОБЯЗАТЕЛЬСТВ


Если ваши строительные леса Non-Stop сломаются при нормальном использовании, мы заменим их бесплатно, включая доставку.Ни одна другая компания не предоставит на свое оборудование такую ​​железную гарантию, как Non-Stop Scaffolding. На самом деле, мы настолько уверены в том, как мы строим наше оборудование, что даем гарантию на весь срок службы оборудования. Все оборудование со временем изнашивается, но многие подрядчики все еще ежедневно используют Non-Stop, которому уже более 25 лет.


Вы рассматриваете мачтовые альпинисты

Вы только что получили эту чудовищную работу и планируете выложить более 90 000 долларов за высокотехнологичного мачтового альпиниста? Почему бы и нет? Мачтовые альпинисты заставляют ваших каменщиков работать по пояс все время и легко удваивают вашу прибыль.Подъемные леса Non-Stop делают то же самое… примерно за 30 000 долларов. Не то же самое… но ТОЧНО ТАКОЕ примерно на 60 000 долларов меньше.

«Мы использовали мачтовые подъемники на высоких работах, но я могу установить режим «Нон-стоп» везде, где могу управлять вилочным погрузчиком. Мы используем его везде». Сал Монарка; Миддлфилд, Коннектикут

«У нас есть два мачтовых подъемника, и мы используем их на прямых стенах высотой 50 футов, но мои каменные леса Non-Stop могут работать на любой стене и на любой работе. Мы используем его везде, где только можем.Эрл Вудфин; Южная генерал-конституция; Ричмонд, Вирджиния

Подержанные сверхмощные леса время от времени поступают в продажу. Заходите почаще или звоните по телефону 800-845-0845, чтобы узнать подробности и узнать о наличии мест.

Леса — Safespan

Леса


Безопасные и надежные леса для вертикального доступа

Эта уникальная система сочетает прочность и долговечность оцинкованной стали с производительностью, характерной для систем из легких сплавов.Система была разработана с учетом потребностей пользователей в общепромышленном, коммерческом и жилом строительстве, а также в строительстве мостов и других металлоконструкций. Он предлагает решения для всех типов требований к строительным лесам, от легких до тяжелых, а также для различных опалубочных работ — на открытом воздухе или в помещении. Единственные инструменты, необходимые для сборки, это молоток и уровень!

Строительные леса Safespan предлагают 8 больших преимуществ

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

Несомненно, это самая быстрая система стальных лесов из доступных, производительность которой признана официальным мировым рекордом*.

ЗАПАТЕНТОВАННАЯ МУФТА

Полностью горячеоцинкованная система, обладающая всеми общепризнанными преимуществами этого метода обработки.

ЦИНКОВАНИЕ

Несомненно, это самая быстрая система стальных лесов из доступных, производительность которой признана официальным мировым рекордом*.

ХРАНЕНИЕ И ОБРАЩЕНИЕ

Значительное сокращение общего количества необходимых компонентов, что приводит к экономии на хранении, обработке и транспортировке.

БЕЗОПАСНОСТЬ

Наши леса имеют несколько уникальных функций безопасности, которые приносят пользу монтажникам системы, пользователям и инспекторам проекта.

ГИБКОСТЬ

С восемью полностью переменными узлами компонентов и самыми большими доступными размерами ячеек наши леса предлагают самую гибкую систему.

ПРОСТОТА

Для базового использования требуется всего пять основных компонентов, а из монтажных инструментов требуются только молоток и уровень.

ПРОЧНОСТЬ И ЖЕСТКОСТЬ

Оптимальная конструкция системы обеспечивает высокую грузоподъемность и исключительную жесткость, обеспечивая безопасность и производительность труда ваших сотрудников.



Возможна полная аренда монтажного комплекса с полным спектром услуг

Модульная система строительных лесов, используемая на мостах и ​​аналогичных стальных конструкциях, дополняет систему многопролетных мостовых платформ Safespan®, которую разработала и производит Safespan.Он может обеспечить легкий доступ к вертикальным поверхностям для покраски и восстановления. И, как и платформенный продукт Safespan, он быстро и легко устанавливается, развертывается и удаляется. Эти необычные строительные леса можно взять в аренду в компании Safespan с установкой под ключ вашей или нашей бригадой.


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
