Размеры блоков фбс гост – ГОСТ 13579-78 Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)

Блоки ФБС размеры | Фундамент для Дома

Фундаментные блоки стеновые являются наиболее востребованными в сфере современного строительства, ведь они доказали свою эффективность и надежность на практике. Поэтому, большинство профессионалов выбирают именно этот материал при возведении какой-либо постройки.

При этом специалисты стараются учитывать не только морозостойкость, вес, плотность материала, но и габариты блоков ФБС, которые прописываются в соответствующем государственном стандарте.

ГОСТ, определяющий размеры стеновых фундаментных блоков

Основным государственным стандартом, который регулирует размеры фундаментных блоков ФБС, является ГОСТ 13579-78. Он распространяет свое действие на материалы, изготавливаемые из плотного, легкого и силикатного бетона, с плотностью не менее  1800 кг/м3 и которые предназначаются для технических подвалов зданий и стен подвалов.

Согласно ему различают несколько типов блоков, от которых и зависит параметры материала (длина, высота, ширина).

В этом документе также представлены блоки ФБС размеры, которых имеют свои условные обозначения. А в зависимости от того, из какого типа бетона изготовлена железобетонная конструкция, блоку присваивается определенная маркировка. Она определяется также исходя из класса бетона по прочности, массы блока, расхода материалов и марки монтажной петли.

Но размеры фундаментных блоков ФБС – это еще не весь перечень того, что регулирует данный стандарт. Правила хранения, транспортировки блоков и присвоения маркировки также указываются в этом документе.

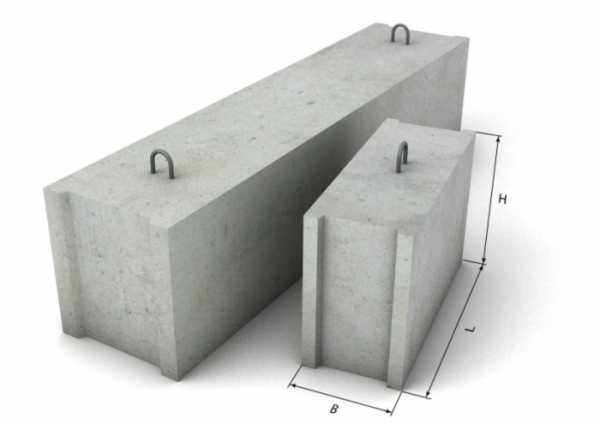

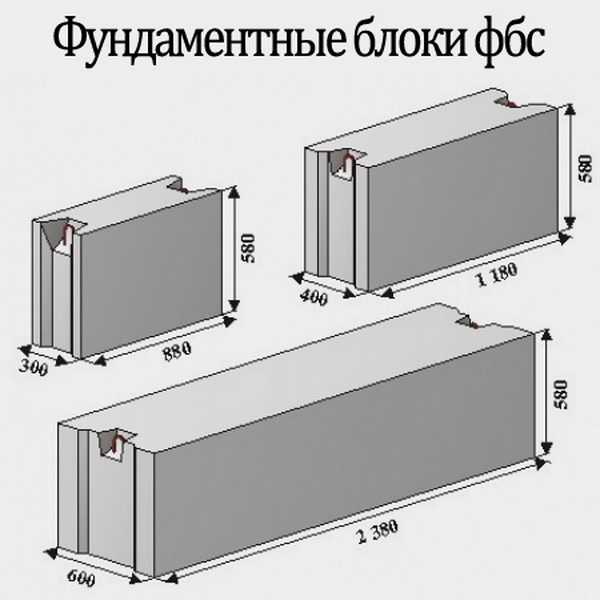

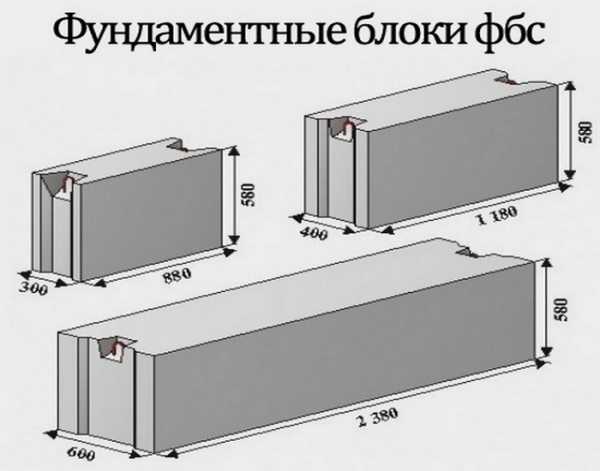

Размеры стеновых фундаментных блоков

Сортамент данного типа блоков состоит из 14 типоразмеров изделий.

При этом основной размерной характеристикой для таких железобетонных конструкций является их ширина, а второстепенными размерами блоков ФБС принято считать длину и высоту.

Согласно длине весь сортамент материалов подразделяется на 3 типоразмера:

  • 2300 мм;
  • 1180 мм;
  • 880 мм.

Размеры фундаментных блоков по ГОСТу также учитывают высоту изделий. Согласно этому параметру сортамент делится на 2 группы:

Блоки ФБС, размеры которых также включают ширину, подразделяются на изделия с параметрами:

Таким образом, выходит, что самый большой блок достигает параметров 2380х600х580 мм (длина, высота, ширина), а фундаментные блоки размеры, которых по ГОСТ самые маленькие укладываются в габариты 880х300х580 мм.

Как правильно подобрать размеры ФБС

Для того чтобы правильно определиться с параметрами фундаментных блоков, необходимо изначально грамотно рассчитать площадь основания, выяснить, какой будет кладка и учесть толщину перекрытий и возводимых стен. Фундаментные блоки, размеры которых вы уже определили для себя, имеют еще и особенную маркировку.

Она представляет собой защитный код, в котором содержится информация для покупателя. К примеру, ФБС 6-4-6 говорит о том, что железобетонная конструкция имеет высоту 600 мм, ее длина составляет 400 мм, а ширина – 600 мм.

Если размеры блоков ФБС указываются в маркировке в таком виде ФБС 24-6-6 т., это значит, что блок имеет длину 2400 мм, высоту и ширину – по 600 мм.

При этом буква «т» указывает на то, что конструкция изготовлена из тяжелого бетона.

Размеры фундаментных блоков также важно учитывать, исходя из характера грунта. Например, для глинистых и вздувающихся грунтов рекомендуется выбирать блоки типа ФБС 24-6-6 либо подобные им. На выбор параметров блоков также влияют:

  • Деформация почвы;
  • Нагрузка стен, трасс, колон;
  • Глубина их укладки.

Учитывая все факторы, можно построить хорошо отапливаемое подвальное помещение, что не всегда возможно сделать с другими типами фундамента. Выбрав блоки ФБС, размеры которых абсолютно соответствуют будущей постройке, а также, учитывая характеристики самого материала: его плотность, морозоустойчивость, долговечность, можно добиться возведения идеального здания, которое будет отличаться от других своей прочностью и безупречным внешним видом.

Размеры бетонных блоков ФБС прямым образом влияют и на вес конструкций. Этот фактор необходимо учитывать, ведь для транспортировки и укладки блоков обязательно понадобится грузоподъемный транспорт и техника.

На нашем сайте вы можете посмотреть возможные размеры фундаментных блоков, оценить внешний вид таких конструкций и решить для себя, какие параметры вам понадобятся. Ведь, прежде всего, необходимо предварительно продумать ход работ, определиться с типом изделий, учесть все нюансы строительства, а уже после этого выбирать конструкции исходя из их габаритов.


funddom.ru

ФБС блоки: размеры, ГОСТ

К самым популярным вариантам строительства фундамента можно отнести применение бетонных блоков. Такие изделия представляют собой сплошные или пустотелые изделия из бетона, которые производятся по заводской технологии. Можно не сомневаться в их прочности, поскольку каждый блок в процессе изготовления был подвергнут пропариванию и вибрированию.

Используются бетонные блоки повсеместно. С их помощью возводятся заборы и пандусы, эстакады и платформы. Если изделия будут эксплуатироваться на слабой почве, под них помещают специальные плиты, обеспечивающие снижение давления на грунт. Размеры фундаментных блоков ФБС определяются согласно ГОСТу.

Виды блоков

Одним из наиболее часто используемых является сплошной фундаментный блок, который имеет аббревиатуру ФБС. Он обычно выполняются стеновыми – из них возводят несущие стены.

блоки ФБС: размеры, ГОСТ

Размеры блоков ФБС определяются ГОСТом:

  • При длине изделия 2,38 м, оно должно иметь толщину до 60 см. Высота моделей всегда равняется 58 см.
  • При длине конструкции 1,18 м они выпускаются толщиной от 40 до 60 см. Изделия могут иметь высоту 28 и 58 см.
  • Доборные блоки фундаментные отличаются небольшой длиной, которая составляет всего 0,8 м. Их толщина может принимать такие показатели – от 3 до 6 дм. Высота конструкций стандартная – 58 см. Их часто пускают для дополнения ряда, чтобы не делить на части полномерное изделие.

Стандартный ФБС для фундамента может весить до 1960 кг. Плотность всех изделий равняется 2400 кг/м3. Масса блоков зависит от их габаритов. Такие размеры и вес изделий определяются исходя из заданных стандартов.

ФБВ

Их изготавливают под заказ. Выпускаются такие блоки ограниченными партиями, по этой причине на стройке их найти довольно сложно. Главным отличительным признаком таких изделий является продольный срез. Его обычно используют для прокладки коммуникаций. ФБС имеют небольшую длину – 88 см.

ФБВ обладают морозостойкостью в 50 циклов заморозки. Армируются блоки при помощи стальных прутьев А-I и A-III.

ФБП

Они представляют собой облегченный вариант изделий ФБС, которые имеют квадратные пустоты. По высоте и ширине они равны блокам ФБП. Длина таких изделий составляет 238 см. Их используют в основном для постройки стен подвалов или оснований для промышленных установок.

Их изготавливают из бетона М150. Блоки армируют прутьями А-I и A-III. Также такие изделия обладают морозостойкостью 50 циклов заморозки.

блоки ФБС: размеры, ГОСТ

Маркировка

Отличительной особенностью нанесения маркировки на любой фундаментный блок является округление значений габаритов до дециметров. К примеру, если ГОСТ, ФБС24.6.6т. означает длину, ширину и высоту соответственно (в дециметрах). Последняя буква «т» означает, что бетон тяжелый. Такое изделие имеет минимальную массу 260 кг. В качестве максимальной отметки принимается значение 2 тонны.

При выполнении изделия из легкого бетона в конце обозначения маркировки ставится буква «Л». Также вместо нее может стоять «П» — пористый заполнитель. Такой блок может весить минимум 230 кг, максимум – 1,47 тонны.

При установке после цифрового обозначения буквы «С» можно понять, что в процессе литья использовался силикатный бетон. Изделия с таким обозначением имеют минимальный вес 250 кг, а максимальный – 1,63 тонны.

Важно! Каждый фундаментный блок оснащают петлями из арматурных прутьев, которые необходимы для выполнения погрузочно-разгрузочных работ.

Преимущества

Фундаментные бетонные блоки обладают множеством преимуществ. Среди них стоит выделить:

  • Экономия времени. При использовании таких изделия существенно сокращается время работ. Если фундамент заливают жидким бетоном, сначала необходимо соорудить опалубку, потом провести заливку и затем ждать полного высыхания раствора.
  • Стандартные габариты. Благодаря использованию фундаментных блоков подсчет материала производится намного точнее.
  • Нет необходимости в закупке дополнительных материалов. К примеру, для заливки бетона обычным способом понадобятся плиты OSB или доски.
  • Подбор материала по заранее известным характеристикам.
  • Продолжительный срок службы.

Такие характеристики позволяют понять, почему изделия достаточно востребованы среди строителей. Особенно популярны блоки ФБС 6 (высотой 60 см).

блоки ФБС: размеры, ГОСТ

Цены

Чтобы определиться, как уложиться в бюджет при покупке фундаментных конструкций, следует рассмотреть основные цены таких изделий, соотнеся их с размерами блоков ФБС. Самый маленький доборный блок стоит 500 р. Такое изделие имеет длину 0,6 м и ширину 0,3 м. при длине изделия в 2 раза большей блок будет стоить уже 100 р. При покупке полноразмерных блоков, имеющих толщину 30 см и длину 2,4 м, стоит рассчитывать на 2100 р.

При такой же длине изделия и ширине 40 см оно будет стоить 2800 р. Если длина блока составляет 1,2 м, тогда стоимость его будет равна 1400 р.

Особой популярностью среди покупателей пользуются изделия, которые обладают шириной 60 см. Эта толщина основания выбирается многими застройщиками.

Блоки с пустотами можно встретить достаточно редко. Цена на такие изделия ниже на 10-15%, чем на полнотелые конструкции. Это можно объяснить большими затратами сил и времени при заливке основания своими руками.

Важно! Чтобы узнать цену на блоки с вырезом, понадобится обращаться в определенный завод ЖБИ. Обычно такие блоки производят под индивидуальный заказ.

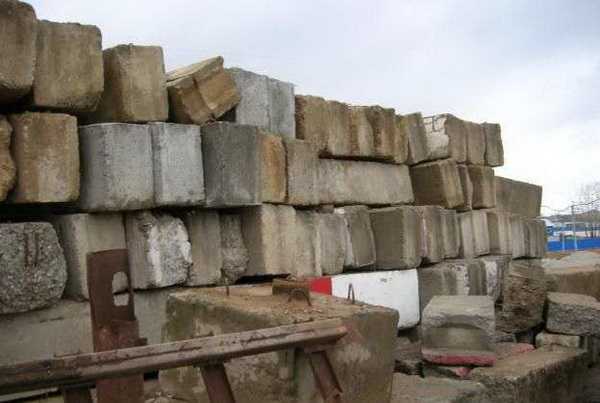

Довольно часто на рынке можно встретить предложения по реализации б/у блоков ФБС 6 или других моделей. Однако радоваться невысокой цене не следует. Лучше найти опытного специалиста и спросить его совета. Он поможет грамотно оценить недостатки блоков и решить, стоит ли брать такой материал.

блоки ФБС: размеры, ГОСТ

Расчет и монтаж

Как уже говорилось, достаточно важно сначала провести правильный расчет материалов. Для этой задачи необходимо определиться с нужным объемом будущего основания. Поле того, как искомая сумма будет получена, можно делить ее на объем выбранного блока. Полученный результат будет отражать количество необходимых изделий для возведения основания. Если имеются сомнения по поводу этажности дома на таких блоках, об этом можно не беспокоиться. Фундаментные блоки выдержат даже пятиэтажное строение. Они изготавливаются с учетом повышенной нагрузки.

Критичным для блоков все же будет являться состояние почвы. Важно учесть такую особенность блоков, как невысокую монолитность. Ослабление фундамента происходит за счет наличия вертикальных и горизонтальных швов. Именно поэтому перед тем как устанавливать блоки ФБС, следует залить по дну основание монолитный пояс. Его также следует армировать. В случае сильного пучения грунта он примет на себя все нагрузки. При наличии высокого фундамента (в доме с подвалом) армопояс лучше монтировать через каждые 2 ряда.

Идеальным основанием для блоков являются почвы, которые состоят из крупнозернистого песка, а также с низким залеганием грунтовых вод. Ввиду достаточно небольшого шанса оказаться в таких условиях следует сделать ростверк более устойчивым. Для этого понадобится его усилить. Кроме того, что фундамента будет укреплен армопоясом, следует укладывать блоки насухо.

Как подготовить основание

Сначала выполняется подсыпка из песка. Она выполняет достаточно важную роль – выравнивает поверхность. Высота слоя песка составляет 15 см. при возведении дома на сухом песчанике блоки устанавливают непосредственно на грунт.

Если почва на месте возведения дома оказалась проблемной, следует провести монтаж фундаментных подушек под блоки. Они будут принимать на себя нагрузку, что позволит получить максимально надежное строение.

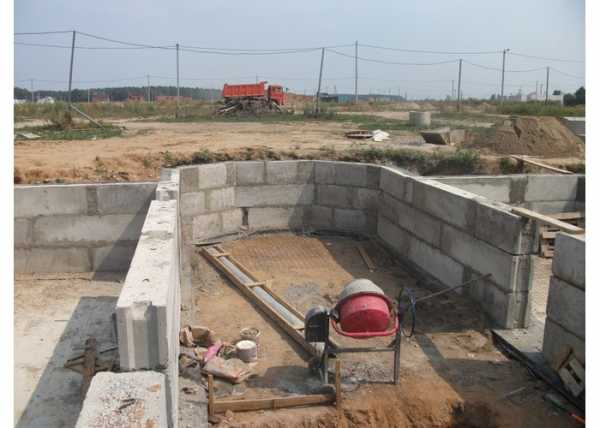

Укладка фундамента

Согласно строительным нормам, монтаж блоков ФБС запрещен в случае заливания дна траншеи водой или засыпания снегом. Чтобы перемещать такие конструкции, понадобится подъемный кран.

Сначала необходимо установить блоки в углы основания, а также в точках соединения с внутренними стенами. Такие блоки являются монтажными маяками. При помощи нивелира следует проверить, как совпадают верхние плоскости этих деталей фундамента. После окончания проверки натягивают бечевку, по которой выставляют промежуточные элементы конструкции. Там, где в проекте указаны места проведения коммуникаций, необходимо оставить отверстия определенного размера.

блоки ФБС: размеры, ГОСТ

Перед началом установки все блоки следует очистить от грязи. Монтаж осуществляется с использованием раствора бетона с перевязкой швов. Ряды необходимо смещать, а также использовать доборные блоки. Вертикальные швы следует заполнить раствором, используя штыковую лопату.

Совет! Во время выбора фундаментных блоков следует спросить у продавца сертификат соответствия. Необходимо также потребовать его копию. Такой документ является гарантией соответствия изделия всем стандартам ГОСТа.

Выводы

Разнообразие фундаментных блоков позволяет возводить основание достаточно быстро и просто. Также на работу не придется тратить много времени. Цена фундаментных блоков приемлемая. Также все изделия отвечают требованиям ГОСТ. Они изготавливаются с использованием армирующих прутьев и высококачественного цемента.

Предыдущий пост

Беседка из бруса + фото

Следующий пост

Полосатые обои в детскую + фото

obrawa.ru

размеры фундаментных блоков фбс

Вернуться на страницу «Железобетон»

Фундаментные блоки



Согласно ГОСТ 13579-78:

ФБС — сплошные;

ФБВ — сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев;

ФБП — пустотные (с открытыми вниз пустотами).

Тип блока Основные размеры блока, мм
Длина l Ширина b Высота h
ФБС 2380 300;400;500;600 580
1180 400;500;600
400;500;600 280
880 300;400;500;600 580
ФБВ 400;500;600
ФБП 2380 400;500;600 580

Блоки типа ФБС

А. Блоки шириной 300 мм

Б. Блоки шириной 400, 500 и 600 мм

Черт. 1

Блоки типа ФБВ

1.3. Структура условного обозначения (марок) блоков следующая:

Пример условного обозначения блока типа ФБС, длиной 2380 мм, шириной 400 мм и высотой 580 мм, из тяжелого бетона:

ФБС24.4.6-Т ГОСТ 13579-78

То же, типа ФБВ, длиной 880 мм, шириной 400 мм и высотой 580 мм, из легкого бетона:

ФБВ9.4.6-Л ГОСТ 13579-78

То же, типа ФБП, длиной 2380 мм, шириной 500 мм и высотой 580 мм, из плотного силикатного бетона:

ФБП24.5.6 -С ГОСТ 13579-78

1.4. Марки и характеристики блоков из тяжелого бетона приведены в табл. 2, из легкого бетона — в табл. 3, из плотного силикатного бетона — в табл. 4.

При соответствующем обосновании допускается применение блоков из бетонов классов по прочности на сжатие, отличающихся от указанных в табл. 2 — 4. При этом во всех случаях класс бетона по прочности на сжатие должен приниматься не более В15 и не менее:

В3,5 — для блоков из тяжелого и легкого бетонов;

В12,5 — для блоков из плотного силикатного бетона.

saitinpro.ru

ГОСТ 13579-78. Блоки ФБС

ГОСТ 13579-78

Группа Ж33

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ

Технические условия

Concrete blocks for walls of basements. Specifications

MKC 91.080.40 ОКП 58 3500

Дата введения 1979-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН Центральным научно-исследовательскими проектным институтом

типового и экспериментального проектирования жилища (ЦНИИЭП жилища) Госгражданстроя

Всесоюзным научно-исследовательскиминститутом заводской технологии сборных железобетонных конструкций и изделий (ВНИИжелезобетон) Министерства промышленности строительных материалов СССР

ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

2.УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 30.12.77 N 234

3.ВЗАМЕН ГОСТ 13579-68

4.ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕДОКУМЕНТЫ



Обозначение НТД, на который дана ссылка



Номер пункта

















ГОСТ 5781-82



2.9



ГОСТ 10060.0-95













4.3



ГОСТ 10060.1-95













4.3



ГОСТ 10060.2-95













4.3



ГОСТ 10060.3-95













4.3



ГОСТ 10060.4-95













4.3



ГОСТ 10180-90













4.1



ГОСТ 12730.0-78













4.4, 4.5, 4.7



ГОСТ 12730.2-78













4.7



ГОСТ 12730.3-78













4.5



ГОСТ 12730.5-84













4.4



ГОСТ 13015-2003













2.7, 2.12, 3.1, 4.8, 5.1, 5.7



ГОСТ 17624-87













4.1



ГОСТ 18105-86













2.2, 2.7, 4.1



ГОСТ 21718-84













4.7











ГОСТ 22690-88



4.1



СНиП 2.03.01-84













2.3



СНиП 2.03.11-85













2.4



СН 165-76













2.3, 2.4









5. ИЗДАНИЕ (октябрь 2005 г.) с Изменением N 1, утвержденным в ноябре 1985

г. (ИУС 3-86)

Настоящий стандарт распространяется на блоки, изготовляемые из тяжелого бетона, а также керамзитобетона и плотного силикатного бетона средней плотности (в высушенном до постоянной массы состоянии) не менее

1800 кг/м и предназначаемые для стен подвалов и технических подпольев зданий.

Сплошные блоки допускается применять для фундаментов. (Измененная редакция, Изм. N 1).

1. ТИПЫ И КОНСТРУКЦИЯ БЛОКОВ

1.1. Блоки подразделяют на три типа: ФБС — сплошные;

ФБВ — сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев;

ФБП — пустотные (с открытыми вниз пустотами).

1.2. Форма и размеры блоков должны соответствовать указанным на черт.1-3и в табл.1.

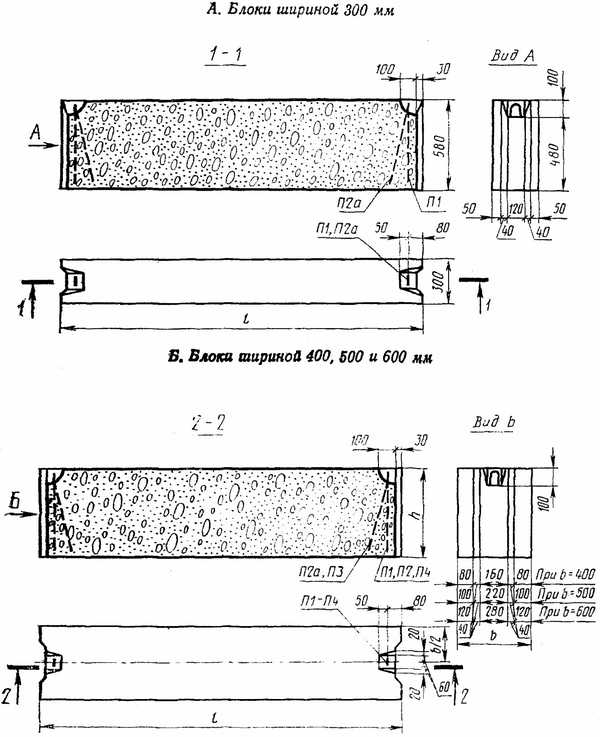

Черт.1. Блоки типа ФБС

Блоки типа ФБС

Блоки шириной 300 мм

Черт.1

Блоки шириной 400, 500 и 600 мм

Черт.1 (продолжение)

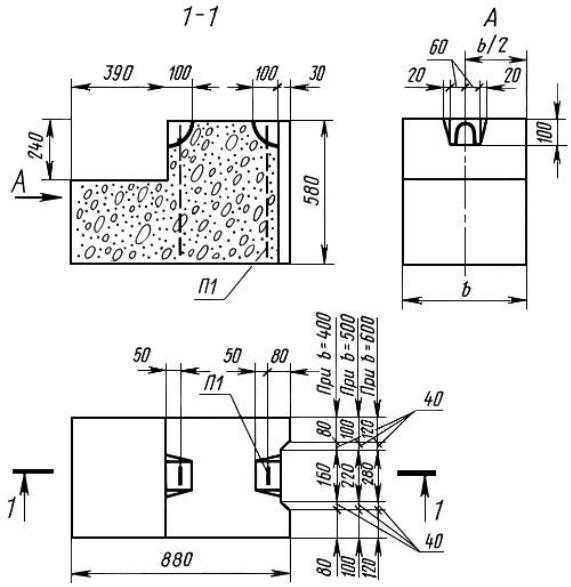

Черт.2. Блоки типа ФБВ

Блоки типа ФБВ

Черт.2

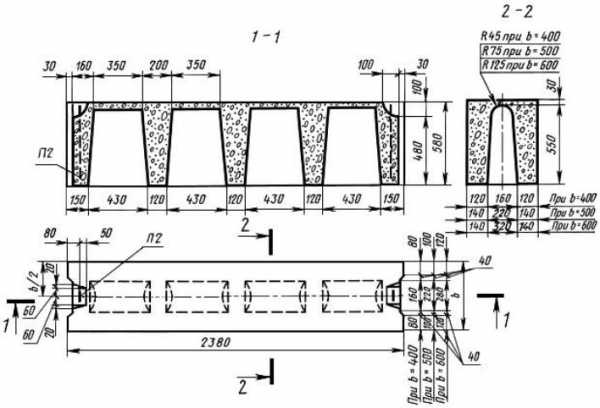

Черт.3. Блоки типа ФБП

Блоки типа ФБП

Черт.3

Таблица 1

Тип блока



Основные размеры блока, мм





































Длина



Ширина



Высота























ФБС



2380



300; 400; 500; 600



580



























1180



400; 500; 600



280; 580



























880



300; 400; 500; 600



580



























ФБВ







400; 500; 600































ФБП



2380























1.3 Структура условного обозначения (марок) блоков следующая:

Х



Х.



Х.



Х — Х



Х























Тип блока (п.1.1)

Размеры блока в дециметрах: длина (округленно)

ширина

высота (округленно)

Вид бетона: тяжелый — Т; на пористых заполнителях (керамзитобетон) — П; плотный силикатный — С

Обозначение настоящего стандарта

Пример условного обозначения блока типа ФБС длиной 2380 мм, шириной 400 мм и высотой 580 мм, из тяжелого бетона:

ФБС24.4.6-ТГОСТ13579-78

То же, типа ФБВ длиной 880 мм, шириной 400 мм и высотой 580 мм, из бетона на пористых заполнителях (керамзитобетона):

ФБВ9.4.6-ПГОСТ13579-78

То же, типа ФБП длиной 2380 мм, шириной 500 мм и высотой 580 мм, из плотного силикатного бетона:

ФБП24.5.6-СГОСТ13579-78

Примечание. Допускается изготовление и применение блоков длиной 780 мм (доборных), принятых в утвержденных до 01.01.78 типовых проектах зданий, на время действия этих проектов.

1.4. Марки и характеристики блоков из тяжелого бетона приведены в табл.2, из керамзитобетона — в табл.3, из плотного силикатного бетона — в табл.4.

При соответствующем обосновании допускается применение блоков из бетона с классами по прочности на сжатие, отличающимися от указанных в табл.2-4.При этом во всех случаях класс бетона по прочности на сжатие должен приниматься не более В15 и не менее:

В3,5 — для блоков из тяжелого бетона и керамзитобетона; В12,5 » » » плотного силикатного бетона.

Примечание. В условное обозначение блоков из бетона классов по прочности на сжатие, отличающихся от указанных в табл.2-4,должен вводиться соответствующий цифровой индекс перед буквой, характеризующей вид бетона.

Таблица 2



Марка



Класс



Монтажная



Расход







Масса блока



блока



бетона по



петля







материалов



(справочная),







прочности



















т







на сжатие























































































Марка



Кол.



Бетон,



Сталь,























м



кг

















































































ФБС24.3.6-



В7,5



П2а



2



0,406



1,46



0,97



Т



























ФБС24.4.6-































































0,543







1,30



Т













































































ФБС24.5.6-







П3







0,679



2,36



1,63



Т



























ФБС24.6.6-































































0,815







1,96



Т













































































ФБС12.4.6-







П2







0,265



1,46



0,64



Т



























ФБС12.5.6-































































0,331







0,79



Т



























ФБС12.6.6-































































0,398







0,96



Т













































































ФБС12.4.3-







П4







0,127



0,74



0,31



Т



























ФБС12.5.3-































































0,159







0,38



Т





















































studfiles.net

Блоки ФБС ГОСТ | Фундамент для Дома

Основой любого построения является его фундамент, от надежности которого зависит, сколько продержится и не потревожит вас данное здание. В строительстве домов, будь то одноэтажные или многоэтажные сооружения, очень часто используются фундаментные блоки керамзитного, тяжелого или силикатного бетона.
Фундаментные блоки ФБС – блоки из бетонного раствора, которые используются в сооружении стен для подвалов, армируются при этом монтажной арматурой.

Данные блоки имеют форму прямоугольника, различные размеры, а при установке заполняются пеной.

Применение блоков ФБС (ГОСТ)

Использование в строительстве фундаментных блоков ФБС обеспечит вашему офису, дому либо промышленному зданию уверенность и твердость в земле, а также повысит пожаростойкость помещения. Экологические свойства данных блоков увеличат долговечность фундамента и не подвергнут его коррозии, гниению, старению либо другому процессу распада.

Использование блочной системы фундамента значительно упрощает, удешевляет и ускоряет укладку фундамента. Стоит отметить, что блочный фундамент по своим характеристикам ни чуть не проигрывает монолитному.

Высококачественно выполненная работа по монтажу ФБС обеспечит высокую прочность вашему фундаменту. Такая работа под силу любому частному застройщику, даже не имеющему специальных навыков.

Все показатели фундаментных блоков должны совпадать с техническими требованиями, выдерживать большие нагрузки, соответствовать ГОСТ. Блоки фундаментальные в основном изготовляются на заводах, а при их транспортировке в комплект заказчику ложится паспорт качества.

Основные характеристики блоков ФБС

Документ, который регламентирует изготовление блоков ФБС, ГОСТ 13579. Данный документ действует с 01.01 1979 года.

Акт содержит правила по изготовлению фундаментных бетонных блоков, используемые в качестве стен в подвалах, подпольях, из плотного, легкого, тяжелого силикатного бетона плотностью более 1800 кг/м3.

ГОСТ выделяет 3 типа блоков:

  1. ФБС сплошные монолитные, цельные блоки.
  2. ФБВ – блоки с вырезом для установки коммуникаций, перемычек.
  3. ФБП — пустотные с приоткрытыми отверстиями вниз блоки.

Каждое изделие имеет буквенно-числовую маркировку. Например, ФБС 24-4-3т (ФБС – тип бетонного блока, 24 – это длина блока в дециметрах; 4 – ширина блока; 3 – высота блока; т – вид используемого бетона, применяемого в изготовлении).

Стандарт 13579 разрешает применение сплошных фундаментных блоков из легкого, плотного, тяжелого бетона для сооружений во всевозможных строительствах, а также для возведения фундаментов зданий.

ГОСТ 18105 – документ, содержащий требования к характеристикам бетона, используемого в изготовлении блоков. Водонепроницаемость изделий морозостойкость установлена в СНиП 2.03.01 и зависит от районов применения.

ГОСТ 5781 содержит стандарты, которым должны соответствовать монтажные петли ФБС. Они должны быть изготовлены из горячей, гладкокатанной арматуры (класс А-I, марки ВСт3пс2, ВСт3сп2), арматуры с периодическим профилем (класс Аc-II, марка 10ГТ).

Блоки ФБС (ГОСТ) имеют 4 градации поверхности бетона:

А7 – поверхность не видно при использовании;

А6 – бетон применяется без отделки;

А5 – поверхность можно использовать при укладке керамической плитки;

А3 – поверхность предназначена для покраски.

Блоки ФБС (ГОСТ13579-78) могут иметь некоторые отклонения: 0,13 см для длины, 0,8 см. для высоты и ширины, 0,5 см. для вырезов, 0,3 см — прямолинейности профиля. Блоки не должны иметь трещин, за исключением поверхностных. Уровень сжатия бетона также проверяется на соответствие ГОСТ. Блоки фундаментные необходимо хранить в штабелях (высота до 2,5 метра) по маркам и партиям плотно друг к другу. При перевозках ФБС кладутся на вертикально уложенные деревянные подкладки толщиной не менее 0,3 см.

Размерные характеристики ФБС

Главной характеристикой размера фундаментных сплошных блоков является ширина, второстепенными же – длина и высота, которые также устанавливает ГОСТ. Блоки фундаментные разбиты на 3 типа по длине: 880 мм, 1180 мм и 2380 мм.   По высоте фундаментные блоки бывают двух видов: 280-миллиметровые и 580-миллиметровые изделия. При этом высота ФБС в 280 мм используется при длине изделия в 1180 мм.

По ширине фундаментные блоки разделены на четыре вида со следующими габаритами: 300 мм, 400 мм, 500 мм, 600 мм. Таким образом, размер самого маленького фундаментного сплошного блока будет составлять 580х330х880 мм (ширина, высота, длина). Самый большой фундаментный блок ФБС будет иметь следующие параметры: 580х600х2380 мм.

funddom.ru

размеры и порядок применения для строительства фундаментнов

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

Блоки ФБС ГОСТ: фундаментные блоки 13579 78


Фундаментальные блоки – это один из самых популярных видов изделий из бетона, которые изготовляются заводским путем. На практике ФБС можно встретить в строительных проектах фундаментов, цокольных и подвальных помещений здания. Стоит учесть, что при выполнении установки обязательно нужно предусматривать заглубления, которые влияют на прочность основания. Фундаментальные блочные устройства вне зависимости от количества этажей помещения могут монтироваться как для основания, так и для второстепенных составляющих здания. Производительность и качество материала регламентируется Гост 13579 – 85 и Гост 13579 – 78. Обо всех особенностях ФБС мы и поговорим в нашей статье.

Понятие ФБС

ФБС – это прочный и надежный материал, который применяется как в частном, так и коммерческом строительстве

ФБС – это прочный и надежный материал, который применяется как в частном, так и коммерческом строительстве. Среднестатистического потребителя такие блоки привлекают в качестве материала для монтажных работ по созданию жилых домов. Данная аббревиатура имеет такую расшифровку: фундаментные блоки стеновые. Более экономичного и практичного материала на сегодняшний день не существует.

Данные изделия, создаются из цемента выше М 50, который имеет высокую прочность и стойкость к морозу. Производство происходит выливанием их в формах, от которых и отталкиваются размеры ФБС. Стоит отметить, что данные требования прописаны в 78 и 85 статье Гост 13579.

Свойства блоков

Для того, чтоб сделать правильный выбор, нужно знать все достоинства и недостатки деталей

Для того, чтоб сделать правильный выбор, нужно знать все достоинства и недостатки деталей. Среди плюсов функционирования следует выделить такие характеристики:

Рекомендуем к прочтению:

  • Высокий уровень прочности, долговечности и устойчивости к деформации;
  • Фундаментные блоки не поддаются воздействию биологической среды, а именно таких процессов как плесень, грибки и другие типы бактерий;
  • Обладают устойчивостью к морозу;
  • Имеет высокие показатели по экологическим нормам;
  • Огромный ассортимент, который различают размеры и формы ФБС.

Технология изготовления

Если рассматривать технологию создания ФБС, то на сегодняшний день существует несколько вариантов их изготовления

Если рассматривать технологию создания ФБС, то на сегодняшний день существует несколько вариантов их изготовления. Выбор подхода зависит от наполнителя бетона. Так, на рынке можно встретить такие способы:

  • Керамзитобетонные или силикатные модели. Плотность составляет 1800 кг на куб. м, и определяет размеры веса блоков.
  • Фундаментные блоки, сделанные из высококачественного бетона;
  • Блок из цемента М 100 – это одна из самых дешевых категорий.

Согласно Гост, 78 отлив ФБС должен происходить в специальных формах  или методом сиюминутной распалубки.  Для второго способа характерно сечение, трапециевидной формы. Стоит учесть, что помимо цемента, в состав блоков входят пластификаторы и присадки.

Внимание! Все делали и составляющие конструкции, а также их размеры регулируются стандартами.

Размеры и маркировка

Если принято решение покупать фундаментные составляющие, то необходимо смотреть на маркировку, где каждая цифра имеет свое значение

Помимо плотности, стойкости к морозу, весу конструкции очень важную роль играют размеры блоков. Для определения величины нужно рассчитать площадь основания дома, толщину стен и перекрытий.

Внимание! Стандартными и самыми популярными являются прямоугольные и кубические модели блоков (6).

Если принято решение покупать фундаментные составляющие, то необходимо смотреть на маркировку, где каждая цифра имеет свое значение. Например, блоки 6-4-6 означают показатели высоты, длины и ширины. Стоит отметить, что 6 означает 60 см или 0,6 метра.

Рекомендуем к прочтению:

Общие черты применения блоков

Прежде, чем начать закладку фундамента нужно провести геодезический анализ почвы, который проверяют сочетаемость ее с планом проекта

Прежде, чем начать закладку фундамента нужно провести геодезический анализ почвы, который проверяют сочетаемость ее с планом проекта. Затем этой организацией выдается разрешение на покупку и дальнейшую установку блоков. Ведь для каждого типа грунта существуют определенные виды ФБС. Гост. 78 выдвигает список требований и рекомендаций относительно различных земельных типов:

  • Если на территории песчаные грунты, то блоки нужно устанавливать неглубоко, до 0,7 метров;
  • Для щебневой почвы наоборот, нужно помещать ФБС глубоко;
  • Для почвы с примесями глины нужно выбирать самые прочные модели, например, ФБС 24.

Внимание! При таких устройствах реально возведение подвального пространства, которое можно еще и обогревать.

В данной статье описана блочная конструкция для фундамента, которая на сегодняшний день считается одной из самых востребованных технологий возведения основания. Также мы изучили типы сборных элементов, размеров, особенности регулирования производства и маркировки. Надеюсь, представленная информация пригодится вам в практической деятельности.

kakpostroitdomic.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
