Текст ГОСТ 13579-2018 Блоки бетонные для стен подвалов. Технические условия
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC,
МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ Технические условия
Издание официальное
*ж_.—- ..
ммжжя
СтМ1ЛфТМ1фП[М
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0—2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2—2015 «Межгосударственная система стандартизации. Стандарты межгосударственные. правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — Институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 мая 2018 г. № 109-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 | Коя страны по МК(ИСО 3166) 004—97 | Сокращенное наименование национального органа по стандартизации |
Армения | AM | Минэкономики Республики Армения |
Киргизия | KG | Кыргыэстандарт |
Россия | RU | Росстацдарт |
Таджикистан | TJ | Таджикстандарт |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 октября 2018 г. N9 709-ст межгосударственный стандарт ГОСТ 13579—2018 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2019 г.
5 ВЗАМЕН ГОСТ 13579-78
Информация об изменениях х настоящему стандарту публикуется е ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационномуказатбле«Национальныестандарты».Вслучаепбресмотра(замены)илиотмбны настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
© Стандартинформ. оформление. 2018
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
ГОСТ 13579—2018
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ
Технические условия
Concrete blocks for walls of basements. Specifications
Дата введения — 2019—05—01
1 Область применения
Настоящий стандарт распространяется на блоки, изготовляемые из тяжелого бетона, а также лег* кого и плотного силикатного бетона средней плотности не менее 1800 кг/м3 и предназначенные для стен подвалов и технических подпольев зданий.
Настоящий стандарт устанавливает типы и конструкции бетонных блоков стен подвалов, технические требования к ним.
Сплошные блоки допускается применять для фундаментов.
Требования настоящего стандарта следует учитывать при разработке нормативных документов и рабочей документации на бетонные блоки стен подвалов конкретных типов.
2 Нормативные ссылки
8 настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 10060—2012 Бетоны. Методы определения морозостойкости
ГОСТ 10180—2012 Бетоны. Методы определения прочности по контрольным образцам
ГОСТ 10922—2017 Арматурные и закладные изделия, их сварные, вязаные и механические
соединения для железобетонных конструкций. Общие технические условия
ГОСТ 12730.0—78 Бетоны. Общие требования к методам определения плотности, влажности.
водопоглощения. пористости и водонепроницаемости
ГОСТ 12730.2—78 Бетоны. Метод определения влажности ГОСТ 12730.3—78 Бетоны. Метод определения водопоглощения ГОСТ 12730.5—84 Бетоны. Методы определения водонепроницаемости
ГОСТ 13015—2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 17624—2012 Бетоны. Ультразвуковой метод определения прочности ГОСТ 18105—2010 Бетоны. Правила контроля и оценки прочности
ГОСТ 21718—84 Материалы строительные. Диалькометрический метод определения влажности ГОСТ 22690—2015 Бетоны. Определение прочности механическими методами неразрушающего
контроля
ГОСТ 26433.0—85 Система обеспечения точности геометрических параметров в строительстве.
Правила выполнения измерений. Общие положения
ГОСТ 26433.1—89 Система обеспечения точности геометрических параметров в строительстве.
Правила выполнения измерений. Элементы заводского изготовления
ГОСТ 34028—2016 Прокат арматурный для железобетонных конструкций. Технические условия
Издание официальное
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет иш по ежегодному информационному указателю «Национагъные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:

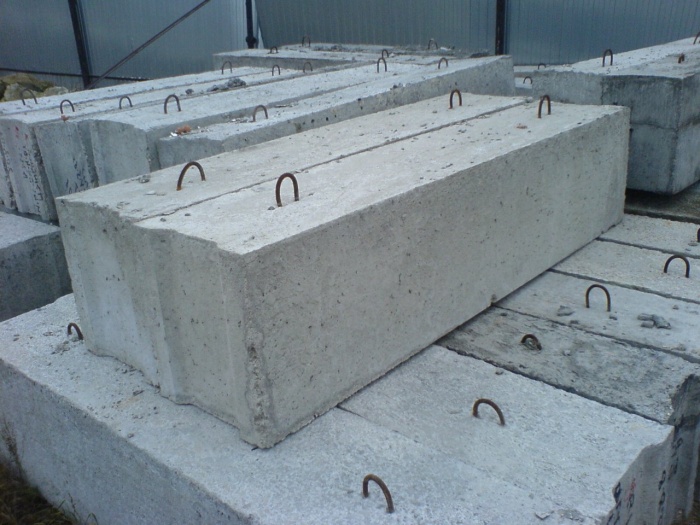

3.1 блок: Конструктивный сборный элемент или изделие прямоугольной формы, массой от десятка килограммов до нескольких тонн, изготовляемый обычно в заводских условиях.
3.2 бетонный блок: Блок, прочность которого в стадии эксплуатации обеспечивается одним бетоном. Блок считается бетонным, если е нем имеется конструктивное армирование или рабочая арматура на ограниченных участках — зонах концентрации усилий.

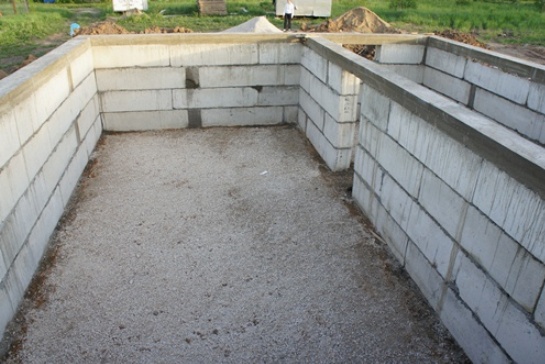

3.3 бетонный блок для стен подвала: Бетонный блок, применяемый для устройства стен подвала или технического подполья здания.
4 Типы и конструкция блоков
4.1 Блоки подразделяют на три типа:

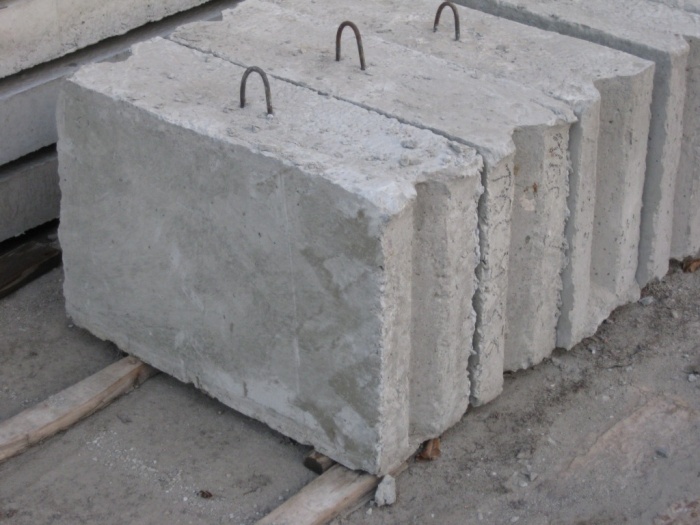

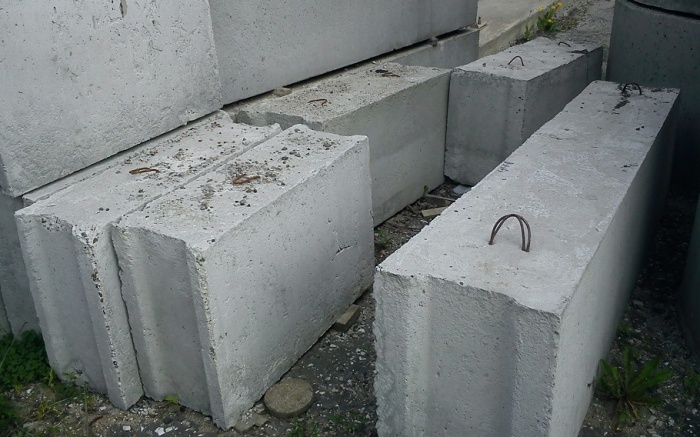

ФБС — сплошные;
ФБВ — с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев:
ФБП — пустотные (с открытыми вниз пустотами).

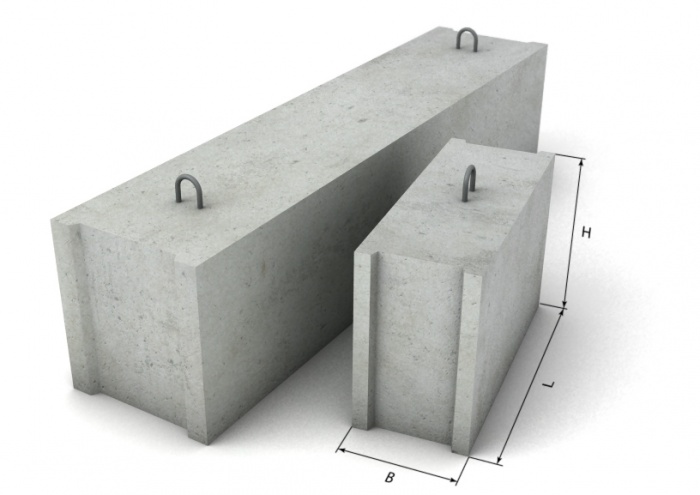

4.2 Форма и размеры блоков должны соответствовать указанным на рисунках 1.2.3 и в таблице 1.
А — блоки шириной 300 мм
Б — блоки шириной 400, 500,600 мм
1-1 А
Рисунок 2 — Блоки типа ФБВ
2-2
R45 при Ь = 400
Рисунок 3 — Блоки типа ФБП
П2 — монтажные петли
Таблица 1
Основные размеры блоха, мм | |||
Длина 1 | Ширина b | высота b | |
ФБС | 2380 | 300 400 500 600 | 580 |
1180 | 400 500 600 | ||
400 500 600 | 280 | ||
880 | 300 400 500 600 | 580 | |
ФБВ | 400 500 600 | ||
ФБП | 2380 | 400 500 600 | 580 |
Примечание —Допускается изготовлять блоки размерами, отличными от указанных в настоящей табгм-це. на действующем оборудовании по согласованию между заказчиком и предприятием-изготовителем. |
4.3 Структура условного обозначения (марок) блоков следующая:
Рииври блока в дмтютрос Длина (округленно)
Шфнна
высота (округленно)
Вир батоне:
тажягый-Т
летний-Л
ПШЛМв (МЛИЖТНЫН-С Обозначение натвищжо стандарта
Пример условного обозначени я (марки) блока типа ФБС длиной 2380 мм, шириной 400 мм и высотой 580 мм из тяжелого бетона:
ФБС 24.4.6-Т ГОСТ 13579—2018
То же. типа ФБВ длиной 880 мм. шириной 400 мм и высотой 580 мм из легкого бетона:
ФБВ 9.4.6-Л ГОСТ 13579—2018
То же. типа ФБП длиной 2380 мм. шириной 500 мм и высотой 580 мм из плотного силикатного бетона:
ФБП 24.S.6-C ГОСТ 13579—2018
Примечание — Допускается принимать обозначения марок блоков в соответствии с рабочими чертежами типовых конструкций.
4.4 Марки и характеристики блоков из тяжелого бетона приведены в таблице 2. из легкого бетона — в таблице 3. из плотного силикатного бетона — в таблице 4.
При соответствующем обосновании допускается применение блоков из бетонов классов по прочности на сжатие, отличающихся от указанных в таблицах 2—4. При этом во всех случаях класс бетона по прочности на сжатие следует принимать не более В15 и не менее:
В3.5 — для блоков из тяжелого и легкого бетонов;
В12.5 — для блоков из плотного силикатного бетона.
Примечание — В условное обозначение блоков из бетонов классов по прочности на сжатие, отличающихся от указанных в таблицах 2—4, следует вводить соответствующий цифровой индекс перед буквой В. обозначающей вид бетона.
4.5 Расположение монтажных петель в блоках должно соответствовать указанному на рисунках 1—3. Конструкции монтажных петель приведены на рисунке А.1 приложения А.
Допускается устанавливать монтажные петли в блоках типа ФБС длиной 1180 и 2380 мм на расстоянии 300 мм от торцов блока и заподлицо с его верхней плоскостью.
Таблица 2
Марка блока | Класс бетона по прочности ия сжатие | Монтажная петля | Расход материалов (справочный) | Масса бетона (справочная), т | ||
Марка | Количество. шт. | Бетон. „3 | Стал*. «г | |||
ФБС 24.3.6-Т ФБС 24.4.6-Т | П2а | 0.406 0.543 | 1.46 | 0.97 1,30 | ||
ФБС 24.5.6-Т ФБС 24.6.6-Т | ПЗ | 0,679 0.815 | 2.36 | 1.63 1.96 | ||
ФБС 12.4.6-Т ФБС 12.5.6-Т ФБС 12.6.6-Т | П2 | 0.26S 0.331 0.398 | 1.46 | 0.64 0.79 0.96 | ||
ФБС 12.4.3-Т ФБС 12.5.3-Т ФБС 12.6.3-Т | В7.5 | П4 | 2 | 0,127 0.159 0.191 | 0,74 | 0.31 0.38 0.46 |
ФБС 9.3.6-Т ФБС 9.4.6-Т ФБС 9.5.6-Т | П1 | 0.146 0.195 0.244 | 0.76 | 0.35 0.47 0.59 | ||
ФБС 9.6.6-Т | П2 | 0.293 | 1,46 | 0.70 | ||
ФБВ 9.4.6-Т ФБВ 9.5.6-Т ФБВ 9.6.6-Т | П1 | 0.161 0.202 0.243 | 0.76 | 0.39 0.49 0.58 | ||
ФБП 24.4.6-Т ФБП 24.5.6-Т ФБП 24.6.6-Т | В 12.5 | П2 | 0.439 0.526 0.583 | 1.46 | 1.05 1.26 1.40 | |
Примечание — Значения массы приведены с учетом изготовления блоков из тяжелого бетона средней плотности 2400 кг/м3. |
Таблица 3
Мари блока | Класс бетона по прочности ио сжатие | Монтажная петля | Расход материалов (справочный) | Масса бетона {справочная). I | ||
Марка | Количество. шт. | Бетой, м3 | Сталь. кг | |||
ФБС 24.3.6-Л ФБС 24.4.6-Л ФБС 24.5.6-Л | П2а | 0.406 0.543 0,679 | 1.46 | 0.73 0.98 1.22 | ||
ФБС 24.6.6-Л | ПЗ | 0.815 | 2.36 | 1.47 | ||
ФБС 12.4.6-Л | П1 | 0.265 | 0.76 | 0.48 | ||
ФБС 12.5.6-Л | П2 | 0.331 | 1.46 | 0.60 | ||
ФБС 12.6.6-Л | П2 | 0.398 | 0.72 | |||
ФБС 12.4.3-Л ФБС 12.5.3-Л ФБС 12.6.3-Л | В7.5 | П4 | 2 | 0.127 0.159 0,191 | 0,74 | 0.23 0.29 0.35 |
ФБС 9.3.6-Л ФБС 9.4.6-Л ФБС 9.5.6-Л ФБС 9.6.6-Л ФБВ 9.4.6-Л ФБВ 9.5.6-Л ФБВ 9.6.6-Л | П1 | 0.146 0.195 0.244 0.293 0.161 0,202 0.243 | 0.76 | 0.26 0.35 0.44 0.53 0.29 0.37 0.44 | ||
ФБП 24.4.6-Л ФБП 24.5.6-Л ФБП 24.6.6-Л | В12.5 | П2 | 0.439 0.526 0.583 | 1.46 | 0.79 0.95 1.05 |
Примечание — Значения массы, а также марка монтажных петель приведены с учетом изготовления блоков из легкого бетона средней плотности 1800 кг/м3.
Таблица 4
Мари блока | Класс бетона по прочности не сжатие | Монтажная петля | Расход материалов (справочный) | Масса бетона (справочная), т | ||
Марка | Количество. шт. | Бетон. м3 | Стань. кт | |||
ФБС 24.3.6-С ФБС 24.4.6-С ФБС 24.5.6-С | П2а | 0.406 0.543 0.679 | 1.46 | 0.81 1.09 1.36 | ||
ФБС 24.6.6-С | ПЗ | 0.815 | 2.36 | 1.63 | ||
ФБС 12.4.6-С | П1 | 0.265 | 0.76 | 0.53 | ||
ФБС 12.5.6-С ФБС 12.6.6-С | П2 | 0.331 0,398 | 1.46 | 0.66 0.80 | ||
ФБС 12.4.3-С ФБС 12.5.3-С ФБС 12.6.3-С | В15 | П2а | 2 | 0.127 0.159 0.191 | 0,74 | 0.25 0.32 0.38 |
ФБС 9.3.6-С ФБС 9.4.6-С ФБС 9.5.6-С ФБС 9.6.6-С ФБВ 9.4.6-С ФБВ 9.5.6-С ФБВ 9.6.6-С | П1 | 0.146 0.195 0.244 0.293 0.161 0,202 0.243 | 0.76 | 0.29 0.39 0.49 0.59 0.32 0.40 0.49 |
Окончание таблицы 4
Мерка блока | Класс бетона по прочности на сжатие | Монтажная петля | Расход материалов (справочный) | Массе бетона | ||
Марка | Количество. шт | Бетон. мэ | Стала. кг | (сл рааочная)« т | ||
ФБП 24.4.6-С ФБП 24.5.6-С | В15 | П2 | 2 | 0.439 0.526 | 1.46 | 0.88 1.05 |
ФБП 24.6.6-С | 0.583 | 1.17 | ||||
Примечание — Значения массы, а также марка монтажных петель приведены с учетом изготовления блоков из силикатного бетона средней плотности 2000 кг/м3. |
Примечание к таблицам 2—4 — Справочные значения показателей расхода стали приведены для определения сметной стоимости изделия.
4.6 При применении для подъема и монтажа блоков специальных захватных устройств допускается, по согласованию изготовителя с потребителем и проектной организацией, изготовление блоков без монтажных петель.
5 Технические требования
5.1 Материалы, применяемые для приготовления бетона, должны обеспечивать выполнение технических требований, установленных настоящим стандартом, и соответствовать действующим стандартам или техническим условиям на эти материалы.
5.2 Бетон
5.2.1 Фактическая прочность бетонных блоков (в проектном возрасте и отпускная) должна соответствовать требуемой, назначаемой по ГОСТ 18105 в зависимости от нормируемой прочности бетона, указанной в проектной документации на здание или сооружение, и от показателя фактической однородности прочности бетона.
5.2.2 Морозостойкость и водонепроницаемость бетона следует обозначить в проекте в зависимости от режима эксплуатации конструкций и климатических условий района строительства согласно нормативным документам на тяжелый и легкий бетоны1 и плотный силикатный бетон2, действующим на территории государства — участника Соглашения, принявшего настоящий стандарт.
5.2.3 Бетон, а также материалы для приготовления бетонных блоков, предназначенных для применения в условиях воздействия агрессивной среды, должны удовлетворять требованиям действующих нормативных документов3, действующих на территории государства — участника Соглашения, принявшего настоящий стандарт, а также дополнительным требованиям для блоков из плотного силикатного бетона нормативных документов2, действующих на территории государства — участника Соглашения. принявшего настоящий стандарт.
5.2.4 Классы бетона по прочности на сжатие, марки бетона по морозостойкости и водонепроницаемости. а при необходимости и требования к бетону и материалам для его приготовления (см. 5.4) должны соответствовать проектным, указываемым в заказах на изготовление блоков.
5.2.5 Поставку блоков потребителю следует производить после достижения бетоном требуемой отпускной прочности (см. 5.1).
5.2.6 Значение нормируемой отпускной прочности бетонных блоков (в процентах от класса по прочности на сжатие) следует принимать не менее:
50 — для бетона класса В15 и выше:
70 — для бетона класса В12.5 и ниже:
100 — для бетона автоклавного твердения.
Знамение нормируемой отпускной прочности бетона следует принимать по проектной документа* ции на конкретное здание или сооружение в соответствии с требованиями ГОСТ 13015.
Поставку блоков с отпускной прочностью бетона ниже прочности, соответствующей его классу по прочности на сжатие, проводят при условии, если изготовитель гарантирует достижение бетоном требуемой прочности в проектном возрасте, определяемой по результатам испытания контрольных образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях согласно ГОСТ 18105.
5.2.7 При отпуске блоков потребителю влажность легкого бетона не должна быть более 12 %.
5.3 Арматурные изделия
5.3.1 Монтажные петли блоков следует изготовлять из стержневой горячекатаной гладкой арматуры класса А240 марок ВСтЗпс2 и ВСтЗсп2 или периодического профиля класса АсЗОО марки 10ГТ по ГОСТ 34028.
Арматуру из стали марки ВСтЗпс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа блоков при температуре ниже минус 40 *С.
5.3.2 Требования к маркам сталей для арматурных изделий (в том числе монтажных петель), а также к защите от коррозии открытых поверхностей арматурных изделий — по ГОСТ 13015.
5.3.3 Форма и размеры арматурных изделий и их положение в блоках должны соответствовать указанным в рабочих чертежах.
5.3.4 Сварные арматурные и стальные закладные изделия должны соответствовать требованиям ГОСТ 10922.
5.4 Точность геометрических параметров блоков
5.4.1 Отклонения проектных размеров блоков не должны превышать, мм:
по длине………………………………..±13:
по ширине и высоте………………………..±8;
по размерам вырезов……………………….±5.
5.4.2 Отклонение от прямолинейности профиля поверхностей блока не должно превышать 3 мм на всей длине и ширине блока.
5.5 Качество поверхностей блоков
5.5.1 Требования к качеству поверхностей блоков — по ГОСТ 13015.
Устанавливаются следующие категории бетонной поверхности блоков:
АЗ — лицевой, предназначенной под окраску:
А5 — лицевой, предназначенной под отделку керамическими плитками, укладываемыми по слою раствора:
А6 — лицевой, неотделываемой;
А7 — нелицевой, не видимой в условиях эксплуатации.
5.5.2 В бетоне блоков, принимаемых согласно разделу 6. не допускаются трещины, за исключением местных поверхностных усадочных, ширина которых не должна превышать 0.1 мм в блоках из тяжелого и плотного силикатного бетонов и 0.2 мм — в блоках из легкого бетона.
5.5.3 Монтажные петли должны быть очищены от наплывов бетона.
6 Правила приемки
6.1 Приемку блоков следует проводить партиями в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.
6.2 Приемку блоков по морозостойкости и водонепроницаемости бетона, отпускной влажности легкого бетона, а также по водопоглощению бетонных блоков, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует проводить по результатам периодических испытаний.
6.3 Испытания бетона на водонепроницаемость и водопоглощение блоков, к которым предъявляют эти требования, следует проводить не реже одного раза в 3 мес.
6.4 Отпускную влажность легкого бетона следует контролировать не реже одного раза в месяц по результатам испытания проб, отобранных из трех готовых блоков.
Оценку фактической отпускной влажности следует проводить по результатам проверки каждого контролируемого блока по среднему значению влажности отобранных из него проб.
6.5 Приемку блоков по показателям прочности бетона (классу бетона по прочности на сжатие и отпускной прочности), соответствия монтажных петель требованиям настоящего стандарта, точности геометрических параметров, ширины раскрытия технологических трещин и категории бетонной поверх* ности блоков следует проводить по результатам приемо-сдаточных испытаний и контроля.
6.6 Приемку блоков по показателям точности геометрических параметров, категории бетонной поверхности и ширины раскрытия технологических трещин следует осуществлять по результатам выборочного контроля.
6.7 Приемку блоков по наличию монтажных петель, правильности нанесения маркировочных надписей и знаков следует проводить путем сплошного контроля с отбраковкой блоков, имеющих дефекты по указанным показателям.
7 Методы контроля и испытаний
7.1 Прочность бетона на сжатие следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105.
При испытании блоков методами неразрушающего контроля фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690. а также другими методами, предусмотренными стандартами на методы испытания бетона.
7.2 Марку бетона по морозостойкости следует определять по ГОСТ 10060.
7.3 Водонепроницаемость бетонных блоков следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на серии образцов, изготовленных из бетонной смеси рабочего состава.
7.4 Водопоглощение бетонных блоков, предназначенных для применения в условиях воздействия агрессивной среды, следует определять е соответствии с требованиями ГОСТ 12730.0 и ГОСТ 12730.3 на серии образцов, изготовленных из бетонной смеси рабочего состава.
7.5 Влажность легкого бетона следует определять по ГОСТ 12730.0 и ГОСТ 12730.2 испытанием проб, отобранных из готовых блоков.
От каждого блока следует отобрать не менее двух проб.
Допускается определять влажность бетона блоков дизлькометрическим методом по ГОСТ 21718.
7.6 Размеры и отклонения от прямолинейности блоков, положение монтажных петель, ширину раскрытия технологических трещин, размеры раковин, наплывов и околов бетонных блоков следует определять методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.
8 Маркировка, хранение и транспортирование
8.1 Маркировка
8.1.1 Маркировку блоков следует проводить по требованиям ГОСТ 13015.

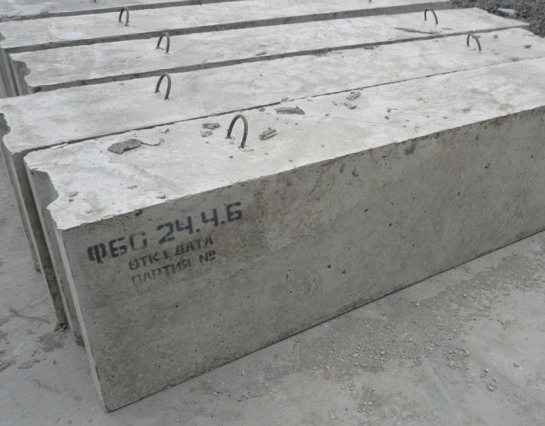

8.1.2 Маркировочные надписи и знаки следует наносить на боковую поверхность блока.
Допускается по согласованию изготовителя с потребителем и проектной организацией — автором
проекта конкретного здания вместо марок наносить на блоки их сокращенные условные обозначения, принятые е проектной документации конкретного здания.
8.2 Хранение и транспортирование
8.2.1 Хранить и транспортировать плиты следует в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.

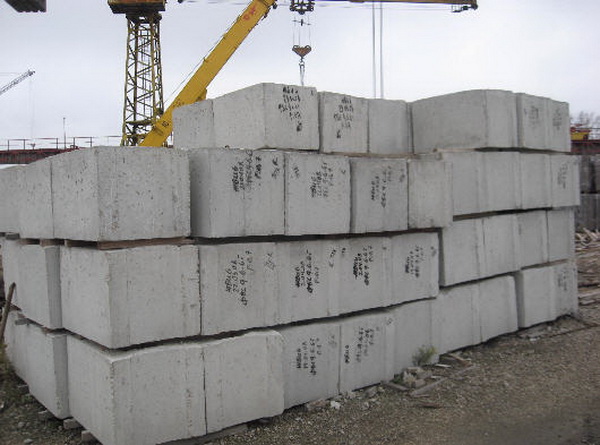

8.2.2 Блоки следует хранить в штабелях рассортированными по маркам и партиям и уложенными вплотную друг к другу.
Высота штабеля из блоков должна быть не более 2.5 м.
8.2.3 При хранении и транспортировании каждый блок следует укладывать на прокладки.
Прокладки должны быть расположены по вертикали одна над другой в местах, указанных в рабочих чертежах, а при отсутствии таких указаний — между рядами блоков.
Подкладки под нижний ряд блоков следует укладывать ло плотному, тщательно выровненному основанию.
8.2.4 Толщина прокладок должна быть не менее 30 мм.
8.2.5 При транспортировании блоки должны быть надежно закреплены от смещения.
высоту штабеля при транспортировании устанавливают в зависимости от грузоподъемности транспортных средств и допускаемых габаритов погрузки.
8.2.6 Погрузку, транспортирование, разгрузку и хранение блоков следует проводить с соблюдением мер. исключающих возможность их повреждения.
8.2.7 Требования к документу о качестве блоков, поставляемых потребителю. — по ГОСТ 13015.
Дополнительно в документе о качестве блоков должны быть приведены марки бетона по морозостойкости и водонепроницаемости, а также по водопоглощению (если эти показатели оговорены в заказе на изготовление блоков).
9 Гарантии изготовителя
Изготовитель должен гарантировать соответствие поставляемых блоков требованиям настоящего стандарта и технических условий при соблюдении транспортными организациями правил транспортирования. а потребителем — условий применения и хранения блоков, установленных настоящим стандартом.
Приложение А (обязательное)
Монтажные петли
На рисунке А.1 и в таблице А.1 приведены монтажные петли П1. П2. П2а. ПЗ. П4.
Рисунок А.1 —Монтажные петли П1. П2. П2а. ПЗ. П4
Таблица А.1 — Спецификация и выборка стали на одну монтажную петпо
МОРЮ) монтажной петли | Позиция | Класс арматуры | Диаметр. мм | Длина. нм | Количество. шт | Масса. кт |
П1 | 1 | А240 | в | 970 | 0.38 | |
П2. П2а | 2 | А240 | 10 | 1180 | 4 | 0,73 |
ПЗ | 3 | А240 | 12 | 1330 | 1 | 1.18 |
ГМ | 4 | А240 | 8 | 940 | 0,37 |
УДК 691.328.1.022*413:006.354 МКС 91.080.40
Ключевые слова: блок бетонный, блок подвала, длина и ширина, марка, бетон, класс, технические требования, монтажная петля
БЗ 6—2018/57
Редактор Л.С. Зимипова Технический редактор В.Н. Прусакова Корректор Л.С. Лысенко Компьютерная верстка И.А. Напейкиной
Сдано в набор 08.10.2018. Подписано в печать 30.10.2018. Формат 60*84’/^. Гарнитура Ариал. Усл. печ. л. 1.86. Уч.-иад. л. 1.68.
Подготовлено на основе электронной версии, предоставленной разработчиком стандарта
Создано в единичном исполнении . 117418 Москва, Нахимовский пр-т, д. 31. к. 2. wwbv.gostinfo.ru
1
В Российской Федерации действует СП 63.13330.2012 «СНиП 52-01—2003 Бетонные и железобетонные конструкции. Основные положения».
2
В Российской Федерации действует СП 95.13330.2016 «СНиП 2.03.02—86 Бетонные и железобетонные конструкции из плотного силикатного бетона».
3
В Российской Федерации действует СП 28.13330.2012 «СНиП 2.03.11—85 Защита строительных конструкций от коррозии».
Блоки ФБС размеры | Фундамент для Дома
Фундаментные блоки стеновые являются наиболее востребованными в сфере современного строительства, ведь они доказали свою эффективность и надежность на практике. Поэтому, большинство профессионалов выбирают именно этот материал при возведении какой-либо постройки.
При этом специалисты стараются учитывать не только морозостойкость, вес, плотность материала, но и габариты блоков ФБС, которые прописываются в соответствующем государственном стандарте.
ГОСТ, определяющий размеры стеновых фундаментных блоков
Основным государственным стандартом, который регулирует размеры фундаментных блоков ФБС, является ГОСТ 13579-78. Он распространяет свое действие на материалы, изготавливаемые из плотного, легкого и силикатного бетона, с плотностью не менее 1800 кг/м3 и которые предназначаются для технических подвалов зданий и стен подвалов.
Согласно ему различают несколько типов блоков, от которых и зависит параметры материала (длина, высота, ширина).
В этом документе также представлены блоки ФБС размеры, которых имеют свои условные обозначения. А в зависимости от того, из какого типа бетона изготовлена железобетонная конструкция, блоку присваивается определенная маркировка. Она определяется также исходя из класса бетона по прочности, массы блока, расхода материалов и марки монтажной петли.
Но размеры фундаментных блоков ФБС – это еще не весь перечень того, что регулирует данный стандарт. Правила хранения, транспортировки блоков и присвоения маркировки также указываются в этом документе.
Размеры стеновых фундаментных блоков
Сортамент данного типа блоков состоит из 14 типоразмеров изделий.
При этом основной размерной характеристикой для таких железобетонных конструкций является их ширина, а второстепенными размерами блоков ФБС принято считать длину и высоту.
Согласно длине весь сортамент материалов подразделяется на 3 типоразмера:
- 2300 мм;
- 1180 мм;
- 880 мм.
Размеры фундаментных блоков по ГОСТу также учитывают высоту изделий. Согласно этому параметру сортамент делится на 2 группы:
Блоки ФБС, размеры которых также включают ширину, подразделяются на изделия с параметрами:
Таким образом, выходит, что самый большой блок достигает параметров 2380х600х580 мм (длина, высота, ширина), а фундаментные блоки размеры, которых по ГОСТ самые маленькие укладываются в габариты 880х300х580 мм.
Как правильно подобрать размеры ФБС
Для того чтобы правильно определиться с параметрами фундаментных блоков, необходимо изначально грамотно рассчитать площадь основания, выяснить, какой будет кладка и учесть толщину перекрытий и возводимых стен. Фундаментные блоки, размеры которых вы уже определили для себя, имеют еще и особенную маркировку.
Она представляет собой защитный код, в котором содержится информация для покупателя. К примеру, ФБС 6-4-6 говорит о том, что железобетонная конструкция имеет высоту 600 мм, ее длина составляет 400 мм, а ширина – 600 мм.
Если размеры блоков ФБС указываются в маркировке в таком виде ФБС 24-6-6 т., это значит, что блок имеет длину 2400 мм, высоту и ширину – по 600 мм.
При этом буква «т» указывает на то, что конструкция изготовлена из тяжелого бетона.
Размеры фундаментных блоков также важно учитывать, исходя из характера грунта. Например, для глинистых и вздувающихся грунтов рекомендуется выбирать блоки типа ФБС 24-6-6 либо подобные им. На выбор параметров блоков также влияют:
- Деформация почвы;
- Нагрузка стен, трасс, колон;
- Глубина их укладки.
Учитывая все факторы, можно построить хорошо отапливаемое подвальное помещение, что не всегда возможно сделать с другими типами фундамента. Выбрав блоки ФБС, размеры которых абсолютно соответствуют будущей постройке, а также, учитывая характеристики самого материала: его плотность, морозоустойчивость, долговечность, можно добиться возведения идеального здания, которое будет отличаться от других своей прочностью и безупречным внешним видом.
Размеры бетонных блоков ФБС прямым образом влияют и на вес конструкций. Этот фактор необходимо учитывать, ведь для транспортировки и укладки блоков обязательно понадобится грузоподъемный транспорт и техника.
На нашем сайте вы можете посмотреть возможные размеры фундаментных блоков, оценить внешний вид таких конструкций и решить для себя, какие параметры вам понадобятся. Ведь, прежде всего, необходимо предварительно продумать ход работ, определиться с типом изделий, учесть все нюансы строительства, а уже после этого выбирать конструкции исходя из их габаритов.
Блоки ФБС ГОСТ: фундаментные блоки 13579 78
Фундаментальные блоки – это один из самых популярных видов изделий из бетона, которые изготовляются заводским путем. На практике ФБС можно встретить в строительных проектах фундаментов, цокольных и подвальных помещений здания. Стоит учесть, что при выполнении установки обязательно нужно предусматривать заглубления, которые влияют на прочность основания. Фундаментальные блочные устройства вне зависимости от количества этажей помещения могут монтироваться как для основания, так и для второстепенных составляющих здания. Производительность и качество материала регламентируется Гост 13579 – 85 и Гост 13579 – 78. Обо всех особенностях ФБС мы и поговорим в нашей статье.
Понятие ФБС
ФБС – это прочный и надежный материал, который применяется как в частном, так и коммерческом строительстве
ФБС – это прочный и надежный материал, который применяется как в частном, так и коммерческом строительстве. Среднестатистического потребителя такие блоки привлекают в качестве материала для монтажных работ по созданию жилых домов. Данная аббревиатура имеет такую расшифровку: фундаментные блоки стеновые. Более экономичного и практичного материала на сегодняшний день не существует.
Данные изделия, создаются из цемента выше М 50, который имеет высокую прочность и стойкость к морозу. Производство происходит выливанием их в формах, от которых и отталкиваются размеры ФБС. Стоит отметить, что данные требования прописаны в 78 и 85 статье Гост 13579.
Свойства блоков
Для того, чтоб сделать правильный выбор, нужно знать все достоинства и недостатки деталей
Для того, чтоб сделать правильный выбор, нужно знать все достоинства и недостатки деталей. Среди плюсов функционирования следует выделить такие характеристики:
Рекомендуем к прочтению:
- Высокий уровень прочности, долговечности и устойчивости к деформации;
- Фундаментные блоки не поддаются воздействию биологической среды, а именно таких процессов как плесень, грибки и другие типы бактерий;
- Обладают устойчивостью к морозу;
- Имеет высокие показатели по экологическим нормам;
- Огромный ассортимент, который различают размеры и формы ФБС.
Технология изготовления
Если рассматривать технологию создания ФБС, то на сегодняшний день существует несколько вариантов их изготовления
Если рассматривать технологию создания ФБС, то на сегодняшний день существует несколько вариантов их изготовления. Выбор подхода зависит от наполнителя бетона. Так, на рынке можно встретить такие способы:
- Керамзитобетонные или силикатные модели. Плотность составляет 1800 кг на куб. м, и определяет размеры веса блоков.
- Фундаментные блоки, сделанные из высококачественного бетона;
- Блок из цемента М 100 – это одна из самых дешевых категорий.
Согласно Гост, 78 отлив ФБС должен происходить в специальных формах или методом сиюминутной распалубки. Для второго способа характерно сечение, трапециевидной формы. Стоит учесть, что помимо цемента, в состав блоков входят пластификаторы и присадки.
Внимание! Все делали и составляющие конструкции, а также их размеры регулируются стандартами.
Размеры и маркировка
Если принято решение покупать фундаментные составляющие, то необходимо смотреть на маркировку, где каждая цифра имеет свое значение
Помимо плотности, стойкости к морозу, весу конструкции очень важную роль играют размеры блоков. Для определения величины нужно рассчитать площадь основания дома, толщину стен и перекрытий.
Внимание! Стандартными и самыми популярными являются прямоугольные и кубические модели блоков (6).
Если принято решение покупать фундаментные составляющие, то необходимо смотреть на маркировку, где каждая цифра имеет свое значение. Например, блоки 6-4-6 означают показатели высоты, длины и ширины. Стоит отметить, что 6 означает 60 см или 0,6 метра.
Рекомендуем к прочтению:
Общие черты применения блоков
Прежде, чем начать закладку фундамента нужно провести геодезический анализ почвы, который проверяют сочетаемость ее с планом проекта
Прежде, чем начать закладку фундамента нужно провести геодезический анализ почвы, который проверяют сочетаемость ее с планом проекта. Затем этой организацией выдается разрешение на покупку и дальнейшую установку блоков. Ведь для каждого типа грунта существуют определенные виды ФБС. Гост. 78 выдвигает список требований и рекомендаций относительно различных земельных типов:
- Если на территории песчаные грунты, то блоки нужно устанавливать неглубоко, до 0,7 метров;
- Для щебневой почвы наоборот, нужно помещать ФБС глубоко;
- Для почвы с примесями глины нужно выбирать самые прочные модели, например, ФБС 24.
Внимание! При таких устройствах реально возведение подвального пространства, которое можно еще и обогревать.
В данной статье описана блочная конструкция для фундамента, которая на сегодняшний день считается одной из самых востребованных технологий возведения основания. Также мы изучили типы сборных элементов, размеров, особенности регулирования производства и маркировки. Надеюсь, представленная информация пригодится вам в практической деятельности.
блоки ФБС: размеры, ГОСТ
К самым популярным вариантам строительства фундамента можно отнести применение бетонных блоков. Такие изделия представляют собой сплошные или пустотелые изделия из бетона, которые производятся по заводской технологии. Можно не сомневаться в их прочности, поскольку каждый блок в процессе изготовления был подвергнут пропариванию и вибрированию.
Используются бетонные блоки повсеместно. С их помощью возводятся заборы и пандусы, эстакады и платформы. Если изделия будут эксплуатироваться на слабой почве, под них помещают специальные плиты, обеспечивающие снижение давления на грунт. Размеры фундаментных блоков ФБС определяются согласно ГОСТу.
Виды блоков
Одним из наиболее часто используемых является сплошной фундаментный блок, который имеет аббревиатуру ФБС. Он обычно выполняются стеновыми – из них возводят несущие стены.
Размеры блоков ФБС определяются ГОСТом:
- При длине изделия 2,38 м, оно должно иметь толщину до 60 см. Высота моделей всегда равняется 58 см.
- При длине конструкции 1,18 м они выпускаются толщиной от 40 до 60 см. Изделия могут иметь высоту 28 и 58 см.
- Доборные блоки фундаментные отличаются небольшой длиной, которая составляет всего 0,8 м. Их толщина может принимать такие показатели – от 3 до 6 дм. Высота конструкций стандартная – 58 см. Их часто пускают для дополнения ряда, чтобы не делить на части полномерное изделие.
Стандартный ФБС для фундамента может весить до 1960 кг. Плотность всех изделий равняется 2400 кг/м3. Масса блоков зависит от их габаритов. Такие размеры и вес изделий определяются исходя из заданных стандартов.
ФБВ
Их изготавливают под заказ. Выпускаются такие блоки ограниченными партиями, по этой причине на стройке их найти довольно сложно. Главным отличительным признаком таких изделий является продольный срез. Его обычно используют для прокладки коммуникаций. ФБС имеют небольшую длину – 88 см.
ФБВ обладают морозостойкостью в 50 циклов заморозки. Армируются блоки при помощи стальных прутьев А-I и A-III.
ФБП
Они представляют собой облегченный вариант изделий ФБС, которые имеют квадратные пустоты. По высоте и ширине они равны блокам ФБП. Длина таких изделий составляет 238 см. Их используют в основном для постройки стен подвалов или оснований для промышленных установок.
Их изготавливают из бетона М150. Блоки армируют прутьями А-I и A-III. Также такие изделия обладают морозостойкостью 50 циклов заморозки.
Маркировка
Отличительной особенностью нанесения маркировки на любой фундаментный блок является округление значений габаритов до дециметров. К примеру, если ГОСТ, ФБС24.6.6т. означает длину, ширину и высоту соответственно (в дециметрах). Последняя буква «т» означает, что бетон тяжелый. Такое изделие имеет минимальную массу 260 кг. В качестве максимальной отметки принимается значение 2 тонны.
При выполнении изделия из легкого бетона в конце обозначения маркировки ставится буква «Л». Также вместо нее может стоять «П» — пористый заполнитель. Такой блок может весить минимум 230 кг, максимум – 1,47 тонны.
При установке после цифрового обозначения буквы «С» можно понять, что в процессе литья использовался силикатный бетон. Изделия с таким обозначением имеют минимальный вес 250 кг, а максимальный – 1,63 тонны.
Важно! Каждый фундаментный блок оснащают петлями из арматурных прутьев, которые необходимы для выполнения погрузочно-разгрузочных работ.
Преимущества
Фундаментные бетонные блоки обладают множеством преимуществ. Среди них стоит выделить:
- Экономия времени. При использовании таких изделия существенно сокращается время работ. Если фундамент заливают жидким бетоном, сначала необходимо соорудить опалубку, потом провести заливку и затем ждать полного высыхания раствора.
- Стандартные габариты. Благодаря использованию фундаментных блоков подсчет материала производится намного точнее.
- Нет необходимости в закупке дополнительных материалов. К примеру, для заливки бетона обычным способом понадобятся плиты OSB или доски.
- Подбор материала по заранее известным характеристикам.
- Продолжительный срок службы.
Такие характеристики позволяют понять, почему изделия достаточно востребованы среди строителей. Особенно популярны блоки ФБС 6 (высотой 60 см).
Цены
Чтобы определиться, как уложиться в бюджет при покупке фундаментных конструкций, следует рассмотреть основные цены таких изделий, соотнеся их с размерами блоков ФБС. Самый маленький доборный блок стоит 500 р. Такое изделие имеет длину 0,6 м и ширину 0,3 м. при длине изделия в 2 раза большей блок будет стоить уже 100 р. При покупке полноразмерных блоков, имеющих толщину 30 см и длину 2,4 м, стоит рассчитывать на 2100 р.
При такой же длине изделия и ширине 40 см оно будет стоить 2800 р. Если длина блока составляет 1,2 м, тогда стоимость его будет равна 1400 р.
Особой популярностью среди покупателей пользуются изделия, которые обладают шириной 60 см. Эта толщина основания выбирается многими застройщиками.

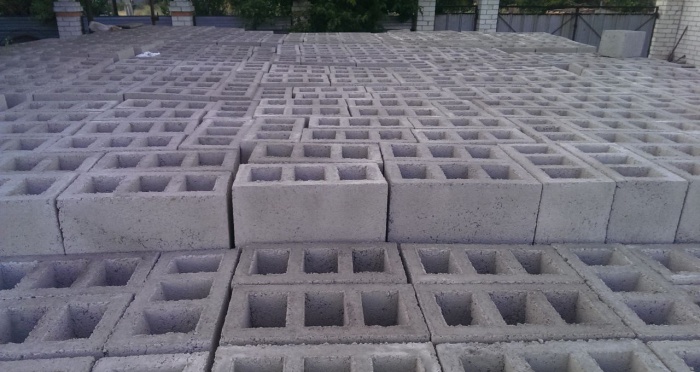

Блоки с пустотами можно встретить достаточно редко. Цена на такие изделия ниже на 10-15%, чем на полнотелые конструкции. Это можно объяснить большими затратами сил и времени при заливке основания своими руками.
Важно! Чтобы узнать цену на блоки с вырезом, понадобится обращаться в определенный завод ЖБИ. Обычно такие блоки производят под индивидуальный заказ.
Довольно часто на рынке можно встретить предложения по реализации б/у блоков ФБС 6 или других моделей. Однако радоваться невысокой цене не следует. Лучше найти опытного специалиста и спросить его совета. Он поможет грамотно оценить недостатки блоков и решить, стоит ли брать такой материал.
Расчет и монтаж
Как уже говорилось, достаточно важно сначала провести правильный расчет материалов. Для этой задачи необходимо определиться с нужным объемом будущего основания. Поле того, как искомая сумма будет получена, можно делить ее на объем выбранного блока. Полученный результат будет отражать количество необходимых изделий для возведения основания. Если имеются сомнения по поводу этажности дома на таких блоках, об этом можно не беспокоиться. Фундаментные блоки выдержат даже пятиэтажное строение. Они изготавливаются с учетом повышенной нагрузки.
Критичным для блоков все же будет являться состояние почвы. Важно учесть такую особенность блоков, как невысокую монолитность. Ослабление фундамента происходит за счет наличия вертикальных и горизонтальных швов. Именно поэтому перед тем как устанавливать блоки ФБС, следует залить по дну основание монолитный пояс. Его также следует армировать. В случае сильного пучения грунта он примет на себя все нагрузки. При наличии высокого фундамента (в доме с подвалом) армопояс лучше монтировать через каждые 2 ряда.
Идеальным основанием для блоков являются почвы, которые состоят из крупнозернистого песка, а также с низким залеганием грунтовых вод. Ввиду достаточно небольшого шанса оказаться в таких условиях следует сделать ростверк более устойчивым. Для этого понадобится его усилить. Кроме того, что фундамента будет укреплен армопоясом, следует укладывать блоки насухо.

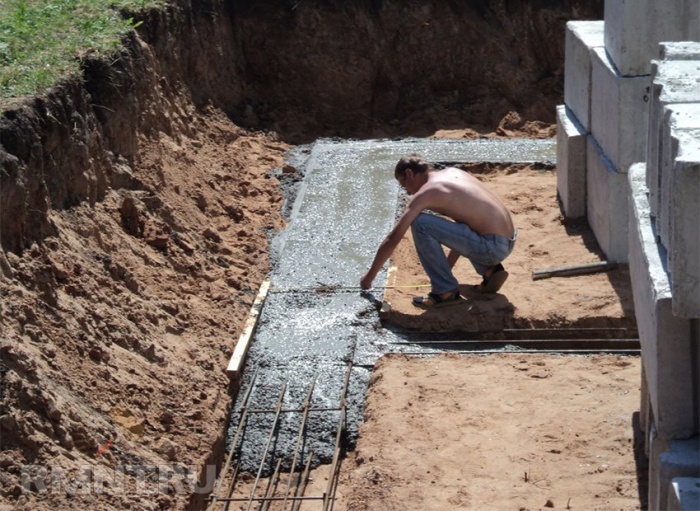

Как подготовить основание
Сначала выполняется подсыпка из песка. Она выполняет достаточно важную роль – выравнивает поверхность. Высота слоя песка составляет 15 см. при возведении дома на сухом песчанике блоки устанавливают непосредственно на грунт.
Если почва на месте возведения дома оказалась проблемной, следует провести монтаж фундаментных подушек под блоки. Они будут принимать на себя нагрузку, что позволит получить максимально надежное строение.

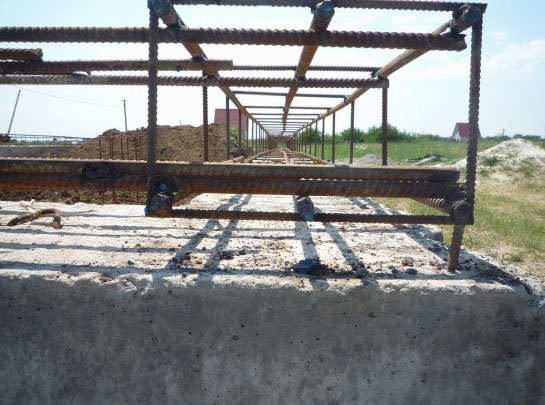

Укладка фундамента
Согласно строительным нормам, монтаж блоков ФБС запрещен в случае заливания дна траншеи водой или засыпания снегом. Чтобы перемещать такие конструкции, понадобится подъемный кран.
Сначала необходимо установить блоки в углы основания, а также в точках соединения с внутренними стенами. Такие блоки являются монтажными маяками. При помощи нивелира следует проверить, как совпадают верхние плоскости этих деталей фундамента. После окончания проверки натягивают бечевку, по которой выставляют промежуточные элементы конструкции. Там, где в проекте указаны места проведения коммуникаций, необходимо оставить отверстия определенного размера.
Перед началом установки все блоки следует очистить от грязи. Монтаж осуществляется с использованием раствора бетона с перевязкой швов. Ряды необходимо смещать, а также использовать доборные блоки. Вертикальные швы следует заполнить раствором, используя штыковую лопату.
Совет! Во время выбора фундаментных блоков следует спросить у продавца сертификат соответствия. Необходимо также потребовать его копию. Такой документ является гарантией соответствия изделия всем стандартам ГОСТа.
Выводы
Разнообразие фундаментных блоков позволяет возводить основание достаточно быстро и просто. Также на работу не придется тратить много времени. Цена фундаментных блоков приемлемая. Также все изделия отвечают требованиям ГОСТ. Они изготавливаются с использованием армирующих прутьев и высококачественного цемента.
ГОСТ 13580-85
Группа Ж33
ОКП 58 1321
Дата введения 1987-01-01
Постановлением Государственного комитета СССР по делам строительства от 23 сентября 1985 г. N 155 срок введения установлен с 01.01.87
ВЗАМЕН ГОСТ 13580-80
ПЕРЕИЗДАНИЕ. Июль 1994 г.
ВНЕСЕНА поправка, опубликованная в ИУС N 12, 2004 года
Поправка внесена изготовителем базы данных
Настоящий стандарт распространяется на железобетонные плиты из тяжелого бетона для ленточных фундаментов зданий и сооружений.
Плиты предназначены для применения:
— в сухих и водонасыщенных грунтах;
— при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82*) до минус 40 °С включ.;
_________________
* На территории Российской Федерации документ не действует. Действует СНиП 23-01-99. — Примечание изготовителя базы данных.
— в зданиях и сооружениях с расчетной сейсмичностью до 9 баллов включ.;
— в грунтах и грунтовых водах с неагрессивной степенью воздействия на железобетонные конструкции.
Допускается применять плиты при расчетной температуре наружного воздуха ниже минус 40 °С, а также в грунтах и грунтовых водах с агрессивной степенью воздействия на железобетонные конструкции при соблюдении дополнительных требований, установленных проектной документацией на конкретное здание или сооружение (согласно требованиям СНиП 2.03.01-84*, СНиП 2.03.11-85) и указанных в заказе на изготовление плит.
_______________
* СНиП 2.03.01-84 отменены с 01.03.2004 г. — Примечание изготовителя базы данных.
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Форма и размеры плит, а также их показатели материалоемкости должны соответствовать указанным на чертеже и в табл.1.
|
Плиты шириной 600 мм |
Плиты шириной 800-3200 мм |
Таблица 1
|
Код ОКП |
Марка |
Основные размеры |
Расход |
Масса плиты |
|||||||
|
|
|
Бетон, м |
Сталь, кг |
||||||||
|
58 1321 2012 |
ФЛ6.24-4 |
600 |
2380 |
300 |
— |
0,37 |
1,84 |
0,93 |
|||
|
58 1321 2013 |
ФЛ6.12-4 |
1180 |
0,18 |
0,91 |
0,45 |
||||||
|
58 1321 2014 |
ФЛ8.24-1 |
800 |
2380 |
150 |
0,46 |
2,5 |
1,15 |
||||
|
58 1321 2015 |
ФЛ8.24-3 |
3,42 |
|||||||||
|
58 1321 2016 |
ФЛ8.24-4 |
4,81 |
|||||||||
|
58 1321 2017 |
ФЛ8.12-1 |
1180 |
0,22 |
1,24 |
0,55 |
||||||
|
58 1321 2018 |
ФЛ8.12-3 |
1,7 |
|||||||||
|
58 1321 2019 |
ФЛ8.12-4 |
2,39 |
|||||||||
|
58 1321 2020 |
ФЛ10.30-1 |
1000 |
2980 |
250 |
0,69 |
4,71 |
1,75 |
||||
|
58 1321 2021 |
ФЛ10.30-2 |
6,67 |
|||||||||
|
58 1321 2022 |
ФЛ10.30-3 |
9,04 |
|||||||||
|
58 1321 2023 |
ФЛ10.30-4 |
11,03 |
|||||||||
|
58 1321 2024 |
ФЛ10.24-1 |
2380 |
0,55 |
3,76 |
1,38 |
||||||
|
58 1321 2025 |
ФЛ10.24-2 |
5,34 |
|||||||||
|
58 1321 2026 |
ФЛ10.24-3 |
7,16 |
|||||||||
|
58 1321 2027 |
ФЛ10.24-4 |
8,82 |
|||||||||
|
58 1321 2028 |
ФЛ10.12-1 |
1180 |
0,26 |
1,87 |
0,65 |
||||||
|
58 1321 2029 |
ФЛ10.12-2 |
2,66 |
|||||||||
|
58 1321 2030 |
ФЛ10.12-3 |
3,41 |
|||||||||
|
58 1321 2031 |
ФЛ10.12-4 |
4,4 |
|||||||||
|
58 1321 2032 |
ФЛ10.8-1 |
780 |
0,17 |
1,24 |
0,42 |
||||||
|
58 1321 2033 |
ФЛ10.8-2 |
1,76 |
|||||||||
|
58 1321 2034 |
ФЛ10.8-3 |
2,26 |
|||||||||
|
58 1321 2035 |
ФЛ10.8-4 |
2,92 |
|||||||||
|
58 1321 2036 |
ФЛ12.30-1 |
1200 |
2980 |
350 |
0,82 |
7,88 |
2,05 |
||||
|
58 1321 2037 |
ФЛ12.30-2 |
12,76 |
|||||||||
|
58 1321 2038 |
ФЛ12.30-3 |
17,46 |
|||||||||
|
58 1321 2039 |
ФЛ12.30-4 |
21,43 |
|||||||||
|
58 1321 2040 |
ФЛ12.24-1 |
2380 |
0,65 |
6,3 |
1,63 |
||||||
|
58 1321 2041 |
ФЛ12.24-2 |
10,2 |
|||||||||
|
58 1321 2042 |
ФЛ12.24-3 |
13,83 |
|||||||||
|
58 1321 2043 |
ФЛ12.24-4 |
17,13 |
|||||||||
|
58 1321 2044 |
ФЛ12.12-1 |
1180 |
0,31 |
3,13 |
0,78 |
||||||
|
58 1321 2045 |
ФЛ12.12-2 |
5,09 |
|||||||||
|
58 1321 2046 |
ФЛ12.12-3 |
6,57 |
|||||||||
|
58 1321 2047 |
ФЛ12.12-4 |
8,55 |
|||||||||
|
58 1321 2048 |
ФЛ12.8-1 |
780 |
0,2 |
2,08 |
0,5 |
||||||
|
58 1321 2049 |
ФЛ12.8-2 |
3,38 |
|||||||||
|
58 1321 2050 |
ФЛ12.8-3 |
4,37 |
|||||||||
|
58 1321 2051 |
ФЛ12.8-4 |
5,69 |
|||||||||
|
58 1321 2052 |
ФЛ14.30-1 |
1400 |
2980 |
400 |
0,96 |
12,43 |
2,4 |
||||
|
58 1321 2053 |
ФЛ14.30-2 |
19,09 |
|||||||||
|
58 1321 2054 |
ФЛ14.30-3 |
23,46 |
|||||||||
|
58 1321 2055 |
ФЛ14.30-4 |
34,65 |
|||||||||
|
58 1321 2056 |
ФЛ14.24-1 |
2380 |
0,76 |
9,85 |
1,90 |
||||||
|
58 1321 2057 |
ФЛ14.24-2 |
15,12 |
|||||||||
|
58 1321 2058 |
ФЛ14.24-3 |
18,76 |
|||||||||
|
58 1321 2059 |
ФЛ14.24-4 |
27,72 |
|||||||||
|
58 1321 2060 |
ФЛ14.12-1 |
1180 |
0,36 |
4,68 |
0,91 |
||||||
|
58 1321 2061 |
ФЛ14.12-2 |
7,18 |
|||||||||
|
58 1321 2062 |
ФЛ14.12-3 |
9,37 |
|||||||||
|
58 1321 2063 |
ФЛ14.12-4 |
13,84 |
|||||||||
|
58 1321 2064 |
ФЛ14.8-1 |
780 |
0,23 |
3,11 |
0,58 |
||||||
|
58 1321 2065 |
ФЛ14.8-2 |
4,78 |
|||||||||
|
58 1321 2066 |
ФЛ14.8-3 |
6,23 |
|||||||||
|
58 1321 2067 |
ФЛ14.8-4 |
9,22 |
|||||||||
|
58 1321 2068 |
ФЛ16.30-1 |
1600 |
2980 |
500 |
1,09 |
15,82 |
2,71 |
||||
|
58 1321 2069 |
ФЛ16.30-2 |
26,42 |
|||||||||
|
58 1321 2070 |
ФЛ16.30-3 |
37,32 |
|||||||||
|
58 1321 2071 |
ФЛ16.30-4 |
46,11 |
|||||||||
|
58 1321 2072 |
ФЛ16.24-1 |
2380 |
0,86 |
12,55 |
2,15 |
||||||
|
58 1321 2073 |
ФЛ16.24-2 |
21,13 |
|||||||||
|
58 1321 2074 |
ФЛ16.24-3 |
29,85 |
|||||||||
|
58 1321 2075 |
ФЛ16.24-4 |
36,57 |
|||||||||
|
58 1321 2076 |
ФЛ16.12-1 |
1180 |
0,41 |
6,02 |
1,03 |
||||||
|
58 1321 2077 |
ФЛ16.12-2 |
10,55 |
|||||||||
|
58 1321 2078 |
ФЛ16.12-3 |
14,90 |
|||||||||
|
58 1321 2079 |
ФЛ16.12-4 |
17,51 |
|||||||||
|
58 1321 2080 |
ФЛ16.8-1 |
780 |
0,26 |
3,84 |
0,65 |
||||||
|
58 1321 2081 |
ФЛ16.8-2 |
7,02 |
|||||||||
|
58 1321 2082 |
ФЛ16.8-3 |
9,93 |
|||||||||
|
58 1321 2083 |
ФЛ16.8-4 |
11,15 |
|||||||||
|
58 1321 2084 |
ФЛ20.30-1 |
2000 |
2980 |
500 |
700 |
2,04 |
15,60 |
5,10 |
|||
|
58 1321 2085 |
ФЛ20.30-2 |
25,16 |
|||||||||
|
58 1321 2086 |
ФЛ20.30-3 |
36,85 |
|||||||||
|
58 1321 2087 |
ФЛ20.30-4 |
50,04 |
|||||||||
|
58 1321 2088 |
ФЛ20.24-1 |
2380 |
1,62 |
12,47 |
4,05 |
||||||
БЛОКИ БЕТОННЫЕ
ДЛЯ СТЕН ПОДВАЛОВ
Технические условия
|
Москва
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ Технические условия Concrete blocks for walls of basements. Specifications |
ГОСТ |
Дата введения 01.01.79
Настоящий стандарт распространяется на блоки, изготовляемые из тяжелого бетона, а также керамзитобетона и плотного силикатного бетона средней плотности (в высушенном до постоянной массы состоянии) не менее 1800 кг/м3 и предназначаемые для стен подвалов и технических подпольев зданий.
Сплошные блоки допускается применять для фундаментов.
(Измененная редакция, Изм. № 1).
1. ТИПЫ И КОНСТРУКЦИЯ БЛОКОВ
1.1. Блоки подразделяют на три типа:
ФБС — сплошные;
ФБВ — сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев;
ФБП — пустотные (с открытыми вниз пустотами).
1.2. Форма и размеры блоков должны соответствовать указанным на черт. 1 — 3 и в табл. 1.
Блоки типа ФБС
Блоки шириной 300 мм
Черт. 1
Блоки шириной 400, 500 и 600 мм
Черт. 1 (продолжение)
Блоки типа ФБВ
Черт. 2
Блоки типа ФБП
Черт. 3
Таблица 1
|
Тип блока |
Основные размеры блока, мм |
||
|
Длина l |
Ширина b |
Высота h |
|
|
ФБС |
2380 |
300; 400; 500; 600 |
580 |
|
1180 |
400; 500; 600 |
280; 580 |
|
|
880 |
300; 400; 500; 600 |
580 |
|
|
ФБВ |
400; 500; 600 |
||
|
ФБП |
2380 |
||
1.3. Структура условного обозначения (марок) блоков следующая:
Пример условного обозначения блока типа ФБС длиной 2380 мм, шириной 400 мм и высотой 580 мм, из тяжелого бетона:
ФБС24.4.6-Г ГОСТ 13579-78
То же, типа ФБВ длиной 880 мм, шириной 400 мм и высотой 580 мм, из бетона на пористых заполнителях (керамзитобетона):
ФБВ9.4.6-П ГОСТ 13579-78
То же, типа ФБП длиной 2380 мм, шириной 500 мм и высотой 580 мм, из плотного силикатного бетона:
ФБП24.5.6-С ГОСТ 13579-78
Примечание. Допускается изготовление и применение блоков длиной 780 мм (доборных), принятых в утвержденных до 01.01.78 типовых проектах зданий, на время действия этих проектов.
1.4. Марки и характеристики блоков из тяжелого бетона приведены в табл. 2, из керамзитобетона — в табл. 3, из плотного силикатного бетона — в табл. 4.
При соответствующем обосновании допускается применение блоков из бетона с классами по прочности на сжатие, отличающимися от указанных в табл. 2 — 4. При этом во всех случаях класс бетона по прочности на сжатие должен приниматься не более В15 и не менее:
В3,5 — для блоков из тяжелого бетона и керамзитобетона;
В12,5 « « « плотного силикатного бетона.
Примечание. В условное обозначение блоков из бетона классов по прочности на сжатие, отличающихся от указанных в табл. 2 — 4, должен вводиться соответствующий цифровой индекс перед буквой, характеризующей вид бетона.
Таблица 2
|
Марка блока |
Класс бетона по прочности на сжатие |
Монтажная петля |
Расход материалов |
Масса блока (справочная), т |
||
|
Марка |
Кол. |
Бетон, м3 |
Сталь, кг |
|||
|
ФБС24.3.6-Т |
В7,5 |
П2а |
2 |
0,406 |
1,46 |
0,97 |
|
ФБС24.4.6-Т |
0,543 |
1,30 |
||||
|
ФБС24.5.6-Т |
П3 |
0,679 |
2,36 |
1,63 |
||
|
ФБС24.6.6-Т |
0,815 |
1,96 |
||||
|
ФБС12.4.6-Т |
П2 |
0,265 |
1,46 |
0,64 |
||
|
ФБС12.5.6-Т |
0,331 |
0,79 |
||||
|
ФБС12.6.6-Т |
0,398 |
0,96 |
||||
|
ФБС12.4.3-Т |
П4 |
0,127 |
0,74 |
0,31 |
||
|
ФБС12.5.3-Т |
0,159 |
0,38 |
||||
|
ФБС12.6.3-Т |
0,191 |
0,46 |
||||
|
ФБС9.3.6-Т |
П1 |
0,146 |
0,76 |
0,35 |
||
|
ФБС9.4.6-Т |
0,195 |
0,47 |
||||
|
ФБС9.5.6-Т |
0,244 |
0,59 |
||||
|
ФБС9.6.6-Т |
П2 |
0,293 |
1,46 |
0,70 |
||
|
ФБВ9.4.6-Т |
П1 |
0,161 |
0,76 |
0,39 |
||
|
ФБВ9.5.6-Т |
0,202 |
0,49 |
||||
|
ФБВ9.6.6-Т |
0,243 |
0,58 |
||||
|
ФБП24.4.6-Т |
В12,5 |
П2 |
0,439 |
1,46 |
1,05 |
|
|
ФБП24.5.6-Т |
0,526 |
1,26 |
||||
|
ФБП24.6.6-Т |
0,583 |
1,40 |
||||
Примечание. Масса блоков приведена для тяжелого бетона средней плотностью 2400 кг/м3.
Таблица 3
|
Марка блока |
Класс бетона по прочности на сжатие |
Монтажная петля |
Расход материалов |
Масса блока (справочная), т |
||
|
Марка |
Кол. |
Бетон, м3 |
Сталь, кг |
|||
|
ФБС24.3.6-П |
В7,5 |
П2а |
2 |
0,406 |
1,46 |
0,73 |
|
ФБС24.4.6-П |
0,543 |
0,98 |
||||
|
ФБС24.5.6-П |
0,679 |
1,22 |
||||
|
ФБС24.6.6-П |
В7,5 |
П3 |
2 |
0,815 |
2,36 |
1,47 |
|
ФБС12.4.6-П |
П1 |
0,265 |
0,76 |
0,48 |
||
|
ФБС12.5.6-П |
П2 |
0,331 |
1,46 |
0,60 |
||
|
ФБС12.6.6-П |
0,398 |
0,72 |
||||
|
ФБС12.4.3-П |
П4 |
0,127 |
0,74 |
0,23 |
||
|
ФБС12.5.3-П |
0,159 |
0,29 |
||||
|
ФБС12.6.3-П |
0,191 |
0,35 |
||||
|
ФБС9.3.6-П |
П1 |
0,146 |
0,76 |
0,26 |
||
|
ФБС9.4.6-П |
0,195 |
0,35 |
||||
|
ФБС9.5.6-П |
0,244 |
0,44 |
||||
|
ФБС9.6.6-П |
0,293 |
0,53 |
||||
|
ФБВ9.4.6-П |
0,161 |
0,29 |
||||
|
ФБВ9.5.6-П |
0,202 |
0,37 |
||||
|
ФБВ9.6.6-П |
0,243 |
0,44 |
||||
|
ФБП24.4.6-П |
В12,5 |
П2 |
0,439 |
1,46 |
0,79 |
|
|
ФБП24.5.6-П |
0,526 |
0,95 |
||||
|
ФБП24.6.6-П |
0,583 |
1,05 |
||||
Примечание. Масса блоков, а также марка монтажных петель приведены для блоков из керамзитобетона средней плотностью 1800 кг/м3.
Таблица 4
|
Марка блока |
Класс бетона по прочности на сжатие |
Монтажная петля |
Расход материалов |
Масса блока (справочная), т |
||
|
Марка |
Кол. |
Бетон, м3 |
Сталь, кг |
|||
|
ФБС24.3.6-С |
В15 |
П2а |
2 |
0,406 |
1,46 |
0,81 |
|
ФБС24.4.6-С |
0,543 |
1,09 |
||||
|
ФБС24.5.6-С |
0,679 |
1,36 |
||||
|
ФБС24.6.6-С |
П3 |
0,815 |
2,36 |
1,63 |
||
|
ФБС12.4.6-С |
П1 |
0,265 |
0,76 |
0,53 |
||
|
ФБС12.5.6-С |
П2 |
0,331 |
1,46 |
0,66 |
||
|
ФБС12.6.6-С |
0,398 |
0,80 |
||||
|
ФБС12.4.3-С |
П4 |
0,127 |
0,74 |
0,25 |
||
|
ФБС12.5.3-С |
0,159 |
0,32 |
||||
|
ФБС12.6.3-С |
0,191 |
0,38 |
||||
|
ФБС9.3.6-С |
П1 |
0,146 |
0,76 |
0,29 |
||
|
ФБС9.4.6-С |
0,195 |
0,39 |
||||
|
ФБС9.5.6-С |
0,244 |
0,49 |
||||
|
ФБС9.6.6-С |
0,293 |
0,59 |
||||
|
ФБВ9.4.6-С |
0,161 |
0,32 |
||||
|
ФБВ9.5.6-С |
0,202 |
0,40 |
||||
|
ФБВ9.6.6-С |
0,243 |
0,49 |
||||
|
ФБП24.4.6-С |
П2 |
0,439 |
1,46 |
0,88 |
||
|
ФБП24.5.6-С |
0,526 |
1,05 |
||||
|
ФБП24.6.6-С |
0,583 |
1,17 |
||||
Примечание. Масса блоков, а также монтажных петель приведена для блоков из плотного силикатного бетона средней плотностью 2000 кг/м3.
1.5. Расположение монтажных петель в блоках должно соответствовать указанному на черт. 1 — 3. Конструкции монтажных петель приведены в приложении.
Допускается устанавливать монтажные петли в блоках типа ФБС длиной 1180 и 2380 мм на расстоянии 300 мм от торцов блока и заподлицо с его верхней плоскостью.
При применении для подъема и монтажа блоков специальных захватных устройств допускается, по согласованию изготовителя с потребителем и проектной организацией, изготовление блоков без монтажных петель.
1.4, 1.5. (Измененная редакция, Изм. № 1).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Материалы, применяемые для приготовления бетона, должны обеспечивать выполнение технических требований, установленных настоящим стандартом, и соответствовать действующим стандартам или техническим условиям на эти материалы.
2.2. Фактическая прочность бетона блоков (в проектном возрасте и отпускная) должна соответствовать требуемой, назначаемой по ГОСТ 18105 в зависимости от нормируемой прочности бетона, указанной в проектной документации на здание или сооружение, и от показателей фактической однородности прочности бетона.
(Измененная редакция, Изм. № 1).
2.3. Морозостойкость и водонепроницаемость бетона должны назначаться в проекте в зависимости от режима эксплуатации конструкций и климатических условий района строительства согласно СНиП 2.03.01 для тяжелого бетона и керамзитобетона и СН 165 для плотного силикатного бетона.
2.4. Бетон, а также материалы для приготовления бетона блоков, предназначенных для применения в условиях воздействия агрессивной среды, должны удовлетворять требованиям СНиП 2.03.11, а также дополнительным требованиям СН 165 для блоков из плотного силикатного бетона.
2.5. Классы бетона по прочности на сжатие, марки бетона по морозостойкости и водонепроницаемости, а при необходимости и требования к бетону и к материалам для его приготовления (см. п. 2.4), должны соответствовать проектным, указываемым в заказах на изготовление блоков.
2.6. Поставка блоков потребителю должна производиться после достижения бетоном требуемой отпускной прочности (п. 2.2).
2.7. Значение нормируемой отпускной прочности бетона блоков в процентах от класса по прочности на сжатие следует принимать равным:
50 — для тяжелого бетона и керамзитобетона класса В 12,5 и выше;
70 » » » класса В 10 и ниже;
80 » керамзитобетона » В 10 » »
100 » плотного силикатного бетона.
При поставке блоков в холодный период года допускается повышать значение нормируемой отпускной прочности бетона в процентах от класса по прочности на сжатие, но не более:
70 — для бетона класса В 12,5 и выше;
90 » » » В 10 и ниже.
Значение нормируемой отпускной прочности бетона следует принимать по проектной документации на конкретное здание или сооружение в соответствии с требованиями ГОСТ 13015.
Поставку блоков с отпускной прочностью бетона ниже прочности, соответствующей его классу по прочности на сжатие, производят при условии, если изготовитель гарантирует достижение бетоном блоков требуемой прочности в проектном возрасте, определяемой по результатам испытания контрольных образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях согласно ГОСТ 18105.
2.5 — 2.7. (Измененная редакция, Изм. № 1).
2.8. При отпуске блоков потребителю влажность керамзитобетона не должна быть более 12 %.
2.9. Монтажные петли блоков должны изготовляться из стержневой горячекатаной арматуры гладкой класса A-I марок ВСт3пс2 и ВСт3сп2 или периодического профиля Ас-II марки 10ГТ по ГОСТ 5781.
Арматуру из стали марки ВСт3пс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа блоков при температуре ниже минус 40 °C.
2.10. Отклонения в миллиметрах размеров блоков не должны превышать:
по длине………………………………………………………………………………………… ± 13
по ширине и высоте………………………………………………………………………. ± 8
по размерам вырезов……………………………………………………………………… ± 5
2.11. Отклонение от прямолинейности профиля поверхностей блока не должно превышать 3 мм на всю длину и ширину блока.
2.12. Устанавливают следующие категории бетонной поверхности блоков:
A3 — лицевой, предназначенной под окраску;
А5 — лицевой, предназначенной под отделку керамическими плитками, укладываемыми по слою раствора;
А6 — лицевой неотделываемой;
А7 — нелицевой, невидимой в условиях эксплуатации.
Требования к качеству поверхностей блоков — по ГОСТ 13015.
(Измененная редакция, Изм. № 1).
2.13. (Исключен, Изм. № 1).
2.14. В бетоне блоков, принимаемых согласно разд. 3, не допускаются трещины, за исключением местных поверхностных усадочных, ширина которых не должна превышать 0,1 мм в блоках из тяжелого и плотного силикатного бетона и 0,2 мм в блоках из керамзитобетона.
2.15. Монтажные петли должны быть очищены от наплавов бетона.
3. ПРАВИЛА ПРИЕМКИ
3.1. Приемку блоков следует проводить партиями в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.
3.2. Приемку блоков по морозостойкости и водонепроницаемости бетона, отпускной влажности керамзитобетона, а также по водопоглощению бетона блоков, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует проводить по результатам периодических испытаний.
3.3. Испытания бетона на водонепроницаемость и водопоглощение блоков, к которым предъявляют эти требования, следует проводить не реже одного раза в 3 мес.
3.4. Отпускную влажность керамзитобетона следует контролировать не реже одного раза в месяц по результатам испытания проб, отобранных из трех готовых блоков.
Оценку фактической отпускной влажности следует проводить по результатам проверки каждого контролируемого блока по среднему значению влажности отобранных из него проб.
3.5. Приемку блоков по показателям прочности бетона (классу бетона по прочности на сжатие и отпускной прочности), соответствия монтажных петель требованиям настоящего стандарта, точности геометрических параметров, ширины раскрытия технологических трещин и категории бетонной поверхности блоков следует проводить по результатам приемосдаточных испытаний.
3.6. Приемку блоков по показателям точности геометрических параметров, категории бетонной поверхности и ширины раскрытия технологических трещин следует осуществлять по результатам одноступенчатого выборочного контроля.
3.7. Приемку блоков по наличию монтажных петель, правильности нанесения маркировочных надписей и знаков следует проводить путем сплошного контроля с отбраковкой блоков, имеющих дефекты по указанным показателям.
Разд. 3. (Измененная редакция, Изм. № 1).
4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ
4.1. Прочность бетона на сжатие следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105.
При испытании блоков неразрушающими методами фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690, а также другими методами, предусмотренными стандартами на методы испытания бетона.
(Измененная редакция, Изм. № 1).
4.2. (Исключен, Изм. № 1).
4.3. Марка бетона по морозостойкости должна контролироваться в соответствии с ГОСТ 10060.0 — ГОСТ 10060.4.
4.4. Водонепроницаемость бетона блоков следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на серии образцов, изготовленных из бетонной смеси рабочего состава.
(Измененная редакция, Изм. № 1).
4.4.1. (Исключен, Изм. № 1).
4.5. Водопоглощение бетона блоков, предназначенных для применения в условиях воздействия агрессивной среды, следует определять в соответствии с требованиями ГОСТ 12730.0 и ГОСТ 12730.3 на серии образцов, изготовленных из бетонной смеси рабочего состава.
4.6. (Исключен, Изм. № 1).
4.7. Влажность керамзитобетона следует определять по ГОСТ 12730.0 и ГОСТ 12730.2 испытанием проб, отобранных из готовых блоков.
От каждого блока следует отобрать не менее двух проб.
Допускается определять влажность бетона блоков диэлькометрическим методом по ГОСТ 21718.
(Измененная редакция, Изм. № 1).
4.8. Размеры и отклонение от прямолинейности блоков, положение монтажных петель, а также качество поверхностей и внешний вид блоков проверяют по ГОСТ 13015.
5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ
5.1. Маркировка блоков — по ГОСТ 13015.
Маркировочные надписи и знаки следует наносить на боковой поверхности блока.
(Измененная редакция, Изм. № 1).
5.2. Блоки должны храниться в штабелях рассортированными по маркам и партиям и уложенными вплотную друг к другу.
Высота штабеля из блоков не должна быть более 2,5 м.
5.3. При хранении и транспортировании каждый блок должен укладываться на деревянные прокладки, расположенные по вертикали одна над другой между рядами блоков.
Подкладки под нижний ряд блоков должны укладываться по плотному, тщательно выровненному основанию.
5.4. Толщина прокладок должна быть не менее 30 мм.
5.5. Транспортирование блоков должно производиться с надежным закреплением, предохраняющим их от смещения.
Высота штабеля при транспортировании устанавливается в зависимости от грузоподъемности транспортных средств и допускаемого габарита погрузки.
5.6. Погрузка, транспортирование, разгрузка и хранение блоков должны производиться с соблюдением мер, исключающих возможность их повреждения.
5.7. Требования к документу о качестве блоков, поставляемых потребителю, — по ГОСТ 13015.
Дополнительно в документе о качестве блоков должны быть приведены марки бетона по морозостойкости и водонепроницаемости, а также водопоглощение бетона (если эти показатели оговорены в заказе на изготовление блоков).
(Измененная редакция, Изм. № 1).
6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
6.1. Изготовитель должен гарантировать соответствие поставляемых блоков требованиям настоящего стандарта при соблюдении потребителем правил транспортирования, условий применения и хранения блоков, установленных настоящим стандартом.
ПРИЛОЖЕНИЕ
Обязательное
МОНТАЖНЫЕ ПЕТЛИ
Спецификация и выборка стали на одну монтажную петлю
|
Марка монтажной петли |
Поз. |
Диаметр, мм |
Длина, мм |
Кол. |
Масса, кг |
|
П1 |
1 |
8AI |
970 |
1 |
0,38 |
|
П2, П2а |
2 |
10AI |
1180 |
0,73 |
|
|
П3 |
3 |
12AI |
1330 |
1,18 |
|
|
П4 |
4 |
8AI |
940 |
0,37 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН
Центральным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭП жилища) Госгражданстроя
Всесоюзным научно-исследовательским институтом заводской технологии сборных железобетонных конструкций и изделий (ВНИИжелезобетон) Министерства промышленности строительных материалов СССР
ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 30.12.77 № 234
3. ВЗАМЕН ГОСТ 13579-68
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 5781-82 |
2.9 |
ГОСТ 12730.5-84 |
4.4 |
|
ГОСТ 10060.0-95 |
4.3 |
ГОСТ 13015-2003 |
2.7, 2.12, 3.1, 4.8, 5.1, 5.7 |
|
ГОСТ 10060.1-95 |
4.3 |
ГОСТ 17624-87 |
4.1 |
|
ГОСТ 10060.2-95 |
4.3 |
ГОСТ 18105-86 |
2.2, 2.7, 4.1 |
|
ГОСТ 10060.3-95 |
4.3 |
ГОСТ 21718-84 |
4.7 |
|
ГОСТ 10060.4-95 |
4.3 |
ГОСТ 22690-88 |
4.1 |
|
ГОСТ 10180-90 |
4.1 |
СНиП 2.03.01-84 |
2.3 |
|
ГОСТ 12730.0-78 |
4.4, 4.5, 4.7 |
СНиП 2.03.11-85 |
2.4 |
|
ГОСТ 12730.2-78 |
4.7 |
СН 165-76 |
2.3, 2.4 |
|
ГОСТ 12730.3-78 |
4.5 |
5. ИЗДАНИЕ (октябрь 2005 г.) с Изменением № 1, утвержденным в ноябре 1985 г. (ИУС 3-86)
Блок данных
в HDFS — блоки HDFS и размер блока данных
Вы когда-нибудь задумывались о том, как распределенная файловая система Hadoop хранит файлы большого размера?
Hadoop известен своим надежным хранением. Hadoop HDFS может хранить данные любого размера и формата.
HDFS в Hadoop делит файл на блоки небольшого размера, называемые блоками данных . Эти блоки данных служат многим преимуществам Hadoop HDFS. Давайте изучим эти блоки данных подробно.
В этой статье мы изучим блоки данных в Hadoop HDFS .В статье рассматриваются:
- Что такое блок данных HDFS и размер блока данных HDFS?
- Блоки, созданные для файла с примером.
- Почему блоки в HDFS огромны?
- Преимущества блоков данных Hadoop
Давайте сначала начнем с введения в блок данных и его размер по умолчанию.
Что такое блок данных в HDFS?
Файлы в HDFS разбиты на блоков размером , называемых блоками данных .Эти блоки хранятся как независимые единицы.
Размер этих блоков данных HDFS по умолчанию составляет 128 МБ . Мы можем настроить размер блока в соответствии с нашим требованием, изменив свойство dfs.block.size в hdfs-site.xml
Hadoop распределяет эти блоки на разных подчиненных компьютерах, и главный компьютер сохраняет метаданные о расположении блоков ,
Все блоки файла имеют одинаковый размер, кроме последнего (если размер файла не кратен 128).Смотрите пример ниже, чтобы понять этот факт.
Пример
Предположим, у нас есть файл размером 612 МБ , и мы используем конфигурацию блока по умолчанию (128 МБ). Поэтому создается пять блоков, первые четыре блока имеют размер 128 МБ, а пятый блок имеет размер 100 МБ (128 * 4 + 100 = 612).
Из приведенного выше примера можно сделать вывод, что:
- Файл в HDFS, меньший, чем один блок, не занимает пространство полного размера блока основного хранилища.
- Каждый файл, хранящийся в HDFS, не должен быть точно кратным настроенному размеру блока.
Теперь давайте рассмотрим причины большого размера блоков данных в HDFS.
Почему блоки в HDFS огромны?
Размер блока данных HDFS по умолчанию составляет 128 МБ . Причины большого размера блоков:
- Чтобы минимизировать стоимость поиска: Для блоков большого размера время, необходимое для передачи данных с диска, может быть больше, чем время, необходимое для запуска блока.Это приводит к передаче нескольких блоков со скоростью передачи диска.
- Если блоки маленькие, в Hadoop HDFS будет слишком много блоков и, следовательно, слишком много метаданных для хранения. Управление таким огромным количеством блоков и метаданных создаст дополнительную нагрузку и приведет к трафику в сети.
Преимущества блоков данных Hadoop
1. Нет ограничений на размер файла
Файл может быть больше любого отдельного диска в сети.
2. Простота подсистемы хранения
Поскольку блоки имеют фиксированный размер, мы можем легко рассчитать количество блоков, которые могут быть сохранены на данном диске.Это обеспечивает простоту подсистемы хранения.
3. Хорошая репликация для обеспечения отказоустойчивости и высокой доступности.
Блокилегко реплицируются между узлами данных, что обеспечивает отказоустойчивость , и высокую доступность .
4. Устранение проблем метаданных
Поскольку блоки — это просто фрагменты данных, которые нужно хранить, нам не нужно хранить метаданные файла (например, информацию о разрешениях) вместе с блоками, другая система может обрабатывать метаданные отдельно.
Заключение
Можно сделать вывод, что блоки данных HDFS представляют собой блоки размером с блокировку, имеющие по умолчанию размер 128 МБ. Мы можем настроить этот размер в соответствии с нашими требованиями. Файлы, размер которых меньше размера блока, не занимают полный размер блока. Размер блоков данных HDFS велик, чтобы уменьшить стоимость поиска и сетевого трафика.
В статье также рассказывается о преимуществах блоков данных в HDFS.
Вы даже можете проверить количество блоков данных для файла или расположения блоков, используя команду fsck Hadoop .
Если вам понравилась эта статья о блоках HDFS или у вас есть вопрос по этому поводу, просто оставьте комментарий в разделе комментариев, и мы свяжемся с вами.
Счастливого обучения !!
100% новый и высококачественный
Особенности:
Высококачественный латунный проводник отлично подходит для поддержания звуковой электрической проводимости.
Подходит для амфенольного соединителя JST 2.5.
Свободная резка и подключение могут осуществляться в соответствии с конкретными ситуациями и личными потребностями
.
Только пружинные клеммные колодки FBS, демонстрация других аксессуаров на рисунке не включена.
Спецификация:
Материал: металл + пластик
Тип: пружинные клеммы FBS
Цвет: красный + серебристый
Опциональная модель / модель: FBS10-5, FBS4-5, FBS5-5 , FBS2-5, FBS3-5
Размер: 5,2 x 20,6 x 22,8 мм (0,20 x 0,81 x 0,90 дюйма)
Количество: 1 шт.
Способ подключения:
Вставьте штепсельную перемычку в анфенол разъем после выравнивания.
Съемный метод:
Совместите шлицевую отвертку с выемкой на клеммных колодках, а затем сильно надавите вверх.
Примечание:
1. Пожалуйста, позвольте ошибку 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем
вы предлагаете цену.
2. Из-за разницы между различными мониторами изображение может не отражать фактический цвет
элемента. Спасибо!
В комплект входят:
1 шт. X пружинные клеммы FBS
000
,
FBS означает Размер блока файловой системы
Что означает сокращение размера блока файловой системы?
Размер блока файловой системы может быть сокращен как FBS
Самые популярные вопросы, которые люди ищут, прежде чем зайти на эту страницу
| Q: A: |
Что такое FBS? FBS означает «Размер блока файловой системы». |
| Q: A: |
Как сократить «Размер блока файловой системы»? «Размер блока файловой системы» можно обозначать как FBS. |
| Q: A: |
В чем смысл аббревиатуры FBS? Смысл аббревиатуры FBS — «Размер блока файловой системы». |
| Q: A: |
Что такое аббревиатура FBS? Одним из определений FBS является «Размер блока файловой системы». |
| Q: A: |
Что значит FBS? FBS как сокращение означает «Размер блока файловой системы». |
| Q: A: |
Что такое сокращение размера блока файловой системы? Наиболее распространенным сокращением «Размер блока файловой системы» является FBS. |
Сокращения или сленг с аналогичным значением
,
Как узнать размер блока файловой системы?
Еще 10 дискуссий, которые вы могли бы найти интересными
1. Red Hat
Привет Я использую Oracle Linux 6.4. Емкость моего жесткого диска составляет 500 ГБ. размер моей файловой системы всего 50GB. Я хотел бы расширить размер моей файловой системы примерно до 100 ГБ. Я пробовал много кодов, но все еще не могу. это вывод df -h: Используемый размер файловой системы. Использовать:% установлен на … (6 Ответов)
Обсуждение началось: farshad
6 Ответы
2.UNIX для опытных и опытных пользователей
Привет, в одной файловой системе UFS по умолчанию мы имеем размер блока 8K (bsize) и размер фрагмента 1K (fsize). В этом сценарии я думал, что все «FileSytem IO» будут 8K (или больше), но никогда не меньше размера фрагмента (1K). Если фрагмент / размер блока UFS всегда несколько секторов ADJACENTS на диске (в … (4 Ответа)
Дискуссия началась: rarino2
4 Ответы
3. UNIX для чайников Вопросы и ответы
, пожалуйста, кто-нибудь, помогите мне найти размер блока файловой системы ocfs2 в rehat linux 4 (4 Ответа)
Дискуссия началась: robo
4 Ответы
4.UNIX for Dummies Вопросы и ответы
Привет, Я хотел выяснить, что на моем сервере баз данных, какие файловые системы являются общим хранилищем, а какие — локальными. Например, когда я использую df -k, он показывает «файловую систему» и «смонтирован на», но я хочу знать, какая из них является общей, а какая — локальной. Пожалуйста скажите мне команды, которые я могу выполнить … (2 Ответа)
Дискуссия началась: kamranjalal
2 Ответы
5. UNIX для чайников Вопросы и ответы
Привет всем, В настоящее время для файловой системы / usr / sap / ccms мы выделили 50 ГБ размера и смонтировали его.Есть ли какая-нибудь процедура для удаления 10 ГБ из нее без нарушения данных и выделения этих 10 ГБ другой файловой системе, скажем, / usr / sap / sapdata1. Спасибо, Рохан (2 Ответа)
Дискуссия началась: rohanxyz
2 Ответы
6. UNIX Desktop Вопросы и ответы
Как определить размер группы блоков моей файловой системы, если я хочу определить, где находятся мои резервные суперблоки? Или как определить местоположение моего резервного суперблока? Если обычно, для размера группы блоков 1 Кб, альтернативный суперблок будет в блоке 8193.Спасибо, (2 Ответа)
Дискуссия началась: Pouchie1
2 Ответы
7. AIX
Я новичок в области 3 месяца, если быть точным. Как я могу придумать размер, я хочу изменить для файловой системы? при условии, что в группе томов достаточно места. мне просто присвоить какое-либо значение? (5 Ответов)
Дискуссия началась: freeman
5 Ответов
8. UNIX для чайников Вопросы и ответы
Привет., Я хочу увеличить размер файловой системы любой файловой системы в сети, без использования менеджера томов, такого как LVM, возможно ли это? И если да, то как? (3 Ответа)
Дискуссия началась: Amol21
3 Ответы
9. UNIX для опытных и опытных пользователей
Привет Может кто-нибудь, пожалуйста, сообщите мне, как получить размер блока по умолчанию для все вкусы Unix. Согласно моему исследованию это 512 для всех Unix-вкусов, кроме HP, для которых это 1024.Однако я не уверен в этом. Я даже попробовал df ommand, но utt выдает выходную файловую систему w.r.t, созданную, но … (1 Ответ)
Дискуссия началась: prasi_in
1 Ответы
10. AIX
Привет всем, У меня AIX 4.3, и у меня есть файловая система размером 400 ГБ, которая называется / db / run. Из-за роста данных приложения было добавлено больше памяти на 200 ГБ. Чтобы добавить это пространство без ущерба для приложения и требований приложения, я должен добавить эти 200 ГБ к существующим… (9 Ответов)
Дискуссия началась: aldowsary
9 Ответы
,
