Саморезы по дереву размеры таблица

Саморезы по дереву, таблицы размеров, универсальные, оцинкованные, неполная резьба, потайная головка, шлиц PZ. Размеры саморезов от 3.5х30 до 6х240 мм.

Особенности саморезов по дереву с неполной резьбой 3.5, 4, 4.5, 5, 6 мм:

  • Неполная резьба обеспечивает надежное крепление верхнего элемента.
  • Универсальность применения внутри сухих помещений.
  • Четырехгранный конический конец 4CUT обрезает волокна, предотвращая расщепление древесины без необходимости предварительного сверления даже при малых расстояниях от края. Для твёрдой древесины требуется сверление.
  • Оптимизированный волнообразный профиль резьбы идет до самого конца шурупа, обеспечивая быстрое и надежное завинчивание.
  • Головка SPAX Multi с фрезерующими гранями утапливается в древесине заподлицо. При соединении металлической обшивки с деревом грани головки обеспечивают торможение шурупа, предотвращая перетягивание.
  • Крестообразный шлиц PZ передаёт больший момент по сравнению со шлицем PH. Также меньше вероятность выскальзывания биты из шлица и его повреждения.

Материалы:

  • Сталь закалённая оцинкованная (белая пассивация), со специальным покрытием для снижения трения
Таблица размеров саморезов по дереву SPAX с неполной резьбой в мм
d1= 3.5, dk= 7.0, шлиц PZ2
Длина самореза Ls Длина неполной резьбы LgТ Стандартная упаковка Упаковка мини
Коробка
(штук)
Упаковка
(штук)
Поддон
(штук)
SPAX № Коробка
(штук)
Упаковка
(штук)
Поддон
(штук)
SPAX №
30 18 1. 000 10.000 320.000 0291010350305 200 2.000 260.000 0291010350303
35 23 1.000 10.000 320.000 0291010350355
200
2.000 224.000 0291010350353
40 23 1.000 10.000 280.000 0291010350405 200 2.000 224.000 0291010350403
45 30 1. 000 10.000 280.000 0291010350455
50
32 500 10.000 280.000 0291010350505



Таблица размеров саморезов по дереву SPAX с неполной резьбой в мм
d1= 4.0, dk= 8.0, шлиц PZ2
Длина самореза Ls Длина неполной резьбы LgТ Стандартная упаковка Упаковка мини
Коробка
(штук)
Упаковка
(штук)
Поддон
(штук)
SPAX № Коробка
(штук)
Упаковка
(штук)
Поддон
(штук)
SPAX №
30 18 1. 000 10.000 320.000 0291010400305 200 2.000 224.000 0291010400303
35 23 1.000 10.000 280.000 0291010400355 200 2.000 224.000 0291010400353
40 23 1.000 10.000 280.000 0291010400405 200 2.000 126.000 0291010400403
45 30 500 5. 000 160.000 0291010400455 200 2.000 126.000 0291010400453
50 32 500 5.000 140.000 0291010400505 200 2.000 126.000 0291010400503
55 32 500 5.000 140.000 0291010400555
60 35 500 5.000 140.
000
0291010400605 100 1.000 63.000 0291010400603



Таблица размеров саморезов по дереву SPAX с неполной резьбой в мм
d1= 4.5, dk= 8.8, шлиц PZ2
Длина самореза Ls Длина неполной резьбы LgТ Стандартная упаковка Упаковка мини
Коробка
(штук)
Упаковка
(штук)
Поддон
(штук)
SPAX № Коробка
(штук)
Упаковка
(штук)
Поддон
(штук)
SPAX №
30 17 1. 000 10.000 280.000 0291010450305 200 2.000 224.000 0291010450303
35 25 500 5.000 160.000
0291010450355
200 2.000 224.000 0291010450353
40 25 500 5.000 160.000 0291010450405 200 2.000 126.000 0291010450403
45 30 500 5. 000 140.000 0291010450455 200 2.000 126.000 0291010450453
50 32 500 5.000 140.000 0291010450505 200 2.000 64.000 0291010450503
55 37 500 5.000 140.000 0291010450555
60 37 500 5.000 140.
000
0291010450605 100 1.000 63.000 0291010450603
70 42 500 2.500 140.000 0291010450705 100 1.000 32.000 0291010450703



Таблица размеров саморезов по дереву SPAX с неполной резьбой в мм
d1= 5.0, dk= 9.7, шлиц PZ2
Длина самореза Ls Длина неполной резьбы LgТ
Стандартная упаковка
Упаковка мини
Коробка
(штук)
Упаковка
(штук)
Поддон
(штук)
SPAX № Коробка
(штук)
Упаковка
(штук)
Поддон
(штук)
SPAX №
40 27 500 5. 000 140.000 0291010500405 200 2.000 126.000 0291010500403
45 30 500 5.000 140.000 0291010500455 200 2.000 126.000 0291010500453
50 32 500 5.000 140.000 0291010500505 200 2.000 64.000 0291010500503
55 37 500 5. 000 140.000 0291010500555
60 37 500 2.500 140.000 0291010500605 100 1.000 63.000 0291010500603
65 41 200 2.000 64.000 0291010500655
70 41 200 2.000 64.000 0291010500705 100 1. 000 32.000 0291010500703
80 46 200 2.000 64.000 0291010500805 100 1.000 32.000 0291010500803
90 61 200 2.000 64.000 0291010500905 100 1.000 32.000 0291010500903
100 61 200 2.000 64.000 0291010501005 100 1. 000 32.000 0291010501003
110 69 200 2.000 64.000 0291010501105
120 69 200 2.000 56.000 0291010501205



Таблица размеров саморезов по дереву SPAX с неполной резьбой в мм
d1= 6.0, dk= 11.6, шлиц PZ3
Длина самореза Ls Длина неполной резьбы LgТ Стандартная упаковка Упаковка мини
Коробка
(штук)
Упаковка
(штук)
Поддон
(штук)
SPAX № Коробка
(штук)
Упаковка
(штук)
Поддон
(штук)
SPAX №
50 32 200 2. 000 64.000 0291010600505 100 1.000 32.000 0291010600503
60 37 200 2.000 56.000 0291010600605 100 1.000 32.000 0291010600603
70 41 200 2.000 56.000 0291010600705 100 1.000 32.000 0291010600703
80 46 200 2. 000 56.000 0291010600805 100 1.000 32.000 0291010600803
90 61 200 1.000 56.000 0291010600905 100 1.000 32.000 0291010600903
100 61 100 1.000 32.000 0291010601005
110 68 100 1.000 32. 000 0291010601105
120 68 100 1.000 28.000 0291010601205
130 68 100 1.000 28.000 0291010601305
140 68 100 1.000 28.000 0291010601405
150 68 100 1. 000 28.000 0291010601505
160 65 100 1.000 28.000 0291010601605
180 65 100 1.000 28.000 0291010601805
200 65 100 1.000 24.000 0291010602005
220 65 100 1. 000 24.000 0291010602205
240 65 100 1.000 24.000 0291010602405

Вы можете заказать и купить саморезы по дереву оптом по договорным ценам. Таблицы размеров саморезов 3.5, 4, 4.5, 5, 6 мм.

стандартные, самые длинные, с прессшайбой, видео-инструкция по выбору своими руками, фото и цена

Все фото из статьи

Какими могут быть длина саморезов по дереву и их диаметр? Почему они различаются цветами? Какая разновидность саморезов обладает наибольшей механической прочностью?

Где и для чего они  могут применяться? Можно ли как-то уменьшить усилие, необходимое для вкручивания этого крепежного элемента? Давайте разбираться.

Разрешите представить: самонарезающие шурупы, или саморезы.

Разновидности

Характерная особенность основной части саморезов по дереву – большой шаг резьбы. Мелкая резьба используется лишь для древесины особо твердых пород.

Саморезы можно условно классифицировать по трем параметрам.

Цвет

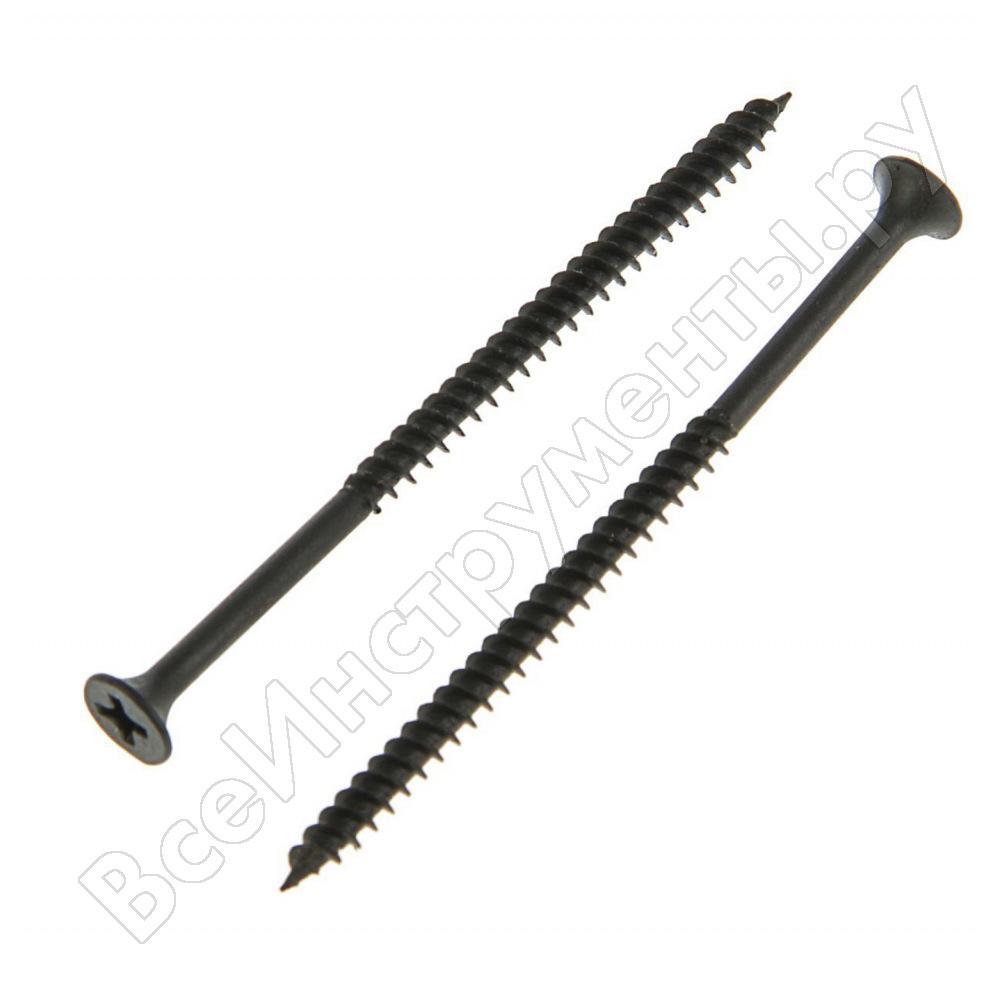

Черные (фосфатированные) изделия обладают шероховатой поверхностью и, как следствие, хорошим сцеплением с древесиной.

Заметьте: оборотная сторона хорошего сцепления – сравнительно большое усилие, необходимое для вкручивания метиза.

Черные метизы для работ по дереву закручиваются, как правило, битом РН2 или обычной крестовой отверткой. И[ главный недостаток – ограниченная стойкость к коррозии: несмотря на фосфатирующий слой, во влажной среде шляпки быстро украсят поверхность древесины неопрятными ржавыми потеками.

Желтые (латунированные) крепежные элементы обладают повышенной коррозионной стойкостью и несколько более слабым сцеплением с древесиной (латунь – металл с низким коэффициентом трения). Благодаря относительной дороговизне процесса пассивирования латунью? их цена выше, чем у фосфатированных. Шляпка совместима с битами RZ.

Белые саморезы отличаются от желтых лишь способом антикоррозионной защиты: они покрываются тонким слоем цинка. Функциональных отличий между белыми и желтыми метизами нет; выбор тех или иных сводится к подбору под цвет поверхности.

Желтые и белые метизы различаются лишь металлом антикоррозионного покрытия.

Головка

По форме шляпки можно выделить:

  • Потайные (коническая головка) с крестообразным шлицем. Все черные саморезы – потайные.

После вкручивания потайная головка остается заподлицо с поверхностью.

  • Потайные с прямым шлицем (под плоскую отвертку или бит). Они не пользуются большой популярностью из-за более жестких требований к качеству бита и большей вероятности сорвать шлицы при вкручивании по сравнению с крестообразными аналогами.
  • С пресс-шайбами (разновидность полупотайных; обеспечивают надежный прижим детали к деревянному основанию с распределением давления по максимальной поверхности).
  • С пресс-шайбами и резиновыми прокладками. Эта разновидность метизов востребована в тех случаях, когда необходимо обеспечить герметичность соединения. Наиболее типичный пример – крепление профлиста к обрешетке кровли.
  • С шестигранной головкой. Помимо формы головки, отличаются значительной толщиной; соответственно, очень прочны. Обычно имеют цинковое покрытие.

Любопытно: в отсутствие мощного шуруповерта с соответствующим битом изделия с шестигранной головкой вкручиваются обычным рожковым ключом. Они часто с успехом заменяют анкеры; в частности, крепежом этого типа  комплектуются унитазы и навесные раковины.

Длина резьбы

Она может быть полной (от острия до шляпки) или неполной, с гладким участком перед шляпкой.

  1. Первый вариант исполнения полезен тем, что обеспечивает максимальную прочность соединения при креплении тонкой металлической детали к деревянному основанию.
  2. Второй применяется при креплении сравнительно толстых деревянных деталей (например, контробрешетки по пароизоляции при сборке кровельного пирога).

Неполная резьба.

Размеры

Стандартные размеры саморезов по дереву – свои для каждой разновидности.

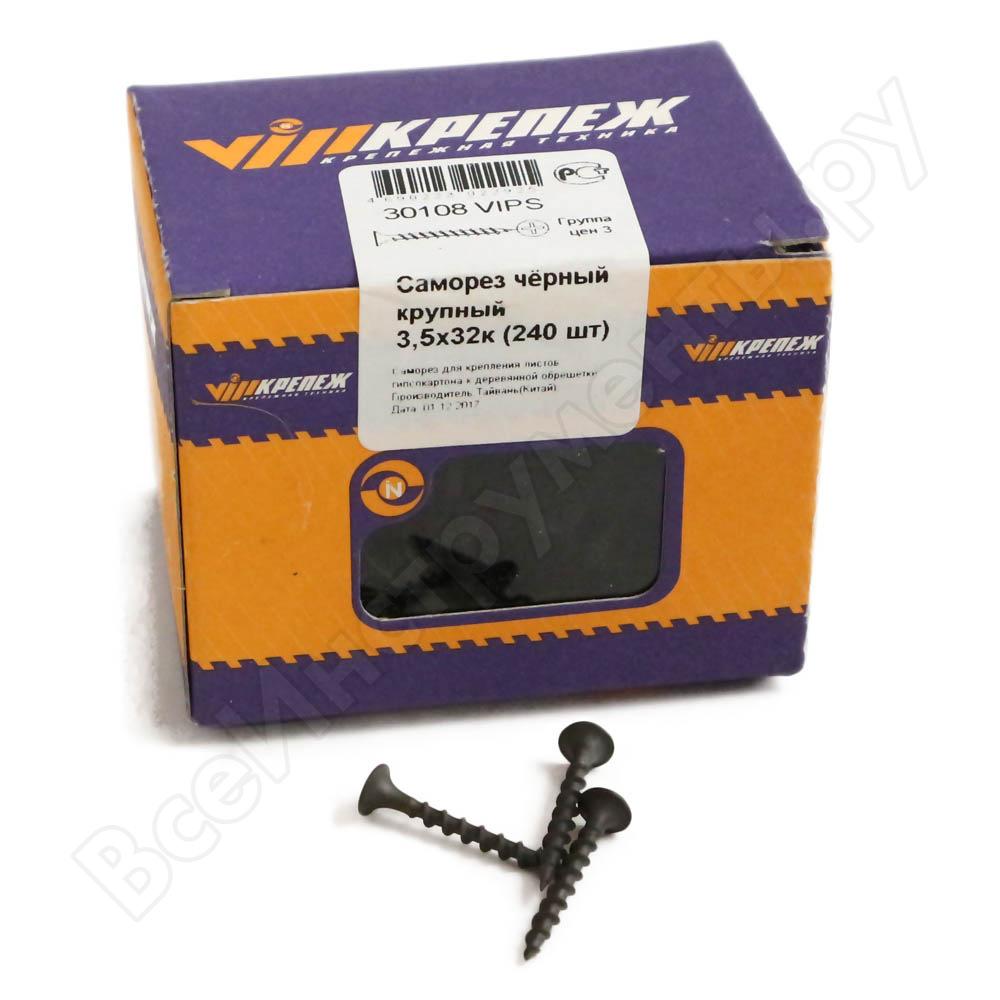

Фосфатированные, с потайными  головками и крестовыми шлицами

Диаметр, мм Длина, мм
3,5 16
19
25
32
35
41
45
51
55
3,8 64
70
4,2



70
76
89
4,8 89
95
102
127
152

Эти изделия наиболее востребованы при ремонте.

Желтые и белые с потайными головками и крестообразным шлицем

Диаметр, мм Длина, мм
3 12 – 40
3,5 12 – 50
4 12 – 70
4,5 16 – 80
5 20 – 120
6 30 – 200

С потайной головкой и прямым шлицем

Размеры этих изделий производители указывают несколько необычным способом: для них приводятся отдельно диаметр головки и собственно самореза.

Диаметры могут сочетаться в таких вариантах:

  • 16*8;
  • 12*6;
  • 10*5;
  • 9*4,5;
  • 8*4;
  • 7*3,5;
  • 6*3;
  • 5*2,5;
  • 4*2;
  • 3,2*1,6.

Крепеж с прямым шлицем.

С шестигранной головкой

Самые длинные саморезы по дереву относятся именно к этой категории. Вот список типоразмеров крепежных элементов:

Диаметр, мм Длина, мм
5 30
6 30 – 150
8 35 – 200
10 40 – 260
12 100 – 300

Саморезы по дереву 200 мм с шестигранной головкой могут использоваться для сборки стропильной системы и крепления лаг к балкам.

С прессшайбой

Максимальные размеры саморезов с прессшайбой по дереву сравнительно невелики в силу специфики их применения: они предназначены прежде всего для крепления с деревянному основанию тонких листовых материалов.

Как правило, они производятся с цинковым покрытием.

Диаметр, мм Длина, мм
4,2 13
14
16
19
25
32
41
51
75

Применение: полезные советы

Надеемся, что небольшая инструкция по обращению с крепежами окажется полезной читателю при сборке своими руками разнообразных деревянных конструкций.

  • Саморез по дереву 35 мм идеален для крепления гипсокартона к деревянной обрешетке. Крепежные элементы вкручиваются с шагом 15 – 20 см после разметки по поверхности ГКЛ положения брусков; головки утапливаются в гипсокартон примерно на миллиметр и при шпаклевании  швов заделываются гипсовой шпаклевкой.

ГКЛ часто крепят к деревянной обрешетке.

  • Черные саморезы по дереву 35 миллиметров длиной прекрасно подойдут и для обшивки деревянного каркаса фанерой или ОСП. Отверстия под них в листовом материале предварительно засверливаются диаметром, равным наружному диаметру резьбы крепежа. Затем отверстия раззенковываются сверлом, диаметр которого равен размеру шляпки.
  • Саморез по дереву 51 мм длиной подойдет при двухслойной обшивке гипсокартоном деревянного каркаса перегородки во время крепления второго слоя. Двойная обшивка необходима в небольших помещениях с высокой проходимостью.
  • Саморезы по дереву 75 мм и более длиной нельзя вкручивать в деревянные детали без предварительного засверливания отверстий меньшим на 1 – 1,5 миллиметра диаметром. В противном случае есть риск расколоть дерево по волокнам.
  • Если вам предстоит вкрутить в плотную древесину саморез по дереву 100 мм и более длиной, предварительного засверливания может оказаться недостаточно. Шуруповерт просто не сможет провернуть метиз на последних витках. Здесь поможет простая хитрость: капните в предварительно засверленное отверстие немного любого масла (для швейных машин, минерального или даже отработки).
  • Фанера толщиной более 15 мм может соединяться под прямым углом встык, без уголков или брусков; причем такое соединение будет заметно прочнее, чем с использованием тех же мебельных уголков. В плоскости одной из деталей засверливаются отверстия, равные диаметру самореза; в торце второй детали – диаметром на 1 – 1,5 мм меньше.

Размер метизов зависит от толщины соединяемых деталей: для 15 мм подойдет 51-миллиметровый крепеж; саморез по дереву 75 мм длиной можно использовать с фанерой в 22 миллиметра.



Толстую фанеру можно соединять встык.

  • Для заделки утопленных шляпок на лицевых поверхностях деталей можно использовать акриловую шпаклевку по дереву; однако ее трудно подобрать точно в тон древесине. Куда практичнее другой способ: смешайте оставшиеся после засверливания опилки с небольшим количеством клея ПВА – и вы получите замазку, которая после схватывания клея будет в точности соответствовать цвету делали.

На фото – компоненты прочной шпаклевки, точно соответствующей тону древесины.

Заключение

Мы познакомились с видами и типоразмерами наиболее популярных метизов для крепления деревянных деталей. Полный ассортимент, впрочем, заметно шире. Больше информации о нем читатель сможет получить из видео в этой статье. Успехов!

Стандарты и размеры саморезов

Стандарты и размеры саморезов

Новые, все более эффективные и необычные решения предлагает рынок крепежных приспособлений своим покупателям.

Инструменты и крепеж

Современная строительная сфера, как и многие другие, не стоит на месте, стремительно развиваясь. Новые, все более эффективные и необычные решения предлагает рынок крепежных приспособлений своим покупателям.

Саморез – вещь, без которой в строительстве обойтись невозможно.

Если вам нужно повесить полку или шкаф, собрать мебель, или вы приняли глобальное решение о строительстве собственного дома – в любом случае в процессе вам понадобится эта небольшая, но универсальная и многофункциональная деталь.

Раньше по запросу покупателя магазины предлагали стандартные изделия, сейчас же среди разнообразия форм и размеров можно потеряться, и не всегда возможно сразу определить, какое из них оптимально подойдет для вас.

Саморезы приобрели более узкую специализацию, и существуют разновидности, созданные специально для применения в одной сфере.

Например, в современных магазинах предложены изделия для работы с такими материалами:

  • Гипсокартон;
  • Дерево;
  • Пластик;
  • Кровля;
  • Гипсокартон.

И многими другими. Знать стандарты и размеры саморезов по дереву важно, чтобы подобрать наиболее подходящий для себя инструмент.

Стандарты саморезов

С ними необходимо ознакомиться для того, чтобы начать ориентироваться в ассортименте крепежных деталей и выбрать оптимальный вариант для удовлетворения своих потребностей.

Среди европейских нормативов производители выбирают:

  • DIN – немецкий стандарт, который разработан национальной стандартизационной организацией Германии, представляющей ее национальные интересы государства;
  • ISO – международные нормативы.

Во многом эти два стандарта совпадают между собой. Большинство покупателей перед тем, как приобрести товар, будут интересоваться его соответствием с данными нормативами.

Среди отечественных популярен ГОСТ, правила которого во многом совпадают с принятыми в Европе.

В описании товаров продавцы обязательно должны указывать их соответствие с вышеперечисленными стандартизационными правилами. Эффективность шаблонов проверена во всем мире, и на них равняются производители большинства государств.

Размеры саморезов по дереву

На этот параметр нужно обращать внимание, отталкиваясь от цели приобретения инструмента.

Определяется размер такими критериями:

  • Диаметр, который составляют выступы окружности резьбы изделия. Они бывают различными, и их ряд достаточно широк – от самого маленького 1, 6 до самого большого 12, 0 (в миллиметрах). Все размеры стандартизованы. Необходимо помнить, что не все разновидности саморезов выпускаются во всех данных диаметрах – некоторые типы представлены в ограниченных размерах, так как, судя в очень большом или маленьком просто нет необходимости. Например, инструменты для профиля из металла бывают только в двух значениях – 3, 5 и 3, 9. Изделия для гипсокартона – от 3,5 до 4, 8 мм;
  • Длина – также нормализованное значение. Если шуруп или саморез имеет потайную головку, данный критерий для него определяется по полной длине, а если выпуклую, измерять нужно расстояние от нижнего края (головки) до кончика наконечника, по стержню. Размерный ряд по данному параметру также разнообразен – от 7 до 300 мм.

Выбирать диаметр или длину нужно, основываясь на нагрузке, которую должно выдержать соединение, размером деталей и прочими факторами.

Виды

Зная размеры и стандарт самореза по дереву, можно сделать правильный выбор. Но. Помимо этого, данные изделия имеют еще несколько классификаций – в зависимости от материала изготовления, сферы применения, покрытия, конструкции, типа резьбы и многих других критериев.

В этой статье рассмотрим три основные разновидности саморезов по дереву:

  • Оксидированный черный. Он отличается крупной резьбой, поэтому легко закручивается в дерево. Прекрасный вариант для тех, кто собирается обшивать стены дома гипсокартоном, или хочет просто присоединить к деревянной стене картину или любую деталь из того же материала. И в гипсокартоне, и в дереве «спрятать» такое изделие просто, ведь оно располагает специальной потайной шапочкой. Толщина зависит от длины. Размерная линейка достаточно обширна – диаметр от 3,5 до 4, 8 мм, длина от 19 до 150. Недостаток оксидированных черных инструментов – подверженность ржавчине;

  • Желтые, их называют еще желтопассивированными наоборот, устойчивы перед ржавчиной, такими их делает специальное белое или желтое покрытие. Позиционируют их часто, как декоративные, благодаря широкому размерному ряду – в магазинах часто можно встретить очень маленькие, как по диаметру, так и по длине. У многих разновидностей желтых саморезов резьба – по всей длине, для некоторых строителей это немаловажный аспект. Такие изделия являются идеальным вариантом для отделки и других декоративных работ, но для повседневного применения не очень хороши, так как их стоимость нельзя назвать низкой. Шляпка у них – потайная. Размеры – от 3, 12 до 3, 50, толщина – от 20 до 70 мм;
  • Глухарь – так называют инструмент, применяемый для креплений брусков, лаг или реек, везде, где требуется большое усилие. Такой инструмент отличается большой толщиной, его головка имеет шесть граней, и для его закручивания понадобится ключ, можно воспользоваться и дрелью либо шуруповертом. Лучшего средства для прикрепления к стене водонагревателя или другой тяжелой вещи не найти, две первые разновидности не справятся с их удержанием.

Как уже стало понятно, выбирать тот или иной вид самореза стоит в зависимости от поставленных задач.

Преимущества

Если говорить о размерах и стандартах саморезов по дереву, каждый из них по-своему хорош и применим для разных ситуаций.

Эти изделия обладают рядом плюсов:

  • Широта применения – использовать их можно в ремонте, при проведении отделочных работ, в мебельном производстве или строительстве, монтаже окон, дверей;
  • Надежность крепления;
  • Доступность – приобрести саморезы можно в любом строительном магазине;
  • Не нужно специально подготавливать рабочую поверхность перед применением изделия;
  • Устойчивость к коррозии. Саморезы были придуманы для облегчения быта и работы строителей, и применяются повсеместно и широко практически в любой сфере.

Таблица

Для черных оксидированных изделий она выглядит так:


Для желтых:


Зная размеры и стандарты саморезов по дереву, вы сможете подобрать для себя те изделия, которые наиболее полноценно справятся со своими функциями.

Современные магазины предлагают своим покупателям широкий ассортимент таких товаров, а хороший квалифицированный продавец обязательно поможет сориентироваться в нем.

Саморезы по дереву — все виды и сфера применения — Bezhelme.ru

Саморезы в хозяйстве используются постоянно, причем даже не важно, частный ли у вас дом или городская квартира. Видов и размеров очень много, поэтому нужно знать, для каких видов работ лучше подходят те или иные.

В этой статье я расскажу вам, какие бывают саморезы по дереву, их размеры, цены, а также для каких работ предназначены определенные виды.

Черные оксидированные

Крупная резьба — чтобы было легче крутить в дерево.

Решили обшить деревянный дом гипсокартоном? Без проблем, для этого нужны деревянные бруски(обрешетка) и обычные черные по дереву с крупным шагом(длина 25-30 мм). Прикрутить любую деревяшку с дереву — также используйте их, благо размерный ряд велик, начинается от 19 мм и до 150 мм.

Шляпка потайная, поэтому так легко утапливается в дереве и листах гипсокартона. Толщина увеличивается вместе с длиной, чем длиннее саморез — тем он толще.

Небольшая табличка с размерами.

Диаметр/длина

3.5*19 мм
3.5*25 мм — очень часто используют для гипсокартона(крепление к профилям и деревянной обрешетке)
3.5*30 мм — также можно использовать для гипса и для дюбелей 6*30
3.5*40 мм
3.5*45 мм
3.5*50 мм
3.5*55 мм
3.5*65 мм
4.2*75 мм
4.8*90 мм
4.8*95 мм
4.8*100 мм
4.8*125 мм
4.8*150 мм

Как видим, из этого обилия вы сможете подобрать оптимальную длину. Очень часто черные саморезы используют для крепления в дюбеле. Для закручивания понадобится бита с разъемом Ph3(почитать про реально хорошие биты).

Из минусов черных саморезов — ржавеют, поэтому если что-то облицовываете и шляпка будет на видном месте, то берите оцинкованные(пассивированные). О них — ниже.

Желтые(желтопассивированные)


Не ржавеют, так как закрыты защитным покрытием(желтое или белое). Позиционируются как декоративные, поскольку имеют огромный размерный ряд, начиная от очень мелких длиной 12 мм.

Разъем для бит формата PZ(дополнительные грани, которых нет у PH). Так как бывают очень мелкие размеры, то и биты для них PZ1, PZ2, PZ3.

Очень часто имеют резьбу по всей длине, для кого-то это немаловажно. Продаются как в небольших упаковках(20-50 штук), так и в больших(500-1000). Отличное решение для дюбелей, поскольку резьба по всей длине способствует более плотному закреплению самореза в дюбеле.

Размеры идут ровные, то есть толщина либо 3 мм, либо 3. 5, либо 4 мм. Шляпка потайная(можете раззенковать и утопить шляпку в дереве).

Размеры желтых саморезов

3*12 мм (крепление чего-либо к листу ДСП, чтобы острый кончик не проходил насквозь листа)
3*15 мм
3*20 мм
3*25 мм
3*30 мм (также для дюбеля 6*30 мм)
3*35 мм
3*40 мм
3*45 мм
3*50 мм

— толщина 3.5 мм начинается от 20 мм и до 70 мм
— 4 мм — от 20 мм до 70 мм (для дюбеля 8*40 оптимально подходит саморез 4*40 желтый)
— 5 мм — от 20 мм до 100 мм(для дюбеля 10 мм берем саморез толщиной 5 мм).
— 6 мм — от 30 мм до 200 мм

Замечу, что стоимость декоративного крепежа заметно выше, чем у оксидированных. Для повседневных работ все конечно же используют обычные черные, для отделочных и декоративных работ — уже желтые или белые.

Саморез-глухарь

Очень толстый — для крепления деревянных лаг, реек и брусков. Там, где нужно выдержать конкретное усилие, применяют «глухари».

Саморез с шестигранной головкой, закручивают их с помощью обычного рожкового ключа, также, если в хозяйстве есть мощный шуруповерт или дрель, можно воспользоваться ею. Для закручивания понадобится бита-головка(размер может 8, 10, 13, 14 мм в зависимости от размера крепежа).

Где применяют такой мощный крепеж?

  • Скрепление деревянных конструкций, где нужна крепость и надежность.
  • На них можно подвесить водонагреватель к деревянной стене, больше никак не сделать, простые черные саморезы не выдержат такой вес(лично у меня висит водонагреватель на 80 литров на 3 глухарях 10*200 мм).
  • На глухари крепят что-то тяжелое к бетонной стене(когда нет анкер-болтов), правда размер дюбеля просто огромный — представьте, глухарь размером 8*100 мм требует дюбеля не меньше 14 мм в диаметре.

Очень важно перед закручиванием предварительно просверлить отверстие сверлом, а то иначе вы просто не сможете вкрутить толстенный саморез в дерево, сила трения там просто чудовищная.

Более того, такой толстый крепеж просто-напросто расколет скрепляемые детали, если не засверлиться заранее сверлом. Для облегчения закручивания используйте машинное масло(предварительно окуните глухарь в масло). Пойдет гораздо легче.

какие бывают, их преимущества и недостатки

Саморезы по дереву встречаются в сфере ремонта и строительства. Их используют для сборки конструкций, производства мебели, крепления фурнитуры и других целей. Существует изобилие саморезов для работы с деревянным материалами. В данном обзоре мы рассмотрим их основные отличия, особенности применения.

Саморез предназначен для создания собственной резьбы при вбивании его в дерево, пластик или металл. Раньше приходилось просверливать направляющее отверстие перед ввинчиванием крепежа. Саморезы образуют собственное отверстие, когда вы прилагаете усилия на них. Есть виды саморезов и условия, при которых лучше проделать отверстие меньшего диаметра, но основным их преимуществом остается возможность самонарезания.

Сферы применения саморезов

Крепежи считаются достаточно распространенными и выгодными в плане экономии времени и сил при монтаже с их помощью. Стандартный шуроповерт позволит быстро закрепить деревянные бруски саморезами. Метизы используются практически во всех отраслях. Рассмотрим основные из них:

  1. Производство спецтранспорта. Например, изготовление сельхозтехники. Сферу сельского хозяйства сложно представить без сборки машин, инструментов, что невозможно без использования саморезов. Для выполнения конкретной задачи применяют саморезы различного материала, прочности, размера.
  2. Автомобильное производство. Машины, грузовики, автобусы изготавливают с креплениями саморезов.
  3. Строительство. Самонарезающие шурупы используют от обрамления до отделки домов или коммерческих зданий.
  4. Настилы. Самонарезные и самосверлящие крепежи актуальны для работы по дереву.
  5. Кровля, сайдинг. Гидроизоляция, вентиляционные отверстия, черепица, кронштейны и другие элементы крепят с помощью саморезов.
  6. Деревообработка. Любой мастер, работающий с деревом, изучил возможности применения саморезов для скрепления деталей и реализации проектов любой сложности. Специалисты по дереву также знают, как подобрать тип наконечника и прочность самореза по дереву под конкретные породы дерева, их твердость и другие характеристики

В продаже можно найти саморезы для крепления металла к дереву, гипса к дереву и других комбинаций материалов, которые встречаются в строительных проектах и  других отраслях промышленности. Шурупы для деревообработки – это модели крепежей для древесностружечных плит, древесины различной твердости, фасадной древесины и петель с черным фосфатом и желтым цинком.

Виды саморезов по дереву

Технические характеристики саморезов отличаются в зависимости от условий эксплуатаций и материалов, которые нужно закрепить. Чтобы понимать, какой саморез использовать для дерева, важно оценить особенности каждого метиза. Основными критериями, отличающими крепежи друг от друга, считаются: тип резьбы, конфигурация головки, толщина и тип защитного покрытия.

По защитному покрытию выделяют следующие категории:

  1. Фосфатированные: считаются наиболее доступными крепежами по дереву. В качестве покрытия выступает фосфат. Его наносят тонким слоем, за счет чего метиз приобретает черный цвет. Этот тип самореза отлично подходит для ввинчивания в дерево благодаря технологии производства – закалке. Их недостатком считают мягкость, из-за чего крепежи склонны к деформации при изгибах. Также фосфатированные метизы нельзя назвать стойкими к коррозии, поэтому для наружных работ лучше ориентироваться на крепежи с соответствующим покрытием.
  2. Оксидированные: производятся путем обработки оксидом магния. После обработки крепежи приобретают легкий глянец в черной расцветке. Не рекомендовано использовать метизы в условиях повышенной влажности или осадков.
  3. Хромированные: лучший вариант для устойчивости к коррозии. Саморезы имеют серебристый цвет. Хромированные саморезы по дереву способны выдерживать существенные нагрузки. Недостатком метизов считают относительно высокую стоимость. Именно из-за цены на метизы их не так часто используют в строительстве. Чаще применяют в мебельной индустрии и при декоративной отделке.
  4. Оцинкованные: покрывают специальным сплавом, поэтому встречаются модели серебристые и золотистые. Оцинкованные саморезы не подвергаются термической обработке, поэтому могут выдерживать серьезные нагрузки. Метизы предназначены для крепления сложных конструкций.
  5. Желтопассивированные: подвергаются обработке цинком и хромовой кислотой. За счет такого покрытия удается обеспечить максимальную защиту от коррозии. Механические повреждения и влага не оказывают негативного воздействия на метиз.

Цинкование обеспечивает умеренную коррозионную стойкость стали. Латунь обеспечивает лучшую защиту, а силиконовая бронза и нержавеющая сталь считаются лучшей защитой от коррозии.

Нержавеющая сталь и силиконовая бронза обычно используются в качестве отделки саморезов, которые будут использоваться с обработанным под давлением деревом. Саморезы с горячим цинкованием также можно использовать для обработанной древесины, но гальваника не является обычным способом обработки брусов.

Нержавеющей стали нужен кислород для создания самовосстанавливающейся, устойчивой к коррозии пленки оксида хрома. С точки зрения физической прочности сталь, нержавеющая сталь и кремниевая бронза прочнее латуни. Сталь является магнитной, нержавеющая сталь может быть магнитной, а латунь и кремниевая бронза, будучи цветными, немагнитны. Саморезы по дереву из нержавеющей стали, латуни и силиконовой бронзы дороже чистой стали.

При выборе подходящего самореза важно определить условия эксплуатации деревянной конструкции. Метизы, которые подвергаются коррозийному разрушению, лучше не применять для наружных работ.

Крепление дерева саморезами

Специалисты склоняются, что глубина отверстия должна быть равна длине корпуса плюс три четверти длины резьбы в мягких и средних породах древесины. Для твердой древесины отверстие должно быть две длины резьбы. Для смазывания саморезов нужно использовать специальные растворы, парафин, пчелиный воск, восковую пасту при установке в твердую древесину. При поверхностной смазке самореза не будет сопротивления извлечению.

При работе с коническими сверлами, придерживайтесь правил производителя относительно размеров и глубины отверстия. Слишком глубокое сверление конического отверстия может ухудшить удерживающую способность винта, поскольку меньшее количество резьбы может полностью войти в дерево. В продаже также можно найти специальные сверла, которые просверливают пилотное отверстие и углубление с потайной головкой за один раз.

Иногда вместо саморезов по дереву мастера используют шурупы для листового с полной резьбой, а не с конусом. Винты для листового металла с плоской головкой, особенно с крестообразным шлицем, чаще всего выпускают с саморезами. Сопротивление выдергиванию метизов для листового металла примерно на 10% лучше, чем у шурупов для дерева того же диаметра и длины резьбы. В более твердых породах древесины  (например, дуб) увеличивается сопротивление до 20%.

Для работы по дереву встречаются и другие метизы:

  • с шестигранной головкой — это прочные саморезы по дереву, которые доступны в больших размерах с точки зрения диаметра и длины, и обычно имеют шестигранную головку для упрощенной установки;
  • у акустических саморезов есть резьба по дереву напротив плоского конца с отверстием. Они используются для стяжки и монтажа электропроводки;
  • дюбельные саморезы — это шпильки с резьбой по дереву, используемые для крепления деревянных деталей и соединений встык;
  • подвесные саморезы имеют резьбу по дереву на одном конце и резьбу крепежных винтов на другом для установки шестигранной гайки или накидной гайки.

Размеры самореза по дереву: таблица

Для работы с деревянными конструкциями важно не ошибиться с выбором размера крепежа. Длина самореза по дереву определяется и типом конструкции, габаритами, параметрами. Существует около 30 видов саморезов по дереву, которые подходят для всех видов работ.

По длине бывают саморезы от 11 мм до 20 см. Если ориентироваться на длину крепежа по резьбе, саморез может быть до 6 мм. Надежным крепление будет только в следующем случае: если метиз проходит насквозь одного элемента и углубляется в другой как минимум на четверть его толщины.

В данной таблице представлена маркировка размеров популярных саморезов по дереву (в миллиметрах):



При выборе самореза по дереву нужно ориентироваться на параметры деревянных деталей. В противном случае подобрать крепеж невозможно. Дерево считается материалом, для крепления которого рекомендовано использовать саморезы. Главным их плюсом считают стойкость к самораскручиванию, в отличие от гвоздей. Крупная резьба самореза меньше повреждает основание конструкции.

Для соединения деревянных деталей чаще всего применяют саморезы с широким расстоянием резьбы. За счет этого обеспечивается легкость вкручивания метиза. Еще один плюс – сохранность структуры скрепляемых материалов.

Если вы пришли к выводу, что при монтаже саморезов нужно сделать пилотное отверстие, оно должно быть меньшего диаметра, чем сам крепеж. Определите размер винта по резьбе, после чего измерьте диаметр отверстия. Вкручивают метиз отверткой или шуроповертом. При ввинчивании в древесину твердых пород используйте масло.




Шурупы по дереву – размеры основных саморезов + Видео

1 Саморезы и шурупы – как их отличить?

Шуруп представляет собой металлический острый стержень. На нем выполняется резьба, размеры которой не могут быть менее половины длины шурупа для дерева. В большинстве случаев резьба нарезается на 2/3 метиза. Иногда неопытные домашние мастера путают саморез с шурупом. По большому счету разница между этими крепежами невелика, но она есть.

Саморез всегда располагает резьбой до самой шляпки. По этому признаку легко отличить один метиз от другого. Кроме того, резьба, наносимая на саморез, по форме своего профиля и шагу отлична от той, которая имеется на шурупе.

Шурупы и саморезы по дереву

Технология производства рассматриваемых крепежных изделий также отлична. Шурупы могут выпускаться из нержавеющей стали, меди и даже латуни. А вот саморез изготавливается исключительно из стальных сплавов высокой прочности. Часто для этих целей используется углеродистая сталь. Готовый саморежущий крепеж нередко оксидируется, фосфатируется или оцинковывается по гальванической схеме с целью увеличения его стойкости к ржавлению.

Крепежные изделия из нержавеющей стали

Для человека, использующего описываемые виды крепежа в быту, нет разницы, что перед ним – шуруп или саморез. Их размеры одинаковы – варьируются от 3,5х19 мм до 4,8х150 мм (первое число – сечение метиза, второе – его длина), внешне они, как было сказано, практически неотличимы. Главное, чтобы они справлялись с задачами, которые на них возложены.

2 Разновидности шурупов-саморезов – зеркальные, двойные и другие

Деление рассматриваемых метизов на разные группы производится по виду их головки. Для стандартных работ с деталями, сделанными из древесины, применяется крепеж с крестообразной либо плоской головкой. Такие метизы без труда закручиваются обычной или крестовидной отверткой.

Крепеж с крестообразной головкой

Для стабильных конструкций из дерева чаще используют так называемые «ключевые» шурупы. Ввинтить их можно посредством гаечного ключа (отсюда и название метиза). Существуют и другие виды шурупов для дерева:

  • С полукруглой и полупотайной головкой – рекомендованы для фиксации щитов и фурнитуры с расширенными отверстиями и без таковых. Шуруп-саморез с такими типами головок всегда подвергается никелированию либо хромированию.
  • Двойные – идеальны для создания визуально незаметного крепления деталей из дерева.
  • Зеркальные – на головку таких метизов дополнительно накручивают плоский или полукруглый хромированный колпачок.

«Ключевые» шурупы

Для фиксации деталей из ДСП используются специальные шурупы. Они не создают в рыхлом материале зазоров за счет того, что их стержень (его кончик) заостряется незначительно.

3 Шлицы метизов по дереву – они тоже разные!

Под шлицами понимают прорези разной формы, сделанные в головках крепежных изделий. Они могут быть:

  • крестообразными;
  • простыми;
  • комбинированными.

Шлицы разной формы

Наиболее удобными признаются комбинированные и крестообразные шлицы. Работать с такими метизами необходимо отверткой с наконечником конического вида, которая не соскальзывает с головки шурупа, благодаря тому, что самоцентрируется в ней. Данный инструмент дает возможность выполнять соединения в труднодоступных местах. Кроме того, для закручивания разных по размерам шурупов со «сложными» шлицами требуется всего одна отвертка.

Изделия с простыми шлицами закручивают прямой отверткой. При этом прорези в головках шурупов делят на несколько форматов – Torx, Pozidriv, Phillips. Для каждого из них требуется свой инструмент.

Закручивание самореза отверткой

Отвертки Torx в бытовых условиях пока еще применяются достаточно редко. А вот на промпредприятиях они являются главным инструментом для работы с шурупами по древесине. Бытовые пользователи чаще всего сталкиваются с необходимостью применения отверток Pozidriv. Поэтому они всегда имеются в комплекте инструментов любого домашнего мастера.

Саморезы — виды и размеры

  Саморезы — это вид крепёжного изделия, выполненный в виде стержня с головкой и специальной наружной резьбой, образующей внутреннюю резьбу в отверстии соединяемого предмета. Саморезы имеют цилиндрическую поверхность с треугольной резьбой.

  Саморезы – крепёжный материал, широко применяемый в строительстве. Имеют очень большое разнообразие по виду материала, размерам, формам, методам применения. Для закручивания требуются соответствующие отвёртки либо же биты для шуруповёртов. Чтобы рассказать о всём разнообразии саморезов, потребуется очень много времени. Поэтому, ниже мы расскажем о самых распространённых видах этого изделия.


Саморезы по дереву

  Основное отличие саморезов по дереву — редкий шаг резьбы. В отличии от саморезов по металлу, у саморезов по дереву расстояние между витками резьбы заметно больше. Объясняется это тем, что плотность и твёрдость у древесины значительно меньше чем у металла.

  По цвету бывают чёрные, белые и золотистые саморезы, которые можно подбирать под цвет применяемого материала. Самые популярные по применению — чёрные.

Размеры саморезов

  По длине саморезы бывают от 11 мм до 200 мм.

  Нередко можно услышать как строители называют самые маленькие саморезы «семечками» — из-за своего мáлого размера схожего с семечкой подсолнуха.

Диаметр саморезов по дереву

  По диаметру стержня саморезы чёрного цвета бывают 3,5 мм и 4,2 мм, а у жёлтых и белых — диаметры бывают от 2,5 до 6 мм.

Засверливание отверстий под саморезы

  Нередки случаи когда перед креплением на саморез необходимо засверливать скрепляемые материалы (пройти точку крепления сверлом). Это необходимо делать для плотных и для тонких материалов. К примеру, если пробовать закручивать саморез в плотную древесину дуба без предварительного засверливания, саморез просто обломается, согнётся или же значительно недокрутится до конца, а плотность соединения будет отсутствовать (появится щель между соединяемыми элементами).

  При креплении тонких деталей, предварительное засверливание нужно для того, чтоб избежать трещин и расколов на тонком прикрепляемом материале.

Подобрать диаметр необходимого сверла для засверливания под тот или иной саморез можно по данной таблице:

Диаметр самореза Диаметр сверла
4,0 мм 2,5-3,0 мм
4,5 мм 3,0-3,5 мм
5,0 мм 3,5-4,0 мм
6,0 мм 4,5 мм



Если диаметры сверла и самореза будут равными — плотность сцепления будет очень низкой или её вообще не будет.

  Закручивают чёрные саморезы при помощи отвёртки с разъемом Ph3 или аналогичной битой. Для золотистых саморезов — бита PZ №1, №2 или №3, в зависимости от диаметра самореза.


Саморезы по металлу

  Для саморезов по металлу, в отличии от саморезов по дереву, характерен частый шаг резьбы с маленькими промежутками между витками.

  По длине аналогичны саморезам по дереву от 11 до 200 мм.

  Диаметр 3,5 мм.

  Имеют разъём PH 2.

  Чёрные саморезы по металлу бывают со сверлом и с острым кончиком.

  Для саморезов с острым кончиком необходимо предварительно засверливать металл, кроме случаев крепления тонких металлов (до 2 мм). Когда толщина металла более 2 мм — необходимо делать засверливание сверлом 2,8-3 мм.


Саморезы с прессшайбой

  Применяются для крепления самых разных материалов: металл, дерево, софиты, сайдинг и многие другие.

  Большая шляпка, называемая прессшайбой, позволяет плотно прижимать закрепляемый материал без применения шайбы.

  • Имеют диаметр стержня 4,2 мм
  • Длина от 13 мм до 64 мм.
  • Разъём PH 2

Кровельные саморезы

  Саморезы с шестигранной головкой имеют широкий спектр применения, но больше всего они применяются для крепления таких кровельных покрытий как металлочерепица и профлист, а так же комплектующих для них, за что и получили обобщённое название «кровельные».

  • Длина саморезов с шестигранной головкой бывает от 19 до 100 мм.
  • Диаметр стержня 4,8 и 6,3 мм.

  Комплектуются шайбой с резиновой прокладкой, отвечающей за герметичность соединения, что актуально для устройства кровли (чтобы не было течи).

  По цветовому разнообразию шляпки могут быть самого разного цвета: красного, коричневого, зелёного, белого и других. Цвет окраски шляпки подбирается под цвет закрепляемого материала и маркируется согласно цветовым стандарта Ral и RR.

  Так же бывают саморезы без окраски — просто с оцинкованной шляпкой и шайбой.

 Для крепления (закручивания) этих саморезов применяются биты с внутренним шестигранником.

Размер бит:

  • для саморезов с диаметром стержня 4,8 мм — бита на 8 мм
  • с диаметром стержня 6,3 мм —  бита 10 мм

Конфирмат — мебельный саморез

  Конфирматы применяются при сборке мебели.

  Самые применяемые имеют длину 50 мм с головкой под шестигранник.

  Данный вид крепежа требует обязательного предварительного засверливания. Для этого существует специальное конфирматное сверло.

  Для закручиваются конфирматов пользуются шестигранниками или битами для шуруповёртов марки HEX 4.


Строительные глухари

  Глухарь — это толсто-стержневой саморез с шестигранной головкой.

  Глухари широко применяются в креплении различных узлов тяжеловесных конструкций, где необходима особая прочность и надёжность соединения.

  При строительстве скатных крыш глухари используют для деревянных стропильных систем и межэтажных перекрытий.

  • Толщина стержня у глухаря от 6 до 10 мм.
  • Размер шестигранной головки у глухарей бывает от 10 до 19 мм.

  Закручиваются вручную гаечными ключами соответствующего размера, либо насадками при помощи трещёток или электро-инструмента. Возможна необходимость в предварительном засверливании.

Для крепления к основаниям из бетона, кирпича пеноблока и др. — их применяют вместе с пластмассовым дюбелем.

Как выбрать шуруп по дереву правильного размера

Правильный размер, длина и калибр шурупов для дерева бывает трудно определить при создании проектов по деревообработке. Добавление других факторов, таких как тип дерева, материал шурупов, поперечные и поперечные силы и наличие пилотных отверстий, только усложняет проблему. К счастью, есть несколько общих рекомендаций, которым вы можете следовать, которые помогут вам приобрести и использовать правильный тип шурупа для работы.

Общие размеры

Калибр 4 5 калибр 6 калибр 7 калибр 8 калибр
Размер головного отверстия 15/64 1/4 9/32 5/16 11/32
Размер отверстия под хвостовик 7/64 1/8 9/64 5/32 5/32
Размер пилотного отверстия из твердой древесины 5/64 5/64 3/32 7/64 7/64
Размер пилотного отверстия для хвойных пород 1/16 1/16 5/64 3/32 3/32
Типичная доступная длина 3/8 до 3/4 3/8 до 3/4 от 3/8 до 1 1/2 от 3/8 до 1 1/2 1/2 до 2
  • Все размеры, кроме датчиков, указаны в дюймах.
  • Размер отверстия под головку относится к диаметру головки винта.
  • Размер отверстия под хвостовик — это диаметр гладкой части винта над резьбой.

Длина, калибр и пилотные отверстия

Понимание нескольких основных принципов, лежащих в основе технологии изготовления шурупов по дереву, значительно поможет вам понять, какой тип шурупов выбрать.

  • Длина : Шурупы для дерева должны быть достаточно длинными, чтобы две доски надежно удерживались вместе.Если винты слишком короткие, они могут не удерживать доски вместе. Если они будут слишком длинными, они перейдут на другую сторону.
  • Толщина (калибр) : Шурупы для дерева должны быть достаточно толстыми, чтобы их можно было зацепить за две доски. Если винт слишком тонкий, он может выскочить из дерева. Если винт будет слишком толстым, он может расколоть дерево и сделать его бесполезным.
  • Контрольные отверстия : Обычно хорошей идеей является просверливание контрольного отверстия в древесине твердых пород с помощью обычного сверла или сверла с зенковкой перед заворачиванием шурупа.Твердые породы, такие как дуб или орех, склонны к раскалыванию, но мягкие породы, такие как сосна или кедр, менее склонны к раскалыванию.

Шурупы по дереву получают мощность за счет трения и давления древесных волокон, захватывающих резьбу. Когда вы срезаете волокна и удаляете их, пилотное отверстие может уменьшить захват дерева вокруг резьбы винта, тем самым уменьшая удерживающую способность винта.

Боковая нагрузка по сравнению с нагрузкой на снятие

Шурупы по дереву должны иметь достаточно резьбы, вбитой в приемную штангу, чтобы они крепко держались.Длина резьбы, вставляемой в приемную доску, зависит от сил, боковых или отводных, которые будут приложены к доскам после их использования.

  • Боковые нагрузки : Если силы будут воздействовать на боковое давление, также известное как внутреннее давление, подумайте об использовании более толстого винта, чем вы могли бы выбрать в противном случае. Это тип давления, при котором две доски, прикрепленные друг к другу, подвергаются скользящему движению. Навесные кухонные шкафы, привинченные к стенным стойкам, являются одним из примеров бокового или явного давления.
  • Выталкивающие нагрузки : Если силы будут оказывать давление, которое хочет развести доски прямо друг от друга, называемое давлением извлечения, убедитесь, что в приемную плату вставлена ​​достаточная резьба винта. Всегда старайтесь ввести как минимум 1–1 1/2 дюйма резьбы в приемную доску. Это, конечно, предполагает, что винт этой длины не проткнет противоположную сторону платы. Если для предотвращения этой проблемы вам понадобятся более короткие винты, вам нужно будет компенсировать это, закрутив больше винтов.

Универсальные винты и стальные винты

Шурупы, предназначенные для крепления дерева, бывают двух основных видов: шурупы для дерева из стали или нержавеющей стали или служебные шурупы (обычно известные как шурупы для настила).

Универсальные винты — это рабочие лошадки для столярных работ и работ на открытом воздухе. Они доступны в различных типах стали, иногда из коррозионно-стойких металлов, разработанных, чтобы противостоять химическим веществам в обработанной древесине; и они обычно продаются по длине.

Шурупы для дерева из стали или нержавеющей стали имеют более толстый корпус и обычно используются для точной обработки дерева и внутренней мебели. Когда вы покупаете шурупы для дерева, они идентифицируются как по длине, так и по толщине вала шурупа. Большие номера калибра обозначают винты с более толстыми валами. В то время как универсальные винты обычно имеют размер # 8 или # 10, стальные шурупы для дерева доступны в гораздо более широком диапазоне диаметров.

Ориентация волокон древесины

Количество и длина используемых винтов будет зависеть от ориентации волокон принимающей платы.Как правило, длина шурупов, необходимых для крепления двух досок поперек волокон, не должна быть такой же длины, как при вставке шурупов в торцевую поверхность. При ввинчивании в торцевое волокно старайтесь, чтобы в доске оставалось не менее двух дюймов резьбы.

Как правило, вы можете использовать палубные винты диаметром 8 для большинства коммунальных задач. Используйте винты 1-1 / 4 дюйма для основных задач, когда прочность не является проблемой, или при прикреплении двух досок толщиной 3/4 дюйма поперек волокон. Сохраните несколько шурупов на 2 1/2 дюйма для ввинчивания в торцевую поверхность, а также несколько более сильных 3-дюймовых шурупов для крепления в доски с торцевой поверхностью или когда требуется немного дополнительной мощности.Наконец, если вам потребуется большая чистая прочность, вы можете выбрать винты с затяжкой диаметром 1/4 дюйма.

Независимо от того, вставляются ли винты в торцевую или поперечно-зернистую доску, многие эксперты и опытные мастера всегда предпочитают просверливать пилотные отверстия с помощью специального сверла с зенковкой. Сверла этого типа просверливают отверстие небольшого диаметра по длине вала винта с более широкой контрплотной частью, которая позволяет утопить головку заподлицо с поверхностью дерева.

Как выбрать правильный размер и тип шурупа по дереву

05.11.19 — Zoro Staff

Шурупы по дереву использовались веками, обычно служа простой, но важной цели: соединять два куска дерева вместе. Здесь мы рассмотрим различные типы и способы использования шурупов для дерева, в том числе то, как правильно их выбрать в соответствии с вашими потребностями.

Хотя шурупы по дереву чрезвычайно распространены и могут использоваться в самых разных областях, они чаще всего используются для соединения двух или более деревянных частей вместе.Шурупы по дереву также можно использовать с некоторыми типами фурнитуры или даже с гипсокартоном.

Шурупы для дерева, обычно встречающиеся во многих типах деревянной мебели, можно использовать в качестве отличного крепежа. Они созданы для создания прочного соединения и являются отличной альтернативой гвоздям и зажимам при работе с деревом.

Помимо использования в деревообработке и мебели, некоторые шурупы по дереву могут также использоваться на открытом воздухе, например, в столярных работах и ​​при строительстве или ремонте деревянных настилов.По сравнению с шурупами по металлу, шурупы по дереву имеют меньшее количество резьбы и не имеют резьбы по всей длине, а их форма сужается от головки к острому заостренному концу.

Еще одно важное замечание для непосвященных: шурупы для дерева используются для соединения дерева с деревом, но они никогда не делаются из дерева. Фактически, большинство шурупов для дерева изготавливаются из стали.

Какие различия существуют между шурупами по дереву?

Если вы покупаете шурупы по дереву или надеетесь определить, какой тип шурупа у вас есть, наиболее распространенными соображениями являются материал, тип привода, тип или форма головки, длина, калибр или толщина.См. Ниже более подробную информацию о каждом из этих качеств.

В чем разница между материалами шурупов по дереву, типами приводов и типами головок?

Наиболее распространенными материалами для шурупов по дереву являются углеродистая сталь и латунь для внутреннего применения и нержавеющая сталь для наружного применения. На шурупы по дереву для установки вне помещений часто наносят покрытие (гальваникой или гальваникой) для предотвращения коррозии и разрушения. Многие производители разработали собственные патентованные покрытия, чаще всего для палубных винтов.Винты также могут иметь различное покрытие (например, бронзу, никель или черный оксид) по эстетическим или декоративным причинам.

Наиболее распространенные типы приводов для шурупов по дереву — это обычные крестообразные и шлицевые головки, но доступны и многие другие типы, включая винты с шестигранной головкой, квадратной головкой, Torx / звездообразной головкой и винты с квадратной головкой Phillips.

По большей части, типы головок или формы шурупов по дереву бывают плоскими, круглыми или овальными, но существуют и другие варианты.

  • Винты с плоской головкой имеют плоскую верхнюю часть и коническую нижнюю часть. Это позволяет шурупу плотно прилегать к готовой заготовке, создавая гладкую поверхность.
  • Винты с овальной головкой имеют ту же коническую форму нижней стороны, что и винты с плоской головкой, но с декоративной верхней частью, которая немного выступает над поверхностью.
  • Винты с круглой головкой плоские на нижней стороне головки с выпуклой вершиной, которая находится над поверхностью заготовки.

Как определить размер шурупа и что означают номера шурупов?

Размер шурупа для дерева обычно определяется его калибром (или толщиной / диаметром) и длиной его стержня. И длина, и диаметр могут быть измерены в дюймах, но калибр — это номер размера винта, что может сбить с толку, если вы не сталкивались с ним раньше. Для удобства ниже представлена ​​таблица, в которой размер или калибр винта преобразуется в диаметр винта в дюймах.

Таблица размеров шурупов для дерева
Размер винта Ближайший
Дробный размер
Пилотное сверло из твердого дерева, прямое Мягкое дерево
Пилотное сверло прямое
2 3/32 « 1/16 « 1/16 «
3 7/64 « 5/64 « 1/16 «
4 7/64 « 5/64 « 1/16 «
5 1/8 « 3/32 « 5/64 «
6 9/64 « 7/64 « 3/32 «
7 5/32 « 7/64 « 3/32 «
8 5/32 « 1/8 « 7/64 «
9 11/64 « 9/64 « 1/8 «
10 3/16 « 9/64 « 1/8 «
12 7/32 « 5/32 « 9/64 «
14 1/4 « 11/64 « 5/32 «
16 17/64 « 3/16 « 11/64 «
18 19/64 « 7/32 « 13/64 «
20 5/16 « 15/64 « 7/32 «

В приведенной выше таблице столбец, обозначенный «ближайший дробный размер», относится к размеру (или калибру) винта и относится к ближайшему дробному диаметру соответствующего вала винта.Две другие колонки предназначены для того, чтобы помочь вам определить, какое сверло использовать при сверлении пилотного отверстия под этот размер шурупа, с опциями как для твердых, так и для мягких пород дерева.

Когда дело доходит до выбора правильной длины для шурупов по дереву, помните, что более длинные шурупы создают более прочное соединение, но шурупы не должны быть слишком длинными, иначе они сломают противоположную сторону. Точно так же более толстый винт прочнее, но слишком большая толщина может привести к расколу. Когда дело доходит до выбора правильных шурупов, вы также можете подумать о типе древесины, которую вы используете, и о том, планируете ли вы сначала просверлить пилотное отверстие.

А как насчет винтов с карманами?

Винты с отверстиями для карманов обычно используются при сборке мебели или шкафов. Выбирая винт с карманом, обязательно выбирайте винты с крупной резьбой для более мягкой древесины (например, сосны) и винты с мелкой резьбой для более твердой древесины (например, клена или дуба).

Шурупы по дереву выдержали испытание временем, а их универсальность означает, что они, вероятно, никуда не денутся в ближайшее время. Независимо от ваших потребностей, превосходный выбор шурупов Zoro поможет вам воплотить в жизнь ваши мечты в области деревообработки.Во время покупок не забудьте ознакомиться с нашим полным ассортиментом полезных застежек.

Как выбрать правый винт

Фото: Крис Гарднер

Раньше было всего два варианта: шлицевой или Phillips. Вы выбрали один, выбрали длину, и все готово. Но рынок крепежа за последние несколько десятилетий сделал огромные успехи, предоставив домашним мастерам лучшие решения для хранения вещей.

Какая голова?

В те времена, когда отвертка была основным средством заворачивания шурупов, Филипс был королем.Но теперь, когда большинство из нас использует аккумуляторные дрели / отвертки для заворачивания винтов или даже специальные карманные драйверы для литий-ионных аккумуляторов (что, кстати, потрясающе), было разработано оборудование, предотвращающее проскальзывание бит и снятие металла.

Quadrex представляет собой комбинацию винтов с квадратной головкой (Robertson) и крестообразной головкой. Он обеспечивает большую площадь поверхности и позволяет приложить большой крутящий момент; отличный вариант для сложных задач, таких как кадрирование или сборка колоды.

Звездообразный привод Torx или Головки обеспечивают большую передачу мощности между отверткой и винтом и являются отличным вариантом, когда требуется много винтов, поскольку они обеспечивают минимальный износ битов.Интересно, что их часто называют «предохранительными замками», поскольку они используются школами, исправительными учреждениями и общественными зданиями, а также в автомобилестроении и производстве электроники, где не следует поощрять возможность демонтажа оборудования. Интересно, правда?

Листовой металл или винты с полукруглой головкой полезны, когда крепеж не должен быть заподлицо с материалом (потайной). Поскольку головка шире, а резьба проходит по всей длине (без стержня), этот тип головки винта отлично подходит для соединения дерева с другими материалами, включая металл.

Какой материал?

Здесь самый большой вопрос, какой винт предназначен для использования в помещении или на улице? В помещении вы можете использовать менее дорогие цинковые винты или выбрать материал / покрытие для визуальной привлекательности. Но наружные саморезы нуждаются в защите от коррозии от влаги и перепадов температуры. Лучшие наружные решения — это бронза с силиконовым покрытием или нержавеющая сталь.

Какой размер?

Наиболее важным фактором при выборе винта является длина.Общее практическое правило заключается в том, что винт должен входить как минимум в половину толщины материала дна, например 3/4 ″ в 2 x 4.

Другой фактор — диаметр винта или калибр. Винты бывают калибра от 2 до 16. В большинстве случаев вам понадобится винт №8. Если вы работаете с очень толстым или тяжелым материалом, выбирайте № 12-14, или при более тонкой обработке дерева № 6 часто является лучшим выбором.

Размеры шурупа по дереву

Размеры шурупа по дереву

Для размеров 0-24: Головка — Хвостовик — Корень — TPI

На этой странице приведены основные физические размеры шурупов от № 0 до № 24.Существует также страница о размерах направляющих отверстий для шурупов, на которой также перечислены основные размеры, а также различные рекомендации, сделанные для размеров направляющих отверстий, включая те, которые подходят для тонкой работы, а также те, которые подходят для строительства.


Винт
Головка
Диаметр
Диаметр хвостовика Диаметр корня Резьба
на дюйм
№Винта
Мин. Макс. Basic
Dec. Размер
Ближайший дробный
Эквивалент
Среднее значение
Декабрь Размер
Ближайший дробный
Эквивалент
0 .105 .119 0,060 1/16 +.002 0,040 3/64 +.007 32 0
1 .130 .146 0,073 5/64 +.005 0,046 3/64 28 год 1
2 .156 .172 0,086 3/32 +.007 0,054 1/16 +.008 26 год 2
3 .181 .199 0,099 7/64 — 0,010 0,065 1/16 — 0,002 24 3
4 .207 0,225 .112 7/64 — 0,003 0,075 5/64 +.003 22 4
5 .232 0,252 .125 1/8 0,085 5/64 — 0,007 20 5
6 .257 0,279 .138 9/64 +.002 0,094 3/32 18 6
7 .283 .305 0,151 5/32 +.005 .102 7/64 +.007 16 7
8 .308 0,332 .164 5/32 — 0,007 .112 7/64 — 0,003 15 8
9 .334 0,358 .177 11/64 — .005 .122 1/8 +.003 14 9
10 .359 0,385 0,190 3/16 — 0,002 .130 1/8 — .005 13 10
11 .385 .411 .203 13/64 .139 9/64 +.001 12 11
12 .410 0,438 .216 7/32 +.003 .148 9/64 — 0,007 11 12
14 .461 0,491 .242 1/4 +.008 0,165 5/32 — 0,009 10 14
16 .512 .544 0,268 17/64 — 0,002 0,184 3/16 +.003 9 16
18 .563 0,597 0,294 19/64 +.003 .204 13/64 — 0,001 8 18
20 .614 0,650 0,320 5/16 — 0,007 .223 7/32 — 0,004 8 20
24 .716 0,756 0,372 3/8 +.003 0,260 1/4 — 0,010 7 24

Пожалуйста, прочтите веб-сайт Cookie, Конфиденциальность и Заявление об отказе от ответственности, нажав ЗДЕСЬ.

The Common Wood Screw — Canadian Woodworking Magazine

Обычный шуруп по дереву

Фото Рэя Пилона; Иллюстрации Джеймса Провоста

Когда дело доходит до сборки, мы обычно выбираем два основных продукта — клей и винты. Как и современные клеи, сегодня доступны десятки разновидностей шурупов практически для любого мыслимого применения. Тем не менее, основная функция шурупа для дерева осталась прежней.

Все начинается с вершины
Типичные шурупы по дереву, с которыми мы наиболее знакомы, имеют плоскую головку и, как правило, привод Робертсона (также известный как квадратный). Основное преимущество привода Робертсона состоит в том, что он значительно снижает «эксцентриситет» при приложении полного крутящего момента к винту. Из-за конструкции привода винты Робертсона с гораздо меньшей вероятностью упадут с конца отвертки, чем большинство других типов винтов, даже когда они удерживаются под углом, что значительно упрощает управление одной рукой.

Многие головки лучше, чем одна
В некоторых ситуациях лучше использовать винт с другой головкой. На очень тонкой ложе, где не нужно скрывать головку винта, используйте винт с широкими плечами, например винт с круглой головкой, полукруглой головкой или шайбой. Между прочим, винты с полукруглой головкой очень похожи на винты с круглой головкой, за исключением того, что у них более плоская головка и скошенные стороны. Эти три винта обеспечивают большую удерживающую способность. Винты с карманными отверстиями, которые полагаются на удерживающую способность винта, а не на клей, по сути, представляют собой винт с головкой под шайбу.В крайнем случае вы можете использовать шайбу подходящего размера или тарельчатые шайбы с винтом с плоской или круглой головкой, чтобы имитировать винт с шайбой.

Некоторые конструкции мебели требуют наличия шурупов. Обычно здесь используются овальные и круглые головы. Они бывают разных размеров и отделки, среди которых популярным вариантом является латунь. Основная проблема с латунными винтами заключается в том, что они слабее, чем стальные, и могут легко сломаться, если при их установке будет использован слишком большой крутящий момент. Во избежание поломки предварительно просверлите отверстие для винта, затем установите стальной винт аналогичного размера, чтобы нарезать отверстие.Удалите стальной винт, а затем вставьте латунный винт.

Прямой и Узкий
Традиционно у шурупов по дереву конические корни. Сегодня стандартный шуруп по дереву обычно имеет прямой стержень и оцинкованный корпус. Если вы проведете линейкой по корпусу шурупа для дерева, вы увидите, что его резьбовая часть имеет больший диаметр, чем стержень. Вы также можете видеть, что у него одна неглубокая резьба. Толщина хвостовика (диаметр винта) выражается числом калибра (обозначается знаком «#» фунта) и находится в диапазоне от 0 до 24.Чаще всего плотники используют размеры от №6 до №12. Винты меньшего калибра бывают одной или двух длин. Например, шуруп № 1 доступен только длиной дюйма. Шурупы большего калибра бывают разной длины — неизменно популярный № 8 выпускается с 14 длинами, от дюйма до 3 ½ дюйма.

В отличие от шурупов для дерева большинство из латуни Винты по-прежнему имеют конические корни. Если вы посмотрите на латунный винт, вы увидите, что диаметр стержня больше диаметра резьбовой части. Латунь намного слабее стали, а более толстый стержень латунных винтов обеспечивает большую прочность конструкции, особенно в малогабаритных размерах.

На рынке вы также найдете широкий ассортимент специальных шурупов для стали, в том числе шурупы для пола, шурупы для настила, шурупы из нержавеющей стали и строительные шурупы. Обычно они изготавливаются из закаленной и термообработанной стали. Как и у стандартных шурупов по дереву, они имеют прямой корень с резьбой широкого диаметра и обычно имеют более глубокую и острую резьбу, а также какой-то паз для наконечника, который обеспечивает функцию самонарезания. Часто у этих шурупов есть зазубрины на головке, которые облегчают зенкование, и сухая смазка для облегчения проникновения древесины.



Несколько основных рекомендаций
При скреплении двух деревянных кусков вместе, вам нужно вонзить винты во вторую доску как можно глубже, чтобы винт не выступал с тыльной стороны. Хорошее правило — воткнуть две трети винта в нижнюю доску для максимальной удерживающей силы.

Как правило, предварительно просверливайте отверстия для шурупов, особенно для твердых пород дерева, и всегда при установке шурупов рядом с концом досок — это предотвратит раскалывание. Убедитесь, что вы выбрали подходящее сверло для сверления (см. «Таблицу зазоров для винтов и контрольных отверстий»). Если вы используете конические винты, лучше просверлить два отверстия: отверстие с зазором подходящего размера для хвостовика и пилотное отверстие меньшего размера для корень.Вы можете купить конические сверла в Lee Valley, которые позволяют одним махом просверлить отверстие нужного размера, подходящего как для хвостовика, так и для корня. Часто выходное отверстие на верхней деревянной доске имеет некоторый выдув; зенковка быстро очищает отверстие от заусенцев. Из-за слабости латунных винтов установите стальной винт того же калибра в предварительно просверленное отверстие, прежде чем вставлять латунный винт.

Большинство специальных винтов имеют сухую смазку; однако винты из цинка — нет. Вам будет легче утопить винт, если перед установкой окунуть наконечник в немного воска.При установке винтов не перетягивайте. Используйте настройку крутящего момента, при которой винт устанавливается на нужную глубину. Вам придется немного поэкспериментировать со своей дрелью / шуруповертом, чтобы определить правильную настройку. Вы также добьетесь лучших результатов, если замените изношенные приводы бит. Выбирайте высококачественные закаленные отвертки с термообработкой, так как они с меньшей вероятностью повредят головку винта и прослужат дольше.

Независимо от приложения, есть винт, который справится с этой задачей. В следующий раз, когда вы пойдете в местный хозяйственный магазин, проверьте выбор — у вас может быть больше вариантов, чем вы думали.


Кулачок
Кулачок происходит, когда отвертка выскальзывает из привода при приложении крутящего момента. Результатом неизменно является повреждение головки винта, преждевременный износ отвертки или, что еще хуже, неприятная царапина на поверхности детали, в которую вы ввинчиваете. Винты Robertson имеют квадратный хвостовик со слегка сужающимися сторонами, что практически исключает эксцентриситет, но только если вы используете правильно установленную отвертку. Изношенная или поврежденная отвертка может легко выскользнуть из приводной головки, поэтому рекомендуется покупать высококачественные закаленные и термообработанные отверточные биты — они прослужат намного дольше, чем биты из низкоуглеродистой стали.Другие, более экзотические драйверы, такие как Torx и Pozidriv, обладают тем же преимуществом, что и Robertson.

Шурупы по дереву с плоской головкой, по большому счету, наиболее широко используются на планете. Независимо от того, делаете ли вы мебель или краснодеревщики, строите дома или ремесленные изделия, или устанавливаете настил или настил, у вас более чем вероятно найдется плоская голова. Их можно установить без зенковки, используя крутящий момент вашей дрели / шуруповерта, чтобы установить их заподлицо с рабочей поверхностью, или для более чистого вида, зенковав отверстие, а затем закрутив винты на место.Если вы не хотите, чтобы головки винтов были видны, можно расточить отверстия, установить винты, а затем закрыть отверстия деревянными заглушками. Существует даже уменьшенная версия плоской головки, которую плотники используют при установке отделочных работ или лепных украшений. Названный, что вполне уместно, винтом с финишной головкой, он дает большую удерживающую способность, чем финишный гвоздь, с небольшой головкой, которую легко покрыть шпатлевкой или шпатлевкой. Винты с плоской головкой и подрезанной головкой (leevalley.com) удобны при установке петель пианино и направляющих ящиков.Эти винты устанавливаются заподлицо с поверхностью петли или скольжения.


Статьи по теме

Как выбрать длину шурупа для дерева

В Fasteners, Inc. в Денвере мы уверены, что знание того, как выбрать длину шурупа для дерева, поможет вам выбрать лучший крепеж для использования и, следовательно, создать лучший продукт. Мы хотели бы поделиться некоторыми советами о том, что искать, в зависимости от вашего конкретного проекта.

Американский совет по древесине предлагает калькулятор соединений, который определяет емкость соединителя.Обязательно ознакомьтесь с этим руководством, чтобы узнать, как выбрать правильную длину шурупа для дерева для ваших будущих столярных работ.

Категории винтов

Существует два основных типа шурупов для крепления дерева. Универсальные винты (также известные как винты для настила) и винты из стали / нержавеющей стали. Служебный винт — это рабочая лошадка; он используется для обрамления и столярных работ на открытом воздухе. Он изготавливается из различных материалов, в том числе из коррозионно-стойких металлов. Они отлично работают с химически обработанной древесиной и продаются по длине.

С другой стороны, шурупы по дереву из стали и нержавеющей стали используются для более точных проектов по обработке дерева, включая мебель для дома. Они имеют более толстый корпус и идентифицируются по длине и толщине. Большие калибры толще, меньшие — тоньше.

Основы

Основная цель при выборе правильного шурупа для дерева — использовать достаточно длинный и прочный, чтобы надежно скрепить доски вместе, не раскалывая дерево и не протыкая другую сторону.

Пилотные отверстия

Во-первых, сверление пилотного отверстия с зенковкой — идеальный сценарий при работе с твердой древесиной. С другой стороны, мягкие породы дерева, вероятно, лучше обходятся без направляющего отверстия, так как винт получает свою удерживающую способность через древесные волокна. Древесина хвойных пород менее склонна к раскалыванию, поэтому, если винт захватит древесину без направляющего отверстия, это повысит прочность крепления винта.

Зависимость бокового давления от давления на выходе

Конечная цель конструкции, которую вы собираете, будет определять тип используемого шурупа для дерева.Если деталь будет подвергаться боковому давлению (давлению вниз или против), рекомендуется использовать более толстый винт.

Если деталь подвергается давлению извлечения (разъединению), то вам нужно убедиться, что винт достаточно длинный, чтобы выдерживать эти силы. В этом случае 1–1½ дюйма винтовой резьбы должны войти в приемный конец. Очевидно, избегайте при этом протыкать другую сторону доски. В этом случае используйте более короткий винт, но для компенсации используйте их большее количество.

Ориентация зерен

Как правило, для крепления двух досок поперек волокон требуется более короткий винт, чем при вставке в торцевые волокна, для чего требуется как минимум два дюйма винтовой резьбы в доске.

Общие советы

  • Для элемента, повышающего сопротивление отрыва, используйте винт с растяжкой ¼ дюйма
  • Для большинства задач используйте универсальный или палубный винт диаметром 8
  • Используйте 1¼-дюймовый винт для основных задач, таких как прикрепление ¾-дюймовых досок поперек волокон
  • Имейте под рукой несколько служебных винтов диаметром 2½ дюйма для использования в торцевых волокнах.
  • Используйте 3-дюймовый винт для 2 досок для продольной резки, для более прочного соединения

Надеюсь, теперь вы знаете, как выбрать длину шурупа для дерева для вашего следующего проекта по деревообработке.В Fasteners, Inc. мы готовы помочь определить, какой шуруп по дереву вам нужен, и предложить широкий ассортимент крепежа для каждого проекта.

Промышленные шурупы по дереву — шурупы с полукруглой головкой, шурупы с овальной головкой

2
4
5
6
7 *
8
9 *
10
12
14 *
1/4
5/16
3 / 8
1/2
.172
.225
.252
.279
.305
.332
.358
.385
.438
.491
.507
.635
.762
0,875
147
.195
.220
.244
.268
.292
.316
.340
.389
.437
.452
.568
.685
775
.051
.067
.075
.083
.091
.100
.108
.116
.132
.148
.153
.191
.230
.223
.040
.055
.062
.069
.076
, 0,084
, 0,091
, 0,098
, 112
, 127
, 131
, 165
, 200
, 198
.031
.039
.043
.048
.048
.054
.054
.060
, 0,067
, 0,075
, 0,075
, 0,084
, 0,094
, 106
.023
.031
.035
.039
.039
.045
.045
, 0,050
, 0,056
, 0,064
, 0,064
, 0,072
, 0,081
, 0,091
.023
.030
.034
.038
.041
.045
, 049
, 0,053
, 0,060
, 0,068
, 0,070
, 0,088
, 106
, 103,
.015
.020
.022
0,024
0,027
0,029
0,032
0,034
0,039
0,044
0,046
0,058
0,070
0,065
.102
.128
.154
.174
.182
.189
.258
.204
.268
.283
.283
.365
.393
.424
.089
.115
.141
.161
.169
.176
.245
.191
.255
.270
.270
.352
.380
.411
.063
.089
.086
.106
.114
.121
.146
.136
.156
.171
.171
.216
.245
.276
.017
.018
.027
.029
.030
.031
.034
, 032
, 0,036
, 0,039
, 035
, 0,061
, 065
, 069
1
1
2
2
2
2
2
2-3 *
3
3
3
4
4
4
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
