Площадь окна в котельной и в частного дома

Для многоквартирных многоэтажных домов, а также для типовых проектов индивидуального строительства площадь окна в жилой комнате – параметр, просчитанный специалистами заранее, и для владельца квартиры он не имеет значения, так как уже соответствует всем нормам и стандартам.

Нормативы и правила

Существуют разработанные на практике и научно доказанные нормы, определяющие расчет площади окна, который влияет на остальные параметры помещения. Ниже приведены основополагающие вытяжки из нескольких СНиП для застройщиков:

1. В СНиП 31-01-2003 определяются соотношения остекления к общей площади пола для кухонных и жилых помещений в доме – они должны выдерживать диапазон 1:5,5 – 1:8. Кроме того, здесь же указывается более широкое понимание этого параметра: в малоэтажных домах для верхних этажей с наклонным остеклением (чердаки, мансарды, террасы) соотношение светового проема окна к полу помещения должно составлять ≥ 1:10. Также площадь остекления может варьироваться в зависимости от естественного освещения и характеристик самого окна;
2. В СНиП 31-02-2001 определены требования к потоку естественного света через оконные проемы в кухонных и жилых комнатах. Оптимальное значение естественного светового потока будет обеспечено соотношением остекления к площади пола как 1:8, для чердаков и мансардных помещений с наклонными окнами – как 1:10, но не меньше;
3. В СНиП 2.08.01-89 и СНиП 23-05-95 нормируются требования к более многочисленной группе помещений по естественному освещению. Это жилые и кухонные помещения, санузлы без подвода канализации, коридоры и холлы, не связанные непосредственно с жилыми помещениями, лестничные клетки, коридоры и проходы в зданиях «трамвайного» типа, общественные жилые помещения. Во всех перечисленных помещениях соотношение остекления оконных проемов к площади пола должно быть ≤ 1:5,5 с учетом того, что минимальное соотношение допускается как 1:8, а для чердаков и мансард с наклонными окнами – 1:10.

Рассчитывая площадь остекления к площади пола, отталкиваются от следующих необходимых шагов:

1. Необходимо рассчитать площадь оконного проема и определить размеры переплета с тем, чтобы узнать объем светового потока и площадь остекления;
2. Необходимо определиться с типоразмером и схемой оконного переплета, если нет возможности использовать стандартную схему;
3. Необходимо проработать чертежи каждого окна с указанием точных размеров при невозможности применения стандартного окна. При этом минимальная площадь остекления регулируется светотехническими нормами – от СП 31-110-2003 до МГСН 2.06-99;
4. Соотношение остекления помещения к площади пола не должно зависеть от климатического и географического региона жилого объекта, а также от ориентировки здания по сторонам света;
5. При планировке помещения с использованием окон для освещения ими второстепенных помещений дополнительным светом площадь остекления рассчитывается с учетом всех площадей помещений, которые будут освещаться этими световыми проемами.

Требования по световым потокам для помещения с естественным освещением, но освещаемого искусственно дополнительно, определяются площадью оконного проема, который должен быть:

1. В санузлах – 0,5 от общей площади пола помещения;
2. В душевых и ванных комнатах – 0,25 от общей площади пола помещения;
3. В холлах, тамбурах и коридорах – 0,16 от общей площади пола помещения;
4. Во входных помещениях с естественным освещением площадь проема окна может находиться в пределах 0, 4-0,5 от площади пола помещения.

Также:

1. При наличии окон в длинном коридоре любое место стены напротив окна не должно находиться к окну ближе, чем на 750 см;
2. Если длинный коридор освещен только окном в торце помещения, то расстояние самой дальней точки стены от окна не должно быть больше: для северных регионов 20 метров, для южных – 25 метров;
3. Если коридор освещается с обеих концов естественным освещением, то его длина не должна быть более 55 метров.

Как рассчитать основные размеры окна

При проектировании жилья определяется минимальная площадь окон и место их установки. Исходя из этого, можно рассчитать более точные и конкретные параметры для каждого окна каждого помещения, чтобы узнать площадь остекления. При расчетах принято определять максимальную высоту окна для конкретного помещения, чтобы использовать оптимальные условия естественного освещения.

С учетом того, что высота подоконника – 70-90 см, а в домах с централизованным отоплением 80-90 см, а верхняя перемычка окна должна находиться не выше 15-25 см от потолка, легко просчитать максимальную высоту окна и применить к ней световое соотношение сторон – эти посчитанные параметры будут соответствовать требованиям СНиП. Расчет высоты окна от пола и потолка

Согласно СНиП, при общей площади остекления, соответствующей 10-12% площади пола комнаты, в нее будет поступать минимальное количество естественного света. При этом оптимальной считается ширина оконного проема, соответствующая 55% от ширины комнаты.

Соотношение сторон окна играет больше визуальное значение, чем конструктивное. Также правильно выбранное соотношение сторон – это комфортность пользование фрамугами. Поэтому обычно за стандартные соотношения принимаются правильные пропорции, например, 8:13. Для расчета размеров окна существуют компьютерные программы, также можно прибегнуть и к помощи онлайн калькулятора.

Кроме того, существуют правила, которые необходимо соблюдать при проведении любых расчетов. Например, перед тем, как посчитать параметры окна и светового потока, принимается, что для одного жилого помещения угол падения естественного освещения через остекление должен быть 18-30⁰, а площадь остекления должна лежать в диапазоне 14-17% от общей площади пола в комнате.

При расчете параметров необходимо учитывать соседние строения – угол падения естественного потока света зависит от высоты расположения оконного проема и близости соседствующих с жильем зданий. Естественный поток освещения будет уменьшаться при уменьшении расстояния между домами, и наоборот. Это же относится и к углу падения освещенности – чем выше близлежащие строения, тем выше угол светового потока. Пример нахождения расчетных точек

Окно в проектировании здания считается наиболее уязвимой поверхностью с точки зрения тепло- и энергообмена, поэтому любые стандартные расчеты требуют минимизации размеров окна, что приводит к уменьшению естественного светового потока через остекленную площадь. Чтобы не возникало конфликта между желанием увеличить освещение и тепловыми потерями, составлены и действуют соответствующие СНиП. По этим же рекомендациям, коэффициентам и формулам проектировщики проводят расчеты освещенности и естественных световых потоков для разных помещений. Расчет угла аварийного освещения

Результаты расчетов в виде соотношений сторон окна приведены ниже. Это примеры для объектов гражданского назначения, расположенных в средней полосе России на высоте ≤ 800 метров над уровнем моря, при незначительном затенении соседними объектами:

1. Помещения, предназначенные для проживания, включая номера в гостинице, ресторанные и торговые помещения: 1:8-1:6;
2. Помещения для приготовления пищи и коридоры: 1:10-1:8;
3. Лестничные марши и клетки: 1:14-1:10;
4. Учебные, детские и игровые помещения: 1:4-1:3;
5. Читальные и спортивные залы: 1:6-1:5;
6. Научные кабинеты и лаборатории: 1:7-1:5;
7. Помещения административного управления: 1:10-1:6;
8. Помещения медицинских кабинетов: 1:7-1:5;
9. Помещения для больных – палаты: 1:7-1:6;

Но эти результаты площадей остекления и соотношения сторон проемов, рассчитанные по формулам, все же можно считать ориентировочными, так как отдельный расчет естественного освещения для каждого окна в помещении обязателен.

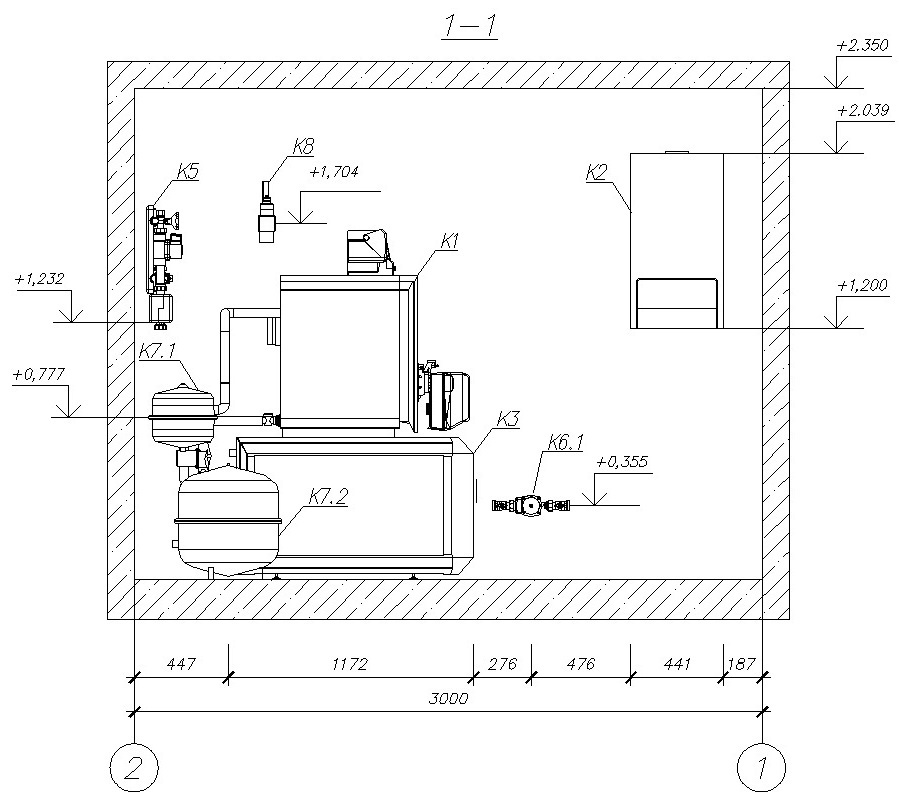

Окно в котельной частного дома

Для комнат, в которых устанавливаются газовые теплогенераторы, нормами прописаны все требования к планировке, пожарной безопасности, огнестойкости конструкций и вентиляции. Также нормируются параметры окна в котельной. Требования к их размеру указаны в нормативных документах, в частности, в СНиП 31-02-2001.

Требования

Размер окна в котельной частного дома жестко нормируется не для обеспечения дневного освещения, а для того, чтобы при возможном взрыве газа или испарений жидкого топлива оно выполняло функцию «взрывного клапана». При взрыве стекло разбивается и избыточное давление гасится. Это предотвращает разрушение стен и других конструкций.

Площадь окна в котельной проектируется в зависимости от габаритов топочной. Остекление принимается в таком соотношении:

• На каждый 1 м3 помещения проектируется 0,03 м2 стекла.

К примеру, минимальный нормированный объем топочной в коттедже – 15 м3. Значит, минимальная площадь остекления – 0,45 м2.

Также существуют нормы для проектирования газораспределительных систем, по которым ориентируются специалисты из газового хозяйства при приеме сооружения в эксплуатацию. В частности, в СП 42-101-2003 есть пункт о минимальном остеклении без привязки к объему, а в зависимости от толщины стекла:

• При толщине 3 мм – 0,8 м2.
• 4 мм – 1,0 м3.
• 5 мм – 1,5 м2.

Учитывая обе рекомендации, принимаем при проектировании площадь из расчета 0,03 м2 на один кубический метр, но не меньше 0,8 м2 (ориентируемся по толщине стекла). Окно должно открываться или его нужно оснащать форточкой для аварийного проветривания в случае утечки газа.

Если агрегат располагается в кухне, то оконная конструкция в нем тоже должно быть с открыванием или с форточкой для проветривания. При проектировании необходимо привлечение специалистов для правильной оценки ситуации.

Легкосбрасываемые окна для котельной на заказ в Москве

В соответствии с ФЗ-123 «Технический регламент о требованиях пожарной безопасности», котельные относятся к категории «Г» по пожарной и взрывопожарной опасности.

Расчет площади ЛСК можно определять расчетом, на основании прил.»Н» ГОСТ Р 12.3.047-2012, прил. N 8 ГОСТ 12.1.004-91 .

В соответствии с п.41 постановления Правительства РФ от 29.10.2010 N 870 (ред. от 23.06.2011), а также п.6.2.5. СП 4.13130.2013, легкосбрасываемые конструкции устанавливаются в проемы наружных стен зданий категорий         А и Б. Необходимая площадь ЛСК обычно определяется расчетом, но если расчеты не производились и отсутствуют, то S(площадь) ЛСК определяют из расчета: не менее 0,05м2 на 1м3 объема для помещения кат. А и 0,03м2 для помещения кат. Б. При условии использования в котельной топлива в жидком или газообразном состоянии, необходимо установить ЛСК из расчета 0,03 м2 на 1 м3 свободного объема помещений (помещения с котлами, топливным оборудованием)

Обычно ЛСК применяют в виде остекления окон и световых фонарей.

В соответствии с СП 4.13130.2013, сли при установке легкосбрасываемых конструкций их рамы крепятся в проемы не разрушающимся крепежом (анкерные болты и пр.), то в их светопрозрачном заполнении должно применяться одинарное стекло толщиной только 3, 4, 5 мм., при этом площадь остекления должна быть не менее 0,8м2, 1м2, 1,5м2, соответственно. В случае взрыва светопрозрачное заполнение из одинарного стекла разрушается, открывая оконный проем и тем самым сбрасывая избыточное давление, которое образуется при взрыве.

В такие ЛСК запрещено устанавливать светопрозрачные элементы из следующих материалов: армированное стекло, стеклоблоки, стеклопрофилит, стеклопакеты, триплекс, сталинит и поликарбонат.

Остекление легкосбрасываемых конструкций должно выполняться путем установки одинарного стекла, которое должно быть размещено в одной плоскости с внутренней поверхностью стены.

Если есть необходимость заполнения ЛСК стеклопакетами (однокамерными или двухкамерными), мы можем руководствоваться ГОСТ Р 56288-2014 «Конструкции оконные со стеклопакетами легкосбрасываемые для зданий. Технические условия». В соответствии с данным нормативным документом мы обязаны крепить рамы окон к конструкциям проема здания, путем установки разрушающихся при взрыве креплений, которые тем самым освобождают ЛСК и она вылетает наружу целиком, освобождая проем через который сбрасывается избыточное давление, образованное при взрыве.

Вентиляция котельной — Екатеринбург — ВАЛ-Сервис

Плохо устроенная вентиляция котельной не только является источником повышенного содержания угарного газа, что напрямую влияет на самочувствие вашей семьи. Но и существенно снижает производительность оборудования, как результат вы переплачиваете каждый отопительный сезон.

Компания Вал-Сервис предлагает услуги по обустройству вентиляции в котельных различного типа: твердотопливных, дизельных, газовых и электрических.

Безупречная работа техники – это грамотно составленный проект и умелые специалисты производящие установку.

простые причины заказать вентиляцию котельной у нас:

1. Современное оборудование позволяет выполнить любую деликатную работу, даже в помещении с чистовой отделкой.
2. Увеличение тяги до 300% – прямая экономия на ресурсах.
3. Замер, аудит и расчет системы вентиляции котельной – бесплатно.

Вентиляция котельной в доме: пошаговый алгоритм устройства.

Существуют различные способы вентилирования котельной. Отдавая предпочтение тому или иному учитывайте свойства нагревательного котла и параметры помещения, где он расположен. При установке помните о важности соблюдения следующих условий:

• Наличие воздушного канала в потолке.
• Наличие двух дымоходных каналов в стене.
• Поступление достаточного количество свежего воздуха.
• Вентиляция котельной в доме должна сообщаться с системой вентилирования других комнат.

Самая простая вентиляция котельной – приточная. Принцип её работы основан на разнице температур уличного и комнатного воздуха: более теплый под давлением вытягивается наружу, а холодный поступает по специально смонтированным каналам внутрь помещения.

Вот как организовать процесс самостоятельно: напротив котла, методом алмазного бурения бурится отверстие под трубу диаметром не меньше 100 мм. в двух местах: первое отверстие – вывод дымохода из стены с подведением к отопительному прибору; второе – вывод для удаления отработанных газов. Разметка будущих отверстий перед сверлением должна быть установлена специалистом исходя из требований СНиП.

Диаметр отверстий: 8 см.кв. на 1 кВт. мощности при поступлении воздушных масс с улицы, и 30 см.кв. для воздуха внутри помещения.

Не стоит подавать уличный воздух прямо на котел так как резкий перепад температуры грозит воспламенением.

Чтобы процесс воздухообмена проходил качественно создайте тягу. Для этого вентиляционную трубу высотой от 3 м. и выше закрепите вертикально. В случае горизонтальной схемы расположения трубу снабжают вентилятором.

Естественная вентиляция в котельной требует наличия форточек для проветривания, расположенных НАД отопительным агрегатом. Приточный канал подачи воздуха выбирают сеткой с размером ячеек 1-2 мм. для защиты от проникновения мусора и насекомых с улицы.

Плюсы естественного метода – простота, экономичность и независимость от энергоносителей.

Минусы – влияние погоды, атмосферного давления, скорости ветра. Процесс необходимо держать под контролем.

Если система обогрева у вас сложная и многоцелевая, то помимо приточной рекомендуем провести искусственную автоматизированную вентиляцию.

Позвоните нам по тел. +7 (343) 382-47-87 для бесплатной консультации.

Опишите свой случай и наш сотрудник подберет оптимальное решение и ценовое предложение, подходящее именно вам.

Заведите привычку вкладывать мало, но на длительный срок.

Вентиляция газовой котельной.

Вентиляция котельной с газовым котлом – обязательная составляющая инженерного проекта со строгими требованиями к пожарной безопасности. Идеальным помещением считается отдельно стоящий блок или пристройка к дому, но правила не запрещают использовать газовые агрегаты в кухнях, чердаках и цоколях. Наилучшее оборудование в этом случае – турбированный котел с коаксиальным выводом. По внешнему радиусу такого прибора циркулирует уличный воздух, а по внутреннему выводятся отходы.

Поверхность труб должна быть абсолютно непроницаема. Каждый стык закрывают термостойким герметиком, чтобы предотвратить утечку выхлопов и копоти.

Рассчитывают проект следующим образом: отток в количестве трехкратного воздухообмена; подача в количестве отток + объем сжигаемого воздуха.

Основное постановление СНиП к котельным помещениям гласит: система вентиляции в котельной за час должна производить 3 цикла замены воздуха.

Вентиляция частной котельной: что должен знать каждый владелец.

Если для ваших нужд котла мощностью в 30 кВт. достаточно, то в соответствии со СНиП (строительные нормы и правила) не требуется выделять под котельную специальное помещение. Установить прибор можно в проветриваемой комнате площадью от 15 кв.м и организовать в ней приточно-вытяжную вентиляцию. Материал покрытия стен должен быть негорючим, либо покрыт защитными огнеупорными листами в зоне максимального нагрева. Расстояние от стены до прибора 10 см. и больше.

Отметим, что отдельно стоящая котельная это всегда плюс. Вы избавлены от шума и необходимости выделять полезные метры жилплощади под технические нужды. Блок отстраивают из материалов, стойких к огню, а нагревательный прибор помещают на 10-15 см. над уровнем пола или на подиум. Вентиляция частной котельной это вопрос, который не терпит отлагательств и требует решения на этапе постройки дома.

Любая качественная вентиляция в котельной начинается с досконально просчитанного проекта. План включает множество параметров, таких как схема постройки, расположение комнат, свойства приборов. Главным критерием для согласования с контролирующими органами является соответствие нормам СНиП 2. 04. 05-91 (2000). Для малых котельных схема расчета производится по двум основным параметрам:

1. размер помещения
2. скорость притока воздуха

Для масштабных систем в расчет принимают:

• объем помещения
• показатель повышения кратности воздухообмена (с учетом высоты потолка)

Перечисленные данные нужны для того, чтобы максимально точно вычислить размер труб для каждого конкретного случая.

Для индивидуального расчета свяжитесь со специалистом по тел. +7 (343) 382-47-87 или опишите ваш случай внизу страницы в комментарии.

Вентиляция в котельной частного дома: советы опытной фирмы.

С 2003 года компания Вал-Сервис выпустила и реализовала более 200 проектов вентиляции котельных. Предлагаем вашему вниманию советы, проверенные на практике.

Вентиляция котельной частного дома оборудуется по нормам СНиП и должна соответствовать следующим параметрам:

• Уровень потолка не ниже 2,5 м.
• Площадь помещения не менее 8 кв.м.
• Объем помещения от 15 куб.м. и больше.
• Доступный подход для закладки топлива и очистки зольника.
• Размещение котла над полом на высоте 10-15 см.
• Количество входящего и выходящего воздуха должен быть одинаковым.
• Ввиду высокой воспламеняемости угольной пыли при работе котла на угле проводка в комнате должна быть скрытого типа.
• Строго регламентированная площадь оконного проема (рассчитывается исходя из параметров помещения), но не менее 0,45 кв.м.
• В котельной частного дома приветствуется наличие двух дверей: в дом и на улицу. Материалы из которых выполнены двери – жаропрочные.

В заключении скажем, что эффективная вентиляция котельной редко основывается на каком-то одном виде. Полноценный результат достигается путем совмещения естественной и искусственной систем воздухообмена.

Наше портфолио

Гайд по размерам окон — выбрать и рассчитать размеры окон для частного дома

читать
8 минут

прочли
8 человек

опубликовали
22 октября 2021

обновили
22 октября 2021

Валерий Микулин

Руководитель учебного центра

Автор статьи

Если вы мечтаете о светлом доме, в котором до позднего вечера не нужно будет включать лампы и люстры, это легко устроить. Дело в том, что для частного дома существует гораздо меньше ограничений, касающихся размеров и формы окон, чем для квартиры. Проще говоря, позволить себе можно: остекление от пола до потолка, треугольные и круглые окна, всевозможные расцветки. Давайте разберёмся, как не запутаться в большом количестве вариантов и найти то, что действительно вам подойдет по освещённости, энергоэффективности, бюджету.

Тип помещения и размер окна

Вы должны знать, что в частном строительстве не существует строгих стандартов. Поэтому в любую комнату можно установить как панорамное остекление, так и небольшое окошко. Единственными ограничителями являются практичность и ваш бюджет.

Мы дадим несколько рекомендаций по выбору высоты окон в зависимости от того, какую комнату вы планируете остеклить:

• Прихожая — место, где мы приводим себя в порядок перед выходом из дома. Намного удобнее, если оно эффективно освещается, поэтому высоту окна можно увеличить, подоконник будет ниже — на уровне 800 мм от пола.
• Гостиная часто используется для отдыха, семейных посиделок, приёма гостей. Если у вас есть возможность организовать роскошный вид из гостиной, посадка окна в частном доме может быть ниже, чем сиденье стула — обычно 400 мм. Если вид из окна не впечатляет, можно ограничиться стандартным решением — 800 мм от уровня пола.
• Спальня — тот самый уголок, где вы будете отдыхать и набираться сил, поэтому имеет смысл поднять подоконник до 900 мм над полом. Так вы сохраните тепло и атмосферу приватности. Но если вы хотите с утра любоваться панорамой, можно использовать и французские окна.
• Детская требует хорошей освещённости и вентиляции. Однако подоконник не должен находиться в прямом доступе у малыша. Поэтому целесообразно остановиться на посадке 700–900 мм.
• Кабинет можно визуально расширить, используя хитрый приём: увеличить высоту окна, при этом, посадка подоконника делается вровень со столешницей. Рабочее место выглядит более просторным и светлым. Если стол не стоит возле окна, можно снизить посадку до 650 мм, чтобы увеличить поток естественного света.
• Гардеробная часто получает более высокую посадку окон — 1800 мм, которая успешно компенсируется за счет увеличенной ширины.
• Кухня — то самое место, где высота столешницы и высота подоконника должны совпадать. Поэтому идеальным решением станет 900 мм.
• Санузел обычно идет в компании с повышенной посадкой — 1200–1600 мм. Этого хватит, чтобы владельцу было комфортно, и в комнату проникало достаточное количество солнечного света.
• Подсобные помещения могут обойтись и без окон. Но если такое решение вас не устраивает, рекомендуем установить окно на высоте 1700 мм.

По сути, вы можете установить остекление любого размера и формы. Вопрос в другом: любое окно — это не только источник света и возможность увидеть роскошный пейзаж, но ещё и теплопотери.

Стандартные размеры окон

Есть два ГОСТа, которые регламентируют производство и монтаж окон: ГОСТ 23166-99 и ГОСТ 11214-86. Исходя из них, мы получаем представление, какие окна ставить, чтобы они оставались безопасными и эффективными.

Таблицы, которые мы приведем в пример ниже, рассчитаны на центральноевропейскую часть России.

Одностворчатые окна

Двухстворчатые окна

Трехстворчатые окна

Это — размеры, утвержденные стандартом для центральноевропейской части России. Однако для регионов, которые не попадают в эту зону, нужно использовать поправочные коэффициенты. Например, если коттедж располагается южнее, коэффициент поправки будет составлять 0,75. Если местоположение находится севернее, проем придётся увеличивать, так как коэффициент возрастает до 1,2.

Для справки! Панорамное освещение рассчитывать проще. Особых требований к его размерам не выдвигается. Главное — качественно исполнить техническую часть: выбрать толщину стеклопакета и установить его.

Зачем нужна стандартизация? Она упрощает проектирование многоэтажек, таунхаусов и типовых загородных домов. Параметры конструкции для размеров из ГОСТ уже рассчитаны и прошли испытания, поэтому их смело можно использовать, избавив себя от лишних расчётов.

Для справки! Обычно окно на несколько сантиметров меньше, чем оконный проем. В доме из кирпича разница между ними составляет 3 см, а в деревянном — до 14 см. Большая разница между проёмом и деревянной рамой требуется, чтобы компенсировать деревянное коробление, которое будет происходить после установки и осадки опорного бруса. Оставшееся пространство заполняется монтажной пеной, чтобы обеспечить высокие показатели тепло- и звукоизоляции окна. А ещё пена позволяет немного компенсировать изменение размеров окна под воздействием температур.

Подходящий размер

Зная стандартные параметры одного-, двух- и трёхстворчатых окон, вам будет гораздо проще подобрать подходящий размер для вашего дома. Разбираемся, какие факторы придётся учесть дополнительно, чтобы принять окончательное решение.

Площадь

Если нужно, чтобы комната нормально освещалась днём без применения ламп, люстр, торшеров, площадь остекления должна составлять от 0,03 м² на каждый 1 м³ комнаты.

Есть более понятный норматив, по которому площадь окна должна быть не более чем в 6 или 8 раз меньше площади комнаты. Пропорциональное соотношение площадей выглядит, как 1:6, 1:8.

Например, площадь гостевой комнаты составляет 10 м². Минимальный размер окна получается от 1,25 м², или 1000×1250 мм (Ш×В).

Если окно выходит на солнечную сторону и не загораживается деревьями, кустами, прочими постройками, соотношение может быть 1:8. В случае с теневой стороной — ближе к 1:6.

Расположение и обогрев

Речь пойдёт о параметрах, которые требуется соблюсти, чтобы комната получилась светлой и тёплой.

До потолка

Хорошо, если расстояние между окном и потолком составляет 240–250 мм. Солнечные лучи смогут достигать самых отдаленных уголков помещения.

При этом нужно учесть два дополнительных фактора:

• Что вы будете использовать: шторы, жалюзи, рольшторы

Любое оформление идет со своим уникальным креплением, — а значит, требует определенного расстояния от потолка на установку. Например, минимум для рулонных штор — 150 мм.

• Каким будет уровень чистого потолка

Если вы планируете устанавливать навесные или натяжные конструкции, от общей высоты комнаты нужно отнять около 50 мм на черновые работы.

До стены

Обычно отступа размером 250 мм хватает в любой ситуации. Независимо от того, какую отделку вы собираетесь выбрать и какой карниз планируете использовать.

До пола

Этот размер считается самым сложным, поскольку при его расчёте придется учесть сразу несколько факторов. С одной стороны, окно можно сделать максимально большим, чтобы получить светлую комнату с великолепным обзором из окна.

С другой стороны, помещение с окнами в пол сложнее обогреть. Поскольку через большие окна уходит больше тепла, чем через маленькие.

Поэтому нужно учесть:

• стандартное расстояние от подоконника до батареи — 80–120 мм;
• расстояние от батареи до пола, чтобы место под обогревающим элементом было доступно для уборки, — 100 мм.

Если взять батарею высотой 300 мм, то общая высота от пола должна составить минимум 500 мм. В зависимости от комнаты подоконник можно расположить выше или ниже. Но если вы хотите панорамное остекление, придется в индивидуальном порядке подбирать системы обогрева.

Панорамное остекление

Стеклянные «стены» красиво выглядят, но требуют немало вложений. Чтобы в холодные зимы они не покрывались конденсатом, а впоследствии — льдом, нужно обеспечить грамотный обогрев помещения. И, конечно же, теплопотери у таких окон гораздо выше, что увеличит расходы на отопление дома. Чтобы этого не произошло, нужно правильно обустроить систему обогрева помещений.

Обычная батарея

Не самое красивое, но эффективное решение проблемы. Окно монтируется вровень с полом, а отопительный прибор устанавливается на расстоянии 300 мм от стекла.

Встроенный конвектор

Если эстетика для вас имеет первостепенное значение, рекомендуем рассмотреть вариант со встраиваемыми конвекторами. Они устанавливаются прямо в пол возле окна, практически не видны, не мешают проходу и хорошо вписываются в любой интерьер. Однако потребуют серьезных финансовых вложений, поскольку придется заливать стяжку от 80 мм.

Для справки! Если вы обустраиваете панорамные раздвижные двери, это — единственный вариант сохранить тепло в доме. Конвектор будет эффективно отсекать холодный воздух, не позволяя ему попадать внутрь.

Вертикальные батареи

Оптимальное решение, если панорамное окно получается довольно узким. Устанавливаются на стене вдоль окна. Однако нужно тщательно рассчитать, чтобы окно прогревалось равномерно. Если одна часть будет прогреваться больше, а вторая — меньше, это приведет к деформации рамы.

Плинтус с подогревом

Такой плинтус достигает в высоту 140–150 мм. Может использоваться для обогрева панорамных окон. Даёт достаточно тепла, чтобы отсекать потоки холодного воздуха, предотвратить оседание конденсата на стекле и его промерзание. В этом случае расстояние от пола до стекла будет 14–15 см.

Расстояние от подоконника до пола

Если говорить о расстоянии от подоконника до пола, то оптимальные параметры будут различаться для разных комнат:

• спальня — 90 см;
• гостиная — 80 или 40 см;
• прихожая — 80 см;
• детская — от 70 до 90 см;
• кабинет — от 65 до 75 см;
• гардеробная — 180 см;
• кухни — 90 см;
• санузлы — 120-160 см;
• подсобка — 170 см;
• мансарда — 100 см.

Минус в том, что такая ступенчатость может плохо повлиять на внешний вид фасада. Поэтому архитекторы стараются выровнять уровень проёмов на одном этаже. Обычно исключения составляют только санузел, котельные и прочие подсобные помещения, в которых ключевым параметром является не освещение, а вентиляция.

Если приходится выравнивать окна по высоте, то архитекторы предлагают поэкспериментировать с шириной. Но и здесь есть некоторые ограничения, о которых мы уже писали раньше.

Котельная

Остекление в котельной регламентируется сразу несколькими системами стандартизации:

• СП 402.1325800.2018;
• ГОСТ Р 56288-2014.

Согласно документам, застройщик должен сделать оконный проём в соответствии с рядом строгих требований.

Мансарда

Чтобы правильно спроектировать оконные проёмы на мансарде, имейте ввиду:

• длина блока до ½ длины ската, куда будет устанавливаться окно;
• площадь стеклопакета не менее 10% от квадратуры помещения;
• нижний край окна располагается так, чтобы вы могли видеть не только небо, но и улицу.

Отдельно нужно продумать вопрос вентиляции, чтобы конденсат не скапливался на внутренней поверхности окна.

Расчёт размера

Размеры окон в частном доме определяются ещё на этапе проектирования. Расчёты довольно сложные для простого человека, но мы попробуем разобраться в них, чтобы всё стало понятно.

СНиП содержит информацию о том, какие существуют нормы освещённости для разных типов помещений, а также соответствующие коэффициенты и формулы.

Возьмём для примера жилой дом, который построен в средней полосе России на высоте до 800 м над уровнем моря. Он частично затенён стоящими рядом деревьями или домами. Остекление вы можете проводить, опираясь на следующие расчеты из СНиПа:

Для справки! Площадь окон можно рассчитать упрощённо. Для этого мы опираемся на соотношение площадей окна и пола.

Есть еще нормы СанПиН 2.1.2.2645-10, которые говорят нам, что все жилые комнаты должны комплектоваться окнами в наружных стенах. Причём количество окон в них, а также на кухне обязано быть таким, чтобы коэффициент естественного освещения составил 0,5 и выше.

Рассказываем, как рассчитать размер окна максимально просто:

• Измерить площадь комнаты, которую вы проектируете в данный момент.
• Рассчитать минимальные размеры остекления. Для этого нужно посчитать 10–12,5% от полученной площади пола в помещении.

Почему 10–12,5%? Это — площадь остекления, при котором вы соблюдаете минимальные стандарты освещённости вне зависимости от предназначения комнаты.

Размер окна в котельной в частном доме для газового котла

Окно в котельной работающей на газу. Требования СНиП к теплогенерирующим установкам

Вступление. Рассмотрим в этой публикации требования к теплогенерирующей установке в личном доме, СНиП 2015 на размер окна в котельной работающей на газу, вентиляцию и дымотвод в этом помещении. Все предоставленные в материале требования обязательны при обустраивании теплогенерирующих установок дома для неопасной работы газового оборудования для отопления. В публикации указаны все нормы к теплогенерирующей установке для газового водогрея в личном доме.

Согласно действующему СНиП 2015 года, и также инструкции Минстроя России по расположению отопительного оборудования и горячего водообеспечения, при размещении твердотопливных и газовых мощностью до 150 кВт в индивидуальном помещении здания жилого фонда, это помещение должно отвечать ряду норм и требований. Плюс к этому, диаметр вентиляции приточного типа, размер окна в котельной установке, отделочный материал стен, высота дымоотвода и т.д.

Требования СНиП на газовые котельные установки в доме

1. Требования к помещению теплогенерирующей установке в загородном доме

• оборудование работающее на газу непозволительно ставить в комнатах для жилья;
• потолочная высота в помещении должна быть не меньше 2,2 метра;
• не разрешается стеновая отделка, потолков и полов горючими материалами;
• между деревянным полотном и полом зазор должен быть для поступления воздуха;
• оконные размеры определяются, как 0,3 кв. м окна на каждые 10 куб.м помещения.

2. Система вентиляции в котельной установке с газовым водогреем СНиП

• помещение должно иметь канал вентиляции диаметром не меньше 110 мм;
• подача воздуха выполняется через отверстие в двери или просвет между полом;
• размеры приточных отверстий обязаны быть не меньше 8 кв.см на 1 кВт мощности котла;
• вентиляцию необходимо утеплить и выполнить уклон горизонтальной трубы в сторону улицы.

3. Дымотвод в котельной работающей на газу приватного дома

• для дымоотвода в стене пробиваются канал, который следует утеплить;
• не разрешается подача газообразных, жидких и твердых веществ в помещения для жилья;
• дымотвод газового или котла на твердом топливе обязан быть выше конька крыши;
• котел ставится на полу либо на поверхности стены, вдалеке от электробытовых приборов;
• обеспечивается свободный подход к котлу для обслуживания с каждой стороны.

Требования к размеру окна в котельной работающей на газу

Фото. Дымотвод и окно котельной работающей на газу

Высота от потолка до пола должна быть не меньше 220 см в котельной установке. Навесные котлы нужно ставить не меньше 1 метра над уровнем пола и при этом дымотвод должен уходить на улицу на высоте не меньше 2 метров от уровня земли на участке. Теплоизолированная теплогенерирующая установка должна быть оснащена дверью и окном. Если в топочной дополнительно ставится колонка газовая для водомерного узла, то объем теплогенерирующей установке по нормативам СНиП не становится больше.

В котельной установке следует установить одно или несколько окон из металлопластика с общей площадью остекления не меньше 0,5 кв. метра для проветривания топочной в случае потенциальной утечки газа. Если объем топочной больше 15 кубических метра, то к оконной площади необходимо добавить не меньше 0,03 кв. метра на каждый метр кубический. В котельной установке дома из дерева обязан быть воздушный приток через отверстие с улицы не меньше 150 х 200 мм или просвет под дверью не меньше 20 мм. Необходимо утеплить перемычку окна, чтобы уменьшить потери тепла помещения.

Требования к котельной работающей на газу в личном доме

Фото. Расположение навесного газового котла

Установить котел отопления в доме из дерева можно в кухонной комнате и в специализированных помещениях – топочных. В сантехнических узлах котлы ставить запрещено. Если для оборудования для отопления рассчитано индивидуальное помещение, то нужно познакомиться с требованиями СНиП 2016 к теплогенерирующим установкам – помещениям, где размещается газовый или котел на твердом топливе, и также дополнительное оборудование для системы для отопления загородного дома.

Потолочная высота в котельной установке не меньше 220 см, объем помещения составлять должен не меньше 15 метров кубических или 6 метров квадратных. В первую очередь в котельной установке должно быть окно площадью остекления не меньше 0,5 кв. м., и также отверстие под дверью для подачи свежего воздух. В помещении запрещено ставить электрические приборы, так как нужно пространство для свободного доступа к оборудованию.

Сколько квадратов должна быть теплогенерирующая установка в доме

Фото. Размещение оборудования в топочной

Периметр этого помещения может быть свободный, одно, что нужно учитывать — это ширина проходов, которые обязаны быть была не меньше 1 метра от котла до стены находящейся напртив. По площади теплогенерирующая установка в личном доме должна быть не меньше 6 метров квадратных. Оборудование работающее на газу на природном газе ставить разрешается на любом этаже, плюс к этому в подвальном или мансардном этаже жилого древесного и дома из кирпича.

В работе все перечисленные требования не всегда соблюдены. Технический надзор и пожарные инспекторы достаточно жестко смотрят исключительно на площадь теплогенерирующей установке, размер окна, наличие дверей и вытяжки, и также на площадь вентиляции приточного типа и вытяжки. Все данные параметры необходимо заблаговременно утвердить с документацией проекта. Компании, которые предоставляют услуги проектирования газоснабжения исполняют проект теплогенерирующих установок согласно всем существующим СНиП.

(17 votes, average: 3,88 out of 5)

Размер окна в котельной установке в личном доме для газового водогрея

Во время строительства приватного дома без подсоединения к центральным отопительным системам нужно побеспокоится об обогреве. Чтобы это сделать применяют различные типы источников энергии – газ, геотермальное тепло, электрическую энергию.

Для комнат, в которых ставятся газовые теплогенераторы, нормами прописаны все требования к планировке, пожарной безопасности, стойкости к огню конструкций и вентиляции. Также нормируются параметры окна в котельной установке. Требования к их размеру указаны в документах где указаны нормативы, например, в СНиП 31-02-2001.

Требования

Размер окна в котельной установке приватного дома жестко нормируется не для оснащения дневного освещения, а для того, чтобы при возможном взрыве газа или испарений топлива на жидкой основе оно выполняло функцию «взрывного клапана». При взрыве стекло разбивается и лишнее давление гасится. Это предохраняет разрушение стен и остальных конструкций.

Площадь окна в котельной установке проектируется в зависимости от габаритов топочной. Застекление принимается в таком соответствии:

• На каждый 1 м3 помещения проектируется 0,03 м2 стекла.

Например, самый маленький нормированный объем топочной в загородном доме – 15 м3. Значит, самая маленькая площадь остекления – 0,45 м2.

Также есть нормы для проектирования газораспределительных систем, по которой ориентируются профессионалы из газового хозяйства при приеме строения в эксплуатирование. В особенности, в СП 42-101-2003 есть пункт об очень маленьком остеклении без привязки к объему, а в зависимости от толщины стекла:

• При толщине 3 мм – 0,8 м2.
• 4 мм – 1,0 м3.
• 5 мм – 1,5 м2.

Принимая к сведению две советы, принимаем во время проектирования площадь в расчете 0,03 м2 на один метр кубический, однако не меньше 0,8 м2 (ориентируемся по толщине стекла). Окно должно открываться или его необходимо оборудовать форточкой для аварийного проветривания в случае утечки газа.

Если аппарат размещается в кухне, то конструкция окна в нем тоже должно быть с открыванием или с форточкой для проветривания. Во время проектирования нужно привлечение профессионалов для грамотной оценки ситуации.

Окно в котельной работающей на газу. Требования СНиП

Требования к помещению теплогенерирующей установке в личном доме регламентируются СНиП 2015 и согласовываются с инспекторами технического надзора и пожарными до запуска оборудования которое работает на газу. Все представленные строительные и огнеупорные нормы к котельной работающей на газу обязательны к использованию, так как направлены они на эксплуатационная безопасность оборудования для отопления, первым делом, в жилых домах. В конце публикации добавлено видео по этой теме.

Размер окна в котельной работающей на газу приватного дома

Согласно действующему СНиП (нормы строительства и правила) и инструкции Минстроя РФ по расположению в зданиях отопительного оборудования и горячего водообеспечения – газовых и котлов работающих на твёрдом топливе мощностью до 150 кВт, все оборудование должно находиться в индивидуальном помещении. Которое обязано отвечать разработанным профессионалами нормативам и требованиям – диаметр вентиляции, размер окна, материал стен, площадь и т.д.

Общие требования к котельным работающим на газу в доме

Все требования СНиП направлены на обеспечение безопасности и длительной службе всего оборудования. Советы накоплены людьми на протяжении всей работы котлов, благодаря этому не стоит ими пренебрегать. К примеру, требования к размеру окна, диаметру вентиляции и отверстию Для воздушного притока направлены на обеспечение лучшего проветривания помещения. Требования к расположению котла обеспечивают длительный эксплуатационный срок оборудования и защиту от задувания.

1. Требования СНиП к помещению в котельной установке

• непозволительно располагать оборудование для отопления в комнатах для жилья;
• потолочная высота в помещении бойлерной должна быть более 2,2 метра;
• стеновая отделка, потолка и пола обязана делаться негорючими материалами;
• оконные размеры должны подходить 0,3 кв. м на каждые 10 куб. м помещения.

Как сделать теплее котельную установку в доме собственными руками

2. Требования СНиП к вентиляции в котельной установке

• канал вентиляции в бойлерной обязан быть диаметром не меньше 110 мм;
• поступление воздуха должно гарантироваться зазором между полом и дверью;
• размер приточного отверстия — не меньше 8 кв.см на каждый 1 кВт котла;
• вентиляционную трубу необходимо утеплять и обеспечить уклон трубы в сторону улицы.

3. Требования СНиП к дымоотводу в котельной установке

• канал в стене для дымоотвода котла следует утеплить каменной ватой;
• газообразные, жидкие и твердые вещества газового водогрея не должны поступать в помещения для жилья;
• дымотвод котла напольного типа должен находиться выше кровельного конька;
• котел ставится таким образом, чтобы к нему обеспечивался свободный подход.

Схема утепления дымоотвода в кочегарке

Требования к размеру окна в котельной работающей на газу

По нормативам СНиП 2017 оконный проем обязан быть рассчитывается если исходить из следующего соотношения – 0,03 кв. метра окна на каждый метр кубический помещения, однако не менее 0,5 кв. метра. Воздушный приток обязан быть гарантирован отверстием с улицы размером не меньше 150 х 200 мм или зазором между полом и дверью высотой не меньше 20 мм. Чтобы уменьшить потери тепла помещения, необходимо утеплить перемычку над оконным проемом и откосы проема окна с улицы экструдированным полистиролом.

Высота от потолка до пола теплогенерирующей установке должна быть не меньше 2,2 метра. Навесные газовые котлы ставить нужно на высоте не меньше 1 метра над уровнем пола, а дымотвод котла на улице должен выходить из стены на высоте не меньше 2 метров от уровня грунта на участке. Если Вы захотите дополнительно установить колонку газового типа для систем с горячим водоснабжением, то объем теплогенерирующей установке в доме за городом для этого именно не становится больше.

Фото. Окно в котельной работающей на газу дома из дерева

Требования к котельной работающей на газу в загородном доме

Установить газовый водогрей в личном доме можно в кухонной комнате и в топочной, котел на твердом топливе ставится только в теплогенерирующих установках – вы и сами не пожелаете разводить грязь от дров в кухонной комнате. Согласно требованиями СНиП 2016 года, ставить котлы в сантехнических узлах запрещено, благодаря этому лучше в первую очередь утвердить установку оборудования, а уже потом ставить в помещении сантехническую мебель. Потому как многие устанавливают оборудование именно в сантехническом узле.

Окно из металлопластика должно иметь створку, открывающуюся наружу. В случае взрыва пламя и лишнее давление должно выбить окнную створку и выйти на улицу, иначе пламя выбьет парадную дверь и пойдёт в помещение для жилья. Запрещено ставить в кочегарке приборы работаюшие от электричества, особенно рядом с котлом. Необходимо гарантировать свободный проход к оборудованию с каждой стороны, чтобы иметь доступ к нему в случае неполадки.

Схема утепления бетонной перемычки над оконным проемом

Сколько квадратов должна быть теплогенерирующая установка

В доме объем помещения бойлерной обязан быть не меньше 15 куб. метров или 6 кв. метров с потолочной высотой не меньше 220 см. Периметр помещения может быть свободный, следует лишь взять во внимание ширину проходов в котельной установке, которые обязаны быть шириной не меньше 1 метра. Оборудование работающее на газу разрешается ставить на любом этаже приватного дома, плюс к этому, в подвальном или на мансардном этаже (если обеспечивается соблюдение норм строительства).

В работе застройщики не всегда могут следовать всем указанным нормативам и требованиям. Органы надзора, первым делом, смотрят соблюдение требований к площади теплогенерирующей установке, наличию окна со створкой и вентиляции в комнате. Для проектирования теплогенерирующей установке обратитесь в проектные компании, профессионалы каждый знает действующие нормы СНиП для теплогенерирующих установок в приватных домах, вам лишь стоит следовать всем их рекомендациям и советам.

Котельная в частном доме. Требования вентиляции и окна

Навигация по записям

Размер котла

Опубликовано: 16 июля 2009 г. — Дэн Холохан

Категории: Steam

Когда паровое отопление было в новинку, на рубеже 19-го века, предпочтительным топливом был уголь.

Он горел жарко, и горел долго. Хороший угольный котел будет гореть от восьми до десяти часов при загрузке угля. В этих первых котлах были чугунные решетки, похожие на те, что есть в вашем барбекю, но намного толще и прочнее.Человек, ухаживающий за огнем (а это почти всегда была женщина в доме), должен был знать, как разжечь огонь и разложить угли, чтобы воздух мог проникать снизу и поддерживать огонь в доме.

И я знаю, что это женщины разводили костры, потому что так мне говорят мои старинные инженерные книги. Авторы этих книг придавали большое значение этой гендерной проблеме, и большинство из них предположило, что умный инженер-теплотехник, выбирающий котел для дома, добавит до 75% больше мощности к площади колосника для сжигания угля, чем на самом деле требуется для получения тепла. Работа выполнена.Можете ли вы догадаться, почему?

Это было потому, что хозяин дома мог попробовать свои силы в разведении огня по выходным.

Авторы старых инженерных книг прямо писали, что мужчины не знают, что они делают, когда дело доходит до правильного разведения угля (это была женская работа). Авторы полагали, что если бы они предоставили мужьям больше места для игр, то было бы меньше шансов на паршивый пожар по выходным и меньше жалоб инженеру-теплотехнику.

Семьдесят пять процентов дополнительного места в камере сгорания для мужа, потому что он не знал, что делает.

Как насчет этого?

И есть еще кое-что, о чем вы, возможно, не знаете, что оказало огромное влияние на развитие отопления домов в начале 20-го века. Это была пандемия испанского гриппа 1918-1919 годов. Грипп унес жизни 50 миллионов человек по всему миру.

На мгновение прокрутите это число в уме.

Пятьдесят миллионов человек.

Это была самая страшная катастрофа в истории человечества, но вы, вероятно, никогда не слышали о ней в школе.Это было настолько ужасное событие, что оно было буквально стерто из общей памяти. Той зимой погибло так много людей, что летом 1919 года редакторы журнала Ladies Home Journal придумали новый термин. Они решили переименовать гостиную в «гостиную» в честь тех, кто выжил. «Гостиная» приобрела такой печальный оттенок, потому что именно здесь большинство семей укладывали своих мертвецов.

Испанский грипп исчез так же внезапно, как и появился, но он поражал людей в течение многих лет после этого.Летом 1919 года никого не выпускали на улицу без хирургической маски. Если вы зайдете в Интернет, вы найдете фотографии игр Высшей бейсбольной лиги, где каждый игрок носит маску, как и каждый болельщик на трибунах.

Это был самый страшный вирус всех времен, идеальный вирус, и он передавался по воздуху. Люди стали смертельно бояться воздуха в своих домах, на своих рабочих местах, в своих молитвенных домах. Они стали открывать окна, чтобы впустить свежий воздух, и это резко сказалось на центральном отоплении.Вы можете увидеть это в инженерных книгах, изданных после 1920 года. Авторы писали о Движении за свежий воздух и предостерегали инженеров от того, чтобы они выбирали котлы и радиаторы, которые будут достаточно большими, чтобы обогревать здание в самый холодный день года с открытыми окнами.

Если вы основываете размер вашего нового котла на этикетке на старом котле, есть очень большая вероятность, что вы подберете котел, достаточно большой, чтобы отапливать ваш дом с открытыми окнами. Вы также будете приютить давно умершего мужа, который не знал, как разводить уголь по выходным.Это пережитки американской истории отопления. Однако нет никаких причин, по которым вы должны их принимать.

Но подождите, это становится еще более странным. Мертвецы по уважительным причинам превышали размеры этих первых котлов и устанавливали их так, чтобы они служили десятилетиями, что они и сделали. Однако со временем изменилось топливо. Уголь никогда не был дешевым, и когда в конце 1920-х годов появились масляные горелки, масляное отопление выглядело очень привлекательно. Испанский грипп исчез, и люди зажили своей жизнью.Нефть была дешевле угля, и это было автоматическое топливо. Это произвело сильное впечатление на женщину, которая поддерживала домашний очаг. Представьте себе котел, который сам о себе позаботится! И нефть намного чище, чем уголь. Перейдите на нефть, и работы по дому станет меньше. И вы можете освободить место в подвале, где раньше был угольный ящик. Избавьтесь от угольной пыли, и ваши дети будут здоровее. Да, нефть была выходом!

Проблема для нефтяного дилера, однако, заключалась в том, как подобрать размер новой жидкотопливной горелки для старого котла, работающего на угле.Чтобы переключиться на другое топливо, ему пришлось бы снять угольные решетки с котла, засыпать основание котла песком, а затем установить новую жидкотопливную горелку на люк старого котла. Это было больше искусство, чем наука.

И, что еще хуже, не было надежной формулы преобразования угля в мазут, потому что теплотворная способность угля варьировалась в зависимости от типа угля и его происхождения. Продавец масла не хотел выбирать горелку, которая была бы слишком маленькой для выполнения работы, потому что тогда его клиент жаловался бы, поэтому он рассчитывал на щедрый запас прочности.

Вы следите за этим? Начнем с угольного парового котла, который может обогревать дом с открытыми окнами. К этому прибавляем 75% из-за мужа, а потом к этому нефтяник добавляет запас на безопасность.

Вот так годами грелись американцы. Очень жарко, слишком жарко? Открой окно. Нефть была дешевой, и многие из этих котлов прослужили до 1960-х и начала 1970-х годов.

А затем наступил 1973 год, а вместе с ним и первое нефтяное эмбарго ОПЕК. Цены на топливо подскочили, и мы все сидели в длинных очередях на заправках, и люди начали искать способы экономии энергии.Те старые паровые котлы со сквозняками, которые когда-то работали на угле, а теперь на мазуте, должны были уйти. Многие люди перешли на природный газ в начале 70-х, и бойлеры начали быстро внедряться, потому что все торопились экономить энергию.

Подрядчики, занимающиеся конверсией топлива, обычно выбирают новый газовый котел на основе размера сопла старой жидкотопливной горелки. Но имейте в виду, как увеличилась эта масляная горелка, пока вы размышляете над всем этим. И учтите также, что газовщик также собирается добавить щедрый запас прочности, когда он делает свой размер. Он был обеспокоен тем, что современные паровые котлы были намного меньше, чем звери, которых они заменяли. Это часть того, что сделало их более эффективными. В них было не так много металла или воды. Газовик беспокоился, что у него может не хватить воды в котле, чтобы поддерживать работу котла в ожидании возврата конденсата из системы. Поэтому он обычно увеличивал котел как минимум на один размер.

Хорошо, давайте еще раз обсудим это. Начнем с котла, который может отапливать дом с открытыми окнами, а при необходимости и со снятой крышей.Мы почти удваиваем этот размер из-за мужа. Затем в дело вступает нефтяник и добавляет свои факторы безопасности. А потом приходит газовщик, который делает то же самое.

Что переносит нас в 21 век. Наверное, пора снова заменить этот котел. Итак, как вы относитесь к выбору размера нового котла на основе того, что сейчас находится в подвале?

Я бы чувствовал то же самое.

Водогрейные котлы и нагреватели | Zojirushi.com

Водогрейные котлы и нагреватели

VE Hybrid
Бойлер и подогреватель воды
CV-JAC40/50

Водогрейные котлы и нагреватели

VE Hybrid
Бойлер и подогреватель воды
CV-DCC40/50

Водогрейные котлы и нагреватели

Micom
Бойлер и подогреватель воды
CD-NAC40/50

Водогрейные котлы и нагреватели

Панорамное окно®
Бойлер и нагреватель Micom
CD-LFC30/40/50

Водогрейные котлы и нагреватели

Micom
Бойлер и подогреватель воды
CD-WCC30/40

Водогрейные котлы и нагреватели

Micom
Бойлер и подогреватель воды
CD-WHC40

Водогрейные котлы и нагреватели

Супербойлер Micom
CW-PZC22/30

Водогрейные котлы и нагреватели

Коммерческий
Бойлер и подогреватель воды
CD-LTC50 ​​

Водогрейные котлы и нагреватели

Очиститель лимонной кислоты
для электрических водогрейных котлов
CD-K03EJU

Ой! Нет товаров, соответствующих вашему запросу. Пожалуйста, используйте меньше фильтров.

Котлы и сосуды под давлением без топки

A. Сфера действия Закона Пенсильвании о котлах и сосудах под давлением без топки

B. Требования к установке котла (если он не из чугуна)

C. Требования к установке котла (если он из чугуна)

D. Требования к установке бестопливных сосудов под давлением

E. Периодические проверки котлов или сосудов под давлением

Ф.Ремонт/модификация существующих котлов или сосудов под давлением

G. Требования к отчетности об авариях

H. Комиссии инспекторов котлов Пенсильвании

I. Вопросы

J. Формы (Все формы подразделения котлов)

K. Тарифный план

L. Закон и правила о котлах

A. Сфера применения Закона штата Пенсильвания о котлах и сосудах под давлением без сжигания топлива

• Закон штата Пенсильвания о котлах и сосудах под давлением без сжигания топлива и его положения требуют, чтобы Министерство труда и промышленности:
• Утвердить установку или перемещение всех котлов и сосудов под давлением без топки.
• Периодически проверяйте эти блоки.
• Выдайте полномочия всем лицам, проверяющим эти блоки.

Правоприменение осуществляется персоналом котельной Департамента (или уполномоченными страховыми инспекторами).

СЛЕДУЮЩИЕ УСЛОВИЯ НЕ ПОДЛЕЖАТ ПРОВЕРКЕ КОТЛОВОГО ПОДРАЗДЕЛЕНИЯ:

1. Котельные установки в индивидуальном жилом доме (при условии, что бизнес не расположен в доме) или в многоквартирных домах с четырьмя (4) или менее жилыми единицами.
2. Котельные установки в сельскохозяйственных постройках, используемых для сельскохозяйственных работ (сюда не входят сельскохозяйственные постройки, где осуществляется продажа или где может производиться сельскохозяйственная переработка).
3. Котлы или сосуды под давлением без топки, принадлежащие и эксплуатируемые федеральным правительством.
4. Накопительные водонагреватели и проточные водонагреватели, если не превышено ни одно из следующих ограничений:
   • Потребление тепла 200 000 БТЕ в час.
   • Температура воды 210°F.
   • Номинальная вместимость по воде 120 галлонов.
5. Сосуды под давлением без огня, используемые для транспортировки сжатых газов, если они сконструированы и эксплуатируются в соответствии со спецификациями и правилами Министерства транспорта США.
6. Воздушные баллоны, установленные на транспортных средствах, работающих в соответствии с правилами и положениями других агентств Содружества, и используемые для перевозки пассажиров или грузов.
7. Резервуары для воздуха, установленные на полосе отвода железных дорог и используемые непосредственно при работе стрелочных переводов и сигналов под федеральной юрисдикцией или юрисдикцией Содружества.
8. Необожженные сосуды под давлением, внутреннее или внешнее рабочее давление которых не превышает 15 фунтов на квадратный дюйм, без ограничений по размеру, если они оснащены утвержденными предохранительными устройствами.
9. Необожженные сосуды под давлением, объем и давление которых не превышают следующие пределы (это не относится к контейнерам для сжиженного нефтяного газа):
   • Объем 5 куб. футов и расчетное давление 250 фунтов на кв. дюйм.
   • Объем 3 кубических фута и расчетное давление 350 фунтов на кв. дюйм
   • Объем от 1 до 1 1/2 кубических футов и расчетное давление 600 фунтов на квадратный дюйм.
10. Необожженные сосуды под давлением с внутренним диаметром не более 6 дюймов без ограничений по длине или давлению сосуда.
11. Бестопочные сосуды под давлением номинальной водоемкостью до 120 галлонов, содержащие воду под давлением, в том числе содержащие воздух, захваченный в системе, сжатие которого служит только подушкой.
12. Фильтры и умягчители с номинальной водосодержащей емкостью 120 галлонов или менее и давлением не более 100 фунтов на квадратный дюйм при температуре окружающей среды.
13. Теплообменники кондиционеров (чиллеры) с расчетным давлением не более 300 фунтов на кв. дюйм и температурой воды не более 210°F.

Примечание: Работы, не подпадающие под действие закона Пенсильвании о котлах, могут подпадать под требования Единого строительного кодекса (UCC) — уточните у уполномоченного строительного надзорного органа.

B. Требования к котловым установкам (если они не изготовлены из чугуна)

1. Нагреватели питьевой воды емкостью более 120 галлонов или потребляемой теплотой 200 000 британских тепловых единиц требуют осмотра, но не требуют форм заявки или сборов, указанных ниже.Если водонагреватель сконструирован в соответствии со стандартами ASME и удовлетворяет требованиям к зазорам (минимум 18 дюймов спереди, сзади и с обеих сторон и 30 дюймов перед крышкой люка, если применимо), устройство может быть установлено без получения разрешение Отдела котлов Чтобы уведомить местного инспектора и организовать проверку вашего водонагревателя, напишите в отдел котлов по адресу [email protected] или позвоните в Отдел котлов (717-214-4319)
2. . Если котел соответствует требованиям к зазорам (минимум 30 дюймов спереди, сзади и с обеих сторон и 72 дюйма сверху) , выполните следующие действия:

   • Отправьте полностью заполненную копию НАМЕРЕНИЕ НА УСТАНОВКУ КОТЛА (ЛИБИ-302) форма для каждого устанавливаемого блока .

     Обязательно обратите внимание на следующее:

     Если блок представляет собой котел, который будет перемещен, вы также должны предоставить копию Форма РАЗРЕШЕНИЕ НА ПЕРЕМЕЩЕНИЕ КОТЛА ИЛИ БЕСПОГРУЗОЧНОГО СОСУДА ДАВЛЕНИЯ (LIBI-301) с намерением установить форму.
     Если устройство новое и было изготовлено в соответствии с кодом ASME, вы должны приложить копию Отчет производителя с данными с вашим представлением.

   • Осуществить оплату чеком или денежным переводом на адрес Содружество Пенсильвании .Нажмите здесь, чтобы ознакомиться с графиком платежей.

     Примечание: При отправке бланков намерений для двух котлов общая сумма платежа удваивается по сравнению с комиссией, указанной в таблице комиссий. Если требуется одобрение трех котлов в одной и той же котельной, общая сумма платежа будет утроена по сравнению с размером, указанным в таблице.

   • Отправьте эти предметы по почте:

     PA Департамент труда и промышленности
     Booiler Division
     651 Boas Street, Room 1606
     Harrisburg, PA 17121


     После одобрения Котельное подразделение направит заявителю копию формы НАМЕРЕНИЕ УСТАНОВИТЬ КОТЕЛ с разрешением на установку агрегата, указанного на копии.В форме также будет указано имя государственного инспектора и номер телефона, по которому можно позвонить для окончательной проверки. (Уполномоченный страховой инспектор также может провести требуемую проверку.)

     После проверки и утверждения установки котел может быть запущен в эксплуатацию. Отделение котлов выдает Акт эксплуатации после получения отчета инспектора об инспекции и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию. Копия этого сертификата должна находиться на видном месте в котельной.

3. Если котел не соответствует требованиям к зазорам (минимум 30 дюймов спереди, сзади и с обеих сторон и 72 дюйма сверху), выполните следующие действия:
   • Предоставьте три комплекта планов установки, нарисованных на бумаге. размером не менее 18 x 24 дюймов и в масштабе не менее ¼ дюйма = 1 фут. На них должен быть показан план этажа со всеми объектами в котельной. Приподнятый вид, показывающий пролом и дымовую трубу, также требуется, когда минимальный зазор над потолком (72 дюйма) не может быть соблюден.
   • Произвести оплату чеком или денежным переводом на имя Содружество Пенсильвании , для каждого котла. Нажмите здесь, чтобы ознакомиться с графиком платежей.

     Примечание: При отправке бланков намерений для двух котлов общая сумма платежа удваивается по сравнению с комиссией, указанной в таблице комиссий. Если требуется одобрение трех (3) или более котлов в одной и той же котельной, общая сумма платежа будет в три раза превышать сумму, указанную в таблице платежей.

   • Отправьте одну копию ЗАПРОС ОТКЛОНЕНИЯ КОТЛА — ЗАЯВЛЕНИЕ ПРОМЫШЛЕННОГО СОВЕТА (ЛИБИ-303). Обратите внимание, что для каждого котла, требующего отклонения, необходимо подавать отдельный запрос.
   • Оплата через отдельный чек или денежный перевод на имя Commonwealth of Pennsylvania для этого запроса Industrial Board.
   • Отправьте эти предметы по почте:

     PA Департамент труда и промышленности
     Boiler Division
     651 Boas Street, Room 1606
     Harrisburg, PA 17121

«Письмо с планом», утверждающее установку, вместе с копией разрешения Промышленного совета на отклонение и двумя наборами планов.Письмо об утверждении плана будет содержать имя и номер телефона инспектора Котельного отдела, которого необходимо вызвать для осмотра установки котла. (Уполномоченный страховой инспектор также может провести требуемую проверку.)

Письмо с планом, отклонение Промышленного совета и один комплект планов должны постоянно храниться в доступном месте в котельной.

После проверки и утверждения установки котел может быть запущен в эксплуатацию. Подразделение котлов выдает Сертификат эксплуатации после получения отчета об инспекции от нашего инспектора и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию.Копия этого сертификата должна находиться на видном месте в котельной.

C. Требования к котловым установкам (если они изготовлены из чугуна)

1. Если чугунный котел удовлетворяет требованиям к свободному пространству (минимум 30 дюймов спереди, сзади и с обеих сторон и 72 дюйма сверху) , выполните следующие действия:
   • Представить полностью заполненную копию формы НАМЕРЕНИЕ УСТАНОВИТЬ КОТЕЛ (LIBI-302) для каждого устанавливаемого блока .

     Обязательно обратите внимание на следующее:

     Если блок представляет собой котел, который будет перемещен, вы также должны предоставить копию Форма РАЗРЕШЕНИЕ НА ПЕРЕМЕЩЕНИЕ КОТЛА ИЛИ БЕСПОГРУЗОЧНОГО СОСУДА ДАВЛЕНИЯ (LIBI-301) с намерением установить форму.

   • Осуществить оплату чеком или денежным переводом на адрес Содружество Пенсильвании . Нажмите здесь, чтобы ознакомиться с графиком платежей.

     Примечание: При отправке бланков намерений для двух котлов общая сумма платежа удваивается по сравнению с комиссией, указанной в таблице комиссий.Если требуется одобрение трех котлов в одной и той же котельной, общая сумма платежа будет в три раза превышать сумму, указанную в таблице платежей.

   • Отправьте эти предметы по почте:

     PA Департамент труда и промышленности
     Котельное отделение
     651 Boas Street, Room 1606
     Harrisburg, PA 17121

НА УСТАНОВКУ КОТЛА форма с разрешением на установку агрегата, отмеченного на копии. В форме также будет указано имя инспектора и номер телефона, по которому можно позвонить для проведения гидростатических испытаний.(Уполномоченный страховой инспектор также может провести требуемую проверку. )

Во время требуемого гидростатического испытания вы должны предоставить полностью заполненную копию ОТЧЕТ О МОНТАЖЕ ЧУГУННОГО КОТЛА (LIBI-236) для каждого устанавливаемого агрегата. Гидростатические испытания будут проводиться при 1,5-кратном максимально допустимом рабочем давлении для водогрейных котлов и 45 фунтов на квадратный дюйм для паровых котлов.

После проверки и утверждения установки котел может быть запущен в эксплуатацию.Отделение котлов выдает Акт эксплуатации после получения отчета инспектора об инспекции и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию. Копия этого сертификата должна находиться на видном месте в котельной.

2. Если чугунный котел не соответствует требованиям к зазорам (минимум 30 дюймов спереди, сзади и с обеих сторон и 72 дюйма сверху), выполните следующие действия:
   • Представить три комплекта планов установки, нарисованных на бумаге размером не менее 18 x 24 дюймов и в масштабе не менее ¼ дюйма = 1 фут. На них должен быть показан план этажа со всеми объектами в котельной. Приподнятый вид, показывающий пролом и дымовую трубу, также требуется, когда минимальный зазор над потолком (72 дюйма) не может быть соблюден.
   • Произвести оплату чеком или денежным переводом на имя Содружество Пенсильвании , для каждого котла. Нажмите здесь, чтобы ознакомиться с графиком платежей.

     Примечание: При отправке бланков намерений для двух котлов общая сумма платежа удваивается по сравнению с комиссией, указанной в таблице комиссий.Если требуется одобрение трех (3) или более котлов в одной и той же котельной, общая сумма платежа будет в три раза превышать сумму, указанную в таблице платежей.

   • Отправьте одну копию ЗАПРОС ОТКЛОНЕНИЯ КОТЛА — ЗАЯВЛЕНИЕ ПРОМЫШЛЕННОГО СОВЕТА (ЛИИБ-303). Обратите внимание, что для каждого котла, требующего отклонения, необходимо подавать отдельный запрос.
   • Оплата через отдельный чек или денежный перевод на имя Commonwealth of Pennsylvania для этого запроса Industrial Board.
   • Отправьте эти предметы по почте:

     PA Департамент труда и промышленности
     Отдел котлов
     651 Boas Street, Room 1606
     Harrisburg, PA 17121

Если Промышленный совет предоставит необходимое отклонение, «Письмо с планом», утверждающее установку, вместе с копией разрешения Промышленного совета на отклонение и двумя наборами планов. Письмо об утверждении плана будет содержать имя и номер телефона инспектора Котельного отдела, которого необходимо вызвать для осмотра установки котла.(Уполномоченный страховой инспектор также может провести требуемую проверку.)

Во время требуемого гидростатического испытания вы должны предоставить полностью заполненную копию ОТЧЕТ ПО УСТАНОВКЕ ЧУГУННОГО КОТЛА (LIBI-236) для каждого устанавливаемого блока . Гидростатические испытания будут проводиться при 1,5-кратном минимально допустимом рабочем давлении для водогрейных котлов и 45 фунтов на квадратный дюйм для паровых котлов.

После проверки и утверждения установки котел может быть запущен в эксплуатацию.Подразделение котлов выдает Сертификат эксплуатации после получения отчета об инспекции от нашего инспектора и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию. Копия этого сертификата должна находиться на видном месте в котельной.

D. Требования к установке бестопливного сосуда под давлением

1. Если несгораемый сосуд высокого давления сконструирован по стандарту ASME и будет удовлетворять требованиям к зазору (минимум 18 дюймов спереди, сзади и с обеих сторон и 30 дюймов перед крышкой люка ), агрегат может быть установлен без получения разрешения от Котельное отделение.

   После установки необожженного сосуда под давлением и перед вводом его в эксплуатацию устройство должно быть проверено и одобрено.

   Если у вашей страховой компании есть уполномоченный инспектор, позвоните в компанию и договоритесь об осмотре.

   Если у вашей страховой компании нет назначенного инспектора, вы должны отправить электронное письмо в отдел по котлам по адресу [email protected] или позвонить в отдел по котлам (717-214-4319), чтобы договориться о проведении необходимой проверки. Вы также можете отправить этот запрос по факсу 717-705-7262.Если вы отправляете запрос по факсу, не забудьте указать номер телефона, по которому мы можем связаться с вами в обычные рабочие часы (с 8:00 до 17:00).

   После прохождения проверки можно использовать сосуд высокого давления без огня. Подразделение котлов выдает Сертификат эксплуатации после получения отчета об инспекции от нашего инспектора и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию. Копия этого сертификата должна находиться на видном месте в котельной.

2. Если необожженный сосуд высокого давления не соответствует требованиям к зазору (минимум 18 дюймов спереди, сзади и с обеих сторон и 30 дюймов перед крышкой люка ), выполните следующие действия:
   • Отправьте одну копию ЗАПРОС НА ОТКЛОНЕНИЕ ДЛЯ БЕЗ ГОРЯЧЕГО СОСУДА ПОД ДАВЛЕНИЕМ — ЗАЯВЛЕНИЕ ПРОМЫШЛЕННОГО СОВЕТА (ЛИИБ-305). Обратите внимание, что для каждого судна, требующего отклонения, необходимо подавать отдельный запрос.
   • Произвести оплату чеком или денежным переводом на имя Commonwealth of Pennsylvania , для этого запроса Industrial Board.
   • Отправьте эти предметы по почте:

     PA Министерство труда и промышленности
     Котельное отделение
     651 Boas Street, Room 1606
     Harrisburg, PA 17121


   Заказ Промышленного Совета собственнику.

   После проверки и утверждения установки судно может быть введено в эксплуатацию. Подразделение котлов выдает Сертификат эксплуатации после получения отчета об инспекции от нашего инспектора и после отправки по почте счета на оплату ежегодного сбора за сертификат и сбор за инспекцию. Этот сертификат должен быть размещен на видном месте в помещении, где находится необожженный сосуд высокого давления.

E. Периодические проверки котлов или сосудов под давлением

Все котлы и сосуды под давлением, которые должны соответствовать Закону штата Пенсильвания о котлах и сосудах под давлением без сжигания топлива, подлежат периодическим проверкам.

Эти периодические проверки должны проводиться лицом, имеющим действующую комиссию инспекторов котлов Пенсильвании. Если у вашей страховой компании есть уполномоченный инспектор, позвоните в компанию и договоритесь об осмотре.

Если у вашей страховой компании нет уполномоченного инспектора, вы должны позвонить в Отдел котлов (717-214-4319), чтобы договориться о проведении необходимой проверки. Вы также можете отправить этот запрос по факсу 717-705-7262. Если вы отправляете запрос по факсу, не забудьте указать номер телефона, по которому мы можем связаться с вами в обычные рабочие часы (с 8:00 до 17:00).

Полевые проверки должны проводиться в соответствии со следующим:

• Энергетические котлы и технологические котлы будут проверяться внутри и снаружи, когда они не находятся под давлением, каждые 12 месяцев. Тем не менее, Департамент может продлить внутренние проверки энергетических котлов до 24 месяцев, а внутренние проверки технологических котлов — до 60 месяцев, если котел проходит ежегодную внешнюю проверку и соответствует требованиям, изложенным в разделе 3a. 111(2) регламента.
• Внутренний и внешний осмотр паропаровых котлов низкого давления, не находящихся под давлением, будет проводиться каждые 24 месяца.
• Внешний осмотр котлов горячего водоснабжения будет проводиться каждые 24 месяца. Инспектор может потребовать внутреннюю инспекцию из-за возраста или состояния судна. Департамент устно или письменно уведомит владельца или оператора котла о необходимости проведения внутренней проверки.
• Внутренний осмотр стальных водогрейных котлов будет проводиться каждые 48 месяцев. Внешние проверки будут проводиться каждые 24 месяца.
• Внутренние и внешние проверки котлов низкого давления в школах будут проводиться каждые 24 месяца.
• Внешний осмотр чугунных котлов будет проводиться каждые 24 месяца и будет включать внутренний осмотр топки. Установка должна быть промыта до полной чистоты, если со стороны воды появляется ил.
• Необожженные сосуды под давлением будут проверяться каждые 36 месяцев. Инспектор может потребовать внутренних инспекций из-за возраста или состояния судна. Департамент устно или письменно уведомит владельца или оператора котла о необходимости проведения внутренней проверки.

Владельцы или пользователи должны подготовить котел или сосуд высокого давления без топки к внутренней проверке в соответствии с ANSI/NB23 после уведомления инспектора. Инспекторы не будут проверять котел или сосуд высокого давления без топки, если они не подготовлены должным образом к внутренней инспекции .

F. Ремонт/модификация котлов или сосудов под давлением

Если требуется ремонт или модификация утвержденного котла или сосуда под давлением, сначала необходимо вызвать уполномоченного инспектора для консультации и рекомендаций относительно наилучшего метода выполнения такого ремонта.

Ремонт или модификация должны соответствовать всем применимым положениям Кодекса инспекций Национального совета (ANSI/NB 23).

Только производители или ремонтные компании, имеющие отметку «R» Национального совета, могут выполнять сварные ремонты, модификации или замену труб.

G. Требования к сообщению об авариях

Все аварии или взрывы, связанные с котлами или сосудами под давлением без огня, подпадающие под действие Закона штата Пенсильвания о котлах и сосудах под давлением без огня, подпадают под следующие специальные требования к уведомлению.

Сразу же после (в течение 24 часов) инцидента владелец, пользователь или оператор должны уведомить Департамент о происшествии. Это можно сделать одним из следующих способов:

1. По телефону 717-772-2443.
2. Сообщение по факсу на номер 717-705-7262
3. Электронная почта [email protected]
4. Сообщение, доставленное вручную по адресу:

   PA Департамент труда и промышленности
   Boiler Division
   651 Boas Street, Room 1606
   Harrisburg, PA 17121

После уведомления об аварии инспектор Департамента будет поручено провести расследование.

До тех пор, пока инспектор Департамента не прибудет для расследования инцидента, никто не должен снимать или иным образом трогать котел, сосуд высокого давления или связанные с ними части или оборудование, за исключением случаев, когда это абсолютно необходимо для предотвращения причинения вреда людям или имуществу.

Прежде чем устройство снова будет введено в эксплуатацию, оно должно пройти проверку.

В течение пяти (5) дней после аварии владелец, пользователь или оператор должны подать полностью заполненную копию ОТЧЕТ ОБ АВАРИИ С КОТЛОМ ИЛИ БЕЗ ГОРЯЧЕГО СОСУДА ПОД ДАВЛЕНИЕМ (LIBI-306).

Это следует отправить по факсу (717-705-7262) или по почте по следующему адресу:

PA Департамент труда и промышленности
Boiler Division
Room 1614, L&I Building
651 Boas Street
Harrisburg, PA 17121

H. Пенсильванские комиссии инспекторов котлов

Лицо должно иметь действующую комиссию инспекторов Пенсильвании для проверки котлов и сосудов под давлением без топки в Содружестве. Чтобы получить комиссию Пенсильвании, человек должен соответствовать одному из критериев, перечисленных ниже.

1. Быть сотрудником компании, уполномоченной страховать котлы и сосуды под давлением, работающие без газа.
2. Быть сотрудником владельца котла или бестопливного сосуда под давлением, который уполномочил их проводить проверки котлов или бестопливного сосуда под давлением, которые участвуют в технологических операциях.
3. Быть сотрудником Содружества Пенсильвании.

Департамент труда и промышленности предлагает экзамены для комиссий инспекторов штата Пенсильвания в течение всего года.Кандидаты должны подать заявку как минимум за один месяц до того, как они запланируют сдачу экзамена.

Чтобы подать заявку, предоставьте все следующие документы:

• Анкета ЗАЯВЛЕНИЕ ДЛЯ ИНСПЕКТОРСКОЙ КОМИССИИ КОТЛОВ ПЕНСИЛЬВАНИИ (LIBI-304).
• Копия действительной карты комиссии Национального совета.
• Распечатанное подтверждение того, что компания заявителя уполномочена оформлять страховку в Пенсильвании для страхования котлов и бестопливных сосудов под давлением или что заявитель является сотрудником владельца котла или бестопливного сосуда под давлением, который уполномочил их проводить проверки котлов или бестопливных сосудов под давлением которые участвуют в технологических операциях.
• Оплата в размере общей стоимости экзамена и удостоверения личности чеком или денежным переводом в пользу Содружества Пенсильвании. Нажмите здесь, чтобы ознакомиться с графиком платежей.

Заявитель, не сдавший первоначальный экзамен Инспекторской комиссии PA, имеет право сдать экзамен еще два раза, если он сдан в течение одного года, без уплаты дополнительных сборов.

Комиссия PA действует в течение одного (1) календарного года.

Чтобы обновить комиссию Пенсильвании, физические лица должны представить следующее:

• Анкета ЗАЯВЛЕНИЕ ДЛЯ ИНСПЕКТОРСКОЙ КОМИССИИ КОТЛОВ ПЕНСИЛЬВАНИИ (LIBI-304).
• Копия удостоверения комиссии PA.
• Копия действующей карточки комиссии Национального совета.
• Распечатанное подтверждение того, что компания заявителя уполномочена оформлять страховку в Пенсильвании для страхования котлов и бестопливных сосудов под давлением или что заявитель является сотрудником владельца котла или бестопливного сосуда под давлением, который уполномочил их проводить проверки котлов или бестопливных сосудов под давлением которые участвуют в технологических операциях.
• Чек или денежный перевод на сумму платы за новую учетную карту.

Информацию об экзамене комиссии Национального совета можно найти по адресу: www.nationalboard.org.

Заявки и соответствующие сборы следует направлять по почте:

Департамент труда и промышленности
Отдел сертификации, аккредитации и лицензирования
651 Boas Street, Room 1606
Harrisburg, PA 17121

Свяжитесь с отделом сертификации, аккредитации и лицензирования по телефону 17121

772-3396, если у вас есть какие-либо вопросы о получении комиссии PA.

I. Вопросы

Если у вас есть вопросы о требованиях Министерства труда и промышленности к котлам или безтопливным сосудам высокого давления, на которые нет ответа на этих веб-страницах, пишите, пишите по электронной почте, звоните или отправляйте факс в Департамент по телефону:

Пенсильвания Министерство труда и промышленности
Котельное отделение
651 Boas Street, Room 1606
Harrisburg, PA 17121



J.

Отчет об установке чугунного котла (ЛИБИ-236)

Разрешение на перемещение котла или сосуда под давлением без топки (LIBI-301)

Намерение установить котел (LIBI-302)

Запрос на изменение котла — Ходатайство промышленного совета (LIIB-303)

Запрос на отклонение сосуда под давлением без огня — Петиция промышленного совета (LIIB-305)

Запрос на отклонение от водонагревателя — Ходатайство промышленного совета (LIIB-304)

Заявление о сдаче экзамена на комиссию инспектора по котлам PA или комиссию по обновлению (LIBI-304)

Отчет о происшествии с котлом или сосудом под давлением без огня (LIBI-306)

Запрос специального номера PA (LIBI-805)

К.Тарифный план

L. Закон и положения о котлах

Нажмите на одну из ссылок ниже, чтобы получить доступ к копии Закона о котлах и постановлений, реализующих этот закон.

Закон о котлах и сосудах под давлением без сжигания топлива (Закон 104 от 2013 г.)

Нормативные положения о котлах и сосудах под давлением без сжигания топлива

Основы котлов – Исследовательский центр жилья для холодного климата

Основы котлов

Современные котлы предлагают широкий спектр настраиваемых опций для максимальной эффективности, а климат Аляски оправдывает первоначальную оплату наиболее эффективной системы, поскольку дополнительные деньги окупятся несколько раз в течение срока службы системы.Из-за множества факторов, влияющих на выбор котла для дома, не существует идеальной системы, подходящей для всех. Убедитесь, что тот, кого вы нанимаете для предоставления, установки или модернизации системы, знает все тонкости и выполняет необходимые расчеты. Эти расчеты особенно важны, учитывая сложные компоненты и датчики, необходимые для современных наиболее эффективных котлов.

Во-первых, основы. Бойлеры нагревают воду, которая прокачивается по системе труб и радиаторов, проводящих тепло в комнаты вашего дома. Эффективность котла измеряется годовой эффективностью использования топлива (AFUE). Существуют некоторые споры по поводу рейтингов AFUE, поскольку они плохо учитывают потери тепла от котлов, которые поддерживают рабочую температуру в течение дня. Кроме того, AFUE не измеряет потери тепла от котлов или труб, расположенных за пределами изолированных жилых помещений, таких как чердаки, подвалы и гаражи. AFUE не будет учитывать комнатное тепло, выходящее через открытые дымоходы. Тем не менее, AFUE остается основным стандартом.

Большинство котлов подключено к системе плинтусного контура, которая на самом деле представляет собой ряд низкопрофильных радиаторов, распределяющих тепло по длине трубы в помещении перед возвратом воды в котел.Один термостат запускает циклы нагрева. Новые котлы должны достигать минимального рейтинга AFUE 80 процентов, что означает, что 80 процентов вырабатываемого тепла является полезным теплом, а не энергией, уходящей в дымоход.

Альтернативой плинтусному отоплению является система лучистого пола. В этом сценарии петли труб помещаются в ваш черный пол для обогрева от уровня пола вверх. Такое расположение может производить более равномерное тепло по всей комнате, чем плинтусы, потому что вся площадь пола может быть пересечена трубами.Кроме того, система лучистого пола имеет то преимущество, что создает больше теплового комфорта — меньше споров о том, слишком ли в комнате жарко или холодно — потому что больше тепла ощущается в жилом пространстве, а не поднимается к потолку.

Следующим важным решением является установка стандартного котла внутреннего сгорания или конденсационного котла. Конденсационные котлы производят больше полезного тепла за счет извлечения энергии из дымовых газов и конденсации водяного пара, образующегося в процессе сгорания. Этот процесс может достичь рейтинга AFUE 90 процентов или выше.Поскольку для максимальной эффективности конденсационные котлы должны работать при более низких температурах, они лучше всего работают с источниками тепла, такими как лучистые полы, которые также используют более низкие температуры.

Другим вариантом является маломощный котел, который отводит тепло из системы в конце каждого рабочего цикла, чтобы свести к минимуму потери тепла в котельной и в дымоходе. Герметичные системы сжигания могут работать с различными типами котлов и могут обеспечить дополнительную экономию топлива; однако им требуется внешний источник воздуха и специальное вентиляционное отверстие.

Котел, оснащенный внешним датчиком температуры наружного воздуха, может повысить эффективность за счет снижения температуры воды в котловой системе до минимума.

Наконец, несколько советов по выбору размера вашего котла. Независимо от того, покупаете ли вы новый или модернизируете, очень важно, чтобы котел подходил по размеру для вашего дома. Правильно подобранные котлы работают более эффективно и способны поддерживать в вашем доме комфортную температуру. Слишком маленький котел не сможет производить достаточно тепла в зимние месяцы, а слишком большой котел будет включаться и выключаться, расходуя топливо, как автомобиль, едущий в пробках. Вот три способа узнать, подходит ли ваш текущий котел по размеру:

• Эмпирическое правило: в самый холодный день года ваш котел должен работать почти без остановок, чтобы поддерживать в доме заданную температуру. Думайте об этом как о машине, которая едет по шоссе с большим пробегом, так как ей не нужно трогаться с места и останавливаться. Если ваш котел работает без остановок, но ваш дом не остается теплым, значит, котел слишком мал. С другой стороны, если вы обнаружите, что ваш котел периодически включается и выключается в самую холодную неделю января, вам следует подумать о приобретении бойлера меньшего размера.
• Метод расчетов: чтобы определить, какой размер нагревательного прибора вам понадобится, в дополнение к поиску информации о других возможных модернизациях энергии, подумайте о том, чтобы подписаться на рейтинг энергии. Энергорейтер осмотрит весь ваш дом, измерит скорость утечки воздуха при разгерметизации дверей и окон, проверит уровень изоляции, оценит вашу систему отопления и проверит наличие сквозняков. Они введут эту информацию в программу (называемую на Аляске AKWarm), которая вычисляет энергетические рейтинги.Через несколько недель вы получите по почте рейтинг, который включает информацию о ваших потребностях в отоплении и способах повышения эффективности вашего дома.
• Сделай сам: программа для оценки AKWarm доступна бесплатно в Интернете. Если вы разбираетесь в компьютерах и у вас есть несколько часов, чтобы собрать информацию о вашем доме, вы можете использовать AKWarm для расчета собственного неофициального энергетического рейтинга.

Какой размер котла мне нужен? :: Биотермик: энергетические системы на базе древесины

У вас есть дом, мастерская или офисное здание, и вы хотели бы отказаться от масляного отопления и перейти на более дешевые и возобновляемые варианты древесины.Сколько тепла вам нужно? Какой размер котла обеспечит вас достаточным количеством тепла?

Вы никогда не найдете на нашем сайте уравнения, связывающего размер котла напрямую с площадью отапливаемой площади, потому что просто невозможно добиться точности и эффективности без дополнительной домашней работы.

Все здания разные. Фермерские дома рубежа веков все еще могут иметь изоляцию из мха сфагнума и пропускать тепло, как сито. Недавно построенные дома будут терять часть тепла из-за новых строительных норм и большей толщины изоляции.Если вы подберете котел для каждого из этих примеров, исходя из квадратных метров, в фермерском доме не будет достаточно тепла, а новый дом будет иметь неэффективную систему с коротким циклом.

Стал бы профессиональный электрик устанавливать провод, не зная, какую силу тока он будет нести? Стал бы профессиональный сантехник устанавливать трубу, не зная, какой поток по ней должен проходить? Специалисты по отоплению не должны проектировать систему отопления, не зная, сколько тепла необходимо!

При постоянном топливе современный дровяной котел будет обеспечивать точное количество тепла, соответствующее известной потребности в тепле.

Потери тепла через стену или окно полностью поддаются расчету. Мы можем оценить общие теплопотери здания, рассмотрев R-значения всех стен, окон, дверных проемов и т. д. здания и учитывая потребность в горячей воде для бытовых нужд и некоторые другие факторы. Это не может быть больше, чем оценка, но она должна быть НАМНОГО точнее, чем простое уравнение, основанное на квадратных футах. Этот процесс называется оценкой тепловых потерь, и мы предоставляем его для каждой продаваемой нами системы.

При использовании газовых или жидкотопливных котлов не так важно правильно подобрать размер котла.Приборы, работающие на ископаемом топливе, легче запускаются и выключаются (короткие циклы), поэтому эти котлы часто имеют слишком большие размеры.

Дровяным котлам необходимо избегать коротких циклов (см. посты о накопительных баках-теплогенераторах!) для достижения максимальной эффективности. Дровяной котел с коротким циклом работы (независимо от щепы, бревен или пеллет) будет выделять больше дыма и вызывать ненужный износ деталей. Мы обязательно проектируем все наши системы отопления на древесных гранулах, дровах и щепе, чтобы они соответствовали требуемой потребности в тепле, чтобы обеспечить максимальную эффективность.

Мы используем термин «Современное дровяное отопление» для описания наших систем, но, что более важно, для того, чтобы отличить их от обычных дровяных печей и уличных дровяных котлов.

В конструкции современного дровяного котла предусмотрено управление расходом первичного и вторичного воздуха, подачей топлива и несколькими температурными точками. Это означает, что мы будем точно знать, какая тепловая мощность котла в любое время. Например, пеллетный котел мощностью 38 кВт, работающий при заданной температуре 100%, будет производить 38 кВт/ч (129 661 БТЕ/ч) тепла.Если потребность в тепле упадет и котел снизит свою мощность, он будет выдавать 30,4 кВт/ч (103 729 БТЕ/ч) при заданном значении 80%. Современные дровяные отопительные приборы справятся с этим самостоятельно. Напротив, наружный дровяной котел будет выдавать неизвестное количество тепла в широком диапазоне, не поддающемся управлению для комфортного отопления.

Когда мы знаем, какой будет тепловая мощность котла, и мы знаем, какова будет потребность здания в тепле, мы можем спроектировать систему для оптимизации эффективности и минимизации использования топлива. Это улучшение с Modern Wood Heating, и поэтому мы не можем просто поставить котел на X квадратных метров. Небольшая домашняя работа и планирование при выборе системы приведут к высокой эффективности, низкому уровню выбросов и значительной экономии.

Если вы решите использовать систему Фрелинга, мы можем сделать это домашнее задание за вас. Если вы любите делать все сами, есть несколько хороших ресурсов, которые помогут вам узнать о современном дровяном отоплении и гидронике. Книга Джона Сигенталера под названием «Отопление с помощью возобновляемых источников энергии» является отличным ресурсом и доступна здесь.Более структурированный процесс обучения того же автора можно найти на сайте Heatspring.

Назад к ресурсам

Воздушный совок, вентиляционный клапан 400, клапан 3490, расширительный бак и фитинги, соединение с выбранной линией, размер отвода 1 1/4 дюйма

(пока отзывов нет) Написать обзор

Тако

Taco TTK-125T-SEL Комплект обвязки для ближнего бойлера, включает: воздухозаборник, вентиляционное отверстие 400, клапан 3490, расширительный бак и фитинги, выбор подключения к трубопроводу, размер патрубка 1 1/4 дюйма

Обычно доставка 1-3 рабочих дня

Бесплатная наземная доставка в 48 штатов США

Код продукта:

Тако-TTK-125T-SEL

СКП:

1702881

Вес:

19. 00 (фунтов)

Доставка:

Бесплатная земля или выберите ускоренную доставку при оформлении заказа

Доставка из:

Массачусетс

вместе с этим часто покупают

Пожалуйста, выберите опции для всех выбранных продуктов

Описание:

Taco TTK-125T-SEL Комплект обвязки возле котла, включает: воздухозаборник, вентиляционное отверстие 400, клапан 3490, расширительный бак и фитинги, выбор подключения к трубопроводу, размер патрубка 1 1/4 дюйма

Подача воздуха в котельную

Для правильного горения и техники безопасности необходимо предусмотреть в котельных соответствующие отверстия для подачи свежего воздуха.Временных воздухозаборников, таких как окна и двери, следует избегать, так как они могут быть закрыты (часто это происходит, когда люди в котельной чувствуют холод) и перекрыть подачу воздуха в котел.

Если подача воздуха для горения ограничена, огонь начинает дымить, происходит неполное сгорание и образуется угарный газ . Если пламя погаснет до того, как система обнаружения пламени закроет предохранительный запорный клапан топлива, накопленное топливо может воспламениться при просачивании кислорода через трещины и щели.В печи может произойти взрыв с катастрофическими последствиями для персонала и имущества.

• для сведения к минимуму возможности взрыва необходима достаточная подача воздуха

Коды, относящиеся к количеству воздуха для горения или размеру отверстия в стенах для воздуха для горения в котельной:

• ASME CSD- 1- Органы управления и устройства безопасности для автоматических котлов, 1992 г. с добавлением 1a 1993 г., раздел CG-260 Воздух для горения.
• Раздел VI ASME Рекомендуемые правила по уходу и эксплуатации отопительных котлов.
• NFPA 54 — Национальный кодекс топливного газа, 1992 г. , раздел 5.3 Воздух для горения и вентиляции.
• NFPA 31 — Установка оборудования для сжигания мазута, 1992, раздел 1-5 Воздух для горения и вентиляции.
• BOCA — Национальный механический кодекс, 1990 г., статья 10, Воздух для горения.
• SBCCI — Стандартный механический кодекс, 1991 г., раздел 305 Воздух для горения и вентиляции.
• Справочник Американского общества инженеров по отоплению, холодильному оборудованию и кондиционированию воздуха (ASHRAE) — основы, 1993 г., глава 15, стр. 15.9 Воздух для горения.

ASME CSD-1-Устройства управления и безопасности для автоматических котлов, 1992 г. с приложением 1a 1993 г. Раздел CG-260 Воздух для горения

Разделы охватывают требования к воздухозаборникам для горения.

Американское общество инженеров-механиков, ASME

Раздел VI ASME Рекомендуемые правила по уходу и эксплуатации отопительных котлов

Ссылка 6.04 гласит: сгорания и свести к минимуму образование сажи. Должен быть обеспечен беспрепятственный доступ воздуха. Его размер может быть рассчитан на основе 1 квадратного дюйма свободной площади на 2000 БТЕ/час максимального расхода топлива комбинированных горелок, расположенных в котельной, или в соответствии со стандартами Национальной ассоциации противопожарной защиты для установок жидкотопливных и газовых горелок для особые условия работы. Отверстия для подачи воздуха в помещение котельной всегда должны быть свободны.

Исходя из опыта, правило ASME 1 квадратный дюйм свободной площади на 2000 БТЕ/час (Конвертер единиц измерения) максимальное потребление топлива комбинированными горелками, расположенными в котельной.Я обычно округляю до следующего общего размера.

NFPA 54 — Национальный кодекс по топливному газу, 1992 г., раздел 5.3 Воздух для горения и вентиляции

содержит требования к установке и эксплуатации газопроводов, установки оборудования и вентиляции. Это общепринятая национальная мера для всех установок, работающих на топливном газе.

Газовое топливо

5 90-75%

Минимальное количество требуемых отверстий	2
Наружное отверстие ( кв.In./BTU H )	1/4000
Вертикальные каналы ( кв. In./BTU H )	1/4000
Горизонтальные протоки ( кв. В.Н. )	1/2000
воздуховодов То же самое как открытие	Да
0
)	3
3
Louver & Grill Бесплатные площади	Открытие
Бесплатная зона Пособие, дерево *	20-25%
бесплатная зона, Metal *	60-75%
Дэмбр заблокирован	Да

* Предполагается, что дерево жалюзи и решетки имеют 20-25% свободной площади. Металлические жалюзи и решетки 60-75% соответственно.

NFPA 31 — Установка оборудования для сжигания жидкого топлива, 1992 г., раздел 1-5 Воздух для горения и вентиляции

Охватывает минимальные требования по безопасности жизни и имущества от пожара при установке горелок для жидкого топлива и оборудования, используемого в связи с ними.

Масляное топливо

Минимум № отверстия Требуется 2 2 Открытый открытый ( кв. В. /бту H ) 1/4000
805 Вертикальные воздуховоды ( кв.In./BTU H ) 1/4000 горизонтальные каналы ( кв. В. /бту H ) 1/2000 Протокол То же самое Как открытие Да Минимум Размер протока ( дюймов ) 3 Лувра и гриль Бесплатный участок Открытие Дополнительные площадки, дерево * 20-25% Дополнительные площадки, металл * 60-75%

BOCA — Национальный механический кодекс, 1990 г.

, статья 10, воздух для горения

Все виды топлива

90.Требуются отверстия
5
5

2
Открытие на открытом воздухе ( кв. In./BTU H )	1/4000
Вертикальные каналы ( кв. В.На./БТУ H )	1/4000
горизонтальные воздуховоды ( кв. In./BTU H )	1/2000
Минимальный размер воздуховода ( дюймов )	3
Бесплатная зона, дерево	25%
Припуск на свободное пространство, металл	75%
Заслонка блокируется	да

ГАЗ и масло топливо

Минимум № отверстия Требуются	2
2
Открытие на открытом воздухе ( кв. In. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
