Чердак используется достаточно редко, но лестница, ведущая в это помещение, должна быть удобной, компактной и безопасной. Обычно хозяева дома пользуются приставной или стационарной лестницей, установленной на улице. Для экономии места в доме, комфортного использования и безопасного подъёма устанавливают складную систему.

Особенности и преимущества

Складная лестница в доме предназначена для пользования чердаком по мере надобности. Она комфорта в использовании, так как привести её в рабочее состояние можно без особых усилий, а также исключена необходимость освобождения большой площади. Основная особенность данной системы в том, что принцип её использования аналогичен с принципом эксплуатации приставных лестниц. Важно учитывать не только большой ряд преимуществ, но и некоторые особенности.

Преимущества.

Безопасность. Раскладная лестница устойчивая и крепкая. В любое время, независимо от погодных условий, имеется возможность безопасного подъёма на чердак. Некоторые виды раскладных систем снабжены ступенями и перилами.
Компактность. Малогабаритная система конструкции позволяет сохранить полезную площадь в комнате и на чердаке. Разложенное состояние лестницы требует небольшого пространства.
Удобство использования. Такой вид изделия складывается быстро и без особых усилий. Существуют готовые электроприводные модели конструкции.

Простота монтажа. В наборе для установки складной лестницы есть простая инструкция. Следуя ей, даже человеку без опыта не составит труда установить модель. Система не требует дополнительного укрепления стен, пола и потолка. Лёгкость конструкции позволяет без труда перемещать и устанавливать изделие в другом месте.

Экономичность. Готовая система дешевле, чем стационарная лестница. Складную модель можно изготовить в домашних условиях.
Эстетичность. Лестница размещается на крышке люка в потолочной поверхности, а качественная отделка поддержит внешний вид. Конструкция полностью скрывается, поэтому не портит интерьер.
Складная система на чердак убирается, это удобно, когда в доме есть дети или площадь комнаты маленькая. Конструкцию видно только при использовании, поэтому подбирать дизайн под интерьер не нужно.

Особенности.

Некоторые виды моделей не всегда комфортны в использовании по следующим критериям: крутизна подъёма, размер и количество ступенек. При слишком крутом подъёме некомфортно перемещаться с объёмными предметами в руках.
Наличие люка нарушит герметичность помещения. Чердак необходимо утеплить, что приводит к дополнительным расходам. В некоторых заводских моделях конструкций люк оснащается уплотнителем.
Необходимость в точных расчётах и навыках для самостоятельного изготовления лестницы.

Разновидности

Принцип работы лестницы состоит из нескольких простых действий: открытие крышки люка, вытягивание сложенной установки на себя. Все составные части закрепятся и станут неподвижными. Если немного подтолкнуть нижнюю часть вверх, то лестница сама сложится в исходное положение. В конце необходимо закрыть люк.

Более простой способ эксплуатации имеют лестницы с электроприводом. Чтобы привести их в рабочее состояние, необходимо нажать кнопку пульта.

Лестница, ведущая на чердак, обладает рядом преимуществ: функциональность, компактность и простота в применении. Ассортимент конструкций позволяет выбрать определённый вид, который идеально подойдёт к параметрам дома. Раскладные установки на чердак бывают разных типов. Они различаются своей конструкцией.

Одна из распространённых разновидностей – «гармошка». Этот вид изделия имеет малогабаритный размер, принцип складывания работает как меха гармошки. Лестница изготавливается из лёгкого металла, так как её детали подвижны, поэтому важно учитывать её максимальную нагрузку при использовании. Через время рекомендуют смазывать крепления. «Гармошка» универсальна тем, что её можно вытягивать до определённого размера в зависимости от высоты потолка.

Выдвижная лестница раскладывается по телескопическому принципу. Данное изделие характеризуется простотой в использовании. В сложенном виде оно наиболее миниатюрное в сравнении с другими системами раскладных лестниц.

Конструкция собирается из полых металлических (алюминиевых) трубок, которые составляют секции со ступенями, при складывании входящие друг в друга и зажимающиеся фиксаторами. Модель может состоять и двух, трёх и более секций.

Складывающаяся секционная лестница. Она популярна среди конструкций, выполняемых в домашних условиях. Модель либо складывается, как книга или буклет, либо секции накладываются друг на друга. Обычно длина первой секции совпадает с размером крышки люка. Конструкция более габаритна, но максимально надёжна и безопасна.

Существует лестница, состоящая из двух секций. Первая короткая часть закрепляется на люке, а вторая – длинная – раскладывается до пола. Такой вид систем ещё называют лестница-трансформер.

Система откидной лестницы самая сложная. Раскладная лестница на чердак состоит из закреплённых к тетиве ступенек. Лестница максимально велика по габаритам и надёжна. Она наиболее комфортна при эксплуатации, так как угол наклона составляет не более 45-ти градусов. Для создания её своими руками необходимы оборудование и навыки.

Важно уделить внимание подготовке комнаты с люком. Область, потенциально занимаемую лестницей, освобождают. Для безопасности на чердаке устанавливают ограждение вокруг люка или обрамляют сложенную модель коробом.

Материалы

Выбор материала зависит от технологии раскладывания. Лестницы могут быть созданы из металла (алюминий, нержавеющая сталь), дерева или комбинации.

Деревянная складная чердачная лестница экологичная и обладает привлекательным внешним видом. Она хорошо будет смотреться в доме, где интерьер выполнен «под дерево». Положительные качества установки – это хорошая переносимость температурных изменений и воздействия влаги. К отрицательным качествам можно отнести пожароопасность изделия, также в древесине могут завестись насекомые.

Складной вариант лестницы изготавливается из массива дерева. Детали соединяются по особой технологии. На краях ступеней находятся выступы, которые вставляются в зазоры направляющих, соединение фиксируется клеем. Для изготовления пролётов выбирают брусья из массива хвойных пород, бука или ясеня, для ступеней – из дуба. Грузоподъёмность деревянной складной установки – около 100 килограмм.

Металлическая складная лестница на чердак изготавливается из металла, который не подвергается коррозии. Для изготовления сложной конструкции выбирают алюминий или сталь. Основное преимущество алюминиевой системы – простота сооружения, такой лёгкий и прочный металл прослужит долгие годы. Стальные изделия предлагаются с покрытием, защищенным от коррозии. Грузоподъёмность металлической конструкции – 200 килограмм, этот показатель гораздо больше, чем у деревянной лестницы.

К недостаткам металлической складной лестницы можно отнести сложность изготовления в домашних условиях. Для её создания нужно иметь особые навыки, опыт работы со сваркой и оборудование.

Прочность и лёгкость – основные характеристики складной лестницы на чердак. Лучшим вариантом остаётся комбинированная лестница. Такая конструкция состоит из деревянных ступеней и металлических опор. Этот вид систем является бюджетным и надёжным. В некоторых моделях используют резиновые накладки на ступени для снижения скольжения.

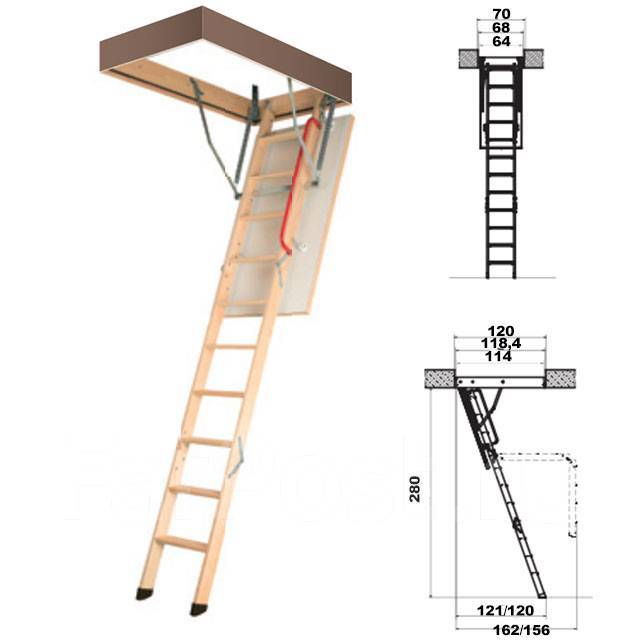

Как определить размеры?

Чтобы использование лестницы было комфортным, необходимо определить основные габариты конструкции и произвести расчёты. Важно учитывать параметры комнаты, в которой будет находиться вход в чердачное помещение: высоту потолков, область, где будет раскладываться лестница, лестничный уклон. Обычно устанавливают модель, состоящую из 3 или 4 секций для потолков высотой от 3 метров.

Основные размеры, которые должны быть определены.

Высота потолка и длина лестницы. Чем больше высота потолка, тем более надёжной и крепкой должна быть конструкция. При замерах высоты потолков определяется длина, разновидность складной системы и количество секций. При высоте от 3,5 метров рекомендуют устанавливать стационарный вариант лестницы.

Проём и ширина лестницы. Размер проёма может быть от 0,5-0,6 на 0,7-0,8 метров. Оптимальным считается размер 0,8 на 1,20 м. Ширина ступени зависит от ширины люка. Будет комфортно подниматься по лестнице шириной 60-70 см.
Уклон. Безопасным и удобным углом уклона является показатель в 30-55 градусов.
Шаг, количество и ширина ступеней. Средние характеристики шага и ступени, которые будут безопасными и удобными в эксплуатации: 15-17 ступеней шириной 20 см и толщиной 2 см, шаг 18-23 см.

После определения всех перечисленных параметров можно приступать к выбору раскладной лестницы. Безопасность и надёжность изделия характеризуется не только материалом и правильно рассчитанными параметрами, но и грамотной установкой системы.

Установка

Для безопасности следует учитывать следующие ограничения:

не использовать изделие для перекрытий из гипсокартона;
не разбирать составляющие элементы конструкции во время проведения монтажа;
не раскручивать крепления, соединяющие лестницу и люк;
не эксплуатировать складную лестницу до завершения работ.

Монтаж в домашних условиях готовой системы складной лестницы начинается в чердачном помещении, для этого комплект поднимают на чердак. Сначала конструкцию размещают при закрытом люке, затем лестницу прикрепляют к открытой крышке люка в разложенном состоянии. Система должна упереться в пол и находится в неподвижном состоянии на момент монтажа. Когда проведён «черновой» монтаж, необходимо проверить, как работает система: несколько раз открыть крышку люка из комнаты, разобрать и собрать лестницу. Если проблем с работой установки не обнаружено, то монтаж продолжается.

Перед началом работ необходимо внимательно ознакомиться с прилагаемой инструкцией и проверить конструкцию на предмет исправности.

Для начала надо разместить на основании проёма короб и прикрепить его шурупами, промежуток между коробом и проёмом заполняется пеной. Затем устанавливается верхняя секция. Разложите лестницу и убедитесь в ее устойчивости, она образует прямую линию. Корректировать можно с помощью подреза ножек последней секции. Обе стороны конструкции должны плотно прилегать к поверхностям.

В готовом комплекте бывает ограждение для люка со стороны чердака. Оно состоит из стоек и перекладин. Для создания более надёжной и жёсткой конструкции стойки закрепляются металлическими подкосами. Они соединяют вертикальные перекладины с полом.

Проверьте герметичность люка. Крышка должна плотно входить в проём. При плохой герметичности тепло будет уходить из комнаты. Затем проводится косметический ремонт нижней стороны крышки люка. Когда монтаж завершён, можно повести контрольную проверку.

Оснащение современными конструкциями и функциями складной лестницы может быть разнообразным. Сюда включаются перила, защитные крышки, электронная система и дистанционное управление. Самым простым вариантом является конструирование складной деревянной системы. Древесина – самый доступный материал, который прост в работе.

Перед выполнением работы создаётся чертёж проектируемой лестницы. Измеряется высота от пола до места, где расположен люк, проводятся расчёты. Проще всего создать секционную лестницу, которая раскрывается как книга.

Для сооружения тетивы лестницы понадобятся толстые брусья, доски необходимой толщины для изготовления ступеней и металлические крепления. Все элементы будущей чердачной лестницы подготавливаются заранее. Собираются секции от крышки люка и скрепляются с помощью металлических шарниров. Укрепляются все элементы складной конструкции и люка, и проводится тестовая проверка. Следует помнить об уходе за подвижными деталями лестницы, их необходимо вовремя их смазывать.

Полезные советы

При необходимости покупки бюджетного варианта лестницы следует выбрать люк толщиной 16 мм. Короб этой модели не уплотнён. Это отличный вариант для дачных сооружений без отопления.

Место для создания проёма на чердак лучше организовать в углу комнаты и как можно дальше от входа в помещение. Такое расположение является максимально удобным. Площадь вокруг спуска должна быть освобождена от небольших нестатичных предметов (например, стульев).

Складная лестница будет безопасной в эксплуатации, если она будет отвечать следующим основным критериям.

Прочность и качество материала всех деталей и элементов. Механизм должен быть максимально надёжным.

Несмотря на то, что конструкция обладает жёсткими элементами, сама она должна быть по массе лёгкой. Этот критерий обусловлен удобством эксплуатации. К тому же, лёгкий материал не создаёт дополнительной нагрузки на люк.
Простота использования. Справиться с приведением конструкции в рабочее состояние и её сборкой должен любой взрослый человек. Любая разновидность механизма должна легко раскладываться и складываться вручную.
Все крепления и детали должны работать без затруднений. Функционирование элементов складной системы должно быть плавным. Для того чтобы привести механизм в движение, не должны требоваться усилия и рывки.
Если чердачное помещение постоянно используется, лестница тоже будет часто применяться. На чердаке может быть организована комната для просмотра фильмов. В этом случае лучше сделать складную конструкцию своими руками или на заказ у мастера. Лестница, спроектированная под конкретный размер, гарантирует надёжность, безопасность и уверенность.

Об особенностях устройства складной лестницы на чердак смотрите в следующем видео.

Раскладная лестница на чердак своими руками

Пространство между потолком и крышей в частных домах занимает чердачное помещение. Оно используется владельцами для хранения вещей, предоставляет возможность проводить осмотр и ремонт внутренней стороны кровельного пирога. Складная лестница, установленная чтобы попасть на чердак, может быть изготовлена своими руками. Переносные конструкции типа стремянки не всегда удобны и надежны. Стационарный вариант, который легко выдвигается при необходимости, а основную часть времени находится в сложенном состоянии, станет оптимальной моделью для небольшого пространства.

Классификация чердачных лестниц

По месту установки:
- наружные – монтируются снаружи здания, недостатком является необходимость покидать помещение в любую погоду;
- внутренние – размещаются в доме.
По конструкции:
- монолитные – винтовые или маршевые;
- переносные – приставные, стремянки;
- складные – раздвижные, раскладные, ножничные, откидные.

Монолитные конструкции обеспечивают полную безопасность подъема на чердак. Но занимают полезную площадь комнаты. Переносные модели удобны как временный вариант, но для постоянного использования они не годятся из-за повышенной опасности травматизма. Оптимальным выбором считается складная лестница, которая занимает минимум места. Такая конструкция часто крепится на люк, она имеет компактные размеры, а изготовление ее своими руками позволит сэкономить средства.

Особенности складных конструкций

Трансформирующиеся модели имеют несколько вариантов исполнения, из которых можно выбрать подходящий для своего дома. При проектировании изделия следует учитывать не только размеры, но и особенности конструкции. Минимальное количество секций раскладной лестницы должно составлять 3 штуки. Модель, состоящая из 2 частей, потребует существенно увеличить размеры чердачного люка. Раскладная лестница опускается вручную, с использованием груза для утяжеления, или автоматически, с применением электрического привода.

Разновидности складных чердачных лестниц

Телескопическая модель состоит из частей, задвигающихся друг в друга. Материалом для нее служит алюминий, обладающий легкостью, прочностью, стойкостью к коррозии. Она компактная, функциональная, прослужит долгое время, но своими руками такое изделие изготовить сложно. Возможен вариант монтажа на люк готовой конструкции.

Ножничная модель производится из металлических деталей. Она складывается по принципу гармошки. Прочная конструкция с удобными ступеньками имеет один недостаток – со временем в местах соединений появляется скрип. Предотвратить проблему позволит своевременное смазывание мест крепления.

Ножничная лестница надежна и имеет красивый внешний вид

Откидная лестница не будет занимать ни одного лишнего сантиметра. Она сложна в проектировании и монтаже. Ее ступени крепятся на тетиве карточными петлями, а в сложенном положении откидная модель фиксируется на стене.

Выдвижная лестница на чердак состоит из нескольких секций, верхняя часть прочно крепится на люк, она равняется размеру крышки. Остальные секции соединяются специальной фурнитурой и шарнирами. При раскладывании они образуют ровный лестничный марш. Привести изделие в рабочее положение несложно, благодаря его подвижности. Отличие телескопической и раздвижной моделей в способе скольжения секций. В первом случае они размещаются одна в другой, а во втором – двигаются при помощи роликов снаружи по направляющим.

Материалы для изготовления

К материалам, из которых своими руками изготавливается лестница, предъявляются требования по прочности и весу. Конструкция для частого использования в силу быстрого износа не выполнятся из дерева. Металл – оптимальный вариант для такого изделия, он обеспечит безопасную и долговечную эксплуатацию.

Снизить общий вес лестницы, прикрепляемой на люк, позволит комбинация материалов. Из более легкой древесины изготавливают ступеньки. Используются бруски твердых пород дерева толщиной около 2 см. Для соединения изделий устанавливается металлическая или пластиковая фурнитура, последняя уменьшает трение деталей. В сложенном положении конструкция крепится на люк, что исключает самопроизвольное выпадение.

Технология изготовления простой откидной конструкции

Если люк располагается возле края перекрытия, то для подъема можно установить своими руками откидную лестницу из двух секций, которая будет опираться на стену. Основой для конструкции может стать готовое изделие, на трансформацию его потребуется около двух часов.

Простая откидная лестница, которую легко сделать своими руками

Инструменты для работы:

шуруповерт;
рулетка;
ножовка.

Материалы:

деревянные бруски размером 2х3 см;
карточные петли;
саморезы;
крючок с петлей.

Берется два бруска равных ширине лестницы. Один петлями крепится к верхнему краю, а второй прочно фиксируется внизу, обеспечивая устойчивость разложенной конструкции.
Используемая лестница делится на две части – одна из них составляет 2/3 длины, а вторая 1/3. По намеченной линии выполняется аккуратный распил тетивы.
Металлические петли прикручиваются для соединения секций. Обращайте внимание на то, как расположена фурнитура. Она должна обеспечить складывание нижней части лестницы под верхнюю.
На стене под чердачным проемом фиксируется брусок, к которому крепится откидная конструкция.
Для надежной фиксации в сложенном положении возле места распила вкручивается петля, а на стене в соответствующем месте устанавливается крючок.

Достоинство такого изделия – простота исполнения своими руками, а недостаток – открытое расположение.

Изготовление люка

Если складная лестница размещается на крышке проема, она не видна из помещения и не станет помехой в интерьере. Простые чертежи помогут определиться с размерами люка и изделия. Измерив стороны прохода в чердачное помещение, начинают собирать люк своим руками.

Необходимо подготовить следующие материалы:

бруски сечением 50х50м;
лист фанеры 10 мм;
клей ПВА;
крепеж;
дверная защелка с ручкой.

От бруска отрезается две части равные длине проема и две аналогичные его ширине (120х70 см). Каждый край бруска выпиливается на половину ширины. Эти участки намазываются клеем ПВА и склеиваются между собой в прямоугольник. Для удержания точной диагонали на рамку крепятся прямоугольные треугольники из фанеры, называемые косынки. После высыхания клея бруски дополнительно соединяют саморезами, а косынки убирают. К заготовке прикручивается подготовленный лист фанеры. Конструкция примерятся к проему. Чтобы люк удерживался в закрытом положении, в него врезают дверную защелку. Фурнитура имеет удобную ручку, с помощью которой люк будет открываться.

Сборка механизма открывания

Изготовление своими руками механизма открывания люка – это достаточно сложный процесс, чтобы облегчить задачу, достаточно приобрести готовое изделие в магазине.

Те, кто решил собрать всю конструкцию самостоятельно, должны приготовить металлический уголок, две полосы и лист металла.

Чтобы не ошибиться с размером шарниров, они первоначально вырезаются из картона. После примерки, переходят к работе с металлом.

На металлической полосе отмечаются места для крепления по шаблону.
Высверливаются отверстия под болт диаметром 10.
Детали собираются и наживляются болтами. Малкой замеряется выбранный угол фиксации лестницы, а затем детали раздвигаются на искомую величину.
На металле обозначается участок, который при опускании перекрывается уголком. Эта область срезается. Убрав лишнее, детали обрабатываются для придания эстетичного вида.
Второй механизм должен быть идентичен уже изготовленному. Для точного совпадения отверстий детали соединяют струбциной и сверлят.
Вставив во второй механизм болты, его равняют по образцу, обрезая лишний металл.
Готовые механизмы открывания устанавливаются своими руками на люк. Они буду создавать упор, фиксируя складную конструкцию под нужным углом.

Обеспечить равномерное распределение нагрузки позволит монтаж второго шарнирного механизма, поддерживающего люк посередине. Потребуется: две металлические полосы шириной по 2 см, уголок и кусок металла. Уголок служит опорой механизма при открывании. К одной детали приваривается кусок металла, в который упирается вторая часть. При опускании люка шарнир будет раздвигаться, принимая часть веса конструкции.

Деревянная лестница, делаем сами

Проще всего изготовить конструкцию из дерева, материалом послужит доска 2,5х10 см. Изделие состоит их трех секций, первые две равняются по длине люку, а размер последней – расстояние, оставшееся до пола.

Длина секций отмечается на двух досках, используемых для изготовления тетивы. Отметки должны зеркально повторять друг друга, поэтому перед работой заготовки соединяют скотчем. В намеченных местах сверлятся отверстия под петли, после чего доски распиливаются. Для придания привлекательности все деревянные детали шлифуются и покрываются двумя слоями лака. Металлические петли перед монтажом своими руками покрывают грунтовкой и краской.

Под крепеж ступеней с внутренней стороны тетивы вырезаются отверстия глубиной в 5 мм. На них наносится клей ПВА, а затем выполняется фиксация саморезами. Следующий этап – соединение трех секций в общую конструкцию при помощи петель. Проверив возможность сгибания частей, лестницу закрепляют на люк. Верхняя секция изделия фиксируется на нем анкерами. Складная лестница на чердак готова.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Складная чердачная лестница своими руками

Чердачное помещение частных домов очень часто используется хозяевами для различных целей. Кто-то обустраивает на чердаках хранилище для временно неиспользуемых вещей, кто-то рассматривает эту площадь, как летнюю спальню и т.д. Для полноценного использования чердака к нему необходим беспрепятственный доступ. Обеспечить его может только лестница.

Виды раскладных чердачных лестниц

Чердачных лестниц может быть несколько видов, т каждый из них наиболее предпочтительный в конкретных условиях:

Стационарная лестница. Устанавливаются в основном в больших домах, где со свободной площадью нет проблем. По уровню комфортности использования и прочности такие виды лестниц являются лидерами среди всех. Однако, стоимость возведения стационарной лестницы довольно высокая, к тому же она занимает много места.
Переносная лестница. Наиболее простой и дешевый вариант. Ее можно просто сделать самостоятельно. Переносными лестницами сейчас пользуются в большинстве случаев. Как правило, они бывают двух видов: приставные и стремянки. Такие устройства не отличаются своей безопасностью и удобством использования. Дело в том, что приставная лестница должна доставать до коробки люка, а, следовательно, должна быть больше, чем высота потолка. Если выполняется такое условие, то лестница в помещении будет занимать много места, а занести и вынести ее из помещения за счет габаритов будет проблематично. Это же касается и стремянок.
Складные чердачные лестницы. Этот вариант считается самым оптимальным. Складные лестницы не занимают много места, их можно прикрепить к крышке потолочного люка, чтобы лестница раскладывалась при его открывании. При этом надежность складных лестниц не уступает стационарным.

Существует большое количество моделей раскладных лестниц. Конкретную модель и материал изготовления необходимо подбирать в зависимости от конфигурации помещения, его высоты и т.д. Итак, бывают:

Ножничная лестница на чердак. Конструкция такой лестницы чем-то напоминает гармошку. Изготавливают ее из стали или алюминия. За счет этого она получается довольно крепкой, но в то же время – достаточно тяжелой. Сам механизм лестницы сделан как устройство токосъемника электровоза. Одним из недостатков металлических ножничных лестниц является скрип их механизма при некачественной сборке. Чтобы этого не случалось, оси лестницы необходимо постоянно смазывать.
Телескопическая лестница. Ее конструкция состоит из нескольких секций, которые складываются одна в одну. Производится в основном из алюминия, что обуславливает небольшой вес конструкции. За счет того, что каждая секция прячется внутрь предыдущей, ее толщина не слишком большая. Это очень важное преимущество при установке лестницы в ограниченном пространстве.
Складные лестницы на чердак. Наиболее распространенный вид чердачных лестниц. Состоят преимущественно из трех секций, первая из которых жестко прикреплена к крышке люка, а остальные раскладываются при помощи шарниров. Делают такие лестницы из деревянного бруса. Отличаются они высокой надежностью и удобством использования. Такой вариант можно легко изготовить самостоятельно, при этом обладая начальными навыками столярных и слесарных работ.
Откидывающиеся или выдвижные лестницы. Из-за сложности своей конструкции практически не используются для изготовления своими руками. Принцип действия таких устройств заключается в том, что лестница прячется в нишу в стене, а при необходимости достается оттуда. При этом ступеньки, поднятые вверх, когда основание спрятано, опускаются, когда оно выдвигается наружу. Такие модели существенно экономят пространство, однако, по причинам, описанным выше, не пользуются популярностью.

О том, как сделать лестницу на чердак своими руками, расскажем далее.

Стандартные размеры складных чердачных лестниц

Для того чтобы использование чердачной лестницы было удобным и, главное, безопасным, необходимо соблюдать определенные параметры.

Так, наклон лестницы в выдвинутом состоянии должен быть в пределах 60°-75°. Если угол будет больше, взбираться по такой конструкции будет не совсем удобно. Если же угол будет меньше, то она будет занимать слишком много места, ведь в таком случае придется увеличивать ее жесткость на излом.
Ширина лестницы на чердак раскладной должна быть в пределах 60-70 см.
Оптимальное расстояние между ступенями составляет 20 см.
Для изготовления ступеней рекомендуется использовать деревянные доски толщиной не менее 20 мм. Именно такая доска способна выдержать расчетную нагрузку, которая должна составлять не менее 150 кг.
Высота лестницы не должна превышать 3,5 метров. При большей высоте будет сложно обеспечить необходимую надежность конструкции.
Ступеньки лестницы должны располагаться параллельно полу помещения, и не быть сколькими. Если они не обеспечивают нормальное сцепление с обувью, необходимо будет наклеивать на них противоскользящие накладки.
Оптимальный размер проема люка для лестницы составляет 1,2х0,7 м. Если придерживаться таких параметров, лестница будет довольно крепкой и удобной в использовании. При большем размере люка, процент теплопотерь через него будет довольно высоким.

Изготовление простой складной чердачной лестницы своими руками

Самый простой вариант раскладной лестницы возможно изготовить в том случае, если люк чердака находится в непосредственной близости одной из стен.

Конструкция такой лестницы состоит из двух частей:

Длина первой части равна расстоянию от корпуса люка до пола (можно сделать немного короче).
Длина второй части находится по разнице: длина всей лестницы минус длина первой части.

Первый параметр можно найти исходя из высоты от люка до пола и углу наклона лестницы, а оптимальный его показатель равен 70°. Теперь просто можно вспомнить школьный курс геометрии и разделить высоту на sin угла. Sin угла 70° равен 0,9397, соответственно, длина лестницы при высоте от пола до люка 3 метра, будет равна 3/0,9397 = 3,2 м.

Крепление верхней части лестницы к корпусу люка проводится на специальных шарнирах, которые позволяют ей свободно откидываться в нужное положение. На таких же шарнирах проводят крепление двух частей лестницы.

Торцы стоек подрезаются под углом, чтобы в разложенном состоянии она ровно стояла на поверхности пола, и большей площадью упиралась в стенки колодца люка.

Как сделать лестницу на чердак с люком своими руками

Наиболее популярным вариантом чердачной лестницы является раскладная. Крепится она к люку чердака и раскалывается при его опускании. В сложенном состоянии лестница прячется на чердаке и не портит интерьер помещения.

Порядок монтажных работ:

Сооружение лестницы начинается с изготовления колодца и люка. Раму люка собирают из бруса размером 50х50 мм, и фанеры толщиной 10 мм. Бруски соединяются в замок и крепятся при помощи саморезов. Перед этим можно промазать замки столярным клеем.
Сверху и снизу раму обшивают фанерой. В торце рамы люка устанавливается защелка, которая будет держать его в закрытом состоянии. Защелка должна быть довольно крепкой, чтобы выдержать вес люка с лестницей.
По размеру люка делается рама колодца из доски шириной 100 мм и толщиной 30 мм. Собирается она в замок и скрепляется при помощи саморезов.
Самым ответственным моментом в сборке открывающегося люка является изготовление шарнирных пар. Первая пара будет отвечать за открывание люка, а вторая, за поддержания его в висячем состоянии. Первая шарнирная пара изготавливается из трех частей. Первая — уголок (подвижная часть шарнира, к которой будет крепиться люк). Вторая – это полоса (неподвижная часть, которая будет крепиться к раме колодца). Третья – это соединительные стальные полосы. Благодаря им первая часть крепится ко второй, и механизм сможет двигаться. Чтобы закрепить полосы, в подвижной и неподвижной части шарнира, как и в полосах, сверлятся отверстия диаметром 10 мм под установку болтов.
Один из углов полосы подрезается, чтобы в него заходил уголок. Полоса при открывании будет стопорить движение уголка, поддерживая люк на весу под нужным углом.
После сборки шарнира, он регулируется, чтобы он открывался и закрывался без проблем.
Затем его следует разобрать, а его части использовать в качестве шаблона для изготовления второй пары.
После окончания работ шарниры устанавливаются на рабочее место, к ним крепится крышка люка. Уже в собранном состоянии шарниры еще раз погоняют.
Затем изготавливаются поддерживающие шарниры. Они представляют собой пары стальных полос, которые соединены между собой болтами. Крепятся они к люку и раме колодца.
После этого весь блок собирается и проверяется.
Следующим этапом собирается лестница. Тетива и ступеньки будут изготовлены из доски толщиной 25 мм и шириной 100 мм.
Об оптимальных параметрах раскладной лестнице было уже сказано выше. Исходя из рассчитанных параметров, не лестнице размечаются места установки ступеней. Чтобы они были параллельны полу, по отношению к тетиве они должны быть под углом.
Разметку наносят сразу на две доски в зеркальном отражении. Для этого их соединяют пори помощи скотча. В местах крепления ступеней вырезается паз толщиной 25 мм и глубиной 10 мм. После этого вырезается необходимое количество ступеней. Затем они устанавливаются в пазы и с торцов закрепляются саморезами.
После этого лестница распиливается на 3 части. Первая и вторая части должны быть немного меньше длины люка. Третья – по остаточной длине. Соединяются они при помощи шарниров.
Последним этапом лестница чердачная складная своими руками крепится к люку, после чего вся конструкция проверяется и устанавливается на потолок.

Чердачная складная лестница своими руками: чертежи, фото

Чердачные складные лестницы руками: чертежи, видео

Делаем лестницу на чердак своими руками, выбираем нужную конструкцию, монтаж лестницы на чердак.

Применение переносной лестницы прошлого столетия уходит, уступая место мобильным и практичным чердачным лестницам. Владельцы частных домов продуманно устанавливают лестницы, потому что необходимо тщательно выбрать конструкцию и надежно смонтировать ее. Как осуществить установку лестницы на чердак самостоятельно?

Лестница, ведущая на чердак

Для загородных домов и коттеджей, оборудованных чердачным помещением, наличие лестницы на чердак является жизненной необходимостью.

Современная лестница, ведущая на чердак, это уже не громоздкая стационарная конструкция, а совершенно новая мобильная и практичная модель. Поэтому о стационарной лестнице на чердак разговор не будет вестись.

Наибольший интерес представляют мобильные конструкции.
Лестницы на чердак компакты, функциональны, не требуют значительных затрат при установке, и что самое интересное, такие лестницы можно изготовить своими руками.

Напомним, что лестницы чердачные могут быть следующей конструкции:
• складные
• винтовые
• ножничные
• раздвижные
• автоматические.

При эксплуатации лестниц возможно использование двух способов раскладывания: вручную и автоматически. По месторасположению лестничной конструкции различают лестницы наружные и внутренние.

Как осуществить выбор типа лестницы чердачной

Основным критерием выбора типа чердачной лестницы является соответствие требуемой высоте установки. Размер и высота лестницы определяется от пола помещения до потолка. Для установки и монтажа любого типа лестницы чердачной определяют размеры проема. Это будут размеры проема непосредственно в потолочном перекрытии. Установку чердачной лестницы можно осуществлять в бетонный и деревянный проемы.

Конструкции чердачных лестниц от производителя

Производители лестниц предлагают богатый ассортимент чердачных лестниц. Это может быть лестница на чердак складная или выдвижная. В любом случае установка и сборка лестницы будет зависеть от материала изготовления и конструктивным особенностям изделия, предложенным производителем.
Чем привлекательны чердачные лестницы готовые?
Это следующие характеристики, о которых невозможно не сказать:
• богатый модельный ряд и наличие различных типоразмеров
• оформление металлических или деревянных ступеней насечками и рифлением
• типовое соединение направляющих складных лестниц.

Безусловно, установка готовой лестницы значительно облегчит ее монтаж. Лестницы чердачные от производителя выпускаются в комплекте с люком. Поэтому установка готовой лестницы, ведущей на чердак, будет заключаться в закреплении люка в подготовленном проеме потолка. Так, например, складная лестница, состоящая из 3-х секций, будет закреплена верхней частью к крышке люка. Конструктивно это легкая малогабаритная лестница, занимающая в сложенном состоянии минимум места, зато в рабочем состоянии пригодна для поднятия на высоту до 3 м.

Раздвижная или телескопическая лестница состоит из 2-х секций. Достижение проектируемой высоты происходит за счет ручного управления и направляющих. Надо отдать должное, что продукция брендов чердачных лестниц продумана до мелочей. Модели лестниц складываются и выдвигаются до необходимого размера, используя специальный управляющий стержень. Наверное, поэтому манипуляции по подготовке лестниц чердачных к рабочему состоянию доставляют владельцам максимум удовольствия.

Кроме привлекательных выдвижных лестниц на чердак, существуют не менее интересные стационарные интерьерные лестницы. Такие лестницы с успехом используют для посещения второго этажа эксплуатируемых чердачных помещений. Стационарные интерьерные лестницы изготавливают по тем же правилам, что и складные или раздвижные.

Осуществить своими руками монтаж готовой складной лестницы вам поможет данное видео.

Однако, ни одна самая стильная конструкция не заменит ту, изготовленную с любовью своими руками.

Изготовление чердачной лестницы своими руками

Для изготовления чердачной лестницы выбирается наиболее простая и доступная конструкция, например 2-х секционная складная лестница.
Изготовление чердачной лестницы начинают с замеров. Для этого измеряют высоту помещения, а также предполагаемой угол наклона лестницы. Напомним, что угол наклона лестницы достигается эмпирическим путем. По секрету добавим, как показывает практика, этот угол достигает 30 градусов.

Высота помещения для лестницы, а это высота потолков равна 2,5 м. Таким образом, несложные математические вычисления выдают значение длины лестницы 3.0 м. Аккуратно составляем чертежи лестницы на чердак. Для изготовления лестницы рекомендуется использовать бруски для косоуров, бруски по ширине лестницы для крепления, накладные дверные петли, а также доски для проступей или ступеней.

Кроме того, необходимо приобрести раскладные подвесы, которые будут фиксировать крышку люка. Подготовив необходимый материал, начинаем создавать лестницу. При работе необходимо учитывать высоту и ширину лестницы, а также количество ступеней. Ступени крепятся традиционным способом с обеих сторон. Это может быть использование способа крепления «шип-паз» либо применение саморезов и клея. На ступени рекомендуется набить или приклеить антискользящие накладки. Установку лестницы чердачной начинается с крепления под потолочным проемом. Два бруска, равные по ширине лестнице, соединяем между собой петлями.

Сборку отдельных элементов производим с использованием мебельной фурнитуры.

Работоспособность и раскрытие петель необходимо проверить перед окончательным закручиванием крепежа. Данную конструкцию чердачной лестницы можно уверенно считать простой, поэтому проблем с устройством не возникнет.

Возможен другой вариант изготовления чердачной лестницы.

Для этого необходимо изготовить две-три коротенькие лестницы одинакового размера. Затем эти лестницы будет соединены с использованием фиксирующего стального механизма в одну конструкцию.

В этом случае, чердачная лестница будет располагаться непосредственно на люке, и раскладываться до размеров большой лестницы ручным способом. Основным при расчете и составлении чертежей данной конструкции будет расчет массы чердачной лестницы и подбор крепежных элементов фиксации оконечных элементов лестниц.

Немое кино, о том, как изготовить лестницу на чердак, просто покажет весь технологический процесс установки и сборки.

Чердачная лестница своими руками + формулы, схемы, эскизы

Варианты складных лестниц на чердак

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

Складная с люком. Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.

Приставная (стремянка). Наименее безопасная и крайне неудобная для ежедневного использования.

Используемые материалы

Наиболее распространенным сырьем для изготовления являются дерево и металл. Самые популярные лестницы те, что сделаны из древесины, так как они дешевле, обладают прочностью и легкостью. Обычно такие изделия рассчитаны на нагрузку 150 кг на ступеньку. Деревянные лестницы отлично вписываются в любой интерьер и хорошо справляются со своей функцией.

Если же вам нужно что-то еще более прочное — выбирайте изделие из металла. Для производства может использоваться сталь (у некоторых моделей огнестойкая и оцинкованная), железо или алюминий. Складные металлические чердачные лестницы выдерживают до 250 кг. Хорошо смотрятся такие модели в интерьере с дизайном хай-тек или индастриал. Но если в вашем доме другая обстановка — это не беда, так как лестница складная и вы всегда сможете ее сложить и убрать с поля зрения.

Чердачная лестница с люком: плюсы и минусы

Положительные стороны таких изделий очевидны:

Одно движение – и пространство свободно

безопасность. Очень важный фактор, необходимый для каждого вида лестниц. Производители делают специальные противоскользящие накладки на ступени и на ножки изделия. В некоторых моделях предусмотрены перила. Чтобы избежать произвольного раскрытия конструкции, имеются специальные фиксаторы и замковый затвор;
надёжность и простота использования. Конструкция с люком на чердак выдерживает нагрузку до 250 кг. Раскладывание и складывание лестницы вручную производится одной рукой с помощью специального шнурка или трости. Многие модели оснащены электродвигателем, что значительно облегчает использование;

Совсем недавно о таком помощнике для выхода в чердачное пространство можно было только мечтать, а сегодня его можно легко установитьНе забывайте учитывать вес переносимых вещей для безопасной эксплуатации

сохраняют тепло в помещении. Чердачные лестницы часто оборудуются утеплённым люком и уплотнителем. Так как потери тепла в помещениях происходят через верхнюю часть под потолком, такой люк сохранит тепло в комнате и избавит от сквозняков;
доступная цена. Стоимость изделий зависит от вида лестницы, материала изготовления, компании-производителя и прочих характеристик. Но популярность таких устройств у потребителей завоёвана именно хорошим качеством по приемлемым ценам.

К минусам можно отнести тяжелую крышку люка, которая может доставить трудности при использовании пожилыми людьми и детьми.

Особенности лестницы для чердака

К главным характеристикам чердачной лестницы с люком относят ее безопасность и компактность. Подобное изделие не должно занимать много места, но при этом обеспечить удобный подъем владельцам дома на чердак или мансардный этаж и спуск оттуда. Также стоит учитывать, что конструкция должна вписываться в общий интерьер помещения, в котором она расположена. Особенно данное правило касается стационарных лестниц, ведь они постоянно находятся в комнате и задекорировать или спрятать их практически невозможно. При выборе конкретного варианта чердачной лестницы стоит учитывать возможности пользователей, проживающих в доме. В частности, стоит придерживаться следующих рекомендаций:

1. Если предполагается, что конструкцией часто будут пользоваться пожилые люди, то необходимо позаботиться о безопасности лестницы, ее надежности и прочности. Оптимальный вариант – стационарная прямая лестница с перилами и противоскользящими накладками на ступенях.

2. Если в доме есть маленькие дети, а помещение на крыше не используется постоянно, то лучше установить складную чердачную лестницу, основная часть которой прячется в люк. Таким образом можно предотвратить доступ маленьких детей в чердачное помещение, но при этом всегда самим легко туда попасть. Также рекомендуется установить замок на люк.

3. Если на чердак часто требуется подниматься хозяйки дома, а возможности установить стационарную лестницы нет, то можно также предложить монтаж складной лестницы. Однако, в этом случае рекомендуется выбрать не ручной режим трансформации, а автоматический. То есть по нажатию кнопки на пульте происходит открывания люка и выдвигается лестница. Справиться с такой системой сможет даже хрупкая женщина или подросток, не прикладывая особых усилий.

Сегодня многие потребители отказываются от полноценной двери на чердак, предпочитая ей небольшой, но удобный люк

Важно! В том случае, если люк с чердака выходит непосредственно в жилые комнаты, то его обязательно следует дополнительно утеплить, особенно в том случае, если чердачное помещение не имеет должной теплоизоляции. Ведь именно через щели в люке может происходить значительная потеря тепла

Разберем подробно вопросы о монтаже чердачной лестницы и утеплении люка, но для начала рассмотрим нюансы, с которыми можно столкнуться при проектировании лестничной конструкции.

Особенности конструкции

Чердачные лестницы складного типа — это очень удобная конструкция для обустройства подъема на верхний ярус. Особенно они хороши для помещений с люком, так как могут крепиться к нему и при ненадобности прятаться в потолок.

Популярность таких моделей обусловлена тем, что в отличие от обычных приставных лестниц они позволяют более безопасно и с большим комфортом передвигаться вверх и вниз. Фиксация осуществляется сверху, а снизу устойчивость гарантируют ножки с упором в пол. При ненадобности она легко складывается до невероятно компактных размеров и вешается на стену или же прячется за люк.

Благодаря складной конструкции чердачная лестница очень компактна

Складные модели чердачных лестниц, сделанные своими руками, обладают следующими преимуществами:

Компактность. В сложенном виде лестницу можно спрятать, а в разложенном она не занимает столько места, сколько стационарные марши. К тому же нет необходимости привязывать её расположение к расстановке мебели в помещении.
Простота использования. Конструкция легко раскладывается и также просто складывается. Достаточно потянуть за люк и выдвинуть нижние секции.
Бюджетный вариант. Такие изделия даже в готовом виде стоят не слишком дорого, а если сделать всё своими руками, получатся вообще минимальные затраты.
Доступность материалов. Детали для секций, а также их соединения стоят недорого, и их можно приобрести без особых проблем.
Простые чертежи. Разработать проект может даже новичок, так как принцип устройства лестницы максимально прост.

8 самых популярных лестниц для чердака

Давайте более подробно рассмотрим некоторые из самых популярных лестниц, которые продаются в магазинах

Но сначала обратим внимание на U-значения, указываемые в спецификациях

Проще говоря, чем ниже коэффициент теплопроводности, тем меньше потери тепла через люк. В результате достигается большая экономия энергии за счет меньшего количества энергии, необходимого для поддержания постоянной желаемой температуры в помещении.

Двухсекционная Basic

Двухсекционная складная лестница на чердак размеры

Эта двухсекционная раздвижная металлическая лестница — недорогое решение, идеально подходящее для периодического использования в домашних условиях. Работает независимо от люка.

Характеристики:

Максимальная нагрузка до 150 кг.
Дополнительный поручень.
Легкий алюминий.
Максимум от пола до этажа высотой 2,6 м.
Для минимального размера люка 406×457 мм.
Нескользящие протекторы.
Резиновые ножки.

Базовая 3-х секционная

Основная 3-х секционная лестница

Трехсекционная раздвижная металлическая лестница — очень популярное решение. Это то же самое, что и Basic, но с некими особенностями.

Характеристики:

Поручни в стандартной комплектации.
Максимум от пола до этажа высотой 3 м.
Для минимального размера люка 432×508 мм.

Двухсекционная лестница Делюкс

Deluxe 2-х секционная лестница

Эта первоклассная двухсекционная раздвижная металлическая лестница высшего качества идеально подходит для частого ежедневного использования и отличается мощным пружинным действием, которое упрощает опускание или складывание.

Характеристики:

Максимальная нагрузка до 150 кг.
Двойные поручни с полным вылетом.
Пружины.
Легкий алюминий.
Максимум от пола до этажа высотой 3,2 м.
Для минимального размера люка 508×686 мм.
Нескользящие протекторы.
Резиновые ножки.

Телескопическая лестница

Телескопическая конструкция

Это одна из самых современных чердачных лестниц. Уникальная телескопическая конструкция позволяет устанавливать ее в самых ограниченных пространствах. Она также подпружиненная с очень глубокими ступенями для простоты использования.

Характеристики:

Максимальная нагрузка до 150 кг.
Очень глубокие нескользящие протекторы.
Пружины.
Легкий алюминий.
Максимум от пола до пола 2,88 м.
Для минимального размера люка 520×620 мм.
Резиновые ножки.

Деревянная лестница простая

Лестница складная деревянная на чердак

Деревянная складная лестница на чердак предварительно смонтирована на изолированном, защищенном от сквозняков, но незаконченном люке.

Он идеально подходит для людей, которые ищут полностью интегрированную лестницу, но хотят отделать ее цветом по своему выбору. Поставляется в трех или четырех секционном исполнении, в зависимости от размера люка.

Характеристики:

До 160 кг максимальной нагрузки.
Легкая древесина.
Теплопередача U = 1,1.
Максимум высота помещения 3,05 м.
Нескользящие протекторы.

Деревянная лестница Lux

Складные лестницы на чердак с люком — цена выше за счет опций

Эта лестница похожа на предыдущую, но поставляется с готовым люком, что делает ее идеальной для людей, которые ищут полностью интегрированную лестницу с низким уровнем обслуживания.

Включает двухсекционный поручень, опору для лестницы и механизм разгрузки для еще более безопасного использования.

Характеристики:

До 160 кг максимальной нагрузки.
Поручень одиночный.
Легкая древесина.
Теплопередача U = 1,1.
Максимум высота помещения 3,05 м.
Нескользящие протекторы.
Пружины.
Резиновые ножки.

Лестница с герметичным люком

Герметизация люка уменьшает теплопотери

Эта лестница аналогична предыдущей, но люк полностью герметичен, благодаря чему коэффициент теплопередачи составляет 0,76.

Это делает ее идеальной лестницей для домов со значительной разницей температур между жилым помещением и чердаком. Поставляется только в виде трех секций.

Характеристики:

До 160 кг максимальной нагрузки.
Поручень одиночный.
Легкая древесина.
Теплопередача U = 0,76.
Максимум высота помещения 2,8 м.
Нескользящие ступени.
Резиновые ножки.

Деревянная огнестойкая складная лестница

Лестница обработана противопожарным составом

Складная лестница из огнестойкой древесины действует как пламегаситель в случае пожара внутри здания благодаря своим высоким огнестойким свойствам (EI2: 30 мин).

Такая пожароустойчивая конструкция идеально подходит для установки в соответствии с требованиями строительных норм. Уникальный специальный механизм разгрузки исключает необходимость в замке.

Характеристики:

До 160 кг максимальной нагрузки.
Поручень одиночный.
Легкая древесина.
Теплопередача U = 0,9.
Максимум высота помещения 3,05 м.
Нескользящие ступени.
Резиновые ножки.
Пружины.

Стандартные размеры

Хоть чердачная лестница и делается своими руками, но есть определенные устоявшиеся размеры, которые рекомендуется соблюдать. Они выбираются и закладываются на стадии проектирования, а в процессе изготовления служат отправной точкой для всех действий. Ниже приведен список размеров, которые могут быть использованы:

При высоте лестницы 290 см: 60х90, 60х120 или 70х120 см.
Высота 280 см: 60х120 и 70х120 см.
Высота до 280 см: 60х120, 70х120 и 70х130 см.

Это принятый порядок цифр. В любом случае конечные параметры вы выбираете самостоятельно, исключительно из личных предпочтений и пониманий удобства эксплуатации конструкции.

Устройство пожарных лестниц для чердака

Отдельной главой отметим обустройство чердачных люков с лестницей, которые имеют еще одно предназначение – быть противопожарными.

Поясним подробнее. В момент возгорания, когда выход из дома перекрыт, единственный вариант – это чердачный люк. Достаточно просто подняться по нему и вылезти на крышу, а оттуда уже спуститься либо по стене дома, либо дождаться помощи.

Вот почему нередко ставят так называемые противопожарные люки на чердак, которые помогают эвакуироваться в нужный момент из дома. А потому люк и лестницу с такой целью делают исключительно из металла, и только изредка из дерева, обработанным пропиленом. Естественно, последний вариант уже менее надежен.

Такие конструкции являются обязательными в офисных зданиях, государственных и коммерческих банках, отелях и образовательных учреждениях. А также во всех тех помещениях, где пожар сам по себе более возможен и прогнозируем. А выглядят такой люк и лестница так:

По своей конструкции пожарные лестницы с люком для чердака не особо отличаются от обычных, всего по нескольким параметрам:

Петли здесь монтируется только с верхней стороны, и никогда с нижней.
Также створка должна открываться только наверх.
Коробка делается усиленной, углового типа.

По огнеупорности чердачные люки также делятся на три основные группы:

Первая группа. Это самые лучшее люки в плане защиты от открытого огня, ядовитого дыма и газов. Изоляция у них состоит из нескольких слоев, и сама конструкция выдерживает целый час воздействия пламени без потери своих самых важных свойств.
Вторая группа. У таких конструкций – средняя изоляция от огня. Такой люк способен выдерживать огонь целых полчаса без каких-то особых изменений своих свойств.
Третья группа. Хорошая защита от огня, но запас прочности невелик, всего около 15 минут. Для жилого дома это самый простой и надежный вариант, ведь этого времени как раз должно хватить на то, чтобы успеть забраться на крышу всем домочадцам.

Особые требования предъявляются у таких изделий к зазору крышки люка к чердачному перекрытию: он должны быть минимальными. А сама коробка может быть даже деревянной, только если она сама была предварительно пропитана огнезащитными составами. Но чаще всего такие лестницы изготавливают из металла толщиной от 1-2 миллиметра до 2 миллиметров.

Естественно, чем тоньше металл, тем меньше он сможет противостоять огню. Согласитесь, если стены уже объяты пламенем, и выхода из окон или дверей нет, тогда лестница, по которой можно сбежать на чердак, уж точно должна быть целой, а не зажечься, как спичка.

А еще часто не знают о таком моменте. Никаких специальных отдельных ГОСТов на производство подобных конструкций из лестниц с люком не существует. Есть только рекомендации, и отдельные испытания на огнестойкость. Туда входят такие конкретные понятия, как материал изготовления лестницы с люком, наличие специального уплотнителя, которые не позволят распространяться огню, не поддерживающий горение теплоизолирующий материал. Все это прописано в современных СНиПах 2.01.02-85.

А напоследок мы приготовили для вас вот такой приятный бонус, который поможет легко поднимать по лестнице любые предметы:

Механизм чердачной лестницы с люком — шарнирный без пружины

Конструкция механизма открывания люка является одним из ключевых элементов при разработке лестницы. В любом универсальном магазине вы можете приобрести готовый к установке механизм. Если вы не желаете приобретать такие детали, то можете сделать его самостоятельно.

Для изготовления простого варианта системы открывания вам понадобится следующий набор деталей и инструментов: уголок, металлический лист (небольшой кусок), 2 полоски с разной длиной полотна, болты для крепежа, сверла, малка, лобзик, тески и струбцины.

Изготовление механизма для лестницы происходит следующим образом:

Составление чертежа с детальным описанием элементов. Обязательно рассчитайте угол соприкосновения и угол наклона крышки при открывании.
Сделайте проект механизма из картона для того, чтобы точно рассчитать величину шарнира.
Возьмите металлические полоски и отметьте на них отверстия. Здесь будут установлены шарниры. Величину отверстия определяет размер болта М10.
Полоски собирают между собой в единую конструкцию и затягивают, но не сильно.
Определяется точный угол с помощью малки.
Раздвиньте создаваемый механизм на установленный угол.
На металлическом листе отметьте ту часть, которая при открытом люке будет перекрываться.
Используя лобзик отрежьте этот участок.
Полосы должны иметь презентабельный внешний вид, для чего их тщательно зачищают, придают закругления. Обработка всех элементов очень важна, потому что именно она гарантирует точное соответствие всех элементов и оптимальный их подгон. Нельзя допускать трения между деталями.
Чтобы сделать вторую часть механизма рекомендуем пользоваться струбцинами. Для придания точности размерам достаточно надежно скрепить готовый элемент и исходник.
Также с помощью струбцин можно добиться точного расположения отверстий.
После того, как отверстия для болтов созданы, в готовое помещается болт.
Заготовки скручивают двумя болтами и выравнивают их по длине.

Ваша задача — сделать 2 одинаковых механизма. Полностью готовые механизмы открывания устанавливают на люк. Обязательно повторно примерьте люк с механизмами к проему — убедитесь в отсутствии зазоров и участков, где элементы соприкасаются.

Регулировка конструкции на этом участке возможна и не представляет ничего сложного, поэтому отнеситесь к этому внимательно.

Шарнир удобен в эксплуатации и позволяет пользоваться лестницей с комфортом.

Стационарная, переносная или выдвижная?

Она предоставляет такие же обширные возможности для рационального использования чердачных помещений, которые, как ни странно, современники используют довольно редко. По данным статистики, примерно 70% владельцев, имеющих в своих частных домах чердаки, лишь частично используют их преимущества.

При входе на чердак или в помещение мансарды по приставной лестнице со стороны улицы площадь верхних помещений вообще остается не задействованной. Обычно они становятся складами для хранения вещей, которые устарели, сломались, редко требуются в хозяйственной деятельности или достаются в зависимости от сезона. Например, коньки, лыжи, велосипед.

А в такие помещения разумно подвести отопление и оборудовать уголок зимнего сада, комнату отдыха, спальню или небольшой кабинет. Таким образом чердак позволит увеличить жилое пространство. Но только в случае обустройства входа наверх из внутреннего помещения, а не с улицы.

Из широкого ассортимента представленных на рынке моделей выдвижных лестниц легко подобрать подходящий вариант, ведь изготовители выпускают конструкции различного дизайна, с ориентацией на разные стили интерьера.

Каждое из приспособлений состоит из 2-3 секций, которые скрепляются в цельную конструкцию. В разложенном состоянии она аналогична обычной лестнице со ступеньками. А при складывании прячется под поверхностью люка выхода на чердак.

Фиксирование осуществляется с помощью специальных стопорных деталей. Сложенная лестница хранится вне поля зрения, не мешается и не нарушает целостность дизайнерской идеи оформления помещения. Идеально подходит для использования в обустройстве запасного пожарного выхода. Такая конструкция удобнее, чем стремянка, которую где-то надо хранить и приносить каждый раз при необходимости попасть на чердак.

Преимущества выдвижных лестниц

Можно выделить такие основные преимущества выдвижных лестниц:

— компактность,
— незаметность,
— безопасность,
— надежность,
— удобство,
— простота установки и эксплуатации,
— возможность регулирования высоты,
— износоустойчивость выдвижного механизма,
— более низкая стоимость, чем у стационарных моделей.

Различаются они по:

— виду материала,
— типу строения конструкции,
— принципу сборки.
— размерам,
— ширине перекладин.

Для изготовления выдвижных лестниц используется:

— дерево,
— оцинкованная сталь или металл.

Деревянные и алюминиевые конструкции в отличие от металлических более легкие и стоят дешевле, но уступают по прочности. Однако отлично справляются с общей функцией – обеспечением доступа к помещениям наверху дома. Использовать их удобно и безопасно.

Оптимальные параметры чердачных лестниц:

— ширина – примерно 65 см,
— высота – не более 3,5 м,
— максимум 15 ступенек,
— расстояние между перекладинами – 19,3 см,
— толщина ступенек — от 1,8 до 2,2 см,
— угол наклона – 60-75 градусов,
— предельный вес нагрузки – до 150 кг.

Самые популярные модели — выдвижные лестницы 2×15 и 3×14.

Требования к проему и его крышке

Приобретая трансформирующуюся чердачную лестницу необходимо обратить внимание на то, чтобы размеры крышки проема совпадали с ее габаритами. В противном случае раскладывающиеся элементы будут застревать в проеме

По мнению специалистов, люк для выдвижной лестницы должен быть размером 70х120 см. Если он будет меньше, то будут трудности с подъемом наверх, а больше – проблемы с сохранением тепла.

При решении изготовить выдвижную лестницу самостоятельно, необходимо точно рассчитать место расположения люка. Он должен обязательно открываться вниз. Для большей безопасности рекомендуется использовать дополнительную фиксацию в виде крючков, цепей или веревок.

Независимо от вида конструкции изготавливается из ДСП или ОСП. Обе стороны люка обычно обклеиваются полиуретаном или ДВП.

Толщина такой крышки – 1,5-2 см. Утепленный вариант получается при использовании для термоизоляции экструдированного пенополистирола или вспененного полиуретана. В этом случае толщина крышки увеличивается до 3,2 см.

Трансформация лестниц

Лестницы для раскладывания обычно комплектуются специальным приспособлением. В одних конструкциях достаточно открыть крышку люка и ступеньки раскладываются самостоятельно. В других — надо дополнительно потянуть за кольцо на последней ступеньке.

Сборка механизма тоже достаточно проста. Нет никакого риска травмирования. В комплект для продажи каждой конструкции входит инструкция, с помощью которой легко разобраться с правилами эксплуатации и обслуживания.

Установка конструкции

Надо отметить, что изготовление сооружения — это не самый сложный этап. Установка чердачной лестницы своими руками должна производиться очень точно, чтобы впоследствии не переделывать всю работу. Во время осуществления монтажа следует выполнять определенные правила:

1. Прежде всего, делать все нужно не самостоятельно. Вам необходим помощник.

2. У вас должны быть точные размеры проема, к которому будет крепиться конструкция.

Обратите внимание на то, что лестницей должно быть просто управлять. То есть к раздвижному механизму нужно дотягиваться

При этом он должен надежно фиксировать сооружение в собранном состоянии.

4. Крепить конструкцию нужно очень-очень прочно, чтобы в один прекрасный момент она не свалилась вам на голову. Для этого используйте крупные болты и металлические вставки.

5. Для облегчения эксплуатации сооружения вы можете оснастить его автоматическими механизмами, которые при помощи пульта будут поднимать или опускать изделие.

Перед прикручиванием испытайте лестницу: все ли механизмы работают правильно.

В принципе, вы узнали все особенности изготовления и установки чердачной лестницы. Естественно, все действия следует выполнять точно и взвешенно. При условии соблюдения всей технологии ваше изделие прослужит долго и очень качественно. Удачи!

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

люк своими руками, чертежи с электроприводом, видео, размеры деревянных и металлических

Раскладная лестница на чердак — удобное и практичное решение для частного дома

Каким бы большим не был частный дом, чердак всегда был и будет особым местом для хранения ненужных вещей.

Хотя чердачное помещение используется довольно редко, подъем наверх должен быть удобным и безопасным. Для этого используются раскладные лестницы на чердак, комфортные, незаметные и практичные. Изготавливаются такие лестницы в основном из дерева или комбинация металл-дерево.

Содержание материала:

Чем хороша складная лестница на чердак: все преимущества

Складные лестницы, ведущие на чердак, состоят из нескольких секций. В сложенном виде такая лестница занимает больше места, чем выдвижная, однако все равно более компактная, чем стационарная. При эксплуатации лестниц используется ручная и автоматическая система раскладывания.

Складные лестницы имеют много преимуществ:

Компактность. Раскладные лестницы в сложенном виде занимают совсем немного места, они малогабаритные и крепятся к чердачному люку, и раскладываются лишь при необходимости.
Безопасность. Раскладные деревянные лестницы устойчивы и довольно крепкие, что обеспечивает надежный и легкий подъем наверх.
Мобильность. Складываются такие лестницы очень легко и быстро.
Привлекательный внешний вид. Лестница полностью скрыта, поэтому не нарушает интерьер помещения.
Цена. Стоимость складной лестницы гораздо ниже, чем стационарной. К тому же, можно самостоятельно спроектировать и изготовить такою стремянку, что станет еще более выгодным вариантом.

Складная лестница на чердак имеет множество преимуществ

К недостаткам можно отнести тот факт, что лестницы довольно узкие и они не предназначены для передвижения тучных людей. Переносить габаритную мебель на чердак тоже будет довольно затруднительно, поскольку чердачный проем не позволит мебели пройти через него, да и лестница вряд ли выдержит такую нагрузку.

Если на чердаке размещается спальная комната, то не стоит селить там пожилых или людей с ограниченными физическими возможностями. Они попросту не смогут подняться по такой лестнице.

Поэтому при проектировке дома нужно заранее определиться с функциональностью чердака и только тогда решать, какая лестница будет там уместна – стационарная или раскладная.

Деревянный люк со складной лестницей на чердак: принцип работы

Для удобного выхода на чердак нужен люк, который станет и дверцей наверх и одновременно держателем складной лестницы. Чаще всего такие конструкции продаются в специализированных магазинах или изготавливаются на заказ.

Наиболее известными на рынке строительных материалов выступают складные лестницы LWK-Plus от производителя FAKRO.

Деревянный люк со складной лестницей на чердак можно приобрести уже готовый или по заказу

Монтировать лестницу можно как самостоятельно, придерживаясь инструкции, так и поручив это дело мастеру. После установки складной лестницы можно без проблем подниматься на чердак. Принцип работы лестницы очень прост. Сначала открывается люк – мы видим лестницу, сложенную в 2 или 3 раза. По типу складывания такая лестница напоминает книжку. При ее раскладывании достигается максимальная длина конструкции. Лестницу нужно потянуть на себя – все секции вытянуться параллельно друг другу, закрепятся между собой и станут неподвижными.

Чтобы сложить лестницу, достаточно немного подтолкнуть нижнюю секцию и лестница сама сложиться.

Деревянная складная лестница на чердак своими руками: чертежи для работы

Если вы умеете работать с деревом, то изготовить складную чердачную лестницу не составит труда. Прежде чем приступать к работе, нужно подготовить чертеж, по которому будет производиться подготовка материалов, распил и дальнейший монтаж изделия.

Правильно начерченный рисунок будущей лестницы – залог корректного изготовления изделия. На чертеже нужно указать все имеющиеся замеры – размеры люка, высоту лестницы, угол наклона и количество ступеней.

Чтобы лестница была правильно изготовлена, необходимо сделать чертежи

Помимо этих характеристик нужно учитывать толщину брусьев и досок, рассчитать примерное количество саморезов для укрепления лестницы. От толщины досок для ступенек также зависит, какой максимальный вес сможет выдержать самодельная лестница. На чертеже также указывается место скрепления секций.

Сперва может показаться, что изготовление лестницы дело немудреное, не требующее особых вычислений и записей, но на самом деле ошибиться довольно просто. Если допустить ошибку в замерах, сделать примерный расчет, то чердачная лестница может не соответствовать габаритам чердачного проема или нарушиться целостность изделия. Помимо этого, при наличии чертежа можно составить примерную смету по материалам и определиться, на чем можно сэкономить.

Рисуя чертеж, помните, несколько раз отмеряй – один раз сделай!

Безопасные складные лестницы на чердак: размеры стремянок

Работа над изготовлением складывающейся лестницы на чердак начинается с замеров. Исходя из высоты потолков, определяется высота лестницы. От ширины чердачного проема будет зависеть и ширина самой лестницы.

Изготовление безопасной лестницы на чердак должно начинаться с замеров

Примерные замеры для складной чердачной лестницы:

Для изготовления чердачного люка нужно знать размеры проема в потолке, обычно это 70х80. Под такие замеры можно найти чердачный люк, к которому будет крепиться будущая лестница.
Важно правильно рассчитать высоту будущей лестницы, учитывая угол наклона от чердачного проема до пола. Специалисты советуют – угол не должен быть меньше 55 градусов!
Отталкиваясь от высоты лестницы, нужно решить, со скольких секций будет состоять стремянка. 3-х секционная складная лестница подразумевает крепление одной части на крышке люка, а две при складывании будут накладываться на нее.
Учитывая шаг в 20-22 см, нужно просчитать количество ступеней будущей лестницы. Среднее количество – 15 шт.
Ширина ступени на лестнице должна быть примерно 20 см. При частом использовании чердачной складной лестницы ступени можно делать 25 см. Толщина бруса для ступени 2 см.
Идеальная ширина лестничного пролета – 60-70 см.

Придерживаясь этих примерных замеров можно изготовить чердачную складную лестницу, которая прослужит вам довольно долго.

Удобная раскладная лестница на чердак своими руками: ход работы

Изготовить складную лестницу на чердак несложно, но сам процесс имеет несколько важных нюансов. Сколотить ее можно за пару часов, имея под рукой необходимые материалы и инструменты.

Нам понадобятся:

Ножовка;
Рулетка;
Петли;
Анкера;
Деревянные брусья;
Отвертка;
Саморезы;
Крепежные петли;
Монтажная пена.

Подготовьте инструменты для того, чтобы можно было мастерить лестницу на чердак своими руками

Важно! Ступени нужно устанавливать строго параллельно полу, к тому же их нужно покрыть антискользящим материалом во избежание несчастных случаев.

Перед тем, как приступать к сборке складной лестницы, нужно сколотить три обыкновенные деревянные лестницы. Общую длину чердачной лестницы разделить на три составляющие. Первый кусок лестницы должен полностью совпадать с параметрами крышки люка, второй отрезок – немного меньше первого, а последний – дополнять всю оставшуюся до пола длину.

Работа над чердачной лестницей:

Чтобы сделать обычные лестницы, берем разрезать деревянные брусья на секции, прорезать пазы для ступеней. Вырезанные по чертежу ступени вставить в пазы, предварительно смазав клеем и потом закрепить саморезами для надежности.
Когда лестницы готовы, можно собирать их. Разложить в длину наши секции, формируя длинную лестницу. Скреплять их между собой будем специальными петлями.
Чтобы лестница раскрывалась плавно, вместо петель можно использовать пружинные шарниры.
Прикрепить готовую лестницу к крышке люка так, чтобы в сложенном виде она умещалась на нем.
Закрепить люк можно, установив на него кроштейны или специальные доводчики, благодаря которым люк будет закрываться плотно.

Чтобы лестница выглядела красивой, ее можно отшлифовать и вскрыть лаком.

Складные чердачные лестницы с электроприводом: виды и характеристики

Лестницы на чердак с электроприводом изготавливаются из различных материалов – как дерева, так и металла. За счет электромеханизма чердачные лестницы очень удобно складываются и раскладываются, при этом вам достаточно лишь нажать на кнопку на пульте дистанционного управления.

Деревянные складные чердачные лестницы с электроприводом экологичные и имеют привлекательный внешний вид. Особо хорошо они смотрятся в домах, интерьер которых выполнен «под дерево». К положительным качествам также можно отнести то, что деревянные лестницы хорошо переносят температурные колебания и повышенную или пониженную влажность. Отрицательными качествами является возможность возгорания изделия и появление жучков в древесине.

Складные чердачные лестницы с электроприводом удобны в использовании

Металлические складные чердачные лестницы могут складываться как вдвое, так и гармошкой.

Изготавливаются они из специального металла, который не окисляется, а значит, повышенная влажность не грозит появлению коррозии на лестнице.

Цена на автоматические складные лестницы достаточно высока, но они более комфортные и надежные, нежели модели, которые складываются вручную.

Как делается складная лестница на чердак своими руками (видео)

Компактные складные чердачные лестницы – отличное решение для небольших помещений, где нет места для стационарной лестницы. Скрытая на люке стремянка позволит оптимально использовать освободившееся пространство и не нарушит общий дизайн комнаты.

Компактная раскладная лестница на чердак (фото конструкций)

идеальная идея для экономии места

Среди всех компактных лестниц складная боковая лестница лучше всего сочетает в себе практичность и небольшое пространство.

№

Это складная лестница , которая в сложенном состоянии крепится к стене, занимая несколько сантиметров пространства.

По сравнению с выдвижными лестницами-гармошками ими гораздо легче управлять, так как с помощью двух простых ручек их можно «развернуть» и сложить на 90° .

Таким образом, этот тип лестницы имеет много преимуществ, начиная с того факта, что она может обслуживать гораздо более загруженные помещения, чем выдвижная лестница, которая обычно используется только для доступа на нежилой чердак.

Складная боковая лестница , напротив, позволяет подниматься и спускаться с чердаков и жилых чердаков.

Зачем выбирать лестницу, которая откидывается в сторону?

Нет необходимости говорить, что каждый дом и квартира имеет конструктивных характеристик, которые иногда не позволяют нам установить традиционные лестницы .

Много раз мы хотели бы установить лестницу после ремонта, который сделал чердак жилым, но который по многим причинам не позволяет нам расположить лестницу там, где мы хотели бы.

Лестница всегда является обременением, и даже компактные лестницы со ступенчатыми и фигурными ступенями иногда могут быть громоздкими , когда их пандус занимает пространство дверного проема, например, или пространство коридора.

По сравнению с компактными лестницами со смещенными ступенями они занимают больше места по длине, но, будучи выдвижными, они не являются фиксированными и имеют несколько более длинный пандус, они более безопасны .

Настенные боковые откидные лестницы должны крепиться к несущей стене, поскольку именно стена несет их вес в закрытом состоянии.

Однако в открытом состоянии точки опоры аналогичны точкам опоры любой другой лестницы.

На видео ниже красноречиво показан один из возможных случаев , при которых может быть незаменима подвесная лестница .

Конструкция боковой складной лестницы

Хотя критерии конструкции могут различаться, лестница, которая складывается к стене , имеет некоторые постоянные характеристики, которые делают ее уникальной.

На практике одна из стоек, поддерживающих ступени, крепится к стене, а остальная часть конструкции, т. е. другая стойка и сами ступени, соединяются с этой неподвижной частью с помощью шарниров.

Механизм открывания, разумеется, может быть справа или слева.

К этой «базовой» конструкции следует добавить пару пневматических домкратов для мебели, функция которых состоит в том, чтобы удерживать лестницу в закрытом состоянии, когда она сложена у стены , и которые позволяют плавно открывать ее.

К этому можно и нужно добавить поручень, который будет крепиться ко второй стойке, не прикрепленной к стене.

Этот тип лестницы может быть изготовлен из самых разных материалов, от алюминия до железа и дерева .

Этот тип лестницы, по крайней мере, для коммерческих продуктов, может быть закрыт только снизу, а не сверху, по соображениям безопасности.

Можно ли сделать своими руками?

Как видно из видео выше, сделать настенную складную лестницу не так уж и сложно, нужен только хороший дизайн и хорошие материалы.

Для проектов «сделай сам» лучше всего подходит дерево, которое должно сочетаться с прочными петлями .

Сочетание деревянных деталей с металлической фурнитурой определяет несущую способность всей конструкции.

Конечно, существуют также дизайнерские лестницы , которые имеют такую форму, что занимают очень мало места в сложенном виде у стены .

Однако, если у вас нет особых эстетических требований, вы можете построить свою собственную пристенную лестницу, которая будет такой же функциональной, но займет несколько лишних сантиметров толщины.

А кому не хочется построить компактную лестницу?

Где купить боковую складную лестницу

Первоначальный прототип лестницы этого типа, по-видимому, был разработан несколько лет назад Зевом Бьянки в Австралии для компании, которая сейчас продает эти особенные лестницы по всему миру.

Цены не указаны, поэтому для получения сметы необходимо заполнить форму с характеристиками (размерами) лестницы, после чего получить персональное коммерческое предложение, в котором, очевидно, должна быть учтена стоимость доставки.

Вот ссылка для получения дополнительной информации: http://www.bcompact.com/quotation/index.php/quotation-form

Мы также нашли коммерческое предложение на этот тип лестницы в Италии, производства компании Svelt S.P.A. Бергамо.

Лестница изготовлена исключительно из алюминия, весом около 60 кг и грузоподъемностью 150 кг, двух цветов: черного и белого.

Также в данном случае не говорят о ценах.

Как установить чердачную лестницу

Записка от NH… Благодаря СТИРА Складной чердак Лестницы за разрешение перепечатать эту статью об устройстве чердака. лестница.
Мы внесли небольшие изменения в редактирование и форматирование для лучшего удобочитаемости и добавили несколько собственных заметок.

Независимо от марки складной лестницы, которую вы выбрать, процедура установки будет очень похожий. Однако такие особенности, как размер «грубого отверстия» или места крепления могут отличаться. Всегда обращайтесь к указаниям производителя для вашей лестницы.

Прочитав эту статью, вы точно будете знать, это проект, которым вы хотели бы заняться!

Перед установкой чердачной лестницы…

Хотя установка собственной складной чердачной лестницы может показаться сложной задачей, не волнуйтесь… это не такая большая работа, как может показаться на первый взгляд. В отличие от многих продуктов «сделай сам», вам не нужно беспокоиться о сборки, мы позаботились об этом на заводе. Все, что вам нужно сделать, это вырезать или увеличить проем и установить лестницу. Складной чердак Stira Лестницы спроектированы как полностью интегрированная единица, готовая к установке.

Фитинг Складная чердачная лестница Stira займет не более двух часов (хотя значительные изменения в потолке могут добавить часы к это). Вот несколько вещей, которые вы следует иметь в виду, прежде чем начать.

1. Проверить чердак на наличие препятствий для расширения проема, такие как трубы, провода и т.

2. Имейте в виду, что складная чердачная лестница Stira будет выгибаться примерно на 14 дюймов (35 см) за открывается при складывании и раскладывании. (НХ: Тщательно измерьте… это может вызвать проблемы с зазором при установке в шкафах или небольших комнат.)

3. Если отверстие находится в ванной комнате, рассмотрите возможность открытия нового отверстия в холле или посадка.

4. Убедитесь, что вы заказываете правильный размер складной чердачной лестницы Stira, соответствующий высоте вашего потолка.

5. Положите старую простыню на пол, чтобы защитить ковер или деревянный пол.

6. Если ваш чердак содержит фермы вместо «2 по» балкам, будьте осторожны!! Последствия резки фермы могут привести к серьезной потере прочности крыши или другим потенциально опасным структурные проблемы. Если вы не знаете, как работают фермы, не делайте этого. любой резки, прежде чем проконсультироваться со строителем или инспектором по строительству.

Необходимые инструменты…

Молоток
Отвертка
(Филипс)
Универсальный нож
Угловой квадрат
Пила
Рулетка

Расширение существующего проема…

Первое, что нужно сделать, это снять существующую отделку.

Когда вы удалите старый люк, вы увидите, что вокруг отверстия, на котором сидит люк, есть небольшая планка.Это должно быть удалено, так что у вас останется голое стропило.

Теперь нужно разметить длину проема. Это можно сделать карандашом. Просто отметьте длину выход на гипсокартон.

Важно! Складная чердачная лестница Stira будет изгибаться примерно на 14 дюймов за концом проема. разворачивается, поэтому следует помнить об этом при расположении лестницы.

Измерьте раму складной чердачной лестницы Stira и вырежьте отверстие на 1/2 дюйма (12 мм) длиннее.

Вы можете разрезать настоящий гипсокартон одним из двух способов. Старомодным способом является использование канцелярского ножа. начните резать с нижней стороны потолка, как только вы закончите резать Для начала можно использовать обычную столярную пилу или пилу для гипсокартона. Если у вас есть лобзик это делает дело проще, но определенно более пыльным!

После того, как гипсокартон будет отрезан до нужного размера, вы можете отрезать стропило.

В зависимости от того, как работают стропила, вам может понадобиться перемычка для создания прямоугольного отверстия, необходимого для установки Stira Складные чердачные лестницы. Сделайте отверстие как можно более квадратным, чтобы помогите в правильной подгонке позже.

После того, как открытие завершено, мы можем перейти к фактической примерке.

Установка складной чердачной лестницы Stira

Лучший способ установить складную чердачную лестницу Stira – это опустить ее в проем из выше. На этом этапе вы можете установить дверную ручку, прежде чем поднимать Складная чердачная лестница Stira Лестница на чердак.

После того, как у вас есть лестница на чердаке, вам нужно прикрутить два куска пиломатериала к нижней стороне потолка с обоих концов проема.Любой кусок отходов пиломатериалов, вы можете использовать старую отделку, которую вы сняли ранее.

Важно, чтобы доски не выступали более чем на 1/2 дюйма в отверстие . Это для того, чтобы рама опиралась на рейки примерно в финале. положение, но люк будет свободно открываться, чтобы проверить его работу до окончательная приставка.

Как только временный планки на месте, вы можете опустить складную чердачную лестницу Stira в проем.

Крепление рамы

Убедитесь, что лестничный каркас квадратный, измерив его поперек, от угла к противоположный угол. Использование плотницкого угольника ненадежно, потому что стороны рамы (где крепятся лестничные пружины) могут быть слегка изгибаются до тех пор, пока они не будут закреплены винтами.

Не устанавливайте лестницу слишком плотно в проем!!

ЭТО ВАЖНО!! Если вы не можете переместить раму лестницы в квадратное положение, возможно, вы сделали грубое открытие немного слишком туго. Возможно, вам придется немного увеличить отверстие, чтобы внешняя рамка двигаться, что немного. Например, если внутренняя рама ударяется о внешнюю раму на левый угол, затем вам нужно переместить внешнюю рамку вперед на левая сторона.

Самый простой способ сделать это – вбить небольшой клин между рамой и балкой на с левой стороны на шарнирном конце рамы. (Обратите внимание, что Stira имеет очень тяжелую конструкцию рамы.Многие другие бренды используют гораздо более легкую древесину «1x», поэтому использование клина НЕ рекомендуется. Вы можете необратимо повредить раму.)

Закрепите раму на балках винтами 3 дюйма или 3 1/2 дюйма в местах, указанных в инструкции.

После закрепления рамы можно снять временные планки и установить подрезать. Лучше всего начинать с передней части проема с люк закрыт. Оставьте зазор около 1/4 дюйма между накладкой и фактический люк вокруг, чтобы предотвратить связывание.

Резка по длине

Обрезка по длине имеет решающее значение для правильной посадки лестницы на полу. Важно иметь в виду, что вы должны проверять обе стороны лестницы, не думайте, что пол ровный. Откройте створку Stira Чердачную лестницу, разверните ее, сложите нижнюю часть и положите ее на пол. (см. рисунок внизу слева)

Теперь, используя прямой кусок дерева, поместите его на лицевую сторону одного из боковых стрингеров лестницу и дотянуть ее до пола, сохраняя угол лестницы. Отметьте кусок дерева, где он пересекает лестницу в закругленная петля.

Другой стрингер следует проверить отдельно, так как размеры могут отличаться. Теперь вы можете передать это измерение на нижнюю часть и отметить линию разреза.

Теперь отпилите излишки и отшлифуйте концы. Просто дважды проверьте, что у вас есть угол отмечены в правильном направлении, другими словами, угол среза будет таким же, как угол шага.

Проблема. После того, как я сделал надрезы на двух боковых стрингерах, большой зазор между верхней и средней частью лестницы, когда я поднимитесь по лестнице (рисунок вверху справа).

Если вы заметили пробел между верхним и средним участками лестницы это означает нижний стрингер был обрезан до неправильной длины. Вам нужно будет перепроверить свой измерения, так как вам может понадобиться снять немного больше с дна раздел. Но вы должны проверить работу инструкции, чтобы убедиться, что вы используете складной чердак Stira. Лестница правильно.

Поздравляем! Теперь у вас должен быть полностью оборудованные складные чердачные лестницы Stira!

Спасибо снова к STIRA Складной чердак Лестницы за разрешение перепечатать эту статью об устройстве чердака. лестница.

Складная чердачная лестница своими руками

В этой статье приведены пошаговые инструкции по созданию складной чердачной лестницы.Вы узнаете, как правильно собрать основной шарнирный элемент, из чего сделать лестничные секции и как надежно зафиксировать конструкцию в монтажном положении. В статье есть схемы и рисунки.

Инвентарь Заводские лестницы на чердак являются достаточно распространенным товаром, который можно приобрести во многих строительных магазинах. Однако бюджетные варианты не всегда надежны, и продукция сильных брендов стоит соответственно. Изготовление необходимого предмета или приспособления своими руками из подручных материалов очень популярно среди домашних мастеров.Чердачная лестница не исключение.

Материал для работы

Для сборки аналога заводского изделия потребуются качественные материалы, которые могут быть в наличии, особенно при строительстве:

Брус 50х50 (сосна) 1 сорт – 20 пог.м. м. Из него будет сделан каркас крышки и проема.
Фанера 8-10 мм – 2 кв.м. Нужен для отделки крышки.
Доска 100×25-30 мм – 15 погонных метров. Пойдет на ступеньках и тетивах.
Стальная полоса 3–4×20 мм – для гибкого крепления колен.
Уголок и пластина 3-4 мм – для основного механического элемента.
Болты, гайки, шайбы, гроверы М12-М14.
Саморезы.

Инструмент:

Плотницкий – пила, отвертка, угломер.
Слесарь – сварочный аппарат, электроды 3-4, болгарка.
Верстак и зажимы.

Порядок работы

В первую очередь необходимо выбрать место для лестницы и сделать проем. При необходимости подрежьте и установите в потолке промежуточные балки – на 6–7 мм больше размера предполагаемого покрытия.Далее по размеру люка нужно собрать саму крышку — из бруса и фанеры. Конструкция может быть произвольной, но она должна быть надежной (соединения лучше проклеить). Штанга на одной из коротких сторон должна быть закруглена — чтобы не мешала открыванию крышки.

Сборка шарнирного механизма

Это самый ответственный элемент конструкции. Для его изготовления вам потребуются: стальной уголок, пластина и полосы толщиной не менее 3 мм.Форма деталей понятна из схемы, но размеры места сверления следует определять индивидуально, исходя из ситуации на месте. Изготовленные детали должны быть качественными, они должны быть зачищены и обработаны кромки.

1 – пластина упорная; 2 – угол, вид сверху; 3 – короткий занавес; 4 – длинная штора

Ключевым моментом является определение угла открывания. Этот угол очень важен и фигурирует при изготовлении плиты. Для того, чтобы установить его правильно, спроектируйте будущий марш на земле – натяните нить и опытным путем (выбрав наилучшее положение) установите нужный угол.Надежно прикрепите его к транспортиру — он понадобится при выполнении шагов.

Полученный угол необходимо перенести на деталь, а именно на пластину. Для этого установите механизм в исходное положение, приложите транспортир и перемещайте его до совпадения углов угловой полки и транспортира. Затем разметьте пластину по полученной траектории и вырежьте путь детали.

Предварительно просверленные отверстия в пластине для крепления к балке. Собираем механизм на болтах через шайбы.

После грубой сборки нужно примерить сборку на месте, сделать деньги и в точности воспроизвести процедуру открытия и закрытия люка. Если в движении есть недостатки, исправьте их.

Затем нужно сделать ответный механизм. Он должен полностью повторять первый, но в зеркальном виде. Используйте струбцины и верстак – скрепляя детали между собой, вы добьетесь полной идентичности размеров.

Итак, обе ноды готовы. Далее необходимо закрепить механизмы на крышке, и вставить крышку в готовый проем.Если высоты балки недостаточно, увеличьте ее.

Опытным путем произвести регулировку и окончательную сборку. Крышка в открытом положении должна точно повторять угол, проецируемый шнуром.

Изготовление секций

Расчет длины каждой секции:

1-я – длина проема минус 10%
2-я – длина первой минус 10%
3-я – длина марша минус сумма первых двух1

Допустим, длина марша 2500 мм.Исходя из длины проема 1200 мм:

1-я – 1080 мм
2-я – 972 мм
3-я – 448 мм

Размечаем целые доски по расчету и переносим угол марша на тетивы.

Внимание! Тетивы необходимо устанавливать зеркально! Учитывайте это при разметке и сверлении.

На стыках секций сверлим отверстия О 25 – зеркально насквозь.

Далее доску следует разрезать на отдельные тетивы согласно маркировке секций. Доработайте отверстия напильником или фрезером. Вырезать ступеньки.

Все детали необходимо обработать качественной шлифовальной лентой, фаски закруглить, чтобы максимально приблизить качество к заводскому.

Затем вырезаем пазы под ступени по разметке. Выбираем древесину стамеской.

Конструкция из отдельных секций собирается на саморезы 65 мм с пресс-шайбой через столярный клей Д-3.

Наколенники можно сделать из той же полосы, что и открывающий механизм.Для этого нарезаем 4 полосы 160 мм и 4 полосы 120 мм, концы закругляем. К четырем из них привариваем ножки длиной до 160 мм с отверстием 8 мм. Должно получиться 8 деталей одинаковой длины, но 4 из них с шагом.

Соберите отдельные пластины в петли с помощью болтов.

Сборка секций и установка лестницы

Разложите на ровной поверхности и установите петли готовой секции так, чтобы крепежные болты попали в отверстия в дереве. Установите петли на болты М8-10.

После сборки первого колена проверьте работоспособность системы. При необходимости исправьте искажения.

Затем прикрепите нижнее короткое колено и проверьте систему.

Теперь лестницу осталось установить в проектное положение – на крышку люка. Для крепления используйте шурупы (саморезы не надежны). Если после установки и проверки все работает без перекосов, конструкцию можно разобрать для покраски.Используйте лаки и аэрозольную краску по металлу.

В дальнейшем конструкцию можно усложнить и сделать более удобной, добавив в нее:

Дополнительные петли для устранения люфта.
Пружина для поддержки конструкции и облегчения открывания.
Замок с защелкой.
Поручни.
Используйте декоративную отделку и дополнительную изоляцию.

Готовая лестница:

Вопрос отделки и утепления решается на месте, исходя из потребностей.Вы можете отделать крышку любым материалом, который подходит к потолку. В основном это пластик — легкий, недорогой и с дополнительной воздушной прослойкой. Разница в цене между «домашней» и «магазинной» складной лестницей составляет около 90% (80–150 долларов США). Для работы потребовалось всего несколько новых плат, покрытие для них и железо.

Выдвижные лестницы для доступа на чердак | Направляющие для дома

Чердачные лестницы, или стремянки, постоянно крепятся к каркасу мансардного этажа и обеспечивают доступ к чердачному пространству дома.Сама лестница складывается внутрь чердака, когда не используется. Когда вы открываете дверцу доступа, лестница раскладывается, позволяя легче войти в пространство, чем неудобно балансировать на стремянке.

Типы лестниц

Чердачные лестницы обычно бывают деревянными или алюминиевыми. Деревянные лестницы тяжелее, но стоят примерно вдвое меньше, чем алюминиевые. Розничные продавцы продают оба типа лестниц разной длины, чтобы соответствовать высоте потолка, на которой они будут установлены. В гараже, прихожей, чулане или спальне может быть место для установки чердачной лестницы.

Опорная площадка для опускания

Примите во внимание площадь, занимаемую лестницей, когда она выдвигается для доступа на чердак. В некоторых местах установки может быть очень мало места для выдвижной лестницы. Например, шкаф с полками и стержнями для подвешивания одежды может ограничивать поворот чердачной двери, а также мешать тому, как лестница будет опираться на пол. Прежде чем покупать лестницу, сделайте тщательные замеры в том месте, где вы планируете установить лестницу. Сравните эти размеры с парой сведений, которые производители предоставляют своим лестницам: пространство для приземления и зазор для поворота.Первое — это расстояние на уровне пола от петель лестницы до места, где ножки соприкасаются с полом. Последняя представляет собой дугу, которую должны очерчивать концы ножек, когда вы убираете лестницу.

Требования к установке

Несмотря на то, что установка выдвижной лестницы на чердак может быть выполнена своими руками, работа включает в себя удаление секций балок чердачного перекрытия и строительных каркасов с размерными пиломатериалами. При монтаже составных частей лестницы используйте гвозди 16d или шурупы.Менее прочные гвозди или шурупы ослабляют конструкцию лестницы. Дома, построенные с предварительно построенными фермами, установленными ближе 24 дюймов к центру, не являются хорошими кандидатами для чердачных лестниц. Эти фермы имеют элементы деревянного каркаса, специально расположенные на них таким образом, чтобы они распределяли нагрузку, которую они должны нести. Удаление любой из этих частей каркаса ставит под угрозу целостность ферм.

Изоляция двери

Даже когда дверь выдвижной лестницы установлена на место и лестница спрятана на чердаке, при установке остается зияющая пустота в изоляции чердака.Это позволяет холодному воздуху проникать в жилое пространство в зимние месяцы, а кондиционированному воздуху выходить в теплое время года. Вы можете решить эту проблему, купив или соорудив утепленную крышку люка для чердака. Крышка люка, изготовленная из изоляционных материалов, крепится внутри чердака, прямо над чердачной лестницей. Добавьте немного герметика по периметру, где дверь прилегает к раме, и уплотнение будет почти таким же хорошим, как и до установки двери.

Ссылки

Ресурсы

Биография писателя

Роберт Корпелла профессионально пишет с 2000 года.Он сертифицированный мастер-натуралист, регулярно следит за качеством воды в ручье и является редактором freshare.net, сайта, изучающего Озарк под открытым небом. Работы Корпеллы публиковались во множестве изданий. Он имеет степень бакалавра Университета Арканзаса.

Утеплить чердачные лестницы ⋆ 🌲 ThePlywood.com

Хранение на чердаке важно в любом доме. В связи с тем, что в современных домах количество доступного хранилища сокращается, людям нужно место для хранения рождественских украшений, походного снаряжения и других предметов, которые они не используют постоянно.Для многих это означает использование чердачного пространства. Установка чердачной лестницы упрощает и делает более безопасным использование этого пространства, поскольку нет необходимости вносить лестницу в дом и устанавливать ее, рискуя соскользнуть с лестницы при подъеме или спуске с ее верхнего конца.

Проблема в том, что 85% потерь тепла в доме приходится на чердак. Поскольку тепло поднимается, это имеет большой смысл с точки зрения физики; вот почему строительные нормы и правила требуют так много изоляции на чердаках.Но то, что в строительных нормах есть такое требование, не означает, что чердаки действительно хорошо изолированы. Количество изоляции на чердаках многих домов, особенно в старых домах, обычно меньше, чем требуется.

Частично это вызвано уплотнением изоляции с течением времени. Кроме того, старые дома были построены с меньшей теплоизоляцией на чердаках, поскольку с тех пор строительные нормы и правила изменились. Но даже в тех случаях, когда дома построены с требуемым утеплением мансарды, всегда есть вероятность, что останутся неутепленные участки.Есть слишком много областей чердака, которые трудно изолировать должным образом.

Одной из областей, которые часто остаются без надлежащей изоляции, позволяя теплу покидать наши дома, является вышеупомянутая чердачная лестница, иногда называемая лестницей. Это почему-то считается сложной областью для изоляции, хотя на самом деле это не так.

Некоторые производители предлагают «утепленные» чердачные лестницы, которые поставляются с листом пеноизоляции, вставленным между самой лестницей и тонким куском фанеры, который закрывает доступ на чердак, когда чердачная лестница сложена.Однако эта изоляция составляет всего ½ дюйма и не покрывает всю площадь, что делает ее очень плохой изоляцией. Есть гораздо лучшие вещи, которые можно сделать, которые обеспечат большую изоляцию.

Использование коммерческого изолятора чердачной лестницы

Самый простой и быстрый способ хоть как-то утеплить чердачную лестницу – купить покрытие для чердачной лестницы. На рынке доступно множество таких устройств по цене от 35 до 150 долларов. Некоторые из них гибкие, а другие жесткие.Использование одного из них избавляет от необходимости много резать и измерять, чтобы установить изоляцию. Тем не менее, они действительно не обеспечивают большой изоляционной ценности, потому что они тонкие.

Большинство из них изготовлены таким образом, что их можно прикрепить либо к краю каркаса чердачной лестницы, либо к фанерному полу, установленному на чердаке. В любом случае процедура их установки в основном одинакова и должна выполняться со стороны чердака, предпочтительно с закрытой лестницей.

Для начала откройте изолирующий кожух и разверните его. Крышка будет иметь панель, которая шарнирно закреплена на одном конце, с липучкой или молнией, чтобы ее можно было открыть. Эта откидная сторона должна быть обращена в ту же сторону, что и основание лестницы, чтобы ее можно было откинуть в сторону, поднимаясь на чердак.

Разложите покрытие на лестнице, убедившись, что оно подойдет и что гибкий монтажный фланец на крышке касается половиц или рамы лестницы.Этот фланец, вероятно, будет иметь двусторонний скотч на нижней стороне. Работая с одной стороной за раз, снимите защитную крышку с этой полоски ленты и приклейте крышку, следя за тем, чтобы она располагалась правильно по центру, чтобы можно было прикрепить все остальные стороны крышки.

Продолжайте обходить крышку, прикрепляя каждую сторону и прижимая ее. Как только клей приклеится к полу или лестничной раме, используйте строительный степлер, размещая скобы через каждые шесть дюймов, чтобы обеспечить дополнительную безопасность.Убедитесь, что молния работает правильно и работа завершена.

Изготовление изолирующей крышки

Основная проблема отсутствия достаточной изоляции в коммерческих лестничных покрытиях может быть легко решена путем изготовления покрытия своими руками. Это простой проект, для выполнения которого требуется только нож и измерительные инструменты. Самое сложное — это уложить на чердак лист жесткого пеноизолятора. Для этого, вероятно, потребуется разрезать его, так как лист размером 4 x 8 футов не пройдет через выход на чердак.Разрезание на два листа 2’x 8’ должно сработать.

Лучше избегать плит из белого пенополистирола, так как они могут крошиться при разрезании. Другие типы плит из жесткого пенопласта изготавливаются из других типов расширяющейся пены, которые не образуют мелкие гранулы изоляции, которые образует пенополистирол; поэтому, хотя они все еще могут сломаться, они не крошатся таким же образом, оставляя повсюду крошки. Можно использовать пенопласт толщиной ¾ дюйма или 1 дюйм, в зависимости от того, что имеется в наличии. В дополнение к жесткой пенной изоляции потребуется рулон алюминиевой ленты, обычно используемой для герметизации воздуховодов.

Идея состоит в том, чтобы построить коробку из этой жесткой пенопластовой изоляции, которая будет располагаться поверх каркаса лестницы. Это важно, так как это гарантирует, что не останется зазора для прохождения воздуха, и это гарантирует, что крышка останется на месте.

Если изоляционная пена имеет одну сторону, покрытую алюминиевой пленкой, устанавливайте коробку этой стороной внутрь. Это покрытие предназначено для отражения тепла обратно в помещение. Поскольку идея здесь в том, чтобы сохранить тепло в жилых помещениях дома, а не на чердаке, алюминиевая пленка должна быть обращена вниз.

Чтобы сделать коробку, вырежьте четыре стороны из жесткого изоляционного пенопласта. Они должны быть достаточно высокими, чтобы в сложенном состоянии они поднимались выше лестницы. Вокруг рамы не так много лишнего места, поэтому стороны придется тщательно измерять. В идеале он будет плотно вписываться в имеющееся пространство, но не настолько плотно, чтобы коробку было трудно поставить на место, стоя на стремянке.

Угол коробки скрепить вместе алюминиевой лентой, проклеив их как снаружи, так и внутри.При работе с этой лентой необходимо соблюдать осторожность, так как она тонкая, чрезвычайно липкая и имеет тенденцию скручиваться при удалении подложки. При обклеивании внутренних углов рекомендуется сначала сложить ленту клейкой стороной наружу, чтобы загнутый край можно было разместить прямо в углу, и лента не приклеивалась к изоляционной плите неправильно. пятна.

Собрав все четыре стороны коробки, отрежьте еще один кусок жесткого пенопласта, чтобы сделать для него верхнюю часть, сделав ее такого же размера, как снаружи.Приклейте его к бокам, как снаружи, так и внутри, так же, как стороны были склеены вместе.

Чтобы повысить теплоизоляционные свойства, было бы неплохо добавить еще один слой изолирующей пены по бокам. Однако этот слой можно добавить только выше уровня мансардного этажа, так как между балками не будет достаточно места для добавления второго слоя. Как только этот слой прикреплен, хорошей идеей будет добавить еще один слой сверху.

Некоторые люди рекомендуют прикрепить слой изоляции из стекловолокна к верхней части коробки, чтобы придать ей дополнительную изоляцию.Хотя это можно сделать, изоляция из жесткого пенопласта имеет более высокое значение R на дюйм, чем у войлока из стекловолокна. Так что на самом деле лучше добавить дополнительные слои жесткой пены, чем стекловолокно. Кроме того, добавление стекловолокна означает покрытие стекловолокна строительной пленкой, которая может в конечном итоге оторваться от коробки при попытке сдвинуть крышку.

Изолирующие чердачные лестницы, Академия EnergySmart

А как насчет обычных лестниц?

В старых домах может быть настоящая лестница, ведущая на чердак, даже если чердак не закончен.Они вряд ли будут изолированы, так как это будет внутренняя лестница с внутренними стенами. Если дом достаточно старый, возможно, он не был утеплен или был лишь минимально утеплен при постройке.

Изоляция такой лестницы может быть проблемой другого рода; тем не менее, это все еще может сделать домашний мастер. Повторюсь, изоляция из жесткого пенопласта — лучший выбор для утепления самой лестницы.

Идея состоит в том, чтобы изолировать нижнюю сторону лестницы.Чтобы сделать это, отправной точкой является видение того, что уже есть. Маловероятно, что нижняя сторона лестницы будет утеплена, скрываясь за счет постройки чулана под лестницей. Это на самом деле лучший вариант, так как это означает, что стены и потолки не придется разбирать, чтобы утеплить лестницу.

Прибейте полоски обшивки к нижней части лестницы, прокладывая их в продольном направлении через каждые 16 дюймов. Следует следить за тем, чтобы гвозди не проходили сквозь ступени лестницы, торчащие вверх, чтобы люди могли наступить на них сверху.Отрежьте жесткую изоляцию по размеру и прикрепите ее к полосам обрешетки. Изоляция из жесткого пенопласта обычно устанавливается с помощью вспененного клея, но также может быть установлена с помощью гвоздей, если с гвоздями используется зола большого размера, чтобы шляпки гвоздей не выпадали, так же как кровельные гвозди имеют шайбы, чтобы они не вылезали. опоясывающий лишай.

Жесткая изоляция из пеноматериала сама по себе сделает то, что необходимо, но добавление слоя гипсокартона поверх изоляции поможет защитить ее. Если пространство под лестницей используется для хранения вещей, пенопластовая изоляция может быть легко повреждена хранящимися и удаляемыми предметами, что сводит на нет ее ценность.

Как насчет лестничных стен?

Если есть стены лестничной клетки, которые отделяют жилую часть дома от кладовой на чердаке, было бы неплохо утеплить их одновременно с изоляцией лестницы. Пока одна сторона этих стен открыта (без установленного гипсокартона), это легко, так как между стойками можно установить такие же жесткие пенопластовые изоляционные плиты или можно установить лицевые стекловолоконные плиты. Облицовка войлока служит пароизоляцией, поэтому важно, чтобы она была установлена таким образом, чтобы облицовка оставалась на чердачной стороне стены.

Иная ситуация, если стены уже обшиты гипсокартоном с двух сторон. В этом случае большой вопрос заключается в том, утеплен он или нет. Чтобы определить это, вырежьте небольшое отверстие в стене со стороны чердака и используйте крюк, согнутый из вешалки, чтобы проверить отверстие, чтобы посмотреть, не выходит ли изоляция на крючок.

Если установлено, что в настоящее время внутри стены нет изоляции, самый простой способ утеплить ее, не удаляя существующий гипсокартон, — это использовать вдуваемую изоляцию.Способ, которым это делается на уже готовых стенах, состоит в том, чтобы вырезать отверстие в верхней части стены с помощью кольцевой пилы; затем вставьте шланг от нагнетателя изоляции в отверстие и заполните его насыпной изоляцией. Между каждой парой стоек необходимо сделать отверстие, чтобы можно было утеплить всю стену. После того, как изоляция взорвана, отверстия можно залатать обычными методами заделки гипсокартона, используя круги, которые были вырезаны для отверстий.

Установка чердачной лестницы — HomeAdditionPlus.com

Марк Дж. Донован

Если вы хотите использовать свой чердак в качестве места для хранения вещей, но у вас нет простого пути туда, установка чердачной лестницы может быть как нельзя кстати.

Установка чердачной лестницы — это проект, с которым может справиться большинство домовладельцев, но вам понадобится большая часть дня, а также еще одна пара рук, чтобы помочь поднять чердачную лестницу и установить ее.

Советы по покупке чердачной лестницы

Чердачные лестницы продаются комплектами и бывают разных стилей, материалов и характеристик.

К чердачным лестницам относятся складные, раздвижные и телескопические лестницы. Чердачные лестницы обычно изготавливаются из дерева, стали и/или алюминия.

Что касается рейтингов производительности, рейтинг максимальной грузоподъемности является наиболее важной характеристикой, которую следует учитывать. Я настоятельно рекомендую купить чердачную лестницу с максимальной грузоподъемностью не менее 300 фунтов или более. При выборе чердачной лестницы необходимо учитывать общую нагрузку, которая может быть возложена на чердачную лестницу, т.е.г. вес человека плюс вес вещей, которые он несет.

Человек весом 200 фунтов с коробкой книг, например, может легко превзойти рейтинг лестницы в 250 фунтов. Максимальная грузоподъемность чердачной лестницы варьируется в зависимости от производителя/стиля и может варьироваться от 200 до 800 фунтов, поэтому существует множество вариантов на выбор. Чердачные лестницы

обычно имеют длину 54 дюйма и ширину 22,5 дюйма, что позволяет легко устанавливать их между потолочными балками на расстоянии 24 дюйма от центра.

Место установки чердачной лестницы

Для установки чердачной лестницы необходимо заранее продумать, где она должна располагаться. Вы хотите разместить его в месте, к которому у вас есть легкий доступ с нижнего уровня, например, коридор, а также иметь много доступа к голове, когда вы входите на чердак по лестнице. В идеале чердачная лестница должна располагаться где-то рядом с вершиной крыши, где максимальное свободное пространство чердака.К счастью, в большинстве домов есть коридоры, расположенные прямо по центру под козырьком крыши.

Другим соображением при установке чердачной лестницы является соотношение потолочных балок относительно предпочтительного места установки. Чердачную лестницу предпочтительно устанавливать параллельно существующим потолочным балкам, чтобы свести к минимуму модификации каркаса.

Каркас чердачной лестницы Чердачные лестницы

идеально подходят для установки между потолочными балками с шагом 24 дюйма.Однако во многих домах потолочные балки устанавливаются на 16-дюймовые центры. В этих ситуациях центральную балку необходимо будет отрезать и заменить двумя перемычками и короткой потолочной балкой, чтобы она соответствовала требуемой ширине чердачной лестницы.

Предупреждение: Если ваша крыша построена с использованием ферм, ЗАПРЕЩАЕТСЯ резать ферму без предварительной проверки у строительного инспектора или лицензированного строительного подрядчика. Фермы специально спроектированы как единая функциональная единица. Обрезка частей фермы может угрожать целостности крыши.

Если вы устанавливаете чердачную лестницу перпендикулярно потолочным балкам, потребуется обрезать несколько потолочных балок и установить дополнительный каркас.

Опять же, я бы посоветовал вам поговорить с местным строительным инспектором или строительным подрядчиком, прежде чем резать несколько потолочных балок.

Непосредственная установка чердачной лестницы требует опускания чердачной лестницы в сборе через чердак.

Это довольно тяжелая работа, и потребуется еще пара рук. Также помогает прибить временные упоры для досок по внешнему краю проема внизу (на потолке нижнего уровня).

Таким образом, когда вы укладываете чердачную лестницу на место, она может опираться на эти упоры для досок.

Затем можно легко прикрепить чердачную лестницу к соседним потолочным балкам с помощью шурупов. После крепления чердачной лестницы к потолку балки можно снять.

Для завершения проекта необходимо установить накладной молдинг по периметру дверного проема чердачной лестницы. Также следует покрасить дверную панель чердачной лестницы.

Изоляция чердачной лестницы

Чердачные лестницы могут быть негерметичными с точки зрения воздушного потока. Обязательно нанесите изоляцию между сторонами рамы чердачной лестницы и потолочными балками. Кроме того, нанесите уплотнительную ленту по периметру двери чердачной лестницы.

Некоторые модели чердачных лестниц поставляются с уплотнителем, уже интегрированным в дверную панель.

Справку по проектам переоборудования чердака и реконструкции чердака см. в Бюллетене заявок на переоборудование чердака HomeAdditionPlus.com . Преобразование чердака Лист предложений поможет вам нанять подходящего подрядчика, чтобы ваш проект переоборудования чердака был построен правильно, в срок и в рамках бюджета.

Заполните нашу быструю и удобную форму за 3-5 минут и получите бесплатное ценовое предложение по переоборудованию чердака от одного из наших предварительно проверенных и лицензированных подрядчиков по реконструкции дома.Этот процесс бесплатный, и вы не обязаны продолжать его после того, как получите смету цены переоборудования чердака.

Как сделать лестницу вместо лестницы в маленьком домике

Большинство строителей крошечных домов максимально используют имеющееся у них пространство, включая чердак в свою постройку. Затем чердак используется как спальня, и обычно туда можно попасть по лестнице. Все это имеет смысл для экономии места. Но я получаю много вопросов от людей, которые не хотят использовать лестницу в своем крошечном доме. Для некоторых людей, особенно пожилых людей и людей с ограниченной подвижностью, использование лестницы было бы невозможным, и было бы предпочтительнее иметь лестницу вместо лестницы.

Для других это просто предпочтение. Если вы собираетесь вложить время и деньги в строительство собственного дома, вы хотите, чтобы он был как можно ближе к идеалу. Если вам неудобно подниматься по лестнице, вы не получите удовольствия от жизни в своем крошечном домике, и весь опыт будет пустой тратой времени.

Итак, какие есть альтернативы чердаку и лестнице? Я рылся в Интернете в поисках умных, эффективных и причудливых решений этой дилеммы, и мне показалось, что диапазон конструкций лестниц довольно впечатляет. Если вы против лестниц, взгляните и посмотрите, может ли какой-либо из этих дизайнов сработать для вас!

Лестницы
Лестницы — очевидная замена лестницам, так как по ним гораздо легче подниматься. Однако они имеют ряд ограничений.Если вы идете по лестнице, не забудьте принять во внимание высоту, слуховые окна и дополнительный вес при проектировании дома.
Теперь приступим к вдохновению!
Постепенные шаги в сторону
Этот великолепный крошечный дом Airbnb имеет два чердака и лестницу, чтобы добраться до одного, и постепенную лестницу, чтобы добраться до другого. Лестница совсем не крутая, она находится в стороне от дома и даже включает в себя немного места для хранения.
Крошечный дом Музыкального города
Короткая лестница
В этом крошечном домике Cape Cod Molecule есть лестница, которая не доходит до мансарды.Она совсем не занимает много места, хотя и выглядит немного круче, чем лестница на предыдущей картинке.
Кейп-Код
Лестница с книжными полками
В этом лофте McG от Humble Homes есть лестница, которая поворачивает в сторону, когда достигает лофта. Ступени также служат книжными полками.
Лофт МакДжи
Узкая лестница
Эта крошечная лестница в доме занимает гораздо меньше места, чем большинство других лестниц в крошечном доме, с которыми вы столкнетесь. Подниматься по ней может быть немного сложнее, чем по большой лестнице, но если для вас важно пространство, этот вариант может стать хорошим компромиссом.
Крошечный дом в Окленде
Кухня под лестницей
Если вы не возражаете против шкафов причудливой формы, почему бы не интегрировать лестницу в другую часть вашего крошечного дома, например, в кухню?
Крошечный дом Онтарио
Полная лестница с ковром
Если у вас есть соблазн установить лестницу, почему бы не пойти до конца и не покрыть ее ковровым покрытием? Вы можете расположить его сбоку от дома или даже посередине.
Переносные кабины Рича
Сверхкомпактные ступеньки
Если у вас очень мало места и мобильность не является проблемой, эта винтовая лестница может быть для вас. Он почти не занимает места и выглядит почти как скульптура!
Tiny House, Charlton (фото Пола Коннорса)
Двойная лестница
Если у вас есть два чердака, вы можете сделать все возможное и сделать две лестницы в своем крошечном доме! Если для вас важна мобильность и вам нужно дополнительное пространство на чердаке, это может быть решением для вас.
Крошечный домик Lilypad (фото Шона Линехана)
Ступени Тансу
Ступени
Tansu в основном представляют собой лестницы из ящиков для хранения. Место для хранения может быть трудно вписать в крошечные дома, поэтому, если вы можете использовать свою лестницу в качестве места для хранения, вы убьете двух зайцев одним выстрелом. Вы также можете скрыть свой резервуар для воды, используя этот подход.
Для получения дополнительной информации о том, как построить коробчатую лестницу, см. этот учебник от Tiny House Living или этот от DIY House Building.Кроме того, вы даже можете купить выдвижную коробчатую лестницу в Four Lights.
Люси, Строительство дома своими руками
Без чердака
В качестве альтернативы, если вам не нравится идея иметь чердак в вашем крошечном доме, вы можете отказаться как от лестницы, так и от лестницы, а вместо этого найти другое место, чтобы поставить свою кровать. Вот несколько идей.
Кровать Мерфи
Кровать Мерфи (также известная как выдвижная кровать, откидная кровать или откидная кровать) — это кровать, которая днем прячется в стенном шкафу, а перед сном выдвигается.Этот вариант идеален, если вы хотите спать внизу, но не хотите терять место, необходимое для кровати.
Крошечные дома Теннесси
Кровать под чердаком
Если вы хотите иметь возможность лечь в кровать, не поднимаясь по лестнице или лестнице, но не против подняться наверх для других занятий, рассмотрите возможность установки кровати под мансардой. Хотя этот пример относится к кровати в переоборудованном автобусе, он может дать вам некоторые идеи.
Преобразование школьного автобуса Миры Томпсон
Выдвижная кровать
Опять же, если вам нужна кровать внизу, но вы не хотите, чтобы она занимала место, постройте приподнятую платформу в одном конце дома и спрячьте под ней выдвижную кровать. Лестница на платформу может использоваться как место для хранения, как в этом примере.
Крошечная студия
Раскладные двухъярусные кровати
Продолжая тему раскладывающихся кроватей, вы также можете установить раскладные двухъярусные кровати. Конечно, тому, кто займет верхнюю койку, придется подняться по лестнице, чтобы добраться туда, но по крайней мере один из вас отдохнет!
Складные двухъярусные кровати
Двухъярусная кровать с гусиным вырезом
Если вы построите свой крошечный дом на трейлере с гусиной шеей, вы можете встроить свою спальню в пространство над сцепкой.Тогда вам просто нужно добавить несколько ступенек, лестниц или ящиков, чтобы помочь вам добраться до кровати.
Мэйси Миллер
Спальня внизу
Пожалуй, самым простым вариантом было бы создать спальню внизу. Очевидно, что это займет некоторое пространство, но вы получите некоторую конфиденциальность.
BRV1 и BRV2 компании Humble Homes
Спальное место
Если вам нравится идея, чтобы ваша кровать находилась внизу, но вы хотите, чтобы все было просто, почему бы просто не положить матрас и не создать «спальную зону».Опять же, это не лучший вариант для тех, у кого проблемы с мобильностью, но в остальном это может быть довольно простое решение.
Питер В. Гилрой
Футон или раскладной диван
Еще одно простое решение, футон или раскладной диван, экономит место в дневное время и очень легко устанавливается, когда приходит время выключать свет.
Крошечная пенсия
Что вы думаете?
Какой-нибудь из этих вариантов вдохновил вас отказаться от лестницы в пользу лестницы? Какой дизайн, по вашему мнению, подойдет вам лучше всего?

.

раскладная и выдвижная чердачная стремянка, деревянная и алюминиевая складывающаяся модель с люком

Особенности и преимущества

Разновидности

Материалы

Как определить размеры?

Установка

Полезные советы

Раскладная лестница на чердак своими руками

Классификация чердачных лестниц

Особенности складных конструкций

Разновидности складных чердачных лестниц

Рекомендации по размерам

Материалы для изготовления

Технология изготовления простой откидной конструкции

Изготовление люка

Сборка механизма открывания

Деревянная лестница, делаем сами

Складная чердачная лестница своими руками

Виды раскладных чердачных лестниц

Стандартные размеры складных чердачных лестниц

Изготовление простой складной чердачной лестницы своими руками

Как сделать лестницу на чердак с люком своими руками

Чердачная складная лестница своими руками: чертежи, фото

Чердачные складные лестницы руками: чертежи, видео

Делаем лестницу на чердак своими руками, выбираем нужную конструкцию, монтаж лестницы на чердак.

Лестница, ведущая на чердак

Как осуществить выбор типа лестницы чердачной

Конструкции чердачных лестниц от производителя

Изготовление чердачной лестницы своими руками

Чердачная лестница своими руками + формулы, схемы, эскизы

Варианты складных лестниц на чердак

Используемые материалы

Чердачная лестница с люком: плюсы и минусы

Особенности лестницы для чердака

Особенности конструкции

8 самых популярных лестниц для чердака

Двухсекционная Basic

Базовая 3-х секционная

Двухсекционная лестница Делюкс

Телескопическая лестница

Деревянная лестница простая

Деревянная лестница Lux

Лестница с герметичным люком

Деревянная огнестойкая складная лестница

Стандартные размеры

Устройство пожарных лестниц для чердака

Механизм чердачной лестницы с люком — шарнирный без пружины

Стационарная, переносная или выдвижная?

Преимущества выдвижных лестниц

Требования к проему и его крышке

Трансформация лестниц

Установка конструкции

люк своими руками, чертежи с электроприводом, видео, размеры деревянных и металлических

Чем хороша складная лестница на чердак: все преимущества

Деревянный люк со складной лестницей на чердак: принцип работы

Деревянная складная лестница на чердак своими руками: чертежи для работы

Безопасные складные лестницы на чердак: размеры стремянок

Удобная раскладная лестница на чердак своими руками: ход работы

Складные чердачные лестницы с электроприводом: виды и характеристики

Как делается складная лестница на чердак своими руками (видео)

Компактная раскладная лестница на чердак (фото конструкций)

идеальная идея для экономии места

Зачем выбирать лестницу, которая откидывается в сторону?

Конструкция боковой складной лестницы

Можно ли сделать своими руками?

Где купить боковую складную лестницу

Как установить чердачную лестницу

Перед установкой чердачной лестницы…

Необходимые инструменты…

Расширение существующего проема…

Установка складной чердачной лестницы Stira

Крепление рамы

Не устанавливайте лестницу слишком плотно в проем!!

Резка по длине

Поздравляем! Теперь у вас должен быть полностью оборудованные складные чердачные лестницы Stira!

Складная чердачная лестница своими руками

Материал для работы

Порядок работы

Сборка шарнирного механизма

Изготовление секций
