Раскладная лестница на чердак своими руками: чертежи, размеры, установка

В доме, где есть чердачное помещение – всегда найдется место для всех необходимых вещей. Ведь именно чердак можно использовать для хранения важных, но не часто используемых предметов. Кроме того, при должном усилии возможно перестроить подкровельное пространство в просторную комнату, в том числе и жилого назначения (подробнее: как сделать жилую комнату на чердаке). Конечно, чаще чердаки в частных домах используются как дополнительные кладовки или склады. Однако, каким бы ни было назначение данного пространства, самое главное, чем необходимо его обеспечить – это надежной лестничной системой. Лестницы для чердаков могут иметь различную конфигурацию, но наиболее удобными и практичными считаются складные чердачные лестницы. В чем преимущество подобных конструкций и как их сделать самостоятельно? Разберем такие вопросы подробно, но прежде стоит рассказать об особенностях раскладных лестничных системах.

Складные лестницы: преимущества и особенности

Лестницы для чердака со складной конструкцией отличаются мобильностью, компактностью и функциональностью. Такая лестничная система во многом превосходит статичные и приставные аналоги. К преимуществам раскладной лестницы на чердак можно отнести:

  • экономию пространства под чердачным люком;
  • надежность и безопасность;
  • компактный внешний вид;
  • удобство использования;
  • легкость;
  • возможность самостоятельного конструирования и монтажа.

Достоинств у раскладных лестниц действительно много. В чем же главная особенность подобной системы? Прежде всего, стоит сказать, что по принципу использования она больше напоминает приставные лестницы. Чтобы подняться необходимо будет придерживаться за ступени, расположенные выше, а наиболее удобный вариант спуска по ней — это спиной вперед. Конечно, многие современные конструкции могут быть оборудованы широкими ступенями и дополнительными перилами, которые сделают процедуру спуска и подъёма наиболее безопасной.

Также к особенностям изделия можно отнести и то, что раздвижная лестница на чердак после использования будет задвинута и сложена под крышку люка. То есть на виду такая конструкция находится только во время эксплуатации, а в остальное же время она не занимает место и не является доступной. Это очень удобно в случае, когда в помещении нет достаточно места или в доме маленькие дети. Ведь аккуратно сложив систему и подняв ее наверх, можно не волноваться, что в отсутствие взрослых малыши захотят подняться на чердак. Кроме того, изделие никак не повлияет на интерьер, то есть не придется подбирать форму или расцветку согласно дизайнерской задумки помещения, так как лестницу просто не видно, до тех пор, пока не понадобится ее использовать.

Конечно, очень важно, чтобы раздвижная чердачная лестница была максимально прочной, но при этом оставалась легкой, так как пользоваться ею могут не только сильные мужчины, но и более хрупкие девушки или подростки. Обеспечить подобную функциональность может правильно разработанная конструкция, в которой все узлы надежно скреплены, а детали позволяют разложить систему буквально простым движением руки.

Конструкция раздвижной лестницы

Задумываясь о раскладной лестничной системе стоит иметь в виду, что чердачные складные лестницы могут отличаться по своей конструкции. В частности, принято выделять 4 основных подвида.

1. Лестница гармошка или ножницы. Такая система имеет компактный вид. Особенность ее в том, что складывается она по принципу гармошки. Как правило, такие конструкции выполняются из легкого металла. Это важное условие, так как все детали находятся в движении и при малой прочности легко могут выйти из строя. Если делается складная лестница на чердак своими руками, то наиболее внимательно стоит отнестись к местам соединения частей. Также периодически стоит смазывать шарниры, чтобы не образовывалась коррозия, а также для более плавного процесса трансформации.

2. Телескопическая система. Особенность данной модели в том, что изделие довольно легко раскладывается и также просто собирается. Лестница относится к наиболее миниатюрным вариантам в сложенном виде. Изготавливать ее рекомендуется из алюминия, так как это легкий и прочный металл. Главные части изделия – это полые трубки, которые фиксируются одна в другой в разложенном виде, в сложенном же виде трубки просто заходят друг в друга. К каждой трубке прикреплена секция ступенек, которые также выполняются из алюминия. Чтобы привести лестницу в рабочее состояние, достаточно ослабить фиксаторы и немного потянуть за нижнюю часть. Именно телескопическая конструкция считается наиболее простой, однако, выполнить правильное соединение самостоятельно довольно затруднительно. Поэтому такие системы чаще производят на заказ.

3. Секционная лестница. Этот вариант считается востребованным и распространенным. Именно его чаще всего выполняют своими руками. Особенность конструкции в том, что состоит она из 2-4 частей, соединенных в единую систему. Если состоит из двух секций, то раскладывается она по принципу книги, если элементов больше, то раскладывается как буклет. Еще один вариант подобной конструкции – это, когда части задвигаются друга над другом, но не как в случае с телескопической лестницей, когда трубки входят друг в друга, а просто элементы как бы накладываются поверх.

Подобные модели нельзя отнести к очень компактной продукции, так как места для них требуется больше чем для других вариаций, но при этом именно секционные лестницы считаются максимально надежными и безопасными.

4. Откидная лестница. Подобные модели используются реже других, так как конструкция их довольно необычна, а изготовить ее можно только имея особые навыки и специальное оборудование. Особенность изделия в том, что в разложенном виде оно напоминает стационарный лестничный марш, то есть требуется много места для ее установки. Система состоит из тетивы и закрепленных на ней ступеней при помощи сложных креплений-петель. Для придания лестницы рабочего вида необходимо зафиксировать тетиву, а затем уложить на нее ступени. А чтобы собрать конструкцию придется сначала откинуть ступени, а потом убрать тетиву, что не всегда возможно проделать быстро и легко.

Также все изделия могут классифицироваться по материалу производства. Основными считаются следующие виды лестниц:

  • деревянные;
  • металлические;
  • композитные.

Важно! Складная чердачная лестница должна быть максимально прочной и надежной, но при этом легкой. Поэтому лучшим выбором может стать комбинация материалов. Например, когда ступени и перила выполняются из древесины, а детали, отвечающие за трансформацию, выполнены из металла. Подобные конструкции будут иметь не большую стоимость, но при этом способны эффективно прослужить долгие годы. Пластиковыми или композитными могут быть только те элементы, на которые практически не оказывается никакого давления. Так как от постоянной нагрузки они очень быстро могут выйти из строя, а лестница станет не безопасной для использования. Часто пластиковыми или резиновыми бывают накладки на ступени, которые предотвращают скольжение.

Технические характеристики складных лестниц

Какая бы конструкция ни была выбрана в качестве варианта подъема на чердак, стоит иметь в виду, что есть рекомендованные параметры, которым изделие должно отвечать. В частности, это касается таких характеристик, как:

  • высота – четкого значения данная характеристика не имеет, так как в каждом конкретном случае может изменяться расстояние от пола до люка, то есть раскладная лестница должна основательно стоять на ровной поверхности пола и надежно зафиксирована на чердачном перекрытии, но при этом не стоит забывать, что лестничная система имеет определенный угол наклона;
  • ширина – ориентироваться стоит на значение в 60-70 см, если планируются поручни, то данный параметр стоит увеличить в зависимости от их параметров;
  • угол наклона – не менее 60-75 градусов, чем больше данный параметр, тем более безопасным и комфортным будет подъем;
  • количество ступеней – зависит от высоты лестницы, но приблизительно составляет 14-16 ступеней;
  • шаг ступеней – 16-23 см, данный параметр должен быть таким, чтобы владельцам было удобно передвигаться по ступеням;
  • толщина ступеней – 17-25 мм, не стоит слишком увеличивать характеристику, так как это приведет к утяжелению конструкции, но и делать слишком тонкие ступени не желательно, потому что потеряется прочность;
  • допустимая нагрузка – так как изделие должно быть рассчитано на вес человека плюс определенный груз, который может переноситься, то стоит делать небольшой запас в данной характеристике, то есть все крепления и ступени должны выдерживать не менее 150 кг;
  • параметры люка – стандартом считается размер 120х60 см.

Учитывая все перечисленное можно приступать к составлению плана будущей лестницы. Раскладная лестницы на чердак своими руками требует произведения определенных расчетов, без которых гарантировать прочность и безопасность изделия невозможно. Но также важно и правильно установить изделие.

Конструирование и монтаж лестницы на чердак

Самый простой вариант – это сконструировать складные деревянные чердачные лестницы. Ведь древесина является доступным материалом, с которым довольно легко работать. Понадобится минимальный набор инструментов и, хотя бы небольшой инженерный и столярный опыт. Прежде чем приступить к выполнению работы, следует создать чертежи будущей конструкции. Первым делом стоит измерить расстояние от пола комнаты до люка чердака и произвести все требуемые расчеты, с учетом вышеперечисленных параметров. Самый простой вариант лестницы – это секционное изделие, раскладываемое по принципу книги. Использовать для работы следует толстый брус в качестве тетивы и доски или бруски достаточной толщины для ступеней, а также металлические крепления и шарниры.

Согласно разработанной схеме необходимо напилить заготовки будущей лестницы. Делать это можно обычной ручной пилой, однако электролобзиком выполнить работу будет намного проще и быстрее. Когда все элементы подготовлены можно приступать к закреплению лестницы на дверце люка, читайте также: чердачная лестница с люком.

Важно! Раскладные секции должны быть максимально прочно соединены между собой шарнирами, но при этом легко раскладываться и собираться. Крышку люка стоит сделать распашной наружу. Также необходимо позаботиться и об укреплении самого люка. Лучше всего использовать металлический уголок, который надежно зафиксирует люк и поможет обезопасить процедуру спуска и подъема. Стоит отметить, что конструкция лестницы должна быть закреплена не только на крышке, но и фиксироваться к полу чердака. Еще один важный момент – это способ приведения лестницы в рабочее состояние. Стоит продумать вариант фиксации, а также безопасный, но простой способ приведения лестницы в рабочий вид.

Когда чердачная складная лестница будет готова, следует протестировать ее и убедиться, что все детали выполняют свою функцию исправно. В процессе эксплуатации останется только вовремя смазывать шарниры и другие подвижные части, а также следить за состоянием ступеней.

Видео по теме:

Посмотрите еще статьи:

Лестница раскладная на чердак своими руками

Многие собственники частных домов для того чтобы попасть в чердачное помещение, используют приставную или стационарную лестницу, установленную на улице. Безусловно, в целях безопасности подобная лестница вполне оправдана, и никогда лишней не станет. Однако для использования в зимний период, и особенно в тех случаях, когда на чердаке обустроено хозяйственное или даже полноценное жилое помещение, намного удобнее будет предусмотреть возможность входа прямо из дома.

Лестница раскладная на чердак своими руками

Но часто случается так, что стационарная конструкция внутренней лестницы требует весьма значительной площади, и оттого никак не может быть реализована на практике в условиях небольшого дома. Да и при достаточности площади вряд ли имеет смысл ее «транжирить», если чердак используется не постоянно, а лишь время от времени. Что предпринять? А выход есть – это конструкция—«трансформер», которая убирается по ненадобности в чердачное перекрытие. Итак, тема настоящей публикации: лестница раскладная на чердак своими руками — наиболее оптимальный вариант как для большого, так и для маленького частного дома.

Общие сведения о раскладных лестницах на чердак

Что говорят о достоинствах и недостатках подобных конструкций?

Складные лестницы, если их конструкция продумана, отличается безопасностью и простотой эксплуатации — весьма удобны. Однако, есть у них и свои недостатки, о которых также необходимо знать заранее, приступая к подобной реконструкции одной из комнат дома.

Потенциальному хозяину складной лестницы на чердак необходимо заранее ознакомиться не только с ее преимуществами, но и с рядом существенных недостатков

Итак, к преимуществам складной лестничной конструкции относят следующие моменты, которые значительно облегчат эксплуатацию чердачного помещения:

  • Возможность безопасного попадания на чердак в любое время, вне зависимости от сезона или текущих погодных условий.
  • Компактность и легкость эксплуатации качественной конструкции позволяет справиться с раскладыванием и складыванием лестницы всем жильцам дома, так как больших физических усилий не предвидится.
  • Конструкция в сложенном виде не занимает полезной площади как в жилом помещении, так и на чердаке. При отсутствии надобности лестница чаще всего убирается в проем чердачного перекрытия, экономя свободное пространство.
  • Люк в потолке, который необходим для размещения лестничной конструкции, при качественной отделке снизу абсолютно не портит внешнего вида потолочной поверхности.
  • При приобретении готовой конструкции, вполне можно выбрать модель с электроприводом. Это, безусловно, чрезвычайно удобно, так как при необходимости привести лестницу в рабочее состояние или убрать ее — вообще не придется прилагать никаких усилий. Однако, чтобы установить этот вариант лестницы, придется пригласить специалиста. Да и стоят такие комплекты – весьма немало.

К недостаткам установки данной конструкции в чердачное перекрытие можно отнести следующее:

  • Как бы то ни было, складные лестницы, в отличие от стационарных, далеко не всегда соответствуют критериям максимального удобства в плане крутизны подъема, количества и размера ступеней.
  • Исходя из первого пункта, напрашивается второй — подъем и спуск по таким лестничным конструкциям все же требует внимательности и особых мер предосторожности. В особенности это будет касается детей, людей старших возвратов или имеющих некоторые ограничения физических возможностей.
  • Как бы плотно люк ни входил в вырезанный под лестницу проем, он все равно лишит перекрытие герметичности. Поэтому, чтобы не допускать попадания в жилые комнаты холодного воздуха сверху (или, наоборот, горячего – в период летнего зноя), помещение чердака придется утеплить. Это, безусловно, ведет к дополнительным расходам. Правда, можно рассмотреть эту проблему с другой стороны. Если на чердаке планируется обустроить хозяйственное или жилое помещение, то в нем, так или иначе, необходимо проводить термоизоляционные работы на скатах кровли и выполнять настил полов с качественным утеплением.

Критерии, которым должна соответствовать складная лестница

Чтобы лестница эксплуатировалась долго и была безопасной для своих хозяев, она должна соответствовать некоторым критериям, вне зависимости от ее конструкции и материала изготовления.

Цены на раскладные лестницы

раскладная лестница

К таким качествам изделия можно отнести:

  • Прочность материала изготовления, всех креплений и соединительных узлов.
  • Легкость конструкции по своей массе. Это важно не только для удобства эксплуатации лестницы, но и для того, чтобы она в сложенном виде не давала чрезмерной дополнительной нагрузки на чердачное перекрытие.
  • Простота в эксплуатации – с процессом приведения лестницы в «боевую готовность» и ее складыванием должен справиться любой взрослый член семьи.
  • Складывающие лестницу шарнирные или иные узлы и приспособления должны функционировать легко, без даже минимальных затруднений.
  • Если лестница будет эксплуатироваться постоянно, ввиду того, что на чердаке предполагается расположить часто используемое помещение, то изделие лучше сделать самостоятельно или же заказать хорошему мастеру, чтобы быть уверенным в ее надежности, а значит, в своей личной безопасности.

Почему лучше будет изготовить лестницу самостоятельно?

Сегодня на строительном рынке представлено немалое количество моделей разных производителей. Они, как правило, достаточно удобны в использовании, но если их эксплуатируют не особо интенсивно. Если же лестница будет раскладываться и складываться по нескольку раз в день, то потребуется более прочный механизм, так как предлагающиеся изделия могут не выдержать столь интенсивной эксплуатации из-за того, что каждое из них рассчитано на определенный «моторесурс».

Готовые лестницы практически всегда имеет небольшой угол уклона относительно вертикали. То есть производитель делает их слишком крутыми, поэтому по ним неудобно подниматься и спускаться, особенно удерживая в одной руке определенный груз, а другой —подстраховывая себя. Причины, как видно, весьма значимые, и оттого многие владельцы домов предпочитают не покупать готовые комплекты, а монтировать их самостоятельно по собственным чертежам, рассчитывая их под собственный вес и оснащая прочными механизмами.

Основные типы складных лестниц на чердак

Прежде чем приобретать или изготавливать складную лестницу, необходимо определиться с ее конструкцией, так как их существует несколько. Итак, разработаны и изготавливаются в промышленных масштабах и самостоятельно следующие виды лестниц: выдвижные, раскладные пружинные, телескопические, складные с упрощенной конструкцией, простые складные компактные лестницы.

Выдвижная или раздвижная лестница

Выдвижная конструкция лестницы может состоять из двух или трех секций, в зависимости от высоты расположения чердачного перекрытия.

  • Первый вариант

Верхняя секция конструкции с помощью металлического фланца закрепляется на поперечной доске, формирующей короб проема, обустраиваемого в чердачном перекрытии. Каждая из секций при сложении лестницы, вдвигается в расположенную выше часть, как по рельсу. Собранные вместе секции лестницы переводятся в горизонтальное положение и укладываются на полы чердачного помещения. Люк в данной конструкции может быть закреплен к самой верхней и короткой секции, и в этом случае при закрытии люка будет скрыта и вся лестница. Люк также может закрываться и отдельно, то есть сначала на чердак отправляется лестница, а затем закрывается люк.

Один из вариантов складной лестницы выдвижного типа

1 — Балка чердачного перекрытия.

2 — Винтовой фланец.

3 — Выдвижные секции лестницы.

4 — Поворотный механизм.

На этой иллюстрации показан принцип работы выдвижной лестницы. Однако, совершенно очевидно то, что она может подойти лишь в том случае, если чердак не используется в качестве жилого помещения и посещается достаточно редко, а не постоянно.

  • Второй вариант

Еще один вариант раздвижной лестницы, состоящей из двух секций — короткой, закрепленной на крышке люка, и длинной, которая после раскладывания будет упираться в поверхность пола комнаты.. Этот вариант также подойдет для чердака, используемого в качестве хозяйственного помещения. Так, если необходимо попасть на чердак, люк открывается, а вместе с ним опускается и лестница. Затем, из сложенной конструкции выдвигается ее нижняя часть до упора в пол.

Весьма распространенный вариант готовых комплектов складных лестниц на чердак

При раскладывании лестницы, освобождается место прохода на чердак. В готовых, заводских вариантах раздвижных или раскладных лестниц люк оснащен собственной термоизоляцией. А по контуру проема установлен уплотнитель, чтобы теплый воздух из помещения не уходил через зазоры вокруг потолочного люка. О подобных методах минимизации тепловых потерь нельзя забывать и при самостоятельном изготовлении лестницы.

Раскладная лестница

Раскладная лестница отличается от раздвижной тем, что ее секции не задвигаются одна в другую, а складываются между собой. Это обеспечивается специальными шарнирными механизмами, установленными в узлах соединения пролетов. Сложение конструкции происходит «по принципу гармошки». Верхняя секция закреплена на панели-люке, на нем же установлены складные поручни, которые облегчают подъем на верхний этаж или чердак.

Принцип работы лестницы—«трансформера» складного типа

Преимущество этой конструкции заключается в том, что она не занимает места больше, чем проем в перекрытии, так как полностью прячется в специальный короб, который и обрамляет открывающийся люк. Поэтому, поднявшись на чердак, лестницу можно поднять, чтобы она не мешалась на нижнем этаже, а для того, чтобы случайно не наступить на люк, находясь наверху, можно предусмотреть верхний прочный люк или же ограждение проема.

Цены на лестницы

лестница

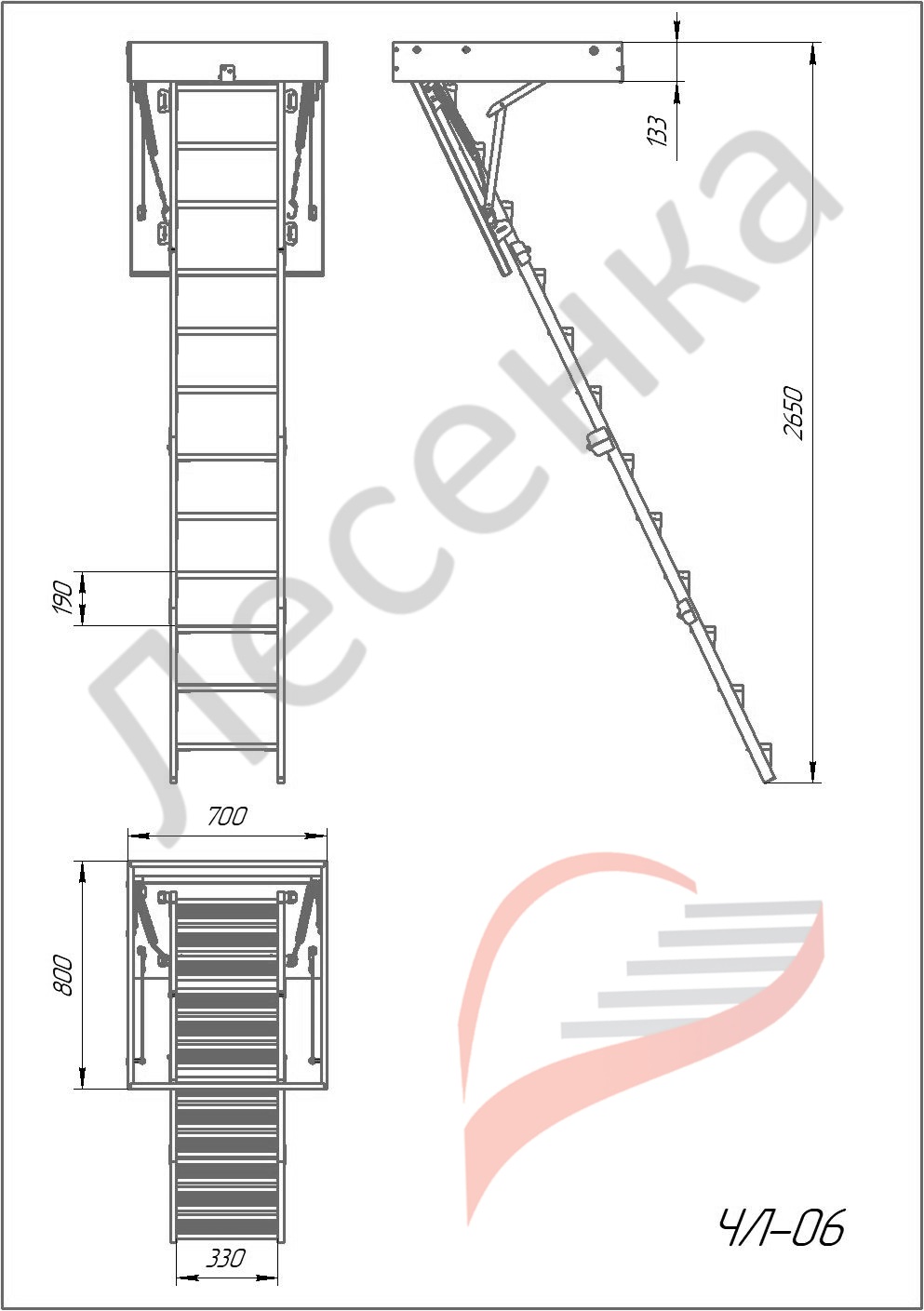

Одна из моделей складных лестниц на чердак, представленных в ассортименте строительных магазинов

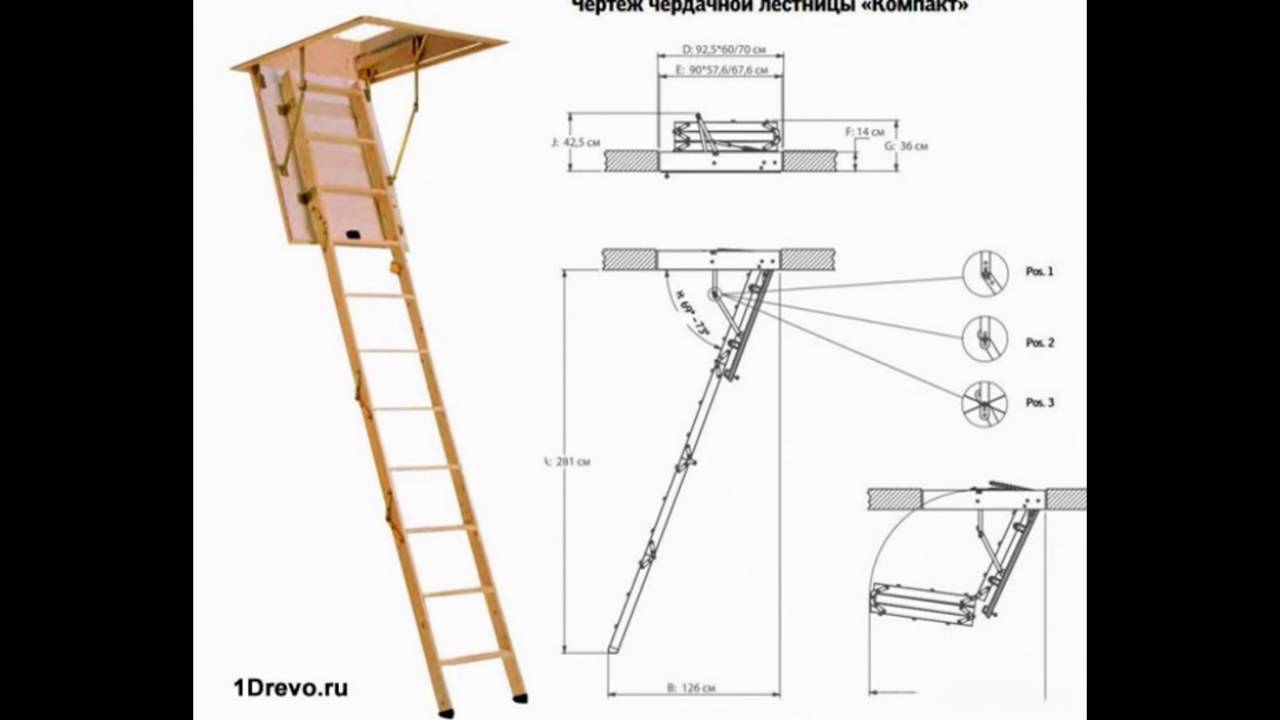

На расположенной выше схеме представлена готовая конструкция, одна из тех, что предлагаются в специализированных магазинах. Однако, ориентируясь на нее, вполне можно изготовить лестницу и самостоятельно. Как это сделать — подробно будет рассмотрено в представленной ниже таблице-инструкции.

На схеме виден короб, обрамляющий проем. Он оснащается эластичной резиновой прокладкой, благодаря которой люк плотно, без зазоров, будет прижат к внутренним стенкам короба.

Люк показанной конструкции изготовлен из ДСП, но, изготавливая подобную лестницу самостоятельно, её вполне можно заменить на доски, собрав из них щит. Для этой цели рекомендуется выбрать легкую пористую древесину, например, липу или сосну.

Деревянные ступени оснащены противоскользящим покрытием. При самостоятельном изготовлении лестницы можно с помощью фрезера на ступенях вырезать углубления, в виде двух-трех канавок, проходящих по всей длине их поверхности.

Ступени фиксируются в боковых стойках секций лестницы с помощью соединения «ласточкин хвост», которое более надежно, нежели прямые шипы.

Металлические лестницы ножничного типа

Еще один вариант складной конструкции — это так называемая ножничная лестница, которую изготавливают из металла. Как правило, для этой цели используется алюминий, в силу своей небольшой массы. Конструкция зарекомендовала себя довольно неплохо, особенно для тех случаев, когда чердак приходится посещать достаточно часто.

К достоинствам этого типа лестниц можно отнести и ее универсальность. Имеется в виду то, что модули, формирующие ступени, могут быть растянуты «на полную», если в помещении высокий потолок, или же сжаты до определенного уровня, конечно. Главное, чтобы нижняя ступень упиралась в пол. Таким образом, лестница рассчитана на определенный, и весьма немалый диапазон высоты потолка.

В сложенном состоянии такая лестница достаточно компактна и не выходит за пределы предназначенного для нее короба, устанавливаемого в толщину чердачного перекрытия.

Складная  металлическая чердачная лестница ножничного типа. Весьма сложная конструкция, и браться за ее самостоятельное изготовление – вряд ли оправдано

Недостатком подобной ножничной конструкции можно считать то, что для ее установки и сложения необходимо приложить определенные усилия. Это может представить проблему для некоторых жильцов дома, не обладающих необходимыми физическими данными.

Самостоятельно изготовить такую лестницу достаточно сложно, так как требуется точнейшая подгонка металлических деталей, а сама конструкция изобилует шарнирными соединениями. Да это и невыгодно, так как материал для самостоятельного изготовления наверняка обойдется в сумму ничуть не меньшую, чем стоимость уже готового изделия.

Узнайте, как сделать деревянную лестницу своими руками, из нашей новой статьи на нашем портале.

Простые варианты складных лестниц

Существует несколько вариантов изготовления простых лестниц. Далее будет представлено два из них. Возможно, что какой-то из показанных примеров станет подходящим для конкретного помещения, интересующего читателя.

  • Первый вариант

Этот вариант доступен для самостоятельного изготовления любому владельцу частного дома. Подобная модель имеет очень простую конструкцию и не требует приобретения и установки сложных механизмов.

Явным недостатком этой модели можно назвать то, что лестница находится на виду, а не прячется, как большинство складных конструкций, в чердачное перекрытие. Но и здесь можно найти приемлемое решение. Например, при желании такую лестницу можно скрыть за дверцами узкого шкафа, закрепленного на стене.

Проще варианта для складной лестницы на чердак, наверное, и не придумаешь…

Самое главное в этой конструкции — правильно рассчитать ее высоту и размеры используемых для ее сборки деталей. Кроме деревянных стоек, перекладин и бруса, для закрепления лестницы в верхней части, потребуются две пары мощных прочных петель, которые и помогут приводить конструкцию в рабочее положение. В данном случае, мастер дополнительно, для придания конструкции жесткости, закрепил на каждой из секций диагональный брус.

Соединения «ласточкин хвост» надежно скрепят элементы лестницы между собой, придавая конструкции необходимую жесткость.

Однако, если выбрать правильное соединение поперечин с вертикальными стойками, то диагональные детали усиления, скорее всего, не потребуются. Самым оптимальным вариантом соединения является врезка поперечин в вертикальные стойки «в полдерева» или в так называемый «ласточкин хвост». Дополнительно соединяемые элементы лестницы рекомендовано посадить на столярный клей.

Итак, эта складная лестница, состоящая из двух секций, закрепляется на брус или доску, надежно зафиксированную на стене, непосредственно под потолочным люком, ведущим на чердак. На верхних краях стоек верхней секции с помощью саморезов прикручиваются петли, ответная часть которых закрепляется на стеновом брусе.

Вторая пара петель предназначена для шарнирного соединения верхней и нижней секции. Правда, здесь можно использовать самодельные шарнирные механизмы. Детали для них вырезают из стального листа, толщиной в 4÷5 мм. В предусмотренных проушинах этих деталей высверливаются отверстия для болтов, становящихся осями шарнира. Кроме того, сверлятся отверстия для крепления шарнира к лестничным секциям – эти соединения лучше всего делать с помощью сквозных болтов (винтов). Такие соединения — более надежны, чем стандартные дверные петли, и прослужат гораздо дольше, обеспечивая должный уровень безопасности эксплуатации лестницы.

Цены на обрезную доску

обрезная доска

Дверные петли, даже самые мощные – все же не самый лучший вариант шарнира между двумя секциями лестницы. Лучше продумать иной соединительный узел, пусть даже и из самодельных деталей, изготовленных из стального листа.

Нижняя, более короткая секция, должна каким-то образом удерживаться в то время, когда лестница будет находиться в сложенном состоянии. Для этой цели можно предусмотреть на стене кронштейн-крюк, или же фиксировать две секции лестницы между собой на металлический крючок.

  • Второй вариант

Для того чтобы попасть на чердак, может быть использована наипростейшая конструкция лестницы, которую сможет собрать даже начинающий мастер, при наличии некоторых инструментов.

Такая конструкция получается достаточно жесткой и вполне может выдержать средний вес человека, несущего не слишком тяжелый груз. В сложенном виде подобная лестница без труда поместится в высокий шкаф, или же просто может быть подвешена за ремень на кронштейн, предусмотренный для нее на стене в подсобном помещении. Ремень, который входит в конструкцию лестницы, также выполняет роль двух ступеней в то время, когда она находится в разложенном виде, что хорошо видно на представленной иллюстрации.

Схема и принцип использования простой по конструкции складной лестницы.

Изготовление этой довольно простой конструкции производится следующим образом:

  • Берутся два хорошо обработанных бруса, имеющих размер в сечении 30×50 мм. Длина стоек выбирается в зависимости от высоты потолка помещения, где будет обустроен люк на чердак. Стойки должны иметь высоту (длину), равную расстоянию от пола нижнего помещения до чистого пола чердака.
  • С одной из широких сторон бруса, которые в дальнейшем будут повернуты друг к другу, фрезеруются каналы для установки и движения перекладин. Эти пазы должны иметь длину, равную ширине перекладин-ступеней лестницы, ширину равную толщине ступеней, глубину в 6÷7 мм. В средней же части этих «каналов» необходимо сделать более глубокий паз. В него будут устанавливаться ступени, когда лестница будет переводиться в рабочее состояние.
  • Затем, отступив от центрального паза 150 мм в обе стороны, на обоих брусках размечаются, а потом прорезаются отверстия, в которые будет установлен ремень с храповым механизмом для его стяжки.
  • Следующим шагом изготавливаются три ступени размером в сечении 20×50 мм. По бокам ступеней вырезаются шипы, которые должны плотно устанавливаться в среднюю углубленную часть вырезанных каналов-пазов.

Для того чтобы собрать такую лестницу, необходимо ослабить ремень стяжки, раздвинуть стойки, вытащить из пазов и установить снова, но теперь уже перпендикулярно, в пазы три ступени. Затем, с помощью ремня и стягивающего механизма, все детали стягиваются между собой.

Как можно видеть из показанной иллюстрации, деревянные перекладины-ступени не закрепляются на лестнице стационарно, но при ее сложении вставляются в пазы по своей длине. Этим обеспечивается компактность конструкции при ее хранении, простота транспортировки к месту использования.

Эта лестница никак не будет привязана к одному месту. Ее вполне можно будет использовать в разных областях дома, в том числе и в том случае, если потребуется, например, произвести ремонт или чистку водосточных желобов или нижней части кровли.

Особенности определения основных параметров будущей лестницы

Чтобы эксплуатация лестницы была комфортной и безопасной, прежде, чем составлять ее чертеж или приобретать готовый вариант конструкции, необходимо произвести некоторые расчеты. Иначе покупка или изготовление может стать бесполезной тратой денег и времени.

Изготовление лестницы или монтаж готового комплекта должны предваряться оценкой имеющихся условий установки конструкции и некоторыми расчётами
  • Выбирая конструкцию чердачной лестницы, необходимо учесть параметры помещения, в котором планируется обустроить люк. Важно учесть высоту потолка, его площадь и область, которую может занимать лестница в разложенном виде. Очень важно выбрать правильный уклон лестницы, иначе по ней неудобно, а иногда и опасно будет подниматься на чердак, а также спускаться вниз.
Схема, демонстрирующая оптимальные углы уклона лестничных пролетов для обеспечения безопасной и комфортной эксплуатации. Увы, складные лестницы на чердак не всегда можно «подогнать» под эти показатели

Обратите внимание на предлагаемую схему. Оптимальным углом уклона для безопасности пользования лестницами в доме считается диапазон от 30 до 40 градусов. Для лестниц на чердак или в подвал верхняя рекомендуемая граница крутизны доходит до 45 градусов. Более крутые марши становятся уже весьма небезопасными для повседневного пользования. И особенно в таких условиях, когда подъем по лестнице или спуск по ней сопровождается перемещением тех или иных грузов. А это чаще всего и требуется при эксплуатации чердака, используемого в качестве складского подсобного помещения. (Про жилое – даже не говорим, так как там крутизна, как уже указывалась – не более 40 градусов).

Узнайте несколько вариантов для самостоятельного строительства лестницы в погреб, из нашей новой статьи на нашем портале.

Правда, в случае с чердачными лестницами складной конструкции добиться соответствия оптимальным параметрам –зачастую бывает весьма сложно. Но, во всяком случае, к ним необходимо стремиться. Или же придётся принимать «административные» меры по ограничению пользования лестницей теми членами семьи, для которых она может представлять опасность.

Цены на популярные модели бензопил

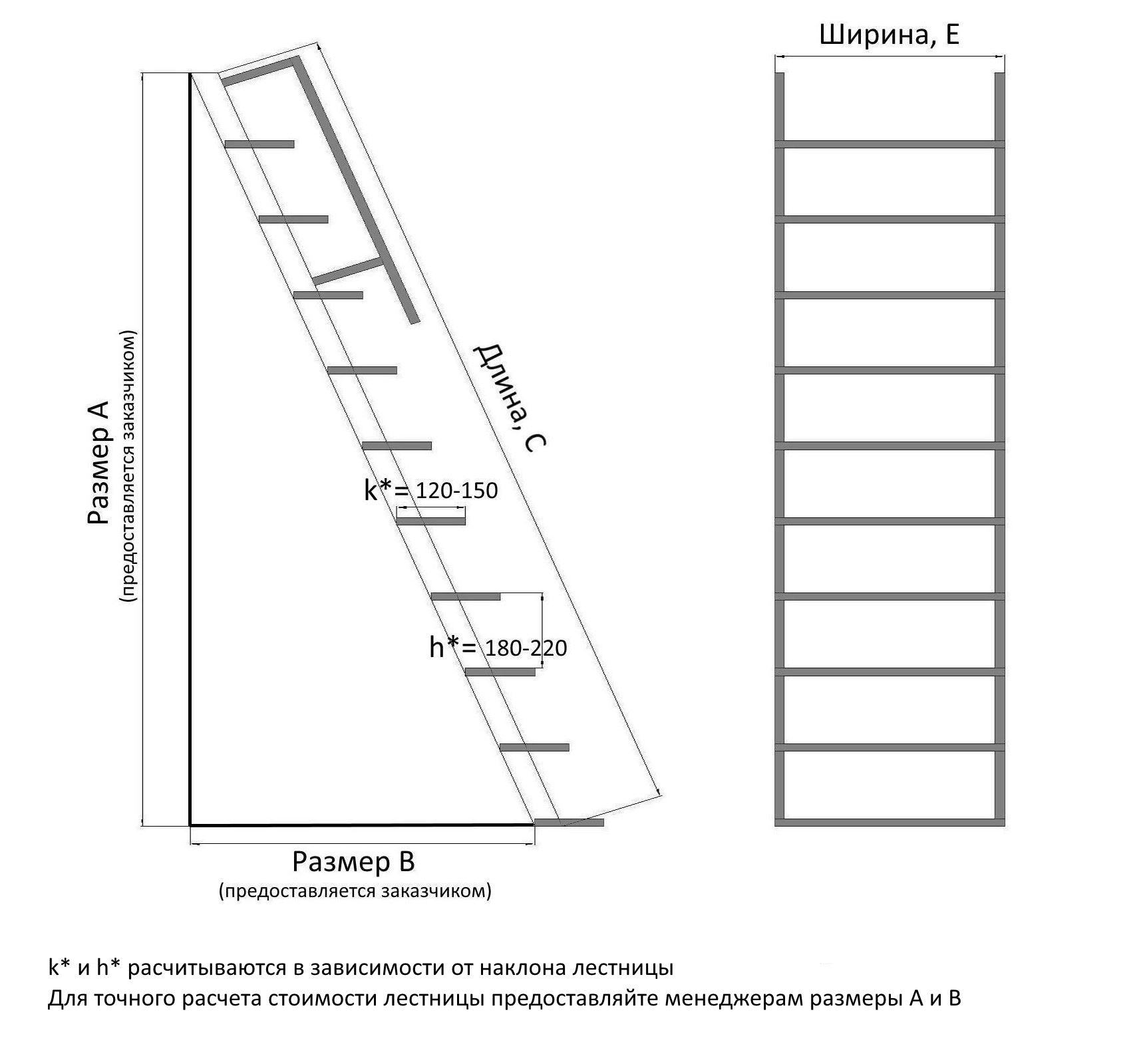

Основные линейные параметры лестницы на чердак

Крутизна лестничного марша (угол а) зависит от высоты Н (показана красным цветом). Она, в свою очередь, слагается из высоты потолка в помещении и плюс толщины чердачного перекрытия). Эта величина известна изначально. Второй параметр — это то пространство в помещении, которое лестница может занять в разложенном состоянии (D – синий цвет). По сути — линейная проекция лестницы на плоскость пола. Просчитать этот параметр поможет размещённый ниже калькулятор.

Калькулятор взаимозависимости высоты лестницы, ее крутизны и длины горизонтальной проекции

Перейти к расчётам

Калькулятор позволяет быстро и точно решить прямую или обратную задачу. Имеется в виду, что можно исходя из планируемой крутизны определить, сколько места на полу необходимо предусмотреть для раскладки лестницы. Или же, исходя из наличия свободной площади, заранее определить получающуюся крутизну лестничного марша, чтобы появилась возможность оценить степень его комфортности и безопасности для всех членов семьи.

Теперь, имея в распоряжении параметры высоты и горизонтальной проекции лестницы, несложно рассчитать суммарную длину ее секций, то есть, по сути, общую длину лестницы в разложенном положении (на схеме обозначена зелеными стрелками и буквой L).

Вновь обратимся к онлайн-калькулятору.

Калькулятор расчета длины лестницы на чердак

Перейти к расчётам

  • Зная основные линейные параметры лестницы, можно на схеме «расставить» ступеньки для каждой из ее секций. Считается, что для лестниц такого типа оптимальной высотой каждой из ступеней будет 200÷220 мм.
  • Не стоит делать проем в потолке под люк слишком большого размера. Чем больше будет площадь проема, тем быстрее помещение будет выхолаживаться, даже при хорошем утеплении и уплотнении пазов. Но, вместе с тем, есть и определенные минимальные размеры этого окна. По ширине оно должно составлять не менее 700÷800 мм, а по длине (по ходу лестничного марша — 1000÷1200 мм.
  • Если для выхода на чердак выбрано помещение, в котором потолок имеет высоту в 3000÷3500 мм, то лучше и вовсе от раскладной лестницы отказаться в пользу винтовой, стационарной маршевой конструкции, или же обходиться приставной. Эти варианты будут более безопасны и прослужат длительный срок без ремонта.
  • При планировании конструкции важно также учесть особенности открывающего люк механизма. Дело в том, что при раскладывании и складывании лестницы он может немного сдвигаться вперед или, наоборот, назад.
  • В связи с тем, что люк вместе с лестницей будет открываться внутрь помещения, необходимо предусмотреть механизм, который позволит открываться ему плавно. Такое открывание реализовано во всех готовых заводских лестничных конструкциях — в них оно обеспечивается посредством специально установленной пружины. Если такого механизма установлено не будет, не исключается вероятность весьма неприятных последствий. При раскладывании лестницы она может просто упасть кому-то на голову, поэтому конструкция будет чрезвычайно травмоопасной.

Сегодня в строительных магазинах можно найти любые механизмы, предназначенные для подобных конструкций, поэтому создать условия для медленного и плавного открывания люка — не составит труда. Если же в магазине ничего подходящего не нашлось, то, изучив принцип работы такого механизма замедления, его можно сделать самостоятельно или же заказать мастеру.

Самостоятельное изготовление и монтаж складной лестницы на чердак

Материалы и механизмы для изготовления складной лестницы

Перейдем к рассмотрению основным материалов и деталей, которые потребуются для изготовления и монтажа складной лестницы на чердак.

  • Для того чтобы изготовить люк для размещения лестницы в собранном положении потребуется подготовить брус сечением примерно 50×50 мм и лист фанеры толщиной в 10 мм. Для деталей самой лестницы потребуется хорошо обработанная доска толщиной в 20÷25 мм и шириной 120÷150 мм. Длина досок будет зависеть от рассчитанных линейных параметров лестницы, количества секций и шага установки ступеней.
  • Важную роль, как уже говорилось выше, играют механизмы, обеспечивающие амортизацию открывания люка, а также складывание и раскладывание конструкции лестницы.
  • Для закрепления люка на коробе, обрамляющем проем, потребуется две мощных петли или же надежная прочная рояльная конструкция.
  • Потребуются механизмы, удерживающие люк вместе с лестницей и предупреждающие его резкое открывание, то есть своеобразные амортизаторы. Они могут иметь сложную и простую конструкцию, доступную для самостоятельного изготовления при наличии необходимых инструментов.
Подобные надежные шарнирные соединения для секций раскладной лестницы вполне можно изготовить и собственными силами
  • Механизмы, позволяющие складывать и раскладывать секции лестницы, то есть, по сути — шарнирные соединения. Некоторые мастера используют для этой цели обычные мощные дверные петли. Но более удобный, и проверенный временем механизм, представлен на фото. Он состоит из двух металлических полос, с просверленными в них отверстиями для креплений. Подобные шарниры продаются в специализированных магазинах, например, мебельной фурнитуры. Несложно, при необходимости, изготовить их и самостоятельно.

Процесс изготовления складной чердачной лестницы – пошагово

В этом разделе статьи представлена таблица-инструкция, в которой будет подробно рассмотрено изготовление не только самой лестницы, но и механизмов для ее нормального функционирования, а также показан монтаж всей конструкции в проем чердачного перекрытия.

Вот такую раскладную лестницу на чердак вполне способен изготовить самостоятельно «мастеровитый» хозяин дома

Приведенную пошаговую инструкцию вполне можно использовать в качестве руководства для самостоятельного изготовления складной чердачной лестницы, которая может состоять из трех или четырех секций.

ИллюстрацияКраткое описание выполняемой операции
Первым делом стоит рассмотреть изготовление короба, который будет установлен в потолочный проем и станет местом размещения чердачной лестницы в сложенном состоянии.
Короб может иметь разные размеры, так как «габариты» владельцев дома тоже бывают разные. Однако, чем меньше будет проем (безусловно, в разумных пределах, о которых было сказано выше), тем лучше. Короб должен быть достаточно мощным, так как на него будет устанавливаться люк с закрепленной на его внутренней поверхности лестницей.
Для того чтобы изготовить короб, потребуется доска, имеющая ширину, равную толщине чердачного перекрытия. Толщина доски, используемая для короба, должна быть не менее 30 мм.
Доска обрабатывается, разрезается на выбранные размеры, учитывая формирование соединений — в данном случае, детали короба соединяются в полдерева.
Сначала элементы склеиваются между собой столярным клеем, а затем скручивается саморезами диаметром в 5, а длиной в 80÷100 мм.
Далее, можно переходить к изготовлению люка-хранилища.
Он должен иметь такие размеры, чтобы плотно входить в короб проема. Для него необходимо подготовить пять брусков, из которых будет собрана рама. Размер бруса в сечении составляет 50×50 мм.
Потребуется два коротких отрезка и три длинных. Один из длинных брусков устанавливается по центру вдоль, придавая раме люка дополнительную жесткость.
Для соединения брусков в раму могут быть использованы любые из существующих столярных соединений. Самое простое из них — в полдерева. Однако, используя его, дополнительно детали придется скрепить саморезами.
На примере показано соединение прямым шипом, с использованием столярного клея.
В принципе, как бы ни соединялись детали конструкции, участки их примыкания обязательно необходимо обработать столярным клеем.
Собрав раму, следует измерить и сравнить ее диагонали, которые при соблюдении условия перпендикулярности сторон должны иметь одинаковый размер.
При необходимости раму на этом этапе еще можно подкорректировать.
Только добившись идеальной ровности прямых углов, раму можно окончательно скреплять саморезами.
Следующим шагом на скрепленную раму из бруса накладывается вырезанный фанерный лист толщиной в 8÷10 мм, имеющий размеры, соответствующие ее внешнему контуру.
Затем лист прикручивают к брускам рамы с помощью саморезов длиной в 50 мм. Саморезы вкручиваются с шагом в 150÷180 мм.
Далее, переходят к изготовлению лестницы, используя пока еще не разрезанные доски, предназначенные для стоек или тетивы секций лестницы.
Две подготовленные доски укладывают на рабочий стол, выравнивают их между собой и временно скрепляют скотчем — этот процесс необходим для разметки длины секций, отверстий для крепежных соединений, а также пазов для установки ступеней.
Определив верхний край стоек, сразу в двух досках просверливается сквозное отверстие так, чтобы на каждой из досок образовалась полуокружность.
Такой вырез необходим для установки в них шарнирных элементов секций.
Далее доска с полуокружностью распиливается по ее центру — это будут в итоге заготовки двух стоек (тетив) лестничной секции или же левая стойка двух секций, скрепляемых между собой шарнирным механизмом, позволяющим складывать и раскладывать конструкцию.
На данной иллюстрации хорошо представлено, как устанавливаются соединяющие секции лестницы шарнирные механизмы, и для чего в итоге производится просверливание отверстий.
Следующим шагом тетивы лестничных секций необходимо разметить под установку ступеней.
Этот процесс проще всего производить малкой, установив на ней нужный угол уклона лестничного марша.
Малка позволит точно наметить правильное расположение ступеней на тетиве.
Чтобы разметка пазов была идеально симметричной, лучше всего ее производить одновременно на двух скрепленных скотчем досках, предназначенных для изготовления одной секции.
Кроме будущих пазов, размечаются и края доски, так как они тоже должны быть срезаны под тем же углом, под которым будут устанавливаться ступени.
Ширина пазов должна соответствовать толщине доски ступеней.
Следующим этапом по нанесенным линиям разметки в досках делаются запилы на глубину в 6÷7 мм, а затем древесина выбирается из них с помощью стамески.
Вполне можно воспользоваться и ручным фрезером, если он есть в распоряжении, и имеются навыки работы с ним, так как по неопытности несложно и «загубить» заготовку.
После этого обрезаются и края досок, которые будут упираться в пол при полностью разложенной лестнице.
Затем на одинаковые отрезки нарезается доска, предназначенная для ступеней.
Ширина ступеней может быть разной, но лучше, если она будет варьироваться между 500 и 700 мм. Такие ступени более надежны, особенно в тех случаях, если некоторые жильцы дома страдают от излишнего веса.
Рекомендуется на поверхности заготовок под будущие ступени отфрезеровать бороздки глубиной в 1,5÷2 мм, шириной в 3÷5 мм, которые будут расположены перпендикулярно тетивам.
Эти простые, но необходимые меры предосторожности значительно уменьшат вероятность возникновения травмоопасной ситуации – соскальзывания обуви со ступеньки при подъеме или спуске по лестнице.
В готовом виде тетивы должны выглядеть так, как показано на иллюстрации.
Все готовые детали лестницы рекомендуется обработать антисептическими средствами, которые защитят древесину от жука-точильщика, а также от поселений в трещинах других, не менее неприятных для соседства насекомых.
А древесина получит хорошую устойчивость и к поражению патогенной микрофлорой – гнилью, плесенью, грибком и т.п.
После того как тетивы и ступени, обработанные антисептиком, полностью высохнут, последние можно устанавливать в вырезанные для них пазы.
Ступени рекомендовано монтировать на столярный клей. Причем, установив заготовки ступеней в одну тетиву, сразу же сверху таким же образом устанавливают противоположную.
Следующим шагом ступени необходимо окончательно закрепить в тетивах, вкрутив с каждой из сторон по два самореза.
Но здесь нужна известная осторожность. Чтобы доски ступеней при вкручивании крепежа случайно не дали трещину, настоятельно рекомендуется сначала просверлить в них, насквозь через тетиву, отверстия, с диаметром на 1,5÷2 мм меньше диаметра саморезов.
Длина крепежных деталей в этих соединительных узлах должна составлять 80÷100 мм.
Аналогичным порядком изготавливаются и остальные секции складной лестницы.
Теперь можно переходить к изготовлению шарнирных креплений для соединения секций лестницы.
В данном случае, для этого мастеру потребовалась стальная полоса толщиной в 4 мм, из нее нарезаются отрезки в 150 мм. Их края рекомендовано скруглить, чтобы при раскладывании и складывании конструкции избежать травмирования рук. Далее, с половины подготовленных полосок отрезаются отрезки длиной в 50 мм, а затем с помощью сварки закрепляются сверху той детали, с которой они были отрезаны.
Места сварки должны быть хорошо зачищены, иначе неровности будут мешать нормальному движению получающихся шарниров при складывании и раскладывании конструкции.
Такая конфигурация механизма позволит двигаться шарниру более свободно, так как полоса не будет прилегать к древесине в области пересечения двух металлических полос.
Затем, в этих рычагах шарниров просверливаются по три отверстия. Чтобы они располагались на одинаковых местах, лучше всего будет сложить полоски для одного крепления вместе, зажать их в тисках и одновременно просверлить сквозные отверстия.
Два отверстия делаются под саморезы – для крепления шарниров к тетивам лестничных секций.
А верхнее имеет больший диаметр – здесь расположится ось шарнира. В роли оси используется болт М6 или М8, имеющий резьбу только на конце, на которую можно будет накрутить две гайки.
Крайнюю гайку можно даже прихватить точечной сваркой, чтобы она не откручивалась.
Таких механизмов необходимо изготовить на каждое подвижное соединение секций — по две штуки.
Следующим шагом шарнирные механизмы должны быть установлены на секции лестницы.
Их прикладывают так, чтобы приваренная часть полосы оказалась снаружи, а соединительный болт, играющий роль оси шарнира, установился в выпиленные полуокружности, которые при раскладывании лестницы, образуют целую окружность.
Так выглядят две секции, скрепленные шарнирными механизмами, в разложенном виде.
А это — они же, но уже только в сложенном состоянии.
Для большей жесткости, а также для последующего прикручивания крепежных деталей, в верхней части верхней секции прикручивается широкая доска или же отрезок фанеры толщиной в 10 мм.
Готовая лестница, состоящая из трех секций, в сложенном виде выглядит так, как представлено на этой иллюстрации.
Естественно, вся эта конструкция должна легко помещаться в изготовленный ранее короб по ширине, длине и высоте.
Теперь, когда сама лестница готова, можно заняться разметкой креплений, предназначенных для удержания и открывания люка на коробе.
В качестве креплений могут быть использованы специальные или рояльные петли. Они накладываются на край короба, на который будет крепиться люк.
Разметив их местоположение и крепежные отверстия карандашом, сами отверстия лучше всего сразу «акцентировать» тонким сверлом.
Следующим этапом короб необходимо установить и закрепить в потолочном проеме.
Так как проем должен быть немного больше, чем короб, для временного закрепления конструкции между внешними стенками короба и проема вбиваются распорки.
Установив короб, следует измерить и сопоставить его диагонали. Если они будут иметь разный размер, конструкцию следует подкорректировать, иначе люк попросту не встанет на свое место.
Короб закрепляется к стенкам укрепленного заранее проема в чердачном перекрытии с помощью длинных и мощных гвоздей или же саморезов.
Установив короб, все зазоры, образовавшиеся между его внешними стенками и стенками чердачного перекрытия необходимо заполнить монтажной пеной. Дальнейшие работы следует производить после ее расширения, застывания и удаления выступивших наружу излишков.
Теперь к коробу, по заранее сделанным разметкам и намеченным отверстиям под крепеж, фиксируются петли для люка.
После чего по диагонали углов короба со стороны помещения следует закрепить четыре доски или бруска. Необязательно чтобы они были вырезаны по размеру и аккуратно обработаны, так как после закрепления люка они все равно будут демонтированы.
После этого, на закрепленные по углам временные подставки, в короб устанавливается рама люка, обшитая фанерой. Производится ее точная центровка по обрамленному проему.
На край фанерного листа люка загибаются выступающие части навесных петель, а затем прикручиваются через фанеру к раме.
После выполнения этой операции временные диагональные подставки под раму можно демонтировать – они свою роль уже сыграли.
Далее, люк полностью откидывается вниз, и между брусков рамы укладывается утеплительный материал.
В качестве термоизоляции могут применяться минеральная вата или пенополистирол.
Следующим шагом рама закрывается еще одним фанерным листом, который прикручивается по всему периметру рамы, а также к центральному брусу. Эта крышка полностью закроет термоизоляционную прослойку.
Ее крепление производится саморезами длиной в 50 мм, которые вкручиваются с шагом в 150÷180 мм.
Теперь необходимо выбрать и установить крепление-шарнир, с помощью которого будет удерживаться нижняя часть люка.
Один из самых простых вариантов представлен на данной иллюстрации. Он состоит из двух металлических полос-рычагов, шарнирно скрепленных между собой.
Стальная полоса должна иметь толщину в 4÷5 мм, ширину в 20 мм, а длина рычагов зависит от размера люка.
Рассчитав длину полос, на их краях просверливаются отверстия для установки крепежных элементов.
Подобные рычажные шарниры – вовсе не редкость в магазинах мебельной фурнитуры, и их несложно приобрести в уже готовом виде.
Собираются крепления на обычных болтах.
Первый фрагмент данной иллюстрации показывает подвижное скрепление двух полос. Нижний болт является подвижным креплением, а верхний служит упором для верхней, более короткой полосы при открытии люка.
На третьем фрагменте показано закрепление нижней полосы на стальном уголке размером в 50×50×100 мм, который фиксируется через просверленные в нем отверстия в нижней части люка.
Расстояние между уголками должно соответствовать ширине лестницы, так как она будет устанавливаться точно между ними.
Теперь на люке необходимо закрепить верхнюю секцию собранной конструкции лестницы. Подобная фиксация может производиться с помощью перфорированных уголков, которые могут быть прикручены с внутренней или наружной стороны лестницы.
Особой разницы в положении этих кронштейнов в данном случае нет.
На представленной иллюстрации секция прикреплена к люку с наружной стороны на более мощных уголках, которые позволяют приподнять ее над поверхностью люка. Это делает более комфортным подъем на чердак, так как у стопы при опоре на верхние ступеньки появляется возможность смещения вперед.
А на этой иллюстрации представлен описанный выше вариант крепления лестницы к люку — в уже законченном виде.
Разница лишь в том, что уголки-кронштейны размещены внутри лестничной секции, и нет выноса тетивы от плоскости крышки люка.
Возможно, не столь удобно для пользования, но все же — вполне допустимо.
Мастер демонстрирует, как складывается и раскладывается конструкция.
Люк в рассматриваемом примере закрывается с помощью закрепленного на торцевой стороне короба бруса — щеколды, который прикручен на длинный саморез. Необходимо справедливо отметить, что такой «замок» все же не самое надежное устройство. Надо полагать, что это лишь временная мера, до выполнения окончательной отделки.
Поэтому лучше всего предусмотреть более приемлемый способ, который сможет гарантировать надежное удержание люка вместе с лестницей. Вариантов здесь может быть множество.
Существует также более сложный вариант шарнирных креплений узла «короб-люк». Он надежнее и способен выдержать высокие нагрузки. Поэтому такой способ отлично подойдет для владельцев дома, которые отличаются излишним весом.
В данную систему соединения входит не только двухполосный шарнирный механизм, но и мощные крепления, которые устанавливаются вместо петель, удерживающие люк на верхней линии короба.
Кроме того, в этой конструкции предусмотрена пружина, которая служит амортизатором, предупреждающим резкое открытие люка.
Такие крепления можно приобрести в готовом виде или сделать самостоятельно, что, впрочем, довольно-таки сложно.
Сложно, но все же выполнимо!
Изготовить такой мощный механизм будет проще, используя представленный на иллюстрации шаблон.
Лучше всего сначала самостоятельно смастерить подобный шаблон (например, из толстого упаковочного картона), чтобы хорошенько понять принцип работы механизма, а также рассчитать его линейные размеры.
Чтобы сделать полноценную конструкцию, необходимо вырезать из металла несколько деталей, а для этого потребуется шлифмашинка и опыт работы с ней, так как детали достаточно мелкие и имеют специфическую конфигурацию.
Вот здесь то и поможет заранее апробированный шаблон. По нему выполнить разметку и подгонку стальных деталей — намного проще.
Это две полосы-рычага со скругленными краями, пластина с вырезом с одной стороны, который будет выполнять роль стопора при открытии люка, не позволяя ему открыться больше чем необходимо, и уголок, который будет крепиться к откидной крышке люка.
Понятно, что таких механизмов необходимо два, и они должны иметь зеркальное расположение и конфигурацию деталей.
Механизмы крепятся с двух сторон на люке и брусе, установленном и закрепленном сверху края короба. На люке механизм закрепляется с помощью саморезов, вкручиваемых через отверстия, просверленные в стальном уголке, входящим в конструкцию.
Верхняя фигурная пластина механизма фиксируется с помощью болтов, вкручиваемых в брус, который должен быть прочно закреплен на торцевой стороне короба и поверхности пола чердака.
Исходя из того, что масса самой лестничной конструкции — достаточно велика, а к ней добавится еще и масса перемещающегося по лестнице человека, брус должен иметь размер в сечении не менее 50×100 мм. А его длина должна превосходить длину неподвижной части шарнирного механизма минимум на 30÷40 мм в каждую из сторон.
Однако, если отсутствует опыт работы, а также необходимые инструменты, которые могут потребоваться для изготовления сложных шарнирных механизмов, их лучше все-таки приобрести в готовом виде, или же выбрать первый, более простой вариант закрепления лестницы и люка.

Лестница готова — можно переходить к ее испытаниям самим мастером, к проведению инструктажа домочадцев и к последующей эксплуатации.

Установка готового комплекта раскладной чердачной лестницы

Если нет уверенности в собственных способностях, возможности или желания изготовить раскладную лестницу самостоятельно, но навыки работы с инструментами все же имеются, то в наше время можно подобрать подходящий вариант их ассортимента представленных в продаже систем. Ну а потом – провести его монтаж самостоятельно в обустроенный проем.

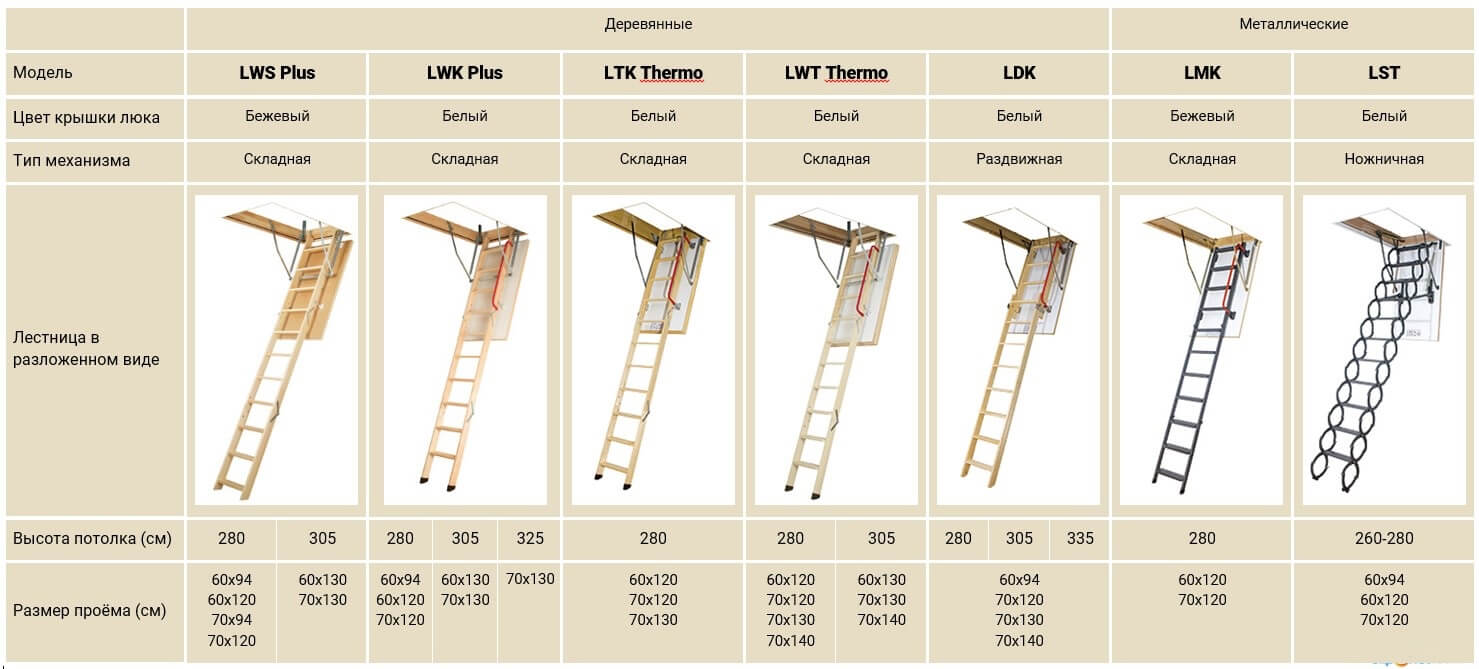

Можно приобрести готовый комплект складной чердачной лестницы, а затем провести его самостоятельный монтаж

Готовые лестничные системы производители часто рекомендуют устанавливать со стороны чердака, подняв на него комплект в собранном виде.

Далее работы осуществляются в следующем порядке:

ИллюстрацияКраткое описание выполняемой операции
Для того чтобы опустить короб со сложенной лестницей в проем чердачного перекрытия, чаще всего используются подручные приспособления. В данном случае — это два бруса, которые привязывают с двух сторон к коробу прочными веревками.
Брус должен быть больше, чем вырезанный проем, так как на этих перекладинах и будет удерживаться вся конструкция до её окончательного закрепления в чердачном перекрытии.
Чтобы короб прочно установился в проеме, перед его установкой рекомендуется произвести дополнительные замеры. И если ширина меньше или равна толщине чердачного перекрытия, то по нижней стороне внутренней части проема можно закрепить металлический уголок, имеющий ширину равную или чуть меньшую, чем толщина доски короба. Это необходимо учесть для того, чтобы уголок не мешал вхождению в короб люка.
Уголок закрепляется по всему периметру проема, исключая ту сторону, где закреплены петли откидывающегося люка.
Подобный уголок сыграет роль своеобразной «полки», на которую и встанет короб с размещенным в нем лестничным механизмом.
Если же обрамляющий уголок не планируется использовать, то работы осуществляются так, как советует производитель.
Итак, перед тем как начать опускать короб вместе с закрепленной на люке лестницей, необходимо подложить сначала невысокие подпорки, на которые установятся края бруса, выполняющего роль временной перекладины.
При необходимости корректировки высоты расположения короба, подпорки можно сделать выше или ниже.
При проведении корректировки положения короба, горизонтальность всех его стенок контролируются по строительному уровню. Иначе, если его закрепить криво, то люк может просто не открыться, а открывшись, может вследствие вполне вероятного перекоса — не войти обратно.
После того как конструкция будет выставлена на подвесах и подпорках строго по уровню, необходимо разложить лестницу, иначе ее не получится правильно закрепить.
Если между коробом и проемом обнаружится зазор, то в него в местах креплений необходимо установить рейки требуемой толщины. Длина реек должна быть равна ширине доски короба. Крепление короба к стенкам проема осуществляется через установленные в зазоры рейки.
Фиксация проводится длинными (минимум 100 мм) саморезами диаметром не менее 5 мм.
После того как короб будет окончательно закреплен в проеме, необходимо проверить, насколько свободно будет открываться и закрываться люк.
Для этого конструкция собирается, а люк несколько раз открывается и закрывается из нижнего помещения.
Теперь, когда конструкция закреплена в проеме, пришло время корректировки лестницы.
Первое, что необходимо предпринять — это выровнять ее верхнюю секцию с помощью специальных креплений.
Если лестница слишком длинная, и ее нижняя секция не упирается в поверхность пола, а подгибается, то необходимо осуществить соответствующую подрезку.
Для этого, уложив нижнюю секцию на подпорку (в рассматриваемом примере в качестве нее выбран табурет), измеряют расстояние, начиная от нижнего края средней (предпоследней) секции до поверхности пола.
Этот замер производится для определения длины самой нижней секции. Важно — измерение производится под тем же углом, под которым должна стоять разложенная лестница, то есть в продолжение линий тетив верхних секций. При этом определяется длина сначала передней, а затем — задней поверхности тетивы нижней секции.
Следующим шагом, промеренные линейные параметры переносятся на тетивы самой нижней секции.
На них необходимо прочертить линии реза.
Далее, по размеченным линиям лишняя часть нижней секции отрезается с помощью лобзика.
Торопиться не следует — спил должен получиться очень аккуратным.
После этого на торцы тетив нижней секции необходимо закрепить пластиковые ножки, входящие в комплект конструкции.
Ножки надеваются на доски до упора, а затем прикручиваются саморезами с нижней стороны.
Следующим шагом необходимо проверить ровность установки подкорректированной лестницы.
Когда лестница находится в разложенном состоянии, торцевые стороны стоек секций должны быть плотно прижаты друг к другу, то есть между ними не должно оставаться зазоров.
Если лестница недостаточно хорошо упирается в поверхность пола, производитель предусмотрел возможность корректировки ее высоты в небольшом диапазоне.
Такая подгонка производится за счет щелевидных проушин под крепеж, имеющиеся на кронштейнах, посредством которых лестница крепится к откидному люку.
Далее, зазоры, оставшиеся между коробом и стенками чердачного перекрытия, необходимо обязательно заполнить монтажной пеной.
Если этого не сделать, то тепло из помещения будет уходить через них на чердак. В том случае, когда чердак вообще не утеплен, можно сказать, что нагретый воздух совсем не будет задерживаться в жилом помещении и теплопотери достигнут «космических масштабов».
Поэтому термоизоляция проема и откидного люка должна быть очень качественной.
В комплект с готовой лестницей обычно идут и детали ограждения вырезанного проема, которые устанавливаются на чердаке.
Необходимо сказать, что это идеальный вариант для обеспечения безопасности, который, кстати, некоторые владельцы домов неблагоразумно считают излишним.
Высота ограждающей конструкции составляет 950 мм, и состоит она из стоек и перекладин, а также крепежных деталей.
Сначала, согласно прилагаемой к комплекту схеме, собирается тот участок ограждения, который будет устанавливаться по узкой стороне чердачного проема.
Он состоит из двух стоек и двух перекладин, которые рекомендовано сначала склеить, а затем дополнительно зафиксировать саморезами.
Стойки устанавливаются на боковые стенки короба (для этого на опорах предусмотрены специальные вырезы – пазы).
После предварительной установки и выравнивания по вертикали каждая из стоек фиксируется на досках короба двумя саморезами, как показано на иллюстрации.
Боковые стороны ограждения выставляются относительно уже установленной передней его части и также выверяются по строительному уровню.
Длина перекладин по длинной стороне промеряется рулеткой.
Высота всех вертикальных стоек должна быть одинаковой, горизонтальные же перемычки будут устанавливаться на разной высоте – так предусмотрено конструкцией ограждения.
Для соединения боковых перекладин с установленными стойками, в последних предусмотрены специальные пазы, в которые должны войти шипы перекладин.
Перекладины также рекомендовано сажать на клей, а затем скручивать саморезами.
Ограждение должно быть жестким, не шататься и не перекашиваться, поэтому все элементы крепятся друг к другу максимально надежно.
Стойки, перед их окончательным закреплением, так же, как и горизонтальные детали конструкции, контролируются по строительному уровню – они должны быть строго вертикальны.
Когда ограждение будет собрано и закреплено, стойки, находящиеся около креплений люка, дополнительно упрочняются металлическими полосами — подкосами.
Они сначала прикручиваются к стойкам, а затем — к поверхности чердачного пола, и служат распорками, делающими конструкцию более жесткой и надежной.
Как уже говорилось выше, все вертикальные и горизонтальные детали ограждения дополнительно, после окончательной выверки положения, скрепляются саморезами. Под саморез, во избежание растрескивания древесины, предварительно просверливается соответствующее отверстие меньшего (на 1,5÷2 мм) диаметра.
После того, как будет установлено ограждение на чердаке, можно переходить к сборке декоративной рамки, которая монтируется вокруг люка лестницы на потолке нижней комнаты.
Рама обладает совсем небольшой массой, поэтому ее не составит труда поднять на высоту и установить на предназначенное для нее место. Эта декоративная рамка предназначена для маскировки просвета, который образовывается между коробом и потолочной поверхностью.
Производитель предусматривает совпадение оттенков нижней поверхности люка и рамки, поэтому выделяться она сильно не будет. Только облагородит внешний вид люка и станет, кроме того, дополнительной преградой для тепловых потерь из помещения.
Крепить рамку можно любым из удобных способов. Часто бывает достаточно посадки ее на клей или установки на стопора-защелки.
И вот теперь, когда лестница готова, и ограждение установлено, можно произвести контрольное испытание конструкции.
При дальнейшей эксплуатации необходимо помнить — для того чтобы деревянные детали лестницы сохранились в первоначальном виде как можно дольше и не потеряли своей прочности, а на металлических конструкциях не появилась коррозия, чердак должен быть хорошо утеплен и гидроизолирован.

Итак, в данной публикации были представлены варианты самостоятельного изготовления складной лестницы на чердак и установки готового комплекта. Поэтому у читателя есть возможность оценить все достоинства и недостатки как одного, так и другого подхода. Основываясь на собственных выводах, и после реальной оценки своих собственных возможностей, можно будет определить, какой способ больше подойдет для конкретного случая.

Читайте интересную и полезную статью на нашем портале — «Накладки на ступени лестницы из ковролина».

И в завершение публикации — интересный видеосюжет, в подробностях демонстрирующий монтаж складной чердачной лестницы производства компании «FAKRO»

Видео: Как самостоятельно установить складную чердачную лестничную систему компании «FAKRO»

Складная лестница на чердак своими руками чертежи

Складная лестница на чердак своими руками, чертежи и порядок сборки конструкции – связующего элемента между чердачным пространством и комнатой.

Представленная модель, позволит сэкономить межкомнатное пространство вашего жилища и обеспечить безопасный подъем. По мере надобности, ее можно быстро разложить или сложить. В сложенном состоянии, лестница оградит маленьких детей от проникновения на чердачное пространство вашего дома.

Она состоит из трех частей:

• потолочный брусок (1)
• верхняя секция (2)
• нижняя секция (3)

ПОТОЛОЧНЫЙ БРУСОК

Потолочный брусок упирается в стену и крепится к потолку. Его необходимо устанавливать, если дверка люка на одном уровне с потолком комнаты. Если дверка люка на одном уровне с полом чердачного помещения, то потолочный брусок можно не устанавливать, а поворотные петли крепить к потолку комнаты.

ВЕРХНЯЯ СЕКЦИЯ

Состоит из двух опорных досок и ступеней.
Ступени вставляем в пазы, которые фрезеруем заранее, точно по установленным размерам представленного чертежа. Сверху и снизу опорных досок, выберем пазы для установки осей на завесы.

Оси могут быть любыми: болт; шпилька; шплинт.
Скрепляем опорные доски и ступени между собой при помощи саморезов по дереву.

Расчет ступеней произведен на высоту 2500 (мм) от пола до потолка. Как правильно рассчитать лестницу любой конфигурации, подробно описано в статье: «Проектирование лестниц».

НИЖНЯЯ СЕКЦИЯ

Изготавливается аналогично верхней.

Поворот секций относительно оси, осуществляется при помощи петель:

• прямая
• с загибом

Петли для лестницы, изготовим из стандартной металлической полосы 20х3 (мм).

ПЕТЛЯ ПРЯМАЯ

ПЕТЛЯ С ЗАГИБОМ

Справка:
В складной лестнице на чердак, можно использовать только прямые петли.
Для этого, противоположную петлю необходимо установить в паз, глубина которого должна совпадать с толщиной петли, в нашем примере она составляет 3 (мм).

Поэтому выбор делаем сами, что легче, согнуть полосу или сделать в опорной доске пазы.

Порядок разборки:

1. Верхнюю секцию поднимаем вверх.

2. Нижнюю секцию опускаем вниз.

3. Устанавливаем в рабочее положение.

4. Порядок сборки – в обратной последовательности.

Складная лестница на чердак, своими руками сделанная по представленным чертежам – не такая уж и сложная работа.
Чтобы исключить самопроизвольное раскладывание, необходимо предусмотреть крепежный механизм, при помощи которого будем фиксировать ее относительно стены.

Заказать чертеж


Поделитесь с друзьями!

Чердачная лестница своими руками — как сделать? Чертежи

Чердачные лестницы одни из типичных видов лестниц для загородных домов. Они дают максимальный комфорт и экономию места. Для поднятия можно использовать стремянку либо прикладную лестницу. Безопасность играет важнейшую роль. Поэтому лучше всего обзавестись именно таким видом подъемного средства.

Чердачные лестницы делятся на три вида:

  1. Раздвижные либо телескопические.
  2. Ножничные либо клещевидные.
  3. Раскладные либо рычажные.

Раздвижные лестницы имеют два либо пару отделов. Отделы можно разложить, они высовываются один из другого. Хорошая сторона этого варианта: бока чердака больше за сам люк. Плюс этой лестницы в том, что в ней отсутствуют рычажные механизмы. Рычаги слабое звено любых конструкций. Эта лестница является самой надежной, и крепкой для нагрузок.

Складные конструкции делают из 3-4 секций. Первое отделение нужно прикрутить к люку чердака. Секции прикручены друг к другу, специальными деталями, с помощью каких можно сложить и разложить лестницу. Чтобы разложить потяните палкой за колечко либо шнурок.

Чтобы понять какая ножничная модель, представьте гармошку. У неё есть множество рычагов, какие фиксируют специальные фиксаторы.

Все варианты лестниц сложены из пары отделов, какие можно сложить друг в друга. Получается небольшая конструкция, какая быстро складывается и раскладывается. Крышу можно закрыть люком чердака, тогда лестница незаметна.

Подробное описание лестниц

Последним временем у владельцев домов умножился спрос пользования всей площади в доме. Много людей имеют привычку привозить в загородный дом весь ненужный хлам, который жалко выбросить либо понадобится позже. Лестницы имеют угол наклона 45%, потому их считают крутыми. Они небольшой высоты, имеют немного ступеней приблизительно 10-15 штук. Чердачные лестницы конструируют из легкого материала, чтобы они были легкими.

Вид материала из которого делают лестницы, должен выдержать вес хозяина, но и в то же время быть прочной и практичной. В большинстве на чердак выносят старинные предметы со своим весом, и основная функция продержать вес человека и предметов.

Множество чердаков оформлены чердачными лестницами, они доступны многим покупателям. Конструкции современного типа лестниц имеют множество плюсов: удобность, компакт, легкость в использовании, комфортабельность. Лестницы занимают немного места, они имеют хорошую функциональность, большой ассортимент.

Они недорогие, благодаря этому вы можете подобрать оптимальный вариант для своего чердака. Чердачные лестницы делают с металла, дерева, могут быть комбинированные. Их можно сделать с поручнями, пружинные, раскладные.

Лестницы можно сделать любых размеров, цвета, формы. Специалисты подберут для вас лестницу под ваш вкус и требования, обсудят с вами цену и функциональность.

Складная лестница

Устройство лестниц

Установить лестницу может каждый, но лучше это доверить профессионалу. Проверьте, что пространство для монтажа подходит размерам конструкции. На этом этапе не должно возникнуть проблем потому, что когда выбиралась модель, нужно было сравнить размеры на упаковке лестницы и проёма. Есть такие фирмы, которые вместо габаритов пространства пишут размеры коробки, в таком случае проем следует увеличить на 0,5–1 сантиметр.

Для начала прикрепите к низу проема брусок – на нем будет держаться лестница, во время установки. Для этого нужно два человека, первый будет на чердаке, а второй – в доме. Лестницу поднимите на чердак и укладывайте на брусок. На месте крепления, в промежутке короба и проема устанавливают распорки, а после этого фиксируйте короб с помощью двух шурупов.

После этого человек, который находится в доме, забирает брусок и разлаживает лестницу. Зафиксируйте её по бокам с помощью шурупов. Заполните пеной для монтажа щель. Немного ослабьте винтики по бокам лестницы, разложите ее до конца и опять затяните болты. Установите поручни и ограждения люк, и смело пользуйтесь лестницей.

Типы конструкций

Приставные лестницы и стремянки являются традиционными, они не особо комфортны. Их используют недолго, или если на чердак поднимаются не особо часто.

Лестницы стандартного типа могут быть маршевыми или винтовыми. Лестница из дерева или металла винтового типа позволяют сэкономить немного места. Для стареньких людей, деток не очень комфортна. Маршевые конструкции забирают большое количество места.

Раскладные лестницы для чердака стали больше всего популярными в наше время. Лестницы бывают разных типов. Особенно популярен секционный тип, конструкция поделена на немного деталей. Популярна еще ножничная лестница.

Раздвижные конструкции лестниц делаются на примере телескопа. Участки со ступеньками раздвигаются по очереди. Когда эта модель сложена, она не забирает много места. Раздвинуть лестницу можно на любое расстояние. Такие лестницы делают – пластиковыми, деревянными, металлическими, комбинированные. Лестница является прочной и безопасной.

Монтаж чердачной лестницы

Преимущества и недостатки

Лестничные конструкции дают нам возможность получить больше места, и особо незаметны после того, как их установили. Плюсы этих лестниц функциональность, прочность, компактность, легкие.

Когда они сложены, напоминают люк с блоком, какой вмонтирован в потолок, и не особо заметен. Конструкция легко убирается в потолок. Лестницы не тяжёлые, безопасные, комфортные, недорогие. Особых недостатков лестница не имеет.

Требования к чердачной лестнице

Чердачные лестницы должны быть безопасными и прочными. Много лестниц очень красивые, но нефункциональные. Лучше когда есть перила либо держатели. Не забывайте про пожарную безопасность, если вы решили сделать сами. Помните про выдержку веса не меньше 150 килограмм.

Как сделать чердачную лестницу своими руками

Лестницу можно сделать на протяжении 3 часов. Возьмем: ножовку, рулетку, лестницу, 4 петли, 2, шурупы, крючка, петли. Берем брусок, монтируем к верхнему концу лестницы на петли, второй крепим к нижней части. Прикручиваем 2 рейки на лестничный марш наискосок.

После этого шага, следует отмерять 2-3 длины лестницы и аккуратно распиливаем. Крепим два куска петлями. Прикрепите петли правильной стороной. Брусок сверху крепите под люк. Эта лестница не прячется.

Схема складной чердачной лестницы

Откидная лестница своими руками

Нам понадобится:

  • Две доски, толщиной 3 сантиметра, шириной 20 сантиметров.
  • Доски для ступеней, ширина 12 см, толщина 3 см, длина 20 см.
  • Для каждой ступеньки 2 петельки.
  • Крючки, анкера, шурупы для того чтобы прикрепить конструкцию к стенке.

Первый шаг закрепите 1 тетиву на стенке. Потом нужно выложить ступеньки. Отметьте нижнюю ступень и проведите отрезок. По концам отрезков по параллели проведите 2 прямые. По концу 1 куска проводим перпендикуляр. После этой линии отступите вправо 1 см.

Две точки должны встретиться. Так разметьте лестницу. Сделайте промежуток в 1 см в ступенях, это нужно для того, чтобы сложенные ступеньки не прикасались, крепим петли на ступеньки. Петли разместите на тетиву. На куске, который двигается, прикрепите петли, а в нужном месте на стене – крюк.

Материалы, инструменты, чертежи

Для того чтобы выбрать материал учтите некоторые факторы, решите какой тип лестницы, которую вы хотите. Определитесь, какая будет ширина лестницы, сколько будет отделов, и какую функцию она будет выполнять. Функция лестницы играет большую роль для изготовления. Для деревянных лестниц нагрузка должна быть не больше 150 кг.

Лестницы из металла могут выдержать приблизительно 250 кг. Этот фактор не означает, что нагрузка может быть больше, только часто этого делать не нужно. Размеры лестницы не должны быть больше чем чердачное пространство.

Материал из дерева, которое имеет очень крепкие свойства это — сосна. Эти свойства в сочетании с металлическим профилем дают высокое качество и большой вес.

Для того чтобы сделать лестницу своими руками возьмите хороший материал, этим материалом считают сосну. Сосна легко, доступна, недорогая, хорошо обрабатывается, качественная в использовании. Для работы возьмите рабочие и прочные инструменты: циркуль, лобзик, пилу, дрель, отвертки.

Чертежи чердачной лестницы сделаны для людей, которые умеют держать инструменты в руках, и не хотят переплачивать деньги за работу профессионалов.

Пошаговое руководство по изготовлению

  1. Подготовьте деревянные материалы.
  2. Положите в одно место все инструменты, шурупы, дрель.
  3. Приготовьте план и размеры лестницы.
  4. Приступайте к работе. Удачи!

Как произвести установку:

  1. Замеряйте размер будущего люка и лестницы на упаковке.
  2. Прикрепите на низ лестницы бруски.
  3. Закрутите все шурупы и крепежи.
  4. Проверьте лестницу на прочность.
  5. Зафиксируйте лестницу.

Советы, рекомендации, возможные ошибки

Сделать лестницу для дома — это очень непростой процесс. Лестница очень важный предмет в доме. При возведении лестницы, важно не допустить никаких ошибок.

Позитивные стороны: это невысокая цена, легкое использование, безопасность. Лучше всего обратиться к специалисту, который выберет лестницу по вашим требованиям.

Лестница на чердак своими руками — пошаговая инструкция

Чердачное помещение в той или иной форме есть почти во всех домах со скатной крышей. Иногда это совсем небольшое пространство под коньком (если внизу место занято жилой мансардой), иногда – полноценное хранилище для разных вещей и продуктов. При этом попадать на чердак можно либо с улицы с помощью приставной лестницы, либо непосредственно из дома. Первый вариант удобен только в том случае, если чердаком пользуются от случая к случаю и в хорошую погоду. Залезать по приставной лестнице в дождь или мороз – удовольствие весьма специфическое. Гораздо удобнее забираться в чердачное помещение по внутренней лестнице.

Содержание статьи

Разные варианты чердачной лестницы

Полноценный тип конструкции с удобным углом подъема (30…40 градусов к горизонтали) – роскошь, доступная владельцам больших домов. Всем остальным приходится обходится винтовыми, прямыми крутыми (почти вертикальными), складными и приставными лестницами. Рассмотрим особенности каждого варианта:

  • винтовая лестница – занимает немного места, достаточно удобна для подъема/спуска. Однако поднять габаритный предмет по закручивающимся спиралью ступеням крайне сложно, почти нереально, даже если размер люка в полу чердака соответствует размерами предмета;
  • прямая крутая – подниматься по ней менее удобно, чем по винтовой, хотя в зависимости от конструкции уровень комфорта можно поднять до вполне приемлемого. Подъем вещей и грузов возможен с помощью простых подъемников – например, веревки с воротом или просто ремней. Габариты поднимаемых предметов ограничены размером люка;
  • складная – все то же, что и для прямой крутой. Большой плюс – в сложенном виде такая модель не занимает места в помещении, поскольку располагается под потолком;
  • приставная – вне моментов использования ее нужно где-то держать, поднимать/опускать по мере надобности. Это может быть неудобно.

Вывод? Удобнее всего при наличии достаточного свободного пространства использовать прямую крутую лестницу со ступенями «гусиный шаг». Если же места явно не хватает, удобнее применять складную модель. Лестницу на чердак своими руками несложно сделать что в одном, что в другом варианте, хотя стационарная модель немного проще в монтаже.

Монтаж готовых и полуготовых конструкций

Если средства не ограничены жестко, можно купить готовый к сборке комплект модульной лестницы, прямой, Г-образной, винтовой или с забежными ступенями – в зависимости от конфигурации помещений.

Комплекты поставляются со всеми креплениями, для разного межэтажного расстояния. Обычно силовая структура изготавливается из металла, ступени – из дерева. В зависимости от стоимости, дерево может быть полностью обработано и готово к использованию или же в виде «полуфабриката» — под шлифовку и лакировку/покраску.

К сборочному комплекту обязательно прилагается инструкция по монтажу, отличающаяся у разных производителей. Поэтому все рекомендации по работе лучше брать непосредственно в инструкции.

Сборка чердачной лестницы своими руками займет один-два дня.

Еще проще и быстрее смонтировать по месту готовую складную лестницу на чердак. Они продаются полностью готовыми к установке, часто вместе с крышкой люка. Изготовленные из дерева, металла или комбинации материалов, в сложенном виде такие лестницы убираются под потолок и занимают совсем немного места.

Чтобы смонтировать модель, необходимо установить на место (в заранее подготовленное в перекрытие отверстие нужного размера) крышку люка с закрепленной на ней сложенной лестницей и дополнительно зафиксировать так, чтобы нагрузка распределялась равномерно.

Подробно процесс монтажа одной из моделей показан на видео.

Как сделать лестницу на чердак из дерева

При наличии достаточного места и частых визитов наверх лучше смонтировать стационарную модель. Для этого потребуются:

  • массивная доска для косоуров или тетив – толщина не менее 30 мм, ширина 40…60 мм, длина должна соответствовать всей длине лестницы (обычно не менее 3 м), сращивать нежелательно;
  • доски для ступенек – толщина 28…40 мм, ширина не менее 120 мм, лучше 240…300 мм, длина соответствует ширине лестницы. Можно приобрести готовые ступени;
  • для крутой лестницы подступенки не используют, если подъем относительно пологий – их можно смонтировать. Доски должны соответствовать по длине ступеням, ширина равна высоте ступени минус ее толщина, толщина подступенков не принципиальна, поскольку нагрузки элемент не несет;
  • если планируется установить перила, для них потребуется брус не менее 30х40 мм для опор, высота 90…110 см в зависимости от роста пользователя. Для самих перил нужен брус или планка 20х40…30х60 мм, длина соответствует длине пролета или меньше;
  • элементы для крепления.

Бюджетный вариант древесины – сосна. Если есть возможность и желание, лучше использовать более твердые и долговечные породы – лиственницу (она не боится сырости), дуб, ясень, граб. Декоративные детали (например, перила) можно сделать из ценной древесины ореха или других фруктовых пород.

В качестве инструментальной базы нужны:

  • электролобзик/циркулярная пила/ручная пила для разделки пиломатериалов;
  • шлифмашинка или наждачная бумага для обработки досок и брусьев;
  • шуруповерт/отвертка для закручивания саморезов или молоток для забивания гвоздей;
  • в случае крепления на клиньях и клее – киянка с резиновой головкой и кисть для нанесения клея.

Понадобятся также измерительные инструменты – рулетка, уровень. Очень полезен для работы качественный верстак.

Важно: при выпиливании деталей их торцы, а лучше и другие поверхности сразу шлифовать хотя бы начерно. В противном случае торчащие волокна древесины помешают нормальному монтажу и могут стать причиной заноз и ссадин.

Последовательность работ по созданию лестницы на чердак из дерева:

  1. с помощью пилы/лобзика вырезают косоур/косоуры. В зависимости от конструкции их может быть один или два, три применяют только для очень широких, сильно нагруженных лестниц;
  2. вырезают ступени и, при необходимости, подступенки под размер;
  3. засверливают/фрезеруют отверстия для крепежа. Под саморезы отверстия сверлятся, причем сверло берут диаметром на 20…50% меньше, чем диаметр резьбы самореза. Особенно важно сверление для колких пород дерева – сосны, сухого дуба, лиственницы;
  4. монтируют конструкцию, обращая особое внимание на крепление косоура к полу нижнего и верхнего этажа.

Даже при монтаже на саморезы желательно подклеивать ступени к косоуру. Это уменьшит риск сдвига деталей во время сборки, сделает конструкцию более прочной и долговечной. Для лучшего контакта ступеней с косоуром можно выбрать пазы в нижней части ступеньки и упоре косоура. В этом случае необходимо сохранить минимальное расстояние от прорези до оборотной стороны косоура не менее 9…10 см.

Чтобы лучше разобраться, как сделать чердачную лестницу, рекомендуем посмотреть видео.

Если по какой-то причине косоур не устраивает владельца, можно сделать не менее простую лестницу на тетивах. Чертеж (точнее, эскиз) такой модели приведен ниже. Размеры даны ориентировочно и частично связаны с качеством древесины.

Основное отличие тетивы и косоура в данном случае – способ крепления ступеней. В тетиве либо делаются пазы (толщина доски обязательно увеличивается как минимум на глубину паза), либо крепятся опорные бруски.

В обоих вариантах конструкции ступени можно выполнить в виде прямоугольников или ассиметричных фигур – по технологии «гусиный шаг» («самба»).

Лестница на чердак раскладная: простая конструкция своими руками

Для создания чердачной складной лестницы принцип работы схож с изготовление лестницы на косоуре. Отличие – необходимость предусмотреть механизм складывания.

Разберем создание складной конструкции с люком. Как видно из фото, модель состоит из трех секций. Одна жестко закреплена на откидной крышке люка, две укладываются на нее. Таким образом:

  1. длина секций не превышает длину отверстия под люк. То есть для трехметрового подъема потребуются три секции по метру и проем в перекрытии как минимум 1,2 м – с учетом запаса;
  2. откидная крышка крепится петлями к потолку верхнего этажа, к силовой его структуре. Две нижние секции присоединены последовательно на специальных петлях. Соответственно, необходимо три пары разных петель и дополнительные элементы для удобства складывания, а также предохранители в виде шнуров или цепей – чтобы даже при поломке петли лестница в целом не сломалась;
  3. поскольку модель располагается под углом 15…30 градусов к вертикали, боковые брусья (тетивы) нижней секции обрезаются внизу под углом для более надежного упора в пол.

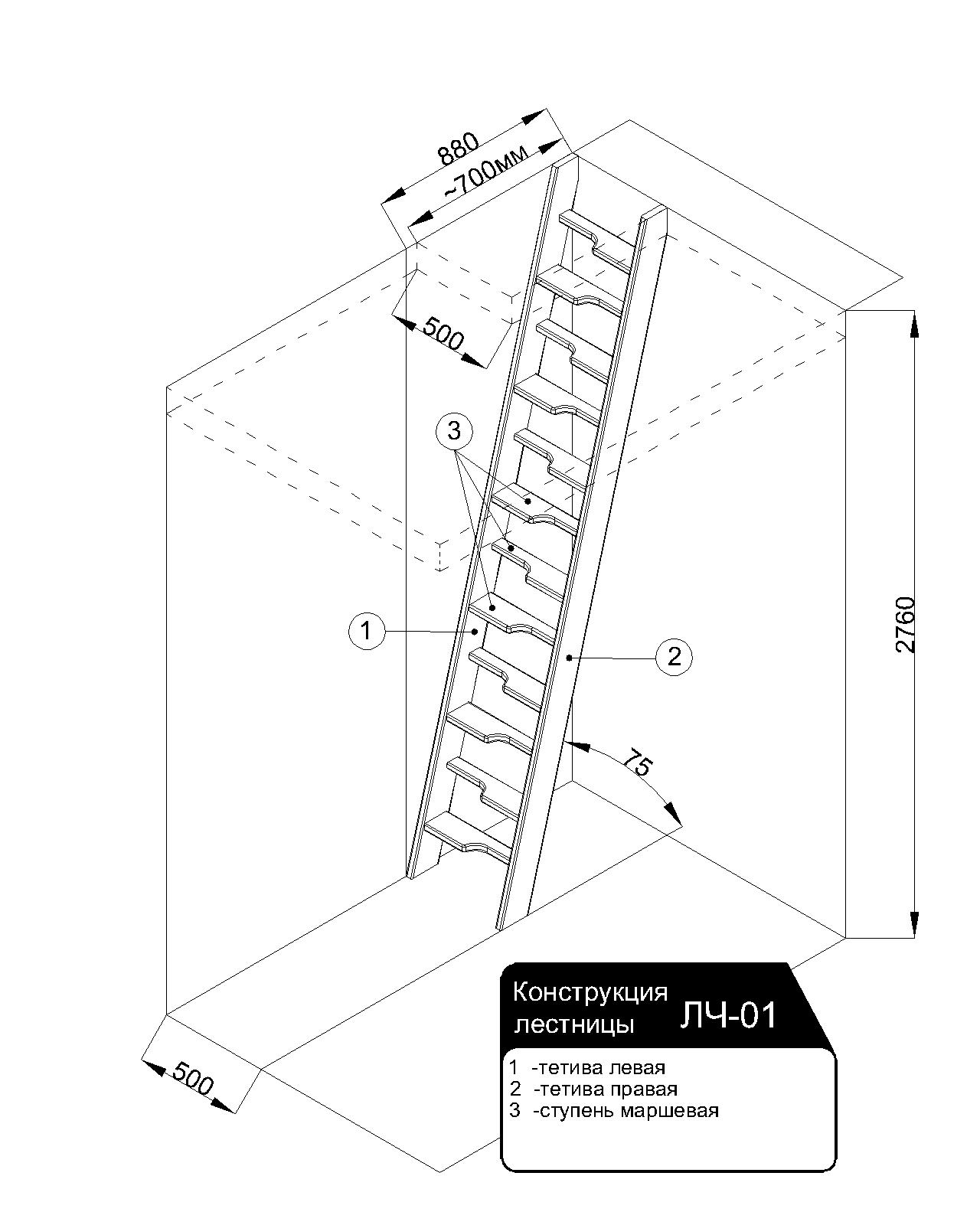

Ниже представлены чертежи складной лестницы на чердак с простым механизмом подъема – веревка с блоком

Сама последовательность изготовления лестницы проста:

  • отмеряют нужные по длине отрезки бруса/доски для тетив – всего шесть штук для трехсекционной лестницы – и отрезки бруса/доски для ступенек;
  • в тетивах выполняются пазы для ступеней или набиваются бруски для их опоры;
  • монтируются ступени;
  • на стыках секций устанавливают петли.

Вот такими петлями скрепляются секции лестницы.

Для соединения базовой секции с перекрытием потребуется подпружиненный механизм. Это поможет уменьшить усилия на подъем конструкции.

Сборка лестницы проводится вначале без люка, проверяется правильность складывания секций и их положения в разложенном виде.

Важно: нижнюю часть лучше сделать с небольшим запасом по длине. Гораздо проще отпилить лишний кусок, чем наращивать тетивы, если они окажутся короткими.

Особенности изготовления и крепления люка, установка чердачной лестницы и ключевые моменты создания конструкции рассмотрены в видео.

Крепить верхнюю секцию к крышке люка удобнее всего уголками.

Если куплен готовый комплект, важно понимать: здесь последовательность установки чердачной лестницы с люком совсем другой. Обычно модель монтируют сверху, прикрепляя короб к межэтажному перекрытию как минимум в восьми точках (по две на сторону), если в инструкции не указано иного.

И готовый комплект, и самодельная лестница монтируются так, чтобы крышка люка была заподлицо с потолком – именно это позволяет сделать конструкцию аккуратной и не «красть» высоту помещения. Для регулировки высоты мастера рекомендуют пользоваться клиньями – перемещая их, можно добиться идеально точного положения. Клинья ставят под монтажные бруски, удерживающие сложенную лестницу в проеме.

Даже если крышку планируется установить ниже уровня потолка, такая регулировка поможет сделать ее положение точно горизонтальным, без наклона или перекоса по углам.

Саморезы или гвозди для крепления короба выбирают из расчета длины +30…50% к общей толщине короба и окантовки проема. Диаметр крепежа зависит от веса конструкции и планируемой нагрузки. Обычно рекомендуется не менее 4…5 мм.

Обрезка нижней секции (если она нужна) выполняется после двух измерений в опущенном положении – длина А соответствует передней поверхности тетивы, В – задней. В совокупности эти размеры дают нужный угол подрезки ножек.

Окончание лучше тоже немного подрезать – это дает лучшую опору и уменьшает нагрузку на кромку.

Интересные детали конструкции

Разобравшись, как сделать лестницу на чердак, вы наверняка задумаетесь – а как утеплить люк, если чердак холодный?

Мастера рекомендуют такую схему: крышка (без установленных секций лестницы) обивается утеплителем и пароизоляцией. Дополнительно под крышку по периметру люка монтируют уплотнитель. Это снизит уровень шума при закрывании люка и поможет избежать сквозняков.

При лакировке деталей стоит подумать о безопасности подъема и спуска – гладкая, глянцевая поверхность этому отнюдь не способствует. Поэтому лучше наклеить или прикрепить на ступени специальные противоскользящие накладки. Если планируется частый подъем/спуск в грубой обуви, ковровые или резиновые накладки лучше заменить на металлические с резиновой вставкой и защитным уголком.

фото чертежи на чердак и видео

Обустройство чердачного пространства под кладовую, творческую мастерскую, тренажерный зал, дополнительную гостевую комнату или бильярдную значительно увеличат место в доме. Независимо от выбора предназначения чердака, к нему нужно как-то добираться, поэтому придется устанавливать лестницу. Какую выбрать? И как ее сделать своими руками? Именно эти вопросы мы и рассмотрим далее.

Непростой выбор

Лестницу на чердак можно сделать 3 видов:

  • стационарная;
  • выдвижная;
  • складная.

Стационарная лестница хороша только в том случае, когда чердак был превращен в жилую комнату, которая пользуется популярностью. Не будешь же каждый раз, заходя в свою спальню, открывать люк и раскладывать лестницу.

Складная чердачная лестница

Стационарная лестница на чердак

Если же пространство было преобразовано в кладовую или бильярдную, которыми пользуешься 2-3 раза в неделю, подойдет складная или выдвижная лестница на чердак. Главное их преимущество – экономия пространства нижнего этажа.

Складная чердачная лестница может изготавливаться как из металла, так и из дерева. Выдвижные конструкции, или как их еще называют телескопические, обычно выполнены из металла.

Составляем проект будущей лестницы

Если Вы твердо решили сделать лестницу на чердак своими руками и уже выбрали модель, следующее, что необходимо осуществить — это составить проект.

Продумав все детали (материал изделия, размер всей лестницы, количество секций, размеры ступеней, наличие поручней и т.д.), лучше сделать чертежи. Они в дальнейшем помогут заготовить весь необходимый материал и предостерегут от возможных ошибок в процессе сборки и монтажа конструкции. Для примера на фото ниже показаны чертежи складной лестницы на чердак.

Легче всего своими руками изготовить деревянную лестницу, далее мы подробно рассмотрим этот процесс.

Подготовим необходимый инструмент

Чтобы смастерить чердачную лестницу из дерева нам понадобятся следующие инструменты:

  • карандаш;
  • линейка, рулетка;
  • уголок, малка;
  • пила, лобзик по дереву;
  • шлифовальная машинка, наждачная бумага;
  • дрель, шуруповерт;
  • молоток.

Изготавливаем складную лестницу

Складная конструкция состоит из нескольких деревянных секций, представляющих собой обычные маленькие лестницы. Размеры всех секций рассчитываются так, чтобы они не были больше крышки люка и не задевали потолок при раскладывании. Чтобы удостовериться в правильности расчетов, можно по ранее составленным чертежам вырезать из картона модель лестницы и проверить все опытным путем.

Итак, когда расчеты проверены и при необходимости скорректированы, приступим к процессу изготовления:

  1. Тетивы и ступени вырезаем из предварительно обработанной шлифовальной машинкой доски шириной 100 мм согласно составленным чертежам.
  2. На краях балок необходимо высверлить отверстие под шарнир. Делаем это как показано на фото.
  3. С помощью малки отмеряем угол наклона открытого люка (оптимальный вариант 60-70 градусов) и карандашом переносим его на тетивы. Тем самым мы определяем наклон ступеней.
  4. В тетивах выпиливаем небольшие углубления, наносим клей, вставляем ступени и крепим саморезами. Таким образом, собираем нужное количество сегментов. Далее их необходимо покрасить или вскрыть лаком;
  5. Затем скрепляем секции между собой. Для этого используем специальные металлические петли, состоящие из двух пластин и шарнира. Для этого кладем две секции, прижимаем плотно друг к другу и прикручиваем петли.

Мы предлагаем посмотреть видео, в котором объясняется со всеми нюансами, как правильно изготавливается складная лестница на чердак своими руками

Делаем люк на чердак

Наша складная чердачная лестница должна крепиться к люку. Конечно, можно купить уже готовое изделие, но для желающих все сделать своими руками мы рассмотрим процесс его изготовления:

  1. Для начала подготовим необходимый материал. Нам понадобятся 4 бруска (их размер зависит от величины отверстия на чердак) и лист фанеры, толщиной 1 см.
  2. Далее края бруса промазываем клеем и скрепляем их саморезами так, чтобы у нас получился каркас люка с углами 90 градусов. Примечание! Если отверстие на чердак не прямоугольной формы, есть 2 способа подгонки люка:
    • ровняем отверстие, делая все углы по 90 градусов и уже под новые размеры изготавливаем крышку;
    • берем лист картона и делаем шаблон крышки люка, далее изготавливаем каркас по получившемуся картонному лекалу.

Первый вариант, конечно, более предпочтителен.

  1. К каркасу крепим лист фанеры, так же сначала промазывая края клеевым составом, а затем прикручиваем саморезами.
  2. Если требуется утеплить люк (чердак не отапливается), во внутреннее свободное пространство можно поместить минеральную вату или пенопласт и зашить так же листом фанеры. Также для защиты от холодного воздуха закрепляем уплотнитель по периметру отверстия.
  3. Далее следует облагородить лицевую (со стороны нижнего этажа) часть крышки. Материалы для этого подбираются в соответствии с дизайном комнаты. Можно сделать люк-невидимку, замаскировав его под потолок. Внутреннюю сторону вскрываем обыкновенным лаком для защиты от влаги.
  4. Когда крышка люка готова, прикрепим к ней все функциональные элементы: ручки, петли, доводчики. Если фурнитура не покупалась, а изготавливалась самостоятельно из металлических пластин, на все элементы необходимо нанести грунт и краску. Такая обработка поможет изделию служить долго и исправно.

Устанавливаем лестницу

Итак, мы собрали чердачную лестницу из дерева и крышку люка, теперь пришло время следующего шага – монтажа всей конструкции. Установка лестницы на чердак происходит так:

  1. При помощи металлических скоб прикручиваем первую секцию лестницы к люку.
  2. Чтобы дальше было удобнее работать, сразу крепим все петли к люку. Затем вместе с помощником устанавливаем люк на свое место.
  3. Если установка производится одним человеком, алгоритм придется изменить. Сначала устанавливается люк, а затем к нему в открытом положении крепится лестница. Чтобы при этом не повредить петли и доводчики, можно дополнительно заклинить крышку деревянным бруском.

Итак, складная чердачная лестница установлена и готова к эксплуатации.

Как сделать чертеж складной лестницы на чердак?

Для начала стоит разобраться, какую лестницу на чердак имеет смысл ставить в вашем доме. Поэтому важно знать, какую функцию чердачное помещение будет выполнять. Если вы собираетесь организовать из него небольшую кладовку, а подниматься будете достаточно редко, то придумывать сложные конструкции для подъема необходимости нет. В данном случае вполне подойдет и переносной вариант лестницы. Различные стремянки помогут осуществить подъем на чердак, но у них есть достаточно много минусов. Несмотря на легкость использования, переносные конструкции довольно травмоопасны. Их сложно назвать устойчивыми, кроме того, чтобы осуществить подъем, необходимо будет каждый раз устанавливать, а затем снова убирать ее в приспособленное для этого место. Иными словами, подъем на чердак будет представлять собой целый ритуал, сопряженный с риском.

Если верхнее помещение вы собираетесь приспособить под жилую комнату, то вариант с переносной лестницей не подойдет. Ведь подниматься на чердак вы будете достаточно часто, поэтому безопасность и удобство в данном случае выходят на первый план. Если площадь дома большая, вы можете в соответствии с чертежами организовать стационарную конструкцию. Это самый безопасный и удобный вариант, однако, места такая конструкция займет много. Поэтому, если пространство дома невелико, то о варианте со стационарными лестницами следует забыть. В этом случае идеально подойдет складная лестница на чердак.

Это золотая середина между переносными и стационарными конструкциями, которая является удобным, довольно безопасным сооружением и не мешает передвижению по площади дома.

Именно на складную лестницу на чердак нужно обратить внимание, если вы хотите организовать грамотный подъем в самую верхнюю комнату дома.

Варианты чердачной лестницы


Основных вариантов подъемной конструкции на чердак можно выделить три. Это выдвижная, телескопическая и раскладная.

Выдвижная, или ножничная, модель отличается компактностью и удобством использования.

Складываются ее секции в виде гармошки с помощью многорычажного механизма с пружиной.

Они изготавливаются из металла, поэтому прочность таких лестниц не заставляет в себе усомниться. Разложить ее очень просто – необходимо просто потянуть конструкцию вниз. Некоторые модели оснащены автоматическим приводом, которые позволяют раздвинуть и слоить конструкцию с помощью нажатия кнопки на специальном пульте.Лестницы телескопические также изготавливаются из металла. Свое название они получили, потому как раскладываются и складываются по принципу телескопа. Данные конструкции изготавливаются из труб, различных по диаметру. При раскладке деталь с меньшим диаметром выходит из детали большего.

Раскладная лестница на чердак популярна потому, что ее вполне можно сделать и своими руками. Конструкция напоминает обычные маршевые сооружения, секции которых накладываются друг на друга. Получается, что несколько отдельных частей лестницы соединяются петлями.

Большую популярность заслужили лестницы люком. Они обладают массой преимуществ. В первую очередь, это удобство эксплуатации. Лестницы складываются и убираются на чердак на крышку люка. А люк, в свою очередь, сливается с потолком. Поэтому интересный дизайн – это второй плюс лестниц данного типа.

Сооружением довольно легко пользоваться, потянув за специальную ручку или шнурок и разложив лестницу.

Еще один плюс – это теплоизоляция. Если лестницы с люком выполнены по чертежам правильно, то теплый воздух не будет просачиваться сквозь проем.

Чердачная лестница своими руками


Сейчас в продаже вы может найти самые разные виды чердачной лестницы. Отличие их состоит в материале и конструктивных особенностях раскладки. Однако приобретать ее в готовом виде необязательно.

Вполне возможно соорудить лестницу на чердак своими силами при наличии готовых чертежей и материалов.

Раскладную конструкцию из дерева создавать несложно. Впрочем, вариантов изготовления чердачной лестницы своими руками тоже может быть несколько. Первый – это изготовление сооружения, которое крепится под люком. В этом случае проем постоянно закрыт, а значит, через него не уходит тепло. Второй вариант – это создание лестницы с люком, крепление которой будет осуществляться прямо на его крышку.

Вариант №1


Для создания данной конструкции по чертежам вам понадобится сделать своими руками лестницу с одним маршем.

При этом ее высота может быть чуть больше расстояния до потолка, но всего на 30 см.

Ступени можно крепить на косоуры или тетивы. Фиксироваться в соответствии с чертежами конструкция будет на брусок, который понадобится прибить прямо под люком. После того как вы создали своими руками обычную маршевую конструкцию, ее следует распилить на три части, которые затем необходимо соединить с помощью петель. Далее происходит установка складной конструкции в проем с закреплением ее петлями на бруске.

Чтобы прочно зафиксировать лестницу в сложенном положении, обычно нижнюю секцию вешают на крючок, прибитый к стене.

Конструкция по чертежам своими руками собирается достаточно просто. Можно не изготавливать маршевую лестницу, а приобрести ее в готовом виде. Но минус данной чердачной лестницы состоит в том, что она постоянно находится на виду под люком или у стены.

Вариант №2

Если вы желаете полностью скрыть подъемное сооружение, необходимо обратить внимание на второй вариант конструкции, который закрепляется непосредственно на крышке люка.

При умелом создании по чертежам, количество теплопотерь также будет сведено к минимуму.В данном случае начать изготовление своими руками следует, как и в предыдущем варианте, с лестницы. Именно самостоятельное ее создание позволит продумать размеры и подобрать в соответствии с площадью дома. Удобную лестницу по чертежам можно сделать на тетивах, в которых создаются пазы, а затем в них вставляются и фиксируются с помощью клея и саморезов ступени. После того как маршевая конструкция будет готова, ее также нужно разрезать на три секции и соединить с помощь петель.

Что касается люка, то стороны его крышки своими руками нужно делать на семь миллиметров больше, чем проем.

Ориентироваться следует и по верхней секции лестницы: крышка должна совпадать или быть по размеру чуть больше.Особое внимание в данном случае нужно уделить механизму открывания люка. Лучше всего выбрать механизм шарнирный без пружины.

Для его создания вам понадобятся: металлический лист, уголок металлический и болты.

Сначала следует сделать чертеж шарнира и вырезать его по размерам из картона. Это делается для того, чтобы понять, на какой угол будет открываться люк, и какова длина детали должна быть в принципе.

На полосках из металла согласно чертежам и лекалу из картона создаются отверстия под болты М10. Полоски затягиваются между собой.

Далее с помощью малки нужно определить угол и раздвинуть полученный механизм на нужное расстояние.

Потом необходимо отметить, какая часть закроется уголком из металла, и вырезать ее с помощью лобзика. Далее полоски шлифуются и закругляются. Таким же образом следует сделать своими руками и второй шарнир.Механизмы прикрепляются к люку. Чтобы конструкция была надежнее, следует изготовить еще одни шарнир. Для этого нужно взять полоски из металла в количестве двух штук и уголок. К одной полосе на ее конец нужно приварить металлический кусочек, а уголок при этом будет играть роль опорной площадки. Данный шарнир при открытии люка будет сгибаться, и часть нагрузки лестницы ляжет на него.

Если вы хотите создать условия, при которых теплопотерь через люк у вас не будет, необходимо предусмотреть его теплоизоляцию. Утеплить лестницы с люком своими руками достаточно просто. По краям крышки необходимо зафиксировать уплотнительную ленту, а на внешней и внутренней его поверхности установить пароизоляцию, а затем и теплоизоляцию. Обычно для этого применяют пенопласт. Сверху материал нужно закрыть доской ДСП.

Не стоит забывать и об обработке деталей конструкции для того, чтобы она служила дольше. Ведь дерево – это весьма капризный материал, который гораздо менее устойчив к окружающей среде, чем металл. Все деревянные детали покройте лаком. Так как крышка люка после изготовления и монтажа становится частью интерьера, его внешнему виду стоит уделить особое внимание. Обычно его делают идентичного цвета, что и потолок.

Чердачная лестница своими руками собирается достаточно просто. В данном случае необходимо именно грамотно просчитать все размеры, не забывая о том, что у подъемной конструкции на чердак совершенно иные параметры, чем у стационарной маршевой лестницы. Ее ширина может быть всего 60-65 см, а угол наклона – 50-70 градусов. За счет таких параметров и достигается ее компактность, которая позволяет спрятаться конструкцию на крышке люка или поместить ее под ним.

Как построить складную лестницу на чердак

Если у вас небольшой дом, вам может понадобиться лестница на чердак, чтобы при необходимости подняться на чердак. Однако размер и пространство часто не позволяют построить постоянную лестницу. Комплект складной лестницы, ведущей на чердак, — отличное дополнение, которое позволит попасть на чердак и при необходимости сэкономить место. Лестница просто складывается, когда вы ею не пользуетесь. Следуйте простым шагам ниже, чтобы создать свой собственный.

Шаг 1 — Измерьте и обрежьте стороны

Перед тем, как вы начнете строить лестницу на чердаке, вы должны сначала узнать высоту, необходимую для вашего конечного продукта.Чтобы получить это измерение, просто найдите расстояние от чердака до земли. Получив это измерение, вы должны добавить стандартное измерение в 12 дюймов, чтобы определить, какой длины должны быть стороны вашей лестницы. Древесина — наиболее распространенный материал, используемый для изготовления лестницы на чердак, обычно 2х4, но вы можете использовать более толстую древесину, если хотите.

Шаг 2 — Изготовление перекладин лестницы

Теперь, когда вы измерили и обрезали боковые направляющие лестницы, можно приступить к изготовлению горизонтальных перекладин или перекладин.Вы должны определить, сколько ступенек вам понадобится и на каком расстоянии вы их разместите. Ступени следует размещать на расстоянии не более 10 дюймов друг от друга, поэтому, чтобы узнать, сколько ступенек, просто разделите общую длину лестницы на 10. Это даст вам приблизительную оценку количества ступенек, которые вам нужно обрезать.

Длина каждого коврика зависит от ширины лестницы, которую вы собираетесь сделать, и доступного места; 18 дюймов — стандартный размер.

Шаг 3 — Прикрепите перекладины лестницы

Чтобы прикрепить перекладину лестницы, все, что вам нужно сделать, — это поставить перекладину на место и прикрепить ее к боковым направляющим, используя усиленный гвоздь или винт на каждом конце.Если вы используете 2×4, перекладина должна быть не менее 18 дюймов в ширину и четыре дюйма в высоту. Повторяйте этот процесс, пока не будут прикреплены все перекладины.

Шаг 4 — Разрежьте лестницу

Когда лестница будет построена, вы должны превратить ее в складную лестницу, чтобы ее можно было легко хранить наверху. Вы можете собрать лестницу из двух или трех частей, а затем собрать ее или разрезать после того, как она будет построена. Чтобы разрезать лестницу, просто разделите длину лестницы пополам, чтобы получить 2 части. Снова отрежьте одну из половинок, но на этот раз разделите ее так, чтобы у вас было 2/3 лестницы на одну часть и меньшую часть.Всего у вас должно получиться три секции лестницы.

Шаг 5 — Создание складывающейся лестницы

Вы должны собрать лестницу, используя петли, которые позволяют частям складываться друг над другом в складку гармошкой. Это сделает лестницу достаточно маленькой, чтобы ее можно было сложить на чердак.

Как только это будет сделано, просто прикрутите самую длинную часть лестницы к двери, которая будет открываться с потолка. Остальная часть лестницы сложится сама, когда ее поднимут на чердак.

Установка чердачной лестницы своими руками | Блог Ремесленника

Праздники быстро приближаются, а это значит, что уже почти пора забраться на чердак и разгрузить все рождественские урны. Это может быть довольно неприятно для тех из нас, у кого есть только панели доступа на чердак на потолке, поэтому сегодня я хотел поделиться с вами своим проектом по установке чердачной лестницы своими руками!

Это очень выполнимый проект, и менее чем за 150 долларов в магазине больших коробок или на Amazon вы можете приобрести откидную складную лестницу на чердак и установить ее самостоятельно.

В этом посте я покажу вам свою версию установки складной чердачной лестницы на чердак своими руками, которая стоит 130 долларов и подходит для грубого проема 22,5 x 54 дюйма, что является наиболее распространенным размером.

Давайте вместе пройдемся по шагам, чтобы увидеть, можно ли это сделать своими руками.

Спланируйте установку

Для начала вам нужно будет измерить и проверить площадь, чтобы убедиться, что есть продукт, предназначенный для вашего конкретного дома. Наверное, есть. Чердачные лестницы бывают разных размеров, материалов и функций.

Сначала необходимо измерить грубое раскрытие. После снятия дверной панели снимите также обшивку, которая окружает проем.

Затем проверьте высоту от пола до потолка. Большинство чердачных лестниц подходят для потолков от 7 до 11 футов, но не забудьте указать точные размеры в поле.

Наконец, проверьте все пространство вокруг доступа на чердак и место для приземления ниже. Лестница на чердак опускается, раскладывается и опирается на пол под углом.Убедитесь, что у вас достаточно места, чтобы безопасно опустить, развернуть и закрепить лестницу. Все, что находится прямо под панелью доступа и в окрестностях, например шкафы, может помешать.

Перед тем, как отправиться в магазин, убедитесь, что у вас есть подходящие инструменты и материалы для работы.

ИНСТРУМЕНТЫ:

  • Лестница с А-образной рамой от 6 до 9 футов
  • Набор головок
  • Ударная отвертка
  • Сверло
  • Сверла
  • Измерительная лента
  • Угловой квадрат
  • Карандаш
  • Ручная пила или лобзик
  • Sawhorse
  • Угловой искатель
  • Бритвенный нож

МАТЕРИАЛЫ:

  • Шайбы
  • Предварительно собранные складные лестницы на чердак
  • Винты 2 ½ дюйма (проверьте упаковку, если они есть)
  • Задержка 3 дюйма болты (проверьте комплект поставки)
  • 2 доски 1 × 4 длиной около 30 дюймов (или повторно используйте существующую обшивку вокруг панели чердака)
  • Новые панели обшивки или обшивка (если не использовать повторно существующую обшивку вокруг чердака) панель)

Подготовьте отверстие

Сначала откройте коробку, проверьте инструкции и убедитесь, что все расходные материалы есть.Большинство чердачных лестниц снабжены шурупами и шайбами, но если их нет, обязательно используйте лаги размером на 3 дюйма, чтобы закрепить чердачную лестницу.

Затем подготовьте черновой проем для установки чердачной лестницы. Черновой проем должен быть чуть больше внешних размеров каркаса чердачной лестницы. Это дает место для прокладки.

Снимите старую съемную панель и любую накладку вокруг отверстия. Иногда в балках остаются гвозди или шурупы. Лучше всего их удалить.

Также отрежьте гипсокартон, выступающий в проем. Вы не хотите, чтобы он мешал вам, когда вы поднимаете чердачную лестницу на чердак.

Подготовив проем и расчистив рабочую зону, можно приступать к установке.

Установка лестницы на чердак

Большинство лестниц на чердак полностью собраны, и лестницы соединены вместе. Вы можете оставить устройство как есть для первой части установки.

Установите стремянку прямо под грубым проемом, чтобы вы могли подняться, а затем подняться по чердачной лестнице на чердак.Большинство чердачных лестниц будут весить около 40-60 фунтов. Если это слишком много, чтобы поднять над головой и подняться по стремянке, обратитесь за помощью.

Шаг № 1 Установите лестницу на чердак

Поднимитесь по стремянке и поднимите чердачную лестницу на чердак так, чтобы дверь была обращена вниз. Сдвиньте чердачную лестницу в сторону, чтобы она не провалилась через проем.

Надежно прикрепите две временные доски к концу или любой стороне проема в потолке.Должно быть достаточно выступа, выступающего в проем, чтобы лестница на чердак надежно стояла на месте, а также позволяла открыть дверь. Я использовал старые обрезные доски и прикрутил их к балкам по бокам. Внимание: убедитесь, что все, что вы используете, достаточно прочное, чтобы выдержать вес чердачной лестницы.

Поднимитесь на чердак, вставьте чердачную лестницу в проем и положите ее на временные доски.

Сдвиньте стремянку в сторону и осторожно откройте дверь чердачной лестницы.Оставьте лестницу сложенной. Это дает вам доступ к раме, чтобы вы могли прикрепить устройство к грубому отверстию.

Используя прокладки, отцентрируйте блок в отверстии. В большинстве чердачных лестниц в раме предварительно просверлены пилотные отверстия, куда будут привинчиваться лаги. Обязательно установите прокладки за этими пилотными отверстиями.

Шаг № 2 Прикрепите лестницу

Установив раму по центру, вы можете использовать 4 или около того винта 2 ½ дюйма, чтобы временно закрепить устройство. Перед ввинчиванием убедитесь, что рама находится заподлицо с потолком.После того, как блок закреплен, вы можете удалить временные доски.

Для большинства чердачных лестниц требуется 8-10 ламелей через каркас. По 2 с каждой стороны и по 4-6 с каждой стороны. Убедитесь, что вы установили прокладки за каждым пилотным отверстием. При необходимости удвойте.

Если в вашем устройстве нет предварительно просверленных пилотных отверстий, обязательно сделайте собственное в соответствии с инструкциями производителя. Закрепите раму шпонками через направляющие отверстия, убедившись, что они плотно затянуты. Я использовал свой ударный драйвер и розетку.Рама должна оставаться квадратной и не допускать чрезмерного натяжения, чтобы рама не прогибалась.

Переместите лестницу и проверьте лестницу на чердак, полностью открыв и закрыв дверь. Убедитесь, что он работает нормально и что рама расположена перпендикулярно двери. Обрежьте прокладки заподлицо на внутренней стороне чердака и вдоль потолка и закройте дверь чердака.

Шаг № 3 Установите обшивку

Обрежьте чердачную лестницу, чтобы закрыть зазор. Наложите накладку на раму, но оставьте достаточно места для правильного открывания и закрывания двери.

Шаг № 4 Обрежьте лестницу по размеру

Откройте дверь чердака и проверьте угол. Вы будете использовать этот угол, чтобы отрезать ноги, чтобы они стояли на полу. Именно по этой причине ножки чердачной лестницы оставлены длинными.

После определения угла разворачивайте лестницу только до последней петли. Вы можете использовать кусок веревки или шнурок, чтобы закрепить ноги на месте.

Измерьте угол до пола и запишите размер. Вы будете использовать это измерение, чтобы отметить и обрезать ноги.

Отмерьте расстояние от последней петли и отметьте ножку под правильным углом. Полностью разверните ноги и положите их на козлы. Обрежьте ноги ручной пилой или бензопилой.

Поместите лестницу на пол и убедитесь, что по всей длине лестница прямая, без зазоров на петлях. Обе ноги должны доходить до пола. Прикрепите резиновые ножки, входящие в комплект.

Если вы обрежете ножки слишком коротко, и они не доходят до пола, производитель рекомендует купить новую лестницу на чердак и начать все сначала.Лучший способ избежать этого — делать поэтапную обрезку, пока она не будет точно прилегать к полу, и вам не придется начинать заново.

Помните, с помощником всегда проще, но можно установить чердачные лестницы самостоятельно. А с базовой чердачной лестницей, стоящей менее 150 долларов, она того стоит, особенно если вы совершаете несколько поездок на чердак каждый год.

Удачи вам с установкой лестницы на чердак, и дайте мне знать, как это происходит, в комментариях ниже!

Марк — ремесленник и дизайнер, имеющий большой опыт в области сохранения исторических памятников, архитектурных сборных железобетонных изделий и жилищного строительства.

Он жил и реставрировал дома середины века на рубеже веков почти 20 лет.

Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!

Как построить чердак

Добро пожаловать в наш пост о том, как построить лестницу на чердак.

Планируете ли вы превратить чердак в складское помещение? Тогда было бы лучше, если бы у вас был удобный способ подняться на чердак.

У вас есть два варианта — вы можете купить чердачную лестницу и установить ее или построить самостоятельно.

Покупка чердачной лестницы увеличивает стоимость, которая будет зависеть от ваших конкретных требований и выбора лестницы. Однако цены варьируются от менее 100 до более 1600 долларов в зависимости от материалов лестницы, грузоподъемности, размера проема, длины и качества конструкции.

Итак, вы ищете что-то простое, безопасное и недорогое. Верно?

Хорошая новость в том, что если у вас есть базовые навыки столярного дела и вы уверены, что справитесь с этим достаточно хорошо, то вы можете сделать это самостоятельно.

Что вам понадобится помощь некоторых необходимых инструментов и несколько часов.

Давайте узнаем, как построить лестницу на чердак.

Как построить чердак — Пошаговые инструкции

Здесь мы объясним 10 шагов по созданию складной деревянной лестницы для чердака своими руками, которую каждый может выполнить за пару часов.

Шаг 1. Соберите необходимые расходные материалы и инструменты

Вам понадобятся следующие расходные материалы:

  • Две части бруса 2 × 4 для изготовления лестничной рейки
  • Брус 2 × 4 для изготовления ступенек (по необходимости)
  • Гвозди или шурупы
  • Рулетка
  • Карандаш

Вам понадобятся следующие инструменты:

  • Квадрат обрамляющий
  • Торцовочная пила
  • Циркулярная пила
  • Петли
  • Дрель или перфоратор

Шаг 2: Измерьте необходимую высоту лестницы

Перед тем, как приступить к процессу строительства лестницы-чердака, необходимо измерить необходимую высоту лестницы.Для этого измерьте высоту от земли до уровня посадки чердака. Затем добавьте 12 дюймов к этому размеру. Поможет определить необходимую длину перил лестницы.

Шаг 3: Распилите пиломатериал для перил лестницы

Отрежьте два бруса 2 x 4 до этого размера с помощью торцовочной пилы. Обычно для изготовления чердачной лестницы своими руками чаще всего используется брус 2 х 4, но вы также можете использовать более толстую древесину.

Шаг 4: Определите угол нижнего конца направляющих.

Прислоните поручни к чердаку с пола. Измерьте угол между направляющими и перпендикуляром к полу. Для определения угла можно использовать рамный квадрат.

Или, проще говоря, вы можете определить, под каким углом лестница должна быть заподлицо с полом.

Шаг 5: Обрежьте нижние концы

Обрежьте один конец обоих пиломатериалов под заданным углом. В этом случае мы обрезаем конец под углом 15 градусов. Эти два скошенных под углом конца — нижние ножки лестницы.Чтобы обрезать эти концы, вы можете использовать циркулярную пилу или пилу с радиальным концом.

Шаг 6: Определите количество ступеней, разметьте и отрежьте 2×4 соответственно

На этом этапе вы определите, сколько ступенек вам понадобится, чтобы с комфортом пользоваться лестницей, и на каком расстоянии вы их разместите. Начните с разметки нижней и верхней ступеней на одной из лестничных планок.

Отмерьте и сделайте отметку на расстоянии 12 дюймов от нижнего края обеих частей. Это позиция для первой ступени.

Снова измерьте расстояние от верха каждой детали и сделайте отметку на расстоянии 12 дюймов для верхней перекладины. Затем измерьте расстояние между верхней и нижней перекладиной.

Чтобы определить количество ступеней между верхней и нижней ступеньками, разделите полученное расстояние на 10,5 (число следует округлить в меньшую сторону).

Отметьте направляющие для каждой ступеньки. Имейте в виду, что ступеньки следует размещать на расстоянии не более 10,5 дюймов друг от друга. Например, если общая длина вашей лестницы составляет 8 футов.общее количество ступеней будет от 8 до 9.

Длина каждой перекладины зависит от доступного пространства и ширины лестницы, которую вы хотите построить. Однако, если вы используете 2×4, перекладина должна быть 4 дюйма в высоту и 18 дюймов в ширину.

Шаг 7: Прикрепите перекладины к боковым направляющим

Для этого поместите перекладину на место и прикрепите каждую сторону каждой отдельной перекладины к поручню, используя винт для настила или гвозди для тяжелых условий эксплуатации на каждом конце. Забейте их шуруповертом / дрелью.Повторите процесс, чтобы прикрепить все перекладины.

Строительство деревянной лестницы на чердак практически завершено.

Шаг 8: Превратите эту прямую лестницу в складную

Теперь вам нужно превратить в складную лестницу с тремя секциями. Складную чердачную лестницу легко складывать и хранить на чердаке. Чтобы превратить ее в складную лестницу, разрежьте ее пополам, чтобы получить две части, используя циркулярную пилу. Снова разрежьте одну из половинок на две равные части.Это означает, что вы получите всего три штуки.

Шаг 9: Соберите вместе все три раздела

Соберите все три части лестницы с помощью петель. Это позволит вам сложить секции друг на друга в форме гармошки.

Шаг 10: Закрепите лестницу на чердаке

Прикрепите лестницу к двери чердака. Прикрутите самую длинную секцию лестницы к дверце чердака.

Отшлифуйте лестницу и нанесите лак для дерева, чтобы она выглядела блестящей.

Наконец, вы сделали простую, красивую и практичную лестницу!

Построить лестницу на чердак своими руками очень просто. Верно?

Попробуйте!

Спасибо, что уделили время чтению нашей статьи о как построить лестницу на чердаке .

Лучшие варианты лестниц на чердак для дома (руководство покупателя)

Фото: depositphotos.com

Чердак дома часто является областью неиспользованного потенциала.Вы знаете, что это там, наверху, но получить доступ к хранилищу проблематично, не говоря уже о том, чтобы использовать его в качестве жилого помещения. Установка новой лестницы на чердак или замена старой могут все это изменить, открыв целый этаж, который можно использовать для чего угодно — домашнего офиса, студии йоги, спального лофта для гостей и так далее!

Лучшая чердачная лестница проста в использовании, прочна и достаточно прочна, чтобы выдержать самого крупного члена семьи и самый тяжелый предмет, который может нести человек. Но чердачные лестницы не подходят всем под одну гребенку, поэтому, чтобы выбрать подходящую модель для своего дома, рассмотрите эти семь, каждая из которых считается одной из лучших в своей категории.

  1. TOP PICK: FAKRO LMS 66866 Изолированная стальная чердачная лестница
  2. RUNNER UP: Луисвиллская лестница Деревянная чердачная лестница 22,5 на 54 дюйма
  3. ТЕЛЕСКОПИНГ: Werner Раздвижная алюминиевая чердачная лестница
  4. ВЫБРАТЬ: FAKRO LWP 66802 Изолированная лестница на чердак
  5. НОЖНИЧНЫЙ СТИЛЬ ВЫБОР: FAKRO LST 66823 Изолированная стальная ножничная лестница на чердак
  6. ЧЕСТНОЕ УКАЗАНИЕ: WolfWise Telescopicphotos Extension Multi-Purpose Ladder

Photo.com

Типы чердачных лестниц

Существует четыре основных категории чердачных лестниц: выдвижные, складные, ножничные и электрические.

Телескопические

Телескопические чердачные лестницы бывают мобильной или полупостоянной конструкции, что позволяет устанавливать их на чердаке или хранить поблизости. Эти лестницы занимают меньше места, чем складные, благодаря встроенным механизмам на боковых опорах и ступеням, позволяющим им складываться внутрь.При необходимости просто потяните за нижнюю ступеньку, и лестница выдвинется.

Складывание

Складные чердачные лестницы можно складывать на две, три или четыре секции, в зависимости от длины лестницы, высоты потолка и доступного пространства для складывания. Эти чердачные лестницы прочнее телескопических лестниц и просты в использовании, но они занимают значительное место на чердаке, поскольку в закрытом состоянии лежат на полу.

Ножничный стиль

Эти лестницы, которые имеют складные ступеньки ножничного типа для удобного хранения, имеют два основных преимущества перед своими аналогами.Ступеньки в виде ножниц не скользят слишком быстро во время раскладывания (как телескопические лестницы), и для их раскладывания не требуется большой зазор (как складные лестницы).

Электрические

Дорогие электрические чердачные лестницы с питанием от прямой проводки для подъема и опускания нажатием кнопки являются новинкой на рынке. Некоторыми моделями высокого класса можно управлять с помощью смарт-устройства. Это хороший вариант, если у вас есть физическая инвалидность, из-за которой вы не можете снести ручную лестницу на чердаке, или если вы хотите добавить в свой дом еще одну автоматическую функцию умного дома.

Что следует учитывать при выборе лучшей чердачной лестницы

Помните об этих факторах и особенностях при покупке чердачной лестницы.

Высота потолка

Одна из первых вещей, которую необходимо уточнить перед покупкой чердачной лестницы, — это высота потолка внизу. Поскольку производители уже измерили угол наклона своего изделия, вам нужно учитывать только расстояние между чердачным проемом и полом комнаты ниже.Большинство чердачных лестниц подходят для высоты потолка от 7 до 10 футов, но вам следует дважды проверить высоту потолка: купите слишком длинную или слишком короткую лестницу, и вы не сможете ею пользоваться. Чтобы измерить, попросите помощника на чердаке держать один конец рулетки у проема чердака, пока вы протягиваете рулетку, пока она не коснется пола прямо под ним. Показание на вашей ленте на этой пристройке — это высота вашего потолка.

Размеры и вес

Описание чердачных лестниц включает размеры, соответствующие длине и ширине чердачного проема, к которому они подходят.Если на вашем чердаке уже есть проем, измерьте его ширину и длину, прежде чем покупать чердачную лестницу. Однако, если вы прорезаете новый проем, прорежьте проем длиной 54 дюйма и шириной 22,5 дюйма, потому что большинство чердачных лестниц рассчитаны на проем такого размера.

Чердачные лестницы также имеют ограничения по весу, которые могут составлять от 200 фунтов до более 400 фунтов. Если члены вашей семьи склонны к похуданию и вы не будете приносить на чердак особо тяжелые предметы, вам может не понадобиться сверхпрочная лестница, способная выдержать 300 фунтов.Если члены вашей семьи не превышают допустимый предел веса на 10 фунтов, не рискуйте сломать лестницу во время использования; купите более прочную чердачную лестницу, чтобы использовать ее с уверенностью и безопасностью.

Материал

Чердачные лестницы обычно изготавливаются из алюминия, стали или дерева.

  • Чердачные лестницы из алюминия , обычно лучший выбор, прочные, но легкие, что облегчает доступ к ним. Металл, устойчивый к ржавчине и гниению, алюминий — идеальный вариант для работы в условиях повышенной влажности.Алюминиевые лестницы огнестойки и, как правило, более доступны по цене, чем их стальные или деревянные аналоги.
  • Стальные чердачные лестницы прочнее и дороже, чем дерево и алюминий; они также устойчивы к воздействию влаги и огня. Приобретите такой вариант, если чердак будет использоваться регулярно, особенно в качестве жилого помещения.
  • Дерево Чердачные лестницы прочные и упругие, и некоторые из них могут быть обработаны как огнестойкие, но из-за пористой природы древесины они более восприимчивы к воздействию влаги и температурных изменений.Древесина также может иметь естественные дефекты, которые могут привести к преждевременному износу.

Простота установки

Хотя простота установки во многом зависит от типа лестницы, любая приобретаемая вами модель должна включать в себя четкие и простые для понимания инструкции по установке и эксплуатации.

  • Выдвижные чердачные лестницы и ножничного типа установить относительно легко по сравнению со складными лестницами. Они прикреплены либо к балке потолка наверху, либо к стойке пола под чердачным полом, и легко складываются на чердак, когда не используются.
  • Складные чердачные лестницы необходимо прикрепить к люку или проему, чтобы они могли опускаться и раскладываться. Таким образом, вам также потребуется установить люк, способный выдержать вес лестницы и некоторый вес альпинистов, хотя большая часть веса приходится на ножки лестницы, когда она разложена и опирается на пол. Это может сделать установку более сложной, чем телескопические или ножничные чердачные лестницы.
  • Электрические чердачные лестницы имеют такие же проблемы с установкой, как и другие типы, но также требуют прямого подключения лестницы к вашей электрической системе.Эти лестницы также могут потребовать дополнительной настройки на вашем смартфоне, если они поддерживают Wi-Fi или Bluetooth.

Огнестойкость

Огнестойкость — важный фактор для чердачных лестниц — в случае домашнего пожара любому на чердаке потребуется безопасный спуск и выход. Большинство лестниц обладают некоторой огнестойкостью, причем как алюминий, так и сталь обладают естественной устойчивостью к нагреванию, но не все алюминиевые и стальные лестницы проходят необходимые испытания, чтобы быть признанными огнестойкими.Термин «огнестойкость» означает, что продукт прошел официальные испытания на огнестойкость. Его можно наградить алюминиевыми, стальными и даже деревянными чердачными лестницами.

Проверьте местные строительные нормы и правила на веб-сайте вашего местного правительства или в ратуше, чтобы узнать, какие ограничения могут быть на месте, поскольку в некоторых местах разрешены только огнестойкие чердачные лестницы. Даже если это не относится к вашему дому, дополнительный коэффициент безопасности огнестойкой лестницы имеет неоценимое значение, особенно если чердак используется в качестве жилого помещения.

Элементы безопасности

Чердачные лестницы могут иметь различные элементы безопасности, в том числе поручни, противоскользящие ступеньки и фиксирующие защелки.

  • Поручни могут быть установлены на одной или обеих сторонах чердачной лестницы, обеспечивая зону захвата при подъеме и спуске по крутым ступеням лестницы.
  • Противоскользящие ступеньки имеют канавки или покрыты резиной для обеспечения большего трения и сцепления с поверхностью ног. Это простое дополнение помогает предотвратить скольжение при подъеме и спуске.
  • Фиксирующие защелки находятся на складных лестницах для фиксации лестницы на месте после того, как секции сложены. Это предотвратит отскакивание лестницы от петель, что сделает подъем более жестким.

Наш лучший выбор

Приведенные ниже продукты с наивысшими оценками были выбраны по качеству, цене и удовлетворенности клиентов, чтобы помочь вам найти лучшую чердачную лестницу для вашего дома.

Фото: amazon.com

Эта стальная чердачная лестница от FAKRO способна выдержать до 350 фунтов и поставляется с изолированной рамой и дверью из сосновой древесины.Лестницу можно сложить на три секции и соответствовать нескольким распространенным размерам грубого проема — 22 на 47 дюймов, 22 на 54 дюйма, 25 на 47 дюймов и 30 дюймов. мансардные отверстия размером 54 на 54 дюйма.

В лестнице, подходящей для использования с потолками высотой от 7 футов до 2 дюймов и от 8 футов на 10 дюймов, используется уникальный механизм открывания, обеспечивающий медленное открывание лестницы, а рисунок протектора на поверхности ступенек предотвращает скольжение. Когда люк полностью открыт, предохранительный механизм предотвращает его случайное захлопывание.

Фото: amazon.com

Эта складная деревянная лестница для чердака от Louisville Ladder представляет собой недорогой вариант, который складывается на три разные секции и использует эксклюзивную подвесную систему EZ для простой установки. Он подходит для использования с потолками высотой от 7 футов до 10 футов и для чердачных проемов размером 22,5 на 54 дюйма и 25,5 на 54 дюйма.

Эта модель может выдерживать нагрузку до 250 фунтов и поставляется с усиленными ступеньками с канавками для увеличения тяги. Лестница также включает в себя полезные поручни и удобный спусковой шнур.

Фото: amazon.com

Эта телескопическая алюминиевая лестница от Werner использует широкие немаркированные ножки для захвата пола внизу, когда он полностью выдвинут. Прочная, но легкая алюминиевая лестница на чердак может выдержать до 250 фунтов, ее легко открывать и закрывать с помощью прилагаемого вспомогательного столба.

Подходит для потолков высотой от 7 футов до 9 футов и 10 дюймов, Werner подходит для чердачных проемов размером от 22 до 22 дюймов. Он также включает в себя полезные поручни для более безопасного лазания и складывается, занимая очень мало места.

Фото: amazon.com

Утепленная складная чердачная лестница FAKRO изготовлена ​​из высококачественной сосны и складывается на три секции. Также в комплект входят рама ящика и чердачный люк (дверь), которые также изготовлены из сосны высшего сорта.

Лестница может соответствовать разным размерам проемов чердака, включая 22 на 47 дюймов, 22 на 54 дюйма, 25 на 47 дюймов, 25 на 54 дюйма и 30 на 54 дюйма. Он работает с высотой потолка от 7 футов 5 дюймов до 8 футов 11 дюймов.

Лестница FAKRO имеет максимальный вес 300 фунтов. В полностью открытом состоянии люк фиксируется на месте, предотвращая его захлопывание. Ступеньки также имеют желобки для предотвращения случайного соскальзывания, а дополнительный поручень может быть установлен для дополнительной безопасности.

Фото: amazon.com

Чердачная лестница в виде ножниц от FAKRO складывается сама в себя для удобства хранения. Она не требует много свободного пространства, как складная лестница, когда она открывается, и лестница спускается плавно и медленно, а не быстро опускается, как некоторые телескопические лестницы.

FAKRO можно использовать с маленькими и средними чердачными проемами, включая 22 на 31 дюйм, 22 на 47 дюймов, 22 на 54 дюйма, 25 на 47 дюймов, 25 на 54 дюйма и 27 на 31 дюйм. . Он имеет максимальную грузоподъемность 300 фунтов и может использоваться на высоте потолка от 7 футов до 2 дюймов и от 9 футов до 6 дюймов.

Эта лестница поставляется с рамой и люком — оба из высококачественной сосны — с рельефным рисунком на стальных ступенях для лучшего сцепления.Складные S-образные кронштейны сбоку от лестницы действуют как поручни и изготовлены из прочной стали, которая соответствует современному декору.

Фото: amazon.com

Эта выдвижная лестница WolfWise, предназначенная для портативного использования, идеально подходит для людей, которые не хотят утруждать себя установкой полупостоянной чердачной лестницы или не имеют места для хранения сложенной или свернутой лестницы. Он подходит для чердачных проемов размером всего 20 на 20 дюймов и складывается в себя одним нажатием кнопки.

Лестница WolfWise оснащена гидравлической системой, которая образует воздушные карманы в стойках, помогая ей замедляться при втягивании.Его можно отрегулировать от 3 футов и 3 дюймов в высоту до 12 футов и 6 дюймов.

Поскольку WolfWise является портативным, он не крепится к проему на чердаке. Вместо этого он настроен для использования и хранится, когда в нем нет необходимости. Эта прочная алюминиевая лестница с рифлеными ступеньками для увеличения тяги и безопасности способна выдержать до 330 фунтов.

Часто задаваемые вопросы о вашей новой чердачной лестнице

Ниже приводится дополнительная информация, которую необходимо знать перед покупкой новейших чердачных лестниц.

В. Как измерить высоту чердачной лестницы?

Чтобы определить правильную высоту чердачной лестницы, с помощью рулетки измерьте расстояние от потолка, где находится дверная панель чердака, до пола. Купить чердачную лестницу такой же размерности.

В. Каков стандартный размер проема чердака?

Стандартный размер проема для большинства чердаков составляет 22,5 дюйма на 54 дюйма, но в некоторых домах проем меньше или больше. Обязательно измерьте проем на чердаке, прежде чем покупать новую чердачную лестницу.

В. Что лучше, чердачная лестница из дерева или алюминия?

Алюминиевые и деревянные лестницы сравнительно прочные, но алюминиевые версии более доступны, легки и не подвержены риску повреждения от влаги или огня.

Самые простые способы установки строительных и ремонтных лестниц на чердак

Введение: Чердачная лестница намного полезнее, чем обычная лестница. Чаще и пользуются чердачные лестницы. Но чердачная лестница сложнее обычной лестницы.

Иногда людей путает и вызывает отвращение система установки. Не беспокойтесь; вот я, чтобы помочь вам. Я дам вам руководство, чтобы установить его идеально.

Чердачная лестница стоит дороговато. Поэтому некоторые люди думают сделать это дома. Это тоже хорошая идея. Это сэкономит ваши деньги, и вы также можете сделать лестницу по своему выбору. Здесь я также покажу вам шаги по созданию складной лестницы Best Attic Ladders.

Еще одна большая проблема чердачной лестницы — ее пружина.Очень часто они нуждаются в ремонте и замене. Я также остановлюсь на этом факторе в другом разделе.

Хорошо, что вы также можете посмотреть на YouTube несколько видеороликов по этим темам. Здесь я также даю руководство для выполнения вашей задачи.

Как установить чердачную лестницу?

Установить чердачную лестницу не так сложно, как думают люди. Если вы знаете правила и шаги, вы легко сможете это настроить. Но вам нужны инструменты и материалы. На YouTube есть несколько хороших видеороликов, которые также могут помочь вам в установке лестницы на чердак.Здесь я предоставляю видео, которое может быть вам полезно.
Видео готово. Сейчас я покажу вам этапы установки чердачной лестницы.

  • Винт
  • 2 x 6 досок
  • 1 x 4 доски
  • Складная лестница на чердак
  • Прокладки
  • Дрель и пила
  • Уровень и пистолет для гвоздя
  • Карпентерский квадрат и карандаш
  • Лестница
  • Лестница
  • Универсальный нож
  • Рулетка

Линия измерения и удаления известкового налета

  • Первый шаг — измерение.Измерьте 54 дюйма. Рядом с той же балкой постучите еще одним гвоздем.
  • Теперь проведите линию между двумя гвоздями. Убедитесь, что линия идет прямо.
  • Теперь возьмите плотницкий угольник и начните облицовку от кончика гвоздя. Нарисуйте 21-1 / 2 дюйма с обеих сторон.
  • Теперь нарисуйте мелом линию между двумя сторонами и первый шаг готов.

Резка угольника

Чтобы отрезать угольник, вам понадобится только сабельная пила. Начните с любой точки и начинайте легонько резать.Нарисуйте пилу по линии и идеально вырежьте квадрат.

При резке всегда будьте осторожны и сосредоточены. Не пропустите очередь.

Измерение платы заголовка

Теперь измерьте плату заголовка с помощью измерительной ленты. Измерьте его размером 2 дюйма × 6 дюймов. Нанесите отметки на точки измерения.

Обрезка и установка платы заголовка

Обрежьте доску заголовка по размеру. Теперь с помощью пневматического пистолета для гвоздей прикрепите плату заголовка.

Присоединение опорной доски

На каждом конце проема прикрепите временную опорную коробку размером 1 x 4 дюйма. Это необходимо сделать до подъема лестницы в сборе.

Прокладка для опоры и сверление для винта

Теперь вам нужно разместить чердак в сборе на опоре. Убедитесь, что сборка выровнена. Вы должны найти кого-нибудь, кто вам поможет. Теперь установите прокладку между каркасом лестницы и балками. Просверлите винты внутри регулировочной шайбы.

Выдвиньте и закрепите лестницу

Теперь вытяните лестницу на землю.Присоедините к нему регулируемые ножки. Убедитесь, что каждая ступня плотно прилегает к полу. Теперь просверлите отверстия внутри через складывающуюся лестницу и основание. Вставьте лучшие болты внутри отверстий и закрепите лестницу.

Как сделать складную лестницу на чердак?

Некоторых людей очень интересуют проекты «сделай сам». Также можно сделать в доме складную чердачную лестницу. Это не так уж сложно, но вы проделали тяжелую работу. Если вы действительно хотите этого добиться, эта статья для вас.В этой части я покажу вам ступеньки, чтобы сделать складную чердачную лестницу. Это экономит ваши деньги, а также отличается прочностью и прочностью.

Измерьте скольжение и разрежьте

Древесина — наиболее распространенный материал для изготовления чердачных лестниц. Сначала измерьте высоту от пола с помощью рулетки. Теперь измерьте, какой длины должны быть салазки вашей лестницы. Теперь обрежьте слайды по размеру.

Создание ступенек лестницы

Это очень простой шаг.Вам предстоит сделать ступеньки лестницы. Сколько ступеней нужно создать? Разделите высоту на 10 и создайте ступеньки по ближайшему результату.

Не оставляйте зазоры более 10 дюймов внутри 2-х перекладин. Ширина зависит от вас. Если для вас есть дети, сделайте его шире и оставьте меньше места на двух ступенях.

Установите ступеньки на лестницу

Это важная часть. Установите перекладину на свое место. Возьмите прочный гвоздь и прикрепите его к лестнице.Вы также можете использовать винты для настила на каждом конце перекладины. Убедитесь, что ступенька установлена ​​в нужное положение. Обычный размер перекладины — 18 дюймов в ширину и 4 дюйма в высоту.

Теперь разместите каждую ступень первой, которую вы сделали.

Cut The Ladder

Вы сделали лестницу, но вам нужна Best Folding Ladders . Если можно сложить его на 2 части или на 3 части. Измерьте всю длину лестницы и отрежьте ее по половине общей длины.Затем можно сложить 2 части.

Также можно сложить на 3 части. Теперь разрежьте одну часть лестницы на половину ее длины. Затем можно сложить его на 3 части.

Сделайте складную лестницу

Теперь используйте петли, чтобы собрать лестницу. Тогда части лестницы можно легко сложить друг на друга.

Теперь соберите несколько шурупов и прикрепите их к самой длинной секции лестницы и к двери, которая будет открываться с потолка. Ваша складная чердачная лестница готова.

Как отремонтировать пружины чердачной лестницы?

У тех, кто использует чердачные лестницы, могут возникнуть проблемы с пружинами. Иногда он изношен, поврежден, заржавел и сломан. Если вы столкнулись с этой проблемой, продолжайте читать статью.

В этой части я расскажу, «как отремонтировать рессоры чердачной лестницы». Люди думают, что это сложная задача, но это чрезвычайно простая задача. Здесь я показываю, как это исправить. Так что продолжайте читать статью.

Поднимитесь на чердак

Сначала заберитесь на чердак.Будьте осторожны при лазании. Если вы чувствуете, что пружины слишком сильно повреждены, не поднимайтесь на них. Используйте другую лестницу, чтобы подняться на нее. Помните, что в походном положении пружины наиболее расслаблены.

Затяните винт

Как только вы достигнете чердака, закройте дверь чердака. Теперь посмотрите на пружины, где он соединен. Если вы чувствуете, что они ослаблены, затяните их сильнее. Вы можете использовать гаечный ключ или отвертку, чтобы затянуть его.

Отцепите пружину

Если вы считаете, что после затяжки она не работает, выполните этот шаг.Наденьте рабочие перчатки и возьмитесь за середину пружины. Теперь потяните к обоим концам пружины. Теперь с помощью отвертки потяните за крючок пружины. Он прикреплен к кольцу. Если пружина повреждена вот так, сделайте то же самое с этим.

Отрегулируйте сменную пружину

Теперь возьмите сменную пружину и зацепите один конец ее за кольцо, где она была прикреплена. Теперь зацепите пружину за складывающийся металлический кронштейн лестницы. Вы можете потянуть за противоположный конец, чтобы сделать это легко.При необходимости сделайте это с другой пружиной.

Предлагаю взять с собой помощника. Вам будет легче это сделать, если будет помощник. Кроме того, ваша работа будет лучше, если есть помощник.

Заключение

Эта статья предназначена для пользователей лестницы на чердак и тех, кто хочет построить лестницу на чердак. Я описал лучший способ его установки. Также была показана ссылка на видео, которая поможет вам, если у вас возникнет какая-то путаница.

В другой части я описал, как лучше всего сделать складную чердачную лестницу. Если вы будете следовать инструкциям, вы легко сможете его построить. Помните, всегда берите с собой необходимые средства безопасности.

Наконец, я описал способ ремонта поврежденных и сломанных пружин. Я также описал способ его замены. Я много исследовал и описал лучший и самый простой способ выполнить эту работу. Надеюсь, эта статья принесет вам пользу.

Как выбрать лестницу для мансарды

Чердак, вероятно, одна из самых недооцененных частей вашего дома.Наличие безопасной и прочной лестницы может сделать каждое посещение чердака менее трудным, более быстрым и менее опасным. Функциональная лестница на чердаке будет иметь значение между функциональным хранилищем и тем, что игнорируется вместе со всем, что внутри него. Прошли времена скучных старых складных деревянных лестниц. Сегодняшние чердачные лестницы и дизайн действительно изменились, и теперь они стали современными, стильными и забавными. Установка стремянки на чердак или откидной лестницы может быть очень простым делом своими руками, на которое может уйти всего пара часов.

Перед покупкой следующей лестницы для чердака примите во внимание следующие факторы:

Конкретное местоположение

Комплекты лестниц для чердака предназначены для установки между текущим каркасом чердака и потолком. Возможно, вам придется немного увеличить существующее отверстие на чердаке, чтобы подогнать под него новый комплект. Убедитесь, что конец вашей лестницы находится в безопасной части проема, и у вас есть достаточно места для перемещения.

Стиль рамы

Чердачный пол и крыша, скорее всего, обрамлены либо фермами, либо, возможно, отдельными стропилами, а также балками перекрытия.Крыши с фермами работают как блокировочное устройство, и элементы не должны разрезаться, в то время как типичный каркас можно быстро реорганизовать.

Расстояние между балками и ориентация

Стандартные комплекты лестниц для чердаков предназначены для установки между балками перекрытий с шагом 24 дюйма. Это означает, что между каждым набором балок имеется около 22 1/2 дюймов открытого пространства. Если расстояние между рамой составляет 22 1/2 дюйма, и зазор падает именно там, где вы хотели бы установить стремянку, вам повезло. В противном случае потребуется дополнительное обрамление.

Основные требования к пространству для чердачной лестницы

Полноразмерные лестницы на чердаках обычно требуют проема в потолке размером не менее 22 1/2 x 54 ″. Это первое, что следует учесть перед установкой лестницы на чердаке. Кроме того, убедитесь, что на чердаке есть подходящее место для приземления, которое поможет вам легко подниматься и спускаться по стремянке. Также внимательно рассмотрите запас по высоте. Вам определенно следует избегать ударов головой о крышу каждый раз, когда вы пользуетесь лестницей.Наконец, убедитесь, что на участке и на земле под проемом чердака достаточно открытого пространства для поддержки лестницы, когда она полностью раскрыта. Эти размеры различаются стилем и дизайном лестницы.

Длина и вес

Вы можете купить лестницы для чердаков разной длины. Перед покупкой обязательно определите расстояние от потолка до пола. Вес относится к грузоподъемности самой стремянки. Как показывает практика, чем больший вес может выдержать лестница, тем она прочнее.Самое главное, купите лестницу, которая сможет выдержать вес самого тяжелого человека, который будет ее использовать. Также примите во внимание самый тяжелый рюкзак, который они будут носить с собой.

Материал

Есть чердачные лестницы из легкого алюминия, стали и дерева. Алюминий обычно является лучшим универсальным вариантом просто потому, что он легкий и прочный. Кроме того, это устойчивый к ржавчине материал, поэтому он вряд ли будет подвергаться воздействию сырости и температуры в течение многих лет.Деревянная лестница вполне может сохраниться до тех пор, пока находится в собственности, но, будучи натуральным материалом, теоретически более восприимчива к воздействию влажности и температурных изменений. Также нужно будет учесть потенциальные природные недостатки.

вещей, которые следует учесть перед покупкой чердачной лестницы

Чердачная лестница — это убирающаяся лестница, которая спускается с потолка, чтобы обеспечить доступ к чердачному пространству, а затем складывается в потолочную раму, когда в ней нет необходимости.Лестница на чердак делает любое путешествие вверх и вниз с чердака проще, быстрее и безопаснее. Это может иметь значение между складским помещением на чердаке, которое действительно используется, и тем, о котором быстро забывают, вместе с его содержимым.

Установка чердачной лестницы или откидной лестницы — это вполне выполнимый проект своими руками, который может занять всего несколько часов. Большинство выдвижных чердачных лестниц поставляются в виде предварительно собранных комплектов, которые вы можете заказать для отправки домой или забрать в местном магазине строительных материалов.Но при выборе лестницы необходимо взвесить несколько факторов.

Расположение лестницы

Комплекты чердачных лестниц изготавливаются таким образом, чтобы они помещались между существующим каркасом в потолке (то есть полом чердака). По возможности выбирайте для чердачной лестницы такой размер и расположение, которые позволяют ей поместиться между существующими потолочными балками или фермами. В некоторых случаях лестница может поместиться в имеющийся люк доступа на чердак. В других случаях, однако, может потребоваться увеличить люк или вырезать совершенно новое отверстие.При размещении лестницы на чердак убедитесь, что нижняя часть лестницы упадет в безопасное место, где есть место для маневра — как снизу лестницы, так и при входе на чердак.

То, как вы увеличиваете или устанавливаете проем чердачного люка, будет зависеть от типа каркаса, используемого на вашем чердаке.

Тип каркаса

Ваш чердачный этаж и крыша, вероятно, будут обрамлены либо фермами, либо отдельными стропилами и балками перекрытия. Ферма функционирует как система блокировки элементов каркаса, соединенных косынками или металлическими соединителями.Компоненты нельзя разрезать или изменять, иначе вы рискуете нарушить прочность конструкции. При установке чердачного люка и выдвижной лестничной клетки стандартная стратегия заключается в размещении их в зазоре между двумя фермами.

С другой стороны, стандартное обрамление с использованием стропил и балок перекрытия, как правило, можно легко реорганизовать для обрамления проема люка или установки нового.

Расстояние между балками (или фермами) и их ориентация

Комплекты чердачных лестниц стандартного размера предназначены для установки между балками перекрытия (или фермами), расстояние между которыми составляет 24 дюйма (по центру).Это означает, что между каждой парой балок имеется около 22 1/2 дюймов открытого пространства. Если зазор между вашим каркасом составляет 22 1/2 дюйма, и один из этих зазоров попадает в то место, где вы хотели бы установить лестницу, вам повезло. В противном случае потребуется дополнительное обрамление.

Также возможно, что балки уложены в неправильном направлении для установки лестницы. При стандартном каркасе это можно преодолеть, просто вырезав секции балок, а затем обрамляя грубый проем сдвоенными заголовками и балками.Однако с фермами вам может не повезти. Проконсультируйтесь с профессионалом о своих возможностях. Если изменение вообще возможно, это может быть сложный процесс, который стоит довольно дорого.

Основные требования к пространству для чердачной лестницы

Полноразмерные чердачные лестницы обычно нуждаются в проеме в потолке размером не менее 22 1/2 x 54 дюйма. Ваш первый шаг — это поиск места, подходящего для этого проема. Кроме того, убедитесь, что на чердаке есть подходящее место для приземления, чтобы вы могли безопасно садиться и спускаться по лестнице, неся предметы.Также проверьте высоту над головой, так как вы не хотите биться головой о каркас крыши каждый раз, когда используете лестницу. Наконец, убедитесь, что в комнате и на полу под чердачным проемом достаточно свободного места для лестницы, когда она полностью выдвинута. Эти размеры зависят от типа лестницы и модели, поэтому проверьте требования производителя для конкретной модели, которую вы рассматриваете.

Если места мало, поищите компактные модели лестниц, предназначенные для шкафов и других небольших помещений.Некоторым моделям требуется только проем 18 x 24 дюйма, и они занимают меньше места на полу, чем стандартные лестницы.

Длина и вес

Чердачные лестницы продаются разной длины. Обязательно измерьте расстояние от потолка до пола и купите подходящий размер. Номинальный вес относится к грузоподъемности самой лестницы. Как правило, чем больший вес может выдержать лестница, тем она прочнее. По крайней мере, купите лестницу, которая сможет выдержать вес самого тяжелого человека, который будет ею пользоваться, плюс самый тяжелый груз, который он будет поднимать и опускать.Это может означать, что емкости 250 фунтов будет достаточно, хотя 300 фунтов может быть лучшим выбором, даже если для этого потребуется дополнительное обрамление.

Материал

Вы можете найти чердачные лестницы из алюминия, стали или дерева. Алюминий — вообще лучший выбор, потому что он легкий и прочный. Поскольку алюминий — металл, устойчивый к ржавчине, вряд ли он будет подвержен влиянию влажности и температуры в течение многих лет. Деревянная лестница также может прослужить столько же, сколько и дом, но она может быть более подвержена воздействию влаги и изменений температуры, а также потенциальным естественным дефектам.

Юзабилити-особенности

Чердачные лестницы бывают разных стилей и конструкций, которые включают в себя различные функции, повышающие удобство, безопасность и общее удобство использования. Во многом это зависит от личных предпочтений. Вот некоторые из функций, которые следует учитывать, имея в виду, что вы можете быть ограничены доступным пространством и вашим бюджетом:

  • Ступеньки и ступеньки: У некоторых выдвижных чердачных лестниц ступеньки неглубокие, а у других ступени лестничного типа.Ступеньки не похожи на ступени обычной лестницы, и в большинстве случаев лучше подниматься и спускаться, как если бы вы были по лестнице, удерживая более высокую ступеньку при подъеме.
  • Складывание и телескопирование: Некоторые лестницы складываются, а другие выдвигаются, как выдвижная лестница. Существуют также лестницы, которые выходят на ножничные механизмы (представьте старомодное зеркало для бритья), иногда называемые «гармошкой».
  • Угол: Чердачные лестницы и лестницы почти всегда круче обычных лестниц.Некоторые могут предпочесть меньший или больший угол. Лестницы обычно имеют такой же крутой угол, как те, которые используются при покраске дома или мытье окон. Лестницы обычно имеют более пологий угол.
  • Поручень: Некоторые чердачные лестницы имеют поручень. Имейте в виду, что подъем по чердачным лестницам обычно означает перенос предметов в одной руке и подъем другой. Лучше ли подниматься по перилам или просто по ступенькам лестницы? Это зависит от личных предпочтений.

Изоляция

Панели доступа на чердак могут быть значительным источником потерь энергии в доме.Ищите чердачные лестницы и модели лестничных клеток с плотно закрывающимися дверьми и, по возможности, изоляцией. Некоторые модели поставляются с изоляционными крышками, которые закрывают люк сверху. Или вы можете добавить уплотнитель вокруг дверного проема, чтобы остановить утечку воздуха, и накрыть дверную панель изоляционной панелью из жесткого пенопласта, чтобы замедлить потерю тепла.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
