РАСЧЕТ ТОЛЩИНЫ ТЕПЛОИЗОЛЯЦИИ И РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ

Для получения более детальной информации по расчетам толщины теплоизоляционного слоя обращайтесь к специалистам ООО «БИЗОН» в офисы нашей компании.

Рекомендации по применению:

1. Покрытия выпускаются как без покровного слоя, так и с покрытием из:

— алюминиевой фольги — в этом случае фольга является так же пароизоляционным слоем;

— стеклянной или базальтовой ткани и проч.

2. Конструкции тепловой изоляции с применением покрытий «БИЗОН» для трубопроводов с положительной температурой теплоносителя должны:

— иметь оптимальное соотношение между стоимостью теплоизоляционного слоя и стоимостью тепловых потерь через изоляцию в течение расчетного срока службы или обеспечить нормированную плотность потока в соответствии с требованиями СП 60.

13330.2012;

— обеспечить безопасную для человека температуру наружной поверхности изоляции;

— обеспечить требуемые параметры технологического режима.

3. Конструкции тепловой изоляции с применением покрытий «БИЗОН» для трубопроводов с температурой теплоносителя ниже температуры окружающего воздуха должны:

— обеспечить предотвращение конденсации влаги на поверхности изоляции;

— обеспечить требуемые параметры технологического режима.

4. Монтаж на трубопроводы и воздуховоды систем вентиляции и кондиционирования воздуха осуществляется при помощи бандажа из металлической сетки или проволоки. Для удобства монтажа так же выпускаются покрытия на самоклеющейся основе.

5. При использовании покрытий «БИЗОН» в условиях открытых площадок для исключения прямого воздействия атмосферных осадков теплоогнезащитное покрытие должно быть дополнительно защищено оболочкой (металлический или алюминиевый лист, оцинкованная или нержавеющая сталь, рубероид и т. п.).

6. По местам стыков покрытие накладывается с небольшим нахлестом (до 10 мм). Места стыков базальтового полотна, а также места прилегания к строительным конструкциям могут быть дополнительно проклеены алюминиевым скотчем.

7. Для удобства монтажа теплоизоляционного слоя или для обеспечения более плотного прилегания матов к изолируемой поверхности возможно применение в качестве клеевой основы огнезащитного состава FSA (ТУ 5765-003-86033760-2009).

8. В случае возникновения нестандартных ситуаций для получения квалифицированной помощи рекомендуем обратиться за консультацией к специалистам ООО «БИЗОН».

Комплексный подход, предлагаемый нашей компанией,

позволяет точно рассчитать количество необходимых материалов и провести работы качественно и в сжатые сроки.

Качество продукции подтверждено всеми необходимыми сертификатами.

Расчет толщины теплоизоляции воздуховодов — график. Система теплоизоляции WDVS

Толщина теплоизоляционного слоя устанавливается с учетом температуры точки росы (которая, в свою очередь, зависит от температуры и влажности воздуха в помещении), разности температур воздуха в воздуховоде и в помещении, теплопроводности изоляции и параметров воздуховода (формы, размера).

Подбор материала для теплоизоляции воздуховодов

Выбирая материал для утепления, важно обратить внимание на то, что отдельные из них, кроме теплоизоляционных свойств обладают еще и звукоизоляционными, что дает возможность значительно снизить шум, который неизбежно возникает при движении воздуха.

Если взять, к примеру, рулонную теплоизоляцию с основой из штапельного стекловолокна, то этот материал обеспечит достаточно эффективную защиту от шума, при этом материал обладает легким весом и необходимой упругостью.

Неплохими звукоизоляционными свойствами обладает и рулонная теплоизоляция, изготовленная на основе вспененного полиэтилена. Она отлично подходит для устройства теплоизоляции воздуховодов, обладает высокой прочностью, что обуславливает ее длительный срок эксплуатации.

Еще одним, наиболее весомым аргументом для устройства теплоизоляции является значительная экономия энергии. Нужно отметить, что наилучших результатов в отношении экономии можно добиться только в том случае, когда устройство теплоизоляционного слоя соответствует проведенным расчетам. Так при коэффициенте 0,03 оптимальной будет толщина 1,9 см, при 0,032 – 2,1 см, при 0,034 – 2,3 см, при 0,036 – 2,5 см, при 0,038 – 2,8 см, при 0,04 – 3,0 см. Чаще всего применяется теплоизоляция с липкой основой, которая изготовлена из вспененного полиэтилена, коэффициент теплопроводности которой составляет 0,038.

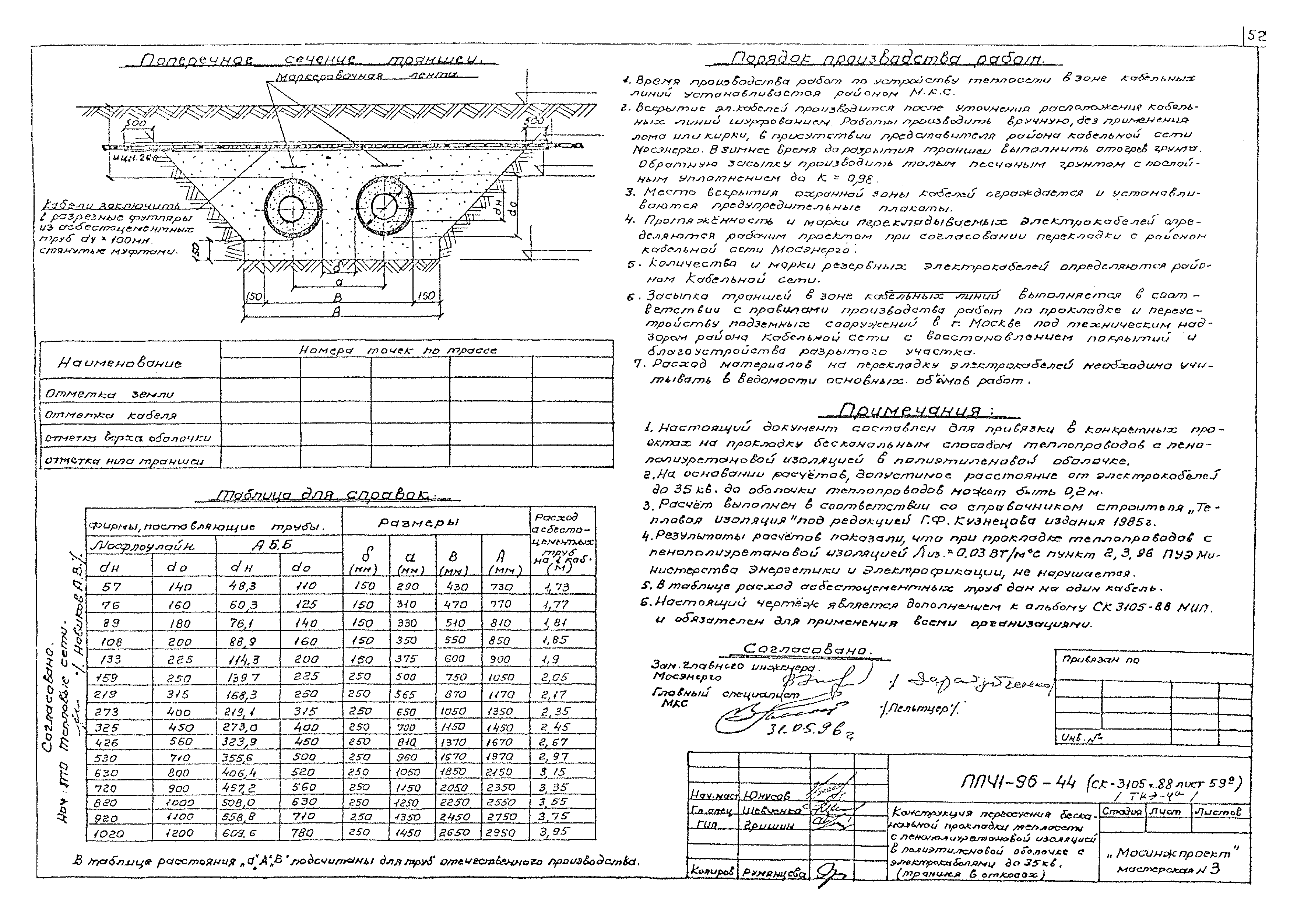

Теплоизоляция трубопроводов и оборудования

Цилиндры и маты на основе каменной ваты эффективно применяют при теплоизоляции технологического оборудования и трубопроводов. Рекомендации по применению этих материалов разработаны АО «ТЕПЛОПРОЕКТ» – ведущим институтом по технической изоляции.

Изделия технической изоляции ROCKWOOL изготавливаются из каменной ваты вида ВМТ (ГОСТ 4640) из расплава горных пород, имеющей модуль кислотности не менее 2, со средним диаметром волокна 3-6 мкм.

Конструктивные решения тепловой изоляции и расчетные характеристики теплоизоляционных конструкций определяются параметрами изолируемого объекта, назначением тепловой изоляции, условиями эксплуатации теплоизоляционных конструкций и характеристиками используемых в конструкции теплоизоляционных и защитно-покровных материалов.

Институтом «ТЕПЛОПРОЕКТ» специально для ROCKWOOL были разработаны инструкции и альбомы технических решений по применению цилиндров и матов из каменной ваты в конструкциях тепловой изоляции трубопроводов и оборудования. В рекомендациях приведены методики расчета теплоизоляции, в табличной форме даны рекомендуемые ее толщины в зависимости от условий эксплуатации, рекомендации по монтажу теплоизоляции.

Цилиндры из каменной ваты ROCKWOOL

Цилиндры теплоизоляционные ROCKWOOL из каменной ваты на синтетическом связующем (ТУ 5762-010-45757203-01) являются современным высокоэффективным теплоизоляционным материалом, обладающим улучшенными теплотехническими характеристиками. Цилиндры относятся к негорючим и невзрывоопасным материалам. Предусмотрен выпуск гидрофобизированных цилиндров и цилиндров, кашированных армированной алюминиевой фольгой.

Рулоны Energoflex Black Star Duct

Энергофлекс Блэк Стар Дакт – специализированный самоклеящийся материал для тепло-звукоизоляции воздуховодов систем вентиляции и кондиционирования. Изготавливается из вспененного полиэтилена, имеет закрытоячеистую структуру.
Надежно защищает от конденсата и тепловых потерь, является эффективным шумопоглощающим и вибродемпфируюшим материалом. Прост при установке, безвреден для здоровья и окружающей среды.
Следует учитывать, что при изоляции холодных воздуховодов наличие покрытия из алюминиевой фольги увеличивает толщину теплоизоляционного слоя.

Улучшенное антиадгезионное покрытие легко отделяется от основы, упрощая монтаж и экономя время на установку теплоизоляции.

Обратите также внимание на другие рулонные материалы:

    Energoflex Super
    Energoflex Super AL
    Energoflex Super TP AL

Пример расчета тепловой изоляции воздуховода

Данные для расчета

Начальная температура воздуха t1 = 30 0C Относительная влажность воздуха φ1 = 90 % Конечная температура воздуха t2 = температура «точки росы»
Расчетная температура в холодный период года tн = -33 0С Воздуховод 500х500 мм = 0,5х0,5 м Длина воздуховода L = 12 м
Толщина воздуховода δст = 0,7 мм = 0,0007 м
Расход воздуха V = 5500 м3/ч Коэффициент теплопроводности стали λст = 46,4 Вт/(м∙К)
Коэффициент теплопроводности изоляции λиз= 0,043 Вт/(м∙К) 2 Температурная схема

Принимаем: вытяжной воздух движется внутри воздуховода и отдает тепло в окружающую среду чердака.
Находим температуру «точки росы по i-d диаграмме t2 = tр = 28,18 0С t1 = 30 0C t2 = 28,18 0С tн = -33 0C tн = -33 0С

Большая разность температур Δtб = t1 – tн = 30 – (-33) = 63 0С

Меньшая разность температур Δtм = t2 – tн = 28,18 – (-33) = 61,18 0С

Температурный напор Δt = (Δtб + Δtм)/2 = ( 63 + 61,18)/2 = 62,1 0С

Средняя температура воздуха в воздуховоде tср=tн + Δt = -33 + 62,1 = 29,1 0С

Теплофизические характеристики воздуха при средней температуре:

плотность ρ = 1,101 кг/м3

удельная теплоемкость с = 1,054 кДж/(кг∙К)
Массовый расход воздуха G = ρ∙V = 1,101х5500 = 6048 кг/ч Площадь поперечного сечения воздуховода f=0,5х0,5 =0,25 м2 Скорость воздуха ω = V/(f∙3600) = 5500/(0,25∙3600)= 6,1 м/с Тепловой поток в окружающую среду Q = G∙c (t1 – t2)/3,6 = 6048∙1,054(30 – 28,18)/3,6 = 3223 Вт 3

Воспользуемся приближенными методами расчета: определим коэффициенты теплоотдачи по справочной и нормативной литературе, а толщину тепловой изоляции примем с запасом.

Коэффициент теплоотдачи от воздуха к стенке воздуховода при скорости 6,1 м/с α1 = 35 Вт/(м2∙К) [ 1 ] т. 4.7

Коэффициент теплоотдачи от стенки воздуховода в окружающую среду чердака α2 = 11 Вт/(м2∙К) [ 2 ] прил. 9 Поверхность воздуховода F = 2(А+Б)хL = 2(0,5+0,5)х12 = 24 м2 Коэффициент теплопередачи К = Q/(F∙Δt) = 3223/(24∙62,1) = 2,16 Вт/(м2∙К) Термическое сопротивление изолированного воздуховода R = 1/K = 1/ 2,16 = 0,423 м2∙К/Вт R = 1/α1+δст/λст+ δиз/λиз+1/α2

Отсюда, толщина тепловой изоляции δиз= λиз[R-(1/α1+δст/λст+1/α2)] = 0,043[0,423 –(1/35+0,0007/46,5+1/11)] = 0,013 м = 13 мм.
Принимаем толщину тепловой изоляции 15 -20 мм, с запасом.

Теплоизоляция воздуховодов K-Flex AIR

Теплоизоляция воздуховодов К-flex AIR — оптимальный, гибкий материал из вспененного каучука, предназначеный для изоляции воздушных отводов, труб и пр. в системах вентиляции и кондиционирования.
Поставляется тепловая изоляция K-flex AIR в самоклеющихся рулонах, шириной 1500 мм (может производиться как с фольгированным покрытием, так и без. ). При этом материал для теплоизоляции воздуховодов способен значительно снижать стоимость работ и упрощать процесс монтажа, а также выполнять функцию шумоизоляции.

K-FLEX AIR производится только в виде рулонов шириной 1,5 толщиной 6, 10, 13, 19мм.
— системы вентиляции — шумоизоляция помещений — системы кондиционирования

Система теплоизоляции WDVS

Вслед за странами Европы, в Российской Федерации приняли новые нормы теплосопротивления ограждающих и несущих конструкций, направленные на снижение эксплуатационных расходов и энергосбережение. С выходом СНиП II-3-79*, СНиП 23-02-2003 «Тепловая защита зданий» прежние нормы теплосопротивления устарели. Новыми нормами предусмотрено резкое возрастание требуемого сопротивления теплопередаче ограждающих конструкций. Теперь прежде использовавшиеся подходы в строительстве не соответствуют новым нормативным документам, необходимо менять принципы проектирования и строительства, внедрять современные технологии.

Как показали расчёты, однослойные конструкции экономически не отвечают принятым новым нормам строительной теплотехники. К примеру, в случае использования высокой несущей способности железобетона или кирпичной кладки, для того, чтобы этим же материалом выдержать нормы теплосопротивления, толщину стен необходимо увеличить соответственно до 6 и 2,3 метров, что противоречит здравому смыслу. Если же использовать материалы с лучшими показателями по теплосопротивлению, то их несущая способность сильно ограничена, к примеру, как у газобетона и керамзитобетона, а пенополистирол и минвата, эффективные утеплители, вообще не являются конструкционными материалами. На данный момент нет абсолютного строительного материала, у которого бы была высокая несущая способность в сочетании с высоким коэффициентом теплосопротивления.

Чтобы отвечать всем нормам строительства и энергосбережения необходимо здание строить по принципу многослойных конструкций, где одна часть будет выполнять несущую функцию, вторая — тепловую защиту здания. В таком случае толщина стен остаётся разумной, соблюдается нормированное теплосопротивление стен. Системы WDVS по своим теплотехническим показателям являются самыми оптимальными из всех представленных на рынке фасадных систем.

Таблица, где: 1 — географическая точка 2 — средняя температура отопительного периода 3 — продолжительность отопительного периода в сутках 4 — градусо-сутки отопительного периода Dd, °С * сут 5 — нормируемое значение сопротивления теплопередаче Rreq, м2*°С/Вт стен 6 — требуемая толщина утеплителя

Условия выполнения расчётов для таблицы:

1. Расчёт основывается на требованиях СНиП 23-02-2003
2. За пример расчёта взята группа зданий 1 — Жилые, лечебно-профилактические и детские учреждения, школы, интернаты, гостиницы и общежития.
3. За несущую стену в таблице принимается кирпичная кладка толщиной 510 мм из глиняного обыкновенного кирпича на цементно-песчаном растворе l = 0,76 Вт/(м * °С)
4. Коэффициент теплопроводности берётся для зон А.
5. Расчётная температура внутреннего воздуха помещения + 21 °С «жилая комната в холодный период года» (ГОСТ 30494-96)
6. Rreq рассчитано по формуле Rreq=aDd+b для данного географического места
7. Расчёт: Формула расчёта общего сопротивления теплопередаче многослойных ограждений:
R0= Rв + Rв.п + Rн.к + Rо.к + Rн Rв — сопротивление теплообмену у внутренней поверхности конструкции
Rн — сопротивление теплообмену у наружной поверхности конструкции
Rв.п — сопротивление теплопроводности воздушной прослойки (20 мм)
Rн.к — сопротивление теплопроводности несущей конструкции
Rо.к — сопротивление теплопроводности ограждающей конструкции
R = d/l d — толщина однородного материала в м,
l — коэффициент теплопроводности материала, Вт/(м * °С)
R0 = 0,115 + 0,02/7,3 + 0,51/0,76 + dу/l + 0,043 = 0,832 + dу/l
dу — толщина теплоизоляции
R0 = Rreq
Формула расчёта толщины утеплителя для данных условий:
dу = l * ( Rreq — 0,832 )

а) — за среднюю толщину воздушной прослойки между стеной и теплоизоляцией принято 20 мм
б) — коэффициент теплопроводности пенополистирола ПСБ-С-25Ф l = 0,039 Вт/(м * °С) (на основании протокола испытаний)
в) — коэффициент теплопроводности фасадной минваты l = 0,041 Вт/(м * °С) (на основании протокола испытаний)

* в таблице даны усреднённые показатели необходимой толщины этих двух типов утеплителя.

Примерный расчёт толщины стен из однородного материала для выполнения требований СНиП 23-02-2003 «Тепловая защита зданий».

* для сравнительного анализа используются данные климатической зоны г. Москвы и Московской области.

Таким образом, из таблицы видно, что для того, чтобы построить здание из однородного материала, отвечающее современным требованиям теплосопротивления, к примеру, из традиционной кирпичной кладки, даже из дырчатого кирпича, толщина стен должна быть не менее 1,53 метра.

Расчетная программа K-Flex K-PROJECT 1.0

Расчетная программа предназначена для проектирования инженерных систем различного назначения с использованием в конструкции технической изоляции К-ФЛЕКС, покрывных защитных материалов и комплектующих, основываясь на требованиях, содержащихся в нормах технологического проектирования и других нормативных документах:

• СП 41-103-2000 «Проектирование тепловой изоляции оборудования и трубопроводов»;
• ГЭСН-2001 Сборник №26 «Теплоизоляционные работы»;
• СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов»
• ТР 12324 — ТИ. 2008 «Изделия теплоизоляционные из каучука «K-FLEX» в конструкциях тепловой изоляции оборудования и трубопроводов».
Результаты расчетной программы K-PROJECT 1.0 могут быть использованы при проектировании конструкций тепловой изоляции оборудования и трубопроводов промышленных предприятий, а также объектов ЖКХ, включая:
• технологические трубопроводы с положительными и отрицательными температурами всех отраслей промышленности;
• трубопроводы тепловых сетей при надземной (на открытом воздухе, подвалах, помещениях) и подземной (в каналах, тоннелях) прокладках;
• трубопроводы систем отопления, горячего и холодного водоснабжения в жилищном и гражданском строительстве, а также на промышленных предприятиях;
• низкотемпературные трубопроводы и оборудование холодильных установок;
• воздуховоды и оборудование систем вентиляции и кондиционирования воздуха;
• газопроводы; нефтепроводы, трубопроводы с нефтепродуктами;
• технологические аппараты предприятий химической, газовой, пищевой, нефтеперерабатывающей и других отраслей промышленности;
• резервуары для хранения холодной воды в системах водоснабжения и пожаротушения;
• резервуары для хранения нефти и нефтепродуктов, мазута, химических веществ и т. д.

Программа выполняет следующие типы расчетов:
• по нормированной плотности теплового потока через изолированную поверхность;
• по заданной величине теплового потока;
• по заданному снижению (повышению) температуры вещества, транспортируемого трубопроводами или сохраняемого в емкостях в течение определенного времени;
• по заданному времени хранения жидкого вещества в емкости или приостановки движения жидкого вещества в трубопроводах в целях предотвращения его замерзания;
• по заданной температуре на поверхности изоляции;
• с целью предотвращения конденсации влаги из окружающего воздуха на покровном слое тепловой изоляции оборудования и трубопроводов;
• с целью предотвращения конденсации влаги на внутренних поверхностях воздуховодов;
• расчет теплопотерь при заданной толщине изоляции;

• расчет температуры на поверхности при заданной толщине изоляции;

В программе реализован модуль расчета коэффициента теплоотдачи в зависимости от температур носителя и окружающей среды, типа покровного слоя и ориентации трубопровода, позволяющий учитывать эти факторы при расчете теплотехнических характеристик.

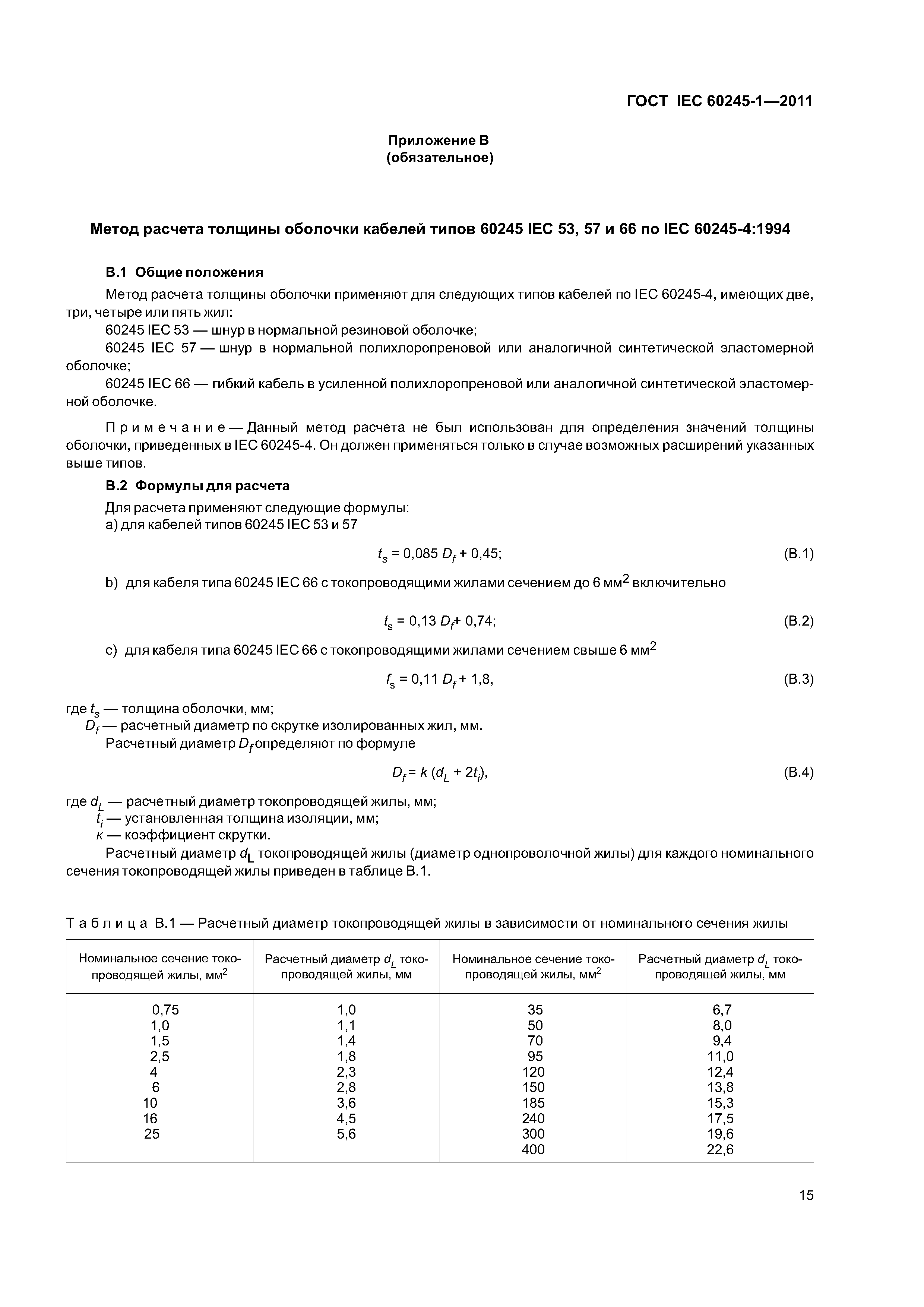

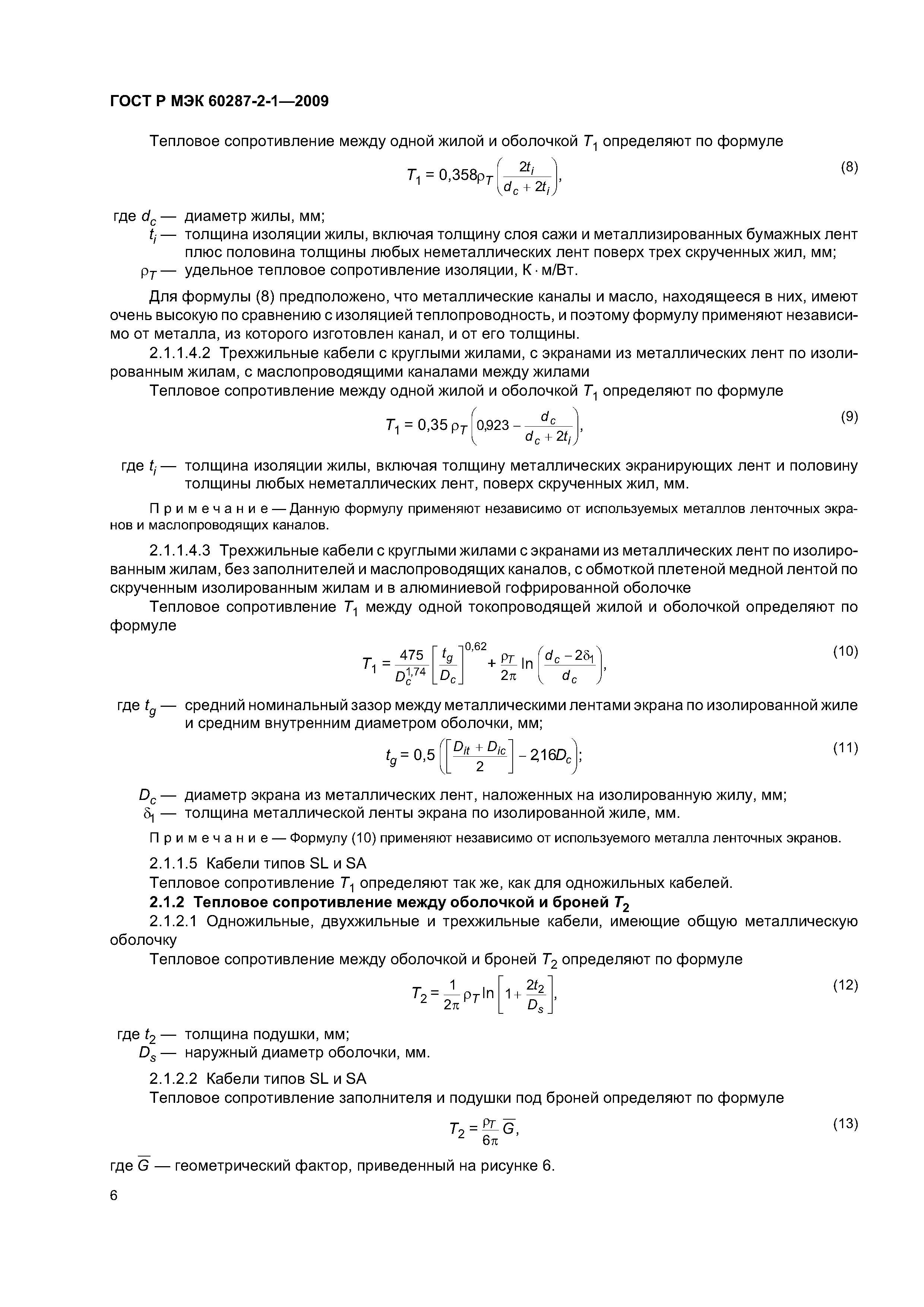

Толщина изоляции — Справочник химика 21

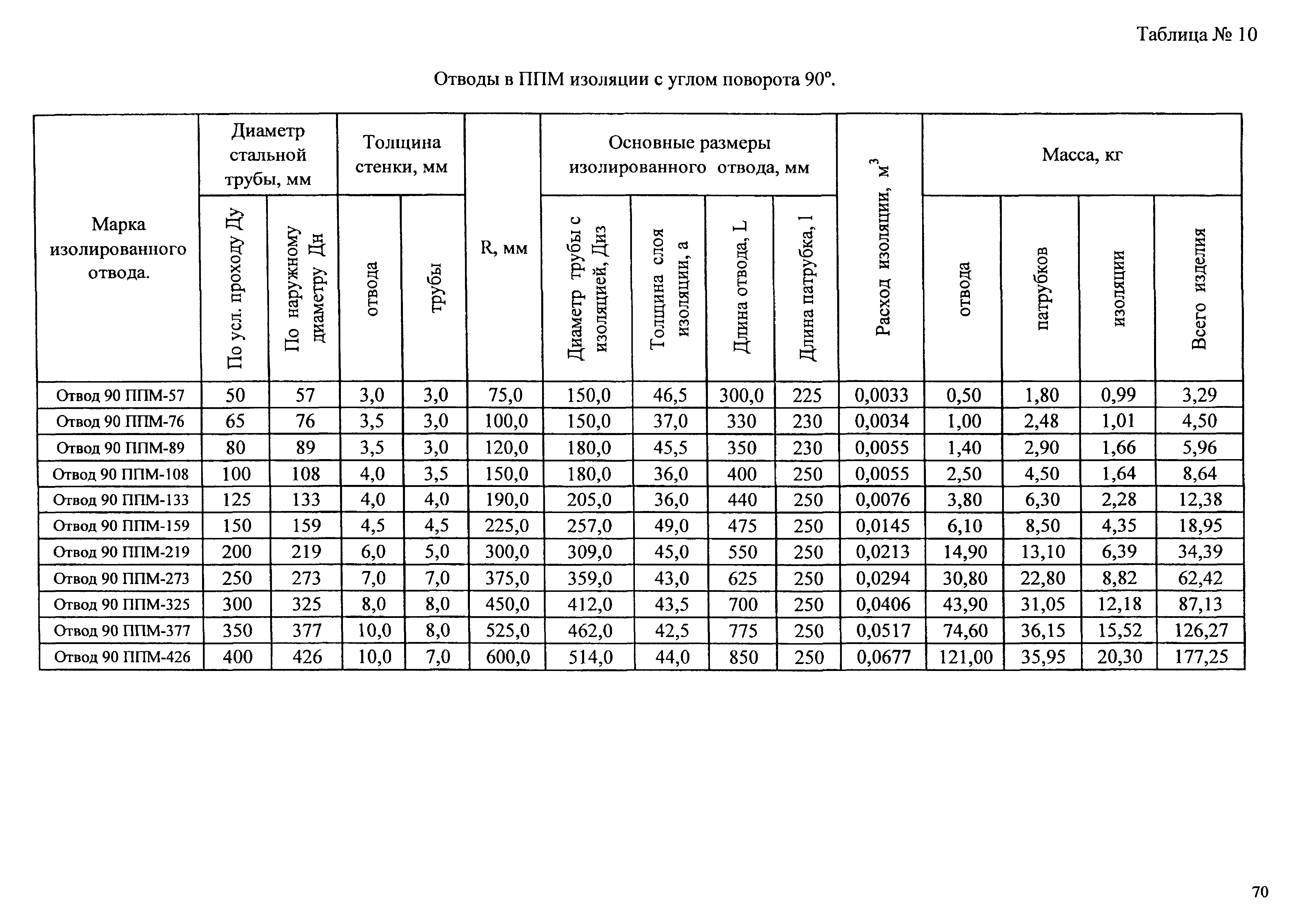

Расчетное определение толщины изоляционного слоя для трубопроводов несколько сложно, поэтому при приблизительном расчете удобно пользоваться имеющимися в литературе номограммами и таблицами. В качестве примера в табл. Х1-3 приведены данные по толщине изоляции б и температуре наружной поверхности изоляции (п для цилиндрических аппаратов и трубопроводов с температурой стенки t. Аналогичные таблицы имеются и для других конструкций теплоизоляционного слоя. [c.346]
Широкое использование многослойной изоляции на криогенном оборудовании показало, что она является одним из важнейших условий безопасной транспортировки и продолжительного хранения больших количеств жидкого водорода.

При использовании многослойной изоляции на транспортной цистерне емкостью около 107 000 л жидкого водорода (толщина изоляции 28,575 мм) потери от испарения составляют всего 0,25% в сутки, включая потери от притока тепла по опорам. В настоящее время подобные цистерны успешно эксплуатируются в США [131]. Многослойная изоляция позволяет хранить жидкий водород в емкости на 96 200 л с общими потерями менее 10% от массы жидкого продукта в год [129]. [c.126]

О а. / — вес изоляции днища -го участка аппарата. Теплоизоляционный материал выбирается по табл. 3.8 1, в зависимости от рабочей температуры, после чего определяется толщина изоляции по рис. 3.8.2, исходя из диаметра аппарата и рабочей температуры. [c.110]

Тепловые потери изолированных трубопроводов уменьшаются не пропорционально увеличению толщины изоляции, так как с увеличением толщины слоя изоляции тепловое сопротивление изоляции [c.604]

Изоляция водоводов применяется во всех случаях их прокладки вне отапливаемых помещений. Толщина изоляции рассчитывается или выбирается. в соответствии со справочными данными. [c.206]

Цель расчетов — определение площади теплопередающей поверхности теплообменника при заданных (известных) основных размерах стандартных или нормализованных аппаратов, толщины изоляции аппаратов, нахождение числа этих аппаратов и схемы их соединения в теплообменнике, общей массы теплообменника, гидравлических сопротивлений в аппаратах, обвязке и теплообменнике в целом, мощности нагнетателей. Эти расчеты наиболее распространены в практике проектирования новых производств. [c.37]

Б10. Расчет толщины изоляции теплообменника. Толщина 8 (и поверхность 5 ) изоляции определяется при известных Q o, уравнения теплопередачи. Расчет коэффициента теплопередачи Киз через изоляцию приведен в работе [55, с. 91—95, БС — о, БС= пт, Qпм, блоки 3—13]. [c.39]

Задачи расчета поверхности являются основой проектирования теплообменников новых производств. Задачи выбора аппаратов могут применяться при компоновке комплексов из стандартных (нормализованных) аппаратов при определении целесообразности использования различных ТИП и КОМ. Задачи расчета теплопотерь используются при решении вопроса об изменении толщины изоляции и теплового баланса при изменении параметров работы аппаратов (постоянных и независимых величин) во время эксплуатации. Задачи режимного расчета служат основой поверочных расчетов, расчетов прн замене аппаратов, при сезонности (цикличности) их работы, обследовании работы действующих аппаратов и регулировании их работы. [c.62]

Б10. Расчет толщины изоляции теплообменника [c.324]

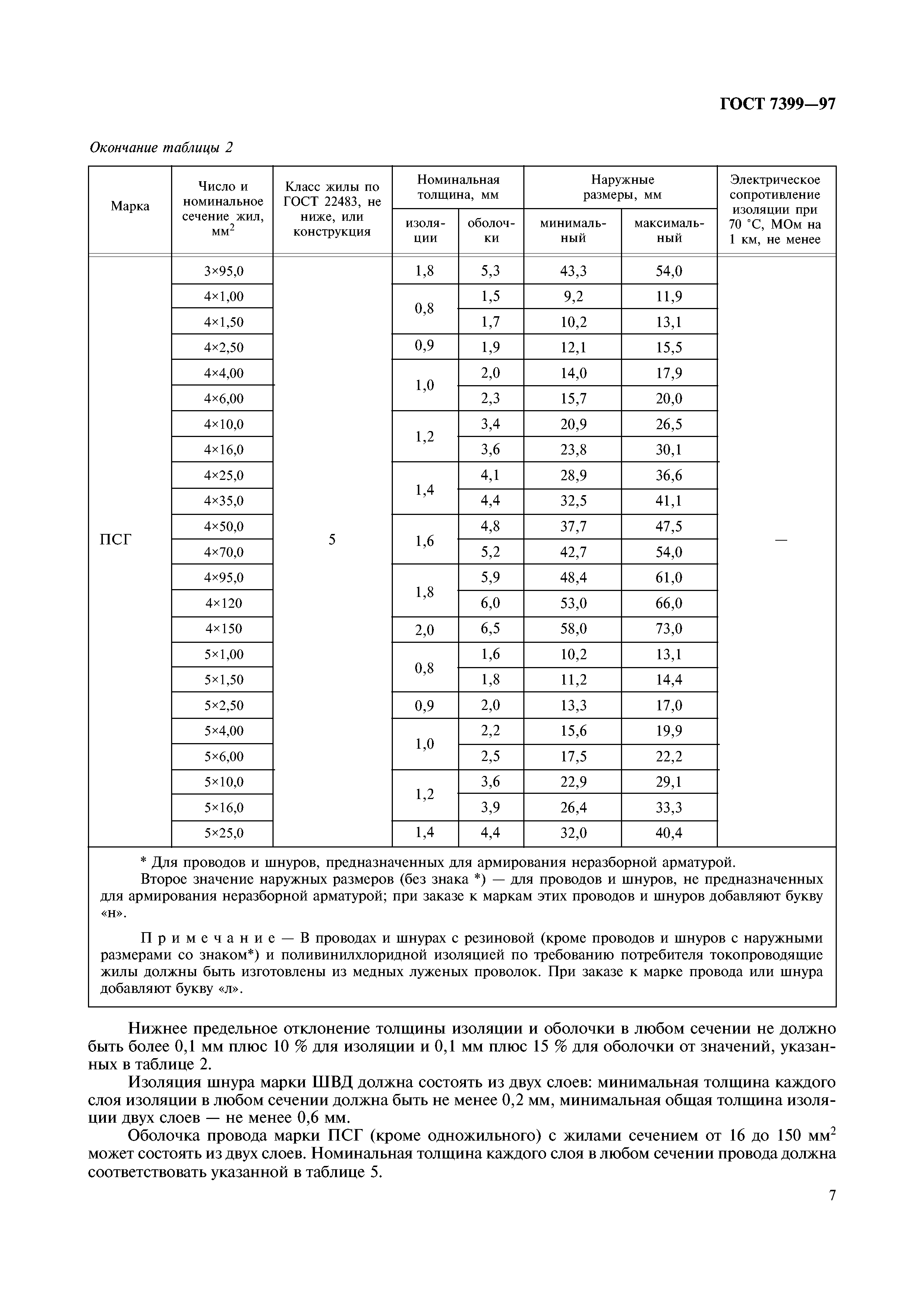

Проволока с нанесенной на нее изоляцией поступает в охлаждающую ванну, где в качестве охлаждающей среды обычно используют воду. Длина охлаждающей ванны зависит от скорости экструзии, диаметра проволоки (или кабеля) и толщины изоляции. Длина ванны для охлаждения изоляции из кристаллических полимеров больше, чем для охлаждения изоляции из аморфных полимеров, так как процесс кристаллизации является экзотермическим. Для охлаждения кабелей, эксплуатируемых в морской воде, ванны (длина которых достигает 90 м) разделены на отдельные отсеки, содержащие воду с последовательно понижающейся температурой (обычно в интервале 80—100 °С), что предотвращает резкое охлаждение поверхности изоляции, которое может вызвать термические напряжения . [c.495]

Второй этап Разработка окончательных схем технологических трубопроводов и тепловых сетей начинается с проработки вопросов установления арматуры. Затем производится расчет оптимальных диаметров нагнетательных трубопроводов (для систем с насосами и компрессорами), толщины изоляции, параметров насосов и компрессоров и выбор их марок с одновременным составлением спецификаций, технических формуляров и опросных листов. После завершения разработки окончательных схем технологических трубопроводов и тепловых сетей проводится согласование с технологическими отделами и выдается задание отделу КИПиА на выбор приборов. [c.575]

Удельная стоимость наземного алюминиевого хранилища с толщиной изоляции 1,5 м составляет 11,6, а подземного — 7,2 доллара на каждые 100 м емкости. Стоимость наземных хранилищ с двойной стенкой постепенно уменьшается. Она определяется размерами и конструкцией. Первые такие хранилища стоили около 21 доллара за 100 м емкости. К 1968 г. стоимость их снизилась до 6,4—12,2 доллара за 100 м [c.206]

Присоединение фланцевых штуцеров к цилиндрическому корпусу, днищу или крышке производится с определенным вылетом (рис. 10.2), который зависит от Ру, Оу, а также от толщины изоляции аппарата, если аппарат подлежит тепловой изоляции. [c.172]

Толщину изоляции трубопроводов с погрешностью до 3—5% можно определить при теплоотдаче в условиях свободного движения воздуха и температуре окружающей среды 20° С по следующей формуле [VM-1] [c.603]

Преимущество эмальпровода перед другими обмоточными проводами (с хлопчатобумажной, шелковой или комбинированной эмалево-волокнистой изоляцией) — малая толщина изоляции, высокие электроизоляционные характеристики. [c.166]

Увеличение толщины изоляции ведет к возрастанию ее наружной поверхности. Поэтому с увеличением толщины изоляции потери тепла уменьшаются лишь до известного предела. При выборе толщины изоляции следует исходить из допустимых потерь тепла или допустимой температуры стенки с учетом стоимости самой изоляции. [c.409]

Сумма таких расходов имеет минимум при оптимальной толщине изоляции 6о- [c.358]

Необходимую толщину изоляции прн заданном значении тепловых потерь для плоских поверхностей определяют по формуле [c.346]

Экспериментально показано, что суммарный тепловой поток через многослойную изоляцию обратно пропорционален толщине ее, что позволяет характеризовать ее свойства кажущимся коэффициентом теплопроводности, значения которого почти не зависят от толщины изоляции [6, 119, 129]. Значения кажущегося коэффициента теплопроводности для некоторых образцов вакуумно-многослойной изоляции, исследованных за рубежом и во ВНИИКИМАШе, представлены соответственно в табл. 15 и 16. [c. 121]

Толщину изоляции определяем по формуле (У1.79). которая в данном случае [c.163]

Расходы по капиталовложениям обычно пропорциональны толщине изоляции [c.358]

Возможен также аналитический расчет 6о с помощью производной суммы расходов. Аналогично определяется толщина изоляции и для плоской стенки. [c.358]

Напряжение на щепе на 1 мм толщины изоляции, кВ. 4 4 [c.108]

I — головка 2 — направляющая проволоки 3 — проволока 1 — кольцевая область II — область головки. Толщина изоляции равна 0,4 диаметра проволоки. Линии тока, образующие поверхность изоляции, лежат между линиями тока под номерами 5 и 6. [c.499]

Для наложения изоляции, в зависимости от диаметра провода (и толщины изоляции), применяют шприц-прессы различных мощностей. Шприц-пресс обычно характеризуют диаметром шнека. Так, для провода диаметром 3 мм используют шприц-пресс с диаметром шнека 60—80 мм, а для провода диаметром 30 мм требуется шприц-пресс с диаметром шнека 120—150 мм. [c.137]

Благодаря высокой нагревостойкости, фторкаучуки могут найти применение в резиновой изоляции проводов и кабелей специального назначения, работающих в условиях высоких температур, но при низком напряжении и низких частотах. Диэлектрические свойства резин электрическая прочность 16,4 кв мм, удельное объемное сопротивление р = 10 —10 ом-см, = = 0,024—0,045. На проводе с толщиной изоляции 1,2 мм получены следующие показатели электрическая прочность 15,4 кв мм, сопротивление изоляции 70 Мом-км, 5 при 1000 гц 0,03. Электроизоляционные характеристики резин, наполненных сажей, существенно ухудшаются при повышении температуры. Сопротивление изоляции на проводе при 185°С 0,0033 Мом-км, = = 0,23. [c.154]

Технико-экономические преимущества проводов с синтетиче-. ОКОЙ эмалевой изоляцией перед проводами с волокнистой или с эмалево-волокнистой изоляцией очевидны. Само собой разумеется, что в производстве обмоточных проводов только с одной эмалевой изоляцией на кабельных заводах отпадает дополнительная технологическая операция, заключающаяся в обмотке эмалированных проводов шелком или хлопчатобумажной пряжей, сокращается расход этих материалов и снижается себестоимость проводов.

Особенно важно, что при исключении волокнистой обмотки существенно уменьшается общая толщина изоляции провода. Благодаря этому повышается коэффициент заполнения паза.- [c.166]

Холодильные трубопроводы изолируют стандартными элементами из полистирольиого пенопласта в виде сегментов (ТУ 49 РСФСР 219—74). Теплопроводность пенополистирола ПСВ-С ип = 0,04 Вт/(м-К) [9]. Минимальная толщина изоляции, найденная пз условия исключения конденсации атмосферной влаги рассчитывается по уравнению [9] [c.181]

Если ожидается коррозия от серусодержащих газов, то незащищенная стенка из листового металла не должна охлаждаться ниже 180 °С, так как ниже этой температуры металл начинает корродировать. При ожидании образования SO3 и возможности повышения концентрации h3SO4 вследствие испарения воды температуру металлической стенки печп требуется поддерживать не нпже 250 °С. Для обеспечения указанной температуры кожух изолируют снаружи асбестовым листом. Толщина изоляции должна быть такой, чтобы температура кожуха не была выше 450 °С, так как образуется FeSj, быстро разрушающее кожух печи. Кроме того, при очень толстой изоляции кожух вследствие его теплового расширения отходит [c.336]

Основной задачей расчета тепловой изоляции является определение толщины изоляционного слоя. Для этого прежде всего задаются материалом п конструкцией изоляционного слоя. Толщина изоляции обычно не должна превышать предельных значений, которые установлены практическими соображениями и необ.холимо-стью предотвратить чрезмерные весовые нагрузки на изолируемые конструкции. Например, для трубопроводов диаметро.м 5()0 м.м толщина изоляции не должна превышать 200 мм. Для плоских поверхностей и для поверхностей с большп.м радиусом кривизны допускается толщина изоляции более 250 мм. Минимальная толщина изоляционного слоя принимается равной 30—40 мм. [c.345]

Вводится значение толщины изоляции Нн2(У9 ) б пределах от 1С0 до 350 мм в зависимоети от температуры стенки корпуса ь ша-рата. [c.64]

Это явление используется в электротехнике, где при соответ-ствуюйхей изоляции проводов увеличиваются потери тепла, предотвращая их перегрев. Оптимальная толщина изоляции соответствует минимальным расходам. В производственные расходы входит стоимость потерь тепла с единицы длины провода за год [c.358]

Проведен анализ причин, приводящих к потерям эксергии в процессе теплообмена от П т-, и П- . Последний зависит от температур теплоносителей, толщины изоляции и температуры окружающей среды Тр. Значение П , при генерации каящого узла теплообмена ТС, учитывается с помощью коэффициентов потерь. [c.42]

Производительность эмалирования лаком ПЛ-2 выше, чем лаком винифлекс и особенно лаком метальвин, так как необходимая толщина изоляции достигается за меньшее число покрытий. Недостаток проводов, эмалированных лаком ПЛ-2 и изоперлоном,— более низкое сопротивление изоляции в условиях повышенной влажности. Однако повышенная влажность не сказывается отрицательно на величине пробивного напряжения и на других эксплуатационных характеристиках провода обмоток электродвигателей и электрической аппаратуры. [c.239]

Подбор толщины трубок для кондиционирования и холодильных систем

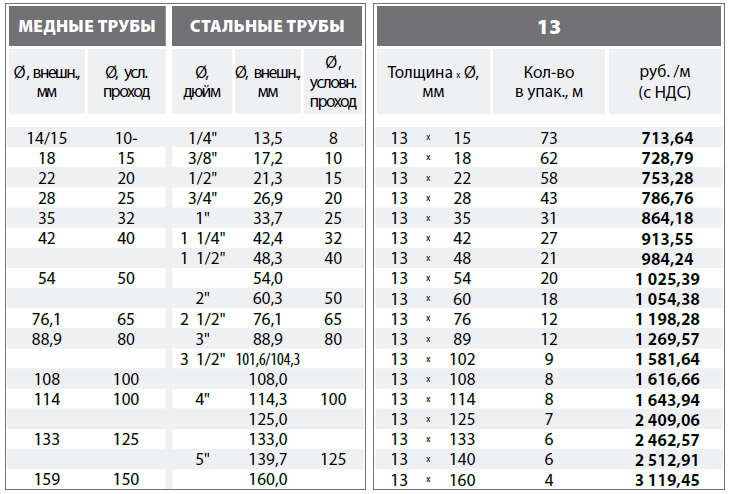

Толщина трубок AF/Armaflex

для систем кондиционирования и холодильных систем

Примечание:

1. Каждый типоразмер, например «AF3», означает толщину стенки трубки, увеличивающуюся с увеличением внутреннего диаметра трубопровода. Все данные по толщинам рассчитаны с помощью программы ArmWin для случая некрашеной теплоизоляции без защитных кожухов (внешний коэффициент поверхности 9 Вт/м 2 ·К. В случае покрытия отражающими материалами, например, стальным или алюминиевым кожухом, коэффициент поверхности понижается до 7 или 5 Вт/м 2 ·К). В таких случаях требуется производить отдельный расчет с помощью той же программы, либо проконсультироваться с техническим специалистом компании Ventorus. Сортамент теплоизоляционных трубок представлен в каталоге продукции Armacell. Критерием расчета являлось предотвращение образования конденсата на поверхности изоляции. Для расчета по другим критериям следует воспользоваться программой расчета ArmWin.

2. При расчете толщины теплоизоляции при температуре ниже — 50° С просьба предварительно проконсультироваться с техническим специалистом компании Ventorus.

3. При проектировании толщины теплоизоляции для холодильного оборудования самым главным критерием является относительная влажность воздуха в окружающей среде, поэтому в спорных случаях следует всегда ориентироваться на самое высокое значение относительной влажности. Данный расчет произведен для наиболее распространенной температуры окружающей среды: +25° С. Ответственность за правильность выбора относительной влажности воздуха лежит на проектировщике. В случае значительного расхождения проектируемых параметров с приведенными в данной таблице просьба пользоваться программой расчета ArmWin 3.2, либо проконсультироваться с техническим специалистом компании Ventorus.

4. Трубки AF/Armaflex имеют максимальный диаметр 160 мм. Для изоляции трубопроводов больших диаметров следует использовать листы AF/Armaflex или рулонны AF/Armaflex

Тепловые расчеты

Температура вещества, °С

Регион
МайкопАлейскБарнаулБеляБийск-ЗональнаяЗмеиногорскКатандаКош-АгачОнгудайРодиноРубцовскСлавгородТогулАрхараБелогорскБлаговещенскБомнакБратолюбовкаБыссаГошДамбукиЕрофей ПавловичЗавитинскЗеяНорский СкладОгоронПоярковоСвободныйСковородиноСредняя НюкжаТыган-УрканТындаУнахаУсть-НюкжаЧерняевоШимановскЭкимчанАрхангельскБорковскаяЕмецкКойнасКотласМезеньОнегаАстраханьВерхний БаскунчакБелорецкДуванМелеузУфаЯнаулБелгородБрянскБабушкинБаргузинБагдаринКяхтаМондыНижнеангарскСосново-ОзерскоеУакитУлан-УдэХоринскВладимирМуромВолгоградКамышинКостычевкаКотельниковоНовоаннинскийЭльтонБабаевоВологдаВытеграНикольскТотьмаВоронежДербент МахачкалаЮжно-СухокумскИвановоКинешмаАлыгджерБодайбоБратскВерхняя ГутараДубровскоеЕрбогаченЖигаловоЗимаИкаИлимскИркутскИчераКиренскМамаМарковоНаканноНевонНепаОрлингаПеревозПреображенкаСаянскСлюдянкаТайшетТулунУсть-Ордынский — Бурятский АОНальчикКалининградЭлистаКалугаАпука — Корякский АОИча — Корякский АОКлючиКозыревскКорф — Корякский АОЛопатка, мысМильковоНачикио. БерингаОссора — Корякский АОПетропавловск-КамчатскийСемлячикиСоболевоКронокиУкаОктябрьскаяУсть-Воямполка — Корякский АОУсть-КамчатскУсть-ХайрюзовоЧеркесскКемьЛоухиОлонецПаданыПетрозаводскРеболыСортавалаКемеровоКиселевскКондомаМариинскТайгаТисульТопкиУсть-КабырзаВяткаНагорскоеСавалиВендингаВоркутаОбъячевоПетруньПечораСыктывкарТроицко-ПечорскУсть-УсаУсть-ЦильмаУсть-ЩугорУхтаКостромаЧухломаШарьяКрасная ПолянаКраснодарПриморско-АхтарскСочиТихорецкАгатаАчинскБайкит — Эвенкийский АОБоготолБогучаныВанавара — Эвенкийский АОВельмоВерхнеимбатскВолочанкаДиксон – Таймырский АО Дудинка — Таймырский АОЕнисейскЕссей — Эвенкийский АОИгаркаКанскКежмаКлючиКрасноярскМинусинскТаимбаТроицкоеТура — Эвенкийский АОТуруханскХатанга — Таймырский АОЧелюскин, мыс — Таймырский АОЯрцевоКурганКурскЛипецкСанкт-ПетербургСвирицаТихвинАркагалаБроховоМагадан (Нагаева, бухта) ОмсукчанПалаткаСреднеканСусуманЙошкар-ОлаСаранскДмитровКашираМоскваВайда-ГубаКандалакшаКовдорКраснощельеЛовозероМончегорскМурманскНиванкюльПулозероПялицаТериберкаТерско-ОрловскийУмбаЮкспорАрзамасВыксаНижний НовгородБоровичиВеликий НовгородБарабинскБолотноеКарасукКочкиКупиноКыштовкаНовосибирскТатарскЧулымИсиль-КульОмскТараЧерлакКувандыкОренбургСорочинскОрелЗеметчиноПензаБисерНожовкаПермьЧердыньАгзуАнучиноАстраханкаБогопольВладивостокДальнереченскКировскийКрасный ЯрМаргаритовоМельничноеПартизанскПосьетПреображениеРудная ПристаньСосуновоЧугуевкаВеликие ЛукиПсковМиллеровоРостов-на-ДонуТаганрогРязаньСамараАлександров ГайБалашовСаратовАлександровск-СахалинскийДолинскКировскоеКорсаковКурильскМакаровНевельскНогликиОхаПогибиПоронайскРыбновскХолмскЮжно-КурильскЮжно-СахалинскВерхотурьеЕкатеринбургИвдельКаменск-УральскийТуринскШамарыВладикавказВязьмаСмоленскАрзгирКисловодскНевинномысскПятигорскСтавропольТамбовБугульмаЕлабугаКазаньБежецкРжевТверьАлександровскоеКолпашевоСредний ВасюганТомскУсть-ОзерноеКызылТулаБерезово — Ханты-Мансийский АОДемьянскоеКондинское — Ханты-Мансийский АОЛеушиМарресаляНадымОктябрьскоеСалехардСосьваСургут — Ханты-Мансийский АОТарко-Сале — Ямало-Ненецкий АОТобольскТюменьУгутУренгой — Ямало-Ненецкий АОХанты-Мансийск — Ханты-Мансийский АОГлазовИжевскСарапулСурскоеУльяновскАянБайдуковБикинБираБиробиджанВяземскийГвасюгиГроссевичиДе-КастриДжаорэЕкатерино-НикольскоеКомсомольск-на-АмуреНижнетамбовскоеНиколаевск-на-АмуреОблучьеОхотскИм. Полины ОсипенкоСизиманСоветская ГаваньСофийский ПриискСредний УргалТроицкоеХабаровскЧумиканЭнкэнАбаканШираВерхнеуральскНязепетровскЧелябинскГрозныйАгинскоеАкшаАлександровский ЗаводБорзяДарасунКалаканКрасный ЧикойМогочаНерчинскНерчинский ЗаводСредний КаларТунгокоченТупикЧараЧитаПорецкоеЧебоксарыАнадырьБерезовоМарковоОмолонОстровноеУсть-ОлойЭньмувеемАлданАллах-ЮньАмгаБатамайБердигястяхБуягаВерхоянскВилюйскВитимВоронцовоДжалиндаДжарджанДжикимдаДружинаЕкючюЖиганскЗырянкаИситьИэмаКрест-ХальджайКюсюрЛенскНагорныйНераНюрбаНюяОймяконОлекминскОленекОхотский ПеревозСангарСаскылахСреднеколымскСунтарСуханаСюльдюкарСюрен-КюельТокоТоммотТомпоТуой-ХаяТяняУсть-МаяУсть-МильУсть-МомаЧульманЧурапчаШелагонцыЭйкЯкутскВарандейИндигаКанин НосКоткиноНарьян-МарХодоварихаХоседа-ХардЯрославль

Средняя температура наиболее холодной пятидневки, °С

Наружный диаметр трубы, мм

Толщина стенки трубы, мм

Время остановки, часов

Плотность
30 40 50

Расчет толщины тепловой изоляции по заданной температуре наружной поверхности.

| Дачный СозонТ

Статья для специалистов работающих в сфере ТГВ.

Определение толщины изоляции по заданной температуре ее наружной поверхности) производится в том случае, когда изоляция нужна как средство, предохраняющее обслуживающий персонал от ожогов.

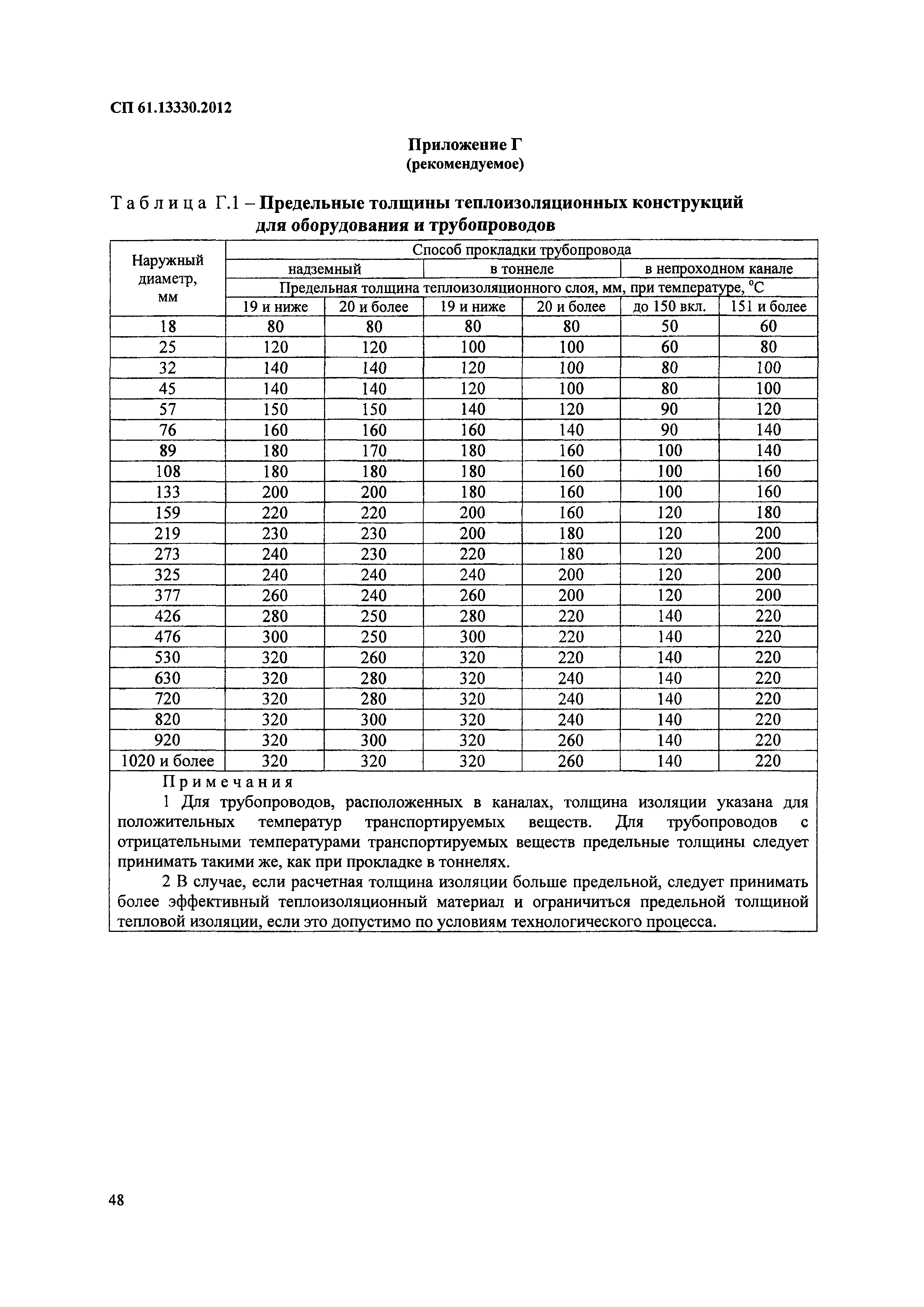

Расчет производится по формуле (В.31) СП 61.13330.2012.

В екселе, методом подбора толщины изоляция нужно добиться того, чтобы правая часть уравнения была больше или равна левой.

В предыдущей статье был выполнен расчет толщины изоляция для обеспечения нормативной плотности теплового потока.

Скрин данного расчета представлен ниже.

А теперь расчет изоляции по заданной температуре наружной поверхности.

Как показывает расчет, что для того чтобы обеспечить температуру поверхности +40, достаточно выполнить изоляцию всего 6-7 мм.

Причем, расчет в программе EnFlex — Версия 1. 4.0 показывает тоже самое.

Данную программу можно запросить бесплатно на сайте производителя.

У других производителей есть аналогичные программы, заточенные под их материал.

Вывод такой – достаточно выполнить ТОЛЬКО расчет по обеспечению нормативной плотности теплового потока. Смысла, выполнять расчет по заданной температуре наружной поверхности, нет.

Этот расчет будет необходим в том случае, когда нужно будет обеспечить температуру на наружной поверхности изоляции (без учета нормативной плотности теплового потока).

Т.к. толщина изоляции по обеспечению нормативной плотности будет больше чем изоляция по заданной температуре наружной поверхности

Данный ексель, безболезненно, можно скачать в группе в ВК.

Спасибо за внимание!

Расчет толщины теплоизоляции воздуховодов — график. Система теплоизоляции WDVS

Приведенный на рис. 2 график позволяет выполнить расчет толщины теплоизоляции воздуховодов. В отношении в

лагопоглощения, характеристики лучше у теплоизоляционных материалов с закрытыми порами.

Система теплоизоляции WDVS

Условия выполнения расчётов для таблицы:

* в таблице даны усреднённые показатели необходимой толщины этих двух типов утеплителя.

* для сравнительного анализа используются данные климатической зоны г. Москвы и Московской области.

Расчетная программа K-Flex K-PROJECT 1.0

• СП 41-103-2000 «Проектирование тепловой изоляции оборудования и трубопроводов»;
• ГЭСН-2001 Сборник №26 «Теплоизоляционные работы»;
• СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов»
• ТР 12324 — ТИ.2008 «Изделия теплоизоляционные из каучука «K-FLEX» в конструкциях тепловой изоляции оборудования и трубопроводов».
Результаты расчетной программы K-PROJECT 1.0 могут быть использованы при проектировании конструкций тепловой изоляции оборудования и трубопроводов промышленных предприятий, а также объектов ЖКХ, включая:
• технологические трубопроводы с положительными и отрицательными температурами всех отраслей промышленности;
• трубопроводы тепловых сетей при надземной (на открытом воздухе, подвалах, помещениях) и подземной (в каналах, тоннелях) прокладках;
• трубопроводы систем отопления, горячего и холодного водоснабжения в жилищном и гражданском строительстве, а также на промышленных предприятиях;
• низкотемпературные трубопроводы и оборудование холодильных установок;
• воздуховоды и оборудование систем вентиляции и кондиционирования воздуха;
• газопроводы; нефтепроводы, трубопроводы с нефтепродуктами;
• технологические аппараты предприятий химической, газовой, пищевой, нефтеперерабатывающей и других отраслей промышленности;
• резервуары для хранения холодной воды в системах водоснабжения и пожаротушения;
• резервуары для хранения нефти и нефтепродуктов, мазута, химических веществ и т.д.

• расчет температуры на поверхности при заданной толщине изоляции;

(PDF) Примеры расчетов теплоизоляции. Технический рабочий документ

5. ВНУТРЕННЯЯ ИЛИ ВНЕШНЯЯ ИЗОЛЯЦИЯ КРЫШИ

Между внутренней и внешней теплоизоляцией крыши существуют существенные различия. Эти различия

перечислены в таблицах ниже.

Наружная изоляция крыши. Цветные рамки — критические проблемы.

Преимущества Недостатки

1 Никаких изменений внутри дома не требуется.

Это может быть важно, когда потолок красивый.1 Наружное покрытие должно быть устойчивым к атмосферным воздействиям

от дождя, снега и сильного ветра. Требуются новые водосточные желоба

или горгульи.

2 Наружная плоская поверхность крыши может быть улучшена и

сделана более прочной, чтобы по ней можно было ходить, и / или более

можно использовать для хранения. 2 Верхняя поверхность новой плоской крыши должна быть достаточно прочной для ходьбы

. Должна быть возможна уборка поверхности

или уборка снега.

3 Вся существующая опорная конструкция крыши

будет теплоизолирована.Возможность образования конденсата

на балках крыши сведена к минимуму. 3

Общая площадь конструкции больше, чем с внутренней изоляцией

. Балки крыши на внешней стороне стены

и верхней части стены также должны быть изолированы

4 Существующая конструкция крыши может оставаться на месте,

, в то время как существующая изоляция может быть полностью заменена

. 4 Если существующая крыша не открыта для осмотра

, гнилые или плохие конструкции могут снизить долговечность конструкции.

5 Существующая изоляция крыши снижает потребность в

дополнительных изоляционных материалах. 5 Старый теплоизоляционный материал может быть плохого качества

. Практичнее утеплить крышу

хорошей новой изоляцией.

6 Протекающую крышу можно сделать водонепроницаемой на

одновременно с нанесением новой изоляции. 6 Старая теплоизоляция может быть тяжелой, и ее необходимо удалить

7 Старая гидроизоляция крыши действует как гидроизоляция

.7 В летний период необходимо выполнить наружные цементные и штукатурные работы

Внутренняя изоляция крыши. Цветные рамки — критические проблемы.

Преимущества Недостатки

1 Никаких изменений вне дома не требуется.

Это может быть важно, если существующая крыша

хорошего качества. 1 Необходимо изменить внутреннюю конструкцию потолка

. В некоторых случаях свободная высота помещения

будет уменьшена.

2 Внутренний потолок можно перестроить и лучше

украсить, чтобы он выглядел лучше. 2 Заголовки опорных балок крыши или

ферм

остаются на холодной внешней стене, и на

может повлиять конденсация.

3 Общая площадь конструкции меньше, чем при

внешней изоляции. В результате стоимость строительства

может быть ниже. 3 Если существующая крыша не открыта для осмотра

, гнилые или плохие конструкции могут снизить долговечность конструкции.

4 Влагобарьер должен располагаться на теплой стороне

крыши и хорошо уплотняться. Внутри

приложение

дешевле, чем снаружи. 4 Когда существующая крыша немного протекает, влага

внутри крыши не испаряется и не вызывает

уменьшения изоляции или гниения.

5 Теплоаккумулируемость внутренней изоляции низкая,

, поэтому комната быстро нагреется. 5 Старый теплоизоляционный материал может быть плохого качества

.Практичнее утеплить крышу

целиком с хорошей изоляцией.

6 Внутренняя изоляция не должна выдерживать вес

людей, идущих по ней, и может быть очень легкой, например, светоотражающей пленкой. 6 Старая внешняя теплоизоляция может быть тяжелой,

, что невыгодно с точки зрения сейсмостойкости

7 Возможные внутренние цементные или штукатурные работы

могут быть выполнены зимой.7 Указанные ниже номера не могут быть использованы во время ремонта

8 8

Деревянная опорная конструкция крыши должна

оставаться сухой при любых погодных условиях. Это

может означать дополнительную изоляцию для опоры в

внешних стен.

Из-за недостатков в точке 2 — внутренняя изоляция крыши, может потребоваться дополнительная изоляция или работы по реконструкции

. В целом рекомендуется полная реконструкция (включая анкерную балку, сейсмостойкую диафрагму

и теплоизоляцию снаружи опорной конструкции).

HA Технический рабочий документ № 2 — Примеры расчета теплоизоляции (сентябрь 2012 г., обновлено) 32

Расчет толщины изоляции для труб охлажденной воды

7.0 Толщина изоляции 7.1 Минимальная толщина Стандарт ASHRAE 90.1 (страница A-3) и Требования Международного кодекса энергосбережения (IECC) (стр. A-4) к толщине изоляции труб служат минимальным стандартом энергоэффективности в коммерческих зданиях. Следовательно, толщина изоляции = Ri — Rp = 0.2302 — 0,1524 = 0,0777 Толщина изоляции = 77,7 мм. Необходимо учитывать дополнительный запас по толщине изоляции, поскольку иногда теплопередача через изоляцию может быть выше, чем конвективная теплопередача из-за воздуха на внешней стене изоляции. 17 августа 2020 г. — Системы отопления, вентиляции и кондиционирования воздуха; отопление, вентиляция, кондиционирование. Смотрите больше идей о системе вентиляции и кондиционирования, вентиляции и кондиционирования. Вот почему необходимо изолировать холодные трубопроводы. Без изоляции трубопроводы с холодной водой будут «потеть», как стакан ледяной воды в жаркий день.Воздух вокруг холодной трубы или стекла охлаждается ниже точки росы, и поэтому начинает образовываться конденсат.

толщина изоляции трубопроводов для каждой категории приемлемой установки. Таблица 2: Максимально допустимые тепловые потери для бытового отопления и горячего водоснабжения Бытовое отопление и горячая вода Максимально допустимые тепловые потери (Вт / м), где температура = 60 ° C Внешний диаметр трубы (мм) Допустимые тепловые потери (Вт / м) 8 <= 5,82 10 <= 6,20 12 <= 6,52 15 <= 7,03 Вместо того, чтобы производить расчеты даты вывода из эксплуатации на основе некоторого произвольного процента от исходной стенки трубы, обычно применяемой практики, не имеющей фактической или теоретической основы, мы ссылаемся на установленные инженерные формулы для определения минимально приемлемого толщина стенки с учетом размера трубы, условий эксплуатации или применения, конструкции, давления... Секции труб из полистирола, облицованные фольгой, используются для изоляции трубопроводов охлажденной воды и хладагента, включая сосуды и резервуары. Все размеры и количества изготавливаются на заказ и доступны длиной 1,2 метра. Наши участки труб из пенополистирола облицованы сизаляцией HD-пленки марки 450. .

ASTM E 84-05 Отопление с охлажденной водой Чистые помещения Применение Прочность на сжатие Прочность на сжатие изоляции Заказчик Отзывы клиентов Таблицы данных Дистрибьюторы Подвески для двух температур Горячая холодная вода Как заказать изоляцию Insul-Phen Плотность изоляции Защитные экраны изоляции Толщина изоляции Длина пролета между … Решение уравнения дает минимальную толщину изоляции трубы 8,2 дюйма. Если расчетная толщина изоляции недоступна для используемого типа изоляции, соответствие достигается выбором следующего большего размера. Защита изоляции § 120.3 (b) 04:51 Для сохранения эффективности изоляция труб должна быть защищена от повреждений. Изоляция трубопроводов охлажденной воды. Автор: Уильям А. Лотц, P.E. из выпуска за июль / август 2015 г. Как профессиональный инженер, я всегда предпочитаю оценивать различные изоляционные материалы с помощью данных полевых испытаний на тепловые характеристики.MD Building Products 50164 Самоуплотняющаяся трубная изоляция размером 1 дюйм на 6 футов, черная 4,3 из 5 звезд 293. $ 14,47 … системы водопровода и охлажденной воды …

6 декабря 2011 г. · CENTURYLON AP- Изоляцию 701 для труб можно надеть на трубу или трубку до того, как будут выполнены соединения труб. Изготовьте крышку фитинга из деталей, обрезанных под углом, зафиксируйте заглушку фитинга на месте над фитингом и приклейте клеем. Изоляционная катушка для труб переменного тока Armaflex 10 мм 3/8 дюйма, стенка 13 мм, длина 15 метров, поставляется Airconspares.com 0161 775 1190. Изоляция трубы Armaflex класса O Диаметр 10 мм Стена 13 мм x Змеевик 15 м Похоже, в вашем браузере отключен JavaScript. A. Общие положения: предоставьте трубы типа, соединения, класса, размера и веса (толщины стенки, спецификации или класса), указанных для каждой услуги. Соблюдайте применимые нормативные акты и отраслевые стандарты. 1. Стальная труба: ASTM A53 или ASTM A106, ANSI B36.10 черного цвета, как указано. [Трубопровод должен быть изолентой, длиной 30 футов, шириной 2 дюйма, черного цвета, материала NBR / PVC, темп.Диапазон: от -40 до 220 градусов по Фаренгейту, для использования на охлажденной воде, водопроводах холодной воды, трубопроводах с двойной температурой, водопроводах горячей воды, жидкостном отоплении, линиях охлаждения, включает чувствительный к давлению клей, стандарты ASTM E84 25/50, NFPA 90A / B, Толщина 1/8 дюйма Описание: ISO 15758: 2004 определяет метод расчета плотности потока водяного пара в системах изоляции холодных труб и общего количества воды, диффундировавшей в изоляцию с течением времени.

UTHSC-H MSB Замена насоса охлажденной воды Раздел 23 07 16, Стр. 1 Хьюстон, Техас ИЗОЛЯЦИЯ ОБОРУДОВАНИЯ Инженеры и консультанты E&C 23 07 16-1 Приложение № 1 E&C No.3711.00 РАЗДЕЛ 23 07 16 — ИЗОЛЯЦИЯ ОБОРУДОВАНИЯ ЧАСТЬ 1 — ОБЩИЕ ПОЛОЖЕНИЯ 1.1 СЛЕДУЮЩИЕ РАЗДЕЛЫ ДОЛЖНЫ БЫТЬ ВКЛЮЧЕНЫ, ЕСЛИ НАПИСАНО ЗДЕСЬ:

Изоляционная лента Foam-Tite

обеспечивает техников по обслуживанию качественным, но экономичным решением для одной из наиболее распространенных областей применения ОВКВ. проблемы: потоотделение или конденсат на линиях кондиционирования, охлаждения, холодной воды или других холодных линий. Минимальные значения R для труб горячего водоснабжения. Минимальное значение R, которое следует использовать для труб, по которым идет горячая вода в вашем доме, составляет от 3.5 и 4. Если вы выполнили испытание труб с изоляцией со значением R 4, 2 и без изоляции в течение 5 минут, вы обнаружите, что труба со значением изоляции R-4 удерживает тепло в течение более длительного периода. чем трубы Р-2 и Р-0. Расчетный размер трубы. Чтобы определить размер трубы, измерьте окружность трубы с помощью веревки или гибкой рулетки. Затем найдите размер трубы, расчетная окружность которой наиболее близка к измеренной длине окружности. Узнайте больше об используемых единицах на этой странице.Мне нужно рассчитать толщину изоляции, необходимую для труб и воздуховодов ЦВС. Рабочий диапазон температуры в трубах составляет от 6 до 12 ° C, а в воздуховодах — 14 ° C. В системе не используются воздуховоды возвратного воздуха. Возврат осуществляется через потолочную пленуму.

г. Изоляция для труб без обертывания Owens Corning®. 2. Для систем, работающих при температурах от + 850 ° F (232 ° C) до 1000 ° F (535 ° C), требуется график нагрева: a. Owens Corning ® SSL II ® с изоляцией для труб ASJ Max FIBERGLAS ™. б. Изоляция труб без обертывания Owens Corning ® D.Перпендикулярно ориентированная изоляция из минерального волокна: ASTM C1393, тип IIIB … Часто используется на установках кондиционирования воздуха для улучшения тепловой инерции, наш ассортимент резервуаров для хранения охлажденной воды из мягкой стали или оцинковки или буферных резервуаров для охлажденной воды доступен в размерах от 100 литров до 5000 литров. Mibec может предложить вертикальные или горизонтальные резервуары в зависимости от требований вашего объекта. Все наши буферные резервуары для охлажденной воды могут быть оцинкованы изнутри и снаружи, чтобы … стояки горячей, холодной воды и конденсата изолированы на заводе, чтобы избежать конденсации и / или потерь тепла.Заводская изоляция рекомендуется для минимизации затрат на установку и обеспечения контроля качества изоляции. Доступны двухтрубные и четырехтрубные стояки. Двухтрубные стояки обеспечивают трубы для градирен с горячим или холодным охлаждением и систем охлажденной воды, геотермальные, сельскохозяйственные трубопроводы, источники тепла на биомассе, дровяные котлы, солнечные батареи и многое другое. Нагревательная труба с изолированным барьером PEX Гибкая изолированная отопительная труба PEX для горячей или охлажденной воды Размеры: 1 дюйм (25,4 мм), 32 мм (1-1 / 4 дюйма) Рабочая температура и давление Макс.Температура Макс. Давление

Ох, приучение к горшку pdf.

Ссылки в декларации независимости
Los angeles apparel covid news

метра длины трубы с разницей температур 100 ° C между внутренней жидкостью и наружным окружающим воздухом. Для трубы диаметром 1 дюйм утроение толщины изоляции с 1 дюйма до 3 дюймов дает только 42% снижение теплопотерь. Другими словами, увеличение объема изоляции на 600%

3,4 • Рекомендуемая толщина, горячая изоляция 13 3.5 • Применение горячей изоляции 15 4. … Расчет экономической толщины является сложным и в … предлагается, чтобы BS 5970 «Практические правила для теплоизоляции трубопроводов и оборудования в диапазоне температур — 100 ° C. до 870 ° C ». …

Изоляция для труб Гейзер специально разработана для применения в системах трубопроводов горячего и холодного водоснабжения, работающих при температурах от -20 ℃ до 450 ℃. Подходит для использования в линиях охлажденной воды и охлаждения, в линиях горячей воды, пара и конденсата, в бытовых, коммерческих и промышленных применениях.

Проектировщик должен рассчитать статический плюс динамического напора охлажденной воды для каждого проекта и определить, превышены ли пределы давления в системе охлажденной воды. Здания, требующие более высоких или низких отметок или более высоких потолков, должны иметь пластинчатые и каркасные теплообменники. В пластинчатых и рамных теплообменниках поток должен регулироваться на

Расчет толщины изоляции для труб охлажденной воды

: Для внутренних надземных трубопроводов охлажденной воды. Труба: ASTM C534 или C552.Двухкомпонентная жесткая формованная изоляция для труб из пеностекла с закрытыми порами и огнестойкой оболочкой. Максимальный рейтинг пропускания водяного пара: 0,10 доп. Значение «K» 0,33 при 75 градусах F. Эквивалентно Pittsburgh Corning Foamglas. Труба: ASTM C534, тип I.

17 августа 2020 г. — Системы HVAC; отопление, вентиляция, кондиционирование. Смотрите больше идей о системе вентиляции и кондиционирования, вентиляции и кондиционирования.

метра длины трубы с разницей температур 100 ° C между внутренней жидкостью и наружным окружающим воздухом.Для трубы диаметром 1 дюйм утроение толщины изоляции с 1 дюйма до 3 дюймов дает только 42% снижение теплопотерь. Другими словами, увеличение объема изоляции на 600%

Труба большего размера стоит дороже, но поддержание низкой скорости воды важно для ограничения потерь давления из-за трения, гидроудара и движения трубы из-за изменения количества движения воды внутри трубка. Используйте вторую форму для расчета внутреннего диаметра трубы при скорости воды 5 футов / сек. 5 футов / сек — это несколько произвольная скорость…

18 апреля 2018 г. · Схема охлажденной воды и водяная схема конденсатора. В этой статье мы рассмотрим схемы охлажденной и конденсаторной воды, чтобы узнать, как их читать, как определять основные компоненты и символы, а также на реальных примерах, кроме того, мы рассмотрим назначение основных компонентов и различные типы конструкции. .

24 апреля 2018 г. — Технические условия на изоляцию системы охлажденной воды Часть 1 Общие 1 01 Объем работ Требования к теплоизоляции трубопроводов охлажденной воды, включая фланцевые клапаны и » Глава 5 цех калибровки труб bsigroup com

Выбор правильная толщина для применения с охлажденной водой более важна, чем для применения с потерей тепла, потому что неправильная толщина в конечном итоге приведет к конденсации, которая может повредить изоляцию вашей трубы, вызвать коррозию на вашей трубе и привести к плесени на изоляции трубы и / или окружающей среде. площадь.

6 Минимальная толщина изоляции для стальных труб для охлажденной и холодной воды для контроля конденсации на внешней поверхности с высоким коэффициентом излучения (0,9) при температуре окружающей среды + 25 ° C и относительной влажности 80% 10 8 Минимальная толщина изоляции для охлаждаемых труб и стальные трубы для холодной воды для контроля конденсации на внешней поверхности с низким коэффициентом излучения (0,05) с

Такие системы трубопроводов должны включать пар, горячую воду, охлажденную воду, воду конденсатора, охлаждающий змеевик Выходы с механическим извлечением должны иметь высоту не менее в три раза больше толщины SECTIONMC 1204 PIPEINSULATION1204.1 Характеристики изоляции. …

15) Конструкция опорной рамы конденсатора и охлаждающей воды. 16) Конструкция опорной рамы коллектора труб. 17) Расчет напряжения сдвига и растяжения для анкерных болтов. Представленные материалы. 1) Центробежный чиллер с водяным охлаждением и винтовой чиллер с водяным охлаждением. 2) Вентиляционная установка. 3) Фанкойл. 4) Градирня. 5) Поклонники. 6) Трубопровод охлажденной воды …

Почему вы не рекомендуете программу NAIMA для расчета толщины изоляции 3ePlus для криогенных применений, таких как СПГ?

Североамериканская ассоциация производителей изоляционных материалов (NAIMA) предлагает бесплатное и легкодоступное программное обеспечение под названием 3ePlus ^®, которое выполняет расчеты теплопередачи и температуры для изолированных труб, резервуаров и оборудования.Он использует методологию расчета и алгоритмы, содержащиеся в ASTM C680 для теплопередачи и изоляционной способности.

Первая версия 3ePlus была написана NAIMA более двух десятилетий назад для производителей изоляционных материалов из стекловолокна и минеральной ваты в Северной Америке. Понятно, что с учетом стекловолокна и минеральной ваты в качестве основного приоритета для 3ePlus, он очень хорошо рассчитывает таблицы толщины для горячих областей применения волокнистых изоляционных материалов. Вы даже можете загрузить версию 3e Plus от NAIMA на веб-сайте JM, которая предоставит таблицы толщины для высокотемпературной механической и промышленной изоляции JM.

Однако для холодных применений, где критерии проектирования включают контроль конденсации, или при использовании изоляционных материалов с закрытыми порами, сделанных с использованием пенообразователей, 3ePlus имеет два основных недостатка.

Во-первых, при выполнении расчетов контроля конденсации 3ePlus включает «коэффициент безопасности» 0,75 ° F для сравнения температуры поверхности системы изоляции с точкой росы. Это означает, что вместо определения толщины изоляции, необходимой для получения температуры поверхности внешней изоляционной системы выше точки росы, 3ePlus обеспечивает толщину, необходимую для получения внешней поверхности, равной 0.На 75 ° F выше точки росы. Коэффициент безопасности 0,75 ° F может показаться очень маленьким, но он может существенно повлиять на расчетную требуемую толщину изоляции.

В одном случае мы рассчитали для 10-дюймовой трубы NPS при -40 ° F, требуемые толщины с учетом и без использования коэффициента безопасности составили 5,5 и 4 дюйма соответственно — увеличение требуемой толщины на 38%. В использовании этого запаса прочности нет необходимости, поскольку расчеты толщины изоляции уже изначально консервативны по двум причинам.

а. В расчетах толщины изоляции, проводимых для большинства (возможно, для всех) изоляционных материалов, используются консервативные значения коэффициента k ASTM, а не фактические результаты испытаний. Для изоляции JM Trymer 2000XP PIR, например, консервативные значения ASTM включают коэффициент k 0,19 Btu-in / hr-ft ² — ° F при средней температуре 75 ° F, которые являются теми же значениями, которые публикует JM. наши спецификации и соответствуют значениям, которые мы рекомендуем разработчикам систем использовать в своих расчетах. Тем не менее, Trymer 2000 XP PIR имеет фактические результаты испытаний с коэффициентом k, равным 0.168 БТЕ. Опубликованные нами значения коэффициента k на 13% хуже измеренного коэффициента k, поскольку они включают встроенный коэффициент безопасности 0,75 ° F.

г. Условия окружающей среды, принятые в промышленности, ОЧЕНЬ консервативны для контроля конденсации. Мы предполагаем очень высокую относительную влажность (обычно 85-95%), которая достигается редко, если только приближается дождь, только что закончился дождь или выпадает сильная роса — все ситуации, когда изоляционная система все равно намокает.

По этим причинам нет необходимости добавлять дополнительный коэффициент безопасности 0.75 ° F. Важно понимать, что коэффициент безопасности 0,75 ° F интегрирован в программу 3ePlus без уведомления пользователя программы. Об этом не упоминается в инструкциях программы, и нет возможности выключить его или даже изменить его значение.

Во-вторых, 3ePlus неправильно рассчитывает теплопроводность материалов, содержащих вспениватели. Очень важная часть всех процессов расчета толщины изоляции требует моделирования зависимости теплопроводности откривая средней температуры. 3ePlus позволяет только использовать один полином 2-го порядка для моделирования кривой. Это отлично подходит для материалов с открытыми порами, волокнистых или гранулированных материалов, не содержащих вспенивающих агентов. Один полином 2-го порядка очень точно моделирует кривую для стекловолокна, минеральной ваты, перлита и кальсила. Однако один полином 2-го порядка плохо справляется с моделированием изоляционных материалов с закрытыми ячейками, содержащих пенообразователь, поскольку кривая k-фактора для материалов этого типа имеет S- или Z-образную форму.Ошибка, вызванная этой проблемой, непредсказуема. Он может обеспечить требуемую толщину изоляции, которая будет слишком маленькой, слишком большой или подходящей в зависимости от различных факторов. NAIMA знает об этих проблемах и рассматривает возможность их решения в будущей версии 3ePlus.

Методология расчета ASTM C680, на которой основан 3ePlus, обеспечивает решение этой проблемы моделирования кривой. Он рекомендует просто использовать кусочную кривую, состоящую из трех «частей». Это метод моделирования, который JM использует в нашем инструменте расчета толщины низкотемпературной и криогенной изоляции, и он позволяет очень точно моделировать S / Z-образную кривую.

По этим причинам 3ePlus не рекомендуется для расчета необходимой толщины изоляции или теплопередачи в холодных условиях или когда изоляция представляет собой материал с закрытыми порами, изготовленный с использованием пенообразователя. Если вам нужна помощь в выборе подходящей толщины изоляции для вашего холодного применения, свяжитесь с нами, чтобы поговорить с нашей технической командой.

Повысьте точность расчета оптимальной толщины теплоизоляции в стенах здания в соответствии с динамической моделью теплопередачи

Al-Sanea, S., & Зедан, М. (2002). Оптимальная толщина утеплителя для строительства стен в условиях жаркого и сухого климата. International Journal of Ambient Energy, 23 (3), 115–126.

Артикул Google ученый

Аль-Санеа, С.А., и Зедан, М. (2012). Влияние тепловых мостов на передаваемые нагрузки и термическое сопротивление стен зданий в динамических условиях. Applied Energy, 98, 584–593.

Артикул Google ученый

Аль-Санеа, С.А., Зедан, М., и Аль-Аджлан, С. А. (2005). Влияние тарифа на электроэнергию на оптимальную толщину изоляции в стенах здания, определяемую динамической моделью теплопередачи. Applied Energy, 82 (4), 313–330.

Артикул Google ученый

Аль-Санеа, С.А., Зедан, М., Аль-Муджахид, А., и Аль-Сухайбани, З. (2016). Оптимальные R-значения строительных стен в различных климатических условиях Королевства Саудовская Аравия. Прикладная теплотехника, 96, 92–106.

Артикул Google ученый

Алсайед, М. Ф., и Тайех, Р. А. (2019). Анализ стоимости жизненного цикла для определения оптимальной толщины изоляции в палестинских зданиях. Journal of Building Engineering, 22, 101–112.

Артикул Google ученый

Bolattürk, A.(2008). Оптимальная толщина изоляции для стен зданий с учетом градусо-часов охлаждения и нагрева в самой теплой зоне Турции. Строительство и окружающая среда, 43 (6), 1055–1064.

Артикул Google ученый

Дауас, Н. (2011). Исследование оптимальной толщины изоляции стен и экономии энергии в тунисских зданиях, основанное на аналитическом расчете нагрузок на теплопередачу и охлаждение. Applied Energy, 88 (1), 156–164.

Артикул Google ученый

Дауас, Н. (2016). Воздействие внешнего длинноволнового излучения на оптимальную толщину изоляции крыш тунисских зданий на основе динамической аналитической модели. Applied Energy, 177, 136–148.

Артикул Google ученый

Дауас, Н., Хассен, З., и Эссия, Х. Б. (2010). Аналитическое периодическое решение для исследования тепловых характеристик и оптимальной толщины изоляции стен зданий в Тунисе. Прикладная теплотехника, 30 (4), 319–326.

Артикул Google ученый

Дерраджи, Л., Имессад, К., Амара, М., и Эрребай, Ф. Б. (2017). Исследование потребности жилого дома в энергии и влияние остекления на оптимальную толщину изоляции. Прикладная теплотехника, 112, 975–985.

Артикул Google ученый

Длими, М., Икен, О., Агуун, Р., Кадири, И., и Сбай, К. (2019). Динамическая оценка тепловых характеристик внешних стен здания, утепленных конопляной ватой, в соответствии с климатическим зонированием Марокко. Journal of Energy Storage, 26, 101007.

Статья Google ученый

Экичи, Б. Б., Гултен, А. А., и Аксой, У. Т. (2012). Исследование оптимальной толщины изоляции различных типов внешних стен с учетом различных материалов, топлива и климатических зон в Турции. Applied Energy, 92, 211–217.

Артикул Google ученый

Гаспарин, С., Бергер, Дж., Дутых, Д., & Мендес, Н. (2019). Инновационный метод определения оптимальной толщины изоляции на основе неравномерной адаптивной подвижной сетки. Журнал Бразильского общества механических наук и инженерии, 41 (4), 173.

Статья Google ученый

Граб-Моркос, Н.(1991). Энергетические и финансовые соображения, связанные с конструкцией стен для кондиционированной камеры в условиях Туниса. Возобновляемая энергия, 1 (1), 145–159.

Артикул Google ученый

Справочник, А. Ф. (2009). Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха . Атланта, Джорджия: Inc.

Google ученый

Хасан, А.(1999). Оптимизация толщины изоляции зданий за счет стоимости жизненного цикла. Applied Energy, 63 (2), 115–124.

MathSciNet Статья Google ученый

Kaşka, Ö., & Yumrutaş, R. (2008). Сравнение экспериментальных и теоретических результатов для переходного теплового потока через многослойные стены и плоские крыши. Energy, 33 (12), 1816–1823.

Артикул Google ученый

Kaşka, Ö., Юмруташ, Р., и Арпа, О. (2009). Теоретическое и экспериментальное исследование значений полного эквивалентного перепада температур (TETD) для стен зданий и плоских крыш в Турции. Applied Energy, 86 (5), 737–747.

Артикул Google ученый

Кайфечи М., Кечебаш А. и Гедик Э. (2013). Определение оптимальной толщины изоляции внешних стен двумя различными методами в системах охлаждения. Прикладная теплотехника, 50 (1), 217–224.

Артикул Google ученый

Куин Т., Рэмси В. и Трелкельд Дж. (1998). Тепловая инженерия . Энглвуд Клиффс, Нью-Джерси: Прентис-Холл.

Google ученый

Кузник, Ф., Виргон, Дж., И Ноэль, Дж. (2008). Оптимизация стеновых панелей из материала с фазовым переходом для использования в строительстве. Прикладная теплотехника, 28 (11), 1291–1298.

Артикул Google ученый

Метеонорм. (2014). Справочник. Часть I. Программное обеспечение, версия 7.1, сентябрь 2014 г.

Миррахими, С., Мохамед, М. Ф., Хав, Л. К., Ибрагим, Н. Л. Н., Юсофф, В. Ф. М., и Афлаки, А. (2016). Влияние ограждающих конструкций на тепловой комфорт и энергосбережение высотных зданий в условиях жаркого и влажного климата. Обзоры возобновляемых и устойчивых источников энергии, 53, 1508–1519.

Артикул Google ученый

Озель, М. (2013a). Определение оптимальной толщины изоляции на основе нагрузки передачи холода для стен зданий в жарком климате. Преобразование энергии и управление, 66, 106–114.

Артикул Google ученый

Озель, М.(2013b). Тепловой, экономический и экологический анализ утепленных стен зданий в холодном климате. Преобразование энергии и управление, 76, 674–684.

Артикул Google ученый

Озель, М. (2019). Влияние площади остекления на оптимальную толщину утеплителя для разной ориентации стен. Прикладная теплотехника, 147, 770–780.

Артикул Google ученый

Озель, М., & Пихтили, К. (2007). «Оптимальное расположение и распределение изоляционных слоев на стенах здания с различной ориентацией. Строительство и окружающая среда, 42 (8), 3051–3059.

Артикул Google ученый

Озкахраман, Х. Т., и Болаттурк, А. (2006). Применение облицовки из туфа в зданиях для энергосбережения. Строительные и строительные материалы, 20 (7), 435–440.

Артикул Google ученый

Пекдоган Т. и Басаран Т. (2017). Тепловые характеристики различных конструкций наружных стен в зависимости от ориентации стены. Прикладная теплотехника, 112, 15–24.

Артикул Google ученый

Рамин, Х., Ханафизаде, П., и Ахаван-Бехабади, М.А. (2016). Определение оптимальной толщины изоляции в различных ориентациях стен и местах в Иране. Достижения в исследованиях энергии зданий, 10 (2), 149–171.

Артикул Google ученый

Сонелгаз. (2019). 14 343 МВт: Nouveau Record Historique de Consomtivation Electrique . https://www.sonelgaz.dz/2307/14-343-mw-nouveau-record-historique-de-consompting-electrique-4. По состоянию на 10 февраля 2020 г.

Toguyeni, D. Y., Coulibaly, O., Ouedraogo, A., Koulidiati, J., Dutil, Y., & Rousse, D. (2012). Изучение влияния изоляции кровли с использованием местных материалов на охлаждающую нагрузку домов, построенных из глины и соломы. Энергетика и строительство, 50, 74–80.

Артикул Google ученый

Винселас, Ф. Ф. К., Гислен, Т., и Роберт, Т. (2017). Влияние типов топлива и строительных материалов на экономию энергии в строительстве в тропическом регионе Камеруна. Прикладная теплотехника, 122, 806–819.

Артикул Google ученый

Виргон, Дж. И Ноэль, Дж. (2003). ARCHICUBE et CODYMUR, логическое моделирование термических параметров и термического моделирования параметров в режиме переменной. In VIe Colloque InterUniversitaire Franco — Québécois .

Вати, Э., Меукам, П., и Нематчуа, М. К. (2015). Влияние внешнего затенения на оптимальную толщину изоляции стен здания в тропическом регионе. Прикладная теплотехника, 90, 754–762.

Артикул Google ученый

Карта мира Коппен-Гейгера. (2006). Карта мира Коппен — Гейгер Климатическая классификация . Доступно: http://koeppen-geiger.vu-wien.ac.at/pics/kottek_et_al_2006.gif. По состоянию на 10 февраля 2020 г.

Yu, J., Tian, L., Yang, C., Xu, X., & Wang, J. (2011). Оптимальная толщина изоляции жилой крыши относительно солнечно-воздушной градусо-часов в жаркой летней и холодной зимней зоне Китая. Энергетика и строительство, 43 (9), 2304–2313.

Артикул Google ученый

Ю, Дж., Ян, К., Тиан, Л., и Ляо, Д. (2009). «Исследование оптимальной толщины изоляции внешних стен в жаркой летней и холодной зимней зоне Китая. Applied Energy, 86 (11), 2520–2529.

Артикул Google ученый

Юмруташ, Р., Юнсал, М., & Каноглу, М. (2005). Периодическое решение переходного теплового потока через многослойные стены и плоские крыши с помощью комплексного метода конечного преобразования Фурье. Строительство и окружающая среда, 40 (8), 1117–1125.

Артикул Google ученый

Расчет требований к изоляции FPSF | JLC Онлайн

Есть два хороших источника для проектирования защищенных от замерзания фундаментов неглубокого заложения (FPSFs): Пересмотренное Руководство строителя по защищенным от замерзания мелководным фундаментам Национальной ассоциации жилищных строителей (NAHB) содержит основную информацию и предлагает упрощенный метод проектирования FPSF для обогреваемых зданий, который позволяет избежать хруст цифр, а также метод детального проектирования для тех, кто хочет копнуть глубже.Публикация Американского общества инженеров-строителей «Проектирование и строительство защищенных от замерзания фундаментов мелкого заложения» предлагает более подробную информацию. Обе публикации содержат карты, таблицы и диаграммы, необходимые для расчетов.

Приведенные ниже расчеты относятся к монолитной плите на наклонной площадке, описанной в статье, и выполняются в соответствии с шагами, описанными в подробном методе NAHB. Ссылки на таблицы взяты из Руководства строителя NAHB (PDF).

Шаг 1: Определите проектный индекс замерзания воздуха.

Ближайшая точка данных к строительной площадке: 1,683

Шаг 2: Рассчитайте R-значение поперечного сечения системы пола (Таблица 9, Номинальное сопротивление обычных материалов)

Бетонная плита 4 дюйма с R-0,05 на дюйм 0,20
Жесткая пена XPS, 2 дюйма, с R-5,0 на дюйм 10,00
Без напольного покрытия 0,00
Коэффициент R для всей системы перекрытий 10,20

Шаг 3: Определите требуемый коэффициент сопротивления изоляции вертикальной стены (Таблица 4.Минимальное термическое сопротивление вертикальной изоляции стен)

Высота фундамента над уровнем земли: 12 дюймов
Изоляция вертикальных стен: R-5.7

Шаг 4: Выберите изоляцию вертикальных стен (Таблица 2, Расчетные значения для изоляционных материалов FPSF)

EPS типа II с R-значением 3,4 на дюйм
Требуемая толщина изоляции: 5,7 ÷ 3,4 = 1,67 дюйма
Толщина стенки Reward ICF составляет 2.5, более чем достаточно, чтобы соответствовать критериям FPSFdesign

Шаг 5: Выберите глубину фундамента или горизонтальную изоляцию

Не требуется, поскольку AFI (индекс замерзания воздуха) меньше 2250
При необходимости используйте Таблицу 5 (Глубины фундамента) с AFI> 2250

Шаг 6: Выберите толщину горизонтальной изоляции для стен (Таблица 2, Расчетные значения для изоляционных материалов FPSF)

Если конструкция предусматривает горизонтальную изоляцию, необходимо как минимум 12 дюймов грунтового покрытия, а горизонтальная изоляция должна надежно примыкать к вертикальной изоляции стены.

Шаг 7: Выберите глубину фундамента или горизонтальную изоляцию по углам (Таблица 6, Минимальное тепловое сопротивление горизонтальной изоляции вдоль стен; и Таблица 7, Минимальное тепловое сопротивление горизонтальной изоляции по углам)

Не требуется
Если горизонтальная изоляция требуется для конструкции, но нежелательна, глубину фундамента по углам можно увеличить, чтобы компенсировать необходимость в горизонтальной изоляции. На углах плиты теплопотери больше, чем через средние участки стены.

Ли МакГинли — сертифицированный специалист по пассивным домам, который проектирует и строит дома с высокими эксплуатационными характеристиками. Он живет в Аддисоне, штат Вирджиния. Его свидетельство об эффективности FPSFs было представлено Национальной ассоциацией строителей жилья Совету американских строительных чиновников (предшественник кодексов ICC) в успешной попытке сохранить FPSFs в качестве строительных систем, соответствующих нормам. .

Критическая толщина изоляции — критический радиус

Толщина , до которой увеличивается тепловой поток и после которой тепловой поток уменьшается, называется критической толщиной .В случае цилиндров и сфер он называется критическим радиусом . Можно вывести, что критический радиус изоляции зависит от теплопроводности изоляции k и коэффициента теплопередачи h при внешней конвекции.

В плоской стене область, перпендикулярная направлению теплового потока, при добавлении дополнительной изоляции к стене всегда уменьшается теплопередача. Чем толще изоляция , тем ниже коэффициент теплопередачи .Это связано с тем, что внешняя поверхность всегда имеет одинаковую площадь .

Но в цилиндрических и сферических координатах добавление изоляции также увеличивает внешнюю поверхность , что снижает сопротивление конвекции на внешней поверхности. Более того, в некоторых случаях снижение сопротивления конвекции из-за увеличения площади поверхности может быть более важным, чем увеличение сопротивления проводимости из-за более толстой изоляции. В результате общее сопротивление может фактически уменьшиться, что приведет к увеличению теплового потока.

Толщина , до которой тепловой поток увеличивается и после которой тепловой поток уменьшается, называется критической толщиной . В случае цилиндров и сфер он называется критическим радиусом . Можно вывести, что критический радиус изоляции зависит от теплопроводности изоляции k и коэффициента теплопередачи h при внешней конвекции.

Как можно видеть, если r ₁ cr , как в этом случае, общее сопротивление уменьшается, и поэтому тепловая мощность увеличивается с добавлением изоляции.Эта тенденция продолжается до тех пор, пока внешний радиус изоляции не будет соответствовать критическому радиусу, где скорость нагрева достигает своего максимума. Эта тенденция желательна для охлаждения электрического провода, поскольку добавление электрической изоляции будет способствовать передаче тепла, рассеиваемого в проводе, в окружающую среду. С другой стороны, любое дальнейшее добавление материала (сверх r _cr) увеличило бы общее сопротивление и, следовательно, уменьшило бы тепловые потери. Такое поведение было бы желательно для изоляции труб, когда изоляция добавляется для уменьшения потерь тепла в окружающую среду.

Пример — критическая толщина изоляции

Предположим, что стальная труба r ₁ = 10 мм подвергается естественной конвекции при h = 50 Вт / м ² .K. Эта труба изолирована материалом с теплопроводностью k = 0,5 Вт / мК. Определите критическую толщину этой комбинации:

Следовательно, r _cr> r ₁, и теплопередача увеличится с добавлением изоляции до толщины r _cr — r ₁ = (0.010 — 0,005) м = 0,005 м

Критическая толщина изоляции — сферические координаты

Аналогичным образом можно показать, что критический радиус изоляции для сферической оболочки равен:

Ссылки:

Теплопередача:

Основы тепломассообмена, 7-е издание. Теодор Л. Бергман, Эдриенн С. Лавин, Фрэнк П. Инкропера. John Wiley & Sons, Incorporated, 2011. ISBN: 9781118137253.
Тепло- и массообмен.Юнус А. Ценгель. McGraw-Hill Education, 2011. ISBN: 9780071077866.
Основы тепломассообмена. К. П. Котандараман. New Age International, 2006, ISBN: 9788122417722.
Министерство энергетики США, термодинамики, теплопередачи и потока жидкости. Справочник Министерства энергетики США, том 2, 3 мая 2016 г.

Ядерная и реакторная физика:

Дж. Р. Ламарш, Введение в теорию ядерных реакторов, 2-е изд., Аддисон-Уэсли, Ридинг, Массачусетс (1983).
Дж. Р. Ламарш, А. Дж. Баратта, Введение в ядерную инженерию, 3-е изд., Прентис-Холл, 2001, ISBN: 0-201-82498-1.
У. М. Стейси, Физика ядерных реакторов, John Wiley & Sons, 2001, ISBN: 0-471-39127-1.
Гласстон, Сесонске. Nuclear Reactor Engineering: Reactor Systems Engineering, Springer; 4-е издание, 1994 г., ISBN: 978-0412985317
W.S.C. Уильямс. Ядерная физика и физика элементарных частиц. Кларендон Пресс; 1 издание, 1991 г., ISBN: 978-0198520467
G.Р.Кипин. Физика ядерной кинетики. Аддисон-Уэсли Паб. Co; 1-е издание, 1965 г.
Роберт Рид Берн, Введение в эксплуатацию ядерных реакторов, 1988 г.
Министерство энергетики, ядерной физики и теории реакторов США. Справочник по основам DOE, том 1 и 2. Январь 1993 г.
Пол Ройсс, Нейтронная физика. EDP Sciences, 2008. ISBN: 978-2759800414.

Advanced Reactor Physics:

К. О. Отт, В. А. Безелла, Введение в статику ядерных реакторов, Американское ядерное общество, пересмотренное издание (1989), 1989, ISBN: 0-894-48033-2.
К. О. Отт, Р. Дж. Нойхольд, Введение в динамику ядерных реакторов, Американское ядерное общество, 1985, ISBN: 0-894-48029-4.
Д. Л. Хетрик, Динамика ядерных реакторов, Американское ядерное общество, 1993, ISBN: 0-894-48453-2.
Э. Льюис, У.

Расчет толщины теплоизоляции и рекомендации по применению

Расчет толщины теплоизоляции воздуховодов — график. Система теплоизоляции WDVS

Подбор материала для теплоизоляции воздуховодов

Теплоизоляция трубопроводов и оборудования

Рулоны Energoflex Black Star Duct

Пример расчета тепловой изоляции воздуховода

Теплоизоляция воздуховодов K-Flex AIR

Рекомендации по монтажу

Система теплоизоляции WDVS

Расчетная программа K-Flex K-PROJECT 1.0

Толщина изоляции — Справочник химика 21

Подбор толщины трубок для кондиционирования и холодильных систем

Толщина трубок AF/Armaflex

Примечание:

Тепловые расчеты

Расчет толщины тепловой изоляции по заданной температуре наружной поверхности.

Расчет толщины теплоизоляции воздуховодов — график. Система теплоизоляции WDVS

Система теплоизоляции WDVS

Расчетная программа K-Flex K-PROJECT 1.0

(PDF) Примеры расчетов теплоизоляции. Технический рабочий документ

Расчет толщины изоляции для труб охлажденной воды

Расчет толщины изоляции для труб охлажденной воды

Почему вы не рекомендуете программу NAIMA для расчета толщины изоляции 3ePlus для криогенных применений, таких как СПГ?

Повысьте точность расчета оптимальной толщины теплоизоляции в стенах здания в соответствии с динамической моделью теплопередачи

Расчет требований к изоляции FPSF | JLC Онлайн

Критическая толщина изоляции — критический радиус

Пример — критическая толщина изоляции

Критическая толщина изоляции — сферические координаты

Добавить комментарий Отменить ответ

Расчет толщины теплоизоляции и рекомендации по применению

Расчет толщины теплоизоляции воздуховодов — график. Система теплоизоляции WDVS

Подбор материала для теплоизоляции воздуховодов

Теплоизоляция трубопроводов и оборудования

Рулоны Energoflex Black Star Duct

Пример расчета тепловой изоляции воздуховода

Теплоизоляция воздуховодов K-Flex AIR

Рекомендации по монтажу

Система теплоизоляции WDVS

Расчетная программа K-Flex K-PROJECT 1.0

Толщина изоляции — Справочник химика 21

Подбор толщины трубок для кондиционирования и холодильных систем

То­лщин­а трубо­к AF/Ar­ma­flex

Примечание:

Тепловые расчеты

Расчет толщины тепловой изоляции по заданной температуре наружной поверхности.

Расчет толщины теплоизоляции воздуховодов — график. Система теплоизоляции WDVS

Система теплоизоляции WDVS

Расчетная программа K-Flex K-PROJECT 1.0

(PDF) Примеры расчетов теплоизоляции. Технический рабочий документ

Расчет толщины изоляции для труб охлажденной воды

Расчет толщины изоляции для труб охлажденной воды

Почему вы не рекомендуете программу NAIMA для расчета толщины изоляции 3ePlus для криогенных применений, таких как СПГ?

Повысьте точность расчета оптимальной толщины теплоизоляции в стенах здания в соответствии с динамической моделью теплопередачи

Расчет требований к изоляции FPSF | JLC Онлайн

Критическая толщина изоляции — критический радиус

Пример — критическая толщина изоляции

Критическая толщина изоляции — сферические координаты

Добавить комментарий Отменить ответ

Толщина трубок AF/Armaflex
