Расчет наружной стены: Теплотехнический расчёт стены

Пример теплотехнического расчета наружных стен с вентилируемой воздушной прослойкой

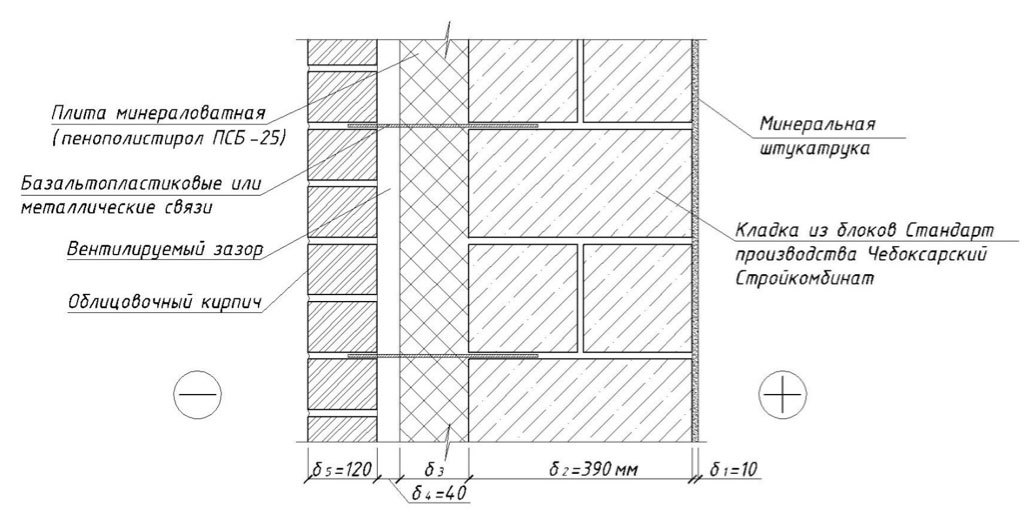

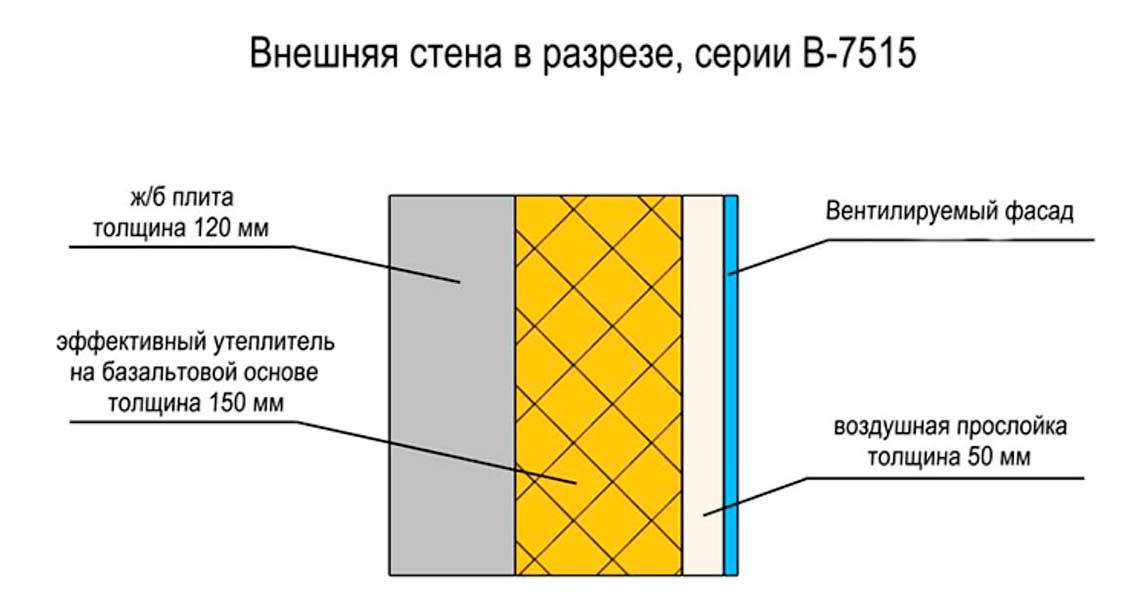

2.1 Исходные данные.

В г. Челябинск существует 10-этажное кирпичное отдельно стоящее здание. В здании располагаются офисные помещения. Высота здания 30 м.

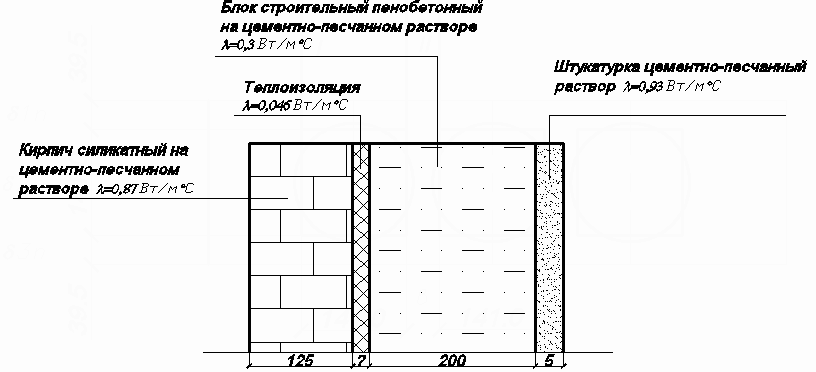

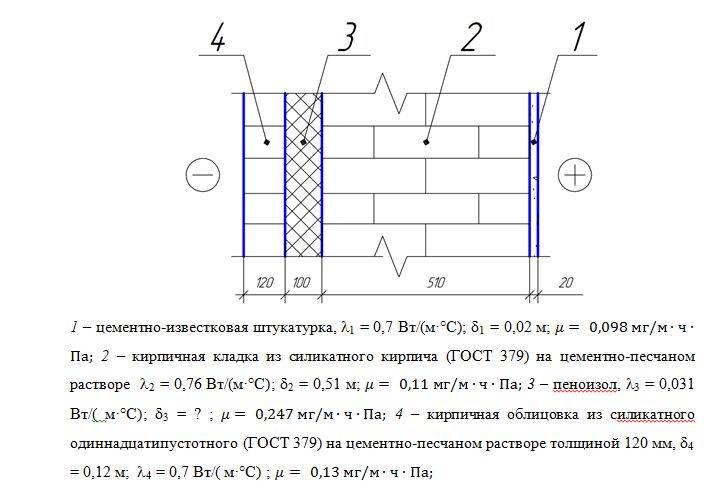

Конструктивный слой стены – кладка из силикатного кирпича толщиной δκ=0,51 м, коэффициент теплопроводности кладки λκ=0,87 Вт/(м°С).

Утеплитель – минераловатные плиты с коэффициентом теплопроводности λy=0,045 Вт/(м°С).

Ширина вентилируемой прослойки dпр =0,05 м.

Используется облицовочный материал – фасадная панель производства ЗАО «ИНСИ»,толщиной 0,5 мм.

Количество креплений на квадратный метр конструкции nк= 1,72.

2.2 Расчетные характеристики климата района строительства и микроклимата здания.

Средняя температура наиболее холодной пятидневки tн =-34 °С.
Средняя температура отопительного периода tht = -6,5 °С.
Продолжительность отопительного периода z

ht = 218 сут.
Характеристики микроклимата помещения берутся по СНиП 23-02-2003.
Температура внутреннего воздуха tint = 20 °С по [14]
Относительная влажность внутреннего воздуха φв = 55%.
Градусо-сутки отопительного периода по СНиП 23-02-2003 Dd = (tint — tht)∙
zht = (20°С + 6,5°С)∙218 сут =5777 °С∙сут.

2.3 Нормируемое значение сопротивления теплопередаче стены.

Приведенное сопротивление теплопередаче ограждающей конструкции в соответствии со СНиП 23-02-2003 следует принимать не менее нормируемого значения Rreg = a∙Dd + b. Нормируемое значение сопротивления теплопередаче стен из условий энергоснабжения определяется по таблице 4 СНиП 23-02-2003. Для стен a = 0,0003; b = 1,2. R

reg = 0,0003∙5777 + 1,2 = 2,93 м2°С/Вт

2.4 Определение требуемой толщины теплоизоляционного слоя.

Толщина теплоизоляционного слоя определяется методом интерации по формуле (3). На первом шаге итерации коэффициент теплотехнической однородности принимается равным единице r = 1.

Соответствующая толщина теплоизоляционного слоя:

Для получившейся толщины теплоизоляционного слоя по табл. 1. методом интерполяции определяется коэффициент теплотехнической однородности конструкции:

Второй шаг итерации.
r = 0,980

На последнем шаге итерации толщина утеплителя изменилась менее чем на 5 мм, значит процесс итерации можно прекратить.

По результатам расчета толщина утеплителя должна быть не менее 0,101 м.

Из конструктивных соображений принимается толщина утеплителя δу =0,15 м.

Коэффициент теплотехнической однородности конструкции r = 0,95.

2.5 Определение параметров воздухообмена в прослойке.

Определяется скорость движения воздуха, температура воздуха и коэффициент теплообмена в вентилируемой воздушной прослойке для наиболее холодного месяца. В данном случае наиболее холодный месяц январь и tн = -15,8 °С.

Приточные и вытяжные отверстия воздушной прослойки расположены на одной стороне здания, т.е. Кн = Кз.

ξэкв = ξвх + ξвых + ξповоротов = 1 + 1 + 0,75∙2=3,5.
Rв = r∙R0 = 0,95∙(1/23 + 1/8,7 + 0,51/0,87 + 0,15/0,045) = 3,87 м2°С/Вт.
Rн= 1/αн + Rоб = 1/23 = 0,043 м2°С/Вт. (Rоб = 0, пренебрегаем термическим сопротивлением облицовки)
На первом шаге интерации принимаем Vпр = 1 м/с.
αпр = ακ + αл.
ακ = 7,34 ∙ 10,656 + 3,78 е

-1,9 = 7,9 Вт/(м2°С).

Второй шаг итерации

ακ = 7,34 ∙ 0,390,656 + 3,78 е-1,9 ∙ 0,39 = 5,76 Вт/(м2°С).
αл =0,61 Вт/(м2°С).
αпр = 5,76 + 0,61 = 6,37 Вт/(м2°С).
γcp = 353/(273-15,12) = 1,37

Третий шаг итерации

ακ = 7,34 ∙ 0,520,656 + 3,78 е-1,9 ∙ 0,52 = 6,2 Вт/(м2°С).
αл =0,61 Вт/(м2°С).
αпр = 6,2 + 0,61 = 6,81 Вт/(м2°С).
γcp = 353/(273-14,6) = 1,37

Четвертый шаг итерации

ακ = 7,34 ∙ 0,490,656 + 3,78 е-1,9 ∙ 0,49 = 6,11 Вт/(м2°С).
αл =0,61 Вт/(м2°С).
αпр = 6,11 + 0,61 = 6,72 Вт/(м2°С).
γcp = 353/(273-14,75) = 1,37

Скорость движения воздуха на последнем шаге итерации изменилась менее чем на 5%, процесс итерации можно прекратить.

Определяется скорость движения воздуха, температура воздуха и коэффициент теплообмена в вентилируемой воздушной прослойке для наиболее жаркого месяца в момент нагрева стены солнцем.

В данном случае наиболее жаркий месяц июль и температура наружного воздуха tн = 27 °С (средняя максимальная дневная температура июля). Удельный поток лучистой энергии падающий на стену qс = 788 Вт/м2.

ξэкв = 3,5
Приходящий удельный поток тепла составляет qпр = ρпл∙qс.

ρпл – коэффициент поглощения солнечной радиации материалом облицовки, принимаемый по таблице 14 СП 23-101-2004. Для стали листовой окрашенной зелёной краской ρпл = 0,6

qпр = 0,6 ∙ 788 = 466,8 Вт/м2.
Rв = r∙R0 = 0,95∙(1/23 + 1/8,7 + 0,51/0,87 + 0,15/0,045) = 3,87 м

2°С/Вт.
Rн = 1/αн + Rоб = 1/23 = 0,043 м2°С/Вт. (Rоб = 0, пренебрегаем термическим сопротивлением облицовки)

Первый шаг итерации

На первом шаге итерации Vпр = 1 м/с, tоб = 50 °С. αпр = 11 Вт/(м2∙°С).

Второй шаг итерации.

αк = 7,34 ∙ 1,720,656 + 3,78 е-1,9 ∙ 1,72 = 10,64 Вт/(м2°С).
αпр = 10,64 + 0,61 = 11,25 Вт/(м2°С). = 0,09

Третий шаг итерации.

αк = 7,34 ∙ 1,370,656 + 3,78 е-1,9 ∙ 1,37 = 9,31 Вт/(м2°С).
αпр = 9,31 + 0,61 = 9,92 Вт/(м2°С).

Скорость движения воздуха на последнем шаге итерации изменилась менее чем на 5%, процесс итерации можно прекратить.

2.6 Расчет защиты от переувлажнения ограждающих конструкций.

Расчет сопротивления паропроницанию рассматриваемой конструкции производится по методике описанной в разделе 1.6

Так как рассматриваемая конструкция многослойна, то Rvp равно сумме сопротивлений паропроницанию составляющих её слоев.

Расчетная температура для жилых помещений tint = 20 °С [14], относительная влажность внутреннего воздуха для жилых помещений φ

int = 55% [4]

Revp вычислить невозможно, т. к. по п 13.5 примечания 1 [13] сопротивление паро-проницанию воздушной прослойки равно 0 и сопротивление паропроницанию облицовки из листовой стали также равно 0

z0 = (31 + 28 + 31 + 30 + 31) = 151 сут.
t0 = — 11,32 °С

Е0 = 237 Па.

Согласно [4] в многослойной ограждающей конструкции увлажняемым слоем является утеплитель минераловатный

ρw = ρ0 = 100 кг/м

3, при толщине δw = 0,15 м, предельно допустимое приращение расчетного массового отношения влаги в этом материале согласно [4] Δwav = 3%

Rvp > Rvp2reg следовательно, условие по защите ограждающей конструкции от переувлажнения выполняется.

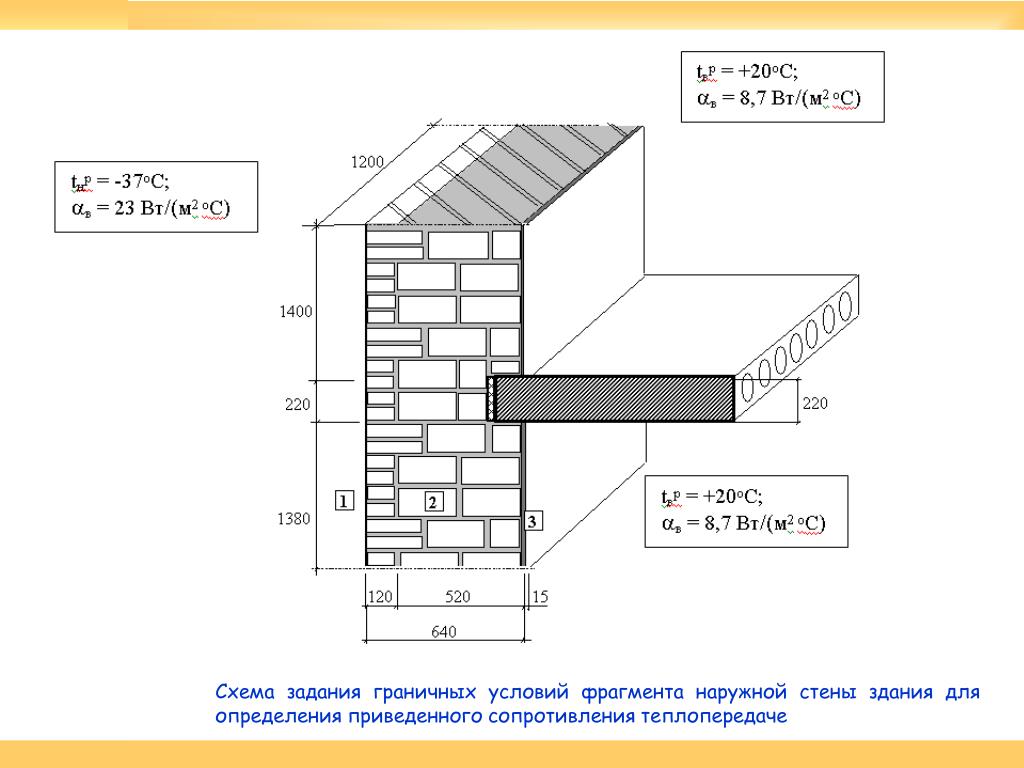

2.7 Расчет температурного поля.

Длина крепления 50 мм + 150 мм = 200мм. Толщина метала, из которого изготавливаются детали 1,0 мм. Суммарная ширина части кронштейна, прорезающей минераловатные плиты 100 мм. Площадь сечения кронштейна 100 мм2. Площадь части кронштейна прилегающей к конструктивному слою стены (опоры) 3000 мм

2.

Площадь паронитовой прокладки 3000 мм2. Толщина паронитовой прокладки 4мм.

Диаметр стального крепления (анкера) 7 мм. Количество анкеров 2 шт. Глубина погружения стального анкера в конструктивный слой 90 мм.

Для оцинкованного стального кронштейна

ξн = 0,22 м.
Sн = 1,0 ∙ 10-4 м2.
tкк = 8 °С.
tпр = -14,73 °С.
αпр = 6,72 Вт/(м2°С).

R0пр 0,95  4,08 = 3,88 м2°С/ Вт

Приведенное сопротивление конструкции 3,88 м2°С/ Вт больше требуемого значения 2,93 м

2°С/ Вт, значит конструкция удовлетворяет СНиП 23-02-2003 по энергоснабжению.

2.8 Расчет влажности воздуха на выходе из вентилируемой воздушной прослойки.

tпр = -14,73°С.
Vпр = 0,49 м/с.
eу = 272,7 Па.
eн = 25 Па.

Rобn исключается так как сталь паронепроницаема

Парциальное давление водяного пара в вентилируемой прослойке меньше давления насыщенного водяного пара при температуре равной температуре воздуха в вентилируемой прослойке и составляющего 170,2 Па, значит, конструкция вентилируемой прослойки, с точки зрения обеспечения благоприятного влажностного режима не нуждается в улучшении.

Нормативные документы и литература по разделу

  1. СНиП 2.08.01-89 — Жилые здания.
  2. СНиП 2.01.07-85 — Нагрузки и воздействия.
  3. СНиП II-23-81 — Стальные конструкции.
  4. СНиП 23-02-2003 — Тепловая защита зданий.
  5. СНиП 23-01-99 — Строительная климатология.
  6. СНиП 2.03.11-85 — Защита строительных конструкций от коррозии.
  7. СНиП 21-01-97 — Пожарная безопасность зданий и сооружений.
  8. ГОСТ 17177-94 — Материалы и изделия строительные теплоизоляционные. Методы испытаний.
  9. СНиП 2.01.01-82 — Строительная климатология и геофизика.
  10. Фокин К.Ф. — «Строительная теплотехника ограждающих частей зданий. 1973.
  11. Богословский В.Н. — «Тепловой режим здания». 1979.
  12. Руководство по расчету влажностного режима ограждающих конструкций зданий. 1984.
  13. СП 23-101-2004 — Проектирование тепловой защиты зданий
  14. ГОСТ 30494 — Здания жилые и общественные. Параметры микроклимата в помещениях.

Теплотехнический расчет ограждающих конструкций, наружных стен зданий

Теплотехнический расчет позволяет определить соответствие заданных ограждающих конструкций (наружных стен, покрытий, чердачных перекрытий и т.д.) современным нормам по тепловой защите здания или сооружения.

Зачем же необходимо соблюдать эти нормы и выполнять, скажем, теплотехнический расчет наружной стены? Утеплитель — это не несущие конструкции и от его наличия или отсутствия обвала ждать не приходится. На прочность и устойчивость объекта теплотехнические стандарты не оказывают практически никакого влияния.

Экономия при выполнении теплотехнических расчетов

Рассмотрим, что значит соответствие теплотехническим стандартам для собственника здания.

Грибок на стене квартиры в многоэтажном доме

Существуют определенные требования к параметрам микроклимата помещений, необходимого для проживания и деятельности людей. Также имеются требования для сохранения необходимой надежности и долговечности конструкций, климатических условий работы технического оборудования и пр. Внутри здания «должно быть сухо, тепло и комфортно».

Существуют два основных способа создания нужного микроклимата в случае его отсутствия: подкрутить в сторону увеличения температуры вентиль на трубе отопления (поставить дополнительные источники тепла, включить в розетку бытовые обогреватели и т.д.) либо выполнить утепление необходимых конструкций.

Поначалу первый вариант видится практически беспроигрышным: расходы на отопление не идут ни в какое сравнение со стоимостью материалов и строительных работ для утепления. Однако при эксплуатации здания длительное время оптимизм начинает понемногу уменьшаться в связи с регулярным ростом расходов на отопление.

Также не стоит забывать, что при нарушенном микроклимате, а также при каких-либо повреждениях ограждающих конструкций, в помещениях может появиться сырость и грибок, произойти выступление конденсата, а также разрушение и трещины чистовой отделки. Что приведет к дополнительным расходам на косметический ремонт.

Утепление перекрытия минераловатными плитами

Поэтому, учитывая периодическое повышение расценок на энергоносители и необходимость экономии тепла, выполнение теплотехнических расчётов наружных стен и других ограждающих конструкций стало обязательным этапом на стадии проектирования зданий и сооружений.

Кроме того, такие расчёты нужны для последующего расчёта источников отопления и оптимального подбора оборудования для отопительных систем. Грамотное выполнение теплотехнических расчётов позволяет значительно снизить затраты на отопление помещения (в отдельных случаях до 50%).

Кроме того, требования к повышению тепловой защиты рассматриваются также с точки зрения охраны окружающей среды, рационального использования невозобновляемых природных ресурсов и уменьшения влияния «парникового» эффекта и сокращения выделений двуокиси углерода и других вредных веществ в атмосферу.

Общий принцип выполнения теплотехнических расчетов

Чаще всего выполнение теплотехнических расчетов делается в процессе работ технического обследования здания либо экспертизы отдельных конструкций — например, наружных стен или покрытия.

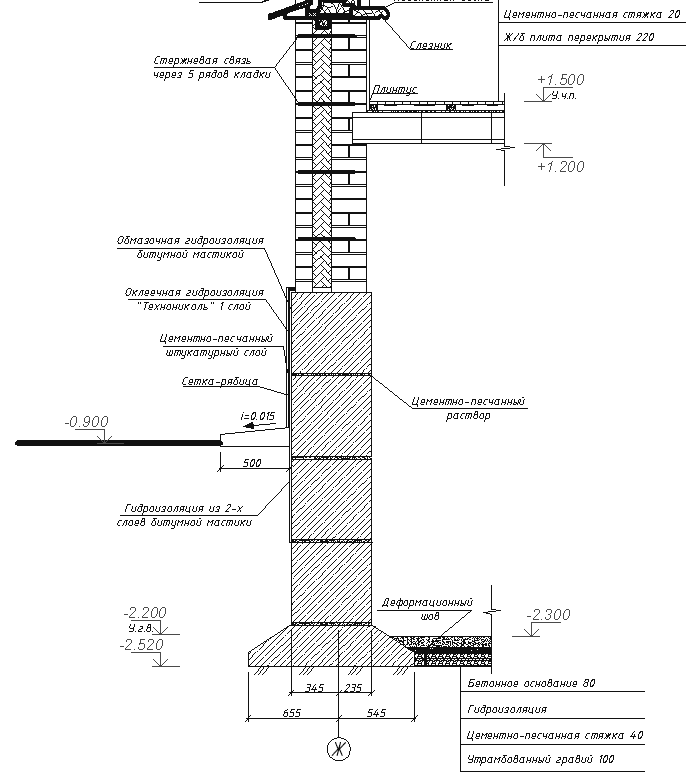

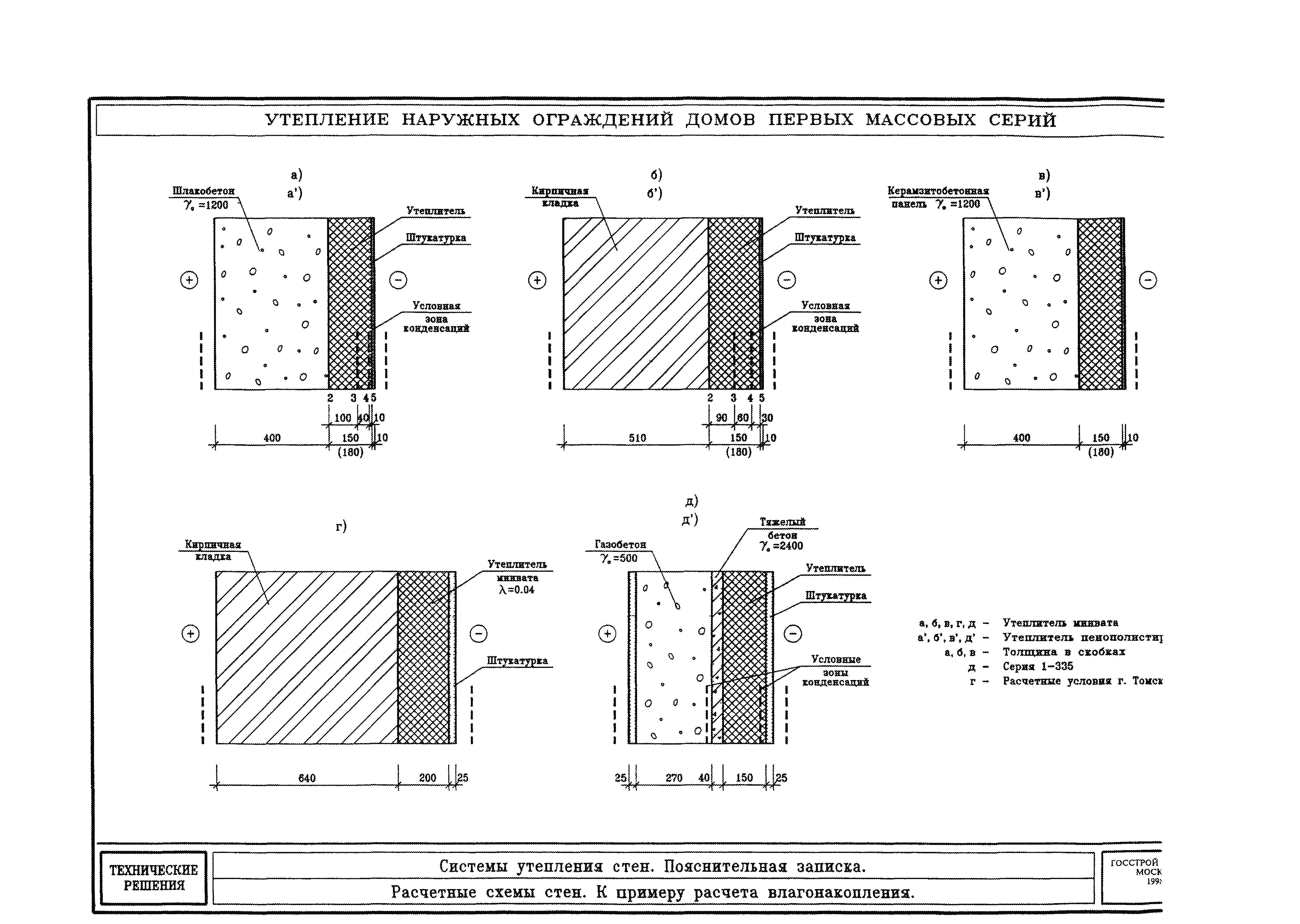

Утепление наружных стен здания

Выполнение теплотехнических расчётов производится в соответствии с требованиями, изложенными в СНиП 23-02-2003 «Тепловая защита зданий», СП 23-101-2004 «Проектирование тепловой защиты зданий» с учетом требований ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях» и СНиП 23-01-99* «Строительная климатология».

В расчете учитываются потенциальные изменения характеристик материалов под влиянием эксплуатационных факторов. Поэтому при составлении проекта используются расчетные значения коэффициентов теплоусвоения, паропроницаемости и теплопроводности материалов строительных конструкций.

Наши цены

Заказать теплотехнический расчет

Для определения стоимости работ и получения подробной консультации по всем возникшим вопросам Вы можете позвонить по телефону +7 (495) 128-53-66 либо оставить заявку с помощью формы ниже, и мы сами Вам перезвоним.

Мы гарантируем выставление коммерческого предложения в течение суток.

Лицензии и Сертификаты

Сертификат соответствия

Выписка из реестра СРО СП

Выписка из реестра СРО СП — страница 2

Выписка из реестра СРО ЛИ

Выписка из реестра СРО ЛИ — страница 2

Как сделать теплотехнический расчет стены индивидуального дома

Сегодня мы рассмотрим как провести теплотехнический расчет наружной стены.

Первым делом открываем СНиП  23-01-99 «Климатология» и выписываем из него необходимые данные, касающиеся нужного нам города. Будем делать расчет на примере Екатеринбурга и Москвы (значения для Москвы в скобочках).

  1. СНиП «Климатология». Табл.1.

Tint +22o, (+22о) – температура внутри помещения, принимается по самому холодному помещению. В данном случае для ванны. Для жилой комнаты эта температура будет +20 (для расчета можно использовать и это значение).

Text -35o, (-28о) -5 колонка в табл.1 – температура наиболее холодной пятидневки обеспеченностью 0.92

Tn -6o, (-3,1о) — 12 колонка в табл.1 – средняя температура наружного воздуха

Znt 230 (214) — 11 колонка в табл.1 – продолжительность (сут.) отопительного периода.

В этой же таблице можно посмотреть преобладающее направление ветра за декабрь-февраль в вашем городе. В Екатеринбурге, Киеве – западные ветра. В Москве и Санкт-Петербурге преобладают юго-западные ветра. В Перми, Кургане, Минске – южные ветра.

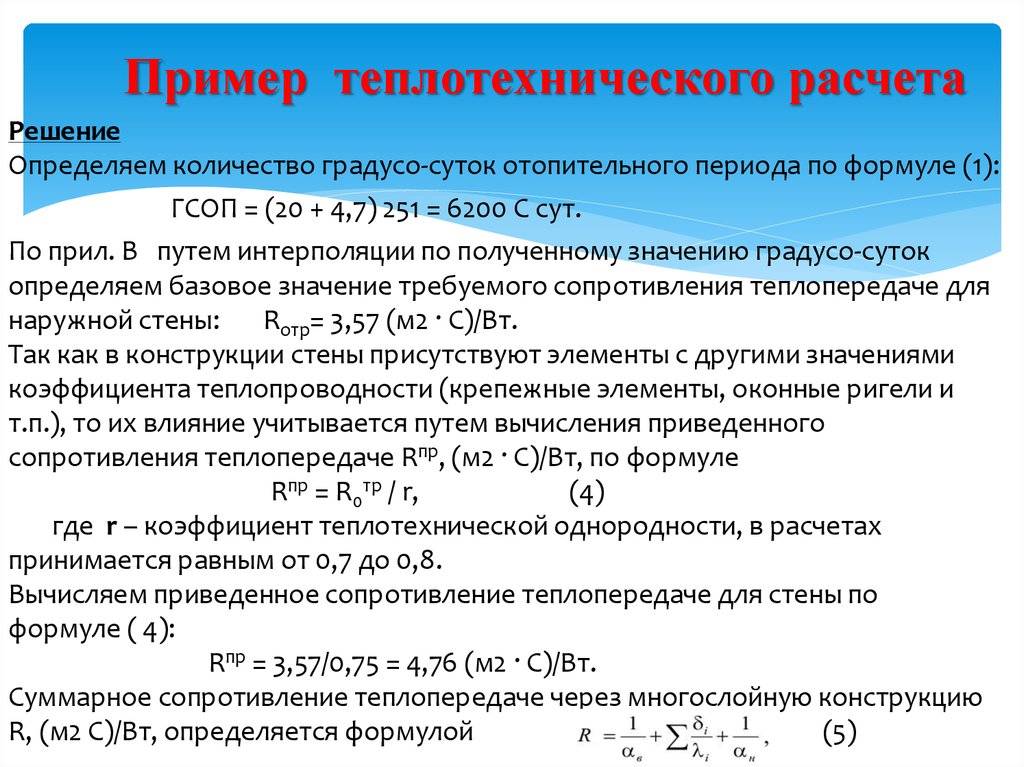

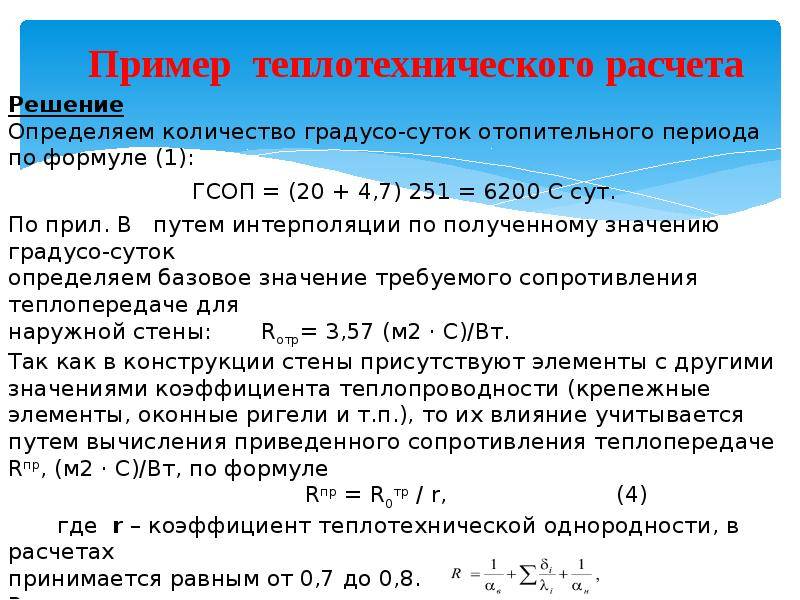

2. Посчитаем градусо-сутки отопительного периода (ГСОП) по формуле из СНиП 23-02-2003 «Тепловая защита зданий»:

Dd= (Tint — Tn) Znt

Подставляем наши значения:

(22-(-6)*230 = 6440 – Екатеринбург

(22-(-3,1)*214 = 5371 – Москва

3. Определяем нормируемое значение сопротивления теплопередаче Rred по СНиП 23-02-2003. Смотреть значения в табл.4 для жилых зданий.

Екатеринбург Dd = 6440. В таблице это значение находится в пределах от 6000 до 8000. Таким образом, нормируемое значение сопротивления теплопередачи стен будет в пределах 3,5-4,2 (табл.4 колонка 3). Находим более точное значение методом интерполяции.

При 6000 значение Rred 3,5

Определяем значение Rred для 440.

8000-6000 = 2000;  4.2 — 3.5 = 0,7

2000 – 0,7

440 – х

х = (440*0,7)/2000 = 0,154 м2×°С/Вт

Rred = 3,5 + 0,154 = 3,654 м2×°С/Вт

Тоже посчитаем для Москвы:

Москва Dd = 5371. В таблице это значение находится в пределах от 4000 до 6000. Таким образом, нормируемое значение сопротивления теплопередачи стен будет в пределах 2,8-3,5.

При 4000 значение Rred 2,8

Определяем значение Rred для 1371.

6000-4000 = 2000;  3.5 — 2.8 = 0,7

2000 – 0,7

1371 – х

х = (1371*0,7)/2000 = 0,480 м2×°С/Вт

Rred = 2,8 + 0,480 = 3,280 м2×°С/Вт

Мы получили нормируемые значения сопротивления теплопередаче стен. Значения, которые мы получим для конкретной стены, должны быть больше или равны этому значению. Rфакт.> Rred

4. А теперь приступаем к расчету конкретной стены.  В качестве примера использую стену и крупноформатного керамического камня:

  • Выбираем параметры стены. Для примера выберем блоки  Porotherm толщиной 510 мм с отделкой штукатуркой 2 см.
  • В интернете находим теплотехнические параметры блока. Нас интересует параметр теплопроводность обозначается λ, Вт/(м*С). Теплопроводность нужного нам блока у Екатеринбургской фирмы будет 0,14 (смотреть параметры необходимо у производителей в вашем городе, потому что параметры отличаются). Штукатурка λ=0.76
  • Нам понадобятся дополнительные значения  из СНиП «Тепловая защита зданий».  aintкоэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2×°С) для стен этот параметр составляет 8,7. (см. в табл. 7). И aext — коэффициент теплоотдачи для зимних условий, для наружных стен – 23 (СНиП ll-3-79 табл.6).
  • Основная формула для расчета:

Rфакт. = Rint+ Rк + Rext

Rint = 1/aint = 1/8.7 = 0,115 м2×°С/Вт

Rext = 1/aint = 1/23 = 0,043 м2×°С/Вт

Rк = R1+ R2+….(сколько слоев конструкции стены столько и R)

R1 = 0,51/0,14 = 3,64 м2×°С/Вт (0,51 – толщина стены, 0,15 – теплопроводность)

R2 = 0,02/0,76 = 0,03 м2×°С/Вт

Rк = 3,64 + 0,03 = 3,67 м2×°С/Вт

Rфакт. = 0,115 + 3,67+ 0,043 = 3,828 м2×°С/Вт

Rred = 3,654 м2×°С/Вт

Rфакт. = 3,828 м2×°С/Вт

3,828 > 3,654

Условие выполняется, значит, данная конструкция стены нам подходит. Для Москвы можно попробовать взять блок толщиной 380 мм.

Тэги: Стены

Оставить отзыв

Теплотехнический расчет наружной стены

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

Сыктывкарский лесной институт – филиал государственного

образовательного учреждения высшего профессионального

образования «Санкт-Петербургская государственная

лесотехническая академия имени С. М. Кирова»

(СЛИ)

Кафедра «Дорожного, промышленного и гражданского строительства»

Расчетно-графическая работа

по дисциплине: Теплогазоснабжение с ОТТ

Выполнила:

Проверил:

Сыктывкар 2015

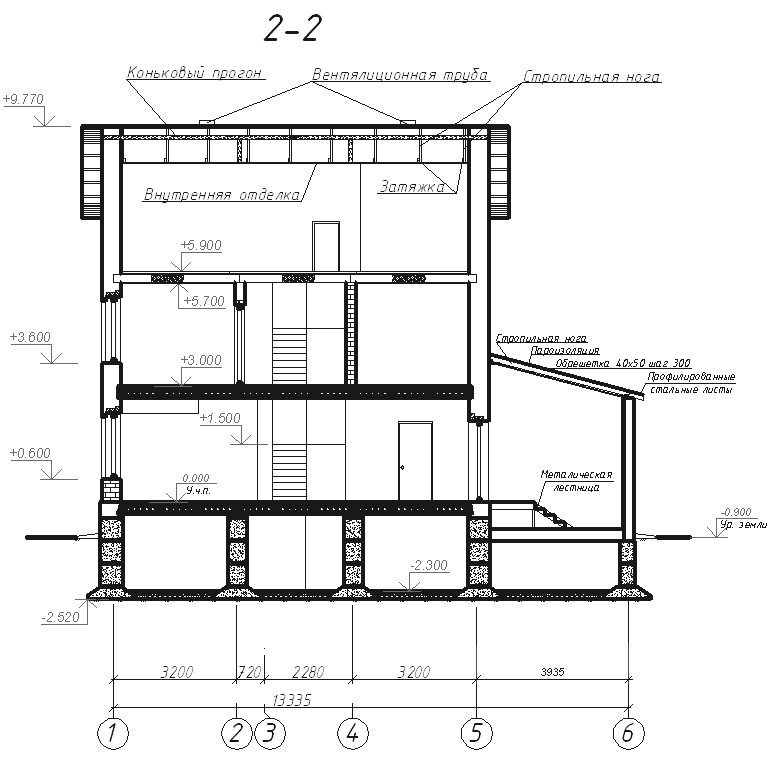

Теплотехнический расчет наружной стены.

Исходные данные:

Место строительства – г. Брянск.

Зона влажности  — нормальная.

Влажностный режим помещения – нормальный.

Температура воздуха наиболее холодной пятидневки, обеспеченностью 0,92 tн5 = -26 C.

Расчетная температура внутреннего воздуха  tв= 20 C.

Относительная влажность в= 55% .

Условия эксплуатации наружного ограждения – Б.

Температура отопительного периода (со среднесуточной температурой t≤ 8˚C) tо.п = -2,3 С. Продолжительность отопительного периода о.п = 205.

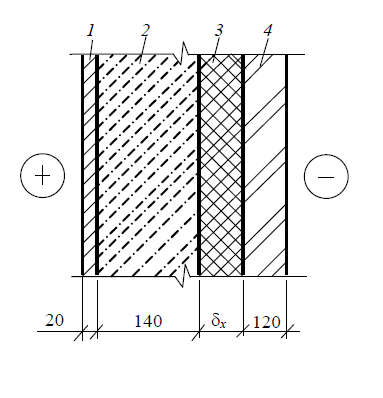

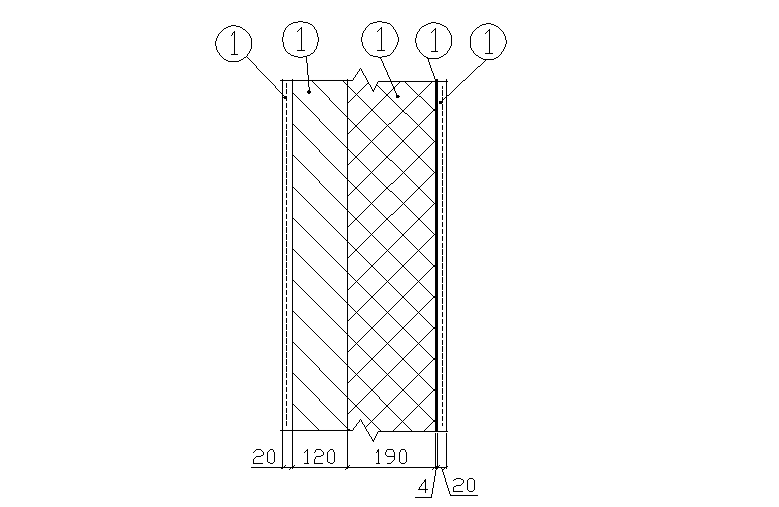

Конструкция наружной  стены:

Наружные стены 5-ислойные. 1 – бетонная плита, теплопроводность 1, = 1,51 Вт/°С, толщина внутреннего и наружного слоя 200 мм. 2 – утепляющий слой, теплопроводность 2 = 0,041 Вт/°С. 3 – бетонная плита, теплопроводность 3 = 1,69 Вт/°С, толщина слоя 600 мм.

Значение коэффициента n для наружных стен n = 1 (таб. 6 СНиП 23-02-2003).

Коэффициент теплоотдачи внутренней поверхности стены в = 8,7 Вт/(м2.С) (таб. 7 СНиП 23-02-2003).

Коэффициент теплоотдачи наружной поверхности стены н = 23 Вт/(м2.С).

Нормируемый температурный перепад между температурой внутреннего воздуха tв и температурой внутренней поверхности ограждающей конструкции, для жилых помещений tн = 4 (таб.5 СНиП 23-02-2003).

Решение:

1. Сопротивление теплопередаче R0 должно быть не менее требуемого сопротивления теплопередаче по санитарно-гигиеническим условиям R0тр.

Требуемые минимальные значения сопротивления теплопередаче из условий энергосбережения  определяются из таблицы 4 СНиП 23-02-2003 по величине градусо-суток отопительного периода (ГСОП).

ГСОП = (tв-t о. п)Zо.п = (20-(-2,3)) .205 = 4571,5 С . сут

Требуемое сопротивление теплопередаче определяем интерполяцией по таблице 4 СНиП 23-02-2003.

Значения Rтр для величин Dd, отличающихся от табличных, следует определять по формуле: Rтр = aDd + b,

где Dd — градусо-сутки отопительного периода, °С·сут, для конкретного пункта;

a, b — коэффициенты, значения которых следует принимать по данным таблицы для соответствующих групп зданий (для стен a = 0,00035, b = 1,4)

Выбираем максимальное .

2. Определяем необходимую толщину утепляющего слоя из условия R0> R0тр

Определим необходимую толщину утепляющего слоя:

По конструктивным требованиям принимаем минимальную толщину утепляющего слоя ут = 0,1 м (100мм). Общее сопротивление теплопередаче ограждающей конструкции:

Условие R0 = 3,012 м2·С/Вт    R0тр = 3,0м2·С/Вт   выполнено, следовательно конструкция соответствует требованиям а) п. 5.1 СНиП 23-02-2003.

3. Проверка выполнения санитарно-гигиенических требований тепловой защиты здания.

Определяем температуру внутренней поверхности стены по формуле:

Разница температур внутреннего воздуха и внутренней поверхности стены:

 Перепад температур меньше нормируемого.



Теплотехнический расчет перекрытия над подвалом.



Исходные данные:

Температура воздуха наиболее холодной пятидневки, обеспеченностью 0,92 tн5 = -26 C.

Расчетная температура внутреннего воздуха  tв= 20 C.

Температура отопительного периода (со среднесуточной температурой t≤ 8˚C) tо.п = -2,3 С

Продолжительность отопительного периода (сут. ) о.п = 205.

Значение коэффициента n для подвальных перекрытий n = 0,6 (таб. 6 СНиП 23-02-2003).

Коэффициент теплоотдачи внутренней поверхности перекрытия в = 8,7 Вт/(м2.С) (таб. 7 СНиП 23-02-2003).

Коэффициент теплоотдачи наружной поверхности перекрытия н = 17 Вт/(м2.С).

Нормируемый температурный перепад между температурой внутреннего воздуха tв и температурой внутренней поверхности ограждающей конструкции, для жилых помещений tн = 2 (таб.5 СНиП 23-02-2003).



Состав конструкции подвального перекрытия:

1 – линолеум, теплопроводность 1= 0,35 Вт/°С, толщина слоя 3 мм. 2 – стяжка, теплопроводность 2= 0,58 Вт/°С, толщина слоя 20 мм. 3 – пароизоляционный слой, теплопроводность 3= 0,185 Вт/°С, толщина слоя 3 мм. 4 – теплоизоляционный слой, теплопроводность 4= 0,041 Вт/°С. 5 – плита перекрытия, теплопроводность 5= 1,69 Вт/°С, толщина слоя 220 мм.

1. Находим термическое сопротивление многопустотной ж/б панели.

Для упрощения круглые отверстия — пустоты панели диаметром 150 мм заменяем равновеликими по площади квадратными со стороной 130 мм.

Термическое сопротивление в направлении, параллельном движению теплового потока, вычисляем в двух характерных сечениях I-I и II-II.

Сечение I-I:

два слоя бетона δ = 30 мм, = 1,69 Вт/м°с и воздушная прослойка δ = 130 мм.

Термическое сопротивление воздушной прослойки Rв.п. = 0,21 (табл. 1.6 [5])

Сечение II-II:

глухая часть панели  — слой бетона δ = 150 мм  = 1,69 Вт/м°с.

Термическое сопротивление неоднородной ограждающей конструкции в параллельной плоскости:

Термическое сопротивление в направлении, перпендикулярном движению теплового потока, вычисляем в трех характерных слоях 1,2,3.

Для слоев 1 и 3 бетон δ = 30мм  = 1,69 Вт/м°с

Для слоя 2 найдем средний коэффициент теплопроводности, т.к. констркция этого слоя состоит из воздушной прослойки δ = 90мм и ж/б толщиной δ = 30мм.

Суммарное термическое сопротивление всех трех слоев панели:

Можно принять полученные сопротивления, и полное термическое сопротивление ж/б панели:

2.Найдем требуемое сопротивление теплопередаче по санитарно-гигиеническим условиям R0тр.

3. Определяем необходимую толщину утепляющего слоя.

Теплотехнический расчет ведется из условия равенства общего термического сопротивления Rо требуемому, т.е  Rо= 1,69 .

Термическое сопротивление ограждающей конструкции может быть представлено как сумма термических сопротивлений отдельных слоев, т. е.

Принимаем толщину утепляющего слоя пенополиуретана равной 50 мм.

Общее сопротивление теплопередаче ограждающей конструкции:

Условие R0 = 2,3 м2·С/Вт    R0тр = 1,69 м2·С/Вт   выполнено, следовательно конструкция соответствует требованиям а) п.5.1 СНиП 23-02-2003.

4. Проверка выполнения санитарно-гигиенических требований тепловой защиты здания.

Определяем температуру внутренней поверхности стены по формуле:

Разница температур внутреннего воздуха и внутренней поверхности стены:

 Перепад температур меньше нормируемого (таб.5 СНиП 23-02-2003) Конструкция соответствует требованиям б) п.5.1 СНиП 23-02-2003

ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ БЕСЧЕРДАЧНОГО ПЕРЕКРЫТИЯ.



Исходные данные:

Температура воздуха наиболее холодной пятидневки, обеспеченностью 0,92 tн5 = -26 C.

Расчетная температура внутреннего воздуха  tв= 20 C.

Температура отопительного периода (со среднесуточной температурой t≤ 8˚C) tо.п = -2,3С

Продолжительность отопительного периода (сут.)о.п = 205.

Значение коэффициента n для подвальных перекрытий n = 1 (таб. 6 СНиП 23-02-2003).

Коэффициент теплоотдачи внутренней поверхности потолка в = 8,7 Вт/(м2.С) (таб. 7 СНиП 23-02-2003).

Коэффициент теплоотдачи наружной поверхности чердачного перекрытия н = 12 Вт/(м2.С).

Нормируемый температурный перепад между температурой внутреннего воздуха tв и температурой внутренней поверхности ограждающей конструкции, для жилых помещений tн = 3 (таб.5 СНиП 23-02-2003).



Состав конструкции бесчердачного перекрытия :



1 – водоизоляционный ковер, теплопроводность 1= 0,27 Вт/°С, толщина слоя 4,5 мм, 2 – асфальтовая стяжка, теплопроводность 2= 1,05 Вт/°С,м, толщина слоя 10 мм, 3 – утеплитель , теплопроводность 3= 0,041 Вт/°С, 4– плита перекрытия, теплопроводность 6= 1,69 Вт/°С, толщина слоя 90 мм

1. Найдем требуемое сопротивление теплопередаче по санитарно-гигиеническим условиям R0тр.

3. Определяем необходимую толщину утепляющего слоя.

Теплотехнический расчет ведется из условия равенства общего термического сопротивления Rо требуемому, т.е  Rо= 1,76 .

Термическое сопротивление ограждающей конструкции может быть представлено как сумма термических сопротивлений отдельных слоев, т.е.

Принимаем толщину утепляющего слоя минераловатных плит равной 50мм.

Общее сопротивление теплопередаче ограждающей конструкции:

Условие R0 = 1,98 м2·С/Вт    R0тр = 1,76 м2·С/Вт   выполнено, следовательно конструкция соответствует требованиям а) п.5.1 СНиП 23-02-2003.

4. Проверка выполнения санитарно-гигиенических требований тепловой защиты здания.

Определяем температуру внутренней поверхности стены по формуле:

Разница температур внутреннего воздуха и внутренней поверхности стены:

 Перепад температур меньше нормируемого (таб.5 СНиП 23-02-2003) Конструкция соответствует требованиям б) п.5.1 СНиП 23-02-2003


СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

  1.  СНиП 23-02-2003. Тепловая защита зданий.
  2.  СНиП 23-01-99. Строительная климатология.
  3.  СП 23-101-2004. Проектирование тепловой защиты зданий.
  4.  Худяков А.Д. Теплозащита зданий в северных условиях: Учебное пособие для вузов. – М: Издательство АСВ, 2001- 107с., с илл.
  5.  Справочник по теплоснабжению и вентиляции (издание 4-е). Книга 1-я. Р.В. Щекин, С.М. Кореневский – Киев, 1976 – 416с.

Теплотехнический расчет наружной стены. Тепловая защита зданий

Похожие главы из других работ:

6-этажный жилой дом на 52 квартиры и 16 встроенных гаражных боксов в г. Череповец

1.3.4 Теплотехнический расчет наружной стены

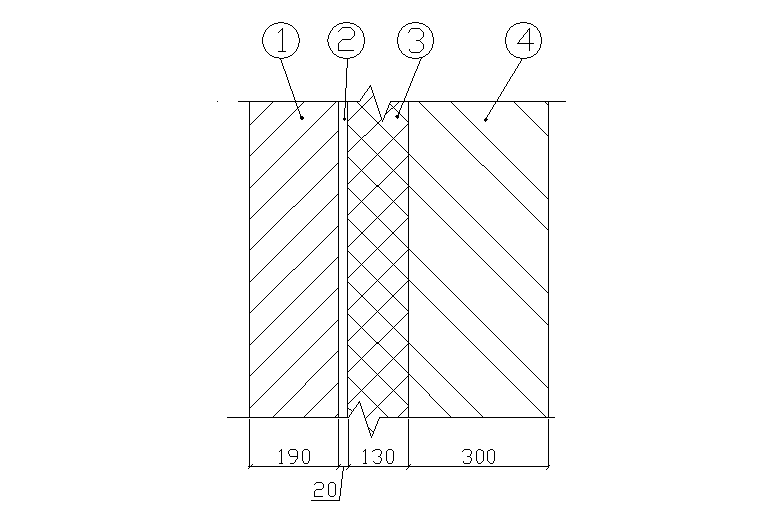

Теплотехнический расчет наружной многослойной стены толщиной 680мм с уширенным швом, заполненным утеплителем. Исходные данные: 1 . Ограждающая конструкция жилого здания…

80-квартирный жилой дом в г. Вологде

1.8 Теплотехнический расчет наружной стены

Теплотехнические показатели принимаются на основании протоколов испытаний материалов на теплопроводность, а также по табл. Д.1 приложения Д [3] для условий эксплуатации Б. Рисунок 1…

Инвестиционный проект строительства офисного здания в г. Москва

2.6 Теплотехнический расчет наружной стены

Исходные данные: 1. Район строительства: г.Москва 2. Средняя температура, tht = -3,10С, 3. Продолжительность, период со средней суточной температурвой воздуха ниже 80 С, zht — 230 сут. 4. Расчетная зимняя температура наружного воздуха…

Многофункциональный спортивный комплекс в г. Вологда

1.
6.2 Теплотехнический расчет наружной стены

Рисунок 2.2 — Конструкция наружной стены В ходе расчета определяется требуемое сопротивление теплопередаче Rreqтр (минимально допустимое) и сопротивление теплопередаче наружного ограждения Rreq. Должно выполняться условие Rreqтр < Rreq…

Надстройка жилого дома по ул. Воровского N24 в г. Вологде

1.5.1 Теплотехнический расчет наружной стены

Пенополистирол ПСБ-С-35. Описание продукта- пенопласт пенополистирол — это современный теплоизоляционный материал белого цвета на 98% состоящий из воздуха…

Планирование индивидуального жилого дома

5.1 Теплотехнический расчет наружной стены

Исходные данные Район строительства: Хабаровск Относительная влажность воздуха: цint= 55% Тип здания или помещения: Жилые Вид ограждающей конструкции: Наружные стены Расчетная средняя температура внутреннего воздуха здания: tint=20 °C Согласно…

Проект четырехэтажного жилого дома со встроенными помещениями в городе Киров

1.
7.1 Теплотехнический расчет наружной стены

Проект строительства четырехэтажного жилого дома со встроенными помещениями в г. Кирове предусматривает возведение многослойных наружных стен…

Проектирование водяной системы отопления для жилого семиэтажного здания в г. Ульяновск

Теплотехнический расчет наружной стены

1. По формуле (2.1) рассчитываем градусо-сутки отопительного периода: Dd1 = (21+5,7) 213 = 5687 С сут. Dd2 = (19+5,7) 213 = 5261 С сут. Dd3 = (18+5,7) 213 = 5048 С сут. Dd4 = (16 +5,7) 213= 4622 С сут. 2. По табл.2.2 определяем приведенное сопротивление теплопередаче (м2°C/Вт) Rнсreg2 =3…

Проектирование рядовой блок-секции пятиэтажного здания

4.1 Теплотехнический расчет наружной стены

г. Иркутск. t int = 21?С — расчетная температура внутреннего воздуха [2]. ц = 55% — влажность воздуха внутри помещения [2] t ht = -8…

Проектно-архитектурные работы в строительстве

5.
1 Теплотехнический расчёт наружной стены

1. Наружная стена 1-й слой — цементно-песчаный раствор б=0,02м; с0=1800 кг/м3; 2-й слой — кирпич кладочный керамический б=0,38 м; с0=1800 кг/м3; 3-й слой — минераловатные плиты б=? м; с0=40 кг/м3 ; 4-й слой — кирпич кладочный керамический б=0,12 м; с0=1800 кг/м3; 2…

Пятиэтажный жилой дом по улице Шмидта

2.1.1 Теплотехнический расчет наружной стены

Проект строительства жилого дома по ул. Шмидта в п. Молочное предусматривает возведение многослойных наружных стен. Исходные данные: — материал стены — наружная верста — силикатный кирпич 120 мм…

Реконструкция пожарного депо в селе Молочное

1.7.1 Теплотехнический расчет наружной стены

Рисунок 1.1 — Конструкция стенового ограждения Таблица 1.8 — Конструкция наружной стены Название Толщина, м Теплопроводность материала, Вт/(м.ос) 1 2 3 1. Оцинкованная сталь 1 = 0,001 1= 58,000 2. Пароизоляция 2 = 0,0005 2 = 0,3 3…

Спортивный комплекс в г. Мирный Архангельской области

1.11 Теплотехнический расчет наружной стены

1.11.1Определение толщины утепляющего слоя наружной стены Конструкция стены по таблице 1.2 и по рисунку 1.1: панель марки ПСМ ЗАО «Петропанель» толщиной 200 мм, плотностью 150 (брутто)…

Тепловая защита зданий

Теплотехнический расчет наружной стены

Исходные данные: Место строительства — г. Брянск. Зона влажности — нормальная. Влажностный режим помещения — нормальный. Температура воздуха наиболее холодной пятидневки, обеспеченностью 0,92 tн5 = -26 C…

Технический блок эксплуатации магистрального газопровода Ухта-Торжок-Грязовец

2.1.1 Теплотехнический расчет наружной стены

Рисунок 2.1- Сечение сэндвич панели Таблица 2.1 — Конструкция наружной стены Название Толщина, м Теплопроводность материала, Вт/(м.ос) 1. Сталь-жесть ЛТ = 0,001 = 58,000 2. Пароизоляция = 0,0005 1 = 0,300 3. Минвата-50кг/м3 = 0,120 1 = 0,047 4…

4.6 Теплотехнический расчет наружных стен зданий

Тепловая защита здания согласно СНиП 23-02 оценивается по основным трем нормативным показателям:

а) Приведенное сопротивление теплопередаче глухой части (простенков) наружной стены R0;

б) Санитарно-гигиеническое сопротивление теплопередаче ( Rk0 ), обеспечивающее нормируемый комфортный перепад между температурами внутреннего воздуха помещения и внутренней поверхности стены.

в) Рассчитанный по СНиП 23-02 удельный расход тепловой энергии на отопление здания (qhdes), учитывающий теплозащитные показатели ограждающих конструкций с учетом объемно-планировочных решений здания, отопления, вентиляции, солнечного и бытового теплопоступления.

Требования тепловой защиты удовлетворяются, если в жилых и общественных зданиях будут соблюдены нормативные показатели по тепловой защите или «а» и «б» или «б» и «в».

Нормированный показатель тепловой защиты зданий удовлетворяется, если удельный расход тепловой энергии меньше нормируемого.

qhdesqhreq,                    (4.6.1)

где qhreq — нормируемый удельный расход тепловой энергии на отопление здания, кДж/м2·°С·сут
(кДж/м3·°С·сут).

Здание относится к нормальному классу по теплопотерям, если удовлетворяется неравенство:

0,91 qhreqqhdes  ≤ 1,05qhreq,                         (4.6.2)

Принимаемое при вычислении qhreq  приведенное сопротивление теплопередаче глухой части наружной стены R0, должно удовлетворять условию:

RreqR0≥ 0,63Rreq,                                         (4. 6.3)

где Rreq– нормируемое сопротивление теплопередаче стены, м2·°С/Вт, определяемое по СНиП 23-02.

Величина вычисляется по формуле

                                                                               δст

                         R0= 0,158 + ———-, м2·°С/Вт                     (4.6.4)

λ

где δст– толщина стены из газобетонных блоков, м;

λ – расчетный коэффициент теплопроводности кладки, приведенный в таблице 4.4.1, Вт/м·°С.



Таблица 4.4.1 — Расчетные коэффициенты теплопроводности кладки из газобетонных блоков



Марка

бетона по

средней

плотности

Расчетная равновесная

влажность кладки, %

при условиях

эксплуатации по массе

Расчетные коэффициенты

теплопроводности кладки λ, Вт/м°С, на цементно-известково-песчаном

растворе (ρ0=1800 кг/м3),

при условиях эксплуатации

Расчетные коэффициенты

теплопроводности кладки на клею λ, Вт/м°С, при

условиях эксплуатации

А

Б

А

Б

А

Б

D350

4

5

0,15

0,16

0,11

0,12

D400

4

5

0,16

0,17

0,12

0,13

D500

4

5

0,18

0,19

0,15

0,16

D600

4

5

0,21

0,23

0,175

0,185

D700

4

5

0,23

0,25

0,21

0,22



Выбор толщины стены, величина R0которой соответствует нормативному, установленному для рассматриваемого региона строительства, можно сделать по таблице 4. 4.2 или рассчитать по формуле (4.6.4). Величину 0,63Rreqследует принимать как исходную при вычислении qhdes , увеличивая толщину стены при необходимости вписаться в лимит.



Таблица 4.4.2 – Стены зданий из блоков, приведенное сопротивление теплопроводности которых соответствуют нормативному, установленному для РФ (потребителей продукции ГРАС)



Нормированное сопротивление

теплопроводности стены по

СНиП 23-02, м2·°С/Вт

Марка

газобетона по

средней

плотности

Толщина

стены

из блоков, м

Приведенные сопротивления

теплопроводности стены

R0, м2·°С/Вт при условиях

эксплуатации

А     4%
—-   ——

В     5%

Rreq

Rreqmin=0,63Rreq

На растворе (ρ0=1800 г/м3),



На клею



2,0

2,5

3,0

3,5

4,0

4,5

5,0



1,26

1,57

1,89

2,20

2,52

2,83

3,15

D350

0,2

1,50

1,41

1,98

1,82

0,25

1,82

1,72

2,43

2,24

0,3

2,16

2,03

2,88

2,66

0,375

2,66

2,50

3,57

3,28

0,4

2,82

2,66

3,80

3,50

2,0

2,5

3,0

3,5

4,0

4,5

5,0

1,26

1,57

1,89

2,20

2,52

2,83

3,15

D400

0,2

0,14

1,33

1,82

1,70

0,25

1,72

1,62

2,24

2,08

0,3

2,03

1,92

2,66

2,46

0,375

2,50

2,36

3,28

3,04

0,4

2,82

2,51

3,49

3,23



2,0

2,5

3,0

3,5

4,0

4,5

5,0



1,26

1,57

1,89

2,20

2,52

2,83

3,15

D500

0,2

1,27

1,21

1,49

1,41

0,25

1,55

1,47

1,82

1,72

0,3

1,82

1,74

2,15

2,03

0,375

2,24

2,13

2,66

2,50

0,4

2,38

2,26

2,82

2,66

2,0

2,5

3,0

3,5

4,0

4,5

5,0

1,26

1,57

1,89

2,20

2,52

2,83

3,15

D600

0,25

1,34

1,24

1,58

1,51

0,3

1,58

1,46

1,82

1,78

0,375

1,94

1,79

2,30

2,18

0,4

2,06

1,90

2,44

2,32

2,0

2,5

3,0

3,5

4,0

4,5

5,0

1,26

1,57

1,89

2,20

2,52

2,83

3,15

D700

0,3

1,41

1,36

1,57

1,52

0,375

1,72

1,66

1,94

1,86

0,4

1,82

1,76

2,06

1,98



вернуться к оглавлению                                                                                         читать дальше

Теплотехнический расчёт наружной стены

Теплотехнический расчёт наружной стены

Введение

Теплотехнический расчёт наружной стены.

Расчет толщины стены.

Основной задачей расчёта тепловой защиты зданий является проектирование ограждающей конструкции, с учётом требований предъявляемых: СНиП 23-01-99 «Строительная климатология»; СНиП II-3-79* «Строительная теплотехника»; СНиП 2.08.01-89* «Жилые здания и сооружения»

В процессе проведения расчёта определяют:

теплотехнические характеристики строительных материалов ограждающих конструкций;

приведённое сопротивление теплопередачи;

соответствие этого приведённого сопротивления нормативному значению.

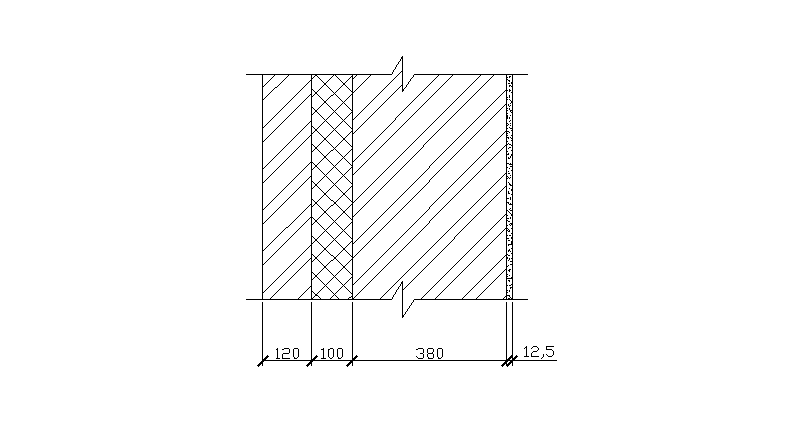

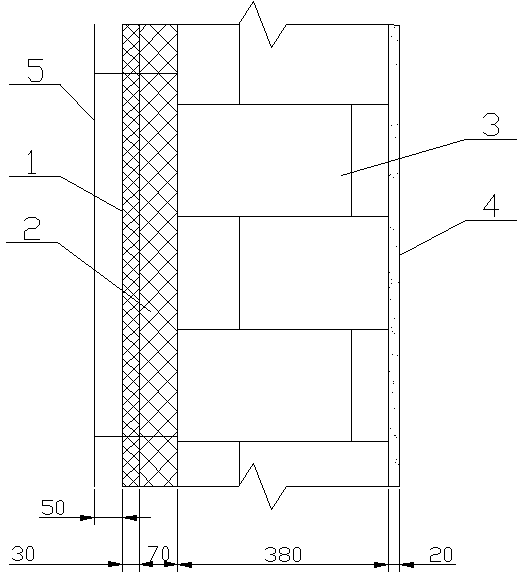

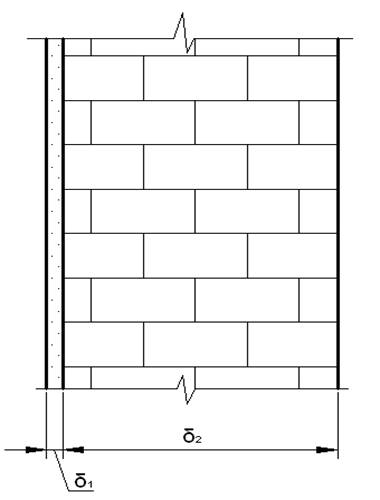

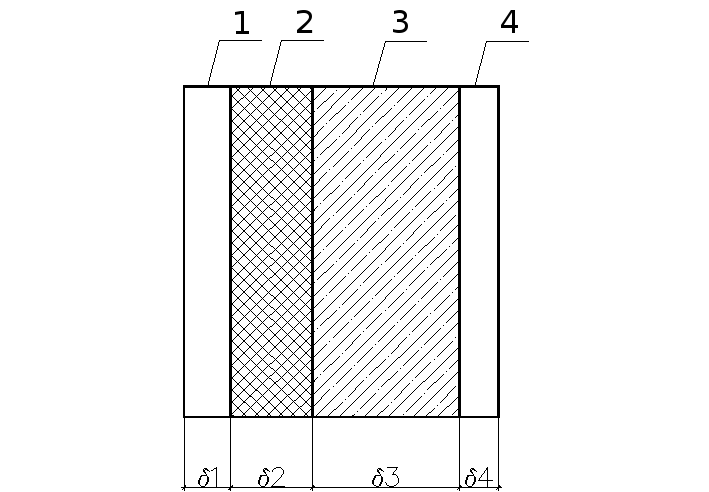

1. Теплотехнический расчет кирпичной стены

Условие эксплуатации А.

1.1Определяем требуемое сопротивление теплоотдачи ограждающих конструкций

=Вт/(м 2*°С)

где n-коэффициент; таблица 3*[3]

n = 1 — для наружных стен;

— расчётная температура внутреннего воздуха; [3]

= 20 °С;

— расчётная зимняя температура наружного воздуха, равная средней температуре наиболее холодной пятидневки; [2]

= — 29 °С — для г. Гула

— нормативный температурный перепад; таблица 2* [1]

= 4 °С

— коэффициент теплопередачи внутренней поверхности ограждения;

=8,7 Вт/(м 2*°С)

===1,41 Вт/(м 2*°С)

1.2 Определяем градусо-сутки отопительного периода (ГСОП)

где, tв = 20 °С (смотреть выше)

tоп = — 4,5 °С — температура отопительного периода со средней суточной температурой ?8?С; [2]

Zоп = 207 — сутки отопительного периода обеспеченностью ?8 ?С; [2]

ГСОП = (20 — (-4,5)) *207 =5071,5 °С* сут.

1.3 Определяем приведенное сопротивление ограждающей конструкции (методом интерполяции)

0пр = 2,8+ * (5071,5 — 4000) = 3,18 Вт/ (м 2*°С)

1.4 Определяем сопротивление теплопередаче

= + ++ + + Вт/(м 2*°С)

где, ?в = 8,7 Вт/(м 2*°С) — (смотреть выше)

если R0тр<R0пр, то вместо R0тр принимаем R0пр

?н = 23 Вт/(м 2*°С) — коэффициент теплоотдачи наружной поверхности; таблица 6* [1]

б1 = 0,02 м. — толщина сложной известково-цементно-песчаной штукатурки

?1 = 0,52 Вт/(м 2*°С) — коэффициент теплопроводности сложной известково-цементно-песчаной штукатурки; приложение 3* [1]

б2 = Х м — толщина утеплителя (плиты из стеклянного штапельного волокна на синтетическом связующем)

?2= 0,056 Вт/(м 2*°С) — коэффициент теплопроводности (плиты из стеклянного штапельного волокна на синтетическом связующем) приложение 3* [1]

б3 = 0,51 м — толщина кирпичной стены

?3 = 0,56 Вт/(м 2*°С) — коэффициент теплопроводности глиняного обыкновенного кирпича; приложение 3* [1]

б4 = 0,015 м — толщина цементно-песчаной штукатурки

?4 = 0,58 Вт/(м 2*°С) — коэффициент теплопроводности цементно-песчаной штукатурки; приложение 3* [1]

1.5. Определяем толщину теплоизоляционного слоя

=+ + + + + =3,18Вт/(м 2*°С)

сравниваем ?3,18=3,18

Таким образом, принимаем толщину стены 660 мм.

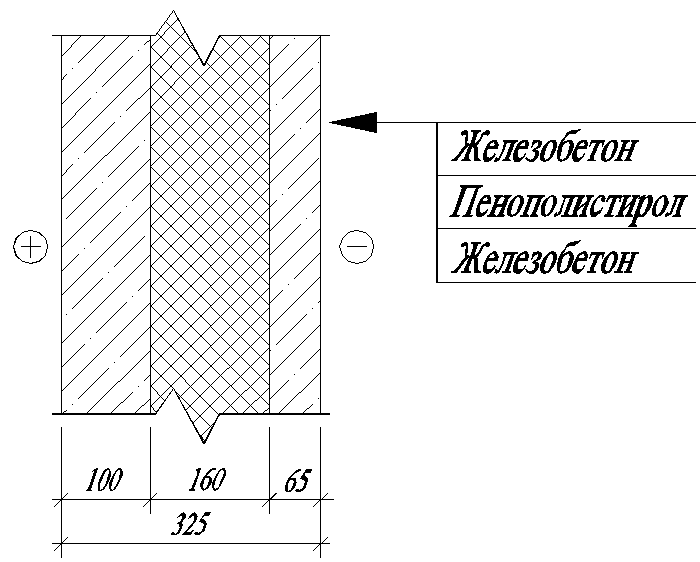

2. Теплотехнический расчет для трехслойной панели

2.1 Определяем требуемое сопротивление теплоотдачи ограждающих конструкций

=Вт/(м 2*°С),

где n — коэффициент; таблица 3*[3]

n = 1 — для наружных стен;

— расчётная температура внутреннего воздуха; [3]

= 20 °С;

— расчётная зимняя температура наружного воздуха, равная средней температуре наиболее холодной пятидневки; [2]

= — 29 °С — для г. Гула

— нормативный температурный перепад; таблица 2* [1]

= 4 °С

— коэффициент теплопередачи внутренней поверхности ограждения;

=8,7 Вт/(м 2*°С)

=== 1,41 Вт/(м 2*°С)

теплотехнический стена пенобетон кирпичный

2.2 Определяем градусо-сутки отопительного периода (ГСОП)

где, tв = 20 °С — (смотреть выше)

tоп = — 4,5 °С — температура отопительного периода со средней суточной температурой ?8?С; [2]

Zоп = 207 — сутки отопительного периода обеспеченностью ?8?С; [2]

ГСОП = (20 — (-4,5)) *207 =5071,5 °С*сут.

.3 Определяем приведенное сопротивление ограждающей конструкции (методом интерполяции)

0пр = 2,8+ * (5071,5 — 4000) = 3,18 Вт/ (м 2*°С)

2.4 Определяем сопротивление теплопередаче

= + ++ + Вт/(м 2*°С)

где, ?в = 8,7 Вт/(м 2*°С) — (смотреть выше)

если R0тр<R0пр, то вместо R0тр принимаем R0пр

?н = 23Вт/(м 2*°С) — коэффициент теплоотдачи наружной поверхности; таблица 6* [1]

б1 = 0,08 м. -легкий ж/бетон

?1 = 1,69 Вт/(м 2*°С) — коэффициент теплопроводности легкого ж/бетона; приложение 3* [1]

б2 = Хм — толщина плиты из стеклянного штапельного волокна на синтетическом связующем

?2= 0,056 Вт/(м 2*°С) — коэффициент теплопроводности утеплителя (плиты из стеклянного штапельного волокна на синтетическом связующем) приложение 3*[1]

б3 = 0,1 м — легкий ж/бетон

?3 = 1,69 Вт/(м 2*°С) — коэффициент теплопроводности легкого ж/бетона; приложение 3* [1]

2.4 Определяем толщину теплоизоляционного слоя

=+ + + + = 3,29 Вт/(м 2*°С)

сравниваем ?3,29>3,18

80+170+100=350 мм.

Таким образом, принимаем толщину стены 350 мм.

Заключение

В ходе приведенных расчетов было установлено, что условие энергосбережения выполняется, следовательно: ограждающая конструкция соответствует теплотехническим требованиям.

Список источников

1. СНиП II-3-79* Строительная теплотехника / Минстрой России — М.: ЦИТП Минстрой России, 1996 г.

. СНиП 23-01-99 Строительная климатология / Минстрой России — М.: ЦИТП Минстрой России, 2000 г.

. СНиП 2.08.01-89* Жилые здания и сооружения / Минстрой России — М.: ЦИТП Минстрой России, 1995 г.


Калькулятор каркаса для каркасных стен

РАМОЧНЫЙ КАЛЬКУЛЯТОР



Компоненты стенового каркаса

На изображении ниже показаны некоторые из распространенных компонентов типичной стены с каркасом на черном полу, а также два различных типа углов, используемых для концов стены:

Как пользоваться этим калькулятором

Сначала выясните, что вы хотите рассчитать, и установите соответствующий флажок.

Черный пол/плита

Выберите, будет ли ваша стена лежать на черновом полу или на плите.Больше обшивки потребуется, если стена построена на черновом полу. Это делается для того, чтобы балка обода могла быть правильно привязана к стене.

Торцевые шпильки

Затем определите конфигурацию стоек на концах стены. Различные конфигурации углов стойки показаны на изображении ниже.

Традиционно использовались углы с тремя и четырьмя стойками (одна стена с одной концевой стойкой и пересекающаяся стена с двумя или тремя концевыми стойками). Эти углы очень прочные, но их трудно должным образом изолировать, и их можно считать излишними с точки зрения прочности.

При усовершенствованном каркасе каждая стена имеет только один торцевой стержень. Это создает угол с двумя шпильками. Эти углы легче утеплить. Недостаток в том, что затрудняет крепление гипсокартона в углах. Однако с помощью зажимов для гипсокартона эту проблему можно смягчить.

Размеры стены

Затем введите длину и высоту стены в калькулятор каркаса. Высота стены измеряется от верха плиты или чернового пола до верха верхней плиты.

Расстояние между шпильками

Шпильки

обычно располагаются на расстоянии 16 дюймов (традиционное обрамление) или 24 дюйма (расширенное обрамление).

Ширина ободной балки

Введите здесь ширину краевой балки. Это необходимо, так как обшивка покрывает краевую балку и связывает стену вместе.

Толщина основания

Введите толщину чернового пола. Обычно это 3/4″.

Ширина шпильки

Введите здесь ширину стоек, чтобы правильно рассчитать количество досок. Обычно следует использовать 3,5″ (2×4) или 5,5″ (2×6).

Как измеряются шипы «по центру»

Когда стены каркасные, шпильки обычно располагаются «по центрам», обычно 16″ или 24″.По большей части это относится к расстоянию между центрами шипов.

Однако для первой и второй стоек в стене это относится к расстоянию от внешней стороны первой стойки до центра второй стойки. Таким образом, в 16-дюймовой центральной стене расстояние между центрами первой и второй стоек на самом деле будет 15,25-дюймовым. В 24-дюймовой центральной стене расстояние между центрами первой и второй стоек будет 23,25 дюйма.

Приобретите лазерную рулетку, подобную этой, чтобы упростить процесс установки шипов:

Причина, по которой стойки расположены так, как я объяснил выше, заключается в том, что края листов фанерной обшивки/гипсокартона (обычно 4 фута на 8 футов) приземляются на центр стойки.Затем второй установленный лист будет начинаться в середине стойки и заканчиваться в середине стойки. Это позволяет листу иметь что-то позади него, к чему можно прибить.

Если бы первая и вторая стойки находились на расстоянии 16 дюймов от центра к центру, например, дальний край первого листа фанеры/гипсокартона закончился бы без стойки, к которой нужно было бы прибить гвозди. Приведенный выше калькулятор каркаса учитывает это при расчете количества стоек.

Советы и рекомендации по обрамлению

Каркас

  • Разложите шпильки, коллекторы, скобы и верхнюю/нижнюю пластины на плоской поверхности и прибейте вместе гвоздями, прежде чем встать
  • Убедитесь, что шпильки расположены коронками (изгиб из стороны в сторону) в одну сторону, обычно вверх, когда скрепляете стену на полу
  • Используйте встроенные отметки на рулетке, чтобы отметить расположение шипов в центре нижней пластины

Метод центральной линии для расчета количества строительных материалов

  • Общая длина центральной линии = 2 x (длина основной стены 1 + длина основной стены 2) + 3 x (длина перегородки)

Общая длина центральной линии = 2 х (5. 3 + 5,3) + 3 x 4,3 = 34,1 м

  • Земляные работы при раскопках = Общая длина осевой линии x Ширина x Глубина.

= 34,1 x 0,9 x (3 x 0,3)

= 34,1 x 0,9 x 0,9

= 27,621 м 3 .

  • Бетон в фундаменте = общая длина центральной линии x ширина x глубина.

                                                      = 34.1 x 0,9 x 0,3

                                        = 9,207 м 3 .

  • Кирпичная кладка фундамента первого цоколя = Общая длина центральной линии x Ширина x Глубина.

= 34,1 x 0,6 x 0,3

= 6.138 м 3 .

  • Кирпичная кладка фундамента для второго цоколя = Общая длина центральной линии x Ширина x Глубина.

= 34,1 x 0,5 x 0,3

= 5.115 м 3 .

  • Кирпичная кладка в цоколе = общая длина центральной линии x ширина x глубина.

                                  = 34,1 x 0,3 x 0,6



  • Кирпичная кладка надстройки = общая длина центральной линии x ширина x глубина.

= 34,1 х 0,3 х 3,5

= 35,805 м 3 .

После расчета этих основных количеств мы можем легко оценить количества различных предметов, которые будут использоваться, таких как количество штукатурки, количество краски, количество влагозащитного слоя и т. д., используя общую длину центральной линии и соответствующие размеры.

Метод оценки длинных и коротких стенок

Шекхар Парих — соучредитель Гарпедии.ком и директор SDCPL. Он возглавляет проекты доступного жилья в SDCPL, ведущей консалтинговой фирме по проектированию, имеющей сильное присутствие в стране. Он инженер-строитель с огромным стажем 35 лет. Он является основным членом редакционной группы Gharpedia. Он также является соучредителем 1mnt.in — первого в отрасли программного обеспечения для выставления счетов подрядчикам.

Смета – это метод определения количества различных строительных изделий и материалов, используемых в строительных работах. Необходимые размеры, длина, ширина и глубина или высота должны быть взяты из чертежей i. е. план, фасад и разрезы. Приступая к строительной смете, вы изучаете чертеж и представляете себе нарисованное в уме здание, а размеры должны быть взяты правильно.

Существует ряд методов оценки стоимости для расчета таких объемов, как земляные работы, фундамент, бетон, кирпичная кладка в цоколе и надстройке, но в основном используются следующие два метода:

  • Метод длинных и коротких стен
  • Метод осевой линии

Здесь мы обсуждаем методы оценки стоимости длинной и короткой стенок.

Метод длинной и короткой стены

Для расчета количества различных строительных элементов используется метод длинной и короткой стены. Для измерения длинной стены и короткой стены наружная длина стен, идущих в продольном направлении, обычно считается «длинной стеной», а внутренняя длина стен, идущих в поперечном направлении, называется «короткая стена» или «поперечная стена». Для расчета количества умножьте длину на ширину и высоту стены.

Как показано на рисунке, мы обозначаем длинную стенку и короткую стенку, а центральная линия обозначена красной линией.

Чтобы узнать длину длинной стены, просто прибавьте длину центра стены к двум умноженным на половину ширины на одной стороне стены, что даст длину длинной стены.

Длина длинной стены = От центра до центра Длина стены + Половина ширины с одной стороны + Половина ширины с другой стороны

     = От центра до центра Длина стены + Одна ширина

Для определения длины короткой стены поперечная стена вычитается из центральной длины, то есть одной ширины стены, что дает длину короткой стены (внутри-внутри) (вместо прибавления).

Длина короткой стены = Длина от центра до центра – Одна ширина

Примечание: Длина длинной стены обычно уменьшается от земляных работ к кирпичной кладке, а длина короткой стены увеличивается.

Здесь мы приводим пример метода длинной и короткой стенки.

Используя изображение выше, вы можете сначала найти длину длинной стены и короткой стены.

Длина длинной стены от центра до центра = 5+ (1/2 × 0,30) + (1/2 x 0.30) = 5,30 м

Длина короткой стены от центра до центра = 4+ (1/2 x 0,30) + (1/2×0,30) = 4,30 м

После определения длины длинной стены и короткая стена, теперь найдите количество различных предметов, которые используются в строительстве.

Вы можете рассчитать количество различных строительных элементов, используя описанный выше метод для различных размеров здания.

Метод длинной и короткой стенки используется для определения количества и стоимости материалов.Этот метод прост и точен, поэтому вероятность ошибки исключена. Но правильно выберите длинную стенку и короткую стенку, чтобы узнать точное количество.

Шекхар Парих — соучредитель gharpedia.com и директор SDCPL. Он возглавляет проекты доступного жилья в SDCPL, ведущей консалтинговой фирме по проектированию, имеющей сильное присутствие в стране. Он инженер-строитель с огромным стажем 35 лет. Он является основным членом редакционной группы Gharpedia. Он также является соучредителем 1mnt.в первом в отрасли программном обеспечении для выставления счетов подрядчикам.

Продемонстрируйте свои лучшие разработки

Навигация по записям

Еще из тем

Используйте фильтры ниже для поиска конкретных тем

Расчет нагрузок на перемычки и балки — строительные технологии

Обратите внимание: Эта старая статья нашего бывшего преподавателя остается доступной на нашем сайте в архивных целях. Некоторая информация, содержащаяся в нем, может быть устаревшей.

Понимание того, как нагрузки передаются через конструкцию и действуют на элементы конструкции, является первым шагом к определению размеров коллекторов и балок

Пола Физетта – © 2005

Большинство строителей автоматически выбирают двойные перемычки -2 x 8 или -2 x 10 для обрамления окон и дверей в каждом доме, который они строят. Эти заголовки работают, чтобы выдерживать большинство жилых нагрузок и, по совпадению, удерживают верхние части окон на одинаковой высоте. Изящное решение, но является ли это эффективным и экономичным использованием материала? То же самое относится и к балкам, таким как коньковые балки и центральные балки.Слишком часто строители собирают 2-дюймовые пиломатериалы для поддержки нагрузки на крышу и пол, не рассматривая другие варианты. Вы не можете превзойти пиломатериалы для большинства небольших оконных переплетов, но по мере увеличения пролетов и нагрузок более прочные материалы являются лучшим выбором. Пиломатериалы ограничивают возможности дизайна, а в некоторых случаях просто не работают. Parallam, Timberstrand, Laminated Veneer Lumber и Anthony Power Beam являются примерами альтернативных материалов, которые предоставляют строителям интересный выбор.

В этой серии из двух частей мы рассмотрим, как пиломатериалы и эти конструкционные материалы используются в качестве перемычек и балок. Часть I покажет вам, как проследить структурные нагрузки на коллекторы и балки. В части II будут рассмотрены процедуры определения размеров, характеристики и стоимость этих материалов для нескольких применений (см. «Определение размеров инженерных балок и коллекторов» для части 2).

Выполнение работы

Работа коллекторов и балок проста. Они передают нагрузки сверху на фундамент снизу через сеть конструктивных элементов. Идея определения размеров коллекторов и балок проста: сложите вместе все временные и постоянные нагрузки, действующие на стержень, а затем выберите материал, который выдержит эту нагрузку.Балка должна быть достаточно прочной, чтобы не сломаться (значение Fb), и достаточно жесткой, чтобы не прогибаться под нагрузкой (значение E). Однако процесс определения размеров этих структурных элементов может быть сложным, если вы не инженер. Вот упрощенный подход, который поможет вам указать подходящий материал для многих приложений.

Первый шаг одинаков для пиломатериалов и конструктивных деревянных материалов: сложите все нагрузки, действующие на жатку или балку, а затем переведите эту нагрузку в термины , какую нагрузку будет ощущать каждый линейный фут жатки или балки . На языке луча вы говорите: этот заголовок должен нести Х-фунтов на линейный фут. Этот перевод является ключом к любой проблеме определения размеров конструкции. Вооружившись этой информацией, вы можете определить минимальный размер, пролет или прочность балки (кредит Хулио). Размеры компонентов из инженерной древесины определяются с помощью таблиц пролетов, которые сопоставляют различные пролеты с фунтами на фут балки. Для пиломатериалов необходимо выполнить математические расчеты.

Нагрузки считаются либо распределенными , либо точечными нагрузками.Слой песка, равномерно распределенный по поверхности, является примером чистой распределенной нагрузки. Каждый квадратный метр поверхности испытывает одинаковую нагрузку. Живые и статические нагрузки, указанные в строительных нормах и правилах для крыш и полов, являются приближенными значениями распределенных нагрузок. Точечные нагрузки возникают, когда вес возлагается на одно место в конструкции, например на колонну. Нагрузка не распределяется поровну между опорной конструкцией. Анализ точечной нагрузки лучше оставить инженерам. Мы будем рассматривать только распределенные нагрузки. Это позволит нам подобрать размеры балок для наиболее распространенных применений.


Рисунок 1

Проследим распределенные нагрузки для нескольких разных домов. Предположим, что все они расположены в одном и том же климате, но имеют разные пути загрузки из-за того, как они построены. Эти примеры иллюстрируют, как распределенные нагрузки назначаются конструктивным элементам. Наши образцы домов находятся в районе, где снеговая нагрузка составляет 50 фунтов на квадратный фут площади крыши (рассматривайте снег как динамическую нагрузку). Само собой разумеется, что в более теплом климате снеговая нагрузка, вероятно, будет меньше, поэтому вам необходимо проверить свою кодовую книгу на наличие постоянных и постоянных нагрузок в вашем регионе.Все нагрузки указаны в фунтах на квадратный фут горизонтальной проекции (площади опоры). (СМ. РИСУНОК 1)

Заголовки


Рисунок 2

Пример заголовка #1

Здесь каждый квадратный фут системы крыши обеспечивает 50 фунтов динамической нагрузки и 15 фунтов статической нагрузки (всего 65 фунтов на квадратный фут) на систему несущих конструкций. Помните, эти нагрузки распределяются равномерно по всей поверхности крыши. Внешняя стена (и перемычки внутри) будут нести все нагрузки от середины дома (между опорными стенами) к внешней стороне дома (включая свес крыши).Расстояние в этом случае составляет 12 футов + 2 фута = 14 футов. Таким образом, каждый линейный фут стены должен нести нагрузки, создаваемые полосой шириной 1 фут в этой области 14 футов. С технической точки зрения, стена имеет ширину притока 14 футов. Из этого мы можем легко увидеть, что каждый линейный фут стены поддерживает:

Условия:

динамическая нагрузка (снег):

50 фунтов на квадратный фут x 14 футов = 700 фунтов на линейный фут

статическая нагрузка на крышу:

15 фунтов на квадратный фут x 14 футов = 210 фунтов на линейный фут

общая загрузка:

= 910 фунтов на погонный фут

Важно перечислять динамическую нагрузку, стационарную нагрузку и общую нагрузку отдельно, поскольку динамическая нагрузка используется для расчета жесткости, а общая нагрузка используется для расчета прочности.


Рисунок 3

Пример заголовка #2

Этот дом идентичен нашему первому примеру, за исключением того, что он построен из палочек. В результате динамическая нагрузка, статическая нагрузка и распределение усилий различны. В отличие от стропильной крыши, временная и статическая нагрузки стропил и потолочных балок должны учитываться как отдельные системы. Поскольку чердак можно использовать для хранения, временная нагрузка на мансардный этаж устанавливается в соответствии с нормами 20 фунтов на квадратный фут.

Условия:

динамическая нагрузка (снег):

50 фунтов на квадратный фут x 14 футов = 700 фунтов на линейный фут

статическая нагрузка на крышу:

10 фунтов на квадратный фут x 14 футов = 140 фунтов на линейный фут

динамическая нагрузка потолка:

20 фунтов на квадратный фут x 6 футов = 120 фунтов на линейный фут

статическая нагрузка на потолок:

10 фунтов на квадратный фут x 6 футов = 60 фунтов на линейный фут

общая загрузка:

= 1020 фунтов на погонный фут


Рисунок 4

Пример заголовка #3

Опять же, этот дом имеет такую ​​же ширину, но имеет 2 уровня. На нижний коллектор действуют нагрузки от кровли, верхних стен и системы второго этажа. В Стандартах архитектурной графики вес внешней стены 2 × 6 указан как 16 фунтов на фут 2 . Таким образом, стена высотой 8 футов весит 8 футов x 16 фунтов/фут 2 = 128 фунтов на линейный фут. На жатку доставлены грузы:

Условия:

динамическая нагрузка (снег):

50 фунтов на квадратный фут x 14 футов = 700 фунтов на линейный фут

статическая нагрузка на крышу:

15 фунтов на квадратный фут x 14 футов = 210 фунтов на линейный фут

стена верхнего уровня:

= 128 фунтов на линейный фут

Временная нагрузка на 2-й этаж:

30 фунтов на квадратный фут x 6 футов = 180 фунтов на линейный фут

Статическая нагрузка 2-го этажа:

10 фунтов на квадратный фут x 6 футов = 60 фунтов на линейный фут

общая загрузка:

= 1278 фунтов на погонный фут

Балки

Пример коньковой балки


Рисунок 5. На этом рисунке показаны 2 конструктивных элемента: коньковая балка и центральная балка.Оба имеют площадь притока 12 футов 0 дюймов. Нагрузка на фут балки определяется так же, как и для жаток.

Коньковая балка Условия

динамическая нагрузка (снег):

50 фунтов на квадратный фут x 12 футов = 600 фунтов на линейный фут

статическая нагрузка на крышу:

10 фунтов на квадратный фут x 12 футов = 120 фунтов на линейный фут

общая загрузка:

= 720 фунтов на погонный фут

Пример балки

Центральная балка несет половину нагрузки на пол, нагрузку на перегородку и половину нагрузки на второй этаж.Живая и статическая нагрузки указаны в строительных нормах. Вес перегородки указан в Стандартах архитектурной графики как 10 фунтов на квадратный фут.

B) Состояние балки первого этажа

Временная нагрузка 1-го этажа:

40 фунтов на квадратный фут x 12 футов = 480 фунтов на линейный фут

Статическая нагрузка 1-го этажа:

10 фунтов на квадратный фут x 12 футов = 120 фунтов на линейный фут

Перегородка высотой 8 футов:

= 80 фунтов на линейный фут

Временная нагрузка на 2-й этаж:

30 фунтов на квадратный фут x 12 футов = 360 фунтов на линейный фут

Статическая нагрузка 2-го этажа:

10 фунтов на квадратный фут x 12 футов = 120 фунтов на линейный фут

общая загрузка:

= 1160 фунтов на погонный фут

Вкратце

Эти примеры являются типичными для типов расчетов, которые вам придется выполнять для определения равномерной нагрузки, распределяемой на балку или перемычку. Вы должны установить, какую нагрузку получает каждый линейный фут жатки или балки. Следующим шагом является использование технической литературы любой из компаний, производящих инженерные деревянные компоненты, для определения размера пролета и балки. Все они соотносят допустимые пролеты для нагрузки на фут балки. Списки пролетов основаны на допустимом отклонении, динамической нагрузке и статической нагрузке, которые перечислены в вашей книге строительных норм и правил. В части 2 «Определение размеров инженерных перекрытий и балок» мы сравниваем стоимость и характеристики некоторых изделий из инженерной древесины с пиломатериалами.

Все иллюстрации предоставлены Journal of Light Construction.

Методы оценки зданий — Портал гражданского строительства

ВВЕДЕНИЕ
Для земляных работ при выемке грунта, симметричного фундамента, кирпичной кладки надстройки и цоколя и бетона в фундаменте существует два метода оценки. Это-

1. Метод отдельной или отдельной стены и
2. Метод осевой линии.

С помощью этих методов в основном определяется длина и ширина различных предметов, что помогает в расчетах.

МЕТОД РАЗДЕЛЕНИЯ ОТДЕЛЬНОЙ СТЕНКИ
Здесь определяется длина внешней стены в продольном направлении и длина внутренней стены в поперечном направлении, и количества рассчитываются путем умножения длины, ширины и высоты стены. Точно так же при откапывании фундамента до бетона в фундаменте и до кладки осуществляется этот метод.Особое внимание уделяется тому, чтобы отметить разницу в размерах на разной высоте из-за опор или из-за смещения. Длина стены в продольном направлении обычно уменьшается от земляных работ до кирпичных в случае надстройки, тогда как стена в поперечном направлении приподнимается. Кроме того, стена по длине комнаты считается длинной стеной, тогда как стена, перпендикулярная длинной стене, рассматривается как короткая стена.

Используются следующие формулы –

Длинная длина стенки снаружи = длина от центра до центра + половина ширины с одной стороны + половина ширины с другой стороны
= длина от центра до центра + одна ширина

Длина короткой стенки внутри = длина от центра до центра – одна ширина

Этот простой и точный метод также называется методом длинной и короткой стенки или общим методом.


Рис. 1: Метод длинной и короткой стены
Предоставлено: Basic Civil Engineering

МЕТОД ЦЕНТРАЛЬНОЙ СТЕНКИ
Здесь необходимо найти сумму общей длины центральной стены, а также длины короткой и длинной стен. Затем общая длина умножается на ширину и высоту, чтобы получить количество. Здесь длина останется одинаковой для всех элементов. Этот более быстрый метод, но требует особого внимания в местах пересечения стен, перегородок или поперечных стен.

При наличии нескольких фундаментов длина первого фундамента определяется путем вычитания половины ширины фундамента на соединение из общей длины центральной линии, а затем длина этого фундамента может быть рассчитана путем прибавления одного смещения фундамента к длине предыдущего фундамента.Этот метод не является точным по сравнению с методом длинной и короткой стенок, но из-за его быстрых результатов он используется, поскольку приблизительные результаты более выгодны, чем точные результаты при оценке.


Рис. 2: Метод осевой линии
Предоставлено: Basic Civil Engineering

ЦЕНТРАЛЬНАЯ ЛИНИЯ VS МЕТОД ДЛИННОЙ И КОРОТКОЙ СТЕНКИ

  • Метод длинной и короткой стенки экономит огромные суммы денег на больших проектах, поскольку с его помощью получаются более точные результаты по сравнению с методом центральной линии.
  • Метод осевой линии работает быстрее по сравнению с методом длинной и короткой стенок, поскольку здесь используются приблизительные расчеты.
  • Метод длинной и короткой стенки проще по сравнению с методом осевой линии, так как не требуется много сложных вычислений.

ОБЛАСТЬ БУДУЩЕГО
На рынке имеется множество программ для выполнения таких методов оценки. Область оценки не претерпела значительных изменений, так как ранние методы все еще применяются. Кроме того, геодезисты, подрядчики, оценщики до сих пор используют традиционные методы для определения требуемых объемов. Оценка — это всего лишь вероятность установления стоимости, и для ее выполнения не требуется особых навыков. В будущем многие программы могут заменить человеческие усилия, сохраняя точность, а также сохраняя темп, которого так не хватает в наше время. Считается, что оценка является спасательным кругом в области гражданского строительства, и предпринимаются усилия для ее улучшения по мере ее развития.

ССЫЛКИ

  • Строительство, «МЕТОДЫ ИЗМЕРЕНИЯ ВЕЛИЧИН В КОНСТРУКЦИИ» — http://www.Constructionnews.co.in/methods-of-measuring-quantities.html
  • CSeek, «Оценка здания — длинная стена, короткая стена, метод центральной линии». — https://civilseek.com/estimation-of-building/
  • Б. Н. Датта, «Оценка и расчет стоимости в гражданском строительстве», двадцать восьмое издание, UBS Publishers’ Distributors Pvt. ООО

Канварджот Сингх

Канварджот Сингх является основателем портала гражданского строительства, ведущего веб-сайта в области гражданского строительства, который был отмечен CIDC как лучшая онлайн-публикация. Он получил степень бакалавра в области гражданского строительства в Университете Тапар в Патиале и работает над этим веб-сайтом со своей командой инженеров-строителей.

Расчет нагрузки на колонну, балку, стену и перекрытие

Сегодня в этой статье мы поговорим о расчете нагрузки на колонну, балку, стену и плиту | Расчет конструкции колонны | Расчет нагрузки на балку | Расчет нагрузки на стену  | Расчет нагрузки на сталь | Расчет нагрузки здания

Что такое столбец?

Сжимающий элемент, т.е.е., колонна , является важным элементом  каждой железобетонной конструкции . Они используются для безопасной передачи нагрузки от надстройки на фундамент. Расчет конструкции колонны

В качестве сжимающих элементов в зданиях, мостах, опорных системах резервуаров, заводов и многих других подобных конструкций в основном используются колонны, стойки и пьедесталы.

Колонна определяется как вертикальный сжатый элемент, который в основном подвергается эффективной длине и осевым нагрузкам, которые в три раза превышают его наименьший поперечный размер.

Сжатый элемент, эффективная длина которого меньше трехкратного его наименьшего поперечного размера, называется пьедесталом.

Сжимаемый элемент, который наклонен или горизонтален и подвергается осевым нагрузкам, называется распоркой. Распорки используются в фермах.

Функцией колонн является передача нагрузки конструкции вертикально вниз для передачи ее на  фундамент . Помимо стены выполняет также следующие функции:

  • Разделяет строительные зоны на разные отсеки и обеспечивает конфиденциальность.
  • Обеспечивает защиту от взлома и насекомых.
  • Сохраняет тепло в здании зимой и летом.
Как загрузить расчет для колонн, балок, стен и перекрытий

Что такое балка?
Любой элемент конструкции, поперечное сечение которого намного меньше его длины и который подвергается поперечной нагрузке, известной как балка.

Балка – элемент конструкции, противостоящий изгибу. В основном балка   несет вертикальные гравитационные силы, но также тянет на нее горизонтальные нагрузки.

Балка называется стеновой плитой или плитой порога , которая несет передачи и нагружает их к балкам, колоннам или стенам. Он прилагается с.

В первые века древесина была наиболее предпочтительным материалом для использования в качестве балки для этой структурной поддержки, теперь, чтобы выдерживать силу наряду с вертикальной гравитационной силой, теперь они состоят из алюминия, стали или других подобных материалов. . umn Проектный расчет

Чтобы выдерживать большее напряжение и нагрузку, балки из предварительно напряженного бетона широко используются в настоящее время в основании мостов и других подобных огромных конструкций.

Поддерживаются несколько известных балок, используемых в настоящее время: Балка, Фиксированная балка, Консольная балка, Непрерывная балка, Нависающая балка. Колонна Расчет конструкции

Что такое стена?
Стена – конструктивный элемент, разделяющий пространство (помещение) на два пространства (комнаты), а также обеспечивающий безопасность и укрытие. Как правило, стены делятся на два типа: внешние стены и внутренние стены.

Внешние стены дают ограждение дома для укрытия, а внутренние стены помогают разделить ограждение на необходимое количество комнат.Внутренние стены также называют перегородками.



Стены предназначены для разделения жилой площади на разные части. Они обеспечивают конфиденциальность и защиту от температуры, дождя и кражи. Расчет конструкции колонны



Что такое плита?
Бетонная плита — это обычный конструктивный элемент современных зданий, состоящий из плоской горизонтальной поверхности из монолитного бетона.
Плита  сконструирована для обеспечения плоских поверхностей, обычно горизонтальных,  при строительстве крыш, полов, мостов и других типов конструкций .Плита может поддерживаться стенами , железобетонными балками, обычно , монолитно отлитыми с плитой, балками из конструкционной стали, колоннами или землей.



Плита представляет собой пластинчатый элемент, глубина (D) которого очень мала по сравнению с его длиной и шириной. Плита используется в качестве пола или крыши в зданиях, равномерно распределяет нагрузку.



Плита может быть
  • Просто поддерживается.
  • Продолжение.Расчет нагрузки на сталь
  • Консольный.

Расчет различных нагрузок на колонну, балку, стену и перекрытие:
  • Колонна = собственный вес x количество этажей
  • Балки = собственный вес на погонный метр
  • Нагрузка на стену на погонный метр
  • Суммарная нагрузка на перекрытие (постоянная нагрузка + динамическая нагрузка + ветровая нагрузка + собственный вес)
Помимо вышеуказанной нагрузки, колонны также подвергаются изгибающим моментам, которые необходимо учитывать при окончательном расчете. Эти инструменты уменьшают трудоемкий и трудоемкий метод ручных расчетов при проектировании конструкций, что в настоящее время настоятельно рекомендуется в этой области. Расчет нагрузки на сталь



Наиболее эффективным методом проектирования конструкции является использование передового программного обеспечения для проектирования конструкций, такого как STAAD Pro или ETABS. Для профессиональной практики проектирования конструкций существуют некоторые основные допущения, которые мы используем для расчетов несущей способности конструкции.

Расчет нагрузки на колонну: Мы знаем, что собственный вес бетона составляет около 2400 кг/м 3 , , что эквивалентно 24.54 кн/м 3 и собственный вес стали около 7850 кг/м 3 . (Примечание: 1 килоньютон равен 101,9716 кг)



Итак, если принять размер колонны 300 мм х 600 мм с 1% стали и 2,55 ( почему 2,55 так, высота колонны 3 м — размер балки ) метра стандартной высоты, собственный вес колонны составляет  около 1000 кг на этаж , что равно 10 кН.

Как загрузить расчет в столбец?
  1. Размер столбца  Высота 2.55 м, длина = 300 мм, ширина = 600 мм
  2. Объем бетона = 0,30 x 0,60 x 2,55 = 0,459 м³
  3. Вес бетона = 0,459 x 2400 = 1101,60 кг
  4. Вес стали (1%) в бетоне = 0,459 x 1% x 7850   = 36,03 кг
  5. Общий вес колонны = 1101,60 + 36,03 = 1137,63 кг = 11,12 кН
При выполнении расчетов мы предполагаем, что собственный вес колонн составляет от 10 до 12 кН на этаж.

Расчет нагрузки на балку:

Мы применяем тот же метод расчета и для балки.

мы предполагаем, что каждый метр балки имеет размеры 300 мм x 600 мм без учета толщины плиты. Расчет нагрузки на сталь



Предположим, что каждый (1 м) метр балки имеет размерность .

Как рассчитать нагрузку на балку?
  1. 300 мм x 600 мм без плиты.
  2. Объем бетона = 0.30 х 0,60 х 1 = 0,18 м³
  3. Вес бетона = 0,18 x 2400 = 432 кг
  4. Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
  5. Общий вес колонны = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м
Таким образом, собственный вес составит около 4,51 кН на погонный метр.

Расчет нагрузки на стену :

мы знаем, что плотность кирпича варьируется от 1800 до 2000 кг/м 3 .

Для кирпичной стены толщиной 9 дюймов (230 мм), высотой 2,55 м и длиной 1 м , Расчет нагрузки на сталь



Нагрузка на погонный метр должна быть равна  0,230 x 1 x 2,55 x 2000 = 1173 кг/метр,



, что эквивалентно 11,50 кН/метр.



Этот метод можно использовать для расчета нагрузки кирпича на погонный метр для любого типа кирпича с использованием этого метода. Расчет нагрузки здания

Для газобетонных блоков и блоков из автоклавного бетона (ACC), таких как Aerocon или Siporex, вес на кубический метр составляет от 550 до 650 кг на кубический метр.

Нагрузка/погонный метр должна быть равна  0,230 x 1 x 2,55 x 650 = 381,23 кг



если вы используете эти блоки для строительства, нагрузка на стену на погонный метр может составлять всего 3,74 кН/метр , использование этого блока может значительно снизить стоимость проекта.

Расчет нагрузки перекрытия :

Допустим, толщина плиты 150 мм. Расчет нагрузки здания

Таким образом, собственный вес каждого квадратного метра плиты будет

Расчет нагрузки на перекрытие  = 0.150 х 1 х 2400 = 360 кг, что эквивалентно 3,53 кН.

Теперь, если мы считаем, что  нагрузка на чистовую отделку пола составляет 1 кН на метр , наложенная временная нагрузка составляет 2 кН на метр, а   ветровая нагрузка согласно Is 875 около 2 кН   на метр .



Таким образом, исходя из приведенных выше данных, мы можем оценить нагрузку на плиту примерно от 8 до 9 кН на квадратный метр.

Расчет нагрузки здания: Нагрузка на здание представляет собой сумму постоянной нагрузки, вынужденной или динамической нагрузки, ветровой нагрузки, нагрузки от землетрясения, снеговой нагрузки, если конструкция расположена в зоне снегопада.



Статическая нагрузка — это статическая нагрузка, обусловленная собственным весом конструкции, которая остается неизменной на протяжении всего срока службы здания. Эти нагрузки могут растягивать или сжимать.



Импульсные или временные нагрузки – это динамические нагрузки, связанные с использованием или пребыванием в здании, включая мебель. Эти нагрузки продолжают меняться время от времени. Временная нагрузка является одной из важных нагрузок при проектировании. Расчет нагрузки здания

Расчет динамической нагрузки: Для расчета динамической нагрузки здания мы должны следовать допустимым значениям нагрузки согласно IS-875 1987 часть 2.



Обычно мы принимаем значение динамической нагрузки для жилых зданий как 3 кН/м2.Значение динамической нагрузки варьируется в зависимости от типа здания, для которого мы должны следовать нормам IS 875-1987, часть 2.

Расчет статической нагрузки: Для расчета статической нагрузки здания мы должны определить объем каждого элемента, такого как фундамент, колонна, балка, плита и стена, и умножить на единицу веса материала, из которого он сделан.



Суммируя постоянную нагрузку всех конструктивных элементов, мы можем определить общую постоянную нагрузку здания.

Коэффициент безопасности: Наконец, после расчета всей нагрузки на колонну, не забудьте добавить коэффициент безопасности, который является наиболее важным для конструкции любой конструкции здания для ее безопасной и надлежащей работы в течение всего срока службы.



Это важно, когда выполняется расчет нагрузки на колонну.



Коэффициент запаса прочности 1,5 по IS 456:2000

FAQ’S

Расчет нагрузки на колонну:
  • Объем бетона = 0.23 х 0,60 х 3 = 0,414 м³
  • Вес бетона = 0,414 x 2400 = 993,6 кг
  • Вес стали (1%) в бетоне = 0,414x 0,01 x 8000   = 33 кг
  • Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

Расчет нагрузки на стену
  1. Плотность кирпича  стены  с раствором составляет примерно 1600-2200 кг/м 3 . Таким образом, мы считаем собственный вес кирпича стены равным 2200 кг/м 3 в этом расчете .
  2. Объем кирпичной стены:  Объем кирпичной стены = l × b × h, длина = 1 метр, ширина = 0,152 мм, высота стены = 2,5 метра, объем = 1 м × 0,152 м × 2,5 м, объем кирпичной стены = 0,38 м 3
  3. Собственная нагрузка кирпичной стены:  Вес = объем × плотность, Собственная нагрузка = 0,38 м 3  × 2200 кг/м 3 , Собственная нагрузка = 836 кг/м
  4. Переведем в килоньютоны, разделив на 100, получим 8,36 кН/м
  5. Таким образом, статическая нагрузка кирпичной стены составляет около 8.36 кН/м, действующее на колонну.

Расчет нагрузки на балку
  • 300 мм x 600 мм без учета толщины плиты.
  • Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
  • Вес бетона = 0,18 x 2400 = 432 кг
  • Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
  • Общий вес колонны = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м

Нагрузка на колонну Колонна  – важный конструктивный элемент железобетонной конструкции, помогающий передавать нагрузку  надстройки  на фундамент. Это вертикальный элемент сжатия, подвергаемый прямой осевой нагрузке , и его эффективная длина в три раза больше, чем его наименьший поперечный размер.

Расчет статической нагрузки для здания

Собственная нагрузка  = объем элемента x удельный вес материалов.

Вычислив объем каждого элемента и умножив его на удельный вес материалов, из которых он состоит, можно определить точную статическая нагрузка  для каждого компонента.

Расчет конструкции колонны
  • Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
  • Вес бетона = 0,414 x 2400 = 993,6 кг
  • Вес стали (1%) в бетоне = 0,414x 0,01 x 8000   = 33 кг
  • Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

Расчет нагрузки на фундамент Для стены толщиной 6 дюймов, высотой 3 метра и длиной 1 метр нагрузка может быть измерена на погонный метр, что эквивалентно 0. 150 x 1 x 3 x 2000 = 900 кг, что эквивалентно 9 кН/метр . Нагрузку на погонный метр можно измерить для любого типа кирпича, следуя этому методу.

Расчет нагрузки на бетонную плиту
  • Размер плиты Длина 3 м x 2 м Толщина 0,150 м
  • Объем бетона = 3 x 2 x 0,15 = 0,9 м³
  • Вес бетона = 0,9 х 2400 = 2160 кг. Расчет конструкции колонны

Расчет нагрузки на сталь
  • Размер плиты Длина 3 м x 2 м Толщина 0.150 м
  • Объем бетона = 3 x 2 x 0,15 = 0,9 м³
  • Вес бетона = 0,9 х 2400 = 2160 кг.
  • Вес стали (1%) в бетоне = 0,9 x 0,01 x 7850 = 70,38 кг.
  • Общий вес колонны = 2160 + 70,38 = 2230,38 кг/м = 21,87 кН/м.

Как рассчитать нагрузку на балку
  1. 300 мм x 600 мм без плиты.
  2. Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
  3. Вес бетона = 0. 18 х 2400 = 432 кг
  4. Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
  5. Общий вес колонны = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м

ДРУГИЕ ПОЧТЫ:

Что такое арка | Компоненты Арки | Части Арки

Требования к уплотнению засыпки/засыпки подстилающего слоя, основания, асфальта

Что такое поперечная балка | Детали соединительной балки | Преимущества использования стяжной балки

Методическая инструкция для штукатурных работ | Процедура цементно-штукатурных работ

График изгиба стержней для коробчатой ​​водопропускной трубы RCC в Excel | Скачать Лист


Заключение: Полная статья о Как загрузить расчет для колонн, балок, стен и перекрытий | Расчет конструкции колонны | Расчет нагрузки на балку | Расчет нагрузки на стену  | Расчет нагрузки на сталь | Расчет нагрузки здания .  Благодарим вас за полное прочтение этой статьи на платформе « Гражданское строительство » на английском языке. Если вы считаете этот пост полезным, помогите другим, поделившись им в социальных сетях. Если какая-либо формула BBS отсутствует в этой статье, сообщите мне об этом в комментариях.

Калькулятор кругового цилиндра

Форма круглого цилиндра


r = радиус
ч = высота
В = объем
L = площадь боковой поверхности
T = площадь верхней поверхности
B = площадь базовой поверхности
A = общая площадь поверхности
π = пи = 3.1415926535898
√ = квадратный корень

Использование калькулятора

Этот онлайн-калькулятор рассчитает различные свойства цилиндра по двум известным значениям. Он также рассчитает эти свойства с точки зрения PI π. Это правильный круглый цилиндр, верхняя и нижняя поверхности которого параллельны, но его обычно называют «цилиндром».

Единицы: Обратите внимание, что единицы измерения показаны для удобства, но не влияют на расчеты.Единицы используются для обозначения порядка результатов, таких как футы, футы 2 или футы 3 . Например, если вы начинаете с мм и знаете r и h в мм, ваши расчеты дадут V в мм 3 , L в мм 2 , T в мм 2 , B в мм 2 и A в мм 2 .

Ниже приведены стандартные формулы для цилиндра. Расчеты основаны на алгебраических манипуляциях с этими стандартными формулами.

Формулы цилиндров с точки зрения r и h:

  • Рассчитать объем цилиндра:
  • Рассчитайте площадь боковой поверхности цилиндра (только кривизну снаружи)**:
  • Рассчитать площадь верхней и нижней поверхности цилиндра (2 круги):
  • Общая площадь поверхности закрытого цилиндра:
    • А = L + T + B = 2πrh + 2(πr 2 ) = 2πr(h+r)

** Расчетная площадь относится только к боковой поверхности внешней стенки цилиндра. Чтобы рассчитать общую площадь поверхности, вам нужно будет также рассчитать площадь верха и низа. Вы можете сделать это с помощью круговой калькулятор.

Цилиндр Расчеты:

Используйте следующие дополнительные формулы вместе с формулами выше.

  • По радиусу и высоте рассчитайте объем, площадь боковой поверхности и общую площадь поверхности.
    Вычислить V, L, A | Учитывая г, ч
  • По заданным радиусу и объему рассчитайте высоту, площадь боковой поверхности и общую площадь поверхности.
    Вычислить h, L, A | Учитывая г, В
  • По заданным радиусу и площади боковой поверхности рассчитайте высоту, объем и общую площадь поверхности.
    Вычислить h, V, A | Учитывая г, L
  • Зная высоту и площадь боковой поверхности, рассчитайте радиус, объем и общую площадь поверхности.

Добавить комментарий

Ваш адрес email не будет опубликован.
