Пустотные плиты перекрытия широко распространены в промышленно-гражданском строительстве. Их функция – разделение на этажи внутреннего пространства строящихся зданий, а также передача нагрузки от выше лежащих конструкций на стены и фундамент. Плиты – это часть сборного железобетонного перекрытия, которое на сегодня считается наиболее популярным и практичным как в мало-, так и в многоэтажном строительстве.

Что такое пустотная плита

Пустотная плита перекрытия – железобетонная плита толщиной 220 мм с пустотами диаметром 159 мм. Пустоты представляют собой полости цилиндрической формы, которые пронизывают плиту насквозь в продольном направлении.

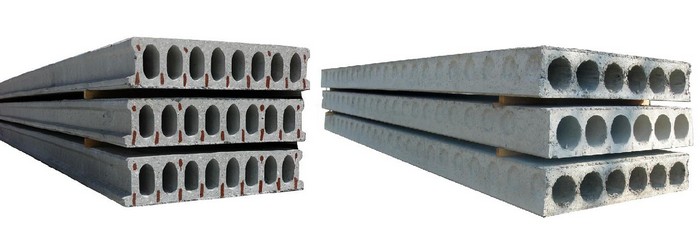

Как выглядит пустотная плита перекрытия

Как выглядит пустотная плита перекрытия

Подобное устройство пустотной плиты перекрытия выбрано не просто так. Назначение пустот – снижение веса конструкции. В свою очередь уменьшение

массы пустотной плиты перекрытия позволяет:

  • Нагружать перекрытие сразу после монтажа без бетонной стяжки.
  • Снизить расход бетона и арматуры, тем самым снизив стоимость строительства.
  • Упростить процесс транспортировки и монтажа.
  • Уменьшить нагрузку на фундамент и стенки, что позволяет возводить их из менее тяжелых конструкций, которые стоят гораздо дешевле.

Другие функции пустот:

  • Обеспечение высокого уровня звуко- и теплоизоляции за счет воздуха внутри отверстий.
  • Создание условий для проведения коммуникаций, что сокращает время на отделку.
  • Увеличение полезного объема сооружения.
  • Возможность строительства в сейсмоопасных зонах.

Советуем изучить подробнее: «Все виды утеплителей: классификация по свойствам и составу».

Вес пустотной плиты перекрытия на 1 м2 достаточно большой даже при условии наличия пустот, поэтому для монтажа задействуют мощную грузоподъемную технику. К примеру, общий вес ПК 24-10.8 составляет 712 кг, а на 1 м2 – 712/2,4 · 1 = 297 кг/м2. Зная, сколько весит пустотная плита перекрытия, можно собрать нагрузки для расчета несущей способности стен и фундамента.

В каких размерах выпускаются пустотные плиты

Стандартная длина пустотных плит перекрытия

равна 3 м. Это наиболее часто встречаемый типовой размер, который применяется в строительстве многих гражданских зданий. К примеру, в большинстве жилых домов ширина комнат проектируется равной 3 м, поэтому для перекрытий используют именно плиты 3 м. Еще один распространенный размер – 6 м.

В целом, размеры пустотных плит перекрытия подчиняются единой модульной системе в строительстве (ЕМС), которая обеспечивает:

  • Унификацию. Так называется ограничение типоразмеров сборных деталей и конструкций с целью приведения их к единообразию.
  • Типизацию. Выбор из всего числа унифицированных элементов наиболее экономичных при многократном использовании.
  • Стандартизацию. Утверждение типизированных конструкций в качестве стандартов (образцов).

Цель ЕМС – упростить и удешевить строительство. Результатом типизации в строительстве стала разработка единого сортамента, в основе которого лежит модуль (М). Основной модель равен 100 мм. При проектировании зданий и конструкций для его возведения пользуются укрупненным модулем – 2М, 3М, 6М, 12М, 15М, 30М, 60М и т.д.

Принципы маркировки плит

Пустотные плиты перекрытия чаще всего проектируются с применением модуля М и 3М, т. е. их размеры кратны либо 100 мм, либо 300 мм. Габариты и некоторые характеристики плит всегда отображаются в их маркировке. К примеру, обозначение ПК 60-12.8 AtV расшифровывается следующим образом:

  • ПК – плита круглопустотная.
  • 60 – длина в дециметрах, а также количестве модулей, т. е. 60М, что равно 6000 мм.
  • 12 – ширина в дециметрах или модулях, т. е. 12М, что равно 1200 мм.
  • 8 – несущая способность, кгс/м2.
  • AtV – использование преднапрягаемой арматуры (At) V класса.

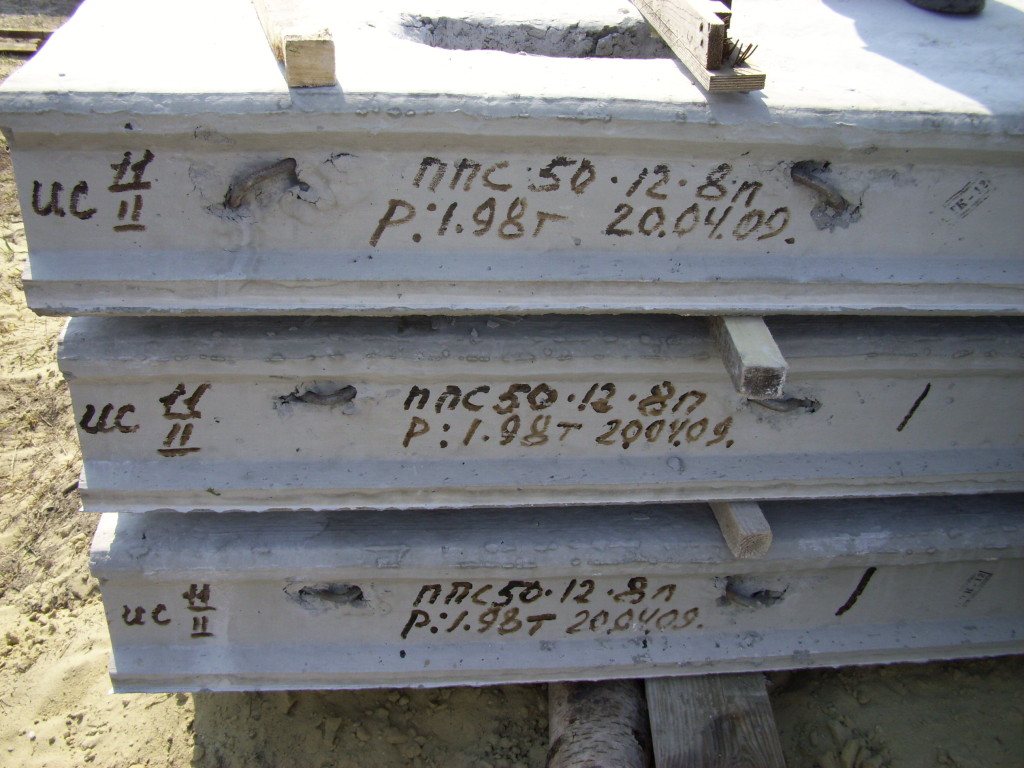

Маркировка на плите перекрытия

Маркировку обычно наносят на боковую поверхность плиты

Обозначение AtV присутствует в обозначении не всех плит. При длине до 4780 мм плиты можно изготавливать с ненапрягаемой арматурой. В таком случае обозначение просто опускается. При большей длине должна использоваться именно напрягаемая арматура AtV. Ее напряжение осуществляется электротермическим способом.

Схема армирования пустотной плиты

Схема армирования пустотной плиты

Дополнительно в маркировке могут присутствовать:

  • Буква «Л» – означает легкий бетон.
  • Буква «С» – плотный силикатный бетон.
  • Индекс «1» – отверстия плит заделаны с торцов.

В целом принципы маркировки пустотных плит перекрытия

определяются ГОСТ 9561 «Железобетонные многопустотные плиты перекрытия» и ГОСТ 26434 «Железобетонные плиты перекрытий – основные параметры и типы».

В реальности размеры плиты несколько отличаются от указываемых в маркировке:

  • 10 – 990 мм;
  • 12 – 1190 мм;
  • 15 – 1490 мм;
  • 24 – 2380 мм;
  • 48 – 4780 мм;
  • 60 – 5980 мм и т. д.

Пустотные плиты могут иметь длину от 980 до 8990 мм, что в маркировке фиксируется числами от 10 до 90. По конкретным размерам определяется вес и объем пустотных плит перекрытия.

Разновидности пустотных плит

Кроме стандартных плит ПК, существует еще несколько разновидностей:

  • ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.
  • ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
  • НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
  • НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.

Пустотные плиты с круглыми и вертикальными пустотами

Устройство и узлы опирания плиты

Разница между ПК и ПБ

Плиты перекрытия ПК – классические. Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.

Пустотные плиты ПК и ПБ

Пустотные плиты ПК и ПБ

Технология изготовления плит ПК:

  1. В металлическую опалубку укладывают арматуру.
  2. Производят бетонирование металлической формы.
  3. Для удаления пузырьков воздуха производят вибрацию всей формы.
  4. Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
  5. По окончании готовую плиту извлекают и складируют.

Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:

  1. По всему стенду подогреваемой площадки натягивают тонкие тросы.
  2. Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.
  3. Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
  4. Производят сушку изделий.
  5. По окончании заготовку режут на размеры, нужные заказчику.

Пустотная плита перекрытия ПБ

Пустотная плита перекрытия ПБ

Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.

В то же время у плит ПБ нет монтажных петель, что усложняет и удорожает их монтаж. Пустотные отверстия нельзя использовать для зацепки, поскольку это может привести к разрушению торца, и тогда крюк вырвется. Поэтому установка осуществляется только с применением специальных траверс.

Траверсы для монтажа плит ПБ

Траверсы для монтажа плит ПБ

Выбор между плитами ПБ и ПК осуществляется конкретно для каждого строящегося объекта, исходя из особенностей планировки и бюджета. Разница между характеристиками пустотных плит перекрытия

ПК и ПБ представлена в таблице.

Критерий

ПК

ПБ

Несущая способность, кгс/м2

Стандартная – 800

Более широкий диапазон – от 300 до 1600.

Максимальная длина, м

7,2

12

Марка бетона

М200-М400

М400-М500

Использование предварительно напряженной арматуры

При длине от 4,2 м.

Для всех конструкций вне зависимости от длины.

Вес пустотной плиты перекрытия

Более легкие – на 4-6% легче, чем ПБ.

Тяжелее ПК.

Качество поверхности

Из-за формовки в металлической опалубке качество поверхности несколько хуже, чем у ПБ.

Минимальное количество дефектов, что позволяет экономить на отделочных работах.

Способы опирания

Выпускаются в нескольких видах:

  • ПК – опирание на 2 стороны;
  • ПКТ – опирание на 3 стороны;
  • ПКК – опирание на 4 стороны.

Могут опираться только на 2 стороны.

Прочие важные особенности

  • Увеличенный диаметр технологических пустот позволяет прокладывать в них инженерные коммуникации, к примеру, канализационные стояки (в случае возведения стен на пустотных плитах перекрытия).
  • Наличие монтажных петель облегчает транспортировку и монтаж.
  • Идеальные геометрические размеры с минимальными допусками.
  • Большой выбор типоразмеров с шагом 100 мм.
  • Возможность резки торцевой части под любым углом.

Обратите внимание: плиты ПБ дают проектировщику больше свободы, поскольку здесь размеры плиты не привязаны к стандартным – ее можно нарезать на заготовки разных габаритов.

Плиты перекрытия ПБ и ПК

Сравнение пустотных плит ПК и ПБ

Нюансы монтажа пустотных плит перекрытия

Стандартная средняя величина опорной поверхности – 100-120 мм. Но конкретная величина опирания зависит от того, на что опирают конструкцию:

  • На железобетон – 70 мм, максимум – 160 мм.
  • На кирпичную стену: минимум – 80 мм, максимум – 160 мм.
  • На газо- и пенобетон: минимум – 100-120 мм, оптимально – 150 мм.
  • На стальные конструкции – 70 мм.

Обратите внимание: это лишь ориентировочные значения – конкретная величина опирания выбирается в зависимости от проведенных расчетов.

Советуем изучить подробнее: «Самое важное о газобетоне: отличия от пенобетона, секреты распила и расчет объема».

Нельзя увеличивать величину опирания до 20 и более сантиметров. В таком случае конструкция будет работать не как плита, а как защемленная балка, из-за чего нагрузки распределяются уже иначе, нежели было принято при расчетах.

Для монтажа используют кран с грузоподъемностью, которая с небольшим запасом покрывает вес плиты. Как правило, тип крана, пути его передвижения по строительной площадке и точки, с которых будет осуществляться монтаж, указывают на строительном генеральном плане.

Кран для монтажа плит

Кран для монтажа плит перекрытия

Общая технология укладки плит перекрытия:

  1. Очищение поверхности, куда будет уложена конструкция, от мусора.
  2. Укладка на место контакта плиты с основанием арматурного прута – он поможет предотвратить выдавливание цементного раствора и строго контролировать вертикальность монтажа конструкций.
  3. «Расстилание» цементной смеси – еще называется растворной «постелью». Ее толщина составляет 2 см, и она необходима для надежного сцепления плиты со стенами.

Подготовка растворной постели для плиты

Подготовка растворной «постели» для плиты

Узел опирания пустотной плиты на стену

Узел опирания пустотной плиты на стену

Очень важно следующее – нельзя перекрывать одной плитой сразу 3 стены. В таком случае в ней возникают напряжения, которые не предусмотрены схемой армирования. В результате конструкция может просто треснуть. Если же по-другому уложить плиту не получается, тогда сверху в месте опирания на среднюю перегородку в конструкции делают пропил болгаркой.

Принципы опирания плит перекрытия

Принципы опирания плит перекрытия

Действительно ли нужно ли заделывать пустоты

При строительстве коттеджей и других малоэтажных зданий в теплый период года заделывать пустоты необязательно. Можно их либо оставить, либо заполнить монтажной пеной.

В остальных случаях пустоты рекомендуют заделывать на глубину опирания по двум причинам:

  • Участок защемления плиты испытывает значительные нагрузки и может быть разрушен.
  • Попадание внутрь пустот воды в зимний период, если на это время было приостановлено строительство, может спровоцировать появление трещин, поскольку лед по объему больше воды.

Если дом был оставлен на зиму без кровли и вам известно, что внутрь плит попала вода, в них нужно высверлить отверстие, сквозь которое вода сможет вытечь наружу. Иначе замерзшая вода просто разорвет плиту изнутри.

В случае необходимости организации временной кровли советуем изучить подробнее: «Гидроизоляционная мембрана FAKRO: ее функции, сфера применения, разновидности и технология монтажа».

Для заделки пустот на глубину опирания используют кладочный раствор на отсеве или крупном песке. Отверстия под монтажные петли можно заделать любым строительным раствором.

Обратите внимание: в среднем глубина заделывания пустот составляет 12-15 см.

В заключение

Пустотные плиты перекрытия – распространенный вид строительных конструкций, без которых сегодня трудно представить возведение зданий любого назначения. Использование таких плит позволяет снизить нагрузку на периметр сооружения, что удешевляет работы по возведению фундамента и стен. Еще из-за меньшего веса пустотки снижают усадку здания, что позволяет раньше приступать к отделочным работам.

Пустотные плиты перекрытия: характеристика, размеры и маркировка

Дата: 21 августа 2017

Просмотров: 3443

Коментариев: 0

Технические характеристики пустотных плит перекрытияТехнические характеристики пустотных плит перекрытия

Возведение многоэтажных зданий связано не только с разработкой проекта и определением места строительства. Важный момент – правильно выбрать железобетонные конструкции, к которым относятся пустотелые плиты перекрытия. Они используются в качестве связующих элементов при формировании межэтажной основы в постройках сборного типа и сборно-монолитных зданиях.

Повышенная несущая способность железобетонных элементов обеспечивает устойчивость возводимых строений. Перекрытия пустотные усиливаются предварительно напряженными стальными прутьями, эффективно поглощают шумы, обеспечивают надежную теплоизоляцию, обладают повышенной стойкостью к воздействию влаги и температуры.

Применяя плиты пустотные в строительной отрасли важно знать их эксплуатационные характеристики, конструктивные отличия, особенности изготовления, а также уметь расшифровать маркировку пустотной панели и выбрать плиту перекрытия в соответствии с действующей нагрузкой. Остановимся подробно на этих особенностях.

Они используются и в жилищном, и в промышленном строительствеОни используются и в жилищном, и в промышленном строительстве

Плиты перекрытия пустотные давно стали самым распространенным способом монтажа этой системы

Пустотелые плиты перекрытия – изготовление и конструкция

Панели перекрытия изготавливаются предприятиями по производству железобетона по различной технологии:

  • безопалубочным путем на специальном оборудовании с применением вибрационной трамбовки. На автоматизированной линии формируются панели пустотные, размеры которых определяются индивидуально путем резки непрерывно перемещающегося бетонного массива. В зависимости от требований клиента определяется длина, на которую разрезается пустотка. Габарит продукции, маркируемой ПБ, не превышает 12 м;
  • путем заливки бетонной смесью стационарно расположенной металлической опалубки длиной до 9 метров. В форме закреплены предварительно напряженные арматурные прутья и стальная сетка. Залитая бетонным раствором конструкция, находящаяся в каркасе, подвергается виброуплотнению и тепловой обработке в пропарочных камерах. Извлечение плиты и дальнейшее перемещение производится с помощью строповочных проушин. Стройматериал обозначается индексом ПК.

Элементы перекрытия пустотные конструктивно представляют собой железобетонный параллелепипед с полостями круглого сечения, выполненными параллельно продольной оси.

Наличие цилиндрических полостей повышает эксплуатационные характеристики:

  • положительно влияет на прочностные характеристики;
  • улучшает теплоизоляционные характеристики;
  • облегчает процесс прокладки инженерных коммуникаций;
  • снижает степень воздействия внешних шумов.
Однако при всей надежности стандартных плит важное значение имеет правильный выбор размеров, конструкции и типа элементаОднако при всей надежности стандартных плит важное значение имеет правильный выбор размеров, конструкции и типа элемента

Плиты перекрытия пустотные выпускаются в широкой номенклатуре, но их параметры достаточно жестко нормируются стандартами и строительными нормами

Пустотная панель производится из бетонного раствора тяжелых марок (М300–М400), усиливается стальной сеткой и специальной арматурой класса А3-А4, отличающейся повышенной устойчивостью к коррозионным процессам.

Пустотные плиты перекрытия – характеристика

Основными качествами облегченных пустотелых элементов являются:

  • повышенные прочностные характеристики;
  • уменьшенный по сравнению с полнотелыми конструкциями вес;
  • приемлемая цена;
  • высокая степень надежности;
  • теплоизоляционные свойства;
  • надежная звукоизоляция;
  • стойкость к воздействию огня.

Высокие эксплуатационные характеристики продукции с цилиндрическими полостями способствуют росту их популярности при возведении многоэтажных зданий.

Маркировка пустотных плит перекрытия – расшифровка аббревиатуры

Вся продукция, выпускаемая предприятиями железобетонных изделий, маркируется согласно требованиям стандарта. Это позволяет заказчикам и проектировщикам по маркировке определить необходимые параметры.

До настоящего времени реализуются плиты марки ПК, но они производятся по более старой технологии и имеют больший разброс размеровДо настоящего времени реализуются плиты марки ПК, но они производятся по более старой технологии и имеют больший разброс размеров

Маркировка стандартизована, например, ПБ 12-10-8

Например, продукция с маркировкой ПК 23.15-8 расшифровывается следующим образом:

  • ПК – обозначает плиту перекрытия с круглыми каналами, произведенную методом заливки в опалубку;
  • 23 – округленный размер изделия длиной 2280 мм, выраженный в дециметрах;
  • 15 – соответствует ширине, равной 1490 мм с округлением до дециметров;
  • 8 – допускаемая нагрузка на поверхность, соответствующая для данного стройматериала 800 кгс/м2, не учитывающая собственную массу.

Аналогичным образом можно расшифровать пустотную панель с обозначением ПБ 72.15-12,5:

  • ПБ – соответствует панели с цилиндрическими полостями, изготовленной безопалубочным методом;
  • 72 – округленный до дециметров размер изделия длиной 7180 мм;
  • 15 – соответствует ширине 1490 мм, округленной до дециметров;
  • 12,5 – нагрузка на поверхность, соответствующая для данного изделия 1250 кгс/м2, не учитывающая собственную массу.

Размеры бетонных плит перекрытия

Предназначенные для формирования межэтажного перекрытия плиты изготавливаются согласно действующему стандарту.

Стандартные плиты выпускаются длиной от 118 до 970 см, шириной от 99 до 350 см и высотой 22 смСтандартные плиты выпускаются длиной от 118 до 970 см, шириной от 99 до 350 см и высотой 22 см

На схеме видно, что основными геометрическими параметрами являются длина L, ширина B и высота H

Нормативным документом регламентируются следующие параметры:

  • длина изделия, составляющая 1,68–12 м;
  • ширина панели 0,98–1,48 м;
  • толщина плиты, равная 22 см;
  • диаметр цилиндрических полостей, находящихся в интервале 11,4–15,9 см;
  • марка бетона, из которого изготовлена строительная продукция М200–М400;
  • расход бетона, а также стальной арматуры для изготовления продукции;
  • масса конструкции 0,75–5 т;
  • величина расчетного усилия, выраженного в кгс/м2 800–

В зависимости от требований заказчика и области применения длина, ширина, толщина, а также диаметр каналов могут изменяться. Соответствие изделий требованиям государственного стандарта, соблюдение технологии изготовления являются гарантией надежности продукции, применяемой для формирования межэтажных оснований.

Какую нагрузку выдерживает плита перекрытия

Несущая способность пустотных плит перекрытия определяется стандартом, обеспечивается конструкцией изделия, применяемыми при изготовлении материалами, соблюдением технологических требований.

Общая нагрузка может быть представлена как сумма отдельных нагрузокОбщая нагрузка может быть представлена как сумма отдельных нагрузок

Чтобы определить, какую конструкцию перекрытия монтировать в доме, необходимо провести предварительный расчет, который, прежде всего, опирается на величину нагрузок

Элементы межэтажной основы с цилиндрическими каналами воспринимают следующие виды усилий:

  • постоянно действующие с верхней и нижней части статические нагрузки. Они создаются напольным покрытием, массой стяжки, элементами утепления, весом подвесного потолка, межкомнатных перегородок, колонн, мебели, осветительных приборов;
  • динамические усилия переменного характера, которые создаются перемещающимися по поверхности межэтажного основания людьми, домашними животными и подвижными элементами интерьера (мебелью и предметами на роликоопорах).

По площади приложения действующие усилия делятся следующим образом:

  • локальные или точечные, создаваемые подвешенным к потолку оборудованием или установленными колоннами;
  • распределенные, которая создается подвешенным навесным оборудованием, например, подвесным потолком или установленной на пол мебелью и предметами интерьера.

Довольно часто воздействие распределенных и точечных усилий осуществляется комплексно.

В противном случае их несущая способность будет сниженаВ противном случае их несущая способность будет снижена

Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку

Расчет максимальной нагрузки, которую способна выдержать бетонная панель, выполняют следующим образом:

  1. Разрабатывают детальную схему строения, учитывающую количество опорных элементов и особенности их размещения.
  2. Рассчитывают общую массу конструкций и элементов, воздействующих на несущую поверхность.
  3. Определяют действующие нагрузки путем деления суммарных усилий на количество межэтажных панелей.

При выполнении расчетов в обязательном порядке учитывают массу:

  • межкомнатных перегородок;
  • цементной стяжки;
  • материалов для утепления;
  • напольного покрытия;
  • мебели и оборудования.

На примере опорной конструкции с маркировкой ПК 23.15-8 (габаритом 1490х2280 мм, массой 1180 кг), допускаемая нагрузка на которую составляет 800 кгс/м2, рассмотрим алгоритм расчета:

  1. Определяем площадь основы путем перемножения габаритов 1,49 м х 2,28 м = 3,4 м2.
  2. Вычисляем действующую на квадратный метр основания нагрузку 1180:3,4=347 кг.
  3. Отнимаем от допускаемого стандартом усилия собственную массу 800-347=453 кг.
  4. Суммируем действующий на квадратный метр площади общий вес цементной стяжки, напольного покрытия, мебели, перегородок и людей (допустим, 250 кг).
  5. Сравниваем результат с ранее полученным значением 453-250=103 кг.
  6. Разница в 103 кг свидетельствует о достаточном запасе прочности на квадратный метр площади основания.
При недостаточной площади опирания возможна деформация стен, при излишней площади – повышается их теплопроводностьПри недостаточной площади опирания возможна деформация стен, при излишней площади – повышается их теплопроводность

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены

Большинство выпускаемых панелей рассчитаны на восприятие стандартной нагрузки, равной 800 кг/м2. Указанное значение является оптимальным для большинства жилых помещений. Однако, при необходимости, можно использовать изделия, способные воспринимать на квадратный метр поверхности нагрузку, равную 1–1,6 тонны.

Плиты пустотные – преимущества продукции

Главными достоинствами популярного строительного материала является:

  • отсутствие необходимости в монтаже промежуточных опорных балок при возведении строительных конструкций;
  • ускоренные темпы выполнения строительных мероприятий;
  • повышенная прочность произведенных промышленным образом изделий;
  • расширенная номенклатура выпускаемой продукции, позволяющая выбрать стройматериал требуемого размера;
  • отсутствие усадки, обеспечивающее соответствие размеров;
  • повышенная плоскостность, облегчающая процесс дальнейшей отделки;
  • устойчивость к воздействию вибрации, повышенной влажности, коррозии;
  • стойкость к повреждению грызунами и различными насекомыми;
  • возможность применения в различных климатических районах;
  • сохранение целостности при сейсмическом воздействии до 9 баллов.

К недостаткам относится только повышенная масса изделий, которые нуждаются в специальном грузоподъемном оборудовании для перемещения.

Итоги

Высокие эксплуатационные характеристики, которые имеют пустотелые элементы, в полном объеме оценили специалисты проектных организаций и профессиональные строители. Это позволяет широко применять их в строительстве.  Материал статьи поможет более детально ознакомиться с необходимой в многоэтажном строительстве продукцией.

Филонцев Виктор НиколаевичФилонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

размеры и вес пустотелых плит перекрытия. Какую нагрузку они выдерживают? Их несущая способность

Плитами перекрытия называется железобетонный вид конструкции, который находит свое применение во время стройки частного дома или промышленного объекта. Они применяются, чтобы разделять этажность подземных, надземных коробов домов жилого типа, зданий общественного и производственного назначения. Данные конструкции характеризуются большим количеством плюсов, среди которых можно выделить высокую несущую способность и небольшую стоимость.

Особенности

Пустотная плита перекрытия изготавливается из прочного бетона в совокупности со стальной арматурой высокого качества, которая может быть предварительно напряжена. Данная конструкция имеет форму прямоугольника, она оснащена сквозными воздушными круглыми камерами. Данная особенность определяет легкость пустотелых плит, поэтому они могут снижать общую нагрузку на фундамент и стенки. Их перемещение с использованием техники не доставляет дискомфорта, так как для этого имеются специальные петли.

Конструкция пустотелых плит более легкая, нежели у полнотелых, но при этом их прочность и надежность находится на высоком уровне. Присутствие полостей воздуха в данном изделии способствует тепло- и звукоизоляции. Изготовление плит данного вида осуществляется двумя путями:

  • безопалубочным, который подразумевает применение вибрационных трамбовок;
  • заливанием стационарных опалубок из металла бетонной смесью, после чего залитую конструкцию отправляют на виброуплотнение и обработку теплом.

Благодаря наличию полостей в форме цилиндра улучшаются такие эксплуатационные возможности плит:

  • увеличение прочности;
  • улучшение теплоизоляции;
  • облегчение процедуры прокладывания коммуникаций инженерами;
  • уменьшение влияния внешних звуков.

Достоинства и недостатки

Когда возводится сооружение, хочется сэкономить не одни лишь финансы, но и свое время, при этом сохраняя качество конструкции. Для того чтобы сооружение было надежным и безопасным, не стоит экономить на материалах. Оптимальный вариант плит перекрытия – пустотелые конструкции, которые характеризуются следующими достоинствами:

  • прочностью, безопасностью и долгим сроком эксплуатации;
  • стойкостью к влаге и жидкости;
  • стойкостью к пожарам до 3 часов;
  • простотой и быстротой монтажа;
  • возможностью использования как вариант несущей стены.

Если сравнивать полнотелые плиты и пустотелые, то вторые имеют такие преимущества:

  • высокий уровень тепло- и звукоизоляции благодаря нахождению воздуха внутри;
  • простота проведения коммуникаций и как следствие сокращение времени на отделочные процессы;
  • возможность применения в сейсмоопасных зонах;
  • высокий уровень несущей способности;
  • простота перевозки и монтажа;
  • увеличение полезного объема возводимого сооружения;
  • нагружать перекрытие можно сразу после монтажа без бетонных стяжек;
  • невысокая стоимость, которая основывается на небольшом расходе бетона и арматуры.

Недостатков пустотелые конструкции перекрытий практически не имеют, но к минусам все же можно отнести следующие особенности:

  • ограниченная доступность, которая заключается в том, что на сегодняшний день небольшое число компаний занимается их производством;
  • при установке плит данного типа необходимо использовать специальную тяжелую технику.

Характеристики

От размера круглопустотной плиты будет зависеть ее цена, кроме того, учитываются параметры в виде длины, ширины, веса.

Конструкции данного типа могут характеризоваться такими габаритами:

  • длиной плиты – 1,68-12 м;
  • шириной – 0,98-1,48 м;
  • толщиной конструкции – 22 см;
  • диаметром плоскости цилиндра – 11,4-15,9 см;
  • маркой бетона – М200-М400;
  • количеством использованного бетона и арматуры при производстве будущих основ перекрытия;
  • весом – 0,75-5 тонн;
  • показателем расчетных усилий – 800 кг/см2.

Стоит помнить, что во время производства плиты с пустотами должны полностью соблюдаться технологии ее изготовления. Только таким образом можно быть уверенным в надежности той продукции, с помощью которой формируется межэтажное основание.

Разновидности конструкций.

  • ПК характеризуется стандартной толщиной в 22 см, наличием сквозных полостей цилиндрической формы. Плиты изготавливаются из железобетона, который имеет класс не менее В15.
  • ПБ – этот вид изделий получают при помощи безопалубочного метода, используя конвейер. При изготовлении данных конструкций используется особый метод армирования, с его помощью отрезание происходит без потерь прочности. Так как плиты имеют ровную поверхность, последующая отделка полов, потолков осуществляется легче.
  • ПНО – облегченный вид конструкции, что произведен путем безопалубочного метода. Отличием от предыдущего вида можно назвать меньшую толщину в 0,16 метра.
  • НВ – внутренний тип настила, производимый из железобетона класса В40, имеющий армирование в один ряд, что является предварительно напряжённым.
  • НВК является внутренним типом настила, который имеет напряженное армирование в два ряда и толщину в 26,5 сантиметров.

При производстве конструкций для перекрытий предварительно напряженную арматуру подвергают сжимающей напряженности в пунктах, где будет осуществляться самое большое растяжение. По прохождению данной обработки преднапряженные круглопустотные конструкции становятся более прочными, устойчивыми. Характеристика таких приспособлений содержит обозначение «предварительно напряженная плита».

Стандартные габариты круглопустотных плит толщиной 0,22 м (ПК, ПБ, НВ) и 0,16 м (ПНО) характеризуются длиной 980-8990 мм, что в маркировке фиксируется как 10-90. Дистанция между соседствующими габаритами – 10-20 сантиметров. Ширина полноразмерного товара составляет 990 (10), 1190 (12), 1490 (15) миллиметров. Чтобы потребителю не приходилось резать изделия, применяются элементы добора, ширина которых составляет 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) миллиметров.

ПБ характеризуются длиной до 12 метров. Если данный показатель составляет более 9 метров, то толщина должна соответствовать 22 сантиметрам или же несущая способность плиты будет меньше. Изделия серии НВК, НВКУ, 4НВК могут характеризоваться габаритами, которые не подходят к стандартным. Расстояние между пустотами плит назначается с использованием параметров оборудования, что используется на заводе. Согласно ГОСТ дистанция должна составлять меньше, чем следующие показатели:

  • для плит 1ПК, 1ПКТ, 1ПКК, 2ПК, 2ПКТ, 2ПКК, 3ПК, 3ПКТ, 3ПКК и 4ПК – 185;
  • для конструкций типа 5ПК – 235 миллиметров;
  • 6ПК – 233 миллиметров;
  • 7ПК – 139 миллиметров.

Оптимальным количеством пустот в данной конструкции считается 6 штук.

Маркировка

Каждый тип пустотелых плит перекрытий оснащается маркировкой, которая соответствует стандартам качества. Благодаря этому заказчик и проектировщик могут определить нужные параметры. На торце конструкции потребитель может увидеть маркировку, дату изготовления, массу и штамп ОТК.

В стандартной маркировке имеются несколько букв, которые обозначают серию, а также 3 группы цифр, определяющие размеры, несущую возможность. Обе группы имеют вид двух цифр, которые считаются обозначением длины, а также ширины в дециметрах. Данные показатели округляются до целых чисел в большую сторону. Последняя группа представлена в виде единой цифры, она определяет равномерность распределения нагрузок в кПа.

Показатель этот также округляется.

Пример маркировки: ПК 23-5-8. Ее расшифровка такая: плита имеет круглые пустоты, она характеризуется длиной в 2280, шириной в 490 миллиметров, при этом конструкция обладает несущей способностью в 7,85 кПа. Есть такие виды изделий, что оснащаются маркировкой, дополненной латинскими обозначениями, что определяют типы прутьев. Один из примеров маркировки: ПК 80-15-12,5 обозначает, что изготовление каркаса осуществлялось из напряженной арматуры. В качестве дополнения на пустотелых конструкциях имеются следующие обозначения:

  • т – бетон тяжелого типа;
  • а – наличие вкладышей для уплотнения;
  • э – формирование при помощи экструзионного метода.

Какую нагрузку выдерживают?

Несущая способность плит перекрытия определяется стандартом, который регулирует соблюдение изготовления по технологии, что применяется в момент их производства. Расчет допустимой максимальной нагрузки железобетонных элементов нужен, чтобы узнать, какой показатель выдержит конструкция, и тем самым избежать ее разрушения. Нагрузка на пустотную конструкцию перекрытия бывает статистической и динамической. К первым относят те элементы, что располагаются или прикрепляются к плите. К динамическим относят все, что осуществляет передвижение по конструкции.

Нагрузки также могут быть равномерно и неравномерно распределены. Например, для здания, где живут люди, высчитывают равномерно распределенную нагрузку, которая определяется в Ньютонах на метр или кг/см. Обычная плита с пустотами высчитывается по распределенной нагрузке, которая равна 400 кг на м2. К данному показателю необходимо добавить массу конструкции, а это примерно 2,5 центнера, стяжки и керамику, что весят около 1 центнера. Высчитанную массу необходимо умножить на коэффициент надежности (1,2). В итоге выходит 900 кг/м2. Также есть специально разработанные документы, которые позволяют с точностью рассчитать нагрузку на железобетонную плиту, что имеет армирование.

Для расчета оптимальной нагрузки необходимо знать вес всех элементов, которые будут сказывать на ее влияние, а именно цементно-песчаных стяжек, перегородок из гипсобетона, массы напольного покрытия и теплоизоляции. После суммирования всех вышеперечисленных показателей необходимо разделить число на количество панелей, которые будут присутствовать в здании. Таким же образом можно высчитать максимально предельную нагрузку на каждую из пустотных конструкций.

Многие панели, которые имеются в продаже, характеризуются стандартным показателем несущей способности, который равняется 800 кг/м2.

Правила монтажа

Для осуществления надежного монтажа пустотных плит перекрытия стоит точно соблюдать все правила. В случае если площадь опоры недостаточна, могут деформироваться стены, а в ситуации с излишком площади возможно увеличение теплопроводности. При установке плит данного вида стоит брать во внимание максимальную глубину опоры:

  • для кирпичного сооружения – 9 сантиметров;
  • для газобетонного и пенобетонного – 15 сантиметров;
  • для конструкций из стали – 7, 5 сантиметров.

В данном процессе стоит учитывать, что глубина заделки панели в стене не должно быть более чем 16 см для легкого блочного и кирпичного здания, а также 12 см для конструкции из бетона и железобетона.

До того как начать установку плит, окраинные пустоты необходимо заделать легкой смесью из бетона на глубину 0,12 метра.

Категорически не рекомендуется осуществлять монтаж плит без использования раствора. На рабочей поверхности укладывается слой раствора не меньше чем в 2 миллиметра. Благодаря данному мероприятию нагрузка на стену передается равномерно. Обустраивая плиты на хрупкую стену, необходимо сделать процедуру армирования, благодаря которой не будет выгибания блоков. Для того чтобы уменьшить теплопроводность плит перекрытия, стоит снаружи утеплить конструкцию.

Покупая пустотные панели перекрытий, стоит обращать внимание на их качество, внешний вид и наличие сертификатов, так как от них будет зависеть безопасность. Использование пустотных плит обеспечивает небольшую нагрузку на весь периметр сооружения, гарантирует высокую прочность и надежность сооружения.

Этот вид конструкций способствует меньшей осадке здания, нежели при использовании полнотелых вариантов, к тому же цена на них приемлемая.

О том, как правильно уложить плиты перекрытия, вы можете узнать из видео ниже.

Пустотные плиты перекрытия: размеры, вес, характеристики

В строительстве капитальных многоэтажных зданий и сооружений в качестве межэтажных перекрытий используется несколько видов плит: монолитные плиты заводского изготовления, монолитные плиты, залитые непосредственно в местах установки и плиты перекрытия пустотелые заводского изготовления.

СодержаниеСвернуть

пустотелые плиты перекрытия

При всех прочих равных условиях последний вариант обладает принципиальными преимуществами: относительно меньший вес пустотелой плиты перекрытия, экономия бетона, хорошие теплоизоляционные и шумоизоляционные качества.

Особенности пустотелых плит перекрытия ГОСТ 9561-91

Плиты – это стандартный продукт, изготавливающийся в соответствии с требованиями действующего регламентного документа ГОСТ 9561-91. В соответствии с допустимыми сторонами опирания, габаритными размерами, а также размерами и геометрией пустот изделия подразделяются на типы.

Типы, допустимые стороны опирания, диаметры отверстий и габаритные размеры пустотелых плит перекрытия по ГОСТу 9561-91 сводим в таблицу:

Табл.1

Тип изделияГабаритные размерыДиаметр отверстий, ммГеометрия отверстий
Длина, мШирина, мТолщин., мм
1ПК2,4-7,5

1,0-3,6











220

159круглая
2ПК140
3ПК127
1ПК91,1,2,1,5159
1ПКТ

3,6-7,5



2,4-3,6

159
2ПКТ140
3ПКТ127
1ПКК

2,4-3,6



4,8-6,6

159
2ПКК140
3ПКК127
4 ПК2,4-9,0

1,0;1,2;1,5

260159
5 ПК6,0;9,0, 12,0260180
6 ПК12,0300203
7 ПК3,6;6,31,0;1,2;1,5;1,8160114
ПГ6,0;9,0;12,01,0;1,2;1,5260Грушеобразная

Примечание. Крепеж для пустотелых плит перекрытия оговаривается в технических требованиях чертежа на конкретный объект. В качестве крепежа используют: стальные закладные, вылеты стальной арматуры, вырезы, отверстия и др.

Перемещение и монтаж изделий осуществляется с помощью захватов, конструкция которых согласовывается в каждом конкретном случае. Как правило, это стальное петлеобразное закладное изделие, расположенное по 4-м углам плиты.

Маркировка плит

Материал для изготовления пустотных плит: тяжелый, силикатный, легкий бетон и арматурная сталь различных классов. Тип бетона и класс арматуры, а также другие сведения (габариты, допустимая нагрузка, сейсмоустойчивость и др.) о конкретном изделии содержится в его маркировке. В частности, легкий бетон обозначится буквой «Л», силикатный буквой «С», тяжелый бетон не обозначается. Пример маркировки: 2ПК24.10-5А-VС-С6.

Расшифровка маркировки:

  • 2ПК: пустотная плита перекрытия толщиной 220 миллиметров с круглыми пустотами диаметром 140 миллиметров, опирание по двум сторонам.
  • 24: длина 2,400 м.
  • 10: ширина 1 м.
  • 5: показатель допустимой нагрузки на плиту 5 кПа (500 кг/м2).
  • А- V: использовано стержневое армирование класса А- V.
  • С: силикатный бетон.
  • С6: можно использовать для оснащения зданий сейсмоустойчивых до 6 баллов.

Сколько весит пустотелая плита перекрытия

Масса плиты перекрытия указывается в прайсах продавца и зависит от габаритов и числа пустот. Если у застройщика имеется старая пустотная плита, приобретенная по случаю можно рассчитать ее примерный вес самостоятельно.

Пустотелые плиты перекрытия и их виды

Рассмотрим технологию расчета на следующем примере:

Пустотная плита перекрытия длиной 2,5 м, шириной 1,5 метра, толщиной 0,25 метра, с 5-тью круглыми отверстиями диаметром 0,14 м. Плита изготовлена из бетона со средней плотностью 2 500 кг/м3. Расчет:

  • Используя формулу определения объема параллелепипеда определяем массу монолитной плиты без отверстий: 2,5х1,5х0,25х2500=2343 кг. Здесь: 2,5 длина плиты, 1,5 ширина плиты, 0,25 толщина плиты, 2500 плотность бетона.
  • Используя формулу расчета объема цилиндра определяем «массу» одного отверстия: 3,14х(0,14/2)2х2,5х2500=96кг. Здесь: 3,14 число Пи, (0,14/2)2 радиус отверстия, возведенный в квадрат, 2,5 длина цилиндра равная длине плиты, 2 500 плотность бетона.
  • Определяем общий вес «отверстий»: 96х5=480 кг. Здесь: 5 – число отверстий.
  • Определяем вес плиты без «отверстий»: 2343-480=1863 кг весит наша пустотная плита.

Примечание. Учитывая, что в конструкции плит перекрытия той или иной конструкции имеются скосы и монтажные пазы, реальная масса конкретного изделия будет несколько меньше расчетной.

Допустимые нагрузки пустотелой плиты перекрытия

Точный расчет допустимых статических нагрузок на плиту перекрытия сложен и является темой отдельной публикации. В рамках этой статьи будет приведен пример укрупненного расчета допускаемой нагрузки на пустотную плиту перекрытия. В качестве примера рассмотрим изделие 2ПК24.10-5А-VС-С6.

Исходные данные:

  • Изделие, имеющее маркировку 2ПК25.15-5А-VС-С6, вес которого рассчитан выше. Данная плита перекрытия допускает статическую нагрузку величиной 500 кг/м2.
  • Суммарная нагрузка от мебели, домочадцев и другого оборудования 50 кг/м2.
  • Нагрузка от собственного веса плиты составляет: 1863/(2,5х1,5)=496 кг/м2.
  • Суммарная нагрузка на плиту составляет 496+50=546 кг/м2.

Вывод. Плита перекрытия 2ПК24.10-5А-VС-С6 не соответствует реальной нагрузке. Следует использовать плиту перекрытия, обладающую большей допускаемой нагрузкой.

Важное замечание! На основании практики возведения зданий и сооружений, строители разработали очень простой расчет толщины плиты перекрытия зависящий от длины пролета. Формула расчета: расстояние межу опорами (стенами) /32.

Пример. Расстояние между опорами (стенами) составляет 6 метров. Следовательно, толщина плиты перекрытия должна соответствовать 6/32=180 мм, не менее.

Заключение

Расчет пустотелых плит перекрытия по применяемости для строительства зданий и сооружений должен производиться специализированными компаниями, обладающими штатом опытного квалифицированного инженерного персонала.

Размеры пустотных плит перекрытия по ГОСТу – особенности и стандарты

Плиты – это изделия из железобетона, которые используются для создания чердачных, цокольных и междуэтажных перекрытий. Самые популярные у застройщиков – это многопустотные ЖБИ. У них отличные технические и эксплуатационные характеристики. Также эти плиты отличаются малой массой. Благодаря им нагрузка, которая создается на фундамент, становится минимальной. Что касается размеров плит, то они отличаются и зависят от ряда особенностей, связанных с их изготовлением, а также от разновидностей этих изделий.



Марки пустотных плит

Размеры плит перекрытия пустотных по ГОСТу

Плиты многопустотного вида изготавливаются с использованием двух главных технологий:

  1. Старая или опалубочная, когда формы заливаются таким материалом, как бетон, а затем происходит его уплотнение с применением особого оборудования. Плиты, которые изготавливают согласно данной технологии, имеют большие продольные пустоты. Они отличаются круглой формой, а их диаметр может быть до 160 мм. Это дает возможность выполнять прокладку по ним разных инженерных коммуникаций, например, канализационных стоянок.
  2. Новая или безопалубочная. Благодаря этой технологии ЖБИ изготавливаются в процессе бесперебойного формования на автоматических линиях конвейеров. Подача бетона происходит в особые машины, которые называются слипформеры. Благодаря этому он уплотняется. После происходит тепловая обработка длинных плит-полуфабрикатов. После того, как бетон стал достаточно прочным, выполняется резка требуемых размеров и под любым углом. Последний момент особенно актуален в том случае, если требуется изготовить перекрытия пролетов, которые имеют нестандартную форму. Такие ЖБИ имеют точные геометрические параметры, а их лицевая поверхность гладкая. Благодаря этому затраты, связанные с отделочными работами, значительно сокращаются.

По технологии опалубочного типа изготавливают обычные и облегченные изделия из железобетона. Первые из них – это ПК, толщина которых достигает 220 мм, а второй тип изделий – ПНО с толщиной 160 мм. ПК применяются для сооружений разного назначения, а ПНО — при возведении малоэтажных строений.

Безопалубочный метод формования применяется в сфере изготовления плит марки ПБ универсального типа. Их толщина достигает 220 мм. Также этот метод используется и для облегченных ЖБИ марок 3,1ПБ и 1,6ПБ. Обычно эти типы конструкций требуются для создания перекрытия в разнообразных малоэтажных строениях.

Что касается маркировки изделий, то она выполняется по ГОСТ 23006. Марка включает в себя главные технические параметры в зашифрованном виде. Сюда относится несущая способность, а также габариты плиты.

Давайте рассмотрим один из примеров расшифровки такой марки изделия, как ПК-25-12-8:

  • ПК – это плита кругло пустотная, которая изготавливается по опалубочной технологии.
  • Цифра 25 указывает на длину в дециметрах, а цифра 12 – на ширину изделия.
  • Цифра 8 – это несущая способность, которая измеряется в кПа.

Все размеры изделий округляются. Длина меньше 0,2 дм, а ширина – на 0,1 дм. Это означает, что реальные размеры изделия равняются 24,8 и 11,9 дм.

Маркировка разных иных типов плит выполняется аналогичным способом. Отличие здесь только одно, и оно заключается в том, что первые буквы указывают на название изделия. Так, ПБ расшифровывается, как пустотная плита, которая создана способом без опалубочного формования. ПНО же расшифровывается, как пустотная плита облегченного типа. Ее толщина составляет 160 мм, и изготавливается она опалубочным методом. В конце возможны разные дополнения. Например, буква «т» означает, что при создании изделия применялся такой материал, как тяжелый бетон. Значение АтV указывает на применения в целях армирования преднапряженной арматуры, а буква «а» — на то, что на торцах, в местах технологических отверстий имеются специальные уплотняющие вкладыши.



Размеры и вес

Размеры плит перекрытия пустотных по ГОСТу

Среди большого разнообразия пустотных плит есть разные изделия. Например, ЖБИ изготавливаются с шагом, который равняется 10 см по длине. По ширине эти изделия бывают четырех размеров, а именно 1 м и 1,2 м, а также 1,5 м и 1,8 м. Чтобы выбрать ту продукцию, которая нужна именно вам, следует обращать внимание на эти параметры. Так вы сможете выполнить перекрытие пролетов почти любых типов.

Стандартная пустотная плита перекрытия ПК либо ПБ имеет толщину, которая равняется 220 мм. Что касается облегченных типов изделий из железобетона марок ПНО, 3,1ПБ и 1,6ПБ, то их размеры составляют 160 мм.

Ширина изделия может равняться и 1,8 м, однако подобные плиты продаются намного реже, чаще всего их делают под заказ. Оптимальный размер составляет 1,2 м. Подобные ЖБИ являются более удобными. Их легче перевозить в кузове автомобиля и затем раскладывать. Благодаря безопалубочной технологии современного типа и в результате того, что поперечное армирование в этих плитах отсутствует, изготовители могут резать плиты ПБ на разные элементы. Благодаря этому исключаются всевозможные сложности, связанные с перекрытиями пролетов, которые имеют необычную конфигурацию.

Плиты могут иметь разный вес, который обычно составляет от 0,3 до 5 т. Этот параметр зависит от габаритов изделия. Заметим, что если сравнивать его с несущими монолитными конструкциями, то в этих видах изделий он гораздо меньший. Также ЖБИ незначительно отличаются от цельных перекрытий из железобетона по своим техническим особенностям. Благодаря этому становится возможным уменьшить нагрузку, которая создается на фундамент, а также не потерять характеристики прочности.



Виды нагрузок на железобетонную конструкцию

Несущая способность разных плит перекрытия равняется 300 — 1600 кг/м2 и зависит обычно от марки бетона, который используется для их изготовления. При этом самыми популярными изделиями в строительной сфере являются плиты, которые могут выдерживать нагрузку в пределах 800 кг/м2 и при этом не терять свою прочность.

Типы нагрузок на конструкции:

  • Постоянные, статические – воздействие происходит все время эксплуатации. Сверху эти нагрузку создают разные строительные конструкции, например, перегородки между комнат и стяжка пола, а также мебель и разные отделочные материалы. Снизу нагрузки происходят от приборов освещения, оборудования навесного типа и подвесных потолков.
  • Временные, динамические – воздействие происходит в течение ограниченного времени. Это нагрузки от движения, от бытовой техники и оборудования, а также снега.



Распределенный и точечный виды нагрузок

Нагрузки также отличаются по площади, на которую они приходятся:

  • Распределенные – нагрузки равномерно расходятся на значительную площадь плиты. Пример — навесные потолки.
  • Точечные – фокусируются в единственной точке. Это потолочные люстры и разное иное подобное оборудование.

Комплексные нагрузки являются одними из наиболее сложных (если говорить о расчетах). Например, ванная в наполненном виде отличается распределением нагрузок, а ее опоры создаются точечные нагрузки. В пустом виде нагрузки, которые создаются ею, являются статическими, а в случае наполнения водой – динамические.



Расчет допустимых нагрузок

Точный расчет нагрузок, которые воздействуют на плиты, выполняется при разработке подробной схемы данного сооружения. В этом случае следует учитывать количество опор, которые оказывают давление. Также берут во внимание и их местонахождение. Далее рассчитывается суммарный вес конструкций и предметов, от которых идет нагрузка. Эта суммарная нагрузка делится на количество плит перекрытия.

Чтобы проверить прочность конструкции, можно выполнить определенный расчет. Возьмем в качестве примера такую плиту, как ПБ-25-15-8, вес которой составляет 1230 кг:

  • Вначале определяется площадь основы. Для этого мы умножаем 2,48 на 1,49. В результате получается 3,7 м2.
  • Далее следует определить нагрузку на один метр квадратный, которая создается своим весом. Для этого 1230 делится на 3,7 и получается 332 кг/м2.
  • После этого происходит расчет разницы между так называемой номинальной нагрузкой и той нагрузкой, которая происходит от своего веса. Для этого от 800 отнимается 332 и получается 468 кг/м2.
  • Далее узнается разница между подлинной несущей способностью и нагрузками, которые воздействуют на него. Так, согласно СНиП этот параметр равняется 150 кг/м2 (здания жилого типа). Учитывая коэффициент запаса прочности 1,3 – 193, выполняется округление до 200 кг/м2. Так, получается следующее уравнение — 468-200=228 кг/м2.
  • Получается, что запас прочности исследуемого нами изделия из железобетона равняется 228 кг/м2.



Государственные стандарты и технические требования

Размеры плит перекрытия пустотных по ГОСТу

Действующим стандартом на такие изделия является ГОСТ 26434-2015. В этом нормативном документе рассматриваются габариты изделий, их виды и параметры. Главные стандарты образца, которые используются к многопустотным плитам:

  • ГОСТ 9561-91 для изделий, изготовленных из легкого, тяжелого, а также из плотного бетона. Они используются для создания конструкций горизонтального типа в разных по назначению сооружениях. В этом нормативе указываются разные технические требования, которые касаются создания многопустотных изделий из железобетона.
  • ГОСТ 21779 включает в себя технологические допуски. Сюда входят 5 и 6 классы точности.
  • ГОСТ 13015 указывает на правила приемки, а также перевозки и хранения.
  • Обычные габариты изделий указываются в ГОСТ 26434-2015 и в ГОСТ 9561-91.



Отличительные особенности многопустотных плит

Если сравнивать эти плиты с изделиями полнотелого типа и разными монолитными конструкциями из железобетона, то у них есть ряд преимуществ:

  • Значительная прочность при малом весе. Благодаря этому снижается нагрузка на фундамент.
  • Параметры плит очень точны, особенно в серии ПБ.
  • Отличные тепловые свойства и замечательная звукоизоляция.
  • Отличная устойчивость к разным нагрузкам.
  • Возможность размещения разнообразных коммуникаций.
  • Применения в различных режимах температур и других климатических особенностей.
  • Значительный выбор изделий.
  • Простой и достаточно быстрый по времени монтаж.

Но у этих плит есть и минус, который заключается в том, что для их укладки нужно привлекать грузоподъемную технику. Впрочем, данная особенность — это не только минус. Дело в том, что при наличии автокрана монтаж ЖБИ происходит в очень краткие сроки.



Стоимость плит

Что касается стоимости изделий из железобетона, то она зависит от габаритов, марки, а также несущей способности. Кроме того, на цену влияет и производитель изделия. Цена устанавливается поставщиком. За основу берется рекомендованная компанией стоимость. Это и является причиной различия цен в разных фирмах.



Если вам необходимо заказать многопустотные плиты перекрытия, то следует обратиться в IS GROUP. Мы готовы предоставить различные конструкции, в любой регион страны. У нас вы сможете найти различные дорожные плиты, аэродромные плиты блоки ФБС, СВАИ, плиты перекрытия и многие другие плиты ЖБИ. Доставка осуществляется железнодорожным транспортом. Если в вашем городе нет компании, которая может обеспечить вас строительными материалами, то обязательно обратитесь к нам.

Размеры пустотных плит перекрытия по ГОСТу – особенности и стандарты

Плиты – это изделия из железобетона, которые используются для создания чердачных, цокольных и междуэтажных перекрытий. Самые популярные у застройщиков – это многопустотные ЖБИ. У них отличные технические и эксплуатационные характеристики. Также эти плиты отличаются малой массой. Благодаря им нагрузка, которая создается на фундамент, становится минимальной. Что касается размеров плит, то они отличаются и зависят от ряда особенностей, связанных с их изготовлением, а также от разновидностей этих изделий.



Марки пустотных плит

Размеры плит перекрытия пустотных по ГОСТу

Плиты многопустотного вида изготавливаются с использованием двух главных технологий:

  1. Старая или опалубочная, когда формы заливаются таким материалом, как бетон, а затем происходит его уплотнение с применением особого оборудования. Плиты, которые изготавливают согласно данной технологии, имеют большие продольные пустоты. Они отличаются круглой формой, а их диаметр может быть до 160 мм. Это дает возможность выполнять прокладку по ним разных инженерных коммуникаций, например, канализационных стоянок.
  2. Новая или безопалубочная. Благодаря этой технологии ЖБИ изготавливаются в процессе бесперебойного формования на автоматических линиях конвейеров. Подача бетона происходит в особые машины, которые называются слипформеры. Благодаря этому он уплотняется. После происходит тепловая обработка длинных плит-полуфабрикатов. После того, как бетон стал достаточно прочным, выполняется резка требуемых размеров и под любым углом. Последний момент особенно актуален в том случае, если требуется изготовить перекрытия пролетов, которые имеют нестандартную форму. Такие ЖБИ имеют точные геометрические параметры, а их лицевая поверхность гладкая. Благодаря этому затраты, связанные с отделочными работами, значительно сокращаются.

По технологии опалубочного типа изготавливают обычные и облегченные изделия из железобетона. Первые из них – это ПК, толщина которых достигает 220 мм, а второй тип изделий – ПНО с толщиной 160 мм. ПК применяются для сооружений разного назначения, а ПНО — при возведении малоэтажных строений.

Безопалубочный метод формования применяется в сфере изготовления плит марки ПБ универсального типа. Их толщина достигает 220 мм. Также этот метод используется и для облегченных ЖБИ марок 3,1ПБ и 1,6ПБ. Обычно эти типы конструкций требуются для создания перекрытия в разнообразных малоэтажных строениях.

Что касается маркировки изделий, то она выполняется по ГОСТ 23006. Марка включает в себя главные технические параметры в зашифрованном виде. Сюда относится несущая способность, а также габариты плиты.

Давайте рассмотрим один из примеров расшифровки такой марки изделия, как ПК-25-12-8:

  • ПК – это плита кругло пустотная, которая изготавливается по опалубочной технологии.
  • Цифра 25 указывает на длину в дециметрах, а цифра 12 – на ширину изделия.
  • Цифра 8 – это несущая способность, которая измеряется в кПа.

Все размеры изделий округляются. Длина меньше 0,2 дм, а ширина – на 0,1 дм. Это означает, что реальные размеры изделия равняются 24,8 и 11,9 дм.

Маркировка разных иных типов плит выполняется аналогичным способом. Отличие здесь только одно, и оно заключается в том, что первые буквы указывают на название изделия. Так, ПБ расшифровывается, как пустотная плита, которая создана способом без опалубочного формования. ПНО же расшифровывается, как пустотная плита облегченного типа. Ее толщина составляет 160 мм, и изготавливается она опалубочным методом. В конце возможны разные дополнения. Например, буква «т» означает, что при создании изделия применялся такой материал, как тяжелый бетон. Значение АтV указывает на применения в целях армирования преднапряженной арматуры, а буква «а» — на то, что на торцах, в местах технологических отверстий имеются специальные уплотняющие вкладыши.



Размеры и вес

Размеры плит перекрытия пустотных по ГОСТу

Среди большого разнообразия пустотных плит есть разные изделия. Например, ЖБИ изготавливаются с шагом, который равняется 10 см по длине. По ширине эти изделия бывают четырех размеров, а именно 1 м и 1,2 м, а также 1,5 м и 1,8 м. Чтобы выбрать ту продукцию, которая нужна именно вам, следует обращать внимание на эти параметры. Так вы сможете выполнить перекрытие пролетов почти любых типов.

Стандартная пустотная плита перекрытия ПК либо ПБ имеет толщину, которая равняется 220 мм. Что касается облегченных типов изделий из железобетона марок ПНО, 3,1ПБ и 1,6ПБ, то их размеры составляют 160 мм.

Ширина изделия может равняться и 1,8 м, однако подобные плиты продаются намного реже, чаще всего их делают под заказ. Оптимальный размер составляет 1,2 м. Подобные ЖБИ являются более удобными. Их легче перевозить в кузове автомобиля и затем раскладывать. Благодаря безопалубочной технологии современного типа и в результате того, что поперечное армирование в этих плитах отсутствует, изготовители могут резать плиты ПБ на разные элементы. Благодаря этому исключаются всевозможные сложности, связанные с перекрытиями пролетов, которые имеют необычную конфигурацию.

Плиты могут иметь разный вес, который обычно составляет от 0,3 до 5 т. Этот параметр зависит от габаритов изделия. Заметим, что если сравнивать его с несущими монолитными конструкциями, то в этих видах изделий он гораздо меньший. Также ЖБИ незначительно отличаются от цельных перекрытий из железобетона по своим техническим особенностям. Благодаря этому становится возможным уменьшить нагрузку, которая создается на фундамент, а также не потерять характеристики прочности.



Виды нагрузок на железобетонную конструкцию

Несущая способность разных плит перекрытия равняется 300 — 1600 кг/м2 и зависит обычно от марки бетона, который используется для их изготовления. При этом самыми популярными изделиями в строительной сфере являются плиты, которые могут выдерживать нагрузку в пределах 800 кг/м2 и при этом не терять свою прочность.

Типы нагрузок на конструкции:

  • Постоянные, статические – воздействие происходит все время эксплуатации. Сверху эти нагрузку создают разные строительные конструкции, например, перегородки между комнат и стяжка пола, а также мебель и разные отделочные материалы. Снизу нагрузки происходят от приборов освещения, оборудования навесного типа и подвесных потолков.
  • Временные, динамические – воздействие происходит в течение ограниченного времени. Это нагрузки от движения, от бытовой техники и оборудования, а также снега.



Распределенный и точечный виды нагрузок

Нагрузки также отличаются по площади, на которую они приходятся:

  • Распределенные – нагрузки равномерно расходятся на значительную площадь плиты. Пример — навесные потолки.
  • Точечные – фокусируются в единственной точке. Это потолочные люстры и разное иное подобное оборудование.

Комплексные нагрузки являются одними из наиболее сложных (если говорить о расчетах). Например, ванная в наполненном виде отличается распределением нагрузок, а ее опоры создаются точечные нагрузки. В пустом виде нагрузки, которые создаются ею, являются статическими, а в случае наполнения водой – динамические.



Расчет допустимых нагрузок

Точный расчет нагрузок, которые воздействуют на плиты, выполняется при разработке подробной схемы данного сооружения. В этом случае следует учитывать количество опор, которые оказывают давление. Также берут во внимание и их местонахождение. Далее рассчитывается суммарный вес конструкций и предметов, от которых идет нагрузка. Эта суммарная нагрузка делится на количество плит перекрытия.

Чтобы проверить прочность конструкции, можно выполнить определенный расчет. Возьмем в качестве примера такую плиту, как ПБ-25-15-8, вес которой составляет 1230 кг:

  • Вначале определяется площадь основы. Для этого мы умножаем 2,48 на 1,49. В результате получается 3,7 м2.
  • Далее следует определить нагрузку на один метр квадратный, которая создается своим весом. Для этого 1230 делится на 3,7 и получается 332 кг/м2.
  • После этого происходит расчет разницы между так называемой номинальной нагрузкой и той нагрузкой, которая происходит от своего веса. Для этого от 800 отнимается 332 и получается 468 кг/м2.
  • Далее узнается разница между подлинной несущей способностью и нагрузками, которые воздействуют на него. Так, согласно СНиП этот параметр равняется 150 кг/м2 (здания жилого типа). Учитывая коэффициент запаса прочности 1,3 – 193, выполняется округление до 200 кг/м2. Так, получается следующее уравнение — 468-200=228 кг/м2.
  • Получается, что запас прочности исследуемого нами изделия из железобетона равняется 228 кг/м2.



Государственные стандарты и технические требования

Размеры плит перекрытия пустотных по ГОСТу

Действующим стандартом на такие изделия является ГОСТ 26434-2015. В этом нормативном документе рассматриваются габариты изделий, их виды и параметры. Главные стандарты образца, которые используются к многопустотным плитам:

  • ГОСТ 9561-91 для изделий, изготовленных из легкого, тяжелого, а также из плотного бетона. Они используются для создания конструкций горизонтального типа в разных по назначению сооружениях. В этом нормативе указываются разные технические требования, которые касаются создания многопустотных изделий из железобетона.
  • ГОСТ 21779 включает в себя технологические допуски. Сюда входят 5 и 6 классы точности.
  • ГОСТ 13015 указывает на правила приемки, а также перевозки и хранения.
  • Обычные габариты изделий указываются в ГОСТ 26434-2015 и в ГОСТ 9561-91.



Отличительные особенности многопустотных плит

Если сравнивать эти плиты с изделиями полнотелого типа и разными монолитными конструкциями из железобетона, то у них есть ряд преимуществ:

  • Значительная прочность при малом весе. Благодаря этому снижается нагрузка на фундамент.
  • Параметры плит очень точны, особенно в серии ПБ.
  • Отличные тепловые свойства и замечательная звукоизоляция.
  • Отличная устойчивость к разным нагрузкам.
  • Возможность размещения разнообразных коммуникаций.
  • Применения в различных режимах температур и других климатических особенностей.
  • Значительный выбор изделий.
  • Простой и достаточно быстрый по времени монтаж.

Но у этих плит есть и минус, который заключается в том, что для их укладки нужно привлекать грузоподъемную технику. Впрочем, данная особенность — это не только минус. Дело в том, что при наличии автокрана монтаж ЖБИ происходит в очень краткие сроки.



Стоимость плит

Что касается стоимости изделий из железобетона, то она зависит от габаритов, марки, а также несущей способности. Кроме того, на цену влияет и производитель изделия. Цена устанавливается поставщиком. За основу берется рекомендованная компанией стоимость. Это и является причиной различия цен в разных фирмах.



Если вам необходимо заказать многопустотные плиты перекрытия, то следует обратиться в IS GROUP. Мы готовы предоставить различные конструкции, в любой регион страны. У нас вы сможете найти различные дорожные плиты, аэродромные плиты блоки ФБС, СВАИ, плиты перекрытия и многие другие плиты ЖБИ. Доставка осуществляется железнодорожным транспортом. Если в вашем городе нет компании, которая может обеспечить вас строительными материалами, то обязательно обратитесь к нам.

Пустотные (многопустотные) плиты перекрытия: виды, размеры

Пустотные плиты перекрытия являются важной строительной конструкцией, которая создается с помощью передового оборудования и обладает массой эксплуатационных отличий. Изделия на основе железобетона достаточно легкие в сравнении с монолитными вариантами, надежные и долговечные. Они не боятся больших статичных и динамичных нагрузок.

многопустотные плиты перекрытиямногопустотные плиты перекрытия

Сферы применения

Пустотелые плиты активно задействуются при обустройстве перекрытий на стыках между этажами в кирпичных, бетонных и блочных постройках.

Конструкция нашла применение в строительстве многоэтажных помещений и частных жилищ. Железобетонные варианты могут выполнять роль несущих каркасов. При возведении промышленных комплексов используются многопустотные плиты перекрытия.

Еще плиты востребованы для укладки теплотрасс. Они позволяют разместить трубы и спрятать их под слоем земли, сохранив от повреждений.

В зависимости от конструкционных особенностей плиты бывают:
  1. Пустотными.
  2. Ребристыми.
  3. Полнотелыми.
  4. Монолитными.
  5. Сплошными доборными.
  6. Облегченными.

Полнотелые изделия обеспечивают надежную защиту от повреждений и прогибов. При минимальной толщине 160 мм они демонстрируют высокие теплоизоляционные свойства и не боятся агрессивных воздействий.

армирование пустотных плит перекрытияармирование пустотных плит перекрытия

Пустотные разновидности разрабатываются для возведения построек из кирпичей, бетона и стеновых блоков и устанавливаются между этажами. Поскольку конструкция не является монолитной, ее тепло- и звукоизоляция улучшаются.

Ребристые изделия используются при обустройстве крыш в зданиях промышленного типа. В большинстве случаев их устанавливают в:

  1. Складах.
  2. Производственных гаражах.
  3. Ангарах.

Перечисленные постройки могут не отапливаться и иметь большую площадь.

Плюсом монолитных решений является их прочность, поскольку в процессе производства используется армированный железобетон. Еще они не боятся больших нагрузок и подходят для возведения многоэтажных построек.

Сплошные плиты создаются на основе бетона повышенной плотности, что обуславливает высокие прочностные характеристики и устойчивость к интенсивной эксплуатации.

Облегченный вариант обладает небольшим весом и многопустотной структурой. Его можно применять при возведении помещений с недостаточно прочным основанием. Плита снижает нагрузки на фундамент.

монтаж пустотных плит перекрытиямонтаж пустотных плит перекрытия

Конструктивные особенности

На строительном рынке предлагаются разные плиты перекрытия (ПК), которые отличаются конструктивными особенностями и характеристиками. Однако каждый тип основывается на следующих составляющих:

  1. Бетон. Создается на базе портландцемента марки М300 или выше. Качественная смесь способствует повышению прочности и надежности конструкции.
  2. Стальная арматура класса А3 или А4, которую устанавливают в напряженном или свободном положении. Применение армированных элементов обеспечивает высокую устойчивость к нагрузкам.

Многопустотные плиты перекрытия характеризуются такими конструктивными свойствами:

  1. Правильная геометрия. Изделию придают форму параллелепипеда с ровными гранями.
  2. Наличие сквозных полостей в торцевой зоне. Их задача заключается в улучшении свойств звуко- и теплоизоляции.
  3. Специфическая конфигурация поперечного сечения полостей. Их делают круглыми или овальными.
  4. Размеры. Показатели длины, ширины и диаметра отверстий определяются особенностями и типом плиты.
  5. Количество отверстий. Оно выбирается с учетом регламентированных стандартов и требований.

плиты перекрытия ПКплиты перекрытия ПК

Наличие продольных каналов улучшает эксплуатационные характеристики плит, способствуя таким преимуществам:

  1. Упрощение монтажа инженерных коммуникаций.
  2. Повышение теплоизоляции перекрытия между этажами.
  3. Защита постройки от проникновения шумов извне.

Пустотные панели отличаются от цельных вариантов облегченным весом и отсутствием дополнительной нагрузки на основание. Еще они гарантируют хорошие звукоизоляционные свойства и теплозащиту.

Как изготавливают

Плиты перекрытий пустотные изготовляются на основе разных типов и серий бетона. В их числе:

  1. Силикатные.
  2. Легкие.
  3. Тяжелые.

размер плит перекрытияразмер плит перекрытия

При выпуске полых конструкций на базе перечисленных типов бетонной смеси задействуются разные технологии и способы:

  1. Без опалубки. Для изготовления таких изделий применяют автоматизированное оборудование с поддержкой функции вибрационного уплотнения. Заготовка постепенно проходит по линии и обрабатывается с помощью автоматики, которая придает ей правильную геометрию и габаритные размеры пустотных плит перекрытия. С целью повышения плотности конструкцию снабжают арматурными канатами.
  2. С опалубкой. Бетонная смесь помещается в стандартную металлическую опалубку с металлическими стержнями и арматурой. Когда круглопустотные плиты проходят процедуру трамбовки, их обрабатывают в гидротермических камерах. По завершении процесса пропаривания продукцию достают из опалубки и оставляют застывать.

Второй метод считается более востребованным, поскольку он выполняется без применения сложного оборудования и технологий. В большинстве случаев его задействуют на промышленных предприятиях, где выпускаются железобетонные многопустотные плиты. Наличие армированных элементов поднимает прочностные свойства.

Достоинства и слабые стороны

ПК-плита перекрытия характеризуется такими достоинствами:

  1. Уменьшенный вес. В отличие от цельной панели пустотелая конструкция демонстрирует повышенные прочностные свойства при одинаковых габаритах. При этом изделие не оказывает больших нагрузок на коробку и основание.
  2. Доступная стоимость. Плита перекрытия многопустотная дешевле цельной, поскольку для ее изготовления нужно меньше исходного сырья. Это снижает затраты ресурсов на производственный процесс.
  3. Улучшенная теплозащита и поглощение внешнего шума. Подобные свойства связаны с наличием воздушной прослойки, которую обуславливают продольные полости в бетоне.
  4. Соответствие современным требованиям качества и надежности. Продукция, выпущенная на промышленных предприятиях, не может быть низкокачественной, поскольку ее производство выполняется по заданной технологии.
  5. Ускоренный монтаж. Обустройство многопустотных панелей требует меньше времени, чем установка цельных массивных конструкций.
  6. Широкий выбор изделий с разными типоразмерами и конфигурацией.

Современные плиты основываются на базе высокопрочного бетона и производятся по инновационным технологиям. Благодаря этому их можно применять в условиях высокой сейсмической активности. При соблюдении правил монтажа стройматериал будет обеспечивать защиту постройки от проникновения влаги, пара и газа.

пустоты в плитах перекрытияпустоты в плитах перекрытия

Если грамотно разместить опоры, все поверхности в доме будут максимально ровными. Материал достаточно надежный и долговечный, а уход за ним не требует больших усилий.

В составе отдельных разновидностей присутствуют пористые материалы, обеспечивающие повышенную устойчивость к отрицательным температурам.

За счет правильной конфигурации в плите можно размещать различные инженерные коммуникации и каналы. Еще многопустотные конструкции не боятся усадки и устойчивы ко всевозможным коррозийным процессам. При их использовании строителям не приходится обустраивать дополнительные опорные стойки.

Однако кроме плюсов у панелей имеются и минусы. В первую очередь это необходимость внедрения профессиональной грузоподъемной техники для проведения монтажных работ, что влечет за собой увеличение расходов и площади строительной площадки. Еще плита нуждается в выполнении математических расчетов с целью определения прочности. Перед установкой необходимо определить допустимую нагрузку и нагрузочную способность стены.

Чтобы сформировать перекрытия на основе пустотных панелей, следует провести бетонирование армопояса по периметру коробки.

маркировка многопустотных плит перекрытиямаркировка многопустотных плит перекрытия

Технические характеристики

Панель перекрытия многопустотная обладает такими характеристиками:

  1. Несущая способность на 1 м2 составляет 0,68 т постоянных и 0,5 т временных нагрузок.
  2. Показатели плотности определяются типом бетонной смеси, которая использовалась в процессе производства. Удельный вес варьируется от 2 до 2,4 т/м3.
  3. Бетон способен воспринимать ряд нагрузок сжимающего типа. С учетом этого свойства плитам придают индекс В22,5.
  4. Степень морозостойкости соответствует F200.
  5. Плиты могут использоваться в среде с высоким показателем влажности, поскольку они обладают водонепроницаемостью уровня W4.
  6. Размеры пустотных плит ЖБИ определяются их конструкцией.

Еще плиты могут отличаться разной толщиной. Согласно нормативам, она должна составлять не меньше 22 см.

Нагрузка, которую способны выдержать пустотные панели

Допустимые нагрузки на плиту указываются в официальной документации и определяются путем расчета некоторых показателей:

  1. Статическая нагрузка постоянного типа. К таким усилиям относят наличие предметов мебели в здании, оборудования, перегородок и изоляционных слоев.
  2. Динамическая нагрузка временного типа. Это могут быть перемещения людей или животных по помещению, а также перестановка мебели и других подвижных конструкций.

Нагрузки бывают точечными, действующими локально и распределенными. Чтобы правильно рассчитать допустимые усилия, необходимо создать силовую схему зданию, определить вес воздействия на плиту и получить сумму всех нагрузок.

размеры пустотных плит перекрытия ЖБИразмеры пустотных плит перекрытия ЖБИ

Усиление

С целью повышения прочностных свойств плиты подвергаются процедуре усиления. Для этого в их состав добавляют цементные смеси марок М400 и М300. Первый вариант обеспечивает устойчивость к нагрузке до 400 кг/см3/сек, второй — защищает поверхность панели от прогибов.

Еще производится усиление методом армирования, которое состоит из таких этапов:

  1. Натягивание прутьев из нержавейки.
  2. Монтаж стальной сетки.
  3. Заливка бетонной смеси опалубки с армированными элементами.
  4. Обрезка остатков арматуры, выступающих из затвердевшего бетона.

Применение натяжной арматуры делает плиту устойчивой к большим статическим и динамическим нагрузкам, провисаниям и прогибам. Чтобы поднять устойчивость ЖБ-панели к подобным действиям, в торцах устанавливается двойная арматура.

Наличие подобного усиления способствует защите от максимальных нагрузок без развития деформационных процессов. Подобные характеристики делают плиту востребованной для возведения многоэтажных построек промышленного назначения.

новые пустотные плиты перекрытия конструкцияновые пустотные плиты перекрытия конструкция

Размеры

Приступая к монтажу многопустотных плит, необходимо составить некоторые чертежи и определить их габариты, включая толщину, ширину и длину. В строительных магазинах Москвы предлагаются следующие типоразмеры таких изделий:

  1. Показатели длины варьируются от 168 до 12000 см.
  2. Ширина может составлять 98-148 см.
  3. Диаметр внутреннего канала равен 114-159 мм.

При этом каждый тип плит обладает постоянной толщиной в 220 мм. По стандарту допускается производство индивидуальных проектов с разными эксплуатационными характеристиками.

Маркировка

На практике серии пустотных плит нет регламентированных марок. Однако в их описании могут указываться некоторые параметры.

Так, маркировка ПК 15-13-10 ПК — это ряд технических характеристик, таких как:

  1. 15 — длина конструкции в дециметрах.
  2. 12 — толщина в дециметрах.
  3. Цифра 10 является наиболее важной и указывает на допустимую нагрузку в 10 кг на 1дм2.

Монтаж

При укладке пустотных плит необходимо внимательно изучить все особенности монтажа, включая:

  1. Прокладку панелей на капитальные стены без больших зазоров.
  2. Заделку швов цементом.
  3. Использование анкерных болтов для повышения жесткости монтажа.

Если производятся монтажные операции, необходимо обеспечить величину опорной поверхности в диапазоне 100-120 мм. Чтобы монтаж был благополучным, важно задействовать подъемные приборы и специальную технику.

Полая плита сердечника

формируя машину цемента / сборную бетонную плиту пустотелого типа

Цементный станок для производства пустотных плит / сборных железобетонных пустотных плит

1.Преимущества:

1. Продвинутая и отработанная технология

Высокая скорость формования: 1,2-1,4 м / мин

3.Низкая трудоспособность и высокая эффективность

4. Большой срок службы

5. Прочный подшипник

2. Характеристики :

Станок в основном используется для изготовления плита перекрытия дома или здания. Машина производит сляб путем механического отжима. Он использует вибратор для уплотнения плиты, чтобы цемент, песок, камень и т. Д. Скреплялись вместе.

У нас есть много типов формовочных машин для балочных плит; разные модели могут производить разные виды балок для разных зданий.

3. Продукция :

Бетонную пустотелую плиту можно использовать в качестве пола в зданиях. Они крепкие, с множеством сталей внутри. Обладая гладкой поверхностью, прочной конструкцией, высокой прочностью и точными размерами, пустотная плита соответствует всем национальным требованиям.

4. Станок :

Станок для производства сборных железобетонных плит, произведенный на Гаити, является лучшими бетонными компонентами с передовой технологией в Китае.Внутри машины установлена ​​вибрация, которая помогает быстрее формировать плиты. Машина для производства сборных железобетонных плит хорошо спроектирована, проста в управлении, обслуживании и ремонте.

5. Компания : Haitian является профессиональным производителем формовочной машины для сборных железобетонных плит. Наша компания может спроектировать и произвести различные виды оборудования для формования бетонных конструкций в соответствии с требованиями клиентов.

6. Принцип работы:

Машина для производства сборных железобетонных плит с приводом от двигателя работает на плоской бетонной платформе.Неуплотненные материалы выталкиваются в формовочную деталь за счет уменьшения скорости движения, и ползун многократно перемещается по прямой, затем материалы толкают друг друга, чтобы воздух вышел.

Непрерывная работа виброплиты сильно пластифицирует бетон. В то же время ползун отталкивает материалы назад, что заставляет машину двигаться вместе со стальной проволокой, преодолевая сопротивление трения. Бетонная плита формируется в процессе позади машины.После нескольких дней обслуживания его можно разрезать на бетонные плиты разной длины.

Примечание: другие типы также могут быть изготовлены по запросу клиента

плита машина

Мощность двигателя

(кВт)

Мощность вибратора

(кВт)

Масса (кг)

мин Скорость формования 43

43

Кол-во отверстий.

Диаметр. Кол-во отверстий

Размер

Д * Ш * В

(м)

TW50X500

3

0,8

1,2

8

Φ25

1,8 * 0,75 * 0,65

TW50X500

+ 80X500

4,0

5

930

1,2-1,4

6

Φ25

(Φ42)

2,03 * 0,73 * 0,66

4,0

1,5

910

1,2-1,4

7

Φ25

(Φ42)

* 0,66

TW90X600

4,0

2,2

955

1,2-1,4

9501

6

0,73

TW100X600

4,0

2,2

975

1,2-1,4

42

42 9601000 2 Φ1 * 0,85 * 0,73

TW120X600

5,5

3,0

1050

1,2-1,4

0,85 * 0,75

TW120X900

7,5

3,0

1580

1,2-1,4

80003

85 * 1,3 * 0,9

TW120X1200

7,5

3,0

1650

1,2-1,4

1,7 * 0,9

TW180X600

7,5

3,0

1290

1,2–1,4

1,2-1,4

0

3

3

3 * 1,1 * 0,95

TW180X900

7,5

3,0

1900

1,2-1,4

1,2–1,4

1,5 * 1,4

7. Фото

000

000

000

20 производственная линия

Hollow core slab forming cement machine/precast concrete hollow-core slab Hollow core slab forming cement machine/precast concrete hollow-core slab

Прочая продукция:

Hollow core slab forming cement machine/precast concrete hollow-core slab Hollow core slab forming cement machine/precast concrete hollow-core slab

согласно вашему требованию Уэст, пожалуйста, свяжитесь со мной, чтобы обсудить более подробную информацию!

Добро пожаловать на наш завод!

свяжитесь с нами

Hollow core slab forming cement machine/precast concrete hollow-core slab Hollow core slab forming cement machine/precast concrete hollow-core slab

,

Сборные пустотные плиты — Купить машину для производства сборных железобетонных пустотных плит, машину для производства предварительно напряженных цементных досок, машину для потолочных плит продукт на Alibaba.com

Большой пролет сборных пустотных блочных плит

Описание продукта

GLY пресс для формования пустотных плит 9000 из предварительно напряженного бетона Пустотные плиты с гладкой поверхностью, прочной конструкцией, высокой прочностью и точными размерами, пустотные плиты соответствуют всем национальным требованиям.

1. Основные характеристики

1) Хорошая несущая способность, большой пролет, хорошие общие, превосходные сейсмические характеристики

2) Огнестойкость, теплоизоляция, звукоизоляция

3) Индивидуальная настройка клиента

4) Энергоэффективность

5) Профессиональный дизайн

6) Снижение производственных затрат

2. Пустотные плиты имеют следующие размеры:

Длина : от 4.От 2 до 18 м

Ширина : 0,6 м, 0,9 м, 1,2 м

Толщина: 120 мм, 150 мм, 180 мм, 200 мм, 250 мм, 300 мм, 380 мм.

3. Применение для крупнопролетных плит.

Этот тип плит с большим пролетом является лучшим и экономичным выбором для фабрики, производящей высокопрочные пустотные плиты для мастерских, школ, больниц, торговых центров, офисных зданий, складов и жилых домов.

4.Параметры многопролетных многопустотных плит перекрытия.

Тип мощность Скорость формования (м / мин) Максимальная длина Количество стальной нити / диаметр Отверстие / форма Собственный вес (кн / м2)
GLY150X900 10,5 1-1,2 7,5 10-Φ7 9 / эллипс 2.451
GLY150X1200

15.5

1-1,2 7,5 14- Φ7 13 / эллипс 2,459
GLY180X900 10,5 1-1,2 9 7- Φ9,5 8 / персик 2,815
GLY180X1200 19 1-1,2 9 10- Φ9,5 11 / персик 2,837
GLY200X900 19 1-1.2 10,2 7- Φ12,7 6 / персик 3,139
GLY200X1200 22 0,8-1 10,2 10- Φ12,7 8 / персик 3,142
GLY220X1200 22 0,8-1 11 10- Φ12,7 8 / персик 3,495
GLY250X900 22 0,8-1 12.6 7- Φ12,7 6 / персик 4,133
GLY250X1200 26 0,8-1 12,6 10- Φ12,7 8 / персик 4,135
GLY300X900 26 0,8-1 15 8- Φ12,7 5 / персик 4,361
GLY300X1200 31,5 0,7-1 15 12- Φ12.7 6 / персик 4,573
GLY380X900 31,5 0,7-1 18 10- Φ12,7 5 / алмаз 5,778
GLY380X1200 40 0,7-1 18 14- Φ12,7 7 / алмаз 5,759

5. Формы для пустотелых плит

6.Использование для пустотелых плит GLY

1) Промышленный цех, школа, больница, торговый центр, многоэтажное здание

2) Плита пола, панель пола, перегородка, используемая в строительстве стальных конструкций

3) покрытие городских рек

4) Звукопоглощающая стена скоростной и высокоскоростной железной дороги

7. Линия производства сборных железобетонных пустотных плит серии GLY

Упаковка и отгрузка

Упаковка: деревянная коробка или упаковка телесного цвета, или в соответствии с вашими требованиями,

Наши услуги 1.техническая поддержка все время.

2. Один год гарантии на всю машину.

3. Бесплатные быстроизнашивающиеся детали.

4. Низкий заряд. Продолжайте техническое обслуживание после истечения срока гарантии.

5. бесплатное обучение конечных пользователей.

6. Если у вас возникнут проблемы, позвоните мне или скайп.

Наш завод был расположен в Дэчжоу, провинция Шаньдун, и был основан в 1997 году. Он специализировался на производстве машин для производства сборного железобетона под торговой маркой «Haiyu». полая сердцевина сляб машин, легкая стеновая панель машина, purline машина, перемычка машина, колонка машина, полый сердечник плиты резка, бетон самосвал подавая, высокопрочная натяжную машина из стальной проволоки, которая составляет более десяти типов и более четыре сто стандартов, мы можем спроектировать и изготовить виды бетона, образующие машины в соответствии с требованиями заказчика.

Между тем мы можем предоставить полный план и поддержку технологии для сборного железобетона.

Мы можем предоставить полный набор технологий и решений для производства потока.

С момента основания мы получили более 10 патентов и проданы в более чем 20 провинций Китая, а также экспортированы в более чем 30 стран, таких как Россия, Узбекистан, Таиланд, Бангладеш, Индия, Нигерия, Филиппины, Малайзия. , Индонезия, Бутан, Ливия, Уругвай, Саудовская Аравия и т.д.Мы завоевали доверие со всех клиентов из-за новаторство, стабильное качество, легко обрабатывается, длительный срок службы и легко поддерживать.

,

Hcs Slipformer Hollow Core Slab Machine Precast

HCS Слипформер Машина для производства пустотных плит

Слипформер Профилегибочная машина для производства пустотных плит

9000 9000

9000 9000 Преимущество плиты:

Пустотная бетонная плита может использоваться в качестве плиты перекрытия / крыши в зданиях.Они крепкие

с множеством сталей внутри. Обладая гладкой поверхностью, прочной конструкцией, высокой прочностью и точным размером

, пустотные плиты соответствуют всем национальным требованиям.

Список спецификаций:

Ширина серии 600900.

Тип Общая мощность Производительность (м / мин) Максимальная длина (м) Максимальная нагрузка (кн / м2) Диаметр стальной полосы при максимальной нагрузке Количество стали прядь при максимальной нагрузке Апертура
100 * 600 8 кВт 1.3 — 1,5 5,1 8,11 7 5 6 круглых
120 * 600 8,5 кВт 1,3 — 1,5 6 8,86 7 6 5 около
150 * 600 10,5 кВт 1,3 — 1,5 7,5 10,24 9,5 5 4 около
180 * 600 10,5 кВт 1,3 — 1,5 9 16.16 12,7 4 3 Около
100 * 900 10 кВт 1,3 — 1,5 5,1 9,76 7 10 10 Около
120 * 900 14 кВт 1,3 — 1,5 6 8,86 7 9 8 Около
150 * 900 15 кВт 1,3 — 1,5 7,5 10,24 9 ,5 10 6 Около
180 * 900 15 кВт 1 — 1,2 9 16,16 12,7 9 5 Около
200 * 900 15 кВт 1 — 1,2 10,2 13,22 12,7 7 6ellipse
250 * 900 18,5 кВт 1 — 1,2 12,6 11,1 12,7 7 6peach
300 * 900 22 кВт 1 — 1.2 15 10,83 12,7 8 5peach

Ширина серии 1200

м / мин)
Общая мощность
Мощность Максимальная длина (м) Максимальная нагрузка (кн / м2) Количество и диаметр стальной полосы при максимальной нагрузке Апертура
120-1200 15 1-1.2 6 8,86 12 7 мм 11 круглых
150-1200 15 1-1,2 7,5 10,24 14 9,5 мм 13ellipse
180- 1200 19 1-1,2 9 16,16 10 12,7 мм 11 персик
200-1200 22 1-1,2 10,2 13,22 10 12.7 мм 8peach
250-1200 26 1-1,2 12,6

11,1

10 12,7 мм 8peach
300-1200 33 1-1,2 15 10,83 12 12,7 мм 6peach

Технические параметры:

Элемент пустотелые элементы для перекрытий пола элементы (включая сэндвич-панели), массивные плиты, ребристые плиты (т.е. double Tslab) и т. д. Slopformer, который может принимать формы для различных сборных элементов, предлагает решение всем тем компаниям, которым необходимо производить много различных видов сборных железобетонных элементов различных размеров.
Состав оборудования Система привода колес Система формования Система подачи
Машина оборудована приводом на четыре колеса, приводимым в действие двумя электродвигателями, управляемыми инвертором. обеспечивает хорошее сцепление с дорогой и постоянный и точный контроль скорости. Сменная форма позволяет машине изготавливать большое количество различных бетонных элементов различных форм и размеров. Бункер большой емкости обеспечивает непрерывную подачу бетона в любых рабочих условиях
Технические параметры Пустотная плита Сплошная плита Стеновые панели
Толщина: 80-500 мм Ширина: 600 мм, 1200 мм, 1500 мм , 2400 мм Огнестойкость: до 180 минут Толщина: 40-160 мм Ширина: 600-1500 мм Перегородки Наружные стены (простые или сэндвич-панели) с покрытием для наружных фасадов или без него (напр.цветных заполнителей) Толщина бетонных и изоляционных слоев может варьироваться в зависимости от требований к стеновым сэндвич-панелям, чтобы удовлетворить все требования к тепло- и звукоизоляции
Мощность 30 кВт
Литье скорость 1-2 м / мин
Емкость бункера 2M3
Увеличенный 4280 × 2000 × 2270 мм
G.W. 7800 кг

Слипформеры Машины для производства пустотных плит, сборных стеновых панелей, тавровых балок, двутавровых балок и полых квадратных свай

Слипформеры для производства пустотных плит, сборных стеновых панелей, тавровых или двутавровых балок, плит стадионов, ребристых плит, плит решетчатых балок, перемычек, опорных свай, пустотелых квадратных свай и других предварительно напряженных бетонных элементов толщиной от 80 мм до 500 мм ,Поставляем все необходимое вспомогательное оборудование: пилы по бетону, машины для очистки и смазки, плоттеры и подъемные балки.

HCS Slipformer hollow core slab machine precast HCS Slipformer hollow core slab machine precast

Добро пожаловать на наш новый завод!

Машина для производства пустотных бетонных плит. Машина для производства сборных пустотных плит.

Машина для производства бетонных стеновых панелей. сборная машина для производства пустотных плит. Машина для производства плит перекрытия. Машина для производства кровельных плит.

,

Слипформер для пустотных плит

Машина для формования пустотных плит

Оборудование для производства полых бетонных перекрытий HTY pre-cast
Haitian — профессиональный производитель машин для формования пустотных бетонных плит с предварительным напряжением. Ниже указаны следующие характеристики: подходящая конструкция, простота в эксплуатации и техобслуживании, прочные запасные части и т. Д. Благодаря гладкой поверхности, прочной конструкции, высокой прочности и точным размерам пустотные плиты соответствуют всем требованиям национальных спецификаций.Диапазон размеров плит следующий: длина от 4,2 м до 18 м, ширина 600 мм, 900 мм и 1200 мм, толщина 120 мм, 150 мм, 180 мм, 200 мм, 250 мм, 300 мм и 380 мм. Это стало лучшим и экономичным выбором. фабрики, которая производит высокопрочные пустотные плиты для мастерских, школ, больниц, торговых центров, офисных зданий, складов и жилых домов.

Названия продуктов Типы Скорость формования Примечания
Машина для производства пустотных плит 180-1200 1-1.2 м / мин 11 отверстий (форма персика)
Машина для производства пустотных плит 200-1200 1-1,2 м / мин 8 отверстий (форма персика)
Машина для производства пустотных плит 250-1200 1-1,2 м / мин 8 отверстий (форма персика)
Машина для производства пустотных плит 300-1200 1-1,2 м / мин 6 отверстий (форма персика)
Профилегибочная машина для производства пустотных плит 380-1200 1-1.2 м / мин 7 отверстий (форма персика)
машина для производства пустотных плит 200-900 1-1,2 м / мин 6 отверстий (форма персика)
машина для производства пустотных плит 250-900 1-1,2 м / мин 6 отверстий (форма персика)
Машина для производства пустотных плит 300-900 1-1,2 м / мин 5 отверстий (форма персика)

Hollow Core Slab Slipformer machine Hollow Core Slab Slipformer machine Hollow Core Slab Slipformer machine Hollow Core Slab Slipformer machine Hollow Core Slab Slipformer machine Hollow Core Slab Slipformer machine

Hollow Core Slab Slipformer machine Hollow Core Slab Slipformer machine

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
