Электропроводка в бане из сруба — монтаж и виды электропроводки

Правильно и грамотно выполненная проводка в бане из сруба обеспечивает не только комфортность пребывания в постройке, но и, что намного более важно, возможность безопасной ее эксплуатации. Естественно, при определении способа выполнения электромонтажных работ следует учитывать и непростые условия возводимого здания. Они, прежде всего, связаны с повышенным уровнем влажности и существенными перепадами температуры, характерными для моечной комнаты или душевой, а также, еще в большей степени, для парилки.

Вид проводки

В большинстве случаев для повышения уровня безопасности электроснабжение бани осуществляется при помощи отдельного кабеля, который подключается к главному распределительному щитку. При этом рекомендуется также использовать выделенный контур заземления. Монтаж проводки в бане из сруба выполняется по одному из двух вариантов.

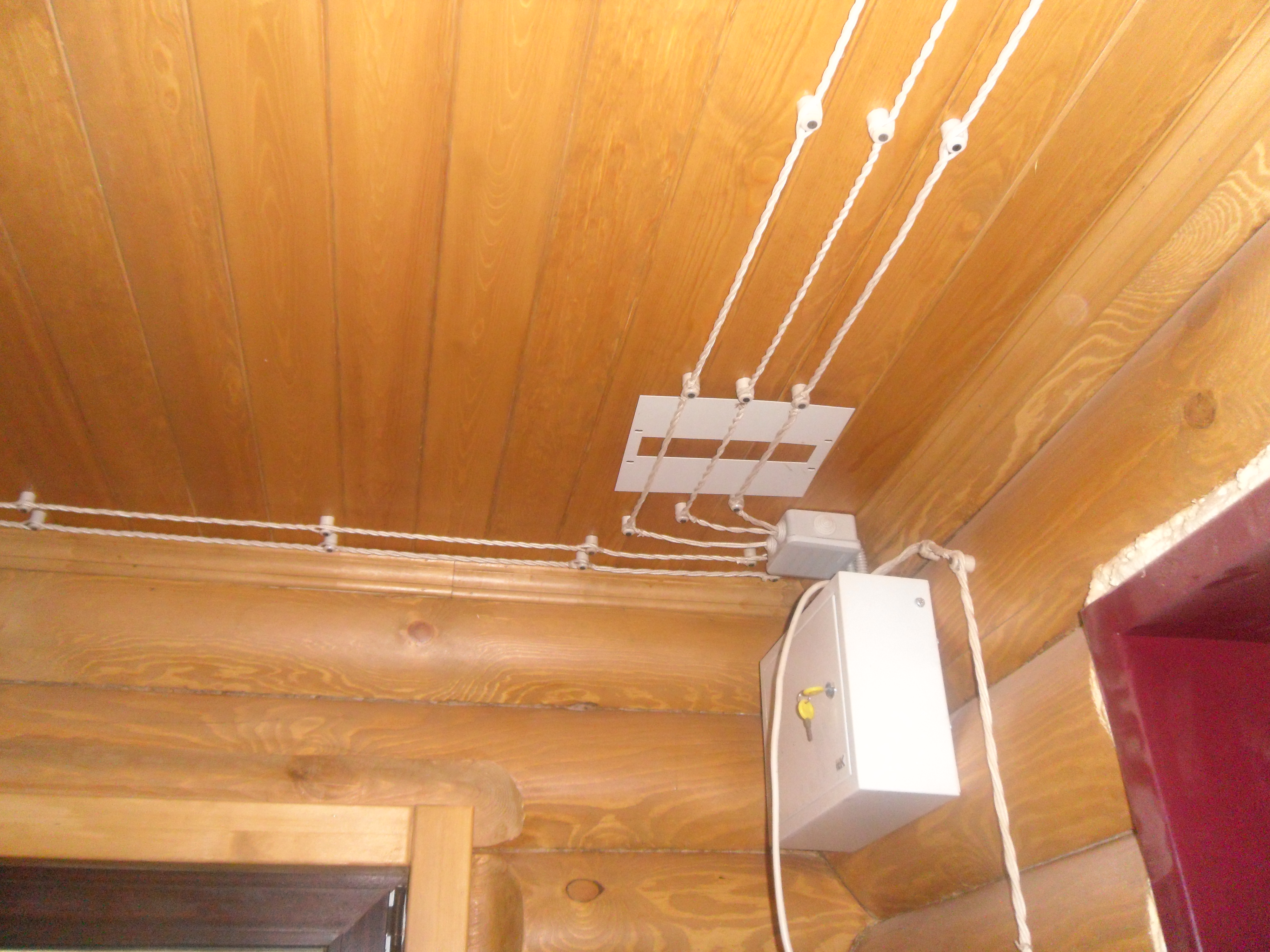

Открытая проводка

Большинство профессиональных строителей считает именно этот способ наиболее безопасным.

Открытая электропроводка в бане из сруба значительно облегчает работы по обслуживанию и ремонту. При возникновении любой неисправности достаточно просто выявить причину и устранить ее. Это не только очень удобно, но и обойдется владельцу постройки намного дешевле.

При выборе этого вариант выполнения работ, следует учитывать, что открытая электропроводка в бане из бруса осуществляется при помощи специально проложенных кабель-каналов. Они предназначены для того, чтобы сократить риск опасности возгорания конструкций из дерева. Это достигается использованием при изготовлении полностью негорючих материалов.

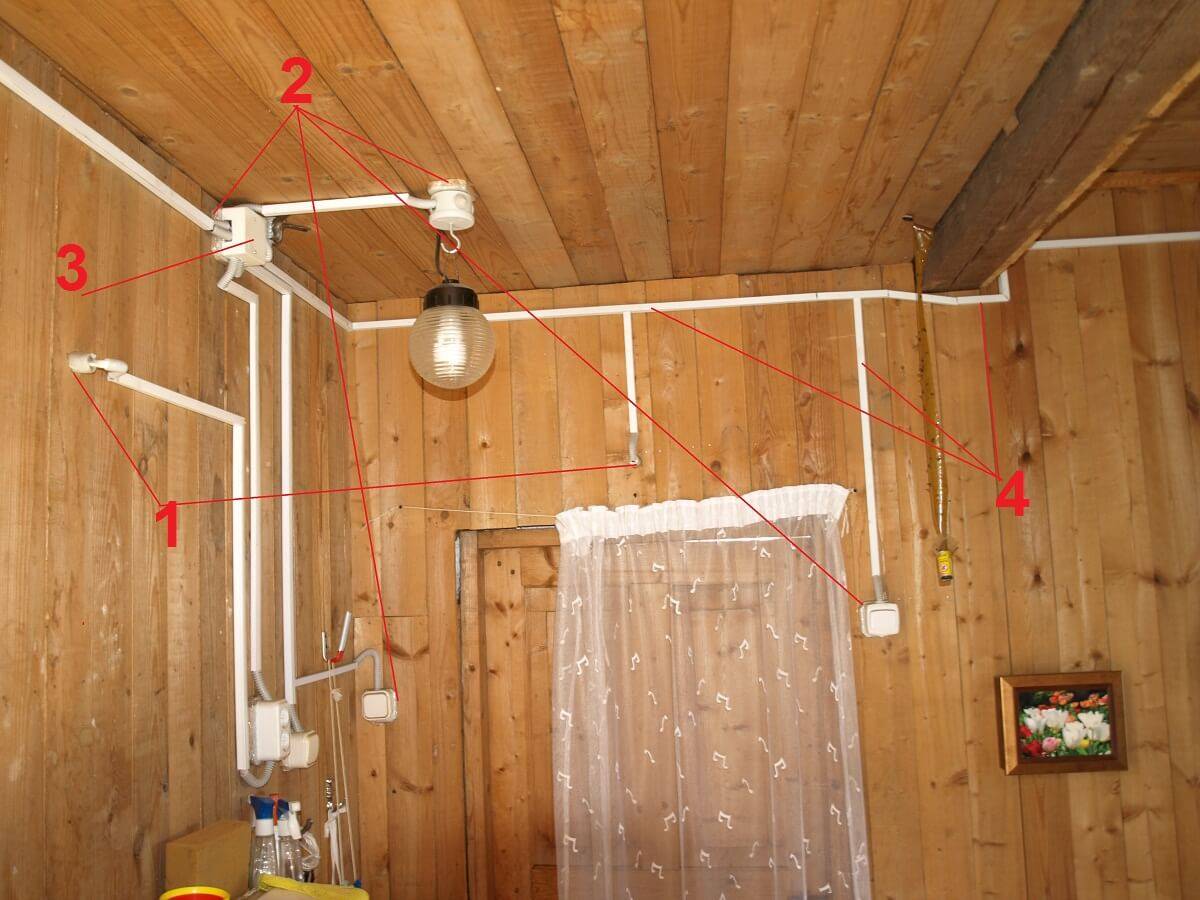

Важной особенностью кабель-каналов является их привлекательный внешний вид. Он не портит интерьер внутренних помещений бани. При этом изделия могут изготавливаться в одном из трех цветовых вариантов – белом, коричневом ил светло-коричневом. Универсальность расцветки позволяет подобрать наиболее оптимальный вариант, исходя из особенностей применяемых при отделке материалов. Обязательное условие правильного применения кабель-канала – заполнение проводами его внутреннего объема не более, чем на 60 процентов.

Скрытая проводка

Скрытый вариант проводки в банях используется достаточно редко. Это связано, прежде всего, с особенностями конструкции деревянных срубов. Безопасное выполнение работ требует укладку кабеля с обязательным использованием гофрированной трубы, а также необходимостью выполнять штробление и сверление большого количества отверстий. В результате стоимость такого способа прокладки существенно возрастает, что в сочетании с трудностью обслуживания и ремонта, а также более низким уровнем безопасности, делает применение варианта нецелесообразным и невыгодным.

Однако, если при отделке стен применяется вагонка, а на потолках используется подвесная конструкция, использовать скрытую проводку с технологической точки зрения достаточно несложно. При этом и стоимость работ будет вполне разумной. Стоит ли применять такой способ – решать владельцу постройки.

Монтаж проводки в бане из сруба

Перед тем, как приступать непосредственно к монтажным работам, обязательно разрабатывается схема электропроводки в бане из сруба. Для этого рекомендуется обратиться к специалистам, так как экономить на вопросах, связанных с соблюдением безопасности, сложно называть разумным подходом. Тем более, что стоимость услуг профессионального электрика или проектировщика, разбирающегося в теме, как правило, невелика.

При разработке схемы электропроводки в бане следует учитывать такие требования:

• все провода должны располагаться либо строго горизонтально, либо вертикально;
• схема не должна предусматривать и допускать перегибы или перекручивания проводов;
• для сохранения внешнего облика интерьеров для прокладки проводов следует использовать наименее заметные места помещений;
• не допускается расположение электропроводки в углах, рядом с отоплением или какими-либо металлическими предметами, а также под дверными проемами.

При выполнении работ по устройству системы электроснабжения бани особое внимание следует уделять прокладке проводов и установке приборов освещения в парилке. Причины этого достаточно очевидны – эксплуатация в условиях высоких температур и влажности.

Первое обязательное требование – отсутствие в парилке любых розеток или выключателей. Подобные устройства могут размещаться только в предбаннике или комнате отдыха. Второе условие безопасной эксплуатации системы электроснабжения — использование светильников, соответствующих классу IP-54. Другие устанавливаемые электроприборы должны иметь этот параметр не ниже IP-44.

Важным условием для эффективной эксплуатации электропроводки выступает правильный подбор используемого кабеля. Для выбора сечения необходимо рассчитать планируемую нагрузку с учетом всех установленных в будущем приборов и устройств, использующих электричество. После этого следует подобрать по справочнику нужный кабель, способный справиться с указанной нагрузкой.

12/08/2017

Электропроводка в бане из бруса: что нужно знать

Электрификация бани из дерева имеет свои характерные черты, ведь в этом влажном и жарком здании необходимо с особым вниманием отнестись к монтажу электропроводки. Древесина подвержена возгоранию, а оно обычно происходит из-за разнообразных неисправностей в проводке.

Как и в других помещениях, монтаж проводки в брусовой бане начинают с составления электрической схемы. При этом необходимо помнить, что кабель может быть уложен лишь по вертикали или горизонтали без перегибов и перекручивания.

Укладка силового кабеля: выбираем оптимальный вариант

Выбирая между воздушным и подземным методом укладки силового кабеля, основываются на общем расстоянии между будущей постройкой и щитком. Это необходимо учесть еще на стадии проектирования.

Каждый из способов укладки силового кабеля имеет свои особенности:

• Воздушный способ считается более экономичным и осуществляется с помощью растяжек или фарфоровых изоляторов. При расстоянии от бани до распределительного щитка более 25 м нужно предусмотреть установку промежуточных опор. Кроме этого, кабель должен протягиваться на определенной высоте.
• Подземный метод является более надежным, но требует дополнительных затрат на обустройство траншеи. В этом случае используется кабель с «броней», который также имеет достаточно высокую цену. Также необходимо предусмотреть запас кабеля, поэтому его укладывают волнообразно.

После прокладки силового кабеля наиболее удобным способом приступают к непосредственному монтажу электропроводки.

Скрытая или открытая проводка?

Так как древесина является пожароопасным материалом, то рекомендуется делать открытую электропроводку. Это позволяет легко обслуживать коммуникации и проводить ремонтные работы в отличие от закрытого метода укладки.

Хотя многим хочется, чтобы элементы электропроводки не были заметны в помещении. Поэтому в некоторых случаях допускается прокладка кабеля закрытым способом, но все коммуникации располагают в металлической трубе или скрывают за системой подвесных потолков.

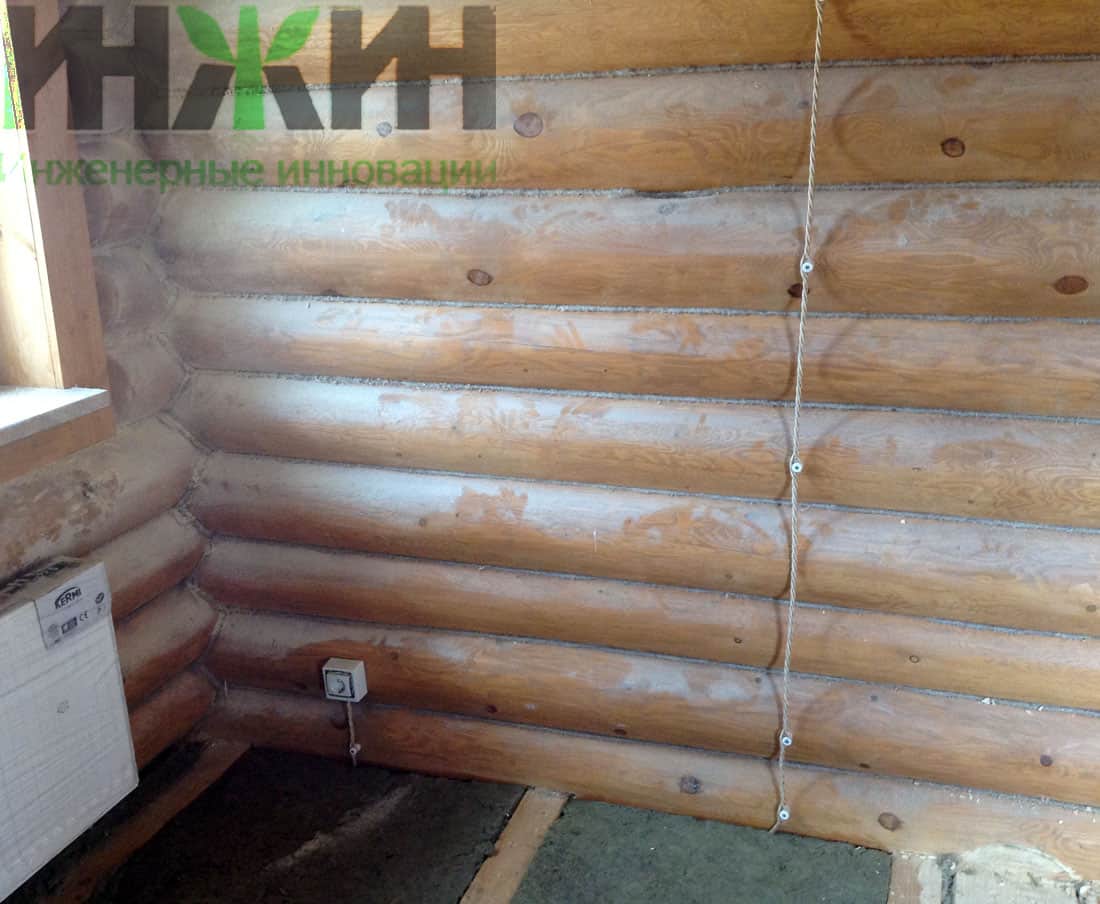

Но более безопасной является проводка открытого типа. Монтаж кабеля производится в специальные кабель-каналы из негорючих материалов.

Чтобы электропроводка в бане была безопасной, нужно придерживаться определенных правил:

• в парилке нельзя размещать выключатели и розетки;
• непосредственно над печкой нельзя укладывать кабель;

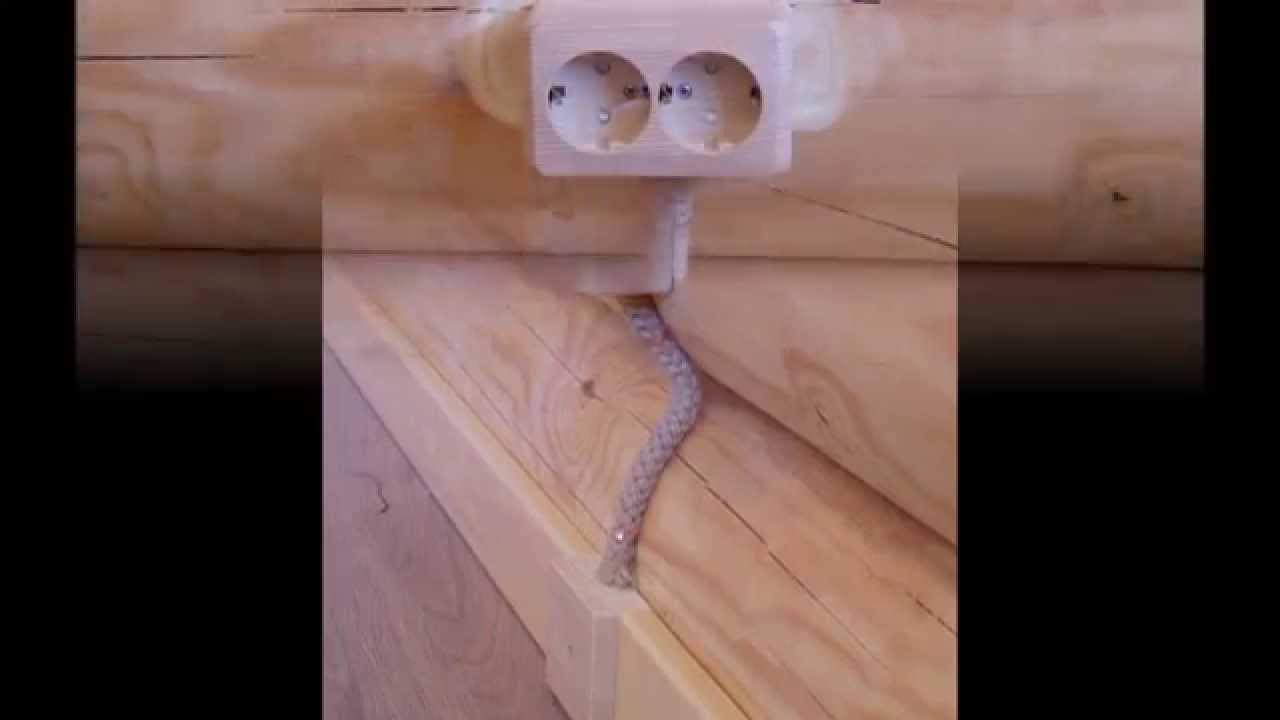

• розетки должны иметь защитные крышечки, а светильники иметь соответствующий класс защиты.

Чтобы электропроводка не портила внешний вид помещения, ее размещают в наиболее незаметных местах. Но нельзя проводить коммуникации в непосредственной близости от отопительных приборов, металлических труб, а также в углах и перед дверными проемами.

Монтажа электропроводки: основные этапы

Монтаж электропроводки должен проводиться профессионалами. Не обладая необходимыми знаниями и опытом, не стоит проводить такие работы самостоятельно.

Основные этапы:

• Монтаж распределительного щитка.
  Выбирая место для щитка, необходимо обеспечить свободный доступ к нему. Он не может располагаться в парилке или других влажных и пожароопасных помещениях.
• Разводка от щитка. Разводку кабелей проводят по схеме, и рекомендуется делать ее цельным куском от щитка.
• Подключение розеток, светильников и других электроприборов. Розетки устанавливают только в комнате отдыха или на стене предбанника. Все элементы электрической системы должны иметь определенный класс защиты, и желательно, металлический корпус.

Согласно действующим нормам выключатели и розетки могут монтироваться на высоте не менее 90 см от пола.

Ознакомьтесь с примерами проектов бань из бруса из нашего каталога. Срок строительства — от 10 дней.

Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Также рекомендуем прочитать другие наши статьи

Монтаж электропроводки в бане из бруса: рекомендации специалистов

В бане, построенной из бруса, обычно используется сложная схема электропроводки. Ведь в помещении располагаются осветительные устройства, печи, влагомеры, датчики измерения температуры, розетки. В банях реализовываются проекты теплых полов с применением инфракрасной технологии. Поэтому мы рекомендуем обращаться к профессионалам. Электропроводка в бане из бруса должна быть выполнена в соответствии со строгими требованиями ПУЭ.

Два метода подведения проводки

Воздушный

Представляется более доступным и легким методом подведения электропроводки. Для реализации проекта необходимо установить специальные опоры (столбы). Достаточно взять прочный кабель СИП и протянуть его. Такое изделие имеет два ключевых преимущества. Во-первых, кабель СИП долговечен, при интенсивной эксплуатации прослужит около 20 лет. Во-вторых, его натягивают без помощи дополнительной тросовой конструкции. Кабеля кидают по опорам до бани. Внутрь проводка вводится посредством специального отверстия (его заделывают изолятором из асбеста).

Наземный

Более сложная методика подведения проводки. Необходимы физические и материальные затраты. Но способ имеет и явное преимущество: линии не видно, нет необходимости портить ландшафтный дизайн дополнительными опорами. Порядок действий:

1. Выбирается кабель. Мы рекомендуем брать модель ВБбШв 3х2,5, которая изготовлена из меди. Высокопрочный бронированный кабель – идеальный вариант. В том числе для деревянной бани.
2. Кабель зарывается на приличную глубину (минимум 70 сантиметров).
3. Места прокладки нужно отметить. Например, посредством кирпичной кладки или натуральными камнями. Так Вам гораздо легче произвести ремонтные работы в случае обнаружения неполадок в системе электропроводки.

Ценные рекомендации

Важно: для бань из бруса выбирается только открытый тип монтажа электропроводки. Закрытый метод целесообразно использовать в кирпичных и блочных строениях.

Вот восемь основных требований, которые нужно учитывать при монтаже проводки:

1. Прокладка кабелей осуществляется строго в одном направлении (либо вертикальном, либо горизонтальном).
2. Необходимо, чтобы угол поворота проводов был прямым.
3. Линяя электропроводки не должна прилегать слишком близко к потолку. Нужно, чтобы был зазор (примерно 15-20 сантиметров). Следует также учитывать и расстояние до дверей (не менее 10 сантиметров).
4. Провода следует прокладывать подальше от батарей, а также предметов, изготовленных из металла. Минимальное расстояние – полметра.
5. Монтируйте переключатели на оптимальной высоте (не менее метра от пола).
6. Чтобы осуществить разводку кабелей от щита распределения необходимо использовать цельный кусок кабеля.
7. Специальная распаечная коробка (место, где соединяется проводка) должна быть максимально защищена от внешних факторов (особенно от влаги).
8. Местоположение электрощита имеет принципиальное значение. Специальный короб фиксируется в непосредственной близости к входу кабеля.

Перед тем как начать работы по монтажу, карандашом/маркером прорисуйте места прокладки проводов, а также точки, где будут располагаться осветительные устройства, розетки и переключатели.

В нашей компании Вы можете заказать строительство бани из бруса и в дополнение к этому заказать монтаж электропроводки. Мы сделаем все в лучшем виде!

Другие статьи



Проводка в бане своими руками: пошаговая инструкция

Сегодня каждый может позволить себе обзавестись собственной парной на приусадебном участке или даче. Но, помимо приятных перспектив, предоставляемых баней, возникает и ряд вопросов о том, как организовывается проводка в бане своими руками. Основным камнем преткновения в этом вопросе является высокая влажность и температура в помещении, относящие его к особо опасным согласно п.1.113 ПУЭ.

При таких неблагоприятных условиях электроприборы и другие элементы электрической сети очень быстро разрушаются и выходят из строя, а диэлектрические материалы покрываются слоем проводящей влаги. Что создает значительную угрозу поражения электрическим током в аварийных ситуациях. Поэтому, чтобы выполнить прокладку электропроводки и другие электромонтажные работы в бане в соответствии с  действующими нормами необходимо изучить требования ПУЭ.

Требования согласно ПУЭ 7

Согласно п.2.1.4 ПУЭ монтаж электропроводки может выполняться открытым или скрытым способом. Такое разделение прокладки проводки в бане актуально для различных типов стен, когда есть возможность разработки штроб или при отсутствии таковых.

В связи с тем, что некоторые помещения являются пожароопасными, а влажные помещения содержат большое количество конденсата, при прокладке проводов открытым или скрытым способом все линии должны иметь защиту из негорючего материала согласно п.2.1.42 и от влаги п.2.1.43 ПУЭ.

При открытом размещении проводов, к примеру, по деревянным стенам негорючая подкладка под ними должна выступать на 10 мм в каждую сторону.  Также необходимо соблюдать зазор на 10 мм  от провода до горючих материалов согласно п. 2.1.37 ПУЭ. Для скрытой проводки несгораемое покрытие располагается по всей длине согласно п.2.1.38 ПУЭ. Но располагать проводку в металлической трубе или гофре категорически запрещено в согласно требований. 7.1.40 ПУЭ.

С целью соблюдения безопасности все металлические конструкции – корпусы светильников, нагревательных печей, бытовых приборов и т.д. должны подключаться к защитному заземлению в проводке бани, проводники иметь двойную изоляцию, элементы схемы находиться в недоступном удалении. Для защиты человека от поражения электротоком в электрическом щитке должна осуществляться установка УЗО. Данные меры оговариваются требованиями п.1.7.50 и 1.7.51 ПУЭ. Следует отметить, что при питании осветительных приборов и других устройств низким напряжением в соответствии с п.1.7.53 ПУЭ может выполняться без обустройства защитного заземления.

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

• Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
• Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т.д.).
• Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

Проектирование схемы

Для составления схемы электропроводки в бане вам необходимо определиться с количеством точек подключения к ней – осветительных устройств, розеток под конкретное оборудование, выключателей и т.д. Следует оговориться, что выключатели, как и распределительные коробки категорически запрещено устанавливать в парной, они должны находиться в раздевалке или предбаннике. Мойка для этого тоже не подходит из-за наличия влаги. Проводку в парилке нельзя приближать к печке или дымоходу ближе, чем на 80 см, эти требования необходимо учитывать на этапе проектирования.

Рисунок 1: простая схема проводки в бане

Посмотрите на рисунок, здесь приведен один из простых примеров электрификации бани. Проводка подключена двумя независимыми выводами, питающими каждый свою розетку и группу ламп освещения. Такой вариант поможет спокойно выйти из помещения, если на одной из секций возникнет короткое замыкание, так как источники естественного освещения зачастую отсутствуют.

Если вы планируете установку специфического оборудования, к примеру, водонагревательного котла или стиральной машины, для них следует предусмотреть отдельную линию на схеме проводки с большим сечением жилы, чем на лампу. Стиральная машина и бойлер обязательно устанавливаются в сухих условиях. В таком случае их также отдельно следует отображать на схеме проводки.

Выбор проводов, выключателей, светильников

Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).

По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.

Как по нагрузке выбрать провода и розетки?

К примеру, вы  собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт. Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы:

Таблица 1: выбор сечения провода

Посмотрите на таблицу, для мощности 6,24 кВт  подойдет медная проводка с сечением жилы в 4 мм² или алюминиевая проводка на 6 мм². Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.

Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.

Для парилки

Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:

Рис. 2: разделение парилок по зонам

Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной.  По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:

• Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
• Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
• Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
• В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.

Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.

Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.

Рис. 3: светильник для парной

Для предбанника, раздевалки, комнаты для отдыха

Эти помещения характеризуются куда менее жесткими требованиями к месту расположения и характеристикам проводки. Но и в них должны соблюдаться все требования ПУЭ, предъявляемые к саунам.

Приборы освещения, также лучше использовать герметичные со степенью защиты не менее IP24, но можно применять и модели с полимерным корпусом или из оргстекла, так как температура в этих помещениях значительно ниже. Для проводки вполне подойдут провода марки ВВГнг-LS. Розетки должны иметь защитное запорное устройство, предотвращающее свободное проникновение влаги из окружающей среды.

Ввод проводки в баню: воздушный или подземный?

По способу ввода кабеля в каменную или деревянную сауну различают воздушную или подземную прокладку.

Рис. 4: пример прокладки воздушной линией

Первый вариант обладает рядом преимуществ – монтаж по воздуху выполняется достаточно быстро и с меньшими затратами средств, за исключением тех случаев, когда вам необходимо установить опоры до деревянной постройки. Для воздушной прокладки наиболее актуально использовать самоизолирующий провод (СИП), число жил в котором определяется выбором трехфазной или однофазной электропроводки. При этом должны соблюдаться следующие расстояния:

• Между опорами не более 25 м;
• Высота ввода кабеля СИП в здание не менее 2,75 м;
• Расстояние стрелы провеса до земли не меньше 3,5 м.

За счет того, что подземный ввод требует разработки траншеи под укладку кабеля, такая процедура занимает куда больше времени, чем воздушная прокладка. Но при подземной прокладке кабельного ввода, сама линия куда меньше подвержена воздействию атмосферных факторов и ветровых нагрузок, поэтому служит значительно дольше.

Рис. 5: пример прокладки кабеля под землей

При прокладке подземного ввода должны соблюдаться такие требования:

• Электрическая проводка заводится через металлическую втулку;
• В траншее кабель располагается свободно, а не внатяжку;
  Рис. 6: кабель в земле
• Глубина укладки не менее 0,8 м;
• Используется бронированная марка, к примеру, ВБбШв.

Помимо длительного процесса укладки подземное размещение кабеля требует и дополнительных мер защиты от случайного повреждения при проведении земляных работ вблизи его трасы.

Способ прокладки проводки: открытый или скрытый?

К преимуществам  открытой проводки в бане относится простота и скорость монтажа, отсутствие трудоемких подготовительных работ, доступность для ремонта. К недостаткам открытого способа прокладки проводки следует отнести ее повреждаемость и вмешательство в интерьер бани.

К преимуществам скрытой проводки относится куда боле высокая надежность и защищенность проводов на всей протяженности.  Среди недостатков внутренней проводки выделяют длительные подготовительные работы и штробление стен, которое не всегда возможно выполнить.

Монтаж и подключение пошагово

Весь процесс монтажа проводки в бане можно условно разделить на три основных этапа. Соблюдение приведенной последовательности позволит выполнить работы качественно и без лишней потери времени. Начните работу с монтажа:

Распределительного щитка

• Заведите питающий ввод к месту предполагаемой установки распределительного щитка.
• Перед установкой щитка наберите в него защитные автоматы и УЗО согласно рабочих номиналов тока. Для бани УЗО выбирается из расчета тока утечки от 10 до 30 мА.
  Рис. 7: наберите автоматы
• Установите щиток на высоте 1,4 – 1,8 м от уровня пола до его крышки.
  Рисунок 8: установите щит
• Заведите кабель к вводному автомату и разведите по отдельным линиям. А при отсутствии секционирования, сразу переходите к разводке электропроводки от вводного щитка к потребителям.
• Проводка в бане должна выполняться трехжильным проводом (фаза, ноль и земля).
• Подключите к корпусу защитное заземление на общую PE шину, которую соедините с контуром заземления.

Розеток и выключателей

• В местах установки розеток и выключателей разработайте отверстия под коробки при внутренней установке или установите подкладку из негорючего материала в деревянных банях под открытую проводку.
  Рис. 9: разработайте отверстия
• Установите коробки на шпаклевку или цементный раствор при скрытой проводке, при наружной вам понадобятся только распределительные коробки.
  Рис. 10: установите коробки на цементный раствор
• Все участки проводки ведутся цельными жилами, соединение проводов допускается только в коробках (влагоустойчивыми зажимами) и при подключении розеток, выключателей и другого оборудования.
  Рис. 11: соединение проводов в коробке
• Установите розетки и выключатели в подрозетники при скрытой проводке или на негорючую подставку при открытой.
  Рис. 12: установите розетку

Осветительных устройств

• Проложите проводку к осветительным приборам.
• Установите светильники в бане согласно составленной ранее схеме.
  Рис. 13: установите светильник
• Подключите проводку к патрону.
• Заземлите корпус на защитный PE проводник.
• Установите лампы освещения.
  Рис. 14: Вкрутите лампы
• Закройте плафоны.
  Рис. 15: закройте плафон

Перед началом эксплуатации обязательно проверьте работоспособность всех приборов в сухих условиях. Убедитесь в исправности автоматики защиты, это убережет от последствия допущенных ошибок еще до начала эксплуатации как самой бани, так и проводки в ней.

Видео по теме

Список использованной литературы

• И.Никитко «Баня, сауна, строим своими руками» 2014
• Ю.Подольский «Печи, камины, бани, сауны» 2016
• Поминова К.А. «Строим баню своими руками» 2015

в парилке и других помещениях, схема электричества, правила разводки, подробности

Мы сочтем свою задачу выполненной, если вы без труда сможете найти интересующую вас информацию, и она окажется полезной. Поэтому для читателей, которых интересует проводка в бане, мы кратко перескажем содержание уже готовых статей этого раздела и дадим ссылки на более полные материалы, а попутно осветим вопросы, на которые в других статьях не нашлось ответа.

Правила

Электропроводка в бане закономерно отличается от проводки в жилом доме. Самое близкое по предъявляемым требованиям помещение — это ванная комната. В ней тоже имеет место повышенная влажность, но температуры, конечно, другие.

Впрочем, и в бане не все помещения одинаково проблематичны с точки зрения электрика. Так наиболее «проблемными» мы бы назвали парную и моечную. Комната отдыха, предбанник, санузел и веранда не требуют повышенной защиты проводки и приборов.

Однажды мы уже сделали подробные выдержки из ПУЭ, в которых упоминаются бани, сауны или моечные. Поэтому сейчас ограничимся довольно сжатым пересказом правил электропроводки в бане.

Начнем с расположения электрощита. Желательно размещать его в помещении, а не на улице. При этом обязательно либо использовать сухое помещение, либо обеспечить полную гидроизоляцию щита. Никакие трубопроводы (водопровод, газопровод, канализация) не должны проходить рядом со щитом.

Установка УЗО по правилам считается обязательной для влажных помещений.

Провода должны вестись:

• (желательно, не обязательно) скрыто в парилке и моечной;
• открыто по деревянным стенам других помещений.

ВАЖНО! Однако следует помнить, что в парилке вести провода по стенам даже внутри нежелательно. Правильно — делать сквозное отверстие с металлической гильзой в стене, через которую внутрь парилки идут провода для светильника.

Провода, ведущие в парилку, обязательно делать термостойкие — с изоляцией из кремнийорганической резины — РКГМ, ПРКС.

Запрет на металлические рукава и гофру относится только к парилкам и моечным.

Наращивать провода можно только сваркой, опрессовкой, пайкой или сходным способом.

Выключатели и розетки должны располагаться вне парилки и моечной.

Полностью список правил проводки в бане и парилке вы найдете по уже приводившейся выше ссылке.

Электричество в бане: группы потребителей

Группы потребителей — это произвольные группы устройств, которые питаются током. Произвольными они являются потому, что от вашего выбора (или от выбора электрика) зависит, по какому признаку вы будете группировать устройства.

Есть два варианта:

• либо группировать по комнатам — все потребители комнаты отдыха, парилки, моечной, например;
• либо по однородности — все розетки, все светильники, все силовые установки.

СОВЕТ! Помечайте названия групп потребителей с помощью прикрепленных к проводам и надписанных ярлычков.

В наших схемах вы встретите деление на следующие группы: светильники, розетки и силовые установки.

Поясним, что в последнюю группу входят приборы с высоким потреблением электроэнергии. В бане это чаще всего электропечи и стиральные машинки.

Проводка: из чего состоит?

Основными узлами проводки электричества в бане можно назвать следующие:

• вводный кабель;
• электрощит;
• заземление;
• кабели внутри помещений;
• светильники;
• розетки.
• Внутри электрощита находятся следующие элементы:
  • кабели;
  • шины;
  • УЗО;
  • автоматические выключатели;
  • дифференциальные автоматы;
  • трансформатор.

Вводный кабель может иметь 3 или 5 жил, и передавать ток с напряжением 220 или 380 вольт.

ВНИМАНИЕ! Заземление обязательно. О том, как его делать — читайте здесь.

Информацию о том, каким параметрам должны соответствовать составляющие, вы найдете в той же статье.

В бане и парилке — разница

Мы уже говорили выше, что проводка в парилке отличается по ряду важных пунктов от разводки электропроводки в бане.

СОВЕТ! Проще всего будет тем владельцам бань, которые закладывали проводку уже в проект строительства. Потому что только так соблюдение нормативов не будет делом случая.

В парилке

Электропроводка в парилке: провода отсутствуют

В идеальной парилке провода отсутствуют — они идут снаружи, а внутрь попадают исключительно для подключения светильников.

Возникает вопрос: а надо ли использовать более дорогие термоустойчивые провода для электропроводки в парилке бани? Тем, у кого нет выхода, и приходится вести проводку внутри стен парилки — да, обязательно. Если же вы ведете по правилам — только через стену к светильнику, то это вопрос простоты замены провода.

Дело в том, что простая ПВХ изоляция обязательно со временем разрушится на том участке, который подвергается действию высокой температуры. Обычно это на входе провода в светильник. Поэтому рекомендуется этот участок делать термоустойчивым.

В парилке с электропечью

Электропечь используется только в сауне, (потому что мы ставим под сомнение способность электропечей без парогенератора создавать режим русской бани).

Расчет мощности обычно делается упрощенно, по кубатуре помещения, исходя из соотношения 1-1,5 киловатта на кубометр. Следовательно, вам достаточно исходить из одного или полуторного объема парилки. Предположим, что дана парная 1,8*1,4*2,1 (ДШВ). Ее объем — 5,3 кубометра. Следовательно, мощность печи от 5 до 8 кВт. И это еще маленькая парная!

Понятно, что такую силовую установку не ставят на обычную розетку (тут сила тока 23-36 А, а обычная розетка выдерживает 10-16 А). Провод выводится наружу и там подключается к силовой розетке (они бывают разной мощности).

Термостойкие провода нужного сечения прилагаются к самой печке, так что вам их только вывести и подключить.

КСТАТИ! Вилка с заземлением требует заземления в розетке, это же не новость, правда? 🙂

Но с электропечью связаны еще требования по заземлению. В идеале вы делаете контур заземления еще в процессе строительства, обкладывая периметр металлической лентой, которая сваривается с сеткой на полу, и соединяя ее потом с заземлением в щитке.

Разводка

Существуют определенные принципы разводки, которые верны при построении любой схемы электропроводки в бане, зависящей от конкретных условий. То есть схему вы строите для данной планировки помещений, но руководствуетесь общими правилами.

Выше мы уже говорили о том, что представляет собой устройство электрощита. Вы помните о группах потребителей, на каждой из которых стоит собственный автомат защиты.

ВАЖНО! На каждой силовой установке может (и должен) стоять автомат защиты.

А вот осветительная и розеточная группы потребителей вполне допускают подключение нескольких потребителей последовательно с помощью ответвлений в разветкоробках.

ЗАПОМНИТЕ! Обычно на один кабель ставится не более пяти розеток или светильников. Если их у вас больше, делайте вторую одноименную группу.

Правила говорят, что помимо автоматов защиты целесообразно ставить УЗО, особенно это касается электрооборудования влажных помещений.

Устройства защитного отключения — УЗО

Существует две основные схемы проводки в бане (да и не только в ней), а также третья схема, представляющая собой комбинацию первых двух.

Первая схема — последовательная

Выше мы уже говорили, что розетки и светильники можно подключать последовательно на один питающий кабель, просто делая в нужных местах отводки от него внутри распределительных коробок.

Кстати, если интересно, можете почитать наши разборы термостойких светильников для сауны и о том, нужны ли особые светильники в парной русской бани.

Эта схема является наиболее простой и потому популярной. Кроме того, ее можно назвать более бюджетной, потому что при ее использовании нет нужды на каждого потребителя тока ставить отдельный автомат. В случае с описанными группами потребителей это нерентабельно.

Вторая схема — «Звезда»

Речь идет о параллельном подключении, которое еще называется «звезда». Такое название можно объяснить, наверное, тем, что от каждого из потребителей тока к щитку тянется кабель-«луч», что при наличии достаточного количества потребителей должно образовывать действительно что-то вроде «звезды».

Есть случаи, когда такое подключение рентабельно. Точно можно сказать, что оно рентабельно для мощных потребителей тока, который нуждаются в особых кабелях с большим сечением, особых розетках. Но в нем нужды, когда речь идет об однородных маломощных потребителях.

«Звезда» затратна, потому что на каждый кабель ставится автомат, увеличивается число и длина кабелей, щиток приходится брать более мощный, да и работы по такой установке куда сложнее и, соответственно, дороже.

Поэтому оптимальнее комбинированный способ.

Третья схема — «Шлейф»

Собственно, ее мы и описываем с начала этой статьи. Это когда в щитке создаются группы потребителей, а некоторые кабели ведут к единичным мощным потребителям.

Кстати, светодиодные светильники, которые модно ставить в парилку, обычно ставятся из-за низкого вольтажа, что требует установки либо трансформатора, либо блока питания (драйвера). Поэтому есть резон выделить светодиоды в отдельную группу потребителей.

***

В общем, ваша задача — взять план своей бани, определиться с количеством розеток, источников света и силовых установок, сначала набросать их количественно на плане, потом определиться с расположением более точным. После этого вы переходите к детальному планированию с учетом высоты и геометрии прокладки кабелей.

ВНИМАНИЕ! Кабель кладется по прямой, все перепады высот делаются под прямым углом.

Еще несколько правил:

• установите розетке на высоте 40-50 см от пола;
• выключатели — 90;
• желательно делать подводку для розеток снизу, а для выключателей — сверху;
• отступ от потолка — 15 см.

Ниже вы можете посмотреть вариант недетализированной разводки проводов в бане:

Под вагонкой

По правилам ПУЭ, если вы еще помните, в деревянных строениях настоятельно рекомендуется делать открытую проводку. Однако вагонка используется и в деревянных, и во всех остальных банях — привычны мы к деревянному интерьеру.

Поэтому давайте условимся, что электропроводка в бане под вагонкой уместна только в том случае, если она построена не из сруба или бруса. Предположим, что у нас кирпичная или блочная баня.

В этом случае скрытая проводка допускается, как и использование пластиковой гофры (на всякий случай уточним, что есть негорючие разновидности гофры).

Есть еще металлическая, применение которой строго не рекомендуется во влажных помещениях согласно ПУЭ. Но тут надо думать: с одной стороны, в бане везде(!) повышенная влажность во время процедур, с другой стороны — ее не сравнить с влажностью в моечной или парилке.

Поэтому, если металлический рукав под штукатуркой, которая под вагонкой, а само помещение — не моечная и не парная, то почему бы и нет? Особенно, если у вас хорошо сделана вентиляция, и промежуток между стеной и вагонкой нормально проветривается.

Обычно проводку в кирпичных или блочных строениях ведут под слоем штукатурки. Причем слой ее должен быть никак не меньше 10 мм.

Полезное видео

Очень наглядный и дельный ролик, в котором говорится именно о банной электрификации — надеемся, что пригодится многим:

***
На всякий случай — вдруг вы увлекаетесь ручным трудом — порекомендуем вам еще один материал, косвенно относящийся к электричеству в бане — статью про то, какие бывают абажуры для банных светильников и как их сделать своими руками.

Больше материалов по проводке смотрите в разделах про освещение и про светильники.

---

Многие владельцы бань в настоящий момент склоняются к тому, что в парной надо ставить светодиоды. Но это слишком похоже на моду, когда «все побежали, и я побежал». Мы полагаем, что для разумного выбора надо понимать, с чем имеешь дело, и насколько оно годится для твоих целей и задач. У нас в разделе «Освещение для бани и сауны» рассмотрены все его виды, поэтому можно получить всестороннее представление.Далее

Свет для бани обладает определенной спецификой, которая отличает его от освещения жилого дома в городе или на дачном участке. Связанные с ней вопросы мы и рассмотрим в данном материале.Далее

Тем, кто решил заняться проводкой в бане своими руками, стоит либо иметь достаточный опыт подобных работ, либо познакомиться с электрикой во всем разнообразии задач, связанных с электрификацией строения. Надеемся, что нам удастся рассказать обо всем необходимом просто и понятно.Далее

Баню можно назвать самым пожароопасным строением или помещением. Понятно, что в основном причиной возгорания служит печь, но не стоит сбрасывать со счетов и электропроводку, которая (особенно в деревянных постройках) может привести к беде. Защитить от возможных проблем с ее стороны может соблюдение нормативов и использование УЗО.

Вот с нормативов мы и начнем.Далее

Владелец настоящей русской бани может задуматься: а все ли нужно в ней делать с запасом термической прочности, как для сауны? Ведь, в принципе, можно было бы сэкономить, если брать в расчет исключительно традиционные для русских банные кондиции…Далее

Мы решили выделить в отдельный материал информацию о светильниках для саун, потому что владельцев финских парилок интересует не только вопрос отличий их от обычных светильников, но и предпочтения, которые стоит отдать продукции, имеющейся в продаже. Общие принципы по светильникам и для бань и для саун смотрите в соответствующем разделе.Далее

Начнем с того, что использование абажура в бане автоматически предполагает то, что выбран точечный источник света. Потому что светодиодная подсветка в виде лент не нуждается ни в чем подобном.

Следующее уточнение касается помещений, в которых могут использоваться абажуры. Так основная функция этой части светильника состоит в том, чтобы слегка приглушать свет от лампы, их уместно использовать в любом из них, тем более, что плафон это тоже одна из разновидностей, (правда, сейчас мы называем этим словом не только круглые потолочные формы, но многие изделия из стекла, рассеивающие свет).Далее

Электропроводка в срубе бани

В современных условиях одним из обязательных требований для достижения комфорта при посещении бани выступает наличие электроснабжения. Однако, учитывая очевидные особенности деревянных сооружений при выполнении подобных работ требуется обеспечение повышенных требований пожарной безопасности, причем не только на стадии строительства, но при последующей эксплуатации здания. Именно поэтому грамотно произведенная электропроводка в бане из сруба гарантирует не только комфортное, но и, что не менее важно, безопасное посещение этой полезной и привычной всем постройки.

Требования безопасности

Главное требование при выполнении любых электромонтажных работ в деревянных зданиях – это четкое соблюдение правил техники безопасности. Естественно, сначала должна быть составлена схема электропроводки в бане из сруба. Для этого целесообразно привлечь специалиста-электрика или проектировщика, обладающего необходимой квалификацией. Их услуги, как правило, не обходятся слишком дорого, однако, гарантируют соблюдение всех требований и правил.

Естественно, в дальнейшем при выполнении работ ни в коем случае не следует вносить какие-то изменения в полученную схему, предварительно не согласовав их. При этом следует крайне внимательно подойти к комплектованию объекта материалами и оборудованием, что также является одним из обязательных условий для последующей безопасной эксплуатации постройки.

Виды проводки

Как правило, электроснабжение бани осуществляется при помощи подключения отдельного кабеля к главному щитку. Целесообразно при этом выполнить устройство выделенного контура заземления. Следующим важным вопросом выступает выбор типа проводки в бане.

Открытая

Значительная часть строителей-профессионалов считает, что открытая проводка в бане из сруба является намного более безопасным вариантом, чем скрытая. Это объясняется, прежде всего, тем, что при таком расположении кабелей значительно проще выполнять работы по ремонт или обслуживанию, так как практически сразу и очень быстро можно установить причину неисправности, а затем и устранить ее.

При этом безопасность эксплуатации обеспечивается обязательным использованием кабель-каналов. Главной целью этих специальных конструкций является снижение риска возгорания древесины. Поэтому при их изготовлении используются только негорючие и достаточно огнестойкие материалы.

Важным преимуществом кабель-каналов выступает их достаточно приятный с эстетической точки зрения внешний вид. В результате интерьер бани не только не ухудшается, но и при грамотном выполнении электропроводки становится более стильным. Сегодня выпускаются три цветовых варианта рассматриваемых изделий – белый, светло-коричневый и коричневый. При выполнении работ необходимо соблюдать крайне важное требование безопасной эксплуатации любого кабель-канала – он должен быть заполнен проводами максимум на 60%.

Скрытая

Сегодня скрытая проводка в срубе бани применяется сравнительно редко. Объяснение этому достаточно простое и логичное – для безопасной эксплуатации требуется выполнение дополнительных работ по штроблению и устройству многочисленных отверстий, а также обязательное использование для прокладки проводов гофрированной трубы. В результате стоимость строительства заметно увеличивается, что, конечно же, приводит к отказу от подобной технологии.

Единственным вариантом, когда вариант скрытого расположения проводки заслуживает внимания, является отделка стен вагонкой, а потолков — подвесными конструкциями. В этом случае кабеля могут быть скрыто проложены без серьезного увеличения стоимости электромонтажных работ, хотя главный недостаток их подобного расположения – трудность обслуживания и ремонт – сохранится.

Последовательность и правила выполнения работ

Как уже отмечалось, на первом этапе выполнения электромонтажных работ требуется разработать схему проводки. Очевидно, что это могут сделать только специалисты, к которым и следует обратиться. Сами работы необходимо производить с учетом следующих правил:

• Допускается только два расположения проводов – строго вертикально или горизонтально;
• Ни в коем случае не разрешается перегибать или перекручивать отдельные провода;
• Для размещения кабелей следует выбирать самые малозаметные части внутренних помещений бани;
• Не разрешается прокладывать проводя в углах комнат или коридоров, а также рядом с приборами отопления или предметами из металла.

Особое внимание при выполнении электромонтажных работ всегда уделяется парилке. Это объясняется особыми условиями, которые создаются в этом помещении при эксплуатации бани. Главное требование к электропроводке парной – отсутствие в комнате любых выключателей или розеток. Все подобное оборудование размещается в комнате отдыха, раздевалке или предбаннике, при его наличии.

Второе важное условие безопасной эксплуатации бани – установка в парилке светильников, которые соответствуют классу IP-54. Также допускается применение других электрических приборов. Однако, для этого их класс должен быть не ниже IP-44.

Поделитесь полезным материалом по строительству с друзьями

Другие статьи

Наши проекты

Электропроводка в бане – способы монтажа и подключения + Видео

Электричество можно провести в баню и своими руками. Необходимо, чтобы электропроводка в бане монтировалась еще до начала отделочных работ, что позволит лишний раз предохранить ее от контакта с водой. Больше полезных знаний – ниже в статье.

Какие виды проводки можно использовать?

Сегодня очень распространено строительство деревянных бань, как целиком из бруса или сруба, так и с применением многих отделочных материалов все из той же древесины. Дерево в бане никогда не будет обыденным – не каждый же день мы паримся в такой обстановке. Но именно дерево является наиболее пожароопасным материалом, поэтому электропроводка в деревянной бане должна быть открытой.

Такой способ позволяет значительно упростить обслуживание коммуникаций и сделать ремонтные работы более удобными. Для монтажа проводов используют кабель-каналы, которые изготавливаются из пожаробезопасных материалов. Чтобы обезопаситься от перегревания коммуникаций, нельзя допускать заполнения кабель-каналов на 100 %. В противном случае исключается возможность отведения тепла, которое образовывается от нагревания проводов, а это очень часто становится причиной коротких замыканий. Идеально, если кабель-каналы заполнены лишь на 60 %.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

Перед тем, как производить монтаж электропроводки в бане, нужно составить полную электрическую схему всего сооружения. Кабель должен прокладываться только по горизонтали либо по вертикали. Нельзя допускать перекручиваний и перегибов. Чтобы не портить внешний вид сооружения, все провода стараются разместить незаметно, но при этом нужно помнить, что коммуникации не должны проходить ближе, чем на 50 см от металлических труб и батарей.

Допустимо использовать метод скрытого монтажа проводов, однако он применяется намного реже. Кабели прячут либо в металлических трубах, либо за подвесными потолками. Наиболее уязвимым местом проводки в данном случае являются стыки кабелей, поэтому их изоляции нужно уделить особое внимание.

Способы прокладки силового кабеля с улицы – воздушный путь

Осуществить прокладку электрического кабеля можно двумя способами: воздушным или подземным путем. Как правило, главным фактором выбора того или иного варианта прокладки является расстояние между баней и распределительным щитком. Этот момент должен быть заранее предусмотрен проектом бани. Каждый метод обладает определенными «плюсами» и «минусами», которые необходимо рассмотреть более подробно.

Монтаж кабеля воздушным путем – вариант более экономичный, так как протяжка кабеля осуществляется по воздуху. В случае, если расстояние от распределительного щитка до бани превышает 25 м, то необходимо установить промежуточную опору. Воздушная прокладка кабеля должна осуществляться или на фарфоровых изоляторах, или на растяжках. Также нужно соблюдать высоту прохождения электрического кабеля.

К примеру, над пешеходными дорожками он должен протягиваться на высоте 3,5 м над землей. Если речь идет о проезжей части, то минимальная высота должна составлять 6 м. Непосредственно к бане кабель крепится на уровне 2,75 м над землей. Для воздушной прокладки принято использовать провода СИП (самонесущий изолированный провод). Они покрыты специальным защитным слоем из высококачественного полиэтилена, а также оснащены особыми несущими элементами, которые не боятся сильных перегрузок.

Гарантийный срок таких изделий составляет 25 лет. Однако подключать его к автомату защиты достаточно неудобно, что, несомненно, является недостатком.

Используется кабель с минимальным сечением 16 мм². Он способен пропускать до 63 ампер: в случае однофазного подключения мощность будет составлять 14 кВт, при трехфазном – 42 кВт. Для такого сооружения, как баня, таких значений вполне достаточно. Нужно помнить один момент: СИП – это провода, изготовленные из алюминия, поэтому их прокладка по чердачным помещениям запрещена. В баню уже вводится кабель типа ВВГ, НГ либо NYM с сечением 10 мм². Важно, чтобы для перехода применялись герметичные соединители «медь-алюминий».

Если вы думаете о том, как сделать электропроводку в бане более безопасной, следует придерживаться определенных правил. Сооружая парильную комнату, помните, что в ней нельзя размещать переключатели и розетки. Их наличие допустимо лишь в предбаннике или комнате отдыха, причем используются устройства с классом защиты IP-44 и выше. На розетках обязательно должны быть крышечки, защищающие от прямого попадания капель воды. Класс защиты у светильников должен быть не менее IP-54. Нельзя производить монтаж проводки непосредственно над печкой.

Монтаж кабеля путем подземной прокладки

Этот способ требует дополнительных затрат, поскольку подразумевает вырывание траншеи глубиной до одного метра. При этом используется более дорогой кабель с медными жилами и дополнительным бронированием – ВБбШв. Благодаря стальной оплетке, которая расположена между внутренней и внешней пластиковой оболочкой, кабель не смогут повредить мыши или кроты. Также ему не страшна усадка земли.

При подземной прокладке нельзя использовать металлические трубопроводы, поскольку в них образуется конденсат. Однако можно использовать трубу (либо уголок), высотой не менее 1,8 м, в местах, где кабель спускается в грунт. Так же, как и при монтаже воздушным способом, ввод провода в баню осуществляется через металлическую втулку, которая отлично защищает его от повреждений, возникающих при усадке стены.

Чтобы проложить электрический кабель под землей, нужно вырыть траншею не менее 0,7 м глубиной. Для создания «подушки» на дно засыпается слой песка около 10 см, после чего протягивается кабель. На этом этапе очень важно не допустить натяжения кабеля, которое может возникнуть по причине смещения почвы или при перепадах температуры воздуха. Для этого он укладывается в траншее не по прямой линии, а волнообразно. После этого провод опять засыпается слоем песка и землей.

Электропроводка в бане и монтаж внутреннего щитка

Щиток, как правило, устанавливается в предбаннике, но возможно его расположение и в комнате отдыха или даже на мансардном этаже, если таковой имеется. Непосредственно в щиток монтируется автомат и устройство защитного отключения (УЗО), которые предусматриваются схемой электропроводки. Такая защита нужна в целях пожарной безопасности – в случае возникновения короткого замыкания система автоматически отключит питание.

Электропроводка проводится через дифавтоматы или простые УЗО. Для таких помещений, как моечная и парилка, желательно использовать более низкое напряжение: от 12 до 36 В. Однако это подразумевает использование дорогостоящих трансформаторов. УЗО необходимо проверять на исправность ежемесячно. Лучше всего, если проводка выполнена из провода двойной изоляции, а в парилке желательно использовать термостойкий провод, который имеет силиконовую изоляцию – он способен выдержать температуру до 180 °С.

Таким образом производится электропроводка в бане своими руками. Но в целях безопасности нельзя забывать о периодических проверках оборудования и проводки на работоспособность. В случае проведения ремонтных работ нужно отключать электропитание в обязательном порядке.

Оцените статью: Поделитесь с друзьями!

Электропроводка в бане — схема и правильный монтаж, способы и нормы прокладки кабеля

Электропроводка в бане

Электропроводка в бане имеет ряд особенностей. И в основном это связано с высокой температурой и влажностью в этом помещении, которые негативно сказываются на состоянии проводов, а также со спецификой горючего древесного материала, из которого сделаны парилки. Правильно проложить кабель до бани и смонтировать проводку внутри — жизненно необходимо.

Содержание

• Ввод силового кабеля в баню

• Земляной способ прокладки
• Прокладка кабеля «воздух»

Монтаж электропроводки в бане: основные этапы

Правила установки электрощита

Прокладка электрического кабеля от щита

Монтаж и подключение светильников

Розетки

Нормы подключения электропечи

Подвести силовой кабель к бане

Идеальным вариантом будет, если баню удастся подавать электричество от центральный распределительный щит через выделенную линию электропитания.Силовой кабель можно проложить, подвести прямо к бане двумя способами: «землей», когда провод проложен под землей, и «воздухом», когда он проводится по воздуху. Методы должны быть предусмотрены конструкцией самих ванн.

Земляной способ укладки

Это самый надежный способ, но он не всегда подходит. Предварительно на приусадебном участке должны быть выполнены все сельскохозяйственные работы и подтверждено отсутствие необходимости прокладки провода по территории соседа.Под землей прокладывают так называемый «кабель с броней» марки ВББШв с 4 медными жилами сечением 10 кв. Мм. Этот кабель довольно дорогой, стоит около 200 руб / м. Но он чрезвычайно надежен и долговечен благодаря стальной оплетке, проложенной между его пластиковыми корпусами. Соответственно, кроты, мыши и другие грызуны не смогут его укусить. Кабель не боится усадки земли.

Не рекомендуется использовать металлические трубы для прокладки кабеля, так как они являются сборщиками конденсата, что сокращает срок службы провода.Их разрешается использовать только в местах, где кабель проходит вдоль опоры или вдоль стены. В этом случае труба не используется высотой <1,8 метра.

Прокладка кабеля под землей: подведение к бане «земляным» способом

Последовательность действий при прокладке кабеля под землей следующая:

1. Копание траншеи не глубиной <0,7 метра, на дне из которых песок покрыт слоем около 10 см. Сверху провода засыпаны таким же слоем песка.

2. Кабель вводится в здание через стальную гильзу. Это необходимо для защиты проволоки при движении и полной усадке деревянной стены. Электропроводку в бане нужно проводить особенно аккуратно и аккуратно.

3. Кабель освобождается от «брони» непосредственно перед входом в щит. Только после этого к машине подключаются жилы кабеля, производя заземление и молниезащиту.

Важно! При прокладке подземного кабеля исключите возможность возникновения опасных напряжений, его механического повреждения при смещении грунта: создайте резерв, поместив кабель волнообразно в траншею.

Прокладка кабеля «воздух»

Если вы выбрали более экономичный метод, решив проложить кабель по воздуху, то учитывайте следующие моменты:

1. Если расстояние до ванны больше 25 метров, то это необходимо поставить опору между зазорами. Прокладка антенного провода осуществляется с помощью так называемых удлинителей, либо на фарфоровых изоляторах.

2. Кабель должен располагаться на определенной регулируемой высоте. Над проезжей частью нельзя размещать ниже 6 м над уровнем земли, над пешеходными дорожками — 3.5 м (не ниже). Трос крепится к бане на высоте 2,75 м над землей.

Пропуск силового кабеля в ванну «воздушный» тракт

3. Обычно применяемый СИП — самонесущий изолированный кабель. Гарантийный срок — 25 лет. Кабели СИП (СИП-4, СИП-3, СИП-2А) имеют специальное полиэтиленовое атмосферостойкое покрытие и специальные несущие элементы, устойчивые к перегрузкам. Его поперечное сечение не должно быть <16 кв. Мм при мощности до 63 ампер. Если подключение однофазное, то мощность будет равна 14 кВт, а если трехфазное - 42 кВт.Главный недостаток СИП - проблемный ввод в выключатель из-за невысокой пластичности, их сложно гнуть.

4. СИП вводится в баню (но не в саму парилку, так как там нельзя проводить алюминиевые провода) через металлическую втулку. А в парилку вводятся совершенно разные провода — НЙМ, НГ или ВВГ. Хорошо зарекомендовал себя кабель ВВГНГ-LS сечением 3х1,5 (применяется для подключения освещения), ВВГНГ-LS сечением 3х2,5 (применяется для подключения розеток).Утеплитель ВВГ не поддерживает горение; уровень задымления в случае тления очень низкий. Для перехода следует использовать герметичные медно-алюминиевые соединители. Самонесущий изолированный провод необходимо закрепить на анкерных зажимах, так называемых натяжителях.

Монтаж электропроводки в ванне: основные этапы

В процессе монтажа проводки Непосредственно в помещении ванны этапы, такие как :

1. Установка ограждения;
2. Разводка от щита;
3.Подключение светильников;
4. Подключение розеток;
5. Подключение электропечи.

Правила установки электрощита

Электросистема бани будет запитана от распределительного щита. Важно выбрать оптимальное место для его установки, соблюдая следующие требования:

1. Доступ к щиту должен быть свободным;

2. Помещение должно хорошо проветриваться;

3. Щит нельзя размещать в парилке и других пожароопасных помещениях;

4.Хорошее освещение комнаты с козырьком.

Распределительный щит в бане (находится в комнате отдыха)

Обычно щит устанавливается в комнате отдыха. Он состоит из устройства защитного отключения, вводной, а также отходящей машины. Его верхняя часть должна располагаться на высоте 1,4 м — 1,8 м над уровнем пола, не ниже.

Если проводка в деревянной бане однофазная, в силовом кабеле должно быть не менее 3 жил. По новому ГОСТу цвет фазного провода должен быть серым, но провода из старых запасов с белым или коричневым фазным проводом могут зацепиться.Этот сердечник размещен на верхнем выводе входного автомата. От нижнего вывода фазовая жила с помощью перемычек частично перемещается к верхним выводам исходящих машин или направляется по распределительным шинам к машинам. Нулевой сердечник (синий или синий) размещается на нулевом блоке, защитный сердечник (желто-зеленый) — на защитном блоке или на приваренном болте экрана. Фазовые жилы кабелей, идущих к нагрузке, подключаются к нижним контактам машин.Отходящий и входной кабели очень аккуратно прокладываются в экране, затем снимаются с экрана через гофрированную трубу. УЗО и автоматические выключатели следует устанавливать с учетом уровня нагрузки на кабель.

Рассчитываем нагрузку на кабель, выбираем необходимое сечение

Необходимо знать нагрузку, чтобы правильно выбрать сечение кабеля. Существуют специальные таблицы для выбора сечения проводов, где рассчитывается его зависимость от расчетной мощности устройств.Электроприборы обычно указывают свою потребляемую мощность, поэтому на это следует обратить особое внимание.

1. Если в ванне предполагается разместить только осветительные приборы, общая мощность будет примерно 1-2 кВт.

2. Если не использовать электропечь, общая мощность будет в районе 5-6 кВт.

Желательно учитывать запас хода 20%. Например, если общая мощность в бане 5 кВт, то проводку лучше рассчитывать на величину 6 кВт.С такой мощностью подойдет кабель ВВГНГ-LS сечением 3х4, то есть 4 кв мм. Кабели, идущие к освещению, желательно выбирать сечением 1,5 кв. мм (3 × 1,5), для розеток — сечением 2,5 кв. мм (3 × 2,5).

Монтаж электрощита: принципиальная схема

Выберите вводный автомат

Для этого необходимо знать общую мощность. Затем рассчитываем ток в результате деления общей нагрузки на напряжение.Например, 6000/220 даст 27 А. Но машину следует выбирать с запасом примерно 32 А. Выбор исходящих машин по группам осуществляется по тому же принципу. Желательно подписать каждую машину на приборной панели, указав, за какую группу электроприборов она отвечает.

Также рядом со щитком должна быть схема подключения бани. Не забудьте подключить автоматические выключатели дифференциального тока, отключающие источники питания в случае контакта с водой.Это поможет спасти жизни в случае возникновения чрезвычайной ситуации. УЗО с отсечкой по току защитят от возгорания. Убедитесь, что жилы в зажимах клеммных колодок надежно закреплены, чтобы избежать нагрева секции из-за ослабления зажима.

Прокладка электрического кабеля от экрана

Вначале следует нарисовать электрическую схему в ванне. При составлении схемы и при дальнейшей практической реализации схемы электромонтажа необходимо учитывать следующее:

Способы подключения в бане

1.Рекомендуется выполнять разводку кабелей, выходящих из экрана, как одно целое.

2. Если в бане деревянные стены, то проводка может быть открытой, проведена по деревянным стенам. Запрещается размещать провода в трубах ПВХ.

3. Если стены кирпичные — проводка для бани будет скрыта, за слоем штукатурки.

4. Все кабели следует монтировать строго вертикально и горизонтально. Не должно быть излишеств и перекручивания, что указано в последней версии инструкции ПУЭ.От распределительных коробок проводите провода только под прямым углом.

5. Старайтесь размещать провода в наименее заметных местах. Их нельзя класть перед дверьми, ближе 50 см от металлических труб и батарей.

Примеры подключения проводов

6. Выключатели, розетки, а также монтажные коробки не разрешается использовать в помещениях с высокой температурой и влажностью. Со временем в них будет накапливаться влага, и неминуемо последует короткое замыкание. В первую очередь это касается парилки.Поэтому их необходимо располагать в раздевалках или комнатах отдыха.

7. Соедините жилы проволоки сваркой или пайкой.

8. Используйте защитное заземление.

9. Не прокладывайте провода над духовым шкафом.

10. Запрещается размещать провода в металлических оболочках и трубах.

Примеры неправильной разводки в бане

Монтаж и подключение светильников

Класс защиты светильников для ванны не должен быть 75 Вт.В плафонах следует использовать только стекло, а корпус — металлический, соединенный с защитным проводником провода. Пластиковый корпус может деформироваться. Не стоит размещать светильники на потолке, а только на стенах, так как температура под потолком обычно самая высокая. В парилке обычно используется низкое напряжение (12 В). Для этого пригодятся понижающие трансформаторы, которые ставят вне парилки. Также запрещено устанавливать в парилке люминесцентные лампы.

Розетки

Розетки можно устанавливать только на стены в гардеробной или комнате отдыха на высоте 90 см.Их класс защиты не должен быть

Нормы подключения электропечи

Для подключения электропечи потребуются провода, выдерживающие высокие температуры (примерно до 170 грамм) и большую потребляемую мощность (в среднем 4 кВт). Для этих целей подойдет разводка в кабельном канале одинарными жилами марок ПРКА, ПМТК, ПРКС или РКГМ. Медный кабель сечением 3 * 2,5 мм выдерживает примерно 5 кВт нагрузки.Допускается протягивать провода типа ПМТК до монтажной коробки, находящейся вне зоны повышенной температуры и влажности, а от коробки к экрану проводить обычным кабелем (ВВГ 3 × 2,5).

При прокладке электропроводки помните, что правильная разводка в ванне — залог вашего комфортного и безопасного пребывания в этой комнате. Перед установкой внимательно изучите ПУЭ (Правила электромонтажа) в последней редакции — настольной «Библии» электрика. Постарайтесь подойти к вопросу максимально ответственно, монтируя проводку своими руками, либо обратитесь к специалисту.

Монтаж электропроводки в бревенчатом доме

Как провести электропроводку в бревенчатом доме?

ЭТО очень важный вопрос, и мы получаем его постоянно.

Бревенчатый дом отличается от обычного дома, но при правильном планировании вы можете разместить электрические приборы, выключатели и розетки там, где они вам нужны или захотите.

В этой фотогруппе, например, мы видим светильники, размещенные между тяжелыми бревнами на Tongue & Groove, трековое освещение на стороне тяжелых бревен и потолочный вентилятор, установленный непосредственно на нижней стороне открытой балки.

Сегодня мы собираемся показать вам, как опытный строитель Пол Флури размещает необходимую проводку для устройств в потолке первого этажа. К этой теме обращаются сразу после установки композитного пола, потому что именно там, композитный пол, будут спрятаны провода.

Прокладка электропроводки в бревенчатом доме

«Некоторые строители вырезают траншею в верхней части балки для проводки — иногда это единственный вариант, — но я отказался от этого много лет назад, когда установил композитный пол Timberhaven.Далее Пол поясняет: «Мне легче:

1. Оставить пробел в T&G. Это создает идеальную траншею для проводов. (Помните, что это первый из трех слоев, которые будут укладываться на пол. Эту область никто не увидит.)
2. Пропустите необходимые провода в вышеупомянутом зазоре.
3. Накройте его защитной металлической полосой 16-го калибра, чтобы никто не прострелил через нее крепеж ».

Пол также добавил: «В качестве дополнительной меры предосторожности, пока мы устанавливаем ¾» OSB, моя команда распыляет оранжевую краску на маркировку всех проводов.Это предупреждает всех, кто работает в этой области — сейчас или спустя годы — о том, что внизу есть проводка ». Умное мышление!

Электропроводка в бревенчатом доме: скрытие работы

«Как уже упоминалось, наверху установлены листы OSB и проводка, которая только что была установлена. Оба слоя композита следует склеить жидким гвоздем, чтобы исключить скрип », — предлагает Пол.

После завершения установки стандартных композитных полов и электропроводки Timberhaven нижняя часть официально подготовлена ​​и готова для освещения путей.

Выполнение электропроводки в бревенчатом доме: предварительный план

Пора определить, какие приспособления вы хотите установить в своем доме и где вы хотите их, а также переключатели и розетки подлежит размещению, до строительства… не после.Правильное предварительное планирование является ключевым в этом отношении! Работайте в тесном сотрудничестве со своим генеральным подрядчиком и / или строителем, чтобы разработать и выполнить хорошо продуманный план электроснабжения.

Получение бревенчатого дома с электричеством

Мы приближаемся к финишу! После того, как основные внешние работы в нашем доме завершены (за исключением окрашивания и ландшафтного дизайна), пришло время обратить наше внимание на внутренний список, начиная с электромонтажа нашего бревенчатого дома.

Управление электрическими системами бревенчатого дома — это то, что сбивает с толку многих покупателей бревенчатых домов, но на самом деле в этом нет ничего особенного, если ваш строитель и субподрядчик по электроснабжению знают, что они делают в бревенчатом доме.

Для электрического компонента нашего дома мы с женой Бекки разработали объем работ, которые мы хотели выполнить. Нам нужны были отдельные электрические цепи для каждой комнаты и каждого прибора, сигнальное освещение на двери подвала и задних дверях, очень большая панель автоматического выключателя, напольные коробки, потолочные вентиляторы и достаточное освещение по всему дому.

Все эти элементы были отражены в нашем электрическом графике, который предоставляется вашему строителю как часть пакета чертежей. В расписании подробно показано, где должен быть проложен каждый провод и должен быть установлен каждый коммутатор. График электроснабжения — важная дорожная карта при строительстве любого сооружения, но в бревенчатом доме его правильное выполнение имеет жизненно важное значение. Когда в бревнах просверлены челюсти, пути назад уже не будет.

Поскольку некоторая электропроводка, вероятно, потребуется проложить через предварительно просверленные пазы, будь то внутри бревенчатых стен или через потолок, очень важно иметь хорошо спланированную электрическую схему до начала строительства.

В соответствии с нашими электрическими чертежами, наш строитель просверлил и обозначил отверстия для доступа к розеткам и переключателям через бревна в подвал. Это было сделано одновременно с установкой бревен. На втором этаже и на чердаке вся проводка, необходимая для вентиляторов и потолочного освещения, была проложена, что позволило скрыть провод в каркасе и балках пола / потолка.

После разговора с нашим местным строительным инспектором он посоветовал нам подключить все детекторы дыма и угарного газа к одной цепи с резервной батареей.Он также посоветовал нам убедиться, что наш подрядчик по электрике установил GFCI (прерыватели цепи замыкания на землю) во всех влажных зонах (кухня, ванные комнаты, прачечная и т. Д.)

Пока я наблюдал за процессом монтажа проводки, Бекки занялась самой интересной частью — выбрала все осветительные приборы, вентиляторы, переключатели и лицевые панели. Она нашла большую часть этих материалов в Home Depot, что помогло нам сэкономить деньги как на самих предметах, так и на их приобретении. Единственными материалами, которые требовались нашему подрядчику по электрике, были электропроводка, коробки, панель прерывателя, выключатели розеток и разные соединители.

Вернувшись на стройплощадку, в обязанности электрического подрядчика входило провести электропроводку к распределительной коробке, установить панель выключателя и цепи, подключить эти цепи к проводам, установить осветительные приборы, приборы, потолочные вентиляторы, выключатели и розетки в соответствии с Национальный электрический кодекс (NEC) или NFPA70.

Почти в каждом бревенчатом доме есть внутренние стены с традиционным каркасом, что значительно упрощает прокладку проводки и установку распределительных и розеточных коробок.Но их можно установить и на бревенчатые стены.

К сожалению, электромонтаж нашего бревенчатого дома оказался неудачным — не из-за самого проекта, а из-за субподрядчиков, которых мы выбрали для выполнения работ. Первоначально нанятый нами электрик был хорошо знаком с установкой бревенчатых домов, поначалу он был очень пунктуальным и много работал. Затем он упал до трех дней в неделю, затем один раз в неделю. Когда мы поговорили с ним об этой ситуации, мы узнали, что он не такой уважаемый, как мы думали.Мы уволили его на месте, хотя это означало, что мы потеряем приличную сумму денег.

Подрядчик, которого мы наняли, чтобы заменить его, был очень рекомендован и обладал огромными знаниями в области электротехники. Фактически, он работал в жилищном управлении нашего округа. После нескольких недель работы он попросил у нас предоплату, чтобы закончить работу. Доверяя ему, мы дали ему деньги. Мы никогда больше его не видели и не слышали, а позже мы узнали, что он переехал в Огайо.

Это оставило нас с нашей электрической системой, готовой на три четверти, и мы не знали, куда обращаться.Бекки и я смогли сами подключить несколько оставшихся потолочных светильников, но все еще оставалось проделать техническую работу. К счастью для нас, друг подошел к тарелке и закончил проект, не прося оплаты до конца.

Мораль этой истории в том, что будут неудачи, но всегда есть решение. Не позволяйте нескольким лежачим полицейским помешать вам уверенно финишировать в гонке и никогда не позволяйте им отвлекать вас от вашей мечты о бревенчатом доме.

Руководство Гэри:

Обеспечение отдельной цепи для каждой комнаты и прибора позволяет выполнять работу, не отключая электричество в других областях. Это также позволяет вам легче отслеживать провода в случае сбоя или другой проблемы. Поговорите со своим подрядчиком по электрике и обратитесь в NEC, чтобы убедиться, что ваша панель выключателя способна обслуживать требуемые цепи сейчас и имеет место для будущего расширения.

См. «Путешествие Гэри домой», ведущее к этому моменту, здесь:

Почему бревенчатый дом был правильным

Как найти идеальный план дома из бревен

Узнайте о процессе строительства бревенчатого дома

Как выбрать правильный бревенчатый дом Builder

Почему ваши отношения со строителем имеют решающее значение

Что происходит, когда вы нанимаете плохого субподрядчика

Варианты фундамента для бревенчатой ​​хижины

— комплекты бревенчатых хижин и бревенчатые дома

Одним из наиболее важных решений, которые вы принимаете при строительстве бревенчатой ​​хижины, является выбор фундамента.Согласно Международной ассоциации сертифицированных домашних инспекторов (InterACHI), цель фундамента — «передавать нагрузку конструкции на землю и выдерживать нагрузки, создаваемые землей». На выбор фундамента для бревенчатой ​​хижины влияют несколько факторов, включая климат, географию, уровень грунтовых вод, топографию, свойства почвы, требования местных норм, личные предпочтения и бюджет.

Независимо от типа фундамента, большинство фундаментов американских бревенчатых домиков строится из бетона той или иной формы: заливного, блочного или сборного.Некоторые типы фундаментов, используемых для домов из бревенчатых домиков, — это плиты, пирс, подвал и подвал. У всех есть достоинства и недостатки.

Бетонная плита Фундамент кабины

Устанавливается плоская бетонная площадка, и перед началом строительства необходимо провести сортировку участка. На неклассифицированных участках могут возникнуть проблемы с дренажем, если вода не будет отводиться от стен бревенчатой ​​хижины. Мы рекомендуем пароизоляцию между влажной почвой и бетоном.

Преимущества бетонной плиты

• Требуется меньше труда и земляных работ, что означает более быстрое завершение работ и меньшие затраты
• Предотвращает гнездование грызунов под вашей бревенчатой ​​хижиной
• Вход в вашу бревенчатую хижину будет только ступенькой или двумя, что может это важно, если пассажирам трудно подниматься по лестнице.

Недостатки бетонной плиты

• Ограниченный доступ к любым системам, установленным под полом, таким как водопровод или электричество
• Плохая конструкция может привести к неровному полу, проблемам с дренажем и проникновению влаги через трещины. мороз

Фундамент кабины пирса

Фундамент пирса может состоять из бетонных цилиндрических колонн (опор), помещенных в землю, чтобы выдерживать нагрузку на бревенчатую хижину при подъеме ее над землей.

Преимущества фундаментов пирсов

• Обеспечивает доступ к электрическим и водопроводным системам
• Меньше, чем обходное пространство
• Подходит для участков с уклоном
• Позволяет проводить тщательный осмотр термитов

Недостатки фундаментов пирсов

Без надлежащей вентиляции на деревянных полах может накапливаться влага, что приводит к появлению плесени и гниению.

Внутренний пол может быть скрипучим и подверженным вибрации.

Грызунам легче попасть в вашу бревенчатую хижину.

Фундамент бревенчатой ​​хижины для ползания

Аналогичен фундаменту пирса, но у ползунков есть стена по периметру.Пространство для лазания должно быть не менее трех-четырех футов.

Преимущества подвесных пространств

• Можно разместить системы отопления, вентиляции и кондиционирования воздуха, делая их доступными для обслуживания
• Стена по периметру может добавить привлекательности бордюру, и вы можете построить ее из такого материала, как камень или кирпич.

Недостатки ползунков

• Потенциальные проблемы с влажностью не так заметны.
• Плохо установленные или негерметичные воздуховоды могут привести к циркуляции нежелательных материалов (пыли, влаги) через вентиляцию.

Фундамент кабины подвала

Подвал можно представить как комбинацию плиточного фундамента и подполья.Подвалы обычно строятся на бетонной плите, но их вырывают на глубину не менее восьми футов.

Преимущества подвалов

• Обеспечивают дополнительное пространство для хранения
• Возможность завершения для увеличения жилого пространства без увеличения площади бревенчатой ​​хижины
• Подвалы обеспечивают более прохладное пространство в теплую погоду
• Отличное место для механического оборудования, обеспечивающее легкий доступ для техническое обслуживание и ремонт

Недостатки подвалов

• Самый дорогой фундамент для строительства из-за земляных работ, затрат на материалы и рабочую силу
• Как правило, влажный
• Не вариант в районах с высоким уровнем грунтовых вод или неустойчивой почвой
• Пещера -как без дневного света

Прочность и устойчивость вашей кабины зависит от прочного бревенчатого фундамента.География, климат и личные предпочтения должны определять ваше решение. Поговорите со специалистом в вашем районе, чтобы убедиться, что вы делаете правильный выбор, а также соблюдаете требования местного кодекса.

Нравится:

Нравится Загрузка …

Сопутствующие

18 марта 2020 — Дома и сауны из бревен по канадской технологии

Один из недостатков деревянных домов — высокая пожароопасность. Поэтому монтаж электропроводки должен выполняться с должной осторожностью и ответственностью.Неправильная разводка может привести к материальному ущербу и угрозе здоровью и жизни человека. Следует также обратить внимание на эстетическую сторону этого вопроса, поскольку эстетически оформленная электропроводка и бытовая техника дополняют дизайн интерьера. Для бревенчатых домов существует два варианта разводки. Наружная проводка При таком варианте проводка видна. Например, популярная в середине 20 века проводка в стиле ретро вернулась …

Подробнее

Бревенчатое строительство — один из древнейших способов возведения жилых и хозяйственных построек.Обычный традиционный процесс обычно включает в себя: установку фундамента, возведение нижнего обода, укладку бревен и возведение стропильной системы. Однако способ рубки или стиль соединения элементов дома может быть разным. В современном бревенчатом домостроении обычно применяются следующие стили углов: русский, канадский, норвежский и ласточкин хвост. Плотно приколотый стык-и-пас Это традиционный русский метод, который легко определить визуально по бревну…

Подробнее

Особняк имеет много преимуществ, поэтому все больше и больше семей выбирают этот вид жилья. Однако это требует определенных усилий не только во время строительства, но и подготовки участка. Перед началом лесозаготовок необходимо пройти «нулевой» цикл (закладку фундамента), но это лишь небольшая часть подготовительных работ, ответственность за которые ложится на заказчика. Препараты Какие На что обратить внимание при выборе места для строительства: местный рельеф и ландшафт; место нахождения; инфраструктура; документы для сайта, тип…

Подробнее

Ни одно строительство бревенчатого дома не обходится без дизайна. Дизайн позволяет оптимизировать ваши затраты на каждом этапе работы и видеть целевое состояние, а также является необходимым документом для получения разрешения на работу. Проектирование состоит из нескольких взаимосвязанных этапов. Предварительный проект Этот дает общий вид вашего будущего дома, его планировку и расположение на сайт. На этом этапе вы принимаете решение обо всех конструктивных элементах, например, размеры лестницы или дымохода.При предварительном проектировании заказчик выбирает материал будущего дома и определяет …

Подробнее

Количество этажей в вашем будущем доме — важный фактор, который необходимо решить на этапе планирования строительства. Цена будущего бревенчатого дома, его внешний вид и тем более комфортность проживания будут зависеть от площади и этажности. В этой статье мы собрали все плюсы и минусы одноэтажных срубов. Преимущества Одноэтажный дом дешевле на всех этапах строительства: меньше кубатуры дерева, меньше площадь фундамента, меньше рубероида и утеплителя.Срок строительства короче. Одноэтажный бревенчатый дом не имеет …

Подробнее

Бревно стали очень популярными бытовки из бревна большого диаметра недавно. Такие дома отменяют изначальные строительные традиции, в то время как также предлагает долговечность, экологичность и привлекательный экстерьер. В существующем строительном стандарте нет никаких указаний для бревенчатых домов. На практике строители используют бревна диаметром от 36 см. Этот материал требует особых знаний и навыков.В результате мы всегда получаем эксклюзивный дом со множеством преимуществ: Тепло. Чем больше диаметр дерева, тем ниже его тепловая нагрузка. проводимость. Бревенчатые дома всегда теплые, уютные и …

Подробнее

Если вы решили построить деревянный дом, важно выбрать не только технологию рубки, но и этажность вашего дома. Двухэтажные конструкции — самый популярный выбор для семей. Обычно у них есть небольшие земельные участки. Но давайте рассмотрим все плюсы и минусы двухэтажных деревянных домов.Преимущества Двухэтажный бревенчатый дом подходит для небольших участков. Он сэкономит площадь для других построек на участке, например, бани, сада, сараев или просто зоны отдыха. Двухэтажные дома часто помогают сэкономить на стройматериалах и подготовке площадки. A …

Подробнее

После того, как бревенчатый дом был распилен, его строительство не заканчивается — пора заняться внешней и внутренней отделкой. Внешний вид здания зависит от того, насколько хорошо продуманы его функциональные и декоративные элементы.Так что это нужно учитывать уже на этапе проектирования. Рекомендации: В отличие от каркасных, фасад бревенчатых домов не нуждается в облицовке, так как бревна — отличный отделочный материал, обладающий высокой теплопроводностью и прочностью. После завершения строительства важно нанести защиту древесины и пропитку (для защиты …

Подробнее

10 советов по ремонту старого дома

Компьютеры, блендеры, телевизоры и даже холодильники — ничего из этого не существовало, когда были построены и впервые подключены провода.Поэтому модернизация электрических систем — важная задача для многих старых домов. Однако попытки обновить электрические системы часто могут привести к повреждению исторических зданий.

Беседы с ведущими электриками предоставили нам список шагов, которые необходимо предпринять для более плавного выполнения электромонтажа, с меньшим количеством дырок в стенах, полах и потолках или, не дай бог, в несущей балке.

Старые дома часто нуждаются в обновлении электрических систем; дом автора 1903 года не стал исключением.Следуйте этим советам, чтобы не нанести чрезмерного или непоправимого ущерба вашему зданию.

Джон Криспин

Шаги по безопасному ремонту вашего дома

Проведите «инвентаризацию электрооборудования»

Составьте список всех устройств, которые вы будете использовать в доме, и где. Ваша электрическая система должна соответствовать вашим потребностям; определение того, где и как вы будете использовать электроэнергию, упрощает определение параметров работы.

Англо-японская паутина загорается при включении старинного комбинированного газо-электрического потолочного светильника.

William Wright

Ознакомьтесь с местными правилами и разрешениями на выезд

Коды устанавливают стандарты для всего, от количества розеток в каждой комнате до типа проводов, которые вы будете использовать. Неполучение разрешений может привести к тому, что законченные работы придется снести.

Решите, хотите ли вы использовать только электричество или передачу данных, пожарную безопасность и безопасность.

Современная проводка не только передает электричество, а беспроводные системы становятся все дешевле и сложнее.

Используйте свой список для создания подробного плана действий.

После того, как вы сделаете начальное домашнее задание, сядьте и создайте список действий, в котором основное внимание уделяется тому, что вы хотите сделать и когда вы хотите его завершить; список должен быть основой ваших взаимоотношений с электриком.

Панели выключателей с беспорядочно старыми проводами (вверху) должны быть тщательно проверены электриком на наличие неповрежденных покрытий, следов ожогов или признаков дугового разрушения, а также прочных соединений.

Джон Робертс / Предоставлено Perfect Electric Services, Inc

Следите за существующей инфраструктурой

Чтобы избежать повреждений, нужно следить за тем, чтобы никто не пробивал дыры в водопроводе или существующей проводке.Такая осведомленность должна быть главным приоритетом при любой работе по замене проводки. «Спроси дважды, просверлишь один раз» — одно из исторических кредо электрика — слова, по которым нужно жить.

Всегда записывайте, но оставляйте гибкость

Сюрпризы неизменно появляются, особенно когда вы копаетесь глубоко в конструкции здания.

Найдите электрика, который знает и разбирается в старых зданиях

Работа в старых зданиях — сложный, ответственный и трудный процесс.

Сделайте снос и реконструкцию неотъемлемой частью работы

Если устранение ущерба, нанесенного перемонтажом, не находится в верхней части вашего списка или близко к нему, вы просите о проблемах.Очистка и восстановление должны быть такими же важными, как и сама проводка.

Стремитесь к «домашним пробегам» для ключевых участков и устройств — это когда провод идет прямо от автоматического выключателя к розетке, и на этом выключателе нет других устройств.

Это может снизить нагрузку на энергосистему и сохранить сработавшие выключатели. до минимума. Кроме того, важно отслеживать, какие области питаются к каким выключателям, если задействовано более одной розетки. Создание «сбалансированной» системы облегчит жизнь по мере увеличения нагрузки и использования новой проводки.

Добавьте выключатели и пластины в исторический облик дома.

Многие компании предлагают оборудование, которое соответствует внешнему виду и ощущениям практически любой эпохи, обеспечивая при этом гораздо больший запас прочности, чем у старого оборудования.

Новые системы электропроводки часто можно прокладывать рядом со старыми — как в этом старинном доме, который был успешно отремонтирован, с новой коробкой, размещенной рядом с ныне несуществующими керамическими ручками на потолке подвала.

Peter Means

Современные требования

Требования современных технологий могут усугубить ситуацию, и они постоянно рискуют сделать это.Старые дома строились в то время, когда 60 ампер считалось достаточным количеством электричества для одного дома. Напротив, большинство новых домов построено на 150 или 200 ампер, но 100 ампер были стандартом в течение многих лет — и большинство экспертов сходятся во мнении, что мощность менее 100 ампер вряд ли удовлетворит электрические потребности современного дома.

Чтение Устранение устаревшего электрического беспорядка

Я могу засвидетельствовать это — в моем доме 100 ампер, и этого явно недостаточно. Обслуживание разделено между основной панелью в подвале и дополнительной панелью на третьем этаже.Панель в подвале настолько загружена, что нам придется провести модернизацию, когда придет время закончить кухню. В результате проведенных на сегодняшний день электромонтажных работ в наших стенах и потолках пробиты неровные дыры, которые трудно исправить.

Предотвращение — ключ к успеху

Чистый пропил с помощью кольцевой пилы или тщательной работы (внизу) упростит восстановление целостности стен или потолка. Неровные отверстия доступа, подобные той, что была пробита в доме автора (вверху), трудно заделать.

Тони Сейдеман / Питер Минс

Прежде всего, важно понимать, что вы имеете дело со старым зданием, и если сохранение структуры этого здания в относительно неприкосновенном состоянии является вашим главным приоритетом, вы должны сказать об этом заранее. Скорее всего, вам, возможно, придется заплатить немного больше, чтобы защитить свое здание, но несколько профилактических долларов и часов могут сэкономить большие суммы, потраченные на восстановление разрушенных стен и ослабленных конструкций.

Убедитесь, что каждый специалист сосредоточен на своей области знаний.«Старайтесь никогда не позволять водопроводчику или электрику вырезать дыры, особенно в историческом здании», — сказал нам исторический архитектор Роберт Габальский. «Когда вы проводите электрика по зданию, требуйте в спецификациях очень конкретных способов обрезки и ремонта или убедитесь, что генеральный подрядчик сделает это за них», — советует он.

Одна из самых больших ошибок, которую делают многие реставраторы, — это попытаться заменить каждую часть старой проводки в системе, — говорит Майкл Хедрик из Historic Electric Preservation в Фредериксбурге, штат Вирджиния.«Большинство усилий имеют тенденцию быть жесткими и заменяют больше, чем действительно необходимо для старой системы. Многие части старой системы электропроводки, если они не были нарушены, все еще вполне пригодны для использования и относительно безопасны », — говорит он. «В итоге, после осмотра компетентным и квалифицированным электриком, оставьте большую часть того, что вы обнаружите, на месте и в рабочем состоянии. Есть много домов с электрическими системами 1920-х годов, которые по-прежнему обеспечивают надежную и эффективную подачу электроэнергии ».

Примечание редактора: многие страховые компании не будут предлагать страховку от пожара, если какая-либо проводка с ручкой и трубкой все еще находится в эксплуатации.Даже если вы застрахованы, вы, возможно, платите премию и все равно будете недостаточно застрахованы. Обязательно сверьтесь как с местными правилами, так и со своим страховщиком.

Дополнительные ресурсы

Электрооборудование — Схема жилого контура

Если вы новичок в электрике, не сердитесь на то, как это сделал последний парень. У меня есть правило: последний парень может и не быть хорошим, но если он сделал что-то, чего я не понимаю, у него всегда есть причина. Позже я выясню причину.

В Америке (в отличие от некоторых мест) мы физически соединяем объекты с топологией дерево .Часто это виноградная лоза, панель из одной струны-A-B-C-D, но такой узор звезды на вашей фотографии разрешен, для одной цепи .

К сожалению, судя по вашим фотографиям, похоже, что он питает большую часть дома от тяжелого фидера, без какой-либо защиты от перегрузки на отдельных кабелях. Это не разрешено. Вся цепь должна быть на автомате, подходящем для наименьшего провода в цепи — вероятно, это не сработает!

Не стоит дешево покупать выключатели

Есть одно место, где большинство из нас действительно хочет, чтобы вы потратили деньги: сервисная панель.Я хочу, чтобы вы получили не только самую большую панель, которую вы можете себе позволить, но и большую подпанель, если топология вашего дома помещает много нагрузок далеко от панели. Серьезно, основная панель на 42 места и вспомогательная панель на 42 места — это , даже не чрезмерно . У вас есть места для панелей, когда вы используете только 40% из них.

Потому что тогда вы можете делать изящные вещи, например, обслуживать 6, 8 или даже 20 цепей кухонных розеток, например, одну цепь на розетку (или даже две, если деньги не имели значения, но эти выключатели GFCI сломают вам спину).Установите водонагреватель по запросу на 30А в каждой точке использования. Дайте каждой спальне по 2 контура. Вставьте цепь 240 В (по 2 ячейки для выключателя) под окном какого-нибудь окна для кондиционера, солярия и т. Д. Вы свободны, у вас есть место, в отличие от сотен разочарованных плакатов здесь.

Распределение цепей вокруг

Кстати об этом. Единственная причина, по которой они идут по одному кругу на спальню, — это дешевизна. В зависимости от того, какую производительность вы хотите, может иметь смысл иметь 2 контура на спальню или даже 2–3 контура на 2–3 спальни (например,g по одной цепи на общую стену, питающую обе стороны стены). Таким образом, если у дочери в основном нет больших нагрузок, но у сына есть игровой компьютер, лазерный принтер и оконный кондиционер, он может распределить это по 2-3 цепям, не прокладывая удлинители через двери.

2 контура на ванную комнату или даже 3-4, не является чрезмерным, если у кого-то определенного пола есть обогреватель, бигуди и фен, работающие одновременно — каждая из этих нагрузок обычно требует 1500 Вт, поэтому даже 20 А (2400 Вт ) схема не может поддерживать два.Конечно, это вряд ли произойдет в обеих ванных комнатах одновременно, поэтому две ванные комнаты могут использовать эти контуры.

.
