Прогон в строительстве это – Что такое «прогоны» и в каких случаях они используются в строительстве?

классификация по разным признакам и назначение балок

Прогон в строительстве крыш – это горизонтально размещенная балка между несущей конструкцией и обрешеткой кровли. Его ключевые функции – передача нагрузки от кровельного покрытия, ее равномерное распределение в стропильной системе, а также обеспечение жесткости обрешетки.

Прогоны изготавливают из дерева, стали и железобетона и используют при возведении крыш промышленных зданий и частных домов. Также их устанавливают в качестве оснований для плит перекрытий и для укрепления проемов.

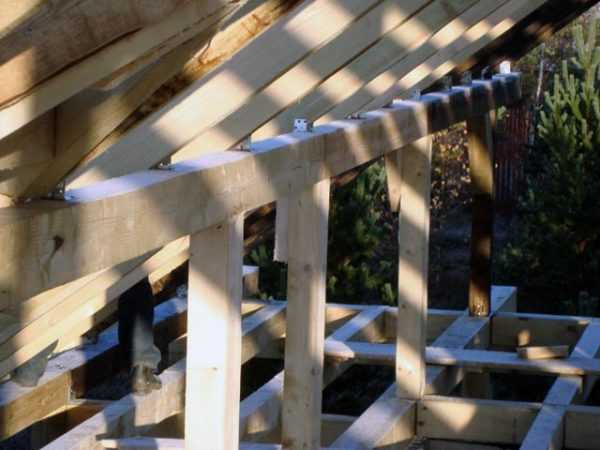

Прогон в стропильной системе

Перед началом строительства изучите разновидности балок, чтобы представлять, как устроена крыша. Каждая балка имеет свое назначение и занимает определенное место в системе перекрытий.

Перекладины для крыш производят из металла, цельного дерева или склеенных между собой ламелей. Гнуто-клееные брусья изготавливают согласно ГОСТ. Они легки в обработке, мало подвержены воздействию погодных условий и используются, чтобы увеличить промежутки между прогонами. Сечение элементов может быть прямоугольным, Т-образным или двутавровым. Форма двутавра (Н) гарантирует жесткость балки, уменьшает изгибающий момент практически до нуля.

Схема ломанной кровли с прогоном

Виды деревянных строительных балок в опорной системе крыши:

  • мауэрлат – квадратный брус, уложенный на стены для опоры стропил;
  • конек – опорный брус вверху кровли;
  • стропильный брус – формирует угол уклона крыши;
  • затяжка и ригель – соединяют стропила противоположных скатов;
  • кобылка – удлиняет стропила, образуя свес крыши;
  • подкос – располагается под углом к вертикальным элементам и подпирает стропила;
  • прогон.

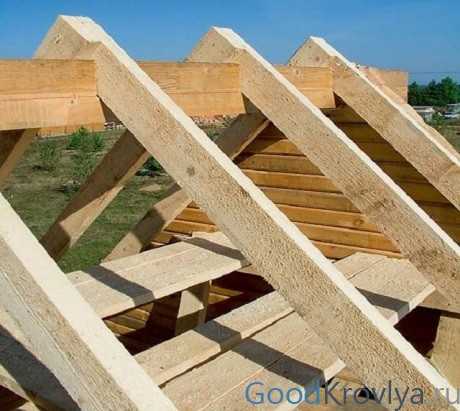

Схема обрешетки из деревянных элементов

Прогоны закрепляют на опорах на расстоянии 4-5 метров от конька, а между ними помещают распирающие опоры. Если нужно удлинить стропила, стык располагают над прогонной балкой.

Структура и виды металлических балок для кровель:

  • нижний пояс
  • верхний пояс
  • решетка.

Решетку собирают из стоек и раскосов и крепят к поясам с двух сторон с помощью фасонных элементов.

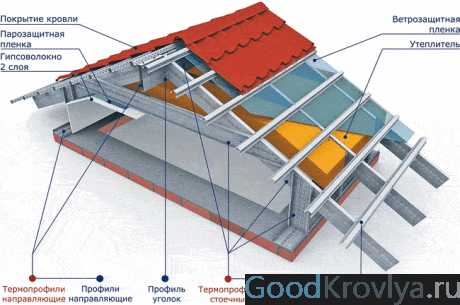

Схема металлической крыши

Прогонные опоры классифицируются по месту расположения в системе перекрытий крыши, а также по форме и материалу.

Виды по месту применения в стропильной системе ↑

Выделяют три вида прогонных опор – боковую, конек и мауэрлат.

Коньковый прогон – это наивысшая балка крыши, его монтируют в верхние части фронтонных стен, а края оборачивают водонепроницаемым материалом. При необходимости конструкцию усиливают стойками. На конек верхним концом опираются стропила.

Конек, закрепленный во фронтонах стен

Мауэрлат или матица – толстый брус сечением 150х150 мм, который укладывают на несущие стены параллельно коньку, чтобы одинаково распределить нагрузку от кровли. Доски мауэрлата именуют фундаментом крыши и крепко закрепляют анкерными болтами на стенах, предварительно подстелив гидроизоляционный материал. В кирпичных строениях матицу устанавливают в заранее подготовленный армопояс из железобетона на арматуре.

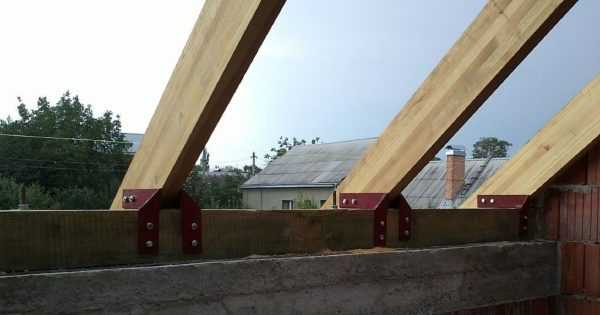

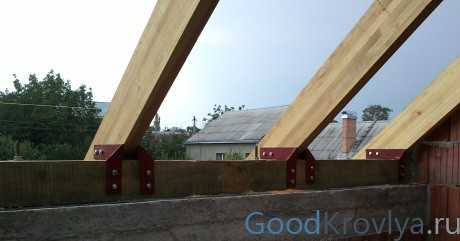

Мауэрлат, уложенный на стену из бетона поверх гидроизоляционного материала

Боковой прогон соединяет стропила посередине – с его помощью усиливают кровлю, уменьшая нагрузку стропил на изгиб. Чтобы передать нагрузку на перекрытие, под боковые прогоны устанавливают вертикальные стойки.

Классификация балок по материалу ↑

Как упомянуто выше, по материалу прогонные опоры классифицируют на железобетонные, металлические и деревянные. Металлические прогоны производятся промышленным путем и могут быть однородными или решетчатыми. Первые выполняют из швеллеров и двутавров – они просты в производстве и установке, стоят на 10% дешевле решетчатых. Недостаток прогонов-решеток – высокая стоимость и большое количество сложных узловых элементов. Преимущество – малый вес.

Прогоны могут быть:

  • цельными;
  • составными.

Составные балки применяют, когда необходимо покрыть крышу большой площади, чтобы избежать искажения от изгибающих нагрузок.

Категории деревянных опор по конструкции ↑

Конструктивно прогоны классифицируются на:

  • неразрезные;
  • разрезные;
  • с подкосами;
  • консольно-балочные;
  • с подбалками.

Разрезные представляют собой ряды деревянных опор, закрепленных на скатах крыши и опирающихся на несущие конструкции – стойки. Часто закрепляются подкосами и распорками.

Схема консольно-балочного и неразрезного прогонов

Консольно-балочные – это анфиладные ряды досок длиной менее 6,5 м, стыки которых расположены за пределами опорных балок. При этом в средних промежутках образуются две консоли, а в крайних – одна. Консольные балки применяют при строительстве крыш с шагом несущих конструкций до 4-5 м.

Неразрезные прогонные брусья годятся для крыш с уклоном до 15° и покрытием из легких материалов – рубероида или гибкой черепицы. При большем уклоне тонкие балки не выдерживают изгибающих нагрузок и ломаются.

Для упрочнения конструкции в строительстве используют подкосы и подбалки:

  • Подбалка – это небольшой брусок, установленный на опорную стойку. На нее опирается несущая балка обрешетки.

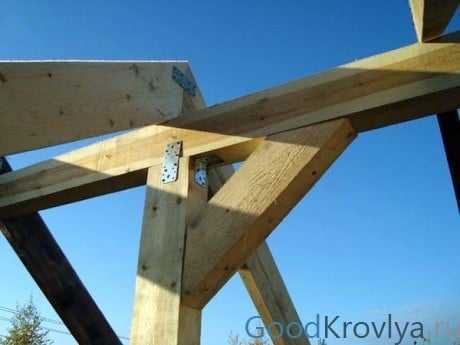

  • Подкос – наклонный брус, поддерживающий горизонтальные балки и работающий на сжатие.

Подкосы способствуют равномерному перераспределению нагрузок с покрытия на опорные элементы.

Группировка железобетонных прогонов по профилю ↑

Прогоны из железобетона маркируются по форме сечения и нагрузке. По сечению прогоны бывают:

  • тавровые;
  • прямоугольные.

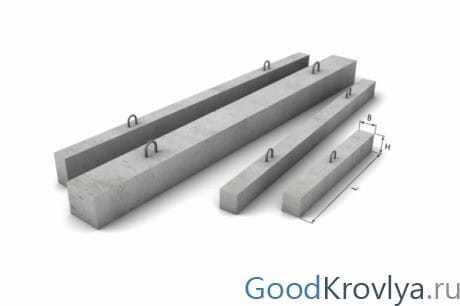

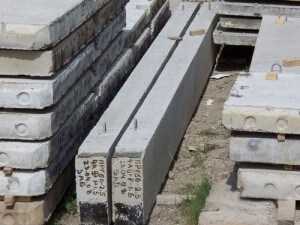

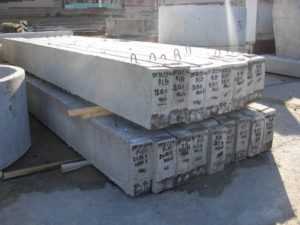

Железобетонный блок прямоугольный

Балки таврового типа делятся еще на две группы:

  • балки с металлом, перпендикулярно прикрепленным к ребрам прогона – устанавливаются на кровли с уклоном до 25%;
  • опоры, выдерживающие угол уклона крыши более 25%.

Тавровые опоры применят при возведении крыш неотапливаемых помещений большой площади, а также в сейсмически активных регионах. Они выдерживают минусовые температуры до -50°С. Ключевая особенность тавровых железобетонных опор – наличие отверстий для крюков и других захватных устройств, обеспечивающих удобство монтажа.

Опоры прямоугольного сечения – высокие и тонкостенные, прочные за счет отгибов. Они классифицируются на сплошные и решетчатые.

Градация металлических составляющих по профилю ↑

Сплошные металлические прогоны – это балки гнутого профиля нескольких видов:

  • С-образного;
  • двутаврового;
  • Z-образного;
  • таврового;
  • швеллерного.

Тавровый профиль в сечении напоминает букву T, двутавровый – Н, а швеллер – букву П.

Виды металлических балок с решетчатым профилем:

  • прутково-шпренгельная с нижним поясом и решеткой из круглой стали;
  • трехпанельная.

Трехпанельный прогон принят в качестве типового, благодаря меньшему числу узлов и простоте в изготовлении. Верхний пояс балки выполняют из двойного швеллера, а решетку – из выгнутых одиночных швеллеров.

Прогоны в строительстве – это ответственные конструкции, их изготавливают в строгом соответствии с ГОСТ и маркируют. Чтобы выбрать балки, соответствующие назначению кровли, нужно ориентироваться в маркировке продукции.

Железобетонные блоки для кровли ↑

Железобетонные прогоны маркируют буквами и цифрами, вкладывая в значение информацию о габаритах и опорной нагрузке изделий. Буквы обозначают серию и конструктивные особенности прогонной балки:

  • ПР – балка в форме тавра с бортиком;
  • П – прогон цельный;
  • ПРГ – опора прямоугольного сечения.

Цифры обозначают длину, ширину и высоту прогона, а последняя – нагрузку, которую он способен выдержать, в тоннах. Также в маркировку могут быть включены значения об армировании изделия. Прогоны бывают ненапряженными, усиленными стальным каркасом либо предварительно напряженными, с дополнительными продольными стержнями арматуры для увеличения несущей способности.

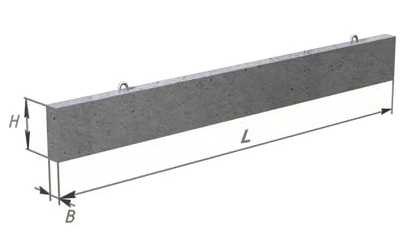

Габариты изделия учитывают при маркировке

Также в производстве железобетонных конструкций используют маркировку вида:

  • 1ПР – для плоских крыш с арматурой без усиления;
  • 2ПР – для плоских крыш с усиленной арматурой;
  • 3ПР – для сооружений с уклоном до 5%;
  • 4ПР – для крыш с уклоном до 25%;
  • 5ПР – с диагональной полкой для крутых кровель.

Пример маркировки железобетонного прогона с расшифровкой: ПРГ 48-2-5-4тAIII-1. Это прогон прямоугольного сечения с габаритами 4800х200х500 мм и допустимой нагрузкой 4 тонны. Он предварительно-напряженный, усилен дополнительной арматурой. Подходит для возведения отапливаемых и неотапливаемых ответственных конструкций в районах с плохими погодными условиями и сейсмически активных зонах.

Металлические элементы крыш ↑

Металлические балки маркируют по профилю, конструкции, материалу и габаритам.

Классификация и маркировка двутавров:

  • Ш – с широкой полкой;
  • К – колонные;
  • Б – обычные.

Номер перед буквой обозначает условную высоту балки в мм, остальные размеры выбираются в соответствии с ГОСТ. Например, для опоры 30Б1 высота составляет 296 мм, а буква «Б» обозначает нормальную балку. Размеры балок находятся в пределах 10-100 мм.

Производство горячекатаных прогонов

Металлические балки для прогонов изготавливают из стали путем сварки или горячей прокатки – для каждого способа изготовления предусмотрен ГОСТ, где описана маркировка изделий.

Собираясь возводить крышу, сравните положительные стороны и недостатки каждого материала. Например, металл не обеспечивает достаточную энергоэффективность здания, зато он долговечен. А дерево подвержено гниению, но сохраняет тепло.

Металлические балки в строительстве

Список плюсов и минусов для металлических прогонов.

Преимущества:

  • выдерживают значительную нагрузку;
  • пожаробезопасны;
  • долговечны;
  • при установке отсутствуют отходы, благодаря высокой точности деталей.

Недостатки:

  • промерзают при низких температурах;
  • сложности в транспортировке;
  • большой вес относительно дерева;
  • дорогостоящий материал.

Металл подвержен коррозии

Список положительных и отрицательных характеристик деревянных балок.

Преимущества:

  • экономичны;
  • просты в установке;
  • сохраняют и передают тепло.

Недостатки:

  • необходима ежегодная обработка антисептиками;
  • есть риск возгорания кровли.

Ниже приведены плюсы и минусы изделий из железобетона.

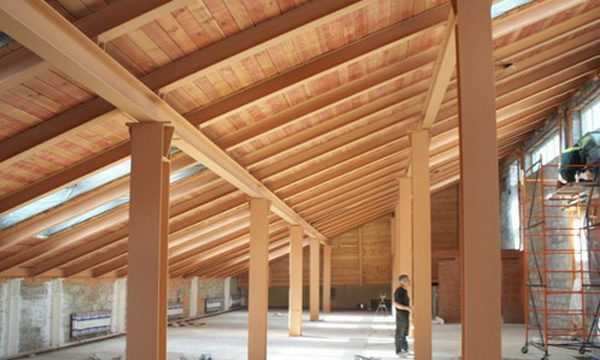

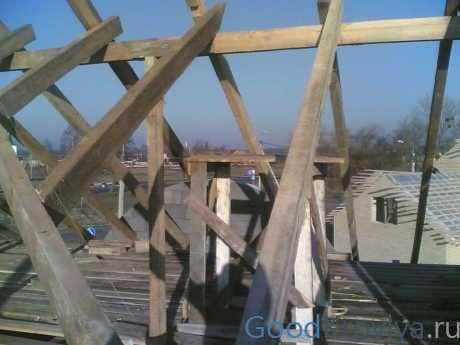

Стропильная система из дерева

Преимущества:

  • повышенная пожаробезопасность;
  • экологичность;
  • прочность и долговечность;
  • не подвержен коррозии и гниению.

Недостатки:

  • большой вес;
  • трудоемкость установки и закрепления элементов.

В частном домостроении стропильные системы чаще всего производят из дерева, а металлическими элементами – прогонами или ригелями, дополнительно усиливают конструкцию. Железобетонные блоки используют при строительстве крыш зданий промышленного назначения.

Надежность кровли не допускает экономии, поэтому обязательно проконсультируйтесь со специалистом, чтобы уточнить все нюансы и получить консультацию именно по своей стройке.

goodkrovlya.com

металлические, деревянные, гнутоклееные и другие конструкции, что это такое, видео и фото

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Прогон служит опорой для стропильной системы

Прогон в строительстве — это способ усиления конструкции с минимальными затратами времени и средств. Я расскажу о видах изделий, используемых при укреплении кровельных систем. На основании моих рекомендаций вы сможете подобрать лучшее решение для своего дома.

Металлические прогоны — это основной элемент конструкции в быстровозводимых ангарах

Виды конструкций

Разберемся, что такое прогон. В строительстве эти элементы играют роль ребер жесткости, не давая стропилам прогнуться и повышая прочность конструкции. Продольные опоры обязательны в крышах большой длины и с большой массой.

Если посмотреть толковый словарь, то там прогон определен как опорная балка в сооружениях. То есть он может использоваться как на кровлях, так и при сооружении перегородок.

Он может быть трех типов:

  1. Бетонный;
  2. Металлический;
  3. Деревянный.

Разберем каждый из вариантов отдельно.

Тип 1: бетонные изделия

Изготавливаются из бетона и усиливаются железобетонным каркасом. Можно выделить такие виды изделий:

Иллюстрация Описание
Прямоугольный прогон. Имеет квадратное или прямоугольное сечение. По краям могут присутствовать выемки для упрощения процесса монтажа.

Основные параметры таковы:

  • Высота до 50 см;
  • Ширина до 40 см;
  • Длина от 278 см.

В зависимости от размеров варьируется и вес, он может составлять от 150 кг до полутора тонн.

Прогон с полкой. Этот вариант имеет специальный выступ, на который могут опираться другие элементы конструкции. Монтаж подобных опор удобнее, но они подходят только там, где нужен упор только с одной стороны.

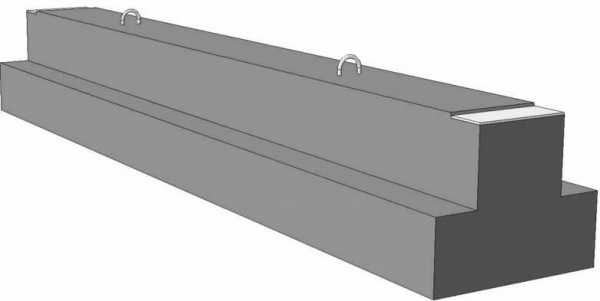

Прогон таврового сечения. Самый популярный вариант ввиду высокой прочности и удобства монтажа. Этот вариант хорошо подходит несущим конструкциям перегородок и железобетонных кровель в ангарах.

Такие элементы нечасто используются в частном строительстве из-за того, что для монтажа требуется наличие грузоподъемной техники. Зато цена этого варианта невысока.

Тип 2: металлические изделия

Этот тип изделий имеет такие преимущества:

  • Высокая прочность. Сталь намного надежнее бетона и дерева, поэтому с ее помощью можно усилить сооружение очень эффективно. Важно, чтобы поверхность была покрыта антикоррозионным составом, иначе со временем прочность может снизиться;

Прогон из стали обладает большим запасом прочности

  • Небольшая масса. Если сравнивать соотношение веса и надежности, то этот вариант выигрывает у любого аналога. Поэтому такие конструкции очень хорошо подходят там, где важно ограничить нагрузку на строение и при этом обеспечить прочность;
  • Простота монтажа. В металлических элементах делаются проушины или сверлятся отверстия, через которые их очень легко зафиксировать на любых поверхностях. Главное — подобрать надежный крепеж.

Прогоны можно изготовить и самостоятельно, если у вас есть необходимые материалы и сварочный аппарат для соединения элементов.

Прогон из металла может быть следующих видов:

Иллюстрация Описание

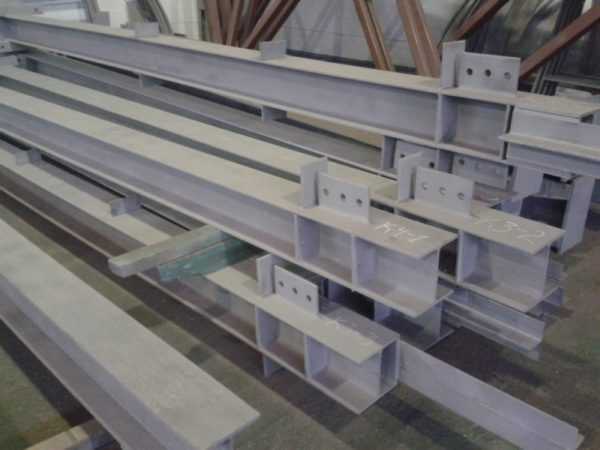

Сплошной прогон. Самый прочный и надежный вариант, для которого используется швеллер или двутавр. Вам нужно просто разрезать элементы на куски требуемого размера и покрыть их антикоррозионным покрытием.

Затем в нужных местах сверлятся отверстия и можно проводить монтаж. Металлические балки — это самый прочный вариант.

Гнутые элементы. Этот тип изделий изготавливается из оцинкованного профиля путем выгибания на специальных станках. Полученный профиль универсален, он может применяться и как прогон, и как ригель. Его основное преимущество — небольшой вес, благодаря этому элементы можно крепить и своими руками.

Изготавливаются и элементы крепления, и соединители (показаны на фото), они еще больше упрощают рабочий процесс.

Решетчатый прогон. Этот вариант сваривается из профильной трубы или уголка. Между верхней и нижней перекладиной размещаются перемычки и раскосы, придающие надежность конструкции. При небольшом весе получается очень прочный узел, который может иметь длину 10 и более метров.

Металлические изделия можно использовать и в деревянных конструкциях. Они удобны тем, что с помощью уголков на них можно быстро зафиксировать деревянные стропила.

Металлические опоры хорошо подходят для деревянных строений

Тип 3: деревянные изделия

Самый распространенный вариант ввиду следующих преимуществ:

  • Доступность. Для использования в качестве опор подходит брус или доска, которую можно купить во всех строительных магазинах. Главное — подобрать элементы нужного сечения, чтобы обеспечить необходимую надежность;
  • Простота монтажа. Элементы закрепляются саморезами, специальными шурупами, резьбовыми шпильками или специальными скобами. Особых требований к типу крепежа нет, главное — обеспечить надежное соединение, способное выдержать высокие ветровые нагрузки и вес конструкции;

Если прогон опирается на стену здания, то его называют мауэрлат

  • Выбор вариантов. Если бетонный прогон имеет четкие параметры, то деревянный подбирается по ситуации. Вы можете использовать как одинарный элемент, так и скрепить несколько досок или брусков.

Инструкция по проведению монтажа проста:

  • Боковой прогон проще всего крепить уголками. В качестве опоры могут использоваться деревянные балки, а можно закрепить между стропилами ригель, который будет фиксировать элемент;

krovlyakryshi.ru

Железобетонные прогоны – все, что нужно знать о данном виде конструкций

Прогон — это часть конструкции сборных железобетонных или кирпичных сооружений, устанавливаемая в горизонтальном положении и опирающаяся на несущие балки либо фермы. Сами элементы также обладают внушительной прочностью и используются в качестве опоры для плит перекрытий или настилов. Существует отдельный ГОСТ на железобетонные прогоны, в котором и регламентируются все требования, которым должны соответствовать изделия.

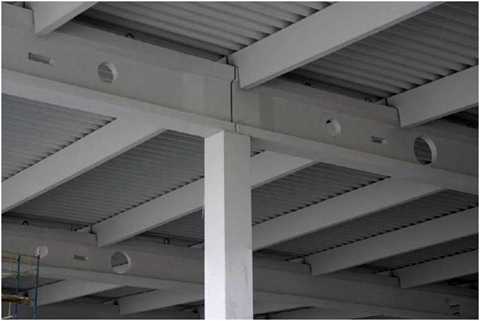

На фото — прогоны опираются на балки и выполняют несущую функцию при монтаже перекрытий и кровельных настилов

Основные особенности данного вида конструкций

Все прогоны, изготавливаемые на заводах железобетонных изделий, должны соответствовать нормам ГОСТ 26992-86 «Прогоны железобетонные для покрытий зданий промышленных и сельскохозяйственных предприятий». Именно этот нормативный документ определяет, каким требованиям должно отвечать каждое изделие, при этом регламентируется целый ряд показателей:

Прочность Расчетная нагрузка изделий должна составлять не менее 4 000 кгс/м, что позволяет использовать элементы в конструкции несущих стен.
Виды сечений Существуют два типа сечений: прямоугольное и тавровое. В строительных справочниках можно встретить еще Z-образные и С-образные прогоны, но они представляют собой металлический профиль и как элементы несущих конструкций не используются.
Материал производства Материалом изготовления выступает тяжелый бетон марки М250, а для конструкций длиной 6 метров и более необходимо использовать еще более прочную марку М350.
Армирование Существует два основных варианта армирования: ненапряженное, состоящее из пространственного стального арматурного каркаса, и напряженное, представляющее собой преднапряженные арматурные стержни и пространственный каркас.
Особенности монтажа Важно помнить, что вес изделий очень большой и провести монтажные работы своими руками вряд ли удастся – понадобится грузоподъемная техника. Именно по этой причине прогоны нечасто используются в частной застройке.

Важно! Не стоит путать прогоны с перемычками. Перемычки используются для схожих целей, однако их размеры намного меньше, кроме того, они не предназначены для больших нагрузок и не могут быть использованы в системах несущих конструкций. Прогоны же подходят для любых целей: от укрепления проемов (особенно крупных) до создания дополнительной прочности в местах опор железобетонных плит.

Прогоны гораздо крупнее и массивнее перемычек

Виды прогонов

Разделение изделий производится по типу сечения. Существует два основных варианта, каждый из которых мы рассмотрим более подробно.

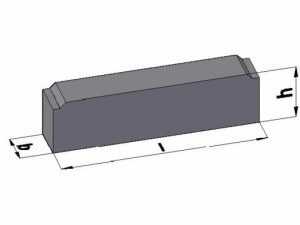

Элементы с прямоугольным сечением

Из названия понятно, что данный тип изделий имеет прямоугольную форму и маркируется обозначением ПР. Сфера их использования достаточно широка, такие элементы можно встретить на многих сооружениях.

Каждый из параметров обозначается латинским символом, благодаря чему по маркировке можно легко определить все основные параметры

Отметим главные особенности данной группы изделий:

  • Применение тяжелых марок бетона обеспечивает высокие показатели прочности, что позволяет использовать прогоны на любых промышленных объектах.
  • Существует два основных варианта конструкций: сплошные и решетчатые. Второй вариант отличается меньшей массой ввиду наличия пустот и чаще всего используется при монтаже на фермы, располагаются они с шагом в 6 метров.
  • Для увеличения прочности используются преднапряженные арматурные стержни. В рядовых изделиях применяется обычный каркас.

Некоторые варианты имеют очень большую высоту

Не стоит забывать, что размеры железобетонных прогонов прописываются в дециметрах, буква «Т» обозначает, что для изготовления использовался тяжелый бетон. При наличии дополнительных факторов они также отмечаются в маркировке. Инструкция по маркировке едина для всех производителей, поэтому важно знать общие правила.

Пример. Разберем вариант прогона 44.3.5-4Т, маркировка обозначает, что длина элемента 44 дециметра, толщина – 3, а высота 5 Дм, расчетная нагрузка составляет 4 тонны на метр, при изготовлении использовался тяжелый бетон.

Элементы с тавровым сечением

Такие элементы особенно часто используются в зонах с повышенной сейсмической активностью, так как способны противостоять толчкам до 7 баллов

По данной группе изделий можно сказать следующее:

  • Высокая стойкость материала позволяет использовать прогоны при значительных перепадах температур – от -40 до +50 градусов.
  • Также может различаться конструкция полок, они могут быть прямыми (отлично подходят для плоской кровли и кровли с небольшим уклоном) и косыми (этот вариант подойдет для крыш с уклоном 25 градусов).
  • Специальные отверстия диаметром 50 мм позволяют упростить погрузочные и монтажные работы. Теперь перемещать элементы можно не только подъемными кранами, но и другими механизмами – погрузчиками, подъемниками.
  • Если требуется повышенная надежность, необходимо приобретать изделия с преднапряженным армированием, их цена несколько выше, но и прочность больше.

С помощью тавровых прогонов можно создать очень прочную конструкцию

  • Кроме того, из элемента могут выходить штыри для дополнительного приваривания конструкции к другим элементам. Их количество и расположение согласовывается с заказчиком заранее.
  • Также для дополнительно прочности из прогона могут отходить дополнительные опорные элементы. Этот вариант также делается только по специальному заказу.

Помните! Какой бы вариант вы не выбрали, важно, чтобы он был изготовлен в соответствии с нормами ГОСТ. Так как он будет подвергаться значительным нагрузкам качество должно быть на самом высоком уровне.

Вывод

Прогон – обязательный элемент для укрепления любого промышленного сооружения, поэтому так важно подобрать оптимальный по размерам и характеристикам вариант. Видео в этой статье подробнее осветит нюансы и особенности.

rusbetonplus.ru

Прогоны в строительстве промышленных зданий | Быстровозводимое строительство



Прогоном называют один из компонентов построения. Представлено в виде балки расположенной в горизонтальном положении. Данная балка обычно опираются на основные конструктивные строения, являющиеся несущими колонн, стенового построения, фермы, и так далее. В данном случае он способен поддерживать другие балочные конструкции, а также само кровельное сооружение. Обычно разрабатывается из прочного металла, железобетона, также может быть и деревянным. Предназначены для строительства объектов разного направления, основным его восприятием является нагружение от кровельной установки.



Предназначение

Итак, они используются для строения объектов, а также других объектов предназначенных для жилого и даже промышленного направления, изготовленные из металлического каркаса. В стальном каркасе построения он обычно служит в виде удобного крепежа всех оградительных конструкций, кровельных, а также стеновых каркасных конструкций. Он же считается усиливающим предметом для подстропильной конструкции, воспринимающаяся на себя практически все погодные нагрузки. Они обычно способны в равном количестве распределить практически все нагружения с кровельного построения на основные несущие, а также стропильные конструкции сооружения, ими могут быть: рамы, колонны, стены, фермы.

Оборудование для сооружения прогона

Прогон из металлического материала представлен в виде обычно балки, изготовленной в горизонтальном расположении, считающейся компонентом системы связевого каркаса. Основная конструкционное построение полностью зависит от параметров крыши, от формы, а также любых погодных нагрузок в области эксплуатации. Если здание было построено с огромной крышей, тогда основная конструкция прогона должна быть усилена общей систематизацией подбалок, в том числе подкосов, в результате которых может быть достигнута невероятно высокая стойкость, а также система жесткости в любом продольном исполнении.

Для разработки используются прокатные стальные профиля и только после очередного выполнения определенных расчетных актов, который основан на общих информативных данных, определяющий основной вес всех балочных конструкций, кровельной массы, нагрузки ветряных усилий, также снежного покрова.

Прогоны и крыша с выдавливанием

Помимо всего этого их частенько используют для прокладывания между инженерными сетями, при этом наделен значительно большой высотой на опорных сооружениях, а также в пролетах. Установка выполняется только в узлах на верхней части пояса некоторых стропильных ферм с помощью коротышей, расположенных в уголках, планках, также в гнутых стальных листах. Прокладки в виде плоских накладок заметно снизят перепады, возникающие между всеми смежными такими конструкциями. Крепежные элементы  соединяются с каркасом сооружения и производятся согласно по техническим характеристикам к различным построениям, соединенные при помощи сварочного аппарата, но или высокопрочных болтов.

Прогоны в форме решеток и сплошных компонентов

В резервуарном заводе они  производятся только нескольких типов, это сплошные, а также решетчатые, их еще называют сквозными. Хотя в другой промышленности варианты стараются увеличивать и согласно современным технологиям виды металлоконструкций получают более усовершенствованную конструкцию.

  • Прогоны (сплошного происхождения) изготавливаются из прокатного швеллера, состоящего из гнутого профиля модели Z и С. Вся верхняя конструкция решетчатых моделей представлена в качестве обычного горизонтального пояска. А вот нижняя конструкция сделана в виде ломаного, и даже треугольного пояска, состоящей из специальных углов, в том числе швеллеров. Обычно они решетчатой формы считаются тяжелее, чем сплошные, отчего лучше всего их применять в каркасных сооружениях при расстоянии стропильных ферм не больше 6 метров.
  • Сплошные же металлические каркасные прогоны подразделяются на несколько основных видов, это: разрезаные, а также неразрезные. Первый вариант в виде сплошных прогонов используются чаще всего, только из-за того, что данная форма при установке производятся намного проще, а также равномерно разделяют все нагружение на фермы.

Второй тип обычно применяются при построении скатных кровлей. Для данной системы обычно создается определенная нагрузка симметрично скату. Для того чтобы повысить жесткость кровельного построения  они крепятся при помощи металлических утяжений, это полностью снижает количество всех пролетов. Если соблюдать расстояние между фермами в размере 6 метров монтируются в один и тот де ряд, расположенных между основными прогонами. При увеличении расстояния между фермами или же в кровлях округленного утяжения могут монтироваться в несколько рядов, а точнее только в два ряда.

Стальные прогоны из профиля ЛСТК с решетчатым сечением оснащены усиленной конструкцией. Благодаря чему они способны реагировать при сжатии изгибов, в результате воспринимают только продольные нагружения одновременно с другими.

Но производство данной конструкции имеют существенный недостаток, и это то, что:

  1. составная часть изготовлена из нескольких конструкций;
  2. монтажные работы требуют огромные затраты рабочей силы, а также потребления энергии.

Благодаря этому оптимально выгодным методом создания стоечных решетчатых моделей оказывается прогон в виде трехпанельных конструкций, где имеются верхние пояса (где имеются два основных швеллерных каркасных балок), решетки (в качестве одиночных швеллеров гнутой формы), а также раскосы.

Они в частности используются в сельском хозяйстве, складов, ангаров, спортивных сооружений, торговых центров, магазинов, цехов и так далее.

Виды

Разрабатываются в зависимости от кровельного построения, а также подразделяются на три вида:

  • коньковые;
  • боковинные;
  • мауэрлат.

Коньковые прогоны обычно служат для дальнейшего опирания при помощи него кровельного конька. Поддержка стропил в виде дополнения выполняется с помощью боковых прогонов, устанавливающиеся между определенным коньком, а также ее основным компонентом. У самого стропиловых оснований по всей верхней части настенной конструкции монтируется мауэрлат.

Основная схема построения

Схема любого построения с прогоновым креплением состоит:

  • стропил;
  • балок;
  • мауэрлата;
  • конькового бруска;
  • прогона;
  • подкоса;
  • затяжки;
  • подпорки.

Каждый прогон обработан антикоррозионным средством, за счет чего повышается общий срок службы каркасного сооружения. При разработке  стальной материал подвергается горячему оцинковочному процессу, после чего наносится высокодисперсный порошок. В данном случае они считаются компонентами двухстороннего каркаса сооружения, к ним же могут быть предъявлены особенные требования по безопасности.

bvzd.ru

ПРОГОН — Словарь строительных терминов — Строительство и архитектура


Смотрите еще толкования, синонимы, значения слова и что такое ПРОГОН в русском языке в словарях, энциклопедиях и справочниках:

  • ПРОГОН в Архитектурном словаре:
    горизонтальный конструктивный элемент покрытия здания (сооружения). Прогон опирается на основные несущие конструкции покрытия (балки или фермы), по нему укладывают плиты …
  • ПРОГОН в Толковом строительно-архитектуром словаре:
    — балка в системе несущих конструкций здания. Прогон опирается непосредственно на опорные части сооружения — стены, колонны, …
  • ПРОГОН в Большом энциклопедическом словаре:
    в строительном деле — конструктивный элемент покрытия здания, укладываемый по основным несущим конструкциям (балкам, фермам и т. п.). Предназначается главным …
  • ПРОГОН в Большой советской энциклопедии, БСЭ:
    горизонтальный конструктивный элемент покрытия здания (сооружения). П. опирается на основные несущие конструкции покрытия (балки или фермы), по нему укладывают плиты …
  • ПРОГОН в Энциклопедическом словаре Брокгауза и Евфрона:
    лежень, продольная балка, вообще часть конструкции, имеющей продольное протяжение; в деревянных мостах — брусья, поддерживающие полотно и образующие главную часть …
  • ПРОГОН в Энциклопедическом словаре:
    , -а, м. Огороженная боковая деревенская улица, дорога, по к-рой гонят стадо. II прил. прогонный, -ая, oое. ПРОГОН2, -а, м. …
  • ПРОГОН в Большом российском энциклопедическом словаре:
    ПРОЃОН (строит.), конструктивный элемент покрытия здания, укладываемый по осн. несущим конструкциям (балкам, фермам и т.п.). Предназначается гл. обр. для восприятия …
  • ПРОГОН в Энциклопедии Брокгауза и Ефрона:
    ? лежень, продольная балка, вообще часть конструкции, имеющей продольное протяжение; в деревянных мостах ? брусья, поддерживающие полотно и образующие главную …
  • ПРОГОН в Полной акцентуированной парадигме по Зализняку:
    прого’н, прого’ны, прого’на, прого’нов, прого’ну, прого’нам, прого’н, прого’ны, прого’ном, прого’нами, прого’не, …
  • ПРОГОН в Словаре великорусского языка делового общения:
    1. перевод бумаг из одной аффилированной компании в другую через совершение сделок на биржевом рынке. Используется для манипулирования ценами на …
  • ПРОГОН в словаре Синонимов русского языка:
    балка, вандрут, дорога, листопрогон, плата, прогонка, просмотр, репетиция, улица, …
  • ПРОГОН в Новом толково-словообразовательном словаре русского языка Ефремовой:
    м. 1) Действие по знач. глаг.: прогонять (1*1), прогнать. 2) Режиссерский просмотр спектакля последовательно по актам в течение одной репетиции …
  • ПРОГОН в Словаре русского языка Лопатина:
    прог`он, …
  • ПРОГОН в Полном орфографическом словаре русского языка:
    прогон, …
  • ПРОГОН в Орфографическом словаре:
    прог`он, …
  • ПРОГОН в Словаре русского языка Ожегова:
    3 опорная балка, поддерживающая кровлю прогон 2 режиссерский просмотр всего спектакля, представления в течение одной репетиции прогон 1 огороженная боковая …
  • ПРОГОН в Словаре Даля:
    прогонять и пр. см. проганивать …
  • ПРОГОН в Современном толковом словаре, БСЭ:
    в строительном деле — конструктивный элемент покрытия здания, укладываемый по основным несущим конструкциям (балкам, фермам и т. п.). Предназначается главным …
  • ПРОГОН в Толковом словаре Ефремовой:
    прогон м. 1) Действие по знач. глаг.: прогонять (1*1), прогнать. 2) Режиссерский просмотр спектакля последовательно по актам в течение одной …
  • ПРОГОН в Новом словаре русского языка Ефремовой:
    м. 1. действие по гл. прогонять I 1., прогнать 2. Режиссерский просмотр спектакля последовательно по актам в течение одной репетиции …
  • ПРОГОН в Большом современном толковом словаре русского языка:
    м. 1. действие по гл. прогонять I 1., прогнать 2. Режиссерский просмотр спектакля последовательно по актам в течение одной репетиции …
  • САМОВОЛЬНОЕ ПОЛЬЗОВАНИЕ ЧУЖИМ ИМУЩЕСТВОМ в Энциклопедическом словаре Брокгауза и Евфрона:
    (юрид.) — низший вид имущественных посягательств. Основная его особенность заключается в том, что действия виновного направляются не на право собственности …
  • ГУРТ, СТАДО в Энциклопедическом словаре Брокгауза и Евфрона:
    (от англосакского heord и шведского hjord) — стадо крупного рогатого скота или овец, пригоняемое из мест возращения этих животных к …
  • САМОВОЛЬНОЕ ПОЛЬЗОВАНИЕ ЧУЖИМ ИМУЩЕСТВОМ в Энциклопедии Брокгауза и Ефрона:
    (юрид.) ? низший вид имущественных посягательств. Основная его особенность заключается в том, что действия виновного направляются не на право собственности …
  • ГУРТ, СТАДО СКОТА в Энциклопедии Брокгауза и Ефрона:
    (от англосакского heord и шведского hjord) ? стадо крупного рогатого скота или овец, пригоняемое из мест возращения этих животных к …
  • ПРОГАНИВАТЬ (02) в Словаре Даля:
    мн. прогоны, установленная плата, при езде по почте. Много ль прогона взял? Прогоны платятся поверстно. На одних прогонах, одними прогонами …
  • ПРОГАНИВАТЬ в Словаре Даля:
    (-ниваю, наст. вр. ), прогонить стар. и сев. или прогонять, прогнать, проганивать, многокр. кого, гнать, угнать, выгнать, отогнать; протурить, удалить …
  • ПЕРЕКЛАДЫВАТЬ в Словаре Даля:
    или перекладать южн. перекласть что, перелагать, переложить; класть снова. Печь выгорела, чадна, надо ее перекласть. Повар перекладывает холодное, оно перетряслось. …
  • НАХЛЕСТЫВАТЬ в Словаре Даля:
    нахлестать кого, что, нахворостить, насечь, нахвостать, настегать. Нахлещи собаку, чтоб кур не гоняла. Дураки нахлестали лошадь, да и пустили, она …
  • НАДАЛБЛИВАТЬ в Словаре Даля:
    надолбить дыр или гнезд, выдолбить их несколько. Много ли ты надолбил? | Наддалбливать, починать долбленьем. | * Надолбить кому что, …
  • ПРОГОННЫЙ в Толковом словаре русского языка Ушакова:
    прогонная, прогонное. 1. Прил. к прогон (редко). Прогонная дорога. || Перегоняемый или сплавляемый через какое-н. место (обл.). Прогонный лес. 2. …

slovar.cc

Элементы стропильной системы. Монтаж горизонтальных балок в строительстве дома. В каких конструкциях используются лежни

Прогон в строительстве крыш – это горизонтально размещенная балка между несущей конструкцией и обрешеткой кровли. Его ключевые функции – передача нагрузки от кровельного покрытия, ее равномерное распределение в стропильной системе, а также обеспечение жесткости обрешетки.

Прогоны изготавливают из дерева, стали и железобетона и используют при возведении крыш промышленных зданий и частных домов. Также их устанавливают в качестве оснований для плит перекрытий и для укрепления проемов.

Прогон в стропильной системе

Устройство кровли и строительные балки

Перед началом строительства изучите разновидности балок, чтобы представлять, как устроена крыша. Каждая балка имеет свое назначение и занимает определенное место в системе перекрытий.

Перекладины для крыш производят из металла, цельного дерева или склеенных между собой ламелей. Гнуто-клееные брусья изготавливают согласно ГОСТ. Они легки в обработке, мало подвержены воздействию погодных условий и используются, чтобы увеличить промежутки между прогонами. Сечение элементов может быть прямоугольным, Т-образным или двутавровым. Форма двутавра (Н) гарантирует жесткость балки, уменьшает изгибающий момент практически до нуля.


Схема ломанной кровли с прогоном

Виды деревянных строительных балок в опорной системе крыши:

  • мауэрлат – квадратный брус, уложенный на стены для опоры стропил;
  • конек – опорный брус вверху кровли;
  • стропильный брус – формирует угол уклона крыши;
  • затяжка и ригель – соединяют стропила противоположных скатов;
  • кобылка – удлиняет стропила, образуя свес крыши;
  • подкос – располагается под углом к вертикальным элементам и подпирает стропила;
  • прогон.


Схема обрешетки из деревянных элементов

Прогоны закрепляют на опорах на расстоянии 4-5 метров от конька, а между ними помещают распирающие опоры. Если нужно удлинить стропила, стык располагают над прогонной балкой.

Структура и виды металлических балок для кровель:

  • нижний пояс
  • верхний пояс
  • решетка.

Решетку собирают из стоек и раскосов и крепят к поясам с двух сторон с помощью фасонных элементов.

Типы прогонов для возведения кровли

Прогонные опоры классифицируются по месту расположения в системе перекрытий крыши, а также по форме и материалу.

Виды по месту применения в стропильной системе

Выделяют три вида прогонных опор – боковую, конек и мауэрлат.

Коньковый прогон – это наивысшая балка крыши, его монтируют в верхние части фронтонных стен, а края оборачивают водонепроницаемым материалом. При необходимости конструкцию усиливают стойками. На конек верхним концом опираются стропила.


Конек, закрепленный во фронтонах стен

Мауэрлат или матица – толстый брус сечением 150х150 мм, который укладывают на несущие стены параллельно коньку, чтобы одинаково распределить нагрузку от кровли. Доски мауэрлата именуют фундаментом крыши и крепко закрепляют анкерными болтами на стенах, предварительно подстелив гидроизоляционный материал. В кирпичных строениях матицу устанавливают в заранее подготовленный армопояс из железобетона на арматуре.


Мауэрлат, уложенный на стену из бетона поверх гидроизоляционного материала

Боковой прогон соединяет стропила посередине – с его помощью усиливают кровлю, уменьшая нагрузку стропил на изгиб. Чтобы передать нагрузку на перекрытие, под боковые прогоны устанавливают вертикальные стойки.

Классификация балок по материалу

Как упомянуто выше, по материалу прогонные опоры классифицируют на железобетонные, металлические и деревянные. Металлические прогоны производятся промышленным путем и могут быть однородными или решетчатыми. Первые выполняют из швеллеров и двутавров – они просты в производстве и установке, стоят на 10% дешевле решетчатых. Недостаток прогонов-решеток – высокая стоимость и большое количество сложных узловых элементов. Преимущество – малый вес.

Прогоны могут быть:

  • цельными;
  • составными.

Составные балки применяют, когда необходимо покрыть крышу большой площади, чтобы избежать искажения от изгибающих нагрузок.

Категории деревянных опор по конструкции

Конструктивно прогоны классифицируются на:

  • неразрезные;
  • разрезные;
  • с подкосами;
  • консольно-балочные;
  • с подбалками.

Разрезные представляют собой ряды деревянных опор, закрепленных на скатах крыши и опирающихся на несущие конструкции – стойки. Часто закрепляют

jtcase.ru

виды, маркировка, габариты и применение

Прочность строительных конструкций помогают обеспечить железобетонные изделия. Их формы, размеры разнообразны. Одни производят прямо на строительной площадке, другие подготавливают на производстве. Ни одно строительство не обходится без железобетонных прогонов.

Определение

Внешний вид, структура прогона почти не отличается от железобетонного столба. Внешне они выглядят, как застывший бетонный раствор с металлическим каркасом внутри. В чем отличие прогонов? Отличаются конструкции большой массой, длинной и усиленной прочностью. Производство конструкций не поставлено на поток, их выпуск связан с необходимостью элемента выдерживать определенную нагрузку.

Вернуться к оглавлению

Назначение

Прогоны железобетонные применяются в строительстве с целью решения важной задачи. К примеру, ни одни проем нельзя сделать без применения прогона. Только после его установки крепятся плиты перекрытий. А армированные изделия, выполненные под воздействием термической обработки, выдерживают большие нагрузки. Применяются в строительстве общественных, промышленных зданий с кирпичными и железобетонными стенами. Чаще всего используются в сооружении проемов, опор на которые крепятся плиты перекрытий.

Установка прогона: а) вид опоры на стене; б) на столбе; 1. железобетонная подушка; 2. прогоны.

Железобетонные прогоны подготавливают исключительно промышленным способом, согласно государственным нормам строительства. Для их производства используют только тяжелый бетон, чаще М200 и М300, с применением арматуры для армирования. Использование конструкций в благоприятных условиях увеличивает срок службы зданий.

Вернуться к оглавлению

Виды

Железобетонный прогон подразделяют на виды, которые формируются согласно форме изделия и марки бетона. Прогонам присвоены следующие типы

Вернуться к оглавлению

Таврового сечения

При производстве используются швелера и двутавры. Подразделяется данный тип на два вида:

  • В первую группу входят изделия с расположенным перпендикулярно ребру прогона металлом. Они подходят при строительстве зданий, которые имеют примерно 25% наклона кровли. 1ПР стержневой каркас, 2ПР предварительно создано напряжение, 3ПР используется при уклоне кровли не более 5% — разновидности первой группы.
  • Во вторую группу включены изделия, выдерживающие угол наклона крыши 25%. В нее входят изделия 4ПР напряженная и 5ПР искусственно созданным напряжением.

Данные конструкции могут использоваться для неотапливаемого помещения. Применяются в температурном режиме от — 40 до 50 градусов и воздействии газа. Характерной особенностью является возможность применять изделия при строительстве сооружений в опасных, сейсмически активных зонах.

Отличием является наличие специальных отверстий, продевая в которые захватные устройства, облегчается подъем и монтаж элементов. Элементы с тавровым сечение подходят для строительства зданий:

  • неотапливаемые с кровлей из примеси цемента и асбестовых волокон;
  • отапливаемые с облегченными перекрытиями;
  • отапливаемые с цементной кровлей.
Вернуться к оглавлению

Прямоугольного сечения

Данный вид прогона имеет двутавровое разделение. Прямоугольное сечение прогонов может быть сплошным и решетчатым. Решетчатый вид легче, шаг размещения изделий 6 метров, поэтому его используют в строительстве гораздо чаще. Для производства сплошного вида применяют гнутые швелера. Изделия с прямоугольным сечением имеют тонкие стенки, но отличную высоту. Прочность изделиям обеспечивают специально созданные крепления отгибы.

Вернуться к оглавлению

Маркировка

Пример маркировки прогонов.

К изготовлению строительных конструкций подходят с соблюдением государственных стандартов и технологий. Получить максимальную информацию о продукции можно, изучив серию товара. Неопытный строитель не сможет получить полную информацию по маркировке без знаний. Стоит ориентироваться на данные расшифровок.

Для удобства в использовании применяется специальная классификация буквами и цифрами. В них зашифрована информация о длине, высоте, ширине, опорной нагрузке. В первых буквах зашифрована информация о серии прогона:

  • П — цельное изделие.
  • ПР — наличие бортика, расположенного параллельно или под углом к оси элемента.
  • ПРГ — прямоугольное сечение.

Вторая группа знаков содержит в себе информацию о нагрузке и типе арматуры. Третьи знаки говорят о специфическом назначении материала, включая особенности использования бетонного состава.

Например: ПРГ 28-1-3-4т. ПРГ — прямоугольное сечение. Следующая серия цифр обозначает размеры конструкции: 2800 длинна в мм, 100 мм ширина, 300 мм высота. В показателе 4т указана возможность выдерживать нагрузку в 4 тонны на один метр.

Вернуться к оглавлению

Габариты

Прогоны железобетонные характеризуются определенными размерами. Специальные цифры заложены в следующем диапазоне (мм):

  • высота до 2780;
  • ширина не более 400;
  • длинна до 500;
  • вес от 150 кг до 1,5 т.
Вернуться к оглавлению

Область применения

Широкое применение прогоны обрели в области строительства административных зданий, промышленного строительства и жилых комплексов. Технические данные прогонов выбираются, согласно особенностям монтажа и дальнейших условий эксплуатации. Все данные тщательно фиксируются в расчетной документации.

Область применения широка:

  • основание для плит перекрытия;
  • в качестве упора;
  • усиление опор, укрепление строительной конструкции;
  • основное связующее между зданиями в административных комплексах.

Один строитель не справится с монтажной работой. Потребуется привлечение нескольких специалистов и техники.

Вернуться к оглавлению

Заключение

Железобетонные прогоны — ключевой момент в строительстве проемов, укреплений зданий. Они гарантируют прочность, надежность зданиям, независимо от дальнейшей эксплуатации. А при строительстве, где нет возможности ставить дополнительные опоры, применение прогонов — единственный надежный вариант.

Профессиональные мастера  разбираются в маркировке и знают способы применения. Главное, чтобы при производстве не нарушалась технология и использовались качественные материалы.

kladembeton.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
