Построить печку: как сделать и сложить печку для отопления частного дома, фото и видео помогут построить печку

Как построить печку на даче?

Хорошая печка в дачном домике позволит не только проводить в нем больше времени, но и убережет помещение от сырости.

Общие габариты – 80х40х80 см (фото 1).

Фото 1



Печка вмонтирована в стену и стоит на общем фундаменте. Сделана из красного кирпича, облицована кафельной плиткой. Топочное же отделение выложено огнеупорным кирпичом. Кладка произведена в каркас, сваренный из уголка 20х20 мм. Рассчитана на твердое топливо: торф и дрова.

Лицевой стороной печка выходит в соседнюю комнатку (фото 2), что исключает попадание дыма в жилое пространство.

Фото 2



Непосредственно в каркас передней части печки вставлен металлический лист толщиной 5 мм, в который как бы вмонтированы (рис. 1) дымоход (труба d 100 мм), чугунная задвижка, дверка топки и нижняя часть зольника, изготовленного из оцинкованной жести

(рис. 2).

Рис. 1

Рис. 1 Лицевая панель Отверстия: 1 – под трубу дымохода, 2 – под задвижку, 3 – под топочную дверку, 4 – под зольник

Рис. 2

Рис. 2 Ящик зольника

Принципиальное устройство (рис. 3). Поскольку высота печной трубы оказывает значительное влияние на разрежение газов в дымовых каналах, нужно расположить ее как можно ближе к коньку крыши

(рис. 4).

Оцинкованная задвижка дымохода вставлена в щель, выпиленную до половины диаметра трубы. Передняя часть печки, труба дымохода и часть стены покрашены жаростойкой алюминиевой краской. Для ее приготовления необходимо смешать алюминиевую пудру с жидким стеклом в соотношении 1:10.

Рис. 3

Рис. 3 Печь в разрезе 1 – дверца топки, 2 – чугунная задвижка, 3 – задвижка дымохода, 4 – штырь для флюгера, 5 – ветрогаситель, 6 – цементная замазка, 7 – лист оцинкованной жести, 8 – шифер, 9 – рукав из оцинкованной жести, 10 – шнуровой асбест, 11-13 – пожаробезопасный пояс (два листа оцинкованной жести и лист асбеста, скрепленные хомутами), 14 – потолок, 15 – кирпичная кладка стены, 16 – металлический лист 30х30х2 см, 17 – ход дыма при растопке, 18 – ход дыма при горении топлива, 19 – зольник, 20 – топка

Рис. 4

Рис. 4 Варианты расположения оголовка на крыше

Моя печь обогревает комнату площадью 15 кв.м. На одну топку расходую 1-2 ведра дров, а в очень морозную погоду добавляю 2-3 плитки торфобрикета.

Для труб, выходящих в конек или на плоскую поверхность, оптимальной считается высота возвышения оголовка над крышей, равная 0,5 м. В остальных случаях высоту определяет расстояние от оголовка до конька: если по горизонтали оно составляет не более 1,5 м, то оголовок должен быть выведен на 0,5 м выше конька; если от 1,5 до 3 м, то на уровне конька. Общая высота труб печей и каминов, начиная от колосников или нижнего пода, должна составлять 5-6 м, чтобы обеспечивать нормальную работу печи в любую погоду.

Как построить печку из кирпича своими руками: подробное руководство

Несмотря на то, что во многих домах уже стоят газовые или электрические приборы для отопления жилища и приготовления пищи, печка из кирпича, которую можно построить своими руками, все так же востребована и популярна. Разнообразие существующих дизайнов печей позволяет подобрать модель для строительства не только функциональную, но и гармонично вписывающуюся в интерьер любого помещения.

Почему выбирают именно кирпичную печь?

Печь из кирпича, возведенная своими руками, предпочитаема многими владельцами частных построений не только из-за достаточно низкой стоимости материала, но и благодаря некоторым особенностям, свойственным только данным сооружениям.

К положительным свойствам, которые присущи всем разновидностям кирпичных печей, относятся следующие:

1. На протяжении долгого времени сохраняется тепло в корпусе конструкции. Именно поэтому топить ее приходится гораздо реже, чем металлические аналоги. Некоторые виды печей из кирпича способны поддерживать необходимую температуру до 24-х часов.
2. Топливом для данного устройства служат, в основном, разные породы древесины. При сгорании она распадается на органические составляющие.
3. Поверхность кирпичного корпуса сильно не нагревается, поэтому отдаваемое устройством тепло более «мягкое», чем у стальных аналогов. Пылевые образования, которые скапливаются на металлических поверхностях в большом количестве при сгорании, на таком устройстве не собираются.
4. При нагревании кирпичной печи выделяется пар, который при остывании снова ей впитывается. Такой процесс в народе называется «дыханием» печи. Благодаря такому свойству, в помещении всегда поддерживается оптимальный уровень влажности, находящийся в пределах 40–60%.

Учитывая все вышеуказанные качества устройства, неудивительно, что оно до сих пор выбирается для возведения многими домовладельцами. Однако у кирпичных печей существует и один немаловажный недостаток – если помещение достаточно большое, времени для его прогревания потребуется немало.

Разновидности кирпичных устройств

Перед тем как выбрать вариант проекта кирпичной печи, необходимо определиться с ее целевым назначением. При этом основное требование  к любой из подобных конструкций – наличие не только отопительной, но и/или варочной функции. В зависимости от этого, печные устройства разделяются на несколько разновидностей.

Внимание! Кроме отопительной и варочной функции, кирпичную печь можно приспособить для обжига глиняных и изделий из керамики, для кузнечных работ, а также для копчения мяса и рыбы. При этом сама схема конструкции остается практически неизменной.

«Голландка»

Внешний вид одной из «голландок».

Данный вид устройства достаточно распространен в частных домах небольшого размера и дачных строениях. Система конструкции также известна как канальная последовательная, она проста в самостоятельном возведении и компактна.

Однако «голландка» имеет и существенный недостаток – ее коэффициент полезного действия (КПД) составляет всего 40%. Кроме того, конструкция данного устройства сделана исключительно для отопления помещения.

«Шведка»

Вариант шведской печи.

«Шведка» – один из самых оптимальных вариантов отопительно-варочной печи из кирпича. Ее структура выстраивается таким образом, что канальный конвектор располагается сзади конструкции и занимает все пространство от пола до потолка.

Самостоятельное грамотное возведение «шведки» проблематично, так как ее схема сложна, при этом под нее потребуется заложить отдельный фундамент. К тому же для изготовления данного агрегата потребуется дорогой и качественный материал.

«Русская лежанка»

Знаменитая русская печь.

Печка в современном дизайне.

Схема такой разновидности агрегата называется проточной и устройство конвектора в ней не предусматривается. «Русская лежанка» имеет интересный и оригинальный внешний вид, к тому же она не только согревает все помещения в доме, в ней также можно приготовить множество традиционных блюд, а на ней – полноценно отдохнуть. Главным недостатком данной конструкции считаются ее большие габариты.

Пошаговая инструкция для возведения кирпичной печи

Чтобы построить добротную печь своими руками, сначала следует определиться с местом для ее установки, размерами и функциями, которые требуются от конструкции. После чего можно приступать к проектированию и разработке чертежа устройства.





Для этого необходимо обратиться к опытному специалисту, так как на данном этапе крайне важны точные размеры будущей печи, которые мастер должен будет тщательно соблюдать при укладке. Имея в распоряжении чертеж, можно готовить материалы для строительства и инструменты.

Внимание! Независимо от выбранной разновидности конструкции, инструменты для ее возведения потребуются одни и те же, а вот список материалов будет отличаться.

Необходимые материалы и инструменты

Стандартный список инструментов.

Для возведения конструкции, которая будет как обогревать помещение, так и служить для приготовления пищи, потребуются стройматериалы, количество которых напрямую обуславливается размерами возводимого агрегата. Их набор выглядит следующим образом:

• красный закаленный и шамотный виды кирпичей;
• специальная смесь для изготовления печей;
• составляющие для закладки фундамента: цемент, щебень, рубероид и готовый опалубок;
• жаростойкий материал для обработки стен дома;
• стальной лист или плитка из керамики для пола.

Кроме того для устройства будет необходимо закупить отдельные готовые стальные и металлические элементы. К их числу относятся:

• дверцы для разных частей печи;
• дымоходная задвижка;
• конфорка;
• панель варочная;
• колосниковая решетка.

Если в готовое изделие планируется устанавливать еще и духовой шкаф с баком для нагревания воды, то необходимо заранее приобрести их готовые варианты.

Закладка фундамента

Как правило, фундамент под печь укладывается вместе с основным, но нередко бывают ситуации, когда устройство необходимо возвести в готовое строение. При наличии подобного обстоятельства, учитывают состояние основания дома и из какого материала оно изготовлено.

Если основной фундамент выполнен из бетонной плиты, то печь можно возводить прямо на него, не забыв перед этим подстелить лист рубероида. Если же пол строения деревянный, потребуется заложить отдельное основание:

• расчистить от досок и мусора место для закладки;
• вырыть в грунте яму до 0,5 м глубиной;
• засыпать дно щебнем наполовину и тщательно утрамбовать;
• установить по периметру котлована опалубок, чтобы он выступал от поверхности пола на 10–20 см;
• залить яму смесью щебня и цемента.

После того как котлован будет заполнен бетонным раствором, необходимо выждать несколько недель до его полного высыхания.

Важно! В течение этого периода требуется со второго дня смачивать цемент водой и защищать от прямых солнечных лучей. Делается это для того, чтобы избежать появления на нем трещин

Пошаговое возведение корпуса «шведки»

Схема-порядовка шведской печи.

После того как фундамент полностью затвердел, на него сверху накладывается слой гидроизоляционного материала, и начинается возведение корпуса по рядам согласно приведенной выше схеме. При этом следует учесть, что в ней не указан «нулевой» ряд, где кирпичи укладываются сплошной плоскостью.

С 1-го ряда начинается закладка поддувальной камеры, согласно схеме. После чего на втором осуществляется монтаж дверцы, которая крепится на стальную проволоку и обязательно поддерживается кирпичами до того момента, как будет обложена уже основательной кладкой.

На 4-ом ряду монтируются камеры для очистки печи и дверцы для них. На следующем следует расположить колосниковую решетку. Затем на 6-ом ряду устанавливают дверцу для топки, которую также следует на время подпереть кирпичами. Начиная со следующего, начинают возводить вертикальные дымоотводные каналы.

На 11-ом ряду в подготовленный проем встраивается плита для приготовления пищи, под края которой следует положить куски асбеста. Затем, с 12 по 16 ряды, выводится варочная камера. В семнадцатый ряд закладываются металлические полосы, которые необходимо сверху оформить уголком. Последующая пара рядов делается всплошную, но при этом оставляют отверстия для дымоотводных каналов.

В 20-м ряду следует сделать дополнительно еще одну дверцу, а также с него же начинают закладывать проем для сушки и очистительная камера. Заканчивают их кладку на 28-м ряду.

На тридцатом ряду монтируются задвижки на каналы для дымоотвода, а затем, с 31-го по 35-й, закладывается внутридомовой отрезок трубы. Далее, до 38-го ряда, сооружается распушка.

Кладка дымоходной трубы

После возведения каркаса печи, необходимо начать кладку дымоходной трубы, порядная которой будет иметь свою отдельную нумерацию.

С первого по 26-й слой конфигурация трубы остается неизменной и имеет название стояк. На 27-м ставится дополнительная дымоходная задвижка, на 29-м труба расширяется на один ряд, после чего снова принимает изначальную форму. С 31-го слоя и до конца кладки – наиболее узкий участок трубы, который затем выводится на крышу дома.

Для справки! После окончания кладки трубы и выведения ее на кровлю, ее следует обмотать негорючими материалами, такими как асбест или минвата. Отверстие же на крыше необходимо накрыть гидроизоляционной материей.

Установка духового шкафа

Если в проекте печи предусмотрен монтаж духового шкафа, то он чаще всего устанавливается на одном уровне с топкой или варочной плитой. Такое месторасположение позволяет равномерно распределяться теплу в устройстве.

Чтобы поставить духовой шкаф, сначала на место его расположения монтируются металлические углы, которые послужат ему надежной опорой. Затем на них ставится заранее приобретенный шкаф, обмотанный асбестовым шнуром. С помощью его устройство прослужит более длительный период.

Монтаж бака для нагрева воды

Нагревательный бак может устанавливаться как сверху конструкции, так и внутрь ее.

Если сверху, то он должен располагаться возле дымоотводного канала, откуда к нему и будет поступать нужное для работы тепло. Перед тем, как монтировать бак, требуется просчитать, каким образом в него будет заливаться вода, а также с какой стороны будет удобнее ее забирать, то есть где будет находиться кран.

В случае, если бак для нагрева воды решено расположить в самой печи, то он устанавливается сразу над топкой, но при этом не вмуровывается в кирпичную кладку. Под него предварительно следует положить чугунную плитку либо толстый стальной лист, чтобы дно бака не прогорало.

Построить печь из кирпича своими руками – процесс сложный и требует особых навыков в строительстве. Порой даже у печника не всегда получается сложить идеальную конструкцию. Поэтому возводить кирпичную печь следует только под руководством мастера с многолетним опытом в данной сфере и точно следовать его рекомендациям.

Как построить печку на даче своими руками

Что нужно подготовить до того, как построить печь на даче?

Оглавление: [скрыть]

• Как построить печь правильно?
• Печи своими руками: минусы и плюсы
• Правильный монтаж печи на даче
  • Основание для печи на даче
• Как построить печь, соблюдая правила пожарной безопасности?
• Где правильно разместить печку?
  • Положение печи согласно ее расположению относительно стен

К основным элементам отопления того или иного сооружения (на даче, в квартире или в доме) принадлежит кирпичная или металлическая печка, присутствие которой в целях получения тепла несколько лет назад было обязательным, а сегодня является добровольным. Хотя и на сегодняшний день встречаются населенные пункты, до которых еще не дошли все блага цивилизации. Отличаются печи для разнообразных помещений между собой тем, с помощью каких элементов осуществляется обогрев того или иного сооружения.

Ведь печи бывают самые разные — они есть в банях, в жилых домах, на заводах, в машинах, гаражах и еще в огромном количестве различных мест. Но в большинстве случаев для всех этих вариаций используется один механизм получения теплого воздуха — в результате сгорания угля или простых поленьев. Жар от горящего топлива обволакивает каналы дымоходов, и через их стенки теплота проникает в комнаты.

Рисунок 1. Перед тем как приступить к возведению печи, следует определиться с ее месторасположением в доме. Размещение отопительной печи в центре помещения, поможет распространяться теплу равномерно по всей площади.

Как построить печь правильно?

Горение топлива в печи производится периодически, благодаря чему необходимо выделить то, что печное отопление отличается неравномерностью, в результате чего нагрев происходит постепенно. Наиболее эффективный теплообмен наблюдается на стенках печки, так как жар их достигает наибольшего значения, а наименьшая теплоотдача характеризуется в месте перед топкой.

Рисунок 2. Схема кладки фундамента под печь.

С целью создания какой-либо конкретной печи выбирается индивидуальное количество топок, необходимое для обеспечения нормальной и подходящей температуры в комнатах.

Используя печное отопление в жилом доме, невозможно достичь постоянной температуры в комнатах, но от теплоустойчивости находятся в зависимости колебание и надежность структуры печки. Зачастую этот вид отопления применяется в настоящее время, так как во многих небольших городках, в селах, поселках и деревнях отсутствует возможность подсоединиться к системе газового отопления.

Вернуться к оглавлению

К плюсам самостоятельно сложенной печи следует отнести такой важный фактор, как их стоимость в сравнении с другими видами организации отопления комнат. Причина этого кроется в том, что при возведении печи применяется довольно большое количество самых разных материалов, поэтому этот плюс иногда становится минусом. Дело в том, что наряду с использованием бывшего в употреблении красного глиняного кирпича, при строительстве возможно использование и дорогих строительных и отделочных материалов.

Рисунок 3. Порядовка кирпичной печи.

Монтаж печи считается весьма обыкновенным мероприятием, благодаря чему некоторые владельцы частных домов или каких-то других зданий, нуждающихся в печном отоплении, выполняют его без помощи других строителей, своими руками. В результате получается простая печка (см. Рис. 1).

Уход за печью достаточно прост, но наиболее важной является правильная ее эксплуатация. Если вы будете соблюдать все необходимые для этого требования, то вам не придется прибегать к разнообразным мерам, касающимся того, как отреставрировать готовое сооружение или произвести ремонт печки.

В целом же ей достаточно будет обеспечивать проветривание каждый раз после того, как будет согрета та или иная комната.

Схема дымохода из кирпича.

К недостаткам печного отопления, организуемого самостоятельно, относится то, что максимальный комфорт может быть достигнут только в теплое время года, когда потребность в тепле самая малая — после того как вы вымокли под дождем, например. И даже в этом случае нужно будет постараться растопить печь, что не всегда удается. Таким образом, жизнь в подобных условиях подходит разве что для отчаянных романтиков. Помимо этого, как бы хорошо вы ни натопили печь, в нижней части помещений дачи всегда будет отмечаться прохлада, что может привести к ощущению дискомфорта у жильцов и посетителей дома.

Вернуться к оглавлению

Перед тем как вы решите построить печь на даче, точно так же, как и при установке любого другого отопительного ресурса, необходимо учитывать и соблюдать аспекты пожарной безопасности. Еще в давние времена наши предки устанавливали печи именно в середине помещения, даже если это касалось маленькой комнатушки. Печи, находящиеся в центре здания или небольшого помещения, обогревают обширную зону вокруг. Но одновременно с этим печка обогревает собственными стенками сразу некоторое количество помещений, при этом справляются печки с этим заданием на отлично.

Вернуться к оглавлению

Основа печи не должна быть соединена с основанием дома. Разумеется, любая печка считается частью жилья, однако температурные характеристики и показатели, которые способны выдерживать их фундаменты, отличаются. С целью строительства основания печи необходимо:

Схема печи-каменки для дачи.

• снять самый верхний слой земли с территории, отведенной под возведение печи;
• прорыть выемку для будущей основы;
• спрессовать основу;
• для того чтобы бетон не растекался по всей площади, необходимо построить опалубку;
• с целью поддержания заливки применяется чаще всего щебень;
• если фундамент кладется из красновато-коричневого кирпича, все сопутствующие и основные работы ведутся по правилам перевязки;
• высший ряд кладки, равно как и верхнюю часть заливки из бетона, необходимо разровнять с помощью раствора, сверху на него следует положить скрепляющий ряд раствора глины. Далее сверху по всему фундаменту нужно настелить гидроизоляцию;
• самая верхняя точка основания печи должна быть ниже фундамента дома примерно на 30 см;
• основание печи должно по площади быть больше габаритов самой печи на 5-10 см с любой стороны.

На Рис. 2 показан примерный результат установки фундамента. Далее ведется кладка, которую осуществляют по порядовке, указанной на Рис. 3.

Вернуться к оглавлению

Схема размещения печи в доме.

Перед топкой в полу должен быть постелен лист, покрытый цинковым сплавом, чтобы из топки печи на деревянный настил не могли попасть искры, которые в большинстве случаев и приводят к пожарам. В потолке необходимо сделать более уплотненную кладку в участке монтажа дымохода, но делать это нужно так, чтобы не задеть перекрытия и чтобы все получилось красиво и аккуратно. В случае если перегородка между комнатами произведена с помощью не теплостойкого материала, то между печью и простенками нужно построить небольшую кладку из кирпича, которая по высоте будет соответствовать габаритам перегородки. Благодаря принятию таких противопожарных мер стена между комнатами не будет брать тепло в себя. Если побелить дымоотвод, то когда возникнет угроза образования трещин, вам не удастся быстро с ними справиться. Ведь треснувшие участки не только покрываются копотью, но они еще и обработаны известью, на которую невозможно нанести раствор.

Поэтому, для того чтобы избежать разрушений дымохода, не старайтесь декорировать его слишком сильно, ведь ему и так нужна будет постоянная очистка. С этой целью еще в период кладки нужно будет некоторое количество кирпичей отделить специально для организации единой кладки дымохода. Они укладываются с внешней стороны дымохода, при этом их необходимо обчистить как с внешней, так и с внутренней части печи. В случае если увеличилось выделение копоти и появляется запах метана, можно смело утверждать, что наступило время следующей очистки печи и дымохода. Верная установка, оформление и эксплуатирование печи гарантируют практически бесконечный период работы этого агрегата и качественный обогрев здания.

Вернуться к оглавлению

В процессе планирования кладки печи нужно принять к сведению очень много особенностей и деталей. Из числа их наиболее нужными считаются:

• расположение здания;
• этажность жилья;
• материал постройки;
• толщина стен постройки.

Вернуться к оглавлению

Разместив буржуйку у внутренних стен, можно достичь хорошей тяги. Дымовые потоки при этом будут выходить изнутри стен. Однако существует и недостаток такого размещения: циркулирование потоков холодного и горячего воздуха существенно увеличивается. В таком случае образующийся и поступающий в помещение холодный воздух направляется к печи, потом его выгоняет нагретый и направляет вниз, и дальше согласно известному процессу выталкивания теплого воздуха и оседанию холодного. Комната в такой ситуации не сможет достаточно нагреться, именно поэтому устанавливать печь и по сей день рекомендуется в середине, а стены, двери и окна, которые служат источниками свежего воздуха, окружают ее в таком положении со всех сторон.

Разместив печку у наружных стен, можно достичь размеренного прогрева только части здания или помещения, так как максимальная температура прогрева будет расположена непосредственно на участке отвода воздуха из помещения. Интенсивнее воздух, как того и следует ожидать, будет остывать у дверей и окон. Но при этом необходимо принять к сведению следующее: дымоотводы требуют утепления, чтобы исключить смещения в худшую сторону тяги вследствие возникающего конденсата. Кроме того, нужно обдумать месторасположение печи, чтобы она гармонировала с дизайном помещения. Таким образом, до того как построить печь своими руками на даче, необходимо сначала определиться с ее месторасположением.

1popechi.ru

Кирпичная печь для дачи своими руками (38 фото): выбор места для строительства, установка печки и плиты

Печь на даче для многих людей не роскошь, а необходимость. Для многих наших соотечественников дача — это не только место, где можно отдохнуть летом с друзьями. Очень часто дача это источник овощей, фруктов и консервации на зиму, а для некоторых еще и единственный источник доходов. В таких случаях печь становится незаменимым источником тепла, горячей пищи и теплой воды.

В нашей статье мы расскажем о том, как строится печка для дачи своими руками из кирпича. А также поделимся маленькими хитростями, которые пригодятся вам в процессе строительства.

На фото — дачная печь с варочной поверхностью

Какой должна быть печь для дачи

Прежде чем приступать к строительству следует решить для себя важный вопрос: какую строить печь для дачи своими руками из кирпича.

Для этого рассмотрим характеристики, которыми она должна обладать.

1. Топливо. Это дачное устройство должно быть «всеядным», т.е. топиться не только дровами, но и бросовым топливом: хворостом и ветками, углем, сельскохозяйственным мусором, брикетами. В идеале она также должна «переваривать» и бытовой мусор.
2. Время розжига и начала теплоотдачи. Оно должно быть минимальным в связи с тем, что если вас внезапно застанет ненастье необходимо как можно быстрее согреться. В противном случае недалеко и до пневмонии.
3. Размеры. Обычно дачный домик невелик, а значит и печка должна быть небольшая.
4. Экономичность. Очень важный фактор, связанный с дороговизной завоза топлива на приусадебный участок.
5. Безопасность. Особенно важен этот фактор для деревянных домиков. Во время проведения садово-огородных работ в доме обычно никого нет. Поэтому печка не должна давать угара и быть пожаробезопасной даже в случаях случайных нарушений режима топки.
6. Если зимой на приусадебном участке никто не живет, то печь должна выдерживать продолжительные перерывы между топлениями в условиях отсыревания.
7. Устройству желательно иметь варочную поверхность, особенно в условиях небольшого домика, когда отсутствует возможность разместить их отдельно.
8. Простота изготовления. Опытный печник — дорогое удовольствие. Поэтому конструкция должна быть такова, чтобы даже неопытный мастер мог сложить печь для дачи своими руками из кирпича.

Таким образом, в случае если в домике на приусадебном участке живут 5-6 человек, кирпичная печь просто необходима. В противном случае для приготовления пищи можно обойтись обычной электрической печкой.

Если же в вашем садоводстве нет электричества, то вам поможет аренда дизель генератора для дачи.

Строим печь своими руками

План дачного домика с печью

Обычно дачные дома из блок контейнеров проектируются вместе с печью. Но даже если домике нет печи — не беда, ее можно встроить.

Инструкция по строительству подобных объектов гласит:

1. Если планируется высокая печь, у которой наличествует собственный дымоход или планируемое количество кирпичей для печи превышает 500 шт., то для нее необходим отдельный фундамент, не связанный с фундаментом строения.
2. Если планируется широкая и низкая варочная плита, то под нее нет необходимости устраивать отдельный фундамент в тех случаях, если она оснащена щитком отопления. Согласно СНиП такой щиток должен выдерживать нагрузку не меньше чем 250 кг/кв.м.

Совет. В таких случаях крайне желательно укрепить настил пола под щитком вспомогательными лагами.

1. Дымоход не должен соприкасаться с деревянными частями потолка.

Обратите внимание! Крайне желательно, чтобы расстояние от разделки дымохода до ближайших к ней потолочных балок было примерно равным.

1. Дымовая труба должна отстоять от конька крыши не менее чем на 1,5м. и возвышаться над ним на 0,5м.

Выбор места для строительства

Выбор места — это очень важный этап. Место должно быть не только удобным, но и выбираться согласно всем требованиям пожарной безопасности. Кроме того расположение печи должно выбираться с точки зрения максимально эффективного обогрева помещений.

Печное отопление в частом доме

В небольших комнатах частенько располагают печь в углу, однако в этом случае плохо прогревается противоположная сторона комнаты. Особенно при наличии в комнате входных дверей дачного дома. Гораздо правильнее встраивать ее в стену между кухней и комнатой.

В этом случае мы сразу убиваем двух зайцев — обогреваем комнату и спокойно готовим на кухне. Кроме того при таком расположении печи отсекаются кухонные ароматы.

Начало строительства

Перед началом строительства на фундамент следует постелить слой гидроизоляции. Зачастую для этого используют рубероид, цена которого невелика, однако он значительно уступает специальным современным материалам.

На фото — рубероид в качестве гидроизоляции

Сверху на гидроизоляцию укладывается первый ряд кирпича. Так как здесь у нас будет отсек для золы, а значит, не будет высоких температур, то можно спокойно использовать обычный красный кирпич.

Обратите внимание! Перед кладкой кирпич необходимо замочить на 5-6 часов.

Вообще использовать специальный жаростойкий кирпич (шамотный, динас) имеет смысл только в случае облицовки топки. Это связано с тем, что его теплопроводность существенно выше, чем у обычного печного, а значит, печь будет прогреваться существенно дольше. Не говоря уже о том, что цена его минимум вдвое выше.

Совет. Если вы не обладаете достаточным опытом в строительстве печей — используйте для кладки готовый глиняный раствор.

На первый ряд кирпича устанавливаем дверку поддувала и закрепляем с помощью стальной проволоки. На дно будущего зольника желательно уложить лист стали толщиной 2-3 мм с учетом его размеров для того, чтобы впоследствии было удобнее выгребать золу.

На фото — вставка дверки зольника

Второй и третий ряды выкладываем с учетом размеров отсека под золу, после чего можно переходить к установке внутреннего металлического каркаса. Высота зольника обычно рассчитывается исходя из высоты дверки плюс 1-2 ряда кирпича.

Строим среднюю часть печки

Средняя часть — наиболее ответственный этап работ. На нем мы формируем топку, поэтому проявите максимум внимательности. Именно в этом месте мы устанавливаем металлокаркас для укладки колосников, через которые топка сообщается с зольником.

На фото — работы в средней части

Металлокаркас устанавливать не обязательно в тех случаях, когда у вас есть возможность предусмотреть в кладке пазы для колосников. Для этого сделайте разметку в кладке и вырежьте пазы болгаркой под размер изделия.

Эта простая операция позволит вам сэкономить деньги на металлокаркасе. После того как колосники установлены выкладываем еще 2 ряда кирпича и начинаем формирование дымоотводного отсека.

Обратите внимание! Топку формируют обычно высотой в 3-4 кирпича.

Этого достаточно для использования в качестве топлива как дров, так и угля.

Устанавливаем плиту

Ни для кого не секрет, что печь для дачи своими руками из кирпича строится не с бухты-барахты, а с учетом готового плана. В связи с этим варочная плита приобретается еще на этапе подготовки к строительству и под ее размеры подгоняется размер топки.

Установка варочной плиты

Перед установкой чугунной плиты для дачи в кирпиче вырезают болгаркой паз, в который укладывают прямоугольную рамку из уголка, сваренную точно по размерам плиты. Рамка укладывается на тот же самый раствор, который мы использовали для кладки. После этого можно укладывать плиту.

Далее выкладываем дымоход согласно выбранной порядовке и можно заниматься облицовкой.

В заключение

Печь на даче может являться не только изделием для приготовления пищи и обогрева, но и элементом неповторимого декора, а также гордости его создателя. Построить печь для дачи своими руками из кирпича более чем возможно. Самое главное — проявить максимум внимательности и четко следовать технологии и проекту.

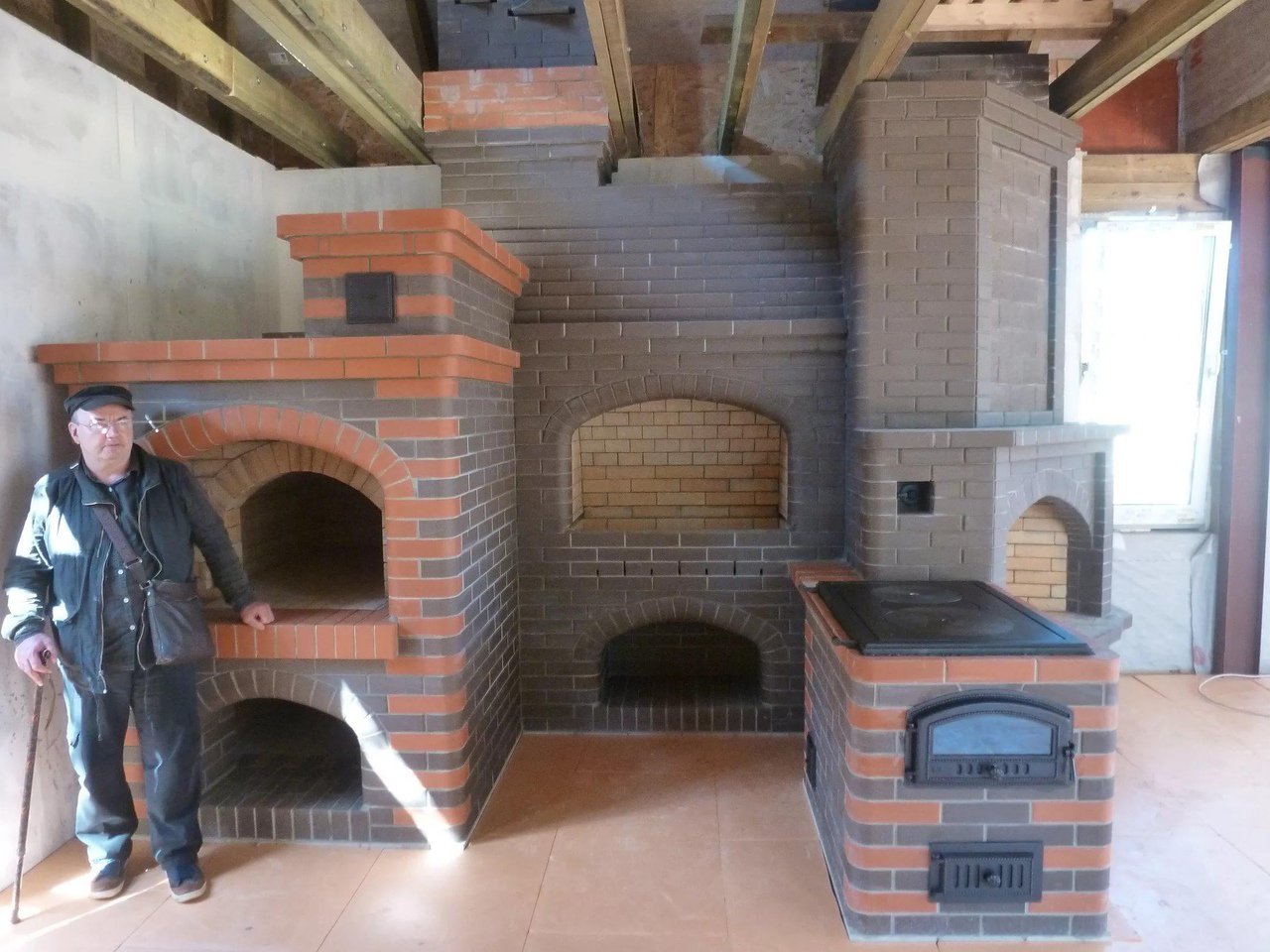

На фото — предмет гордости своего создателя.

Ну а видео в этой статье позволит вам ознакомиться со всеми тонкостями и нюансами этого процесса.

Добавить в избранное Версия для печати

9dach.ru

Как построить печку на даче?

Хорошая печка в дачном домике позволит не только проводить в нем больше времени, но и убережет помещение от сырости.

Общие габариты – 80х40х80 см (фото 1).

Фото 1



Печка вмонтирована в стену и стоит на общем фундаменте. Сделана из красного кирпича, облицована кафельной плиткой. Топочное же отделение выложено огнеупорным кирпичом. Кладка произведена в каркас, сваренный из уголка 20х20 мм. Рассчитана на твердое топливо: торф и дрова.

Лицевой стороной печка выходит в соседнюю комнатку (фото 2), что исключает попадание дыма в жилое пространство.

Фото 2



Непосредственно в каркас передней части печки вставлен металлический лист толщиной 5 мм, в который как бы вмонтированы (рис. 1) дымоход (труба d 100 мм), чугунная задвижка, дверка топки и нижняя часть зольника, изготовленного из оцинкованной жести (рис. 2).

Рис. 1

Рис. 1 Лицевая панель Отверстия: 1 – под трубу дымохода, 2 – под задвижку, 3 – под топочную дверку, 4 – под зольник

Рис. 2

Рис. 2 Ящик зольника

Принципиальное устройство (рис. 3). Поскольку высота печной трубы оказывает значительное влияние на разрежение газов в дымовых каналах, нужно расположить ее как можно ближе к коньку крыши (рис. 4).

Оцинкованная задвижка дымохода вставлена в щель, выпиленную до половины диаметра трубы. Передняя часть печки, труба дымохода и часть стены покрашены жаростойкой алюминиевой краской. Для ее приготовления необходимо смешать алюминиевую пудру с жидким стеклом в соотношении 1:10.

Рис. 3

Рис. 3 Печь в разрезе 1 – дверца топки, 2 – чугунная задвижка, 3 – задвижка дымохода, 4 – штырь для флюгера, 5 – ветрогаситель, 6 – цементная замазка, 7 – лист оцинкованной жести, 8 – шифер, 9 – рукав из оцинкованной жести, 10 – шнуровой асбест, 11-13 – пожаробезопасный пояс (два листа оцинкованной жести и лист асбеста, скрепленные хомутами), 14 – потолок, 15 – кирпичная кладка стены, 16 – металлический лист 30х30х2 см, 17 – ход дыма при растопке, 18 – ход дыма при горении топлива, 19 – зольник, 20 – топка

Рис. 4

Рис. 4 Варианты расположения оголовка на крыше

Моя печь обогревает комнату площадью 15 кв.м. На одну топку расходую 1-2 ведра дров, а в очень морозную погоду добавляю 2-3 плитки торфобрикета.

Для труб, выходящих в конек или на плоскую поверхность, оптимальной считается высота возвышения оголовка над крышей, равная 0,5 м. В остальных случаях высоту определяет расстояние от оголовка до конька: если по горизонтали оно составляет не более 1,5 м, то оголовок должен быть выведен на 0,5 м выше конька; если от 1,5 до 3 м, то на уровне конька. Общая высота труб печей и каминов, начиная от колосников или нижнего пода, должна составлять 5-6 м, чтобы обеспечивать нормальную работу печи в любую погоду.

diy.usadbaonline.ru

Кирпичная печь для дачи своими руками: поэтапное строительство, порядовка и чертеж печи, советы печников

С наступлением летнего сезона многие дачники задумались об утеплении своего загородного жилья. Это легко объяснимо, ведь лето на территории нашей страны богато на сюрпризы: если сегодня вы загораете в своем саду и нежитесь под жарким солнцем, завтра можете включать обогреватели в дачном домике, чтобы хоть как-то согреться.

Вопрос с обогревом достаточно часто решается в пользу электрических обогревателей — они компактны и просты в эксплуатации. Но только задумайтесь, что вы можете потерять, заменив настоящую кирпичную печь на обогреватель:

• вкусная пища, приготовленная в самостоятельно возведенной печи;
• уютные, теплые семейные вечера, проведенные около горящего костра;
• наконец, получение именно загородного дизайна в интерьере вашего дачного дома.

Строим кирпичную печь для дачи своими руками

Красиво выложенная кирпичная печь для дачи своими руками является настоящим произведением искусства в загородном жилище — она дарит ощущение семейного очага и уюта. Кроме того, она не требует больших трудозатрат в эксплуатации: чтобы поддерживать комфортную температуру в доме, достаточно подтапливать ее пару раз в день. Кирпичные печки для дачи обладают большой теплоемкостью, кроме того, они наиболее пожаробезопасны. Важным правилом пожаробезопасности сооружения является соблюдение всех требований по строительству конструкции и ее эксплуатации.

Выбор места для печи

Возведение печи на даче своими руками включает в себя несколько этапов:

• выбор места и планирование работ;
• возведение фундамента;
• возведение конструкции, кладка кирпичей;
• установка варочной поверхности и других дополнительных деталей;
• декор печки.

Строительство любого сооружения всегда начинается с выбора наиболее подходящего места. Печь для дачи должна быть установлена с учетом наиболее эффективного обогрева вашего жилья, ну и, конечно, важно учитывать ее функциональные особенности. Если печь необходима исключительно для прогрева воздуха в помещении, оптимально ее устанавливать в стене смежных комнат. Однако, если речь идет и о приготовлении пищи, лучше подобрать место ближе к кухне.

Рядом с печью из кирпичей обязательно должна располагаться стена, через нее впоследствии будет выведен дымоход на улицу. Важно заранее учесть вес конструкции, поскольку массивная печь из кирпича имеет достаточно большой вес. Именно поэтому под нее необходимо заливать бетонное основание. Если в вашем доме на даче деревянный пол, подберите место там, где проще удалить напольное покрытие под заливку фундамента. Но если пол во всем доме бетонный, можно производить кладку непосредственно на пол.

Возведение фундамента

Фундамент может быть как каменным, так и бетонным. Перед заливкой бетонного фундамента необходимо подготовить опалубку, благодаря которой можно добиться идеально ровной поверхности. Для этого по периметру котлована необходимо выложить деревянные рейки, закрепив их прочной арматурой, до необходимой высоты.

Для фундамента лучше использовать качественный материал, однако, не стоит переусердствовать. Например, бетон м-250 вполне подойдет, поскольку бетонное основание будет расположено внутри дома и не понесет на себе огромные нагрузки. Залив бетонный раствор, необходимо дать фундаменту тщательно просохнуть и затвердеть. После этого можно продолжить строительство.

Строительство печи своими руками

Прежде чем выкладывать кирпичи, необходимо позаботиться о гидроизоляции сооружения, положив на фундамент слой рубероида. Для того чтобы приступить к строительству, необходимо приобрести специальный раствор. Лучше, если он будет температуростойкий и прочный, так вы продлите срок эксплуатации своей печки, а процесс ее возведения будет наиболее простым и удобным.

Первый ряд кирпичей выкладывайте сразу шамотным кирпичом, он не будет реагировать на температуру в этой части сооружения. Внизу печь имеет зольный отсек, поэтому горение и высокие температуры в этой области печи материалу не страшны.

Шамотные кирпичи, как правило, не используются при облицовке, поскольку имеют не самый симпатичный вид. Поэтому для печи можно использовать различные облицовочные материалы, выгодно вписав ее в интерьер своего дачного дома.

Выложив первый ряд, установите дверцу поддувала, закрепив ее стальной проволокой. Кроме проволоки можно воспользоваться шпильками или сварными металлоконструкциями. Выкладывая второй ряд, учитывайте площадь камеры для золы. Дно этой камеры, кстати, лучше застелить качественным стальным листом толщиной около 3 мм. С ее помощью впоследствии вы легко сможете удалять мусор из зольника.

Выложив третий ряд кирпичей, начинайте установку внутреннего металлического каркаса. Как правило, высоту зольной камеры регулируют по своему усмотрению исходя из проекта и своих предпочтений. Однако, высота может быть измерена высотой дверцы этого отсека плюс пара рядов сверху.

Возведение средней части сооружения считается наиболее сложным этапом. Именно на этом уровне необходимо формировать топочную. В этой камере горящие дрова с углем будут выделять жар, обогревая помещение. Установите в среднюю часть печки (на месте соприкосновения зольной камеры с топочной посредством колосников) металлический каркас. Если вы имеете возможность сделать в кладке пазы, то этот этап является необязательным.

Для этого необходимо установить разметку по ряду кладки в том месте, где будет установка колосников и вырезать пазы, используя болгарку. Установив колосники, проложите еще пару рядов кирпичей и начинайте формировать задний отсек сооружения под дымоотвод. Работа требует особого внимания, поскольку последующая кладка рядов решает высоту и размер камеры для сжигания дров в печке. Камера может быть как большой, так и маленькой, ее средний размер 4 — 5 кирпичей.

Установка варочной поверхности на печи

Как правило, все аксессуары для кирпичной печи, такие как варочная поверхность, топочная и поддувальная дверцы, бак для воды и другие, приобретаются еще до начала возведения конструкции. Поэтому во время кладки необходимо ориентироваться под их размеры.

После того как конструкция печи для дачи практически выложена, в ее верхнем ряду необходимо сделать паз, прорезав его болгаркой. Произведите в этот паз установку металлического уголка, имеющего форму прямоугольника. Форма должна точно повторять параметры варочной поверхности. Производите установку формы, используя тот же температуростойкий раствор, что и при кладке кирпичей. После застывания раствора, установите сверху чугунную плиту, благодаря которой, в скором времени, вы будете готовить вкусные и полезные блюда для всей семьи.

Облицовка печи для дачи из кирпича

Готовую конструкцию необходимо задекорировать. Декор дачных печей, как правило, производится из облицовочного кирпича. Строить печь исключительно из облицовочных кирпичей запрещено, максимальная температура, которую они могут выдержать — это 600 — 650 градусов. Шамотный кирпич, из которого преимущественно строят печи, более термостойкий и способен вынести температуру вдвое выше — 1100 — 1200 градусов.

Для того чтобы исключить попадание максимальных температур от огнеупорного кирпича на декоративный клинкер, которой разрушается от подобного воздействия, между ними стоит проложить слой теплоизоляционного материала толщиной не менее 5 мм.

При кладке облицовочного кирпича необходимо работать очень аккуратно, постарайтесь, чтобы швы получились ровными, иначе сооружение потеряет свою привлекательность. Многие начинающие строители боятся испачкать раствором лицевую сторону кирпича, из-за чего кладка затягивается. Для того чтобы готовая печь получилась идеально чистой, можно заклеить лицевую сторону кирпичей, используя малярный скотч. После того как будет выложен последний ряд, вам останется только удалить скотч и вы получите чистую и аккуратную поверхность печки, построенную своими руками.

Внимание, только СЕГОДНЯ!

pechi.guru

Чтобы в доме было не только тепло, но и красиво: печь для дачи своими руками

Вы просматриваете раздел Для дачи, расположенный в большом разделе Виды печей.

Одно из главных требований к печам для дачи – эффективный обогрев помещения, в котором они находятся. В печах возникает пламя, иногда сильный огонь сопровождается снопами огненных искр.

Красивое зрелище не должно стать опасным, при строительстве печи в конструкцию включают изолирующие элементы, чтобы избежать случайного возгорания в доме.

Схемы дачных печей, чертежи

Приспособление для обогрева дачи изготавливается в нескольких вариантах в зависимости от предпочтений хозяина:

1. Отопительная схема является одной из самых простых и популярных. Все элементы конструкции направлены на обогрев помещения. Такая разновидность хорошо подходит для дачного домика, в котором проведено электричество и для приготовления пищи применяется плита. В состав конструкции входит топка, зольник и дымоход.

Фото 1. Чертёж кирпичной печи для дачи, использующейся для отопления помещения. Также представлена порядовка устройства.

1. Варочная схема больше подходит для дачи, где люди проживают в тёплое время года. Составляющие этой печи максимально реализуют функцию приготовления пищи. Обогрев не играет важной роли. Конструкция состоит из кирпичного корпуса, топки, зольника и дымохода. Есть возможность оснастить печь духовым шкафом, цистерной для нагрева воды. Это способствует созданию комфортных условий.

Фото 2. Чертёж и порядовка кирпичной конструкции для дачи с варочной поверхностью для приготовления пищи.

1. По отопительно-варочной схеме сооружается универсальная печь. Её конструкция включает в себя топку, дымоход, зольник, варочную поверхность, а также духовой шкаф. Такая печь довольно массивна и её редко монтируют на дачах, где предусмотрена альтернативная система отопления. Она пользуется наибольшей популярностью на территории России, так как объединяет в себе функции двух описанных ранее схем. С её помощью организуют эффективное отопление помещения и готовят вкусную пищу для всей семьи.

Справка. Описанные варианты печей для дачи включают в себя дополнительные элементы по индивидуальному предпочтению хозяина.

Роль дополнения может сыграть удобная лежанка, дровяная сушка, духовой шкаф или водогрейный бак. Печи имеют положительные и отрицательные стороны, которые учитывает хозяин дачи, перед тем как приступить к закупке материалов, выбору места и выкладке будущего приспособления для обогрева и приготовления пищи.

Из чего можно сделать устройство?

Чтобы выкладка печи прошла удачно, выполняют подготовительные мероприятия, играющие важную роль для дальнейших операций по сборке. Чтобы всё получилось, необходимо:

Выбрать проект. Руководствоваться следует основными пунктами — функциональностью печи и конструкционными особенностями помещения, в котором будет располагаться будущая печь.

Если речь идёт о больших коттеджах, то предпочтение лучше отдать массивным сооружениям, оборудованным толстыми стенками.

Сложить такую печь непросто, желательно приглашать опытных мастеров печного дела.

Чего не скажешь про приспособление для отопления небольшого дачного домика — с выкладкой подобной конструкции справится любой желающий. Она не обладает большим количеством трудоёмких элементов.

Выбрать материалы. Основным строительным материалом для выкладки дачной печи является огнеупорный кирпич. Специалисты советуют закупить качественный кирпич у надёжного производителя и перед использованием подготовить его. Кирпичи тщательно очищают, после чего замачивают в воде на 12 часов.

Для выкладки топки используется шамотная разновидность упомянутого строительного материала. Перед применением его не замачивают, а просто споласкивают. Особое внимание уделяется выбору и приготовлению цементного раствора. Его приобретают в готовом виде или замешивают самостоятельно. Потребуются металлические листы толщиной не менее 3 мм для изготовления двери топки. Варочную поверхность, входящую в конструкцию, приобретают отдельно, как и водогрейный бак.

Если провести подготовительные мероприятия качественно, то выкладка пройдёт без задержек и трудностей.

Вам также будет интересно:

Подготовка места для печи

Перед тем как начинать выкладывать саму печь, устраивают фундамент. При благоприятном стечении обстоятельств постройку основания производят на этапе строительства самого дома. Если это невозможно, то фундамент печи обустраивают отдельно от основания, на котором стоит домик. Если произойдёт усадка дома, то фундамент печи не должен быть подвержен деформированию.

При постройке фундамента требуется:

1. Разместить на полу сегмент для вырезки.
2. Вырезать место под основание.
3. Углубиться в землю на 70 см.
4. Построить деревянный опалубок.
5. Защитить дерево от влаги, которую содержит цемент. Для этого по периметру стелят плотный полиэтилен.
6. Залить раствор цемента на высоту опалубка.
7. Уложить сверху металлическую сетку, выполняющую армирующие функции.
8. Выложить на ровной поверхности два кирпичных ряда по периметру.
9. Уложить поверх кладки рубероид в два слоя.

Если выполнить все операции качественно, то печь надёжно установится и простоит долгое время.

Как построить печь для дачи своими руками

После того как фундамент подготовлен, необходимо:

Приступить к выкладке печи. 1 ряду уделяется особое внимание, так как от него зависит форма будущей конструкции. Мелом делают разметку, после чего приступают к сплошной кладке.

Далее переходят ко 2 ряду, который отличается от первого тем, что его выкладывают с учётом дверцы поддувала. 3 ряд монтируется с учётом обустройства зольной камеры. 4 и 5 начинают формировать топку и выкладываются шамотным кирпичом. Для 6 используется аналогичный строительный материал. Вместе с ним закладывается основание топки.

7, 8 и 9 ряды образуют саму топку. 10 играет роль перекрытия духовки. 11 организуется с учётом монтажа варочной поверхности. Выкладка рядов с 12 по 16 представляет собой строительство каналов дымохода. 17 и 18 перекрывают варочную поверхность.

19 и 20 предусматривают монтаж дверцы, через которую печь будет чиститься. Ряды с 21 по 23 делают в соответствии со схемой дымохода. 24 и 25 выкладываются с учётом монтажа металлического листа. На 26 ряду устанавливается задвижка. 27 и 28 необходимы для обустройства отверстия дымохода.

Фото 3. Вариант порядовки печи из кирпича для дачи. Всего включает 43 ряда.

Произвести облицовку. Приступают к этой процедуре после того, как конструкция полностью выложена. Используется декоративный камень, керамическая плитка или красный кирпич. Во время этого шага уделяют особое внимание тому, что любой материал, который наносится на внешнюю часть строения, отрицательно влияет на отдачу тепла.

Просушить печь. Этот этап является необходимым, так как в кладке остаётся много влаги от цементного раствора. Чтобы сделать всё правильно, открывают дверь топки и оставляют на 10 дней. Если постройка производится летом, то просушка идёт сама по себе. Зимой обязательно использование вентилятора.

Внимание! Строго соблюдайте описанную выше последовательность шагов, и печь получится качественной и долговечной! Правильно подготовленный фундамент и качественная кладка гарантируют продолжительный эксплуатационный период.

После выкладки возникает необходимость защитить конструкцию от воздействия окружающей среды. Для этого производится облицовка внешних поверхностей конструкции при помощи керамического, клинкерного кирпича или декоративной плитки. Подобная мера не только защитит прибор, но и придаст печи эстетичный и неповторимый внешний вид.

Возможные сложности

Бывают ситуации, когда хозяева дачного домика хотят протопить помещение как можно быстрее, но у них ничего не выходит. Чтобы воздух в доме нагрелся, требуется не менее 3—4 часов. Эта проблема характерна для всех кирпичных печей. Процесс нагрева ускоряют, делая кирпичные стены более тонкими. Это целесообразно, если отапливается небольшое помещение. Ухудшает теплоотдачу большое количество внешней облицовки, такой как плитка или декоративный камень.

Кирпичная печь не способна обогреть помещения, находящиеся от него в относительной дальности. Эту проблему невозможно решить корректировкой конструкции одного приспособления. Чтобы воздух равномерно нагревался по всему большому дому, монтируют сразу 2—3 печи в разных частях строения.

Со временем конструкция разрушается с некоторой вероятностью. Это обусловлено усадкой и сезонными сдвигами грунта.

Чтобы избежать этого явления, фундамент самой печи нельзя связывать с основанием дома. Важно разделить эти две конструкции и предотвратить любую зависимость между ними.

В процессе эксплуатации имеет место деформация конструкции. Так происходит, потому что при нагревании шамотный кирпич, использованный при кладке топки, имеет свойство расширяться. Во избежание подобного нежелательного явления при выкладке между керамическим и шамотным кирпичом оставляется зазор 5 мм.

Серьёзной проблемой при эксплуатации становится разная степень температурного расширения строительных материалов, входящих в состав печи. Эту проблему решают путём прокладки асбестового шнура между металлическими и кирпичными компонентами.

Разрушение кладки также является неприятным моментом, свидетельствующим об использовании некачественной глины. Во избежание подобного момента применяется строительный материал речного происхождения, который пролежал на открытом воздухе не менее 24 месяцев.

Установка готовой печки на даче

Место для печи определяют ещё на этапе строительства дома. Самым удачным местом для размещения является наружная стена. Размещая отопительную систему подобным образом, хозяин создаст уют и получит возможность использовать печь для приготовления пищи. Но если требуется обогреть большое помещение, то лучше монтировать печь в центре.

Если речь идёт о доме двухуровневой разновидности, то задумываются об обогреве второго этажа. В фундаменте отводят специальное место для размещения массивной конструкции весом около 200 кг. Во время установки придерживаются следующих требований:

1. На полу перед дверцей топки укладывают лист из металла, обладающий несгораемыми свойствами.
2. При монтаже выдерживают расстояние от стен и потолка, которое доходит до 125 см.

При установке первым делом оборудуется основание. Особое внимание уделяется отходу дыма. Сегодня широко распространена сборка дымохода из готовых деталей с последующим монтажом. Его сооружают и из кирпича. Такая конструкция обладает более продолжительным сроком эксплуатации. При установке дымохода необходимо:

1. Присоединить к патрубку первый элемент дымохода без утеплителя.
2. Сделать отверстие для трубы. Его проделывают в определённом месте и при необходимости обрабатывают слоем тепловой изоляции.
3. Поднять трубу на 4—5 метров и укрепить специальными кронштейнами.
4. Вмонтировать на конце дымохода гаситель искры и сетку. Он не позволит влаге или осадкам попасть внутрь.

При соблюдении всех описанных этапов выбора места для печи и соблюдения технологии при монтаже конструкция будет работать максимально эффективно.

Фото готовых проектов

Фото 4. Печь-камин, выполненная из кирпича. Устройство установлено в центре помещения.

Фото 5. Печь для обогрева помещения, сделанная из кирпича. Топка огорожена термостойким стеклом, благодаря чему можно любоваться огнем.

Фото 6. Кирпичная печь для дачи. Если устройство расположено рядом с деревянными стенами, их необходимо пропитать огнезащитными веществами.

Полезное видео

Посмотрите видео, в котором демонстрируется процесс проектирования кирпичной печи для обогрева дачи, показывается её порядовка.

Правильная эксплуатация устройства

Чтобы построенная печь не доставляла неприятностей, таких как нежелательное возгорание, следует:

1. Чистить печь перед началом интенсивной эксплуатации. При необходимости производят побелку и ремонт.
2. Обеспечить утолщение кирпичной кладки в местах контакта с деревянными перекрытиями.
3. Не оставлять работающую печь без присмотра.
4. Не использовать для разведения огня в топке горючие жидкости, такие как бензин или керосин.

При соблюдении описанных мер пожарной безопасности использование отопительной системы не доставит каких-либо проблем.

Как построить печь с грубой в доме? Груба своими руками из кирпича

Для обогрева домов в настоящее время используются совершенно разные элементы и оборудование. Однако самым традиционным выбором считается печь, которая может работать от разнообразного топлива, а также может иметь разные размеры и другие параметры. Могут создаваться даже камины, однако они не предназначены для постоянного отопления строения. Особенно часто печное отопление создается в частном доме, поскольку нередко сооружения строятся в достаточно большом отдалении от центральных систем отопления.

Автономный печной вариант считается отличным выбором, и при этом может быть сформирована специальная отопительно-варочная поверхность, с помощью которой печь может использоваться не только для обогрева сооружения, но и для приготовления и разогрева пищи.

Также различные варианты печи могут быть сделаны своими руками, поэтому затраты на этот процесс будут минимальными.

Основные разновидности оборудования

Существует много разновидностей печек, которые отличаются различными параметрами. Самыми популярными считаются:

• русские традиционные, которые могут применяться не только для частного дома, но и для бани или другого небольшого сооружения, нуждающегося в обогреве, а они могут быть оснащены различными элементами для комфортного сна или приготовления пищи;
• голландские, которые могут использоваться исключительно для обогрева помещений;
• грубы, являющиеся довольно интересным вариантом, в них имеется отопительно-варочная панель, которая позволяет применять их как для готовки, так и в качестве системы отопления.

Из чего создаются изделия, оснащенные грубой

Данная печь обладает интересными параметрами и особенностями. Сюда относится в первую очередь то, что наиболее популярным материалом для создания конструкции является керамический кирпич, обладающий отличными параметрами. К ним относится великолепная теплоотдача, поэтому в доме такое оборудование будет обеспечивать быстрый и равномерный обогрев.

Данный материал считается очень привлекательным, поэтому получаемые из него изделия отлично вписываются в любой интерьер. Особенно актуальной считается печка, созданная своими руками из керамического кирпича, в деревенском стиле. Хорошо данная печь подходить к строениям, сделанным из древесины.

При желании, такое оборудование может быть дополнительно украшено с помощью облицовочной керамической плитки, которая имеет такие же показатели теплоотдачи, как и кирпич из этого материала. Однако за счет более привлекательного и интересного внешнего вида полученная конструкция будет идеально вписываться в совершенно любой интерьер. При этом можно построить оборудование, которое будет иметь нужную расцветку и фактуру.

Конструктивные элементы печки

Печи с грубкой являются усовершенствованными конструкциями по сравнению с прямоточными элементами. Но, при этом, создать их своими руками не так сложно, а само их устройство считается простым. Однако, чтобы сделать на самом деле качественную и надежную конструкцию, необходимо точно следовать инструкции, а также обладать хотя бы начальными навыками работы с кирпичом.

Чтобы выполнить все этапы своими руками, нужно иметь представление о том, какие конструктивные элементы входят в состав оборудования. К ним относятся:

• Поддувало, которое представляет собой особую камеру, предназначенную для прохождения воздуха. Обычно в ней имеется подходящая по размерам дверца, которая позволяет человеку регулировать подачу воздуха. Как правило, между данным элементом печки и камерой, где происходит сгорание топлива, имеется колосниковая решетка.
• Топочник является самой рабочей камерой, которая предназначена для загрузки и сгорания топлива, в ней имеется дверца.
• Конвектор печи представлен в виде вертикально расположенных каналов, по которым проходит нагретый газ от сгоревшего топлива.
• Грубка, которая используется для приготовления пищи, может иметь разные размеры и параметры.
• Дымоход выполняет функцию конвектора, однако главным его предназначением является вывод отработанных газов из помещения на улицу. Важно, чтобы в нем имелась дверца, позволяющая осуществлять чистку трубы, а также заслонка.

Перед созданием конструкции должна быть разработана и нарисована схема будущего оборудования, а к этому вопросу необходимо подходить со всей ответственностью и серьезностью. Ведь именно чертежи являются основой для создания самой печки. Если в них будут ошибки или недочеты, то это может привести к тому, что своими руками получится конструкция, которая не будет справляться со своими основными задачами, а также может быть вовсе опасной для использования.

Какие материалы используются для создания печки

Сделать данную конструкцию можно из совершенно разных материалов. К ним относятся:

• Кирпич, который применяется для кладки, из него создаются не только печки, но и камины. Лучше всего выбирать керамический кирпич, от внешнего вида которого зависит привлекательность конечной конструкции.
• Глина и песок, которые используются для создания раствора, применяемого для кладки кирпича в доме.
• Чугунная колосниковая решетка, используемая для укладки топлива, она может применяться как для дров, так и для угля.
• Рубероид, который позволяет создать качественную гидроизоляцию печи.
• Дверцы для различных элементов конструкции.

Чтобы построить хорошее и надежное оборудование, все материалы должны быть высококачественными и красивыми, поэтому к их выбору следует относиться крайне серьезно.

Этапы создания печки с грубой

Сделать данную конструкцию на самом деле не так сложно, однако важно знать, какие этапы должны быть произведены и каждому нужно уделить много внимания:

• Создается схема будущей конструкции. Чертежи могут быть сформированы самостоятельно или с помощью специалистов. Им нужно уделить много внимания, поскольку от них зависит надежность и безопасность конечной конструкции. Схема должна содержать размеры и другие основные параметры печки, а в ней должно быть все подробно расписано. Даже если создаются стандартные камины или конструкции без грубки, все равно должны быть чертежи. Схема обычно формируется с помощью специальных компьютерных программ, однако при наличии умений и опыта можно сделать ее на бумаге.
• Создание фундамента печки. Поскольку камины и печки чаще всего формируются из кирпича, то они должны устанавливаться только на надежное и прочное основание. Оно должно иметь оптимальные размеры и параметры для печи, которую вы планируете возводить. Определяется место для конструкции, вырывается траншея нужной толщины и глубины, после этого дно хорошо утрамбовывается, а также укладывается подушка из песка и гравия. Далее выливается бетонный раствор, после чего траншея заполняется кирпичом. Полученный фундамент следует укрыть рубероидом для качественной изоляции. Все работы легко выполняются своими руками без проблем.
• Формирование самих конструкций. Печки или камины укладываются из керамического кирпича, при этом должен применяться цементный раствор. При создании конструкций в доме лучше всего пользоваться во время работы шамотным порошком, который не позволит нагреваться поверхностям печи слишком сильно во время ее использования. Печь может создаваться с помощью разных видов кладки. Перед применением кирпичи следует замачивать примерно 10 минут в воде. Во время кладки важно делать так, чтобы не было трещин и пробелов, однако применять слишком много раствора для кладки также не нужно, а то можно получить некачественную и неровную печь.
• Установка грубы. На созданный ряд из кирпичей кладется корпус поддувала, а к нему прикрепляется дверца. Лучше всего все элементы обмотать шнуром из асбеста, после этого кладется еще примерно 4 кирпичных ряда. Это необходимо, чтобы перекрыть дверцу печи. Далее монтируются колосники, а после укладки последнего ряда из кирпича можно приступать к монтажу плиты, которая укладывается с применением раствора.
• Установка дымохода, который обычно является трубой, выходящей наружу. Важно в месте прохождения элемента через стену применять термический барьер.

Таким образом, сформировать своими руками печку с грубкой достаточно просто, при этом создается конструкция, которая будет использоваться для эффективного обогрева целого дома и для приятного и легкого приготовления пищи.

Как построить печку: материалы, инструменты, технология, инструкция

Печное отопление домов используется издавна, но и сегодня оно не теряет своей популярности загородом. Это обусловлено тем, что благодаря наличию в помещении такого прибора отопления удается создать домашнее тепло и особую атмосферу. Довольно часто такие агрегаты устанавливаются даже при наличии более технологичных систем, ведь люди стремятся получить самобытный стильный элемент интерьера.

Конструктивные особенности

Несмотря на то что кирпичные теплогенераторы обладают уникальными конструктивными и функциональными особенностями, все они схожи в плане обустройства топочной и теплообменной части. Стационарная печь обычно предусматривает наличие следующих узлов:

• топки;
• фундамента;
• зольной камеры;
• колосниковой решетки;
• дымохода.

Помимо основного предназначения дровяные печи используются еще и для приготовления пищи, а также обустройства места для отдыха. Сооружение можно установить в помещении или во дворе. В последнем случае речь идет о зоне отдыха, где размещены казан или мангал. Если же обратить свой взор в сторону каменных печей, их теплогенерирующая функция отодвигается на второй план.

Основные плюсы

Среди основных достоинств кирпичных конструкций следует выделить:

• возможность использования нескольких видов топлива;
• комфортное мягкое тепло;
• широкие возможности в вопросе украшения интерьера;
• быстрый нагрев поверхности;
• незначительные эксплуатационные расходы.

Недостатки

Однако у таких агрегатов есть и свои недостатки, самым значимым из них выступает опасность отравления угарным газом, риск чего появляется при неправильной эксплуатации. Еще одним минусом является значительная масса, которая дополняется внушительными габаритами. На этом можно и завершить список недостатков. Если вы решили выбрать деревянную печь для своего дома, то должны ознакомиться с технологией проведения работ по строительству. Об этом и будет вестись речь в статье.

Расчет параметров и работа над проектом

Перед тем как выбрать рабочий проект, следует осуществить расчет параметров. Самым точным методом является определение размеров, учитывая теплоотдачу конструкции. Когда дом хорошо утеплен, можно воспользоваться упрощенной схемой расчета. Этот способ предусматривает усредненную тепловую мощность, которая берется из расчета на квадратный метр поверхности агрегата.

Для традиционной топки следует взять значение, равное 0,5 кВт/м², тогда как при необходимости интенсивного нагрева эта цифра увеличивается до 0,76 кВт/м². Когда определяется тепловая мощность печи, учитываются поверхности, которые будут участвовать в теплообменных процессах. Размеры топки вы сможете определить, исходя из объема топливной закладки.

Количество горючих материалов определяется с учетом теплотворной способности и удельного веса. Ориентироваться при этом необходимо на мощность. Объем топливника должен быть больше расчетного значения в 3 раза, что позволит перетапливать печь при низких температурах.

Определяя размер топочной части, вы должны учитывать, что максимальная закладка не превышает 2/3 объема камеры сгорания. Размеры топки и всех ее составляющих подгоняются под габариты используемых кирпичей. Высота зольника будет зависеть от вида используемого топлива. В случае с торфяными брикетами эта величина должна быть равна трети высоты топливника. А вот если печь вы планируете топить пеллетами или дровами, высота зольной камеры уменьшается до 1/5.

Перед тем как построить печку, вы должны учесть, что при сравнении с газовым оборудованием того же назначения первая не предусматривает большой тяги. Это говорит о дымовом канале в форме прямоугольника. При проведении расчетов вы должны обратить внимание на то, что сечение поддувала не должно быть больше площади газохода. Все значения при этом подгоняются под размеры кирпича.

Точное проектирование предусматривает использование определенных параметров и данных, но для наиболее распространенных случаев используются усредненные значения. Так, печная труба должна иметь квадратное сечение со стороной 140 мм, если мощность печи не превышает 14 кВт. Это значение является минимальным, но увеличивать сечение дымового канала слишком сильно не стоит, так как по широкому дымоходу в устройство будет спускаться холодный воздух. Это может повлечь ухудшение производительности и станет причиной более серьезных проблем.

Если вы задумались над вопросом о том, как построить печку, то не следует переживать, что дымоход при эксплуатации будет немного дымить. При необходимости вы сможете нарастить его отрезком асбоцементной трубы, длина которой составит 1 м или меньше. В качестве альтернативного значения выступает укладка нескольких рядов кирпича. Такие мероприятия могут понадобиться при изменившейся аэродинамике местности. Это происходит после возведения высоких построек по соседству и подрастании деревьев.

Подготовка материалов и инструментов

Для кладки печи вам следует подготовить:

• молоток;
• метелку;
• уголок;
• плоскогубцы;
• мастерок;
• правило;
• миксер;
• ведро;
• расшивку;
• болгарку;
• решето.

Метелка понадобится для швабровки рядов. Для контроля за геометрическими параметрами следует позаботиться о наличии уровня, отвеса и уголка. Подгонять кирпичи друг к другу сможете резиновым молотком или киянкой. Понадобится вам и трамбовка для обустройства фундамента.

Для замешивания раствора можно использовать миксер или лопатку. Перед тем как построить печку, следует подготовить все необходимое, например, емкости для жидкостей и сыпучих веществ. Подготавливая болгарку, следует позаботиться еще и о наличии круга по камню. Кирпич должен быть красным, следует подготовить еще и облицовочный, огнеупорный, а также силикатный. Для кладки подходят строительные смеси. Для удешевления работ можно заменить состав песком и глиной.

Отправившись в магазин соответствующих товаров, вы сможете купить набор печного литья, сюда входят:

• дверцы;
• плита; поддувальная дверца;
• духовка;
• задвижка;
• колосниковая решетка.

Для закрепления чугунного литья понадобится проволока. Перед тем как построить печку, следует позаботиться о наличии уплотнителей в виде базальтового или асбестового шнура. Уголки и стальные полосы понадобятся для ниш и обустройства перекрытий. Для защитной теплоизоляции нужны жаростойкие плиты. Любая печь имеет внушительную массу, поэтому требует капитального основания. Для него понадобятся следующие материалы:

• песок;
• сетка;
• цемент;
• щебень;
• доски;
• гидроизоляция;
• гвозди.

Если проектом предусматривается отделка поверхностей, то следует подготовить материалы и инструменты для этих работ.

Выбор места для установки

Когда проект печи из кирпича для дома готов, можно приступать к выбору места. Чаще всего такие агрегаты устанавливаются в углу или у одной из стен. Это позволит использовать имеющуюся площадь наиболее рационально. Если агрегат будет выполнять роль отопительного прибора для нескольких комнат, его нужно расположить в центральной части дома. Варочная поверхность при этом должно быть на кухне, а другие грани — в гостиной, зале и спальне.

При монтаже прибора не следует руководствоваться лишь удобством. Важно помнить о допустимых расстояниях до поверхностей и зазорах, которые определяются СНиП. Например, от кирпичного дымохода до деревянных элементов кровли или перекрытия следует оставить около 130 мм пространства. Если применяется стальная труба или неизолированное керамическое изделие, зазор следует увеличить до 250 мм. Между внешними стенками и деревянным полом оставляется промежуток в 100 мм.

Составляя проект печи из кирпича для дома, вы должны учитывать, что боковая поверхность отопительного прибора должна быть удалена от сгораемых стен на 130 мм. Последняя закрывается защитным экраном. Если его нет, расстояние следует увеличить до 380 мм. От перекрытия до потолка следует оставить 0,35-м зазор. При установке компактных агрегатов с небольшой теплоемкостью это расстояние увеличивается до 1 м. Специалисты подчеркивают, что отопительные печи не рекомендуется располагать у внешних стен здания, ведь в этом случае будет происходить быстрое выхолаживание.

Работа над фундаментом

Лучше всего, если основание печи будет сформировано параллельно с домовым фундаментом. Эти конструкции должны быть раздельными, в противном случае просадка стен повлечет нарушение геометрии и повреждение отопительного прибора. Если печь возводится в готовом доме, то следует обеспечить удаленность дымохода от перекрытия крыши, шаг при этом составляет 15 см. После этого можно приступать к разметке и работе над фундаментом.

Когда отопительная печь устанавливается в доме с деревянными полами, в месте монтажа материал вырезается с отступлением от внешнего контура 15 см. После этого нужно выкопать котлован, углубившись до линии промерзания грунта. Для средней полосы России яма должна иметь 0,8-м глубину. После этого дно покрывается 15 см ровным слоем песка, который необходимо хорошо уплотнить, периодически проливая водой. Следом идет слой щебня такой же толщины, который тоже хорошо уплотняется. По углам сооружения вбиваются деревянные колья, к которым необходимо зафиксировать доски обрешетки.

Для исключения утечки цементного молочка стенки покрываются полиэтиленовой пленкой. Армирующую сетку располагают над поверхностью пола в 10 см. Для того чтобы удалить ее от поверхности, в дно забиваются металлические прутья или устанавливается бой кирпича. Если вам интересно, как построить обычную печку, вы должны следовать технологии. На следующем этапе нужно смешать цемент, щебень и песок в пропорции 1 : 4 : 3. Это позволит приготовить бетон. Воды должно быть столько, чтобы раствор обрел среднюю текучесть, в противном случае прочность сооружения снизится.

Смесь заливается в опалубку и уплотняется, после этого поверхность фундамента следует выровнять. Уровень основания должен быть ниже пола на 20 см. Через несколько часов сооружение укрывается пленкой и оставляется до полного высыхания. Перед тем как приступать к укладке кирпича, фундамент покрывается рубероидом или специальной пленкой. Если ширины материала для этого недостаточно, волосы укладываются с 10 см нахлестом.

Приготовление раствора

Перед тем как построить печь в доме, вы должны будете приготовить раствор. В продаже можно найти готовые смеси, но вы можете изготовить состав самостоятельно, дополнительно сэкономив деньги. Использовать для этого следует песок и глину, соотношение которых будет зависеть от жирности последней.

Для того чтобы выбрать оптимальный состав, нужно провести эксперимент, смешав сыпучие материалы в разных пропорциях. Затем из этих растворов скатываются шарики диаметром до 6 см. После их высушивания шарики сдавливаются между двумя дощечками. Лучшим будет тот состав, который растрескается лишь после деформации изделия на 1/3.

Определить правильное соотношение ингредиентов можно еще одним способом. В приготовленную смесь необходимо опустить лопатку. Если раствор налипает слоем в 1 мм, это говорит о его низкой пластичности. К раствору необходимо добавить глину. Если толщина слоя больше 2 мм, это указывает на жирность смеси, исправить которую можно методом добавления песка. Глина перед использованием замачивается в воде на сутки. При необходимости повысить жирность нужно использовать метод вымачивания, заключающийся в отстаивании раствора и изъятии средний его части.

Проведение кладки

Кладем печь своими руками пошагово. Для этого кирпичи выкладываются насухо без использования раствора, что позволит изучить особенности каждого ряда. Далее работы выполняется в следующем порядке. До уровня пола изделия выкладываются на раствор из цемента и песка. На этом этапе нужно проявить внимательности к геометрической точности. Кладка контролируется по отвесу и уровню.

В первом ряду формируется поддувальная камера. Перед началом кладки второго ряда необходимо установить дверцу поддувала. Для этого в отлитые ушки на корпусе продевается проволока, которая укладывается в швы. Для того чтобы исключить опрокидывание и смещение дверцы, ее подпирают кирпичами.

Если перед вами встал вопрос о том, как построить печку с плитой, на следующем этапе вы должны вывести два канала, которые будут использоваться для очистки от сажи. На каждом устанавливается отдельная дверца. В пятом ряду следует расположить колосниковую решетку. Правильно будет уложить чугунное литье с помощью углублений в кирпичах нижнего ряда. Топочная камера на этом этапе выкладывается с помощью огнеупорного кирпича.

Изучив порядовку печи, сможете понять, что перед тем как приступать к шестому ряду, вы должны будете установить топочную дверцу, которая временно крепится кирпичами. Снаружи деталь подтирается деревянной рейкой или металлическим уголком. Если перед вами стоит вопрос о том, как правильно класть печь из кирпича, вы должны знать, что вертикальные стенки топки будут выкладываться шамотным кирпичом, его располагают на ребро. Для обеспечения долговечности внешнюю кладку нужно отделить базальтовым картоном от топочной камеры.

Следуя порядовке печи, перед началом кладки 9-го ряда в кирпичах, использующихся для перекрытия топочной дверцы, вы должны будете выбрать четверть. На этом этапе крепится чугунная деталь, проволока укладывается в шов. В одиннадцатом ряду на верхний проем укладывается варочная плита. Уплотнением выступит базальтовый картон. Переднюю часть ниши обрамляют стальным уголком.

Довольно часто начинающие домашние мастера задаются вопросом о том, как правильно построить печку в доме. Если вы тоже оказались в их числе, то должны знать, что с 12-го 16-й ряды сооружается камера над плитой. Перед перекрытием ниши на боковые стенки укладываются полосы, которые выполнят опору для кирпичей следующего ряда. 18-й и 19-й ряды выкладываются почти в сплошную. В двадцатом ряду следует обустроить горизонтальный канал.

Кладка ряда через один перекрывает дверцу. Далее можно перекрыть горизонтальный газоход. Открытым оставляется лишь вертикальный канал. Если вас интересует вопрос о том, как построить русскую печку, то вы должны знать, что перед кладкой 24-го ряда над сушильной камерой располагаются стальные полосы. В следующих трех рядах можно установить очистную дверцу, перекрыв печную нишу. На два оставшихся газохода устанавливаются задвижки в 30-м ряду.

В заключение

Из какого кирпича сложить печь — этот вопрос довольно часто задают начинающие мастера. Вы можете использовать полнотелый керамический кирпич и печные изделия, тогда как на крышу укладывается силикатный кирпич. Довольно часто за печной выдается красный полнотелый керамический кирпич. Для его изготовления используется красная и синяя глины, которые смешиваются с песком. Такие изделия способны выдержать температуру до 800 ˚С. На практике это указывает на то, что печь такого типа быстро разрушится.

виды, фундамент, раствор, материалы, технология кладки

На чтение 8 мин Просмотров 96 Опубликовано 28.11.2019 Обновлено 26.11.2019

Кирпичные отопительные печи по-прежнему востребованы у рядового пользователя, проживающего в загородных домах или в дачных постройках. С их помощью удается отапливать не только само жилое строение, но и имеющуюся на участке баню с парильным помещением. Прежде чем построить печь в своем загородном хозяйстве, полезно ознакомиться с известными разновидностями этих сооружений. Кроме того, начинающему мастеру придется изучить основные схемы кладки печных конструкций и освоить приемы работы с кирпичом в домашних условиях.

Разновидности печей

Варочно-отопительная печь для дома

Перед тем как построить печку своими руками, потребуется ознакомиться с существующими разновидностями агрегатов для дома, подразделяющихся на следующие классы:

• варочные конструкции;
• варочно-отопительные печки;
• печи, предназначенные исключительно для отопления.

Варочная печь своими руками изготовленная в домашней обстановке, оптимально подходит для дачи или загородного участка, на котором хозяева проживают в летнее время. Чаще всего ее используют в качестве дополнения к другим отопительным устройствам с целью сэкономить на дорогих энергоносителях. Она оборудуется варочной поверхностью и специальным резервуаром, используемым для нагрева питьевой воды. Несмотря на небольшие размеры самой конструкции, ее тепловой отдачи хватает, чтобы обогреть строение средней площади.

Отопительная печь с функцией подогрева воды

Варочно-отопительные печки позволяют:

• готовить пищу;
• использовать в качестве духовки;
• встраивать бак для нагрева воды;
• организовать место для сушки продуктов.

Печи этого типа востребованы на дачных участках в периоды проведения сезонных работ.

Чисто отопительные конструкции используются только для обогрева жилых и служебных помещений. Нередко они оснащаются дополнительными резервуарами, позволяющими устанавливать их в бане в качестве камина или использовать для нагрева воды.

При оценке конструкции будущей печи нужно своевременно определиться с ее формой и габаритами в зависимости от помещения, в котором планируется ее установка.

Выбор места для установки кирпичной печи

Вариант установки между двумя смежными комнатами

Прежде чем сделать печку самостоятельно, важно определиться с зоной ее постоянного расположения. Ее допускается сооружать в любом месте, однако самым эффективным с точки зрения теплоотдачи считается встраивание в стену между двумя смежными комнатами. Такой подход при небольшой площади строения позволяет обходиться одним отопительным сооружением с достаточной теплоотдачей.

Не допускается устанавливать печку близко к внешней стене комнаты, поскольку в этом случае она будет остывать и бесполезно расходовать запасенное тепло – греть улицу. При выборе подходящего места также учитываются следующие моменты:

• высота потолка в зоне расположения печи, позволяющая ей вписаться в пространство по своим габаритам;
• возможность обустройства фундамента с учетом того, что он по размерам будет чуть больше основания;
• отсутствие балок перекрытий и стропил в зоне вывода трубы на крышу.

Учет этих факторов позволит грамотно разместить печь в границах помещения.

Кладочные материалы

Красный и шамотный кирпич для кладки печей

При рассмотрении материалов, используемых при проведении кладочных работ, в первую очередь учитываются существующие разновидностей кирпичных изделий. Перед выбором схемы порядной укладки обязательно уточняется, под какой размер кирпича рассчитана конструкция, что позволит исключить серьезные ошибки. Также принимается во внимание возможность использования фигурных клиновидных заготовок, нередко применяемых при кладке арочных сводов.

Для отделки фасадов часто применяются кирпичи со скругленными углами или другой нестандартной конфигурацией. Используемая при работе схема печи учитывает все варианты кирпичного материала, укладываемого согласно порядовке и прилагаемой к ней таблице. Помимо этого, принимаются во внимание следующие характеристики изделий:

• «марочная» прочность кирпича, под которой понимается механическая нагрузка, длительно выдерживаемая материалом без последствий для его структуры;
• морозоустойчивость;
• теплопроводность;
• гигроскопичность.

Первый из этих параметров обозначается буквенным символом М и простым трехзначным числом, указывающим на показатель допустимой нагрузки в кгс/см². Для кладки функциональной части печи нужен кирпич марки не ниже М150. Если печная конструкция отличается особой массивностью, для ее сооружения потребуются изделия марок М200 или М250. На морозоустойчивость кирпича указывает имеющаяся в маркировке латинская буква F со стоящим рядом числовым обозначением. Последнее выражает минимум циклов заморозки и оттаивания кирпичного материала без потери им своих прочностных характеристик.

Печь – теплотехническое сооружение и должна хорошо аккумулировать тепло, постепенно отдавая его в помещение. Для выполнения этого требования кирпич выбирается с показателем теплопроводности не ниже 0,61 Вт/метр на градус. Исключение составляют материалы, идущие на наружную отделку дымохода, где важны термоизоляционные свойства структуры.

Гигроскопичность или способность материала впитывать влагу выражается обычно в процентах от его массы.

Виды кирпичей

Силикатный и керамический кирпич подходит для сооружения печи по техническим параметрам

Любая печка своими руками, собранная для заявленных целей, способна работать лишь при условии правильного выбора исходного материала. Для ее сооружения применяются следующие виды кирпичей:

• силикатный;
• керамический;
• прессованные марки.

Силикатные изделия привлекают специалистов правильностью форм, а также ровными поверхностями и разнообразием цветовых решений. При их изготовлении используется хорошо очищенный кварцевый песок и известковые присадки. Керамический кирпич, производимый из особых сортов глины, идеально подходит для кладки печей и каминов всевозможных конструкций.

Из описания прессованных разновидностей кирпичных изделий следует, что они производятся на основе выбраковки горных пород известковой группы: доломита, известняка, ракушечника, мрамора и им подобных. Функцию связующего здесь выполняет портландцемент, добавляемый из расчета 10% от общей массы. Этот тип встречается в основном в оригинальных конструкциях, используемых при изготовлении экзотических блюд (барбекю, например).

Обычные печки для дома или бани выкладываются исключительно из полнотелого кирпича.

Фундамент печи своими руками

Чем массивнее конструкция, тем глубже и прочнее выполняется фундамент

Качественно сделать печку для домашнего хозяйства удается, если под нее подготовлен надежный фундамент. Этому элементу строительства печи уделяется повышенное внимание, поскольку от надежности основания зависит возможность выполнять свои функции. Перед его обустройством важно определиться с размерами печной конструкции и ее общим весом вместе с дымоходом.

Глубина расположения фундамента зависит от следующих факторов:

• качество грунта;
• пучинистость почвы в этом месте;
• глубина ее промерзания;
• уровень подземных вод.

По конструкции основания бывают монолитными, всплошную заливаемыми бетоном, бутовыми, изготавливаемыми из небольших натуральных камней и столбчатыми (свайными). Кирпичные печи традиционно строятся на бутовом либо монолитном фундаментах, имеющих следующие преимущества:

• простота обустройства;
• сравнительная дешевизна материалов;
• возможность выдерживать значительный вес (нагрузки).

При сооружении небольших конструкций предпочтение отдается бутовому фундаменту, на обустройство которого тратится меньше средств.

Кладочные печные растворы

Шамотная огнеупорная глина увеличивает срок службы печи

Прочность и долговечность сооружаемой печи напрямую зависит от правильности подготовки кладочного печного раствора, обеспечивающего получение качественного шва. Его средняя толщина не должна превышать 8 мм, поскольку в более толстых швах со временем появляются трещины, существенно снижающие эффективность нагрева окружающего пространства. Для этого кладочный раствор приготавливается из качественной глины, смешанной с тщательно просеянным песком. Согласно инструкции по приготовлению при замесе он доводится до состояния однородной массы, не содержащей комков и крупных посторонних примесей.

Различают несколько типов кладочного раствора: тощий, нормальный или жирный. Для получения любого из них при смешивании с водой внимательно следят за консистенцией смеси, пока она не достигнет состояния, схожего с густым тестом. Как только она перестанет прилипать к рукам человека и мастерку – раствор готов. Для укладки огнеупорных кирпичей готовится особый состав, в который помимо жирной глины входит шамотный песок, взятый в нужной пропорции.

Особенности печной кладки

Известно несколько вариантов кладок, схемы которых обычно прилагаются к чертежам печек:

• голландская схема;
• отопительная конструкция В.Быкова;
• печь «Столбянка»;
• шведская печная конструкция.

Самой распространенной считается шведка. Чтобы выложить печную конструкцию по этому варианту, потребуется схема-порядовка, приводимая во множестве тематических статей в Интернете. В указанных материалах пошагово разрисованы следующие детали кладки:

• как выдерживается закругленность улов конструкции в отдельных рядах;
• каким образом организуется вертикальное перекрытие по швам в каждом из них;
• на каком ряду располагаются окна для плит и функциональные ниши печи;
• где начинается и как выкладывается отвод дымохода и другие моменты.

После знакомства с этими материалами можно будет переходить непосредственно к кладочным работам.

Нюансы кирпичной кладки

Каждый ряд после во время укладки проверяют уровнем, чтобы не было перекосов конструкции

Для получения ровной по всему периметру печной кладки с фиксацией положения начальных рядов с внешней стороны подвешиваются шнуры, крепящиеся в нескольких точках на полу и потолке. Затем переходят к поэтапной выкладке всех последующих рядов, ровность которой зависит от следующих факторов:

• правильность нанесения раствора на рабочую поверхность и распределения по ней;
• точность укладки отдельных образцов кирпичей;
• соблюдение зазора в стыках и в междурядье.

В процессе кладки особое внимание уделяется перекрытию смежных слоев, при котором стыки каждого следующего ряда смещаются примерно на половину кирпича относительно предыдущего.

Противопожарная безопасность

При сооружении кирпичных печей необходимо соблюдать следующие меры противопожарной безопасности:

• при наличии в месте выкладки деревянных перегородок минимальное расстояние от них до печи составляет 130 миллиметров;
• рекомендуемое направление изоляции стен – со стороны разделки;
• удаленность дымоотвода от перегородок – не менее 250 миллиметров.

При реализации последнего требования допускается возможность изоляции стен посредством дополнительной кирпичной кладки.

Создайте дешевую и простую духовку — Сделай сам

Когда мы впервые переехали на наше ранчо здесь, в Мексике, мы были настолько бедны, что мы не могли позволить себе даже плиту с духовой шкаф. Ой, у нас была печка хорошо … старая добрая стойка, дровяная модель. И с ревущим огнем внутри его верх был хорош для жарки и отлично подходит для варки … чего угодно что можно было жарить или варить. Но для хлебопекарной породы Эшли была ничтожна.И после более чем года ничего, кроме широкая сковорода, я наконец поумнел.

«В конце концов, — спросил я себя однажды, — что такое духовка в любом случае, но изолированный контейнер, в котором воздух может быть нагревается? »

«Почему ничего.» Я ответил. «на самом деле, если убрать такие технологические навороты в виде автоматических зуммеров, встроенные термометры и циклы самоочистки. . . это все что это такое! »

Как только я обнаружил, что согласен по этому поводу, все остальное было легко.Настолько легко, что через час я уже построил и был готов испытать нашу теперь печь. Не очень навороченный, чтобы быть конечно … но все же печь. И чего ему не хватает «довольно», это более чем компенсирует экономию (поскольку примерно только деньги, которые я потратил на изготовление наших, по общему признанию, домашних «Коробка для выпечки» была за бензин на несколько центов. используется при подборе материалов для маленькой красавицы).

Корпус духового шкафа представляет собой банку для укорачивания на пять галлонов, которую мы забрать бесплатно в дружелюбном киоске гамбургеров.Я отпилил один конец контейнера с помощью ножовки, затем снова прикрепил его с парой пружинных петель и несколькими листами винты. Вуаля! Подпружиненные петли всегда закрывают дверь автоматически … тем самым устраняя необходимость даже самая простая защелка.

Затем я поехал на свалку графства и через несколько минут поисков, нашел именно то, что мне нужно утеплить коробку для выпечки: большой лист толщиной в один дюйм стеклопластик, в комплекте с провалом, земля абсолютно бесплатно для взятия).

Через несколько минут после возвращения домой я отрезал изоляция, подходящая по верху и по бокам (но не дно!) банки (мой единственный инструмент: ножницы) и закрепил стекловолокно на месте (фольгой внутрь) с некоторыми нечетными кусочки проволоки, которые у меня были повсюду. Мы были готовы для домашнего хлеба!

Духовку можно «включить», просто поставив ее на нашу старый обогреватель Ashley в любое время печь содержит живой огонь.И эта изолированная коробка когда-нибудь нагревается! Мы жгли в нем много хлеба, пока не научились хранить низко горят в Ashley и , чтобы проскользнуть достаточно большой металлические опоры под контейнер, чтобы удерживать его дно поднялся примерно на полдюйма над плитой. Теперь с немного внимательного наблюдения (примерно столько же, сколько духовка на любой дровяной горелке, которая требуется), у нас получится идеальный выпечка почти каждый раз.

Мы используем маленькую самодельную духовку самым тяжелым во время зима . . когда мы сильнее всего жаждем большего провизии, и когда старая Эшли все равно загорится. (Мы просто откиньтесь на спинку кресла, согрейте пальцы ног и испеките печенье на в то же время.)

Людям, которые обычно заезжают, нравятся элегантно деревенские простота нашего короба для выпечки своими руками. И нам нравится факт, что после целого года почти ежедневного использования мы не выпал первый кусок хрома «прибор».. . нет ни одной тиристорной схемы закорочен в любом из его регуляторов температуры (нас)!

---

Первоначально опубликовано: сентябрь / октябрь 1976 г.

Как построить самодельную бочковую печь

Добавить в избранное

Уэйн Робертсон — Многим знакомы дровяные обогреватели, сделанные из стальных бочек. Это описание того, как сделать самодельную бочковую печь. Были предприняты усилия, чтобы сделать его простым, чтобы вам не потребовались специальные навыки, такие как сварка или ковка.Единственные инструменты, необходимые для изготовления самодельной бочковой печи, — это дрель, лобзик (с ножовкой), рулетка и простые ручные инструменты.

Бочка

Для изготовления самодельной бочковой печи вам понадобится прочная стальная бочка емкостью 55 галлонов с прикрепленными к ней обоими концами. Избегайте сильно заржавевшего ствола и т. Д. С помощью молотка и отвертки вырежьте конец ствола с заглушкой. Это будет пол топки. Гладкий ровный конец будет поверхностью для готовки. После снятия конца обязательно очистите внутреннюю часть, если это необходимо.

Открытие дымовой трубы

Отверстие дымовой трубы должно быть сверху (гладкий конец ствола) и ближе к задней части (там, где находится шов). Установите часть дымохода на верхнюю часть ствола примерно в дюйме от того места, где шов спускается вниз. Карандашом нарисуйте круг в верхней части ствола, используя внутреннюю часть трубы в качестве ориентира. Снимаем трубу. С крышкой от банки или чем-то еще, что у вас есть, нарисуйте еще один круг внутри круга печной трубы. Радиус малого круга должен быть примерно на 3/4 дюйма меньше, чем радиус большого круга.Просверлите пилотное отверстие в маленьком круге. Затем с помощью пилы вырежьте маленький кружок и выбросьте его. Затем отметьте и выпилите выступы шириной 1/2 дюйма до большого круга. С помощью плоскогубцев загните эти выступы вверх. Дымовая труба поместится над этими выступами. Позже вы прикрутите трубу к плите двумя L-образными скобами.

Дверь печи

Затем прорежьте два прямоугольных отверстия в передней части ствола на стороне, противоположной шву. Вокруг ствола должно быть два гофрированных кольца, разделяющих его на три части.Прямоугольник меньшего размера (12 ″ x 8 ″) должен быть вырезан в верхней части. Это будет вход в топку. Прямоугольник большего размера (14 ″ x 10 ″) должен быть вырезан в нижней части. Убедитесь, что кольцо не разрезано, так как оно придает прочность и устойчивость стволу (и печи). Этот прямоугольник большего размера будет дверью. В целях безопасности срежьте острые углы, но не слишком сильно. Сохраните маленький прямоугольник для создания черновика. Не сглаживайте прямоугольники, потому что кривые хорошо подходят.

Примечание. Если вы правша, вы можете расположить дверную ручку с правой стороны, чтобы вы могли открыть дверь левой рукой и бросить дерево правой.

Крепление двери

Вам понадобится старая, изношенная петля для домашней двери. Износ допускает тепловое расширение и сжатие. Обязательно отцентрируйте дверь над проемом, просверлите отверстия и прижмите петлю к стволу и двери. Все, что вам понадобится — это петля.

Дверная защелка

Дверная защелка состоит из двух L-образных скоб размером 3 ″ x 3 ″. Один будет прикручен к стволу, а другой — к самой двери.

Отрежьте конец одной скобы, чтобы получилась скобка 3 ″ x 1 ″.Затем прорежьте или подпилите надрез на глубине примерно 1/4 дюйма в верхней части однодюймового конца примерно на 1/2 дюйма от изгиба. Этот паз примет скобу, прикрученную к двери, и удерживает дверь закрытой. Согните конец другой скобы, чтобы получилась ручка. Прикрутите обе распорки на место, убедившись, что одна на двери выступает за край двери достаточно, чтобы войти в паз в одном болте этой распорки. Это может потребовать некоторой регулировки, но можно сделать защелку, чтобы дверь плотно удерживалась на месте. Вы можете заменить защелку на другой, если у вас есть идея получше.

Этаж камина

Круглый диск, вырезанный из дна бочки, будет дном топки. Он будет поддерживаться L-образными скобами 3 ″ x 3 ″. Шесть распорок, расположенных равномерно, плюс еще одна у двери, подходят друг другу. Если захочется использовать больше, не помешает. Просверлите отверстия в стволе примерно на дюйм ниже верхнего кольца. Убедитесь, что все они находятся на одинаковом расстоянии от верха, примерно на два дюйма ниже дверного проема. Прикрутите скобы к бокам. Убедитесь, что распорки свисают с пола и их не видно изнутри топки.Установите диск на распорки, просверлите отверстия и закрепите пол болтами. Это намного сложнее, чем кажется, и было бы легче с двумя людьми. По краям будет трещина, которая позже будет залита алюминиевой фольгой.

Проект

Слайд для тяги

Тягу в нижней части двери сделать немного сложно. Отрежьте кусок изогнутого металла от оставшегося от проема дверного проема топки. Он должен быть 2-1 / 2 дюйма в высоту и 9 дюймов в длину.Сделайте вертикальные разметки шириной 1/2 дюйма от конца до конца. Эта задвижка удерживается на месте шестью болтами с квадратным подголовком. У них есть круглый стержень с резьбой, увенчанный квадратом, который увенчан закругленной головкой. Ваш хозяйственный магазин может помочь вам найти их.

Дровяная плита

Просверлите пять отверстий (два вверху, два внизу и одно на левом конце) достаточно большими, чтобы стержень болта мог пройти сквозь них, но недостаточно большими, чтобы сквозь них прошел квадрат. Ползун будет перемещаться вперед и назад в пространстве между дверцей печки и круглой головкой болтов с квадратным подголовком.Установите пять болтов и сдвиньте ползун как можно дальше влево. Затем просверлите отверстие в центре через задвижку и дверь. Размер будет определяться ручкой, которую вы будете использовать. Через это отверстие прикрутите задвижку к двери. Это удержит все на месте, пока вы просверливаете отверстия для воздуха. Затем просверлите три отверстия для воздуха диаметром 3/8 дюйма в чередующихся промежутках 1/2 дюйма. (См. Схему на странице 32.) Просверлите и задвижку, и дверцу одновременно, чтобы все отверстия совпали при открытии тяги.Простые 1/2 ″ пространства будут закрывать отверстия в дверце при закрытой тяге. Снимите ползун и просверлите или вырежьте отверстие в дверце, чтобы можно было перемещать винт с ручкой. Установите на место ползун и установите шестой болт с квадратным подголовком на правый конец. Оставьте пространство так, чтобы задвижка закрывала все отверстия в дверце при закрытой тяге. Наконец, прикрепите ручку. Это требует большого количества сверления, но дает отличную тягу воздуха.

Последние штрихи

Когда вы полностью закончите делать самодельную печь-бочку, выведите ее на улицу, набейте дровами и разожгите огромный ревущий костер.Это сожжет всю старую краску снаружи. Это также поможет вам найти любые недостатки или ошибки, которые вы могли совершить, находясь на открытом воздухе.

Краска не является обязательной для вашей самодельной печи-бочки, но два баллона краской для печки сделают ее намного лучше. Рассчитывайте на запах запаха при первом включении плиты и некоторое время после нее.

Трещину в полу топки можно заделать алюминиевой фольгой. Если он будет плотно упакован, он не даст золе выпасть, но вскоре весь пол будет засыпан золой.Всегда держите хорошее покрытие из золы, чтобы защитить пол топки.

Если вы планируете оставить печь на одном месте, вы можете выложить изнутри полуобжиговые кирпичи. Если вы планируете использовать его в качестве переносной печи, огневые кирпичи, вероятно, не будут такой уж хорошей идеей.

Меры предосторожности

Используйте только болты. Не поддавайтесь соблазну сэкономить и использовать шурупы для листового металла — болты будут держаться намного лучше. Просверлите отверстия в L-образных распорках немного большего размера, чтобы в них можно было разместить более крупные и более прочные болты.

Используйте две L-образные распорки 2 ″ x 2 ″, чтобы прикрепить трубу печи к верхней части печи. Труба будет проходить через загнутые выступы, но лучше закрепить ее на месте скобами.

Используйте маленькие болты, чтобы прикрепить секции дымохода друг к другу и к колену. Некоторые люди используют заклепки, но болты не оставляют маленьких отверстий.

Всегда устанавливайте самодельную печь-бочку на огнеупорный пол (бетон, кирпич, камень и т. Д.) Или используйте коврик для печи для защиты пола, а также на надлежащем расстоянии от стен и при необходимости используйте огнестойкий барьер.

Как и любой огонь, не подпускайте маленьких детей и приучайте старших уважать его. Самодельная печь-бочка может сильно нагреваться, поэтому будьте осторожны.

Автор демонстрирует свою новую печь. (Очевидно, вам понадобится какой-нибудь огнестойкий материал на стене и полу, когда вы его действительно используете.)

Последние мысли

Эта самодельная бочковая печь достаточно прочна, чтобы ее можно было использовать в течение нескольких лет на постоянной основе. Тем не менее, один человек средней силы может поднять ее на пикап и тащить куда угодно в качестве переносной печки.У этой плиты нет духовки, но вы можете использовать ящичную печь или горшочную духовку наверху.

Стоимость материалов (без бочки) не должна превышать 25-30 долларов (Прим. Ред.: 2004 г.). Были предприняты усилия, чтобы использовать только простые инструменты, базовые навыки и недорогие расходные материалы. Как поселенцы, мы всегда находимся в поисках недорогих строительных технологий, и я желаю вам удачи в постройке вашей первой самодельной бочковой печи.

Если вам нравится строить дровяные кухонные печи, взгляните на эти полезные уроки от Countryside Network: Как построить недорогую уличную печь и планы каменной печи.

Первоначально опубликовано в Countryside за ноябрь / декабрь 2004 г. и регулярно проверяется на точность.

Крышка для плиты DIY / Доска для лапши

Алоха!

Сегодня мы будем делать покрытие для печи своими руками (также называемое доской для лапши)! Включая ручки, этот проект должен стоить всего 20 долларов.

Это очень простой проект для начинающих плотников, которому для распиливания пиломатериалов требуются только дрель и пила.

Я веду здесь, на острове, уроки местной деревообработки и ремесел, и мы сделали это для двух классов.Дамы любили их делать!

Этот пост содержит партнерские ссылки. Пожалуйста, посетите мои раскрытия для получения дополнительной информации. Спасибо за поддержку моего блога.

Эти крышки печки предназначены только для декоративного использования. Благодаря плоскому дну они лучше всего подходят для стеклянной варочной панели и подходят для стандартных поверхностей 30 ″ x 22 ″. Измените планы, если у вашей варочной панели другие размеры

Принадлежности для сборки кожуха печи:

Вы можете посетить мою страницу на Amazon, чтобы узнать, что я обычно использую, и какие продукты я использую.

Доска обрезная (я использовала сосну):

— 1 x 6 x 6 (2)
— 1 x 4 x 4 (1)

Оборудование:

— винты 1 ″
— 2 ручки

инструментов:

— Сверло
— Сверло с зенковкой
— Сверло с крестообразной головкой
— Пила (я использовал торцовочную пилу)
— Наждачная бумага (зернистость 100 и 220 должно быть достаточно для этого проекта)
— Клей для дерева

Шаг 1. Распилите пиломатериалы

Перед тем, как использовать эти планы, измерьте верхнюю часть плиты, чтобы убедиться, что она подходит.Окончательные размеры этой крышки печи будут 30 дюймов в ширину и 22 дюйма в глубину.

Вам понадобятся четыре куска 1 x 6, разрезанных по 30 дюймов каждый. Как только они будут отрезаны, положите их рядом друг с другом и измерьте ширину всех четырех. Она должна быть 22 дюйма, но я обнаружил, что разные фрезы могут незначительно изменять ширину пиломатериалов, поэтому всегда лучше сначала измерить.

Затем отрежьте кусочки 1 × 4 до длины, которую вы только что измерили. Опять же, это «должно» быть 22 ″.

Шаг 2: Отшлифуйте и подготовьте пиломатериал

Я предпочитаю шлифовать детали перед сборкой, а затем снова после сборки.Это личное предпочтение, но оно действительно поможет встать между досками. Для начального шлифования я использую более крупную зернистость, поэтому начните с зернистости 80 или 100, в зависимости от формы вашего пиломатериала.

Шаг 3: Просверлите отверстия под зенковку

Разложите свои части так, как вы хотите. Проверьте, нет ли узлов и где они должны быть на ваших досках и т. Д. Как только вы получите то, что вам нужно, переверните все это вверх дном, чтобы 1 × 4 были перевернуты внизу, а 1 × Шестерки перевернуты поверх них.

Теперь просверлите отверстия под зенковку. Вам нужно только, чтобы они вошли в древесину примерно на половину пути, поэтому будьте осторожны, не заходите слишком глубоко. Если вы не знакомы с фрезой для зенковки или с ее функциями, вы можете вырезать небольшое место для головки винта. Таким образом, он не окажется над бревном и не поцарапает варочную панель.

Я просверлил четыре отверстия на каждой доске (по два с каждой стороны). Просто убедитесь, что они поймают доску размером 1 × 4 ниже.

Шаг 4: Приклейте и соберите крышку печки

Теперь удалите детали 1 × 6 и убедитесь, что вы держите их в правильном порядке, чтобы вы знали, как их снова поставить, когда закончите склеивание.

Для приклеивания:

Нанесите столярный клей на заднюю часть 1 × 4. Не подходите слишком близко к краям, так как клей немного расширится.

Закрепите винтами:

Поместите детали 1 × 6 обратно поверх 1 × 4 отверстиями с зенковкой вверх. Хорошо выровняйте углы.

Я использую шурупы для гипсокартона, потому что они недорогие и хорошо держатся. Они отлично подходят для такого простого проекта, как этот. Я обнаружил, что проще всего сохранить квадрат, ввинчивая первые два винта в два передних отверстия на передней панели.Затем сзади две дырочки на задней доске. Тогда вы можете просто заполнить остальное!

Шаг 5: Прикрепите ручки к крышке плиты

Если вы приобрели ручки, которые я рекомендовал выше, прикрепить ручки совсем несложно. Поскольку винты вставляются спереди, вам просто нужно убедиться, что они выровнены по центру сверху вниз и слева направо. Точное измерение, которое я получил для ручек марки Liberty, составляло 9,25 дюйма от вершины 1 × 4 до центра верхнего отверстия в ручке.Затем 1,75 дюйма со стороны платы до того же отверстия.

Если вы устанавливаете другую ручку, которая работает как выдвижной ящик с болтом, входящим в заднюю часть, вам нужно будет снова зенковать отверстия, чтобы ваша плита была в безопасности.

И все! Теперь вы можете красить или отделывать его как хотите. Это декоративные элементы, которые не предназначены для обработки продуктов питания, поэтому мы не использовали безопасные для пищевых продуктов морилки для нашего класса.

Некоторые дамы решили рисовать мелом (как я!) В качестве декоративного элемента.Просто будьте осторожны, кладя на них горячие кастрюли и сковороды, так как меловую краску невозможно запечатать.

И я должен поблагодарить одну из моих учениц за то, что она поделилась фотографиями крышки печки, которую она собрала в моем классе. Разве в ее доме это не выглядит потрясающе ?! Вы можете посетить ленту Instagram Мэгги здесь. 🙂

И, как всегда, не стесняйтесь отмечать меня в Instagram, если вы делаете какой-либо из моих проектов. Мне бы очень хотелось, чтобы ваши сборки были в моих историях!

Алоха,

Шарли

Постройте ракетную печь — Gardenerd

Что такое ракетная печь, спросите вы? Эта печь предназначена для использования на 80% меньше топлива для отопления, приготовления пищи и консервирования.Как можно построить ракетную печь менее чем за час? Мы позаботимся о вас прямо здесь.

Ракетные печи обычно имеют J-образную форму, что позволяет отдыхающим, поселенцам и пермакологам подкармливать ветки и палки на крючковом конце J, чтобы на вершине J горел ревущий огонь. У нас есть друзья, которые профессионально строят ракету. печи, но когда мы увидели недавнюю статью в журнале «Новости Матери-Земли» о 5-ти самодельных ракетных печах, мы ухватились за возможность построить одну для летнего приготовления пищи на открытом воздухе.

Видите … у нас есть эта куча кирпичей:

Кирпичи, оставшиеся после проекта, наконец, нашли хорошее применение. Вам понадобится 33 кирпича.

Сначала мы расчистили место на задней цементной подушке, чтобы печь стояла ровно и не мешала. Его площадь невелика, но лучше не размещать его посреди двора.

Таким образом уложены 4 кирпича в фундамент вашей ракетной печи.

Далее мы пошли против предложенного в статье воздушного гриля для сжигания топлива. В статье автор использует сетку из оцинкованной проволоки.Небольшое исследование показывает, что при сжигании всего оцинкованного выделяются токсичные вещества. Не годится ни для вас, ни для вашей еды. Так что мы побежали в Home Depot покупать просечно-вытяжную рейку. Сталь — это билет.

Сделано специально для приготовления барбекю и обогрева, не заставляя себя лечь в больницу.

Так как ракетная печь небольшая, мы разрезаем просечно-вытяжной металл пополам ножницами для жести. Это было легко и заняло всего пару минут.

Мы думали, что это будет сложно резать, но эти ножницы работали как масло.Следующий слой такой же, как и первый, фиксирует растянутый металл на месте.

Следуя за другим слоем, как и в первом, мы переключаемся на конфигурацию из 5 кирпичей, чтобы создать J (или L в данном случае — тоже работает).

Два над входом, по одному с каждой стороны и один сзади.

Мы выровняли кирпичи по внутреннему краю, чтобы обеспечить приток воздуха. Так что внешние края не совсем совпадают, но ничего страшного. До сих пор работает.

Создайте еще 4 слоя, чередуя их, как показано, и поместите сверху старую решетку для духовки.Вам нужен воздушный поток под стойкой, поэтому возьмите керамическую плитку наверх, если у стойки нет ножек.

Мы очень хотели протестировать новую печь, и погода согласилась, предоставив нам 90-градусный день. Идеально подходит для приготовления пищи на открытом воздухе. Выбираем рецепт «пакетика» от Vegetarian Times и разогреваем плиту.

Брикеты из натурального дерева от Trader Joe’s (необработанные), немного бумаги и пучок веток с собственности начнут нас. Как только уголь загорелся, мы начали подавать большие куски дерева.

Мы впервые приготовили пакеты с артишоком и новым картофелем с соусом песто. По общему признанию, мы не использовали достаточно топлива, чтобы приготовить картофель полностью (огонь был недостаточно горячим), но в следующий раз мы будем использовать вдвое больше углей и веток. Несколько минут в тостере завершили процесс. Как человек, у которого никогда не было барбекю, это первое погружение в бассейн для гриля открыло мне глаза на искусство правильно добывать угли. Как и в садоводстве, это процесс обучения.

Сердечки артишока, тонко нарезанный картофель и домашний горох готовятся на углях примерно за 40 минут.

Думайте о ракетной печи как о горелке. Это не полноценный барбекю, но его достаточно, чтобы приготовить тушеное мясо или несколько пакетов овощей, не нагревая кухню в жаркий день. Весь этот проект обошелся в 10 долларов с использованием бесплатных кирпичей и старой решетки для тостера.

Наш первый обед из ракетной печи.

Полный набор инструкций см. На сайте Instructables.

Как построить ракетную печь

Ракетная печь — отличная альтернатива походной печи, которая требует газа, она невероятно доступна и проста в изготовлении.Его конструкция обеспечивает очень горячий огонь с минимальным дымом, и для его горения требуется меньше древесины. Этот пост объяснит, как построить свою собственную ракетную печь, чтобы использовать ее в палаточном лагере или на заднем дворе.

Вам понадобится:

• Одна банка №10 с крышкой
• Три стандартные банки для пищевых продуктов
• Мелкий гравий, перлит или пемза
• Молоток
• Перчатки для тяжелых условий эксплуатации
• Маркер
• Гвоздь
• Плоскогубцы
• Ножницы для жести

Начните с обведения круга в нижней части стороны банки №10 с одной из маленьких банок.Используйте молоток и гвоздь, чтобы проделать отверстия для стартера, в которые вы можете вставить ножницы, чтобы вырезать круг.

Повторите этот процесс со стороной первой маленькой банки, убедившись, что круги выровняются, как только она будет помещена в центр банки # 10. Это будет дымоход вашей ракетной печи.

Затем отрежьте нижний край второй маленькой банки. Отрежьте язычки на одном конце, которые вы можете загнуть вверх, когда вставите его через оба круга на другой банке, чтобы закрепить его.Это подающая труба, в которой будет гореть топливо. Заполните пространство между банкой №10 и маленькой банкой внутри мелким гравием, перлитом или пемзой.

Сделайте полку для топлива в трубке питателя ракетной печи (первая банка), вырезав две прорези, в которые будут вставляться выступы полки. Используйте третью банку, чтобы вырезать прямоугольник с двумя выступами, которые выступают на одном конце, образуя T. Задвиньте полку на место и закрепите выступы в пазах трубки подачи. Отогните выступы, чтобы закрепить полку на месте.Теперь у вас есть эффективная ракетная печь, которая готова к использованию!

Это видео предлагает отличную демонстрацию того, как легко построить ракетную печь. Почему бы не попробовать свои силы в создании одного с детьми?

Изображение предоставлено Permaculture Association

Постройте дровяную печь, сделайте это самостоятельно Совет BIY ⋆ Calorimetri

Я хочу построить дровяную печь с красивой металлической бочкой на 50 галлонов.Сделайте из стали перегородку с зазором 10 см для увеличения теплоотдачи. Как вариант, я мог бы использовать старый каталитический нейтрализатор от грузовика. Ни один полицейский не станет искать вас, если есть дым, а это отличный источник тепла.

Обзор ракетной печи

В вашей идее постройки дровяной печи из бочковой печи нет ничего нового: подобные конструкции существуют с… ну, со времен бочек. Я видел несколько вариантов вашей идеи с двумя перегородками на протяжении многих лет, и, хотя включение перегородок в конструкцию может немного улучшить горение бочковых печей, я надеюсь, вы понимаете, что никогда не собираетесь построить печь, которая даже подходила бы. эффективность одобренной конструкции (я собираюсь предположить, что ваша идея включения каталитического нейтрализатора из грузовика — это не то, что вы на самом деле пробовали, потому что нет способа, который когда-либо работал бы).

Дело в том, что сертифицированные одобренные конструкции лучше самодельных печей по нескольким параметрам:

1. Они нагревают ту же площадь, сжигая примерно половину топлива (экономит половину распиловки, раскалывания, транспортировки, не говоря уже об использовании древесных ресурсов).
2. Их непрозрачные смотровые окна позволяют вам убедиться, что ваш огонь горит должным образом через всю комнату (предотвращает тление, обеспечивает максимальную эффективность горения).
3. Они сокращают образование креозота в дымоходе примерно на 90% (меньшая потребность в подметании, меньшая вероятность возгорания дымохода).
4. Если у вас когда-нибудь случится пожар, сертифицированная плита и установка гарантируют, что ваша страховая компания оплатит ваше требование. (Видел много грустных клиентов, которые разводили костры в дровяной печи).
5. Они НАМНОГО добрее к окружающей среде, так как выбрасывают только 1/20 выбросов твердых частиц в воздухозаборник, как не одобренные печи. Поскольку наше поколение наконец пришло к осознанию того, что защита окружающей среды — дело каждого, намеренное сжигание самодельного дымового дракона, как вы описываете, можно рассматривать как выброс пустых банок из-под напитков из окна машины.

Мне не нравятся дровяные печи, которые вы продаете, или дровяные печи, которые я где-либо видел. Все они маленькие, у всех такие маленькие смотровые окна. Я очень удобный сварщик и хочу построить свою собственную дровяную печь, чтобы обогреть свой дом площадью 120 кв. М (который очень хорошо изолирован). Печь, которую я имею в виду, должна была бы соответствовать минимальным стандартам выбросов сертификатов без каталитического нейтрализатора, и у меня есть старая топка, такая как дровяная печь, которую использовал мой отец, которая достаточно велика, чтобы вмещать куски дерева 76 см или даже больше ( Я сам режу по дереву и не хочу долбить мелкие кусочки).Я также хочу иметь стеклянную дверь большего размера, чем те, что я вижу на дровяных печах. Я объездил всю сеть, и вы, кажется, знаете свое дело. Мне кажется, что если бы я просто понял теории, я мог бы что-то сварить и внести в это изменения, пока не получу, что все заработает правильно. Можете ли вы рассказать мне об основах постройки дровяной печи, которые мне нужно знать, чтобы спроектировать эту вещь? Кроме того, если у вас есть время или какие-либо советы, которыми вы хотите поделиться, они могут быть полезны. На улице холодно!

Проблемы с созданием собственной концепции дровяной печи

Давайте начнем с общего обзора того, как некаталитические дровяные печи убирают выбросы дыма.Идея довольно проста: чтобы соответствовать стандартам, вам нужно развести второй огонь внутри топки дровяной печи, чтобы сжечь выхлопные газы от основного огня. Зона вторичного горения в одобренной печи обычно находится в верхней части топки. Разработан таким образом, что выхлоп от огня должен проходить через него на выходе из дымохода. Во время работы выхлопные газы древесины воспламеняются внутри камеры, создавая пламя с температурой 600+ градусов (намного горячее, чем дровяной огонь внизу), которое сжигает примерно 90% частиц дыма, когда они проходят через него.

Чтобы зажечь вторичный ожог, три вещи должны присутствовать одновременно и в нужном количестве: топливо, тепло и кислород. Топливная часть проста: это дым от основного пожара. То же самое и с теплом: керамическое одеяло, изолирующее над камерой, используется для улавливания тепла от огня внизу и обеспечения температуры выключения. Кислородная составляющая становится немного сложной: поскольку первичный огонь потребляет большую часть кислорода, доступного в топке, предварительно нагретый воздух должен быть введен в зону дожигания, чтобы могло произойти вторичное возгорание.Задача вашего проектирования будет заключаться в том, чтобы найти способ предварительного нагрева вторичного воздуха для горения до нужной температуры и втягивания его в зону вторичного горения в измеренных количествах, которые автоматически регулируются с помощью регулятора тяги, который подает воздух в основной огонь, сохраняя помните, что вторичное пламя должно продолжать гореть и очищать выхлоп, даже когда первичный регулятор тяги находится на самом низком уровне.

Совет: более 1000 производителей дровяных печей по всему миру прекратили свою деятельность в последние годы из-за того, что не смогли разработать печь, которая горела бы достаточно чисто, чтобы соответствовать стандартам выбросов.Печальный факт заключается в том, что если вы не являетесь исключительно талантливым инженером по тепловому проектированию с опытом работы в области сжигания древесины и не имеете большого количества времени и материалов для испытаний прототипа, ваша конструкция вторичного сжигания BIY, вероятно, не сработает.

Теперь давайте рассмотрим основы смотрового окна для дровяной печи. Ранние попытки добавить смотровые окна к дровяным печам потерпели неудачу, поскольку окна почернели почти сразу от контакта с древесным дымом. Поскольку глупо тратиться на установку смотрового окна, если вы не видите сквозь него, производители дровяных печей вскоре научились включать в конструкцию печи «воздушную струю», забирающую часть поступающего сгорания. воздух, предварительно нагревая его и направляя по внутренней поверхности окна, чтобы не допустить дыма.Конструкции с воздушной промывкой немного сложны, поскольку они требуют встроить необходимые камеры предварительного нагрева в конструкцию печи, а затем предоставить средства для направления воздушного потока через внутреннюю поверхность окна, не влияя отрицательно на эффективность горения. Когда вы строите дровяную печь самостоятельно, большинство людей в конечном итоге полностью отказываются от смотрового окна, потому что очень трудно получить чистый стеклянный обзорный огонь.

Совет: производители знают, что покупателям дровяной печи понравится большой вид на огонь, и они прилагают все усилия, чтобы обеспечить самое большое смотровое окно, которое можно поддерживать в чистоте с помощью системы воздушной промывки.Pacific Energy — лидеры отрасли. По мере того, как вы строите дровяную печь, модифицируете и повторно проверяете свою печь с использованием различных систем подачи воздушной промывки и различных размеров окон, вы обнаружите, что существует предел того, насколько большим может быть окно, которое при этом остается чистым с помощью воздушной промывки. Вы можете избавить себя от множества бесполезных усилий, смирившись со смотровым окном, которое примерно такого же размера, как те, которые вы видите на промышленных печах.

Наконец, давайте займемся размером топки. Производители дровяных печей знают, что людям, которые самостоятельно накапливают дрова, нужны топки, в которых можно разместить большие куски дров, потому что рубка дров — тяжелая работа, а большие куски — меньше разрезов.Так почему же в последние годы эти производители делают свои топки МЕНЬШЕ, а не больше? Одним словом, тепло. Слишком много тепла. Помните тот ожог 600+ градусов во вторичной камере сгорания? В плите твоего отца не было ни одного из них. Если бы он был таким большим, как вы описываете, он не смог бы выдержать жару достаточно долго, чтобы войти в дом, не говоря уже о том, чтобы подойти достаточно близко к печи, чтобы добавить один из своих 70-сантиметровых кусков дров в огонь. .

Совет: наша дровяная печь Pacific Energy FP30 с максимальной производительностью имеет топку размером всего 50 x 45 x 33 см (76 литров), но вырабатывает до 29 кВт в час (достаточно для обогрева дома площадью 275 кв. М).Если вам удастся спроектировать и построить камеру дожигания, которая работает и хочет обогреть ваш дом площадью 120 кв. М, не выбрасывая семью во двор, вам нужно спроектировать топку, которая будет вмещать ваши 70-сантиметровые бревна после того, как они будут разрезаны. половина. Это не потребует дополнительных усилий при сокращении времени, потому что, если ваш дизайн повторного обжига сработает, вы сожжете только половину того дерева, которое ваш отец потратил на обогрев той же площади.

Вот кое-что, о чем вы не спрашивали, но вам необходимо знать: законы страны и округа запрещают установку любых дровяных обогревателей, которые не указаны и не сертифицированы.Получение этого разрешения нецелесообразно для одной печи: даже если бы вы смогли построить печь, которая была бы достаточно безопасной и достаточно чистой для нормального горения, вы бы потратили около двадцати тысяч на испытания на безопасность и выбросы. Если бы вы установили самодельную дровяную печь без маркировки тестовых лабораторий, вы, скорее всего, не смогли бы получить разрешение от своих властей на ее установку. В случае пожара страховой агент может заметить отсутствие этикеток со списком или попросить показать ваше разрешение на установку, и в этот момент ваше страховое покрытие, вероятно, поразит вас.

Подводя итог, наиболее вероятным продуктом ваших усилий по созданию дровяной печи будет незаконный, пожирающий дрова креозот, производящий дымовой дракон со смотровым окном, через которое вы не можете видеть. И никакой страховки на случай, если это чудовище сожжет ваш дом.

Я только что прочитал вашу страницу о джентльмене, которому нужны советы, как построить дровяную печь. Я должен сказать, что ценю полный, хорошо продуманный и разумный ответ. Вы могли бы просто сказать, что это слишком сложно, что вы не можете этого сделать, и это было бы незаконно. На мой взгляд, бесполезный, разочаровывающий ответ, который указывал бы на то, что мы все слишком глупы, чтобы понять подробное объяснение.

Спасибо, что нашли время дать очень хороший ответ на соответствующий вопрос !!

Спасибо за добрые слова! Они говорили: «Задавать вопрос — не глупо. Иметь ответ и не делиться им — глупо ».

25 идей для самостоятельной дровяной печи в 2021 году

Нет ничего лучше дровяной печи для домашнего уюта, говорите ли вы о кухне и доме или патио на заднем дворе. Но зачастую те, что есть на рынке, не так уж интересны или просто слишком дороги.

Итак, если вы любите вторичную переработку, переработку и переработку всего старого и заброшенного, и вам нужна хорошая дровяная печь, тогда вам следует ознакомиться с этими идеями для некоторых удивительных идей дровяной печи, которые вы создадите сами.

Печь для металлолома

Источник

Первое предложение в этом списке — просто печь из металлолома. Если вы занимаетесь вторичной переработкой и вторичной переработкой, это идеальный проект для вас. Эта дровяная печь была специально разработана создателем оригинала для использования на открытом воздухе во внутреннем дворике, чтобы согреться зимой и при этом иметь возможность наслаждаться природой.

В инструкции показано, как перейти от груды металлолома к большой дровяной печи, которая даже хорошо выглядит. Все примерно за 20 долларов.

Через Instructables

Дровяная горелка для газового баллона

Source

Вот еще один усовершенствованный проект, в котором использовался старый газовый баллон для создания уютной и эффективной дровяной печи для внутреннего дворика. Когда все будет сделано правильно, вы даже сможете увеличить огонь, чтобы использовать чайник или добавить плиту, если вам нужна неброская уличная плита.

Для его изготовления вам понадобятся газовый баллон, дымоходная труба диаметром 6 дюймов, ручка, секция сверхпрочного шарнира, коробчатая секция для вентиляционного отверстия и длинная штанга для регуляторов воздуха.

Через Instructables

Горизонтальная дровяная печь с резервуаром для горячей воды

Source

Это идеальный вариант для тех, кто живет в холодном климате и ищет дровяную печь горизонтального дизайна. Он сделан из старого бака с горячей водой и плоских листов стали.

По сути, это немного больше похоже на «как я это сделал», чем на учебник, но если у вас есть какие-либо навыки в этой области, вы сможете следовать тому, что написано на плакате, и создать такую ​​же простую печь из даны пошаговые инструкции.

Через торговый пост Purple Sage

Электрический резервуар для воды Вертикальная дровяная печь

Source

Это еще один проект по модернизации резервуаров для горячей воды для начинающих сварщиков. Он создан из старого резервуара для воды, круглых труб, арматурного стального стержня, стальной правой части и стального уголка. Для этого вам понадобятся угловая шлифовальная машина, лобзик и сварочный аппарат MIG.

Итак, если вы готовы к достаточно простому сварочному проекту для начинающих, который затем можно использовать на открытом воздухе, это определенно отличный вариант для вас.Просто заранее соберите все необходимое и соблюдайте все меры предосторожности в начале и завершении проекта.

Через Instructables

Баллонная печь для восстановленного СПГ

Source

Это фантастический вариант для всех, кто может найти баллон для сжатого природного газа. Они создают поистине уникальную и эффективную дровяную печь для всех, у кого есть навыки сварки и талант работы с металлоломом.

Обязательно внимательно следуйте инструкциям — английские на протяжении всего пути ниже испанских — и соблюдайте меры предосторожности, чтобы избежать любых потенциальных проблем с газом и т. Д.Вам нужно будет слить газ и снять клапан вместе с другими приготовлениями.

Через Instructables

Буржуйка своими руками

Source

Эта фантастическая маленькая буржуйка выглядит великолепно, но также действительно помогает. Это тоже не слишком сложно, если вы знаете, что вообще делаете со сваркой и т. Д. Это отлично подходит для небольших помещений — например, мастерских, гаражей, сараев — для сохранения тепла в холодные зимние месяцы.

В конструкции использован металлолом, который можно собирать дома или на свалке за очень небольшие деньги.И на строительство уходит всего около дня — или меньше.

Через Instructables

Ракетная печь

Source

Ракетные печи — отличный способ готовить на дровах. Основной принцип — сжигание дров горячим и быстрым ради эффективности. Это помогает изолировать зону приготовления и, следовательно, ускоряет и упрощает приготовление пищи. Именно это и делает эта ракетная печь, сделанная своими руками.

Вам понадобятся 2 канистры с маслом, кастрюля, древесная зола, гибкий дымоход, несколько металлических труб и немного листового металла, а также некоторые основные инструменты, такие как рабочие перчатки и заклепочный пистолет.

Через Instructables

плита с краской

Источник

У вас есть старая металлическая банка с краской и вам нужна дровяная печь, которую можно взять с собой куда угодно? Что ж, тебе повезло. Эта небольшая дровяная горелка идеально подходит для использования на открытом воздухе, например, в кемпинге или на рыбалке, и не займет много времени и усилий.

Это еще один вариант «вот что я сделал» по сравнению с настоящим учебником, но инструкции, которые дает автор, довольно просты для выполнения и используют некоторые уникальные повороты, чтобы сделать печь более эффективной.

Через Bushcraft USA

Переносная дровяная печь за 30 долларов

Source

Эта фантастическая маленькая переносная печь на дровах — легкая сборка за небольшие деньги. Фактически, это должно стоить 30 долларов или меньше. Он достаточно большой, чтобы подойти для хижины или небольшого здания, но не настолько для большого помещения, как дом.

Он также отлично подходит для использования на открытом воздухе, а не только в помещении, и поможет защитить от холода во внутреннем дворике охотничьей хижины или где-то еще.

Через Backwoods Home

Дровяная печь своими руками для маленькой лодки

Source

Эта особая дровяная печь разработана для безопасного использования на небольшой лодке. Он небольшой, очень прочный и стабильный, и стоит он намного дешевле, чем тот, который вы покупаете в магазине марины в вашем районе. Кроме того, он достаточно мал для небольших лодок, например, 16-футовых. Печка отлично подходит для прогрева самой лодки.

Само по себе это не учебное пособие, а скорее «это то, что я сделал, чтобы вы могли попробовать что-то подобное».

Через журнал Duck Works Magazine

Мини-мангал Easy Mini

Source

Это очень простая в сборке небольшая дровяная горелка для кемпинга, которую можно сделать из действительно обычных предметов, не требуя больших усилий. Компоненты недорогие, их легко найти, и вам не нужно их модифицировать.

Вам понадобится держатель для кухонной утвари из нержавеющей стали с отверстиями, а также 4 гайки и болта, длина которых соответствует отверстиям в держателе для посуды. Серьезно, это так просто, что любой может это сделать.

Через Instructables

Простая бочковая печь из набора

Source

Это еще один простой вариант для людей, которые немного менее удобны, чем некоторые. Вы используете готовый комплект, чтобы создать идеальную дровяную печь, вместо того, чтобы создавать все с помощью тяжелых сварочных работ и т. Д. Вместо этого вам просто понадобится стальная бочка на 55 галлонов и комплект.

Обычно такую ​​бочку можно найти на Craigslist или на местной свалке металлолома практически за бесценок. Но, следуя инструкциям, вы можете построить двухствольную печь, так что, возможно, вам захочется взять две из них.

Через Instructables

Дровяная печь-бочка Deluxe

Source

Это руководство по дровяной печи дает вам возможность построить супер-роскошную дровяную печь, которая отлично подойдет для дома. Установите в подвале, и вы сохраните в доме теплее, чем когда-либо.

Еще один бочонок для переделки бочки в мощную дровяную печь. Не слишком дороги ни наборы, ни бочка, ни другие принадлежности, и вы сэкономите массу денег, купив полноценную дровяную печь в каком-нибудь дорогом магазине.

Журнал Via Backwoods Home

Самодельный нагреватель массы

Source

В этом руководстве по самодельному нагревателю массы используются различные компоненты для создания сверхмощной и эффективной дровяной горелки, которая обеспечит теплом весь ваш дом. Вам понадобится изоляция из стекловолокна, изолированная горелочная труба, немного дерева для рам, немного глины и песка. Вы также сделаете дымоход.

Дровяная печь, по общему признанию, сложная, и «учебное пособие» больше похоже на «Я сделал это так», чем на пошаговые инструкции, но если у вас есть некоторые навыки, вы можете построить это достаточно легко по своему усмотрению.

Через Пермь

Модернизированная дровяная печь Weber Rapidfire

Source

Вот еще одна переносная дровяная печь, идеально подходящая для приготовления пищи. Вы будете использовать компонент Weber Rapidfire, который легко найти в местном хозяйственном магазине, чтобы построить эту портативную плиту. И это уже качественное производство, так что прослужит еще долго.

Помимо Rapidfire, вам также понадобится стальной лист и некоторые основные инструменты для металлообработки, такие как перчатки, металлические напильники, винты по металлу и т. Д.Его тоже довольно легко сделать, и он оказывается намного более эффективным, чем многие другие варианты.

Через Instructables

Миниатюрная походная печь на дровах

Source

Если вам нужна действительно небольшая, устойчивая и прочная дровяная печь для приключений на свежем воздухе, то вам повезло. Эту миниатюрную походную печь на дровах довольно легко построить, и, хотя это так важно, она становится абсолютно восхитительной, когда ее готовят.

Вам понадобится лом медных труб и трубок для тела, а затем некоторые основные инструменты и материалы для металлообработки, которые вы обычно используете в ремеслах по металлообработке.

Через Instructables

Обычная дровяная печь из обрезков

Источник

Для этой простой дровяной печи из металлолома у вас действительно есть много вариантов, из чего ее сделать. Только не используйте алюминий. Фактически, первоначальный мастер по металлу предлагал пустую бочку из-под масла и гороховые оладьи — тонкий металл, предпочтительный для более быстрого нагрева. Или даже металлический мусорный бак.

В зависимости от того, что вы используете, он может быть или не быть таким красивым, но он наверняка поможет быстро приготовить немного дров для тепла.

Через Instructables

Ракетная плита космического корабля «Шаттл»

Источник

Эта забавная печь — еще одна ракетная печь для фантастического сжигания дров. Но он сделан в цвете космического шаттла — просто для развлечения. Так что, если вы наслаждаетесь теплом и весельем в одном, вам, вероятно, понравится разогревать эту достаточно простую плиту.

Печь имеет красивую L-образную форму с плотным профилем и эффективными углами, образующими печь. Само по себе это не прямое руководство, но оно дает четкое визуальное представление о каждом шаге на этом пути.Так что, если вы разбираетесь в металлообработке, у вас будет неплохо, если вы сделаете это без особых проблем.

Через Instructables

Старый водонагреватель в дровяную печь

Source

Это еще один проект по переработке, в ходе которого старый водонагреватель — практически любой формы, кроме дырчатого — превращается в очень эффективную дровяную печь, которая согреет ваш дом. В оригинальном плакате печь была создана для снижения затрат на отопление и основана на некоторых старых новостях Mother Earth News.

Это подходит для небольшого дома, чтобы хорошо обогреть его с помощью встроенных воздуховодов, соединяющих подвал или первый этаж с остальной частью дома.

Через Instructables

Дровяная печь из листовой стали

Source

Это очень привлекательный вариант для использования на открытом воздухе во внутреннем дворике, чтобы не допустить холодных зимних ночей. Фактически, если вы разбираетесь в металлообработке, у вас будет потрясающая вещь, которая выглядит как ухоженный антиквариат. Кроме того, верхняя часть становится достаточно горячей, чтобы поставить чайник или небольшую кастрюлю и приготовить там пищу.

Но самое приятное то, что эту печь на самом деле не так уж сложно сделать, если у вас есть какие-то уже существующие навыки или талант для обработки металла и немного терпения.

Через Instructables

Подогреватель реактивной массы

Источник

Есть две вещи, которые отделяют ракету от стандартной дровяной печи. Во-первых, сгорание в нагревателе ракетной массы происходит гораздо более полно. Во-вторых, нагреватель массы ракеты — это тепловая масса, которая окружает компоненты нагревателя.

Это делает этот массовый нагреватель одним из лучших и наиболее эффективных вариантов, которые вы найдете в домашних условиях. Это руководство проведет вас через каждый шаг, и в итоге у вас будет фантастический обогреватель для вашего дома.

Через Instructables

Дровяная горелка для барбекю в форме свиньи

Source

Если вы ищете забавную дровяную горелку, которая не только нагревает, но и дает вам место для приготовления пищи и, что ж, станет отличным предметом для разговора, тогда эта очаровательная дровяная горелка для свинины — отличный вариант.

В плане создания этой очаровательной поросенка используется старый газовый баллон и некоторые навыки резки металла. Оттуда вы прикрепите некоторые клапаны и другие компоненты, а также сделаете крышку и ножки из других частей газового баллона. Бам. «Бэбэ-экуэ».

Через Instructables

Дарт Вейдер Дровокол

Source

А для поклонников «Звездных войн» у вас есть дровокол в форме Дарта Вейдера. Вы будете использовать газовый баллон, чтобы сделать дровяную горелку. Оттуда вы повеселитесь, создав это замысловатое изображение оригинальной трилогии «Большой злой» из «Звездных войн».

Инструкции дают четкие инструкции по очистке газового баллона, сборке всех компонентов, включая шлем Вейдера, и безопасному выполнению этой операции. Будьте особенно осторожны с инструкциями по технике безопасности, так как остатки газа могут быть очень опасными.

Через Instructables

Горелка для бревен миньонов

Источник

Любите миньонов? Любите огонь и пламя? Тогда что ж, это для вас. Это прочная печь для дров, которая отлично подходит для внутреннего дворика и отлично подходит для того, чтобы продемонстрировать свою веселую сторону.И все это можно сделать из старого газового баллона. Просто следуйте инструкциям.

Учебное пособие довольно простое, и ему очень легко следовать, поэтому, если у вас есть какие-либо навыки сварки, все будет в порядке. А если вы этого не сделаете, это разумный проект, с помощью которого можно научиться некоторым навыкам, поскольку он настолько прямой.

Через Instructables

Горелка для дров для поросят

Source

Вот еще одна очаровательная печь-свинка, на этот раз меньше по размеру и просто дровяная, на случай, если она более эффективна для ваших нужд.Он по-прежнему такой же интересный, как и предыдущая модель, но немного отличается. Он также сделан из старого металлического газового баллона и различных металлических деталей.

Учебное пособие предлагает четкие и простые инструкции для каждого шага на этом пути, хотя вместо этого они написаны как руководство «Я сделал это так».

Через Instructables

Подходящая горелка для древесины для ваших нужд

Эти удивительные дровяные печи, сделанные из газовых баллонов, листового металла, старых отходов, кирпичей и многого другого, — все довольно круто.И вы обнаружите, что расходные материалы намного дешевле, чем покупать новый в магазине.

Вы также найдете более интересные возможности, создав свою собственную дровяную горелку — Вейдер, Свинки, Миньоны? — и получить более интересный опыт в процессе.

В общем, построить свою собственную дровяную горелку — отличный вариант, если вы увлекаетесь сваркой или хотите научиться делать это хорошо. Просто убедитесь, что вы используете все необходимые меры безопасности, оборудование и внимательно прочтите все инструкции несколько раз перед тем, как начать.
