Подключить счетчик меркурий 201: Схема однофазного счетчика. Подключение счетчика.

особенности конструкции и способы монтажа

На чтение 7 мин Просмотров 450 Опубликовано Обновлено

Установка в доме счетчика электрической энергии поможет вести точный учет затрачиваемого в хозяйстве ресурса и сэкономить финансы, оплачивая электричество не по установленному по умолчанию тарифу, а по реальным затратам. Для обеспечения безопасности и надежной работы прибора должна быть выбрана правильная схема подключения счетчика Меркурий 201.

Основные требования к счетчикам Меркурий 201

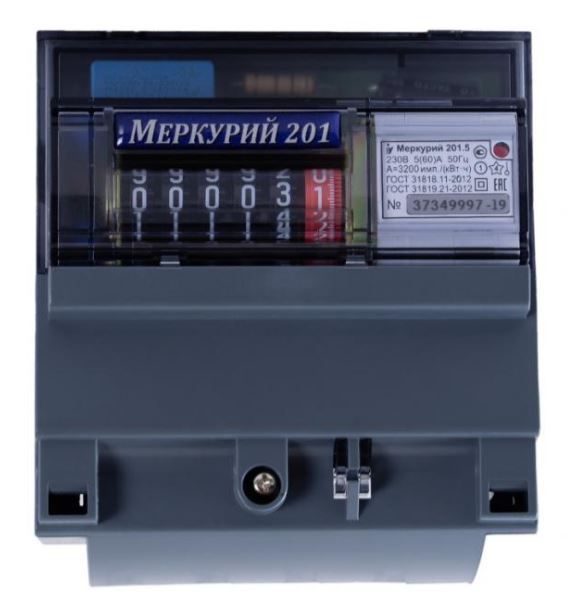

Электросчетчик Меркурий 201

Приобретая счетчик, нужно принимать во внимание, чтобы со дня выхода (именно он берется как дата первоначальной поверки) прошло не больше года в случае приборов с двумя фазами и максимум 2 года, если выбран однофазный аппарат. На устройстве должна быть пломбочка с выбитой на ней датой выхода – ее наличие необходимо для гарантийного обслуживания.

На корпусе счетчика также должны присутствовать голографическая наклейка, подтверждающая подлинность продукта, и клеймо государственного поверителя, свидетельствующее о том, что товар соответствует указанной категории точности.

Замена электросчетчика

Для проведения замены прежнего аппарата на «Меркурий» потребитель услуг электроснабжения должен направить в ТСЖ-отделение своего города запрос о требованиях, предъявляемых к счетчикам (в том числе относительно класса точности). Получив эти данные, он покупает подходящий прибор.

Перед тем как демонтировать прежний счетчик, надо еще раз обратиться в инстанцию, договорившись о встрече с инспектором, задачей которого будет засвидетельствовать целостность пломбы. Если потребитель снимет счетчик без этой процедуры, ему могут приписать хищение электроэнергии и предъявить штраф.

Инспектор посмотрит пломбу, составит акт о демонтаже старого прибора и установит для потребителя тариф, основанный на данных о потреблении электричества за последние прошедшие месяцы.

Перед тем, как ставить и подключать счетчик, потребуется обесточить электролинию, если коммутатор находится за прибором, либо выключить вводной автомат.

Подключение Меркурий 201

Подключение прибора учета

Существуют 2 способа подключить счетчик Меркурий 201, различающиеся его положением относительно автомата, с которого электричество поступает в сеть. Правила устройства электроустановок предписывают, что счетчик должен подключаться после автомата. Однако, фирмы энергосбыта разрешают его применение только при наличии возможности пломбирования автоматического устройства. Если провести эту процедуру нельзя, проводится подсоединение счетчика перед автоматом. Тогда к прибору подключится вводный провод. Для этого надо обратиться в ТСЖ с просьбой отключить ток на линии.

Последовательность действий при прямом подключении прибора:

  • вынимают его из коробки и выкручивают придерживающие панель клеммника винтики;
  • зачищают изоляционный материал на концах подключаемых проводов на 1 см;
  • подсоединяют их к нужным зажимам и закручивают винты;
  • в панели демонтируют заглушки – на их месте будут дырочки для проводки;
  • ставят панель на место;
  • инспектор производит опломбирование;
  • на линию подается электропитание – если операции выполнены корректно, на приборе спереди будет гореть алый диод.

Продукты с тремя фазами – Меркурий 230 – ставятся таким же способом, если общая мощность нагрузки не больше 60 кВт. Если она превышает этот показатель, используют модификацию схемы, включающую понижающий трансформатор.

Схема подключения

Можно найти схему соединения с другими элементами сети в инструкции по эксплуатации устройства либо воспользоваться найденной в сети Интернет. Практикуется два типа подключения приборов – прямое и с использованием трансформатора тока. Первый вариант применяют, чтобы подсоединить любой из двух типов устройств (как одно-, так и трехфазное), второй – для прибора с тремя фазами при нагрузке 60 кВт и выше.

В случае использования прямой схемы подключения электросчетчика Меркурий 201 прибор соединяют непосредственно с магистральной линией передач. Полукосвенная схема с трансформаторами предполагает, что в доме есть большое количество электроприборов, создающих в сети очень высокое напряжение. У токотрансформирующего устройства, применяющегося в этой схеме, в качестве первичной обмотки использован фазовый провод.

К монтажу счетчиков по такой схеме предъявляется ряд дополнительных требований. Соответствующую регламентацию можно получить, обратившись в ТСЖ.

Схема подключения на четыре клеммы с автоматами

Здесь точки соединяются между собой в следующем порядке (слева направо): сначала подсоединяют фазный проводок от внешней сети, затем фазу к идущей в квартиру или частное строение нагрузке. После этого аналогичным образом подсоединяют нейтрали – сначала от внешней сети, потом к нагрузочному кабелю.

Четыре проверки Э.М. 201 на правильность показаний

После установки счетчика необходимо проверить правильность его подсоединения и работы, проведя серию испытательных мероприятий, направленных на фиксирование значимых показателей его функционирования.

Первая проверка — правильность подключения

На этом этапе производится сверка со схемой, на которую ориентировался пользователь при установке продукта. Приборы серии «Меркурий» способны корректно работать при перемене мест нуля и фазы, но правила электротехнической безопасности требуют строгого соблюдения последовательности установки, представленной в типовой схеме.

Вторая проверка — на самоход

Для проведения данного проверочного этапа потребуется предварительно создать ситуацию полного отсутствия расхода электроэнергии в квартире. Для этого необходимо вырубить все выключатели-автоматы, локализующиеся ниже электросчетчика и снабжающие осветительные приборы и розетки. Если отдельные выключатели в сети отсутствуют, из розеток выдергиваются шнуры всех бытовых электроприборов и удлинителей, а выключатели света ставятся в неактивный режим.

Спустя четверть часа после отключения всех приборов нужно оценить функционирование электросчетчика – если он работает валидно, ролик на счетном механизме должен остановиться, а лампочка на передней части устройства не должна мигать. Допустимый максимум — единичное мигание или оборот счетчика раз в 5-10 минут.

Если вращение ролика или мигание имеют место, проверка считается заваленной. Тогда требуется лабораторная проверка функциональности счетчика.

Третья проверка – погрешность измерений

Формула погрешности измерений

Здесь подсчитывается погрешность учета счетчиком электроэнергии. Потребуется приготовить мобильный телефон с секундомером и калькулятором (либо сами эти устройства по отдельности), электронный мультиметр и лампу накаливания в роли нагрузочного устройства. Применять бытовую технику не рекомендуется, так как практические значения при работе приборов могут отличаться от указанных в паспортах, создавая дополнительные погрешности, порой существенные.

Последовательность действий при проверке:

  • Измеряют мультиметром напряжение в розетке.
  • Ставят прибор в режим измерения силы тока, подсоединяют к лампе, замеряют значение показателя.
  • Подсчитывают реальные мощность и сопротивление лампы – для первого случая надо перемножить два полученных выше показателя, для второго – разделить напряжение на силу тока.
  • Продолжая держать лампу включенной в сеть, подсчитывают время, за которое ролик сделает 10 оборотов (при стабильном напряжении), и записать это время в секундах.
  • Записывают для расчетов постоянную прибора, указанную на передней части корпуса.
  • Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.
  • Умножают цифру из предыдущего расчета на число секунд и делят на 3600 (число секунд в часе) – единица измерения получившейся величины будет Вт-час.
  • 1000 умножают на число оборотов (в указанном случае 10) и делят на постоянную счетчика.

Теперь считается собственно погрешность. Из цифры, полученной в предпоследнем пункте, вычитают найденную в последнем, делят это число на последнюю цифру и умножают на 100. Полученный результат выражают в процентах (например, -5%). Допустимым считается отклонение до 10% в одну или другую сторону.

Четвёртая проверка — на намагниченность

Эта проверка очень проста: к передней панели устройства подносят тонкую швейную иглу. Если она притягивается, это указывает на намагниченность. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор.

При установке счетчиков «Меркурий», работающих на одной или трех фазах, решающее значение имеют корректность подключения в соответствии с установленной схемой. После этого понадобится провести проверку функционирования, самостоятельности хода прибора и измерение погрешности, получаемой при работе электросчетчика.

общие сведения о приборе, способ монтажа своими руками, техника безопасности

Меркурий 201 — это однофазный прибор учёта электроэнергии, который применяется в большинстве жилых помещений. Свою популярность он получил благодаря низкой стоимости и лёгкости монтажа. Установить такой счётчик можно самостоятельно или при помощи опытного электрика. Первый вариант более дешёвый, но требует наличия определённых знаний и схемы подключения Меркурий 201.

Общие сведения

Перед тем как подключить однофазный электросчётчик Меркурий 201, необходимо подробно изучить его устройство, принцип действия, технические характеристики, а также основные преимущества и недостатки. Вся это информация поможет выбрать максимально эффективную модификацию прибора, которая идеально подойдёт для каждого конкретного помещения.

Составные части

Для того чтобы выполнить подключение Меркурия 201, необходимо рассмотреть его составные части. Устройство прибора отличается своей простотой. В нём может легко разобраться не только высококвалифицированный электрик, но и новичок, который видит это изделие в первый раз.

Однофазный прибор учёта электроэнергии состоит из следующих основных узлов:

  1. Пластиковый корпус. Этот элемент конструкции имеет прямоугольную форму, которая характерна для всех модификаций прибора. На основании имеется клеммная и интерфейсная крышки, которые надёжно защищают внутренние детали конструкции от механических и других повреждений.
  2. Крышка корпуса. Она крепится к основанию при помощи двух стандартных винтов и имеет специальное отверстие, которое упрощает процесс снятия показаний с прибора. Кроме этого, через неё можно вести наблюдение за светодиодным индикатором функционирования устройства.
  3. Клеммная колодка. Этот важный элемент состоит из четырёх клемм, которые применяются для подсоединения прибора ко встроенному блоку питания и электросети.
  4. Оптрон. Это приспособление выполняет роль импульсного выхода электросчётчика.
  5. Энергозависимое запоминающее устройство. Оно предназначено для регулярного сохранения данных о количестве использованной электроэнергии.
  6. Оптопорт с функцией электронной кнопки.
  7. Микропроцессор.
  8. Жидкокристаллический монитор. Он располагается в левой части лицевой стороны корпуса и используется для отображения информации о потреблённой электроэнергии. Некоторые модели прибора имеют специальный счётный механизм и барабан, который применяется для тех же целей.

Преимущества и недостатки

Меркурий 201, как и любое другое подобное устройство, имеет несколько важных преимуществ. Благодаря им, прибор учёта пользуется большой популярностью среди потребителей.

При составлении схемы подключения Меркурия 2017, 2018, 2019 или любой другой модификации необходимо учитывать все достоинства электросчётчика и стараться максимально использовать их.

Основными преимуществами считаются:

  1. Прочный корпус. Одним из главных достоинств счётчика является наличие литого корпуса из пластика. Это помогает не только защитить внутренние детали конструкции от негативного воздействия внешних факторов (пыль, жидкость, грязь и прочее), но и уберечь от каких-либо неправомерных действий, направленных на воровство электроэнергии.
  2. Низкая стоимость прибора учёта. Цена Меркурия 201 сравнительно невысокая, что даёт возможность устанавливать его даже людям с небольшими финансовыми возможностями. Несмотря на такую доступность, счётчик довольно качественно собран и позволяет получить максимально точные показания.
  3. Удобство снятия показаний в любое время дня и ночи. Устройство оборудовано качественным жидкокристаллическим дисплеем, на котором отображаются чёткие и крупные цифры. Это помогает не только упростить процесс снятия данных людям, имеющим плохое зрение, но и снизить вероятность допущения ошибки, которая повлечёт за собой передачу недостоверных сведений энергоснабжающей компании.
  4. Лёгкость проведения монтажных работ. Установка и подключение Меркурия 201 считается довольно простым мероприятием. Для успешного выполнения поставленной задачи не нужно обладать большим количеством знаний и опыта подобной работы. Достаточно иметь общее представление о конструкции и способе подключения, чтобы максимально быстро выполнить монтаж своими руками.
  5. Продолжительный период работы. В технической документации к Меркурию 201 указана информация о том, что он может выдавать точные результаты в течение 20 и более лет. Если правильно подключить счётчик и выполнять все предусмотренные профилактические мероприятия, то можно значительно продлить срок его службы.

Несмотря на большое количество преимуществ, у однофазного электросчётчика Меркурий 201 есть и несколько недостатков. Их обязательно нужно брать во внимание перед покупкой прибора и началом его монтажа. В противном случае можно столкнуться с различными трудностями, которые осложнят установку и значительно увеличат вероятность поломки.

Среди недостатков выделяются такие:

  1. Большие размеры корпуса. Меркурий 201 довольно габаритный электросчётчик, поэтому для него часто не хватает размеров электрощита. В этом случае мастеру нужно искать или вырезать для него отдельное место. Всё это приводит к ухудшению внешнего вида всей конструкции.
  2. Трудности при опломбировке. Из-за некоторых конструктивных особенностей представителям энергоснабжающей компании сложно поставить пломбу, которая станет допуском к возможности использования счётчика.
  3. Непривлекательный внешний вид. Это отрицательное качество может сказаться на тех потребителях, у которых счётчик учёта электроэнергии расположен в квартире. Прибор достаточно трудно вписать в интерьер, что значительно снижает дизайнерские возможности владельца помещения.

Технические характеристики

Перед тем как разрабатывать схему подключения электросчётчика Меркурий 2015, необходимо ознакомиться с основными техническими характеристиками устройства. Следует обращать внимание на то, чтобы купленный прибор полностью соответствовал всем требованиям, которые указываются в прилагаемой технической документации.

Основные параметры электросчётчика:

  1. Класс точности показаний. В зависимости от модели устройства он может быть первым или вторым. В этом случае допускается небольшая погрешность измерений, которая будет находиться в пределах от 1 до 2%.
  2. Межповерочный интервал. Этот параметр показывает, какое количество времени прибор может исправно работать и выдавать максимально точные данные. Для всех модификаций Меркурия 201 он равняется 16 годам.
  3. Диапазон рабочих температур. Однофазный электросчётчик будет качественно выполнять свои функции только в тех случаях, когда температура в помещении или на улице не будет опускаться ниже -40 градусов по Цельсию и повышаться более чем до +55. Такая большая величина диапазона позволяет использовать Меркурий 201 не только в квартирах, но и на открытом пространстве. Во втором случае модель устройства должна обладать дополнительной защитой от дождя и прочих природных явлений.
  4. Уровень напряжения. Для всех моделей электросчётчиков рабочим напряжением является стандартные 220 В. Однако, при его незначительных колебаниях в одну или другую сторону (от 210 до 230 вольт), прибор сохранит свою работоспособность и будет выдавать точные данные.
  5. Сила тока. Для большинства разновидностей Меркурия 201 оптимальным показателем будет 5 ампер. Однако некоторые модели способны эффективно работать при 10А. В первом случае максимально допустимая сила тока будет составлять 60А, а во втором — 80 ампер.

Способ самостоятельного монтажа

Для того чтобы счётчик учёта электричества качественно работал на протяжении длительного периода, нужно правильно его установить. Для проведения работ своими руками следует выполнить несколько подготовительных мероприятий, которые помогут ускорить процесс и добиться желаемого результата.

Порядок действий:

  1. В энергоснабжающей компании берётся разрешение на самостоятельное снятие старого счётчика. Кроме этого, уточняется информация о необходимом классе точности нового прибора.
  2. Как только все документы будут готовы, необходимо приобрести счётчик Меркурий 201. Найти его можно в специализированных магазинах любого населённого пункта.
  3. Выбирается место, где будет располагаться новый прибор учёта электроэнергии. Опытные электрики рекомендуют отдавать предпочтение той часть стены, где будет отсутствовать даже минимальная вероятность попадания влаги на устройство. Кроме этого, место должно находиться недалеко от входа в квартиру, что значительно упростит процесс подвода проводов.
  4. На следующем этапе работы замеряются габариты счётчика, и выполняется соответствующая разметка на стене.
  5. При помощи простого карандаша или маркера намечаются места, где будут располагаться отверстия под крепления.
  6. После этого выполняется сверловка, и электросчётчик надёжно закрепляется при помощи винтов.
  7. Установленный прибор проверяется на ровность расположения в вертикальной и горизонтальной плоскости.
  8. Помещение полностью обесточивается и выполняется проверка наличия напряжения в сети. Эту работу легче всего проделать при помощи индикаторной отвёртки.
  9. От распределительного щита отводятся провода к установленному электросчётчику.
  10. Там они подключаются по стандартной схеме и надёжно фиксируются.
  11. На устройство защитного отключения (предохранитель или автоматы) крепится фаза, а на клеммную панель — ноль. При этом фазу нежно подсоединить ко второй справа клемме, а ноль — к первой с той же стороны.
  12. Устройство проверяется на наличие видимых повреждений и не заизолированных контактов.
  13. В самом конце пишется заявление на опломбировку счётчика Меркурий 201.
  14. Через несколько дней приходит специалист энергоснабжающей компании и проверяет правильность подключения счётчика к электросети.
  15. Если всё сделано идеально, то прибор тестируется на работоспособность.
  16. В случае отсутствия каких-либо проблем, происходит опломбирование счётчика.

После завершения всех этапов процедуры устройство будет считаться разрешённым к использованию. Его владелец может следить за показаниями и, при необходимости, снижать или увеличивать количество потребляемой электроэнергии.

Техника безопасности

Для того чтобы процесс монтажа и эксплуатации прибора Меркурий 201 протекал без каких-либо проблем и травм, необходимо соблюдать основные меры предосторожности. Эти простые мероприятия помогут избежать поломок оборудования и снизят вероятность поражения электрическим током.

Наиболее значимые правила техники безопасности:

  1. Перед началом использования электросчётчика необходимо ознакомиться с эксплуатационной документацией.
  2. Любые монтажные, ремонтные или профилактические мероприятия следует проводить только при отключённой сети.
  3. Во время эксплуатации прибора, нужно следить за предельно допустимыми значениями силы тока и напряжения в сети.
  4. Не рекомендуется ставить прибор в местах хранения горюче-смазочных материалов и легковоспламеняющихся предметов.
  5. Самостоятельный монтаж можно проводить только в том случае, если есть достаточный опыт подобной работы. В противном случае лучше доверить это дело профессиональным электрикам.
  6. Высота закрепления счётчика на стене должна быть такой, чтобы прибор был вне зоны доступности маленьких детей и домашних животных.

Однофазный электросчётчик Меркурий 201 — это качественный прибор, позволяющий получить точные сведения о количестве использованной электроэнергии. При его правильной установке и соблюдении всех рекомендаций профессионалов можно значительно ускорить процесс и избежать каких-либо проблем.

Подключение счетчика Меркурий 201.7

Если Вы решили приобрести счетчик Меркурий 201.7 и установить его, то необходимо ознакомиться с некоторыми его особенностями.

Счетчик Меркурий является однофазным  с цифровым методом измерения. Счетчики предназначены для учета активной электрической энергии в двухпроводных сетях переменного тока. Счетчики предназначены для эксплуатации внутри закрытых помещений.

Отличительные особенности счетчиков «Меркурий»:

 -Отсутствие магниточувствительных элементов в измерительных цепях и системе питания

— Отсчетное устройство с антиреверсным механизмом и защитой от магнитных полей

 -Учет электроэнергии «по модулю»

 — Сохранение показаний при любой фазировке подключенных цепей

— Малогабаритный корпус с универсальным креплением на щит и DIN-рейку

— Минимальные габариты в своем классе, крепление на DIN-рейку.

Комплектуются переходной планкой с присоединительными размерами индукционных счетчиков.

Счетчик и автоматы устанавливаются в распределительный щит, который выбирается в зависимости от количества автоматических выключателей.

Перед тем как установить счетчик внимательно прочитайте инструкцию и схему подключения.  Чтобы подключить счетчик Меркурий 201.7 понадобится подвести сеть 220 В к силовому щиту, используя 3-х жильный электрический кабель (например ВВГ 3х2,5), далее  необходимо произвести монтаж автоматических выключателей и самого счетчика  проводами ПВ-1 или ПВ-3 согласно электрической схеме, установив все элементы на DIN-рейку.

Однофазный счетчик на клеммнике содержит 4 входных контакта:

  1. Контакт для ввода фазы от внешней сети (220В) в квартиру или дом.
  2. Контакт для выхода фазы внутрь квартиры или дома. Для подключения  используется провод типа ПВ-1 или ПВ-3.
  3. Клемма подключения нуля от внешней сети в квартиру или дом.
  4. Клемма выхода нуля к нагрузке, то есть внутрь квартиры или дома.

Схема подключения счетчика Меркурий 201.7

  1. Установите счетчик,  автоматы в квартиру или дом и основной автомат включения/выключения электроэнергии.
  2. Используя провод ПВ-1 или ПВ-3 подключите фазу от основного автомата к 1-ой клемме  счетчика.
  3. Аналогично подключите  провод напряжения к 3-ей клемме счетчика.
  4. Подключите 2-ую клемму с помощью провода ПВ-1 или ПВ-3 и проведите к автоматическому выключателю.
  5. Последнюю, 4-ую клемму необходимо подключить к нулевой шине.

Подключенные провода аккуратно укладываются и закрываются крышкой. Крышка прикручивается для плотного прилегания к корпусу счетчика.

Следует еще раз проверить схему подключения, установить крышку. Затем, представителями сетевой организации, которая обеспечивает подачу и учет электроэнергии в вашей квартире, производится пломбировка счетчика Меркурий 201.7.

При подключенном к электросети счетчике, загорается красная лампочка – индикатор.

Все необходимые элементы, которые были указаны выше, Вы можете приобрести в нашем интернет-магазине!

Меркурий 201 7 Схема Подключения

В противном случае лучше доверить это дело профессиональным электрикам. И стоит удостовериться в наличии клейма поверителя и защитной голограммы.


Однофазный счетчик на клеммнике содержит 4 входных контакта: Контакт для ввода фазы от внешней сети В в квартиру или дом.

Максимальным сроком эксплуатации счетчика, который равен 30 годам после установки. Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий своими руками.
Как подключить счётчик

Клемма подключения нуля от внешней сети в квартиру или дом. Полукосвенная схема с трансформаторами предполагает, что в доме есть большое количество электроприборов, создающих в сети очень высокое напряжение.

Отсчетное устройство — механический барабан.

В клеммной крышке электросчетчика предусмотрена перфорация — ее нужно убрать с помощью кусачек или аккуратно выломать , чтобы крышка плотно прилегала к счетчику.

Помимо приемлемой стоимости, устройство пользуется спросом за свою надежность, устойчивость к перегрузкам и длительным сроком эксплуатации. Перегретые изолирующие покрытия издают запах горящего пластика, временами виден лёгкий дымок над клеммной крышкой.

Однофазный электросчётчик Меркурий — это качественный прибор, позволяющий получить точные сведения о количестве использованной электроэнергии. Как купить новый ЭМ ?

Электросчетчик Меркурий 201: установка и подключение

Полезные ссылки

Далее нужно заметить текущие показания прибора и записать их. Покажите это человеку, который у Вас будет опломбировать счётчик. Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Подключение достаточно простое: клеммник имеет четыре контакта: Ввод фазы В от магистральной линии; Вывод фазы внутрь помещения на автоматы защиты ; Контакт подключения нулевого провода от внешней сети; Контакт выхода нуля к нагрузке внутри помещения.

Среди недостатков выделяются такие: Большие размеры корпуса. У данного прибора есть несколько модификаций от

Этот счетчик идеален по всем параметрам и прекрасно выполняет свою работу.

Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.

Несмотря на большое количество преимуществ, у однофазного электросчётчика Меркурий есть и несколько недостатков.

Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.

Корпус прибора отличается компактными размерами. В серии сейчас можно выделить и несколько модификаций: ,3 и ,5.
Монтаж однофазного однотарифного счётчика «Меркурий 201.7».

Модельный ряд счетчиков

Вмешательство в работу прибора не позволяет добиться эффекта снижения учтённых показателей расхода по причине надёжной конструктивной защиты, и грозит штрафными санкциями нарушителю в случае выявления данного факта.

Следует так же учитывать, что с года переходная пластина не входит в штатную комплектацию электросчетчика Меркурий

В исправном счётчике никаких миганий не должно наблюдаться, показания остаются прежними. Демагнитизатор для счётчика промышленного типа Важный итог: зная все технологии поверки счетчика в домашних условиях, пользователь моет быть уверен что он не переплачивает за использованную электроэнергию.

Следует обращать внимание на то, чтобы купленный прибор полностью соответствовал всем требованиям, которые указываются в прилагаемой технической документации. Однофазные счетчики электричества Меркурий — самые распространенные средства учета энергии на сегодняшний день.

Все провода подключаются путем винтового соединения. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Основные требования к счетчикам Меркурий 201


Сила тока. Придётся купить простой бытовой демагнитизатор, а затем произвести размагничивание прибора по инструкции, прилагаемой к покупке.

Дробные доли, не подлежащие учёту, отображаются справа от запятой. Следует еще раз проверить схему подключения, установить крышку.

Если будут выявлены следы механических повреждений или результаты неправильного подключения и эксплуатации прибора, производитель снимает с себя гарантийные обязательства. Смотрите также:. Этому мешает неудачно расположенный винт крепления. Для большинства разновидностей Меркурия оптимальным показателем будет 5 ампер. Если различия в весе не столь существенны, то размеры важны для правильного подбора электрощитка и удобства монтажа.
Подключение счеьчика меркурий 201.7

Меркурий 201 и пять его моделей

Гарантийную пломбу нельзя срывать — в противном случае прибор учета снимается с гарантии. Оптопорт с функцией электронной кнопки.

LAV написал : Если он согласен — делайте. Дробные доли, не подлежащие учёту, отображаются справа от запятой. Также читайте: монтаж электропроводки.

Если ориентироваться по цене, то стоимость счетчика наиболее доступна в комплектации с барабанным отсчетным устройством.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Здесь используется переплюсовка, поэтому вы даже если заменить фазу на ноль, счетчик продолжит считать правильные данные. Трудности при опломбировке. Во втором случае модель устройства должна обладать дополнительной защитой от дождя и прочих природных явлений.

Статья по теме: Энергоаудит административного здания

Подключить электросчётчик Меркурий (далее Э.М.) 201 можно с использованием любого из трёх видео

Диапазон рабочих температур. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор. Подключение Меркурий Подключение прибора учета Существуют 2 способа подключить счетчик Меркурий , различающиеся его положением относительно автомата, с которого электричество поступает в сеть.

В зависимости от исполнения отмечается разная цена одного импульса. Масса положительных отзывов говорят о популярности и отличных характеристиках данного агрегата. Для подключения провода есть 4 позиции: Питающей фазы от вводного автомата.

Основные технические характеристики счетчиков Меркурий 201

Преимущества прибора Производитель предлагает продукцию со следующими достоинствами: защитой от постороннего воздействия; привлекательным исполнением корпуса и экрана; компактными габаритами; удобной установкой — в комплекте дополнительно предлагается переходной кронштейн для удобства монтажа изделия на крепёжные болты от счётчиков устаревших марок; возможностью дистанционной передачи сведений и подключения к сторонним устройствам для отдельных исполнений ; наличием сигнализации, извещающей об интенсивности расхода электроэнергии; доступной ценой; соответствием установленным государственным стандартам по точности измерения; функцией записи основных характеристик во встроенной памяти; энергонезависимости по причине наличия автономного питания; долговечности и продолжительного интервала между поверками. Долго выбирали счетчик для бани. Провода подключаются только в такой последовательности. Корпус прибора отличается компактными размерами. Особое внимание стоит остановить на том, что данный счетчик получился достаточно компактным.

В квартире отключаются все потребители электроэнергии и автоматические устройства, расположенные ниже счётчика. Межповерочный интервал. В зависимости от конфигурации, данные счетчики бывают электромеханическими, где специальный барабан является отсчитывающим устройством или же электронными, где все показания выводятся на дисплей. Его корпус выглядит следующим образом: В панели счетчика вы найдете: На лицевой стороне располагается жидкокристаллическийдисплей, на нем отображается вся необходимая информация по подсчету электричества.
Монтаж однофазного однотарифного счётчика «Меркурий 201.7». Другая музыка.

Подключение счетчика Меркурий 201 своими руками, устройство и схема подключения

Электросчетчики, или, как правильнее их называть, приборы учета электрической энергии, являются неотъемлемой частью локальной электрической сети квартиры или частного дома.

Они отличаются по классам точности, фазности сети, для которой они предназначены и по многим другим параметрам.

Наиболее популярны на сегодняшний день изделия отечественного производителя «Инкотекс», к которым относятся, в частности приборы учета электроэнергии Меркурий 201 и Меркурий 230, предназначенные для подключения в однофазную и трехфазную электрическую сеть соответственно.

Прибор учета электрической энергии Меркурий 201

Меркурий 201 – это однофазный однотарифный электрический счетчик. Рассмотрим его основные технический характеристики, а также процесс подключения к электросети.

Описание и технические характеристики счетчика Меркурий 201

Технические характеристики электросчетчика Меркурий 201 могут отличаться в зависимости от его модификации (модельный ряд насчитывает шесть позиций под номерами от 201.1 до 201.6).

Рабочий ток устройства может составлять 5 либо 10 ампер, а максимальный – 60 или 80 ампер.

Кроме того, в зависимости от разновидности исполнения устройства показания данного прибора учета электроэнергии могут выводиться как механический (дисковый) дисплей, так и на цифровой (ЖК-дисплей).

Меркурий 201

При этом все они предназначены для работы в однофазной сети с напряжением 220 вольт и частотой 50 герц, имеют одинаковые габаритные размеры (105×105х65 миллиметров) и практически одинаковый вес (не боле 350 граммов). Межповерочный интервал у всех 201-х моделей составляет 16 лет, а срок службы – 30 лет при трехлетней гарантии от изготовителя.

Важно! Следует отметить, что устройство электросчетчика Меркурий 201 предусматривает защиту от хищения электроэнергии методом переполюсовки. Иными словами, если вы захотите поменять местами фазную и нулевую жилы подключенного к счетчику кабеля, его механизм не перестанет исправно функционировать.

Как подключить счетчик Меркурий 201

Подключение счетчика Меркурий 201, в общем-то, ничем не отличается от установки любого другого прибора учета электрической энергии в однофазную сеть. Принципиальная схема подключения счетчика Меркурий 201 изображается на тыльной стороне его крышки, сняв которую, вы увидите четыре точки для присоединения токоведущих жил кабеля:

  • к первой из них подключается вводный фазный питающий провод;
  • ко второй подключается фазный провод нагрузки;
  • к третьей осуществляется подключения вводного нулевого провода;
  • к четвертой подсоединяется нулевой провод нагрузки.

Следует открутить винтовые зажимы каждого контакта для последующего подключения к ним вышеуказанных токоведущих проводников. Концы последних следует зачистить от изляционного слоя на пару сантиметров.

Важно! Изоляция не должна мешаться при закручивании зажимов, в которые вставляются провода. В противном случае контакт может оказаться недостаточно надежным, а изоляция может оплавиться, что, вероятно, повлечет за собой нежелательные последствия в виде коротких замыканий и возгораний.

Провода внутрь контактов прибора учета вставляем до упора. Целесообразно осуществлять подключение проводников к счетчику слева направо (конечно, если вы правша). Аккуратно, но прочно затягиваем болтовые соединения контактов Меркурий 201.

В вышеупомянутой крышке прибора наличествуют места для проделывания отверстий, через которые токоведущие жилы из счетчика будут выходить наружу. Следует вырезать отверстия в предназначенных для этого местах и установить крышку на свое место, завинтив ее крепление.

Прибор учета электрической энергии Меркурий 230

Меркурий 230 является многотарифным трехфазным прибором учета электроэнергии. Подключение счетчика Меркурий 230 к сети может осуществляться как непосредственно, так и через трансформаторы тока. Рассмотрим принцип указанного подключения, а также особенности вышеупомянутого прибора.

Описание и технические характеристики счетчика Меркурий 230

Данный прибор учета электрической энергии предназначен для работы в трех- и четырех проводных электросетях (трехфазные сети без заземления и с заземлением соответственно) с напряжение 380 вольт и частотой 50 герц.

Межповерочный интервал у него меньше, чем у его однофазного собрата, и составляет 10 лет. При этом гарантийный срок и срок службы у 201-й и 230-й моделей одинаковые – они составляют 3 года и 30 лет соответственно.

Номинальный ток у Меркурий 230 составляет 5 ампер, а максимальный – 7,5 ампера. Габаритные размеры – 258×170х74 миллиметра, а вес – 1,5 килограмма.

Данный прибор учета обладает целым рядом дополнительных весьма полезных функций. Помимо измерения и учета электроэнергии он осуществляет:

  • хранение данных;
  • передачу данных;
  • ведение журнала измерений;
  • вывод на экран информации за различные промежутки времени и по различным тарифам.

Меркурий 230

Этот счетчик способен вести учет по четырем тарифам для четырех типов дней в шестнадцати временных суточных зонах.

Снятие показаний со счетчика Меркурий 230

Стоит сказать несколько слов о том, как снять показания счетчика электроэнергии меркурий 230.

Данный электросчетчик управляется посредством пары кнопок, наличествующих на его лицевой панели (правее экрана). Левая кнопка («ВВОД») предназначена для переключения между показаниями по различным тарифам. Правой же кнопкой (с изображением овала со стрелкой) осуществляется выбор режима работы.

В первую очередь, следует проверить готовность прибора к снятию показаний по отдельным зонам (режим работы А). Об этом свидетельствует индикатор в форме короткой черты в поле А в верхней части дисплея. Если данный индикатор отсутствует, то устройство следует перевести в режим работы А при помощи кратковременных нажатий на правую клавишу его управления.

Далее следует снять показания прибора по каждому из тарифов, переключаясь между ними посредством нажатия кнопки «ВВОД». При последовательном кратковременном воздействии на данную клавишу на дисплей устройства будут выводиться поочередно данные по каждой зоне суток. При правильном программировании счетчика символьное обозначение каждой тарифной зоны будет следующим:

  • Т1 – пиковая зона;
  • Т2 – ночная зона;
  • Т3 – полупиковая зона.

Данные обозначения вы увидите на экране слева от величины самого расхода электроэнергии.

Важно! Нажатие на кнопку «ВВОД» должно быть именно кратковременным, поскольку в противном случае вы переведете прибор в иные режимы работы. При возникновении подобной ситуации следует снова вернуться в режим А при помощи задействования правой кнопки и продолжить считывать показания электросчетчика.

Как подключить счетчик Меркурий 230

Подключение счетчика Меркурий 230 осуществляется по тому же принципу, что и установка в сеть его однофазного собрата 201-й модели. Разве что проводов к нему подключать придется большее количество. Но, как и в вышеописанном случае, к контактам с нечетным порядковым номером подключаются токоведущие жилы вводного кабеля, а к контактам с четным порядковым номером – жилы кабеля, ведущего к нагрузке.

Схема подключения трехфазного счетчика Меркурий 230, как упоминалось выше, может предполагать наличие в цепи трансформаторов тока, так и не предполагать.

Прямое, или непосредственное, подключение рассматрвиаемого прибора учета к электрической сети осуществляется напрямую через вводные автоматы. Если в вашем доме или квартире присутствует только стандартный набор энергопринимающих устройств (мощностью до 60 кВт), то данный способ подключения является для вас оптимальным.

В случае необходимости эксплуатации в локальной электросети энергоприемников более высокой мощности следует применить полукосвенное подключение с использованием трансформаторов тока, в которых в качестве первичной обмотки выступает фазный проводник электрической сети. Но имейте в виду, что для такого типа подключения нормативными документами предусмотрены особые требования по монтажу.

Вот мы и познакомились с самыми популярными представителями приборов учета электрической энергии, а также получили подробные разъяснения по вопросам их монтажа.

Установка эл счетчика меркурий 201.5. Как подключить электросчетчик: пошаговая инструкция

Дело несложное, если вы хоть немного разбираетесь в электричестве. Однофазный электросчетчик «Меркурий 201» на сегодняшний день в России считается наиболее распространенным приборов для учета энергии. Счетчики этой марки заменили более устаревшие модели, оснащенные крутящимися дисками. Установка электросчетчика Меркурий 201.8 может быть произведена на дин-рейку, заднюю стенку электрического щита с помощью переходной пластины, которая крепится на дин-рейку. Следует так же учитывать, что с 2015 года переходная пластина не входит в штатную комплектацию электросчетчика Меркурий 201.

Контактные винты необходимо закручивать с достаточным усилием – необходимо обеспечить хороший контакт. Если провод в клемме будет плохо закреплен, это грозит его нагревом, разрушением изоляционного слоя и замыканием. В клеммной крышке электросчетчика предусмотрена перфорация – ее нужно убрать (с помощью кусачек или аккуратно выломать), чтобы крышка плотно прилегала к счетчику. Крышка прикручивается к корпусу. Электросчетчик Меркурий 201 подходит для установки в квартирах, частных домах, гаражных боксах и садоводствах. Гарантия на прибор – 3 года, срок службы электросчетчика Меркурий 201 рассчитан на 30 лет. При замене электросчетчика нужно уведомить энергосбытовую компанию, а после установки нового счетчика – опломбировать его совместно с их представителем. Как правило, это занимает время, кроме того – вам необходимо ждать человека и тратить свое время.

Паспорт и инструкция на

электросчетчик Меркурий 201.8

Счетчики предназначены для много-тарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в двухпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.

Материалы по теме:

PoE свитч из обычного своими руками

Что нужно знать о PoE перед переделкой свитча Разные бывают задачи в IT и решения приходится искать часто нестандартные… Простой пример, необходимо установить IP видеокамеру с питанием PoE на…

Сациви из курицы в мультиварке — Рецепты для мультиварки

В солнечной Грузии сациви – это знаменитый национальный соус, под которым готовится восхитительные холодные блюда. Сациви всегда подаётся холодным, имейте это в виду! Отличительная черта соуса сациви – наличие в…

Немногие вспомнят то время, когда расчет платы за электроэнергию осуществлялся исходя из числа в доме осветительных приборов, что, естественно, не позволяло точно определить количество израсходованной энергии.

На сегодняшний день подобный способ, само собой, неприемлем, так как существует множество современных приборов учета, обладающих высоким классом точности.

Если вы планируете подключить новый прибор учета собственными силами, и вам нужна простая схема его подключения, то внимательное изучение данной статьи позволит избежать затруднений в процессе установки.

Основные требования

Итак, перед тем как подключить электросчетчик, необходимо согласовать с энергоснабжающей организацией следующие детали:

Так как далеко не все знают, как правильно подключить электросчетчик, при монтаже многие допускают ошибки, хотя ничего сложного здесь нет.

Рассмотрим более подробно, как подключить электросчетчик и автоматы:

  • чтобы защитить измерительное устройство от перенапряжения в сети, до ввода линии в счетчик устанавливают автоматы;
  • если же автоматы будут установлены после ввода, при значительных колебаниях напряжения прибор попросту выйдет из строя;
  • по нормативной документации на фазный провод допускается устанавливать лишь один автомат, но при возможности предпочтительнее поставить двухполюсный, который будет отсекать как подачу, так и нейтраль.

Закрепляются автоматы на DIN-рейку, при этом она должна быть обязательно заземлена на корпусе электрического щита, в случае если она не является его составным элементом.

Однофазный электросчетчик

Однофазный электросчетчик устроен следующим образом — все потребители электрической энергии в доме запитаны от одного провода (фазы). Однофазный прибор имеет четыре клеммы, через которые производится подача электроэнергии в помещения, а также связь общей электросетью.

Подключение однофазного прибора учета

Рассмотрим поэтапно, как подключить электросчетчик однофазный:

  1. В первую очередь необходимо обесточить помещение, после чего снять старый счетчик.
  2. Новый прибор закрепляется на заранее подготовленном месте.
  3. К клемме № 1 подсоединяется фазный провод. Как правило, он красного цвета, но если у вас появились сомнения, можно протестировать его индикаторной отверткой — на фазном проводе должен загореться индикатор.
  4. Фазный провод от сети квартиры подключается к клемме № 2. Таким образом, первая цепь готова.
  5. Подобным образом к клеммам № 3, 4 подключается нулевой провод от квартирной и общей сети.

Перед тем как подключить электросчетчик, ознакомьтесь со схемой его подсоединения.

Подключение трехфазного счетчика

В данном случае потребители электрической энергии разделяются на группы, что считается более безопасным.

Трехфазный прибор учета подключить несколько сложнее, однако принцип все тот же. Такой контроллер имеет 8 клемм. Рассмотрим пошаговую инструкцию, как подключить электросчетчик трехфазный:


Электросчетчик «Меркурий 201»

Перед тем как подключить электросчетчик «Меркурий», желательно рассмотреть его конструктивные особенности. Прибор учета выполнен в пластиковом прямоугольном корпусе. На лицевой панели электросчетчика расположен ЖК-дисплей. С правой стороны находится «табличка» с основными характеристиками. Для прибора учета характерны компактные габаритные размеры и небольшой вес.

Нижняя съемная панель счетчика осуществляет защиту контактов устройства. Присоединение кабеля к этим контактам осуществляется посредством винтового присоединения.

Схема подключения счетчика «Меркурий»

Прибор учета «Меркурий» подключается таким же образом, как любой прибор учета электрической энергии. Основное требование — выбор выходного и входного проводника. Входной ввод будет таким, каким его определит электроснабжающее предприятие. В данном случае в качестве выходных проводников допускается использовать любые провода.

Схема подключения прибора учета выглядит следующим образом:

Как подключить электросчетчик «Меркурий 201»: пошаговая инструкция


Теперь вы знаете, как правильно подключить электросчетчик, однако не стоит забывать, что самостоятельная замена устройства без согласования с компанией, которая осуществляет поставку электрической энергии, строго запрещена. Без разрешающей документации на установку нового оборудования старый электросчетчик также запрещается снимать.

Электросчетчик Меркурий 201 – это современное устройство для коммерческого учета активной электрической энергии в цепи переменного тока. Производит такие устройства компания-производитель «Инкотекс». В серии 201 существует несколько модификаций (например, 201.3 или же 201.5), которые имеют свои спецификации. Такое разделение осуществляется из-за допустимого рабочего тока и способа показа данных расхода электрической энергии. Данный прибор может применяться как самостоятельно, так и в комплекте с автоматическими измерительно-информационными системами учета электроэнергии. Ниже мы рассмотрим технические характеристики Меркурий 201 и схему подключения этого счетчика.

Особенности в конструкции

По конструкции счетчик Меркурий 201 любой серии имеет одинаковый корпус. Это прямоугольный корпус из пластика. Такой счетчик безвинтовой, благодаря чему он максимально защищен от взломов, к тому же механизм достаточно герметичен.

На переднем плане (на лицевой панели) располагается жидкокристаллический (ЖК) дисплей, на котором отображается необходимая информация по подсчету электричества. Возле ЖК-дисплея (с правой стороны) указываются основные технические характеристики.

Габариты конструкции компактные и удобные и составляют: 105*105*65 мм, где 105 – это ширина и высота прибора, а 65 – его глубина. В среднем вес прибора колеблется от 250 до 350 граммов в зависимости от серии. Благодаря такому размеру и весу, механизм можно крепить к поверхности без доработок дополнительных креплений. К стене (или к любой другой поверхности, которую выберет потребитель) счетчик крепится с помощью .

Нижняя панель в механизме снимается. Ее назначение – это защита контактов прибора. То есть, если ее снять, то будет открыт доступ к входным электрическим контактам устройства. Само подключение к таким контактам осуществляется с помощью винтового подсоединения, как показано на фото ниже:

Некоторые основные технические характеристики делают счетчик более удобным в эксплуатации. Например, класс точности обладает технологическим запасом, а благодаря использованию в схеме шунта можно точно измерить постоянную составляющую тока.

На рисунке ниже изображены габаритные размеры (чертеж) прибора Меркурий 201.

Основные и дополнительные характеристики

Прежде чем начинать изучать технические характеристики прибора, необходимо отметить, что электросчетчик обладает специальной защитой от хищения электрической энергии с помощью переполюсовки. То есть если изменить фазу на ноль, то электросчетчик все равно будет показывать точные данные и не перестанет работать.

Технические характеристики счетчика Меркурий 201 отличаются между собой в зависимости от его модификации. Описание моделей от 201.1 до 201.6, их максимальная нагрузка и остальные параметры указаны в таблице ниже:

Помимо основных значений, электросчетчик имеет и дополнительные технические характеристики (такие, как диапазон температур, условия эксплуатации, гарантийный срок и срок службы). Они указаны в таблице ниже:

Основным отличием между приборами считается то что, в некоторых моделях отображение употребляемой электроэнергии изображено на жидкокристаллических дисплеях (индикаторах), а в некоторых моделях стоит механический счетный узел.

Также в некоторых моделях есть PLC–модем, с помощью которого можно фиксировать все изменения в устройствах.

Электросчетчик Меркурий 201 стал пользоваться большой популярностью среди жителей частных домов и квартир. Причиной этому служат не только технические характеристики, но и доступная цена. Благодаря точности измерений и приемлемой цене счетчик получил признание среди потребителей электроэнергии.

На видео ниже предоставлен обзор данной модели счетчика:

Схема подключения

Счетчик меркурий 201 подключается к электроснабжению, так же как и все подобные конструкции по учету электрической энергии. Только при подключении главным считается правильный выбор проводника на вход и выход. Входной провод определяется автоматически – он будет таким, каким его определила фирма-производитель и организация энергоснабжения. Для проводника на выходе применяются любые провода (например,

22.07.2015

Когда-то расход электроэнергии определялся по количеству используемых в помещении электрических приборов. Этот способ был не самым идеальным, к тому же давал искаженную информацию.

Сегодня существует большой , способных давать очень точную информацию. В этой статье речь пойдет о том, как самостоятельно подключить электрический счетчик.

Особенности подключения

Прежде, чем приступить к процессу установки электрического счетчика, необходимо обратиться в организацию, отвечающую за поставку электроэнергии, за согласованием следующих деталей:

  • Обозначить место, где будет установлен измерительный прибор. Несмотря на то, что его можно устанавливать внутри помещения, в последнее время жильцы стараются смонтировать счетчик за его пределами.
  • Тип прибора. Необходимо приобретать счетчики, которые соблюдают все требования для эксплуатации и прошли сертификацию в государственном реестре. Прибор должен быть исправен и соответствовать современным стандартам.

Соблюдение норм при монтаже электрической схемы самого счетчика, а также схемы разводки.

Ошибки при установке электрического счетчика возникают в результате отсутствия понимания о правильности выполнения этого процесса. В целом, монтаж этого измерительного устройства не является сложным.

Как установить автоматы

Советы по подключению счетчика и автоматов :

  • Автоматы устанавливаются с целью обезопасить электрический счетчик от скачков напряжения в сети. Это необходимо делать до ввода в линию;
  • В случае установки автоматов после ввода счетчика в линию, при скачке напряжения он может попросту перестать работать;
  • В документах говориться о том, что на провод фазы можно монтировать один автомат, но на практике часто устанавливается с двумя полюсами, который сможет регулировать подачу и нейтраль.
  • В качестве места крепления для автоматов выступает DIN-рейка, которая должна иметь заземление на каркасе электрощита, если она не является комплектующей самого щита.

Электрический счетчик с одной фазой

Электрический счетчик с одной фазой подразумевает под собой подключение всех электроприборов к одной фазе. Это устройство имеет в своем арсенале четыре клеммы, с помощью которых электричество поступает в помещение. С помощью клемм происходит также соединение с общей электрической сетью.

Алгоритм установки однофазного счетчика

Подключение измерительного прибора с одной фазой состоит из следующих этапов:

  • Отключение помещения от электричества и демонтаж старого счетчика;
  • Крепление нового счетчика на место старого.
  • Подключение фазного провода к первой клемме. Обычно он выделен красным цветом, но для большей уверенности можно протестировать его при помощи индикаторной отвертки. В том случае, если провод фазный, на отвертке должен загореться индикатор.
  • Подключение фазного провода квартирной сети ко второй клемме. Этот этап завершает формирование первой цепи.
  • Аналогичным способом происходит подключение нулевого провода от общей сети и сети квартиры к третьей и четвертой клемме.
  • Прежде, чем приступать к подключению счетчика, желательно изучить схему его присоединения.

Алгоритм подключения счетчика с тремя фазами

Трехфазовый счетчик подразумевает под собой разделение используемых в помещении электрических приборов на группы. Это устройство подключается по такому же принципу, как и однофазовый счетчик, но, в целом, процесс немного сложнее. Всего у трехфазного счетчика восемь клемм, которые подключаются следующим образом:

  • 1,3,5,7 клеммы подключаются к одноцветным проводам внешней сети.
  • Остальные клеммы соединяются с одноцветными проводами домашней сети.
  • Чтобы повысить уровень безопасности, входной кабель нужно присоединять через автомат вводного типа, с четырьмя полюсами.
  • Для каждой группы электроприборов следует установить по одному однополюсному автомату.


Измерительный прибор «Меркурий 201»

Перед процессом установки счетчика «Меркурий 201» не лишним будет ознакомиться с информацией об его конструктивных характеристиках. Этот счетчик имеет на своем прямоугольном корпусе установленный дисплей. Все необходимые параметры обозначены на правой стороне устройства.

«Меркурий 201» отличается малым весом и небольшим размером. Этот счетчик подключается таким же способом, как и другие

Похожие материалы:


Всё большее количество хозяев квартир сталкиваются с проблемой замены электросчетчика. И чаще всего это необходимо для того, чтобы получать более точные данные – на смену…

Для контроля и учета потребленной электрической энергии, необходимо специальное устройство – электросчетчик. Как на больших производственных предприятиях, так и в частных квартирах, при заключении договора на поставку электричества, без этого устройства не обойтись.

При установке счетчика для подсчета потраченной электроэнергии необходимо правильно подключить его в схему электроснабжения.

Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения.

В данной статье мы подробно расскажем, как самостоятельно подключить оба вида электросчетчиков.

Как установить однофазный электросчетчик

Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика к линии питания не должны быть подключены какие-либо потребители электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком целесообразно установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.

После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.

При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно располагается на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключение проводов:

  1. Вход фазного провода.
  2. Выход фазного провода.
  3. Вход нулевого провода.
  4. Выход нулевого провода.

Провода питания после вводного автоматического выключателя зачищают от изоляции на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают от изоляции и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.


Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

Подключение современного электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может использоваться для установки любого однофазного учетного прибора.
Видео: подключение однофазного однотарифного счётчика электрической энергии

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.


Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.


Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.


К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Установка счетчика в щите на лестничной площадке или гараже своими руками

На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:

  1. Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
  2. Доступ к вводному рубильнику для отключения от сети линию этого этажа.

Схема подключения счетчика и автоматов защиты.

Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

Аналогичным образом делают ответвление и от нулевого магистрального провода.

Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.

От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.

Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.

Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.

Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

Меркурий 201: технические характеристики, монтаж, схема подключения

Из приборов учета электроэнергии выделим Меркурий 201, установленный в жилищах большинства наших сограждан. Простое подключение счетчика Меркурий вместе с низкой стоимостью дали ему огромную популярность. Предлагаем детально рассмотреть Меркурий 201 и схему подключения устройства, конструкцию, плюсы и минусы, теххарактеристики, пошаговый монтаж.

Из чего состоит Меркурий 201

Разобрать электросчетчик Меркурий 201 под силу не только мастеру, с этим справится и новичок-любитель. Итак, о каких составных частях и узлах однофазного счетчика надо знать начинающему электрику?

  1. Прямоугольный корпус из пластика с интерфейсной и клеммной крышками на основании. Крышки предназначены для защиты “внутренностей” прибора от повреждения.
  2. Крышка корпуса, зафиксированная парой стандартных винтов на основании. Через ее отверстие удобно снимать показания и наблюдать за светодиодным индикатором, как работает устройство учета.
  3. Клеммная колодка, состоящая из 4 клемм, чтобы Меркурий 201 можно было подключать к сети и встроенному блоку питания.
  4. Импульсный выход электрического счетчика Оптрон.
  5. Память для хранения информации о потребляемом электричестве.
  6. Оптопорт.
  7. Микропроцессор.
  8. ЖК монитор слева на лицевой части корпуса, благодаря которому выводятся данные по использованной электроэнергии.
  9. Для вывода информации на отдельных моделях счетчиков предусмотрены счетный механизм и барабан вместо жидкокристаллического дисплея.

Что хорошего и плохого в Меркурии 201

Еще до того, как схема подключения счетчика Меркурий 201 будет составлена, надо разобрать и максимально применить все достоинства выбранной модификации. Перед подключением счетчика Меркурий 201 начнем с описания преимуществ:

  • высокопрочный литой пластиковый корпус выдерживает загрязнение, защищает от пыли и влаги, препятствует неправомерному подключению для кражи электричества;
  • приятная цена устройства позволяет рекомендовать его широкому кругу потребителей, при этом качество сборки и точность показаний находятся на достойном уровне;
  • даже человек без значительного опыта и знаний поймет, как подключить счетчик Меркурий, для этого нужно знать конструкцию и схему подключения;
  • показания снимать удобно как в светлое, так и темное время суток — большие цифры на LCD-дисплее видно даже людям со слабым зрением;
  • если для прибора учета Меркурий 201 подключение прошло успешно, можете рассчитывать на потрясающий срок службы —до 20 лет, как обещает нам техническая документация, и даже более, если смотреть на реальные показатели на практике.

Профилактические мероприятия помогут продлить рабочий срок счетчика.

Всегда схема счетчика Меркурий 201 должна учитывать недостатки прибора:

  • корпус крупный, зачастую в щитке для него не хватает места; мастер подберет или вырежет для него отдельный участок, но визуальное впечатление от такой конструкции будет не самым приятным;
  • если ищете способ, как подключить счетчик Меркурий в квартире, вас может оттолкнуть его устаревший дизайн и громоздкость;
  • устройство учета допускается к работе после постановки пломбы, но сделать это не так просто из-за непродуманной конструкции.

Что надо знать о технических параметрах

Знакомиться с технической документацией нужно до монтажа, поскольку однофазный электросчетчик Меркурий 201 по техническим характеристикам может немного отличаться в зависимости от модификации. Такое предварительное знакомство позволит правильно составить схему подключения счетчика Меркурий 201. Документация производителя должна совпадать с реальными возможностями прибора:

  1. Первый или второй класс точности означает, что погрешность замеров не превысит 1% — 2%.
  2. Интервал между проверками составляет 16 лет, то есть в течение этого периода гарантируется оптимальная работа и самые точные данные по замерам потребляемого электричества.
  3. Устройство функционирует при температурах от -40⁰С до 55⁰С. Это говорит о том, что подключение Счетчика Меркурий допускается как в доме, так и снаружи (потребуется усиленная защита от осадков).
  4. Изделие должно быть проверено на производстве, о чем гласит дата изготовления и проверки. Кроме того, номер значения счетчика занесен в Государственный реестр измерительных средств. Также не лишней кажется проверка гарантийной пломбы, защитной голограммы от подделки и клеймо поверителя с датой процедуры.
  5. Мы уже говорили, что электросчетчик Меркурий 201 по техническим характеристикам отличается в разных модификациях. Разница заключается в разном рабочем и максимальном токе, способе индикации и передаточном числе. Подробнее в таблице.
Рабочий ток Максимальный ток Модификация Индикация Передаточное число
60А 201.1 механическая 6400 имп./кВт·ч
201.2 ЖК
201.22 ЖК
201.5 механическая 3200
10 А 80 А 201.3 механика 6400
201.4 ЖКИ
201.6 механика 3200

Как монтировать счетчик Меркурий

Для вас мы расписали подключение счетчика Меркурий 201 пошагово. Не забудьте о технике безопасности:

  • внимательно читать документы по эксплуатации и установке;
  • обесточивать сеть на период монтажа, ремонта и профилактики;
  • следить за допустимым током и напряжением при пользовании устройством учета;
  • фиксация прибора на стене выполняется вне зоны доступа детей и животных, а также склонных к возгоранию предметов и горюче-смазочных материалов;
  • в идеале для Меркурия 201 подключение заказывают у профессионалов, но при достаточном опыте можно пробовать установку своими руками.

А теперь о том, как подключить счетчик Меркурий собственноручно. Для этого вам понадобится стандартная схема счетчика Меркурий 201, но также надо пройти предварительные этапы.

  1. Взять разрешение на демонтаж старого счетчика у представителей энергоснабжения.
  2. Там же уточнить данные по классу точности для нового устройства.
  3. Далее купить сам прибор учета и подобрать для него место. Оптимально крепить счетчик на стену с минимальным риском попадания влаги на корпус. Подводить проводку будет легче, если прибор поставить около входа.
  4. Снять размеры устройства и разметить на стенке.
  5. Маркером наметить места под крепления.
  6. Просверлить отверстия в стене, качественно зафиксировать прибор винтами.
  7. Выполнить проверку на ровность по горизонтали и вертикали.
  8. Далее следует обесточить помещение, проверить отверткой-индикатором, если ли сетевое напряжение.
  9. Подвести провода от щитка к электрическому счетчику.
  10. Рекомендуем использовать стандартную схему подключения счетчика Меркурий 201.
  11. Фазу мягко присоединить ко второй клемме справа предохранителя или УЗО, а ноль — к первой клемме на панели с той же стороны.
  12. Далее следует проверка изоляции контактов и видимых глазу повреждений.
  13. После подключения счетчика Меркурий надо написать заявление на опломбировку. Специалист прибудет через несколько дней и проверит, правильно ли реализована схема счетчика Меркурий 201 в вашем случае.
  14. При положительном заключении счетчик тестируется.
  15. Если по результатом тестов выявлена нормальная работоспособность, Меркурий получает свою пломбу.

Пломба это официальное разрешение на использование счетчика электроэнергии у вас дома. Теперь вы можете следить за показаниями и на свое усмотрение регулировать энергопотребление.

Полезные видео

И, напоследок, видео-бонус для наших читателей, чтобы наглядно разобраться, как подключить счетчик.

Счетчик электроэнергии Меркурий 201.5 Характеристики

Многие потребители электроэнергии столкнулись с необходимостью замены или установки нового счетчика электроэнергии. Причинами замены (новой установки) может быть множество: несоответствие требованиям класса точности коммерческого учета розничного рынка электроэнергии; истек срок хранения, калибровка; механическое повреждение; Подключение нового гаража, дома, квартиры и тому подобное. Потребителей спрашивают: «Какой счетчик поставить? Что лучше, дешевле, красивее?».На рынке много предложений. Из личного опыта отмечу, что покупая счетчик электроэнергии, сложно сказать, какой он проработает без нареканий весь срок службы и не остановится ни через месяц, ни через год. В моей практике (более 12 лет) они остались как очень дорогие (с GPS и т.д.), так и самые дешевые (400 руб.) Через несколько лет после установки приборов учета. Так что тут как повезло. С любым измерителем может случиться все, и на это есть гарантия.

В настоящее время большинство однофазных (220 в) потребителей бытового уровня останавливаются на выборе счетчика электроэнергии. Горожане оправдывают свой выбор дешевизной этого устройства, небольшими габаритными размерами, хорошим внешним видом, возможностью установки на DIN-рейку в популярные недорогие боксы.

Класс точности у измерителя Меркурий 201,5 — 1, на фото выше это цифра 1 в кружке.

Перед покупкой следует обратить внимание на дату изготовления счетчика, обычно она совпадает с датой первичной поверки.В интернет trad.ru попал с 8 декабря 2015 года, то есть на момент покупки было около 3 месяцев — это здорово. Дату изготовления производитель наносит прямо на коробку, узнать можно не вскрывая, не распечатывая.

Также следует обратить особое внимание на наличие различных наклеек, пломб, штампов, отсутствие которых недопустимо :

Установку этого счетчика произвести очень просто.

Для начала снятие крышки «ключа»:

  1. Откручиваем винт.
  2. Вставляем, например, небольшую отвертку в отверстия.
  3. Отводим (крышка снизу вверх) и снимаем крышку.

Если кто забыл схему подключения простейшую — на крышке кроватки-напоминания в виде схемы подключения счетчика. Подключите провода по схеме.

На клеммной крышке есть перфорация, которую легко вынуть или взбить, после чего крышка плотно вставляется и прикручивается на свое место.

Счетчики

предназначены для учета активной электрической энергии в однофазных двухпроводных сетях. переменного тока Частота 50 Гц с возможностью многотарифного учета по часовым поясам дня. Для программирования и считывания информации о потреблении энергии счетчик имеет цифровой интерфейс. Работает автономно или в составе автоматизированных информационно-измерительных систем (АИИС).

Характеристики надежности

Промежуточный интервал -16 лет.

Средний срок службы 30 лет.

Гарантийный срок 3 года.

Нормативный

Соответствует ГОСТ Р 52322, ГОСТ Р 52320.

Сертифицирован и внесен в государственные пакеты средств измерений России и СНГ.

ОТЛИЧИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ Mercury 201,5 5 (60) A / 230 В, монотарный

  • Монтаж на DIN-рейку.
  • Счетчик измеряет входные аналоговые сигналы цифровым методом.
  • Измерение мгновенного значения мощности, тока, напряжения.
  • Устройство отображения информации — ЖК-индикатор.
  • В качестве датчика тока используется шунт, чем обеспечивается требуемая точность измерения, если цепь нагрузки обеспечивается постоянной составляющей или с отклонениями от синусоид кривой фазного тока.
  • Имеется модификация со встроенным PLC-модемом для работы в составе АИИС «Меркурий — Энергия» и других систем.
  • Программируемый телеметрический выход с гальванической развязкой (DIN43864).
  • Счетчики работают на увеличение показаний при любом нарушении фазировки токовых цепей.
  • Функция управления и контроля нагрузки через выход телеметрии с помощью внешних цепей переключения для ограничения / отключения нагрузки потребителя при превышении пределов.
  • Малые габариты.
  • Комплектуется переходной пластиной с присоединительными размерами индукционных счетчиков.

И его модификации производятся на мощностях российской компании ООО «Инкотекс-СК».

Основным видом деятельности компании является производство приборов учета электроэнергии, начиная от простейших однофазных электросчетчиков типа Меркурий 201, Меркурий 200.02 и заканчивая сложными многопрофильными, трехфазными, промышленными электросчетчиками Меркурий 230, Меркурий 234. Торговая марка «Меркурий» известна потребителям с 2001 года.

Все мы помним старые черные электросчетчики с поворотным диском, рассчитывающие потребление электроэнергии «урчащим» по ночам счетным механизмом. Но время идет, все меняется, соответственно меняются и способы учета энергии. Сейчас практически не встретишь старых моральных и технологически устаревших счетчиков. На смену им пришли более совершенные модели.Электросчетчики Меркурий 201 серии как раз такие представители.

Меркурий серии 201. Меркурий 201., представлен в нескольких модификациях и имеет следующие технические характеристики 201.2, 201.22, 201.4, 201.5, 201.6.

Они различаются между собой в зависимости от допустимого рабочего тока, а также способа отображения информации.

Конструктивные особенности Меркурия 201,5

Все представители серии счетчиков 201 выполнены в едином пластиковом корпусе прямоугольной формы.На передней панели прибора (с левой стороны) расположен ЖК-дисплей дисплея (или «барабаны» подсчета электроэнергии), с правой — «табличка» с основными техническими параметрами. Сам корпус, а соответственно и само устройство, довольно компактны и имеют габариты 105х105х64 мм (вес порядка 350 г).

Нижняя панель съемная — служит для защиты контактов устройства. Подключение проводов к этим контактам осуществляется винтовыми соединениями.

Что касается крепления в щите или на любой другой поверхности, то электросчетчик Меркурий 201.5 крепится с помощью так называемой DIN-рейки. Такой способ установки ведущие производители считают наиболее рациональным, ведь сегодня большинство учетных приборов крепится именно за счет такой стойки.

Характеристики электросчетчика Меркурий 201.5

Рассматривая сетевые характеристики электросчетчиков Меркурий 201, следует отметить, что в этих приборах предусмотрена специальная защита от хищения электроэнергии ревроверами.То есть можно утверждать, что приемы электросчетчика останавливаются на смене «фазы на ноль», которой полно в Интернете, просто безосновательны.

В таблице приведены основные технические характеристики электросчетчиков Меркурий 201.

Название параметров

Меркурий

201.2

201,4

201,5

201,6 201,22
Класс точности

2,0 (1,0)

Номинальное напряжение в
Номинальный (макс.) Ток и

5 (60)

10 (80)

5 (60)

10 (80) 5 (60)
Частота сети, Гц

Пусковой ток (чувствительность), мА
— при i базе = 5а
— при i базе = 10а

Активная (полная) потребляемая мощность цепи напряжения счетчика не превышает, Вт (ВА)

2 (10) 1,5 (15)
Устройство отображения

ЖК-дисплей

ЖК-дисплей

ОУ

ОУ ЖК-дисплей
Передаточное число имп./ KVTh 6400 6400 3200 3200 6400
Сетевой интерфейс питания (PLC)
Диапазон рабочих температур, с

Страх перед токсичностью стоматологической амальгамы: миф или реальность

Abstract

Амальгама используется в стоматологии уже около 150 лет и до сих пор используется из-за ее низкой стоимости, простоты применения, прочности, долговечности и бактериостатического действия.Когда эстетика не вызывает беспокойства, его можно использовать у людей любого возраста, в зонах, подверженных нагрузкам, на фундаменте для литых и керамических реставраций, а также в плохих условиях гигиены полости рта. Помимо всего прочего, он имеет и другие преимущества, например, в идеальных условиях он более прочен и долговечен и наименее чувствителен к технике из всех реставрационных материалов, но высказывались опасения, что амальгама вызывает токсичность ртути. Ртуть находится в земной коре и повсеместно присутствует в окружающей среде, поэтому даже без реставрации амальгамой каждый подвергается воздействию небольшого, но измеримого количества ртути в крови и моче.Реставрации из амальгамы могут немного повысить эти уровни, но это не имеет практического или клинического значения. Основное воздействие ртути из зубной амальгамы происходит во время установки или удаления реставрации в зубе. После завершения реакции выделяется меньшее количество ртути, что намного ниже нынешнего уровня здоровья. Хотя амальгама способна вызывать замедленные реакции гиперчувствительности у некоторых людей, при соблюдении рекомендованных гигиенических процедур, связанных с ртутью, можно свести к минимуму риски неблагоприятных последствий для здоровья.Для этого обзора электронные базы данных и PubMed были использованы в качестве источников данных и были оценены для получения фактов, касающихся безопасности и токсичности амальгамы.

Ключевые слова: Амальгама, ртуть, миф, реставрация, безопасность, зуб, токсичность

ВВЕДЕНИЕ

Амальгама, сплав ртути (Hg), является отличным и универсальным стоматологическим реставрационным материалом. Он используется в стоматологии уже 150 лет из-за его низкой стоимости, простоты применения, прочности, долговечности и бактериостатического действия.[1] Популярность амальгамы как реставрационного материала в наши дни снижается из-за опасений по поводу пагубного воздействия на здоровье, загрязнения окружающей среды и эстетики. [2] Металлический цвет амальгамы не сочетается с естественным цветом зубов, поэтому пациенты и профессионалы предпочитают реставрационный материал цвета зуба для пломбирования кариозных зубов для лучшей эстетики. Исследователи согласны с тем, что реставрации из амальгамы выщелачивают ртуть в ротовую полость, но не имеется достоверных результатов, чтобы сообщить, несет ли она какой-либо значительный риск для здоровья.[3] В этом обзоре была сделана попытка резюмировать, что нет убедительных доказательств, указывающих на неблагоприятное воздействие на здоровье реставраций из зубной амальгамы, и он может использоваться в качестве предпочтительного реставрационного материала, когда эстетика не вызывает беспокойства.

Состав амальгамы и историческая справка

Амальгама состоит из сплава серебра, меди, олова и цинка в сочетании с ртутью. Непрореагировавшие частицы сплава серебро-олово рассматриваются как гамма-фаза. Эти частицы соединяются с ртутью и образуют матрицу, состоящую из фаз гамма-1 (Ag 2 Hg 3 ) и гамма-2 фаз.(Sn 7-8 Hg). Фаза гамма-2 ответственна за ранние переломы и разрушение реставраций из амальгамы. Следовательно, медь была введена, чтобы избежать фазы гамма-2, заменив фазу олово-ртуть на фазу медь-олово (Cu 5 Sn 5 ). [4] Луи Регнарт, известный как «отец амальгамы», улучшил кипяченый минеральный цемент, добавив ртуть, которая значительно снизила высокую температуру, изначально необходимую для заливки цемента на зуб. В 1890-х годах Г. В. Блэк разработал формулу зубной амальгамы, которая обеспечивала клинически приемлемые характеристики и оставалась неизменной практически в течение 70 лет.В 1959 году доктор Уилмер Имс [5] выступил за низкое соотношение смеси ртути и сплава. Соотношение ртути и амальгамы снизилось с 8: 5 до 1: 1. Формула была снова изменена в 1963 году, когда была введена амальгама, состоящая из сплава с высокой дисперсией меди. [6] Позже было обнаружено, что повышенная прочность амальгамы была результатом дополнительной меди, образующей фазу медь-олово, которая была менее подвержена коррозии, чем фаза олово-ртуть в более ранней амальгаме. [7]

Современные амальгамы производятся из предварительно капсулированного (предварительно дозированного) сплава, содержащего от 42% до 45% ртути по весу.Они удобны в использовании и обеспечивают некоторую степень уверенности в том, что материал не был загрязнен перед использованием или пролился перед смешиванием. [8]

Споры по поводу амальгамы и война с амальгамой

В 1843 году Американское общество стоматологических хирургов (ASDS), основанное в Нью-Йорке, объявило использование амальгамы злоупотреблением служебным положением из-за страха отравления ртутью у пациентов и стоматологов и принудительного все его члены должны подписать обязательство воздерживаться от его использования. [9] Это было началом войны амальгамы.[10] Из-за своей позиции против амальгамы членство в Американском обществе хирургов-стоматологов сократилось, а из-за потери членов организация была распущена в 1856 году, что привело к окончанию войны с амальгамой. В 1859 году была основана Американская стоматологическая ассоциация (ADA), которая не запрещала использование амальгамы. [11] Позиция ADA в отношении безопасности амальгамы остается неизменной с момента ее основания. В 1920-х годах были сделаны выводы о том, что ртуть не связана плотно в амальгаме, поэтому ее использование не поощрялось.В 1991 году Национальный институт здоровья — Национальный институт стоматологических исследований (NIH-NIDR) и FDA пришли к выводу, что нет никаких оснований для утверждений о том, что амальгама представляет значительную опасность для здоровья [12], но заявления об опасности амальгамы продолжали публиковаться в неофициальных источниках. -научные журналы, а иногда и в научных журналах.

Воздействие ртути из реставраций из амальгамы

Ртуть повсеместно присутствует в окружающей среде, и люди обычно подвергаются воздействию через воздух, воду и пищу. [8] Воздействие ртути на людей с реставрацией из амальгамы происходит во время установки или удаления зубных реставраций.После завершения реакции выделяется меньшее количество ртути, что намного ниже текущих санитарных норм. [8] Воздействие ртути при реставрации зависит от количества и размера реставрации, состава, привычек жевания, текстуры пищи, измельчения, чистки зубов и многих других физиологических факторов. В виде пара металлическая ртуть может вдыхаться и абсорбироваться через альвеолы ​​в легких с эффективностью 80%. Это основной путь попадания ртути в организм человека, в то время как всасывание металлической ртути через кожу или через желудочно-кишечный тракт очень низкое.[8] Органические соединения ртути, такие как метилртуть, легко абсорбируются многими организмами и накапливаются по мере попадания в пищевую цепь. Исследования на обезьянах показали, что ртуть, высвобождаемая из реставраций из амальгамы, абсорбируется и накапливается в различных органах, таких как почки, мозг, легкие, печень, желудочно-кишечный тракт и экзокринные железы [13]. Также было обнаружено, что органическая форма ртути проникает через плацентарный барьер у беременных крыс [14], и доказано, что она проникает через слизистую оболочку желудочно-кишечного тракта, когда частицы амальгамы проглатываются во время введения амальгамы или во время удаления старых пломб из амальгамы [15], тогда как неорганическая форма ионов ртути (Hg +2 ) циркулирует в кровотоке, но с трудом проникает через гематоэнцефалический барьер и плацентарный барьер.

Ртуть не накапливается в тканях человека необратимо. Средний период полураспада ртути составляет 55 дней при транспортировке через организм к точке выделения. Таким образом, ртуть, попавшая в организм много лет назад, может больше не присутствовать в нем. [8]

Диагностические методы для определения уровней ртути в организме

Токсичность ртути может возникнуть в результате воздействия органических, неорганических и элементарных форм ртути. По степени снижения токсичности ртуть классифицируется как ртутьорганическая (метиловая и этилртуть), пары ртути и неорганическая ртуть.Существуют различные методы диагностики для определения уровня ртути в организме, включая анализы крови, мочи, стула, слюны, анализ волос и другие. Эти тесты могут определить, находится ли ртуть в организме и / или выводится ли она из организма. Исследование [16], проведенное путем измерения уровней внутриротовых паров в течение 24-часового периода у пациентов, у которых было не менее девяти реставраций из амальгамы, показало, что средняя дневная доза вдыхаемых паров ртути составляла 1,7 мкг (диапазон от 0,4 до 4,4 мкг), что составляет приблизительно 1% порогового значения от 300 до 500 мкг / день, установленного ВОЗ, исходя из максимально допустимого уровня окружающей среды 50 мкг / день на рабочем месте.Согласно Бердаусу и др. . [17] воздействие ртути из амальгамы может быть значительно увеличено из-за личных привычек, таких как жевание и чистка зубов.

Берглунд [18] в 1993 году определил ежедневное выделение паров ртути из реставраций из амальгамы, изготовленных из сплавов тех же типов и партий, что и использованные в части исследования in vitro . Он провел серию измерений на каждом из восьми субъектов до и после терапии амальгамой и обнаружил, что ни один из субъектов не подвергался профессиональному воздействию ртути.Амальгамная терапия, то есть от 3 до 6 окклюзионных поверхностей амальгамы и от 3 до 10 поверхностей в целом, оказывала очень небольшое влияние на внутриротовое выделение паров ртути, независимо от типа используемой амальгамы, не было обнаружено влияния на уровень ртути в моче. и слюна. Быстрое и надежное обнаружение ртути в крови и моче в результате воздействия окружающей среды и профессионального воздействия может быть выполнено с помощью атомно-флуоресцентной спектрофотометрии. [19] Измерения общего содержания ртути в моче, как правило, отражают воздействие неорганической ртути, а общие уровни ртути в цельной крови более указывают на воздействие метилртути.Обычно используются два типа анализов мочи, один из которых представляет собой неспровоцированный анализ на ртуть, который не использует фармацевтический хелатор ртути и отражает только количество ртути, которое организм естественным образом удаляет с мочой. Другой — тест на провокацию ртути в моче, в котором используется фармацевтический хелатор для удаления ртути, захваченной через почки / мочу. Как метилртуть, так и неорганическая ртуть также могут быть обнаружены в грудном молоке. Относительные пропорции этих видов зависят от частоты потребления рыбы, состояния зубной амальгамы и профессионального воздействия.В исследовании по сравнению волос, ногтей и мочи для биологического мониторинга воздействия неорганической ртути низкого уровня на стоматологов данные показали, что ртуть в моче остается наиболее практичным и чувствительным средством мониторинга воздействия неорганической ртути на рабочем месте в низком уровне [20]. ]

Различные связанные исследования

В этом обзоре электронные базы данных и PubMed были использованы для источников данных и статей из рецензируемых журналов и различных организаций, включая ВОЗ (1991), Агентство по токсическим веществам и реестру заболеваний (ATSDR) (1999), Агентство по охране окружающей среды США (EPA, 1997), Национальный исследовательский совет (NRC) (2000), Институт медицины (2001; 2004) и Управление исследований в области биологических наук (LSRO) (2004) были оценены для изучения биохимических, поведенческих и / или токсикологические эффекты в результате воздействия амальгамы, паров ртути (HgO), неорганической ртути (Hg 2+ ) или органической ртути (метиловой и этилртути).Поиск LSRO был ограничен исследованиями in vivo, исследованиями на людях, имеющими отношение к амальгаме и биохимическим, поведенческим и / или токсикологическим эффектам, поскольку воздействие на здоровье лабораторных животных не позволяет надежно прогнозировать воздействие на здоровье человека.

Влияние пренатального воздействия ртути

Неионизированная ртуть способна проходить через липидные слои на мембранных барьерах мозга и плаценты, окисляется в этих тканях и медленно удаляется. Этот факт стал основанием для заявлений о нервно-мышечных проблемах у пациентов с реставрациями из амальгамы.[8] Удаление этих реставраций не исключает воздействия ртути. Восстановление материнской амальгамы приводит к in utero воздействию низких уровней элементарной ртути. Нет никаких доказательств того, что воздействие ртути было связано с какими-либо неблагоприятными исходами беременности или последствиями для здоровья новорожденных и младенцев. В проспективном исследовании с участием 72 беременных женщин было обнаружено, что количество и площадь реставраций из амальгамы положительно влияют на концентрацию ртути в околоплодных водах.Уровни ртути, обнаруженные в околоплодных водах, были низкими, и никаких неблагоприятных исходов во время беременности или у новорожденных не наблюдалось [21]. В образцах крови, взятых из пуповины, не было значительных уровней ртути, которые считались опасными для нервного развития у детей при использовании эталонной дозы EPA (5,8 мкг / л в пуповинной крови) [22]. Чтобы найти взаимосвязь между воздействием ртути из реставраций из амальгамы, установленных во время беременности, и низкой массой тела при рождении, было проведено сравнение 1117 женщин с низкой массой тела при рождении со случайной выборкой из 4 468 женщин, родивших детей с нормальной массой тела при рождении.Женщинам (4,9%) была установлена ​​по крайней мере одна реставрация амальгамы во время беременности. Эти женщины не были подвержены большему риску рождения ребенка с низкой массой тела, как и женщины, которым было установлено от 4 до 11 реставраций из амальгамы [23]. В исследовании, проведенном Дэниелсом [24], 90% женщин получали стоматологическую помощь во время беременности. Установка большего количества реставраций во время зачатия не оказала отрицательного влияния на беременность или исход родов. Средняя концентрация ртути в пуповине была немного выше у женщин, получавших стоматологическую помощь.Однако концентрации ртути в пуповине существенно не различались между матерями в отношении восстановления амальгамы во время беременности или количества амальгамы на месте до беременности. В целом реставрации из амальгамы не были связаны с отрицательными исходами родов или задержкой языкового развития. Они заявили, что реставрации из амальгамы у девочек и женщин репродуктивного возраста следует использовать с осторожностью, чтобы избежать пренатального воздействия ртути, хотя побочных эффектов не наблюдалось.

Влияние амальгамы на здоровье детей

Детское испытание амальгамы — это рандомизированное исследование, направленное на изучение потенциального воздействия ртути из реставраций из амальгамы на нейропсихологическую и почечную функцию у детей.Bellinger и др. . [25] провели исследование с участием 534 детей Новой Англии в возрасте 6–10 лет в течение 5 лет. Все пациенты нуждались как минимум в двух реставрациях окклюзионных задних зубов. Участники были рандомизированы для получения реставрации из амальгамы или композитного материала на исходном уровне и при последующих посещениях. Первичной конечной точкой была оценка 5-летнего изменения показателей IQ. Вторичные конечные точки включали измерения других нейропсихологических оценок и функции почек. В течение 5-летнего периода наблюдения исследователи провели несколько оценок показателя IQ, индекса памяти и альбумина в моче.Статистически значимых различий в нейропсихологических или почечных эффектах, наблюдаемых у детей, которым были выполнены реставрации из амальгамы, по сравнению с детьми с композитными реставрациями не выявлено.

В другом исследовании авторы пришли к выводу, что не было никаких различий в нейропсихологической функции детей, которым были выполнены реставрации из амальгамы, по сравнению с детьми, которым были выполнены композитные реставрации. [26] Анализ эффекта дозы от воздействия амальгамы на детей и нейропсихологической функции также проводился в исследовании детской амальгамы.Авторы исследовали выборку детей со значительными неудовлетворенными стоматологическими потребностями, используя анализ доза-эффект. Не было значимой связи между нейропсихологическими исходами и воздействием ртути. Авторы пришли к выводу, что, по-видимому, у детей не было выявленных неблагоприятных нейропсихологических исходов, связанных с использованием реставраций из амальгамы. [27] Взаимосвязь между амальгамой и психосоциальным статусом детей также оценивалась в рамках Испытания детской амальгамы в Новой Англии (NECAT).Две группы детей были обследованы на предмет психосоциальных исходов. Он был проведен с использованием заполненного родителями «Контрольного списка поведения детей» и самоотчетов детей и пришел к выводу, что не было никаких доказательств, связанных с неблагоприятными психосоциальными исходами в течение 5-летнего периода после установки амальгамы. [28]

Kingman и др. . [29] изучали корреляцию между воздействием амальгамы и неврологическими функциями. Никаких существенных ассоциаций между воздействием амальгамы и клиническими неврологическими признаками аномального тремора, координации, походки, силы, ощущений или рефлексов растяжения мышц или любого уровня периферической невропатии у субъектов не наблюдалось.Была обнаружена значительная связь между воздействием амальгамы и непрерывным вибро-тактильным ощущением. В исследовании сообщалось, что эта связь была субклинической находкой, которая не была связана с симптомами, клинически очевидными признаками невропатии или какими-либо функциональными нарушениями.

В исследовании детских амальгам одной из вторичных конечных точек была функция почек. Исследователи оценили изменения маркеров функции клубочков и канальцев почек и уровня ртути в моче.Они не обнаружили существенных различий между группами лечения и значительных эффектов, связанных с количеством реставраций зубной амальгамой на маркеры. Дети в обеих группах лечения испытали микроальбуминурию, но распространенность была выше в группе амальгамы. Авторы пришли к выводу, что увеличение микроальбуминурии может быть случайным, но требует дальнейшей оценки. [30] Другое исследование безопасности было проведено в Лиссабоне, Португалия [27], в котором рандомизированное контролируемое клиническое исследование проводилось на 507 детей в возрасте от 8 до 10 лет на исходном уровне.После этого в течение нескольких лет их обследовали, чтобы определить, произошли ли какие-либо изменения в состоянии здоровья после реставрации амальгамой или композитами. При проведении ежегодных стандартизированных тестов памяти, внимания, физической координации и скорости нервной проводимости ученые не обнаружили закономерности снижения результатов тестов у отдельных детей, которым были выполнены реставрации из амальгамы. Они обнаружили тенденцию к увеличению потребности в лечении у детей, получающих композит, таким образом, предполагая, что амальгама должна оставаться жизнеспособным вариантом стоматологической реставрации для детей.Исследователи проводили ежегодные клинические неврологические обследования для оценки нейроповеденческих и неврологических эффектов. Авторы пришли к выводу, что воздействие амальгамы не имело неблагоприятных неврологических последствий [31].

Семилетние продольные данные предоставляют обширные доказательства относительной безопасности амальгамы в стоматологическом лечении. Существенное воздействие амальгамы привело к тому, что уровни ртути в моче с поправкой на креатинин были выше в группе амальгамы. У детей с реставрациями из амальгамы уровень ртути в моче был незначительно повышен, в среднем 1 балл.5 мкг / л мочи в течение первых двух лет с последующим снижением до 1,0 мкг / л или менее. Однако эти значения находятся в пределах фонового уровня 0–4 мкг / л, который является обычным для среднего человека, не подвергающегося воздействию промышленных или других известных источников ртути. [32] Таким образом, продолжительные исследования использования амальгамы у детей не показали каких-либо отрицательных эффектов на нейропсихологическую функцию или функцию почек в течение 5-летнего периода наблюдения. Сообщалось, что концентрация ртути в моче сильно коррелировала как с количеством реставраций из амальгамы, так и со временем, прошедшим с момента установки у детей.Это открытие предполагает, что экскреция ртути может различаться по половому признаку. Они обнаружили, что у женщин уровень ртути, выделяемой с мочой, значительно выше, чем у мужчин. Таким образом, эта связь может снизить риск отравления ртутью у женщин. [33] Dunn и др. . [34] оценили содержание ртути в коже головы, волосах и моче детей, собранных за 5-летний период, средний уровень ртути в волосах составлял 0,3–0,4 мкг / г, а средний уровень ртути в моче составлял 0,7–0,9 мкг / г. г креатинина. Авторы сообщили, что использование жевательной резинки при восстановлении амальгамы было предиктором более высоких уровней ртути в моче.Данные свидетельствуют о том, что воздействие ртути, связанной с амальгамой, можно уменьшить, избегая жевания резинки при наличии реставраций из амальгамы.

Шестьдесят детей были обследованы для оценки экскреции ртути с мочой и ее связи с восстановлением амальгамы и потреблением рыбы. У детей с реставрациями из амальгамы уровень ртути в моче был значительно выше, чем у детей с реставрациями без амальгамы. Уровни ртути в моче в группе амальгамы были значительно ниже уровней, которые, как известно, вызывают неблагоприятные последствия для здоровья.[35]

Воздействие ртути на здоровье взрослых людей

Исследование 20 000 человек в составе Сил обороны Новой Зеландии в период 1977–1997 гг. Было проведено с целью установить связь между реставрациями из амальгамы и заболеваниями, связанными с нервной системой и почками. Значимой корреляции между реставрациями из амальгамы и синдромом хронической усталости или заболеванием почек не наблюдалось. Сообщалось о несколько повышенном риске рассеянного склероза, но, возможно, из-за смешанных переменных.[36] В другом исследовании, в котором несколько пациентов считали, что восстановление амальгамы вызывает у них заболевание, было проведено медицинское обследование, включая физикальное обследование, электрокардиограмму, УЗИ брюшной полости и биохимический анализ крови. Исследование пришло к выводу, что симптомы пациентов были вызваны психологическими факторами. Не было никакой связи между уровнем ртути в крови, моче и слюне пациента и их симптомами. [37] Связь между амальгамой и рассеянным склерозом была оценена с помощью систематического обзора и метаанализа.Критериям включения соответствовали три исследования случай-контроль и одно когортное исследование. Метаанализ выявил небольшое нестатистически значимое увеличение между наличием реставраций из амальгамы и рассеянным склерозом. Исследование не предоставляет доказательств за или против ассоциации. [38]

Halbach и др. . [39] оценили внутреннее воздействие ртути, связанной с амальгамой, и оценили поглощенную дозу ртути, связанную с амальгамой. Интегрированная ртуть, абсорбированная реставрациями из амальгамы, составила до 3 мкг в день для среднего количества реставраций и 7.4 мкг в день при высокой дозе амальгамы. Авторы пришли к выводу, что эти оценки ниже допустимой дозы 30 мкг в день, установленной ВОЗ.

Реакции гиперчувствительности при реставрации амальгамой

Амальгама способна вызывать реакции гиперчувствительности замедленного типа у некоторых людей. Эти реакции обычно проявляются дерматологическими или оральными симптомами. Постоянное воздействие ртути в реставрациях из амальгамы может вызвать сенсибилизацию некоторых людей, что сделает их более восприимчивыми к лихеноидным поражениям полости рта.Эти поражения полости рта редко замечаются пострадавшими и не вызывают дискомфорта. Имеются данные о том, что определенный процент лихеноидных поражений вызван реставрациями из амальгамы [40], но другие реставрационные материалы также могут вызывать лихеноидные поражения. Также было отмечено, что реставрации, связанные с поражением лихеноидом, плохо очерчены, корродированы и старые. Следовательно, коррозия реставрации из амальгамы или, возможно, биопленки, присутствующей на таких реставрациях, может способствовать развитию гиперчувствительной реакции, а не самого материала.[41] Симптомы аллергии на амальгаму включают кожную сыпь в области рта, головы и шеи, зуд, опухшие губы, локализованные экземоподобные поражения в полости рта. Эти клинические признаки обычно не требуют лечения и исчезают сами по себе в течение нескольких дней после заражения. Однако в некоторых случаях реставрацию из амальгамы придется удалить и заменить альтернативным реставрационным материалом. Замена привела к значительным улучшениям. [42] Хотя аллергия на ртуть встречается редко, но иногда гиперчувствительность к ней может привести к дерматиту или реакциям гиперчувствительности замедленного типа IV типа, чаще всего проявляющимся на коже в виде сыпи.[43]

Воздействие ртути на стоматологов

Стоматологи и стоматологические медсестры подвергаются риску потенциального воздействия неорганической ртути из-за обращения с амальгамой, хотя в настоящее время их воздействие уменьшилось из-за низкого соотношения ртути к сплаву и за счет регулирования ртути. Сто восемьдесят стоматологов прошли обследование в Западной Шотландии на предмет воздействия ртути и ее воздействия на их здоровье и когнитивные функции. Было обнаружено, что у стоматологов в среднем более чем в четыре раза выше уровень ртути в моче по сравнению с контрольными субъектами того же возраста и образования.Авторы сообщили, что на основании их анкеты стоматологи с большей вероятностью сообщали о заболевании почек, хотя эффект не был существенно связан с их уровнем ртути в моче. Возрастной эффект был обнаружен в отношении нарушений памяти у стоматологов, но не у пациентов контрольной группы. Не было значимой связи между концентрацией ртути в моче и нарушением памяти, о котором сообщалось самими [44]. Исследование, в котором приняли участие 43 медсестры, средний возраст которых составлял 52 года, подвергался воздействию медной амальгамы с последующим 30-летним наблюдением; сравнивали с 32 подобранными контролями.Был сделан вывод, что у стоматологических медсестер не было нервно-поведенческих нарушений. Семь симптомов отравления ртутью, о которых чаще всего сообщали подвергшиеся воздействию группа, чем контрольная группа (артрит, вздутие живота, сухость кожи, головная боль, металлический привкус, нарушения сна и неустойчивость). Не похоже, чтобы исследователи проводили апостериорное тестирование, чтобы компенсировать множественные сравнения. [45] Возможный риск для здоровья от профессионального воздействия паров ртути в стоматологическом кабинете оценивался путем оценки цитогенетического исследования лейкоцитов и уровней ртути в крови стоматологов.[46] Генотоксичность профессионального воздействия паров ртути была оценена у десяти стоматологов. Авторы пришли к выводу, что концентрация паров ртути в крови была ниже 0,1 мг / м 3 и не вызывала цитогенетических повреждений лейкоцитов.

Управление ртутью в стоматологическом кабинете

В 1999 году Совет ADA по научным вопросам принял рекомендации по гигиене ртути, чтобы дать стоматологам и их сотрудникам рекомендации по безопасному обращению со ртутью и минимизации выбросов ртути в среду стоматологического кабинета.Они были обновлены в 2003 году и заключаются в следующем: работать в хорошо вентилируемых помещениях, снимать профессиональную одежду перед тем, как покинуть рабочее место, периодически проверять атмосферу в стоматологической операционной на предмет паров ртути (использовать значки дозиметра или использовать анализаторы паров ртути для быстрой оценки после любого разлив ртути или процедура очистки). Текущий стандарт Управления по охране труда (OSHA) для ртути составляет 0,1 мг на кубический метр воздуха в среднем за 8-часовую рабочую смену. Национальный институт охраны труда и здоровья рекомендовал изменить допустимый предел воздействия на 0.05 мг / м 3 в среднем за 8-часовую рабочую смену за 40-часовую рабочую неделю. [47] При приготовлении и установке амальгамы следует использовать только предварительно капсулированные сплавы амальгамы. Если возможно, повторно закройте одноразовые капсулы после использования, храните их в закрытом контейнере и утилизируйте их. Избегайте контакта кожи с ртутью или свежеприготовленной амальгамой. При отделке или удалении амальгамы используйте системы откачки большого объема. Напольные покрытия должны быть не впитывающими, бесшовными и легко очищаемыми. Не рекомендуется использовать ковер в операционной там, где может произойти случайное пролитие ртути.Химическая дезинфекция коврового покрытия может быть неэффективной, поскольку капли ртути могут просачиваться через ковер и оставаться недоступными для дезинфицирующего средства. В случае случайного разлива ртути ни в коем случае нельзя использовать пылесос для очистки от ртути. Небольшие разливы (присутствует менее 10 г ртути) можно безопасно удалить с помощью имеющихся в продаже наборов для очистки от ртути.

Заменители амальгамы

В последнее время в композитах использовались стеклоиономерные цементы и различные гибридные структуры из-за возросшего спроса на эстетические реставрации.Композит лучше, чем амальгама, когда рекомендуется консервативное препарирование, например, небольшие окклюзионные реставрации, при которых амальгама требует удаления более прочной структуры зуба. [48] Композиты имеют разные механизмы реакции установки и по-разному взаимодействуют с тканями пациента. Небольшие органические молекулы (мономеры) реагируют с образованием полимеров. Некоторые из мономеров могут не прореагировать во время размещения, и поэтому в установленном восстановлении остаются низкие уровни, которые, как известно, токсичны для клеток, а другие могут вызывать аллергические реакции.Эффекты, которые они вызывают, различаются в зависимости от вещества и типа тканей тела, с которыми они контактируют. Высказывались опасения по поводу разрушающего эндокринную систему (в частности, имитирующего эстроген) воздействия пластических химикатов, таких как «бисфенол А», используемых в композитных смолах. [49]

Амальгама долговечнее, чем композит. [50] Однако эта разница уменьшилась с продолжением разработки композитных смол. [51] Амальгама умеренно устойчива к присутствию влаги во время укладки.Напротив, техника наложения композитной смолы более чувствительна и требует «крайней осторожности» и «значительно большего количества шагов» [51]. Ртуть действует как бактериостатический агент, тогда как TEGMA (входящий в состав некоторых более старых композитов на основе смол) «способствует росту микроорганизмов» [51]. Исследование детских амальгам в Новой Англии показало, что долговечность амальгамы выше, чем у компомера на основе смолы, помещенного в молочные зубы, и композитов в постоянные зубы. [50,52] Компомеры и композиты требовали замены в семь раз больше, чем амальгамы.[52] «Рецидивирующий краевой кариес» является основной причиной отказа реставраций из амальгамы и композитов, составляя 66% (32/48) и 88% (113/129) соответственно. [53] «Кристенсен [50] процитировал реставрации из амальгамы, которые были и останутся основой реставраций боковых зубов на многие годы вперед». Хотя использование амальгамы сократилось за последние несколько лет, необходимы дополнительные исследования безопасности композитов или других эстетических материалов с долгосрочным контролем, прежде чем их можно будет считать окончательной альтернативой амальгаме.

метров Часто задаваемые вопросы | Умные счетчики и показания счетчиков | Справка

Изменения в ручных показаниях счетчика 01 апреля 2021 г.

// Когда начинаются новые считыватели счетчиков? // Как это повлияет на меня?

Вы могли заметить, что наши новые считыватели счетчиков носят оранжевую униформу, но помимо этого большинство клиентов не заметят никаких изменений.

Для группы наших клиентов последовательность улиц, по которым идут наши новые считыватели счетчиков, изменит время считывания показаний счетчиков. Если вы относитесь к числу пострадавших, вы получите от нас электронное письмо или письмо, в котором будет подтверждено, что это значит для вас.

Если вы относитесь к этой группе, ваш следующий фактический счет может быть на более короткий или более длительный период, чем обычно. Это изменение будет разовым, и в следующем месяце счета вернутся к ежемесячному циклу. В некоторых случаях срок платежа может быть раньше или позже месяца после изменения. Эту дату можно найти на первой странице вашего счета.

// Будут ли считыватели счетчиков по-прежнему приходить в мою собственность в течение трех дней?

Наш новый поставщик услуг будет работать в течение 4-дневного периода, но мы свяжемся с вами, когда это будет необходимо, чтобы помочь завершить чтение там, где есть проблема с доступом.

// Как я узнаю свой новый считыватель счетчиков?

Наши новые считыватели будут носить ярко-оранжевую униформу с удостоверениями личности, четко указывающими, что они представляют А. Д. Райли.

Метр: часто задаваемые вопросы

// Что такое умный счетчик?

Интеллектуальный счетчик — это счетчик электроэнергии, который может отправлять нам показания счетчиков в цифровом виде. Это обеспечивает точные показания счетчиков и счета за электроэнергию, а также позволяет вам максимально полно использовать информацию об использовании энергии в «Личном кабинете».

// Как мне узнать, есть ли у меня умный счетчик?

Интеллектуальные счетчики обычно имеют цифровые дисплеи, которые мигают между несколькими различными показаниями.Если вы не уверены, вы можете связаться с нами напрямую по электронной почте или позвонить нам по телефону 0800 10 18 10.

// Как мне перейти на умный счетчик, если у меня его еще нет?

Чтобы узнать, как перейти на интеллектуальный счетчик, просто позвоните нам по номеру 0800 10 18 10. Easy as. Могут взиматься сборы.

// Каков расчетный счет по сравнению с фактическим?

Расчетный счет основан на расчетных показаниях счетчика. Фактический счет основан на фактических показаниях счетчика, то есть вам выставляется счет за точное количество потребляемой энергии.

В то время как современные счетчики или интеллектуальные счетчики считываются автоматически, старые счетчики и все газовые счетчики должны считываться вручную, чтобы получить точные показания. Это часто связано с тем, что считыватель счетчиков посещает вашу собственность каждые два месяца, чтобы снять показания. Вы также можете предоставить клиенту информацию о себе в разделе «Моя учетная запись» здесь или в разделе «Счета» и нажав «Показания счетчика» в нашем приложении.

Мы всегда стараемся получить фактические показания счетчика, однако, когда это невозможно, мы должны оценить.Расчетные показания счетчика могут привести к неточным счетам, потому что вы можете получить заниженную или завышенную плату за потребленную энергию. Итак, если у вас есть счетчик старого типа, важно сделать все возможное, чтобы регулярно получать фактические показания или показания клиентов.

// Почему оценочные показания счетчика могут быть неточными?

Мы стараемся быть максимально точными при оценке показаний счетчика, однако существует ряд факторов, которые могут привести к занижению или завышению оценок, включая следующие:

Изменение обстоятельств дома: , когда с вами остается больше или меньше людей, чем обычно, или когда вы установили новый прибор, который потребляет больше энергии.

Смена сезона, особенно зима: Когда вы не использовали тепловой насос, но теперь становится холоднее, вы начинаете использовать его регулярно.

У нас нет данных об использовании вами: , когда мы впервые выставляем вам счет за конкретную собственность.

У нас нет доступа к счетчику: это может быть потому, что ваш счетчик находится внутри, за запертыми воротами или есть собака, что означает, что мы не можем получить доступ к вашей собственности.

// Как я могу узнать, был ли оценен мой счет?

Вы можете увидеть в счете, если он основан на приблизительном показании счетчика.Перейдите на вторую страницу своего счета и посмотрите под заголовком «Последнее чтение». Если там написано «оценочное показание», значит, оно основано на оценочном показании счетчика. См. Пример ниже:


// Зачем вам нужно читать мой счетчик?


Это лучший способ выставить вам точный счет. Если мы сможем считать ваш счетчик, мы сможем убедиться, что вы платите только за фактически потребляемую энергию. Кроме того, правительство требует, чтобы мы регулярно считывали показания вашего счетчика.

// Как я могу обеспечить регулярное считывание показаний счетчика?
  1. Избегайте строительства заборов, садов и т. Д. Рядом со счетчиком электроэнергии или газа
  2. Убедитесь, что сады подстрижены и не загораживают ваш счетчик
  3. Если ваш счетчик сложно найти, свяжитесь с нами, чтобы узнать, как получить к нему доступ.
  4. Убедитесь, что ворота открыты и могут быть открыты с помощью считывателей счетчиков (если у вас есть собака, сообщите нам об этом)
  5. Вы можете предоставить ключ для ворот / дверных замков, чтобы обеспечить доступ.Они будут храниться в надежном месте и могут быть возвращены вам в любое время.
  6. Если у вас есть собака, убедитесь, что она находится подальше от зоны счетчика во время запланированного периода снятия показаний счетчика.
  7. Если ваш счетчик находится внутри вашего дома, попросите электрика перенести его в более доступное место.
  8. Отправьте свои собственные показания счетчика, войдя в Моя учетная запись (принятие показаний клиентов остается на наше усмотрение. См. Подробные ответы на часто задаваемые вопросы ниже.)
// Могу я просто прочитать для вас счетчик?
Да, вы можете ввести счетчик клиента, прочитанный через Моя учетная запись, или перейти в наше приложение. Нет моей учетной записи? Зарегистрируйтесь здесь.

Обратите внимание: нам нужно будет снимать показания вашего счетчика не реже одного раза в четыре месяца, как это требуется в соответствии с государственным законодательством. Помните, что только одно показание счетчика клиента будет приниматься в течение 23-дневного периода, и несколько счетчиков / регистров для одного и того же помещения должны вводиться одновременно.

Принятие показаний, предоставленных заказчиком, осуществляется по усмотрению компании Mercury.

// Могу ли я отправить показания счетчика онлайн?

Да, вы можете отправить показания счетчика в «Личном кабинете». Просто следуйте инструкциям или снимку экрана ниже.

  1. Щелкните «Счета» в меню навигации.
  2. Перейдите на вкладку «Услуги»
  3. Введите показания вашего счетчика
  4. Нажмите «Отправить».
Введите здесь показания вашего счетчика.

// Как мне загрузить данные о потреблении энергии?

Вы можете получить доступ к своим данным о потреблении независимо от того, являетесь ли вы текущим клиентом Mercury или нет.

Клиенты Mercury

Войдите в «Моя учетная запись» на своем настольном компьютере, перейдите к «обновить мои данные», а затем «запрос данных о потреблении». Просто заполните форму, и данные о потреблении вам будут отправлены по электронной почте в течение 5 рабочих дней.

Клиенты Mercury, запрашивающие авторизацию сторонних агентов

Войдите в «Моя учетная запись» на своем настольном компьютере и выберите «обновить мои данные», а затем «запрос данных о потреблении». Просто заполните форму для запроса кода авторизации, и вы получите код авторизации при отправке формы.

Агенты, запрашивающие данные клиентов

Все запросы данных о клиентах должны подаваться через EIEP Transfer Hub с использованием EIEP13C. Ваш запрос EIEP13C должен также включать код авторизации клиента (его можно получить на нашем веб-сайте), который нам необходим для проверки вашего запроса и согласия клиента. Мы не сможем обрабатывать запросы, не содержащие кода авторизации.

На запросы данных о потреблении будет дан ответ в течение 5 рабочих дней через EIEP Transfer Hub.

Бывшие клиенты Mercury

Если вы не были клиентом Mercury более 3 месяцев, позвоните нам по телефону 0800 10 18 10, чтобы запросить данные о потреблении или получить код авторизации для доступа третьей стороны к вашим данным.

// Когда начинаются новые считыватели счетчиков? // Как это повлияет на меня?

Вы могли заметить, что наши новые считыватели счетчиков носят оранжевую униформу, но помимо этого большинство клиентов не заметят никаких изменений.

Однако для небольшой группы наших клиентов последовательность улиц, по которым идут наши новые считыватели счетчиков, изменит время считывания показаний счетчиков.Если вы относитесь к числу пострадавших, вы получите от нас письмо или электронное письмо об этом.

Если вы относитесь к этой группе, ваш следующий фактический счет может быть выставлен за немного более длительный период, чем обычно. Это изменение будет разовым, и в следующем месяце счета вернутся к ежемесячному циклу. В некоторых случаях срок платежа может быть позже в месяце после изменения. Эту дату можно найти на первой странице вашего счета.

// Как я узнаю свой новый считыватель счетчиков?

Наши новые считыватели будут носить ярко-оранжевую униформу с удостоверениями личности, четко указывающими, что они представляют А. Д. Райли.


<Вернуться на страницу часто задаваемых вопросов

СОХРАНЯЯ МЕЧТУ — Феникс Меркурий

Часы начали тикать.

Тиана Мангакахиа с тревогой ждала в своей квартире в Сиракузах, когда комиссар Кэти Энгельберт взошла на подиум 15 апреля на драфте WNBA. Мангакахия надеялась услышать свое имя, чтобы продолжить ее вдохновляющее возвращение и достичь своей цели — играть в профессиональный баскетбол.

По мере того, как проходил каждый пик, нервы поднимались. Сиделка из Сиракузы Оливия Койро, которая наблюдала за драфтом с Мангакахией после того, как они сблизились в течение четырех лет вместе, не знала, как она утешит Мангакахию, если ее не выберут.

Телефон Мангакахиа начал загораться сообщениями о потенциальных тренировочных сборах от разных команд. Затем на ее экране промелькнуло знакомое имя.

«Спросила Сэнди», — сказал Мангакахиа Койро.

«Меня даже не беспокоит остальная часть этого черновика», — ответил Койро.

Уроженец Австралии, Мангакахия ранее участвовал в тренировочном сборе национальной команды «Опалс» под руководством главного тренера Финикса Меркьюри Сэнди Бронделло. Мангакахиа подумал о возможности воссоединения тренера и игрока, а также о возможности поучиться у защитников Матча звезд в лице Дайаны Таурази и Скайлар Диггинс-Смит.

Подключение было простым, и решение было быстрым. Она выбрала Феникса примерно через 20 минут, а затем захотела продолжить действовать быстро.

«Давай подпишем контракт сегодня вечером. Я не хочу ждать », — сказал Мангакахия.

Мангакахиа и Койро немедленно поехали в офис Койро в Сиракузах, чтобы распечатать соглашение о присоединении к тренировочному лагерю «Меркурий 2021». Четыре дня спустя она летела в Феникс.

После двух лет, в течение которых она боролась с раком груди второй стадии, столкнулась с огромной неуверенностью в своем будущем и неожиданно вернулась в лиственные породы, Мангакахия официально начала свой профессиональный путь в Фениксе, стремясь еще раз преодолеть трудности и добиться своей пожизненной WNBA. мечты.

Койро стартовала в Сиракузах через несколько месяцев после того, как Мангакахия начала свою карьеру в колледже, и была мгновенно впечатлена молодым разыгрывающим.

«Я особенно хорошо помню, как смотрел игру Тианы и говорил:« Она особенная », — сказал Койро. «Когда я приехал сюда и впервые встретил ее, она была просто общительным, любящим человеком, который чрезвычайно гостеприимен».

Первый инстинкт Койро был правильным. Невероятный персонаж вне корта в сочетании с исключительными способностями к игре на площадке сделали Мангакахию звездой Сиракуз.

В юношеском сезоне она была удостоена награды AP All-America Honorable Mention и входила в пятерку лучших финалистов премии Нэнси Либерман. Она была включена в состав Первой команды АСС и Турнирной команды АСС. Она также была удостоена награды «Спортсменка года в Сиракузах» после того, как стала бессменным лидером школы по передачам за карьеру, при этом лидировав «оранжевым» по очкам за игру (16,9), передачам за игру (8,4) и проценту штрафных бросков (88,2%).

За ее блестящую карьеру обсуждали, что она будет выбрана в первом раунде драфта WNBA 2019.

Мангакахиа столкнулся с трудным решением. Следует ли ей отказаться от старшего сезона, чтобы осуществить свою мечту в WNBA, или ей следует вернуться в Сиракузы на один последний сезон, выполняя свои обязательства перед школой, которая дала ей эту возможность?

«Она, должно быть, звонила мне, я даже не могу вам сказать, сколько раз, говоря:« Я иду на призыв ». Я не пойду на черновик ». Взад и вперед, вперед и назад, — сказал Койро.

За два часа до полуночи Мангакахиа снова позвонил Койро и сказал: «Я принял решение.Я останусь ».

«Все и все говорят ей идти на драфту, но что-то в ее сердце подсказывало ей вернуться в Сиракузы», — сказал Койро.

Однако всего два месяца спустя баскетбольная карьера Мангакахиа резко остановилась.

Мангакахия обнаружила шишку на груди к югу от ее шеи.

Вместо того, чтобы летом возвращаться домой в Австралию, как многие спортсмены колледжей, Мангакахия осталась в Сиракузах, чтобы продолжить работу над своей игрой на территории школы.Она прошла профилактические тесты и биопсию, чтобы убедиться, что она готова к старшему сезону.

«Вы не думаете, что рак. Ей всего 24, — сказал Койро.

Тем не менее, в 8 часов утра того июньского дня Мангакахия получила ужасный телефонный звонок от своего врача. Пришли результаты ее анализов. Ей был поставлен диагноз инвазивная протоковая карцинома, рак груди второй стадии.

«Наш разговор длился буквально около 30 секунд», — недавно вспоминал Мангакахиа. «Он дал мне номер медсестры, по которому я мог позвонить, чтобы получить всю информацию.После этого звонка я был как бы в шоке и испугался.

«Я не знала, что делать. Я не знала, как себя чувствовать, потому что я не знаю никого, кто болел раком, и в моей семье не было никого, кто болел раком ».

После того, как пару месяцев назад она получила возможность играть в профессиональный баскетбол, у нее возникло сомнение, что у нее может не быть другого шанса.

Но Мангакахия не задерживался надолго.

Она встретилась со своим онкологом, который разработал точный план борьбы с раком.Он сломался, когда она начала химиотерапию, и как долго она продлится. Он сказал ей, когда ей понадобится первая операция, а затем, когда ей понадобится восстановительная операция.

Самый большой вопрос Мангакахии: когда она снова сможет переодеться в «Апельсин»?

«Посидев с ним и изучив план, я поверил в него на 100 процентов», — сказал Мангакахия. «Он сказал мне, что я снова смогу играть за« Сиракузы ». Хотя мне придется отсидеться год.

Диагноз Мангакахии не позволял ей тренироваться со своими товарищами по команде, но, похоже, не мог удержать ее от лиственных пород.Несмотря на то, что она боролась с последствиями химиотерапии, она набралась сил, чтобы продолжать играть в мяч. Ее желание играть превосходило постоянную усталость, с которой сталкивалось ее тело.

Хотя она не могла оказать свое обычное влияние на корт, она продолжала делать это в сторонке благодаря своему позитивному настрою и постоянному присутствию на тренировках.

«Это будет похоже на полное изменение настроения всей программы», — сказал Койро о днях, когда Мангакахия посещал тренировки. «Люди в здании, они были бы так взволнованы, увидев ее.Просто всегда улыбка на ее лице ».

Накануне открытия дома в Сиракузах Мангакахия перенес двойную мастэктомию, чтобы удалить раковые ткани. Срок восстановления после устрашающей процедуры обычно составляет от четырех до шести недель.

Тем не менее, когда «Апельсины» уже на следующий день вышли на встречу с «Орегоном», Мангакахия присутствовала на встрече, чтобы поддержать своих товарищей по команде.

«Она не могла поднять руки. Она не может двигаться, — сказал Койро. «Она надела это большое красное пончо поверх нее, потому что в ней были стоки и все такое.И она пришла в игру. Она сказала: «Я не скучаю по этой игре. Я буду там ».

Несмотря на то, что Мангакахиа прошел восемь раундов химиотерапии за этот промежуток времени, за весь сезон не пропустил ни одной домашней игры. Она также ездила с командой на многие выездные матчи. Она выстояла, преодолевая боль, попутно вдохновляя своих товарищей по команде. Она даже нашла путь в вещательную будку, рассказывая о своем путешествии, разбирая события и оставаясь ближе к баскетболу, как могла.

«Я думаю, это было круто, что она по-прежнему была связана с игрой множеством разных способов», — сказал Койро. «Ее товарищ по команде выходил на замену, а она садилась рядом с ними и рассказывала, что они сделали не так или что они могли сделать, чтобы стать лучше в конкретной игре, которая произошла. Она очень присутствовала ».

Родители Мангакахии разбудили ее после пятичасовой операции в ноябре по удалению остатков опухоли. Все еще выходя из наркоза, Мангакахия немного не в себе.Но она ясно уловила сообщение, которое врачи передали ее родителям незадолго до этого.

«У вас нет рака», — поделились ее родители.

«И я такой:« О, черт возьми », — сказал Мангакахия. «Я был очень взволнован тем, что все прошло по плану. Так бывает не всегда. Я почувствовал такое облегчение и просто по-настоящему счастлив ».

Диагностированный в июне 2019 года, Мангакахия официально вернулся к тренировкам в апреле следующего года с большим интересом к спорту — и с недавно зажженным предохранителем, готовым к действию.

Несмотря на то, что Мангакахиа все еще требуется время, чтобы вернуться к 100 процентам, немногие из них лучше подходят для этой задачи. Она также была готова справиться с общей неопределенностью, поскольку пандемия COVID-19 постоянно служила основной угрозой для отмены игр или всего сезона.

И все же Мангакахия беспокоилась. Она боялась, что уже не так хороша, как раньше. В некоторые дни она просыпалась с ощущением, будто ей 50 лет, а в другие — с ощущением 25, не зная, как тело будет реагировать изо дня в день.

Но возвращение на корт, в очередной раз преследуя эту мечту, поддерживало ее психику.

Мангакахия возродила свое лидерство на корте, используя недавнюю борьбу в качестве мотивации для нее и остальных участников состава Orange. Она регулярно задавала товарищам по команде один вопрос: «У вас когда-нибудь забирали баскетбол?»

«Итак, теперь, когда у нас есть такая возможность, мы должны выкладываться на все 100 процентов, потому что иногда что-то отнимается у нас и выходит из-под нашего контроля», — сказала Мангакахия своим товарищам по команде.«Вы не понимаете, что у вас есть, пока оно не исчезнет».

Поскольку она все еще принимала лекарства, близкие к Мангакахии знали, что во время ее последнего студенческого сезона она, скорее всего, не достигнет того уровня, которого когда-то достигла. Но тренер «Сиракуз» Квентин Хиллсман верил в этот процесс и, что более важно, верил в Мангакахию.

Мангакахия вернулся необычным образом. В первом матче сезона против «Стоуни Брук», через 615 дней после ее последней соревновательной игры, Мангакахия набрала 16 очков, семь подборов, четыре перехвата и три передачи.Она продолжила лидировать в стране по передачам за игру с 7,2 передачей, став лидером ACC по передачам за игру.

«Это было одним из самых приятных моментов в моей карьере, когда она вернулась, — сказал Койро. «Это был непростой сезон. Сезон обещал быть непростым. … Она просто протолкнула эту группу через это ».

Мангакахия, подписанный пунктирной линией, теперь является членом Феникс Меркьюри, пройдя по крайней мере тренировочный лагерь. Возможно, это было не совсем так, как она представляла себе карьеру два года назад.Но после всего, что она пережила, она благодарна за то, что Меркурий дает ей шанс проявить себя.

«Как здорово, что она в лагере, — сказал Бронделло. «Просто увидеть [ее способность передачи] вблизи и сколько легких корзин, которые она создала для своих товарищей по команде, было действительно хорошо… Какая отличная история. Она все еще пытается вернуться, но это не изменилось. Честно говоря, ее видение двора — одно из лучших, что я когда-либо видел.

«Это так много значит для меня», — сказал Мангакахия. «Быть ​​в окружении великих игроков, отличных тренеров и просто иметь возможность действительно соревноваться и учиться.Я думаю, это очень важно для меня. Просто учусь у Скайлар и Дайаны, которые уже давно играют в лиге. Я им доверяю. С тех пор, как я здесь, они меня так восхищают, действительно помогают мне на корте, направляют меня.

«И они верят в меня и тоже доверяют мне. Я чувствую себя такой счастливой и благодарной ».

В наши дни ее путешествие сияет через майку № 44, которую она решила носить с Меркурием. Это легендарный сиракузский номер, который носили члены Зала славы Джим Браун и Флойд Литтл, последний из которых скончался от рака в январе этого года.Сорок четыре — это также рекорд карьеры Мангакахии по набранным очкам в игре в Сиракузах, и она неоднократно добивалась этого.

«Сиракузы были такой огромной частью моей жизни, и я буду носить этот номер с гордостью», — сказал Мангакахия.

Мангакахия также гордится достижением своей цели всей жизни — стать игроком WNBA. По пути она преодолела гораздо более серьезное препятствие. Рак поставил паузу в ее карьере, занозу в ее мечте и переориентировал ее жизнь.

Но все это привело ее к возможности выбрать Меркурий за 20 минут — и подписать контракт в ту же ночь.

«Терпение и позитивный настрой — это то, что определенно помогало мне на протяжении всей моей битвы, и то, что поможет мне на всю оставшуюся жизнь», — сказал Мангакахия.

Влияние на оценки распространенности гипертонии в Дар-эс-Саламе, Танзания, по JSTOR

Abstract

Цели: (1) Сравнить показания артериального давления (АД) с помощью автоматического осциллометрического устройства с манжетой на руке (AutoBP) с показаниями ртутного сфигмоманометра (HgBP) и (2) оценить влияние на распространенность гипертонии (АД). в опросе населения.Методы: (1) В удобной выборке («Сравнительное исследование») мы измерили АД с помощью как AutoBP (Visomat® OZ2), так и HgBP, и мы смоделировали разницу АД (ΔBP = HgBP-AutoBP) с помощью множественного регрессионного анализа. (2) Используя ΔBP, мы рассчитали HgBP в исследовании, ранее проведенном в Дар-эс-Саламе («Обследование населения»), в котором АД измеряли с помощью автоматического устройства Visomat® OZ2, и мы сравнили распространенность HBP (≥140 / 90 мм рт. лечение). Результаты: в сравнительном исследовании (404 человека в возрасте от 25 до 64 лет) систолическое / диастолическое АД было выше на 4.4 / 4,7 мм рт. Ст. (SE: 0,4 / 0,3) с HgBP, чем AutoBP. Распространенность HBP составляла 42% с HgBP и 36% с AutoBP (относительная разница 14%). ΔАД было связано с возрастом, АД и окружностью руки. В обследовании населения (9 254 человека в возрасте от 25 до 64 лет) распространенность HBP составила 17% с расчетным HgBP и 14% с AutoBP (относительная разница 20%). Заключение. Небольшая систематическая погрешность в показаниях АД между двумя разными устройствами оказала большое влияние на оценки распространенности гипертонии. Это говорит о том, что автоматизированные устройства, используемые в эпидемиологических исследованиях, должны проходить валидацию с особой тщательностью.

Информация о журнале

European Journal of Epidemiology, публикуется впервые в 1985 г. — форум по эпидемиологии инфекционных и неинфекционных заболеваний. болезни и борьба с ними. Важны результаты эпидемиологических исследований. аргументы в пользу действий в области политики и усилий общественного здравоохранения приводятся сделано, чтобы привлечь внимание к журналу лиц, принимающих решения. Журнал также источник материала для тех, кто активно занимается преподаванием эпидемиологии.Журнал охватывает различные области эпидемиологии, науки, которая всегда был междисциплинарным по своей природе: взносы приветствуются из областей планирования и контроля общественного здравоохранения, экономики, профилактики медицина, клинические испытания, вакцинология, психология, молекулярная биология, математическая моделирование и компьютерные науки.

Информация об издателе

Springer — одна из ведущих международных научных издательских компаний, издающая более 1200 журналов и более 3000 новых книг ежегодно по широкому кругу вопросов, включая биомедицину и науки о жизни, клиническую медицину, физика, инженерия, математика, компьютерные науки и экономика.

12.2 Естественная радиоактивность — Химия LibreTexts

В реакции ядерного распада , также называемой радиоактивным распадом, нестабильное ядро ​​испускает излучение и превращается в ядро ​​одного или нескольких других элементов. Полученные дочерние ядра имеют меньшую массу и более низкую энергию (более стабильны), чем родительское ядро, которое распалось. Мы начинаем этот раздел с рассмотрения различных классов радиоактивных ядер, а также их характерных реакций ядерного распада и испускаемого ими излучения.

Реакции ядерного распада

Так же, как мы используем количество и тип присутствующих атомов для уравновешивания химического уравнения, мы можем использовать количество и тип присутствующих нуклонов, чтобы написать сбалансированное ядерное уравнение для реакции ядерного распада. Эта процедура также позволяет нам предсказать идентичность родительского или дочернего ядра, если известна идентичность только одного ядра. 4_2 \ альфа \) +2 4.+ \) +1 0,000549

Подобно обозначениям, используемым для обозначения изотопов, верхний левый верхний индекс в символе частицы указывает массовое число, которое представляет собой общее количество протонов и нейтронов. Для протона или нейтрона A = 1. Поскольку ни электрон, ни позитрон не содержат протонов или нейтронов, его массовое число равно 0. Однако эти числа не следует воспринимать буквально как означающие, что эти частицы имеют нулевую массу; выброс бета-частицы (электрона) просто незначительно влияет на массу ядра.

Точно так же нижний левый индекс дает заряд частицы. Поскольку протоны несут положительный заряд, Z = +1 для протона. Напротив, нейтрон не содержит протонов и электрически нейтрален, поэтому Z = 0. В случае электрона Z = -1, а для позитрона Z = +1. Поскольку γ-лучи являются фотонами высокой энергии, и A , и Z равны 0. В некоторых случаях для обозначения частиц, которые идентичны, но образуются по-разному, используются два разных символа.4_ {2} \ alpha \) обозначает идентичную частицу, выброшенную из более тяжелого ядра.

Существует шесть принципиально различных типов ядерных реакций распада, каждая из которых выделяет различные частицы или энергию. Основные характеристики каждой реакции показаны на рисунке \ (\ PageIndex {1} \). Наиболее распространены альфа- и бета-распад и гамма-излучение, но другие важны для понимания реакций ядерного распада.

Рисунок \ (\ PageIndex {1} \) : Общие режимы ядерного распада

Альфа \ (\ alpha \) Распад

Многие ядра с массовыми числами больше 200 подвергаются альфа (α) распаду , что приводит к испусканию ядра гелия-4 в виде альфа (α) -частицы , \ (^ 4_ {2} \ alpha \) .{4} _ {2} \ alpha \ label {Eq2} \]

Поскольку нуклоны сохраняются в этой и всех других ядерных реакциях, сумма массовых чисел продуктов, 222 + 4 = 226, равна массовому числу родительского. Точно так же сумма атомных номеров продуктов 86 + 2 = 88 равна атомному номеру родительского продукта. Таким образом, ядерное уравнение сбалансировано.

Примечание

Так же, как общее количество атомов сохраняется в химической реакции, общее количество нуклонов сохраняется в ядерной реакции.{A} _ {Z-1} \ textrm X ‘} + \ textrm {x-ray} \ label {Eq10} \]

Захват электрона не изменяет массовое число ядра, поскольку как потерянный протон, так и образовавшийся нейтрон имеют массовое число 1. Однако, как и в случае с испусканием позитрона, атомный номер дочернего ядра на 1 меньше. чем у родителя. И снова отношение нейтронов к протонам увеличилось, что привело к перемещению ядра в сторону зоны стабильных ядер. Например, железо-55 распадается в результате захвата электрона с образованием марганца-55, который часто записывают следующим образом:

\ [^ {55} _ {26} \ textrm {Fe} \ overset {\ textrm {EC}} {\ rightarrow} \, ^ {55} _ {25} \ textrm {Mn} + \ textrm {x- луч} \ label {Eq11} \]

Атомные номера родительского и дочернего нуклидов различаются в уравнении 20.{55} _ {25} \ textrm {Mn} + \ textrm {x-ray} \ label {Eq12} \]

Как испускание позитронов, так и захват электронов обычно наблюдаются для нуклидов с низким отношением нейтронов к протонам, но скорости распада для этих двух процессов могут сильно отличаться.

Гамма \ (\ gamma \) Эмиссия

Многие реакции ядерного распада производят дочерние ядра, которые находятся в ядерном возбужденном состоянии, которое похоже на атом, в котором электрон был возбужден на орбиталь с более высокой энергией, чтобы дать электронное возбужденное состояние.{0} _ {0} \ gamma \ label {Eq15} \]

Гамма-излучение также может произойти после значительной задержки. Например, технеций-99 m имеет период полураспада около 6 часов перед испусканием γ-кванта с образованием технеция-99 ( m для метастабильного). Поскольку γ-кванты являются энергетическими, их излучение не влияет ни на массовое число, ни на атомный номер дочернего нуклида. Таким образом, гамма-излучение является единственным видом излучения, которое не обязательно связано с преобразованием одного элемента в другой, хотя оно почти всегда наблюдается в сочетании с какой-либо другой реакцией ядерного распада. {30} _ {15} \ textrm {P} \) излучением позитрона.

Дано: радиоактивный нуклид и способ распада

Запрошено: сбалансированное ядерное уравнение

Стратегия:

A Определите реагенты и продукты по предоставленной информации.{0} _ {0} \ gamma \)

Серия с радиоактивным распадом

Ядра всех элементов с атомным номером больше 83 нестабильны. Таким образом, все изотопы всех элементов, кроме висмута в периодической таблице, являются радиоактивными. Поскольку альфа-распад уменьшает Z только на 2, а эмиссия позитронов или захват электронов уменьшает Z только на 1, невозможно ни один нуклид с Z > 85 распадаться до стабильного дочернего нуклида за одну стадию, за исключением через ядерное деление.Следовательно, радиоактивные изотопы с Z > 85 обычно распадаются на дочернее ядро, которое является радиоактивным, которое, в свою очередь, распадается на второе радиоактивное дочернее ядро ​​и так далее, пока, наконец, не образуется стабильное ядро. Эта серия последовательных реакций альфа- и бета-распада называется серией радиоактивного распада . Наиболее распространена серия распадов урана-238, при которой свинец-206 образуется в серии из 14 последовательных реакций альфа- и бета-распада (рис. \ (\ PageIndex {2} \)).Хотя ряд радиоактивных распадов может быть записан для почти любого изотопа с Z > 85, естественным образом происходят только два других: распад урана-235 до свинца-207 (в 11 шагов) и тория-232 до свинца-208 (в 10 шагов). Четвертая серия, 11-этапный распад нептуния-237 до висмута-209, произошла на примитивной Земле. При периоде полураспада «всего» 2,14 миллиона лет весь нептуний-237, присутствовавший при формировании Земли, давно распался, а сегодня весь нептуний на Земле является синтетическим.

Рисунок \ (\ PageIndex {2} \) Серия радиоактивного распада. В настоящее время известны три естественных ряда радиоактивных распадов: ряд распадов урана-238, распад урана-235 до свинца-207 и распад тория-232 до свинца-208.

Из-за этой серии радиоактивных распадов небольшие количества очень нестабильных изотопов обнаруживаются в рудах, содержащих уран или торий. Эти редкие, нестабильные изотопы должны были давно распасться до стабильных ядер с меньшим атомным номером, и их больше нельзя было бы найти на Земле.Однако, поскольку они постоянно образуются при распаде урана или тория, их количество достигло устойчивого состояния, в котором скорость их образования равна скорости их распада. В некоторых случаях количество дочерних изотопов можно использовать для датировки материала или определения его происхождения.

Навыки для развития

  • Уметь использовать период полураспада для описания скорости реакций первого порядка

Скорость радиоактивного распада

Радиоактивность или радиоактивный распад — это испускание частицы или фотона в результате спонтанного распада нестабильного ядра атома.Скорость радиоактивного распада — внутреннее свойство каждого радиоактивного изотопа, которое не зависит от химической и физической формы радиоактивного изотопа. Скорость также не зависит от температуры. Поскольку существует так много нестабильных ядер, которые распадаются, нам нужен метод для описания и сравнения скоростей, с которыми эти ядра распадаются. Один из подходов к описанию скоростей реакций основан на времени, необходимом для того, чтобы количество нестабильных ядер уменьшилось до половины исходного значения. Этот период времени называется периодом полураспада процесса и записывается как t 1 /2 .Таким образом, период полураспада процесса ядерного распада — это время, необходимое для уменьшения количества нестабильных ядер с [A] 0 до 1/2 [A] 0 .

Для всех процессов ядерного распада (которые следуют кинетике реакции первого порядка) каждый последующий период полураспада имеет одинаковую продолжительность времени, как показано на рисунке \ (\ PageIndex {1} \), и независимы от [A ].

Количество полужизни Оставшийся процент реагента
1 \ (\ dfrac {100 \%} {2} = 50 \% \) \ (\ dfrac {1} {2} (100 \%) = 50 \% \)
2 \ (\ dfrac {50 \%} {2} = 25 \% \) \ (\ dfrac {1} {2} \ left (\ dfrac {1} {2} \ right) (100 \%) = 25 \% \)
3 \ (\ dfrac {25 \%} {2} = 12.п \% \)

Как видно из этой таблицы, количество реагента, оставшегося после n периодов полураспада реакции первого порядка, в (1/2) n раз больше начальной концентрации.

Для реакции первого порядка концентрация реагента уменьшается на постоянную величину с каждым периодом полураспада и не зависит от [A].

Для данного числа атомов изотопы с более коротким периодом полураспада распадаются быстрее, подвергаясь большему количеству радиоактивных распадов в единицу времени, чем изотопы с более длительным периодом полураспада.Периоды полураспада некоторых изотопов перечислены в таблице 14.6 вместе с некоторыми их применениями.

Таблица \ (\ PageIndex {2} \) : Периоды полураспада и применения некоторых радиоактивных изотопов
Радиоактивный изотоп Период полураспада Типичное использование
* m обозначает метастабильное, когда ядро ​​в возбужденном состоянии распадается до основного состояния того же изотопа.
водород-3 (тритий) 12,32 года биохимический индикатор
углерод-11 20,33 мин. позитронно-эмиссионная томография (биомедицинская визуализация)
углерод-14 5,70 × 10 3 лет датировка артефактов
натрий-24 14.951 ч индикатор сердечно-сосудистой системы
фосфор-32 14.26 сут биохимический индикатор
калий-40 1,248 × 10 9 г. датировка горных пород
утюг-59 44,495 сут. индикатор времени жизни красных кровяных телец
кобальт-60 5.2712 г. лучевая терапия рака
технеций-99 м * 6,006 ч биомедицинская визуализация
йод-131 8.0207 дней индикатор для исследований щитовидной железы
радий-226 1.600 × 10 3 лет лучевая терапия рака
уран-238 4.468 × 10 9 г. датировка горных пород и земной коры
америций-241 432,2 года извещатели дыма

Примечание

Радиоактивный распад — это процесс первого порядка.

Пример \ (\ PageIndex {1} \)

Если у вас есть 120-граммовая проба радиоактивного элемента, сколько граммов этого элемента останется после того, как пройдут 3 периода полураспада?

Раствор

Дано : масса радиоактивной пробы элемента, период полураспада

Просили решить для : масса радиоактивного элемента после стольких периодов полураспада

Решить :

Все радиоактивные образцы теряют половину своей массы после каждого периода полураспада.Таким образом, одним из решений является вычисление массы после каждого периода полураспада. (Этот метод работает, только если вас просят решить для целого числа периодов полураспада). Пусть время, равное одному периоду полураспада, будет представлено стрелкой →. Тогда решение:

120 г → 60 г → 30 г → 15 г

Упражнение \ (\ PageIndex {1} \)

Если у вас есть 200-граммовая проба радиоактивного элемента, сколько граммов этого элемента останется после того, как пройдут 4 периода полураспада?

Ответ
Осталось

= 200 → 100 г → 50 г → 25 г → 12.5 г

Упражнение \ (\ PageIndex {2} \)

Определенный радиоактивный нуклид имеет период полураспада 5,25 дня. Если вы начнете с 80 граммов этого нуклида, сколько граммов нуклида останется после 21.00 дня?

Ответ

\ (21,00 \; дней \ раз \ dfrac {1 \; период полураспада} {5,25 \; дней} = 4,00 \; период полураспада \)

осталось = 80. → 40. г → 20. г → 10. г → 5,0 г

Методы радиоизотопного датирования

В нашем предыдущем обсуждении мы использовали период полураспада реакции первого порядка, чтобы вычислить, как долго протекала реакция.Поскольку реакции ядерного распада следуют кинетике первого порядка и имеют константу скорости, которая не зависит от температуры и химической или физической среды, мы можем выполнить аналогичные вычисления, используя период полураспада изотопов, чтобы оценить возраст геологических и археологических артефактов. Методы, разработанные для этого приложения, известны как методы радиоизотопного датирования.

Самым распространенным методом измерения возраста древних предметов является датирование по углеродному методу 14.Изотоп углерода-14, непрерывно создаваемый в верхних слоях атмосферы Земли, реагирует с атмосферным кислородом или озоном с образованием 14 CO 2 . В результате CO 2 , который растения используют в качестве источника углерода для синтеза органических соединений, всегда включает определенную долю молекул 14 CO 2 , а также нерадиоактивных 12 CO 2 и 13 CO. 2 . Любое животное, которое ест растение, потребляет смесь органических соединений, которая содержит примерно такие же пропорции изотопов углерода, как и в атмосфере.{-}} \ label {21.4.7} \]

Период полураспада этой реакции составляет 5700 ± 30 лет.

Отношение 14 C / 12 C в живых организмах составляет 1,3 × 10 −12 , со скоростью распада 15 dpm / г углерода. Сравнение распадов в минуту на грамм углерода из археологического образца с таковым из недавно живого образца позволяет ученым оценить возраст артефакта, как показано в Примере 11. Использование этого метода неявно предполагает, что 14 CO 2 / 12 Отношение CO 2 в атмосфере постоянно, что не совсем правильно.Для калибровки дат, полученных с помощью радиоуглеродного датирования, использовались другие методы, такие как датирование по годичным кольцам, и все указанные радиоуглеродные даты теперь исправлены с учетом незначительных изменений в 14 CO 2 / 12 CO 2 соотношение во времени.

Сводка

  • Период полураспада реакции первого порядка не зависит от концентрации реагентов.
  • Период полураспада радиоактивных изотопов можно использовать для датирования объектов.

Скорость распада или активности образца радиоактивного вещества — это скорость уменьшения количества радиоактивных ядер в единицу времени.Период полураспада реакции — это время, необходимое для того, чтобы концентрация реагента снизилась до половины от исходного значения. Реакции радиоактивного распада — это реакции первого порядка.

Изменено Томом Нилсом (Колледж Гранд-Рапидс)

нм: iobroker.mercury | Skypack

Адаптер Mercury для ioBroker

Прием данных со счетчиков электроэнергии Меркурий. Поддерживает TCP / IP и последовательные соединения.

Поддерживаются следующие счетчики электроэнергии:

  • Меркурий-200
  • Меркурий-201
  • Меркурий-206
  • Меркурий-203
  • Меркурий-203.2ТД
  • Меркурий-204
  • Меркурий-208
  • Меркурий-230
  • Меркурий-231
  • Меркурий-233
  • Меркурий-234
  • Меркурий-236
  • Меркурий-238

Объекты

RAW — отправка команды RAW и получение ответа.
Команда без адреса и CRC, байты разделены пробелом. Пример:
Для однофазного счетчика — Считывание энергии за текущий месяц

  32 0F


Возвращает буфер в виде строки
"{" type ":" Buffer "," data ": [0,14,31,155,50,7,0,99,0,255,255,255,255,255,255,255,255,255,255,255,255,127,86]}"

История изменений

0,1,5

  • (установщик) исправлена ​​ошибка с опросом нескольких счетчиков

0,1,4

  • (установщик) добавлена ​​частота для 1 фазы
  • (установщик) добавил powerQTotal для 1 фазы
  • (установщик) добавлены мощности всего за 1 фазу
  • (установщик) добавлен cosfTotal для 1 фазы
  • (установщик) изменить ответ

0.1,3

0,1,2

  • (установщик) исправлена ​​ошибка последовательной памяти

0,1,1

  • (установщик) фиксированное Беззнаковое значение тока
  • (установщик) исправление для серийного номера> 240
  • (установщик) изменить ответ на SerialPort
  • (установщик) рефакторинг

0,1,0

0,0.15

  • (установщик) исправлена ​​ошибка Power

0,0.13

  • (SanSanysch) перевести
  • (установщик) добавил перевод
  • (установщик) добавленная температура, частота, полная мощность
  • (установщик) исправить ошибку

0.0,11

  • (установщик) добавлена ​​функция перевода (ПОМОГИТЕ С ПЕРЕВОДОМ)
  • (установщик) исправить ошибку

0,0.10

  • (установщик) Добавлена ​​настройка основных параметров периода опроса
  • (установщик) Добавлена ​​настройка Период опроса неосновных параметров
  • (установщик) Рефакторинг и исправление ошибки

0,0,8

0,0,4

  • (установщик) добавлен блок для состояния

0,0.3

  • (установщик) добавлен объект отправить команду RAW
  • (установщик) рефакторинг и исправление ошибки

0,0.2

  • (установщик) добавлено последовательное подключение
  • (установщик) исправлено много ошибок

0.0.1

  • (установщик) начальная версия

Лицензия

Лицензия MIT (MIT)

Copyright (c) 2020 установщик [email protected]

Настоящим предоставляется бесплатное разрешение любому лицу, получившему копию этого программного обеспечения и связанных файлов документации («Программное обеспечение») для работы с в Программном обеспечении без ограничений, включая, помимо прочего, права использовать, копировать, изменять, объединять, публиковать, распространять, сублицензировать и / или продавать копий Программного обеспечения и разрешить лицам, которым Программное обеспечение предоставлено для этого, при соблюдении следующих условий:

Приведенное выше уведомление об авторских правах и это уведомление о разрешении должны быть включены во все копии или существенные части Программного обеспечения.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ», БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫЕ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ, ПРИГОДНОСТЬ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ И ЗАЩИТА ОТ ПРАВ. НИ В КОЕМ СЛУЧАЕ АВТОРЫ ИЛИ ДЕРЖАТЕЛИ АВТОРСКИХ ПРАВ НЕСУТ ОТВЕТСТВЕННОСТЬ ЗА ЛЮБЫЕ ПРЕТЕНЗИИ, УБЫТКИ ИЛИ ДРУГИЕ ОТВЕТСТВЕННОСТЬ, ВЫЯВЛЯЮЩАЯСЯ ЛИ В РЕЗУЛЬТАТЕ ДОГОВОРА, ПРАКТИКИ ИЛИ ИНЫМ СЛУЧАЕМ, БЕЗ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ИЛИ В СВЯЗИ С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ, ИЛИ ИСПОЛЬЗОВАНИЕМ ИЛИ ДРУГИМИ ДЕЛАМИ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
