Как подключить телефонную розетку: схема и этапы установки

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Содержание статьи:

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений

Фото из

Телефонная розетка требуется для создания прочного, но быстроразъемного подключения стационарного телефонного аппарата к стационарным телефонным линиям

Розетка для подключения телефона может устанавливаться обособленно или в формате блока силовых и коммутационных розеток

По сей день в домах старой застройки, бюджетных организациях, которым более 15-20 лет, встречаются линии с розетками советского стандарта Устаревший тип соединения РТШК-4

Сейчас слаботочные сети оснащаются совершенно другими разъемами, соответствующими группе стандартов RJ

Для облегчения процедуры монтажа и подключения розетки внутреннюю часть устройства оснащают метками и цветовыми обозначениями, помогающими верно подсоединить контакты

Серии розеток с разъемом RJ (9; 11; 14; 25) имеют схожую конструкцию и размеры, но снабжаются разными пластиковыми штекерами. Форма и габариты ступенек исключают подсоединение телефона к розетке RJ45

Для подключения двух конструктивно различающихся моделей телефонов, к примеру, устаревшей проводной и радио-модификации, используются комбинированные варианты с возможностью установки старой вилки и штекера RJ

В комбинированной розетке разъем RJ расположен сбоку, а контактные отверстия для подсоединения вилки на лицевой части

Цель установки розетки для подключения телефона к линии

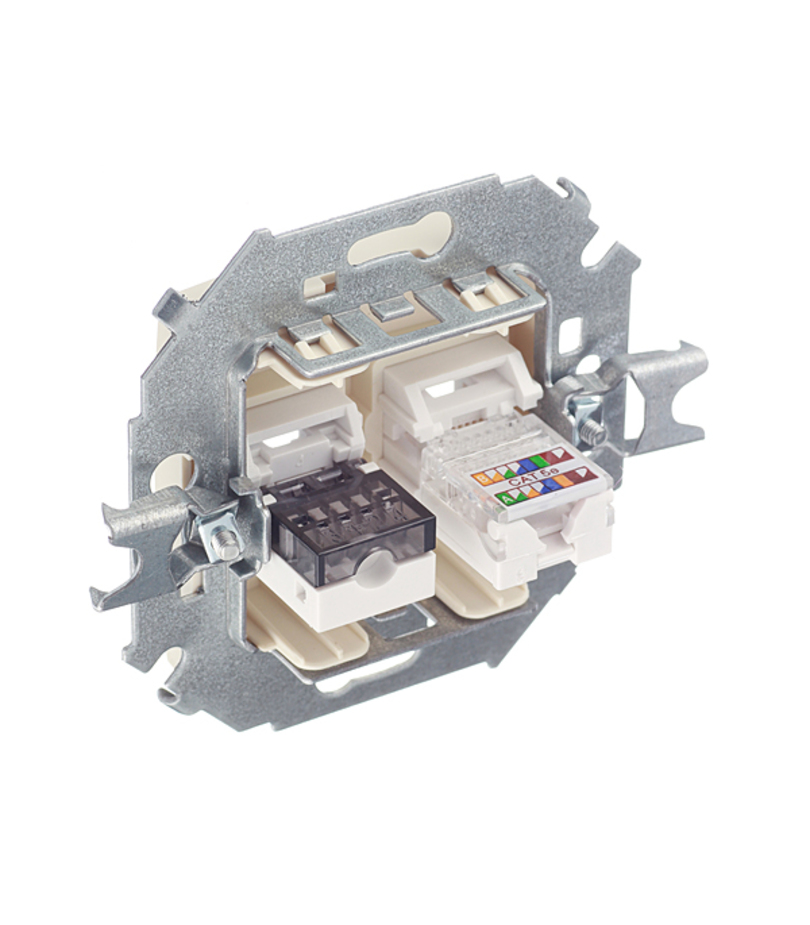

Встраиваемый блок силовых точек с телефонной розеткой

Устаревший тип телефонного соединения РТШК-4

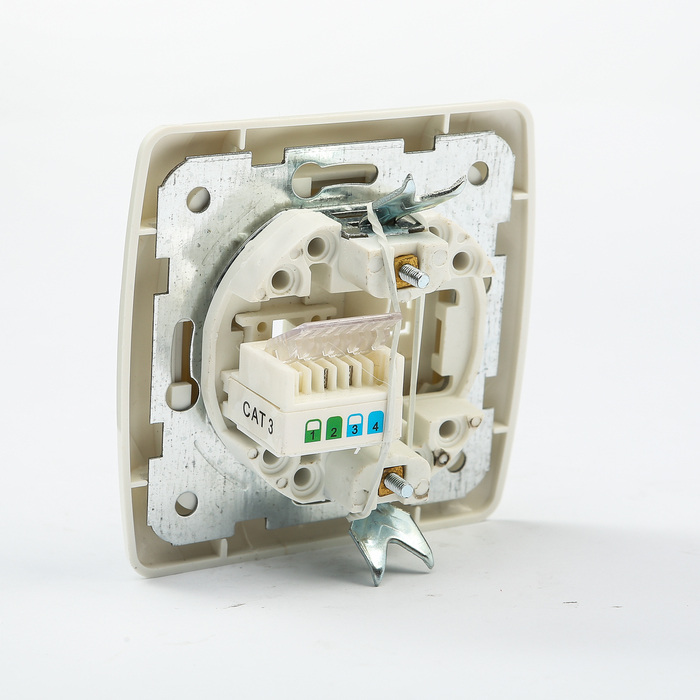

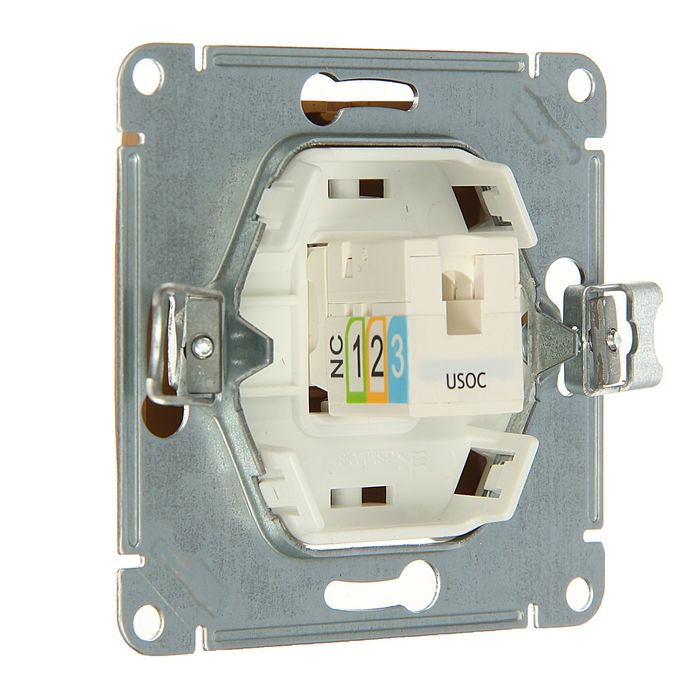

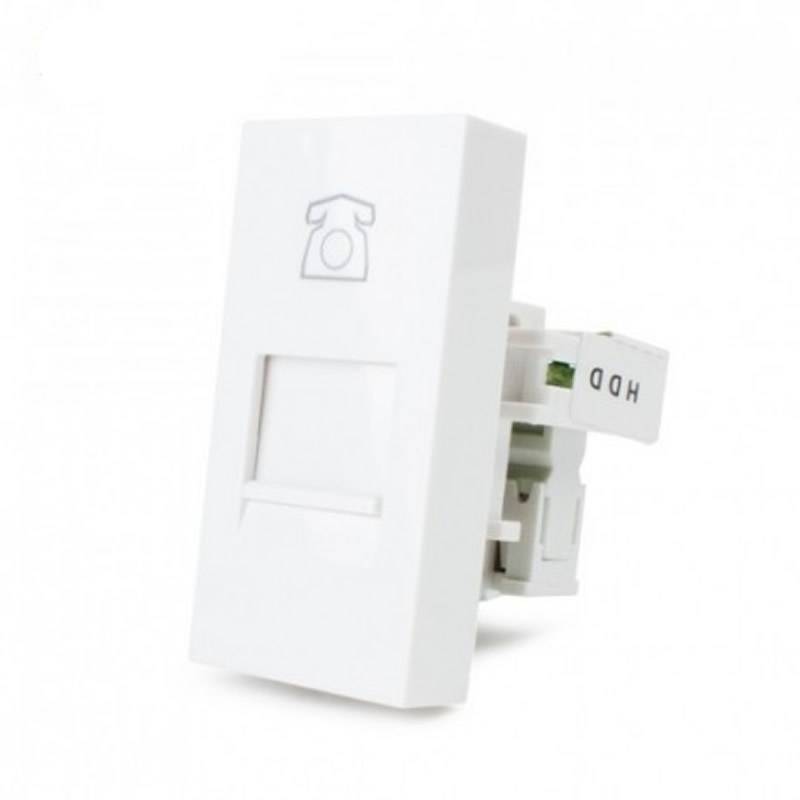

Телефонный разъем с соответствием стандарту RJ-11

Изображение схемы подключения на корпусе розетки

Пластиковый штекер к телефонной розетке типа RJ

Гибридный вариант конструкции телефонной розетки

Расположение гнезд комбинированной розетки

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

  • Корпус – выполнен из диэлектрического материала (керамики или пластика).
  • Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
  • Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

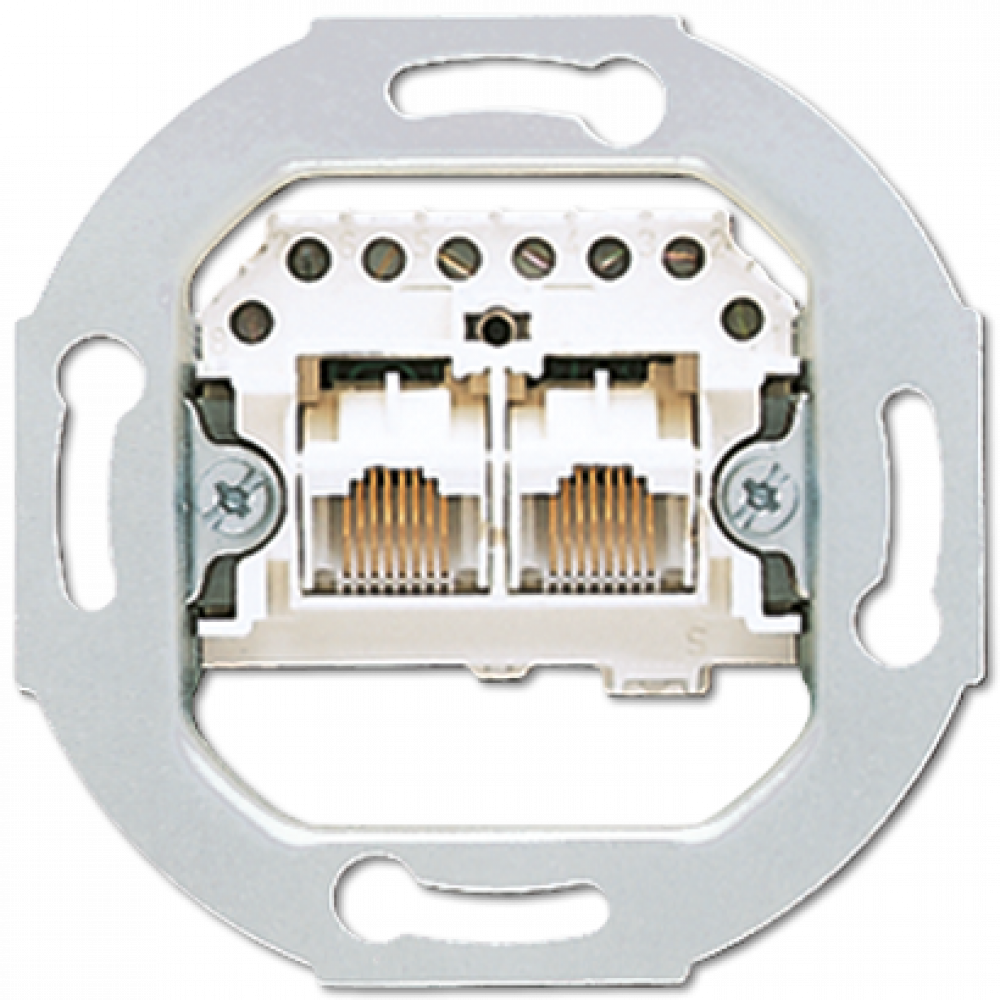

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Модель с совмещенным разъемом РТШК-4 и RG-11 в основном применяют, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру

При , факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45. При подключении устройств главное внимание уделяют соответствию пластмассовых ключей.

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Галерея изображений

Фото из

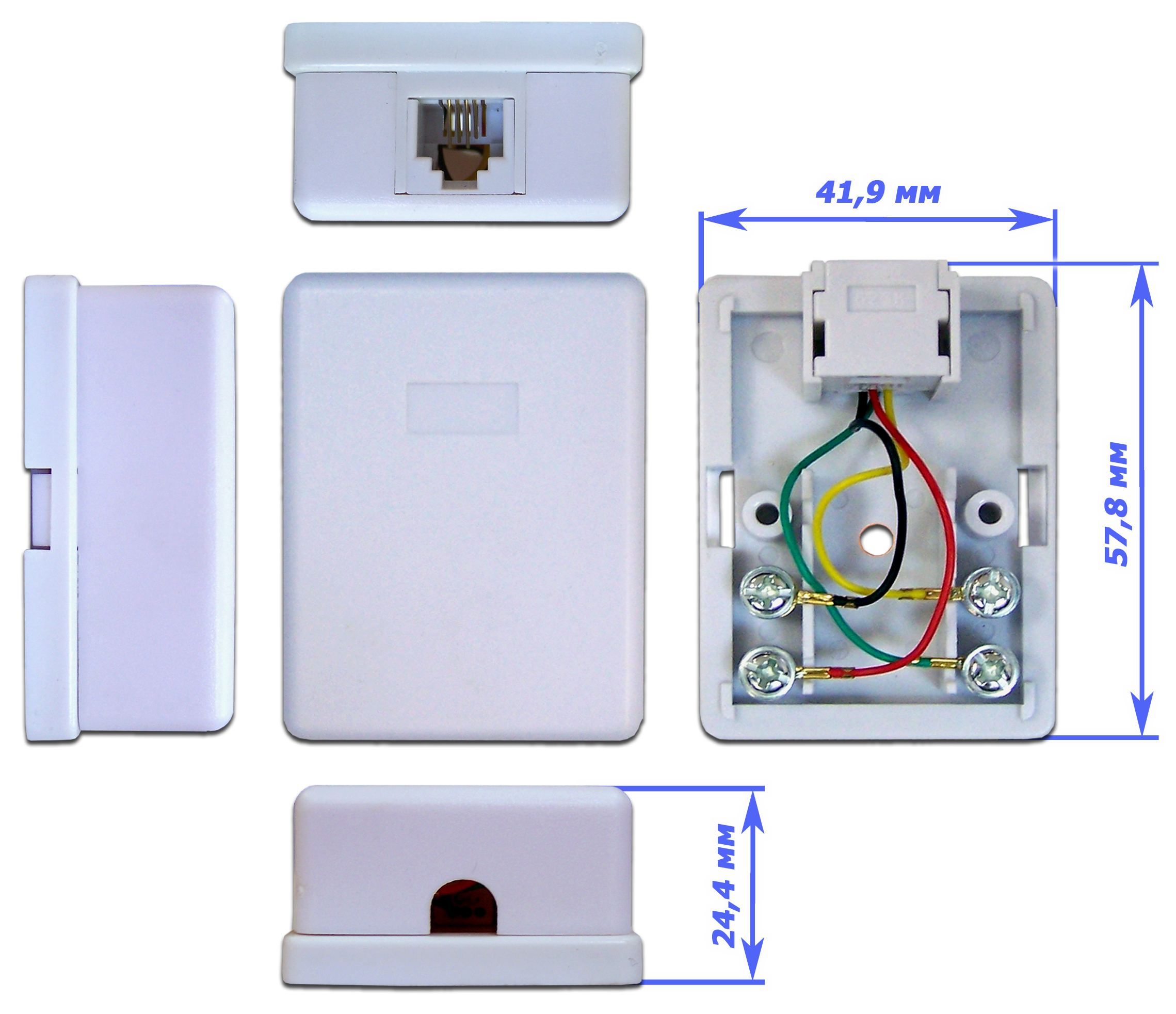

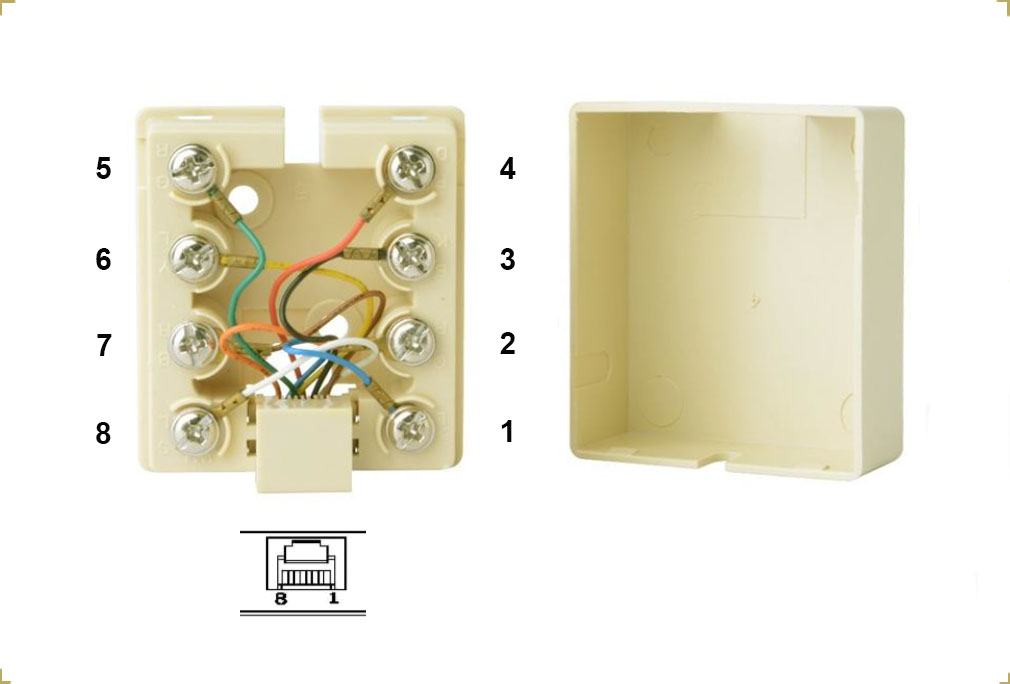

Внешний вид накладной телефонной розетки

Телефонный патч-корд с коннектором типа RJ-12

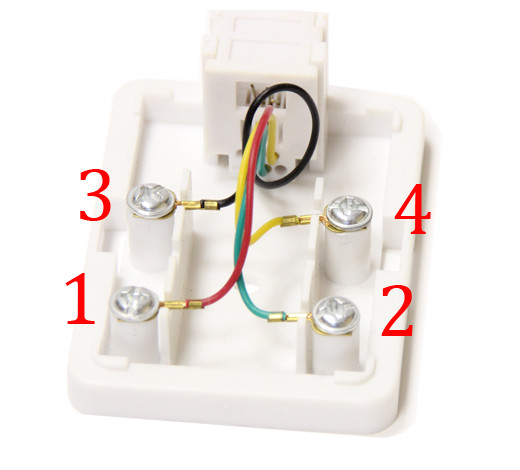

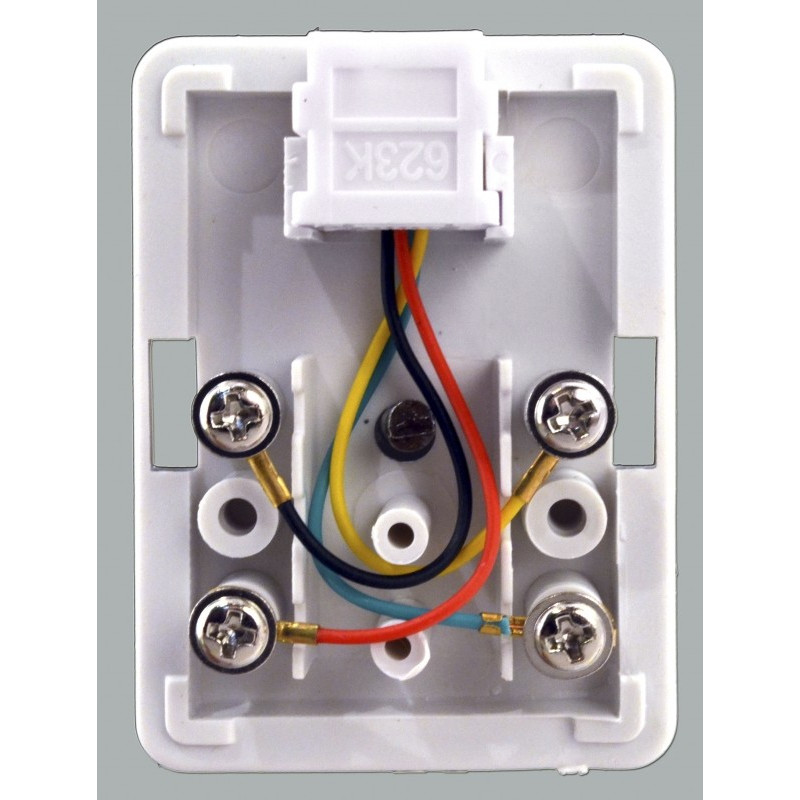

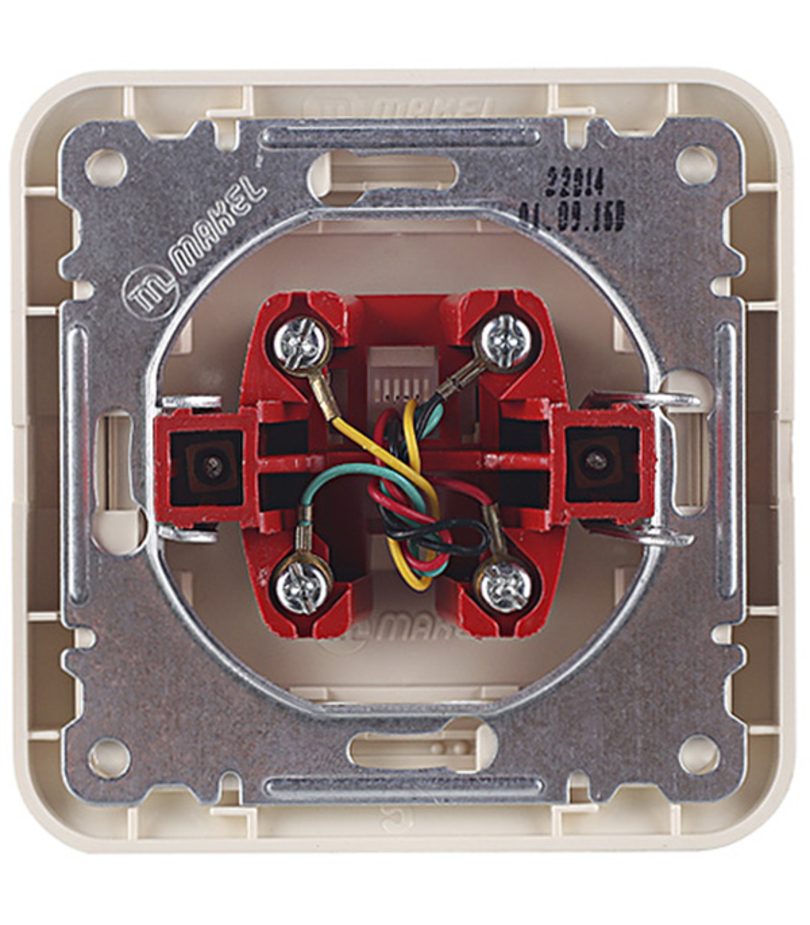

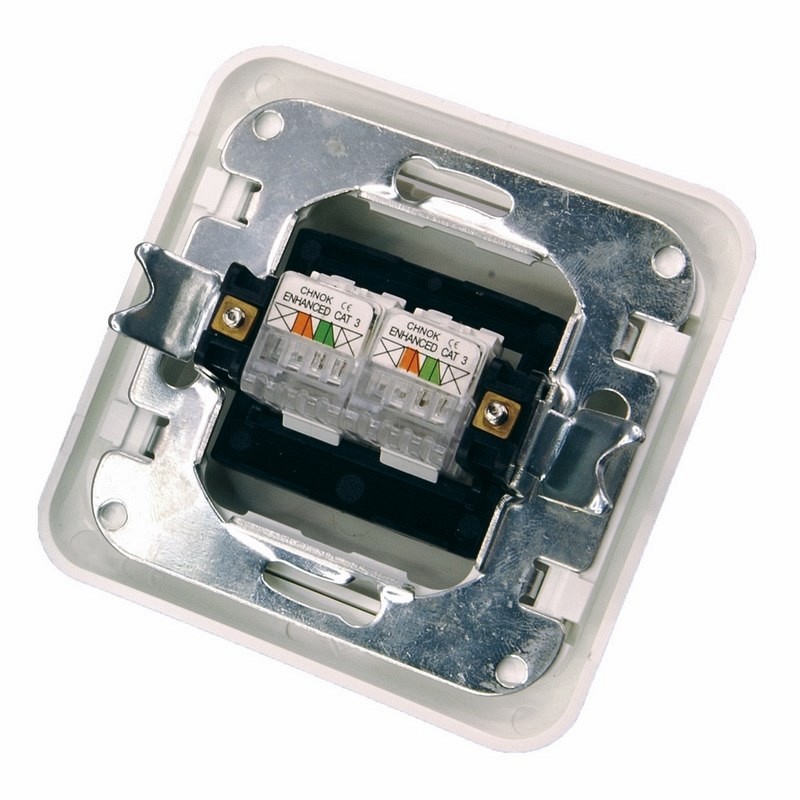

Внутреннее устройство телефонной розетки

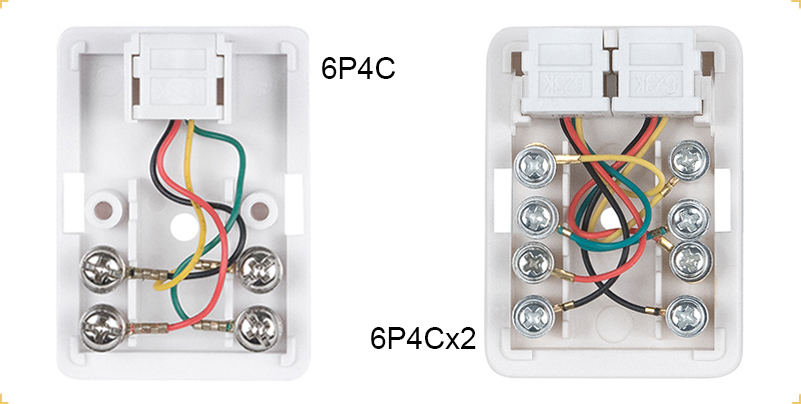

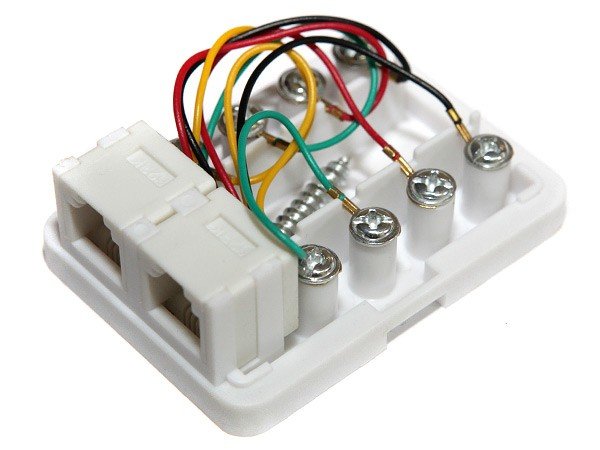

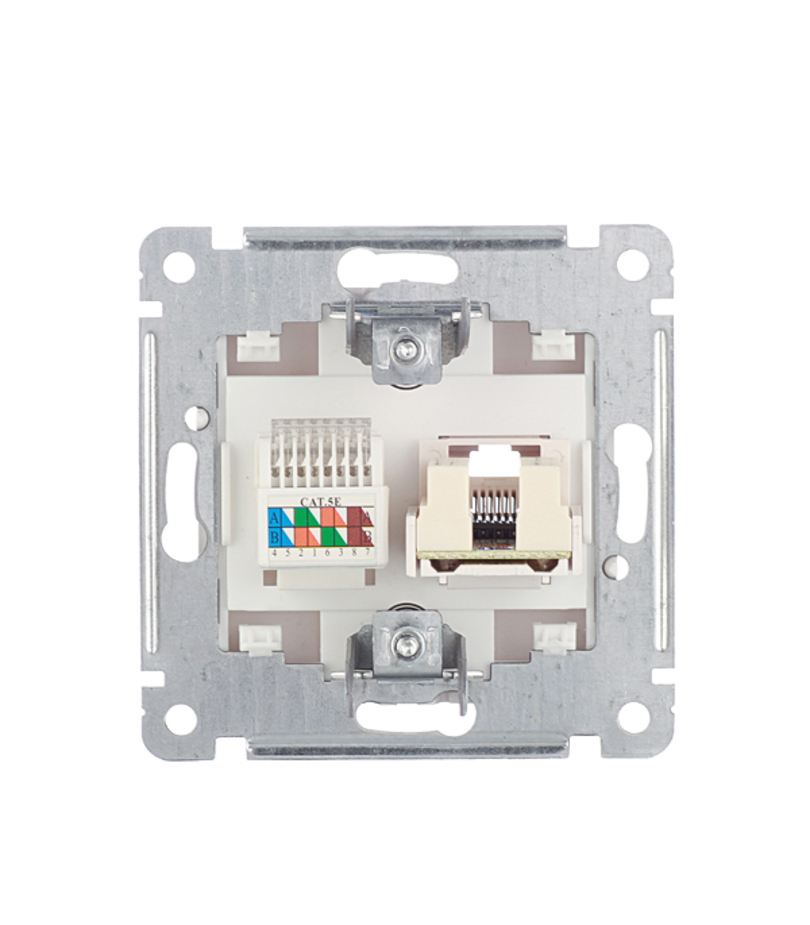

Схема подключения розетки с двумя разъемами

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

Схема подключения телефонной розетки довольно проста и предполагает соединение двух концов телефонного провода с соответствующими контактами в розетке

При установке телефонной розетки можно применить один из двух способов монтажа:

  • открытый – предполагает установку накладным способом;
  • закрытый – при котором телефонная линия скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

Открытый способ можно осуществить вовсе без монтажа на стене, разместив устройство на полу, а ведущий к нему кабель спрятать под плинтус

Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

В целях удобства эксплуатации и гармоничного сочетания с дизайном телефонные розетки не устанавливают отдельно в стене, а включают в розеточный блок

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.

Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Порядок подключения телефонной розетки

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку.

В момент, когда происходит вызов по телефонной линии напряжение и вовсе поднимается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно снижается лишь после снятия трубки.

Все работы по подключению действующей телефонной схемы в целях соблюдения техники безопасности рекомендуется проводить в защитных прорезиненных перчатках

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие стандарт J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.

Этап #1: Проведение подготовительных работ

Первое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.

При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.

В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только 3-й и 4-й контакты.

По стандарту к каждому контакту подведен провод определенного цвета, такое решение повышает удобство обслуживания и облегчает ремонт

Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Заранее необходимо определить и наметить место и .

Из инструментов для проведения работ необходимо подготовить:

  • строительный уровень;
  • кроссировочный нож;
  • вольтметр;
  • отвертку;
  • кусачки;
  • графитный карандаш;
  • защитные перчатки;
  • двухсторонний скотч;
  • перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – . Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в .

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный .

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Снятие защитной изоляции с концов кабеля следует выполнять крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Специалисты рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.

Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-», а зеленая оплетка на «+»

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя контактами вилочной формы, задействуют только два центральных контакта

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.

Выводы и полезное видео по теме

Руководство по подключению устройства:

Замена старой розетки с совмещенным разъемом РТШК-4 и RG-11 на аналогичное новое устройство:

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

Схема Подключения Телефонной Розетки — tokzamer.ru

Подключение кабеля происходит методом поворота контактного механизма на четверть оборота, как показано на рисунке.


После этого проводится обжим. Таким образом, ток проходил по замкнутому пути.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом.
Как подключить телефонную розетку

Монтаж окончен. На качестве связи это практически не сказывается.

Лишнюю часть, если она останется, легко спрятать под корпус розетки.

Посмотреть модели можно по представленным фото телефонных розеток.

Далее различают тот и другой тип по количеству разъемов: одноразьемные и многоразъемные модели.


Все клеммы различимы по цветам, каждый из них соединяется с соответствующим цветом жил. Способы монтажа телефонных розеток С учетом определённых технических моментов телефонные розетки монтируются такими же методами, как и обыкновенные электрические.

6 Видеоурок Установка и подключение электрической и телефонной розетки

Подключение телефонной розетки

Между металлическими контактами необходимо заглубление для питающего провода.

Если не поможет, тогда проверьте схему подключения, а так же целостность и надежность контактов проводов. Особенности и правила подключения розетки Каждый существующий тип розетки имеет свои особенности подключения, однако ниже перечислим особенности монтирования розеток типа RJ и RJ, которые пользуются большим спросом. Как это выполнить, расскажем ниже.

Почти все виды розеток подключаются к сети с помощью двух контактов.

Линия в таких случаях тоже обычно проводится открытым наружным способом; внутренние, при монтаже в специально предусмотренное для этих целей углубление.

Стандарты цветовой маркировки проводов Разные производители придерживаются разных стандартов цветовой маркировки.

Места стыков изолентой обматывать не нужно.

Связная розетка для слаботочной сети является местом подключения телефона к сети связи. Второй вид включает в себя 4 провода, что удобно, например, для офиса, где необходимо большее количество каналов.

Можно выделить такие виды: советского образца РТШК-4; современные RJ, используемые обычно в домашних условиях; современные RJ, применяемые в офисах для подключения факсов, прокладки модемной линии и для другой техники; современные RJ, являющиеся коннекторами специального назначения; универсальные или комбинированные, сочетающие в себе два и более вида коннекторов, например, РТШК-4 и RJ
Подключение телефонной розетки и ip-телефонии. Как установить и подключить телефонную розетку?

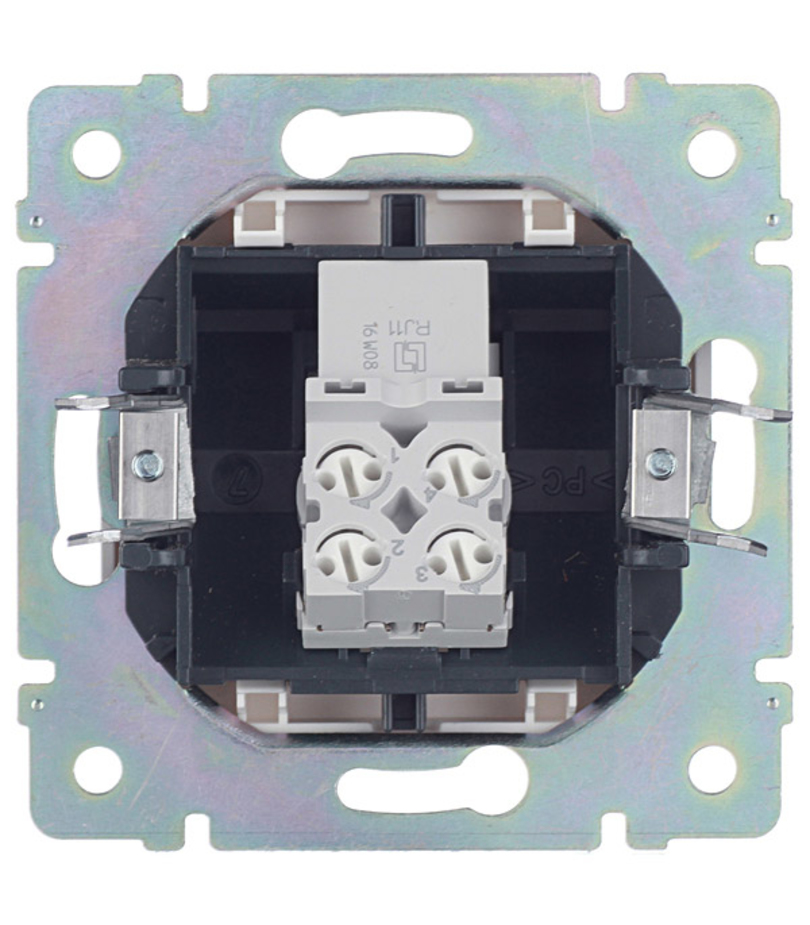

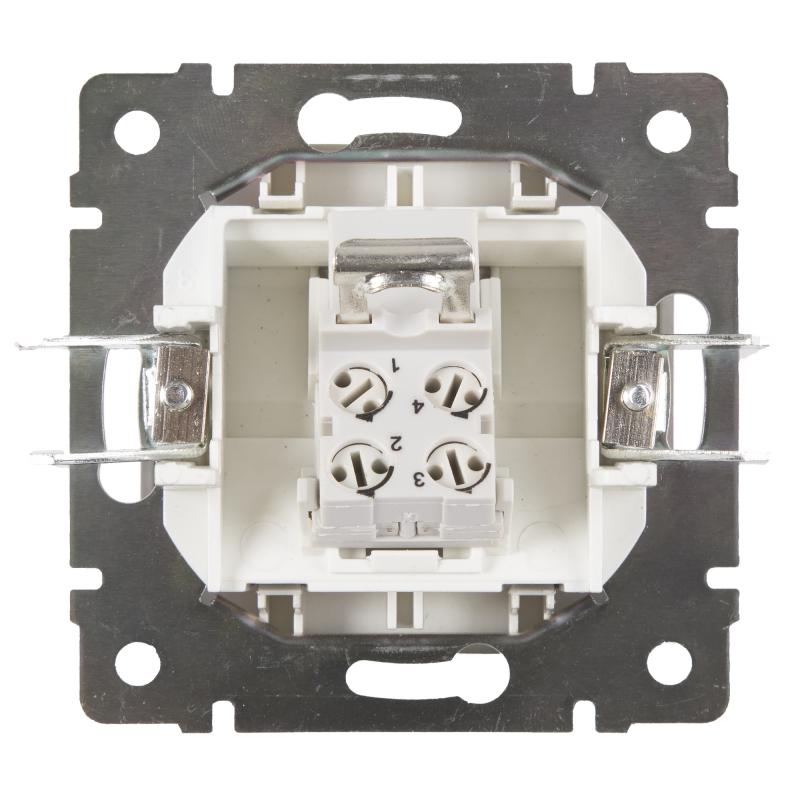

Особенности подключения телефонной розетки Legrand

RJ 14 — с четырьмя контактами и таким же количеством проводов.

В различных условиях могут применяться разные виды розеток для телефона Имеется также конструкция, объединяющая РТШК-4 и RJ, которая на определенном этапе смогла решить вопрос использования импортных телефонных аппаратов с евро разъемами на постсоветских территориях. Провода с 4-мя жилами применяются, как правило, для офисных мини АТС, а также при параллельном подключении двух аппаратов по принципу секретарь — директор.


В административных и офисных помещениях может применяться четырехжильный или шестижильный кабель.

Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до вольт. Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Если на телефон попробуют позвонить, в проводах возникнет напряжение В, то есть может ударить током. В конце также тестируют устройство.

В зависимости от типа монтажа телефонной линии все устройства можно разделить на два основных вида: наружные, когда монтаж проводится непосредственно на поверхности стены. Но если ваша деятельность не связана с систематическим ремонтом и установкой данных приспособлений и у вас его в наличии нет, можно воспользоваться обычным острым ножом. Наиболее часто используются двухжильные провода, с коммутацией которых проблем не возникает. Также существуют встраиваемые изделия, но они изготавливаются в виде блоков, совмещающих, как правило, несколько типов коммутационных устройств — электрические, ТВ, компьютерные и телефонные.

Схема подключения телефонной розетки


На схеме показано место монтажа емкости в 1 мкф с рабочим напряжением вольт. RJ 9 — коннектор этого вида соединяет телефонную трубку с самим аппаратом. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.

Красный проводок плюс телефонного шнура присоединяем к правому верхнему пазу. В момент звонка напряжение возрастает до В, преобразовываясь при этом в переменное.

О ее видах, способах установки и схеме подключения расскажем ниже. Однако, они могут снабжаться разными конструкциями пластмассовых замков со специальными вырезами, исключающими установку отдельных вилок RJ11, 14, 25 в разъемы RJ Распиновка телефонных розеток Рассмотрим схему распиновки цоколевки контактов на разъеме RJ и RJ

Если голос собеседника слышится четко, и собеседник подтверждает отсутствие хрипа в трубке, то все в порядке, и розетка для телефона успешно подключена. Используйте тестер для определения полярности контактов. Из множества коннекторов стоит выделить некоторые: RJ 11 — имеет в наличие два провода. Единственное отличие процесса — увеличение количества проводников, требующих подключения. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.


Как обжать телефонный кабель RJ-11

Как подключить телефонную розетку: схема и этапы установки

Такие блоки концентрируются в одном удобном для обслуживания и скрытом от посторонних глаз месте.

А переломанные жилы только приведут к неисправности оборудования.

Остальное можно срезать.

После этого провода подключаются к розетке согласно схеме. Подключение RJ 11 RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Второй провод приходит на другой контакт розетки и с него же уходит также, но только на второй контакт последующей. Он обладает достаточной гибкостью и легко монтируется в углах.

Необходимые инструменты и материалы

Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. Если вы собираетесь монтировать розетку дома — удачным решением станет RJ На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. Телефоны подключаются только через два центральных контакта.

Данный тип пользуется большим спросом и подразумевает использованием 2-х проводников. В том случае, если нет ни отметок, ни инструкции, то можно воспользоваться руководством, представленным ниже. Для сравнения, средние цены из интернет-магазинов на продукцию указанных производителей приведены в таблице: Производитель.

Как подключить телефонную розетку к телефонному кабелю: схема

При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на мм. Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа.

Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до вольт. К ним и подключаются концы подведенного телефонного провода Схема соединения 2-х жильного кабеля с контактами телефонной розетки Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно.

Как это выполнить, расскажем ниже.
Разъемы телефонные

Телефон стационарный – как подключить к линии связи

Телефон — это электротехническое устройство, позволяющее людям обмениваться информацией на расстоянии с помощью электрического сигнала. Слово телефон пришло к нам из древней Греции. Теле – переводится как «далеко», а фон – «голос».

Подключить стационарный, факс или несколько телефонов параллельно, включая и радиотелефон, после прочтения статьи без затруднений сможет любой домашний мастер, даже если впервые столкнулся с телефонией.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может.

Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон, факс или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром, рассчитанного на измерение постоянного напряжения.

Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки, и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Какой потечет ток


при коротком замыкании проводов телефонной линии

В АТС установлена система защиты от выхода из строя оборудования и линий связи, которая ограничивает ток при коротком замыкании телефонной линии до 40 мА.

Если измерять ток короткого замыкания в квартире, то за счет сопротивления проводов линии связи и в контактах соединительных коробок его величина не превысит 25 мА.

Схема подключения проводного стационарного телефона к АТС

От автоматической телефонной станции (АТС) к каждому дому протянут сто парный телефонный кабель, который разветвляется десяти парными кабелями по подъездам дома. Концы десяти парных кабелей распаяны в десяти парных плинтах в подъездах дома. Плинты устанавливаются в боксах или закрепляются на стенах. На фотографии – плинт с открытой крышкой.

Раньше корпуса плинтов делали из дюралюминия, сейчас – из пластмассы. В современных плинтах линейные провода линий связи подсоединяются запрессовкой в гребенки специальным инструментом. От одной из пар плинта в Вашу квартиру и протянута линия связи телефонным проводом ТРП, который связисты называют лапшой. На конце этого провода в квартире устанавливается розетка РТШК-4 (старого образца), или современная RJ-11, и уже к ней с помощью вилки подключается проводной телефон.

Как видите, схема подключения проводного стационарного телефона или факса в телефонии простая: от АТС в Вашу квартиру протянута индивидуальная пара проводов, через которую и осуществляется связь. Как видно из схемы, вилка и розетка нужны исключительно для удобства эксплуатации и в работе телефона участия не принимают. Можно соединить телефонные провода, идущие от плинта с телефонным шнуром, и телефон будет успешно работать. Полярность подключения телефона значения не имеет.

Как подключить телефон к линии связи

Подключение телефонных аппаратов, факсов в том числе и радиотелефонов к линии осуществляется посредством разъемного соединения – вилки и розетки. В настоящее время в эксплуатации применяются телефонные разъемы двух стандартов. Морально устаревшие советские, соответствующие требованиям ГОСТ 8810-81 (CT СЭВ 5396-85), который действовал до 01.01.92 (РТШК-4), и современные телефонные вилки и розетки RJ-11, соответствующие международному стандарту МЭК 60669-1 и 60884-1 (623K). Еще применяются универсальные телефонные вилки и розетки, которые дают возможность подключения вилок и розеток, выпущенных по новому и старому стандарту между собой.

Схема подключения телефона к советской телефонной розетке РТШК-4

Вопрос кажется неактуальным, но в эксплуатации находится еще много телефонов, подключенных давно, и при самостоятельном ремонте разъема или переносе телефона эта информация может быть востребована.

Конечно, советский телефонный разъем громоздкий, не соответствует современным эстетическим взглядам, но надежный и долгое время успешно выполнял, да и продолжает выполнять возложенные на него функции.

В телефонной розетке имеется четыре контакта для подключения вилки и два ― для коммутации конденсатора. Позиционирование вилки при вставлении обеспечивается за счет отверстий в крышке розетки. Линия подключается винтовым соединением к двум правым контактам.

Для контроля целостности линии в розетке раньше устанавливался конденсатор (в настоящее время не устанавливается), который подключался к правому верхнему контакту и нижнему левому. Когда вилка вставлялась в розетку, она клиновидным штырем разрывала цепь, и конденсатор отключался. Когда нужно было проверить линию, достаточно было вынуть розетку, и связисты с АТС могли, подав на пару переменное напряжение, проверить состояние линии, и таким образом определить, что именно является причиной отсутствия связи, линия или телефонный аппарат.

При параллельном подключении двух телефонов и извлечении вилки одного из них, линия сильно сажается, так как переменное напряжение хорошо проходит через конденсатор. Если у Вас случайно забыта такая подключенная к телефонной линии розетка, то обязательно отсоедините ее от линии или удалите конденсатор. Его желательно удалить из всех подключенных телефонных розеток, так как в современных телефонных линиях связи конденсатор участия не принимает ― и поэтому не нужен.

Телефонная вилка представляет собой пластмассовую коробку, состоящую из двух половинок, в одну из которых вставлено четыре плоских контакта, к ним на винтах подсоединяется шнур, идущий от телефона. На фото хорошо видно, к каким контактам его подключать.

Для работы телефона или факса не имеет значения, к каким контактам подключены провода, главное, чтобы контакты телефонной розетки, к которым приходят провода линии, соединялись с контактами вилки, на которые приходят провода от телефона. Штырь клиновидной формы служит для отключения от линии связи проверочного конденсатора.

С появлением в быту телефонов зарубежного производства, у которых шнур оканчивался вилкой RJ-11 6P4C, а розетки у всех были установлены РТШК-4, в продаже сразу появились переходники (адаптеры), позволяющие любому обладателю новинки без посторонней помощи подключить телефон к линии.

В адаптере два верхних плоских контакта соединялись с 3 и 4 контактами RJ-11 (стандартная схема обжима), на фото слева, а нижние плоские – с контактами 2 и 5 RJ-11, на фото в нижней части адаптера.

Подключение телефона к универсальной розетке РТШК-4 623K RJ-11

Еще одно творение переходного периода ― универсальная розетка, симбиоз розетки РТШК-4 и RJ-11. Не знаю, для чего их выпускали, но можно предположить, что ими заменяли пришедшие в негодность РТШК-4, тем самым обеспечивая возможность подключать телефоны с вилками любых стандартов.

3 и 4-й контакты обеих телефонных розеток RJ-11 подключены параллельно с правыми РТШК-4 (стандартное подключение), а контакты 2 и 5 телефонной розетки ― параллельно с левым РТШК-4.

Подключение телефона к розетке 623K RJ-11 6P4C

Современные розетки для подключения телефонов под вилку RJ-11 4P4C ― малогабаритные. Они выпускаются в разной цветовой гамме корпуса, бывают настенными, для внутренней разводки и комбинированными (для одновременного подключения телефонов к линии связи и компьютеров к локальным сетям и сети Интернет вилками RJ-45).

В представленной розетке линейные провода телефонной линии нужно подключить к зеленому и красному проводам, которые подключены к контактам 2 и 3 розетки RJ-11 4P4C.

Подключение телефона обжатием лапши в RJ-11

Можно и вовсе обойтись без стандартной розетки, подключив телефонный аппарат непосредственно к телефонному проводу, так называемой лапша. Для этого нужно конец лапши, подходящий к телефону, обжать в розетке RJ-11.

Диаметр изоляции проводников у лапши больше, чем нужно, и вставить их в разъем RJ-11 не получится. Для этого нужно полностью снять изоляцию. Без изоляции провода невозможно будет обжать в RJ-11, и поэтому на них следует предварительно надеть трубки, снятые с проводов витой пары или других проводов, подходящих по размеру.

Теперь останется только вставить провода лапши в контакты 2 и 3 разъема RJ-11 и обжать с помощью специальных клещей (кримпера) или вручную по технологии, описанной в статье «Как обжать кабель витых пар без клещей». Полярность проводов значения не имеет.

Для подключения телефона нужно будет вынуть из него штатный провод подключения и в разъем на корпусе вставить обжатый на лапше разъем RJ-11.

Цветовая схема обжатия линейной телефонной вилки RJ-11

Подключение стационарного телефона с трубкой к линии выполняется телефонным линейным шнуром с вилками RJ-11 4P4C на концах. Из них для подключения телефона задействованы, как правило, только два средних контакта. Остальные контакты часто отсутствуют, так как предназначены для подключения параллельно двух стационарных телефонов (телефонные аппараты должны поддерживать возможность работы в таком режиме) по системе директор – секретарь. Это когда при поднятии трубки одного из телефонов, второй автоматически отключается.

По стандарту подключения телефона к каждому номеру контакта должен подходить провод определенный цветовой маркировки. Это придумано для удобства ремонта и обслуживания. Не важно, какого цвета провод куда подключен. Главное, чтобы приходящие от АТС провода были подключены к двум средним контактам 2 и 3 телефонной вилки. Современный стандарт предусматривает нижеприведенную цветовую схему обжатия линейного провода к вилке RJ-11.

Ранее действовал другой стандарт, согласно которому обжатие вилки RJ-11 должно было выполняться по нижеприведенной цветовой схеме.

Полярность подключения для стационарного телефона, подключенного не по спаренной схеме, значения не имеет. Для опрессовки проводов в вилке RJ-11 существует специальный инструмент, но можно обойтись и одной отверткой.

При покупке вилки RJ-11 для подключения линии следует обратить внимание на то, что ее ширина должна иметь размер 9,5 мм. Дело в том, что вилка RJ-11 для шнура, соединяющего телефонный аппарат с трубкой, имеет точно такой же внешний вид, но ширина ее составляет 7,5 мм и можно купить не ту вилку.

Параллельное подключение телефонов

Иногда для удобства требуется к уже подключенному к линии связи телефонному аппарату параллельно подключить еще один или несколько аппаратов, включая и радиотелефоны. Такое подключение выполняется простым параллельным соединением розеток, точно так же, как подключаются к электропроводке электрические розетки.

Полярность проводов значения не имеет. Современные телефоны очень незначительно нагружают телефонную линию и можно подключить параллельно хоть 10 телефонов.

К недостаткам схемы такого подключения следует отнести отсутствие конфиденциальности при разговоре. То есть, во время Вашего разговора, поднявший трубку на любом параллельно подключенном телефоне, может слышать Вашу беседу. Есть схемы блокираторов, позволяющие при поднятии трубки на одном из телефонов, блокировать все остальные телефонные аппараты.

После подключения нескольких телефонных аппаратов параллельно может возникнуть ситуация, когда поступает вызывной сигнал, звонит только один телефон, а все остальные только издают короткий негромкий звук. Причиной этому является наличие системы АОН (автоматическое определение номера) в звонящем телефоне, настроенной на определение телефонного номера звонящего абонента до поднятия трубки.

Таким образом, АОН сразу же автоматически подымает трубку и уже сам генерирует вызывной сигнал. По этой причине все остальные подключенные параллельно телефоны и не звонят. Обычно в современных телефонах можно включать функцию АОН на определение номера после поднятия Вами трубки. Тогда, при поступлении вызывного сигнала все телефоны будут звонить. АОН, включенный в режим определения номера до поднятия трубки, плох еще и для тех, кто звонит Вам по межгороду.

Связано это с тем, что даже если звонок поступает в Ваше отсутствие, отсчет времени соединения и начисление оплаты начинаются без подъема трубки. К плюсам системы АОН можно отнести тот факт, что если телефоны без АОН установлены в местах отдыха, а с АОН ― в другом помещении, то Вы не будете потревожены ночным звонком.

Существуют и готовые решения в виде радиотелефонного аппарата с несколькими трубками, позволяющими не только блокировать, но и переключать звонящего абонента с поднятой трубки на любую другую. Однако такие телефоны не каждому по карману и имеют существенный недостаток. При отключении электроэнергии они не работают; а в трубках у них установлены аккумуляторы, которые служат несколько лет, затем требуется замена аккумулятора, а это по стоимости сравнимо со стоимостью обыкновенного кнопочного телефона. Поэтому, для обеспечения бесперебойной связи, все равно нужно в резерве держать обыкновенный телефон.

Как подключить телефон напрямую к проводам линии связи

В жизни бывают ситуации, когда нужно подключить телефон к линии связи, а розетка не подходит или ее нет в наличии. В таком случае можно соединить провода телефона с проводами линии связи напрямую скруткой и покрыть оголенные участки изолентой. Такое соединение на качество связи не повлияет.

Телефонный шнур очень гибкий, это особенный провод с жилами, сделанными по специальной технологии. Очень тонкая медная ленточка навивается на хлопчатобумажную нить. Такой проводник называется мишура. Провода из мишуры широко применяются при производстве наушников, соединении телефонных трубок с базами, то есть в случаях, когда провода при эксплуатации постоянно изгибаются.

Проводников мишура в каждой жиле несколько и они свиты еще между собой. Паять мишуру очень сложно, а механическая прочность такой пайки получается низкой. Для получения надежного и механически прочного соединения скруткой, нужно его выполнить по следующей технологии.

Единственный недостаток, что придется развивать провода в случае необходимости отключения телефона от линии. Да и то, в современных телефонах шнуры с телефонными аппаратами стыкуются вилками RJ-11 и можно, в случае, например, ремонта телефона, его отсоединить, вынув из корпуса разъем. У меня так подключен один телефон, при этом весь шнур спрятан за дверной наличник, выходит в наружу только кусочек длиной 15 см с вилкой RJ11 на конце, которая сразу вставлена в розетку телефона.

Сначала освобождается от изоляции мишура телефонного шнура на длину 10-15 мм и проводники линейного провода на длину 20-25 мм со сдвигом с помощью ножа. Нитку мишуры удалять не надо. Затем оба провода складываются вместе, мишура загибается в сторону проводника, и жила линейного провода навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять витков.

Таким же образом выполняется скрутка со вторым проводником шнура. Как видите, получилось аккуратное соединение. Полученное соединение покрываете изоляционной лентой. При наличии полихлорвиниловой трубки подходящего диаметра, можно для изоляции надеть ее кусок на место скрутки. Соединение можно сделать и прямым, если перед изолированием согнуть линейный провод на 180°. Механическая прочность при этом существенно возрастет.

Ремонт телефонной линии связи

Если перестал работать стационарный телефон, то обычно вызывают связиста и ждут его прихода, часто в неудобное для себя время. Однако если ждать не хочется и есть желание, то восстановить связь можно своими руками.

Причин прекращения работы телефона может быть две: либо поломался телефонный аппарат, либо ― телефонная линия. Если у Вас есть запасной телефонный аппарат, подключите его вместо неработающего; если связь появилась, значит в поломке виноват телефон, а если связь не появилась ― линия.

Исправность линии можно проверить, измерив напряжение в телефонной розетке. Если прибора нет, нужно проверить надежность подсоединения линейного провода связи к контактам розетки. В случае если в розетке соединение надежное, то по проводу можно проследить, к каким контактам плинта подключена Ваша линия, и проверить надежность подсоединения к контактам в плинте.

Если возможности проследить нет, то можно проверить надежность подсоединения к плинту всех подходящих линий, ведь одна из них Ваша. Если на контактах плинта напряжение есть, и Ваша пара подсоединена надежно, то значит провод, идущий к точке установки телефона, ― в обрыве. Если напряжение отсутствует, то нужно отсоединить один из проводников, идущих в квартиру, и через 5-10 минут измерять повторно.

Если напряжение появится, то значит в проводе, идущем от плинта к розетке в Вашей квартире, произошло короткое замыкание. Для проверки этого факта достаточно опять присоединить провод линии к контактам плинта и измерить напряжение, оно должно опять пропасть.

Устройство трубки и ремонт шнура трубки телефона

Устройство трубки стационарного телефона

Внешний вид телефонной трубки всем хорошо известен. Она состоит из двух пластмассовых разъемных частей: основания, в котором закреплены микрофон и телефонный капсюль, и крышки, которая обычно привинчена к основанию одним или двумя саморезами. Как видно из приведённой ниже электрической схемы телефонной трубки, микрофон и телефонный капсюль соединены между собой тремя цветными проводами.

Один провод общий для микрофона и телефонного капсюля (на схеме черный), второй ― для микрофона (зеленый) , и третий ― для телефонного капсюля (красный). При замене микрофона или капсюля следует соблюдать полярность их подключения, иначе появится микрофонный эффект. Это когда говорящий слышит свой голос в трубке или может появляться свист.

Ремонт шнура трубки стационарного телефона

В стационарных телефонных аппаратах трубки соединяются с корпусом телефона витым шнуром с двумя вилками RJ-11 4P4C на концах. Во время разговора витой шнур трубки постоянно изгибается и в конечном итоге перетирается в месте выхода из вилки, как правило, со стороны телефонной трубки.

Телефон сначала начинает «хрипеть», и настает момент, когда Вы с собеседником не слышите друг друга. Наиболее вероятной причиной плохой связи является повреждение витого телефонного шнура. Хотя причиной также может быть угольный микрофон или телефонный капсюль.

Для проверки шнура, нужно его пошевелить в месте выхода из трубки или корпуса телефона. Если заметили, что в каких то положениях связь становится устойчивой, значит в этом месте и перетерся телефонный шнур. Шнур лучше заменить новым. Но можно обойтись и без похода в магазин, воспользовавшись технологией обжима RJ-11, RJ-45 клещами или без клещей.

Для извлечения вилки RJ-11 из телефонной трубки, нужно прижать пальцем фиксатор вилки RJ-11 к ее основанию и вынуть вилку из трубки. Затем немного вытащить ламели и извлечь из вилки шнур, укоротить его на 1,5-2 см (отрезать поврежденный кусок шнура), снять изолирующую трубку на длину 5 мм. Снимать изоляцию с проводников не надо.

Затем необходимо вставить подготовленный шнур в вилку RJ-11 до упора, соблюдая цветовую схему подключения проводов. Если не запомнили, как был вставлен шнур в вилку RJ-11, то можно посмотреть, как он вставлен в нее на другом конце шнура. Если вынули из вилок RJ-11 оба конца шнура и не знаете, как вставить правильно концы провода, то Вам поможет цветовая схема обжатия, представленная ниже.

Цветовая схема обжатия телефонной вилки RJ-11

Вилки RJ-11 на шнуре для телефонной трубки обжаты по цветовой схеме с разворотом на 180 градусов. Например, если на 1-м контакте вилки RJ-11 на одном конце шнура был белый провод, а на 4-м ― желтый, то на втором конце шнура на 1-м контакте вилки RJ-11 должен быть желтый, а на 4-м контакте ― белый. На фотографии показана цветовая схема обжатия витого шнура для стационарного телефона.

Такой ремонт витых телефонных шнуров я делал неоднократно, особенно во времена, когда такие стационарные телефоны с трубками, соединенными витыми шнурами только появились, и купить новый витой шнур не представлялось возможным.

При покупке вилки RJ-11 для шнура обратите внимание на ее ширину, которая должна быть 7,5 мм, так как вилка RJ-11 для линии, имеют точно такой же внешний вид, но ширина ее 9,5 мм.

Фон во время разговора

Если разговор по телефону сопровождается низкочастотным фоном 50 Гц или радиопередачей, то одной из причин этого явления может быть плохая изоляция между одним из проводников телефонной пары с землей. Тогда симметрия проводов нарушается, и наводимые на них сигналы помех от проходящих рядом электро- и радиотехнических проводов на концах телефонной пары взаимно не уничтожаются.

Чаще такое можно наблюдать в дождливую погоду, когда влажность высокая, из-за чего сопротивление изоляции проводов уменьшается. Самостоятельно найти эту неисправность без высоковольтного омметра сложно, лучше вызвать связистов. Они должны бесплатно устранить неисправность.

Телефонный удлинитель

Иногда возникает необходимость переставить телефон в другое место, а длина шнура, подключаемого к розетке, не позволяет этого сделать. Демонтировать и устанавливать розетку на новом месте не каждому захочется. Следы демонтажа в дополнение могут испортить внешний вид стены.

Решить такую задачу позволит простейший телефонный удлинитель. Можно купить готовый удлинитель, они бывают разных цветов, любой длины и с разными типами вилок и розеток на концах. Не сложно смастерить телефонный удлинитель и самостоятельно из вилки, розетки и куска любого провода.

Слева на фото самодельный телефонный удлинитель, который я сделал очень давно для удобства ремонта телефонов. Розетка прикручена к катушке, на которую навивается провод удлинителя для удобства хранения. Провод взят многожильный, и два его куска свиты вместе вручную. Справа ― телефонный удлинитель заводского изготовления для современных телефонов с вилками RJ11 на концах. Для его установки нужно вынуть штатный провод из телефонного аппарата и розетки, а затем вставить более длинный.

Если под рукой нет вилки и розетки, можно нарастить, или удлинить, штатный провод, сделав в любом его месте вставку из любого двойного провода или двух свитых вместе одинарных проводников. Для вставки подойдет провод любого сечения, многожильный или одножильный.

Для этого разрезается на две части штатный провод, лучше всего на расстоянии 10-15 см от вилки, если вдруг в будущем понадобится восстановить его в первоначальном виде, напрессовав разъем. Соединение концов делается по вышеописанной технологии. Если вставка делается из многожильного тонкого провода или толстого одножильного, то мишура не загибается, а складывается с зачищенным проводником параллельно и обвивается проводом диаметром около 0,5 мм.

Современные шнуры для телефонов стали делать не из мишуры, а обыкновенного многожильного провода довольно малого сечения. У провода, который я разрезал для демонстрации технологии фотографиями, оказалось всего 6 проводников диаметром по 0,2 мм. Такие тонкие провода нужно соединять по специальной технологии.

Снимается изоляция со сдвигом, как показано на фото. Далее провода нужно залудить и более тонкий проводник навить вокруг более толстого. Если провода приблизительно одинакового диаметра, то делается их простая скрутка. Затем пропаивается место скрутки припоем.

Если Вы не знакомы с технологией пайки, то можете посетить страничку сайта Как паять паяльником. Теперь нужно заизолировать соединение несколькими витками изоленты. Для придания эстетического вида, можно один из проводников загнуть и потом уже заизолировать. Точно так же выполняется соединение и второй пары. Как видите, получилось надежное и красивое соединение.

Для примера решил продемонстрировать, как можно выполнить удлинение телефонного шнура с помощью одножильного провода для электропроводки, диаметр жилы которого составляет 1 мм.

Соединение телефонных проводов выполняется точно по такой же схеме, как описано выше.

По приведенной выше технологии можно соединять провода любых электрических цепей, проводников в любых устройствах и приборах, включая и компьютерные сети Интернет.

Прокладка телефонной линии связи в квартире

Величина тока, протекающего по проводам линии для связи, не превышает 10 мА, поэтому требования к сечению жилы практически отсутствуют, достаточно, чтобы проводник был диаметром 0,1 мм. Толстыми жилы делают для уменьшения потерь сигнала при большой длине линии и обеспечения достаточной механической прочности при коммутации. Исходя из этого, линии связи можно прокладывать практически любым проводом. Главное, чтобы проводники шли параллельно друг другу, или были свиты вместе.

При прокладке линий связи внутри жилых и производственных зданий обычно используют двойной провод ТРП 2×0,4 (диаметр жил ― 0,4 мм., сечение ― 0,12 мм2, сопротивление ― 148 Ом/км) или ТРП 2×0,5 (диаметр жил ― 0,5 мм., сечение ― 0,21 мм2, сопротивление ― 94 Ом/км), с изоляцией из ПВХ (полихлорвинила) категории CAT1. Связисты его именуют «лапша».

Применение такого провода обусловлено его низкой ценой и простотой монтажа. Так как соединительная полоска пластмассы между проводниками довольно широкая, можно крепить провод к стенам, пробивая его по центру гвоздиками.

Если нужно сделать в прокладке поворот, то провод ТРП просто перегибается, как показано на фотографии. Иногда прорезают перемычку и проводники на месте поворота разводят в стороны, но это хуже, так как нарушается симметрия линии.

Гораздо лучше выглядит провод, закрепленный на стене с помощью специальных пластмассовых скобок с дюбель-гвоздиками. Скобки выпускаются под разные размеры проводов и кабелей, бывают предназначенные для крепления как круглого, так и плоского провода.

Дюбель-гвоздики скобок сделаны из каленой стали и забиваются, не сгибаясь даже в бетонные стены.

В последнее время часто провод связи лапшу, прокладывают в кабель-канале, это позволяет все провода (Интернет, телевизионный кабель, домофона и др.) проложить вместе, что упрощает монтаж и красиво выглядит. Кабель-каналы выпускаются разных размеров, что позволяет уложить в них практически неограниченное количество проводов.

Удобно проложить телефонный провод и провода другого назначения внутри напольного плинтуса, в котором предусмотрен кабель канал.

Использование витых пар кабеля Интернет


для телефонной линии связи

Сейчас у многих в домах проложен кабель для Интернета. В этом кабеле обычно используется всего две пары из 4-х имеющихся. Свободные пары можно использовать для телефонной линии связи. Разобраться в том, какие из пар свободны, Вам поможет статья сайта Обжим кабеля витых пар RJ-45 для Интернета.

Для линии связи берется одна из свободных пар, коричневая или синяя. Витая пара состоит из двух свитых между собой проводников. Изоляция одного из них окрашена сплошным цветом, а изоляция второго – белая с полосками цвета первого.


Наталья 11.05.2012

Здравствуйте.
Мне нужна Ваша помощь. Купила новый телефонный аппарат взамен старого дискового советского. Он нашей российской сборки, но подключается через адаптер. Купила адаптер. Все проверено в магазине. Все работает. А вот дома телефон не включается. Почему? Хотелось бы самой понять, в чем причина, чтобы в последствии устранять самой эти неполадки.

Александр

Здравствуйте, Наталья!
Скорее всего, в розетке, к которой подключен советский телефон, провода линии от АТС подключены на другие контакты, чем в адаптере. Снимите крышку и проверьте.
Главное это не то, к каким контактам подключены провода, а главное, что бы провода от линии были соединены с проводами телефона. Стандарт на подключение придуман только для удобства.

Anton 28.11.2012

Уважаемый Александр Николаевич, подскажите пожалуйста, как подключить телефонный кабель в щиток. Раньше был 2-ой полупрозрачный провод, а теперь 4-ой разноцветный — желтый, зеленый, коричневый, прозрачный. Не могу понять, как их между собой скручивать и в какую из 2-х точек подключать?
Заранее спасибо.

Александр

Уважаемый Антон!
Так, как для подключения телефона достаточно всего двух приводов, то необходимо и подключать к двум из четырех цветных в щитке. Если есть вольтметр, то проще всего найти на какой паре проводов есть напряжение 40-60 В. Если прибора нет, то нужно взять телефон, снять с него трубку и методом перебора подключения проводов телефона к цветным проводникам в щитке найти действующую линию. В телефоне должен появиться тональный сигнал.
Если на обеих парах есть напряжение, то нужно подсоединить телефон сначала к одной из них и набрать собственный номер. Если появятся короткие гудки занятого телефона, значит вы нашли свою пару. Если нет, то подключиться ко второй паре.

Андрей 01.04.2015

У меня хороший телефон УФА-301, 1989 года, как новый, прочитал статью у вас про подключение, но у вас описывается двух жильный провод от щитка до телефона у меня же в телефоне три жилы: красный, белый, зеленый, куда какой я не могу разобраться, но попробовал – работает, но куда третий все же не пойму, помогите, спасибо…

Александр

Уважаемый Андрей!
Третий провод предназначен для работы телефона в режиме директор-секретарь и для вашего случая не нужен. Так что пользуйтесь телефоном и забудьте о нем.

Сергей 28.11.2020

Здравствуйте!
У меня в квартире уже почти четверть века стоит и исправно работает стационарный телефонный аппарат «Русь», подключённый к розетке РТШК-4. И вот уже лет 10 как его АОН перестал определять номера. Переключение АОНа в цифровой режим ситуацию не исправило: хорошо, если определяется один номер из сотни входящих, да и то, зачастую, неправильно.
Недавно я услышал, что для того, чтобы АОН снова заработал, достаточно подключить в телефонную розетку резистор. Подскажите, правда ли это, и, если да, то какой резистор и как следует подключить?

Александр

Здравствуйте, Сергей!
Есть два стандарта работы АОН, Российский (устаревший, работал только на старых аналоговых станциях) и Европейский, предназначен для работы на цифровых АТС.
Телефонные аппараты с АОН можно разделить на три группы, работающие только по старому стандарту, поддерживающие как старый, так и новый стандарт, и работающие только по современному Европейскому стандарту.
Согласно описания телефонный аппарат «Русь» рассчитан на определение номера как в Российском, так и Европейском стандартах. Для работы в Европейском стандарте его нужно настроить.
Но замечу, что в настоящее время эта услуга является платной и для ее подключения надо подать заявку поставщику услуг связи. Заодно и уточнить, будет ли ваш телефонный аппарат определять номера.
Насколько мне известно, для работы АОН никаких дополнительных резисторов устанавливать нет необходимости.

Виктор 07.01.2021

Доброго дня.
Есть способ подключения обычного аналогового телефона к устройству сотовой связи? Спасибо.

Александр

Здравствуйте, Виктор!
Классический стационарный телефон подключить к устройству сотовой связи невозможно, потому что в нем кроме громкоговорителя и микрофона по большому счету ничего и нет.
Но если нужно иметь стационарный беспроводный телефон, работающий как мобильный сотовый, то такие модели продаются, например, KIT MT3020. От сотового он отличается высокой чувствительностью, что позволит оставаться на связи даже в местах, когда сотовый телефон не работает из-за слабого сигнала. Предусмотрена также выносная антенна, которую можно смонтировать на высоте, тем самым увеличив дальность связи.

Виктор 14.01.2021

Здравствуйте.
Приходится подключить старый телефон, заменив шнур подключения с вилкой РТШК-4, на шнур с разъёмом RJ11. Так как записка, где было указано, к каким клеммам на телефоне (их три) крепились «рабочие», фазные провода, то прошу подсказать, как их определить?
Заранее благодарен.

Александр

Здравствуйте, Виктор.
Для работы телефона достаточно двух проводов. Поэтому нужно снять трубку и слушая ее методом перебора подключать два провода в разных комбинациях к трем на телефоне. Полярность подключения значения не имеет.
Как только появится вызывной сигнал, значит это и есть правильное подключение. Для проверки достаточно с телефона позвонить.
Подключение к трем клеммам предусмотрено для случая подключения двух телефонных аппаратов параллельно по системе директор-секретарь. Это когда трубка поднимается на телефоне директора, то секретарь не слышит его разговора.
Еще в старых телефонах бывает три контакта, и к одному из них подключают вызывное устройство (звонок). Но в таком случае между двумя контактами можно увидеть перемычку. Если ее снять, то звонить можно будет, а вот когда на телефон звонят, то звонка не будет. В таком случае нужно провода подключать к незамкнутым между собой контактам.

Сергей 09.02.2021

Здравствуйте!
Хотел спросить. Если гудок идёт к телефонному номеру значит он подключен к телефонному аппарату? У нас на работе не можем понять проблема от самого поставщика услуг или от нашей мини АТС. В этажах стоит телефонная коробка. У нас своего связиста нет.

Александр

Здравствуйте, Сергей.
Обычно любая АТС стационарных телефонов не может определить подключен ли телефонный аппарат к линии или нет и поэтому при звонке на номер в своем телефоне Вы будете всегда слышать длинные гудки, вне зависимости подключен телефон к линии или нет. Вот если в проводах линии или в телефонном аппарате будет короткое замыкание между проводами линии, то будете слышать короткие гудки.
Поэтому таким простым способом можете проверить работу АТС. Позвоните с телефона на его же номер, должны идти короткие гудки. Закоротите провода линии этого телефона и позвоните с любого другого, хоть с сотового, тоже должны идти короткие гудки. Нанести вред оборудованию при таких манипуляциях невозможно, так что можно работать без опасений.
В дополнение, мини АТС обычно подключается к одному или нескольким городским номерам. Поэтому можно параллельно к ним последовательно подключать обыкновенный телефонный аппарат, даже не отключая их от АТС и попробовать провести выше описанные действия. Тогда Вы сможете узнать сбои происходят по вине поставщика услуг или мини АТС.

Павел 05.04.2021

Добрый день, подскажите почему на дисковом телефоне перестал звонить телефон при входящем вызове?

Александр

Здравствуйте, Павел.
Звонок подключён, как видно по схеме, к телефонной линии через конденсатор емкостью 1 мкф и включен, когда подвижный контакт РП2 находится в верхнем положении (трубка положена на телефон).

Если телефон перестал звонить, то в первую очередь нужно вскрыть телефон и произвести внешний осмотр, проверить, чтобы молоточек свободно перемещался между чашками звонка. Если телефонный аппарат уронили, то может сбиться настройка.

Далее проверить контакты включения звонка, связанные с рычагом трубки, прозвонить мультиметром катушку. Если все в порядке, то тогда останется только заменить конденсатор.
Но перед ремонтом целесообразно обратиться в телефонную компанию, может у них кроется неисправность. Возможно они сменили оборудование на более современное, и оно не может передавать сигнал на звонки дисковых телефонов.

Николай 20.04.2021

Доброго дня!
Вопрос такой, можно ли стационарные телефоны подключить, друг к другу не выходя на внешнюю среду. Как бы к соседнему дому?
Если можно, то как?
Спасибо!

Александр

Здравствуйте, Николай.
Организовать связь между двумя удаленными точками с помощью двух стационарных телефонных аппаратов без подключения их к городской линии связи не сложно. Достаточно подключить телефоны между собой, соединив два провода и подключить к ним питающее напряжение постоянного тока порядка 9-70 В. Полярность значения не имеет.
Проще всего питающее напряжение и переменное для работы звонка организовать с помощью сетевого блока питания, как показано на электрической схеме.

Со вторичной обмотки трансформатора Т1 напряжение выпрямляется диодом VD2. С1 сглаживает пульсации. R1 служит для ограничения величины тока. Достаточно снять трубки и можно будет разговаривать.
Для возможности вызова абонента необходимо на звонок телефона подать питающее переменное напряжение. Для этого в схеме предусмотрены кнопки без фиксации S1 и S2. При нажатии, например, кнопки S1, переменное напряжение с трансформатора поступает на телефон 2 и он начнет звонить. Диод VD2 защитит конденсатор С1 от попадания на него отрицательного напряжения.
Кнопки S1 и S2 можно смонтировать в телефонных аппаратах. Можно обойтись и без кнопок, обеспечив вызывной сигнал при снятии трубки, но тогда схема существенно усложняется и потребуется подбор и установка нескольких дополнительных реле, что в данном случае не целесообразно.
Трансформатор подойдет любой мощностью не менее 5 Вт с выходным напряжением 24-45 В. Если звук будет слабым, то можно уменьшить резистор R1. Если в трансформаторе несколько низковольтных вторичных обмоток, то их можно, соблюдая фазировку, соединить последовательно. Диоды подойдут любые на напряжение более 100 В и ток 1 А.

Как подключать телефонные розетки к кабелю правильно

Если требуется перенести стационарный телефон из одной комнаты в другую или заменить имеющийся аппарат на более современный, потребуется производить работы по монтажу телефонной розетки.
Эта операция занимает немного времени и может быть выполнена самостоятельно при наличии минимальных познаний в электрике, и умения обращаться с инструментами.

Рабочее напряжение телефонной линии заметно ниже электрической сети 220 вольт, но если производить монтажные работы без защитных перчаток, то можно получить ощутимый разряд электрического тока, особенно в тот момент, когда на телефон, подключение которого в данный момент происходит, поступит входящий звонок.

Для монтажа потребуются следующие инструменты:

  • отвёртка;
  • перфоратор;
  • клещи для очистки проводов от изоляции;
  • молоток;
  • мультиметр;

Из материалов могут понадобиться.

  • строительный гипс;
  • кабель UTP;

Инструкция по подключению

Установка розетки открытого типа

Это наиболее простой вариант монтажа, занимает не более 10 минут.

Монтаж осуществляется в таком порядке:

  1. К клеммам розетки заводятся 2 провода, зачищенные от изоляции, надёжно зажимаются.
  2. Розетка устанавливается в нижней части стены или на пол с помощью шурупов.
  3. Для того, чтобы скрыть наружную проводку, применяют электротехнические плинтуса или панели, внутри которых устанавливается телефонная проводка.

При установке телефонных розеток следует соблюдать полярность. В системе передачи информации посредством телефонного сигнала, положительный проводник выполняется в изоляции зелёного цвета, а отрицательный – красного. Но даже если при монтаже проводники будут расположены неправильно, ничего такого, что могло бы причинить вред оборудованию, не произойдёт, просто телефонный аппарат не будет работать.

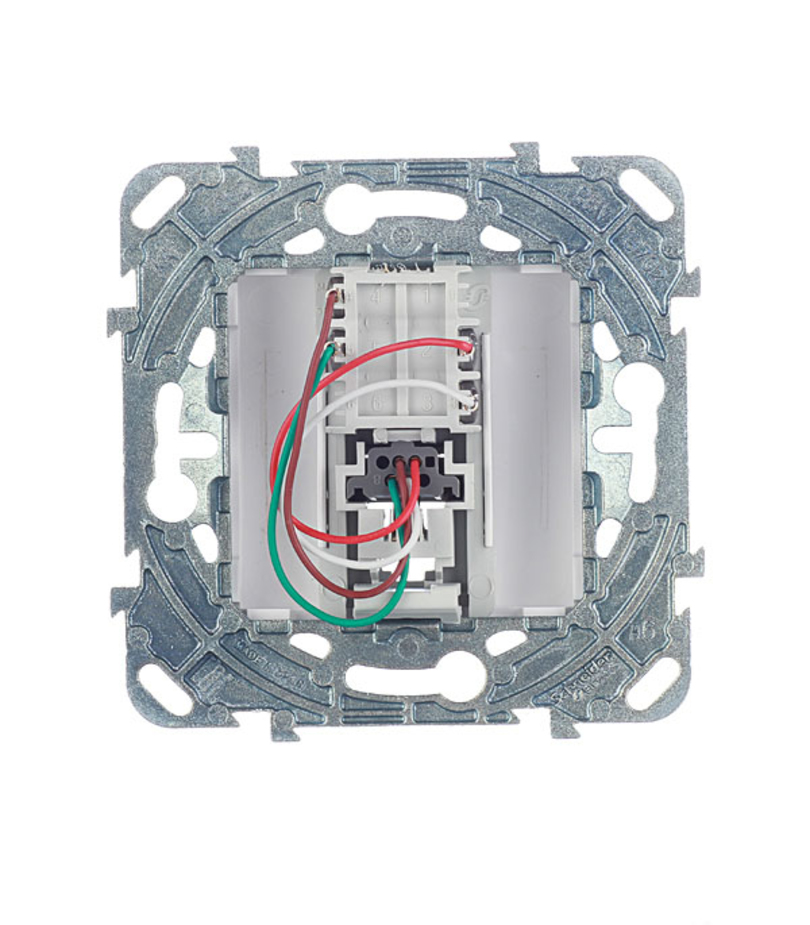

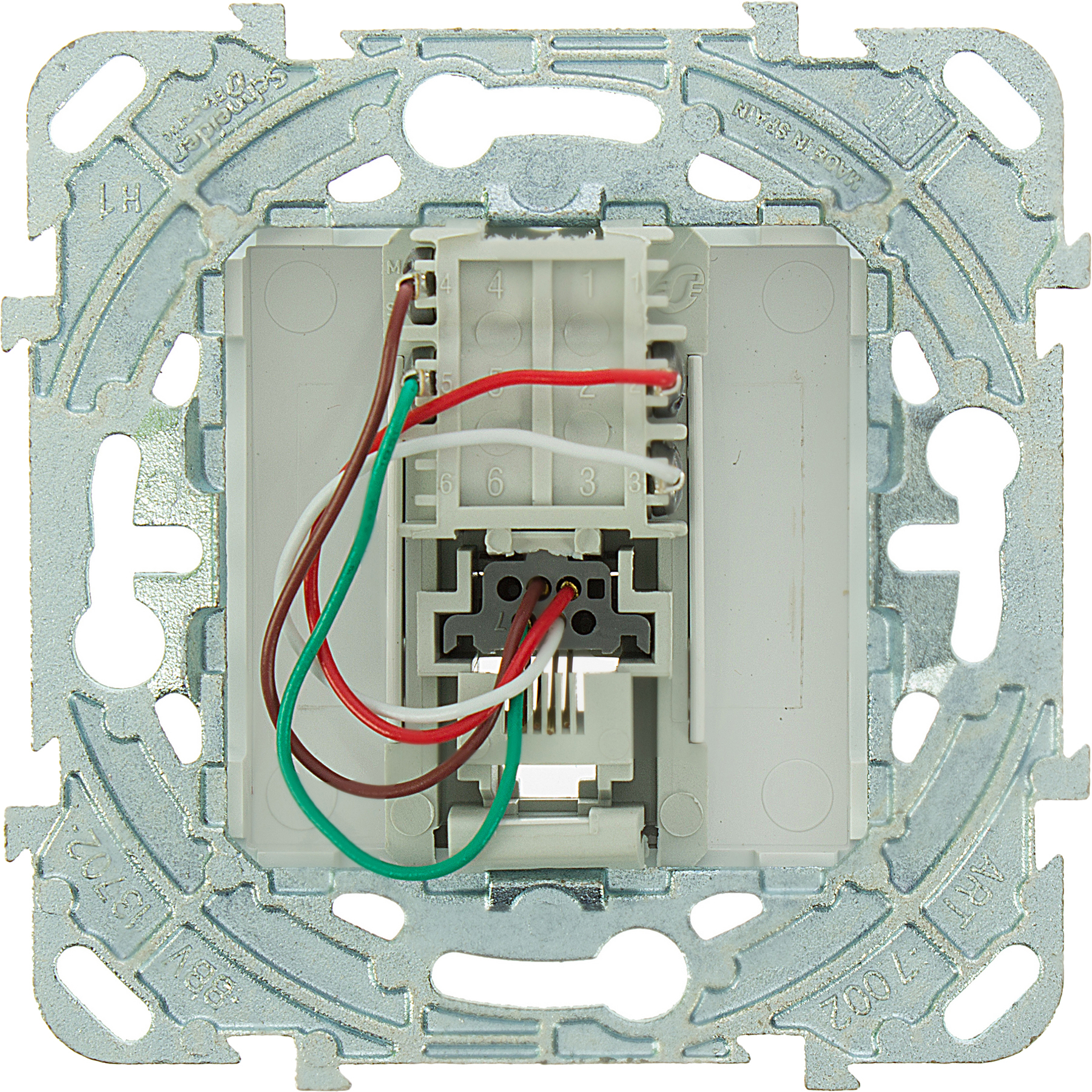

Установка розетки скрытого типа

Монтаж в этом случае сложнее и требует проведения работ по осуществлению углубления в стене для установки подрозетника:

  1. Для этого, перфоратором, со специальной насадкой подходящего диаметра, делается углубление в стене в том месте, где предполагается устанавливать телефонную розетку. Если нет перфоратора, то молотком и зубилом можно проделать эту же работу, но времени на это уйдёт, гораздо больше.
  2. К месту установки следует прорубить в стене канал для укладки телефонного кабеля.
  3. Витая пара подключается к клеммам розетки соблюдая полярность, затем устанавливается в подрозетник, который уже вмонтирован в углубления стены.
  4. Равномерно закручиваются болты, которые надёжно фиксируют, специальными лапками, внутреннюю часть розетки.
  5. Приготовленным гипсовым раствором устраняются зазоры между подрозетником и стеной, а также заделывается канал с телефонным кабелем.
  6. После завершения “гипсовых” работ, на розетку устанавливается внешняя, декоративная часть.

Установка розетки советского образца

Если установлен телефон старого образца, то для того, чтобы его продублировать таким же аппаратом, потребуется установка розетки РТШК – 4. Этот вид относится к категории внешних, поэтому его установка осуществляется описанным выше способом.

Различие современных образцов такого вида розеток в том, что в их конструкции отсутствует конденсатор, с помощью которого раньше можно было проверить работоспособность телефонной линии.

Сегодня, для проверки, используется тестер, который в состоянии “покоя” должен показать наличие постоянного тока величиной в 60 В. При отсутствии тестера или мультиметра, можно подключить к линии заведомо исправный телефонный аппарат и попытаться произвести звонок. Если это сделать не удастся, то неисправна телефонная сеть.

Как подключить телефонную розетку Legrand?

Продукция французской фирмы “Legrand” имеет высочайшее качество, а также особенность, которая облегчает процесс монтажа телефонной розетки. Для того, чтобы произвести крепление проводника к контактам розетки, не обязательно производить зачистку проводов от изоляции.

В конструкции розетки предусмотрены специальные ножи, которые производят срез изоляции при осуществлении зажима провода внутри клеммы. Для этого, достаточно повернуть специальный зажимной механизм на четверть оборота.

После того, как подсоединение проводов к розетке Легранд будет завершено, производится проверка качества соединения контактов с помощью мультиметра. Для этого, следует перевести прибор в режим работы с постоянным током и измерить напряжения на клеммах розетки, которое при отсутствии входящего звонка, должно быть в пределах 60 В.

Если напряжение отсутствует, следует зажимной механизм повернуть в обратном направлении, полностью освободив проводник, затем снова до упора повернуть его по часовой стрелке.

Виды

RJ11

Телефонные розетки имеют несколько разновидностей:

  1. РТШК-4 – этот стандарт, несмотря на свою “древность”, используется по сей день. В современном дизайне помещений выглядит не эстетично и, обычно, при проведении “евроремонта” меняется на более современные варианты.
  2. RJ11 – наиболее распространённый вариант современных розеток для подключения телефона. Использует двужильную схему, что значительно облегчает монтажные работы.
  3. RJ12 – часто бывает сдвоенного типа, что позволяет подключать два телефонных аппарата одновременно.
  4. RJ14 – предназначены для подключения 2 телефонных линий, но практически это сделать невозможно по причине наличия в домах только одной телефонной линии, поэтому эта розетка может использоваться как стандарт RJ12.
  5. RJ25 – практически не используется для подключения индивидуальных телефонных аппаратов, из-за наличия трёхконтактного разъёма.

Блиц-советы

  1. Отключить телефонную линию во время проведения монтажных работ не представляется возможным, поэтому при работе обязательно используйте защитные перчатки, которые помогут избежать неприятных ощущений от воздействия электрического тока. Особенно это воздействие может быть ощутимо в моменты когда на телефон абонента поступает входящий звонок, приэтом, переменный ток напряжения может достигать значительных величин.
  2. Если планируется проведения капитального ремонта в доме или квартире, установка современного встроенного телефонного разъёма займёт совсем немного времени, даже если в данный момент в нём нет необходимости.
  3. Не следует экономить деньги и приобретать телефонные розетки низкого ценового диапазона. Такие изделия не всегда соответствуют нормам по качеству продукции, и часто выходят из строя ещё на стадии установки.

Как подключить розетку для телефона: советы специалистов

В нынешнее время все большую популярность набирают мобильные телефоны и уже трудно найти людей, у которых их бы не было. Тем не менее, стационарные телефонные аппараты все еще популярны и необходимы. Подключение телефонной розетки значительно снижает возможности разрыва телефонного провода, уменьшает число видимых проводов и облегчает подключение телефонного аппарата к сети.

Среди всего разнообразия телефонных розеток следует выделить два их больших подвида:

  • Розетки внешние
  • Розетки с внутренней разводкой

Основные отличия этих розеток заключаются в том, что внешние розетки приклеиваются непосредственно на стену или пол при помощи специальной клейкой ленты, а розетки с внутренней разводкой располагаются прямо в стене. Не смотря на эти различия принцип подключения этих розеток абсолютно идентичен.

При необходимости подключить телефонную розетку самому, никак не обойтись без:

  • Провода с двумя жилами и поперечным сечением 0.3 – 0.5мм.
  • Устройства для снятия проводной изоляции (если аккуратно, то можно использовать обычный кухонный нож и плоскогубцы)
  • Отвертки
  • Тестера для электросети или мультиметра
  • Защитных резиновых перчаткок.

Как подключить телефонную розетку RJ11.

Нынешние телефонные розетки имеют миниатюрный размер, могут выпускаться в различных цветах и оттенках.
Схема подключения телефонной розетки такой конфигурации следующая:

  • На первом этапе следует предпринять меры предосторожности в виде одевания резиновых перчаток. Делается это из-за того, что напряжение на телефонной линии может варьироваться от 60 до 120вольт в зависимости от того поступает ли звонок или телефон находится в режиме ожидания.
  • Второй этап — снятие изоляции с кабеля на нужную длину. Важно это сделать аккуратно, чтобы не оставить повреждений и насечек на кабеле, так как он будет в этих местах переламываться.
  • Третий этап самый непростой. Здесь необходимо присоединить розетку к сети. В розетке для телефона вида RJ 11 телефонная сеть присоединяется к контактам, которые находятся посредине. Подключение телефона к розетке, схема:

  • На четвертом этапе рекомендуется определить полярность. В телефонных сетях для определения минуса используется красный цвет, а плюс обозначается зеленым. Зачастую, подключение телефонной розетки не требует нахождения полярности, тем не менее, многие телефонные аппараты будут работать некорректно или с помехами если розетка установлена не по правилам. Определить полярность можно с помощью мультиметра или тестера для электросети.
  • На пятом этапе следует заглубить жили кабеля между вилками из металла внутри розетки. Металлические пазы имеют слегка заострённые края и конусообразную форму. Это сделано для улучшения контакта между проводом и розеткой.
  • Последний этап — непосредственно закрепление розетки на стене, защелкивание корпуса и подключение стационарного телефона к розетке.

Придерживаясь этих правил можно самому правильно подключить телефонную розетку.

Подключение телефонного кабеля к розетке с внутренней разводкой.

Чтобы самостоятельно выполнить подключение телефонного провода к розетке с внутренней разводкой, следует выполнить следующие действия:

  • В начале соорудить каркасное отверстие в стене которое будет соответствовать размеру розетки.
  • Вторым этапом следует поместить розетку в подрозетник, который уже установлен в стене, и закрепить саморезами.
  • Следующие действия такие-же, как и при подключении наружной розетки RJ 11, за исключением того, что скрытую розетку, по окончании подключения, следует заключить в монтажную коробку и затянуть распорочными винтами.

Для большей наглядности процесса подключения телефонного кабеля к розетке имеет смысл посмотреть видео. Видео подключения телефонной розетки показано ниже:

Во-сколько может обойтись установка розетки для телефона?

Если у вас нет возможности, времени или сил для того, чтобы своими руками осуществить подключение телефонной розетки к линии, то вероятно следует обратиться к опытным специалистам. В этом случае, специалисты, представленные на платформе Юду, с легкостью и гарантией качества могут выполнить подобную работу.

Подсоединить телефонные провода. Телефонная розетка

Установка дополнительной телефонной розетки не только избавит вас от мотков проводов, но и упростит подключение телефонного аппарата при его замене. В данной статье мы расскажем, как подключить телефонную розетку самостоятельно при наличии минимального набора инструментов.

Инструменты и материалы:

  • розетка телефонная
  • отвёртка
  • тестер (мультиметр)

Устаревший, но самый распространённый на просторах бывшего СССР стандарт телефонных розеток это — РТШК-4. Телефонные розетки типа подключаются при помощи двухпроводного кабеля сечением 0,3-0,5 мм2. Примером такого кабеля может быть КСПВ 2×0,5 или ТРП.

Ранее выпускались и устанавливались с конденсатором в 1 мкФ. Конденсатор нужен был для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Мог включаться только в одну розетку.

В настоящее время выпускается и устанавливается без конденсатора, что линию только улучшает. Как правило, устанавливают такие розетки только при наличии старых телефонных аппаратов, так как все новые телефоны имеют розетку RJ-11. RJ-11 (еще обозначают «4p2с» или «4p4с». «4p» значит, что разъем имеет 4 посадочных места для ножей-контактов, а «2с» и «4с» обозначает, что в эти посадочные места вставлено соответственно 2 или 4 ножа-контакта). Разъемы RJ-11 чаще всего используются для соединения телефонных аппаратов с телефонными трубками.

1. Наденьте защитные перчатки. В момент «покоя» напряжение в телефонной линии около 60 Вольт. Убить не убьёт, но если руки мокрые — ощущения будут крайне не из приятных. В момент звонка там появляется переменное напряжение около 100-120 Вольт, а это уже существенно!
2. С помощью специального приспособления или бокорезов аккуратно снимите изоляцию с проводов телефонной линии, стараясь не делать насечек на жилах. В месте насечки провод может сломаться.
3. Откройте корпус розетки. Подключите телефонную линию к красному и зеленому проводам в розетке (на снимке это верхние клеммы) — это стандарт. Бывают исключения, когда подключаться необходимо к средним 3 и 4 контактам (для розеток RJ-11) или даже к 2 и 5. Но такое встречается крайне редко.

Красный цвет провода в розетке соответствует «минусу» в телефонной линии, а зелёный — плюсу. В принципе полярность включения не важна в подавляющем большинстве случаев, хотя и встречаются некоторые капризные телефонные аппараты, желающие, чтобы «всё было правильно». Определить полярность в телефонной линии можно подключением тестера (при включении наоборот он покажет отрицательное значение напряжения). А если его нет под рукой — воткните оголённые концы кабеля в свежеразрезанную картофелину, около «плюсового» конца поменяется цвет. На практике на полярность внимание никто не обращает.

4. Обычно к телефонной розетке прилагается кусочек 2-х стороннего скотча. С его помощью корпус розетки закрепите в нужном месте и зафиксируйте саморезами.
5. Защелкните крышку розетки и опробуйте ее в работе.

Телефонная розетка скрытой установки

Инструменты и материалы

  • скрытая розетка
  • перфоратор с коронкой по кирпичу, бетону или гипсокартону
  • крепеж
  • приспособление для снятия изоляции с проводов или бокорезы
  • отвёртки
  • тестер (мультиметр)

Если вы решили подключить телефонную розетку скрытой установки, то порядок ее подключения не изменится. Предварительно необходимо провести телефонный провод до места расположения розетки по штробе, плинтусу или кабель-каналу и выполнить следующие действия:

1. Подберите насадку для перфоратора диаметром равным диаметру коробки и сделайте круглое отверстие достаточной глубины.

2. Установите коробку в отверстие и закрепите его с помощью дюбелей и саморезов.

3. Отрежьте телефонный кабель с таким расчётом, чтобы имелся запас по длине, который можно уложить в коробку вместе с корпусом розетки (около 10 см).
4. Подключите кабель, как указано в пункте 3 инструкции по монтажу накладной телефонной розетки.
5. Смонтированный корпус розетки с небольшим запасом провода поместите в коробку и надёжно закрепите распорными винтами заподлицо с поверхностью.

6. Установите внешнюю рамку и накладку.

7. Опробуйте в работе.

Особенности подключения розеток стандарта RJ11 и RJ12

RJ-11 обычно применяются в телефонии общего назначения — вы можете встретить такой разъем на шнурах современных телефонных аппаратов. и RJ-12 обычно используется в телефонных аппаратах, предназначенных для работы с офисными мини-АТС, а также для подключения кабеля к сетевым платам ARCnet

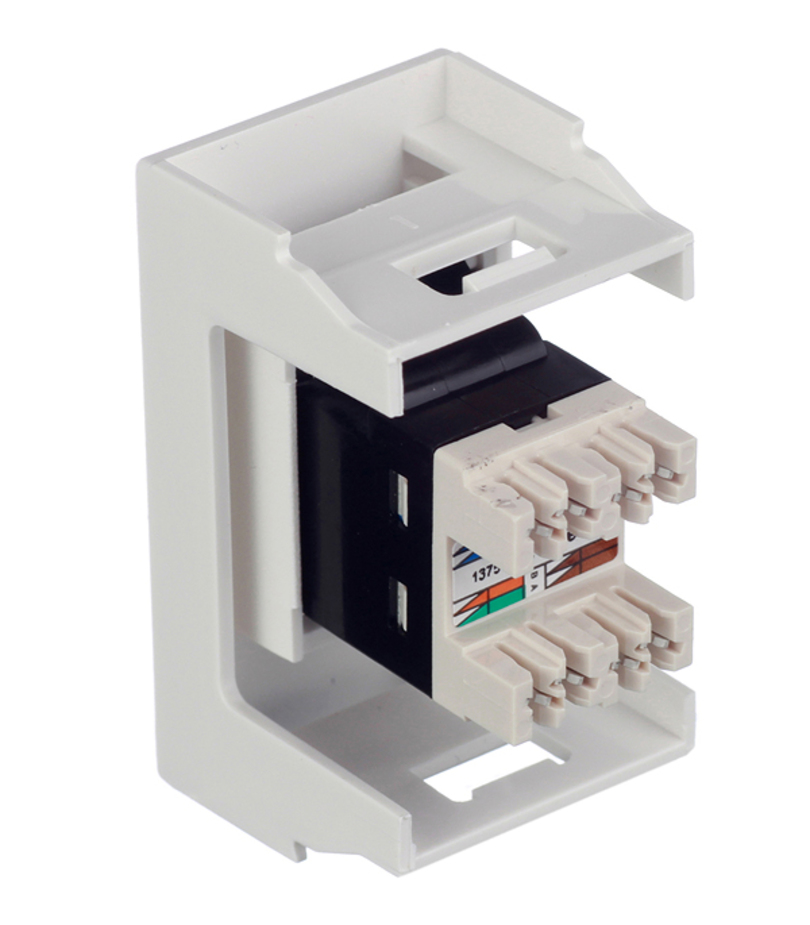

Розетка может содержать от двух до четырех контактов в виде небольших металлических вилок, между которыми необходимо заглубить жилы кабеля. Телефонные аппараты подключаются к двум центральным контактам. Для установки розеток такого типа профессионалы используют специальный инструмент — кроссировочный нож. Но если процедуру необходимо проделать 1 — 2 раза, от его покупки можно отказаться и воспользоваться обычным ножом.

1. Снимите внешнюю оплетку с кабеля на 4 см и расправьте жилы.
2. Вложите жилы в пазы и заглубите их при помощи кроссировочного или обычного ножа. Края пазов розетки заострены и сужаются к низу. При заглублении жилы они прорезают изоляцию, что обеспечивает контакт.

Подготовительная и завершающая части монтажа аналогичны вышеописанным.

РТШК-4 — советский стандарт розетки 80-х годов (4 широких контакта + ключ).

КСПВ — это кабель состоящий из медной однопроволочной жилы с изоляцией из композиции полиэтилена. Обычно оболочка у такого провода ПВХ пластикат белого цвета. Предназначается провод для внутренней стационарной прокладки.

ТРП — это распределительный телефонный провод. ТРП является однопарным, имеет медные однопроволочные жилы, которые изолированы с помощью полиэтилена, и разделительное основание.

Содержание:

Монтаж телефонных сетей и других аналогичных коммуникаций выполнить гораздо проще, по сравнению с электрическими линиями. Это связано с отсутствием напряжения, опасного для жизни и здоровья людей. Однако даже здесь имеется своя специфика и определенные трудности. Например, очень многие не до конца представляют себе, как подключить телефонную розетку. Большое количество современных конструкций телефонных аппаратов и соединительных устройств требует тщательного выбора наиболее подходящего варианта.

Виды телефонных розеток

Все телефонные розетки разделяются на три основные категории:

  • Розетки «Евро» встраиваемые.
  • Телефонные розетки внешние.
  • Розетки старого образца.

Вся продукция отличается между собой только внешним видом. Порядок подключения у каждого типа практически одинаковый и не имеет существенных отличий. В свою очередь все современные телефонные розетки и коннекторы также разделяются на три основные категории.

Модель RJ11 с двумя проводами встречается очень редко. Гораздо чаще встречается вариант RJ14, где имеется 4 провода и 4 контакта. Большинство моделей телефонных розеток выпускаются именно под такой тип коннектора. Подключение одной домашней линии осуществляется с помощью двух средних контактов №№ 2 и 3. Очень часто в офисах требуется подключить вторую телефонную линию. Для таких случаев предусмотрены контакты № 1 и 4. Если конструкция розетки накладная, то подключение телефонной линии выполняется к двум средним контактам проводами красного и зеленого цвета.

Существует розетка RJ25, имеющая три контакта. Такую розетку нежелательно приобретать, если планируется ее подключение своими руками. В том случае, когда такая розетка все-таки приобретена, одну телефонную линию нужно подключать с помощью контактов №№ 3 и 4. К ним подводятся провода красного и зеленого цвета.

При подключении телефонного кабеля для любого типа розеток подойдут любые коннекторы RJ11, RJ14 или RJ25. Они имеют одинаковые размеры и различаются лишь числом контактов. Цветовая маркировка проводов соблюдается по общепринятой схеме. Например, для накладной розетки используются красные и зеленые провода, отходящие от контактов к коннектору.

В доме или квартире подключение телефонной розетки обычно выполняется двухжильным проводом. В офисах и других местах, где используется несколько телефонов, подключение телефонных розеток может быть выполнено телефонным кабелем с двумя, четырьмя или шестью проводами. В компьютерных сетях применяются .

Подготовка к подключению

Прежде чем приступать к самостоятельному подключению, необходимо провести определенную подготовительную работу. Для монтажных работ понадобится сама розетка, бокорезы или другое приспособление для снятия изоляции, отвертка и тестер.

Розетки старого образца марки РТШК-4 до сих пор используются, поэтому периодически приходится сталкиваться с их установкой или переустановкой. Для их подключения необходим двухпроводной кабель сечением от 0,3 до 0,5 мм 2 , например, КСПВ 2х0,5 или ТРП. При установке розеток использовался конденсатор, емкостью 1 мкф для проверки телефонной линии на момент звонка. Он применялся только для одной розетки.

В настоящее время конденсаторы для розеток не требуются, что способствует улучшению качества работы телефонных линий. Поэтому для их монтажа требуется минимум инструментов и материалов.

Инструкция подключения телефонной розетки

Во время подключения необходимо соблюдать определенные правила и последовательность работ. Все действия нужно выполнять в защитных перчатках. Дело в том, что даже в спокойном состоянии телефонная линия находится под напряжением примерно 60 вольт. При касании проводов мокрыми руками возникают довольно неприятные ощущения. Более опасным становится напряжение во время звонка, достигающее уже от 100 до 120 вольт.

С помощью бокорезов или другого инструмента нужно аккуратно снять изоляцию с проводов таким образом, чтобы на жилах не образовалось насечек. Насечки на жилах в дальнейшем могут привести к перелому провода.

Далее снимается крышка корпуса розетки, внутри которой имеются красный и зеленый провода, располагающиеся по стандарту на верхних клеммах. К ним подключается телефонная линия. Довольно редко встречается расположение проводов на средних контактах №№ 3 и 4 или даже на №№ 2 и 5.

Провода в розетке должны подключаться к телефонной линии соответствующим образом: красный соединяется с минусом, а зеленый — с плюсом. Полярность при подключении не имеет большого значения, однако для некоторых телефонных аппаратов это бывает очень важным. Полярность в телефонной линии определяется с помощью тестера. При неправильном подключении показания значения напряжения на приборе будут отрицательными. Если же тестер отсутствует, можно воспользоваться разрезанной сырой картофелиной, куда втыкаются оголенные концы провода. Возле положительного конца цвет картофеля будет другим.

После подключения корпус розетки закрепляется в нужном месте с помощью двухстороннего скотча. После этого защелкивается крышка и проверяется работоспособность телефона.

Скрытая установка телефонной розетки

Более сложным вариантом считается установка скрытой телефонной розетки. Для ее установки потребуется перфоратор с коронкой, крепежные детали, инструмент для снятия изоляции, отвертки и тестер.

Предварительно к месту установки прокладывается телефонный провод, укладываемый в штробу, кабель-канал, или проложенный по плинтусу. После этого подбирается наиболее подходящая насадка для перфоратора, чтобы сделать отверстие для монтажной коробки на достаточную глубину. Коробка устанавливается в готовое отверстие и закрепляется дюбелями или саморезами.

Затем телефонный кабель нужно подключить к розетке по такой же схеме, как и для накладного изделия. Корпус розетки с подключенным проводом помещается в монтажную коробку и закрепляется с помощью распорных винтов вровень с поверхностью стены. В завершение устанавливается внешняя рамка и накладка, после чего проверяется работоспособность розетки.

Схемы подключения телефонных розеток

Для подключения телефонных розеток могут использоваться различные схемы. Представленный вариант охватывает все возможные подключения, вплоть до параллельного телефона. В случае необходимости, особенно в офисах, телефон может подключаться к модему.

Схема дополняется и другими полезными элементами. Например, для того чтобы отключить параллельный телефон, предусмотрен специальный выключатель. Для выравнивания сигнала на линии могут устанавливаться специальные микрофильтры. Кроме того, та или иная схема подключения зависит от используемых деталей и элементов. Следует учитывать специфику дома, квартиры или офиса, их планировку и другие особенности.

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

  • Корпус – выполнен из диэлектрического материала (керамики или пластика).
  • Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
  • Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

Из инструментов для проведения работ необходимо подготовить:

  • строительный уровень;
  • кроссировочный нож;
  • вольтметр;
  • отвертку;
  • кусачки;
  • графитный карандаш;
  • защитные перчатки;
  • двухсторонний скотч;
  • перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – . Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в .

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный .

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Снятие защитной изоляции с концов кабеля следует выполнять крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-», а зеленая оплетка на «+»

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя контактами вилочной формы, задействуют только два центральных контакта

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

Монтаж информационных коммутаций с одной стороны может показаться проще, чем электрический линий. Ведь в них нет опасного для жизни человека напряжения 220/50. Но установка и подключение телефонной розетки не такое простое, как кажется на первый взгляд, дело. Это объясняется большим разнообразием стационарных аппаратов, которые используются в быту, а также коннекторов, при помощи которых и осуществляется соединение. Далее мы расскажем, как подключить розетку для телефона своими руками, предоставив все необходимые схемы и фото примеры.

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:

Пошаговая инструкция по монтажу

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться .

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, читайте в нашей статье.

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.

Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Схемы подключения

Методика определения полярности без прибора имеет ряд преимуществ. Она была проверена уже не один раз. Существует много вариантов и когда происходит установка и подключение устройства, есть вероятность еще больше запутаться.

Телефонная розетка устанавливается по определенным схемам. Такая схема разрабатывается заранее. Как правило полярность не имеет особого значения. Но некоторые телекоммуникационные устройства могут отказать или работать некорректно, если это не учитывать. Схема подключения устройства предоставлена ниже:

Для того чтобы упростить монтаж, производители осуществляют маркировку контактов (схема и обозначение должны прилагаться к устройству). Она может быть в виде цифр, которые пишутся возле контактов или на схеме. Либо же провода обозначают определенным цветом.

Как правильно маркируются жилы кабелей витой пары, когда происходит установка и подключение розетки, указано в таблицах ниже:

Ну и последнее, что хотелось бы вам предоставить — полезные советы по подключению телефонной розетки своими руками. Итак, учитывайте следующие нюансы при монтаже:

  • На сегодняшний день самой популярной считается внутренняя розетка для телефона. Так как она способна гармонично вписаться в любой интерьер помещения и ее не сильно заметно. Но при ее установке необходимо учитывать то, что может повредиться отделка стен. Да и времени потратиться больше.
  • Покупать продукцию следует у проверенных производителей. К ним относят компании Легранд и Вико. Ведь они уже положительно зарекомендовали себя на современном рынке.
  • Если на корпусе приобретенного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету. Так для обозначения положительных контактов используют зеленый, синий и оранжевый совместно с белым. Для отрицательных контактов используют такие же цвета, только без белого.
  • Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого приспособления, то необходимо знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвет. Для минуса – желтый, синий и красный.

В некоторой степени многие пользователи телефона знакомы с его устройством. Практически у каждого на сегодняшний день имеется сотовый, но все же эра стационарных телефонов ещё не прошла. Подключить его без установки розетки, к сожалению, невозможно. Установить её самостоятельно под силу любому хозяину, и вместе с тем будет полезно подсмотреть инструкцию по установке телефонной розетки своими руками.

Конструкция телефонных розеток

Не беря во внимание некоторые конструктивные особенности и варианты подключения, телефонная розетка включает в себя следующее:

  • корпус — изготавливается из диалектических материалов, например, керамики или пластики;
  • контакты из латуни пружинистой формы, благодаря которым осуществляется легкое прохождение электрического тока, по данной цепи;
  • клеммы или специальные зажимы — используют для подключения контактов.

Все контактные гнезда находятся внутри корпуса, для безопасности в случае замыкания. Существуют модели с одним или несколькими разъемами, соответственно для подключения необходимого количества устройств. Посмотреть модели можно по представленным фото телефонных розеток.


Чем отличается одна розетка от другой?

Основная классификация конструкций зависит от способа монтажа: внешние и внутренние устройства. Далее различают тот и другой тип по количеству разъемов: одноразьемные и многоразъемные модели.

Несколько лет назад не было большого разнообразия типов телефонных розеток, так как использовался только один – РТШК-4. Сегодня же они заменяются европейскими распространенными вариантами — RJ-11 и RJ-12.

Первый вариант подходит для жилых домов или квартир и имеет 2 контакта. Второй вид включает в себя 4 провода, что удобно, например, для офиса, где необходимо большее количество каналов. Если вы собираетесь монтировать розетку дома — удачным решением станет RJ-11.

Существуют и другие модели — RJ-14 также имеет по 4 контакта и проводника, считается универсальным прибором, подходит для многих приборов. В RJ-25 начисляется 3 пары контактов. Установить самостоятельно довольно сложно. RJ-9 ещё один вид соединения, отвечает за соединение трубки телефона и самого устройства.

Выбор лучшей телефонной розетки определяется в зависимости от применения, будь то частный дом, квартира или телефонная линия предназначается для крупной компании (офисе). Все эти нюансы следует учитывать при выборе.

Подробная инструкция по установке телефонной розетки

Рассмотрим основные схемы для правильного подключения распространенных розеток:

  • Конструкция имеет парное количество небольших контактов — 2 или 4. Посередине размещается отверстие для кабеля питания.
  • Телефонное устройство соединяется с двумя контактами в центре.

Монтаж, согласно правилам, обычно производятся с помощью специального кроссировочного ножа. Но если ваша деятельность не связана с систематическим ремонтом и установкой данных приспособлений и у вас его в наличии нет, можно воспользоваться обычным острым ножом. Применим он для заглубления жил, чтобы обеспечить контакт после разреза слоя изоляции.

Если вы используете внутреннюю прокладку специалисты советуют выбирать кабель КСПВ, так как она состоит из медной проводки, покрытой пластикатом белого цвета. В роли распределителя выступает кабель ТРП.

Для подключения проводов к телефонной розетке воспользуйтесь следующей инструкцией:

  • Так же как и во время монтажа любой розетки, следует отключить электропитание в щитовой. Для безопасности воспользуйтесь защитными перчатками, потому что напряжение всё же имеется.
  • Далее зачищаются внешние слоя контактов, оставить можно не более 4 см. Когда эти манипуляции произведены расправьте жилы.
  • Используйте тестер для определения полярности контактов.
  • Соедините контакты с проводниками. Удобно различить их по цветам. Зеленый провод отвечает за положительную полярность, красный за отрицательную. Необязательно делать акцент на полярности, но есть вероятность, что телефон может в будущем давать небольшие перебои.
  • Подключив кабели, зафиксируйте их с помощью представленных в комплекте винтов.
  • В случае монтажа 2-4 контактного типа розетки, подсоединяются 2 центральных контакта.
  • Монтаж розетки к стенке производится двухсторонним скотчем либо саморезами. Последний метод обеспечит более эффективный способ фиксации.
  • Завершение процесса установки – закрыть крышкой телефонной розетки.

Скрытая розетка подключается по подобному принципу, при этом есть ряд особенностей. Выберите месторасположение и отметьте его для дальнейшего монтажа. Понадобится углубление для подрозетника, поэтому воспользуйтесь перфоратором и саморезами для крепежа. Рабочая часть фиксируется в подрозетнике винтами.


Распиновка телефонных розеток

Рассмотрим схему распиновки (цоколевки) контактов на разъеме RJ-11 и RJ-45. Как упоминалось ранее питание в телефонной розетке имеет 2-4 контакта и фокусируется на двух средних разъемах. По стандарту телефонный кабель подключается к красному и зеленому кабелю в розетке, также в комплекте идут желтый и черный провод. Зеленый и черный провод — означает плюс, красный и желтый — минус.

Что касается розетки для коммуникации компьютера она несколько отличается от телефонной, хоть и похожи внешне. Кабель для интернета состоит из 8 проводов, скручены по двое. На выходе получается 4 витые пары, которые отличаются по цвету.

Различают одинарные, двойные, тройные, внутренние и наружные. RJ-45 одинарная самая простая из видов, но универсальным принято считать двойную RJ-45. Кабель устанавливается как в стене, так и в плинтусе.

Коммутация не требует больших усилий или знаний. Все клеммы различимы по цветам, каждый из них соединяется с соответствующим цветом жил. При распиновке RJ-45 важно соблюдать цветовую схему. Достаточно просто их совместить друг с другом. Она подходит для подключения компьютера, телевизора, роутера.

Цоколевку следует выполнять аккуратно, не повредив провода. Первое, что предстоит сделать — срезать обмотку, оставив примерно 5 см оголенного кабеля. Витые пары раскручиваем и соединяем согласно их цвету, далее погружаем провода в разъемы. В корпус розетки вводим жилы, каждый в свой канал.

Важно! Убедитесь, что жилы соприкасаются медными пластинами на коннекторе. Удерживая провод, прижмите по очереди жилы и зафиксируйте их вместе.

Фото телефонных розеток

Подключение розетки легранд rj 11. Пошаговая инструкция по подключению телефонной розетки своими руками

С одной стороны, работы по монтажу информационных коммуникаций вести значительно проще, чем электрических линий, так как в них нет опасного для жизни напряжения 220/50. Но простота установки (а если точнее, подключения) телефонной розетки кажущаяся, если учесть, сколько разновидностей стационарных аппаратов (телефонов, модемов и ряда других приборов) находится в эксплуатации.

Для каждого из них необходимо подбирать свое соединительное устройство, с соответствующими конструктивными особенностями. Рассмотрим все варианты телефонных розеток и специфику их самостоятельного подключения.

В прошлом веке активно использовались розетки, которые характеризовались неразъемными соединениями (модель РТШК 4). Они в обиходе уже не встречаются, поэтому и говорить о таких телефонных розетках не имеет смысла. Даже если у кого-то она и найдется в старых «запасах», то ставить ее вряд ли будет желание.

Виды телефонных розеток

RJ 9

Этот вариант изделия служит только для соединения составных частей аппарата – самого телефона с трубкой.


RJ 11

Для подключения 1 телефонного аппарата. Эти модели розеток чаще всего встречается в многоквартирных жилых зданиях, причем не только старой планировки.


RJ 12, 14

В такой розетке 2 пары контактов для присоединения 4-х проводов. Следовательно, ее можно использовать для подключения 2-х телефонных аппаратов на отдельные линии. В домах, где у абонентов редко бывает по два номера, они практически не устанавливаются и считаются офисным вариантом розеток.

Особенности присоединения линий
  • Первая – к контактам №№ 2 и 3 (основная группа).
  • Вторая – к №№ 1 и 4.

RJ 25

Конструкция такой розетки аналогична предыдущей модели. Разница лишь в том, что в ней не 2, а 3 группы контактов.

Порядок подключения

Первое, на что необходимо обратить внимание – схемы внутренней коммутации. Она прилагается к любой телефонной розетке. Как выбрать место для ее установки, чем сверлить стену (или ) и фиксировать изделие на ней – подобные детали объяснять человеку, который знает, что такое отвертка и эл/дрель, вряд ли уместно.


А вот моменты, которые необходимо учесть, отметить целесообразно.

На линии могут быть наводки, до 60 В. В тот момент, когда кто-то звонит абоненту, напряжение может повыситься до 110 – 120. Не смертельно, но вряд ли «приятно». Именно поэтому, чтобы избавить себя от таких «сюрпризов», работы по разделке телефонных кабелей и их подключению к розетке рекомендуется вести в прорезиненных перчатках.

При снятии изоляции с проводников при помощи ножа или бокорезов часто повреждается жила, тем более, если нет достаточного опыта в проведении подобных операций. Это место потом легко ломается. Именно поэтому нужно при прокладке телефонного кабеля делать некоторый запас по его длине. Сколько раз придется повторять разделку, зависит от аккуратности мастера, но в итоге кончики проводов должны быть целыми, без каких-либо дефектов. Используйте .

Есть общепринятое правило: красный проводник – линия (+), зеленый – (–). Во многих статьях указывается, что необходимо делать . И это правильно, так как неизвестно, придерживался ли данного «стандарта» тот, кто подключал телефонную линию на другом конце трассы. Но, во-первых, прибор не всегда есть под рукой, во-вторых, не все умеют им пользоваться. Как быть? Присоединить все по схеме. Самое страшное, что случится – не будет связи. В этом случае на контактной группе нужно лишь «перебросить» провода.

Типовые схемы подключения


Такая методика (без прибора) опробована многократно и имеет большое преимущество в отличие от тех, где говориться о порядке проверке кабелей с его помощью. Дело в том, что можно просто запутаться в цветовой маркировке проводников – вариантов множество. Причем часто встречаются на одной линии изделия от разных производителей, в том числе, российских и зарубежных.

Установка дополнительной телефонной розетки не только избавит вас от мотков проводов, но и упростит подключение телефонного аппарата при его замене. В данной статье мы расскажем, как подключить телефонную розетку самостоятельно при наличии минимального набора инструментов.

Инструменты и материалы:

  • розетка телефонная
  • отвёртка
  • тестер (мультиметр)

Устаревший, но самый распространённый на просторах бывшего СССР стандарт телефонных розеток это — РТШК-4. Телефонные розетки типа подключаются при помощи двухпроводного кабеля сечением 0,3-0,5 мм2. Примером такого кабеля может быть КСПВ 2×0,5 или ТРП.

Ранее выпускались и устанавливались с конденсатором в 1 мкФ. Конденсатор нужен был для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Мог включаться только в одну розетку.

В настоящее время выпускается и устанавливается без конденсатора, что линию только улучшает. Как правило, устанавливают такие розетки только при наличии старых телефонных аппаратов, так как все новые телефоны имеют розетку RJ-11. RJ-11 (еще обозначают «4p2с» или «4p4с». «4p» значит, что разъем имеет 4 посадочных места для ножей-контактов, а «2с» и «4с» обозначает, что в эти посадочные места вставлено соответственно 2 или 4 ножа-контакта). Разъемы RJ-11 чаще всего используются для соединения телефонных аппаратов с телефонными трубками.

1. Наденьте защитные перчатки. В момент «покоя» напряжение в телефонной линии около 60 Вольт. Убить не убьёт, но если руки мокрые — ощущения будут крайне не из приятных. В момент звонка там появляется переменное напряжение около 100-120 Вольт, а это уже существенно!
2. С помощью специального приспособления или бокорезов аккуратно снимите изоляцию с проводов телефонной линии, стараясь не делать насечек на жилах. В месте насечки провод может сломаться.
3. Откройте корпус розетки. Подключите телефонную линию к красному и зеленому проводам в розетке (на снимке это верхние клеммы) — это стандарт. Бывают исключения, когда подключаться необходимо к средним 3 и 4 контактам (для розеток RJ-11) или даже к 2 и 5. Но такое встречается крайне редко.

Красный цвет провода в розетке соответствует «минусу» в телефонной линии, а зелёный — плюсу. В принципе полярность включения не важна в подавляющем большинстве случаев, хотя и встречаются некоторые капризные телефонные аппараты, желающие, чтобы «всё было правильно». Определить полярность в телефонной линии можно подключением тестера (при включении наоборот он покажет отрицательное значение напряжения). А если его нет под рукой — воткните оголённые концы кабеля в свежеразрезанную картофелину, около «плюсового» конца поменяется цвет. На практике на полярность внимание никто не обращает.

4. Обычно к телефонной розетке прилагается кусочек 2-х стороннего скотча. С его помощью корпус розетки закрепите в нужном месте и зафиксируйте саморезами.
5. Защелкните крышку розетки и опробуйте ее в работе.

Телефонная розетка скрытой установки

Инструменты и материалы

  • скрытая розетка
  • перфоратор с коронкой по кирпичу, бетону или гипсокартону
  • крепеж
  • приспособление для снятия изоляции с проводов или бокорезы
  • отвёртки
  • тестер (мультиметр)

Если вы решили подключить телефонную розетку скрытой установки, то порядок ее подключения не изменится. Предварительно необходимо провести телефонный провод до места расположения розетки по штробе, плинтусу или кабель-каналу и выполнить следующие действия:

1. Подберите насадку для перфоратора диаметром равным диаметру коробки и сделайте круглое отверстие достаточной глубины.


2. Установите коробку в отверстие и закрепите его с помощью дюбелей и саморезов.


3. Отрежьте телефонный кабель с таким расчётом, чтобы имелся запас по длине, который можно уложить в коробку вместе с корпусом розетки (около 10 см).
4. Подключите кабель, как указано в пункте 3 инструкции по монтажу накладной телефонной розетки.
5. Смонтированный корпус розетки с небольшим запасом провода поместите в коробку и надёжно закрепите распорными винтами заподлицо с поверхностью.


6. Установите внешнюю рамку и накладку.


7. Опробуйте в работе.

Особенности подключения розеток стандарта RJ11 и RJ12

RJ-11 обычно применяются в телефонии общего назначения — вы можете встретить такой разъем на шнурах современных телефонных аппаратов. и RJ-12 обычно используется в телефонных аппаратах, предназначенных для работы с офисными мини-АТС, а также для подключения кабеля к сетевым платам ARCnet

Розетка может содержать от двух до четырех контактов в виде небольших металлических вилок, между которыми необходимо заглубить жилы кабеля. Телефонные аппараты подключаются к двум центральным контактам. Для установки розеток такого типа профессионалы используют специальный инструмент — кроссировочный нож. Но если процедуру необходимо проделать 1 — 2 раза, от его покупки можно отказаться и воспользоваться обычным ножом.

1. Снимите внешнюю оплетку с кабеля на 4 см и расправьте жилы.
2. Вложите жилы в пазы и заглубите их при помощи кроссировочного или обычного ножа. Края пазов розетки заострены и сужаются к низу. При заглублении жилы они прорезают изоляцию, что обеспечивает контакт.

Подготовительная и завершающая части монтажа аналогичны вышеописанным.


РТШК-4 — советский стандарт розетки 80-х годов (4 широких контакта + ключ).

КСПВ — это кабель состоящий из медной однопроволочной жилы с изоляцией из композиции полиэтилена. Обычно оболочка у такого провода ПВХ пластикат белого цвета. Предназначается провод для внутренней стационарной прокладки.

ТРП — это распределительный телефонный провод. ТРП является однопарным, имеет медные однопроволочные жилы, которые изолированы с помощью полиэтилена, и разделительное основание.

Механизм телефонной розетки 774438 продается без рамки. На фотографии изделие представлено в комплекте для большей информативности, а сама установочная рамка приобретается отдельно .
Розетка Legrand Valena телефонная один выход 774438 имеет выход стандарта RJ11 (4 контакта). Подключение телефонного кабеля к розетке происходит путем поворота контактного механизма на 1/4 оборота. Механизм розетки оснащен самозачищающимися контактами, благодаря которым нет необходимости зачищать жилы проводов при монтаже.
Устанавливается розетка в стандартную монтажную коробку скрытого монтажа. Для настенного монтажа механизма следует использовать специальные коробки открытого монтажа (артикул 776181). Механизмы всех розеток оснащены надежным креплением на винтах и на захватах. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием).
Чистка лицевой панели розетки и рамки нужно производить влажной тканью. Запрещается использование агрессивных и коррозийных химических веществ.
Суппрот розетки изготовлен из оцинкованной стали. Контактная группа — AgNi (без содержания кадмия, являющегося элементом загрязняющим окружающею среду). Цвет лицевой панели розетки: белый (RAL 9003).

Как подключить телефонную розетку legrand

Cхема подключения телефонной розетки legrand 774438.

Схема подключения нескольких телефонных розеток 774438.

Телефонные розетки Legrand подключать к проводу удобно и просто. Если вы используете для подключения телефонных розеток кабель «витая пара», то для телефонии достаточно только одной пары, как правило это синий и сине-белый провод. Подключаются эти провода до центральных контактов телефонных разъемов и розеток. При монтаже обращайте внимание, как сделано подключение кабеля на ответной стороне. Обычно для подключения телефонов используют центральные контакты разъемов. В случае с телефонными розетками Легранд, подключение кабеля к механизму происходит удобно и быстро: нужно всего лишь до упора вогнать провод в гнёзда контактов 2 и 3 и провернуть отверткой по ходу часовой стрелки на 1/4 оборота. Контакт проводника и клемм будет надежным и долговечным.

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

  • Характеристики устройств
  • Подготовка к подключению
  • Непосредственный процесс

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

  1. RJ 11 с двумя проводами.
  2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

  1. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

  • Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

  • Крестовая и плоская отвертка.
  • Тестер для измерения напряжения в сети.
  • Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее , рукам будет чувствительно и неприятно работать.

  • Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.


Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

  1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

  1. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

  1. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
  2. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

Как подключить телефонную розетку

Современные беспроводные телефонные системы в значительной степени устранили необходимость оснащать ваш дом множеством телефонных розеток, поскольку центральная телефонная розетка теперь может обслуживать один передатчик / блок сообщений, который отправляет сигналы на несколько беспроводных удаленных телефонных трубок, которые можно использовать в любом месте дома. И сейчас во многих домах вообще нет стационарных телефонов, вместо этого они полагаются только на сотовые. Когда-то в домах было обычным делом иметь телефонную розетку в каждой комнате; в сегодняшних домах может вообще их не быть.

Но если в вашем доме все еще есть стационарный телефон, иногда необходимо установить дополнительные телефонные розетки, которые жестко подключены к основной телефонной системе. Например, в очень больших домах беспроводные приемники могут иметь проблемы с приемом сигналов от одного передатчика. В этих случаях решение часто состоит в том, чтобы проложить телефонные кабели в удаленные места и установить разъемы, которые могут обслуживать их собственные передатчики. Также возможно, что вам может потребоваться замена основного телефонного разъема, который обслуживает центральный беспроводной передатчик, в случае его износа.

К счастью, этот все более редкий проект, сделанный своими руками, по-прежнему довольно легко выполнить.

Перед тем, как начать

В старых телефонных установках телефонный кабель обычно имеет четыре провода малого сечения внутри внешней оболочки: красный, зеленый, черный и желтый. Если вы протягиваете линию до комнаты или другой части дома, вы можете продолжать использовать этот тип кабеля или можете использовать новый кабель передачи данных категории 3 или 5 (Cat-3 или Cat-5), который также имеет несколько проводов, но с другой цветовой схемой.Кабель Cat-3 или Cat-5 работает так же хорошо, как старый кабель для телефонной связи, и намного лучше работает для передачи данных (например, для подключения к Интернету DSL). С любым типом кабеля после того, как кабель подведен к месту расположения разъема, подключение разъема представляет собой простой вопрос выбора правильного цвета проводов.

В нашем проекте предполагается, что телефонный кабель к новому гнезду уже проложен. Прокладка телефонного кабеля — это, как правило, любой простой процесс, при котором провода на одном конце кабеля сначала присоединяются к соответствующим винтовым клеммам на основной клеммной колодке телефона.После того, как кабель проложен через стены или под полом к ​​новому месту, завершение работы обычно сводится к подключению проводов к новому разъему с использованием той же цветовой кодировки. При прокладке телефонного кабеля через готовые стены используются многие из тех же методов, которые используются для прокладки кабеля электрической цепи, но эта работа значительно проще, поскольку телефонный кабель довольно маленький и гибкий.

Соображения безопасности

Телефонные провода внутри вашего дома проходят через электрический ток очень низкого напряжения и, как правило, с ними безопасно работать, не отключая питание.Фактически, только телефонная компания может отключить питание телефонной системы. Но на всякий случай не работайте с телефонной проводкой мокрыми руками или стоя в воде.

Как установить телефонную розетку

Телефонные розетки могут быть установлены заподлицо или на поверхности, поэтому обязательно купите замену, которая подходит для вашей конкретной установки.

Несмотря на то, что в телефонных линиях низкое напряжение, во время звонка они пропускают достаточный ток, чтобы вызвать легкий электрошок, поэтому рекомендуется отсоединить линию перед тем, как с ней работать.Кроме того, никогда не работайте по телефону во время грозы, так как молния может пройти по проводу и причинить серьезную травму.

Чтобы отключить линию, найдите телефонный интерфейсный блок, который обычно монтируется на внешней стене, где телефонные линии проходят в ваш дом.

Откройте панель доступа клиента и отсоедините тестовый разъем.

На старых интерфейсных блоках без тестового разъема открутите клеммы и отсоедините провода, запомнив, какой из них к какой клемме.

Если доступ к интерфейсному блоку затруднен, снимите с трубки другой телефон, подключенный к той же линии, чтобы он не звонил во время работы с ним.

Убедившись, что на линии, на которой вы работаете, нет гудка, отключите телефон от розетки. Снимите розетку со стены, отметив, какие цветные провода подключены к клеммам, чтобы вы могли сопоставить их с новым.

Хотя для работы телефона требуется только два провода, кабель обычно содержит четыре или более проводов для обеспечения дополнительных линий или на случай отказа одной линии.Они имеют цветовую кодировку: красный и зеленый, которые обычно используются для первой строки, желтый и черный — для второй, а также синий и белый — для третьей.

Отсоединив провода от старого гнезда, присоедините их к новому. Если оголенные концы проводов выглядят обесцвеченными или хрупкими, отрежьте поврежденный участок и снимите внешнюю изоляцию вокруг линии на пару дюймов назад, стараясь не порезать провода.

С помощью универсального ножа отрежьте от ½ «до ¾» изоляции вокруг каждого провода.

Согните оголенный конец проволоки в форме буквы U с помощью плоскогубцев с острыми носами.

Проденьте провод через соответствующую клемму нового разъема так, чтобы он обернулся вокруг клеммы по часовой стрелке.

После затяжки винтов клемм прикрепите разъем к стене, снова подключите линию к интерфейсному блоку и снова подключите телефон.

Для получения дополнительной информации о работе с телефонными линиями ознакомьтесь с нашими статьями по адресу:

Подключение к телефонной сети.Подключение телефонной розетки rj11, схема

Эти изделия представляют собой слаботочные контакты, помещенные в пластиковые корпуса различных форм, конструкций и размеров. Подключение может быть выполнено путем закрепления контактов винтами или с помощью специально разработанного разъема. В более старых изделиях используются специальные заглушки.

Подключение своими руками

Перед тем, как говорить о подключении, необходимо подвести телефонный кабель к месту, предназначенному для установки розетки.

В новых жилых помещениях прокладывается при строительных работах скрытой проводкой. Выводится только пара контактов, но можно установить и розетку.

В бывших помещениях кабель часто прокладывают по плинтусам, но это непрактично, так как при уборке он может быть поврежден. Телефонный кабель принято прокладывать под плинтусами, для этого нет необходимости их демонтировать, достаточно немного сдвинуть его и уложить кабель в образовавшийся зазор. Затем установите цоколь на место.

Кабель можно подвести к месту установки прямо по стене, а можно проткнуть канал и проложить скрытую проводку.


Материалы и инструмент

Основные аксессуары, которые могут понадобиться при прокладке телефонной проводки:

  • бокорезы — для обрезки кабеля;
  • нож — для зачистки концов проводов;
  • отвертка — закрепление концов в розетке;
  • саморезы — крепление основания устройства к стене;
  • сверло — сверление отверстий для крепления наружного блока;
  • Сверло из карбида вольфрама — обычно 4.Диаметром 2 мм;
  • пластиковые вставки в отверстия;
  • «Шлифовщик» с диском по бетону — для выполнения скрытой проводки;
  • перфоратор с корончатым сверлом, размер сверла в соответствии с размером ящика;
  • — для уточнения полярности контактов в разъеме при подключении;
  • перчатки защитные латексные — если во время работы происходит случайный звонок на телефон, разность потенциалов может достигать 120В, что уже небезопасно при прямом контакте.


Заказ на работу

  1. Если вы решили установить скрытую проводку, необходимо предварительно сделать канал для прокладки телефонного кабеля. При помощи болгарки отшлифовать канал по всей длине и уложить в него проволоку, заделать канал цементным раствором.
  2. При выполнении открытой проводки потребуются специальные пластиковые скобы для крепления кабеля к стене и электродрель с дрелью. Вставьте пластиковые вставки в отверстия на глубину около 20 мм и закрепите проволоку под кронштейном с помощью гвоздя или шурупа.Все крепежи продаются в комплекте, проблем с совместимостью комплектующих нет.
  3. Установка под плинтус потребует использования стамески, с помощью которой плинтус снимается со стены для прокладки провода. После этого плинтус забивается на место обычными гвоздями.
  4. При установке наружного бокса его сначала необходимо подключить к кабелю. Затем закрепите его на стене. Здесь возможны варианты, определяемые конструкцией самих ящиков.Если в его основании есть отверстия для крепления, нужно прикрепить его к месту установки и разметить расположение отверстий на стене. С помощью дрели просверлите отверстия, установите вставки и закрепите основание коробки саморезами из комплекта. Затем установите крышку, на которой для этого есть специальные защелки. Основание без монтажных отверстий можно закрепить на стене с помощью двустороннего скотча. Крепление достаточно надежное, но при отключении разъема корпус желательно придерживать.
  5. При установке внутреннего ящика нужно использовать перфоратор и корончатое сверло по диаметру ящика.Сделав глухое отверстие в стене, установите в него коробку, подсоедините к кабелю и закрепите в отверстии. Заменить крышку.
  6. При подключении контактов тестером проверить соответствие полюсов (расположение «+» и «-»).

Все работы просты и доступны непрофессиональному исполнителю.


Типы разъемов. Особенности применения RJ11, RJ12 и других типов

Телефонные разъемы используются не только для подключения устройств к линии связи.Они используются для связи с другими устройствами и устройствами связи.

Розетки бывают с одним, двумя или несколькими разъемами и могут обеспечивать одновременное подключение нескольких абонентов.

В большом разнообразии разъемов необходимо учитывать некоторые их разновидности:

  • RJ11 — двухпроводной вариант, применяется для подключения к линейным сетям.
  • RJ14 — оснащен четырьмя проводниками и четырьмя контактами, совместим с большинством современных моделей телефонов.Для подключения одного абонента нужно использовать 2-й и 3-й контакты. Если вам нужно подключить несколько дополнительных линий, вам нужно использовать 1-й и 4-й контакты. Если используется телефонная розетка, линия подключается красным и зеленым проводами.
  • RJ25 — имеет три пары контактов, для подключения требуется участие квалифицированного специалиста по телефонной связи.
  • РТШК-4 — наследие советских времен, но производится и используется по сей день. В комплекте специальный ключ.Подключение осуществляется неразъемным способом с отводной коробкой. Если в помещении несколько точек такого типа, их закрывают с помощью конденсатора.

Поговорим подробнее об устройствах для подключения RJ11 и RJ12:

  • Первый из этих типов изделий используется для индивидуального подключения в обычных телефонных сетях.
  • Второй используется для сетей с большими нагрузками — в офисных или общественных местах.

Эти типы соединительных устройств имеют два или четыре контакта, выполненные в виде металлической вилки, которые подключаются к контактам, расположенным в центре.Для установки желателен специальный инструмент — поперечный нож, позволяющий снимать оплетку, не повреждая провод, и обжимать вилку при установке на провод.


Для подключения необходимо:

  • снять оплетку с провода на длину 4 — 5 сантиметров;
  • распрямить каждую жилу кабеля, количество которых колеблется от 4 до 6;
  • уложить всю проводку в пазы розеток;
  • проверьте контакт между разъемом и телефонным кабелем.

При запуске подключения нужно позаботиться о технике безопасности при выполнении работ. Обязательно наденьте резиновые перчатки, которые защитят вас от поражения электрическим током.

Общие стандарты розеток

указывают, что красная оплетка обычно указывает на положительный проводник, а зеленая — на отрицательный. Проверить это поможет тестер.

Способы подключения для всех розеток идентичны, но отличаются способами установки в зависимости от версии.

На практике также осуществляется установка популярных розеток французского производства типа Legrnd. Линейка продукции этого типа очень разнообразна, розетки доступны с любым типом установки: внешним, внутренним и любыми другими. Цветовая кодировка соответствует европейским стандартам и идентична аналогичной продукции других производителей.

Примеры цен на телефонные разъемы

Таблица 1

Изображение Модель, описание Цена, руб) Производитель
Рексант.С функцией переходника для использования евророзеток в сочетании со старыми бытовыми 60 Россия
Розетка телефонная внутренняя Рексант 2-6п-4с (2 порта), цвет молочно-белый380 Россия
Розетка телефонная внутренняя Рексант 1-6п-4с (1 порт), цвет молочно-белый290 Россия
Телефонная розетка Proconnect 2-6p-4s 55 Марка
Телефонная розетка RJ12 1 модуль 6 контактов ABB Zenit N2117.6АН 500 Марка
Телефонная розетка 2 RJ11 Legrand Suno 774839 490 Legrand Франция
  1. При проведении работ по прокладке телефонного кабеля нужно помнить о правилах безопасности:
    • При снятии фаски кабельной канавки в кирпиче или бетоне обязательно используйте защитные очки или маску для защиты глаз. и лицо.
    • Примите такие же меры предосторожности при сверлении отверстий для крепления кабеля или основания розетки.
    • При вырезании материала из желобов, из глухого отверстия для розеточной коробки, установите на долото защитный диск, чтобы не повредить руки.
    • Работы с электропроводкой производить в защитных перчатках.
  2. Если тестер полярности недоступен, используйте нарезанный картофель. Воткните концы проводов в мякоть, поверхность мякоти вокруг плюсового провода скоро начнет темнеть.
  3. Современные розетки выполнены в безопасном исполнении.Однако их необходимо устанавливать в недоступном для детей месте.
  4. При зачистке концов кабеля для подключения необходимо избегать повреждения изоляции внутренних проводов и тем более самих жил. Это приводит к ухудшению качества связи и возможности обрыва линии.
  5. Если используется старый советский двухжильный провод в виде пластиковой ленты с проводами по краям, то скрепление путем забивания гвоздей между проводами недопустимо.Это часто приводит к разрыву строки во время установки. Когда гвоздь соприкасается с проводом, может образоваться пара заземления, ухудшающая качество соединения.

Проведя все работы продуманно и аккуратно, вы успешно справитесь с несложной задачей по электромонтажу и установке розеток. Бери его без сомнений и у тебя все получится!

Телефонная розетка по своей сути является слаботочным типом розеточных устройств, основными функциями которых являются:

  1. Подключение проводных и беспроводных устройств к соответствующей сети и обеспечение телефонной связи.
  2. Реализация подключения модемов и факсов.
  3. Подключение и организация мини-АТС.

На практике гораздо проще подключить телефонную розетку, чем электрическую версию. Однако этот процесс все же требует осторожности и аккуратности, так как для его выполнения необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Установка и подключение таких устройств идеально подходит для людей с небольшим опытом в этой области или новичков, которые только набираются опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регулирующий установку таких устройств. Сегодня существует несколько европейских стандартов под названием Registered Jack (RJ). Есть несколько способов подключения телефонных розеток, независимо от того, что происходит с устройствами RJ-14 и RJ-25.

Характеристики и схема подключения

Розетка RJ-11

Телефонные розетки имеют свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они имеют следующие нюансы подключения:

  1. В конструкцию прибора могут входить 2-4 контакта, которые представляют собой небольшие металлические заглушки.Между этими элементами требуется углубление жил питающего провода.
  2. Подключение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для крепления аксессуаров с указанным стандартом профессиональные мастера используют специальный тип рабочего инструмента, называемый перекрестным ножом. Однако если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обычным ножом с заточенным клинком.Такой инструмент используется для заглубления стержней; при разрезании изоляционного слоя контакт будет обеспечен.
  4. Перед рихтовкой жил необходимо снять с провода внешние слои, для проведения такой зачистки достаточно 4 см.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции однопроволочную жилу, чаще всего медную. Внешний кожух обычно изготавливается из пластика белого цвета. Кабель TRP чаще всего используется в качестве распределителя.


схема подключения

Необходимые инструменты и материалы

В зависимости от типа телефонной розетки и стандарта могут потребоваться различные инструменты и материалы.

  1. Отвертка , которая по типу рабочей поверхности и размерам соответствует винтам, используемым для крепления устройства. Ручка отвертки должна быть изолирована, чтобы избежать этого.
  2. Кабель , если это не замена старого устройства, а прокладка совершенно нового.
  3. Перфоратор , а также кабель понадобятся при установке новой розетки.
  4. Сама розетка.
  5. Нож с острым лезвием.
  6. Саморезы.
  7. Кусачки.
  8. Изолента.
  9. Универсальный или тестер.
  10. Защитные перчатки.
  11. Односторонняя и двусторонняя клейкая лента.
  12. Графитный карандаш и яркий маркер, который понадобится для разметки.

Пошаговая инструкция

Вначале будет рассмотрен простой способ подключения универсальной телефонной розетки. Сегодня наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для их подключения необходимо придерживаться следующего алгоритма действий:

  1. Изначально потребуется отключить питание и надеть защитные перчатки, так как показатель напряжения в телефонной сети 60В , а в рабочем состоянии может достигать 110-120В.
  2. С помощью боковых ножниц удалите изоляционный слой с жил, при этом важно не прикасаться к самим жилам. Зачищенный кабель должен быть около 4 см в длину.
  3. С помощью тестера определите полярность контактов.
  4. Подсоедините провода к контактам. В телефонной розетке красный провод — отрицательный, а зеленый — положительный. Соблюдать правила подключения с учетом полярности не обязательно, но есть определенный риск, что в будущем телефонный аппарат будет время от времени давать свои в процессе эксплуатации.
  5. Соедините жилы кабеля , затем затяните и обеспечьте надежную фиксацию специальными винтами для запрессовки.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые имеют форму вилки, эти элементы выполнены из стали. В такой ситуации используются 2 центральных контакта.
  7. Выполните фиксацию и прикрепите телефонную розетку к поверхности стены. Сделать это можно с помощью двустороннего скотча, но наиболее эффективным способом является использование саморезов.
  8. Защелкните крышку этого устройства.

Существуют разновидности скрытых телефонных розеток. Процесс подключения для них принципиально не отличается от подключения классических версий устройств.

Существуют существенные отличия только в процессе их установки и заключаются в следующем:

  1. Нанесите разметку на поверхность стены будущее расположение телефонной розетки.
  2. Предварительно нужно будет проделать дырокол в поверхности, он понадобится для последующей установки розетки.Фиксация и крепление этого элемента достигается с помощью саморезов.
  3. Крепление устройства внутри задней коробки может быть выполнено с помощью специальных распорных винтов.
  4. Наденьте внешний защитный кожух , после чего можно вернуть напряжение в сеть и протестировать установленное устройство.

При этом нужно знать, что абсолютно любые телефонные розетки могут быть не обычными одинарными, а двойными устройствами.Такие устройства обычно устанавливают в офисах или других помещениях, где есть несколько телефонов с разными номерами, но иногда может возникнуть необходимость установить их дома.

Процесс установки или подключения принципиально не отличается от работ, проводимых с единым строением. Единственное изменение — это увеличение количества проводников, которые необходимо подключить.

Типы телефонных розеток


При рассмотрении различных типов таких устройств одной из основных классификаций является их разделение по способу установки:

  1. Устройства для внешней установки.
  2. Аппараты с внутренней разводкой.

Вторичной классификацией, применимой к обоим типам, является разделение этих устройств в соответствии с количеством имеющихся разъемов:

  1. Модели с одной розеткой , предназначенные для подключения 1 устройства, являются наиболее востребованным вариантом для установки в частных домах или жилых помещениях. квартиры.
  2. Мультиразъемные модели позволяют подключать сразу несколько разных устройств, чаще всего в офисах и офисных помещениях.

Также на современном рынке есть розетки с разными разъемами.

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 — один из самых распространенных вариантов, подразумевает наличие 2-х проводников в конструкции. Такие устройства чаще всего встречаются и рекомендуются к установке при наличии телефонной магистрали линейного типа, к которой подключено устройство.
  2. RJ-12 менее распространены, так как они редко используются в бытовых целях.Основное назначение — подключение к офисным мини-АТС или сетевым картам ряда типов.
  3. RJ-14 имеет в своей конструкции 4 проводника и такое же количество контактов. Это универсальный разъем, разработанный и подходящий для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии используются контакты 2 и 3, если по каким-то причинам требуется несколько линий, то подключение осуществляется через контакты 1 и 4. В розетках необходимо использовать зеленый и красный кондукторы, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в себя сразу 3 пары рабочих контактов. Устройства этого типа чрезвычайно сложны и не подходят для самостоятельной сборки. Для выполнения этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 — это особый вид разъемов, основная задача которых — подключить телефонную трубку напрямую к устройству.
  6. РТШК 4 — это уже технически устаревший вид розеток, которые в прошлом были широко распространены в СССР, в конструкцию включены 4 широких контакта и ключ.Разработан для конкретного варианта подключения универсальным способом; для его реализации обязательно наличие короба разветвительного типа. Наличие нескольких телефонных розеток в одной комнате способствует созданию особой электрической схемы; для его замыкания требуется дополнительный конденсатор.

Независимо от типа телефонной розетки, внутри этого устройства необходимо проложить специальный кабель питания. Разные версии не имеют конструктивных отличий, все вилки имеют одинаковые размеры и разъемы, но могут отличаться количеством имеющихся контактов.

Маркировка телефонных проводов

Были рассмотрены все основные вопросы, связанные с установкой и подключением телефонных розеток, подводя итог, можно дать ряд следующих полезных рекомендаций:

  1. Самый популярный на сегодняшний день , это прибор встраиваемого типа, так как он гармонично вписывается в любую комнату и является крайне незаметным элементом. Однако необходимо учитывать, что его установка займет больше времени и пострадает отделка стен.
  2. Лучше всего покупать устройства, которые выпускаются известными и проверенными производителями, сумевшими положительно зарекомендовать себя в этой сфере. Сегодня такими компаниями являются Legrand и Vico.
  3. На некоторых моделях нумерация контактов, обычно нанесенная на корпус устройства, может отсутствовать. В этом случае может помочь знание правил цветовой кодировки: зеленый, оранжевый или синий в сочетании с белым используются для обозначения положительных контактов; те же цвета, только однообразные и без добавления белого, указывают на отрицательный контакт.
  4. Если вы устанавливаете телефонную розетку старой модели , то не помешает также знать правила цветовой кодировки, которые использовались раньше: оранжевый, черный или зеленый провод положительный; красный, желтый или синий провод должен быть отрицательным.

Для подключения телефонной розетки необходимо:

Ну и, конечно, сама розетка.

Типы розеток

Способ его установки зависит от того, какой тип розетки будет выбран.

Розетки делятся на следующие типы:

Установка розеток советского образца — РТШК-4 ранее производилась вместе с конденсатором, который проверял линию и в момент звонка оповещал о ее занятости. Теперь розетки устанавливаются без конденсатора, что значительно упрощает этот процесс.

Чтобы более наглядно осветить процесс подключения телефонной розетки, рассмотрим пример установки внешней универсальной розетки — RJ-11.

Как подключить внешнюю розетку

Перед установкой всегда надевайте защитные перчатки.

Важно! Во время разговора напряжение в телефонной линии увеличивается на 100-120 Вольт, поэтому работа с розеткой без перчаток представляет серьезную угрозу для жизни и здоровья.

Теперь нужно использовать кусачки или специальный инструмент для работы с кабелем, чтобы зачистить провод телефонной линии, сняв с него изоляцию на 4 см. Вены должны быть ровными, поэтому их нужно будет расправить.


Важно! Изоляцию необходимо снимать очень осторожно, стараясь не порезать медные проводники, иначе они могут легко сломаться.

Когда провод подготовлен к предстоящим работам, можно приступать к подключению. Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым.

Внутри сокета вы можете увидеть следующее:

Для подключения домашнего телефона достаточно двух клемм и двух проводов.Поэтому на первый взгляд содержимое коробки может показаться странным, ведь терминалов целых 4. Но оставшиеся 2 используются для подключения другой телефонной линии.

В нашем случае необходимо 2 терминала (на рисунке они обведены красным), к которым будет подключена телефонная линия. Далее подсоединяем провод к красному («минус») и зеленому («плюс») проводам, прикручивая провода к саморезами по металлу.

Для того, чтобы соблюсти правильность подключения, нужно проверить полярность линии с помощью мультиметра или тестера.

Совет! Если вдруг под рукой не оказалось тестера, можно использовать обычную картошку. Для этого нужно разрезать картошку пополам и вставить в нее концы кабеля: вокруг «плюса» цвет изменится.

Не для всех телефонов требуется строгое соблюдение полярности, в большинстве случаев это не важно.

После завершения всех операций крышка возвращается на место и встает на место. Затем ящик крепится к стене с помощью саморезов или двусторонней липкой накладки.

После подключения обязательно проверьте, есть ли подключение.

Установка скрытой розетки

Другой распространенный вид телефонных розеток — розетки скрытого типа.

Выглядят они так:

Они очень удобны, так как не выступают из стены и выглядят аккуратно. И хотя процесс их подключения ничем не отличается от подключения внешних розеток, повозиться все же придется, так как вам нужно будет смонтировать отверстия в стене.

Для подключения скрытой розетки, помимо всех уже перечисленных инструментов (отвертка, мультиметр, бокорезы, кабель), вам также потребуются розетка, перфоратор и крепеж.

Прежде чем приступить к устройству отверстия для прокладки кабеля, необходимо подготовить перфоратор, подобрав для него подходящую насадку с диаметром, равным диаметру самой коробки. Далее необходимо просверлить круглое отверстие и установить в него соответствующую розетку.


Для того, чтобы подвести кабель к розетке, нужно выдолбить в стене углубление, которое после установки в него провода заштукатуривается.Готовую канавку следует заполнить кабелем так, чтобы в подкровельной части оставалось около 10 см проволоки.

После этого следует такой же процесс подключения жил кабеля к клеммам, как и в случае внешней телефонной розетки.

После этого коробка устанавливается в розетку и надежно крепится к стене с помощью распорных шурупов. Сверху закрепляется декоративная накладка — процесс установки окончен.

Приятно чувствовать себя хозяином своего дома и мастером на все руки.Но если процесс подключения телефонной розетки своими руками показался вам слишком сложным, то не бегите к мастерам.

Видео с описанием процесса установки телефона и розетки прояснит все непонятные моменты установки:

Телефонная розетка по своей сути является слаботочным типом розеточных устройств, основными функциями которых являются:

  1. Подключение проводных и беспроводных устройств к соответствующей сети и обеспечение телефонной связи.
  2. Реализация подключения модемов и факсов.
  3. Подключение и организация мини-АТС.

На практике гораздо проще подключить телефонную розетку, чем электрическую версию. Однако этот процесс все же требует осторожности и аккуратности, так как для его выполнения необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Установка и подключение таких устройств идеально подходит для людей с небольшим опытом в этой области или новичков, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регулирующий установку таких устройств. Сегодня существует несколько европейских стандартов под названием Registered Jack (RJ). Есть несколько различных способов подключения телефонных розеток, этот процесс можно выполнить независимо с устройствами RJ-14 и RJ-25.

Характеристики и схема подключения

Разъем RJ-11

Телефонные розетки

имеют свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то у них есть следующие нюансы подключения:

  1. В конструкцию прибора могут входить 2-4 контакта, которые представляют собой небольшие металлические заглушки.Между этими элементами требуется углубление жил питающего провода.
  2. Подключение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для крепления аксессуаров с указанным стандартом профессиональные мастера используют специальный тип рабочего инструмента, называемый кроссоверным ножом. Однако если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обычным ножом с заточенным клинком.Такой инструмент используется для заглубления стержней; при разрезании изоляционного слоя контакт будет обеспечен.
  4. Перед рихтовкой жил необходимо снять с провода внешние слои, для проведения такой зачистки достаточно 4 см.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции однопроволочную жилу, чаще всего медную. Внешний кожух обычно изготавливается из пластика белого цвета. Кабель TRP чаще всего используется в качестве распределителя.


схема подключения

Необходимые инструменты и материалы

В зависимости от типа телефонной розетки и стандарта могут потребоваться различные инструменты и материалы.

  1. Отвертка , которая по типу рабочей поверхности и габаритам соответствует винтам, используемым для крепления устройства. Ручка отвертки должна быть изолирована, чтобы избежать этого.
  2. Кабель , если это не замена старого устройства, а прокладка совершенно нового.
  3. Перфоратор , а также кабель понадобятся при установке новой розетки.
  4. Сама розетка.
  5. Нож с острым лезвием.
  6. Саморезы.
  7. Кусачки.
  8. Изолента.
  9. Универсальный или тестер.
  10. Защитные перчатки.
  11. Односторонняя и двусторонняя клейкая лента.
  12. Графитный карандаш и яркий маркер, который понадобится для разметки.

Пошаговая инструкция


Вначале пойдет речь о простом способе подключения универсальной телефонной розетки. Сегодня наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для их подключения необходимо придерживаться следующего алгоритма действий:

  1. Изначально нужно будет отключить питание и надеть защитные перчатки, так как индикатор напряжения в телефонной сети 60В, а в рабочем состоянии может достигать 110-120В.
  2. С помощью бокорезов удалите изоляционный слой с проводов, при этом важно не касаться самих жил. Зачищенный кабель должен быть около 4 см в длину.
  3. С помощью тестера определите полярность контактов.
  4. Подсоедините провода к контактам. В телефонной розетке красный провод — отрицательный, а зеленый — положительный. Соблюдать правила подключения с учетом полярности не обязательно, но есть определенный риск, что в будущем телефонный аппарат будет время от времени давать свои в процессе эксплуатации.
  5. Соедините жилы кабеля , затем затяните и обеспечьте надежную фиксацию специальными винтами для запрессовки.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые имеют форму вилки, эти элементы выполнены из стали. В такой ситуации используются 2 центральных контакта.
  7. Выполните фиксацию и закрепите телефонную розетку на поверхности стены. Сделать это можно с помощью двустороннего скотча, но самый эффективный способ — использовать саморезы.
  8. Защелкните крышку этого устройства.

Существуют разновидности скрытых телефонных розеток. Процесс подключения для них принципиально не отличается от подключения классических версий устройств.

Существенные отличия есть только в процессе их установки и заключаются в следующем:

  1. Нанесите разметку на поверхность стены будущего места расположения телефонной розетки.
  2. Предварительно нужно будет проделать дырокол в поверхности, он понадобится для последующей установки розетки.Фиксация и крепление этого элемента достигается с помощью саморезов.
  3. Крепление устройства внутри задней коробки может быть выполнено с помощью специальных распорных винтов.
  4. Наденьте внешний защитный кожух , после чего можно вернуть напряжение в сеть и протестировать установленное устройство.

При этом нужно знать, что абсолютно любые телефонные розетки могут быть не обычными одинарными, а двойными устройствами.Такие устройства обычно устанавливают в офисах или других помещениях, где есть несколько телефонов с разными номерами, но иногда может возникнуть необходимость установить их дома.

Процесс установки или подключения принципиально не отличается от работ, проводимых с единым строением. Единственное изменение — это увеличение количества проводников, которые необходимо подключить.

Типы телефонных розеток

При рассмотрении различных типов таких устройств одной из основных классификаций является их разделение по способу установки:

  1. Устройства для наружной установки.
  2. Аппараты с внутренней разводкой.

Вторичной классификацией, применимой к обоим типам, является разделение этих устройств по количеству имеющихся разъемов:

  1. Однорычажные модели , рассчитанные на подключение 1 устройства, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Мультиразъемные модели позволяют подключать сразу несколько разных устройств, чаще всего в офисах и офисных помещениях.

Также на современном рынке есть розетки с разными разъемами.

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 — один из самых распространенных вариантов, подразумевает наличие в конструкции 2-х проводников. Такие устройства чаще всего встречаются и рекомендуются к установке при наличии телефонной магистрали линейного типа, к которой подключено устройство.
  2. RJ-12 встречаются реже, так как они редко используются в бытовых целях.Основное назначение — подключение к офисным мини-АТС или сетевым картам ряда типов.
  3. RJ-14 имеет в своей конструкции 4 проводника и такое же количество контактов. Это универсальный разъем, разработанный и подходящий для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии используются контакты 2 и 3, если по каким-то причинам требуется несколько линий, то подключение осуществляется через контакты 1 и 4. В розетках необходимо использовать зеленый и красный кондукторы, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в себя сразу 3 пары рабочих контактов. Устройства этого типа чрезвычайно сложны и не подходят для самостоятельной сборки. Для выполнения этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 — это особый вид разъемов, основная задача которых — подключить телефонную трубку напрямую к устройству.
  6. РТШК 4 — это уже технически устаревший вид розеток, которые были распространены в СССР в прошлом, в конструкцию включены 4 широких контакта и ключ.Разработан для конкретного варианта подключения универсальным способом; для его реализации обязательно наличие короба разветвительного типа. Наличие нескольких телефонных розеток в одной комнате способствует созданию особой электрической схемы; для его замыкания требуется дополнительный конденсатор.

Независимо от типа телефонной розетки, внутри этого устройства необходимо проложить специальный кабель питания. Разные версии не имеют конструктивных отличий, все вилки имеют одинаковые размеры и разъемы, но могут отличаться количеством имеющихся контактов.

Маркировка телефонных проводов

Были рассмотрены все основные вопросы, связанные с установкой и подключением телефонных розеток, подводя итоги, можно дать ряд следующих полезных рекомендаций:

  1. Самый популярный на сегодняшний день , это встраиваемый тип устройства, так как он гармонично вписывается в любую комнату и является крайне незаметным элементом. Однако необходимо учитывать, что его установка займет больше времени и пострадает отделка стен.
  2. Самое лучшее приобрести устройства, которые выпускаются известными и проверенными производителями, успевшими положительно зарекомендовать себя в этой сфере. Сегодня такими компаниями являются Legrand и Vico.
  3. На некоторых моделях нумерация контактов, обычно нанесенная на корпус устройства, может отсутствовать. В этом случае может помочь знание правил цветовой кодировки: зеленый, оранжевый или синий в сочетании с белым используются для обозначения положительных контактов; те же цвета, только однообразные и без добавления белого, указывают на отрицательный контакт.
  4. Если вы устанавливаете телефонную розетку старой модели , то не помешает также знать правила цветовой кодировки, которые использовались раньше: оранжевый, черный или зеленый провод положительный; красный, желтый или синий провод должен быть отрицательным.

Сотовые телефоны получили широкое распространение. Однако десятки миллионов проводных телефонов и радиотелефонов все еще работают, и многие люди предпочитают их сотовым.

Междугородняя и международная связь со стационарного домашнего телефона намного дешевле, вам не нужно постоянно следить за состоянием заряда аккумуляторов и периодически их менять.

Подключение одного или нескольких параллельных стационарных телефонов и радиотелефонов к линии связи своими руками — простейшая задача, по силам практически любому человеку, даже не разбирающемуся в тонкостях слаженного дела.

Какое напряжение в телефонной линии

Телефонная линия находится под напряжением 40-60 В постоянного тока, если телефон не подключен или подключен, но трубка находится на телефонном аппарате. Во время разговора напряжение в линии связи становится переменным с амплитудой до 120 В.Когда вы поднимаете трубку, напряжение падает до 6-12 В. Это напряжение не опасно для жизни, но может вызвать неприятные ощущения. Невозможно отключить линию связи или повредить телефонный аппарат при подключении. Телефонная линия может быть отключена на несколько минут, если трубка поднимается в течение длительного времени без набора номера или при коротком замыкании проводов линии связи. Телефонная линия автоматически отключается АТС (АТС) для экономии энергии.Так что можете смело начинать самостоятельно подключать телефон к линии связи.

Перед подключением стационарного телефона или радиотелефона к линии связи рекомендуется, но не обязательно, проверить наличие линии связи. Линейное напряжение может быть рассчитано для измерения постоянного напряжения. Если телефон не подключен к линии или подключен, а приемник стоит на телефоне, прибор должен показывать напряжение 40-60 В. Если нет вольтметра, можно проверить картошкой, а этого нет. шутка, но реальный способ проверки.Достаточно воткнуть отрезанные от изоляции провода лапши в разрез картофеля. Батарейки не нужны, так как провода уже находятся под напряжением.

Схема подключения проводного стационарного телефона к АТС

100-парный телефонный кабель протянут от АТС до каждого дома, который разветвляется десятью парными кабелями вдоль входов в дом. Концы десяти парных кабелей впаяны в десять парных плинтусов в подъездах дома.Плинтусы устанавливаются в коробки или крепятся к стенам. На фото плинтус с открытой крышкой.

Раньше плинтусы делали из дюралюминия, теперь — из пластика. В современных плинтусах линейные провода линий связи соединяются путем вдавливания в гребни специальным инструментом. От одной из пар плинтусов до вашей квартиры протянута линия связи телефонным проводом РВП, который связисты называют лапшой. На конце этого провода в квартире устанавливается розетка РТШК-4 (старого образца) или современная RJ-11, и к ней с вилкой подключается проводной телефон.

Как видите, схема подключения проводной стационарной телефонной связи проста: от АТС к вашей квартире протягивается отдельная пара проводов, по которым и осуществляется связь. Как видно из схемы, вилка и розетка нужны исключительно для удобства использования — и не участвуют в работе телефона. Вы можете подключить телефонные провода от основной платы к телефонному кабелю, и телефон будет работать успешно.

Как подключить телефон к линии связи

Подключение телефонов, в том числе радиотелефонов, к линии осуществляется с помощью разъемного соединения — вилки и розетки.В настоящее время в эксплуатации используются телефонные разъемы двух стандартов. Морально устаревшие советские, отвечающие требованиям ГОСТ 8810-81 (СТ СЭВ 5396-85), действовавшего до 01.01.92 (РТШК-4), и современные телефонные вилки и розетки RJ-11, соответствующие международному стандарту. IEC 60669-1 и 60884-1 (623K). Также используются универсальные телефонные вилки и розетки, позволяющие соединять между собой вилки и розетки, изготовленные по новым и старым стандартам.

Вопрос кажется неактуальным, но в эксплуатации еще много телефонов, которые подключены давно, и эта информация может быть востребована, если самостоятельно ремонтировать разъем или переносить телефон.

Конечно, советский телефонный разъем громоздок, не соответствует современным эстетическим представлениям, но он долгое время был надежен и успешно выполнялся, и продолжает выполнять возложенные на него функции.

Телефонная розетка имеет четыре контакта для подключения вилки и два для включения конденсатора.Позиционирование вилки при установке обеспечивается отверстиями в крышке розетки. Леска прикручена к двум правым шпилькам. Для контроля целостности линии в розетку также был установлен конденсатор, который подключали к верхнему правому контакту и нижнему левому. Когда вилку вставили в розетку, она разорвала цепь клиновидным штифтом, и конденсатор отключился. Когда необходимо было проверить линию, достаточно было удалить розетку, и коммуникационные работники АТС могли по напряжению пара переменного тока проверить состояние линии и, таким образом, определить, в чем именно причина отсутствия связь, линия или телефон.При параллельном подключении двух телефонов и снятии вилки одного из них линия сильно загрязняется, так как переменное напряжение хорошо проходит через конденсатор. Если вы случайно забыли такую ​​розетку, подключенную к телефонной линии, обязательно отключите ее от линии или снимите конденсатор. Желательно удалить его со всех подключенных телефонных розеток, так как конденсатор не участвует в современных телефонных линиях — и поэтому не нужен.

Телефонная вилка представляет собой пластмассовую коробку, состоящую из двух половинок, одна из которых вставляется в четыре плоских контакта, к которым винтами крепится шнур, идущий от телефона.На фото хорошо видно, к каким контактам его подключать. Чтобы телефон работал, неважно, к каким контактам подключены провода, главное, чтобы контакты телефонной розетки, к которой идут провода линии, были подключены к контактам вилки, к которой идут провода от телефона. Штифт клиновидной формы служит для отключения тестового конденсатора от линии связи.

С появлением в обиходе телефонов иностранного производства, у которых шнур оканчивался вилкой RJ-11 6P4C, а в розетки были установлены все розетки РТШК-4, в продаже сразу же появились переходники (переходники), позволяющие любому владельцу новинка для подключения телефона к линии без посторонней помощи.

В адаптере два верхних плоских контакта были подключены к 3 и 4 контактам RJ-11 (стандартная схема обжима), на фото слева, а нижние плоские контакты подключены к контактам 2 и 5 RJ-11. , на фото внизу адаптера.

Подключение телефона к универсальной розетке РТШК-4 623К RJ-11

Еще одно творение переходного периода — универсальная розетка, симбиоз розеток РТШК-4 и RJ-11. Не знаю, зачем они были произведены, но можно предположить, что они заменили изношенные РТШК-4, тем самым предоставив возможность подключения телефонов с вилками любых стандартов.

Контакты 3 и 4 обеих телефонных розеток RJ-11 подключены параллельно с правым РТШК-4 (стандартное подключение), а контакты 2 и 5 телефонной розетки — параллельно с левым РТШК-4.

Подключение телефона к розетке 623K RJ-11 6P4C

Современные розетки для подключения телефонов под вилку RJ-11 4P4C имеют небольшие размеры. Доступны в разных цветах корпуса, настенные, для внутренней разводки и комбинированные (для одновременного подключения телефонов к линии связи и компьютеров к локальным сетям и Интернету с помощью разъемов RJ-45).

В представленной розетке линейные провода телефонной линии должны быть подключены к зеленым и красным проводам, которые подключены к контактам 2 и 3 разъема RJ-11 4P4C. Полярность телефонного соединения не имеет значения.

Подключение телефона выдавливанием лапши в RJ-11

Можно вообще обойтись без стандартной розетки, подключив телефонный аппарат напрямую к телефонному проводу, так называемая лапша. Для этого нужно выдавить конец лапши, который подходит к телефону, в гнездо RJ-11.

Диаметр изоляции жил у лапши больше необходимого, и воткнуть их в разъем RJ-11 не получится. Для этого нужно полностью удалить утеплитель. Без изоляции обжать провода в RJ-11 будет невозможно, поэтому их необходимо предварительно надеть на трубки, снятые с проводов витой пары или других проводов подходящего размера.

Теперь остается вставить провода лапши в контакты 2 и 3 разъема RJ-11 и обжать их специальными плоскогубцами (обжимными клещами) или вручную по технологии, описанной в статье «Как обжать кабель витой пары без зажимы ».Полярность проводов значения не имеет.

Для подключения телефона потребуется снять с него штатный соединительный провод и вставить обжатый на лапке разъем RJ-11 в разъем на корпусе.

Стационарный телефон с трубкой подключается к линии с помощью телефонного кабеля с разъемами RJ-11 4P4C на концах. Из них, как правило, для подключения телефона задействованы только два средних контакта. Остальные контакты часто отсутствуют, так как они предназначены для параллельного подключения двух стационарных телефонов (телефоны должны поддерживать возможность работы в этом режиме) по системе директор-секретарь.Это когда, когда вы берете в руки один из телефонов, второй автоматически выключается.

Согласно стандарту подключения телефона к каждому контактному номеру должен подходить определенный цветовой код провода. Это сделано для удобства ремонта и обслуживания. Неважно, к какому цвету подключен провод. Главное, чтобы провода, идущие от АТС, были подключены к двум средним контактам 2 и 3 телефонной вилки. Текущий стандарт предусматривает следующую цветовую схему для обжима линейного провода к вилке RJ-11.

Раньше действовал другой стандарт, согласно которому обжим штекера RJ-11 должен был выполняться по приведенной ниже цветовой схеме.

Полярность подключения для стационарного телефона без сопряжения не имеет значения. Есть специальный инструмент для обжима проводов в штекере RJ-11, но можно обойтись и одной отверткой.

При покупке вилки RJ-11 для подключения линии следует обратить внимание на то, что ее ширина должна быть 9,5 мм. Дело в том, что штекер RJ-11 для шнура, соединяющего телефонный аппарат с трубкой, имеет точно такой же внешний вид, но его ширина равна 7.5 мм, и вы можете купить не тот штекер.

Иногда для удобства требуется подключить одно или несколько других устройств параллельно к телефонному аппарату, уже подключенному к линии связи, в том числе радиотелефонам. Это соединение выполняется простым параллельным подключением розеток, как при подключении электрических розеток к проводке. Полярность проводов значения не имеет. Современные телефоны очень незначительно нагружают телефонную линию, и параллельно можно подключить не менее 10 телефонов.К минусам такого подключения можно отнести отсутствие конфиденциальности во время разговора. То есть во время вашего разговора человек, снимающий трубку на любом параллельно подключенном телефоне, может слышать ваш разговор. Существуют схемы блокировки, которые позволяют, когда вы снимаете трубку на одном из телефонов, блокировать все остальные телефоны.

После параллельного подключения нескольких телефонов может возникнуть ситуация, когда поступает вызывной сигнал, звонит только один телефон, а все остальные издают только короткий тихий звук.Причиной этого является наличие системы идентификации вызывающего абонента (автоматического определения номера) в вызывающем телефоне, настроенной для определения номера телефона вызывающего абонента перед поднятием трубки. Таким образом, АОН сразу автоматически поднимает трубку и уже генерирует сигнал вызова. По этой причине все остальные подключенные параллельно телефоны не звонят. Обычно в современных телефонах вы можете включить функцию идентификации вызывающего абонента, чтобы определить номер после того, как вы поднимете трубку. Затем, когда поступит сигнал вызова, все телефоны зазвонят.АОН, включенный в режим набора до снятия трубки, тоже плохо для тех, кто звонит вам на дальние расстояния. Это связано с тем, что даже если звонок поступает в ваше отсутствие, отсчет времени соединения и зарядка начинается без снятия трубки. К плюсам системы АОН можно отнести то, что если телефоны без АОН будут установлены в местах отдыха, а с АОН — в другой комнате, то ночной звонок вам не помешает.

Также есть готовые решения в виде радиотелефона с несколькими трубками, позволяющего не только заблокировать, но и переключить звонящего с поднятого телефона на любой другой.Однако такие телефоны доступны далеко не всем и имеют существенный недостаток. Во время отключения электроэнергии они не работают; а в трубках у них есть аккумуляторы, которые служат несколько лет, потом нужно менять батарею, а это по стоимости сопоставимо со стоимостью обычного однокнопочного телефона … Поэтому для бесперебойной связи вам все равно нужно держать в запасе обычный телефон.

Подключение телефонной линии к линии путем скручивания проводов

В жизни бывают ситуации, когда нужно подключить телефон к линии, а розетки нет.В этом случае можно выполнить соединение с помощью витого провода без ухудшения качества связи. Такое соединение даже надежнее разъемного. Единственный недостаток — вам придется перерезать провод, если вам нужно подключить другой. И даже тогда в современных телефонах шнуры с телефонными аппаратами соединяются вилками RJ11 и, например, в случае ремонта телефона всегда легко отключить его от линии. У меня таким образом подключен один телефон, при этом весь шнур спрятан за обшивкой двери, выходит только кусок длиной 15 см с вилкой RJ11 на конце, которая сразу вставляется в телефонную розетку.

Телефонный шнур очень гибкий, это особый провод с жилами, изготовленными по специальной технологии. На хлопковую нить наматывается очень тонкая медная лента. Такой проводник называется мишурой. Провода с мишурой широко используются при изготовлении наушников, подключении телефонных трубок к базам, то есть в тех случаях, когда провода постоянно гнутся во время работы.

В каждой жилке несколько мишурных проводников, и они тоже переплетены между собой. Паять мишуру очень сложно, а механическая прочность такой пайки невысока.Для получения надежного и механически прочного скрученного соединения его необходимо выполнять по следующей технологии.

Сначала мишуру телефонного шнура освобождают от изоляции на длину 10-15 мм и жилы линейного провода на длину 20-25 мм сдвигом ножом. Нить мишуры снимать не нужно. Затем оба провода складываются вместе, мишура загибается в сторону проводника, а сердечник линейного провода наматывается на мишуру, прижимаясь к изоляции.Достаточно сделать от трех до пяти оборотов.

Скрутка со вторым проводником шнура производится аналогично. Как видите, это отличное соединение. Оберните полученный стык изолентой. Если у вас есть трубка из ПВХ подходящего диаметра, вы можете положить ее кусок вместо скрутки для изоляции. Соединение также может быть выполнено прямым, если линейный провод перед изоляцией изогнуть на 180 °. В этом случае механическая прочность значительно возрастет.

Ремонт телефонной линии

Если перестает работать стационарный телефон, то обычно звонят связисту и ждут его приезда, часто в неудобное для себя время.Однако если вы не хотите ждать и возникнет желание, то вы можете восстановить связь своими руками.

Может быть две причины отключения телефона: либо телефонный аппарат вышел из строя, либо телефонная линия. Если у вас есть запасной телефонный аппарат, подключите его вместо неиспользуемого; если связь появилась, значит в поломке виноват телефон, а если связь не появилась — виновата линия.

Проверить исправность линии можно, измерив напряжение в телефонной розетке.Если устройства нет, нужно проверить надежность подключения провода линейной связи к контактам розетки. Если соединение в розетке надежное, то по проводу можно отследить, к каким контактам печатной платы подключена ваша линия, и проверить надежность подключения к контактам на плате. Если нет возможности отследить, то вы можете проверить надежность подключения к плинтусу всех подходящих линий, ведь одна из них ваша.Если на контактах клеммной колодки есть напряжение, и ваша пара подключена надежно, то провод, идущий к месту установки телефона, обрыв. Если нет напряжения, то нужно отключить один из проводников, идущих в квартиру, и провести повторный замер через 5-10 минут. Появление напряжения означает короткое замыкание … Для проверки этого факта достаточно повторно подключить линейный провод к контактам печатной платы и измерить напряжение, оно должно снова исчезнуть.

Ремонт телефонных трубок и телефонных проводов

Трубка стационарного телефона

Внешний вид телефона известен всем. Он состоит из двух пластиковых съемных частей: основания, в котором закреплены микрофон и телефонный капсюль, и крышки, которая обычно прикручивается к основанию одним или двумя саморезами. Как вы можете видеть на схеме подключения телефонной трубки ниже, микрофон и телефонный капсюль соединены друг с другом с помощью трех цветных исполнительных механизмов.

Один провод является общим для микрофона и телефонной капсулы (черный на схеме), второй — для микрофона (зеленый), а третий — для телефонной капсулы (красный). При замене микрофона или капсюля необходимо соблюдать полярность их подключения, иначе появится микрофонный эффект. Это когда говорящий слышит собственный голос в трубке или может появиться свист.

Ремонт шнура стационарной телефонной трубки

В стационарных телефонах трубки соединяются с корпусом телефона витым шнуром с двумя вилками RJ-11 4P4C на концах.Во время разговора спиральный шнур телефонной трубки постоянно изгибается и, в конечном итоге, истирается в месте выхода из вилки, обычно на боковой стороне трубки. Телефон сначала начинает «хрипеть», и наступает момент, когда вы и ваш собеседник не слышите друг друга. Наиболее вероятная причина плохого соединения — повреждение витого телефонного кабеля. Хотя это также могло быть вызвано угольным микрофоном или телефонной капсулой.

Чтобы проверить шнур, нужно пошевелить его в том месте, где он выходит из трубки или чехла для телефона.Если вы заметили, что в некоторых положениях связь становится стабильной, то в этом месте телефонный шнур изношен. Лучше заменить шнур на новый. Но можно обойтись без похода в магазин, применив технологию опрессовки RJ-11, RJ-45 клещами или без них.

Чтобы снять штекер RJ-11 с трубки, прижмите фиксатор штекера RJ-11 к основанию пальцем и снимите штекер с трубки. Затем немного вытяните ламели и снимите шнур с вилки, укоротите на 1.5-2 см (отрезать поврежденный кусок шнура), снять изоляционную трубку на 5 мм. Снимать изоляцию с жил не требуется. Затем нужно вставить подготовленный шнур в вилку RJ-11 до упора, соблюдая цветовую схему подключения проводов. Если вы не помните, как шнур был вставлен в вилку RJ-11, вы можете увидеть, как он был вставлен в него на другом конце шнура. Если вы вынули оба конца шнура из вилок RJ-11 и не знаете, как правильно вставить концы провода, то представленная ниже цветовая схема обжима вам поможет.

RJ-11 телефонный штекер обжимной цветовая схема

Штекеры RJ-11 на шнуре телефонной трубки имеют цветовую маркировку и повернуты на 180 градусов. Например, если на 1-м контакте вилки RJ-11 на одном конце шнура был белый провод, а на 4-м — желтый, то на втором конце шнура на 1-м контакте RJ-11 штекер там должен быть желтым, а на 4-м контакте — белым. На фото представлена ​​цветовая схема обжима спирального шнура для стационарного телефона.

Я делал этот вид ремонта скрученных телефонных шнуров много раз, особенно в то время, когда такие стационарные телефоны с трубками, соединенными скрученными шнурами, только появились, и было невозможно купить новый скрученный шнур.

При покупке вилки RJ-11 для шнура обратите внимание на ее ширину, которая должна быть 7,5 мм, поскольку вилка RJ-11 для линии имеет точно такой же внешний вид, но ее ширина составляет 9,5 мм.

Фон во время разговора

Если разговор по телефону сопровождается низкочастотным фоном 50 Гц или радиопередачей, то одной из причин такого явления может быть плохая изоляция между одним из проводов телефонной пары с землей. Тогда симметрия проводов нарушается, и наводимые на них сигналы помех от близлежащих электрических и радиолинией на концах телефонной пары взаимно не отменяются.Чаще это можно наблюдать в дождливую погоду, при высокой влажности, из-за чего снижается сопротивление изоляции проводов. Самостоятельно найти эту неисправность без высоковольтного омметра сложно, лучше вызвать связистов. Они должны решить проблему бесплатно.

Телефонный удлинитель

Иногда возникает необходимость перенести телефон в другое место, а длина шнура, подключенного к розетке, не позволяет этого сделать.Не всем захочется демонтировать и устанавливать розетку на новом месте. Следы демонтажа дополнительно могут испортить внешний вид стены. Решить эту проблему позволит простейший телефонный удлинитель. Вы можете купить готовые удлинители, они бывают разных цветов, любой длины и с разными типами вилок и розеток на концах. Сделать удлинитель телефонный своими руками из вилки, розетки и куска любого провода несложно.

Слева на фото самодельный телефонный удлинитель, который я сделал очень давно для удобства ремонта телефонов.Розетка прикручивается к катушке, на которую наматывается удлинитель для удобного хранения. Провод берется многожильным, и два его отрезка скручиваются вручную. Справа — заводской удлинитель для современных телефонов с разъемами RJ11 на концах. Для его установки необходимо вынуть штатный провод из телефонного аппарата и розетки, а затем вставить более длинный.

Если у вас нет вилки и розетки под рукой, вы можете построить или удлинить стандартный провод, сделав вставку в любом месте из любого двойного провода или двух одинарных проводников, скрученных вместе.Для вставки подойдет провод любого сечения, многожильный или одножильный. Для этого стандартный провод разрезают на две части, желательно на расстоянии 10-15 см от вилки, если вдруг в будущем потребуется восстановить его в первозданном виде, нажав на разъем. Соединение концов производится по указанной выше технологии. Если вставка сделана из многожильного тонкого провода или толстого одножильного провода, то мишура не изгибается, а складывается параллельно зачищенному проводнику и наматывается на провод диаметром около 0.5 мм.

Современные шнуры для телефонов стали делать не из мишуры, а из обычного многожильного провода довольно небольшого сечения. В проводе, который я разрезал для демонстрации технологии с фотографиями, оказалось всего 6 жил диаметром 0,2 мм. Такие тонкие провода нужно соединять по особой технологии.

Утеплитель снимается со сдвигом, как показано на фото. Далее провода нужно залудить и более тонкую жилу намотать на более толстую.Если провода примерно одинакового диаметра, то они просто скручены. Затем место скрутки припаивается припоем. Если вы не знакомы с техникой пайки, вы можете посетить страницу сайта Как паять паяльником. Теперь нужно заизолировать соединение несколькими витками изоленты. Чтобы придать эстетичный вид, один из проводов можно согнуть, а затем заизолировать. Подключение второй пары производится аналогично. Как видите, в результате получилось надежное и красивое соединение.

В качестве примера я решил продемонстрировать, как можно удлинить телефонный шнур с помощью одножильного провода для электропроводки, диаметр жилы которого составляет 1 мм.

Телефонные провода подключаются точно так же, как описано выше.

Используя вышеуказанную технологию, вы можете соединять провода любых электрических цепей, проводники в любых устройствах и устройствах, в том числе в компьютерных сетях в Интернете.

Прокладка телефонной линии в квартире

Величина тока, протекающего по проводам линии связи, не превышает 10 мА, поэтому к сечению проводника практически нет требований, достаточно, чтобы провод был равен 0.1 мм в диаметре. Толстые сердечники предназначены для уменьшения потерь сигнала при большой длине линии и обеспечения достаточной механической прочности во время переключения. Исходя из этого, линии связи можно прокладывать практически любым проводом. Главное, чтобы жилы проходили параллельно друг другу или были скручены вместе.

При прокладке линий связи внутри жилых и промышленных зданий обычно используют двухпроводную ТРП 2 × 0,4 (диаметр жилы — 0,4 мм, сечение — 0,12 мм 2, сопротивление — 148 Ом / км) или ТРП 2 × 0,5. (диаметр жилы — 0.5 мм., Сечение — 0,21 мм2, сопротивление — 94 Ом / км), с изоляцией из ПВХ (поливинилхлорида) категории CAT1. Связисты называют его «лапшой».

Использование такого провода обусловлено его невысокой ценой и простотой монтажа. Поскольку соединительная полоса из пластика между проводниками достаточно широкая, можно закрепить провод к стенам, пробив его по центру шпильками.

Если нужно сделать поворот прокладки, то провод ГТО просто гнется, как показано на фото.Иногда перерезается перемычка и в точке поворота проводники разводятся, но это хуже, так как симметрия линии нарушается.

Намного лучше смотрится провод, прикрепленный к стене специальными пластиковыми скобами на шпильках. Доступны кронштейны для разных размеров проводов и кабелей, иногда они предназначены для крепления как круглых, так и плоских проводов.

Дюбель-шпильки скоб изготовлены из закаленной стали и забиваются, не прогибаясь, даже в бетонные стены.

В последнее время часто коммуникационный провод — это лапша, проложенная в кабельном канале, это позволяет проложить все провода (Интернет, телевизионный кабель, домофон и т. Д.) Вместе, что упрощает монтаж и красиво выглядит. Кабельные каналы выпускаются разных размеров, что позволяет прокладывать в них практически неограниченное количество проводов.

Телефонный провод и провода другого назначения удобно прокладывать внутри цоколя пола, в котором предусмотрен кабельный канал.

Использование витой пары Интернет


для телефонной линии

В настоящее время у многих в домах есть кабель для подключения к Интернету.Этот кабель обычно использует только две пары из 4 имеющихся. Бесплатные пары можно использовать для телефонной линии. Разобраться, какая из пар свободна, поможет статья на сайте Обжимка кабеля витой пары RJ-45 для интернета. За линию связи берется одна из свободных пар, коричневая или синяя. Кабель витая пара состоит из двух скрученных вместе жил. Утеплитель одного из них окрашен в сплошной цвет, а утеплитель второго — белого цвета с полосами первого цвета.

Это очередная статья из раздела про. Сегодня почти у каждого есть домашний домашний телефон … Каждый телефон подключается к специальной розетке. В этой статье мы покажем вам, как подключить телефонную розетку.

Подключение к телефонной розетке встречается не так уж и часто. По сравнению с обычными розетками их устанавливают редко. Если вам необходимо установить телефонную розетку, то об этом мы поговорим в статье.

Типы телефонных розеток

Телефонные розетки бывают нескольких типов.К основным типам относятся:

  1. Встраиваемые телефонные розетки евро.
  2. Внешние телефонные розетки.
  3. Телефонные розетки старого образца.

Эти изделия могут отличаться только внешним видом … Подключение телефонной розетки в этом случае практически ничем не отличается. Теперь можно будет визуально осмотреть телефонные розетки:


На этом фото видно, что розетка имеет 4 контакта. К этим проводам нужно будет подключить телефонный контакт.Этот тип телефонной розетки должен быть настенным. Также сегодня можно встретить встроенные телефонные розетки. Вы можете увидеть этот тип устройства на фото ниже:


Как видите, это сложная конструкция. Здесь можно увидеть не только сложность конструкции, но и сложность подключения. Если нужно, то можно прочесть.

Особенности подключения телефонной розетки

Самостоятельная установка телефонной розетки предполагает соблюдение определенных особенностей.Если вы устанавливаете телефонную розетку Langard, то зачищать провода больше не нужно. Этот продукт имеет специальную функцию самоочистки. В этом случае подключение кабеля будет осуществляться поворотом механизма на пол-оборота. Вы можете увидеть этот процесс на фотографии ниже:


После завершения этого шага вы можете снять трубку и проверить наличие гудка. Если звуковой сигнал не появляется, следует проверить полярность. Если телефон все равно не работает, то проверьте целостность контактов.

Подключение телефонной розетки по схеме

Большинство телефонных розеток имеют всего два контакта. Телефонный кабель будет иметь такое же количество контактов. Типичная телефонная розетка содержит только два контакта, то есть 3 и 4. Иногда телефонная розетка может иметь ненумерованные контакты. В любом случае нужно ориентироваться на цветовую кодировку, которая показана ниже.

В процессе развития связи было создано несколько стандартов для подключения фиксированных телефонов к существующим линиям.Практически все они в той или иной степени используются в быту и на промышленных предприятиях.

В сетях крупных организаций, существующих несколько десятилетий, можно встретить одновременно работающие модели разной конструкции, смонтированные в разное время. Перед установкой и подключением телефонного аппарата необходимо учесть особенности их устройства.

Назначение и стандарты телефонных розеток

Основная задача розетки — обеспечить быстросъемное и надежное подключение телефонных аппаратов к существующим линиям связи, создаваемое стационарной частью — розеткой или «матерью-контактом» и вставленной в нее подвижной вилкой: «папа» -контакт».

Особенности конструкции

Каждая электрическая розетка для систем связи состоит из:

1. Корпуса подставок из диэлектрических материалов: пластмассы или керамики;

2. подпружиненные металлические контакты, обеспечивающие надежное прохождение сетевых токов в телефонный аппарат через вилку и шнур;

3. Клеммные колодки для подключения проводов от стационарной сети.

Все эти устройства относятся к слаботочным цепям.Их можно изготовить под установку:

1. скрытым в стене способом;

2. накладным методом.

Особенности установки влияют на типы установки и подключения розеток, которые необходимо учитывать в сочетании с конструкцией используемых телефонов.

Особенности основных стандартов

Для телефонной линии раньше использовались только два провода, создавая замкнутую цепь для пути тока, а внутри розетки также использовались два контакта для их соединения.


Если отрезать вилку и розетку и скрутить или иным образом попарно соединить металлические жилы проводов телефонного аппарата и работающей сети, а затем обмотать их слоем изоленты, то соединение заработает. Этот принцип использовался для создания постоянного соединения через специальную ответвительную коробку.

Надежно работает и сейчас. Только для ее реализации используются современные конструкции контактных систем и надежные методы их изоляции от вредных факторов окружающей среды.

В современных условиях интеграция слаботочных цепей, телефонных линий и компьютерных сетей … Оборудование для них постоянно обновляется и модифицируется.

Внутри слаботочных систем устанавливаются розетки, созданные по разным стандартам RJ с несколькими парами контактов. У них есть техническая возможность подключить телефонный аппарат. Этим часто пользуются специалисты, используя только два из всех доступных контактов.

Обзор типовых моделей разъемных соединений, их типы приведены в таблице 1.

Типы стандартов на слаботочные соединители

Стол № 1

Имя Назначение (для телефонов) Заметки (править)
Разъемы RJ-9 (P4C4) Подключение телефонной трубки к машине Аналог RJ10. RJ22
Разъемы RJ-11 (P6C4, P6C2) 2 контакта для подключения цепи
Разъемы RJ-14 4 контакта для подключения цепи
Разъемы RJ-25 Подключение телефонного аппарата к линии 6 контактов для подключения цепи
Разъемы RJ-45 (8p8s) Подключение компьютерных сетей или телефона к линии 8 контактов для подключения цепи
РТШК-4 Стандарт СССР на подключение телефонного аппарата к линии
Подключение телефонного аппарата к линии
Разъемы TAE Подключение немецких и французских моделей телефонных аппаратов к линии

Различия между соединителями

РТШК-4 — розетка телефонная на четыре контакта для штекерного соединения с конденсатором

Эталон действует с восьмидесятых годов.Пластиковый корпус вилки и розетки имеет диэлектрический ключ, что исключает неправильное подключение электрической цепи.

При установке нескольких телефонов на одну линию было создано соответствующее количество параллельно соединенных розеток РТШК-4. Конденсатор емкостью 1 мкФ был установлен в конце линии для технических испытаний и для создания эффектов «занято» на стороне вызывающего абонента.

Разъемы RJ-11

Теперь телефоны, розетки и вилки оснащены разъемом серии RJ, который имеет такой же корпус, размеры и конструкцию для подключения одной, двух, трех или четырех пар электрических цепей.Однако они могут поставляться с различными конструкциями пластиковых замков со специальными вырезами, исключающими установку отдельных заглушек RJ11, 14, 25 в коннекторы RJ45.

Их необходимо учитывать при подключении различных манипуляторов. В противном случае вы можете не узнать электрический контакт или даже сломать разъем, сломать его корпус.

Интерфейс RJ11 разработан исключительно для двухпроводной телефонной линии. Его можно использовать не только для одного телефона, но и для нескольких устройств, собранных в блоки для различных устройств.


Разъем RJ11 широко используется не только в стационарных моделях, но и для подключения базы радиотелефонов, позволяя разговаривать на определенном расстоянии от нее за счет технологий радиопередачи сигналов между трубкой и базой по воздуху. через электронный приемник и передатчик.

Коннекторы RJ-11 комбинированные с РТШК-4

Способ подключения телефонных аппаратов через комбинированные переходники с комбинированными разъемами реализован в композитной конструкции, что упрощает установку с дополнительным аксессуаром.


Разъемы RJ-14, RJ-25

Их внешний вид соответствует предыдущему дизайну RJ11. Отличие заключается в количестве контактов и возможных отличиях пластиковых замков.


Разъемы RJ-45

Они созданы для слаботочных цепей с четырьмя парами контактов, что позволяет использовать цепи для подключения сложных коммуникационных и компьютерных систем, используемых в модемах, ноутбуках и других подобных устройствах.


Методы маркировки коммутационных цепей

Контакты розеток подключаются по заранее разработанной схеме. Чаще всего конструкция телефонного аппарата позволяет не учитывать полярность подключения. Однако для некоторых устройств это технически неприемлемо: они могут работать некорректно или выходить из строя.

Для облегчения установки и поиска неисправностей в цепи производители маркируют контакты. Всего может быть проведено:

1.нанесение цифр возле контактов или их обозначение на схеме подключения:

2. Подсветка проводов определенным цветом.

На практике есть несколько способов переключения проводов. Они представлены в таблицах 2, 3, 4.

Маркировка для подключения жил кабеля витой пары к розетке

Таблица 2

Контактный № T / R тип +/-
RJ-11 RJ-14 RJ-25
1 Бело-зеленый Т +
2 бело-оранжевый бело-оранжевый Т +
3 Синий Синий Синий R
4 бело-голубой бело-голубой бело-голубой Т +
5 Оранжевый Оранжевый R
6 Зеленый R

Старая маркировка подключения жил кабеля к розетке к розетке

Таблица 3

Контактный № T / R тип +/-
RJ-11 RJ-14 RJ-25
1 Оранжевый Т +
2 Черный Черный Т +
3 Красный Красный Красный R
4 Зеленый Зеленый Зеленый Т +
5 Желтый Желтый R
6 Синий R

Немецкая маркировка для подключения жил кабеля к розетке

Таблица 4

Контактный № Название разъема, цвет T / R тип +/-
RJ-11 RJ-14 RJ-25
1 розовый Т +
2 Зеленый Зеленый Т +
3 Белый Белый Белый R
4 Коричневый Коричневый Коричневый Т +
5 Желтый Желтый R
6 Серый R

Схемы подключения телефонных розеток и вилок

Разберем вопрос на примере коннектора РТШК-4, который используется для связи не только с конечным абонентом, но и для дополнительной линии — связи между секретарем и директором.


Одна пара контактов используется для линии, идущей от АТС, а вторая используется для организации дополнительной связи по служебному каналу.

На схеме показано место установки емкости 1 мкФ с рабочим напряжением 160 вольт. Сейчас от такого подключения отказались, перестали монтировать конденсатор. Это практически не влияет на качество связи.

Конструкции разъемов РТШК-4 уже устарели.Их постепенно заменяют новые, более удобные устройства, занимающие мало места. Но принципиально электрическая схема подключения не изменилась. Для работы одного телефона все же достаточно просто создать замкнутую электрическую цепь с двухжильной линией АТС.

Современные телефонные розетки принято объединять в консолидированные блоки, которые используются в сочетании с другими устройствами связи: компьютерным оборудованием, волоконно-оптическими кабельными сетями, электрическими приборами.


Такие блоки сконцентрированы в одном месте, удобном в обслуживании и скрытом от посторонних глаз.


Опасности телефонной сети

Какими бы «опытными» электриками-связистами ни были «избиты» током от напряжения АТС, на вопросы безопасности нужно обратить внимание.

Телефонная розетка обычно подключается к напряжению покоя линии связи. Его значение составляет около 60 вольт. Если удастся поймать момент входящего звонка, то по сети проходит переменная синусоида амплитудой до 120 вольт.

Это вполне может создать путь тока через тело соединяющего мастера. Если руки мокрые или на теле появится пот, то проводимость резко возрастет. Болезненные ощущения станут очень неприятными, вызовут судорожные реакции. Их лучше избегать, защищая руки тонкими диэлектрическими перчатками и соблюдая другие технические меры правил безопасности.

Способы установки телефонных розеток

Телефонные розетки с учетом некоторых технических моментов монтируются так же, как и обычные электрические.Эти моменты уже были описаны в статье :. Проверьте это: там уже раскрыты способы подготовки и крепления для открытых и закрытых систем электропроводки.

Также вы найдете полезный материал по этому вопросу в статье по монтажу электропроводки и слаботочных цепей. Этот способ применяется, когда ремонт закончен, грязную работу проводить нельзя, а телефонную проводку нужно проложить красиво и аккуратно.

Современные пластиковые кабельные каналы можно подобрать под любой дизайн помещения.Они оснащены множеством аксессуаров, включая электрические и телефонные розетки.

Таким образом, для установки и правильного подключения телефонной розетки необходимо выбрать ее модель по размерам и техническим характеристикам, соответствующую вашему телефонному аппарату, а также учесть рекомендации, изложенные в предлагаемом материале.

Сегодня сотовые телефоны есть у каждого человека. Однако стационарные устройства никуда не делись из квартир, офисов и административных зданий.Для их правильной установки, а также установки модемов и факсов необходима телефонная розетка. О его типах, способах установки и схеме подключения мы расскажем ниже.

Типы телефонных розеток

Коммуникационная розетка для слаботочной сети — это место, где телефон подключается к коммуникационной сети. Внешне он представляет собой коробочку , обычно белого цвета. Иногда это называют так — «телефонная будка».

По количеству разъемов различают розеточные и многосетевые коробки.Из множества разъемов стоит выделить несколько:

  • RJ 11 — имеет два провода. В основном используется для подключения к линейным телефонным сетям.
  • RJ 14 — с четырьмя контактами и таким же количеством проводов. Этот разъем используется в большинстве типов телефонов. Для подключения оборудования в здании, где необходимо подключить несколько линий, используются контакты №1 и №4.
  • RJ 25 — здесь три пары контактов. Самостоятельное подключение сопряжено с особыми трудностями, поэтому лучше обратиться к специалисту.Третий и четвертый контакты задействованы в подключении.
  • RJ 9 — этот тип разъема соединяет телефонную трубку с самим устройством.
  • РТШК 4 — в старых советских ящиках связи четыре контакта и ключ. Эта модель предполагает соединение типа «все-в-одном». Если таких розеток в комнате несколько, они обычно образуют небольшой контур. Для его закрытия используется конденсатор.

Двухжильный провод обычно используется для подключения розетки в квартире.В административных и офисных помещениях может применяться четырехжильный или шестжильный кабель. Иногда к розетке может подойти еще и витая пара.

Схема подключения телефонной розетки RJ 11

Подробно опишите схему подключения наиболее распространенную подключаемую коробку. Он будет иметь следующий вид:

Скрытое подключение розетки

Для проведения работ по подключению вам потребуются следующие материалы и инструменты :

Кабель связи сначала подключается к месту установки.Кабель можно проложить по цоколю, в пластиковом ящике или по ножке.

Этапы подключения:

  1. Сначала подбираем коронку для перфоратора с диаметром, равным размеру телефонной будки.
  2. Карандашом намечаем очертания розетки, после чего просверливаем отверстие в стене.
  3. Устанавливаем телефонную будку в стену и фиксируем фурнитурой.
  4. Для подключения понадобится отрезок кабеля не более 10 см. Остальное можно отрезать.
  5. Зачищаем кабель и производим подключение. Крепим монтажный корпус телефонной будки распорными винтами.
  6. Установите внешнюю раму и накладки.

Розетки предназначены для подключения электроприборов разной мощности, в любом помещении, есть и маломощные для включения конкретных устройств, в частности, телефонных. Какое подключение необходимо и сколько в них проводов — подробности ниже.

Характеристики телефонной розетки

Несмотря на развитие сотовой связи, многие люди продолжают пользоваться проводной телефонной связью по разным причинам.Для подключения стационарного телефона требуется не только проложить кабель от АТС до дома, но и установить розетку, к которой устройство напрямую подключается.

Особенности:

  1. Традиционно корпус телефонной розетки изготавливается из пластика, в редких случаях из керамики.
  2. В корпусе телефонной розетки находятся клеммы, к которым подключается провод, протянутый в квартире от телефонного кабеля.
  3. Телефонный штекер надежно фиксируется благодаря подпружиненным контактам.

Существуют и более современные схемы подключения фиксированных телефонов, в которых для подключения используются не только устаревшие 4-х канальные, но и более современные четырехпроводные разъемы. Для подключения в квартире или небольшом офисе можно использовать 1 телефонный и, как следствие, 1 двухжильный провод.


Если нужно установить несколько телефонов на 1 номер, то в комнату от приборной панели вставляется 4- или 6-жильный кабель.

Телефонную розетку можно установить практически в любом месте комнаты, но с учетом того, что к ней удобно подключать телефон. Телефонная розетка должна быть установлена ​​так, чтобы к ней можно было без проблем подключить телефон. Телефонную розетку можно установить на полу, на стене и даже в электрическом щите на подъездной дорожке. Телефонная розетка должна быть защищена от влаги, пыли и повреждений и обеспечивать надежное соединение между телефоном и телефонной линией.

Телефонную розетку можно подключить без проблем, но сначала необходимо определить, какой тип подключения вам понадобится. Розетки могут быть встроенными (евророзетка) или внешними, устанавливаться на любой поверхности, чаще всего на стенах.

Помимо установки розетки должны быть соблюдены определенные условия:

  1. Кабель, вводимый в комнату, должен быть очищен от изоляции на расстоянии 3 см.
  2. Оголенные провода вставляются в телефонную розетку (старая модель) и подключаются к 2 клеммам.
  3. Затем закрывается крышка розетки и в розетку вставляется вилка от телефона.

Если телефон не работает, то можно попробовать переключить кабель на другую пару контактов. Если установлена ​​телефонная розетка скрытого типа, которая монтируется в стене, необходимо сделать выемку для ее установки, а также выбить для прокладки кабеля.

Сначала к розетке этого типа подключается провод, после чего коробка устанавливается на стену с помощью дюбелей и саморезов или распорных шурупов.

После этого с помощью мультиметра проверяются контакты розетки и, если все в порядке, то сверху закрепляется декоративная накладка. Если человек плохо разбирается в прокладке разводки не только электрической, но и телефонной, особенно при подключении нескольких телефонов, следует пригласить специалиста, который правильно подключит все устройства.

Правила подключения розеток

Розетка — это устройство, служащее для подключения всего оборудования к электросети.Розетка состоит из 2-х основных частей — внешнего пластикового корпуса и рабочей части, которая установлена ​​на изолирующем основании и включает подпружиненные контакты, клеммы для подключения проводов, а также крепления, позволяющие надежно закрепить ее.

Отключение розетки включает несколько основных шагов:

  1. Сначала следует отключить напряжение, это делается выключением автоматов на панели приборов.
  2. Если это невозможно по разным причинам, наденьте резиновые перчатки.
  3. Провода нужно пропустить через отверстие в розетке (если его нет, просверлите).
  4. После этого устанавливается розетка, она фиксируется в стене с помощью строительной штукатурки.
  5. Концы проводов зачищаются на расстоянии примерно 1–1,5 см, после чего остается подключить их к клеммам и надежно закрепить.

Рабочая часть розетки устанавливается на место и, в зависимости от конструкции, фиксируется винтами или специальными монтажными проушинами.После этого остается установить декоративную рамку, и закрепить ее саморезом.


Если розетка заземлена, то нужно быть осторожным, чтобы не перепутать провода.

Обычно провод заземления имеет желто-зеленый, желтый или зеленый цвет оболочки. Провод «массы» подключается как обычно — заводом-изготовителем к клемме. Монтаж двух розеток, расположенных рядом друг с другом, осуществляется следующим образом — часть кабеля, используемая для проводки, отрезается до необходимой длины.Сначала устанавливается первая розетка, блок питания и провода от кабеля закрепляются в клеммных колодках. Обрезанный кабель проходит через кабельный канал или канавку ко второму выходу, а его концы также фиксируются на месте. После остается закрепить розетки и установить декоративную планку.

Нюансы подключения телефонной розетки

Подключить телефонную розетку обычно несложно, главное сначала разобраться в их типах, так как сейчас их несколько, например, модели rj11, которые широко используются для домашнего телефона.У этой розетки всего 2 контакта. Для работы телефона необходимо правильно подключить контакты к телефонному кабелю (распиновка).

Если телефон устанавливается после проведения всех ремонтов, то в этом случае телефонная розетка устанавливается прямо на стене:

  • В стене проделано 2 отверстия;
  • Дюбеля вставлены;
  • Розетка прикручивается к стене;
  • Провод к нему втягивается в кабельный канал, после чего крепится саморезами к контактам.

Если для подключения второго телефонного аппарата необходимо установить дополнительную, то следует соединить проводом 2 розетки, одна, например, в одной комнате, вторая — в другой. Главное при подключении проводов — соблюдать полярность, чтобы две розетки работали правильно.

Если нет возможности или желания провести установку новой линии и второй розетки, можно приобрести радиотелефон с 2 трубками, чтобы можно было разговаривать из разных комнат.

Все работы лучше проводить в резиновых перчатках, хотя напряжение в телефонной сети небольшое, но в случае звонка напряжение может достигать 120 вольт, хотя конечно это не смертельно, но неприятные ощущения гарантированы.

Инструкция: как подключить домашний телефон

Если в дом подведены телефонные кабели, то подключить домашний телефон не составит труда. Для этого вам необходимо прийти в офис компании, где вы пишете заявку на подключение телефона.Помимо подключения, если в дом подведены универсальные оптоволоконные линии связи, вместе с телефоном можно подключить Интернет и интерактивное телевидение.


Возможные варианты:

  1. Подключение стационарных телефонов осуществляется путем подключения вилки к розетке, при этом сейчас используются современные модели.
  2. Старый тип РШТК-4 сейчас практически нигде не используется.
  3. Существуют универсальные модели розеток и вилок, позволяющие соединять между собой разные стандарты.

Прокладку телефонного провода от приборной панели до квартиры или другого помещения, как правило, проводят связисты, а затем, в зависимости от предпочтений, телефон устанавливают в любом месте комнаты.

Но, следует учитывать, что если телефон многофункциональный, то для него потребуется блок питания, и желательно устанавливать его рядом с электрической розеткой.

Если после подключения телефона он не работает, следует проверить все провода, иногда может быть виновата распайка в розетке, стоит перепаять их на другие контакты, так что все должно заработать.Обычно в инструкции приведена схема подключения телефона, но иногда бывает так, что ее нет. В этом случае придется обратиться за помощью к специалисту.

Телефонный провод: основы проводки телефонной линии

Провода, вилки и сетевой интерфейс

Основы проводки телефонной линии довольно легко понять. Большинство телефонных проводов представляют собой одну или несколько витых пар медных проводов. Самый распространенный вид — 4-жильный (2 витые пары). Он состоит из красного и зеленого проводов, составляющих пару, и желтого и черного проводов, составляющих вторую пару.

Для одной телефонной линии требуется только два провода. Следовательно, четырехжильный телефонный провод может нести две отдельные телефонные линии. Скручивание не позволяет стропам мешать друг другу. ЕСЛИ вам нужно провести больше линий, чем две, вы можете просто использовать 6-ти стойку или выше. Телефонный провод бывает двух размеров: 22 и 24; Калибр 24 сегодня является стандартом.

Есть два типа стандартных модульных заглушек; RJ-11 и RJ-14. Наиболее распространенным является RJ-11, в котором используются только два телефонных провода в четырехжильном (или более) проводе.Это тот же штекер, который вы используете для подключения телефона к стене: вилка на 1 линию. RJ-14 использует четыре провода и используется для обработки двухлинейных или двухлинейных телефонов.


Первый шаг

Первый шаг к работе с небольшим телефонным проводом — выяснить, с чем телефонная компания оставила вам работать. Какой у вас сетевой интерфейс? Вероятно, они оставили вам либо блокировку, либо блок сетевого интерфейса. Если есть перфорированный блок, и вы не можете заставить телефонную компанию установить модульное гнездо для каждой обычной старой телефонной службы (POTS) или линии центрального офиса (CO), тогда вам понадобится инструмент для перфорации, чтобы подключить внутреннюю часть. телефонный провод к интерфейсу.Большинство новых установок состоит из блока сетевого интерфейса. Он имеет модульные тестовые гнезда (куда вы можете подключить телефон, чтобы проверить, находится ли телефонная линия под напряжением) и клеммную колодку, от которой вы запускаете свой внутренний телефонный провод.


Проводка телефонной линии

В сетевом интерфейсе вы хотите спланировать, как должна быть проводка в вашем месте. Звездообразный (или гомерунский) метод — наиболее распространенный метод телефонной разводки. Каждый добавочный номер или телефонное гнездо запускается непосредственно через сетевой интерфейс или телефонную систему, если вы их устанавливаете.Другой тип подключения называется последовательным (или циклическим) методом. В этом методе 1-линейный телефонный провод соединяет все добавочные номера в серии. Этот метод цикла больше не используется широко. Как и в случае с рождественскими гирляндами старого типа, если один погаснет, погаснут все.

Используя звездообразный метод, вам, очевидно, понадобится несколько проводов, идущих от вашего сетевого интерфейса, поскольку у вас будет один провод для каждой вилки. Вы можете упростить электромонтаж и сократить расходы на провода, если несколько проводов несут более одной линии или удлинителя.

В качестве примера возьмем двухпроводную установку. Каждая пара, составляющая каждую из ваших линий POTS, должна быть помечена. См. Схему телефонной проводки ниже

Один из проводов вашей линии POTS называется концевым проводом, а другой — кольцевым проводом. Есть довольно много возможных комбинаций цветов, которые могут составить вашу пару. Чтобы подключить вашу линию к модульному разъему, вам необходимо подключить концевой провод линии POTS к концевому проводу разъема, а кольцевой провод линии POTS — к кольцевому проводу разъема.

В модульном разъеме у вас есть красный / зеленый и желтый / черный. В большинстве случаев вы используете только пару красный / зеленый. Зеленый провод — это наконечник, а красный провод — это кольцо. Используя таблицу, выясните, какой из проводов POTS является кольцом, а какой — наконечником, и подключите их соответствующим образом.

Если вы не используете телефонную систему и просто хотите подключить свои телефонные разъемы непосредственно к линиям POTS, все, что вам нужно сделать, это провести провод от сетевого интерфейса к разъемам внутренних линий. Это работает точно так же, когда вы подключаете разъемы внутренней линии вашей телефонной системы к своим внутренним номерам.Просто подключите правильные цвета, чтобы проложить провод. Снова соедините наконечник с наконечником, а кольцо — с кольцом. Пока вы соблюдаете правило «от кончика к кончику», тот факт, что вы подключаете белый провод с коричневыми полосами к зеленому, а коричневый провод с белыми полосами к красному проводу, не должен сбивать с толку.

Помните, что для сокращения объема работ и материалов вы можете провести две или более линий в одном телефонном проводе. В конце провода вы можете разорвать две линии с помощью адаптера, который позволяет подключить линию 1 к вилке RJ-11, а линию 2 — к другой вилке RJ-11; или, если у вас телефон с 2 линиями, вы можете просто подключить к нему штекер RJ-14.

Если вы используете небольшую УАТС или телефонную систему, скорее всего, линии POTS (обычно называемые магистральными линиями) подключены к системе с помощью разъемов RJ-11. Если ваш сетевой интерфейс заканчивается модульным разъемом, то задача проста: просто подключите телефонную систему с помощью разъемов RJ-11. Если в вашем сетевом интерфейсе есть клеммная колодка (место, где пары, составляющие каждую линию POTS, оканчиваются на стыке, где вы напрямую подключаете цветные провода), тогда вам потребуется либо подключить линии непосредственно к УАТС, либо подключить модульный джек к каждой из линий POTS на полосе.Затем, чтобы подключить телефонные разъемы, выполните ту же процедуру, которая описана выше для подключения линий POTS непосредственно к телефонным разъемам.

Для справки, приведенная ниже схема подключения телефона.

Руководство по изменению внутренней проводки телефона в Великобритании

Великобритания внутренние телефонные системы

Замена проводки

Это руководство изначально создан, чтобы показать пользователям, как заменить и повторно подключить внутреннюю телефонная проводка с кабелем категории 5e / 6 в попытке уменьшить помехи это может помешать широкополосным услугам, таким как xDSL.

Однако теперь обновлено другие советы и рекомендации по дальнейшему улучшению характеристик линии.


Содержание

Передняя крышка…………………………………………… …………………………. 1

Страница содержания ……………………………………….. …………………………. 2

Введение ………………………………………… …………………………… 3

Правила ……………………………………….. ……………………………….. 4

Кабельное образование ……………………………………….. ……………………… 5

Необходимые инструменты и предметы ……………………………………… …………….. 6

Начало работы ……………………………………….. ………………………… 7

Extension Wiring ……………………………………….. ………………….. 22

Звонок что? ………………………………………. …………………………….. 30

Помощь с подключением внутренних линий ……………………………………………. 39

Прочие интересные вещи / заметки …………………………………….. ……… 41

Библиография ………………………………………… ………………………… 42


Введение

Привет, первое, что скажут многие интересно почему!?! Ответ прост.С адаптивными услугами становится обычным явлением в Великобритании, люди хотят максимально возможной скорости линии за свои деньги. Почти со всеми Интернет-провайдеры в настоящее время взимают с клиентов ту же цену за линия, которая может получить полные 8 МБ / с, как линия, которая может поддерживать скорости только до 3 МБ / с или даже 288 Кбит / с, было бы разумно попытаться достичь более высокого скорость, поскольку вы получите лучшее соотношение цены и качества.

Так что иметь большую скорость за свои деньги — это хороший стимул! Но есть и другие факторы, которые могут повлиять на это.РФ Помехи — электромагнитные помехи (EMI) от таких простых устройств, как AM-радио может создавать помехи для сигналов xDSL, и это может сильно раздражать, а также может приводит к снижению скорости соединения и даже обрыву соединения. Некоторые другие примерами устройств могут быть старый телевизор (или даже соседний телевизор по соседству), радио, освещение (некоторые гирлянды могут быть особенно плохими). Вот памятка что BT перешла к интернет-провайдерам;

Как стало известно BT, крайне малый процент сезонного освещения, которое можно использовать как внутри и снаружи может вызвать помехи для широкополосной услуги.Когда блок управления освещением установлен в любой режим, кроме устойчивого, он может генерировать высокий уровень радиочастотного шума и может вызвать широкополосное сервис потерять синхронизацию.

Другой причиной могло быть то, что установщики ковров прибита и стабильна через вашу телефонную линию, что не только снижает вашу скорость адаптивный сервис xDSL не работает или делает его неработоспособным но это также может мешать работе ваших POTS (обычная старая телефонная связь).

Еще одна причина перепрошивки с cat5e / 6 в том, что у многих пользователей будет телефонный кабель плохого качества, например, ни один витая пара АВАРИЙНЫЙ кабель, этот кабель просто не предназначен для передачи сигналов xDSL и должен быть заменен, если он вызывает неисправность. или затрудняют работу.

Итак, теперь вы хотите узнать, как это сделать? Ну сначала есть некоторые правила. Но перед правилами я должен просто указать, что я собираюсь добавить материал из других источников (все перечислено повсюду и в конце этого документа) вместе с моими примечаниями, комментариями и фотографиями. Если вещи кажутся повторяющимися, не волнуйтесь, это просто потому, что я хочу, чтобы вы полностью понять это и не придумывать все это полностью.

Задача очень простая, достаточно прочитать ВСЕ руководство, прежде чем начинать что-либо, и убедитесь, что вы все это понимаете, особенно правила


Правила и Основные пункты

Непосредственно перед правилами есть одна главная точка, если не сломалось, то не чинить! Поскольку это, вероятно, не имеет смысла замена телефонного кабеля витой пары хорошего качества, то есть в хорошем состояние и хорошо заделаны, замена кабеля в этом состоянии на cat5e / 6 может показывают очень небольшое улучшение или его отсутствие.

Если вы знаете, как получить свою линейную статистику с вашего модема / маршрутизатора, тогда сделайте это, затем, если главный разъем NTE5 (описан позже в этом руководстве), возьмите линейную статистику из тестового разъема и сравните. Если наблюдается значительное улучшение из-за плохой разводки удлинительных кабелей и т. д., а затем повторное подключение может быть хорошим решением.

1) Если вы не знаете, что делаете; заплатите профессионалу, чтобы сделать это.

2) Вы должны НЕ заменить или переместить любое имущество BT; это включает, но не ограничивается следующим;

  • Отводной кабель Кабель, идущий снаружи к внутри.
  • Распределительная коробка Если она находится перед мастер-розеткой BT.
  • Кабель до главного разъема BT.
  • Кабель после главного разъема BT (если BT владеет).

Поле Master line — это точка «разграничения» между вашим телефонным оборудованием, проводкой и линией обмена BT.

Причина в том, что все на вашей стороне мастер, это твоя проблема. Все на стороне BT, включая линию Master сама коробка, это проблема БТ.Он должен оставаться таким!

Теперь, если вы хотите что-то вроде; переместить Мастер-розетка (чтобы избавиться от ненужного провода между этой распределительной коробкой и главной сокет) или переместить главный разъем туда, где ответвительный кабель входит в ваш помещения, то для этого нужно ВАШ выбор, если напортачишь, то тебе понадобится BT, чтобы разобраться, ЕСЛИ они разберутся за тебя что есть (продолжайте читать).

Если вы успешно переместите мастер-сокет, чтобы было больше высокое качество проводки на стороне пользователя, то это хорошо для вас, но НЕЗАКОННО делать это, если это ясно и очевидно, что вы переместили его сами, и BT выдает штраф и / или завершает вашу линию.Не говори, что тебя не предупреждали.

Это было предупреждение на всякий случай, если вы не поняли часть НЕЗАКОННЫЙ .

3) Вставляя провода в клеммы IDC, используйте правильный орудие труда! НЕ используйте отвертку с плоским лезвием, так как при этом лезвия врозь и не обеспечивает хорошее соединение в проводе (если он подключение вообще!).

Весь смысл этого упражнения — улучшить ваш обычный или поврежденный кабель к высококачественному кабелю, но с плохими концевыми соединениями ( использование неправильных инструментов!) может усугубить ситуацию, чем просто использование мусорного кабеля.

Поэтому при подключении к клеммам IDC используйте правильный инструмент, так как инструменты IDC можно найти по цене 49 пенсов!

4) Ваш новый кабель категории 5e / 6 должен быть сердечником SOLID . кабель. Большинство кабелей длиной более 10 метров обычно имеют твердый сердечник, но проверьте! Этот очень важно, потому что разъемы IDC не предназначены для оконечной нагрузки Жильный кабель с многожильным сердечником.

5) Правило 5 Это простое правило, и оно гарантирует, что вы прочтите каждое слово в этом руководстве.

Вы должны все это понять, прежде чем делать НИЧЕГО!

Если вы обнаружите, что нарушаете это правило, тогда вы ДОЛЖНЫ следуйте правилу 1. J


Кабель Образование

В списке ниже показаны текущие версии кабеля категории

.

Кат. 1 : в настоящее время не признано TIA / EIA. Ранее использовался для Телефонная связь POTS, проводка ISDN и дверных звонков.

Кат. 2 : в настоящее время не признано TIA / EIA. Ранее был часто используется в сетях Token Ring со скоростью 4 Мбит / с.

Cat 3 : Стандартный кабель тока, используемый для сети передачи данных, использующие частоты до 16 МГц. Популярно для Ethernet 10 Мбит / с сети.

Кат. 4 : в настоящее время не признано TIA / EIA. При условии выполнения до 20 МГц и часто использовался в сетях Token Ring со скоростью 16 Мбит / с.

Кат. 5 : в настоящее время не признано TIA / EIA.При условии выполнения до 100 МГц и часто использовался в сетях Ethernet 100 Мбит / с. Подходит для гигабитного Ethernet 1000BASE-T.

Cat 5e : обеспечивает производительность до 125 МГц и часто используется для гигабитного Ethernet 1000BASE-T.

Cat 6 : определено ANSI TIA / EIA 568B-2.1. Это обеспечивает производительность до 250МГц, более чем двойная категория 5 и 5е.

Как видите, кабель CAT5e поддерживает частоты до 125 МГц. и с ADSL, работающим на скорости до 1.1 МГц, ADSL2 + на частоте до 2,2 МГц и VDSL2 в двойные цифры.

Итак, использование CAT5e / 6 для ваших расширений демонстративно значит будет стабильно, а из-за высокого качества кабеля помехи на более низких частотах будет уменьшено, так как вся категория кабеля обратная совместимый.

Пара

Цвет

Пара

1

СИНИЙ

1

2

ОРАНЖЕВЫЙ

2

3

ЗЕЛЕНЫЙ

3

4

КОРИЧНЕВЫЙ

4

Выше показан цвет найденных пар в кабеле CAT5e / 6 и указывает номер пары.

Ниже показано изображение серого твердого вещества. Жильный кабель CAT5e с удаленной внешней оболочкой, чтобы показать витые пары.


Инструменты и необходимые предметы

Необходимые предметы — это инструменты / оборудование, время и конечно кабель.

  • А плоская отвертка электрика.
  • А небольшая крестовая отвертка Phillips.
  • A «Кроновый» IDC (Смещение изоляции разъем) Инструмент для вставки Punch-Down. Это может быть дешевый пластиковый лезвие изнашивается примерно после 6 вставок, поэтому старайтесь брать по одному на каждое гнездо) или лучше металлический (он длится!). К правильному инструменту также может прилагаться крючок для отсоединения проводов от существующих клемм IDC и плоская головка отвертка для откручивания пластин розеток.
    Его можно приобрести по адресу http://www.clarity.it/acatalog/punchdown_tools.html или в B&Q.
  • Catagory5e / 6 сетевой кабель, он должен быть одножильным, а не многожильным, иначе он не будет правильно подключите / подключите к клеммам IDC. До 30 метров ОБЫЧНОЙ БЕЛЫЙ! можно приобрести по номеру
    http://www.clarity.it/acatalog/custom_cat5_network_cable.html
    однако Belkin также продает до 30 метров белого Кабель Cat5e (но с записью на одной стороне) немного дешевле, вы просто отрежьте пробки и убедитесь, что надпись обращена к стене / или кабель под ковролин.Его можно приобрести в таких местах, как
    http://www.ebuyer.co.uk/ и еще много мест, цвет кабеля может быть любым, но он должен быть одножильным, а не многожильным.
  • Найдено место, где можно купить огромное количество Cat5e дешево, 305 метров, белого цвета,

http://www.cablesandstuff.com/subsubproductdetails/145/1206/Excel-Category-5e-Solid-Unshielded-Twisted-Pair-Cable-White.htm

  • А молоток, чтобы закрепить кабель зажимами.
  • Кабель шипы / зажимы они должны быть 5 мм для Cat5e и я думаю 6 мм для Cat6 и можно приобрести во многих местах, B&Q, даже в http://www.clarity.it/acatalog/adsl_extensions.html
  • Проволока кусачки, чтобы отрезать кабель нужной длины, чтобы удалить внешнюю оболочку кабеля и обрезать конец кабеля, вставленного в IDC клеммы, если используются одноразовые инструменты IDC.
  • Проволока зачистки для снятия оболочки с провода при подключении пользовательского линейного блока NTE5.
  • Ручка / Бумага — делать заметки и прочее, если вам тоже нужно.

Конечно, вы можете приобрести любой товар на месте на ваш выбор.


Начало работы

Когда у вас есть все инструменты и сумма кабель необходим, первое, что нужно сделать, — это составить карту вашей текущей схемы подключения; это сделано, чтобы просто помочь вам узнать, что вы заменяете.Это также может помочь вы понимаете rule2 (см. выше) убедитесь, что вы знаете, что вам нужно заменить, а что такое BT. Пожалуйста, убедитесь вы прочитали полностью это руководство по , прежде чем начав, так как вы не хотите пройти половину пути, а затем застрять.

Далее я просто собираюсь пройти через базовую розетку образование.

Независимо от того, какая у вас розетка, они очень простые понять.

В этой таблице показаны основные типы розеток, которые вам следует найти. в вашем помещении.

Если это не так, попробуйте провести небольшое исследование перед тем, как начиная.

LJU = линейный разъем

LJU1

Размеры: 55 мм x 55 мм x 25 мм

LJU1 / 1A

Master IDC Socket, с конденсатором, резистором и перенапряжением Арестор.

LJU1 / 3A

Вторичная (удлинительная) розетка IDC без установленных компонентов.

LJU1 / 4A

Версия LJU1 / 1A с винтовым зажимом.

LJU1 / 6A

Версия LJU1 / 3A с винтовой клеммой вторичной обмотки

LJU2

Размеры: 68 мм x 68 мм x 25 мм

LJU2 / 1A

Master IDC Socket, с конденсатором, резистором и перенапряжением Арестор.

LJU2 / 2A

PABX Master IDC Socket, с конденсатором, но без резистора или разрядник.

LJU2 / 3A

Вторичная (удлинительная) розетка IDC без установленных компонентов.

LJU 2 / 3C

Вторичный (дополнительный) разъем IDC — как 3A, но с обратным конфигурация (с левой фиксацией), рассчитанная на вставки 430/630, а не нормальные вилки 431/631.

LJU2 / 4A

Версия LJU2 / 1A с винтовым зажимом.

LJU2 / 5A

PABX Master версия LJU2 / 2A с винтовыми клеммами.

LJU2 / 6A

Версия LJU2 / 3A с винтовой клеммой вторичной обмотки

LJU2 / 7A

Мастер для настольного телефона-автомата (с заземлением для молниезащиты)

LJU3

Размеры: 85 мм x 85 мм

LJU3 / 1A

Master IDC Socket, с конденсатором, резистором и перенапряжением Арестор.

LJU3 / 2A

PABX Master IDC Socket, с конденсатором, но без резистора или разрядник.

LJU3 / 3A

Вторичная (удлинительная) розетка IDC без установленных компонентов.

LJU 3 / 3C

Вторичный (дополнительный) разъем IDC — как 3A, но с обратным конфигурация (с левой фиксацией), рассчитанная на вставки 430/630, а не нормальные вилки 431/631.

LJU3 / 4A

Версия LJU3 / 1A с винтовым зажимом.

LJU3 / 5A

PABX Master версия LJU3 / 2A с винтовыми клеммами.

LJU3 / 6A

Версия LJU3 / 3A с винтовой клеммой вторичной обмотки


Основное отличие линейного бокса в стиле LJU заключается в размер агрегата; все могут быть разными по способу монтажа на стена.У большинства пользователей будет мастер стиля LJU / или мастер NTE5 и LJU slave (вторичное расширение), то есть если установлены какие-либо расширения.

Конечно, если у вас нет расширений, значит, у вас нет проводка на стороне пользователя для замены, поскольку это единственный провод, который разрешен вам как конечному пользователю Чтобы заменить кабели после главного разъема, см. правило Правило-2 . Как вы уже догадались, вы можете многому научитесь из этого руководства, но вас уже предупреждали, если вы попытка сделать что-то вроде; Переместите Мастера ближе к дроп-кабель (там, где кабель БЦ входит в помещение), а затем с помощью кабеля типа как Cat5e / Cat6 к новому расширению (где изначально находилась ваша главная розетка)

Еще раз подчеркну, что вам НЕ разрешено делать это ; как это нарушит ваш контракт с BT просто свяжитесь с BT и попросите их сделать это, просто попросите переместить главный разъем.

Если вы хотите установить свои собственные расширения, то этот в руководстве рассказывается, как это сделать (но не о том, как это сделать своими руками), если вы Если хотите использовать кабель категории 5e / 6, значит, вы мудрый человек. J

Взгляните на все фотографии передней и задней части розетки, ознакомьтесь с ними и собственным оборудованием.

Это руководство покажет вам, как подключить ваши внутренние номера к Главный разъем типа NTE5 с использованием кабеля Cat5e / 6.Если у вас есть мастер-розетка типа LJU и желаете использовать лицевую панель NTE5 ADSL, вам не повезло! NTE5 может должны быть установлены пользователем на законных основаниях.

(Или свяжитесь с BT, и они подойдут примерно за 30)

В этом руководстве показано, как подключать удлинители к клеммам IDC, а не к винтовым типам.

Дополнительное примечание: Если вы имеют линейный бокс Мастер стиля LJU, они точно такие же, как LJU розетки расширения, кроме розеток расширения, не имеют компонентов внутри,

Значит проводка к ним есть практически то же самое, что и подключение к лицевой панели NTE или удлинителям.

Сейчас почти каждый линейный блок BT Master, установленный примерно с 1980-х годов, был этим Добрый.

Как видите, нижняя половина разделена на три части. Задняя часть на этом изображении изображена «задняя панель» для поверхностного монтажа, однако это может быть встроенным в стену в качестве скрытого монтажа. Верхняя передняя часть — передняя, это содержит основные компоненты.

Отдельная нижняя лицевая панель — это «лицевая панель / лицевая панель».

Итак, если ваш главный разъем BT не этого типа, то устройства например, адаптер лицевой панели ADSL-Nations superb XTE и лицевая панель адаптера ADSL BTs NTE5 НЕ ИСПОЛЬЗУЙТЕ для вас, так как они заменяют нижнюю переднюю половину NTE5 блок, с лицевой панелью, которая содержит компоненты фильтра.

Если вы хотите использовать ADSL-лицевую панель, просто подключите ее. как обычно, в зависимости от того, какое расширение вы хотите установить (это объяснено в прилагаемой инструкции)


Если вы хотите приобрести и установить свой собственный линейный блок NTE5, вы все равно можете законно сделать так.

При условии, что вы не нарушите правило Правило-2 , заменив текущее главное гнездо BT на собственное. кастом NTE5.
Во многих местах продаются устройства NTE5.

Остин Тейлор продает NTE5.

Доберитесь до http://www.austin-taylor.co.uk/pages/nte5.htm

Clarity.it продает NTE5.

Позвоните на номер http://www.clarity.it/acatalog/lineboxes.html

Solwise.co.uk продает NTE5, другие предметы и инструменты.

Позвоните на номер http://www.solwise.co.uk/telesun.htm

Еще многие места будут продавать или перепродавать NTE5 Master Line Box, но опять же, это не мастер-розетки BT, и, как было сказано, не должны использоваться. для полной замены коробки BT Line.

Я расскажу об этом подробнее ниже; это сторона обратите внимание на заднюю часть NTE5 и ее лицевую панель.

Ниже показано изображение того же NTE5, показанного выше, найденного на Поиск изображений Google, на этот раз он показывает заднюю часть сокета NTE5.

Для получения дополнительных изображений прочтите мой раздел о подключении NTE5, но обратите внимание, что на NTE5 выше вы можете увидеть шесть терминалов на лицевой стороне пластина.

У некоторых может быть 1-6, у некоторых 2-5 (поскольку 1 и 6 не имеют в любом случае, и лицевые панели ADSL обычно идут с 2-5 и AB (не BT Разъемы AB) разъемы AB на лицевых панелях ADSL используются для расширений как и терминалы 2 и 5, они предназначены, если вы выбираете ADSL и VOICE или просто голосовые услуги на ваших расширениях или нет.

При использовании лицевой панели ADSL отмечу, что когда при использовании разъемов AB для удлинителей вместо разъемов 2 и 5 провод вы бы поместили в 2 соединяется с B, а провод, который вы подключаете к 5, соединяется с А.

Вы не должны полностью заменять главный разъем BT на кастомный блок NTE5, как гласит правило-2 . Замена главного разъема BT на нестандартный NTE5 является нарушением BT. правил и является незаконным, и вы можете столкнуться с последствиями, описанными в правиле , правило-2 .


Как БТ подскажет? Ну для начала установил только БТ У NTE5 есть маленький логотип BT в верхнем левом углу устройства, логотип может быть буквой T. в круге с двумя точками в правой части буквы T может появиться логотип T. в правом верхнем углу устройства, или совсем недавно логотип BT Piper (как показано на NTE5 я использую в разделе проводки).

Примечание: встроенный логотип BT в верхнем левом углу.(Как сказано это также может быть буква T в круге)

Если вы без Master Line Box в стиле BT NTE5 и невозможность использовать BT ADSL лицевая панель или лицевая панель ADSL-Nations XTE2005 ADSL вместо микрофильтров, тогда вот как добавить свой собственный NTE5, купленный в любом месте вышеперечисленное.

Снова; ПРАВИЛО-2 !

Все, что вам нужно сделать, это установить свой собственный мастер-сокет NTE5 в качестве самого первого расширение от сокета BT Master, а затем установите свои удлинительные сокеты из вашего пользовательского NTE5.

В общем, у вас есть BT Master socket, перейдя к вашему пользовательскому NTE5, перейдя к вашим расширениям. Простой!

Ниже приведен простой рисунок, который я сделал. в MS-Paint из того, что я только что сказал;


Диаграмма не требует пояснений, поскольку показывает, какие цвета и где идут. Если если вы не понимаете эту диаграмму, то вы нарушаете правило -5 и должны следовать правилу -1 , то вы все равно получаете BT NTE5, который заменяет стиль LJU, а затем есть вообще никакой суеты.

Я действительно рекомендую потратить небольшая сумма, чтобы заставить BT заменить ваш главный сокет старого стиля на NTE5 master socket, так как он упрощает работу.

Однако

Подключение линии обмена На задней панели блока NTE5 расположены две клеммы с винтовыми пластинами, отмеченные буквами A и B (как будет показано позже). Подключите удлинительные провода 2 и 5 (синий и Белый / синий) от BT Master к этим терминалам, и теперь у вас есть рабочий Мастер-разъем NTE5.Теперь вы можете установить лицевую панель ADSL и / или подключить свой расширения.

Все, что ты делаешь, притворяешься кастомный NTE5 — действительно ваш настоящий главный сокет.

Как сказано в Правиле Правило-2 существующий удлинительный кабель, идущий от мастер-розетки, отличной от NTE5, к удлинительной розетке, также может быть собственностью BT и технически вы не должны перемещать или заменять его.

Если когда-нибудь придет инженер BT, и вы незаконно заменили мастер-сокет BT на мастер-сокет, отличный от BT тогда он / она, вероятно, вызовет одно из двух последствий, которые я упомянул в Правиле Правило-2 , но они, вероятно, не будут озаботился удлинительной разводкой.Так если вы не уверены в праве собственности на существующее расширение и кабель после главного сокета вы должны получить BT, чтобы удалить его, как и раньше если появится BT, они, вероятно, все равно установят NTE5, поэтому нет необходимости в кастомный NTE5. Выбор, как всегда, за вами.

Теперь, если у вас нет расширений и вы устанавливаете расширения из мастер-бокса стиля LJU, которые вам понадобятся чтобы знать, как работает кабельная разводка на его задней стороне.

Штифт

Использование

Ответвительный кабель.

Мастер-розетка

1-я вторичная розетка

Вторая вторичная розетка

Штифт

1

Не используется

Нет

Зеленый / Белый

Зеленый / Белый

Зеленый / Белый

1

2

Провод B (-50 В на землю)

Оранжевый

Синий / Белый

Синий / Белый

Синий / Белый

2

3

Звонок

Нет

Оранжевый / Белый

Оранжевый / Белый

Оранжевый / Белый

3

4

Земля (только для офисной АТС)

Нет

Белый / Оранжевый

Белый / Оранжевый

Белый / Оранжевый

4

5

Провод A (0 В на землю)

Белый

Белый / Синий

Белый / Синий

Белый / Синий

5

6

Не используется

Нет

Белый / зеленый

Белый / зеленый

Белый / зеленый

6

Выше показано, как провода кабеля ответвления идут к контактам 2 и 5, (их не трогайте)

Примечание: входящие кабельные провода перед главной розеткой может быть любого цвета, а не только оранжевого или белого, если это во второй строке они могут быть зеленой или черной парой, или даже красной / шиферной парой, или Синий / Коричневый, возможно, входной провод вообще не отводится, поэтому может быть Синий Белый / синий или красный — синий на даже старых кабелях, но вы не должны все равно прикасаясь к ним!


Если проводка выполняется от мастера в стиле LJU, вы можете подключиться к Расширения LJU, использующие эти цветовые коды, как показано в таблице выше.

(при использовании Cat5e / 6) у вас есть 4 витые пары (8 проводов)

Пара

Цвет

Пара

1

СИНИЙ

1

2

ОРАНЖЕВЫЙ

2

3

ЗЕЛЕНЫЙ

3

4

КОРИЧНЕВЫЙ

4

Четыре пары, 8 проводов, 4 цветных, 4 белых со смешанными цветами на.

На вашем телефонном кабеле обычно есть СИНИЙ / БЕЛЫЙ и БЕЛЫЙ / СИНИЙ: когда сначала идет СИНИЙ, это в основном СИНИЙ с БЕЛЫМ. пятна, и наоборот.

На Cat5e / Cat6 Первый цвет обычно сплошной без белые пятна.

1 = ЗЕЛЕНЫЙ
2 = СИНИЙ
3 = ОРАНЖЕВЫЙ
4 = БЕЛЫЙ / ОРАНЖЕВЫЙ
5 = БЕЛЫЙ / СИНИЙ
6 = БЕЛЫЙ / ЗЕЛЕНЫЙ

(и у вас есть КОРИЧНЕВЫЙ и БЕЛЫЙ / КОРИЧНЕВЫЙ) в качестве запасной пары, если необходимо в будущем.

Вот и все, что я объясняю в стиле LJU мастера, при переходе с мастера LJU на кастомный NTE5,

Синий провод на контакте 2 идет к разъему B на задней панели. NTE5

И белый / синий провод на контакте 5 идет к разъему A на задняя часть NTE5.

Теперь, если у вас есть BTNTE5 или пользовательский установленный NTE5 (см. выше), то вы все отсортированы и готовы приступить к переналадке вашего пользователя проводка.Если NTE5 не установлен, в следующем разделе объясняется все об установке. NTE5 и пользовательская проводка. Если проводка от мастер-розетки типа LJU, то это будет рассмотрено позже.


Лицевая панель NTE5 соединяет проводку со стороны пользователя с Мастер-розетка за заглушку, она входит в тестовую розетку (это розетка используется для проверки неисправности проводки на стороне пользователя). Прежде чем вы начнете, вы можете хотите получить статистику линии от вашего модема / роутера, поэтому вы можете сделать до и после.Выбор остается за вами.

Однако, если ваша линейная статистика взята из ваших расширений / лица пластина, такие же, как и в тестовом гнезде, то улучшения не обнаружено при перепайке на cat5e / 6.

Далее предполагается, что ваш главный сокет относится к типу NTE5, если это стиль LJU. и вы не хотите устанавливать собственный NTE5, тогда просто следуйте сказанному, и в основном смотрите, как подключать расширения (ниже), потому что расширения стиля LJU такие же, как и мастер стиля LJU, кроме расширений не имеют установлены главные компоненты.

NTE5

Сначала я покажу вам, как подключить ваш пользовательский NTE5,

Примечание: я должен еще раз отметить, прочтите все это руководство по , прежде чем что-либо делать!

Если у вас есть BTNTE5, то все, что вам нужно сделать, это вставляя проводку со стороны пользователя на переднюю панель, пролистайте вниз (или просто прочтите если ты заинтересован).

Указанная здесь информация не должна использоваться в нарушение ПРАВИЛА-2 !

Ниже показано изображение задней части всего блока NTE5.


Сначала ослабьте винт A / B в пластинах, открутив их немного.

Ниже показаны мои смоделированные провода A / B, оранжевый — провод B. а белый — это провод A (его оранжевый / белый, потому что я использую оранжевый пара от какого-то кабеля Cat6)

Однако ваши смоделированные провода A / B должны быть синей парой, идущей от BT LJU. стиль мастер-розетки.

Снимите с провода около 10 мм оболочки, чтобы показать сердцевину, (это единственный раз, когда вам нужно будет снять оболочку с основного сердечника провод.)


Здесь показан сплошной сердечник провода с удаленной оболочкой.

Затем проденьте кабель под винт в пластины, как показано ниже.

Теперь я делаю этот раздел, чтобы больше кабеля делало контакт, и инженер BT поправил меня (см. как это сделать способом BT в следующие несколько шагов). Но согните жилу кабеля вокруг чего-нибудь маленького (например, верхняя металлическая часть отвертки.) см. результаты ниже.


Затем осторожно потяните провода назад так, чтобы два крючка вы сделано вокруг винта,

Убедившись, что ни один из проводов в оболочке не соответствует под , пластину и убедитесь, что кабель как можно меньше раскручен.К черту пластины плотно прижаты.

(Здесь можно повязать небольшую проволочную стяжку. провода)

тело BT обучено раздеваться назад, а затем « загните » обратно оголенный провод, который затем просто проходит под и через одна сторона NTE ввинчивается в пластину, а не «загнута», как я показал.


На рисунке ниже показана оголенная жила провода. четко.

Если вы делаете это способом BT, следуйте, как сказано выше, или просто выполните крючком, как указано выше, или поместите жилу провода под пластину винта NTE.

И все готово, кабель A / B уйдет наружу / или к вашему Мастер-разъем BT, и да! Как видите, я работаю над BT NTE5, так что спасибо инженеру BT еще раз за то, что предоставил мне это для цели помочь вам всем с xDSL J


Теперь перейдем к основной части, подключив лицевую панель NTE5 с Витая пара с твердым сердечником категории 5e / 6, сколько страниц мы написали раньше Я иду туда!?!

Ниже показана стандартная лицевая панель, ваша может отличаться он может иметь шесть выводов или это может быть пластина ADSL-фильтра.

Удалите внешнюю оболочку с кабеля (см. Удлинитель раздел, как я показываю более подробно) (так что да ПРОЧИТАЙТЕ все эти разделы). Около двух дюймов должно быть достаточно.


Теперь разместите пары по бокам маленького держателя, если он есть, и закрепите их проволочной стяжкой, но обратите внимание, пока не затягивайте ее слишком сильно, и его нужно будет повернуть, иначе лицевая панель не войдет в гнездо.Положите зеленая и коричневая пара вокруг верхней части гнезда, как показано на рисунке. (Если ваша лицевая панель другая, это зависит от вас, что вы с ними делаете), я держать их там, чтобы у вас была хотя бы запасная пара, если что-то пойдет не так в будущем.

Обрезать пару зеленого и коричневого, но не слишком коротко, как что они никогда не могут быть использованы.

Выберите резак, можно использовать одноразовые дешевые IDC терминаторы или собственно инструмент, выбор за вами.Я буду использовать правильный инструмент, так как у него маленькие фрезы (см. раздел о расширении, как я демонстрирую его использование более подробно) (так что да ПРОЧИТАЙТЕ все эти разделы)


Открутите скрутки в парах на столько, сколько необходимо, и проложите провода ровно через правильный номер IDC, синий над клеммой 2, белый / синий через терминал 5.

Next просто надавите инструментом — до упора вниз.

Продолжайте делать остальные провода, если вы не подключаете кольцевой провод (см. раздел Phils, чтобы узнать, почему он не подключается, рядом с конец направляющей), затем просто отодвиньте его в сторону.


Если подключаете кольцевой провод, то сделайте это.

Когда закончите, это должно выглядеть так

Обратите внимание, внизу, я потянул кабельную стяжку дальше около.Посмотрите на изображение всего блока NTE5, чтобы понять, почему

Посмотрите, как внизу не очень много места для вашего лицевую панель нельзя было бы вставить в розетку, так как кабельная стяжка конец заблокировал бы это.


Выше показано NTE5 все готово. Помимо тебя должно быть с использованием кабеля белый Cat5e / 6 (выглядит лучше дома / в офисе, но это зависит от того, как вы хотите, чтобы он выглядел) и провода A / B будут проложены за стеной для скрытого монтажа или чего-то подобного.Или ответвительный кабель или что-либо еще может пройти через поверхностный монтаж, в любом случае, это не имеет значения, потому что это руководство показывает вам, как подключить, запомните правило 2?


Теперь перейдем к удлинителям. Следующий разъем показан на картинки это розетка LJU2 / 3A.

Вот изображение LJU2 / 1A (Master IDC) и LJU2 / 3A (Вторичный IDC)

(компоновка печатной платы может измениться, поэтому ваши компоненты могут быть в разных местах.)

Предполагая, что вы отрезали кабель до нужной длины, и все в порядке, давайте подключим их.

Отрежьте вилку на другом конце (или, если у вас большой количество кабеля, просто отрежьте его, если он нужной длины.)

Теперь пропустите кабель через заднюю панель расширение, или если это установка заподлицо или поверхностное крепление, что когда-либо.

Снимите примерно два дюйма внешней оболочки, чтобы обнажить витые пары.


Затем раскручиваем пары (как показано ниже)

Выберите свое оружие Для расширений я просто собираюсь используйте подходящий инструмент, так как у него есть маленькие резаки.

Раскрутите пары и положите правильный цвет поверх правильного IDC номер (см. Список выше) вы можете также привяжите проволоку к вашему cat5e в это время (посмотрите несколько картинок, чтобы увидеть) .


Начните нажимать, и кабель будет оконцован в лезвия.

Продолжайте нажимать, чтобы закрыть резаки, и они отрежут лишний кабель отключен.

Теперь вы можете решить, хотите ли вы покинуть звонок выключен (как с лицевой панелью NTE5),

Я подключил зеленую пару и pin4 для наглядности. Вы можете просто подключите синюю пару к клеммам 2 и 5.


Просто заверните его в розетку, как я это делал с коричневую пару, вы можете не подключать кольцевой провод к контакту 3 на главном или на всех расширениях.

Лично я бы все это подключил к добавочным номерам и оставил выключите у мастера, если вы один из тех, кто хотел бы отключиться кольцевой провод. Это сделает так, что когда вы захотите подключить кольцевой провод, вам просто нужно подключить его к мастеру, и тогда все готово, а не откройте все расширения для повторной вставки.


Если вы собираетесь просто подключить все контакты, то теперь должно выглядеть так, как показано ниже.


Затем прикрепите кабель к передней части розетки, это может быть сделано первым или последним, или всякий раз, когда просто убедитесь, что это сделано, чтобы дергать за кабель не приведет к тому, что все ваши провода вырвутся из IDC.

Затяните его (но не так, чтобы он давил на Cat5e / 6).Тогда просто отрежьте лишнюю завязку.

Затем снова прикрутите лицевую панель к задней панели / стене. mount / which ever (я показываю, как перепрограммировать), поэтому, если вы устанавливаете расширения, у вас должны быть основные навыки DIY, необходимые, чтобы прикрутить вещь к стена 😉


Теперь вот последнее дополнение к гайду, мне достался старый LJ2 / 1A (LJU style master socket) Спасибо BT!

Ниже снова показаны мои смоделированные провода AB, оранжевый — это B провод, а белый — провод A (его оранжевый / белый, потому что я использую оранжевая пара от какого-то кабеля Cat6)


Здесь показано главное гнездо без удлинительной проводки, Кабель AB должен уйти в стену или где-то пропасть. Снова кабель AB на эта точка МОЖЕТ быть синей и синий / белый, поскольку иногда BT подключает кабель AB к распределительной коробке, а затем использует обычный телефонный кабель к мастер-коробке.(Цвет может быть любым!)

В любом случае установка кабеля на удлинители или на нестандартные NTE5 — это просто! Просто уберите запасную коричневую пару с дороги. Вы также можете если хотите, оставьте кольцевой провод отключенным от клеммы 3.

После этого проводка пользователя может перейти к пользовательскому NTE5 или к вашим расширениям.


Что это за снятие кольцевого провода?

Многие пользователи ADSL-Guide обнаружили отключение кольцевой провод от терминала 3 улучшил характеристики линии, иногда в огромных количествах.А участник форума прислал мне эту информацию. (Я удалил вашу электронную почту, напишите мне, и я добавлю ваше имя в библиографию)

Много лет назад телефонная система Великобритании приняла политика отличается от политики в остальном мире. Здесь, в Великобритании, выбор был сделано для перемещения компонента звонка, который позволяет телефону звонить, из телефон и в основную розетку.

Основной причиной этого был импульсный набор, который был заменен на тональный набор.В то время это была хорошая идея, потому что это позволило остановить дребезжание, которое происходило на других расширениях когда звонил телефон.

Однако была и обратная сторона: сигнал вызова в Теперь мы должны провести третий провод от розетки к телефону. Кроме того, поскольку нам нужен только один кольцевой конденсатор на нашей линии, и он расположен в «главный» разъем, мы должны провести три провода ко всем нашим расширениям, а чем два провода, которые идут в дом.

На самой современной проводке вы найдете оригинальный телефон. сигнал, подключенный к паре «сине-белый» проводов (клеммы 2 и 5), и дополнительный «кольцевой» сигнал подключен к оранжевому проводу (клемма 3), хотя эти цветовые коды соблюдаются не всегда.

Теперь, поскольку фильтры ADSL фильтруют только основную телефонную пару, они должны сами заново генерировать сигнал вызова. Все это только Проходящий интерес, но это означает, что вам нужно только подать ADSL-фильтр с двумя проводами.Звонок для третьего терминала подключенного телефона генерируется внутри. Поскольку большая часть телефонной внутренней проводки состоит из двух пары, вы можете найти эту информацию особенно полезной, если вам нужно использовать определенный отрезок предустановленного кабеля как для отфильтрованного, так и для нефильтрованного сигнала (Однако у Cat5e / Cat6 есть эта дополнительная пара, помните?). Это зависит от вас, если вы хотите удалить кольцевой провод, и причины этого перечислены ниже в раздел, который Фил, более известный как Ярвелл из ADSL-гида как написано.

Если входящий сигнал ADSL слабый или смешанный с большим количеством помех, возможно, что разводка удлинительной проводки в пределах ваше помещение может еще больше ухудшить сигнал.

Если вы подозреваете, что это проблема, то вам понадобится сделать все возможное, чтобы оптимизировать схему вашей проводки.

Основной принцип — убедиться, что существует только один путь для сигнала ADSL — от главного разъема к модему. Если он запущен от пристройки не должно быть тупиков, образованных Т-образными перекрестками или ветки по пути.Все эти тупики следует перекрыть фильтр, чтобы сигнал ADSL не мог пройти по ним.

См. Фотографию Ярвелла, которую он создал системы его звездообразной / ответвительной проводки.


Лучшее решение — поставить свой модем рядом с мастером разъем с помощью лицевой панели ADSL. (Требуется NTE5). Это помещает фильтр как как можно ближе к входящему сигналу ADSL и обеспечивает проводной, фильтрованный разъемы на задней панели для всех остальных телефонных линий в вашем доме.

Единственное место, где доступен сигнал ADSL, — это спереди. лицевой панели. Если вы не создаете специальные расширения ADSL или не используете Лицевая панель ADSL-Nations, позволяет использовать ADSL и VOICE для внутренних номеров.

Надеюсь, однако, что независимо от того, как проложена ваша проводка, Мы надеемся, что Cat5e / 6 уменьшит помехи для сигнала ADSL.

Далее мы переходим к причине снятия кольцевого провода.

В этом разделе находятся все Ярвеллы. работа, так что спасибо ему за прекрасные объяснения.

Самая широкополосная связь в Великобритании — это ADSL по телефону. линий. Это предполагает хитрый план передачи частот от 100 кГц до 1 МГц. (AM через коротковолновое радио) вдоль линии, наложенной на низкую частоту голосовой сигнал. Это обеспечивает скорость в несколько Мбит / с. передаваться по медным кабелям типа витая пара, предназначенным только для аналоговый голос, на самом деле довольно аккуратный.

В настоящее время ADSL поставляется только по проводам, т.е. BT передает сигнал на строка, и пользователь заставляет ее работать.Когда витая пара телефонного провода прибывает в дом пользователя, он преобразуется «главной розеткой» в 3-проводная система, в которой 3-й провод обеспечивает кольцевую цепь, изначально спроектированная для питания неуклюжих звонков в старых паровых телефонах J, см. объяснение на http://www.wppltd.demon.co.uk/WPP/Wiring/UK_telephone/uk_telephone.html .

Этот 3-й провод представляет собой «небольшую проблему», поскольку он делает красиво симметричная сбалансированная витая пара в эквивалент трехполюсной балерина.


В моем случае кольцевой провод проходит вокруг моего дома как часть подача по крайней мере к 6 точкам добавочного телефона, при этом он действует как приятный большая антенна (антенна) для сбора любых радиопередач и случайных электрических шум, который может проходить. Затем он скармливает эту кашу обратно в одну сторону витой пары через конденсатор, который должен обеспечивать кольцо сигнал и, следовательно, ухудшает сигнал ADSL.

Это «ухудшение» проявляется в уменьшении отношения сигнала к шуму. отношение (SNR), и как ошибки CRC, подсчитанные модемом и в в некоторых случаях вызывает отключение или мешает конечному пользователю получить скорость, на которую должна быть способна их линия.Когда мы переходим к более высоким скоростям и «услуги с адаптацией к скорости, при которых ADSL работает настолько быстро, насколько позволяет линия это, дорогой старый кольцевой провод замедлит наши связи.

Итак, что делать с 3-м проводом? Решение Rolls Royce представлено в виде лицевая панель с фильтром ADSL (фото ниже)

Устанавливается на современные линейные блоки BT NTE5 и обеспечивает ADSL и голос на отдельных розетках с фильтрами на разъемах удлинительной проводки на спина.Это предотвращает попадание кашицы в удлинительную проводку, включая кольцевой провод, вне сигнала ADSL. Это также позволяет избежать использования микрофильтров на каждом телефонный аппарат (в зависимости от того, как он подключен к определенным лицевым панелям), который это хорошая вещь. Также доступен на ADSLnation.com

Однако у многих из нас нет хорошего NTE5, завершающего нашу входящую телефонную линию.

Моя телефонная линия входит в распределительную коробку на крыше, от которой проходят провода. работать в конфигурации «звезда» или «ответвления», «главный» разъем находится на одной ветви ответвительной системы и определяется наличием кольцевого конденсатора и установлен ограничитель перенапряжения.


Поскольку у меня нет NTE5, я не могу использовать лицевую панель с фильтром без переподключить, поэтому требуется немного инноваций.

На фото справа видна задняя часть моей основной розетки с кольцевым проводом отключен от клеммы 3, другая половина оранжевой / белой пары также отключен от терминала 4. Фотография с более высоким разрешением находится внизу эта статья.

Отсоединив кольцевой провод от мастера снимаем 3-ю ножку и восстановить баланс / симметрию линии.

Ну хватит теории, какая разница отключение вызывного провода собственно сделать? Статистика моего роутера ниже показывает результаты;

Раньше, с кольцевым проводом (статистика за 1 час)

LocalSNRMargin = 20,5 дБ
LocalLineAttn ​​= 32,5 дБ
RemoteLineAttn ​​= 23,5 дБ
RemoteSNRMargin = 25 дБ
LocalFastChannelCRC = 22
LocalFastChannel3 часов)

LocalSNRMargin = 32,0 дБ
LocalLineAttn ​​= 32.5 дБ
RemoteLineAttn ​​= 23,5 дБ
RemoteSNRMargin = 29 дБ
LocalFastChannelCRC = 2
LocalFastChannelHEC = 0

Таким образом, мы видим увеличение локального запаса SNR на 11,5 дБ, что означает, что маршрутизатор видит На 11,5 дБ больше полезного сигнала от АТС после вычитания шум. Если пойти другим путем, биржа увидит на 4 дБ больше полезного сигнала. от роутера. Эти цифры после перезагрузки маршрутизатора, чтобы он мог адаптироваться к новые условия линии.

Через 20 часов после отключения счетчик ошибок не сдвинулся с исходного значение 2 ошибок, по сравнению с 28 ошибками CRC и HEC всего за один час с ним связаны.Результат!!!

Телефоны продолжают звонить, потому что в них используются микрофильтры, и каждый из них имеет собственный кольцевой конденсатор на стороне выхода телефона фильтра. если ты отсоедините кольцевой провод, было бы разумно повторно подключить его, если вы съезжаете площади собственности, поэтому телефоны следующего жильца будут работать должным образом.

Наслаждайтесь!


После удачного снятия кольцевого провода и улучшения SNR Мне повезло с бесплатным обновлением скорости до 2M моим ISP Demon которому способствовал ADSL-guide , изменяющий мою запись в BT проверка номера линии преквалификации.

Это повышение скорости привело к снижению запаса отношения сигнал / шум в нисходящем направлении до 25 дБ, все еще в норме но я был доволен, что сделал штуку с кольцевым проводом, чтобы улучшить его. Прошлой ночью я зацепил кольцевой провод снова подключен, и модем ADSL потерял синхронизацию, он повторно обучился до SNR 12 дБ и работает нормально, но с ошибками. Причина, по которой я надел его обратно, заключалась в том, чтобы посмотреть на частотных эффектах помех, используя Sagem Режим диагностики модема F @ st 800.



Первый график с отключенным кольцевым проводом, показывающий широкий диапазон используемых частот.

На втором графике показан эффект переподключения кольцевого провода — проигрывает практически все, что выше полосы частот 140, с последующей потерей ADSL пропускная способность данных. Более низкие частоты тоже намного более рваные. Это продолжал работать со скоростью 2 Мбит / с, но был явно менее способен, чем раньше.


Когда более высокие частоты становятся непригодными для использования из-за помех кольцевого провода, модем вынужден втиснуть больше данных в нижние полосы частот.Это в в свою очередь, делает его более чувствительным к помехам, поскольку требуется более высокое отношение сигнал / шум в чтобы использовать больше бит на канал.

Итак, по крайней мере, мы можем понять, почему кольцевой провод влияет на SNR, он добавляет помехи в диапазоне 600 кГц — 1 МГц. Это AM и коротковолновое радио территории, так что, возможно, это не должно быть сюрпризом — насколько я знаю кольцо проводом может быть хорошая широкополосная радиоантенна AM, встроенная в мой дом 🙂


Для своего последнего эксперимента я подключил сокет с фильтром от ADSL Нация вместо мастера.Это обеспечивает отфильтрованный и нефильтрованный гнездо на передней панели и клеммную колодку IDC для расширений с фильтрами на назад. Поэтому я использовал его, чтобы снабдить меня кольцевым проводом с фильтром, который мог бы подавать вызывное напряжение на все внутренние номера без ущерба для ADSL. Это работает хорошо и поддерживал SNR 25 дБ, и за 10 часов мой маршрутизатор работал только на 3 Ошибки CRC.

LocalSNRMargin = 25,0 дБ
LocalLineAttn ​​= 32,5 дБ
LocalTxPower = 10,5 дБ
LocalFastChannelRxRate = 2272000
LocalFastChannelTxRate = 288000
LocalFastChannelFEC = 0
LocalFastChannel85.0 дБ
RemoteSNRMargin = 29 дБ

Единственный момент в использовании бита отфильтрованного кольцевого провода, а не просто отключение кольцевого провода, чтобы оставить удлинительную проводку полностью работоспособной, таким образом, что если вы больше не используете ADSL или оставите собственность, телефон сокеты будут вести себя так, как ожидалось. Интересно, откажется ли в какой-то момент BT кольцевой (3-й) провод, это могло иметь смысл 20 лет назад для электромеханических колокола, но это настоящая неприятность с широкополосным ADSL.

На изображениях ниже показан бин-график «до» с исходной кольцевой проволокой, подключенной, отфильтрованной кольцевой проволокой. соединение и бин-график «после» с использованием отфильтрованной кольцевой проволоки.




Наконец, просто напомню, что вышесказанное относится к проводным системам star или spur , в которых главный разъем NTE5 не может быть приспособленным.Лицевая панель с фильтром NTE5 является предпочтительным решением, если его можно использовать, он включает в себя удлинительную проводку с фильтрами и, при необходимости, нефильтрованное добавочное соединение для модема / маршрутизатора, удаленного от линейного блока / главного сокета NTE5.

Сказав это, один ADSLguide пользователь сообщил об улучшении отношения сигнал / шум за счет удаления кольцевого провода из его фильтрованного лицевая панель — так что если вы пытаетесь выжать последние несколько кбит / с скорости или пытаетесь заставить работать мертвую или ненадежную линию, может стоить пытаться.


Вот результаты переподключения к кабелю Cat5e / Cat6, пользователи удаление кольцевого провода и установка лицевых панелей с фильтром,

Считайте это приблизительным ориентиром того, что вы можете ожидать увидеть, в следующих случаях могла быть повреждена внутренняя проводка, устройства, которые производят много различных помех возле линии, плохо заделанные провода, а также количество кабеля, которое у них есть, повлияет на него по-разному, поэтому сравнивая различия трудно увидеть.

Все они из разных помещений.

От переподключения к cat5e,

SNR в нисходящем направлении увеличено с 8 до 12,5, а затухание уменьшено с 52 до 48

SNR в нисходящем направлении увеличено с 21 до 28, а затухание уменьшено с 43 до 42

SNR в нисходящем направлении увеличено до 32 с 29,5, а затухание уменьшено с 24 до 15.5

SNR в нисходящем направлении увеличено до 30,5 с 26, а затухание уменьшено с 23,5 до 23

От снятия кольцевой на АФАИК, нормальный кабель,

SNR в нисходящем направлении увеличено с 30,0 до 33,0, а затухание уменьшено с 20,5 до 19,5

SNR в нисходящем направлении увеличено до 19-20 с 9,5

Я улучшил адаптивную скорость подключение от 5,6 МБ к 5,9 путем снятия оранжевых проводов с клемм 3 и 4

Заключительное примечание; после отсоединения кольцевого провода от master мой SNR увеличился на 8db, у меня есть два удлинительных разъема; я нашел это отключение кольцевого провода в них дало мне еще 2 дБ увеличения.

От установки NTE Лицевая панель ADSL,

Просто воткнул XTE-2005 в розетку,

Перед

SNR 3 ( в диапазоне от 0 дБ до не выше чем 16) ATT 48 дБ
После
SNR 27 ( теперь снизился до 24, пока не опустился ниже ) ATT 46 дБ

SNR в нисходящем направлении увеличено до 23 с 7, а затухание увеличилось на 3

Пожалуйста, отправьте свои результаты, чтобы они были добавлены в этот раздел.


РУКОВОДСТВО ПО УСТАНОВКЕ УДЛИНИТЕЛЯ

Установка и подключение к прямой телефонной линии

Его важно соблюдать надлежащие методы электромонтажа при установке оборудования на телефонной линии, чтобы убедиться, что ваша удлинительная розетка и кабели не будут подвергать опасности телефонные сети общего пользования, а также беспрепятственно сервис конечно.

каждый линия телефонной станции, входящая в ваш дом или офис, должна быть прекращена средство мастер-сокета в стиле LJU или мастер-сокета NTE5 (идентифицируемый благодаря съемной нижней передней панели, просто прочтите все руководство).

добавочный номер розетки всегда должны располагаться на расстоянии не менее 50 мм (2 дюймов) от сети электропитания. розетки и не должны разделять настенные крепления или задние коробки с электрическими розетками.

Take Будьте осторожны при изгибе телефонных кабелей, чтобы избежать перегибов или других повреждений.

Установка кабель

До не подключайте новые кабели к главному разъему BT, пока кабель не будет установлен. работа завершена.

Там расстояние между основной розеткой и розеткой не должно превышать 50 м (164 фута). последняя розетка расширения в вашей цепи. Кабели должны быть сохранены во всех точках. минимум 75 мм (3 дюйма) от сетевых электрических кабелей и длинные параллельные участки к сетевому кабелю следует избегать.Если вам необходимо прокладывать кабели через существующий сетевого кабеля, пересечение по возможности должно быть выполнено под прямым углом.

Где кабели проходят через пустоту в потолке или полу, их необходимо закрепить в любом месте. необходимо обеспечить отделение от сети электрических кабелей.

Все изгибы кабеля не должны быть острее радиуса 25 мм (1 дюйм). Ни в коем случае следует ли использовать скобы для фиксации кабеля cat5e / 6; используйте только подходящие кабельные скобы Размер 5 мм (зависит от типа используемого кабеля)

Позиционирование

Избегайте перекручивание или раздавливание кабеля.Кабельная проводка и телефонная связь UTP (неэкранированная витая пара) Удлинитель не предназначен для использования на открытом воздухе или в чрезмерно влажной или конденсация. Избегайте установки рядом с раковинами, умывальниками, душевыми кабинами, ванны, плиты, сырые стены, подоконники и недавно оштукатуренные стены.

добавочный номер розетки всегда должны быть установлены вертикально и никогда не горизонтально на окне пороги. Удлинители нельзя монтировать на плинтусах.

Уход следует избегать влажных условий, поэтому установка в ванных комнатах и туалеты, кухни, бассейны и т. п. не рекомендуется .


Предлагается способ установки

Lay начало кабеля в главной розетке, в которую он в конечном итоге предназначен для установки.

НЕ ВСТАВЬТЕ КАБЕЛЬ В ПЕРЕДНЮЮ ПЛАТУ.

Размотка кабель вдоль пути, где вы будете его закреплять, до положения, в котором гнездо расширения достигнуто. Убедитесь, что инструкции по установке кабели соблюдены, и имеется достаточное провисание кабеля для позволяют легко вставлять провода в клеммы.

Удалить прорези для кабельных вводов в задней коробке удлинительных розеток, если и при необходимости, и закрепите заднюю коробку на стене в нужном месте с помощью подходящего метод для соответствующего типа поверхности / материала стены.

Вырезать кабель необходимой длины, убедившись, что кабеля достаточно для пропустить через вырез для ввода кабеля в задней коробке розетки, оставив достаточно длина свободно работать с проводкой и позволить кабелю быть подключенным к разъемы IDC / Винтовые клеммы на передней панели гнезда.

Пасс конец кабеля через соответствующее отверстие в задней части розетки и зачистить отодвиньте внешнюю оболочку примерно на 50 мм (2 дюйма). Вставьте провода в клеммных соединителей с помощью подходящего инструмента, убедившись, что проводка подключения сделаны. Затем используйте стяжку, чтобы убедиться, что кабель надежно закреплен.

Прикрепить переднюю панель разъема к его задней коробке, гарантируя, что нет защемленных провода, используя два винта.

Однажды установлена ​​розетка-удлинитель, кабель можно вставить в мастер передняя панель розетки.Теперь ваша розетка расширения готова к использованию.

Тест работу цепей на этом этапе, прежде чем закрепить кабель со всеми бутсы.

Наконец закрепите кабель на стене с помощью соответствующих кабельных скоб, в случае UTP кабель с твердым сердечником категории 5e, зажимы 5 мм, например, продаваемые Clarity или B&Q, или в большинстве хозяйственных магазинов. Шипы не должны быть забиты слишком сильно, и в идеале должны размещаться НЕРАВНОМЕРНЫМИ интервалами.

ВАЖНО: ЗАПРЕЩАЕТСЯ использовать скобки для фиксации кабеля такого типа, поскольку вы почти обязательно ущипните и повредите!

Однако вам может быть проще проложить кабель в начните (рядом с главной розеткой) и оставьте лишний кабель 15 см (который нужно урезать перед началом электромонтажа), затем закрепите кабель в местах, пока не появится розетка удлинителя. достигается. Затем начните разводку и проверьте, затем надежно закрепите оставшуюся часть кабеля. и аккуратно.


ДРУГИЕ ИНТЕСТИРОВАНИЕ / ЗАМЕТКИ

Главный разъем PSTN содержит

  • 1,8 мкФ кольцевой конденсатор
  • 470КОм резистор
  • 26A разрядник.

Клеммы

IDC должны иметь не более 2-х проводов в каждой.

M = главный, E = добавочный.

Так M — E — E — E

Как видите, у мастера будет по одному проводу в каждом из IDC: у первого расширения будет два, у второго — 2, а у третьего. будет один (пока вы не добавите четвертый)


Библиография

  • ADSLguide.org.uk Ваш путеводитель по широкополосному Интернету.
  • ADSLNation.co.uk Место для лицевой панели XTE2005 ADSL и микрофильтров XF-1e. Это все на высшем уровне.
  • B&Q хорошее место, чтобы купить вещи своими руками.
  • Clarity.it содержит множество руководств и информации, фотографии, и это хорошее место, чтобы купить нестандартные устройства NTE5, простые белые кабель cat5e с твердым сердечником, лицевые панели BT ADSL и инструменты.
  • Ebay.co.uk Хорошее место, чтобы купить что-нибудь на самом деле
  • Эбайер.co.uk Хорошее место для покупки кабеля Cat5e / Cat6.
  • Google.co.uk используется для поиска множества вещей, включая изображения.
  • ТелефоныUK.co.uk Таблица размеров сокетов и информация о LJU.
  • Wikipedia.org используется для поиска информации о различных категориях кабеля
  • Ярвелла за информацию о том, почему сняли кольцо провод очень помогает.

Да и я, многие изображения и текст были предоставлены себя.

Надеюсь, это руководство поможет вам всем.

Как спланировать и установить телефонные кабели, провода и разъемы

Профессиональное руководство для самостоятельной покупки и установки телефонных линий и разъемов с советами по преобразованию проводных разъемов, четырехконтактных разъемов, модульных разъемов и проводных телефонов.

Типы шнуров

Если вы настраиваете новую телефонную систему, добавляете линию или просто ремонтируете линию, полезно знать гайки и болты телефонной проводки.

Сетевой шнур. Этот плоский, часто серый шнур подключается одним концом к разъему, а другим к телефону. Хотя вы никогда не должны сращивать линейные шнуры, вы можете соединить «двухжильные» шнуры вместе, используя небольшую муфту.

Двухлинейный означает, в основном, подведение второй или отдельной телефонной линии к дому, где уже есть соединение; это удобно для «подростковых» телефонов или при создании домашнего офиса с факсимильной линией. Важно помнить, что телефоны работают при очень низком напряжении, поэтому, если вы планируете разместить телефон на расстоянии более 25 футов от существующей розетки, лучше проложить станционный провод в более близкое место и установить там новую розетку.

Шнур телефонной трубки. Плотно свернутый шнур, соединяющий телефонную трубку с базой подключенного телефона, соответственно называется шнуром телефонной трубки. Если вы заменяете один, убедитесь, что вы выбрали правильный тип для своего телефона, так как для разных телефонов требуются разные кабели для телефонных трубок.

Станционный провод. Этот многожильный провод подключается к разъему сетевого интерфейса, через который провода от вашего поставщика услуг телефонной связи входят в дом. Его никогда не следует запускать на открытом воздухе, если его не поместили в кабелепровод или, что еще лучше, заменили его версией с твердым сердечником, специально предназначенной для использования на открытом воздухе.

Провод станции бывает двухпарным (четыре проводника), трехпарным проводом (шесть проводников) и четырехпарным проводом (восемь проводников). Каждый провод изолирован специальной цветной оболочкой. Одна пара проводов предназначена для телефонной связи; другие предназначены для резервного копирования на случай выхода из строя основных служебных проводов по какой-либо причине, для заземления или для добавления дополнительных телефонных линий в будущем.

Соединения проводов. Место встречи для нескольких телефонных линий, соединения проводов бывают нескольких вариантов.Есть блок 42A, 4-проводное соединение, или вы можете придумать свой собственный, используя стандартную распределительную коробку и проволочные гайки.

Домкраты модульные. Телефонное гнездо служит для подключения линейного кабеля к проводу станции. Есть несколько вариантов на выбор, включая одинарные, двойные и комбинированные домкраты для скрытого и открытого монтажа. Подробнее об этом ниже.

Домкраты для скрытого монтажа обычно используются в новом строительстве, поскольку их можно прикрепить непосредственно к стойкам стены перед установкой гипсокартона или других типов стеновых покрытий.Если вы проводите реконструкцию, вы можете просто вставить специальный кронштейн в отверстие в стене, а затем прикрутить крышку домкрата к кронштейну. Самый простой способ — прикрепить домкраты для открытого монтажа к плинтусам с помощью коротких шурупов.

Чтобы добавить еще одну линию к разъему, используйте адаптер с двумя розетками; Адаптер триплекса вмещает две другие линии.

Сколько вам нужно домкратов? Учитывая наш современный спрос на легкодоступные телефоны, факсы, компьютеры, системы безопасности и спутниковые развлекательные системы, строители нередко устанавливают от 15 до 20 разъемов в новом доме.По крайней мере, в доме должно быть одно гнездо на комнату и два или более в тех комнатах, которые служат развлекательными центрами, домашними офисами и т.п.

Основы телефонной проводки

Когда вы ознакомитесь с основными компонентами домашней телефонной системы, вы готовы разработать стратегию маршрутизации. Начните с составления плана этажа вашего дома, показывая текущее расположение всех домкратов. Затем укажите место, где вы хотите разместить новые домкраты. Это поможет вам определить самую простую систему для установки.

Подключение телефонных систем

Существует два основных способа подключения телефонной системы, каждый со своими достоинствами, поэтому подумайте, какой из них подойдет вам лучше всего. MorgueFile

Гирляндная проводка. Этот метод подключает несколько телефонных розеток к одной цепи. В этой системе проводка начинается с разветвления проводов, подключенного к разъему сетевого интерфейса вашего поставщика услуг телефонной связи, а затем проходит от разъема к разъему. Система гирляндной проводки устанавливается легко и быстро.

Самостоятельная проводка. Эта система телефонной проводки соединяет каждое гнездо отдельно с общим соединением проводов. Установка немного более трудозатратна и требует большего количества оборудования, чем последовательная проводка, но у нее есть два очевидных преимущества: повреждение ограничивается одним разъемом, поэтому проблема легко обнаруживается и устраняется, а систему можно легко модернизировать по своему усмотрению. меняющиеся потребности требуют.

Советы по безопасности при использовании телефона

Несмотря на то, что в телефонных линиях присутствует слабый ток, все же следует соблюдать меры предосторожности при работе с ним.

  • Никогда не работайте на телефонной линии, пока не отключите ее. Для звонка телефона требуется более высокий уровень тока; если вы получите входящий звонок во время работы на линии, это может вызвать неприятный шок. Простое снятие трубки позволит избежать подобных ситуаций. Если на вашем телефоне есть подсвеченный циферблат, найдите источник питания, обычно небольшой трансформатор, и отключите его.
  • Всегда беритесь за изолированную часть проводов, а для дополнительной защиты используйте изолированные инструменты.
  • Узнайте прогноз погоды. Молния может вызвать опасный скачок напряжения по телефонной линии.
  • Если у вас есть кардиостимулятор или дефибриллятор, обратитесь к профессионалу, чтобы он поработал с телефонной проводкой.

Планирование маршрутов электропроводки

Электропроводку можно продлить от гнезд или от соединения, где электропроводка входит в дом. Практическое правило состоит в том, чтобы использовать метод — или комбинацию методов — который дает самый короткий отрезок провода. Телефонный провод продается в катушках (эта длина 100 футов) с присоединенными разъемами.Steren

Телефонная проводка тонкая, поэтому ее легко прокладывать, но при этом легко повредить. Из-за этого не прокладывает провода и не устанавливает домкраты:

• Рядом с источниками тепла, такими как водопроводные трубы и воздуховоды, которые могут вызвать коррозию проводки.

• В пределах нескольких дюймов от электрических розеток, которые могут вызвать помехи в телефонной линии.

• В том же кабелепроводе или в той же распределительной коробке, что и провода электрической розетки, поскольку короткое замыкание может вызвать скачок тока в телефонном проводе.

• Рядом с кранами, раковинами, бассейнами, ваннами, душевыми, гидромассажными ваннами и любым другим источником влаги (включая сырые подвалы), где использование телефона может представлять опасность поражения электрическим током.

• Слишком близко к крупным заземленным приборам на кухне.

Способы прокладки проводов

Есть несколько вариантов прокладки новой проводки при расширении телефонной системы. Самый простой — просто оставить его незащищенным, хотя это не только некрасиво, но и делает проводку уязвимой для повреждения.Ниже приведены некоторые альтернативы:

Скрытие оголенной проводки. Чтобы защитить новую проводку и сделать ее как можно более незаметной, осмотрите соседние шкафы, туалеты, стеллажи, дверные и оконные рамы, плинтусы и другую отделку. С помощью зажимов для телефонных проводов или скоб провод можно закрепить вдоль любой из этих функций, что делает его почти незаметным. А еще лучше, если у вас есть ковровое покрытие, просто снимите крепеж по краям, проложите провод под ним, а затем снова закрепите ковер

Прокладка провода сквозь стены. Если стены вашего дома сделаны из гипсокартона (в отличие от планки и штукатурки), очень легко просверлить стену, чтобы провести телефонные провода из одной комнаты в другую. Найдите место между стойками (использование электронного поисковика делает это надежным) и просверлите стену прямо над накладкой сверлом на 1/4 дюйма длиной не менее 5 дюймов. Если вставить проволоку в соломинку, ее можно будет легко пропустить через стену.

Межэтажная разводка. Хотя для прокладки телефонного провода между комнатами почти всегда требуется проделать отверстие в стене, провести линию по вертикали на самом деле проще, чем по горизонтали.Вы просто протягиваете провод через одну стену, вниз под черным полом, а затем обратно в дыру в стене соседней комнаты.

Установка модульных телефонных разъемов

Все современные телефоны предназначены для использования с модульными разъемами, поэтому перед расширением вашей телефонной системы вам придется перейти на модульные разъемы, если у вас их еще нет. для установки в стандартную электрическую коробку. Leviton

Преобразование телефонных розеток

Проводные разъемы. Телефонные соединения, установленные до 1974 г., называются «проводными», потому что телефон нельзя было отключить от сети. Так называемый «блок» прикреплялся непосредственно к стене или обшивке, а «скрытый монтаж» фактически размещался в стене и прикрывался лицевой панелью круглой или прямоугольной формы.

Соединения блочного и скрытого монтажа легко заменяются. Просто снимите крышку с помощью отвертки и замените ее соответствующим модульным преобразователем домкрата.

Гнезда с четырьмя контактами. В портативных телефонах часто используется четырехконтактный разъем, установленный на стене или на панели, или разъем для скрытого монтажа в корпусе, закрытом лицевой панелью. Вы можете заменить четырехконтактный разъем на модульный или использовать переходник, который подходит к четырехконтактному разъему.

Проводные телефоны. К стационарным настольным телефонам относятся телефоны с постоянным соединением между линией и телефоном. Чтобы преобразовать их, просто снимите корпус телефона и установите преобразователь сетевого шнура.

Настенные телефоны с проводным подключением не могут быть преобразованы.Вместо этого вы должны сначала снять телефон, так как провода останутся оголенными. Не позволяйте им упасть обратно в стену, потому что они понадобятся вам для установки нового модульного домкрата.

Установка модульных телефонных разъемов

После того, как у вас есть проводка, самое время установить новые модульные разъемы. Этот быстрый и простой процесс требует всего лишь отвертки.

Три наиболее распространенных типа модульных разъемов — это гнезда для скрытого монтажа, гнезда для настенного телефона и гнезда для открытого монтажа.

Обратитесь к инструкции того, который вы выбрали, чтобы убедиться, что вы правильно подключили каждый провод к правильной клемме; провода имеют цветовую маркировку, чтобы облегчить установку.Также ищите качественные разъемы со специальными клеммами для размещения дополнительной проводки, позволяющей проложить еще один разъем, если вам это понадобится в будущем.

После того, как вы сделали подключения, еще раз проверьте, чтобы убедиться, что вы не вставили более одного проводника в один слот терминала.Mconors | MorgueFile

Установка второй телефонной линии

Если вы добавляете только одну линию, просто позвоните своему оператору телефонной связи и попросите его дать вам номер этой линии.Стандартный телефонный провод состоит из четырех жил; в доме только с одним телефонным номером обычно используются только два провода, оставив два других для отдельной линии.

В некоторых старых домах нет четырех проводов; если это ваш случай, вам нужно будет добавить провода к существующему разъему или, при необходимости, добавить новый разъем.

Если вы хотите иметь телефон с несколькими линиями, как это часто бывает в домашнем офисе, вам понадобится разъем RJ-14, то есть он подключен к двум линиям, вместо разъема RJ-11, который предназначен для одна линия.Если у гнезда только одна розетка, вы можете подключить адаптер, у которого несколько розеток.

Добавление нескольких линий

Если вы хотите добавить более одной телефонной линии, ваш провайдер услуг телефонной связи должен будет выполнить соединения через гнездо сетевого интерфейса. Если вам понадобится интерфейсный разъем большего размера, специалист по обслуживанию должен будет его установить. После установки провод станции необходимо подвести к разветвлению проводов, корпусной коробке или коммутационной панели, в зависимости от того, какая у вас есть, и провода для новых телефонных линий будут выходить оттуда.

Стандартный провод станции имеет три пары проводов, поэтому он может вместить три дополнительных провода. Кабель связи категории 5 имеет четыре пары проводов, которые, помимо обычных телефонных соединений, могут также управлять передачей компьютерных данных со скоростью до 100 мегабит в секунду. Имеются в наличии модульные разъемы и линейный шнур для работы с тремя телефонными линиями.

Если вы хотите добавить более четырех телефонных линий, возможно, лучше проконсультироваться со специалистом относительно размещения кабеля станции, сетевого шнура и разъемов.

Расширение телефонной системы

Независимо от того, добавляете ли вы одну линию или несколько, шаги по расширению вашей телефонной системы одинаковы — подключение к существующей системе, прокладка проводов к новым местоположениям разъемов и установка новых разъемов. Самый простой способ для расширения телефонной системы необходимо проложить новый провод от существующей телефонной розетки или соединения проводов. Телефонные гнезда и соединения с легкостью соединяют провода. Вы просто откручиваете разводку проводов, вставляете проводники в пазы и затягиваете блок, который также стягивает проводники.

Если нет домкрата или разветвления, где вы хотите установить новую проводку, поищите ближайший провод станции вдоль плинтусов и балок, внутри туалетов и шкафов. Когда вы найдете один, если вы обнаружите в нем провисание на 3 дюйма, вы можете отрезать его и прикрепить к телефонной розетке или соединению проводов.

Если вы не можете найти провис в каком-либо проводе станции, вы можете отрезать один рядом с желаемым местом и установить два разъема или соединения проводов на расстоянии 2 дюймов друг от друга. Концы отрезанной проволоки можно прикрепить по одному к каждому стыку, а затем отдельный кусок проволоки может перекрыть короткое расстояние между ними.

О Доне Вандерворте

Дон Вандерворт развивает свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Телефонная розетка RJ 11 подключение. Пошаговая инструкция по подключению телефонной розетки своими руками

На практике процесс подключения телефонной розетки в разы проще и доступнее, чем электрический.Главный критерий основан на полной безопасности, потому что текущее значение напряжения в питании безопасно для человека. Так что телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

  • Характеристики устройства
  • Подготовка к подключению
  • Немедленный процесс

Характеристики устройства

Ранее вопрос подключения телефонной линии сводился к одному ответу. Ведь еще несколько лет назад установка телефонной розетки основывалась на использовании одного штатного устройства типа РТХК-4.В наше время стандарты были заменены на европейское качество в виде самых популярных устройств, таких как RJ11 и RJ-12 известной марки Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) на английском языке расшифровывается как зарегистрированная розетка. Знаменитый разъем RJ11 в народе называют «евророзеткой». Стандарт RJ11 фактически является первым легализованным в США стандартом. При этом телефонной розетки RJ 12 в стандартной комплектации практически не существует.Обычно под этим разъемом подразумевается продукция марки Legrand RJ-14 или RJ-25.

Получается, что на сегодняшний день в массовом использовании есть современные устройства этого типа:

  1. RJ 11 с двумя проводами.
  2. RJ 14 с контактами и 4 проводами.

Двухпроводной патч этого типа часто используется в офисных помещениях для подключения дополнительных телефонных линий (офисных АТС).

  1. RJ 25 — не рекомендуется подключать телефонную розетку данного типа своими руками.

Подготовка к подключению

Перед тем, как приступить к непосредственным монтажным работам по подключению устройств марки Legrand, рекомендуется подготовить набор следующих инструментов:

  • Канцелярский нож или другой острый предмет для снятия изоляционной оплетки с проводов.

При установке рассматриваемых устройств фирмы Legrand необходимость в чистке проводов отпала. Встроенный в изделия механизм позволяет заниматься самоочисткой.

  • Крестовая и плоская отвертка.
  • Тестер для измерения напряжения в сети.
  • Перчатки латексные.

Напряжение в телефонных сетях минимальное (при вызове 120В) и не наносит вреда организму человека. Тем не менее , в руки будет чутко и неприятно работать.

Если вы используете даже двойной штекер евроразъемов RJ11, как и для штекеров, вам понадобится инструмент для опрессовки контактных пластин.Это требование допустимо игнорировать. Двойной дизайн во внутреннем оформлении, конечно, будет смотреться не так аккуратно, но контактные пластины можно просто раздавить плоской отверткой. Стоит последовательно пробивать каждый контакт.

Непосредственный процесс

Торговая марка Legrand производит телефонные разъемы различных цветов и стилистики. Примечательной особенностью продуктов Legend является то, что самостоятельный процесс подключения к телефонной линии был простым и быстрым.Особая простота монтажа — накладные серии разъемов.


Схема подключения телефонной розетки RJ-11

Схема подключения розетки типа RJ 11:

  1. Устройство разбирается путем откручивания фиксирующей крышки.

Расчетная схема подразумевает подключение всего двух проводов как старый пример телефонной коммутации.

  1. Разъем RJ 11 подключен к источнику питания.

Сначала проверьте тестером полярность.Известно, что часто «минус» обозначается красным цветом проволочной оплетки, а «плюс» всегда присутствует в зеленой оплетке.

  1. Провода от телефонного аппарата в розетке подключаются зеркально путем поворота контактного кабеля на четверть оборота встроенного механизма снятия изоляции.
  2. Поднимается трубка: при отсутствии гудка необходимо поменять полярность проводов (на контактах RJ11 провода поменять местами).

Затруднения с подключением телефонных розеток своими руками.Торговая марка и производственная марка Legrand делает все, чтобы облегчить процесс подключения и установки. Стоит попробовать.

Механизм телефонной розетки 774438 продается без рамки. На фото товар представлен в комплекте для большей информативности, а сама монтажная рамка приобретается отдельно .
Розетка Legrand Valena телефонная на один выход 774438 имеет выход стандарта RJ11 (4 контакта). Телефонный кабель подключается к розетке поворотом контактного механизма на 1/4 оборота.Механизм розетки снабжен самоочищающимися контактами, благодаря чему нет необходимости очищать жилы при установке.
Розетка устанавливается в стандартную распределительную коробку для скрытого монтажа. Для настенного монтажа механизма следует использовать специальные коробки поверхностного монтажа (арт. 776181). Механизмы всех розеток оснащены надежным креплением на шурупах и захватах. Рама фиксируется на механизме. Его конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стене с тканевым покрытием).
Очистите лицевую панель розетки и раму влажной тканью. Не используйте едкие и едкие химикаты.
Глушитель изготовлен из оцинкованной стали. Контактная группа — AgNi (без кадмия, который является элементом, загрязняющим окружающую среду). Цвет лицевой панели розетки: белый (RAL 9003).

Как подключить телефонную розетку legrand

Схема подключения телефонной розетки legrand 774438.

Схема подключения нескольких телефонных розеток 774438.

Телефонные розетки Legrand подключаются к проводу удобно и просто. Если для подключения телефонных розеток используется витая пара, то для телефонии достаточно одной пары, обычно синего и сине-белого провода. Эти провода подключаются к центральным контактам телефонных разъемов и розеток. При установке обратите внимание на то, как подключен кабель с обратной стороны. Обычно для подключения телефонов используются центральные контакты разъемов. В случае телефонных розеток Legrand подключение кабеля к механизму удобно и быстро: достаточно вставить провод в клеммы 2 и 3 до упора и повернуть отверткой по часовой стрелке на 1/4 оборота.Контакт проводника и клемм будет надежным и долговечным.

С одной стороны, работы по устройству информационных коммуникаций проводить намного легче, чем по линиям электропередач, так как они не имеют опасного для жизни напряжения 220/50. Но простота установки (а точнее, подключения) телефонной розетки очевидна, если учесть, сколько типов стационарных устройств (телефоны, модемы и ряд других устройств) находятся в эксплуатации.

Для каждого из них необходимо подобрать собственное соединительное устройство, с соответствующими конструктивными особенностями. Рассмотрим все варианты телефонных розеток и специфику их автономного подключения.

В прошлом веке активно использовались розетки, которые отличались неразъемными соединениями (модель РТШК 4). В быту они не используются, поэтому говорить о таких телефонных розетках бессмысленно. Даже если у кого-то он есть в старых «запасах», то вряд ли будет желание.

Типы телефонных розеток

RJ 9

Данная версия продукта предназначена только для соединения компонентов устройства — самого телефона с трубкой.


RJ 11

Для подключения 1 телефонного аппарата. Эти модели розеток чаще всего встречаются в многоквартирных жилых домах, а не только старой планировки.


RJ 12, 14

В этой розетке 2 пары контактов для подключения 4-х проводов.Таким образом, с его помощью можно подключить 2 телефонных аппарата к разным линиям. В домах, где у абонентов редко бывает два номера, они практически не устанавливаются и считаются офисным вариантом розеток.

Особенности линейного подключения
  • Первый — на контакты № 2 и 3 (основная группа).
  • Второй — к №№ 1 и 4.

RJ 25

Дизайн розетки аналогичен предыдущей модели. Единственное отличие в том, что это не 2, а 3 группы контактов.

Порядок подключения

Первое, на что нужно обратить внимание, это схемы внутренней коммутации. Он подключается к любой телефонной розетке. Как выбрать место для его установки, чем просверлить стену (или) и закрепить на ней изделие — вряд ли уместно объяснять такие детали человеку, который знает, что такое шуруповерт и электродрель.


Но моменты, которые необходимо учитывать, следует отметить.

В линии можно подобрать напряжение до 60 В.В момент звонка абоненту напряжение может доходить до 110 — 120. Не смертельно, но вряд ли «приятно». Поэтому, чтобы избавиться от подобных «сюрпризов», работы по перерезке телефонных кабелей и подключению их к розетке рекомендуется проводить в прорезиненных перчатках.

При снятии изоляции с жил ножом или бокорезами часто повреждается жила, особенно при недостаточном опыте проведения подобных операций. Затем это место легко ломается.Именно поэтому при прокладке телефонного кабеля необходимо делать некоторый запас по его длине. Сколько раз нужно повторять резку, зависит от аккуратности мастера, но в итоге концы проводов должны быть целыми, без каких-либо дефектов. Использовать.

Есть общепринятое правило: красный провод — это линия (+), зеленый — (-). Во многих статьях говорится, что нужно делать. И это правильно, так как неизвестно, придерживался ли этого «стандарта» тот, кто подключил телефонную линию на другом конце маршрута.Но, во-первых, устройство не всегда под рукой, а во-вторых, пользоваться им может далеко не каждый. Как быть? Прикрепите все по схеме. Самое худшее, что случится — связи не будет. В этом случае контактной группе нужно только «перекинуть» провода.

Типовые электрические схемы


Эта методика (без устройства) была проверена много раз и имеет большое преимущество, в отличие от тех, которые говорят о процедуре тестирования кабелей с ее помощью.Дело в том, что в цветовой маркировке проводников можно просто запутаться — вариантов очень много. И часто в одной линейке представлены товары разных производителей, в том числе российских и зарубежных.

Для опрессовки сетевого кабеля понадобится:

§ Отек

§ Разъем RJ-45 (тот же разъем)

§ Устройство для снятия изоляции

На рисунке ниже вы можете увидеть, как это выглядит

Процесс опрессовки сетевого кабеля

а.Снимаем изоляцию с витой пары. Используем специальный прибор. Зажимаем в ней сетевой кабель и поворачиваем на 360 градусов.


Оставьте оголенный участок примерно на 20 миллиметров. После этой процедуры проверьте целостность изоляции проводов

.


Если у вас есть экранированная витая пара F / UTP, вам нужно удалить фольгу


Одинарную стальную проволоку держим назад, для удобства работы подрезаем чуть позже


г.Располагаем провода в нужной нам последовательности


Эту последовательность вы можете увидеть на картинке ниже


в. Нужно убрать лишнее. Измеряем с помощью домкрата RJ-45


Изоляция витой пары должна немного входить в разъем для надежной фиксации внутри.

удалить излишки кусачками


или специальный инструмент.Также удобно делать опрессовку.


Если вы удалите слишком много (оставите мало), разъем не сможет зафиксировать кабель и, возможно, качество связи со временем ухудшится. Если не трогать витую пару, то даже при слабом зажиме она прослужит достаточно долго. Удалите изолированный цельный стальной сердечник

.


и т.д. Вставляем витую пару в джек

Как показано на рисунке ниже

Что бы вы четко видели концы проводов

e.Заряжаем коннектор в опрессовку



ф. До предела сжимаем инструмент


ч. Сетевой кабель обжат . Вид сбоку

Вид из приклада. При сжатии лопаток в домкрате срезается изоляция проводов и создается надежный контакт


Сделайте то же самое на противоположном конце кабеля. У нас прямая связь. Вы можете подключить коммутатор или коммутатор или маршрутизатор к рабочей станции.Если вам нужно соединить два компьютера друг с другом, а не через коммутатор, тогда вам понадобится кросс-кабель.

Обжим телефонного кабеля RJ-11, RJ-12

Для опрессовки телефонного кабеля используйте разъемы RJ-11 RJ-14 RJ-25

Какой нужен — зависит от назначения кабеля, в этом примечании разница между RJ-11 и RJ-12. Для стандартного аналогового телефона, который входит в стандартную телефонную розетку, вполне подойдет RJ-11, разъемы RJ-12 (правильнее называть RJ-25) и RJ-14 предназначены для подключения цифровых телефонов, а аналоговые 4- проводные устройства (в секретарше-директоре), но эти разъемы можно использовать и для простого аналога.

Цветовая маркировка особого значения не имеет (в классической телефонии используются только 2 средних контакта), но лучше придерживаться принятых стандартов, чтобы в следующий раз не думать, нужно ли переколоть только один конец кабеля.

Ниже представлена ​​распиновка всех телефонных разъемов RJ, выберите нужную схему в зависимости от цвета вашего кабеля.

Распиновка разъемов RJ-11, RJ-12 (RJ-25), RJ-14

Возможность использования 4 ядер для стандартной сети 100 Мбит / с и 8 для 1 Гбит / с

Восьмиядерный обжим используется для передачи данных со скоростью до 1 Гбит / с

Варианты сжатия прямого кабеля:

1.Согласно стандарту EIA / TIA-568A

2. Согласно стандарту EIA / TIA-568B

3. Четырехпроводной обжим используется для передачи данных со скоростью до 100 Мбит / с.

Существует несколько категорий кабелей витой пары, которые пронумерованы от CAT1 до CAT7 и определяют эффективную полосу частот передачи. Кабель более высокой категории обычно содержит больше пар проводов, и каждая пара имеет больше витков на единицу длины.Категории неэкранированной витой пары описаны в стандарте EIA / TIA 568 (американский стандарт для электропроводки в коммерческих зданиях).

CAT1 (полоса частот 0,1 МГц) — телефонный кабель, всего одна пара (в России кабель использовался и без всяких перекруток — «лапша» — характеристики не хуже, но больше помех). В США его использовали раньше, только в скрученном виде. Используется только для передачи голоса или данных с помощью модема.

CAT2 (диапазон 1 МГц) — старый тип кабеля, 2 пары проводов, поддерживаемая передача данных со скоростью до 4 Мбит / с, используется в сетях Token Ring и ARCNet.Сейчас иногда это происходит в телефонных сетях.

CAT3 (полоса пропускания 16 МГц) — это 4-парный кабель, используемый для построения локальных сетей 10BASE-T и Token Ring, поддерживает скорость передачи данных до 10 Мбит / с или 100 Мбит / с с использованием технологии 100BASE-T4. В отличие от двух предыдущих, он соответствует требованиям стандарта IEEE 802.3. Также до сих пор встречается в телефонных сетях.

CAT4 (полоса частот 20 МГц) — кабель состоит из 4-х витых пар, используется в сетях Token Ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит / с на одну пару, т.е. сейчас не используется.

CAT5 (полоса пропускания 100 МГц) — это 4-парный кабель, используемый для построения локальных сетей. 100BASE-TX поддерживает скорость передачи данных до 100 Мбит / с при использовании 2 пар. При прокладке новых сетей используйте несколько продвинутых кабелей CAT5e , это то, что обычно называют кабелем витой пары из-за высокой скорости передачи, до 100 Мбит / с при использовании 2 пар и до 1000 Мбит / с при использовании 4 пар. , является наиболее распространенной сетевой средой, которая до сих пор использовалась в компьютерных сетях. Ограничение на длину кабеля между устройствами (компьютер-коммутатор, коммутатор-компьютер, коммутатор-коммутатор) 100 м.Ограничение ступица-ступица 5 м.

CAT6 (полоса пропускания 250 МГц) — используется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные со скоростью до 1000 Мбит / с. Добавлен в стандарт в июне 2002 года. Есть категория CAT6a, в которой частота передаваемого сигнала увеличена до 500 МГц. Согласно IEEE, 70% сетей, установленных в 2004 году, использовали кабель CAT6.

CAT7 — Спецификация на данный тип кабеля еще не утверждена, скорость передачи данных до 100 Гбит / с, частота передаваемого сигнала до 600-700 МГц.Кабель этой категории экранирован. Седьмая категория, строго говоря, это не UTP, а S / FTP (экранированная полностью экранированная витая пара).

Каждая отдельная витая пара, являющаяся частью кабеля для передачи данных, должна иметь волновое сопротивление 120 Ом, в противном случае форма электрического сигнала будет необратимо искажена и передача данных станет невозможной.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
