Подключение твердотопливного котла к дымоходу: Какой лучше выбрать дымоход для твердотопливного котла: виды и особенности монтажа

Дымоход для твердотопливного котла – как сделать правильный выбор

Когда разговор заходит о таком узле, как дымоход для твердотопливного котла, на ум сразу же приходит его главное назначение – отвод угарных и топочных газов. Именно данная функция дымоходной трубы обеспечивает безопасность людей, находящихся внутри дома. Но функциональность дымохода этим не заканчивается. С его помощью внутри отопительного прибора создается тяга, которая влияет на коэффициент полезного действия агрегата. То есть с его помощью твердое топливо сгорает максимально эффективно.

Это устройство выполняет достаточно важные функции. Поэтому к выбору дымохода надо подойти с большой степенью ответственности. Нельзя пропускать даже самые мельчайшие детали, потому что именно от них во многом зависит эффективная работа данного узла.

Критерии выбора

Итак, нами уже определенно, по каким критериям надо выбирать дымоход. Но все же основной выбор будем проводить по чисто технической составляющей, то есть по тяге.

Она обеспечит нормальное функционирование отопительного котла, качество его работы и эффективность сжигания топлива. Чем же конкретно отражается действие тяги?

Хотелось бы обратить внимание на тот факт, что внутри котла (топочной камеры) и дымохода сталкиваются две воздушные среды с разными температурами и с разным показателем давления. Горячие газы стремятся вверх, где они сталкиваются с холодным атмосферным воздухом. И чем разница температур будет больше, тем тяга будет меньше. Это законы физики, от которых никуда не деться.

Дымоход из стальной трубы

Тяга – это скорость движения горячих газовых масс. И определять эту скорость надо не в дымоходе, а в камере сгорания топлива. Это важный момент. Поэтому на данный показатель будут влиять:

  • Диаметр (сечение) дымохода для твердотопливного котла.
  • Высота дымохода для твердотопливного котла.
  • Количество отводов (колен).

К примеру, чтобы достичь максимального показателя тяги в котле, необходимо установить прямолинейную без изгибов трубу, которая будет сужаться к выходу. Поэтому еще на стадии проектирования отопительной системы и при выборе самого нагревательного агрегата, необходимо точно рассчитать, какой дымоход по размерам будет вами установлен.

Причины некачественной работы

Чисто визуально определить, что дымоход работает некачественно, можно по двух показателям.

  1. В самой трубе будет слышен гул. Не самая сложная проблема. В конструкции устройства обычно устанавливается заслонка (шибер), с помощью которой можно изменять сечение трубы. Чтобы гул исчез, вам придется экспериментальным путем найти необходимое сечение, уменьшая его или увеличивая.
  2. Если при растопке котла дым с угарными газами начнет поступать в помещение, то это результат низкой тяги. Это говорит о том, что неправильно был собран дымоход или его конструкция изначально была спроектирована неправильно. Здесь два выхода: все переделать заново или установить на трубе вытягивающий вентилятор. Когда дело касается кирпичного дымохода для твердотопливного котла, то разбирать его нет смысла, лучше воспользоваться вторым вариантом.

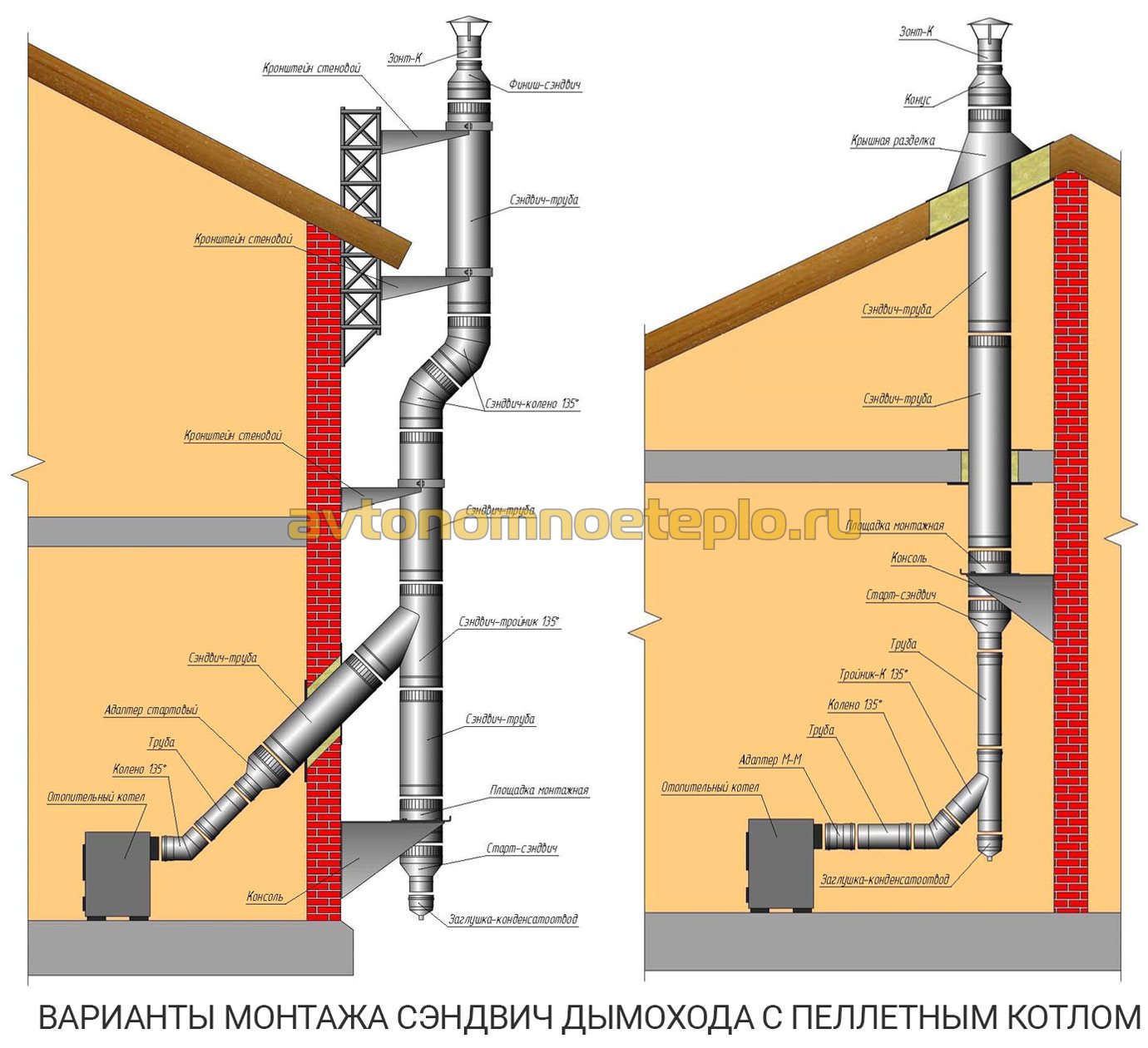

Схема установки дымохода

Внимание! Есть некоторые стандарты, которые касаются параметров дымохода. Так вот его длина не должна быть короче пяти метров, а конец трубы должен обязательно торчать выше конька кровли на один метр.

И еще один немаловажный момент, который влияет на тягу. По законам физики топочные и угарные газы из камеры сгорания движутся вверх по спирали. И чем выше их подъем, тем с большей скоростью они поднимаются. Поэтому оптимальная форма сечения дымохода – это круг или овал. В прямоугольных сечениях при движении газов образуются специфичные завихрения, особенно в углах конструкции. Именно они и снижают тягу. Поэтому при выборе дымоходной трубы для твердотопливного котла на это необходимо обратить внимание.

Устройство подсоединения

Основные факторы выбора

Когда проводится расчет дымохода для твердотопливного котла необходимо учитывать несколько очень важных показателей.

  • Температура угарных и топочных газов. Здесь приходиться учитывать материал, из которого дымоход будет сооружаться. Все дело в том, что у разных материалов есть свой температурный максимум, при котором газы могут проходить через трубу без сопротивления. При этом температура газов должна быть всегда меньше номинального показателя материала.
  • Давление газов. Этот показатель зависит от конструкции дымохода и котла. Основная масса отопительных приборов рассчитана на естественный отвод, но сегодня все чаще производители стали предлагать модели, в которых установлены вентиляторы или турбины. При  выборе второго варианта данный показатель будет являться основным.
  • Образуется ли конденсат. Эта проблема самая неприятная. Если внутри дымохода будет образовываться конденсат от угарных газов, то такой прибор долго не прослужит. Особенно это касается обычных металлических и кирпичных конструкций. В настоящее время производители стали решать и эту проблему, предлагая трубы из керамики или нержавейки.
  • Стойкость к процессам коррозии. Классификация материалов по данному критерию делиться на три группы. Так вот для твердотопливного котла подходят материалы из второй и третьей группы.
  • Пожарная безопасность. В технической документации, которая поступает вместе с изделием, производитель обязательно ставить приоритеты, касающиеся расстояний от элементов конструкции здания. Особенно это касается легковоспламеняющихся материалов. Обычно указывается минимальное расстояние, которое необходимо придерживаться очень строго.

Керамические трубы

Материалы для дымохода

Твердотопливный котел может нагревать угарные газы до +500°С. Поэтому очень важно правильно подойти к выбору материала, из которого он может быть изготовлен.

  • Дымоходы из кирпича выдерживают температуру до +900°С. Но кирпичные стенки долго нагреваются, поэтому конденсат все время будет оседать на них, что приведет к быстрому разрушению. Поэтому данный тип не рекомендуется использовать в качестве отводящей трубы для твердотопливных котлов.
  • Нержавейка. Оптимальный вариант для нашего случая. Не подвержен коррозии, выдерживает температуру до +800°С, к агрессивным средам относится спокойно.
  • Стальные. Неплохой вариант, но быстро изнашивается под действием процессов коррозии металлов. Зато это самый бюджетный вариант.
  • Керамика. Идеальная конструкция для твердотопливных котлов. Выдерживает температуру до +1200°С, не подвержен коррозии, прекрасно справляется с агрессивными средами.
  • Стеклянные. Все характеристики этой модели совпадают с керамическими аналогами. На отечественном рынке они еще не очень популярны, наверное, за счет высокой стоимости. Но для твердотопливных котлов это еще один идеальный вариант.

Подключение стального дымохода к котлу отопления

Система дымоудаления обустраивается при установке котлов всех типов, за исключением электрических. Приборы, имеющие открытую камеру, не нуждаются в притоке воздуха извне, и для их нормального функционирования достаточно лишь одного канала (для отведения продуктов горения). С целью упрощения процесса монтажа и снижения конечной стоимости работ в частных строениях для дымохода нередко используются трубы из нержавейки как бюджетный вариант; самостоятельно подключить их к отопительному оборудованию вполне реально. Но это возможно лишь на основе знаний некоторых правил.

Общая информация

Когда целесообразно монтировать стальной «однотрубный» дымоход? При подключении котлов практически всех типов (особенно отличающихся медленным горением), кроме газовых (с закрытой камерой) и ряда модификаций отопительных приборов, работающих на иных видах топлива. Например, дизельных установок с наддувной горелкой. Для них лучшее решение – коаксиальный (двух- или трехтрубный) дымоход.

Труба выводится из помещения наружу двумя способами – через крышу или стену. Второй вариант обустройства дымохода имеет ряд преимуществ:

  • его можно реализовать самостоятельно в любое время, тогда как монтажом через перекрытия и кровлю получится заниматься только на этапе возведения дома или в процессе капитального ремонта.
    И то, в последнем случае целесообразность данного решения под сомнением. Здесь многое решают ответы на вопросы: из чего сделаны перекрытия (ЖБИ, деревянные двутавры), сколько в доме этажей (с учетом мансарды), на каком уровне установлен котел и ряд других;
  • значительно снижается объем работ – необходимо «прорубить» в стене всего одно окно, то есть трудозатраты сравнительно небольшие.

Для стального дымохода оптимальная длина трассы, в зависимости от типа котла и его мощности, варьируется в пределах от 5 до 10 м. С чем это связано? Ее уменьшение снижает тягу, и если котел не турбированный, то придется решать проблему. Например, установкой в канале дымососа (искусственной вытяжки). При превышении показателя 10 м горение топлива будет более интенсивным (за счет чрезмерной тяги), и его расход неоправданно повысится.

Стальная труба характеризуется высокой теплопроводностью. Данный минус нивелируется качественной термоизоляцией канала дымохода (требование ППБ). В противном случае получения ожогов, воспламенения строительных/отделочных материалов не избежать. Второй вариант – обустройство специальной конструкции (например, короба из ГКЛ с дополнительной огнеупорной защитой). В реализации он сложнее, и конечная стоимость работ выше. К тому же возникнет ряд неудобств в процессе обслуживания дымохода. Целесообразность любого способа теплоизоляции определяется его схемой (спецификой прокладки трассы).

Решение о выводе стального дымохода через стену имеет не только положительные стороны, но и определенные недостатки. Если все суммировать, получается следующее.

Плюсы

  • Упрощенный монтаж.
  • Устойчивость к высоким температурам.
  • Некоторая экономия свободного пространства в доме.
  • При грамотном «оформлении» трубы дымохода он органично впишется в любой интерьер.
  • Целостность кровли и перекрытий не нарушается.
  • Гладкие стенки препятствуют отложению сажи.

Минусы

  • Наружные колена дымохода нуждаются в дополнительном утеплении. Это в первую очередь касается регионов с суровыми зимами.
  • Придется подумать, как сочетать внешнюю часть трубы с облицовкой строения, чтобы она с ней не диссонировала. Как правило, для этого дымоход выводят с тыльной (не бросающейся в глаза) стороны здания, что влияет на общую конфигурацию трассы внутри дома.

Особенности составления схемы и монтажа дымохода

Частично уже отмечено, но есть и отдельные моменты, которыми пренебрегать нельзя.

  • Расстояние от трубы дымохода (на любом участке трассы) до воспламеняющихся материалов (стен, облицовки) – не менее 150 мм.
  • Длина горизонтального участка трассы – не более 1 м. Увеличение снижает тягу, и для нивелирования данного недостатка придется принимать соответствующие меры. Например, повышать общую протяженность канала.
  • Все сочленения колен стального дымохода делаются встык, при помощи сварки. Использование крепежных деталей (тех же клепок) приведет к тому, что по причине температурной деформации их металла нарушится герметичность соединения.
  • Минимальная толщина стенок труб – 5 мм. Если котел жидкотопливный – 0,8, на твердом топливе – 1,0.
  • Обязательное обустройство технологического «кармана» (1 или 2, в зависимости от длины трассы). Они необходимы для проведения ТО дымохода.
  • Максимальное количество поворотов по всей протяженности газоотводящей системы – 3, с радиусом изгиба, равным Dу.
  • Для теплоизоляции дымохода без монтажа короба в нежилых помещениях рекомендуется использовать каолин (белую глину) или вату на его основе. С ней работать намного проще, чем с минеральными аналогами, к тому же она характеризуется пластичностью, хорошей адгезией и высокой огнеупорностью. Малейшие дефекты такого защитного слоя устраняются быстро, даже при работающем котле.

Основные этапы подключения дымохода

  1. Выбор места для вывода трубы наружу
  2. Лишь определившись с ним, можно приступать к составлению схемы канала. Один из основных критериев – на данном участке не допускается наличие иных коммуникаций (проводов, кабелей, труб). Нужно учитывать и саму возможность проделывания в стене отверстия; она – несущая часть конструкции.
  3. Разметка
  • Прохода. Учитывается материал стены и сечение дымохода. Для строений из древесины минимальный технологический зазор между ней и трубой 5 см, для иных – достаточно 3.
  • Производится трассировка канала с учетом допустимых изгибов, отстояний от поверхностей и подходящих точек крепления колен. Один из вариантов показан на схеме.
  • Установка патрубка
  • Он помещается в подготовленный проем, надежно фиксируется, после чего технологический зазор герметизируется. Для этого используются материалы категории «огнеупорные». Поверхностная отделка данной части стены производится ее оштукатуриванием или установкой декоративного кожуха.

  • Обработка швов
  • Даже если сварка сделана качественно, это еще не означает, что обеспечена 100%-я герметичность канала. Для этого используется высокотемпературный состав.

  • Присоединение дымохода к котлу
  • На отопительном приборе устанавливается специальный переходник (адаптер). Он сочленяется с первым коленом (если выходной патрубок котла расположен сверху, то на другом конце крепится угловой переход). Далее – горизонтальный участок с выводом на улицу.

  • Монтаж вертикальной трубы
    • Все соединения делаются аналогично. Стыки дополнительно усиливаются стягивающими хомутами.
    • Для предотвращения «оседания» дымохода под собственным весом рекомендуется на участке перехода с горизонтали на вертикаль монтировать специальную подставку.
    • Элементы крепления трубы к наружной стене – только скользящего типа.

    В теории все довольно просто, и самостоятельно выполнить работу вполне реально. А как на практике? Вот здесь гораздо сложнее. Главное – грамотные инженерные расчеты. Достаточно привести лишь несколько примеров, и станет понятно – чтобы не заниматься реконструкцией системы после первого же отопительного сезона, по данному пункту лучше обратиться к профессионалу.

    • Как соотнести сечение трубы дымохода с мощностью котла?
    • На каких участках трассы лучше обустроить ревизионные «окна»?
    • Должен ли горизонтальный участок трубы иметь уклон в направлении котла?
    • Где ставить конденсатосборник – внутри строения или снаружи?
    • Какова оптимальная высота вертикального участка дымохода, его рекомендуемое превышение над коньком здания?
    • Нужно ли устанавливать на трубе оголовок, как именно это сделать?
    Нет смысла пояснять, что все статьи по самостоятельному монтажу дымоходов следует рассматривать лишь в качестве информационного, ознакомительного материала. Ни в одной не учитывается специфика конкретного строения, этажность, тип котла, его расположение в доме, мощность, роза ветров и ряд иных нюансов – это невозможно в принципе. Что еще раз подтверждает мысль – проектирование системы дымоудаления стоит доверить профессионалам.

    Компания «АЛЬФАТЭП» предоставляет такую услугу всем собственникам строений, расположенных в Подмосковье. А в ее интернет-магазине «alfatep.ru» имеется все необходимое для монтажа дымохода; на сайте можно оставить соответствующую заявку. Для получения профессиональной консультации по вопросам, касающихся автономного отопления здания, достаточно позвонить на номер 8 (495) 109 00 95, и квалифицированные сотрудники ответят на любой из них. По желанию заказчика специалисты сервисного подразделения компании сами произведут доставку комплектующих, установку дымохода, опробуют его на функционирование и сдадут «под ключ».

    Дымоход для твердотопливного котла своими руками

    Содержание:

    1. Особенности обустройства дымохода
    2. Конструкция дымоотводного канала для твердотопливного котла
    3. Основные требования к дымоходным каналам
    4. Монтаж дымохода
    5. Кирпичный дымоход для твердотопливного котла
    6. Стальной дымоход
    7. Сэндвич-дымоход

    Особенности обустройства дымохода

    Для выполнения данных работ вам не потребуются специальные знания и навыки. Однако важно четко понимать специфику процесса горения и представлять, как продукты сгорания топлива выводятся наружу. Данные нюансы основываются на базовых знаниях из области физики.

    Конструкция и технология монтажа всей отопительной системы, включая котел и дымоход, продуманы таким образом, чтобы сделать процесс обогрева жилища максимально безопасным. При малейшем отступлении от общепринятого порядка работ вы рискуете не обеспечить полноценное отведение угарных газов из дома, что, в свою очередь, чревато серьезными последствиями. Поэтому важно принимать во внимание советы специалистов и физические законы, на которых основывается работа отопительной системы и дымохода.

    Чтобы обеспечить качественное выведение газов из топки, важно обратить особое внимание на следующие параметры дымоходного канала:

    • внешние факторы — высота трубы по отношению к коньку крыши, наличие высоких строений рядом с домом, расстояние до края крыши с учетом угла ее наклона и т. д.
    • диаметр дымохода;
    • длина разгонного сектора;
    • способ утепления.

    Необходимо понимать, что при слишком низкой и, наоборот, чрезмерной высокой тяге производительность котла падает.

    Конструкция дымоотводного канала для твердотопливного котла

    Дымоход для такой отопительной системы может быть изготовлен из разных материалов. Необходимо принимать во внимание конструктивные особенности канала. В систему отвода дыма для твердотопливного котла входят следующие обязательные составляющие:

    1. Труба. Это, по сути, сам дымоход, по которому дымовые газы выходят из топки на улицу. Труба может иметь округлую или прямоугольную форму. Важно, чтобы она была произведена из прочного, долговечного и устойчивого к нагреванию материала.
    2. Узел для сбора конденсата. Согласно законам физики, когда нагретый воздух соприкасается с охлажденным объектом, создается конденсат — мельчайшие капли влаги, оседающие на поверхности вышеупомянутого холодного объекта. Сборник конденсата позволяет удалить излишки жидкости из отопительной системы. Скапливается он, как правило, в шахте дымоотвода и постепенно стекает вниз, рискуя оказаться в котле. В связи с этим узел для сбора конденсата устанавливается на нижнем участке трубы. При этом он играет роль своеобразного тройника, соединяющего котел и дымоход, которые не должны контактировать напрямую.
    3. Отверстие для ревизии. Через это отверстие влага выводится из отопительной системы посредством конденсатосборника.
    4. Шибер. Шибером называют небольшую заслонку, которая устанавливается в дымоходе для контроля над силой тяги в дымоходе. Она позволяет регулировать интенсивность сжигания топлива и продолжительность его горения в котле.

    Элементы конструкции дымоотводного канала для твердотопливного котла

    Конструкция дымоотводящей шахты может меняться в зависимости от материала, из которого она изготовлена, и особенностей самого котла. Однако вышеперечисленные cоставляющие должны быть у всех систем данного типа.

    Основные требования к дымоходным каналам

    Как правило, схема обустройства дымоотводящей шахты прилагается к инструкции по эксплуатации самого твердотопливного котла, поскольку каждая отопительная система имеет свои технические особенности. Но у всех моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности — в особенности, если рядом с участком крыши, через который проходит дымоход, есть высокие деревья.

    К дымоходным каналам предъявляются следующие требования:

    1. Высота трубы указывается, как правило, в тех. паспорте на котел. Крайне важно, чтобы вы придерживались указанных цифр при обустройстве дымоходной шахты. Кроме того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.
    2. Дымоход должен располагаться строго вертикально — только при соблюдении этого условия продукты сгорания топлива будут быстро и в полном объеме выводиться за пределы помещения.
    3. Важно, чтобы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле. В крайнем случае, эти параметры могут быть одинаковыми. Но недопустимо, чтобы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.
    4. Обустройство разгонного участка. Эта часть дымохода необходима для горизонтального и вертикального подключения дымохода к отопительному котлу. Сначала монтируют короткий патрубок или тройник, а после него устанавливают 1 метр вертикальной трубы. Его задача — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.

    Если крыша вашего дома выполнена из легковоспламеняющихся материалов, подумайте о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров.

    Специалисты рекомендуют с особым вниманием выбирать место для монтажа зонта. Он устанавливается в области ветрового подпора. Найти эту зону можно следующим образом: выберите точку, которая располагается ближе всего к вершине дымоходной трубы (это может быть конек крыши), и мысленно прочертите отрезок, соединяющий выбранную точку с линией горизонта под углом 45°. Зонт следует располагать выше получившегося отрезка.


    Монтаж дымохода

    Сборка такой конструкции не представляет трудности: просто зафиксируйте составные части дымохода одну над другой.

    Сделать это можно двумя разными способами:

    • По конденсату. Данная методика предусматривает установку деталей друг в друга в том направлении, в котором капли конденсата стекают по трубе. Схема сборки дымохода по конденсату применима тогда, когда в системе нет специального сборника для влаги.
    • По дыму. Название этого варианта монтажа говорит само за себя: элементы трубы стыкуются в том направлении, в котором продукты сгорания топлива будут выводиться наружу.

    С точки зрения правильности и эффективности оба варианта абсолютно равнозначны.

    Кирпичный дымоход для твердотопливного котла

    Трубы из кирпича подходят только для высокопроизводительных отопительных систем с большим КПД. Связано это с физическими особенностями материала: он очень медленно нагревается (это объясняется толщиной кирпича), а значит, выведение дыма у котла с небольшой производительностью будет крайне медленным и слабым.

    Очевидное достоинство кирпичного дымохода — высокий показатель термоустойчивости — такая система дымоотведения легко выдержит нагрев до 900°С.

    Говоря о недостатках следует упомянуть быстрое разрушение — внутренняя поверхность кирпичного канала быстро накапливает сажу и конденсат, которые способствуют образованию сколов и трещин. Чтобы предотвратить эту проблему, вы можете вложить внутрь кирпичного дымохода еще один — стальной.

    Конструкция кирпичного дымохода

    Специалисты компании «Теплодар» не рекомендуют монтаж кирпичных дымоходов с твердотопливными котлами бренда. Для наших отопительных систем больше подходят стальные дымоотводные каналы. Именно о них мы расскажем ниже.

    Стальной дымоход

    Конструкции данного типа изготавливаются из нержавеющей стали, и в числе их преимуществ следующие:

    • высокая термостойкость — такие каналы легко переносят нагрев до 700°С;
    • минимум конденсата — стальные трубы нагреваются и остывают довольно быстро, поэтому на них не накапливается влага из горячего воздуха;
    • доступная цена;
    • моментальные монтаж/демонтаж и возможность корректировки конструкции — при необходимости можно с легкость разобрать такой дымоход и добавить к нему нужные элементы, например, шибер.

    Трубы, выполненные из нержавейки, пользуются большим спросом, поскольку они отличаются высокой прочностью и долговечностью. Дымоходы из обычной стали служат, в свою очередь, не более 3-5 лет.

    Специалисты компании «Теплодар» рекомендуют для наших отопительных систем стальные дымоотводные каналы.

    Сэндвич-дымоход

    Эта разновидность дымохода представляет собой составные секции длиной от 0,5 м до 1 м, которые изготавливаются из пары отдельных труб, вставленных друг в друга с дополнительным слоем теплоизоляционного материала. Ее преимущества:

    1. Многослойная конструкция обеспечивает дополнительное утепление дымоходного канала. Это, в свою очередь, защищает трубу от конденсата.
    2. Такие дымоходы не боятся химически агрессивных веществ, образующихся в процессе сжигания различного топлива.
    3. Сэндвич-дымоходы считаются наиболее надежными в плане пожарной безопасности.

    Конструкции этого типа подходят для зданий, выполненных из любых материалов. Они удобны в эксплуатации и совместимы со всеми типами отопительных систем.

    Конструкции сэндвич-дымоходов удобны в эксплуатации и совместимы со всеми типами отопительных систем.

    В ассортименте интернет-магазина «Теплодар» представлены все основные элементы и комплектующие, которые могут понадобиться вам при монтаже дымохода. Мы реализуем конструкции из нержавеющей стали, как одностенные, так и двустенные (сэндвич-дымоходы).

    В наличии всегда представлены дымоотводные каналы различного диаметра (90, 115, 150, 200 и 280 мм).

    Чтобы подобрать нужный комплект для сборки дымохода или уточнить требования для монтажа конкретной модели, вы можете обратиться к менеджерам нашего интернет-магазина и получить бесплатную консультацию.

    Выполнить самостоятельный монтаж дымохода не так сложно, если учесть все нюансы описанные в статье. Если же вы сомневаетесь, что сможете самостоятельно сконструировать и собрать дымоход, обратитесь к профессиональным монтажникам. Наши советы и рекомендации помогут вам оценить результат их работы.

    Подключение дымохода к твердотопливному котлу

    Особенности требуемой схемы дымохода для твердотопливого котла определяет некоторые требования к монтажу данного оборудования. Установка подобных конструкций в первую очередь должна проходить в четком соответствии с требованиями пожарной безопасности. В этой статье мы опишем, как правильно произвести подключение дымохода к твердотопливному котлу для эффективного функционирования отопительной системы.

    Основные моменты

    Один из ключевых параметров дымоотвода – площадь его поперечного сечения. Она должна подбираться пользователем под требования производителя водонагревательного оборудования. Важно, чтобы горизонтальные участки не были длиннее метра, а максимальная высота дымохода подбиралась по рекомендациям производителя котла. В большинстве случаев высота конструкции не превышает пяти метров. Более высокие каналы для бытового использования не рекомендованы.

    Правильным устройством дымохода для твердотопливного котла можно считать факт эффективного отвода конденсата, который образуется на стенках конструкции в процессе работы котла. Кроме того, пользователь заранее должен продумать, каким образом будет осуществляться чистка от сажи. Помните, что удобное техническое обслуживание вашей системы выведения отработанных газов имеет особую важность.

    Как правильно подключить?

    Для корректного подключения дымохода к твердотопливному котлу, а также для присоединения отдельных его частей к газоотводному выходу используется специальный термостойкий герметик, который рассчитан на эксплуатацию при температуре до полутора тысяч градусов Цельсия. Этим же составом укрепляются места стыков.



    Но одним герметиком в нашем деле не обойтись. Если существует несовпадение диаметра выхода котла с диаметром самого дымохода – следует установить специальный переходник для безопасной эксплуатации оборудования.

    Сборка

    Одностенные утепленные системы собираются по схемам дымоходов твердотопливных котлов типа «труба в трубу». Вся конструкция собирается «по конденсату», чтобы избежать скопления смол и воды внутри трубы. Вертикальные элементы, идущие от тройника, тоже собираются «по конденсату». Все остальные части, идущие от отопительного оборудования до тройника, собираются «по дыму».

    Осуществляя гильзовку канала, очень важно оставить небольшой зазор. Конструкции типа «сэндвич» фиксируются с помощью саморезов или заклепок.

    Крепление

    Для фиксации дымохода одностенного типа используется, как минимум, одно крепление каждые 1.5 метра. При сборке сэндвич-вариантов элементы должны тщательно крепиться один к другому. Растяжка – обязательный элемент монтажа, если труба возвышается над крышей строения более чем на 1.5 метра. Завершающий этап установки – фиксация дефлектора на конце выводящей трубы дымохода. Перед запуском отопительной системы нужно обязательно снять с дымохода защитную пленку и открыть шибер.

    Расчет схемы

    Чтобы отопительная система работала нормально, необходимо заранее произвести расчет дымохода для твердотопливного котла. Вы должны учесть целый ряд параметров, таких как:

    • Абсолютная температура снаружи помещения;
    • Средневзвешенная температура в газоотводе;
    • Диаметр трубы;
    • Высота дымоотвода;
    • Интенсивность потока воздуха;
    • Коэффициент С, учитывающий трение.

    Для нормальной работы отопительной системы важна эффективная конструкция в целом. Чтобы все функционировало без проблем, мы рекомендуем обратиться за расчетом дымохода для твердотопливного котла к специалистам по установке газогорелочного оборудования, которые учтут все особенности вашего котла и продумают идеальную схему выведения отработанных газов.

    Выводы

    В наши дни схема дымохода твердотопливного котла, несмотря на многообразие вариантов, остается неизменной. Соблюдая основные правила, вы легко сможете установить дымоход самостоятельно или с помощью соответствующих специалистов.

    Советуем также почитать:

    Соединение котла с дымоходом — Котловцентр

    Одним из условий надежной и экономичной работы котла является правильно спроектированные и профессионально выполненные соединения котла с дымоходом и размеры дымохода. Все элементы дымохода должны быть герметично соединены и иметь хорошую теплоизоляцию. В нижней части дымохода следует организовать сборник конденсата с возможностью доступа для удаления золы и сажи после чистки дымохода. Дымоход в строительном исполнении (кирпич/ камень) должен иметь слой изоляции из минеральной ваты в середине. Толщина изоляции рассчитывается исходя из местных климатических условий, но не менее 30мм внутри здания и 50мм снаружи здания. Температура дымового газа на выходе из дымохода должна быть минимум на 30°C выше, чем температура конденсации дымовых газов.

    Внутренний диаметр дымохода зависит от актуальной высоты дымохода и мощности котла. Для правильного выбора дымохода необходимо рассчитать параметры дымохода согласно диаграмме на рис. Окончательные размеры должны быть рассчитаны специалистом с учетом конструктивных особенностей здания, где установлен котел, расположения дымохода по отношению к розе ветров, рельефу местности и высоте рядом стоящих зданий и сооружений, деревьев и т.д.

    Допустимое расстояние между выходом из дымовой коробки котла и дымоходом составляет максимально 600 мм, а минимально – 300 мм. Соединение патрубка выхода дымовых газов с дымоходом выполняется под наклоном 30°–45°. Чтобы исключить попадание конденсата с внутренних стенок вертикальной части дымохода в котел необходимо выполнять врезку дымохода от котла в вертикальную часть дымохода на 10 мм глубже внутренней поверхности вертикальной части дымохода. Дымоход, соединяющий котел с вертикальным дымоходом, должен иметь теплоизоляцию из минеральной ваты толщиной 30–50 мм или аналогичную по своим свойствам изоляцию.

    Рис. Способ подключения котла WIRT Smart 20-40 кВт к дымоходу



    Рис. Размеры дымохода для котла WIRT Smart 20-40 кВт

    Установка дымохода для твердотопливного котла

    Твердотопливные котлы уже давно известны своими преимуществами для частного дома и других крупных помещений. Главными их преимуществами являются недорогая себестоимость, простота ремонта и эксплуатации, возможность использования нескольких видов топлива и, конечно же, большой выбор моделей с различным диапазоном мощностей.

    Устройство дымохода для твердотопливного котла

    Чтобы котел на твердом топливе работал максимально эффективно, очень важно правильно подобрать и установить дымоход. Дело это довольно непростое, но тем не менее вполне выполнимое.

    Для работоспособности отопительного твердотопливного оборудования важно наличие тяги, которая обеспечивается за счет смешивания контрастных температур на выходе из дымоотводной трубы и внутри нее. Чем больше разница таких температур, тем больше тяга, а чем больше тяга, тем лучше сгорает топливо. Помимо разницы температур на наличие тяги влияют и другие характеристики:

    • форма дымоотводной трубы;
    • ее высота;
    • особенности конструкции, такие как, например, дополнительные изгибы.

    Что касается формы дымохода для твердотопливных котлов, то лучше всего остановить свой выбор на дымоотводах круглой либо овальной формы. Высота дымохода должна быть не меньше, чем 5 м, а изгибов — по минимуму. Дымоходы, соответствующие данным требованиям являются одними из самых эффективных.

    Помимо перечисленных факторов, влияющих на эффективность вывода дымовых газов, стоит взять во внимание и диаметр дымоотвода, уровень утепленности трубы и длину разгонного участка.

    Перед установкой дымохода важно также определиться с материалом самой трубы. Дымоходы бывают кирпичными, стеклянными, керамическими и металлическими.

    • Кирпичные дымоходы для твердотопливных котлов имеют презентабельный внешний вид, однако им свойственно накапливать внутри дымоходной трубы конденсат, за счет чего их срок службы значительно сокращается.
    • Стеклянные дымоходы, не смотря на свои впечатляющие эксплуатационные показатели, на территории Украины встречаются довольно редко, да и стоимость таких труб куда выше, чем тех же металлических.
    • Дымоходы из металла (чаще всего используется нержавеющая сталь) устойчивы к появлению коррозии, конденсата и при всем при этом имеют вполне доступную цену. Чаще всего встречаются дымоходы из сплавов 316L, 321 и 409.
    • Керамические дымоходы являются самыми распространенными. Это и не удивительно! Керамика довольно просто обрабатывается, за счет чего подогнать какой-либо из элементов уже во время монтажа дымохода не составит никакого труда. Также дымоходы для твердотопливных котлов из керамики превосходно аккумулируют тепло, за счет чего в разы уменьшается расход топлива, керамика не пропускает влагу, не способствует появлению конденсата, отличается долговечностью и высокой прочностью материала, за счет чего попадание газов в дом становится просто невозможным. Конструкция керамических дымоходов состоит из нескольких слоев: внутреннего канала для вывода газов, представляющего собой трубу, выполненную непосредственно из керамики, термоизолирующего промежуточного слоя из каменной ваты и огнеупорного облицовочного слоя.

    Читать: Как выбрать дымоход для твердотопливного котла

    Советы по монтажу дымохода для твердотопливных котлов:

    1. Диаметр дымохода должен быть не меньше диаметра патрубка для вывода газов. Если же выходной патрубок по диаметру больше дымохода, то пропускная способность дымохода на средних и высоких мощностях значительно снижается.
    2. Если вертикальная шахта отличается по форме от газоотвода, то выходом из такой ситуации является их сопоставление между собой по площади проходного сечения.
    3. Длина выходной части дымохода должна составлять минимум двум диаметрам.
    4. Важно, чтобы дымоотводная труба имела как можно меньше изгибов, поскольку они влияют на появление тяги, необходимой для горения топлива, и на эффективность работы дымоходной трубы в целом. Изгибы дымохода способствуют образованию завихрений и турбулентности, которые вызывают сопротивление выше нормы.
    5. Участок от вертикальной шахты до отопительной установки необходимо устанавливать под углом в 45º. Однако, в некоторых случаях допускается установка под углом как в 30º, так и в 15º. Все зависит от специфики конкретного случая.
    6. Монтаж дымохода для твердотопливных котлов проводить самостоятельно не рекомендуется. Для того, чтобы корректно провести все работы необходимо обладать как определенным перечнем теоретических знаний, так и хотя бы минимальным опытом. Неправильная установка дымохода может привести к утечке дымового газа, сокращению срока эксплуатации дымохода, дополнительным расходам на топливо. а также некорректной работе твердотопливного котла в целом.

    Услуги монтажа систем отопления в Москве, цены на установку

    Твердотопливные котлы — один из распространенных вариантов отопления за чертой города. Благодаря высоким показателям производительности и возможности использования различных видов топлива такие котлы являются востребованными, как в быту, так и профессиональной сфере. Это оборудование часто используется владельцами дачных домов, коттеджей или таун-хаусов, а также устанавливается на промышленных или складских объектах.

    Установка твердотопливного котла — ответственный и трудоемкий процесс, доверять который следует исключительно специалистам. Монтажные бригады компании Дом Климата готовы выполнить монтаж этого оборудования на вашем объекте, осуществить первичный запуск и проверку всех систем для продолжительной и безопасной эксплуатации.

    Процедура монтажа включает в себя несколько этапов: размещение отопительного котла в месте постоянного использования, прокладка трубопровода по дому или иному помещению, обвязка, запуск котла. На всех этапах проводится согласование с владельцами оборудования и собственниками, чтобы установка отопительного оборудования происходила в точном соответствии с их нуждами и задачами.

    Требования к установке твердотопливных котлов

    Обратите внимание на следующие пункты:

    • разводка труб и радиаторов должна проводиться профессионалами — только это дает гарантию корректного и оперативного подключения котла к отопительной системе;
    • используя различные схемы подключения котла можно добиться наиболее высокого КПД. За правильный выбор схемы должен отвечать квалифицированный специалист;
    • твердотопливный котел должен устанавливаться строго вертикально на жестком основании, расширительный бачок открытого типа должен находиться выше всей системы отопления.
    • дымоход необходимо оборудовать клапаном из нержавеющей стали и предусмотреть сборник для конденсата;
    • между котлом и баком в системе отопления стоит разместить предохранительные линии на входной и выходной трубе, как можно ближе к водонагревателю.

    Более подробную информацию о правилах установки и эксплуатации твердотопливных котлов вы можете получить у специалистов отдела продаж.

    Возможные схемы подключения твердотопливных котлов

    Подключение к системе открытого типа с естественной циркуляцией

    Подключение к закрытой системе с естественной циркуляцией







    Подключение к системе с принудительной циркуляцией Подключение к системе с бойлером ГВС косвенного нагрева

    Стоимость монтажа напольных твердотопливных котлов

    Монтаж напольного котла:

    1 — монтаж дымохода в пределах котельной, подключение к системе отопления с обвязкой одного циркуляционного насоса, расширительного бака, группы безопасности;

    2 — подключение к дизельному баку или газовому трубопроводу в котельной, электрообеспечение по временной схеме.

    до 30 кВт 20 000 р.
    от 31 кВт до 50 кВт 25 000 р.
    от 51 кВт до 70 кВт 30 000 р.
    от 71 кВт до 100 кВт 35 000 р.
    от 101 кВт до 150 кВт 40 000 р.
    от 151 кВт до 200 кВт 45 000 р.
    от 201 кВт до 300 кВт 50 000 р.
    от 301 кВт до 400 кВт 55 000 р.
    от 401 кВт до 500 кВт 60 000 р.

    Установка дровяной печи с задним котлом в существующую систему центрального отопления

    Варианты установки дровяной печи с задним котлом в существующую систему центрального отопления

    Несмотря на то, что вам, возможно, сказали, дровяной камин с задним котлом центрального отопления может быть установлен в вашем доме. Отапливать весь дом с помощью твердотопливного отопительного оборудования вполне возможно, и в этом руководстве мы расскажем, как это сделать. Но помните, что вы не должны пытаться использовать какие-либо методы, описанные в этой статье, если вы не являетесь опытным профессионалом.

    Что такое задний котел и как он работает?

    Задний котел обычно устанавливается за камином или газовой топкой и обеспечивает отопление и горячую воду для предприятия. Обратный котел необходим для поддержания общей температуры в комнате.

    Есть несколько способов установить дровяные печи с обратным огнем котла для горячей воды, и здесь мы рассмотрим некоторые из проверенных и надежных методов.

    Сантехническая печь

    Источник изображения

    Подключение многотопливной плиты с задним котлом к ​​центральному отоплению

    Сантехническая печь

    Можно установить печь по водопроводу, чтобы она работала как радиатор в вентилируемой системе , а это один из самых распространенных способов встраивания задней котельной печи в систему горячего водоснабжения.Этот метод установки многотопливного котла означает, что существующий газовый котел будет включаться только для «дозаправки» системы на пути к достижению желаемой температуры.

    В этой системе вторичный газовый или масляный котел можно выключить в любое время, чтобы использовать только дровяную печь в качестве источника энергии. Можно установить пароотводную трубу, идущую вверх от печи котла и обеспечивающую подачу холодной воды в собственность.

    В качестве альтернативы вы можете подключить резервуар для горячей воды и радиатор теплопотерь к основному контуру системы и сформировать еще один контур, используя тройники инжектора и питая другие радиаторы.Термостатический переключатель используется с насосом для запуска контура радиатора, который гарантирует, что резервуар с горячей водой не переохлаждается из-за того, что радиаторы в контуре забирают большую часть тепла, при этом горячая вода является приоритетом в системе отопления. система.

    Приоритет горячей воды

    Источник изображения

    Другой тип установки дает приоритет горячей воде в системе, подключая бак горячей воды и радиатор теплопотерь к печи котла.

    При этом проходит петля трубы, которая идет от других радиаторов дома к плите многотопливного котла, а термостат может контролировать температуру воды, возвращающейся из бака с горячей водой, перед автоматическим включением насоса радиаторного тепла. когда уровень температуры достигает определенного значения, которое во многих случаях составляет около 65 градусов.


    Поскольку насос для радиаторов включается только тогда, когда в баке с горячей водой достигается определенный уровень тепла, это имеет эффект приоритетности горячей воды.Горячая вода также может быть взята из змеевика, который находится в резервуаре для горячей воды, в качестве альтернативы доливу из стандартного газового или масляного бойлера.

    Резервуар горячей воды Multicoil

    Источник изображения

    В этой системе змеевики, погруженные в воду резервуара, действуют как теплообменник, нагреваемый дровяной печью. Поскольку для создания давления в системе используется сила тяжести, ее необходимо устанавливать выше, чем дровяная печь.

    Вы должны помнить, что нельзя устанавливать какие-либо клапаны, насосы или фильтры между обратной и подающей линиями, которые идут от бака к печи.В этом одном баке вы можете комбинировать воду для горячего водоснабжения, воду, нагреваемую солнечными батареями, и водяные радиаторы.

    Тепловой аккумулятор

    Источник изображения

    Тепловой аккумулятор дает домовладельцам большую гибкость благодаря множеству комбинаций источников тепла и аккумуляторов тепла.

    Тепловой аккумулятор, находящийся не на расстоянии миллиона миль от резервуара с горячей водой с несколькими змеевиками, с точки зрения принципа его работы, способен накапливать тепло благодаря массе воды, которую он удерживает, и по этой причине они могут быть довольно большой по размеру.

    Они подходят для систем с несколькими источниками тепла, так как предлагают выбор количества устанавливаемых змеевиков и точек отвода. В этой системе можно подключить газовый котел, котельную печь и даже солнечные батареи в одной собственности. Существуют также системы подогрева пола с котлом на дровах, которые вы можете встроить.

    Печь с бойлером может быть подключена к обычному котлу, а также к аккумулятору горячей воды, который, в свою очередь, подключается к солнечным батареям на крыше.Нагревание происходит за счет горячей воды, которая хранится в накопительном баке горячего водоснабжения.

    Мы надеемся, что это руководство даст вам несколько советов по различным методам установки о том, как установить дровяную горелку с задней системой котла и заменой заднего котла, а также даст некоторую пищу для размышлений о том, какая система подойдет вашей собственности при установке дровяной горелки или камина с задней стенкой. котельная плита.

    Вопрос «как работает дровяная печь с задним котлом?» Это то, о чем спрашивают многие, кто думает добавить печь в свою гостиную, поэтому в следующий раз, когда кто-то усомнится в этом, помните, что вы определенно можете включить твердотопливное отопление в существующую систему центрального отопления.

    Город Бангор, ME Печи, топливные баки и твердотопливные печи

    [ИСТОРИЯ: Принят городским советом г. Город Бангор, как указано в историях статей. Поправки отмечены где применимо.]

    ОБЩАЯ ЛИТЕРАТУРА Сборы — см. Гл. 109, ст. Я. Кодекс пожарной безопасности — см. Гл. 116.

    Механический кодекс — см. Гл. 180.

    ПРИЛОЖЕНИЯ

    128a Таблица 1

    [Принят как Ch. VII, ст. 12; исправленный 8-11-1980]

    Ни одно лицо, фирма или корпорация не должны устанавливать, обслуживать или использовать любое оборудование, работающее на жидком или твердом топливе, или хранилище топлива танк в пределах города Бангор, за исключением случаев, разрешенных согласно 32 M.Р.С.А. § 2311 и след.

    [Изменено 28.10.1985 г., Ord. № 85-355; 9-14-1998 по Ord. № 98-339]

    Ни одно лицо, фирма или корпорация не должны устанавливать любое такое оборудование или резервуар без заявки на разрешение сначала были доставлены в Отдел исполнения кодекса. Такое приложение должен описывать установку, которая должна быть произведена, помещения, на которых это должно быть сделано, и имя лица, фирмы или корпорации, производящей такая установка. Заявление о таком разрешении должно быть подано в письменной форме, подписанный владельцем помещения, на котором такое оборудование или цистерна должен быть установлен или лицом, которое будет производить такую ​​установку.Плата за такое разрешение устанавливается в соответствии с главой 180 «Механические механизмы». Кодекса, § 180-2D, и покрывает расходы на осмотр. в дальнейшем требуется.

    После установки такого оборудования или резервуара и в течение пяти дней после уведомления об этом от заявителя на разрешение, начальник пожарной части или пожарный инспектор должен проверить то же самое, и начальник должен выпустить отчет о проверке после будучи удовлетворенным тем, что такое оборудование и бак и установка они соответствуют требованиям данной статьи.Нет человека, фирмы или корпорация должна использовать любое такое оборудование или резервуар или поддерживать то же самое в течение более четырех дней после установки того же самого были завершены, если не утвержден отчет об инспекции для таких оборудование или резервуар должны быть в силе. Отказ осмотреть оборудование в указанный срок оформляется одобрение.

    Разрешение не требуется для обслуживания или использования любого такого оборудования или резервуара, если такое оборудование или резервуар были установлены до 22 августа 1980 г .; при условии, однако, что обслуживание и использование такого оборудования и цистерны должны соответствовать стандартам, изложенным в § 128-1 настоящей статьи.Если какое-либо оборудование или резервуар не должны соответствовать стандартам, установленным в § 128-1 настоящего документа, начальник пожарной части должен уведомить установщика и указать, в чем установка не соответствует спецификациям стандартов. Установщик должен иметь семь дней после даты уведомления для соблюдения стандартов, установленных в § 128-1 настоящего Соглашения. Если по истечении указанного срока начальник пожарной охраны определит, что установка все еще нарушает стандарты, изложенные в § 128-1, он или она должны письменно уведомить о том, что такое оборудование или резервуар не соответствует требованиям. в соответствии со стандартами, установленными в § 128-1 настоящих Правил Департамента нефти и твердого топлива штата Мэн, и разрешение будет автоматически аннулировано.

    Начальник пожарной части или любой член должным образом уполномоченного его или ее отдела должны иметь доступ в разумные сроки раз к отчетам всех поставщиков мазута или твердого топлива оборудования в этом городе с целью выяснения, кому такое оборудование было продано или поставлено.

    Ни одно лицо, фирма или корпорация не должны использовать масло в любом оборудовании, работающем на жидком или твердом топливе в этом Городе, за исключением температура воспламенения не менее 100º по Фаренгейту, испытание в закрытом тигле.

    [С изменениями, внесенными 14 сентября 1998 г., Ord. № 98-339]

    Нарушение настоящей статьи наказывается. штрафами, наложенными в соответствии с 30-A M.R.S.A. Статья 4452. Каждый день нарушения считается отдельным правонарушением. Все штрафы начислены в соответствии с этой статьей действует в пользу города Бангор.

    [Принят как Ch. VII, ст. 16]

    Целью данной статьи является защита жизни и имущества жителей города Бангор от пожара опасности, связанные с ненадлежащим строительством и монтажом твердотопливные печи.

    [С изменениями, внесенными 14 сентября 1998 г., Ord. № 98-339]

    Никто не должен устанавливать твердотопливную печь. в любом здании или строении в городе Бангор без предварительного подача заявления в Отдел исполнения Кодекса в письменной форме, и получение для этого необходимого разрешения. Заявление на получение Разрешение на использование печи на твердом топливе подается в форме Отделения могут предписывать и должны сопровождаться платой в размере 5 долларов за каждую установленную твердотопливную печь.Любое выданное разрешение по этому разделу теряет силу, если разрешенная работа не завершено в течение одного года с даты выдачи разрешения.

    Все твердотопливные печи в городе Бангор должны соответствовать требованиям настоящей статьи. Такие требования должны быть только минимальными требованиями и не должны толковаться иначе, они также не должны заменять более строгие требования, предписанные другими положения государственных законов или постановлений, Городского кодекса Бангора или более строгие рекомендации производителя, который сказал более строгие требования должны контролировать; при условии, однако, что твердый топливная плита или принадлежности к ней, одобренные и перечисленные Страховщиком Лаборатории, Inc., Factory Mutual System или Энергетическая испытательная лаборатория штата Мэн, Южный Мэн Профессионально-технический институт, и который установлен в соответствии с условиями его листинга, считается соответствующим требованиям настоящей статьи; предоставлена, Кроме того, сотрудник по обеспечению соблюдения Кодекса может одобрить использование замените материалы и аксессуары, которые равны или превышают безопасность стандарты, установленные данной статьей, и могут устанавливать спецификации для таких материалов и аксессуаров.

    Применяются следующие определения, если контекст ясно указывает на другое значение:

    ДИРЕКТОР ПО ПРИМЕНЕНИЮ КОДЕКСА
    Сотрудник по обеспечению соблюдения Кодекса города Бангор или его или ее уполномоченный представитель.
    ГОРЯЧИЙ МАТЕРИАЛ
    Материал, изготовленный из дерева или покрытый древесиной, прессованная бумага, растительные волокна, пластмассы или другие материалы, которые воспламеняются и горят, независимо от того, являются ли они огнестойкими или оштукатуренными, оштукатуренными или не оштукатуренными.
    КАМИН
    очаг, топка или аналогичным образом подготовленное место и дымовая труба.
    А. Камин, состоящий из перечисленных компонентов заводского изготовления, собранных в соответствии с условиями листинга, чтобы сформировать законченный камин.
    Б. Очаг и топка из массивных каменных блоков, таких как кирпичи, камни, указанные каменные блоки или железобетон, снабженные подходящим дымоходом.
    КАМИННАЯ ВСТАВКА
    Изделие заводской сборки, устанавливаемое на месте, состоящее из сборка топки, предназначенная для установки внутри или частично внутри топка камина, которая использует каминный дымоход для вентиляции продукты горения.
    ЗАЩИТА ПОЛА
    Негорючие покрытия, нанесенные на нижнюю часть пола и простирается спереди, по бокам и сзади теплопроизводящей прибор.
    ДЫМОХОД
    Общий термин, обозначающий канал, через который проходят дымовые газы. из камеры сгорания в наружный воздух.
    УСТАНОВИТЬ
    Для установки или размещения и подключения для использования, независимо от того, или не в соответствии с требованиями данной статьи.
    NFPA
    Национальная ассоциация противопожарной защиты. Публикации NFPA обозначаются инициалами «NFPA», за которыми следует номер, название и год издания публикации.
    ЗАКАЗЧИК
    Любое лицо, включая собственника, имеющее фактическое владение любого помещения.
    ВЛАДЕЛЕЦ
    Любое лицо, которое единолично, совместно, по отдельности или совместно и по отдельности с другими:
    А.

    Имеет юридический или зарегистрированный титул или обвинение, уход или контроль за любым помещением; или

    Б.

    имеет равную долю в любых помещениях, включая но не ограничиваясь контрактом или залогом за дело с человеком имеющий юридический или рекордный титул.

    ЛИЦО
    Любое физическое лицо, фирма, корпорация, партнерство, компания, ассоциация или доверие.
    КОМНАТНЫЙ ОТОПИТЕЛЬ
    Автономный, отдельно стоящий воздухонагревательный прибор, предназначенный для для установки в отапливаемом помещении, не предназначенном для канализации связь.
    А. Комнатный обогреватель с внешней рубашкой, окружающей теплообменник, с отверстиями вверху и внизу, так что воздух циркулирует между теплообменником и внешней рубашкой.Комнатные обогреватели, которые имеют отверстия во внешней рубашке, пропускающие прямое излучение от теплообменника, классифицируются как излучающие.
    Б. Комнатный обогреватель на твердом топливе, подключенный к дымоходу, который предназначен для работы с открытой или закрытой топкой.
    С. Комнатный обогреватель, предназначенный для передачи тепла в основном за счет прямого излучения.
    Д. Комнатный обогреватель на твердом топливе, подключенный к дымоходу, который предназначен для работы при закрытой топке.
    КОТЛ НА ТВЕРДОМ ТОПЛИВЕ
    Изделие заводского изготовления или внесение в перечень, предназначенное для нагрева воды. или производят пар для обогрева здания и / или горячего водоснабжения путем сжигания твердого топлива, такого как древесина, изделия из дерева или уголь в закрытой камере сгорания.

    [Добавлено 23.10.2006, пользователем Ord. № 06-340]

    ПЕЧЬ НА ТВЕРДОМ ТОПЛИВЕ
    Любой прибор, предназначенный или используемый для сжигания дров, угля или любых других другое твердое топливо, используемое для обогрева или приготовления пищи.

    Публикации NFPA или их части воспроизведены и включенные в настоящий документ защищены авторским правом. Воспроизведение или включение таких документов или их частей в данном документе не являются разрешением воспроизводить или перепечатывать любой такой документ или его часть; предоставлена, однако, что любое лицо может воспроизвести эту статью или любой раздел или его подраздел.

    Каждая печь на твердом топливе должна быть сконструирована таким образом. и поддерживается как способная сдерживать горение твердых топливо, предотвращающее распространение огня на прилегающие территории и безопасно отвод дымовых газов.

    [Добавлено 23.10.2006, пользователем Ord. № 06-340; с поправками 7-28-2008, внесенными Ord. № 08-183]

    Котлы твердотопливные запрещается устанавливать отдельно. установка на открытом воздухе или установка в отдельно стоящей конструкции аксессуаров во всех зонах, кроме G и ISD, ADD, UID и I&S. Во всех, кроме этих указанных зон, твердотопливные котлы должны быть установлены в пределах первичной использовать конструкцию, к которой они подают тепло / горячую воду и которая может быть установлена и эксплуатируется в соответствии с инструкциями производителя по установке, NFPA 211 (дымоход и вентиляционные отверстия) и любые другие применимые строительные нормы и правила. требования.Несмотря на вышесказанное, в G & ISD, ADD, UID и Зоны I&S, твердотопливные котлы, также известные как «котлы на биомассе», может быть установлен в отдельно стоящей вспомогательной конструкции. Единица должны соответствовать правилам Департамента охраны окружающей среды штата Мэн. изложены в Кодексе правил штата Мэн, 06-096 CMR Глава 150: Контроль выбросов от уличных дровяных котлов и любых других применимых федеральных, государственные или местные законы и постановления.

    А. Нормальные зазоры.Зазоры между твердотопливными печами и горючими материалами должны соответствовать таблице 1. Б. Разрешения с указанной формой защиты. В зазоры, указанные в вышеприведенной таблице, могут быть уменьшены при условии в таблице 2; при условии, однако, что твердое топливо ни в коем случае не должно печь должна быть установлена ​​так, чтобы защита от более чем двух вертикальных сторон не требуется.

    Не допускается установка печи на твердом топливе на пол из горючего материала или покрытый им, если не имеется зазора не менее шести дюймов открытого пространства между топкой печи предусматривается пол или напольное покрытие и монтируется печь о нет.Листовой металл толщиной 24 мм или более, на плотно прилегающем массиве кирпичи толщиной не менее двух дюймов, которые полностью покрывает пол под плитой и выступает как минимум на 18 дюймов за печкой спереди или по бокам, с которых удаляется зола и не менее шести дюймов с других сторон.

    A.

    Требуется дымоход. Печи на твердом топливе должны вентилироваться. только через каменные дымоходы или заводские дымоходы, которые перечислены Underwriters ‘Laboratories, Inc., Factory Mutual System или Энергетической испытательной лаборатории штата Мэн, и которые установлены в соответствии с условиями их тестирования.

    B.

    Требуются отверстия для прочистки в дымоходах из каменной кладки. Каменная кладка дымоходы должны иметь отверстия для очистки в их основании, которые должны быть оборудован железными дверями и рамами.

    C.

    Требуется футеровка каменных дымоходов; исключение. Каменная кладка дымоходы должны быть выложены дымоходом из огнеупорной глины толщиной пять восемь дюймов. подкладка или эквивалент, который должен занимать всю высоту дымоход из верхней части люка для чистки, при условии, что облицовка не требуется, если дымоход показан удовлетворительно Исполнителя Кодекса находиться в безопасном рабочем состоянии.

    D.

    Очистные секции, необходимые в заводских дымоходах. Дымоходы заводского изготовления должны быть оборудованы отсеками очистки на их базы.

    A.

    Требуется дымовая труба; исключение; технические характеристики. Пока не дымоход крепится непосредственно к нему, каждая твердотопливная печь должна подключаться к дымоходу с помощью дымохода из негорючего материала, нержавеющая, сталь двадцати четырех марок, кроме печки имеющий внутренний диаметр менее шести дюймов, может быть изготовлен из двадцати шести калибров. сталь.

    B.

    Внутренний диаметр. Внутренний диаметр дымохода должен быть не меньше внутреннего диаметра воротника дымохода.

    C.

    Нормальный зазор. Зазор между дымоходом и ближайший горючий материал должен быть не менее 18 дюймов измеряется от внешней поверхности дымохода до горючего материал, без учета каких-либо защитных материалов, нанесенных на горючее материал, если производитель не указывает иное.

    D. Разрешения с указанными формами защиты.Зазор, требуемый Подразделом C этого раздела, может быть уменьшен в соответствии с Таблицей 3. E.

    Подключение к дымоходу. Дымоход к дымоходу должен проходят через стенку дымохода до внутренней поверхности или футеровки, но не за пределами и должен быть прочно прикреплен к каменной кладке. Гильзы для печных труб используемые в дымоходах, должны быть прочно зацементированы на месте с помощью высокотемпературных цемент.

    F. Проход через полы, потолки, противопожарные перегородки и противопожарные перегородки запрещен; требования к проходу через противопожарные стены и перегородки.Дымовая труба не должна проходить через пол или потолок, а также через противопожарную стену или противопожарную перегородку. Дымовая труба должна удовлетворять требованиям по зазору, указанным в подразделе C этого раздела, которая проходит через стену или перегородку из горючего материала или удерживается отдельно от стены с помощью металлической вентилируемой гильзы диаметром не менее 12 дюймов больше, чем дымовая труба или металлическим или обожженным наперстком из огнеупорной глины, встроенным в кирпичную кладку или эквивалентный огнезащитный материал, выступающим не менее чем на восемь дюймов за пределы всех сторон наперстка.G.

    Подъем. Печные трубы должны иметь подъем не менее 1/4 дюйм на горизонтальный фут от печи до дымохода.

    H.

    Требуется прямое подключение; служба поддержки; суставы к быть надежно закрепленным. Печные трубы должны обеспечивать самое прямое соединение возможны и должны быть надежно поддержаны. Стыки в дымоходах должны быть надежно закрепленным.

    I.

    Присоединение к дымоходу, через которое осуществляется механическая тяга. вентиляция прибора. Если печь на твердом топливе подключена к дымоходу через который также вентилируется механическим тягодутьевым устройством, твердое топливо печь должна быть подключена к дымоходу выше точки подключения механической тяги.

    J.

    Печи на твердом топливе и прочие приборы с естественной тягой не подключаться к одному дымоходу; исключение. Печь на твердом топливе не должна быть подключенным к дымоходу, к которому подключен другой прибор с естественной тягой. подключен, если не имеется достаточной тяги к плите и т. п. другое устройство для безопасного сжигания и удаления продуктов сгорания на улицу. Бремя ответственности за установить, что требование настоящего пункта было выполнено.

    [С изменениями, внесенными 14 сентября 1998 г., Ord.№ 98-339]

    Отдел исполнения Кодекса должен иметь полномочия при надлежащей идентификации и в любое разумное время, входить в любые помещения в пределах города Бангор, чтобы определить установлена ​​ли там плита на твердом топливе или установка такая печь соответствует требованиям данной статьи или приказ Управления исполнения Кодекса, вынесенный в соответствии с настоящей статьей был послушен. В случаях, когда обитатель помещения отрицает запись, Отдел исполнения Кодекса может запросить административный розыск ордера в соответствии с общим законом, касающимся таких ордеров.

    A.

    Уведомление о неисправном состоянии и порядок исправления; приказ о запрете работы. Если при проверке исполнение Кодекса Сотрудник должен определить, что печь на твердом топливе или установка печи на твердом топливе не соответствует требованиям настоящего предмет, он или она сначала должны передать владельцу или жителю помещения в котором находится твердотопливная печь, письменное уведомление и для исправления неисправного состояния. В приказе указывается разумный срок, в течение которого неисправное состояние должно быть исправлено.Если офицер Кодекса определяет, что неисправное состояние представляет собой неминуемую опасность пожара, он или она должны запретить владелец или житель от эксплуатации твердотопливной печи до принятия Кодекса Сотрудник правоохранительных органов установил, что неисправное состояние было исправлено. Сотрудник по исполнению Кодекса может принимать такие меры. поскольку он или она считает необходимым обеспечить соблюдение такого приказа.

    B.

    Повторный осмотр; дальнейшие действия, если состояние не исправлено. По истечении срока исправления такого состояния, Сотрудник по исполнению Кодекса должен повторно осмотреть помещения и, если состояние не было исправлено, и апелляция не рассматривается, как указано ниже при условии, что сотрудник по обеспечению соблюдения Кодекса может отдать такой дополнительный приказ как он или она сочтет целесообразным, или предпринять юридические действия в отношении состояние.

    C.

    Альтернативный вариант исполнения заказа. Приказ Сотрудник Кодекса для исправления неисправного состояния должен быть считается удовлетворенным, если, по мнению Офицера по исполнению Кодекса, печь на твердом топливе отключена и выведена из эксплуатации таким образом, чтобы четко указать, что владелец или житель в настоящее время не имеет намерения эксплуатировать твердотопливную печь. Нет таких Печь на твердом топливе должна быть впоследствии переустановлена, если не соблюдается с приказом Офицера по исполнению Кодекса и всеми другими требованиями этой статьи.Сотрудник Кодекса обязывает владельца или жильцу, или и тому, и другому, чтобы не включать твердотопливную печь снова до тех пор, пока сотрудник по обеспечению соблюдения Кодекса не будет уведомлен о намерение владельца или жильца сделать это.

    [С изменениями, внесенными 14 сентября 1998 г., Ord. № 98-339]

    Любое лицо, пострадавшее от приказа или решения Офицера Правоприменения Кодекса в соответствии с настоящей статьей может подать апелляцию, в письменной форме в течение 10 дней в Апелляционный совет.Апелляционный совет может подтвердить, отменить, подтвердить или отменить частично или изменить такой порядок или решение сотрудника по обеспечению соблюдения Кодекса и может допускать отклонения из конкретного положения этой статьи в случаях, когда исполнение это привело бы к неоправданным лишениям, которые не являются чисто экономическими неудобства, всегда с учетом правила, что Апелляционный совет должным образом учитывает цели статьи при продвижении пожарная безопасность. Во время рассмотрения апелляции решение или приказ Исполнителя Кодекса остается, за исключением приказа запрещение эксплуатации твердотопливной печи в любом случае, когда сотрудник по обеспечению соблюдения Кодекса определил, что условие составляет неминуемая опасность пожара не должна быть устранена.

    [С изменениями, внесенными 3-26-1990 г., Ord. № 90-118; 9-14-1998 по Ord. № 98-339]

    Нарушение данной статьи, в том числе отказ или отказ любого лица подчиниться приказу Кодекса исполнения Офицер, назначенный в соответствии с этой статьей, подлежит наказанию в виде штрафных санкций. наложен в соответствии с 30-A M.R.S.A. Статья 4452. Каждый день что такое нарушение может существовать после уведомления сотрудником Кодекса, составляет отдельное правонарушение.

    Распространение тепла от печи по дому

    Сначала у нас был открытый огонь, который мы тушили

    В старые времена британские дома традиционно топили открытым огнем. Вы могли бы сидеть лицом к камину, согреваясь передней частью тела и чувствуя холодный сквозняк на затылке. Открытый огонь нагревает комнату, но большая часть тепла идет прямо в дымоход. Однако его самая большая неэффективность заключалась в том, что из-за того, что он использовал очень много воздуха для своего сгорания, он втягивал большое количество холодного воздуха извне, создавая сквозняки и охлаждая остальную часть дома.В конце дня люди бегали по холодным коридорам в холодные спальни с бутылками с горячей водой.

    С появлением печей в домах стало теплее и эффективнее

    Внедрение дровяных печей значительно улучшило ситуацию. Печь будет излучать гораздо больше тепла в комнату и передавать гораздо меньше тепла в дымоход. Поскольку для горения используется так мало воздуха, он не создает сквозняков и не всасывает много наружного воздуха в здание. Технологии печей продолжали совершенствоваться, и теперь у нас есть печи с рейтингом эффективности более 70%, а во многих случаях 80% и более.

    Печь нагревает комнату быстрее и эффективнее, а также распространяет это тепло по дому дальше, чем открытый огонь. Однако есть несколько способов еще больше распространить это тепло для получения чего-либо — от фонового тепла в некоторых других комнатах до отопления всего дома.

    Котельные печи и пеллетные котлы могут обогреть весь ваш дом

    Наиболее распространенный способ распространения тепла на весь дом — использование печи с внутренним бойлером, который передает часть своего тепла непосредственно в горячую воду, которая затем перекачивается вокруг радиаторов. или система пола.Это позволит вам регулировать, сколько тепла вы хотите в каждой части дома, где бы ни была расположена печь. У некоторых людей есть кухонные плиты, которые также могут готовить, а также нагревать воду и комнаты. Альтернативой бревенчатой ​​или многотопливной печи может стать печь на древесных гранулах. Пеллетные печи имеют определенные преимущества в том, что топливо чистое и легко хранится, они зажигаются сами по себе и отключаются, когда потребность в тепле удовлетворяется. Кроме того, правительство выплатит вам грант (поощрение за возобновляемое тепло) на семь лет, чтобы побудить людей перейти на возобновляемое отопление.Этого должно хватить на оплату вашей пеллетной печи, ее установки и определенного количества вашего топлива.

    Печь-бойлер нагревает воду, которую затем можно перекачать в радиаторы отопления или в теплоаккумулятор. Вы можете запустить систему в тандеме со стандартным газовым или масляным котлом или другим возобновляемым отоплением, например, тепловыми насосами.

    Обычно около 80% тепла уходит на воду, поэтому вы можете выбрать печь, которая может питать весь ваш дом, но в комнате с плитой не станет слишком жарко.

    Вы можете узнать больше об использовании печи для центрального отопления и увидеть множество предлагаемых нами печей с котлом. Если вы решите работать с нами, мы предлагаем полностью интегрированное проектирование системы отопления как стандартную часть наших услуг, включая расчет полной тепловой нагрузки для вашего дома, чтобы мы могли правильно определить размер котла.

    Распространение горячего воздуха из печи

    Установка систем центрального отопления может быть дорогостоящей и требовать трубопроводов по всему дому и радиаторов в каждой комнате, поэтому здесь мы рассмотрим другие способы, позволяющие печи удерживать часть или весь ваш дом тепло.Самый простой способ перенести это тепло еще дальше по дому — просто позволить теплу распространяться по воздуху.

    Есть несколько способов сделать это, но сначала вы должны подумать о том, какой поток горячего и холодного воздуха течет в вашем доме.

    Воздушный поток и конвекционные потоки вокруг печи

    Полезно подумать о воздушном потоке в вашем доме. При перемещении горячего воздуха от печи по дому очень важно установить обратный контур, чтобы воздух мог возвращаться в комнату, в которой находится печь.Таким образом вы формируете воздушный контур. Если вы этого не сделаете, вы сбросите давление в помещении, в котором находится печь. Это может привести к плохой работе и дыму печи (и может быть опасно) и, по крайней мере, приведет к втягиванию излишка холодного воздуха из снаружи через вентиляцию, а также это означает, что движение воздуха по дому, которого вы пытаетесь достичь, не будет работать очень хорошо.
    Воздух «хочет» следовать обычному пути. Горячий воздух поднимается из печи, достигает потолка, удаляется от печи и охлаждается.Когда он остывает, он снова начинает падать, пока не встречается с полом, а затем снова движется к плите. Таким образом воздушный поток образует круг. Горячий воздух, распределяемый по другим частям дома, движется аналогичным образом, поэтому вы должны расположить вентиляционные отверстия, решетки и вентиляторы так, чтобы они наилучшим образом работали с тем, как движется воздух в первую очередь.

    Все просто: откройте дверь

    Возможно, самый простой способ позволить теплу проникнуть в ваш дом — это открыть двери. Это работает тем лучше, чем больше у вашей двери проем, через который проходит больше воздуха.

    Принудительный поток воздуха через воздуховоды с встроенными вентиляторами на встраиваемой печи Встраиваемые печи часто имеют 2–4 выходных отверстия для каналов горячего воздуха в верхней части печи. Вы прикрепляете лайнер класса II в качестве воздуховода к этим выпускным отверстиям и проводите лайнер в другие комнаты. Часто эти воздуховоды проходят вверх по трубе в комнату наверху. Горячий воздух из воздуховода поступает в комнату через вентиляционное отверстие в стене. Как и в случае со всеми этими способами перемещения горячего воздуха по дому, имейте в виду, что вам нужно будет обеспечить какой-то способ, чтобы воздух мог вернуться в комнату, в которой находится печь.

    Использование напольных вентиляционных отверстий / решеток
    Поскольку горячий воздух, производимый печью, поднимается вверх, вы обнаружите, что самая горячая часть комнаты находится у потолка. Можно установить вентиляционные отверстия в комнату наверху в потолке с напольной решеткой наверху. Вентиляционное отверстие передает горячий воздух из комнаты, в которой находится печь, в комнату наверху. Это очень простой и дешевый способ отвода тепла, но убедитесь, что вентиляционные отверстия и решетки большие — маленькие вентиляционные отверстия / решетки не будут иметь большого значения.Как всегда, вам необходимо убедиться, что воздух может возвращаться в комнату с печью.

    Очевидно, что воздуховоды / решетки также будут пропускать шум и дым, поэтому вам нужно помнить об этом: если комната наверху является спальней, то не делайте этого. сделай это. Если комната внизу наполняется дымом, вы определенно не хотите, чтобы и спальня наполнилась дымом. Преимущество использования воздуховодов от встроенной печи заключается в том, что воздух обычно забирается из нижней части комнаты, которая является одним из мест, где дым может длиться долго, если в вашем доме случился пожар.

    Также убедитесь, что выбранный вами метод вентиляции соответствует строительным нормам.

    Если в комнатах или коридоре наверху сделать вентиляционные отверстия в потолке, то тепло будет естественным образом распространяться туда. То же количество теплого воздуха, которое поднимается по лестнице, будет направлено вниз по лестнице в виде прохладного воздуха. Привет, вы создали конвекционный поток, и ваша плита будет распространять фоновое тепло по всему дому. Вы должны помнить, что если ваш дом загорелся, вы должны быть осторожны, чтобы не распространять дым из одной комнаты в другую.

    Конвекционные печи дают более равномерный нагрев

    Лучистое тепло (тепло, которое вы чувствуете на своем лице, исходящее прямо от печи) согреет комнату, где находится печь, но конвекция (согревающий воздух) будет переносить это тепло дальше по дому. Чтобы увеличить количество тепла, идущего на конвекцию, а не на лучистое тепло, в некоторые печи теперь встроены конвекционные панели. Эти панели имеют зазор между ними и корпусом печи. Когда печь излучает лучистое тепло, она нагревает воздух между панелями, направляя горячий воздух вверх и втягивая холодный воздух с пола вверх между панелями.В результате вокруг плиты становится не так жарко, а становится теплее по всей комнате, и тепло будет распространяться намного дальше. Некоторые печи, такие как Brunos, идут еще дальше, собирая весь корпус печи из труб, которые всасывают холодный воздух снизу и отправляют теплый воздух сверху.

    Не забудьте печные вентиляторы

    Вы также можете увеличить распространение тепла, поместив печной вентилятор на верхнюю часть печи, чтобы отводить тепло в комнату. По мере того, как ножка вентилятора нагревается, вентилятор начинает вращаться.Самым навороченным вариантом будет полноценный вентилятор двигателя.

    Некоторые встроенные печи позволяют прокладывать воздуховоды для горячего воздуха в другие помещения.

    Самый быстрорастущий сектор печной промышленности — это встроенные или встроенные печи. Эти печи встроены в камеру в стене и забирают холодный воздух с уровня пола и нагревают его вокруг корпуса печи. После нагревания они либо выводят тепло прямо над дверью, либо через вентиляционные отверстия под потолком. Встраиваемые печи обычно проектируются так, чтобы излучать лучистое тепло спереди, но большая часть их тепла — это конвекционное тепло.Опять же, это означает, что он не будет перегреваться там, где установлена ​​печь, особенно в моделях, которые отводят тепло к потолку. Вместо этого он создает комфортное тепло по всей комнате, которое затем легко распространяется на другие части дома. Этот тип также может выводить тепло прямо в комнату позади. Некоторые из этих печей, такие как модели Fondis и Woodfire, также могут отводить тепло наверх или в более отдаленные комнаты. Хотя тепло будет распространяться горизонтально, для этого потребуется определенное количество подъема, и существуют системы вентиляторов, которые при необходимости могут направлять тепло по всему дому.

    Дровяные печи — это уютный и экономичный способ добавить тепла в ваш дом, и чем дальше вы можете распространять это тепло, тем больше вы сэкономите денег и тем суше и теплее станет ваш дом.

    Как сделать дымоход для твердотопливного котла

    Тихо зимние каникулы ближе к середине. Совсем скоро начнутся традиционные дачные посадки заморочек. Но пока на улице холодно и впереди еще ожидаются февральские заморозки. Комфорт и уют в доме ассоциируются с теплом.А достаточно ли этого в загородном доме, напрямую зависит от отопительного оборудования и его правильной установки.

    Одним из важных элементов твердотопливного котла является дымоход. Соблюдение всех правил его монтажа — залог не только стабильной эффективной работы оборудования, но и пожарной безопасности здания. Поэтому рассмотрим, как сделать дымоход для твердотопливного котла.

    Дымоход котла — не для Деда Мороза

    Всем известно, что рождественско-новогодний персонаж Дед Мороз заходит в дом, чтобы порадовать детей подарками через дымоход.

    Однако при устройстве дымохода для котла необходимо обращать внимание на то, чтобы не создавать помещения для старого толстяка в красной куртке, чтобы ему было удобно положить сумку с подарками, а также технические рекомендации производитель котла и Правила пожарной безопасности.

    Сжигание в агрегатах жидкого топлива или газа стимулируется тягодутьевыми аппаратами, а твердотопливные котлы в основном используют естественные, то есть их работа не слишком отличается от работы обычной топки.Итак, правильное устройство дымохода — важная часть процесса монтажа оборудования.

    Размер имеет значение

    Для стабильной работы котла или любого другого оборудования, принцип работы которого основан на сжигании твердого топлива, размер дымохода (а именно его поперечное сечение и высота) имеет первостепенное значение.

    Раздел

    Производители на своих устройствах делают трубу дымохода именно такой, а не другого размера, не потому что хотели, в наличии на складе при наличии трубы такого диаметра или около того котел имеет более элегантную конструкцию.Сечение дымохода зависит от объема камеры сгорания и устройства котла. Поэтому не пренебрегайте значениями, указанными инженерами, и сужайте или расширяйте дымовой канал.

    Если внутренний размер дымового канала меньше требуемого, продукты сгорания не успеют удалиться, и отопительный прибор начнет дымить, и пламя погаснет. Это все равно, что войти в метро в час пик: вместимость дверей вестибюля меньше, чем наплыв пассажиров.

    Но плохо будет и если дымоход будет намного шире, чем нужно: поверхностные слои ламинарного потока дымовых газов по краям в чрезмерно свободном пространстве начнут закручиваться — возникает турбулентность.

    Турбулентные завихрения тормозят основной поток газов, как следствие — опять плохая работа теплогенератора и копчение. В крайнем случае, если по каким-либо причинам нет возможности установить дымоход нужного сечения, параметры можно изменить на меньшую или большую сторону в пределах 5-10% от рекомендованных.И это предпочтительнее — все же по большому счету.

    Высота

    Второй важный параметр — высота дымохода. Тяга в трубе дымового канала создается за счет вакуума воздуха (по закону Архимеда). Оптимальная длина дымохода, как и сечение, зависит от модели котла, его мощности и конструктивных особенностей, поэтому обязательно укажите производителя в паспорте изделия, например, в виде минимально допустимого ценить.

    При расчете высоты трубы учтите, что помимо технических параметров котла на его бесперебойную работу влияет также конкретное расположение дома (преобладающий ветер, местность) и погода за окном. Летом и в сезон дождей тяга будет хуже, чем в ясные зимние дни: устанавливая дымоход в холодный период, учтите, что для летнего времени его высоты может быть недостаточно.

    Как правило, для котлов стандартной модели требуется минимальная высота трубы не менее 5 м.Эта длина обеспечивает необходимую тягу для возникновения вакуума.

    На работу котла влияет также расположение выступающих элементов рядом с трубой, например, конька крыши. Высокий дизайн может вызвать ухудшение или даже опрокидывание тяги к опрокидыванию ветра. Если дымоходная труба имеет большую высоту над крышей (более 1200 мм), необходимо устраивать растяжки, надежно фиксируя конструкцию дымохода.

    Осторожно на поворотах

    Тяговое усилие может теряться и на поворотах: чем больше и они круче, тем усилие меньше, а значит тяжелее удалить продукты сгорания котла — он работает хуже.Плохо влияют на процесс горения и длинные горизонтальные участки. Оптимальный вариант — вертикальный дымоход. Однако на практике это условие обычно трудно выполнить.

    При проектировании расположения дымового канала старайтесь минимизировать повороты трубы — их должно быть не более трех. Если без них обойтись невозможно, изгибы канала предпочтительнее делать под углом менее 90 °.

    Если без углов или горизонтальных участков устроить камин не получается, убедитесь, что фаза наддува представляет собой вертикальный отрезок длиной не менее 1 м сразу после выхода трубы из котла.Наладить тягу поможет разгонная секция, и тогда дым уже пойдет «по накатанной» дорожке.

    Конечно, все элементы должны иметь надежное крепление к опоре и герметичное соединение между собой. Какой бы материал ни был выбран для устройства дымохода, общий вес трубы очень значителен, поэтому рассчитывать на котел не стоит. Монтаж дымохода следует производить с опорой на специальную консоль.

    Каждому свое

    Если в доме установлено несколько теплогенерирующих устройств, для каждого устройства требуется смонтировать отдельный дымоход, либо их подключение должно производиться через общий компенсирующий коллектор.Его параметры рассчитываются в зависимости от мощности подключаемых агрегатов.

    Снимать дымоотводящий канал в системе вентиляции не нужно. Устраивать дымоходную трубу следует так, чтобы ее вывод находился над вентиляционной трубой и располагался на определенном расстоянии от окон — не менее 400 мм.

    Почему дымоход «шуба»

    Дымоход может проходить в помещении, в стене или снаружи стены.

    Если дымовой канал проходит вдоль стены на улице, он обязательно должен иметь утеплитель достаточной толщины, чтобы газообразные продукты сгорания не охлаждались слишком быстро от контакта с холодными стенками трубы.Охлаждение, дымовые газы замедляют их движение, а значит, ухудшают тягу. Кроме того, резкое охлаждение газов приводит к увеличению количества образующегося конденсата.

    Однако теплоизоляционные трубы лучше использовать в том случае, если труба находится в помещении. Теплота выхлопных газов в твердотопливных котлах уже максимально отбирается теплообменником, но это полезно для повышения КПД устройства.

    Как уже было сказано, в твердотопливных котлах температура выхлопных газов намного ниже, чем в топках или каминах.Поэтому, несмотря на теплоизоляцию дымохода, конденсат все равно образуется. По этой причине дымовая труба котла всегда оснащается сборником конденсата — устройством, которое накапливает конденсат и позволяет его периодически сливать.

    Ваша пожарная безопасность в ваших руках

    При установке твердотопливного котла и дымохода помните, что даже в самом высокотехнологичном устройстве внутри есть настоящий пожар. Соблюдайте правила выбора и установки дымохода и не забывайте регулярно его чистить — хотя бы перед началом каждого отопительного сезона.Для очистки от сажи и конденсата в дымоходе необходимо оборудовать очистные отверстия.

    Внимание к деталям и соблюдение строительных и санитарных правил и правил пожарной безопасности при устройстве дымохода для твердотопливного котла убережет вас от пожара и сделает работу с оборудованием комфортной, а обслуживание котла- длительный и эффективный.

    16 CFR § 1406.3 — Определения. | CFR | Закон США

    § 1406.3 Определения.

    Для целей этого правила:

    (а) Угольные и дровяные устройства означают каминные печи, комбинации комнатных обогревателей / каминных печей, кухонные плиты и плиты, а также лучистые и циркуляционные обогреватели.Сюда не входят блоки центрального отопления, каменные камины и дымоходы, каминные топки или камины заводского изготовления (камины с нулевым зазором).

    (b) Установки центрального отопления включают котлы, печи и надстройки для печей. Эти приборы предназначены для подключения к системам горячего водоснабжения или воздуховодам для обогрева нескольких помещений. Надстройка печи преобразует существующую систему газового, масляного или электрического отопления в систему, способную использовать твердое топливо, а также исходное топливо.

    (c) Дымоход представляет собой вертикальное или почти вертикальное ограждение, содержащее один или несколько проходов, называемых дымоходными проходами, для отвода продуктов сгорания во внешнюю атмосферу.

    (d) Соединитель дымохода — это дымоход, который соединяет дымоход прибора с дымоходом.

    (e) Кухонные плиты и плиты представляют собой приборы для сжигания твердого топлива, которые используются в основном для приготовления пищи. В дополнение к топке может быть одна или несколько духовок или более теплых отсеков и несколько съемных крышек выбоин камеры для приготовления пищи.Интенсивность пожара регулируется заслонкой и регуляторами тяги.

    (f) Камин заводского изготовления — это топка и дымоход, состоящий полностью из деталей заводского изготовления. Он разработан для сборки компонентов без необходимости строительства на месте. Эти блоки с нулевым зазором изготовлены для безопасной установки на горючие поверхности и для сжигания каминного топлива.

    (g) Каминные топки — это нагревательные элементы, которые устанавливаются в камин и подключаются к дымоходу камина.Эти агрегаты работают как излучающие и циркуляционные обогреватели.

    (h) Каминная печь — это отдельно стоящая топка, соединенная с дымоходом, которая постоянно открыта для обозрения. Он предназначен для сжигания обычного каминного топлива и выполняет функцию декоративного камина.

    (i) Дымовая труба из каменной кладки — это дымовая труба, построенная из массивных каменных блоков, кирпича, камня или железобетона.

    (j) Каменный камин — это открытая топка, встроенная в структуру вместе с дымоходом и очагом.Он построен из твердых каменных блоков, таких как кирпич, камень или железобетон.

    (k) Излучающие и циркуляционные обогреватели имеют топочные камеры, которые могут быть герметичными. 1 или негерметичный и доступны в различных размерах, формах и дизайнах. Топка закрыта при использовании, но может быть окно из специально изготовленного стекла для наблюдения за огнем. Тяги и заслонки используются для управления процессом горения. Это может быть вторичная камера сгорания, перегородки, термостат, воздуходувка или другие компоненты, которые работают для повышения эффективности сгорания или для управления тепловой мощностью.Основная функция этих приборов — обогреватели. Однако у некоторых есть откидные крышки ям для готовки, и у большинства из них верхняя поверхность может использоваться для приготовления пищи. Топливом может быть древесина, уголь или и то, и другое. Лучистые обогреватели передают тепло в основном за счет прямого излучения. Циркуляционные нагреватели имеют внешнюю рубашку, окружающую топку. Воздух поступает снизу, нагревается, проходя над топкой, и выходит сверху. Движение осуществляется за счет естественной конвекции или принудительной циркуляции воздуха.

    1 Герметичная печь определяется как «печь, в которой можно задушить большой огонь, перекрыв воздухозаборники, что в конечном итоге приведет к тому, что в печи останется большая масса несгоревшего топлива.Джей У. Шелтон, Тепловая безопасность древесины, издательство Garden Way Publishing, Шарлотт, Вермонт (1979), с. 160.

    (л) «Комбинация комнатный обогреватель / каминная печь» — это отдельно стоящая топка с дверцами, соединенная с дымоходом. Он предназначен для сжигания каминного топлива с открытой или закрытой топкой. Этот прибор работает как декоративный камин, когда двери открыты, и как негерметичный обогреватель, когда двери закрыты.

    Технический справочник строительных стандартов 2017: бытовые здания

    3.18 Приборы для сжигания — защита от продуктов сгорания

    Каждое здание должно быть спроектировано и построено таким образом, чтобы любая составная часть каждой стационарной установки для сжигания, используемой для отвода продуктов сгорания, выдерживала тепло, выделяемое в результате ее работы, без каких-либо конструктивных изменений, которые могли бы повлиять на устойчивость или производительность установки.

    Пожарная служба обслуживает множество звонков при пожаре в дымоходе и других случаях пожара, когда дефект дымохода привел к распространению огня в здание. Хотя рекомендации этого стандарта не могут предотвратить пожары, рекомендуемые конструктивные меры предосторожности помогают ограничить повреждение дымоходов и, таким образом, предотвратить распространение огня в здание.

    Важно, чтобы дымоходы продолжали эффективно работать, не допуская попадания продуктов сгорания в здание.Дымоходы и дымоходы в настоящее время проходят испытания в соответствии с согласованными европейскими стандартами, чтобы определить их характеристики, относящиеся к безопасной эксплуатации.

    Очень низкие температуры дымовых газов достигаются современными высокоэффективными приборами, особенно в ночное время, что вызывает конденсацию. Материалы должны выдерживать эти агрессивные ситуации.

    Расшифровка терминов

    Следующие термины включены для пояснения их значения в этом Техническом справочнике.

    Дымоход — конструкция, включающая 1 или несколько дымоходов, но не дымовую трубу, и включающая любые отверстия для размещения топочного прибора, но не включающая вывод дымохода

    Дымоход, изготовленный по индивидуальному заказу — дымоход, который устанавливается или строится на месте с использованием комбинации совместимых компонентов дымохода, которые могут быть из одного или разных источников

    Дымоход двустенный — дымоход, состоящий из облицовки дымохода и наружной стенки

    Дымоход заводского изготовления — см. Системные дымоходы

    Дымоход — канал для вывода продуктов сгорания в атмосферу

    Блок дымохода — компоненты дымохода заводского изготовления с 1 или более дымоходами

    Вкладыш дымохода — стенка дымохода, состоящая из компонентов, поверхность которых контактирует с продуктами сгорания

    Дымовая труба — (правильно именуемая «соединительная дымовая труба») — это труба, одностенная (изолированная или неизолированная) или двустенная, которая соединяет топочный котел с дымоходом в дымоходе

    Дымоход одностенный — дымоход, в котором облицовкой является дымоход

    Системные дымоходы — (заводской дымоход) дымоход, который устанавливается с использованием комбинации совместимых компонентов дымохода, полученных или указанных от одного производителя, с ответственностью за продукцию для всей дымовой трубы.

    Некоторые из этих терминов объясняются более подробно позже в руководстве к этому стандарту.

    Переоборудование — в случае переоборудования, как указано в правиле 4, переоборудованное здание должно соответствовать требованиям настоящего стандарта (правило 12, приложение 6).

    3.18.1 Дымоходы в целом

    Приборы для сжигания очень часто меняют после первоначальной установки.Если прибор не поставляется для использования с указанной системой дымохода или со встроенным узлом воздуховода, например со сбалансированным дымоходом, желательно, а иногда и более экономично, первоначально обеспечивать самые суровые условия с точки зрения опасности пожара, как правило, традиционный открытый огонь, и обеспечивать совместимость всех компонентов.

    Приборы для сжигания, кроме беспотенциальных приборов, таких как газовые плиты, должны иметь дымоход и / или дымоход или быть подключены к ним, которые будут выдерживать тепло, выделяемое при нормальной работе прибора.При необходимости может использоваться дымоход с более высокими характеристиками, чем указанные строки обозначений (см. Пункт 3.18.2), например, дымоход, обычно подходящий для использования с твердотопливной установкой с открытым дымоходом, может использоваться с открытым дымоходом, работающим на газе. прибор.

    Национальная ассоциация инженеров по дымоходам (NACE) (http://www.nace.org.uk/) была создана для обеспечения безопасности всех потребителей топлива, которые зависят от дымохода или дымохода для работы отопительного прибора. Они предоставляют реестр компетентных и квалифицированных специалистов по дымоходам для всех видов дымоходных работ.Консультации также можно получить в Британской ассоциации производителей дымоходов и дымоходов (BFCMA) (http://www.feta.co.uk/). Эти организации не имеют обязательного статуса.

    Чистящие дымоходы — в процессе горения в дымоходе естественным образом образуется сажа. Поэтому дымовые трубы и дымовые трубы следует прочищать не реже одного раза в год, если сжигается бездымное твердое топливо, и чаще, если сжигается древесина, торф и / или другое высоколетучее твердое топливо, такое как битуминозный уголь.Рекомендуемый метод очистки — механическое подметание щеткой.

    Каждый дымоход должен иметь такую ​​мощность, высоту, расположение и выходное отверстие, расположенное таким образом, чтобы продукты сгорания выходили свободно и не создавали опасности возгорания.

    Дымоход не должен иметь препятствий. Поверхность дымохода должна быть по существу однородной, газонепроницаемой и устойчивой к коррозии от продуктов сгорания. Дымоходы должны быть сооружены в соответствии с:

    .
    1. рекомендации BS 6461: Часть 1: 1984 для каменных дымоходов, или

    2. рекомендации BS 7566: Части 1-4: 1992 для металлических дымоходов, или

    3. BS 5410: Часть 1: 1997 и Техническая книга 3 OFTEC, где используется оборудование для сжигания жидкого топлива, или

    4. BS 5440: Часть 1: 2000, где используется газовый прибор.

    3.18.2 Обозначение дымохода

    Обозначения дымоходов в соответствии с BS EN 1443: 2003 зависят от используемого топлива, типа устройства и условий эксплуатации. Строка обозначений устанавливает предельные значения или категории для температуры, давления, сопротивления конденсату, коррозионной стойкости, сопротивления сажи и расстояния до горючих материалов. Значения, для которых подходит дымоход, указываются производителем дымохода или проектировщиком дымохода, построенного по индивидуальному заказу или повторно облицованного.Для установки нового дымохода необходимо выбрать обозначение дымохода в соответствии с предполагаемой установкой прибора. Для существующего дымохода следует подбирать характеристики прибора в соответствии с назначением дымохода. Консультации по соответствующим характеристикам дымохода следует запрашивать у производителя устройства.

    Рекомендуемое обозначение дымоходов и дымоходов для использования с твердотопливными приборами с естественной тягой — T400 N2 D 3 Gxx.

    Рекомендуемое обозначение дымоходов и дымоходов для использования с твердотопливными приборами с принудительной тягой, которые имеют положительное давление на выходе из прибора, — T400 P2 D 3 Gxx.

    Обозначение давления P2 считается спецификацией по умолчанию. Однако дымоход часто может создавать достаточную естественную тягу, так что прибор можно безопасно использовать с дымоходами и дымовыми трубами с обозначением отрицательного давления, даже если прибор работает с вентилятором. Тяга, создаваемая в дымоходе, может быть рассчитана в соответствии с BS EN 13384-1: 2002. Если есть какие-либо сомнения и / или если производитель устройства не указывает N2, следует использовать обозначение P2.

    Таблица 3.7. Рекомендуемое обозначение дымоходов и дымоходов для использования с мазутными установками с температурой дымовых газов не более 250ºC

    Тип устройства Мазут Обозначение
    Котел с котлом для сжигания топлива — форсунка Класс C2 T250 N2 D 1 Oxx
    Плита — струйная горелка Класс C2 T250 N2 D 1 Oxx
    Плита и обогреватель — испарительная горелка Класс C2 T250 N2 D 1 Oxx
    Плита и обогреватель — испарительная горелка Класс D T250 N2 D 2 Oxx
    Конденсационные горелки под давлением Класс C2 T160 N2 Вт 1 Oxx
    Плита — испарительные конфорки Класс D T160 N2 Вт 2 Oxx

    Дополнительная информация:

    Обозначение давления N2 считается наиболее вероятной спецификацией для применения в нефтяной промышленности как для испарительных, так и для струйных устройств.Большинство струйных устройств создают давление, достаточное только для преодоления сопротивления потоку внутри устройства, так что продукты сгорания, попадающие в дымоход, будут иметь отрицательное давление по отношению к атмосфере. Таким образом, прибор можно безопасно использовать с дымоходами и дымовыми трубами с обозначением отрицательного давления. В случае, если конструкция прибора создает положительное давление на выходе прибора, производитель обязан проинформировать установщика о том, что следует использовать дымоход с положительным обозначением.Если есть какие-либо сомнения, следует применять более обременительное обозначение P2.

    Всегда проверяйте инструкции производителя устройства. Они могут указать более высокое обозначение.

    Таблица 3.8. Рекомендуемое обозначение дымоходов и дымоходов для газовых приборов

    Устройство Тип Обозначение
    Котел — открытый — дымоход
    • естественная тяга

    • веерная тяга

    • конденсационный

    T250 N2 D 1 Oxx

    T250 P2 D 1 Oxx [1]

    T250 P2 W 1 Oxx [1]

    Котельная — герметичная
    • естественная тяга

    • веерная тяга

    T250 N2 D 1 Oxx

    T250 P2 D 1 Oxx [1]

    Газовое пожаротушение
    • радиент / конвектор

    • ILFE или DFE

    T250 N2 D 1 Oxx
    Воздухонагреватель
    • естественная тяга

    • веерная тяга

    • Канал SE

    T250 N2 D 1 Oxx

    T200 P2 D 1 Oxx [1]

    T450 N2 D 1 Oxx

    Дополнительная информация:

    Обозначение давления P2 считается спецификацией по умолчанию.Однако дымоход часто может создавать достаточную естественную тягу, так что прибор можно безопасно использовать с дымоходами и дымовыми трубами с обозначением отрицательного давления даже для многих газовых приборов с вентиляторной тягой, включая конденсационные котлы, которые в противном случае могут иметь положительное давление на выходе. к дымоходу. Тяга, создаваемая в дымоходе, может быть рассчитана в соответствии с BS EN 13384-1: 2002. Если есть какие-либо сомнения и / или если производитель устройства не указывает N2, следует использовать обозначение P2.

    Новый дымоход из каменной кладки, обычно изготавливаемый на месте по индивидуальному заказу и обычно с внешней стеной из кирпича, блока или камня, должен быть хорошо сконструирован и включать дымоход или дымовые блоки из глиняного материала или сборного железобетона. Каменный дымоход должен быть построен в соответствии с рекомендациями BS 6461: Часть 1: 1984. Если внешняя стена построена из бетона, она должна быть построена в соответствии с BS EN 12446: 2003.

    Это сложная операция по модернизации дымохода в будущем для обслуживания нового устройства, которое требует более высокого класса дымохода для безопасной работы, таким образом, дымоход, предназначенный для твердого топлива, также будет служить для нефти или газа.См. Раздел 3.18.6 для руководства по вкладышам дымохода.

    Дымоходы также могут быть построены из сборных блоков, рассчитанных на быстрое строительство. Компоненты дымохода, такие как перекрытия, отводы и сборные компоненты камина, доступны с этим типом системы. Некоторые дымоходы специально предназначены только для газовых приборов. Дымоходы должны быть сконструированы и установлены в соответствии с рекомендациями:

    .

    Дымоходы металлические бывают одностенные или двустенные.Каждый из этих типов обычно изготавливается на заводе одним производителем в виде наборов компонентов для легкой сборки на месте (хотя они могут поставляться как 1 блок) и, таким образом, представляет собой системный дымоход. Доступен выбор фитингов, таких как отводы, кронштейны и клеммы.

    Некоторые металлические дымоходы специально разработаны для использования с газовыми приборами и не должны использоваться для твердотопливных приборов из-за более высоких температур и большего риска коррозии.

    Металлические системные дымоходы со следующими обозначениями должны быть сконструированы в соответствии с рекомендациями стандарта BS EN 1856-1:

    .
    1. T400 N1 D V3 (или Vm — Lxxxxx) Gxx, для твердотопливных приборов

    2. T400 P2 D V3 (или Vm — Lxxxxx) Gxx, где он обслуживает мазутный котел, производящий температуру дымовых газов не более 400 ° C, e.грамм. горение мазут класса D (газойль)

    3. T250 N2 D V2 (или Vm — Lxxxxx) Oxx, если он обслуживает мазутный котел, производящий температуру дымовых газов не более 250 ° C, например горючее масло класса C2 (керосин)

    4. T250 N2 D V1 (или Vm — Lxxxxx) Oxx, где он обслуживает газовый прибор.

    Коррозионная стойкость может быть определена в соответствии с BS EN 1856-1 с помощью:

    1. метод испытания на коррозию, который приводит к значению либо V1, V2 или V3, либо

    2. с кодом спецификации материала Vm — Lxxxxx, где первые 2 цифры представляют тип материала, как указано в BS EN 1856-1, Таблица 4, а последние 3 цифры представляют толщину материала.

    Допустимые спецификации материалов могут быть взяты из национального приложения к BS EN 1856-1. Например, допустимый код материала для твердого топлива, нефти или газа будет Vm — L50040, представляющий материал типа 50 толщиной 0,40 мм.

    Металлический дымоход не должен проходить через стенку отсека, пол отсека, разделяющую стену или разделяющий пол. Однако это возможно, если дымоход или негорючий кожух, полностью закрывающий дымоход, сконструирован таким образом, что в случае пожара огнестойкость стены отсека, пола отсека, разделяющей стены или разделяющего пола будет меньше. поддерживается (см. Раздел 2, Пожар).

    Металлический дымоход должен проходить только через складское помещение, шкаф или место на крыше при условии, что любой легковоспламеняющийся материал защищен от дымохода съемным неперфорированным кожухом. Также там, где дымоход проходит через кровельное пространство, например чердак, он должен быть окружен жесткой сеткой, которая не позволит паразитам построить гнездо рядом с теплым дымоходом. Сетка должна препятствовать прохождению шара диаметром 8 мм.

    Внутри стен, пола или потолка не должно быть стыков, затрудняющих доступ к дымоходу для технического обслуживания.

    Дымоход должен быть из материала, который будет безопасно выводить продукты сгорания в дымоход при любых условиях. Дымоход, обслуживающий твердотопливный прибор, должен быть негорючим, а материал и конструкция должны быть способны противостоять воздействию пожара в дымоходе без каких-либо структурных изменений, которые могут ухудшить стабильность и характеристики дымохода.

    Дымоходы должны быть изготовлены из материалов, указанных ниже:

    1. труба чугунная по BS 41: 1973 (1988)

    2. низкоуглеродистая сталь толщиной не менее 3 мм, согласно разделу 1.1 BS 1449: Часть 1: 1991

    3. Сталь эмалированная стекловидная по BS 6999: 1989

    4. нержавеющая сталь с обозначением Vm — L50100 в соответствии с BS EN 1856-2: 2005 или Vm — Lxxxxx для нефтегазовых приложений

    5. любой другой материал, одобренный и испытанный в соответствующих условиях уполномоченным органом.

    Дымоходы должны иметь такой же диаметр или эквивалентную площадь поперечного сечения, что и выходное отверстие дымохода, и должны соответствовать размеру, рекомендованному изготовителем прибора.Следует отметить, что дымовые трубы большого диаметра могут вызвать проблемы с конденсацией в современных высокоэффективных газовых и газовых котлах.

    Дымоход, соединяющий твердотопливный прибор с дымоходом, не должен проходить:

    Вкладыш дымохода — это стена дымохода, контактирующая с продуктами горения. Как правило, он может быть из бетона, глины, металла или пластика в зависимости от назначения.

    На все новые дымоходы будут установлены футеровки дымохода, и существует несколько типов, а именно:

    Вкладыши дымохода, подходящие для твердотопливных устройств и, следовательно, обычно подходящие для других видов топлива, должны иметь характеристики, по крайней мере, равные характеристикам, соответствующим обозначению T400 N2 D 3 G, как описано в BS EN 1443: 2003, и изготовляться из следующих материалов:

    1. глиняные футеровки дымоходов с пазами или раструбами для соединения и отвечающие требованиям для класса A1 N2 или класса A1 N1, как описано в BS EN 1457: 1999 или

    2. бетонные футеровки дымохода, отвечающие требованиям классификации Тип A1, Тип A2, Тип B1 или Тип B2, как описано в BS EN 1857: 2003 или

    3. любой другой материал, одобренный и испытанный в соответствующих условиях уполномоченным органом.

    Гибкие футеровки дымохода из нержавеющей стали, соответствующие стандарту BS EN 1856-2: 2005, могут использоваться для футеровки или замены футеровки дымоходов для нефтегазовых приборов, а также для футеровки дымоходов для применений на твердом топливе при условии, что обозначение соответствует предполагаемому применению. Их следует устанавливать в соответствии с инструкциями производителя.

    Однослойные гибкие дымоходы из нержавеющей стали могут использоваться для футеровки дымоходов газовых и масляных приборов.Их следует устанавливать в соответствии с инструкциями производителя.

    Гибкие дымоходы из нержавеющей стали с двойной обшивкой для работы на нескольких видах топлива должны устанавливаться в соответствии с инструкциями производителя.

    Существующие дымоходы из каменной кладки, изготовленные по индивидуальному заказу, могут быть облицованы или повторно облицованы одной из следующих футеровок дымохода:

    • гибкий, непрерывной длины, однослойная нержавеющая сталь для футеровки или повторной футеровки дымоходов для нефтегазовых установок C2, обозначенных T250

    • гибкая, непрерывная длина, двойная стенка из нержавеющей стали для футеровки или систем повторной футеровки, обозначенная T400 для многотопливных установок

    • изоляционный бетон, закачиваемый вокруг надувного каркаса

    • Нанесение методом распыления или нанесения кистью специалистом.

    Существующие дымоходы для твердого топлива также могут быть заменены с использованием утвержденных жестких металлических футеровок или одностенных дымоходов, одобренной технологии литья на месте или одобренного напыляемого или наносимого кистью покрытия. Одобренные продукты перечислены в Руководстве HETAS.

    Кладочная облицовка для существующих дымоходов должна быть установлена ​​в соответствии с инструкциями производителя. Следует выбрать соответствующие компоненты, чтобы образовать дымоход без разрезания и свести к минимуму количество стыков.Изгибы и смещения должны выполняться только с использованием компонентов заводского изготовления. Вкладыши следует размещать патрубками или концами с фальцем вверх, чтобы удерживать влагу и другой конденсат в дымоходе. В отсутствие специальных инструкций производителя футеровки об обратном, пространство между футеровкой и окружающей кладкой может быть заполнено слабым изоляционным бетоном.

    Коррозионная стойкость металлической футеровки может быть определена в соответствии с BS EN 1856-1 одним из следующих способов:

    1. метод испытания на коррозию, который приводит к значению либо V1, V2 или V3, либо

    2. с кодом спецификации материала Vm — Lxxxxx, где первые 2 цифры представляют тип материала, как указано в BS EN 1856-1, Таблица 4, а последние 3 цифры представляют толщину материала.

    Допустимые спецификации материалов могут быть взяты из национального приложения к BS EN 1856-1. Например, допустимый код материала для твердого топлива, нефти или газа будет Vm — L50040, представляющий материал типа 50 толщиной 0,40 мм.

    3.19 Устройства для сжигания — отношение к горючим материалам 3.17 Приборы для сжигания — безопасная эксплуатация

    % PDF-1.6 % 79 0 объект > эндобдж xref 79 174 0000000016 00000 н. 0000004346 00000 п. 0000004483 00000 н. 0000004650 00000 н. 0000004775 00000 н. 0000004806 00000 п. 0000005087 00000 н. 0000005119 00000 п. 0000005953 00000 н. 0000006299 00000 н. 0000006646 00000 н. 0000006760 00000 н. 0000007336 00000 н. 0000007968 00000 п. 0000008217 00000 н. 0000008460 00000 н. 0000008537 00000 н. 0000009277 00000 н. 0000009961 00000 н. 0000010714 00000 п. 0000011403 00000 п. 0000012118 00000 п. 0000012595 00000 п. 0000012857 00000 п. 0000013529 00000 п. 0000014348 00000 п. 0000015047 00000 п. 0000015073 00000 п. 0000015145 00000 п. 0000015255 00000 п. 0000015349 00000 п. 0000015390 00000 н. 0000015493 00000 п. 0000015534 00000 п. 0000015660 00000 п. 0000015748 00000 п. 0000015884 00000 п. 0000016042 00000 п. 0000016149 00000 п. 0000016190 00000 п. 0000016327 00000 п. 0000016461 00000 п. 0000016563 00000 п. 0000016604 00000 п. 0000016708 00000 п. 0000016749 00000 п. 0000016867 00000 п. 0000016908 00000 н. 0000017013 00000 п. 0000017054 00000 п. 0000017104 00000 п. 0000017154 00000 п. 0000017204 00000 п. 0000017255 00000 п. 0000017296 00000 п. 0000017347 00000 п. 0000017388 00000 п. 0000017502 00000 п. 0000017543 00000 п. 0000017682 00000 п. 0000017723 00000 п. 0000017836 00000 п. 0000017877 00000 п. 0000017989 00000 п. 0000018030 00000 п. 0000018154 00000 п. 0000018195 00000 п. 0000018327 00000 п. 0000018368 00000 н. 0000018500 00000 п. 0000018541 00000 п. 0000018642 00000 п. 0000018683 00000 п. 0000018788 00000 п. 0000018829 00000 п. 0000018923 00000 п. 0000018964 00000 п. 0000019071 00000 п. 0000019112 00000 п. 0000019229 00000 п. 0000019270 00000 п. 0000019374 00000 п. 0000019415 00000 п. 0000019546 00000 п. 0000019587 00000 п. 0000019697 00000 п. 0000019738 00000 п. 0000019869 00000 п. 0000019910 00000 п. 0000020010 00000 н. 0000020051 00000 н. 0000020101 00000 п. 0000020152 00000 п. 0000020202 00000 н. 0000020252 00000 н. 0000020303 00000 п. 0000020353 00000 п. 0000020403 00000 п. 0000020453 00000 п. 0000020504 00000 п. 0000020555 00000 п. 0000020607 00000 п. 0000020658 00000 п. 0000020709 00000 п. 0000020760 00000 п. 0000020812 00000 п. 0000020863 00000 п. 0000020914 00000 п. 0000020966 00000 н. 0000021016 00000 п. 0000021057 00000 п. 0000021107 00000 п. 0000021148 00000 н. 0000021262 00000 п. 0000021303 00000 п. 0000021443 00000 п. 0000021484 00000 п. 0000021610 00000 п. 0000021651 00000 п. 0000021764 00000 п. 0000021805 00000 п. 0000021927 00000 н. 0000021968 00000 п. 0000022126 00000 п. 0000022167 00000 п. 0000022300 00000 п. 0000022341 00000 п. 0000022443 00000 п. 0000022484 00000 п. 0000022589 00000 п. 0000022630 00000 н. 0000022734 00000 п. 0000022775 00000 п. 0000022884 00000 п. 0000022925 00000 п.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
