Подключение генераторов: Самостоятельное подключение генератора к сети

Подключение генератора, монтаж бензинового генератора

Доступность и универсальность современных бензиновых генераторов стали основными факторами, повлиявшими на их популяризацию. Такой агрегат может помочь справиться с аварийным питанием электрических сетей частного дома, небольшого магазина, производственной площадки и прочих подобных объектов. Правильные условия эксплуатации устройства гарантируют долгую бесперебойную работу, простой запуск и высокие экономические показатели использования.

Подключение генератора к сети

Чтобы приобретаемый агрегат работал в правильном режиме, необходимо уделить внимание его верному подключению. Следуя советам профессионалов, можно произвести эту операцию самостоятельно. Подключение генератора к любой сети должно производиться только при условии полного отсутствия постороннего напряжения в ней. Это самое важное требование. В противном случае велика вероятность испортить как сам агрегат, так и устройства, подключенные к сети.

Наиболее простая схема подключения одновременно является самой выгодной и надежной. Согласно ей потребуется установить дополнительный трехполюсный переключатель. Он должен быть установлен в промежутке между электрическим счетчиком и автоматами защиты. К одному из входов переключателя подключаются выводы от электросчетчика, а к другому — от генератора. Вывод рубильника соединяют с автоматами защиты. При отсутствии электроэнергии в сети общественного пользования достаточно повернуть рубильник в нужную позицию и завести двигатель агрегата.

Существуют автоматические рубильники такого типа. Их целесообразно использовать в том случае, когда на генераторе есть стартер с подключенной системой автоматического запуска.

Монтаж бензинового генератора в помещении и на улице

Генератор является мобильным, автономным источником электроэнергии. Если предполагается его долгое использование в одном месте, то можно подготовить место для постоянного размещения устройства. Монтаж бензинового генератора может быть осуществлен как в помещении, так и на улице. Во втором случае единственно важной необходимостью является наличие навеса и других элементов, защищающих его от непогоды.

При установке агрегата внутри помещения необходимо тщательно позаботиться об организации отвода выхлопных газов и излишка тепла от работающей техники. Для этого можно использовать специальные жаростойкие гофрированные трубы, вентиляционные каналы и тому подобное. Особое внимание нужно уделить качеству соединения отводящих дымовых каналов и выхлопной трубы двигателя. Для улучшения уплотнения можно использовать асбестовые шнуры, специальные переходники, жаростойкие пластичные составы и прочее.

Каждый генератор в той или иной степени является источником вибрации. Поэтому основание под ним должно быть максимально прочным и целостным. Недопустима установка на шаткие, неровные конструкции. Обязательным условием является наличие подключенного заземляющего контура рекомендованного производителем размера и типа.

Правила включения

Включение генератора представляет собой простую процедуру, которая не вызовет сложностей даже у новичка. В первую очередь, необходимо открыть бензиновый кран двигателя и дать возможность топливу заполнить карбюратор. Во многих моделях есть ручка подсоса, которая облегчает старт холодного двигателя. Ее необходимо перевести в положение «закрыто». Запуск бензинового генератора, уже прогретого до рабочей температуры, осуществляется без поворота заслонки.

После успешного запуска двигателя к соответствующим разъемам агрегата подключают кабели и переключают рубильник управления. Выключение необходимо производить только после того, как агрегат будет отключен от нагрузки.

Некоторые особенности использования

Без стабилизаторов напряжения, источников бесперебойного питания и подобных устройств не рекомендуется прямое подключение компьютеров, телевизоров и другой аппаратуры. Это связано с нестабильностью работы генератора и возможным выходом этих потребителей из строя.

Каждый новый генератор должен проходить обкатку в течение указанного в паспорте периода. В это время нельзя превышать номинальную нагрузку на него более чем на 70%.

Рекомендуется периодический краткосрочный запуск двигателя устройства с непродолжительной его работой. Это осуществляется в профилактических целях и позволяет прочищать каналы карбюратора от застоявшегося, утратившего свои полезные качества, топлива.

Подключение генератора в загородном доме.

В случае длительных перебоев в подаче электроэнергии в частный (загородный) дом, электрический генератор является наиболее доступным и эффективным решением данной проблемы.

В случае отключения электричества на длительное время генератор бесперебойно подаёт стабильное напряжение ко всем потребителям. В доме есть свет во всех помещениях, напряжение есть в каждой розетке.

Запуск генератора может быть произведён автоматически или вручную. Для автоматического запуска генератора необходимо дополнительное оборудование и незначительная переделка самого генератора.

Дополнительное оборудование состоит из блока контроля напряжения и запуска генератора. Блок контролирует наличие/отсутствие электро-напряжения, приходящего из городских электросетей, и осуществляет запуск самого генератора с учётом заданных параметров.

Такие устройства для генераторов продаются как в готовом виде, так и изготавливаются на заказ под желания заказчика. Мне, например, приходилось изготавливать такой блок, запускаемый с пульта дистанционного управления. То есть, при пропадании городского электро-напряжения, человек, при необходимости, подаёт команду генератору дистанционно, с пульта управления из любого места своего дома. Если в запуске генератора необходимости нет, дом остаётся в темноте. Дополнительно на генератор могут устанавливаться механизмы управления заслонками воздушного клапана.

Ручной запуск генератора производится вручную с помощью верёвки, намотанной на стартер. При хорошем состоянии генератор запускается с одного-трёх раз. В случае ручного запуска генератора необходимо переделать схему в электрощите дома. Туда добавляется переключающий/реверсивный рубильник. Если напряжение подаётся с городской электросети, то реверсивный рубильник находится в одном положении.

Если необходимо запустить генератор, то рубильник переводится в нейтральное положение, отключаются автоматы в электрощите. Далее происходит запуск генератора вручную и он работает на холостом ходу для прогрева до рабочей температуры (около 5 мин.). Далее рубильник переводится в положение «генератор» и по одному включаются все автоматы в электрощите. Если заводить генератор с включенными автоматами, он может заглохнуть.

Как подобрать генератор для дома?

Генератор нужно выбирать однофазный, даже если в доме три фазы. Просто в этом случае одна фаза размножается на три с помощью перемычек на входе реверсивного рубильника,как показано на рисунке. Мощность генератора следует выбирать с запасом, около 20%.

Дизельный генератор или бензиновый – на Ваш выбор. Бензиновый генератор менее капризен к сезонным скачкам температур.

В любом случае,генератор лучше установить в отапливаемом помещении, например, в гараже. Выхлоп газов может происходить сквозь стену с помощью жесткой или гибкой металлической трубы.

Номер телефона и WatsApp для бесплатной консультации : 8-985-333-19-14

Какого производителя генератора выбрать?

Если бюджет позволяет, то выбирайте японских производителей. При ограниченном бюджете обратите внимание на корейские модели. Они оптимальны в соотношении цена/качество. Также, корейцы производят готовые генераторы с автозапуском.

Как подобрать реверсивный рубильник для генератора?

Самый распространенный и самый надежный производитель реверсивных рубильников — это АВВ.

На фото можно посмотреть как он выглядит и как происходит подключение. Независимо от того, трехфазный генератор или нет, рубильник следует брать трехфазный. Именно трехфазный перекидной рубильник марки АВВ обеспечивает переключение питания Город — Генератор. Также, этот рубильник имеет нейтральное положение. В этом положении все нагрузки отключены.

При подборе трехпозиционного переключателя следует учитывать ток, который будет протекать через него. Исходить следует из мощности генератора. Так, например, если ваш генератор выдает мощность 5 КВт, то при максимальной нагрузке через рубильник будет протекать ток равный 22,5 Ампера.

Перекидные устройства фирмы АВВ бывают номиналом на 16, 25, 40, 63 и 80 Ампер. Выбирайте подходящий Вам с небольшим запасом.

Еще хочу отметить, что ручка рубильника, идущая в комплекте с ним, очень мала и неудобна. Попросите у продавца дополнительную ручку, с помощью нее можно переключать устройство без особых усилий.

Подключение генератора. Почему важно правильно произвести подключении генератора

Генератор в системе умного дома

Все большей популярностью пользуется комплексная система под названием умный дом. Данная технология — это поднятие уровня эксплуатации установленного в квартире, офисе и других помещения оборудования на несколько пунктов вверх и обеспечение автоматизации многих процессов. Разнообразные методики предлагают пользователям использовать дистанционные, сенсорные и другие виды технологий с задействованием смартфонов или планшетов.

Подобное оснащение значительно экономит время на уход за жилищем, а также снижает риск различный аварий. При правильном подходе и достаточном количестве технического оснащения, пользователь имеет возможность настроить режимы работы во время нахождения в отпуске, при отдыхе, приеме гостей и т.п.

Перечислять положительные стороны умного дома можно достаточно долго, однако для функционирования всей системы, необходимо обеспечение бесперебойной подачи электрической энергии. Поскольку в случае проблем в данной области последствия намного масштабнее и неприятнее, чем в обычном жилище, вплоть до невозможности использования самых обычных вещей (ванной комнаты, телефона и т.д.). Защитой от неприятных ситуаций является выбор в пользу автономного обеспечения электричеством.

Особенности выбора генератора для умного дома

Наша компания предлагает услугу подключение генератора для обеспечения работы умного дома. В случае отключения подачи электрической энергии от основной сети, именно подобное оборудование обеспечит функционирование всех систем в штатном режиме. Подключение генератора является важным этапом после правильного выбора, поскольку для процесса требуются специализированные знания, умения и навыки, гарантирующие правильную установку и последующую работу устройства.

Наши специалисты готовы не только выполнить подключение генератора в Краснодаре, но и помочь с выбором оптимального варианта. На сегодняшний день выделяется несколько основных категорий, отличающихся по многим параметрам и самому основному — мощности.

  • Домашние резервные модели требуют обязательной установки специалистами. Отличаются от других автоматическим включением, наличием самодиагностики, мощность находится в границах 5-20 кВт, в качестве топлива используют солярку, природный или баллонный газ в зависимости от модели. Стоимость высокая;
  • Портативные варианты, работающие на бензине, необходим монтаж на расстоянии от любого помещения не меньше чем 5 м (или вывод выхлопной трубы с ее изоляцией), отдельные виды нуждаются в дополнительной установке аккумулятора, немного дешевле предыдущего варианта. Мощность 3-8,5 кВт;
  • Инверторные модели отличаются практически бесшумной работой, минимальным количеством вредных выбросов в атмосферу, цена варьируется от достаточно низкой до высокой.

Выбирая тот или иной тип желательно наличие следующих функций:

  • Автоматическое включение при отключении питания основной сети, что позволяет поддерживать работу умного дома даже в отсутствии хозяев;
  • Способность работы устройства на разных видах топлива;
  • Наличие указателя уровня топлива в оборудовании;
  • Автоматическая остановка при критическом уровне масла в двигатели для предотвращения его поломки;
  • Достаточно количество выходных розеток, позволяющих максимально правильно распределить получаемую энергию и нагрузку.

Наши работы

Все работы >>

Генератор Fubag. Подключение через АВР | СамЭлектрик.ру

В последнее время подключение генераторов к домашней сети стало очень популярной темой. Данная статья примечательна тем, что здесь будет рассказано (и, как всегда, показано на фото) о подключении генератора с автозапуском и покупным блоком АВР. Этот вариант подключения – мягко говоря, не бюджетный, и по карману не каждому домовладельцу.

У меня на Дзен-канале СамЭлектрик.ру есть уже несколько примеров подключения генераторов к домашней сети. Вот основная статья, в которой подробно рассмотрены принципы построения схемы АВР (Автоматического Ввода Резерва).

Другие ссылки будут в конце статьи.

В данном примере рассмотрен реальный случай подключения моими руками бензинового генератора (электростанции) Fubag BS 6600 AES. Мощность генератора (долговременная) – 5,7 кВт, одна фаза, автозапуск. Генератор подключается через блок автоматики (система АВР) Fubag Smartmaster BS 6600.

Как всегда, в конце статьи можно будет скачать инструкции к генератору и блоку АВР, а также электрическую схему генератора (это во второй части статьи).

Как работает система автозапуска генератора

Эту систему генератор+АВР можно по праву назвать Умной, так как она работает вообще без участия человека, полностью автоматически.

В отличие, например от генератора без автозапуска, подключаемого к дому через сделанный мной АВР. Вот пример такого подключения, инверторный генератор Elitech Big 2000.

Система работает так.

В случае, когда электроэнергия поступает с улицы, она проходит через АВР, и далее – на дом.

Если вдруг питание с улицы пропадает, АВР это сразу распознаёт, и запускает бензиновый двигатель генератора. Поскольку генератор с автозапуском, он сам запускает себя посредством стартера, который питается от встроенного аккумулятора. Далее, через несколько секунд, когда генератор прогреется и выйдет на рабочий режим, АВР переключает дом на питание от генератора. Обитателям дома придётся несколько секунд посидеть без света.

Но важные вещи, такие, как котёл отопления, компьютерная и охранная техника, должны питаться через источники бесперебойного питания (ИБП), поэтому особых проблем быть не должно, если всё продумано.

Когда питание с улицы появляется, АВР автоматически подключает дом к улице, и глушит генератор.

Аккумулятор, встроенный в генератор с автозапуском, при первом пуске разряжен, и генератор приходится заряжать посредством ручного стартера, как в генераторе без системы автозапуска. После первого, ручного, запуска аккумулятор автоматически заряжается, и служит в дальнейшем для автоматического запуска. Аккумулятор каждый раз подзаряжается во время работы двигателя генератора, как это происходит в автомобиле.

Схема подключения генератора с АВР

Ниже я привожу структурную схему подключения генератора Fubag с системой запуска через АВР к дому.

Схема АВР для генератора с системой запуска

Схема АВР для генератора с системой запуска

В принципе такую же схему я использовал для генераторов без автозапуска. Разница лишь в том, что если нет автозапуска (запуск генератора – ручной), то по кабелю управления от АВР приходит только сигнал на останов генератора. А здесь – ещё приходит сигнал на запуск.

Генератор

Fubag BS 6600 AES

Начнем с установки генератора. Более подробно про генератор Fubag можно будет почитать в инструкции (в конце статьи), а я лишь приведу некоторые замечания и фото.

Для начала заливаем масло, затем бензин:

Заливаем бензин в генератор

Заливаем бензин в генератор

Затем, поскольку это в первый раз, дёргаем за ручку ручного стартера и заводим двигатель генератора. Ему надо дать поработать хотя бы час без нагрузки (подробнее – в инструкции), а я пока займусь описанием установки вводного электрощита со счетчиком и блока автоматики.

Ввод с улицы

Основной источник питания – это напряжение, подаваемое с улицы.

Генератор является аварийным резервом, когда например очередные террористы взорвут электрические опоры. Смайл не ставлю, мне обидно как электрику за крымчан. И не только как электрику.

Вот несколько фото с комментариями.

Ввод с улицы через вводной рубильник и счетчик

Ввод с улицы через вводной рубильник и счетчик

Тут всё понятно. По подключению счетчика у меня много статей, вот например. Автомат в данном случае можно было бы поставить и поменьше – например, 50 Ампер.

По подключению СИП у меня несколько статей, вот первая: Пороховая бочка под названием СИП.

Вот как выглядит весь вводной электрощиток:

Электрощиток с вводом из города, счетчиком, и выводом на дом

Электрощиток с вводом из города, счетчиком, и выводом на дом

Щиток этот не только вводной. В нём также установлен автомат, через который идёт питание с АВР к сети дома (слева внизу, к нему на фото провода пока не подключены).

Кстати, схема была бы проще, если бы генератор и АВР мы подключили ДО счетчика. Но тогда бы счетчик считал и электроэнегию, вырабатываемую генератором. И весь генератор пришлось бы пломбировать)

АВР

Fubag Smartmaster BS 6600

Для управления генератором используется АВР (автоматический переключатель, автоматический ввод резерва) заводского изготовления Fubag Smartmaster BS 6600. Вот внешний вид его передней панели:

Блок АВР Fubag Smartmaster BS 6600

Блок АВР Fubag Smartmaster BS 6600

На передней панели есть 4 индикатора, а кнопка переключения режимов работы – Ручной/Авто.

Откроем крышку:

Устройство АВР для генератора Fubag

Устройство АВР для генератора Fubag

Заправляет всем контроллер, он закрыт металлической пластиной. Силовые контакторы подключают нужный источник напряжения (генератор / улица) к дому.

На следующем фото – разъем для подключения кабеля управления генератором, сальники для силовых кабелей, и схема подключения на корпусе, которая только сбивает с толку, как это было со схемой на реле напряжения Барьер.

АВР для генератора Fubag. Вид сбоку

АВР для генератора Fubag. Вид сбоку

АВР написано по английски – ATS, что означает Automatic transfer switch – автоматический проходной переключатель.

Подключаем блок автоматики АВР

Подключение блока автоматического включения резерва (блока автоматики) производим по схеме, приведённой в начале статьи.

Подключение АВР к вводному щитку и генератору

Подключение АВР к вводному щитку и генератору

Вот подключения к клеммам покрупнее:

Подключение АВР к вводному щитку и генератору

Подключение АВР к вводному щитку и генератору

По правой гофре идут два кабеля – от уличного ввода (“УЛИЦА”) и с выхода АВР на электросеть дома (“ДОМ”).

По левой – кабель от генератора.

Фото установленного, закрепленного на стене блока автоматики Fubag:

Блок автоматики бензиновой электростанции Fubag установлен.

Блок автоматики бензиновой электростанции Fubag установлен.

Теперь – вид передней панели генератора, с подключениями:

Подключения к генератору: вход управления от АВР и силовой выход 220В

Подключения к генератору: вход управления от АВР и силовой выход 220В

Вот приборная панель генератора покрупнее:

Подключения к генератору: вход управления от АВР и силовой выход 220В

Подключения к генератору: вход управления от АВР и силовой выход 220В

Кабель для подключения управления с блока автоматики шёл в комплекте, его длина – около 5 м. Силовой разъём я покупал.

Дополнительно ещё имеются две розетки 220В под стандартную вилку с заземлением, в них можно включить любой прибор или удлинитель в месте установки генератора. Эти выходы работают независимо от АВР.

Проверка работы

Вот и всё, можно проверять. Отключаем дом, чтобы не тревожить потребителей. Отключаем вводной автомат с улицы. Некоторое время ничего не происходит (АВР умный, знает, что иногда отключения бывают 1-2 секунды, и на них реагировать не стоит). Потом запускается генератор, и ещё через несколько секунд включается пускатель блока автоматики, через который мощность генератора поступает на дом.

Включаем вводной автомат улицы. Генератор выключается, домашняя электросеть подключается на питание с улицы.

Нажимаем кнопку Руч/Авт, так, чтобы она была “отжата”. Генератор запускается, АВР переключает дом на питание от генератора. При этом генератор работает независимо от того, есть напряжение на уличной линии, или нет.

Переводим переключатель в положение “Авто”, генератор останавливается, если уличное напряжение есть. Или продолжает работать, если напряжение с улицы не поступает.

Работа сделана. Теперь хозяин может спокойно ехать в командировку, а его семья без света точно не останется.

Ещё фото по устройству генератора Fubag

Напоследок – несколько фото внутреннего устройства генератора Fubag:

Схема электрическая будет во второй части статьи.
датчик уровня масла

датчик уровня масла

замок зажигания и его разъем

замок зажигания и его разъем

модуль индикации и управления

модуль индикации и управления

осциллограмма от электронного прерывателя

осциллограмма от электронного прерывателя

реле запуска стартера от внешнего блока

реле запуска стартера от внешнего блока

реле стартера

реле стартера

реле управления клапаном карбюратора

реле управления клапаном карбюратора

соленоид заслонки

соленоид заслонки

электромагнитный клапан карбюратора

электромагнитный клапан карбюратора

Слева – ручной стартер, в центре – бензиновый двигатель электростанции

Слева – ручной стартер, в центре – бензиновый двигатель электростанции

Электрический стартер для автозапуска

Электрический стартер для автозапуска

Подключенный генератор

Подключенный генератор

Могу точно сказать, что плюс-минус так устроены и многие другие подобные генераторы, не только Fubag — ведь делаются они в основном на одном китайском заводе!

Внутреннюю схему этого генератора и схему подключения рассмотрим через пару дней, следите за публикациями на канале СамЭлектрик. ру!

Источник статьи с хорошим качеством фото и обсуждением подключения и неисправностей.

Скачать инструкции к генератору

Руководство по эксплуатации бензиновой электростанции (генератора) Fubag / Fubag BS 5500 AES, BS 6600 AES инструкция на английском и русском языках., pdf, 6.77 MB, скачан: 807 раз./
Fubag STARTMASTER BS 6600, STARTMASTER BS 6600 D / Автоматический переключатель (Automatic transfer switch) Fubag STARTMASTER BS 6600, STARTMASTER BS 6600 D. Инструкция по эксплуатации на русском., pdf, 114.3 kB, скачан: 915 раз./

Небольшой pdf файл про АВР от EKF:

АВР EKF / АВР — что и как, теория и практика, pdf, 2.98 MB, скачан: 748 раз./

Про генераторы на Дзене СамЭлектрик.ру:

Как устроен бензиновый генератор. Изучаем схему электрическую

Где фаза и ноль на выходе генератора?

АВР для генератора. Колхозный монтаж

Генератор и АВР на солнечных батареях

——————————————————————-

Статья заинтересовала? Лайк, подписка, комментарий!

СамЭлектрик.ру

СамЭлектрик.ру

Ещё больше статей на канале СамЭлектрик.ру

и на блоге СамЭлектрик.ру.

Спасибо, что читаете меня! Мне тоже интересно то, о чем я пишу!

Пожалуйста, будьте вежливы и уважайте мнение автора и читателей!

Внимание! Автор не гарантирует, что всё написанное на этой странице — истина. За ваши действия и за вашу безопасность ответственны только вы!

#генератор #схема #электрика

Схема подключения генератора на ВАЗ 2107


Система электроснабжения автомобиля ВАЗ 2107 получает питание от аккумуляторной батареи, которая в свою очередь заряжается от  генератора.   В автомобилях ВАЗ 2107 разных годов выпуска и комплектаций предусмотрена установка двух разновидностей генератора: 372.3701 или 9412.3701. они имеют ряд конструктивных особенностей, но в целом их установка и эксплуатация не имеет отличий.

Схема механической части у ВАЗ 2107 предельно проста и в особых комментариях не нуждается.

Внешне отличия между моделями выражаются в том, что у 9412.3701 крыльчатка ротора находится внутри корпуса, а регулятор напряжения смонтирован в задней крышке. В остальном обе модели отличий не имеют. На представленном выше рисунке указаны основные элементы:

  1. Контакт регулятора напряжения с маркировкой «В».
  2. Регулятор напряжения.
  3. Контакт с маркировкой «30».
  4. Контакт с маркировкой «61».
  5. Конденсатор.
  6. Крышка (задняя).
  7. Крышка (передняя).
  8. Статор.
  9. Шкив.
  10. Шпилька крепления к регулировочной планке.

Ротор получает привод от коленчатого вала двигателя при помощи ременной передачи. Установка генератора на блок двигателя выполнена при помощи двух болтов с гайками на 17 и 19. Один болт крепит корпус к двигателю, второй фиксирует его на регулировочной пластине.

Электрическая схема подключения для разных моделей генератора имеет определенные отличия, вызванные их конструктивными особенностями, в частности расположением и маркировкой контактов и расположением выпрямительного блока. В первую очередь рассмотрим, как выглядит схема подключения модели 372.3701.

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:

  1. Аккумуляторная батарея.
  2. Генератор.
  3. Монтажный блок с реле и предохранителями.
  4. Замок зажигания.
  5. Измерительный прибор для контроля напряжения (вольтметр).
  6. Контрольная лампа зарядки аккумуляторной батареи.

Для 9412.3701 схема электрических соединений выглядит практически аналогично, кроме разве что обозначения контактов. В механической части вообще никаких отличий нет.

Принцип действия генератора заключается в преобразовании механической энергии в электрическую. Соответственно, для эффективной его работы необходимо обеспечить беспрерывную передачу крутящего момента от двигателя ВАЗ 2107 генератору. Это достигается путем правильной регулировки силы натяжения приводного ремня, так как недостаточное натяжение приведет к пробуксовыванию ремня и пропаданию заряда аккумуляторной батареи. Это особенно критично при движении ночью, когда электропотребление всех систем автомобиля ВАЗ 2107 имеет максимальное значение.

Для регулировки необходимо ослабить оба болта крепления генератора, при помощи монтировки натянуть ремень и зафиксировать его положение гайкой на пластине. После этого проверяем степень натяжения: при надавливании на ремень между двумя шкивами прогиб должен составлять 10-17 мм. Процедура регулировки повторяется до достижения указанного значения. После окончания регулировки затягивается гайка крепления к корпусу двигателя. На этом установка генератора на ВАЗ 2107 считается оконченной.

подключение генератора к дому

Главная — Полезные статьи-Правильное подключение генератора к сети дома

При регулярных отключениях электричества возникает необходимость в поддержании работоспособности таких бытовых приборов, как холодильник, где хранятся продукты питания. Особенно это актуально для загородных домов и дач, где перебои с электричеством случаются достаточно часто из-за погодных условий.

Зачастую потребители предпочитают покупать источники аварийного питания для постоянного пользования. Однако если есть необходимость в сезонной эксплуатации или возникло желание протестировать ту или иную модель агрегата, вы можете просто взять генератор в аренду и протестировать его возможности.

Основные правила подключения генератора к дому


Для того чтобы подключить генераторную установку к дому, необходимо иметь хотя бы небольшие знания в области электромонтажа и понимать основы автоматизации. Избежать поломки генератора и бытовых приборов, помогут такие правила:

  1. Запрещено подключать генератор к ближайшей розетке, которая рассчитана на определенную нагрузку. И даже при наличии автомата защиты перегруза – поломки оборудования не избежать. Поэтому не стоит пренебрегать правилами техники безопасности и рекомендациями производителя по нормам подключения.
  2. Для правильного подключения станции к домашней сети необходимо использовать только медный провод, проведенный через распределительный щиток, и установить перекидной рубильник.

Подключение холодильника к электростанции

В среднем, холодильник потребляет порядка 800 ватт, и оснащается специальным реле напряжения, которое исключит запуск агрегата, если мощность будет недостаточной. К примеру, если холодильник потребляет больше мощности, чем выдает станция, то он просто не запустится, или будет работать некорректно. Именно поэтому, прежде чем запускать такие бытовые приборы как холодильник, важно определить параметры оборудования и возможности генератора.

На первом этапе подключения необходимо изучить характеристики оборудования, и определить выходные параметры:

  • Напряжение.
  • Силу тока.
  • Величину переменного тока.

Если помимо холодильника к станции будут подключаться и другие электроприборы, тогда нужно суммировать мощности всех приборов. Полученные данные не должны превышать возможности генератора. Например, если эксплуатируется генератор мощностью 3000 ватт, а холодильник при пуске потребляет 2400 ватт, то оставшиеся 600 единиц можно использовать для запуска других электрических приборов.





Вы всегда можете арендовать следующие модели генераторов, чтобы потом точно знать — какую модель нужно покупать:

4 типовых варианта подключения генераторной установки(ей) к системе низкого напряжения

Подключение генераторной установки(ей) к системе низкого напряжения s) подключены к низкому напряжению,

с минимальным количеством трансформаторов и автоматических выключателей между генераторной установкой и обслуживаемой нагрузкой .

4 типовых схемы подключения генераторных установок к системе низкого напряжения (фото предоставлено Cummins) неаварийные нагрузки сбрасываются, потому что это обеспечивает наибольшую надежность обслуживания наиболее критических нагрузок в системе.

В большинстве случаев требуется нулевой провод . Поскольку многие нагрузки и их управление при низком напряжении будут однофазными, потребуется обратный проводник. Особое внимание следует уделить необходимости заземления нейтрали системы и требованиям к коммутации нейтрали. Эта конструкция также может быть использована для небольших приложений основной мощности.

Рассмотрим четыре наиболее распространенных варианта подключения генераторных установок к системам низкого напряжения:

  1. Генераторная установка, обслуживающая общие нагрузки
  2. Несколько генераторных установок, обслуживающих общие нагрузки комплекты, несколько приложений ATS

1.Генераторная установка, обслуживающая общие нагрузки

Генераторные установки обычно снабжены главным автоматическим выключателем, который монтируется на генераторной установке, а питание нагрузок осуществляется через отдельный распределительный щит, как показано на Рисунке 1.

Рисунок 1 – Генераторная установка, обслуживающая общие нагрузки

Генераторы должны быть оснащены защитой от перегрузки по току, которая может быть реализована во многих формах, включая выключатель, установленный в распределительном щите, как показано на рисунке 1.

защита цепи не . Например, не требуется защита от короткого замыкания между генераторной установкой и главным автоматическим выключателем.

Значение этого заключается в том, что защита может располагаться на генераторной установке или на удаленной панели. Если автоматический выключатель генераторной установки отсутствует, в соответствии с нормами может потребоваться разъединитель на генераторной установке, чтобы обеспечить точку отключения. Требования к отключению или изоляции генератора см. в местных нормах и стандартах.

Вернуться к конструкции подключения генераторных установок ↑


2.Несколько генераторных установок, обслуживающих общие нагрузки

На рисунке 2 показано аналогичное приложение с параллельными генераторами, заменяющими одиночную генераторную установку . В этой ситуации могут быть специально выбраны генераторные установки нескольких размеров, чтобы минимизировать потребление топлива на объекте за счет точного согласования мощности работающего оборудования с нагрузками системы.

Использование генераторных установок разного размера может потребовать специальных систем заземления.

Рисунок 2 – Несколько генераторных установок, обслуживающих общие нагрузки

Вернуться к конструкциям подключения генераторных установок ↑


3. Резервные приложения с одной генераторной установкой

электросеть) при низком напряжении, которое может применяться во многих бытовых, коммерческих и небольших промышленных приложениях.

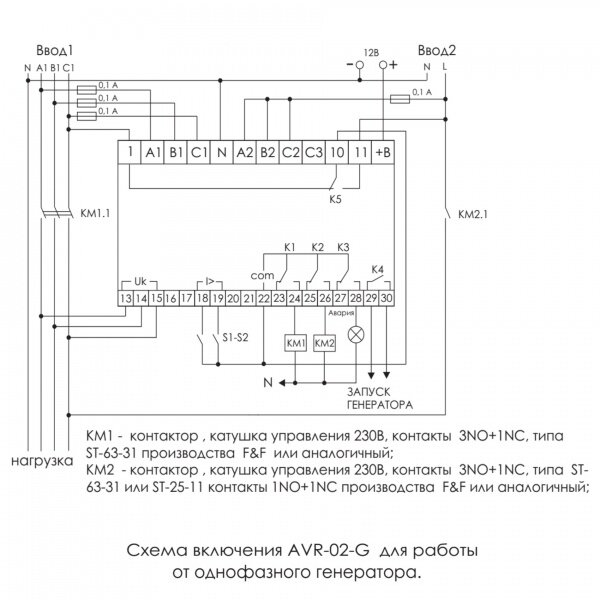

Автоматический переключатель ввода резерва (АВР), который может использовать контакторы, автоматические выключатели или специальный модуль переключения, используется для переключения электропитания на нагрузку от коммунального предприятия к генератору .

Рисунок 3. Резервные приложения с одной генераторной установкой

Трехполюсные автоматические выключатели генератора и электросети или плавкие выключатели часто используются для ограничения уровня неисправности, присутствующей в АВР. АВР может быть 3-полюсным (твердая, некоммутируемая нейтраль) или 4-полюсным (коммутируемая нейтраль) устройством. Как правило, 4-полюсное оборудование АВР используется в приложениях, где необходимо изолировать нейтраль питания от нейтрали генератора.

Выбор оборудования с переключаемой нейтралью может быть связан либо с соображениями безопасности , либо с необходимостью включения в систему устройств обнаружения замыкания на землю .Следует проконсультироваться с поставщиком коммунальных услуг, чтобы подтвердить тип системы заземления, используемой в системе распределения коммунальных услуг, питающей объект, и убедиться в том, что предлагаемые схемы заземления на объекте заказчика соответствуют требованиям.

Силовые переключатели и генераторные установки не должны подключаться к коммунальным службам до проверки (и одобрения коммунальных служб, если это требуется местным законодательством).

Обратите внимание, что некоторые местные нормы и стандарты требуют использования нескольких переключателей резерва из-за требований по изоляции аварийных нагрузок от резервных нагрузок.

В этих случаях безобрывные выключатели могут быть расположены на стороне нагрузки распределительного щита , а для генераторной установки также может потребоваться распределительный щит, когда выключатели фидеров для оборудования АВР не могут быть установлены на генераторной установке .

Вернуться к конструкции подключения генераторных установок ↑


4. Несколько генераторных установок, несколько приложений АВР

В более крупных системах можно использовать несколько блоков АВР и защиту, расположенную рядом с нагрузкой.Они часто считаются более надежными, чем те, которые используют одну большую АВР, потому что сбои в системе распределения с большей вероятностью возникнут на стороне нагрузки системы распределения, а использование нескольких переключателей приведет к меньшему количеству нарушений работы системы. когда возникает неисправность.

На рисунке 4 показана конструкция , подходящая для более крупных установок , особенно там, где несколько зданий обслуживаются одной и той же генераторной установкой.

Рисунок 4. Несколько генераторных установок, несколько приложений АВР

В этой системе используются три блока АВР, питаемые от общего энергоснабжения и системы генераторов.Эта схема может быть дополнительно адаптирована для работы от отдельных инженерных сетей.

Четырехполюсные переключающие устройства обычно используются с трехполюсными генераторными и силовыми автоматическими выключателями или плавкими выключателями . Каждая АВР имеет автоматическое обнаружение сбоев в сети и посылает сигнал запуска в систему генератора и переключается на питание от генератора, когда это находится в допустимых пределах.

Эта схема позволяет построить универсальную систему генерации и может быть легко адаптирована к нескольким установкам.

Вернуться к подключению генераторных наборов (ы) дизайна ↑


Cummins Generator Set 250KVA — введение и тестирование


Нагрузочная тестирование 500 кВА Генератор

Регистрация моего августа 2011 года видео. Каждые шесть месяцев (если за это время у нас не было перебоев в электроснабжении) мы проводим нагрузочное испытание нашего основного резервного генератора в офисе. Вместо того, чтобы нанимать фиктивную нагрузку, , мы просто используем электрическое оборудование в самом офисе , что также дает нам возможность идентифицировать любые «срабатывающие» выключатели в здании.

Мы не проводим тест с полной нагрузкой, но сочетание всего освещения, кондиционирования воздуха и помещения для ИТ-сервера дает нам около 150 кВт для экспериментов, почти 40% нагрузки.


Дизель-генераторная установка мощностью 500 кВА холодный запуск

Дизельная генераторная установка Cummins мощностью 500 кВА холодный запуск/обратный огонь, простояла некоторое время, и температура была -20°C . Контроллер отключил его после того, как он набрал обороты в конце.

Вернуться к подключению генераторных установок ↑

Справочник // Электрическая схема локальной системы производства Cummins Power Generation

и многое другое

Хотите самый экономичный резервный генератор для обеспечения электроэнергией вашего дома, коттеджа или автономного строительного проекта? Большие портативные модели обеспечивают наибольшую мощность при заданной покупной цене.Но как подключить генератор к дому? Есть безопасные легальные способы и опасные нелегальные. Видео здесь показывает вам, как именно выполнить и использовать три законных метода для безопасного подключения генератора к вашему дому. Не забудьте щелкнуть значок полноэкранного режима, когда видео воспроизводится для большего экрана.

Прочтите дополнительную информацию ниже после просмотра видео. . .

Выбор резервного генератора

Если вы хотите купить генератор для повышения энергетической безопасности дома, вам нужно учитывать три вещи. Размер, тип генератора и уровень качества, которые вам подходят. Большие портативные модели мощностью 7000 Вт и выше являются популярным выбором, поскольку они предлагают наибольшую выходную мощность по данной цене. Они также универсальны, и вы можете использовать их для проектов вне сети. Большие портативные устройства производят достаточно энергии, чтобы обеспечить все необходимое электричество для небольшого дома, или достаточно для питания предметов первой необходимости в больших домах.

За последние 30 лет я использовал много генераторов, и в настоящее время Champion предлагает лучшее сочетание экономичной цены, надежной работы и оперативной технической поддержки.  У меня есть несколько Honda, и я использовал Yamaha и другие безымянные бренды на протяжении многих лет, но Champion предлагает лучшее сочетание цены, производительности и надежности, которое я когда-либо видел. Модель мощностью 7200 Вт на видео выше обеспечивает резервное питание для всего небольшого сельского дома. При покупке генератора обратите внимание на такие функции, как электрический запуск, длительное время работы и подвижное шасси с ручкой. Большие портативные устройства достаточно тяжелы, поэтому колеса тоже имеют большое значение. Модель в видео обеспечивает питание, безопасное для всех предметов, и включает в себя так называемую «защиту от напряжения» для защиты от скачков напряжения.

Резервные генераторы: юридическое подключение к вашему дому

Если у вас есть портативный генератор, и вы хотите использовать его для питания вещей в вашем доме во время отключения электричества, вам нужно будет установить какую-то связь между генератором и вашим домом. И первый из трех законных методов, которые я объясняю в видео, очень прост — удлинители. Однако у них есть некоторые недостатки. Представьте на мгновение, что происходит сбой питания. Вы можете просто взять несколько обычных удлинителей, подключить их к обычным розеткам на генераторе, выловить эти удлинители в своем доме и подключить к ним то, что вы можете подключить к шнурам.Конечно, не все можно подключить, потому что многие элементы жестко подключены к вашему дому, и это один из недостатков этого метода.

Еще один недостаток — ограниченная производительность. Большинство генераторов имеют только две розетки для двух удлинителей. Один из способов обойти эту проблему — приобрести специальный удлинитель генератора, который подключается к одной из розеток большего размера. Тот, который я показываю в видео, имеет несколько женских выходов. Четыре — это довольно типично. Таким образом, вы получаете по существу четыре подключения от одной розетки на генераторе. Это разумный вариант, но далеко не идеальный.

Резервные генераторы: проблема с удлинителями

Так почему же я говорю, что удлинители — это проблема? Ну, даже с лучшими удлинителями можно подключиться к генератору, сколько это штук? Не много. Это действительно ограничивающий фактор. И даже когда они все подключены, вы все равно не сможете использовать всю выходную мощность, которую может производить ваш генератор. Большие переносные генераторы могут выдавать 9000, 10000 и даже 12000 ватт, а использовать все это с удлинителями никак не получится.Это как пытаться налить много воды из большого ведра в воронку с маленьким отверстием. Просто не все пройдет. Таким образом, удлинители предлагают простой способ подключения. Этот подход не требует особой предварительной подготовки, но имеет ряд серьезных недостатков. Если у вас есть большой портативный генератор, есть лучшие способы подключить его к дому, чем удлинители. Переключатели передачи являются одним из них. Это то, что происходит.

Резервный генератор: опция безобрывного переключателя

Второй способ законного подключения генератора к вашему дому — это то, что называется безобрывным переключателем и панелью. И это намного лучше, чем удлинители, потому что позволяет питать то, что жестко подключено в вашем доме, и позволяет полностью использовать мощность вашего генератора. Таким образом, чтобы метод переключения передачи работал, вам необходимо профессионально установить некоторое оборудование. И это то, что было показано в видео ранее. Это своего рода простой открытый соединительный порт. Это то, что позволит вам подключить кабель, соединяющий порт и вашу электрическую систему с генератором.

Второе, что необходимо установить, это собственно передаточная панель, ее вы тоже видите на видео. Таким образом, часть процесса установки включает в себя определение основных цепей, которые должны быть запитаны во время сбоя. Портативный генератор, вероятно, не может питать все цепи в вашем доме, но на самом деле в этом нет необходимости. Вы захотите запитать такие вещи, как водяной насос, несколько розеток, несколько источников света, может быть, цепь печи и тому подобное. Таким образом, все цепи для этих предметов первой необходимости будут перемещены во время установки с главной панели на эту передающую панель.

Со всем этим вы готовы к работе в случае сбоя. Когда дела пойдут плохо, вы готовы сделать две вещи, чтобы ваш генератор снабжал энергией ваш дом с помощью этого переключателя. Первое, что вам нужно сделать, это соединить генератор и внешний порт специальным кабелем, предназначенным для работы. Он может обрабатывать всю мощность, выдаваемую генератором, и у него есть соответствующие концы, сначала на стороне генератора, а затем на стороне порта, чтобы все они могли соединяться вместе.После этого можно запускать генератор.

Теперь, на данном этапе, у вас все еще не будет электричества в вашем доме, и это из-за фактического переключателя. Этот переключатель подключает либо сеть к вашим домашним цепям, либо генератор к вашим бытовым цепям, но не то и другое одновременно. Вот почему законность так важна в этом отношении. Если бы ваш генератор был в состоянии подключиться к сети, он мог бы подавать энергию обратно в линии электропередач, и это подвергло бы опасности линейных рабочих, которые не ожидают, что электричество будет поступать от домашних генераторов людей, когда они работают над восстановлением электроэнергии на предположительно «умерших». линии.

Итак, на данном этапе ваш генератор работает, он подключен к сети, но у вас все еще нет электричества в вашем доме. Для этого вам нужно вручную перевернуть переключатель, как показано на видео-анимации. Когда переключатель находится в режиме генератора, это означает, что никакая энергия не может поступать обратно на главную панель, а затем через базу счетчика в линии. Единственная задействованная мощность поступает от кабеля генератора через проводники в кабелепроводе, а затем в панель здесь, где она распределяется по цепям, которые были идентифицированы заранее.Вот как это работает. А когда питание восстанавливается, вы начинаете с того, что снова переводите выключатель в положение «сеть», отключаете генератор и отсоединяете кабель, а затем оставляете все в безопасном месте в ожидании следующего отключения.

Резервный генератор: подключение Generlink

Третий законный способ подключения вашего генератора к вашему дому использует аппаратное обеспечение, называемое Generlink. Насколько мне известно, это единственное в своем роде устройство, которое фактически требует минимальной модификации вашей домашней электросистемы.Однако это не идеальная система. Как я объясню, есть некоторые недостатки, но, по сути, блок Generlink представляет собой цилиндр, который помещается между вашим измерителем и основанием измерителя. Нажмите здесь, чтобы посмотреть более подробное видео о том, как работает Generlink.

Теперь стоимость Generlink будет больше, чем стоимость переключателя и панели, о которых я говорил ранее, но затраты на установку очень низкие. Установка одного из них не займет много времени у электрика, поэтому, в целом, я думаю, что общая ссылка, вероятно, будет стоить примерно столько же денег, сколько и вариант безобрывного переключателя.Вот как это работает.

Generlink выполняет несколько функций. Во-первых, на видео видно, что есть порт, к которому подключается кабель, соединяющий генератор с Generlink. Кроме того, внутри устройства происходят довольно сложные вещи. Во-первых, система может распознавать, включено или выключено питание сети. Когда сетевое питание включено, вы можете подключить генератор кабелем и запустить двигатель, но если сетевое питание включено, Generlink не позволит мощности пройти мимо базы счетчика.Энергия не будет поступать в ваш дом и определенно не будет поступать обратно через электрическую сеть, что является главной проблемой. В этом и заключается основная идея всех этих безопасных законных способов подключения — отсутствие подачи энергии генератора в сеть.

Итак, когда отключается электричество, вам нужно сделать две вещи, если у вас есть система Generlink. Первым делом подключаем генератор к Генерлинку кабелем. Этот кабель очень похож на тот, который используется в системе безаварийного переключения, за исключением того, что в этом случае конец кабеля является фирменным.Он специально создан для подключения к Generlink. Компания предоставляет эти кабели. Они доступны для подключения ко всем типам генераторов, а также бывают разной длины.

Теперь, когда это кабельное соединение выполнено, электроэнергия отключена, и вы запустите двигатель своего генератора, вы получите полную мощность генератора, доставленную в ваш дом. Проблема в том, что генератор будет пытаться подать питание ко всем цепям в вашем доме одновременно.И, как я упоминал ранее, даже большой портативный генератор, вероятно, не может обеспечить питание всего, что у вас есть, если только ваш дом не маленький.

Итак, второе, что вам нужно сделать, это подойти к электрощиту и отключить некоторые выключатели цепей, без которых вы можете обойтись. Например, электрический водонагреватель. Он потребляет много энергии, и вы, вероятно, сможете прожить некоторое время без горячей воды или без производства новой горячей воды, потому что у вас все еще будет горячая вода, хранящаяся в вашем резервуаре для горячей воды.Другие вещи, такие как электрическая сушилка для белья, являются большими потребителями энергии. Конечно, он не работает все время, но вы можете выключить его с помощью выключателя, чтобы никто в доме не включил его по ошибке и не перегрузил систему.

Теперь, если ваш дом пытается получить слишком много энергии от генератора, это не такая уж большая проблема, потому что у каждого генератора есть встроенный выключатель, который защитит генератор от попыток произвести больше энергии, чем он может безопасно. Итак, если вы перегрузите систему, все, что произойдет, это то, что вам придется выйти и сбросить выключатель на генераторе.Эта система может продолжать подавать питание в ваш дом на неопределенный срок, и когда питание снова включается, вы просто отключаете все. Сначала отключаешь генератор, убираешь кабель и возвращаешь выключатели в щите в прежнее положение. После этого все идет как обычно, пока не произойдет еще один сбой питания.

Теперь, есть еще одна вещь, которую я должен упомянуть об этой опции . Не все юрисдикции в мире одобрили установку Generlink. Не все удосужились его изучить и принять существующие согласования.Поэтому, прежде чем идти и покупать что-либо, вам следует связаться с местными властями по электроснабжению, чтобы узнать, разрешают ли они такое оборудование. И если они это сделают, то вам хорошо идти. Если они этого не делают, то действительно лучшим вариантом является какой-то переключатель передачи и расположение панели.

Была ли эта статья полезной для вас? Если я принесла вам пользу, рассмотрите возможность помочь мне, «купив мне кофе» по ссылке ниже. Спасибо всем, кто помогает мне в этом.

Подключение встраиваемых генераторов | АЭМС

17 апреля 2014 года Комиссия опубликовала окончательное правило и связанное с ним окончательное определение правила для запроса на изменение правила подключения встроенных генераторов.

Последнее правило вносит поправки в главу 5 NER и применяется к зарегистрированным встроенным генераторам (то есть генераторам мощностью более 5 МВт). Кроме того, небольшие генераторы, расположенные в Виктории и Квинсленде, в некоторых случаях могут использовать новый процесс подключения согласно Главе 5.

Последнее правило обеспечивает более четкий и прозрачный процесс подключения с определенными временными рамками и требует, чтобы дистрибьюторы публиковали информацию, чтобы помочь встроенным генераторам.Новый процесс направлен на снижение барьеров для подключения встроенных генераторов к распределительным сетям.

Фон

18 апреля 2012 г. компания ClimateWorks Australia, Seed Advisory и Совет по собственности Австралии (инициаторы) подали в AEMC запрос на изменение правил в отношении процесса подключения встроенных генераторов к распределительной сети в соответствии с главой 5 Национальных правил электроснабжения ( НЭР).

Сторонники считают, что процесс в соответствии с Главой 5 является недостаточно предписывающим и приводит к неопределенности для заявителей на подключение. Это может привести к значительным задержкам в проектах и, следовательно, к расходам для заявителей на подключение. Кроме того, сторонники отметили, что отсутствие технического стандарта в правилах для встроенных генераторов означает, что технические требования могут сильно различаться между дистрибьюторами. Кроме того, сторонники считали, что текущие положения NER для определения стоимости и платы за подключение недостаточно ясны и прозрачны.

Для решения этих проблем инициаторы предложили ряд поправок к NER, чтобы: уточнить сроки и условия подключения; потребовать введения технического стандарта на встраиваемые генераторы; и уточнить, что встроенные генераторы не должны вносить вклад в затраты на увеличение общей сети.

Некоторые подробные аспекты запроса на изменение правил, касающиеся информации, предоставленной дистрибьюторами, пересекаются с вопросами, рассматриваемыми в рамках изменения правил планирования и расширения распределительной сети.

Запрос на изменение правила включал предлагаемое правило (но не включал предлагаемый технический стандарт). Кроме того, предложенное правило не ограничивалось встроенными генераторами и распределителями. Вместо этого это повлияет на всех заявителей на подключение и поставщиков сетевых услуг.

14 июня 2012 года AEMC инициировал процесс изменения правил в связи с публикацией консультационного документа, чтобы облегчить обратную связь с заинтересованными сторонами по основным проблемам, выявленным инициаторами. Прием заявок на первый раунд консультаций завершился 9 августа 2012 г. Всего было получено 43 заявки.

18 октября 2012 года АЭМС продлил срок по ст. 107 NEL, в котором он должен принять решение о проекте правила. В результате этого продления проект определения правила должен был быть опубликован к 27 июня 2013 года.

Основной причиной такого продления времени стал высокий уровень участия широкого круга заинтересованных сторон в ходе первого раунда консультаций. Следовательно, ряд сложных вопросов, касающихся выяснения процесса подключения; технические стандарты, применимые к соединениям; и распределение затрат требует рассмотрения

Кроме того, 13 марта 2013 года в Сиднее был проведен семинар для получения отзывов заинтересованных сторон о проекте процесса подключения, прежде чем включать его в проект правила.

27 июня 2013 г. AEMC опубликовала проект определения правила и проект правила в отношении запроса на изменение правила подключения встроенных генераторов. Прием материалов по проекту определения правила завершился 8 августа 2013 года. Был получен 21 документ.

30 января 2014 года Комиссия опубликовала для ознакомления проект окончательного правила и документ с изложением позиции. В документе с изложением позиции изложены политические позиции, которые легли в основу проекта окончательного правила и нашли отражение в нем.

Проект окончательного правила для консультаций включал изменения по сравнению с проектом правила, опубликованным 27 июня 2013 года.Эти изменения были внесены после рассмотрения Комиссией вопросов и опасений, поднятых заинтересованными сторонами в представлениях и последующих консультациях. Представления документа с изложением позиции завершились 20 февраля 2014 г. Было получено 22 представления.

Отчет по разделу 108A

26 июля 2013 г. AEMC опубликовал краткий отчет, в котором изложены причины, по которым запрос на изменение правил подключения встроенных генераторов не был завершен в течение 12 месяцев после официального начала процесса изменения правил.Комиссия обязана опубликовать такой отчет в соответствии со ст. 108A Национального закона об электроэнергетике (NEL).

В отчете отмечается, что окончательное определение правила не было сделано в течение 12 месяцев после публикации уведомления в соответствии с s. 95 NEL, потому что:

  • подробный и сложный характер запроса на изменение правила; и
  • характер и объем вопросов, поднятых заинтересованными сторонами в ходе первого и второго раундов консультаций по запросу об изменении правил.

Более подробная информация о причинах содержится в п. отчет 108А.

Продление времени для окончательного определения правил

19 сентября 2013 г. и 19 декабря 2013 г. АЭМС продлевал срок по ст. 107 NEL для окончательного определения правил. В результате этих расширений окончательное определение правил должно быть опубликовано к 17 апреля 2014 г.

Основной причиной первого продления срока было количество и сложность вопросов в 21 представлении, полученном по определению проекта правила.Основными проблемами, выявленными заинтересованными сторонами, были:

  • Взаимодействие между процессом, существующим в главе 5A NER, и предложенным нами новым процессом в главе 5.
  • Размер генератора, который должен быть захвачен новым процессом. Заинтересованные стороны выразили обеспокоенность тем, что от крупных производителей, которые подключаются к распределительным сетям, не следует требовать использования процесса, разработанного для небольших производителей.
  • Работоспособность предлагаемого «реестра соответствующего оборудования».
  • Процесс экспертной оценки. Были высказаны опасения по поводу желательности предлагаемого автоматического выключателя «независимый инженер». Было высказано предположение, что текущий процесс разрешения споров в правилах является адекватным. Это также потребует рассмотрения процесса разрешения споров в главе 5A.

Кроме того, в представленных материалах были представлены предложения, комментарии и предложенные изменения в большинстве областей проекта правила AEMC, в том числе:

  • Сроки для каждого элемента двухэтапного процесса.
  • Роль и определение понятия «согласованный проект».
  • Положения о гражданской ответственности.
  • Автоматическое право на экспорт.
  • Затраты на расширение общей сети и положения «последний в, худший одетый» в том виде, в каком они в настоящее время существуют в Правилах.
  • Регуляторный надзор за предлагаемой платой за расследование.

Эти вопросы потребовали от AEMC больше времени для анализа и оценки возможных политических решений.

Основная причина второго продления срока заключалась в том, чтобы предоставить заинтересованным сторонам возможность определить любые вопросы реализации, возникающие в связи с составлением проекта окончательного правила, опубликованного для консультаций. Проект окончательного правила отражает изменения в проекте правила, возникшие в результате рассмотрения отзывов и предложений заинтересованных сторон.

Семинары для заинтересованных сторон

AEMC провел два семинара с заинтересованными сторонами по процессу подключения встроенных генераторов в соответствии с главой 5 NER.

Первый семинар состоялся 17 октября 2013 г. и был посвящен срокам и требованиям к информации, изложенным в проекте правила, в отношении которого в материалах, представленных заинтересованными сторонами, были выявлены конкретные проблемы.

Второй семинар состоялся 1 ноября 2013 г. и позволил дополнительно уточнить требования к информации для предлагаемого процесса подключения. Он также обсудил процесс разрешения споров и реестр технических средств, изложенных в проекте правила.

Материалы этих семинаров опубликованы на сайте AEMC.

5 главных преимуществ параллельной работы генераторов

Дата публикации: 27 сентября 2020 г. Последнее обновление: 27 сентября 2020 г. Абдур Рехман

Поскольку каждая сфера жизни становится все более зависимой от электроэнергии для работы и роста, системы резервного питания, такие как генераторы, играют все более важную роль в обеспечении бесперебойной подачи энергии. Выбор генератора во многом зависит от количества резервной мощности, необходимой для конкретного приложения.Приложению может потребоваться минимальный запас резервного питания для обеспечения бесперебойной работы или может потребоваться полная мощность системы резервного копирования. Трудно найти генератор, который точно соответствует требованиям приложения. Это одна из областей, где могут проявить себя параллельные генераторы.

👉🏼 Мы запустили новый курс, т. е. IEEE 1584-2018 (Руководство по расчету опасности вспышки дуги) . В этом курсе мы рассказали о введении, истории и некоторых основных изменениях в утвержденном стандарте IEEE 1584-2018.В настоящее время мы предлагаем скидку 50% в течение ограниченного времени. Мы надеемся, что вы присоединитесь к нам и получите от этого пользу.

Все мы знаем, что есть два типа соединений, последовательное и параллельное.

Соединение серии

:

Последовательное соединение

формируется путем каскадирования импеданса.

Следовательно, в последовательной цепи напряжение делится, а ток, протекающий через каждый компонент, одинаков.

Параллельное соединение:

Параллельное соединение формируется следующим образом:

Следовательно, в параллельной цепи напряжение на каждом компоненте остается постоянным, а ток делится.

Повсюду в электрической системе нам требуется постоянное напряжение для эффективной и экономичной работы энергосистем.

Рассмотрим пример электрических соединений в вашем доме. Ваша домашняя проводка похожа на небольшую энергосистему, в которой есть только один источник питания и множество нагрузок. Для обеспечения желаемой работы защитного устройства необходимо подать на него номинальное напряжение, что возможно только при параллельном соединении.

Точно так же в огромных энергосистемах мы соединяем различные генераторы вместе на одном уровне напряжения, на одной частоте и в одной последовательности фаз.

Почему синхронные генераторы соединены параллельно?

Когда большое количество генераторов переменного тока или синхронных генераторов подключено параллельно к бесконечной системе сборных шин, имеющей постоянное напряжение на клеммах, постоянную частоту шин и очень маленькое синхронное полное сопротивление, то такой тип соединения известен как параллельная работа генераторов переменного тока.Параллельную работу генераторов часто называют синхронизирующей . Синхронизация может быть достигнута с использованием различных методов, таких как лампы синхронизации, реле и даже синхроноскоп. Они будут объяснены более подробно в будущем блоге.

Преимущества параллельной работы генераторов:

Непрерывность поставок и обслуживания:

Параллельное соединение более удобно для ремонта и периодического технического обслуживания. Техническое обслуживание проще, когда используются небольшие отдельные генерирующие блоки, поскольку мы можем планировать техническое обслуживание каждого блока, одного за другим, не влияя на непрерывность производства электроэнергии.

Если бы вместо этого это был один блок, то для обслуживания потребовалось бы полное отключение. Это резко повлияет на потребление энергии в течение этого периода.

Эффективность:

Согласно кривой зависимости эффективности от нагрузки, эффективность генератора максимальна при нагрузке 100 %, поэтому генератор должен работать с полной нагрузкой. Один большой блок был бы неэкономичным для более низких нагрузок, но с меньшими отдельными блоками мы можем добавлять или отключать генераторные блоки в соответствии с требованиями нагрузки, чтобы обеспечить максимальную эффективность.

Планы расширения:

Предположим, что текущая мощность электростанции составляет 500 МВт. Чтобы увеличить мощность до 700 МВт для удовлетворения растущего спроса в будущем, было бы дороже заменить всю установку и приобрести блок большего размера.

Было бы более экономично покупать небольшие отдельные блоки генератора переменного тока, которые можно добавлять параллельно системе сборных шин, чтобы уменьшить первоначальные капиталовложения.

Размер генераторов:

Чем выше рейтинг генератора, тем больше будет размер установки.Очень сложно управлять одним большим генератором переменного тока мощностью около 1000 МВА и более.

Если мы используем небольшие отдельные блоки, соединенные параллельно, их будет легче обслуживать, учитывая их размер.

Максимальная надежность энергосистемы:

Если какой-либо из параллельно работающих генераторов отключается из-за неисправности, другие параллельные генераторы в системе распределяют нагрузку. Таким образом, электрическая система не прерывается отключением одного генератора переменного тока, только если общие нагрузки не приводят к перегрузке других генераторов переменного тока.

Меры предосторожности при параллельном подключении:

  1. Напряжение (среднеквадратичное линейное напряжение на клеммах) всех генераторов должно быть равно
  2. Фазовый угол напряжения всех генераторов должен быть равен
  3. Чередование фаз всех генераторов должно быть одинаковым
  4. Частота (частота холостого хода) входящего должна быть немного больше, чем частота (частота холостого хода) генератора, уже подключенного к системе

Заключение

С экономической точки зрения хорошо спроектированная система обеспечивает резервное питание и регулируемую мощность. Параллельные генераторы становятся экономически эффективным решением, когда выходная мощность стандартных генераторных установок, доступных на рынке, значительно превышает минимальные требования или не соответствует максимальным требованиям. Параллельная синхронизация генераторов дает большие преимущества, как мы обсуждали в этом блоге. Параллельные генераторы обеспечивают максимальную мощность при пиковых нагрузках и минимальную мощность при низкой нагрузке. Следовательно, параллельные генераторы повышают надежность энергосистем и делают их более эффективными.


  • Об авторе

    Абдур Рехман — профессиональный инженер-электрик с более чем восьмилетним опытом работы с оборудованием от 208 В до 115 кВ как в сфере коммунального хозяйства, так и в промышленной и коммерческой сфере. Он уделяет особое внимание защите энергетических систем и инженерным исследованиям.

Как подключить генератор к дому

Если в вашем доме когда-либо отключали электричество, вы знаете, что это не только неудобно, но и может быть опасно. Однако, если погода очень жаркая или холодная, или вы зависите от электричества для медицинского устройства, отсутствие электричества — плохая новость.

К счастью, простым решением проблемы отключения электроэнергии является установка генератора. Конечно, было бы полезно иметь его под рукой, если у вас часто бывают перебои с электричеством. Но как подключить генератор?

Как подключить генератор

Вы можете питать свой дом от генератора двумя разными способами. Во-первых, вы можете подключить свою технику напрямую к генератору.Во-вторых, вы можете подключить генератор к электрической сети вашего дома.

Подключение бытовой техники к генератору

Вы не сможете освещать свой дом, напрямую подключив генератор к электроприборам. Тем не менее, вы можете использовать удлинитель для подключения холодильника или морозильной камеры. Таким образом, по крайней мере, ваша еда не испортится.

Подключите генератор к электрической сети

Когда вы пойдете по этому маршруту, вы сможете пользоваться всеми розетками, освещением и бытовой техникой, как обычно. Однако это не так просто, как включить портативный генератор в розетку. Это называется обратной подачей и может повредить вашу электрическую систему и вызвать пожар.

Это также опасная идея, потому что, если техник работает с линиями электропередач, он может отправить обратно в них энергию и убить рабочих электрическим током. Поэтому имеет смысл, что этот метод также является незаконным.

Итак, как безопасно подключить генератор?

Вам нужно будет установить автоматический переключатель, чтобы безопасно использовать генератор в вашем доме.Это устройство находится рядом с вашим домашним автоматическим выключателем и отключает вашу домашнюю электросеть от электрической сети к вашему генератору.

Автоматический переключатель также позволяет вам контролировать, какие комнаты, розетки или приборы вы хотите включить.

Вам понадобится опытный электрик, чтобы установить автоматический переключатель, потому что это потребует доступа к проводам на плате автоматического выключателя. Однако, если вы решите попробовать это самостоятельно, вы должны внимательно следовать инструкциям по установке.

После установки безобрывного переключателя вам понадобится специальный генераторный шнур для подключения к нему генератора. Шнур подключается к розетке генератора и входу переключателя.

Запуск вашего генератора

Если возможно, или если вы испытываете частые перебои в подаче электроэнергии, оставьте генератор подключенным к безобрывному переключателю, а шнур храните поблизости.



  1. Начните с переключения главного выключателя на безобрывном переключателе.
  2. Выключите все выключатели на переключателе, если вы используете ручной переключатель.
  3. Поместите генератор в хорошо проветриваемом месте и запустите его.
  4. По очереди включайте выключатели безобрывного переключателя.
  5. Обратный процесс после восстановления энергоснабжения.

Безопасная установка генератора

В случае сомнений лучше нанять профессионала, чтобы убедиться, что вы правильно подключили генератор. Никогда не рискуйте и не гадайте при работе с электричеством.

Специалисты Midwest Generator Solutions могут помочь с установкой и обслуживанием вашего генератора, чтобы его можно было легко и безопасно использовать в следующий раз, когда он вам понадобится. Так позвоните нам сегодня, чтобы узнать больше!

Соединения генератора

1. Контакты для клиентов SONI

Клиент связывается с SONI ([email protected]) для обсуждения проекта и вариантов подключения.

2. Приложение для подключения

После получения разрешения на строительство Заказчик подает в СОНИ заполненную форму заявки на подключение.Пожалуйста, свяжитесь с [email protected] для форм заявок. После этого у SONI будет три месяца, чтобы предложить клиентам условия подключения к системе передачи.

3. C соединение Предложение

Должны быть проведены исследования, чтобы гарантировать, что любые новые дополнения или модификации сети не приведут к неприемлемым или нестабильным условиям в системе передачи. Это будет сделано путем проведения ряда системных исследований, воспроизводящих предложенную Заказчиком разработку и влияние, которое она может оказать на сети электропередачи All-Island.

Стоимость (которые включены в Предложение о подключении) таких исследований должны быть отнесены на счет потенциального Заказчика, который несет ответственность за покрытие расходов в полном объеме, независимо от того, продолжает ли Заказчик какой-либо или все проекты в соответствии с изучение. Согласно Условию лицензии 30, SONI подготовила заявление, определяющее основу, на которой будет взиматься плата за подключение к All-Island Transmission Networks (см. здесь).

4. Двусторонние соглашения

Соглашение о подключении . В соглашении о подключении SONI будут указаны мощность и характеристики оборудования, которое может быть подключено к системе передачи. В Соглашении будет показана конфигурация оборудования Заказчика и оборудования NIE, а также будут указаны точки (точки) подключения. Заключение Соглашения о подключении является частью требований к Заказчику для принятия Предложения о подключении от СОНИ.

Передача Соглашения об использовании системы (TUoSA). В соответствии с положениями Торгово-расчетного кодекса, TUoSA требуется всем генерирующим компаниям для участия в Едином рынке электроэнергии (SEM).Если мощность генератора превышает 5 МВт, необходимо оплатить TUoS. Генератор мощностью более 10 МВт будет обязан участвовать в SEM. Для получения дополнительной информации см. документ SEM-11-078. Соглашение TUoSA будет заключено между заказчиком и SONI и, помимо прочего, налагает на WFPS обязательства по соблюдению всего Сетевого кодекса.

TUoSA должен быть установлен между SONI и клиентом до подачи питания. Внедрение TUoSA может занять до 28 дней после того, как вся необходимая информация будет предоставлена ​​SONI, поэтому, пожалуйста, убедитесь, что это учтено.Форма заявки на TUoSA доступна здесь, а дополнительная информация о сборах за TUoS доступна здесь.

Соглашение о соответствии нормам энергосистемы (GCCA). Генераторы с зарегистрированной мощностью от 5 до 10 МВт должны будут войти в GCCA, если Генератор не является участником SEM. GCCA возлагает на Генератора обязательства по соблюдению условий подключения Сетевого кодекса.

5. Подача питания

Зарядка не может быть произведена до подписания всех соответствующих соглашений.После того, как все критерии предварительного включения будут соблюдены, будет выдано уведомление о включении.

6. Проверка соответствия и сертификация

Комиссия по вводу в эксплуатацию/приемке будет координировать и согласовывать программу испытаний на соответствие, давать указания по техническим требованиям, оценивать результаты испытаний и принимать меры, если соответствие будет достигнуто. Окончательный сертификат соответствия будет выдан после удовлетворительного завершения испытаний и мониторинга производительности.

Вернуться на страницу подключения

Как подключить генератор к дому без автоматического переключателя

Часто ли у вас дома происходят внезапные отключения электроэнергии? Хотите знать, как подключить генератор к дому без переключателя?

Если вы часто сталкиваетесь с внезапным отключением электроэнергии в вашем доме, вы, вероятно, захотите использовать генераторы в качестве резервного источника электроэнергии. А использовать удлинитель для подключения генератора к дому без автоматического переключателя – это просто, но немного запутанно, верно?

Чтобы сделать его чистым и более доступным, я настоятельно рекомендую установить генераторную вилку для дома, о которой вы узнаете в этой статье.

Необходимые инструменты

  • Комплект двойных розеток для чистого электрического соединения
  • Круглая вилка с тремя штырьками и провод для подключения блока питания к портативному генератору
  • Тестер потребляемой мощности для считывания мощности, вырабатываемой вашим портативным генератором
  • Удлинитель для подключения внутренней розетки к генератору
  • Ручная дрель для просверливания отверстия в стене
  • Осциллирующие инструменты для резки гипсокартона
  • Винт с крестообразным шлицем для крепления розетки
  • Защитное снаряжение для дополнительной безопасности при работе с электроинструментами
  • Металлический водонепроницаемый бокс для защиты лески от возможных повреждений
  • Герметик для создания прочной водонепроницаемой установки
  • Генераторная установка для резервного электричества

Вы можете использовать старый удлинитель, но убедитесь, что линия и концевые заглушки не повреждены.

Идеальная длина линии для подключения вашего генератора составляет не менее 25 футов. Вы можете использовать столько, сколько вам нужно для подключения генератора, но для этого также требуется вместительный водонепроницаемый ящик для хранения.

Я использую генератор мощностью 3500 Вт и 30-амперные выключатели с электропитанием 120 вольт для этого приложения. Вам не нужно ничего более мощного, так как это только резервное копирование при отключении электроэнергии. Возможно, вы захотите использовать более мощный генератор, но вам следует обновить электрические провода, необходимые для его подключения.

Кроме того, идеально использовать автоматический переключатель для подключения генератора к дому, особенно если у вас есть более мощные генераторы с более высоким напряжением.

Пошаговое руководство по использованию генератора без автоматического переключателя

Шаг 1. Создайте место для розетки

Создайте место для розетки генератора в удобном для вас месте. Для этого создайте прямоугольное отверстие в стене, которое соответствует вашей розетке, с помощью осциллирующего инструмента для дерева и гипсокартона.Если у вас есть бетонная цементная стена, вы также можете использовать дрель.

Шаг 2. Просверлите отверстие для прокладки кабелей генератора к розетке

С помощью дрели проделайте отверстие для прокладки проводов снаружи дома. Убедитесь, что он больше ожидаемого диаметра ваших проводов. Таким образом, вы можете предотвратить повреждение электрических проводов при установке их внутри комплекта розеток.

Шаг 3. Установите водонепроницаемую коробку снаружи стены

На внешней стене установите водонепроницаемую коробку.Эта коробка предназначена для защиты торцевой заглушки от любого возможного повреждения. Вы можете использовать любую защитную коробку, такую ​​как Sigma Electric Box, для закрытия торцевой заглушки. Тем не менее, вам может понадобиться найти более крупный сейф, который подойдет для ваших проводов.

Шаг 4. Подключите провод к розетке

Чтобы подключить провода к розетке, вставьте другой конец проводов с вилкой за пределы дома. После вставки линии вы можете собрать комплект розеток внутри.

При сборке розетки и провода можно заклеить внешнее и внутреннее отверстие герметиком.Это необходимо для гидроизоляции установки.

Шаг 5. Подключите генератор к розетке и проверьте его

Чтобы проверить это штекерное соединение, включите питание генератора, зацепите входную вилку и подсоедините удлинитель к входной вилке генератора. Подключите тестер энергопотребления и подключите несколько приборов с номинальной мощностью, совместимой с вашим генератором, чтобы узнать, сколько ватт производит ваш генератор.

Вы можете посмотреть это видео от GetMyTips, чтобы подключить генератор к дому.Это дает вам визуальное представление о том, как это пошаговое руководство может быть выполнено безопасно.

Сколько приборов и устройств можно использовать с генератором мощностью 3000 Вт

Ответ зависит от того, сколько ватт имеют ваши приборы или сколько устройств у вас дома. Вы даже можете одновременно использовать несколько ламп меньшей мощности и некоторые электрические устройства, такие как зарядное устройство для телефона и портативный компьютер.

Это означает, что вы можете использовать несколько устройств и источников света, если это не превышает максимальную мощность генератора.

Однако, если вам нужно запустить энергоемкие приборы, такие как портативная электрическая плита, вам может потребоваться запустить их отдельно. Это необходимо для предотвращения перегрузок, которые могут привести к повреждению цепи вашего генератора. Также хорошей практикой является проведение основных проверок потребляемой мощности ваших домашних приборов, прежде чем использовать их в резервном источнике питания.

Примечание. Неправильный расчет мощности может привести к перегрузкам, которые могут повредить цепь генератора. Таким образом, вместо того, чтобы стремиться к максимальной номинальной мощности в 3000 Вт, вы должны примерно ориентироваться только на 2500–2800 Вт.Это предотвратит повреждение генератора и продлит срок его службы.

Будет ли 15-киловаттный генератор работать в доме

Большинство обычных бытовых приборов потребляют от 3000 до 6500 Вт электрической мощности. Поэтому, если у вас есть генератор мощностью 15 кВт, вы, вероятно, сможете использовать его для всех своих домашних приборов и освещения. Кроме того, он обычно поддерживает выходную электрическую мощность как 120 В, так и 240 В, что позволяет вам запускать как маломощные, так и мощные машины.

В простом объяснении 1 кВт равен 1000 Вт номинальной мощности.Следовательно, генераторная установка мощностью 15 кВт имеет номинальную мощность 15 000 Вт. Однако, если у вас есть более мощные приборы, которые вы используете одновременно, даже генератора мощностью 15 кВт может не хватить. Вы должны сначала рассчитать потребности своего домашнего хозяйства, прежде чем запускать их все на своем генераторе.

Кроме того, при резервном электроснабжении мощностью 15 кВт необходимо использовать ручные переключатели резерва, блокировку генератора или автоматический переключатель резерва. Таким образом, вы можете легко переключиться на электропитание, когда электричество возобновится.

Потому что, если у вас есть резервное электричество, работающее одновременно с основным источником питания, вы можете повредить свой генератор.

Заключение

Этот способ подключения генератора к дому без установленного переключателя удобен, особенно если вам нужен только небольшой электрический генератор.

Для этого приложения вы можете использовать любой сейф, особенно если вы хотите использовать удлинители.

Итак, что вы думаете об этом пошаговом руководстве о том, как подключить генератор к дому без переключателя? Стоит ли делиться этой идеей с соседом? Поделитесь своими мыслями в разделе комментариев ниже.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
