Подключение датчиков движения для освещения: Как самостоятельно подключить датчик движения

Как самостоятельно подключить датчик движения

Подключение датчика движения на практике немного сложнее подключения обычного выключателя. В обоих случаях происходит простое замыкание электрической цепи, поэтому схема подключения датчика движения в линию освещения практически не отличается от включения этой же линии через выключатель.

В случае, когда необходимо сохранить возможность постоянной работы светильника, в схему следует добавить простой выключатель, подключив его параллельно к датчику движения.

По этой схеме светильник будет запитан в обход датчика движения, а при отключении выключателя освещение опять будет контролироваться датчиком движения.

В ситуациях, когда один датчик движения неспособен охватить все помещение, устанавливают несколько датчиков движения, подключая их параллельно. Таким образом, линия питания должна быть подключена к каждому датчику, а выводы таких датчиков подключают к прибору освещения (одному или нескольким).


Срабатывание любого из датчиков цепи вызовет подачу напряжения на осветительный прибор. Питание всех датчиков движения должно осуществляться от одной фазы, иначе случится межфазное короткое замыкание

При выборе места установки датчика движения следует принимать в расчёт факторы, которые могут негативно влиять на его работу, делая невозможным выявление движущего объекта.

Нагрузка, подключаемая напрямую к большинству датчиков движения, не должна превышать 600-1000 Вт – это общепринятое ограничение при использовании мощных светильников.

Использование магнитного пускателя будет хорошим вариантом при возникновении необходимости подключения через датчик движения мощных осветительных приборов.

Рекомендации по установке:


  • Устройство должно быть направлено непосредственно в ту сторону, в которой движение должно вызывать включение света;
  • За чистотой датчика следует следить, так как загрязнение уменьшает радиус действия, а качество работы устройства ухудшается.

Подключение датчика движения для освещения своими руками

Выключатель с датчиком движения позволяет использовать освещение по необходимости. Это значит, что если того требуют условия, можно оставить осветительный прибор включенным на длительное время. А также есть возможность использовать только лишь датчик движения для включения/отключения светильника. Такая схема подключения не сложнее, чем вариант без выключателя.

Область применения

Автоматическое включение света упрощает эксплуатацию осветительных приборов. Данные приборы могут использоваться в быту, офисах, на охраняемых территориях. Одна из функций подобной техники – обеспечение безопасности на обслуживаемом участке. При этом нередко вместе с прожектором подключается сирена, система видеонаблюдения.

Различные виды приборов

При попадании движущегося объекта в рабочую зону датчика цепь замыкается, и срабатывают все подключенные приборы: системы освещения, видеонаблюдения, сирены.

С помощью выключателя расширяют функционал осветительных приборов, так как в этом случае появляется возможность перейти на ручное управление светильником.

Плюсы от использования датчика

Существуют разные виды подобной техники, каждый из которых отличается собственными достоинствами и недостатками. Общие для всех разновидностей плюсы:

  • система освещения становится более эффективной, так как датчик движения представляет собой автоматический узел управления и не придется пользоваться выключателем без особой необходимости;
  • экономичность, так как включение света происходит лишь при появлении движущегося объекта в радиусе действия, а выключается прибор, спустя непродолжительный отрезок времени, причем интервал отключения легко настраивается;
  • простота монтажа, так как схема подключения через выключатель не отличается сложностью и все действия можно выполнить самостоятельно;
  • компактные размеры и неприметный внешний вид позволяют организовать систему освещения и безопасности без привлечения особого внимания посторонних, в особенности, когда речь идет о встраиваемом исполнении;
  • обеспечение безопасности, так как автоматическое включение света является признаком того, что в доме есть люди, кроме того, можно установить сигнализацию наряду с осветительной системой.

Система освещения, в которой датчик подключен через выключатель, имеет главное преимущество: можно переходить от ручного управления к автоматическому варианту и – наоборот. Тогда как установка только одного автоматического узла несколько сужает функциональность системы освещения.

Разные варианты подключения

Принцип действия данного прибора в чем-то схож с работой выключателя: оба прибора являются прерывателями цепи. Поэтому схема подключения датчика движения к осветительному прибору имеет тот же принцип, за исключением одного момента – этот прибор нуждается в питании, а значит, к датчику подключается «фаза» и «ноль».

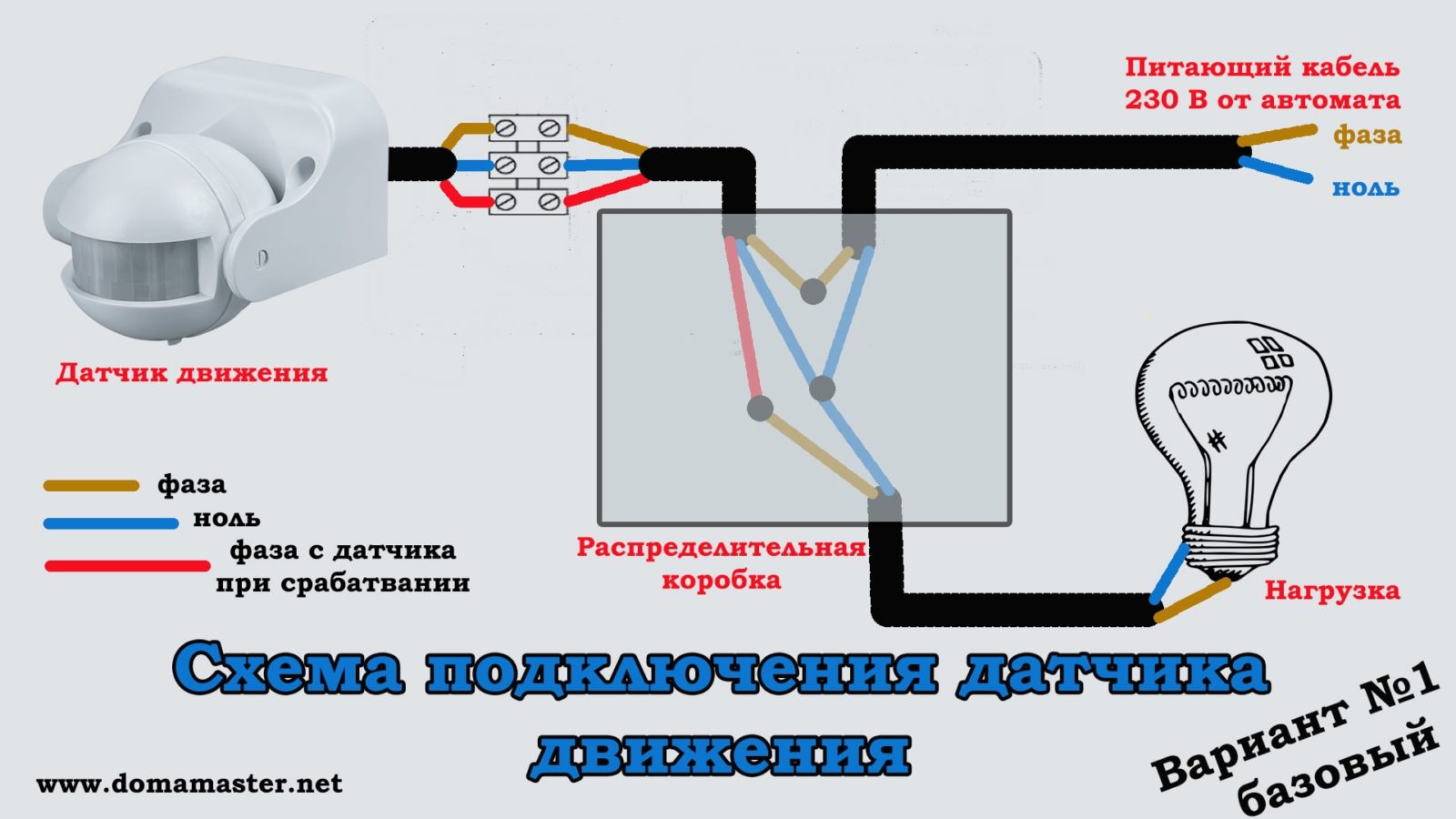

Классический вариант соединения, когда планируется установка датчика движения и осветительного прибора без монтажа другой аппаратуры (схема 1):

Если площадь помещения довольно большая и превосходит по величине рабочую зону автоматического узла управления системой освещения, то допускается и даже рекомендуется установка двух и более датчиков. Их количество определяется размерами помещения, а также радиусом действия каждого исполнения. Процесс подключения в этом случае ненамного сложнее (схема 2). Количество подключаемых датчиков и осветительных приборов может быть разным и не ограничивается указанным на рисунке вариантом.

Чтобы иметь возможность использовать систему освещения по своему усмотрению и включать осветительные приборы на более продолжительное время, чем это позволяет датчик движения, можно подключить узел автоматики через выключатель (схема 3).

Схема подключения

В этом случае способ включения лампы будет зависеть от того, на каком участке разомкнется питающая сеть. Управление системой освещения переходит к датчику при условии, что контакты выключателя будут разомкнуты. Существует еще один вариант соединения – посредством магнитного пускателя. Среднее значение мощности датчиков движения для включения света лежит в пределах 500-700 Вт, чего будет недостаточно для подключения мощных осветительных приборов, тем более, если их несколько.

В этом случае за основу берется схема 4 на рисунке выше.

Монтажные работы

Обычно в сопроводительной документации, прилагаемой к датчику, можно найти нужную информацию о том, как выполнить подключение. В первую очередь нужна схема. Нередко ее наносят на корпус прибора. Далее, необходимо разобрать датчик, чтобы добраться до клеммной колодки.

Она должна быть промаркирована, чтобы соединение проводов было выполнено правильно. Кроме того, при монтаже используют провода определенных цветов: коричневый – «фаза», синий – «ноль», красный – «нагрузка». На клеммной колодке присутствует 3-4 зажима, один из которых предусмотрен для заземления.

Для работы используют трехжильный провод и наконечники. Чтобы скрыть соединения, можно установить распределительную коробку, в которую будут заведены провода от сети питания (фаза, ноль), датчика (фаза, ноль, нагрузка), а также от источника света (фаза, ноль).

Но не всегда цвет провода соответствует общепринятому стандарту. Поэтому рекомендуется проверять фазность индикатором.

Советы по расположению и эксплуатации

Установка датчика движения должна выполняться с учетом параметров этого прибора. Перед тем как выполнять подключение, нужно проверить, соответствуют ли основные технические характеристики условиям эксплуатации. В первую очередь обращается внимание на тип датчика. Например, инфракрасные исполнения не рекомендуется устанавливать вблизи источников тепла (теплоносители системы отопления, кондиционер, калориферы). А ультразвуковые модели пагубно влияют на домашних животных.

Кроме того, нужно, чтобы в рабочей зоне не было непреодолимых препятствий для нормальной работы узла автоматики. Из всех исполнений только микроволновые приборы характеризуются практически неограниченными возможностями, так как они могут определять движущийся объект даже через тонкие стены, двери и стеклянные перегородки.

Высокие насаждения, деревья не должны попасть в радиус действия подобной техники. Следует устанавливать датчики по возможности дальше от источников электромагнитных излучений. Все эти факторы повлияют на качество работы.

Даже схема подключения датчика через выключатель не избавит от необходимости постоянно контролировать работу прибора, установленного на неподходящем участке. Также важно просчитать вероятное направление, откуда может возникнуть движущийся объект. Если достаточно контролировать зону около двери или окна, лестничную клетку, то лучше установить настенный или угловой тип датчика, так как эти варианты характеризуются меньшим углом обзора (от 90 до 240 градусов).

Подключение потолочных исполнений обеспечивает более широкие возможности для отслеживания подвижных объектов. Это обусловлено тем, что угол обзора у таких устройств составляет 360 градусов. Но подобная техника лучше и эффективнее работает в помещениях, где требуется охватить все стены. Радиус их действия довольно большой. В среднем потолочные исполнения позволяют обслуживать 100 кв. м площади.

Подключение разных видов датчиков движения сводится к нескольким вариантам схем: с выключателем и без него, при участии магнитного пускателя, а также при условии установки нескольких приборов от одного источника питания.

Чем более точно направлена оптическая система датчика в сторону появления подвижного объекта, тем выше его эффективность. Кроме того, можно самостоятельно влиять на качество работы подобных устройств. Для этого предусмотрены регуляторы уровня освещенности, интервала временного отключения, а также чувствительности.

Первый из названных параметров обеспечивает своевременное включение датчика при наступлении сумерек с определенным уровнем освещенности. Настройка второго параметра позволяет установить отрезок времени, спустя который осветительный прибор отключится. А третий параметр отвечает за эффективность работы датчика.

Таким образом, вариант установки узла автоматического управления системой освещения или безопасности во многом упрощает жизнь. А если подключить параллельно или последовательно с датчиком движения выключатель, можно получить больше возможностей: переходить от ручного управления к автоматическому.

Схема соединения в любом из случаев довольно простая, нужно лишь правильно определить фазу, ноль и нагрузку. Если цвета проводов не соответствуют стандарту, придется использовать индикатор. Обычно производитель указывает всю необходимую информацию в сопроводительной документации. Нередко схему подключения можно найти непосредственно на корпусе датчика. В коробе также присутствует маркировка. Все это очень упрощает процесс монтажа.

Правильная схема подключения датчика движения для освещения

Каждый человек стремится сэкономить свою плату за жилищные услуги. Никто не хочет переплачивать огромные деньги за электроэнергию, но как это сделать, если очень часто горит свет там, где, на самом деле, никого нет? Решения этой проблемы можно найти разные, но все же многие выбирают датчики движения.

Подключение этого устройства позволяет включать свет автоматически только если зарегистрировано движение. Область применения датчиков — регулировка уличного освещения, освещения в подъездах и в других местах, где свет требуется только на короткий период времени, пока не прошел человек.

Принцип работы и разновидности

Принцип работы устройства довольно прост. Когда на участке территории появляется активность, реле прибора замыкает электрическую цепь, собственно поэтому свет и включается. Прибор выключается, когда проходит определенный промежуток времени после исчезновения объекта из поля видимости устройства.

Выделяют два типа датчиков движения:

  1. Охранные
  2. Бытовые

Первые используют при установке различных сигнализаций. Их еще называют инфракрасными излучателями(ИК).

Бытовые датчики применяют в различных домах и квартирах из-за их относительной простоты и более слабой чувствительности чем у охранных. Выделяют активные бытовые датчики( используется и приемник и передатчик) и пассивные ( только приемник, который реагирует на инфракрасное излучение).

В домах и квартирах чаще всего применяют пассивные приборы. Датчик оснащен либо прожектором, либо реле, с помощью которого происходит включение света. Большая часть таких приборов оборудовано еще дополнительным регулятором, с помощью которого указывается через какое время после обнаружения объекта нужно включать свет.

Важные советы

Чтобы устройство работало корректно, необходимо правильно выбрать его место установки. Вот тут остановимся поподробнее:

  • Для уличного освещения рекомендуется подключать к прожектору датчик движения. Причем необходим прибор, который имеет анализатор внешней яркости, что позволяет работать устройству только в сумерках.
  • При установлении датчика в коридоре целесообразно выбирать прибор, который срабатывает при каждой активности.
  • Чтобы осветить лестничную клетку датчик устанавливается либо на стене, либо на потолке, чтобы все пространство оказалось в зоне охвата
  • В подсобных помещениях следует устанавливать датчик над дверью, или чуть-чуть сбоку, причем для удобства интервал работы должен быть максимальным, так как люди проводят в кладовках достаточно приличное количество времен.

Тонкости подключения

Устройство нужно подключать к лампочке так, чтобы была свободна от разных объектов, которые могут закрыть обзор, френелевская линза (основная часть этого устройства).С помощью нее можно принимать, фокусировать и изменять ИК лучи . В случае необходимости можно ограничить радиус обзора, благодаря тому, что отдельные сектора будут закрыты самоклейкой.

Устройство прибора

Важные особенности, которые необходимо учитывать до подключения:

Приборы покрыты пластиковым корпусом. Его следует беречь от ударов и различных повреждений. Особое внимание следует уделить линзе Френеля, которая очень хрупкая и является самой важной составляющей устройства. Очень важно, чтобы приборы не подвергались прямому воздействию солнечного света при наружном монтаже.

В таких случаях целесообразно применять установку защитных козырьков. Желательно, чтобы батареи или печи вообще не попадали в угол обзора линзы. Для этого необходима регулировка высоты и вертикального угла наклона прибора.

Также возможны осложнения, если датчик работает на лампу накаливания, в случае если она попадет в поле обзора устройства. Прибор может срабатывать от изменения температуры лампы и может периодически включаться и выключаться.

Электрическая схема подключения

Честно говоря, подключение датчика к сети ничуть не сложнее, чем подключение простого выключателя, так как суть задачи у устройств одна и та же — при необходимости замыкать цепь и при ее исчезновении размыкать. Датчик движения устанавливается в цепь одновременно с выключателем, то есть мы наблюдаем схему с параллельным соединением.

Внутри прибора чаще всего есть клеммная колодка, где расположенны контакты, которые раскаршеныи обозначены:

  1. L, чаще всего чёрный — провод фазы.
  2. N, синеватый — нулевой провод.
  3. A, Ls или L’, темно-красный — возврат фазы на лампы освещения.
  4. ⊥, жёлтый или зелёный — заземление для защиты.

Подключение осветительных устройств рекомендуется выполнить между проводами A и N. На контакты L и N подавать питание эл. сети. Причем важно собладать фазность.

Подключение к сети

Для подключения прибора необходимо подготовить заблаговременно распределительную коробку, в которой будет осуществляться скрутка проводов. Краткие рекомендации о том, как же подключить прибор к системе самостоятельно:

От датчика выходят 3 кабеля: питание, 0 и «светильник». Чаще всего эти провода имеют одинаковуюинфикацию с обычным выключателем света. Следует отметить, что эксперты рекомендуют устанавливать как современное устройство, необходимый для контролирования освещения, так и стандартный кнопочный выключатель, так как это позволит вам обеспечить реальную возможность управления в нештатных случаях;

  • Кабель «светильника» присоединяется к соответствующему кабелю индикатора. 0 соединяется с 0 обычного выключателя и лампой, а кабель фазы отводится на сеть электропитания домов или квартир;
  • При подсоединении нужно следить за тем, чтобы простой выключатель света был соединен с сенсорным параллельно, так как при скачке фазы датчик может просто перегореть;
  • После этого производится регулирование прибор и его проверка. Ремонтировать и перенастраивать нужно проводить 2-3 раза в год. Очень важно чтобы сенсоры и приемники были чистые всегда, так как из-за этого работа может быть прерывистой и неправильной.

Настройка прибора

Настройка многих датчиков осуществляется по 3 параметрам — чувствительность, порог освещенности, при котором датчик сработает и время задержки выключения освещения.

Вся настройка чувствительности проводится с помощью переменных сопротивлений (потенциометров). Следует узнать про их местоположении в датчике еще перед покупкой. Вообще, настраивать чувствительность — это очень сложная задача. Честно говоря, идеальной настройки по этому параметру очень редко встречающаяся вещь, но можно достичь необходимых результатов для хорошей работы. SENS — настройка руки сопротивления. Чтобы оптимально настроить этот параметр, нужно поворачивать руку помикронно.

Главное правило — если устройство не реагирует на активность, нужно повышать чувствительность, если включается практически при любом движении мельчайших частиц, нужно соответственно понижать.

Иногда необходимо перенастраивать прибор при изменении сезона. Оптимально настроенное устройство должно срабатывать при появлении человека и покоится при других движениях, например если пролетает птица.

Пороговая величина освещенности

Настраивать устройство по этому показателю будем так: поворачиваем ручку(LUX) и добиваемся включение прибора, когда действительно потребуется включение светильников.

Время задержки выключения освещения. Ну, это проще всего. Этот фактор нужно настроить сопротивлением(TIME). Необходимо проанализировать частоту появления в области попадания устройства людей и настроить его на такое время, значение которого будет больше 1 минуты. Если вы устанавливаете небольшой показатель, то будет постоянно включаться-выключаться свет. Но такое светошоу нам совсем не нужно.

Разберем основные плюсы и минусы

Неплохая экономия электричества. Люди очень часто забывают о том, что нужно выключить свет, а с помощью таких приборов, эта проблема перестанет быть актуальный, так как теперь весь процесс включения и выключения света будет под автоматическим контролем. Функциональность.

Большинство современных устройств прекрасно работают без использования проводов. Также к ним, если есть необходимость, можно с легкостью присоединить еще некоторые гаджеты кроме света, такие как телевизор, кондиционер, магнитофон, вентилятор, радио, вытяжка и т.д.

Удобность: если в каком-то помещении кнопочный выключатель находится очень далеко от входа, то, например, ночью его найти будет крайне непросто. Вдобавок ко всему маленькие дети не имеют возможности дотянутся до включателя. Датчик устраняют эту проблему.

Недостатки: Немаленькая стоимость. К сожалению, за удобства в жизни приходится расплачиваться. Цена таких приборов велика, но эффект от вложений они дают, пусть и не сразу.  Схема очень просто подключается вручную, но все же никто вам не может дать полной гарантии, что монтаж будет выполнен корректно и прибор заработает. Так что если есть возможность, лучше использовать работу опытного мастера, который и подключит и правильно настроит ваш аппарат.

Схемы подключения датчика движения для освещения

Схемы подключения датчика движения для освещения

В этой статье ЭлектроВести расскажут Вам типовые схемы подключения датчика движения для освещения.

Датчиками движения называют приборы, которые реагируют на движущиеся, а не неподвижные предметы. Этим они отличаются от датчиков присутствия, настроенных на срабатывание при исчезновении, пропадании двигающихся объектов в контролируемой зоне.

Другими словами, прибор, контролирующий движение, должен сработать при нахождении человека внутри наблюдаемого пространства, когда он передвигается или замер, но хотя бы просто пошевелил пальцами. В то же время устройства контроля присутствия срабатывают тогда, когда люди полностью покинули помещение либо в нем остался совершенно замерший человек, не совершающий никаких движений.

Принципы работы датчиков движения

Обе группы этих датчиков могут работать на основе:

  • улавливания звуковых колебаний чувствительными акустическими системами;
  • восприятия теплового излучения, вызываемого человеческим телом инфракрасными приемниками пассивного действия;
  • перекрытия невидимых человеческому глазу инфракрасных лучей, направляемых от излучателя к приемнику активным методом.

Существуют еще другие способы выявления движущегося человека, но они, как и акустический метод, используются редко. А в бытовых устройствах чаще всего применяются датчики движения, работающие с электромагнитными колебаниями волн, расположенных в инфракрасном спектре.

Инфракрасные пассивные датчики движения (PIR) имеют конструкцию, состоящую из пироэлектрического ИК блока, главной линзы, которая в свою очередь состоит из ряда небольших линз и вспомогательных электронных элементов. Датчики движения срабатывают при возникновении и исчезновении ИК волны на фотоэлементе, где источником, в нашем случае, является человек. Датчики движения следят за изменением инфракрасного или ультразвуковых полей. Датчики присутствия работают на основе той же технологии, но они более чувствительны к изменению параметров.

У приемников ИК датчиков общий принцип работы.

Датчики движения и датчики присутствия улавливают инфракрасное излучение, распространяемое во все стороны от любых предметов, расположенных в зоне обзора. Тепловые лучи, как в обычной оптической системе, например, фотоаппарата попадают на сегментную линзу, работающую по принципу Френеля.

Эта стеклянная или из сортов оптических пластмасс конструкция создается с большим количеством концентрических секторов/сегментов, каждый из которых формирует узконаправленный пучок параллельных тепловых лучей на ИК сенсор.

Его еще называют термином «PIR-сенсор» потому, что он обладает пироэлектрическим эффектом — создает электрическое поле, пропорциональное получаемому тепловому потоку. Принятый им сигнал обрабатывается электронными устройствами.

У большинства конструкций датчиков пиродетектор работает с аналоговыми величинами. Примером может служить датчик движения серии HC-SR501.

Он обладает небольшими габаритами, работает на основе микросхемы, имеет три клеммы для подключения проводов питания и нагрузки, два регулировочных потенциометра. При срабатывании выдает управляющий электрический сигнал напряжением 3,3 вольта и ток в несколько миллиампер.

В последнее время стали внедряться блоки, осуществляющие двойное преобразование и обработку команд на основе цифровых сигналов.

Это позволяет использовать микропроцессорные устройства и компьютерные технологии для дальнейших преобразований сигнала и формирования различных алгоритмов управления автоматическими устройствами.

Как аналоговые электронные, так и цифровые датчики подключаются к блокам питания и имеют выходные устройства, коммутирующие нагрузку в первичной сети.

В алгоритм работы электроники закладывается один из принципов:

  • обнаружения движения;
  • срабатывания по пребыванию.

Когда в поле действия датчика появляется человек, то он своим присутствием вносит изменения в тепловой баланс окружающей среды, а все его передвижения фиксируются через линзу Френеля как объективом фотоаппарата. Электронные блоки срабатывают и выдают электрический сигнал на управляющий контакт.

На этом функции самого датчика заканчиваются, хотя процесс переключения исполнительных механизмов еще не выполнен, а мощности управляющего сигнала датчика движения для коммутации светильников освещения, включения звуковой сирены, отправления СМС на мобильный телефон или выполнения других задач недостаточно.

Этот сигнал необходимо усилить и обеспечить его передачу на мощный контакт для коммутации нагрузки.

Рассмотренный нами выше датчик движения HC-SR501 не может выполнить эти функции самостоятельно. Для их реализации можно собрать простой транзисторный ключ на биполярных транзисторах.

На клеммы VCC и GND у датчика движения и ключа подается питание =4,5÷20 вольт от дополнительного источника, а управляющий сигнал с вывода OUT датчика подводится на одноименную клемму усилителя. Нагрузка соответствующего напряжения подключается на выходную цепь.

Если использовать эту схему для включения мобильного телефона, то можно получать СМС на свой мобильник, которые будут сигналом о появлении нежданных гостей в охранной зоне.

В большинстве готовых модулей для схем освещения с датчиками движения встроен его усилитель и силовой контакт, коммутирующий схему нагрузки. У конструкций таких блоков, питаемых от сети ≈220 вольт, прямо на корпусе размещены три клеммы для подключения проводов, два из которых подают питание (фазу L и ноль N) а третий L’ совместно с нулем N используется для коммутации светильников.

Какие основные варианты могут использоваться при подключении датчиков движения? Как правильно настроить работу оборудования для эффективного использования, управления и экономии? Смотрите видео:

Датчики движения активного действия

Приборы, работающие по принципу контроля канала между ИК излучателем и приемником, имеют примерно такой же алгоритм, настроены на общую частоту, как у пульта дистанционного управления телевизора или манипулятора беспроводной компьютерной мыши с их приемниками. Они могут иметь автономное, независимое от стационарной электрической сети питание.

При этом выполняется одна из схем расположения модулей прямого или поворотного способа образования тракта с помощью зеркал.

Схемы подключения датчика

Электрическая схема простого подключения показана на картинке.

При этом подключении режим работы светильника полностью соответствует алгоритму, заложенному электронной схемой, и настраивается потенциометрами регулировки.

На простых конструкциях датчиков устанавливается два регулятора:

1. LUX — уровня освещенности, при достижении которого происходит срабатывание датчика (к примеру, нет необходимости пользоваться электрическим светом в солнечную погоду). Для регулирования первоначально выставляется его наибольшее значение;

2. TIME — продолжительности включения таймера или, другим словами, отрезка времени, в котором будет гореть светильник после обнаружения движения. Обычно устанавливают минимальную величину, ведь при каждом новом движении датчик станет постоянно перезапускаться.

Обычно этих двух параметров регулировок достаточно для настройки управления бытовыми светильниками. У сложных охранных датчиков движения встречаются еще два потенциометра:

1. SENS — чувствительности или дальности действия. Им пользуются для уменьшения зоны контроля в тех случаях, когда ограничить ее изменением ориентации датчика движения не получается;

2. MIC — акустического уровня шумов встроенного микрофона, при котором срабатывает датчик. Но в бытовых условиях эта функция не нужна — датчик будет срабатывать от посторонних звуков проезжающих машин, детских возгласов…

Датчики движения Schneider Electric:

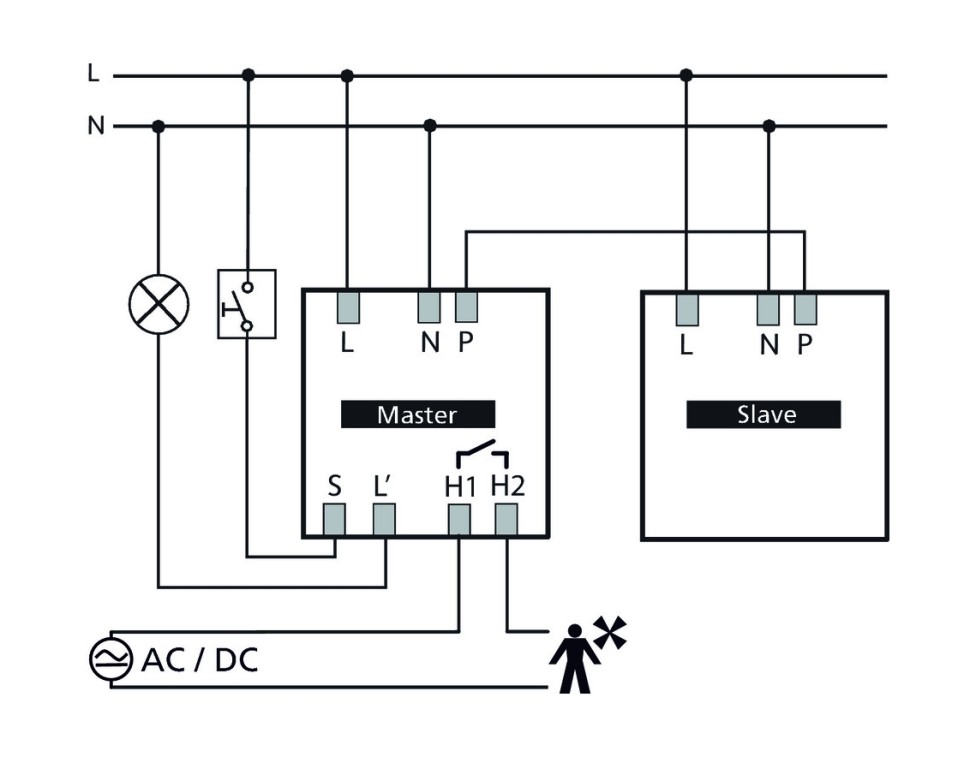

Схема подключения светильника к двум датчикам

Этот способ используется в местах, когда возникает необходимость управлять освещением из двух удаленных точек с ограниченным обзором для одного датчика.

Одноименные клеммы приборов подключаются по параллельной схеме друг к другу и выводятся на сеть питания и осветительный прибор. При срабатывании выходного контакта любого датчика загорается светильник.

Схема подключения через выключатель

Этим способом пользуются, когда добавляют к действующему светильнику с выключателем блок датчика движения. При включенном выключателе схема полностью работает так, как она настроена электроникой. А при разомкнутом контакте фаза снимается с блока питания и датчик движения выводится из работы.

Практика показала, что среди владельцев квартир при выходе из помещения сохранилась привычка машинально отключать свет выключателем. После этого при заходе в комнату человека датчик движения оказывается выведенным из работы. Чтобы исключить подобные ситуации контакты выключателя шунтируют, чем осуществляется переход на предшествующую схему.

В этой схеме включенный выключатель полностью шунтирует выходной контакт датчика движения. Ее применяют, когда человек длительно находится в неподвижной позе, а выдержка у таймера маленькая и для включения светильника приходится делать лишние отвлекающие движения.

Схема подключения мощных нагрузок электромагнитными приборами

Как подключить датчик движения к прожектору? Блок датчика движения с маломощными контактами можно использовать для управления светом очень мощных осветительных приборов. Для этого используется промежуточное устройство — магнитный пускатель, реле или контактор соответствующих номиналов. Его обмотка подключается к маломощному контакту датчика, а силовой контакт коммутирует нагрузку системы осветительных приборов.

В этой схеме, как и во всех других, необходимо точно рассчитать коммутируемые мощности и подобрать под них силовые контакты. После включения в работу обязательно замеряют токи нагрузок и сравнивают их еще раз с мощностью контактов. Для надежной длительной работы системы необходимо создать запас по мощности.

Подобная схема с электромагнитными приборами способна длительно и надежно работать. Но, у нее есть два существенных недостатка:

1. повышенный уровень шума и возникающие электромагнитные помехи, сопровождающие процесс перемещения якоря во время переключений;

2. постоянный износ контактной системы вследствие разрядов, возникающих при разрыве цепи, что требует выполнения периодических профилактических работ.

Этих недостатков лишены симисторные и тринисторные схемы.

Схема подключения мощных нагрузок полупроводниковыми приборами

В этом случае отсутствуют всевозможные шумы и помехи. Но для работы полупроводникового прибора необходимо преобразовать управляющий сигнал датчика движения в гармонику, совпадающую по частоте с напряжением сети. Для этого создается специальная схема согласования, которая выдает переменный ток на управляющий электрод симистора.

При работе схемы согласования симистор открыт. и светильники горят. Когда управляющий сигнал отсутствует, то триак закрыт, а управляемое им освещение отключено.

Недостатком этой схемы является сложность конструкции согласующего сигнала электронного устройства.

Электромонтажные работы при подключении датчика движения:

Выбор места установки и способа ориентации датчиков

В зависимости от своей конструкции датчик движения может иметь различный угол наблюдения для контроля пространства от нескольких градусов до кругового обзора, который обычно применяется при потолочном креплении.

Эти углы распределяются в горизонтальной и вертикальной плоскостях, определяют зону наблюдения, указываются в документации.

Датчики, предназначенные для установки на стену, обычно имеют обзор порядка 110÷120 или 180 градусов по горизонту и 15÷20 — по вертикали.

Вне этого пространства никакие движения датчиками не фиксируются. Поэтому при установке датчика движения важно не только подбирать их по характеристикам обзора, но еще и регулировать после монтажа для корректировки направления. Конструкции с подвижным органом обзора облегчают наладку, а у остальных приборов надо очень тщательнее продумывать и выполнять первоначальный монтаж.

Потолочные датчики обычно имеют круговой обзор 360о по горизонтали, который распространяется конусом сверху вниз. Его зона контроля значительно больше, но она тоже может иметь непросматриваемое пространство в углах помещений.

Влияние посторонних объектов на работу датчиков

При монтаже и настройке датчика движения важно учесть условия их размещения, оценить влияние на их надежность расположенных рядом предметов и различных источников энергии. Тепловые нагреватели, колышущиеся ветки деревьев, проезжающие мимо автомобили, кабины поднимающихся/опускающихся лифтов и другие объекты могут вызывать частые ложные срабатывания устройств.

Когда нет возможности от них избавиться, то загрубляют чувствительность прибора потенциометром или экранируют зону помех.

Ранее ЭлектроВести писали, что ДТЭК заменяет устаревшие масляные выключатели на современные вакуумные. 65% масляных выключателей уже заменили на экологически безопасные. К 2027 году компания планирует полностью отказаться от выключателей, которые в своей конструкции содержат масло.

По материалам: electrik.info.

Универсальная схема подключения датчика движения для освещения (с фотографиями и схемой подключения)

Универсальная схема подключения датчика движения для освещения (с фотографиями и схемой подключения).

Купив датчик движения Покупатель задается вопросом: «Что делать дальше? Как правильно подключить датчик движения? Можно ли сделать так, чтобы один и тот же светильник работал от двух или от нескольких датчиков движения? Например при использовании верхнего и нижнего датчика движения на лестнице (лестничном марше) или при использовании датчика движенияв длинном коридоре. Можно ли сочетать работу датчика движения с возможностью включить и выключить свет обычным выключателем? Как правильно установить и разместить датчик движения?»

На эти и другие вопросы, которые возникают в ходе установки датчиков движения мы постараемся ответить.

Понять как выполняется типовое подключение датчика движения очень просто – то же самое, как подключить самый обыкновенный выключатель. И в том, и в другом случае элемент либо замыкает, либо же размыкает электрическую цепь, поэтому схема подключения датчика движения ничем не отличается от подключения через выключатель

Схема подключения датчика движения для освещения, для работы в двух режимах (датчик + выключатель)
В случае необходимости постоянной работы светильника при условии полного отсутствия какого-либо перемещения, в состав схемы может быть включен выключатель путем параллельного его подключения к датчику движения.
Благодаря этому при включении выключателя лампа освещения будет подключена по другой цепи в обход датчика, тогда как при отключенном выключателе контроль над состоянием освещения целиком и полностью вернется к датчику движения

Схема подключения нескольких датчиков движения для освещения (несколько датчиков = один светильник)
Нередко возникают ситуации, когда специфика помещения делает физически невозможным охват всей площади помещения средствами лишь одного устройства. Так, если ограничиться установкой одним датчиком движения в изогнутом коридоре, он не будет срабатывать тогда, когда человек будет передвигаться за изгибом.
В подобных случаях используется такая схема подключения датчика движения, когда несколько устройств подключаются друг к другу параллельно.

      Иначе говоря, фаза с нулем отдельно и без прерываний подается на каждый из датчиков, после чего осуществляется подсоединение всех их выходов к освещению. В результате этого срабатывание любого из датчиков замыкает цепь, подавая рабочее напряжение на контакты светильника.
Заметка: При таком подключении важно понимать, что оба (или несколько) датчиков движения должны подключаться от одной и той же фазы, а не от разных фаз, иначе возникнет междуфазное короткое замыкание.

Правильная установка датчика движения
Кроме того, технические условия и особенности планировки помещения также оказывают непосредственное влияние на подключение.
Устанавливать смонтированный датчик нужно таким образом, чтобы он получал как можно больший угол обзора на предполагаемые зоны вторжения, причем последние не должны экранировать элементы интерьера, а также проемы дверей и окон.
Датчики движения характеризуются средним значением номинальной мощности на уровне 500-1000 Вт. Это выступает ограничением для их использования в условиях большой нагрузки.
При возникновении необходимости в подключении через датчики сразу нескольких мощных ламп лучшим решением станет использование магнитного пускателя


В завершение – рекомендации относительно установки:
• в зону видимости устройства, устанавливаемого на улице, не должны попадать объекты, излучающие свет или тепло. Не устанавливайте датчик вблизи деревьев и кустов, которые наверняка будут препятствовать правильному выявлению движения;
• принимайте во внимание и старайтесь сводить к минимуму возможное воздействие электромагнитных излучений, которые могут отразиться на ложных срабатываниях устройства;
• устройство следует направлять непосредственно на ту зону, выявление движения в которой должно служить сигналом для включения света;

Для чего нужен датчик движения для освещения

Как правило, термином «датчик движения» в быту определяется электронное инфракрасное устройство, которое позволяет обнаруживать присутствие и перемещение человека и помогает коммутировать питание приборов освещения и других электрических приборов.

Если Вы хотите сделать свой дом безопаснее, покупайте датчики движения, которые станут для Вас не только удобными помощниками, но и помогут сэкономить электроэнергию, включая или отключая его при Вашем входе или выходе из помещения соответственно.

Датчик движения имеет несложный принцип действия – при появлении движения в зоне его чувствительности включаются все подключенные к нему приборы. Отключение всех приборов происходит тогда, когда цепь автоматически размыкается, а это происходит при отсутствии движения.
В данной статье детально рассмотрим датчик движения для освещения марки ultralight ask 1403 имеющий угол обзора 180 гр.

Обычно датчик движения используют для включения освещения, но эти устройства могут использоваться и не только для этой цели. Хочу отметить, что существует датчики с углом обзора на 360 градусов.

То есть датчик, способен обнаружить какие либо перемещения с любой стороны. Поэтому если у вас есть магазин, офис или какой либо объект которому нужна сигнализация то в этом случае может применяться охранная сигнализация.

Датчик движения схема подключения к светильнику

Подключение датчика движения – несложный процесс, который имеет много аналогий с подключением обычного выключателя. Ведь, как и выключатель, датчик движения замыкает (либо размыкает) электрическую цепь с последовательно включенным в нее светильником, в чем заключается схожесть схем подключения датчика и светильника посредством выключателя.

Если вы не знаете, как подключить датчик движения схема подключения к светильнику обязательно должна прилагаться вместе с инструкцией по подключению. А качественные фирмы производители также изображают схему на корпусе самого датчика.

Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Еще один вариант изучения схемы – посмотреть ее на корпусе самого устройства.

Под задней крышкой находится клеммная колодка, а также подключенные к ней три цветных провода, которые выходят изнутри корпуса. Подключение проводов производится к клеммным зажимам. Если вы используете для подключения многожильный провод тогда лучше использовать специальные изолированные наконечники НШВИ.

Далее расскажем об особенностях принципиальной схемы подключения датчика движения.

Питание на датчик от сети приходит по двум проводом: фаза L (коричневый провод) и ноль N (синий провод). После выхода фазы из датчика, она приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу N.

В случае появления движения в зоне контроля происходит срабатывание датчика, а затем и замыкание контакта реле, что приводит к приходу фазы на лампу и, соответственно, к включению лампы.

Так как клеммная колодка для подключения имеет винтовые зажимы, провода к датчику подключаем при помощи НШВИ наконечников.

Необходимо отметить, что подключение фазного провода лучше всего производить в соответствии с принципиальной схемой, которая дополняет инструкцию.

После того как провода будут подключены одеваем крышку и переходим к следующему этапу — подключение проводов в распредкоробке.

В коробку заходят семь проводов, три от датчика, два от светильника и два питающих фаза и ноль. В питающем кабеле фаза имеет коричневую расцветку, ноль — синюю.

Разбираемся с проводами… У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.

Подключение проводов происходит примерно таким образом: фазный провод питающего кабеля подключаем вместе с фазным проводом от датчика (коричневый и белый провод). Затем соединяем вместе нулевой провод от питающего кабеля, нулевой провод от датчика (тот который зеленый) и нулевой провод от светильника.

Остаются два незадействованных провода (красный от датчика и коричневый от светильника) — их соединяем вместе. Все подключение готово, как видите ничего сложного …

Покажу поближе как подключить датчик движения в коробке. Думаю разобраться с подключением не составит особого труда (если нет тогда пишите в комментариях будем разбирать). Теперь можно подавать питание.

Датчик движения подключен к светильнику. После этого подаем питание, датчик реагирует на движение и замыкая цепь включает светильник.

Можно ли подключить датчик с выключателем

Часто бывает так, что датчик движения необходимо подключить к светильнику вместе с выключателем. Казалось бы два устройства которые предназначены практически для одной и той же задачи — включить освещение.

Действительно выключатель выключает лампу (светильник) и датчик движения при определенный обстоятельствах (обнаружении движения) выполняет такую же задачу — подает питание на светильник. Зачем эти два устройства подключать вместе многие не понимают. Поэтому давайте разберем, как подключить выключатель с датчиком движения и зачем это делать?

Если Вы хотите, чтобы у Вас на протяжении какого-то периода времени было включено освещение, вне зависимости от уровня освещенности и перемещений, попробуйте применить схему подключения датчика с выключателем, подключив обычный выключатель с одной клавишей в схему, параллельно датчику.

Благодаря такому подключению Вы сможете при включении выключателя удерживать включенным освещение в течение желаемого периода времени. В другое же время управление освещением должно полностью перейти к датчику, для чего выключатель следует отключить.

Подключение датчика движения с выключателем — как это сделать и зачем?

Выключатель, который подключен параллельно к датчику, может быть добавлен в схему для постоянной работы светильника в помещении вне зависимости от того, присутствует или отсутствует перемещение в помещении. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Расскажу свою ситуацию для которой мне необходимо подключить выключатель с датчиком движения. Я проживаю в частном доме и часто прихожу домой поздно вечером в темное время суток, особенно зимой, когда рано темнеет.

Для этого я установил датчик движения для освещения направленный на входную калитку во дворе. То есть, когда я вечером захожу во двор, датчик должен сработать и включить освещение. Причем датчик я настроил так чтобы освещение работало такой промежуток времени достаточный для того чтобы пройти пешком от калитки ворот до двери дома.

А теперь представим что мне вечером или ночью необходимо выйти из дома во двор на улицу, ну например в магазин или скажем, услышу какой то шорох во дворе, а освещения нет (кстати датчик охватывает не весь двор). Для этого мне нужно выходить в потемках и махать руками пока датчик не сработает?

Вот поэтому у меня возникла необходимость подключить выключатель с датчиком движения. И когда я выходу из дома во двор я просто включаю выключатель и лампа горит не зависимо от датчика. Выполнить подключение датчика движения с выключателем абсолютно не сложно.

Теперь схема в которой выключатель с датчиком движения подключены вместе но светильник работает от выключателя (не зависимо от датчика).

Настройка датчика движения для освещения

Настройка датчика движения – это еще один немаловажный нюанс работы данного устройства. Практически каждый датчик, с помощью которого можно производить управление освещением, имеет дополнительные настройки, позволяющие добиваться корректной его работы.

Такие настройки имеют вид специальных потенциометров, предназначенных для регулировки – это установка задержки отключения «TIME», регулировка порога освещенности «LUX» и регулятор установки чувствительности к инфракрасному излучению «SENS».

1. Настройка по времени — «TIME»

С помощью установки «TIME» можно задать время, на протяжении которого освещение будет включенным с того момента, когда движение было обнаружено в последний раз. Установка значения может варьироваться от 1 до 600 секунд (в зависимости от модели).

Регулятором «TIME» можно выставить уставку по выдержке времени включенного датчика движения. Пределы, в которых находится уставка срабатывания, составляют от 5 секунд до 8 минут (480 секунд). Скорость движения человека в области чувствительности датчика играет здесь самую важную роль.

При относительно быстром прохождении человеком этого пространства (к примеру, коридора или лестничной клетки в подъезде) уставка «TIME» желательно уменьшить. И, наоборот, при нахождении в течение определенного времени в данном пространстве (к примеру, в кладовке, автопарковке, подсобном помещении) уставку «TIME» лучше увеличить.

2. Настройка срабатывания от уровня освещенности — «LUX»

Регулировка «LUX» используется для корректной работы датчика в дневное время. Датчик сработает при обнаружении движения при более низком уровне окружающей освещенности по сравнению с пороговым значением. Соответственно, срабатывание датчика не фиксируется при более высоком уровне освещенности по сравнению с установленным пороговым значением.

Рисунок на котором изображено как настроить датчик движения своими руками. Для настройки на обратной стороне датчика находятся три регулятора: регулятор чувствительности к срабатыванию, регулятор времени и регулятор освещенности. Поэкспериментируйте и все получится.

Регулятором «LUX» выставляется уставка срабатывания по уровню освещенности окружающей среды (от сумерек до солнечного освещения). Деление шкалы, на которую можно поставить уставку «LUX», при наличии в Вашем помещении большого количества окон и преобладании естественного освещения, должно быть минимальным или средним.

Поставить уставку «LUX» на наибольшее деление шкалы рекомендуется при наличии в Вашем помещении естественного света или при малом его количестве.

3. Настройка чувствительности к срабатыванию датчика — «SENS»

Регулировать чувствительность к срабатыванию, в зависимости от объема и дальности объекта, можно с помощью регулятора «SENS». Реакция датчика на движения напрямую зависит от уровня чувствительности. При очень большом количестве срабатываний датчика чувствительность желательно уменьшить, а настроить яркость освещения ИК, на которую должен реагировать датчик движения.

Увеличивать чувствительность следует при отсутствии реагирования на Вас датчика. При самопроизвольном включении освещения можете уменьшать чувствительность. Если настройка датчика производилась в зимнее время года, то вполне вероятна необходимость его перенастраивания в летний период, и, наоборот, при летней настройке нужно будет перенастраивать зимой.

И последнее, только максимально настроив контролируемую зону, можно получить гарантию того, что он будет Вас «видеть». Для этого отрегулируйте оптимальное положение наклона головы данного датчика. Здесь достаточной будет проверка реакции датчика на движение в какой-нибудь точке, находящейся вдалеке.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Схема подключения света через датчик движения. Подключение датчика движения для освещения — инструкция

Датчик движения LX-02

В данной статье рассмотрена схема датчика движения LX-02 (SEN15) производства китайской фирмы Camelion, а также схема его подключения. В этой линейке есть ещё две модели датчиков: LX-01 , который отличается от двух других отсутствием регулятора освещенности, и LX-03 , который отличается повышенной выходной мощностью (до 3 кВт) за счет применения более мощного реле на выходе.

Существует также и датчик LXP-02. Отличия от LX-02 существенные – и в конструкции, и в схемотехнике. Но только, конечно, не в принципе действия.

В конце статьи будет приведена инструкция к данным датчикам движения.

Устройство датчика движения

Конструкция датчика содержит две части – неподвижную, которая крепится к поверхности, и подвижную. Подвижная часть имеет две степени свободы и может поворачиваться на 30-40 0 в горизонтальной и вертикальной плоскостях.

В разобранном виде датчик движения LX-02 выглядит вот так:

Вид плат со стороны деталей

Вид с обратной стороны (со стороны пайки деталей):

В устройстве применяются основные детали:

  • микросхема – LM324, это четыре операционных усилителя в одном корпусе. Даташит можно скачать здесь: / , pdf, 134.11 kB, скачан: 2946 раз./
  • датчик движения – PIR D203S или 1VY7015
  • транзистор типа S9013 – биполярный средней мощности. Даташит можно скачать здесь: / , pdf, 62. 29 kB, скачан: 1496 раз./
  • реле SHD-24VDC-F-A.

Со стороны ключа микросхемы – регулировка освещенности, рядом – регулировка времени включения.

Схемы датчиков движения

Схема датчика выглядит примерно так.

Вот ещё подобная схема, но более простая. Это схема охранного датчика. Выражаю благодарность источнику – www.guarda.ru.

Датчик движения. Схема 2

В различных моделях датчика схема может незначительно изменяться, но принцип работы один. Коротко его можно описать так.

Сигнал с пиродатчика (чаще всего применяется 1vy7015) поступает на усилитель, далее работает компаратор, с выхода которого сигнал через транзистор идет на катушку реле. Реле своими контактами включает-выключает нагрузку.

4 микросхемы, изображенные на схеме, не должны вводить в заблуждение – на самом деле, это одна микросхема, в корпусе которой 4 операционных усилителя с общим питанием.

Третья схема приведена в конце статьи.

Подключение датчика движения

Для подключения датчика движения нужно чуть больше навыков, чем для подключения обычного выключателя. Перепутав выводы датчика, можно сжечь и сам датчик, и электропроводку. Особенно, если она .

У меня такое было, когда в инструкции были указаны одни цвета проводов, а реально – другие.

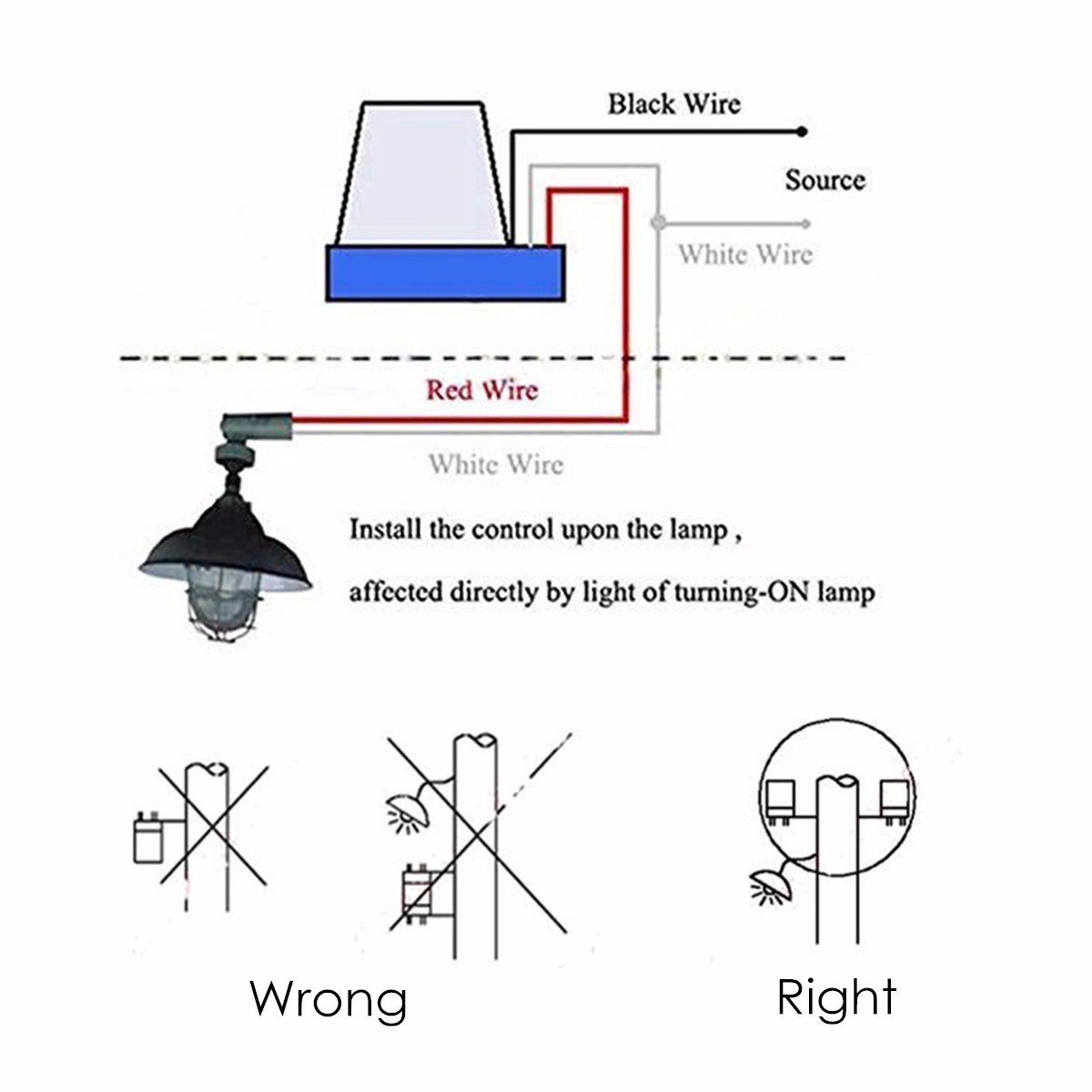

Датчик движения и (фотореле, или сумеречное реле) подключаются совершенно одинаково, поэтому на схеме ниже источником воздействия указан свет.

Выводы для подключения датчика движения и датчика освещения

Как видно, данная схема подключения не отличается от схемы включения лампочки через обычный выключатель. Разница только в том, что при подключении участвует ещё и нулевой провод, и в том, что на выключатель воздействует человеческая рука, а на датчик – движение или свет.

Как подключить датчик движения, показано также на схеме в инструкции (ниже).

На схеме указаны и цвета проводов. Также обозначения выводов обычно выштампованы на корпусе около каждого вывода.

Цвет выводов для подключения датчика LX:

  • коричневый (черный) – вход фазы (для включения освещения и питания внутренней схемы)
  • голубой (зеленый, синий) – ноль для питания электронной схемы датчика, для питания освещения не используется.
  • красный – выход фазы (подключение нагрузки)

Нагрузка (лампочка) подключается к нулю и выходу.

Стоит отметить, что такая цветовая маркировка не является обязательной для производителя. Даже у одного производителя одинаковые выводы могут иметь разные цвета проводов. Поэтому надо обращаться к инструкции, а в случае сомнений – разбирать датчик и смотреть подключение проводов на плате.

Поскольку в данной статье рассмотрена модель LX-02 (SEN15), инструкция на этот датчик приведена ниже.

Инструкция к датчику движения LX-02

Вот в принципе и всё, что я хотел рассказать про устройство и схему датчика движения .

Кстати, у меня есть ещё несколько статей касательно этой темы:

  • на больших площадях
  • Различные

Тема ремонта датчика раскрыта в статье Пошаговое руководство. Там же приведена и рассмотрена схема датчика движения на специализированной микросхеме LP8072C.

Ещё одна схема датчика

Читатель Александр из г. Королев в декабре 2014 г. прислал ещё одну схему датчика движения, которую срисовал с платы собственноручно. Фото также прилагается.

А вот осциллограммы, поясняющие работу схемы:

Осциллограмма 1 работы схемы датчика

Осциллограмма 2 работы датчика движения

Датчик движения чаще всего используется для включения освещения, когда вы проходите или находитесь рядом с ним. С его помощью можно хорошо экономить электричество и избавить себя от необходимости щелкать выключателем. Это устройство также используется и в системах сигнализации, для определения нежелательных проникновений. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач. Датчики движения иногда называют датчикам присутствия.

Типы датчиков движения

Датчики движения различают по принципу действия от этого зависит их работа, точность срабатывания и особенности использования. У каждого из них есть сильные и слабые стороны. От конструкции и рода используемого элемента зависит и конечная цена такого датчика.

Датчик движения может быть выполнен в одном корпусе и в разных корпусах (блок управления отдельно от датчика).

Контактные

Самый простой вариант датчика движения — использовать или . Геркон (герметичный контакт) это переключатель который срабатывает при появлении магнитного поля. Суть работы заключается в установки концевого выключателя с нормально-разомкнутыми контактами или геркона на дверь, когда вы её откроете и зайдете в помещение контакты замкнутся, включат реле, а оно включит освещение. Такая схема изображена ниже.

Инфракрасные

Срабатывают от теплового излучения, реагируют на изменение температуры. Когда вы входите в поле зрения такого датчика он срабатывает на тепловое излучение от вашего тела. Недостатком такого способа определения являются ложные срабатывания. Тепловое излучение присуще всему что есть вокруг. Приведем несколько примеров:

1. стоит в помещении с электрообогревателем, который периодически включается и отключается по таймеру или термостату. При включении обогревателя возможны ложные срабатывания. Можно попробовать этого избежать долгой и скрупулезной настройкой чувствительности, а также попыткой направить его так, чтобы в прямой видимости не было обогревателя.

2. При установке на улице возможны срабатывания от порывов тёплого ветра.

В целом эти датчики нормально работают, при этом это самый дешевый вариант. В качестве чувствительного элемента используется PIR-сенсор, он создает электрическое поле пропорционально тепловому излучению.

Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля.

Правильнее будет сказать — многосегментная линза, или мультилинза. Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. В результате этого на маленькое приемное окошко пироэлектрического сенсора попадают пучки излучений с разных сторон.

Для увеличения эффективности детектирования движения могут устанавливать сдвоенные, или счетвертненные сенсоры или несколько отдельных. Таким образом, расширяется поле зрение прибора.

Исходя из вышесказанного нужно отметить и то, что на датчик не должен попадать свет от лампы, а также в поле его зрения не должно быть ламп накаливания, это также сильный источник ИК-излучения, тогда работа системы в целом будет нестабильной и непредвиденной. ИК-излучения плохо проходят через стекло, поэтому он не сработает, если вы будете идти за окном или стеклянной дверью.

Это самый распространённый вид датчика его можно купить а можно и собрать самому на основе, поэтому рассмотрим его конструкцию подробно.

Как собрать ИК-датчик движения своими руками?

Самый распространенный вариант — это HC-SR501. Его можно купить в магазине радиодеталей, на али-экспресс, часто поставляется в наборах Arduino. Может использоваться как в паре с микроконтроллером, так и самостоятельно. Он представляет собой печатную плату с микросхемой, обвязкой и одним ПИР-сенсором. Последний накрыт линзой, на плате есть два потенциометра, один из них регулирует чувствительность, а второй время которое на выходе датчика присутствует сигнал. При детектировании движения на выходе появляется сигнал и держится установленное время.

Он питается напряжением от 5 до 20 вольт, срабатывает на расстоянии от 3 до 7 метров, а сигнал на выходе держит от 5 до 300 секунд, вы можете продлить этот период, если использовать , микроконтроллер или реле задержки времени. Угол обзора порядка 120 градусов.

На фото изображен датчик в сборе (слева), линзу (справа внизу), обратную сторону платы (справа вверху).

Рассмотрим плату подробнее. На её передней стороне расположен чувствительный элемент. На задней — микросхема, её обвязка, справа два подстроечных резистора, где верхний — время задержки сигнала, а нижний — чувствительность. В нижней правой части джампер для переключения режимов H и L. В режиме L датчик выдает выходной сигнал только она период времени выставленного потенциометром. Режим H выдает сигнал, пока вы находитесь в зоне действия датчика, а когда вы её покидаете сигнал, исчезнет через время заданное верхним потенциометром.

Если вы хотите использовать датчик без микроконтроллеров, тогда соберите эту схему, все элементы подписаны. Схема питается через гасящий конденсатор, напряжение питания ограничено на уровне 12В с помощью стабилитрона. Когда на выходе датчика появляется положительный сигнал реле Р включается через NPN транзистор (например BC547, mje13001-9, КТ815, КТ817 и другие). Можно использовать автомобильное реле или любое другое с катушкой на 12В.

Если вам нужно реализовать какие-то другие функции — можно использовать его в паре с микроконтроллером, например . Ниже представлена схема подключения и программный код.

Ультразвуковые

Излучатель работает на высоких частотах — от 20 кГц до 60 кГц. Отсюда выходит одна неприятность — животные, например собаки, чувствительны к этим частотам, более того они используются для их отпугивания и дрессировки. Такие датчики могут раздражать их и с этим возникают проблемы.

Ультразвуковой датчик движения работает на эффекте Допплера. Излучаемая волна, отражаясь от подвижного объекта, возвращается и принимается приёмником, при этом длина волны (частота) незначительно изменяется. Это детектируется, и датчик выдает сигнал, который используют для управления реле или симмистором и коммутации нагрузки.

Датчик неплохо отрабатывает движения, однако если движения очень медленные — он может не срабатывать. Преимуществом является то, что они не чувствительны к изменениям условий окружающей среды.

Лазерные или фотодатчики

В них есть излучатель (например ИК-светодиод) и приемник (фотодиод аналогичного спектра). Это простой датчик, возможна реализация в двух исполнениях:

1. Излучатель и фотодиод монтируются в проходе (контролируемой зоне) напротив друг друга. Когда вы проходите через него вы заслоняете излучение и оно не достигает приемника, тогда срабатывает датчик и включается реле. Это можно использовать и в системах сигнализации.

2. Излучатель и фотодиод стоят рядом друг с другом, когда вы находитесь в зоне действия датчика излучение отражается от вас и попадает на фотодиод. Это называется также датчиком препятствия, с успехом применяется в робототехнике.

Микроволновый

Состоит также из передатчика и приемника. Первый генерирует сигнал высокой частоты, второй их принимает. Когда вы проходите рядом изменяется частота. Приемник настроен таким образом, что при изменении частоты сигнал усиливается и передается на исполнительный орган, например реле, и происходит включение нагрузки.

Микроволновые датчики движения очень чувствительны, позволяют «увидеть» объект даже за дверью или за стеклом, однако это вызывает и проблемы ложного срабатывания, когда объект находится вне поля предполагаемой видимости.

Это достаточно дорогостоящие датчики, но они реагируют даже на самые незначительные движения.

Подобным образом работают и емкостные приборы. Такая схема изображена ниже.

Как подключить датчик движения?

Можно придумать бесчисленное множество вариантов и схем подключения датчика движения в зависимости от ваших потребностей, иногда нужно чтобы система срабатывала при движении в разных местах, например уличное освещение по пути от дома до ворот и наоборот, в других случаях необходимо принудительное включение или отключение света и т.д. Мы рассмотрим несколько вариантов.

Обычно у датчика движения есть три провода или три клеммы для подсоединения:

1. Приходящая фаза.

2. Фаза, отходящая для питания нагрузки.

Если вам не хватает мощности датчика — используйте промежуточное реле и . Для этого вместо лампочки в нижеуказанных схемах подключаются выводы катушки.

На фото ниже изображены клеммы к которым подсоединяются питающие провода.

Заключение

Использование датчиков движения, как бы это ни звучало, это шаг . Во-первых, это поможет экономить электроэнергию и ресурс ламп. Во-вторых, это избавит от необходимости каждый раз щелкать выключатель. Для освещения на улице при правильной настройки можно сделать так, чтобы свет включался, когда вы подходите к воротам дома.

Если расстояние от ворот до дома 7-10 — можно обойтись и одним датчиком, тогда не придется прокладывать кабель на второй датчик или собирать схему с проходным выключателем.

Как уже было сказано чаще всего встречаются ИК-датчики, их достаточно для простых задач, если вам нужна большая чувствительность или точность — присмотритесь к датчикам других типов.

5 советов, или как подключить датчик движения на свет, 2 основные схемы и 2 способа монтажа датчика движения, 3 главных правила настройки освещения.

Датчики движения (ДД) — это интеллектуальная электроника, которую используют дома, в офисе, отеле. Это современное коммутационное устройство имеет гораздо больше функциональностей, чем традиционные выключатели света. Например, датчик движения с автоматической функцией включения освещения предоставляет человеку больше комфорта и свободы, чем обычный клавишный переключатель. В быту чаще всего это оборудование применяется для автоматического включения освещения в жилых помещениях и подъездах.

ТЕСТ:

Мини тест для определения эрудиции пользователя
  1. Какой переменный ток используется в жилых помещениях?

а) трехфазный;

б) однофазный.

  1. При подключении нескольких датчиков параллельно друг к другу какое соединение правильное?

а) отдельная фаза для каждого устройства;

б) одна фаза для всех устройств.

  1. Возможно ли встроить ДД в бетонный потолок?

Ответы:

Правильный ответ на 1 вопрос: однофазный переменный ток. Трехфазный производится в промышленных масштабах.

Правильный ответ на 2 вопрос: при присоединении нескольких устройств в одну цепочку необходимо все приборы подключать к одной фазе.

Правильный ответ на 3 вопрос: нет, встраиваемые модели устройств подходят для монтажа только в подвесные потолки.

Датчик движения – это электронное оборудование, помогающее выявить нарушителя при несанкционированном проникновении на контролируемую территорию.

Существует 3 вида ДД:

  • 2-х проводные;
  • 3-х проводные;
  • С 4-мя проводами.

По способу реагирования выделяют 5 видов детекторов:

  • Ультразвуковые, реагируют на звуковые высокочастотные волны;
  • Микроволновые, срабатывают на высокочастотные радиоволны;
  • Инфракрасные, функционируют при обнаружении теплового излучения;
  • Активные, работают при наличии передатчика и приемника инфракрасного излучения;
  • Пассивные, не используют в работе передатчик.

Инфракрасный датчик с 3-мя проводами

Наиболее популярны устройства с инфракрасным излучением. Принцип действия его очень прост. Сенсор ДД начинает работать тогда, когда на него попадают инфракрасные излучения, исходящие от живых объектов. Для этого устройство снабжается пиродетекторами, направляющимися в разные стороны, разделяя контролируемое пространство на узкие сегменты. Такое разделение осуществляет линза Френеля.

Когда человек смещается в зону ответственности прибора, срабатывает сигнал тревоги и происходят изменения в работе сенсоров. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Внутри датчика имеются три клеммы:

  • L — для подключения фазы;
  • N – для подключения к нулю;
  • A – для подключения к нагрузке.

Если вы не знаете, как подключить инфракрасный ДД к светильнику , то все можно понять, разобравшись с проводами. Фазный и нулевой провод, соединенные с клеммами L и N, осуществляют питание устройства. Выходное реле подключается между фазой L и кабелем нагрузки. Лампочка подключается между выводом А и нулем.

Как установить ДД для включения света: 2 основные схемы

Систему датчик – лампа рекомендуется устанавливать отдельно от общего освещения. Чтобы ДД для включения света работал вместо выключателя , монтируют отдельную линию, где будут работать только устройство и светильник. Но часто возникает необходимость включить в эту схему и выключатель. Это позволит отключать освещение при необходимости.


Схемы подключения: 4 примера

Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Но есть расширенные схемы подключения, добавляющие устройству функциональности.


На фото: 1 – подключение устройства без выключателя; 2 – подключение с выключателем; 3 — подключение нескольких устройств; 4 – угол обзора.

Если есть необходимость, чтобы свет горел, но датчик движения не функционировал, то при подключении используется параллельный выключатель. Дополнительное устройство устанавливают тогда, когда есть потребность в том, чтобы на светильник подавалось напряжение постоянно, независимо от присутствия человека в контролируемой зоне. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика.

Встречаются ситуации, когда один ДД не охватывает все помещение контролируемой зоной. В таком случае прибегают к подключению параллельно двух или нескольких устройств. На каждый датчик отдельно подается фаза с нулем, а потом все выходы подключаются к светильнику. ПУЭ требует, чтобы в разрыв был поставлен фазный провод.


Важно: При таком монтаже все датчики подключаются от одной фазы, иначе возможно междуфазное короткое замыкание.

Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. Но чтобы мощность нагрузки не вывела оборудование из строя, используют магнитный пускатель, включив его в систему освещения.

Как подключить датчик движения и выключатель

Схема подключения Д. движения для освещения без выключателя: 2 способа монтажа

Производители сейчас предлагают пользователям два вида ДД : потолочные и настенные. Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.

Потолочные устройства способны охватить зону в радиусе 360° и их охраняемая площадь на схеме выглядит в виде конуса, где лучи расходятся на 120°. Когда человек попадает в зону видимости датчика, он пересекает многолучевой барьер, фиксирующийся автоматом, и переводит датчик в режим тревоги.

Потолочные устройства устанавливают на высоту от 2,5 до 3 метров. Они способны охватить зону в нижней части помещения в диаметре до 20 метров. Такое оборудование целесообразно устанавливать в небольших комнатах, чтобы одновременно контролировать все стороны помещения.

Настенные датчики способны охватить большую область пространства. Применяют устройство не только внутри помещения, но и снаружи. Оно также замыкает электрическую цепь, когда человек пересекает многолучевой барьер. Устанавливают оборудование на высоте от 2 и до 2,5 метров. Монтировать датчик рекомендуется в угол помещения. При таком положении раскрыв лучей наиболее эффективный.

ДД для включения света с 1-м выключателем: схема подключения

Процесс подключения не сложный и напоминает установку обычного выключателя. Но если сравнить эти два электроустановочных устройства, то увидим существенные различия:

  1. При установке датчика движения категорически запрещается менять местами выводы. В традиционном выключателе это не запрещено.
  2. Оба устройства при включении системы рвут фазный проводник, но к ДД необходимо еще подводить нулевой провод.
  3. Выключатель срабатывает при ручном управлении, датчик реагирует на движение в рабочей зоне.
  4. Выключателем система разъединяется сразу, а в случае с детектором – через установленное время.

Схема подключения с выключателем

Как подключить ДД через выключатель: 3 разновидности устройств

Разновидность 1 — обычный выключатель

Монтаж начинается с подводки кабеля к датчику. Существует два вида ввода кабеля в детектор: сзади или сбоку. Задний подвод чаще всего используют для скрытой проводки, а боковой применяется для внешней прокладки силового кабеля.

На следующем этапе подключаем проводники кабеля к клеммам прибора. Затем крепим устройство непосредственно на потолок или стену. Подключение к выключателю происходит через фазу к проводу, расположенному между лампочкой и ДД .

Можно использовать и уже имеющийся выключатель. В этом случае действующий одинарный переключатель заменяем на двойной, в котором свободный контакт будет подавать питание на датчик. Если же в эксплуатации двойной выключатель, то его нужно поменять на тройной.

  • Производители не советуют подключать ДД к энергосберегающим лампам из-за того, что значительно сокращается их срок службы;
  • В поле зрения устройства, установленного вне помещения, не должны попадать деревья и кустарники, они способны излучать тепло, что негативно сказывается на работе оборудования;
  • Направлять луч действия нужно в ту сторону, где есть потребность включения освещения при обнаружении движущегося объекта.

Разновидность 2 — ДД с плавным включением и выключением освещения

Инфракрасный детектор самостоятельно управляет уровнем освещения, но для плавного включения и отключения необходимо специальное оснащение. Микроконтроллер, получив с датчика сигнал, способен медленно увеличить яркость лампы, а при исчезновении сигнала снизить постепенно яркость до нуля. Плавность регулируется в широких пределах, и процесс длится несколько минут.

Разновидность 3 — автоматический выключатель света с ДД

Такое оборудование способно без нажатия осуществлять включение и выключение осветительных приборов. Устройство реагирует на движение объектов и самостоятельно управляет манипуляциями. Прибор способен контролировать зону на расстоянии до 8 метров.

Датчик дви-я для включения света своими руками: 3 элемента

Самодельный ДД проще сделать с инфракрасным или ультразвуковым сенсором. Такое устройство состоит из передатчика, приемника и блока питания. Блок питания берется любой на 12 В. Передатчик собирается по микросхеме NE 555, а передающий элемент — это диод LD 274 с углом обзора 10°.

В роли чувствительного элемента приемника выступает фототранзистор BPW40 и управляет всем реле BS-115C. При монтаже нужно учесть, что угол обзора фототранзистора составляет 20°. При такой сборке расстояние между передатчиком и приемником составит 5 метров.

2 варианта установки датчика

Классическая схема подключения устройства, контролируемого движения, и светильника очень проста. ДД работает как клавишный выключатель и для осуществления функций ему требуется питание.


Существуют различные варианты монтажа, отличающиеся между собой расположением кабелей:

  1. К ДД приходит кабель питания и выходит на осветительный прибор.
  2. Кабель от ДД уходит в монтажную коробку, соединяясь в ней с силовым кабелем и светильником.

Если мощность светильника большая и подключение ДД выполнено через распределительную коробку, то управление повышенной нагрузкой берет на себя магнитный контактор.

Подходящий вариант выбирается индивидуально, учитывая возможности на покупку кабельной продукции. Дополнением к классической схеме является клавишный выключатель для независимого включения освещения, этот процесс регламентируется п.6.5.7 ПУЭ.

На рисунке фаза L в монтажной коробке присоединяется в точке 1 с кабелем А. Потом подключается с нижним контактом выключателя и кабель А через верхний контакт возвращается опять в монтажную коробку, где в точке 2 соединяется с жилой В. Затем провод идет на клеммы ДД , возвращается опять в коробку и в точке 3 присоединяется с жилой С, ведущей к контакту лампы. Нулевая жила N, проходя через коробку, выходит из точки 4 на клеммы датчика и осветительный прибор.

ДД для включения света: как совершить 3 ошибок

Самым подходящим местом для монтажа оборудования в квартирах является прихожая, куда ведут все межкомнатные двери. Место установки определяется на схеме квартиры, учитывая диаграмму работы лучей датчика.

В помещениях, где действие только настенного ДД малоэффективно, используют комбинированный монтаж и потолочного, и настенного оборудования.

Для подключения устройства включения света не требуется специальных знаний и навыков в области электроники. Производители к каждому ДД прилагают инструкцию с рекомендациями, как правильно произвести монтаж. Пользователю нужно правильно соединить провода кабеля и ДД .

Но случается ситуация, когда один детектор не справляется с поставленными задачами и не охватывает всю площадь помещения. Тогда требуется установить дополнительное оборудование, подключающееся по следующей схеме.


Последовательность подключения дополнительного ДД такая же, как и основного. К датчику подключается фаза и ноль, фаза проходит через детектор и подключается к лампе, а от лампы второй конец уходит на ноль.

Как избежать 3 ошибок при установке

  1. Место монтажа. Устанавливать устройство нужно в то место, наиболее подходящее по техническим условиям. Встречаются случаи, когда потолочный детектор монтируют на стену, что приводит к некорректной работе.
  2. Установка линз-масок. Эти шторки входят в комплект ДД и предназначаются для настройки зоны действия. Если их не снять после регулировки, то прибор не будет фиксировать движения.
  3. Неправильное положение выключателя. Если установить выключатель до датчика, то питание отключится и работа устройства станет невозможной.

Как настроить ДД для освещения? 3 главных правила

Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:

  • В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
  • На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
  • Исключить попадание на корпус прямого солнечного света.

Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.

Настройка 3-х основных параметров

Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.

Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.

Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.

Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.

Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.

Как отрегулировать датчик движения для освещения в подъезде: 15/30

Схема монтажа и правила регулировки работы ДД , установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.

Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.

Как проверить ДД для освещения: цель — 0 ложных сигналов

Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.

Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.

Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.

Топ 3-х лучших моделей ДД

Лидирующие позиции по мнению покупателей, которые оценивали качество и надежность, занимают следующие модели:

  • MrBeams MB980
  • Sapsan PIR-80
  • Redmond SkyGuard RG-G31S

Эти приборы отличаются высокими техническими характеристиками и долгим сроком службы.

Ответы на 5 часто задаваемых вопросов

1 вопрос. При подключении ДД в ванной происходит самопроизвольное срабатывание устройства. В чем причина?

Ответ. Слишком близко расположена лампа. Можно ее заменить на модель с матовой поверхностью.

2 вопрос. Приобрел модель с принудительной кнопкой включения. Подключил оборудование по рекомендуемой схеме. Кнопка функционирует, а датчик – нет. Что делать?

Ответ. Наверное были неправильно подключены провода питания к устройству. Возможно, не задействована или перепутана клемма к «нагрузке» на ДД.

3 вопрос. Если поменять галогенный осветительный прибор на 300 ватт, подключенный к ДД, на диодный с мощностью 50 ватт, то будет ли функционировать такая схема?

Ответ. Будет, если подключение производится по всем правилам.

4 вопрос. По периметру дома установил 5 прожекторов и 5 ДД. Как заставить лампы включаться по отдельности.

Ответ. Вероятно вся коммутация была собрана в одной коробке. Вокруг дома проходит 3-х жильный провод и нагрузка была подключена одновременно ко всем лампам. Поэтому при срабатывании одного датчика зажигаются все лампы одновременно.

5 вопрос. Можно ли использовать пластиковые дюбели для монтажа ДД?

Ответ. Можно, но нужно учитывать, что такое крепление не долговечно.

Датчики движения — приборы управления системами освещения, реагирующие включением напряжения питания на перемещение объектов в своем «секторе ответственности». Подобные приборы еще не столь давно использовались лишь в системах обеспечения безопасности различных организаций. Но сейчас – это доступная всем техника. Они прекрасно показывают себя в освещении придомовых территорий. Датчики движения широко применяются и в жилых домах, частных и многоквартирных, значительно повышая комфортность эксплуатации систем освещения. Кроме того, благодаря таким усовершенствованиям можно достигнуть немалой экономии расхода

В ассортименте магазинов представлено немало осветительных приборов, уже оснащенных датчиком движения. Произвести их установку, конечно же, проще. Но нередко возникает необходимость разнести осветительный прибор и датчик на определенное расстояние. В принципе – тоже сложностей это вызвать не должно. В настоящей статье мы и посмотрим, как подключить датчик движения к светодиодному прожектору, применяемому, например, для освещения двора.

Принцип работы датчика движения

Датчики движения монтируются не только для освещения придомовой территории, но и внутри самого дома. Например, прибор, установленный на лестнице, включит светильники только тогда, когда это действительно необходимо – если по ней кто-то будет подниматься или спускаться.

Каждый датчик рассчитан на определенный сектор, находящийся в поле его «зрения». Принцип действия прост — если в этой области отмечается перемещение объектов, то замыкается цепь, подающая питание на осветительные приборы. Поэтому и эффективность работы системы определяется правильностью выбора места установки, то есть созданием необходимого в конкретных условиях «обзора» контролируемой области.


Осветительные приборы, подключенные к датчику, может включаться только на время движения объекта в секторе, или же с последующей задержкой выключения от нескольких секунд до 10÷15 минут. Этот параметр заранее устанавливается пользователем.

Разновидности датчиков движения

Такие приборы управления освещением при выборе оцениваются по нескольким критериям.

Место установки сенсора

Здесь все просто – датчики могут быть предназначенными для уличной установки или для работы внутри дома.

Уличные датчики предназначены для контроля за прилегающими к дому территориями. Они обычно отличаются довольно значительными параметрами дальности восприятия. В некоторых приборах она может исчисляться сотнями метров. Правда, для использования в масштабах двора частного дома такие дальности не особо актуальны.


Такие системы удобны для хозяев при освещении двора, например, при возвращении домой или выходе из дома затемно. Свет будет включен, пока человек не выйдет из сектора датчика, а затем автоматически отключится. Да и для охранных целей такой прибор станет нелишним. Внезапно включившийся яркий прожектор наверняка спугнет злоумышленника, пытающегося под покровом темноты попасть на охраняемую территорию.

Внутренние датчики предназначены для работы в помещениях дома. От наружных приборов они отличаются меньшим сектором обзора, слабой защищённостью от атмосферных воздействий различного рода. Понятно, что и стоимость их обычно значительно ниже.

Цены на датчики движения

датчик движения

Ознакомьтесь с требованиями и вариантами автоматизации, в нашей новой статьи на нашем портале —

Встроенные и отдельно располагаемый датчики

Этот критерий во многом перекликается с указанным выше. Но он уже предопределяет изначальную конструктивную взаимосвязь датчика с подключенным к нему осветительным прибором.


  • Сам осветительный прибор и датчик движения могут изначально быть собраны в одном корпусе. Понятно, что это наиболее удобный вариант для монтажа. Вся внутренняя коммутация уже выполнена, и остаётся только подключить такой прожектор к проложенной линии питания.

  • Второй вариант – датчик движения размещен в отдельном корпусе, но закрепленном на прожекторе. Такие модели монтируются тоже достаточно просто. Они подключаются как обычный прожектор, так как коммутация светильника и датчика уже осуществлена производителем.

  • Датчик движения выполнен в отдельном корпусе, который устанавливается в оптимальном для его работы месте. Именно для таких случаев и требуется схема подключения датчика к прожектору.

Принцип реагирования на движущиеся объекты

По заложенному принципу выявления перемещающихся объектов датчики могут быть инфракрасными, ультразвуковыми, микроволновыми и комбинированными.

  • Инфракрасные сенсоры. Работа этих приборов основана на контроле за изменением температуры. Когда в зону отслеживания датчика попадают объекты, имеющие повышенную температуру, он реагирует, включая питание осветительного прибора.

Инфракрасные сенсоры чаще всего устанавливаются внутри жилых помещений. И их настраивают таким образом, чтобы они реагировали на передвижения людей, игнорируя домашних животных.

Этот тип приборов включает в себя комплекс специальных зеркал и линз, влияющих на сенсор. Чувствительность датчика зависит от того, сколько линз он имеет, а их может быть в одном приборе до тридцати пар.


Инфракрасные датчики имеют свои положительные и отрицательные стороны, выраженные в следующих особенностях:

Достоинства Недостатки
Приборы позволяют максимально точно установить дальность и угол сектора реагирования. При установке сенсора в доме, возможно ложное срабатывание сенсора на повышении температуры в определенной зоне. Этими «нарушителями спокойствия» зачастую становятся переносные обогреватели, излучающие тепло бытовые приборы, например, электрический чайник
Инфракрасный сенсор реагирует только на объекты с повышенной температурой, поэтому может быть использован для установки снаружи строений. Возможны сбои прибора под воздействием атмосферных явлений.
Полная безопасность датчика для здоровья человека и домашних животных. Прибор может не реагировать на материалы, устойчивые к пропусканию инфракрасного излучения.
Небольшой диапазон регулировки.
  • Ультразвуковые датчики. Функционирование этого типа приборов основано на отражении ультразвука от поверхностей различных предметов. Такой принцип действия сенсора позволяет определить движущиеся объекты по изменению частоты отраженных импульсов (эффект Доплера). Это устройство улавливает ультразвук, который недоступен для человеческого слуха.

Перечислим «плюсы» и «минусы» таких приборов

  • Микроволновые сенсоры . Принцип действия этих приборов основан на радиолокации. То есть они посылают импульс и принимают отраженный сигнал, так же как и ультразвуковые. Но только сигналы уже лежать в области радиочастотного диапазона.

Микроволновые сенсоры считаются более совершенными, чем ультразвуковые их «конкуренты». Они более чувствительные, меньше подвержены воздействию атмосферных помех.

Достоинства Недостатки
Высокая чувствительность к любым передвижениям живых или неодушевлённых объектов Способность микроволновых сенсоров обнаружить перемещение даже за тонкой стеной или за стеклом. Высокую чувствительность можно отнести и к недостаткам сенсора, так как он может реагировать и на движения, происходящие за пределами отслеживаемой зоны.
Устойчивость к любым погодным условиям. Высокая стоимость приборов.
Способность обслуживать сразу несколько областей территории. Микроволновые излучения не идут на пользу здоровью человека.
  • Комбинированные датчики движения. В конструкции этих приборов используется два или даже все три принципа его реагирования на появление в зоне ответственности перемещающихся объектов.

Контроль в выделенном секторе с помощью таких приборов осуществляется более эффективно, нежели при использовании «узкопрофильных» сенсоров. Поэтому можно сказать, что они наиболее совершенные. Но это еще и — высокая стоимость, а также вред микроволнового излучения для здоровья человека, если датчик имеет такую систему распознавания движения. В связи с этим в продаже чаще можно встретить датчики, включающие в себя ультразвуковой и инфракрасный сенсор.

На что еще обращают внимание при покупке датчика движения

Если датчик движения для прожектора еще не приобретен, то при его выборе, помимо перечисленных выше особенностей приборов, стоит обратить внимание на производителя и некоторые важные для эксплуатации характеристики.

Цены на светодиодные прожекторы

светодиодный прожектор

  • Среди компаний, которые пользуются популярностью у потребителей из-за качества их продукции, можно назвать «Theben» и «Brennenstuhl» (Германия), «Orbis» (Испания), российские бренды «Camelion» , «Feron», «TDM», «ЭРА». Многие из перечисленных приборов собираются в Китае, но особых нареканий по качеству нет. Да и чисто китайские бренды «Ultralight» или «REXANT» тоже считаются вполне достойными и конкурентоспособными моделями.
  • Допустимая мощность нагрузки должна быть по меньшей мере не ниже потребляемой мощности предназначенного к совместной установке прожектора. А вообще – лучше, чтобы был еще и определенный запас, прядка 30%.
  • Для уличного размещения требуется выбирать датчики, которые имеют класс защиты корпуса не ниже IP44.
  • Важнейшими параметрами являются дальность срабатывания и угловая ширина сектора обзора.
  • Производитель может указывать рекомендуемую высоту установки датчика. Этой рекомендации следует придерживаться, чтобы система автоматического включения света работала корректно, без сбоев и «холостых» пусков.
  • Качественные приборы имеют несколько регуляторов настройки – задержка времени выключения и чувствительность сенсора. В недорогих моделях эти параметры могут быть предустановлены, и корректировке не подлежат. Это может быть очень неудобно в эксплуатации.
  • Еще одним элементом настройки может быть изменения уровня освещенности для срабатывания прибора. Как правило, в конструкцию датчика движения включается фотореле. То есть прибор будет реагировать на движение включением света только в условиях недостаточной , ниже предустановленного уровня. Согласитесь, нет смысла в работе такой системы днем.

Если фотореле нет, то придется или ежедневно производиться включение-выключение питания вручную. Или все же приобретать дополнительно фотореле и включать его в общую схему. Как это делается – будет показано ниже.

Схемы подключение датчика движения к осветительному прибору

Начиная этот раздел, необходимо сразу отметить следующее. Несмотря на разнообразие моделей, практически все датчики движения подключаются к осветительным приборам по сходной схеме. Исключением являются светильники, которые требуют преобразования напряжения. Но и здесь вся разница в том, что в цепь включается блок питания.

Цены на светодиодные светильники

светодиодный светильник


Стандартное исполнение системы подключения подавляющего большинства датчиков движения – это клемма с тремя контактами. Два из них – это обычные фаза (L) и ноль (N). Третий контакт может обозначаться буквой «А», «L оut» или даже просто исходящей стрелкой . Но в любом случае это тоже фаза, но уже идущая на осветительный прибор при срабатывании датчика.

А. Отсюда – самая простая схема подключения датчика движения к светодиодному прожектору.


Несколько пояснений. Силовой кабель сети 220 вольт объединяет три проводника. Коричневый (на схеме, в реальности может иметь и иную окраску) – фаза L , синий – ноль N , и зелено-желтый – защитное заземление РЕ .

Заземление РЕ идет непосредственно на прожектор – так как в большинстве случаев здесь металлический корпус, эта мера является необходимым условием безопасности эксплуатации.

Ноль N коммутируется одинаково к соответствующим клеммам обоих приборов.

Фаза идет на клеммный контакт L датчика движения.

И, наконец, с контакта А клеммы датчика фаза при срабатывании прибора будет подаваться на контакт L прожектора. Таким образом, при замыкании цепи в датчике движения включатся осветительный прибор.

Б. Показанная выше схема предполагает прямое включение системы «прожектор + датчик движения» к электрической сети. Но часто предусматривают и выключатель. С ним могут быть, кстати, разные варианты.

Так, следующая схема демонстрирует, что выключатель может быть установлен в разрыв фазы, идущей на клеммы датчика движения.


Совершенно очевидно, что при выключенном положении выключателя питание прерывается полностью. То есть не работает сам датчик движения и, соответственно, фаза никак не может поступить и на прожектор. При включении – система работает в характерном для нее «ждущем режиме», то есть реагирует включением света на движение в «секторе ответственности».

В. А вот такое расположение выключателя в схеме, как показано ниже, имеет уже совсем иное предназначение.


Хорошо видно, что питание на датчик движения не прерывается. Когда включатель находится в положении «выкл», то есть с разомкнутыми контактами, система работает в характерном для себя режиме, то есть включением прожектора руководит датчик. Но нередко бывают ситуации, когда требуется осветить участок двора, так сказать, на постоянной основе – выполнение тех или иных хозяйственных работ с наступлением сумерек, прием гостей и т.п. То есть не должно быть зависимости от срабатывания сенсоров движения. Все просто – при включенном выключателе свет будет гореть постоянно, так как фаза по участку цепи, показанному на схеме фиолетовым цветом, идет непосредственно на прожектор, минуя датчик.

Г. Можно применить схему и с двухклавишным выключателем. Тогда, по мере необходимости, можно выбирать наиболее подходящий в текущий момент режим работы системы.


Что получается при такой схеме:

При выключенных обеих клавишах система полностью обесточена.

Включение клавиши №1 переводит систему в режим отслеживания движения в заданном секторе и включения прожектора по датчику.

Включение клавиши №2 (независимо от положения клавиши №1) просто напрямую включает прожектор.

Д. Иногда сложная конфигурация территории (помещения) вынуждает устанавливать два датчика движения, а то и более. В этом случае их размещают так, чтобы «сектор ответственности» одного пересекался с зоной другого. То есть движущийся человек постоянно оказывается в поле зрения приборов.

Удобнее всего в таких случаях произвести параллельное подключение датчиков движения. Пример показан на схеме ниже.


Понятно, что в работе оба прибора полностью независимы друг от друга, но каждый из них в равной степени способен управлять прожектором.

Реже применяется схема последовательного включения датчиков, когда фаза на каждый последующий прибор идет с управляющей клеммы А предыдущего. Вряд ли такой способ будет уместен во дворе в сочетании с прожектором. Поэтому схему приводить нет особого смысла.

Е . Выше уже говорилось, но уточним – большинство бытовых датчиков движения рассчитано на работу в сети 200 В. Но бывает необходимо по тем или иным причинам подключить светильник, требующий постоянного пониженного напряжения (12, 24 или 36 вольт). Это часто практикуется, например, в и других хозпостройках, требующих повышенных мер безопасности.

Значит, схема несколько видоизменяется.


Проводники рабочего нуля и заземления подключены к блоку питания. А фаза на него поступает по тому же принципу, что показывался выше – через датчик движения. И уже с блока питания снимается постоянное напряжение, которое с соблюдением полярности передается на осветительный прибор.

Ж. Еще одна схема, к которой в современных условиях прибегать приходится редко, но все же… Это на тот случай, если доведется иметь дело с устаревшей моделью датчика движения, не имеющей собственного встроенного фотореле. Получается, что если оставить такую систему в рабочем состоянии в светлое время суток, прибор все равно будет включать никому не нужное освещение при «засечке» движущегося объекта.

Производить по утрам обесточивание, а вечером запуск – нередко просто забывается. Проблема решается установкой в цепи еще одного устройства – фотореле. Это, кстати, как раз тот прибор, которые автоматически включает уличное освещение при наступлении сумерек.

Схема с отдельным фотореле будет выглядеть следующим образом:


Ничего сложного нет. Тем более что принцип расположения контактов на клеммах фотореле в точности совпадает с датчиком движения.

Важно – фаза от сети питания приходит именно на клемму L фотореле. А затем с выходной клеммы А подается на входную L датчика. И далее – по уже известной нам схеме.

Автоматика фотореле настроена (или позволяет настраиваться) на определённый уровень освещенности. Как только она падает ниже установленной границы, срабатывает реле, и фаза пойдет на датчик движения. То есть днем он стоит обесточенный, но с наступлением сумерек включается в работу. И при поступлении питания на него начинает отслеживать движение объектов в своем секторе, замыкая при необходимости цепь питания прожектора.

* * * * * * *

Были рассмотрены все основные схемы подключения датчика движения к осветительному прибору. Можно еще раз отметить, что несмотря на весьма широкое разнообразие моделей, принцип их подключения сохраняется общим.


Кроме того, если прибор приобретается в магазине, то к нему обязательно будет приложена инструкция. В ней обычно подробно излагаются все стороны установки датчика движения – крепление по месту, электрическая коммутация и точная окончательная настройка регулируемых параметров.

Сложно что-либо добавить. Разве что можно просто посмотреть видео, в котором мастер делает небольшой обзор инфракрасного датчика движения «FERON Sen 11». А затем показывает принцип его включения в схему с осветительным прожектором. После просмотра всё должно стать окончательно ясно.

Видео: Как подключается и тестируется датчик движения « FERON Sen 11»

* * * * * * *

Итак, выполнение подключения датчика движения к прожектору или обычному светильнику обычно не вызывает затруднений даже у начинающих мастеров. Кроме того, каждый производитель обязательно предоставляет покупателю инструкцию и схему сборки системы, что еще сильнее упрощает задачу. Но при проведении работ, кроме рекомендаций инструкции, в обязательном порядке должны соблюдаться все требования безопасности. Электричество не любит и зачастую не прощает небрежности, пренебрежения правилами и иных «шуток». Все электромонтажные операции должны производиться исключительно после того, как мастер гарантированно убедился, что проводка на участке работы обесточена.

Датчик движения служит для автоматического включения света в доме. Он обнаруживает объект, движущийся в помещении и подает сигнал для включения света. В быту очень удобно использовать такие приспособления.

Что такое датчик движения и зачем он нужен?

Датчик движения – специальный волноискатель, работающий от электричества. Он улавливает движения в помещении. То есть, любой движущийся объект попадая в зону охвата датчика движения, активирует сенсорную систему, которая передает его к присоединённому механизму к ней механизму.

Прибор не навредит вашему здоровью и существенно сэкономит электроэнергию, а значит и деньги, которые вы могли за него отдать.

У данного приспособления имеются множество плюсов:

Установив датчик движения в каком-либо складском помещении, облегчит вашу жизнь. Как правило, в таких помещениях выключатели находятся достаточно далеко от входа. Это значит, если в помещении творческий беспорядок, вы легко можете получить травму, споткнувшись через какой-либо предмет.

Многофункциональность один из главных преимуществ датчиков движения. Он не только компактен и идеально подойдет для любого интерьера, а также может быть беспроводным, что удобно. Датчик движения можно использовать в различных целях, будь то открытие ворот или сигнализация.


Типы датчиков движения

Сейчас существует несколько видов датчиков движения. Перед покупкой стоит немного разобраться в характеристиках данных приборов. Их большое количество, чтобы каждый мог выбрать прибор подходящий под определенные требования.

Датчики движения делятся на некоторые типов, в зависимости от места, где он находится:

  • Тип внутренний. Такой вид датчиков находится в помещении. Установить его можно в абсолютно любом месте дома или квартиры.
  • Тип внешний. Такой прибор работает на расстоянии от 100 до 500 метров. Обычно их устанавливают во дворе дома или на обширных участках различных производств.

Установка, как и приборы делится на два типа:

  • Потолочный тип установки. Такой сигнализатор монтируют в потолок. Как правило, он работает на все 360 градусов.
  • Настенный или, другое название – угловой тип установки. Преимущество считается меньший угол разора, так сокращается количество ложных реагирований.

Питание сигнализатора делится на несколько видов:

Проводной тип питания – на протяжении всего времени эксплуатации работают хорошо, почти как новые. Это происходит из-за того, что электроэнергия передается по проводам. У сигнализатора имеется минус – он отключается, в случае отсутствия электричества.

Автономный или беспроводной тип питания. Он работает от одного или нескольких аккумуляторов, которые заранее встроены. Более современные модели питаются солнечным светом. Однако столь экологичный вариант требует контроля электроэнергии. Ее не должно быть слишком мало, или слишком много.

Установка

Датчики также отличаются установкой. Есть внешние или накладные, а также приборы, которые встраиваются. Первые легки в монтировании, к ним нужно лишь подвести электропроводку. У второго типа главным плюсом является возможность изготовления под интерьер и общий дизайн комнаты.

Чтобы лучше понять, как он выглядит, стоит посмотреть фото таких датчиков движения. Благодаря данному преимуществу датчик можно спланировать еще на стадии разработки проекта всего дома. Оба вида отличаются друг от друга принципом работы.

Датчик движения ультразвуковой

Работает он достаточно просто. Волны, которые исходят от движущего предмета, считывает встроенный волноуловитель. Данный вид датчиков долго служит и он удобен в использовании. Цена на ультразвуковой датчик приемлема, а также он устойчив к окружающей среде.

Однако, у него имеются некоторые недочеты:

  • Часто не реагирует на медленно движущийся объект.
  • Негативно действует на животных поэтому, если у вас есть домашние любимцы не стоит выбирать датчик данного типа.

Датчики инфракрасные

Такие приборы реагируют на тепло исходящее от движущегося объекта, далее включается свет. Выполнение данного действия напрямую зависит от количества лампочек, которые встроены в систему. Чем больше ламп, тем больше территории охватывает прибор.

Такой датчик устанавливать на кухне не желательно, т.к. там перепады температур, а как вы уже знаете эти приборы не любят смену температуры.

Датчик является безвредным для животных и людей. Прибор настаивается под ваши требования угла обзора и чувствительности. Датчики этого типа отлично работают, как в помещениях, так и на улице – это определенно плюс. К инфракрасным датчикам относятся датчики движения 12 вольт.

Минусы инфракрасных датчиков:

  • Реагируют на тепловые волны от техники, которая находится в комнате.
  • Осадки и солнце воздействуют на инфракрасные датчики.
  • Не реагирует на предметы, которые не излучают тепло.

Принципы работы датчиков движения

Принцип работы датчика движения достаточно прост. В то время, когда на территории обзора датчика движения появляется движущийся объект, встроенный обнаружитель включит реле и с его помощью электричество передастся к лампочкам, тем самым включив свет.

Устройство работает то время, которое вы указываете в настройках. Можно выбрать от 5 секунд до 10 минут. То есть, например, вы поставили таймер в 5 минут, если в течении всего этого времени не будет движения, прибор выключит свет.

Ещё до покупки датчика необходимо определиться с местом его размещения. Именного от этого будет зависеть тип устройства. К примеру, датчик инфракрасного типа не будет реагировать на человека, если он не зашел в помещение. Если же вы хотите, чтобы свет включался при открывании дверей, установите прибор ультразвукового типа.

Как правильно установить датчик движения?

Вы уже знаете, что такое датчик движения, их виды, и как они работают. Теперь давайте поговорим о том, как правильно подключить датчик движения. При размещении прибора обязательно нужно учитывать размеры помещения, где находятся окна и двери. Это все влияет на корректную работу датчика.

Учитывайте данные факторы при монтаже прибора:

  • Не должно быть грязи или пыли.
  • Какие-либо предметы перед датчиком, в особенности на улице, могут стать причиной срабатывания прибора.
  • Если вы устанавливаете сигнализатор с проводкой, ее изоляция должна быть влагостойкой.
  • Монтировать датчик рядом или напротив приборов излучающих свет или электромагнитные волны – не лучшая идея.
  • Задайте нужный угол и направление, потому что прибор будет реагировать на предметы, которые попадают в зону охвата.
  • Подбирать светильники, следует по мощности, берите с запасом в 15%.

Итак, теперь вы знаете все, что нужно о датчиках движения. Я надеюсь после прочтения данной статьи, вы решили для себя, какой датчик движения лучше выбрать.

Фото датчиков движения

Как за 15 минут добавить датчик движения к существующему уличному освещению

Повышение безопасности и снижение затрат на электроэнергию! Это подводит итог этого исправления.

При анализе наиболее эффективных средств защиты от краж со взломом мы недавно сослались на исследовательскую работу, основанную на опросе осужденных грабителей, в котором 24% заявили, что наружное освещение было частью их оценки риска, прежде чем они решили ворваться в дом.

0%

грабителей учли наличие уличного освещения при выборе целей

Что касается меня, я собираюсь приложить любой вес к тому, чтобы «не взламывать» это решение, насколько это возможно, особенно если это будет рентабельно.

Многие люди не оставляют уличное освещение включенным, что лишает их преимуществ в качестве средства устрашения от грабителей.

Послушайте, я восприимчив к световому загрязнению (кто не любит видеть звезды по ночам) и тратить электроэнергию впустую. Но вам не нужно ставить под угрозу свою безопасность, постоянно выключая свет.

Вы можете:

В этом посте мы расскажем, как добавить датчик движения к уличному освещению. Вы даже можете установить светодиодные светильники на потолок с датчиком движения.Если у вас есть дополнительное время, вы можете прочитать нашу публикацию о том, как установить автоматический светильник для крыльца. Просто помните о типичных ошибках при установке потолочного освещения, чтобы ваш дом и ландшафт ночью не выглядели странно! И , если у вас уже есть фонари, это руководство по модернизации фонаря движения специально для вас .

Обновление : С тех пор, как я написал это, теперь есть супер-простая альтернатива: не требует проводки. от компании Sengled, которая сочетает в себе светодиодную лампу со встроенным датчиком движения! Попробуйте более простую альтернативу на Amazon.Они также сделали мэшапы лампочка / динамик и лампочка / камера, так что вы знаете, что это не просто чудо с одного удара.

Зачем добавлять датчик движения к свету?

Почему бы просто не использовать стандартные прожекторы? Мы уже упоминали об окружающей среде и стоимости, но это также влияет на безопасность. Когда свет постоянно включен, вы и ваши соседи привыкаете к нему, как будто кто-то из жителей Лос-Анджелеса считает коричневый воздух нормальным . Они видят это каждый день. Если же, с другой стороны, внезапно загорится свет и в толстовке появятся ползания, это с большей вероятностью привлечет ваше внимание.

И, я думаю, грабителям это тоже неудобно. Представьте, что вы крадетесь по дому, когда включается свет. Вы сразу же начинаете беспокоиться о том, что вас заметили внутри, пока вы не найдете источник света (если на нем есть очевидный адаптер датчика движения наружного света). Каждый раз, когда вы заставляете потенциального преступника думать о том, чтобы его поймали, прежде чем совершить преступление, есть возможность его вообще избежать.

Еще одним преимуществом является то, что добавив датчик движения к свету, вы можете сэкономить на расходах на электроэнергию .Вместо того, чтобы гореть 8 часов в день, датчик движения, который активен только в условиях низкой освещенности, может включать свет только на 30 минут. С помощью лампы накаливания можно снизить ежегодные затраты на электроэнергию с 35 долларов до чуть более 2 долларов при стоимости 0,12 доллара за кВт · ч.

Каждая лампа накаливания стоит

0

долларов в год без датчика движения С датчиком движения она стоит

0

долларов в год за тот же свет

Срок окупаемости (выбранный нами комплект стоит 18 долларов) составляет около года по этой ставке, если у вас уже есть прожекторы. По прошествии года продолжающаяся экономия — это просто подушка.

Вас удивила экономия средств? Сообщите своим друзьям.

Как добавить датчик движения к существующему уличному освещению

Вот что вам нужно для установки датчика движения

Надеюсь, вы проданы. Итак, давайте перейдем к ремонту ваших фонарей.

Список необходимого оборудования будет зависеть от вашего освещения, но он будет примерно таким:

Жесткий, правда? В вашем комплекте должны быть гайки для проводки, чтобы все соединить вместе.

Как установить датчик движения на имеющийся светильник

  1. Подберите комплект для наружного обнаружения движения онлайн (убедитесь, что в вашем существующем светильнике или коробке есть заглушка, в которую можно ввинтить, в противном случае возьмите один из шурупов в блоках, указанных выше, и установка будет очень простой).
  2. Выключите свет и снимите крышку. (проверьте, что питание тоже отключено!)
  3. Удалите вставку, на которой вы хотите установить детектор движения.
  4. Пропустите провода в приспособление и прикрутите датчик движения к светильнику.
  5. Подключите горячий провод от дома к черному детектору движения, красный провод к горячему проводу (черный в США) фары и соедините нейтральные провода вместе.
  6. Отрегулируйте чувствительность по мере необходимости, нажмите кнопку и сделайте это.


Это было не так уж и плохо, правда? Теперь все, что вам нужно сделать, это подождать, пока стемнеет, чтобы вы могли проверить чувствительность вашего нового движущегося света !

Единственное, что вы можете сделать, это проверить возможные настройки детектора движения, которые могут лучше соответствовать вашей ситуации.Для устройства, которое я взял, вы можете настроить его на то, чтобы он оставался включенным в течение 6 часов после сумерек или всегда включался при движении (днем или ночью) в дополнение к стандартной работе только при слабом освещении.

К счастью, большинству из вас не придется беспокоиться об этом шаге, поскольку по умолчанию операция включается только тогда, когда темно и чувствуется движение.

Считаете это полезным? Скажите спасибо, поделившись им со своим кругом.

Если вам вообще нужна помощь, просто напишите в комментариях, и я сделаю все возможное, чтобы помочь вам.Но я не электрик, поэтому, если сомневаетесь, проконсультируйтесь с одним из них.

Вы также можете узнать больше о примерах умного освещения и домашней автоматизации и посмотреть, соответствуют ли они вашим потребностям.

Привет, я Джоди. Я получил диплом с отличием со степенью магистра компьютерных наук и имею более чем 15-летний опыт работы инженером по электронике. Я на протяжении всей жизни учусь и возню с собой, и мне нравится автоматизировать домашние дела, поэтому я могу решать более серьезные проблемы, чем вставать с постели, чтобы проверить, закрыта ли дверь гаража.. . вроде слишком мало спать!

Как работают датчики движения и охранная сигнализация?

Есть много разных способов создать датчик движения. Например:

  • В магазинах часто бывает, что луч света пересекает комнату рядом с дверью, а фотодатчик находится на другой стороне комнаты. Когда покупатель прерывает луч, фотосенсор определяет изменение количества света и звонит в колокольчик.
  • Во многих продуктовых магазинах есть автоматические открыватели дверей, которые используют очень простой вид радара, чтобы обнаружить, когда кто-то проходит рядом с дверью.Коробка над дверью излучает импульс микроволнового излучения и ждет, пока отраженная энергия не вернется в норму. Когда человек попадает в поле микроволновой энергии, он меняет количество отраженной энергии или время, необходимое для появления отражения, и коробка открывает дверь. Поскольку в этих устройствах используется радар, они часто активируют детекторы радаров.
  • То же самое можно сделать с ультразвуковыми звуковыми волнами, отражая их от цели и ожидая эха.

Все это активных датчиков .Они вводят энергию (свет, микроволны или звук) в окружающую среду, чтобы обнаружить какое-либо изменение.

Функция «обнаружения движения» на большинстве источников света (и систем безопасности) — это пассивная система , которая обнаруживает инфракрасную энергию . Поэтому эти датчики известны как детекторы PIR (пассивные инфракрасные) или пироэлектрические датчики . Чтобы создать датчик, способный обнаруживать человека, необходимо сделать датчик чувствительным к температуре человеческого тела.Люди с температурой кожи около 93 градусов по Фаренгейту излучают инфракрасную энергию с длиной волны от 9 до 10 микрометров. Поэтому сенсоры обычно чувствительны в диапазоне от 8 до 12 микрометров.

Сами устройства представляют собой простые электронные компоненты, похожие на фотодатчик. Инфракрасный свет отталкивает электроны от подложки, и эти электроны могут быть обнаружены и усилены в сигнал.

Вы, наверное, заметили, что ваш свет чувствителен к движению, но не к человеку, который стоит на месте.Это потому, что блок электроники, прикрепленный к датчику, ищет довольно быстрое изменение количества инфракрасной энергии, которую он видит. Когда человек проходит мимо, количество инфракрасной энергии в поле зрения быстро меняется и легко обнаруживается. Вы не хотите, чтобы датчик обнаруживал более медленные изменения, например, охлаждение тротуара ночью.

Ваш датчик движения имеет широкое поле зрения благодаря линзе , закрывающей датчик. Инфракрасная энергия — это форма света, поэтому вы можете фокусировать и отклонять ее с помощью пластиковых линз.Но это не похоже на то, что там есть двумерный массив датчиков. Внутри находится один (а иногда и два) датчика, отслеживающих изменения инфракрасной энергии.

Если у вас есть охранная сигнализация с датчиками движения, вы, возможно, заметили, что датчики движения не могут «видеть» вас, когда вы находитесь на улице и смотрите через окно. Это потому, что стекло не очень прозрачно для инфракрасной энергии. Это, кстати, основа теплицы. Свет проходит через стекло в теплицу и нагревает ее внутри.Стекло становится непрозрачным для инфракрасной энергии, которую излучают эти нагретые предметы, поэтому тепло удерживается внутри теплицы. Логично, что датчик движения, чувствительный к инфракрасной энергии, не может видеть сквозь стеклянные окна.

Дополнительную информацию см. На следующей странице.

Датчики движения и датчики присутствия

Датчики движения и датчики присутствия могут обнаруживать движение, а затем вызывать событие.Они обычно используются для обеспечения безопасности и экономии энергии.

Когда датчик охранного прожектора обнаруживает движение, он сообщает выключателю о закрытии, и включаются свет (и). Через определенное время выключатель откроется, и свет погаснет. Некоторые датчики движения и датчики присутствия имеют настройки, в том числе время, в течение которого свет остается включенным, не обнаруживая движения.

Датчики присутствия

Датчики присутствия обычно используются в офисах и классах.Их также можно использовать дома в шкафах, если обычно не горит свет.

Датчики присутствия могут заменить выключатели света или могут быть установлены на потолке. Они обнаруживают движение в помещении и автоматически управляют освещением. Если по прошествии определенного времени движения не обнаружено, свет выключается. Когда кто-то входит в комнату, датчик обнаруживает движение, а переключатель датчика замыкается, включая свет.

Свет можно включать и выключать вручную с помощью кнопки или переключателя на датчике.

Некоторые датчики присутствия могут регулировать, в том числе, как долго свет остается включенным без обнаружения движения.

Датчики движения

Датчики движения можно использовать для множества различных приложений. При обнаружении движения включается свет или срабатывает сигнализация. Их можно использовать для:

  • Охранные прожекторы
  • Системы охранной сигнализации
  • Коридоры
  • Проходы супермаркетов
  • Склады (с использованием светодиодов с высокой яркостью)

Этот человек сэкономил 90% на счетах за электроэнергию на своем складе, установив светодиоды и датчики движения.

Как Интернет может снизить ваши счета за электричество на 90%

Супермаркеты используют их в проходах и в морозильных камерах, чтобы включать свет, когда покупатель приближается, и выключать через определенное время. Это хорошо работает, если магазин открыт круглосуточно и в определенное время бывает очень мало покупателей.

Настенный датчик присутствия

Датчик присутствия на потолке

Схема подключения датчика присутствия 1

Каждый провод переключателя датчика присутствия имеет два черных провода (или один черный и один красный) и заземление (зеленый).

Один из черных проводов подключается к линейному напряжению от панели, другой черный (или красный) провод нагрузки подключается к лампам. Каждый черный провод может быть линией или нагрузкой. Красный всегда — провод нагрузки.

Для нормальной работы типичному датчику присутствия требуется хорошее заземление. В пластмассовой электрической коробке подключите зеленый провод заземления датчика к заземляющим проводам внутри коробки. В металлической распределительной коробке без проводов заземления подсоедините провод заземления датчика к меньшему резьбовому отверстию внутри коробки с помощью зеленого винта заземления.

Как преобразовать внешний свет в датчик движения?

Как часто вы приходили ночью домой, нащупывали ключ от двери и жалели, что не оставили свет включенным? Или пришлось ехать по ледяному тротуару в темноте? Или боялись странных шумов на улице?

Детектор движения, который автоматически включает уличное освещение, — идеальное удобство, чтобы приветствовать вас ночью дома, начать прогулку (не нужно бояться споткнуться о бейсбольную биту!) И уменьшить вашу обеспокоенность по поводу проникновения злоумышленников в ваш двор.Он включает свет именно тогда и там, где он вам нужен. Он даже заметит пушистое существо, которое ночью нападает на ваш мусорный бак!

В этой статье вы прочитаете о том, как работают детекторы движения, увидите, где их лучше всего разместить, и узнаете, как сделать безопасную и беспроблемную установку.

Датчик и детектор движения eMacros на открытом воздухе — это комплект сигнализации с одним внутренним приемником и одним наружным датчиком, работающим от солнечной энергии. Батарейки менять не нужно, они заряжаются даже в пасмурные дни.(Вы также можете использовать источник питания 5 В для использования в помещении.) Комплект прост в установке и принимает 4 датчика и неограниченное количество приемников для защиты вашего периметра от крупных животных, автомобилей и людей. Выберите один из 4 сигналов для приемников. Установите датчики на расстоянии до 0,5 мили от приемника. Вы можете выбрать разные звуковые сигналы для каждого приемника. Отрегулируйте чувствительность датчика, поверните крепление, чтобы сфокусировать желаемый угол обнаружения, и все готово. Щелкните здесь, чтобы узнать подробности.

Как работают детекторы движения?

Детекторы движения — это маленькие электронные глаза, которые обнаруживают инфракрасные волны, то есть тепловые волны, излучаемые объектами, даже ночью.Когда детектор видит, что объект движется через его поле зрения, особенно более теплые объекты, такие как люди, животные и автомобили (см. Иллюстрацию выше), он с помощью электроники щелкает выключателем, который включает свет. Свет остается включенным от 1 до 20 минут, в зависимости от того, как вы предварительно установили таймер. Затем он автоматически выключает свет, если детектор не продолжает обнаруживать движение.

Как вы можете видеть на иллюстрации выше, детектор движения имеет туннельное зрение. Его поле зрения ограничено клиновидной областью шириной около 100 градусов и немногим более 50 футов.Поэтому вам нужно нацелить его прямо на зону, которую вы хотите прикрыть.

А поскольку детектор распознает движение животных, а также людей, он будет реагировать на движение семейной собаки, стоящей на расстоянии около 15 футов, так же легко, как и на приближение взрослого человека на расстоянии около 45 футов (см. Иллюстрацию ). Фактически, детектор иногда реагирует на развеваемые ветром листья на кустах или проезжающую машину.

Такие неприятные «срабатывания», которые вводят в заблуждение детектор и приводят к включению света, когда вы этого не хотите, могут раздражать как вас, так и ваших соседей.Фактически, многие домовладельцы не устанавливают детектор движения, считая его неконтролируемым и доставляющим много хлопот. Однако вы можете решить большинство нежелательных переключений, настроив чувствительность детектора и точно наведя его (как вы увидите демонстрацию позже).

Производители подключают датчики движения к источникам света различными способами, как показано на рис. B.

Датчики положения и фонари для освещения подходов к вашему дому, часто используемых мест и темных, темных участков вашего двора.Прожекторы наиболее универсальны и пропускают больше всего света.

Чаще всего извещатель подключается к водонепроницаемой крышке вместе с одним или двумя патронами для лампочек (рис. Б, № 1). Вы можете легко заменить существующий уличный светильник одним из них, как демонстрирует наша серия фотографий. Тем не менее, вы все равно можете управлять светом в обычном режиме; в инструкциях производителя рассказывается, как выключить детектор, если вы не хотите, чтобы он работал. Кроме того, детекторы движения распознают дневной свет и автоматически отключаются, поэтому они не включают свет, когда он вам не нужен.

Вы можете купить детектор движения / световые блоки в любом хозяйственном магазине или домашнем центре. Цены варьируются в зависимости от количества дополнительных электронных функций, качества электроники, а также количества и типов включенных осветительных приборов (рис. B). Обычно более дорогие с более длительной гарантией лучше выдерживают суровые погодные условия.

Где лучше всего разместить детекторы движения?

Для удобства расположите датчики движения так, чтобы они перекрывали дорожки, ведущие к вашим входным и задним дверям, а также подъездную дорожку, чтобы свет включился, когда вы вернетесь домой ночью (рис.Б). Они также осветят пешеходные дорожки и парадные ступеньки для посетителей. Для большего удобства используйте их на террасах, палубах и в любых потенциально опасных местах, например, вокруг лестниц и бассейнов.

Если повышение безопасности является приоритетом, направьте датчики движения так, чтобы они перекрывали все подходы к вашему дому, включая ворота заборов и двери патио. Также направьте их в темные области вашего двора, возле густых деревьев и кустов, где могут спрятаться злоумышленники. (Мой друг направляет одну из них в свой боковой двор, чтобы помешать озорным детям, которые раньше использовали ее в качестве ночной тропы.) Хотя хорошее ночное освещение не гарантирует безопасность, это один из лучших недорогих способов отпугнуть нежелательных злоумышленников.

В идеале, лучше всего устанавливать детекторы движения на высоте 6–10 футов над землей и располагать их так, чтобы большинство движений происходило через зону чувствительности, а не прямо к детектору. Очевидно, что вы не всегда можете сделать это, если используете существующие источники света. Одно из решений — установить датчик движения, который можно установить на некотором расстоянии от самих источников света (рис.Б, № 3). Провода, соединяющие детектор с источником света, имеют низкое напряжение и не представляют опасности, поэтому их не нужно заключать в металлический или пластиковый кабелепровод.

Светодиодные сигнальные лампы Amico Outdoor Motion включаются только ночью, что позволяет сэкономить на счете за электроэнергию. Установка проста. Вы можете настроить время включения (1 минута, 5 минут и 10 минут), чувствительность диапазона и желаемый угол. IP65 водонепроницаемый против дождя или снега. Также работает в закрытых помещениях в гараже, мастерской, складском помещении, складском помещении и так далее.Нажмите здесь, чтобы узнать больше.

Введение в установку датчиков движения

Детекторы движения

просты в установке, но каждый тип и марка имеют свои особенности. Поэтому прочтите инструкции по установке, предоставленные производителем, и используйте эти пошаговые демонстрационные фотографии и советы экспертов в качестве общего руководства.

В большинстве случаев вы просто замените существующий прибор новым, как показано на этой демонстрации. Однако, если вам нужно проложить новый электрический кабель и установить выключатель, работа может стать сложной.Электрический кабель, проложенный на открытом воздухе, должен быть заключен в утвержденные кабелепроводы и защищенные от атмосферных воздействий электрические коробки (рис. C). Если вы не знакомы с кабелепроводами или правилами прокладки новых цепей, вызовите квалифицированного электрика.

Подключите провод к водонепроницаемой наземной коробке со стороны стены с помощью кабеля в пластиковой оболочке ИЛИ снаружи с помощью кабеля, проложенного внутри утвержденного кабелепровода.

Работа со старыми электрическими коробками тоже может быть сложной. Иногда они не содержат заземляющий провод оборудования (неизолированный медный или с зеленой изоляцией) или другие средства заземления, такие как металлический кабелепровод.Национальный электротехнический кодекс требует, чтобы все открытые металлические части светильников были заземлены, поэтому проконсультируйтесь с вашим электриком, чтобы определить, нужно ли прокладывать новый кабель с заземлением оборудования.

Отключите электропитание на главной панели и открутите старое приспособление.

Кроме того, многие электрические коробки, такие как неглубокий на Фото 2, больше не соответствуют минимальному размеру, требуемому кодексом.

Проверьте провода, чтобы убедиться, что ток отключен.Потрите один вывод тестера напряжения (который можно купить в хозяйственном магазине или домашнем центре) о провод заземления, а другой провод сначала протрите горячим проводом (черный), а затем нейтральным проводом (белый). Если тестер загорается в любом случае, питание все еще включено. Прежде чем продолжить, выключите его на главной панели.

Как рассчитать подходящий размер электрической коробки?

Следуйте этим рекомендациям для расчета размера коробки:

  1. Добавьте количество горячих и нейтральных проводов, идущих в коробку (два на Фото 4),
  2. один провод для всех заземляющих проводов вместе взятых (один на Фото 4),
  3. один для всех кабельных зажимов вместе взятых (в этой пластиковой коробке один), и
  4. два провода для любого светильника, подключенного к коробке (независимо от того, сколько лампочек на светильнике) / li>
  5. Чтобы найти минимальный размер коробки, умножьте полученную сумму на пространство, необходимое для самого большого провода, 2.00 куб. дюйма для проволоки калибра 14 в нашем примере (2,25 кубических дюйма для проволоки калибра 12).

Этот метод иногда завышает минимальный размер коробки, но упрощает расчет.

Кабели ввода коробки (нейтральный и горячий) 2
Провода заземления (общее количество считается как 1) 1
Зажимы 1
Детектор и осветительные приборы (считайте как 2) 2
Всего 6
  • Проволока 14 калибра требует 2 куб.дюйм пространства на провод.
  • 2 куб. дюйм. / провод Х 6 проводов = 12 куб. дюймы
  • Объем данного ящика = 16 куб. дюйм., так что он достаточно большой.

Вставьте новую электрическую коробку (или водонепроницаемую накладную коробку, Рис. C), если старая коробка слишком мала. На пластиковых ящиках указан размер в кубических дюймах.

Для установки этого светильника пришлось заменить старую коробку на более крупную.

Установите приспособление в соответствии с инструкциями производителя.Пропустите провода через резиновую прокладку. Затем соедините нейтральный провод (белый), горячий провод (черный) и заземляющий провод (зеленый или неизолированный медный) с помощью соединителей.

Вот еще 8 советов по установке детектора движения

  • Крышка наружной распределительной коробки должна быть водонепроницаемой. Осторожно установите резиновую прокладку и, если вы положите ее на шероховатую поверхность (Фото 5), также заделайте ее герметиком.
    • Прикрутите приспособление на место, убедившись, что резиновое уплотнение закрывает края коробки, чтобы влага не могла проникнуть внутрь.При необходимости добавьте силиконовый герметик.

      • См. Рис. C для получения подробной информации о том, как установить навесной водонепроницаемый бокс вместо того, который мы использовали для скрытого монтажа.
      • Влага может просочиться в детектор и розетки и повредить их, поэтому найдите прибор под прикрытием или купите тот, у которого есть уплотнения лампы (Фото 6), и поверните светильник вниз.
      • Тепло от лампочки может сбить извещатель с толку. Держите лампу и детектор как можно дальше друг от друга (Фото 6).

      Направьте датчик движения на зону, которую вы хотите охватить. Вкрутите лампочки и направьте их на то место, которое вы хотите осветить. Держите лампы как можно дальше от детектора движения. Снова включите питание.

      • Отрегулируйте датчик так, чтобы избежать неприятных поездок из-за обычного проезжающего транспорта, животных, бассейнов с водой, кондиционеров, вентиляционных отверстий, а также деревьев и кустарников (Фото 7).

      Протестируйте и настройте детектор движения, используя элементы управления чувствительностью и таймером, как описано в инструкциях производителя.

      Закройте часть объектива пластиковой лентой, чтобы сузить поле зрения, если необходимо.

      • Подайте заявление на получение разрешения на электрооборудование в местный отдел инспекций и проверьте наличие специальных местных правил. Когда вы закончите, попросите инспектора проверить вашу работу.
      • Осторожно : Не позволяйте лестнице или телу касаться воздушных линий электропередачи. Они могли нанести смертельный удар.

      Как часто вы приходили ночью домой, нащупывали ключ от двери и жалели, что не оставили свет включенным? Или пришлось ехать по ледяному тротуару в темноте? Или боялись странных шумов на улице?

      Детектор движения, который автоматически включает уличное освещение, — идеальное удобство, чтобы приветствовать вас ночью дома, начать прогулку (не нужно бояться споткнуться о бейсбольную биту!) И уменьшить вашу обеспокоенность по поводу проникновения злоумышленников в ваш двор.Он включает свет именно тогда и там, где он вам нужен. Он даже заметит пушистое существо, которое ночью нападает на ваш мусорный бак!

      В этой статье вы прочитаете о том, как работают детекторы движения, увидите, где их лучше всего разместить, и узнаете, как сделать безопасную и беспроблемную установку.

      Датчик и детектор движения eMacros на открытом воздухе — это комплект сигнализации с одним внутренним приемником и одним наружным датчиком, работающим от солнечной энергии. Батарейки менять не нужно, они заряжаются даже в пасмурные дни.(Вы также можете использовать источник питания 5 В для использования в помещении.) Комплект прост в установке и принимает 4 датчика и неограниченное количество приемников для защиты вашего периметра от крупных животных, автомобилей и людей. Выберите один из 4 сигналов для приемников. Установите датчики на расстоянии до 0,5 мили от приемника. Вы можете выбрать разные звуковые сигналы для каждого приемника. Отрегулируйте чувствительность датчика, поверните крепление, чтобы сфокусировать желаемый угол обнаружения, и все готово. Щелкните здесь, чтобы узнать подробности.

      Как работают детекторы движения?

      Детекторы движения — это маленькие электронные глаза, которые обнаруживают инфракрасные волны, то есть тепловые волны, излучаемые объектами, даже ночью.Когда детектор видит, что объект движется через его поле зрения, особенно более теплые объекты, такие как люди, животные и автомобили (см. Иллюстрацию выше), он с помощью электроники щелкает выключателем, который включает свет. Свет остается включенным от 1 до 20 минут, в зависимости от того, как вы предварительно установили таймер. Затем он автоматически выключает свет, если детектор не продолжает обнаруживать движение.

      Как вы можете видеть на иллюстрации выше, детектор движения имеет туннельное зрение. Его поле зрения ограничено клиновидной областью шириной около 100 градусов и немногим более 50 футов.Поэтому вам нужно нацелить его прямо на зону, которую вы хотите прикрыть.

      А поскольку детектор распознает движение животных, а также людей, он будет реагировать на движение семейной собаки, стоящей на расстоянии около 15 футов, так же легко, как и на приближение взрослого человека на расстоянии около 45 футов (см. Иллюстрацию ). Фактически, детектор иногда реагирует на развеваемые ветром листья на кустах или проезжающую машину.

      Такие неприятные «срабатывания», которые вводят в заблуждение детектор и приводят к включению света, когда вы этого не хотите, могут раздражать как вас, так и ваших соседей.Фактически, многие домовладельцы не устанавливают детектор движения, считая его неконтролируемым и доставляющим много хлопот. Однако вы можете решить большинство нежелательных переключений, настроив чувствительность детектора и точно наведя его (как вы увидите демонстрацию позже).

      Производители подключают датчики движения к источникам света различными способами, как показано на рис. B.

      Датчики положения и фонари для освещения подходов к вашему дому, часто используемых мест и темных, темных участков вашего двора.Прожекторы наиболее универсальны и пропускают больше всего света.

      Чаще всего извещатель подключается к водонепроницаемой крышке вместе с одним или двумя патронами для лампочек (рис. Б, № 1). Вы можете легко заменить существующий уличный светильник одним из них, как демонстрирует наша серия фотографий. Тем не менее, вы все равно можете управлять светом в обычном режиме; в инструкциях производителя рассказывается, как выключить детектор, если вы не хотите, чтобы он работал. Кроме того, детекторы движения распознают дневной свет и автоматически отключаются, поэтому они не включают свет, когда он вам не нужен.

      Вы можете купить детектор движения / световые блоки в любом хозяйственном магазине или домашнем центре. Цены варьируются в зависимости от количества дополнительных электронных функций, качества электроники, а также количества и типов включенных осветительных приборов (рис. B). Обычно более дорогие с более длительной гарантией лучше выдерживают суровые погодные условия.

      Где лучше всего разместить детекторы движения?

      Для удобства расположите датчики движения так, чтобы они перекрывали дорожки, ведущие к вашим входным и задним дверям, а также подъездную дорожку, чтобы свет включился, когда вы вернетесь домой ночью (рис.Б). Они также осветят пешеходные дорожки и парадные ступеньки для посетителей. Для большего удобства используйте их на террасах, палубах и в любых потенциально опасных местах, например, вокруг лестниц и бассейнов.

      Если повышение безопасности является приоритетом, направьте датчики движения так, чтобы они перекрывали все подходы к вашему дому, включая ворота заборов и двери патио. Также направьте их в темные области вашего двора, возле густых деревьев и кустов, где могут спрятаться злоумышленники. (Мой друг направляет одну из них в свой боковой двор, чтобы помешать озорным детям, которые раньше использовали ее в качестве ночной тропы.) Хотя хорошее ночное освещение не гарантирует безопасность, это один из лучших недорогих способов отпугнуть нежелательных злоумышленников.

      В идеале, лучше всего устанавливать детекторы движения на высоте 6–10 футов над землей и располагать их так, чтобы большинство движений происходило через зону чувствительности, а не прямо к детектору. Очевидно, что вы не всегда можете сделать это, если используете существующие источники света. Одно из решений — установить датчик движения, который можно установить на некотором расстоянии от самих источников света (рис.Б, № 3). Провода, соединяющие детектор с источником света, имеют низкое напряжение и не представляют опасности, поэтому их не нужно заключать в металлический или пластиковый кабелепровод.

      Светодиодные сигнальные лампы Amico Outdoor Motion включаются только ночью, что позволяет сэкономить на счете за электроэнергию. Установка проста. Вы можете настроить время включения (1 минута, 5 минут и 10 минут), чувствительность диапазона и желаемый угол. IP65 водонепроницаемый против дождя или снега. Также работает в закрытых помещениях в гараже, мастерской, складском помещении, складском помещении и так далее.Нажмите здесь, чтобы узнать больше.

      Введение в установку датчиков движения

      Детекторы движения

      просты в установке, но каждый тип и марка имеют свои особенности. Поэтому прочтите инструкции по установке, предоставленные производителем, и используйте эти пошаговые демонстрационные фотографии и советы экспертов в качестве общего руководства.

      В большинстве случаев вы просто замените существующий прибор новым, как показано на этой демонстрации. Однако, если вам нужно проложить новый электрический кабель и установить выключатель, работа может стать сложной.Электрический кабель, проложенный на открытом воздухе, должен быть заключен в утвержденные кабелепроводы и защищенные от атмосферных воздействий электрические коробки (рис. C). Если вы не знакомы с кабелепроводами или правилами прокладки новых цепей, вызовите квалифицированного электрика.

      Подключите провод к водонепроницаемой наземной коробке со стороны стены с помощью кабеля в пластиковой оболочке ИЛИ снаружи с помощью кабеля, проложенного внутри утвержденного кабелепровода.

      Работа со старыми электрическими коробками тоже может быть сложной. Иногда они не содержат заземляющий провод оборудования (неизолированный медный или с зеленой изоляцией) или другие средства заземления, такие как металлический кабелепровод.Национальный электротехнический кодекс требует, чтобы все открытые металлические части светильников были заземлены, поэтому проконсультируйтесь с вашим электриком, чтобы определить, нужно ли прокладывать новый кабель с заземлением оборудования.

      Отключите электропитание на главной панели и открутите старое приспособление.

      Кроме того, многие электрические коробки, такие как неглубокий на Фото 2, больше не соответствуют минимальному размеру, требуемому кодексом.

      Проверьте провода, чтобы убедиться, что ток отключен.Потрите один вывод тестера напряжения (который можно купить в хозяйственном магазине или домашнем центре) о провод заземления, а другой провод сначала протрите горячим проводом (черный), а затем нейтральным проводом (белый). Если тестер загорается в любом случае, питание все еще включено. Прежде чем продолжить, выключите его на главной панели.

      Как рассчитать подходящий размер электрической коробки?

      Следуйте этим рекомендациям для расчета размера коробки:

  1. Добавьте количество горячих и нейтральных проводов, входящих в коробку (два на Фото 4),
  2. один провод для всех заземляющих проводов вместе взятых (один на Фото 4),
  3. один для всех кабельных зажимов вместе взятых (в этой пластиковой коробке один), и
  4. два провода для любого светильника, подключенного к коробке (независимо от того, сколько лампочек на светильнике) / li>
  5. Чтобы найти минимальный размер коробки, умножьте полученную сумму на пространство, необходимое для самого большого провода, 2.00 куб. дюйма для проволоки калибра 14 в нашем примере (2,25 кубических дюйма для проволоки калибра 12).

Этот метод иногда завышает минимальный размер коробки, но упрощает расчет.

Кабели ввода коробки (нейтральный и горячий) 2
Провода заземления (общее количество считается как 1) 1
Зажимы 1
Детектор и осветительные приборы (считайте как 2) 2
Всего 6
  • Проволока 14 калибра требует 2 куб.дюйм пространства на провод.
  • 2 куб. дюйм. / провод Х 6 проводов = 12 куб. дюймы
  • Объем данного ящика = 16 куб. дюйм., так что он достаточно большой.

Вставьте новую электрическую коробку (или водонепроницаемую накладную коробку, Рис. C), если старая коробка слишком мала. На пластиковых ящиках указан размер в кубических дюймах.

Для установки этого светильника пришлось заменить старую коробку на более крупную.

Установите приспособление в соответствии с инструкциями производителя.Пропустите провода через резиновую прокладку. Затем соедините нейтральный провод (белый), горячий провод (черный) и заземляющий провод (зеленый или неизолированный медный) с помощью соединителей.

Вот еще 8 советов по установке детектора движения

  • Крышка наружной распределительной коробки должна быть водонепроницаемой. Осторожно установите резиновую прокладку и, если вы положите ее на шероховатую поверхность (Фото 5), также заделайте ее герметиком.
    • Прикрутите приспособление на место, убедившись, что резиновое уплотнение закрывает края коробки, чтобы влага не могла проникнуть внутрь.При необходимости добавьте силиконовый герметик.

      • См. Рис. C для получения подробной информации о том, как установить навесной водонепроницаемый бокс вместо того, который мы использовали для скрытого монтажа.
      • Влага может просочиться в детектор и розетки и повредить их, поэтому найдите прибор под прикрытием или купите тот, у которого есть уплотнения лампы (Фото 6), и поверните светильник вниз.
      • Тепло от лампочки может сбить извещатель с толку. Держите лампу и детектор как можно дальше друг от друга (Фото 6).

      Направьте датчик движения на зону, которую вы хотите охватить. Вкрутите лампочки и направьте их на то место, которое вы хотите осветить. Держите лампы как можно дальше от детектора движения. Снова включите питание.

      • Отрегулируйте датчик так, чтобы избежать неприятных поездок из-за обычного проезжающего транспорта, животных, бассейнов с водой, кондиционеров, вентиляционных отверстий, а также деревьев и кустарников (Фото 7).

      Протестируйте и настройте детектор движения, используя элементы управления чувствительностью и таймером, как описано в инструкциях производителя.

      Закройте часть объектива пластиковой лентой, чтобы сузить поле зрения, если необходимо.

      • Подайте заявление на получение разрешения на электрооборудование в местный отдел инспекций и проверьте наличие специальных местных правил. Когда вы закончите, попросите инспектора проверить вашу работу.
      • Осторожно : Не позволяйте лестнице или телу касаться воздушных линий электропередачи. Они могли нанести смертельный удар.

Все о датчиках занятости и вакансий

Изображение предоставлено Leviton

Датчики присутствия и незанятости — это устройства, которые определяют, когда в помещении нет людей, и соответственно автоматически выключают (или затемняют) свет, тем самым экономя энергию.Устройство также может автоматически включать свет при обнаружении присутствия людей, обеспечивая удобство и потенциальную помощь в безопасности. По данным Национальной лаборатории Лоуренса Беркли, стратегии, основанные на занятости, могут обеспечить экономию электроэнергии в среднем на 24%.

Благодаря своей относительной простоте и высокому потенциалу энергосбережения в сочетании с требованиями энергетического кодекса, эти датчики являются основным продуктом в новой конструкции. Они также являются обычным элементом управления в проектах модернизации.

В этой статье представлена ​​информация, которую можно использовать для выбора подходящей сенсорной технологии и функций продукта на основе характеристик конкретного приложения. Он основан на обновленном курсе Education Express, который будет опубликован в ближайшее время.

Изображение предоставлено Leviton

ТЕХНОЛОГИЯ

Входы

Изображение предоставлено Leviton

Датчики присутствия могут быть указаны как устройства с ручным, частичным или полным включением.

Большинство кодексов энергопотребления коммерческих зданий требуют ручного или частичного включения. Датчики ручного включения (также называемые датчиками незанятости) требуют, чтобы житель включал свет с помощью ручного переключателя, который может быть встроен в датчик (показан здесь пример). Датчики частичного включения активируют освещение до заданного уровня, например, 50%, а затем житель использует переключатель, чтобы включить освещение на полную мощность. Датчики Full-ON активируют свет на полную мощность.

Датчики

с ручным и частичным включением имеют тенденцию экономить больше энергии, потому что житель может захотеть оставить свет выключенным или на более низком уровне.Датчики Full-ON обеспечивают удобство, которое можно рассматривать как удобство.

Выходы

Датчики присутствия и свободного места могут выключать свет или уменьшать освещение посредством ступенчатого переключения или затемнения. Хотя ВКЛ / ВЫКЛ является более распространенным явлением, уменьшение освещенности хорошо подходит для приложений, где свет должен оставаться включенным, но часто не используется, например, эта лестничная клетка, или где лампа не запускается быстро, как в случае ламп HID.

Изображение предоставлено LaMar Lighting

Зона покрытия и схема

Изображение любезно предоставлено Eaton

Чувствительность датчика определяет, на каком расстоянии он может обнаруживать основные (т.е., тело) и незначительное (то есть рукой) движение. Результирующее покрытие выражается как зона покрытия и диаграмма направленности. Зона покрытия определяет границы, в которых датчик может обнаруживать движение. Форма покрытия — это результирующая форма этих границ, которая может быть кругом, прямоугольником, эллипсом, каплей и т. Д.

NEMA WD-7 предлагает методы тестирования и составления отчетов для зон покрытия и шаблонов, о которых соответствующие производители сообщают в своей литературе. Это позволяет проводить осмысленное сравнение продуктов. Обычно это максимальное значение, которое можно регулировать в зависимости от настройки чувствительности, размеров комнаты, высоты установки, наличия препятствий и других факторов.

Здесь показана зона покрытия ультразвукового датчика настенного выключателя.

Сенсорная техника

Наиболее распространенными методами, основанными на одной технологии, являются пассивный инфракрасный (PIR) и ультразвуковой (US). Датчики с двойной технологией (DT) сочетают ИК-датчик с ультразвуковым или акустическим зондированием. Другие методы включают микроволновые датчики, которые излучают маломощные микроволны и обнаруживают изменения в занятости, и датчики на основе камер, которые делают несколько изображений зоны покрытия в секунду.В настоящее время исследователи изучают еще больше способов обнаружения пассажиров, например, дифференциальное зондирование света.

Изображение предоставлено Wattstopper

Пассивный инфракрасный

Датчики

PIR реагируют на движение тепла, излучаемого людьми во время движения. Они обнаруживают движение в зоне покрытия, требующей прямой видимости; они не могут «видеть» людей за препятствиями или за стеклом.

Механизм обнаружения представляет собой многогранную линзу, которая определяет зону охвата как серию дискретных веерообразных зон (см. Ниже пример датчика, установленного на настенном выключателе, рекомендуется для максимального расстояния 15 футов).х 12 футов. площадь). Объектив также определяет размер движения, которое он лучше всего подходит для обнаружения.

Датчик обнаруживает движение, когда человек пересекает эти зоны, что делает его более чувствительным к движению, происходящему сбоку от датчика. Промежутки между зонами увеличиваются с увеличением расстояния, что приводит к снижению чувствительности по мере удаления человека от датчика. Большинство датчиков PIR чувствительны к движению всего тела на расстоянии примерно до 40 футов, но чувствительны к движению руки, которое является более дискретным, примерно до 15 футов.

Изображение предоставлено Wattstopper

Ультразвуковой

Датчики

US излучают ультразвуковой высокочастотный сигнал по всему пространству, контролируют частоту отраженного сигнала и интерпретируют изменение частоты как движение. С другой стороны, они могут создать стоячую волну и искать изменения как амплитуды, так и частоты из-за движения. Частота волн обычно намного выше (32-40 кГц), чем может обнаружить нормальное ухо (20 кГц), чтобы избежать несовместимости с такими устройствами, как слуховые аппараты.Эти датчики не требуют прямой видимости (охват является объемным), что делает их идеальными для таких применений, как общественные туалеты с несколькими кабинками.

Эти датчики, способные обнаруживать незначительное движение на расстоянии до 25 футов, очень чувствительны. Здесь показаны схемы покрытия для четырех американских датчиков, подходящих для различных приложений, включая охват от 180 до 360 градусов, а также включая комнаты разного размера и коридор.

Изображение предоставлено Wattstopper

Двойная технология

Датчики

DT используют два метода обнаружения для повышения надежности в приложениях, где желательна более высокая степень обнаружения (например,g., обитатели не двигаются в течение длительного времени), например в классных комнатах.

Большинство производителей предлагают датчики, сочетающие в себе ультразвуковые и инфракрасные технологии. Свет включается только тогда, когда обе технологии обнаруживают присутствие людей. Для того, чтобы свет был включен, нужна только одна технология.

Другой датчик DT сочетает в себе ИК-датчик с акустическим обнаружением, называемый пассивным датчиком DT, поскольку в пространство не излучаются волны. Микрофон датчика отфильтровывает белый шум, чтобы сосредоточить внимание на резких изменениях, характерных для активности местных жителей.Здесь показаны схемы покрытия для потолочного датчика DT (вверху) и настенного пассивного датчика DT, установленного на выключателе (внизу).

Изображения любезно предоставлены брендами Wattstopper и Acuity

Монтажные пакеты

Датчики могут быть сконфигурированы для потолка, высокой стены / угла, настенного выключателя (настенного шкафа), установки на рабочем месте и в светильнике.


Изображения любезно предоставлены Хаббеллом и Кри

Энергетика и связь

Датчики могут быть низковольтными, линейными или беспроводными.

Изображения любезно предоставлены Leviton и Wattstopper

Особенности


Изображения любезно предоставлены Leviton и Wattstopper

Изображения любезно предоставлены Leviton и Wattstopper

Принадлежности

Изображения любезно предоставлены Leviton


ПРИМЕНЕНИЕ

Датчики присутствия и незанятости идеально подходят для установки в:

• закрытые помещения меньшего размера;
• большие помещения с использованием зонального / сетевого или индивидуального управления светильниками;
• помещения, работающие по непредсказуемому графику;
• помещения, которые периодически заняты, то есть остаются незанятыми в течение двух или более часов в день; и
• лестничные клетки, коридоры и аналогичные помещения, в которых освещение должно оставаться включенным весь день, но часто в них нет людей (уменьшение освещенности).

Идеально подходит для использования в офисах, классных комнатах, копировальных комнатах, туалетах, складских помещениях, конференц-залах, складских проходах, комнатах отдыха, коридорах, областях хранения документов и других местах.

Изображения любезно предоставлены Wattstopper

Здесь показаны два примера: общественный туалет (вверху) с одним датчиком и открытый офис (внизу) с несколькими подключенными к сети датчиками. В туалете потолочный датчик DT размещается примерно в 2 футах от двери кабинки, чтобы покрыть пространство. В открытом офисе несколько потолочных US-датчиков подключены параллельно и объединены в сеть, чтобы покрыть все пространство как единую нагрузку.Требуется только один датчик, чтобы включить свет и держать его включенным. Обратите внимание, что для обеспечения надежности обнаружения рекомендуется минимальное перекрытие в зоне покрытия 20%.

Коды энергии

Большинство норм энергоснабжения коммерческих зданий требуют выключения или уменьшения освещения, когда оно не используется. Эти правила применяются к проектам нового строительства и реконструкции, а в некоторых штатах также к модернизации ламп с балластом. Для большинства кодов в настоящее время требуются датчики в самых разных местах.Все чаще коды требуют использования датчиков с ручным или частичным включением. Максимальное время задержки составляет от 30 до 20 минут. См. Наш курс по энергетическим кодам для получения информации, которая может быть применима к вашему проекту.

Датчики PIR

Датчики присутствия

PIR определяют разницу в тепле между движущимися людьми и их фоном. Их можно устанавливать на потолке или стенах, в том числе в качестве замены настенного выключателя, и использовать как внутри, так и снаружи помещений. Они хорошо подходят для:

• закрытые помещения меньшего размера, такие как частные офисы, подсобные помещения и складские помещения;
• помещения, требующие ограниченного покрытия, такие как складские проходы и коридоры; и
• относительно ограниченные наружные пространства, такие как освещение периметра здания.

Изображение любезно предоставлено Hubbell

Датчики

PIR должны быть расположены так, чтобы им был обеспечен беспрепятственный обзор зоны основной задачи. (Хотя определение прямой видимости может быть ограничивающим, оно также позволяет ограничить поле обзора на заводе-изготовителе конструктивно или в полевых условиях посредством регулировки.) При полном или частичном включении они должны немедленно включить свет. когда человек входит в комнату.

Эти датчики менее чувствительны, чем ультразвуковые датчики; Чувствительность тем ниже, чем дальше от датчика находится человек.Они наиболее чувствительны к боковому движению датчика. Зона покрытия должна быть ограничена так, чтобы регулировалось только освещение в специально отведенном месте.

Поскольку датчики PIR реагируют на перепад тепла, такой перепад должен существовать. Кроме того, во избежание ложного включения (хотя в данном случае это бывает редко) их не следует устанавливать в пределах 6-8 футов от диффузоров HVAC и других источников тепла.

Изображение любезно предоставлено Hubbell

Датчики США

Датчики

US испускают высокочастотные звуковые волны в пространство и определяют присутствие людей по изменению частоты отраженных лучей, или они могут создавать стоячую волну и измерять как сдвиг частоты, так и амплитуду.Их можно установить на потолке или стене, в том числе в качестве замены настенного выключателя, как правило, в помещениях. Хотя они являются активной технологией (излучают энергию в пространство), правильно спроектированные устройства не будут мешать работе локальных устройств, таких как слуховые аппараты. Они хорошо подходят для приложений, требующих большей чувствительности и надежности, в открытых закрытых помещениях и пространствах с препятствиями. Подходящие приложения включают в себя открытые офисы, частные офисы, ванные комнаты, учебные классы и конференц-залы.

Изображение любезно предоставлено Hubbell

Датчики

US не требуют прямой видимости в зоне основной задачи. Они могут «видеть» углы и препятствия и иметь объемное покрытие — то есть они контролируют все пространство, а не только то, что находится в поле зрения. Однако поле обзора датчика не может быть ограничено после установки.

Ультразвуковые датчики должны быть расположены так, чтобы они загорались, как только человек входит в помещение. Они более чувствительны, чем датчики PIR, и идеально подходят для приложений с незначительными движениями тела, таких как набор текста в офисе или тестирование в классе.Они более чувствительны к людям, идущим прямо к датчику и от него.

Чувствительность датчика

US может быть снижена из-за трех факторов: расстояния, высоты перегородки и способности поверхностей комнаты отражать ультразвуковое излучение. Они лучше всего подходят для помещений с потолками ниже 14 футов. Поверхности помещения, такие как тяжелые ковровые покрытия, звукопоглощающие перегородки и потолочная плитка, могут уменьшить зону покрытия датчика, а твердые поверхности увеличат чувствительность. Кроме того, эффективный диапазон потолочного датчика уменьшается пропорционально высоте перегородки.В помещениях с тканевыми перегородками и большой высотой перегородок для надежного обнаружения может потребоваться прямая видимость. Наконец, поскольку эти датчики реагируют на движение, во избежание ложного включения их не следует устанавливать на источниках вибрации или в пределах 6-8 футов или источниках воздуха, таких как открытые окна и вентиляционные отверстия.

Изображение любезно предоставлено Hubbell

Датчики DT

В помещениях, где прямая видимость для пассажиров заблокирована препятствиями или где люди не двигаются в течение длительного времени, могут быть эффективны датчики DT.Эти датчики могут быть более эффективными для предотвращения ложного выключения, чем датчики PIR, и предотвращения ложного включения, чем датчики США.

Изображение любезно предоставлено Hubbell

Размещение

Изображение предоставлено Wattstopper

Неправильное место установки — основная причина проблем с датчиками присутствия, поэтому расположение датчика является критически важным дизайнерским решением. Датчики должны быть расположены так, чтобы у них была наименьшая вероятность ложного переключения и включения света, как только человек входит в помещение.Обычно это подразумевает размещение датчика над основными зонами активности в помещении или рядом с ними.

Другой аспект местоположения — ориентация. Например, приемная сторона американских датчиков должна быть расположена в направлении зоны наибольшего трафика в пространстве. Производители могут предоставить поддержку приложений, включая разработку макета проекта и услуги определения местоположения датчиков.

Ложное срабатывание

Разработчики должны правильно согласовывать датчики с приложениями, чтобы избежать таких проблем, как ложное срабатывание, при котором датчик меняет освещение, когда этого не должно быть:

Задержка по времени

Временная задержка, которая определяет количество времени до выключения света после обнаружения свободного места, является важной регулируемой настройкой датчика.Преобладающие энергетические коды ограничивают задержку до 30 минут, хотя последние энергетические коды сокращают ее до 20 минут.

Люминесцентные лампы изнашиваются при запуске, поэтому по мере сокращения рабочего цикла (часов на запуск) экономия энергии увеличивается, но срок службы лампы уменьшается, особенно для систем с мгновенным запуском. Это можно смягчить, используя лампы с длительным сроком службы и запрограммированные пускорегулирующие аппараты.

Напротив, частота запусков оказывает незначительное влияние на срок службы светодиода.Теоретически это допускает временные задержки до 1-5 минут, что может увеличить экономию энергии, хотя может потребоваться больше датчиков, чтобы избежать возможности ложного отключения. Кроме того, интеллектуальные системы управления освещением позволяют программировать задержку, чтобы она изменялась в зависимости от времени суток. Например, днем ​​задержка может составлять 20 минут. В нерабочее время, 5.

Связанные

Нужен ли выключатель для датчика движения?

Фонарь, подключенный к датчику движения, может быть полезен в различных условиях.Фонари с датчиками движения служат средством отпугивания преступников, если они прикреплены к стене вашего дома. В офисе или на рабочем месте датчики движения могут помочь сэкономить электроэнергию и сократить счета.

С датчиком движения свет включается, когда рядом есть кто-то, кто может им воспользоваться. Если признаков жизни нет, свет выключится через согласованный промежуток времени.

Датчики движения

могут гарантировать, что офисное освещение не будет гореть всю ночь, даже если последний человек покинул офис до захода солнца.

Правильная конфигурация важна, и многие люди предпочитают добавлять в свои цепи выключатель света в дополнение к датчику движения.

Нужен ли для датчика движения выключатель в дополнение к датчику? Есть ли преимущества в установке переключателя в качестве устройства ручного управления?

Для светового датчика движения не требуется выключатель, но все же рекомендуется добавить его. Переключатель гарантирует, что свет не включится, если вы этого не хотите. Если вы хотите, чтобы свет перестал реагировать на движение, у вас будет такая возможность, если вы установили переключатель.

Чтобы помочь вам решить, нужен ли вашему свету датчик движения и выключатель, я обращаюсь по адресу:

  • Можно ли подключить датчики движения напрямую без другого переключателя?
  • Как выключатель может повлиять на вашу систему освещения
  • Если лучше прямую проводку или включить выключатель

Можно ли подключить датчики движения напрямую к электросети?

Вам не нужно включать выключатель в цепь освещения.Можно создать схему освещения без какого-либо переключателя, хотя это будет означать, что свет будет всегда включен.

Если вы используете датчик движения, он может действовать как переключатель, контролирующий, когда свет включается и выключается. Однако бывают случаи, когда вам нужно, чтобы свет не реагировал на движение.

Если вы хотите, чтобы свет не загорался каждый раз, когда кто-то проходит мимо, вы можете использовать выключатель, чтобы он не работал.

Переключатель можно использовать, чтобы датчик движения не включал свет, поэтому вы можете держать вещи в темноте, если хотите, или экономить электроэнергию, когда вам не нужен свет.

Коммутатор

против прямого подключения: что лучше?

Предположим, что ваши фонари реагируют только на датчик движения, без переключателей, которые могли бы отключать их вручную. В этом случае они всегда будут активироваться при любом движении.

В офисе это означает, что свет будет включаться всякий раз, когда кто-то работает, даже если он работает в середине дня и в окна много солнечного света.

Дома вы не сможете сидеть на улице и наслаждаться нежным сиянием свечей или другого акцентного освещения, потому что любое движение активирует очень яркий верхний свет.

Вам нужно будет вынимать лампочку, если вы не хотите, чтобы свет включался или перекрывал датчик движения. Оба очень неприятны, если вы спросите меня.

Однако стоит отметить, что свет не обязательно должен быть включен в дневное время — у многих уличных фонарей есть фотоэлементы, работающие от сумерек до рассвета.

Как вы, наверное, догадались, я считаю, что лучше иметь выключатель как часть вашей цепи освещения.

Это дает вам контроль, когда вы чувствуете, что вам это нужно. Если вам нравится, что датчик движения находится под контролем, вы можете просто игнорировать переключатель.

Наличие коммутатора в составе вашей системы не означает, что вам нужно будет использовать его всегда.

Также прочтите: Огни безопасности работают только ночью?

Должен ли переключатель оставаться в рабочем положении, чтобы датчик движения работал?

Если у вас есть выключатель в цепи освещения, то он должен быть в положении «включено», чтобы ваш свет включился.

Датчик движения сам по себе не может заблокировать систему, потому что разомкнутый переключатель оставляет разрыв в цепи и останавливает поток электричества.

Если вы устанавливаете коммутатор, важно не забывать оставлять его включенным большую часть времени.

В противном случае свет может не активировать движение, когда вы этого действительно хотите. Хорошая идея — выработать привычку проверять, включен ли свет.

Если вы временно выключаете свет, почему бы не установить напоминание, чтобы не забыть включить его снова?

Это позволит избежать нежелательной ситуации, когда датчик движения не сможет активировать свет, потому что вы случайно его отключили.

Осторожно: переключатель может испортить конфигурацию датчика движения

Некоторые датчики движения необходимо настроить для работы именно так, как вы хотите. Если они будут слишком чувствительны, они могут отреагировать на каждую моль и любое другое летающее насекомое, которое проходит мимо, или на покачивающуюся ветку дерева.

Если они недостаточно чувствительны, датчики движения могут вообще не включать свет.

Большинство людей хотят, чтобы их свет включался, когда рядом находится человек. Они не хотят стоять перед огнями, подпрыгивая и размахивая руками.

Многие датчики движения позволяют настраивать их и выбирать уровни чувствительности.

Это гарантирует, что свет включается, когда кто-то находится в определенном радиусе, и при этом он не реагирует на кошку в дальнем конце лужайки.

Если вы настроили датчики движения вручную, переключатели могут вызвать несколько проблем. Вы можете обнаружить, что выключение света приведет к сбросу сохраненной конфигурации.

Вы можете потерять ручные настройки и сбросить датчик до заводских настроек по умолчанию.

Некоторые датчики движения изменяют свои настройки при включении и выключении, поэтому вы можете увеличивать или уменьшать чувствительность каждый раз, когда используете ручной переключатель.

Суть в том, чтобы понять, как работает ваш свет. Если его включение и выключение влияет на настройки, но вы хотите продолжать управлять им с помощью переключателя, подумайте о замене вашего датчика на другой.

Заключительные слова

Без выключателя в цепи освещения вы, скорее всего, обнаружите, что датчики движения расстраивают вас.

Вы не сможете контролировать, когда загорится свет, поэтому вы не сможете наслаждаться темнотой, когда захотите.

Если у вас нет выключателя, вы можете потратить деньги зря, если свет будет постоянно включен в течение дня.

Переключатель даст вам некоторый контроль над включением света. Просто не забудьте проверить, повлияло ли использование переключателя на настройки вашего датчика движения.

Некоторые датчики сохраняют конфигурации только тогда, когда цепь замкнута. Перемещение переключателя в положение «выключено» остановит поступление питания на датчик и вызовет его сброс.

Как вы используете датчики движения? Считаете ли вы выключатель важной частью цепи освещения?

Используйте комментарии ниже, чтобы поделиться своим опытом использования освещения с датчиком движения.

Как сделать так, чтобы свет датчика движения оставался включенным

Датчики движения

отлично подходят для экономии энергии и повышения удобства. Они могут автоматически включать для нас свет при обнаружении движения от человека и выключать свет для нас, когда движение не обнаружено. Будь то использование на улице или в помещении, выключатель света с датчиком движения в большинстве случаев лучше механического выключателя.

Почему мы хотим, чтобы свет оставался включенным?

Хотя подсветка датчика движения подходит для большинства случаев, в некоторых ситуациях нам нужно, чтобы свет оставался включенным для лучшего восприятия.

Например, датчики движения идеально подходят для освещения заднего двора или сада, но иногда мы можем захотеть оставить свет включенным всю ночь, независимо от того, есть ли движение или нет. То же самое и для использования в помещении, иногда мы хотим, чтобы свет на нашей лестнице или в учебной комнате оставался включенным в течение длительного времени без обнаружения значительного движения.Если датчик движения не может обнаруживать небольшие движения, такие как перелистывание страниц, это вызовет проблему, постоянно включая и выключая свет.

Как сделать так, чтобы свет датчика движения оставался включенным?

Быстрое включение и выключение датчика движения

Один из быстрых приемов, который вы можете попробовать, — это быстро включить датчик движения, выключить, включить, чтобы отменить обнаружение движения и сделать так, чтобы свет оставался включенным.

Чтобы вернуться в режим обнаружения движения, выключите датчик движения и подождите около 10 секунд, а затем снова включите его.Датчик движения вернется в нормальный режим обнаружения движения.

Этот трюк применим не ко всем датчикам движения, но его определенно стоит попробовать, потому что это самое простое решение и не требует других инструментов.

Проводной байпас с дополнительным ручным переключателем

Следующий трюк, который вы можете попробовать, — это добавить дополнительный ручной переключатель для обхода датчика движения, чтобы свет оставался включенным.

Этот проводной байпас требует некоторой разводки и ручной работы, но не слишком сложен.

Просто откройте настенную коробку, добавьте ручной переключатель непосредственно к свету, чтобы обойти переключатель датчика движения, чтобы переключатель датчика движения и ручной переключатель были параллельны, все остальные одинаковы.

Если какой-либо переключатель включен и подает питание на свет, он включается. Итак, если вы хотите, чтобы свет оставался включенным, просто включите ручной переключатель, тогда свет будет иметь питание, несмотря на состояние датчика движения. Датчик движения теперь отключен.

Чтобы вернуться в нормальный режим датчика движения, выключите ручной переключатель, тогда свет полностью контролируется датчиком движения.

В этом трюке у вас будет два переключателя для управления одним осветительным прибором.

Использовать датчик движения с функцией фиксации / ручного включения

Лучший способ, который я бы порекомендовал, — это использовать датчик движения с функцией постоянного включения или напрямую в ручном режиме включения / выключения. Эти типы датчиков движения имеют встроенный ручной режим, в котором датчик движения работает как обычный механический переключатель, не обнаруживая движения. И вы можете вернуться в обычный режим обнаружения движения, просто коснувшись некоторых кнопок на панели датчиков.

Выключатель света с датчиком движения с ручным включением / выключением

Почему мы рекомендуем использовать переключатель движения в ручном режиме?

Во-первых, метод включения / выключения датчика работает не на всех датчиках движения.

Во-вторых, в настоящее время датчики движения очень рентабельны. По сравнению с добавлением ручного переключателя стоимость замены новым датчиком движения с ручным режимом во многом схожа.

В-третьих, заменить датчик движения новым определенно проще, чем добавить ручной переключатель параллельно существующему датчику движения.И для этого требуется только один выключатель с одной настенной коробкой.

Заключение

Иногда нам действительно нужно держать свет включенным для особых целей, и датчики движения, несомненно, лучше управляют освещением, чем механический переключатель.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
