Пирог перекрытия межэтажного перекрытия: чем можно сделать теплоизоляцию между этажами, виды материалов для частного дома, цена, схема пирога

деревянные между этажами, межэтажные в кирпичном доме частном, дерева второго варианты и устройство

Балки перекрытия являются важнейшим конструкционным элементом дома

Балки из дерева не слишком тяжелые, а значит, не утяжеляют конструкцию. Их можно использовать в частном кирпичном доме или же в других сооружениях, например, административного типа. Лаги из досок обладают длительным сроком эксплуатации, и с ними очень легко работать. К тому же, стоимость их не слишком высока.

Содержание материала:

Особенности монтажа деревянных перекрытий

Чтобы построить перекрытия из дерева, стоит использовать полотна из лиственницы и хвойных пород. Обработать их не сложно и к тому же, они боле прочные и обладают высокой эластичностью.

Установить на перекрытия можно только просушенные брусья, в противном случае, вполне возможно образование плесени, сырости и даже гниения полотен.

Выполнять монтаж деревянных перекрытий следует при наличии соответствующего опыта

Как проверить сухость бревна? Достаточно постучать по нему топором, и он должен издать звонкий и чистый звук. Длина балок зависит от ширины здания. Балки – это не единственный вариант материала чтобы сделать балочное перекрытие между первым и вторым этажом, так как есть и другие не менее подходящие варианты, посредством которых можно сделать качественный монтаж.

Варианты:

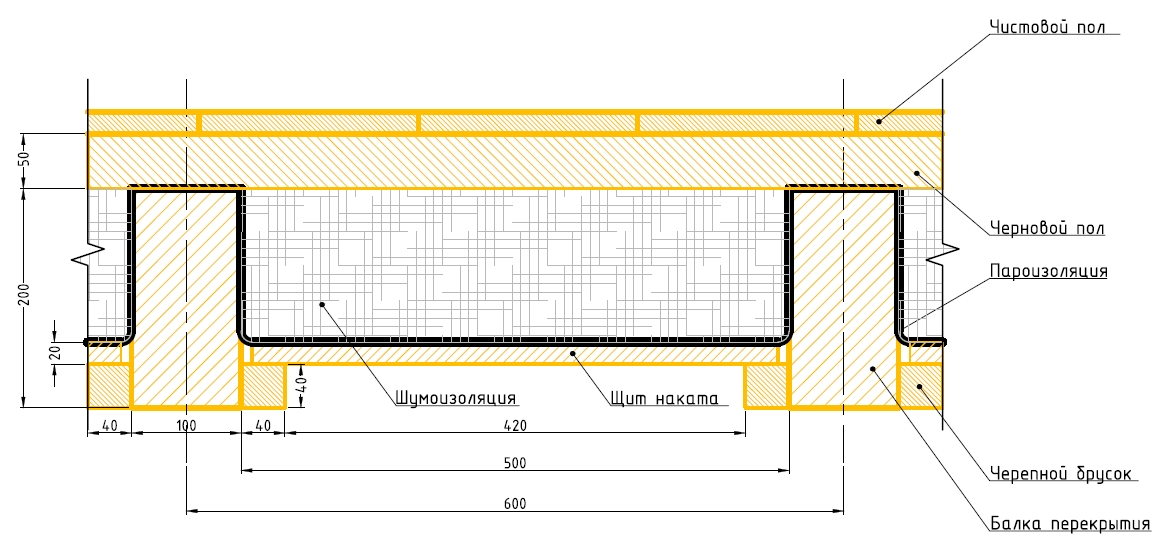

  1. Нередко, укладка проводится черепными брусками, сечение которых составляет 50х50 мм. Их правильнее уложить на нижние части балок по обеим сторонам. А уже на них проводится подшивка потолка первого этажа.
  2. Междуэтажное перекрытие может быть сделано за счет такого полотна, как черновая доска, которая станет черновым полом мансарды. Сделать ее не сложно, и можно использовать даже нестроганое полотно.
  3. Можно положить шпунтованную доску.

Обязательно нужно провести утепление пола мансардного этажа. Толщина утеплителя напрямую зависит от выбранного материала. Как правило, пространство заполняется рулонным материалом, например, волокнистой теплоизоляцией в виде минеральной плиты. Она не горит, отлично сохраняет тепло и при этом хорошая шумоизоляция.

Достоинства и недостатки деревянного перекрытия между этажами

Межэтажное деревянное перекрытие из балок устанавливается при том условии, что ширина пролета не больше 8 м. Между этажами также есть свои несущие конструкции, и это балки, для которых используется брус с сечением 150х100 мм или 150х150 мм. Чтобы определить расстояние между балками, можно своими руками провести расчет. Как правило, этот параметр варьируется 0,6-1 м.

Среди преимуществ деревянных перекрытий между этажами стоит отметить длительный срок службы и надежность

В любом случае требуется наличие гидропароизоляционной пленки, которая исключает проникновение и образование излишек влаги.

Поверхность пола, как чердака, так и подвала, нужно обрабатывать специальными антисептиками для дерева. Деревянные перекрытия самые легкие и потому их устанавливают в жилые дома, особенно используют для чердачного помещения.

Помимо этого, дерево:

  • Экологически чистое;
  • Обладает хорошей теплоизоляцией;
  • Смотрится очень эстетично.

Есть минусы у древесного полотна и заключаются они в склонности к образованию микроорганизмов, грибков и плесени, гниении и разрушении, деформировании полотен, если они изначально выбраны низкого качества.

Монтаж деревянных перекрытий между этажами в кирпичном доме

Установка такого элемента в кирпичном доме, как межбалочное перекрытие, должно проводиться в момент его строительства. Стоит заметить, что по глубине гнездо под балку должно быть не менее половины толщи материала установленного в стене. Не редко балки устанавливают сквозным путем, но такая конструкция должна быть потом тщательно утеплена. Многие предпочитают делать строительство дома самостоятельно, даже если он из кирпича.

Для соединения деревянных перекрытий между собой следует использовать специальные крепежные изделия

Стоит заметить, что нужно:

  • Соблюдать технологию;
  • Следовать инструкции;
  • Обращать внимание на советы специалистов.

Рассчитать то, какая будет опора на балки, требуется максимально четко, чтобы выбрать оптимальный шаг между балками. Важно помнить о том, что балки допустимы для использования в качестве перекрытий, в том числе наката крыши, только в том случае, если дом не превышает 8 метров в длину (опирание балок). Класть балки нужно по определенному принципу. Как правило, их устанавливают на кирпичные столбы, если речь идет о перекрытии первого этажа, а также на прочные столбы из толстого бруса, для второго.

Помимо множества опасностей, древесина – это самый оптимальный вариант для строительства дома и образования перекрытий, так как она экологически чистая, совершенно безопасная и при этом не вызывает аллергии и других реакций. Сейчас очень модно строить именно деревянные дома, так как они теплые, стильные, долговечные и, самое главное, не дорогие по стоимости.

Крепеж межэтажных перекрытий по деревянным балкам

Крепить балки для пола второго этажа нужно правильно и для этого используется особая технология. Сначала ведется раскладка крайних элементов конструкции. Их нужно обязательно выровнять по уровню за счет подкладок в виде длинной палки или подкладок, предварительно обработанных мастикой.

Крепеж промежуточных балок проводится с ориентиром на крайние элементы.

Предварительно на брусовом полотне должна провестись обработка специальными антисептическими средствами. Широкая сторона каждой балки устанавливается вертикальным способом, что позволяет усилить жесткость конструкции. В некоторых случаях может не хватить балки в длину дома. Что делать в такой ситуации? Нужно сращивать полотна и устанавливать сборные конструкции.

Выбирать толщину межэтажных перекрытий следует в зависимости от размеров дома и его предназначения

Стыковка позволяет соединить между собой полотна за счет:

  • Сращивания полотен в длину;
  • Используя срощенные элементы по ширине;
  • Вязки или углового соединения.

Концы балок нужно срезать под острым углом, для смазки стоит использовать специальную мастику и несколько слоев рубероида. Там, где проводится соединение краев балок и стен дома, проводится укладка минеральной ваты в углубления, а уже потом заведение материала для последующего монтажа.

Варианты улучшения несущей способности межэтажных перекрытий

О том, какие бывают материалы, которыми можно перекрыть пространство между помещениями первого и второго и цокольного этажа, уже было написано ранее, однако есть еще способ того, как улучшить несущую способность пола, за счет чего возможно оказывание больших эксплуатационных нагрузок.

Варианты усиления:

  1. Популярный вариант – это крепление, используя кронштейны, дополнительных накладок в виде досок средней толщины. Их опора – это специально сделанные столбы, высота которых не должна быть слишком большой.
  2. Также конструкцию можно сделать крепче дополнительным швеллером П-образного профиля (эксплуатационная нагрузка увеличивается). Их устанавливают на балки с боковых сторон.
  3. Идеальным способом укрепления считается выбор дополнительных блоков, так конструкция выдерживает большие нагрузки, устраняет зыбкость. Процесс трудоемкий, но очень эффективный.

Укрепить межэтажные перекрытия можно с помощью металлических изделий

Обязательно нужно продумать финишную отделку или нанесение чистового покрытия. Для этого можно использовать деревянные полотна, сделанные по принципу вагонки, фанеру, плиты ОСБ, листы ГКЛ и не только. На них впоследствии кладется линолеум, плитка, ламинат и другие покрытия.

Устройство защиты деревянного перекрытия между этажами

Видычастных домов бывают самые различные точно так же, как и их внутренний состав. Однако, чтобы его построить и жить без проблем, нужно тщательно позаботиться о выборе материалов, проведении перекрытий, грамотной защите материалов.

На этапе проектирования составляется схема будущей конструкции, а также план, в котором должен учитываться не только размер здания, но и то, как она будет защищена от различного рода последствий. Защита требуется от пожара и биологического влияния внешней среды.

Что касается горючести, то каждое полотно имеет свою степень пожаростойкости, однако, выбирая такие банальные материалы, как плиты ОСБ, щиты ОСП или клееный брус, нужен специальный антисептик глубокого проникновения, который предотвратит не только гниение и плесень, но и воспламеняемость.

Лучше отделать помещение, в котором будет установлена печь или камин, металлическим полотном, таким образом, можно предотвратить распространение огня.

Защитить деревянные перекрытия между этажами от негативного воздействия влаги можно с помощью клеенки

В продажу поступают самые различные составы, способные предотвратить возгорание дерева, и выбирать их нужно по:

  • Глубине проникновения;
  • Сроку эксплуатации;
  • Огнестойкости.

Пропитка проводится на этапе, когда осуществляется черновой ремонт, и лучше осуществлять обработку не менее двух раз, после того как тщательно высохнет каждый слой. На этапе проектирования нужно, учитывать и тот момент, сколько определенный вид древесины может выдерживать воздействие огня.

Лучше всего обладают устойчивостью к огню материалы, у которых поперечное сечение 11х24 см, если пролет по ширине составляет 5,8-5,85 м.

Не менее важно защитить дерево от воздействия биологического воздействия, например, воды, за счет которой начинается разрушение древесины, образование плесени и образование микроорганизмов, таких как грибок. Очень редко, но возможно встретить в домах из деревянного бруса насекомых, которые образуются, в первую очередь, в полотнах, которые при строительстве были не обработаны и стали постепенно увлажняться.

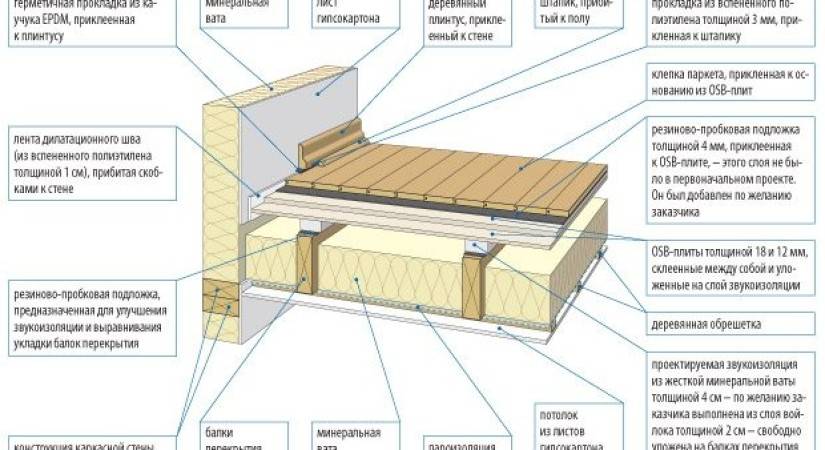

Слоеный пирог пола по деревянным балкам

Пол в помещении деревянного дома должен быть прочным, надежным и тщательно продуманным. Чтобы сделать и закрепить пол в деревянном доме, можно применять множество различных технологий, одной из которых считается пирог, который пользуется особой популярностью.

Между деревянными балками рекомендуется класть теплоизоляционный материал

Особенность его состоит в укладке слоев в следующей последовательности:

  • Пароизоляция;
  • Гидроизоляция;
  • Звукоизоляция;
  • Теплоизоляция;
  • Стяжка или, другими словами, бетонное полотно.

Что касается утеплителя, то наполнением пространства второго этажа должна быть минеральная вата, а вот керамзит или шлак с опилками подойдет для обустройства пола на первом этаже. Утепление пола в комнатах, где будет повышенная влажность, нужно делать посредством такого материала, как стекловолокно, так как у него оптимальные свойства гидроизоляции.

Перекрытие второго этажа по деревянным балкам (видео)

Соблюдение технологии и инструкции, представленной специалистами высшей категории, позволит сделать перекрытия и их отделку в лучшем виде и без допущения оплошностей. Самое главное, не торопиться и тщательно продумывать каждый последующий шаг.

Подробно: балки перекрытия (фото примеров)

Пирог межэтажного перекрытия в каркасном доме с водяным тёплым полом

Друзья, скажу Вам, что тем, кто интересуется этой темой, кто хочет построить каркасный дом самостоятельно или пополнить свой багаж знаний в строительстве, этот рассказ будет весьма полезен и интересен.
Дело в том, что Сергей Филипов подробно рассказывает в своём сюжете о порядке монтажа межэтажного перекрытия, которое может использоваться не только при строительстве каркасного дома, но и в доме другого конструктивного формата, будь то каменный, кирпичный, брусовой, бревенчатый, дом из мини бруса или газобетона. Главным условием применения такого решения должен быть применяемый пол по лагам или перекрытие из двутавровых балок, вообщем-то использование в перекрытии инженерной древесины.
Мы сделали скриншоты с видеоролика и расположили их в порядке очередности монтажа, для более наглядного формата понимания укладки и монтажа используемых слоев и материалов в пироге перекрытия.

Подписывайтесь на канал Сергея, там очень много полезных и познавательных роликов о строительства каркасных домов в Финляндии.

Монтаж паробарьера на стены каркасного дома желательно сделать предварительно, т.к. это более эффективная защита и значительно более удобный крепёж защитной плёнки. Затем монтируются опоры бруса под несущие лаги.

После монтажа балок по лагам укладывается доска сухая сечением 20*90 мм., шагом 90 мм. и крепится двумя гвоздями 60 мм. на каждом пересечении с балкой.


В случае если вы используете двутавровые балки для организации перекрытия или пола, в заранее подготовленных отверстиях проводят вентиляцию и другие коммуникации.

После монтажа чернового пола или обрешётки, следующим слоем пирога перекрытия укладывается листы ГКЛ (гипсокартонный лист), которые крепятся саморезами к доскам чернового пола из рассчета 8 саморезов на 1 метр квадратный. Таковы требования крепежа при строительстве каркасноо дома в Финляндии.

На следующей фотографии виден в разрезе смонтированный на обрешетку первый слой ГКЛ.

Следующим в последовательности укладки слоёв пирога может быть как монтаж водяной трубки для теплых полов, так и монтаж следующего листа ГКЛ, в котором в последующем можно проштробить канал под монтаж трубки. В любом случае, следующий лист ГКЛ крепится к основе посредством приклеивания специальным монтажным клеем из балонов, схожих на монтажную пену. Тогда эта конструкция из двух листов приобретает монолитность и крепость, с ней гораздо удобнее работать.


В случае, если вы не штробите приклеенный второй лист ГКЛ, а на первый укладываете водяные трубки теплого пола, крепятся они к листу специальными клипсами.

После того, как уложены и прикреплены трубки теплого пола, между ними будет залит выравниваюший состав. По периметру конечно же необходимо смонтировать второй слой ГКЛ, который будет являться маячками уровня.

Следующим этапом является заливка самовыравнивающегося раствора, для образования ровной поверхности на которую будет уложен следующий слой.

Следующий этап строительства теплого пола в перекрытии каркасного дома, монтаж ГКЛ для пола (15,4 мм с волокнами) на строительный клей.

Нанесение строительного клея для укладки ГКЛ 15,4 мм такое же, как вы монтировали бы кафельную плитку, только большого размера.

В местах, где заливного состава для поле не было, где происходило штробление под трубки теплого пола, расход клея значительно меньше, так как лист ГКЛ ровнее залитой поверхности.
Однако, работы производятся в таком же порядка, как и поклейка напольной плитки.

В ГКЛ организовываются прорезы для прохода коммуникаций. Выпиливаются они в Гипроке с помощью лобзика.

После всех подрезок, укладки на клей, мы получаем очень прочный, можно сказать, единый пирог из трёх листов гипсокартона.

Пирог, лежащий на обрешетке перекрытия по лагам из трех листов ГКЛ готов.

После того как предчистовое покрытие готово, необходимо приступать к монтажу утеплителя между лагами перекрытия.

Толщина самого утеплителя в 100 мм является больше звукоизолирующим материалом, нежели утеплением, именно в данном конкретном случае.

 В расстоянии образованном между слоями ГКЛ и слоем звукоизоляционной ваты проложены коммуникации и вентиляционные каналы.

Завершающим этапом предчистовой отделки при монтаже перекрытия в каркасном доме по лагам, с монтажем водяных трубок теплого пола является монтаж защитной пленки. В перекрытии каркасного дома не обязательно монтировать паробарьер, так как он необходим только на наружных стенах. В этом случае пленка выполняет функции защиты от проникновения в помещение элементов и частиц ваты, используемой в перекрытии. Поэтому проклейка стыков пленки не обязательна.


Поблагодарим Сергея Филипова за подробный профессиональный рассказ об устройстве и этапах монтажа перекрытия в финском каркасном доме.

Подписывайтесь на канал Сергея Строительство домов в Финляндии.


В свою очередь, хочу поблагодарить всех читателей на нашем сайте, за проявленный интерес к технологиям строительства каркасных и других деревянных домов. Мы знаем, что будущее за качественным и профессиональным строительством, наша команда строителей, весь проект «Дом Дока» постоянно стремимся к совершенствованию и обучению всего персонала, применяя свои знания в строительстве домов для наших клиентов.

С уважением,
Роман Дехтярёв,

управляющий проектом.
+7 918 622 99 12

Перекрытия в каркасном доме — как правильно сделать

Основа дома состоит не только из стен и крыши, но также включает в себя перекрытия в каркасном доме. Оно должно отвечать особенным требованиям и учитывать многие особенности. На первый взгляд может показаться, что все перекрытия одинаковы, и выполняться должны тоже по одинаковой технологии – но это заблуждение. К примеру, конструкция цокольных перекрытий постоянно подвергается резкой смене не только температуры, но и влажности, а также погодных условий. Соответственно, это перекрытие должно возводиться с учетом на все влияющие факторы, чтобы как можно больше снизить возможный ущерб. Перекрытия между этажами должно отвечать по прочности и нести в себе грамотную звукоизоляцию, чтобы обеспечить как можно более комфортное проживание. В то же время перекрытие чердака выполняет функцию теплоизоляции, чтобы удерживать в доме самую оптимальную температуру. В связи со всеми этими моментами и требования к технике возведения каждого перекрытия несколько разнятся

Виды перекрытий:

  • цокольные
  • межэтажные
  • чердачные

межэтажное перекрытие в каркасном доме

Начнем разбираться в устройстве перекрытий с самого нижнего слоя — цокольного.

До начала работ необходимо уложить на фундамент как минимум два слоя любого защитного гидроизоляционного материала, будь то рубероид или любая специализированная пленка. После этого устанавливается обвязочный брус, тщательно пропитанный антисептиками и другими жидкостями, которые увеличивают сопротивление огню, гнили и плесени, а также противостоит любым древесным паразитам. После этого брусья соединяют и крепят к фундаменту при помощи анкерных болтов. Далее укладывают торцевую доску, а по разметке укладывают балки. Расстояние между ними, так же как и размеры балок выбирают еще при составлении проекта. Далее, можно монтировать обшивочные листы вместе с гидроизоляционным материалом. После этого необходимо развести все коммуникации, водопровод и канализацию, чтобы поверх уложить утеплитель, тщательно перекрывая любые щели. Утеплитель накрывается пароизоляционный слой, который перекрывают поверх черновым полом из деревянных плит или досок. Поверх них уже можно делать чистовой пол и выполнять отделочные работы.
Основные работы по выполнению междуэтажного перекрытия делаются практически так же, как и устройство цокольного этажа, но с некоторыми важными исключениями. Для обеспечения лучшей звукоизоляции, на балках перекрытия, после того как были уложены все изоляционные материалы и перекрыты черновым полом, укладываются еще одни лаги, обычно используя в их качестве брусья 5*5см. Только на них укладывается основной пол.

пирог перекрытия

При установке чердачного перекрытия в каркасном доме, обязательно учитывать правильное сечение балок и расстояние между ними. Оно должно быть достаточным, чтобы удерживать крышу, собственный вес и возможную дополнительную нагрузку. Поверх стоя утеплителя, укладывают обязательную пароизоляцию, чтобы препятствовать попаданию влажности. Поверх них укрепляют редкий досочный настил достаточной толщины, чтобы спокойно можно было передвигаться при монтаже крыши и кровли.

Специалист рассказывает о деревянном перекрытии:
