Друзья, всех приветствую. Постоянные подписчики и гости канала, которые осваивают ручную дуговую сварку самостоятельно, смогут сегодня познакомиться с такой полезной и интересной темой, как приварить петли на гаражные ворота, ведь рано или поздно с петлями придётся столкнуться, пусть и не на гаражных воротах, а на любой двери или калитки они необходимы.

Закончили сварку створок(дверей) гаражных ворот, теперь пришла пора приварить крепко и правильно петли(навесы), чтобы двери много лет свободно открывались и закрывались!

Приобрели на металлобазе, где и покупали весь материал на эти ворота, точёные 32 петли с шариком, их мы и будем приваривать.

Первым делом я их разобрал, и обильно смазал литолом. Затем одну из частей петли, именуемой в разговорной речи мамой, я наметил белым маркером, сделал это для удобства дальнейшего монтажа, чтобы много раз не раскрывать и смотреть, где какая часть находиться.

На коробке ворот, и на самих дверях уже заранее была сделана разметка, где будут привариваться петли. Затем я просверлил лист металла в месте, где будет приварена площадка петли, чтобы через эти отверстия электрозаклёпками ( сварка листового металла и каркаса основания через отверстия) сварить листовой металл и профиль воротины.

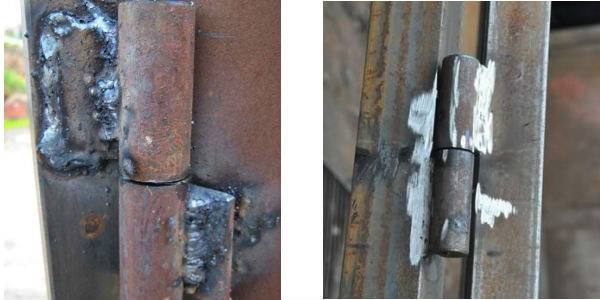

Провариваем через отверстия методом электрозаклёпок, и хорошо вышлифовываем эти места сварки, сначала шлифовальным кругом болгарки, а затем лепестковым.

Ставим разметку для выставления петель перед сваркой в нужном нам положении.

Хорошо закрепив кусок профильной трубы(она нам понадобиться как направляющая для петель, чтобы приварить их в одну линию), мы выкладываем петли вплотную к этой профтрубе и в границах разметки нужного нам положения петель.

А вот это моя самодельная приспособа, которую я сделал из двух кусков профтрубы, эта самоделка нужна, чтобы выставлять петлю перед прихваткой на нужную высоту от коробки ворот. Обычно для этих целей принято обматывать петли проволокой нужной толщины, но мне этот способ не особо нравиться, поэтому смастерил вот такую штуковину!

Прихватываем петли пока только к самой коробке, и этим же куском профтрубы проверяем соосность петель во всех положениях, если что, то на помощь приходит молоток и соосность становиться идеальной!

Примеряем площадку для соединения петли сегментом (мама) со створкой ворот. Её я вырезал из швеллера, здесь нужна толщина посерьёзнее, и поэтому на этом экономить время и деньги нельзя.

Видите основную фишку ( секрет) моего способа приваривания петель? Белым маркером я обьвёл площадку петли, здесь будет идти сварной шов, и идти он будет точно через середины электрозаклёпок, а значит получиться сварить каркас двери, листовой металл и площадку петли в одно целое, именно такое соединение обеспечит нужную жёсткость сварного соединения петель с воротинами.

Начинаем обваривать петли и двери ворот. Сразу одну петлю сваривать не нужно, а делаем так-проварили шовчик одной петли, затем проварили такой-же шовчик петли, расположенной по-диагонали, и вот таким образом, чередуя и сразу не нагружая много сварки на одну петлю, мы привариваем все 4 петли, открываем двери нараспашку, и провариваем оставшиеся швы, к которым трудно подобраться, когда ворота закрыты.

Теперь отрезаем прихватку коробки ворот с сегментом петли( мамой), и зачищаем все швы шлифовальным кругом болгарки.

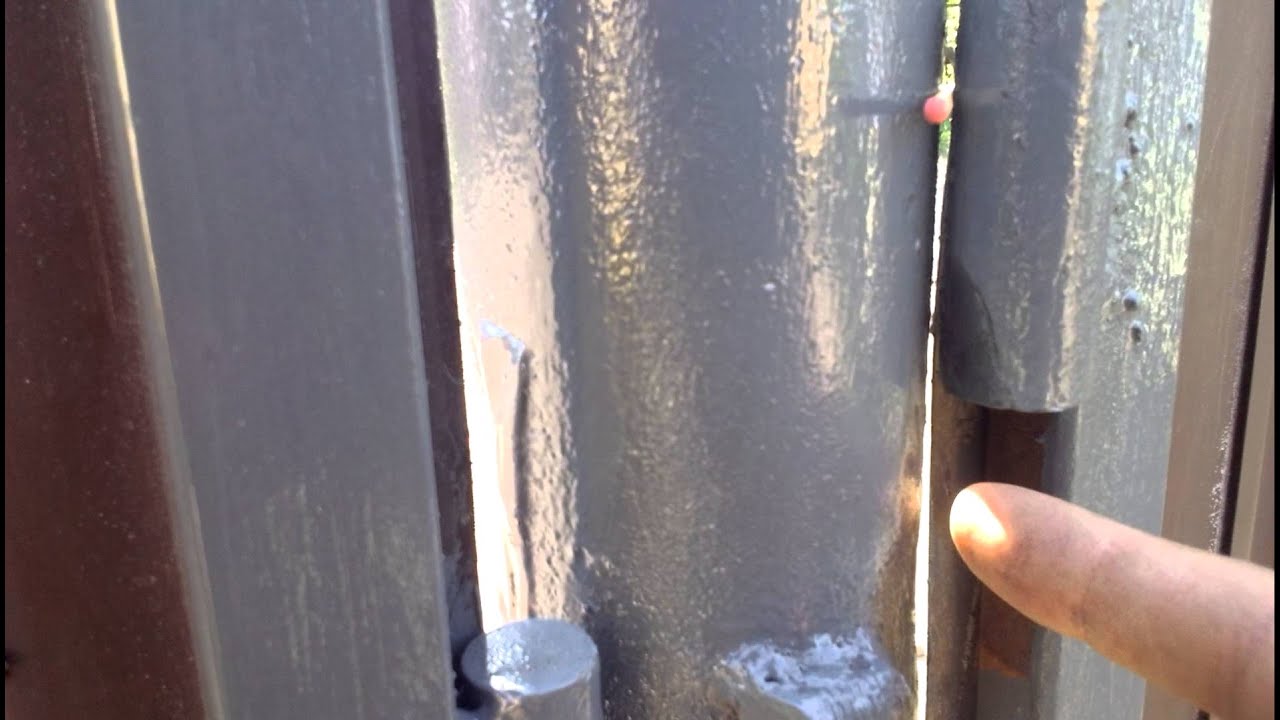

Обратите внимание, что в месте, где должна была быть приварена площадка петли, у нас усилена уголком, и все наши электрозаклёпки связывают листовой металл не только с каркасом профтрубы, но и также с этим уголком. А петли я привариваю с выносом в сторону, а не как большинство посередине между дверью и коробкой, для того, чтобы при открытии гаражных ворот, часть петли не забирала ширину выезда коробки ворот, пусть несколько см, но они будут твои!

Друзья, текста и фоток в статье получилось немало, но всё равно лучше будет посмотреть наглядное видео этого процесса, так что видео вполне дополнит статью, вдруг где чего забыл!

Как правильно приварить петли на ворота?

Сама по себе, основная функция ворот базируется далеко не на одном их верном закрывании и стойкости к большим нагрузкам. Однако, весьма важный момент — это их открывание и также закрывание. Вообще, в совершенстве 2 последние функции , а еще отсутствие уже между прикрытыми воротами тех же щелей достигаются в результате хорошей сварки. Так вот, у многих часто возникает весьма логичный вопрос — как приварить петли на ворота? Люди, которые имеют навык работы электрической сваркой, смогут на должном уровне приварить различные петли к воротам, если станут совершать этот процесс правильно.

И открытие, и закрытие самих ворот без каких-либо скрипов плюс рывков – это наилучшее, что может предоставить верный монтаж петель. Как же можно такое соорудить? 1-ым делом, избрать правильный метод монтажа петель для определенных материалов ворот плюс опорных столбов. Сами ворота бывают:

  • из металла;
  • из дерева;
  • профнастиловые/поликарбонатные;

 Ну а столбы:

  • железные;
  • древесные;
  • бетонированные;
  • из пенобета;
  • кирпичные;
  • каменные либо шлакоблоковые.

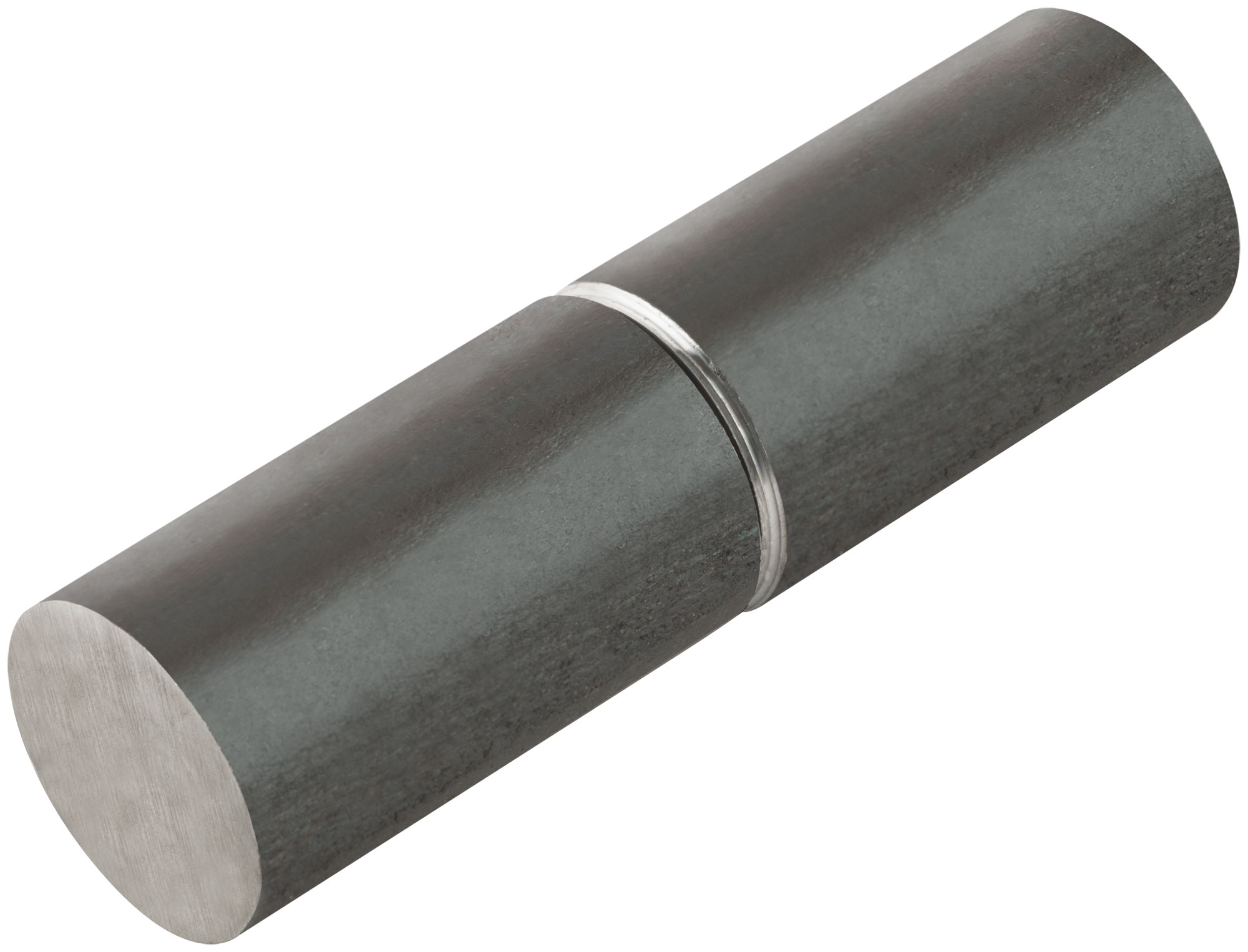

  Среди петель наиболее оптимальными считаются шариковые. Полости подобных петель имеют шарики, которые в 2 раза упрощают ход самих ворот. Вначале нужно определить, как же функционируют петли на воротах вкупе: на 1-ой воротной створке две петли должны находиться на проделанной прямолинейной осевой полосы. То есть, после завершения этой процедуры петля (снизу) обязана быть конкретно под той (которая сверху) плюс у той и иной петли обязано быть прямолинейное осевое размещение в пространстве. Во время подобной приварки петель — перегрузка веса двери станет распределятся на подвесные опоры в равной мере. Говоря иначе, если приварить петлю правильно — то будет прочно держаться.

 Старт процесса

 Цилиндрообразная форма петель часто принуждает малоопытных людей в данной сфере — спросить у себя: «А подобное, в принципе — варится?».

Поверьте, варится! И приварить можно легко. Сами петли, изготовленные из шестигранника либо четырехгранника в практике приварить проблематичнее. По верной технологии, петли поначалу привариваются к особым «платикам». Совершать данное лучше на гладкой горизонтальной поверхности, к примеру, на наковальне (попутно уже разрешено подключить тот же «минус» нашего агрегата).

 Внимание! Обязательное условие: приваривать платики к петлям нужно используя сплошной шов.

к меню ↑

 Инструменты

  • сварочный аппарат, лучше инверторный;
  • сухие электроды d=3 мм;
  • щетка по металлу;
  • маска защитная;
  • также костюм сварщика и ботинки;
  • механослесарный молоток;
  • пластинки и/или платики;
  • петли (с подшипником либо без).

 Выбрать подобающий по размерам платик не трудно. Предусматриваем вес ворот и надежность материала (из какого они сделаны и определяем это «на глаз»). Также, учесть сварочный шов — то есть какой конкретно длины сумеет выдержать вес и не даст, чтобы дверь либо гаражные конструкции «растянулись». Платиками образуется продуктивная «среда» в целях выполнения сварки, а вдобавок они служат в качестве пластин (которые распределяют) воротного полотна, что не позволяет крайнему «разрушится» — если совокупный вес самой конструкции тяжелый.

к меню ↑

 Монтаж ворот

 Правильно совершать сварку петель с уже прикрепленными платиками необходимо в стационарном режиме, прежде размещая ворота в их так называемое — «базовое место». В общем, ворота потребуется укреплять «холостым путем» и добиваться подобающего положения до старта работы. Позицию дверей нужно обязательно проверить. Кстати, перепроверить еще столько раз, сколько понадобится – вплоть до 10 раз.

к меню ↑

 Сварочный процесс

 После того, как уже будет сделан хороший «тест» месторасположения ворот, заблаговременно измеряемых и означенных полей для пластин, можно приступать к сварке с петель (те, которые нижние) на столбах. Сам «вертикальный шов» считается нелегкой работой даже специалистам в этой сфере. Однако, из-за пластин любой молодой сварщик сумеет с ними совладать, а точнее приварить ту же дверь либо гаражные калитки.

Когда 1 штыковой элемент петли на створке будет сделан, разрешено пользоваться лазерным уровнем с целью сверки верного расположения ее оси и нахождения истинного расположения 2-ой штыковой петли.

к меню ↑

 Завершающий аккорд

 После корректной сваркой составляющих петель, далее к ним следует прикреплять вставную верхнюю часть петли вместе с шариками. Следом весьма плотно припереть наживленную часть к самому полотну двери и возобновить деятельность. По завершению всего процесса, швы стоит обработать болгаркой. Вот и все, теперь вы знаете — как приварить петли на ворота,  а самое главное — как смастерить это правильно.

Кстати, подобной методикой многие годы благополучно пользуются различные службы, которые занимаются установкой дверей. Совершить это без помощи других будет несложно, если есть опыт работы со сварочным аппаратом и нужное оборудование с расходным материалом.

 Важно! Сами ворота (в том числе и гаражные) должны открываться наружу, потому как если они будут открываться внутрь  — при изобилующем снегопаде в зимнее время это может повлечь за собой немалые проблемы.

Похожие статьи

Как правильно приварить петли на ворота

Ворота для заборов являются очень важной составляющей любого современного ограждения. Они выполнят не только функцию въезда для автомобиля, но и защиту территории от посторонних проникновений, декоративные функции и прочее. Так как сегодня ворота могут быть очень увесистыми, то устанавливать их необходимо очень тщательно, особенное внимание следует уделить привариванию петель. Именно об этом мы сегодня с вами и будем разговаривать.

Блок: 1/4 | Кол-во символов: 443
Источник: http://VorotauZabora.ru/vorota-i-kalitki/kak-pravilno-privarit-petli-na-vorota.html

Правила приваривания

Для того, чтобы исключить проседание ворот и в дальнейшем не было проблем с их эксплуатацией, необходимо все работы выполнять с учетом некоторых особенностей. Поэтому, в первую очередь, особое внимание следует уделить:

  • Цельности сварного шва, который должен быть сплошным, то-есть без пропусков.
  • Глубине сварки – петля должна быть приварена по всей плоскости, примыкающей к опоре.
  • Осевому расположению – все петли, находящиеся на створке, должны находиться на одной прямой линии, чтобы нагрузка на швы распределялась равномерно.
  • Определению количества петель, если ворота массивные, рекомендуется дополнить конструкцию еще одной парой.
  • Размерам – все измерения производятся с помощью предназначенных для этого инструментов, а не «на глазок».

Блок: 2/6 | Кол-во символов: 756
Источник: https://alina-sharapova.ru/zabory-i-ograzhdeniya/privarit-petli-na-vorota.html

Начало работ

Цилиндрическая форма петель зачастую заставляет неопытных сварщиков задаться вопросом: «А это вообще варится?». Варится. Петли, сделанные из шестигранника или четырехгранника на самом деле варить сложнее. По правильной технологии петли для начала привариваются к специальным платикам. Делать это желательно на ровной горизонтальной поверхности, например, на наковальне (заодно к ней можно прицепить «минус» сварочного аппарата). Неотъемлемое требование: приваривать платики к петлям необходимо сплошным швом.

Подобрать подходящий по размерам платик не сложно. Учитываем вес ворот и прочность материала из которого они изготовлены и определяем на глаз, сварочный шов какой длины сможет выдержать вес и не позволить дверной конструкции деформироваться. Платиками организуется удобная рабочая «площадка» для проведения сварочных работ, а так же они служат распределительными пластинами воротного полотна, что не позволяет последнему «разорваться» даже при общем тяжелом весе воротной конструкции.

Блок: 2/7 | Кол-во символов: 1004
Источник: https://StroyVopros.net/stroitelstvo-garazha/kak-privarit-petli-na-vorota.html

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

  • зазор между опорной стойкой и рамой створки – до 5 мм;
  • предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
  • часть петлевой группы со штифтом располагается снизу, его направление – вверху;
  • сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
  • после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
  • окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Блок: 3/5 | Кол-во символов: 1238
Источник: https://ismith.ru/welding/kak-privarit-petli-na-vorota/

Заключение

Процесс приваривания петель к створкам не очень сложный, главное – иметь минимальные навыки работы со сваркой и соблюдать все рекомендации.

Грамотный подход – залог будущего успеха и правильного монтажа калитки, длительной ее службы, а также легкого ее открывания и закрывания. Можно приварить элементы на ворота своими руками или пригласить специалистов. Они расскажут, сколько стоит эта работа и как быстро она выполняется.

Изделия готовы к монтажу

Не стоит забывать о качестве приобретенных элементов и материале, из которого они выполнены. Даже если работы хорошо проведены, а петли куплены дешевые, то позже придется переделывать все заново.

Блок: 4/4 | Кол-во символов: 655
Источник: https://ZaborSebe.ru/vorota/kak-privarit-petli-na-vorota.html

Сварочные работы

После того как будет произведена тщательная проверка расположения ворот, заранее измеренных и отмеченных полей для пластин, можно начинать сварочные работы с нижних петель на столбах. Вертикальные швы – это самая трудная работа для сварщика. Но благодаря пластинам даже неопытный сварщик сможет с ними справиться. Когда одна штыковая часть петли на створке будет приварена, можно будет воспользоваться лазерным уровнем для сверки правильного расположения ее оси и для определения точного расположения второй штыковой петли.

На рисунке показана очередность сварки петель

Блок: 4/7 | Кол-во символов: 584
Источник: https://StroyVopros.net/stroitelstvo-garazha/kak-privarit-petli-na-vorota.html

Советы и рекомендации

Неправильная сварка, может привести к проблемам при дальнейшей эксплуатации, чтобы этого не произошло, стоит прислушаться к следующим рекомендациям:

  • до начала работ сделайте и изучите схематичный чертеж, если все детали будут учтены заранее, то риск переделывать готовую конструкцию будет намного меньше;
  • прямые петли привариваются к уложенным на ровную поверхность воротам;
  • открывать ворота, с только что приваренными петлями, можно после полного остывания швов;
  • на круглых столбах петля выпускается на 5 мм наружу, на прямоугольных приваривается заподлицо;
  • сварочный шов должен идти снизу — вверх.

Блок: 5/6 | Кол-во символов: 615
Источник: https://alina-sharapova.ru/zabory-i-ograzhdeniya/privarit-petli-na-vorota.html

Завершение

После тщательной сварки штыковых частей петель на столбе, на них нужно будет наживить вставные верхние части петель сразу с шариками. После чего как можно более плотно прижать наживленную часть к полотну двери и продолжать сварочные работы.

По окончанию сварочных работ швы можно обработать болгаркой.

Такой технологией уже давно успешно пользуются все службы по установке дверей. Сделать это самостоятельно будет нетрудно, если имеются навыки по сварочным работам и необходимое оборудование с расходным материалом:

  • Металлические дверные петли;
  • Пластинки/платики;
  • Сварочный аппарат;
  • Электроды;
  • Слесарный молоток;
  • Сварочная маска, рукавицы и спецодежда;
  • Болгарка.

Обратите внимание, что ворота должны открываться наружу, т.к если ворота будут открываться внутрь  при обильном снегопаде зимой — это может стать большой проблемой!

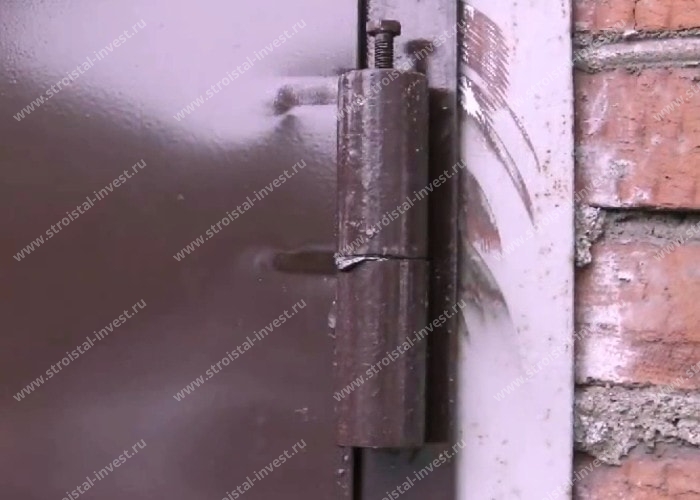

Образец установки петли

На ширину профиля обварка с торца

Блок: 5/7 | Кол-во символов: 883
Источник: https://StroyVopros. net/stroitelstvo-garazha/kak-privarit-petli-na-vorota.html

Виды воротных петель

Полотно ворот гаража может быть выполнено из разных материалов – металл, дерево, профилированный лист, декоративная отделка виниловыми панелями. Масса створок и материал, из которого они изготовлены, диктуют характеристики необходимых петель.

Варианты установки петель:

  • сварка – петли приваривают к полотну створок и раме гаражных ворот;
  • монтаж при помощи болтов – необходим для работ с древесиной;
  • крепление на саморезы по металлу – для ворот из профилированного листа.

Вес створок имеет решающее значение при выборе гаражных петель. Если неправильно рассчитать нагрузки, то перекос створки произойдет очень быстро. Мастера советуют для листовой толстой стали устанавливать усиленные петли для гаража.

По размещению петли гаражные делятся на внутренние и потайные. Оптимальная конструкция гаражных петель – петли на шарикоподшипниках, она гарантирует максимальную долговечность.

Форма и характеристики петель для ворот гаража

Форма и конструкция петель для ворот гаража:

  • накладные – работают бесшумно, легкий монтаж, подходят для гаражных ворот из любых материалов;
  • сквозные петли – для ворот массой не более 200 кг, монтируются на гайки. Устанавливают такие петли, если нет возможности приварить крепеж. Низкая стойкость к взлому, такие петли подходят для гаражей на охраняемой территории;
  • цилиндрические – надо приваривать ушки для надежного крепежа;
    • цилиндрические с подшипниковой опорой – для гаражных ворот весом менее 400 кг;
    • цилиндрические с усилением – для полотна весом до 600 кг;
    • петля-стрела – шарнирного типа, прекрасное решение для тяжелых гаражных ворот;
    • кованые петли – для деревянных ворот или при отделке полотна деревянной вагонкой.

По форме петли могут быть:

  • цилиндрические – крепятся только сваркой;
  • шестигранные – также требуется приваривать ушки;
  • квадратные – обеспечивают максимальную площадь прилегания петли к створке и раме;
  • в виде капли – удобный шарнирный механизм, можно крепить на любую конструкцию ворот.

Лучшее решение для металлических ворот гаража – цилиндрические петли на шарикоподшипниках.

Петли на шарикоподшипниках – лучший выбор

Лучшее решение для ворот гаража – петли на шарнирах. Количество петель на створку зависит от массы полотна:

  • для легкого профнастила подойдут петли на одном шарнире, диаметр 25 мм;
  • на стандартные металлические ворота нужно шарнир 35 мм;
  • тяжелые ворота гаража – от двух до трех шарниров на одну створку, диаметр 35 мм и выше.

Когда для ворот гаража надо выбирать регулируемые петли, которые позволяют выставить створки даже при неправильной геометрии проема ворот:

  • старые гаражи с проседающим или деформированным фундаментом;
  • неправильная геометрия проема ворот;
  • частая перестановка коробки металлического гаража.

Как установить петли своими руками, что надо учесть при монтаже?

Блок: 7/14 | Кол-во символов: 2773
Источник: https://vnovinky. ru/kak-privarit-garazhnye-petli/

Видео — создание распашных ворот

Блок: 6/7 | Кол-во символов: 32
Источник: https://StroyVopros.net/stroitelstvo-garazha/kak-privarit-petli-na-vorota.html

Рекомендации по установке

Надежность ворот напрямую зависит от соблюдения правил технологии их монтажа. Сначала крепятся опорные столбы. Если полотно будет изготавливаться самостоятельно – габариты рамы определят только после первого этапа. Важно помнить о технологическом зазоре.

В нижней части расстояние до поверхности грунта должно быть не менее 100 мм. Это нужно для компенсации возможного проседания конструкции. В качестве материала обшивки можно использовать профнастил. Для надежной фиксации профнастила привариваются дополнительные ребра жесткости. Дополнительно можно предусмотреть небольшую калитку. Альтернатива – сделать ее отдельно, если позволяет ширина монтажного проема.

После приваривания петель поверхность зачищается от ржавчины, наносится слой грунтовки и краски. Во избежание посторонних звуков при открывании шарниры смазываются солидолом.

В качестве примера рекомендуется посмотреть видео о профессиональном приваривании петель на ворота:

Блок: 5/5 | Кол-во символов: 1012
Источник: https://ismith.ru/welding/kak-privarit-petli-na-vorota/

Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.
