Строительство здания из газобетона невозможно без строительных навыков, но ими всегда можно овладеть. Начать можно с изучения теории. Что важно знать? Правила возведения стен, армирования кладки, нормы строительства. Перевязка газобетона – еще один важный этап, который влияет на долговечность будущей конструкции.

Перевязка стен из газобетона

Перевязка газобетона влияет на прочность дома так же, как и кладка первого ряда. Для строительных работ потребуется минимальный набор инструментов, всё можно выполнить своими руками, без помощи специальной строительной бригады. Именно поэтому газобетон все чаще выбирают частные строители, если нужно построить малоэтажное здание, жилой дом или хозяйственную постройку.

Первый ряд – это основа дома, поэтому нужно соблюдать нюансы и определенные правила, о них можно прочитать в другой нашей статье. Далее идет армированный пояс, который выполняет функцию каркаса строения. Со второго ряда для повышения прочности начинают делать перевязку газоблока.

Тип перевязки зависит от вида кладки. Чаще для строительства применяют следующие конструкции кладки стен:

однослойную (1 ряд газобетонных блоков),
двухслойную (кладка в 2 блока).

В основном применяют однослойную кладку, так как газобетон при правильном выборе марки и расчёте толщины стены отлично сохраняет температуру внутри строения даже при сильных морозах.

При такой кладке применяют цепной тип перевязки несущих стен из газобетона. Начиная со 2-го ряда, все следующие ряды кладутся со смещением поперечного клеевого шва на 80-110 мм. Для этого в каждом ряду вставляется подрезанный газобетонный блок. Все торцы укороченного блока промазываются клеевым раствором. На углах дома длина укороченного элемента должна быть не меньше, чем 11,5 см.

Для повышения прочности лучше всего сопрягать между собой стены с одинаковой нагрузкой. Поэтому цепная перевязка газобетона подходит только для несущих стен.

Перевязка кладки газобетона с кирпичной облицовкой

Для равномерного распределения нагрузки стены из облицовочного кирпича и несущей части из газоблоков, необходима дополнительная связка между материалами. Особенно актуален вопрос устойчивости для регионов с повышенной сейсмической активностью.

Перевязка газобетона с кирпичем выполняется по типу гибких связей, крепежные материалы должны быть стальные или стекловолоконные. Для перевязки используют:

скобки,
планки,
нагели,
саморезы,
спиралевидные гвозди (от 12 см),
гвозди из нержавейки,
перфополосы с оцинковкой (толщина от 1,5 до 2 мм).

Крепежное изделие вставляют в шов кирпичной кладки и вкручивают/забивают в газобетон. Крепление идет на одном уровне перевязанных стен. Гвозди в газобетонные блоки забивают под углом 45 градусов. На 1 м² кирпичной кладки должно быть 3 соединения.

Если необходимо перевязать кирпичную перегородку с несущей конструкцией из газобетона, связь можно выполнить с помощью арматуры. Один конец помещают в стене, другой закрепляют в кирпичной перегородке. Такую связь нужно выполнять через каждые 4-5 рядов кирпичной стены.

Минимальная перевязка газобетона для перегородок

Несущие стены внутри здания важно строить и перевязывать одновременно с наружными. Перевязку осуществляют через каждые 2 ряда. Блоки большей плотности для перегородок необходимо заглублять внутрь основной стены на глубину до 15 см. Строительный материал газобетон по своей пористой структуре легко поддается любым деформациям. Поэтому отверстия можно делать обычной ножовкой.

Если требуется связать несущую стену с не несущей, то для соединения подойдет обычная перфолента, которая кладется прямо на клеевую смесь.

Популярность газобетона в малоэтажном строительстве открывает широкие возможности для бизнеса. Компания «АлтайСтройМаш» предлагает оборудование для производства газобетонных блоков, чтобы закрывать собственные потребности в строительном материале или для построения прибыльного бизнеса.

Оборудование уже успешно работает на территории России, Казахстана, Узбекистана, Кипра и др. Оптимальный вариант газобетонного завода можно подобрать в каталоге на официальном сайте.

Стандартные ошибки при строительстве домов из газобетонных блоков

В этом разделе мы рассмотрим ошибки при строительстве малоэтажных домов из мелких блоков автоклавного газобетона, как наиболее распространенного стенового материала из ячеистых бетонов на украинском рынке.

Все ошибки при строительстве домов из газобетонных блоков можно разделить на следующие группы:

Ошибки, приводящие к нарушению целостности конструкций здания.
Ошибки, ухудшающие эксплуатационные характеристики здания.
Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.

Ошибки, приводящие к нарушению целостности конструкций

Эта наиболее опасная группа ошибок при строительстве домов из газобетонных блоков, так как в результате неверного проектирования здания, пренебрежения технологиями строительства целостность несущих конструкций дома может быть нарушена. Диапазон негативных последствий этой группы ошибок может простираться от образования относительно стабильных трещин в стенах здания из газобетона до обрушения конструкций.

А. Ошибки при проектировании и строительстве фундаментов домов из газобетона

Прочность блоков из автоклавного газобетона на излом стремиться к нулю. Неармированная кладка из газобетонных блоков обладает несколько лучшими свойствами, но в целом деформация основания 2 мм на метр, крен фундамента 5 мм на метр способны вызвать образование трещин в газобетонной кладке.

Движения фундаментов и изменения их формы возможны под воздействием движений грунта (при замерзании, оттаивании, изменении влагонасыщения), при осадке под нагрузкой, на просадочных грунтах. Также возможны деформации фундаментов из-за неправильно выбранной конструкции под приложенной нагрузкой. Поэтому к фундаментам для зданий из газобетонных блоков предъявляются повышенные требования к стабильности положения и сохранения геометрической формы. Конструкция фундамента должна обеспечивать совместность деформаций расположенных на нем стен здания при линейных и угловых перемещениях.

Оптимальным фундаментом для дома из газобетонных блоков является монолитный железобетонный фундамент, конструкции наиболее соответствующей грунтовым условиям (свайно-ростверковый фундамент

, заглубленный или малозаглубленный ленточный фундамент, заглубленная или поверхностная плита). Грунтовое основание под таким фундаментом должно быть правильно подготовлено для снижения возможных движений: фундамент должен опираться на утрамбованные или неразрыхленные слои слежавшегося грунта, грунт должен быть дренирован до постройки фундамента, в непосредственной близости с фундаментом не должны расти крупные лиственные деревья, вокруг фундамента должен быть утеплен на достаточную для снижения морозного пучения величину.

Непонимание механики движения грунтов и основных свойств газобетонных блоков приводит к тому, что для домов из газобетона применяют сборные фундаменты из фундаментных блоков (с устройством армированного пояса или без него). Такие фундаменты допустимы лишь на непучинистых и условно допустимы на слабопучинистых грунтах. На грунтах подверженных пучению, сборные фундаменты для домов из газобетонных блоков не рекомендуются.

Иногда встречаются попытки построить здания из газобетона на свайных фундаментах с обвязкой (высоким ростверком) из стальных конструкций (швеллер, уголок, двутавр) вместо монолитного железобетонного ростверка. Ростверк из металла не в состоянии обеспечить стабильность положения стен из мелких блоков газобетона и обладает значительными температурными колебаниями геометрических размеров.

При устройстве ростверков, некоторые самостоятельные строители, руководствуясь популярной строительной литературой раннего постсоветского периода, экономят на армировании верхнего ряда железобетонного ростверка свайно-ростверкового фундамента, не выполняют требуемую анкеровку арматурных стержней в углах ростверков и уменьшают допустимую высоту сечения ростверка (она должна быть не менее 40 см). В результате, такой «экономичный» ростверк не способен противостоять всем возникающим нагрузкам, что приводит к деформациям и раскрытию трещин в самом ростверке, и к образованию трещин в стенах.

Недопустимо сочетание различных видов фундаментов под единой постройкой из газобетонных блоков из-за возможной неравномерности возникающих нагрузок при движениях грунтов. Любое сочетание разнородных фундаментов, выполнение пристроек возможно только при устройстве деформационных швов в газобетонных стенах по месту сочленения разнородных конструкций.

Б. Ошибки при кладке газобетонных блоков

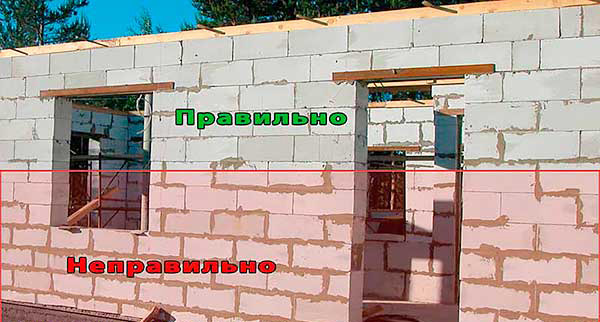

Нарушение правильной перевязки блоков в порядовой кладке, неправильное выполнение проемов, неправильное сопряжение наружных и внутренних стен, отсутствие или недостаточное армирование стен, отсутствие армированных железобетонных поясов могут привести к образованию трещин в стенах газобетонных домов.

Цепная перевязка блоков при кладке обеспечивает восприятие изгибающих и срезающих усилий, действующих на кладку. При кладке блоков высотой 25 см и более в один ряд минимальная перевязка должна быть 40% от высоты блока, но не менее 10 см.

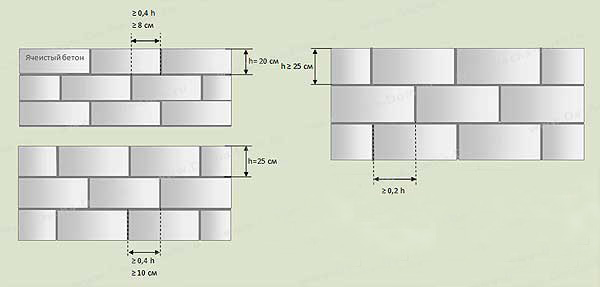

Основные правила цепной перевязки газобетонных блоков при кладке стен

Распространенной ошибкой является отсутствие перевязки или гибких связей при сопряжении стен из газобетонных блоков. Соединение стен из газобетонных блоков может быть жестким или с помощью гибких связей.

Жесткое сопряжение возможно, если разница нагрузок на стены не превышает 30% (то есть сопрягаются стены одного вида – несущие с несущими, самонесущие с самонесущими или ненесущие с ненесущими). Если сопрягаются стены разного назначения (несущие с ненесущими или самонесущими), с разницей нагрузок, превышающие 30%, то сопряжение выполняется исключительно гибкими связями, допускающими деформации. Распространенными ошибками является отсутствие связей между сопрягаемыми стенами, либо использование жестких связей, таких как забитый в стену обрезок арматуры, в разнонагруженных стенах.

Првильные варианты соединения наружных и внутренних стен из газобетона

В местах возможной концентрации температурных и усадочных деформаций газобетонных блоков, которые могут вызвать недопустимые по условиям эксплуатации разрывы кладки из блоков в стенах должны устраиваться температурно-усадочные швы. Практически такие швы должны устраиваться каждые 35 метров кладки, что, пожалуй, может встретиться только при строительстве ограждений (заборов) из газобетона. Осадочные швы должны предусматриваться в местах изменения высоты здания более чем на 6 м, а также между секциями здания с углом поворота более 30°, либо при сочленении частей здания на отдельных фундаментах.

При строительстве из газобетонных блоков часто забывают выполнять конструкционное армирования стен и особенно армирование проемов в стенах из газобетонных блоков. Такое армирование не повышает несущую способность газобетонной кладки, а лишь снижают риск возникновения температурно-усадочных трещин, и снижает раскрытие трещин при подвижках и деформациях основания постройки, превышающих допустимые пределы. Конструкционное армирование кладки из газобетона применяется для предупреждения усадочных трещин при строительстве из «свежего», только что выпущенного газобетона, который заведомо будет подвержен усадке, которая длится до двух лет и составляет до 0,3 мм/м при уменьшении влажности газобетона от 35% до 5% по массе.

Схема конструкционного армирования стен из газобетона.

Для горизонтального армирования кладки из газобетонных блоков используется стальная арматура переменного профиля диаметром минимум 6 мм (по требованию некоторых производителей газобентона – 8 мм), заглубляемая в штробы и закрепляемая клеем для газобетона или пластичным цементным раствором. Нельзя использовать для конструкционного армирования гладкую проволоку («катанку»), так как она не обладает свойствами стержневой арматуры.

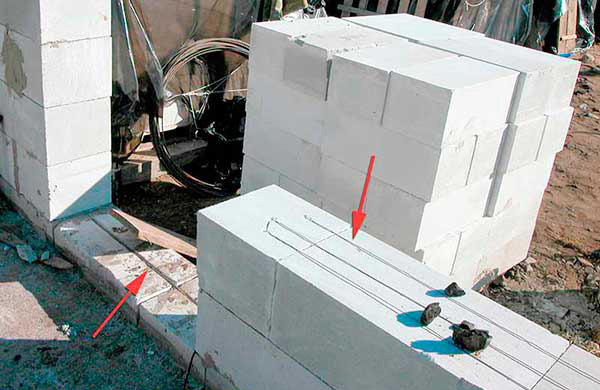

Проволока не может выполнять функции арматуры: она не предупредит возникновение

усадочных трещин в углах под и над проемами в газобетонных стенах.

Для всех построек из газобетонных блоков без несущего железобетонного каркаса необходимо выполнять конструкционное горизонтальное армирование для предупреждения образования трещин вокруг оконных, дверных и иных проемов в стенах из газобетонных блоков. При этом армируются ряды не только ряды кладки над проемом (при отсутствии надпроемной перемычки в проемах до 120 см), но и ряды кладки рядом с проемом и под проемом (см. схемы армирования).

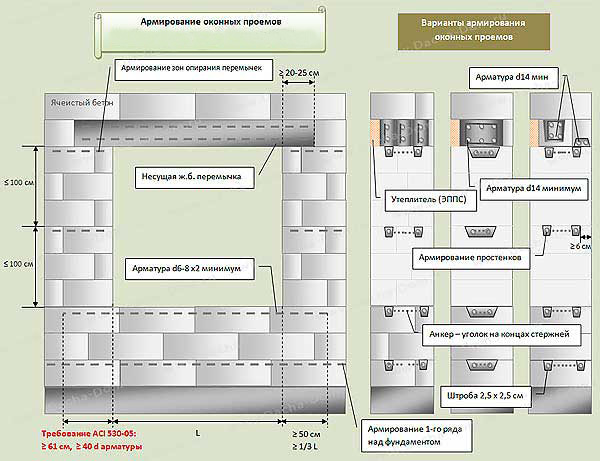

Армирование проемов в газобетонных стенах

При определенных условиях ряде условий строительства домов из газобетонных блоков необходимо выполнять и вертикальное армирование стен:
1. Вертикально армируются стены, подверженные или потенциально подверженные боковым (латеральным) нагрузкам (заборы, отдельностоящие стены, подземные этажи зданий, подвалы, стены зданий на крутых склонах, стены зданий в зоне схода селей, лавин, в регионах с сильными ветрами, ураганами и торнадо, в сейсмоопасных районах).
2. Увеличение несущей способности стен здания из газобетона. Например, использование вертикального армирования позволяет применять при кладке стен газобетон минимальной плотности, отличающийся меньшей теплопроводностью.
3. Вертикальное армирование позволяет организовать восприятие и передачу нагрузки от значительной сосредоточенной нагрузки (например, от длиннопролетной балки).
4. Усиление перевязки кладки сопрягаемых стен и углов вертикальным армированием.
5. Усиление проемов в стенах.
6. Усиление небольших простенков.
7. Вертикальное армирование колонн из газобетона.

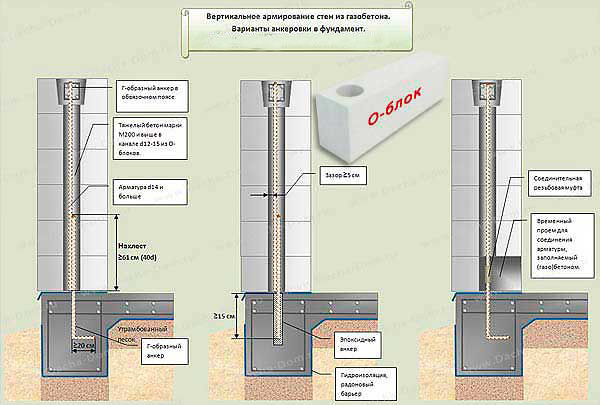

Схема вертикального армирования стен из газобетона

Вертикальное армирование может устраиваться в специальных О-блоках, поставляемых многими зарубежными производителями изделий из газобетона. Также О-блоки можно изготовить самостоятельно, используя бур с коронкой диаметром 12-15 см. Вертикальное армирование выполняется арматурой d14. Арматура должна быть размещена не далее 61 см от проемов, свободных концов стен из газобетона.

Ошибки, ухудшающие эксплуатационные характеристики здания.

В основном, к этой группе относятся ошибки наружной отделки, наружного утепления стен из газобетона, приводящие к увеличению теплопроводности стен, ухудшению микроклимата в доме и росту затрат на отопление.

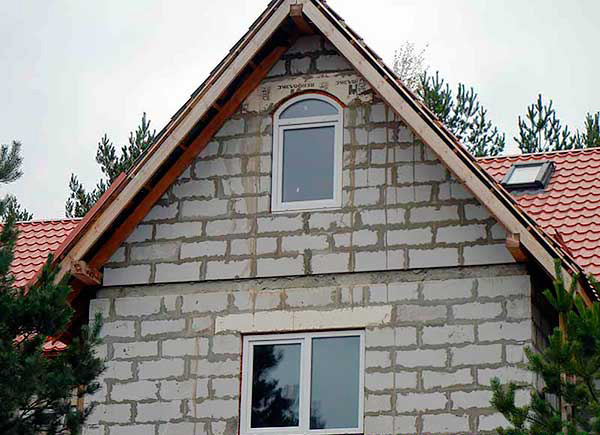

Самой распространенной ошибкой в строительстве, проистекающей из игнорирования особенностей открытой ячеистой структуры газобетона и ее свойств проницаемости для газов и водяного пара, является создание с внешней стороны стены из газобетона паронепроницаемых слоев или слоев с паропроницаемостью ниже, чему у газобетонной кладки. Такие конструкции противоречат требованиям к паропроницаемости многослойных стен, изложенным в ДБН В.2.6-31:2016 «Теплова ізоляція будівель» которые предусматривают, что каждый слой такой стены, расположенный кнаружи от предыдущего, должен иметь более высокую паропроницаемость. При несоблюдении этого правила внутренние слои стен, обладающие гигроскопичной проницаемой структурой могут постепенно отсыревать, так как не весь водяной пар будет выводиться наружу, что приведет к повышению теплопроводности стен (утеплителя). Это правило применимо к отапливаемым зданиям для постоянного проживания. В неотапливаемых зданиях такая проблема не возникает, а в зданиях, отапливаемых время от времени (дачные дома, отапливаемые только во время приездов в отпуск или на выходные) актуальность проблемы зависит от индивидуальных условий. Смотрите пример разрушения стены из газобетона от промерзания во влажном состоянии.

Из газобетона были построены многие «сталинские» дома, первые «хрущевки». Наружные панели многоквартирных «брежневок», «кораблей» (серия ЛГ-600, усовершенствованная серия 600.11), домов 137-й «ГБ» серии также представляют собой газобетонные панели. Хорошая идея утепления внешних стен газобетонным панелями споткнуласть о традиционное для СССР низкое качество производства: наружные стены газобетонных многоэтажек трескаются и требуют регулярной реставрации. Кроме того никто не догадался защитить газобетонные панели изнутри от проникновения влагонасыщенных паров, а снаружи окрашивать их паропроницаемой краской. Из-за этого газобетнные панели отсыревают и увеличивают свою теплопроводность. Традиционно «корабли» считаются одними из самых холодных и потому дешевых домов. В настоящее время в США активно развивиается технология наружной обшивки каркасных домов тонкими армированными газобетонными панелями.

Чем же строители любят «запечатывать» снаружи проницаемые для газов и паров газобетонные блоки? На этом поприще есть два абсолютных лидера: кирпичная кладка и экструдированный пенополистрол (ЭППС). Обычно строители совершают эти ошибки под самыми благовидными предлогами: «защитить» нежный газобетон от атмосферных воздействий «крепким» кирпичом и как следует «утеплить» газобетон с помощью ЭППС и заодно защитить его от наружной влаги и промерзания.

Хотя основное условие долговечности для дома из газобетонных блоков точно такое же как и для деревнного дома: пористый материал стен должен иметь возможность высыхать, отдавая влагу в атмосферу.

Подобное наружное «утепление» с помощью ЭППС за дестяок лет эксплуатации приведет

к обратному эффекту: дом станет «холоднее», чем был бы без утепления.

А на рубеже 5-7 дестяков лет такие стены начнут расслаиваться внаружной трети блоков.

Встречаются и комбинированное использование ЭППС с обкладкой его кирпичом. Близки по эффекту блокирования паропереноса и облицовка фасадов из газобетона термопанелями из пенополиуретана и клинкерной плитки «под кирпич». Кирпичная кладка, как и ЭППС обладают практически нулевой паропроницаемостью. К конструктивным решениям, значительно ухудшающим паропроницаемость многослойных стен с использованием газобетона, относятся наружное утепление со слабо паропроницаемым пенополистролом, и устройство кирпичных фасадов с невентилируемым воздушным зазором между газобетоном и кладкой.

Если домовладелец хочет непременно видеть свой газобетонный дом с кирпичными фасадами, то ему нужно не идти на поводу у строителей, которым кончено же проще обложить газобетонные стены кирпичом без всяких вентиляционных зазоров. Для устройства кирпичного фасада газобетонного дома придется выполнить требования пункта 8.14 СП 23-101-2004: для стен с вентилируемой воздушной прослойкой (стены с вентилируемым фасадом) воздушная прослойка должна быть толщиной не менее 60 мм и не более 150 мм. Кирпичная кладка должна быть соединена с газобетонной стеной связями из нержавеющей стали или стеклопластика. Кирпичная облицовка должна иметь вентиляционные отверстия, суммарная площадь которых определяется из расчета 75 см² на 20 м² площади стен, включая площадь окон. Нижние вентиляционные отверстия нужно делать с уклоном ниже поверхности дна воздушного зазора, чтобы отводить скапливающуюся в воздушном зазоре влагу (конденсат).

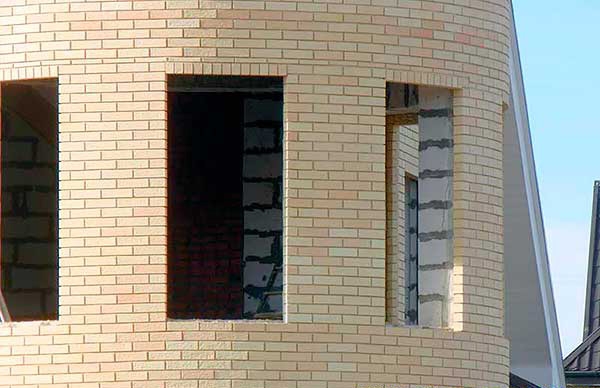

Облицовка газобетона кирпичом без вентилируемого зазора придает дому «богатый» вид, но через 7-10 лет заставит домовладельца платить за отопление такого дома значительно больше, чем в первые годы эксплуатации здания. А детям или внукам такого домовладельца вполне возможно придется реставрировать дом и фасад из-за разрушения наружных слоев кладки газобетонных блоков [Кнатько М.В., Горшков А.С., Рымкевич П.П. Лабораторные и натурные исследования долговечности (эксплуатационного срока службы) стеновой конструкции из автоклавного газобетона облицованного силикатным кирпичом.// Инженерно-строительный журнал.-2009,- №8,- С.20].

При строительстве из газобетонных блоков встречаются ошибки, приводящая к избыточным расходам на отопление: образование мостиков холода. Чаще всего, это отсутствие или недостаточное утепление надпроемных железобетонных перемычек, железобетонных поясов, неоправданное применение железобетонных каркасов при строительстве малоэтажных домов из конструкционно-теплоизоляционных газобетонных блоков из-за недоверия к прочности материала.

Надпроемные перемычки в доме из газобетонных блоков: прежде всего, следует знать, что проемы шириной до 120 см над которыми высота кладки составляет не мене 2/3 ширины проема не нуждаются в перемычках, а лишь в горизонтальном армировании ряда над проемом. Проемы до 3 метров могут быть перекрыты монолитными железобетонными балками в несъемной опалубке из специальных U-образных газобетонных блоков, которые не нуждаются в дополнительном утеплении. Также не нуждаются в утеплении специальные газобетонные армированные балки, которыми можно перекрыть проемы до 174 см.

Однако в реальном строительстве чаще всего проемы перекрывают монолитными железобетонными балками, отливаемыми по месту. Такие балки требуют наружного утепления, которое иногда забывают утеплить.

Кроме утепления надоконных перемычек в доме из газобетонных блоков, также требуется утеплить

и торцы плит межэтажных перекрытий или обвязочный железобетонный пояс.

Самые распространеннее на рынке марки газобетонных блоков имеют класс прочности на сжатие B2,5 и могут иметь плотность от D350 до D600. Из таких газобетонных блоков можно возводить несущие стены суммарной высотой до 20 м. Однако некоторые строители не доверяют прочности «легкого и пористого» материала и сооружают массивные хорошо проводящие холод железобетонные каркасы даже для двухэтажных конструкций.

Избыточно усложненная конструкция пострйоки из газобетона: при возведении двухэтажных зданий вне сейсмоопасных зон и не требуется усиление конструкции железобетонным каркасом. Для укладки плит перекрытий достаточно устройство железобетонного разгрузочного пояса между этажами.

Еще одна странная привычка строителей увеличивает теплопроводность кладки из газобетона: во многих случаях, строители не наносят клей на торцевые поверхности газобетонных блоков.

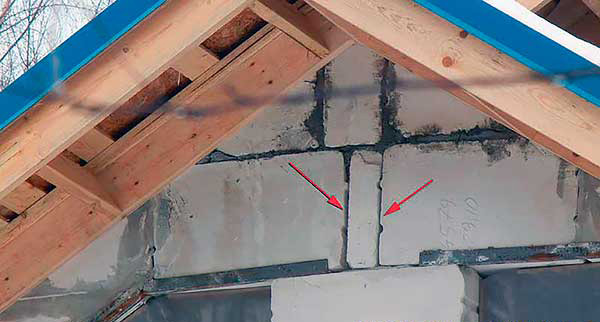

В газобетонной кладке не должно быть сквозных щелей: должен наноситься на все грани газобетонного блока.

Между тем, во всех случаях исполнение вертикального шва должно предотвращать сквозное продувание стен. Вертикальные растворные швы при кладке блоков с плоскими гранями должны заполняться раствором полностью. При использовании блоков с профилированной поверхностью торцевых граней в кладке, к которой предъявляются требования к прочности на сдвиг в плоскости стены вертикальные швы должны заполняться по всей высоте и не менее чем на 40 % по ширине блока, а в иных случаях шов должен быть заполнен снаружи и изнутри полосами клея или раствора.

Кстати, недопустимо размазывать избыток клея или раствора по шву и поверхности блока: в этом случае неоднородное основание в дальнейшем чревато проявлением микротрещин в наружном штукатурном покрытии. Избыток клея необходимо оставлять для подсыхания, и обрезать шпателем.

Избыток клея или раствора аккуратно подрезается

и удаляется со швов после подсыхания, а не размазывается

по стенам, чтобы уменьшить паропроницаемость газобетона.

Кладка газобетонных блоков на цементный раствор формально не является строительной ошибкой. Однако следует знать, что кладка газобетонных блоков на цементном растворе на 25-30% лучше проводит тепло (толстые швы являются «мостиками холода»), и, следовательно, для достижения нормативного сопротивления теплопередачи такой стены, толщину кладки придется делать существенно больше, что сведет на нет «экономию» на клее для газобетона.

Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.

К этой группе относятся всевозможные самодеятельные «усовершенствования» технологии строительства домов из газобетонных блоков. Одной из самых распространенных, равно как и безобидных ошибок является желание «усилить» газобетонную кладку исполнением первых рядов из «более прочного» керамического кирпича. На самом же деле предельные деформации на излом и сдвиг у керамического кирпича и газобетонных блоков близкие, и таким образом невозможно уберечь стену от образования трещин при неправильно выполненном фундаменте или при отсутствии горизонтального конструктивного армирования.

Конструктивно избыточный пояс кладки из керамического кирпича. Изначально рекомендация по испрльзованию кирпичной кладки содержалась в каталоге советского времени ЛЕНЗНИИЭП «Малоэтажные дома из ячеистых бетонов» (Л.-1989 С. 176) и была аргументирована «защитой газобетона от отраженных от земли брызг от осадков». На заднем плане критическая ошибка: дом из газобетонных блоков, утепленный ЭППС.

Мы надеемся, что наш краткий обзор убережет вас от совершения основных критических ошибок и поможет сэкономить силы и средства как при строительстве дома из мелких блоков ячеистого бетона, так и при его эксплуатации.

Как выполнятся возведение стен из газобетонных блоков

Строительство дома из газобетонных блоков

Процесс возведения строения

Есть мнение, что сооружения, возведенные из газоблоков, обладают малой прочностью, сильно подвержены трещинообразованию, и чуть ли не разваливаются по швам через пару лет. Оно возникло почти сразу, как газобетон получил широкое распространение среди частников (30-40 лет назад). Людям приглянулся этот легкий материал больших габаритов (в сравнении с кирпичом), который в разы увеличивает скорость строительства при низкой своей цене.

Но, за неимением опыта, технология возведения построек из данного материала повсеместно применялась та же, что и для кирпича. А этого делать было нельзя, так как технические характеристики материалов сильно отличаются.

Да еще в совокупности с зачастую некачественными блоками, прочность конструкции оставляла желать лучшего. Это и стало причиной формирования негативного мнения. Однако, оно устарело.

Современное производство дает лучшие по прочностным качествам материалы, а зная, как построить дом с использованием данных изделий, с соблюдением определенных правил строительства, можно достичь отличных результатов.

Содержание статьи

Подготовительные работы

Перед началом производства работ необходимо:

Подготовить механизмы, оборудование, инструменты и другой вспомогательный инвентарь:
1. Инструменты. В первую очередь понадобится: миксер для приготовления раствора, кельма-ковш или каретка для клея, щетка для очистки блока и канавок в нем, резиновый молоток-киянка, крупнозернистая наждачка, терка, полутерок, ручной штроборез, ножовка, угольник, рубанок по газобетону
2. Электрогенератор, в случае отсутствия на стройплощадке центрального электрообеспечения
3. Подъемные механизмы для стройматериалов
4. Средства защиты для безопасности производства работ: перчатки, респираторы, очки, каски и пр.

Кладка стен из газобетонных блоков: набор инструментов

Возведение здания из газобетона: набор инструментов

Доставить на стройплощадку необходимые строительные материалы, и складировать их в заблаговременно подготовленные места:

Сами изделия и перемычки
Клеевую смесь
Рулонную гидроизоляцию
Арматуру

Таблица видов изделий из газобетона

На заметку: проводить работы по кладке рекомендуют в промежуток времени года, когда температура воздуха не выходит за рамки оптимального диапазона +5 до +35°С.

Подготовить рабочую зону:
1. Убрать мусор и другие посторонние предметы.
2. Если предполагается работа в темное время суток – устроить освещение строительной площадки.
3. Чтобы осуществить процедуру возведения постройки из газобетонного блоков на верхних ярусах кладки, необходимо собрать подмости.

Вариант устройства подмостей, импровизация

Вариант подмостей

На заметку: кладка этажа разделяется на ярусы, высотой до 1,2 м. Производство работ при возведении нижнего яруса выполняется с пола. Последующие ряды выкладываются с деревянных или металлических подмостей.

При помощи уровня проверить горизонтальность основания под кладку: если поверхность фундамента не ровная (что бывает в большинстве случаев), то необходимо ее выровнять прочным цементно-песчаным раствором, чтобы перепад высоты был менее 3 см
Стена из газоблока обязательно должна быть отсечена слоем гидроизоляции от фундамента, во избежание капиллярной подпитки водами из грунта.

Устройство гидроизоляции

На выравнивающий слой фундамента расстилают рулонный гидроизол, внахлест не менее 150 мм. Поверх наносится еще один выравнивающий слой раствора, который будет являться общим начальным уровнем при строительстве.

Выполнить разметку согласно плану сооружения, а также обозначить оконные и дверные проемов
Подать в рабочую зону необходимый стройматериал и инструменты в количестве, обеспечивающем 2-4 часа непрерывного труда

Выровненная гидроизолированная поверхность фундамента. Рабочая зона подготовлена.

Технология выполнения работ

Клеевая смесь

Возведение строения из данного вида изделий рекомендуется выполнять с использованием специальной кладочно-клеевой смеси, во избежание понижения теплоизоляционной способности и образования мостиков холода. Толщина шва после выравнивания должна быть 1-3 мл.

Технология возведения постройки на тонкошовном клею позволяет обойтись без дополнительной теплоизоляции. В случае ведения строительства в зимнее время, необходимо применять смесь с добавлением специальных противоморозных компонентов.

На заметку: перед укладкой блоки следует очистить от грязи и пыли.

Кладочный клей разводится с использованием миксера, как того требует инструкция. Затем наносится при помощи зубчатого шпателя с выступами 8х8 мм, или других приспособлений с зубчатым краем. Все несущие и вертикальные швы блока должны быть обмазаны клеем полностью. На межблочные швы по типу паз-гребень смесь наносят только по краям, а часть остается незаполненной.

На заметку: битые или со значительными сколами изделия для возведения стен снаружи лучше не использовать. Позднее их можно будет и применить на добор рядов.

Кельма (ковш) для нанесения клеевого состава

Нанесение клеевой смеси

Однако возможно (но крайне нежелательно) применение цементного раствора, тогда толщина шва получится 6-10 мм. А так как теплопроводность цемента куда выше блока из газобетона, с внутренней поверхности будет образовываться конденсат, что повысит влажность внутреннего помещения и впоследствии станет причиной поселения плесени.

Но, в случае некачественного с большими погрешностями в размерах материала не остается ничего иного, как применить цементный раствор, потому как толщина позволяет сглаживать эти моменты.

Начало кладки

Монтаж первого изделия начинается с самого высокого угла основания, определяемого нивелирным методом. Перепад от одного угла до другого не должен превышать 2-3 см, в этом случае можно будет произвести выравнивание по горизонтали лишь толщиной раствора.

Первое изделие укладывают в самую высокую точку угла на минимальный слой цементной смеси и выравнивают. Последующие блоки точно подгоняют к нему.

Начало работ

На заметку: наружные стены рекомендуется устраивать со свесом над фундаментом не меньше чем на 50 мм, с целью защиты от влаги после атмосферных осадков.

Если нет возможности определить самое высокое место в фундаменте, то, дойдя до «бугра» придется немного подпиливать блоки снизу, чтобы соблюсти строгую горизонтальность. Первый слой укладывается только на цементный раствор, так как толщина его может быть до 3 см, что дает больше свободы для выравнивания.

Важно: к укладке 1-го ряда нужно подойти со всей скрупулезностью, потому как чем точнее он будет выложен, тем проще и быстрее пойдет дальнейшая работа. Нагляднее посмотреть, как именно всё делать можно в видео «Возведение конструкций из газобетона».

Начало строительства

Примыкание первого ряда межкомнатных перегородок должно также начинаться с точной подгонки по горизонтали к уровню блоков фасадной кладки. Нужно контролировать положение блоков по вертикали и горизонтали при помощи уровня, при необходимости поправить его легкими постукиваниями киянки (резинового молотка) до обеспечения требуемого положения.

На заметку: Выравнивать блок желательно сразу в течение 15 минут, пока клей не успел схватиться.

Возведение второго и последующих рядов

Прежде чем начинать устраивать следующий ряд, по окончании работ с первым, нужно выдержать время как минимум в 1-2 часа, чтобы цементная смесь схватилась, набрав необходимую прочность. Делается это для того чтобы под воздействием тяжести верхних блоков раствор не просел, нарушив тем самым всю горизонтальность.

Перед возведением каждого следующего ряда необходимо обеспечить ровную поверхность предыдущего, если где есть перепады между блоками, то нужно выровнять их при помощи терки, рубанка или шлифовалки, затем очистить место сухой щеткой. Если этого не делать, возможно образование локальных трещин на участках перепада уровня.

На заметку: застывшие потёки и брызги кладочного клея удаляются только при механическом воздействии, однако, свежий раствор смеси можно вытереть простой влажной тряпкой.

Установка рейки-порядовки и шнура-причалки

Чтобы обеспечить точность производства работ необходимо устраивать «маячки» для каждого ряда кладки. Для этого удобно использовать рейку с засечками по высоте, установленную и закрепленную вертикально по характерным углам, обозначающим торец.

Между рейками натягивается шнур на высоте строго соответствующей новому уровню строящейся конструкции, также на нем можно сделать разметку, где должен быть дверной или оконный проем. Вместо рейки зачастую используют «уголок каменщика».

Уголок каменщика, рейка-порядовка и шнур-причалка

На заметку: после окончания работ с одним рядом, натягивается причальный шнурок для удобства строительства нового.

Тычки, ложки, плашки и перевязка

Второй и все последующие ряды должны идти со смещением (перевязкой) относительно друг друга на 10-12 см (не менее 0,4 от высоты газоблока).

Существует несколько видов кладки, а также вариантов примыкания стен, см. таблицу ниже:

Внешний вид	Описание
Ложковые ряды	Это – классика, применяется для строительства стены из блоков в один ряд и в других случаях. По этой схеме могут быть выложены как несущие так и ненесущие конструкции и перегородки. Однако, возведение последних чаще всего выполняется именно этим способом.
Тычковый ряд	Тычковый ряд (обозначен цифрой 2 на картинке) является перевязкой для ложковой кладки, при устройстве стен толщиной в 2 одноразмерных блока. Он должен повторяться через каждые два ряда. Опорные ряды также рекомендуется выкладывать тычками. На картинке показано: 1 – ложки 2 – тычки
Плашковая кладка	Плашковая кладка – имеет место при толщине стен в два разноразмерных блока. Тогда, при чередовании их можно не использовать тычковую перевязку в теле кладки вообще. Однако опорные ряды все равно рекомендуется выполнять тычками. На картинке изображено чередование рядов
Схема устройства угла здания	Схема устройства угла здания со стеной в два ряда из одноразмерных блоков На картинке знаками обозначены: х – доборный блок \ – половинный блок
Схема примыкания перегородки к стене	Схема примыкания перегородки к наружной стене из блоков толщиной в один ряд с использованием Т-образного анкера На картинке цифрой 1 обозначен анкер 300х300х54, толщиной 4 мм
Примыкание промежуточной однорядовой стены к наружной	Примыкание промежуточной стены, возведенной в один ряд, к стене, находящейся снаружи, с толщиной в два ряда одноразмерных блоков
Примыкание возводимой стены с заходом блока на всю ширину	Примыкание строящейся стены с размещением блока на всю ширину
Сопряжение стен вглубь на 150 мм	Сопряжение стен вглубь на 150 мм
Сопряжение стен разной ширины	Сопряжение стен разной ширины

На заметку: Когда выполняется устройство основных стен толщиной в два ряда — смещение швов может быть выполнено как плашками, так и тычками.

При примыкании, ложковые ряды перегородки, монтированной внутри, выходят тычками на наружную стену.

При примыкании, ложковые ряды перегородок, расположенных внутри, выходят тычками на наружную стену.

На заметку: все опорные ряды (например, под оконный проем, верхний ряд под плиты перекрытия) толщиной в 2 блока должны быть тычковыми.

Возведение внутренних стен «встык» к наружным

Возведение производят с двух сторон, начиная с наружных углов, образовывая так называемый угловой «маяк». После, к ним крепят шнур-причалку, и выкладывают оставшееся пространство ряда. Если стена длинная – то подобный «маяк» устраивают еще посередине ряда.

Отпиливание изделия

Последний газоблок в ряду обычно не стандартный, а отпиленный кусок нужного размера длиной, желательно, не менее 11,5 см, выравненный полутерком.

Армирование

Первый слой обвязочного арматурного пояса рекомендуют закладывать в первом же ряду. Затем усиление стальными связями рекомендуют делать каждые 4 ряда.

Возможно и локальное армирование угловых участков и в местах примыкания. А также обязателен обвязочный пояс в верхнем опорном ряду под перекрытие.

Технология: схема участков подлежащих обязательному армированию

На заметку: обычно применяют стальные стержни диаметром 8 мм для армирования кладки, технология такова, что в блоках шириной более 200 мм устраивается два ряда борозд, а до 200 мм – один ряд.

Использование штробореза и погружение стержня в подготовленную канавку на клей

На заметку: Без расчета по СНиП, при использовании газоблока, армирование, устраиваемое своими руками, не увеличивает несущую способность строения, а применяется только с целью уменьшения риска трещинообразования.

Арматуру укладывают в предварительно подготовленные штробы. Их выполняют при помощи штробореза, затем очищают место щеткой. Удобнее это делать вдоль жесткой направляющей, например, доски.

Важно сделать достаточную глубину для погружения стержня целиком, чтобы он нигде не выпирал. Канавки сначала заполняются клеем, затем в них устанавливается прут, излишки выдавленного раствора убираются мастерком. Поможет разобраться в тонкостях просмотр видео в этой статье.

При желании, всё опоясывающее армирование (каждого 4 ряда) можно устраивать и при помощи блоков U-образной формы, однако, по отношению цена/эффективность такой подход нецелесообразен.

Перемычки под оконные и дверные проемы

Проемы, при возведении газобетонных стен, можно выполнять несколькими способами, ниже приведены три наиболее распространенных:

Брусковыми армированными перемычками. Их укладывают на клеевую смесь, при этом края следует заводить на опорный ряд не менее чем на 250 мм, в случае, если проем находится в несущей стене, и не менее 100 мм для ненесущих.

Возведение стен: брусковая перемычка над оконным проемом

U- образные лотковые блоки. Они укладываются с нахлестом на опорную стену не менее чем 250 мм, на заранее подготовленную опалубку. В углубление помещается арматурный каркас, приподнимается немного на подставках (для обеспечения защитного слоя бетона под ним) и все заполняется тяжелым бетоном, который необходимо уплотнить (штыкованием).

На заметку: если стенки блока U-образной формы разной толщины – та, что имеет меньшую ширину, должна располагаться с внутренней стороны будущего помещения.

Устройство перемычки с применением лотковых газоблоков.

При помощи металлических опорных вставок. Многие делают перемычки, используя прокатный металл, например, стальные уголки. Для них в газоблоках пропиливают борозды, и затем просто «одевают» сверху на металлопрокат. Такой метод подходит для формирования межкомнатных проемов ненесущих стен.

Перемычка с использованием прокатного профиля

Перекрытие

Монолитные обвязочные пояса из U-образных блоков рекомендуется укладывать опорным рядом для междуэтажных перекрытий.

В таблице ниже приведены варианты устройства перекрытий:

Схема	Описание
Сопряжение железобетонного перекрытия со стеной из газоблочных изделий	На изображении: 1 – Газоблок 2 – Железобетонная плита 3 – Утеплитель 4 – Блоки доборные 5 – Бетон или кирпич
Опирание балок деревянного перекрытия на стену	Изображено: 1 – Газоблок 2 – Участок, покрытый толем 3 – Балка перекрытия 4 – Блоки доборные 5 – Прокладка асбестовая
Опирание перекрытия на полную ширину стены	На изображении показано: 1 — Газоблок 2 — Перекрытие
Опирание перекрытия на стену из газоблочных изделий	Изображено: 1 – Газоблок 2 – Перекрытие 3 – Утеплитель

Важно: устройство стен последующего этажа, при использовании газоблока, не допускается без установки междуэтажного перекрытия

Деревянные балки перекрытия

Расчет газобетонных блоков и клея

Заключение

Газоблоки относятся к группе изделий из ячеистых бетонов. Основной нормативный документ, которым можно руководствоваться при возведении стен из данного материала – это «Пособие к СНиП 2.03.01-84 по проектированию бетонных и железобетонных конструкций, произведенных из ячеистых бетонов. НИИЖБ, ЦНИИСК, М., 1986».

Однако, часть информации, представленная в этом нормативе, не отвечает современным требованиям проектирования, а в других существующих руководствах, технологических картах и методических рекомендациях сведения носят разрозненный и порой противоречивый характер.

процесс проведения работ

В связи с этим, в 2007 году в Санкт-Петербурге был разработан региональный методический документ (РМД 52-02-2007) по проектированию и применению таких бетонов в строительстве — своеобразная технология кладки стен.

В нём вся информация была объединена, проанализирована, структурирована и дополнена. За неимением других современных нормативов, допускается руководствоваться этим документом на всех территориях России, находящихся в умеренном климатическом поясе.

Правильная перевязка газобетона и облицовочного кирпича

В предыдущей статье мы рассказывали о способах облицовки газобетона кирпичом. Сегодня поговорим о том, как правильно выполнить перевязку кирпича и газобетонных блоков.

Перевязка стены из газобетона и кирпичной кладки необходима для обеспечения совместной работы всей конструкции стены и восприятия расчётных нагрузок. Кроме того, связь кирпича и газобетона обеспечивает устойчивость кирпичной кладки. Особенное внимание перевязке блоков уделяется в районах строительства с повышенной сейсмической активностью (от 7 баллов).

Как правильно выполнить связь газобетона и кирпича?

Заглянем в нормативный документ, СТО 501-52-01-2007 «Проектирование и возведение ограждающих конструкций жилых и общественных зданий с применением ячеистых бетонов в Российской Федерации»

Важно!

П. 6.4.8. Для наружного слоя следует применять лицевой полнотелый кирпич или многопустотный с шириной прямоугольных или овальных пустот и диаметром круглых не более 12 мм.

Важно!

П. 6.4.9. Гибкие металлические связи между кирпичными наружным и внутренними слоями и ячеистобетонным слоем должны выполняться из нержавеющей стали ГОСТ 5632 (в виде скоб, полос, планок, забивных или вклеенных нагелей, саморезов) или стеклопластика, устанавливаться в швы и забиваться (врезываться) в тело блоков в количестве не менее 3-х с площадью поперечного сечения связей не менее 0,5 см2 на 1 м2 стены

Таким образом, перевязка облицовочного кирпича и газобетонной стены должна осуществляться с помощью гибких стальных или стеклопластиковых связей. Достаточно хорошо этот вопрос продумали спецы компании «Аэрок». По их рекомендациям, количество связей должно быть не менее 4-х на 1 квадратный метр кирпичной кладки.

В качестве связей можно использовать:

спиральные гвозди Turbo Fast, забиваемые в тело газобетона молотком;
нержавеющие гвозди длиной не менее 120 мм, забиваемые в газобетон попарно под углом не менее 450 друг к другу;
оцинкованную перфополосу толщиной 1,5 – 2 мм, которая прибивается гвоздями к горизонтальной плоскости газобетонных блоков в процессе возведения газобетонной стены, а затем заводится в шов кирпичной кладки.

Схема гибкой связи для перевязки газобетона и кирпича с невентилируемым зазором и утеплителем внутри:

Также на основании пункта 6.4.10 вышеупомянутого документа, запрещено для перевязки кирпича и газобетона использовать обычную арматурную сетку предназначенную для классической кирпичной кладки.

Важно!

П. 6.4.10. Запрещается соединять наружный кирпичный слой с ячеистобетонным слоем арматурными сетками, заложенными в швы кладок.

Отметим, что способы перевязки кладки не зависит от типа кирпичной облицовки газобетона (с зазором или без). Однако, если облицовка газобетона выполняется без вентилируемого зазора, то необходимо учитывать рекомендации СП 23-101-2004 «Проектирование тепловой защиты зданий», п 8.13:

размер воздушной прослойки по высоте должен быть не более высоты этажа и не более 6 м
ширина воздушного зазора должна быть не менее 40 мм
воздушные зазоры между газобетоном и кирпичом следует разделять глухими диафрагмами из негорючих материалов на участки размером не более 3 м

Дополнительно перед началом облицовки газобетона кирпичом, следует убедиться достаточности ширины фундамента. Свес кирпича должен составлять не более 30мм. В противном случае следует либо пересмотреть способ облицовки газобетона, например заменить на фасадные панели, либо произвести реконструкцию фундамента.

Армирование и перевязка газобетонных перегородок

Армирование газобетонных перегородок аналогично армированию несущих стен, отличие только в количестве армирования на ряд. Далее мы рассмотрим некоторые этапы возведения и армирования перегородок.

Этапы строительства перегородок:

Разметка по проекту.
Установка направляющего профиля.
Гидроизоляция на пол.
Укладка первого ряда на раствор.
Армирование.
Перевязка со стенами.
Заделка демпферных швов.

Для строительства перегородок внутри помещения, часто используют тонкий газоблок. Его толщина минимальна, как правило, она достигает всего лишь 100-150 мм. Если очень постараться, то можно найти и блок, толщина которого будет достигать 75 мм или 175 мм. По ширине и высоте данные блоки идентичны и имеют стандартные размеры, а именно:

ширина 600 мм и 625 мм;
высота может быть 200 мм, 250 мм, 300 мм.

Плотность газоблоков для перегородки

При выборе газобетонных блоков стоит обратить особое внимание на маркировку, она не должна быть ниже D 400. Данная плотность является минимальной, которая может быть использована при возведении внутренних перегородок, высота которых будет достигать 3 метров.

Самым оптимальным станет вариант блоков с плотностью D500. Помимо этого можно использовать блоки с большей плотностью, например, марки D 600. Они обладают более высокой несущей способностью, в связи с чем, можно повесить на стену габаритные вещи, используя при этом специальные анкера. Также имейте в виду, что газобетонные перегородки плохо изолируют звук. Чем стена толще, тем лучше звукоизоляция, также, чем плотность стены больше тем лучше звукоизоляция.

Гидроизоляция по полу производится на битумный праймер, в качестве гидроизоляции применяют рубероид. Листы рубероиды укладываются внахлест по 10см.

Далее, на раствор укладываются крайние блоки, выравниваются по всем плоскостям, и натягивается шнурка. По шнурке выравнивается весь ряд.

Схема армирования газобетонной перегородки

Обычно армирование перегородок делают через каждые 3-4 ряда. Но в зонах высокой сейсмической активности армируют каждый второй ряд (1-3-5-7-9-11).

Само армирование ряда представляет из себя пруток диаметром 8 мм. При помощи штробореза нужно сделать штробы. Штробы нужно очистить от пыли, смочить водой и заполнить клеем. Далее укладывается арматура, и выравнивается плоскость блока. Помните, что арматура на углах всегда загибается.

Зазор между перегородкой

Для исключения трещин в газобетонной стене, необходимо оставить между потолком и перегородкой компенсационный зазор, размером до 20 мм. Его нужно заполнить минеральной ватой, монтажной пеной или пенополистиролом низкой плотности. Это защитит в полной мере от механических воздействий при прогибе перекрытия.

Чтобы в будущем не появлялись трещины в углах, между стеной и перегородкой проделывают специальный демпферный шов. Для его изготовления используют различного рода материалы, наиболее популярными являются минеральная вата, тонкий пенопласт, демпферная лента, используемая при укладке теплого пола. Чтобы избежать попадания влаги в этот шов, необходимо по завершению кладки блоков, шов обработать паронепроницаемым герметиком.

Примыкание перегородки к стенам

Очень важно правильно соединить стены и будущую перегородку. Лучше всего закрепить ее при помощи анкеров, которые сделаны из нержавеющей стали. На каждый метр необходимо ставить один анкер. Если нет анкеров, их можно заменить на оцинкованную перфоленту.

Вариант крепления перегородок

Высверливается толстым сверлом отверстие в несущей стене и в перегородке. Глубина отверстия в стене около 100мм., в перегородке – 200мм. Отверстия плотно заполняются клеем и вставляется пруток 10 мм арматуры.

Возведение перегородок (видео)

Правила кладки газобетона: важные нюансы

Чтобы начать строительство собственного дома из газобетона, необходимо детально ознакомится с технологией кладки блоков. В нашем обзоре вы найдете всю необходимую информацию по правилам кладки из газобетона.

Разметка и установка шнурки

Итак, проект дома есть, а фундамент построен и настоялся. Строительство продолжается с разметки. Чтобы правильно установить шнурку, по которой будут укладываться блоки, необходимо тщательно проверить все стороны и диагонали по проекту. Саму шнурку можно натянуть на колышки, забитые в землю.

Далее находите перепады между высшей и низшей точками фундамента. Для кладки, перепад не должен составлять больше 40 мм, иначе потребуется выравнивать плоскость фундамента.

Гидроизоляция фундамента

Первым делом, перед самой кладкой, на фундамент укладывается гидроизоляция, которая предотвращает капиллярный подсос влаги из фундамента. Гидроизоляция может быть, как обмазочная, так и рулонная.

Установка угловых блоков

Укладку угловых блоков нужно начинать с самого верхнего угла фундамента. В точке пересечения шнурок и будет установлен первый блок. При помощи водяного уровня или нивелира, все угловые блоки выставляются на раствор строго в одной плоскости и по уровню.

Подгонять блоки нужно при помощи уровня и резиновой киянки.

Весь первый ряд блоков укладывается исключительно на раствор, так как толщина выравнивающего растворного слоя не даст усадки.

Кладка первого ряда

Перед началом кладки первого ряда, нужно подождать 4 часа, чтобы раствор схватился, и угловые блоки не сдвинулись с места в процессе кладки. Далее нужно зафиксировать гвоздями шнурку на верхних гранях угловых блоков, по ним и будет вестись укладка первого ряда. Напомним, что первый ряд укладывается на раствор, а все вертикальные швы промазываются клеем по газобетону.

Замес кладочного клея

Сперва в емкость наливается вода, а потом сухая смесь. Количество воды должно быть четко по инструкции.

Тщательно перемешиваете смесь, ждете 5 минут, и снова перемешиваете, кладочный клей готов. Проще всего клей наносится специальной кельмой, которая совпадает с размером блока, или же шпателем. Кельма обеспечивает тонкий равномерный слой клея (1-3мм).

Подготовка блоков перед кладкой

Блоки нужно очистить шпателем от грязи и протереть щеткой-сметкой от пыли. Если кладка ведется летом в очень сухую погоду, рекомендуется смачивать блоки водой, к примеру пульверизатором. Доборные блоки распиливаются специальной пилой по газобетону. Для более точного распила применяется направляющий уголок.

Выравнивание рядов при помощи терки

Ряды обязательно нужно выравнивать теркой(рубанком), чтобы убрать перепады между блоками. Эта процедура обеспечит тонкий равномерный шов и одинаковую усадку по всем ряду, что предотвратит усадочные трещины в кладке.

Армирование первого и последующих рядов

Первый ряд выложен, прошло 5 часов, раствор схватился. Армирование первого ряда начинается со штробления двух канавок глубиной и шириной около 3 см. Расстояние штробы от края блока – 50 мм.

Для штробления можно использовать ручной или электрический штроборез. Чтобы канавки получились более ровными, можно временно прибить деревянный брусок как направляющую.

Готовые канавки очищаются от пыли щеткой-сметкой, заполняются клеем, смачиваются водой, и в них утапливается арматура диаметром 8-10 мм. Прутки арматуры в обязательном порядке должны загибаться на углах, а перехлест их должен составлять 300 мм. Армирование остальных рядов производится аналогичным способом.

Армирование кладки

Армировать нужно:

Первый и каждый четвертый ряды.
Подоконные зоны.
Места опирания перемычек.
Верхний обрез фронтона, если такой имеется.

Стыкование стен и перевязка блоков

Для стыкования несущих и ненесущих стен применяются металлические гибкие связи.
Перевязка несущих стен и несущих перегородок осуществляется на всю ширину блока через ряд.
Вертикальная перевязка блоков в стене осуществляется с минимальным расстоянием 13 см.

С правилами кладки самих блоков вы ознакомились. Но есть и другие важные этапы, и моменты, которые нужно знать, а именно:

Армирование перемычек
Устройство армопояса
Кладка перегородок
Инструменты для кладки
Просушка газобетона
Сверление газобетона
Кладка газобетона зимой

Всю эту информацию мы вынесли в отдельные статьи по ссылкам.

Технология кладки газобетона

Кладка и армирование стен из газобетона

При условии соответствия газобетонных блоков принятым стандартам допускается возведение из них несущих стен строений высотой до 20-ти м (5 этажей). Клей или цементный раствор? Использование для кладки цементного раствора уменьшает одно из главных достоинств газобетона – его низкую теплопроводность.

Использование для кладки цементного раствора в значительной степени уменьшает одно из главных достоинств газобетона – его низкую теплопроводность.

Швы раствора являются «мостиками» холода, по которым из дома уходит тепло. Поэтому для того чтобы построить дом в Иркутске, компания bgazobeton, рекомендует использовать специальный тонколистовой клей фабричного производства.

К слову сказать, его чрезмерная дороговизна – не что иное, как миф, поскольку расход клея получается в несколько раз ниже, чем цементно-песчаного раствора.

Требования к основанию

Главное требование – ровность горизонтальной поверхности. Разность уровней нижней и верхней точек основания в идеале не должна превышать максимального значения толщины клеевого шва – 3 мм.

Если она достигает 5-ти и более мм, первый слой нужно уложить на цементный раствор, толщина которого при необходимости может достигать 20 мм. Это позволит компенсировать неровность.

Поверх фундамента или цоколя должна быть выполнена отсечная гидроизоляция – в любом виде из возможных вариантов. С помощью мастики, рулонных изоляционных материалов или гидроизоляционных растворов из сухих смесей.

Способы кладки и схемы перевязки

Перевязка блоков осуществляется порядно, путем смещения блоков верхнего ряда относительно камней нижнего ряда. Кладка газосиликатных блоков выполняется в трех вариантах.

«В один блок» с цепной порядковой перевязкой. Если толщина стен не превышает 30 см, то этот способ является единственно возможным. При высоте H блоков до 250-ти мм величина перевязки обеспечивается не меньше 0,4H. При H больше 250 мм ее минимальное значение ограничивается 0,2H, при этом она не должна быть меньше 100 мм.

«В два блока» с перевязкой. Применяется плашковая вертикальная порядковая перевязка со значением не меньше 1/5 толщины стены (используются блоки различной толщины). Или, что проще, перевязка тычковым рядом, укладываемым через 2 ложковых ряда.

«В два блока» без вертикальной перевязки. Схема применяется в том случае, если между слоями блоков укладывается паропроницаемый утеплитель.

Чтобы обеспечить связь между слоями, используются т.н. гибкие связи из стальных пластин, стержневой арматуры А400 с цинковым покрытием, сетчатой арматуры из базальтопластика или стеклопластика, которые укладывается в швы кладки.

Если последние не совпадают по высоте, допускается изгиб арматуры не более 30°.

Основные правила кладки

Вы определились с вопросом из чего построить дом, и остановились на блоках из газобетона, теперь самое время узнать правила кладки из блоков. Каждый ряд начинается с углов здания и ведется к центру.

На углах здания желательно установить стойки-шаблоны, между которыми натягивается шнур-причалка. По нему контролируется ровность рядов в горизонтальной и вертикальной плоскостях.

Вертикальность стены проверяют отвесом, закрепленным на стойке. После завершения каждого ряда поверхность нужно выровнять рубанком или теркой – чтобы не было перепадов между соседними блоками. Выровненная поверхность после обеспыливания смачивается водой.

Рекомендуемая толщина швов:

✔ клеевых – 0,5-3 мм;
✔ цементно-песчаных – 10-15 мм
✔ горизонтального и 8-12 мм – вертикального.

Клей наносится на торец уложенного блока и нижележащий камень зубчатым шпателем сплошным слоем. Камень опускается на слой клея вертикально без горизонтальных смещений и корректируется резиновой киянкой. Избыток клея, выдавливаемого из швов, не затирается, а подрезается после схватывания.

Армирование стен

Нужно понимать, что армирование газобетонных стен не увеличивает их несущую способность. Его задача – противодействовать возникновению и расширению усадочных трещин, которые могут появляться при деформациях и подвижках фундамента, превышающих нормальные значения.

Если есть основания предполагать деформацию фундамента свыше 2-х см, осадку выше 10 см или крен больше 5 см, то армирование считается необходимым. Но в любом случае вреда от него не будет, поэтому при наличии сомнений его лучше использовать.

Армирование производится арматурой А400-А500. При этом общая площадь сечения арматуры обеспечивается не менее 1/50 площади сечения кладки.

Есть три способа конструкционного армирования:

✔ Армирование мест возле оконных, дверных и других проемов, которые ослабляют кладку. Выполнение этого армирования не требуется при наличии монолитного каркаса из железобетона.

✔ Армирование по всему периметру стен. Рекомендуется выполнять при кладке из «свежих», только что произведенных блоков, при строительстве в местах с большими сезонными колебаниями температур и сильными ветровыми нагрузками, а также при прогнозируемых деформациях и усадке фундамента, о которых говорилось выше.

✔ Вертикальное армирование, связывающее верхний обвязочный монолитный пояс, выполненный по верху стен, с фундаментом. Способ рекомендуется для сейсмо- и ураганоопасных районов или при наличии прочих неблагоприятных условий или особенностей, к которым относят: опасность схода лавин, расположение дома на склоне, случаи отдельно стоящих ограждений или стен, использование крупноформатных панелей из газобетона.

Видео: Кладка и армирование стен из газобетона

Перевязка маточных труб | определение перевязки маточных труб в Медицинском словаре

Перевязка маточных труб

Определение

Перевязка маточных труб — это постоянная добровольная форма контроля над рождаемостью (контрацепция), при которой фаллопиевы трубы женщины хирургическим путем перерезают или блокируют для предотвращения беременности.

Назначение

Перевязка маточных труб выполняется женщинам, которые определенно хотят предотвратить беременность в будущем. Его часто выбирают женщины, которые не хотят иметь больше детей, но все еще сексуально активны и потенциально способны к деторождению, и хотят быть свободными от ограничений других типов контроля над рождаемостью.Женщины, которым не следует беременеть из-за проблем со здоровьем или по другим причинам, также могут выбрать этот метод контроля рождаемости. Перевязка маточных труб — один из ведущих методов контрацепции, который выбрали более 10 миллионов женщин в Соединенных Штатах — около 15% женщин репродуктивного возраста. Типичный пациент с перевязкой маточных труб старше 30 лет, женат и имеет двух или трех детей.

Меры предосторожности

Перевязку маточных труб следует отложить, если женщина не уверена в своем решении. Хотя иногда это бывает обратимо, процедуру следует считать постоянной и необратимой.До 10% стерилизованных женщин сожалеют о том, что перенесли операцию, и около 1% обращаются за лечением в попытке восстановить фертильность.

Описание

Перевязка маточных труб, или «перевязка труб», относится к женской стерилизации, операции, при которой женщина лишается возможности зачать ребенка. Операция проводится на фаллопиевых трубах пациента. Эти трубки длиной около 10 см и диаметром 0,5 см находятся на верхних внешних сторонах матки и выходят в матку через небольшие каналы.Именно в фаллопиевых трубах происходит оплодотворение, соединение яйцеклетки и спермы. Во время перевязки маточных труб трубки перерезаются или блокируются, чтобы закрыть доступ сперматозоидов к яйцеклетке.

Обычно перевязка маточных труб занимает около 20-30 минут и проводится под общим наркозом, спинальной анестезией или местной анестезией с седативным действием. Операция может проводиться как госпитализированным пациентам в течение 24 часов после родов, так и амбулаторно. Обычно женщина может выписаться из больницы в тот же день.Наиболее распространенные хирургические подходы к перевязке маточных труб включают лапароскопию и мини-лапаротомию. При лапароскопической перевязке маточных труб длинный и тонкий телескопический хирургический инструмент, называемый лапароскопом, вводится в таз через небольшой разрез длиной около 1 см около пупка. Закачка углекислого газа помогает сдвинуть брюшную стенку и облегчить хирургу доступ к трубкам. Часто хирургические инструменты вводятся через второй разрез рядом с линией лобковых волос. Во влагалище можно ввести инструмент, чтобы удерживать матку на месте.При мини-лапаротомии над лобковой костью или под пупком делается разрез 3-4 см. Разрез большего размера или лапаротомия сегодня используются редко. Перевязка маточных труб также выполняется во время кесарева сечения.

Перевязка маточных труб стоит около 2000 долларов, если она выполняется частным врачом, но дешевле, если она выполняется в клинике планирования семьи. Большинство планов страхования покрывают расходы на лечение.

Перевязка маточных труб выполняется несколькими способами:

Электрокоагуляция.Нагретая игла, подключенная к электрическому устройству, используется для прижигания или сжигания трубок. Электрокоагуляция — самый распространенный метод перевязки маточных труб.
Кольцо Falope. В этом методе аппликатор вводится через разрез над мочевым пузырем, а пластиковое кольцо помещается вокруг петли трубки.
Зажим Hulka. Хирург помещает пластиковый зажим на трубку, удерживаемую стальной пружиной.
Силиконовые резинки. Повязка, наложенная на трубку, образует механический блок для спермы.

Подготовка

Подготовка к перевязке маточных труб включает обучение пациентов и консультации. Перед операцией важно, чтобы женщина осознала постоянный характер перевязки маточных труб, а также риски анестезии и хирургического вмешательства. Изучена ее история болезни, проведено медицинское обследование и лабораторные исследования. Пациенту нельзя есть или пить за несколько часов до операции.

Последующий уход

После операции пациентка находится под наблюдением в течение нескольких часов, прежде чем ее отпустят домой.Ее проинструктируют об уходе за хирургической раной и о том, на какие признаки следует обращать внимание, например, на повышение температуры, тошноту, рвоту, обморок или боль. Эти признаки могут указывать на то, что возникли осложнения.

Риски

Несмотря на то, что серьезные осложнения после перевязки маточных труб возникают редко, любые хирургические вмешательства сопряжены с риском. Возможные побочные эффекты включают инфекцию и кровотечение. В редких случаях смерть может наступить в результате осложнения общей анестезии при разрезании крупного кровеносного сосуда.

Tubal ligation is a permanent form of contraception in which a woman's Fallopian tubes are surgically cut, cauterized, tied, or blocked to prevent pregnancy. This procedure blocks the pathway sperm takes to fertilize an egg.

Перевязка маточных труб — это постоянная форма контрацепции, при которой фаллопиевы трубы женщины хирургическим путем перерезают, прижигают, связывают или блокируют для предотвращения беременности.Эта процедура блокирует путь, по которому сперма оплодотворяет яйцеклетку.

(Иллюстрация Electronic Illustrators Group.)

Смертность после перевязки маточных труб составляет около четырех на 100 000 стерилизаций.

После лапароскопии пациент может испытывать боль в области плеча из-за углекислого газа, используемого во время операции, но эта техника связана с меньшей болью, чем мини-лапаротомия, а также с более быстрым периодом восстановления. Мини-лапаротомия приводит к более высокой частоте возникновения боли, кровотечений, травм мочевого пузыря и инфекций по сравнению с лапароскопией.Пациенты обычно чувствуют себя лучше после трех-четырех дней отдыха и в это время могут возобновить половую жизнь.

Ключевые термины

Контрацепция — Предотвращение слияния мужской спермы с женской яйцеклеткой. Внематочная беременность — Имплантация оплодотворенной яйцеклетки в фаллопиеву трубу вместо матки. Электрокоагуляция — Коагуляция или разрушение тканей под действием электрического тока высокой частоты. Женская стерилизация — Процесс окончательного прекращения способности женщины к зачатию путем перевязки или рассечения фаллопиевых труб. Лапароскопия — Операция на брюшной полости, выполняемая с помощью лапароскопа, который представляет собой тонкий телескопический инструмент, вводимый через разрез около пупка. После перевязки маточных труб существует низкий риск (менее 1%) внематочной беременности. Внематочная беременность — это состояние, при котором оплодотворенная яйцеклетка имплантируется в место, отличное от матки, обычно в одной из фаллопиевых труб. Внематочная беременность чаще возникает у молодых женщин и у женщин, чьи трубки были перевязаны с помощью электрокоагуляции.

Нормальные результаты

После перевязки трубок женщине не нужно использовать какие-либо противозачаточные средства, чтобы избежать беременности. Перевязка маточных труб почти на 100% эффективна для предотвращения зачатия. Вероятность неэффективности лечения очень мала — менее одной из 200 женщин (0,4%) забеременеют в течение первого года после стерилизации. Выход из строя может произойти, если обрезанные концы трубок снова срастутся; если трубка не была полностью отрезана или заблокирована; если пластиковый зажим или резинка ослабла или оторвалась; или если женщина уже была беременна во время операции.

Ресурсы

Организации

Американский колледж акушеров и гинекологов. 409 12-я улица, S.W., P.O. Box 96920.

Федерация планируемого родительства Америки, Inc. 810 Seventh Ave., New York, NY, 10019. (800) 669-0156. http://www.plannedparenthood.org .

Высокоэффективное лигирование малых молекул РНК для количественного определения микроРНК с помощью высокопроизводительного секвенирования

Ожидаемые результаты для предыдущего метода должны первоначально заключаться в наблюдении однонуклеотидного сдвига (увеличения) размера ДНК-олигонуклеотида, который подвергался аденилированию посредством Mth РНК-лигаза (, фиг. 2, ). После 3 ’лигирования визуализация акриламидного геля показывает (см. , фиг. 3, ) резкие высокомолекулярные полосы, очевидные в области 100-300 нуклеотидов геля.Это указывает на то, что используемый образец общей РНК имеет высокое качество (не деградирован). Во-вторых, нужно наблюдать очень яркий сигнал в 25-нуклеотидной области геля, который представляет собой избыточный нелигированный 3’-линкер. Также может быть полезно включить контроль отсутствия входной РНК в 3 ’лигирование. Это будет указывать на чистоту 3 ’линкера, а также может быть перенесено на стадию ПЦР для указания номера цикла, когда неспецифический сигнал становится проблематичным. Диагностика 5’-лигирования отсутствует, однако, показанная на фиг. 4 , реакция идентична описанной реакции, проводимой с радиоактивно меченной РНК, что указывает на важность использования высокой концентрации PEG8000.Наконец, после ПЦР и нативного PAGE можно наблюдать продукт ДНК из 146 пар оснований, соответствующий размеру последовательностей адаптера, вставки miRNA и дополнительной последовательности из расширенных праймеров ПЦР. Важно отметить, что если надлежащее количество циклов ПЦР (которое определяется эмпирически) превышено, продукт без вставки miRNA может скрыть желаемый размер ампликона. Показано на Рисунок 5 является результатом 5 пмолей синтетической миРНК, обычно для 2 мкг общей РНК необходимо 13-18 циклов ПЦР.

Рис. 1. Схема рабочего процесса для двухэтапного лигирования подготовки библиотеки малых РНК. Показаны общие шаги для подготовки объективной библиотеки miR-Seq. Черным показан 3 ‘адаптер лигирования ДНК, который активируется посредством аденилирования на этапе 1, miRNA показана зеленым цветом и лигируется с 3’ адаптером на этапе 2, а адаптер лигирования 5 ‘РНК отображается синим цветом, который лигируется с химерная молекула на этапе 3. Пронумерованные этапы подробно описаны в разделе «Протокол», курсивом указаны ферментативные этапы.

Фигура 2. Аденилирование 3 ’линкера с помощью Mth РНК-лигазы. 18% гель PAGE-Мочевина, полученный в результате аденилирования ДНК-олигонуклеотида, который будет использоваться для последующей реакции 3 ‘лигирования, (+) означает образец, который был инкубирован с Mth РНК-лигазой , (-) означает образец, инкубированный без фермента, и ( m) обозначает стандарты размера (числа показаны справа в парах оснований). Слева схематически представлены присутствующие виды олигонуклеотидов.Звездочкой отмечены более крупные продукты ДНК, образованные в результате аберрантного синтеза олигонуклеотидов.

Фигура 3. 3 ’Лигирование образцов синтетической и тотальной РНК. A) 15% PAGE-Мочевина гель 3 ‘реакций лигирования, (m) обозначает стандарты размера (числа слева указывают пары оснований), (Без РНК) обозначает реакцию без входной РНК и 3′-линкера, которая не была гелеобразной. очищенная, (+) указывает на лигирование, выполненное с 5 пмоль синтетической миРНК и 3′-линкером, который был очищен в геле, (2 и 1 мкг) указывает количество тотальной РНК мыши, подвергнутой 3′-лигированию с той же очищенной в геле линкер, звездочка указывает на избыток 3’-линкера. B) Авторадиограмма аналогичной реакции 3 ’лигирования, проведенной с P ³² 5’ концевая меченная синтетическая миРНК. Число вверху указывает время (ч), в течение которого реакция продолжалась, а внизу указывает количество лигированного в процентах от суммы лигированного и лигированного.

Фиг. 4. 5’-лигирование радиоактивно меченого гибрида miRNA-3’Linker. Авторадиограмма реакции 5 ’лигирования, выполненной с P ³² 5’ -концевый синтетический линкерный гибрид miRNA-3 ’.Число вверху указывает количество PEG, использованное в реакции, а число внизу указывает количество лигированного в процентах от суммы нелигированных и лигированных. Линии слева представляют собой схему лигированных молекул, где miRNA обозначена зеленым цветом, а адаптеры 5 ’и 3’ — синим и черным, соответственно.

Рис. 5. Библиотека ДНК малых РНК, полученная с помощью ПЦР. 8% Native PAGE продуктов ПЦР, полученных в результате процедуры лигирования miR-Seq. Цифры вверху обозначают циклы ПЦР, числа сбоку указывают стандарты размера молекул.Каждый вид ДНК из ПЦР указан справа. Рисунок сетки обусловлен автофлуоресценцией чашки с образцом.

Требуется подписка. Пожалуйста, порекомендуйте JoVE своему библиотекарю.

Page Builder Gutenberg Blocks — CoBlocks — плагин для WordPress

CoBlocks — это самая инновационная коллекция блоков WordPress для построения страниц для нового редактора блоков Gutenberg WordPress.

Благодаря дополнительным блокам и построению строк и столбцов, CoBlocks дает вам настоящий опыт создания страниц для Gutenberg.

CoBlocks — это мощный, но легкий инструмент: он добавляет функциональности редактору WordPress без лишних слов. Это плагин, которого вы так долго ждали, и он заставит вас переосмыслить, на что способен WordPress.

Посмотрите сами

Создавайте красивые веб-страницы с помощью Gutenberg и CoBlocks

CoBlocks — это последний конструктор страниц, который вам когда-либо понадобится: вы получаете выигрышное сочетание дополнительных блоков WordPress и функциональности конструктора страниц. С CoBlocks у вас есть все необходимое для создания красивых веб-страниц с новым редактором блоков:

Аккордеонный блок
Блок предупреждений
Блок профиля автора
Блок кнопок
Блок карусельной галереи
Нажмите, чтобы опубликовать твит
Блок галереи коллажей
Блок динамического сепаратора
Блок событий (Новинка!)
Блок функций
Блок питания и напитков
Блок формы
Блок Gif
Блок GitHub Gist
Блок героев
Блок выделения
Блок иконок
Блок логотипов и значков
Блок карты
Блок каменной галереи
Блок карт памяти
Блок офсетной галереи
Пост карусельный блок
Блок сообщений
Таблица цен на блок
Блоки строк / столбцов с изменяемым размером
Блок услуг
Блок разделителя формы
Блок социальных профилей
Блок социального обмена
Блок галереи с накоплением

Прорывная система построения страниц

CoBlocks имеет инновационную систему блоков, которая позволяет создавать потрясающие веб-страницы и даже целые веб-сайты с помощью нового редактора WordPress.

Вы получаете дополнительные блоки, которые вам нужны. и — макет и функциональность дизайна для полноценного построения страниц.

Используйте исключительные блоки Row и Columns для добавления динамически генерируемых областей содержимого с определенными настройками поля и заполнения , которые предоставляет только CoBlocks.

Стилизуйте их с помощью новых инновационных блоков, таких как разделитель формы, который позволяет разделить контент с помощью красивых разделителей.

Каждый из блоков WordPress в CoBlocks был точно настроен, чтобы предложить знакомый, но мощный опыт настройки.Настройте каждый блок по своему вкусу, используя наши пользовательские элементы управления и настройки. Измените шрифты, установите поля и отступы, выберите цвета и многое другое.

Пользовательские элементы управления типографикой

Революционная панель управления типографикой в CoBlocks позволяет создавать веб-страницы с привлекательными типографскими элементами. Установите шрифты, размеры, вес, преобразования и многое другое. в наших блоках CoBlocks, и в основных блоках WordPress.

Бесплатная тема-компаньон

CoBlocks создан, чтобы продемонстрировать лучшее из Гутенберга, но для его полного раскрытия требуется тема, ориентированная на Гутенберга.Мы также создали бесплатную тему Go в репозитории тем WordPress как идеального компаньона для CoBlocks.

Выходя за рамки блоков Гутенберга

Идея CoBlocks — создать набор блоков Гутенберга, которые помогут людям легко создавать красивые веб-сайты. Эти новейшие выпуски CoBlocks — окончательное выражение этого видения.

Создано с мыслями разработчиков

Расширяемый, адаптируемый и открытый исходный код — CoBlocks создан для разработчиков тем и плагинов.Если вы хотите принять участие в проекте, у разработчиков на всех уровнях есть возможности принять участие. Внесите вклад в CoBlocks на GitHub и присоединитесь к вечеринке. 🎉

BillionBlocks.com — поделитесь своим творчеством!

Домой
Загрузки
Современные дома

Деревянные дома

Небоскребы

Особняки

Американские горки

Другие дома

Города

Транспортные средства

Карты паркура

Карты приключений

Пакеты ресурсов

Пакеты шейдеров
Новости
Информация
