Переключатель на 2 положенияЧтобы организовать освещение мест, имеющих два или более входов, сегодня активно используются проходные переключатели на 2 положения. От обычных выключателей они отличаются наличием большего количества контактов. Для их подключения необходимо понять принцип работы и познакомиться со схемой. В результате можно сделать проживание более комфортным и одновременно сократить расходы на электроэнергию.

Принцип работы

Так как проходные переключатели электрические на 2 положения имеют на один контакт больше в сравнении с классическими выключателями, то схема подключения этих устройств несколько сложнее. При нажатии на клавишу замыкается одна цепь, а вторая в этот момент размыкается. Таким образом, устройство не имеет положения «выключено», а рассчитано на два рабочих состояния:

  • Подключение входа к выходу № 1.
  • Вход соединен с выходом № 2.

Переключатели электрические на 2 положения

На корпусе фирменных устройств находится схема его подключения, что упрощает задачу. Если же был приобретен дешевый продукт, то чаще всего приходится вызвонить контакты. Это обязательно следует сделать, так как некоторые недобросовестные производители зачастую путают контакты во время сборки, и переключатель не будет нормально работать.

Вызваниваются контакты с помощью цифрового или стрелочного прибора. В первом случае при замыкании клемм будет подан звуковой сигнал, а во втором стрелка отклонится вправо до упора. Эти манипуляции необходимы для того, чтобы обнаружить общий контакт.

Схема подключения однопозиционного выключателя

Подсоединить устройство с одной клавишей значительно проще, чем с двумя. Если понять принцип подключения, то в будущем не возникнет серьезных проблем с различными проходными выключателями. Установить такое устройство можно на лестнице двухэтажного дома либо у входа в спальню и около кровати.

Однопозиционный выключательФазный проводник необходимо подключить на вход одного из двух устройств. Входная клемма второго переключателя соединяется с одним контактом осветительного прибора, второй провод которого подключается к нулевому проводнику. После этого остается лишь соединить свободные входы и выходы переключателей друг к другу.

Если было принято решение установить проходные выключатели, то, возможно, придется внести изменения в проводку, ориентируясь на рисунок. В соответствии с современными требованиями разводка проводников может выполняться на расстоянии в 15 см от потолка. Для удобства выполнения работ провода принято укладывать в специальные короба, а их концы выводить в распределительные коробки.

Это весьма практично, ведь в случае повреждения проводника его можно легко заменить.

Для подключения проводов в распределительных коробках используются специальные контактные колодки. Можно применять даже скрутки, но они затем должны быть хорошо пропаяны и качественно изолированы.

Подключение двухпозиционного устройства

Эти выключатели предназначены для управления двумя осветительными устройствами и имеют шесть контактов. Для подключения переключателя электрического двухпозиционного потребуется больше проводов в сравнении с одноклавишным. Фазный проводник необходимо соединить с двумя входами устройства. Два оставшихся входных контакта соединяются с одним проводом каждого осветительного устройства.

Нулевой провод, в свою очередь, необходимо соединить с оставшимися проводниками ламп. После этого остается подключить входные клеммы одного переключателя к выходным второго.

Если был опыт подключения одноклавишного переключателя, то на практике серьезных затруднений возникнуть не должно. В противном случае придется внимательно изучить схему и выполнить все необходимые подключения.

Управление освещением из трех точек

Если возникла необходимость в создании такой схемы, то потребуется один перекрестный переключатель. Вполне очевидно, что она будет чуть более сложной, но разобраться с ней вполне реально. Для подключения необходимо выполнить следующие действия:

  • К одному проводнику осветительного прибора присоединяется нулевой провод.
  • Фазный проводник подключается к входной клемме одного из переключателей.
  • Свободный проводник осветительного прибора необходимо соединить с входом второго переключателя.
  • Входные клеммы перекрестного выключателя подключаются к выходам проходных переключателей.

Управление освещением из трех точек

Основываясь на этой схеме подключения, можно собирать системы управления осветительными приборами на четыре или даже пять точек. Для реализации такой идеи потребуется увеличить количество перекрестных выключателей. Здесь необходимо запомнить, что монтируются они всегда между двумя проходными переключателями. Сначала подобные схемы управления могут показаться сложными в реализации, но если хорошо изучить одну, особых сложностей возникнуть не должно.

Подключение Проходного Выключателя Схема С Двух Мест

Особенности подключения двухклавишного проходного выключателя описаны в этой статье.

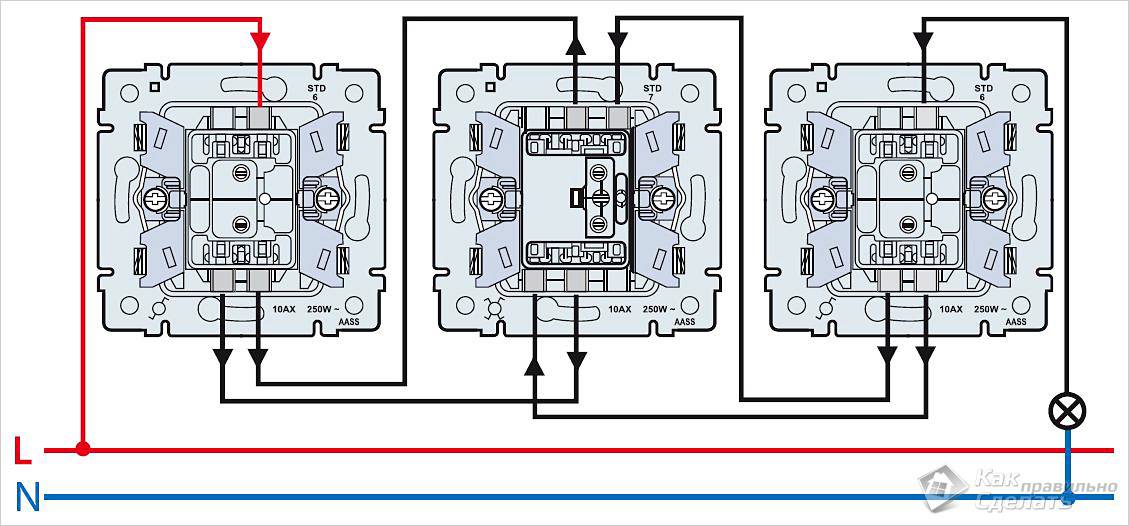

Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

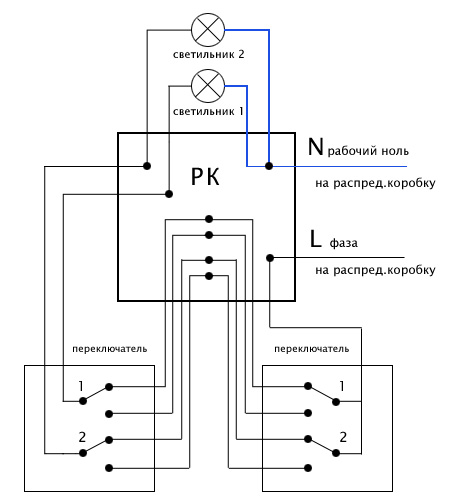

Схема управления тремя независимыми светильниками с двух точек Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест.
Схема подключения проходных выключателей из двух мест

Вариант управления освещения с трех точек Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель.

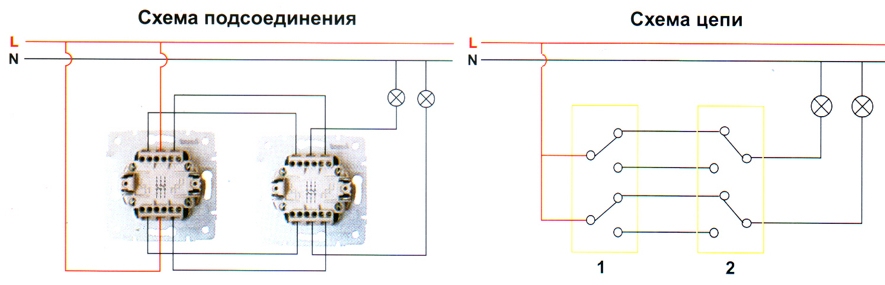

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Приобретаются необходимые аксессуары, материалы, крепёж.

При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя.

Коммутационная группа такого переключателя содержит четыре контактных площадки. Для фиксации модуля используем термоклей или жидкие гвозди.

Схема проходного выключателя. Подключение проходного выключателя с двух мест

Для чего может понадобится схема ПВ света на 2 выключателя?

Проходной выключатель на 3 места Возможно ли подключить большее количество переключателей для управления освещением одной лампы? Промежуточного положения в данном случае не предусматривается.


При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать.

Обеспечиваем электрический потенциал через фазовый провод L. Используется с той же целью для управления тремя группами светильников.

Решение на три точки управления Организация систем проходной коммутации во многом определяется площадью помещений протяжённостью , количеством ходов дверей. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Схемы с управлением более чем из трёх мест Число мест управления, в принципе, не ограничено.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы.
Как подключить двухклавишный проходной и перекрёстный переключатель с двух и более мест

См. также: Снип прокладка силового кабеля

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.


Пример устройства разводки для жилого помещения из категории стандартных проектов.


Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.

Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.

Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя


Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

5 комментариев

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя.
Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Схема переключателя света с двух мест

Чтобы включать свет из двух мест, недостаточно просто установить переключатели, вместо обычных выключателей, нужно также подготовить соответствующую схему электропроводки.


В этой статье я подробно расскажу об устройстве системы переключателей света с двух мест, простым, понятным языком, с наглядными примерами, схемами.

Обычно управление освещением с двух мест выглядит следующим образом:

Два удаленных друг от друга выхода из помещения, рядом с ними, на стене, 2 проходных переключателя, с каждого из которых можно включать и выключать люстру в центре комнаты. Оба органа управления полноценные, их можно задействовать в любом порядке: зажигать лампу одним, выключая вторым или менять очередность произвольно – работают любые комбинации.

Схема управления светом с двух мест

Такая схема переключения состоит из трех компонентов и достигается использованием:

— Переключателей света, вместо выключателей

— Электропроводки, с использованием кабелей с большим количеством жил, чем при монтаже стандартного освещения

— Правильного порядка соединения проводов в распределительной (распаячной) коробке


что нужно для установки переключателей света из двух мест

Чтобы понять, как это работает, рассмотрим отдельно каждый элемент.

Проходной переключатель света

Чтобы управлять светильниками с двух мест, устанавливают не простые выключатели, используются проходные ПЕРЕКЛЮЧАТЕЛИ, названые так по принципу работы. Ниже показано наглядное сравнение их схем.


Сравнение схемы работы выключателя и переключателя


Выключатель просто разрывает или замыкает фазный проводник, проходящий через него, обесточивая или зажигая светильники.

Переключатель устроен иначе, внутри него, при каждом нажатии клавиши, фазный проводник соединяется то с одним, то с другим внутренним контактом. Фаза при этом не обрывается, а лишь перекидывается на соседний контакт – из-за этого устройство еще называют перекидной выключатель. О том для чего это нужно и как используется читайте далее.

Электропроводка для выключения света с двух мест

Из логики работы видно, что к местам включения света подводится кабели с большеим количеством жил, чем для выключателя. На изображении ниже схематически показана стандартная электрическая проводка для включения света с 2х мест, с использованием распределительной коробки.

Так как всё коммутируется в электротехнической распаячной коробке, поэтому от устройств до неё проложены трехжильные кабели (в квартире или частном доме это ВВГнг-LS 3х1.5мм.кв.):


Схема электропроводки 2х переключателей света

— До каждого механизма переключателя

— До светильника

— До электрического щита или ближайшей распредкоробки

Всего используется 4 кабеля. Будьте внимательны, если органов управления большем чем два, это правило не работает.

Схема соединения проводов в распределительной коробке



— Голубой НУЛЕВОЙ и желто-зеленый ЗАЗЕМЛЯЮЩИЙ проводники, соединяются с аналогичными проводами, идущими напрямую к светильнику – каждый с каждым.

— Таким же образом связываются (узнай, правила соединения в распредкоробках) голубой и желто-зеленые жилы идущие от проходного выключателя, так же каждый с каждым.

— Оставшийся коричневый (или белый в зависимости от производителя кабеля) провод: от одного выключателя соединяется с фазным от электрического щита, а от другого с аналогичным оставшимся проводом, идущим на люстру.

Общая схема переключателя света с двух мест

Правильное соединение в распред коробке этап, где любая ошибка не позволит схеме переключателей света работать правильно.

Соединение проводов для двух переключателей света

Нейтраль и заземление питающего кабеля, согласно принципа работы системы, идут сразу к потребителю (светильник).

Фаза поступает на переключатели, где с помощью перекидного механизма подаётся на один из двух контактов, соединяющих его со вторым устройством управления. А то, в свою очередь, уже связано с люстрой.

Таким образом, если на пути сигнала контакты замкнуты – электрический ток попадает на люстру и свет включается, если же при этом нажать клавишу одного из двух механизмов, цепь разрывается и он гаснет, до следующего нажатия любого из них.

Как видите схема, казавшаяся на первый взгляд запутанной проста и реализовать её может каждый. О том, как подключаются сами механизмы, подробно описано ЗДЕСЬ.

Схема Подключения Двойного Проходного — tokzamer.ru

На лестничных маршах. Выполнить монтаж такой схемы можно и с использованием четырех одинарных проходных выключателей, но замена будет не рациональной.


Для бытовых условий обычно применяют токопроводящие жилы 1.

Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Второй конец светильника соединяется напрямую с нулевым проводом. Спроектировать размещение ДПВ можно самому на листе бумаги.

Похожие материалы:. Промежуточных положений у него нет, поэтому, схема работает так, как необходимо.

Как мультиметром проверить правильность сборки схемы перед подключением к РЩ? Не забывайте!

Переключение первого коммутатора этой схемы приводит к размыканию соединения с нижним проводником, и затем перекидной контакт уже соединен с верхним проводником. Крайние устройства соединяются с центральным четырехжильным кабелем.

Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Как подключить двухклавишный выключатель

Практическая схема подключения проходных двойных выключателей Legrand.

Как производить монтаж в распределительной коробке Для того чтоб двойной проходной выключатель или осветительные устройства выполняли свою функцию на протяжении многих лет, к процессу коммутации необходимо подходить основательно. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Но если действовать также со вторым коммутатором, появится соединение с первым проводником, и свет снова включится. Первый и последней прибор в цепи — проходные выключатели.


Монтируются две отдельные группы освещения и к ним подводиться кабель с рабочим нулем. Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения.

Основные рекомендации при монтаже двухклавишных проходных выключателей При монтаже как стандартных, так и двухклавишных проходных выключателей рекомендуется: Высота размещения от уровня пола должна быть 90 см. Очевидно, что управление светильниками такими коммутаторами основано на перебрасывании контактов.

Для надежного соединения кабельно-проводниковой продукции в распределительных коробках рекомендуется 3 способа: Пайка контактов.

Электрическая схема подключения двух проходных выключателей Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры светильника. Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест.

Во избежание ошибок, перед тем как подключить проходной переключатель, рекомендуется сделать маркировку проводов и клемм. С появлением новых установочных элементов этот процесс становится намного проще.

К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера.
Перекрёстный выключатель из двуклавишного проходного — Немного по электрике

Назначение и виды проходных выключателей

Одна от коробки к источникам освещения.


Правильная установка проходного устройства позволит ему функционировать по двум направлениям.

То же самое выполняет и двухклавишный выключатель. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей.

Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

Подсоединение проводов выполняется на шесть клемм то есть по три на каждую клавишу. Для подключения данных устройств будет достаточно: двух проходных выключателей на 2 клавиши или два одноклавишных переключателя; распределительной коробки; гибкого кабеля с тремя жилами. Практическая схема подключения проходных двойных выключателей Legrand. Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты.

Основное предназначение проходного выключателя


Введение В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей подробнее см. Обесточьте помещение, в котором будете производить работы. Правильно произведенный расчет сечения кабеля поможет создать безопасную электросеть в загородном доме или на даче.

А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома. В схеме с трех мест устройство находится в любой точке между двумя остальными. Свободные концы лампы подключаются к нулевому проводнику. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.

Затем идут присоединения к лампам светильников. Но его подсоединение к осветительной системе сделано с использованием второго перекидного контакта в каждом коммутаторе с двумя проводами между ними.
Подключение двухклавишного проходного выключателя viko

5 комментариев

При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий.

Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш. Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах.

Пример установки проходного выключателя в подрозетник После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.

Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Рекомендации по выбору модели При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий: лучше приобрести изделия известных марок Legrand, Makel, Siemens, Shneider Electric и т.

Статья по теме: Прокладка кабелей связи в земле пуэ

Хотя, если основываться на общем количестве клемм, которых все же 6 штук, такой двухклавишный переключатель надо соединять по уже показанной выше схеме. Это и отображает схема одноклавишного устройства. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб: Одна от источника электроэнергии к распределительной коробке. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.

Принципиальная схема подключения проходного двухклавишного выключателя.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Схема подключения двухклавишного проходного выключателя предусматривает четыре соединяющих оба коммутатора провода или кабеля. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На этом этапе проводятся такие действия: Вычерчивается общая электрическая схема. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. Визуальное исполнение ДПВ может быть самым разнообразным. Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
Как подключить проходной выключатель Схема подключения

из двух, трех и более точек, фото, видео

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Содержание статьи

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница - в количестве контактов

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

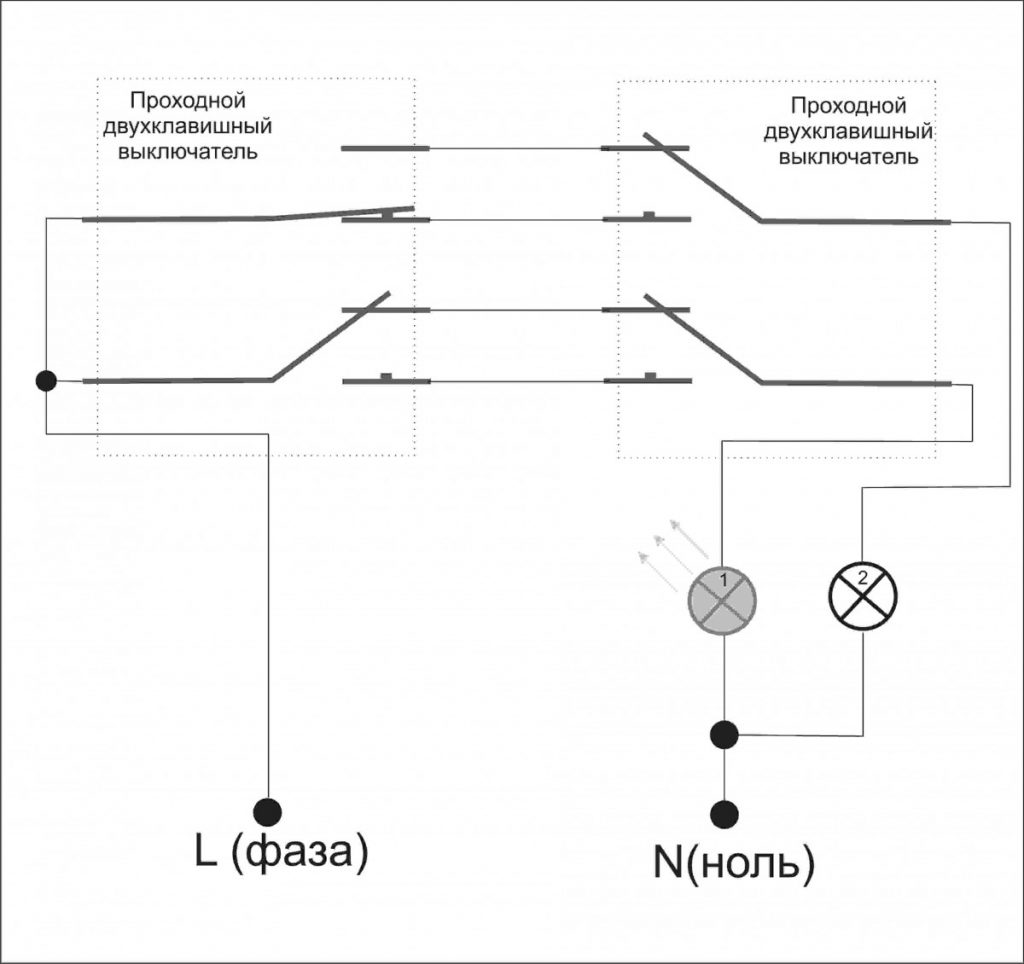

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

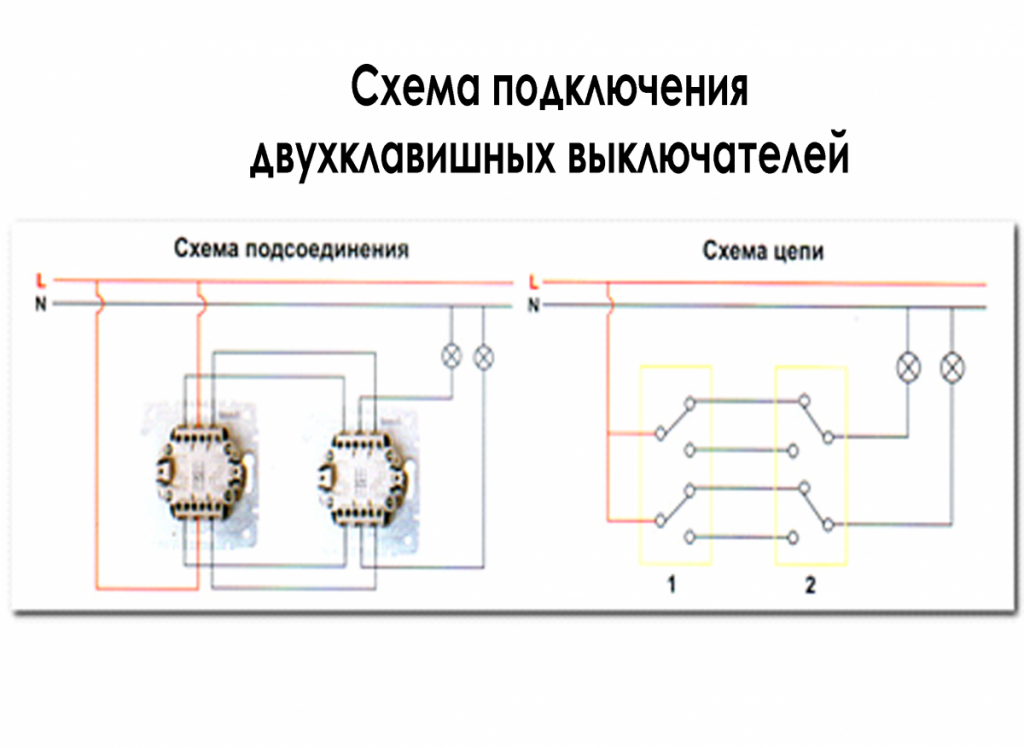

Принцип подключения двухклавишных проходных выключателей

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

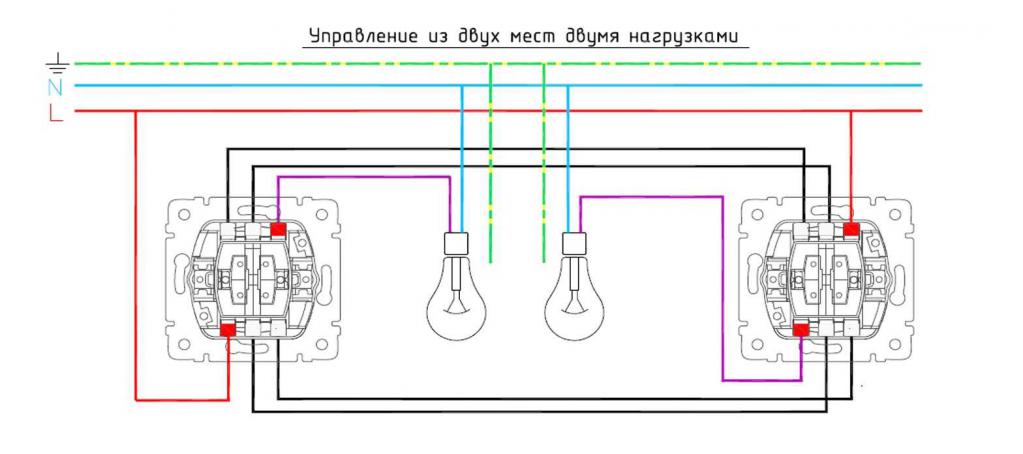

Как организовать управление двумя лампами из трех и более мест

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Схема подключения проходного выключателя с 2х или 3х мест

Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…

Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:

  • Работа лестничных выключателей
  • Способ подключения проходных переключателей
  • Практический пример и реализация схемы включения
  • Возможность создать схему управления лампой из 3х и более мест.

Итак, благодаря лестничным переключателям можно зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любая большая комната, где разумно управлять лампой из двух мест. Вообще такие переключатели могут использоваться для включения / выключения любого устройства из двух мест, не обязательно лишь лампы.

Как работают лестничные переключатели

Упрощенная схема выглядит так (присмотритесь к анимации).

  1. Обеспечиваем электрический потенциал через фазовый провод ( L ).
  2. Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
  3. Лампочка загорается когда электрический ток от L- провода достигает лампы.
  4. Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
  5. С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.

Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.

Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:

  1. Шнур питания подключается к переключателю S1.
  2. Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
  3. Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
  4. Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
  5. Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.

Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.

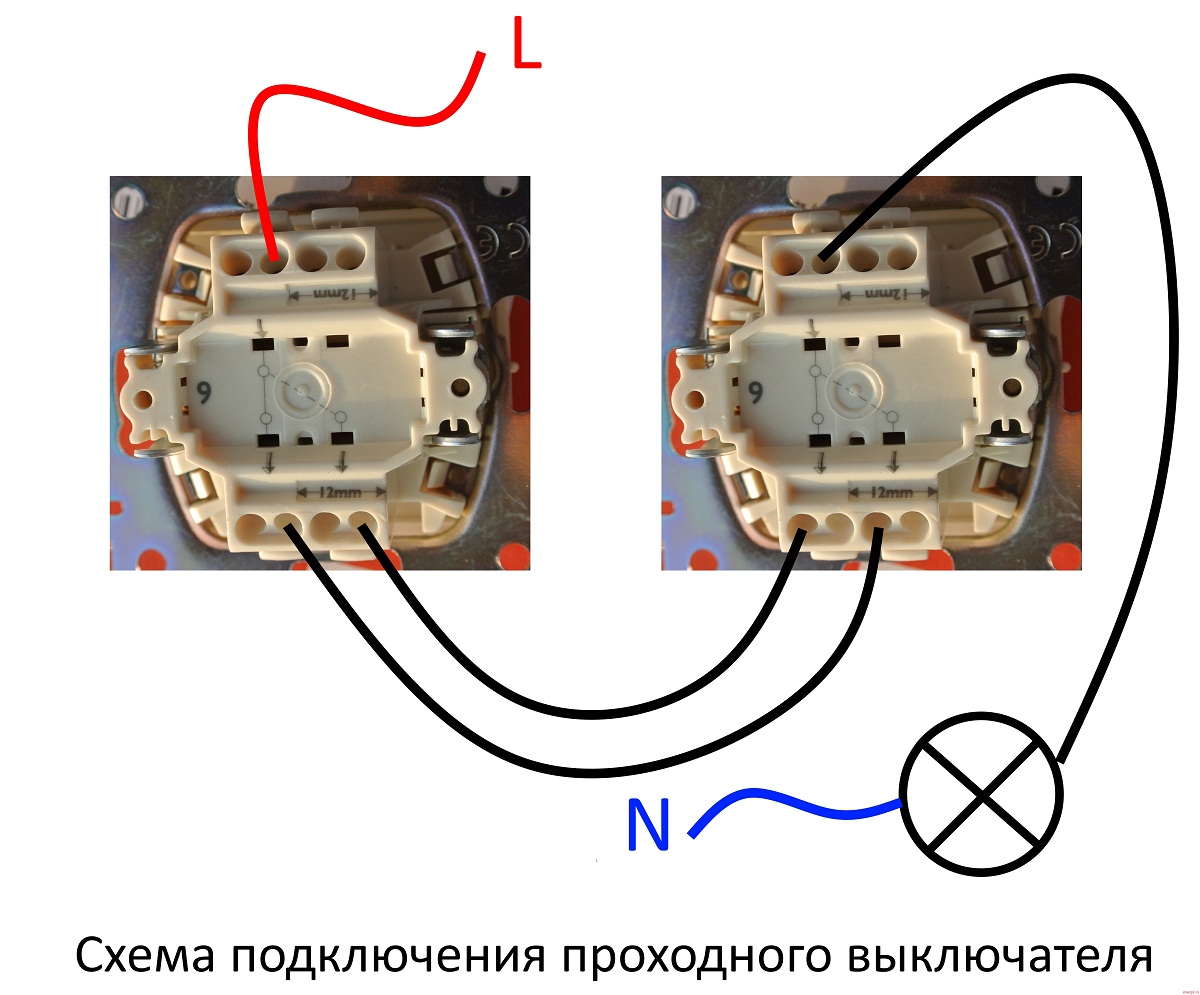

Принципиальная схема проходного выключателя

Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:

На ней изменились три вещи:

  1. К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
  2. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
  3. Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.

Пошаговая установка

Проходной выключатель S1

Ещё раз напомним — всегда начинаем любую установку с отключением напряжения в сети 220V. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба.

Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.

Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.

Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.

Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:

  • Источник питания — 1 шт.
  • Для питания других выключателей — 2 шт.
  • Для лестничного выключателя S2 — 2 шт.

Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.

Последний этап — сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:

Про установку более подробно говорили в статье об одиночных переключателях.

Проходной выключатель S2

Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:

  • кабельный вывод от переключателя S1 (внизу)
  • кабель, который ведет к лампе (вверху)

Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.

Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.

Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.

В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.

Теперь обратная сборка, снова надеть рамку и клавишу.

Проходной выключатель на 3 места

Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.

Подведём итог проделанных работ

Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест. Однако для этого требуется предварительное планирование и прокладку дополнительных кабелей между ними ещё на стадии ремонта / строительства проводки. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

Схемы Подключения Проходных И Перекрестных Выключателей

Схема управления освещения с трех мест Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы.


Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя.

При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.
Подключение проходного выключателя управление освещением из 3 х мест

Несмотря на удобство и простоту реализации, такое соединение довольно редко используется современными электриками — считается, что несколько проходных моделей работают более надежно.

Проходные выключатели обеспечивают управление одним источником света из двух разных точек, имеют три контакта 1 входной, 2 выходных. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному.

Из скольких мест можно включать свет?

В поворотных контакты замыкаются при помощи поворотного механизма.

Такая конструкция позволяет одновременно отключать или включать по два контакта. Схема перекрестного выключателя.

Как подключить перекрёстный выключатель шнайдер, Schneider, ремонт

Функции перекрестного переключателя

Визуально отличить их никак нельзя, но по функционалу данные выключатели сильно отличаются. Она показывает, как организовать в помещении стабильную работу автономного управления освещением из разных точек.


Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель.

Схема управления из двух мест Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника Схема управления из трех мест Обозначение 6 видов перекр-х вык-лей На схемах каждый вид электроприборов имеет своё обозначение. Накладной или наружный переключатель устанавливают на стену без предварительной подготовки выемки или монтажа базового блока.

Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.

Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям?

В схеме включения освещения, задействуются два и более, подобных выключателей. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно.

Как отличить перекрестный переключатель от проходного? Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям?
Схема проходного выключателя из трех и более мест

Обычные выключатели

Как отличить перекрестный переключатель от проходного? Компания выпускает оборудование для электротехники и энергетического машиностроения.


Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм. Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.

Как все три выключателя соединить видно на рисунке. При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Таким образом, получаем систему освещения, независимо управляемую из разных точек.

Способ монтажа перекрестных выключателей Подключение перекрестного выключателя зависит от модели: Встроенный. Схема подключения двух проходных выключателей Подобная схема может оказать существенную помощь в организации освещения на лестнице в двухэтажном доме , в длинном коридоре или в проходной комнате. Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель. ABB Basic 55 белый:.

Как подключить проходной выключатель — схема управления светильником из 3 мест


Перекрестные модели применяются только в комплекте с проходными, но, при этом их обозначение на схемах идентично. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя. Схема перекрестного выключателя. Итак, подведем итоги: 1.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений скруток. При желании можно по схеме собрать своими руками, если есть подходящие комплектующие. Система для управления светом из нескольких мест устроена иначе. Но после его установки в разветвительную коробку рабочий провод отводится не на лампу, а на контакты выключателя в данном случае, это один из проходных ; Через распределительную коробку производится последовательное соединение контактов.

На любое, до В. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Переделка 2-х клавишного обычного выключателя в проходной Как подключить перек-ый перек-ль — 2 способа прокладки проводов После составления схемы её необходимо смонтировать и подключить.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

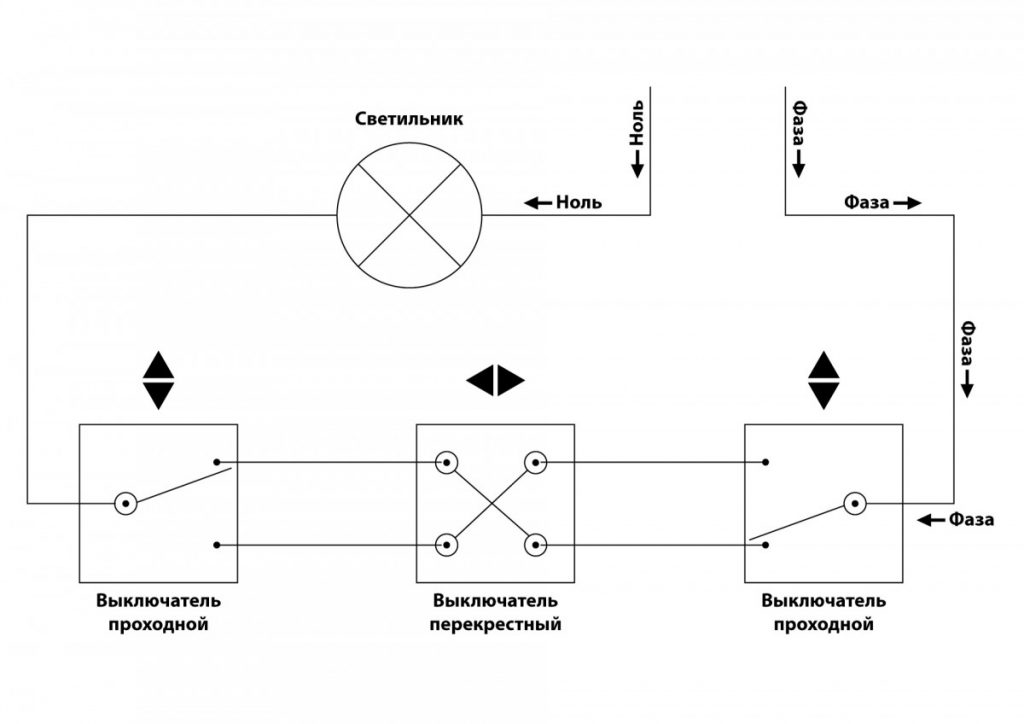

Работа схемы с 3 видами вык-лей – обычным, проходным и перекрёстным

Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них.

Если же, у вас все равно остались вопросы, по схеме подключения перекрестного переключателя, обязательно оставляете их в комментариях к статье, постараемся помочь!

Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя. Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям? Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим — крест накрест. Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Фото — схема работы перекрестного выключателя Главным отличием проходных выключателей от перекрестных является то, что первые могут использоваться самостоятельно, а вторые — нет. К каким клеммам подключаются провода.

Статья по теме: Энергосбережения на сто

Навигация по записям

Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства. Принцип функционирования Ниже представлена схема подключения промежуточных выключателей, обеспечивающая независимое включение и выключение света из двух разных мест. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения. Устройства, отключающие свет, не исключение.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. Для управления одним прибором, излучающим свет, из трех и более мест, применяют перекрёстные выключатели.

Проходные выключатели

При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. В распределительную коробку от щитка протягивается нулевой провод.

Нажав на клавишу выключателя ПВ2, цепь замкнётся. Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них.
Двойной перекрестный выключатель Schneider Electric

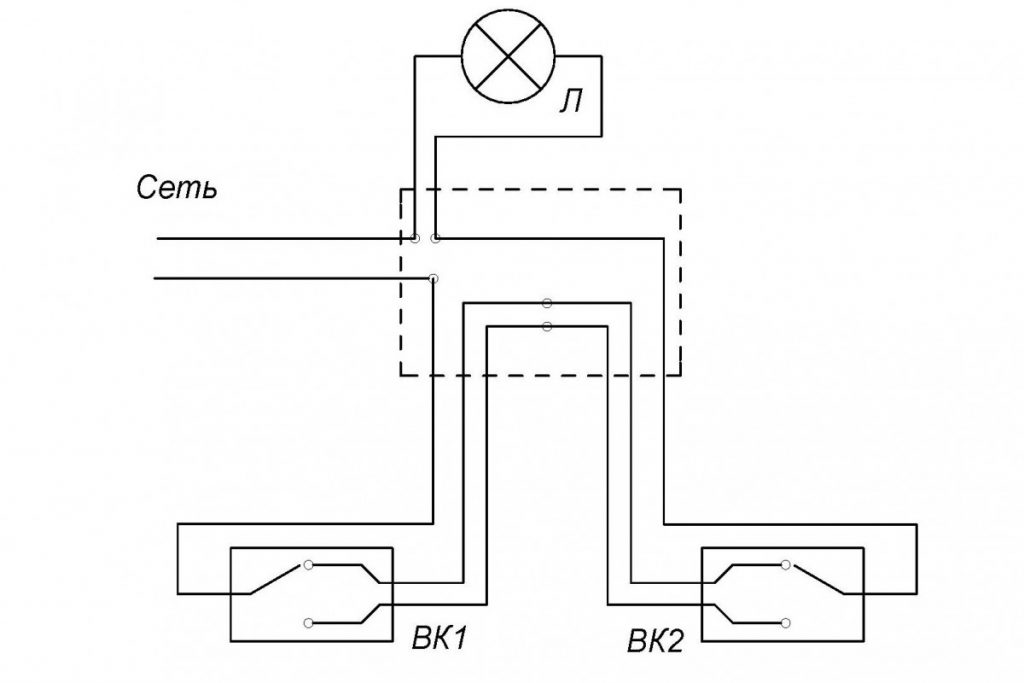

Схема подключения двухстороннего переключателя

Вот решение для двухсторонней коммутации, опубликованное для одного из наших пользователей, который запустил подачу питания к одному из распределительных коробок и не имел радиальной цепи для подбора нейтрали на держателе лампы.

Two way switching with power feed to the switch

Двухстороннее переключение с подачей питания на коммутатор


Теги: Схема подключения двухстороннего переключателя, двухсторонний переключатель, двухстороннее переключение

Я включил этот метод двухстороннего переключения для справки, потому что вы можете встретить его в старых домах, но я не рекомендую его использовать.Если вы делаете новую установку или заменяете систему двухстороннего переключения, используйте трехпроводной метод управления.

Вы, скорее всего, увидите эту двухстороннюю цепь освещения в промышленных / коммерческих условиях, где установка основана на соединительных линиях / кабелепроводах и используются одножильные проводники.

two way light switching schematic using a two wire control

Рис. 1: схема двустороннего переключения освещения с использованием двухпроводного управления

Недостатки двухпроводной системы управления

Этот подход часто называют «методом экономии кабеля», поскольку он требует только двухпроводного управления.Это хорошо, когда выполнено правильно, но вот что вам нужно остерегаться: там, где это используется в лестничном колодце, где у вас есть переключатель наверху и переключатель внизу, есть опасность, что нейтраль и ток происходят из разных цепей освещения. См. Fi2 2.

Two way swtiching with 2 wire control

Рис. 2: Двухсторонняя коммутация с двухпроводным управлением (НЕ ДЕЛАЙТЕ ЭТОГО)

Первая причина, по которой это BAD , по соображениям безопасности; скажем, мы работаем над светом наверху, поэтому мы выключаем цепь освещения наверху, думая, что мы в безопасности., НЕПРАВИЛЬНО . Прямая трансляция снимается внизу, и все еще есть проводники, питающие выключатель наверху, и если кто-то щелкнет выключателем внизу на этой диаграмме, то прямая трансляция будет распространяться и на лампу (вы — жареный ребенок !!).

Если вы видите, что этот метод используется в вашем доме ИЗОЛИРУЙТЕ ВСЕ ОСВЕЩАЮЩИЕ ЦЕПИ ПЕРЕД РАБОТОЙ НА ЛЮБОМ ИХ Если вы не уверены, ИЗОЛИРУЙТЕ ВСЕ ОСВЕЩЕНИЯ, ПРЕЖДЕ ЧЕМ РАБОТАТЬ НА НИХ.

Примечание: если бы этот метод использовался в длинном коридоре, где оба переключателя были внизу, и, по-видимому, нейтраль не была заимствована из другого контура (НЕ ПОДНИМАЙТЕ ЭТО), тогда эта проблема безопасности не существовала бы.Но читайте дальше ..

Вы видите этот метод, предлагаемый на многих сайтах DIY, но вопросы безопасности редко объясняются адекватно. Вот еще одна причина не делать этого, которую я еще не нашел ни на одном сайте DIY:

Индукционные петли и радиочастотные помехи

Как вы, возможно, знаете, любой проводник с током испускает электромагнитное поле. Хорошая вещь о двойных и заземляющих кабелях состоит в том, что прямой и обратный провод всегда находятся в непосредственной близости (в одном кабеле), поэтому существует эффект подавления.

Теперь снова рассмотрим рис. 2: прямая трансляция покидает потребительский блок (плату предохранителей) и проходит по дому до выключателя внизу, а затем поднимается по лестнице ко второму выключателю через свет. Путь к нейтральному полюсу может проходить вокруг цепи освещения наверху, а затем возвращаться вниз к потребительскому блоку. BINGO, мы только что превратили наш дом в массивную индукционную петлю , идеально разработанную, чтобы создавать помехи для всех видов вещей:

  • Индукционная петля для слуховых аппаратов
  • Радиоприемники
  • Моя любимая Стратт (это электрогитара, если ты не музыкант)
  • Компьютерные сети

Я хоть и закончил, но пока мы находимся, почему этот метод не велик:

Ошибочное срабатывание оборудования безопасности / защиты цепи

Практика «заимствования» нейтрали из цепи, которая не поставляла в прямом эфире, вполне может разрушить современное потребительское устройство, имеющее несколько УЗО или RCBO.

Итак, подведем итог: если вы не хотите мочиться в темноте, потому что ваша жена включила чайник внизу, используйте трехпроводной метод управления🙂


Теги: Схема двухстороннего освещения, двухпозиционный переключатель, двухпозиционная схема подключения, электрическая проводка, как подключить свет, как подключить двухпозиционный переключатель, схема подключения освещения, схема освещения, схема подключения освещения, двусторонняя переключатель

Двухстороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.Они подключены таким образом, что управление любым переключателем будет управлять светом. Такое расположение часто встречается на лестницах, с одним выключателем наверху и одним выключателем внизу или в длинных коридорах с выключателем на обоих концах.

Здесь у нас есть система двусторонней коммутации, в которой используются два односторонних двухпозиционных переключателя и трехпроводное управление, показанные в старых цветах кабеля. Можно добиться аналогичного результата, используя двухпроводное управление, которое, хотя и экономит на кабеле, не рекомендуется.Это предпочтительный подход.

Здесь у нас есть схема (рис. 1), которая позволяет легко представить, как работает эта схема. В этом состоянии лампа выключена, изменение положения любого переключателя переключит источник питания на лампу, включив ее. Если вы теперь измените положение другого переключателя, цепь снова разорвется.

Two way switching schematic wiring diagram (3 wire control)

Рис. 1: Схема подключения двухстороннего переключения (трехпроводное управление)

Схема хороша и проста для визуализации принципа, как это работает, но мало помогает, когда она действительно подключает это в реальной жизни !!

Рис. 2 ниже показывает, как мы достигаем этой конфигурации.Как и любая радиальная схема с петлевой петлей, кабель коммутатора от потолочной розетки содержит два провода: постоянный ток и коммутируемый ток. Это кабель C ниже, один провод подключается к L1, а другой к L2 на верхнем выключателе.

Кабель D (рис. 2) представляет собой трехжильный и заземляющий провод, это «трехпроводное управление», которое связывает два выключателя света вместе. COM на первом коммутаторе подключается к COM на втором коммутаторе, L1 на первом коммутаторе подключается к L1 на втором, а L2 на первом коммутаторе подключается к L2 на втором.

Все провода заземления должны быть подключены к клемме заземления в задней коробке переключателя, и если вы используете металлические переключатели, ОБЯЗАТЕЛЬНО должна быть петля от этой клеммы заземления до контура на пластине переключателя (см. Примечание A на Рис. 2)

Two way switching using a 3 wire control (shown in the old cable colours)

Рис. 2: Двухстороннее переключение с использованием трехпроводного управления (показано на старых цветах кабеля)

ПРИМЕЧАНИЕ. Синие и желтые провода в кабеле «D» и черный провод в кабеле «C» являются переключаемыми и поэтому должны быть помечены красной оболочкой на каждом конце, как показано на рисунке.

Выключатель капель из распределительной коробки

Существует вероятность того, что, если в вашем доме есть эти старые цвета проводки, переключатели могут быть из контура радиального освещения с петлевой петлей, выполненного с помощью распределительных коробок, а не потолочных розеток, как показано на рис. 2. Все провода коммутатора то же самое, но провод переключателя (кабель C) ведет к другой установке.

3 way switching wired to a loop-in-loop-out radial lighting circuit done with junction boxes

Рис. 3: 3-х полосное переключение, подключенное к контуру радиального освещения с петлевой петлей, с распределительными коробками


Теги: Схема двухстороннего освещения, двухпозиционный переключатель, двухпозиционная схема подключения, электрическая проводка, как подключить свет, как подключить двухпозиционный переключатель, схема подключения освещения, схема освещения, схема подключения освещения, двусторонняя переключатель

Двухстороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.Они подключены таким образом, что управление любым переключателем будет управлять светом. Такое расположение часто встречается на лестницах, с одним выключателем наверху и одним выключателем внизу или в длинных коридорах с выключателем на обоих концах.

Здесь у нас есть система двусторонней коммутации, в которой используются два односторонних двухпозиционных переключателя и трехпроводное управление, показанные в новых согласованных цветах кабелей. Можно добиться аналогичного результата, используя двухпроводное управление, которое, хотя и экономит на кабеле, не рекомендуется.Это предпочтительный подход.

Здесь у нас есть схема (рис. 1), которая позволяет легко представить, как работает эта схема. В этом состоянии лампа выключена, изменение положения любого переключателя переключит источник питания на лампу, включив ее. Если вы теперь измените положение другого переключателя, цепь снова разорвется.

Two way switching schematic wiring diagram (3 wire control)

Рис. 1: Схема подключения двухстороннего переключения (трехпроводное управление)

Схема удобна и проста для наглядного представления принципа работы двухстороннего переключателя, но мало помогает, когда он действительно подключается в реальной жизни !!

Рис. 2 ниже показывает, как мы достигаем этой конфигурации.Как и любая радиальная схема с петлевой петлей, кабель коммутатора от потолочной розетки содержит два провода: постоянный ток и коммутируемый ток. Это кабель C ниже, один провод подключается к L1, а другой к L2 на верхнем выключателе.

Кабель D (рис. 2) представляет собой трехжильный и заземляющий провод, это «трехпроводное управление», которое связывает два выключателя света вместе. COM на первом коммутаторе подключается к COM на втором коммутаторе, L1 на первом коммутаторе подключается к L1 на втором, а L2 на первом коммутаторе подключается к L2 на втором.

Все провода заземления должны быть подключены к клемме заземления в задней коробке переключателя, и если вы используете металлические переключатели, ОБЯЗАТЕЛЬНО должна быть петля от этой клеммы заземления до контура на пластине переключателя (см. Примечание A на Рис. 2)

Two way light switching (3 wire system, new harmonised cable colours) showing switch and ceiling rose wiring.

Рис. 2: Двухстороннее переключение света (3-проводная система, новые согласованные цвета кабелей)

ПРИМЕЧАНИЕ. Серый провод в кабеле «D» является переключаемым напряжением, а синий провод в кабеле «C» и черный провод в кабеле «D» являются постоянными и поэтому должны быть помечены коричневой оболочкой на каждом конце, как показано.


Теги: Схема двухстороннего освещения, двухпозиционный переключатель, схема подключения двухпозиционного переключателя, электропроводка, как подключить свет, как подключить двухпозиционный переключатель, схема подключения осветителя, схема освещения, схема подключения освещения, двухпозиционный переключатель

,Схема подключения лестницы

— Как управлять лампой из 2 мест?

Как управлять одной лампой из двух разных мест с помощью двухпозиционных переключателей освещения (схема подключения лестницы )?

Двусторонний выключатель или трехсторонний выключатель : «Трехсторонний» — это термин для Северной Америки (США) для этого типа выключателя, используемый в следующем учебном пособии. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также варьируется: «стропы» для британцев и «путешественники» для США.

Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-сторонний коммутатор вместо 3-сторонний коммутатор , поскольку все, что мы использовали, — это одно и то же для определенной цели.

В сегодняшнем базовом учебнике по монтажу электропроводки мы обсудим пошаговый метод монтажа электропроводки по лестнице с помощью двухпозиционных переключателей (SPDT = однополюсный двухпозиционный переключатель). Кроме того, одну и ту же схему соединений можно использовать для двухстороннего освещения или управления электроприборами из двух разных мест с помощью двухсторонних переключателей.Основная цель схемы двухстороннего переключения состоит в том, что приборы могут включаться / выключаться независимо от любого переключателя, независимо от его текущего положения.

Схема подключения к лестнице Подключение

Ниже приведена принципиальная схема подключения к лестнице старой школы. Здесь мы можем управлять лампой из двух разных мест, используя два двухпозиционных переключателя.

Staircase wiring circuit diagram - How to control a lamp from two different places by two 2-way switches? Staircase wiring circuit diagram - How to control a lamp from two different places by two 2-way switches?

Работа и эксплуатация разводки лестниц — 2-полосное переключение света

Рассмотрим схему соединений 2-полосного переключателя, которая использовалась для управления лампой на лестнице.Схема показывает, что цепь замкнута и лампа включена. Предположим, что вы хотите отключить лампу от верхнего выключателя в верхней части лестницы ((верхняя часть лестницы)), просто выключите выключатель, тогда цепь разорвется и лампочка будет выключена. Чтобы снова включить лампу, просто включите тот же выключатель в верхней части лестницы. Другими словами, вы можете выключать и включать лампу от верхнего выключателя в верхней части лестницы. Очевидно, Вы можете выполнить ту же операцию с нижних переключателей, установленных на лестнице.

Теперь давайте посмотрим, как мы можем это сделать с помощью другого переключателя, установленного в нижней части лестницы. Staircase wiring diagram - How to control a lamp from two different places by two 2 way switches Staircase wiring diagram - How to control a lamp from two different places by two 2 way switches

Для этого рассмотрим приведенный выше рисунок. В этом случае вы можете видеть, что цепь завершена и лампа включена. Предположим, вы хотите отключить лампу от нижнего выключателя в нижней части лестницы. Просто ВЫКЛЮЧИТЕ выключатель, затем снова цепь разорвется, и лампочка выключится. Вы можете снова включить лампу, чтобы включить тот же выключатель, который установлен внизу или внизу, как показано на рис.

Чтобы получить положение переключения в состоянии ВКЛ для лампочки, вышеуказанная операция аналогична таблице истинности логического вентиля Exclusive-NOR (EX-NOR), которая приведена ниже.

Переключатель 1 Переключатель 2 Положение лампы
0 = ВЫКЛ 0 = ВЫКЛ 1 = ВКЛ
0 = ВЫКЛ 1 = ВКЛ 0 = ВЫКЛ
1 = ВКЛ 0 = ВЫКЛ 0 = ВЫКЛ
1 = ВКЛ 1 = ВКЛ 1 = ВКЛ

Два Управление путевым переключением с использованием трех проводов

Это новый метод двустороннего переключения, который можно использовать для подключения по лестнице, а также он эффективен по сравнению со старым методом, в котором вместо трех проводов используются 2 провода.

Текущее положение двухстороннего коммутационного соединения с использованием трехпроводной цепи включено, и лампа светится. Работа схемы такая же, как указано на рисунках выше, но способ подключения отличается, так как первые клеммы обоих переключателей подключены к проводу под напряжением (фазе). Вторые клеммы обоих выключателей подключены к лампе, чтобы обеспечить подачу питания под напряжением, в то время как нейтраль напрямую подключен к лампе в качестве обычного метода подключения.

Эта базовая схема немного сбивает с толку, так как, глядя в нее, она замыкает замыкание (на один и тот же провод, который в этом случае не является вредным), когда оба переключателя включены или выключены, что создает петлю для отключения питания лампочка, следовательно, лампочка не будет светиться в этом случае.

2 way light switching 2 way light switching

Чтобы получить положение переключения во включенном состоянии для лампочки, вышеуказанная операция аналогична таблице истинности логического вентиля Exclusive-OR (EX-OR), которая приведена ниже.

Выключатель 1 Выключатель 2 Положение лампы
0 = ВЫКЛ 0 = ВЫКЛ 0 = ВЫКЛ
0 = ВЫКЛ 1 = ВКЛ 1 = ВКЛ
1 = ВКЛ 0 = ВЫКЛ 1 = ВКЛ
1 = ВКЛ 1 = ВКЛ 0 = ВЫКЛ

Лестница Проводка с использованием промежуточного выключателя

Это не всегда так, но в некоторых случаях, таких как общие квартиры и длинная лестница, мы можем управлять точкой освещения в проводке лестницы из трех разных мест, используя два двусторонних выключателя и промежуточный выключатель, как показано на рис ниже.

Нажмите на изображение, чтобы увеличить

Staircase wiring connection using 2 two way switches and intermediate switch Staircase wiring connection using 2 two way switches and intermediate switch Разъем для подключения к лестнице с помощью двух двусторонних выключателей и промежуточного выключателя для управления точкой освещения из трех разных мест.

Приложения и использование двухсторонней коммутации

How to control a lamp from two different places by using two 2-way switches - staircase wiring diagram How to control a lamp from two different places by using two 2-way switches - staircase wiring diagram

  • Основная цель двухсторонней коммутации — это подключение и управление приборами и оборудованием переменного тока из двух разных мест.
  • Он в основном используется в проводной лестнице, где можно управлять лампочкой (включать / выключать) из разных мест, независимо от того, находитесь ли вы в верхней или нижней части лестницы.Также это не зависит от положения переключателей. Вам просто нужно нажать кнопку переключения в положение OFF / ON, чтобы выполнить операцию переключения.
  • Он также используется в помещениях с большой площадью, которая имеет два входа и выхода.
  • Он используется для управления любым электрическим (переменным или постоянным током) устройством или оборудованием, таким как вентилятор, лампочки и т. Д., Из двух разных мест.

Также читайте:

.Схема подключения

— все, что нужно знать о схеме подключения

Что такое схема подключения?

Электрическая схема — это простое визуальное представление физических соединений и физической схемы электрической системы или цепи. Он показывает, как электрические провода связаны между собой, а также показывает, где устройства и компоненты могут быть подключены к системе.

Когда и как использовать схему соединений

Используйте монтажные схемы, чтобы помочь в создании или изготовлении схемы или электронного устройства.Они также полезны для ремонта.

DIY энтузиасты используют электрические схемы, но они также распространены в домашнем строительстве и ремонте автомобилей.

Например, домашний строитель захочет подтвердить физическое расположение электрических розеток и осветительных приборов, используя схему электрических соединений, чтобы избежать дорогостоящих ошибок и нарушений строительных норм и правил.

Как нарисовать принципиальную схему

SmartDraw поставляется с готовыми шаблонами электрических схем. Настройте сотни электрических символов и быстро добавьте их в свою электрическую схему.Специальные ручки управления вокруг каждого символа позволяют быстро изменять их размер или поворачивать их по мере необходимости.

Чтобы нарисовать провод, просто нажмите на опцию Draw Lines в левой части области рисования. Если вы щелкнете правой кнопкой мыши по линии, вы можете изменить цвет или толщину линии и добавить или удалить стрелки по мере необходимости. Перетащите символ на линию, и он вставится и встанет на место. После подключения он останется подключенным, даже если вы перемещаете провод.

Если вам нужны дополнительные символы, щелкните стрелку рядом с видимой библиотекой, чтобы открыть раскрывающееся меню, и выберите Еще .Вы сможете искать дополнительные символы и открывать любые соответствующие библиотеки.

Нажмите на Установите переходы линии в SmartPanel, чтобы показать или скрыть переходы линии в точках пересечения. Вы также можете изменить размер и форму ваших линий хмеля. Выберите Показать размеры , чтобы показать длину ваших проводов или размер вашего компонента.

Нажмите здесь, чтобы прочитать полное руководство SmartDraw о том, как рисовать принципиальные схемы и другие электрические схемы.

Чем схема подключения отличается от схемы?

Схема показывает план и функцию для электрической цепи, но не касается физической схемы проводов.Электрические схемы показывают, как соединяются провода и где они должны находиться в реальном устройстве, а также физические соединения между всеми компонентами.

Чем электрическая схема отличается от графической?

В отличие от графической схемы, схема соединений использует абстрактные или упрощенные формы и линии для отображения компонентов. Наглядные диаграммы часто представляют собой фотографии с этикетками или подробные чертежи физических компонентов.

Стандартные символы монтажной схемы

Если линия, касающаяся другой линии, имеет черную точку, это означает, что линии соединены.Когда несвязанные линии показаны пересекающимися, вы увидите переход строки.

Большинство символов, используемых на электрической схеме, выглядят как абстрактные версии реальных объектов, которые они представляют. Например, переключатель будет разрывом в линии с линией под углом к ​​проводу, как выключатель света, который можно включать и выключать. Резистор будет представлен серией заглушек, символизирующих ограничение тока. Антенна — это прямая линия с тремя маленькими линиями, разветвляющимися на ее конце, очень похожая на настоящую антенну.

  • Провод, токопроводящий
  • Предохранитель, отключите, когда ток превышает определенное значение
  • Конденсатор, используемый для хранения электрического заряда
  • Тумблер, останавливает ток при открытии
  • Кнопочный переключатель, мгновенно пропускает ток при нажатии кнопки, прерывает ток при отпускании
  • Батарея, накапливает электрический заряд и генерирует постоянное напряжение
  • Резистор, ограничивающий ток
  • Провод заземления, используемый для защиты
  • Автоматический выключатель, используемый для защиты цепи от перегрузки по току
  • Индуктор, катушка, которая генерирует магнитное поле
  • Антенна, передает и принимает радиоволны
  • Сетевой фильтр, используемый для защиты цепи от скачка напряжения
  • Лампа
  • , генерирует свет при прохождении тока через
  • Диод, позволяет току течь в одном направлении, указанном стрелкой или треугольником на проводе
  • Микрофон, преобразует звук в электрический сигнал
  • Электродвигатель
  • Трансформатор, изменяет переменное напряжение с высокого на низкое или наоборот
  • Наушники
  • Термостат
  • Электрическая розетка
  • Распределительная коробка

Примеры электрических соединений

Лучший способ понять электрические схемы — взглянуть на некоторые примеры электрических схем.

Нажмите на любую из этих электрических схем, включенных в SmartDraw, и отредактируйте их:

Просмотрите всю коллекцию примеров и шаблонов электрических соединений SmartDraw

,

Как подключить коммутаторы последовательно?

Как соединить два последовательных переключателя для управления одной нагрузкой?

В сегодняшнем базовом учебнике по монтажу электропроводки в домашних условиях мы узнаем, как подключать и подключать два выключателя серии для управления и управления одной точкой освещения.

В основном, это не тот метод, который предлагается для последовательного подключения односторонних выключателей, так как параллельное или последовательно-параллельное соединение используется в обычной электрической проводке.В некоторых случаях это может показаться бесполезным соединением, но есть некоторые возможности, когда нам приходится управлять одной нагрузкой из двух мест, в то время как оба переключателя должны быть включены, чтобы управлять нагрузкой.

Прежде чем перейти к деталям, мы рассмотрим базовую конструкцию и рабочий механизм одностороннего выключателя , который показан на рисунке ниже:

Construction & Working of one way SPST (Single Pole Single Through) Switch Construction & Working of one way SPST (Single Pole Single Through) Switch Конструкция и работа одностороннего однополюсного однополюсного однопроходного выключателя

Ниже приведен простое пошаговое руководство со схемой и электрической схемой, которая показывает , как подключить односторонние выключатели последовательно?

Требования:

  • Односторонние выключатели (SPST = однополюсный однопроходный) x 2 Нет
  • Лампа (лампочка) x 1 Нет
  • Короткие отрезки кабелей x 4 Нет

Процедура :

Подключите два односторонних переключателя, последовательно соединенных лампочкой, к источнику питания, как показано на рис. Ниже.Помните, что оба выключателя S 1 и S 2 должны быть замкнуты для замыкания цепи.

Если к электрическому прибору последовательно подключены другие переключатели, т. Е. Светлая точка, все они должны быть в положении ВКЛ для управления нагрузкой. Если один из выключателей разомкнут, цепь не будет работать.

How To Wire Switches In Series? How To Wire Switches In Series? Как подключить коммутаторы последовательно?

Цепь завершится, только если оба переключателя находятся в положении ON. Другими словами, если один из переключателей разомкнут или находится в положении OFF, лампочка не будет светиться.То же самое относится и к другим нагрузкам, которые соединены последовательно для управления двумя односторонними переключателями.

Ниже представлены различные положения односторонних выключателей и точки освещения при последовательном соединении.

Нажмите на изображение, чтобы увеличить

Switches in Series Different Positions of Switches & Light Bulb Switches in Series Different Positions of Switches & Light Bulb Переключатели в серии Различные положения переключателей и лампочки

Чтобы получить положение переключения в состоянии ВКЛ для лампочки, вышеуказанная операция аналогична таблице истинности цифровой логики и вентиля, которая приведена ниже.

Выключатель 1 Выключатель 2 Положение лампы
0 = ВЫКЛ 0 = ВЫКЛ 0 = ВЫКЛ
0 = ВЫКЛ 1 = ВКЛ 0 = ВКЛ
1 = ВКЛ 0 = ВЫКЛ 0 = ВЫКЛ
1 = ВКЛ 1 = ВКЛ 1 = ВКЛ

В простых слов, есть четыре положения переключения, и если оба переключателя находятся в положении ON, лампочка будет светиться.С другой стороны, если один из переключателей находится в положении ВЫКЛ, ток не будет течь в цепи, поскольку схема ведет себя как разомкнутая цепь, следовательно, лампочка не будет светиться. Независимо от того, все остальные подключенные переключатели находятся в положениях OFF или ON.

Полезно знать:

  • Предохранители и должны быть подключены через провод линии (под напряжением).
  • Подключение коммутаторов последовательно не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения является более надежным.
  • Для этого типа проводки требуется меньше проводов и кабелей.
  • Это не надежный и удобный способ подключения.
  • Используйте это проводное соединение только тогда, когда это необходимо.

Предупреждение:

  • Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочитайте все предостережения и инструкции, делая это руководство на практике.
  • Отсоедините источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
  • Никогда не пытайтесь работать на электричестве без надлежащего руководства и ухода.
  • Работайте с электричеством только в присутствии тех людей, которые имеют хорошие знания и практическую работу и опыт, которые знают, как обращаться с электричеством.
  • Прочитайте все инструкции и предостережения и строго следуйте им.
  • Обратитесь к лицензированному электрику или компании-поставщику электроэнергии перед тем, как вносить какие-либо изменения в подключение электропроводки.
  • Автор не несет ответственности за какие-либо убытки, травмы или ущерб, возникшие в результате отображения или использования этой информации, а также при попытке использования какой-либо схемы в неправильном формате.Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Учебное пособие по монтажу электроустановок:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
