Мини печь своими руками: идеальная постройка в доме
Весна быстро наступает, привнося в нашу жизнь тепло, энергию, желание выращивать, особенно вдохновляет на действия она дачников. Однако не случайно называют март самым ненадежным месяцем в году. Дождь, снег, буря, метель, ураганный ветер, яркое солнце, все эти явления природы могут не просто сменять друг друга в марте, они могут «встретиться» в какой-нибудь один мартовский день. А работая на даче ранней весной, всегда появляется желание смастерить мини печь своими руками. Построить печь, которая будет экономной и при этом позволит утеплить, остывшую за долгие зимние месяцы, дачу.
Размеры печи
На самом деле, сделать мини печь самостоятельно, не такая уж и сложная работа, для мужчины, который пожелает построить, если не дом, то хоть печку. При желании, эту работу может без проблем сделать даже женщина. Конструкция печи, предлагаемая нами, довольно проста, и сложить ее неспециалисту – по плечу. Работу можно закончить довольно быстро.
Печь занимает небольшое пространство, всего 40 см2, печь кирпичная, так что она долго будет отдавать тепло. Кирпич выкладывается плашмя или ребром, это уже решать вам. Так как печь маленькая, ее вес незначительный, поэтому можно обойтись без фундамента, но пол должен быть надежным. Если он деревянный, то под печью, доски должны быть толстые и их необходимо плотно закрепить на лагах.
Печь, предлагаемая нами, может стать лучшей альтернативой «буржуйки». Она более функциональна, в ней сочетаются варочные составляющие с камином, а кроме того, она прекрасно выполняет отопительные функции. Для выполнения этих функций она обладает:
- чугунной плитой, на которой можно готовить вкусные блюда;
- дымооборотами, которые позволяют согреть всю площадь печи, тем самым, позволяя ей отдавать тепло обратно;
- дымовым зубом, позволяющим превратить ее в камин, возле которого можно провести уютный вечер.
(См. также: Печь медленного горения своими руками)
Самодельная мини-печь, которую мы предлагаем вам сложить, кладется довольно быстро. Умелый мастер может закончить работу, начатую утром, вечером. Пробная топка должна производиться щепками и бумагой. Полена использовать категорически запрещено, потому что резкий перепад температур может дать трещины в еще не застывшем растворе кладки. Любая трещина в такой печи, может вызвать дополнительный подсос воздуха извне, что вызовет дымление. Поэтому просто необходимо дать печке возможность подсохнуть, дней десять или недельку.
Пошаговая схема кладки
Безусловно, вопроса «из чего сделать мини печь?» не должно возникнуть. Только кирпич: теплый, надежный, недорогой, удобный в эксплуатации. Итак:
- для начала выбираем место под печь. Если определить правильно место, можно и зимой приезжать на дачу проводя у огонька уютные зимние вечера.
- На то место, где будет стоять печь, кладем полиэтиленовую пленку, кусочек рубероида и гидроизоляцию, который можно заменить пергамином.
Размер подложенного материала должен соответствовать 800 на 550 мм. - На пергамин или гидроизоляцию надо насыпать песок и выровнять. Слой песка не должен превышать 1 см.
- Прямо на песок укладывается первый ряд кирпичей. Можно удивляться, однако, первый слой ничем не скрепляется. На укладку первого слоя уходит ровно 12 стандартных кирпичей. Важно! Ряд выравнивать уровнем до идеально ровной горизонтальной поверхности.
- На кирпичный ряд наносится тонкий слой глины и сразу устанавливается поддувальная дверца. Дверцу, желательно, предварительно обернуть влажным шнуром или асбестовым картоном. Закрепляется дверца проволокой и лишь затем, можно приступить к укладке второго ряда.
- Для следующего ряда берется шамотный кирпич. После того как его (3-й ряд) сложили, сразу устанавливаем колосниковую решетку, которая должна находиться строго под поддувалом.
- Не имеет значения, как вы укладывали предыдущие ряды, кирпичи 4-го ряда кладут ребром.
На задней стенке кирпичи укладывают без глины. Это вышибные кирпичи, которые вставляются в стену с выступом наружу. - Следующим шагом является установка топочной дверцы, которая также как и поддувальная, предварительно должна быть обернута асбестовым шнуром, так, чтобы она могла открываться снизу-вверх. Закрепленная проволоками дверца временно фиксируется двумя кирпичами.
- Следующий ряд, 5-ый по счету, выкладывается по контуру предыдущего ряда. Причем, кирпич кладут плашмя.
- Шестой ряд является последним рядом, выкладываемым ребром, стенки дымохода при этом затираются мокрой тряпкой.
- Следующий ряд укладывается плашмя, для более надежной связки, начинают с половинки или трех четвертей кирпича. Заднюю стенку складывают из двух кирпичей, которые укладываются ребром.
(См. также: Мини-камин своими руками)
(См. также: Дверцы для печей)
(См. также: Строим печь своими руками)
- Этот ряд закрывает топочную дверцу, а еще, в восьмом ряду устанавливают скошенный кирпич, который нависает над топкой.
Этот кирпич смещает пламя к центру: над камфоркой плиты. Эта функция работает, когда печь используют как камин, приоткрытой топочной дверце. - 9-ый ряд печи выкладывают с небольшим смещением назад. Это позволяет поддержать открытую дверцу. Асбестовый шнур необходим для того, чтобы обеспечить герметичность стыков плиты и кирпича. Так как коэффициент температурного расширения глины и чугуна при соприкосновении не одинаков чугунную плиту на глину не укладывают.
- Следующий ряд является формообразующим для трубы, которая является приставной, и изготовлена из легкого железа. Насадная кирпичная труба может сместить центр тяжести всей печи.
- 11-ый ряд является тем рядом, на которую укладывают задвижку уплотненную асбестовым шнуром, обмазанным глиной.
- Следующими рядами является труба, стыкующаяся с легкой металлической трубой-дымоходом.
- Следующим этапом в строительстве печи, является побелка. Перед тем как приступить к побелке, надо защитить стены дома и железные детали печи, потому что пятна удалять будет сложно.
- Предтопочный лист, имеющий Г-образную форму, закрывает щель между полом и первым рядом печки, препятствуя тем самым высыпание песка. Для большей надежности, плинтусом окантовывается низ печи.
В принципе, печь готова, пробная топка проводится соломой и щепками, печь сушат с открытыми дверцами, и открытой камфоркой. Период высыхания длится 10 – 14 дней.
Следующими рядами являются ряды трубы, стыкующиеся с легкой металлической трубой-дымоходом. Можно вынимать выдвижные кирпичи из 4-го ряда, очистить дымоходное пространство от мусора, попавшего туда во время строительства.
Материал для мини печки
Сборка своими руками мини печки требует самому определиться с количеством и качеством материала, из которого укладывают печь. Для того, чтобы сложить мини печь, необходимо около 60 штук красного печного кирпича и 40 – шамотного кирпича.
Двадцать литров глиняного раствора хватит для скрепления кладки. Этого материала, достаточно для того, чтобы сложить, описанную выше, мини-печь.
Печные инструменты: поддувальная и топочная дверцы, конфорочная плита и колосниковая решетка, желательно покупать чугунные. Для печки подойдет металлическая задвижка.
Конструкция этой печи проста, как и все гениальное, нет необходимости долго думать с чего начать сборку. Начинать надо с тщательного планирования работ и с закупки материала для постройки печки. Задумываться о целесообразности такой печки, даже не стоит, один факт того, что КПД печки, которая предложена на этой странице, около 90% уже о многом говорит.
Конструкций маленьких печек бесконечное множество. отапливаются они также разными горючими материалами. Это могут быть дрова и уголь. Использование дизельного топлива сейчас не является рентабельным. Если дом большой и печка не может отопить весь дом, ее можно использовать как источник тепла для водяной системы отопления.
|
Обогрев загородного дома при помощи голландской печи. Содержание: Наши печи голландки
Способ обогрева голландкойПечь из кирпича — голландка. Зачастую печь применяться для обогрева частного дома в пригороде либо в сельской местности, где не получится применить другие методы обогрева.
Бесспорный положительный момент работы самих печей заключается в том, что в данной ситуации проводником тепла является воздух, имеющий огромную проникающую способность и весьма непродолжительный период нагревания. Безусловно, обогреватели применяются человечеством с незапамятных времен и со временем в них постепенно вносили определенные изменения. Абсолютно все системы печного отопления подразделяются на теплоемкие и не теплоемкие. Теплоемкие представляют собой накопители, которые в состоянии удерживать определенную температуру на протяжении 3-12 часов. Это еще смотря, какой тип конструкции имеет теплонакопитель. Как правило, с целью повышения КПД к печам подключают водяное отопление. Подобная методика со временем становится все более распространенной. Помимо того она отлично подходит по дизайну, прекрасно украшая помещение.
Минусы и плюсыГлавные минусы отопления при помощи голландской печи: — требуют немало места в помещении; — показатель отдачи тепла у воздуха меньше, чем у воды, и поэтому его необходимо больше; — имеются проблемы с распределением нагретого воздуха по комнатам; — это весьма дорогостоящее удовольствие. Важно отметить, что печи отопления намного труднее в уходе, чем паровое отопление, для которого необходимо просто выполнить правильную отладку, после чего надо просто осуществлять контроль над правильностью функционирования системы. Во время использования печи необходимо постоянно заботиться о топливе и ухаживать за конструкцией, а также помещение, в котором она находиться, необходимо периодически очищать, поскольку оно быстро загрязняется. Важно отметить, что печь занимает довольно много места, поэтому для нее необходимо подобрать подходящее место, а также за ней нужно постоянно ухаживать и проверять правильность ее функционирования, поскольку без этих работ может возникнуть пожар или произойти отравление угарным газом.
Место для печиДо непосредственной установки конструкции важно определиться с местом расположения печи, поскольку данный вопрос считается крайне важным и актуальным. Многие люди думают, что самым лучшим решением является размещение конструкции посередине комнаты, а дымовые каналы следует в этом случае прокладывать вдоль стены, уменьшая, таким образом, оголовки и улучшая тягу. Однако при таком расположении образуется постоянная циркуляция воздуха, при которой он охлаждается возле наружных стен и возвращается к печи, образуя печной сквозняк. Поэтому лучшим решением является расположение голландки возле наружных стен, однако и в этом случае есть определенные недостатки. С дымовыми каналами возникает проблема, поскольку появляется конденсат на внутренних стенках и ухудшается тяга, поэтому комната будет загрязняться очень быстро. Компромиссным и наиболее оптимальным вариантом является расположение печи посередине дома, а поверхности отдающие тепло должны выходить в жилые комнаты, а части, которые подвергаются большому загрязнению, такие как топка и плита должны быть на кухне. Эта печка хорошо подходит для дачи Видео — Печь Голландка
ПорядовкиРазмеры печи: Скачать порядовку Голландской печи Фото голландских печей
МатериалыДля кладки таковой печи нужно:
ПримечаниеВ соответствии со СНиПом 1991 года, печи в бревенчатых строениях, допустимы лишь тогда, когда этажность здания не превосходит двух этажей. Эти агрегаты предназначены для обогрева, как правило, одного-двух помещений. Их размеры варьируются в зависимости от обогреваемой площади. Например, для комнаты площадью 20 м2 вполне достаточно печи размерами 750 х 750 х 2000 мм при условии, что дом хорошо утеплён . Такая печь, сложенная в углу комнаты, занимает очень мало места, а облицованная керамической плиткой, да ещё и со стеклянной топочной дверкой , может стать настоящим украшением интерьера. Для двух помещений нагреваемая поверхность печи удваивается. Такую печь ставят на границе смежных комнат, и в данном случае есть смысл подумать, не сделать ли её отопительно-варочной. Это так называемые «шведки». Являясь многофункциональными, они идеально подходят для дачников -любителей делать заготовки, сушить грибы-ягоды и пр. Некоторые печи имеют два режима работы: летний и зимний . Летний режим позволяет пользоваться варочной плитой, не нагревая всю печь целиком.
|
Обогрев дома таким способом в большинстве случаев считается самым подходящим вариантом для отопления загородного дома, как при непрерывном нахождении людей в помещении, так и в период редких посещений. В качестве носителя тепла данной методике отопления считается горячий воздух. Почти все эти печи отапливают дом собственными стенками, существуют проекты, где воздух идет по стенкам изнутри, в процессе его перемещения он становится горячим и выходит наружу. И если воздух нагревается лишь от поверхности очага, в таком случае площади теплогенератора должно хватить, чтобы прогреть комнату.
Основным предназначением печи голландки исключительно отопительная функция.
Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Ее конструкцию составляют:
Основным предназначением печи голландки исключительно отопительная функция. Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений.
Основным назначением прибора исключительно отопительная функция. Такая конструкция характеризуется высоким КПД.
Однако, несмотря на все вышеперечисленные недостатки печей, они имеют высокий КПД, быстро нагревают комнаты, дешевы в установке и эксплуатации, а также многофункциональны, поскольку с их помощью можно готовить еду, которая обладает приятным и необычным вкусом и насыщенным ароматом.
Холодный воздух над полом, который двигается от стен к печке, создается дискомфорт для людей, которые проживают или просто находятся в помещении, поэтому хорошего самочувствия таким образом добиться нельзя.
Учитывая это, температура стенок голландки должна быть не более 60 градусов.
Зачастую это выручает при длительных отключениях электричества. А теперь мы переходим к самому интересному. Это комбинированные печи-камины универсальные отопительные устройства, сочетающие в себе практичность печей и эстетику каминов. Включение камина в конструкцию печи почти всегда связано с необходимостью разработки проекта. Увеличенное сечение дымохода трубы печи- камина позволяет подключить к нему дополнительные отопительные устройства на верхнем этаже дома (металлические печи и камины заводского изготовления).печь с водяным контуром своими руками, регистр для печного отопления, кирпичная печка с водяным отоплением, кладка – Ремонт своими руками на m-stone.
ruзнаем, как сократить расходы на топливо, при этом увеличив производительность печи и обеспечив более равномерное распределение температур в помещениях.
Принцип работы печи с водяным контуром
Эти печи изготавливаются из котловой стали или чугуна. Они рассчитаны на работу под давлением пара. Их можно использовать как дополнительно отопление и как основной источник обогрева помещения.
Теплообменник в таких печах размещается внутри обогревателя и может иметь различеную конструкции. Обычно в качестве материала для теплообменников используют металлические трубы или листовую сталь толщиной 3−5 мм. Листовая сталь добилась большей популярности за счет простой обработки при изготовления регистра и легкого ухода за ней ( без труда очищаются от оседающих на ней продуктов сгорания при топке ). Задачей хорошего регистра — достичь максимально возможной температуры воды и обеспечить ее равномерную циркуляцию.
В случае необходимости, изготовить теплообменник несложно, обладая хорошими навыками по сварке.
Разогретые газы, проходящие через каналы резервуара нагревания, передают тепло воде. В печи может использоваться несколько резервуаров, с помощью которых повышается КПД. Задача первого резервуара — нагреть воду, второго — усилить нагревание до образования пара. Для максимального разогрева пара рекомендуется выделять для котла отдельное помещение.
Преимущества и недостатки печного отопления
Традиционному печному отоплению отдают предпочтение многие жители сельской местности, поскольку оно обладает проверенными временем преимуществами:
Автономность работы – важная особенность дровяной печи Источник Вместе с несомненными плюсами печное отопление обладает и некоторыми минусами:
- Сравнительно низкая эффективность
. КПД (коэффициент полезного действия) печи будет всегда ниже КПД газового или дизельного котла. Значительные потери тепловой энергии происходят через дымоход.
- Постоянное обслуживание
. Чтобы система работала бесперебойно, требуется постоянный контроль человека; наладить автоматическую работу невозможно, надо следить за подачей топлива и утилизацией отходов.
- Медленный и неравномерный прогрев помещений
. Печь хорошо прогреет только ту комнату, где установлена; в дальних уголках просторного дома будет заметно холоднее
- Навыки использования
. Поддерживать процесс горения в топке сложнее, чем в котле.
- Место
. Необходимо выделить место для хранения запаса дров.
- Пожароопасность
. Отдельные части конструкции нуждаются в тщательной изоляции (что особенно важно, если постройка деревянная). Другая сложность – горение невозможно остановить мгновенно.
Для хранения дров придется изыскать место Источник
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа каминов и печей. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
Особенности организации печного отопления с водяным контуром
Печь с водяным контуром совмещает в себе преимущества двух типов отопления и равномерно рассредоточивает тепло по всем комнатам. По сути обычная печь становится некой вариацией твердотопливного котла, только кроме теплоносителя в объединенной системе нагревается и корпус, который также обеспечивает обогрев.
По окончании горения, батареи быстро остывают, но еще некоторое время тепло будет исходить от разогретых стенок, что способствует более плавному охлаждению помещения. От обычной дровяной печи агрегат с водяным контуром отличается наличием радиатора (он же змеевик, котел, теплообменник).
Он может устанавливаться непосредственно в топку, но это чревато протечками или даже взрывом, вызванным закипанием теплоносителя. Более безопасный вариант – установка теплоносителя в колпак дымохода. К тому же это повысит КПД печи, большая часть горячих паров будет уходить на обогрев теплоносителя, а не улицы.
Строительство печи: установка теплообменника
Чаще теплообменник изготавливают из трубы или листовой стали с толщиной стенок не менее 3-5 мм.
Минимальное значение размера тепловой рубашки 4 мм. Можно приобрести уже готовый змеевик из чугуна. В любом случае тепловой зазор между печью и регистром должен быть не менее 1-1,5, чтобы гарантировать возможность достаточного его расширения.
Организовать систему печного отопления с контуром лучше еще на стадии планирования дома, но только, взвесив все «за» и «против». Модель печи выбирают, отталкиваясь от размера и планировки отапливаемого жилья. Водяной контур проектируют исходя из правил обустройства отопительных конструкций.
Теплообменник из листовой стали можно изготовить самостоятельно
Можно также перестроить уже имеющуюся печь, но в таких случаях теплообменник часто занимает значительный объем полезной площади печки, который на него не был рассчитан. Чтобы компенсировать этот фактор, теплообменник готовят заранее, а ориентируясь на его габариты перестраивают печь.
Плюсы и минусы печи
Обычная печка неравномерно распределяет тепло: непосредственно возле печки очень жарко, а чем дальше, тем становится холоднее.
Наличие водяного контура позволяет теплу, которое вырабатывает печка, равномерно распределяться по всему дому.

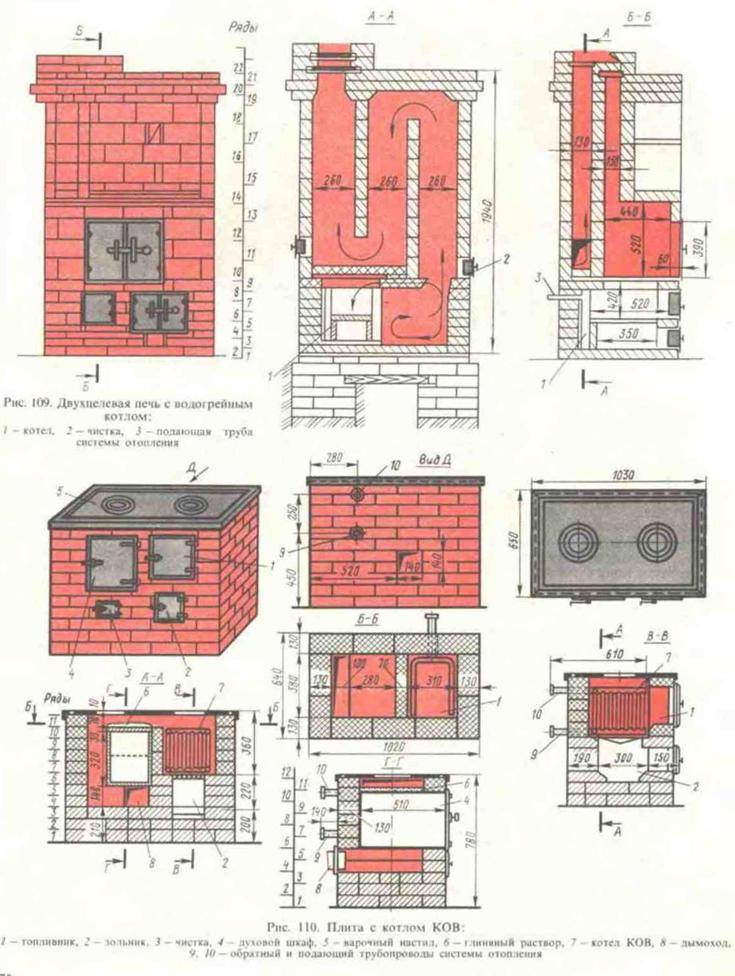

Строительство отопительной печи с водяным контуром
Таким образом, только одна печка способна обогреть одновременно несколько помещений в доме. Печка работает почти также, как твердотопливный котёл. Только она не просто разогревает теплоноситель и водяной контур. Помимо этого происходит нагрев стенок и дымовых каналов, которым также отводится важная роль в отопительном процессе.
Теплообменник (змеевик) — основной элемент печки. Его устанавливают в топливную часть печки, и там к нему подключают всю систему водяного отопления.
К достоинствам печи с водяным контуром можно отнести следующие особенности:
Недостатки у такого рода отопления тоже имеются.
- Когда теплообменник вставляют в топливную часть, драгоценное пространство последнего сильно уменьшается. Проблема решаема, если теплообменник встраивается в печь на этапе её строительства.
Просто эту часть необходимо увеличить. Ну а если его вставляют в уже выстроенное сооружение, то другого выхода нет, кроме как неполного закладывания топлива, а частями. - С такой печкой повышается пожароопасность. В печке и камине горит открытый огонь, плюс ко всему зачастую рядом хранятся запасные дрова. Не оставляйте без присмотра этот агрегат.
- Если печь будет эксплуатироваться неправильно, то попадание в помещения дома угарного газа может привести к весьма печальным последствиям.
Изображение, по которому становится понятно, что без присмотра агрегат лучше не оставлять
Специалисты советуют использовать в таких конструкциях незамерзающую жидкость, если в доме люди живут не постоянно, а, например, только в летний период времени.
Плюсы и минусы различных теплообменников
Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.
Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:
- При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
- Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
- Циркуляция теплоносителя внутри регистра должна быть безостановочной.
Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии. - Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.
Разновидности сварных регистров
Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)
Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки.
Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.
Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.
Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника
Вывод. Лучший способ получить горячую воду от стального отопителя на дровах или отработке (такие применяются в гаражах) – сделать теплообменник самоварного типа или емкость на дымоходной трубе. Для кирпичной печи вариантов немного – встраивание емкости либо регистра.
Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:
Важные особенности эксплуатации печей с водяным контуром отопления
Эту особенность нужно знать при эксплуатации всех отопительных агрегатов, работающих на твердом топливе и имеющих в составе системы отопления циркуляционные насосы.
Исправная работа печи, котла, камина, если применена принудительная циркуляция теплоносителя, может происходить только при функционировании насоса отопления. Проще говоря, насос должен крутиться.
При пропадании электроэнергии циркуляционный насос останавливается. Понятно к чему это может привести:
- Дом перестает топиться от системы отопления. Но это – не так страшно. В топке печи продолжают гореть дрова. Тепло уходит естественным путем через дымоход. А в теплообменнике нет циркуляции теплоносителя. Он не охлаждается. Что происходит далее?
- Произойдет разрушение теплообменника в результате перегрева. К тому же, теплоноситель, находящийся в системе отопления, попадет при разрыве теплообменника на раскаленные поверхности печи, что приведет к мгновенному образованию большого количества пара.
Как результат – выход из строя отопительного агрегата. Такой взрыв вполне может привести и к пожару. В кирпичной печке и камине не будет таких последствий, а вот их собратья, изготовленные из металла, могут серьезно пострадать.
Выбираем конструкцию прибора
Выбирая подходящий теплообменник для печи, стоит стремиться к тому, чтобы общая площадь поверхности готового изделия была наибольшей. Это позволит обеспечить наиболее эффективный обогрев помещения.
Змеевик
Наибольшее распространение получили регистры (змеевики). Такие теплообменники варят из гладкостенных труб диаметром 40 – 50 мм. Внешне они напоминают решетку характерной Г-образной формы. Для их изготовления можно использовать не только круглые, но и профильные трубы с близкой площадью поперечного сечения.
Обратку и выход горячей воды можно располагать как с одной стороны регистра, так и с разных.
Вариант выхода определяется конструктивными особенностями самой печи и схемой разводки труб в системе отопления.
Следующими по популярности можно назвать прямоугольные или цилиндрические баки, внутри которых располагается труба или змеевик. Длина такого теплообменника зависит от параметров топливника печи. Теплообменник, устанавливаемый на дымоход, как правило, имеет цилиндрическую форму. Внутри него проходит труба, диаметр которой равен диаметру дымохода. Патрубки привариваются снизу. Может использоваться как для обогрева помещения, так и для нагрева воды.
Такая конструкция требует особого внимания. Из-за быстрого остывания продуктов сгорания значительно снижается тяга в самом дымоходе. Это способствует замедлению горения топлива.
Установка изделия на отопительно-варочную печь требует особого внимания. Необходимо позаботиться о том, чтобы горячие газы проходили над его верхней полкой и входили в дымоход в передней части топливника.
В таком случае плита для приготовления пищи может располагаться прямо над теплообменником. Допустимо также изготовление регистра без верхней полки.
Так называемая полка состоит из нижней и боковых частей, соединенных между собой трубами.
Разновидности печей-каминов с теплообменником для дачи
Камины с теплообменниками обладают несколькими вариантами исполнения. Но главный критерий, по которым их разделяют, это расположение.
Существует два типа систем:
- Закрытая;
- Открытая.
Работа с открытой системой включает в себя движение воды по змеевику, который находится в открытых топках. Такая конструкция нуждается в использовании специальных расширительных баках, которые чаще всего располагаются на чердаках домов.
Что касается закрытых систем, то их нагрев осуществляется благодаря подогреву жидкости в топочных отсеках. Когда температура жидкости достигает 90 градусов или более, она под давлением начинает передвигаться в систему с отопительным насосом. Когда вода остывает, она под давлением возвращается назад. Такая система чаще всего включает в себя баки мембранного вида.
Печи-камины хорошо подходят для обогрева небольших помещений
Кроме этого, печи данного типа разделяют по конструктивным особенностям на:
- Устройства внутреннего вида;
- Устройства внешнего вида.
Устройства внутреннего вида включают в свой состав емкость с водой, которая располагается в топочных отделах или змеевиках.
Что касается внешнего вида, то здесь емкости с водой располагаются около дымохода.
Исходя из сказанного выше, можно сделать вывод, что печи данного типа нужно выбирать исходя из того какой будет режим отопления вашего помещения. Если оно небольшое, а отопление непостоянное, то лучше отдать предпочтение внешнему типу. Для дач или домов с большой площадью, где вы находитесь часто или постоянно, и при условии длительного горения, лучше всего подойдет внутренний тип, который будет включать в себя принудительную циркуляцию воды.
Выбор теплоносителя
- антифриз – особая жидкость, предотвращающая замерзание. В отопительной системе применяется 2 вида антифриза – пропилен гликоль и этиленгликоль. Выбирая такой способ, важно знать, что этиленгликоль крайне токсичен, потому обращение с ним должно быть соответствующим.
- теплоноситель на глицерине. Считается более эффективным и безопасным (не взрывоопасен и не воспламеняется). Глицериновая жидкость дорогостоящая, но поскольку печь заполняется ею только один раз, есть смысл вложиться в покупку. К тому же, глицерин замерзает только, если температура падает ниже —30 градусов.
- солевой раствор или раствор природного минерала бишофита. Стандартное соотношение – 1:0,4. Такой водно-солевой раствор не застывает до —20 градусов.
Как выбрать теплоноситель
С подробной инструкции по выбору теплоносителя для систем отопления и техническими характеристиками можно ознакомится здесь
Монтаж
Установка печи с водяным контуром может осуществляться по двум схемам.
Первый сценарий предусматривает циркуляцию жидкости таким образом: холодная вода опускается вниз, а тёплая поднимается наверх. Тогда при монтаже печи важно не нарушить правильный перепад высоты.
Второй сценарий используется в случае, когда циркуляция жидкости естественным образом невозможна. Тогда монтируются насосы, обеспечивающий искусственный кругооборот воды.
Для удобства, установка отопительной системы проходит в несколько подходов. Сначала монтируют дровяную печь или камин, выводят дымоходы, соблюдая правила пожарной безопасности. Позже – разводят водяной контур по всему дому.
Особенности печей с водяным контуром
Прежде, чем спешить приобретать оборудование, важно ознакомиться с особенностями отопительной системы.
Преимущества:
- Возможность качественно обогреть несколько помещений с большой площадью.
- Равномерное распределение тепла.
- Безопасность использования.
- Могут быть автономными источниками тепла или же работать вместе с централизованной системой отопления.
- Использование датчика температур, который позволяет контролировать работу устройства.
- Автономность (независимость от источников электроэнергии и газовых коммуникаций).
- Относительно невысокая стоимость обслуживания.
- Печь функционирует на угле, торфе, дровах и коксовом угле.
- Экономичность и экологичность отопительной системы.
- Современный дизайн и соответствие любому стилю и интерьеру.
Недостатки:
- Котёл снижает полезный объём топливника. Для устранения этого факта, важно в процессе кладки топливника продумать обязательную ширину котла и самой печи. Также могут использоваться печи длительного горения.
- Низкий уровень автоматизации. Возможен только ручной контроль.
- Тепловая энергия, получаемая в результате горения дров, тратится на нагрев котла и жидкости в нём, а стенки топливника греются медленнее и в меньшей степени.
- В сильные морозы теплоноситель может замёрзнуть. Угроза замерзания имеется, если в доме не планируется постоянное проживание.
Дабы предупредить это, следует в очищенную воду добавлять специальные присадки, защищающие систему. Также специалисты рекомендуют использовать антифриз – универсальный теплоноситель, замерзающий только при очень низких температурах.
Использование и обслуживание отопительных печей с водяным контуром не отличается особой сложностью. В качестве дополнительных пояснений прикрепляем видео.
Приняв решение о приобретении печи отопительной с водяным контуром, изучите заранее модели, предлагаемые зарубежными и отечественными фирмами. Их отличают размеры, дизайн, стоимость и вспомогательное оборудование. Для небольшого дачного домика вполне достаточно кирпичной печи с водяным отоплением, небольшой мощности и без дизайнерских изысков. Собственника же большого особняка такая модель вряд ли устроит. Просторную гостиную может украсить стильная печь зарубежного производства.
Доставит тепло во все уголки дома! Кирпичная печь с водяным контуром: особенности, порядовка
Водяной контур — это подача воды в отопительные приборы после нагревания в печи.
Эта система — аналог твердотопливного котла, нередко её используют как альтернативный способ отопления.
В случае с кирпичной печью водяной контур дополняет систему обогрева здания с помощью дров.
Это выгодно в случае внезапного отключения центрального газового отопления на жилых площадях, превышающих 100 кв. м.
Основным элементом, нагревающим воду, является теплообменник — его ещё называют водяной рубашкой, змеевиком, регистром или даже котлом. Через него проходит и нагревается теплоноситель — вода, которая потом поступает в систему труб и батарей, разведённых по дому. Вода двигается по нагревательным элементам самостоятельно либо под действием насоса. В последнем случае тепло распределяется более равномерно.
Варианты конструкций кирпичных печей с отопительным контуром
Вариант печи с водяным контуром, которую устанавливают в доме, выбирают, учитывая ряд условий. К ним относятся:
- наличие другой ОС;
- площадь помещения;
- сезон проживания.
Если в доме уже установлена отопительная система (ОС), необходимо интегрировать печной вариант в качестве альтернативного с сохранением существующей разводки коммуникаций. Площадь помещения напрямую влияет на эффективность обогрева, поэтому имеет смысл задуматься о печи, способной хорошо держать тепло, а также позаботиться о разводке, доставляющей его в отдалённые участки здания. Сезон проживания позволяет понять, делать конструкцию с расчётом на круглый год или только на холодное время.
В топочной камере кирпичной печи устанавливается важная часть всей системы — теплообменник. Он может иметь разную конструкцию. Существующие схемы и чертежи предлагают несколько распространённых вариантов — из труб, листовой стали и батареи.
Теплообменник из труб
Основой первого варианта служат металлические трубы, сваренные в прямоугольную конструкцию. Обычно она имеет меньшие размеры, чем топочная камера кирпичной печи и устанавливается в неё на некотором расстоянии от стенок.
Это необходимо для расширения металла при нагревании. Сама форма трубок теплообменника диаметром до 50 мм позволяет хорошо прогревать протекающую через них воду. Ключевой особенностью этого варианта является то, что при выходе из строя какой-то из трубок, её легко заменить.
Теплообменник из листов стали
В теплообменнике из листовой стали вместо труб используются заполняемые водой камеры.
В отличие от варианта из труб, площадь листового резервуара больше, а значит и передача тепла протекающей через него жидкости выше, но срок службы более короткий. При этом в обоих вариантах при близких габаритах 36х40х80 см обязательно используются ещё две трубы: на выход горячей воды сверху и на вход обратки снизу.
Водяная рубашка из батареи
Есть ещё один вариант — теплообменник из старой батареи. Несколько чугунных секций вполне способны обеспечить подачу тепла в отопительную систему.
Плюс такого подхода — отсутствие затрат на изготовление и материалы.
Однако минус — большие размеры секций, которые придётся размещать не в топочной камере, а в отдельном отсеке кирпичной печи. К нему тепло поступает по отдельному каналу в кладке. Учитывая толщину стенки батареи (около 3 мм), отсутствие прямого контакта с огнём не лучшим образом повлияет на КПД. Да и большой вес потребует прочного фундамента.
Как выбрать проект? Порядовка
В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать. Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система. Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.
Другое дело — если площадь, количество комнат и этажей больше. Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время.
Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы.
Преимущества совмещенной системы и недостатки
Печка с котлом отопления каменка традиционного типа состоит из таких компонентов, как колосники, дымоотводный канал, зольник и камера для топки. Эти атрибуты классической деревенской печи знакомы любому жителю деревни. Что касается современных печек, то визуально они почти полностью идентичны, однако они обладают несколько иными характеристиками:
- Простая деревенская печь за час работы выделяет не более 6500 Ккал тепла. Этого количества тепла хватит на обогрев дома с небольшой площадью. Данный метод отопления идеально подойдет для дачного домика.
- Если печное отопление скомбинировать с водяным, то производительность повысится в несколько раз. Также можно будет обогреть и большую площадь дома. При этом будет сжигаться то же самое количество твердого топлива.
Кроме этого, в атмосферу будет выбрасываться не так много отработанных газов, что позволит повысить экономичность системы.
- Для того чтобы добиться еще более высокой эффективности, можно совместить такие две отопительные системы, как конвекционную и водяную. Во время одновременной работы двух систем будет суммироваться их производительность. За один час работы такой тандем будет вырабатывать до 21000 Ккал. Такого количества тепла хватит для обогрева дома с площадью до 300 кв. метров.
- Важным преимуществом такой отопительной системы можно назвать доступность топлива. Обычно для работы такой отопительной системы применяются дрова или дрова и уголь. Такое топливо является наиболее доступным и стоит относительно недорого.
Дрова являются самым доступными топливом для отопления
- Печь с котлом водяного отопления не нуждается в постоянной топке. Чтобы такая система функционировала, потребуется закладывать топливо всего 2 раза в день. Независимо от того, какая температура на улице, в доме можно будет создать наиболее оптимальный для вас микроклимат.
- КПД обычной деревенской печи достигает максимальной отметки в 50%. В случае если скомбинировать две отопительные системы, то этот показатель повысится до отметки в 85%. С учетом того, что для организации отопительной системы используется печь на дровах, то такой показатель является идеальным.
Есть у печного отопления и свои недостатки. Такая печь-котел для отопления дома может быть монтирована не только в дачном или деревенском доме, иногда ее устанавливают в загородных домах, относящихся к элитной категории. Иногда такие печные котлы отопления могут выполнять не только роль источника тепла, но и декоративную задачу.
Печь может быть прекрасным украшением дома
Правильный порядок монтажа печного отопления с водяными контурами
Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес.
Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.
Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.
В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.
Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.
Важные правила строительства печей
Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:
- Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
- Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
- Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
- Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.
Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.
Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.
Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.
Установка водяного контура
Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.
В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.
При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.
Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.
Как установить оборудование
Схема собственной отопительной системы включает следующие элементы: печь с водяным контуром, трубная разводка, расширительный бак, отопительные радиаторы, запорная аппаратура. При принудительной циркуляции теплоносителя устанавливается насос. Расширительный бак располагается в наивысшей точке системы и поддерживает в ней необходимое давление.
При установке оборудования рекомендуется учитывать некоторые нюансы:
- Для повышения эффективности печного теплообменника можно отвести вертикальный стояк. Он создает тягу, обеспечивая разгонную функцию.
- Лучшая циркуляция теплоносителя при однотрубной отопительной системе обеспечивается при условии опускание нижнего подвода ниже уровня пола, для чего опускается в подвальное помещение основание печи.
- При использовании насоса размещение печи не имеет существенного значения.
- Трубная развязка выбирается с учетом двух взаимоисключающих факторов — малом объеме при минимальном сопротивлении потоку.
Чаще всего используются трубы диаметром 30-32 мм. При удлиненной системе следует увеличить его до 45-50 мм. Для монтажа современной разводки рекомендованы пластиковые или металлопластиковые трубы, которые лучше сохраняют тепло и не подвержены коррозии.
Как правильно сделать печь камин с водяным контуром?
Чтобы правильно выложить каминопечь, надо принимать во внимание все вышеперечисленное в статье. Я бы советовал избегать использования воды при отоплении дома печью, для этого надо детально проанализировать Вашу ситуацию.
Если все же встраивать регистр в кирпичную печь, то делать ее надо по типу котла. Для этого нужно делать полностью двухконтурную печь – футеровать шамотом не только топку камина, но и канал где находится регистр. Это повысит теплоемкость и надежность печи. Печь не будет бояться «перетопов», теплоноситель будет медленнее остывать, потому что снизится показатель отдачи тепла «от стенок»/«внутри» (теплоноситель).
