Печь отопительно варочная своими руками – Печи отопительно варочные своими руками

• фундамент, когда делают такие отопительно-варочные печи своими руками, должен иметь размер 1,2х 1,2 метра;
• дно ямы выравнивают и выстилают подушкой из песка толщиной 10-15 сантиметров;
• насыпают слой щебня высотой примерно 10-15 сантиметров;
• после укладки и утрамбовки щебня устанавливают опалубку. Обвязывают арматурную сетку – она должна охватывать всю толщину фундамента;
• заливку выполняют несколько раз, притом, что первые слои делают из гальки и цемента, а сверху помещают раствор из песка и цемента (марки 400) в соотношении 3:1;
• на то, чтобы фундамент застыл, отводят не менее 3-х недель;
• когда основание застынет, снимают опалубку и укладывают рубероид в 2 слоя. Первый ряд кирпичей укладывают на этот материал.

Отопительно варочная печь своими руками: кладка

На закрепленной гидроизоляции отмечают контуры самого первого ряда. Когда не планируется отделка печи декоративным материалом, тогда расшивку швов делают сразу, пока раствор не высох. На порядовках и вертикальных схемах, изображенных на фото, четко видно раскладку всех рядов и места установки всех чугунных изделий. В процессе кладки не следует забывать, что вертикальные дымоотводящие каналы должны иметь размер не менее 13х13 сантиметров (прочитайте также: «Отопительные печи для дома — кладка своими руками»).

С первого же ряда в такой модели печи предусматривают кладку поддувала.

При монтаже дверки к ней прикрепляют стальную проволоку и временно прижимают кирпичами для прочности. Потом проволоку отгибают в сторону, когда дверца будет обрамлена кирпичной кладкой (прочитайте также: «Печи отопительно варочные кирпичные — как сделать своими руками»).

В четвертом ряду обозначают отверстия для циркуляции нагретого воздуха, а на пятом – укладывают колосниковую решетку. Для стенок топки и порога используют силикатный кирпич.

В шестом ряду монтируют топочную дверцу, обмотанную асбестовым шнуром.

С 6 по 10 ряд кладку выполняют согласно схеме. Желательно десятый ряд скрепить рамкой, сваренной из уголка.

В одиннадцатом ряду на асбестовую прокладку укладывают варочную панель.

С 12 по 16 ряд кладку кирпича делают согласно схеме.

Над варочной поверхностью в 17 ряду укладывают уголок для размещения 18 ряда, на котором замыкают обрамление камеры над плитой.

С 19 по 23 ряды формируют сушильную камеру. На девятнадцатом ряду монтируют дверцу для сушки.

На двадцать четвертом ряду для выкладки потолка сушилки помещают металлический уголок, а на него – следующий ряд. На 25 ряду располагают дверцу для чистки.

С 26 по 29 ряд кладку делают согласно схеме.

На 30 ряду монтируют 2 задвижки.

По 38 ряд кладка продолжается по схеме.

Во 2-3 ряду размещают дверцу на отверстие для чистки, а в двадцать седьмом – дымоходную задвижку.

Часть печи, находящейся на втором этаже, выкладывают в форме широкого дымохода. А вид узкой трубы она приобретает под самым перекрытием второго этажа. Далее труба через чердак выходит на крышу. Ее оголовок прикрывают специальным зонтиком, предохраняющим от попадания в нее осадков, мусора и пыли.  Читайте также: «Как сложить отопительно варочную печь из кирпича – пошаговая инструкция».

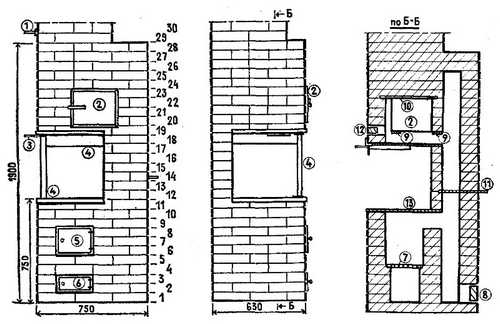

Модели отопительно-варочных печей: чертежи

Когда площадь помещения ограничена, тогда предпочтительным вариантом будет компактная печь с наиболее необходимыми функциями, позволяющими обогревать дом и готовить пищу. При этом внешний вид конструкции должен украшать интерьер, а не портить его. Кладка из кирпича хорошо сочетается с отделкой стен, выполненных из натурального дерева.  Читайте также: «Кладка печи своими руками — как сложить печь правильно».

Отопительно варочная печь своими руками на видео:

teplospec.com

Отопительно варочная печь из кирпича своими руками: порядовка и чертежи

Отопительно-варочные печи начали складывать еще тысячи лет назад, ни один сельский дом не обходился без этого очень важного для человека строения, по другому тогда было просто не выжить. Городские владельцы частных усадеб тоже в последнее время все чаще устанавливают это полезное сооружение, так как благодаря своим функциям печь и сегодня не потеряла свою актуальность. Но если раньше профессия печника была чуть ли не на уровне магии и эзотерики, то сегодня сложить отопительно-варочную печь своими руками может любой желающий, просто посмотрев видео по кладке в интернете и купив нужные смеси и кирпичи в магазине!

Отопительно-варочная печь

Даже если в доме устроено газовое или электрическое отопление, в холодные осенние или весенние дни не хочется включать всю его мощность, и печь становится надежным подспорьем. Достаточно забросить несколько поленьев в топку — и в доме станет уютно и тепло.

К постройке этого сооружения нужно подойти со всей ответственностью, так как печь устанавливается на многие десятилетия, и исправить некачественную работу будет чрезвычайно сложно. Если в конструкции будет допущена ошибка, придется разбирать ее всю, до неверно сложенного ряда, а сделать это после застывания раствора будет проблематично.

Существуют печи для одно- и двухэтажных домов. Принципиально они отличаются только своей высотой, и, соответственно, количеством рядов в порядовой схеме. Для примера будет рассмотрена высокая отопительно-варочная печь для двухэтажного строения.

Начинаем строить отопительно-варочную печь своими руками, что нужно подготовить?

Немаловажным является процесс расчёта, выбора и подготовки требуемых для выкладки печи материалов. Рассматриваемая схема относится к сооружению с размерами 90 × 90 см в основании, а высота до потолка первого этажа — 2,10 м.

• красный кирпич марки М150 — 1085 шт.;
• силикатный или шамотный кирпич для топки — 150 шт.;
• песок – 80—100 ведер;
• глина – порядка 200 кг;
• металлический уголок 50×50 мм и 4040 мм;
• стальная проволока Ø 2мм — 25 м;
• металлический лист ГК— 4 мм 1,5 × 1,5 м;
• рубероид 1 × 3 м;
• асбестовый шнур Ø 5 мм — 10 м;
• изоляционный материал для стен.

Для фундамента:

• песок;
• цемент;
• арматура;
• щебень;
• доски для опалубки.

Кроме этого, необходимо приобрести чугунные детали:

• колосниковую решетку — 1 шт.;
• варочную панель с двумя конфорками — 1шт.;
• задвижки — 3 шт.;
• дверцу топочную и поддувальную по 1 шт.;
• дверцы для чистки — 5 шт.

После подготовки материалов и инструментов, можно приступать к устройству основания печи.

Фундамент

Учитывая массивность постройки, фундамент заглубляется не менее, чем на 80 см, но при его устройстве нужно учитывать климатические особенности региона, т.е. промерзание почвы в зимнее время, а также ее состав. Справиться об этом можно в региональном отделе архитектуры или просто у местных опытных строителей.

Примерная схема фундамента

• Котлован для фундамента под такую печь должен иметь форму квадрата 1,2 × 1,2 м.
• Дно ямы выравнивается, тщательно утрамбовывается и выстилается подушкой из песка толщиной 10 — 15 см.
• Следующим идет слой щебня — порядка 15—20 см.
• После того, как щебень будет уложен и утрамбован, устанавливается опалубка. Выкладывается и обвязывается арматурная сетка, которая должна проходить через всю толщину фундамента.
• Фундамент обычно заливают в несколько приемов, причем, первые слои могут состоять из раствора, сделанного из цемента и гальки. Верхний слой будет заливаться бетоном из песка и цемента, с пропорцией раствора 3:1 (при марке цемента 400).
• Учитывая толщину и массивность фундамента, он должен застывать достаточно длительное время, вплоть до трех недель.
• Когда основание будет полностью готово, с него снимают опалубку и застилают верхнюю поверхность гидроизолятором – 2—3 слоями рубероида. На нем и будет производиться кладка первого ряда.

Пошаговый процесс кладки отопительно-варочной печи + порядовка

Конструкция отопительно-варочной печи намного сложнее каминной, поэтому порядовые схемы должно соблюдаться очень строго.

Так как фундамент больше по площади, чем основание печи, на закрепленной гидроизоляции нужно разметить контуры первого ряда. По этим разметкам и по предоставленной схеме начинают выполнять кладку.

Если печь не будет отделываться декоративным материалом, то расшивка швов делается сразу, по свежему раствору.

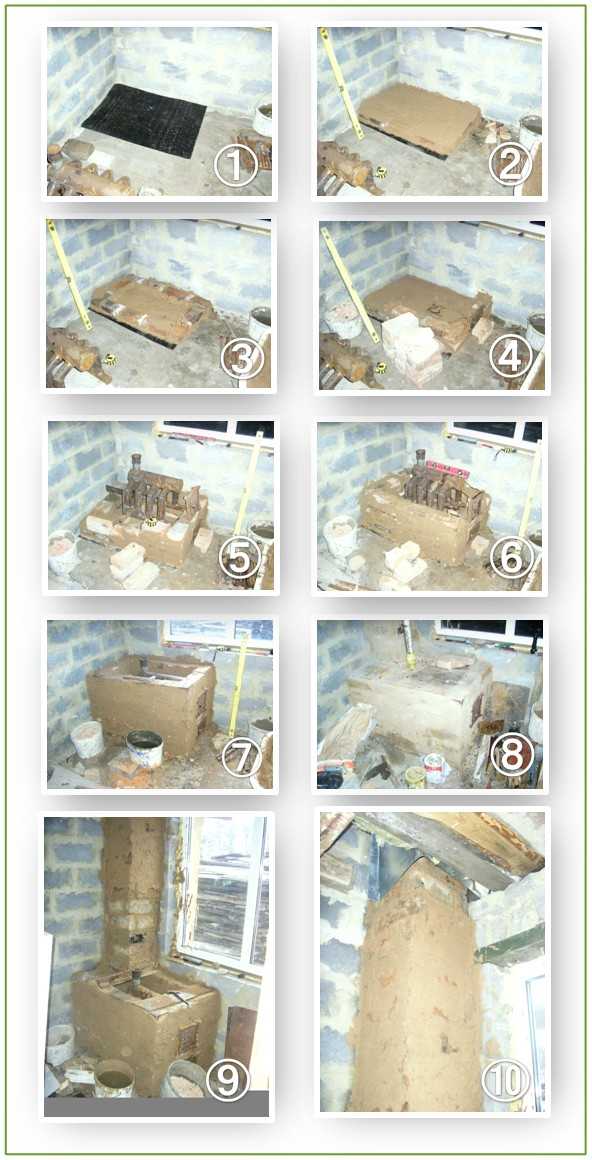

Начальный этап выкладки на гидроизолированный фундамент

Показанный на фото фундамент не принадлежит к описываемой печи, но на рисунке хорошо видно, как укладывают первые ряды на гидроизоляционный материал.

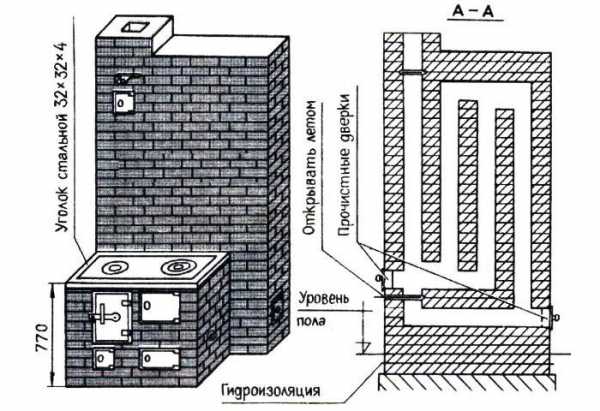

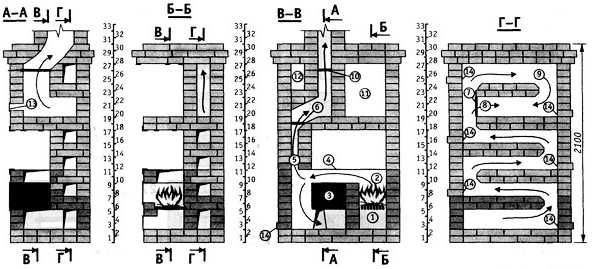

Базовая схема с вертикальными разрезами

На порядовых и вертикальных схемах можно рассмотреть раскладку каждого ряда и установку всех чугунных элементов, которые необходимы для нормального функционирования отопительно-варочной печи.

Нужно помнить, что дымоходные вертикальные каналы не должны быть сильно заужены, и не могут быть меньше, чем 13 × 13 сантиметров.

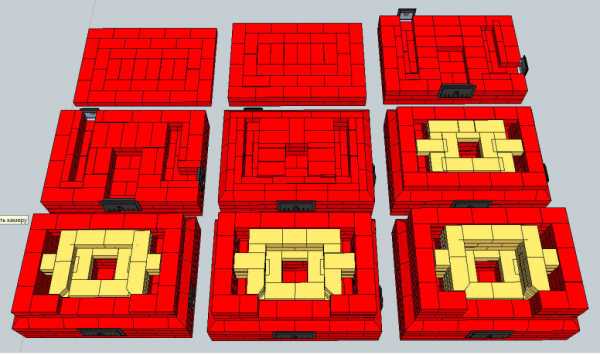

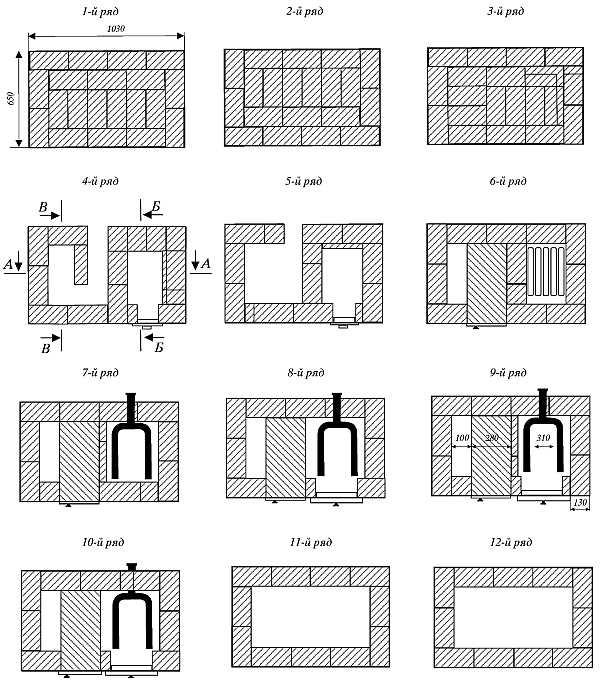

Порядовая схема выкладки отопительно-варочной печи

• В данной модели печи с первого же ряда начинают предусматривать в схеме кладки камеру поддувала.
• При выкладывании второго ряда, устанавливается поддувальная дверца, которую предварительно обматывают асбестовым шнуром.

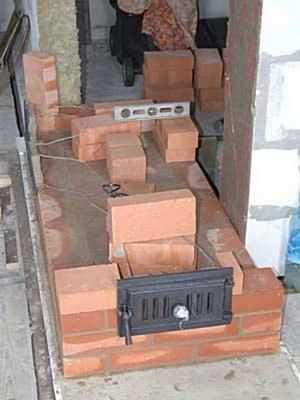

Как устанавливают дверцы

• На данном фото хорошо видно, как устанавливаются дверцы. К ним закрепляется стальная проволока и временно для устойчивости прижимается кирпичами. Когда она будет полностью обрамлена кладкой, тогда проволоку можно будет отогнуть в стороны.
• На четвертом ряду обозначаются отверстия для циркуляции масс прогретого воздуха.
• На пятом — укладывают колосниковую решетку топки.
• Стенки топки и его порог выкладывают силикатным кирпичом.

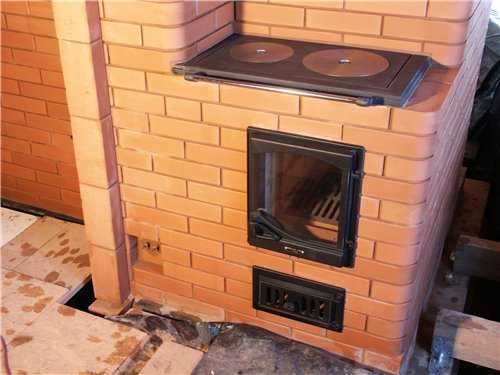

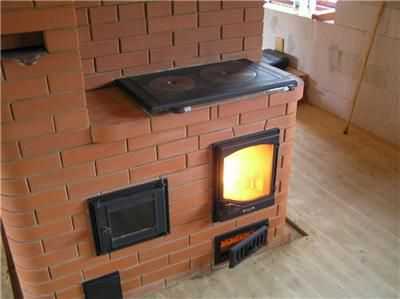

Так выглядит печь на первом этаже

• На шестом ряду устанавливают топочную дверцу, также обернутую асбестовой веревкой, по такому же принципу, как и поддувальную.
• С шестого по десятый ряд работа идет по схеме — нужно очень внимательно следить за конфигурацией отверстий для внутренней циркуляции воздуха.
• Хорошо будет, если десятый ряд будет скреплен сваренной из уголка рамой. А на одиннадцатом ряду на асбестовую прокладку укладывается варочная панель.
• С двенадцатого по шестнадцатый ряд работа идет по схеме.
• На семнадцатом ряду над варочной плитой укладывается уголок, на котором будет лежать следующий, восемнадцатый ряд кладки.
• Восемнадцатый ряд замыкает обрамление камеры над плитой.
• С девятнадцатого по двадцать третий ряд кладка идет по схеме — на этих уровнях формируется сушильная камера. На девятнадцатом устанавливают дверцу для чистки.
• На двадцать четвертом ряду для укладки потолка сушилки сначала снова укладывают металлический уголок, а на него — следующий почти сплошной ряд. На двадцать пятом устраивают дверцу для чистки.
• С двадцать шестого по двадцать девятый ряд работают по схеме.
• На тридцатом ряду укладывают две задвижки.
• Далее, по тридцать восьмой ряд, кладка выполняется согласно схеме, а следующие ряды — это уже часть печи, которая выходит на второй этаж.
• Часть печи, выходящая на второй этаж, на порядовке имеет отдельную нумерацию рядов с первого по тридцать второй, и кладка осуществляется по схеме.

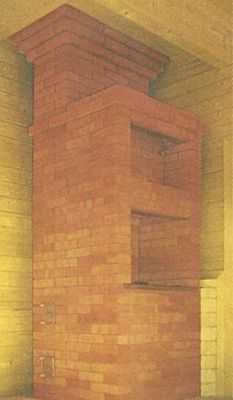

Она же — на втором этаже

• На втором-третьем ряду устанавливается дверца на отверстие для чистки, а на двадцать седьмом устанавливается еще одна дымоходная задвижка.
• Часть печи, расположенная на втором этаже, имеет форму широкого дымохода с задвижкой и камерой для чистки. Она переходит в форму узкой трубы лишь на тридцатом ряду, под самым потолком второго этажа.
• Далее труба выходит на чердак, а затем ее оголовок на крышу.
• Сверху на трубу надевают зонтик, который предохранит от попадания вовнутрь влаги и пыли.

Нужно отметить, что эта модель печи подойдет и для одноэтажной постройки, для этого нужно применить схему первого этажа, переходящую в дымовую трубу.

Мастер-класс по сооружению отопительно-варочной печи от опытного печника станет дополнительным подспорьем в работе (смотри видео)!

Видео: Отопительно-варочная печь 2,5х6 кирпичей

Популярные модели печей

Разработано немало моделей отопительно-варочных печей, предназначенных для разных помещений. Если дом просторный, то можно выбрать конструкцию больших размеров, которые имеют дополнительные функции, например, имеющую водогрейный бак, сушилки для обуви, места для дров и духовку. Если площадь ограничена, то выбирается компактный вариант с самыми необходимыми функциями, которые позволяют обогреть дом и приготовить пищу. Также нужно обратить внимание на внешний вид конструкции, так как это сооружение должно еще и украсить интерьер комнаты, а не делать сделать его неприглядным.

Если рассматривать более трудоемкие модели печей — обязательно посмотрите порядовки печей Кузнецова. Если вы не боитесь грандиозных задач — можете смело выбирать данный вариант, так как в итоге у вас получится просто шикарное сооружение, посмотрите на это фото:

Отопительно варочная печь Кузнецова

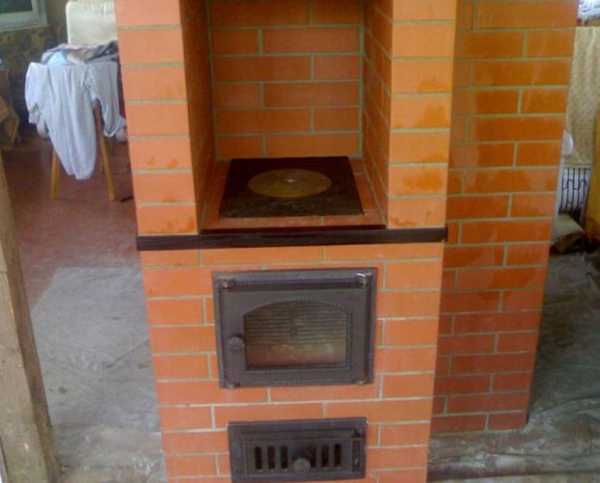

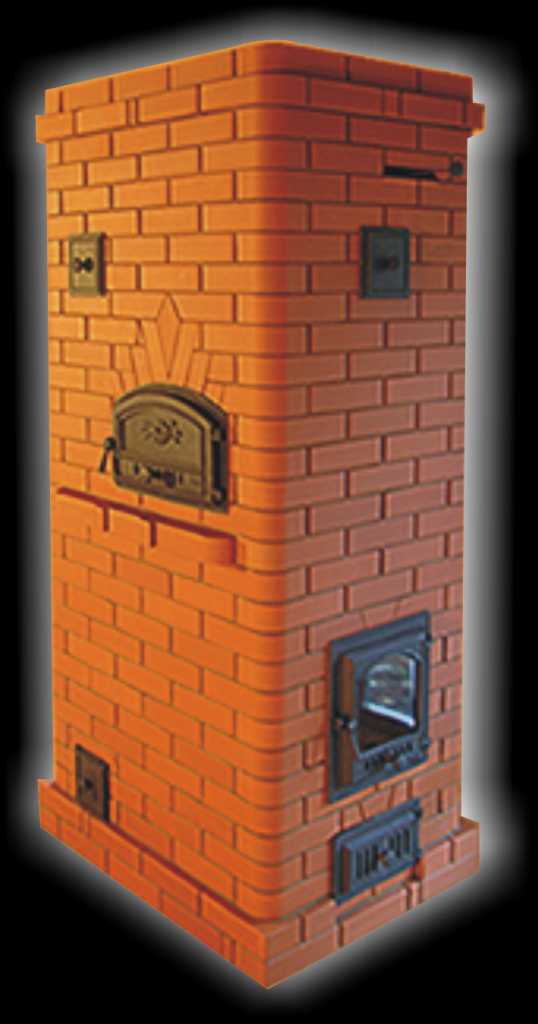

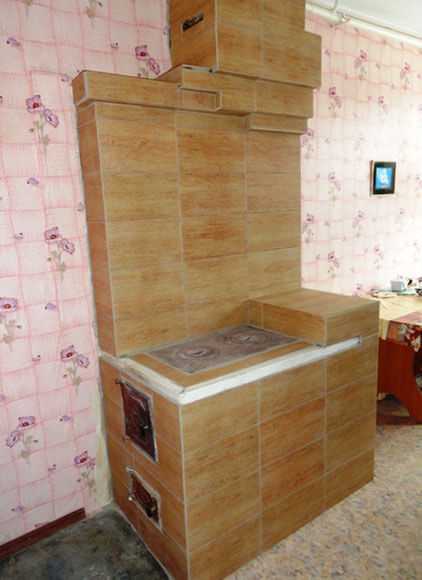

Компактное узкое сооружение

Такая печь не займет много места, так как это компактный вариант. Она выполнит все основные задачи в полном объеме: отопит две комнаты и всегда предоставит возможность приготовить пищу или согреть воду. Кирпичная кладка хорошо сочетается с деревянной отделкой стен по цветовой гамме и фактуре. Печь не выделяется и не является в этом конкретном помещении центром притяжения внимания — она построена только для того, чтобы выполнять определенные функции, но никак не для декоративного украшения интерьера.

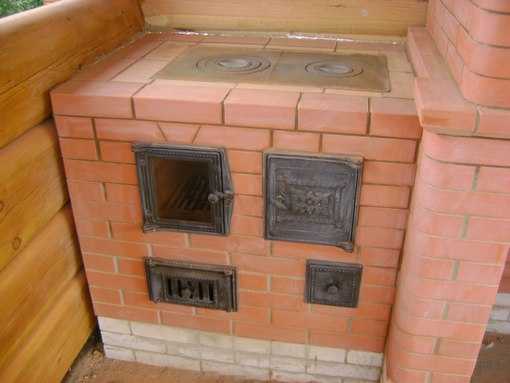

И хорошо согреет, и еду приготовит

Данный вариант согреет также две комнаты, поможет в приготовлении обеда и справится с выпечкой. Для этого в печь встроена духовка, которая расположенной рядом с топкой. Очень аккуратно сделанная расшивка швов между кирпичами делает печь элегантной и способной украсить интерьер помещения. Стеклянная дверца, установленная на топке, позволяет использовать печь, как камин, и, пододвинув к ней кресло, наслаждаться теплом в дождливый или пасмурный вечер.

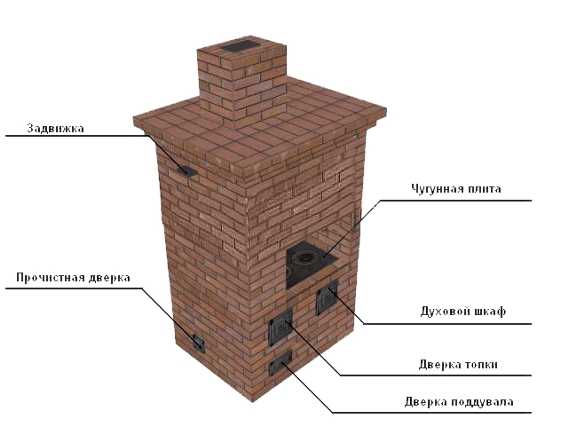

Отличное дополнение к варочной печи — духовка

Более массивная конструкция печи подойдет для большого зала. В данном варианте предусмотрена духовка и варочная панель. Идеально устроенная кладка позволяет печи стать центром внимания и украшением просторной комнаты.

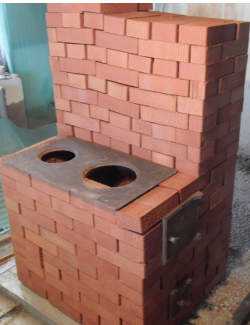

Еще один несложный в исполнении вариант

Можно остановить свой выбор и на этой печке — она как нельзя лучше подойдет для небольшой комнаты и принесет в нее уют и тепло. Немногочисленные, но самые необходимые функции, сделают печь незаменимым помощником. На верхней ее плоскости можно высушить обувь и одежду, а поставив рядом с печью топчан, быстро согреться, придя с мороза.

В данной подборке представлены в основном маленькие или средней величины варианты, но существуют и большие русские печи, которые используют, как лежанку, пекут в ней хлеб, готовят на плите обеды и всегда в зимнее время имеют горячую воду во встроенном металлическом баке. Можно сказать, что это сооружение выполняет все жизненно необходимые для человека и его повседневного комфорта функции.

В любом случае, прежде чем приступать к работе, нужно все просчитать и продумать, определить место для сооружения печи, предусмотреть все меры по ее безопасной установке и эксплуатации.

kamin-expert.ru

Отопительно варочные печи своими руками

Профессиональные печники и народные умельцы разработали множество моделей отопительно-варочных печей. Такие конструкции очень удобны. Они позволяют одновременно обогревать дом и готовить еду.

Отопительно варочные печи своими руками

Хотите построить отопительно-варочную печь самостоятельно? Никаких проблем! В этом вам помогут пошаговые инструкции по возведению двух удачных моделей: «шведки» и двухколпаковой печки. Ознакомьтесь и приступайте.

Отопительно варочные печи своими руками

Содержание статьи

Строим фундамент для печи: универсальная инструкция

Независимо от модели печи, она нуждается в надежном и прочном основании. Этот фундамент подойдет как для шведки, так и для двухколпаковой модели.

Последовательность обустройства опоры следующая.

Первый шаг

Роем котлован глубиной около полуметра.

Котлован под фундамент

Второй шаг

Утрамбовываем дно ямы и засыпаем ее 15-20-сантиметровым слоем песка. Поливаем песок водой и тщательно утрамбовываем.

Третий шаг

Устанавливаем опалубку.

Четвертый шаг

Укладываем арматурный каркас.

Пятый шаг

Готовим раствор из части цемента, пяти частей щебенки, трех частей речного просеянного песка и воды. Заливаем таким раствором примерно половину свободного горизонтального пространства котлована. Даем заливке просохнуть.

Шестой шаг

Готовим раствор из части цемента и трех частей песка. Заливаем смесью оставшееся пространство ямы. Верхнюю часть заливки тщательно разравниваем при помощи правила.

Залитый фундамент под кладку кирпичной печки

Седьмой шаг

Через 3-4 недели после заливки укрываем застывший фундамент слоем рубероида.

Гидроизоляция фундамента

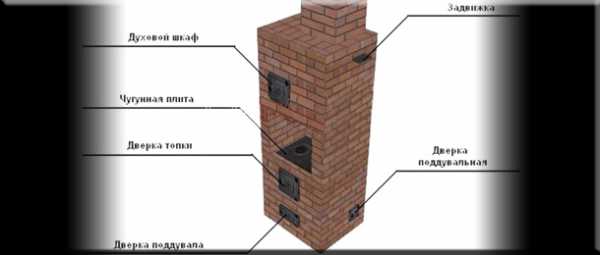

Выкладываем «шведку» с варочной панелью и духовкой

Мы строим модифицированную версию «шведки» с духовым шкафом. Очень удобный вариант – можно отапливать дом, готовить еду и выпекать различные блюда.

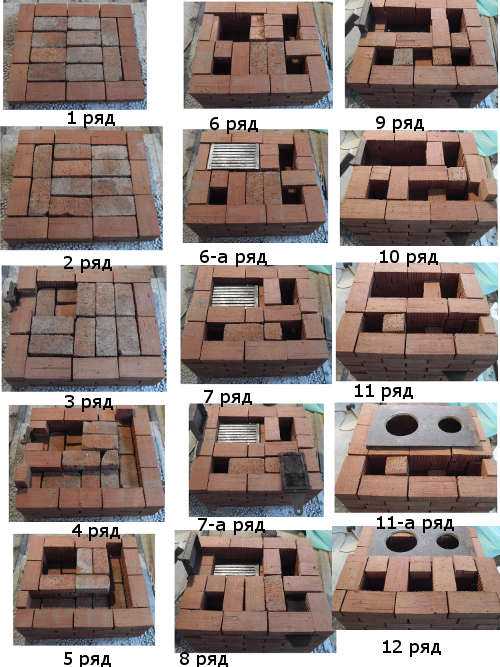

Порядовка

Приступаем к кладке.

Выкладываем первый ряд. Это самый ответственный этап. Кирпичи кладем максимально аккуратно, каждый из них проверяем уровнем.

1

В этой шведке поддувало будет находиться слева. Сначала кладем трехчетвертные кирпичи. Чтобы в дальнейшем было проще избавляться от золы, стесываем внутренние стороны кирпичей по направлению к внутренней камере. Для этого используем болгарку.

Устанавливаем поддувальную дверцу и выкладываем 2-й ряд в соответствии с порядовкой. Дверцу перед установкой обматываем асбестовым шнуром. Для крепления дверцы используем проволоку. Далее мы сможем вставить ее в предварительно подготовленные углубления в кирпичах и вмуровать в кладку.

2

Выкладываем 3-й ряд печки по порядовке. Кирпичи стесываем, обеспечивая требуемую форму поддувала. По высоте этот ряд кладки совпадет с ранее установленной дверкой.

3

Четвертый ряд начинаем выкладывать с правого края. Предварительно устанавливаем прочистную дверцу. При кладке этого ряда перекрываем поддувальную дверку. Над зольником нужно получить квадратное отверстие. Для этого соответствующим образом скалываем кирпичи.

4

Пятый ряд укладываем подобно четвертому, но отверстие зольника сужаем еще сильнее.

5

Выкладываем шестой ряд по порядовке. На схеме вы видите заштрихованный участок. В этом месте кладку нужно делать шамотным кирпичом. Для большего удобства дальнейшей укладки топлива на решетку колосника, скалываем кромку кирпичей перед местом ее установки. Решетку укладываем на пятом ряду.

6

Во время использования печи металл будет расширяться под воздействием высоких температур. Поступаем предусмотрительно и оставляем между решеткой колосника и шестым рядом кладки 1-1,5-сантиметровый зазор. В дальнейшем заполним его песком.

В седьмом ряду устанавливаем дверцу топки. Затем перекрываем правый канал так, чтобы он превратился в 3 канала меньших размеров.

7

Следующие два ряда кладем аналогично седьмому. По высоте кладка будет находиться на одном уровне с топочной дверцей. Чтобы дымовые газы отводились более плавно, стесываем кромки кирпичей, уложенных на перегородку правого канала и топочной камеры.

8

9

Десятый ряд выкладываем из огнеупорного кирпича. Работаем максимально аккуратно. Проверяем ровность укладки каждого элемента уровнем. На этот ряд будем укладывать панель для варки, поэтому никаких перекосов и даже малейших неровностей быть не должно. На этом же ряду перекрываем дверцу топочного отделения. С правой стороны останется пара каналов. Они имеют квадратное сечение.

10

Одиннадцатый ряд можем класть простым керамическим кирпичом. Работаем по порядовке. Укладываем варочную панель, опирая ее на 10-й ряд. Стесываем кромки кирпичей 11 ряда, граничащих с плитой. Благодаря этому между ними будет создан 2-сантиметровый зазор.

11

Одиннадцатый ряд интересен еще и тем, что именно в процессе его кладки устанавливается рамка для заслонки варочного отделения. Заслонку можно будет в любое время закрывать, получая духовой шкаф.

В порядовках типичных «шведок» этого элемента обычно нет.

При кладке 12-го ряда соединяем правые каналы. Работаем по порядовке.

12

Выкладывая 13-й ряд, перекрываем правый канал и создавая пару новых каналов.

13

При кладке 14-го ряда устанавливаем заслонку для перекрытия отводящихся газов. Благодаря такой заслонке в процессе варки можно будет исключать нагрев всей конструкции. То есть летом можно будет спокойно готовить в печи еду, не отапливая дом. В остальном же этот ряд повторяет ранее уложенный.

14

При выкладке 15-го ряда перекрываем заслонку.

15

В 16-м ряду устанавливаем дверку. Она будет играть роль своего рода вытяжки для удаления запахов готовящейся пищи и гари.

16

При кладке 17-го ряда устанавливаем над варочной камерой 2 металлические опорные полосы. Перекрываем вентиляционную дверку.

17

В традиционной печке перекрытие чаще всего делается в виде купола, мы же поступаем немного иначе. Смотрим на схему.

Кладем 18-й и 19-й ряды с полным перекрытием варочного отделения. Установленные ранее полосы металла станут надежной опорой для перекрытия.

18

19

При выкладке 20-го ряда устанавливаем на обустроенное ранее перекрытие пару кирпичей на ребро. Между торцевой стенкой и этими кирпичами надо оставить 4-сантиметровый зазор. Устанавливаем дверцу для чистки и заслонку варочной камеры.

20

Аналогичным образом кладем следующий ряд.

21

При кладке 22-го ряда перекрываем смонтированные ранее дверцы. Справа у нас останутся каналы. Сечение среднего канала над варочной камерой составит 5 см, крайних – 11 см.

22

При кладке 23-го ряда перекрываем каналы над варочной камерой. Кладем кирпичи на ребро аналогично 20-му ряду.

23

Выкладываем 24-й ряд подобно предыдущему.

24

Следующие два ряда кладем подобно только что уложенному ряду.

25

26

При кладке 27-го ряда устанавливаем 3 кирпича на ребро с таким шагом, чтобы расстояния от стенок печки и между соседствующими кирпичами совпали. Справа мы получим канал с сечением квадратной формы.

27

Кладем 28-й ряд, старательно выполняя перевязку кладочных швов. Сама же кладка ведется подобно ранее уложенному ряду.

28

В последующем ряду мы видим справа 1 канал. Укладываем с передней стороны этого канала вплотную пару кирпичей. Утапливаем кирпичи в кладку на 50% их толщины. Одним боком они будут опираться на те кирпичи, которые мы уложили на ребро в прошлом ряду.

29

При кладке 30-го ряда перекрываем тепловое отделение. Устанавливаем задвижку дымового канала.

30

Следующие два ряда кладем по порядовке. Над тепловым отделением получаем 3 ряда кладки. Благодаря этому будут обеспечены достойные показатели безопасности и теплоемкости печки.

31

32

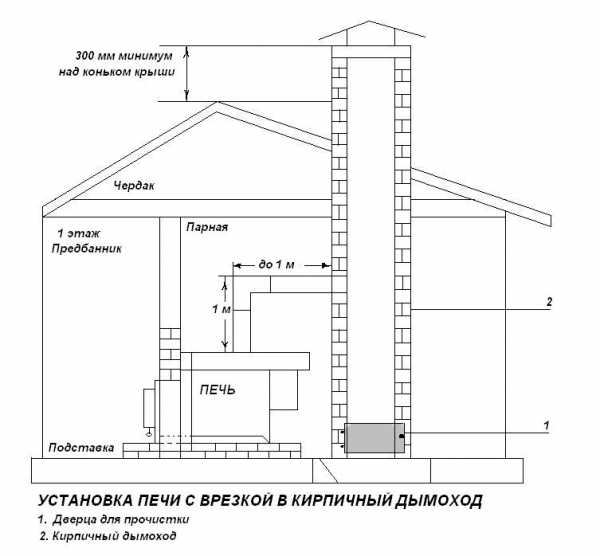

Далее занимаемся обустройством дымохода. Выводим его на нужную высоту.

Дымоход

На этом шведка готова. Можете обогревать ее силами свой дом, готовить еду и делать вкуснейшую выпечку.

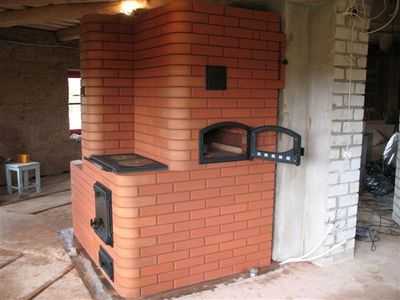

Вот и готова отопительно варочная печь с духовкой

Вот и готова отопительно варочная печь с духовкой

Строим двухколпаковую отопительно-варочную печку

Такая печка обеспечит эффективный обогрев 40-45 м² пространства, что является вполне внушительным показателем как для конструкции столь скромных размеров. Габариты основания — 5х3,5 кирпича, т.е. порядка 128х89 см. По высоте такая печь имеет 2,25 м.

Принцип работы

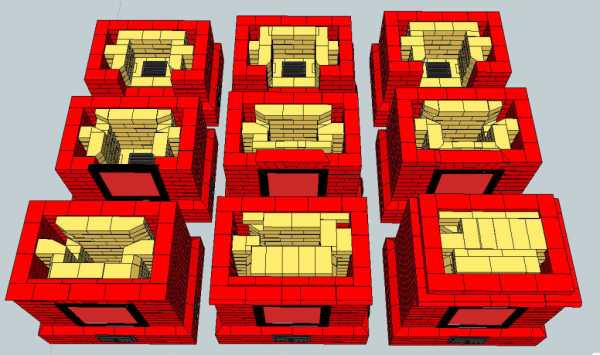

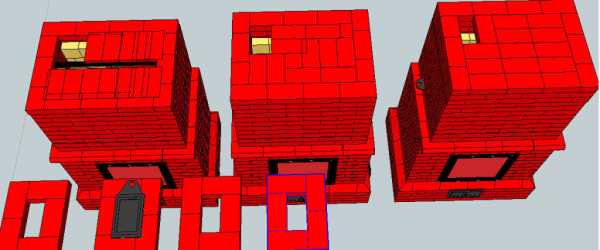

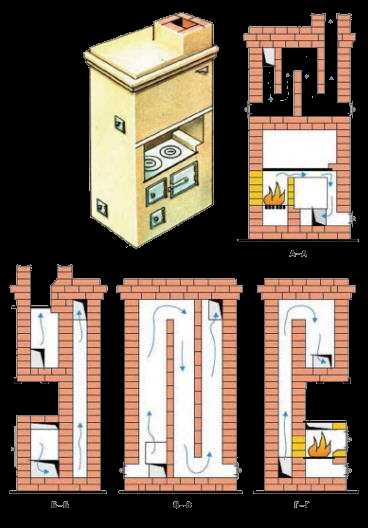

На схемах продемонстрированы все ключевые особенности конструкции двухколпаковой печки.

Двухколпаковая отопительно-варочная печь

Для пущей наглядности показаны вертикальные разрезы конструкции в разных ракурсах.

Двухколпаковая отопительно-варочная печь

Сперва рекомендуется выложить каждый ряд кирпичей без использования глиняного раствора. Так вы сможете детальнее разобраться в особенностях кладки конструкции и подогнать элементы по размеру.

Выкладываем сплошной 1-й ряд кирпича. Проверяем ровность каждого элемента уровнем.

Выкладываем второй такой же сплошной ряд. Желательно, чтобы он имел скругленные углы – так красивее.

При кладке 3-го ряда приступаем к оформлению поддувальной камеры и духового шкафа, а также задаем форму нижнего колпака. При этом оставляем 200-миллиметровый канал между духовым шкафом и колпаком внизу. Отсюда же начинаем футеровать греющиеся части конструкции огнеупорным кирпичом.

Важно! Шамотный кирпич расширяется в процессе нагревания, поэтому между огнеупорными и простыми керамическими элементами кладки нужно оставлять зазор в 0,5 мм. Зазор можно оформить при помощи гофрированного картона. Довольно быстро этот материал выгорит и оставит необходимый просвет.

На третьем же ряду устанавливаем дверку поддувала и пару очистных дверец.

Приступаем к кладке 4-го ряда. Зазор между духовкой и нижним колпаком уменьшаем до 180 мм. Кладку ведем так, чтобы в задней левой части места, отведенного для размещения духовки, кирпичи выступали внутрь. На них в дальнейшем будет опираться короб духового шкафа.

При кладке пятого ряда уменьшаем зазор между стенкой колпака и духовым шкафом до 12 см. Начинаем оформлять топочную камеру. Она будет находиться выше поддувала. Перекрываем часть поддувального отделения кладкой и создаем разрезы. Укладываем решетку колосника на подготовленные разрезы так, чтобы между ее краями и кладкой оставался 5-миллиметровый зазор.

На шестом ряду кладки начинаем формировать стенки топочной камеры над колосником. Для этого используем огнеупорный кирпич. Одновременно обустраиваем вертикальный канал, соединяющий колпаки вверху и внизу. Оформляем пространство для монтажа духового шкафа.

1-6 ряд

На этом же этапе монтируем духовой короб. Между кладкой и коробкой духовки оставляем 5-миллиметровый зазор. Для оформления требуемого зазора обматываем короб духовки асбестовым шнуром в точках его контакта с кирпичной кладкой. Также оставляем 20-миллиметровое свободное пространство за задней стенкой короба.

При кладке седьмого ряда монтируем дверку топочной камеры. Лучше всего использовать стеклянную дверцу с возможностью регулирования потока воздуха, однако и обыкновенное чугунное изделие отлично подойдет.

Укладываем восьмой ряд аналогично седьмому.

Выкладываем девятый ряд в соответствии со схемой порядовки.

При кладке десятого ряда перекрываем духовой короб и топочную дверцу.

На 11-м ряду формируем участок для варочной поверхности. При этом кирпичи, уложенные с переднего края печки, нужно немного сдвинуть наружу.

Следующий ряд выкладываем аналогично 11-му, но используем исключительно красные кирпичи.

7-12 ряды

При кладке 13-го ряда кирпичей оформляем «летний» ход в полкирпича.

Следующий ряд выкладываем аналогично 13-му.

При выкладке 15-го ряда начинаем формировать арку. Ее высота составит порядка 260 мм. Чтобы выложить арку, мы стачиваем кирпичи под конусную форму. Размер широкой части такого конуса будет составлять 140 мм, а узкой – 45 мм.

На 16-м ряду перекрываем нижний колпак. На этом же этапе с правой стороны нашего «летнего» хода устанавливаем задвижку, фиксируя ее в предварительно подготовленных углублениях. Срезаем стыкующиеся с аркой кирпичи под требуемый угол.

Следующий ряд выкладываем подобно 16-му.

При кладке 18-го ряда приступаем к формированию колпака вверху. Монтируем пару прочистных дверок.

При выкладывании 19-го ряда кирпичи кладем аналогично 18-му ряду.

На следующем ряду формируем колпак вверху. Устанавливаем опорные уголки из металла. На них будет уложен ряд кладки, перекрывающий проем, расположенный над плитой.

При кладке 21-го ряда перекрываем пространство над плитой, оставляя открытыми лишь дымовые отверстия и колпак вверху.

22-й ряд кладем подобно предыдущему.

13-22 ряды

При кладке 23-го ряда поднимаем колпак вверху и приступаем к строительству камеры сушки. Устанавливаем прочистную дверку.

На 24-м ряду кладки справа от отделения сушки оформляем сочлененный с ней канал. Он поспособствует дополнительной циркуляции воздуха.

Ряды с 25-го по 27-й кладем аналогично 24-му ряду.

При кладке 28-го ряда монтируем в предварительно созданные вырезы 2 задвижки.

На 29-м ряду кладки объединяем вытяжки сушильного отделения, варочной камеры, а также дымового канала.

При оформлении 30-го ряда перекрываем сушильную камеру полностью.

На 31-м ряду перекрываем всю плоскость, оставляя открытым лишь отверстие для отведения дыма. Этот ряд должен иметь увеличенную площадь. Укладываем внешние кирпичи с 40-миллиметровым выступом наружу.

При кладке 32-го ряда возвращаем площадь поверхности к прежнему значению.

На 33-34 рядах начинаем выкладывать дымоотводную трубу. Выводим ее через кровлю на нужную высоту. Этот показатель определяется индивидуально. По правилам дымоход должен возвышаться над наивысшей точкой крыши не менее чем на 0,5 м.

Кладка от 23 ряда

После завершения кладки печке рекомендуется дать просохнуть в течение 2-3 недель. Финишную отделку выполняйте на свой вкус. Можете побелить печку, облицевать ее плиткой, оклеить изразцами и т.д.

Удачной работы!

Видео – Отопительно варочные печи своими руками

stroyday.ru

Отопительно варочная печь из кирпича своими руками: проекты, фото, советы

Отопительно варочная печь, выполненная из кирпича, в наши дни вошла в интерьер многих загородных домов.

Устройство отопительных печей своими руками в жилых домах на территории России исторически обусловлено суровым климатом на большинстве ее территории.

Можно сказать, что печи – это один из способов выживания жителей нашей страны в зимний период, один из главных элементов жилища.

Классификация

Выбор типа устройства обусловлен его назначением и функционалом. Классификация печей проводится по нескольким признакам.

С назначением все несложно: отопительные, отопительно варочные – эти два названия говорят сами за себя.

Также выделяют устройства специального назначения (банные каменки, сушилки для одежды, для обогрева подсобных хозяйственных строений и т.д.).

Следующий вид определяется по максимальным температурным показателям стенок: умеренный прогрев (до 90°С), повышенный – до 120°С, высокий – свыше 120°С.

Видео:

По времени горения выделяются печи: кратковременного горения (требуют подтапливания каждые 1-3 часа), с временем горения до 0,5 суток – длительного горения, затяжного (с уменьшением притока воздуха) и непрерывного горения.

По теплоотдаче: теплоемкие – долго сохраняют тепло (до суток), но и нагреваются довольно долго, нетеплоемкие – противоположность первому типу, поверхность остывает за 4-5 часов.

По толщине стенок: тонкостенные (нетеплоемкие) с толщиной стенок 0,25 кирпича и толстостенные (соответственно, теплоемкие) со стенками толщиной 0,5 и более кирпича.

По схеме газоходов: различаются расположением (горизонтальное и вертикальное) и видом соединения (последовательное и параллельное) газовых ходов.

В последнее время при строительстве частных домов все большую популярность получили отопительно варочные печи из кирпича, выполненные своими руками.

Кроме привычной всем функции приготовления полезной и вкусной пищи, они позволяют отапливать жилое помещение, а установленные на варочной камере дверцы превращают ее в духовой шкаф, который по достоинству оценят любители домашней выпечки.

На тематических сайтах можно увидеть различные проекты и чертежи таких устройств, из которых наиболее удобны для повседневного использования двухколпаковые отопительно варочные печи.

Конструкция и достоинства

Несомненным преимуществом печей такого типа являются колпаки – верхний и нижний.

Использование в конструкции нижнего колпака позволяет прогревать нижнюю часть печи, что предотвращает появление так называемой «ямы холодного воздуха» перед печью и обеспечивает больший комфорт для проживающих в доме людей.

Отопительно варочные печи могут работать в двух режимах – зима и лето.

В зимнем режиме дымовые газы после обогрева варочной плиты попадают в нижний и верхний колпаки, прогревают их, а затем отводятся через дымоход наружу.

В режиме «лето» газы удаляются через дымовую трубу, минуя колпаки, исключая функцию отопления помещения.

Кроме прочих достоинств, кирпичные отопительно варочные печи очень экономичны, так как получаемое при сгорании топлива тепло используется одновременно в двух направлениях.

Конечно, для монтажа кирпичной печи всегда можно обратиться к специалистам-печникам, но как правило, их услуги стоят недешево.

Вам на помощь придет порядовка – пошаговая схема кладки печей нужного типа. Проекты такой кладки можно увидеть ниже на фото.

При точном соблюдении схемы вы легко сможете выложить печь своими руками, получив уникальную конструкцию, которая будет учитывать и площадь отапливаемого помещения, и его планировку.

Видео:

При всей кажущейся сложности, предлагаемые проекты, фото и схемы поэтапно продемонстрируют вам порядок укладки каждого кирпича своими руками, а при соблюдении всех советов и рекомендаций — вы получите отличное многофункциональное устройство, которое прослужит вам долгое время.

Советы по строительству

Перед началом строительства необходимо выполнить чертежи будущей печи с размерами, выбрать какая порядовка больше подходит вам, ориентируясь на ваше мастерство и навыки в кладке печей, приготовить инструменты и материалы.

Если вы впервые делаете печь своими руками, то обязательно подготовьте разметку расположения будущей отопительного агрегата в помещении.

Материалы

Обратите внимание, что для строительства печи используются два вида кирпича. Основным материалом случит полнотелый красный, а для топки и варочной камеры применяется огнеупорный кирпич.

При устройстве отопительно варочной печи своими руками важное значение имеет тщательная подготовка раствора для кладки.

Связкой для кирпичей служит глиняно-песчаный раствор, а при монтаже фундамента печи – цемент.

Видео:

Глиняно-песчаный раствор нужно заранее приготовить, предварительно просеяв песок и замочив глину.

Готовая смесь должна соответствовать ряду требований: хорошо отставать от мастерка, не растекаться, не трескаться при высыхании. Получаемый при кладке шов должен быть примерно 5 мм.

Все элементы литья, используемые для печей, обязательно чугунные. Дверцы варочного шкафа обычно изготавливаются из стали.

Фундамент и гидроизоляция

Строительство отопительно варочных печей начинается с установки фундамента, который не должен быть связан с фундаментом дома.

В целях экономии кирпича рекомендуется делать кирпичную кладку только по периметру лицевой части, обязательно с перевязкой рядов, а для внутренней части использовать плотно уложенные камни, залитые цементным раствором.

Поверх фундамента укладываются в качестве гидроизоляции два слоя рубероида, а уже затем начинаете кладку основания печи, при этом порядовка должна соблюдаться очень строго.

Допускается укладка рубероида на сухую, но специалисты советуют использовать битумную мастику.

Монтаж печного литья

При монтаже печного литья необходимо обязательно учесть температурную деформацию чугуна при нагревании.

Опытные печники оставляют пятимиллиметровый зазор от размеров литья, для чего стесывают (выпиливают) кирпичи в соответствующих рядах.

Фото:

Надежность установки дверок достигается использованием обвязки, закладываемой между кирпичами, либо уголков из нержавеющей стали, которые устанавливаются в пропилы на кирпичах.

В образовавшиеся при монтаже зазоры нужно проложить какой-либо высокотемпературный теплоизолирующий материал (чаще всего для этой цели применяется асбест).

При установке дверок требуется четко придерживаться схемы расположения дымоходов и зольника, чтобы в процессе эксплуатации был обеспечен максимальный доступ для очистки внутреннего пространства печи из кирпича от золы и шлака.

Порядовка опытного мастера обязательно поможет вам сориентироваться в этом.

Безопасность

Строительство и эксплуатация печей из кирпича, как и любых других, требует строгого соблюдения правил пожарной безопасности.

Во избежание возгорания от выпавших углей и головней на полу перед топочной дверцей должен быть уложен металлический лист.

В перекрытиях вокруг дымовой трубы обязательно устройство так называемой разделки, а сама конструкция печи не должна соприкасаться с деревянными стенами дома.

Основные моменты кладки печей своими руками.

Еще раз обращаем внимание на соответствие каждого действия выбранной схеме.

Порядовка, помимо того, что показывает чертежи каждого ряда, напоминает об используемом в данном ряду материале – огнеупорный кирпич будет выделен особым обозначением.

Видео:

Пожалуй, самым важным при строительстве печи является первый ряд основания, он обязательно должен быть выровнен по уровню.

Контроль геометрических размеров первого ряда осуществляется строительным угольником и замером расстояний между парами противоположных по диагонали углов.

Некоторые специалисты допускают использование битого кирпича для внутренней кладки первого ряда, однако этого делать не желательно.

Второй и выше ряды кладутся только из цельного кирпича, в тех случаях, когда в кладке используется не целый кирпич, для отделения нужной части пользуйтесь молотком каменщика.

Кладка отопительных, да и любых других печей из кирпича, своими руками должна быть прочной, ровной, без отклонений по вертикали, поэтому постоянно нужно контролировать себя с помощью отвеса по вертикальным стенам и углам (как показано на фото).

Правила допускают погрешность в вертикальном отклонении не более 1 см на высоту вашего устройства, а неровности на лицевой стороне не должны превышать 0,5 см.

Внутренние поверхности печи должны выполняться гладкими, без излишков раствора или раковин, иначе движение дымовых газов по ним будет затруднено, а частички золы будут задерживаться на неровностях, снижая аэродинамику газоходов и негативно сказываясь на работе вашего отопительно варочного агрегата.

Внимательное и четкое соблюдение всех подробных советов при устройстве печи своими руками, точное следование порядовке помогут вам ощутить себя настоящим профессионалом-печником, подарят вашему жилищу уют и комфорт.

Не забывайте о необходимости своевременного обслуживания печи – удаления шлака из зольника и очистке дымоходов от золы.

www.stoydiz.ru

Отопительно варочные печи из кирпича своими руками: технология кладки, схемы, чертежи

На сегодняшний день существует множество приспособлений для отопления жилых и нежилых помещений. Кто-то обогревает свое жилье котлом отопления, кому-то достаточно стандартных радиаторов, а кто-то выбирает кирпичные отопительные печи. Существуют кирпичные печи, использующиеся чисто в декоративных целях, а есть полнофункциональные отопительно-варочные печи из кирпича, которые способны выполнять несколько функций. Сегодня мы расскажем о том, как своими руками построить отопительно-варочную печь из кирпича.

Отопительно-варочные печи обладают очень многими преимуществами, так как они соединяют в себе кухонную плиту и отопительную печь.

«Шведка» — самая популярная отопительно-варочная печь

Схема печи «Шведка».

Отопительно-варочные печи из кирпича пользуются большой популярностью. Иногда печи такого типа называют «голландкой», но это неправильно. «Голландки» не предназначены для приготовления пищи, они выполняют исключительно отопительные функции и являются дополнением к русским печам, использующимся для более интенсивного прогрева изолированных помещений.

Отопительно-варочная печь — это «шведка». Если вы решаете строить печь из кирпича своими руками, лучше всего сразу сделать ее с функцией духовки. Такой вариант очень понравится хозяйкам, любящим готовить различные запеканки и печь вкусные пироги.

Варочно-отопительные печи — универсальное и удобное решение

Стандартные варочно-отопительные печи имеют духовой шкаф и регулируемую заслонку зима-лето.

Схема отопительно-варочной печи «Шведка».

Эта функция позволяет использовать отопительно-варочные функции печи раздельно, пользуясь при этом всего одной топкой. Подобное решение позволяет использовать печку в любое время года.

Кроме чертежа и порядовки печи потребуется подготовить необходимые инструменты и материалы.

Для постройки печи из кирпича своими руками вам понадобится следующее: красный кирпич, топочная дверка, прочистные дверки, поддувальная дверка, чугунная плита с одной малой конфоркой (вырезается из обычной плиты), духовой шкаф, задвижки, колосниковая решетка, лист плоского шифера, предтопочный лист, стальная полоса.

Количество и размер приспособлений подбираются в соответствии с выбранными габаритами печи и особенностями ее конструкции. Инструменты — стандартный набор для кладки кирпича.

При возведении варочно-отопительной печи из кирпича своими руками обязательно нужно устроить фундамент и обеспечить его гидроизоляцию.

Кирпичные печи отопления: что нужно знать о кладке

Схема кладки кухонной кирпичной печки-плиты с котлом.

Кладка варочно-отопительной печи из кирпича своими руками должна быть ровной и прочной, внутренние поверхности каналов конструкции должны быть гладкими, без пустот и остатков раствора в швах. Допустимое вертикальное отклонение на всю высоту конструкции — не больше 1 см, неровности на лицевой стороне печки — не больше 0,5 см. Каждый из рядов кирпичной кладки должен быть ровным и горизонтальным, это контролируется правилом и уровнем. Толщина швов в кладке варочно-отопительной конструкции из красного печного кирпича должна быть не более 5 мм, а из шамотного (огнеупорного) — 3 мм. Чем меньше толщина швов, тем лучше печная кладка. Швы при этом не растрескиваются и не выкрашиваются, а кладка получается максимально прочной. Перевязку швов лучше делать в полкирпича, хотя перевязка в ¼ кирпича также допускается.

Дымовые каналы должны быть постоянного сечения на всем протяжении, сужения не допускаются. Сечение и длина канала должны быть таковыми, чтобы тягой дымовой трубы обеспечивалось нормальное движение газов из топки в каналы и дальнейший отвод в атмосферу. Выход дымовых газов из топливника и прочих отверстий в пространство помещения не допускается.

Кладка отопительно-варочной печи своими руками

Кухонная плита полной заводской готовности, работающая на твердом топливе: а — общий вид, б — элементы плиты; 1-варочный настил, 2 — патрубок, 3 — ограждение, 4 — боковая поверхность, 5 — топливник, 6 -дверка, 7 — решетки, 8 — порог, 9 -зольниковая коробка, 10 — полость, 11 — термометр, 12 — окно, 13 — духовой шкаф, 14 — кран, 15 — водогрейная коробка, 16 — переключатель.

Устраивая первый ряд кирпича своими руками, нужно помнить, что он самый важный. От устройства первого ряда зависит общая конфигурация отопительно-варочной печи. Кирпичи нужно укладывать аккуратно. Обязательно проверяйте каждый из них строительным уровнем. Перед укладкой второго нужно установить дверцу поддувала, после чего можно возобновлять кладку.

Третий выкладывается в соответствии с порядовкой. За счет стесывания кирпичей обеспечивается необходимая конфигурация поддувала. Верхняя часть кладки должна совпадать с высотой дверцы. Укладка следующего начинается с правой стороны, причем лишь после того, как будет выполнена установка дверцы для чистки. Именно здесь выполняется перекрытие дверцы поддувала. За счет скалывания кирпича достигается получение квадратного отверстия над зольником.

Пятый ряд укладывается аналогично четвертому. Зольное отверстие продолжает сужаться. Следующий, как и все предыдущие, кладется в соответствии с порядовкой. В некоторых местах кладка осуществляется огнеупорным кирпичом (согласно чертежу). Чтобы обеспечить максимальное удобство укладки топлива на решетку, кромку кирпича перед ней скалывают. Решетка лежит на пятом.

Как известно, при нагреве металл расширяется. Ввиду этого между колосниковой решеткой и кирпичами шестого нужно оставить зазор в 1-1,5 см. Потом его можно заполнить золой или сухим песком.

Схема печи-голландки: 1 — заглушка для трубы, 2 – духовой шкаф, 3 – перекрывающая плита со встроенной задвижкой, 4 – каркас ниши из металла, 5 – топка, 6 – поддувало, 7 – колосники, 8 и 12 – отверстия для чистки, 9 – стальная полоса-опора, 11 – задвижка растопки, 13 – одноконфорочная плита.

В седьмом сначала нужно выполнить установку дверцы топочной камеры. Перекрытие правого канала осуществляется таким образом, что его место занимают три небольших канала. Восьмой и девятый ряды выполняются в полном соответствии седьмому. Высота кладки — на уровне дверцы топки. Кромки кирпичей, уложенных на перегородку правого канала и топки, стесываются для плавного течения дыма.

Укладка 10-го выполняется с использованием огнеупорного кирпича. Его укладка должна осуществляться с особой аккуратностью. С помощью строительного уровня контролируется горизонтальность каждого кирпича. Подобная осторожность обуславливается тем, что именно на него в дальнейшем укладывается металлическая варочная панель, поэтому перекосы здесь недопустимы. В данном ряду выполняется перекрытие дверцы топки. С правой стороны нужно оставить пару каналов с квадратным сечением.

Отопительно-варочная печь № 1—типа «шведки», малогабаритная, предназначена для отопления двух комнат площадью 25—30 м2.

Для 11-го ряда подходит обыкновенный кирпич. Осуществляется укладка варочного настила, он опускается на предыдущий. В 11-м у тех кирпичей, которые граничат с варочной плитой, необходимо стесать кромку. Если вы делаете печь из кирпича своими руками с духовым шкафом, в этом ряду нужно смонтировать раму для заслонки варочной камеры. Металлическая рамка дает возможность закрывать варочную камеру заслонкой, образуя тем самым духовой шкаф. Порядовка отопительно варочной печки, как правило, не имеет этого элемента.

В 12-м ряду нужно соединить два правых канала в один. Кладка осуществляется в соответствии с порядовкой. В следующем ряду правый канал снова перекрывается таким образом, что получается два канала. В 14-м есть очень важный момент — заслонка, которая позволяет перекрывать отводящие газы так, что во время варки не будет нагреваться вся печь. Этот элемент конструкции дает возможность готовить в летнее время, не нагревая помещение. В остальных моментах он полностью выполняется аналогично предыдущему. В следующем выполняется перекрытие заслонки.

Печь отопительно-варочная угловая.

В 16-м ряду необходимо установить дверцу. Она монтируется с правой стороны варочной камеры и выполняет функцию своеобразной вытяжки, через нее удаляются неприятные запахи и гарь, образующиеся в процессе приготовления пищи. В 17-м над варочной камерой необходимо уложить две металлические полосы. Они используются в качестве опоры при перекрывании камеры. В данном ряду также перекрывается дверца вентиляции. В простой русской печи перекрытие делается немного по-другому, как правило, в форме купола.

В 18-м и 19-м рядах полностью перекрывается варочная камера. Стальные полосы на данном этапе будут очень кстати. В 20-м на перекрытие варочной камеры необходимо установить на ребро два кирпича. Расстояние от них до задней стенки при этом должно равняться 40 мм. Устанавливается самоварная дверца, а также дверца для чистки. Следующий выкладывается аналогично. В 22-м выполняется перекрытие всех дверец. Справа нужно оставить два канала. Каналы над варочной камерой выполняются в следующих размерах: средний — 50 мм, а крайние — 110 мм.

В 23-м ряду кирпича осуществляется перекрытие каналов, находящихся над варочной камерой. Кирпичи укладываются на ребро подобно тому, как это делалось в 20-м ряду кладки. Следующий полностью повторяет предыдущий. 25-й и 26-й укладываются аналогично 22-му ряду. В следующем три кирпича устанавливаются на ребра. Расстояние друг от друга и от стенок кирпича должно быть в точности одинаковым. Справа снова остается один канал с квадратным сечением.

В процессе укладки 28-го ряда особое внимание необходимо уделить перевязке швов. Сам же он выполняется аналогично предыдущему. В 29-м справа должен быть один канал. С передней части вплотную выполняется укладка двух кирпичей. Эти кирпичи утапливаются в кладку наполовину своей толщины. Одной стороной они опираются на ребро на кирпичи, которые были уложены в предыдущем. Данный ряд кладки полностью перекрывает тепловую камеру. Обязательно нужно установить задвижку в дымовом канале.

Два последующих ряда кирпичной кладки своими руками выполняются в соответствии со схемой порядовки. Как уже становится понятным, над тепловой камерой выполнено три ряда кирпичной кладки. За счет этого достигается хорошая пожарная безопасность и прекрасная теплоемкость печи.

Следующий этап — устройство дымохода. Обязательно следите за перевязкой кирпичей. Когда укладка кирпича дымохода будет завершена, отопительную печь с духовкой можно считать готовой. Конструкция этой печи позволяет очень хорошо отапливать помещение, готовить домашнюю пищу, выпекать хлеб и вкусные пироги, используя всего лишь одну топку.

1pokirpichy.ru

Печи отопительно варочные своими руками

На современном рынке отопительного оборудования представлен огромнейший выбор самых разнообразных агрегатов, способных удовлетворить запросы любого владельца. Несмотря на это, традиционные отопительно-варочные печи продолжают пользоваться большой популярностью, в особенности в регионах без возможности организации водяного либо газового отопления.

Печи отопительно варочные своими руками

Существует несколько наиболее популярных вариантов конструкций отопительно-варочных агрегатов. Вашему вниманию предлагаются подробные руководства по самостоятельной кладке печей. Выберите самый подходящий вариант и приступайте к работе.

Печи отопительно варочные своими руками

Набор для самостоятельной кладки печки

Схема печи

Начните с подготовки всех необходимых кладочных приспособлений.

Вам понадобится:

• кирпич. Купите простой и огнестойкий кладочный материал. Для точного определения нужного количества кирпича предварительно подготовьте порядовку будущей печи;
• глина. На ее основе вы приготовите раствор для кладки печи;
• металлические дверцы и прочая фурнитура;
• листовой металл;
• уголки;
• сетка либо прутки арматуры для укрепления конструкции;
• шины;
• известь;
• емкость для приготовления раствора;
• металлическое сито с ячейками 1-2 мм;
• отвес;
• строительный уровень;
• молоток;
• мастерок;
• лопата;
• чугунная плита с конфорками.

Типичная отопительно-варочная печь

Схема-порядовка печи

Ознакомление с печным мастерством рекомендуется начинать с изучения инструкции по кладке наиболее популярного варианта отопительно-варочной печи.

Схема отопительно-варочной печи

Первый шаг. Выложите первый ряд печи. На этом этапе вы должны строго следить за перпендикулярностью углов и ровностью укладки кирпичей. От правильности устройства стартового ряда напрямую зависит долговечность и в целом качество готовой отопительно-варочной конструкции.

Второй шаг. После выкладки начального ряда смонтируйте дверцу поддувала.

Третий шаг. Выложите 2-й ряд обычной кладкой.

Четвертый шаг. Приступайте к выкладке третьего ряда. На данном этапе вам нужно стесать ваши кирпичи с двух боков так, чтобы создать оптимальную конфигурацию поддувала. Контролируйте, чтобы ряд имел высоту, соответствующую высоте поддувальной дверцы.

Пятый шаг. Приступайте к выкладке четвертого ряда. Его необходимо класть слева направо. Смонтируйте дверцу зольника. В процессе кладки ориентируйтесь на предварительно выбранную схему печки. На этом же ряде вам нужно перекрыть поддувальную дверцу. Обустройте отверстие над камерой для золы.

Шестой шаг. Выложите пятый ряд с сужением отверстия зольника. В остальном кладка данного ряда подобна кладке четвертого.

Седьмой шаг. Выложите шестой ряд из огнестойкого кирпича. Можете использовать и простой кирпич, но он выйдет из строя гораздо быстрее своего шамотного аналога.

Вам надо сколоть кирпич перед колосниковой решеткой. Это даст возможность в дальнейшем качественнее укладывать топливо. Сама же решетка будет надежно опираться на 5-й ряд печной кладки.

Оставьте примерно 1-1,5-сантиметрвоый зазор между шестым рядом и решеткой. Промежуток заполните песком.

Кладка кухонной плиты

Восьмой шаг. Выложите седьмой ряд. На этой стадии вам необходимо создать канал П-образной формы и перекрыть его так, чтобы один канал превратился сразу в три.

Девятый шаг. Установите дверцу топочного отделения. Для опоры под дверцу используйте 6-й ряд кладки.

Десятый шаг. Выложите восьмой и девятый ряды по аналогии с седьмым рядом. По высоте девятый ряд должен соответствовать топочной дверце.

Вам нужно закрыть левый канал и топочную перегородку. Кирпичи для этого следует специальным образом подготовить. Подготовка сводится к стесыванию кирпичей с обоих боков для обеспечения плавной и качественной транспортировки газов из топки в печной канал.

Порядовая кладка

Одиннадцатый шаг. Выложите десятый ряд из шамотного кирпича. При этом сами изделия нужно размещать строго вертикально. В обязательном порядке проверьте вертикальность при помощи уровня. Поверх этого ряда вы уложите варочный настил.

Порядовая кладка

Двенадцатый шаг. Перекройте дверь топочного отделения. В конструкции останется только два канала квадратной формы.

Дальнейшая кладка отопительно-варочного агрегата ведется точно так, как и выкладка обыкновенных отопительных печей. Следуйте выбранной схеме порядовки.

Пример отопительно-варочной печи

В завершение установите варочную поверхность с заслонкой, дверцу топки и перекрытие для этой дверцы. Также нужно обустроить вентиляционную камеру и дымоход. Конструкцию и материал изготовления дымохода подбирайте индивидуально в соответствии с размерами и прочими важными характеристиками печи.

Порядовки отопительно-варочных печей

Кладка печи «шведка»

Кладка печи «шведка»

Шведка – один из самых популярных и наиболее удобных в эксплуатации вариантов печей. Кладка такой печки выполняется в несколько несложных этапов.

Схема фундамента для самодельной печи шведки

Шведка

Первый шаг. Подготовьте кирпич к кладке. Для этого достаточно окунуть его в чистую воду и оставить там примерно на сутки. Материал насытится влагой, и не будет впитывать ее из кладочного раствора.

Второй шаг. Приготовьте раствор для кладки из глины, воды и просеянного песка. Должна получиться пластичная однородная смесь. На укладку 100 кирпичей уходит порядка 20 л раствора.

Третий шаг. Выложите стартовый ряд кирпича с обязательной проверкой перпендикулярности углов, вертикалей и горизонталей. Ряд должен быть сплошным. Для выкладки внутреннего пространства можете использовать половинчатый кирпич.

Четвертый шаг. Выложите второй ряд. Этот ряд должен быть таким же, как и первый.

Порядовка печи Шведка

Пятый шаг. Выложите третий и четвертый ряды. Начинайте формировать отделение зольника. Установите дверцу для этой камеры и прочистные дверцы в количестве трех штук и одну поддувальную дверку. С обратной стороны печки выложите дымообороты. Они должны быть вертикальными и сообщаться с топочной камерой при помощи отверстия.

Шестой шаг. Установите решетку колосника и смонтируйте духовую камеру. Обустройте перекрытие дверцы поддувала и прочистных отверстий.

Седьмой шаг. Выкладывайте ряды с 6 по 10. На этом этапе вы должны сформировать топочное отделение. Между топкой и духовой камерой кирпичи укладывайте на ребро. Установите стенки топочной камеры и духового шкафа. Между ними должна быть перегородка высотой на один ряд меньше камеры.

После укладки 10 ряда, с передней стороны выложите стальной уголок и чугунную плитку. Уголок крепите с помощью проволоки и раствора.

Восьмой шаг. Выложите 11 ряд. На этом этапе вы должны полностью перекрыть канал между плиткой и правой стенкой.

Печь шведка

Девятый шаг. Выкладывайте ряды с 12 по 16. Сформируйте варочное отделение и три вертикальных газохода. Дымоходные отверстия выкладывайте с применением шамотного кирпича.

Десятый шаг. Выложите 17 и 18 ряды. Обустройте перекрытие варочной камеры.

Одиннадцатый шаг. Выложите 19 и 20 ряды. На этом этапе вам необходимо разместить на лицевой части печки дверцы двух чисток газоотводящих каналов.

Двенадцатый шаг. Выложите ряды с 21 по 28. Сформируйте дымовые каналы в соответствии с выбранной схемой порядовки. Соблюдайте правильную перевязку швов. При выкладке 27 ряда установите дымоходную задвижку. Над ней оставьте отверстие, посредством которого газоходы будут соединяться с вентиляционными каналами.

Тринадцатый шаг. Выложите 29-30 ряды. Перекройте верхние дымоводы. На этом этапе кладку необходимо расширить на 50 мм по периметру. За счет этого будет сформирован карниз.

Четырнадцатый шаг. Выложите 31-й ряд. На этом этапе размеры перекрытия надо довести до габаритов 27 ряда.

Пятнадцатый шаг. Выложите 32-й ряд. На этом этапе начинайте выкладывать дымоотводящую трубу размером 130х250 мм.

Выложите дымоход необходимой высоты, и ваша печка типа шведка будет полностью готова. В завершение ее останется облицевать керамикой либо выкрасить.

Печь-голландка

Печь голландка

Такой печной агрегат прекрасно подходит для небольших частных домов, дачных домиков и даже квартир. Печь будет очень полезна при отсутствии централизованной отопительной системы. Помимо этого, подобную печку можно оснастить варочной панелью и использовать для приготовления пищи.

Место для размещения печи рекомендуется выбирать еще на этапе планирования дома. Но даже если ваш дом уже построен с возведением «голландки» не возникнет никаких проблем.

Голландка — украшение дома

Печь можно строить как на фундаменте, так и без него, но в первом случае печка прослужит несколько дольше.

Печь-голландка имеет очень вместительную топку. При этом конструкция не оснащается поддувалом, что дополнительно выделяет рассматриваемую печь на фоне аналогов.

К числу важных преимуществ «голландки» необходимо отнести эффективность и рациональность использования топлива – в такой печи дрова прогорают гораздо медленнее, чем в большинстве других существующих агрегатов.

Видео — Печь со стеклянной дверцей

1-9 ряды

10-18 ряды

18-26 ряды

Дымоход

Первый шаг. Приготовьте раствор из глины, воды и песка. Глину предварительно вымочите в воде, а песок просейте. Компоненты смешивайте в таком соотношении, чтобы получить однородную массу с консистенцией сметаны. Обычно песок и глина смешиваются в разных количествах, а воды добавляется порядка 25% от общего объема сухих компонентов. В остальном же ориентируйтесь на особенности вашей глины.

Кирпич также требует предварительной подготовки – его нужно окунуть в воду примерно на сутки.

Перед началом работы попробуйте выложить печь без использования раствора. Это позволит вам более детально вникнуть в особенности выбранной порядовки и сделать работу на максимально высоком уровне.

Приступайте к кладке печи. Каждые 2-3 ряда проверяйте ровность кладки строительным уровнем.

Второй шаг. Уложите на пол рубероид либо полиэтилен. Для рассматриваемой печи понадобится изоляция размерами 530х780 мм. На гидроизоляцию насыпьте 1-сантиметровый слой просеянного песка и тщательно выровняйте засыпку.

Третий шаг. Выложите первый ряд поверх песчаной подушки. Проверьте ровность укладки кирпича и аккуратно залейте всю полученную поверхность раствором.

Установите дверцу поддувала. Для крепления используйте стальную проволоку.

Четвертый шаг. Выложите второй ряд «голландки» в соответствии с порядовкой. В целом этот ряд не будет иметь отличий от начального ряда.

Пятый шаг. Выложите третий ряд. Начиная с него, для кладки надо использовать огнестойкий кирпич. На третий ряд уложите колосниковую решетку.

Шестой шаг. Выложите четвертый ряд. На данном этапе кирпичи следует укладывать на ребро.

На этом же этапе вам надо смонтировать дверцу для топочной камеры. Для фиксации дверей используйте стальную проволоку.

Седьмой шаг. Выложите пятый ряд по аналогии с четвертым, только кирпич укладывайте обычным методом, т. е. плашмя.

Восьмой шаг. Выложите шестой ряд. Кирпич опять кладите на ребро. Проверяйте углы и в целом ровность кладки.

Девятый шаг. Выложите седьмой ряд. Кирпичи размещайте плашмя. На ребро выложите только заднюю стенку. Все последующие ряды кирпича укладывайте плашмя.

Десятый шаг. Приступайте к кладке восьмого ряда. На этом этапе топочная дверь полностью перекрывается. Внутренний кирпич (он должен быть огнеупорным) над топочной камерой следует скосить.

Одиннадцатый шаг. Выложите девятый ряд со смещением назад. Поверх этого ряда уложите увлажненный асбестовый шнур, а после – варочную плиту. Тщательно загерметизируйте стыки между кирпичом и плитой. Варочную поверхность можете делать квадратной либо круглой – как вам больше нравится.

Двенадцатый шаг. Приступайте к кладке десятого ряда. На этом этапе вам нужно выложить основу дымохода. «Голландка» имеет компактные размеры, поэтому от обустройства капитального кирпичного дымохода следует отказаться, отдав выбор в пользу металлической конструкции.

Тринадцатый шаг. Выложите одиннадцатый ряд и установите дымовую задвижку. Предварительно обмотайте задвижку асбестовым шнуром.

Четырнадцатый шаг. Выложите двенадцатый ряд. На этом этапе сформируйте стык между дымоходом и металлической трубой.

Кладка печи окончена.

Подробная схема устройства печи

В завершение вам останется сделать следующее:

• вывести дымоотводящую трубу на требуемую высоту;
• заделать стыки между полом и печным агрегатом при помощи плинтуса;
• заштукатурить «голландку». Также для отделки можно использовать побелку, краску и даже керамическую плитку.

Таким образом, самостоятельная кладка отопительно-варочной печи является не таким уж и сложным мероприятием. От вас требуется лишь во всем следовать инструкции.

Отопительно-варочная с камином

Удачной работы!

Читайте на нашем сайте статью — печь голландка своими руками.

Видео – Печи отопительно варочные своими руками

tolkostroyka.ru
