Эффективное сочетание печи и камина

Что получится если объединить в одно целое камин с печью? Какие преимущества у такой системы обогрева дома? А может есть недостатки? Ответы в этой статье.


Как приятно провести вечер в собственном доме перед камином, наслаждаясь игрой пламени и расслабляющим теплом. Действительно, камин способен создать особую атмосферу в доме. А что если к камину добавить печку, в которой можно испечь настоящий хлеб или сварить борщ, а вдобавок она подарит тепло всему дому. Так вот такая возможность существует в виде конструкции печь-камин.



Содержание:



Описание печи-камина


Печь-камин – это совмещённые камин и печь, объединяющие в себе все достоинства и назначение. Камин способен за короткий срок нагреть комнату и создать комфорт, за счёт видимого пламени. Печь, хоть и прогревается дольше, чем камин, но отдаёт тепло в течение долгого времени, даже после затухания огня.

Кроме того, печь служит для приготовления и разогрева пищи.







Где установить


Применяется эта конструкция в загородных домах, на дачных участках, в саунах и банях, в общем, где есть достаточно большое внутреннее пространство и возможность вывести дымоход, так как печь-камин зачастую имеют большие размеры и вес, и топятся дровами. Замечательно подходит как вариант для дачи.

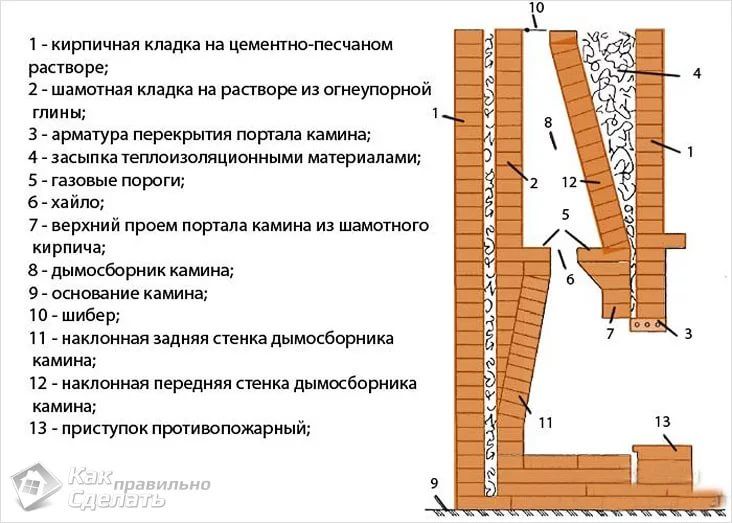

Конструкция печи-камина


Система печь камин достаточно сложная, у каждого элемента имеются свои характеристики, явно отличающиеся друг от друга. Камин имеет открытую большую топку, это позволяет создать большую тягу воздуха, а значит быстро разгореться огню и согреть помещение. А чтобы без задержек выводить продукты горения, у камина выводящая труба прямой формы. Но стоит угаснуть пламени, как тепло перестанет поступать в дом. У печи совсем другой принцип действия. Она не нуждается в большой топке и сильной тяге, поэтому топливо скорее не горит, а тлеет, постепенно нагревая печь.

Тепло накапливается и греет дом очень долго, даже без огня в топке. А извилистая выводящая труба только способствует этому, задерживая в себе горячие газы.

Печникам удалось совместить печь и камин вместе. Топить можно не все топки сразу, но если есть необходимость в этом, то следует растопить камин, а потом печь. Так как у камина более мощная воздушная тяга.



Модели печей-каминов


Строят разные модели системы печь-камин. Различия состоят в материале, который влияет на характеристики оборудования. Так же существуют разные по форме печи-камины, что позволяет их установить в доме исходя из внутренней планировки. Существуют угловые, островные и при стенные. Их форма влияет на внешнее оформление, например, угловой не нуждается в декоративной облицовке по бокам стенок.

Основными материалами для производства печи камина служат чугун или сталь и кирпич.
Кирпичные имеют большой вес и размер, поэтому нуждаются в укреплении фундамента.

Хорошо накапливают тепло и делятся им продолжительное время. Кирпичную печь-камин можно установить так, чтобы топки выходили в разные помещения. Это не испортит интерьера и положительно повлияет на обогрев дома.

Чугунные или стальные производятся моноблоком, что удобно для монтажа. Свойства чугуна – это низкая теплоёмкость, чем у кирпича. Нагреваясь, чугун излучает инфракрасное тепло, прогревающее людей и предметы, а не воздушное пространство, и не создаёт воздушных потоков, поднимающих частички пыли.

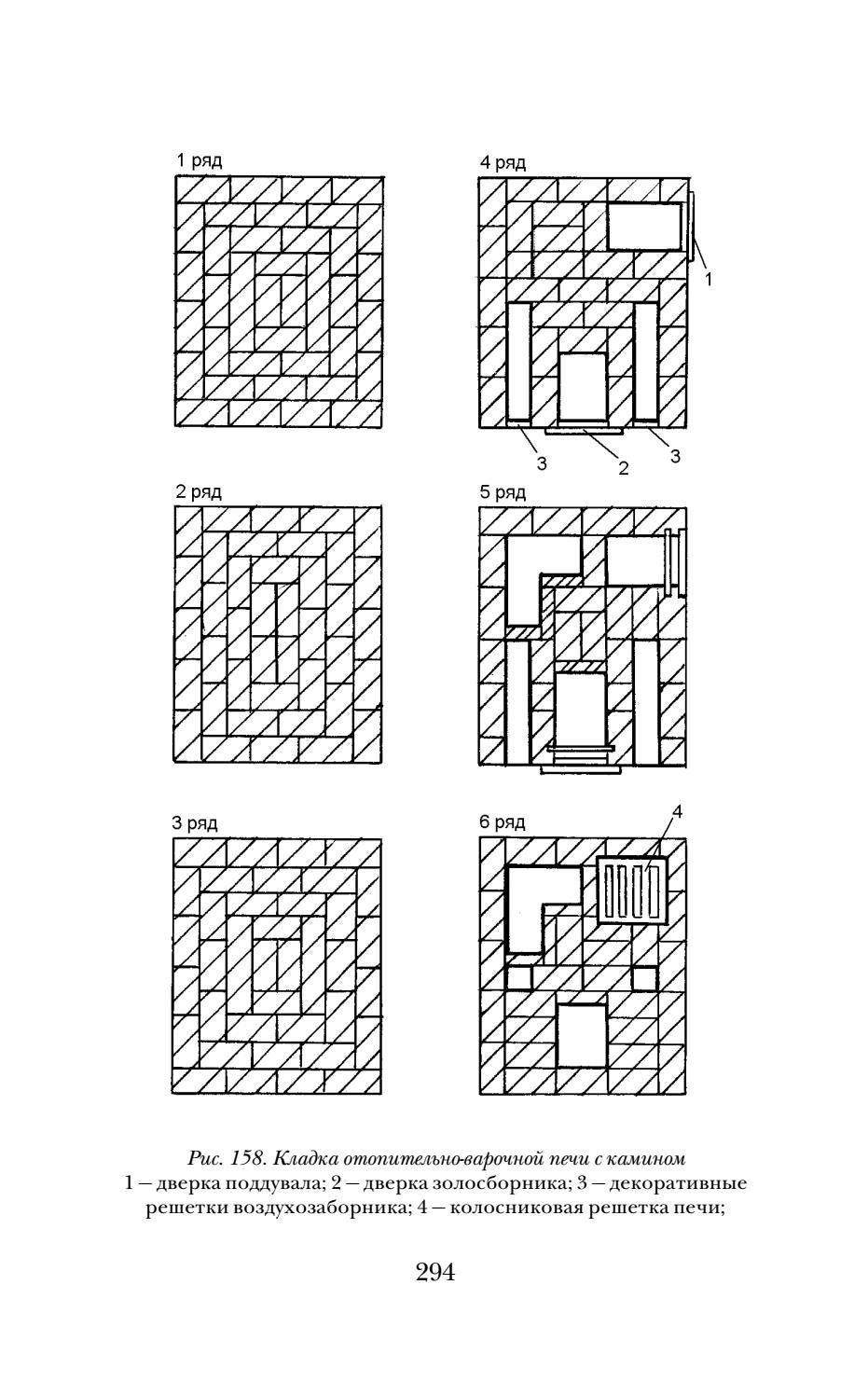

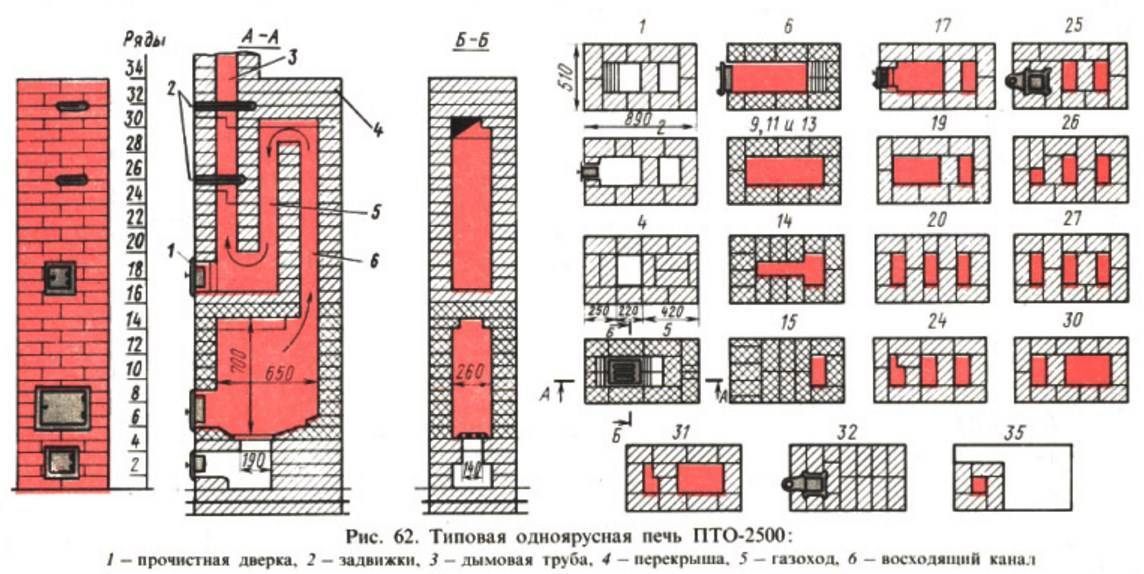

Порядовки ПК


Печи и камины, спроектированные и построенные Георгием Резником,

отличаются высокими теплотехническими качествами и выверенным дизайном, в основе которого — образ традиционной русской печи. В этом можно ещё раз убедиться, ознакомившись с новой порядовкой печи-камина отопительной.

Конструкция предлагаемой печи-камина предназначена для отопления помещения площадью до 30 м2 и с высотой потолка около 250 см. Если печь-камин устанавливать в зале (большой комнате), её следует развернуть печной частью к стене или к перегородке с отступом не менее 125 см. Такое расстояние достаточно для работы у плиты. Печь-камин можно установить и в проёме стены или перегородки между залом и кухней.

В отопительно-варочной печи конвективная система — кол-паковая, позволяющая устраивать невысокую насадную трубу. Для одноэтажного строения это важно, так как отпадает необходимость поднимать трубу высоко над крышей. В печи два режима — летний и зимний. При открытой задвижке летнего хода дымовые газы поступают в трубу, минуя колпаки и не нагревая массив печи. В верхней части варочной камеры установлена вентиляционная задвижка. Печь снабжена духовкой.

Основной массив печи-камина сложен из печного (витебского) кирпича. Обе топки (печная и каминная) и части примыкающих к ним дымоходов — из шамотного. Для более выразительного оформления декоративные элементы (полочки, арки, юбку, нижний порожек) можно сделать из полнотелого кирпича, цвет которого отличается от основного цвета печи (например, из кирпича «Победа Кнауф»). Дополнительно украсить печь можно, обложив полочки керамической плиткой или натуральным камнем.

МАТЕРИАЛЫ И ПРИБОРЫ, НЕОБХОДИМЫЕ
ДЛЯ ПОСТРОЙКИ ПЕЧИ-КАМИНА
Кирпич красный М-200 — 1200 шт.
-«- шамотный Ш-8 — 170 шт.;
Глина шамотная — 50 кг.
Шамот дроблёный — 50 кг.
Задвижка дымовая 26×13 см — 3 шт.;
—«— 13×13 см — 1 шт.
Плита чугунная
двухконфорочная 58,5×34 см -1 шт.;
Дверка топочная 21×25 см -1 шт.;
-«- поддувальная 13×25 см -1 шт.;
-«- для чисток 7×13 см -3 шт.

Решётка колосниковая 25×30 см -2 шт.
Духовка 35x28x25 см -1 шт.
Полоса стальная 50×5 мм -8 м.
Уголок стальной 60x60x6 мм -2 ,5 м.
Глина, песок горный — по потребности.



Печь-камин из кирпича. Поэтапная постройка

Анализируя тепловую работу отопительных очагов и только что построенных, и эксплуатируемых многие годы, я пришел к определенным выводам. Некоторым мои замечания покажутся не новыми, но владельцам загородных домов с печным отоплением они будут полезны, как и работникам,имеющим некоторый опыт возведения печей каминов из кирпича.

Печь-камин из кирпича постройка

Начнем с фундамента. Глубина её заложения должна быть ниже расчетной глубины промерзания. Категорически запрещается связывать фундаменты печи и дома. Необходимо выполнить двойную гидроизоляцию: первую — на границе «грунт-воздух», вторую — за 10 см до уровня черного пола.

Какие материалы использовать? Кирпич красный глиняный. Перед кладкой его следует вымочить в воде для лучшего сцепления с глино — песчаным раствором.

Прочность кладки зависит от жирности глины. Для устранения усушки в глину добавляют песок. Лучшая глина — та, которая вылежала на морозе. Размер зёрен песка должен составлять 1 …1,5 мм. Это даст возможность сделать кладку прочнее за счет тонких швов.

О песке старые мастера говорили: «Который песок в руках хрустит и на белый платок будучи высыпан пятен не делает, тот к строению печи годен».

Топливник печи камина из кирпича должен соответствовать сгораемому топливу. Но во всех случаях от колосника к стенкам топливника выкладывают откосы, что помогает углям или не догоревшим дровам скатываться на колосниковую решетку и «дожигаться».

Сажа и конденсат. Для борьбы с выпадением на стенках дымоходов и трубы конденсата, а также сажи устраивают подсосный канал («баран»), представляющий собою небольшое окошко 70×70 мм, проделанное из топливника в последний канал.

Печь должна иметь хорошую постоянную тягу. Этого достигают плавными очертаниями поворотов, сужений и расширений дымоходов. Высота трубы от уровня колосника до оголовника должна быть не менее 5 м. Слабая тяга приводит к отложению сажи.

Необходимо помнить, что на топку печи с дымоходами, на которых осели частицы сажи, приходится затрачивать гораздо больше топлива и времени.

Слой сажи толщиной, равной 3 мм, сокращает теплопередачу кладки в 2 раза. Больше всего сажи дают березовые дрова, меньше — осиновые.

Некоторые новаторы печного дела для ускоренной теплоотдачи печи вставляют в вертикальные дымообороты металлические трубы 070 мм. Загнутые сверху и снизу концы труб выходят наружу. За счет конвекции воздуха помещение прогревается быстрее.

Как часто и долго топить печь камин из кирпича? — спрашивают многие застройщики. Отопительно-варочную печь протапливают 1,5 часа, отопительную — до 2-х часов, банные — до 4-х часов. Но если требуется получить тепла больше, то выгоднее протопить печь два раза с перерывом в 5 6 часов, чем непрерывно и долго. Экономии топлива достигают также за счет правильной эксплуатации.

Печи, совмещенные с каминами, не всегда имеют равномерный прогрев всех стенок кладки, но если такой очаг установить в одной большой комнате или грамотно построить примыкающие к отопительному сооружению перегородки, то можно получить максимальный комфорт.

При разработке любой конструкции приходится учитывать множество факторов размеры и расположение комнат, наличие фундамента, и если он есть, то его

габаритные размеры

Мне предстояло разработать печь с одноконфорочной плитой и духовым шкафом для сушки овощей и ягод. Печь должна была стоять в помещении площадью 30 м2 и эксплуатироваться в любое время года, поэтому нужно было предусмотреть два режима топки: летний и зимний Кроме этого заказчику хотелось иметь и встроенный камин. Дело осложнялось тем, что площадь имеющегося фундамента была всего лишь 1×1 м.

Для разработки конструкции и расчета материалов, использован комплект для макетирования печей и каминов.При этом получилась совершенно новая конструкция компактной отопительно-варочной печи, совмещенной с камином.

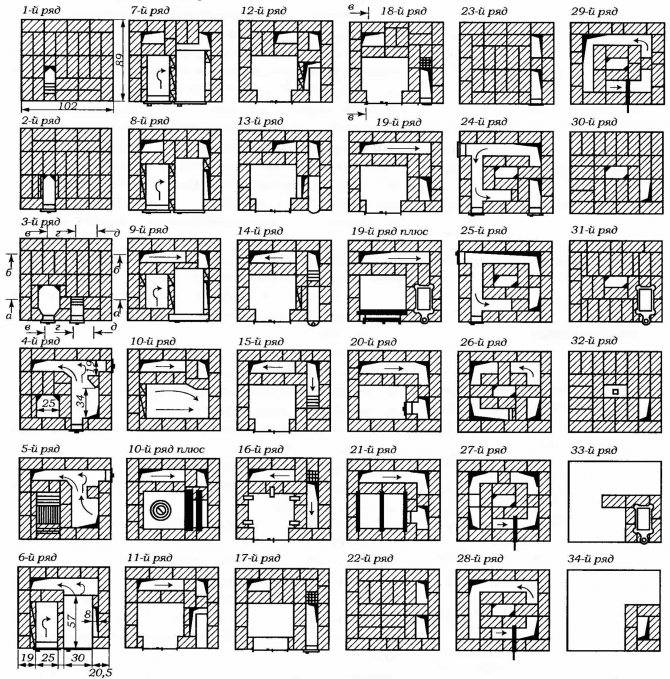

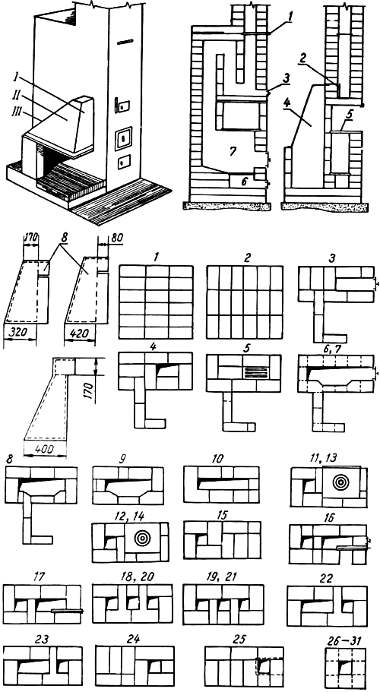

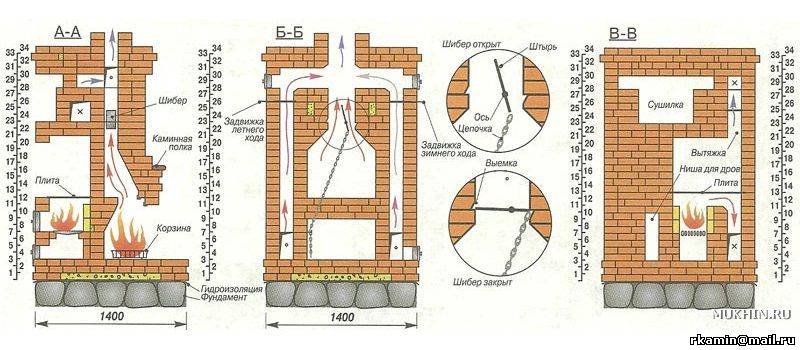

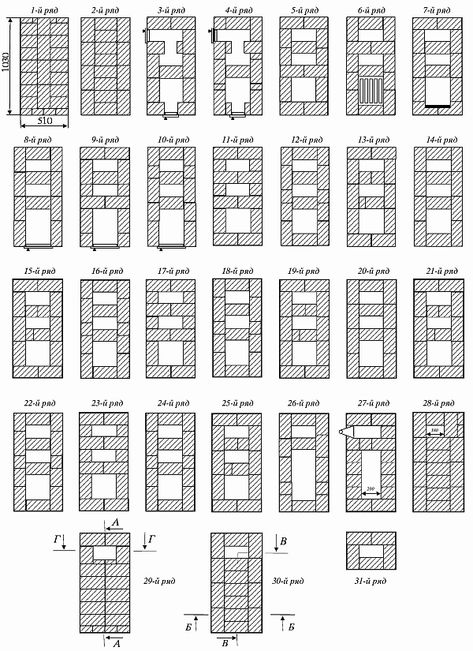

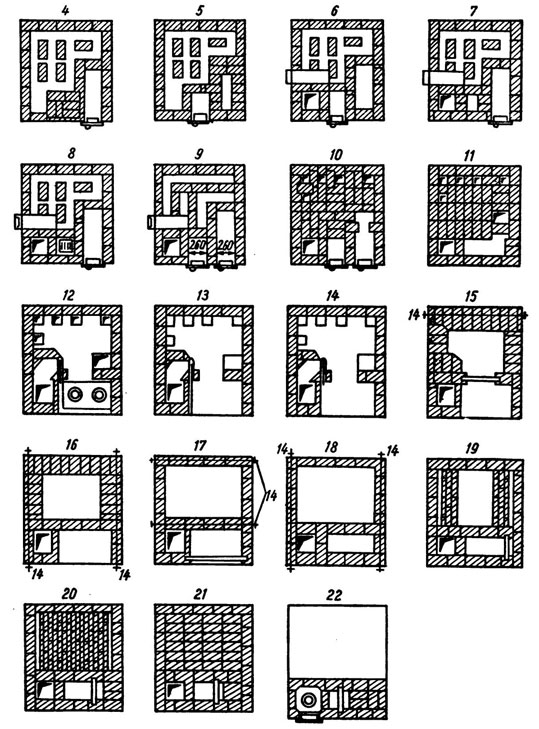

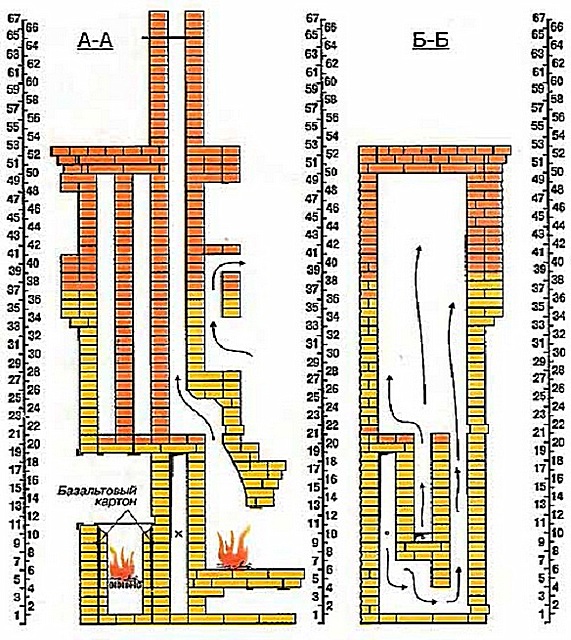

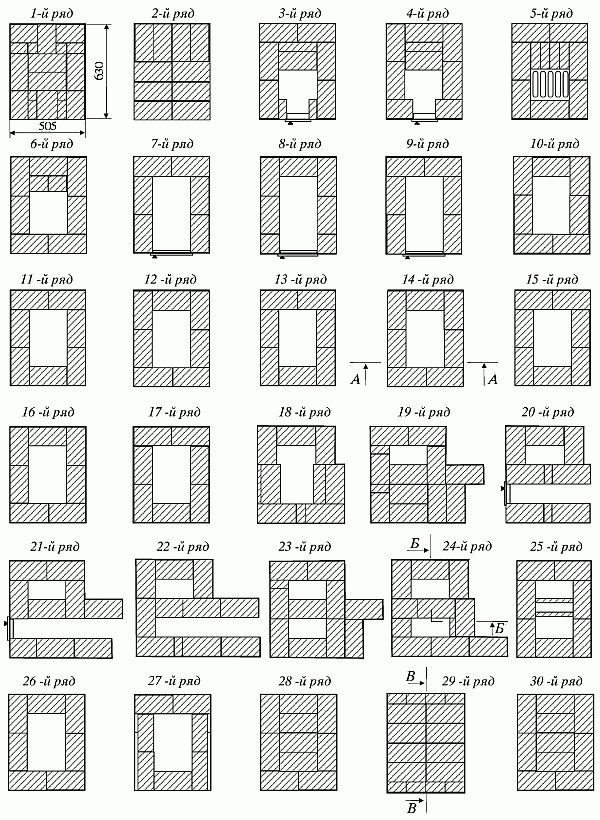

На рисунках приведены разрезы и порядовки печи камина из кирпича.

Видео




Похожие публикации:




Кладка каминов

Камины угловые

ПЕЧНОЙ УНИВЕРСАЛ



Порядовка углового камина своими руками

Мягкий свет и мирно потрескивающие дрова — мечта многих жителей города и не только. В современных очагах топливо не только поленья, но и эталон, природный газ, уголь или даже камины, работающие от сети. Но как ни странно, люди предпочитают давние традиции топки дровами. Такой конструкцией удивить кого либо становится все трудней. Но желание построить в своем доме камин не угасает.

Известно, что установка углового камина — трудоемкий процесс, который требует ответственный и внимательный подход. Главное в этом деле четко следовать составленным схемам и порядовкам. (См. также: Печи Бавария)

С чего начать?

Самым распространенным видом строительного материала для кладки камина является кирпич. Кирпичные камины прекрасно впишутся в ваш домашний интерьер и подарят море приятных эмоций. На первый взгляд может показаться, что кладка своими руками очень сложная работа, но при грамотном подходе, все достаточно просто. Для упрощения этой задачи необходимо разработать схемы и порядок действий. Как известно порядовка поможет рассчитать количество материала и систему кладки, что является немаловажным вовремя строительства.

В схеме отражается вся система работы и это поможет избежать большинства ошибок. Схема состоит из последовательной порядовой кладки, шаг за шагом. При наличии желания и знаний такую схему можно разработать самостоятельно.

Возведение фундамента

Основание для камина должно выполняться отдельно от фундамента дома. Первым делом подготавливаем котлован, размер которого должен быть на 10 см. размера будущего сооружения и глубиной около 60 см. Дно котлована устилаем щебенью и устанавливаем опалубку. Опалубка должна быть на 4-6 см. ниже уровня чистого пола. В опалубку укладывают бутовый камень и заливают раствором из цемента и песка. Далее фундамент выравнивается и накрывается полиэтиленом. Оставляем для усадки примерно на неделю. (См. также: Порядовка отопительно-варочной печи)

Стоит отметить, что угловая печь камин своими руками выкладывается практически так же, как и угловой камин. Разница в составлении чертежа, схем, порядовок, необходимого материала.

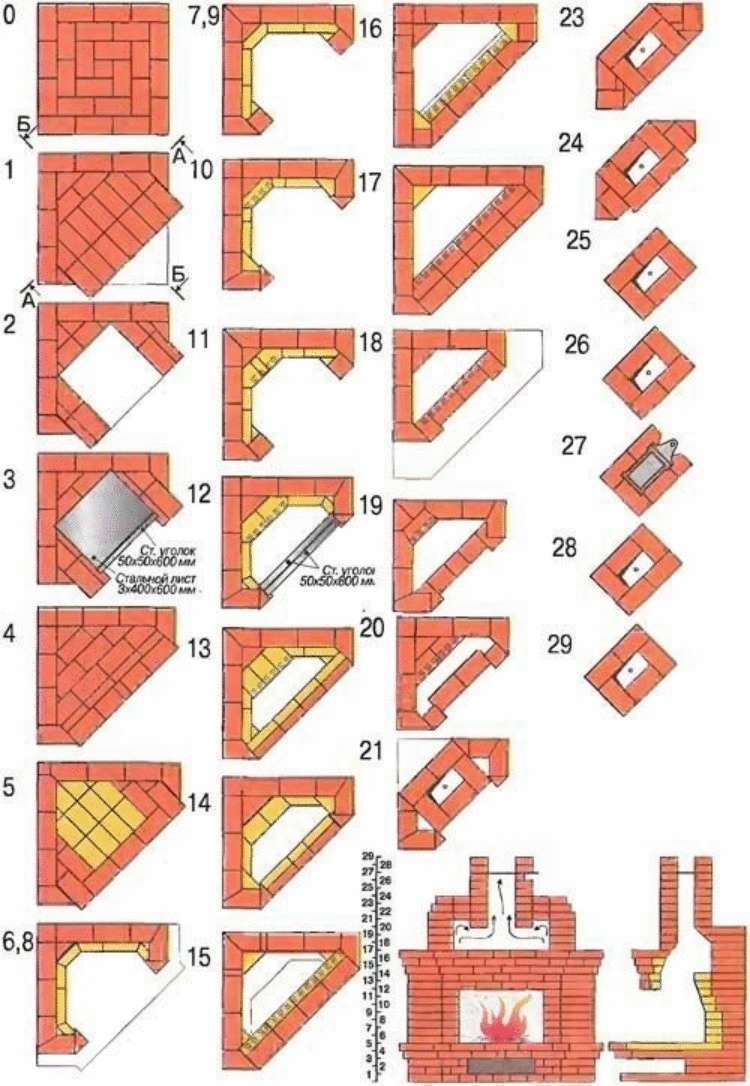

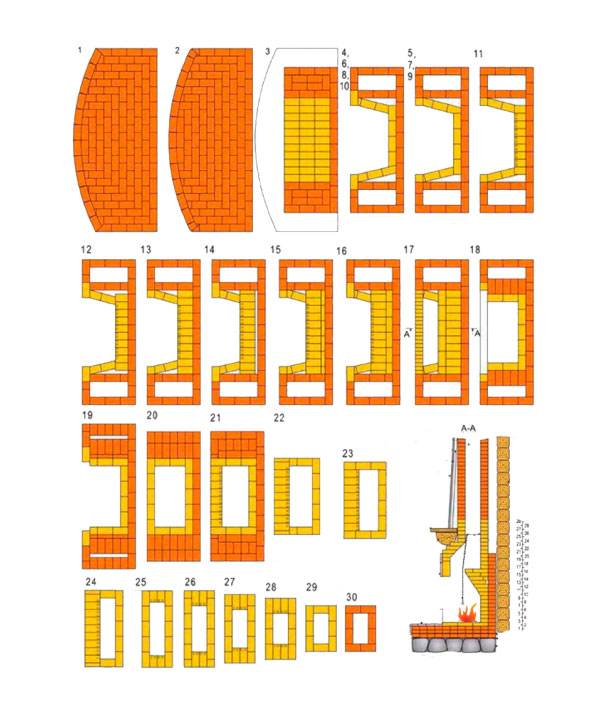

Порядовка углового камина

Стоит отметить, что дымоход и топочная часть выкладывается из шамотного огнеупорного кирпича. Воздействие высоких температур обычный кирпич не выдержит.

Важно: Во время кладки постоянно проверяйте ее вертикальность отвесом и горизонтальность положенных рядов – уровнем. (См. также: Карта сайта)

Первым делом нужно уложить на фундамент гидроизоляцию. Затем выкладываем пару рядов камина, чтобы его основание было немного выше пола. Первый ряд обычно выкладывают кирпич на ребро. Эту часть кладки выполняют глиняно-цементным раствором.

Порядовка печи камина практически не отличается от порядовки камина. Составляется она с учетом индивидуальных пожеланий, места, где будет стоять будущая конструкция и объема самого сооружения. Если знаний и навыка в составлении порядовки нет, а иметь такую полезную печь в доме очень хочется, можно заказать печи камины jotul и не беспокоится о кладке.

Этапы порядовки:

  1. Первый ряд укладываем сплошным полотном. Основание должно быть ровным, от него зависит качество всей последующей кладки.
  2. (См. также: Камин барбекю своими руками)

  3. Нишу для зольника делаем во втором ряду.
  4. Третий ряд немного прикрывает зольник.
  5. В четвертом ряду порядовка углового камина своими руками начинается с выкладывания шамотным кирпичом пода топки и прикрепляется колосниковая решетка.
  6. В пятом ряду начинаем формировать портал, боковые и задние стенки. Выделяется портал с помощью укладывания кирпича, выдвигая его наружу на 3-5 см.
  7. Шестой — девятый продолжает кладку топливника. Шамотный и керамический кирпич ни в коем случае нельзя перевязывать. Между ними оставляется небольшой зазор. Это поможет избежать нарушения кладки.
  8. (См. также: Как сделать камин своими руками)

  9. Десятый ряд. Здесь можно начинать выводить сводчатый или арочный портал с помощью кружала. Если вы решили сделать прямоугольный, поднимите его еще на 3 ряда и ложите перемычку, на которую укладывается верхняя часть портала.

Тем, кому система порядовки и кладки покажется слишком сложной, можно приобрести уже готовые keddy камины, установка которых не доставит много хлопот. Цена будет немного больше, но значительный выигрыш в весе и удобстве использования, обязательно покроет все расходы.

  1. Одиннадцатый и двенадцатый ряд продолжает кладку наружных стен и топки. На фасаде кирпич режется по месту, чтобы обеспечить хорошее прилегание арки.
  2. Тринадцатый и четырнадцатый ряд создает зеркало — наклонная стенка, кирпич которой поставлен под наклоном и вертикально.
  3. Пятнадцатый ряд доходит до высоты 1 наклонного ряда.
  4. Шестнадцатый ряд продолжает кладку наклонной стенки.
  5. Семнадцатый и восемнадцатые ряды догоняют высоту наклонной стенки.
  6. В девятнадцатом ряду начинаем сужение топки по бокам. Кирпичи здесь укладывают с выдвижением 4-6 см.
  7. В двадцатом ряду продолжаем сужение фронтальной части и сужение по бокам самого дымохода.
  8. В двадцать первом ряду кладка выходит на финиш. Здесь продолжаем сужение топки и формируем » зуб» камина, который вырастает из наклонной стенки.
  9. В двадцать втором и двадцать третьем — укладываем наружный керамический кирпич.
  10. В двадцать четвертом, шамотным кирпичем укладываем прямой дымоход, а также выносим фасадную часть для каминной полки.
  11. Двадцать пятый ряд перевязываем с двадцать четвертым.
  12.  С двадцать шестого ряда выкладывается только дымоход. Здесь устанавливаем декоративную каминную полку и задвижку.
  13. В статье предложен вариант углового камина, который будет иметь трубу в дымоходе из нержавеющей стали. Она устанавливается в двадцать седьмом ряду и соединяется с дымоходом из кирпича, мастикой.
  14. Все последующие ряды кладут до нужной высоты дымохода.

Следует отметить, что если строить угловой камин в деревянном доме, нужно знать все правила пожаробезопасности и придерживаться их. Иначе может произойти возгорание.

Рекомендуем: Перед началом кладки и составления порядовки нужно продумать декор будущего камина и хорошенько изучить схему. В уже выполненную порядовку изменения внести почти невозможно.

Облицовка

Когда порядовка печи и кладка окончена, можно приступать к отделке.

Для придания камину более изысканного вида используется много различного декоративного материала. Это может быть плитка, фактурная штукатурка, мрамор, изразцы, дерево и прочее. Главное чтобы выбранное обрамление гармонично вписывалось в интерьер вашего дома. Выбор материала для облицовки очень большой. Так что подобрать можно все что угодно, опираясь на бюджет и собственный вкус.

Ниже будут приведены несколько советов:

  • оптимальный вариант для украшения является МДФ. Оно устойчивое к различным факторам, в отличие от дерева, и намного долговечнее.
  • при отделке электрокамина деревом можно использовать клей ПВА.
  • плитка клеится на специальную мастику или термостойкий клей.
  • если портал делаете из гипсокартона, предварительно зашпаклюйте его тонким слоем.
  • самый доступный метод облицовки — это шпаклевание и дальнейший окрас поверхности.

Сейчас свою популярность набирает каминная облицовка угловая. Она занимает мало места в помещении и не перекрывает пространство. Популярность этого вида быстро возрастает.

Печи камины угловые

Печи камины не только украсят интерьер комнаты, но и качественно обогреют. Высокая функциональность, включающая в себя варочную плиту, взор на открытый огонь и отопительную мощность. Встроенный камин быстро обогревает помещение, а конструкция печи надолго сохраняют тепло. Камин можно оборудовать стеклянной дверцей и 2-мя топками.

Печь камин очень удобная конструкция. Она имеет конфорки, похожие на электроплиты, хотя температуру нагревания контролировать возможности нет.

Любители функциональности и удобства отдают свое предпочтение таким конструкциям, поэтому угловая установка печи-камина бавария стала очень популярной.

Как сложить камин своими руками чертежи

Технология кладки камина своими руками с порядовыми схемами и чертежами

Несмотря на доступность и обилие предложений компактных и быстрых в установке стальных и чугунных каминных топок, традиционные кирпичные камины, строительство которых требует немалых затрат труда и времени, продолжают привлекать современных «огнепоклонников», предпочитающих традиционный массивный открытый очаг ручного изготовления массовому заводскому изделию. По разным причинам хозяева частных домов отдают предпочтение массивному кирпичу, одних привлекает дизайн, других основательность конструкции, третьих — то, что в отличие от быстро остывающего металла, обожжённая керамика сохранит тепло горящих поленьев и угольев долгие часы. Кладка каминов — весьма ответственный технологический процесс, ведь ошибки в устройстве кирпичного очага недопустимы, «малой кровью» огрехов печника не исправить.

Чертежи камина и зачем нужны порядовки

Как и всякое сооружение, камин следует возводить в соответствии с заранее продуманным и вычерченным проектом, так поступают даже опытные мастера, сложившие не один камин или печь. Понадобится вид спереди, сбоку, разрез и порядовая кладка камина.

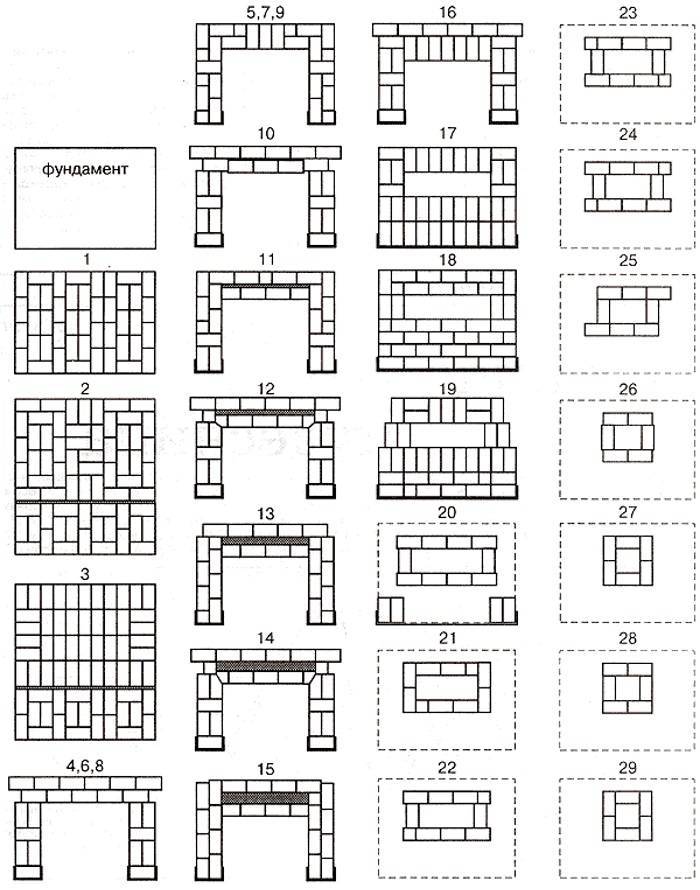

Порядовка — последовательный комплект планов каждого ряда кирпичей, от первого до самого верхнего. Кладка камина своими руками, порядовка которого включает в себя изображение всех элементов ряда (целые кирпичи и половинки, закладные стальные детали), пройдёт быстро и безошибочно.

Подробные чертежи разных типов и моделей каминов можно найти в специальных пособиях и в сети, но, если ни один из готовых вариантов не подходит по конфигурации или дизайну, схема кладки камина может быть разработана самостоятельно, с учётом технических особенностей устройства камина. Полезные статьи на эту тему можно найти на нашем ресурсе. Порядовки не обязательно аккуратно чертить на ватмане, проще набросать их на бумаге в клеточку, один кирпич 12х25 см — две клеточки.

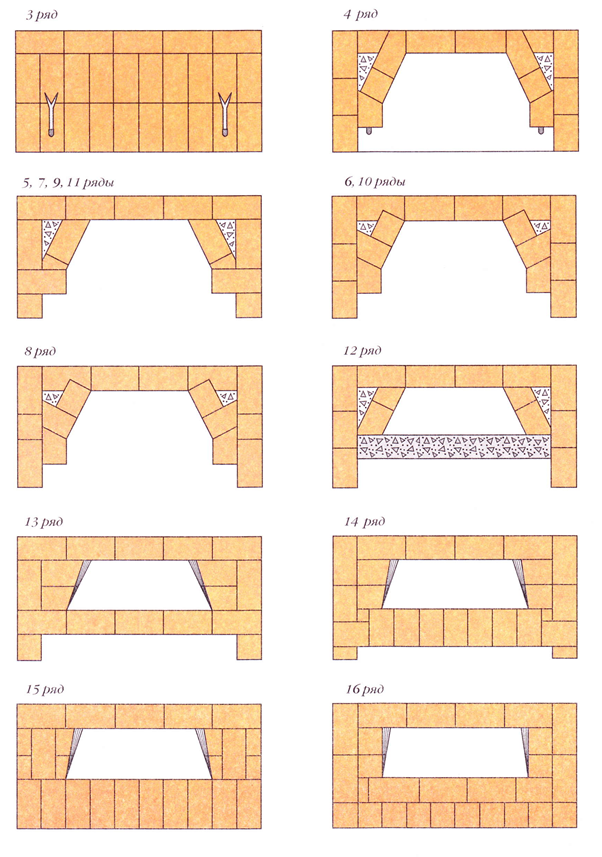

В качестве примера возьмём компактный угловой камин для дачи. Схема кладки углового камина довольно проста: топка в два кирпича шириной без поддувала, дрова необходимо размещать на решётке. Проём с фасада перекрывается арочной перемычкой, полка зуба расположена на ряд выше. Порядовая кладка углового камина состоит из 18 планов, из них три верхних ряда — нижняя часть дымохода.

Фасад и разрез углового камина

На порядном плане уменьшенные (колотые примерно в 3/4) кирпичи перечёркнуты диагональной линией, половинки — крест-накрест. Первый ряд выкладывается кирпичом на ребро

Порядовая схема кладки камина позволит посчитать необходимое количество материала и заранее подготовить его.

Кирпич для кладки камина

Кирпич керамический полнотелый — традиционный материал для печей, при условии хорошего обжига камин может быть выложен из него целиком. В зависимости от технологии производства один из ложков кирпича может быть обожжён больше другого. Ту сторону кирпича, которая обладает более гладкой поверхностью и тёмным цветом, ориентируют к огню. Для большей надёжности и если качество керамики оставляет желать лучшего, для пода, стенок и верхней части топки лучше использовать шамотный огнеупорный кирпич, он без проблем выдержит высокие температуры.

Обратите внимание: керамический и шамотный кирпич обладают разными коэффициентами термического расширения и во избежание возникновения трещин в кладке их нельзя перевязывать между собой.

Если кирпич рубят вручную, считают все элементы, в том числе половинки, как целые. Кирпич также можно пилить, установив на угловую шлифмашину либо машину для резки тротуарной плитки отрезной диск, пригодный для работы с керамикой, в этом случае рез получится идеальным и отходов не будет.

Раствор для кладки камина

Глиняно-песчаный раствор для кладки камина проще приобрести готовым к применению, смеси упакованы в крафт-мешки по 20-25 кг, их состав сбалансирован, нужно лишь затворить водой. Следует учитывать, что печные смеси имеют разную термостойкость. Зачастую камин топят с большей интенсивностью, чем печь, поэтому его топка должна быть сложена на жаростойком составе.

Слева — жаростойкая смесь с добавлением шамота, на которой можно выложить весь камин целиком или в целях экономии только его топку. Справа — печной состав, пригодный для кладки корпуса камина за пределами топки и печной трубы в пределах чердака

Можно приготовить кладочный глиняно-песчаный раствор и самостоятельно. Для этого используется жирная глина и мытый, без примесей, сеяный песок крупностью 0,2-1,5 мм. Подобрать оптимальный состав раствора для кладки камина не так-то просто, при избытке глины он будет подвержен растрескиванию и слишком текуч, при недостатке — непрочен и малопластичен. Глину выбирают по возможности чистую, с минимальным содержанием песка, выдерживают длительное время под открытым небом. Идеальный вариант — синяя глина, подойдёт и красная. Перед приготовлением раствора её замачивают за несколько суток и при необходимости процеживают через сито, удаляя камешки.

Пропорция, в которой смешивается глина с песком, в зависимости от жирности первой составляет от 1:1 до 1:3, точное соотношение составляющих приходится определять по месту, руководствуясь традиционными методами контроля. Один из способов контроля: на кирпич кладётся слой раствора толщиной не более 5 см, сверху нужно положить и прижать ещё один кирпич. Через две минуты поднять верхний кирпич, если нижний держится — раствор нормальный. Необходимо учитывать, что избыток глины менее опасен, чем её недостаток.

Ещё один метод получить качественный глинопесчаный раствор — приобрести на заводе, где приобретали обожжённый кирпич, необходимое количество сырья для его производства либо кирпич-сырец. Не все, но очень многие предприятия продают подобные «полуфабрикаты». Сырец несложно размочить, сходство составов кирпича и раствора обеспечит прочность кладки.

Какие инструменты понадобятся

  • Измерительные инструменты: рулетка, складной метр, строительный уровень, отвес, шнур, угольник, карандаш.
  • Мастерок (кельма) каменщика, острый конец закруглён.
  • Молоток каменщика.
  • Расшивка, форма зависит от профиля шва, который необходимо получить.
  • «Болгарка» (углошлифовальная машина), если предполагается кирпич не колоть, а резать. На ней должен быть установлен алмазный отрезной круг. предназначенный для работы с керамикой.
  • Абразив, круг либо брусок, для подшлифовки кладки и отрезанного кирпича.
  • Инструменты для приготовления раствора. Для готовой смеси: ведро и дрель с насадкой миксером, при самостоятельном изготовлении из песка и глины — корыта, вёдра, сита, лопаты.
  • Ёмкость с водой для замачивания кирпича.

Основные инструменты каменщика

Обратите внимание на порядовку, это ровный брус с пропилами для шнура, расположенными кратно рядам кирпича. Не все печники пользуются порядовкой, но, повозившись вначале с её установкой, можно сэкономить время в процессе кладки. Порядовки нужно иметь как минимум две, а лучше — по числу наружных углов.

Технология кладочных работ при возведении кирпичного камина

Будем считать, что фундамент камина уже построен, залит прочным бетоном и выдержит вес сооружения.

  • Поверхность бетона следует гидроизолировать недорогой обмазочной цементно-полимерной смесью (например, CeresitCR 65), промазав её два раза кистью либо шпателем.
  • Если камин примыкает к стене из сгораемого материала, необходимо установить противопожарную защиту.

Недорогой и эффективный вариант противопожарной разделки камина и деревянной стены — плита из базальтовой ваты (толщина не менее 5 см), покрытая со стороны камина отражающей фольгой

  • Приготовление глиняно-песчаного раствора. При самостоятельном изготовлении глину следует замочить заранее. В готовую смесь воду добавляют перед началом работ в соответствии с инструкцией.
  • Кирпич следует замочить — опустить его в корыто с водой на несколько минут. Если этого не сделать, кладочный раствор может слишком быстро высыхать и не набирать необходимой прочности. К тому же влажный кирпич при необходимости можно сместить, что важно, когда камин выкладывает не очень опытный мастер.
  • Выкладывают первый ряд, он должен быть максимально ровным, горизонтальность уровня следует тщательно контролировать. Если немного «промахнулись» с фундаментом, первый ряд можно выложить на цементно-песчаном растворе, так легче исправить огрехи основания.
  • Далее кладка каминаведётся в точном соответствии с порядовыми планами. Рекомендуем каждый последующий ряд сначала выкладывать насухо, только после этого на раствор. Если камин велик, натягивают шнур, при небольших размерах сооружения достаточно контроля уровнем и угольником.

Если в ряду есть больше одного кирпича, который следует расколоть или распилить, рекомендуем при сухой выкладке пронумеровать все элементы, как цельные, так и подогнанные по размеру. Нумерацию стоит продублировать и на порядовом плане

Вертикальные швы кирпичей не должны располагаться один над другим, необходимость перевязки должна быть учтена ещё при составлении чертежей.

Кладку начинают с угловых элементов, строго контролируя соблюдение горизонтального уровня между ними

Излишки раствора удаляют мастерком, швы расшивают, загрязнённые кирпичи протирают мокрой тряпицей.

Форма расшивки определяет профиль шва, вогнутый, выпуклый или прямоугольный

Ещё один способ сделать аккуратный шов — класть кирпичи по направляющим

Присмотритесь к фотографии: с наружной стороны в шов вложен металлический профиль квадратного сечения, спустя несколько минут его вынимают.

Не стоит за одну смену класть более 8-10 рядов по высоте.

Этапы возведения камина

Обратите внимание на то, как собирается арочная перемычка над топкой — по предварительно установленному деревянному шаблону.

Технология строительства дымохода

Дымоход кладут на том же глиняно-песчаном растворе, только участок над кровлей на цементном. Внутреннюю поверхность для улучшения тяги тщательно затирают и выравнивают. Не забывают установить шибер-заслонку. В месте прохода дымохода через деревянное перекрытие делают утолщение, оно называется «распушка».

Для того, чтобы защитить кровлю от проникновения осадков, над крышей также выполняется утолщение, «выдра». Под ней из оцинкованной листовой стали или гидроизоляционной кровельной ленты (например, ондуфлэш) монтируют фартук (воротник), закрывающий щель между кирпичной кладкой и кровельным покрытием.

Выбор материала для фартука под выдрой зависит от типа кровельного покрытия. Можно использовать оцинкованную сталь, обычную или с полимерным покрытием либо гибкие металлизированные ленты, благо их сейчас в продаже немало

При устройстве дымохода важно соблюдать противопожарные меры, особенно в части прохода его через деревянное перекрытие и кровлю.

Общие правила противопожарной безопасности, обязательные при строительстве печей и каминов.

В заключение скажем, что, строительство камина — сложное мероприятие, требующее предварительной подготовки, необходимых технических знаний, аккуратности и упорства. Новичку непросто справиться с этой работой, обеспечить надлежащее качество и пожарную безопасность сооружения. Если нет уверенности в своих силах, возведение кирпичного камина лучше поручить опытному специалисту.

Видео: инструкция по строительству камина своими руками

Понравилась статья? Поделитесь с друзьями:

Кладка камина своими руками

На протяжении всех времен, главное место в доме отводилось очагу. В последнее время, камины в домах и коттеджах приобрели большую популярность, и вопрос как сложить камин своими руками, довольно актуальный.

Любая печь — камин должна соответствовать таким требованиям:

  1. Отсутствие дыма.
  2. Обогрев помещения.
  3. Красивый внешний вид.

Для достижения этих целей, необходимо соблюдать все этапы строительства.

Месторасположение

Размещение камина в доме

Самый первый шаг предполагает выбор месторасположения очага, от этого зависит не только экономия жилой площади, но и эффективный ее обогрев.

Для начала необходимо определиться с типом конструкции.

Камин — печь может иметь такие варианты исполнения:

Исходя из этого, владелец дома может подобрать подходящее место для камина.

Планируя расположение необходимо учитывать, что напротив окна устанавливать печь-камин нецелесообразно, так как тепло будет выходить в окно. Кроме этого, необходимо с точностью соблюдать правила пожарной безопасности, камин — источник тепла, а не пожара.

Таблица необходимых материалов для постройки камина

Изготовление каминов начинается с подбора материалов. Для строительства нам понадобится:

  • Красный керамический кирпич. Его количество рассчитывается исходя из подготовленного чертежа, при этом все неполные кирпичи необходимо учитывать как целые.
  • Песок речной. Обязательно просеянный и очищенный от загрязнений и сора. Зернистость материала должна быть в пределах нормы (0,2–1,5 мм).
  • Щебень для изготовления фундамента. Допустимая фракция должна быть от 2 до 6 см.
  • Синяя кембрийская глина или обычная красная.
  • Цемент (М 200 или М 300).
  • Дымовая заслонка.
  • Арматура.

Кирпич и его разновидности

На протяжении всего периода печного строительства, применяется полнотелый красный кирпич, который изготавливается из глины.

Таким материалом выкладывают наружные части каминов. Поэтому от качества кирпича зависит очень многое.

Характеристики разновидностей кирпича

Кирпич должен обладать такими свойствами:

  • Иметь правильную форму;
  • Не содержать трещин или выбоин.
  • Не иметь деформаций;

Внутренняя часть камина выкладывается огнеупорным шамотным кирпичом или кварцевым материалом.

Требования к качеству материала

Приобретая кирпич необходимо обратить внимание на такие параметры:

  1. Материал должен соответствовать марке не ниже М200.
  2. Нужное количество кирпича, должно быть, приобретено из одной партии.
  3. Внешний вид кирпича — он не должен содержать трещин, сколов.

Подготовка

Этот этап заключается в процессе подготовки материалов. Особое внимание, конечно же, уделяется кирпичу, но кроме него понадобятся и другие компоненты.

Пропорции ингредиентов для приготовления раствора для кладки кирпича

Потребуется глиняная смесь, которая тщательно очищается от ненужных примесей и протирается. До начала кладки эту смесь замачивают около 2–3 часов.

Песок, который будет участвовать в растворе тоже должен пройти очистку, достаточно будет его просеять через сито с мелкими отверстиями.

Выполнив это можно начинать к подготовке раствора, пропорция которого обязана строго соблюдаться. Исходя из жирности глины, соотношение песка и глины должны выглядеть как 1:1 или 1:2.

Полученный раствор не должен растекаться на поверхности кирпича, но в то же время с легкостью соскальзывать с него.

Заливка фундамента

Для заливки фундаментного основания под камин — печь понадобятся такие материалы и инструменты:

Пропорции для марки цемента м400

Первое что нужно сделать, это опалубку из обрезной доски. Она должна быть надежно установлена и иметь высоту 8–10 см. Армирующий прут укладывается с 19 сантиметровым шагом, после этого укладываются перпендикулярные ряды прутьев. Стыки прутьев необходимо прихватить сваркой.

Раствор необходимо заливать в два этапа. Первый предполагает слой бетона в 4 см, затем необходимо уложить обрешетку, после этого заливают последний слой, высота которого должна быть около 6 см.

Для того чтобы залитый фундамент в готовом виде не содержал пустот, раствор немного перепахивают свободным прутом.

После этого, фундамент необходимо оставить в покое. Срок его высыхания может варьироваться от 15 до 18 дней, в зависимости от условий нахождения.

Кладка камина

Этот процесс достаточно простой, прочитав статью, вы узнаете: как сложить камин самому из кирпича? Для того чтобы кладку выполнить правильно, необходимо четко следовать плану строительства.

Порядовка кирпичного камина


Камин своими руками

Кладка выполняется по такой схеме:

  1. Сверху фундаментного основания укладывают несколько слоев гидроизоляционного материала.
  2. Для первого ряда в раствор добавляют цемент, а кирпичи укладываются на рейки.
  3. Третий ряд имеет небольшие нюансы, а именно установка двух штырей, которые понадобятся немного позже для каминной решетки.
  4. Чтобы камин — печь сложить правильно, необходимо придерживаться схемы или чертежа.
  5. Для соблюдения температурного режима в будущей конструкции, необходимо проследить, чтобы внешняя стена камина из кирпича не контактировала с топливником.
  6. Для удаления лишнего раствора со стенок топливника, его поверхность очищается при помощи влажной материи.
  7. Для улучшения качества обогрева, необходимо соблюдать небольшой угол наклона вперед задней стенки. Для боковых стенок предусматривается выворот наружу.
  8. Чтобы избежать возможности возгорания, необходимо принять меры предосторожности, и защитить пол перед очагом, листом железа.

Сложить печь-камин, это полдела, необходимо сделать дымосборник.

Соотношение размеров основных елементов камина

Принцип его кладки заключается в выкладывании кирпича с постепенным выполнением напуска. Отверстия портального типа внутри перекрываются при помощи перемычек, которые можно выполнить в нескольких вариантах:

Чтобы правильно выложить дымосборник, необходимо соблюдать его вертикальность. После того как вы перешли перекрытие с кровлей, можно начинать строительство трубы на крыше. Эта кладка выполняется на цементно-песчаную смесь.

Соблюдая эти правила можно без труда сконструировать печь — камин самостоятельно. Теперь остается разобраться с дымоходом.

Если конструкция дымохода предусмотрена из кирпича, под нее необходимо продумать фундамент, или раму из стали, которая будет упираться в основной фундамент. Сам дымоход располагают с наружной части топки и оборачивают материалом с теплоизоляцией. Верх дымохода обшивается листом из стали или алюминия.

Кронштейн для крепления трубы дымохода

Используя для дымохода готовые секции труб, в качестве крепления применяют специальные хомуты, при помощи которых конструкция закрепляется на перекрытиях зданий. Этот вариант дымохода может обойтись без фундаментного основания.

Отделочные работы

Кроме того, что камин — печь, можно оформить цветным расшивочным швом, сам кирпич, возможно, перекрасить в другой цвет. Для этих целей используется темпера или гуашь.

Украшением для углового варианта камина могут быть изразцы или мраморная плитка, камень или декоративный кирпич. Если возникает желание, то поверхность можно просто отштукатурить или воспользоваться другими элементами декора.

Современный рынок предлагает большое количество элементов для декорирования, в том числе и деревянные детали. В целях безопасности их использование не рекомендуется.

Таблица расхода плиточного клея на 1 метр в зависимости от выбора и наклона гребенки

Крепеж декора выполняется на обычный плиточный клей, а само украшение должно начинаться с нижней части камина, постепенно поднимаясь.

Если ваш камин — печь уже содержит детали из мрамора, то их рекомендуется прикрыть целлофаном, для избежания царапин.

Рекомендации

  • Для топливника можно воспользоваться шамотным кирпичом, а, для облицовки подобрать материал другого качества.
  • Конструкция дымохода может быть выполнена не только из кирпича, но и из специальных модулей в форме трубы из металла или керамики.
  • Для уменьшения ошибок при строительстве каминов рекомендуется пользоваться готовыми чертежами, а не разрабатывать их самостоятельно.
  • Проектируя камин, можно сделать акцент на встроенные полки или дровницы, это придаст конструкции более эстетичный вид.

Из вышесказанного материала можно сделать вывод, что кладка камина — достаточно простой процесс. Все что вам потребуется, это соблюдение всех инструкций и рекомендаций, тогда вопрос: как соорудить камин? не застанет вас врасплох.

Видео: Как сделать камин из кирпича своими руками

Как построить камин своими руками: размеры и чертежи

С времён, когда дома отапливались с помощью печей прошло немало времени. Удивительно, но с тех пор популярность каминов только возросла. Возросли и требования к ним. Теперь они являются не только средством отопления, но и декоративным элементом, причём дизайнеры стараются интегрировать их практически в любой стиль.

Начать ознакомление с данной темой вы можете с просмотра видео сборки камина своими руками. Так вы получите представление о процессе. Перед началом работы производится замер помещения и определяется его площадь. С этим показателем напрямую связан размер топочного отверстия. Например, если объём комнаты составляет 70 м3, то топочное отверстие должно быть 0,4 м2, то есть его оптимальный размер составляет 52х77 см.

Процесс постройки камина своими руками: размеры, чертежи и всё необходимое

Как вы уже успели понять, при строительстве камина своими руками размеры и чертежи очень важны. Несоблюдение пропорций чревато полной неработоспособностью. В первую очередь это относится к соотношению между глубиной топливника и высотой портала. Допустимое значение должно составлять 1:2-2:3. Отклонение от этих параметров нежелательно, так как превышение снизит теплоотдачу, а уменьшение вызовет задымление. В нашем примере это значение составляет от 26 до 35 см.

В свою очередь от топочной площади напрямую зависит размер дымового отверстия. По нормативам он должен быть меньше в 15 раз, то есть 0,04 м2. Для кладки из кирпича это значение составляет 14х27 см, при этом, высота трубы не должна быть менее 4-5 м.

Для увеличения теплоотражающих способностей внутренние стенки лучше сделать под небольшим углом. Эту особенность вы можете увидеть на видео постройки камина своими руками. На практике это выглядит следующим образом: боковые стенки необходимо развернуть наружу, а тыльную немного наклонить вперёд. По достижении трети высоты можно начинать смещение.

Над топочным пространством нужно установить дымовую камеру, а между ними сделать своеобразный карниз, который называется перевалом. Эта часть является очень важной, и отыгрывает ключевое значение, препятствуя попаданию дыма внутрь помещения.

Теперь перейдём к материалам. Выбирайте специальный печной кирпич. он сделан специально с учётом специфики использования. Песок обязательно должен быть без инородных примесей, фракцией от 0,2 до 1,5 мм. Вместо печной глины лучше взять синюю, кембрийскую, но если её найти затруднительно, то можно остановиться и на первой. Надёжное сцепление достигается за счёт использования цемента марки 300-400. Это всё, что вам понадобиться. Добавьте сюда чертежи с размерами, и строительство камина своими руками можно начинать.

Видео пример камина своими руками

Практику очень сложно заменить теорией, поэтому мы предоставляем вам данное видео камина своими руками в качестве наглядного примера. Просмотрев его, вы сможете полностью ознакомиться с рабочим процессом.

Первым делом нужно подумать о фундаменте. Для него нужна яма, по размеру превышающая фундамент на 10-15 см, и глубиной около 50 см. Сам фундамент можно выложить из кирпича или блоков пенобетона. Перед кладкой нужно сделать надёжное основание из бетона, дополнительно выполнив перевязку арматурой. По окончании работы конструкции нужно выстояться около недели. Дальнейшая работа выполняется в соответствии с выбранными размерами и чертежами камина своими руками.

камин своими руками чертеж камина схема камина

Для первого ряда используется раствор с небольшой примесью цемента, при этом кирпич ложится на ребро. За счёт этого достигается большая устойчивость. В дальнейшем используется только глиняный раствор. Он обладает хорошей огнеупорностью, и под действием высокой температуры станет только крепче.

Напоследок пару секретов. Перед кладкой кирпич нужно замочить в воде, так он не будет вытягивать влагу с раствора. За один рабочий день не стоит класть более трёх рядов. Надеемся, что наша информация поможет вам построить желанный камин. и уже скоро в ваше доме затрещат поленья.

Интересное на сайте

Оценивая благоприятное воздействие на организм водных процедур с парением в сауне, многие хозяева загораются идеей строительства своей баньки. Некоторые мужчины берут за основу свою баню, …далее. »

  • Сверление — одна из непременных технологических операций в производственно-строительной сфере, при восстановлении техники и ремонте помещений. Современные сверла устанавливаются в станочное оборудование, переносной электро- или …далее. »

  • Если сравнивать с прочими материалами для кровли, металлочерепицу можно назвать явным фаворитом. Она является прочной, быстро и просто настилается, а цветовая палитра у разных производителей …далее. »

  • Отопление частных домов посредством двух различных систем вошло в норму. Чаще всего на первом этаже производится монтаж набравшей большую популярность за последнее десятилетие системы теплого …далее. »

  • Грамотно подойти к выбору данного напольного покрытия простому обывателю на порядок сложнее, чем могло показаться. Чтобы учесть множество существующих нюансов покупатель должен быть осведомлен о …далее. »

    Источники: http://teploguru.ru/kamin/kladka-kamina-svoimi-rukami.html, http://kaminyn.ru/hands/kladka-kamina.html, http://papamaster.su/kak-postroit-kamin-svoimi-rukami-razmery-i-chertezhi/

  • Схема углового камина | Кладка камина

      Как самостоятельно построить камин от фундамента до трубы?

      Перед тем как начать возведение камина в загородном доме, необходимо продумать его расположение, нарисовать схему углового камина и позаботиться о качестве исходным материалов. При строительстве камина своими руками обязательно нужно соблюдать следующие требования:

      • Камин должен идеально списываться в окружающий интерьер
      • Он должен прогревать воздух в комнате, но не дымить
      • Лучше всего отдать предпочтение небольшой площади камина
      • Камин должен быть абсолютно безопасным при эксплуатации

      Схема камина

      Перед работой рекомендуется нарисовать схему углового камина или рисунок будущего камина. Это необходимо сделать, если вы будет проводить эту работы впервые. На схеме обязательно отметить расстояние до стен и параметры основных элементов камина: корпус с фундаментом, дымовой канал, трубы, топливник.

      После просчета параметров будущего камина можно закупать необходимый материал. Для фундамента подойдут бетонные блоки, камень или красный кирпич. Если на участке грунт влажный, рекомендуется отдать предпочтение бутовому камню. Для корпуса камина следует закупить качественный огнеупорный и красный кирпич. Его количество зависит от размеров.

      В качестве скрепляющего раствора для фундамента следует использовать известняковый раствор из песка и извести (для сухого грунта) или цементный (для влажного грунта).  Для кладки корпуса углового камина цементный раствор , для топки смесь из магазина «мертель»(Так проще Вам будет)

      Строительство Камина своими руками

      1. Приготовить раствор для фундамента, в зависимости от типа почвы.
      2. Вырыть фундамент глубиной 60-70см. Если грунт влажный, то до кладки фундамента устроить «подушку» из глины и щебенки. Ширина котлована должна быть больше самого фундамента на 6-7 см.
      3. Залить раствор в грунт и сверху сделать кладку. Необходимо поднять фундамент на 16-20 см выше уровня пола. В противном случае в кладку камина может попасть влага.
      4. Выложить корпус камины из красного кирпича. При работе следует делать стенки толщиной полкирпича или более.
      5. Топливник следует делать глубиной 50-60см из огнеупорного кирпича. Большую глубину делать не рекомендуется, это может ослабить силу теплового излучения. Если сделать топливник меньше 50 см, то существует риск того, что дым пойдет в жилое помещение.
      6. При строительстве топливника верхнюю часть задней стенки следует выкладывать с небольшим наклоном вперед, а бока должна несколько расширяться к отверстию.

        С металлическим экраном
        7. Заднюю стенку топливника, для увеличения коэффициента полезного действия, следует облицевать стальным листом или плитой из чугуна.
        8. Пол топливника можно сделать из огнеупора или гранитовым, как на схеме углового камина.
        9. Для сбора золы и угля под топливником можно, для удобства, обусловить подзольник. Между нами уложить решетку из чугуна.
        10. Следующий этап – обустройство дымосборника. Ему следует уделить особое внимание. Этот элемент камина играет важную роль, он не пускает по дымоходу холодный воздух. Для того, чтобы дымосборник выполнял свою функцию, он должен иметь пирамидальную форму и расширяться с низу дымохода.
        11. Обустроить дымоход. Необязательно делать абсолютно вертикальный дымоход, можно сделать наклон до 60%. Дымоход может быть выполнен из кирпича или другого материала. Если дымоход будет кирпичный, то для работы надо применять красный кирпич.
        12. На дымоход следует установить дефлектор. Это устройство, которое не только существенно улучшает тягу, но и предотвращает попадание внутрь камина веток и другого мусора. Но в безветренную погоду он может навредить.

        При возведении камина главное, на что следует обращать внимание – это безопасность конструкции.
        Если вы не уверены, что сможете самостоятельно выполнить все этапы работы, то имеет смысл обратиться к специалистам. Они возведут камин, который будет хорошо отапливать комнату и радовать вас долгие годы.

        Примерная схема нашего углового камина. Мы произвели футеровку топки огнеупором.

          Используемый материал для кладки камин своими руками:
          • Простой кирпич ( 500 шт. )
          • Огнеупорный кирпич ШБ-5 ( 100 шт. )
          • Глиняная смесь — Мертель ( 100 кг. )
          • 2 мешка цемента ( 100 кг. )
          • 7 мешка песка ( 350 кг. )
          • 3 уголка ( 800*75*75см. )
          • Задвижка (25*14см. )
          • Цена работы печника 30 000р.
          Фото 1
          Фото 2
          Фото 3
          Фото 4
          Фото 5
          Фото 6
          Фото 7
          Фото 8
          Фото 9
          Фото 10
          Фото 11
          Фото 12
          Фото 13
          Фото 14
          Фото 15

          Уголок на ткань

          Фото 16
          Фото 17
          Фото 18
          Фото 19
          Фото 20
          Фото 21
          Фото 22

          Это будет задвижка с резьбой

          Фото 23

          Здесь на лице 2 уголка спинкой друг к другу. Не забываем всё отделять тканью огнеупорной

          Фото 24
          Фото 25

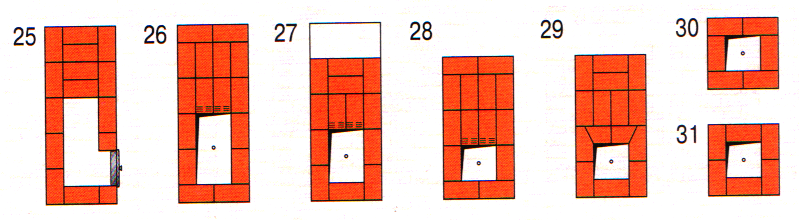

          Схема углового камина с задвижкой

          Фото 26
          Фото 27
          Фото 28

          Готово!!!

          Фото 29

          Вид сбоку

          Фото 30

          Фасад

          Фото 31

          Доделать трубу выше конька и можно поджигать

          Фото 32

          Пока!

          Схема углового камина / Kladka-kamina. ru

          Схема кладки камина из кирпича по рядам своими руками

          Камин во все времена ассоциировался у людей с теплом, благополучием и порядком. Он может легко создать самую необычную и теплую атмосферу покоя в вашем доме. Помимо этого, современные камины еще и довольно эффективные элементы интерьера, при помощи которых можно добавить роскоши в помещении.

          Этапы строительства каминов своими руками

          В строительстве каминов так же, как и при выполнении возведения дома, обязательно присутствует определенный порядок. Он является таковым:

          • создание проекта;
          • расчет материалов;
          • закупка материалов;
          • проведение строительных работ;
          • проведение испытаний.

          Это все нужно проводить для того, чтобы значительно облегчить проводимые работы, обеспечить их бесперебойность, гарантировать правильную работу этого отопительного сооружения. Также обязательным является применение схем кладки.

          Определение технических параметров

          Перед тем, как приступить к созданию проекта, нужно определиться с местом его расположения. Находиться камин может как возле прямой стены, так и в углу.

          Далее проводится расчет площади камина. Это нужно делать, чтобы вычислить оптимальные размеры. Соотношение площадей помещения и топки обязательно должно быть от 1:50 до 1:70. Это нужно, чтобы хватало воздуха на горение топлива и была обеспечена максимально комфортная теплоотдача камина. Также обязательно нужно учесть, что для достижения самых лучших показателей обязательным является пропорция высоты и ширины как 2:3.

          Топка

          Благодаря изготовлению внутренних стенок топки под углом в 50 градусов можно достичь высоких теплоотражающих показателей. Все стенки обязательно должны сходиться к верху под углом 20-22 градуса, образовывая своеобразную горловину. Данное решение позволяет значительно усилить тягу и увеличить теплоотдачу камина.

          Обязательными при строительстве основы камина являются следующие пункты:

          1. Строгое соблюдение соотношения глубины топки к ее высоте. Если ее сделать слишком мелкой, то дым будет проходить вовнутрь помещения. Глубокий топливник значительно снизит теплоотдачу.
          2. Перекрывание топочной камеры специальной перемычкой.
          3. Создание зольного канала и камеры.
          4. Обязательно нужно выполнить колосниковую решетку, которая располагается в основании, для поддержания горения и удерживания топлива.

          Строительство дымохода

          Сразу над топливником начинают строительство дымовой камеры по рядам, как на фото. Стоит отметить, что дымоход у камина обязательно должен находиться значительно выше печного и быть отдельным элементом. Чтобы предотвратить вылет искр и сажи из портала, а также чтобы дым не попадал в помещение, обязательно нужно создавать специальный перевал. Его установка производится между самим топливником и дымовой камерой.

          В дымоходе также нужно предусмотреть специальную задвижку с отверстием. Она подбирается в соответствии с сечением самого канала. Задвижку рекомендуют устанавливать выше 18 ряда кладки.

          Так как при длительном горении топлива в камине его части (стенки и дымоход) очень сильно нагреваются, то обязательно нужно провести меры пожарной безопасности в таком виде:

          • выполнить противопожарное разделение слоев на чердачном помещении и в плитах перекрытия;
          • оградить легковоспламеняющиеся и горючие материалы от нагревающихся элементов камина;
          • не допускать расположения горючих дорожек возле входа в камин (рекомендуется постелить лист металла).

          На схеме показана порядовая кирпичная кладка камина.

          Место расположения кирпичного камина

          Самым лучшим местом для установки камина из кирпича являются торцевые стены. Это позволяет снизить теплоотдачу помещения и сделать комнату более теплой. Также отличным вариантом можно назвать и угловое расположение камина. Это более красиво и практично, так как стены остаются открытыми для установки мебели и прочих предметов. При этом используется схема кладки углового камина, которая немного отличается от пристенного.

          Выполнение порядовой кладки

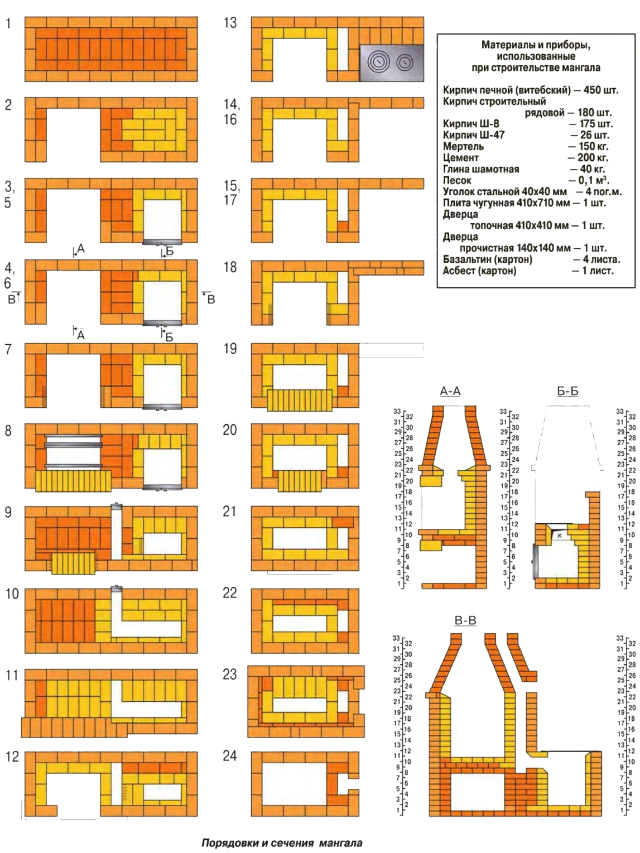

          Порядовка – это послойные чертежи кладки камина. Здесь указывается количество кирпичей, их расположение конкретно для каждого ряда. В некоторых случаях, для большей оригинальности и красоты, внешние ряды кирпичей кладут попеременно на ребро или плашмя. Примеры кладок и пошаговую инструкцию можно посмотреть на фото и видео.

          1. В цокольном ряду кладку сделать более красивой. Это достигается за счет установки кирпичей на ребро. Правил здесь практически нет, кроме точного выдерживания всех уровней, так как это является основой всего камина. Проводя кладку можно применять как целые кирпичи, так и половинки. Выгоняется цоколь на высоту от 26 до 28 см от пола.
          2. Следующие четыре ряда полностью закладываются кирпичом.
          3. Пятым рядом создают поддувало-зольник. Также здесь создаются опоры, на которых будет находиться решетка из нескольких металлических прутов или колосника.
          4. При помощи шестого ряда закрепляются опоры, и на них ставится решетка.
          5. Седьмым рядом нужно начинать выкладывать портал.
          6. Начиная с восьмого ряда и до пятнадцатого кладку нужно выполнять с перевязкой. Также на этом этапе не стоит забывать о «зеркале», устанавливаемом под небольшим уклоном.
          7. 16 рядом нужно заканчивать кладку «зеркала» и выводить подъем зуба. Не стоит забывать о том, чтобы кирпич не прогорел, его обмазывают глиной со стороны дымохода.
          8. До 19 ряда продолжается кладка кирпичом, который стесан в сторону хайла. Здесь также проводится формирование фасада всей конструкции.
          9. Далее, вплоть до 22 ряда, нужно выкладывать дымоход. Сверху последнего ряда нужно обязательно установить задвижку.
          10. 23-м рядом создается ласточкин хвост, и на этом кладка дымохода завершена.

          Кладка камина из кирпича является довольно сложной процедурой, которая требует большое количество знаний и немалой практики. При этом обязательным является соблюдение углов наклона и соблюдение пропорций для максимально эффективной работы.

          Каминопечь – печь-камин своими руками: чертеж, порядовка

          Дача для каждого россиянина является любимым местом отдыха. По самым свежим социологическим опросам все большее количество загородных участков превращается из мест работы в места отдыха. Выращивание и сбор урожая перестает быть приоритетным занятием и для опытных дачников. У молодежи дача ассоциируется исключительно с местом приятного проведения времени. Дачные участки сегодня посещаются и в зимний, и в летний период. Соответственно, понадобится не только хорошо обогреть дом, а постоянно поддерживать в нем тепло. С подобной целью стоит подумать о постройке каминопечи для дачи из кирпича своими руками.

          Схема кладки камина.

          Стоит знать, что строительство печных сооружений является непростым занятием, однако при желании его можно постичь. Начнем такого необходимого процесса как порядовка камина своими руками.

          Список необходимых инструментов и материалов:

          • базальтовая вата;
          • акриловая краска;
          • кирпич М-250 и облицовочный кирпич;
          • строительный скотч;
          • строительный уровень;
          • песок, гравий, цемент;
          • кладочная сетка;
          • асбестовая труба 1 мм;
          • печная смесь;
          • арматурный пруток.

          Как работает печь-камин, и где ее лучше разместить

          Схема движения воздушных масс и дымовых газов в топочной части камина и дымосборнике.

          Печь-камин – это сооружение, которое совмещает в себе элементы, присущие хлебной печи. Оно способно хорошо удерживать тепло. Камин – наличие открытой топки, которая позволяет достаточно быстро прогреть помещение. В случае если учесть в конструкции подобной печи небольшую плиту, есть возможность достаточно легко готовить в ней пищу.

          Особенностью устройства хлебной печи является то, что в ней есть два дымохода и две топки. Следовательно, есть возможность топить отдельно камин и отдельно печь. В подобной конструкции дымовые каналы будут иметь большое количество дымооборотов. С помощью подобных каналов в печи надолго будет оставаться тепло. Помимо того, будет необходимо меньшее количество топлива для того, чтобы выполнять обогрев. С точки зрения экономии это является большим плюсом.

          Стоит учесть такой экологический критерий, как здоровое тепло. Данный термин подразумевает самый благоприятный тепловой воздушный микроклимат для человека. Есть возможность использовать для обогрева самое разное топливо: торф, дрова, каменный уголь и так далее.

          Схема камина-печи с водяным контуром.

          Говоря о том, где лучше разместить камин для дачи, который будет построен своими руками из термостойкого кирпича, стоит знать, что это сооружение является основательным. Разумнее всего будет задуматься над его постройкой перед непосредственным строительством дачи. Это даст возможность определить место для его фундамента без каких-либо переделок.

          Однако есть вариант встраивания очага в полностью готовый дачный дом. В таком случае придется разбирать часть крыши и пола.

          Существуют некоторые советы по выполнению процесса установки.

          1. Камин имеет достаточно большой вес. Даже самый маленький камин имеет вес более 600 кг. Следовательно, важно позаботиться о том, чтобы фундамент под устройство камина был надежным.
          2. Для печи из кирпича требуется большое количество места – намного большее, чем для постройки самого камина.
          3. В готовой постройке лучше всего строить кирпичную печь Кузнецова отдельно. Это позволит избежать переделок.

          Устройство каминопечи из кирпича

          Схема самодельного камина.

          В случае, если планируется строить печь-камин для дачи своими руками, следует начинать с возведения фундамента. Глубина фундамента составит примерно 1 м. На дно ямы, которая будет выкопана, необходимо сделать гидроизоляционную прокладку. Для этого следует использовать рубероид, который складывается в два слоя.

          Для того чтобы скрепить кладку, нужно делать глинистый раствор. Глина замачивается на 3 дня, после чего смешивается с песком. При этом кирпич предварительно замачивается, чтобы не забирал влагу из раствора.

          Строить печь Кузнецова наобум нельзя. Необходимая порядовка выполняется в зависимости от того, какая именно конструкция будет выбрана для изготовления из кирпича (угловая, встроенная, пристенная). Порядовка содержит описание каждого ряда с максимальной точностью.

          Металлические устройства каминопечи

          Схема отопления с помощью камина.

          Построение хлебной печи для дачи не обязательно должно выполняться из кирпича. Вполне возможно придумать равноценную замену. Одним из вариантов может быть установка металлической хлебной печи.

          Прообразом данного вида является конструкция, которая в народе назвалась буржуйкой. В начале 20 столетия данный вид устанавливался исключительно в городских квартирах. На сегодняшний день установка хлебной печи производится и в загородных домах. Подобная конструкция способна с легкостью вписываться в любой интерьер.

          Имеются следующие способы установки подобной конструкции дымохода:

          В случае, если рассматривается установка металлических каминов на даче, которые могут быть смонтированными своими руками, следует обратить внимание на установку дымохода. Данное устройство должно быть пожаробезопасным. Установка его может производиться двумя способами:

          • снаружи помещения;
          • внутри помещения.

          Дымоход внутри помещения

          Дымоход, который расположен внутри дома, обладает лучшей тягой. В связи с тем, что он выстроен строго по вертикали, он меньше поврежден загрязнению сажей, которая может образовываться в процессе сгорания.

          В подобных дымоходах будет образовываться меньшее количество конденсата. Подобная труба может создавать неудобства в многоэтажных домах. Труба должна будет занять место верхних этажей.

          Выполнение дымохода снаружи дома

          Схема камина своими руками.

          В случае, если печь Кузнецова пристраивается своими руками у наружной стенки дома, достаточно удобно будет сделать уличный дымоход. В таком случае не всем людям может прийтись по вкусу металлическая труба, которая протягивается по всей стенке дома. В подобном дымоходе будет образовываться большее количество влаги – конденсата. Это приводит к регулярным засорам тяги. Помимо того, он будет несколько быстрее охлаждаться, потому как проходит по наружной стенке.

          Несмотря на некоторые недостатки, большая часть людей отдают предпочтение установке уличной трубы.

          Связано это с тем, что у них нет желания разбирать устройство крыши.

          Пошаговая инструкция установки камина на даче

          Камин-пачь в разрезе.

          Прежде всего понадобится чертеж.

          Подготовка материала. Количество необходимого материала будет зависеть от того, какую площадь понадобится отапливать. Понадобится кирпич марки М-250 и облицовочный кирпич, а также акриловая фасадная краска и базальтовая вата, которая имеет толщину 5 см.

          Далее заливается фундамент. Заливка происходит с помощью бетона, который выполнен для фундаментальных работ по пропорции 1:3:1 (1 часть песка, 3 части гравия, 1 часть цемента). Армируется кладочной сеткой, после чего обязательно вкапываются сваи, которые выполнены из асбестовой трубы, имеющей длину 1 м.

          Общее количество свай, которое понадобится для подобного камина должно быть не меньше 5. В каждую сваю понадобится уложить арматурный пруток, после чего все залить бетоном. Фундамент должен получиться ниже уровня пола как минимум на 3 ряда кладки.

          В качестве смеси для выполнения кладки необходимо использовать печную смесь, фасованную по 25 кг. Данную смесь есть возможность приобрести практически в любом строительном супермаркете.

          3 ряда нужно выполнить для того, чтобы вывести кладку “в ноль”. Так выражаются печники, когда выводится идеальная поверхность по горизонту с помощью стартовых рядов. Несколько рядов кладки понадобится, чтобы сделать идеально ровное основание печи.

          Процесс закладки основания дровника и камина. Готовится основание, которое будет использоваться будущим дровником и каминной камерой. Прежде чем начать кладку, необходимо позаботиться о приблизительной раскладке порядовки печи (без раствора) для того, чтобы можно было сориентироваться в будущем устройстве кладки. После того, как порядовка разложена, нужно приступать к работе с раствором. Надо будет выложить 3 ряда основания.

          Лицевая сторона будет камерой под камин, а задняя – основанием под дровник. Очень хорошо, если тепло печи будет просушивать поленья перед тем, как они будут заложены в топку.

          Чтобы металлические уголки, применяющиеся в кладке для фиксации висящих элементов, не бросались в глаза, следует спрятать их во внутреннюю часть кладки.

          Рядом с дровником будет находиться обыкновенная отопительная каминопечь, для которой понадобится обыкновенный чертеж. Вначале поддувало и зольник, далее дымоход, стяжка и топочная камера.

          Установка кассеты камина. Прежде чем установить кассету, понадобится выровнять полностью все по показаниям строительного уровня. Вес кассеты составляет приблизительно 90 кг, следовательно, ее монтаж является достаточно сложным и ответственным процессом. Для закрытия каминной толки поднимаются ряды.

          Строительным скотчем проклеиваются края камина. Это даст возможность избавиться от строительных огрехов и царапин, которые могли быть допущены. Ряды кладки поднимаются вровень с верхним краем. Внутренняя стенка выводится из керамического красного кирпича, все остальные стенки из облицовочного.

          С помощью использования отрезного круга по керамике следует формировать кирпич необходимой формы, чтобы декоративность кладки смогла скрыть все железные элементы кассеты, которые выступают.

          Не следует подрезать раствор сразу же после кладки рядов. Он должен слегка схватиться.

          Прорезается потолок. Проем должен составлять минимум 75 см по каждой стороне стропила.

          Делается труба. По наружным стенкам кладки фиксируется базальтовая вата. Все кирпичи по наружной грани следует проклеить строительным скотчем. Далее следует приступать к кладке.

          Труба выкладывается до ската крыши на расстоянии 50 см. В верхней части устанавливается люк. Делается прорезь в настиле и обрешетке, после чего труба выкладывается до ската крыши. Сама труба обкладывается базальтовой ватой.

          Кладка печей и каминов — порядовка, выбор материалов и полезные советы

          Нет ничего приятнее, чем в холодный ненастный вечер, когда за окном льет, как из ведра, дождь, бушует сильный ветер, расположиться с комфортом у огня, держа в руках любимый журнал или книжку, либо попивая горячий свежий чай с травками. О таком, наверное, не может не мечтать любой нормальный человек. И, если вы захотите воплотить мечту в жизнь, это вполне возможно. Спокойствие, уютную и душевную атмосферу может создать огонь домашнего очага – камина. Камин в доме – это уют, который к тому же является символом счастливой и благополучной семьи.

          Возрождение популярности домашних каминов

          Камин является атрибутом индивидуального облика любого жилища, который переживает всплеск популярности. Печи, выполненные в различных конфигурациях и вариантах облицовки домов – это лучшее украшение, дарящее теплоту в промозглые осенние и зимние вечера, а также поднимающее настроение и собирающее под одной крышей родных и близких. Не все знают о еще одной особенности камина – он препятствует образованию сырости и исключает появление неприятных запахов в доме, поскольку способствует тому, что воздух в помещении постоянно перемещается.

          Класть камин самостоятельно сложно. Сама кладка является трудоемким процессом, к которому необходимо подходить с внимательностью и ответственностью, поскольку от этого зависит положительный результат.

          С чего начинать кладку камина из кирпича

          Самым распространённым видом материала для кладки камина является кирпич. Камин, выложенный из кирпича, органично впишется в любые интерьеры. Сложна работа по его кладке возможна своими силами, если грамотно ее организовать. Для упрощения задачи кладки камина и координирования порядка работ разрабатывают специальную схему укладки.

          Составляем схему кладки

          Если правильно составить схему кладки, то это станет половиной пути к успеху, поскольку она отражает каждый этап работы и помогает не совершить непоправимые ошибки. Схема должна полностью и последовательно отражать порядовку камина. Разработку такого чертежа, если есть большое желание и соответствующие знания, можно произвести самостоятельно. Также вы можете использовать для этого готовые образцы, которые легко найти в интернете.

          Кладка первого ряда кирпича.

          Особенности материала и раствора

          Для кладки печей и каминов в основном используются глиняные полнотелые кирпичи. Гораздо реже использование других жаропрочных материалов: огнеупорного кирпича и камня. Для выкладки лицевых поверхностей выбирают кирпичи, имеющие более высокое качество. Они должны быть идентичных размеров и цветов, иметь прямые углы и ровные кромки.

          Для кладки печей и каминов используется специальный раствор, состоящий из следующих компонентов:

          1. Цемент;
          2. Глина;
          3. Песок.

          Цемент не должен быть в большом количестве. Соотношение его к песку – 1 к 8. Вначале необходимо смешать сухой песок с цементом, а затем добавить глину. Состав должен быть однородным, консистенция тестообразная, не содержащая комков.

          Большое значение нужно уделять качеству компонентов раствора:

          1. Песок просеивается сквозь сито с мелкими ячейками.
          2. В глине не должно быть посторонних включений.

          Перед началом закладки камина глина замачивается в воде до тех пор, пока не получиться глиняное молоко, которое затем процеживается.

          Устройство угловых каминов

          Угловые камины являются очень красивым способом отопления дома. Мало того, что разместив камин в углу, вы придаете особую красоту и шарм помещению, отверстие топки оказывается симметричным угловой оси, которая формируется стенами комнаты. Оригинальный облик помещению обеспечен.

          Расположение углового камина располагают у внутренней или внешней стены, где он органично вписывается в дизайн комнаты. Главной задачей является правильное определение месторасположения трубы. При нахождении камина у внутренней станы над перепадной кровлей каминная труба должна находиться над коньком основной кровли.

          Если топка длительная, происходит чрезмерное нагревание трубы и задней стенки камина, поэтому в деревянных домах необходимо продумать план противопожарных мероприятий.

          Соблюдение необходимых размеров

          При выборе размеров камина руководствуются параметрами площади и объема отапливаемых помещений. Эти параметры можно определить самостоятельно. При этом, обязательно необходимо учитывать следующие цифры:

          1. Высоту и ширину топочного отверстия, которые у небольших каминов составляют 2:3.
          2. Глубину топливника, составляющую 1:2 либо 2:3.

          Необходимо соблюдение этих размеров, поскольку если сделать меньшую глубину, начнется задымление, а при большей уменьшается теплоотдача. На размеры дымового отверстия влияет площадь отверстия топки, которая должна быть в 10 раз меньше. Для того, чтобы увеличить теплопередающую способность, задняя стенка топливника выполняется с небольшим наклоном вперед, который начинается с трети ее высоты. Расположение дымосборника должно быть над топкой.

          Для предотвращения выноса искр и сажи в помещение, между задней стенкой топливника и дымосборником выпускают карниз, который называется перевал.

          Порядовка углового кирпичного камина

          Если вы задумали о кладке камина, главный помощник качественных работ – это порядовка. Так называют подробную схему, которая указывает, где расположить каждый кирпичик кладки. Она также помогает рассчитывать необходимое количество кирпичей, что избавит вас от переплаты за материал.

          Порядовка необходима неопытным мастерам-новичкам, которые впервые производят кладку печи или камина, и без порядовки не смогут с первого раза, без переделок, выполнить эту работу. Однако, профессионалам тоже удобнее использовать порядовку, и даже виртуозам-печникам порой приходится использовать такой важный чертеж.

          Укладываем самостоятельно камин

          Кладка печей и каминов является многоступенчатым процессом, который состоит из различных этапов. Причем, для прохождения каждого этапа требуется предельное внимание и ответственность.

          Все необходимые сведения о фундаменте под камин

          Говоря о том, как правильно сооружать печи и камины, необходимо сказать и о том, что каминное основание выполняется отдельно, не вместе с фундаментом здания. Вначале производят рытье котлована, который выполняется с размерами, превышающими размеры камина на 10 см. в глубину котлован вырывают на 50-70 см. На дно насыпают слой щебня, после чего делают опалубку.

          Главное, запомнить, что опалубка должна иметь высоту, которая на 5 см ниже уровня пола.

          Опалубка укладывается бутовыми камнями, а сверху них выливается цементный раствор, который приготовлен в пропорциях песок:цемент 3:1. Затем фундамент выравнивается, накрывается полиэтиленовой пленкой и в течение недели его не трогают – он должен пройти определенное время усадки.

          Технология кладки камина

          На фундамент укладывается два стоя гидроизоляционного материала. После этого происходит укладка цоколя. При этом, цокольный ряд выполняется кирпичами, поставленными на ребро, в отличие от остальных, укладываемых плашмя. Перед тем как его использовать, кирпич несколько минут замачивают в воде для того, чтобы достичь крепкий контакт его с раствором.

          Применяются любые схемы кладки. Главное, не забывайте, что камин является индивидуальным творением строительного искусства.

          При невыразительности кладки или обнаруженных дефектов кирпичей камин штукатурится или облицовывается любыми облицовочными материалами, которые скрывают каждую погрешность, не требуя дорогостоящих переделок.

          Как выполнять кладку перекрытия

          Если вы решили создать цельную композицию, необходим выбор подходящего способа кладки. Существует немало способов, которые оригинально украсят ваш камин:

          1. Использование топочных перекрытий;
          2. Выкладка кирпичей с эффектом арки;
          3. Ровные вертикальные или горизонтальные ряды кирпича.

          Дополнительные декоративные элементы могут быть выполнены из самоцветов, дерева или мрамора.

          Укладка клинчатых, арочных, лучевых перемычек выполняется с выступом. Это наиболее выразительные перемычки.

          Клинчатыми называются кирпичные перемычки, причем, кирпичи в этом случае укладываются на ребро и выравниваются по опалубке. Так происходит образование клиновидных швов, достигающих толщины до 3 мм, сверху – 25 мм.

          Укладка арочных и лучевых перемычек производится на опалубку, которая соответствует по форме заданному очертанию.

          Кладка перемычки заканчивается центральным кирпичом, который помещается строго в середине, относительно общего размера камина, а расположение его должно быть вертикальным.
          До начала работ по кладке камина внимательно изучите схему и продумайте декор. Корректировать выполненную порядовку довольно сложно, а порой и нельзя, поскольку при изменении положения даже одного из кирпичей изменяются все ряды кладки.

          При использовании грамотно составленного плана, с максимальной точностью отражающего каждый этап кладки, при тщательном продумывании декора, использовании качественных материалов, и, главное, при большом желании можно создать уникальный камин, который сможет украсить интерьер вашего жилища, принести комфорт и уют, обогреть вас и помещение, в котором вы находитесь.

          Кладка печей и каминов

          Кладка печей и каминов

          Как приятно холодным дождливым вечером, когда на улице льют струи дождя и шумит ветер, посидеть у костра с любимой газетой и чашкой горячего чая. Мечта, говоришь? Вовсе нет, ведь если очень захотеть, то даже самые невероятные мечты превращаются в реальность. Спокойствие и тепло домашней атмосферы – заслуга не только всех членов семьи, но и домашнего очага, камина.Кладка каминов создаст уютную атмосферу и внесет в интерьер особую деталь – символ счастья, достатка и процветания.

          Содержание

          • Камин – возрождение популярности
          • Кладка Кладка камина: с чего начать?
          • Что такое схема кладки?
          • Специальный материал и решение
        • Угловой камин: особенности устройства
        • Размеры, которые необходимо соблюдать
        • Заказ углового кирпичного камина
        • Кладка камина своими руками
        • Фундамент камина
        • Технология камина
        • step
        • Камин – возрождающаяся популярность

          Камин – атрибут неповторимого облика вашего дома, переживающий сегодня второе рождение. Печи самых разных форм и вариантов облицовки по праву можно назвать лучшим украшением, которое подарит тепло промозглым осенним вечером, а при необходимости и настроение поднимет, и соберет близких людей. К тому же камин, о котором мало кто знает, препятствует образованию сырости и неприятного запаха, это становится возможным благодаря постоянному движению воздуха в помещении.

          Камин органично впишется в любой интерьер

          Кладка каминов своими руками – трудоемкий процесс, требующий внимательного и ответственного подхода, ведь от этого будет зависеть результат.

          Кладка камина Кладка: с чего начать?

          Наиболее распространенным материалом для строительства камина является кирпич. Кирпичные камины органично вписываются в любой интерьер. Процесс обустройства хоть и кажется очень сложным, но при грамотной организации хода работ вполне осуществим своими руками.

          Для упрощения задачи и согласования процедуры необходимо разработать схему укладки.

          Что такое схема кладки?

          Правильно составленная схема кладки – это половина успеха, ведь в ней отражены все этапы работ, что позволяет избежать непоправимых ошибок. Схема кладки должна отражать порядок расположения камина, шаг за шагом, последовательно. Такой чертеж вы можете разработать (при большом желании и соответствующих знаниях) самостоятельно, а можете воспользоваться готовыми образцами, которых, кстати, предостаточно в интернете.

          Схема кладки наглядно отражает ход работ

          А вот еще несколько интересных вариантов заказа:

          Заказ камина – Вариант 2

          Английский Заказ камина – Вариант 3

           Специальный материал и раствор

          Кладка печей а камины чаще всего делают из полнотелого глиняного кирпича.Однако допускается использование и других жаропрочных материалов, например, огнеупорного кирпича или камня. Для лицевой поверхности следует выбирать кирпичи самого высокого качества, абсолютно идентичные по размеру и цвету, с прямыми углами и ровным краем.

          Производство печей и каминов требует специального решения. Раствор для кладки камина состоит из цемента, глины и песка. Содержание цемента должно быть небольшим и не превышать необходимого соотношения: 1 часть цемента на 8 частей песка. Сначала смешивают сухой песок и цемент, а затем добавляют глину. Необходима полная однородность состава, смесь должна быть пастообразной консистенции, без комочков.

          Вам нужно знать! Решающее значение имеет качество компонентов раствора: песок должен быть просеян через мелкое сито, глина не должна содержать примесей. Глину перед закладкой замачивают в воде до появления глиняного молочка, который также следует процедить.

          Угловой камин: особенности устройства

          Угловой камин – один из самых красивых способов обогрева дома.Это связано с тем, что размещение камина в углу само по себе очень привлекательно, и если при этом топочный проем будет симметрично ориентирован относительно угловой оси, образованной стенами помещения, то можно т представить лучший вариант для создания оригинального вида дома.

          Угловой камин органично смотрится как на внутренней, так и на внешней стене. Главное, учитывать расположение будущей трубы. Если камин будет располагаться на внутренней стене над чердачной крышей, следует знать, что дымоход должен быть построен над коньком основной крыши.

          Важно! При длинной топке довольно сильно нагревается труба и задняя стенка камина, поэтому в деревянном доме предполагается продумать план противопожарных мероприятий.

          Соблюдать размеры

          Размер камина выбирают, исходя из площади и объема отапливаемого помещения. Но если вы сами определяете этот параметр, то есть цифры, которые нужно учитывать в обязательном порядке. Например, высота и ширина топочного проема для небольшого камина 2:3 (высота к ширине).Глубина топки 1:2 или 2:3. Эти размеры необходимо соблюдать, потому что меньшая глубина вызовет дым, а большая снизит теплоотдачу.

          Размер дымового отверстия подбирается в соответствии с площадью топочного отверстия, эта величина должна быть меньше ее примерно в 10 раз. Для повышения теплоотдающей способности заднюю стенку топки наклоняют вперед, начиная с 1/3 ее высоты. Дымовой короб размещают над топкой.

          Важно! Между задней стенкой топки и дымосборником необходимо выпустить карниз, называемый проходом. Предотвратит вылет искр и копоти..

          Заказ углового камина из кирпича

          Собираясь сделать каминную печь, заказ будет главным помощником в качестве работы. Заказ представляет собой подробную схему с указанием положения каждого кирпича. Что бы вы ни спросили в поиске «заказ: камины» или «заказ: печи, камины» всемогущий гугл выдаст вам одну и ту же информацию — заказ позволит точно рассчитать количество кирпича, избежав переплаты за материалы.

          Заказ углового камина

          Важно! Заказ особенно нужен неопытным начинающим мастерам, так как без него вряд ли получится уложить без переделок. Но это не значит, что порядком не пользуются профессионалы, даже виртуозы своего дела не пренебрегают помощью столь важного рисунка.

          Кладка камина своими руками

          Строительство камина – многоэтапный процесс, состоящий из нескольких этапов, каждый из которых требует предельного внимания и ответственности..

          Фундамент камина

          Если говорить о правильной технологии возведения печей, то не лишним будет отметить, что фундамент под камин должен выполняться отдельно от фундамента основного здания. Сначала готовится яма, размеры которой больше размеров будущего камина на 10 см. Глубина ямы 50-70 см. Дно засыпается слоем щебня, после чего сооружается опалубка.

          Важно! Помните, высота опалубки должна быть в среднем на 5 см ниже уровня пола.

          В опалубку укладываются бутовые камни, которые затем заливаются цементным раствором 3:1 (песок:цемент). Фундамент разравнивают, накрывают полиэтиленовой пленкой и оставляют на неделю для усадки.

          Каминная техника

          На фундамент необходимо уложить гидроизоляционный материал в 2 слоя. Затем укладывается основание, а кирпичи цоколя кладутся на ребро, а все остальные ровные.Кирпич перед использованием замачивают в воде на несколько минут. Это необходимо для достижения прочного контакта с раствором.

          Кладка камина кирпичом осуществляется по четко составленной схеме

          Это необходимо знать! Схема кладки может быть любой, не забывайте, что камин – это индивидуальное творение строительного искусства.

          Если кладка оказалась невыразительной или обнаружены дефекты кирпича, печь можно оштукатурить, либо применить любой другой вид облицовки, что поможет скрыть погрешности без дорогостоящей переделки.

          Перекрытие – важный этап

          Способ укладки пола имеет большое значение для создания целостной композиции. Пол печи может стать оригинальным украшением. Кирпичи можно класть ровными вертикальными или горизонтальными рядами, а можно создать эффект арки. С ролью дополнительных декоративных элементов вполне справятся самоцветы, дерево, мрамор.

          Вам нужно знать! Наиболее выразительны клиновидные, арочные и балочные перемычки, которые укладываются с уступом.

          Кладка камина своими руками

          Клиновые перемычки выполняются из кирпичей, уложенных на ребро и выровненных по опалубке.В результате образуются клиновидные швы, толщина которых должна достигать 3 мм, сверху – 25 мм. На опалубку укладывают арочные и балочные перемычки, соответствующие по форме заданной форме. Кладку перемычки необходимо завершать центральным кирпичом, уложенным строго посередине и вертикально, относительно габаритных размеров печи.

          Свежезаложенный камин – результат работы

          Перед началом кладки важно внимательно изучить схему, продумать декор. Трудно, а часто и невозможно вносить исправления в выполненный заказ. изменение положения даже одного кирпича приводит к смене всех рядов.

          Правильно составленный план, полностью отражающий этапы работ, продуманный декор, качественные материалы и ваше желание – все, что нужно для создания интересного камина, который станет достойным украшением интерьера, несущим тепло и уют.

          Строительство экодома — часть 7

          Делиться заботой!

          Серия статей «Построение экодома» представляет собой набор статей, первоначально опубликованных в The Healthy Independent, когда мы строили наш нынешний дом.Я внес лишь незначительные изменения, чтобы включить ссылки и формат для онлайн-публикации. Я буду более подробно обсуждать зеленое строительство и реконструкцию в следующих постах, поэтому, если вы хотите узнать больше о теме, отправьте запрос.

          Проведение нашего первого солнечного тура

          Солнечная экскурсия по домам 1 октября прошла действительно очень хорошо. У нас было около 50 человек в туре, спонсируемом WPS, при абсолютно прекрасной погоде. Было очень приятно поделиться нашими «извлеченными уроками» с такой восторженной группой, хотя в следующем году мы собираемся разбирать особенности дома по комнатам, чтобы не забывать вещи, когда мы показываем людям.После того, как все ушли, мы с Августом вспомнили ряд особенностей, о которых забыли упомянуть во время самого тура. Я чувствую, что мы учимся вместе с участниками, и с нетерпением жду тура в следующем году.

          Столкновение с низкими температурами без активной системы отопления

          Когда солнце опустилось ниже на осеннем небе, а ночи стали холодными, у нас появилась возможность (не по своей воле) узнать, насколько хорошо на самом деле работает пассивная солнечная сторона дома. Видите ли, у нас были некоторые трудности с подключением нашей активной системы отопления.У нас был водонагреватель Combicor со встроенным теплообменником для отопления помещений от Bradford White, и наши трубы были в полу, но наш подрядчик по отоплению не завершил подключение до последней недели октября.

          Итак, у нас ночная температура за 30, нет дров для каменной печи и нет системы отопления помещений . Кроме того, здешние ветры показывают, почему некоторые из первых ветряных мельниц коммунального масштаба в Висконсине были установлены в округе Кевони.

          Мы работали с пассивными солнечными источниками тепла, обычными источниками тепла (приготовление пищи, тепло приборов, людей) и, наконец, каменной печью. Я знаю, что некоторые люди еще не включили свои системы отопления, но я клянусь, что здесь намного холоднее и ветреннее, чем в городе, и наши друзья и семья тоже подтвердят это.

          Без каменной печи с ночной температурой в середине тридцати градусов самая низкая температура в доме была около 65 ºF. Для сравнения, мой брат и его семья в Колорадо только что переехали в свой новый дом с такой же температурой и однажды ночью с неработающей системой отопления обнаружили, что температура в их доме, построенном из палочек, за ночь упала до 60ºF.

          Начало работы с кирпичной печью

          Признаться, я немного волновался. К счастью, я позвонил своей замечательной сестре Лоис и ее мужу Рону, и они оказались более надежными, чем подрядчик по отоплению. Рон работает на лесопилке в Далласе, штат Висконсин, и 8 октября они привезли огромный грузовик лома древесины лиственных пород. Мы выгрузили пиломатериалы, обрезали часть по длине и начали процесс закалки каменной печи.

          Дрова прибывают

          Для тех, кто не знаком с каменными печами, так как блоки очень массивные, их необходимо медленно доводить до температуры в течение нескольких дней, чтобы избавиться от остаточной влаги и предотвратить растрескивание или другой катастрофический выход из строя.Картонная обертка, покрывающая внутреннюю сердцевину, также сгорает в это время, чтобы обеспечить воздушное пространство между сердцевиной и кирпичным фасадом, чтобы обеспечить различную скорость расширения и сжатия.

          Закалка каменной печи

          В нашем случае нашу печь TempCast с опциональной печью для обжига необходимо было закалить в течение пяти дней . В первый день мы начали с костров из нескольких газетных листов и двух или трех палочек для растопки диаметром один дюйм, которые поджигали примерно каждые три часа.Мы закончили на пятый день с шестью-восьмью «настоящими» дровами (от трех до четырех дюймов в диаметре), газетой и растопкой. Начиная с шестого дня, в зависимости от погоды, мы топим печь один или два раза в день топкой, полной дров. Устройство продолжает излучать тепло более 24 часов после запуска.

          Важно понимать, что каменная печь работает не так, как обычная дровяная печь. Во-первых, для обеспечения максимально чистого и полного сгорания, дрова для каменной печи должны иметь влажность 20% или ниже .Мы купили влагомер (рекомендованный TempCast) менее чем за 15 долларов на FleetFarm, чтобы проверить уровень влажности нашей древесины, и обнаружили, что большинство из них составляет около 15-18%.

          Влажная древесина требует энергии для удаления влаги, что снижает эффективность сгорания и увеличивает загрязнение окружающей среды, как мы все можем убедиться, наблюдая за мокрым дымным огнем. Во-вторых, древесину необходимо разрезать на мелкие кусочки, не превышающие 5 дюймов в диаметре, рекомендуется четыре дюйма или меньше. Это позволяет древесине быстро схватываться и гореть, что приводит к повышению температуры в топке и вторичному сгоранию газов в камере обжиговой печи.

          В-третьих, нельзя увеличить теплоотдачу печи, просто подбросив дров в огонь. Печь быстро и жарко разгорается, затем медленно отдает тепло в комнату. Попытка увеличить тепловую мощность за счет более частого топления приведет к перегреву и может повредить печь. Руководство TempCast рекомендует не более 100 фунтов древесины в течение 24 часов.

          Наконец, TempCast рекомендует прожигать «сверху вниз» с деревянными брусками, расположенными чередующимися рядами с промежутками от ½ до 1 дюйма. В этом типе костра мелкие дрова размещаются в верхних слоях, а более крупные — в нижних, а огонь разжигается сверху. Затем, по мере того, как более крупные куски древесины выделяют газ при нагревании, газы сжигаются в огне выше, повышая эффективность сгорания и уменьшая загрязнение. Воздушные пространства также способствуют более эффективному сгоранию.

          Чем каменная печь отличается от обычной дровяной печи

          Удивительно видеть печь в действии.Пламя прыгает и танцует с почти жидким видом, сначала мерцая, когда подхватывается меньшая древесина, затем горит добела и, наконец, сужается до расплавленного синего костра. Это не камин твоей бабушки. Эти устройства требовали специальной подачи свежего воздуха, особенно в герметичном доме, таком как наш, для подачи воздуха для горения, необходимого для пожара с такой высокой температурой. Подача свежего воздуха имеет заслонку, которую можно закрыть, когда она не используется. Заслонка дымохода может быть полностью закрыта после полного сгорания, сохраняя тепло в доме.

          Поскольку устройство запускается только один или два раза в день, после того, как огонь погаснет, обе заслонки можно закрыть, чтобы максимально сохранить тепло в доме. В том же духе вам не нужно разжигать костер ночью. Обычно мы запускаем около 19:00 вечера и можем закрыть заслонки к 22:00 или раньше. В качестве дополнительной меры предосторожности у нас есть датчики угарного газа/горючих газов, подключенные рядом с устройством и рядом со спальнями, а также датчики дыма по всему дому.

          Изоляция больших южных окон

          В течение периода времени с каменной печью и пассивным солнечным отоплением температура оставалась на уровне 60 градусов или выше, в зависимости от уровня солнечного света. Одна проблема, с которой мы столкнулись, заключалась в больших ночных потерях из-за больших окон, выходящих на юг. Они хороши, когда светит солнце, но ужасны для спины, когда солнце садится. Оглядываясь назад, я бы порекомендовал в этом климате стремиться к 7% площади пола, а не к 12% (у нас это ближе к 12%).

          В нашей версии плана у нас были окна меньшего размера, но когда мы обсудили это с нашим строителем, он решил, что чем больше, тем лучше, и мы теряем площадь из-за рам и т. д., и, прежде чем мы это осознали, большие окна были вставлены и залиты. конкретный. Мы решили эту проблему, установив изолирующие ячеистые шторы , которые имеют огромное значение. Наши предпочтительные сотовые оттенки — Bali DiamondCell® Double Cell 3/8″ Semi-Opaque, которые мы заказали в Menards. У нас есть несколько менее дорогих однокамерных штор в одной спальне, но они не так хорошо изолируют.

          Ранее на этой неделе я проверил температуру в компьютерном зале на северной стороне дома. На улице было 35 градусов, в подоконнике между стеклом и шторой 55 градусов, а в комнате 75 градусов и ничего, кроме остаточного тепла от вчерашнего вечера.

          К моменту зимнего солнцестояния свет проникает во всю южную половину жилища.

          Полное тепловое излучение наконец-то подключилось, и оно работает иногда, обычно ночью и пока только в основном жилом помещении.Высокий потолок здесь нас губит с точки зрения эффективности обогрева, но ощущение комнат стоит дополнительной энергии, необходимой для того, чтобы подтолкнуть их к температуре. У нас еще не установлено активное солнечное отопление, но это будет следующая часть нашей энергетической головоломки. Мы планируем использовать песчаную подушку под цокольным перекрытием и сам дом в качестве накопителя тепла, а также дополнительный резервуар для хранения горячей воды для бытовых нужд.

          Желаем вам и вашим близким теплого и уютного праздничного сезона.

          Eco Home Building 8 частей серии

          Установка дровяной печи – город Линкольн, штат Небраска

          Все дровяные приборы должны вентилироваться через утвержденный каменный дымоход, построенный в соответствии с требованиями Международного строительного кодекса и Международного жилищного кодекса. См. все топливные дымоходы, внесенные в список IJL. UI — все дымоходы (трубы с двойными или тройными стенками) должны быть установлены в соответствии со спецификациями производителя. Все дымоходы должны быть установлены на высоте не менее двух футов (2 фута) над любой частью здания в пределах десяти футов (10 футов).

          Неиспользуемый или существующий дымоход должен соответствовать действующим строительным нормам и быть тщательно проверенным перед использованием. Если вы хотите использовать существующий дымоход, воспользуйтесь услугами компетентного трубочиста, который также специализируется на ремонте дымоходов. Он может очистить и оценить состояние вашего дымохода, убедившись, что дымоход имеет надлежащую футеровку. Осевший фундамент, подвижка, треснувший раствор или облицовка, засорение, химический износ или плохая конструкция — все это причины, по которым дымоход может не пройти проверку безопасности.Большинство из них можно отремонтировать или установить вкладыш, если он не облицован. Плохой дымоход может быть не только пожароопасным, но и опасным для здоровья. Никогда не пытайтесь использовать газоотвод с дровяным агрегатом, даже если вы планируете установить газовое поле.

          Все камины и каминные топки должны быть одобрены Международным советом по нормам и правилам (ICC) и устанавливаться в соответствии со спецификациями производителей. Каминные топки обычно разрешены только в каменных каминах, а не в промышленных каминах.Обратитесь к представителю здания, чтобы узнать, одобрена ли ваша модель для установки.

          Печи, установленные в гаражах, должны иметь самую нижнюю точку топки или зольника на высоте 18 дюймов над полом. Для получения дополнительной информации о разрешениях на строительство обращайтесь в отдел строительства Департамента строительства и безопасности города Линкольн по телефону 441-7521.

          Безопасность стен из горючих материалов является основной причиной получения разрешений. Городские инспекторы проверяют, чтобы строительство и установки соответствовали требованиям защиты вашей семьи и имущества, ваших соседей и покупателей вашей собственности.

          В отделе строительства и безопасности, расположенном по адресу: 555 S 10th St., офис 203. Если вы нанимаете подрядчика для выполнения вашей работы, подрядчик может получить необходимые разрешения, но вы должны убедиться, что подрядчик сделал это.

          Стоимость варьируется в зависимости от типа проекта, но не является чрезмерно высокой.

          При выборе нагревательного устройства следует учитывать, что оно было протестировано признанной на национальном уровне испытательной лабораторией (ICC-ES или UL).Эти блоки были испытаны в экстремальных условиях и одобрены для установки с учетом расстояний, на которых эти блоки могут быть размещены от горючих материалов.

          Это устройства, которые не одобрены и не проверены на безопасность. Все приборы, не включенные в список, должны находиться на расстоянии не менее тридцати шести дюймов (36 дюймов) от горючих материалов. Самодельные дровяные печи не допускаются.

          Для тех из вас, кто хочет установить отдельно стоящий камин или печь в своем передвижном доме, помните, что одобрены только перечисленные дровяные печи и камины для передвижных домов.

          Если печь имеет ножки, обеспечивающие свободное пространство не менее четырех дюймов между печью и полом, а также листовой металл толщиной № 24 или более или негорючий материал не менее трех восьмых дюйма (3/8 дюйма). ) полностью покрывает пол под печью, а также выходит не менее чем на шестнадцать дюймов (16 дюймов) за пределы печи спереди или сбоку, где удаляется зола. Защита пола должна выступать на восемь дюймов (8 дюймов) за боковые и задние стороны.

          Существуют методы уменьшения необходимого зазора с помощью вентилируемого экрана.Например, используйте листовой камень с нормами пожарной безопасности в пять восьмых дюймов (5/8″) или листовой металл 28 калибра, который можно покрыть декоративными негорючими материалами. Вы должны оставить воздушное пространство не менее одного дюйма (1″) от из двух дюймов стены и (2 дюйма) оставьте очаг над щитом. Если вы как минимум дотянете щит до потолка, обязательно оставьте там как минимум один дюйм (1 дюйм) воздушного пространства. Это обеспечивает поток воздуха между экраном и горючей стеной, чтобы уменьшить тепловыделение горючих материалов.Эти два метода позволяют уменьшить минимальный зазор 36 дюймов до минимального зазора 12 дюймов.

          При прокладке одностенной трубы дымохода к дымоходу незащищенная одностенная труба никогда не должна проходить через стену, потолок или в пределах 18 дюймов от горючего материала. Для прохода одностенной трубы через стену к дымоходу может быть предусмотрена защита с помощью наперстка с вентиляцией

          Чертежи крошечной каменной плиты

          Я рад объявить о выпуске чертежей крошечной каменной плиты и нагревателя Walker Stoves, а также Руководства строителя.Я разработал печь для небольших помещений, способную обеспечивать отопление, горячую воду, функции плиты и духовки на небольшой площади. Это гибкая конструкция, позволяющая использовать различные конфигурации в зависимости от ваших потребностей. Эта печь, построенная на основе ядра Walker Riserless с использованием плиты из керамического волокна, обеспечивает невероятную эффективность в небольшом корпусе. Наконец, чистая, эффективная дровяная каменная печь для приготовления пищи, которая поместится в крошечном доме! Доступен в виде полных чертежей и Руководства строителя, а также в виде простого плана разреза сердцевины, который можно использовать только в собственной конструкции печи.

          Полные планы поставляются как с кирпичными, так и с керамическими волокнами. Основные планы доступны индивидуально для питания вашей конструкции печи.

          Миниатюрная варочная плита размером примерно 40 x 40 дюймов, но ее можно сделать немного меньше или намного больше.

          » Прошлой ночью я наконец-то развел в нем огонь, и ваш дизайн просто фантастический.  Действительно согревает помещение, используя очень мало дров. Когда я вернусь в деревню, я снова сооружу этот стиль с помощью печи. Спасибо. снова Мэтт.Очень нравится ваш дизайн.»

          «Ваша конструкция была очень проста в изготовлении. Трудная часть заключалась в том, чтобы решить, что поставить вокруг него. Черный фасад на самом деле является ящиком от плиты. Фактически сердцевина заключена в донорские детали печки. Дверь была сделана из деталей из нержавеющей стали донорской печи. И я получил плиту бесплатно с крейгслист. Коробка духовки-донора (которую можно было использовать в качестве сердечника) была обернута в одеяло из керамического волокна, которое я использовал в качестве прокладочного материала, и оно обеспечивает отличное уплотнение вокруг верхней части и везде, где это может понадобиться. Я бы посоветовал другим следовать вашим планам относительно двери, потому что это отличное место для начала и экономия большого количества времени. Я купил оконное стекло двери на eBay, и продавец обрежет его до нужного вам размера. Стоимость около 22 долларов США. Идея с замком — бомба. Это был первый раз, когда я работал с укладкой кирпича, и я призывал других сначала выложить его насухо. Ютуб как резать кирпичи молотком и большим зубилом. Это действительно быстро и легко сделать. Я получил долото от фрахта гавани приблизительно за 10$.Как вы, наверное, заметили, я не разрезал стеклянную крышку, хотя мог бы. Мне просто показалось, что лучше оставить его неразрезанным для этого приложения.
          Да! Я в восторге от готового продукта, он отлично выглядит и работает.»

          Вот его сборка, очень крутая адаптация Tiny Cook Stove к существующему камину:

          Ecco Stove | Дровяная печь

          Плита Ecco – сердце вашего дома

          Наша модель Ecco Stove E850 недавно была показана в программе «Чрезвычайные побеги» на канале 4, обогревая прекрасно отреставрированную башню Мартелло в Саффолке (подробнее здесь).



          Компания Ecco Stove Ltd предлагает фантастический ассортимент продукции и отличное обслуживание клиентов. Каждая печь с любовью изготовлена ​​и собрана в Великобритании в соответствии с вашими индивидуальными требованиями, готовая к долгому сроку службы в качестве сердца вашего дома.



          Гарантированно больше, чем традиционная дровяная печь
          Печь Ecco представляет собой гибрид, сочетающий в себе как каменную печь, так и технологию дровяной печи, чтобы создать лучшее из обоих.

          Благодаря естественному теплу, выделяемому корпусом из карбида кремния, печь Ecco может обогреть гораздо большую площадь, чем традиционная металлическая печь, не перегревая исходное помещение.



          Не требует радиаторов или электрического подключения, что делает его фантастической, чистой, автономной альтернативой другим вариантам отопления.
          Нажмите на кнопку ниже, чтобы получить бесплатную оценку плана отопления и узнать, что плита Ecco может сделать для вашего дома.





          Чистое горение – Eco Design Ready 2022
          Печь Ecco с КПД до 93% прошла одни из самых жестких испытаний в Европе для дровяных печей с Eco Design ready для моделей 2022 года сознательный.


          Термическая масса – до 12 часов тепла после того, как огонь погаснет.
          При весе от 270 до 800 кг печи Ecco представляют собой тепловые нагреватели, работающие как накопительные нагреватели. Всего за 7 кг топлива плита Ecco может обеспечить до 14 часов тепла.


          Противоточная технология – Улавливание тепла до его потери в дымоходе.
          Печь Ecco улавливает столько тепла от отработанных дымовых газов, сколько они достигают атмосферы.Температура в дымоходе может достигать 110°C в печи Ecco по сравнению с 350-450°C в традиционных печах.





          Альтернативное отопление – естественное тепло без подключения к электричеству и воде.
          Независимо от того, хотите ли вы просто нагреть комнату или сделать что-то еще, каменки Ecco Natural Heat, выделяемые корпусом из карбида кремния, обеспечивают постоянный источник сбалансированного, комфортного тепла по сравнению с традиционными металлическими печами.



          Сочетание карбида кремния, сохранения тепла и более низкой температуры поверхности мягко отводит тепло всего за 1-1.Разница 5°C между каждой комнатой вдали от печи.



          Обогрейте дом гораздо больше, чем металлические дровяные печи, просто открыв двери в комнаты, которые вы хотите обогреть.
          Свяжитесь с нашей службой поддержки клиентов сегодня, чтобы получить бесплатную оценку плана отопления и узнать, что плита Ecco может сделать для вашего дома.







          Безопасность и комфорт – температура поверхности значительно ниже, чем у традиционных металлических печей.
          Корпус из карбида кремния Изолирует печь для комфорта, безопасности и душевного спокойствия для всей семьи и ваших питомцев.

          Простота использования
          Печь Ecco представляет собой простую систему периодической загрузки с одним регулятором для регулирования пламени. Благодаря 24-часовому теплу всего от двух отдельных 1,5-2-часовых каминов в день вы можете обогреть гораздо большую часть дома без особых усилий.







          Походные печи и камины

          ПОЛЕВЫЕ ПЕЧИ И КАМИНЫ


          ДЕТАЛИ КОНСТРУКЦИИ


          ЗА успешное проектирование и строительство лагеря печи и камины, очень важно, чтобы детали дизайна и строительство должно быть уделено самое тщательное внимание.Поскольку эти детали могут относиться к ряду типов походных печей. или камины, было сочтено целесообразным устроить их детали конструкции для быстрого ознакомления на следующих листах (пожалуйста, XXI, XXII и XXII-A).

          Существует ряд вариаций этих деталей и цель этих трех рисунков состоит только в том, чтобы предоставить подробные информация, касающаяся фундаментальной информации, которая необходима для справки в связи с деталями конструкции для этих Особенности.

          РИСУНОК 1

          Секция топки, облицованная 4-1/2 дюймами шамотный кирпич по бокам и 2-1 / 2 дюйма шамотного кирпича на очаге. Решетка на цепи.

          РИСУНОК 2

          Секция топки с 2-1/2 дюймами облицовка стен и очага из шамотного кирпича. Решетка шарнирная. (Для петли подробно см. рис. 3.)

          РИСУНОК 3

          Деталь шарнира решетки.Колосниковая рама выдвинута на со стороны петель, как показано на рисунке — концы приварены друг к другу. Расширенный части имеют отверстие диаметром 5/8 дюйма для прохода шарнирного стержня. Шарнирный стержень диаметром 1/2 дюйма удерживается в 3/4-дюймовых трубных втулках, встроенных в каменная кладка.

          РИСУНОК 4

          Усовершенствованная решетчатая петля, показанная на рис. рис. 3. Здесь сплошная пластина шарнирно прикреплена к тому же шарнирному стержню, несущему решетка. Сплошная пластина может быть отброшена назад независимо от решетка; или и тарелка, и решетка могут быть открыты, преобразовывая камин в согревающий отражатель.В этой детали шарнирные стержни две отдельные гнутые секции с уплощенными концами, построенные в дымоход (см. также табл. X).

          РИСУНОК 5

          Деталь встроенных колосников. Бары пущены в втулки для труб, допускающие расширение. Они могут или не могут быть организованы таким образом, чтобы можно было позаботиться об удалении и замене в случае повреждения.

          На плане B болты рядом с любым концом стержня удаленный.Стержень убирается обратно в один из карманов рукава, освобождая другой конец для полного удаления.

          На плане С один или оба конца стержня вместе со своим патрубком, полностью проходят через боковые стенки камин с болтами, как показано, для крепления стержня на месте.

          РИСУНОК 6

          Цепной анкер с рым-болтом.

          РИСУНОК 7

          Штыревой цепной якорь.

          В дополнение к показанным типам конец цепочки может быть приколоченным к столбу или зарытым в землю бревенчатым мертвецом.

          ТАБЛИЦА XXI.
          (щелкните изображение, чтобы открыть PDF-версию)

          РИСУНОК 1

          Детали решетки из проволочной сетки. Плотная плетеная сетка или армирующая сетка приваривается или навешивается на стержневую раму, а полученная решетка может быть либо прикована к камину цепью, либо на петлях, как показано, с помощью шарниров с проушинами.

          РИСУНОК 2

          Существуют большие расхождения во мнениях относительно соответствующие достоинства твердых вершин или открытых решеток. Также, что касается соответствующие достоинства чугуна и листового железа. (См. общее обсуждение.) Указаны различные толщины.

          РИСУНОК 3

          Показана дымовая труба, облицованная с одной стороны шамотный кирпич и, как вариант, с терракотовой облицовкой дымохода.

          «A», «B» и «C» показывают различные типы искры. разрядники.

          Ниже показан демпфер.

          РИСУНОК 4

          Различные конструкции арматуры уголков сварные к нижней стороне пластин. Дополнительные расположения углов возможны несколькими способами. В случае чугунных топок ребра жесткости являются неотъемлемой частью отливки и некоторыми лицами предпочтительнее чугунная столешница с таким армированием.

          В верхней части удобно расположены отверстия для облегчить обращение.

          Изогнутые фланцы могут уменьшить опасность провисания.

          ТАБЛИЦА XXII.
          (щелкните изображение, чтобы открыть PDF-версию)

          СТАНДАРТ ПРИГОТОВЛЕНИЯ ДЛЯ КОСТРА

          Этот кулинарный стандарт можно использовать как единый стандарт (табл. XX, фиг. 5 и 6) или как двойной стандарт (табл. XXII—А, фиг. 1 и 2). Это простая единица использования в основном на места для пикников и специально приспособленные для использования охотниками и рыбаки.

          В этом блоке предусмотрены возможности для жарки на решетке, а для приготовления пищи на тарелке или решетке. Чайники могут быть подвешивается на крючки, показанные на рис. 2.

          Этот блок обычно устанавливается с небольшим круг у костра. Положение для подъема или опускания утюгов на котором производится приготовление пищи, подробно показано на рис. 1.

          Идея двойного стандарта показана на рисунке 2 возник в районе 1 Лесной службы.

          ЧУГУН И ЛИСТОВОЙ ЧУГУН, ДЕТАЛИ ПЕЧИ

          Важные требования, которые должны быть выполнены в дизайн дверцы на передней части топки:

          (a) Сделать дверь из железа такого качества, которое предотвратит деформацию двери при воздействии тепла.

          (b) Принять меры, чтобы дверь могла быть надежно закрыты.

          (c) Для обеспечения сквозного проема в двери.

          (d) Предусмотреть петли, чтобы дверь оставалась висит в правильном положении.

          Сквозняк в двери, как показано на рисунках 3, 4 и 5 может быть через отверстие, которое является постоянным (как на рис. 3), или это может быть быть сквозными отверстиями, площадь которых может быть увеличена или уменьшена на вращающейся крышкой (как на рис. 4) или скользящей заслонкой (как на рис. 5). Если используется тип сквозного проема, показанный на рис. 3, представляется целесообразным установить, кроме того, заслонку в дымоход, чтобы правильно контролировать черновик.Заслонка в дымоходе обычно не требуется, когда есть возможность открытия и закрытия передней тяги, как показано на рис. 4 и 5.

          Четыре способа крепления дверцы спереди топки показаны на рисунках 3, 4, 5 и 6. Способ крепления Двери с петлями, как показано на рис. 5, наименее желательны, а методы, показанные на рисунках 3 и 4, являются наиболее желательными. Вид петля, показанная на рис. 5, не всегда прочно удерживает дверь в место.

          Двери также имеют петли сверху и снизу. Навешивание дверей внизу не рекомендуется, а навешивание дверей вверху не кажется таким практичным на самом деле использовать в качестве навески дверей сбоку.

          ТАБЛИЦА XXII-А.
          (щелкните изображение, чтобы открыть PDF-версию)

          КОНСТРУКЦИЯ КАМИНА
          ВНУТРИ УКРЫТИЙ


          Проект камина, который будет построен внутри убежище должно строго следовать основным требованиям к дизайн любого интерьера камина.Как правило, камин спроектирован в здании убежища и в первую очередь для использования в целях обогрева. выше и шире, чем обычный камин в средней резиденции.

          Ниже приведены некоторые важные требования. что следует учитывать при разработке правильного дизайна такого камина.

          ОБЩИЙ ДИЗАЙН

          Любой хорошо спроектированный камин должен иметь сквозняк, который устранит любое курение.

          Задняя часть камина должна наклоняться вперед заднюю линию горла, как показано на рисунке. Максимальное тепло можно излучать в комнату, расправляя стороны.

          Облицовка камина должна быть из шамота кирпича, тщательно уложенного в соответствии с указаниями, содержащимися на стр. 14.

          ГОРЛО И ДЫМОХОД

          Самая важная деталь дизайна камина касается горла и дымохода, одного или обоих из них, если не должным образом спроектированные, могут привести к отказу в практическом использовании камина.

          Горизонтальная чистая площадь сечения дымохода должна составлять от одной двенадцатой до одной десятой площади каминного проема. Нормальное отверстие камина колеблется от 2 футов 6 дюймов до 4 футов в дюймах. ширина, от 16 до 22 дюймов в глубину и от 2 футов 6 дюймов до 3 футов в высота. Если камин расположен ненормально высоко, то площадь дымохода должна быть увеличена и может составлять до одной восьмой площади открытие камина, чтобы обеспечить достаточную тягу для правильного удалить дым.

          При расчете площади дымохода следует соблюдать осторожность. осуществляется для того, чтобы убедиться, что чистая площадь принимается. Размеры используемой плитки облицовка дымохода может ввести в заблуждение тем, что круглая плитка обозначены внутренними размерами, а прямоугольная или квадратная плитка определяется внешними измерениями.

          В более высоких топках с нормальной площадью дымохода, весь огонь должен быть сзади задней линии капота вверху камина.На самом деле заслонка в камине, сконструированная в здания-убежища вполне могут быть устранены, если горловина и дымоход правильно спроектирован.

          Горловина должна проходить по всей ширине отверстие в верхней части камина и передней линии горла должен располагаться как можно ближе к передней части камина, насколько это целесообразно Это. Площадь ее сечения должна быть (при открытой заслонке) такой же или немногим меньше, чем у дымохода.

          Дымоход должен быть уменьшен до нормального требуемого размера. наклонив стороны, как показано на фасаде, и центр дымоход должен быть прямо над серединой камина. Любое отклонение которое должно происходить при выравнивании дымохода, должно происходить выше этого точка, где дымоход достигает нормальной и постоянной площади. Если дымоход отклоняется в одну сторону сразу после выхода из горла, одна сторона камин будет дымить.

          Внутренняя часть дымохода не должна быть оштукатурена, т.к. иногда делается.Это нехорошая конструкция, потому что штукатурка склонны отслаиваться и отрываться от кирпичной кладки, тем самым забивая дымоход.

          Нисходящий поток холодного воздуха, который может возникнуть при разгорающийся огонь преодолевается сооружением плоской полки. Эта полка отклоняет нисходящий поток холодного воздуха и уносит его обратно в восходящий поток теплого воздуха. Если эта полка не построена, это сквозняк в задней части камина, особенно когда огонь запускается, тем самым гоняя дым в комнату.Эта нижняя тяга делает не возникать после того, как огонь хорошо разожжен и дымоход достаточно нагрет, чтобы весь воздушный поток был направлен вверх. Дым полка может иметь небольшой наклон, чтобы в случае дождя дымоход во время сильных штормов эта влага будет стекать в камин.

          Во многих каминах желательно наличие заслонки. Этот заслонка должна быть установлена, как показано на чертеже, и должна открываться через на всю длину горла.Демпфер в горловине камин действительно нужен только для того, чтобы закрыть камин в период года, когда камин не используется, и, таким образом, защитить внутреннюю часть здания от любых сквозняков прохладного воздуха, насекомых и т. д., которые могут проникнуть через дымоход.

          Дымоход обычно облицован терракотой в предпочтение любой другой конструкции.

          ТАБЛИЦА XXIII.
          (щелкните изображение, чтобы открыть PDF-версию)



          походные печи-камины/sec7.htm
          Последнее обновление: 12 сентября 2011 г.

          Корнеллское совместное расширение | Сравнение оборудования для сжигания

          При правильном размере дровяные печи могут очень эффективно обогревать помещения практически любого размера.

          Работающая печь на пеллетах с мешками с топливом (справа)

          Большая тепловая масса каменных печей выделяет тепло в течение длительного периода времени.

          Со всеми различными технологиями отопления, доступными сегодня, может быть трудно принять решение о том, какая система лучше всего удовлетворяет ваши личные потребности в отоплении. Ниже вы найдете обсуждение преимуществ и недостатков основных типов систем, а также диапазон тепловой мощности для каждой системы, допустимые выбросы и общий диапазон цен на типичный блок. Дополнительную информацию можно найти, посетив ссылки и ресурсы в левой части страницы.Здесь мы ориентируемся на дровяные печи, пеллетные печи, камины, каменные обогреватели и котлы. При рассмотрении вопроса о том, какой тип оборудования лучше всего подходит для вас, наиболее важными соображениями являются выбор самого экологически чистого оборудования в своем классе, его размер и размещение в соответствии с вашими потребностями в отоплении.

          Для тех из вас, кто интересуется характеристиками горения наиболее эффективного и экологически чистого оборудования для сжигания топлива, производимого в настоящее время в любой точке мира, в апреле 2010 года Управление энергетических исследований и разработок штата Нью-Йорк (NYSERDA) опубликовало отчет, озаглавленный Европейское исследование технологий дровяного отопления: обзор принципов сжигания и характеристик энергии и выбросов коммерческих систем в Австрии, Германии, Дании, Норвегии и Швеции .

          Другой отчет, который может представлять интерес для некоторых, — это отчет, обобщающий сжигание биомассы в Европе, который был опубликован в 2008 году и также был заказан NYSERDA.

          Примечание. Мы включили фотографии для иллюстрации различных типов оборудования для сжигания, но показанные модели не следует рассматривать как рекомендацию или одобрение продукта какого-либо конкретного производителя.

          Дровяные печи

          Количество твердых частиц, выделяемых вашим дровяным прибором, является важным фактором при покупке новой или подержанной печи.В 1990 году EPA выпустило правила, регулирующие выбросы дровяных печей, которые должны соблюдать все производители дровяных печей. Эти так называемые печи, сертифицированные по Фазе II, выделяют на 15-30 граммов дыма в час меньше, чем старые несертифицированные печи. Поэтому важно заменять старые устройства и не покупать какие-либо старые бывшие в употреблении устройства, которые вы можете найти в Списке Крейга или на распродаже.

          Важно отметить, что дровяные печи в основном обогреватели помещений. Они лучше всего работают в зданиях с открытой планировкой, где тепло может циркулировать относительно легко.Тем не менее, при правильном размере они могут очень эффективно обогревать помещения практически любого размера. Большинство новых дровяных печей, представленных в настоящее время на рынке, имеют теплопроизводительность в диапазоне от 35 000 до 100 000 БТЕ/час, при этом каталитические печи имеют тенденцию производить несколько более высокую тепловую мощность, чем некаталитические печи того же размера. Стоимость дровяных печей варьируется от 1500 до 5000 долларов США, включая установку.

          Каталитический

          В каталитических дровяных печах используются керамические соты с покрытием для снижения температуры, при которой сгорают печные газы.Из-за того, как они спроектированы, и того факта, что их эффективность в значительной степени зависит от надлежащего обслуживания, каталитические печи имеют более крутую кривую обучения для новых дровяных горелок. Тем не менее, пропуская дым через каталитические соты, эффективность вашей печи значительно повышается, а ее выбросы уменьшаются по мере сжигания вредных твердых частиц. EPA требует, чтобы каталитическая дровяная печь имела максимальный уровень выбросов 4,1 грамма дыма в час, что ниже ограничения выбросов, установленного для некаталитических печей.

          Некаталитический

          Подавляющее большинство дровяных печей, с которыми вы столкнетесь, будут некаталитическими. Эти печи регулируются EPA до максимального уровня выбросов 7,5 граммов твердых частиц в час. Как следует из их названия, они не используют катализатор для сжигания дыма, образующегося при сгорании. Вместо этого они используют изоляцию топки и перегородки для рециркуляции воздуха для горения для достижения более полного сгорания, что повышает эффективность вашей печи и обеспечивает более чистое горение.

          Мыльный камень

          Из материалов, обычно используемых для строительства печей, мыльный камень уникален тем, что он сохраняет и излучает тепло в течение более длительного периода времени и при более равномерной температуре, несмотря на колебания интенсивности горения. Даже когда ваш огонь гаснет, мыльный камень высвобождает тепло, которое он накопил за время горения, что позволяет обогреть ваш дом ночью, не оставляя огонь горящим. Печи из чугуна или любого другого металла не могут так же эффективно сохранять тепло, они более горячие на ощупь и склонны выделять сильные потоки тепла.Тем не менее, будьте готовы заплатить более высокую цену за печь из стеатита и дольше ждать после разведения огня, чтобы устройство достигло максимальной тепловой мощности.

          Передовые технологии

          Хотя производители постоянно вносят незначительные улучшения в свое оборудование, по большей части в конструкции печей не было никаких серьезных изменений с 1990-х годов. Единственным исключением является двухступенчатая газифицирующая дровяная печь, изготовленная в Германии компанией Specht (и импортированная в США нью-йоркской фирмой Wittus-Fire по замыслу).«xeoos TwinFire» нагревает древесину в одном отсеке при относительном отсутствии кислорода, что высвобождает горючие газы в отдельном отсеке, где они продуваются свежим воздухом (вентиляторы и, следовательно, электричество не требуются). Эта двухступенчатая газификация, обычно наблюдаемая в гораздо более крупных дровяных котлах (см. ниже), обеспечивает очень полное сгорание, что приводит к очень низким выбросам и высокой эффективности.

          Камины

          Открытые камины, как класс, являются наименее эффективным способом обогреть ваш дом из обычных, обсуждаемых здесь.Тем не менее, в настоящее время они не регулируются по эффективности или выбросам. Каминные топки могут быть значительно лучше, но в настоящее время (декабрь 2010 г.) промышленность устанавливает для них единственные стандарты. Это изменится, когда Агентство по охране окружающей среды перепишет свои стандарты производительности источников для всего оборудования для сжигания (которые, как ожидается, будут утверждены в 2011 году для внедрения в 2012 году). Однако на данный момент следует избегать использования открытого камина и, по крайней мере, рассмотреть возможность установки вставки, которая является максимально эффективной и с низким уровнем выбросов.

          Кирпичные обогреватели

          Каменные нагреватели имеют две особенности, которые отличают их от других типов оборудования для сжигания. Первые видны снаружи: они покрыты большим количеством камня или кирпичей. Второй скрыт внутри: они спроектированы с системой туннелей, через которые проходит воздух для горения, прежде чем попасть в дымоход или дымоход. Вместе эти конструктивные особенности делают нагреватели очень эффективными и экологически чистыми. Каменные каменки еще имеют топку, где сжигаются дрова.Но в отличие от дровяных печей нагреватель нагревается очень долго. Большая тепловая масса (кирпичи или камень покрывают раму из огнеупорного кирпича) может занять целый день, чтобы нагреться, но она также будет удерживать это тепло в течение очень долгого времени (и на ощупь она теплая-горячая, но далеко не жарко, как в дровяной печи). Один или два небольших горячих очага в день будут поддерживать в обогревателе комфортное равномерное тепло, которое излучается во всех направлениях. Каменные обогреватели также часто имеют встроенные отделения для приготовления пищи, идеально подходящие для выпечки хлеба или приготовления рагу.

          Недостатком является их цена наклейки. Поручить кому-то построить каменный обогреватель на заказ может стоить от 15 000 до 30 000 долларов. Доступны комплекты для внутренностей нагревателя (от 5000 долларов), которые позволяют вам собрать его самостоятельно.

          Котлы (дрова и пеллеты)

          В основном существует два типа дровяных котлов: стандартный водяной нагреватель, широко известный как открытый дровяной котел, и двухступенчатые котлы с газификацией, работающие на дровах или пеллетах. Однако даже внутри каждой категории могут быть большие различия с точки зрения выбросов, эффективности и стоимости.(В 2010 году NYSERDA опубликовало результаты исследования производительности четырех распространенных дровяных котлов.) Как правило, котлы имеют теплопроизводительность в диапазоне от 50 000 до 200 000 БТЕ/ч, хотя коммерческие пеллетные и дровяные котлы могут быть намного больше, в 1 -2 миллиона БТЕ/час (больше, и топливом обычно является древесная щепа, которая дешевле и лучше управляется более крупными установками). Котлы, которые сжигают кордовую древесину, стоят от 3000 до 12000 долларов. Некоторые котлы предназначены для сжигания древесной щепы или пеллет.Они варьируются в цене от 4500 до 25 000 долларов за небольшие котлы на щепе и от 13 000 до 17 000 долларов за пеллетный котел до установки.

          Котлы можно использовать для нагрева воды или гликоля (антифриза), который циркулирует по зданию для его обогрева, или через теплообменники его можно использовать в системе принудительной вентиляции (хотя это менее эффективно).

          Наружные дровяные котлы

          Наружные дровяные котлы (OWB) обычно страдают конструктивными особенностями, которые делают их печально известными из-за очень высоких выбросов и низкой эффективности: они основаны на большой топке, что означает частое тление большого огня; обогревают водяную рубашку, которая часто плохо утеплена; и у них обычно низкие выхлопные патрубки, что позволяет выхлопу парить близко к земле.В настоящее время не существует установленных на национальном уровне законных пределов выбросов для OWB. Часовые выбросы одной (OWB) могут быть в двадцать раз выше, чем часовые выбросы дровяной печи, сертифицированной EPA. В то время как EPA инициировало программу добровольного регулирования, чтобы побудить производителей производить более чистые и более эффективные устройства, на рынке все еще много не отвечающих требованиям, вредных для здоровья котлов. Так что будьте осторожны при покупке и установке одной из этих систем.

          В начале 2011 года Департамент охраны окружающей среды штата Нью-Йорк (DEC) учредил положения, регулирующие ОВБ.Они ограничивают типы OWB, которые могут быть проданы в штате, и были разработаны, чтобы предложить рекомендации по оптимальному использованию этих устройств (в основном для минимизации выбросов). Положения о поэтапном отказе от существующих единиц не вошли в окончательный вариант закона.

          Двухступенчатые системы сжигания с газификацией намного эффективнее и чище, чем одноступенчатые системы. Всякое горение является газификацией: древесина (или другой материал) нагревается до такой степени, что выделяются летучие газы, и именно эти газы сгорают. В одноступенчатой ​​системе многие газы выбрасываются в дымоход до того, как они полностью сгорают (что означает увеличение выбросов и снижение эффективности). При двухступенчатом сгорании горючий материал (обычно корд или древесные пеллеты) нагревается в одной камере при относительном отсутствии кислорода, а газы выпускаются в другую камеру, где впрыскивается свежий воздух, что ускоряет горение. и почти полностью сжигает газы при гораздо более высоких температурах, чем можно достичь в дровяной печи, печи на пеллетах или традиционном дровяном котле на открытом воздухе (большинство газифицирующих котлов выделяют <1 грамм дыма в час).

          Европейцы лидируют в мире по котлам с двухступенчатой ​​газификацией, но многие из этих установок в настоящее время доступны по импорту. Кроме того, несколько компаний в настоящее время производят очень чистые и высокоэффективные установки внутри страны, в том числе в штате Нью-Йорк.

          Термоаккумулятор

          Многие котлы используют аккумулирование тепла для повышения эффективности за счет сведения к минимуму количества циклов включения-выключения. Обычно это большой изолированный металлический резервуар (от 600 до 1500 галлонов), в котором хранится нагретая вода перед ее циркуляцией по дому или зданию.Без накопления тепла каждый раз, когда дом нуждается в тепле, включается нагреватель, что означает, что нагреватель включается и выключается довольно часто. Высокая эффективность достигается только тогда, когда горит горячий огонь, поэтому каждый раз, когда оборудование включается и выключается, эффективность падает, а выбросы увеличиваются. При теплоаккумуляторе котел работает в течение длительного периода времени, чтобы нагреть большое количество воды в накопителе, а затем отключается на длительный период времени, пока дом забирает горячую воду из накопителя.Это значительно повышает эффективность и снижает выбросы. Но есть цена: аккумулирование тепла может добавить к котлу, работающему на биомассе, от 1500 до 3000 долларов.


          Отопление с использованием древесных ресурсов разработано Гильермо Метцем, руководителем группы по энергетике в CCE-Tompkins

          Последнее обновление: 30 сентября 2019 г.

          Добавить комментарий

          Ваш адрес email не будет опубликован. Обязательные поля помечены *
