Что такое СИП панели | Строительный портал

При поиске готовых каркасных и энергоэффективных решений для постройки дома все чаще находится информация про применение СИП-панелей для быстрого и менее затратного возведения зданий. Реклама пестрит заявлениями о том, что дома из СИП панелей экономически выгоднее и при этом они превосходят стандартные решение из кирпича и бетона. Так ли это? Стоит рассмотреть поподробнее.

Этот интересный и универсальный материал применяется в строительстве при возведении каркасных сооружений. По сути, СИП — это структурная изоляционная панель, состоящая из утеплителя-прослойки, с двух сторон покрытого листами ОСП. Слои соединяются между собой с помощью полиуретанового клея, при внешнем воздействии пресса давлением в 18 тонн. Ориентированная стружечная плита состоит из нескольких слоев древесной стружки, которая соединяется между собой с помощью смол. Этот материал постепенно вытесняет привычные ДСП-плиты благодаря своей прочности и некоторой степени эластичности. В качестве утеплителя используют вспененный пластик, более известный как пенополистерол. Благодаря тому, что он легок в производстве и плохо проводит тепло — указанный материал является отличным утеплителем.

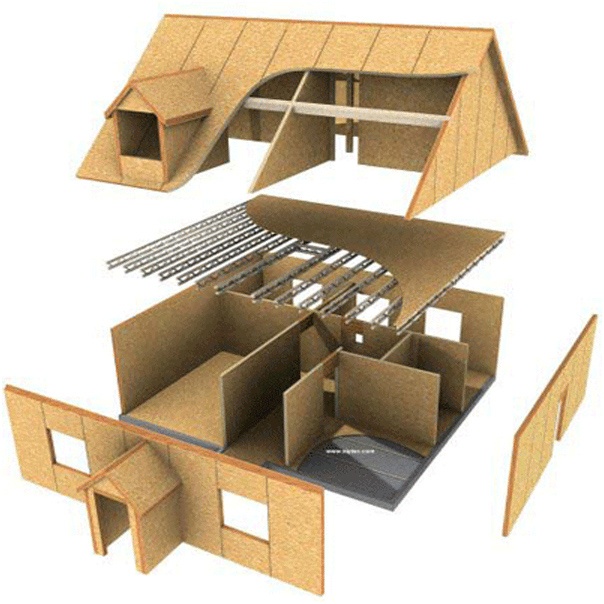

Дома, построенные по такой технологии часто называют «канадскими», поскольку именно из сурового климата Канады этот метод пришел на наш рынок. Несмотря на то, что этому способу быстрой постройки уже несколько десятков лет — он до сих пор воспринимается в штыки. Стоит отметить, что людям свойственно недоверие, особенно к такому, на вид, хрупкому материалу. Кирпич по-прежнему остается в глазах многих потребителей приоритетным выбором, несмотря на то, что он представляет собой отнюдь не идеал и обладает рядом недостатков.

В то время пока у нас еще сильное недоверие к СИП панели, практичные американцы и европейцы создают целые ассоциации, которые помогают новичкам словом и делом, и вдобавок способны дать практические рекомендации по постройке. СИП панели, фото которых хорошо иллюстрирует их простоту — станут отличным выбором при желании быстро и без лишних затрат выстроить дом.

Основные достоинства и недостатки

Разумеется, любая технология имеет как свои преимущества, так и недостатки. Основные плюсы состоят в сферах удобства и получаемого комфорта. Проекты из СИП панелей станут разумным выбором, поскольку возводимые здания обладают следующими преимуществами:

Теплоизоляция плит. Канадские дома отличаются наилучшей степенью теплоизолированности, по сравнению с которой кирпич заметно пасует. По утверждению экспертов, чтобы достичь такого же низкого коэффициента потерь для кирпича потребуется толщина стены не менее 2,5 м при том, что стандартная толщина панелей 17 см.

Отличная шумоизоляция. Несмотря на толщину панели, пенополистирол хорошо препятствует проникновению шума с улицы.
Легкий вес общей конструкции. 1 м2 панели обладает средним весом в 15-20 кг в зависимости от толщины. К примеру, аналогичная площадь кирпичной кладки вполне способна перевалить за полтонны. Отсюда выходит и следующее преимущество: дома из СИП панелей не нуждаются в мощном и дорогостоящем фундаменте, для канадского типа достаточно мелкозаглубленного ленточного.
Сжатые сроки постройки. Сооружения из СИП панелей строятся за считанные недели. К примеру, двухэтажный загородный коттедж общей площадью в 50 м2 возводится «под ключ» за 3 недели.

Строительство может производиться в любое время года, по этому критерию у СИП панелей нет ограничений.
Благодаря незначительному весу панелей их легко транспортировать и разгружать, что позволяет существенно сэкономить на доставке и услугах грузчиков.
Панели отличаются устойчивостью к воздействию агрессивных внешних сред, в том числе и биологических. К примеру, таких как плесень или грибок.
СИП панели, цена за которые стартует от $25 за м2 — станут отличной альтернативой другим строительным материалам как в плане стоимости, так и простоте возведения конструкций.

Благодаря экологичности и безопасности для здоровья СИП панели применяют для монтажа в любых типах постройки, они не оставляют после себя строительного мусора и не выделяют аллергенные вещества.
Простота монтажа панелей. Они не требует специальных навыков и оборудования. Любая работа, начиная от сооружения малой пристройки, и заканчивая постройкой коттеджа в несколько этажей, по сути, требует лишь наличия самих панелей, саморезов, монтажной пены и набора базовых простых инструментов.

Испытания показали, что СИП-панели обладают значительной механической прочностью, которая хорошо выдерживает продольную и поперечную нагрузку. Показатели на уровне 10 тонн на м2 при продольной, и 2 тонны на поперечные перекрытия служат убедительным фактором.

Список преимуществ СИП панели весьма убедителен. Тем не менее, и ей свойственны некоторые недостатки, порой чересчур «раздуваемые» приверженцами кирпича и бетона:

горючесть,
экологическая вредность,
стойкость к грызунам.

Многих покупателей в первую очередь беспокоит вопрос огнестойкости СИП-панелей, поскольку ОСП плиты на 90% состоят из древесины. Тем не менее, нет основания беспокоиться, поскольку их обрабатывают специальным средством под названием антипирен. В результате его применения огнестойкость плиты повышается до 7 раз по сравнению с обычной древесиной. Пенополистерол, используемый в таких панелях обладает самозатухающими свойствами, поэтому даже при воздействии открытого пламени на материал пламя не распостраняется на соседние конструкции.

С точки зрения экологичности, материал не представляет опасности для человека. Клеящие компоненты безусловно выделяют в атмосферу вредные летучие соединения, но их количество не способно нанести вред здоровью.

Теперь важно рассмотреть проблему с грызунами. Как известно, они способны проникнуть в жилище разными путями. Существует опасение, что пенополистирол станет благоприятной средой для проникновения грызунов. Тем не менее, подобной проблемы не замечено благодаря тому, что материал утеплителя с двух сторон закрыт досками и плитами ОСП. Пропитанная смолой стружка представляет собой хороший барьер против вредителей, поскольку этот материал имеет достаточную прочность. Утеплитель является несъедобным и по этой причине не вызывает интереса у грызунов.

В том случае, если СИП панели применяются для сооружения построек не по «канадской» технологии, а в качестве стройматериалов для обшивки каркасных сооружений — стоит помнить о том, что проявятся и некоторые другие недостатки:

В местах соединений часто наблюдаются сквозняки. Указанный недостаток легко устраняется с помощью монтажной ленты и является неактуальным для «канадских» домов.
В случае отсутствия утеплителя отдельные участки начинают промерзать.
В местах соединения плит и каркаса скапливается конденсат, что приведет к появлению дефектов соединения.
Существует вероятность косметического повреждения плиты при небрежной транспортировке или распиле. В таком случае потребуется закрыть царапины защитным слоем грунтовки.

Еще один недостаток, на который порой делают излишний упор — это присутствие токсичных формальдегидов и фенолов, которые обширно применялись при производстве ДСП-плит. Тем не менее, эта проблема несущественна, поскольку в производстве применяется то количество вещества, которое не выходит за пределы норм, установленных санитарной безопасностью по классу Е1.

Характеристики сэндвич-панелей

Теплотехнические расчет стеновой панели показал, что при толщине слоя пенополистирола в 100 мм, величина сопротивления плит теплопередаче составляет 2,8 Вт/моС, что соответствует нормам, принятым СНиП. В том же случае, если используется плита с толщиной в 224 мм, показатель достигает значения в 5,2 Вт/моС.

К примеру, показатели древесного бруса с кирпичной обшивкой составлет 1 Вт/мос, 400 мм кирпича в сочетании с 80 мм минеральной ваты в качестве утеплителя и слоем вагонки достигают показателя в 2,02 Вт/мос.

Как видно, строительная СИП панель толщиной в 224 мм заметно превосходит другие материалы в плане обеспечения теплоизоляции, что в будущем позволит значительно снизить затраты на отопление зимой и кондиционирование дома летом.

Расчетные показатели СИП панелей в плане обеспечения звукоизоляции показали, что даже при минимальной толщине в 120 мм достигается отметка в 44 дБ. При оптимальной толщине стеновых панелей в 224 мм звукоизолированность помещения достигает 75 дБ, что в полтора раза превышает аналогичные показатели других стройматериалов.

Разновидности применяемых утеплителей

В качестве уплотнителя и теплоизоляции применяются следующие виды материалов:

минеральная вата,
пенополистирол,
стекловолокно,
пенополиуретан,

Наибольшую популярность приобрел именно пенополистирол. Этот материал обладает ячеистой структурой и демонстрирует следующие преимущества:

Водопоглощение. Материал даже после нахождения в течении 10 суток в воде способен поглотить не более 0,4% влаги по объему.
Паронепроницаемость эквивалетна аналогичным показателям древесины дуба и сосны и составляет показатель в 0,05 Мг/м*чПа.
Устойчивость к воздействию грибка и паразитов.
Не является питательной средой для грызунов. Несмотря на это, они способны прогрызать в нем ходы, чтобы получить доступ к жилищу, но в СИП-панелях использование в качестве облицовки ОСП-плит представляет собой хорошую защиту против грызунов.
Долговечность пенополистирола по оценке экспертов составляет не менее 60 лет

Благодаря легкому весу пенополистирола, монтаж панелей и сооружение из них здания занимает рекордные сроки, вот почему этот материал так полюбился строителям и используется в качестве основной разновидности утеплителя.

Минеральная вата хороша тем, что, как и пенополистирол обеспечивает отличные тепло- и звукоизоляционные свойства, и устойчива к воздействию внешних агрессивных сред, включая высокую температуру. Ее недостатками является воздействие на кожу человека при попадании на открытые участки тела, что вызывает дискомфорт и сильную чесотку. Работы по установке панелей и их распилу необходимо проводить аккуратно, чтобы частички ваты не попадали в дыхательные пути.

Пенополиуретан хорош при использовании во влажном климате, поскольку обладает наилучшими характеристиками в плане гидро- и теплоизоляции, не уступая по другим показателям. Как и остальные, он устойчив к появлению плесени и грибковых паразитов.

Стекловолокно используется крайне редко, и в качестве основного достоинства предлагает отличные показтели звукопоглощения, нередко достигающие 90 дБ. Тем не менее, слабая устойчивость к воздействию нагрева, когда материал начинает деформироваться уже при +40°С не обеспечила ему популярности.

Полезные советы при выборе СИП-панелей

В первую очередь важно запомнить, а при необходимости и постоянно напоминать себе: «качественное дешевым не бывает». Большинство проблем, возникающих при покупке СИП плит случаются именно из-за неправильного выбора в сторону дешевизны.

Первоочередной проблемой, возникающей при покупке плит от недобросовестного производителя является использование некачественного клея. Были замечены случаи, когда при производстве клей наносился на поверхность утеплителя неравномерно, более того, простыми полосами вручную. В результате чего слой ОСП легко отделяется от утеплителя при воздействии некоторой силы.

Вторая, часто распространенная проблема, особенно присущая отечественным и китайским производителям — это применение некачественного пенополистирола, который легко поддается горению, при этом выделяя вредные частицы. Важно помнить, что качественный материал не распространяет горение и обладает самозатухаемостью.

Из вышесказанного имеет смысл выделить несколько полезных советов, которые помогут при выборе и покупке:

перед заказом партии желательно лично убедиться в ее качестве,
не нужно гнаться за дешевизной, поскольку в данном случае «скупой платит дважды», а заказать второй дом не всем по карману,
плиты нужно заказывать напрямую у производителя, либо у дилеров с хорошей репутацией,
целесообразно запросить вариант оплаты по доставке, в крайнем случае авансовым платежом. Для фирм с низкой репутацией зачастую характерно требование 100%-ой предоплаты. Фактор «утром деньги — вечером стулья» в данном случае сыграет против покупателя.

В целом, необходимо подметить, что допуск погрешностей в размерах плит совершают даже качественные немецкие производители. Тем не менее, общепризнанным фактом стабильно высокого качества выпускаемой продукции отличается концерн Egger, с небольшим отрывом после него идет Glunz. Оба производителя имеют высокую репутацию, подтвержденную не одним десятилетием и благодаря им СИП панели, купить которые не составит труда в любом строймаркете, порадуют своим качеством и надежностью.

СИП-панели: что это такое?

Из каких материалов лучше строить летние домики? Если вы не планируете жить на даче постоянно, лучше всего подойдут материалы с малой тепловой инерцией — дерево (брус, в том числе и клееный), бревно, каркасные дома с утеплителем и дома из СИП-панелей. О последних мы и поговорим.

SIP — аббревиатура Structural Insulated Panel, то есть панель, которая может быть и несущим элементом, и одновременно изоляцией. Хотя сегодня в России СИП-панелями называют исключительно сэндвичи из двух плит древесно-ориентированной плиты с пенополистиролом внутри.

По большому счету, несущими могут быть и металлические профили (такие панели тоже есть, их рекомендуют как решение для кровли), и листы из стекломагнезита, фибролита (они обладают огнеупорными свойствами).

Такие дома еще называют построенными «по канадской технологии». Важно, что это не какая-то товарная марка или материал, а довольно широкий класс материалов.

Почему утеплитель внутри? Потому что именно таким образом решается сразу несколько задач: максимально сглаживается температура внутри дома, несущие стены не отсыревают, а утеплитель не намокает. Ну а древесно-ориентированная плита относится к «теплым», то есть быстро прогреваемым материалам.

Снаружи дом можно обшить декоративным материалом или покрасить. Впрочем, есть панели уже с готовым наружным декором.

Плюсы

СИП-панели позволяют возводить дома очень быстро, поскольку детали приезжают на место уже готовыми. Некоторые компании заявляют сроки одну-две недели при наличии готового фундамента.

На стройке почти не остается мусора, ведь все уже нарезано-напилено. Отсутствует усадка, поэтому сразу можно ставить окна.

Дом можно построить на легком фундаменте, что актуально для глинистых почв. Закреплять полки, бытовую технику, вешать картины внутри можно практически в любом месте: для панелей не нужен специальный крепежный профиль.

Минусы

Ну а недостатки СИП-панелей часто являются продолжением их достоинств. Например, «легкость» дома приводит к тому, что в нем плохая звукоизоляция. Это особенно неудобно, если дом двухэтажный — дети бегают буквально по головам. Говорят, проблема убирается минераловатным утеплителем для пола и внутренних стен.

Проблемы могут поджидать и тех, у кого на участке пучение грунта происходит по-разному. Легкий дом из панелей можно поставить на легкий фундамент. Но весной, когда с южной стороны постройки земля уже оттает, а с северной еще останется замерзшей, дом может перекоситься. У него будут с трудом закрываться внутренние и наружные двери. Из-за нагрузок могут деформироваться сами панели. Да, летом все придет в норму, но две-три неприятные недели гарантированы. Кстати, деформации панелей могут и сохраниться.

Наконец, если по какой-то причине или сами панели, или их сборка будут некачественными, то все преимущества «канадских технологий» испарятся — дом окажется продуваемым и неуютным. Конечно, можно заново загерметизировать все швы, но это довольно серьезная работа, особенно проблематичная, если снаружи постройку уже облицевали.

Опасения

Наверное, самый главный страх, что полистирол со временем будет разлагаться и выделять вредный стирол. Не будем уверять, что такой вариант совсем невозможен: хотя полистирол прошел множество разных испытаний, но всегда есть вероятность поставки некачественной партии. Если для вас это критично, выбирайте СИП-панели с минеральной ватой внутри. Такие тоже присутствуют на российском рынке. А в качестве несущих внешних элементов — листы прочного и негорючего стекломагнезита.

Еще одно опасение связано с пожарной безопасностью. Здесь надо сказать, что древесно-ориентированная плита пропитывается антипиренами — веществами, препятствующими возгоранию. Пенополистирол при температуре до 700 градусов не горит, а коксуется, то есть обугливается. Но, конечно, это не отменяет осторожности в обращении с огнем и электроприборами.

Чем отличается каркасный дом от СИП?

Прежде всего технологией строительства и распределением несущих элементов. В доме из СИП-панелей все стены несущие, а в каркасном есть несущие брусья, а стены только для тепла. Очень часто на них нельзя «просто так», без укрепления что-либо вешать. А вот материалы можно использовать те же самые — древесно-ориентированную плиту, пенополистирол и т. д.

Что такое SIP-панели? — Ultrasip.ru

Аббревиатура «SIP» расшифровывается как «Structural Insulated Panel», на русский язык этот термин обычно переводят как «несущая утепленная панель» либо «конструкционная теплоизоляционная панель». Но поскольку в строительный лексикон уже прочно вошло слово SIP, встречается перевод «структурно-изоляционная панель», не вполне правильный, но соответствующий аббревиатуре СИП по первым буквам.

Устройство SIP-панели несложно. Это «бутерброд» из листа пенополистирола (ППС) и двух листов OSB, склеенных специальным клеем на промышленном оборудовании. Образуется монолитная конструкция с высокими нагрузочными и теплоизоляционными характеристиками.

Немного про составные части SIP-панели.

OSB (Orient Strand Board), по русски «ориентированно-стружечная плита» (ОСП), производится из трех слоев древесной щепы.

Слово «ориентированно» в названии означает, что отдельные фрагменты расщепленной древесины располагаются в будущей плите не хаотично, а в заранее определенных направлениях, взаимно перпендикулярно в разных слоях. Щепа склеивается специальной смесью смол и синтетического воска под промышленным прессом, в условиях высокого давления и температуры. Также в составе OSB присутствуют обычно соли борной кислоты, не токсичные для млекопитающих и человека, но губительные для многих насекомых и грибов.

В наружных слоях щепа, как правило, ориентирована продольно, а во внутренних – поперечно. Благодаря послойно-перекрестному ориентированию щепы OSB плиты по своим физико-механическим свойствам намного превосходят традиционные ДСП и МДФ.

Можно сказать, что в процессе производства ОСБ сначала происходит «разборка» дерева на компоненты (щепу), а затем «сборка» в материал с лучшими строительными качествами, чем у исходного дерева. При этом устраняются «врожденные дефекты» дерева как строительного материала — его гигроскопичность, неоднородность, склонность к рассыханию и растрескиванию, подверженность процессам гниения.

В настоящий момент в России для изготовления качественных СИП-панелей применяется плита ОСБ типа «3», специально предназначенная для изготовления несущих конструкций, в том числе, и в условиях повышенной влажности.

Пенополистирол (EPS, ППС) – вспененный полистирольный пластик с закрытыми порами. Это отличный утеплитель, уже многие годы применяющийся в строительстве. Он не токсичен, не выделяет вредных веществ.

За счет низкой теплопроводности пенополистирола СИП панели имеют хорошие показатели теплоизоляции. Для сравнения, типовая СИП-панель толщиной в 174 мм по теплоизоляции аналогична кирпичной кладке толщиной 2,5 метра, или 4,2 метра железобетона.

Клей — как правило это влагоотверждаемый однокомпонентный реактивный клей на основе полиуретана.

Типовые размеры СИП-панелей: стеновые СИП-панели обычно устанавливаются вертикально, и их длина соответствует типичной высоте этажа. Длина их в России составляет 2500 либо 2800 мм и обусловлена размерами плит OSB. Ширина — 625 либо 1250 мм. При производстве домокомплекта панели нарезаются согласно проектным размерам.

Что делать, если хочется увеличить высоту потолка в будущем доме? В теории многие производители могут производить и более длинные панели по специальному заказу, но чаще всего это не имеет смысла с точки зрения экономики. Правильный вариант — брать типовые панели и предусматривать в проекте будущего дома их горизонтальные стыки.

Сегодня строительство из СИП-панелей — одна из самых актуальных и современных технологий для малоэтажных домов, позволяющая строить недорого, в короткий срок и с отличным качеством. Подтверждением этому — «взрывной» рост количества построенных по этой технологии домов.

Сип панели (SIP панели), характеристики, цена.

Качественные sip панели любых размеров от производителя!

СИП-панель – это вид строительных сэндвич-панелей, также называемая конструкционной теплоизоляционной панелью, или КТП. Выполняют функцию несущей опоры, поэтому они применяются для быстрого возведения прочных каркасно-панельных домов.

Благодаря специальной технологии, разработанной в Канаде, СИП-панели соединяются путем «шип-паз», а в сочетании с брусом создают деревянный каркас, осуществляющий несущую функцию и способный выдержать большие нагрузки.

Из чего состоят sip панели

Чем отличаются от других «сэндвичей»? Они состоят из двух OSB-плит и вспененного пенополистирола: первые обладают прочностью, а промежуточный твердый уплотнитель является прекрасным теплоизолятором. Соединение всех трех слоев осуществляется при помощи специального полимерного клея. Высокое качество автоматизации производства части всегда плотно прилегают друг к другу, без каких-либо изъянов.

Огромным плюсом СИП-панелей, в отличие от многих других стройматериалов, является экологичность и гигиеничность – они не опасны для людей и домашних животных. Кроме того, материал не вступает в реакцию с химическими средствами для уборки и различного рода грибками, он очень плохо горит, что означает высокую пожароустойчивость.

Благодаря толстому слою пенополистирола в жилище сохраняется тепло даже в лютые морозы. Это означает, что в сравнении с традиционными панельными или даже кирпичными домами использование sip панелей очень выгодно, так как ежегодно будут экономиться средства на обогрев. Вместе с тем панели одновременно изолируют помещение от постороннего шума.

Многие неохотно начинают строительство, опасаясь, что оно затянется на несколько лет – и это, действительно, случается. Однако применение sip панелей значительно ускоряет возведение зданий. Кроме того, с ними возможно работать вне зависимости от сезона. Цена не высокая, учитывая использование только немецкой плиты OSB-3 фирмы Egger.

Удобны в перевозке, что понравится тем, кто намерен транспортировать стройматериалы самостоятельно. А «конек» конструкционной теплоизоляционной панели – ее нет нужды дополнительно отделывать внутри помещений!

Эксплуатационные характеристики

Характеристики	Значение, описание параметра
Прочные	Соединенные вместе в единый комплект сип-панели выдерживают значительную горизонтальную нагрузку до 400 кг на 1 кв.м., вертикальную – до 3 тонн.
Пожаробезопасные	Дома, построенные из нашего материала, соответствует 3-ей степени огнестойкости. Время удержания огня без вопламенения – 1 час. Внешняя и внутренняя поверхности обрабатываются огнезащитным составом (антипиреном), который придает им свойство самозатухания.
Экологичные	Высокие требования экологической безопасности соотвествуют международным стандартам. Соблюдаются все требования при производстве.
Теплоизоляционные	Полезный коэффициент сопротивления теплопередачи от 3,21 до 6,3 кв.м.С/Вт, что соответствует установленному стандарту и превышает показатели таких популярных строительных материалов, как брус, бетон, кирпич.
Звукоизоляционные	Значение звукопоглощающей способности достигает 74 дБ. Если сравнивать с кирпичной стеной, она будет толщиной более 2,5м.

ОДО Инвайт Инвест

Компания «Инвайт Инвест» производит SIP-панели любой толщины, как привычной в 124-224 мм, так и другой, нужной заказчику. Длина может составлять и обычные 2,5 метра, и 2,8 м. Последний вариант очень выгоден для строительства зданий с этажом высотой в 2,8 метра. Ширина составляет от 625 до 1250 мм, в зависимости от ее назначения. Для производства нестандартных КТП могут применяться дополнительные слои фанеры, пластика или листов оцинкованного металла.

Мы осуществляем раскрой всех видов панелей, диаметр пильного диска равен 80 см. Это удобно для производства домокомплекта: ведь требуется в точности соблюсти размеры всех элементов здания, что очень сложно сделать в домашних условиях ручным инструментом.

Наша фирма оказывает консультации по применению КТП и проектирует дома из них. Доставка осуществляется отдельно, вместе с монтажным брусом либо целым домокомплектом.

Изготовление по индивидуальному проекту стоит больше, но Вам не придется осуществлять их обрезку и монтаж, что существенно сокращает сроки строительства. Покупка стандартных панелей, напротив, позволят сэкономить финансы, однако означает необходимость дополнительной работы ручной ножовкой.

Цены на СИП

Внимание! В прайсе указана цена за честную плотность пенополистирола! Для ППТ-15 это плотность 15кг/м.куб, для ППТ-20 = 20кг/м.куб, для ППТ-25 = 25кг/м.куб. Остерегайтесь обмана!

В основном во всех СИП-панелях используют пенополистирол меньшей плотности, чем заявлено. Например если вы взвесите образец ППТ-15, то в пересчёте через вес в лучшем случае вы получите 13кг/м.куб. Для ППТ-20 вы получите всего 16кг/м.куб! Будьте бдительны! При покупке требуйте образец пенополистирола для проверки! Внешне он не должен отличаться от того, что вам предлагают и его вес должен соответствовать заявленной плотности.

На чём мы точно не будем экономить, так это применяя обычный белый пенополистирол. В наших SIP-панелях применяется исключительно пенополистирол марки Экоплэкс, он серебристого цвета, подделать невозможно. Он замечателен тем, что теплее белого на 15-20% (зависит от плотности). Также следует знать, что ППТ-15 Экоплэкс равен по прочности и теплее российского ПСБ-С-25.

Конструкционная теплоизоляционная панель SIP — технология производства sip (сип)-панелей.

Компания использует в строительстве технологию в основе, которой лежит использование конструкционных теплоизоляционных панелей (КТП или SIP) для основных элементов здания: стен, перекрытий и кровельных конструкций.

Для производства сэндвич панелей используется (ОСП), толщиной от 9 мм до 12 мм. и пенополистирол (ПСБ 25-С) толщиной — 100, 150, 200 мм. Пенополистирол в данной конструкции является не только утеплителем, но и конструкционным элементом, который удерживает внешние обшивки (плиты ОСП) параллельно друг другу, чем достигается эффект большой несущей способности “сэндвича”. Панели склеиваются полиуретановым клеем фирмы «Henkel» под давлением пресса 18 тонн.

Максимальный размер панели 1,25 метра на 2,5 метра. Такая панель обладает исключительными энергосберегающими свойствами и имеет высокую прочность. Стены и углы домов, собранных по этой технологии, идеально прямые. Кроме того, монтаж домов производится в любое время года, построенные дома обладают отличными эксплуатационными характеристиками и долговечны.

Преимущества панелей

По экологическим характеристикам близки к цилиндрованному бревну
При той же толщине они в 8 раз теплее кирпичных и бетонных стен
В 4 раза прочнее (на сжатие и излом) обычных деревянно-каркасных конструкций
Экономия до 10% площади за счет меньшей толщины внешних стен
Отличаются малой материалоемкостью
Имеют небольшую массу
Позволяют строить быстро
Удобно транспортировать
Благодаря водоотталкивающим свойствам osb стеновые панели не впитывают влагу и не гниют
Материалы составляющие сэндвич панель обладают высокой устойчивостью к изменению погодных условий (влажность, температура)
Легко пилятся и обрабатываются любым инструментом
Прочность плит позволяет соединять панели друг с другом шурупами
На изготовление комплекта панелей для дома требуются считанные дни
Сборка здания на готовом фундаменте от 3-х до 6-и дней
Температурный диапазон для комфортного проживания от-50 до +40С
Энергоэффективность панели толщиной 17 см равна 2,9 метрам кирпичной кладки!
Значительная экономия на отоплении за счет выдающихся теплосберегающих характеристик
Бетонные работы требуются только на этапе сооружения фундамента
Стены изнутри не штукатурятся
Сварка не проводится
Штробление стен для прокладки труб и проводов не практикуется
Монтаж коммуникаций предельно прост
Дом «под ключ» с полной отделкой за 1-3 месяца
Дом обходится в два раза дешевле кирпичного здания той же площади
Каркас дома, сооруженного по данной технологии, стоит столько же, сколько коробка здания из цельного бруса, но не требует выдержки на усадку (от 6 до 12 месяцев) и дополнительного утепления
Экономичность строительства обеспечивается скоростью монтажа, невысокой стоимостью строительных материалов, малой площадью стройплощадки, минимальным использованием технических средств

SIP панель — что это такое?

В переводе с английского sip (structural insulated panel) — это дословно «структурная изоляционная панель», или в литературном переводе «конструкционная (тепло)изоляционная панель». То есть это одновременно и основной строительный материал, несущий нагрузки, и ограждающая, изолирующая от холода поверхность. Это возможно благодаря тому, что sip панель — это композитный материал, в котором соединение исходных наделяет конечный продукт техническими характеристиками, превышающими изначальные характеристики его составляющих. Sip панель устроена по принципу бутерброда-сэндвича из трех слоев: лист конструктивного материала + блок изолирующего материала + лист конструктивного материала.

Существует несколько видов sip панелей, основанных на разных конструкционных и теплоизоляционных составляющих. Все они обладают разными несущими и теплоизоляционными характеристиками, а так же размерами (которые чаще всего привязаны к размерам конструктивных плит).

ОСП+ПСБ+ОСП

Самый распространенный, можно сказать «классический», вид панелей. Обладает высокими конструкционными характеристиками благодаря как ОСП (OSB), так и вспененному пенополистиролу (ПСБ).

Типовые размеры в Европе, привязаные к размерности листов ОСП:

2,80 х 1,25 м
2,50 х 1,25 м
3,00 х 1,20 м (не самый распространенный размер, чаще всего при использовании ОСП германского производства)
6,00 х 1,20 м (не самый распространенный размер, чаще всего при использовании ОСП германского производства)

Остальные размеры — чаще всего производная от данных.

SIP-панели, производимые «на родине» — в Северной Америке, жесткой привязки к размерам ОСП не имеют, хотя и кратны дюймам (2,54 см). Дело в том, что производители ОСП активно сотрудничают с производителями sip, поэтому поставляют тем не только самый популярный формат 2,44 х 1,22 м, но и другие, бóльшие размеры. Поэтому чаще всего исходной заготовкой является панель размером порядка 12,00 х 3,00 м, из которой в дальнейшем уже и нарезают изделия необходимого размера.

Толщина панелей зависит от выполняемой задачи. Основные размеры:

124 мм (12+100+12) — межкомнатные перегородки
164 мм (12+140+12) — стеновые панели
214 мм (12+190+12) — плиты перекрытия

В России, в силу самостоятельного экономического понимания технологии, чаще всего встречаются панели толщинами 174 и 224мм. Причина в разных типоразмерах проста — применяемый для сборки пиломатериал. Он может быть либо технологически верным — камерной сушки — и как следствие обработки ГОСТовской древесины сечением 40х140 и 40х190мм. Либо для сиюминутного удешевления стройки — в лучшем случае атмосферной сушки (18 и более процентов влажности) — с исходным сечением 50х150 и 50х200мм

ОСП+ЭПП+ОСП

Панели с использованием экструдированного пенополистирола более распространены в Северной Америке, в России практически не встречаются. Причина проста — экструдированный пенополистирол стоит дороже вспененного.

Габариты, способ производства, методика применения идентичны панелям с ПСБ.

ОСП+ППУ+ОСП

Сэндвич-панели с «начинкой» из пенополиуритана так же более распространены в Северной Америке, но в отличии от панелей с ЭПП все же встречаются и в России.

Чаще всего изготавливаются методом заливки компонентов в каркасные заготовки панелей, где пенополиуретан и вспенивается, заполняя панель.

Габариты и методика применения схожи с остальными панелями типа ОСБ+пенопласт+ОСБ.

ОСП+МВ+ОСП

Российское «изобретение». Цель замены пенопластовых «начинок» на минеральную вату — попытка изменить пожарные характеристики панели.

Отсутствие у минераловатного утеплителя схожих с пенополистиролом несущих и распределяющих нагрузки характеристик превращает технологию из «панельной» в «каркасно-панельную» (т.к. все нагрузки ложатся на каркас из бруса, а ОСП только перераспределяет их).

ФЛ+ПСБ+ФЛ и ФЛ+МВ+ФЛ

Панели, в которых конструкционным слоем является фибролит — так же российская придумка. Цель та же, что и при замене ПСБ на минеральную вату, — изменить класс горючести панели.

Использование фибролита подразумевает некоторые особенности. Листы фибролита обычно имеют ширину 60см — следовательно, используется больше бруса. При чем более частый каркас является обязательным условием и по той причине, что листовой материал из «древесной шерсти» и портландцемента обладает много меньшими несущими характеристиками чем плита из ориентированной щепы (ОСП).

ЦСП+ПСБ+ЦСП

Западный вариант пожарозащищенной СИП-панели. Обладает несущими характеристиками средними между панелями с ОСП и с фибролитом, но много большим весом, даже по сравнению с последними.

ГКЛ+ПСБ+ГКЛ, СМЛ+ПСБ+СМЛ, ОСП+ПСБ+ГКЛ и прочие

СИП-панели, которые имеют очень скромные несущие характеристики. Используются редко и в основном для конструкции межкомнатных перегородок.

Сэндвич-панели (SIP, СИП панели)

SIP (СИП)-панель ППУ (Structural Insulated Panel) — Конструкционная теплоизоляционная панель состоит из 2-х OSB-плит, между которыми находится слой твердого пенополиуретана (ППУ) в качестве утеплителя.

SIP-панель ППУ обладает исключительными энергосберегающими свойствами и имеет высокую прочность.
SIP-панель ППУ создана для каркасного малоэтажного строительства домов и коттеджей по североамериканской “канадской” технологии, лучшей по современным требованиям к строительным материалам.
SIP-панель ППУ используются в качестве основных элементов здания: стен, перекрытий и кровельных конструкций.
SIP-панель ППУ являются основным несущим элементом конструкции. Каркасом здания являются верхний и нижний обвязочный брус. Жесткость конструкции достигается благодаря свойствам OSB-плит.
SIP-панель ППУ создают домашний комфорт в самых суровых климатических условиях, от -60°С до +60°С.

OSB (Oriented Strand Board) – плита с ориентированной плоской стружкой

служит конструкционным каркасом для СИП панели. OSB плита является продуктом глубокой переработки древесины путем прессования прямоугольных плоских щеп в условиях высокого давления и температуры, с использованием склеивающей водостойкой смолы.

Это первая плита древесного происхождения разработанная специально для строительства, однако в настоящее время OSB находит все более широкое применение и в мебельной промышленности, вытесняя фанеру и ДСП, главным образом, из силовых элементов мебели.

Уникальные физико-механические параметры плиты объясняются размерами и характером укладки щепы – длинные тонкие щепы (длина – до 140 мм, толщина – до 0,6 мм) укладываются в ковре тремя слоями.

Внешние слои образуются щепой, ориентированной параллельно длине готовой плиты.

Во внутреннем слое щепа укладывается перпендикулярно длине готовой плиты. Благодаря такой ориентации плоской щепы мы получаем конструкционный материал с изотропными свойствами – повышенной прочностью на изгиб и повышенной упругостью вдоль главной оси плиты.

По сути, OSB – это «улучшенная древесина» – более прочная и эластичная за счет сохранения в плоской щепе всех полезных свойств массива древесины, при отсутствии таких дефектов как сучки и изменение направления волокон в связи с естественными условиями роста дерева.

Связующее и специальная обработка поверхности обеспечивают водо- и огнестойкость плит, значительно превышающие сходные характеристики массива древесины.

Плиты OSB устойчивы к изменению погодных условий (влажность, температура), легко пилятся и обрабатываются любым инструментом, предназначенным для работы с древесиной.

Существенным отличием плит OSB от других плитных материалов является то, что прочностные свойства и способность удерживать крепеж обеспечиваются не связующим, а характером укладки щепы.

При нагружении в процессе эксплуатации длинные щепы передают нагрузку друг через друга, образуя единый конструкционный элемент, свободный от концентраторов напряжений, и сочетающий в себе высокую прочность с высокой эластичностью.

Крепеж (шурупы, кольцевые гвозди, строительные скобы и пр.) удерживаются не плотностью связующего, а многочисленными тонкими щепами, ориентированными в плоскости, перпендикулярной к оси крепежных элементов.

Основным материалом для производства плита OSB является сосна (главным образом тонкомер от санитарных прорубок).

Плиты OSB содержат до 95% древесины; это одна из самых экологически чистых древесных плит как в отношении производства, так и в отношении готовой продукции.

Низкая доля связующего дает не только экологическую безопасность, но и все прочие полезные эксплуатационные и производственные свойства древесины; легкость (плотность плиты около 650 кг/куб.м.), низкую теплопроводность, хорошее звукопоглощение, хорошую обрабатываемость и эстетичный внешний вид.

OSB-1 — предназначена для использования в условиях пониженной влажности (мебель, обшивка, упаковка)
OSB-2 — используется при изготовлении несущих конструкций в сухих помещениях
OSB 3 — используется при изготовлении несущих конструкций в условиях повышенной влажности
Ламинированная — покрытая ламинатом (под многоразовую опалубку при бетонных работах: количество циклов — до 50)
Шпунтованная — плита с обработанными торцами паз — гребень, с 2 или 4 сторон плиты, для укладки по площади поверхности

Свойства:

высокая прочность — физико-механические показатели у OSB в 2,5 раза выше, чем у ДСП
влагостойкость — материал не разрушается и сохраняет свои прочностные характеристики при нахождении в воде в течение 1 суток;
лёгкость обработки — плиты без труда режутся и сверлятся, могут склеиваться и краситься любыми клеями и красками, предназначенными для дерева.

Применение

обшивка стен — плиты могут использоваться со всеми видами внешних облицовочных покрытий;
съемная опалубка для бетонных работ — плита может быть многократно использована в качестве бетонной опалубки;
сплошная обрешетка кровли — хорошее звукопоглощение и высокая жесткость, а также способность выдерживать значительные снеговую и ветровую нагрузки позволяют использовать OSB как основу для бетонной черепицы, металлочерепицы, шифера и других кровельных материалов;
черновые полы — как сплошной настил, так и несущие лаги;
однослойные полы — в легких строительных конструкциях OSB можно напрямую использовать как половое покрытие;
двутавровые балки — опорные конструкции в межэтажных и стеновых перекрытиях в деревянном домостроении.

SIP (СИП) панели обладают очень хорошими теплоизоляционными свойствами. Благодаря этим свойствам затраты на отопление загородного дома, построенного по канадской технологии домостроения SIP до 6 раз меньше, чем на отопление стандартного кирпичного дома.

Вес одного квадратного метра СИП панели не превышает 15 кг. За счет монолитного склеивания SIP панель работает под нагрузкой, как конструкция двутаврового сечения и может выдерживать: вертикальное продольное давление более 11 тонн на один погонный метр панели, а горизонтальное поперечное равномерно распределенное давление – 3,5 тонны на три квадратных метра.

Дома, построенные из таких СИП панелей, могут выдержать землетрясения до 9 баллов и ураганные ветры, что свидетельствует о прочности домов. Благодаря специальным добавкам, включенным в состав материалов, sip панели не привлекает грызунов.

Дома, возведенные из теплоизоляционных сэндвич-панелей SIP, благодаря своей монолитной конструкции, прочны и долговечны.

Конструкциям дома не грозит усадка. Сборка дома площадью 120 м2 – 150 м2 на готовом фундаменте занимает всего 15-20 дней и всю работу выполняет бригада из 3-4 человек без применения тяжелой грузоподъемной техники.

Использование SIP панелей дает возможность осуществить нешаблонные архитектурные решения, создать ощущение легкости и современности в облике загородного дома. Более подробно о проектировании загородных домов, а также о реализованных специалистами компании архитектурных решениях для загородного малоэтажного строительства, вы можете ознакомиться в разделе, посвященном типовым проектам загородных домов.

Малый вес домов из SIP панелей позволяет использовать недорогие малозаглубленные фундаменты, работающие по принципу «плавающей плиты». Благодаря легкости панелей дома монтируются без применения тяжелых грузоподъемных механизмов.

Высокие потребительские свойства сэндвич-панели стали вполне естественным следствием из физико-технических свойств составляющих ее материалов.

Что такое SIP Обзор | Ассоциация структурных изолированных панелей

СИП — строительный материал 21 века

Структурные изолированные панели (СИП) — это высокоэффективная строительная система для жилищного и легкого коммерческого строительства. Панели состоят из изоляционного пенопласта, зажатого между двумя конструкционными поверхностями, обычно ориентированными стружечными плитами (OSB). SIP производятся в условиях заводского контроля и могут изготавливаться практически для любой конструкции здания.В результате получается чрезвычайно прочная, энергоэффективная и экономичная система здания. Построение с использованием SIP сэкономит ваше время, деньги и труд.

Анимационное видео SIP

Анимация строительства SIP

Преимущества здания с SIP

Исключительные тепловые характеристики
После установки панели SIP обеспечивают непревзойденную изоляцию и воздухонепроницаемость, что снижает затраты на электроэнергию в течение всего срока службы здания .Известно, что SIP примерно на 50% более энергоэффективны, чем традиционные деревянные конструкции. Строительная оболочка из SIP имеет минимальные тепловые мосты и обеспечивает отличную воздухонепроницаемость, которая идеально соответствует стандартам строительства LEED и net-zero-ready.

Более здоровое качество воздуха
Домашнее или коммерческое здание SIP позволяет лучше контролировать качество воздуха в помещении, поскольку воздухонепроницаемая оболочка здания ограничивает поступающий воздух контролируемой вентиляцией, которая отфильтровывает загрязняющие вещества и аллергены.Оболочка SIP не имеет пустот или тепловых мостиков, как у обычных рамок для карандашей, которые могут вызвать конденсацию, приводящую к потенциально опасной плесени, грибку или гниению.

Сертификат устойчивого развития
SIP очень энергоэффективны и, следовательно, положительно влияют на окружающую среду за счет снижения уровня CO2. Они также потребляют значительно меньше энергии во время производственного процесса по сравнению с традиционными методами строительства и имеют меньшую внутреннюю энергию, чем традиционные строительные материалы, такие как сталь, бетон и каменная кладка.

Более быстрое строительство с меньшими трудозатратами
Стены и крыши SIP спроектированы и точно изготовлены вне строительной площадки. Это позволяет быстро собрать здание на месте и сделать его водонепроницаемым за считанные дни. Это снижает такие затраты, как управление проектами, строительные леса, монтажные работы и многое другое. Исследование BASF time-motion подтвердило, что SIP-панели сокращают потребность в рабочей силе на стройплощадке на 55%.

Гибкость дизайна
SIP могут быть спроектированы и изготовлены в соответствии с любым дизайном здания, что дает архитекторам и владельцам гибкость и творческую свободу для создания эстетически привлекательных пространств.

Установка SIP | Ассоциация структурных изолированных панелей

Правильная установка оболочки SIP имеет важное значение для обеспечения таких преимуществ системы, как воздухонепроницаемость и энергоэффективность. Эти правила разработаны в индустрии SIP, чтобы обеспечить высокое качество установки.

Сведения о подключении SIP

Щелкните здесь, чтобы загрузить полный набор 21 Сведения о подключении SIP . Эти рисунки предоставлены SIPA только для информационных целей.Следуйте техническим чертежам, спецификациям и инструкциям по установке вашего SIP-производителя, чтобы обеспечить качество и избежать аннулирования каких-либо гарантий или гарантий производителя.

Включено в схемы:

Соединения фундамента
Соединения панелей от стены до стены
Соединения панелей от крыши до стены
Соединения панелей крыши и крыши
Детали соединения 2-го этажа
Детализация карниза
Дверная и оконная рама

Лучшие советы для строительных систем SIP

HVAC : не увеличивайте размер.Герметичная оболочка здания из SIP означает меньшее оборудование HVAC. Щелкните здесь для объяснения , почему SIP-конструкции нуждаются в механической вентиляции .
Сантехника : Проектирование и установка сантехники во внутренних стенах.
Electric : Упростите электромонтажные работы с электрическими загонами внутри панелей, как это предусмотрено производителем SIP.

Модернизированные изолированные панели (гвоздь)

Модернизированные изолированные панели, также называемые панелями для гвоздей или гвоздями, представляют собой особый тип панелей, предлагаемых большинством производителей SIP.Панели для модернизации похожи на SIP, но только с одной стороны панели облицована OSB. Панели крепятся снаружи, чтобы старые конструкции были более энергоэффективными. Нажмите ниже, чтобы ознакомиться с инструкциями по установке гвоздей и тематическими исследованиями.

Подробнее о модернизации изолированных панелей

Дополнительные ресурсы по установке

Обучение . Ознакомьтесь с вариантами на нашей странице Builder Education .
Журнал Артикул . На ленту или не на ленту
Видео по установке. Страница Builder Education содержит ссылки на обучающие видеоролики по конкретным темам, таким как «Интеграция механических систем» и «Планирование площадки SIP». Кроме того, на веб-сайтах производителей-членов SIPA представлены видеоролики по конкретным техническим аспектам строительства SIP.

Структурные изолированные панели: 11 общих проблем и лучшая альтернатива

Подрядчики и архитекторы могут избежать проблем строительства стен из структурных изолированных панелей (SIP) с помощью Fox Blocks ICF.Fox Blocks обеспечивает превосходную энергоэффективность, влаго- и огнестойкость по сравнению со стеновыми системами из SIP. Кроме того, системы Fox Blocks ICF обеспечивают большую гибкость конструкции и обеспечивают более быструю и простую установку, чем настенные системы SIP.

Структурные изолированные панели (SIP)

Разработка первых SIP произошла в 1930-х годах в лаборатории лесной продукции в Мэдисоне, штат Висконсин. Это было частью попытки Лесной службы Соединенных Штатов (США) сохранить лесные ресурсы. Лаборатория лесных товаров представила на рынок свой первоначальный прототип на следующие тридцать лет.Однако конструкция не содержала утеплителя, и производители никогда не производили ее в больших масштабах.

В 1950-х годах Олден Б. Доу, который беспокоился об энергоэффективности и опасался истощения природных ресурсов, разработал структурную панель с изолированной сердцевиной. Многие считают, что компания Dow создала первую конструктивную изоляционную панель.

В 1970-х годах все больше и больше строителей начали использовать SIP из-за их высоких изоляционных свойств, герметичности и прочности по сравнению с деревянными каркасными конструкциями.Однако со временем архитекторы и подрядчики начали осознавать проблемы с SIP — беспокоит то, что SIP не обладают влаго-, огнестойкостью и устойчивостью к термитам, а также гибкостью конструкции.

Современные структурные изолированные панели

Структурные изолированные панели представляют собой строительные панели для стен, полов и крыш домов и легких коммерческих зданий. Другие названия для SIP включают панели с пенопластом, структурные панели из пенопласта, панели с защитной оболочкой и сэндвич-панели.

Производство SIP происходит в контролируемых условиях на заводе.Панели из жесткого пенопласта толщиной четыре и восемь дюймов, помещенные между двумя жесткими обшивочными материалами, образуют SIP. Продукты, используемые для изготовления пены, включают пенополистирол (EPS), экструдированный полистирол (XPS), полиуретан (PUR) или полиизоцианурат (PIR).

Производитель под давлением ламинирует пенополистирол и пенополистирол вместе с оболочкой.
Производители впрыскивают и отверждают (под высоким давлением) жидкую пену PUR и PIR.

Производители SIP обычно используют ориентированно-стружечные плиты (OSB) толщиной 7/16 дюйма для обшивки плит.Другие материалы для обшивки включают фанеру, гипсовую обшивку, листовой металл, фиброцементный сайдинг, плиты из оксида магния, мат из стекловолокна и композитные структурные сайдинговые панели.

Конструкция SIP позволяет производить прямые стены с более высокими уровнями изоляции, воздухонепроницаемости и прочности по сравнению с конструкцией из деревянного каркаса. Однако многочисленные проблемы со строительством из SIP могут снизить качество стеновой системы и в конечном итоге стоить как подрядчику, так и владельцу здания время и деньги.

Одиннадцать проблем со структурными изоляционными панелями

1. Дорогостоящие модификации SIP во время установки

Производители, архитекторы и строители должны обеспечить точную и аккуратную обрезку SIP, чтобы предотвратить трудоемкие и дорогостоящие модификации во время установки.

Производители SIP используют оборудование с компьютерным управлением для определения размеров и резки SIP в соответствии с чертежами САПР. Чтобы предотвратить дорогостоящие ошибки при установке SIP, архитекторы и строители должны спланировать электропроводку и водопровод, двери и окна, а также другие архитектурные элементы.Если все сделано правильно, процесс обеспечивает контроль качества и сводит к минимуму отходы; однако любые ошибки при проектировании или нарезке SIP могут стоить строителю как времени, так и денег.

2. Горизонтальная резка SIP снижает конструктивные характеристики

При прокладке электрического провода через SIP строители должны нанимать субподрядчиков, знакомых с конструкцией SIP. Конкретная проблема с прокладкой электропроводки через СИП стену связана с разрезанием стены.Вертикальные прорези в OSB для электропроводки не нарушают целостность стены SIP; однако горизонтальные разрезы значительно снижают прочность панели.

3. SIP-панели тяжелые и громоздкие

Рабочие могут вручную перемещать и обрабатывать небольшие SIP-панели. Однако для стеновых, крышных или напольных панелей размером более восьми на восемь футов требуется кран или вилочный погрузчик.

4. Ограниченные варианты дизайна стен из SIP

Чтобы снизить затраты и отходы, архитекторы должны проектировать стены из SIP, подходящие по размеру панели, без излишних изгибов, выпуклостей или углов, отличных от 90 градусов.Дизайн без использования панелей может привести к увеличению затрат, увеличению отходов и, в некоторых случаях, снижению эффективности здания или дома. В целом, дома и здания из SIP квадратной формы проще и дешевле построить, чем конструкции с уникальными изгибами и углами.

5. Проблемы с пожарной безопасностью и конструктивными изоляционными панелями

СИП, построенные из OSB, композитных структурных сайдинговых панелей и фанеры, не имеют надлежащих показателей огнестойкости. Только SIP, окруженные огнестойким продуктом, например гипсокартоном, могут хорошо противостоять огню.Если гипсокартон, окружающий SIP, неисправен, это может подвергнуть жильцов более высокому риску вдыхания дыма и ожогов.

6. Проблемы с качеством воздуха и структурными изоляционными панелями

Под воздействием влаги на панелях SIP с OSB или фанерой может образовываться нездоровая плесень, которая может ухудшить качество воздуха в доме или здании.

7. Насекомые, термиты и грызуны, проблемы структурно изолированных панелей

Вредители, такие как насекомые, термиты и грызуны, представляют еще одну проблему с SIP, потому что пена, используемая для изготовления SIP, обеспечивает идеальный материал для гнездования вредителей. .

Производители предлагают нанести на панели инсектицид, например борную кислоту, для борьбы с вредителями. Кроме того, владельцы зданий могут бороться с заражением вредителями, поддерживая относительную влажность ниже 50 процентов. СИП с облицовкой из OSB и фанеры требуют термитной обработки.

8. Проблемы с долговечностью структурных изоляционных панелей

Стены из SIP, особенно из OSB и фанеры, не обладают долговечностью, потому что при намокании OSB или фанеры стены могут разрушаться и гнить.

9. Структурные изолированные панели не обладают достаточной тепловой массой

Несмотря на то, что SIP имеют высокий рейтинг изоляции, они имеют низкую тепловую массу по сравнению с изоляционными бетонными изделиями, такими как Fox Blocks ICFs. Высокая тепловая масса стеновой системы помогает стабилизировать температуру внутри конструкции, что снижает потребление энергии и экономит деньги.

10. Проблемы вентиляции и структурные изолированные панели

Структурные изолированные панели создают герметичные здания и дома.К сожалению, воздухонепроницаемые конструкции могут допускать скопление паров радона, формальдегида, устройств для сжигания и загрязняющих веществ, таких как табачный дым и избыточная влажность. Поэтому строителям СИП нужна отличная система вентиляции, чтобы гарантировать здоровье и безопасность жителей. Отсутствие надлежащей вентиляции в конструкциях SIP сводит на нет основные преимущества строительства SIP.

11. Структурно изолированные панели стоят дороже, чем конструкция из палки

Обрамление небольшого жилого дома с помощью SIP обходится примерно на 10 процентов дороже деревянного каркаса, согласно исследованию Департамента экологического дизайна и экономики Университета Колорадо.

Fox Blocks ICFs — лучший выбор стен по сравнению с SIP

Строителям и архитекторам, которые ищут лучший строительный продукт по сравнению с SIP, следует рассмотреть стеновую систему Fox Blocks ICF. Fox Blocks обеспечивает стеновую систему с высокой термальной массой, влаго- и огнестойкостью, гибкость конструкции и быструю и простую установку.

Высокая тепловая масса блоков Fox Blocks со значением R 23 создает высокоэффективные и энергоэффективные конструкции, превышающие ASHRAE / ANSI 90.1 требования энергетического кодекса.
Влагостойкие блоки Fox Blocks контролируют накопление воды во внутренних стенах, что обеспечивает долговечность и здоровье дома или здания, останавливая рост плесени.
Fox Blocks ICF предлагает бесчисленное множество вариантов дизайна. Гибкость и прочность конструкции ICF позволяет приспособить практически любой размер и стиль конструкции. ICF легко режет и может приспособить индивидуальный дизайн, такой как изогнутые стены, нестандартные углы, массивные проемы, длинные потолочные пролеты и соборные потолки.
Легкие ICF позволяют строителям быстро и легко возводить новые конструкции. Стеновые системы Fox Blocks включают пять этапов строительства в одну, включая крепление, конструкцию, изоляцию, воздушный барьер и замедлитель парообразования. Сборка стен «все в одном» значительно ускоряет выполнение проекта, устраняя необходимость координировать несколько сделок.

Стеновая система с изолированными бетонными формами (ICF) Fox Blocks предлагает решение многих проблем с SIP. В отличие от SIP, блоки Fox Blocks обеспечивают влаго- и огнестойкость, а также гибкость конструкции.Легкие блоки Fox Blocks также обеспечивают быструю и легкую установку. Пожалуйста, свяжитесь с дилерами Fox Blocks для получения дополнительной информации о том, почему Fox Blocks ICF обеспечивают превосходное решение для стеновых систем по сравнению со структурными изоляционными панелями.

Структурные изолированные панели (СИП) | WBDG

Введение

Перед современными архитекторами стоит неотложная задача создания энергоэффективных и высокопроизводительных ограждающих конструкций. Структурные изолированные панели — это опция для части сборки корпуса, которая может помочь в достижении этих целей.SIP делают впечатляющую работу по замедлению передачи тепла, воздуха и пара через сборку. Они также значительно снижают способность корпуса к высыханию, уменьшая его способность восстанавливаться после случайного проникновения воды. Такая воздухонепроницаемая сборка с большим тепловым сопротивлением может привести к высокопроизводительному и прочному корпусу, если она детализирована и правильно построена, или может привести к быстрому гниению и разрушению основной конструкции здания, если она детализирована или построена неправильно. Справка Building Science Corporation’s Building Science Insight BSI-028: Поток энергии через корпуса.

История

Рисунок 1: Пример SIP, используемых в качестве заполнения с конструкционной стальной рамой, Silvis School, Иллинойс.
Фотография предоставлена Стивеном Шефер Ассошиэйтс, Инк. Консультации инженеров-конструкторов

Лаборатория лесных продуктов в Мэдисоне, штат Висконсин, представила идею того, что сейчас известно как структурные изолированные панели (SIP) в 1935 году. Прототип панели лаборатории состоял из элементов каркаса, фанеры и обшивки из ДВП и изоляции.Эти первоначальные панели использовались для строительства тестовых домов, которые были разобраны и протестированы через тридцать лет, чтобы показать, что панели сохранили свои первоначальные значения прочности. Фрэнк Ллойд Райт использовал конструкционные изолированные панели в домах Usonian, построенных в 1930-х и 1940-х годах. В 1952 году Олден Б. Доу создал первые СИП с вспененной сердцевиной, массовое производство которых началось к 1960-м годам. (Морли)

Сегодня SIP — это сборные строительные элементы, которые можно использовать в качестве стен, полов, крыш и фундаментов.SIP обеспечивают непрерывный воздушный и пароизоляционный барьер, а также повышенную R-ценность по сравнению с традиционной конструкцией. Затраты на строительство, связанные с SIP, сопоставимы с более традиционными методами строительства, если принять во внимание экономию, связанную с затратами на рабочую силу, отходами материалов и энергоэффективностью. (Морли)

Описание

Структурные изолированные панели состоят из изоляционного пенопласта между двумя жесткими обшивающими панелями. Пенопласт обычно представляет собой одно из следующих материалов: пенополистирол (EPS), экструдированный полистирол (XPS) и пенополиуретан (PUR).С пенополистиролом и пенопластом XPS сборка ламинируется вместе под давлением. При использовании PUR и PIR жидкая пена впрыскивается и отверждается под высоким давлением.

Наиболее распространенными плитами для обшивки являются плиты с ориентированной стружкой (OSB). Другие материалы обшивки включают: листовой металл, фанеру, фиброцементный сайдинг, плиты из оксида магния, гипсовую обшивку из стекловолокна и композитные структурные сайдинговые панели.

Рисунок 2: Типичный SIP с OSB и EPS.
Источник: www. жилищное строительство.com

Рисунок 3: Листовой металл SIP.
Источник: www. steelsipconstruction.com

Каждый обшивочный материал и тип пенопласта имеют свои преимущества и недостатки. Выбор типа SIP зависит от типа здания и условий участка. В следующих таблицах описаны преимущества и недостатки наиболее распространенных типов оболочек и пенопласта.

Таблица 1: Таблица типов оболочки

Обшивка Тип	Преимущества	Недостатки
Ориентированно-стружечная плита (OSB)	Грузоподъемность; легко доступны; проверено; большие панели размером до 8 x 24 футов	Подвержены образованию плесени и снижению структурной прочности при воздействии влаги; не огнестойкий; необходимо лечить термитов; сложная подложка для наиболее распространенных соединительных лент
Листовой металл	Устойчив к плесени; может быть несущим; очень легкий; неограниченная длина при изготовлении из катушек	Должен быть из оцинкованной или нержавеющей стали; ненесущий
Фанера	Поперечная прочность	Наличие; цена; ограниченный размер панели; подвержены образованию плесени и снижению структурной способности при длительном воздействии влаги; не огнестойкий; необходимо лечить от термитов
Фиброцементный сайдинг	Устойчивость к плесени, термитам и огню	Наличие; масса; тестирование; ограниченный размер панели
Магниевый картон	Устойчивость к плесени, термитам и огню	Наличие; тестирование; ограниченный размер панели
Гипсовая обшивка из стекловолокна	Устойчивость к термитам и огню	Не структурный; ограниченный размер панели
Композитные структурные сайдинговые панели	Устойчив к плесени и термитам; имеются грунтованные материалы	Не огнестойкий

Таблица 2: Таблица типов сердечника

Пенопласт	Преимущества	Недостатки
Пенополистирол (EPS)	Наименее дорогой; варианты толщины ограничены только производителем пенопласта; доступность; самый быстрый для модификации в поле; самый щадящий порообразователь	Произведено с ГБЦД *
Экструдированный полистирол (XPS)	Strength; водонепроницаемость	Наличие; производится с ГБЦД *
Пенополиуретан (PUR)	Наивысшее значение R / дюйм; прочность, водонепроницаемость	Самый дорогой; сложнее изменить ограничения по толщине; слизняк; доступность; произведены с хлорированными фосфатными антипиренами **

* ГБЦД: гексабромциклододекан — бромированный антипирен, классифицированный Европейским союзом (программа REACH) как стойкий, биоаккумулятивный и токсичный (PBT).
** Не так опасен, как большинство бромированных антипиренов, но проблемы для здоровья и окружающей среды все же существуют.
Источник: Отчет BuildingGreen Insulation

Таблица 3: Технические характеристики пены

Тип пены *	Пена EPS	Пена XPS	Пенополиуретан
Плотность в панели (фунт / фут ³)	0,90	1,5	2,3 — 2,5
Прочность на сжатие при деформации 10% (фунт / кв. Дюйм)	10	20	35
R-значение / дюйм при 75 ° F	3.6	5,0	6,54
Проницаемость на дюйм	5	1,1	2,00
Обычный антипирен	ГБЦД	ГБЦД	TCPP
Общий класс огнестойкости	1	1	1
Обычный пенообразователь	Пентан	HFC — 134a	HFC — 245fa

* Большинство производителей SIP используют 0.95 минимальная плотность.

Основы

Структурное проектирование и строительство

SIP

ведут себя аналогично стальной колонне с широким фланцем в том, что сердцевина из пеноматериала действует как стенка, а оболочка — как фланцы. Под осевыми нагрузками оболочка реагирует так же, как тонкая колонна, а вспененный сердечник действует как непрерывная связь, предотвращая коробление панелей. Так же, как широкие секции фланца увеличивают прочность с увеличением глубины, более толстые сердечники приводят к более прочным панелям при сжатии и изгибе.(Морли)

SIP

разработаны, чтобы противостоять не только осевым нагрузкам, но также нагрузкам сдвига и изгибным нагрузкам вне плоскости. Способность панелей противостоять двухосному изгибу и боковому сдвигу позволяет использовать их в качестве крыш и полов. Панели SIPs приемлемы для использования в качестве стен со сдвигом во всех категориях сейсмических расчетов. Инженер-строитель должен определить, требуется ли вторичная структурная система, исходя из расчетных нагрузок.

На сегодняшний день самое высокое сооружение, построенное исключительно из СИП, — четырехэтажное.Возможны более высокие конструкции; однако конструктивные ограничения связаны с тем, что SIP являются несущими стенами, и, следовательно, труднее достичь открытых пространств на нижних этажах. Часто большие конструкции SIP полагаются на систему вторичного каркаса из стали или дерева, чтобы удовлетворить требования к свободному пространству. Доступны уникальные винтовые соединения для крепления SIP к дереву, легкой стали и конструкционной стали толщиной до 1/4 дюйма.

Фундамент под SIP-панели обязательно должен быть ровным.Есть небольшая терпимость к дифференциальному урегулированию. Если есть сдвиг каркаса, это нарушит герметичность стыков панелей, что может вызвать проникновение влаги. При проектировании фундамента следует учитывать допустимые отклонения отклонения, установленные при производстве панелей и герметиков. Незначительные дефекты могут быть устранены путем тщательной и квалифицированной установки.

Рис. 4: Уплотнение ленты / прокладки для гребня и фронтона SIP. Фото: SIPschool

Конструкция шарниров необходима для структурной и долговечной работы.Одним из слабых мест СИП-панелей является проникновение воздуха изнутри в местах стыков или проникновений. В холодном климате, если теплый влажный внутренний воздух достигает внутренней поверхности внешнего слоя оболочки, он может конденсироваться, вызывая гниение и порчу. Часто этот внешний слой представляет собой OSB, которая особенно подвержена повреждениям от влаги.

Правильному проектированию стыков следует уделить особое внимание, и если их правильно выполнить в полевых условиях, это устранит проблемы с проникновением воздуха. Конструкция первичного стыка обычно включает уплотнения в пределах толщины панели, обычно напыляемую пену или прокладки.Должен происходить перелив распыляемой пены в стыках, указывающий на герметичность стыков на всю глубину, как показано на рисунках ниже. Дополнительное воздушное уплотнение вторичного уплотнения из ленты или прокладки должно быть предусмотрено на внутренней стороне панели, особенно в холодном климате.

Рисунок 5: Пример SIP, используемых для панелей крыши, демонстрирующий просачивание герметика на стыке SIP, Брекенридж, Колорадо.
Фото предоставлено CW Associates, PLLC, (CWA Architecture)

Рис. 6: Пример СИП, используемых для стеновых и кровельных панелей, демонстрирующий просачивание герметика в стыках СИП, Винтер Парк, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)

Два наиболее широко используемых соединения панелей — это шлиц поверхности и шлиц блока. Поверхностное шлицевое соединение состоит из полос OSB или фанеры, вставленных в прорези в пенопласте внутри каждой обшивки SIP. Блок-шлиц представляет собой тонкий и узкий блок SIP, который вставляется в углубления в пенопласте по краям панели. Поверхностное шлицевое соединение и блочное шлицевое соединение приводят к образованию сплошного пенопласта поперек панелей, что исключает проникновение воздуха в стыки.Если это требуется конструктивно, стыки панелей могут быть усилены одной или более двумя деревянными стойками или клееной фанерой (LVL) по краям двух соединяемых панелей. Одним из недостатков этого типа соединения является то, что в месте соединения создается тепловой мост. Другое стыковое соединение, механические кулачковые замки, создает более плотное соединение между панелями, но составляет лишь небольшой процент рынка. Кроме того, кулачковые замки могут быть установлены только из полиуретана, потому что замки требуют более высокой прочности на разрыв, чем другие пенопласты, а пена должна расширяться и оседать вокруг фланцев замка.При любом типе соединения шов по обшивке должен быть покрыт сплошной линией пенопласта и / или панельной ленты.

Отверстия могут происходить в любом месте панели, в том числе по краям и углам. Панель из пенопласта может быть утоплена, чтобы принять 2 х колпака пиломатериалов. Однако панели могут быть усилены у коллекторов, так что дополнительная конструкция не требуется во время строительства. Внутреннюю панель и пенопласт можно вычесть, чтобы получить карманы для балок для перекрытий крыши и пола. Любое отверстие в SIP, которое принимает другой элемент корпуса, должно быть должным образом загерметизировано.

Сантехнические пазы обычно располагаются в отделанном мехом каркасе, или для сантехнических стен следует использовать обычный каркас.

Электрические пазы диаметром от 1 до 1-1 / 2 дюйма могут быть включены в SIP на этапе производства. Пену наносят в любые зазоры, образовавшиеся после прокладки электропроводки.

Рис. 10: Пример SIP, используемых для стеновых и кровельных панелей, и стены с меховой изоляцией на внешней панели для вентиляционных отверстий и водопровода, Табернаш, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)

Другие неожиданные отверстия, сделанные в панелях во время строительства, должны быть на 1 дюйм больше в диаметре, чем проникающая труба, чтобы можно было нанести пенопласт.

Типичная толщина стеновых панелей составляет 4-1 / 2 дюйма и 6-1 / 2 дюйма. На сегодняшний день самый большой размер панели составляет 9 футов на 24 дюйма. Изогнутые панели возможны, хотя и не распространены, и часто более практично использовать каркасные стойки для неортогональных геометрических форм.

Кровельные панели обычно имеют толщину 10-1 / 4 дюйма и 12-1 / 4 дюйма. Толщина кровельной панели зависит от требуемого R-значения и пролета. Панели EPS и XPS могут быть толщиной до 12-1 / 4 дюйма. Панели PUR и PIR могут быть толщиной до 8-1 / 4 дюйма. Торцевые стеновые панели для различных профилей крыши можно получить с помощью SIP.

Проблемы с производительностью

Тепловые характеристики : Качество оболочки здания измеряется ее способностью предотвращать проникновение наружного воздуха.Последние стандарты энергетического кодекса требуют герметичной оболочки здания, а здание из SIP с должным образом герметизированными стыками панелей по своей природе является воздухонепроницаемым. Результаты испытаний дверей с вентилятором в комнате со стенами и потолком из SIP, одним окном, одной дверью и предварительно проложенными желобами для проводки и электрическими розетками по сравнению с идентичной комнатой с 2×6 стойками, обшивкой OSB, изоляцией из стекловолокна и гипсокартоном, показали SIP. утечка в конструкции на 90% меньше, чем в конструкции с шипами. (SIPA, ORNL)

R-Value всей стены для стеновой сборки в настоящее время является наиболее точным методом количественной оценки ее тепловых характеристик.Значение R для всей стены учитывает сопротивление тепловому потоку через непрозрачную площадь поперечного сечения изоляции и конструкции, а также потери энергии на стыках стены с крышей и полом, а также в углах и оконных проемах. Значение R для всей стены 4-дюймовой стены SIP составляет 14. R-значение для всей стены для стены 2×4 меньше 10. Значение R для всей стены для стены 2×6 составляет от 11 до 13,7 в зависимости от качества. монтажа ватного утеплителя. Устранение тепловых мостов и более воздухонепроницаемая оболочка способствуют более высокому R-Value всей стены для стен из SIP по сравнению с обычными стенами из металла и дерева.(SIPA, ORNL)

Таблица 4: Типичные значения R для всей стены для SIP

Толщина	EPS	XPS	PUR
Плотность в панели (фунт / фут ³)	0,90	1,5	2,3–2,5
4-1 / 2 «	13,1	17,7	22,7
6-1 / 2 «	19,9	27,2	35,1
8-1 / 4 «	26.0	35,5	46,0
10-1 / 4 «	32,9	45,0	NA
12-1 / 4 «	39,8	54,6	NA

Таблица 4 Примечания:

На основе стены высотой 8 футов с одинарной нижней пластиной, двойной верхней пластиной и одинарной полосой 2X вокруг грубых отверстий.
На основе соединений панелей Spline, Block Spline или Cam Lock.
Значения указаны только для панелей и не включают вклад отделочных материалов.
Значения будут варьироваться в зависимости от высоты стены и количества черновых проемов.
На крышах использование деревянных шлицев снижает эти значения.

Защита от влаги : Поскольку пенопластовая сердцевина СИП действует как пароизоляция, атмосферный барьер должен быть проницаемым, чтобы позволить панелям оболочки СИП высохнуть наружу. Для обеспечения адекватной сушки SIP рекомендуется постоянное воздушное пространство между плоскостью дренажа и внешней облицовкой, а также вентилируемые отверстия в верхней и нижней части стен для обеспечения конвективного воздушного потока.Это касается и СИП, используемых в качестве кровельной конструкции. Воздух должен иметь возможность проходить под рубероидом между карнизом и коньком. Кроме того, все стыки панелей, проемы вокруг окон и дверей и другие желоба должны быть должным образом герметизированы и / или заделаны, чтобы предотвратить проникновение влаги.

Особое внимание к деталям, гарантирующим, что проникновение внутреннего воздуха никогда не достигнет внешнего слоя оболочки, является обязательным.

Для участков, подверженных затоплению, водонепроницаемые облицовочные материалы, такие как цементные покрытия или термопластичные покрытия, являются идеальной альтернативой OSB.(Уддин) Однако, если SIP с оболочкой OSB вступают в контакт с водой, структурная целостность панелей может быть сохранена, если OSB быстро обнажить для высыхания.

Пожарная безопасность : Поскольку большинство конструкций SIP предназначены для строительства типа V, где стены SIP являются несущими, соответствие NFPA 285 не применяется. В настоящее время, похоже, не проводились тесты NFPA 285 для строительства стен из SIP. Обратитесь к консультанту по строительным ограждениям, если вы планируете использовать конструкцию SIP, где может потребоваться тест NFPA 285.

Acoustics : SIP изолируют от высокочастотного шума лучше, чем низкочастотный шум. SIP не рекомендуется использовать в качестве полов над открытым внутренним пространством без применения звукового барьера.

Материал / покрытие Долговечность : Требования к крепежным элементам для внешней облицовки и внутренней отделки специфичны для производителя панели; для получения этой информации обратитесь к спецификациям производителя. Рекомендуется создать вентиляционное пространство с помощью планок между внешней стороной панели и внешней облицовкой.Это позволяет панелям высыхать, когда на них попадает водяной пар.

Ремонтопригодность : Качество SIP устанавливается на этапе производства. Правильное ламинирование и гладкие поверхности и края гарантируют, что SIP могут выдерживать длительное использование, пока структурные покрытия должным образом защищены от разрушения. Важно отметить, что если влага вызывает ухудшение кожных покровов, значит, существует структурная проблема, которую необходимо устранить. Ремонт может потребовать замены гораздо большей площади, чем просто поврежденная часть.

Пенопласт подвержен заражению насекомыми и грызунами. Инсектициды добавляются в панели во время производства или позже на месте.

Общие принципы детализации

Форма оболочки здания внешнего дизайна SIP ограничена только дизайнерской фантазией. (См. Рисунки 1, 12 и 13)

Рисунок 12: Пример SIP, используемых для стеновых и кровельных панелей в сложной архитектурной форме, Nederland, CO.
Фото: CW Associates, PLLC (CWA Architecture)

Рисунок 13: Пример SIP, используемых для стеновых и кровельных панелей сложной архитектурной формы, Боулдер, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)

SIP могут принять любой тип должным образом спроектированной внешней облицовки.
Стыки, пустоты и проходы панелей SIP должны быть обеспечены герметичным уплотнением с помощью сплошного пенопласта, прокладок и лент SIP. Непрерывность внутреннего воздушного уплотнения необходима для долгосрочной работы.
Проверить диапазон SIP и требования к конструктивным ограничениям. (См. Рисунки 1, 14, 16 и 17)
Проверьте гвоздь, винт и кулачки SIP — схемы крепления, типы креплений и требования к расстоянию.(См. Рисунки 14, 15, 16 и 17)

Рисунок 14: Пример SIP, используемых для стеновых и кровельных панелей с гипсокартоном на деревянной каркасной конструкции, Брекенридж, Колорадо.
Фото предоставлено CW Associates, PLLC (CWA Architecture)

Рис. 15: Пример SIP, используемых для стеновых панелей с гипсокартоном и кровельных панелей с настилом типа «шпунт и паз» (T&G), Lake Alcova, WY.
Фото: CW Associates, PLLC, (CWA Architecture)

Рис. 16: Пример SIP, используемых для стеновых и кровельных панелей в слуховом проходе с балочным каркасом, Боулдер, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)

Рисунок 17: Пример SIP, используемых для стеновых и крышных панелей, демонстрирующий соединения и обвязку подвесных балок из микропластов и ферм, а также проводку, Glacier Park, CO.
Фото предоставлено: CW Associates, PLLC, (CWA Architecture)

Обеспечить наружную вентиляцию / дренажную систему крыши и стен.
Не устанавливать водопровод в наружных стенах SIP. (См. Рисунок 10)
Координата любая в СИП электрическая.
Правильно закрытые SIP-фильтры будут обеспечивать воздушный, паровой и тепловой барьеры.
Деталь для непрерывной внутренней линии избыточного воздушного уплотнения на всех стыках и проходах с использованием герметика, пен, лент и прокладок. (См. Рисунки 4, 5 и 6)
Предусмотреть водонепроницаемые барьеры для наружных стен и крыши (WRB). Обратите внимание, что WRB должен быть паропроницаемым и должен обеспечивать водонепроницаемость и герметичность всех стыков.
Обеспечьте соответствующие гидроизоляционные системы на всех наружных проемах и проходах в ограждающих конструкциях здания.
Правильно спроектированные системы HVAC необходимы для обеспечения герметичности и энергоэффективности, присущих зданиям, спроектированным с использованием SIP.

Принципы Генеральной Ассамблеи

Фундамент и / или настил пола должны быть квадратными и ровными с жесткими допусками для эффективной установки SIP.
Подробные рабочие чертежи должны быть предоставлены производителем для согласования и соответствия Общим принципам детализации, как указано выше.
должны иметь прочную полную опору.Проверьте установку опорных пластин SIP для этой опоры.
Команда разработчиков проекта должна проверять любую резку SIP в полевых условиях.
Пенопластовая герметизация стыков SIP-панелей должна быть пересмотрена на предмет непрерывной полной глубокой герметизации. Обычно правильную укладку пенопласта можно наблюдать по просачиванию пены в стыках, которые необходимо удалить с внешней поверхности панели. (См. Рисунки 5, 6)
Внутреннее дублирующее воздушное уплотнение обычно выполняется с помощью прокладок, размещаемых над точками опоры, распыляемой пены и лент на открытых стыках.Тщательно подбирайте ленты и грунтовки, подходящие для типа панели, для долговременной адгезии к панелям. Обратите внимание, что OSB особенно проблематична для большинства обычных строительных лент. (См. Рисунки 4, 5 и 6)

Полученные уроки

В опубликованных в Джуно, штат Аляска, отчетах о крышах (см. Список публикаций ниже) приводятся доказательства того, что проникновение внутреннего воздуха через стыки в панелях крыши SIP указывает на преждевременное разрушение верхней части обшивки OSB стыков панелей крыши.Общий вывод группы специалистов по строительству заключался в том, что повреждение от влаги произошло из-за отсутствия надлежащей герметизации стыков панелей.

Вопросы управления материально-технического обеспечения и строительства

Срок службы : Ожидаемый срок службы компонентов, которые сопрягаются с узлом SIP, должен соответствовать ожидаемому сроку службы самой стены SIP. Компоненты включают в себя прочные гидроизоляционные материалы, конструктивные элементы в SIP-панели, герметики, пену, ленту, прокладки, крепеж и т. Д.

Полевой макет : Для всех стен из SIP должен требоваться макет проектной сборки. Лучше всего выполнить это как небольшой выбранный участок строительства до полного строительства, чтобы была возможность внести изменения в проект на основе наблюдения за полевым макетом.

Полевое наблюдение за стенами из SIP : Требуется наблюдение в полевых условиях для установки стен из SIP и их компонентов для обеспечения качества изготовления и установки стен из SIP.

Координация производственных чертежей : Требовать заводские чертежи монтажа стен SIP, показывающие все смежные строительные и связанные работы, включая оклады, прокладки, герметики, структурные компоненты в SIP, приспособления, а также указание последовательности работ.

Стеновые системы

SIP требуют опыта со стороны проектировщика здания, производителя, изготовителя и установщика. Зарегистрированный архитектор и инженер могут рассмотреть возможность привлечения внешнего консультанта, если такой опыт не доступен в команде проекта.

Прочие соображения

Хотя общее время изготовления и сборки конструкции SIP меньше, чем у каркасной конструкции, на планирование требуется больше времени. Отверстия в панелях, неортогональные конструкции, электрическая и AV-согласованность должны быть определены до производства SIP.

Установка окна аналогична конструкции деревянного каркаса. Для обеспечения правильной установки следует обращаться к спецификациям производителя.

SIP, производимые в Соединенных Штатах, больше не используют клеи с карбамидоформальдегидом в панелях OSB. Ядра из пенопласта на 98% состоят из воздуха и изготовлены с использованием вспенивающих агентов, не содержащих CFC.

Правильно построенная конструкция СИП будет герметичной; поэтому механическая система требует вентиляции свежим воздухом для предотвращения проблем с влажностью внутри и накопления загрязняющих веществ в воздухе.

Подрядчик и установщики должны иметь опыт работы с SIP, и рекомендуется, чтобы они прошли регистрацию через SIPA и / или SIPschool или прошли обучение в Братстве профсоюзов плотников, чтобы помочь предотвратить неправильную установку SIP бригадой, не знакомой с товар.Зарегистрированный архитектор и инженер вместе с производителем SIP должны наблюдать за строительством SIP на предмет соответствия утвержденным проектным документам.

Детали

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и связанная информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций зданий и достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания.Фактический дизайн и конфигурация будут варьироваться в зависимости от применимых местных, государственных и национальных требований строительных норм, климатических условий и экономических ограничений, уникальных для каждого проекта. Рекомендуется полное соблюдение рекомендаций производителей и признанных отраслевых стандартов, что должно быть отражено в соответствующих разделах спецификаций проекта.

Следующие детали можно просмотреть в Интернете в Adobe Acrobat PDF, щелкнув значок PDF

SIPA и APA (The Engineered Wood Association) недавно завершили испытания, чтобы измерить влияние воздействия влаги на структурную прочность панелей.Результаты опубликованы в Техническом бюллетене 009 Ассоциации структурных изоляционных панелей.

Стандарт ASTM
был предложен для решения проблемы проектирования в предельных состояниях.
Американское общество испытаний и материалов (ASTM) C393-06 «Стандартные методы испытаний свойств изгиба многослойной конструкции.«
Американское общество испытаний и материалов (ASTM) E1803-06 «Стандартные методы испытаний для определения структурной способности изолированных панелей».
Американское общество испытаний и материалов (ASTM) E455-11 «Стандартные методы испытаний для определения структурной способности изолированных панелей».
Американское общество испытаний и материалов (ASTM) E72 «Стандартные методы испытаний при проведении испытаний на прочность панелей для строительства зданий».
Американское общество испытаний и материалов (ASTM) E84-04 «Стандартный метод испытаний характеристик горения поверхности строительных материалов.«
Международный жилищный кодекс Раздел R610: Конструкция стеновых изоляционных панелей
NTA Inc., Отчет о листинге SIPA120908-10, Оценка соответствия нормам международным строительным нормам и международным жилищным нормам
Ассоциация структурных изолированных панелей, «СИП в IRC»

«Термопластичные композитные структурно изолированные панели (CSIPS) для строительства по смягчению последствий стихийных бедствий». Проблемы, связанные с множественными опасностями в центральной части США: понимание опасностей и сокращение потерь Уддин, Н., Вайдья, А., Вайдья, У. Под редакцией Джеймса Э. Биверса. Рестон, Вирджиния: Американское общество инженеров-строителей, 2009 г.

Самый распространенный тип структурных утепленных панелей — это сэндвич-панели СИП.Иногда также называется в обществе стрессовой кожей или панелями стрессовой кожи. Эти панели обычно состоят из изоляционного материала, обычно пенополистирола, «зажатого» между двумя внешними «оболочками» из ориентированно-стружечной плиты или OSB. Два материала ламинированы вместе с помощью клеевого клея для образования комбинированной панели с материалом внешней обшивки, обеспечивающим «структурную» часть изолированных панелей. Также доступны другие варианты изоляционных материалов и материалов обшивки. Чтобы узнать больше о SIP-панелях сэндвич-панелей, посетите: www.sips.org

Экологичность — Предварительно вырезанные панели во время производства сокращают отходы на стройплощадке, но отходы являются отходами. Вырезы по-прежнему необходимо утилизировать у производителя. Кроме того, бромированные антипирены, добавленные в пену для снижения воспламеняемости, обладают биоаккумуляцией и потенциально токсичны, оказывая негативное воздействие на окружающую среду.

СИП — это новый строительный материал, который на самом деле не очень новый.Он существует уже почти 70 лет, с 1952 года. Первые известные здания SIP были построены Олденом Доу, сыном владельца Dow Chemical Company, с использованием технологии, которая возникла в результате исследований во время Второй мировой войны панелей с напряженной обшивкой, используемых для создания легких самолетов. и судовые компоненты. С тех пор здания компании Dow постоянно находятся в эксплуатации и до сих пор остаются прочными. После мировой войны Dow Chemical и другие химические компании искали применение революционному материалу в мирное время и разработали, среди прочего, вездесущую кофейную чашку из пенополистирола ^®.

СИП состоят из двух внешних обшивок и внутреннего сердечника из изоляционного материала, образующих монолитный блок. Большинство структурных панелей используют ориентированно-стружечную плиту (OSB) для их обшивки или «облицовки» отчасти потому, что материал доступен в больших размерах (до 12 ‘x 36’ листов), а характеристики OSB были тщательно проверены на соответствие строительным нормам. Ядро SIP сделано из пенополистирола (EPS), экструдированного полистирола (XPS) или уретановой пены.Все это изоляционные материалы с высоким значением R.

Изолирующая сердцевина и две оболочки SIP сами по себе являются несущественными компонентами, но когда они соединяются вместе под давлением в строго контролируемых условиях, эти материалы действуют синергетически, образуя композит, который прочнее, чем сумма его частей. Производители панелей поставляют шлицы, соединители, клеи и крепежные детали для монтажа этих систем. При правильном проектировании и сборке конструкции, построенной из SIP, не требуется каркас или каркас для ее поддержки.

Превосходство конструкции из SIP по сравнению с обычным каркасом с изоляцией из стекловолокна было ясно показано в недавнем испытании, проведенном Национальной лабораторией Ок-Ридж (ORNL). Детальное изучение различных методов построения оболочки дома (например, стен, крыши, пола) показало, что каркас из SIP обеспечивает гораздо более высокое значение R для всей стены, чем сопоставимый дом с традиционным каркасом.

В ходе исследования измерялись характеристики теплопередачи «всей стены» для SIP и обычных каркасных стен. Измерения всей стены учитывают теплопотери из-за швов и тепловых мостов через стенные стойки и, следовательно, являются более точными, чем испытание только изоляционного материала при измерении R-значений зданий.

4-дюймовая стена SIP получила оценку R-14 во всех испытаниях стены по сравнению с R-9.8 для каркасной стены размером 2 x 4 дюйма. Результаты испытаний 6-дюймовых SIP-панелей на всю стену по сравнению со стенами с деревянными карнизами 2 «x 6» были аналогичными. Стена из SIP получила оценку R-21,6, в то время как стена с деревянными каркасами получила оценку R для всей стены 13,7. Наиболее заметным результатом было то, что 4-дюймовая стена SIP превзошла 6-дюймовую обычную стену .

Эти результаты не так уж удивительны, поскольку дома, построенные из SIP, имеют меньше швов и, следовательно, имеют тенденцию быть более герметичными, чем дома из стержней, а швы, которые у них есть, обычно заделываются и / или герметизируются специальной лентой.Кроме того, поскольку изоляция существует между двумя несущими панелями, в здании из СИП требуется меньше каркаса и, следовательно, меньше тепловых мостов через стенные стойки.

Согласно исследованию, более старые измерения термического сопротивления вводят в заблуждение, потому что они не учитывают все возможные «тепловые замыкания» через изоляцию.Замыкание — это просто место в стене, где изоляция отсутствует или прерывается другими материалами. Стойка в обычной стене короткая, как и зазор для электрической коробки.

Oak Ridge предлагает рейтинг R для всей непрозрачной стены (не включая окна и двери), чтобы измерить тепловые характеристики не только изоляции и структурных элементов, но и типичных деталей интерфейса оболочки, таких как пересечение с другими стенами, полом. , фундамент и окна.Стандарт также учитывает ранее игнорировавшиеся факторы, такие как влагостойкость (значение изоляции некоторых материалов во влажном состоянии значительно ухудшается), тепловая масса и сопротивление проникновению воздуха (тепло перемещается с воздухом).

Используя свою новую рейтинговую систему для изучения эффективности различных изоляционных материалов в типичных стенах дома, лаборатория обнаружила большие различия между номинальными показателями изоляции и ее фактическими тепловыми характеристиками в стене.

Лучшими показателями оказались изолированные бетонные формы благодаря отличному термическому сопротивлению вспененного пенопласта снаружи в сочетании с тепловой массой бетона внутри этих конструкций. Следующим лучшим стал конструкционных изоляционных панели . Исследование пришло к выводу, что 4-дюймовая стена SIP более эффективна в блокировании теплопередачи, чем 6-дюймовая обычная стена с каркасом, а также в 15 раз меньше инфильтрации воздуха.

Краткое изложение отчета об исследовании ONRL см. В статье Джеффри Э. «Тепловые характеристики и рейтинги стенок».Кристиан и Ян Косни, Ок-Риджская национальная лаборатория по исследованию ограждающих конструкций здания. Вы можете рассчитать коэффициент сопротивления изоляции в собственном доме с помощью Калькулятора теплопроводности всей стены ORNL. Результаты, вероятно, вас удивят.

SIP в целом работают примерно на 97% от заявленного значения R, при этом только 3% проигрывают отверстиям от гвоздей, швам и шлицам. Из-за разнообразия тепловых разрывов в традиционной конструкции стены характеристики всей стены на 30% меньше заявленного значения R для стены.Стены с гвоздями теряют тепловые характеристики из-за шпилек, гвоздей, шурупов, проводки, распределительных коробок и других повреждений теплового барьера.

Даже эти относительно низкие характеристики обычных стен зависели от того, что изоляция из стекловолокна была тщательно установлена без воздушных пустот. Если есть даже небольшие дефекты при установке, значение R резко падает. Авторы исследования ORNL Джеффри Кристиан и Ян Косни сообщили:

«[T] значение R для всей стены деревянной каркасной стены размером 2 x 6 с установленными прорезями из стекловолокна R-19 с закругленными выступами, пустотами в 2% и бумажными поверхностями, прикрепленными к внутренней поверхности каждой стойки, было только R-11.Это значение R для всей стены представляет собой снижение на 42% по сравнению со значением R-19, указанным на этикетке из стекловолокна. Кажущиеся незначительными ошибки при установке изоляции и термические шорты, возникающие из-за деталей интерфейса, накапливаются до значительных ударов ». (« Расчет R-значений для всей стены в сети »из Home Energy Magazine Online , ноябрь-декабрь 1999 г.).

Конструктивно СИП можно сравнить с двутавровой балкой: сердцевина из пенопласта действует как полотно, а облицовка аналогична полкам двутавровой балки.Все элементы SIP подвергаются нагрузкам, обшивка находится в состоянии растяжения и сжатия, а сердцевина сопротивляется сдвигу и продольному изгибу. Под нагрузкой облицовки SIP действуют как тонкие колонны, а сердцевина стабилизирует облицовки и противостоит силам, пытающимся отклонить колонны. Чем толще сердцевина, тем лучше панель противостоит изгибу, поэтому SIP с более крупной сердцевиной обеспечивают лучшую изоляцию и к тому же они прочнее.

Многократные инженерные испытания показывают, что конструкция из СИП прочнее обычного стенового и кровельного каркаса.Типичная стеновая панель из SIP выдерживает вертикальное сжатие более 2000 фунтов. на погонный фут до повреждения конструкции. Это означает, что 8-дюймовая секция стены SIP могла бы выдержать около 4 Cadillac или один грузовик Mack. Ни одна стена с традиционным каркасом не выдержит такого веса.

Сопротивление горизонтальным нагрузкам называется сопротивлением сдвигу — способность объекта выдерживать горизонтальные нагрузки без повреждений.Сопротивление стеллажу — это способность выдерживать эту силу без деформации. Оба они важны для противостояния ураганам.

Используя стандартный тест ICBO и BOCA (ASTM E-72-80, «Проведение испытаний на прочность панелей для строительства зданий, раздел 14)», испытатели обнаружили, что стандартная стенка из SIP-панелей 4’x8’x4-1 / 2 дюйма имеет больше в три раза больше сопротивления сдвигу, чем у традиционных стеновых конструкций. При уровне нагрузки, разрушающей обычную стену, стена из SIP прогибается примерно на 1/8 дюйма.Эта разница отчетливо проявляется в конструкции SIP, подверженной сильным ветрам. Очень заметно отсутствие скрипов и стонов. Это также является причиной того, что в здании из SIP меньше или совсем нет обратных вызовов гипсокартона из-за трещин или откатывания крепежа.

Землетрясение в Кобе, Япония, в 1993 году разрушило большую часть города, но дома из SIP в зоне разрушения остались практически невредимыми.Во время торнадо 1998 года в Клермонте, штат Джорджия, дом SIP на пути урагана потерял 25 зрелых деревьев и половину черепицы и был поражен шестью вырванными с корнем деревьями, но дом не получил никаких структурных повреждений, в то время как 27 других, условно каркасные дома, в городе были разрушены.

SIP-панели все чаще используются для изготовления стен и крыш в районах, подверженных ураганам и землетрясениям. Дома SIP во время недавних ураганов на побережье Мексиканского залива потеряли одиночные элементы и окна, но конструкции уцелели, в то время как обычные дома почти исчезли.Торнадо 2002 года в округе Самнер, штат Теннесси, разрушил бетонный фундамент под домом из SIP и полностью уничтожил его крыльцо, но оболочка из SIP выжила без значительных повреждений, продолжая защищать содержимое дома от ветра и дождя.

То, как материал работает при пожаре, является первоочередной задачей органов пожарного кодекса. У огня есть три требования: топливо, зажигание и кислород.У SIP нет «воздуха» в твердой сердцевине изоляции, поэтому пожар, «пробегающий по стене» внутри стеновой полости невозможен, в отличие от домов с традиционным каркасом, где это слишком распространено. SIP прошли все стандартные испытания на огнестойкость, необходимые для деревянных конструкций или конструкций типа V. Ключевым элементом пожарной безопасности является защита стеновых панелей и любой другой лежащей под ним конструкции с помощью 15-минутных термобарьеров, например, гипсокартона.

Горящие материалы выделяют дым и газы, которые в некоторых случаях могут довольно быстро убить вас.Фактически, вдыхание продуктов термического разложения (дыма, газов и паров) является причиной большинства смертей от пожара. Строительные нормы и правила в США практически устранили требования по токсичности горения, потому что пока нет приемлемого протокола испытаний для моделирования реальных условий пожара.

Относительная токсичность обычных бытовых материалов
Национальный исследовательский совет Канады
Материал	Оценка токсичности	Типичное домашнее использование
* Полистирол	20	SIP сердечники, изоляционные панели
Полиэстер	20	Одежда, шторы
* Фенольная смола	30	Изоляция, мастики, связующие вещества в некоторых OSB, МДФ, ДСП, ламинированные столешницы (например, продукты Formica®, Silestone и твердые материалы для покрытия)
* Дерево (сосна белая)	50	Обычный каркас кровли и стен, фанера, ориентированно-стружечная плита
Хлопок	60	Одежда, шторы, белье
ПВХ (винил)	360	Техника, сайдинг, двери, окна, занавески для душа, сиденья для унитаза, посуда
Шерсть	390	Ковры, одежда
Нейлон-6	950	Одежда, мебель, шторы, ковры, постельное белье
* Жирным шрифтом выделены материалы, используемые в панелях SIP.
Материалы, используемые в типичных SIP: дерево, смола и полистирол, имеют низкий риск токсичности по сравнению с другими материалами, обычно встречающимися в доме. Полистирол, например, обычный материал сердцевины в SIP-панелях, имеет 20 баллов. Нейлон, материал, который можно найти во всем, от ковров до одежды, убьет вас почти мгновенно.

Но в Канаде Национальный исследовательский совет определил риски для здоровья, связанные с различными горючими материалами, по существу суммировав все риски материала в единый индекс токсичности.Чем выше оценка токсичности, тем опаснее материал.

Большинство строительных норм и правил запрещают любые материалы, более токсичные, чем древесный дым, который имеет 50 баллов. Даже древесный дым может убить вас, если вы его вдыхаете, но любой балл 50 или ниже, по крайней мере, дает вам шанс выбраться из огня. Если вам больше 50, ваши шансы не так высоки, и любой материал с оценкой выше 100, вероятно, не должен находиться в вашем доме ни в каком виде, включая одежду, шторы, ковер и мебель.Например, нейлоновый ковер в 960 году — мгновенная смерть в огне.

Строительство SIP-панели стоит немного дороже, чем обычная каркасная конструкция. Более высокая стоимость материала стены или крыши из SIP в значительной степени компенсируется экономией рабочей силы. И, если учесть другие виды экономии, стоимость строительства SIP может быть значительно меньше, чем стоимость традиционного каркаса.

Первоначальная стоимость строительства SIP-панелей выгодно отличается от обычного каркаса стен и крыши.SIP-панели, как правило, дороже обычных материалов для каркаса, но экономия труда стирает большую часть, если не всю разницу.

Сравнение прямых затрат:

SIP по сравнению с обычным настенным каркасом
Описание	Обычная Стоимость стены	SIP панель Стоимость стены
SIP-панели (и сопутствующих материалов)	—	4,120
Шпильки	420	–
тарелки	210	210
Пароизоляция	52	–
Обшивка	420	–
Изоляция	466	51
Обертка для дома	190	–
Трудовые отношения	3 000	600
Итого	4,758	4,981
Данные любезно предоставлены Sticks & Structures, L.L.C.

Однако имейте в виду, что почти все опубликованные сравнительные исследования затрат были либо подготовлены, либо спонсированы производителями SIP, и, возможно, к ним следует отнестись с некоторой долей скептицизма. Однако наш опыт показывает, что они во многом точны. Строительство SIP, кажется, действительно стоит не больше, чем обычное обрамление, если панели изготовлены правильно. В противном случае стоимость растет в ожидании изготовления и отгрузки новых панелей.К счастью, это редкость.

>
Меньшая печь: дом из SIP, как правило, на 50-75% более энергоэффективен, чем традиционные аналоги. Система отопления и кондиционирования для дома из SIP может быть соответственно меньше по размеру и, следовательно, дешевле.
Более короткие воздуховоды: система воздуховодов может быть значительно короче. Старое правило воздуховодов, согласно которому все регистры ведутся к внешней стене каждой комнаты, было предназначено для противодействия неизбежному проникновению воздуха по краю дома, обычному для обычных стен. Правило не распространяется на SIP-здание. Регистры можно вести к ближайшей стене каждой комнаты, что дает значительную экономию. Фактически, в домах, спроектированных для оптимизации экономии за счет строительства SIP, обычно используется конструкция центрального блока инженерных коммуникаций, которая дополнительно сводит к минимуму использование всех видов инженерных сетей.
Меньшая процентная ставка по кредиту: с использованием предварительно вырезанных на заводе стеновых и крышных панелей дом, построенный из SIP, может быть установлен за дни, а не за недели. Если вы строите строительство в рамках ссуды на строительство, рассчитывайте сэкономить от 2 до 4 недель в размере процентов.
Более дешевая внутренняя отделка: Непосредственно под внутренним гипсокартоном стены из SIP лежит сплошной слой OSB. Время установки гипсокартона, отделки и шкафа значительно сокращается, обратные вызовы из-за лопнувших гвоздей и шурупов практически исключаются, а гипсокартон остается абсолютно прямым и плоским.Меньше отходов гипсокартона и меньше швов, потому что гипсокартон не нужно обрезать, чтобы он примыкал к стойке.
Меньше отходов на стройплощадке: предварительно нарезанные на заводе SIP устраняют большую часть производственных отходов из каркаса стен и, следовательно, сокращают затраты на удаление отходов и сборы за захоронение отходов.
Более дешевый электромонтаж: Электромонтаж занимает меньше времени. Предварительно установленные пазы для проводов в SIP-панелях избавляют от необходимости сверлить шпильки для электропроводки.
Меньше обратных вызовов: нет изогнутых шпилек. Не только более прямые и правильные стены, но и отсутствие повторных попыток выпрямить изогнутые гвоздики до того, как укладывается гипсокартон.
Долгосрочная экономия и стоимость при перепродаже
В долгосрочной перспективе SIP-конструкции дешевле в эксплуатации из-за превосходных изоляционных свойств SIP-панелей. Конструкция SIP-панели обычно имеет рейтинг Energy Star. Можно ожидать экономии энергии более 50%.То, что это переводится в долларах, зависит от стоимости энергии в месте нахождения конструкции, но в большей части Небраски она составляет 1000 долларов в год или больше. Кроме того, более высокая термическая эффективность приводит к более высокой стоимости при перепродаже. Исследование ICF Consulting, финансируемое Агентством по охране окружающей среды, показало, что энергоэффективность увеличивает стоимость перепродажи домов на 20 долларов на каждый доллар ежегодной экономии затрат на электроэнергию, или примерно на 20 000 долларов для среднего дома из SIP. (Невин, Рик, «Доказательства рациональной рыночной оценки энергоэффективности дома», The Appraisal Journal , октябрь 1998 г.).
Готовая к сборке (RTA) система структурных изоляционных панелей (SIP) — Insulspan
Insulspan Готовая к сборке (RTA) Полная строительная система SIP
Система структурных изоляционных панелей (SIP) Insulspan® является ведущей в отрасли системой, готовой к сборке (RTA). Это дает домовладельцам, строителям, архитекторам и строителям деревянного каркаса конкурентное преимущество по сравнению с традиционными конструкциями каркасной конструкции. Процесс RTA сокращает время строительства и повышает эффективность от начала до конца.
Все начинается с проектирования
Команда опытных дизайнеров Insulspan создает точные чертежи SIP на основе ваших планов с использованием HSB AutoCAD. Эти подробные чертежи включают в себя все конфигурации панелей, а также детали коньков и прогонов, соединения настила, соединения панелей, детали герметика и крепежа, детали изолированного коллектора и пиломатериалов, а также детали соединительных лент. Чтобы просмотреть примеры страниц из набора строительных чертежей, предоставленных Insulspan, щелкните изображение справа.
В процессе проектирования мы оптимизируем пакет панелей для вашего жилого или коммерческого здания.Это гарантирует, что ваш пакет панелей обеспечивает оптимальное использование панелей, а также скорость и простоту сборки.
Наши подробные строительные чертежи прилагаются к комплекту SIP для доставки на стройплощадку. Также прилагается руководство по установке Insulspan.
Производство под контролем качества
Используя подробные рабочие чертежи, созданные нашей командой дизайнеров, производство панелей начинается с предварительной резки в соответствии с вашими требованиями и осуществляется в нашей контролируемой среде. Наше производство включает в себя все прямые, косые и косые пропилы, необходимые для карниза и граблей, а также проемов для дверей, окон и световых люков.В результате вам не придется резать панели на стройплощадке (если только фундамент или архитектурные планы не отклоняются от первоначальных предполагаемых договорных планов).
Изоляция из пенополистирола (EPS) в стеновых и кровельных панелях облегчается для размещения двух деревянных компонентов, входящих в пакет Insulspan RTA. В то время как это происходит, другой член производственной группы Insulspan разрезает компоненты пиломатериалов, включая разрезание и снятие фаски по мере необходимости; сверлит все пиломатериалы для проволочных гонок; и собирает коллекторы для утепленных пиломатериалов.Поставляемые компоненты пиломатериалов включают:
верхние и нижние пластины
угловые и шлицевые соединения
раскряжевка окон и дверей
весь сборный материал заголовка, состоящий из стандартных или конструкционных пиломатериалов и изоляции
Наконец, все компоненты пиломатериалов, которые могут должны быть установлены перед доставкой, включая оконные и дверные опоры и соединения, а также угловые и структурные шлицевые соединения.
Как насчет протяжек электрических проводов?
Панели включают стандартные просверленные проволочные пазы на высоте 14 и 44 дюймов над полом и 6 дюймов от дверных проемов с обеих сторон.Нужны дополнительные места погони, включенные в ваши панели? Вы можете легко добавить их на этапе проектирования, и мы включим их в производство ваших панелей. Обычные места расположения изготовленных на заказ проволочных рам включают: потолочные вентиляторы, потолочные светильники или люстры, настенные бра и розетки на уровне тщеславия в ванных комнатах.
А как насчет опоры крыши?
В рамках нашего процесса проектирования наша команда дизайнеров разрабатывает систему поддержки крыши, исходя из структурных и инженерных потребностей вашего жилого или коммерческого проекта.Затем мы поставляем клееные балки архитектурного качества для установки на коньках, вальмах и впадинах крыши. Мы также поставим прогоны из клееного бруса, если это будет необходимо. Перед отправкой вам все клееные бруски разрезаются и скашиваются.
Установка SIP на стену и крышу
Пакет Insulspan RTA SIP прибывает как раз вовремя для установки в соответствии с установленным графиком строительства. Ваши панели поступают заранее подготовленными для дополнительных сделок. Это означает, что, когда панели прибывают на ваш объект, на них наклеены этикетки, установлены пиломатериалы и нарезаны проволочные пазы.Строительные чертежи сопровождают ваши панели, показывая вам расположение панелей на основе цифр и букв на каждой панели. Просто соберите панели по чертежам.
Если вы ранее не работали с SIP, Insulspan предлагает возможность иметь на вашем сайте технического консультанта. Этот советник поможет вам во время установки. Команда Insulspan, многие из которых работают в Insulspan уже десять или более лет, с радостью поделится с вами своими знаниями и опытом в рамках этого обучения на месте.
Готовая к сборке строительная система Insulspan SIP поставляется со всем необходимым для завершения оболочки SIP.
Панели, обрезанные по размеру, со всеми снятыми краями и установленными деревянными элементами в оконных и дверных проемах, а также угловыми и структурными шлицами соединения.
Любые компоненты пиломатериалов, которые Insulspan не может установить во время производства панелей, предоставлены вам обрезанными и готовыми к установке.
Клееный брус архитектурного качества для гребней, прогонов, бедер и впадин, обрезанный и скошенный согласно строительным чертежам.
Подъемные пластины для безопасного перемещения панелей на место.
Крепежные детали, испытанные на сопротивление сдвигу, предоставляются в зависимости от толщины пакета панелей.
Герметик для использования во время установки во всех точках соединения, чтобы исключить проникновение воздуха.
Двухкомпонентная пена высокой кратности Dow для заполнения любых швов. Эта пена полностью изолирует тепловую оболочку вашего здания.
Лента для стыков между панелями 6 дюймов для использования в качестве вторичного барьера на стене и швах между стеной и крышей для предотвращения движения воздуха и влаги.Соединительная лента 12 ″ или 18 ″ предназначена для использования на стыках коньков и балок.
Строительная пленка GreenGuard MAX ™ для защиты OSB от любой влаги, которая может проникнуть через внешнюю облицовку.
Преимущества готового к сборке пакета SIP Insulspan:
Точная и полная проектная документация, включая подробные сборочные чертежи
Качественное производство в контролируемой среде
Простота сборки на месте
Полный пакет материалов включает все вам необходимо установить оболочку из SIP. 49228
Insulspan — Delta
# 1 — 600 Chester Road
Annacis Business Park
Delta, BC, Canada V3M 5V8
Подробнее
См. Меньше
.

Что такое СИП панели | Строительный портал

Оглавление

СИП-панели: что это такое?

Что такое SIP-панели? — Ultrasip.ru

Сип панели (SIP панели), характеристики, цена.

Качественные sip панели любых размеров от производителя!

Из чего состоят sip панели

Эксплуатационные характеристики

Характеристики

Значение, описание параметра

ОДО Инвайт Инвест

Конструкционная теплоизоляционная панель SIP — технология производства sip (сип)-панелей.

Преимущества панелей

SIP панель — что это такое?

ОСП+ПСБ+ОСП

ОСП+ЭПП+ОСП

ОСП+ППУ+ОСП

ОСП+МВ+ОСП

ФЛ+ПСБ+ФЛ и ФЛ+МВ+ФЛ

ЦСП+ПСБ+ЦСП

ГКЛ+ПСБ+ГКЛ, СМЛ+ПСБ+СМЛ, ОСП+ПСБ+ГКЛ и прочие

Сэндвич-панели (SIP, СИП панели)

Свойства:

Применение

Что такое SIP Обзор | Ассоциация структурных изолированных панелей

СИП — строительный материал 21 века

Анимационное видео SIP

Преимущества здания с SIP

Установка SIP | Ассоциация структурных изолированных панелей

Сведения о подключении SIP

Лучшие советы для строительных систем SIP

Модернизированные изолированные панели (гвоздь)

Дополнительные ресурсы по установке

Структурные изолированные панели: 11 общих проблем и лучшая альтернатива

Структурные изолированные панели (SIP)

Современные структурные изолированные панели

Одиннадцать проблем со структурными изоляционными панелями

Fox Blocks ICFs — лучший выбор стен по сравнению с SIP

Структурные изолированные панели (СИП) | WBDG

Введение

История

Описание

Основы

Структурное проектирование и строительство

Проблемы с производительностью

Общие принципы детализации

Принципы Генеральной Ассамблеи

Полученные уроки

Вопросы управления материально-технического обеспечения и строительства

Прочие соображения

Детали

Новые проблемы

Дополнительные ресурсы

Детали

Публикации

Тепловые характеристики

Пожарная безопасность

Организации

структурно-изолированные панели SIPs RAYCORE против сэндвич-панелей

Что такое сэндвич-панели структурно изолированные панели SIP?

Почему НЕ ИСПОЛЬЗУЙТЕ СИП сэндвич-панели?

Тяжелые и неудобные для перемещения сэндвич-панели SIP Структурно изолированные панели:

Конструкционные изолированные панели (СИП) Строительство

Теплоизоляция

Исследование ORNL по изоляции всей стены

Структурная прочность

Сила сжатия

Сопротивление сдвигу

Горючесть и токсичность

Относительная токсичность обычных бытовых материалов

Сравнение затрат

Прямые затраты на строительство

Сравнение прямых затрат:

Косвенная экономия на строительстве

Добавить комментарий Отменить ответ
