Как сделать отопительно-варочную печь своими руками
22.09.2014Большинство владельцев частных загородных домиков задумываются над тем, чтобы возвести печку. Самые хозяйственные из них выбирают конструкцию, оснащенную варочной плитой и духовым шкафом.
Содержание статьи:
Особенности печи
Возводятся отопительно-варочные печи своими руками очень просто. Они представлены многочисленными модификациями. Каждая из них выполняет сразу две основные задачи:
- Обогревает помещение
- Служит для приготовления сытной и вкусной пищи
В зависимости от площади дома печь может иметь различный габариты. Тоже самое можно сказать и о варианте расположения конструкции: пристенная, угловая, островная или встроенная.
Принцип работы такой сложной на первый взгляд конструкции весьма прост:
- В топочной образуются газы в виде дыма, которые непосредственно контактируют с варочной плитой и отдают свое тепло
- Тепло также передается в духовой шкаф, расположенный сбоку
- Пар из варочной и дым посредством вертикальных каналов удаляются в дымоходную трубу, отдавая тепло помещению
Дымовые и отопительные каналы можно разделить между собой. В летнюю пору это даст возможность нагреть только варочную и духовую.
Вводный видео обзор работающей печки
Для приготовления пищи на дачном участке так же идеально подходит печь барбекю, смотрите инструкцию по кладке своими руками
Необходимые материалы и инструменты
Любая работа требует основательной подготовки, которая включает в себя закупку в требуемом количестве стройматериалов. Чтобы возвести отопительно-варочную печь своими руками потребуются:
- Глина с просеянным песком для приготовления раствора. Замесить его можно по-разному, так как каждый печник придерживается своего мнения по этому поводу. Если знакомых мастеров в этой области нет, соотношение компонент рекомендуется брать 1.5 к 1 или 2 к 1
- Шамотный и красный кирпич. Но прежде чем приступить к его кладке, материал должен быть около суток выдержан в воде
- Стройматериалы для отделки. Каждый должен самостоятельно пройтись по рынку и ответить на вопрос, как будет внешне выглядеть печь. Иногда печи штукатурятся глиной
- Фурнитура, состоящая из необходимых заслонок, дверок, варочной плиты и т. д. Сюда же можно отнести металлические уголки, армирующую сетку, различные шины
Помимо строительного и расходного материала нельзя начинать работу, не подготовив необходимые инструменты для печника: мастерки, отвесы, уровень, ведро для раствора, сито и т. д. Еще раз проверив все необходимое, можно приступать к работе.
Выкладываем фундамент
Под печь с варочной рекомендуется возводить монолитный фундамент одним из двух методов:
- Заливка – в подготовленный котлован заливается раствор, который усиливается бутом или армирующей сеткой
- Кладка – в котлован укладываются керамические кирпичи или железобетонные блоки
Если сравнивать оба варианта между собой, первый будет не только лучше, но и экономически выгоднее. Однако возводить на нем печку можно лишь спустя 1.5-3 недели. Ни в коем случае нельзя делать перевязку между ним и основанием дома.
Строить фундамент под отопительно-варочные печи своими руками рекомендуется согласно следующей инструкции:
- Вначале нужно выкопать котлован, линейные размеры которого будут на 15-25 см больше предполагаемой печи. Заглубление должно составлять 0.7-1 м
- На дно засыпается и плотно утрамбовывается подушка из сухого просеянного песка толщиной 10-15 см
- Затем закладывается 20 см слой щебня крупной фракции, для экономии перемешанный его с боем кирпичей и камней. Присыпав чуть песком, поверх вновь делается фильтрующая щебенчатая подушка толщиной 10 см и накрывается гидроизоляцией (чаще используют рубероид)
- Далее нужно соорудить опалубку, оставив между ней и краем котлована 5-10 см для ее последующего демонтажа
- На дно льют бетонную смесь слоем около 5 см, на которую устанавливают армирующий каркас
- Заливая небольшими порциями по 10-15 см, смесь трамбуют с целью удаления скопившихся внутри пузырьков. Добравшись до крайней отметки, фундамент оставляют застывать
Читайте так же о том как своими силами сделать печь буржуйку
Порядовка отопительно-варочные печи
Ряды 1-2. Два первых ряда отопительно-варочной печи своими руками необходимо выложить сплошной кладкой, перекрывая швы. Укладка ведется из красного кирпича. При этом следят за горизонталью, так как в дальнейшем могут появиться подкошенные участки. Углы сверяются на каждом из рядов угольником. Чтобы упростить работу, рекомендуется подцепить отвесы.
Ряд 3. В данном ряду нужно приступать к организации зольной камеры, нижней камеры прогрева и вертикальных каналов. С лицевой стороны оставляют проем под дверцу. Почти вся печка выкладывается с помощью красного огнеупорного кирпича, шамотный необходим для поддувала и зольника.
Ряд 4. В этом ряду кладка проводится аналогично предыдущему. Вертикальные каналы необходимо объединить в один.
Ряд 5. Начинать укладку данного ряда необходимо по направлению в права. Зольную камеру заканчивают формировать и накрывают дверцу. Последнюю следует закрепить проволокой. Затем можно будет установить колосниковую решетку. Зазор около 10-15 мм между ней и кирпичом засыпают песком, так как металл при нагревании будет расширяться.
Ряд 6. На данном этапе необходимо приступить к формированию топочной и духовки, оставив на лицевой стороне проем для дверцы. П-образный канал, который был сформирован ранее, делится на 3 вертикальных. Камеры необходимо поделить стенкой, которая выкладывается из шамотного кирпича.
Ряды 7-8. Последующие два ряда формируется топочный отсек. Однако в восьмом третий канал следует перекрыть.
Ряд 9. Данный ряд является последним для топочного отсека. Его кирпичи необходимо стесать под углом. Это нужно для того, чтобы дым плавно переходил в дымоход, а не задерживался около уголков.
Ряд 10. Для кладки внутренней части десятого ряда отопительно-варочной печи своими руками необходимо подготовить шамотный кирпич. На данном этапе накрывают духовую дверцу. При этом кирпичи стачивают под тот же угол, что и в предыдущем ряду, но перегородку между духовой и топочной уже не устанавливают.
У кирпичной кладки еще раз проверяют горизонталь уровнем и устанавливают варочную плиту. Под нее, как и под колосниковую решетку, делают зазоры около 12-18 мм, чтобы учесть тепловое расширение. На лицевой стороне заподлицо укладывают металлический уголок со стороной 45-50 мм.
Ряд 11. В данном ряду необходимо приступить к формированию камеры над варочной плитой. Кладку рекомендуют продолжать с использованием красного кирпича. Можно сделать еще одну духовую, если установить для варочной камеры большую дверцу.
Ряды 12-16. С 12 по 15 ряды продолжают выкладывать стенки варочной камеры, однако в первом ряду можно объединить пару каналов, которые расположены слева. Уложив 16 ряд, нужно вдоль установить четыре уголка.
Ряд 17. На данном этапе следует варочную камеру накрыть кирпичной кладкой, оставив небольшое, примерно в пол кирпичика, отверстие. Через него будет удаляться пар.
Ряд 18. Следующий ряд выкладывается аналогично предыдущему с учетом перевязки. На него нужно установить металлический страховочный уголок, который будет укреплять основания сушильных камер. При этом не следует перекрывать оставленное ранее отверстие.
Ряды 19-21. В данном ряду формируются пара сушильных камер, оснащаемых дверцами, и вентиляция из варочной. По аналогии будут укладываться последующие два ряда.
Ряд 22. Одну из сушилок, желательно меньшую по размерам, необходимо перекрыть железной пластиной.
Ряды 23-25. В 23-м ряду нужно установить задвижку вытяжного канала варочной. В 24-м ряду следует объединить первый и второй вертикальный каналы. В 25-м ряду придется совершить объединение между третьим каналом и вытяжкой варочного отсека.
Ряд 26. В этом ряду необходимо уголком перекрыть сушильные камеры. Поверх укладывают армирующую сетку.
Ряд 27-28. Наступает пора полностью накрыть верх печи, при этом немного расширив периметр кладки (около 3-5 см). Для удаления дыма нужно оставить 3-й канал, в который будут сходиться все предыдущие. В 28-м ряду следует сформировать небольшой бортик, еще раз увеличив периметр кладки.

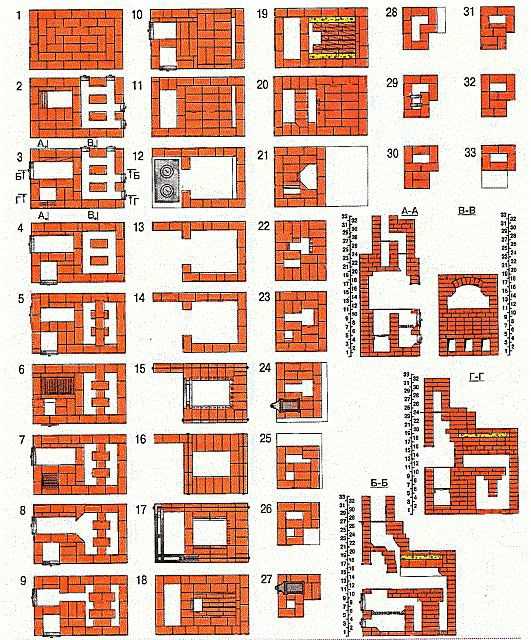

Кликните для увеличения изображения
Ряды 29-последний. В 29-м ряду возвращаются к прежнему периметру. Далее нужно установить задвижку, перекрывающую дымоходный канал и позволяющую регулировать общую тягу. С 31-го ряда и далее формируется труба дымохода, выводящаяся наружу.
Видео инструкция по кладке отопительно варочной печи своими руками
В заключении
Возводятся отопительно-варочные печи своими руками быстро и непринужденно, если заранее все спланировать и подготовить. В любую из конструкций можно внести изменения, направленные на улучшение характеристик. Но прежде чем пойти на такой шаг – следует проконсультироваться со специалистом.
