Отличие мембран Изоспан А от Изоспан АМ

Изоспан – изоляционный материал, обеспечивающий сохранность первоначальных качеств утеплителя и других конструктивных элементов дома. Разберемся, как подобрать оптимальный тип мембраны с учетом сферы ее использования, и опишем технологию монтажа паро-и гидробарьерной пленки.

Какие задачи выполняют изоляционные пленки

Изоспан – пленка или нетканая мембрана, использующая в теплоизоляционных конструкциях в качестве защиты утеплителя от влаги, деревянных и металлических элементов – от гниения и образования коррозии.

Паробарьерные мембраны необходимы при обустройстве многослойных строительных конструкций, преимущественно, наружных. Это системы внешнего утепления, скатные кровли, каркасное домостроение, устройство деревянных межэтажных перекрытий.

Главная задача пароизоляции Изоспан – предотвратить появление «точки росы» в конструкции. Теплый воздух стремится покинуть помещение, а холодный – попасть вовнутрь. Без грамотно обустроенного барьера разнотемпературные потоки встретятся в плотности стены и конденсируются в капли влаги. Результат – мокрый утеплитель промерзает, снижается теплоэффективность, а внутри проступает плесень.

Пароизоляция решает эту проблему – мембрана способствует выходу влажному воздуху, не задерживаясь в слое теплоизоляции. Точка росы смещается – конденсат не выпадает

Позиции Изоспан: характеристики и особенности применения

Компания «Гекса» разработала широкий ассортимент пароизоляционных мембран. Без строительного опыта сложно сориентироваться в выборе и определить оптимальный материал. Основной критерий подбора – назначение, сфера использования. Условно все виды пленочной изоляции можно разделить на три категории: гидро- и ветрозащита, паро- и гидроизоляция, отражающие материалы для повышения теплосбережения.

Ассортимент ветро-гидроизоляционных мембран

Эта гидро-ветробарьеры, обеспечивающие защиту утеплителя, конструктивных элементов от ветра, конденсата, влаги извне. При этом материалы пропускают пар – влажность не скапливается в теплоизоляционной прослойке, а выветривается в атмосферу.

Товарная линейка представлена следующими позициями:

  1. Изоспан А. Плотность – 100 г/кв. м, паропроницаемость – более 2000 г/кв. м/сутки. Действие мембраны – влага быстро выходит наружу, а вовнутрь не просачивается. Монтаж с внешней стороны теплоизолятора, под облицовку, необходим вентзазор.
  2. Изоспан АМ. Плотность – 90 г/кв. м, проницаемость пара – от 800 г/кв. м/сутки. Трехслойная мембрана, допустим монтаж без вентзазора – воздух циркулирует в промежутках между прослойками пленки.
  3. Изоспан AS. Технические показатели: плотность – 115 г/кв. м, паропроницаемость – 1000 гр./кв. м/сутки. Трехслойный диффузный материал, более стойкий к растяжению, чем тип АМ.
  4. Изоспан AQ proff. Усиленный материал плотностью 120 г/кв. м – трехслойная структура с армированием. Пленка хорошо противостоит механическим повреждениям, УФ-лучам. Изоспан AQ незаменим для защиты утеплителя кровли, стен, если некоторое время конструкции будут без внешнего покрытия.
  5. Изоспан А с ОЗД. Мембрана с огнезащитными добавками рекомендована, если вблизи утеплителя предполагается выполнение сварочных работ.

Перечисленные пленки ветрозащиты применимы при обустройстве каркасных стен, вентфасадов, теплоизоляции скатных крыш с наклоном от 35°.

Обзор гидро-паробарьеров

Эта категория предназначена для защиты внутренних конструкций от влаги. Сфера применения:

  • монтаж утепленной крыши – подходит под плоскую или скатную кровлю;
  • гидроизоляция полов – пленки применимы для защиты основания, под укладку ламината, для пола в деревянном доме;
  • гидробарьер чердачных, цокольных, межэтажных перекрытий.
  1. Изоспан В. Двухслойная пленка, плотность – 70 г/кв. м., водоупорность – более 1000 мм вод. ст. Материал востребован благодаря универсальным свойствам и доступной цене. Мембрана выступает пароизоляцией для стен внутри помещения, для потолка с межэтажными, цокольными перекрытиями и чердаков под теплоизолированной кровлей.
  2. Изоспан С. Плотность – 90 г/кв. м. Сфера применения аналогична пленке типа В, может использоваться для бетонных полов.

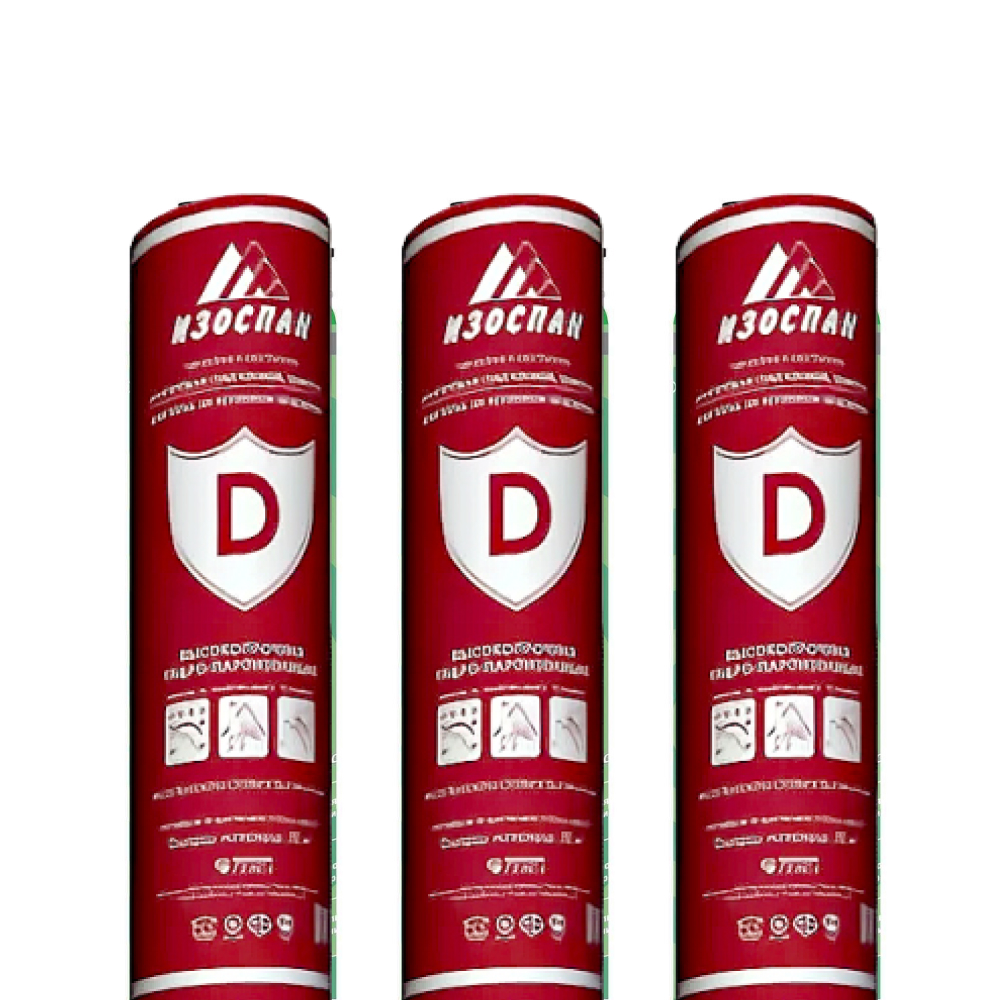

  3. Изоспан D. Высокопрочный тканый материал, плотность – 105 г/кв. м. Изоспан Д выдерживает значительные механические нагрузки. Основное предназначение – гидрозащита основания пола, плоской/скатной крыши, цокольного перекрытия. Допустимо использование в качестве временного кровельного покрытия.
  4. Изоспан RS/RM. Трехслойная, армированная ПП-сеткой изоляция, плотность – 84/100 г/кв. м соответственно. Применение – обустройство гидро-паробарьера для потолка, полов, стеновых перекрытий, крыш любого вида.

При производстве высокопрочные полотна серии D, RS, RM покрывают водоотталкивающими составами. Гидрофобные пленки можно использовать как гидроизоляционный материал при монтаже цементных стяжек по бетону, обустройстве земляных полов.

Теплоотражающие материалы

Отражающая гидро-пароизоляция с эффектом теплосбережения – комплексные пленки с металлизированным покрытием. Полотна одновременно защищают внутренний конструктив кровли, утеплитель, перекрытия и стены от влажных паров изнутри дома, а также отражают обратно в помещение тепловое излучение.

Варианты покрытий Изоспан отличаются между собой составом, определяющим сферу их применения.

Популярные маркировки:

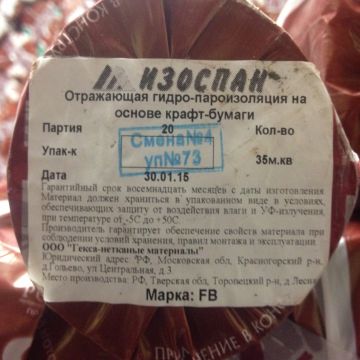

  • FB – строительный картон с лавсановым покрытием и алюминиевым напылением; используют для обшивки стен/потолков бань;
  • FD – полипропиленовое полотно + металлизированное покрытие, материал подходит для монтажа водяных/электрических теплых полов;
  • FS – по составу напоминает FD, но здесь двойная металлизированная пленка; используется как тепло-паробарьер для наклонной кровли;
  • FX – основа полотна – вспененный полиэтилен + металлизированная лавсановая пленка; сфера применения – подложка под ламинат, гидро-паробарьер для стен, чердака, перекрытий.

Коэффициент теплового отражения полотен Изоспан достигает 90%

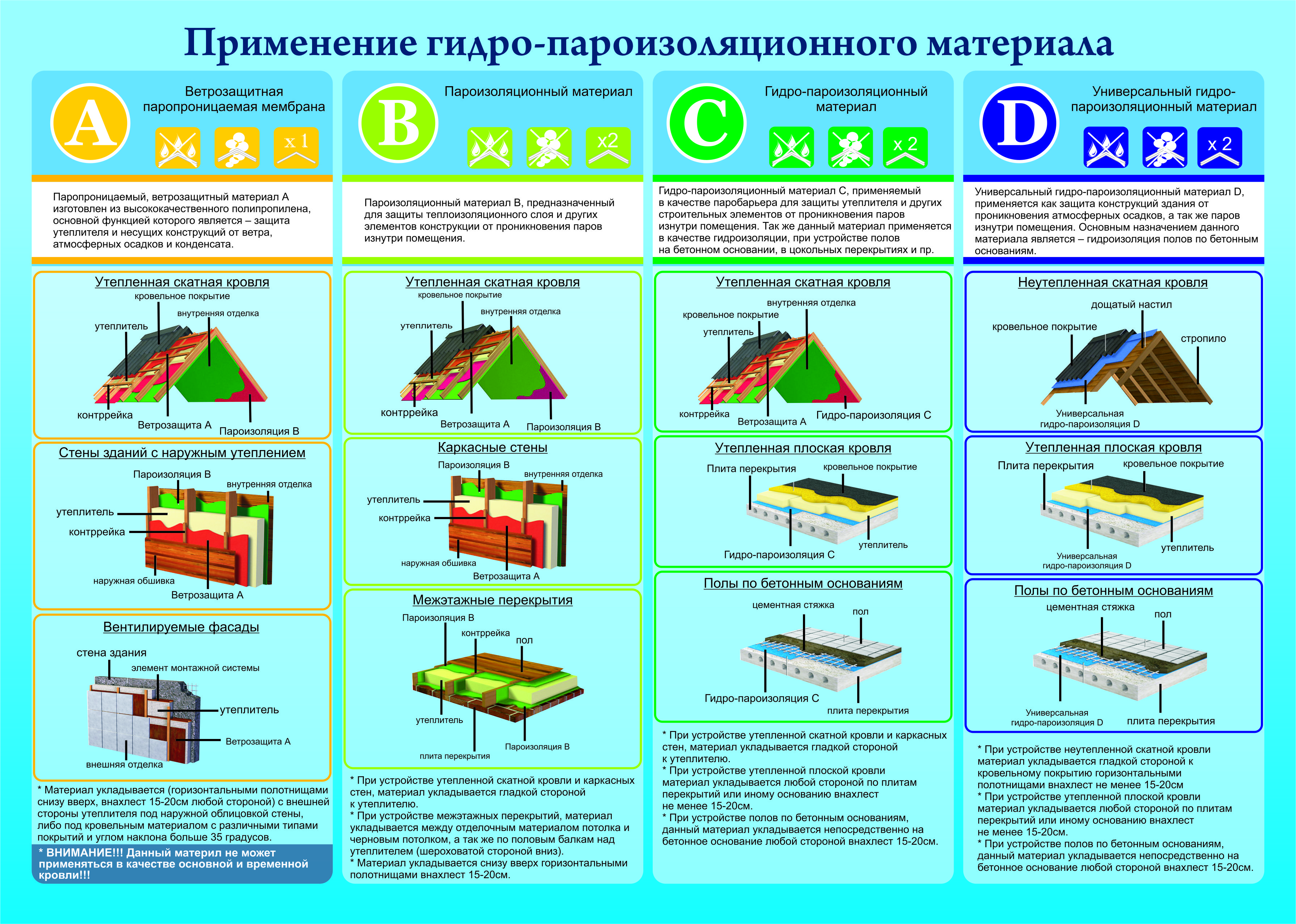

Технология монтажа пароизоляции Изоспан

Методика укладки изоляционных мембран определяется сферой их использования. Перед работой необходимо изучить инструкцию и понять, какой стороной к утеплителю монтировать паробарьер.

Обустройство каркасных стен

С наружной стороны утеплитель нуждается в гидро-ветрозащите, а с внутренней в пароизоляции. Поэтому для работы понадобятся два типа мембран:

  • Изоспан А или альтернативы: AS, AQ Profi, AM;
  • Изоспан В

Общая схема стенового пирога выглядит образом:

  1. Внешняя облицовка.
  2. Котробрешетка.
  3. Гидро-ветробарьер – Изоспан А.
  4. Теплоизоляционный слой.
  5. Паробарьер – Изоспан В.
  6. Внутренняя финишная отделка.

Изоспан А монтируют по каркасу сверху утеплителя, сторона размещения не важна. Если используют марки AS, AQ Profi, AM, то – белой стороной к теплоизолятору. Полотнища располагают сверху вниз, горизонтально с нахлестом по стыкам 10 см. К каркасу фиксируют строительным степлером.

Поверх гидро-ветроизоляционной пленки крепят вертикальные рейки – основу под наружную обшивку. Нижнюю кромку мембраны фиксируют к водоотводному сливу цоколя.

Инструкция по применению Изоспана В:

  1. Монтаж полотна изнутри помещения, поверх утеплителя. Фиксация к несущим балкам каркаса.
  2. Порядок укладки – снизу вверх, нахлест горизонтальных полотен 15 см.
  3. Изоспан В размещают гладкой стороной к теплоизоляционной прослойке, полотнища скрепляют соединительной лентой.
  4. Внутреннюю отделку монтируют на реечный каркас (вагонка, фанера) или оцинкованные профиля (гипсокартон) – должен получиться вентзазор в 4-5 см.

Ветро- и влагобарьер скатной кровли

Для утепленного кровельного пирога используют Изоспан А в качестве ветро- и гидробарьера. Если для теплоизоляции крыши применяется волокнистый материал, то его надо защитить от влаги со стороны мансарды или чердака. С этой задачей справится пароизоляция марки RS или В.

Общая схема утепленного пирога крыши:

  1. Кровельное покрытие.
  2. Мембрана Изоспан А – барьер от ветра и осадков.
  3. Контррейка.
  4. Слой утеплителя.
  5. Пароизоляионная пленка – Изоспан B.
  6. Стропильная система.
  7. Внутренняя отделка.

Укладку ветробарьера выполняют с нахлестом 15-20 см, полосы пленки должны идти без чрезмерного нависания и натяжения. Мембрану фиксируют к стропилам степлером. Возле конька верхнюю полосу Изоспана монтируют с загибом в сторону второго ската. Для создания вентазора поверх пленки набивают рейки толщиной 40 мм.

Внутреннюю пароизоляцию (Изоспан В) стелют гладкой частью к утеплителю, шероховатая сторона «смотрит» в помещение.

Изоляция чердачных перекрытий

Выбор мембран зависимо от эксплуатационных условий:

  1. Защита утеплителя между теплым помещением и неотапливаемым чердаком от увлажнения и выветривания – пленки AM, AS, AQ Profi. Укладка белой стороной к теплоизоляционному материалу, зазор не нужен.
  2. Пароизоляция – монтаж со стороны помещения. Пленки RS, C, DM или В укладывают между финишной отделкой и черновым потолком шероховатой стороной вниз.

Совет. Между пароизоляционным слоем и черновым потолком желательно обустроить вентзазор – около 5 см.

Общая схема устройства утепленного перекрытия:

  1. Пол чердака.
  2. Гидро-ветробарьер – Изоспан марки А.
  3. Теплоизолятор.
  4. Контробрешетка.
  5. Балка перекрытия.
  6. Черновой потолок.
  7. Пароизоляционная мембрана марки В, RS.
  8. Потолочная отделка.

Со стороны помещения можно применять теплоэффективную изоляцию, тогда полотно крепят отражающей прослойкой вниз. В таком случае необходим вензазор между финишной отделкой и пленочным барьером.

Изоспан А — технические характеристики и инструкция

Каждое современное здание не может существовать без теплоизоляционного слоя. Однако и сам этот слой требует защиты. На спасение приходят пароизоляционные материалы, например, Изоспан А.

Виды пароизоляции для стен и кровли

Изначально определим, важна ли пароизоляция для стен и кровли? Безусловно. Она позволит сохранить утеплитель кровли, стен. Гидроизоляцию используют на перекрытиях и перегородках, которые подвергаются воздействию всевозможных климатических изменений.

Существуют следующие виды пароизоляционных материалов:

  • Стандартная пленка. Она способствует защите от конденсата, который может появиться на внутренней поверхности стен, кровли, утеплителя.
  • Мембранное пленочное покрытие. Данные материалы выводят излишки влаги и испарений из помещений. Кроме того, существует ее подвид, обладающий свойством переменной паропроницаемости, которая увеличивается пропорционально влажности.
  • Фольгированная с алюминиевым покрытием. Выполняет функции паро- и теплоизоляции за счет отражающего свойства.
  • Подкровельная мембрана. Устойчива к перепадам температур и ультрафиолетовых излучений. Отличается высокими показателями прочности.

[flat_ab id=”33″]

Изоспан А и «с чем его едят»

Изоспан – это инновационный стройматериал, который отлично себя показывает при возведении многих современных построек. Превосходная защита утеплителя и конструкций от климатических воздействий – вот основные качества, которые обеспечивают Изоспану авторитет в строительном бизнесе.

К техническим особенностям пароизоляции Изоспан А стоит отнести:

  • Прочность материала;
  • Эластичность;
  • Экологическую безопасность;
  • Высокую защиту от механических воздействий.

Изоспан делится на четыре вида: А, В, С, D. В этой статье акцентирутеся внимание на первой вариации данного продукта.

Пленки группы А используются для защиты наружной стороны помещений.

Буква «А» на материале говорит о том, что перед нами обычная пленка данной группы, без каких либо модификаций. Технические характеристики Изоспан АМ и АS отличаются тем, что сделаны из трех слоев, что позволяет увеличить уровень защиты строений. Помимо этого, в данной группе материалов присутствуют и пожароустойчивые пленки.

Изоспан А с ОЗД (с огнезащитными добавками) – гидроизоляционная пленка, которая не только защищает от воздействий воздушных масс, но и от случайных возгораний (при сварочных работах, при неаккуратном обращении с огнем).

Изоспан А используют в качестве некой мембраны, что вызвано гидроизоляционными свойствами материала. Данной пленкой защищают кровлю, фасады и стены помещений любых типов. Благодаря своей ветро- и влагозащитной функции, данная пленка поможет сохранить утеплитель в отличном состоянии на протяжении долгого времени. Сама по себе пленка существует на рынке около 12 лет, и имеет множество положительных отзывов.

Использование Изоспан возможно на всех этапах строительства. Она отлично обезопасит кровлю, которая постоянно подвержена воздействию теплых и холодных воздушных масс.

Изоспан А – технические характеристики

Несмотря на то, что Изоспан делится на несколько категорий, последние также делятся на несколько модификаций. К примеру, следующем образом выглядит разница между отдельными вариациями Изоспана А: Изоспан А (плотность 110 г/м²), Изоспан АМ (плотность 90 г/м²), Изоспан АS (плотность 115 г/м²), Изоспан АQ proff (плотность 120 г/м²).

Пароизоляция Изоспан А технические характеристики которой обозначенные производителем:

  • Сила растяжения материала: 190/140 миллиметров;
  • Стабильность при воздействии ультрафиолетового излучения: 3-4 месяца;
  • Водоупорность: 300 миллиметров;
  • Паропроницаемость: не менее 2000.


[flat_ab id=”34″]

Инструкции по применению Изоспан А

Инструкция по применению этого материала начинается с вопроса многих строителей: «Какой стороной к утеплителю необходимо укладывать Изоспан А?».

Пароизоляция Изоспан А монтируется с наружной части утеплителя.

Перед началом работ по обработке пленкой стен и кровли, нужно убедиться, что подготовлены следующие инструменты:

  • металлический профиль и деревянные рейки;
  • саморезы;
  • для фиксации отдельных участков могут потребоваться строительный степлер и скотч;
  • ножницы для нарезки покрытия;
  • необходимое количество пароизоляции, рассчитываемое как сумму площади покрываемой поверхности и нахлестов по 15 см с каждой стороны;

При установке пароизоляции Изоспан А на утепленной кровле, материал нарезается широкими полосами и укладывается внахлест. Гладкая поверхность пароизолятора должна оставаться снаружи. Монтаж Изоспан А следует начинать с нижней части кровли. Нельзя допускать, чтобы Изоспан контактировал с утеплителем, так как это может значительно уменьшить гидроизоляционные свойства материала.

Обращайте внимание на то, не возникает ли набуханий при монтаже. Это может создать шумы при сильных порывах ветра.

Крепится Изоспан А рейками при помощи саморезов. Между сторонами изолятора оставляйте 5 сантиметров свободного пространства.

Если вы используете Изоспан А для создания ветро- и гидробарьера, то мы бы рекомендовали вам дополнить защиту паробарьером. Для этого отлично подойдет Изоспан В. Изоспан В имеет два слоя и используется для сохранения поверхностей:

  • Наклонной кровли;
  • Внутренних стен;
  • Каркасных стен;
  • Чердачных, цокольных перекрытий.

Схема монтажа в зависимости от назначения:

  • Неутепленная и наклонная кровля: основная конструкция – пароизоляционный слой – деревянный настил;
  • Чердак: перекрытие – пароизоляция – утеплитель – рейки – балка;
  • Бетонный пол: основа – стяжка – изоляционная пленка – финишный слой.

Стоит отметить, что нужно в точности соблюдать все тонкости эксплуатации данного материала, чтобы не разочароваться после. Берите в учет и то, что именно вы изолируете: утеплитель стен, кровли, либо же это вагонная или панельная обшивка.

Эти аспекты могут создать определенные тонкости при монтаже.
[flat_ab id=”35″]

Положительные и отрицательные стороны пароизоляции Изоспан

Как и все в этом мире, пароизоляция Изоспан имеет не только положительные стороны, но и отрицательные. Начнем, как принято, с хорошего. К достоинствам гидроизоляции Изоспан можно отнести:

  • Это высокопрочный материал;
  • Сроки эксплуатации переступают отметку в 50 лет;
  • Устойчивость к климатическим воздействиям разного рода: испарения, ветра, атмосферные осадки;
  • Безопасность и экологичность;
  • Применение Изоспан А не вызывает лишних трудностей при монтаже.

Что же касается отрицательных качеств, то сюда относят лишь то, что материал огнеопасен. Однако, мы уже упомянули об Изоспан  А с ОЗД, который нивелирует данную проблему.

Насколько важна пароизоляция для стен и кровли?

Пароизоляция – это необходимая вещь для любых строений, о чем и постарались рассказать в начале материала.

Мембрана Изоспан А – это легкое и не затратное решение данного вопроса, которое обеспечит безопасность вашим стенам, кровле, и утеплителю. Многие недооценивают гидроизоляцию, и это несмотря на то, что это значительно утепляет помещение. Кроме того, они защищают утеплитель, что позволит избежать лишних расходов на внезапные ремонтные работы.

Изоспан А и характеристики которого универсальны, подойдет в любых ситуациях, связанных с пароизоляцией. Большой ассортимент модификаций позволит вам приобрести пленку согласно тем требованиям, которые возникнут в процессе ремонтных работ.

виды, характеристики и инструкции по применению Отличия пароизоляции a b c d

Пароизоляция Изоспан считается одной из самых надежных и долговечных. Материал полностью не токсичен и безопасен , и активно применяется в строительстве. Рассмотрим более подробно характеристики Изоспан B, инструкцию по его применению и монтажу.

Изоспан b — универсальный материал для защиты металлоконструкций от разрушения и коррозии под влиянием таких факторов, как влага и конденсат . Строения из дерева материал оберегает от грибкового поражения и гнили изнутри. Пароизоляционные мембраны не дают влаге проникать к теплоизоляции и останавливают процесс появления конденсата. Благодаря таким свойствам пленки в помещении поддерживается необходимая температура и не возникает лишних теплопотерь.

Изоспан В имеет целый ряд полезных характеристик: высокая водонепроницаемость, устойчивость перед УФ-лучами, защита от ветра, отражение тепловых потоков, а также помощь свободному воздухообмену.

Мембраны состоят из двух слоев, из которых один гладкий, а второй шероховатый, специально для сдерживания конденсата и беспрепятственного его испарения .

В инструкции от производителя указаны Изоспан b характеристики и особенности материала следующего характера:

  • плотность — 70 гр. на квадратный метр;
  • основа — полипропилен 100%-й;
  • паропроницаемость -22 гр. на квадратный метр в сутки;
  • водоупорность — 1200 мм.вод.ст.;
  • температурный режим — от -60 до +80 градусов.

Описание, технические характеристики Изоспана дают возможность сохранить первоначальные свойства утеплителя на максимально возможный срок , а также продлить срок эксплуатации помещений любого типа.

Применение материалов Изоспан В

Пленка пароизоляционная марки В применяется в таких строительно-монтажных работах:

  • теплоизоляция наклонных кровель и чердаков;
  • утепление внутренних и каркасных стен зданий;
  • обустройство цокольных этажей и межэтажных перекрытий.

При утеплении крыши для кровли Изоспан В защищает теплобарьер и внутренние элементы сооружения от влаги, которая может образоваться внутри помещения . В свою очередь, внутреннее пространство защищается от попадания в него волокнистых частей утеплителя.

Применение пароизоляции изоспан b для стен внутри конструкции обусловлено необходимостью защиты межкомнатных перекрытий от парообразования.

В чердачных конструкциях для потолка марку В используют как влагоизолятор в перекрытиях между этажами. Материал совместим со всеми видами утеплителей. Монтируется между балками потолка по обеим сторонам теплобарьера.

Для пола пароизоляция данной модели служит в качестве защитного слоя между цементной стяжкой и паркетным покрытием.

Инструкция по монтажу материала Изоспан В

Пароизоляцию Изоспан В по инструкции по применению можно уложить самостоятельно без помощи строителей. Рассмотрим, как правильно укладывать материал при утеплении разных поверхностей.

Крыша

Монтаж производится снизу, постепенно перемещаясь к верху. Рулоны размещают горизонтально по всей длине кровли, чтобы было меньше стыков. Полотна должны вплотную примыкать к стропилам при помощи деревянных реек, которые образуют специальную обрешетку. Через нее воздух может свободно циркулировать, а конденсат испаряться. Рейки предварительно рекомендуется обработать антисептиком, чтобы они не поддавались губительному воздействию влаги. К обрешетке с другой стороны прибиваются нержавеющие профили под финишную отделку.

В правильном исполнении готовая конструкция выглядит таким образом:

  • внутренний слой отделки;
  • пароизоляция изоспан В;
  • стропы;
  • теплоизоляция утепления;
  • гидро и ветрозащита;
  • финальное покрытие крыши.

Межкомнатные стены

На каркасные стены, находящиеся внутри помещения, укладывать пароизоляцию можно с любой стороны. Мембраны размещают вертикально и фиксируют к основанию степлером или гвоздями. Как и на крыше сверху набивается обрешетка под гипсокартон. В итоге получаются такие слои:

  • гипсокартон;
  • рейки;
  • пароизоляция;
  • каркас;
  • утеплитель;
  • гидробарьер;
  • снова чистовая отделка.

Межэтажные перекрытия

Для максимальной эффективности паробарьера, его рекомендую укладывать на потолок поверх черновой отделки шероховатой стороной книзу. На полу изоспан стелется на лаги сверху на теплоизоляцию. Гладкая сторона должна смотреть вверх. При этом нужно предусмотреть вентиляционные зазоры:

  • между утеплителем и пароизолятором;
  • на полу между изоспаном и верхним покрытием;
  • на потолке между пароизоляционным слоем и финишной отделкой.

Пол

На полу пленку марки В расстилают поверх утеплителя шершавой стороной вниз. Рулоны разрезают на ленты необходимого размера и укладывают с нахлестом на стены до 10 сантиметров. Все места стыков проклеивают специальным скотчем или клейкой лентой. Финальный вид готового пола выглядит так:

  • ламинат или паркет;
  • пароизоляция;
  • теплобарьер;
  • гидроизоляционная мембрана.

Какой стороной класть изоспан В

При укладке пароизоляционной мембраны многие новички задаются вопросом: какой стороной класть изоспан. Для этого перед началом монтажа рекомендуется внимательно изучить инструкцию и строго следовать ее описанию. При неправильном размещении полотна будет нарушена тепловая защита всего помещения.

Итак, следует запомнить, что Изоспан В всегда прикрепляется гладкой стороной к утеплителю . Если мембрана имеет фольгированную поверхность, она всегда должна быть направлена внутрь помещения, чтобы отражать тепло.

Изоспан В благодаря своим характеристикам быстро завоевал признание на рынке строительных материалов. Его применяют как профессионалы, так и обычные мастера-самоучки для пароизоляции помещений любой конструкции и назначения. Материал надежно защищает дома и промышленные сооружения от избыточного конденсата, в связи с чем несущие конструкции служат дольше, а утеплитель используется максимально эффективно . По качеству мембран отечественный продукт Изоспан не уступает аналогам зарубежного производства, а умеренная цена приятно радует владельца кошелька.











Кровельное покрытие является необходимым элементом для постройки дома или любого другого здания. Кровля выполняет функцию защиты от солнечных лучей и осадков. В статье рассмотрены разновидности, эксплуатационные характеристики и особенности пароизоляции Изоспан, – одной из самых популярных на отечественном рынке.

Источник promizolufa.ru

Зачем требуется гидроизоляция

Изоспан используется для утепления кровли и защиты от влаги, скапливающейся из-за наличия воздушных потоков в помещении. Если же не позаботиться о защите кровли, то вода постепенно накапливается, в итоге это приводит к разрушению системы утепления. Из-за этого здание становится холодным, а утеплитель приходится заменять.

Но для того чтобы Изоспан показал все свои лучшие качества, необходимо подготовиться к монтажу защитного слоя. Перед процедурой нужно убедиться в том, что в утеплителе отсутствуют зазоры и стыки. В итоге получится качественный слой изоляционной системы, которая не позволяет проникать парам из помещения и защищает кровлю от осадков.

Пароизоляция Изоспан технические характеристики

При изготовлении мембраны используются современные технологии, благодаря которым Изоспан получил следующие преимущества:

    водонепроницаемость ;

    возможность применения в различных сферах;

    высокая прочность при тестах на надрыв;

    огнеупорность ;

    простота монтажа ;

    стойкость к атмосферным осадкам ;

    стойкость к перепадам температуры ;

    стойкость к ультрафиолету от прямых солнечных лучей;

    стоимость ;

    экологически чистый состав.

Источник teplostroi-i.ru

Типы Изоспана

Существует несколько типов Изоспана, для маркировки которых используются буквы. Каждый вид разработан для своей сферы применения и имеет свои особые функции и характеристики.

Изоспан А

Такие мембраны позволяют с одной стороны выпускать пар, чтобы в теплоизоляции не накапливалась влага, с другой – Изоспан позволяет проветривать утеплитель. А влага извне, которая становится причиной образования конденсата, и ветер вовсе не могут попасть внутрь конструкции. Противоположная сторона мембраны водоупорная.

Лучший способ продлить срок эксплуатации теплоизоляции – установить мембрану Изоспана, которая благодаря своим гидроизоляционным свойствам защитит утеплитель от влаги и ветра. В независимости от качества самого утеплителя под воздействием атмосферы он быстро потеряет свои свойства.

Укладка Изоспана А должна проходить с учетом трех основных правил :

    Угол наклона кровли может превышать 35 градусов.

    Монтаж мембраны в обязательном порядке проходит в безветренную и сухую погоду.

    Необходим воздушный зазор , создаваемый за счет контрольных реек, установленных на стропила.

Источник krovly.com.ua

Из-за того что Изоспан А работает по принципу обратного клапана, мембрана должна быть установлена снаружи поверх утеплителя. Наружу должна смотреть гладкая сторона. Мембрана укладывается широкими полосами внахлест следующему слою.

Кровля пароизоляция

Пароизоляция проводится начиная с нижней части. Монтаж Изоспана А имеет важное условие: нельзя чтобы материал соприкасался с теплоизоляцией. В противном случае будут серьезно снижены гидроизоляционные свойства пленки.

В качестве примера можно привести брезентовую палатку, которая во время дождя даст течь в том месте, где изнутри человек проведет пальцем. Для предотвращения подобной ситуации Изоспан А укладывается с использованием двойной обрешетки.

При монтаже Изоспана необходимо следить за тем, чтобы не возникали различные набухания и провисания, которые станут источником неприятного звука при порывистом ветре. Закрепление полотна возможно при помощи тонкой рейки.

Этот тип гидроизоляции Изоспана для кровли необходим для защиты от внутренних паров. Тип В состоит из двух слоев: с гладкой структурой и с ворсистой. Первая используется для лучшего соединения с утеплителем, а вторая – для впитывания накапливающегося конденсата.

Источник baseel.ru

Пленочная изоляция типа В используется для изоляции стен, крыш, перекрытий внутри здания. Считается универсальным средством защиты от конденсата.

Из-за особенности структуры Изоспана В, он укладывается ворсистой стороной вниз, также необходимо соблюсти зазор для сбора конденсата и его выветривания. Мембраны должны накладываться внахлест с захватом более 10 сантиметров.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Изоспан C

Данный тип изоляции состоит из двух слоев, идентичных Изоспану В: первый имеет гладкую поверхность, а второй – ворсистую. Изоспан С используется для предотвращения скапливания конденсата путем впитывания частиц влаги внутри помещения. Область применения идентична с мембранами типа В.

Изоспан С выполняет следующие функции:

    Защита кровли .

    Изоляция влаги и пара.

    Защита деревянных и бетонных элементов от воздействий воды.

Изоспан С защитит деревянные и бетонные элементы от воздействия воды Источник yourhome.su

Но Изоспан С отличается своей повышенной плотностью мембраны. По этой причине стоимость полотна примерно на 50% выше типа В.

Прочный материал, который отличается полной влагонепроницаемостью. Полотно является односторонним: это ламинированное покрытие. Благодаря своей отличительной черте, Изоспан Д имеет широкий спектр применения в любых типах конструкций.

Изоспан Д применяется как барьер, не позволяющий собираться подкровельному конденсату. Материал хорошо противостоит атмосферному влиянию. Часто используется на строительных площадках для временного перекрытия кровли. Монтируется при установке бетонных блоков, которые должны соприкасаться с землей.

Мембрана Изоспан Д способна справляться с самыми сложными задачами:

    Гидроизоляция полов , соприкасающихся с землей.

    Утепление цокольных перекрытий.

    Создание временной кровли.

Изоспан Д отличается полной влагонепроницаемостью Источник doorsan.by

Мембрана без проблем сможет противостоять умеренным механическим нагрузкам, благодаря чему большая снеговая нагрузка не повредит материал. Тип Д является самым прочным и надежным вариантом. Но вместе с этим повышается и цена пленки.

На нашем сайте Вы можете ознакомиться с самыми . В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Новые разработки – энергосберегающие материалы

Существуют современные пленки Изоспан, производящиеся под типами FB, FD, FS и FX, которые благодаря своим уникальным способностям могут отражать до 90% инфракрасного излучения. Изоляция – это верный способ защиты кровли от пара, влаги и ветра, что также позволяет сэкономить на затратах энергии для отопления дома.

Изоспан типов FD и FS разработан на основе полипропиленовой двойной пленки. При изготовлении FX используется вспененный полиэтилен, а для создания FB – крафт-бумага. Все эти типы имеют общий элемент – металлизированную сторону, используемую в качестве отражающего экрана, что часто можно встретить при создании теплого дома. Такое использование отражающих поверхностей можно встретить:

    в банях , саунах;

    как подкладку для утепленных полов;

    при монтаже перекрытий ;

    при обшивке стен (за батареями или радиаторами).

Современные пленки Изоспан могут отражать до 90% инфракрасного излучения Источник yaroslavl.tiu.ru

Также можно встретить и другие типы мембран, которые созданы для отдельных областей строительства: AM, AS, DM.

Инструкция по монтажу Изоспана на кровлю

Правильность монтажа Изоспана напрямую повлияет на качество и длительность его эксплуатации. Каждый из нюансов и этапов укладки является важным и необходимым к учету.

К каждому из типов Изоспана прикладывается отдельная инструкция. В соответствии с ней Изоспан А должен устанавливаться на наружную часть утеплителя. Для этого он нарезается на полосы, которые кладутся внахлест друг на друга.

В процессе монтажа на пленке не должны выступать набухания и провисания. Это является показателем некачественной установки мембран.

Полотна можно временно закреплять при помощи строительного степлера, но только при условии дальнейшей установки рейки на конструкцию из полотен. Рейки должны быть обработаны антисептическими составами. Мембрана с ворсистой стороны в обязательном порядке должна иметь зазор в 5 сантиметров, что необходимо для выветривания влаги и конденсата.

Правильность монтажа Изоспана напрямую повлияет на длительность его эксплуатации Источник pestovodoma.ru

Первое полотно Изоспана должно быть установлено так, чтобы вода попала в водосточную систему. Только после этого строитель может переходить к монтажу обрешетки. Если же используется не Изоспан Д, то настил должен быть закончен в самые короткие срока, так как такие типы мембран не предназначены для использования в качестве временной замены кровли. Только Изоспан Д подходит как временная кровля благодаря своей повышенной плотности.

К пароизоляции здания необходимо подходить с полной ответственностью. Причиной этому является катастрофические последствия ошибки, которую может допустить строитель. Ведь после того как жидкость испаряется (что случается в ванной комнате или на кухне), она попадает в утеплитель, из-за чего тот слой теряет свои эксплуатационные качества. Плесень, высокая влажность стропил, промерзание крыши и много другое может ждать хозяина дома.

Специалисты советуют учитывать несколько нюансов при монтаже Изоспана и его аналогов:

    до начала монтажа пароизоляции, необходимо ознакомиться с инструкцией к мембране, так как при использовании Изоспана типа А, В или С фиксация допускается исключительно внутри помещения , в противном случае будут потеряны необходимые качества;

    если же монтаж производится на кровлю мансардного помещения, то потребуются контррейки , которые будут выполнять сразу две функции: на нее кладется внутренняя отделка и обеспечивается герметичность стыков изоляции и стропильных ног;

    Изоспан АМ может быть уложен с любой стороны , главное чтобы слой клался именно на утеплитель;

    материал не должен натягиваться при монтаже, наличие дыр и иных дефектов также не допускается;

    пароизоляционное полотно должно быть заведено на фронтоны или соседние скаты, поэтому обязательно должен иметься припуск длиной минимум 15 сантиметров.

Материал не должен натягиваться при монтаже Источник pechiexpert.ru

Правильный монтаж пароизоляции для крыши Изоспан – это необходимое условие для защиты дома от влияния атмосферы.

Видео описание

Из видео можно узнать особенности монтажа гидроизоляции Изоспан:

Заключение

Правильно установленная изоляция кровли от жидкости и пара позволит зданию прослужить больший срок. Одним из вариантов для изоляции является Изоспан, имеющий отличные показатели. Товар характеризуется как качественный и недорогой, что делает его одним из самых популярных способов пароизоляции.

  • пароизоляционный материал позволяет защитить утеплитель от насыщения его парами влаги, что повышает его теплоизолирующие свойства, а также защитить от чрезмерного увлажнения строительные конструкции;
  • гидроизоляция позволяет защитить строительные конструкции от проникновения конденсата;
  • влагоизоляция защищает строительные конструкции как от проникновения водяных паров, так и от капиллярной влаги;
  • с использованием отражающей теплоизоляции, теплосопротивление элементов кровельной конструкции повышается при тех же характеристиках толщины утеплителя;
  • применение изоляционных материалов защищает кровельную конструкцию и утеплитель как от конденсата, так и от выветривания;
  • изоляция Изоспан – это универсальная защита от влаги и пара для строительных конструкций.

Изоспан А

Ветро-влагозащитная паропроницаемая мембрана

По мнению специалистов компании Евромет, пароизоляционная мембрана Изоспан может быть использована в зданиях любого типа с целью защиты внутренних элементов кровельной конструкции и утеплителя от воздействия конденсата, а также от ветра. Мембрана устанавливается под кровельным покрытием или облицовочным материалом стен с внешней стороны утеплителя. Наружная поверхность материала «Изоспан А» представляет собой гладкий водоотталкивающий слой. Внутренняя сторона мембраны имеет шероховатую антиконденсатную структуру, специально разработанную для того, чтобы удерживать конденсат, а затем испарять его в окружающий воздух. Использование мембраны позволяет исключить возможность проникновения конденсата в конструкцию кровли и утеплитель из внешней среды, а также обеспечивает выведение скопившихся в утеплителе водяных паров.

Использование мембраны «Изоспан А» дает возможность значительно повысить теплозащитные свойства утеплителя, а также увеличить срок эксплуатации всей кровельной конструкции. При изготовлении мембраны применяются современные виды полимеров. Использование «Изоспана А» имеет целый ряд преимуществ перед аналогичными применяемыми ранее материалами:

  • материал отличается повышенной механической прочностью;
  • удобство в применении;
  • материал не выделяет в процессе эксплуатации вредных веществ, отличается экологической безопасностью;
  • на длительный срок сохраняет эксплуатационные характеристики;
  • отличается устойчивостью к химическим и биологическим воздействиям.
Области применения материалов Изоспан А
В конструкции утепленной кровли

В утепленных кровлях, наклон которых составляет свыше 35°, Изоспан А используется в качестве подкровельной ветровлагозащитной мембраны. Материал применяется с различными видами кровельных покрытий: мягкая черепица, натуральная черепица, металлочерепица, профилированный лист и др. Установка мембраны выполняется поверх стропил под обрешеткой с обязательным зазором 5 см над утеплителем. Мембрана выполняет роль защитного материала для предотвращения воздействия конденсата на несущие подкровельные элементы и утеплитель. Дополнительно мембрана выполняет роль ветрозащитного материала.

Внимание: материал Изоспан А не может быть использован как временная кровля!

В конструкции стен малоэтажных зданий каркасной, щитовой или комбинированной конструкции, а также в зданиях из бруса, Изоспан А используется для защиты стен от атмосферной влаги и ветра. Материал может быть использован с любыми видами наружной обшивки – сайдинг, вагонка. Установка материала производится под обшивкой здания с внешней стороны утеплителя.

Изоспан А может применяться в конструкциях вентилируемых фасадов в многоэтажных зданиях с наружным утеплением. Назначение Изоспана А в этом случае заключается в защите утеплителя от воздействия атмосферной влаги и осадков, ветра и холодного воздуха, которые проникают во внешнюю облицовку через вентилируемый зазор. Изоспан А также обеспечивает испарение водяных паров из утеплителя.

Инструкция по монтажу материалов Изоспан А

При выполнении работ по монтажу утепленных кровель, изоляционный материал раскатывается прямо на стропилах поверх утеплителя и там же нарезается. Материал укладывается внахлест горизонтальными полотнищами. Гладкая сторона мембраны должна быть обращена наружу. Монтаж начинается с нижней части крыши. По горизонтальным стыкам перекрытие полотнищ должно составлять не менее 15 см, на вертикальных стыках – не менее 20 см. Между полотнищами крыши в районе конька предусматривается вентиляционный зазор 5-8 см. Материал растягивается на стропилах и укрепляется деревянными контррейками, пропитанными антисептическим составом. Диаметр реек составляет 3х5 см. Крепление выполняется с использованием гвоздей или саморезов. В зависимости от используемого кровельного материала на контррейках монтируется сплошной настил или обрешетка. Для того чтобы обеспечить свободное выветривание конденсата, между утеплителем и мембраной оставляют вентиляционный зазор 3-5 см, такой же зазор предусматривается между кровельным покрытием и мембраной. Мембрана натягивается таким образом, чтобы провисание между стропилами не превышало 2 см. Необходимо следить за тем, чтобы «Изоспан А» не соприкасался с утеплителем, так как в этом случае гидроизолирующая способность материала существенно снижается. Нижняя кромка располагается таким образом, чтобы влага с поверхности мембраны естественным путем стекала в водосточный желоб. Для того чтобы водяной пар и конденсат беспрепятственно выветривались, в подкровельном пространстве должна быть обеспечена вентиляция. С этой целью в районе конька и в нижней части крыши выполняются вентиляционные отверстия, обеспечивающие непрерывную циркуляцию воздуха.

Внимание: утеплитель Изоспан А не может быть использован в роли основного кровельного покрытия. Если необходимо выполнить временную защиту строительных конструкций, к использованию предлагаются утеплители Изоспан C или Изоспан D.

При использовании материала Изоспан А, в конструкции стен малоэтажных зданий, имеющих наружное утепление, монтаж мембраны производится поверх утеплителя на деревянный каркас. Работы начинаются с нижней части стены. Полотнища материала располагаются гладкой стороной наружу в горизонтальном направлении. Перекрытие в вертикальном и горизонтальном направлении должно составлять не менее 10 см. Изоляционный материал крепится на каркасе с помощью оцинкованных гвоздей, возможно использование строительного степлера. После того, как монтаж покрытия завершен, по каркасу набиваются деревянные контррейки, необходимые для установки наружной обшивки (сайдинг, вагонка и др.). Между мембраной и наружной обшивкой обязательно выполняется зазор на толщину контррейки (3-5 см). Нижняя кромка мембраны располагается таким образом, чтобы обеспечивать отвод влаги, стекающей с поверхности материала, в водоотводный слив.

При установке «Изоспана А» в составе вентилируемых фасадов многоэтажных зданий, он размещается гладкой стороной наружу поверх утеплителя, с внутренней стороны зазора, предназначенного для вентиляции. Монтаж осуществляется в зависимости от вида наружного облицовочного материала в соответствии с применяемой монтажной системой. Однако независимо от способа монтажа, необходимо обязательно следить за плотным прилеганием материала к утеплителю, а также за тем, чтобы материал не провисал. Крепление материала должно быть прочным. Наличие незакрепленных участков мембраны может привести к акустическим «хлопкам», которые возникают внутри вентилируемого зазора под действием резкого ветра. Полотнища размещаются таким образом, чтобы влага, проникающая под облицовку, стекала естественным путем.

  1. Стропило
  2. Утеплитель
  3. Изоспан А
  4. Обрешетка
  5. Кровельное покрытие
  6. Рейки 3х5 см по стропилам
  7. Водосточный желоб
  1. Вентиляционный зазор
  2. Обрешетка
  3. Вентиляционный зазор
  4. Кровельное покрытие
  5. Вентиляционный зазор
  6. Стропило
  7. Рейка по стропилам
  8. Изоспан А
  9. Пароизоляция Изоспан B
  10. Утеплитель
  11. Внутренняя обшивка
  12. Рейка 3х5 см
  1. Утеплитель
  2. Изоспан А
  3. Вентиляционный зазор
  4. Наружная обшивка
  5. Гидроизоляция
  6. Фундамент
  1. Внутренняя обшивка
  2. Вентиляционные зазоры
  3. Рейка
  4. Пароизоляция Изоспан Б
  5. Черновая обшивка
  6. Утеплитель
  7. Изоспан А
  8. Наружная обшивка
  9. Гидроизоляция
  10. Фундамент
Технические характеристики материалов Изоспан А

Изоспан В

Материал «Изоспан В» используется в качестве паробарьера с целью защиты строительных конструкций и утеплителя от паров влаги, которые поднимаются изнутри помещения. Материал предназначен для использования в зданиях всех типов. Установка изоляционного материала производится с внутренней стороны утеплителя, он может использоваться как в конструкциях утепленной кровли и наружных стен, так и при возведении межэтажных перекрытий. Двухслойная структура материала представляет собой комбинацию слоев с гладкой и шероховатой поверхностью. Шероховатая поверхность предназначена для того, чтобы удерживать капли конденсата, которые впоследствии с нее испаряются.

Применение пароизоляции «Изоспан В» позволяет значительно улучшить теплоизолирующие характеристики утеплителя, а также существенно продлить срок службы всей строительной конструкции. При низких температурах окружающего воздуха материал препятствует образованию конденсата и коррозии элементов строительной конструкции, а также исключает возможность грибкового поражения. Еще одно функциональное свойство материала – защита от проникновения частиц волокнистого утеплителя во внутренние помещения здания.

Области применения материалов Изоспан B
В конструкциях утепленной кровли:

Изоспан В используется в качестве пароизоляционного материала для обеспечения защиты от проникновения водяных паров в утеплитель и элементы строительной конструкции. Изоспан В способствует также защите внутренних помещений здания от проникновения в них частиц утеплителя, имеющего волокнистую структуру.

Внимание: Изоспан В не может быть использован в качестве временной кровли!

Материал Изоспан В может быть использован в качестве пароизоляции для защиты внутренних элементов конструкции стен и утеплителя от проникновения водяных паров, поднимающихся из помещений здания. Изоспан В защищает также внутреннее пространство здания от проникновения волокон утеплителя.

Изоспан В применяется в межэтажных перекрытиях в качестве изолирующего материала. Возможно его использование с утеплителями всех типов. Изоспан В укладывается между балками (половыми лагами) по черному потолку или полу с двух сторон утеплителя.

При
укладке паркетных и ламинированных полов

Изоспан В используется в качестве пароизоляции при устройстве паркетных и ламинированных полов на цементных, бетонных или других неорганических основаниях. Материал укладывается под напольным покрытием на стяжку.

Инструкция по монтажу материалов Изоспан B

При монтаже утепленных кровель и в домах с наружным утеплением стен, пароизоляционный материал «Изоспан В» монтируется на элементы несущего каркаса (стойки, стропила, балки) с внутренней стороны утеплителя. Монтаж пароизоляции может также быть выполнен по черновой обшивке. Крепление материала производится с использованием оцинкованных гвоздей или строительного степлера. На наклонных крышах и на стенах монтаж выполняется по направлению снизу вверх. Горизонтальные полотнища материала укладываются внахлест с перекрытием 10 см. Если помещение отделывается декоративными панелями, вагонкой или фанерой, крепление пароизоляции производится по каркасу с использованием деревянных реек 3х5 см, пропитанных антисептическим составом. Если отделка помещения выполняется с использованием гипсокартона, пароизоляция крепится оцинкованными профилями. При монтаже материала необходимо следить за тем, чтобы его гладкая сторона плотно прилегала к утеплителю. Отделочный материал крепится к оцинкованному профилю или каркасу из реек с вентиляционным зазором 3-5 см. Для того чтобы обеспечить герметичность пароизоляционного слоя, рекомендуется скреплять полотнища материала между собой, а также со строительными конструкциями – проникающими (антенны, вентиляционные или печные трубы) и ограждающими (перекрытия, стены). Для крепления применяется соединительная лента «Изоспан SL».

В стенах с наружным утеплением монтаж материала производится непосредственно на внутреннюю поверхность стен таким образом, чтобы его шероховатая сторона была обращена внутрь помещения. Для того чтобы установить материал на блочных или кирпичных стенах, применяется соединительная лента «Изоспан SL». Изоляционный материал крепится с применением контрреек или оцинкованного профиля, на которые монтируется материал внутренней обшивки – гипсокартон, фанера, вагонка и др.

При использовании изоляционного материала для устройства цокольных или чердачных перекрытий независимо от вида применяемого утеплителя, специалисты компании Евромет советуют укладывать его по черному полу между половыми лагами таким образом, чтобы шероховатая сторона была обращена наружу. Крепление материала выполняется с использованием деревянных реек или строительным степлером. Утеплитель плотно раскладывается между лагами (балками). Между балок раскатывается верхний слой пароизоляции, обращенный шероховатой стороной наружу. Пароизоляция закрепляется с помощью реек. Полотнища пароизоляции накладываются друг на друга таким образом, чтобы нахлест составлял не менее 20 см.

Если материал используется при укладке паркета или ламината на неорганические основания (цемент, бетон), он раскладывается с нахлестом 20 см, предусматривается небольшой заход на стены. Герметизация продольных швов выполняется с использованием соединительной ленты «Изоспан SL».

  1. Вентиляционный зазор
  2. Обрешетка
  3. Вентиляционный зазор
  4. Кровельное покрытие
  5. Вентиляционный зазор
  6. Стропило
  7. Рейка по стропилам
  8. Паропроницаемая мембрана Изоспан А или Изоспан AS
  9. Пароизоляция Изоспан B
  10. Утеплитель
  11. Внутренняя обшивка
  12. Рейка 3х5 см
  1. Внутренняя обшивка
  2. Вентиляционные зазоры
  3. Рейка
  4. Пароизоляция Изоспан Б
  5. Черновая обшивка
  6. Утеплитель
  7. Изоспан А
  8. Наружная обшивка
  9. Гидроизоляция
  10. Фундамент
Технические характеристики материалов Изоспан B

Изоспан С

Материалом для изготовления Изоспана С служит ламинированное полипропиленовое полотно, которое характеризуется повышенной плотностью. Изоспан С используется в качестве дополнительной влагопароизоляции на неутепленных кровлях. Применение материала позволяет защитить деревянные кровельные и чердачные перекрытия от воздействия конденсата, атмосферных осадков и ветра, которые могут проникать через отверстия, образующиеся в результате неплотной укладки кровельного материала.

«Изоспан С» устанавливается в качестве пароизоляционного материала в межэтажных перекрытиях и служит для защиты утеплителя от воздействия повышенной влажности. Материал может использоваться в цокольных, неотапливаемых чердачных и подвальных помещениях.

Еще одна область применения материала – укладка паркета и ламинированных полов. Если полы устраиваются в цокольных, подвальных или влажных помещениях по влагопроницаемым основаниям, «Изоспан С» используется в качестве гидроизолирующей прослойки.

Области применения материалов Изоспан C
Неутепленные наклонные кровли

При использовании изоляционного материала в конструкции неутепленных наклонных кровель, монтаж его производится по сплошному дощатому настилу или обрешетке. Горизонтальные полотнища материала укладываются гладкой стороной наружу, монтаж начинается с нижней части крыши. По горизонтальным стыкам перекрытие полотнищ должно составлять не менее 15 см, перекрытие по вертикальным стыкам – не менее 20 см. Крепление изоляционного материала специалисты компании Евромет рекомендуют производить с использованием строительного степлера или с помощью деревянных реек. Крепление стыков полотнищ выполняется с использованием соединительной ленты «Изоспан SL».

При монтаже изоляционного материала «Изоспан С» в чердачных или цокольных перекрытиях независимо от применяемого типа утеплителя, специалисты компании Евромет рекомендуют укладывать его по черновому полу (потолку) между половыми балками (лагами) таким образом, чтобы шероховатая сторона была обращена наружу. Крепление материала производится с применением деревянных реек или строительного степлера. Утеплитель плотно раскладывается между балками. Поперек балок раскатывается верхний слой пароизоляции, обращенный шероховатой стороной наружу. Пароизоляция крепится деревянными рейками. Наложение полотнищ друг на друга при укладке пароизоляционного материала составляет не менее 20 см.

Изоляционный материал «Изоспан С» может быть использован для гидроизоляции полов, укладываемых на бетонное основание. Укладка гидроизоляции производится непосредственно на плиту. Цементная стяжка, необходимая для выравнивания поверхности пола, монтируется поверх материала «Изоспан С».

Технические характеристики материалов Изоспан C

Изоспан D

Изоспан D представляет собой универсальный паро- и влагонепроницаемый материал. Выполняется из полипропиленовой ткани, на одну сторону которой наносится ламинированное покрытие из полипропиленовой пленки.

Используется при проведении строительных работ для защиты конструкций от воздействия конденсата и водяных паров, а также капиллярной влаги. Отличаясь высокой прочностью, «Изоспан D» в процессе монтажа выдерживает значительные механические нагрузки. В течение длительного времени материал может выдерживать и снеговые нагрузки.

«Изоспан D » может быть использован в качестве универсального пароизоляционного материала в тех случаях, когда необходима защита утеплителя и ограждающих конструкций от воздействия водяных паров, поднимающихся из внутренних помещений здания.

«Изоспан D» используется в конструкции неутепленных крыш в качестве дополнительной влагопароизоляции, чтобы защитить чердачные перекрытия и деревянные элементы крыши от воздействия конденсата, скапливающегося в подкровельном пространстве, а также от проникающих в подкровельное пространство атмосферной влаги и ветра.

«Изоспан D» может применяться также в качестве гидроизолирующей прослойки, которая монтируется в цементной стяжке при сооружении полов в подвальных, цокольных и влажных помещениях на бетонных, земляных или других влагопроницаемых основаниях.

«Изоспан D» используется при устройстве плоских утепленных кровель в качестве паробарьера. В этом случае он укладывается под утеплитель поверх бетонного перекрытия.

Изоляционный материал может быть также использован для защиты стен и кровель от дождя и снега в качестве временного перекрытия.

Неутепленные наклонные кровли

В неутепленных наклонных кровлях монтаж изоляционного материала производится по сплошному выполненному из досок настилу или по обрешетке. Горизонтальные полотнища материала укладываются гладкой стороной наружу. Монтаж начинается с нижней части крыши. По горизонтальным стыкам перекрытие полотнищ составляет не менее 15 см, по вертикальным стыкам – не менее 20 см. Крепление изоляционного материала производится с использованием деревянных реек или с помощью строительного степлера. Крепление стыков выполняется с применением соединительной ленты «Изоспан SL».

В конструкциях плоской кровли

На плоских кровлях «Изоспан D» используется для защиты кровельных конструкций и утеплителя от водяных паров. Изоляционный материал раскатывается по плитам перекрытия или по другому имеющемуся основанию таким образом, чтобы его гладкая сторона была обращена наружу, а перехлест полотнищ составлял не менее 20 см. Крепление полотнищ друг к другу производится с использованием соединительной ленты «Изоспан SL». По полотнищам материала сверху укладывается цементная стяжка, поверх которой располагается утеплитель и материал покрытия. При укладке материала под стяжку концы его заводятся на стены на высоту 5-10 см.

«Изоспан D» может быть использован для гидроизоляции полов, укладываемых на бетонное основание. Изоляционный материал укладывается непосредственно на бетонную плиту. Для того чтобы выровнять поверхность пола, на Изоспан D сверху монтируется стяжка.

Технические характеристики материалов Изоспан D

Изоспан AQ

Изоспан AQ proff — профессиональная трехслойная супердиффузионная гидро-ветрозащитная паропроницаемая мембрана, применяется для защиты утеплителя и элементов кровли и стен от ветра, конденсата и влаги из внешней среды. Материал укладывается непосредственно на утеплитель без вентзазора, что позволяет избежать затрат на обрешётку между утеплителем и Изоспаном AQ proff. Благодаря современным технологиям, Изоспан AQ proff обладает высокой паропроницаемостью, водоупорностью и светостойкостью, а также повышенной прочностью, позволяя вести монтажные работы при любых погодных условиях. Эти высокие потребительские свойства материала позволяют значительно увеличить срок службы конструкции зданий при малоэтажном и капитальном строительстве.

Области применения материалов Изоспан AQ
Технические характеристики материалов Изоспан AQ

Сертификаты на гидропароизоляцию Изоспан

Сертификат соответствия

Ветро-влагозащитная паропроницаемая мембрана

«Изоспан А» применяется для защиты от ветра и конденсата внутренних элементов крыш и стен, утеплителя в зданиях любых типов. Данный материал монтируется с внешней стороны утеплителя под кровельным покрытием или наружной облицовкой стен. С наружной стороны пароизоляционная пленка изоспан выполнена из гладкой водоотталкивающей поверхности, а с внутренней имеет шероховатую антиконденсатную структуру, предназначенную для удерживания капель конденсата и их последующего испарения в воздушном потоке. Данный материал защищает утеплитель и конструкцию от проникновения конденсата из окружающей среды, обеспечивает выветривание водяного пара из утеплителей.

При использовании «Изоспан А» теплозащитные характеристики утеплителей существенно улучшаются, продляется срок службы всей конструкции в целом. Данный материал производится из современных полимеров и имеет ряд преимуществ перед другими материалами:

  • Сохранение свойств в течение длительного времени
  • Экологическая безопасность – «Изоспан А» не выделяет вредных для здоровья человека веществ
  • Удобство в применении
  • Высокая механическая прочность
  • Стойкость к воздействию бактерий и химических веществ

Области приминения материалов Изоспан А

В конструкциях утепленной кровли с разным покрытием (из профилированных листов, металлочерепицы, натуральной черепицы, мягких битумных плиток и др.), имеющих угол наклона более 35° «Изоспан А» используется как подкровельная ветровлагозащитная мембрана. Его устанавливают под обрешеткой поверх стропил над утеплителем для дополнительной защиты от ветра, а также защиты несущих элементов и утеплителя от подкровелного конденсата.

  • Кровельное покрытие
  • Изоспан А
  • Контррейка
  • Утеплитель
  • Пароизоляция Изоспан В
  • Стропило
  • Внутренняя отделка

Внимание: материал Изоспан А не применяется в качестве временной кровли!

В конструкция стен зданий с наружным утеплением «Изоспан А» устанавливается под обшивкой зданий с внешней стороны утеплителя. Материал защищает наружные стены малоэтажных зданий из щитовой, комбинированной, каркасной конструкции и бруса от воздействия ветра и атмосферной влаги во всех случаях использования внешней обшивки (сайдинг, вагонка и др.) при утеплении стен снаружи.

Стена из бруса

  • Наружная обшивка
  • Контррейка
  • Изоспан А
  • Утеплитель

Каркасная стена

  • Наружная обшивка
  • Контррейка
  • Изоспан А
  • Утеплитель
  • Пароизоляция Изоспан В
  • Внутренняя отделка

Используется «Изоспан А» и для защиты утеплителей в конструкциях вентилируемых фасадов зданий с большой этажностью при наружном утеплении. Он не только способствует испарению из утеплителя влаги, но и предохраняет утеплители от воздействия холодного воздуха, снега, атмосферной влаги, ветров, которые проникают под внешнюю облицовку через вентилируемый зазор.

  • Декоративная отделка
  • Изоспан А
  • Утеплитель
  • Элементы монтажной системы
  • Несущая стена

Инструкция по монтажу материалов Изоспан А

При монтаже утепленных кровель «Изоспан А» раскатывают и нарезают поверх утеплителя непосредственно на кровельных стропилах (рис. 1-2). Монтаж выполняется внахлест горизонтальными полотнищами, начиная с нижней области крыши, гладкой стороной наружу.

По вертикальным стыкам перекрытие полотнищ должно составлять не меньше 20см, а по горизонтальным стыкам — не меньше 15см. В зоне конька крыши между полотнищами следует оставить вентиляционный зазор от 5 до 8см. Материал растягивается и укрепляется при помощи деревянных атисептированных контрреек (3 на 5см) на саморезах или гвоздях непосредственно на стропилах. Сплощной дощатый настил или брешетка (определяется типом кровельного покрытия) монтируется по контррейкам. Между утеплителем и влагозащитной мембраной должен быть предусмотрен вентиляционный зазор от 3 до 5см для выветривания конденсата, между кровельным покрытием и мембраной зазор должен составлять толщину контррейки (от 3 до 5см). Закреплять материал необходимо в натянутом состоянии, провис между стропилами должен составлять не больше 2см. Чтобы не допустить снижения гидроизолирующих свойств «Изоспан А», необходимо исключить соприкасание материала и утеплителя. Нижняя кромка должна способствовать естественному стоку влаги в водосточный желоб с поверхности мембраны. Подкровельное пространство должно быть вентилируем для свободного выветривания конденсата и пара. В нижней части крыши в области конька для этого должны быть предусмотрены вентиляционные отверстия для свободной циркуляции воздуха.

Следует внимательно относиться к тому, что «Изоспан А» не используется как основное кровельное покрытие, чтобы обеспечить временную защиту строительных конструкций при монтаже следует использовать «Изоспан D» или «Изоспан С».

При строительстве стен с наружным утеплением у малоэтажных зданий (рис. 3-4) необходимо монтировать «Изоспан А» поверх утеплителя по деревянному каркасу, начиная с низа стены. Полотнища следует располагать гладкой стороной наружу горизонтально, внахлест с перекрытием по вертикальным и горизонтальным стыкам не меньше 10см, закреплять оцинкованными гвоздями или строительным степлером на каркасе. Поверх покрытия необходимо крепление деревянных контрреек, несущих наружную обшивку (сайдинг, вагонку и др.). Между наружной обшивкой и мембраной обязательно необходимо предусмотреть вентиляционный зазор от 3 до 5 см (на толщину контррейки). Нижняя кромка мембраны должна способствовать отводу стекающей влаги на водоотводный слив цоколя зданий.

При монтаже «Изоспан А» в конструкции вентилируемых фасадов зданий с большой этажностью, материал необходимо размещать гладкой стороной наружу поверх утеплителя с внутренней стороны вентилируемого зазора. Монтаж необходимо производить соответственно типу наружной облицовки и используемой монтажной системы. В любых случаях материал должен плотно прилегать к утеплителю, был прочно прикреплен к элементам монтажных систем, не имел незакрепленных участков и провисов, поскольку это приводит к акустическим «хлопкам» при воздействии внутри вентилируемого зазора резких ветровых нагрузок. Схема размещения полотнищ материала должна способствовать естественному стоку внешней влаги, которая проникает под облицовку

Почти все утеплители, которые сегодня используются в кровельном пироге, гигроскопичны. Они быстро вбирают воду и тут же перестают выполнять свои функции. И если перед ними не продумана никакая изоляция для вездесущих водяных паров, то дело плохо: сам материал изнашивается, а деревянные элементы кровли становятся трухлявыми и заражаются грибком. Поэтому перед кровельщиками всегда стоит двойная задача: обеспечить изнутри пароизоляцию кровельного пирога и надежную гидро- ветрозащиту снаружи.

Но чем шире становится со временем спектр строительных материалов, тем сложнее устраиваются кровельные пироги, и тем более индивидуальной должна быть их защита, которая будет учитывать все особенности и давать максимальный эффект. Одной из таких по праву считается пароизоляция Изоспан – компания работает уже почти два десятилетия, держит на российском рынке лидирующие позиции и радует хорошим выбором нужной продукции. Давайте изучим особенности таких популярных пленок и мембран, тонкости их подбора и монтажа.

Отечественная марка «Изоспан» начала выпускать свою продукцию еще в начале 2000-х. Речь идет о бренде известной российской компании Гекса, которая продает свою продукцию сейчас во всех странах СНГ. Но наибольшей популярностью она пользуется, конечно, на родине.

Что немудрено, ведь климатические условия в России таковы, что на протяжении всего года, за исключением всего 3-4 месяцев, температура в доме выше, чем снаружи. А это вызывает такие физические процессы, как постоянное движение воздуха с молекулами воды вверх.

И главная задача пароизоляции – не допустить проникновение этих молекул в утеплитель. Ведь, если климат какого-либо региона более-менее благоприятен, то при высоких наружных температурах происходит естественное испарение этой воды из утеплителя и никто не беспокоится о проблемах сырости или грибка. Если же в регионе есть холодная пора года, тогда вода остается внутри утеплителя и быстро разрушает его изнутри. А вот это уже – проблема.

Вот почему современный выбор пленок для обустройства кровельного пирога – огромен, и каждая из них предназначена для применения в конкретной сфере строительства:

Вот полный обзор всех кровельных пленок, которые выпускает компания Изоспан:

Но отметим один из самых значительных минусов пароизоляционных пленок Изоспан: таковые не подходят для утепления кровли надувным материалом, так как слишком растягиваются при этом и образовывают подушки. В принципе, больше негативных отзывов об Изоспан нет, исключая те случаи, когда покупатели элементарно нарывались на подделку, но об этом позже.

Сейчас мы предлагаем внимательно рассмотреть, какие варианты для крыши предлагает этот производитель и для каких решений. Ведь для каждого из них пароизоляция Изоспан имеет свои технические характеристики и формат:

Пароизоляция для утепленной кровли

Мы подготовили для вас подробные иллюстрации и мастер-классы продукции этой марки. После выбора, вторым шагом разузнайте, как будет крепиться пароизоляция Изоспан: инструкция по применению всегда идет с продукцией, и у каждого вида пленок – свои особенности монтажа, свой нахлест и даже своя сторона укладки!

Дешево, но сердито: универсальный Изоспан В

Изоспан B – это самый экономный материал из всех предлагаемых, он же и универсален. Он хорошо справляется со своей главной функцией: препятствуют насыщению водяными парами кровельного пирога.

При этом Изоспан B можно использовать как для монтажа утепленной кровли, так и для пароизоляции междуэтажных перекрытий. Также он хорош тем, что предотвращает проникновение микрочастиц утеплителя в помещение:

Для двухстороннего применения: популярный Изоспан С

У пароизоляции Изоспан С – двухсторонняя структура, где одна сторона гладкая и прислоняется прямо к утеплителю, а вторая – шероховатая и служит антиконденсатным покрытием:


По сути, это тот же Изоспан B, только более плотный и долговечный.

Особая прочность: ламинированный Изоспан D

Изоспан D – это двухслойный пароизоляционный материал с ламинированным полипропиленовым односторонним покрытием. По сути, это – мембрана с особой прочностью, которую разрешено использовать и снаружи, и изнутри кровли.

Чаще всего Изоспан D используется для гидроизоляции влажных помещений, как кухня, сауна, санузел или домашняя прачечная. Процесс монтажа Изоспана D выглядит так: сначала нужно устроить сплошной дощатый настил на стропилах и установить мембрану без какого-либо провисания (в отличие от пленок!), после чего прочно ее закрепить. Укладывать такую пароизоляцию необходимо поверх утеплителя, либо со стороны чердачного помещения, гладкой стороной к покрытию кровли.

Армированная пароизоляция: трехслойный Изоспан RS и RM

Далее, Изоспан RS – это трехслойный пароизоляционный материал, который дополнительно армирован сеткой из полипропилена или ламинатом для особой прочности. Шероховатая поверхность такой пароизоляции служит основой для удержания капель конденсата.

Изоспан RM – армированная гидро-пароизоляция с трехслойной структурой, где в качестве армирования применяется полиэтиленовая сетка или ламинат.

Фольгированная пароизоляция: отражающий Изоспан FB, FD, FS и FX

Новая линия «Изоспана» – это Изоспан FB, FS, FD и FX, четырехслойные пароизоляционные материалы с особым эффектом отражения инфракрасного излучения тепла. Они замечательно подходят не только для защиты кровли от атмосферной влаги и конденсата, но и от перегрева чердачных помещений летом. Особенно ценны при обустройстве мансарды, ведь помогают добиться в них нужного микроклимата.

Всего на сегодняшний день их четыре вида:

  1. Лидером продаж для утепленной кровли считается Изоспан FB – фольгированная пароизоляция на основе крафт-бумаги, на которую нанесен металлизированный лавсан.
  2. Пароизоляция FS изготавливается из нетканого полипропиленового материала и покрывается металлизированным слоем.
  3. Пароизоляция FD – это особо прочный материал из тканого полотна на пропиленовой основе.
  4. Подобная по качеству отражающая пароизоляция FX изготовлена из металлизированной пленки и пенополиэтилена.

Такую пароизоляцию разрешено использовать даже при температуре от 100°С! Она не только служит надежной парозащитой, но и отражает тепло внутри помещения. При этом с точки зрения экологии все четыре вида полностью безопасны и имеют необходимые сертификаты:

Пароизоляция для неутепленной кровли

Кровельный пирог без утепления также нуждается в пароизоляции, и для этой цели замечательно подходят выше описанные пароизоляционные пленки Изоспан D и DM. Крепить такие мембраны следует полотнищами поперек стропил, причем начиная от конькового узла. Каждое полотно при этом должно накрывать второе, и вся изоляция в итоге должна образовывать нечто похожее на рыбью чешую:

На этом этапе у вас наверняка возник вопрос: а почему в одних случаях нужны пленки, а в других производитель рекомендует именно мембраны? Сейчас мы постараемся вам дать точный ответ.

Вам наверняка известно, что все теплосберегающие материалы делятся на виды по характеру их пор, которые бывают закрытыми и открытыми. Разница в том, что в замкнутых порах воздух не сообщается с атмосферным, а в открытых – да.

Поэтому, если в качестве теплоизоляции используются материалы именно с открытыми порами, то достаточно уложить самую простую и незатейливую пароизоляцию (ту же пленку) и для предотвращения воздействия ветра с другой стороны утеплителя применить ветрозащитное покрытие – паропроницаемые мембраны. Речь идет об особых перфорированных пленочных мембранах, которые с одной с одной стороны пропускают водяной пар, а с другой – задерживают воду.

И если вы даже используете достаточно слабую пароизоляцию на утеплителье с открытыми порами, но с другой стороны утеплителя находится паропроницаемая мембрана, тогда такую конструкцию тоже можно считать грамотной и надежной. Важно только, руководствуясь современными СНИПами, организовать при этом естественную вентиляцию при помощи отверстий в коньке.

Но, если конструкция крыши вашего дома достаточно сложная, тогда вместо Изоспан D или DM используйте новинку рынка – Изоспан AQ proff. Это новая паропроницаемая трехслойная мембрана, которая считается профессиональной. Она укладывается на утеплитель со стороны улицы, как гидро- ветрозащита, пропускающая пар.

Пароизоляция для чердачного перекрытия

Вот основные виды пароизоляционных пленок, которые применяются для изоляции потолочного перекрытия:

Это такие мембраны, как Изоспан А, А AS и AM. Они обладают не только водоупорностью, но и не пропускают пар.

Укладывать Изоспан B в чердачном перекрытии следует шероховатой стороной вниз, между отделочными материалами пола и черновым потолком, либо шероховатой стороной вверх по половым балкам над утеплителем. Обязательно при этому оставляют вентиляционный зазор 3-5 см и проклеивают места примыкания пароизоляции к другим поверхностям специальным скотчем:


В стандартной чердачной конструкции вы смело можете применять также такую пароизоляцию этого же производителя, как Изоспан FD, FS или FX (мы рассматривали их выше). Это – тоже изолирующие материалы, но в них сочетаются функции пароизоляции и отражения теплового потока. Укладывать такие материалы нужно между отделкой потолка и его черновой конструкцией, внахлест от 15 до 20 см, либо впритык, если речь идет об Изоспане FX.

Главное положить их правильной стороной: отражающей поверхностью – внутрь отапливаемого помещения. И соединить внахлест такие полотна при помощи металлизированной ленты Изоспан SL. При этом необходимо оставить между материалом внутренней отделки и отражающей поверхностью материала зазор в 4-5 см. А там, где Изоспан будет примыкать к бетонной или деревянной поверхности, проклейте лентой Изоспан ML proff.

Пароизоляция плоской кровли

В традиционной плоской кровле пароизоляцию кладут на основание под утеплитель, и ее главная задача – не допустить выше ни влажный воздух, ни конденсат:

Для обустройства плоской кровли подходит и Изоспан D, и Изоспан RM. Разница лишь в том, что Изоспан D – двухслойный материал, а Изоспан RM – трехслойный и более прочный, плотный. Такой незаменим, если были допущены ошибки в строительстве плоской крыши и ее основа не герметична.

Выбор изоспановских лент для разных задач

Чтобы правильно произвести монтаж пароизоляции Изоспан этого бренда, вам понадобится один из специальных аксессуаров этого же производителя. Большинство таких клеящихся лент представляют собой двухсторонний скотч, работать с которым достаточно просто:

  • Изоспан SL – паро- гидроизоляционный скотч-герметик, с двухсторонней клеящимся слоем, крепить который нужно при помощи металлической планки.
  • Изоспан KL – это скотч, который имеет одну сторону, с металлизированным покрытием.
  • Изоспан ML proff – это односторонняя суперклейкая лента, которая усиленна волокном. Отличается от других особо высокой адгезией и применяется для герметизации пароизоляции на абсолютно любых поверхностях: кирпиче, бетоне, металле, пенопласте и штукатурки.

К слову, как раз на этом этапе работы у многих возникает искушение приобрести самые обычные скотчи вместо фирменных. Почему бы и нет, спросите вы? Но на самом деле такие ленты выдерживают не больше трех дней мороз или жару. Вот хороший обзор профессиональных лент для пароизоляции, среди которых почетное место занимают как раз изоспановские:

А теперь давайте распишем весь процесс монтажа пароизоляции с использованием таких лент по шагам:

  • Шаг 1. Для начала нужно собрать каркас для утеплителя – из бруса, досок, рейки и фанеры.
  • Шаг 2. Далее обшиваем каркас ветрозащитой, особенно уделяя внимание узлам вокруг труб (если таковые есть).
  • Шаг 3. Между стропилами вставляем вату (минеральную или каменную), которая будет держаться в таком положении за счет упругости. При этом высота ваты должна быть меньше, чем высота стропил на 4-5 см.
  • Шаг 4. После того, как вы вставите весь утеплитель, запеньте все щели, вмятины и пробелы. Это очень важно! Убедитесь в том, что нигде не осталось возможности образования мостиков холода, и только тогда переходите к пароизоляции.
  • Шаг 5. Теперь расстилаем на утеплителе полотна пароизоляции Изоспан. Саму пароизоляционную пленку необходимо крепить на стропилах без особого напряжения, даже с провисом до 2 см, чтобы ее не порвало в дальнейшем от перепада температур.
  • Шаг 6. Наклейте полосу полотна и оторвите защитный слой. Если вы проходите то место, где целостность кровли нарушена, например, окно или антенна, тогда необходимо вырезать отверстие и присоединить пароизоляцию при помощи двухсторонней ленты Изоспан.
  • Шаг 7. Прижмите сверху второй лист пароизоляции, придавите и прогладьте. Если же у вас будут встречаться две полосы пароизоляции, тогда клеить на них лучше две ленты – для надежности. А вот металлизированным скотчем Изоспан FL нужно проклеивать стыки двух слоев пароизоляции, прямо поверх.
  • Шаг 8. С другой стороны утеплителя, поверх кровельного пирога прямо по стропилам натягиваем гидро-ветрозащиту, и прижимаем ее брусками контробрешетки.
  • Шаг 9. Монтируем кровельное покрытие, соблюдая воздушную прослойку между верхней пленкой и кровельным покрытием. Эти вентиляционные продухи должны быть открыты у окна и конькового узла, чтобы там свободно передвигался воздух.
  • Шаг 10. Внутри закрываем пароизоляцию финишной отделкой. Также, если вы делаете внутреннюю обшивку с горизонтальной вагонкой, пароизоляцию тогда вполне можно смонтировать вертикально, а вертикальные полотна – заклеить бутилкаучуковыми лентами. Причем не жалейте скотча на особо сложные участки!

Следите во время работы за тем, чтобы на пароизоляции не оседала пыль, лучше провести предварительную уборку с этой целью, иначе изоспановская лента будет плохо приклеиваться. А если вы работали до этого с утеплителем, то заметите, что от него всегда остается много мелких частиц и волокон.

И последний шаг – произведите внимательный осмотр, чтобы лента везде плотно прилегала к пароизоляции, всюду было равномерное натяжение, и в общем плане проделанная работа должна выглядеть аккуратной.

Представляем также вашему вниманию необычный мастер-класс монтажа пароизоляции Изоспан, где используются сразу два вида клейкой ленты – Изоспан KL и Изоспан FL (только помните, что работать с такими скотчами можно только при температуре +5°С):

И, наконец, наш последний совет при работе с продукцией Изоспан: если мы говорим об утеплении мансарды, которая сделана по деревянному каркасу, пароизоляцию необходимо устраивать по всему контуру помещения: и по крыше, и по стенам.

Особенно это важно, если у нее будет идти открытая лестница, ведь теплый воздух тогда со всего дома будет скапливаться именно в мансарде, и она станет самой теплой во всем доме. А вот водяной пар в таком случае станет как раз затягиваться в более прохладный нижний этаж (в мансарде воздух всегда теплее), что тоже не очень хорошо, хотя и проще для устройства пароизоляции подкровельного пространства. В таком случае тщательно продумайте вентиляцию дома, а на крайний случай организуйте для лестницы отдельную лестничную клетку с дверями.

Как не нарваться на подделку, или откуда такие разные отзывы?

Вы будете удивлены, как среди большинства положительных отзывов об Изоспане встречаются единичные резко противоположные. Действительно, как одна и та же продукция может замечательно себя проявлять в условиях строительства одного дома, и полностью разочаровывать в других руках?

На самом деле проблема не только в том, правильной ли стороной положили пароизоляцию и как плотно проклеили стыки. К сожалению, бывает, что человек попросту нарвался на подделку, и один такой подпольный цех в свое время обнаружили даже в Москве. А поэтому при покупке обратите особое внимание на такие маркеры:

Действительно качественный продукт стоит не намного дороже обычных пленок, зато полностью берет на себя решение всех проблем, связанных с пароизоляцией!

Материалы для пароизоляции кровли, потолка, пола и стен

Сегодня пароизоляционные материалы набирают все большую популярность. Многие уже ощутили их эффективность на личном опыте, а кто-то находится на стадии выбора подходящих типов и торговых марок. И для тех и для других мы подготовили статью, которая раз и навсегда закроет все имеющиеся вопросы по данной теме. Ну что же, давайте разбираться.

Зачем нужна пароизоляция

Вода окружает человека повсюду — она выпадает в виде осадков и используется практически во всех процессах жизнедеятельности.

Приготовление пищи, проведение гигиенических процедур и стирка одежды — согласно неумолимым законам физики, каждая из этих операций обогащает воздух в жилище водяными парами. Даже если жильцы находятся в состоянии отдыха, выдыхаемый ими воздух все равно насыщен мельчайшими частичками воды. Этот пар скапливается, а так как его давление выше атмосферного, он воздействует на стены, перекрытия жилья и теплоизоляционные материалы, стремясь выйти наружу.

Кроме того минераловатные утеплители подвержены выветриванию и воздействию внешней влаги, которая может проникать через отверстия и щели в кровле или наружной обшивке стен.

Теплоизоляция, насыщенная водяным паром, теряет свои свойства и делает дом беззащитным перед холодом. Современные пароизоляционные материалы способны защитить утеплители от пагубного влияния внутренней избыточной влаги, атмосферных осадков и выветривания.

Общий смысл применения пароизоляционных материалов на схеме

Типы материалов и их назначение

Как правило, пароизоляционные пленки прокладываются двумя слоями (под теплоизоляцией и над теплоизоляцией), чтобы полностью защитить утеплители от влаги. Очень важно обеспечить защиту от влаги, поступающей с обеих сторон, как изнутри, так и снаружи помещения. Пароизоляционные материалы бывают пяти основных типов: А, АМ, В, С, D, причем каждому из них отводится своя роль.

Тип А — ветро- и влагозащитная паропроницаемая мембрана, защищающая утеплитель от выветривания и внешней влаги.

Назначениие: Укладывается между теплоизоляцией и кровельным покрытием или внешней облицовкой стен. Применяется также для вентилируемых фасадов. Материал создан по технологии спанбонд.

Его основная задача — свободно пропускать пары изнутри утеплителя (если они есть) и препятствовать проникновению капель воды, попадающих из поврежденной кровли или от конденсата. Так как материал не ламинирован, тип А можно применять только в стенах или на кровлях с углом наклона более 35°, чтобы капли скатывались. В противном случае капли воды станут накапливаться лужицами и начнут проникать внутрь строения. Чтобы влага от намокшей мембраны не перешла на кровельный утеплитель, необходимо обеспечивать вентиляционный зазор между утеплителем и пароизоляцией типа А за счет применения двойной обрешетки.



Тип АМ — Универсальная многослойная паропроницаемая мембрана. Для защиты несущих элементов кровли и утеплителя от внешних атмосферных осадков и ветра.

Назначение: Укладывается между теплоизоляцией и кровельным покрытием. В зависимости от производителя пароизоляция типа АМ может быть трехслойная: два слоя спанбонда со специальной диффузной пленкой в центре или двухслойная: слой спанбонда и диффузная пленка. Эта высокотехнологичная пленка является основным отличием материала типа АМ от типа А. Диффузная пленка способна свободно пропускать водяной пар и абсолютно не пропускать воду в жидком виде.

 За счет ламинирования диффузной пленкой материал обладает повышенной водоупорностью и может применяться не только на скатных, но и на плоских кровлях. Он надежно защитит от сильного ветра, обильного ливня или снега. Укладывается стороной с печатью от утеплителя. Важным дополнительным преимуществом является то, что мембрана типа АМ кладется непосредственно на утеплитель без дополнительного вентиляционного зазора. То есть, в отличие от типа А, нет необходимости в применении дополнительной обрешетки.

Тип В — пароизоляционный материал, используемый в качестве паробарьера внутри помещений.

Назначение: защита утеплителя от внутренних паров помещения и сохранение его теплоизоляционных свойств. Применяется в конструкции стен, полов и межэтажных перекрытий. В кровельных работах тип В применяется только для утепленной скатной кровли (в не утепленной кровле или утепленной плоской кровле применяется тип D или С, потому что плотность типа В недостаточна для гидронагрузок, возникающих в плоской или не утепленной кровле).

Пароизоляция типа В имеет двухслойную структуру: слой спанбонда и слой пароизоляционной пленки. Слой спанбонда необходим для предотвращения образования капели от утреннего конденсата. Влага впитывается в спанбонд утром и выветривается в течение дня.
Укладка пароизоляции типа В производится гладкой (пленочной) стороной к утеплителю.

Тип С — двухслойная пароизоляционная мембрана повышенной плотности. Отличается от типа В большей толщиной пароизоляционного пленочного слоя и большей плотностью слоя спанбонда.

Назначение: Применяется во всех случаях что и тип В, в виде более прочного аналога. Дополнительно (в отличие от типа В) используется в неутепленных кровлях для защиты деревянных элементов чердачного перекрытия от влаги и в плоских утепленных кровлях для усиленной защиты теплоизоляции.

Также используется в цокольных этажах и в неотапливаемых подвалах для защиты от грунтовых вод или при устройстве паркетных и ламинированных полов.
Пароизоляция Типа С укладывается шершавой стороной внутрь помещения.

Тип D — полипропиленовая ткань, имеющая с одной стороны прочное ламинирующее покрытие. Данный тип материала выдерживает значительные механические нагрузки.

Назначение: для укладки между цементной, земляной или другой водопроницаемой стяжкой пола и утеплителем полов, как гидроизолирующая прослойка. Применяется в конструкции не утепленной кровли для защиты от возможных протечек.

В качестве гидроизоляции может использоваться для перекрытий и стенных конструкций подвальных помещений с высокой влажностью.
Дополнительным применением является использование в качестве временной кровли при строительных работах.

Клейкие ленты

Для удобства укладки любых пароизоляционных материалов и защиты стыков от проникновения влаги специалисты в области строительства рекомендуют использовать клейкие ленты. Лентами проклеивают горизонтальные и вертикальные нахлесты, используют для соединения пароизоляционных материалов с примыкающими элементами конструкции, а также для соединения пароизоляционных материалов между собой. Для монтажа пароизоляции рекомендуется использовать клейкие ленты Изоспан нескольких видов: Изоспан KL, Изоспан KL+ и Изоспан ML proff.

Изоспан KL – двухсторонняя клейкая лента с основой из спанбонда. В качестве двухстороннего клеящего слоя используется водно-дисперсионный полимер без применения каких-либо растворителей. Срок службы изделия 50 лет.
Рекомендуется для склеивания внахлест полотен типа А.



Кроме Изоспана KL предлагается его аналог от другого производителя — Изобонд СЛ.

Изоспан KL+ — это специальная клеящаяся лента, выпущенная на основе нетканого материала с нанесенным двухсторонним усиленным клеевым основанием. Для прочности основа усилена армированием. Изоспан KL+ используется для склейки отдельных холстов пароизоляционных мембран с целью создания надежной пароизоляции поверхности.
Обладает отличными пароизоляционными свойствами и высокой температурной выносливостью в интервале от — 40 до +100 градусов. Отлично подходит для соединения полиэтиленовых и полипропиленовых пленок, а также разнопористых, неровных и разнородных материалов.
Рекомендуется для склеивания внахлест полотен любых типов: А, АМ, В, С, D.

Изоспан ML proff — это клейкая односторонняя лента, выполненная на основе искусственного шелка с применением специальных сетчатых армирующих волокон для усиления основных технических характеристик. Благодаря этому данная лента идеально подходит для склеивания мест примыкания пароизоляции ко всем типам поверхностей, в том числе бетонным, гипсовым и оштукатуренным, а также в местах примыкания труб, оконных проемов, цоколя, либо в местах, где требуется дополнительная пароизоляция. Отлично проявляет все свои свойства в температурном интервале от -40 до +100 градусов. Может применяться как для внутренних, так и для наружных работ.

Где приобрести пароизоляционные материалы

В компании «Агротема А» предоставлены в широком ассортименте современные высококачественные пароизоляционные материалы для различных целей, что позволяет оптимально решить любую задачу. Стоимость материалов вы можете посмотреть в нашем Прайс-листе. Поскольку компания является дилером сразу нескольких производителей, на складе всегда имеется широкий ассортимент материалов разных торговых марок. Для обоснованного выбора необходимо учитывать плотность материала и стоимость за килограмм (именно лучшая цена килограмма в сочетании с высокой плотностью позволяет купить материал с оптимальным соотношением цены и качества).

Применение пароизоляционных пленок не только поможет защитить жилье от сырости и холода, создать в доме уютную и комфортную атмосферу, но и гарантировано продлит срок жизни всем конструкциям, поможет существенно сэкономить на капитальных ремонтах.

Остались вопросы?  Свяжитесь с нами по телефону: +7 (495) 744-13-08

особенности использования и правила укладки. Технические характеристики пленок Изоспан

Изоспан: виды и характеристики гидро-пароизоляции

Изоспан — марка серии изоляционных пленочных покрытий (мембран), выпускаемая российской компанией «Гекса».

Пароизоляцонные мембраны используют при обшивке дома, при настиле кровли, при утеплении бани. Применение пленок продлевает срок эксплуатации конструкций, защищает теплоизоляцию от разрушающего действия влаги, дождя, ветра, а деревянные и металлические элементы – от гниения и образования коррозии.

Мембраны способствуют выходу влажному воздуху, предотвращая его задержку в слое теплоизоляции. Точка росы смещается – конденсат не выпадает, изоляция сохраняет свою теплоэффективность.

Несмотря на кажущуюся простоту, материал различается по видам. Условно все виды пленочной изоляции можно разделить на три направления: гидро- и ветрозащита, паро- и гидроизоляция, отражающие материалы, дополняющие теплоизоляцию для повышения теплосбережения.

В линейке Изоспан пленки обозначаются буквенными индексами А, В, С, D, F. Если в индексе две буквы, то вторая буква обозначает расширенные возможности применения материала.

Изоспан А: паропроницаемые мембраны для гидроизоляции и ветрозащиты

Изоспан А играет роль отличного гидроизолятора, так же хорошо защищает утеплитель от ветра и воды, повышая его срок службы. Изоспан А подходит как изолятор любых помещений, так как устойчив к механическим воздействиям, нейтрален к плесени и грибкам.

Материал применяется в качестве дополнительного барьера, закрепляется с наружной части утеплителя. Гладкая поверхность должна остаться снаружи, по ней скопившийся конденсат должен стекать в водоотводный слив, а сама пленка – не соприкасаться с материалом утеплителя, иначе, Изоспан не сможет качественно гидроизолировать помещение и утеплитель.

Для крепления мембраны используются деревянные рейки и гвозди.

Линейка Изоспан А представлена следующими видами мембран:

  1. Изоспан А. Самая проницаемая мембрана из всей линейки, дает влаге выходить наружу, но не пропускает ее внутрь. Действие мембраны – влага быстро выходит наружу, а вовнутрь не просачивается. Монтаж с внешней стороны теплоизолятора, под облицовку, необходимо оставлять зазор для вентиляции. Плотность – 100 г/кв. м, паропроницаемость – более 2000 г/кв. м/сутки.
  2. Изоспан А с ОЗД. Мембрана с огнезащитными добавками рекомендована, если вблизи утеплителя предполагается выполнение сварочных работ.
  3. Изоспан АМ. Трехслойная мембрана, допустим монтаж без вентзазора – воздух циркулирует в промежутках между прослойками пленки. Плотность – 90 г/кв. м, проницаемость пара – от 800 г/кв. м/сутки.
  4. Изоспан AS. Трехслойный диффузный материал, более стойкий к растяжению, чем тип АМ. Технические показатели: плотность – 115 г/кв. м, паропроницаемость – 1000 гр./кв. м/сутки.
  5. Изоспан AQ proff. Усиленный материал плотностью 120 г/кв. м – трехслойная структура с армированием. Пленка хорошо противостоит механическим повреждениям, УФ-лучам. Изоспан AQ незаменим для защиты утеплителя кровли, стен, если некоторое время конструкции будут без внешнего покрытия.

Перечисленные пленки ветрозащиты применимы при обустройстве каркасных стен, вентфасадов, теплоизоляции скатных крыш с наклоном от 35°.

Изоспан В, C, D, R: пароизоляционные и гидрозащитные мембраны

В отличие от разновидности А, Изоспан В, C, D, R – паронепроницаемы, т.е. выполняют функцию паробарьера, оберегая утеплитель от паров влаги, исходящих изнутри здания.

Паро-гидроизоляционные плёнки позволяют сохранить теплоизолирующие свойства утеплителя и продлевают срок службы всей конструкции, а также препятствуют образованию конденсата, грибковому заражению и коррозии элементов конструкции, защищают внутреннее пространство здания от проникновения частиц волокнистого утеплителя.

Изоспан B: пароизоляция

В отличие от Изоспан А, модификация B крепится с внутренней стороны утеплителя (т.к. является пароизоляцией).

Материал состоит из двух слоев: гладкий слой должен как можно плотнее примыкать при монтаже к утеплителю, вторая ворсистая сторона призвана впитывать конденсат и препятствовать его стекания на отделку.

Таким образом, монтаж мембраны производится всегда ворсистой стороной вниз с зазором к отделочным материалам, для захвата паров, проветривания и высыхания. Тип В настилают внахлест с захватом не менее 10 сантиметров со стороны утеплителя и крепят с помощью строительного степлера или иным способом.

Изоспан В применяют:

  • На скатных крышах;
  • На стенах: внешних и внутренних;
  • Для сохранения перекрытий в цоколе, чердаке (мансарде;
  • В гаражах и других нежилых помещениях.

Характеристики мембраны:

  • Плотность 72 г/м2

Показатель паропроницаемости: 7, растяжение пленки в продольном направлении на 130 мм, поперечном – не менее 107 мм.

Изоспан С

По строению этот материал аналогичен типу В (такие же две поверхности — гладкая и ворсистая), но более прочный и надежный, т.к. изготавливается из сверхплотного полипропиленового полотна. Изоспан С создает паробарьер для утеплителя, препятствуя впитыванию водных паров, образующихся внутри помещения.

Применяется как защита «холодной» наклонной кровли, при возведении стен, в межэтажных конструкциях, изоляции пола под бетонную стяжку.

Характеристики мембраны:

  • 100% полипропилен, паронепроницаемый
  • Температурный диапазон -60 – +80 °C;
  • Водоупорность не менее: 1000 мм вод.ст.
  • Плотность 90 г/м2

Особенности монтажа:

  • Монтаж неутепленных крыш (скатов) производится внахлест (с глубиной порядка 15 см), крепится с помощью деревянных реек. При обустройстве мансарды дома этот материал прекрасно изолирует помещение от попадания влаги из окружающей среды.
  • В деревянных перекрытиях пленка крепится прямо на утеплитель с небольшим свободным пространством от пола (4-5 см).
  • При изоляции бетонного пола, изоспан С кладется прямо на пол и стягивается на нем.

Изоспан D, DM: гидроизоляция

Изоспан D и DM — так же двухслойный материал, выполненный из высокопрочного полипропиленового тканого полотна (ворсистая сторона) и полипропиленовой плёнки (гладкая сторона). Марка DM имеет антиконденсатную поверхность.

Оба материала обладают высоким сопротивлением паропроницанию, водоупорностью и повышенной прочностью, что позволяет применять его в качестве:

  • подкровельной гидроизоляции для защиты элементов конструкции от подкровельного конденсата и атмосферных осадков, попавших под кровлю, в конструкции неутеплённой скатной кровли;
  • паро-гидроизоляции в конструкциях плоских кровель;
  • гидроизолирующей прослойки при устройстве полов по бетонным основаниям;
  • временного покрытия для гидроизоляции стен и кровель, но не более 3-4 месяцев.

При соблюдении всех требований к монтажу применение паро-гидроизоляции Изоспан D позволяет сохранить теплоизоляционные свойства утеплителя и продлить срок службы всей конструкции.

Монтируется также внахлест горизонтально полосами, закрепляется на стропилах крыши дома с помощью реек. Монтаж на бетонный пол аналогичен предыдущей модификации изоспана, потому что во многом Изоспан С и D похожи по своим характеристикам.

Характеристики мембран:

  • полипропилен, полиэтилен
  • Температурный диапазон -60 – +80 °C;
  • Водоупорность не менее: 1200 мм вод.ст.
  • Плотность Изоспан D, DM: 105 г/м2.

Изоспан RS, RM: армированная паро-гидроизоляция

Изоспан RS/RM — трехслойная, армированная ПП-сеткой изоляция. Применение – обустройство гидро-паробарьера для потолка, полов, стеновых перекрытий, крыш любого вида.

Модификация RM отличается повышенной плотностью и прочностью на разрывную нагрузку.

В процессе изготовления, полотна Изоспан RS, RM обрабатываются водоотталкивающими составами. Гидрофобный материал подходит так же для использования в качестве гидроизоляционной прослойки в ходе монтажа земляных полов, цементных стяжек по бетонному основанию во влажных помещениях.

Как и Изоспан D, эти разновидности пленки характеризуются высокой прочностью. В частности, она достигается за счет армирования Изоспана RS и RM в середине полипропиленовая сеткой.

Характеристики мембран:

  • полипропилен, полиэтилен
  • Температурный диапазон -60 – +80 °C;
  • Водоупорность не менее: 1200 мм вод.ст.
  • Плотность Изоспан RS: 84 г/м2, плотность Изоспан RM: 100 г/м2.

Монтируя пароизоляцию, укладывать Изоспан RS/RM требуется гладкой поверхностью к утепляющему материалу. В зависимости от условий эксплуатации конструкции, может потребоваться предусмотреть вентиляционный зазор в 40–50 мм, обеспечивающий выветривание влаги.

Теплоотражающие паро- гидроизоляционные материалы

В отдельную линейку Изоспан выделены материалы с алюминиевым (фольгированным) покрытием. Особенностью этой серии является способность отражать тепловое излучение. Такие пленки создают паро-гидроизоляционный барьер для защиты теплоизолятора и повышают эффективность утепления и снижают теплопотери.

Изоспан FB, FD, FS, FX

Материалы Изоспан FB, Изоспан FS, Изоспан FD, Изоспан FX подбираются в зависимости от параметров покрытия и основы:

  • Изоспан FB (показатель плотности 132 г/м2). Строительный картон (крафт-бумага) высокой плотности с лавсановым покрытием и алюминиевым напылением. Сфера использования – обшивка потолков и стен в саунах и банях, где температура «сухого пара» достигает +140°С.
  • Изоспан FD (132 г/м2). Это полипропиленовое тканное полотно, на которое с одной из сторон нанесен металлизированный слой алюминия. Материал позволяет создать защитный барьер потолка и пола чердаков, используется при обустройстве системы теплого пола (дяного или электрического).
  • Изоспан FS (92 г/м2). Основа Изоспана FS выполнена из нетканого полотна, поверх которого нанесена двойная металлизированная пленка. Не боится влаги, прочен и удобен в монтаже. Используется как кровельный тепло- и паробарьер для наклонных крыш, а также для каркасных стен.
  • Изоспан FX (145-175 г/м2). Изоспан FX отличается вспененной полиэлитеновой основой толщиной 2–5 мм, покрытой лавсановой металлизированной пленкой. Изоспан FX может применяться в качестве самостоятельного теплоизолятора или монтируется в комплексе с утеплителями других видов. Сфера использования – теплоотражающая, гидро- и паронепроницаемая обшивка стен, перекрытий, чердака. Также укладывается как теплоотражающая подложка под ламинат.

Все вышеперечисленные материалы укладывают таким образом, чтобы фольгированная теплоотражающая сторона была обращена в сторону помещения, укладываются встык и крепятся специальной клейкой лентой. Коэффициент теплового отражения полотен Изоспан достигает 90%.

Скотчи Изоспан

Скотчах Изоспан – это клейкие ленты для изолирования линии швов, неровных поверхностей. Достаточно, чтобы рабочая поверхность было сухой и очищенной – скотч изоспан FL, SL обеспечит хорошую непроницаемость таких мест.

Лента Изоспан FL предназначена для герметизации и соединения между собой полотнищ материалов Изоспан RF, FS, FD, FX. При этом Изоспан FL создаёт цельную теплоотражающую поверхность. Может также применяться для устранения мелких повреждений полотен материалов Изоспан RF, FS, FD, FX.

Состав: металлизированный полипропилен с клеевым слоем. Ширина 50 мм, толщина 51 мкм, длина 50 м.п.

Лента Изоспан FL termo аналогична, но может применяться в помещениях с повышенной температурой: бани, сауны и т.д. (Температурная устойчивость от -40° С до + 180° С) .

Лента SL proff это бутил-каучуковая соединительная лента. SL proff предназначена для склеивания между собой полотен материалов Изоспан с целью герметизации мест нахлёста материала, а также для герметизации мест примыкания полотен материалов Изоспан к другим элементам конструкции.

Устройство влаго- и пароизоляции — очень важный этап строительства. Одним из лучших материалов, применяемых для этой цели, является изоспан. Он относится к категории сравнительно новой продукции, используемой в защите конструкций. Производителем представлен широкий ряд изоляционных пленок, различающихся по назначению.

Все про ассортимент мембранных пленок, маркируемых как изоспан А, B, C, D вы узнаете из предложенной нами статьи. Мы подробно описали популярные изоляционные материалы, привели их технические характеристики. Самостоятельные домашние мастера у нас найдут монтажные руководства и полезные советы.

В своем большинстве изоспан выпускают в виде мембраны либо пленки. Обе модификации имеют функцию пароизоляции. Есть виды влагонепроницаемые на все 100% и пропускающие влагу в одностороннем порядке. Если по отдельности рассматривать типы этого материала, то каждый предназначен для отдельных задач.

Под термином изоспан скрываются четыре обширные группы — А, В, С, D. Выделяются они индивидуальными конструктивными особенностями.

Применяют изоспан при устройстве , монтаже холодных крыш, строительстве бань, как изолятор для ограждающих конструкций. Особенно эффективен материал в качестве защиты систем утепления и деревянных элементов от гнилостных процессов, а металлических — от коррозии.

Есть изоспан, применяемый внутри зданий, а другие его разновидности предназначены для наружного использования. Имеется и изоспан универсального применения. В любом случае его использование дает возможность значительно пролонгировать время функционирования утеплителя, который под воздействием влаги, быстро теряет свои свойства.

Можно выделить три основные группы изоспана: влаго- и ветрозащитные, паро- и влагозащитные, паронепроницаемые. Материалы, входящие во вторую группу, применяют при отделочных внутренних работах

Паронепроницаемый изоспан применяют при выполнении как внутренних, так и наружных работ. По функциональности материала его подразделяют по классам.

Изоляционный материал группы А

Материал, маркированный буквой «А», относится к первой группе. Он характеризуется высокой плотностью, поэтому незаменим при утеплении чердаков, стен, крыш. На нем не развиваются грибки, плесень.

Эта диффузионная мембрана удерживает воду, но пар проходит сквозь нее беспрепятственно. Для изготовления используют полипропилен. Он усиливает и защищает теплоизоляцию от влияния уличной атмосферной влаги или холодного воздуха со стороны помещения, которое не отапливается.

Изоспан А отличный ветробарьер при выполнении вентилируемых фасадов. Он нивелирует последствия, вызванные натиском боковых ветров, благоприятствующих улетучиванию нагретого воздуха из теплоизоляционного слоя

Чтобы изоспан А полностью раскрыл свои возможности, необходимо в точности следовать технологии при монтаже. Поскольку воздушные струи проходит сквозь него только в одностороннем порядке, ни в коем случае нельзя путать стороны. В противном случае будет намокать утепляющий слой из-за скопления в нем влаги.

Выпускают изоспан А в рулонах шириной 1,6 м. Площадь материала в бобине — 35,7 м². Оптимальные температурные границы для эксплуатации — -60 — 80⁰. Три, а то и четыре месяца мембрана без потери характеристик может находиться под влиянием ультрафиолета. В дальнейшем эти агрессивные лучи начнут постепенно снижать УФ-стабильность материала.

Изоспан промаркированный литерой А может иметь в своем составе огнезащитные добавки. Тогда ко всем его характеристикам добавляется еще одна — защита от возгорания. Эта марка принадлежит к группе горючести Г1, а по скорости распространения пламени — к группе РП1.

Материал выдерживает достаточно высокие разрывные усилия — от 125 продольные и от 95 Н/5 см поперечные. Способствуют этому специальные добавки, усиливающие структуру материала.

Паропроницаемость материала — минимум 3500 г/м² сут. Параметр водоупорности — 330 — мм. вод. ст. Исходя из этих характеристик, изоспан А целесообразно применять при монтаже проветриваемых фасадов, каркасных ограждающих конструкций, крыши с двойной обрешеткой и скатах под углом от 35⁰.

3-слойная мембрана AS хорошо изолирует как стеновые, так и кровельные конструкции от уличной влаги, пара. Присутствие такого барьера гарантирует сохранность утеплителя

В отличие от мембраны группы А у пленки АМ двухслойное строение. Она также нашла применение для защиты утеплителя, кровельных элементов от конденсата, выветривания.

Эти виды изоляции имеют ряд отличий:

  1. AS — самая прочная, кроме того, выделяется довольно значительным сроком эксплуатации, но показатель пропуска пара всего 1000 г/м² в сутки.
  2. А — лучший вид по паропропускным способностям.
  3. AD — крепкая мембрана с паропроницаемостью 1500 г/м² в сутки.

Имеются отличия и в плане монтажа. В случае выбора марки А нужен воздушный зазор, иначе пар будет отводиться неэффективно. Мембраны AS, AD монтируют непосредственно на утеплитель.

Вторая группа с маркировкой В

Этот паробарьер отличается несколько меньшей ценой.

Технические параметры изоспана В следующие:

  • состав — полипропилен;
  • температуры применения — -60 — 80⁰;
  • водоупорность — 1000 мм вод. С т. минимум;
  • сопротивляемость УФ — 3 – 4 мес;
  • минимальная паропроницаемость — 7 гр. на м² в сутки;
  • Строение — двухслойное.

Применяют как подкровельную пленку в каркасных ограждающих конструкциях, в межкомнатных перегородках. С одной стороны она гладкая, противоположная сторона — шереховатая, как раз на ней задерживается влага и происходит ее испарение.

С ее помощью строение страхуют от проникновения внутрь , стен, системы в частном доме.

Укладывают изоспан марки В так, чтобы шероховатая сторона оказалась сверху. Он является качественной паро- и гидроизоляцией для комнат с традиционно высокой влажностью — ванных, санузлов, душевых, подвалов

Цена этой марки самая демократичная. В отличие от марки А, этот материал крепят не сверху утеплителя, а с нижней его стороны. Делают это снизу вверх, затем внахлестку. Для лучшего захвата водяных испарений, необходим 5-сантиметровый зазор над шероховатым слоем.

Особенности материала группы С

Относительно сопротивления паропроницанию, водоупорности, УФ-стабильности этот вид изоляции не отличается от предыдущего материала. У изоспана марки С тот же и температурный диапазон: (-60) — (80⁰). Разница в разрывной нагрузке, здесь она больше — продольная минимум 197, поперечная — 119 Н/5 см.

Двухслойная пленка характеризуется особой прочностью. Полимерными мембранами группы С выполняют гидро- и пароизоляцию для защиты , чердаков, кровли уклоном максимум 35⁰.

Используют как гидроизоляционную подложку под металлочерепицу, так как она отлично охраняет стропильную систему от дождевой и талой воды. Кроме того, это хорошая гидроизоляция для оснований разных видов. Применяют материал и в случае устройства полов из бетона в местах повышенной влажности.

Описание продукции марки D

Отличительная особенность изоспана D — его хорошая стойкость к УФ лучам. Прочность на разрыв также высокая — продольная разрывная нагрузка — не меньше 1068 Н/5 см, 890 — поперечная.

Из-за своей большой прочности полипропиленовая ткань марки D спокойно выдерживает при монтаже и эксплуатации немалые механические усилия, в том числе и вес снега. По этой причине он вполне подходит, в качестве непостоянной кровли, нормально функционирующей на протяжении около 4 месяцев.

Хорошо проявил себя материал и в роли подкровельной гидроизоляции в холодных кровлях. Он спасает деревянные элементы от губительного влияния влаги, проникающей извне, а также ветра, снега, которые могут оказаться там через неплотности в кровле. Это и эффективная гидроизолирующая прослойка в , подвальных перекрытиях.

Инструкция по укладке изоспана

Паро, влаго- и ветрозащита здания — мероприятие комплексное. Использование пергамина или полиэтиленовой пленки неэффективно. Изоспан разработан специально для этой цели и его высокие качества проверены практикой.

Для монтажа, кроме собственно изоспана, необходим запас инструмента и крепежа:

  • ножницы специальные;
  • саморезы;
  • степлер строительный;
  • соединительная лента;
  • металлопрофиль или деревянные рейки.

Следует запомнить, что по стенам мембрану крепят и с внутренней стороны помещения, и извне, а на кровле — только изнутри. Особенности конкретного вида изоспана, нашли отображение в инструкции по применению материала.

Монтаж мембраны группы А

Лучшее применение этой теплоизоляционной, гидроизоляционной, ветрозащитной мембраны — защита каркасной стены малоэтажных строений от влаги и ветра. Монтируют ее с внешней стороны утеплительного слоя под внешней отделкой здания.

Внешняя сторона изоспана А не дает влиять влаге и ветру на состояние утеплителя. Внутренняя — предотвращает образование конденсата, т.к. обладает свойством отводить пар

Укладку изоспана А в соответствии с его техническими характеристиками, осуществляют поверх утеплителя по специальному каркасу.

Технология несложна и не требует особой квалификации:

  1. Рулон разворачивают и раскраивают на полотнища необходимого габарита.
  2. Поочередно располагают отрезки мембраны на каркасе горизонтально внахлест ровной стороной наружу, начиная снизу, и продвигаются вверх.
  3. Закрепляют защиту на каркасе внахлест, используя строительный степлер или другой способ. Минимальная величина нахлеста как по горизонтали, так и по вертикали — 100 мм.
  4. Материал дополнительно укрепляют. Для этого растянутые полотнища пришпиливают к стропилам строительным степлером.
  5. Чтобы герметизировать нахлест, стыки полотнищ скрепляют 2-сторонней лентой изоспан KL.
  6. В районе крепления прокладывают самоклеящуюся ленту.
  7. Поверх слоя изоспана крепят деревянные контррейки вертикально по отношению к каркасу. Предварительно их подвергают обработке антисептиком. Размер реек — 40 х 50 мм. Они выполняют роль несущей конструкции для наружной обшивки — в виде вагонки, сайдинга и т.д.

Обязательное условие — вентиляционный промежуток, равный толщине контррейки между слоем изоспана и наружной обшивкой. Кромка мембраны снизу расположена так, чтобы отвести стекающую влагу в слив цоколя строения.

Укладка пленки Ам и Аs в утепленную скатную кровлю

Материал защищает несущую структуру и утеплитель от конденсата, собирающегося под кровлей, а также от снега, ветра, влаги, которые попадают через неплотную укладку покрытия

Укладывают мембрану без вентиляционного зазора, поэтому не нужно устраивать дополнительную обрешетку между слоем утеплителя и изоспаном. Закрепляют его в натянутом виде.

Последовательность операций следующая:

  1. Рулон раскатывают и нарезают непосредственно поверх утеплителя.
  2. Раскладывают полотнища по горизонтали, повернув белой стороной к утеплителю. Начало монтажа — нижняя часть кровли. Отрезки перекрывают по горизонтали и вертикали минимум на 15 см.
  3. Укрепляют мембрану по стропилам степлером.
  4. Стыки скрепляют сплошной 2-сторонним скотчем изоспан KL.
  5. Следы крепления гвоздями или саморезами закрывают — проклеивают самоклеящейся полосой вдоль стропильных ног и прочих элементов. Особенно актуально это для кровель с небольшим уклоном — до 22⁰.
  6. Вертикально крепят деревянные антисептированные рейки 4 х 5 см поверх ленты по стропилам.
  7. Монтируют обрешетку по контррейкам. Исходя из типа кровли это может быть и сплошной настил.

Для ликвидации подкровельного конденсата между лицевой стороной пленки и покрытием кровли устраивают конденсационный промежуток при помощи реек толщиной около 50 мм.

Для свободного движения воздуха в пространстве под кровлей, низ крыши и район конька дополняют вентиляционными отверстиями. Влага с поверхности мембраны стекает в водосток по нижней кромке мембраны

При монтаже изоспана по обрешетке разрешено небольшое провисание. Мембрана без утеплителя практически бесполезна.

Применение изоляционного материала В

Этот вид мембраны отлично выполняет функции пароизоляции, защищающей утеплительный слой от паров воды, устремляющихся вверх со стороны помещения, а также предохраняет пространство комнат от попадания в них частиц утеплителя.

Монтируют ее со стороны утеплителя, направленной внутрь помещения. Осуществляют монтаж с использованием строительного степлера на стропила или черновую обшивку. Иногда для этой цели используют оцинкованные гвозди. Правильно, когда ровная сторона тесно прилегает к утеплителю.

Работы начинаются снизу. Нахлест вертикальный и горизонтальный выполняют такой же, как и при монтаже других видов изоспана — от 150 до 200 мм.

Как и в случае с изоспаном Ам, места стыков клеят стяжной лентой «Изоспан KL», SL. Контактные места материала с конструкциями из любого материала герметизируют путем использования односторонней клеящейся полосы изоспан ML proff.

Если помещение отделывают вагонкой, пароизоляцию фиксируют при помощи деревянных, пропитанных септиком реек 4 х 5 см. Для обшивки гипсокартонными листами — оцинкованными профилями

К деревянному основанию внутренняя отделка крепится с вентиляционным зазором величиной около 40 мм. В случае применения изоспана в роли пароизоляции для каркасной стены, его закрепляют с внутренней стороны утеплителя на нагруженные детали каркаса либо на черновую обшивку.

Как инструмент применяют степлер, хотя возможно и использование оцинкованных гвоздей. Его укладывают на утеплитель ровной стороной к нему. При отделке стен гипсокартонном применяют оцинкованные профили, вагонкой — деревянные контррейки.

Изоспан как пароизоляцию чердачного перекрытия размещают в промежутке отделочный материал потолка – черновой потолок. К последнему поворачивают гладкую поверхность. Обязательный в этом случае является и вентиляционный зазор.

Паропроницаемая мембрана марки В — это и хорошая гидро-пароизоляция для межэтажных перекрытий. Монтируют между потолочной отделкой и черновой системой. Шероховатую сторону поворачивают вниз. Закрепляют по балкам внахлест.

Между пластом утеплителя и завершающим слоем пароизоляции, между чистовым полом и слоем пароизоляции, между материалом чистового потолка и нижним пластом изоспана В устраивают вентиляционный зазор.

Низ цокольного перекрытия необходимо защитить слоем парогидроизоляции. Это необходимо сделать, чтобы от земли не проникла влага к утеплителю и прочим элементам конструкции. Рекомендованный вид изоспана для этой цели — D.

Оптимальный вариант использования марки Д

Вид изоспана Д для холодной скатной кровли является превосходной гидро-пароизоляцией. Путем ее применения защищают элементы и конструкции помещения чердака, изготовленных из дерева, от подкровельного конденсата, снега, ветра, атмосферной влаги.

Начиная монтаж защитного барьера для холодной скатной кровли, изоспан D расстилают, раскраивают. Все это делают прямо на стропилах кровли. Преимущество материала в том, что не имеет значения, какой стороной крепить этот изоспан, что очень удобно.

Горизонтальные отрезки монтируют внахлест, традиционно начиная снизу кровельной конструкции.

Выводы и полезное видео по теме

Видео #1. Как правильно уложить пароизоляцию в доме:

Видео #2. Последовательность работ при обустройстве межэтажного и потолочного перекрытия:

Видео #3. Демонстрация процесса укладки пароизоляционной пленки В для защиты кровельного пирога от бытового пара:

Укладка гидро- и паробарьера — предельно простой процесс, но защита, которую они обеспечивают конструкциям, весьма эффективна. Защита от атмосферной воды и бытовых испарений — гарантия длительного срока службы использованных в строительстве материалов.

Ключевым моментом при выборе определенного вида защиты является конкретное место и обстоятельства ее укладки. В связи с этим, приобретая материал, нужно внимательно изучать допустимые варианты его использования.

Расскажите о том, как использовали изоляционные пленки марки Изоспан в обустройстве мансарды на собственной даче или в загородном доме. Поделитесь полезной информацией по теме статьи, которая может пригодиться посетителям сайта. Оставляйте, пожалуйста, комментарии, публикуйте фото, задавайте вопросы в расположенном ниже блоке.











Кровельное покрытие является необходимым элементом для постройки дома или любого другого здания. Кровля выполняет функцию защиты от солнечных лучей и осадков. В статье рассмотрены разновидности, эксплуатационные характеристики и особенности пароизоляции Изоспан, – одной из самых популярных на отечественном рынке.

Источник promizolufa.ru

Зачем требуется гидроизоляция

Изоспан используется для утепления кровли и защиты от влаги, скапливающейся из-за наличия воздушных потоков в помещении. Если же не позаботиться о защите кровли, то вода постепенно накапливается, в итоге это приводит к разрушению системы утепления. Из-за этого здание становится холодным, а утеплитель приходится заменять.

Но для того чтобы Изоспан показал все свои лучшие качества, необходимо подготовиться к монтажу защитного слоя. Перед процедурой нужно убедиться в том, что в утеплителе отсутствуют зазоры и стыки. В итоге получится качественный слой изоляционной системы, которая не позволяет проникать парам из помещения и защищает кровлю от осадков.

Пароизоляция Изоспан технические характеристики

При изготовлении мембраны используются современные технологии, благодаря которым Изоспан получил следующие преимущества:

    водонепроницаемость ;

    возможность применения в различных сферах;

    высокая прочность при тестах на надрыв;

    огнеупорность ;

    простота монтажа ;

    стойкость к атмосферным осадкам ;

    стойкость к перепадам температуры ;

    стойкость к ультрафиолету от прямых солнечных лучей;

    стоимость ;

    экологически чистый состав.

Источник teplostroi-i.ru

Типы Изоспана

Существует несколько типов Изоспана, для маркировки которых используются буквы. Каждый вид разработан для своей сферы применения и имеет свои особые функции и характеристики.

Изоспан А

Такие мембраны позволяют с одной стороны выпускать пар, чтобы в теплоизоляции не накапливалась влага, с другой – Изоспан позволяет проветривать утеплитель. А влага извне, которая становится причиной образования конденсата, и ветер вовсе не могут попасть внутрь конструкции. Противоположная сторона мембраны водоупорная.

Лучший способ продлить срок эксплуатации теплоизоляции – установить мембрану Изоспана, которая благодаря своим гидроизоляционным свойствам защитит утеплитель от влаги и ветра. В независимости от качества самого утеплителя под воздействием атмосферы он быстро потеряет свои свойства.

Укладка Изоспана А должна проходить с учетом трех основных правил :

    Угол наклона кровли может превышать 35 градусов.

    Монтаж мембраны в обязательном порядке проходит в безветренную и сухую погоду.

    Необходим воздушный зазор , создаваемый за счет контрольных реек, установленных на стропила.

Источник krovly.com.ua

Из-за того что Изоспан А работает по принципу обратного клапана, мембрана должна быть установлена снаружи поверх утеплителя. Наружу должна смотреть гладкая сторона. Мембрана укладывается широкими полосами внахлест следующему слою.

Кровля пароизоляция

Пароизоляция проводится начиная с нижней части. Монтаж Изоспана А имеет важное условие: нельзя чтобы материал соприкасался с теплоизоляцией. В противном случае будут серьезно снижены гидроизоляционные свойства пленки.

В качестве примера можно привести брезентовую палатку, которая во время дождя даст течь в том месте, где изнутри человек проведет пальцем. Для предотвращения подобной ситуации Изоспан А укладывается с использованием двойной обрешетки.

При монтаже Изоспана необходимо следить за тем, чтобы не возникали различные набухания и провисания, которые станут источником неприятного звука при порывистом ветре. Закрепление полотна возможно при помощи тонкой рейки.

Этот тип гидроизоляции Изоспана для кровли необходим для защиты от внутренних паров. Тип В состоит из двух слоев: с гладкой структурой и с ворсистой. Первая используется для лучшего соединения с утеплителем, а вторая – для впитывания накапливающегося конденсата.

Источник baseel.ru

Пленочная изоляция типа В используется для изоляции стен, крыш, перекрытий внутри здания. Считается универсальным средством защиты от конденсата.

Из-за особенности структуры Изоспана В, он укладывается ворсистой стороной вниз, также необходимо соблюсти зазор для сбора конденсата и его выветривания. Мембраны должны накладываться внахлест с захватом более 10 сантиметров.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Изоспан C

Данный тип изоляции состоит из двух слоев, идентичных Изоспану В: первый имеет гладкую поверхность, а второй – ворсистую. Изоспан С используется для предотвращения скапливания конденсата путем впитывания частиц влаги внутри помещения. Область применения идентична с мембранами типа В.

Изоспан С выполняет следующие функции:

    Защита кровли .

    Изоляция влаги и пара.

    Защита деревянных и бетонных элементов от воздействий воды.

Изоспан С защитит деревянные и бетонные элементы от воздействия воды Источник yourhome.su

Но Изоспан С отличается своей повышенной плотностью мембраны. По этой причине стоимость полотна примерно на 50% выше типа В.

Прочный материал, который отличается полной влагонепроницаемостью. Полотно является односторонним: это ламинированное покрытие. Благодаря своей отличительной черте, Изоспан Д имеет широкий спектр применения в любых типах конструкций.

Изоспан Д применяется как барьер, не позволяющий собираться подкровельному конденсату. Материал хорошо противостоит атмосферному влиянию. Часто используется на строительных площадках для временного перекрытия кровли. Монтируется при установке бетонных блоков, которые должны соприкасаться с землей.

Мембрана Изоспан Д способна справляться с самыми сложными задачами:

    Гидроизоляция полов , соприкасающихся с землей.

    Утепление цокольных перекрытий.

    Создание временной кровли.

Изоспан Д отличается полной влагонепроницаемостью Источник doorsan.by

Мембрана без проблем сможет противостоять умеренным механическим нагрузкам, благодаря чему большая снеговая нагрузка не повредит материал. Тип Д является самым прочным и надежным вариантом. Но вместе с этим повышается и цена пленки.

На нашем сайте Вы можете ознакомиться с самыми . В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Новые разработки – энергосберегающие материалы

Существуют современные пленки Изоспан, производящиеся под типами FB, FD, FS и FX, которые благодаря своим уникальным способностям могут отражать до 90% инфракрасного излучения. Изоляция – это верный способ защиты кровли от пара, влаги и ветра, что также позволяет сэкономить на затратах энергии для отопления дома.

Изоспан типов FD и FS разработан на основе полипропиленовой двойной пленки. При изготовлении FX используется вспененный полиэтилен, а для создания FB – крафт-бумага. Все эти типы имеют общий элемент – металлизированную сторону, используемую в качестве отражающего экрана, что часто можно встретить при создании теплого дома. Такое использование отражающих поверхностей можно встретить:

    в банях , саунах;

    как подкладку для утепленных полов;

    при монтаже перекрытий ;

    при обшивке стен (за батареями или радиаторами).

Современные пленки Изоспан могут отражать до 90% инфракрасного излучения Источник yaroslavl.tiu.ru

Также можно встретить и другие типы мембран, которые созданы для отдельных областей строительства: AM, AS, DM.

Инструкция по монтажу Изоспана на кровлю

Правильность монтажа Изоспана напрямую повлияет на качество и длительность его эксплуатации. Каждый из нюансов и этапов укладки является важным и необходимым к учету.

К каждому из типов Изоспана прикладывается отдельная инструкция. В соответствии с ней Изоспан А должен устанавливаться на наружную часть утеплителя. Для этого он нарезается на полосы, которые кладутся внахлест друг на друга.

В процессе монтажа на пленке не должны выступать набухания и провисания. Это является показателем некачественной установки мембран.

Полотна можно временно закреплять при помощи строительного степлера, но только при условии дальнейшей установки рейки на конструкцию из полотен. Рейки должны быть обработаны антисептическими составами. Мембрана с ворсистой стороны в обязательном порядке должна иметь зазор в 5 сантиметров, что необходимо для выветривания влаги и конденсата.

Правильность монтажа Изоспана напрямую повлияет на длительность его эксплуатации Источник pestovodoma.ru

Первое полотно Изоспана должно быть установлено так, чтобы вода попала в водосточную систему. Только после этого строитель может переходить к монтажу обрешетки. Если же используется не Изоспан Д, то настил должен быть закончен в самые короткие срока, так как такие типы мембран не предназначены для использования в качестве временной замены кровли. Только Изоспан Д подходит как временная кровля благодаря своей повышенной плотности.

К пароизоляции здания необходимо подходить с полной ответственностью. Причиной этому является катастрофические последствия ошибки, которую может допустить строитель. Ведь после того как жидкость испаряется (что случается в ванной комнате или на кухне), она попадает в утеплитель, из-за чего тот слой теряет свои эксплуатационные качества. Плесень, высокая влажность стропил, промерзание крыши и много другое может ждать хозяина дома.

Специалисты советуют учитывать несколько нюансов при монтаже Изоспана и его аналогов:

    до начала монтажа пароизоляции, необходимо ознакомиться с инструкцией к мембране, так как при использовании Изоспана типа А, В или С фиксация допускается исключительно внутри помещения , в противном случае будут потеряны необходимые качества;

    если же монтаж производится на кровлю мансардного помещения, то потребуются контррейки , которые будут выполнять сразу две функции: на нее кладется внутренняя отделка и обеспечивается герметичность стыков изоляции и стропильных ног;

    Изоспан АМ может быть уложен с любой стороны , главное чтобы слой клался именно на утеплитель;

    материал не должен натягиваться при монтаже, наличие дыр и иных дефектов также не допускается;

    пароизоляционное полотно должно быть заведено на фронтоны или соседние скаты, поэтому обязательно должен иметься припуск длиной минимум 15 сантиметров.

Материал не должен натягиваться при монтаже Источник pechiexpert.ru

Правильный монтаж пароизоляции для крыши Изоспан – это необходимое условие для защиты дома от влияния атмосферы.

Видео описание

Из видео можно узнать особенности монтажа гидроизоляции Изоспан:

Заключение

Правильно установленная изоляция кровли от жидкости и пара позволит зданию прослужить больший срок. Одним из вариантов для изоляции является Изоспан, имеющий отличные показатели. Товар характеризуется как качественный и недорогой, что делает его одним из самых популярных способов пароизоляции.

Пароизоляция Изоспан считается одной из самых надежных и долговечных. Материал полностью не токсичен и безопасен , и активно применяется в строительстве. Рассмотрим более подробно характеристики Изоспан B, инструкцию по его применению и монтажу.

Изоспан b — универсальный материал для защиты металлоконструкций от разрушения и коррозии под влиянием таких факторов, как влага и конденсат . Строения из дерева материал оберегает от грибкового поражения и гнили изнутри. Пароизоляционные мембраны не дают влаге проникать к теплоизоляции и останавливают процесс появления конденсата. Благодаря таким свойствам пленки в помещении поддерживается необходимая температура и не возникает лишних теплопотерь.

Изоспан В имеет целый ряд полезных характеристик: высокая водонепроницаемость, устойчивость перед УФ-лучами, защита от ветра, отражение тепловых потоков, а также помощь свободному воздухообмену.

Мембраны состоят из двух слоев, из которых один гладкий, а второй шероховатый, специально для сдерживания конденсата и беспрепятственного его испарения .

В инструкции от производителя указаны Изоспан b характеристики и особенности материала следующего характера:

  • плотность — 70 гр. на квадратный метр;
  • основа — полипропилен 100%-й;
  • паропроницаемость -22 гр. на квадратный метр в сутки;
  • водоупорность — 1200 мм.вод.ст.;
  • температурный режим — от -60 до +80 градусов.

Описание, технические характеристики Изоспана дают возможность сохранить первоначальные свойства утеплителя на максимально возможный срок , а также продлить срок эксплуатации помещений любого типа.

Применение материалов Изоспан В

Пленка пароизоляционная марки В применяется в таких строительно-монтажных работах:

  • теплоизоляция наклонных кровель и чердаков;
  • утепление внутренних и каркасных стен зданий;
  • обустройство цокольных этажей и межэтажных перекрытий.

При утеплении крыши для кровли Изоспан В защищает теплобарьер и внутренние элементы сооружения от влаги, которая может образоваться внутри помещения . В свою очередь, внутреннее пространство защищается от попадания в него волокнистых частей утеплителя.

Применение пароизоляции изоспан b для стен внутри конструкции обусловлено необходимостью защиты межкомнатных перекрытий от парообразования.

В чердачных конструкциях для потолка марку В используют как влагоизолятор в перекрытиях между этажами. Материал совместим со всеми видами утеплителей. Монтируется между балками потолка по обеим сторонам теплобарьера.

Для пола пароизоляция данной модели служит в качестве защитного слоя между цементной стяжкой и паркетным покрытием.

Инструкция по монтажу материала Изоспан В

Пароизоляцию Изоспан В по инструкции по применению можно уложить самостоятельно без помощи строителей. Рассмотрим, как правильно укладывать материал при утеплении разных поверхностей.

Крыша

Монтаж производится снизу, постепенно перемещаясь к верху. Рулоны размещают горизонтально по всей длине кровли, чтобы было меньше стыков. Полотна должны вплотную примыкать к стропилам при помощи деревянных реек, которые образуют специальную обрешетку. Через нее воздух может свободно циркулировать, а конденсат испаряться. Рейки предварительно рекомендуется обработать антисептиком, чтобы они не поддавались губительному воздействию влаги. К обрешетке с другой стороны прибиваются нержавеющие профили под финишную отделку.

В правильном исполнении готовая конструкция выглядит таким образом:

  • внутренний слой отделки;
  • пароизоляция изоспан В;
  • стропы;
  • теплоизоляция утепления;
  • гидро и ветрозащита;
  • финальное покрытие крыши.

Межкомнатные стены

На каркасные стены, находящиеся внутри помещения, укладывать пароизоляцию можно с любой стороны. Мембраны размещают вертикально и фиксируют к основанию степлером или гвоздями. Как и на крыше сверху набивается обрешетка под гипсокартон. В итоге получаются такие слои:

  • гипсокартон;
  • рейки;
  • пароизоляция;
  • каркас;
  • утеплитель;
  • гидробарьер;
  • снова чистовая отделка.

Межэтажные перекрытия

Для максимальной эффективности паробарьера, его рекомендую укладывать на потолок поверх черновой отделки шероховатой стороной книзу. На полу изоспан стелется на лаги сверху на теплоизоляцию. Гладкая сторона должна смотреть вверх. При этом нужно предусмотреть вентиляционные зазоры:

  • между утеплителем и пароизолятором;
  • на полу между изоспаном и верхним покрытием;
  • на потолке между пароизоляционным слоем и финишной отделкой.

Пол

На полу пленку марки В расстилают поверх утеплителя шершавой стороной вниз. Рулоны разрезают на ленты необходимого размера и укладывают с нахлестом на стены до 10 сантиметров. Все места стыков проклеивают специальным скотчем или клейкой лентой. Финальный вид готового пола выглядит так:

  • ламинат или паркет;
  • пароизоляция;
  • теплобарьер;
  • гидроизоляционная мембрана.

Какой стороной класть изоспан В

При укладке пароизоляционной мембраны многие новички задаются вопросом: какой стороной класть изоспан. Для этого перед началом монтажа рекомендуется внимательно изучить инструкцию и строго следовать ее описанию. При неправильном размещении полотна будет нарушена тепловая защита всего помещения.

Итак, следует запомнить, что Изоспан В всегда прикрепляется гладкой стороной к утеплителю . Если мембрана имеет фольгированную поверхность, она всегда должна быть направлена внутрь помещения, чтобы отражать тепло.

Изоспан В благодаря своим характеристикам быстро завоевал признание на рынке строительных материалов. Его применяют как профессионалы, так и обычные мастера-самоучки для пароизоляции помещений любой конструкции и назначения. Материал надежно защищает дома и промышленные сооружения от избыточного конденсата, в связи с чем несущие конструкции служат дольше, а утеплитель используется максимально эффективно . По качеству мембран отечественный продукт Изоспан не уступает аналогам зарубежного производства, а умеренная цена приятно радует владельца кошелька.

– это линейка полипропиленовых нетканых материалов, предназначенных для паро- и гидроизоляции конструкций.

Изоспан защищает конструктивные элементы и утеплитель от:

  • дождя, снега и ветра;
  • влаги, образующейся внутри здания;

Применяют изоспан в конструкциях:

  • кровли;
  • утепленных стен;
  • чердачного перекрытия;
  • пола на бетонном основании;

Технология изготовления нетканого полотна полностью автоматизирована. Но при этом, на каждом этапе обязательно осуществляется контроль качества.

Изоспан имеет гигиенический, пожарный сертификат. Также, продукция прошла проверку на соответствие строительным нормам и ГОСТам. В результате чего на нее был выдан сертификат ГОСТСТРОЯ. Изоспан не имеет аналогов среди подобной продукции отечественного производства.

Технические характеристики

Характеристики изоспана B,C,D,DM:



Выбирая пароизоляционные материалы, необходимо обращать внимание на следующие параметры:

  1. Паропроницаемость.
  2. Прочность.
  3. Плотность.
  4. Водоупорность.
  5. УФ-стабильность.

Самая высокая паропроницаемость (3000гр/м2/сут) у изоспана А, но у него самый низкий показатель водоупорности (330 мм.вод.ст.), что делает возможным его применение только на кровлях с углом наклона больше 35°. Но ничто не мешает использовать этот материал в .

Изоспан АS и АD имеют коэффициент паропроницаемости 1000 и 1500 гр/м 2 /сут соответственно, но их выгодно отличает показатель водоупорности – 1000 мм.вод.ст.. Вследствие этого, они стали основными материалами, используемыми при утеплении кровли.

Если предполагается, что какой-то промежуток времени крыша останется без покрытия, необходимо использовать изоспан AQ proff. Он один обладает УФ-стабильностью в течение 12 мес.

Лучший показатель нагрузки на разрыв у изоспана D – 1068/890 Н/5см, но у него самая низкая паропроницаемость – 3,7 гр/м2/сут. Это позволяет использовать материал в качестве временной кровли в течение 3-4 месяцев.

У изоспана В паропроницаемость равна 22 гр/м 2 /сут, а показатель на разрыв всего 130/170 Н/5см. В связи с этим, необходимо привлекать к его укладке квалифицированных специалистов и не оставлять материал под открытым небом.

Изоспан C является промежуточным вариантом.

Особенности


  1. Полипропиленовая пленка с гладкой верхней и ворсистой нижней стороной. Ворсинки необходимы для задержания конденсирующейся влаги и предотвращения ее скатывания на отделочные материалы. Устанавливают перед утеплителем в таких конструкциях:
    • утепленная кровля;
    • стены;
    • перекрытия;
  2. Ламинированное полотно с гладкой и ворсистой стороной. Благодаря повышенной плотности, расширяется область применения данного материала. Он используется:
    • На неотапливаемых крышах, в качестве влагоизоляции.
    • В перекрытиях (в том числе над подвалами и чердаками), в качестве пароизолятора.
    • В конструкциях пола.
    • В бетонной стяжке, как гидробарьер.
  3. Полипропиленовая ткань, ламинированная пленкой. Изоспан D находит широкое применение в качестве:
    • Дополнительной влагоизоляции на неотапливаемых крышах.
    • Пароизоляции для любых конструкций нуждающихся в защите от водяного пара.
    • Гидроизолирующей прослойки в стяжке.
    • Временной кровли.
  4. Мембраны с маркировкой A, AS, AM, AQ proff защищают утеплитель от намокания, выветривания и отводят конденсат из кровельного или стенового пирога в систему водоотлива. Преимущества использования:
    • Легко выводятся остатки влаги, попавшие в слой утеплителя из помещения.
    • Сводится к минимуму вероятность проникновения в теплоизоляционный материал атмосферных осадков.
    • Становится невозможным выветривание минеральной ваты.
  5. Мембрана А. Полипропиленовая мембрана имеет гладкую водоотталкивающую сторону и шершавую, удерживающую конденсат. Мембрана данного типа имеет низкий коэффициент водоупорности, поэтому ее основное назначение – защита утеплителя на фасаде.
  6. Изоспан АS, AM, AQ proff. АS, AM представляют собой мембрану из паропроницаемого материала и плотной воздухонепроницаемой подложки. Используются для защиты:
    • Стен каркасного типа.
    • Вентилируемых фасадов.
    • Утепленной кровли.
  7. Теплоотражающие пароизоляторы FB, FD, FS, FX задерживают в помещении мельчайшие частицы влаги и лучистую энергию. Преимущества использования теплогидроизоляционных отражающих пленок:
    • Уменьшаются потери тепла через ограждающие конструкции.
    • Снижаются затраты на обогрев.
    • Исключается вероятность образования плесени во влажных помещениях;
  8. Пароизолятор FB. Изоспан FB изготавливают из крафт-бумаги, которую покрывают слоем металлизированного лавсана. Благодаря тому, что материал экологически чистый и выдерживает температуру до + 120 °С, его используют для изоляции стен, кровли и и саунах.
  9. Пароизолятор FD, FS. Изоспан FD, FS – это полипропиленовая пленка, усиленная металлизированным слоем. В изоспане FD в качестве базового слоя используется пароизоляционная пленка марки D, а в FS – марки В. Производители рекомендуют использовать описанный пароизолятор для внутренней отделки:
    • парилок;
    • мансард;
    • в качестве теплоотражающего экрана;
  10. Данный материал – это вспененный полиэтилен, дублированный металлизированной пленкой. Полиэтилен со слоем пузырьков, является прекрасным тепло- и звукоизолятором, а металлизированный слой препятствует утечке тепла, задерживает пар и воду. Изоспан FX является наиболее экономически выгодным, безопасным и долговечным паро- шумо- и теплоизолятором. Его недостаток – максимальная эксплуатационная температура – + 90°С, что делает невозможным использование его в парных. Его активно используют в качестве:
    • Подложки при устройстве теплого пола.
    • Отражающего экрана для .
    • Утеплителя на мансардных кровлях в тандеме с классическими материалами.

Использовать отражающие пленки для изоляции стен и потолка можно только в помещениях с принудительной вентиляцией, так как данные материалы имеют нулевой показатель паропроницаемости.

Плюсы, минусы и разновидности


Теплоотражающая пароизоляционная пленка

Преимущества:

  1. Экологическая безопасность.
  2. Широкий ассортимент.
  3. Демократичная цена.
  4. Надежность и долговечность.
  5. Стойкость к образованию плесени.

Недостатки:

  1. Низкая стойкость к огню.
  2. Выполняет свои функции только при правильной укладке.

По назначению, материал делят на три вида:

  1. Паро- и влагоизоляционные пленки.
  2. Влаго- и ветрозащитные паропроницаемые мембраны.
  3. Теплоотражающие пароизоляционные пленки.

К первому типу относятся пароизоляционные пленки марки С, В, D защищающие слой утеплителя от влаги, испаряющейся наружу через ограждающие конструкции.

Преимущества использования пароизоляционной пленки:

  1. Увеличивается срок эксплуатации утеплителя.
  2. Снижается вероятность образования конденсата и заражения конструкций грибком и плесенью.
  3. Исключается вероятность проникновения в помещение летучих частиц утеплителя.

Монтаж


Схема монтажа изоспана на утепленной кровле

Для укладки материала понадобятся:

  • рулетка;
  • молоток;
  • строительный степлер;
  • гвозди;
  • деревянные рейки;
  • скотч;

Укладка изоспана на крыше:

  1. Утепление кровли начинается с закрепления пароизоляционной пленки (В, С, D) к несущему каркасу или к черновой обшивке.
  2. Закрепляют материал скобами или оцинкованными гвоздями. Для дополнительной герметизации швы скрепляют специальным скотчем изоспан SL или KL.
  3. Полотнища раскатывают горизонтально в направлении снизу-вверх. Между смежными полотнами делают нахлест 15-18 мм.
  4. В процессе монтажа , нужно следить за плотным прилеганием пленки к утеплителю.
  5. Поверх теплоизоляции А, АS, AM, AQ proff.
  6. Крепят изоспан А антисептированными контрейками к стропилам гвоздями или саморезами, так, чтобы образовывался зазор 5 мм. Изоспан АS, AM, AQ proff наоборот, должен плотно прилегать к утеплителю. Поэтому его крепят к стропилам скобами или оцинкованными гвоздями.
  7. Монтаж начинают от низа скатов. По свесу ската мембрану заводят в водосточный желоб. Полотно раскатывают горизонтально, следя за тем, чтобы не было перекосов. Важно закрепить материал в натяг. Допустимое провисание – не более 2 см. По горизонтали полотна должны перекрывать друг друга на 15 см, а по вертикали – на 20 см.
  8. Чтобы конденсат мог испаряться , в зоне конька и в нижней части крыши предусматривают вентиляционные отверстия.
  9. Поверх пароизоляционной мембраны монтируют обрешетку.

инструкция по применению всех существующих групп


Какие задачи выполняют изоляционные пленки

Изоспан – пленка или нетканая мембрана, использующая в теплоизоляционных конструкциях в качестве защиты утеплителя от влаги, деревянных и металлических элементов – от гниения и образования коррозии.

Паробарьерные мембраны необходимы при обустройстве многослойных строительных конструкций, преимущественно, наружных. Это системы внешнего утепления, скатные кровли, каркасное домостроение, устройство деревянных межэтажных перекрытий.

Главная задача пароизоляции Изоспан – предотвратить появление «точки росы» в конструкции. Теплый воздух стремится покинуть помещение, а холодный – попасть вовнутрь. Без грамотно обустроенного барьера разнотемпературные потоки встретятся в плотности стены и конденсируются в капли влаги. Результат – мокрый утеплитель промерзает, снижается теплоэффективность, а внутри проступает плесень.

Пароизоляция решает эту проблему – мембрана способствует выходу влажному воздуху, не задерживаясь в слое теплоизоляции. Точка росы смещается – конденсат не выпадает.

Применение Изоспана

Изоспан – это нетканая мембрана или плёнка, которая применяется в составе утепляющих конструкций для защиты теплоизолятора от влаги, а также элементов из дерева и металла от возникновения гнили и коррозии.

В строительстве используется гидроизоляция кровли Изоспан, которая крепится непосредственно по стропилам под обрешеткой, паробарьер для монтажа со стороны чердака, с целью уберечь волокнистый утеплитель от накопления влаги. Также пароизоляционная пленка применяется для утепления чердачных перекрытий, пола и потолков, теплоизоляции стен со стороны помещения.

Для стен деревянного строения, утепляемого снаружи, применяется паропроницаемая мембрана, защищающая волокнистый теплоизолятор от выветривания и не препятствующая выходу пара.

Позиции Изоспан: характеристики и особенности применения

разработала широкий ассортимент пароизоляционных мембран. Без строительного опыта сложно сориентироваться в выборе и определить оптимальный материал. Основной критерий подбора – назначение, сфера использования. Условно все виды пленочной изоляции можно разделить на три категории: гидро- и ветрозащита, паро- и гидроизоляция, отражающие материалы для повышения теплосбережения.

Ассортимент ветро-гидроизоляционных мембран

Эта гидро-ветробарьеры, обеспечивающие защиту утеплителя, конструктивных элементов от ветра, конденсата, влаги извне. При этом материалы пропускают пар – влажность не скапливается в теплоизоляционной прослойке, а выветривается в атмосферу.

Товарная линейка представлена следующими позициями:

  1. Изоспан А. Плотность – 100 г/кв. м, паропроницаемость – более 2000 г/кв. м/сутки. Действие мембраны – влага быстро выходит наружу, а вовнутрь не просачивается. Монтаж с внешней стороны теплоизолятора, под облицовку, необходим вентзазор.
  2. Изоспан АМ. Плотность – 90 г/кв. м, проницаемость пара – от 800 г/кв. м/сутки. Трехслойная мембрана, допустим монтаж без вентзазора – воздух циркулирует в промежутках между прослойками пленки.
  3. Изоспан AS. Технические показатели: плотность – 115 г/кв. м, паропроницаемость – 1000 гр./кв. м/сутки. Трехслойный диффузный материал, более стойкий к растяжению, чем тип АМ.
  4. Изоспан AQ proff. Усиленный материал плотностью 120 г/кв. м – трехслойная структура с армированием. Пленка хорошо противостоит механическим повреждениям, УФ-лучам. Изоспан AQ незаменим для защиты утеплителя кровли, стен, если некоторое время конструкции будут без внешнего покрытия.
  5. Изоспан А с ОЗД. Мембрана с огнезащитными добавками рекомендована, если вблизи утеплителя предполагается выполнение сварочных работ.

Полезное: Базальтовая теплоизоляция — лучший минераловатный утеплитель!

Перечисленные пленки ветрозащиты применимы при обустройстве каркасных стен, вентфасадов, теплоизоляции скатных крыш с наклоном от 35°.

Обзор гидро-паробарьеров

Эта категория предназначена для защиты внутренних конструкций от влаги. Сфера применения:

  • монтаж утепленной крыши – подходит под плоскую или скатную кровлю;
  • гидроизоляция полов – пленки применимы для защиты основания, под укладку ламината, для пола в деревянном доме;
  • гидробарьер чердачных, цокольных, межэтажных перекрытий.

Характеристики гидро-пароизоляции Изоспан:

  1. Изоспан В. Двухслойная пленка, плотность – 70 г/кв. м., водоупорность – более 1000 мм вод. ст. Материал востребован благодаря универсальным свойствам и доступной цене. Мембрана выступает пароизоляцией для стен внутри помещения, для потолка с межэтажными, цокольными перекрытиями и чердаков под теплоизолированной кровлей.
  2. Изоспан С. Плотность – 90 г/кв. м. Сфера применения аналогична пленке типа В, может использоваться для бетонных полов.
  3. Изоспан D. Высокопрочный тканый материал, плотность – 105 г/кв. м. Изоспан Д выдерживает значительные механические нагрузки. Основное предназначение – гидрозащита основания пола, плоской/скатной крыши, цокольного перекрытия. Допустимо использование в качестве временного кровельного покрытия.
  4. Изоспан RS/RM. Трехслойная, армированная ПП-сеткой изоляция, плотность – 84/100 г/кв. м соответственно. Применение – обустройство гидро-паробарьера для потолка, полов, стеновых перекрытий, крыш любого вида.

При производстве высокопрочные полотна серии D, RS, RM покрывают водоотталкивающими составами. Гидрофобные пленки можно использовать как гидроизоляционный материал при монтаже цементных стяжек по бетону, обустройстве земляных полов.

Теплоотражающие материалы

Отражающая гидро-пароизоляция с эффектом теплосбережения – комплексные пленки с металлизированным покрытием. Полотна одновременно защищают внутренний конструктив кровли, утеплитель, перекрытия и стены от влажных паров изнутри дома, а также отражают обратно в помещение тепловое излучение.

Варианты покрытий Изоспан отличаются между собой составом, определяющим сферу их применения.

Популярные маркировки:

  • FB – строительный картон с лавсановым покрытием и алюминиевым напылением; используют для обшивки стен/потолков бань;
  • FD – полипропиленовое полотно + металлизированное покрытие, материал подходит для монтажа водяных/электрических теплых полов;
  • FS – по составу напоминает FD, но здесь двойная металлизированная пленка; используется как тепло-паробарьер для наклонной кровли;
  • FX – основа полотна – вспененный полиэтилен + металлизированная лавсановая пленка; сфера применения – подложка под ламинат, гидро-паробарьер для стен, чердака, перекрытий.

Коэффициент теплового отражения полотен Изоспан достигает 90%

Устройство чердачных перекрытий

Важно использовать правильные материалы для обустройства чердачных перекрытий, выбирая их в зависимости от условий эксплуатации и цели использования:

  • Если требуется защитить теплоизолятор в перекрытии между отапливаемым помещением и неутепленным чердаком от выветривания и увлажнения, обеспечить отвод паров из него, используются мембраны AQ proff, AМ или АS. Стелить полотна следует белой стороной к теплоизолятору, вплотную, без зазоров.
  • Пароизоляционный слой, одновременно защищающий от попадания частиц утеплителя в воздух, монтируется со стороны жилого помещения. Пленку марки В, RS, C или DM следует уложить между черновым потолком и финишной отделкой. Шероховатая сторона должна быть обращена вниз. Желательно предусмотреть вентиляционный зазор (40–50 мм) между черновым потолком и пароизолятором.

Пароизоляция со стороны помещения на черновой потолок может монтироваться из фольгированных материалов. Отражающий слой должен быть обращен вниз. Между ним и материалом финишной отделки следует оставить зазор 40–50 мм.

Все виды полотен укладывают с нахлестом 15–20 см, стыки и места примыканий проклеивают соответствующими материалу монтажными лентами.

Описание материалов Изоспан позволяет разобраться в видах мембран и пленок, понять, как правильно выбрать и как укладывать паро- и гидроизоляцию.

По материалам сайта: vseokrovle.com

Технология монтажа пароизоляции Изоспан

Методика укладки изоляционных мембран определяется сферой их использования. Перед работой необходимо изучить инструкцию и понять, какой стороной к утеплителю монтировать паробарьер.

Обустройство каркасных стен

С наружной стороны утеплитель нуждается в гидро-ветрозащите, а с внутренней в пароизоляции. Поэтому для работы понадобятся два типа мембран:

  • Изоспан А или альтернативы: AS, AQ Profi, AM;
  • Изоспан В или RS.

Общая схема стенового пирога выглядит следующим образом:

  1. Внешняя облицовка.
  2. Котробрешетка.
  3. Гидро-ветробарьер – Изоспан А.
  4. Теплоизоляционный слой.
  5. Паробарьер – Изоспан В.
  6. Внутренняя финишная отделка.

Изоспан А монтируют по каркасу сверху утеплителя, сторона размещения не важна. Если используют марки AS, AQ Profi, AM, то – белой стороной к теплоизолятору. Полотнища располагают сверху вниз, горизонтально с нахлестом по стыкам 10 см. К каркасу фиксируют строительным степлером.

Полезное: Стены из гипсокартона: обшивка каркасного дома

Поверх гидро-ветроизоляционной пленки крепят вертикальные рейки – основу под наружную обшивку. Нижнюю кромку мембраны фиксируют к водоотводному сливу цоколя.

Инструкция по применению Изоспана В:

  1. Монтаж полотна изнутри помещения, поверх утеплителя. Фиксация к несущим балкам каркаса.
  2. Порядок укладки – снизу вверх, нахлест горизонтальных полотен 15 см.
  3. Изоспан В размещают гладкой стороной к теплоизоляционной прослойке, полотнища скрепляют соединительной лентой.
  4. Внутреннюю отделку монтируют на реечный каркас (вагонка, фанера) или оцинкованные профиля (гипсокартон) – должен получиться вентзазор в 4-5 см.

Ветро- и влагобарьер скатной кровли

Для утепленного кровельного пирога используют Изоспан А в качестве ветро- и гидробарьера. Если для теплоизоляции крыши применяется волокнистый материал, то его надо защитить от влаги со стороны мансарды или чердака. С этой задачей справится пароизоляция марки RS или В.

Общая схема утепленного пирога крыши:

  1. Кровельное покрытие.
  2. Мембрана Изоспан А – барьер от ветра и осадков.
  3. Контррейка.
  4. Слой утеплителя.
  5. Пароизоляионная пленка – Изоспан B.
  6. Стропильная система.
  7. Внутренняя отделка.

Укладку ветробарьера выполняют с нахлестом 15-20 см, полосы пленки должны идти без чрезмерного нависания и натяжения. Мембрану фиксируют к стропилам степлером. Возле конька верхнюю полосу Изоспана монтируют с загибом в сторону второго ската. Для создания вентазора поверх пленки набивают рейки толщиной 40 мм.

Внутреннюю пароизоляцию (Изоспан В) стелют гладкой частью к утеплителю, шероховатая сторона «смотрит» в помещение.

Изоляция чердачных перекрытий

Выбор мембран зависимо от эксплуатационных условий:

  1. Защита утеплителя между теплым помещением и неотапливаемым чердаком от увлажнения и выветривания – пленки AM, AS, AQ Profi. Укладка белой стороной к теплоизоляционному материалу, зазор не нужен.
  2. Пароизоляция – монтаж со стороны помещения. Пленки RS, C, DM или В укладывают между финишной отделкой и черновым потолком шероховатой стороной вниз.

Совет. Между пароизоляционным слоем и черновым потолком желательно обустроить вентзазор – около 5 см.

Общая схема устройства утепленного перекрытия:

  1. Пол чердака.
  2. Гидро-ветробарьер – Изоспан марки А.
  3. Теплоизолятор.
  4. Контробрешетка.
  5. Балка перекрытия.
  6. Черновой потолок.
  7. Пароизоляционная мембрана марки В, RS.
  8. Потолочная отделка.

Со стороны помещения можно применять теплоэффективную изоляцию, тогда полотно крепят отражающей прослойкой вниз. В таком случае необходим вензазор между финишной отделкой и пленочным барьером.

Гидропароизоляционная мембрана «Изоспан D»

Области применения гидропароизоляции «Изоспан D»

Благодаря своим возможностям универсальная паро- и гидроизоляционная мембрана «Изоспан D» заслужила очень широкую популярность среди строителей. Причем, это признание далеко перешагнуло административные границы России – материал в немалых масштабах экспортируется за рубеж.


«Изоспан D» — паро-гидроизоляционный материал повышенной прочности.

Повторимся, что «Изоспан D» представляет собой двухслойное полотно, изготовленное из высокотехнологичного прочного полипропилена. Один слой — это тканый материал из высокопрочных волокон, а второй — сплошная полипропиленовая пленка.


Характеристики материала цифрами и пиктограммами указаны производителем на упаковке.

Структура и соответствующие физико-технические характеристики получающегося полотна позволяют использовать его в качестве надежной паро- и гидроизоляции на разных этапах строительства зданий:

  • Для защиты стен и других вертикальных конструкций от проникновения влаги и конденсата, а также от проникновения в утеплитель испарений различной природы. Материал закрепляется поверх утеплителя и защищает его не только от влаги, но и от выветривания.
  • Гидроизоляция неутепленных стропильных систем — кровель скатного типа, в которых необходима защита элементам деревянной конструкции от попадания на них влаги от дождя, снега и конденсата, а также от воздействия ветра. Мембрана закрепляется на стропила с обязательным оставлением вентиляционного прохода по линии конька.
  • Изоляция мансардных крыш с применением утеплителя. Полотна закрепляются на стропила со стороны мансардного помещения – не допускают проникновения пара из помещений в утеплитель.
  • Изоляции односкатных и плоских крыш.
  • Гидроизоляция цементных стяжек с помощью укладки под них «Изоспана D» на бетонную, земляную или другую основу. Мембрана прочная, не прорвется под напором тяжелого раствора. И вместе с тем – будет препятствовать уходу воды из незастывшего бетона в период заливки и застывания, то есть не даст нарушиться оптимальному водоцементному соотношению, необходимому для качественного созревания. В ходе эксплуатации стяжки – создается барьер против капиллярного подсасывания влаги снизу.
  • Пароизоляция утепленных перекрытий в том числе – цокольных, межэтажных, чердачных.
  • Временная защита различных участков строительства от атмосферных осадков и ветра – на срок до трех ÷ четырёх месяцев в период проведения строительства, реконструкции, ремонта.
  • Благодаря устойчивости материала к повышенным температурам, он может быть использован для пароизоляции утеплителя потолка и стен в сауне или бане. Хотя, конечно, для этого есть боле приемлемые решения — из линейки фольгированных утеплителей, например, «Изоспан FB».

Достоинства и недостатки «Изоспана»

«Изоспан» по праву является одним из самых популярных гидро- и пароизоляционных материалов среди строителей. Естественно, в продаже представлено немало и иных брендов, предназначенные для таких же целей. Однако многие мастера сознательно делают выбор именно в пользу «Изоспана».

К достоинствам этого материала можно отнести следующее:

  • Прочность мембраны. При монтаже «Изоспан» не рвется и стойко выдерживает различные воздействия в период эксплуатации.
  • Надежность. Материал будет хорошо защищать утеплитель и деревянные конструкции от проникновения влаги.
  • Универсальность. «Изоспан» выполняет несколько функций, и может быть применен для защиты различных конструкций.
  • Экологическая чистота. Материал не содержит в своем составе токсичных веществ, а значит, и не выделяет их в окружающую среду.
  • Практичность и длительный срок службы.
  • Материал прост и удобен в монтаже.
  • Мембрана благодаря особенностям своей поверхности хорошо выветривает образовывающийся конденсат, сохраняя утеплитель и древесину в сухом состоянии, обеспечивая им должную защиту.
  • Привлекает и вполне доступная стоимость материала при его отличных характеристиках.

Недостатки вспоминаются с трудом, да и то — это скорее не отрицательные качества самого материала, а лишь особенности его использования в некоторых случаях.

  • Перед началом монтажа «Изоспана» все деревянные детали конструкции необходимо обработать антисептическим составом. Это приводит к немалым дополнительным расходам и удлиняет время строительства, так как придется не только обработать, но и дождаться просыхания древесины. Но точно так же – и с любыми другими материалами.
  • При нарушении технологии монтажа гидро- или (и) пароизоляции, в местах стыков может скапливаться конденсат.
  • «Изоспан» не рекомендуется укладывать, если погодные условия таковы, что наблюдается повышенная влажность воздуха.
  • Если гидроизоляция настилается на бетонный пол подвала, то «Изоспан» не рекомендуют укладывать на холодное основание. Поверхность рекомендуется прогреть, используя, например, тепловую пушку.

Как видите, нет ни одного «греха», который мог бы считаться недостатком именно «изоспановским». Все сказанное в той же степени присуще и другим мембранам.

Схемы укладки «Изоспан D» в разных конструкциях

Чтобы знать, в каких конструкциях и как может быть использована мембрана «Изоспан D», стоит рассмотреть основные схемы ее монтажа.

При этом необходимо помнить, что стороны полотен различаются между собой как визуально, так и на ощупь — одна из них шершавая, а вторая гладкая. По технологии необходимо укладывать мембрану гладкой стороной к утеплительному слою. Шероховатая поверхность не дает образовываться каплям конденсата, слегка впитывая и затем испаряя его, не давая ему проникнуть к утеплителю или к деревянным деталям конструкции.

Некоторые особенности монтажа мембраны «Изоспан»

Чтобы выполнить работы по монтажу мембраны «Изоспан» необязательно обладать специальной квалификацией. Достаточно внимательно изучить инструкцию о том, как правильно закрепляется материал и как стыкуются его полотна.


Закрепление «Изоспана D» на каркасные стены дома изнутри. Снаружи же будет крепиться диффузная паропроницаемая мембрана.

  • Независимо от места закрепления мембраны, ее гладкая сторона всегда обращена к утеплительному материалу. Если закрепить ее наоборот, то можно получить обратный эффект. Каждый из типов «Изоспана» производитель сопровождает инструкцией по его монтажу, что позволит произвести работы правильно, не допустив ошибок.


Пример монтажа «Изоспана D» на скатную не утепленную стропильную систему.

  • Полотна раскатываются по норизонтали поочередно, начиная от нижнего. Нахлест должен составлять с 150 мм как при изоляции скатной крыши, так и при монтаже на каркасные стены.
  • Закрепление мембраны осуществляется к деревянным элементам основной конструкции — стропильным ногам или стойкам каркасных стен. Фиксируется материал с помощью скоб и строительного степлера.
  • Швы между полотнами проклеиваются и герметизируются специальным скотчем.
  • Мембрана с теплоотражающей поверхностью устанавливается так, чтобы фольгированная сторона была повернута в помещение. Этот материал монтируется встык, который проклеивается алюминиевой лентой-скотчем.
  • Если «Изоспан D» используется для изоляции утепляемой кровли, то его закрепляют со стороны чердака или мансардного помещения на стропила, начиная снизу конструкции. Полотно необходимо монтировать с натяжением, не допуская парусности. В качестве дополнительных фиксаторов материала чаще всего служат деревянные рейки сечением 50×30 мм, которые также создадут вентиляционный зазор между мембраной и внутренней обшивкой стен чердака или мансарды.
  • Если изолируемая поверхность имеет оконные или дверные проемы, то вокруг них необходимо оставить излишек материала в 30÷35 мм. Особенно важно предусмотреть такой запас, если работы проводятся в новом здании, которое неизбежно даст усадку.

* * * * * * *

Следуя этим правилам, которые производитель обязательно указывает в инструкции, прилагаемой к материалу, и проявляя аккуратность и внимательность, монтаж гидро-пароизоляционной мембраны «Изоспан D» вполне можно произвести самостоятельно.

Особенности

  1. Изоспан B. Полипропиленовая пленка с гладкой верхней и ворсистой нижней стороной. Ворсинки необходимы для задержания конденсирующейся влаги и предотвращения ее скатывания на отделочные материалы. Устанавливают перед утеплителем в таких конструкциях:
      утепленная кровля;
  2. стены;
  3. перекрытия;
  4. Изоспан C. Ламинированное полотно с гладкой и ворсистой стороной. Благодаря повышенной плотности, расширяется область применения данного материала. Он используется:
      На неотапливаемых крышах, в качестве влагоизоляции.
  5. В перекрытиях (в том числе над подвалами и чердаками), в качестве пароизолятора.
  6. В конструкциях пола.
  7. В бетонной стяжке, как гидробарьер.
  8. Изоспан D. Полипропиленовая ткань, ламинированная пленкой. Изоспан D находит широкое применение в качестве:
      Дополнительной влагоизоляции на неотапливаемых крышах.
  9. Пароизоляции для любых конструкций нуждающихся в защите от водяного пара.
  10. Гидроизолирующей прослойки в стяжке.
  11. Временной кровли.
  12. Мембраны с маркировкой A, AS, AM, AQ proff защищают утеплитель от намокания, выветривания и отводят конденсат из кровельного или стенового пирога в систему водоотлива. Преимущества использования:
      Легко выводятся остатки влаги, попавшие в слой утеплителя из помещения.
  13. Сводится к минимуму вероятность проникновения в теплоизоляционный материал атмосферных осадков.
  14. Становится невозможным выветривание минеральной ваты.
  15. Мембрана А. Полипропиленовая мембрана имеет гладкую водоотталкивающую сторону и шершавую, удерживающую конденсат. Мембрана данного типа имеет низкий коэффициент водоупорности, поэтому ее основное назначение – защита утеплителя на фасаде.
  16. Изоспан АS, AM, AQ proff. АS, AM представляют собой мембрану из паропроницаемого материала и плотной воздухонепроницаемой подложки. Используются для защиты:
      Стен каркасного типа.
  17. Вентилируемых фасадов.
  18. Утепленной кровли.
  19. Теплоотражающие пароизоляторы FB, FD, FS, FX задерживают в помещении мельчайшие частицы влаги и лучистую энергию. Преимущества использования теплогидроизоляционных отражающих пленок:
      Уменьшаются потери тепла через ограждающие конструкции.
  20. Снижаются затраты на обогрев.
  21. Исключается вероятность образования плесени во влажных помещениях;
  22. Пароизолятор FB. Изоспан FB изготавливают из крафт-бумаги, которую покрывают слоем металлизированного лавсана. Благодаря тому, что материал экологически чистый и выдерживает температуру до + 120 °С, его используют для изоляции стен, кровли и пола в банях и саунах.
  23. Пароизолятор FD, FS. Изоспан FD, FS – это полипропиленовая пленка, усиленная металлизированным слоем. В изоспане FD в качестве базового слоя используется пароизоляционная пленка марки D, а в FS – марки В. Производители рекомендуют использовать описанный пароизолятор для внутренней отделки:
  24. мансард;
  25. в качестве теплоотражающего экрана;
  26. Изоспан FX. Данный материал – это вспененный полиэтилен, дублированный металлизированной пленкой. Полиэтилен со слоем пузырьков, является прекрасным тепло- и звукоизолятором, а металлизированный слой препятствует утечке тепла, задерживает пар и воду. Изоспан FX является наиболее экономически выгодным, безопасным и долговечным паро- шумо- и теплоизолятором. Его недостаток – максимальная эксплуатационная температура – + 90°С, что делает невозможным использование его в парных. Его активно используют в качестве:
      Подложки при устройстве теплого пола.
  27. Отражающего экрана для радиаторов отопления.
  28. Утеплителя на мансардных кровлях в тандеме с классическими материалами.

Использовать отражающие пленки для изоляции стен и потолка можно только в помещениях с принудительной вентиляцией, так как данные материалы имеют нулевой показатель паропроницаемости.

Плюсы, минусы и разновидности

Теплоотражающая пароизоляционная пленка

Преимущества:

  1. Экологическая безопасность.
  2. Широкий ассортимент.
  3. Демократичная цена.
  4. Надежность и долговечность.
  5. Стойкость к образованию плесени.

Недостатки:

  1. Низкая стойкость к огню.
  2. Выполняет свои функции только при правильной укладке.

По назначению, материал делят на три вида:

  1. Паро- и влагоизоляционные пленки.
  2. Влаго- и ветрозащитные паропроницаемые мембраны.
  3. Теплоотражающие пароизоляционные пленки.

К первому типу относятся пароизоляционные пленки марки С, В, D защищающие слой утеплителя от влаги, испаряющейся наружу через ограждающие конструкции.

Преимущества использования пароизоляционной пленки:

  1. Увеличивается срок эксплуатации утеплителя.
  2. Снижается вероятность образования конденсата и заражения конструкций грибком и плесенью.
  3. Исключается вероятность проникновения в помещение летучих частиц утеплителя.

Пароизоляция кровли и стен. Где ставится и зачем она нужна?

В итоге, попавший в стену или кровлю пар не успевает ее покинуть, а сзади его уже подпирает новая «порция». В результате, перед третьим слоем концентрация пара (точнее насыщеность) начинает расти.

Помните, что я говорил раньше? Пар двигается по направлению от теплого, к холодному. Поэтому в районе третьего слоя, когда насыщенность пара достигнет критического значения, то при определенной температуре в этой точке, пар начнет конденсироваться в реальную воду. То есть мы получили «точку росы» внутри стены. Например, на границе второго и третьего слоя.

Предлагаем ознакомиться: Дегтярное мыло — лечебные свойства, использование в народных рецептах, для волос и кожи

Именно это, часто наблюдают люди, у которых дом снаружи зашит чем то, имеющим плохое паропроницание, например фанера или ОСП или ЦСП, а пароизоляции внутри нет или она сделана некачественно. По внутренней стороне наружной обшивки текут реки конденсата, а примыкающая к ней вата вся мокрая.

Пар легко попадает в стену или крышу и «проскакивает» утеплитель, который как правило имеет превосходное паропроницание. Но затем он «упирается» в наружный материал с плохим проницанием, и в итоге, точка росы образуется внутри стены, прямо перед препятствием на пути пара.

Из этой ситуации есть два выхода.

  1. Долго и мучительно подбирать материалы «пирога», чтобы точка росы ни при каких условиях не оказалась внутри стены. Задача возможная, но сложная, учитывая что в реальности, процессы не так просты как я описываю сейчас.
  2. Поставить изнутри пароизоляцию и сделать ее максимально герметичной.

Именно по второму пути и идут на западе, делают на пути пара герметичное препятствие. Ведь если вообще не пускать пар в стену, то он никогда не достигнет той насыщенности, которая приведет к возникновению конденсата. И тогда можно не ломать себе голову над тем, какие материалы использовать в самом «пироге», с точки зрения паропроницаемости слоев.

Причем самый популярный материал для этого «у них», обычный полиэтилен 200микрон. Который недорог и имеет самое высокое сопротивление паропроницанию, после алюминиевой фольги. Фольга была бы еще лучше, но с нею тяжело работать.

Кроме того обращаю особое внимание на слово герметичный. На западе, при монтаже пароизоляции все стыки пленки тщательно проклеиваются. Все отверстия от проводки коммуникаций — труб, проводов через пароизоляцию, так же тщательно герметезируются. Популярная в России установка пароизоляции внахлест, без проклейки стыков, может дать недостаточную герметичность и как следствие, вы получите тот же конденсат.

Непроклееные стыки и другие потенциальные дыры в пароизоляции, могут являться причиной мокрой стены или кровли, даже если сама по себе пароизоляция есть.

Хочу так же отметить, что тут важен режим эксплуатации дома. Летние дачные дома, в которых вы бываете более менее регулярно только с мая по сентябь, и может быть несколько раз в межсезонье, а остальное время дом стоит без отопления, могут простить вам кое какие огрехи пароизоляции.

А вот дом для ПМЖ, с постоянным отоплением — ошибок не прощает. Чем больше разница между наружным «минусом» и внутренним «плюсом» в доме — тем больше пара будет поступать в наружные конструкции. И тем больше вероятность получения конденсата внутри этих конструкций. Причем количество конденсата в итоге может исчисляться десятками литров.

Зачем нужна гидроизоляционная или супердиффузионная паропроницаемая мембрана?

В американской конструкции стены, паропроницаемая мембрана всегда ставится снаружи, поверх ОСП. Ее основная задача как ни странно, это не защита утеплителя, а защита самого ОСП. Дело в том, что американцы делают виниловый сайдинг и другие фасадные материалы сразу поверх плит, без каких либо вент зазоров или обрешеток.

Естественно при таком подходе, возникает вероятность попадания наружной атмосферной влаги, между сайдингом и плитой. Как — это уже второй вопрос, сильный косой дождь, огрехи строительства в районе оконных проемов, примыкания кровель и т.п.

Если вода попадет между сайдингом и ОСП, то высыхать она там может долго и плита может начать гнить. А ОСП в этом плане материал поганый. Если начал гнить, то процесс этот развивается очень быстро и уходит вглубь плиты, разрушая ее изнутри.

Именно для этого, в первую очередь и ставится мембрана с одностононним проницанием для воды. Мембрана не даст воде при возможной протечке, пройти к стене. Но если каким то образом, вода попала под пленку, за счет одностороннего проницания, она может выйти наружу.

Пусть вас не смущает слово супердиффузионная. По сути это то же самое, что и в предыдущем случае. Слово супердиффузионная означает только то, что пленка очень хорошо пропускает пар (диффузия пара)

В скатной кровле, например под металлочерепицей, обычно нет каких либо плит , поэтому паропроницаемая мембрана защищает утеплитель как от возможных протечек снаружи, так и от продувания ветром. Кстати именно поэтому подобные мембраны еще называют ветрозащитными. То есть паропроницаемая гидроизоляционная мембрана и ветрозащитная мембрана — как правило, одно и то же.

В кровле мембрана так же ставится с наружной стороны, перед вент зазором.

Кроме того, обращайте внимание на инструкцию к мембране. Так как некоторые мембраны ставят вплотную к утеплителю, а некоторые, с зазором.

Но почему не поставить пароизоляцию? И сделать абсолютно паронепроницаемую стену с обоих сторон? Теоретически — такое возможно. Но вот практически, добиться абсолютной герметичности пароизоляции не так просто — все равно где то будут повреждения от крепежа, огрехи строительства.

То есть какое то мизерное количество пара, все же будет попадать в стены. Если снаружи стоит паропроницаемая мембрана — то этот мизер имеет шанс на то, чтобы выйти из стены. А вот если пароизоляция, он останется надолго и рано или поздно, достигнет насыщенного состояния и снова точка росы появится внутри стены.

Кстати, стоит упомянуть еще об одной детали, для чего используются пленки, а стена или кровля делается максимально герметичной. Потому что лучший утеплитель, это воздух. Но только в том случае, если он абсолютно неподвижен. Задача всех утеплителей, будь то пенопласт или минвата, обеспечить неподвижность воздуха внутри себя.

Для неспециалиста не всегда просто понять, какой именно тип пленок и мембран Изоспан надо применить в его случае. Приведем несколько примеров с указанием типов пленок и возможных марок.


Применение Изоспана A и B при утеплении пола

Если планируете применять Изоспан D, C, RS, RM для пола в качестве защиты от воды и пара в стяжке — на бетонную подготовку или на плиту перекрытия (как на фото ниже), — независимо от того, какую из пленок вы выбрали, правила укладки будут аналогичны.

Это все рекомендации от производителя. Стоит только добавить, что в местах, где пленка заворачивается на стену, делайте небольшую складку — 3-4 см. После укладки материал немного остывает, из-за чего его размеры изменяются. Если не оставить складку, мембрана натянется. В углах появятся пустоты. Технологически это не страшно, но натянутую мембрану легко проткнуть при укладке арматуры и при других работах. Поэтому не забывайте делать складки.

Основная задача — не повредить Изоспан на полу во время дальнейших работ. По мембране приходится ходить, перемещать стройматериалы. Все это никак не способствует сохранению целостности. Но, если быть внимательным, это реально.

В конструкции деревянного пола над вентилируемым подпольем требуется два типа мембран.

При монтаже сохраняются те же правила: нахлест полотнищ не менее 15-20 см, двойное проклеивание стыков. При укладке пароизоляции поверх лаг — под настил — она тоже заводится на стены. Единственное отличие — надо будет смотреть, как правильно уложить мембрану снизу — повернуть вниз той стороной, которая запирает пар.

Снизу пирог подшивается пароизоляционной пленкой (слой под номером 7 на рисунке). Этот слой предотвращает попадание влаги, которая содержится в воздухе, в расположенный выше утеплитель. Тут рекомендовано применение Изоспан RS, B, C, D. Марки с повышенной прочностью тут ни к чему — нагрузка на пленку невелика, а характеристики у них идентичные.

Укладывать эти материалы в данном пироге надо шероховатой стороной вниз. Правила про нахлесты и проклеивание сохраняются. Так как пленка практически «висит», снизу ее подпирают планками из пропитанного антисептиками дерева, а на эту планку обычно крепят подшивку потолка.

Предлагаем ознакомиться: Какой фундамент лучше под пеноблоки


Один из примеров устройства межэтажного перекрытия в деревянном доме

Поверх утеплителя рекомендуют уложить паропроницаемую мембрану (слой под номером 2 на рисунке). Рекомендуемые материалы — Изоспан AQ proff и PQ 150 prof, AS и AS 130, AM. Этот материал нужен, чтобы влага, которая все-таки попала в утеплитель, могла из него выходить в виде испарений. Если тут уложить непроницаемый для пара материал, влага окажется запертой в утеплителе, он намокнет и потеряет свои свойства.

В то же время материал непроницаем для жидкостей, что не позволяет намочить утеплитель, если что-то пролили на пол. Если перекрытие выходит на чердак, настил делают не всегда сплошным. В этом случае ветрозащитные свойства не позволят выдувать тепло из утеплителя.


Изоспан марки DM имеет очень большую прочность

Монтируется гидрозащитная паропроницаемая мембрана логотипом вверх. Она укладывается поверх утеплителя. Можно оставить зазор для лучшей вентиляции, но если внизу обычное жилое помещение — это не обязательно. Полотнища находят друг на друга не менее чем на 15 см, стыки проклеиваются. Также края заводим на стены, там фиксируем липкими лентами.

К лагам мембрана крепится скобами, поверх прижимается контр-рейками из пропитанной антисептиком и высушенной древесины. Поверх этих реек уже либо укладывается доска пола, либо настилается в два слоя листовой материал с разбежкой швов.

Гидропароизоляция для кровли: какая лучше, виды, отличия

Какая гидропароизоляция кровли будет оптимальным вариантом? Кому не хочется жить в одинаково комфортных условиях в летнюю жару и в зимнюю стужу. Очевидно, что справиться с холодом и сэкономить при этом на отоплении сможет помочь грамотное утепление. Да вот беда, такой отличный утеплитель, как минеральная вата теряет свои качества при намокании.

Защитить минераловатные теплоизоляционные материалы от влаги сможет гидропароизоляция кровли. Конечно, и сам кровельный материал достаточно хорошо препятствует прямому попаданию осадков внутрь на утеплитель, чего не скажешь об образовавшемся под кровлей конденсате. В этом случае понадобится качественная гидропароизоляция, которая защитит утеплитель от водяного пара, поднимающийся вверх из жилых помещений.

Гидроизоляция и пароизоляция: в чем разница ↑

Перед устройством новой кровли нужно правильно выбрать гидро- и парозащитные пленки, чтобы не столкнуться в будущем с различными неприятными сюрпризами, скажем, с разводами на поверхности потолка мансарды при полном отсутствии дефектов кровельного покрытия. Вот почему прежде всего следует прояснить, что такое гидроизоляция и пароизоляция, какие функции выполняют эти изоляционные материалы.

  • Гидроизоляция. Главное назначение гидроизоляционной пленки – защита подкровельного пространства от проникновения влаги извне. Гидроизоляция кровли обязательна для случаев, когда предполагаемый слой теплоизоляции выполнен из минераловатного утеплителя. Утепление теплого чердака считается необходимой операцией, так как кровля способна задержать только атмосферные осадки: дождевые капли и снег, в то время как пары воды, подымающиеся после тумана либо теплого летнего дождика удержать не может.

При отсутствии гидроизоляции кровли изнутри пар прямиком попадет в теплоизоляционный слой, «закупоривая» в нем воздушные поры, а это резко понизит свойства утеплителя. Этот процесс особенно активно проходит зимой, когда водяные пары, осевшие в порах теплоизоляции, быстро кристаллизуются. Вот почему для слоя теплоизоляции необходима защита от поступающей извне влаги. Как раз в этом функционально поможет пленочный гидроизолирующий материал.

  • Пароизоляция. Пароизолирующая пленка, предохраняет утеплитель от проникновения теплых паров, поступающих с потолка. А они как издержки жизнедеятельности человека, в обилии присутствуют в жилых помещениях независимо от того, есть ли там вентиляция или нет, и от того насколько она эффективна. Это и отличает пароизоляцию от гидроизоляционного материала. Изолирующие от пара пленки укладывают обычно перед слоем утеплителя.

На заметку

Основное отличие гидро пароизоляции кровли в способе функционирования современных гидроизоляционых мембран: они пропускают пар только наружу из теплоизоляционного слоя, не допуская проникновения воды извне.

Пары воды диффундируют всегда в сторону холодного воздуха. Барьер, который первым встретит пар на своем пути к слою утеплителя будет именно пароизоляция. Конечно, сложно рассчитывать, что никакая часть пара тем не менее не просочится через пароизоляцию в утеплитель. Однако, благодаря паропроницаемости гидроизоляции, пар беспрепятственно выйдет из него, после чего уйдет наружу, подхваченный потоками вентиляции.

Структура и устройство гидропароизоляции ↑

Внешние отличия этих изоляционных пленок связаны со структурой обоих материалов. Остановимся на каждом из них в отдельности.

Пароизоляционные пленки ↑

Обе стороны пароизоляции полностью водонепроницаемы, чего не скажешь о гидроизоляции. Пленка практически не пропускает частички пара и воду ни внутрь утеплителя, ни в помещения. Самым дешевым вариантом материала этого типа можно считать обычный полиэтилен. Только вот использовать полиэтилен в кровельном «пироге» не рекомендуется. Это связано с тем, что под крышей, особенно в летнюю жару, пленка сильно нагревается и начинает вытягиваться, а может и вовсе повредиться. А так как крыша должна служить ни один год, ни два, то оптимальным вариантом станет многослойный материал, имеющий армирующий каркас из полимеров, который не допустит вытягивания пленки.

Кровля мансардного типа обшивается изнутри пленкой, имеющей фольгированную сторону. Цена гидропароизоляция кровли в данном случае выше, и обойдется она дороже, нежели применение пароизоляционного материала. Зато при этом не только создается надежная паронепроницаемая преграда, но она способствует также удержанию тепла. Фольгированная сторона, которая по инструкции при укладке нужно обращать внутрь помещения, отражает инфракрасное излучение, а с ним, как известно, уходит из жилых помещений львиная доля тепла.

Согласно инструкции по применению гидропароизоляции такая пароизоляция позволяет решить сразу несколько задач, в частности:

  • сводят теплопотери через крышу к минимуму;
  • позволяют добиться ощутимой экономии на отоплении.

При покупке следует убедиться, что выбранный материал точно пароизоляция – об этом должна быть соответствующая отметка на упаковке.

Гидроизоляционные пленки ↑

По незнанию многие предполагают, что раз пароизоляция водонепроницаема, то ею можно заменить гидроизоляцию и даже, что работать она будет лучше. Это заблуждение, которое чревато непредсказуемыми последствиями, обернется дополнительными затратами, так как каждая из этих пленок служит конкретной цели.

Гидроизоляционный слой главным образом служит для:

  • защиты теплоизоляции от проникновения влаги извне;
  • выведения паров, которые могли случайно попасть в утепляющий слой.

Выше уже было отмечено, что нет абсолютно паронепроницаемых пленок: хоть и в незначительном количестве пар через пароизоляцию все же попадает в утеплитель. Следовательно, его необходимо вывести наружу. Для этого подойдут гидроизолирующие пленки и мембраны.

Они имеют много полезных качеств:

  • устойчивы к воздействию ультрафиолета;
  • противостоят температурным перепадам;
  • для них характерны высокие прочностные свойства.

И все же самым важным свойством гидроизоляционной мембраны считается его пористая структура. Поры, напоминающие по форме воронку, способствуют беспрепятственному выводу остатков пара из теплоизоляции. Поры своей широкой частью при правильной укладке должны быть направлены в сторону утеплителя, а узкой – наружу. Таким образом, через широкую уходит пар, а узкая не дает влаге извне проникнуть в поры, так как молекула воды по объему больше, нежели у молекул пара.

Важно

Укладывая гидроизоляционную мембрану, чрезвычайно важно правильно определиться со стороной укладки к утеплителю.

Различают диффузионные и супердиффузионные мембранные пленки. Структурно они отличаются по количеству пор.

  • Пленки диффузионные имеют намного меньше пор. Отсюда вывод, что уровень паровыведения у них существенно ниже. Укладывать диффузионный материал непосредственно на слой утеплителя нельзя – понадобиться вентилируемый зазор как между покрытием кровли и гидроизоляцией, так и пленкой и слоем утеплителя. Иначе при контакте пор пленки диффузионного типа с теплоизоляцией «воронки» гидроизоляции закупорятся минватой и потеряют свои функциональные характеристики.
  • Супердиффузионные мембраны намного лучше выводят пар, нежели диффузионные, и необходимости в создании вентиляционного зазора, разделяющего гидроизоляционный слой и утеплитель, нет. Что же касается вентзазора между покрытием кровли и мембраной, то его организация обязательна, поскольку он способствует выведению пара в атмосферу вместе с потоком воздуха.

При устройстве кровель из металлочерепицы и других кровельных материалов, на тыльной стороне которых скапливается конденсат, применяют антиконденсатные пленки. В этом случае гидроизоляционная пленка не «выпускает» пар из теплоизоляционного слоя . Вместо этого она аккумулирует пар, благодаря огромному количеству мельчайших ворсинок, которые расположены с тыльной стороны изоляции. Оттуда влага с потоком вентилируемого воздуха уходит по вентзазору.

Как выбрать гидро- и пароизоляцию ↑

В основе выбора гидропароизоляции лежат их характеристики. В качестве примера рассмотрим модификации популярной сегодня парогидроизоляции Изоспан, точнее, А, В, С, D и FB.

  • ИЗОСПАН «А» – паропроницаемый материал, с помощью которого организуется защита от ветра и влаги утепляемых извне поверхности вентилируемого фасада и стен, кровель.

На заметку

Гидроизоляционные материалы этого типа укладывают водоотталкивающей (она гладкая) стороной наружу. Шершавая сторона, пропускающая пар из теплоизоляции, должна смотреть внутрь. Обратите внимание на имеющуюся на пленке надпись – при укладке она должна быть сверху.

  • ИЗОСПАН «В» совмещает в себе паро- и гидроизолирующие свойства. Используют его для парогидроизоляции кровель. Укладывают материал изнутри. Пленку применяют в процессе утепления перекрытий, а также поверхности стен. Укладку выполняют со стороны теплоизоляционного слоя, обращенного внутрь сооружения.
  • ИЗОСПАН «С» – наиболее плотный гидроизолирующий материал, который отличается самой большой плотностью.
  • ИЗОСПАН «D» – универсальный, прочный паропроницаемый материал, который предназначен для гидроизоляции. Его можно укладывать с любой стороны теплоизоляции: внутренней или внешней.
  • ИЗОСПАН «FB» – гидропароизоляция специального назначения, предназначена для применения в сооружениях повышенной влажности типа бассейнов, саун или бань.

© 2021 stylekrov.ru

инструкция по применению и некоторые нюансы

Строительство дома — это половина дела, установка «коробки» зачастую доставляет гораздо меньше хлопот, чем ее утепление и установка пароизоляции. А без последнего без дозатора категорически не рекомендую, так как в противном случае срок службы утеплителя будет намного меньше, а стоимость отопления увеличится. Для этого идеально подходит изоспан «Б», инструкция по эксплуатации которого достаточно проста.

Этот материал является одним из наиболее эффективных решений в случае, когда требуется построить качественную преграду между внешней средой и слоем теплоизоляционного материала.Его можно использовать в помещениях любого типа. По своей структуре «изоспан» двойной: одна сторона гладкая, а другая шероховатая.

Обратите внимание, что гладкая его поверхность следует за выходом во внешнюю среду, а шероховатый слой укладывается на обогреватель. Дело в том, что неровность позволяет эффективно удерживать конденсат, который впоследствии можно отвести в водосточную систему. Таким образом, изосфера «Б» (инструкция по применению находится в статье) — относительно дешевое, но эффективное средство защиты от влаги.

Как это можно использовать

Изоляция кровли

Очень часто этот материал используется для утепления кровли и чердачных помещений. Он хорош тем, что его можно использовать с самыми разными кровельными материалами. Сам монтаж изоспана осуществляется путем закрепления его на стропильной системе или между стенами (в случае мансарды). Очень важно уложить его внахлест, а стыки необходимо проклеить специальной изолентой.

Стены с внешней изоляцией

Изоспан довольно популярен при малоэтажном строительстве загородных домов.Его можно использовать для утепления внешних и внутренних поверхностей стен. Он прикреплен к обрешетке. Еще раз напоминаем, что шероховатую поверхность нужно перевернуть. В противном случае изоспан «Б», технические характеристики которого очень хорошие, не справится в полной мере со своими задачами.

Приступим к монтажу

В том случае, когда еще на этапе строительства дома предусматривается утепление его стен, для устройства утепленных крыш необходимо проложить пароизоляцию изнутри внутри .Крепление осуществляется с помощью оцинкованных гвоздей или простого строительного степлера. Обратите внимание, что изоспан «В», инструкция по применению которого описана здесь, необходимо накладывать снизу вверх. Конечно, полотна должны быть внахлест, а ширина вставляемой полосы должна быть не менее 15 см.

Если вы планируете установить пароизоляцию внутри помещения, отделанного вагонкой или подобным материалом, то изоспан следует прикрепить к каркасу стеллажа, пропитав его антисептическими растворами.В том случае, когда отделка выполняется гипсокартоном, материал крепится на металлических направляющих. Важно, чтобы между стеной и пароизоляцией оставался зазор не менее 5 см, иначе конденсат не уйдет. В любом случае изоспан «Б» (инструкция по применению которого описана нами) необходимо скрепить специальной лентой.

Описание изоспана. Изоспан А

Любое современное здание нуждается в качественной ветро- и пароизоляции, которую обеспечивает Изоспан А — нетканый строительный материал, выпускаемый в рулонах и предназначенный для утепления стен и крыш зданий.

Изоспан А — область применения и технические характеристики

Изоспан А пленка и другие подобные материалы сегодня очень популярны на строительном рынке. Они пригодятся для создания барьерного слоя при монтаже утеплителя, за счет чего полностью исключена возможность попадания влаги на теплоизоляционную защиту объекта. Современные мембранные материалы изготавливаются из чистого полипропилена, не впитывающего воду, поэтому их можно использовать для утепления объектов различного назначения, от стандартных одноэтажных домов и коттеджей до нежилых построек и хозяйственных построек.

Широкое распространение пленки Изоспан А объясняется наличием в ней ряда важных преимуществ. К достоинствам таких изоляционных материалов можно отнести:

  • прочность;
  • экологичность;
  • высокая эластичность;
  • отражение тепла;
  • ветрозащита;
  • защита от ультрафиолетовых лучей;
  • устойчивость к негативным внешним воздействиям;
  • поддержание работоспособности в течение нескольких десятилетий.

Благодаря своим техническим характеристикам пленки Изоспан способны надежно защищать дерево от гниения, а металл от коррозии, предотвращать образование конденсата, отражать воздушные потоки, поддерживать стабильную температуру в здании без выделения тепла. Изоляционные материалы имеют наибольшее значение при строительстве жилых домов, которые особенно склонны к образованию мостиков холода — домов с мансардами, коттеджей с пристроенными гаражами или других типов хозяйственных построек в суровых бытовых климатических условиях.

Типы изоляции — в чем разница между AF и FB?

Современный рынок строительных материалов предлагает владельцам огромный ассортимент защитных и изоляционных пленок всех типов и марок. Специалисты выделяют следующие виды ветрозащитных, пароизоляционных пленок:

  1. 1. Стандарт. Предотвращает образование конденсата на изоляционных материалах, а также на отдельных элементах конструкции здания — кровле, стенах и т. Д.
  2. 2. Мембрана. Не только защищает элементы объекта от конденсата, но и помогает вывести изнутри дома лишнюю влагу.
  3. 3. Фольга. Металлизированная пленка или пленка с алюминиевым покрытием, которая действует как паро- и теплоизоляция, а также обладает отражающими свойствами.
  4. 4. Кровля. Отличается высочайшей прочностью, устойчивостью к перепадам температур и неблагоприятным воздействиям окружающей среды.

Изоспан — крупный отечественный производитель утеплителей, с помощью которых можно надежно защитить любое здание от внешних угроз. На рынке представлено множество продуктов под торговой маркой Изоспан, наиболее популярными среди которых являются следующие:

  • Изоспан А — высококачественный мембранный материал, который защищает здания от ветра и влаги, помогает выводить пары из дома в помещение. вне;
  • AF — кроме стандартных характеристик имеет защиту от огня, поэтому обеспечивает пожарную безопасность легковоспламеняющихся предметов;
  • AM — диффузная мембранная трехслойная пленка, защищающая предметы от любых внешних воздействий;
  • AS — диффузное покрытие с низкими параметрами паропроницаемости;
  • AQ — изоляция с максимальными защитными свойствами;
  • Б — пленка для защиты утеплителя от конденсата, идущего изнутри;
  • С — материал для защиты подкровельного слоя утеплителя;
  • D — универсальное защитное покрытие с хорошими параметрами гидро- и пароизоляции;
  • DM — пленка повышенной прочности, с защитой от ультрафиолета;
  • ФБ — гидроизоляционный утеплитель с металлическим покрытием с отражающими характеристиками, применяемый при высоких температурах и повышенной влажности;
  • FD — металлизированная пленка с надежной защитой от любых внешних воздействий;
  • ФС — паро-гидроизоляционная пленка с высокими теплоотражающими характеристиками;
  • РМ — пленка гидроизоляционная армированная.

Среди этих гидроизоляционных и пароизоляционных изделий достаточно просто выбрать подходящее покрытие для защиты утеплителя. Более подробное описание всех брендов, представленных на рынке, можно найти на их упаковке.

Укладка пленки Изоспан А — как установить изоляционную защиту?

Для установки купленной пленки необходимо в точности следовать инструкции производителя, учитывающей основные свойства материалов Изоспан и их характеристики.Процесс монтажа утеплителя особых сложностей не представляет. Такие работы можно проделать своими руками, не прибегая к помощи профессиональных установщиков. Однако подрядчик должен учесть все особенности приобретаемой мембраны. Любая ошибка может привести к потере технических свойств пленки, а значит, придется заново покупать утеплитель и проводить его монтаж.

Весь процесс установки изоляционных материалов можно разделить на несколько основных этапов.В самом начале установите Изоспан А или другой утеплитель на черновую обшивку. Гладкая сторона изоляции должна соприкасаться с изоляцией. Пленочные панели следует укладывать горизонтально снизу вверх и всегда внахлест, как по горизонтальным, так и по вертикальным швам. Ширина внахлест должна быть около 15 см. Отдельные панели материала скрепляются степлером. Для обеспечения полной герметичности установленной защиты для утеплителя лучше всего использовать специальную ленту того же производителя.

Поверх утеплителей по каркасу устанавливаем вертикальные рейки сечением 4х5 см или металлические профили. Металлические профили подходят для дальнейшей внешней отделки гипсокартоном, а деревянные рейки — для облицовки вагонкой или специальными панелями.

Затем к каркасу здания прикрепляется обшивка. Между гидроизоляционной пленкой и вагонкой обязательно должен быть вентиляционный зазор, благодаря которому на утеплителе не будет задерживаться влага. Описанная процедура подходит для установки изоляционных материалов Изоспан А.Если для строительства была приобретена другая пленка, ее монтаж может иметь индивидуальные особенности и нюансы, несоблюдение которых может привести к снижению технических и эксплуатационных характеристик установленных защитных покрытий.

Изоспан А — современный утеплитель, благодаря которому вы можете повысить комфорт, уют и даже функциональность вашего частного дома. Использование Изоспана в отделке цокольного и мансардного этажа позволяет значительно продлить срок службы стропильной системы, установленных деревянных покрытий и строительных материалов в целом.Пленка создает стабильный благоприятный микроклимат в жилых домах, надежно защищает изоляцию и другие элементы здания от неблагоприятного воздействия влаги и ветра. Самое главное, что с самыми надежными и дорогими пленками действительно легко работать. Любой хозяин, пользуясь инструкцией, не только обеспечит своему дому защиту от внешних факторов, но и сэкономит деньги.

Современный рынок теплоизоляционных материалов большой. Старые методы утепления, такие как солома, опилки, щепа и глина, а также стекловата, были заменены более современными — кермазитом, минеральной ватой, пеноизолом, пенополиуретаном и другими.

И если некоторые утеплители устойчивы к влаге, то такие материалы, как: минеральная вата, керамзит или пенопласт, обладают повышенным водопоглощением, что значительно снижает их теплоизоляционные характеристики.

Здесь нам на помощь приходят различные паро- и гидроизоляционные пленки, которые помогают сохранить все полезные свойства таких утеплителей. Одной из таких пароизоляционных материалов является пленка Изоспан. Использование пленок и мембран в строительстве — важная составляющая, без которой невозможно обойтись.

Что это такое?

Это пленка, мембрана, которая помогает защитить не только утеплитель от влаги и ветра, но также стены и крышу. Изготовлен из полимерных материалов. У него интересное свойство — одна сторона пропускает пар, а другая нет.

Важно … Этот материал достаточно широко распространен как в качестве пароизоляционных мембран, так и в качестве отражателя инфракрасного излучения (типы с металлизированной поверхностью).

Разновидности Изоспана

  1. Изоспан А.Обладает свойством избавлять кровельное пространство от конденсата, хорошо защищает утеплитель от влаги. Есть версия с антипиренами (маркировка ОЗД), цель которой не только защита от ветра и влаги, но и предотвращение случайного возгорания, например, при сварке.
  2. Изоспан В. Пароизоляционная мембрана. Укладывать его необходимо для того, чтобы защитить утеплитель от проникновения конденсата со стороны помещения.
  3. Изоспан АС.Эту диффузионную мембрану можно размещать непосредственно на утеплителе, не оставляя вентиляционного зазора, что экономит как физический труд, так и деньги. Состоит из трех слоев, обладает отличной водостойкостью и паропроницаемостью.
  4. Изоспан AM. По характеристикам он близок к Изоспан АС, пароизоляция также состоит из трех слоев. Ставить нужно прямо на утеплитель, поэтому специальная обрешетка не понадобится.
  5. Изоспан AF и AF +. Пароизоляция предназначена для защиты плит из минеральной и стекловаты от ветра и влаги.Абсолютно негорючие — класс пожарной опасности НГ. Используется в ненесущих стенах.
  6. Изоспан AQ proff. Универсальная трехслойная мембрана, отлично защищающая от влаги и ветра, используется как пароизоляция от влаги из внешней среды. Можно положить прямо на утеплитель. Помимо отличной влагостойкости и паропроницаемости, он обладает повышенной светостойкостью и прочностью.
  7. Изоспан ФС. Пароизоляция плюс способность отражать инфракрасное излучение, по сути, два в одном.Прокладывается между стеной / потолком здания и утеплителем, выполняя функции пароизоляции и алюминиевой фольги.
  8. Изоспан FB. Крафт-бумага и металлизированный лавсан сочетают в себе возможности фольги и пароизоляции. Он имеет повышенную термостойкость, поэтому его можно использовать, например, в саунах.
  9. Изоспан С. Двухслойная пароизоляция, с одной шероховатой стороной. На нем скапливается конденсат, а затем испаряется.
  10. Изоспан Д. Двухслойное тканое полипропиленовое волокно.Очень устойчива к разрыву. Защищает от внешней влаги.
  11. Изоспан ФД. Ткань полипропиленовая и металлизированная полипропиленовая пленка. Удачный симбиоз, сочетающий в себе функции алюминиевой фольги и пароизоляции. Более того, материал защищает от проникновения влаги как внутрь помещения, так и снаружи.

Линия клейких лент и липких пленок включает маркировку FL, FL termo, SL, KL, ML proff

Это металлизированная клейкая лента, клейкая металлизированная лента, клейкая лента из бутилкаучука, двусторонняя клейкая лента на флизелине.

Односторонняя клейкая лента для маркировки ML proff применяется в особо сложных ситуациях. Обладает отличной адгезией ко всем типам оснований, в том числе неровным, применяется для крепления гидроизоляции к бетонным, кирпичным и другим поверхностям, а также к высокопористым материалам.

Виды и разнообразие материалов Изоспан поражают воображение. Вы можете найти подходящий материал для своих нужд. Кроме того, линейка дополнена скотчем и скотчем, что немаловажно, так как лобовое стекло Изоспан должно быть размещено правильно — без зазоров как между собой, так и между утепленным основанием, для чего используются самые разные скотчи и ленты.

Характеристики материала

Где можно использовать такие мембраны?

Использование таких гидроизоляционных и пароизоляционных мембран нашло свою нишу как в частном домостроении, так и в промышленности, где успешно применяются огнеупорные мембраны.

В частном домостроении используются для изоляции кровли от ветра и влаги, укладывать их нужно гладкой стороной к утеплителю. Если перемешать и положить на другую сторону, вся работа пойдет насмарку.Так что перед началом работ внимательно ознакомьтесь с инструкцией, где всегда точно написано, с какой стороны утеплителя следует ставить изоспан той или иной марки.

Такие же рекомендации могут быть даны для паро или гидроизоляции потолка со стороны мансарды. Перед тем, как укладывать пленку или мембрану, пощупайте ее, определив, какая сторона гладкая, а какая нет, затем изучите инструкцию, чтобы все сделать правильно. Если последнего по странному стечению обстоятельств нет, запомните простое правило:

если у вас пленка, одна из сторон которой шероховатая, необходимо укладывать эту сторону в сторону улицы (или комнаты).Гладкая сторона должна быть обращена к утеплителю.

Пароизоляционные мембраны работают по принципу впуска, но не выпуска. Поэтому, если вы решили укладывать изнаночную сторону, сломайте всю конструкцию пароизоляции и пирога утеплителя. В этом случае сделать утеплитель правильно не удастся.

Изоспан — это бытовой паро- и влагозащищенный материал с очень широким ассортиментом продукции. Если вы хотите правильно утеплить свой дом, не забывайте про пар и гидроизоляцию.Он защитит утеплитель от проникновения влаги и разрушения. Укладывать пароизоляционные мембраны необходимо строго по инструкции. Так вы сможете все сделать правильно, избегая ненужных переделок в будущем.

Изоспан — это мембранная пленка, используемая при строительстве для защиты несущих поверхностей от ветра, влаги и пара. Материал различается по характеристикам и техническим свойствам в зависимости от вида и назначения.

Изоляция Isospan изготовлена ​​из полипропилена, устойчивого к механическим воздействиям, низким и высоким температурам, плесени и плесени.Пленка отличается долгим сроком службы и экологической безопасностью.

Пароизоляция Изоспан применяется для утепления крыш и стен, применяется в элементах чердачных перекрытий, укладываемых на бетонные полы под цементную стяжку и напольное покрытие. Фильмы разделены на 4 группы — A, B, C, D, каждая из которых используется для разных целей.

Строительный материал имеет неоспоримое преимущество — это универсальность в использовании и простота монтажа. Пароизоляция сертифицирована, соответствует ГОСТу Госстроя РФ.

Водонепроницаемая пленка

Изоспан, защищающий конструкции от ветра и влаги, представлен в нескольких модификациях:

  • Паропроницаемый изоспан А — технические характеристики материала позволяют использовать его для защиты каркасных стен и кровли от ветра и атмосферной влаги, конденсата. С внешней стороны пленка имеет гладкое водоотталкивающее покрытие. Задняя поверхность пористая и способствует удалению паров из волокнистых изоляционных материалов.
  • Марка
  • Isospan AS представляет собой трехслойную паропроницаемую мембранную пленку с повышенными водоотталкивающими свойствами.

  • Изоспан AF защищает от ветра и влаги, не горит. Пленка этого типа предназначена для утепления зданий из горючих материалов.
  • Двухслойный изоспан АМ обладает высокими водоотталкивающими свойствами, благодаря дополнительному слою исключена возможность повреждения материала при строительно-монтажных работах.Рекомендуется для устройства скатных крыш и несущих элементов конструкций, утепления чердачных перекрытий. Пленка обеспечивает отвод паров от утеплителя, защищает помещение от атмосферных воздействий и скопления влаги из-под кровельного пространства.

Разница между пленками заключается в плотности материала, разрывной способности, паропроницаемости и гидрофобизирующих свойствах. Наиболее плотными являются изоспан марок А и AF (110 г / м²). Пленка AS имеет максимальную водонепроницаемость, а версия AF — наименее паропроницаемая.

Пленки металлизированные

Изоспан с металлизированным слоем предназначен для отражения инфракрасного излучения, благодаря этому свойству достигается не только защита от влаги и ветра, но и исключен чрезмерный нагрев здания в жаркую погоду.

  • Пленка полипропиленовая FD предназначена для укладки защитного слоя при утеплении крыш и стен. Материал отличается высокой устойчивостью к разрыву и механическим повреждениям.
  • Пленки Isospan FX используются в качестве основы для полов с инфракрасным подогревом.

  • Модификация Isospan FS — бюджетный вариант, имеет меньшую плотность. При этом материал сохраняет паро- и гидроизоляционные свойства. Пленка также используется как инфракрасный экран.
  • Изоспан FB обладает высокой паростойкостью, предназначен для утепления бань, парных, саун и других помещений с высокими температурами и конденсацией. Здания необходимо оборудовать механической вентиляцией.

Разница между металлизированными пленками заключается в плотности, прочности на разрыв и паропроницаемости.Коэффициент теплового отражения одинаков для всех типов изоспана этой группы.

Пароизоляционная пленка

Тип пленки, предназначенный для защиты внешних и внутренних поверхностей от пара и влаги, имеет ламинированный внешний слой и пористую внутреннюю сторону. Специальная структура позволяет собирать конденсат и не дает ему испаряться. Благодаря этому на стенах не скапливается влага, в помещении нет пара, стены не промокают.

  • Пароизоляция Isospan C обладает высокими защитными свойствами, может использоваться для утепления неотапливаемых помещений, как подложка под ламинат, утеплитель под кровлей.Пленка способна предотвратить даже протечку в местах неплотного монтажа и дефектах монтажа кровли.
  • Согласно инструкции по применению Изоспан Б применяется для защиты мансардных крыш, изоляционных материалов от влаги, пара, грибка и плесени. Материал препятствует проникновению паров изнутри помещения, а также изолирует жилое пространство от проникновения частиц утеплителя стен и кровли. Подходит для пароизоляции помещений из любых строительных материалов, устройства чердачных, межэтажных и подвальных перекрытий.

  • Универсальный Изоспан D имеет высокую плотность и способен выдерживать значительные механические нагрузки. Пленка используется во всех строительных элементах для защиты крыш, стен, полов и деревянных полов в чердачных помещениях. Этот материал можно использовать при устройстве плоских и скатных неизолированных крыш, фундаментов, цокольных конструкций.
  • Модификация DM обладает пароизоляционными, влагостойкими, антиконденсатными и теплоотражающими свойствами.Этот вид изоспана имеет более широкую область применения, чем марка D.
  • .

Инновационным материалом является пленка Isospan типа RS и RM. Их отличительная особенность — дополнительный армированный полипропиленовый сетчатый слой. За счет этого увеличивается отключающая способность, полотно выдерживает большие механические нагрузки.

При строительстве каркасных стен применяется изоспан Б, материал укладывается с внутренней стороны минеральной ваты на опорные элементы каркаса с помощью степлера или гвоздей.Пленка крепится ламинированной стороной к утеплителю, панель перекрывается снизу вверх с запасом 15–20 см. Для большей герметичности материал скрепляется специальной лентой Isospan SL. Сверху монтируются оцинкованные профили для укрепления гипсокартона с вентиляционным зазором 4-5 см.

Для устройства неизолированной скатной кровли применяется Изоспан Д, обеспечивающий гидроизоляцию конструкций. Укладывается материал на деревянные стропила кровли, неважно, с какой стороны укладывать пленку.Лист закрепляют, начиная от низа скатной кровли, по горизонтали с нахлестом в стыках 15–20 см и более. Швы рекомендуется проклеивать двусторонней соединительной лентой isospan KL или SL. Пароизоляция крепится к стропилам строительным степлером. Сверху монтируется дощатый настил для дальнейшей укладки рубероида.

Инструкция по применению изоспана Б при устройстве скатной утепленной кровли: пленка укрепляется с внутренней стороны утеплителя на деревянных стропилах.Гладкая сторона должна плотно прилегать к изоляционному материалу, шероховатая поверхность остается внизу. Монтаж осуществляется снизу вверх, горизонтально. Листы закрепляют внахлест с запасом не менее 15 см на стыках. Двусторонний скотч обеспечивает дополнительную герметичность швам. В местах соприкосновения изоспана с металлом, бетоном и другими поверхностями поверхности проклеиваются односторонней лентой ML proff.

Для устройства мансардных этажей применяется паропроницаемая гидро-, ветрозащитная пленка АМ или АС.Мембрана укладывается поверх утеплителя светлой стороной внутрь и фиксируется степлером. Перекрытие панелей должно быть не менее 15–20 см. Поверх изоспана укладываются контр-обрешетки и напольное покрытие.

Изоспан — это универсальный строительный материал, который можно использовать для защиты стен, крыш и полов от влаги, ветра, внутреннего пара и конденсации. Пленки обладают высокой износостойкостью и длительным сроком службы.

Линия полипропиленовых нетканых материалов для паро и гидроизоляционных конструкций.

Изоспан защищает элементы конструкций и изоляцию от:

  • дождь, снег и ветер;
  • влаги, образовавшейся внутри здания;

Изоспан применяется в сооружениях:

  • крыш;
  • утепленных стен;
  • мансардный этаж;
  • этажа на бетонном основании;

Технология производства нетканых материалов полностью автоматизирована. Но при этом контроль качества обязательно проводится на каждом этапе.

Изоспан имеет гигиенический, пожарный сертификат. Также продукция прошла испытания на соответствие строительным нормам и ГОСТам. В результате на него был выдан сертификат ГОСТСТРОЙ. Изоспан не имеет аналогов среди аналогичных отечественных препаратов.

Технические характеристики

Isospan B, C, D, DM характеристики:



При выборе пароизоляционных материалов необходимо обращать внимание на следующие параметры:

  1. Паропроницаемость.
  2. Прочность.
  3. Плотность.
  4. Водонепроницаемость.
  5. Устойчивость к УФ-излучению.

Изоспан А имеет наивысшую паропроницаемость (3000 г / м2 / сутки), но самую низкую водонепроницаемость (330 мм вод. Ст.), Что позволяет использовать его только на крышах с углом наклона более 35 °. . Но ничто не мешает использовать этот материал в.

Изоспан АС и АД имеют коэффициент паропроницаемости 1000 и 1500 г / м2 / сутки соответственно, но выгодно отличаются показателем водонепроницаемости — 1000 мм.w.st. В результате они стали основными материалами, используемыми для утепления кровли.

Если предполагается, что крыша какое-то время будет оставаться открытой, необходимо использовать Isospan AQ proff. Только он один имеет УФ-стабильность в течение 12 месяцев.

Наилучшая растягивающая нагрузка

Isospan D составляет 1068/890 Н / 5 см, но у него самая низкая паропроницаемость — 3,7 г / м2 / день. Это позволяет использовать материал как временную кровлю в течение 3-4 месяцев.

Isospan B имеет паропроницаемость 22 г / м2 / день и скорость разрыва всего 130/170 Н / 5 см.В связи с этим необходимо привлекать к его установке квалифицированных специалистов и не оставлять материал на открытом воздухе.

Изоспан С — промежуточный вариант.

Особенности

  1. Пленка полипропиленовая с гладким верхом и ворсистым низом. Ворсинки необходимы для улавливания конденсирующейся влаги и предотвращения ее скатывания на отделочные материалы. Устанавливается перед утеплителем в таких конструкциях:
    • утепленная крыша;
    • стены;
    • внахлест;
  2. Ламинированная ткань с гладкой и ворсистой стороной.Благодаря повышенной плотности область применения этого материала расширяется. Используется:
    • На неотапливаемых крышах в качестве влагоизоляции.
    • В потолках (в том числе над подвалами и на чердаках) в качестве пароизоляции.
    • В перекрытиях.
    • В бетонной стяжке, как гидробарьер.
  3. Ткань полипропиленовая ламинированная пленкой. Изоспан D широко используется как:
    • Дополнительная влагоизоляция неотапливаемых крыш.
    • Пароизоляция для любых конструкций, требующих защиты от водяного пара.
    • Гидроизоляционный слой в стяжке.
    • Временная крыша.
  4. Мембраны с маркировкой A, AS, AM, AQ proff защищают изоляцию от намокания, атмосферных воздействий и отвода конденсата с кровли или стеновой корки в дренажную систему. Преимущества использования:
    • Остатки влаги, попавшие в слой утеплителя из помещения, легко удаляются.
    • Вероятность проникновения атмосферных осадков в теплоизоляционный материал сведена к минимуму.
    • Минеральная вата становится невыносимой.
  5. Мембрана A. Полипропиленовая мембрана имеет гладкую водоотталкивающую сторону и грубую, удерживающую конденсат сторону. Мембрана этого типа имеет низкий коэффициент водонепроницаемости, поэтому ее основное предназначение — защита утеплителя на фасаде.
  6. Изоспан А.С., АМ, АQ проф. AS, AM — мембрана из паропроницаемого материала и плотной воздухонепроницаемой основы. Используется для защиты:
    • Стены каркасные.
    • Вентилируемые фасады.
    • Утепленная крыша.
  7. Теплоотражающие пароизоляция FB, FD, FS, FX улавливают в помещении мельчайшие частицы влаги и лучистой энергии. Преимущества использования теплоизоляционных световозвращающих пленок:
    • Снижены потери тепла через ограждающие конструкции.
    • Снижены затраты на отопление.
    • Устраняет вероятность образования плесени во влажных помещениях;
  8. Паровой барьер FB. Изоспан ФБ изготовлен из крафт-бумаги, которая покрыта слоем металлизированного лавсана. Благодаря тому, что материал экологически чистый и выдерживает температуру до + 120 ° C, его используют для утепления стен, крыш и саун.
  9. Пароизоляция FD, FS. Изоспан FD, FS — это полипропиленовая пленка, армированная металлизированным слоем.Isospan FD использует пароизоляционную пленку класса D в качестве основного слоя, в то время как FS использует класс B. Производители рекомендуют использовать описанный пароизоляционный слой для внутренней отделки:
    • парилка;
    • чердака;
    • в качестве теплоотражающего экрана;
  10. Материал — вспененный полиэтилен с металлизированной пленкой. Полиэтилен со слоем пузырьков — отличный тепло- и звукоизолятор, а металлизированный слой предотвращает утечку тепла, задерживает пар и воду.Изоспан FX — самый экономичный, безопасный и прочный паро-, шумо- и теплоизолятор. Его недостаток — максимальная рабочая температура — + 90 ° С, что делает невозможным использование в парных. Активно используется как:
    • Основания для теплого пола.
    • Светоотражающий экран для.
    • Утеплитель для мансардных крыш в тандеме с классическими материалами.

Использовать световозвращающие пленки для утепления стен и потолков можно только в помещениях с принудительной вентиляцией, так как эти материалы имеют нулевой индекс паропроницаемости.

Плюсы, минусы и разновидности


Теплоотражающая пароизоляционная пленка

Преимущества:

  1. Экологическая безопасность.
  2. Широкий ассортимент.
  3. Доступная цена.
  4. Надежность и долговечность.
  5. Стойкость к образованию плесени.

Недостатки:

  1. Низкая стойкость к огню.
  2. Выполняет свои функции только при правильной установке.

По назначению материал делится на три вида:

  1. Пленки паро- и влагоизоляционные .
  2. Влаго- и ветрозащитные паропроницаемые мембраны.
  3. Теплоотражающие пароизоляционные пленки.

К первому типу относятся пароизоляционные пленки марок С, В, D, защищающие изоляционный слой от испарения влаги наружу через ограждающие конструкции.

Преимущества использования пароизоляционной пленки:

  1. Увеличен срок службы утеплителя .
  2. Снижает вероятность образования конденсата и загрязнения конструкций грибком и плесенью.
  3. Возможность проникновения в помещение исключена летучих частиц утеплителя.

Крепление


Схема установки Изоспана на утепленную кровлю

Для укладки материала потребуется:

  • рулетка;
  • Молоток
  • ;
  • степлер строительный;
  • гвоздя;
  • деревянных рейки;
  • Скотч;

Изоспан для укладки на крышу:

  1. Изоляция кровли начинается с крепления пароизоляционной пленки (B, C, D) к каркасу конструкции или к грубой обшивке.
  2. Закрепите материал скобами или оцинкованными гвоздями. Для дополнительной герметизации швы скрепляются специальной лентой isospan SL или KL.
  3. Листы скручиваются горизонтально снизу вверх. Между соседними полотнами делается нахлест 15-18 мм.
  4. При установке нужно следить за плотностью прилегания пленки к утеплителю.
  5. Поверх изоляции A, AS, AM, AQ proff.
  6. Изоспан А крепится антисептическими замками к стропилам гвоздями или саморезами, так что образуется зазор 5 мм.Изоспан AS, AM, AQ proff, напротив, должен плотно прилегать к изоляции. Поэтому его крепят к стропилам скобами или оцинкованными гвоздями.
  7. Монтаж начинается снизу откосов. По выступу пандуса мембрана вставляется в желоб. Полотно раскатывают по горизонтали, следя за тем, чтобы не было перекосов. Важно закрепить материал посадкой с натягом. Допустимое провисание — не более 2 см.Полотна должны перекрывать друг друга на 15 см по горизонтали и 20 см по вертикали.
  8. Для испарения конденсата , в районе конька и в нижней части кровли предусмотрены вентиляционные отверстия.
  9. Поверх пароизоляционной мембраны установите обрешетку.

Изоспан будет выполнять свою функцию только при правильной укладке. Ворсистая сторона материала должна быть обращена к комнате, а гладкая — к утеплителю.

Стоит обратить внимание на то, что Изоспан А — наиболее доступный материал, но его установка из-за необходимости создания вентиляционного зазора обходится дороже, чем стоимость более прочных и долговечных аналогов.


Изоляция стен:

  1. Для вентилируемых фасадов подходят Изоспан А и АМ. В случаях, когда есть вероятность возгорания, используйте материал с ОЗД.
  2. Мембрана крепится поверх утеплителя гладкой стороной наружу. Листы раскатываются так, чтобы оставался нахлест 10 см.
  3. Изоспан крепится к каркасу здания скобами. Поверх паропроницаемой мембраны вертикально закреплены замки, на которые крепится облицовочный материал. Чтобы во время эксплуатации не возникало эффекта акустических хлопков, по всей длине полотна не должно быть незакрепленных и провисающих участков.
  4. Для отвода влаги в конструкции обязательно предусмотрен вентиляционный зазор в нижней части кожи.Изоспан укладывается таким образом, чтобы влага, скопившаяся под обшивкой, стекала в канализацию.

Материалы Изоспан — это удобные и прочные пленки для строительства с различным назначением и особенностями применения. Они отличаются высокими эксплуатационными характеристиками и в зависимости от модификации могут использоваться как влаго-, паро- и ветрозащитный слой практически на любом этапе строительных или отделочных работ.

Ветрозащитные и влагостойкие мембранные пленки

Мембранные пленки, используемые для защиты конструктивных и теплоизоляционных элементов зданий от атмосферных воздействий, осадочной влаги и конденсата, изготавливаются из полипропилена, известного своей прочностью, экологической безопасностью и устойчивостью к различным агрессивным воздействиям. вещества и микроорганизмы.Ветрозащитные мембраны Изоспан имеют несколько модификаций:

  • Изоспан А — однослойная мембрана с ветрозащитными и влагозащитными свойствами; применяется при выполнении теплоизоляции стен и кровли для ветровлагозащиты утеплителя. Наружная сторона пленки гладкая, с водоотталкивающими свойствами, внутренняя — пористая, за счет чего удаляется влага из слоя утеплителя.
  • Двухслойный вариант — Изоспан АМ, отличается высокопрочным слоем подложки, который защищает пленку мембраны от повреждений при монтаже и эксплуатации.Обладает высокими водоотталкивающими свойствами.
  • Модификация Изоспан АФ — ветровлагозащитная пленка с противопожарной защитой, изготовленная по мембранной технологии. Противопожарная защита позволяет применять Изоспан AF в легковоспламеняющихся деревянных зданиях, а также для защиты от ветра легковоспламеняющихся изоляционных материалов.
  • Изоспан АС — трехслойная мембранная пленка с повышенными водоотталкивающими свойствами. Допускается укладка непосредственно на слой утеплителя, не устраивая вентиляционный зазор.

Пленки гидроизоляционные и пароизоляционные

Модификации Изоспана предназначены для защиты от паров влаги всех элементов здания как внутри, так и снаружи помещений, а также в межэтажных, подкровельных перекрытиях. Изготовлен из полипропилена, ламинированного снаружи и пористого внутри. Рыхлая структура позволяет конденсату скапливаться, но не препятствует его дальнейшему испарению, за счет чего достигается отвод паров влаги от влагопоглощающих конструкций и предотвращается появление на них капель конденсата.

  • Изоспан Б относится к пароизоляционным пленкам, применяется для защиты стен, перегородок, а также слоев волокнистой изоляции от проникновения водяного пара изнутри здания. Помимо пароизоляционных свойств, они обеспечивают защиту внутренних стен от плесени и грибка, пыли и частиц изоляции. Его можно использовать в постройках из любых материалов.
  • Изоспан С обладает более высокими гидро- и пароизоляционными свойствами, что позволяет использовать его в качестве влагонепроницаемой пленки на неотапливаемых чердаках, в качестве подкровельной гидропароизоляции и в качестве влагонепроницаемой основы для укладки ламината и паркета.Высокая механическая прочность позволяет использовать его в качестве кровельной гидроизоляции под металлочерепицу. Изоспан С способен противостоять протечкам кровли в точках крепления и примыкания к элементам конструкции и отлично защищает стропильную систему от намокания и образования конденсата.
  • Изоспан Д — это универсальная пароизоляция для любых конструктивных элементов, с очень низкой паропроницаемостью и высокой плотностью. Он может выдерживать значительные механические нагрузки, в том числе снеговую нагрузку.

Изоспан DM — модификация универсального паровлагозащитного покрытия с повышенной прочностью, антиконденсационным слоем и защитой от УФ-излучения.Сфера применения намного шире, чем у Изоспана Д, его можно использовать в качестве временного покрытия крыш и стен в процессе строительства и отделки.

Пленки металлизированные

Изоспаны с металлизированным внутренним слоем представлены в нескольких модификациях. Сфера их применения обусловлена ​​свойством отражения инфракрасного излучения, благодаря которому, помимо паро- и влагозащитных свойств, они обеспечивают дополнительную теплоизоляцию помещения.

  • Изоспан FB гидроизоляционная пленка с металлизированным отражающим слоем предназначена для внутренней защиты парных бань, саун и других помещений с высокими температурами, а также для защиты от влаги и конденсации отапливаемых подкровельных помещений, чердаков, стеновые перегородки и потолки. В качестве световозвращающего слоя используется металлизированная лавсановая ткань.
  • Изоспан ФД — полипропиленовая пленка с металлизацией, область применения — защита кровельных и стеновых конструкций от ветра, влаги за пределами помещения и от конденсации внутренних паров.Его можно использовать как инфракрасный экран. Обладает повышенной прочностью на разрыв, выдерживает значительные механические нагрузки.
  • Модификация Изоспан ФС применяется в качестве паро-гидроизоляции различных конструкций, а также в качестве дополнительного теплоотражающего слоя при внутренней отделке помещений. Имеет меньшую плотность, соответственно меньшую цену.

Мембрана

Isospan как средство надежной защиты утеплителя от влаги. Виды Изоспан и их применение для пароизоляции и гидроизоляции Технические характеристики пленки Изоспан

Торговая марка ИЗОСПАН представлена ​​на отечественном рынке с 2001 года, продукция производится российской компанией GEXA в Твери.Присущие материалам марки Изоспан технические характеристики, высокое качество и долговечность позволяют поставлять изделия для строительства из Твери наравне с зарубежными аналогами европейского производства. При этом стоит Изоспан дешевле, что обеспечивает отечественному бренду постоянную популярность среди профессиональных строителей и владельцев загородных домов. Мы расскажем, чем гидроизоляция Изоспан отличается от пароизоляции, рассмотрим ассортимент продукции, в том числе высокопрочные строительные пленки.Технические характеристики, характерные для Изоспана Д, позволяют использовать материал в качестве временного кровельного покрытия.

Изоспан — это строительные пленки, мембраны и ленты, предназначенные для защиты волокнистой изоляции и деревянных конструкций от ветра и воды, как в жидкой, так и в парообразной форме. Сфера применения — многослойные строительные конструкции, в основном наружные. К ним относятся скатные кровли, системы внешнего утепления зданий (вентилируемые фасады).Без пленок и мембран не обойтись при строительстве современного каркасного дома. Также их используют при устройстве деревянных межэтажных перекрытий. Рассмотрим подробнее ассортимент и характеристики Изоспана, поговорим об особенностях использования материалов в конкретных условиях частного загородного строительства.

На фото Изоспан Д, которым покрыта стропильная система. Не успел застройщик уложить кровлю в теплое время года, но это не беда.Прочная полипропиленовая пленка выдержит до весны, снег и сильные зимние ветры не повредят ее

Многослойные строительные конструкции и влага

Чтобы понять, как правильно использовать Изоспан, необходимо разобраться в некоторых вопросах строительных технологий:

Современные строительные технологии включают в себя различные многослойные структуры. Они наиболее оправданы и популярны в малоэтажном строительстве. Это каркасные стены, скатные крыши, перекрытия, вентилируемые фасады.Несущая часть конструкции — стойки, стропила и т. Д. Часто выполняется из дерева. Промежутки между ними заполнены эффективным теплоизолятором. Как правило, используются волокнистые материалы: минеральная вата, эковата (распушенная масса).

При многослойной конструкции каркаса требуется пароизоляция изнутри и паропроницаемая мембрана снаружи.

Такие утеплители, помимо полезных свойств, имеют и недостатки: они выдуваются ветром и промокают в условиях повышенной влажности.В результате заметно снижаются их теплоизоляционные свойства. Деревянный каркас также «боится» влаги. Он попадает в пористые материалы из воздуха в виде водяного пара. Большую часть года влажность внутри дома намного выше, чем снаружи. Соответственно, изнутри дома необходимо не допускать проникновения пара в многослойную конструкцию. Изолировать от пара. За пределами здания воздух, как правило, менее влажный, что дает возможность проветривать и сушить утеплитель.

Если обеспечить хорошую вентиляцию, свободный выход влаги из утеплителя и деревянного каркаса, то их влажность будет минимальной. Соответственно, в многослойной конструкции паропроницаемые материалы должны располагаться снаружи. Сказанное выше верно и для отапливаемых домов. Для неотапливаемых и хорошо вентилируемых зданий паропроницаемость значения не имеет.

Обратите внимание: В многослойной теплоизоляционной конструкции ВНУТРИ — ЗАЩИТА ОТ ПАРОЗАЩИТЫ, И СНАРУЖИ — ЗАЩИТА ОТ ПАРОЗА.А не наоборот. Если, например, перепутать Изоспан А и Изоспан Б, стена или крыша станут переувлажненными, что неминуемо приведет к повреждению здания.

Изнутри они защищены от влаги пароизоляционной пленкой (пароизоляцией), а вентиляция снаружи обеспечивается паропроницаемой мембраной (ветрозащита). Обратите внимание, что ветрозащитная мембрана не должна соприкасаться с кровлей и обшивкой стен. Для удаления водяного пара между ними должен быть вентиляционный зазор с отверстиями в нижней и верхней частях стен и крыши.

Различия между паропроницаемыми мембранами и пароизоляционными пленками

На строительных площадках и форумах можно прочитать, а из уст строителей и частных застройщиков услышать такие термины, как «Изоспановая гидроизоляция», «Изоспановая гидроизоляция» и » Пленка Изоспан ». А про «супердиффузионные мембраны Изоспан» вам расскажут продавцы стройматериалов.

В случае утепления стен каменного здания методом вентилируемого фасада пароизоляция не только не требуется, но и категорически не допускается.Все, что вам нужно, это паропроницаемая мембрана, защищающая слой утеплителя со стороны улицы

Бывает, что сами колонки не понимают разницу между материалами или неправильно используют термины. Часто такая путаница приводит к неправильному выбору материалов, в результате чего ухудшаются тепловые характеристики ограждающих конструкций и сокращается срок их службы. Чтобы избежать подобных ошибок, нужно четко понимать, чем отличаются материалы Изоспан и их аналоги, а также для чего они используются.По своему назначению они делятся на две группы: пароизоляционные пленки и паропроницаемые мембраны:

Пароизоляционные пленки

Пароизоляционные пленки непроницаемы для воды, пара и ветра. То есть они практически запломбированы. Их делают, как правило, из полиэтилена и более прочного полипропилена, для повышения прочности их можно армировать. Их еще называют «пароизоляция Изоспан», но это определение верно лишь отчасти. Действительно, пленка водонепроницаемая.

При использовании в «пироге» скатной кровли конденсат воды или утечка из протекающей кровли не попадут на чердак. Но для подземных сооружений и плоских крыш стандартная гидроизоляционная пленка Изоспан Б не самая лучшая, недостаточно прочная и атмосферостойкая. Правда, характеристики самой дешевой пленки Изоспан Б низкие, есть материалы получше, которые можно использовать для гидроизоляции бетонных полов. Но не более того.

Светоотражающая пленка Изоспан укладывается в качестве утеплителя под теплый пол

Применение пароизоляционных пленок:

  • Защита многослойных утепленных конструкций от повышенной влажности монтируется изнутри, со стороны помещения.Это каркасные стены, скатные крыши и деревянные перекрытия на первых этажах зданий без подвалов.
  • Защита от образования конденсата и возможных протечек стропильных конструкций на неизолированном вентилируемом чердаке. В этом случае пароизоляция размещается снаружи, под кровельным покрытием.

    Обратите внимание: пароизоляция может быть размещена в «пироге» скатной кровли со стороны улицы только в том случае, если чердак не утеплен и хорошо вентилируется. .

  • В межэтажных деревянных полах пленка Изоспан укладывается под и над изоляцией.Изоспан для пола в деревянном доме играет роль не столько пароизоляции, сколько предотвращает распространение мельчайших волокон минеральной ваты в помещение.

Отверстия в паропроницаемых мембранах достаточно велики, чтобы пропускать водяной пар, но слишком малы для проникновения жидкой воды. Мембраны часто имеют довольно сложную многослойную структуру и при установке важно не перепутать ориентацию: полотно выходит наружу строго определенной стороной

Паропроницаемые мембраны

Паропроницаемые мембраны представляют собой одно- или многослойные нетканые материалы с крошечными дыры.Размер отверстий и их количество таковы, что мембрану не обдувает ветер, но при разнице влажности воздуха по сторонам пленки водяной пар диффундирует в сторону, где воздух более сухой. Это позволяет выводить из строительных конструкций лишнюю влагу, проветривать их. Жидкая вода, попадая на паропроницаемую мембрану, не может проникнуть через преграду, мешает сила поверхностного натяжения. Конечно, речь идет об относительно небольшом количестве и напоре воды: отдельных каплях или небольшом дожде.Если под сильным дождем оставить мембрану незащищенной кровлей или настенным покрытием, вода потечет через нее.

Применение пароизоляционных диффузионных мембран:

  • Вентиляция многослойных ограждающих конструкций и их защита от жидкой воды (конденсата). Находится снаружи, со стороны улицы. Каркасные стены, скатные крыши, деревянные перекрытия на первых этажах зданий без подвалов.
  • Мембрану можно использовать в межэтажных деревянных полах, но пленка Изоспан дешевле.

Обратите внимание: Паропроницаемая мембрана отличается от пароизоляционной пленки своей способностью пропускать водяной пар. Важно понимать эту разницу.

Из схемы понятен общий принцип использования материалов Изоспан: снаружи — паропроницаемая мембрана, изнутри — пароизоляционная пленка

Какие технические характеристики важны для оценки свойств строительных мембран и пленки

Чтобы понять различия между материалами Изоспан, а также иметь возможность сравнить их с продукцией других компаний, желательно знать, какие показатели являются наиболее значимыми для оценки свойств строительных пленок.Рядовому потребителю не нужно вдаваться в подробности, методы измерения и формулы расчета, но следует назвать важные для Изоспана характеристики:

  • Паропроницаемость — способность мембраны пропускать водяной пар при условии атмосферного давления. на обеих сторонах мембраны одинаковы, а парциальное давление пара разное. Характеристика — коэффициент паропроницаемости, единица измерения — мг / (м · ч · Па).
  • Сопротивление паропроницаемости — способность пленки удерживать водяной пар, измеряется в м2 · ч · Па / мг.

Паропроницаемость и сопротивление паропроницаемости зависят от свойств материала и его толщины. Методика определения и расчета значений приведена в СП 50.13330.2012.

  • Водонепроницаемость — давление воды, которое полотно выдерживает до момента протечки, измеряется в миллиметрах водяного столба.
  • Разрывная нагрузка характеризует прочность полотна. Это максимальная нагрузка, которую пленка или мембрана могут выдержать без разрушения.Измеряется в санти-ньютонах (В x см).
  • Устойчивость к ультрафиолетовому излучению — это время (месяцы), в течение которого материал может подвергаться воздействию ультрафиолетового излучения на открытом воздухе без ухудшения качества.

На фото Изоспан А маркировка полотна отражает назначение материала, его технические характеристики

Ассортимент и технические характеристики Изоспана

В зависимости от назначения материалы компании GEXA делятся на четыре группы.

Паропроницаемые мембраны

Нам уже известно назначение паропроницаемых диффузионных мембран: они защищают многослойные конструкции от ветра и внешней влаги за пределами зданий, обеспечивая отвод водяного пара от изоляции и деревянного каркаса. Аббревиатура мембраны Hexa содержит букву «А». Еще раз повторяем, строительные мембраны и пленки — это принципиально разные материалы. Если продавец или потенциальный подрядчик использует неправильный термин «пленка Изоспан А» или неполное определение «гидроизоляция Изоспан А», это повод усомниться в его квалификации.Производитель выпускает пять видов паропроницаемых мембран Изоспан А, технические характеристики которых различаются. Есть различия в использовании:

  • ISOSPAN A — однослойная мембрана, самая простая и недорогая. Низкая водостойкость Изоспана А, характеристики паропроницаемости не позволяют использовать материал в скатных крышах, он применяется только в вертикальных стеновых конструкциях, в том числе вентилируемых фасадах.

  • ИЗОСПАН А с антипиренами.По техническим характеристикам Изоспан Ас ОЖД практически не отличается от марки А, но полотно обладает противопожарными свойствами. Рекомендуется использовать для внешнего утепления деревянных построек.

  • ИЗОСПАН АМ — многослойная мембрана с повышенной водостойкостью, что дает возможность не только использовать ее в «пироге» скатной кровли с высокой конденсацией, но и размещать непосредственно на утеплителе без зазора. . Это упрощает конструкцию крыши и экономит деньги.

  • IZOSPAN AS, технические характеристики которого по паропроницаемости совпадают со свойствами марки AM, несколько прочнее, что актуально для больших крыш со значительным шагом стропил.

  • IZOSPAN AQ proff — сверхпрочная мембрана с высокой паропроницаемостью и водостойкостью. Рекомендуется для всех типов многослойных вентилируемых стен и крыш ответственных объектов. Самая эффективная, прочная и дорогая мембрана.

Пароизоляционные пленки

Строительные пленки, непроницаемые для воды, пара и ветра. Их устанавливают изнутри многослойных стен и крыш отапливаемых зданий, а также используют для защиты стен и крыш неотапливаемых зданий от непогоды снаружи.

  • ИЗОСПАН Б — наименее прочный, но самый дешевый пароизоляционный слой. Рассчитывать на высокие технические характеристики Изоспана Б не стоит. Изоспан Б, характеристики которого по прочности и долговечности оставляют желать лучшего, прекрасно подходит для инженерных сооружений, межэтажных перекрытий.Для ответственного объекта, дома, в котором вы собираетесь жить долго, стоит использовать более надежную и дорогую пленку. Например, Изоспан С, технические характеристики которого выше.

  • ИЗОСПАН С — пленка, которая может использоваться не только как пароизоляция, но и как гидроизоляция при устройстве полов на земле и на бетонном основании.

  • ИЗОСПАН Д — двухслойная сверхпрочная пароизоляционная пленка.Технические характеристики Изоспана Д позволяют выдерживать снеговую нагрузку, полотно можно использовать как временное покрытие для скатной кровли. Но не более периода УФ-стабильности, который составляет 3 месяца летом и 4 месяца зимой.

  • ИЗОСПАН РС армирован стеклянными нитями, повышающими его прочность на разрыв. Как и марка «С», его можно использовать для настила полов на земле и даже для гидроизоляции плоских крыш. Правда, не в качестве покрытия, а только на дне многослойного «пирога» для защиты утеплителя от водяного пара.

  • ИЗОСПАН РМ — трехслойная армированная пароизоляционная пленка, предназначенная для крыш и полов.

Светоотражающая пароизоляция

Светоотражающая изоляция Изоспан — это пленка, технические характеристики которой позволяют сказать, что материал сочетает в себе четыре функции: изоляцию от пара, воды, ветра и тепловую защиту строительных конструкций. Он не может служить полноценным утеплителем, но слой фольги, отражающий инфракрасные лучи внутри помещения, снижает теплопотери здания.Разновидности:

  • ИЗОСПАН ФБ изготовлен из крафт-бумаги и металлизированного лавсана, предназначен для бань и саун.

  • ИЗОСПАН ФС изготовлен из полипропилена и имеет металлизированное покрытие. Применяется в многослойных конструкциях и стяжках теплого пола.

  • ISOSPAN FD аналогичен марке FS, но имеет повышенную прочность.

  • ИЗОСПАН FX изготовлен из вспененного полиэтилена, покрытого металлизированным слоем лавсана.Утеплитель Изоспан FX, технические характеристики которого довольно высоки в плане теплоизоляции, не отличаются особой прочностью. Поэтому рациональнее использовать его в качестве подложки для теплого пола.

Соединительные ленты

Ленты представляют собой строительную ленту на специальной основе, предназначенную для склейки различных видов полотен Изоспан, герметизирующих пленок и мембран. Отдельно выделим SUL — самоклеящуюся уплотнительную ленту. У него другая функция.СУЛ приклеивается к стропилам поверх уже смонтированной мембраны. Лента предназначена для предотвращения проникновения влаги в древесину через крепеж (гвозди, шурупы). Рекомендуется использовать при уклоне крыши менее 22º.

Мы лишь в общих чертах упомянули ассортимент изоляционных материалов компании GEXA, подробнее об их использовании вы можете узнать на сайте производителя.

Определить, как правильно использовать материалы Изоспан, можно, внимательно изучив технические материалы на сайте производителя.Под крышей, снаружи строители устанавливают мембрану Изоспан АМ, а изнутри, со стороны чердака — Изоспан Д, фото иллюстрирует эту скважину

В заключение скажем, что мы рассказали лишь малую часть того, что нужно знать, чтобы успешно построить собственный дом, используя многослойные строительные конструкции. Эта задача требует определенных знаний от исполнителей и тщательного соблюдения технологий, прописанных строительными нормами и рекомендованных производителями.Если вы не собираетесь самостоятельно глубоко изучать этот вопрос и выполнять работы своими руками, доверьте проектирование и строительство собственного дома только проверенным специалистам.

Каждое современное здание не может существовать без изоляционного слоя. Однако сам этот слой требует защиты. На помощь приходят пароизоляционные материалы, например, Изоспан А.

.

Для начала определимся, важна ли пароизоляция для стен и кровли? Несомненно. Это позволит сохранить утеплитель крыши и стен.Гидроизоляция применяется на потолках и перегородках, подверженных всевозможным климатическим изменениям.

Существуют следующие виды пароизоляционных материалов:

  • Стандартная пленка … Помогает защитить от конденсата, который может появиться на внутренней поверхности стен, крыш, утеплителя.
  • Покрытие мембранной пленкой … Эти материалы удаляют из помещения лишнюю влагу и пары. Кроме того, существует его подвид, обладающий свойством переменной паропроницаемости, которая увеличивается пропорционально влажности.
  • Фольга с алюминиевым покрытием … Благодаря своим отражающим свойствам выполняет функции паро- и теплоизоляции.
  • Кровельная мембрана … Стойкая к перепадам температур и ультрафиолетовому излучению. Отличается высокими прочностными показателями.

Изоспан А и «с чем его едят»

Изоспан — инновационный строительный материал, который отлично показывает себя при строительстве многих современных зданий. Отличная защита утеплителя и конструкций от климатических воздействий — вот основные качества, которые обеспечивают Изоспану авторитет в строительном бизнесе.

К техническим характеристикам пароизоляции Изоспан А относятся:

  • Прочность материала;
  • Эластичность;
  • Экологическая безопасность;
  • Высокая защита от механических воздействий.

Изоспан делится на четыре типа: A, B, C, D. В этой статье остановимся на первом варианте этого продукта.

Пленки

группы А используются для защиты снаружи помещений.

Буква «А» на материале означает, что мы имеем дело с обычным фильмом этой группы, без каких-либо модификаций.Технические характеристики Изоспан АМ и АС отличаются тем, что они выполнены трехслойными, что позволяет повысить уровень защиты зданий. Кроме того, в этой группе материалов присутствуют огнестойкие пленки.

Изоспан А с ОЗД (с антипиренами) — гидроизоляционная пленка, защищающая не только от воздействия воздушных масс, но и от случайных возгораний (при сварке, при неосторожном обращении с огнем).

Изоспан А используется как разновидность мембраны, что обусловлено гидроизоляционными свойствами материала.Эта пленка защищает крышу, фасады и стены помещений любого типа. Благодаря своей функции защиты от ветра и влаги, эта пленка поможет сохранить изоляцию в отличном состоянии в течение длительного времени. Сам фильм находится на рынке около 12 лет и имеет множество положительных отзывов.

Использование Изоспана возможно на всех этапах строительства. Он отлично защитит кровлю, которая постоянно подвергается воздействию теплых и холодных воздушных масс.

Изоспан А — технические характеристики

Несмотря на то, что Изоспан делится на несколько категорий, последние также делятся на несколько модификаций.Например, следующие различия между отдельными вариациями Изоспана А: Изоспан А (плотность 110 г / м²), Изоспан AM (плотность 90 г / м²), Изоспан AS (плотность 115 г / м²), Изоспан AQ proff ( плотность 120 г / м²).

Пароизоляция Изоспан А, технические характеристики которой указаны производителем:

  • Прочность материала на разрыв: 190/140 миллиметров;
  • Стабильность при воздействии ультрафиолета: 3-4 месяца;
  • Водонепроницаемость: 300 мм;
  • Паропроницаемость: не менее 2000.


Инструкция по применению Изоспан А

Инструкция по применению этого материала начинается с вопроса многих строителей: «С какой стороны утеплителя следует укладывать Изоспан А?»

Пароизоляция Изоспан А монтируется снаружи изоляции.

Перед началом работ по обработке стен и кровли пленкой необходимо убедиться, что подготовлены следующие инструменты:

  • металлический профиль и деревянные рейки;
  • Саморезы
  • ;
  • для закрепления отдельных участков может потребоваться строительный степлер и скотч;
  • ножницы для резки покрытия;
  • необходимое количество пароизоляции, рассчитанное как сумма площади покрываемой поверхности и перекрытий по 15 см с каждой стороны;

При установке пароизоляции Изоспан А на утепленную кровлю материал разрезается на широкие полосы и накладывается внахлест.Гладкая поверхность пароуловителя должна оставаться снаружи. Монтаж Изоспана А следует начинать с нижней части кровли. Не допускайте контакта изоспана с изоляцией, так как это может значительно снизить гидроизоляционные свойства материала.

Обратите внимание, не возникнет ли вздутие при установке. Это может создавать шум при сильных порывах ветра.

Изоспан А крепится к рейкам с помощью саморезов. Между сторонами изолятора оставьте 5 сантиметров свободного пространства.

Если вы используете Изоспан А для создания ветро- и гидробарьера, то мы рекомендуем дополнить защиту пароизоляцией. Изоспан Б идеально подходит для этого. Изоспан Б имеет два слоя и используется для консервации поверхностей:

  • Скатная крыша;
  • Внутренние стены;
  • Каркасные стены;
  • Чердак, цокольные этажи.

Схема установки в зависимости от назначения:

  • Неутепленная и скатная крыша: основная конструкция — пароизоляционный слой — деревянный настил;
  • Мансарда: потолок — пароизоляция — утеплитель — ламели — балка;
  • Бетонный пол: основа — стяжка — изоляционная пленка — финишный слой.

Стоит отметить, что необходимо строго соблюдать все тонкости эксплуатации этого материала, чтобы после не разочароваться. Учитывайте, что именно вы утепляете: утеплитель стен, крыш, каретку или панельную обшивку. Эти аспекты могут создать определенные тонкости в установке.

Положительные и отрицательные стороны пароизоляции Изоспан

Как и все в этом мире, пароизоляция Изоспан имеет не только положительные стороны, но и отрицательные.Начнем, как обычно, с хорошего. К преимуществам гидроизоляции Изоспан можно отнести:

  • Это очень прочный материал;
  • Срок службы более 50 лет;
  • Устойчивость к разного рода климатическим воздействиям: испарение, ветер, осадки;
  • Безопасность и экологичность;
  • Использование Изоспана А не вызывает лишних трудностей при установке.

Что касается отрицательных качеств, то здесь говорится только о том, что материал горючий.Однако мы уже упоминали Изоспан А с ОЖД, который устраняет эту проблему.

Насколько важна пароизоляция стен и крыш?

Пароизоляция — необходимая вещь для любых построек, и об этом постарались рассказать в начале материала. Мембрана Изоспан А — простое и недорогое решение этого вопроса, которое обеспечит безопасность ваших стен, крыши и утеплителя. Многие недооценивают гидроизоляцию, и это несмотря на то, что она значительно утепляет помещение.Кроме того, они защищают изоляцию, что позволяет избежать ненужных затрат на внезапный ремонт.

Изоспан А, характеристики которого универсальны, подходит для любых ситуаций, связанных с пароизоляцией. Широкий спектр модификаций позволит приобрести пленку по требованиям, возникающим при проведении ремонтных работ.

Устройство влаго- и пароизоляции — очень ответственный этап строительства. Один из лучших материалов, используемых для этой цели, — изоспан.Он относится к категории относительно новых продуктов, используемых для защиты конструкций. Производитель предоставляет широкий ассортимент изоляционных пленок, различающихся по назначению.

Все о линейке мембранных пленок с маркировкой изоспан A, B, C, D вы узнаете из нашей статьи. Мы подробно описали популярные изоляционные материалы, учитывая их технические характеристики. Домашние мастера найдут здесь руководства по установке и полезные советы.

В основном изоспан выпускается в виде мембраны или пленки.Обе версии обладают функцией пароизоляции. Есть виды, которые на 100% водонепроницаемы и односторонне проницаемы для влаги. Если рассматривать виды этого материала по отдельности, то каждый предназначен для решения отдельных задач.

Термин «изоспан» скрывает четыре широкие группы — A, B, C, D. Они выделяются своими индивидуальными конструктивными особенностями.

Изоспан применяется при устройстве, устройстве холодных кровель, строительстве бань, как утеплитель ограждающих конструкций. Материал особенно эффективен в качестве защиты изоляционных систем и деревянных элементов от гнилостных процессов, а металлических — от коррозии.

Есть изоспан, используемый внутри зданий, другие разновидности предназначены для наружного применения. Изоспан также доступен для универсального использования. В любом случае его использование позволяет значительно продлить срок эксплуатации утеплителя, который под воздействием влаги быстро теряет свои свойства.

Изоспан делится на три основные группы: влаго- и ветрозащитный, паро- и влагостойкий, паронепроницаемый. Материалы, входящие во вторую группу, используются для внутренних отделочных работ.

Пароизоляционный изоспан применяется как для внутренних, так и для наружных работ.По функциональному назначению материала он делится на классы.

Группа изоляционных материалов A

Материал, обозначенный буквой «A», относится к первой группе. Он отличается высокой плотностью, поэтому незаменим при утеплении чердаков, стен, кровли. На нем не развиваются грибки и плесень.

Эта диффузионная мембрана удерживает воду, но пар беспрепятственно проходит через нее. Для изготовления используется полипропилен. Он укрепляет и защищает теплоизоляцию от воздействия наружной атмосферной влаги или холодного воздуха со стороны неотапливаемого помещения.


Изоспан А — отличный ветрозащитный экран для вентилируемых фасадов. Он нейтрализует последствия, вызванные натиском боковых ветров, способствующих уходу нагретого воздуха из теплоизоляционного слоя.

Для того, чтобы Изоспан А в полной мере раскрыл свои возможности, необходимо точно соблюдать технологию при установке. Поскольку воздушные форсунки проходят через него только в одностороннем порядке, ни в коем случае нельзя путать стороны. В противном случае изоляционный слой намокнет из-за скопления в нем влаги.

Изоспан А выпускается в рулонах шириной 1,6 м. Площадь материала в рулоне 35,7 м². Оптимальные температурные пределы для работы от -60 до 80⁰С. В течение трех, а то и четырех месяцев мембрана может подвергаться воздействию ультрафиолета без потери характеристик. Впоследствии эти агрессивные лучи будут постепенно снижать устойчивость материала к ультрафиолетовому излучению.

Изоспан с буквой А может содержать антипиреновые добавки. Затем ко всем его характеристикам добавляется еще одно — защита от огня.Эта марка относится к группе горючести Г1, а по скорости распространения пламени — к группе РП1.

Материал выдерживает довольно высокие разрывные усилия — от 125 Н в продольном и от 95 Н / 5 см в поперечном. Этому способствуют специальные добавки, укрепляющие структуру материала.

Паропроницаемость материала не менее 3500 г / м² в сутки. Параметр водонепроницаемости — 330 — мм. вода Art. Исходя из этих характеристик, Изоспан А целесообразно использовать при устройстве вентилируемых фасадов, каркасных ограждающих конструкций, крыш с двойной обрешеткой и скатами под углом 35⁰.


Трехслойная мембрана AS хорошо изолирует конструкции стен и крыш от уличной влаги и пара. Наличие такого барьера гарантирует сохранность изоляции.

В отличие от мембраны группы А, пленка АМ имеет двухслойную структуру. Также она нашла применение для защиты утеплителя, элементов кровли от конденсата, атмосферных воздействий.

Эти виды утеплителя имеют ряд отличий:

  1. AS — самый прочный, к тому же выделяется довольно значительным сроком службы, но паропропускная способность составляет всего 1000 г / м² в сутки.
  2. A — лучший вид с точки зрения паропроницаемости.
  3. AD — прочная мембрана с паропроницаемостью 1500 г / м² в сутки.

Есть отличия по установке. Если выбрана марка A, требуется воздушный зазор, иначе пар будет отводиться неэффективно. Мембраны AS, AD монтируются непосредственно на изоляцию.

Вторая группа с маркировкой B

Эта пароизоляция имеет несколько меньшую цену.

Технические параметры Изоспана Б следующие:

  • состав — полипропилен;
  • температура нанесения — -60 — 80⁰;
  • водонепроницаемость — 1000 мм вод. Ст. С т. Минимум;
  • Устойчивость к ультрафиолетовому излучению — 3-4 месяца;
  • минимальная паропроницаемость — 7 гр. за м² в сутки;
  • Конструкция двухслойная.

Применяется в качестве подкровельной пленки в каркасных ограждающих конструкциях, во внутренних перегородках. С одной стороны он гладкий, с противоположной стороны шероховатый, именно на нем задерживается влага и она испаряется.

С его помощью застраховано здание от проникновения внутрь, стен, систем в частном доме.


Изоспан марки В укладывается шероховатой стороной сверху. Это качественная паро- и гидроизоляция для помещений с традиционно повышенной влажностью — ванных комнат, туалетов, душевых, подвальных помещений

Цена у этого бренда самая демократичная. В отличие от класса А, этот материал крепится не сверху утеплителя, а с его нижней стороны.Делайте это снизу вверх, затем внахлест. Для лучшего улавливания водяного пара требуется зазор 5 см над шероховатым слоем.

Особенности материала группы С

По устойчивости к паропроницаемости, водостойкости, устойчивости к ультрафиолетовому излучению данный вид утеплителя не отличается от предыдущего материала. Изоспан марки С имеет такой же температурный диапазон: (-60) — (80⁰). Разница в разрывной нагрузке, здесь она больше — продольный минимум 197, поперечный — 119 Н / 5 см.

Двухслойная пленка отличается особой прочностью. Полимерные мембраны группы С используются для гидроизоляции и пароизоляции для защиты чердаков, крыш с уклоном не более 35⁰.

Применяются как гидроизоляционная основа под металлочерепицу, так как отлично защищает стропильную систему от дождя и талой воды. Кроме того, это хорошая гидроизоляция для разных типов оснований. Материал также используется для бетонных полов в местах с повышенной влажностью.

Описание продукции марки D

Отличительной особенностью Isospan D является его хорошая устойчивость к ультрафиолетовому излучению.Также высокий предел прочности — продольная разрывная нагрузка — не менее 1068 Н / 5 см, 890 — поперечная.

Благодаря своей высокой прочности полипропиленовая ткань класса D может выдерживать значительные механические нагрузки во время монтажа и эксплуатации, в том числе вес снега. По этой причине она вполне подходит в качестве одноразовой кровли, которая нормально функционирует около 4 месяцев.

Материал также хорошо зарекомендовал себя в качестве подкровельной гидроизоляции в холодных кровлях. Он спасает деревянные элементы от разрушительного воздействия проникающей извне влаги, а также ветра, снега, которые могут попасть туда через протечки в кровле.Это также эффективный гидроизоляционный слой в подвальных потолках.

Инструкция по монтажу isospan

Паровозащита, защита здания от ветра и влаги — мероприятие сложное. Использование пергамина или полиэтиленовой пленки неэффективно. Изоспан специально разработан для этой цели, и его высокие качества проверены на практике.

Для установки, помимо самого Изоспана, необходим запас инструмента и крепежа:

  • ножницы специальные;
  • саморезы;
  • степлер строительный;
  • лента соединительная;
  • металлический профиль или деревянные рейки.

Следует помнить, что мембрана крепится к стенам как изнутри помещения, так и снаружи, а на крыше — только изнутри. Особенности того или иного вида изоспана отражены в инструкции по применению материала.

Монтаж диафрагмы группы А

Лучшее применение данной теплоизоляционной, гидроизоляционной, ветрозащитной мембраны — защита каркасной стены малоэтажного дома от влаги и ветра.Монтируется снаружи слоя утеплителя под внешнюю отделку здания.


Внешняя сторона Isospan A не позволяет влаге и ветру влиять на состояние изоляции. Внутренний — предотвращает образование конденсата, т.к. обладает свойством отводить пар.

Изоспан А укладывается в соответствии с его техническими характеристиками поверх утеплителя по специальному каркасу.

Технология проста и не требует специальной квалификации:

  1. Рулон раскатывается и разрезается на панели необходимого размера.
  2. Участки мембраны поочередно кладут на раму по горизонтали с нахлестом прямой стороной наружу, начиная снизу и двигаясь вверх.
  3. Прикрепите защиту к каркасу внахлест строительным степлером или другим способом. Минимальное перекрытие как по горизонтали, так и по вертикали составляет 100 мм.
  4. Материал дополнительно усилен. Для этого растянутые панели прибивают к стропилам строительным степлером.
  5. Для герметизации нахлеста стыки панелей скрепляются двусторонней лентой Isospan KL.
  6. В области крепления укладывается самоклеющаяся лента.
  7. Поверх слоя изоспана к раме вертикально прикреплены деревянные контр-рейки. Их предварительно обрабатывают антисептиком. Размер планок 40 х 50 мм. Они выступают в качестве несущей конструкции для внешней облицовки — в виде вагонки, сайдинга и т. Д.

Обязательным условием является наличие вентиляционного зазора, равного толщине контррешетки между слоем изоспана и внешней обшивкой. Нижний край мембраны расположен так, чтобы отводить капающую влагу в канализацию подвала здания.

Укладка пленки Am и As в утепленную скатную крышу


Материал защищает несущую конструкцию и утеплитель от скопления конденсата под кровлей, а также от снега, ветра, влаги, попадающих через неплотную укладку покрытия

Мембрана укладывается без вентиляционного зазора, поэтому нет необходимости устраивать дополнительную обрешетку между слоем утеплителя и изоспаном. Исправьте это туго.

Последовательность операций следующая:

  1. Рулон раскатывается и разрезается прямо поверх утеплителя.
  2. Панели раскладываются горизонтально, обращая белую сторону к утеплителю. Начало монтажа — нижняя часть кровли. Сегменты нахлестываются по горизонтали и вертикали минимум на 15 см.
  3. Укрепить мембрану по стропилам степлером.
  4. Стыки скреплены сплошным двухсторонним скотчем изоспан КЛ.
  5. Замкнуты следы крепления гвоздями или саморезами — приклеиваются самоклеящейся полосой по стропильным ногам и другим элементам.Особенно это актуально для крыш с небольшим уклоном — до 22⁰.
  6. Сверху ленты по стропилам вертикально крепятся деревянные антисептические рейки 4 х 5 см.
  7. Ящик крепится на контр-рельсах. В зависимости от типа кровли это также может быть сплошной настил.

Чтобы исключить подкровельный конденсат между лицевой стороной пленки и кровельным покрытием, устраивают конденсационный зазор, используя рейки толщиной около 50 мм.


Для свободного движения воздуха в пространстве под кровлей низ кровли и коньковая зона снабжены вентиляционными отверстиями.Влага с поверхности мембраны стекает в водосток по нижнему краю мембраны

При установке изоспана вдоль обрешетки допускается небольшое провисание. Мембрана без утеплителя практически бесполезна.

Применение изоляционного материала B

Этот тип мембраны отлично выполняет функцию пароизоляции, которая защищает слой утеплителя от устремляющегося вверх водяного пара со стороны помещения, а также защищает пространство комнат от проникновения. частиц изоляции в них.

Монтируется со стороны утеплителя, направленной внутрь помещения. Монтаж осуществляется с помощью строительного степлера по стропилам или черновой обшивке. Иногда для этого используются оцинкованные гвозди. Правильно, когда плоская сторона вплотную прилегает к утеплителю.

Работа начинается снизу. Перекрытие по вертикали и горизонтали такое же, как и при установке других видов изоспана — от 150 до 200 мм.

Как и в случае Isospan Am, стыки проклеиваются стяжной лентой Izospan KL, SL.Места контакта материала со структурами из любого материала герметизируются с помощью одностороннего скотча isospan ML proff.


При отделке помещения вагонкой пароизоляция крепится с помощью деревянных реек, пропитанных септиком 4 х 5 см. Для обшивки гипсокартоном — профили оцинкованные

Внутренняя обшивка крепится к деревянному основанию с помощью вентиляционный зазор около 40 мм. В случае использования Изоспана в качестве пароизоляции для каркасной стены его крепят изнутри утеплителя к нагруженным частям каркаса или к грубой обшивке.

В качестве инструмента используется степлер, хотя возможно использование оцинкованных гвоздей. Укладывается на утеплитель плоской стороной к нему. При отделке стен гипсокартоном используются оцинкованные профили, вагонкой — деревянные контр-рейки.

Изоспан, как пароизоляция мансардного этажа, укладывается в щель между отделочным материалом потолка — черновым потолком. К последнему обращена гладкая поверхность. В этом случае также обязателен вентиляционный зазор.

Паропроницаемая мембрана марки В также является хорошей гидропароизоляцией для межэтажных перекрытий. Устанавливается между обшивкой потолка и вытяжной системой. Шершавая сторона перевернута. Крепятся по балкам внахлест.

Между слоем утеплителя и конечным пароизоляционным слоем, между чистовым полом и пароизоляционным слоем, между отделочным материалом потолка и нижним слоем Isospan B устраивают вентиляционный зазор.

Дно цокольного этажа необходимо защитить слоем паро-гидроизоляции.Это нужно делать так, чтобы влага не проникала с земли на утеплитель и другие элементы конструкции. Рекомендуемый тип изоспана для этой цели — D.

Наилучший вариант использования изоспана марки D

типа D для холодной скатной кровли — это отличная гидропароизоляция. С его помощью они защищают элементы и конструкции мансардного помещения из дерева от подкровельной конденсации, снега, ветра, атмосферной влаги.

Приступая к монтажу защитного барьера для холодной скатной кровли, Изоспан Д расстилается, вырезается.Все это делается прямо на стропилах крыши. Преимущество материала в том, что неважно, с какой стороны крепить этот изоспан, что очень удобно.

Горизонтальные секции перекрываются, традиционно начиная с нижней части конструкции крыши.

Выводы и полезное видео по теме

Видео №1. Как правильно укладывать пароизоляцию в доме:

Видео №2. Последовательность работ при устройстве межэтажного перекрытия и перекрытия потолка:

Видео №3.Демонстрация процесса укладки пароизоляционной пленки B для защиты кровельного пирога от бытового пара:

Укладка гидро- и пароизоляции — чрезвычайно простой процесс, но обеспечиваемая ими защита конструкций очень эффективна. Защита от атмосферной воды и бытовых паров — залог долгого срока службы материалов, используемых в строительстве.

Ключевым моментом при выборе того или иного типа защиты является конкретное место и обстоятельства его установки.В связи с этим при покупке материала нужно внимательно изучить допустимые варианты его использования.

Расскажите, как Вы использовали изоляционные пленки Изоспан при устройстве мансарды на собственной даче или в загородном доме. Делитесь полезной информацией по теме статьи, которая может быть полезна посетителям сайта. Пожалуйста, оставляйте комментарии, размещайте фото, задавайте вопросы в блоке ниже.

Название материала происходит от названия компании, которая его производит. Имеется в виду несколько совершенно разных по свойствам и назначению полимерных пленок.Все товары этой марки принято делить на три основные группы:

  • Изоспан Мембраны, защищающие от воды и ветра. Они широко используются при кровельных и фасадных работах в качестве защиты элементов конструкции кровли, а также внутренних помещений от атмосферных осадков. В этом случае пленка способна пропускать пар через себя, выводя его наружу. Это свойство таких мембран предотвращает образование конденсата влаги на утеплителе или частях стропильной системы.Некоторые разновидности обработаны антипиреном. Средняя паропроницаемость была определена около 3500 г / м² в день. Сразу нужно сказать, что материал нельзя использовать на кровле с углом наклона менее 35 ° С. Обязательное требование — монтаж должен производиться только при нормальной погоде;

  • пленки, не пропускающие воду и пар, относятся к линейке Изоспан Б. В отличие от своего аналога монтируется внутри помещения. Ведь его задача — не допустить проникновения пара из помещения в теплоизоляционный слой и образования там конденсата.Плиты утеплителя, покрытые такой мембраной, всегда остаются сухими, что предохраняет их от образования плесени и грибковых колоний. Инструкция по применению Изоспана Б будет описана более подробно;
  • Изоспан S разработан не только для защиты изоляционного слоя от ветра, высокой влажности и пара, но и для создания дополнительного изоляционного эффекта за счет специального покрытия, которое может отражать инфракрасные лучи. Это значительно снижает потребление энергии в доме, обеспечивая значительную экономию затрат на отопление.Имеет структуру, состоящую из двух слоев. Один слой всегда гладкий, а другой шероховатый, что лучше удерживает конденсат. Материал очень водостойкий, более 1000 мм. вода Art. Его сопротивление проникновению пара составляет 7,0 Па / мг.

Технические характеристики пленок Изоспан:

Паропроницаемые мембраны ИЗОСПАН
Марка Плотность, г / м2 Композиция Паропроницаемость, г / м2 / сут, не менее
А 110 100% п.п. 177/129 1000 250
AM 90 110/90 850 880
AS 115 165/120 1000 1000
Гидроизоляция паровая ИЗОСПАН
Марка Плотность, г / м2 Композиция Разрывная нагрузка продольная / поперечная, Н / 5см Водонепроницаемость, мм.водяного столба, не менее
Б 70 100% п.п. 128/104 7 1000
С 90 197/119
D 105 1068/890
DM 105 560/510
Светоотражающая пароизоляция ИЗОСПАН
Марка Плотность, г / м2 Тепловое отражение,% Разрывная нагрузка продольная / поперечная, Н / 5см Сопротивление паропроницаемости, м2 гПа / мг, не менее Водонепроницаемость, мм.водяного столба, не менее
FB 132 90 330/310 паронепроницаемые водонепроницаемый
FD 800/700
DS 92 120/80
Марка Толщина, мм Тепловое отражение,% Разрывная нагрузка продольная / поперечная, Н / 5см Сопротивление паропроницаемости, м2 гПа / мг, не менее Водонепроницаемость, мм.водяного столба, не менее
Fx 2-5 90 176/207 паронепроницаемые водонепроницаемый

Полезный совет! В инструкции по применению Изоспана Б сказано, что если пленка разбивается о какие-либо острые предметы, ее можно и нужно отремонтировать. Для этого место повреждения заклеивается специальной липкой пленкой.

Все перечисленные сорта при своих отличиях обладают рядом положительных, общих для них качеств:

  • просты в установке и поставляются в рулонном виде;
  • не боятся ультрафиолета;
  • не пропускают влагу;
  • Их стоимость
  • вполне подходит каждому, кто занимается строительством или утеплением своего дома.

Далее мы подробно рассмотрим инструкцию по применению Изоспана Б и его технические и качественные характеристики, так как именно этот вид мембраны пользуется наибольшим спросом, благодаря очень удачному сочетанию потребительских свойств и цены.

Технические характеристики пароизоляции Изоспан Б

К этому типу относятся двухслойные пароизоляционные мембраны, которые могут не только удерживать влагу, но и препятствовать проникновению пара через них.Они 100% полипропилен. Эти пленки выпускаются в рулонах шириной 160 см. Один рулон может покрыть площадь 70 м². Плотность пленки 70 г / м². Эти мембраны достаточно прочные, так как их растягивающая нагрузка по волокнам составляет 128 Н / см, а по зерну — 104 Н / см.

Показатели паропроницаемости очень низкие и составляют около 22,4 г / м² / сутки. Водонепроницаемость — 1000 мм. вода ст., чего достаточно. Устойчивость к ультрафиолетовому излучению наблюдается через 4 месяца непрерывного воздействия.Технические характеристики пароизоляции Изоспан Б позволяют использовать его в широком диапазоне температур от -60 до 80 ° С.

Инструкция по применению Изоспана Б

Перед использованием этого материала для пароизоляции необходимо ознакомиться с некоторыми требованиями к его установке:

  • при покрытии утеплителем, установленным на вертикальных или наклонных поверхностях, работы должны выполняться сверху вниз. Полоски материала закрепляют горизонтально с нахлестом 15 см.Специальная липкая пленка позволяет изолировать стыки;
  • с какой стороны ставится утеплитель Изоспан Б, знают не все. Между тем это очень критично, поскольку неправильная укладка полностью сводит на нет эффект от использования этого материала. Необходимо помнить, что гладкая сторона всегда кладется на утеплитель, а шероховатая сторона направлена ​​в комнату;

Схема правильного использования пленки для пароизоляции в процессе использования керамзита

  • прикрепите мембрану к защищаемой поверхности с помощью деревянных брусков, зажимных планок и строительного степлера.

Поскольку этот пароизоляционный материал имеет широкий спектр применения, рассмотрим особенности монтажа на несколько типов поверхностей. При создании пароизоляции на чердаке мембрану можно прикрепить к стропилам двумя способами.

Название материала происходит от названия компании, которая его производит. Имеется в виду несколько совершенно разных по свойствам и назначению полимерных пленок. Все товары этой марки принято делить на три основные группы:

  • Изоспан Мембраны, защищающие от воды и ветра.Они широко используются при кровельных и фасадных работах в качестве защиты элементов конструкции кровли, а также внутренних помещений от атмосферных осадков. В этом случае пленка способна пропускать пар через себя, выводя его наружу. Это свойство таких мембран предотвращает образование конденсата влаги на утеплителе или частях стропильной системы. Некоторые разновидности обработаны антипиреном. Средняя паропроницаемость была определена около 3500 г / м² в день. Сразу нужно сказать, что материал нельзя использовать на кровле с углом наклона менее 35 ° С.Обязательное требование — установка должна производиться только при нормальной погоде;

  • пленки, не пропускающие воду и пар, относятся к линейке Изоспан Б. В отличие от своего аналога монтируется внутри помещения. Ведь его задача — не допустить проникновения пара из помещения в теплоизоляционный слой и образования там конденсата. Плиты утеплителя, покрытые такой мембраной, всегда остаются сухими, что предохраняет их от образования плесени и грибковых колоний.Инструкция по применению Изоспана Б будет описана более подробно;
  • Изоспан S разработан не только для защиты изоляционного слоя от ветра, высокой влажности и пара, но и для создания дополнительного изоляционного эффекта за счет специального покрытия, которое может отражать инфракрасные лучи. Это значительно снижает потребление энергии в доме, обеспечивая значительную экономию затрат на отопление. Имеет структуру, состоящую из двух слоев. Один слой всегда гладкий, а другой шероховатый, что лучше удерживает конденсат.Материал очень водостойкий, более 1000 мм. вода Art. Его сопротивление проникновению пара составляет 7,0 Па / мг.

Технические характеристики пленок Изоспан:

Паропроницаемые мембраны ИЗОСПАН
Марка Плотность, г / м2 Композиция Паропроницаемость, г / м2 / сут, не менее
А 110 100% п.п. 177/129 1000 250
AM 90 110/90 850 880
AS 115 165/120 1000 1000
Гидроизоляция паровая ИЗОСПАН
Марка Плотность, г / м2 Композиция Разрывная нагрузка продольная / поперечная, Н / 5см Водонепроницаемость, мм.водяного столба, не менее
Б 70 100% п.п. 128/104 7 1000
С 90 197/119
D 105 1068/890
DM 105 560/510
Светоотражающая пароизоляция ИЗОСПАН
Марка Плотность, г / м2 Тепловое отражение,% Разрывная нагрузка продольная / поперечная, Н / 5см Сопротивление паропроницаемости, м2 гПа / мг, не менее Водонепроницаемость, мм.водяного столба, не менее
FB 132 90 330/310 паронепроницаемые водонепроницаемый
FD 800/700
DS 92 120/80
Марка Толщина, мм Тепловое отражение,% Разрывная нагрузка продольная / поперечная, Н / 5см Сопротивление паропроницаемости, м2 гПа / мг, не менее Водонепроницаемость, мм.водяного столба, не менее
Fx 2-5 90 176/207 паронепроницаемые водонепроницаемый

Полезный совет! В инструкции по применению Изоспана Б сказано, что если пленка разбивается о какие-либо острые предметы, ее можно и нужно отремонтировать. Для этого место повреждения заклеивается специальной липкой пленкой.

Все перечисленные сорта при своих отличиях обладают рядом положительных, общих для них качеств:

  • просты в установке и поставляются в рулонном виде;
  • не боятся ультрафиолета;
  • не пропускают влагу;
  • Их стоимость
  • вполне подходит каждому, кто занимается строительством или утеплением своего дома.

Далее мы подробно рассмотрим инструкцию по применению Изоспана Б и его технические и качественные характеристики, так как именно этот вид мембраны пользуется наибольшим спросом, благодаря очень удачному сочетанию потребительских свойств и цены.

Технические характеристики пароизоляции Изоспан Б

К этому типу относятся двухслойные пароизоляционные мембраны, которые могут не только удерживать влагу, но и препятствовать проникновению пара через них.Они 100% полипропилен. Эти пленки выпускаются в рулонах шириной 160 см. Один рулон может покрыть площадь 70 м². Плотность пленки 70 г / м². Эти мембраны достаточно прочные, так как их растягивающая нагрузка по волокнам составляет 128 Н / см, а по зерну — 104 Н / см.

Показатели паропроницаемости очень низкие и составляют около 22,4 г / м² / сутки. Водонепроницаемость — 1000 мм. вода ст., чего достаточно. Устойчивость к ультрафиолетовому излучению наблюдается через 4 месяца непрерывного воздействия.Технические характеристики пароизоляции Изоспан Б позволяют использовать его в широком диапазоне температур от -60 до 80 ° С.

Инструкция по применению Изоспана Б

Перед использованием этого материала для пароизоляции необходимо ознакомиться с некоторыми требованиями к его установке:

  • при покрытии утеплителем, установленным на вертикальных или наклонных поверхностях, работы должны выполняться сверху вниз. Полоски материала закрепляют горизонтально с нахлестом 15 см.Специальная липкая пленка позволяет изолировать стыки;
  • с какой стороны ставится утеплитель Изоспан Б, знают не все. Между тем это очень критично, поскольку неправильная укладка полностью сводит на нет эффект от использования этого материала. Необходимо помнить, что гладкая сторона всегда кладется на утеплитель, а шероховатая сторона направлена ​​в комнату;

Схема правильного использования пленки для пароизоляции в процессе использования керамзита

  • прикрепите мембрану к защищаемой поверхности с помощью деревянных брусков, зажимных планок и строительного степлера.

Поскольку этот пароизоляционный материал имеет широкий спектр применения, рассмотрим особенности монтажа на несколько типов поверхностей. При создании пароизоляции на чердаке мембрану можно прикрепить к стропилам двумя способами.

Различение аспарагиновой и изоаспарагиновой кислот в пептидах с помощью нескольких методов масс-спектрометрической фрагментации

Реферат

Было проведено сравнение шести методов ионной фрагментации, с помощью которых можно отличить аспарагиновую кислоту от ее изомера, изоаспарагиновой кислоты.Распад постисточника MALDI (PSD), фотодиссоциация MALDI на 157 нм, маркировка заряда TMPP в PSD и фотодиссоциация, диссоциация, индуцированная столкновением ESI (CID), диссоциация с переносом электрона (ETD) и инициированное свободными радикалами секвенирование пептидов (FRIPS) с CID. применяется к пептидам, содержащим либо аспарагиновую, либо изоаспарагиновую кислоту. Диагностические ионы, такие как y-46 и b + H 2 O, присутствуют в PSD, фотодиссоциации и зарядовой маркировке. c +57 и ионы z-57 наблюдаются в экспериментах ETD и FRIPS.Для некоторых молекул аспарагиновая и изоаспарагиновая кислоты дают ионные фрагменты со значительно различающейся интенсивностью. ETD и маркировка зарядов оказались наиболее эффективными для различения этих остатков.

Введение

Модификации белков, такие как превращение аспарагиновой кислоты или остатков аспарагина в изоаспарагиновую кислоту, могут приводить к конформационным изменениям, снижению функции и агрегации [1-9]. Их наличие в определяющих комплементарность областях (CDR) антител может снизить аффинность связывания антигена.Например, rhuMAb HER2 представляет собой терапевтическое моноклональное антитело для лечения метастатического рака молочной железы, которое содержит аспарагиновую кислоту в CDR тяжелой цепи. Изомеризация этого остатка снижает активность немодифицированного антитела на 79–91% [10]. В другом примере моноклональное антитело E25 содержит аспарагиновую кислоту в CDR легкой цепи, которая легко подвергается изомеризации. Если аспарагиновая кислота в одной легкой цепи превращается в изоаспарагиновую кислоту, аффинность связывания F (ab ’) 2 падает на 58%, тогда как изомеризация обоих остатков в двух легких цепях снижает ее на 85% [11].Ранее сообщалось об образовании изоаспарагиновой кислоты в результате дезамидирования аспарагина или изомеризации аспарагиновой кислоты и условий, при которых это происходит [12-21].

Масс-спектрометрия применялась для различения аспарагина, аспарагиновой кислоты и изоаспарагиновой кислоты [22-29]. Отличить аспарагин от кислот несложно из-за разницы в массе в 0,984 Да. Однако отличить аспарагиновую кислоту от изоаспарагиновой кислоты сложнее, поскольку они изомерные. Фрагментация пептидных ионов, содержащих аспарагиновую или изоаспарагиновую кислоту, была исследована, и были исследованы некоторые важные особенности распада после источника (PSD) [23], диссоциации, индуцированной столкновениями (CID) [22, 24], диссоциации с захватом электронов (ECD) [25- 26] и диссоциации с переносом электрона (ETD) [27-29].Два других метода, которые ранее не применялись, — это фотодиссоциация при 157 нм в вакуумном ультрафиолете (VUV) в масс-спектрометре MALDI-TOF / TOF и инициированное свободными радикалами пептидное секвенирование (FRIPS) с использованием реагента или -Tempo-Bz-NHS.

PSD после матричной лазерной десорбции / ионизации (MALDI) и CID — это два метода низкоэнергетической фрагментации пептидов, которые генерируют ионы продуктов b- и y-типа [30-31]. PSD и CID вызывают усиленное расщепление на С-конце аспарагиновой кислоты.Wysocki et al. Показали, что боковая цепь этого остатка сворачивается, образуя семичленное кольцо с водородными связями с С-концевым амидным кислородом в пептидной основной цепи, чтобы инициировать расщепление [32-33]. Здесь этот процесс будет называться «D-эффектом». Аналогично, боковая цепь изоаспарагиновой кислоты может образовывать семичленное кольцо с водородной связью с амидным кислородом на своей N-концевой стороне. Напротив, аспарагиновая кислота образует более крупное и менее подходящее восьмичленное кольцо. Как показано на схеме , схема S1 , изоаспарагиновая кислота может переносить водород к кислороду и образовывать пятичленное кольцо с углеродом амида.Электроны перестраиваются, и окись углерода высвобождается с образованием ионов продуктов b + H 2 O и y-46 [22-24]. В то время как терминальная карбоновая кислота обычно инициирует потерю C-концевого остатка, наблюдение ионов b + H 2 O в местах, отличных от C-конца, является необычным [34].

ECD и ETD производят фрагменты c- и z -типа из многозарядных пептидных ионов [35-36]. Схема S2 показывает влияние изоаспарагиновой кислоты на ECD и ETD. После присоединения электрона к остатку лизина или аргинина перегруппировка электронов может разорвать связь между α-углеродом и метиленовой группой в основной цепи.Это дает ионы c +57 и z-57 [25-29]. Поскольку аспарагиновая кислота не имеет метиленовой группы в основной цепи, эти методы дают только нормальные ионы c- и z-типа .

Фотодиссоциация 157 нм — это метод высокоэнергетической фрагментации, который генерирует ионы b-, y-, a-, x-, d-, v- и w-типов. Первоначально фотон с энергией 7,9 эВ поглощается пептидным ионом, а затем происходит гомолитическое расщепление связей C α -CO с образованием ион-радикалов a + 1 и x + 1 [37]. Эти радикалы перегруппировываются в ионы a-, x-, d-, v- и w-типа с четными электронами [37-39].Множество ионов-продуктов может облегчить секвенирование de novo [40-41]. Точно так же этот метод может отличить изоаспарагиновую кислоту. Было показано, что маркировка заряда улучшает интенсивность b + H 2 O в исследованиях ионизации электрораспылением (ESI) [24]. В то время как предыдущие исследования по метке заряда с помощью PSD продемонстрировали очень небольшую фрагментацию этих дериватизированных пептидов из-за отсутствия мобильного протона, фотодиссоциация 157 нм дает обширный охват последовательностей [42].

Пептидное секвенирование, инициированное свободными радикалами (FRIPS), позволяет получать высокоэнергетические фрагментные ионы с помощью метода низкоэнергетической активации, CID [43-44]. Аналогичный метод радикального мечения ранее применялся для различения аспарагиновой и изоаспарагиновой кислот [45]. Этот процесс включает модификацию пептида небольшим реагентом, который содержит сукцинимидиловый эфир, o -TEMPO-Bz-NHS, как показано на схеме , Схема S3 . Когда меченый пептид ионизируется и активируется столкновением, образуется относительно стабильный ион-радикал.Последующая коллизионная активация этого радикала приводит к образованию фрагментов типа a-, x -, c- и z , а также к нейтральным потерям из некоторых боковых цепей остатков [43-44]. Хотя этот метод в некоторой степени аналогичен ECD и ETD, он не требует множественных зарядов для возникновения фрагментации. Фактически, наличие большего количества зарядов, чем количество основных групп, может фактически ингибировать радикальные пути и способствовать индуцированной зарядом фрагментации [46].

В настоящей работе пептиды, содержащие аспарагиновую или изоаспарагиновую кислоту, фрагментируют с использованием ранее изученных методов, PSD, CID и ETD, наряду с фотодиссоциацией 157 нм, PSD и фотодиссоциацией заряженных пептидов, а также FRIPS.Ниже обсуждаются наиболее важные наблюдения и выводы. Дополнительные сведения о некоторых экспериментах представлены в дополнительных электронных материалах.

Экспериментальный

Материалы

Пептиды, AFVXSLYR, AFVXSLYK, AFVXHLYR, AFVXSLYAFVSLYR, AFVSLYAFVXSLYR, RAFVXSLT, KAFVXSLT, или RAFVXSLT, или RAFVXSLT в виде кислоты, или RAFVX86, синтезированной в виде кислоты, Dpartic, и RAFVX86 кислоты (в виде кислоты 9-87), где была синтезирована кислота 9-87 (Dpartic acid), а дом. Гидрофобные аминокислоты обычно обнаруживаются в CDR моноклональных антител, и эти последовательности содержат некоторые из них.Остаток на С-конце аспарагиновой или изоаспарагиновой кислоты представляет собой серин или гистидин, поскольку известно, что эти два остатка способствуют изомеризации и дезамидированию [13, 16-17, 20-21]. Матрица, α-циано-4-гидроксикоричная кислота (CHCA), была получена от Fluka. Матрица, 4-хлор-α-цианокоричная кислота (Cl-CCA), была синтезирована на собственном предприятии. (N-Сукцинимидилоксикарбонилметил) трис (2,4,6-триметоксифенил) фосфонийбромид (TMPP) был приобретен у Sigma. o -TEMPO-Bz-NHS был получен от Diatech Korea.

Приготовление образца

Мечение заряда TMPP на N-конце пептидов выполняли, как описано He et al [42]. Использовали молярное отношение пептидов к реагенту TMPP примерно 1:10 в общем объеме 100 мкл 0,2 М NaHCO 3 при pH 9 с 20% ацетонитрила. Смесь встряхивали и реагировали в течение 30 минут при комнатной температуре. К образцу добавляли 200 мкл воды для гидролиза сукцинмидилового эфира. Смесь прореагировала еще 30 минут.

Дериватизация o -TEMPO-Bz-NHS была адаптирована из предыдущих процедур [43, 47]. Пептиды смешивали с реагентом o -TEMPO-Bz-NHS в приблизительном соотношении 1: 100 в растворе безводного диметилсульфоксида (ДМСО). Реакция протекала в течение ночи, и раствор удаляли под вакуумом. Дериватизированные пептиды повторно растворяли в воде.

Пептиды, проанализированные с помощью MALDI, были либо непосредственно нанесены на планшет MALDI, либо сначала загружены на наконечники пипеток micro-C18 для удаления солей и избыточных реагентов перед нанесением пятен.Как для CHCA, так и для Cl-CCA 10 мг / мл матрицы растворяли в смеси ацетонитрил: вода в соотношении 50:50 с 0,1% трифторуксусной кислотой. Матрицу либо наносили пятнами на высушенные образцы пептидов, либо использовали для элюирования пептидов из колонок C18.

Масс-спектрометрия

Образцы пептидов анализировали с помощью PSD и фотодиссоциации 157 нм в масс-спектрометре ABI 4800 MALDI-время полета / время полета (TOF / TOF). Интенсивность ионизационного лазера 355 нм регулировали для получения оптимального пептидного сигнала.Результаты 500 выстрелов были усреднены по сигналу для получения каждого спектра. Для получения спектров фотодиссоциации прибор был ранее модифицирован так, чтобы пропускать 157 нм ВУФ-свет от лазера Lambda Physik CompexPro через его коллизионную ячейку, аналогично предыдущей модификации масс-спектрометра ABI 4700 [48]. Свет 157 нм генерируется смесью 5% фтора в гелии. Одиночный лазерный импульс 2-4 мДж облучает проходящие ионы. Результирующие спектры включают вклад как от PSD, так и от фотодиссоциации.

Масс-спектрометр с линейной ионной ловушкой Thermo LTQ и источником ESI использовали для фрагментации пептидов с помощью CID. Все пептиды сначала индивидуально разделяли с помощью обращенно-фазовой жидкостной хроматографии на Eksigent 2D Nano LC. Самоупакованная капиллярная колонка C18 использовалась для отделения образца от примесей в реакциях пептидного синтеза или мечения. Элюент после разделения LC вводили непосредственно в источник ESI LTQ. CID пептидного иона выполняли с шириной изоляции 3 Да, энергией столкновения 35 эВ, 0.250 Q активации и время активации 30 мс. CID фрагментных ионов использовали те же параметры, за исключением ширины изоляции 2 Да.

Пептиды вводили непосредственно в источник ESI масс-спектрометра Waters Synapt G2-S для анализа с помощью ETD. Напряжение на капилляре было установлено равным 0,65 кВ. Ширина изоляции для пептидных ионов составляла 1,5 Да, а реагентом для переноса электрона был дицианобензол. Единый масс-спектр — это среднее значение сигнала за 30 секунд.

Масс-спектрометр Thermo MALDI-LTQ был использован для анализа образцов -TEMPO.Процедура нанесения пятен на матрицу и пептиды была такой же, как и в экспериментах MALDI-TOF / TOF. Энергия MALDI-лазера была оптимизирована для каждого образца. CID выполнялся с теми же параметрами, что описаны выше. Данные от 200 выстрелов были усреднены по одному спектру.

Результаты и обсуждение

MALDI PSD

Пептиды AFVDSLYR и AFVD i SLYR были ионизированы MALDI и фрагментированы с помощью PSD в масс-спектрометре TOF / TOF. Полученные качественно похожие масс-спектры отображаются в формате.Интенсивные ионы y 4 из-за боковой цепи аспарагиновой кислоты (D-эффект) проявляются в обоих спектрах. Необычный ион-фрагмент y 5 -46 находится в спектре AFVD i SLYR. Хотя его интенсивность невысока, расширенные области от 600 до 625 Да показывают, что ион образуется с изоаспарагиновой кислотой, а не с аспарагиновой кислотой. Наиболее важно то, что изоаспарагиновая кислота приводит к гораздо более интенсивному иону y 5 . Это связано с более короткой боковой цепью. Как показано в , изоаспарагиновая кислота образует семичленное кольцо с водородными связями с кислородом N-конца амида, в то время как аспарагиновая кислота образует менее подходящее восьмичленное кольцо [49].

PSD масс-спектры однозарядных (A) AFVDSLYR (970,5 Да), (B) AFVD i SLYR (970,5 Da), (C) RAFVDSLT (908,5 Da) и (D) RAFVD i SLT (908,5 Da) ионы-предшественники. * обозначает потерю NH 3 и обозначает потерю H 2 O.

Усиленный ион b- или y-типа на N-концевой стороне изоаспарагиновой кислоты.

PSD масс-спектры пептидов RAFVDSLT и RAFVD i SLT показаны на. Из-за N-концевых аргининов в спектрах преобладают ионы b-типа.Ион b 4 + H 2 O, который почти такой же интенсивный, как ион b 4 , является диагностическим ионом в спектре изоаспарагиновой кислоты. В соответствии с предыдущими исследованиями, пептиды с аргинином на N-конце производят ионы b + H 2 O, интенсивность которых превышает интенсивность ионов y-46, которые образуются с аргинином на C-конце [23]. В спектре аспарагиновой кислоты пик с низким содержанием b 4 + H 2 O при 492 Да выглядит таким же интенсивным, как ион c 4 при 491 Да.Однако это может быть связано либо с внутренним фрагментом, AFVDS-28, либо с некоторой частью аспарагиновой кислоты, уже изомеризованной с момента синтеза пептида до анализа. Поскольку оба пептида дают пик ab 4 + H 2 O, интенсивности диагностического иона можно сравнить с интенсивностями соседних фрагментов, таких как ионы b 4 , c 4 и b 5 . . Такие относительные измерения могут улучшить возможность количественного определения присутствия аспарагиновой и изоаспарагиновой кислот.

MALDI 157 нм Фотодиссоциация

Пептиды, исследованные с помощью PSD, были фотодиссоциированы в модифицированном масс-спектрометре MALDI-TOF / TOF. Области 500-700 Да масс-спектров фотодиссоциации AFVDSLYR и AFVD i SLYR показаны на рис. Полные масс-спектры представлены на рисунках S2a и b . Спектры качественно аналогичны данным PSD. Однако теперь аспарагиновая кислота также генерирует пик низкой интенсивности y 5 -46. Это может быть связано с фрагментацией боковой цепи аспарагиновой кислоты в ионе y 5 , как показано в .К сожалению, этот процесс фотофрагментации препятствует идентификации изоаспарагиновой кислоты на основе иона y 5 -46. Интересно, что ионы фрагментов боковой цепи, w a5 и v 5 , наблюдаются с низкой интенсивностью для пептида, содержащего аспарагиновую кислоту, а не для изоаспарагиновой кислоты. Стандартные ионы w- и v-типа для изоаспарагиновой кислоты не имеют той же массы, что и для аспарагиновой кислоты, и ни то, ни другое не наблюдается [50]. Хотя между двумя кислотами есть различия, описанные эффекты, как правило, незначительны.

Масс-спектры, расширенные при фотодиссоциации 157 нм для однозарядного (A) AFVDSLYR (970,5 Да), (B) AFVD i SLYR (970,5 Da), (C) RAFVDSLT (908,5) и (D) RAFVD i SLT (908.5) ионы-предшественники. * означает потерю NH 3 .

Предлагаемый механизм получения иона y 5 -46 при фотодиссоциации с предшественником иона y 5 .

Расширенные масс-спектры от 400-600 Да для пептидов RAFVDSLT и RAFVD i SLT показаны на, а полные спектры представлены на рисунках S2c и d .N-концевой аргинин способствует образованию ионов a-типа. Ионы a 5 и d a5 появляются в обоих спектрах и не могут различить два изомера. Однако, как и в случае с PSD, ионы b 4 и b 4 + H 2 O более интенсивны с изоаспарагиновой кислотой.

Маркировка заряда

Поскольку b + H 2 Ионы O и y-46 образуются в результате взаимодействий боковой цепи с основной цепью пептида, которые наиболее легко наблюдаются во время фрагментации с удаленным зарядом, фиксируя заряд на N-конце цепи пептид может облегчить их наблюдение.Пептиды заряжали меткой TMPP и фрагментировали с помощью PSD и фотодиссоциации. TMPP был выбран для этого приложения по двум причинам. Во-первых, зарядовые метки, содержащие четвертичные амины, могут генерировать подвижные протоны в побочных реакциях [51]. Во-вторых, зарядная метка TMPP содержит сукцинимидиловый эфир, который делает возможной дериватизацию до аминов на N-концах и лизинов. С меткой заряда на N-конце фрагментация дает N-концевые ионы, которые предпочтительны, потому что ионы b + H 2 O являются хорошими маркерами изоаспартата, как отмечалось выше в экспериментах по PSD и фотодиссоциации.

Пептиды AFVDSLYR и AFVD i SLYR метили на N-конце TMPP и фрагментировали с помощью PSD. Показанные масс-спектры содержат относительно мало ионов-фрагментов. Самый интенсивный ион, b 7 + H 2 O, образуется в результате взаимодействия карбоновой кислоты на С-конце с основной цепью с высвобождением концевой аминокислоты [34, 42]. Интенсивные ионы b 4 в обоих спектрах обусловлены D-эффектом. Ионы b 3 + H 2 O и b 3 более заметны в пептиде, содержащем изоаспарагиновую кислоту.Это согласуется с механизмом в Scheme S1 , который не требует протона для инициирования фрагментации. Эти пептиды также были фрагментированы путем фотодиссоциации, и их спектры гораздо богаче. Фотодиссоциация производит полный ряд ионов a-типа, много ионов d-типа и несколько ионов b- и c-типа. Хотя спектры схожи, ион b 3 + H 2 O изоаспарагиновой кислоты указывает на присутствие этого остатка. Неудивительно, что масс-спектры PSD и фотодиссоциации пептидов с зарядовой меткой, TMPP-AFVDSLYK и TMPP-AFVD i SLYK ( Рисунок S5 ) почти идентичны таковым в .Когда заряд изолирован на N-конце, конечная основная группа не влияет на удаленные пути заряда. Наблюдается значительное улучшение интенсивности ионов b 3 + H 2 O по сравнению с немечеными пептидами, которые продуцируют только ион y-46 низкой интенсивности.

PSD однозарядных дериватизированных пептидов TMPP, (а) AFVDSLYR (1542,5 Да) и (б) AFVD i SLYR (1542,5 Да). Фотодиссоциация этих пептидов при 157 нм показана на (c) и (d), соответственно.

Пептиды RAFVDSLT и RAFVD i SLT также были мечены TMPP и фрагментированы в PSD и фотодиссоциации. Их масс-спектры представлены на Рисунке S6 . Когда аргинин расположен на N-конце, наблюдается значительное снижение эффективности фрагментации. Об этом наблюдении сообщалось ранее и приписывалось взаимодействию между боковой цепью аргинина и меткой TMPP [42]. Это взаимодействие не происходит, когда лизин находится на N-конце. В результате значимые ионы b 4 + H 2 O получаются как из PSD, так и из фотодиссоциации для пептида KAFVD i SLT, как показано на фиг. S7 .Эта фрагментация является значительным улучшением по сравнению с немечеными пептидами, которые страдали от мобильных протонов, ингибирующих образование иона b 4 + H 2 O.

Таким образом, эти эксперименты производят один диагностический ион либо в PSD, либо в фотодиссоциации. Маркировка заряда позволяет избежать проблем с мобильными протонами, которые ингибируют производство ионов b + H 2 O и y-46. За счет фиксации заряда на N-конце образуется более интенсивный ион b + H 2 O. Кроме того, спектры PSD легко интерпретировать, поскольку преимущественно наблюдается только фрагментация через взаимодействие, опосредованное карбоновой кислотой.Если требуется подробная информация о последовательности, фотодиссоциация может дать множество ионов фрагментов a- и d-типа. Тем не менее, большой размер зарядовой метки может снизить эффективность фотофрагментации более крупных пептидов.

ESI CID

Пептиды AFVDSLYR и AFVD i SLYR были подвергнуты электрораспылению; +2 заряженных иона были изолированы в ионной ловушке и фрагментированы CID. В масс-спектрах показано аналогичное распределение фрагментов, содержащих в основном ионы b- и y-типа. В отличие от однозарядных ионов, y 4 ионов теперь имеют низкую интенсивность.Ион y 5 -46 не наблюдается в спектре изоаспарагиновой кислоты, что было отмечено в предыдущих исследованиях [24]. Хотя эти результаты не показывают уникальных диагностических ионов изоаспарагиновой кислоты, ион y 6 2+ значительно более интенсивен для изоаспарагиновой кислоты, чем для аспарагиновой кислоты. Поскольку это расщепление не связано с изоаспарагиновой или аспарагиновой кислотой, могут быть энергетические факторы, влияющие на фрагментацию. Возможно, пептид, содержащий изоаспарагиновую кислоту, более благоприятен для получения иона y 6 2+ .Другие примеры, демонстрирующие фрагментацию многозарядных ионов, представлены ниже.

CID двухзарядных пептидов, (a) AFVDSLYR (485,8 Да), (b) AFVD i SLYR (485,8 Da), (c) RAFVDSLT (454,7 Da) и (d) RAFVD i SLT ( 454,7 Да). означает потерю H 2 O.

Спектры фрагментации для двухзарядных RAFVDSLT и RAFVD i SLT также качественно аналогичны. Интенсивность иона b 4 + H 2 O в спектре изоаспарагиновой кислоты ниже, чем у соседнего пика иона c 4 , что контрастирует с результатами PSD от фрагментации однозарядных ионов, содержащих изоаспарагиновую кислоту.Хотя диагностические ионы отсутствуют, существуют некоторые интересные вариации в интенсивности фрагментов (например, b 5 + и b 7 2+ ), что снова указывает на то, что между этими двумя могут быть энергетические различия.

Тот факт, что интенсивные ионы y-46 или b + H 2 O не наблюдаются в , затрудняет различение этих двух изомеров. Предположительно, это связано с тем, что процессы с удаленным зарядом, которые генерируют эти фрагментные ионы, не могут конкурировать с индуцированными зарядом процессами, запускаемыми мобильными протонами.Поскольку PSD-фрагментация однозарядных ионов давала ионы b + H 2 O и y-46, мы рассмотрели возможность того, что МС / МС однозарядных ионов фрагмента , генерируемых CID многозарядных ионов, может дать лучшие результаты, поскольку заряженные ионы-предшественники редко производятся компанией ESI. Это не совсем сравнимо с экспериментом MALDI, потому что однозарядные фрагменты , образованные столкновительной активацией многозарядных ионов, могут иметь большую внутреннюю энергию, чем ионы-предшественники MALDI. На рисунках S9 и S10 показаны эти результаты, в которых были получены минимальные улучшения интенсивности ионов b + H 2 O и y-46. Это может быть фактором размера иона фрагмента, в котором существуют структурные ограничения для этого пути секвестрирования заряда. Как показано в примере , рис. S10 , более крупные фрагментные ионы производят более интенсивные диагностические ионы. Дальнейшее обсуждение этих результатов можно найти в дополнительных электронных материалах.

Спектры пептидов, содержащих остатки аспарагиновой и изоаспарагиновой кислот, демонстрируют некоторые неожиданные наблюдения интенсивности пиков.В частности, ионы у, содержащие изоаспарагиновую кислоту, имеют тенденцию быть более интенсивными, чем те, которые содержат аспарагиновую кислоту. Например, как упоминалось выше, ионы y 6 2+ и y 5 более интенсивны в спектре изоаспарагиновой кислоты в , чем в спектре аспарагиновой кислоты . Другими примерами, показывающими более интенсивные ионы y для изоаспарагиновой кислоты, являются ионы y 5 и y 6 на фигурах S1c-d , ион y 5 в S11a-b и S11c-d , y 12 2+ и y 11 ионов в S13a-b и y 12 2+ ионов в S13c-d .Точно так же ионы b-типа, содержащие аспарагиновую кислоту, имеют тенденцию быть более интенсивными, например, b 5 и b 7 2+ в . Другими фрагментами b-типа, которые демонстрируют это, являются ионы b 5 и b 6 в , b 4 , b 6 и ионы b 7 в 4a-b , b 5 , b 6 , b 7 ионов в S1a-b , b 2 ионов в S11a-b и S11c-d , b 10 , b 11 , b 12 и b 13 ионов в S12a-b , а b 8 , b 9 , b 10 / y 9 и b 11 / y 10 S13a-b .В этих примерах следует отметить, что не все ионы b-типа, которые включают аспарагиновую кислоту, более интенсивны, чем их аналоги изоаспарагиновой кислоты, и некоторые вариации интенсивности незначительны. Тем не менее, эти наблюдения того, что ионы b-типа более интенсивны, когда они содержат аспарагиновую кислоту, и ионы y-типа более интенсивны, если они содержат изоаспарагиновую кислоту, согласованы во всех этих спектрах.

Таким образом, CID многозарядных ионов приводит к плохой интенсивности диагностических ионов y-46 и b + H 2 O.Однако несколько примеров продемонстрировали различия в интенсивности ионов фрагментов, содержащих аспарагиновую и изоаспарагиновую кислоты, которые потенциально могут быть использованы для дифференциации двух изомеров. Предварительные результаты предполагают, что фрагментация заряженных ионов +1 и +2 имеет тенденцию к большей разнице в интенсивности, чем фрагментация заряженных пептидов +3, но для подтверждения этих примеров необходимы дальнейшие исследования.

ETD

Фрагментация более крупных пептидов, AFVDSLYAFVSLYR и AFVD i SLYAFVSLYR, с помощью ETD в масс-спектрометре Synapt G2s, дала спектры, представленные в.Интенсивные пики для предшественника, MH 3+ , и пептида с пониженным зарядом, MH 2 + • , выходят за рамки масштаба, что не является нетипичным для ETD [36]. Более низкие пики интенсивности соответствуют ионам c- и z-типа . Два необычных иона, c 3 +57 и z 11 -57, идентифицированы из пептида, содержащего изоаспарагиновую кислоту. Эти ионы не производятся пептидом аспарагиновой кислоты. Как видно на фиг., Пептиды AFVSLYAFVDSLYR и AFVSLYAFVD i SLYR продуцируют аналогичные ионы типа c- и z с добавлением ионов z 5 -57 и c g +57 в изоаспарагиновой кислоте. спектр.Это наблюдение согласуется с предыдущими исследованиями [27, 29]. Хотя эти ионы c +57 и z-57 кажутся низкоинтенсивными по сравнению с пиками MH 3+ и уменьшенным зарядом MH 2+ , они обычно сопоставимы с соседними c- и z фрагменты типа. Ограничивающим фактором использования ETD является то, что в идеале пептиды должны быть многозарядными ионами (+3 или больше) для получения достаточного количества фрагментных ионов [36], а многие пептиды, полученные при стандартном расщеплении трипсином, недостаточно велики для размещения трех зарядов.

Масс-спектры ETD для трехзарядного (а) AFVDSLYAFVSLYR (551.0 Да), (б) AFVD i SLYAFVSLYR (551.0 Да), (в) AFVSLYAFVDSLYR (551.0 Да) и (г) AFVSLYAFVDSLYR (551.0 Да) и (г) AFVSLYAFVD Da) ионы-предшественники. Ионы MH 3+ и MH 2+ • зашкаливают.

Пептидное секвенирование, инициированное свободными радикалами (FRIPS)

Пептиды, дериватизированные o -TEMPO, AFVDSLYR и AFVD i SLYR, были фрагментированы с помощью CID в масс-спектрометре с ионной ловушкой MALDI-LTQ с образованием — радикалов. Пептиды ТЕМПО.Эти радикальные частицы впоследствии были фрагментированы для получения спектров MS 3 , которые отображаются в формате. Более подробная информация об этом эксперименте содержится в дополнительных электронных материалах. Наблюдались ионы x -, y-, z — и w-типа. Нейтральные потери, такие как -18 (H 2 O), -43 (лейцин), -44 (CO 2 ), -56 (лейцин), -106 (тирозин) и -119 ( o — Метка TEMPO с двумя атомами водорода) также встречалась [44]. Первое поразительное наблюдение состоит в том, что соотношение пиков нейтральных потерь, -18 и -44, сильно различается для аспарагиновой и изоаспарагиновой кислоты.Потеря H 2 O объясняется присутствием серина, поскольку этот пик невелик для тех же пептидов с серином, замененным гистидином ( Фигуры S15a и b ). Потеря CO 2 заметна, потому что существует два источника CO 2 : С-концы и боковые цепи аспарагиновой или изоаспарагиновой кислоты. Механизм потери CO 2 , который основан на ранее описанной радикальной химии [52], показан на схеме S4 .Водород в карбоновой кислоте сначала отводится радикалом в модификации o -TEMPO, а затем радикал впоследствии перегруппировывается, теряя CO 2 . Поскольку эта потеря является более интенсивной для пептида, содержащего аспарагиновую кислоту, боковая цепь аспарагиновой кислоты должна быть более восприимчивой к этой фрагментации, чем изоаспарагиновая кислота, возможно, потому, что ее большая длина может облегчить взаимодействие с радикалом. Хотя это предполагает, что С-концевые вклады для этих пептидов одинаковы, различия в том, как они складываются, могут повлиять на эту потерю.

CID масс-спектры однозарядных радикалов o -TEMPO дериватизированных пептидов, (а) AFVDSLYR (1087,5 Да), (б) AFVD i SLYR (1087,5 Да), (в) RAFVDSLT (1025,5 Да) и (d) РАФВД и SLT (1025,5 Да). * обозначает потерю NH 3 и обозначает потерю H 2 O.

Расширенные области между 545 и 640 Да отображают некоторые спектральные различия. Во-первых, для изоаспарагиновой кислоты присутствует пик очень низкой интенсивности z 5 -57, который не наблюдается для аспарагиновой кислоты.Ион z 5 также намного более интенсивен для изоаспарагиновой кислоты, что также согласуется с предыдущими результатами ETD [27]. Как показано на схеме , схема S5 , радикал из модификации o -TEMPO может удалять водород из третичного углерода боковой цепи валина [52]. Затем радикал может разорвать связь между C α и CO с образованием a- и x -ионов. Ион x может высвобождать CONH с образованием иона z 5 .С механической точки зрения существует небольшая разница, присутствует ли в последовательности аспарагиновая кислота. Однако низкое содержание иона z 5 для аспарагиновой кислоты могло привести к более интенсивному 593 Da z 5 -CO 2 фрагменту, что согласуется с более значительным CO 2 нейтральным потеря. Пептид изоаспарагиновой кислоты образует ион 619 Da z 5 -H 2 O вместо потери CO 2 . Образование x 4 -H 2 O требует радикального отвода водорода у β-углерода в боковой цепи аспарагиновой кислоты и потери воды из остатка серина.Для изоаспарагиновой кислоты этот водородный обмен фактически будет происходить на α-углероде, чтобы инициировать фрагментацию с образованием иона x . Этот сайт может быть менее доступен, чем сайт, расположенный на боковой цепи аминокислоты, что ограничивает образование иона x-типа из изоаспарагиновой кислоты. Наблюдение интенсивных ионов MH + -CO 2 , z 5 и z 5 -CO 2 было дополнительно подтверждено в дополнительном электронном материале пептидами, AFVDHLYR и AFVD i HLYR.Напротив, в своей работе по радикально-направленной диссоциации Тао и Джулиан в основном наблюдали ионы b- и y-типа [45].

Пептиды, дериватизированные радикалом o -TEMPO, RAFVDSLT и RAFVD i SLT, были фрагментированы с получением спектров MS 3 , показанных соответственно. Интенсивные ионы a-типа наблюдаются по всему спектру, что согласуется с предыдущими исследованиями [43] и аналогично данным фотодиссоциации [39]. Схема S5 показывает пример пути образования иона a-типа, инициированного переносом водорода от β-углерода валина.Нейтральная потеря CO 2 более интенсивна для аспарагиновой кислоты. Расширенные спектры от 630-675 Да показывают некоторые заметные различия. Во-первых, диагностический ион c 4 +57 наблюдается в спектре изоаспарагиновой кислоты и практически не наблюдается в спектре аспарагиновой кислоты. Чтобы объяснить образование этого иона, механизм, предложенный в , первоначально показывает радикал в модификации o -TEMPO, удаляющий водород из -углерода серинового остатка.Затем радикал может перегруппироваться, чтобы разорвать связь между α-углеродом и метиленовой группой изоаспарагиновой кислоты с образованием иона c +57. Поскольку более чем одна связь разорвана, ион z-57 не может быть образован с помощью этого механизма. Фактически, ионы z-57 в этих экспериментах не были обнаружены. Фрагмент боковой цепи, d a5 , более интенсивен для изоаспарагиновой кислоты, но для аспарагиновой кислоты пик при 636 Да более интенсивен. Это может указывать на дополнительный водород, предлагая альтернативный путь образования иона d-типа.Однако следует отметить, что пептиды, RAFVDHLT и RAFVD i HLT, не проявляли этих различающихся соотношений, как показано в дополнительных электронных материалах. Эти пептиды также продуцировали ион c +57 очень низкой интенсивности, что подтверждает механизм, предложенный на схеме Схема S5 , поскольку C-концевой остаток (гистидин) может влиять на начальный водородный обмен, препятствуя образованию c +57 ион.

Образование иона c +57 для изоаспарагиновой кислоты.

Эти предварительные результаты демонстрируют, что радикальная фрагментация o -TEMPO дает некоторые особенности, которые позволяют различать пептиды, содержащие аспарагиновую и изоаспарагиновую кислоты. Для всех исследованных пептидов потеря CO 2 более легкая для аспарагиновой кислоты, чем для изоаспарагиновой кислоты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
